Полярность аккумулятора – обратная или прямая. Как определить полярность?

Аккумулятор (АКБ) – основной источник электрического тока в автомобиле, основными характеристиками которого являются номинальная емкость и ток холодного запуска, подаваемый на стартер. Однако есть еще одна характеристика, которая очень важна при выборе модели аккумуляторной батареи  - его полярность, т.е. расположение внешних токовыводов (токовыводящих элементов «+» и «-») на лицевых панелях аккумулятора.

Дело в том, что современный модельный ряд аккумуляторов представлен моделями отечественного и европейского производства и двумя основными вариантами полярности – прямой и обратной (прочие варианты встречаются крайне редко и в РФ не используются). В чем различие между ними, и почему важно выбирать АКБ с правильной полярностью, соответствующей техническим требованиям автомобиля?

Следует понимать, что разная полярность аккумуляторов никак не отражается на их производительности – батареи с прямой и обратной полярностью работают совершенно идентично. Разница только в геометрии токовыводов (лево-право) и ограничениях по применению - аккумуляторы с прямой полярностью используются в автомобилях отечественного производства, а обратная полярность характерна для батарей европейских и американских авто.  Эти различия следует обязательно учитывать при подключении АКБ к клеммам стартера на автомобиле.

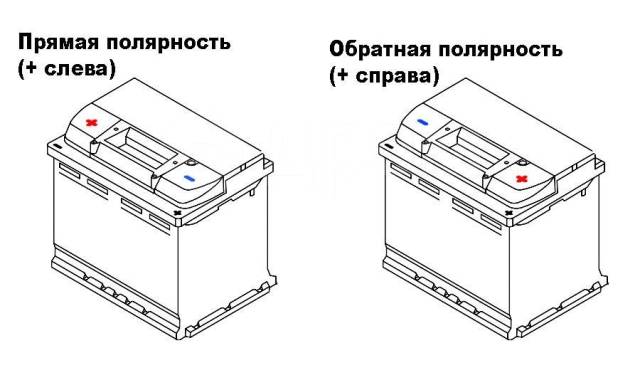

Прямая полярность

Российская (прямая) полярность аккумулятора маркируется цифрой «1» и подходит для большинства автомобилей отечественного автопрома (кроме некоторых моделей последнего поколения и экспортных комплектаций). В таких аккумуляторах на лицевой панели плюсовая клемма  находится слева, а минусовая - справа. Чтобы исключить ошибки при подключении, на корпусе аккумулятора обычно токовыводы помечены значками «+» и «-».

Обратная полярность

Европейская (обратная) полярность – это практически полный модельный ряд европейских, японских, корейских и американских автомобилей. АКБ с обратной полярностью маркируются значком «0». В них плюсовая клемма будет на лицевой панели справа, а минусовая – слева.

Существуют еще аккумуляторы с диагональным расположением токовыводов (маркируются значком «2»), а также европейские АКБ для грузовиков с обратной боковой полярностью («3»), и отечественные АКБ для грузовиков («4») с прямой боковой полярностью. Чтобы не ошибиться при их подключении, следует внимательно следить за цифровой маркировкой моделей батарей.

Почему это важно?

Купить по ошибке аккумулятор с неподходящей для автомобиля полярностью или неправильно подключить к АКБ клеммы может иногда даже опытный водитель: внешне и по техническим характеристикам батареи с прямой и обратной полярностью могут ничем не отличаться.

В тоже время, неправильное подключение полярностей опасно для автомобиля множеством неприятных последствий: быстрой разрядкой аккумулятора, коротким замыканием (горят предохранители), воспламенением электропроводки, разрушением самого аккумулятора, выходом из строя ЭБУ (бортового компьютера) или генератора, перегоранием предохранителей АКБ, системы освещения авто, сигнализации и печки.

При неправильном подключении аккумулятора к зарядному устройству, сгорит зарядное устройство, а при подзарядке одного АКБ от другого («прикуривание») – могут сгореть обе батареи и даже оба автомобиля.

Самостоятельное определение полярности

Если номерная маркировка аккумуляторов и символы токовыводов («+» и «-») отсутствуют на корпусе батареи, воспользуйтесь тестером (мультиметр или вольтметр), который точно определит полярность токовыводов аккумулятора. Прибор, подключенный к токовыводам щупами, покажет наличие положительного напряжения при правильном подключении, и отрицательное - при неправильном.

Кроме того, на большинстве моделей АКБ положительный контакт чаще всего помечен красным цветом (обычно такая маркировка практически не стирается), а его размер обычно больше, чем у отрицательного токовывода. Следует помнить, что для некоторых моделей аккумуляторов американского производства эти методы определения полярности не действуют: сама батарея просто не имеет штырей токовыводов (вместо них выемки под контакты).

Использование аккумуляторов с неподходящей полярностью

Если вы по ошибке купили аккумулятор с полярностью, которая не соответствует техническим требованиям вашего автомобиля, то теоретически такой АКБ можно использовать (хотя и нежелательно), развернув его другой стороной в гнезде под капотом.  Но вы рискуете столкнуться с тем, что вам не хватает длины одного из клеммных кабелей, который придется наращивать пусковыми проводами.

Специалисты не рекомендуют делать этого, так как можно ошибиться в расчете сечения кабеля и сжечь всю электрику на автомобиле. Проще поменять АКБ у продавца, а еще лучше – заранее разобраться с полярностью авто и при покупке сразу заказывать ту батарею, которая рекомендована производителем авто.

Что означает прямая и обратная полярность аккумулятора |✅1AK.RU

  1. Чем отличается прямая от обратной полярности?
  2. Как проверить какая полярность у аккумулятора?
  3. Что делать если полярность не подходит?
  4. Что советую професионалы при выборе аккумулятора?

Некоторые автовладельцы при покупке аккумулятора забывают уточнить такой параметр, как полярность.

В итоге новое оборудование сложно, а иногда и вовсе невозможно подключить к автомобилю. Давайте разберемся, что это за параметр и почему он должен обязательно учитываться.

Прямая и обратная

Полярность – это расположение клемм, которое бывает двух типов:

  • Прямое (маркировка 0 или R) – разработка советских инженеров, устанавливается на все автомобили, созданные на постсоветском пространстве. Зажимы располагаются на верхней крышке: «+» слева, «-» справа.
  • Обратное (маркировка 1 или L) – применяется в Европе. Размещение: «+» справа, «-» слева. Некоторые иномарки, которые собираются в СНГ, имеют выводы в нестандартной 0-позиции.

Есть и другие виды расположения. Например, американский, при которой выводы находятся на боковой поверхности. Однако в нашей стране такая техника не продается.

Каждая АКБ оснащается проводами для подключения определенной длины. Поэтому если вы ошибетесь с полярностью, при стандартной установке подключить устройство будет трудно.

Неправильное подключение приводит к тому, что автоматика бортового компьютера может перегореть и даже воспламениться.

Проверка на правильность

  • Аккумуляторы для легковых автомобилей. Разверните изделие к себе лицевой частью (обычно на ней размещается наклейка с характеристиками). Если плюс располагается слева, это советская раскладка, если справа – европейская;
  • Аккумуляторы для грузовиков. Слева «+» – евро или обратное размещение, справа «+» – отечественная или прямое. Касается батарей для транспорта более 110 Ач.

Обратите внимание на толщину шнура. Диаметр плюсового изделия обычно делается больше, чем у минусового. Клеммы имеют разные по величине отверстия. Поэтому надеть и закрепить минус на плюс будет крайне сложно.

Дополнительно разработчики наносят на корпуса АКБ тиснения, которые указывают полярность продукции.

Что делать, если полярность неподходящая

Если вы все-таки не учли этот параметр, а возможности приобрести аналог на замену нет, батарею можно подключить.

Для этого оборудование придется развернуть и сместить немного в сторону, чтобы плюсовой вывод размещался максимально близко к соответствующему зажиму.

В такой ситуации минусовой провод не будет доставать до соответствующего гнезда, но это и не нужно. Далее следует взять длинный отрезок шнура с максимально большим сечением. Подойдет модель, которая обычно используется для прикуривания машины.

Родной провод откручивается от автомобиля, заменяется подготовленным отрезком. На его конце закрепляется клемма для присоединения к батарее, которая накидывается на вывод. Таким образом подключить можно устройство с любым расположением.

Плюсовой шнур наращивать нельзя. Поэтому ваша задача – расположить АКБ таким образом, чтобы плюсовой зажим и вывод качественно соединялись с помощью родных приспособлений.

Компания 1ak.ru советует

Консультируйтесь со специалистами или пользуйтесь специальными сервисами по подбору АКБ. Так вы сможете свести к минимуму риск ошибки при покупке. И не нужно будет изворачиваться, чтобы подключить оборудование. Потому что не всегда удается хорошо соединить батарею и автомобиль с разными клеммами.

В чем разница прямой и обратной полярности аккумуляторов

Как известно, мотор это сердце машины, он играет очень важную роль в работе автомобиля. Однако,имеются такие приборы без которых это «сердце» будет просто грудой металла если не сможет завестись. Таким прибором является аккумулятор.

Что такое аккумулятор и для чего он предназначен

Чтобы авто начало свое движение его необходимо завести. Для таких целей служит аккумулятор,который и обеспечивает мотор энергией при его запуске. Но автоаккумулятор имеет и другие функции, в новых разработках автомобилей предусматривается достаточно устройств, которым для работы необходимо электричество. И чем современнее модель, тем больше в ней электроприборов.
Основными значениями, которые характеризуют работу аккумуляторных батарей являются:

  1. Емкость.
  2. Габариты.
  3. Полярность.

Если емкость выбрана правильно, это даст возможность просто и без значимых осложнений заводить авто и пользоваться его электрооборудованием не думая о том, что оно может выйти из строя. Если батарея имеет меньшую емкость чем требуется автомобилю, то время ее службы значительно сократится из-за необходимости постоянно перезаряжать.


Габариты батареи играют важную роль в том случае, если вы выбираете аккумулятор, не значащийся в рекомендациях производителя вашего авто, что бы правильно его установить. И естественно полярность, которая является важнейшим показателем работы батареи. Что бы правильно пользоваться аккумулятором следует знать какой именно он полярности.

Полярность предопределена тем, что электроцепь имеет минусовый и плюсовый полюсы. На батарее это выражается расположением тоководов, которые имеются на крышке прибора. Как правило, около клемм, разными способами, будь то начертаны, или приклеены обозначения выводов: « +» и « — ». Наиболее применяемые схемы, которые встречаются на нашем рынке — это «прямая» и «обратная»полярность. Видимо это значит, что в одном случае плюсовой вывод расположен справа, в другом слева. И если, пользуясь батареей, по незнанию или неопытности перепутать полярность, то несдобровать. Это может вызвать серьезные поломки автомобиля вплоть до возникновения пожара.Необходимо учитывать и тот факт, что длина проводов, которые применяются для подключения аккумулятора, рассчитываются конкретно под определенную полярность.

Что такое прямая и обратная полярность


Прямая наиболее часто встречается в отечественных моделях и, как правило, маркируется числом «1».Распознать ее достаточно просто, для этого необходимо взять батарею клеммами от себя, то есть бирка при этом должна находится перед глазами, а клеммы внизу. В результате, если плюсовой вывод находится слева, минусовая справа у вас в руках аккумулятор с прямой полярностью.
Обратная обозначается как «0»,это как правило европейский стандарт. Она отличается от предыдущей,обратный соединением клемм батареи. Определить ее можно следующим образом поворачиваем устройство, так что бы клеммы были внизу, бирка перед глазами. Видим, что минусовый вывод расположен слева, а положительный справа это и будет обратная полярность.

Чем отличаются аккумуляторы при разных полярностях

Необходимо отметить, что на внешний вид аккумуляторы почти одинаковы, видимых отличий вы не обнаружите это значит, что корпус, число банок, сила тока и бирочки с названием и характеристиками одинаковы. Поэтому при покупке батарее перепутать что именно вам необходимо приобрести достаточно просто. То есть можно купить с полярностью, которая не свойственна вашему аккумулятору.Поэтому, необходимо очень тщательно смотреть, что бы ни перепутать. Для этого необходимо знать разницу между прямой и обратной полярностью и как ее правильно определить.

Разница прямой и обратной полярности аккумуляторов

И так, подведем итоги. Для подключения любой аккумуляторной батареи для зарядки к электрической сети необходимы два вывода или клеммы. Положительный вывод для лучшего ориентира всегда выполняется толще отрицательного, что бы исключить ошибку при подключении. Основная разницаполярности в расположении клемм, в одном случае справа в другом слева. При прямой полярности положительный вывод батареи расположен слева, при обратной полярности справа. Так же она отличается маркировкой. Единичка это прямая, если нолик обратная. Так же может встречаться обозначение l- обратная полярность, R- прямая.

Полярность аккумулятора. Как определить

ПОДБОР АККУМУЛЯТОРА ПО ХАРАКТЕРИСТИКАМ

ПОДБОР АККУМУЛЯТОРА ПОД АВТОМОБИЛЬ

Аккумуляторы бывают прямой и обратной полярности и какая полярность подойдет для вашего автомобиля зависит только от его марки и модели. На аккумуляторе плюсовая клемма обозначена знаком "+", минусовая клемма соответственно "-". Минусовая клемма аккумулятора меньше в диаметре, чем плюсовая. Если вы перепутаете полярность аккумулятора, у вас могут возникнуть проблемы.

Как определить полярность аккумулятора

Определить полярность аккумулятора можно двумя способами.

Определение полярности аккумулятора по этикетке или номенклатуре:

Обратная полярность аккумулятора обозначается на аккумуляторе обозначается следующими способами:

- по ГОСТу 2008 года цифрой "0";

- буквой "R";

- в номенклатуре буквой "e" или "о.п.".

Прямая полярность аккумулятора обозначена:

- цифрой "1";

- буквой "L";

- в номенклатуре "п.п." или отсутствием буквы "e".

Определение полярности по внешнему виду АКБ.

Для определения полярности аккумулятора по внешнему виду, необходимо поставить аккумулятор этикеткой к себе (стороной, с которой расположены клеммы):

- у аккумуляторов с обратной (европолярностью) полярностью минус будет слева;

- с прямой полярностью минус будет справа.

Аккумулятор это химический источник тока, для исправной работы которого должны протекать определенные химические процессы. В процессе разряда аккумулятора, серная кислота "прилипает" к отрицательному электроду, образуя нерастворимый сульфат свинца, оставл

Очень часто от продавцов в автомагазинах можно услышать рекомендации о гибридных аккумуляторах. Так что же такое гибридный аккумулятор? Гибридный аккумулятор для автомобиля внешне не отличим от других кислотных аккумуляторов, не считая обозначения на этик

В жигулевскую эпоху завести одну машину от другой было в порядке вещей. А сейчас?


%TEXTAREA_VALUE

Сохранить Отменить

Ваш комментарий успешно добавлен и будет опубликован после просмотра модератором.

Аккумулятор. Полярность прямая и обратная

На чтение 4 мин.

Автомобильный аккумулятор – одна из важнейших составляющих транспортного средства. Он не только запускает двигатель и разгружает работу генератора, но и питает всю бортовую электронику. Средний срок службы этого устройства составляет от трёх до шести лет (в зависимости от модели). Главная задача любого водителя – правильно выбрать аккумулятор. Полярность детали может быть прямой и обратной, что, в свою очередь, влияет на процесс её эксплуатации.

Виды приборов

Существует три вида аккумуляторов – обслуживаемые, малообслуживаемые и необслуживаемые.

Обслуживаемый аккумулятор подлежит ремонту: при замыкании пластин их меняют на новые. Также в подобных моделях можно контролировать уровень электролита – его при необходимости доливают. Подобных приборов осталось совсем немного на рынке.

В малообслуживаемых аккумуляторных батареях можно только следить за электролитом. Доступа к пластинам в нём нет. Такую батарею можно приобрести как залитую, так и сухозаряженную – «на вырост».

Необслуживаемые модели представляют собой плотно запаянную коробку, в которую нельзя долить электролит и нет доступа к пластинам. Батареи этого типа имеют больший срок эксплуатации за счёт использования гелия, который практически не испаряется. Цена необслуживаемых батарей высока.

На что обращать внимание при покупке?

В первую очередь следует ориентироваться на модель. Меньше всего проблем доставляет необслуживаемый аккумулятор. Хотя его стоимость выше, чем остальных, но и срок службы больше.

Батарею нужно покупать в специализированном магазине. Следует обязательно спрашивать о наличии сертификата соответствия, чтобы избежать приобретения подделок.

Необходимо помнить, что все аккумуляторы имеют свой срок годности. Поэтому важно надо обращать внимание на дату выпуска.

Что нужно учитывать, выбирая новый аккумулятор?

1. Полярность.

2. Ёмкость. Оптимальная вместительность АКБ указана в техпаспорте автомобиля.

3. Габариты. Лучше всего покупать новую батарею, принимая во внимание мерки, снятые со старой.

4. Пусковой ток (чем выше ток, тем лучше).

Эти четыре пункта – основные моменты, которые нужно запомнить и применить на практике, приобретая аккумулятор.

Полярность

Выбирая новую батарею, очень важно обратить внимание на эту характеристику. Существует прямая полярность аккумулятора и обратная.

Под полярностью батареи имеется в виду расположение на ней клемм. Если полярность прямая, то плюсовая клемма находится слева, если обратная – справа. Смотреть нужно с лицевой стороны.

Если полярность аккумулятора выбрана неправильно, устройство просто не удастся подключить, так как не хватит проводов. Даже если удлинить их, у водителя всегда будут возникать проблемы при подсоединении клемм.

Очень просто установить полярность аккумулятора по марке автомобиля. Необходимо запомнить, что в машинах американского производства она прямая, а в японских – обратная.

Конечно, полярность аккумулятора не влияет на его качество. Однако если водитель привык к прямому типу, то, подключая клеммы, он постоянно будет путать их местами. В результате не избежать коротких замыканий и перегорания проводки.

Проще всего запомнить расположение клемм, изучив старый аккумулятор. Полярность – это основной критерий при выборе. Данную характеристику должен учитывать каждый водитель.

Правильный уход

Чтобы аккумулятор автомобиля прослужил как можно дольше, следует правильно, а главное, вовремя за ним ухаживать:

1. Устройство необходимо корректно заряжать. Никогда нельзя допускать даже одного полного разряда батареи. Может случиться так, что она станет непригодна.

2. Если батарея обслуживаемого или малообслуживаемого типа, следует периодически доливать электролит. Плотность жидкости можно измерить аэрометром.

3. Поверхность батареи всегда должна быть чистой. Грязь и накипь разряжают устройство, а накопления мусора в газоотводных отверстиях вообще могут стать причиной взрыва.

4. Во избежание коротких замыканий нужно правильно отсоединять аккумулятор. Полярность устройства (плюсовая и минусовая клеммы) в этом поможет. Начинать демонтаж надо с минусовой клеммы, а монтировать – с плюсовой.

5. Если в зимнее время автомобиль не используется, батарею лучше снимать и хранить дома или в любом другом тёплом и сухом месте.

Заключение

Аккумулятор – важнейший компонент любого автомобиля. Не столь важно, какой он модели (обслуживаемый, малообслуживаемый или необслуживаемый). Правильный уход обеспечит длительную работу устройства.

Если аккумуляторная батарея вышла из строя, покупать новую необходимо только в специализированном магазине. Зная, как определить полярность аккумулятора, на какие ещё параметры обращать внимание, вы обязательно приобретете качественное, надежное и подходящее вашему авто изделие.
