Справочная и техническая информация о деталях двигателей

Наш Интернет-магазин предлагает огромный выбор прокладок ГБЦ для легковых и прокладок ГБЦ для грузовых автомобилей.

Прокладка головки блока цилиндров

Одним из самых важных уплотнительных элементов любого двигателя внутреннего сгорания является прокладка между головкой блока и блоком цилиндра. Современные тенденции увеличения литровой мощности двигателя, за счет высокой степени сжатия, заставляют производителей прокладок постоянно модернизировать и усовершенствовать свою продукцию.
Прокладки головки блока цилиндров должны плотно закрывать камеру сгорания для газов и одновременно надежно уплотнять масляные каналы и каналы для охлаждающей жидкости.
Требования, предъявляемые к современным прокладкам головки блока:

  1. Надежное и длительное макро - и микроуплотнение
  2. Устойчивость против таких сред как газ, вода и охлаждающая жидкость (тосол и антифриз)
  3. Устойчивость к разности температур и высоким давлениям сгорания топлива
  4. Стабильность и высокая эластичность при выравнивании короблений плоскостей прилегания, блока цилиндров к головке блока
  5. Устойчивость к сдвигу и и разрыву в месте перемычки
  6. Выдерживание усилий при затяжке болтов головки блока
  7. Тепловой поток в уплотняемом стыке

Современные технологии изготовления прокладок головок блока:

  • Прокладка головки блока из мягкого материала (классическая) – Composite cylinder head gasket



Прокладка головки блока из мягкого - эластичного материала является плоским компрессионным уплотнением. Она состоит из перфорированного несущего листа, на который с обеих сторон навальцован мягкий материал. Металлические окантовки уплотняют камеры сгорания и защищают чувствительный мягкий материал от перегрева. Импрегнирование наружной поверхности препятствует просачиванию через контактную поверхность текучих сред, таких как масло, вода или антифриз. Так называемые «витон»- элементы из эластомерных материалов обеспечивают повышение удельного давления в местах расположения каналов с высоким масляным давлением. Благодаря удельному давлению рабочий материал деформируется таким образом, что он идеально ложится на уплотняемые поверхности. Для уплотнения требуются очень большие усилия болтов при низких упругих свойствах обратного подпружинивания. Минимальная ширина перемычки составляет 6 мм, для того что бы выдерживать высокие давления и температуры при сгорании.

При монтаже прокладок головки блока цилиндров из мягких материалов с витон- элементом следует обращать пристальное внимание на то, чтобы прокладка головки блока цилиндров и головка блока цилиндров были бы точно позиционированы. Из за неправильного позиционирования витон-элемент может быть запрессован со слишком большим усилием и разрезан острыми кромками деталей. Дополнительные уплотняющие массы (герметики) нужны только тогда, когда это особо предписывается изготовителем.

  • Прокладки головки блока цилиндров из многослойной стали (Multi-layer steel - MLS)



Они появились на свет как альтернатива асбестосодержащим прокладкам запрещенных к применению в конце 80-х годов. Прокладки головки блока цилиндров из многослойной стали состоят из от двух до пяти листов углеродистой, пружинной стали, расположенных послойно в прокладке головки блока.

Для надежного уплотнения газов и среды желобчатая формовка у камер сгорания, а так же у мест прохода масла и воды увеличивает локальные прижимные усилия (макроуплотнение). Расположенные по всей поверхности или частичные эластомерные покрытия дополнительно повышают уплотняющее действие. Уплотнения из многослойной стали, благодаря их специальной конструкции, хорошо приспосабливаются к любой шероховатости наружной поверхности, при условии, что качество наружной поверхности находится в пределах описанных полей допусков. Высококачественные MLS прокладки головки блока оптимально сглаживают, благодаря контролируемому давлению придавливания, неровности и коробления деталей.

 Требования к уплотняемым поверхностям деталей:

  1. Неровность на длине 100 мм не более 0,03 мм в продольном направлении.
  2. Неровность на длине 400 мм не более 0,05 мм в продольном направлении.
  3. Неровность на длине 100 мм не более 0,03 мм в поперечном направлении.
  4. Волнистость не более 20 μм.
  5. Шероховатость от 7 до 20 μм .

Если приведенные значения превышены, следует обработать плоскости прилегания.

Прокладки головки блока из мягких материалов и прокладки из листовой стали предъявляют одинаковые требования к качеству наружных поверхностей. При монтаже не следует учитывать никаких особенных различий, за исключением метода затяжки.

Подбор необходимой толщины прокладки головки блока цилиндров.

Почти все производителей прокладок предлагают, для некоторых типов двигателей варианты прокладок, отличающиеся друг от друга по толщине. Можно идентифицировать толщину прокладки еще перед началом сборочных работ. Следует найти в одном из углов блока выступающий угол прокладки. Там должны быть выбиты несколько насечек, пробито несколько отверстий или есть выступающие зубцы. Насечки, зубцы и отверстия обозначают условную толщину прокладки. Как правило, чем больше отверстий (насечек, зубцов), тем толще установленная прокладка.

Изменяемые по толщине прокладки устанавливаются на многие дизельные двигатели, где с помощью высоты прокладки головки блока можно корректировать объем камеры сгорания. Как правило, выпускается 3-4 варианта (от 1-4 отверстий/ насечек/зубцов) различающиеся по толщине на 0,05-0,1 мм.

Подбор необходимой толщины прокладки производится в два этапа:



  1. Измерение высоты выступания поршня относительно плоскости блока цилиндров.
  2. Определение по таблице нужной толщины прокладки в зависимости от полученных измерений. Таблицы соответствия размеров для каждого двигателя свои, и как правило печатаются в каталогах производителей поршней.

Для примера, таблица подбора для AUDI двигатель AAZ

Кол-во
отверстий
Толщина
прокладки
Выступание
поршня
(A min)
Выступание
поршня
(A max)
1 1,53 mm + 0,66 mm + 0,86 mm
2 1,57 mm + 0,87 mm + 0,90 mm
3 1,61 mm + 0,91 mm + 1,02 mm

Следует заметить, что подобный, тщательный подбор обязателен и необходим только при замене поршней или демонтаже поршневых колец. А в случае, если замена прокладки головки блока цилиндров производится отдельно без снятия установки поршней, то, как правило, устанавливают новую прокладку толщины такой же, как и у старой.

Ремонтные прокладки.

В процессе длительной эксплуатации двигателя, в следствии нарушения температурного режима, детонации и использования не качественного топлива и антифриза плоскости прилегания блока цилиндров и головки блока деформируются. Особенно для рядных много цилиндровых моторов. Как следствие требуется фрезеровка или шлифовка этих «привалочных» плоскостей, что приводит к уменьшению объема камеры сгорания. В тех случаях, когда при обработке значительно уменьшается высота камеры сгорания, во избежание изменения степени сжатия, предусматривается установка ремонтной прокладки головки блока с увеличенной толщиной.

Пример: прокладка головки блока для двигателя BMW M 20 B 20. Почти все производители прокладок выпускают ремонтные прокладки головки блока, имеющие ремонтное увеличение по толщине на 0,20 мм – 0,40 мм.

Почему прогорела прокладка ГБЦ?

Требования и к материалам прокладок, и к технологиям их производства весьма высоки и повышаются вместе с ростом мощности двигателей.

Суть всех встречающихся на практике дефектов прокладок - в самой схеме уплотнения стыка блока с головкой цилиндров. Действительно, прокладка должна обеспечить одновременно уплотнение газовое (полость цилиндра), водяное (каналы системы охлаждения) и масляное (каналы масляной системы). Близкое расположение этих каналов и полостей друг к другу, очевидно, может привести к внутренней негерметичности. Но и внешняя негерметичность тоже не подарок.

Прокладка ГБЦ может потерять герметичность по многим причинам. Но главными все-таки остаются нарушения правил эксплуатации, технологии обслуживания и ремонта автомобиля. Не менее важно отметить, что внешние проявления неисправности прокладки ГБЦ тоже весьма разнообразны. Можно даже сказать, что один отдельно взятый симптом редко появляется независимо от другого. Но, взятые вместе, они позволяют провести диагностику и достаточно точно установить причину неисправности.

Разумеется, для правильной диагностики необходимы опыт и знание двигателя, включая конструкцию и рабочие процессы, происходящие внутри него. И тогда по обнаруженным следам масла или охлаждающей жидкости, изменению цвета жидкостей или деталей, по отложениям нагара, следам обжатия, обгорания или эрозии на поверхности деталей будет установлена истина.

Дефекты прокладок после длительной эксплуатации автомобиля чаще всего связаны с вовремя не замеченными и не устраненными неисправностями системы охлаждения, реже - с нарушениями процесса сгорания (детонация быстрый, приближающийся к взрыву процесс горения топливной смеси в цилиндре , калильное зажигание). Напротив, после ремонта двигателя по статистике в более чем 80% случаев прокладка повреждается из-за неправильной затяжки болтов (в том числе из-за несоблюдения момента и порядка затяжки).

Перегрев - одна из основных причин повреждения прокладок. Да и не только их: при перегреве часто деформируется плоскость головки, а иногда и блока цилиндров.

Но в первую очередь страдает, конечно, головка блока. Помимо локального перегрева отдельных участков камер сгорания, вызывающего появление трещин, общий нагрев головки ведет к увеличению усилия обжатия прокладки, поскольку алюминиевый сплав головки расширяется больше, чем сталь болтов. После охлаждения сдавленная прокладка может уже не обеспечить герметичность там, где удельное давление (усилие, отнесенное к площади поверхности) оказалось слишком низким. Фактически при перегреве происходит своего рода «отвердевание» поверхностных слоев прокладки, вследствие чего она теряет эластичность и уже не может обеспечить уплотнение соединения головки с блоком цилиндров по всей плоскости.

Обнаружить причину, т.е. установить, что прокладка "потекла" из-за перегрева двигателя, можно при ее осмотре. Обычно в подобных случаях поверхность прокладки становится твердой, а в отдельных местах вблизи камер сгорания - обугленной.

Ремонт в данном случае редко ограничивается только заменой прокладки. Помимо обработки плоскости головки будет совсем не лишним найти причину перегрева в системе охлаждения - возможно, имеется неисправность термостата, вентилятора или просто течь шлангов.

Но, допустим, двигатель был сильно перегрет, а прокладка вроде бы устояла. В подобных ситуациях два выхода: либо испытывать судьбу, ожидая, когда появится течь (а так оно, скорее всего, и будет), или все-таки сразу заменить прокладку. Второе решение будет более удачным: ведь, как ни крути, а запланированный ремонт лучше неожиданной поломки в дороге.

Если прокладка не обжата как следует, то она точно "потечет". Обычно такое бывает, когда болты головки не затянуты должным образом. Но подобные ошибки сегодня - скорее исключение, чем правило: необходимая информация есть теперь на любой СТО. Другое дело, когда все затянуто правильно, а прокладка не обжалась. В чем дело?

Причины обычно кроются в нарушениях элементарных ремонтных технологий. Например, в руководствах по ремонту пишут, что резьбовую часть болтов перед затяжкой надо смазать маслом.

А если не смазать? Тогда момент затяжки почти весь уйдет на преодоление сил трения в резьбе, а вовсе не на прижатие головки к блоку.

Может, это одна из причин того, что на некоторых современных двигателях резьбовая часть болтов имеет покрытие? Такие болты смазывать не надо. А если серьезно, то "твердая" смазка гораздо более эффективна и значительно улучшает работу болтов (напомним, что у обычных болтов только 20-25% момента непосредственно преобразуется в усилие затяжки).

Еще хуже, когда болты слишком обильно облиты маслом. В данном случае известное правило "кашу маслом не испортишь" не сработает: масло несжимаемо, заполнив резьбовое отверстие, оно просто не пустит болт дальше. И хорошо еще, если блок не треснет по резьбовым отверстиям.

На современных двигателях часто применяют болты, работающие на пределе текучести. После однократного использования их полагается менять на новые, поскольку они могут недопустимо вытягиваться.

То, что прокладка не была обжата должным образом, легко обнаружить при ее осмотре. Часто на ней вообще практически нет следов обжатия, а толщина осталась такой же, как у новой прокладки. В подобных случаях течь появляется в первые же часы работы двигателя, что и указывает на истинную причину неисправности.

Профилактика здесь проста: надо точно выполнять все рекомендации производителей по моменту, порядку затяжки и замене болтов, а также их смазке перед сборкой.

Известно, что в зависимости от материала и конструкции прокладки могут "слабнуть" под действием температуры и вибраций. И если после некоторого времени работы двигателя не провести повторной затяжки болтов, удельное давление в стыке головки с блоком может недопустимо снизиться, после чего прокладка "потечет".

Повторную затяжку требуют не все двигатели и не все прокладки. Но когда такие рекомендации дает производитель двигателя, выполнять их надо неукоснительно. Если это не сделать, течь появится через несколько тысяч километров пробега автомобиля, что прямо укажет на причину такой неисправности.

К нарушениям процесса горения в двигателе относят детонацию и калильное зажигание. Не вдаваясь в их природу (это тема отдельного разговора), укажем, что эти явления вызывают значительный рост температуры на отдельных участках камеры сгорания. Чрезмерное давление в цилиндре, возникающее из-за преждевременного воспламенения топливной смеси, резко увеличивает нагрузки на головку блока, "растягивая" болты и уменьшая тем самым усилие сжатия прокладки. А ударные волны детонации "стучат" не только по ушам водителя, но и по окантовке прокладки ГБЦ.

То, что именно нарушение процесса сгорания явилось причиной повреждения прокладки, часто удается установить по ее виду. В подобных случаях она нередко прогорает между цилиндрами. Прогар по окантовке часто сопровождается эрозией поверхности головки блока и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания.

Механические проблемы. Как известно, прокладка ГБЦ - весьма деликатная деталь, легко повреждаемая при неаккуратном обращении. Если она имеет явные дефекты, то ставить ее либо опасно, либо просто бессмысленно - все равно рано или поздно "потечет".

То же самое относится и к попыткам повторно использовать старую прокладку. Ее материал уже обжат и никогда не обеспечит надежного уплотнения. Может быть, на несколько тысяч километров ее и хватит, но это можно рассматривать только как временный выход из положения. Иногда прогар прокладки происходит из-за попадания между ней и уплотняемой поверхностью инородных материалов. Такое вполне может случиться, если не очистить плоскости головки и блока от остатков старой прокладки перед установкой новой.

Кстати, то же самое получится, если плоскости окажутся деформированными - в местах "провалов" удельное давление будет недопустимо низким, и в конце концов уплотнение нарушится. Поэтому перед установкой прокладки проверка плоскостей головки и блока обязательна.

Понятно, что деформированную плоскость надо обработать, т.е. выровнять. В одних мастерских головки фрезеруют, в других - шлифуют, а в третьих - притирают на плите с абразивной пастой. А какой способ лучше?

Давайте разберемся вместе. Если поверхность слишком грубая, то не исключено просачивание рабочих жидкостей и газов. Напротив, если поверхность чрезмерно гладкая, то возможно скольжение прокладки между уплотняемыми деталями и в конечном счете потеря герметичности. Поэтому при обработке поверхностей головки и блока не все средства хороши. Желательно обеспечить определенную оптимальную шероховатость, которая в основном зависит от материалов уплотняемых деталей. Конечно, это общие рекомендации. Но ими вполне можно пользоваться, когда другие данные, например, от производителя двигателя, отсутствуют.

Прокладка головки блока цилиндров Masuma R2, RF (1/10)

При производстве прокладок головки блока цилиндров Masuma, на испытательных стендах проводятся интенсивные тестовые циклы, гарантирующие соответствие требованиям по герметизации современных двигателей.

Прокладки ГБЦ Masuma являются эластомерными и выпускаются в двух модификациях:

  • Прокладки ГБЦ с металлическими эластомерами. Подразделяются: на однослойные металлические прокладки и многослойные (2 слоя и более).
  • Неметаллические эластомерные прокладки ГБЦ с графитовым покрытием (графитовая эластомерная прокладка ГБЦ).

Прокладки не подвержены прогоранию — это настоящие высокие технологии от компании Masuma, о которых всего несколько лет назад автомеханики не могли и мечтать.

Гарантия на прокладки ГБЦ 12 месяцев. Где бы вы ни купили или установили деталь, в течение года вы имеете право вернуть её, просто предоставив ему чек или иной документ, подтверждающий дату покупки и цену. Даже если вы не сертифицированный автомеханик и установили деталь самостоятельно у себя в гараже, просто сохраните чек о покупке и, если возникнет проблема, вы всегда сможете вернуть запчасть.

Masuma — это мировой бренд запчастей, комплектующих и расходных материалов для автомобилей. Основная специализация бренда: ресурсные детали для послегарантийного обслуживания японских машин. Стратегия компании — предложить потребителям наилучшее соотношение надёжности и цены запчастей. Вся продукция изготавливается по заказу, технологиям и под контролем головной компании Masuma Auto Spare Parts Co., LTD (Tokyo, Japan) на десятках современных заводов, расположенных в Восточной Азии.

Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства.

В случае, если в описании товара прямо не указано обратное, гарантийный срок на такой товар не установлен.

Прокладка головки блока цилиндров Masuma LD20 (1/10)

При производстве прокладок головки блока цилиндров Masuma, на испытательных стендах проводятся интенсивные тестовые циклы, гарантирующие соответствие требованиям по герметизации современных двигателей.

Прокладки ГБЦ Masuma являются эластомерными и выпускаются в двух модификациях:

  • Прокладки ГБЦ с металлическими эластомерами. Подразделяются: на однослойные металлические прокладки и многослойные (2 слоя и более).
  • Неметаллические эластомерные прокладки ГБЦ с графитовым покрытием (графитовая эластомерная прокладка ГБЦ).

Прокладки не подвержены прогоранию — это настоящие высокие технологии от компании Masuma, о которых всего несколько лет назад автомеханики не могли и мечтать.

Гарантия на прокладки ГБЦ 12 месяцев. Где бы вы ни купили или установили деталь, в течение года вы имеете право вернуть её, просто предоставив ему чек или иной документ, подтверждающий дату покупки и цену. Даже если вы не сертифицированный автомеханик и установили деталь самостоятельно у себя в гараже, просто сохраните чек о покупке и, если возникнет проблема, вы всегда сможете вернуть запчасть.

Masuma — это мировой бренд запчастей, комплектующих и расходных материалов для автомобилей. Основная специализация бренда: ресурсные детали для послегарантийного обслуживания японских машин. Стратегия компании — предложить потребителям наилучшее соотношение надёжности и цены запчастей. Вся продукция изготавливается по заказу, технологиям и под контролем головной компании Masuma Auto Spare Parts Co., LTD (Tokyo, Japan) на десятках современных заводов, расположенных в Восточной Азии.

Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства.

В случае, если в описании товара прямо не указано обратное, гарантийный срок на такой товар не установлен.

Каковы признаки и последствия того, что пробита прокладка ГБЦ

Здравствуйте, уважаемые пользователи автомобильного портала Бызово. ру, в 2018 году! Эту статью мы посвятим основным признакам пробитой прокладки головки блока цилиндров (ГБЦ). Как это вообще определить, есть ли какие-то признаки? Об этом и расскажем на примере «девятки» — ВАЗ 2109. Автомобиль карбюраторный, но на инжекторном признаки будут те же самые.

ВАЗ 2109 с пробитой прокладкой ГБЦ — по каким признакам определить

Что же, находимся мы у самой обычной «девятки». Приступаем к выявлению признаков данной неисправности.

А начнем мы с осмотра бачка расширителя. Заметен пар, которого быть не должно. На фото вы его видите. Это как раз-таки и говорит о том, что прокладка головки блока цилиндра пробита. Температура двигателя 20-30 градусов, то есть только что запустили. При более высоких температурах жидкость в бачке будет «бурлить» и «проситься» наружу.

Такими будут дымные клубы из выхлопной системы автомобиля с пробитой прокладкой ГБЦ.

Теперь заглушим двигатель и посмотрим на вывод выхлопной системы — он имеет жирную окантовку. Внизу тоже вы обязательно обнаружите сладковатую на вкус жидкость. «Сладость» можно вкусить и, подставив под выхлопной выход при работающем двигателе свою ладонь, на ней останутся запах и дымные испарения.

При длительной эксплуатации мотора с пробитой прокладкой головки блока цилиндра можно заметить эмульгирование моторного масла. Зачерпнем немного отверткой и увидим чистую эмульсию — смесь масла с охлаждающей жидкостью.

Также охлаждающая жидкость не может не коснуться свечей. Она обязательно попадает в цилиндр, омывая не только поршень, клапан, но и затрагивая свечи. На фото ниже вы видите свечи ВАЗ 2109, левая свеча имеет налет рыжего оттенка. Двигатель мы заглушили нагорячую, то есть свечка успела подсохнуть. Но все равно видно, что она отличается от другой. Если же автомобиль заглушить и сразу вытащить свечу, она еще будет и мокрая.

Итак, под головкой данного автомобиля мы видим 4 поршня, 2 из которых омыты, а 2 вполне нормальные. Вот омытые поршни — это и есть очередной признак пробитой прокладки ГБЦ. В данном случае пробита она не совсем стандартно, обычно пробитие происходит скраю, после чего нагретый тосол или антифриз попадает в цилиндр.

Давайте подытожим? Итак, очевидные признаки пробитой прокладки ГБЦ:

  • пар из бачка расширителя;
  • клубы дыма из системы выхлопа;
  • жирный вывод системы и жидкость внизу;
  • эмульгирование моторного масла;
  • свечи с рыжим налетом;
  • омытые поршни.

А теперь посмотрим, к чему приводит перегрев головки.

Какие последствия, если пробита прокладка головки БЦ

Проведем практический эксперимент, чтобы увидеть последствия перегрева. Данная головка будет фрезероваться на станке, и посмотрим, как перегрев повлиял на плоскость головки. После первого прогона наблюдаем картину — такой провал бывает при перегреве головки.

Из данного мероприятия можно сделать вывод, что, как минимум, еще 5 соток, а то и десятку зазора надо снимать. Становится ясно, что головки после перегрева необходимо фрезеровать.

Наглядно всё нюансы можно увидеть в видеоролике здесь. Там же вы сами услышите, как работает мотор «девятки» с пробитой прокладкой ГБЦ.

Прокладки головки двигателя (ГБЦ) - общие сведения

Прокладка ГБЦ - основная прокладка двигателя внутреннего сгорания (ДВС), уплотняющая плоскость соединения головки с блоком цилиндров.

Функции прокладки ГБЦ:

1. Уплотнение сочленения головки с блоком цилиндров.
1.1. Герметизация камеры сгорания.
1.2. Герметизация системы охлаждения.
1.3 Герметизация системы смазки.
2. Регулировка объёма камеры сгорания (для дизельных двигателей). С помощью изменения толщины прокладки ГБЦ достигается изменение объёма камеры сгорания и компрессии.

Классификация прокладок головки блока цилиндров

1. По конфигурации блока ДВС:
1.1. Рядные ДВС - требуется одна прокладка.
1.2. V- образные и оппозитные ДВС - требуется две прокладки. На некоторых моторах они одинаковые, на некоторых - разные.
1.3. На больших дизельных двигателях иногда используются отдельные прокладки головки для каждого цилиндра.
2. По используемому при изготовлении прокладок материалу:
2.1. Металлические прокладки - в основе прокладки листы металла (алюминий, медь, сталь) используются на большинстве современных ДВС.
2.2. Мягкие прокладки - в основе прокладки не металлических материалы (асбест, графит, тальк). В последнее время используются автопроизводителями всё реже.
3. По толщине:
3.1. Стандартные.
3.2. Ремонтные (прокладки увеличенной толщины). Используются, как правило, на дизельных ДВС.

Прокладки головки блока должны отвечать следующим требованиям:

1. Размеры прокладки и её конфигурация должны точно соответствовать оригинальной прокладке, установленной на заводе изготовителе автомобиля. Отсутствие необходимых отверстий в прокладке или несоответствие сечения отверстий необходимым размерам может привести к нарушению работы системы смазки или охлаждения двигателя и привести к тяжелоё поломке двигателя. Неправильная толщина прокладки так же может привести к дорогостоящей поломке двигателя.
2. Прокладка должна обеспечивать герметичность различных полостей двигателя, подвергаясь различным физико-химическим воздействиям:
2.1. Герметичность камеры сгорания должна обеспечиваться в условиях высоких температур 1800-2500 градусов и высокого давления: 10-12 атм у бензиновых ДВС и 37-40 атм у дизельных ДВС. В области каперы сгорания на прокладку воздействуют различные высокоактивные химические вещества, образующиеся в результате сгорания топлива.
2.2. Герметичность системы охлаждения - в местах уплотнения каналов охлаждающей жидкости прокладка ГБЦ подвергается воздействию разогретого до 80-110 градусов антифриза, находящегося под давлением 1-2 атм.
2.3. Герметичность системы смазки - в местах уплотнения каналов системы смазки прокладка ГБЦ подвергается воздействию разогретого до 80-150 градусов масла, находящегося под давлением 2-10 атм.
3. Прокладка ГБЦ должна обладать эластичностью для сохранения герметичности в процессе эксплуатации ДВС.
4. Прокладка должная быть устойчива к деформации, так как головка притягивается к блоку цилиндров с значительным усилием.

Признаки поломки прокладки ГБЦ.

Суть поломки прокладки ГБЦ заключается в нарушении герметичности полостей двигателя, которые уплотняются этой прокладкой. В результате нарушения герметичности полостей двигателя происходит выход содержимого этих полостей (отработанных газов, антифриза или масла), за пределы занимаемых полостей с проникновением либо в соседние полости, либо наружу двигателя.
Прорыв газов заключается в частичном выходе отработанных газов в неправильном направлении из цилиндра. При нормальной работе отработанные газы из цилиндра через выпускные клапана поступают в выпускную систему. При повреждении прокладки ГБЦ возможен прорыв газов:
- в соседний цилиндр (проявляется снижением мощности двигателя, плохой заводкой, неустойчивой работой двигателя). При инструментальном исследовании выявляется падение компрессии в двух смежных цилиндрах.
-  наружу двигателя (проявляется снижением мощности двигателя, плохой заводкой, неустойчивой работой двигателя, шум при работе). При осмотре часто можно наблюдать как газы выходят на стыке головки с блоком цилиндров. При инструментальном исследовании выявляется падение компрессии в одном цилиндре.
-  в систему охлаждения (проявляется повышением давления в системе охлаждения, выбросом охлаждающей жидкости в расширительный бачок, появлением пузырьков газа охлаждающей жидкости).
Протечка антифриза может происходить в:
1. Внутрь цилиндра - проявляется густым белым дымом из выхлопной системы, расходом антифриза.
2. Наружу двигателя - поверхность двигателя загрязнена антифризом.
3. Внутрь масляной системы - повышение уровня масла в картере, образование антифризо-маслянной эмульсии.
Протечка масла может происходить в:
1. Наружу двигателя - поверхность двигателя загрязнена маслом.
3. Внутрь системы охлаждения - загрязнение антифриза маслом.

Причины выхода прокладки ГБЦ из строя.

1. Прегрев двигателя. В результате перегрева происходит тепловая деформация головки блока и (или) блока цилиндров в результате возникают микрозазоры между прокладкой и поверхностями головки и (или) блока цилиндров. В эти зазоры устремляются газы и (или) масло и (или) антифриз, микротрещины постепенно разрастаются до трещин и целей и герметичность прокладки нарушается с развитием вышеописанной симптоматики.
2. Недостаточный прогрев двигателя в холодное время года. Перед тем как нагрузить двигатель его нужно прогреть. При заводе двигателя в первую очередь происходит нагрев головки блока, так как она имеет меньшую по сравнению с блоком цилиндров массу и больший контакт в раскаленными газами. В ситуации когда головка блока нагрелась, а блок нет возникают те же процессы, что и при перегреве двигателя.
3. Детонация. При возникновении детонации в камерах сгорания возникают пульсирующие ударные волны (скачкообразное повышение давления до 100 атм с одновременным повышением локальной температуры до 3700 градусов).
4. Недостаточная затяжка болтов головки (неправильная затяжка при монтаже, использование бывших в употреблении болтов головки, разрушение резьбы в блоке цилиндров - встречается в двигателях 2AZ-FE и др.)
5. Неисправное состояние головки блока цилиндров и (или) блока цилиндров. На плоскости головки или блока не допускается отклонение более 0,03мм, не допускается наличие царапин, раковин и трещин.
6. Установка прокладки на неподготовленные (загрязненные) поверхности.


Купить прокладки ГБЦ вы можете на страницах нашего интернет-магазина

Топ-10 машин с проблемами прокладки блока цилиндров — журнал За рулем

Среди автомобилей, у которых чаще других происходят пробои прокладки ГБЦ, есть модели Subaru, BMW, Mazda, Chevrolet, Infiniti и Mini.

Материалы по теме

Пробой прокладки головки блока цилиндров приводит к весьма дорогостоящему ремонту. Проанализировав данные ежегодного опроса, специалисты Consumer Reports составили список моделей, у которых данная поломка возникает чаще, чем у других машин.

Прокладка головки блока цилиндров — та деталь, без которой невозможна работа мотора. Да, таких деталей много, но с пробитой прокладкой ГБЦ в двигателе начинают смешиваться охлаждающая жидкость, моторное масло и топливо, что приводит к прочим поломкам. Располагается она между головкой цилиндров и блоком цилиндров, а ее замена — это длительный и дорогостоящий процесс.

В Consumer Reports выявили проблемные BMW 3-й серии, которые выпускались в 2006 и 2007 годах. У них неприятности с прокладкой головки случаются при пробеге от 145 тысяч до 220 тысяч километров.

В список проблемных машин вошли Subaru Impreza 2006–2008 годов, Outback 2001–2009 годов и Forester 2001–2009 годов. У всех этих моделей проблемы с прокладкой головки возникали при пробеге от 145 тысяч до 260 тысяч километров. На данные машины устанавливался один и тот же базовый оппозитный двигатель, у которого две головки и, следовательно, две прокладки.

Проблемы с прокладкой ГБЦ возникают и у машин Mini Cooper и Clubman 2008–2010 годов выпуска при пробеге от 92 тысяч до 200 тысяч километров, а также у Chevrolet Cruze при пробеге от 100 тысяч до 156 тысяч километров, BMW X5 при пробеге от 95 тысяч до 108 тысяч километров, Infiniti M 2011–2013 годов выпуска и у Мазды MX-5 Miata второго поколения. В некоторых случаях у аналитиков было недостаточно данных для определения пробега, на котором возникали пробои прокладки.

Фото: consumerreports.org

Что такое прокладка головки блока цилиндров и как узнать, что она взорвана

Прокладка головки блока цилиндров находится между головкой блока цилиндров и блоком двигателя. Этот небольшой, но жизненно важный компонент используется для уплотнения процесса внутреннего сгорания, позволяя охлаждающей жидкости и маслу проходить по двигателю для охлаждения и смазки. А это значит, что когда он «дует», это может стать серьезной проблемой для двигателя. Признаки перегорания прокладки головки блока цилиндров довольно легко определить, и их необходимо быстро устранить, чтобы предотвратить повреждение двигателя.Эта статья поможет вам понять, что такое прокладка головки блока цилиндров, для чего она нужна и как узнать, когда она выходит из строя.

Что такое прокладка головки блока цилиндров?

В дополнение к уплотнению камеры сгорания двигателя, чтобы позволить маслу и охлаждающей жидкости циркулировать, прокладка головки также герметизирует камеру сгорания в двигателе. Это позволяет транспортному средству производить достаточно мощности для движения вперед, а также предотвращать выход вредных газов из камеры сгорания, направляя их через выхлопную систему. Прокладка головки в современных автомобилях состоит из нескольких слоев стального материала, переплетенного с эластомером, что делает их более прочными и долговечными.Автомобили, произведенные в прошлом, оснащались прокладками из графита или асбеста. Для сравнения, современные прокладки лучше, поскольку они менее подвержены утечкам и практически не представляют опасности для здоровья по сравнению с прокладками, произведенными из асбеста.

Прокладка головки блока цилиндров - жизненно важный компонент двигателя горючих газов. Прокладка головки гарантирует, что давление, создаваемое свечой зажигания паров топлива, остается в камере сгорания. Камера сгорания содержит поршни и требует высокого давления, чтобы поршни продолжали работать надлежащим образом.Кроме того, масло и охлаждающая жидкость выполняют одинаково важные функции, но для эффективного выполнения своих задач они не могут смешиваться. Прокладка головки разделяет камеры, чтобы исключить перекрестное загрязнение жидкостей.

Что вызывает повреждение прокладки головки блока цилиндров?

Наиболее частая причина взрыва или повреждения прокладки головки блока цилиндров - это перегрев двигателя. Высокая температура двигателя обычно вызвана нехваткой охлаждающей жидкости в радиаторе, как правило, из-за утечки.Некоторые прокладки могут ослабнуть раньше, чем другие, в зависимости от материала, из которого они изготовлены. Например, алюминий быстрее расширяется при нагревании. Металлы с более высокой скоростью теплового расширения более чувствительны к нагреванию. Более высокие температуры могут вызвать изменение формы объекта, что приведет к неблагоприятному исходу. Расширение и деформация головки блока цилиндров в результате нагрева ухудшает ее целостность, что препятствует надлежащему уплотнению прокладки головки блока цилиндров.

Когда прокладка головки повреждена, очень важно немедленно устранить ее. Продолжение эксплуатации автомобиля с поврежденной прокладкой может привести к серьезным и непоправимым повреждениям двигателя. Поскольку прокладка используется в качестве уплотнения, поддержание давления является ключом к мощности двигателя. Как только прокладка взорвется, она больше не сможет действовать как уплотнение и позволит сбросить давление, что значительно снизит мощность двигателя, что является одним из немногих признаков вздутия прокладки головки блока цилиндров. Кроме того, каналы для масла и охлаждающей жидкости могут начать вытекать в места, где их быть не должно. Когда охлаждающая жидкость попадает в камеры сгорания, она смешивает и разбавляет моторное масло, а также снижает охлаждающую способность системы охлаждения, что может вызвать перегрев двигателя.

Признаки перегорания прокладки головки

Для работы двигателя необходимы три жизненно важные жидкости: топливо, охлаждающая жидкость и моторное масло. Если прокладка взорвется, все жидкости могут попасть в камеру сгорания или из нее. Вы можете заметить несколько или все из следующего:

  • Перегрев - вызван нехваткой охлаждающей жидкости или ее недостатком. Также вызвано попаданием углеводородов в систему охлаждения.
  • Белый, синий или серый дым - указывает на попадание охлаждающей жидкости или масла в камеру сгорания.
  • Потеря мощности - из-за недостаточного сжатия, приводящего к разбрызгиванию, потере мощности и снижению топливной эффективности.
  • Обесцвеченное масло - Масло цвета шоколадного молока указывает на смешивание охлаждающей жидкости с маслом в двигателе.

Помощь

Обширное повреждение двигателя из-за выдувания прокладки головки блока цилиндров - наиболее неблагоприятный вид проблемы двигателя. Поврежденная прокладка головки блока цилиндров, которая игнорируется, может потребовать ремонта блока цилиндров, головок цилиндров или полной замены двигателя.Если вы заметили какие-либо симптомы, которые могут указывать на повреждение прокладки головки блока цилиндров в вашем автомобиле, не ждите осмотра. Специалисты Sun Auto Service обладают знаниями и опытом, чтобы помочь в ремонте вашего двигателя. Вам неудобно управлять автомобилем из-за риска дополнительного повреждения двигателя? Мы приедем к вам! Мы предлагаем бесплатную буксировку с большинством капитальных ремонтов. Если вам нужен ремонт, и он вам нужен быстро, обратитесь в ближайший к вам сервисный центр Sun Auto. Мы здесь, чтобы помочь!

Какие признаки выдува прокладок головки блока цилиндров?

Когда дело доходит до блока двигателя вашего автомобиля, прокладка головки блока цилиндров немного напоминает шезлонг на вечеринке.Его самая большая задача - помешать любым жидкостям получить доступ друг к другу и смешаться друг с другом способами, которых они не должны. Используя герметичное уплотнение, он предотвращает накопление остатков на гусеницах и защищает ваш двигатель от вещей, которые могут загореться и взорваться.

Если вы когда-либо изучали техническое обслуживание автомобилей и выясняли, где находятся ваши автомобильные факторы риска, вы поймете, почему это важно. Как и любой другой компонент вашего автомобиля, прокладки головки блока цилиндров могут изнашиваться и будут изнашиваться в течение достаточно долгого времени.Это может быть связано с неправильным использованием или небрежным обращением, но часто связано с возрастом и использованием.

Так как же определить, взорвана ли прокладка головки блока цилиндров? Каковы предупреждающие признаки взорванной прокладки головки блока цилиндров, которая говорит нам все бросить и посмотреть на машину? Присоединяйтесь к нам сегодня, когда мы узнаем.

Признаки перегорания прокладки головки

Признаки выдувания прокладок головки могут быть незаметными. Вот восемь наиболее распространенных признаков поломки прокладки головки блока цилиндров.

Telltale Leaks

Что касается ремонта автомобилей, есть одно предупреждение, которое всегда может что-то значить, - это утечка.Жидкости вашего автомобиля должны быть закрытой системой, поэтому потеря чего-либо, кроме конденсации в кондиционере, может быть верным признаком.

В случае вздутия головки внешнее масло или охлаждающая жидкость будут вытекать из швов между блоком двигателя и головкой блока цилиндров. Эти утечки являются признаком неисправности прокладки головки блока цилиндров и хорошим признаком того, что вам необходимо немедленно проверить возможные трещины и скручивания головки блока цилиндров.

Неисправные цилиндры

Пропуск зажигания в цилиндрах - еще один признак того, что прокладка головки блока цилиндров вышла из строя.Цилиндр - это буквально камера, в которой бензин горит и превращается в энергию, питающую ваш автомобиль. Особенно в случаях, когда есть разрыв между двумя цилиндрами на одной и той же головке, вам нужно заняться ремонтом прокладки головки.

Тестирование на сжатие и герметичность цилиндра отлично подходит для локализации утечек, так что вы можете исследовать их во время разборки.

Проблемы при запуске

Во время запуска следите за белым дымом выхлопных газов. Ваш автомобиль проходит через серию мощных пусковых операций, и ваши цилиндры, в частности, нуждаются в охлаждении. Имея это в виду, белые выхлопные газы являются признаком неисправности прокладки головки блока цилиндров.

Когда дело доходит до расходов, затраты на ремонт прокладки головки блока цилиндров могут показаться пугающими для кого-то, просто осознающего, что эта работа необходима. Однако затраты на ожидание решения этой проблемы до тех пор, пока она «не станет действительно серьезной», значительно перевешивают то, что вы, вероятно, заплатите.

Синие выхлопные газы

Белый дым выхлопных газов - не единственный предупреждающий знак взорвавшейся прокладки головки блока цилиндров.Синий дым может указывать на неисправность прокладки головки блока цилиндров и на то, что в вашем двигателе горит масло. Когда масло просачивается из места смазки поршней в камеру сгорания, самое время довести автомобиль до некоторых ремонтных работ.

Дым - это большой предупреждающий знак, который должен поднять предупреждающие флажки, когда вы его заметите. Густые дымные выхлопные газы автомобилей образуются при разрыве или износе прокладки головки блока цилиндров рядом с масляной системой. Как уже упоминалось, масло просачивается в камеру сгорания, создавая очень заметный дым.

Нефть горит не так чисто, как топливо, что является одной из причин, по которой мы используем газ, а не большинство масел. Когда оно горит, дым, который он создает, густой и неприятный, но само масло также оставляет после себя остатки. Эти остатки накапливаются в камере сгорания, что в дальнейшем может привести к проблемам.

Перегрев

Перегрев никогда не является хорошим признаком, но это, в частности, один из индикаторов повреждения прокладки головки блока цилиндров.Когда масло попадает в систему охлаждения, оно снижает его способность охлаждать двигатель, в результате чего двигатель быстро перегревается.

Утечка может быть более или менее серьезной, и, в зависимости от этого, нередко обнаруживаются пузырьки в резервуаре для перелива. Как вы уже догадались, это означает, что цилиндр начал протекать в вашу систему охлаждения.

Жидкости

Один из наиболее незаметных признаков вздутия прокладки головки блока цилиндров - обесцвеченная жидкость.Работа прокладки головки блока цилиндров заключается в предотвращении смешивания жидкостей в двигателе. Обесцвечивание может быть не обычным явлением, но это верный признак того, что этот компонент вышел из строя и вещи смешиваются там, где не должно быть.

Смешивание масла и охлаждающей жидкости

Моторное масло служит очень важному процессу, и если оно перестает работать, это может привести к шлифованию поршней и различным другим осложнениям. Это представляет проблему при ударе прокладки головки , так как это может привести к смешиванию масла и охлаждающей жидкости по-разному.

Масло с охлаждающей жидкостью

Масло, загрязненное охлаждающей жидкостью, вспенивается. Это тоже обычно не очень тонко. Представьте себе пену из капучино, которая находится на крышке вашего клапана. Не идеальный вариант и явная проблема, поскольку это мешает вашему маслу выполнять свою работу должным образом.

Охлаждающая жидкость с маслом

Когда в охлаждающую жидкость попадает масло, оно образует толстую белую пленку. Обнаружение этого может быть неприятным, но оно похоже на майонез и содержится в крышках радиаторов или, иногда, в переливных резервуарах.

Это изменение текстуры масла делает его менее эффективным при смазке вашего двигателя. Это быстро приведет к более быстрому износу компонентов двигателя.

Прокладка выдувной головки

Обеспокоены, что у вас может взорваться прокладка головки блока цилиндров? Нашли свой автомобиль в сегодняшнем списке? Не торопитесь, чтобы полностью диагностировать проблему самостоятельно или с помощью механика. Подумайте об испытаниях на сухое и влажное сжатие или испытании на герметичность цилиндра, чтобы определить точное место утечки.

Тестер блока также является хорошей идеей для определения наличия каких-либо продуктов сгорания в системе охлаждения. Это не только безопасно, но и является полезным критерием для определения неисправности прокладки головки блока цилиндров. В конце концов, многие из вас захотят позвонить своему надежному механику, попросить разбить стоимость прокладки головки блока цилиндров и принять решение как можно скорее.

Ищете более подробную информацию о техническом обслуживании и ремонте транспортных средств от профи с многолетним опытом работы в этой области? Обязательно ознакомьтесь с остальной частью содержимого нашего блога сегодня!

Признаки и причины перегорания прокладки головки

Двигатель вашего автомобиля разделен на две части: блок цилиндров, в котором расположены поршни и цилиндры, и головка цилиндра, где расположены клапаны, свечи зажигания и распределительный вал (ы).Между этими двумя массивными частями двигателя находится прокладка головки блока цилиндров.

Прокладка головки, одна из самых важных прокладок в вашем двигателе, предназначена для уплотнения давления срабатывания цилиндров и предотвращения утечки охлаждающей жидкости и моторного масла в цилиндры, а также наружу. Прокладка головки должна выдерживать нагрузки, возникающие при расширении, сжатии, деформации и трении двух поверхностей при герметизации под давлением в цилиндре, охлаждающей жидкости и моторном масле, протекающих через отверстия для литья.

Причина перегорания прокладки головки

Двигатель вашего автомобиля работает в экстремальных условиях с сильной жарой.Если это тепло станет больше обычного, ваш двигатель может перегреться, что приведет к повреждению прокладки головки блока цилиндров. Дополнительный нагрев приводит к чрезмерному расширению головки блока цилиндров и блока цилиндров, что приводит к повреждению прокладки головки блока цилиндров. Детонация - еще одна причина выхода из строя прокладки головки блока цилиндров, поскольку она повреждает броню или огнестойкие кольца, позволяя давлению в цилиндре проходить мимо брони.

Признаки неисправности прокладки головки блока цилиндров

Поскольку прокладка головки цилиндров закрывает каналы для охлаждающей жидкости, выдувная прокладка головки позволяет охлаждающей жидкости попадать в цилиндры.Охлаждающая жидкость в цилиндрах вызовет:

Белый дым из выхлопной трубы

ПУЗЫРЬ В РАДИАТОРЕ И БАКЕ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

необъяснимая потеря охлаждающей жидкости без утечек

Молочно-белый цвет масла

Перегрев двигателя

Поскольку прокладка головки блока цилиндров также герметизирует охлаждающую жидкость и масло, вы можете увидеть полосы масла и охлаждающей жидкости, стекающие с прокладки.

Вы также можете заметить потерю мощности двигателя из-за более низкого сжатия цилиндра, если прокладка головки протекает в соседние цилиндры.

Если вы испытываете какие-либо из этих симптомов, возможно, в системе охлаждения находится давление, выключите двигатель и не пытайтесь сбросить давление. Обратитесь к профессиональному технику для осмотра вашего автомобиля и всегда используйте запасные прокладки, которые соответствуют или превосходят технические характеристики оригинального производителя.

Как предотвратить повреждение прокладки головки блока цилиндров?

Лучший способ предотвратить выход из строя прокладки головки блока цилиндров в автомобиле - поддерживать необходимый уровень охлаждающей жидкости двигателя с использованием правильной смеси в соответствии с рекомендациями производителя.Если вы обнаружите утечку охлаждающей жидкости на полу или в гараже, проверьте ее. Кроме того, возьмите за привычку следить за датчиком температуры; Если вы заметили, что он сильно нагревается, немедленно обратитесь к профессиональному технику для проверки.

Узнайте больше о качественных прокладках Fel-Pro, специально разработанных для ремонта, найдите запчасти для своего автомобиля или найдите, где купить запчасти сегодня.

Содержание этой статьи предназначено только для информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техником или механиком, если у вас есть конкретные вопросы или проблемы, связанные с какой-либо из тем, затронутых в данном документе. Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные вашим использованием какого-либо контента.

Сколько стоит ремонт прокладки головки блока цилиндров?

Ремонт прокладки головки блока цилиндров - худший кошмар любого автомобилиста. Если вы начинаете замечать явные симптомы утечки из прокладки головки блока цилиндров, вам необходимо разобрать ее, чтобы избежать попадания дорогостоящего ремонта в бумажник.

Сколько стоит замена прокладки головки блока цилиндров?

Стоимость ремонта прокладки головки блока цилиндров может исчисляться тысячами, а это означает, что зачастую проще и дешевле сдать автомобиль в утиль, чем его отремонтировать. Средняя стоимость ремонта прокладки головки блока цилиндров составляет от до 2000 долларов США , но это не потому, что детали дорогие.

Почему так дорого стоит ремонт прокладки головки блока цилиндров?

Высокие затраты, связанные с ремонтом прокладки головки блока цилиндров, обычно связаны с объемом труда, необходимого для решения проблемы, а не с затратами на замену детали.Замена прокладки головки блока цилиндров - чрезвычайно трудоемкая задача, поскольку головку двигателя необходимо снять, а затем заменить. И чем больше времени механик вынужден тратить на эту работу, а не на что-то другое, тем больше они будут брать с вас.

Ремонт прокладки головки обойдется дешевле при раннем обнаружении течи

Стоимость ремонта прокладки головки

в конечном итоге будет зависеть от скорости выявления проблемы. Чем дольше вы ждете перед тем, как отправиться в мастерскую, тем больше вы можете рассчитывать заплатить, чтобы снова отправиться в путь.Какой семинар вы выберете, конечно же, также повлияет на то, сколько вы можете рассчитывать заплатить. Несмотря на то, что не должно быть слишком большой разницы в ценах, которые вы укажете, вероятно, стоит получить несколько предложений от местных механиков, чтобы вы могли быть уверены в выгодной сделке.

Как избежать высоких затрат на ремонт прокладки головки блока цилиндров?

Как только вы обнаружите проблему с прокладкой головки блока цилиндров, возьмите себе бутылку K-Seal. Научно протестированный, K-Seal навсегда отремонтирует и исправит большинство неисправностей прокладок головки, в том числе:

  • Утечка охлаждающей жидкости в цилиндр
  • Цилиндр до утечки охлаждающей жидкости
  • Прокладки выдувные
  • Утечка охлаждающей жидкости до масла (в определенных ситуациях)

Зачем ждать, пока разорвется прокладка головки блока цилиндров, что заставит вас оплачивать дорогие расходы на ремонт прокладки головки блока цилиндров? Найдите ближайшего к вам продавца K-Seal сегодня, чтобы сэкономить время, деньги и проблемы.

5 признаков вздутия прокладки головки блока цилиндров (и как это предотвратить)

Прорвавшаяся прокладка головки блока цилиндров - плохая новость. Очень плохие новости. Если вы думаете, что у вас все в порядке, это требует немедленного внимания. Прокладка головки блока цилиндров может выйти из строя семью разными способами, о которых мы рассказывали вам недавно, и все это плохие новости для двигателя. Если за вами все время следует сладко пахнущее белое облако, возможно, у вас плохая прокладка головки блока цилиндров.

Обычно прокладки головки выходят из строя, когда головка и двигатель расходуют с разной скоростью, и прокладка не может закрыть вновь увеличившийся зазор.Эта проблема усугубляется на некоторых двигателях, в которых используется железный блок цилиндров и алюминиевая головка. Более того, некоторые двигатели просто спроектированы с плохой силой зажима болтов головки или имеют головки, склонные к короблению, и репутацию неудачников.

Если прокладка головки неисправна, это может вызвать всевозможные проблемы, в том числе:

1) Перегрев

Неисправность прокладки головки блока цилиндров может быть вызвана чрезмерным перегревом двигателя (в результате забитого радиатора, утечки охлаждающей жидкости, неисправного вентилятора и т. Д.)), но взорвавшаяся прокладка головки также может вызвать перегрев двигателя. Горячие выхлопные газы могут просачиваться в систему охлаждения, или охлаждающая жидкость может просачиваться в цилиндры и сгорать в виде пара, в любом случае конечным результатом является перегрев двигателя.

Если автомобиль движется при перегреве, это также может привести к деформации головки блока цилиндров из сплава или повреждению каталитического нейтрализатора паром, что значительно увеличивает стоимость ремонта.

2) Потеря мощности

Если прокладка головки выходит из строя, позволяя выходить сжатому воздуху / топливу, сжатие этого цилиндра уменьшается.Эта потеря сжатия приводит к грубой работе двигателя и заметному снижению мощности двигателя. Подобный сбой обычно сопровождается звуком, напоминающим утечку выхлопных газов.

3) Загрязнение масла

Один из самых известных признаков неисправности прокладки головки блока цилиндров - молочный осадок на нижней стороне крышки маслозаливной горловины или масляного щупа, иногда в шутку называемый «молочным коктейлем». Это вызвано попаданием охлаждающей жидкости в масло и наоборот. Хотя это не убедительное доказательство неисправности прокладки головки блока цилиндров, это, как правило, хороший индикатор и верный признак того, что вашему двигателю необходимо разобрать двигатель, чтобы найти источник загрязнения.

Из-за загрязнения масла антифризом любая вождение быстро приведет к выходу из строя подшипников двигателя. Ремонт требует, по крайней мере, промывки моторного масла, а также замены масляного фильтра, и часто бывает полная разборка нижней части двигателя, чтобы убедиться, что подшипники не повреждены, и очистить все загрязненное масло.

4) Белый дым

Неисправная прокладка головки блока цилиндров чаще всего приводит к вздымающимся облакам сладко пахнущего белого дыма, выходящего из выхлопной трубы. Этот дым возникает из-за утечки антифриза через прокладку в цилиндры, где он превращается в пар в процессе сгорания.Менее распространенной, но все же возможной является утечка из масляного канала в цилиндр, вызывающая голубоватый дым.

Любой из этих типов неисправности прокладки также приведет к попаданию давления сгорания в систему охлаждения или систему сапуна. Причина может быть в том, что шланг радиатора внезапно вылетает из выпускного отверстия для воды или масляный щуп не остается на месте.

5) Внешние утечки

Если прокладка головки блока цилиндров между каналом для воды или масла и внешней стороной двигателя вышла из строя, результатом может быть простая утечка охлаждающей жидкости или масла.Это наименее ужасный вариант прокладки головки блока цилиндров, но все же серьезный.

Внешняя утечка может не проявляться как непосредственная проблема (кроме возникновения беспорядка), но если уровень охлаждающей жидкости упадет слишком сильно, это может привести к серьезным проблемам с двигателем. Другая проблема заключается в том, что вытекшее масло может попасть на горячую выхлопную трубу, что приведет к едкому дыму и, возможно, возгоранию.

Проблемы с прокладкой головки - причины и решения упрощены!

Прокладки головки

- это жизненно важных частей двигателя. Любые потенциальные проблемы следует устранять быстро, поскольку их игнорирование может вызвать серьезные проблемы и привести к дополнительным расходам. Мы составили этот пост, чтобы помочь вам быстро и легко выявлять и решать проблемы. Выберите один из следующих разделов, чтобы перейти к вашему интересу, или просто прокрутите вниз, чтобы прочитать все!

Общая информация

Прокладка головки автомобиля действует как чрезвычайно важное уплотнение между блоком двигателя и головками цилиндров.Обычно и в идеале прокладка головки блока цилиндров должна быть сделана из стали или меди. Есть некоторые прокладки из композитных материалов, таких как графит или асбест, но эти прокладки головки не так эффективны. Кроме того, производители стараются отказаться от использования асбеста из-за проблем со здоровьем, связанных с этим продуктом.

Есть несколько факторов, которые делают прокладку головки блока цилиндров таким важным компонентом двигателя внутреннего сгорания. Во-первых, прокладка головки отвечает за то, чтобы давление, создаваемое свечой зажигания газовых паров, оставалось внутри камеры сгорания.В камере сгорания находятся поршни, поэтому требуется максимальное давление, чтобы поршни продолжали работать правильно. Прокладка головки также действует как канал для моторного масла и охлаждающей жидкости и разделяет камеры, поэтому две жидкости не смешиваются. Каждая жидкость служит совершенно разным целям, поэтому очень важно, чтобы две жидкости оставались разделенными.

Причины проблем

Основная причина взрыва или повреждения прокладки головки блока цилиндров - чрезмерная температура двигателя.Высокая температура двигателя часто вызвана утечкой охлаждающей жидкости или просто недостаточным количеством охлаждающей жидкости в радиаторе. Важно отметить, что разные прокладки головки блока цилиндров могут выйти из строя на разных этапах и при разных температурах. Алюминий имеет тенденцию расширяться быстрее, чем другие металлы, при нагревании, поэтому алюминиевая головка блока цилиндров менее желательна, чем другие варианты. Когда металл имеет высокую скорость теплового расширения, это означает, что при изменении температуры изменяется и объем вещества. Алюминий, имеющий относительно высокую степень теплового расширения, вызывает быстрое расширение прокладки головки и ослабляет целостность материала, что делает выбор прокладки головки неоптимальным.

Опасности остаться без лечения

Как только прокладка головки блока цилиндров взорвется или повредится, ваш автомобиль официально станет бомбой замедленного действия с серьезным механическим разрушением. Чем дольше ваш автомобиль эксплуатируется с поврежденной прокладкой головки блока цилиндров, тем больше вероятность повреждения двигателя. Как только прокладка головки блока цилиндров взорвется, в двигателе сразу же пропадет давление. Как упоминалось выше, прокладка головки действует как уплотнение, поддерживая давление в поршневой камере. После того, как прокладка головки порвана, давление сбрасывается.Поскольку давление в камере сгорания - это то, что заставляет поршни работать с силой, водитель должен заметить немедленную потерю мощности и начать замечать другие проблемы с производительностью, такие как снижение эффективности использования топлива.

Когда прокладка головки раздувается, каналы для масла и охлаждающей жидкости начинают протекать, позволяя обеим жидкостям попадать в места, где они не должны находиться, и вызывают более серьезные повреждения. Охлаждающая жидкость может попадать в камеры сгорания и смешиваться с моторным маслом, вызывая разжижение моторного масла и в то же время отнимая охлаждающую жидкость из системы охлаждения, что в конечном итоге приводит к перегреву двигателя.Охлаждающая жидкость не является смазкой, поэтому чем больше охлаждающей жидкости смешивается с моторным маслом, тем меньше смазываются движущиеся части автомобиля и тем быстрее происходит катастрофа.

Признаки вздутия прокладки головки блока цилиндров:

Есть несколько симптомов, которые может иметь автомобиль с поврежденной прокладкой головки блока цилиндров. Некоторые из них более очевидны, чем другие.

Первый и, возможно, самый примечательный, предупреждающий знак - это аномально высокая температура двигателя. Если термостат на приборной панели показывает необычно высокие значения или загорается сигнальная лампа из-за чрезвычайно высокой температуры двигателя, это может указывать на несколько разных вещей.Аномально высокие температуры двигателя являются причиной и признаком перегоревшей прокладки головки блока цилиндров. Как указывалось выше, высокие температуры могут повредить прокладку головки, но также, как только прокладка головки будет повреждена, температура двигателя немедленно начнет повышаться. Это подводит нас ко второму симптому.

Признак номер два - низкий уровень охлаждающей жидкости. Неисправная или поврежденная прокладка головки приведет к утечке охлаждающей жидкости, поэтому индикатор уровня охлаждающей жидкости будет очень низким. Важно проверять наличие луж охлаждающей жидкости, которые образуются, когда ваш автомобиль припаркован, и регулярно проверять уровни охлаждающей жидкости.Как и ожидалось, низкий уровень охлаждающей жидкости приведет к повышению температуры двигателя.

Третий признак поврежденной прокладки головки блока цилиндров - еще один очевидный признак. Этот симптом означает, что ваш автомобиль не работает плавно. Двигатель будет заикаться, трястись и / или глохнуть. Это особенно вероятно, если двигатель холодный. Старые автомобили могут иметь тенденцию к аналогичному поведению только потому, что двигатели более изношены и работают не так эффективно, если они не прогреты, поэтому постарайтесь проверить другие симптомы, перечисленные здесь в качестве подтверждающих доказательств.

Четвертый признак - изменение цвета масла. Это изменение цвета является результатом смешивания охлаждающей жидкости с моторным маслом в двигателе. Результат будет более светлым, чем обычно, почти цвета молочного шоколада, поскольку моторное масло темное, а охлаждающая жидкость светлая.

Последний серьезный признак , на который следует обратить внимание, - это светлый дым, выходящий из выхлопной трубы. Почти серый или белый цвет, это может означать, что поврежденная прокладка головки позволила хладагенту просочиться в камеру сгорания и теперь горит.


Решения

Обширные повреждения, вызванные выдуванием прокладки головки, могут быть самой серьезной формой проблем с двигателем. Если неисправная прокладка головки не обнаружена на ранней стадии, может потребоваться требуемый ремонт блока цилиндров, головки блока цилиндров или полная замена двигателя. Как описано в последнем примере, охлаждающая жидкость может просачиваться в камеру сгорания и вызывать аномальные выбросы дыма. Например, одна только эта проблема может привести к необходимости замены каталитического нейтрализатора.Если вы чувствуете, что испытываете некоторые из этих симптомов, мы настоятельно рекомендуем вам не ждать. Мы можем помочь вам сразу же связаться с честным и уважаемым механиком. Средний ремонт прокладки головки блока цилиндров может варьироваться от 1200 до 2500 долларов, но это намного дешевле, чем замена всего двигателя. Так что давай!

Прокладки ГБЦ - My Garage

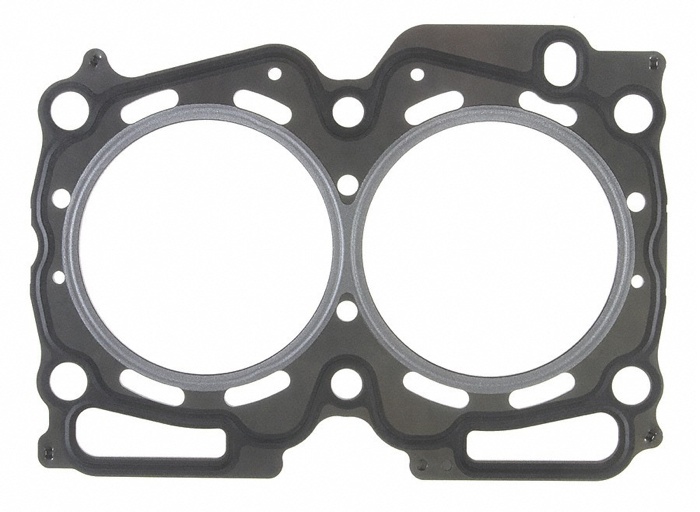

Что такое прокладка ГБЦ?

Обычные бензиновые и дизельные двигатели состоят из двух основных частей: блока цилиндров и головки блока цилиндров .Блок и головка блока цилиндров часто изготавливаются из разных материалов. Чтобы скрепить их вместе, между ними устанавливается прокладка головки цилиндров (часто называемая просто «прокладкой головки»).

Прокладка головки очень плоская и обычно изготавливается из металла, покрытого другими материалами. В большинстве современных двигателей используется многослойная стальная прокладка (MLS). Прокладка имеет множество отверстий: большое отверстие для каждого цилиндра двигателя, а меньшее - для болтов головки блока цилиндров; масляные каналы; и каналы для охлаждающей жидкости.

Негерметичные прокладки ГБЦ:

Протекающую прокладку головки блока цилиндров иногда называют «прокладкой головки блока цилиндров». Прокладка головки блока цилиндров может протекать несколькими способами:

Это наиболее распространенные причины утечки прокладки головки блока цилиндров.

Признаки протекающей прокладки ГБЦ:

Эта прокладка головки проходит между одним цилиндром и каналом охлаждающей жидкости или «водяной рубашкой».

Подтверждение наличия утечки в прокладке головки блока цилиндров обычно требует специализированного тестирования, проводимого профессионалом, а иногда может потребоваться разборка двигателя.Прокладка ГБЦ также может протекать по-разному, проявляя множество различных симптомов. Наиболее частые симптомы, которые мы видим, что может указывать на неисправность прокладки головки, следующие:

  • Пузырьки воздуха в радиаторе, которые не исчезают независимо от того, как долго из системы удаляется воздух.
  • Автомобиль сильно выбрасывает охлаждающую жидкость; обдув вокруг крышки радиатора или бачка с охлаждающей жидкостью.
  • В системе охлаждения имеются признаки повышения давления, например треснувший бачок радиатора или взорванный шланг.
  • Двигатель очень быстро перегревается, например, через пару минут езды после холодного пуска.
  • Белый дым из выхлопной трубы.
  • В моторном масле присутствует охлаждающая жидкость или моторное масло в охлаждающей жидкости.

Как определить, течет ли прокладка вашего цилиндра:

Когда цвет жидкости в блок-тестере меняет цвет с синего на желтый, это указывает на утечку сгорания.

Если мы подозреваем, что прокладка головки блока цилиндров протекает в систему охлаждения, мы можем провести несколько тестов, чтобы подтвердить это неинвазивно, без необходимости разбирать двигатель:

  • Выполнение проверки герметичности сгорания для обнаружения побочных продуктов сгорания топлива (диоксида углерода) в охлаждающей жидкости.
  • Создание давления в системе охлаждения с помощью прибора для проверки давления системы охлаждения , а затем с помощью бороскопа (крошечная камера), установленного через отверстие для свечи зажигания, для поиска утечки охлаждающей жидкости в цилиндр.
  • Использование осциллографа и датчика давления (сверхчувствительный электронный датчик давления) для обнаружения крошечных скачков давления в системе охлаждения при возгорании определенного цилиндра.

В дополнение к этим методам у наших опытных технических специалистов есть другие способы точно диагностировать проблему с прокладкой головки блока цилиндров; и исправить, конечно же!

Замена прокладок ГБЦ:

Этот двигатель разобрали до голого блока, и началась чистка.

Замена прокладки головки блока цилиндров - очень трудоемкая работа, предполагающая довольно глубокую разборку двигателя, так как головку блока цилиндров необходимо снимать в рамках ремонта. В двигателях с верхним расположением кулачка это означает, что цепи ГРМ или ремень ГРМ также должны быть сняты. Во время ремонта очень важна чистота, так как двигатель будет открыт для непогоды. Мы не рассматриваем замену прокладки головки блока цилиндров как самостоятельный ремонт, который большинству водителей следует выполнять самостоятельно.

Для качественного ремонта прокладок ГБЦ в Airdrie не ищите ничего, кроме My Garage! Наши квалифицированные технические специалисты с почасовой оплатой найдут время, чтобы сделать все правильно; гарантируя, что вы получите лучший ремонт за свои деньги.Плохо установленная прокладка головки блока цилиндров может довольно быстро снова начать протекать, в то время как надлежащий ремонт обычно продлится в течение всего срока службы автомобиля. Говоря о ремонте, который продолжается, мы обеспечим ваш ремонт головки блока цилиндров гарантией на лучшие запчасти и работу в Airdrie!

Правильное выполнение работы: подготовка поверхности - ключ к успеху!

После очистки и установки нескольких новых клапанов эта головка блока цилиндров снова готова к установке болтами!

Правильно выполненная замена прокладки ГБЦ требует лота и времени, затраченного на очистку деталей.Современные прокладки головки блока цилиндров MLS зависят от почти идеальной уплотнительной поверхности на головке блока цилиндров и блоке для обеспечения герметичности. Эти поверхности необходимо тщательно и тщательно очистить, чтобы гарантировать, что мы не оставим после себя старый прокладочный материал, но не создадим на поверхности царапин или углублений.

Качество подготовки поверхности является основным фактором, определяющим продолжительность ремонта, и именно здесь вы увидите самую большую разницу между мастерством заботливого специалиста или спешащего специалиста.

Мы также используем линейку для машиниста для измерения плоскостности поверхностей блока цилиндров и головки блока цилиндров. Если эти поверхности недостаточно плоские (или «деформированы»), что часто случается после сильного перегрева двигателя, то мы отправляем детали в наш механический цех для восстановления поверхности . Современные прокладки головки блока цилиндров требуют сверхплоской поверхности, чтобы гарантировать их герметичность на долгие годы.

Делаем работу правильно: Заменить болты крепления головки блока цилиндров!

Головка блока цилиндров крепится к блоку двигателя с помощью больших высокопрочных болтов. Болты с головкой большинства транспортных средств имеют конструкцию с крутящим моментом до предела текучести , что означает, что они фактически растягиваются и удлиняются при затяжке при установке. Это увеличивает усталостную долговечность болтов и обеспечивает лучшее усилие зажима на головке блока цилиндров. К сожалению, это также означает, что эти болты необходимо заменять каждый раз, когда они снимаются. Болт с крутящим моментом до предела текучести, который используется повторно, не будет обеспечивать правильную зажимную нагрузку на головку блока цилиндров (что может привести к другой утечке из прокладки головки блока цилиндров) и может даже сломаться!

А как насчет «механика в бутылке»?

Из-за высокой стоимости замены головки блока цилиндров у некоторых водителей может возникнуть соблазн попробовать средство для предотвращения утечек в своей системе охлаждения.Наш совет - не делать этого; и это не потому, что нам нужны ваши деньги! Хотя некоторые из этих продуктов имеют приличный успех в устранении утечек в стационарных прокладках, таких как прокладки водяного насоса, они обычно не работают с головками цилиндров из-за высокого давления. А когда они действительно работают, за это приходится платить: большинство этих продуктов ухудшают качество охлаждающей жидкости и могут засорять такие компоненты системы, как радиатор или сердцевина нагревателя.

Предотвращение выхода из строя прокладки головки блока цилиндров?

Что вы можете сделать, чтобы предотвратить утечку через прокладку головки блока цилиндров? В большинстве случаев ответ отрицательный.Прокладки ГБЦ могут выйти из строя даже на самых исправных двигателях. В двигателях, в которых используется чугунный блок с алюминиевой головкой блока цилиндров, прокладка представляет собой почти носимый предмет , так как она постоянно натирается взад и вперед по мере того, как эти детали нагреваются и расширяются с разной скоростью. При этом есть несколько вещей, которые вы можете сделать, чтобы продлить срок службы прокладок головки блока цилиндров:

  • Регулярно промывайте охлаждающую жидкость двигателя, как указано в графике технического обслуживания вашего автомобиля, что снижает коррозию внутри системы охлаждения.
  • Следите за указателем температуры и выключите двигатель, если датчик поднимется выше отметки 3/4. Перегрев - основная причина выхода из строя прокладки головки блока цилиндров.
  • Владельцы дизельного двигателя: Избегайте использования «программаторов» или «тюнеров», которые увеличивают мощность, поскольку они резко увеличивают давление в цилиндре. (Но это не весело, мы знаем…)

Замена прокладок ГБЦ в Airdrie:

Измерьте плоскостность ГБЦ с помощью линейки; часть полного ремонта.

Как и любой другой капитальный ремонт двигателя, замена прокладки головки блока цилиндров включает в себя множество важных шагов и множество мелочей . Хотя любой опытный механик сможет заменить прокладки и снова запустить двигатель, правильное выполнение этих мелочей будет иметь значение в долгосрочной перспективе: не только в том, как долго длится ремонт, но и в том, как остальная часть вашего автомобиля также работает.

Эти мелочи включают:

  • Тщательная очистка поверхностей блока с помощью съемника прокладок и лезвия бритвы вместо использования более быстрых методов, таких как абразивные диски или наждачная бумага.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
