Датчик положения дроссельной заслонки — неисправности, устройство и замена

Особенность любых бензиновых двигателей в том, что для эффективной регулировки мощности мотора необходимо одновременно изменять количество воздуха и топлива, которые поступают в камеры сгорания. Количество воздуха, которое поступает в цилиндры, зависит от положения дроссельной заслонки. Чем сильней открыта заслонка, тем больше воздуха наполнит цилиндры. В инжекторных двигателях (включая моновпрыск) для расчета количества топлива, которое необходимо подавать на каждом такте, используют показания датчика положения дроссельной заслонки (ДПДЗ).

Устройство и принцип работы датчика положения дроссельной заслонки

Основа датчика – пленочный переменный резистор, который связан с валом дроссельной заслонки. Принцип работы датчика – элементарный делитель напряжения из двух резисторов. При подключении двух последовательно соединенных резисторов, напряжение в месте их соединения пропорционально соотношению их сопротивлений. В зависимости от положения дроссельной заслонки ДПДЗ выдает напряжение от 0 до напряжения питания. Ноль соответствует холостым оборотам, напряжение питания – полностью открытой дроссельной заслонке.

Неисправности ДПДЗ

Все неисправности датчика напрямую связаны с его конструкцией и присущи большинству переменных резисторов:

  • износ пленочного сопротивления или подвижного контакта;
  • окисление контактов штекера;
  • слабо затянутые крепления.

Во время перемещения подвижного контакта по пленочному сопротивлению возникает трение, которое постепенно изнашивает поверхность резистивного слоя. Также это вызывает износ подвижного контакта. В большинстве случаев износ неравномерен и зависит от манеры езды. Когда износ достигает критического уровня, появляются участки, где подвижный контакт не достает до резистивного слоя. При прохождении через этот участок, на сигнальном выводе ДПДЗ исчезает напряжение.

В результате нарушается работа всей системы управления подачей топлива. На старых инжекторных автомобилях это приводило к снижению подачи топлива и работе двигателя в условиях детонации, что в десятки раз сокращало его ресурс. Контроллер современных инжекторных двигателей не допускает работу в таком режиме, поэтому включает индикатор неисправности, блокирует работу мотора и выдает код ошибки, который соответствует этой проблеме.

Окисление контактов штекера происходит при высокой влажности в подкапотном пространстве. Например, при утечке охлаждающей жидкости или после мойки двигателя. В результате контакты окисляются и сопротивление возрастает. Нередко окислы полностью разрывают электрический контакт.

Если при установке ДПДЗ его плохо закрепили, то возникает люфт, который влияет на показания датчика. Помимо этого люфт влияет на состояние подвижного контакта. О том, как проверить состояние дроссельной заслонки читайте в статье Диагностика инжектора.

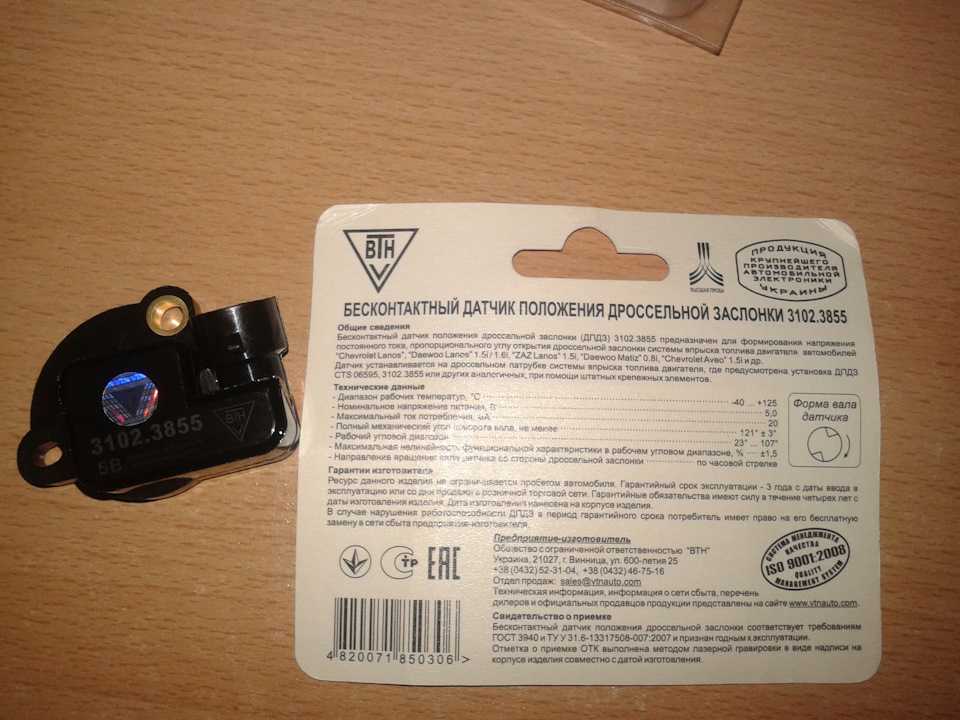

Как выбрать ДПДЗ для замены

Неисправный датчик необходимо заменить. Чтобы выбрать соответствующий, необходимо определить его артикул в соответствие с каталогом оригинальных запасных частей, маркой, моделью и годом выпуска автомобиля, а также типом двигателя. Если вы выбираете датчик для российских автомобилей, отдавайте предпочтение ДПДЗ производства «АвтоВАЗ» и обязательно проверяйте наличие фирменного голографического логотипа на упаковке.

Не покупайте ДПДЗ в придорожных автомагазинах, которые расположены далеко от вашего дома. В случае проблем с датчиком вы не сможете вернуть его. Приобретая датчик для иномарки, отдавайте предпочтение оригинальным запчастям. Если приходится выбирать из неоригинальных, приобретайте продукцию известных производителей автомобилей, а не комплектующих.

Видео — Регулировка датчика положения дроссельной заслонки

Замена ДПДЗ

Чтобы заменить датчик, вытащите штекер из разъема, открутите болты  (гайки) крепления и снимите ДПДЗ. Если ДПДЗ совмещен с датчиком холостого хода, разъедините их. При невозможности разъединить, замените одним блоком. Совместите вал датчика с валом дроссельной заслонки, поставьте ДПДЗ на место и закрепите болтами или гайками. Вставьте штекер в разъем.

Устройство, принцип действия, диагностика датчика положения дроссельной заслонки Throttle Position Sensor (TPS).

Датчик положения дроссельной заслонки

Расположен на корпусе узла дроссельной заслонки. Служит для измерения степени открытия дроссельной заслонки.

Чувствительный элемент датчика положения дроссельной заслонки представляет собой потенциометр, ось которого жёстко связана с осью дроссельной заслонки. На питающие выводы потенциометра подается опорное напряжение +5 V и «масса», а подвижный контакт датчика является сигнальным. Выходной сигнал датчика положения дроссельной заслонки является одним из базовых для расчёта блоком управления двигателем необходимого количества топлива, для определения текущего режима работы двигателя и для расчёта оптимального угла опережения зажигания. Например, в режиме пуска двигателя количество подаваемого топлива рассчитывается по температуре двигателя, по степени открытия дроссельной заслонки и по фактической частоте вращения коленвала. На работающем двигателе при закрытой дроссельной заслонке блок управления двигателем переходит в режим стабилизации частоты вращения коленчатого вала двигателя — режим поддержания холостого хода. Заданная частота вращения коленвала при этом зависит от температуры охлаждающей жидкости, от нагрузки на двигатель и от скорости движения автомобиля и регулируется путём изменения степени открытия регулятора холостого хода и изменения угла опережения зажигания. Для устранения «провала» запаздывания набора оборотов в момент резкого открытия дроссельной заслонки, блок управления двигателем кратковременно подает дополнительную порцию топлива. Если дроссельная заслонка открыта более чем на ~70 %, блок управления двигателем переходит в режим полной нагрузки, обеспечивая максимальную мощность двигателя путём приготовления несколько обогащённой топливовоздушной смеси. Когда при движении автомобиля дроссельная заслонка резко закрывается, блок управления двигателем активирует режим принудительного холостого хода (или режим торможения двигателем) путём полного прекращения подачи топлива до тех пор, пока обороты двигателя не снизятся до определенной величины. Остальные относительно стационарные положения дроссельной заслонки между режимом «поддержки холостого хода» и «полной нагрузки», называются режимом «частичной нагрузки» двигателя. В этом режиме блок управления двигателем поддерживает оптимальное соотношение топливно-воздушной смеси близкой к 1:14,7, за счет использования сигнала обратной связи от кислородных датчиков.

Проверка выходного сигнала датчика положения дроссельной заслонки.

Диагностика датчика положения дроссельной заслонки потенциометрического типа заключается в проверке соответствия выходного напряжения датчика фактическому положению дроссельной заслонки во всём диапазоне её возможных положений. Для просмотра осциллограммы напряжения выходного сигнала датчика, разъём осциллографического щупа должен быть подключен к любому из аналоговых входов № 14 USB Autoscope II, чёрный зажим типа «крокодил» осциллографического щупа должен быть подсоединён к «массе» двигателя диагностируемого автомобиля, пробник щупа должен быть подсоединён параллельно сигнальному выводу датчика.

Схема подключения к датчику положения дроссельной заслонки потенциометрического типа.

  1. точка подключения чёрного зажима типа «крокодил» осциллографического щупа.
  2. точка подключения пробника осциллографического щупа.

В окне программы «USB Осциллограф», необходимо выбрать подходящий режим отображения, в данном случае «Управление => Загрузить настройки пользователя => Potentiometer». Проверка датчика проводится при включенном зажигании и остановленном двигателе. Осциллограмма напряжения выходного сигнала датчика должна быть записана. Для включения записи осциллограммы, в окне программы «USB Осциллограф», необходимо выбрать «Управление => Запись» после выбора режима «Potentiometer» и включения зажигания. После включения записи осциллограммы, необходимо как можно более плавно открыть дроссельную заслонку до её полного открытия, после чего так же плавно её закрыть. Далее, для остановки записи осциллограммы, в окне программы «USB Осциллограф», необходимо выбрать «Управление => Запись».

После завершения записи, записанную осциллограмму можно детально изучить. При закрытой дроссельной заслонке, значение напряжения выходного сигнала датчика его положения должно находиться в определённом диапазоне, чаще всего — 0,25…0,75 V. Как только дроссельная заслонка начинает плавно открываться, значение напряжения выходного сигнала датчика так же должно плавно увеличиваться синхронно увеличению угла открытия дроссельной заслонки.

Осциллограмма напряжения выходного сигнала исправного датчика положения дроссельной заслонки. Зажигание включено, двигатель остановлен, плавное открытие дроссельной заслонки и быстрое её закрытие.

Когда дроссельная заслонка открыта полностью, значение напряжения выходного сигнала датчика должно находиться в диапазоне обычно 3,9.. .4,7 V. В некоторых системах управления двигателем применяются датчики положения дроссельной заслонки потенциометрического типа с инверсной выходной характеристикой. При закрытой дроссельной заслонке выходное напряжение датчика высокое, а при открытой — низкое.

Во многих системах управления двигателем, где положение дроссельной заслонки задаётся при помощи электропривода (во всём диапазоне возможных положений, либо только в режиме холостого хода), текущее положение дроссельной заслонки определяется при помощи сразу двух потенциометров, конструктивно объединённых. Один из потенциометров имеет прямую выходную характеристику, а другой потенциометр обычно имеет инверсную выходную характеристику. Кроме того, многие узлы дроссельных заслонок со встроенным электроприводом зачастую дополнительно оснащены концевым микро-выключателем холостого хода, срабатывающим тогда, когда педаль акселератора отпущена водителем полностью.

Осциллограммы напряжения выходных сигналов исправного спаренного датчика положения дроссельной заслонки системы управления двигателем с электронным приводом дроссельной заслонки. Зажигание включено, двигатель остановлен, открытие дроссельной заслонки, закрытие дроссельной заслонки.

сигнала потенциометра, имеющего

  1. Осциллограмма напряжения выходного инверсную выходную характеристику.
  2. Осциллограмма напряжения выходного сигнала потенциометра, имеющего прямую выходную характеристику.



  1. A: Значение напряжения в момент времени указанный маркером. В данном случае соответствует напряжению выходного сигнала потенциометра, имеющего инверсную выходную характеристику при закрытой дроссельной заслонке и равно ~4 V.
  2. A: Значение напряжения в момент времени указанный маркером. В данномслучае соответствует напряжению выходного сигнала потенциометра, имеющего прямую выходную характеристику при закрытой дроссельной заслонке и равно ~890 mV.

Наличие двух потенциометров в датчике положения дроссельной заслонки служит для повышения точности измерения текущего положения дроссельной заслонки, для точного распознавания блоком управления неисправностей датчика, а так же для повышения надёжности узла дроссельной заслонки — при выходе из строя одного из потенциометров блок управления двигателем определяет текущее положение дроссельной заслонки по сигналу от исправного потенциометра.

Встречаются спаренные потенциометрические датчики положения дроссельной заслонки, где оба потенциометра имеют прямую выходную характеристику. Выходной сигнал одного потенциометра изменяется в диапазоне положений дроссельной заслонки от «полностью закрыто», до «частично открыто» (для системы управления двигателем BOSCH MONO Motronic этот диапазон составляет от 0% до 30%). Выходной сигнал другого потенциометра изменяется в диапазоне положений дроссельной заслонки от «частично открыто» до «полностью открыто» (для системы управления двигателем BOSCH MONO Motronic этот диапазон составляет от 17% до 100%).

Осциллограммы напряжения выходных сигналов исправного спаренного датчика положения дроссельной заслонки системы управления двигателем BOSCH MONO Motronic. Зажигание включено, двигатель остановлен, открытие дроссельной заслонки, закрытие дроссельной заслонки.

  1. Осциллограмма напряжения выходного сигнала потенциометра, работающего в диапазоне положений дроссельной заслонки от «полностью закрыто», до «частично открыто».
  2. Осциллограмма напряжения выходного сигнала потенциометра, работающего в диапазоне положений дроссельной заслонки от «частично открыто» до «полностью открыто».

Такая конструкция датчика применяется для повышения точности измерения текущего положения дроссельной заслонки при малых углах её открытия. Высокая точность измерения текущего положения дроссельной заслонки в системе управления двигателем BOSCH MONO Motronic очень важна, так как данная система не оснащена ни датчиком абсолютного давления во впускном коллекторе, ни датчиком расхода воздуха. По этому, величина нагрузки на двигатель и соответствующее ей необходимое количество впрыскиваемого топлива определяются по скорости вращения коленвала, по величине открытия дроссельной заслонки, по температуре двигателя и по температуре входящего воздуха.

Типовые неисправности датчика положения дроссельной заслонки.

Подвижный контакт потенциометрического датчика механически перемещается по контактному резистивному слою датчика, что со временем может стать причиной разрушения этого контактного резистивного слоя. В таком случае, при некоторых положениях подвижного контакта датчика, значение выходного напряжения датчика может не соответствовать фактическому положению дроссельной заслонки.

Дорожка потенциометра с «протёртым» контактным резистивным слоем (на данной иллюстрации показан измерительный потенциометр датчика объёмного расхода воздуха).

Как только водитель устанавливает такое положение дроссельной заслонки, при котором ползунок потенциометра датчика заслонки попадает на участок с разрушенным контактным резистивным слоем, возникают резкие рывки в работе двигателя. Блок управления двигателем воспринимает изменения напряжения на дефектном участке как сигнал режима быстрого разгона двигателя, или режима отсечки подачи топлива. Характер влияния неисправности на работу системы управления двигателем зависит от того, на каких режимах работы двигателя, и при каких углах открытия дроссельной заслонки проявляется неисправность. Если показания датчика нарушаются при закрытой дроссельной заслонке, то это приводит к нестабильности оборотов холостого хода — после отпускания педали акселератора двигатель может заглохнуть, либо напротив, обороты холостого хода могут быть сильно завышенными. Если же показания датчика нарушаются при каком-либо другом положении дроссельной заслонки, это вызывает возникновение резких рывков в работе двигателя в моменты, когда дроссельная заслонка принимает положения, при которых проявляется несоответствие выходного сигнала датчика фактическому положению заслонки.

Осциллограмма напряжения выходного сигнала неисправного датчика положения дроссельной заслонки. Зажигание включено, двигатель остановлен, плавное открытие дроссельной заслонки, плавное закрытие дроссельной заслонки.

В большинстве случаев, несоответствие выходного сигнала датчика положения дроссельной заслонки фактическому углу открытия дроссельной заслонки имеет место при положении дроссельной заслонки «полностью закрыто» и «частично открыто», из-за чего нарушается работа двигателя в режиме холостого хода.

Осциллограмма напряжения выходного сигнала неисправного датчика дроссельной заслонки. Зажигание включено, двигатель остановлен, плавное положения открытие дроссельной заслонки.

В случае повреждения контактного резистивного слоя датчика во всём диапазоне положений дроссельной заслонки, характер работы двигателя становится непредсказуемым. Неисправности датчика, вызванные разрушением контактного резистивного слоя датчика, устраняются путём замены датчика положения дроссельной заслонки на новый. Другой типовой неисправностью датчика является повышенная зависимость выходного напряжения датчика от температуры его корпуса. Данная неисправность является следствием установки некачественного датчика положения дроссельной заслонки на этапе замены износившегося датчика на новый или ещё на этапе производства автомобиля. Проявляется данная неисправность после прогрева двигателя при полностью закрытой дроссельной заслонке как повышение частоты вращения двигателя на холостом ходу. Характерным признаком неисправности является возможность временного её устранения путём выключения и повторного пуска двигателя. В момент включения зажигания, блок управления двигателем фиксирует («запоминает») текущее значение выходного напряжения датчика положения дроссельной заслонки и принимает его за напряжение, соответствующее полностью закрытой заслонке. После запуска двигателя это значение напряжения служит для блока управления двигателем признаком закрытой дроссельной заслонки, когда водитель полностью отпускает педаль акселератора. При совпадении выходного напряжения датчика со значением, зафиксированным во время включения зажигания, блок управления двигателем переходит в режим стабилизации частоты вращения двигателя на холостом ходу.дроссельной заслонки, когда водитель полностью отпускает педаль акселератора. При совпадении выходного напряжения датчика со значением, зафиксированным во время включения зажигания, блок управления двигателем переходит в режим стабилизации частоты вращения двигателя на холостом ходу. Если температурная стабильность датчика не удовлетворительна, может возникнуть сбой в работе двигателя на холостом ходу. Например, в момент включения зажигания, когда двигатель холодный (корпус датчика положения дроссельной заслонки холодный) значение выходного напряжения рассматриваемого датчика равно 500 mV. Блок управления двигателем фиксирует это значение как соответствующее полностью закрытой дроссельной заслонке. В моменты, когда выходное напряжение датчика вновь совпадает с этим зафиксированным значением 500 mV, двигатель переходит в режим стабилизации оборотов холостого хода. По мере прогрева двигателя разогревается и корпус датчика, и если с увеличением температуры корпуса датчика его выходное напряжение так же увеличивается, то может наступить момент, когда при закрытой дроссельной заслонке напряжение выходного сигнала будет значительно превышать зафиксированное при включении зажигания значение, и будет равно, например, 550 mV. В таком случае, когда водитель полностью отпускает педаль акселератора, от датчика будет поступать напряжение 550 mV вместо 500 mV, что уже не будет соответствовать сигналу полностью закрытой дроссельной заслонки. Вследствие этого, блок управления двигателем уже не будет переходить в режим стабилизации оборотов холостого хода. Если же теперь водитель выключит зажигание, после чего вновь запустит двигатель, блок управления двигателем зафиксирует новое текущее значение напряжения датчика положения дроссельной заслонки 550 mV с уже разогретым корпусом и примет его за напряжение, соответствующее полностью закрытой дроссельной заслонки. Теперь, работа двигателя при закрытой дроссельной заслонке будет стабильна, пока температура корпуса датчика положения дроссельной заслонки вновь не измениться. Диагностика данной неисправности сводится к сравнению двух значений выходного напряжения датчика при полностью закрытой дроссельной заслонке. Первое значение необходимо измерить, когда температура корпуса датчика близка к текущему значению температуры воздуха (двигатель не работал на протяжении минимум 3-х часов). Второе значение необходимо измерить, когда двигатель будет полностью прогрет до рабочей температуры (электро-вентилятор системы охлаждения автоматически включится не менее трёх раз). Данная неисправность устраняется только путём замены некачественного датчика на качественный. В некоторых системах управления двигателем вместо датчиков положения потенциометрического типа применяются оптические датчики положения. Типовой неисправностью этих датчиков является проникновение и накопление загрязнений в полостях, где расположены оптические элементы и на самих оптических элементах. Устраняется данная неисправность путём очистки от загрязнений, но только в тех случаях, если конструкция датчика позволяет его разобрать и повторно собрать. В последнее время, в некоторых системах управления двигателем вместо датчиков положения потенциометрического типа применяются бесконтактные «линейные» датчики, работающие на эффекте Холла. Эти датчики лишены недостатков резистивного слоя, но при этом имеют «свои» типовые неисправности. Наиболее распространённым дефектом датчика положения дроссельной заслонки на эффекте Холла бывают зоны с нелинейной зависимостью изменения выходного напряжения датчика. На осциллограмме напряжения выходного сигнала при плавном открытии дроссельной заслонки данная неисправность проявляется как «Г-образная ступенька». Такая «ступенька» может перекрывать значительный диапазон возможных положений дроссельной заслонки. При плавном изменении положения дроссельной заслонки внутри такого диапазона значения напряжения выходного сигнала датчика не изменяются. Подобных ступенек на всём диапазоне возможных положений дроссельной заслонки может быть несколько.

Осциллограмма напряжения выходного сигнала неисправного датчика положения дроссельной заслонки работающего на эффекте Холла.

Устраняется данная неисправность только путём замены датчика на исправный.

Датчик крайних положений дроссельной заслонки Throttle Valve Switch.

В некоторых системах управления двигателем прежних лет применялись датчики крайних положений дроссельной заслонки на основе концевых микро-выключателей. Микро-выключатель «холостого хода» и микро-выключатель «полной нагрузки».

Датчик крайних положений дроссельной заслонки, измерительными элементами которого являются два микро-выключателя.

Каждый из концевых микро-выключателей может принимать одно из двух его возможных состояний — «замкнут» или «разомкнут». В зависимости от текущего состояния микро-выключателя, напряжение его выходного сигнала может принимать значение соответствующее либо низкому уровню сигнала (обычно это значение равно 0 V), либо соответствующее высокому уровню сигнала (обычно это значение равно 5 V, либо 12 V). Вследствие сравнительно быстрого механического износа, микро-выключатели датчика со временем могут перестать срабатывать, особенно часто данная неисправность случается с микро-выключателями холостого хода. Для устранения этого дефекта достаточно периодически вновь отрегулировать положение корпуса датчика относительно корпуса дроссельной заслонки так, чтобы микро-выключатель холостого хода изменял своё состояние сразу же после начала открытия дроссельной заслонки. Ещё одной распространённой неисправностью концевых микро-выключателей датчиков положения некоторых типов является образование микротрещин в области спайки выходных клемм выключателя с разъёмом датчика. Эта неисправность возникает на автомобилях со значительным пробегом, вследствие воздействия механических нагрузок в области спайки клемм выключателя с разъёмом датчика. Если конструкция датчика позволяет его разобрать и повторно собрать, эту неисправность можно устранить, не прибегая к замене датчика. Достаточно повторно пропаять при помощи паяльника выходные клеммы микро-выключателя в области спаивания с разъёмом датчика. Проверка исправности концевого микро-выключателя проводится путём измерения сопротивления датчика с помощью омметра. Сопротивление разомкнутого микровыключателя должно стремиться к бесконечности. Когда микро-выключатель замкнут, его сопротивление не должно превышать значения 1 Q . При этом дополнительно следует обратить внимание на стабильность сопротивления микро-выключателя в состоянии «замкнут» при нескольких его срабатываниях. После каждого переключения выключателя в состояние «замкнут» омметр должен показывать одно и то же значение сопротивления датчика с отклонениями не более 0,1 Q . Изменяющиеся значения сопротивления микровыключателя в состоянии «замкнут» могут быть признаком образования микротрещин в области спаивания выходных клемм выключателя с разъёмом датчика, либо признаком подгорания контактов датчика. Существуют датчики крайних положений дроссельной заслонки, выполненные по технологии, аналогичной технологии изготовления потенциометрических датчиков положения дроссельной заслонки — на основе резистивного слоя. Сопротивление такого датчика при его состоянии «замкнуто» может принимать значения от 0,1 Q до 10 kQ и более. Подобные датчики часто бывают конструктивно объединены в общем корпусе с датчиком положения дроссельной заслонки потенциометрического типа.

Датчик положения дроссельной заслонки потенциометрического типа со встроенным датчиком концевого положения, срабатывающим в положении заслонки «полностью закрыто».

Подобные датчики имеют обычно 4-х контактный разъём. Три клеммы разъёма соединены с датчиком положения дроссельной заслонки потенциометрического типа, четвёртая клемма разъёма соединяется с выводом датчика концевого положения дроссельной заслонки. Другой вывод датчика концевого положения дроссельной заслонки соединён с одной из питающих клемм датчика, обычно, с выводом «массы» датчика.

Полупроводниковые и системные решения — Infineon Technologies

Что наши клиенты говорят о CoolSiC™

Будь то солнечная энергия, зарядка электромобилей, центр обработки данных или тягач, карбид кремния кардинально меняет способы производства, передачи и потребления энергии.

Смотреть видео

Объявление конкурса дизайна «Основное»

Приглашаем всех новаторов! Примите новый вызов проектирования, сосредоточившись на ядре Arm® Cortex®-M0+ на двухъядерном микроконтроллере PSoC™ 62 с ModusToolbox™

. Оставить заявку …

Электрификация основного электрораспределения

Узнайте, как мегатенденции в автомобилестроении вызывают децентрализацию и электрификацию системы электроснабжения.

кликните сюда

Экологически чистая мобильность

Мобильность — экологичная, умная, персональная.

Как Infineon способствует устойчивой мобильности?

Узнайте здесь

Производительность GiGaNtic в адаптерах/зарядных устройствах USB-C

Первая в отрасли комбинированная ИС с коррекцией коэффициента мощности и гибридной обратной связью для конструкций сверхвысокой плотности. Узнай одним из первых!

Скачать техническое описание

Новинка! PSoC™ 62S2 Wi-Fi BT Matter Pioneer Kit

Надежное решение Matter over Wi-Fi со сверхнизким энергопотреблением, которое поможет вам быстро выйти на рынок

Учить больше

Новости

13 октября 2022 г. | Деловая и финансовая пресса

Infineon и VinFast расширяют сотрудничество в области электромобилей

06 октября 2022 г. | Business & Financial Press

Содействие развитию электромобильности и экологически чистой энергии: Infineon открывает новый завод по производству мощных полупроводниковых модулей в Цеглед

Новости рынка

31 октября 2022 г. | Новости рынка

Новая энергонезависимая память EXCELON™ F-RAM от Infineon, 8 и 16 Мбит, поступила в продажу

Посетите Infineon в Твиттере

Датчик педали акселератора – принцип работы и конструкция

Здесь вы найдете полезную базовую информацию и важные советы, касающиеся датчика педали акселератора/передатчика значения педали в автомобилях.

Датчик педали акселератора передает положение педали акселератора на блок управления двигателем. На основе этой информации запрошенная водителем нагрузка может быть реализована немедленно. На этой странице мы объясним, по какому принципу работают современные датчики хода педали и какие симптомы указывают на неисправность этого датчика. Вы также узнаете, как проверяют датчики педали акселератора в мастерской.

Принцип действия

Принцип работы датчика педали акселератора

Симптомы

Признаки неисправности датчика педали акселератора

Причина отказа

Датчик педали акселератора неисправен

Поиск и устранение неисправностей

Проверка датчика педали акселератора

КАК РАБОТАЕТ ДАТЧИК ПЕДАЛИ АКСЕЛЕРАТОРА: ПРИНЦИП РАБОТЫ

Современные автомобили оснащаются все большим количеством электронных компонентов. Среди прочего, это связано с правовыми нормами, т.е. те, которые регулируют сокращение выбросов и расхода топлива. Электронные компоненты также все чаще используются для повышения активной и пассивной безопасности, а также комфорта вождения. Одним из наиболее важных компонентов является датчик педали акселератора.



В автомобилях все чаще используются бесконтактные датчики, основанные на индуктивном принципе. Этот датчик состоит из статора (включающего в себя катушку возбуждения, приемные катушки и электронный блок обработки) и ротора (образованного одним или несколькими замкнутыми токопроводящими контурами определенной геометрии).



Приложение переменного напряжения к передающей катушке создает магнитное поле, которое индуцирует напряжения в приемных катушках. В токопроводящих петлях ротора также индуцируется ток, который, в свою очередь, влияет на магнитное поле приемных катушек. Амплитуды напряжения создаются в зависимости от положения ротора относительно приемных катушек в статоре. Они обрабатываются в электронном блоке обработки и затем передаются в блок управления в виде напряжения постоянного тока. Это оценивает сигнал и пересылает соответствующий импульс, например. к приводу дроссельной заслонки. Характеристики сигнала напряжения зависят от того, как была нажата педаль акселератора.

Датчик педали акселератора (датчик положения педали)

Конструкция датчика положения педали акселератора (датчик положения педали)

ПРИЗНАКИ НЕИСПРАВНОСТИ ДАТЧИКА ПЕДАЛИ АКСЕЛЕРАТОРА: ПРИЗНАКИ

При отказе датчика положения педали акселератора возможны следующие признаки неисправности. :

  • Повышенная частота вращения двигателя на холостом ходу
  • Автомобиль не реагирует на нажатие педали акселератора
  • Автомобиль переходит в «автоматический режим»
  • Загорается сигнальная лампа двигателя в кабине

НЕИСПРАВНОСТЬ ДАТЧИКА ПЕДАЛИ АКСЕЛЕРАТОРА: ПРИЧИНА НЕИСПРАВНОСТИ

Неисправность может иметь несколько различных причин:

  • Поврежденные кабели или соединения на датчике педали акселератора в датчике

ПРОВЕРКА ДАТЧИКА ПЕДАЛИ АКСЕЛЕРАТОРА: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

При поиске и устранении неисправностей следует учитывать следующие этапы проверки:

  • Считать код неисправности
  • Визуальный осмотр датчика педали акселератора на наличие механических повреждений
  • Визуальный осмотр соответствующих электрических соединений и кабелей, чтобы убедиться, что они правильно установлены и нет повреждений
  • Проверка датчика с помощью осциллограф и мультиметр



На примере MB A-класса (150) 1. 7 приведены следующие этапы проверки, технические данные и рисунки, объясняющие действия по устранению неполадок.

Control unit pin Signal Test conditions Reference value
C5 blue-yellow Acceleration off 0V
C5 Acceleration выкл. 4,5 – 5,5 В
C8 фиолетово-желтый Ускорение вкл. 0 В
C blue-grey Acceleration on,
accelerator pedal released
0.15V
C9 Acceleration on,
accelerator pedal pressed
2.3V
C10 фиолетово-зеленый Ускорение включено,
педаль акселератора отпущена
C10
  Ускорение на педали ускорителя
нажала
4,66 В
C23. Коричневый белый Ускорение 0V . выполнять два человека. Работа, связанная со сбором сигналов датчика, проведением различных тестовых циклов и выполнением диагностических работ на осциллографе, сложна для выполнения одним человеком, и выполнение этой работы займет у них гораздо больше времени.
