Выбираем преобразователь с 12 на 220 вольт

За долгие годы после появления электричества мы окончательно привыкли к сети 220, что любой прибор может от неё работать. Различную бытовую технику нам хочется взять с собой в путешествия или на отдых, но в автомобиле только 12 или 24. Для решения этой проблемы лучше всего использовать преобразователь напряжения с 12 до 220 вольт. Благодаря современной элементной базе и ШИМ контроллерам, такой блок стал миниатюрным и лёгким.

Второе распространённое название, это «автомобильный инвертор». Соответственно в интернет-магазине может называться по-разному, не всегда бывает легко найти.

Как всегда китайцы заманивают нас низкими ценами и большими мощностями инверторов 12 в 220. Об этом расскажу отдельно, вас вряд ли интересуют китайские ватты, у которых один нолик бывает лишний.

Содержание

• 1. Применение
• 2. Технические характеристики
• 3. Мощность
• 4. Охлаждение
• 5. Пример характеристик
• 6. Типовое энергопотребление
• 7. Дополнительная защита
• 8. Подключение в авто
• 9. Как сделать своими руками
• 10. Подключение ноутбука в авто
• 11. Цены на преобразователи

Применение

Инверторы напряжения DC-AC нашли широкое применение  в местности без электрификации. От стандартного аккумулятора на 12В можно получить  бытовые 220В. Форма электрического тока на выходе немного ограничивает применение, не все электрические приборы могут переносить синусоиду почти прямоугольной формы.

По количеству Ватт на выходе в основном бывают:

• автомобильные на 100вт, 300вт, 500 Ватт;
• мощные стационарные 2000вт, 3000вт, 5000вт, 10000вт.

По конструкции делятся на:

1. на автомобильные;
2. стационарные;
3. компактные.

Рассматривать преобразователь с 12 на 220 в машину буду для использования питания светодиодного освещения, так как весь сайт этому посвящен. Но всё это распространяется и на любую бытовую технику с питанием от сети 220В.

При выезде на пикник или отдаленную дачу бывает необходимость осветить помещение или место ночёвки. Самый простой способ, подключить светодиодный светильник или лампу для дома в автомобильный инвертор 12 220v. Это конечно не очень оптимально с точки зрения экономного расхода энергии аккумулятора авто, КПД снижается вместе с увеличением нагрузки. В лампочке  тоже стоит ШИМ драйвер для питания светодиодов.

Стационарный  инвертор 12 в 220 с чистым синусом незаменим при использовании энергии солнечных батарей или ветряков. Изначально такие генераторы выдают 12В, 24В, 36В, которые можно напрямую аккумулировать.

Компактные модели могут питаться от 12в до 50в, более неприхотливы в выборе источника питания.  В автомобильном варианте выглядят как большая зарядка с розеткой.

Технические характеристики

Все DC — AC преобразователи тока с 12 на 220 на выходе имеют стандартные параметры, частота 50 Герц и 220V. Они соответствуют параметрам в нашей домашней сети и  совместимы практически со всеми домашними устройствами.

Основные параметры:

1. номинальная мощность;
2. коэффициент полезного действия;
3. активное или пассивное охлаждение;
4. энергопотребление на холостом ходу;
5. максимальный ток потребления на входе;
6. напряжение питания;
7. защита от замыкания и перегрева;
8. вид синусоиды на выходе.

Все современные преобразователи конструктивно реализованы на импульсных контроллерах, которые обеспечивают высокий коэффициент полезного действия. Это значение может достигать 95%, остальные 5% энергии будут рассеиваться самим прибором, за счет которых он нагревается.

Самые доступные модели имеют модифицированную синусоиду на выходе, прямоугольного вида. У дорогих «чистая синусоида», такая же плавная, как обычной домашней розетке.

Некоторые электроприборы при включении потребляют энергии в 2 раза больше. Например, бытовая дрель на 750вт не сможет запуститься от инвертора на 1000вт. Пиковой кратковременной мощности повышающего преобразователя напряжения может не хватить для старта двигателя.  Решением такой проблемы будет использование электроприборов с плавным пуском.

Мощность

Реальная мощность дешевых DC-AC преобразователей с 12 на 220 может быть  в 2 – 3 раза ниже. Интернет-магазины и производители используют китайский маркетинг для увеличения продаж. Крупно указывают кратковременную пиковую мощность, на которой прибор может работать 5 минут, пока не отключится из-за перегрева и перегрузки.

Для домашнего можно смело покупать стационарные на 2000 вт, 3000 вт, 5000 вт, всегда найдется чем его загрузить. Промышленные уже на 10000вт, 15000вт и выше, рассчитаны на энергоснабжение электроинструментов. Для легковых автомобилей достаточно 100вт, 300вт, 500 Ватт, 2000вт. Если больше, то требуется серьёзная подготовка транспорта.

При выборе уточняйте, как мощность указана, номинальная долговременная или кратковременная.   При подсчёте предполагаемой нагрузки делайте запас  на 20%, чтобы не эксплуатировать преобразователь не пределе, это значительно продлит его ресурс.  У дорогих есть запас, у дешевых наоборот, слегка не хватает до нормы.

Подключение лучше проводит у специалистов, сила тока  от аккумулятора для автомобильного инвертора на 500W будет около 50А. По неосторожности можно спалить провода и много чего другого. Лучше перестраховаться и поставить дополнительный предохранитель или систему защиты. Джиперы ставят отдельную кнопку отключения массы. Я сторонник максимальной безопасности, на себе попробовал все виды воздействия электричества, даже когда отвертка в руках плавится.

Охлаждение

Пассивное с ребрами из алюминия

..

Нагрев зависит от полной мощности инвертора и подключенной нагрузки. В качестве системы охлаждения используется алюминиевый корпус устройства. Когда  мощность большая, то устанавливается вентилятор, за счёт которого циркулирует воздух внутри. Активное охлаждение работает не постоянно,  только когда температура корпуса превышает установленную и термодатчик включает вентилятор.

Автомобильный транспорт и любой другой подвержены сильному воздействию пыли. Поэтому при большой нагрузке вентилятор может просто не включится, потому что забился  пылью.

Активное охлаждение с вентилятором

Пример характеристик

В качестве наглядного примера рассмотрим типовые параметры обычного повышателя.

1. Номинальная рабочая  1000вт, работать на ней может любое количество времени.

2. Максимальная 2000вт, только в течение короткого промежутка времени 5-10 минут, некоторые приборы на старте потребляют в 2 раза больше.

3. Ток без нагрузки 1А, энергопотребление самого преобразователя напряжения от батареи без нагрузки. При 12В это будет 12 Ватт в час.

4. Форма сигнала, модифицированная синусоида — колебания тока прямоугольной формы, все дешевые повышатели дают только такую форму.

5. Входное напряжение 11-15В, при выходе за эти значения сработает защита, и всё отключится.

6. Напряжение на выходе 220В ±10%. Показатель зависит от нагрузки на инвертор и его качества. Обычно питание электроники рассчитано на изменения питания в этих пределах.

7. Частота тока 50Гц, частота колебаний в секунду.

8. КПД 94%, средний коэффициент полезного действия. Остальные 6% потребляет сам прибор, за счёт которых и нагревается. Хорошим КПД считается от 90%.

Типовое энергопотребление

В таблице указано  минимальное потребление энергии для популярной бытовой техники. Чтобы узнать  количество Ватт для конкретного прибора, посмотрите  количество Ватт на его блоке питания или поищите на корпусе. Если известна только маркировка и название модели, то всегда можно погуглить характеристики. Точнее всего будет замерять ваттметром еще дома, чтобы узнать точные реальные показатели, которые сильно зависят от режима работы.

Наименование	Примерное энергопотребление
Зарядное для смартфона или планшета	от 10вт
Нетбук	от 15вт
Ноутбук	от 30вт
Принтер струйный	от 30вт
Компьютер	от 50вт
Бритва	от 10вт
ЖК телевизор	от 20вт
Фен	от 700вт
Утюг	от 1000вт
Чайник обычный	от 2000вт
Микроволновка	от 1000вт

Дополнительная защита

Хорошая модель с индикаторами

Хороший преобразователь напряжения с 12 на 220 должен иметь защиту от короткого замыкания, перегрузки и перегрева. Обязательно должен быть предохранитель  в самом устройстве. Мощность подключаемых приборов может меняться, да и дети случайно могут подключить утюг. Чтобы инвертор не сгорел, защита от перегрузки должна его своевременно отключить. Короткое замыкание приводит к возникновению большой силы тока, которая моментально разогревает провода и они воспламеняются. Блок защиты должен отключить выход инвертора, и не включать пока есть замыкание.

В качественных моделях блок защищен от неправильной полярности, слишком низкого и слишком высокого входного напряжения. Дополнительные индикаторы и встроенные вольтметры покажут текущее состояние, и помогают заблаговременно выявить неисправность.

Начинка и конструкция

Наличие термозащиты можно определить по наличию датчика температуры на радиаторе охлаждения силовых транзисторов. Этот датчик включает вентилятор, когда температура системы охлаждения превысила допустимую.

Подключение в авто

Чаще всего подключают в автомобилях, по неосторожности многие спалили не один предохранитель в блоке защиты электрики машины.   Прикуриватель имеет ограничение по мощности подключаемой нагрузки, смартфон и планшет вы можете заряжать без проблем. Во всех авто прикуриватель защищён предохранителем  около 15 Ампер от короткого замыкания. Это около 180W. В инструкции по эксплуатации производитель пишет, что не надо подключать в прикуриватель нагрузку более 130-150W, то есть максимум 12 ампер. При  перегрузке сгорит предохранитель и всё отключится. Если такое случилось, то можно временно взять предохранитель со второстепенной электрики, типа задних стеклоподъемников или противотуманных фар.

Только толстые провода или хорошие крокодилы

Мощную нагрузку на 12V можно подключать  только напрямую к аккумулятору или делать отдельную толстую проводку в салон авто. Провода не должны касаться подвижных частей силового агрегата и других механизмов под капотом.  Должны иметь защиту от истирания и замыкания на массу. С этим  сам сталкивался, когда прямо находу на трассе резко потухли все приборы в машине.

Нельзя использовать

Не используйте переходники с прикуривателя на крокодилы. Они бывают собраны только на обжиме, без пропайки. Избегайте любого плохого контакта на линиях питания, это приведет к нагреву этих участков.

Как сделать своими руками

Многим будет интересно собрать преобразователь напряжения с 12 на 220 своими руками. Чтобы сберечь своё время, предпочитаю использовать готовые блоки или подручные приборы. В интернете есть хорошие схемы на 2000, 2500 и 3000 Вт, они отличаются в основном количеством силовых транзисторов на выходе.

На Ебее и Алиэкспресс продаётся около 10  разновидностей готовых высоковольтных модулей. От простейших до качественных с кулером на радиаторе. Остаётся добавить провода и клеммы, установить розетку и дополнительную защиту.

Старый ИБП

Но  самый лучший вариант изготовления инвертора 12 в 220 своими руками, это использование источника бесперебойного питания ИБП. Это полностью готовое устройство, продвинутые модели снабжены экранами и индикаторами. Остаётся только вывести кабель на 12 вольт наружу. В ИБП есть основные виды защиты, на корпусе от 1 до 6 розеток.

Старый ИБП стоит 100-300руб, иногда их отдают бесплатно, у меня их валялось 3 штуки. Проще и быстрее их найти на Авито, встречаются очень хорошие модели по сказочным ценам.

Подключение ноутбука в авто

Отдельно рассмотрим подключение к прикуривателю ноутбука с  питанием на 19V. Использовать  автомобильный инвертор на 220V не рационально, придется с 12V делать 220V и потом 19V. Слишком много энергии будет уходить на преобразование. Оптимальный вариант, использование повышающего преобразователя с 12 на 19В.

Я купил универсальный блок за 250руб вместе с доставкой на Aliexpress. В российских магазинах за него просят слишком много, но можно поискать на Авито по доступной цене. Протестировал его своим ноутбуком, держит ток до 4А, количество вольт не проседает при нагрузке, нагрев в норме.

XL4016

Дешевые китайские блоки конечно имеют реальные параметры ниже заявленных  Но всегда можно доработать конструкцию и элементную базу.

Цены на преобразователи

Россияне любят затариваться мелкой электроникой на китайском базаре Aliexpress. По роду своей деятельности постоянно слежу за ценами на Алиэкспресс и сравниваю с российскими. На октябрь 2016 года покупать на Алиэкспресс не выгодно из-за курса доллара. Можно дешевле и лучше купить в России, к тому же получите гарантию и возможность обмена в течение 2 недель.

Китайцы любят завысить технические характеристики, ведь 99% из вас не будут проверять соответствие обещанных параметрам. А оставшийся 1% потребует небольшой компенсации за обман со стороны продавца. По опыту коллег обещанные китайцами 3000вт можно смело делить на 3, и получите реальное долговременную мощность.

Если вы прочитали обзор про китайский преобразователь с 12 на 220, где им довольны и пишут, что хорошо работает, не бросайтесь идти и покупать по ссылке. Их выпускают разные заводы, начинка бывает разные даже в пределах одной партии. Контроль качества у них низкий, процент брака относительно высокий. Отзывы пишут в основном люди, которые купили его недавно и пользуются ими в первый раз. То есть объективность мнения очень низкая, верьте только результатам измерений и тестов.

6 лучших автомобильных инверторов — Рейтинг 2021

К сожалению, бортовая сеть машины не способна удовлетворить потребности человека с подключением нужных электроприборов. В этом случае на помощь автолюбителю приходит инвертор, преобразующий напряжение в «знакомые» для подобной техники 220 В. Рассмотрим лучшие модели автомобильных инверторов, познакомимся с их преимуществами и недостатками, а так же какой автомобильный инвертор купить.

Содержание:

1. Wester MSW600
2. Wester MSW250
3. AVS IN-1000W
4. Ritmix RPI-6024
5. Airline API-200-02
6. AutoLine Plus 1200

Лучшие автомобильные инверторы

В таких приборах постоянное напряжение сети машины 12 В (или 24 В) трансформируется в переменное 220 В (частота 50 Гц). Электрические платы устройства упакованы в металлический корпус, который помимо защитных функций участвует в отводе избыточного тепла. На изделиях большой мощности для этой цели также устанавливается вентилятор.

Wester MSW600

Данное устройство российской компании, произведённое в КНР, обладает мощностью 600 Вт, его пиковое значение 1200 Вт. Устройство запитывается от автомобильной сети напряжением 12 В. Пластиковый корпус прибора оснащён розеткой 220 V (50 Гц) и разъёмом USB на 5 V. В устройстве вмонтирован для принудительного охлаждения вентилятор. Инвертор рекомендуется подключать к аккумуляторной батарее с помощью «крокодилов». Из-за приличной мощности нельзя присоединять его через прикуриватель.

Плюсы Wester MSW600

1. Устройство оснащено защитой от различных негативных явлений: короткого замыкания, перегрева, скачков напряжения, перегрузки в сети.
2. Возможность подключения к различным источникам питания: солнечной батарее, ветровому движителю.
3. Стабильное напряжение на выходе.
4. Контроль за работой преобразователя с помощью индикации.
5. Возможность подключения и зарядки через разъём USB мобильных устройств.
6. Компактные размеры разрешают установить прибор в автомобильном бардачке.
7. Обеспечение электросетью бытовой техники.

Минусы Wester MSW600

1. Невозможность подключения точных электроприборов.



Wester MSW250

Инвертор небольшой мощности 250 Вт (пиковая мощность 500 Вт). На его выходе образуется стабильное напряжение 220 В (50Гц) с формой сигнала модифицированная синусоида. Работу устройства можно контролировать при помощи световой и цветовой индикации.

Плюсы Wester MSW250

1. Небольшой вес: 0,7 кг.
2. Защита от скачков в сети, перегрузки и короткого замыкания.
3. Высокий показатель КПД: 85%.
4. Возможность подключения через порт USB.
5. Минимальные габариты.
6. Эффективное принудительное охлаждение (вентилятор).
7. Возможность подключения к любому источнику питания 12 В.
8. Звуковое оповещение.
9. Длительный срок эксплуатации.

Минусы Wester MSW250

1. Изделие рассчитано на работу с маломощной техникой.



AVS IN-1000W

Преобразователь российского бренда, собранный в Китае мощностью 1000 Вт (2000 Вт – пиковая мощность) позволяет подключать к выходной розетке бытовые приборы, оборудование, электроинструменты средней мощности. Через USB-порт возможно подключение различных гаджетов и девайсов. Входное напряжение устройства: 12 В.

Плюсы AVS IN-1000W

1. Компактные габариты: 213х60х140 мм и небольшая масса: 0,9 кг.
2. Есть защита от ошибки в полярности подсоединения, перегрузок, короткого замыкания.
3. Активное охлаждение при помощи вентилятора.
4. Возможность контроля за работой прибора благодаря установленной индикации.
5. Звуковое оповещение о понижении напряжения в сети (10,5 В).
6. Автоматическое отключение инвертора при повышении температуры внутри устройства.
7. Возможность присоединения к клеммам аккумулятора автомобиля при помощи зажимов, входящих в комплект или через прикуриватель (для маломощной техники).
8. Удобные ручки управления.

Минусы AVS IN-1000W

1. Попадается брак.



Пользователи положительно оценивают работу этого устройства: качество и стабильность работы, длительный срок службы.

Ritmix RPI-6024

Модель преобразователя напряжения южнокорейской компании мощностью 600 Вт и пиковой мощностью 1200 Вт. Этот прибор работает от напряжения бортовой сети 24 В, т. е. может использоваться в грузовых автомобилях, спецтехнике. На выходе прибора (евророзетка) пользователь получает напряжение 220 В (50Гц). Устройство нормально функционирует при температурном режиме от 0 до +35°C.

Плюсы Ritmix RPI-6024

1. Высокий уровень защиты: от перегрева, короткого замыкания, перегрузок, низкого входного напряжения.
2. Есть порт USB.
3. Небольшая масса: 980 г.
4. Прочный металлический корпус с рёбрами охлаждения и вентиляционными отверстиями.
5. Высокое КПД 90%.
6. Минимальные размеры разрешают установить прибор на торпедо или в бардачке машины.

Минусы Ritmix RPI-6024

1. Небольшая толщина сечения проводов.
2. Короткая длина провода (0,6 м).
3. Некачественный материал штекера.



Airline API-200-02

Инвертор – продукт российско-китайского сотрудничества: продукция выпускается на предприятии в Китае. Его мощность 200 Вт разрешает подключать маломощные бытовые приборы через 1 розетку. Также есть возможность подсоединения к преобразователей гаджетов через разъём USB. Входное напряжение прибора: 12 В, пиковая мощность: 400 Вт, сигнал: модифицированная синусоида.

Плюсы Airline API-200-02

1. Малый вес: 650 г.
2. Отличное КПД: 90%.
3. Небольшие габариты: 210х120х65 мм (в упаковке).
4. Защита от КЗ (короткого замыкания) и перегрева, низкого падения напряжения и перегрузок.
5. Длительный рабочий ресурс.
6. Простое обслуживание.
7. Владельцы отмечают сохранение рабочих характеристик при интенсивной работе, он не перегревается.

Минусы Airline API-200-02

1. Повышенный шум от работы вентилятора.



AutoLine Plus 1200

Инвертор разработан и выпущен в нашей стране, адаптирован к работе в отечественных условиях. Его мощность 1000 Вт позволяет присоединять к нему различное оборудование и приборы. Входное напряжение: 12 В, выходное – 220 В (50 (Гц), габариты: 400х210х88 мм, вес: 3,6 кг, сигнал: модифицированная синусоида.

Отличием этого устройства является возможность проведения подзарядки аккумуляторных батарей. Инвертор подключается к электросети напряжением 165-265 В и выдаёт возможность заряда током 10А.

Плюсы AutoLine Plus 1200

1. Функционирует при разбалансе напряжения от 11 до 15,5 В.
2. Высокое КПД: 92%.
3. Автоматическая блокировка от перегрузки при 120% мощности.
4. Отключение при температуре выше 90°C.
5. Автоматика срабатывает и производится звуковое оповещение при скачках входного напряжения: меньше 9,8 В и больше 15,5 В.
6. Активное принудительное охлаждение (вентилятор), также размещён сверху корпуса радиатор для защиты от перегрева.
7. Есть защита от перегрузки по току.
8. Контроль работы при помощи индикации.
9. В наличие две розетки на выходе 220 В.

Минусы AutoLine Plus 1200

1. При подключении двух потребителей инвертор начинает перегреваться.



Какой автомобильный инвертор купить

При выборе этого товара автолюбитель должен запомнить следующее. Инвертор мощностью больше 250 Вт нельзя подсоединять к гнезду прикуривателя. Это чревато воспламенением проводки, возгоранием. Такие приборы следует подключать напрямую при помощи «крокодилов» к аккумуляторной батарее.

При покупке преобразователя напряжения нужно обратить внимание на следующие факторы.

Мощность

Будущему владельцу прибора следует прикинуть мощность источников потребления, исходя из этого выбирать товар.

Уровень безопасности

Чтобы защитить бортовую сеть, само устройство от негативных явлений необходимо проверить наличие защиты в инверторе от перегрева, короткого замыкания, скачков напряжения, перегрузки.

Сигнал синусоиды

Преобразователи, имеющие на выходе чистую синусоиду можно использовать для подключения к высокоточным приборам. Их минус – более высокая цена. Инверторы бюджетной стоимости с модифицированной синусоидой подойдут для работы с ноутбуками, электроинструментом, нагревательной техникой и т. д.

Технические возможности

Наличие в устройстве индикации о режимах, звукового оповещения, порта USB, вентилятора охлаждения и др. Сделает эксплуатацию преобразователя более комфортным.

При покупке следует отдать предпочтение надёжным компаниям.

Связанные материалы:

Автомобильный преобразователь напряжения и его предназначение

Автомобильный преобразователь напряжения, или инвертор — это устройство, которое предназначено для получения стабильного напряжения 220В из постоянного 12 В

Тимофей Колесников

Таким образом, используя его, можно получать переменный ток, при котором становится возможным включение в сеть практически любых приборов, рассчитанных на 220 В.

Автомобильный преобразователь напряжения, как правило, используется для того, чтобы обеспечить питание бытовых электроприборов за счет внутренней электросети автомобиля. Иными словам, инвертор, использующий энергию аккумуляторной батареи, позволяет превратить автомобиль в небольшое подобие электростанции. Это оказывается очень удобным при длительных путешествиях, а также для тех, кто предпочитает брать с собой в дорогу ноутбук, портативные телевизоры или другую технику. Не стоит волноваться о сохранности аккумуляторной батареи автомобиля. Качественный преобразователь абсолютно безопасен для всей электрики машины, но, пожалуй, единственное, о чем нужно заботиться при его использовании — это следить за расходуемой энергией (при неконтролируемом времени эксплуатации автомобильный аккумулятор может полностью разрядиться).

Автомобильный преобразователь напряжения

Также важно отметить, что такие преобразователи дают стабилизированное напряжение. Это значит, что подключенная к инверторам техника получает «качественную» электроэнергию и надежно защищена от разного рода скачков.

Для успешной эксплуатации автомобильного преобразователя напряжения стоит помнить о нескольких правилах:

Автомобильный преобразователь напряжения

Ни в коем случае не включайте автоинверторы с нагрузкой, превышающей 300 Ватт в прикуриватель автомобиля, их подключают только непосредственно к аккумулятору. Иначе ток, идущий к прикуривателю, превысит максимально допустимое значение, и это может привести к повреждению автомобильного оборудования, перегоранию проводов или даже к пожару.

Не использовать бездумно преобразователи с большой нагрузкой. Если нагрузка превысит 2 киловатта, то аккумулятор, скорее всего, может вскипеть, а некоторые виды батарей попросту взрываются.

Чтобы предотвратить порчу автоинвертора, желательно во время запуска и глушения двигателя авто отключать преобразователь напряжения от бортовой сети.

Хочу получать самые интересные статьи

Автомобильный инвертор 12-220В | Мастер-класс своими руками

С полгода назад приобрел себе автомобиль. Не буду описывать все сделанные для его улучшения модернизации, остановлюсь только на одном. Это инвертор 12-220В для питания бытовой электроники от бортовой сети автомобиля.
Конечно, можно было бы приобрести его в магазине за 25-30$, но смущала их мощность. Для питания даже ноутбука тока с 0,5—1 ампера, который выдает большинство автомобильных инверторов, явно маловато.

Выбор принципиальной схемы.
По своей природе я человек ленивый, поэтому решил не «изобретать велосипед», а поискать в интернете похожие конструкции, и приспособить схему одной из них для своей поделки. Время очень поджимало, поэтому в приоритете были простота и отсутствие дорогих запчастей.

На одном из форумов была выбрана простая схема на распространенном ШИМ контроллере TL494. Недостатком этой схемы является получение на выходе прямоугольного напряжения 220 В, но для импульсных схем питания это не критично.

Подбор деталей.
Схема была выбрана потому, что практически все детали можно было взять из компьютерного блока питания. Для меня это было очень критично, потому как до ближайшего специализированного магазина более 150 км.

Из пары неисправных блоков питания на 250 и 350 Вт были выпаяны выходные конденсаторы, резисторы и сама микросхема.
Сложность возникла только с высокочастотными диодами для преобразования напряжения на выходе повышающего трансформатора, но тут меня спасли старые запасы. Характеристики КД2999В меня вполне устроили.

Сборка готового устройства.

Собирать устройство пришлось в течение пары часов после работы, потому как планировалась дальняя поездка.
Так как время было очень ограничено, искать дополнительные материалы и инструменты я просто не стал. Пользовался только тем, что оказалось под рукой. Опять же, из-за скорости не стал использовать приведенные на форумах образцы печатных плат. За 30 минут на листке бумаги была разработана собственная печатная плата, и ее рисунок перенесен на текстолит.
При помощи скальпеля был удален один из фольгированных слоев. На оставшемся слое, по нанесенным линиям были прочерчены глубокие канавки. При помощи изогнутого пинцета, он оказался наиболее удобным, канавки были углублены до не проводящего ток слоя. По местам установки деталей при помощи шила, оно на фото не попало, были сделаны отверстия.

Сборку я начал с установки трансформатора, использовался понижающий одного из блоков, его просто перевернул и вместо понижения напряжения с 400 В до 12 В, он его повышал с 12 В до 268В. Заменой резисторов R3 и конденсатора C1, можно было снизить выходное напряжение до 220 В, но дальнейшие эксперименты показали, что этого делать не стоит.
После трансформатора, в порядке уменьшения размера я установил оставшиеся запчасти.

Полевые транзисторы, было решено ставить на удлиненных вводах, чтобы они легче крепились к радиатору охлаждения.

В итоге получилось вот такое устройство:

Остался только завершающий штрих – крепление радиатора. На плате видно 4 отверстия, хотя самореза только 3, это просто в процессе сборки было решено немного изменить положение радиатора для лучшего внешнего вида. После окончательной сборки получилось вот что:

Испытания.
Специально испытывать устройство, не было времени, оно было просто подключено к аккумулятору от блока бесперебойного питания. На выход была подключена нагрузка в виде лампочки на 30 Вт. После того как она загорелась, устройство было просто заброшено в рюкзак, и я поехал на 2 недели в командировку.
За 2 недели, устройство ни разу не подвело. От него запитывались различные устройства. При замере мультиметром, максимальный полученный ток достигал 2,7 А.

Принципы работы и рекомендации по выбору автомобильного инвертора

Если не желаете расставаться с достижениями цивилизации в длительной поездке, то автоинвертор может пригодиться

Вот и пришло лето – то время года, когда все уезжают отдыхать, знакомиться с новыми местами и получать удовольствие от хорошей погоды и времяпрепровождения с семьей и друзьями. Сегодня возвращается популярность на семейные поездки к месту отдыха на автомобиле, но это не всегда удобно, даже если у вас большая и вместительная машина, на которой, по идее, преодолевать большие расстояния можно легко и с комфортом.

Чтобы у вас было меньше проблем в пути к желанному курорту, был создан инвертор автомобильный: с его помощью у вас появляется возможность зарядить свой мобильный, ноутбук и другую технику прямо в автомобиле, что поможет всегда быть на связи с родными или развлечь детей, включив им какой-нибудь мультфильм на планшете или ноутбуке. Инвертор автомобильный, исполняя роль преобразователя напряжения, делает вас на время поездки, что называется, независимым от розеток. К автоинвертору подключается самая разнообразная техника: от простой электробритвы до сложной техники (например, дрель или ноутбук).

Как работает автомобильный инвертор

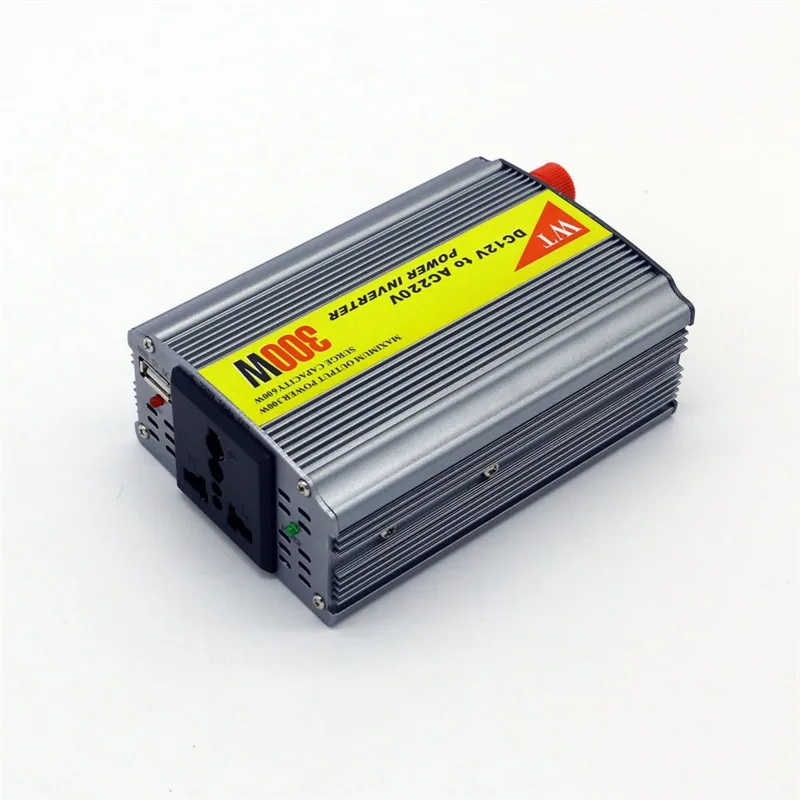

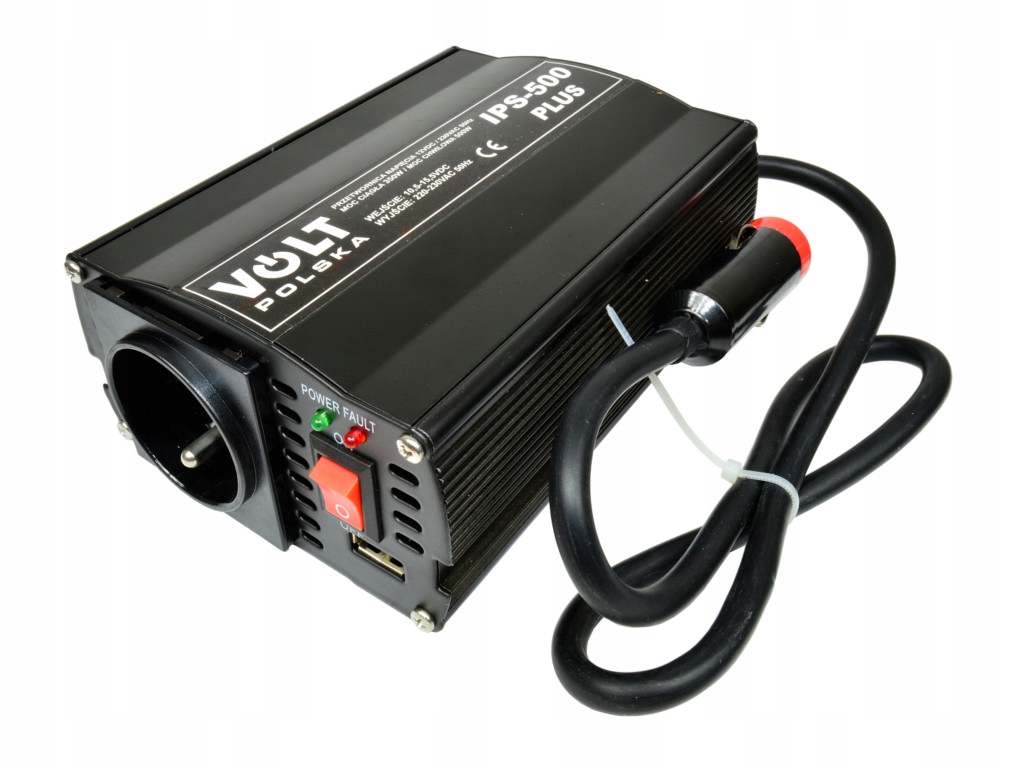

Автомобильный инвертор

Инвертор для автомобиля – это преобразователь энергии автомобильного аккумулятора. Принцип работы следующий: инвертор при помощи специального генератора тока, который импульсно создает гармоническую волну, преобразовывает постоянное напряжение из автомобильного аккумулятора (11-13В – у легковых автомобилей, 24В – у грузовиков) в переменное, равное 220 вольт с частотой в 50Гц. Коэффициент полезного действия составляет до 90 процентов, то есть с помощью него получается хороший переменный ток, благодаря чему к инвертору без опаски можно подключать как телефоны, так и более серьезную технику, работающую от переменного тока: те же компьютеры и инструменты.

На заметку: в автомобильных инверторах есть функция повышения напряжения, которое можно не очень точно, но регулировать. В теории можно «разогнать» автоинвертор до любой частоты, например, до 50Гц, используемых в России, Европе и странах Азии, до 60Гц, используемых в США, либо замахнуться на 400Гц, которые необходимы для работы специального промышленного оборудования. Но нам с вами, как жителям Российской Федерации, интересна только возможность получить частоту в 50Гц.

Режимы работы устройства

Каждый инвертор для автомобиля работает в нескольких режимах. Рассмотрим каждый из них.

1. Режим №1 – длительная работа. В этом режиме, как правило, аппарат работает с номинальной мощностью, что гарантирует бесперебойную работу агрегата в течение длительного времени.
2. Режим №2 – перегрузка. Работая в режиме перегрузки, инвертор выдаст за определенный временной промежуток в полтора раза большую мощность, чем выдал бы при работе в режиме длительной работы за это же самое время.
   На заметку: не рекомендуется включать режим перегрузки на более чем 25-30 минут!
3. Режим №3 – пусковой режим инвертора. Использовать пусковой режим нужно в тех случаях, когда требуется моментальная подача мощности для сильных нагрузок (например, нужно запустить электродвигатель).

Выбирайте режим работы с умом. Не надо постоянно включать инвертор на полную, часто это ни к чему: так, например, для зарядки малогабаритных устройств (бритвы, телефоны, смартфоны, планшеты или фотоаппараты) достаточно 7-8Вт, а для зарядки того же нетбука хватит мощности в 140-160Вт.

Как выбрать автомобильный инвертор: простые рекомендации

• Определитесь с необходимой мощностью.
  Это первый и самый важный этап при выборе автомобильного инвертора, поскольку есть вероятность сжечь устройство, если вы купите аппарат, мощность которого будет ниже мощности устройств, которые вы собираетесь заряжать.
  Самое главное: приобретайте инвертор, мощность которого выше устройств, которые будут подключаться к нему. Сегодня на рынке представлены инверторы разных мощностей, начиная с 50Вт. Если вы собираетесь заряжать малогабаритную технику, наподобие телефонов, то покупайте маломощный автоинвертор: вам его хватит, что называется, за глаза. Плюс ко всему он недорогой и компактный, да и подключается через прикуриватель, что довольно удобно. Покупать более мощный аппарат рекомендуется, если вы собираетесь подключать серьезную технику, наподобие строительной техники: дрели, болгарки и прочее.
• Тип оборудования, которое вы собираетесь подключать к автоинверотору.
  Та же дрель или рубанок при запуске требуют мощную подачу тока, хотя во время работы потребляют не так уж и много. Тем не менее, для них инвертор нужно подбирать именно с учетом того, что необходим большой пусковой ток. Типовые номинальные мощности автомобильных инверторов: 300Вт, 600Вт, 2000Вт.
  На заметку: некоторые приборы могут резко повышать потребление тока не только во время старта, но и в моменты пиковой нагрузки. Как правило, все это указано в документации к устройству, но некоторые производители не указывают критические значения. Тем не менее, необходимый ток для запуска всегда написан – на него и ориентируйтесь, чтобы гарантировать нормальную работу вашей техники.
• Чем меньше ватность инвертора, тем меньше его отдача.
  К примеру, инвертор с минимальной мощностью в 300Вт будет выдавать до 200 вольт, более мощные модели (600Вт) выдают до 215 вольт, ну а самые мощные инверторы в 2000Вт выдают вольтаж, указанный в документации.
• Точно определитесь со списком устройств, которые вы в будущем собираетесь подключать и учитывайте их требования.
  Подключив к прикуривателю инвертор на 300Вт, вы создаете условия, при которых максимальная нагрузка не может быть боле 100 ватт, иначе предохранитель просто-напросто сгорит.
• Мощность инвертора не должна быть больше мощности генератора, установленного в машине.
  Это важно, не забудьте об этом во время покупки, иначе встанете где-нибудь в лесу ночью: жена и дети не обрадуются. Все просто: когда инвертору не хватает мощности генератора, то он начинает брать энергию из автомобильного аккумулятора, а генератор просто не успевает подзарядить последнего. Решение есть: это увеличить обороты двигателя, но это, фактически, самообман, поскольку вы разоритесь на топливе, которое и так стоит недешево, а с такой системой его вам понадобится очень много.
  На заметку: максимально генератор автомобиля выдает 500-510 ватт. Учитывая, что машине тоже нужна энергия, инвертору достается около 250-300 ватт – пользуйтесь на здоровье.
  Практика показывает, что связка из 90-амперного генератора и аккумулятора на 60 Ач вполне справляется с выходной нагрузкой, если она не превышает 500 Вт.
• Ищите прибор с функцией автоматического отключения.
  Поскольку работа инвертора разряжает аккумулятор в автомобиле, очень удобно, когда устройство может самостоятельно отключиться, например, достигнув минимально допустимой величины напряжения на клеммах аккумулятора (до 7.5–8 В). Практически все современные инверторы оснащаются данной функцией. Кроме того, есть модели, которые с помощью звука предупреждают, если с акумулятором или проводкой возникают какие-то проблемы (то же пресловутое падение напряжения из-за плохой проводки), либо сразу отключаются. В случаях, когда внутренний радиатор перегревается, инвертор также выключится. Если вы случайно захотите включить аппарат с питанием на вход — то есть в обратной полярности – автоинвертор также отключится, так как сработает защита от коротких замыканий.

На заметку: работоспособность клемм АКБ машины и автомобильного инвертора зависит от того, как вы организуете их совместную работу. Регулярно подзаряжайте АКБ, чтобы не возникало проблем.

Практические советы пользователям

Если есть возможность, подключайте инвертор прямо к автомобильной батарее, а не через прикуриватель.
ВНИМАНИЕ: при таком подключении перед запуском инвертора обязательно должен быть заведен двигатель! Не уделив этой важной мелочи внимание, вы рискуете вывести из строя электронику автомобиля из-за скачка напряжения, который возникнет в бортовой сети. Но и во время запуска двигателя автомобильный инвертор также должен быть отключен, иначе можно спалить предохранители устройства.

Не включайте инвертор лишний раз. Вам нужно зарядить мобильный или камеру? Как правило, в комплекте с такими устройствами идет специальный зарядник для автомобилей, который подключается к прикуривателю. Если у вас такого нет, то на авторынке можно приобрести зарядные устройства данного типа за невысокую цену. Кроме того, зарядка пройдет быстрее, чем с использованием того же инвертора на 300Вт, поскольку зарядка дает большее количество миллиампер. Конечно, можно купить более мощный инвертор. Но к чему переплачивать?

Используйте устройства, которые по мощности подходят для прикуривателя вашей машины. Появляется все больше разных девайсов с возможностью прямого подключения к прикуривателю (мини-чайники и прочие), но для работы с какой-нибудь дрелью все равно инвертор просто необходим. Так, например, если ваш агрегат требует для работы 500В, его нельзя подключать к маломощному инвертору. Это важно: как мы уже говорили, если мощность устройства недостаточная, начнется подпитка от аккумулятора, что нежелательно. Правильный подход позволит вам увеличить срок службы аккумулятора автомобиля и даст возможность нормально работать и инвертору, и автомобилю: не появится проблем наподобие поломки стартеров и других важных элементов, составляющих электроцепь вашей машины.

Вопросы энергообеспечения в дальней дороге. Правильный выбор автомобильного инвертора

Владение транспортным средством предполагает не только поездки на работу и магазины – это также возможность увидеть достопримечательности и отдохнуть в местах, далеких от мегаполисов. Такие поездки всегда приносят массу положительных эмоций и незабываемых впечатлений. Чтобы в пути не отрываться, так сказать, от благ цивилизации, стоит заранее подумать о необходимых для этого вещах.
Далеко не всегда на месте выбранной стоянки присутствует энегроснабжение, а без него, как известно, не зарядить даже мобильник, не говоря уже о выходе во Всемирную паутину. Конечно, можно решить этот вопрос банальным генератором, но, с другой стороны, добавятся другие проблемы:

• посторонний шум;
• постоянный контроль агрегата;
• необходимость заправки горючим;
• обслуживание устройства.

Опытные автотуристы всегда имеют в своем арсенале не только лопату и трос, но и автомобильный преобразователь напряжения 12 220В. Благодаря этому устройству постоянная составляющая аккумулятора преобразовывается в необходимый для большинства бытовых приборов потенциал с частотой 50 Гц. Его мощности будет достаточно для подключения ноутбука, мобильного телефона или осветительных приборов.

Конструкционные особенности устройств

В зависимости от конструкции и качества выходного вольтажа автомобильные преобразователи напряжения 12 220в делятся на :

• инверторы с аппроксимированной синусоидой;
• инверторы с чистой синусоидой.

Первые отличаются невысокой ценой, но в то же время, они маломощны, и для ноутбуков с интеллектуальными батареями не подойдут. Но для зарядки мобильного и прочих мелочей вполне сгодятся. Более дорогие аппараты обеспечивают меньшее искажение выходной синусоиды, что дает возможность использовать их для питания приборов с чувствительной электроникой.

Здесь начинается проблема выбора. За что нужно платить: за телевизор на пикнике или заряженный в дороге компьютер?

Инверторы условно можно разделить по мощности на три группы:

1. до 300 Вт;
2. от 300 до 1000 Вт;
3. от 1000 Вт до 3000 Вт.

Есть, конечно, агрегаты и на 5000 Вт, но они громоздки и более подходят для аварийного питания домашних потребителей. Самая маломощная группа включается в гнездо прикуривателя и служит источником для подзарядки. Остальные приборы подсоединяются напрямую к АКБ при помощи «крокодилов», хотя, во второй категории встречается комбинированный способ. Более подробно рассмотрим два последних вида.

.

Краткий обзор автомобильных преобразователей напряжения 12 220В от 300 до 1000 Вт

Нагрузочные токи, которые превышают 15 А, исключают эксплуатацию подобных устройств в салоне машины во время движения. Но некоторые производители в целях использования своих изделий для подзарядки маломощных потребителей предусматривают разъем прикуривателя.

МАП «Энергия» 900

Данный инвертор при заявленной мощности в 900 Вт справляется с пиковыми нагрузками, достигающими 1100 Вт, что позволяет запитать даже небольшой насос, мотор или электроинструмент. В наличии ЖК-дисплей для индикации параметров и две розетки. Агрегат приспособлен для нескольких видов нагрузок, выбираемых двумя кнопками.

Porto HT-E-600

Все модели этой марки выпускаются в металлическом корпусе и имеют электронную защиту от перегрузки и КЗ. Заявленный потенциал в 600 Вт агрегат отрабатывает, но есть неприятный нюанс – после повышения нагрузки и срабатывания защиты наблюдается скачек выходных параметров.

Штиль PS12/300

Один из немногих приборов, которые способны выдать чистую синусоиду. Без проблем справится с насосом или микроволновкой до 300 Вт. При повышении нагрузки – вольтаж начинает падать вплоть до перехода в режим ограничения мощности. Имеет разъем для подключения к прикуривателю.

Модели инверторов свыше 1000 Вт

Подключение этих автомобильных преобразователей постоянного напряжения 12 220В осуществляется к АКБ проводами с толстым сечением. Такие аппараты позволяют работать с серьезным электроинструментом.

MobilEn1500

Выдерживает нагрузку около 133% от заявленной, т.е. в пределах 2000 Вт. Работа абсолютно бесшумна, вентиляторы включаются только при максимальных показаниях.

Neodrive 1200

Один из недорогих приборов в этом сегменте, обеспечивает 1400 Вт. Комплектуется набором из предохранителей и изделий для крепежа.

Porto 1200

Обладает стабильным режимом работы, система индикации показывает вольтаж на входе и процент допустимой мощности на выходе. Выдерживает нагрузку 1200 Вт (циркулярная пила 1300Вт работает без вопросов), бесшумная работа.

Между прочим, применение инверторов оправдано не только в «полевых условиях». При временном отсутствии электроснабжения дома они способны привести в действие отопительный котел, насосы и другие приборы.

Лучший преобразователь напряжения в автоматический — Выгодные предложения по преобразователю напряжения в автоматический из глобального преобразователя напряжения в авто продавцы

Отличные новости !!! Вы попали в нужное место для преобразователя напряжения в автоматический. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший преобразователь напряжения в автоматический станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили автоматический преобразователь напряжения на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в преобразователе напряжения в автоматический и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести converter to auto по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Преобразователь частоты в напряжение 0-1 кГц в 0-10 В Модуль преобразования цифрового сигнала напряжения в аналоговый

Описание:
LC_F2V — это модуль, который может преобразовывать частотный импульсный сигнал в аналоговый сигнал напряжения.Он может преобразовывать частотный сигнал 0-1 кГц в выходное напряжение 0-10 В.
Регулировка частоты может изменить выходное напряжение, и ее можно применять для преобразования интерфейса между ПЛК и преобразователем частоты или платы управления спортом и управления согласованием интерфейса преобразователя частоты.

Характеристики :
1> .Рабочее напряжение: 13,5-30 В
2>. Диапазон входных частот: 0-1 кГц
3> .Точная настройка выходного напряжения
4>. Регулирующий потенциометр может откалибровать отношения между частотой и напряжением
5>.Входной порт сигнала использует изоляцию оптопары, это гарантирует хорошую защиту от помех
6> .F / V модуль преобразователя, время отклика 0,3-0,5 с. Если вы хотите отрегулировать частоту с большим запасом, потребуется некоторое время, чтобы ответить
7>. Рабочая температура: -25 ~ 85 ℃

Определение интерфейса:
1> .VCC: рабочий источник питания
2> .GND: заземление
3> .F: входной частотный импульсный сигнал
4>. GND: входное заземление
5>.VOUT: выходное напряжение, соответствующее
6> .GND: выходное заземление

Примечание:
1>. Вход разная частота, выход будет соответствовать определенному напряжению
2>. Уровень входного импульса может быть 5 В, 12 В, 24 В, вам не нужно последовательно подключать резистор. Но если вы вводите частоту сигнала, время должно быть больше 0,5 с
3> .Если вы хотите использовать его с ПЛК, он поддерживает NPN. Убедитесь, что есть провод GND
. 4> .Если вы хотите использовать его с энкодером, для этого требуется, чтобы энкодер с постоянной скоростью вращался более 0.5s

Введение в эксплуатацию:
1>. Подключите рабочее напряжение к VCC и GND, и они не могут быть обратно подключены
2>. Подключите частотный импульсный сигнал к F, тогда будет соответствующее выходное напряжение в порту VOUT
Соотношение входа и выхода: 100 Гц = 1 В; 1 кГц = 10 В
3>. Точность модуля составляет 1%, и его нельзя применять к полям, которые имеют высокие требования к точности

Размер платы:

Протестировано выдающимся партнером ICStation Ultr @ FX:

Подробности смотрите в видео:

Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке.Раньше товары отправлялись после получения информации о заказе и оплаты.

1) Paypal Оплата

PayPal — это безопасная и надежная служба обработки платежей, позволяющая делать покупки в Интернете. PayPal можно использовать на icstation. com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (то есть с использованием вашего обычного банковского счета).

Мы проверены PayPal

2) Вест Юнион

Мы знаем, что у некоторых из вас нет учетной записи Paypal.

Но, пожалуйста, расслабься. Вы можете использовать способ оплаты West Union.

Для получения информации о получателе свяжитесь с нами по адресу [email protected].

3) Банковский перевод / банковский перевод / T / T

Банковский перевод / банковский перевод / способы оплаты T / T принимаются для заказов, общая стоимость которых составляет до долларов США, 500 долларов США. Банк взимает около 60 долларов США за комиссию за перевод, если мы производим оплату указанными способами. (с бесплатным номером отслеживания и платой за страховку доставки)

(2) Время доставки
Время доставки 7-20 рабочих дней в большинство стран; Пожалуйста, просмотрите приведенную ниже таблицу, чтобы точно узнать время доставки к вам.

7-15 рабочих дней в: Большинство стран Азии
10-16 рабочих дней в: США, Канада, Австралия, Великобритания, большинство стран Европы
13-20 рабочих дней в: Германия, Россия
18-25 рабочих дней Кому: Франция, Италия, Испания, Южная Африка
20-45 рабочих дней Куда: Бразилия, большинство стран Южной Америки

2.EMS / DHL / UPS Express

(1) Стоимость доставки: Бесплатно для заказа, который соответствует следующим требованиям
Общая стоимость заказа> = 200 долларов США или Общий вес заказа> = 2,2 кг

Когда заказ соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS / DHL / UPS Express в указанную ниже страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Стоимость доставки в другие страны, пожалуйста, свяжитесь с orders @ ICStation.com

(2) Время доставки
Время доставки составляет 3-5 рабочих дней (около 1 недели) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем в течение 2-3 дней (DHL), 1 недели (EMS) или 2 недель (заказное письмо), обратите внимание на время прибытия. пакета.

Примечание:

1) Адреса АПО и абонентских ящиков

Мы настоятельно рекомендуем вам указать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары по адресам APO или PO BOX.

2) Контактный телефон

Контактный телефон получателя требуется агентству экспресс-доставки для доставки посылки. Сообщите нам свой последний номер телефона.

3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки следует рассчитывать с использованием самого длительного из перечисленных ориентировочных сроков.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т. Д.
3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com
4) Отследите заказ, который с номером отслеживания по ссылкам ниже:

Схема преобразователя частоты в напряжение

Преобразователь частоты в напряжение преобразует частоты или импульсы в пропорциональный электрический выходной сигнал, такой как напряжение или ток. Это важный инструмент для электромеханических измерений, когда происходят повторяющиеся события. Таким образом, когда мы обеспечиваем частоту на схеме преобразователя частоты в напряжение , она будет обеспечивать пропорциональный выход постоянного тока. Здесь мы используем KA331 IC для создания схемы преобразователя частоты в напряжение .

KA331 IC

KA331 — это преобразователь напряжения в частоту, который используется для создания простого недорогого аналого-цифрового преобразователя, но его также можно использовать в качестве преобразователя частоты в напряжение.8-контактная микросхема DIP может работать в широком диапазоне частот от 1 Гц до 100 кГц. Также он имеет широкий диапазон питающего напряжения от 5В до 40В. KA331 является эквивалентом популярного LM331. LM331 также может использоваться в этой цепи F-to-V.

Ниже приведена схема контактов и внутренняя схема KA331 , взятые из таблицы данных

.

Необходимый материал

1. KA331 IC — 1шт
2. .01uF керамический конденсатор — 1шт
3. Конденсатор керамический 470 пФ — 1шт
4. 1 мкФ электролитический конденсатор с номиналом 16 В
5. Резистор 10 кОм с показателем стабильности 1% MFR — 2шт
6. Резистор 100 кОм с показателем стабильности 1% MFR — 2шт
7. Резистор 68 кОм с показателем стабильности 1% MFR — 1 шт.
8. А 6.Резистор 8 кОм с показателем стабильности 1% MFR — 1шт
9. Макет
10. Источник питания 15 В
11. Проволока одножильная
12. Генератор частоты или функциональный генератор для проверки всей цепи.

Принципиальная схема

Отношение частоты к цепи напряжения

Основной компонент схемы — КА331. Вход схемы подключен к конденсатору C1 емкостью 470 пФ, который дополнительно подключен к пороговому выводу KA331 (вывод 6). Резисторы R3 и R4 образуют цепь делителя напряжения, которая подключена к контакту 7 компаратора KA331. Конденсатор C3 и резистор R5 — это RC-таймер, который обеспечивает необходимые колебания на выводе 5. Резистор R2 обеспечивает опорный ток на выводе 2. На схему подается напряжение 15 В, которое подключается к выводу 8 KA331.

Для расчета выходного напряжения цепи формула —

  Vout = F   вход х Опорное напряжение х (Р  л  / R  S ) х (Р  т  х С  т )


Где f _вход — частота, R _L — резистор нагрузки, R _S — резистор источника тока, R _t и C _t — резистор и конденсатор RC-генератора.

Следовательно, для нашей схемы формула будет —

  Vout = F   вход х Опорное напряжение х (R 6   / Р  2 ) х (R 5    х С 3 )

В соответствии спецификации, то опорное напряжение KA331 является 1. 89V . Итак, если мы подадим на схему входной сигнал 500 Гц, чтобы получить выходное напряжение —

  Vout = 500 x 1,89 x (100k / 100k) x (6,8k x 0,001 мкФ)
  Vout = 500 x 1.89 x 1 x (6800k x 10 -8 )
  Vout = 0,064 В или 64 мВ

Итак, когда в цепи применяется частота 500 Гц, она будет обеспечивать выходное напряжение 64 мВ.

Здесь мы построили схему на макете .

Испытание цепи от частоты до напряжения

Для проверки схемы используются следующие инструменты —

1. Настольный блок питания Scientific PSD3205.
2. Генератор функций Metravi FG3000.
3. Мультиметр UNI-T UT33D.

Схема построена с использованием 1% металлопленочных резисторов, допуски конденсаторов не учитываются. Во время тестирования комнатная температура составляла 22 градуса Цельсия.

Для проверки схемы на стенде установлен источник питания 15 В.

Функциональный генератор выдает около 500 Гц в виде прямоугольной волны на выходе.

Для тех, кто не имеет доступа к генератору функций, схема таймера может быть построена с использованием классической микросхемы LM555 или Arduino также может использоваться для создания генератора функций. Однако приложение для Android также может работать, когда сигналы генерируются через выход для наушников.

Мультиметр подключен к выходу, и диапазон выбран как милливольт.

На выходе мультиметра отображается рассчитанное значение.Схема выдает выходной сигнал 64 мВ, когда на вход подается прямоугольный сигнал частотой 500 Гц.

Подробное рабочее видео дается в конце, где даны несколько входов, а выходное напряжение изменяется пропорционально входному напряжению.

Улучшения

Эта схема преобразователя частоты в напряжение может быть построена на печатной плате для большей точности. Критическим участком схемы является RC-генератор.RC-генератор необходимо разместить на близком расстоянии от микросхемы KA331. На большом расстоянии медная дорожка может сместить колебания, так как она будет добавлять дополнительное сопротивление, а также вносить паразитную емкость. Также требуется правильная заземляющая плоскость.

Приложения

Преобразователь частоты в напряжение используется в измерениях и контрольно-измерительных приборах, например, тахометр использует преобразователь частоты в напряжение для расчета скорости двигателя. Эту технику используют и разные виды манометров, спидометры.

Преобразователь тока в напряжение | Аналоговые интегральные схемы |

На главную> Аналоговые интегральные схемы> преобразователь тока в напряжение

Преобразователь тока в напряжение

В этом случае входной ток преобразуется в пропорциональное напряжение. Следовательно, мы можем иметь
Voâ € Iin
∴Vo = S Iin
Где Sâ † ’Константа пропорциональности, которая есть не что иное, как чувствительность преобразователя тока к напряжению.

Чувствительность S задается как отношение выходного напряжения к входному току, которое представляет собой не что иное, как транс-сопротивление, поэтому эту схему также называют усилителем транс-сопротивления.
∴S = Vo / Iin
Рассмотрим следующую схему, как показано ниже.

Здесь используется источник тока Is. Поскольку входной ток операционного усилителя равен нулю, такой же ток протекает через резистор обратной связи Rf.
На рисунке
Vo = -IS * Rf
∴ Vo∠IS
Здесь чувствительность S = -Rf
Таким образом, выходное напряжение пропорционально входному току. Этот тип схемы более полезен для обнаружения малых токов порядка 2 мкА (например, тока фотодиода).
Столь малое количество токов практически невозможно измерить. В схемах такого типа сначала измеряется выходное напряжение с помощью цифрового мультиметра, а затем из уравнения ниже рассчитывается ток
IS = (- Vo) / Rf

Преобразователь I-V с высокой чувствительностью:
Как объяснено для вышеупомянутой схемы, чувствительность S = -R_f. Чувствительность указанной схемы можно повысить, увеличив сопротивление обратной связи. Таким образом, в цепь обратной связи добавлен резистивный Т-образный участок, как показано ниже.

Входной ток Iin может проходить через сопротивление R; потому что входной ток к операционному усилителю равен нулю. Предположим, что напряжение «V» показано на диаграмме выше. Входной ток делится в узле «V», чтобы получить токи I1 и I2, как показано.
Применение KCL в узле ‘V’
Iin = I1 + I2
Подстановка токов
(0-V) / R = (V-0) / R1 + (V-Vo) / R2
(-V) / R = V / R1 + V / R2 -Vo / R2
Vo / R2 = V [1 / R + 1 / R1 + 1 / R2]
∴Vo = VR2 [1 / R + 1 / R1 + 1 / R2]
∴Vo = V [R2 / R + R2 / R1 +1]
Но напряжение узла ‘V’ равно V = -Iin R
∴Vo = -Iin S
Таким образом, ∴ Vo∠Iin

Применения преобразователей тока в напряжение:
1) Фотодиод Измерение тока:
Одним из основных применений преобразователя тока в напряжение является усилитель фотодетектора, как показано ниже.

Фотодиод работает в режиме обратного смещения. К нему приложено напряжение «V».
Из принципиальной схемы,
Vo = ID Rf
∴ Vo∠ID

Ток диода рассчитывается следующим образом:
ID = Vo / Rf
ID — ток фотодиода, пропорциональный интенсивности падающего на него света. Этот ток является входным током в схему и рассчитывается, как указано в уравнении выше.
2) Измерение фоторезистора:
Этот тип схем используется для измерения фоторезистора, как показано на принципиальной схеме ниже.

В темноте сопротивление очень большое. По мере увеличения интенсивности света, падающего на фотодиод, сопротивление уменьшается, как показано на графике ниже.

Как упомянуто в приведенном выше приложении, сначала на цифровом мультиметре измеряется выходное напряжение. Из уравнения выхода мы имеем
Vo = IRf
Это уравнение используется для вычисления тока I как
I = Vo / Rf
Ток, протекающий через фоторезистор, также определяется уравнением
I = V / RP
∠´RP = V / I
Таким образом, из приведенного выше уравнения рассчитывается фоторезистор RP.

Устройство масштабирования тока / усилитель тока:
На следующей принципиальной схеме показан базовый усилитель тока. Его еще называют скалером тока.

Как показано на рисунке, в качестве входного сигнала используется источник тока Iin. Неинвертирующий терминал имеет потенциал земли. В тракте обратной связи сформирована резистивная Т-образная секция, как показано на рисунке выше.
Из-за концепции виртуального заземления инвертирующий терминал имеет потенциал земли. Рассмотрим потенциал «V», как показано на рисунке.

Применение KCL в узле ‘V’
Iin = I + IL
∴IL = Iin-I … (1)
Входной ток задается как
Iin = (0-V) / R1 = -V / R1 â € ¦â € ¦. (2)
Ток ‘I’ задается как
I = (V-0) / Rf = V / Rf
∴V = IRf
Подставьте значение ‘ V ‘в уравнении (2), мы получаем
I = — [R1 / Rf] Iin
Подставляя этот ток’ I ‘в уравнение (1), мы получаем
∴IL = Iin + [R1 / Rf] Iin
∴ IL = [1 + R1 / Rf] Iin
Где, [1 + R1 / Rf] = â «усиление усилителя / коэффициент масштабирования
Таким образом, путем правильного выбора R1 и Rf входной ток может быть увеличен до требуемого уровень на выходе.

key power 200-ваттный понижающий преобразователь напряжения 220v в 110v и адаптер для международных поездок — [используйте для нас бытовую технику за границей] — Walmart.com

«,» tooltipToggleOffText «:» Переведите переключатель, чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

• Временно приостановлено из-за высокого спроса.
• Продолжайте проверять наличие.

«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElposed «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTesting » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https://www. walmart.com/account/api/location «,» hubStorePages «:» home, search, browse «,» enableHubStore «:» false «},» perimeterX » : {«isEnabled»: «true»}, «oneApp»: {«drop2»: «true», «hfdrop2»: «true», «heartingCacheDuration»: «60000», «hearting»: «true»}, » Feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll «:» false «,» getAllTtl «:»

0 «},» search «: {» searchUrl «:» / search / «,» enabled «:» false «,» tooltipText «:»

Скажите нам, что вам нужно

«,» tooltipDuration «: 5000,» nudgeTimePeriod «: 10000}}},» uiConfig «: { «webappPrefix»: «», «artifactId»: «заголовок r-footer-app »,« applicationVersion »:« 20.0,42 «,» applicationSha «:» b0b214d15367c6464bb2ff184c24c271bef207a1 «,» applicationName «:» верхний колонтитул «,» узел «:» 1bf03294-a9b0-453f-bf6c-3b8802647d7d «,» облако «-3b8802647d7d», «облако» -9: oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart. com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» b0b214d15367c6464c2ff2ff184c24 «,» APP «,» APP «.0.42-b0b214 «},» expoCookies «: {}} Схема преобразователя частоты

в напряжение с использованием таймера 555 IC

Обычно преобразователи частоты в напряжение (преобразователи F в V) обычно связаны с цифровыми тахометрами. Цифровые тахометры используются для измерения скорости вращения колеса. Эти устройства в настоящее время доступны в различных формах, в которых используется преобразователь частоты в напряжение. Большинство тахометров имеют отражающую полосу, которая помещается на измеряемый объект. Преобразователь частоты в напряжение используется во многих приложениях, где измерение повторяющихся событий требует, как будто колесо совершает полный оборот.Этот преобразователь F в V также используется вместо датчиков тока для роботов для измерения скорости. Преобразователь

F в V Схема преобразователя F в V

Преобразователь F в V с использованием таймера LM555

Таймер LM555

LM555 IC

LM555 IC представляет собой высокостабильную интегрирующую схему, которая используется для создания точных колебаний или временных задержек. Предусмотрены дополнительные клеммы для сброса или активации при желании. В режиме задержки времени время регулируется одним внешним резистором или конденсатором. Схема может быть активирована и сброшена при падающих сигналах, а схема отключения может быть источником или управлять цепями TTL.

Конфигурация выводов таймера LM555

Таймер LM555 состоит из 8 выводов, и функции каждого вывода обсуждаются ниже

Конфигурация выводов микросхемы таймера 555

• Вывод 1 — вывод GND
• Вывод 2 — вывод запуска, который является ответственным для преобразования триггера из набора в сброс. Срабатывание таймера зависит от амплитуды внешнего триггерного импульса, подаваемого на этот триггерный вывод.
• Контакт 3 — выходной контакт.
• Контакт 4 — это контакт сброса. Когда на этот вывод подается отрицательный импульс для сброса или отключения таймера, ложного срабатывания можно избежать, подключив этот вывод к VCC.
• Контакт 5 — это контакт управляющего напряжения, этот контакт управляет уровнями триггера и порога. Этот вывод контролирует ширину импульса формы сигнала включения / выключения. Когда приложено внешнее напряжение, тогда форма сигнала o / p будет модулироваться.
• Вывод 6 — это пороговый вывод, когда на этот вывод подается напряжение, оно сравнивается с опорным напряжением.Амплитуда этого контакта отвечает за установленное состояние триггера.
• Вывод 7 — это вывод разряда, когда открытый коллектор разряжает конденсатор между интервалами, затем он переключает вывод с высокого на низкий.
• Контакт 8 — это контакт V +, который используется для подачи напряжения относительно клеммы GND.

LM555 Схема преобразователя частоты в напряжение на основе таймера

Для схемы преобразователя F в V требуется цепь источника питания. Для схемы ниже. В этой схеме используется источник постоянного тока 12 В для питания схемы «сова». На схеме источника питания мосты D4 и D3 могут быть изготовлены с использованием диодов 1N4007, также на рынке имеются модули выпрямительных мостов на 1 А.

F на V с использованием микросхемы таймера LM555.

Схема преобразователя частоты в напряжение показана ниже. Эти схемы используются во многих приложениях, таких как тахометры, цифровые частотомеры и т. Д. Эта схема в основном использует микросхему таймера LM 555 и подключена в моностабильном режиме для изменения частоты i / p на фиксированную ширину импульса и переменную частоту PWM ( широтно-импульсная модуляция) сигнал. Конденсатор C2 и резистор R4 обеспечивают требуемую синхронизацию для схемы. Транзистор T1 образует путь разряда, параллельный конденсатору C2, который требуется для повторной активации IC, а конденсатор C1 выполняет функцию разъединителя постоянного тока i / p.

• Эта схема преобразователя частоты в напряжение с использованием таймера LM555
• может быть собрана на плате Vero.
• Он использует 12 В постоянного тока для управления цепью.
• Микросхема таймера LM555 должна быть прикреплена к держателю.
• O / p этой схемы не является чистым постоянным током, а представляет собой сигнал ШИМ. \
• Для преобразования этой формы сигнала из ШИМ в чистый постоянный ток обязательна дополнительная схема.

Есть много особенностей использования таймера LM555 в этой схеме. Потому что мы можем напрямую заменить SE555 или NE555.Эта ИС работает как в нестабильном, так и в моностабильном режимах. Он имеет регулируемый рабочий цикл и температурную стабильность лучше 0,005% на ° C. Выход микросхемы таймера LM555 обычно включен и обычно выключен. Выпускается в корпусе VSSOP с 8 выводами.

Еще несколько схем преобразователя F в V

Преобразователь частоты в напряжение на основе LM331 — это точная и компактная схема от компании National Semiconductors. Схема чрезвычайно линейна и имеет очень большой динамический диапазон.Схема работает от одного источника и легко собирается.

Преобразователь F в V на основе NE555 — одно из замечательных применений таймера IC NE555. Простой преобразователь в V работает от 12 В постоянного тока. В этой схеме используется максимальное количество электронных компонентов.

Применения таймера LM555 IC в основном включают в себя прецизионную и последовательную синхронизацию, генерацию импульсов и временной задержки, линейный линейный генератор, широтно-импульсную модуляцию и модуляцию положения импульса.
