Подсветка приборов: Диоды в приборную панель: своими руками

Содержание

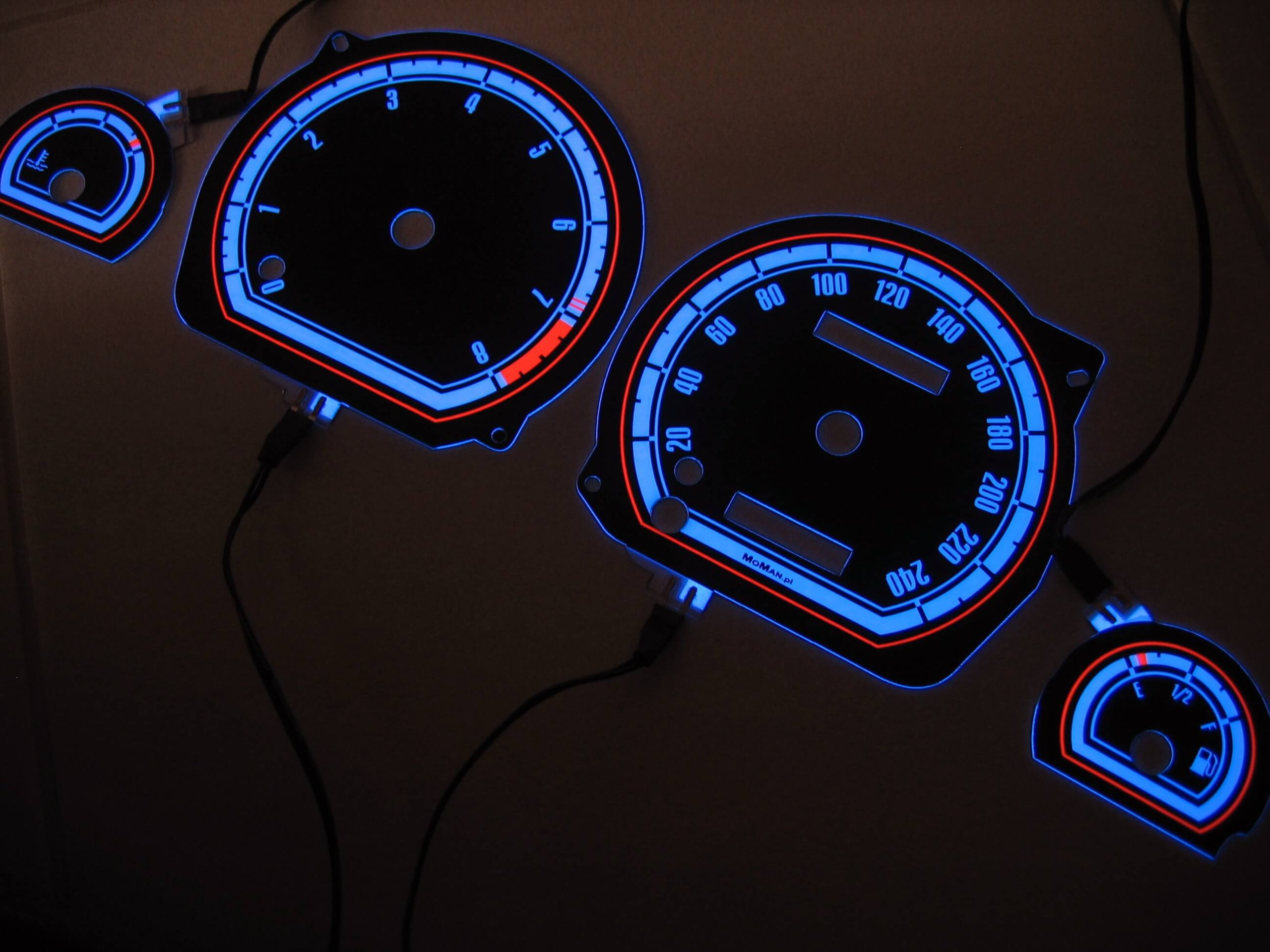

СВЕТОДИОДНАЯ ПОДСВЕТКА ПРИБОРНОЙ ПАНЕЛИ

   В рамках тюнинга салона автомобиля решил собрать трехканальный RGB контроллер подсветки панели приборов на Atmega8. Сначала посмотрим на схему, а далее перечислим его возможности, которых действительно не мало.

Схема подсветки приборной панели

   Этот светодиодный контроллер умеет:

  • управление 3-мя каналами RGB (раздельное: цвет 256, насыщенность, яркость, время задержки вкл/выкл)
  • управление по 2 каналам
  • вход от ручника
  • вход от тахометра ( превышение заданного предела моргают 3 канала красным цветом и в исходное)
  • управление всего 1 энкодером

   При включении все настройки читаются из памяти. Если на соответствующих входах управления лог. единицы каналы плавно включаются, сначала первый потом второй и третий. Если установлена задержка на плавное включение каналы включаются с соответствующей задержкой. Если при включении поднят ручник все каналы 5 раз мигают красным цветом.



  1. Если на входе 1 лог. ноль первый RGB канал плавно потухнет с соответствующей задержкой.
  2. Если на входе 2 лог. ноль второй RGB канал плавно потухнет с соответствующей задержкой.
  3. Если на входе 1 и 2 лог. ноль все RGB каналы по очереди плавно потухнут с соответствующей задержкой.
  4. Если на входе 1 лог. единица первый и третий RGB каналы плавно разгорятся с соответствующей задержкой.
  5. Если на входе 2 лог. единица второй и третий RGB каналы плавно разгорятся с соответствующей задержкой.
  6. Если включить контроллер с нажатой кнопкой энкодера включится функция тестирования RGB светодиодов.

   В обычном режиме при повороте ручки энкодера меняется общая яркость. Программирование настроек RGB каналов и задержек. Если в режиме настройки кнопка энкодера не нажималась более 30 сек. произойдет автоматический выход из режима настроек с сохранением их в памяти. При нажатии на кнопку энкодера:

  • 1 раз — канал 1 мигнет один раз и можно установить необходимый цвет
  • 2 раза — канал 1 мигнет два раза и можно установить необходимую насыщенность
  • 3 раза — канал 1 мигнет три раза и можно установить необходимую яркость
  • 4 раза — канал 1 мигнет четыре раза и можно установить необходимую задержку плавного включения
  • выбрать желтый цвет — 0 сек
  • выбрать зеленый цвет — 1 сек
  • выбрать фиолетовый цвет — 3 сек
  • выбрать синий цвет — 5 сек
  • выбрать розовый цвет — 10 сек
  • выбрать красный цвет — 15 сек
  • 5 раз — канал 2 мигнет один раз и можно установить необходимый цвет
  • 6 раз — канал 2 мигнет два раза и можно установить необходимую насыщенность
  • 7 раз — канал 2 мигнет три раза и можно установить необходимую яркость
  • 8 раз — канал 2 мигнет четыре раза и можно установить необходимую задержку плавного включения
  • выбрать желтый цвет — 0 сек
  • выбрать зеленый цвет — 1 сек
  • выбрать фиолетовый цвет — 3 сек
  • выбрать синий цвет — 5 сек
  • выбрать розовый цвет — 10 сек
  • выбрать красный цвет — 15 сек
  • 9 раз — канал 3 мигнет один раз и можно установить необходимый цвет
  • 10 раз — канал 3 мигнет два раза и можно установить необходимую насыщенность
  • 11 раз — канал 3 мигнет три раза и можно установить необходимую яркость
  • 12 раз — канал 3 мигнет четыре раза и можно установить необходимую задержку плавного включения
  • выбрать желтый цвет — 0 сек
  • выбрать зеленый цвет — 1 сек
  • выбрать фиолетовый цвет — 3 сек
  • выбрать синий цвет — 5 сек
  • выбрать розовый цвет — 10 сек
  • выбрать красный цвет — 15 сек
  • 13 раз — все каналы мигнут 3 раза, значит настройки сохранились в EEPROM

   Программирование отсечки по оборотам двигателя: Запустить двигатель, включить RGB контроллер, установить максимальные обороты двигателя нажав на педаль газа и нажать на кнопку энкодера, по истечению трех секунд третий канал мигнет 3 раза, после отпустить кнопку и отпустить педаль газа.

Все RGB каналы мигнут 3 раза подтверждая сохранение настройки в память контроллера.

   Тут установлено по одному полевому транзистору на каждый канал, 3 канала RGB — итого 9 полевиков. Ток они 4,5 ампера тянут, ленту с плотностью 60 диодов при белом цвете, то есть все горят и на максимуму по одному метру, при этом транзисторы холодные вообще.

   Здесь можете скачать файлы проекта — LAY  и прошивку. Вот что получил в плане проверки, качество видеоролика не очень, но работает классно!

Видео работы подсветки

   В схему поставил не динамик, а простой бузер без обвязки, непосредственно на выход МК. Он сигнализирует во время превышения скорости и при выборе режимов работы при программировании в ручном режиме. Автор материала

ГУБЕРНАТОР.

   Форум по автотюнингу

    Форум по обсуждению материала СВЕТОДИОДНАЯ ПОДСВЕТКА ПРИБОРНОЙ ПАНЕЛИ

Не горит подсветка панели приборов на Лада Калина

Панель приборов любого автомобиля предназначена для информирования водителя о техническом состоянии авто. Если в дневное время все датчики хорошо видны, то ночью для их нормального обозрения необходимо, чтобы работала подсветка. Бывают случаи, когда подсветка приборов на «Лада Калина» перестаёт функционировать и в тёмное время суток водителю сложно контролировать показания. Это не только создаёт неудобства управления, но и может привести к возникновению опасных ситуаций, когда водитель будет отвлекаться, чтобы разглядеть информацию на приборной панели.

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Если исчезла подсветка приборной панели, неисправность надо сразу устранять

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

  • набор ключей;
  • крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

  1. Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
  2. Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
  3. Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

    Для снятия накладки откручивают два винта

  4. Откручивают крепление консоли. Она также крепится на двух винтах, установленных по краям корпуса. Надо придерживать винты, иначе они могут упасть внутрь панели.

    Консоль крепится в двух местах по краям корпуса

  5. Отключают штекер с проводами. Для этого приборный щиток немного наклоняют вперёд и вытягивают штекер. Чтобы это сделать, надо отодвинуть при помощи отвёртки фиксатор на штекере в правую сторону.
  6. Снимают приборную панель. Теперь, когда щиток приборов ничего не держит, его можно аккуратно вытянуть. Щиток немного проворачивают и вытягивают на сторону, проще это сделать влево.

    После отсоединения штекера панель приборов легко снимается

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости.

Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Регулятор яркости освещения панели приборов выполнен в виде колёсика

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Блок предохранителей находится с левой стороны под крышкой с переключателями световых приборов

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать.

На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Предохранитель, отвечающий подсветку приборов и освещение салона, обозначен F7

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Согласно схеме проверяют целостность проводки, отвечающей за освещение приборного щитка

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

На приборном щитке «Лада Калина» 5 лампочек

Заменить их самостоятельно несложно:

  1. Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
  2. Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.

    Патрон поворачивают против часовой стрелки и вытягивают лампочку

  3. Устанавливают новые лампочки. При выявлении перегоревшей лампочки её меняют на новую.
Видео: замена лампочек

Сгорела плата

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.

При выходе из строя управляющей платы её надо заменить

Советы автолюбителей и рекомендации специалистов

Если подсветка приборов на «Лада Калина» перестала гореть, то с устранением проблемы затягивать нельзя. Делать это надо в ближайшие сроки. В большинстве случаев, на устранение возникшей проблемы придётся потратить максимум 30–50 минут.

Подсветка панели приборов ВАЗ 2107: устройство и ремонт

Одна из поломок, которая напрямую не влияет на работу автомобиля, но доставляет массу неприятностей водителю – не работает подсветка панели приборов ВАЗ 2107. Днем проблема незаметна, а вот в темное время суток отсутствующая подсветка значительно усложняет вождение вашего ВАЗ 2107. Из-за этой неисправности становится невозможным увидеть показания основных приборов: тахометра, спидометра, эконометра, указателей уровня топлива, уровня зарядки, температуры охлаждающей жидкости.

Причиной того, что подсветка приборной панели ВАЗ 2107 не горит, скорее всего, является выход со строя ламп накаливания. Следовательно, для ее устранения потребуется замена поврежденных лампочек на новые. Задача несложная, требует минимум инструментов и навыков. Однако, для того чтобы получить доступ к лампочкам, придется снять всю приборную панель. Вооружившись плоской и крестообразной отверткой, можно приступать к работе, предварительно сняв плюсовую клемму с аккумулятора.

Сначала нужно снять пластмассовые ручки с рычажков управления краником отопителя и воздушной заслонки и открутить гайку крепления ручки обнуления суточного счетчика, чтобы они не мешали снимать приборную панель ВАЗ 2107.

Далее нужно крестообразной отверткой выкрутить саморез, спрятанный за заглушкой рядом с  вышеупомянутыми рычажками. Панель приборов освобождена, осталось выполнить несколько простых манипуляций, чтобы снять ее полностью и приступить к ремонту:

  • Открутить гайку тросика спидометра;
  • Отсоединить шлангочку от эконометра;
  • Отсоединить три электрических разъема.

После этого снимаем панель приборов ВАЗ 2107 и приступаем к замене вышедших со строя лампочек. Здесь все совершенно просто, вынимаем перегоревшие и устанавливаем на их место новые.

Таким образом, у ВАЗ 2107 выполняется замена и ламп подсветки, и контрольных. Схема их расположения приведена на следующем рисунке.

Здесь цифрой 2 обозначены лампы подсветки приборной панели. Остальные лампы являются контрольными:

  1. Уровня топлива;
  2. Указателей поворотов;
  3. Системы управления двигателем;
  4. Включения габаритных огней;
  5. Давления масла в двигателе;
  6. Включения ручника;
  7. Включения дальнего света;
  8. Заряда аккумулятора.

Следует отметить, что многие автолюбители, добравшись до панели приборов ВАЗ 2107, не заморачиваются банальным ремонтом и выполняют тюнинг подсветки. Для этого, вместо обычных лампочек устанавливают светодиоды соответствующего размера. Благодаря такой модернизации, освещения работает более эффективно. Следует лишь правильно подобрать сопротивление (резистор), включаемый в цепь последовательно со светодиодами. Кроме этого, можно наклеить на приборы стильные шкалы вместо унылых стандартных. Еще одним вариантом реализации светодиодной подсветки является установка осветительных элементов не на штатные места, а по периметру панели. Такой способ требует больших материальных затрат, но и результат получается более эффектный.

Сборка приборной панели выполняется в обратной последовательности:

  • Последовательно подключают электрические разъемы, шлангочку эконометра, трос спидометра;
  • Устанавливают панель на ее штатное место;
  • Фиксируют ее саморезом и ставят на место заглушку.
  • Одевают на место ручки и фиксируют гайкой ручку обнуления суточного счетчика.

В результате освещение приборов работает, задачу можно считать полностью выполненной.

На ВАЗ 2107 не горит подсветка панели приборов

Если не горит панель приборов на ВАЗ 2107, то это не оказывает негативного влияния на эксплуатацию автомобиля в светлое время суток. Однако очень сильные неудобства возникают с наступлением сумерек. Очень трудно управлять автомобилем в ночное время, если при этом не работает освещение приборной панели. В чем могут быть причины неисправности подсветки приборки на автомобиле ВАЗ 2107, а также способы их устранения, рассмотрим детально.

Какие причины неработоспособности подсветки приборной панели на ВАЗ 2107

Ситуация, когда при включении подсветки панели приборов, отсутствует ее работоспособность, однозначно является неприятной. Если это произошло, то необходимо как можно быстрее устранить поломку, так как эксплуатация автомобиля в ночное время суток — это совсем не редкость, а обычное дело. Если не горит подсветка приборной панели ВАЗ 2107, то причиной этого могут быть следующие факторы:

  1. Неисправность ламп накаливания. Случается такое редко, однако в силу того, что с завода освещение щитка реализуется за счет использования ламп накаливания, периодически возникает их перегорание. Устранить неисправность можно посредством замены осветительных элементов, а лучше установить светодиоды. Чтобы произвести замену, понадобится демонтировать щиток приборов. Сделать это не трудно, однако понадобится немало времени на разборку щитка. В щитке располагаются осветительные элементы, которые и необходимо заменить, чтобы восстановить работоспособность подсветки панели приборов ВАЗ 2107. Предварительно перед заменой следует проверить исправность каждой лампы. В конструкции щитка используется 4 основных элемента освещения, которые и отвечают за освещение, а также дополнительные — выступают в качестве индикации. Если же пришлось выполнить разборку панели, то рекомендуется сразу выполнить ее тюнинг.

    Внешний вид штатной лампочки подсветки панели приборов ВАЗ 2107

  2. Регулятор яркости — неисправность может скрывать в детали, которая отвечает за настройку интенсивности подсветки. Хотя эта деталь выходит из строя крайне редко, однако исключать ее неисправность никак нельзя, тем более, если было установлено, что лампы накаливания исправны, и не нуждаются в замене. Регулятор яркости освещения располагается непосредственно с правой стороны от руля возле корректора фар. Если диагностика показала, что именно эта деталь является причиной того, что подсветка не горит, то ее следует заменить.
  3. Предохранители — поиск причины, почему отсутствует подсветка приборов на семерке, следует начинать непосредственно с предохранителей. Эти элементы защищают цепь от перепадов напряжения, и как только в цепи протекает ток большой величины или возникает короткое замыкание, перегорает плавкая вставка предохранителя. При такой неисправности следует заменить предохранитель и проверить цепь питания.
  4. Отсутствие или плохой контакт в месте подключения фишки с питающим проводом. Причиной отсутствия контакта может быть неплотное прижатие фишки к клеммной колодке панели приборов. Плохой контакт возникает в случае окисления контактов. Устранить такие поломки можно самостоятельно, осуществив очистку контактов от окислов.

Это основные причины неисправности освещения щитка приборов на ВАЗ 2107. Кроме основных неисправностей, есть дополнительные, например, повреждение питающего провода. Если в арсенале имеется мультиметр, то выявить такую неисправность не составит большого труда. Даже при отсутствии мультиметра вовсе не обязательно обращаться в автосервис, чтобы исправить возникшую неисправность, можно использовать пробник с лампочкой.

Какие лампы устанавливать в панель приборов для освещения

Одна из встречающихся причин неисправности — это перегорание ламп накаливания. Чтобы восстановить работоспособность освещения приборки, понадобится ее разобрать, и произвести замену ламп. В силу того, что подсветка приборки ВАЗов реализуется за счет применения обычных ламп накаливания, многие автовладельцы стремятся модернизировать такую конструкцию. Выясним, какие лампы устанавливать в приборку, чтобы восстановить работоспособность освещения.

  • Если необходимо заменить осветительные элементы накаливания, отвечающие за подсветку, то понадобятся лампочки типа АМН 12-3-1 (T3W). Это обычные нитевые лампочки, которые устанавливаются в приборку ВАЗов с завода.
  • Если необходимо заменить индикаторные осветители, то используются элементы типа А 12-1,2.

Если возникла проблема с перегоранием ламп накаливания приборки ВАЗ 2107, то не имеет смысла покупать такие же элементы, так как их главное достоинство — это низкая цена. Вместе с тем они имеют непродолжительный срок службы, а также их качество свечения желает лучшего. Именно поэтому рекомендуется сразу установить светодиодные лампы в подсветку панели приборов семерки.

Это интересно! Если меняется лампа накаливания индикации заряда аккумулятора, то понадобится к светодиоду припаять резистор соответствующего номинала. Если просто заменить галогенку индикации заряда на светодиодный осветительный элемент, то зарядка аккумулятора не будет происходить правильно.

Как видно из материала, устранить неисправность подсветки панели приборов семерки вовсе не трудно. Для этого необходимо должным образом подойти к выявлению причин поломки, и осуществить устранение неисправности. Если есть желание, то приборку можно тюнинговать не только путем вкручивания вместо галогеновых ламп светодиодных, но еще и дополнить щиток светодиодными лентами, что позволит улучшить качество освещения щитка и придать индивидуальности.

Плавное включение (розжиг) подсветки панели приборов (салона) (видео)

 Наш автомобиль для многих автомобилистов стал не только средством передвижения, и не только предмет роскоши, но и объект вожделения для реализации своих творческих предпочтений. Проще говоря, автомобилисты совсем не против иногда потюнинговать свой автомобиль, тем более, если это добавить ему некой привлекательности и комфортабельности.  В ход идут любые мелочи, от простой наклейки до электронных поделок. Об одной такой электронной доработке мы как раз и поговорим здесь. Речь пойдет о плавном включении подсветки, как иногда говорят, о плавном «розжиге» света. Такая опция применяется на панелях приборах оптитрон, когда освещение включается плавно, а также в случаях плавной подсветки салона в машине.   На само деле схема на транзисторе очень простая и заполонила весь интернет, поэтому мы предложим еще и альтернативные варианты…

Схема плавного включения света панели приборов (салона)

 Так вот, перейдем сразу к делу.  Взгляните на вот такую простенькую схему. Здесь используются основные характеристики биполярного транзистора. Да, да, обратите внимание, что если вы захотите заменить транзистор, то берите именно биполярный, а не полевой и со структурой NPN. Собственно остальные характеристики будут зависеть от возможной мощности нагрузки, то есть от того, что мы собрались питать. Но для салона и панели приборов, если это светодиодная подсветка, вполне хватит для пропускаемых токов  транзистором КТ817, в большинстве случаев подойдет даже КТ815.

Давайте теперь «пробежимся» по принципу работы схемы. Как только мы подключаем питание, то через сопротивление R1 начинает заряжаться конденсатор. При этом напряжение на базе во время зарядки конденсатора возрастает медленно, а значит и транзистор медленно открывается. В итоге сопротивление меняется между коллектором и эмиттером плавно, обеспечивая плавное включение нагрузки, в нашем случае подсветки.
 Ну и изменять время можно либо изменяя сопротивление, увеличивая его можно увеличить время, либо изменяя емкость конденсатора. Увеличивая емкость, мы также можем увеличить время до полного открытия транзистора. Повторимся, что транзистор должен быть NPN!
 Собственно все хорошо и на этом можно было бы остановиться. Но как нам кажется эту схему можно доработать для салонного освещения, когда свет будет гаснуть, скажем через 15 минут. Сделано это для того, чтобы свет не остался включенным в случае забывчивости.

Схема плавного включения света салона с таймером

Эта схема представляет собой сборку из двух обособленных схем, которая теперь станет одним целым. В питание нашей схемы, которую мы уже разобрали, подключается таймер. При этом это таймер на отключение. Так вот, питание подается сразу на транзистор VT1 и все работает по тому принципу, как мы описали выше, то есть происходит плавное включение света. Однако питание осуществляется до тех пор, пока заряжается конденсатор на 150 мкФ, как только он зарядиться, на ножке NE555 напряжение скачком поменяется на минусовой потенциал, то есть там станет земля.

В итоге получится, то управляющий подсветкой транзистор закроется, а подсветка выключится.  Так и будет обеспечен алгоритм вначале плавного включения,  а потом отключения через определенное время. Время для работы таймера можно настроить с помощью переменного резистора (1 мОм), либо подбором конденсатора (150 мкФ).

 Если быть до конца объективными, то схему плавного включения, тем более если будут реализованы какие-либо сложные алгоритмы, можно реализовать и на микроконтроллере. Однако такие поделки потребуют от автолюбителя-радиолюбителя еще и знание основ работы с микроконтроллером, и сам программатор.

Подсветка панели приборов на микроконтроллере Attiny 13, 13a, 45

Для этих целей подойдет даже самый простой микроконтроллер, так как задача здесь весьма простая. О схеме говорить не приходится, так как они будет зависеть от тех ножек и выводов, которые вы зальете. В моем случае 1 это вход, 2 выход, но это лишь программно, а если физически, то это получается 6 и 7 ножка Аттиньки.

Чтобы вы начали понимать о чем я, то изучаем статьи:

— Подключение Arduino к компьютеру;
— Программатор Attiny на базе Arduino.

Вот теперь через этот самый программатор можно будет залить и СКЕТЧ.

Собственно здесь очень много будет пояснений и нюансов, про которые проще рассказать в видео, чем писать на непонятном языке и объяснять на пальцах. Поэтому смотрим.
