Подключение розетки с выключателем в одном корпусе: Как подключить розетку и выключатель в одном корпусе (фото, видео)

Как подключить розетку и выключатель в одном корпусе (фото, видео)

Для экономии места все чаще используются комбинированные приборы. Как пример – розетка с выключателем в одном корпусе, устанавливаемые в подрозетник и служащие одновременно двум целям: для подключения различных приборов посредством электровилки, и для включения света.

Преимущество такой комбинации в необходимости только одного подрозетника, и как следствие, одного углубления в стене. Также достаточно подвести только один кабель с необходимым количеством жил.

2 Альтернатива

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

схемы и как правильно подключить

Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.

Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.

Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет «на отлично» справиться с задачей.

Содержание статьи:

• Подключение розеток с выключателем на 1–3 клавиши
  • #1: Способы подключения блока выключатель-розетка
  • #2: Подсоединение и коммутация розетки через выключатель
  • #3: Монтаж соединенных розетки с выключателем
  • #4: Присоединение розетки с двухклавишным выключателем
  • #5: Монтаж блока с розеткой и трехклавишным выключателем
• Выводы и полезное видео по теме

Подключение розеток с выключателем на 1–3 клавиши

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель — популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

Следует помнить, что для подключения блочного электроустановочного устройства нужно с учетом максимальной нагрузки.

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
• Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
• Высококачественные приборы могут использоваться снаружи и внутри помещений.
• Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Галерея изображений

Фото из

Шаг 1: Основной причиной установки блока розетка/выключатель является выход из строя аналогичного эксплуатируемого устройства

Работы производятся по схеме, аналогичной стандартным процессам монтажа элекроустановочных изделий. Сначала демонтируем внешние детали

После удаления клавиши, убираем рамку, фиксировавшую механизм выключателя в гнезде

Отвинчиваем болты металлической рамки, удерживающей механизм розеточной части

Для того чтобы удостоверится в том, что работа с проводами будет действительно безопасна, еще раз проверяем наличие напряжения на этом участке сети

Чтобы случайно не повредить старую проводку, которую не планируется менять, аккуратно откручиваем фиксирующие винты

Освобождаем провода, подключенные к линии освещения, от испорченного механизма

Обрезаем края проводов, которые были использованы в предыдущем подключении, и снова снимаем примерно 1 см изоляции с каждой жилы

Шаг 1: Демонтаж испорченного блока

Шаг 2: Извлечение клавиши выключателя

Шаг 3: Удаление фиксирующей рамки

Шаг 4: Удаление рамки розеточного механизма

Шаг 5: Повторная проверка отсутствия напряжения

Шаг 6: Отделение проводов от розеточного механизма

Шаг 7: Удаление механизма выключателя

Шаг 8: Обрезка и зачистка проводов от изоляции

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

Галерея изображений

Фото из

Подключаем фазный провод линии освещения к клемме, обозначенной на тыльной стороне механизма выключателя литерой «L»

Подсоединяем к зачищенным проводам терминал розетки, расположив фазу и ноль по краям, а заземляющий провод по центру

Устанавливаем на стену сначала общую фиксирующую рамку, проверяем ее положение строительным уровнем, после чего ставим рамку, удерживающую механизм выключателя внутри и клавишу снаружи

Закрепив клавишу выключателя на положенном месте, фиксируем винтом защитно-декоративную деталь розетки и тестируем устройство на работоспособность

Шаг 9: Монтаж механизма выключателя

Шаг 10: Подсоединение механизма розетки

Шаг 11: Установка удерживающих рамок

Шаг 12: Крепление лицевых деталей блока

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные иобязательное соблюдение ПЭУ.

Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
5. Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.

Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на и, с которой мы рекомендуем ознакомиться.

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

• основной;
• дополнительные источники света;
• декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в комнатах с большой площадью и сложной формой;
• в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

• клавиши не западают;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

• пассатижи для зажима и захвата деталей;
• стриппер для удаления изоляции с края провода;
• плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ надо убедиться, что сеть полностью обесточена.
2. Нулевые и фазные кабели необходимо распределить.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоединить кабель к распределительному боксу.
5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный . Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Выводы и полезное видео по теме

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Ролик #1. Как подключить розетку и выключатель:

Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить , обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.

Как подключить комбинированный выключатель и розетку? Проводка комбинированного устройства

Содержание

Что такое комбинированный выключатель/розетка и как его подключить?

Комбинированное устройство представляет собой комбинацию выключателя и розетки в одном корпусе. Встроенный переключатель может быть подключен для управления розеткой в ​​корпусе. Переключатель также может быть подключен через перемычку, где переключатель будет управлять дополнительной точкой нагрузки, такой как точка освещения.

Перед установкой электропроводки комбинированного устройства необходимо знать основные различия между комбинированным защитным контактом GFCI и комбинированной розеткой выключателя. На линейных клеммах обычного комбинированного переключателя и розетки имеется неповрежденный отрывной язычок, тогда как в комбинированном устройстве GFCI или AFCI его нет.

Кроме того, на комбинированном переключателе / ​​розетке GFCI есть кнопки проверки и сброса, и одна сторона может использоваться в качестве клеммы линии (источника), а вторая — в качестве клемм нагрузки, т. Е. Те точки нагрузки, которые необходимо защитить, должны подключаться к нагрузке. терминалы GFCI.

• Сообщение по теме: Как подключить сигнальный выключатель?

В комбинированном устройстве «Выключатель и розетка» узкое лезвие предназначено для линии (горячее), а более широкое лезвие — для нейтрального. На линии (горячей) стороне есть неповрежденный ребристый язычок, который можно снять, если переключатель необходим для управления дополнительной нагрузкой, в противном случае можно добавить перемычку между клеммой нагрузки переключателя и нижней клеммой линии (при удалении плавник), следовательно, он будет контролировать розетку в корпусе.

На следующей диаграмме показаны рабочие операции комбинации двух выключателей и розеток.

На следующих рисунках показаны различные виды комбинированного выключателя и розетки.

В сегодняшних уроках по электромонтажу мы покажем, как подключить и установить комбинированный выключатель и розетку в жилых помещениях для управления точкой освещения, добавить розетку к существующему комбинированному устройству, подключить выключатель и розетку от разных источников, добавление комбинированного выключателя/розетки с защитой GFCI и использование переключателя в комбинированном устройстве для управления розеткой в ​​нем.

• Запись по теме: Как подключить розетку? Схемы подключения розеток

Подключение лампочки с комбинированным выключателем и розеткой

На этой простой схеме подключения комбинированный выключатель и розетка подключены к источнику питания 120 В переменного тока через автоматический выключатель. Отрывной язычок цел, поэтому линия (горячая) подключена к (единственной) одной латунной клемме со стороны линии. Нейтраль подключается к нейтральной серебряной клемме. Латунная клемма нагрузки переключателя и нейтраль подключены к лампочке.

Таким образом, встроенный выключатель управляет точкой освещения, а розетку можно использовать для других нагрузок и подключать через вилки.

Кроме того, не забудьте выполнить надлежащее заземление и заземляющие соединения в соответствии с вашими местными кодами.

Сопутствующая проводка:

• Как подключить розетку GFCI? – Схемы электрических соединений GFCI
• Как подключить розетку AFCI? – Схемы электрических цепей AFCI

Подключение розетки к комбинированному выключателю и розетке

На этой схеме подключения встроенный выключатель в комбинированном устройстве управляет точкой освещения, тогда как розетка может использоваться для других нагрузок. Чтобы добавить дополнительную розетку к комбинированному устройству, просто соедините клеммы линии, нейтрали и заземления, как показано на рисунке ниже. Используйте тугие проволочные гайки для соединений кабелей и проводов.

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный выключатель и розетку AFCI

Комбинированное устройство, в котором выключатель и розетка управляются разными источниками

На этой схеме подключения встроенный выключатель управляется отдельным источником (т. е. проводами от разных выключателей), а розетка подключена ко второму источнику. Для этого просто удалите отрывной ребро между линейными клеммами и подключите верхнюю клемму к первому источнику, а нижнюю линейную клемму ко второму источнику.

Нижняя нейтраль должна быть подключена к источнику двумя нейтральными проводами, а коммутационная нагрузка должна быть подключена к точке нагрузки, т. е. к вентилятору, лампочке и т. д. вашей существующей или новой комбинированной розетке с выключателем, то такой вид проводного соединения невозможен.

Похожие сообщения:

• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Электромонтаж комбинированного устройства, в котором встроенный переключатель управляет розеткой в ​​нем

В этом проводном соединении встроенный переключатель управляет розеткой в ​​корпусе комбинированного устройства. Чтобы выполнить эту проводку, просто удалите отрывной язычок между двумя горячими клеммами (горячая сторона). Теперь возьмите перемычку и соедините клемму нагрузки переключателя с нижней клеммой со стороны линии (как показано на рис. ниже). Наконец, подключите нейтральный и заземляющий провод, как показано на рис.

Таким образом, встроенный переключатель управляет операциями включения/выключения розетки в комбинированном устройстве. Обратите внимание, что если между двумя клеммами линии нет отрывного ребра, это соединение невозможно.

Подключение комбинированного выключателя и розетки с защитой GFCI

Как обсуждалось в предыдущем посте, любая розетка, выключатель и комбинированное устройство, подключенные к стороне нагрузки GFCI, защищены от замыканий на землю.

Как показано на следующей схеме подключения, комбинированный выключатель и розетка, обычная розетка и выключатель подключены к стороне нагрузки GFCI, следовательно, все они защищены GFCI.

Имейте в виду, что если мы подключим все эти розетки и выключатели к линейной стороне GFCI, они вообще не будут защищены GFCI.

Похожие сообщения: Как подключить 3-позиционный комбинированный выключатель и заземленную розетку?

Общая информация о электрических розетках:

Примечание. Мы использовали красный цвет для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т.

д.

• Используйте провода калибра 14 и 12 для автоматических выключателей на 15 и 20 А.
• 15A и 20A GFCI может быть установлен только на автоматический выключатель на 15-20A и 20A (но не на 15 и 30A) соответственно.
• Латунные винты должны быть подключены к горячему (линейному, токоведущему или фазному) проводу (черному, коричневому или красному).
• Серебряные винты должны быть подключены к нейтральному проводу (белому или синему)
• Зеленый винт должен быть подключен к заземляющему проводу (зеленому/желтому или голому)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в розетках 240В.
• Если в розетке четыре штыря, то нужен нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке, т.е. 2 горячие линии (линия 1 и линия 2), нейтральный провод и провод заземления.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

• Выключите главный автоматический выключатель, чтобы убедиться, что питание ВЫКЛЮЧЕНО, прежде чем подключать розетку.
• Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие руководства по установке электропроводки

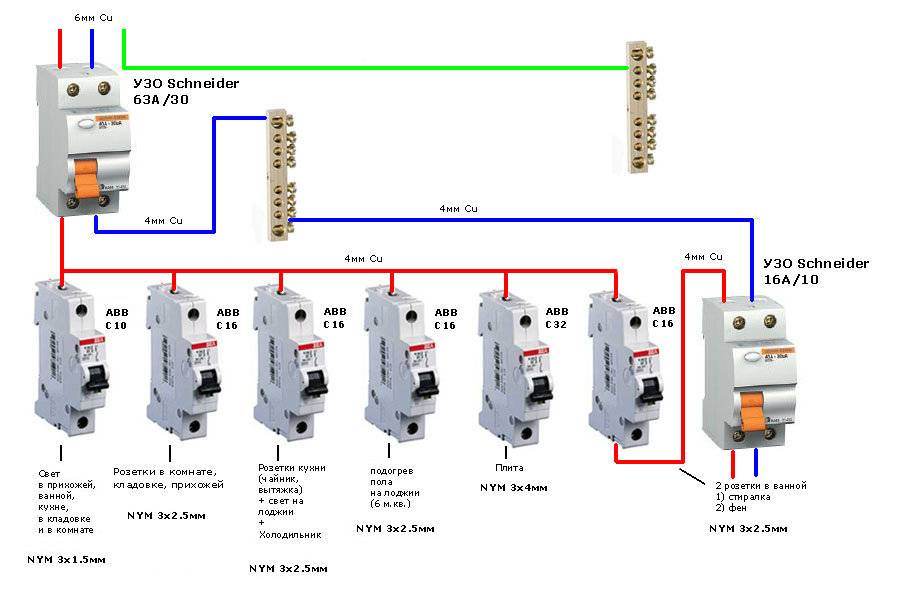

• Электропроводка распределительного щита с УЗО (устройством защитного отключения)
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Схема электропроводки общежития и работа
• Схема проводки Godown — схема проводки туннеля и работа
• Разница между автоматическими выключателями MCB, MCCB, ELCB и RCD
• Еще больше инструкций по установке и установке электропроводки

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

схемы и способы подключения

Сочетание точки питания и устройства, управляющего осветительными приборами, позволяет рационально организовать электроснабжение жилого или офисного помещения. Согласитесь, гораздо удобнее, если электроприборы будут сгруппированы, а не хаотично «разбросаны» по комнате.

Помимо весомых эргономических преимуществ, такое техническое решение имеет массу дизайнерских достоинств. Однако заставляет задуматься и о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие при установке такого агрегата.

Мы представляем исчерпывающую информацию о способах установки и способах подключения блочных электрических устройств. Тонкости и нюансы освещены в фотоподборках и видеороликах, наглядно демонстрирующих специфику работы. Такая мощная информационная поддержка поможет вам отлично справиться с поставленной задачей.

Содержание статьи:

• Подключение розеток с 1-3-клавишным выключателем
  • #1: Способы подключения блока выключателя-розетки
  • #2: Подключение и переключение розетки через выключатель
  • # 3: Установка подключаемых розеток с выключателем
  • #4: Подключение розетки с двухклавишным выключателем
  • #5: Монтаж блока с розеткой и трехклавишным выключателем
• Выводы и полезное видео по тема

Подключение розеток 1-3-клавишным выключателем

С тех пор, когда провода от выключателя были подключены к электрической цепи непонятно как, а в некоторых случаях даже наобум, прошло совсем немного времени. Замечено, что в старых домах и постройках достаточное количество устройств было подключено с нарушением многих требований безопасности.

Да, такой подход никак не сказался на работоспособности компонентов. Все функционирует нормально, под вопросом остается только безопасность эксплуатации таких устройств.

Включение розетки с помощью выключателя — популярный способ безопасного управления бытовыми приборами или инструментами, не имеющими собственной кнопки включения

Из года в год приоритетными факторами остаются экономия денег и места. Именно поэтому, сократить количество проводов и используемого пространства на стене, производители электроприборов объединили несколько устройств в единую конструкцию.

Сочетание одно- и двухклавишного выключателя с розеткой повышает максимальную эффективность и удобство использования такого электрооборудования.

Объединение электроприборов между собой, с помощью цельного корпуса, позволяет сэкономить место и уменьшить количество задействованных проводов

Следует помнить, что подключать блочное электроустановочное устройство необходимо с учетом максимальная загрузка.

#1: Способы подключения блока выключателя-розетки

Существует несколько способов присоединения объединенного блока. Эта функция стала доступна сравнительно недавно. Раньше невозможно было найти электрооборудование разных вариантов в одном корпусе дома.

Розетка с выключателем, соединенным в одном корпусе, более привлекательна внешне, не имеет зазоров и стыков

Способ соединения выключателя и розетки осуществлялся путем соединения проводки в коробке, но без смешения самих устройств . Этот способ используется и сегодня, если по определенным причинам невозможно установить потребители рядом друг с другом.

В то же время вариант непарного соединения конструкции также имеет свои преимущества. Рассмотрим их ниже:

1. Подобные устройства общедоступны. Покупка даже дешевого выключателя с розеткой даст возможность соединить их в одну цепь.
2. Работы по подключению этих электроприборов можно легко выполнить даже своими руками.
3. Повышенный уровень безопасности при использовании отдельно подключаемых механизмов, так как проводка к ним проложена отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства более облегчен.

Во-первых, нет необходимости прокладывать к устройствам два отдельных кабеля. Во-вторых, преимуществ у такого агрегата гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в другое место. Теперь нет необходимости прокладывать две отдельные проводки.
• Дважды измерять высоту при установке вышеперечисленных устройств уже не нужно, так как это один блок.
• Высококачественные приборы можно использовать как на открытом воздухе, так и в помещении.
• Комбинированный блок легче монтировать на поверхности из бетона, камня, дерева и гипсокартона.

Основным недостатком подключенного блока является то, что его нельзя заменить, если одна часть сломана. Неважно, сетевая розетка это или непосредственно свитч. Практически всегда потребуется полная замена.

Новые блоки изготавливаются с одно-, двух- или трехкнопочным выключателем, совмещенным с розеткой во всем изделии.

Рассмотрим пошаговый процесс замены блочно-розеточной системы:

Фотогалерея

Фото

Шаг 1: Основной причиной установки розетки/автоматического выключателя является выход из строя аналогичного рабочего устройства

Работы проводятся по схеме, аналогичной стандартным процессам монтажа электроустановочных изделий . Сначала демонтируем внешние детали

После извлечения ключа снимите рамку, фиксирующую механизм переключателя в гнезде

Открутите болты металлической рамки, удерживающей механизм розетки

Для того чтобы убедиться, что работа с проводами будет действительно безопасной, еще раз проверяем наличие напряжения на данном участке сети

Чтобы случайно не повредить старую проводку, менять которую не планируется , осторожно откручиваем крепежные винты

Освобождаем от поврежденного механизма провода, подключенные к линии освещения

Обрезаем края проводов, которые использовались в предыдущем подключении, и снова снимаем около 1 см изоляции с каждой жилы

Шаг 1. Удаление поврежденного блока

Шаг 2. Извлечение ключа выключателя

Шаг 3. Удаление рамки замка

Шаг 4. Удаление рамки розетки

Шаг 5. Повторная проверка отсутствия напряжения

Шаг 6: Отделение проводов от розетки

Шаг 7: Снятие автоматического выключателя

Шаг 8: Обрезка и зачистка проводов от изоляции

После завершения демонтажа старого устройства и подготовки проводки приступаем к установке и подключению нового блока от розетки с выключателем.

Галерея изображений

Фото

Шаг 9. Установка автоматического выключателя

Шаг 10. Подключение выходного механизма

Шаг 11. Установка удерживающих рамок

Шаг 12. Прикрепление передней части блока

4 # 200003

2 : Подключение и переключение розетки через выключатель

Существует определенная последовательность, определяющая, как подключить розетку с выключателем в неразъемном исполнении. Следует помнить, что в ее основе лежит стандартное обязательное соблюдение ПЭС.

Элементарный способ подключения проводов от сети – подключение их к устройствам по четкому плану в распределительной коробке.

Следующий алгоритм работы подскажет, как правильно подключить розетку с выключателем, подключенным к блоку:

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для наружного блока подходящее место для установка выбрана. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с комбинированными электроагрегатами. Этот метод используется, например, при открытой проводке.
2. Распределительная коробка имеет шесть (6) жил входящих электрических кабелей. Одна пара на розетку, вторая от выключателя, а третья на распределительный щиток. Каждая пара представляет собой фазную и нулевую жилы. Чаще всего в домах можно увидеть дополнительный провод заземления.
3. В первую очередь определяем фазу, которая идет от распределительного щита, и обесточиваем помещение.
4. Следующим шагом является подключение фазного кабеля от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных проводов, затем скрутить их между собой и изолировать. Для этого используется изолента.
5. Далее нулевую жилу сети необходимо подключить к проводу от розетки. Также обматываем их теплоизоляционным материалом.
6. Свободные края проводов от комбинированного блока также скручиваются между собой и обязательно перематываются изолентой.
7. Данная схема подключения обеспечит подключение фазного кабеля розетки через выключатель. Эффективность этого метода замечается, когда сетевое гнездо используется очень редко, а подключенные устройства должны быть постоянно включены/выключены.

Механизм, объединенный в одном корпусе, относительно прост. Фаза подается в розетку через выключатель, если выключатель активирован. Такая схема популярна, например, если вам нужно нагреть воду в водонагревателе, не имеющем собственной кнопки включения/выключения, а постоянно выдергивать вилку из розетки не хочется.

Существенным преимуществом монтажа розеточно-выключательного блока является сокращение работ по разметке, формирование «посадочных мест», выравнивание положения блока

Другой способ – подключить освещение в подсобном помещении через удлинитель. Затем вы можете отключить его, просто используя однокнопочный переключатель.

№3: Монтаж подключаемых розеток с выключателем

Блоки электромонтажных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба устройства будут использоваться по отдельности.

Для установки аналогичной розетки и выключателя от светильника выполняется ряд простых действий:

1. От основного щитка к распределительной коробке прокладываются кабели с нулем и фазой.
2. Коробка должна содержать пять (5) проводов — два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
3. Фазную жилу от щитка необходимо соединить с проводом от розетки. С помощью перемычки соедините розетку с клеммой на выключателе.
4. Нулевая жила от электросети должна быть подключена к проводу с нулем от светильника и розетки.
5. Фазные кабели, идущие от патрона к выключателю, должны быть скручены и изолированы.
6. Заземление также подключается с помощью соответствующего кабеля.

Аналогичная схема со встроенной розеткой и выключателем будет работать отдельно от выключателя. И основные функции однокнопочного выключателя (включение/выключение электрических ламп) также будут выполняться самостоятельно.

Соблюдая правильную схему подключения каждого провода, вы сможете обезопасить себя от последующих исправлений, а также от непредвиденных ситуаций

Если вы хотите знать, как подключить двойной выключатель, управляющий двумя лампочками, вам следует обратить внимание на то, какой рекомендуем ознакомиться с .

#4: Подключение розетки с двухклавишным выключателем

Чаще всего между входом в туалет и ванной устанавливается блок, соединяющий розетку и двухкнопочный выключатель. Как вариант, его можно установить в большом помещении для подачи напряжения на один-три источника света.

Вывод: благодаря одному блоку пользователь может управлять светом сразу в нескольких комнатах, а также подключать к розетке любой прибор, потребляющий электроэнергию.

Рассмотрим схему подключения комбинированного устройства, состоящего из 7 шагов:

1. Первым шагом является прокладка пяти (5) проводников от распределительной коробки к двойной электрической системе.
2. От распределительного щита провода с нулем и землей подключаются только к розетке.
3. Благодаря специальной перемычке в соединительном блоке фаза применяется к устройству двойного отключения.
4. Обе свободные жилы подключаются к двум соединительным узлам автоматического выключателя, через который фаза подается на осветительные приборы в ванной и уборной.
5. Необходимо скрутить кабели с фазой (от выключателя) со свободными жилами (от патронов с лампами) в туалете и ванной.
6. В сортировочной коробке кабель с «0», а также провод заземления от розетки необходимо скрутить оголенными концами скрутки от освещения.
7. Бывают случаи, когда необходимо изменить порядок клавиш на переключателе. Для этого жилы на коммутационных контактах, подающих напряжение на светильники в ванной и туалете, просто меняются местами.

Получается, что схема подключения одно- и двухклавишного выключателя, совмещенного с розеткой, отличается только количеством затраченного времени и количеством проводов. Для однокнопочного устройства используются четыре (4) кабеля, а для — пять (5) проводников. Оба варианта включают заземление.

Не волнуйтесь, так как схема подключения комбинированного блока с розеткой и двухкнопочным выключателем имеет очень мало отличий

№5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для экономии энергии. В последние годы пользуется большим спросом у электриков, специалистов и простых людей.

Раньше трехклавишные выключатели с розеткой устанавливали только в панельных домах. Основное их назначение – управление светом на кухне, в ванной и уборной. А вот сетевую розетку предусмотрели для бытовых нужд — подключения фена, электробритвы, пылесоса и других устройств. С тех пор прошло много времени, большинство из них нуждаются в замене.

Современные планировки и конструктивные возможности позволяют использовать трехклавишное устройство отключения в качестве основного звена управления несколькими источниками света для одного помещения. Среди них:

• основной;
• дополнительные источники света;
• декоративный.

Этот способ избавляет человека от необходимости подключать светильники при недостатке освещения. С другой стороны, он защитит человека от излишнего количества света в помещении и позволит приглушить его. Управление освещением остается под вашим полным контролем благодаря одному единственному выключателю.

Помимо удобства, такой украшает комнату. Согласитесь, единый блок с розеткой выглядит эстетичнее, чем три отдельных. Кроме того, количество времени и усилий, затрачиваемых на его установку, намного меньше.

Трехклавишный прибор обычно монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в помещениях большой площади и сложной формы;
• в узких и длинных переходных помещениях;

Такой выключатель также монтируется для управления освещением сразу в нескольких помещениях, таких как туалет, ванная и прихожая, из одного места. Его также можно использовать в рабочих помещениях, чтобы выделить определенный рабочий стол.

Как и в случае двухклавишного выключателя, трехклавишный блок с розеткой имеет простую схему, имеющую только одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехклавишного выключатель. Нулевой провод, идущий прямо к розетке, является основным отличием.

Раньше такой дизайн мог доставлять неудобства. Время изменило это правило. Поскольку мода на расположение выключателей существенно изменилась, установка розетки над плинтусом, а сам выключатель на расстоянии 800–900 мм от пола становится практически невостребованным вариантом.

Подобное расположение розеток и выключателей постепенно отходит на второй план, ведь удобство и соблюдение дизайна – более приоритетная цель современных планировок

Существует несколько правил выбора переключателя. Тогда он прослужит дольше и не будет доставлять дискомфорта. Вот основные из них:

• ключи не тонут;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также следует обратить внимание на степень защиты устройства — это IP-код на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указаны от нуля (0 — нет защиты) до шести (6 — наивысший уровень защиты).

Например, при установке выключателя в ванной или в душевой необходимо приобрести устройство с IP 44. Если это улица — уровень защиты 65. При установке выключателя в комнате отдыха — значение IP 20 будет достаточно.

При вводе в эксплуатацию выключателя с розеткой трудно обойтись без определенных инструментов, таких как:

• клещи для зажима и захвата деталей;
• стриппер для снятия изоляции с края провода;
• плоская и крестовая отвертки.

Схема установки трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортный монтаж/ремонт комбинированных узлов, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ необходимо чтобы убедиться, что сеть полностью отключена.
2. Нулевой и фазовый кабели должны быть распределены.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоедините кабель к распределительной коробке.
5. Проверить соединение.

Важным навыком при монтаже является умение находить провода с нулем и фазой. Обычно определяется. Нулевая жила — синяя, а фаза — черная или красная.

Наиболее удачным инструментом в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и отражающий датчик

Существует несколько способов определения фазы. О его наличии подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант предпочтительнее, потому что он проще. Для второго способа лампу нужно вкрутить в патрон, а выходные провода поочередно укоротить. Когда кабель находится в нулевой фазе, свет светит ярче.

Один из доступных способов определения фазы — лампочка и патрон, используйте этот вариант только при отсутствии индикаторной отвертки

Купить одно-, двух-, трехклавишные автоматические выключатели с розеткой — процесс не сложный. Но, как показывает практика, со схемой подключения может разобраться далеко не каждый. Поэтому и появилась эта статья. Теперь намного проще осуществить своими силами установку, а тем более замену выключателя на розетку.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока каждый отсоединяемый провод лучше подписывать. Это значительно сэкономит время на подключение и сразу разберется куда какой провод подключать.

Выводы и полезное видео по теме

Проведение данных манипуляций так же можно посмотреть в видео формате. В них опытные специалисты объяснят и покажут правильное подключение всех вышеперечисленных блоков.

Зажим №1. Как подключить розетку и выключатель:

Зажим №2. Надежный электрик в доме или квартире: подключаем правильно:

Зажим №3. Ремонт блока с двухклавишным выключателем и розетка:
