Роторный двигатель - плюсы и минусы | Огород и дача на урале

В этой статье рассмотрим принцип работы роторного двигателя, а также поговорим о его плюсах и минусах.

Главный принцип работ роторного двигателя в том, что роторный двигатель не совершает возвратно-поступательных движений – он просто крутится, вследствие чего он не совершает затрат на остановку в верхних и нижних его точках, и именно из-за этого этот двигатель является высоко-оборотистым.

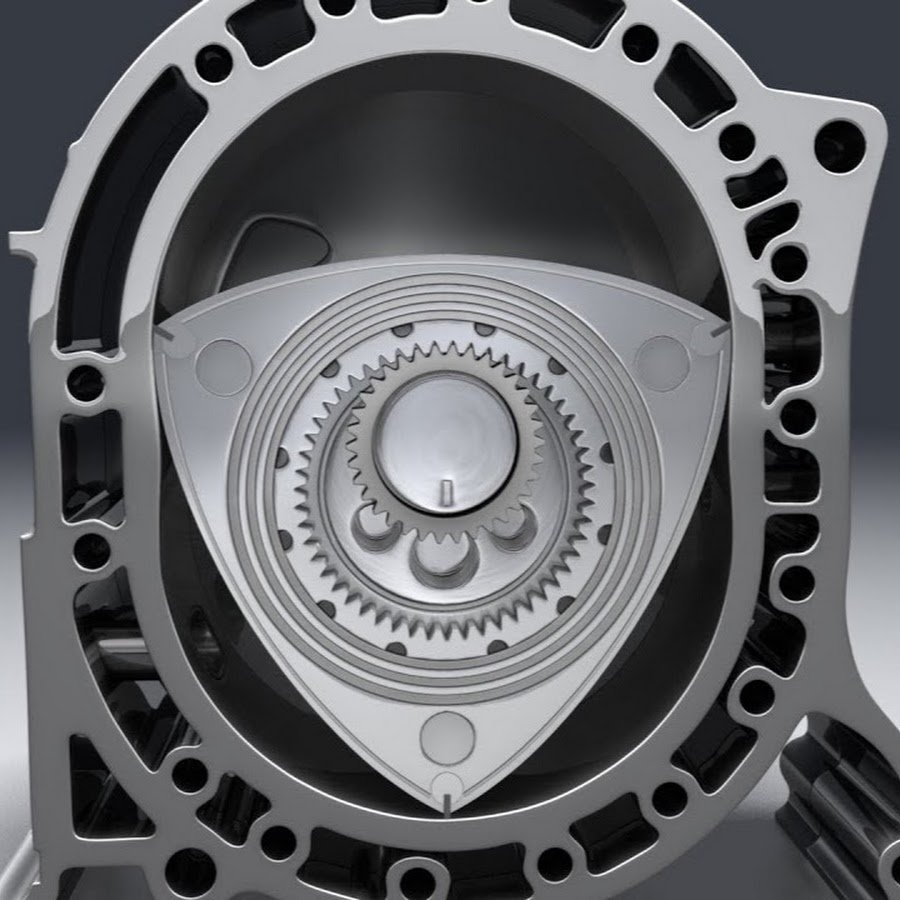

Сам ротор находится в плоском цилиндре. цилиндр по своей форме не круглый, как обычно, а овальный, ротор же имеет треугольную форму.

В отличие от поршневого двигателя, ротор «освобожден» от коленвала, шатунов, ГБЦ, противовесов, благодаря чему его конструкция становится ещё проще.

Также, для того, чтобы разжечь топливо, в отличие от поршневого двигателя, нужно только две свечи из-за конструктивных особенностей камеры сгорания, мощности у такого двигателя выдаётся как у шестицилиндрового, а кпд у роторного двигателя в 2 раза больше, чем у поршневого – 40%.

К проблемам роторного двигателя относится плохая герметизация камеры сгорания, впуска-выпуска из-за небольшого контакта ротора со стенками цилиндра. без высокоточных расчетов тут никак не обойтись, и, если бы не они, то падала бы компрессия, уменьшался бы кпд при прогреве. большим недостатком является то, что роторный двигатель склонен к перегрву, чего не скажешь об обычном двигателе.

Также к недостаткам стоит отнести, то, что в камере сгорания температура выше, чем во впуске-выпуске, из-за этого цилиндр расширяется в разных местах по-разному, поэтому приходится использовать далеко недешевый высокотехнологический материал в разных местах цилиндра.

Из-за всех этих конструктивных особенностей ресурс роторного двигателя в несколько раз меньше, чем у обычного – в среднем, роторные двигатели «живут» до 80 тысяч километров. плюс ко всему, эти двигатели очень прожорливые – на «низах» они «жрут» много топлива, что важно для города, и при его маленьком объёме в 1.3 литра, расход в среднем достигает 20 литров. это не говоря о том, что обслуживать его и делать то нужно каждые 5 тысяч километров.

Роторный двигатель. Устройство, принцип работы. Плюсы и минусы ротора.

Изобретение двигателя внутреннего сгорания дало толчок к производству автомобилей, передвигающихся на жидком виде топлива. Двигатели эти на протяжении всей истории автомобилестроения эволюционировали: появлялись различные конструкции моторов. Одной из прогрессивных, но так и не получивших распространение конструкций двигателей стал роторно-поршневой агрегат. Об особенностях этого типа двигателя, его достоинствах и недостатках мы поговорим в сегодняшнем материале.

История

Разработчиком роторно-поршневого двигателя стал дуэт инженеров компании NSU – Феликс Ванкель и Вальтер Фройде. И хотя основная роль в создании роторного двигателя принадлежит именно Фройде (второй участник проекта в это время работал над конструкцией иного двигателя), в автомобильной среде силовой агрегат известен как мотор Ванкеля.

Феликс Ванкель и роторный двигатель

Эта силовая установка была собрана и испытана в 1957 году. Первым автомобилем, на который установили роторно-поршневой двигатель, стал спорткар NSU Spider, который развивал скорость 150 км/час при мощности мотора 57 лошадиных сил. Производилась эта модель на протяжении трех лет (1964-1967 годы).

NSU Spider

По настоящему массовым автомобилем с роторным двигателем стало второе детище компании NSU – седан Ro-80.

NSU Ro-80

В названии автомобиля указывалось, что модель оснащается роторным агрегатом. Впоследствии роторные двигатели устанавливались на автомобили Citroen (GS Birotor), Mercedes-Benz (С111), Chevrolet (Corvette), ВАЗ (21018) и так далее. Но самый массовый выпуск моделей с роторным двигателем был налажен японской компанией Mazda. Начиная с 1964 года, компания произвела несколько автомобилей с подобным типом силовой установки, а пионером в этом деле стала модель Cosmo Sport. Самая известная модель с роторно-поршневым двигателем, которая выпускалась этим производителем – RX (Rotor-eXperiment). Производство последней модели из этого семейства, Mazda RX8 в специальной версии Spirit R, было свернуто в середине 2012 года. Впрочем, не все экземпляры роторной «восьмерки» еще распроданы – официальный дилер Mazda в Индонезии еще продает эти автомобили.

Mazda RX-8

Устройство

Особенностью роторно-поршневого двигателя внутреннего сгорания стало присутствие в его конструкции трехгранного ротора – поршня. Он вращается в цилиндре, который имеет специальную форму. Ротор насажен на вал, и соединен с зубчатым колесом, которое, в свою очередь, имеет сцепление со статором – шестерней. Ротор вращается вокруг статора по так называемой эпитрохоидальной кривой, его лопасти попеременно перекрывают камеры цилиндра, в которых происходит сгорание топлива.

Роторный двигатель

В конструкции роторного двигателя отсутствует газораспределительный механизм – его функцию выполняет сам ротор, который при помощи своих лопастей распределяет поступающую горючую смесь и выпускает отработанные в цилиндре газы. Подобная конструкция двигателя позволяет обойтись без множества узлов, крайне необходимых для простого поршневого двигателя (например, коленчатый вал, шатуны), что, во-первых, позволяет уменьшить размер и массу силового агрегата, а во-вторых – уменьшить стоимость его производства.

Достоинства и недостатки

Роторно-поршневой двигатель не зря привлек внимание многих именитых автомобильных компаний. Его конструкция и принцип действия позволяли получить несколько довольно весомых преимуществ перед обычными двигателями.

Во-первых, роторно-поршневой мотор в силу своей конструкции обладал лучшей среди остальных типов силовых установок сбалансированностью, и был подвержен минимальным вибрациям.

Во-вторых, у этой силовой установки отмечались отменные динамические характеристики: без существенной нагрузки на двигатель, авто с роторно-поршневым мотором легко можно разогнать до 100 км/час и более на низкой передаче при высоких оборотах двигателя.

роторный двигатель Мазда RX-8

В-третьих, роторный двигатель компактнее и легче, чем стандартный поршневой силовой агрегат. Эта особенность позволяла конструкторам добиться практически идеальной развесовки по осям, что влияло на устойчивость автомобиля на дороге.

В-четвертых, в нем используется намного меньшее количество узлов и агрегатов, чем в обычном двигателе.

Наконец, в-пятых, роторный двигатель обладает высокой удельной мощностью.

Недостатки

К минусам роторно-поршневого двигателя, из-за которых он так и не смог получить массового применения и не используется сегодня в автомобилях всех брендов, относится, во-первых, большой расход топлива на низких оборотах. На некоторых моделях он достигает 20 литров на 100 км пробега, что, согласитесь, совсем не экономично и бьет по карману владельца авто с роторным двигателем.

Во-вторых, недостатком этого типа двигателей является сложность изготовления его деталей: чтобы ротор правильно прошел эпитрохоидальную кривую, необходима высокая геометрическая точность при создании как самого ротора, так и цилиндра. Для этого производители роторных двигателей используют высокоточное и дорогостоящее оборудование, а стоимость производства закладывают в цену автомобиля.

В-третьих, роторный двигатель склонен к перегреву из-за особенности конструкции камеры сгорания: она имеет линзовидную форму, а не сферическую, как у обычных поршневых моторов. Топливная смесь, сгорая в такой камере, превращается в тепловую энергию, которая расходуется в большей части неэффективно – ее избыток нагревает цилиндр, что в конечном итоге приводит к износу и выходу его из строя.

В-четвертых, высокий износ уплотнителей между форсунками ротора из-за перепадов давления в камерах сгорания двигателя. Именно поэтому ресурс таких двигателей составляет 100-150 тысяч км, после чего, как правило, требуется капитальный ремонт силового агрегата.

В-пятых, роторно-поршневой двигатель нуждается в своевременной и четко соблюдаемой процедуре смены моторного масла: мотор потребляет примерно 600 мл моторного масла на 1000 км, так что менять его приходится раз в 5000 км пробега. Если его вовремя не заменить, это чревато выходом из строя узлов и агрегатов мотора, что повлечет за собой дорогостоящий ремонт. То есть, к эксплуатации и обслуживанию роторно-поршневых двигателей следует подходить более ответственно, чем к обслуживанию обычных моторов, вовремя проводя их техническое обслуживание и капитальный ремонт.

Характеристика роторного двигателя, его плюсы и минусы

7

Сравнивая два вида мотора, роторный и поршневой, очевидным является тот факт, что первый из них имеет преимущества. Простая конструкция, работа на максимальных оборотах без перегрева и значительных потерь, а также фактически отсутствие вибрации — заставляют некоторых любителей “сложных ДВС” обратить внимание на этот агрегат. Хоть широкого распространения он не получил, но все также интересует механиков, в силу своей специфики работы и строения. Для того, чтобы самостоятельно попытаться освоить “азы” строения двигателя, нужно узнать что такое роторный двигатель и по какому принципу он приводится в действие.

Что такое роторный двигатель

Ротор — это “сердце” теплового агрегата, отсюда и название ДВС — роторный. Этим же рабочим элементом он приводится в действие. Основная отличительная техническая характеристика основывается на отсутствии возвратно-поступательных движений. Промежуточный этап полностью исключен, быстрее преобразуется энергия в двигателе, выходит на максимальное значение КПД. Но, в силу своих недостатков, “движок” так и не стал пользоваться спросом.

Устройство и структура роторного двигателя

Изобретение являет собой эллипсоид, внутри полого корпуса размещается насаженный на вал ротор. Лопасти ротора при вращении взаимодействуют с краями корпуса, в котором он размещен. Обычно их количество может составлять 1,2, или 3, хотя наиболее часто устанавливается 2 треугольника Рело. Давлением газа и центробежных сил пластины, создается полная герметизация камеры, за счет их прижимания к внутренней части конструкции. Таким образом, строение РПД позволяет работать без наличия дополнительных узлов и деталей — в нем отсутствуют коленвал, шатуны, противовесы, а также газораспределительная система. ГРС заменяют впускные и выпускные просеки, и сам ротор, поочередно открывающий и закрывающий эти просеки.

Принцип работы роторного двигателя

Роторный ДВС имеет простой принцип работы, который основывается на высоких оборотах. Ротор вращается внутри овального корпуса. При рабочем цикле создаются по окружности статора свободные полости, в которых и запускается двигатель. Приводится в действие движок посредством впускных/выпускных окон в боковых корпусах. В результате чего, ротор, вращаясь, открывает и закрывает их соответственно.  Почему-то все сдвигают плечами и не могут понять, почему же казалось-бы такое простое строение не оправдало ожиданий и уступило дорогу поршневому движку? Если рабочий цикл состоит из постоянных преобразований по принципу:

  • впрыска топлива,
  • сжатия,
  • рабочего такта,
  • выпуска газа.

Инженеры настаивают на том, чтобы все-таки дать этому мотору вторую жизнь, усовершенствовать его и запустить в обиход.

Плюсы и минусы

Чтобы уяснить, почему же агрегат не стал популярным в силу всех своих “за” по мнению механиков, рассмотрим плюсы и минусы роторного двигателя. К преимуществам конструкции относят:

  • Мотор подвергается гораздо меньшей нагрузке на высоких оборотах.
  • Сбалансированность обеспечивает низкий уровень вибрации.
  • Имеет меньше деталей и узлов.
  • Он легче, компактнее, его габариты намного меньше.
  • Имеет практически идеальное распределение веса по осям, что делает автомобиль более устойчивым.

Тем не менее, отмечается и ряд существенных недостатков:

  • Низкие обороты “сжирают топливо по секундно”, слишком высокий расход.
  • Дороговизна деталей.
  • Большой расход и частая замена смазки.
  • Перегрев, как основная беда ДВС. В итоге ломается цилиндр. Такая частая поломка обусловлена конструкционными особенностями.
  • Форма камер не позволяет топливу сгорать полностью, и газы поступают на выхлоп. Поэтому силовая установка считается менее экологичной.

Теперь не остается сомнений, что все преимущества роторного двигателя не могут покрыть существенные минусы установки.

Система смазки и питания роторного двигателя

Подача масла осуществляется под давлением к основным движущимся деталям. Система смазки работает следующим образом:

  • Масляный насос всасывает масло из масляного бака.
  • Через маслопровод и форсунки масло подается в замкнутый контур воздушного охлаждения.
  • Масло попадает в рабочую полость, совмещается с тепловоздушной смесью, чем обеспечивает смазку узлов и механизмов, и сгорает вместе с ней.

Система питания включается после того, как стартер обеспечит устойчивость жидкостного кольца в барабане. Это происходит так:

  • При вращении ротора его торцевые радиальные выступы отсекают порции топливной смеси или воздуха.
  • Сжатые порции топливной смеси или воздуха поступают в камеры сгорания.

Зажигание топливной смеси происходит по-разному, это зависит от используемого принципа смесеобразования.

Где используется

Испытания проводились немцами. В 1957 году инженеры Германии Феликс Венкель и Вальтер Фройде выпустили этот агрегат на обозрение, как “рабочую единицу”. Спустя семь лет, этот мощный двигатель был под капотом спорткара “Спайдер”. Новинку естественно “начали есть все автопроизводители”, в частности: “Мерседес-Бенц”, “Ситроен” и прочие. Даже Ваз испытывал ДВС Ванкеля. Но, единственный кто все-таки решился на серийное производство — это “Мазда”, она же и стала последней точкой в выпуске этого устройства. На сегодня практикуется мелкосерийное производство для мотоциклов. Но, роторный движок это идеальный вариант для гоночной машины и спорткара, а не обычной тюнингованной “Дженерал Моторс”.

Возможные проблемы и неисправности роторного двигателя

Некоторые особенности строения силовой установки влияют на возникновение неисправностей двигателя:

  • Линзовидная форма имеет прямое воздействие на цилиндр. В результате работы появляется перегрев из-за сгорающего топлива в камере и преобразования в тепло. Цилиндр работает на износ, приходит в негодность.
  • Быстрому изнашиванию поддаются и уплотнители. Находящиеся между форсунками прокладки поддаются высоким перепадам давления в камерах сгорания. Только капремонт силового агрегата могут исправить эту проблему.
  • Вся установка в целом и ее отдельные части могут часто выходить из строя, если не проводить своевременно смену масла.

Узлы и агрегаты двигателя

Учитывая все особенности работы роторного двигателя, следует более ответственно подходить к его обслуживанию, своевременно проводить техобслуживание и ремонт. Хотя на данный момент серийное производство автомобилей с роторным двигателем не налажено, разработчики не собираются расставаться с этой идеей. Силовые установки постоянно совершенствуются, поэтому пока еще рано списывать его со счетов.

особенности, преимущества и недостатки моторов

Идея роторного двигателя слишком заманчива: когда и конкурент весьма далек от идеала, кажется, что вот-вот преодолеем недостатки и получим не мотор, а само совершенство… Mazda находилась в плену этих иллюзий аж до 2012 года, когда была снята с производства последняя модель с роторным двигателем - RX-8.

История создания роторного двигателя

Второе имя роторного двигателя (РПД) - ванкель (этакий аналог дизеля). Именно Феликсу Ванкелю сегодня приписываются лавры изобретателя роторно-поршневого двигателя и даже рассказывается трогательная история о том, как Ванкель шел к поставленной цели тогда же, когда Гитлер шел к своей.

На самом деле все было чуточку иначе: талантливый инженер, Феликс Ванкель действительно трудился над разработкой нового, простого двигателя внутреннего сгорания, но это был другой двигатель, основанный на совместном вращении роторов.

После войны Ванкель был привлечен немецкой фирмой NSU, занимавшейся в основном выпуском мотоциклов, в одну из рабочих групп, трудившихся над созданием роторного двигателя под руководством Вальтера Фройде.

Вклад Ванкеля - это обширные исследования уплотнений вращающихся клапанов. Базовая схема и инженерная концепция принадлежат Фройде. Хотя у Ванкеля был патент на двойственное вращение.

Первый двигатель имел вращающуюся камеру и неподвижный ротор. Неудобство конструкции навело на мысль поменять схему местами.

Первый двигатель с вращающимся ротором начал работу в середине 1958 года. Он мало отличался от своего потомка наших дней - разве что свечи пришлось перенести на корпус.

Феликс Ванкель и его первый роторный двигатель

Вскоре фирма объявила о том, что ей удалось создать новый и очень перспективный двигатель. Почти сотня компаний, занимающихся производством автомобилей, закупила лицензии на выпуск этого мотора. Треть лицензий оказалась в Японии.

РПД в СССР

А вот Советский Союз лицензию не покупал вовсе. Разработки собственного роторного двигателя начались с того, что в Союз привезли и разобрали немецкий автомобиль Ro-80, производство которого NSU начала в 1967 году.

Через семь лет после этого на заводе ВАЗ появилось конструкторское бюро, разрабатывающее исключительно роторно-поршневые двигатели. Его трудами в 1976 году возник двигатель ВАЗ-311. Но первый блин получился комом, и его дорабатывали еще шесть лет.

Первый советский серийный автомобиль с роторным двигателем - это ВАЗ-21018, представленный в 1982 году. К сожалению, уже в опытной партии у всех машин вышли из строя моторы. Дорабатывали еще год, после чего появился ВАЗ-411 и ВАЗ 413, которые были взяты на вооружение силовыми ведомствами СССР. Там не особо переживали за расход топлива и малый ресурс мотора, зато нуждались в быстрых, мощных, но неприметных авто, способных угнаться за иномаркой.

ВАЗ с роторным двигателем (ГАИ)

РПД на Западе

На Западе роторный двигатель не произвел бума, а конец его разработкам в США и Европе положил топливный кризис 1973 года, когда цены на бензин резко взлетели, и покупатели машин стали прицениваться к моделям с экономным расходованием топлива.

Если учесть, что роторный двигатель съедал до 20 литров бензина на сотню км, продажи его во время кризиса упали до предела.

Единственной страной на Востоке, не утратившей веру, стала Япония. Но и там производители довольно быстро охладели к двигателю, который никак не желал совершенствоваться. И в конце концов там остался один стойкий оловянный солдатик - компания Mazda. В СССР топливный кризис не ощущался. Производство машин с РПД продолжалось и после распада Союза. ВАЗ прекратил заниматься РПД только в 2004 году. Mazda смирилась только в 2012.

Особенности роторного мотора

В основу конструкции положен ротор треугольной формы, каждая из граней которого имеет выпуклость (треугольник Рёло). Ротор вращается по планетарному типу вокруг центральной оси - статора. Вершины треугольника при этом описывают сложную кривую, именуемую эпитрохоидой. Форма этой кривой обуславливает форму капсулы, внутри которой вращается ротор.



У роторного мотора те же четыре такта рабочего цикла, что и у его конкурента - поршневого мотора.

Камеры образуются между гранями ротора и стенками капсулы, их форма - переменная серповидная, что является причиной некоторых существенных недостатков конструкции. Для изоляции камер друг от друга используются уплотнители - радиальные и торцевые пластины.

Если сравнивать роторный ДВС с поршневым, то первым бросается в глаза то, что за один оборот ротора рабочий ход происходит три раза, а выходной вал при этом вращается в три раза быстрее, чем сам ротор.

У РПД отсутствует система газораспределения, что весьма упрощает его конструкцию. А высокая удельная мощность при малом размере и весе агрегата являются следствием отсутствия коленвала, шатунов и других сопряжений между камерами.

Достоинства и недостатки роторных двигателей

Преимущества

  • Роторный двигатель хорош тем, что состоит из куда меньшего числа деталей, чем его конкурент - процентов на 35-40.

  • Два двигателя одинаковой мощности - роторный и поршневый - будут сильно отличаться габаритами. Поршневый в два раза больше.

  • Роторный мотор не испытывает большой нагрузки на высоких оборотах даже в том случае, если на низкой передаче разгонять машину до скорости более 100 км/ч.

  • Автомобиль, на котором стоит роторный двигатель, проще уравновесить, что дает повышенную устойчивость машины на дороге.

  • Даже самые легкие из транспортных средств не страдают от вибрации, потому что РПД вибрирует куда меньше, чем «поршневик». Это происходит в силу большей сбалансированности РПД.

Недостатки

  • Главным недостатком роторного двигателя автомобилисты назвали бы его малый ресурс, который является прямым следствием его конструкции. Уплотнители изнашиваются крайне быстро, так как их рабочий угол постоянно меняется.

  • Мотор испытывает перепады температур через каждый такт, что также способствует износу материала. Добавьте к этому давление, которое оказывается на трущиеся поверхности, что лечится только впрыскиванием масла непосредственно в коллектор.

  • Износ уплотнителей становится причиной утечки между камерами, перепады давления между которыми слишком велики. Из-за этого КПД двигателя падает, а вред экологии растет.

  • Серповидная форма камер не способствует полноте сгорания топлива, а скорость вращения ротора и малая длина рабочего хода - причина выталкивания еще слишком горячих, не до конца сгоревших газов на выхлоп. Помимо продуктов сгорания бензина там еще присутствует масло, что в совокупности делает выхлоп весьма токсическим. Поршневый - приносит меньше вреда экологии.

  • Непомерные аппетиты двигателя на бензин уже упоминались, а масло он "жрет" до 1 литр на 1000 км. Причем стоит раз забыть про масло и можно попасть на крупный ремонт, если не замену двигателя.

  • Высокая стоимость - из-за того, что для изготовления мотора нужно высокоточное оборудование и очень качественные материалы.


Как видите, недостатков у роторного двигателя полно, но и поршневый мотор несовершенен, поэтому состязание между ними не прекращалось так долго. Закончилось ли оно навсегда? Время покажет.

Рассказываем как устроен и работает роторный двигатель

Роторный двигатель принцип работы недостатки и преимущества

На чтение 18 мин. Обновлено

Чем роторный двигатель отличается от обычного

Технический прогресс не стоит на месте и сегодня вместе с самым обычным поршневым двигателем на автомобильном рынке можно встретить и роторно-поршневой вариант. Сегодня вы узнаете, что такое роторный двигатель, и чем он отличается от обычного двигателя, который установлен почти во всех современных автомобилях.

Чем является РПД?

Для того, чтобы сравнивать роторный двигатель с поршневым необходимо полностью разобраться с тем, что же он из себя представляет. Как и поршневой вариант, роторный двигатель использует давление, которое появляется при сгорании топливно-воздушной смеси. Само же название происходит от основной детали – движущегося ротора, за счет которого и происходит процесс работы двигателя. Ротор имеет похожую на треугольник форму и крепится к особому механизму. Примечательно, что его вращение происходит не вокруг конкретной оси, а он будто бегает вокруг шестерни.

Двигатель имеет 4 фазы: Впуск, сжатие, зажигание, выпуск. Сначала топливно-воздушная смесь засасывается в первую камеру, где и смешивается. Затем, при помощи ротора, она сжимается в следующей камере и зажигается при помощи свечей. После смесь идет дальше, где вытесняются использованные части топлива и все начинается сначала.

На сегодняшний день серийным выпуском автомобилей с роторным двигателем занимается только компания «Mazda» . Стоит признать, они неплохо себя показали, особенно тогда, когда компания не была настолько крупной и шла на большой риск, запуская подобные варианты двигателей.

Преимущества перед обычным двигателем внутреннего сгорания

Преимуществ перед обычным двигателем оказалось достаточно, чтобы компания «Mazda» могли выпускать их серийно и превратиться в серьезную корпорацию. Какие же преимущества у роторного двигателя перед обычным:

  • Благодаря механическому равновесию двигателя у него заметно меньше вибраций при работе, что влияет на комфорт в легковых автомобилях;
  • Высокая динамика работы двигателя позволяет на низкой передаче разгонять автомобиль до скорости свыше 100 км/час при высоких оборотах.
  • Выше мощность при меньших объемах. Двигатель объемом в 1,3 литра может выдавать до 250 лошадиных сил. Благодаря этому в Японии, где и находится главный офис компании «Mazda», они пользовались большой популярностью при большом налоге на топливо;
  • Меньше движущихся деталей и меньшие габариты. Если в поршневом ДВС будет минимум 40 движущихся частей, то, например в двухроторном двигателе их всего 3 – 2 ротора и выходной вал;
  • Экологичность. Хоть РПД выделяет слишком много углеводорода, выброс оксида азота у него значительно меньше, чем у обычных ДВС. Но даже проблема с углеводородом была решена японскими инженерами. После введения в США закона «о чистом воздухе» , двигатели «Mazda» подверглись нескольким модификациям, которые позволили снизить выброс углеводорода;

Недостатки роторного двигателя

Как у всего в этом мире у роторного двигателя есть и свои недостатки:

  • Цена двигателя может порой кусаться. Связано это с не самой большой популярностью роторных двигателей. В свое время и на западе рассматривали варианты использования РПД, но идею быстро отсекли и посчитали устаревшей. Интересно, что в России тесты также проходили, как вариант автомобилей для спецслужб, но идея тоже не прижилась из-за недостаточного финансирования со стороны государства. Серийный же выпуск таких двигателей удалось запустить только японцам. Поэтому и цена достаточно большая;
  • Высокий расход топлива. Из-за того, что камера сгорания больше обычно поршневого ДВС на нее необходимо больше топлива. Это и является одним из самых главных минусов роторного варианта двигателя. Тем более, при постоянно растущих в России ценах на топливо;

Источник

Принцип работы роторного двигателя — устройство, недостатки и преимущества, видео

Мировые автомобильные концерны выпустили на рынок машины с этими силовыми агрегатами, но позднее отказались от данной продукции. Что же произошло? Предлагаем разобраться в преимуществах и недостатках роторов, рассмотреть принцип работы РПД (роторно-поршневого двигателя).

Эти тепловые моторы не нуждаются в запчастях, преобразующих поступательный импульс во вращательный (коленчатый вал). Такая особенность конструкции приводит к сокращению потерь. При наличии поршней в цилиндре производится четыре такта:

В роторе эти процессы происходят в разных частях камеры.

Вывод на рынок авто с высоким КПД — мечта любого автоконцерна. Почему же он так и не получил широкого распространения? Давайте разбираться.

Узнайте стоимость ремонта роторного двигателя онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Устройство роторного двигателя

Действие всех типов моторов основано на давлении, возникающем при сгорании топлива.

В агрегатах с поршневой группой коленчатый вал и шатуны трансформируют возвратно-поступательную энергию во вращение. В результате колеса крутятся. В движке Ванкеля (альтернативное название ДВС с ротором) используется другое техническое решение. Давление производится в камере, являющейся частью корпуса. Закрытая сторона роторного треугольника выступает в роли поршней.

В роторном двигателе внутреннего сгорания производится вращение, похожее на кривую спирографа. При заданной траектории три вершины находятся в контакте с корпусом. Образуются три независимых объема для газа. При вращении запчасти эти камеры сжимаются/расширяются, как следствие:

  • топливно-воздушная смесь поступает в мотор;
  • сжимается;
  • производит необходимую работу в результате расширения;
  • выходит через выхлоп.

Схема роторного двигателя — особенности конструкции

В статоре предусмотрено пространство для горения. Корпусы по бокам служат для герметичности системы. Внутри рабочей камеры размещается цилиндр, а в нем — ротор. Овальная форма с прижатыми боковинами обусловлена параметрами узла. В самом статоре с одной стороны предусмотрено отверстие, впускающее воздух. С другой — окно для свечей зажигания. Ротор в цилиндре смещается относительно оси и одновременно двигается вокруг нее. Вращение в сторону обеспечивается неподвижной шестерней, зацепление с которой и определяет характер движения.

Схема и принцип работы роторного двигателя

Мы уже описывали рабочие такты “впуск-сжатие-рабочий ход-выпуск”.

В двухтактных агрегатах они совмещены и обычно устанавливаются на мотоциклах.

Раньше на рынке были представлены дизели с мотором Ванкеля — сейчас они в дефиците. “Классика” представлена четырехтактными вариантами, но в этом случае в конструкции предусмотрен газораспределяющий механизм.

В роторах отсутствие поршневой системы дало возможность совместить технические характеристики 2- и 4-тактных движков. Специальное приспособление, распределяющее газ, в данном случае не нужно за счет специальных отверстий в цилиндре.

Устройство роторно-поршневого двигателя — плюсы и минусы

Теперь о достоинствах рассматриваемого агрегата. Одна его секция сравнима по мощности с трехцилиндровым мотором, при этом занимает существенно меньше места. Например, Mazda RX8 обладает хорошей мощностью при средней компоновке движка. Это стало возможно благодаря разнесению веса автомобиля по осям. Такой автомобиль обладает хорошей управляемостью и устойчивостью.

Здесь нет ГРМ, что сильно облегчило конструкцию, благодаря меньшему количеству металла в ней. Дополнительный приятный бонус — пропадает необходимость во многих подвижных запчастях. В результате агрегат прочнее. Сам мотор вибрирует меньше, так как в нем нет разнонаправленных движений (в сравнении с классикой).

Применение роторного двигателя имеет и недостатки. Смазочная система здесь идентична двухтактному аналогу — цилиндрическая поверхность обрабатывается одновременно с горючим. Но способ подачи здесь особенный — через форсунки. Из-за данной особенности такой тип движков требует специального полусинтетического или минерального рабочего раствора. При сгорании масла получаем чрезмерно загрязненный выхлоп, что плохо влияет на экологию.

Конструктивная простота рассматриваемого устройства имеет и обратную сторону — небольшой ресурс. Первыми “летят” апексы (альтернатива кольцам компрессии в традиционных моторах). Интересно, что, если изнашиваются посадочные места этих деталей роторного двигателя, все устройство идет под замену — восстановить его невозможно.

Расточка статора тоже вызывает огромные трудности и считается технически неоправданной.

В итоге получается, что по надежности подобный ДВС сильно уступает своим поршневым “братьям”, несмотря на свою конструктивную простоту. Так происходит из-за высокой сложности самих процессов в нем.

От производства этого вида движков не отказались. Например, “Мазда” продолжает совершенствовать технологию и добилась успехов — снизился уровень токсичности почти до показателей поршневых агрегатов. Остается решить вопрос с увеличением ресурса. Это возможно за счет высокотехнологичной обработки поверхностей и применения особых материалов для производства запчастей, что неминуемо приведет к большим сложностям в ремонте (и, соответственно, к повышению стоимости).

Куда обращаться при проблемах с движком

Некоторые проблемы можно решить самостоятельно, если вы уверены в своих силах и готовы выделить время. Опытные автовладельцы советуют тщательно оценить ситуацию. Почитайте форумы, где общаются владельцы таких же автомобилях. Найдите пошаговое видео с подробным описанием процесса. Агрегатор Uremont.com предоставляет возможность общения с профессионалами в чате. На вопросы здесь в считаные минуты отвечают специалисты партнерских СТО. Помимо указанной опции, здесь найдете:

  • интерактивную карту с адресами автомастерских;
  • отзывы и оценки пользователей;
  • онлайн-бланк заявки и пр.

Источник

Роторный двигатель — плюсы и минусы

В этой статье рассмотрим принцип работы роторного двигателя, а также поговорим о его плюсах и минусах.

Главный принцип работ роторного двигателя в том, что роторный двигатель не совершает возвратно-поступательных движений – он просто крутится, вследствие чего он не совершает затрат на остановку в верхних и нижних его точках, и именно из-за этого этот двигатель является высоко-оборотистым.

Сам ротор находится в плоском цилиндре. цилиндр по своей форме не круглый, как обычно, а овальный, ротор же имеет треугольную форму.

В отличие от поршневого двигателя, ротор «освобожден» от коленвала, шатунов, ГБЦ, противовесов, благодаря чему его конструкция становится ещё проще.

Также, для того, чтобы разжечь топливо, в отличие от поршневого двигателя, нужно только две свечи из-за конструктивных особенностей камеры сгорания, мощности у такого двигателя выдаётся как у шестицилиндрового, а кпд у роторного двигателя в 2 раза больше, чем у поршневого – 40%.

К проблемам роторного двигателя относится плохая герметизация камеры сгорания, впуска-выпуска из-за небольшого контакта ротора со стенками цилиндра. без высокоточных расчетов тут никак не обойтись, и, если бы не они, то падала бы компрессия, уменьшался бы кпд при прогреве. большим недостатком является то, что роторный двигатель склонен к перегрву, чего не скажешь об обычном двигателе.

Также к недостаткам стоит отнести, то, что в камере сгорания температура выше, чем во впуске-выпуске, из-за этого цилиндр расширяется в разных местах по-разному, поэтому приходится использовать далеко недешевый высокотехнологический материал в разных местах цилиндра.

Из-за всех этих конструктивных особенностей ресурс роторного двигателя в несколько раз меньше, чем у обычного – в среднем, роторные двигатели «живут» до 80 тысяч километров. плюс ко всему, эти двигатели очень прожорливые – на «низах» они «жрут» много топлива, что важно для города, и при его маленьком объёме в 1.3 литра, расход в среднем достигает 20 литров. это не говоря о том, что обслуживать его и делать то нужно каждые 5 тысяч километров.

Источник

Принцип работы роторного двигателя, плюсы и минусы системы

Как известно, принцип работы роторного двигателя основан на высоких оборотах и отсутствии движений, которыми отличается ДВС. Это и отличает агрегат от обычного поршневого двигателя. РПД называют ещё двигателем Ванкеля, и сегодня мы рассмотрим его работу и явные достоинства.

Ротор такого двигателя находится в цилиндре. Сам корпус не круглого типа, а овального, чтобы ротор треугольной геометрии нормально в нём помещался. У РПД не бывает коленчатого вала и шатунов, а также отсутствуют в нём другие детали, что делает его конструкцию намного проще. Если говорить другими словами, то примерно около тысячи деталей обычного двигателя внутреннего сгорания в РПД нет.

Работа классического РПД основана на простом движении ротора внутри овального корпуса. В процессе движения ротора по окружности статора создаются свободные полости, в которых и происходят процессы запуска агрегата.

Удивительно, но роторный агрегат представляет собой некий парадокс. В чём он заключается? А в том, что он имеет гениально простую конструкцию, которая почему-то не прижилась. А вот более сложный поршневой вариант стал популярным и повсюду используется.

Строение и принцип работы роторного двигателя

Схема работы роторного двигателя представляет собой нечто совершенно иное, чем обычный ДВС. Во-первых, следует оставить в прошлом конструкцию двигателя внутреннего сгорания, известную нам. А во-вторых, попытаться впитать в себя новые знания и понятия.

Как и поршневой, роторный двигатель использует давление которое создается при сжигании смеси воздуха и топлива. В поршневых двигателях, это давление создается в цилиндрах, и двигает поршни вперед и назад. Шатуны и коленчатый вал преобразуют возвратно-поступательные движения поршня во вращательное движение, которое может быть использовано для вращения колес автомобиля.

РПД назван так из-за ротора, то есть такой части мотора, которая движется. Благодаря этому движению мощность передаётся на сцепление и КПП. По сути, ротор выталкивает энергию топлива, которая затем передаётся колёсам через трансмиссию. Сам ротор выполнен обязательно из легированной стали и имеет, как и говорилось выше, форму треугольника.

Капсула, где находится ротор, — это своеобразная матрица, центр вселенной, где все процессы и происходят. Другими словами, именно в этом овальном корпусе происходит:
  • сжатие смеси;
  • топливный впрыск;
  • поступление кислорода;
  • зажигание смеси;
  • отдача сгоревших элементов в выпуск.

Одним словом, шесть в одном, если хотите.

Сам ротор крепится на специальном механизме и не вращается вокруг одной оси, а как бы бегает. Таким образом, создаются изолированные друг от друга полости внутри овального корпуса, в каждой из которых и происходит какой-либо из процессов. Так как ротор треугольный, то полостей получается всего три.

Всё начинается следующим образом: в первой образующейся полости происходит всасывание, то есть камера наполняется воздушно-топливной смесью, которая здесь же перемешивается. После этого ротор вращается и толкает эту перемешанную смесь в другую камеру. Здесь смесь сжимается и воспламеняется при помощи двух свечей.

Смесь после этого идёт в третью полость, где и происходит вытеснение частей использованного топлива в систему выхлопа.

Это и есть полный цикл работы РПД. Но не всё так просто. Это мы рассмотрели схему РПД только с одной стороны. А действия эти проходят постоянно. Если говорить иначе, процессы возникают сразу с трёх сторон ротора. В итоге всего за единственный оборот агрегата повторяется три такта.

Опять же, производительность — это не одно достоинство РПД. Их у него много. Как и было сказано выше, роторный двигатель очень компактный и в нём используется на целых тысячу деталей меньше, чем в том же ДВС. В РПД всего две основные детали — ротор и статор, а проще этого ничего не придумаешь.

Принцип работы роторного двигателя

Принцип работы роторно-поршневого двигателя заставил в своё время многих талантливых инженеров удивлённо вскинуть бровями. И сегодня талантливые инженеры компании Мазда заслуживают всяческих похвал и одобрения. Шутка ли, поверить в производительность, казалось бы, похороненного двигателя и дать ему вторую жизнь, да ещё какую!

Ротор имеет три выпуклых стороны, каждая из которых действует как поршень. Каждая сторона ротора имеет углубление в ней, что повышает скорость вращения ротора в целом, предоставляя больше пространства для топливо-воздушной смеси. На вершине каждой грани находится по металлической пластине, которые и формируют камеры, в которых происходят такты двигателя. Два металлических кольца на каждой стороне ротора формируют стенки этих камер. В середине ротора находится круг, в котором имеется множество зубьев. Они соединены с приводом, который крепится к выходному валу. Это соединение определяет путь и направление, по которому ротор движется внутри камеры.

Камера двигателя приблизительно овальной формы (но если быть точным — это Эпитрохоида, которая в свою очередь представляет собой удлиненную или укороченную эпициклоиду, которая является плоской кривой, образуемой фиксированной точкой окружности, катящейся по другой окружности). Форма камеры разработана так, чтобы три вершины ротора всегда находились в контакте со стенкой камеры, образуя три закрытых объемах газа. В каждой части камеры происходит один из четырех тактов:

Отверстия для впуска и выпуска находятся в стенках камеры, и на них отсутствуют клапаны. Выхлопное отверстие соединено непосредственно с выхлопной трубой, а впускное напрямую подключено к газу.

Выходной вал роторного двигателя

Выходной вал имеет полукруглые выступы-кулачки, размещенные несимметрично относительно центра, что означает, что они смещены от осевой линии вала. Каждый ротор надевается на один из этих выступов. Выходной вал является аналогом коленчатого вала в поршневых двигателях. Каждый ротор движется внутри камеры и толкает свой кулачок.

Строение роторного двигателя

Роторный двигатель состоит из слоев. Двухроторный двигателя состоят из пяти основных слоев, которые удерживаются вместе благодаря длинным болтам, расположенным по кругу. Охлаждающая жидкость протекает через все части конструкции.

Центр состоит из двух камер подачи топлива, по одной для каждого ротора. Он также разделяет эти два ротора, поэтому его внешняя поверхность очень гладкая.

В центре каждого ротора крепится две большие шестерни, которые вращаются вокруг более маленьких шестерней и крепятся к корпусу двигателя. Это и является орбитой для вращения ротора.

Конечно же, если бы у роторного мотора не было недостатков, то он обязательно бы применялся на современных автомобилях. Возможно даже, что, если бы роторный двигатель был безгрешен, мы и не узнали бы про двигатель поршневой, ведь роторный создали раньше. Затем человеческий гений, пытаясь усовершенствовать агрегат, и создал современный поршневой вариант мотора.

Но к сожалению, минусы у роторного двигателя имеются. К таким вот явным ляпам этого агрегата можно отнести герметизацию камеры сгорания. А в частности, это объясняется недостаточно хорошим контактом самого ротора со стенками цилиндра. При трении со стенками цилиндра металл ротора нагревается и в результате этого расширяется. И сам овальный цилиндр тоже нагревается, и того хуже — нагревание происходит неравномерно.

Если в камере сгорания температура бывает выше, чем в системе впуска/выпуска, цилиндр должен быть выполнен из высокотехнологичного материала, устанавливаемого в разных местах корпуса.

Для того чтобы такой двигатель запустился, используются всего две свечи зажигания. Больше не рекомендуется ввиду особенностей камеры сгорания. РПД наделён бывает совершенно иной камерой сгорания и выдаёт мощность три четверти рабочего времени ДВС, а коэффициент полезного действия составляет целых сорок процентов. По сравнению: у поршневого мотора этот же показатель составляет 20%.

Преимущества роторного двигателя

Меньше движущихся частей

Роторный двигатель имеет намного меньше частей, чем скажем 4-х цилиндровый поршневой движок. Двух роторный двигатель имеет три главные движущиеся части: два ротора и выходной вал. Даже самый простой 4-х цилиндровый поршневой двигатель имеет как минимум 40 движущихся частей, включая поршни, шатуны, стержень, клапаны, рокеры, клапанные пружины, зубчатые ремни и коленчатый вал. Минимизация движущихся частей позволяет получить роторным двигателям более высокую надежность. Именно поэтому некоторые производители самолетов (к примеру Skycar) используют роторные двигатели вместо поршневых.

Мягкость

Все части в роторном двигателе непрерывно вращаются в одном направлении, в отличие от постоянно изменяющих направление поршней в обычном двигателе. Роторный движок использует сбалансированные крутящиеся противовесы, служащие для подавления любых вибраций. Подача мощности в роторном двигателе также более мягкая. Каждый цикл сгорания происходит за одни оборот ротора в 90 градусов, выходной вал прокручивается три раза на каждое прокручивание ротора, каждый цикл сгорания проходит за 270 градусов за которые проворачивается выходной вал. Это значит, что одно роторный двигатель вырабатывает мощность в три четверти . Если сравнивать с одно-цилиндровым поршневым двигателем, в котором сгорание происходит каждые 180 градусов каждого оборота, или только четверти оборота коленчатого вала.

Неспешность

В связи с тем, что роторы вращаются на одну треть вращения выходного вала, основные части двигателя вращаются медленней, чем части в обычном поршневом двигателе. Это также помогает и в надежности.

Малые габариты + высокая мощность

Компактность системы вместе с высоким КПД (сравнительно с обычным ДВС) позволяет из миниатюрного 1,3-литрового мотора выдавать порядка 200-250 л.с. Правда, вместе с главным недостатком конструкции в виде высокого расхода топлива.

Недостатки роторных моторов

Самые главные проблемы при производстве роторных двигателей:

  • Достаточно сложно (но не невозможно) подстроиться под регламент выброса CO2 в окружающую среду, особенно в США.
  • Производство может стоить намного дороже, в большинстве случаев из-за небольшого серийного производства, по сравнению с поршневыми двигателями.
  • Они потребляют больше топлива, так как термодинамическое КПД поршневого двигателя снижается в длинной камере сгорания, а также благодаря низкой степени сжатия.
  • Роторные двигатели в силу конструкции ограничены в ресурсе — в среднем это порядка 60-80 тыс. км

Такая ситуация просто вынуждает причислять роторные двигатели к спортивным моделям автомобилей. Да и не только. Приверженцы роторного двигателя сегодня нашлись. Это известный автопроизводитель Мазда, вставший на путь самурая и продолживший исследования мастера Ванкеля. Если вспомнить ту же ситуацию с Субару, то становится понятен успех японских производителей, цепляющихся, казалось бы, за всё старое и отброшенное западниками как ненужное. А на деле японцам удаётся создавать новое из старого. То же тогда произошло с оппозитными двигателями, являющимися на сегодняшний день «фишкой» Субару. В те же времена использование подобных двигателей считалось чуть ли не преступлением.

Работа роторного двигателя также заинтересовала японских инженеров, которые на этот раз взялись за усовершенствование Мазды. Они создали роторный двигатель 13b-REW и наделили его системой твин-турбо. Теперь Мазда могла спокойно поспорить с немецкими моделями, так как открывала целых 350 лошадок, но грешила опять же большим расходом топлива.

Удивительно, но РПД пытались ввести в работу и у нас в стране. Такой двигатель был разработан для установки его на ВАЗ 21079, предназначенный как транспортное средство для спецслужб, однако проект, к сожалению, не прижился. Как всегда, не хватило бюджетных денег государства, которые чудесным образом из казны выкачиваются.

Зато это удалось сделать японцам. И они на достигнутом результате останавливаться не желают. По последним данным, производитель Мазда усовершенствует двигатель и в скором времени выйдет новая Мазда, уже с совершенно другим агрегатом.

Разные конструкции и разработки роторных двигателей

Двигатель Ванкеля

Двигатель Желтышева

Двигатель Зуева

Источник

схема устройства РПД, плюсы и минусы

На чтение 8 мин. Просмотров 3.9k. Опубликовано Обновлено

Чтобы понять, почему промышленники прекратили оснащение автомобилей силовыми агрегатами этого типа, полезно ознакомиться с принципом работы роторного двигателя. Зная основные характеристики, конструкцию, достоинства и недостатки, изучив разновидности РПД, можно оценить перспективы и вероятность последующего серийного выпуска таких моделей машин.

Принцип работы роторного двигателя

Роторный мотор работает по схеме, отличающейся от технологии, характерной для стандартного ДВС с поршнями в качестве основного подвижного элемента. Кроме того, силовые агрегаты имеют различную конструкцию.

По аналогии с поршневым двигателем принцип действия РПД базируется на преобразовании энергии, получаемой в результате сгорания воздушно-топливной смеси. В первом случае давление, создаваемое в цилиндрах при сжигании горючего, вынуждает поршни двигаться. Возвратно-поступательные движения шатун и коленчатый вал преобразуют во вращательные, которые заставляют крутиться колеса.

Ротор движется во внутренней полости овальной капсулы, передавая мощность сцеплению и коробке передач. Благодаря треугольной форме, он выдавливает энергию топлива, направляя через трансмиссию на колесную систему. Обязательное условие – в качестве материала используется легированная сталь.

Внутри цилиндра, где располагается ротор, происходят следующие процессы:

  1. воздушно-топливная смесь сжимается;
  2. впрыскивается очередная доза горючего;
  3. поступает кислород;
  4. топливо воспламеняется;
  5. сгоревшие элементы направляются в выпускное отверстие.

Треугольный ротор закрепляется на особом механизме. При запуске двигателя он выполняет специфические движения, не вращаясь, а как бы бегая внутри овальной капсулы.

Благодаря своей форме, он образует в корпусе 3 изолированные камеры.

В них наблюдаются такие процессы:

  • в первую полость через впускное окно подается горючее и всасывается кислород, при перемешивании образующие воздушно-топливную смесь;
  • во втором отсеке происходит сжатие и воспламенение;
  • продукты сгорания вытесняются в выпускное отверстие из третьей камеры.

Схема устройства РПД

В конструкцию РПД входят следующие элементы:

  1. Ротор с 3 выпуклыми гранями, выполняющими функции поршня. За счет углублений увеличивается скорость вращения, образуется больше пространства для воздушно-топливной смеси.
  2. Пластины из металла, закрепленные на вершинах каждой из сторон. Их предназначение – формирование полостей в корпусе, где происходят рабочие процессы силовой установки.
  3. 2 металлических кольца на гранях ротора служат для образования камерных стенок.
  4. В центре конструкции располагаются 2 больших колеса с большим количеством зубьев, вращающихся вокруг шестерней меньшего диаметра. Зубчатая передача соединена с приводным устройством, закрепленном на выходном валу. Направление и траектория движения внутри камеры зависят от этого соединения.
  5. Корпус ротора. Изготавливается в форме условного овала. Такая конфигурация обеспечивает постоянный контакт вершин треугольника со стенками капсулы, создавая 3 изолированных объема газа.
  6. Окна впрыска и выхлопа. Клапанов не имеют. Впускное отверстие соединено с системой подачи топлива, а выпускное – с выхлопной трубой.
  7. Выходной вал с эксцентриковой конструкцией. На нем расположены особые кулачки, смещенные относительно осевой линии. На каждый из этих выступов надевается отдельный ротор. Благодаря несимметричной установке, происходит неравномерное распределение силы давления. Это приводит к образованию крутящего момента, вызывающего стабильную работу силовой установки, основанную на оборотах вала.

5 основных слоев, скрепленных по окружности длинными шурупами, составляют стандартную конструкцию двухроторного двигателя. При этом создаются условия для свободной циркуляции охлаждающей жидкости внутри системы. Движущиеся части, представленные 2 роторами и эксцентриковым выходным валом, располагаются между 2 стационарными участками.

Мощность и ресурс

По сравнению со стандартным ДВС, роторный агрегат характеризуется большей удельной мощностью, которая измеряется в л.с./кг. Это объясняется меньшей массой подвижных деталей, составляющих конструкцию РПД. Обоснование – отсутствие газораспределительного механизма, клапанной системы, коленчатого вала и шатунов.

Кроме того, однороторный двигатель преобразует энергию сгорания топлива во вращательное движение на протяжении ¾ тактов рабочего цикла. Для поршневых моторов этот показатель снижен до ¼.

В результате при вместимости цилиндров 1,3 л современный РПД серийного производства развивает мощность до 220 л.с. А если базовая конструкция дополнена турбинным надувом, то до 350 л.с.

До 2011 г. только японские промышленники концерна «Мазда» выпускали автомобили с двигателями роторного типа. А потом и они сняли агрегат с производства. Вероятная причина – заниженный ресурс силовой установки. До первого капитального ремонта транспортные средства проезжают всего 100 тыс. км. При аккуратном стиле вождения и бережном отношении пробег увеличивается до 200 тыс. км.

Уязвимое звено – уплотнители ротора, страдающие от перегрева и высоких нагрузок. Кроме этих факторов на них оказывают негативное влияние детонация и износ подшипников, расположенных на эксцентриковом валу.

Достоинства и недостатки роторного двигателя

Впервые машина с роторным силовым агрегатом вышла на трассу для тестирования в 1958 г. У истоков его создания стоит Феликс Ванкель, именем которого часто называют РПД.

Игнорируя достоинства изобретения немецкого инженера, работавшего над ним совместно с коллегой-единомышленником Вальтером Фройде, многие автопромышленники не рискнули устанавливать новинку на серийные модели своих автомобилей.

К их числу не относятся производители Mazda, выпустившие первую версию транспортного средства с роторной силовой установкой в 1967 г.

Достоинства РПД

Плюсы РПД:

  1. Высокий КПД, достигающий 40%. Обоснование – на 1 оборот эксцентрикового вала приходится 3 рабочих цикла.
  2. Упрощенная конструкция. В ней отсутствуют многие узлы, характерные для поршневых ДВС, в т.ч. газораспределительный механизм, шатуны, клапаны и т.п.
  3. Высокие обороты. Двигатель на базе треугольного роторного элемента раскручивается до 10 тыс. об/минуту.
  4. Плавная работа при полном отсутствии вибраций. Объяснение – стабильная ориентация движения ротора в одном направлении.
  5. Устойчивость перед детонацией. Это позволяет в процессе эксплуатации применять водород.
  6. Компактные размеры. По сравнению с поршневыми агрегатами габариты РПД в 2 раза меньше. Следствие этого – небольшой вес полностью укомплектованной конструкции и наличие свободного пространства для комфортного расположения водителя и пассажиров.
  7. Отсутствие дополнительных нагрузок при увеличении количества оборотов. С учетом указанного фактора можно разгонять транспортное средство до 100 км/ч на низкой передаче.
  8. Сбалансированность. Позволяет эффективнее уравновесить автомобиль, создавая стабильную устойчивость на любом дорожном покрытии.

Недостатки РПД

Конструкторы, разработавшие роторную силовую установку, так и не смогли устранить недостатки:

  1. Основной недоработкой создателей автомобилисты считают ограниченный ресурс двигателя, обоснованный особенностями конструкции. Постоянные изменения рабочего угла апексов вызывают их ускоренный износ.
  2. Срок службы заканчивается быстрее из-за перепадов температур, сопровождающих каждый такт. В комбинации с нагрузками, которым подвергаются трущиеся детали, они наносят непоправимый вред функциональным узлам и материалам. Проблему можно решить прямым впрыскиванием минеральной смазки в коллектор.
  3. Поскольку внутренние полости камер имеют серповидную форму, топливо в них сжигается не полностью. Ротор, вращаясь на скорости при ограниченной длине рабочего хода, выталкивает раскаленные газы в выхлопное отверстие. Присутствие фрагментов масла в продуктах сгорания приводит к токсичности выброса.
  4. Недостаточная герметичность конструкции, вызванная износом уплотнителей – причина утечки между отсеками с большими перепадами давления между отделениями. Результат – снижение КПД и повышение вреда окружающей природе.
  5. Высокий расход ГСМ. По сравнению с поршневым двигателем, роторный агрегат потребляет намного больше топлива (20 л на 100 км) и масла (1 л на 1 тыс. км). Забывчивость водителя, пропустившего очередную заправку смазкой, приводит к незапланированному капитальному ремонту или полной замене мотора.
  6. Для производства РПД применяется высокоточное оборудование. К качеству материалов также предъявляются повышенные требования. В результате конечная стоимость роторного двигателя увеличивается.

Машины с роторным двигателем

В разработке усовершенствованных концепций силового агрегата с базовым элементом конструкции в виде подвижного ротора участвовали и российские конструкторы, включая Зуева, Желтышева, ингушских изобретателей братьев Ахриевых.

Игнорируя инновации, на автомобили по-прежнему устанавливают двигатели Ванкеля.

В число моделей с РПД входят:

  1. Мазда RX-8. Конструкторское бюро японского концерна достигло прогресса в усовершенствовании. Их последняя разработка вместимостью 1,3 л развивает мощность 215 л. с. Более поздняя версия с аналогичным объемом выдает 231 л.с. Производство прекращено с августа 2011 г. в результате снижения спроса.
  2. ВАЗ 2109-90. Такими машинами пользовались в служебных целях сотрудники российских правоохранительных органов. Милицейские автомобили за 8 секунд могли разогнаться до 100 км/ч и развивали скорость 200 км/ч, легко догоняя преступников. Производились и агрегаты с большей мощностью. Но большая цена и малый ресурс не позволили прижиться РПД, и полицейским пришлось пересесть на транспортные средства с поршневыми моторами.
  3. Мерседес С-111. Впервые был представлен автолюбителям на женевском автосалоне в 1970 г. Спортивный автомобиль оснащался трехкамерным двигателем Ванкеля. Максимальная скорость составляла 275 км/ч. На разгон до первой сотни уходило 5 секунд.
  4. ВАЗ 21019 Аркан. Модель также закупалась для нужд МВД. Советских милиционеров на таких машинах догнать было невозможно и, тем более, уйти от погони. Большинство преследований завершалось поимкой преступников. Объяснение тому – способность служебного транспорта развивать предельную скорость 160 км/ч. Трехсекционный мотор в 1,3 л выдавал 120 л.с.

В заключение

Двигатель роторного типа – отличный вариант для спортивных и гоночных автомобилей, где не требуется большой ресурс. Высокие скоростные и мощностные показатели позволяют надеяться, что промышленники обратят на него внимание и с небольшими доработками снова начнут выпускать машины с моторами Ванкеля.

Принцип работы роторного двигателя авто, разновидности, плюсы и минусы

 Принцип работы «обычного» ДВС знаком, наверное, почти всем. Именно такими моторами оснащается подавляющее число автомобилей, и мало кто знает о, так сказать, «параллельных» изысканиях конструкторов, ищущих другие пути создания двигателей.
В силу ряда причин, многие «новинки» в среде ДВС так и остались неизвестными широкой публике, хотя некоторые из таких «необычных» двигателей устанавливались на серийные автомобили.
Речь пойдёт о роторно-поршневых двигателях (РПД). Наибольшее внимание мы уделим описанию принципов работы роторного двигателя Ванкеля – ведь машины с именно его роторными двигателями выпускались на некоторых автозаводах (в частности, на ВАЗе).

Содержание статьи

Устройство обычного двигателя

В обычном двигателе ударная волна расширяющихся в результате вспышки газов толкает поршень, который передаёт усилие на коленчатый вал.

Всем известно что, в обычном двигателе ударная волна расширяющихся в результате вспышки газов толкает поршень, который передаёт усилие через кривошипно-шатунный механизм на коленчатый вал, который под воздействием усилия, передаваемого шатунами, начинает вращаться. Для того, чтобы впуск топлива/выпуск отработанных газов и момент воспламенения топлива были согласованы, требуется достаточно сложный газораспределительный механизм.

Работа роторного двигателя





Сам ротор, напоминающий по форме треугольник, имеет внутри зубчатое колесо, которое сцеплено с валом двигателя.

Сам ротор, напоминающий по форме треугольник, имеет внутри зубчатое колесо, которое сцеплено с валом двигателя, приводимым во вращение за счёт расширяющихся газов, воздействующих на ротор. Для обеспечения сжатия-расширения топливной смеси камера («цилиндр»), в которой вращается ротор, имеет сложную форму. Такую форму поверхности называют эпитрохоидальной, и для её точного изготовления требуется высокоточное оборудование. Более того, зубцы ротора и вала расположены таким образом, чтобы поршень (имеющий вид треугольника Рело), вращался по этой сожной траектории, «углами» прижимаясь к поверхности «цилиндра» – иначе не избежать прорыва газов в процессе работы двигателя.
Рисунок наглядно демонстрирует, как работает роторный двигатель. Взрывающаяся топливная смесь, впрыснутая через специальное «окно», толкает ротор, а впускное окно автоматически перекрывается стенкой поршня.
Точно также, в нужные моменты, закрывается и открывается «выпускной клапан».

Плюсы и минусы роторного двигателя





Помимо прочих достоинств РПД достаточно динамичен и быстро развивает высокие обороты.

Как видите, вся конструкция достаточно изящна. Как подсчитали эксперты, в РПД используется примерно на 1000 деталей меньше, чем в «привычных» ДВС (например, отпадает сложная конструкция газораспределительного механизма и его привода). К тому же РПД, имеющий две рабочих камеры (и, соответственно, два ротора), может за одно и то же время совершить такое же число циклов, как и V-образная «восьмёрка».
Хоть на схематическом рисунке предоставлена работа роторного двигателя внутреннего сгорания с воспламенением от искрового разряда, в РПД можно реализовать практически любой рабочий цикл – включая дизельный.
К несомненным достоинствам, такая конструкция двигателя, все вращающиеся детали работают соосно, придаёт непревзойдённую плавность работе роторного двигателя и отсутствие разрушительных вибраций.
Помимо прочих достоинств РПД достаточно динамичен и быстро развивает высокие обороты. Правда, «на холостых» он достаточно «прожорлив». Если мотор имеет два цилиндра, один из них при необходимости отключают.
КПД роторного двигателя является рекордным – 40%, но, к сожалению, он имеет также рекордно низкий ресурс некоторых деталей (зачастую вызванных «резвостью» двигателя), но частая замена моторного масла способна значительно продлить жизнь механизмов и ресурс роторного двигателя. Пока конструкторам удаётся справиться с чрезмерным износом «граней» «треугольника» путем применения высоколегированных сталей.

Другие виды роторных двигателей

Двигатель Ванкеля не явился единственной попыткой (притом, весьма удачной!) создания роторного двигателя – существуют и другие, менее известные, их варианты.

Двигатель Зуева




По сравнению с двигателем Ванкеля, двигатель Зуева достаточно громоздкая конструкция:

Роторно-лопастной двигатель

Господинн Прохоров именно роторно-лопастными двигателями планировал оснащать «Ё-мобили».

Конструкция оригинальная, но почему-то создатели данного мотора так и не явили миру её безупречно действующий образец. Кстати, г-н Прохоров именно такими моторами планировал оснащать «Ё-мобили».

Автомобили с роторным двигателем

Среди автопроизводителей, оснастивших машины РПД, наиболее известна Mazda RX-8. Но были и другие. В частности, советскими спецслужбами всячески поощрялось создание ВАЗ именно с роторными двигателями. Видимо, оперативные службы заинтересовались «резвостью» мотора.
Впрочем, кроме вышеперечисленных, роторно-поршневые двигатели уже давно «прошли обкатку» на многих авто.


Преимущества и недостатки роторного двигателя

Gear and Tech: 29 января 2009 г.

Что, черт возьми, такое роторный двигатель? Что это за роторы и NO PISTONS !? Богохульство! На самом деле все очень просто. В отличие от поршневого двигателя, который имеет фазы сжатия и зажигания для каждого цилиндра, Rotary делает все это за один оборот ротора треугольной формы.

Преимущества

Роторный двигатель очень прост.В конструкции двигателя используется гораздо меньше движущихся частей, чем в его поршневом аналоге. 13B-MSP Renesis (от RX8) имеет самую высокую мощность на рабочий объем среди всех безнаддувных двигателей, произведенных на заводе в Америке. Для своего размера роторный инструмент обладает мощным ударом. Для справки: 13B от RX8 имеет объем 1,3 литра и выдает 232 лошадиных сил. Это равняется смехотворным 178 лошадиных сил на литра. Теоретически это было бы эквивалентно 6,0-литровому LS2 (от Corvette) , производящему 1068 лошадиных сил на заводе.

В отличие от поршневых двигателей, роторные двигатели почти не подвержены катастрофическим отказам. В поршневом двигателе поршень может заедать и вызывать всевозможные повреждения, но в роторном двигателе, когда двигатель теряет мощность, он будет продолжать вырабатывать ограниченное количество мощности до тех пор, пока, наконец, не умрет.

Роторные двигатели также полетят на Луну и по-прежнему будут производить энергию. Например, RX8 имеет красную отметку 9k , и именно здесь он также обеспечивает пиковую мощность. Излишне говорить, что Rotary любит оставаться на высоких оборотах.

Недостатки

Некоторые основные жалобы на Rotary - расход топлива и сжигание масла. Одним из наиболее распространенных заблуждений является то, что роторный двигатель сжигает масло из-за неисправности, это не всегда так. В Rotary используются масляные распылители, которые берут небольшое количество масла и смешивают его с топливом для смазки уплотнений. Расход бензина очень Меххххх в середине 20-х годов (предположительно… намного меньше в реальности.)

Роторы также имеют тенденцию производить примерно такой же крутящий момент, как отвертка , и уплотнения через некоторое время становятся большой проблемой, если вы живете в более холодном климате.Детали, как правило, дорогие, и, поскольку это роторный двигатель, вам нужно отнести его к механику или в дилерский центр, чтобы он отремонтировал, когда что-то пойдет не так.

Роторы

также иногда имеют проблемы с заливкой топливом при холодном пуске. Обычно это происходит только со старыми 13B, поэтому необходимо , чтобы дать двигателю прогреться до рабочей температуры, прежде чем вы решите взлететь.

В общем, у ротора есть свои взлеты и падения, как и у всего остального.Ничто не может сравниться со звуком 26B, который звучит как огромный V8 с кулачковым механизмом на холостом ходу, а затем набирает обороты, как стритбайк. Надеюсь, эта статья была информативной и прояснила некоторые заблуждения. Ротари могут быть разными, но они всегда будут в моем сердце.

Проблема с роторными двигателями: инженерное объяснение

Высокая мощность в крошечном, простом и легком корпусе. В роторном двигателе Ванкеля есть что полюбить, но недостаточно, чтобы поддерживать его жизнь.Давайте посмотрим, что пошло не так

Они компактные, мощные и производят потрясающий шум. Так почему же роторные двигатели так и не стали популярными, и почему от этой концепции почти отказался один производитель, который ее поддерживал? Давайте проведем вас через это.

NSU Spider 1964 года был первым серийным автомобилем в мире, у которого задние колеса плавились под действием роторного двигателя Ванкеля. Автомобильный дебют Ванкеля готовился десятилетиями, хотя срок его службы был относительно коротким, и он закончился выпуском Mazda RX-8 2011 года. Это приводит нас к нескольким вопросам:

  1. Как работает роторный двигатель?
  2. Какие преимущества у этого двигателя? (Зачем это сделали?)
  3. Какие недостатки есть у двигателя? (Почему он умер?)

1.Как работает роторный двигатель?

Процесс роторного двигателя очень похож на то, что происходит в традиционном поршневом цилиндровом двигателе. Разница в том, что вместо поршней здесь ротор треугольной формы, а вместо цилиндров - корпус, напоминающий овал.

Всасывание

По мере того, как ротор перемещается внутри корпуса, небольшой воздушный карман расширяется в больший, создавая тем самым вакуум.Этот вакуум поступает во впускные каналы, из которых воздух и топливо затем всасываются в камеру сгорания.

Сжатие

Ротор продолжает вращаться, сжимая топливовоздушную смесь относительно плоской стороны корпуса ротора.

1 МБ

Благодарю Итана Смейла за эпический GIF!

Мощность

Две свечи зажигания используются для воспламенения топливовоздушной смеси, помогая ускорить процесс сгорания и обеспечить сгорание большей части топлива, и это заставляет ротор продолжать вращаться.

Выхлоп

Подобно такту впуска, ротор перемещается до тех пор, пока не станут доступны выпускные отверстия, а затем выхлопные газы под высоким давлением вытесняются наружу, когда ротор закрывается из корпуса.

Важно понимать, что в отличие от поршневого цилиндрового двигателя в одном корпусе ротора все эти события происходят почти одновременно. Это означает, что в то время как всасывание происходит на одной части ротора, также происходит рабочий такт, что приводит к очень плавной подаче мощности и большому количеству мощности в небольшом корпусе.

2. Какие преимущества дает двигатель Ванкеля?

Удельная масса

Одним из самых больших преимуществ роторного двигателя был его размер.Двигатель 13B Mazda RX-7 занимал около одного кубического фута объема, но вырабатывал значительную мощность для своих небольших размеров.

Меньше движущихся частей

Часто в инженерии самое простое решение оказывается одним из лучших. Роторный двигатель резко сокращает количество деталей, необходимых для сгорания, при этом всего три основных компонента вращаются в двухроторном двигателе.

Плавный и высокие обороты

Роторный двигатель не имеет возвратно-поступательной массы, как клапаны или поршни в традиционном двигателе.Это приводит к невероятно сбалансированному двигателю с плавной подачей мощности и способности развивать высокие обороты, не беспокоясь о таких вещах, как клапан-поплавок.

3. Почему умер роторный двигатель?

Mazda RX-8 2011 года стала последним серийным автомобилем с ротором Ванкеля 1.3-х литровый Ренезис. Независимо от того, соответствовал ли RX-8 названию роторного двигателя, мы все прослезились из-за потери этого инновационного и уникального подхода к внутреннему сгоранию. Что нанесло последний удар? RX-8 не соответствовал нормативам выбросов Евро 5, и поэтому после 2010 года он больше не мог продаваться в Европе. Хотя в штатах он оставался законным, продажи значительно упали, поскольку модель существует с 2004 года.

Какие недостатки у поворотной конструкции?

Всего три основных движущихся части в двухроторном двигателе Ванкеля

Низкий тепловой КПД

Из-за длинной камеры сгорания и уникальной формы тепловой КПД двигателя был относительно ниже по сравнению с поршневыми аналогами.Это также часто приводило к выходу несгоревшего топлива из выхлопных газов (отсюда и тенденция роторных двигателей к обратному воспламенению, что, очевидно, столь же круто, сколь и неэффективно).

Берн Бэби Берн

Роторный двигатель по своей конструкции сжигает масло. Во впускном коллекторе есть масляные распылители, а также форсунки для распыления масла непосредственно в камеру сгорания. Это не только означает, что водитель должен регулярно проверять уровни масла, чтобы поддерживать надлежащую смазку ротора, но также означает, что из выхлопной трубы выходит больше вредных веществ.А окружающая среда ненавидит плохое.

Это отверстие в корпусе - это то место, куда непосредственно впрыскивается масло во время такта впуска двигателя.

Уплотнение ротора

Еще одна проблема, которая также может повлиять на выбросы: сложно герметизировать ротор, когда он находится в очень разных температурах.Помните, что всасывание и сгорание происходят одновременно, но в очень разных местах корпуса. Это означает, что верхняя часть корпуса относительно холодная, а нижняя часть намного горячее. С точки зрения герметичности это проблематично, поскольку вы пытаетесь создать уплотнение «металл-металл» с металлами, которые работают при существенно разных температурах. Использование рубашек для охлаждающей жидкости, чтобы помочь выровнять тепловую нагрузку, эту проблему можно уменьшить, но никогда полностью не уменьшить.

Выбросы

Если сложить все вместе, выбросы убивают ротор. Сочетание неэффективного сгорания, внутреннего сгорания масла и проблем с герметизацией приводит к тому, что двигатель не может конкурировать с сегодняшними стандартами по выбросам или экономии топлива.

Чем отличается RX-8 от конкурентов?

Печально известное верхнее уплотнение ротора RX-7 13B

В моем видео, описывающем недостатки RX-8, зрители справедливо отметили, что я сравнивал автомобили 2015 модельного года с моделью 2011 года с точки зрения экономии топлива, что было несправедливо со стороны Mazda.Давайте исправим это неправильно, используя RX-8 первого года выпуска.

Автомобиль Объем двигателя Масса Мощность MPG Комбинированный рейтинг
2004 Mazda RX-8 1.3л Ванкель 3053 фунтов (1385 кг) 197-238 л.с. (авто / человек) 18 миль на галлон (13 л / 100 км)
2004 VW GTI 1,8 л I4 2934 (1330 кг) 180 л.с. 9,8 л / 100 км (24 миль на галлон)
2004 Корвет 5,7 л V8 3214 фунтов (1458 кг) 350 л.с. 20 миль на галлон (11.8 л / 100 км)

Как вы можете видеть выше, RX-8 не очень хорош с точки зрения экономии топлива. Corvette со значительно более мощным двигателем, на 47 процентов большей мощностью и на 5 процентов большей массой по-прежнему обеспечивает на 11 процентов большую экономию топлива. Также стоит упомянуть, что это был первый год выпуска модели RX-8, в то время как двигатели Corvette и GTI использовались с предыдущих лет.Проще говоря, о RX-8 нельзя сказать ничего хорошего с точки зрения экономии топлива. Хотя покупатель не обязательно может рассматривать это как отрицательный момент, без учета выбросов нет автомобиля, который можно было бы купить.

Стоит отметить, что с момента первоначальной публикации этой статьи Mazda объявила, что вернет роторные двигатели, но только в качестве небольших расширителей запаса хода в электромобилях. Другими словами, ничего, что не взорвется.

Роторный двигатель Mazda Wankel

| Как работает роторный двигатель

Мы не видели последнего вращающегося треугольника.

Еще в марте Мартин тен Бринк, вице-президент Mazda Motor Europe по продажам и обслуживанию клиентов, повсюду зажигал редукторы, когда он сказал голландскому изданию автомобильных новостей ZERauto, что роторный двигатель Ванкеля вернется в производство.

В частности, тен Бринк сказал, что роторный двигатель может стать расширителем запаса хода для электромобиля в 2019 году, и пока это всего лишь слухи. Mazda Motor of America не будет обсуждать и подтверждать комментарии десяти Бринка, сообщая нам только, что «Mazda не объявила о каких-либо конкретных продуктах с роторным двигателем в настоящее время.Однако Mazda продолжает работать над технологиями роторных двигателей ».

Так что же такого особенного в этом легендарном двигателе, который так взволновал всех своим возвращением? И почему на этот раз все может быть иначе?

Как это работает

Getty Images

Роторный двигатель - это бочкообразный двигатель внутреннего сгорания, в котором отсутствуют многие основные детали, которые можно найти в обычном поршневом двигателе.Во-первых, нет поршней, которые поднимаются и опускаются. Скорее округло-треугольные роторы - чаще всего два, но иногда один или три - вращаются вокруг вала через полый цилиндр.

Топливо и воздух закачиваются в пространства между сторонами роторов и внутренними стенками ствола, где они воспламеняются. Быстрое расширение взрывающихся газов вращает роторы, генерируя таким образом энергию. Роторы выполняют ту же задачу, что и поршни в поршневом двигателе, но с гораздо меньшим количеством движущихся частей, что делает роторный двигатель легче и меньше, чем поршневой двигатель эквивалентного рабочего объема.

Базовая конструкция - вековая. Сам Феликс Ванкель был немецким инженером, который в 1920-х годах придумал свою версию роторного двигателя. Однако, будучи занятым разжиганием войны от имени нацистской партии, у него не было возможности развить свое видение слишком далеко до 1951 года, когда немецкий автопроизводитель NSU пригласил его разработать прототип.

Сложная конструкция Ванкеля фактически проиграла более простому прототипу, разработанному инженером Ханнсом Дитером Пашке, которого NSU также пригласил, чтобы попытаться раскрыть оригинальную концепцию Ванкеля.Двигатель Пашке - это двигатель, которым Mazda станет обладать и станет лидером в 21 веке. Таким образом, современный Ванкель - это не совсем Ванкель.

Getty Images

Если оставить в стороне проблемы, Ванкель является наиболее распространенной и успешной конструкцией роторного двигателя, и единственной, которая была запущена в серийное производство. Еще в начале 60-х у NSU и Mazda было дружеское совместное соревнование по продаже первого автомобиля с двигателем Ванкеля, поскольку они исправляли недостатки незрелого дизайна.NSU первым вышел на рынок в 1964 году, но в течение следующего десятилетия он разрушил свою репутацию, поскольку частые отказы двигателей снова и снова отправляли владельцев в магазин. Вскоре нередко можно было найти NSU Spider или Ro 80 с тремя или более двигателями.

Проблема заключалась в уплотнениях на вершине - тонких полосах металла между концами вращающихся роторов и корпусами ротора. НГУ сделал их из трех слоев, что привело к неравномерному износу, сделавшему их гранатометами. Mazda придумала уплотнения вершины, сделав их из одного слоя, и представила свой Wankel в роскошном спортивном автомобиле Cosmo 1967 года.

В начале 70-х Mazda представила себе целую линейку автомобилей с двигателями Ванкеля, мечту, которая была разбита нефтяным кризисом 1973 года. Но роторный двигатель стал единственной силовой установкой для трех поколений спортивных Mazda RX-7 с 1978 по 2002 год, когда двигатель Ванкеля почитали и осуждали.

Любил и ненавидел

Популярная механика

Редукторы

любят ротор отчасти потому, что он другой.Автолюбители всегда питали слабость к двигателю, который, если не считать внутреннего сжигания бензина, едва ли похож на обычный поршневой двигатель. Роторный двигатель выдает мощность линейно до 7000 или 8000 об / мин, в зависимости от характеристик двигателя, и этот ровный диапазон мощности отличает его от поршневых двигателей с оптимальным числом оборотов, которые слишком часто расходуют мощность на высоких оборотах, чувствуя себя безжалостно на низких оборотах.

Автопроизводителям также понравился поворотный механизм за его плавность. Роторы, вращающиеся вокруг центральной оси, обеспечивают незначительное отсутствие вибрации по сравнению с поршневым двигателем, у которого движение поршня вверх и вниз является более резким.Но необычный двигатель - это незнакомое животное, поэтому поляризующий Ванкель также вызывает свою долю ненависти среди автолюбителей и механиков. Это простой дизайн - без ремня ГРМ, без распределительного вала, без коромысел - но незнакомость порождает недоверие, а у Ванкеля есть причуды, требующие внимания.

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Роторный двигатель сжигает масло по своей конструкции, закачивая небольшое количество моторного масла в камеры сгорания для смазки роторов, создавая обычный поток синего дыма, вырывающийся из выхлопной трубы, когда вы заводите машину.Честно говоря, это пугает людей - синий дым выхлопных газов является сигналом бедствия, когда исходит от поршневого двигателя.

Роторы также предпочитают минеральное масло синтетическому, и их конструкция означает, что вам необходимо периодически доливать масло, потому что двигатель постоянно его потребляет. Эти верхние уплотнения, как правило, не прослужат долго, прежде чем их потребуется заменить. Восстановление Ванкеля на расстоянии 80 000–100 000 миль является обычным делом, и раньше, чем большинство поршневых двигателей, нуждаются в такой кропотливой работе.

Современные водители также наиболее чувствительны к другим недостаткам роторного двигателя, более низким выбросам и экономии топлива из-за тенденции двигателя не полностью сжигать топливно-воздушную смесь перед ее выпуском.В модели RX-8 Mazda решила эти проблемы, разместив выхлопные отверстия по бокам камер сгорания. Выбросы топлива также стали строже с годами. Это одна из причин, по которой RX-8, последний автомобиль с двигателем Ванкеля, поступил в продажу в 2002 году и был снят с производства в 2012 году.

Время для второго поворота

Вернемся к слухам вице-президента Mazda Мартейна тен Бринка о том, что Mazda может использовать какой-нибудь роторный двигатель в качестве расширителя запаса хода для электромобиля. В этом есть смысл. Еще в 2012 году Mazda сдала в аренду 100 электромобилей Demio EV в Японии, но небольшой запас хода в 124 мили был болезненным моментом.Итак, в 2013 году Mazda создала прототип, который включал в себя поворотный расширитель диапазона, чтобы почти удвоить этот диапазон, и назвала его Mazda2 RE Range Extender (Mazda2 - это то, что Demio называют за пределами Японии). Колеса прототипа приводились в движение электродвигателем, а 0,33-литровый 38-сильный роторный двигатель раскручивался для подзарядки аккумуляторов электродвигателя, если они разряжались, а поблизости негде было подзарядить.

Поскольку роторный двигатель не мог приводить в движение колеса, Mazda2 RE не была гибридом, как Volt или Prius.Ванкель был скорее бортовым генератором, который увеличивал дальность действия автомобиля. Та же компактность и легкий вес, которые сделали Wankel отличным двигателем для спортивного автомобиля, такого как RX-7, также делают его идеальным в качестве генератора с увеличенным запасом хода на автомобиле, особенно на том, у которого уже есть электродвигатели и батареи, конкурирующие за пространство и Не позволяйте себе набирать лишний вес. Но концепция расширителя запаса хода не попала в производство, а Mazda не продала никаких электромобилей после тех 100 электромобилей Demio.

Тем не менее, роторный двигатель заработал свою репутацию в основном как двигатель спортивного автомобиля, а не как генератор, приводимый в движение электродвигателями. Пока ходят слухи о возрождении роторного двигателя, автолюбители будут мечтать об этом суетливом, причудливом двигателе, который снова будет приводить в движение колеса во время динамичной и веселой езды.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Руководство для начинающих: что такое роторный двигатель (и как он работает)?

Поворотный против поршневого

PROS
• Характер двигателя означает, что гораздо меньший рабочий объем может производить значительно большую мощность, чем поршневой двигатель сопоставимого размера - Mazda RX-8 технически имеет объем 1,3 литра, но выдает около 230 л.с.

• Двигатели физически намного меньше, легче и имеют меньше движущихся частей, которые могут выйти из строя.

• Из-за характера двигателя они внутренне сбалансированы - роторы действуют как вращающиеся противовесы, поэтапно компенсирующие друг друга.Это означает, что вибрации меньше, поэтому двигатель работает более плавно и будет раскручиваться до более высоких оборотов (10000 об / мин отнюдь не редкость) без повреждений.

МИНУСЫ
• Роторные двигатели менее экономичны, чем их аналоги с поршневыми двигателями, поскольку они менее эффективны с точки зрения теплового воздействия.

• Выбросы низкие из-за частичного совпадения событий впуска и выпуска, и ни одно из них не соответствует действующим нормам.

• Наконечники ротора, также известные как уплотнения вершины, подвергаются огромным нагрузкам и склонны к выходу из строя - это была огромная проблема для старых моделей Wankels, и ее еще предстоит полностью решить в современных вариантах.

• Высокий расход масла из-за необходимости поддерживать внутреннюю смазку роторов и уплотнений.

• Из-за небольшого эксцентриситета вала по сравнению с ходом коленчатого вала роторные двигатели имеют меньший крутящий момент по сравнению с обычным двигателем на низких оборотах.

Mazda была крупнейшим производителем роторных двигателей и единственным производителем, который использовал их с конца 1970-х годов. General Motors разрабатывала свою собственную более 40 лет назад, но законы о смоге и первое нефтяное эмбарго в 1973 году заставили их отказаться от нее до того, как она была завершена для производства.NSU и Citroen в Европе действительно продавали автомобили в небольших количествах, а Hercules, Norton и Suzuki производили мотоциклы, но никто не производил столько, сколько Mazda. Mazda Cosmo впервые появилась с роторным двигателем в 1965 году, за ним последовали R100, R130, RX-2, RX-3, RX-7, Luce, Rotary Pickup Truck, RX-7 и, наконец, RX-8, который выпускался до тех пор, пока 2012.

Недавно было проведено исследование производства небольших роторных двигателей для питания генераторной части гибрида, благодаря их компактным размерам и плавности хода.Считается, что, работая с постоянной скоростью для выработки энергии, двигатель Ванкеля может, наконец, решить проблемы с топливной экономичностью и выбросами.

Engine Showdown: Rotary vs.Piston [Инфографика]

Почему Mazda любит роторный двигатель

Разработка двигателя

Ванкеля началась в 1920-х годах немецким изобретателем Феликсом Ванкелем. В конце концов Ванкель сотрудничал с немецким производителем автомобилей и мотоциклов NSU в 1950-х, чтобы сделать роторный двигатель пригодным для использования в автомобиле.Несмотря на многочисленные преимущества роторного двигателя по сравнению с 4-тактным поршневым двигателем Otto, только один крупный автопроизводитель продолжает поддерживать разработку роторного двигателя - Mazda.

Основными преимуществами двигателя Ванкеля являются размер, простота и плавность хода. В двигателе всего три движущихся части по сравнению с десятками или более в поршневом двигателе, что делает его более надежным и долговечным, чем поршневой двигатель. Поскольку в нем нет деталей, совершающих возвратно-поступательное движение, таких как поршни и шатуны, двигатель Ванкеля имеет небольшую вибрацию.Учитывая меньшие размеры и меньший вес роторного двигателя, он косвенно улучшает управляемость, поскольку его можно устанавливать ниже и ближе к миделю.

«Большинство людей не осознают многочисленных преимуществ роторного двигателя по сравнению со стандартным 4-тактным двигателем», - объясняет Фрэнк Митчелл, менеджер и директор MazdaPartsUSA.com. «Осмелюсь сказать это, но роторные двигатели во многих отношениях являются лучшим вариантом из имеющихся двигателей», - говорит Митчелл.

Если двигатель Ванкеля настолько хорош, почему Mazda была единственным крупным автопроизводителем, производившим автомобили с роторными двигателями? Ответ кроется в строгих стандартах CAFÉ для лучшей экономии топлива и уменьшения вредных выбросов.Роторные двигатели испытывают жажду при работе на высоких оборотах, а выбросы CO2 и несгоревших углеводородов выше, чем у поршневых двигателей.

Mazda не отказалась от роторного двигателя, несмотря на его проблемы. Есть надежда, что технологии компании SKYACTIV помогут решить эти проблемы. Как только это произойдет, ждите, пока Mazda анонсирует новый RX-9 с роторным двигателем SKYACTIV с двойным турбонаддувом.

Источник: https://www.mazdapartsusa.com

Запутанный план Mazda по возрождению знаменитого грязного роторного двигателя

Затем был гибрид Premacy Hydrogen RE, в котором роторный водород использовался в качестве генератора для электродвигателя, вращающего колеса.Он привел к увеличению мощности на 40 процентов, лучшему ускорению и вдвое большему запасу хода, чем RX-8 Hydrogen RE. Это увеличивает возможность использования роторного двигателя в качестве расширителя диапазона, двигателя внутреннего сгорания, который обеспечивает энергией электромобиль, когда батарея разряжается - система, используемая в Chevrolet Volt. Электромобиль с батарейным питанием и роторным двигателем, работающим на водороде для увеличения запаса хода, будет верным ДНК силовой установкой с местом в будущем с нулевым уровнем выбросов и альтернативной энергией.

Даже если вы запустите его на газе, а не на водороде, роторный двигатель лучше подходит в качестве расширителя запаса хода, чем обычный двигатель.Это потому, что он особенно эффективен при низких постоянных оборотах двигателя (об / мин) - именно так работает генератор. Компактный размер тоже помогает. Audi поиграла с этой идеей в 2010 году, создав ранний концепт A1 e-tron, в котором для зарядки аккумулятора использовался крошечный ротор объемом 250 куб. См. Электрифицированный хэтчбек Mazda2 с автосалона в Токио в 2013 году использовал роторный двигатель объемом 330 куб. См, чтобы увеличить запас хода на 124 мили.

Да, с водородом проблемы есть. Инфраструктура для производства и распределения топлива практически отсутствует.Несмотря на недавние обещания крупных инвестиций со стороны таких компаний, как Toyota и Honda, заправочных станций просто не хватает, чтобы сделать это жизнеспособным решением для John Q. Public. Но кое-что происходит. Правительства Японии и Калифорнии уделяют особое внимание развитию этой технологии. Автомобили с водородным двигателем наконец-то появляются в выставочных залах в обоих местах. Медленно, но верно строятся водородные станции.

Так почему бы сейчас не сделать роторный двигатель, работающий на водороде, в качестве первичной или вторичной силовой установки? Оказывается, Mazda именно этим и занимается.Пока я ехал на RX-8 Hydrogen RE, инженер Mazda Ясуши Фудзикава, ездивший на ружье, упомянул, что он возглавляет команду из пяти инженеров, работающих полный рабочий день над водородным ротором, хотя он ничего не сказал о точной форме, которую принимает силовая установка, или о том, как его можно было использовать.

Фудзивара признает, что Mazda разрабатывает водородный роторный двигатель, но не для автомобилей, по крайней мере, на начальном этапе. Поскольку водород является побочным продуктом производственного процесса, Mazda изучает, как повторно использовать этот элемент в статическом роторном двигателе, то есть не в мобильном приложении, а в фиксированном месте, например, рядом с заводом в качестве постоянного генератора. .

«Теперь такая технология может пригодиться в будущем, если водородная инфраструктура когда-либо станет жизнеспособной», - говорит Фудзивара. «Затем мы можем использовать эту технологию для создания водородного расширителя диапазона».

Несмотря на широкие перспективы роторного двигателя в качестве расширителя диапазона, Фудзивара настаивает на том, что двигатель вернется не так. «Сначала я хочу представить новый роторный двигатель без электрификации», - говорит он. «Если я представлю это с обоими, люди скажут, что электрификация помогла роторному двигателю."

Итак, гордость - это явно проблема. И все еще нет гарантии, что водород когда-либо станет широко доступным источником топлива, отсюда старая шутка: водород - это топливо будущего - и всегда будет .

Очень неопределенный Vision

В этом мире родился RX-Vision. В прошлом месяце, гордо стоя на трибуне Токийского автосалона, президент и главный исполнительный директор Mazda Масамичи Когай заявил: «Этот автомобиль воплощает в себе видение Mazda будущего». Идеально сложенный концепт может похвастаться низким капотом, тонкими как бритва светодиодными фарами, 20-дюймовыми колесами и полированными изгибами, которые выглядят как камни, разбросанные по воде.Только роторный двигатель мог поместиться в таком коротком и тесном моторном отсеке.

Mazda

Это фантастическая красота, достойная той шумихи, которую она получила. На самом деле это настолько фантастично, что главный дизайнер Mazda Икуо Маэда говорит, что его команда не учла никаких реальных ограничений, таких как ограничения колесной базы или трансмиссии, когда они это составляли. Во всех смыслах - потусторонний листовой металл, туманная трансмиссия, сомнительная полезность - RX-Vision кажется движимым фантазией. Это говорит о том, что это автомобиль, который воплощает в себе видение Mazda будущего, потому что вы должны задаться вопросом, насколько приверженность Mazda роторной силовой установке основана на реальности.

Нет никаких сомнений в том, что бессмертный бунтарский дух Mazda весьма респектабелен. Многое можно сказать о том, чтобы делать зигзаги, когда остальной мир движется вперед, делать ставку на себя и свой опыт, а не гнаться за трендами. Но вы задаетесь вопросом, сможет ли упорная верность своей истории только обеспечить место Mazda в ней.

1 Сообщение обновлено в 15:10 EST 1 декабря 2015 года и включает комментарии от управляющего директора Mazda Киёси Фудзивара.

Возвращение Ванкеля: роторный двигатель Mazda 2020

Восемь лет назад Mazda позволила прекратить производство роторных двигателей Ванкеля, отказавшись от спортивного автомобиля RX8.В 2016 году генеральный директор Масамичи Когай опроверг слухи о роторном спортивном автомобиле RX9, который, возможно, выйдет на рынок, хотя его словоблудие оставалось открытым для будущего использования роторного двигателя другими способами.

Автомобильные энтузиасты во всем мире жаждут взглянуть на новый подключаемый гибридный автомобиль, который оснащен роторным двигателем в качестве генератора, увеличивающего запас хода. В сочетании с электродвигателем роторный генератор будет обеспечивать питание автомобиля, если и когда батарея разряжена.

Что такое Ванкель?

Наряду с электродвигателем и съемным аккумулятором электромобили с увеличенным запасом хода также оснащены двигателем внутреннего сгорания. Несмотря на сходство, основное различие между этим и подключаемым гибридом заключается в использовании двигателя внутреннего сгорания, который действует как генератор для подзарядки батареи, когда она разряжена, а электродвигатель приводит в движение колеса. Итак, что такое роторный двигатель?

В отличие от обычного поршневого двигателя, роторный двигатель представляет собой двигатель внутреннего сгорания бочкообразной формы с треугольными роторами, а не насосными поршнями.Эти роторы (от 1 до 3, обычно 2) вращаются внутри вала, расположенного внутри полого цилиндра. Когда воздух и топливо попадают в свободное пространство внутри, они воспламеняются, заставляя взрывающиеся газы вращать роторы.

Эти треугольные роторы выполняют ту же работу, что и поршни, когда они двигаются вверх и вниз. Преимущество двигателя с увеличенным запасом хода заключается в необходимости меньшего количества деталей. Это сокращает расходы на замену и ремонт и обеспечивает более легкий альтернативный двигатель.

В 1920-х годах немецкий инженер Феликс Ванкель разработал концепцию роторного двигателя. Однако из-за своего решения принять участие в нацистской риторике Второй мировой войны он не смог разработать прототип до 1951 года. Интересно отметить, хотя его называют роторным двигателем Ванкеля, по правде говоря, большая часть его конструкции действительно исходит от Ханса Дитера Пашке, другого инженера NSU. Он взял оригинальную концепцию Ванкеля и представил более простую версию, которая затем была принята Mazda.

Поршни прошлого…

Все гибриды, производимые на сегодняшний день, используют поршневые генераторы новой конструкции. Поршневые генераторы являются громоздкими и тяжелыми, поэтому использование роторного генератора с расширением диапазона в их новейшем автомобиле является столь же инновационным, сколь и разумным. Тип автомобиля - роторный генератор, увеличивающий запас хода Ванкеля, еще не объявлен, хотя они заявили, что также будет предложена полностью электрическая версия.

Созданная для работы на бензине или сжиженном нефтяном газе, эта модель будет обеспечивать электричеством внешние источники питания и устройства в случае отключения электричества.Новый роторный генератор, увеличивающий запас хода, позволит создать автомобиль, который по своей сути бесшумный, с небольшой и легкой конструкцией.

Все еще в ожидании

К 2030 году компания надеется «электрифицировать» до 95% своих автомобилей. В 1967 году они были одними из первых автопроизводителей в своем роде, которые выпустили роторный двигатель. Они также были одними из последних, кто продавал эти старые модели. RX8 был снят с производства в 2011 году из-за низкого уровня выбросов и экономии топлива - две проблемы, которые были решены с их новым роторным генератором, увеличивающим запас хода, в паре с электродвигателем.

Хотя новейшая модель не выйдет до 2020 года, и мы до сих пор даже не уверены, в каком именно автомобиле будет установлен двигатель с увеличенным запасом хода, волнение, связанное с компаньоном электрической трансмиссии, неоспоримо. Инновационные двигатели Mazda на протяжении десятилетий волнуют и волнуют любителей автомобилей. Этот точно не будет исключением.

Плюсы и минусы роторного двигателя по сравнению с поршневым двигателем будут отличаться от автомобиля к автомобилю и от водителя к водителю.Каждый может рассматривать разные аспекты в ином свете, и поэтому «за» для одного может стать «против» для другого. Независимо от того, где вы стоите - стойкий пионер поршневых двигателей или праведный представитель роторных двигателей, ясно и определенно, что инновации, сделанные с роторными двигателями, невероятно разумны по конструкции и эффективности.

Сообщество в целом ждет выпуска дополнительной информации и первого более пристального взгляда на то, как роторный генератор с увеличивающим радиусом действия войдет в игру с будущим производством транспортных средств.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
