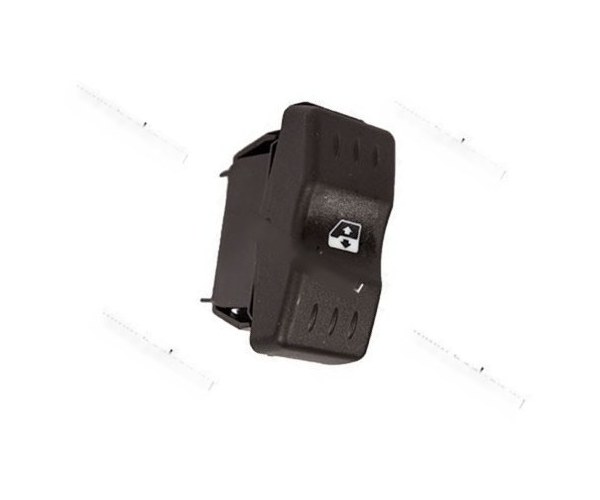

Переключатель стеклоподъемника: Переключатель стеклоподъемника 92.3709-04 (24 В) с рамкой | Стеклоподъем.РФ

В сегодняшней статье мы поговорим о том, как подключить кнопку стеклоподъемника и отремонтировать ее, если она вдруг перестала работать. Подобная информация будет актуальна для любого автовладельца, который решил заменить механизм стеклоподъемника и которому нужно заново подключить кнопку для его включения.

1. Подключение кнопки стеклоподъемника своими руками.

Для того чтобы осуществить подключение кнопки стеклоподъемника на одну дверь, вам придется заранее подготовить целый список необходимых инструментов и материалов. Если вы хотите продублировать кнопку стеклоподъемника еще на две двери – количество всех расходных материалов необходимо будет утроить. Итак, для работы вам будут нужны:

1. Колодка «папа-мама» с двумя контактами и обязательно с пластмассовым разъемом. Для одной двери вам нужна будет одна пара.

2. Две большие клеммы «папа».

3. Две большие клеммы «мама».

4. Семь маленьким клемм «мама».

5. Непосредственно сама кнопка стеклоподъемника.

6. Стакан под кнопку.

7. Разъем кнопки стеклоподъемника.

8. Провод – 4 метра (диаметр- 0,75).

9. Семь пистонов для двери.

Для тех моделей автомобилей, у которых кнопки электростеклоподъемника установлены непосредственно в двери (а не на торпеде или возле рычага переключения передач, как это иногда бывает), то врезка в жгут для подключения дополнительных кнопок на остальные двери будет осуществляться следующим образом:

1. Снимаем обшивку с двери, чтобы получить доступ к механизму стеклоподъемника, который за нею спрятан. Для этого нужно только открутить крепежные гайки и очень осторожно снять карту двери, чтобы не повредить все соединения, которые выходят из нее к главной панели управления автомобиля.

2. От стеклоподъемника двери водителя, где установлена кнопка, нам необходимо провести по три провода к дверям, где такой кнопки пока что нет. К этой тройке проводов относится:

• Масса. Несмотря на то, что ее можно взять и в каждой отдельной двери, там не всегда можно получить хороший контакт. По этой причине лучше всего для кнопки стеклоподъемника протянуть отдельный провод массы.

• Напряжение +12В – «после зажигания». Этот провод отводится непосредственно от реле стеклоподъемника.

• Провод подсветки кнопки стеклоподъемника. Его необходимо протянуть от прикуривателя, поскольку его расположение самое удобное для подключения каждой отдельной двери.

3. Чтобы обеспечить безопасность осуществления всех действий, обязательно снимите с автомобильного аккумулятора минусовую клемму.

4. Ищем на реле электростеклоподъемника черно-белый провод, который имеет напряжение +12В. К нему нам необходимо подключить два красных провода +12В.

5. Переходим к автомобильной двери и находим два провода серого и голубого цвета, который подключены непосредственно к мотору электростеклоподъемника. Подключены они через разъем, который нам необходимо расцепить и после этого выполнить следующие действия:

• Берем два провода из подготовленного нами мотка (провода обязательно должны быть разных цветов).

• Отмеряем такую длину, чтобы провода могли дотянуться до родной фишки с голубым и серым проводами, который идут в дверь от гофры непосредственно к будущей кнопке стеклоподъемника.

• Обжимаем на них две большие клеммы «папа» и с их помощью подключаем к разъему.

• Надеваем разъем на упомянутую фишку. Желательно это сделать так, чтобы черный провод отходил от серого, а от голубого отходил черно-белый.

6. К разъему кнопки электростеклоподъемника необходимо подключить следующие провода (очень внимательно следите за цветовой разметкой!):

— +12В – красный цвет;

— масса – черный цвет;

— подсветка кнопки – белый цвет;

— с серого провода фишки подключается черный провод;

— с голубого провода фишки подключается черно-голубой провод.

Для того чтобы каждый провод вставить в разъем кнопки электростеклоподъемника, их необходимо обязательно обжать маленькими клеммами «мама».

7. Осуществляем непосредственное подключение проводов с надетыми на них клеммами по следующей схеме:

1. Гнездо №2 – подключаем красный провод +12В.

2. Гнездо №5 – подключаем черный провод массы.

3.Гнездо №4 – подключаем белый провод подсветки кнопки электростеклоподъемника.

4. Гнездо №6 – подключаем черный провод, который идет от серого провода фишки.

5. Гнездо №3 – подключаем черно-белый провод, который идет от голубого провода фишки.

Очень важно не перепутать местами провода и правильно подключить их в указанные гнезда разъема кнопки стеклоподъемника. От этого будет зависеть, будет ли работать кнопка. Однако на этом процедура подключения кнопки еще не заканчивается. Дополнительно необходимо взять еще два провода, при помощи которых кнопку подсоединить к мотору электростеклоподъемника.

Необходимую длину можно сразу отмерять, чтобы потом не пришлось отрезать излишки. В идеале нужно использовать провода тех же цветов, что мы уже подключали к родной фишке – черный и черно-белый. Тогда черный провод необходимо будет вставить в гнездо №1 кнопки, а в гнездо №2 нужно подключить черно-белый провод.

Но у нас еще остаются вторые концы каждого подключенного к кнопке провода.

— черный провод направлен на черный провод фишки мотора электростеклоподъемника;

— черно-белый провод направлен на голубой провод.

На этом подключение кнопки стеклоподъемника можно считать полностью завершенным. Остается только вернуть на место минусовую клемму автомобильного аккумулятора и проверить ее работоспособность. После этого можно устанавливать стакан и кнопку стеклоподъемника, предварительно проделав под них специальный разъем в дверной карте и надежно закрепить при помощи герметика. Устанавливаем на место всю обшивку и наслаждаемся комфортом, который приносит новая кнопка электростеклоподъемника.

2. Не работает кнопка стеклоподъемника: ищем причины и способы их устранения.

Будь то штатная кнопка стеклоподъемника, или же сделанная и установленная своими руками, она рано или поздно может выйти из строя. Причин, по которым кнопка стеклоподъемника не реагирует на нажатие, может быть очень много. Самая банальная из них – это замерзание стекла во время сильного мороза, а самая типичная – поломка непосредственно самого механизма стеклоподъемника, который не реагирует на кнопку. Однако, проверить это «на глаз» невозможно. Иногда приходится снимать дверную карту и проверять целостность каждой детали и каждого провода.

Для того чтобы сузить круг поиска причины неисправности кнопки стеклоподъемника, мы приводим наиболее точную классификацию этих причин:

1. Проблемы с электрическим питанием кнопки стеклоподъемника.

Чтобы определить, действительно ли причина в электрике, необходимо в первую очередь проверить исправность предохранителя стеклоподъемника. Если предохранитель не перегорел, то следует очень внимательно осмотреть моторчик электростеклоподъемника и проверить напряжение на его клеммах.

Если же кнопка не отказала полностью, а просто иногда «глючит» (то есть, стекло то поднимается, то не поднимается, может застревать в одном положении или же опускаться назад после того как вы отпустили кнопку), то причина, скорее всего, кроется в самой кнопке. В таком случае ее необходимо снять и зачистить все контакты, которые идут к ее разъему. При необходимости кнопку нужно заменить.

2. Проблемы с механизмом стеклоподъемника.

Очень часто с кнопкой стеклоподъемника возникает такая ситуация, когда при исправности всех ее электрических соединений и наличии напряжения стекло все равно не двигается. В такой ситуации движению стеклоподъемника либо что-то мешает, либо же из строя вышел электродвигатель. Разберем эту проблему более подробно.

По каким же причинам может выйти из строя электродвигатель стеклоподъемника? Чаще всего это случается из-за западания или залипания щеток электростеклоподъемника. Чтобы убедиться, так ли это на самом деле, нужно повернуть ключ в замке зажигания и после этого попробовать нажать на кнопку стеклоподъемника, одновременно с этим легонько постукивая по автомобильной двери. Если действительно произошло залипание щеток, то от постукиваний они «отлипнут», и система заработает.

Но так оставлять механизм нельзя, его необходимо полноценно отремонтировать. Для этого необходимо снять кожух двигателя электростеклоподъемника и вытащить из него ротор. Скорее всего, на местах соприкосновения щеток вы обнаружите нагар, который необходимо зачистить, используя мелкую наждачную бумагу.

Кроме того, неисправность стеклоподъемника может проявляться рычаниями механизма во время нажатия на кнопку устройства, а также временными заеданиями стекла. В таком случае причиной может выступать износ пластиковой шестерни редуктора. Как результат, она не сможет плотно прихватываться в крайнем закрытом положении (тогда стекло просто замирает и не двигается), или же проскальзывать (тогда будет слышен неприятный треск).

Еще один симптом неисправности стеклоподъемника – очень громкий шум во время подъема или опускания стекла. Опять же причина в редукторе двигателя электростеклоподъемника, а если быть точнее, то в его подшипнике, который необходимо заменить.

Если же ни замена деталей моторчика, ни его целого механизма не помогает, а при нажатии кнопки стеклоподъемника все равно слышится шум, причина может скрываться в тросике стеклоподъемника. Из-за перетяжки, неправильной установки или длительной эксплуатации он может перетираться. Если же стекло легко поднялось при нажатии кнопки, но не опускается, при этом опустить и поднять его вы можете руками, то причина также может скрываться в обрыве тросика. Или же он просто мог слететь с направляющих.

Нередко из-за попадания посторонних предметов внутрь автомобильной двери или неправильной установки стекло может перекашиваться. В такой ситуации при нажатии кнопки стеклоподъемника стекло будет дергаться или же не будет правильно заходить в проем. В таком случае необходимо разобрать дверь и попытаться устранить неисправность.

Если же ни одной из вышеперечисленных проблем вам обнаружить так и не удалось, а стеклоподъемник все равно плохо работает, можно попробовать смазать его механизм, не забыв о направляющих стекла. Если подобная процедура помогла, но в скором времени симптомы опять начали проявляться, значит, существует необходимость в регулировке стекла и всего стеклоподъемника. Когда стеклоподъемник работает очень медленно, и даже смазка не помогает исправить эту ситуацию, то единственным решением может быть замена направляющих стекла на новые.

3. Ремонт кнопки стеклоподъемник своими руками.

Выше мы детально рассмотрели наиболее частые проблемы, которые могут возникать во время эксплуатации стеклоподъемника. Однако ранее мы концентрировали внимание на неисправностях, которые возникают с механизмом стеклоподъемника, и практически не имеют отношения к самой кнопке. Но случается и такое, когда в целом все соединения электростеклоподъемника и его механизм находятся в исправном состоянии, а не реагирует только его кнопка. Поэтому очень важно знать, как осуществить ремонт кнопки стеклоподъемника, когда она шевелится, но стекло не реагирует на ее нажатие или же реагирует изредка.

1. Подготовьте для работы так называемый «токопроводящий» клей (вы можете найти его в автомагазине под названием «Контакол-100р»).

2. Снимите панель, на которой находится кнопка стеклоподъемника.

3. Снимите разъем и открутите крепление, при помощи которого к кнопке стеклоподъемника крепится ее плата.

4. Внимательно осмотрите плату – на ней должно находиться четыре контакта. Во время эксплуатации на них может появиться окисел, который необходимо очень аккуратно очистить.

5. Нажимая на кнопку, мы воздействуем на специальные пластиковые площадки, которые, в свою очередь, воздействуют на резиновую оболочку кнопки, тем самым замыкая контакты на плате. При осмотре необходимо проверить целостность каждой детали, а также пружины данного механизма.

6. Теперь берем наш «токопроводящий» клей и смазываем с его помощью ту сторону резиновой оболочки кнопки стеклоподъемника, которая прилегает к печатной плате места контакта.

7. Даем время для того, чтобы клей высох, и собираем кнопку обратно. После сборки обязательно проверьте ее работоспособность.

Таким образом, установка и ремонт кнопки стеклоподъемника – дело хоть и сложное, но справиться с ним можно. Главное – правильно подбирать материалы и не перепутать контакты подключения кнопки к питанию.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Схема Подключения Кнопки Стеклоподъемника — tokzamer.ru

Снимите панель, на которой находится кнопка стеклоподъемника.


Обычно система состоит из двухпозиционного переключателя на приборной панели или центральной консоли, проводной через две цепи к двигателю в каждой двери.

Диск расположен в двух направляющих вправо и влево внутри. Доводчик стекол Pandora DWM Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери.
как подключить стеклоподъёмник ваз

Также желательно провести проверку пружин и каждой детали на исправность.

От доводчика идет 2 провода, они постоянно замкнуты между собой в нем.

Гид удерживается вместе с винтом, так что диск не выскальзывает.

В сегодняшней статье мы поговорим о том, как подключить кнопку стеклоподъемника и отремонтировать ее, если она вдруг перестала работать. Для управления стеклоподъемниками применяются клавиши, которые со временем могут выйти из строя.

Возможны ситуации, когда по части электрики все в порядке, а переключатель стеклоподъемника все равно не работает. Работа с электрикой Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.

Самостоятельная установка доводчика стекол

Рекомендованные сообщения

Чтобы удалить старый механизм окна, сначала нужно удалить окна. Необходимо разобрать стеклоподхъемник, демонтировать кнопку и зачистить контакты, если они окислились. Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской. Кроме этого, стеклоподъемники должны работать при включенном замке зажигания.

Во-первых, старые окна необходимо удалить. После этого обшивка полностью снимается.

Сначала снимаете со штатного стеклоподъемника ручку, из-под нее нужно вынуть стопорную шайбу.

Используйте только небольшое количество смазки за раз, работая в окне между приложениями, чтобы обеспечить хорошее проникновение. Если нет проводки не предусмотрена установка ЭСП заводом-изготовителем , то ее нужно прокладывать по технологическим отверстиям, которые находятся в двери и кузове.

Поэтому на первом этапе снимите обшивку со всех дверей, после чего приступайте к разборке механизмов. В таком случае разберите стеклоподъемник, демонтируйте кнопку и зачистите контакты в случае их окисления.

До встречи на страницах сайта. Обратите внимание на схему подключения кнопки стеклоподъемника, сверьтесь несколько раз, чтобы не допустить ошибок.

Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла.
Электро СтеклоПодъемник ( ЭСП) своими руками, схема и что понадобиться

Разновидности стеклоподъемников

Дополнительно необходимо взять еще два провода, при помощи которых кнопку подсоединить к мотору электростеклоподъемника. Дублирующие кнопки также нужно обязательно дополнить двумя 5-ти контактными реле на схеме их нет.

Черный от серого — к отверстию под номером 6. Так как и доводчики у всех разные могут быть, соответственно и схема подключения может отличаться. Возможны ситуации, когда по части электрики все в порядке, а переключатель стеклоподъемника все равно не работает.

Для одной двери вам нужна будет одна пара. Питание подсветки — от одной из штатных кнопок. Работа с электрикой Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.

Следующая причина— износ пластиковых зубьев привода механизма. Сделав ремонт, повторите проверку окна, чтобы решить, разрешила ли вы проблему. Они легко с ними справляются, тогда как тросиковые подъемники испытывают значительную нагрузку как на механизм, так и на электрику.

Демонтаж стандартного стеклоподъемника В том случае, если планируете установить и задние электростеклоподъемники на автомобиль, то придется разбирать все двери. Сохранить в Альбом Провод выхода от доводчика на движок только один — это GREEN — и тут нельзя ставить реле так как нужно определять шум двигателя. В любом случае меньше 1,5 сечение проводов брать не стоит, лучше больше. Если двигатель неисправен и вы не можете его успешно обслуживать, единственным ответом является замена.

Кроме этого, если планируется замена на электрический подъемник, то нужно демонтировать ограничитель открывания, так как в дверь нужно будет завести пучок проводов. Клипсы установлены по всему периметру двери в количестве 8 штук. Затем проверьте выходную сторону реле — ток означает, что реле неисправно и должно быть заменено, в противном случае проблема заключается в переключателях управления, проводке или сам двигатель. Осталось только установить стакан, а также клавишу стеклоподъемного механизма, закрепив их при помощи герметика в специально проделанном разъеме в обшивке двери.

Набор торцовых ключей или головок. Дополнение от Возможно подключение любого количества дублирующих кнопок.

Его я запихнул тоже в ту же коробку где и стояночный тормоз. Электродвигатель подъемника передней пассажирской двери.
Автомобильное реле. Как работает? Для чего нужно? Как подключить?

Свежие записи

После освобождения дверной обшивки не нужно спешить ее снимать. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.

Черно-белый — к отверстию под номером 3. Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла.

Кнопка стеклоподъемника, способы устранения неисправностей Проваливается кнопка стеклоподъемника Если проблемы появились из-за электропитания, прежде всего необходимо провести проверку предохранителей. Этот вариант происходит гораздо реже.

Далее нанесите на поверхность оболочки из резины токопроводящий клей в место, где соприкасаются печатная часть платы и контакты. В такой ситуации движению стеклоподъемника либо что-то мешает, либо же из строя вышел электродвигатель. Чтобы снять обшивку, следует: Открутить снизу три самореза, которые держат пластиковый карман обшивки. Иначе вынуть механизм будет невозможно.

Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов. Выкрутить два болта, держащие внутреннюю ручку. Если напряжение отсутствует, проверьте проводку, реле и блок управления. А вот второй провод на движок идет мимо доводчика.

Блок управления стеклоподъемниками — как подключить самому? Видимо это сделано для того, чтобы если выйдет из строя доводчик — всегда можно было закрыть окно простым удержанием кнопки.

Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Следите за любыми частями адаптера привода, которые могут выпасть при удалении двигателя. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок. Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов.

Один небольшой минус рычажного механизма является в том, что скорость подъема стекла неодинаковая. Будут вопросы — задавайте в комментариях. Диск расположен в двух направляющих вправо и влево внутри. Специалисты и читатели сайта labavto. Будут небольшие потери от провода GREEN, который идет от доводчика на движок, так как он длинный и идет под торпедой от водительской двери к пассажирской.
Как Подключить Стеклоподъемник Своими Руками. Быстро и Просто.

Переключатели стеклоподъемников 59.3769, 51.3769, 92.3709, схема

Переключатели стеклоподъемников 59.3769 предназначены для управления моторедуктором стеклоподъемника стекла боковой двери. Переключатели стеклоподъемников 59.3769 устанавливаются на автомобили повышенной проходимости УАЗ Патриот.

Переключатели стеклоподъемников 59.3769, характеристики, размеры, чертежи, контакты и электрические схемы.

Подключение переключателей стеклоподъемников 59.3769 в систему электрооборудования автомобиля УАЗ-3163 Патриот происходит с помощью колодки AMP 174966-2.

Чертеж, габаритные размеры и размеры места для установки переключателей стеклоподъемников 59.3769.

Электрическая схема, номера и обозначение контактов переключателей стеклоподъемников 59.3769.

Основные характеристики переключателей стеклоподъемников 59.3769.

Номинальное напряжение, В : 12
Ток коммутации, А : 0,001…0,05
Режим работы : S2
Момент переключения, Нсм : 2,5…4,0
Степень защиты : IP53
Сопротивление изоляции, МОм : 10
Цвет видовых поверхностей : черный
Цвет символа : белый
Цвет подсветки символа : зеленый
Масса, не более, кг : 0,018

Переключатели стеклоподъемников 51.3769, характеристики, размеры, чертежи, контакты и электрические схемы.

Переключатели стеклоподъемников 51.3769 предназначены для управления моторедуктором стеклоподъемника стекла боковой двери. Переключатели стеклоподъемников 51.3769 устанавливаются на автомобили Lada Приора, ВАЗ-2170, Lada Priora FL, ВАЗ-2172. Подключение переключателей стеклоподъемников в систему электрооборудования автомобиля происходит с помощью колодки AMP 174966-2.

Чертеж, габаритные размеры и размеры места для установки переключателей стеклоподъемников 51.3769.

Электрическая схема, номера и обозначение контактов переключателей стеклоподъемников 51.3769.

Основные характеристики переключателей стеклоподъемников 51.3769.

Номинальное напряжение, В : 12
Ток коммутации, А : 0,001…0,05
Режим работы : S2
Момент переключения, Нсм : 2,5…4,0
Степень защиты : IP53
Сопротивление изоляции, МОм : 10
Цвет видовых поверхностей : черный
Цвет символа : белый
Цвет подсветки символа : светло-зеленый
Масса, не более, кг : 0,015

Переключатели стеклоподъемников 511.3769, характеристики, размеры, чертежи, контакты и электрические схемы.

Переключатели стеклоподъемников 511.3769 предназначены для управления моторедуктором стеклоподъемника стекла боковой двери. Переключатели стеклоподъемников 511.3769 устанавливаются на автомобили Lada Гранта, ВАЗ-2190, Lada Калина FL, ВАЗ-2192, ВАЗ-2194. Подключение переключателей стеклоподъемников в систему электрооборудования автомобиля происходит с помощью колодки AMP 174966-2.

Чертеж, габаритные размеры и размеры места для установки переключателей стеклоподъемников 511.3769.

Электрическая схема, номера и обозначение контактов переключателей стеклоподъемников 511.3769.

Основные характеристики переключателей стеклоподъемников 511.3769.

Номинальное напряжение, В : 12
Ток коммутации, А : 0,001…0,05
Режим работы : S2
Момент переключения, Нсм : 2,5…4,0
Степень защиты : IP53
Сопротивление изоляции, МОм : 10
Цвет видовых поверхностей : черный
Цвет символа : белый
Цвет подсветки символа : светло-зеленый
Масса, не более, кг : 0,015

Переключатели стеклоподъемников 92.3709, характеристики, размеры, чертежи, контакты и электрические схемы.

Переключатели стеклоподъемников 92.3709 предназначены для управления моторедуктором стеклоподъемника стекла боковой двери. Переключатели стеклоподъемников 92.3709 устанавливаются на автомобили Lada Самара, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115, Lada ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, Шевроле Нива, УАЗ Патриот и сельхозтехнику. Подключение переключателей стеклоподъемников в систему электрооборудования автомобиля происходит с помощью колодки 469.70.00.00-01 (2106-3724568). Способ крепления — защелками корпуса, к данному переключателю производится пластмассовая рамка 21093-3709.680.

Чертеж, габаритные размеры и размеры места для установки переключателей стеклоподъемников 92.3709.

Электрическая схема, номера и обозначение контактов переключателей стеклоподъемников 92.3709.

Основные характеристики переключателей стеклоподъемников 92.3709 и 92.3709-01.

Номинальное напряжение, В : 12
Номинальный ток, при индуктивной нагрузке 2 мГн., А : 10
Падение напряжения, мВ/А : менее 10
Цвет видовых поверхностей : черный
Цвет символа : белый
Цвет подсветки символа : светло-зеленый для 92.3709 и зеленый для 92.3709-01
Масса, не более, кг : 0,015

Основные характеристики переключателей стеклоподъемников 92.3709-04.

Номинальное напряжение, В : 24
Номинальный ток, при индуктивной нагрузке 2 мГн., А : 5
Падение напряжения, мВ/А : менее 10
Цвет видовых поверхностей : черный
Цвет символа : белый
Цвет подсветки символа : светло-зеленый
Масса, не более, кг : 0,015

Переключатели стеклоподъемников 921.3709, характеристики, размеры, чертежи, контакты и электрические схемы.

Переключатели стеклоподъемников 921.3709 предназначены для управления моторедуктором стеклоподъемника стекла боковой двери. Переключатели стеклоподъемников 921.3709 устанавливаются на автомобили Lada Калина, ВАЗ-1117, ВАЗ-1118, ВАЗ-1119, Lada Калина FL, ВАЗ-2192, ВАЗ-2194, Lada Гранта, ВАЗ-2190, Газель-Бизнес, Газель-NEXT, УАЗ Патриот, УАЗ Карго и УАЗ Пикап. Подключение переключателей стеклоподъемников в систему электрооборудования автомобиля происходит с помощью колодки Ф57.830.081 или 2106 — 3724568. Способ крепления — защелками корпуса.

Чертеж, габаритные размеры, размеры места для установки, электрическая схема, номера и обозначение контактов переключателей стеклоподъемников 921.3709.

Основные характеристики переключателей стеклоподъемников 921.3709.

Назначение контактов переключателя стеклоподъемников 921.3709.

1 — Управление подъемом стекла.
2 — +12 Вольт от клеммы «15» выключателя замка зажигания.
3 — Масса, только для -00 , -02 , -03.
4 — Подсветка.
5 — Масса.
6 — Масса, только для -00 , -02 , -03.
7 — Управление опусканием стекла.

Похожие статьи:

• Руководство по эксплуатации на УАЗ Патриот и УАЗ Пикап с МКПП Dymos, АКПП Punch 6L50, раздаточными коробками Dymos, Divgi TTS и УАЗ, 316300-3902002-18.
• Устройство вызова экстренных оперативных служб ЭРА-ГЛОНАСС на УАЗ Патриот и УАЗ Пикап, назначение, компоненты, режимы работы и тестирования.
• Комплектации двигателей ЗМЗ-409051.10 и ЗМЗ-409052.10 с модернизированной системой охлаждения для УАЗ Патриот, УАЗ Пикап и УАЗ Профи, перечень оригинальных деталей двигателей.
• Установка автоматической коробки передач АКПП на Уаз Патриот, список запасных частей и состав установочного комплекта.
• Модификации ЭБУ МИКАС-11 на автомобилях ГАЗ, УАЗ, ПАЗ, применяемость, назначение контактов, схема, функция самодиагностики, коды ошибок, основные датчики ЭСУД на МИКАС-11.
• Режимы работы пульта управления климатической установкой Уаз Патриот и Уаз Пикап, внешние органы управления взаимодействующие с пультом.

Кнопки стеклоподъемников ВАЗ 2110 — фото, описание на VAZ-2110.net

Кнопка стеклоподъемника (2 клавиши) 181.3763 ВАЗ 2110.

Сверху видим четыре кнопки управления электроприводом.

Кнопки электростеклоподъемника ВАЗ 2110.

доработка эсп ваз.

Дублирующие кнопки стеклоподъемников на ВАЗ 2110.

Блок кнопок стекло подъемников ВАЗ 2110-2112.

подключение кнопок стеклоподъемников Сделай сам.

Дублирующие кнопки стеклоподъемников на ВАЗ 2110.

Подсветка кнопок стеклоподъемников ваз 2110.

Дублирующие кнопки стеклоподъемников на ВАЗ 2110.

Кнопка стеклоподъёмника ВАЗ 2110.

Необходимо клавишу приобрести ЭСП ВАЗ 1118 образца 1118 АВАР-3709613-10 (92…

Дублирующие кнопки стеклоподъемников на ВАЗ 2110.

3) Продаются кнопки 2шт стеклоподъемников ВАЗ-2114, цена-50 руб/шт.

перенес кнопки стеклоподъемников в дверь))).

Назначение: предназначен для управления моторедукторами стеклоподъемников д…

Блок кнопок стеклоподъёмника ВАЗ-2110 — 4-клавишный.

Сверху видим четыре кнопки управления электроприводом.

Дублирующие кнопки стеклоподъемников на ВАЗ 2110.

Блок клавиш стеклоподъемника ВАЗ-2110 четыре кнопки.

Схемы для стеклоподъемников.

Задние двери хочу сделать на кнопки.. левая дверь одна… нужно кнопки от э…

тюнинг ЭСП ваз 2110.

— Универсальные переключатели стеклоподъемника

Информация о переключателе окон

Переключатель окон AC Delco управляет движением окна вверх и вниз.

Наши специалисты в PartsGeek знают, что значит любить свою машину, поэтому наша миссия — помочь вам найти идеальный переключатель окон AC Delco. Производитель вашего автомобиля продает надежные и прочные автомобили, но все автомобили имеют вторичные системы, которые иногда перестают работать и требуют замены — на нашем сайте есть запасные компоненты, необходимые вашему автомобилю.Каждый автомобиль имеет разные особенности, от накладки на капот до стоек капота. В большинстве случаев внутренние элементы автомобиля предназначены для повышения удобства водителя. Стекло автомобиля опускается и поднимается с помощью переключателя стеклоподъемника. Если переключатель стеклоподъемника нажат, он заставляет двигатель стеклоподъемника включаться. Ваш оконный переключатель — это кнопка, которая запускает окна. Стеклоподъемник — это переключатель, который водитель может нажимать, чтобы поднимать и опускать окно автомобиля или грузовика. Оконные переключатели могут перестать работать со временем из-за постоянного использования, влажности или коррозии проводки.

Автоматическое стекло вашего автомобиля поднимается и опускается с помощью переключателя окон Beck Arnley.

Наши специалисты на сайте PartsGeek.com знают, что значит любить свой автомобиль, и поэтому мы поставили перед собой задачу помочь вам найти правильный переключатель окон Beck Arnley. Если вы покупаете новый автомобиль, вы инвестируете в набор функций, которые хороши ровно настолько, насколько хороши их части. Сегодняшний автомобиль спроектирован для работы с широким спектром функций.Поскольку обычный пассажир проводит так много времени в транспортном средстве, логично установить надстройки, которые сделают мили более приятными. Оконные переключатели могут перестать работать со временем из-за частого использования, повреждения водой или неплотной проводки. При нажатии переключателя стеклоподъемника включается электронный двигатель. Переключатель стеклоподъемника — это то, как пассажиры автомобиля заставляют автоматические стеклоподъемники подниматься и опускаться. Переключатель окна — это переключатель, который запускает окна. Автоматическое окно транспортного средства поднимается или опускается нажатием переключателя стеклоподъемника.Автомобиль или грузовик хороши ровно настолько, насколько хороши его детали, такие как переключатель окон Beck Arnley.

Автоматическое стекло легкового или грузового автомобиля опускается или поднимается нажатием переключателя окон Dorma.

Когда вы покупаете переключатель окон Dorman у специалистов в PartsGeek, вы можете быть уверены, что выбираете самые лучшие детали по лучшей цене. Поскольку обычный пассажир проводит в машине длительные периоды времени, рекомендуется приобрести дополнительное оборудование, которое, как правило, делает поездки более приятными.Детали, которые обеспечивают лучшую езду, могут повысить безопасность, а также управляемость. На рынке есть несколько вариантов, а также стандартные запчасти, которые сделают ваше путешествие еще более приятным. Стеклоподъемник — это то, как водители заставляют электрические стеклоподъемники автомобиля подниматься и опускаться. Ваш оконный переключатель запускает движение окон вверх и вниз. Оконные переключатели могут перестать работать со временем из-за частого использования, повреждения водой или неплотной проводки. При нажатии переключателя стеклоподъемника включается электронный двигатель.Стеклоподъемник — это часть автомобиля, которая опускает и поднимает электрические стеклоподъемники. Ищете надежный источник выдающихся деталей, таких как оконный переключатель Дормана?

Стеклоподъемник вашего автомобиля или грузовика поднимается или опускается нажатием переключателя стеклоподъемника Febi.

Каждому легковому или грузовому автомобилю время от времени потребуются заменяемые компоненты, поэтому, когда вам понадобится оконный переключатель Febi, сайт PartsGeek.com всегда рядом, чтобы вам помочь.Когда вы покупаете новый автомобиль, вы платите за набор функций, которые хороши ровно настолько, насколько хороши их части. Вспомогательные системы вашего автомобиля, хотя и не критичны для бесперебойной работы вашего автомобиля, тем не менее, являются компонентами, которые вы хотите поддерживать в идеальном состоянии. В дополнение к недорогому оборудованию доступно множество вариантов, которые добавят удовольствия поездке на работу. Переключатель стеклоподъемника — это кнопка, которую водитель может нажимать, чтобы опускать и поднимать окна вашего автомобиля. Ваш переключатель окон — это то, как водители заставляют окна автомобиля подниматься и опускаться.Оконные переключатели могут перестать работать со временем из-за постоянного использования, повреждения водой или неисправной проводки. Стеклоподъемник — это кнопка, которая запускает электрические стеклоподъемники. Стеклоподъемник автомобиля поднимается и опускается с помощью переключателя стеклоподъемника.

Оконный переключатель Mopar — это деталь автомобиля, которая поднимает и опускает ваши автоматические окна.

Часто самое сложное при восстановлении старого автомобиля — это поиск надежного источника качественных запчастей, таких как переключатель окон Mopar.Компоненты, которые обеспечивают более роскошную езду, могут повысить безопасность, а также улучшить управляемость. Незначительные элементы автомобиля, хотя они и не являются абсолютно необходимыми для продолжительной управляемости вашего автомобиля, по-прежнему являются элементами, которые вы должны сохранить в идеальном состоянии. Если вы покупаете новый автомобиль, вы платите за набор функций, которые хороши ровно настолько, насколько хороши их компоненты. Стеклоподъемник — это часть автомобиля, которая приводит в действие электрические стеклоподъемники. Стеклоподъемник вашего автомобиля поднимается или опускается с помощью переключателя стеклоподъемника.Переключатель стеклоподъемника — это кнопка, которую пассажир может нажать, чтобы сдвинуть окна автомобиля или грузовика. Если переключатель стеклоподъемника нажат, это вызывает активацию стеклоподъемника. Оконные переключатели могут перестать работать со временем из-за чрезмерного использования, повреждения водой или неисправной проводки. Идеальные детали, такие как переключатель окон Mopar, находятся всего в нескольких щелчках мыши при покупке на сайте PartsGeek.com.

Окно вашего автомобиля или грузовика опускается и поднимается нажатием переключателя сменного окна.

Автомобиль или грузовик действительно хороши настолько, насколько хороши детали, которые они используют, например, сменный переключатель стеклоподъемника. Незначительные системы вашего автомобиля, хотя и не являются обязательными для повседневной эксплуатации вашего автомобиля или грузовика, все же являются элементами, которые вы должны поддерживать в отличном состоянии. Чтобы воспользоваться новейшими функциями вашего нового автомобиля, вам необходимо использовать запчасти высочайшего качества. Хотя они могут не быть критически важными компонентами, такими как подвеска вашего автомобиля, второстепенные компоненты вашего автомобиля могут быть важны для получения полного удовольствия от автомобиля, на который вы тратите так много времени и энергии.Стеклоподъемник — это кнопка, на которую вы нажимаете, чтобы поднимать и опускать окна автомобиля. Автоматическое стекло автомобиля или грузовика поднимается и опускается при нажатии переключателя стеклоподъемника. Стеклоподъемник — это устройство, которое включает электрические стеклоподъемники. Оконные переключатели могут перестать работать со временем из-за чрезмерного использования, влажности или неплотной проводки. Ваш оконный переключатель инициирует движение окон вниз и вверх. Если вы ищете сменный переключатель стеклоподъемника, ремонт автомобиля или грузовика с использованием запчастей OEM-качества в конечном итоге окупится.

Стандартный переключатель окна — это то, как пассажиры автомобиля приказывают автоматическим стеклоподъемникам нашего автомобиля подниматься и опускаться.

Специалисты PartsGeek понимают, что значит любить свой автомобиль, и поэтому мы поставили перед собой задачу помочь вам найти идеальный переключатель окон Standard. Инновационные устройства делают поездку еще более приятной. Производитель вашего автомобиля производит надежные и прочные автомобили, но у всех автомобилей есть мелкие компоненты, которые иногда ломаются или требуют внимания — на нашем сайте есть запасные компоненты, которые требуются вашему автомобилю или грузовику.Современный автомобиль спроектирован так, чтобы пользоваться многими удобствами. Ваш стеклоподъемник — это переключатель, на который пассажир может нажимать, чтобы поднимать и опускать окна автомобиля. Каждый раз при нажатии переключателя стеклоподъемника включается двигатель стеклоподъемника. Стеклоподъемник — это то, как мы приказываем стеклоподъемникам нашего автомобиля подниматься или опускаться. Переключатель окна инициирует движение окна вверх и вниз. Стеклоподъемник — это часть автомобиля, которая запускает автоматические стеклоподъемники. Ваш автомобиль или грузовик действительно хороши ровно настолько, насколько хороши детали, которые он использует, например, стандартный переключатель окон.

Оконный переключатель TRW — это деталь автомобиля, которая опускает и поднимает ваши окна.

Чтобы получить от вашего автомобиля или грузовика непревзойденное удовольствие, взгляните на переключатель стеклоподъемника TRW. Компоненты, облегчающие езду, могут повысить безопасность и улучшить работу. На рынке есть множество различных опций, а также недорогие компоненты, которые сделают ваше вождение более приятным. Чтобы по-настоящему воспользоваться преимуществами нового автомобиля, вам понадобятся запасные части высшего качества.Оконный переключатель — это элемент управления, который вы нажимаете, чтобы опускать и поднимать окна вашего автомобиля или грузовика. Каждый раз, когда нажат переключатель стеклоподъемника, активируется электронный двигатель. Переключатель окон — это то, как пассажиры автомобиля заставляют окна автомобиля или грузовика подниматься или опускаться. Ваш оконный переключатель запускает движение ваших окон вверх и вниз. Оконные переключатели могут со временем изнашиваться из-за частого использования, повреждения водой или неисправной проводки. Воспользуйтесь сайтом www.partsgeek.com, когда вам потребуются высококачественные автомобильные детали, такие как переключатель стеклоподъемника TRW.

Замена передвижного переключателя стеклоподъемника

Замена передвижного переключателя стеклоподъемника дома или в офисе

К удобству переключателя электрического стеклоподъемника легко привыкнуть. Легкое нажатие пальца, и ваше окно переместится в желаемое положение — плавно, красиво и без проблем. Однако в жизни автомобиля наступит день, когда нажатие этого переключателя не принесет желаемого результата. Окно может стонать и закрываться, когда оно ползет вверх или вниз в прерывистой остановке и начале движения, или оно может вообще отказываться двигаться, не производя ни малейшего шума, который указывает на то, что вы сделали цифровой запрос на перемещение окна.Замена необходима, чтобы не повредить другие детали, такие как регулятор, когда вы вручную толкаете и тянете окно в желаемое положение.

Что такое замена переключателя электрического стеклоподъемника?

Переключатель электрического стеклоподъемника вашего автомобиля является основным компонентом вашей системы стеклоподъемников. Сегодня почти все автомобили оснащены окнами, приводимыми в действие магией электричества, а не окнами, которыми нужно управлять вручную с помощью кривошипных ручек. Это позволяет поднимать и опускать окна так же просто, как нажимать этот переключатель.При включении переключатель электрического стеклоподъемника посылает электрический ток на двигатель стеклоподъемника, который прикреплен к стеклоподъемнику, активируя его. В свою очередь, электродвигатель приводит в действие ряд шестерен, которые приводят в движение рычажный механизм стеклоподъемника, который фактически поднимает и опускает оконное стекло в соответствии с направлением, указанным с помощью переключателя стеклоподъемника. Отдельные переключатели стеклоподъемников находятся на подлокотниках дверных панелей каждой двери, и каждый из них управляет движением окна для конкретной двери, на которой они расположены.Главный выключатель электрического стеклоподъемника, который управляет всеми окнами в автомобиле, обычно расположен на подлокотнике панели двери водителя, но в некоторых автомобилях он установлен на центральной консоли.

Как выполняется замена переключателя электрического стеклоподъемника?

1. Проверить блок предохранителей на предмет неисправных / открытых предохранителей. Расположение блока предохранителей можно найти в руководстве по эксплуатации автомобиля.
2. Снять переключатель электрического стеклоподъемника с панели двери.
3. В зависимости от вашей марки и модели вам может потребоваться снять дверную панель, чтобы получить доступ к кабелям для переключателя.
4. Установить новый переключатель электрического стеклоподъемника в панель двери.
5. Подсоедините переключатель электрического стеклоподъемника. Перед установкой дверной панели проверьте работу окна и переключателя.
6. Переустановить дверную панель и питание.

Рекомендации

Переключатели стеклоподъемников обычно имеют долгий срок службы, но вам следует избегать их чрезмерного и ненужного использования; игра с переключателем может сократить срок службы системы.

Признаки, указывающие на необходимость замены переключателя стеклоподъемника

• Ненормальный шум при попытке переместить окно вверх или вниз.
• Работа окна прерывистая.

После того, как вы примете решение заменить сломанные детали на надежные запасные части, устойчивые к износу, мобильная механика Wrench станет для вас идеальным выбором. Мы гарантируем, что, делая заказ на нашем веб-сайте, вы получаете заменяющую продукцию, имеющую непреходящую ценность и отвечающую строгим стандартам качества. Мы сотрудничаем с ведущими производителями автомобилей, чтобы предоставить самые надежные решения для неисправных стеклоподъемников.Предлагаемые нами запасные части строго контролируются в процессе производства, чтобы обеспечить высочайшую надежность и безотказную установку. Мобильный механик из Wrench может приехать к вам, дома или в офисе, и дать вам смету ремонта для обслуживания и ремонта вашего автомобиля.

Комплекты переключателя стеклоподъемника

Переключатели стеклоподъемника Hot Rod

Это все наши новые переключатели GT2. Эти переключатели продаются для использования в качестве переключателя электрического стеклоподъемника, однако могут использоваться практически для чего угодно ПО ЗАПРОСУ.Все эти новые переключатели имеют тонкую посадку и отделку, чтобы не зацепиться за них при установке на двери или консоли вашего автомобиля. Они имеют тот же дизайн, что и панели GT3 и GT4D, поэтому будут соответствовать остальным вашим переключателям.

ЕСЛИ ВЫ ПОДКЛЮЧАЕТЕ ПАНЕЛЬ С 2 ПЕРЕКЛЮЧАТЕЛЯМИ НА ДВЕРИ ВОДИТЕЛЯ И ПАНЕЛЬ С ОДНОЙ ПЕРЕКЛЮЧАТЕЛЯМИ НА ДВЕРИ ПАССАЖИРА, ЗАКАЖИТЕ ТРОЙНОЙ КОМПЛЕКТ.

Выключатель одиночный GT2 с модулем реверса 10219… 89 $.00

Двойной выключатель GT2 с модулем реверса 10220… 149,00 $

Тройной комплект GT2 (Поставляется с двойной и одинарной панелями с реверсивными модулями) 10231… .. $ 219,00

Модульная конструкция лицевой панели переключателя позволяет нам создать настраиваемую панель переключателя для управления чем угодно. Если вы хотите, чтобы один выключатель включал плафон, или группу из 20 для включения всего в машине, мы можем это сделать.

Все переключатели изготовлены из алюминиевых заготовок и имеют матовую поверхность. Фактическое переключение может быть мгновенным-выключенным-мгновенным или включенным-выключенным. Все переключатели рассчитаны на 5 ампер, поэтому вам могут понадобиться реле для больших нагрузок. (см. стр. 41) Хотите свет? Мы можем добавить 1 или 2 лампы к каждому переключателю в выбранном вами цвете. Панели переключателей имеют высоту 1 3/4 дюйма. Одиночный переключатель имеет длину 1 5/8 дюйма. Каждый дополнительный переключатель добавляет 1 1/8 дюйма. (например, панель с 6 переключателями имеет длину 7 3/8 дюйма) Высота переключателя составляет 5/8 дюйма.

Серия GT4D включает делители для защиты этих важных цепей от случайного переключения. Серия GT3 без разделителей. Переключатели серии GT2 не имеют разделителей, имеют короткую перемычку, чтобы не мешать нахождению на вашей двери, и включают модули изменения полярности (предназначены для электрических стеклоподъемников / замков, но мы все равно можем сделать их, как вы хотите).

Не знаете, есть ли у вас двигатели с переключением полярности? См. Вкладку «Инструкции к продукту», чтобы определить, реверсируют ли ваши двигатели полярность или неполярность.

Switch Doctor

Добро пожаловать в Switch Doctor, единственного в мире специалиста в области переключателей стеклоподъемников (также называемых электрическими переключателями стеклоподъемников, автоматическими переключателями стеклоподъемников, панелями переключателей, дверными переключателями, переключателями замков, переключателями главных окон, переключателями для водителя и переключателями для пассажиров). Мы поставляем как OEM (производитель оригинального оборудования) напрямую из дилерских центров, так и главные переключатели управления окнами под торговой маркой Switch Doctor.

На все оконные переключатели марки Switch Doctor предоставляется пожизненная гарантия; На все наши оконные переключатели OEM предоставляется двухлетняя гарантия. Щелкните здесь, чтобы просмотреть нашу гарантийную политику.

Switch Doctor не продает бывшие в употреблении оконные переключатели (или отремонтированные, отремонтированные и т. Д. Оконные переключатели). Мы продаем ТОЛЬКО новые оконные переключатели, пришедшие прямо с нашего завода или дилера.

Если вам нужна замена оконного переключателя, вы обратились по адресу! Мы рекомендуем вам диагностировать проблему с автоматическим стеклоподъемником перед покупкой детали.Неисправный переключатель стеклоподъемника — наиболее частая причина проблем с стеклом автомобиля. (Менее распространенной проблемой с электрическими стеклоподъемниками вашего автомобиля может быть неисправный стеклоподъемник (стеклоподъемники и проблемы с электропроводкой редко являются проблемой). Свяжитесь с нами, если вам нужна помощь в диагностике проблемы с электрическими стеклоподъемниками. Отремонтировать окно невозможно. Перегоревший переключатель, но иногда тщательная очистка может продлить срок службы переключателя с загрязненными контактами на несколько дней или месяцев. Гораздо выгоднее просто заменить неисправный переключатель окна, что каждый может сделать самостоятельно примерно за 5 минут в большинстве случаев.Нажмите здесь, чтобы просмотреть наши видео-инструкции по установке оконного переключателя.

Если вы купите у нас оконный переключатель и окажется, что он вам не нужен, вы можете вернуть его на срок до 90 дней. Нажмите здесь, чтобы ознакомиться с нашей политикой возврата в течение 90 дней без проблем.

Если вы не уверены, почему ваше окно не работает, нажмите ссылку «ПОМОЩЬ В ДИАГНОСТИКЕ ПРОБЛЕМЫ С ОКНОМ» внизу этой страницы.

В Switch Doctor мы отправляем товары два раза в день, семь дней в неделю — наш девиз: «Клиент всегда прав!» Switch Doctor полностью принадлежит и управляется американцами.Спасибо за покупку.

Авторские права на все содержимое этого сайта принадлежат Switch Doctor 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 — все права защищены. Авторское право распространяется на любое другое место, где появляется этот контент.

СМОТРИТЕ НАШЕ РУКОВОДСТВО ПО ДИАГНОСТИКЕ ПРОБЛЕМЫ С ОКНОМ

Признаки неисправного или неисправного переключателя стеклоподъемника

Переключатель электрического стеклоподъемника позволяет легко открывать и закрывать окна в автомобиле. Переключатели расположены возле каждого окна, а главная панель находится на двери водителя или рядом с ней.Со временем предохранитель, двигатель или регулятор могут выйти из строя, и их потребуется заменить. Если вы подозреваете, что переключатель электрического стеклоподъемника неисправен или выходит из строя, обратите внимание на следующие симптомы:

1. Все окна перестали работать

Если все окна перестают работать сразу, то есть нет реакции, когда вы нажимаете переключатель электрического стеклоподъемника, есть вероятность, что в электрической системе пропала мощность. Обычно причиной этой проблемы является неисправное реле или перегоревший предохранитель. Главный переключатель драйверов также может быть причиной.

2. Не работает только одно окно

Если перестает работать только одно окно, проблема может быть в неисправном реле, неисправном предохранителе, неисправном двигателе или выключателе электрического стеклоподъемника. Самая распространенная причина, по которой одно окно перестает работать, — это выключатель, поэтому профессиональный механик должен проверить это, чтобы заменить выключатель электрического стеклоподъемника. Как только механики заменят переключатель, они проверит окна, чтобы убедиться, что остальная часть системы работает правильно.

3.Окно работает только от главного выключателя

В некоторых случаях окно может не работать от собственного переключателя, но главный переключатель все еще может поднимать или опускать окно. В этом случае высока вероятность того, что переключатель электрического стеклоподъемника вышел из строя и другие компоненты окна работают правильно.

4. Винда иногда работает

Когда вы открываете окно нормально, но оно не закрывается должным образом, это может быть проблема с выключателем питания окна. Может быть и обратное, окно закроется нормально, но не открывается как обычно.Выключатель мог умереть, но еще не полностью выключился. Еще есть время заменить переключатель электрического стеклоподъемника, прежде чем ваше окно застрянет в открытом или закрытом положении. Как можно скорее отправьте свой автомобиль в сервисный центр, потому что в случае чрезвычайной ситуации вам может потребоваться быстро открывать и закрывать окна.

Если ваши окна не работают должным образом или вообще не работают, попросите механика проверить и / или отремонтировать оконный переключатель. Важно иметь исправно работающие окна на случай возникновения чрезвычайной ситуации, поэтому эти вопросы следует решать как можно быстрее.YourMechanic упрощает ремонт переключателя стеклоподъемников, приходя к вам домой или в офис для диагностики или устранения проблем. Вы можете заказать услугу онлайн 24/7. Квалифицированные специалисты YourMechanic также готовы ответить на любые возникающие вопросы.

Как заменить переключатель стеклоподъемника

Сегодняшние автомобили имеют электрические стеклоподъемники. Некоторые автомобили по-прежнему могут иметь механические стеклоподъемники. По большей части переключатели стеклоподъемников используются для управления стеклоподъемниками на стандартных автомобилях эконом-класса.Роскошные автомобили представляют новый бесконтактный переключатель окон с голосовым управлением.

Стеклоподъемник на двери водителя приводит в действие все окна в автомобиле. Также имеется выключатель или выключатель блокировки окон, который позволяет только двери водителя активировать другие окна. Это хорошая идея для маленьких детей или животных, которые могут случайно выпасть из движущегося автомобиля.

Стеклоподъемник на двери водителя обычно совмещен с замками дверей. Это называется панелью переключателей или панелью кластера.Некоторые панели переключателей имеют съемные оконные переключатели, а другие панели переключателей представляют собой одно целое. Для дверей переднего и заднего пассажира есть только переключатель стеклоподъемника, а не панель переключателей.

Выключатель — это выключатель питания пассажирских дверей. Общие признаки отказа переключателя электрического стеклоподъемника включают в себя окна, которые не работают должным образом или не работают вообще, а также окна, которые работают только от главного переключателя. Если переключатель не работает, компьютер определяет эту ситуацию и отображает индикатор двигателя вместе со встроенным кодом.Некоторые общие коды освещения двигателя, связанные с переключателем электрического стеклоподъемника:

B1402, B1403

Часть 1 из 4: Проверка состояния переключателя электрического стеклоподъемника

Шаг 1. Найдите дверь с поврежденным или неисправным переключателем электрического стеклоподъемника . Визуально осмотрите выключатель на предмет внешних повреждений.

Осторожно нажмите на переключатель, чтобы увидеть, опустится ли окно. Осторожно потяните переключатель вверх, чтобы увидеть, поднимется ли окно.

• Примечание : Некоторые автомобили включают электрические стеклоподъемники только при включенном зажигании и включенном тумблере или в положении вспомогательного оборудования.

Часть 2 из 4: Замена переключателя электрического стеклоподъемника

Необходимые материалы

• Ключ торцевой в коробке
• Крестовая отвертка
• Электроочиститель
• Отвертка с плоским жалом
• Инструмент для дверей Lisle
• Игольчатые плоскогубцы
• Карманная отвертка с плоским жалом
• Трещотка с метрическими и стандартными головками
• Набор динамометрических бит

Шаг 1. Припаркуйте автомобиль на ровной твердой поверхности .

Шаг 2: Установите противооткатные упоры вокруг задних колес . Включите стояночный тормоз, чтобы заблокировать движение задних колес.

Шаг 3. Установите девятивольтовый аккумулятор в прикуриватель . Это сохранит ваш компьютер работает и поддерживает текущие настройки в автомобиле.

Если у вас нет энергосберегающего устройства на девять вольт, ничего страшного.

Шаг 4. Откройте капот автомобиля, чтобы отсоединить аккумулятор .Возьми заземляющий кабель от отрицательного полюса аккумулятора, отключение питания стеклоподъемника переключатели.

Для автомобилей с выдвижным переключателем электрического стеклоподъемника:

Шаг 5: Найдите дверь с неисправным переключателем электрического стеклоподъемника . Используя отвертку с плоским наконечником, слегка приподнимите все вокруг основания переключателя или кластера.

Выдвиньте основание переключателя или кластер и снимите жгут с переключателя.

Шаг 6: Выдвиньте фиксирующие лапки .С помощью небольшой карманной отвертки с плоским наконечником слегка подденьте фиксирующие выступы на переключателе электрического стеклоподъемника.

Вытяните переключатель из основания или кластера. Возможно, вам придется использовать ножницы с игольчатым носом, чтобы вытащить переключатель.

Шаг 7: Возьмите электроочиститель и очистите жгут . Это удалит всю влагу и мусор, чтобы создать полное соединение.

Шаг 8: Вставьте новый переключатель электрического стеклоподъемника в блок дверного замка . Убедитесь, что фиксаторы защелкиваются на переключателе электрического стеклоподъемника, удерживая его в надежном положении.

Шаг 9: Подсоедините жгут к основанию или кластеру электрического стеклоподъемника . Защелкните основание или блок электрического стеклоподъемника в дверной панели.

Возможно, вам понадобится карманная отвертка с плоским жалом, чтобы фиксирующие язычки вошли в дверную панель.

Для автомобилей с установленным переключателем электрического стеклоподъемника на панели на автомобилях конца 80-х, 90-х годов и современных транспортных средств:

Шаг 10: Найдите дверь с неисправным переключателем электрического стеклоподъемника .

Шаг 11: Снимите внутреннюю ручку двери .Для этого подденьте чашеобразную пластиковую крышку из-под дверной ручки.

Этот компонент отделен от пластикового обода вокруг ручки. В переднем крае чашеобразной крышки есть щель, в которую можно вставить плоскую отвертку. Снимите крышку, а под ней находится винт с крестообразной головкой, который необходимо удалить. После этого пластиковый ободок можно снять с ручки.

Шаг 12: Снимите внутреннюю панель двери .Осторожно отодвиньте панель от двери до упора.

Здесь поможет плоская отвертка или металлический дверной инструмент (предпочтительно), но будьте осторожны, чтобы не повредить окрашенную дверцу вокруг панели. Когда все зажимы ослабнут, возьмитесь за верхнюю и нижнюю часть панели и слегка отогните ее от двери.

Поднимите всю панель прямо вверх, чтобы освободить ее от защелки за дверной ручкой. При этом выпадет большая винтовая пружина. Эта весна сидит за стеклоподъемником ручку, и она несколько неудобна, чтобы вернуться на место, когда вы переустанавливаете панель.

• Примечание : Некоторые автомобили могут иметь болты или винты с крутящим моментом, которые удерживают панель прикреплен к двери. Также вам может потребоваться отсоединить трос дверной защелки, чтобы снять дверную панель. Возможно, потребуется снять динамик с дверной панели, если он установлен снаружи.

Шаг 13: Подденьте фиксирующие лапки . С помощью небольшой карманной отвертки с плоским наконечником слегка подденьте фиксирующие выступы на переключателе электрического стеклоподъемника.

Вытяните переключатель из основания или кластера.Возможно, вам придется использовать ножницы с игольчатым носом, чтобы вытащить переключатель.

Шаг 14: Возьмите электроочиститель и очистите жгут проводов . Это удалит всю влагу и мусор, чтобы создать полное соединение.

Шаг 15: Вставьте новый переключатель электрического стеклоподъемника в блок дверного замка . Убедитесь, что фиксирующие выступы защелкнулись на переключателе электрического стеклоподъемника, что обеспечивает его фиксацию.

Шаг 16. Подсоедините жгут к основанию или блоку электрического стеклоподъемника .

Шаг 17: Установите дверную панель на дверь . Сдвиньте дверную панель вниз и внутрь по направлению к передней части автомобиля, чтобы убедиться, что дверная ручка находится на месте.

Защелкните все дверные петли в дверце, фиксируя дверную панель.

Если вы сняли болты или винты с дверной панели, обязательно установите их заново. Кроме того, если вы отсоединили трос дверной защелки, чтобы снять дверную панель, убедитесь, что вы снова подключили кабель дверной защелки. Наконец, если вам пришлось снять динамик с дверной панели, обязательно переустановите динамик.

Шаг 18: Установите внутреннюю ручку двери . Установите винты, чтобы прикрепить дверную ручку к дверная панель.

Установите крышку винта на место.

Шаг 19: Откройте капот автомобиля, если он еще не открыт . Снова подсоедините заземляющий кабель к отрицательной клемме аккумуляторной батареи.

Выньте девятивольтный аккумулятор из прикуривателя.

Шаг 20: Затяните зажим аккумулятора . Убедитесь, что соединение хорошее.

• Примечание : Если у вас не было устройства энергосбережения на девять вольт, вам придется сбросить все настройки в вашем автомобиле, такие как радио, электрические сиденья и электрические зеркала.

Шаг 21: Снимите противооткатные упоры с автомобиля . Также очистите свои инструменты.

Часть 3 из 3: Проверка переключателя электрического стеклоподъемника

Шаг 1. Проверьте работу выключателя питания . Поверните ключ в положение включения и нажмите на верхнюю часть переключателя.

Окно двери должно подниматься при открытой или закрытой двери. Нажмите на нижнюю сторону переключателя. Окно двери должно опускаться при открытой или закрытой двери.

Нажмите выключатель, чтобы заблокировать окна пассажира. Проверьте каждое окно, чтобы убедиться, что они заблокированы. Теперь нажмите на выключатель, чтобы открыть окна пассажира. Проверьте каждое окно, чтобы убедиться, что они работают.

Если окно вашей двери не открывается после замены переключателя электрического стеклоподъемника, возможно, требуется дальнейшая диагностика переключателя электрического стеклоподъемника. требуется сборка или возможный отказ электронного компонента.Если вы не уверены, что выполняете работу самостоятельно, попросите одного из сертифицированных технических специалистов YourMechanic произвести замену.
