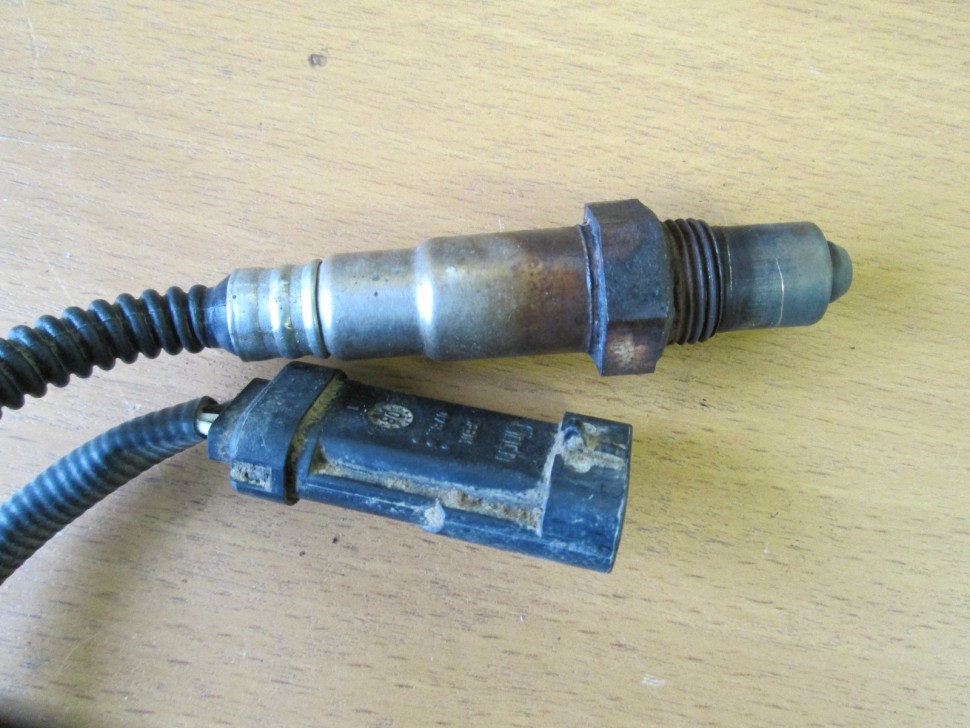

Лямбда-зонд в автомобиле: что это такое, как он работает и зачем нужен - Статьи

Современная экологическая ситуация диктует необходимость введения жестких ограничительных мер по защите окружающей среды от загрязнений. Вследствие этого автопроизводители все чаще используют катализаторы, снижающие уровень токсичности выхлопных газов. Чтобы такой нейтрализатор работал, необходимо регулярно отслеживать химсостав “питательной” смеси.

Узнайте стоимость диагностики лямбда зонда онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Для чего предназначен лямбда-зонд, как устроен и за что отвечает

Принцип работы: кислородный датчик, прогреваясь до 300-400 градусов Цельсия, измеряет процентное содержание O2 в выхлопе. Высокая температура позволяет электролиту обрести проводимость. Разница кислорода внутри системы и в окружающей среде вызывает напряжение в электродах сенсора.

За что отвечает лямбда-зонд

Пока мотор греется, подача горючего производится без этого устройства. Корректировка газа производится на основании следующих датчиков:

  • положения дросселя;

  • количества коленвальных оборотов;

  • температуры хладагента.

Чтобы ускорить включение кислородного сенсора в рабочий процесс, используют вынужденный подогрев. Кожух (керамика) прибора содержит в себе нагрев. элемент, подключающийся к электрической сети авто.

Почему так важен лямбда-зонд? Это устройство обеспечивает оптимальные пропорции ТВС, попадающей в двигатель.

Нормальным считается соотношение одной части горючего к 14,6-14,8 воздуха.

Поддержка показателя в норме обеспечивается электровпрысковыми системами питания и работой кислородного сенсора в цепи обратной связи.

Для чего нужен лямбда-зонд. Что случится, если сенсор выйдет из строя

Очевидные проблемы — ухудшение разгона и перерасход топлива. Неисправное устройство передает ложные данные, в результате чего получается диспропорциональная рабочая смесь. Автомобиль при этом остается на ходу, но не затягивайте с ремонтом (особенно при серьезном перерасходе горючего).

Если при достижении рабочей температуры зонд не активируется или “перевирает” данные, необходима диагностика в техцентре. Профессионал определит, что делать — восстанавливать штатное устройство или устанавливать новое. Лучшим решением будет монтаж аналогичного механизма, иначе бортовой компьютер не сможет корректно считывать показания. При одновременном отказе пары датчиков есть риск выхода из строя авто целиком. В этом случае разумным будет буксировка или эвакуация машины в автосервис для устранения неполадки.

Кислородный сенсор — чувствительный механизм, который может отказать при использовании некачественных запчастей (например, поршневых колец) и горючего.

Не используйте этилированный бензин — свинец в его составе может повредить платиновые электроды.

Что делает лямбда-зонд

Измерения базируются на определении доли воздуха в отработанном газе. Этим обусловлено его размещение: в выпускном коллекторе до катализатора. ЭСУ считывает информацию с датчика и дает команду оптимизировать топливно-воздушную смесь до нормального показателя, регулируя объем топлива в двигательных цилиндрах.

Зачем нужен второй лямбда-зонд? Дубликат устанавливают непосредственно на выходе, что увеличивает точность. Это помогает лучше контролировать правильную пропорцию смеси и корректность работы катализатора.

За что отвечает лямбда-зонд в машине

Как мы уже писали, датчик сигнализирует об изменении доли кислорода в топливной смеси. Если получившиеся показатели расходятся с нормативными значениями, управляющий блок меняет продолжительность впрыска. Благодаря этому экономится горючее, снижается выхлопная токсичность и ДВС работает эффективно.

Если регулярно не проверять работу кислородного сенсора, проблема “высветится” на приборной панели (сигнал Check Engine). В этом случае вам придется разбираться с вышедшим из строя устройством.

Можно ли обмануть систему?

Для этой цели используют “обманку” электронного или механического типа. В первом случае катализатор заменяют бронзовой или стальной запчастью, выполненной точно в размер. В ней высверливают небольшое отверстие для прохождения газа. Керамическую крошку обрабатывают катализатором и размещают внутри проставок. Смесь взаимодействует с этими частицами. В результате CO/CH окисляются и токсичность выхлопа снижается. Если используется пара датчиков, их показания в этом случае не совпадут. Будьте готовы к тому, что ЭБУ расценит такое расхождение как ошибку.

Электронный вариант устроен сложнее. Он способны обманывать “мозги” машины, обеспечивая их корректную работу. Встроенный микропроцессор оценивает состав выхлопных газов и формирует сигнал, совпадающий с данными второго сенсора (это работает, если катализатор исправен).

Зачем нужен датчик кислорода. Основные виды устройств

Прибор передает сигнал на блок управления при нарушении правильной пропорции топливно-воздушной смеси. Основу такого сенсора составляют гальванические элементы с диоксидом циркония, используемого в качестве электролита. Сверху он покрыт оксидом натрия и обработан пористыми электродами из платины, проводящими ток. Такой механизм работает только при 300 градусах Цельсия.

В некоторых случаях электролит выполнен из титановой двуокиси. К недостаткам этого устройства относят невозможность генерации с ЭДС, при этом именно его часто устанавливают на популярных моделях авто.

Варианты с дополнительным подогревом быстрее активизируются, что позволяет получить максимально точные данные.

На агрегаторе Uremont. com предусмотрены инструменты для помощи автовладельцам в решении различных проблем. Например, чтобы вызвать эвакуатор, достаточно заполнить онлайн-бланк заявки — в течение 3-х минут придут отклики от партнерских СТО. Помимо этого, на портале предусмотрены:

  • интерактивная карта с адресами техцентров;

  • чат с автоэкспертами;

  • рейтинг на основе оценок пользователей, отзывы, основанные на их личном опыте, и пр.

Читайте также: 6 признаков неисправности лямбда зонда

Лямбда-зонд: устройство и назначение

Датчик лямбда-зонда (или иначе, словами автолюбителей, лямбда-зонд) – это механизм, который отвечает за концентрацию и соотношение бензина и воздуха в топливно-воздушной смеси при ее приготовлении и подаче через топливные каналы в цилиндр двигателя. От правильности показаний данного устройства зависит суммарный расход топлива, мощность и динамика автомобиля.  По сути, важность датчика сравнима с карбюратором и инжектором, поскольку и тот и другой принимают непосредственное участие в приготовлении горючей смеси. В сегодняшней статье мы узнаем, что такое лямбда-зонд, как он устроен и для чего предназначается.

Устройство

Основой (главным рабочим элементом) данного датчика является пористый керамический материал, который производится на двуокиси циркония. Сама же конструкция данного устройства предполагает наличие следующих деталей:

  • стального корпуса;
  • манжеты проводов;
  • керамического изолятора;
  • контакта цепи подогрева;
  • проводки;
  • уплотнительного кольца;
  • наконечника из циркониевой керамики;
  • стержня со спиралью накаливания;
  • внутреннего защитного экрана со специальным отверстием для отработанных газов;
  • наружного экрана с отверстием для атмосферного воздуха;
  • токосъемника электрического сигнала.

Где он расположен?

Зачастую лямбда-зонд (ВАЗ-2110 в том числе) располагается в выпускной системе, за пределами выпускного коллектора. Также следует знать, что на некоторых автомобилях может быть по два таких устройства. Один из них может размещаться до катализатора, а второй - после него. Работа двух лямбда-зондов существенно повышает эффективность и точность приготовления топливно-воздушной смеси для дальнейшей ее подачи в камеру сгорания ДВС.

Принцип действия

Алгоритм работы данного устройства основан на свойствах оксида циркония. Поэтому задействуется он при температуре не менее 350 градусов Цельсия. В некоторых случаях, для того чтобы ускорить процесс нагрева, используют специальный электронагреватель. Весь принцип работы лямбда-зонда можно разделить на несколько этапов:

  1. Отработанные выхлопные газы проходят сквозь катализатор и выхлопную трубу. При этом они обтекают рабочую поверхность датчика лямбда-зонда, который расположен перед катализатором.
  2. Далее это устройство производит анализ уровня О2 в выхлопных газах и сравнивает данные с уровнем в атмосфере.
  3. В ходе работы датчика вырабатывается разность потенциалов, после чего механизм посылает короткий электрический сигнал на ЭБУ двигателя.
  4. После этого ЭБУ обрабатывает данные и подает сигнал на определенный ряд устройств, тем самым регулируя работу исполнительных элементов.

Следует отметить, что в случае нехватки кислорода в системе, а именно в топливно-воздушной смеси, продукты сгорания окисляются не до конца. В таком случае транспортное средство начинает терять динамику, и происходит увеличение расхода топлива (в камере образуется обедненная смесь). Если же воздуха в системе слишком много, это приводит к неполному разложению оксида азота, что также не лучшим образом отображается на работе двигателя.

Принцип работы лямбда зонда | Выхлоп-сервис

В современных системах управления впрыском топлива, едва ли не главную роль выполняет датчик содержания кислорода в выхлопных газах (Oxygen Sensor). Его часто называют лямбда-зонд или О2-датчик, иногда — датчик выхлопа. Задача лямбда-зонда состоит в том чтобы преобразовывать информацию о содержании кислорода в выхлопных газах в эл.сигнал, который, в свою очередь, считывается эл. блоком управления впрыском (ECU).

В современных двигателях оптимальной считается смесь с соотношением 14.7 частей воздуха к 1части топлива. Соотношение воздуха и топлива в составе топливной смеси определяется эл.блоком по полученным сигналам датчиков установленных на двигателе, качество же приготовленной смеси проверяется ECU по сигналам, введенного в обратную связь, датчика О2. При излишне обогащенной или обедненной топливной смеси, эл.блок корректирует ее приготовление с учетом показаний лямбда-зонда. датчик О2 выполняет в системе впрыска топлива одну из основных функций, работа двигателя во многом зависит от его исправного состояния. Самыми важными условиями работоспособности датчика содержания кислорода в выхлопных газах являются:

1. Обеспечение герметичности выхлопного тракта и непосредственно места установки датчика. При замене вышедшего из строя датчика О2 следует смазывать его резьбу специальной токопроводной смазкой для предотвращения заклинивания резьбового соединения. Не стоит применять для этого стандартные смазки, т.к. они не являются токопроводными, а резьбовая часть датчика является для него эл.контактом. Некачественный контакт (или контакт с большим сопротивлением эл.току) приведет к неправильной работе
лямбда-зонда. В некоторых конструкциях предусмотрена установка герметизирующей шайбы. Чаще всего эти шайбы являются одноразовыми и при демонтаже датчика подлежат замене.

2. Считается недопустимым попадание на корпус датчика тормозной или охлаждающей жидкости и других реактивов. Не следует применять для очистки его поверхности какие-либо растворители и активные моющие средства.

3. В связи с малыми рабочими токами, должны быть обеспечены надлежащие контакты в разъемах соединений эл.цепи и проводки датчика О2.

4. Существенно снизить ресурс лямбда-зонда может применение топлива, в состав которого входит высокое содержание свинца (эт.бензин).

5. К выходу из строя датчика может привести перегрев его корпуса. Перегрев может произойти из-за неправильно установленного угла опережения зажигания или сильно переобогащенной топливной смеси. В свою очередь, топливная смесь может быть переобогащена из-за забитого воздушного фильтра, неисправного регулятора давления топлива в системе, неработающего датчика температуры охлаждающей жидкости и др.

Функционально лямбда-зонд работает, как переключатель и выдает напряжение выше порогового (0.45V) при низком содержании кислорода в выхлопных газах. При высоком уровне кислорода датчик О2 снижает это пороговое напряжение ECU. При этом, важным параметром является скорость переключения датчика. В большинстве систем впрыска топлива О2-датчик имеет выходное напряжение от 40–100мВ. до 0.7–1В. Длительность фронта должна быть не более 120мСек. Следует отметить, что многие неисправности лямбда-зонда контроллерами не фиксируются и судить о его исправной работе можно только после
соответствующей проверки.

Проверку работоспособности датчика О2 лучше всего производить с помощью осциллографа. На Рис.3 показан сигнал нормально работающего лямбда-зонда на прогретом двигателе, работающего на ХХ.



На Рис.4 показан выходной сигнал еще работающего, но изрядно послужившего и практически забитого датчика О2. Данная осциллограмма зафиксировала падение амплитуды выходного сигнала ниже 0V, что говорит о неисправности датчика О2. Данная неисправность датчика чаще всего фиксируется системой самодиагностики и на приборной панели загорается лампочка «CHECK ENGINE», которая сигнализирует о неисправности.

На Рис.5 представлена наиболее распространенная «болезнь» датчиков содержания кислорода в выхлопных газах, которая выражена в замедленной его реакции. Время фронта сигнала (t) значительно превышает 120 мСек. Данная неисправность датчика неминуемо вызывает увеличенный расход топлива и заметное снижение динамики автомобиля, а система самодиагностики ее не зафиксирует, т.к. данный параметр не отслеживается контроллером.

Неисправности “замерзших» датчиков О2 не фиксируются контроллером, т.к.амплитудные значения сигналов не выходят из заданного для них диапазона. В большинстве систем впрыска топлива неисправности датчиков могут быть зафиксированы только при выходе их сигнала из этого заданного диапазона. Чаще всего это 0–1В.

Таким образом,однозначно фиксируется только полное отсутствие сигнала и его минусовое значение, в этих случаях ошибка индицируется лампой «CHECK ENGINE». Однако, следует заметить, что в некоторых ECU предусмотрена возможность диагностики и обнаружения неисправности по косвенным признакам (соотношение показаний датчика скорости автомобиля или датчика положения коленвала, датчика положения дроссельной заслонки, расходомера воздуха и др.). В этих случаях индикация «СЕ» может быть включена.

При обнаружении неисправности О2-датчика, контроллер переходит в режим управления впрыском по усредненным параметрам и завышает обогащение

Ресурс датчика содержания кислорода в выхлопных газах обычно составляет от 30 до 70 тыс.км. и в значительной степени зависит от условий эксплуатации. Дольше служат, как правило, датчики с подогревом. Рабочая температура для них обычно 315–320ёC. В конструкцию этих датчиков включен нагревающий элемент, имеющий на разъеме свои контакты. Проверку работоспособности нагревательного элемента таких датчиков можно производить обычным омметром. Сопротивление их обычно составляет от 3 до 15 Ом.

Демонтаж неисправного лямбда-зонда следует производить при температуре двигателя около 50ёC, в противном случае, из-за заклинивания, велик риск сорвать резьбу. Перед тем, как приступать к демонтажу, необходимо при выключенном зажигании отсоединить разъем датчика. На некоторых автомобилях, чтобы снять датчик О2, необходимо демонтировать защитный кожух выпускного тракта. Признаком неисправного лямбда-зонда может служить повышение расхода топлива и ухудшение динамики автомобиля, при этом возможен неустойчивый холостой ход двигателя.

В большинстве своем, сходные по конструкции датчики являются взаимозаменяемыми. Возможна и замена неподогреваемых на подогреваемые О2 (обратную замену я не рекомендую). Однако часто возникает проблема несовместимости разъемов и отсутствие дополнительных проводов питания для подогревающего элемента. При этих заменах можно самостоятельно проложить дополнительные провода и подключить подогреватель к реле зажигания или реле эл.бензонасоса. При этом следует учитывать, что ток потребления подогревателя может составлять до 8–12А. Если есть возможность, лучше эту цепь подключить через дополнительное реле и предохранитель, как показано на Рис.9.

На рис. показана схематика разъемов, которые чаще всего встречаются с распространенными датчиками содержания кислорода в выхлопных газах. Цветовая маркировка проводов, разъемов (и их конструкция) могут различаться и зависят от предприятия (фирмы) изготовителя конкретного датчика или автомобиля. Однако замечено, что сигнальный провод О2 чаще бывает более темного цвета, чем его подогревателя. Цветовая маркировка проводов подогревателя датчика, чаще всего бывает одноцветной (часто белого цвета), но отличной от сигнального провода.

В заключение хочу отметить, что датчик содержания кислорода в выхлопных газах устанавливается, как правило, в паре с катализатором. Многие автовладельцы считают, что они взаимосвязаны функционально и могут работать только в паре. Однако это не совсем так. В большинстве автомобилей лямбда-зонд установлен на выхлопном тракте до катализатора. В этом случае катализатор не может влиять на работу датчика, хотя обратная зависимость есть и заключается в том,чтобы система впрыска топлива регулировала топливную смесь не переобогащая ее, таким образом продляя срок службы катализатора.

Некоторые автовладельцы самостоятельно заменяют вышедший из строя катализатор на резонатор и отключают лямбда-зонд. В этом случае ECU работает по усредненным значениям и не может обеспечить оптимального приготовления состава топливной смеси. Кроме того, добиться низкого уровня содержания СО в выхлопных газах на таких автомобилях бывает весьма проблематично. Часто в этих случаях после отклю чения аккумулятора работа двигателя становится неустойчивой и не всегда оптимизируется даже после значительного пробега автомобиля, т. к. не во всех ECU есть система коррекции режимов сохраняемых в оперативной памяти и, при отключении питания, ECU теряет эти значения. Восстановление этих значений порой может быть дороже стоимости нового катализатора вместе с О2.

Бесконтрольность датчика О2 может привести к его полному разрушению, а ведь его основу составляют керамические пластины. Самым серьезным следствием отключенного лямбда-зонда может стать вышедший из строя двигатель, т.к. на многих автомобилях из-за подрастянувшегося ремня ГРМ (и не только) могут не плотно быть закрыты выпускные клапана в начале обратного хода поршня. В этот момент очень велик риск попадания керамики в камеру сгорания, а чем это грозит догадаться не трудно.

Если вы решили заменить катализатор на резонатор или просто его удалить, не стоит отключать лямбда-зонд, а если и он вышел из строя, то установите новый датчик. В автомобилях где лямбда-зонд установлен на катализаторе, дело обстоит еще сложнее, т.к. О2 контролирует уже очищенный выхлоп. В этом случае, если удален катализатор (даже если сохранен О2), добиться оптимальной работы двигателя бывает достаточно трудно, т.к. программа ECU может быть не рассчитана на более «грязный» выхлоп и часто воспринимает
это как неисправность лямбда-зонда.

Настоятельно рекомендую проверять работу датчика содержания кислорода в выхлопных газах не реже одного раза через каждые 5000–10000 км. пробега автомобиля. Решением данной проблемы контроля может стать установленный на приборной панели индикатор работы лямбда-зонда.

Vladimir Kalinovsky
Corsa Automotive
2307 McDonald Ave
Brooklyn, NY 11223
(718) 998–0770
fax (718) 627–7312
Внимание! Проверку работы датчика содержания кислорода в выхлопных газах следует проводить на прогретом двигателе и частоте вращения коленвала на оборотах обычного Х.Х.+1200. Щуп осциллографа необходимо подключать к сигнальному проводу О2 не отключая датчик от контроллера.

Отключить диагностические лямбда зонды, что избавит от необходимости их менять, можно с помощью чип тюнинга. Это позволит полностью удалить каталитический нейтрализатор.

устройство, принцип работы, неисправности. Широкополосный лямбда-зонд :: SYL.ru

Ежегодно в мире ужесточаются экологические нормы. Сейчас каждый автомобиль укомплектован системой фильтрации отработавших газов. И если на дизельных моторах эту функцию выполняет сажевый фильтр и система SCR, то на бензиновых все несколько иначе. Здесь используется каталитический нейтрализатор. Именно он преобразует вредные металлы в экологически чистые оксиды. Однако его работа и эффективность зависима от электроники. Так, в конструкции автомобиля можно встретить широкополосный датчик кислорода. Что это за элемент, как он работает, как устроен и можно ли его проверить своими руками? Ответы на эти вопросы узнаете в нашей сегодняшней статье.

Характеристика

Что это за элемент? Широкополосный лямбда-зонд – это устройство, которое отвечает за измерение количества кислорода в выхлопных газах автомобиля. Благодаря работе данного элемента обеспечивается наиболее правильное смесеобразование и, как следствие, оптимальная и стабильная работа двигателя на всех его режимах. Процесс управления концентрацией кислорода в газах называют лямбда-регулированием.

Сам название «лямбда» происходит от греческого символа λ. В автомобилестроении данным символом обозначается коэффициент остатка воздуха в горючей смеси.

Где находится?

Устанавливается широкополосный лямбда-зонд в выхлопной системе. В зависимости от типа автомобиля, в конструкции может использоваться один или несколько таких датчиков. Так, первый устанавливается до катализатора, второй – после него. Внешне его можно увидеть не всегда. Например, на «Калине» первых поколений данный элемент расположен в районе днища. А начиная со второго поколения кислородный датчик (лямбда-зонд) монтируется прямо в выпускной коллектор, доступ к которому осуществляется из-под капота. Но в любом случае данный элемент будет выглядеть как некая форсунка, что торчит из трубы со жгутом проводов.

Отметим, что на старых автомобилях использовался не широкополосный датчик кислорода, а двухточечный. Он имеет простую конструкцию. Был заменен ввиду необходимости более точных показаний. Ведь чем правильнее смесь, тем более оптимальной будет работа двигателя в разных режимах и нагрузках. Кстати, некоторые устанавливают широкополосный датчик кислорода с показометром. Обычно это цифровой «будильник», который показывает соотношение бензина и воздуха в смеси в режиме реального времени. Зачастую используется для диагностики неисправностей авто. На заводе такой элемент не устанавливается.

Устройство

Конструкция данного механизма предполагает наличие следующих элементов:

  • Металлический корпус с резьбой.
  • Электрический нагреватель.
  • Наконечник.
  • Защитный экран.
  • Токопроводящий контакт.
  • Уплотнительная манжета для провода.
  • Изолятор.

В основе механизма лежат два чувствительных электрода. Внешний имеет платиновое напыление, благодаря которому электрод сильно чувствителен к кислороду. Внутренний же изготовлен из циркония. Устанавливается датчик таким образом, чтобы сквозь него проходили отработанные газы. Внешний электрод улавливает О2, после чего измеряется потенциал между двумя наконечниками. Чем он выше, тем больше кислорода в системе.

Широкополосный датчик кислорода являет собой усовершенствованную конструкцию двухконтактного механизма. Отметим, что потенциал разницы измеряется под воздействием определенной силы тока.

Как это работает?

Алгоритм действия данного элемента основывается на поддержке определенного напряжения. Оно составляет 0,45 В. Это стабильный показатель между двумя электродами датчика.

При снижении концентрации О2, напряжение между керамическим элементом возрастает. это свидетельствует о наличии обогащенной смеси. Данный сигнал моментально поступает в электронный блок управления. Последний на основаниях этих сигналов создает ток определенной силы на исполнительных устройствах (в том числе на форсунке). Та, в свою очередь, впрыскивает больше (или меньше, в зависимости от показаний) бензина в камеру. Если смесь бедная, датчик сигнализирует об этом ЭБУ таким же образом.

Важная особенность

Стоит отметить, что работа чувствительных наконечников возможна только при достижении температуры в триста градусов Цельсия. Рабочий диапазон керамических электродов составляет от трехсот до тысячи градусов. Но как тогда действует элемент «на холодную»? Ранее на двухконтактных устройствах сигнал формировался от иных датчиков (расхода воздуха, положения заслонки и числа оборотов коленвала). Усредненное значение лямбды поступало на блок и тот формировал готовую смесь. Правда, значения эти были не всегда верными. Это не гарантировало оптимальную и стабильную работу двигателя внутреннего сгорания.

Поэтому в новом поколении датчиков (широкополосного типа) используется специальный подогреватель. Его функция – повысить температуру наконечников. Это необходимо, чтобы устройство включилось в работу сразу же после холодного старта двигателя. При достижении температуры в триста градусов, керамический элемент становится твердым электролитом, который пропускает сквозь себя ионы кислорода, скопившиеся на платиновой электродной сетке.

Нагревательный элемент расположен внутри корпуса датчика и питается принудительно от бортовой сети автомобиля.

Значение лямбды и связь с ДВС

Исходя из всего вышесказанного можно сказать, что работа стабильная работа двигателя внутреннего сгорания невозможна без широкополосного датчика. Именно этот элемент формирует сигнальные значения для ЭБУ, который впоследствии корректирует горючую смесь. Электронный блок является связующим звеном, который не только принимает импульсы, но и подает опорное напряжение 0,45 В на датчик. В зависимости от нагрузки двигателя внутреннего сгорания, режима его работы и рабочей температуры электроника подбирает наиболее оптимальное соотношение воздуха и топлива в смеси.

Считается, что идеальное соотношение – это 14,7 частей кислорода на одну часть бензина. При таком условии значение лямбды будет равно единице. Но не стоит забывать о таком значении, как коэффициент избытка воздуха. Если лямбда показывает выше единицы, значит, смесь будет обедненной. В таком случае в цилиндр поступит больше кислорода. Ежели лямбда ниже одного, значит, ЭБУ будет формировать обогащенную смесь. Так, в цилиндры поступит больше топлива, чем обычно.

Ресурс

Это довольно хрупкий элемент в автомобиле. Замена лямбда-зонда может понадобиться уже через 50 тысяч километров. Но как правило, на таком пробеге изнашиваются датчики отечественных авто. Если говорить об иномарках, замена лямбда-зонда может наступить через 100-120 тысяч километров. Точных цифр никто не регламентирует, поскольку ресурс зависит от многих факторов (вплоть до содержания свинца в бензине).

Признаки

Как определить, что кислородный датчик (лямбда-зонд) требует замены? Узнать это очень просто. Поскольку датчик будет неисправен, на электронный блок заведомо поступят ошибочные сигналы и данные. В результате мотор будет работать нестабильно. Причиной тому является неправильно сформированная топливовоздушная смесь. Неисправность кислородного датчика широкополосного типа сопровождается:

  • Увеличением расхода топлива.
  • Нестабильными оборотами на холостом ходу.
  • Неконтролируемым нагреванием катализатора. после остановки мотора, он может потрескивать.
  • Изменением концентрации СО в газах. Выхлоп будет более едким и неприятным на запах.
  • Появлением лампы «Проверьте двигатель» на панели приборов.
  • Снижением разгонной динамики.
  • Провалами (рывками) при попытке набрать скорость.

Если появился хотя бы один из вышеперечисленных симптомов, это повод произвести детальную проверку широкополосного датчика кислорода.

Причины неисправности

Почему данный механизм может выходить из строя? Первая причина – это естественный износ. Если пробег автомобиля составил более 50 тысяч километров, ресурс механизма может подойти к концу. Но также датчик ломается по другим причинам:

  • При обрыве проводов, что идут на датчик. В таком случае сигнал попросту не поступит на ЭБУ.
  • При механическом повреждении. Многие датчики устанавливаются в районе днища. Если автомобиль проехал через глубокое препятствие, возможно повреждение измерительного элемента. При малейшей деформации разрушается гальванический элемент широкополосного датчика кислорода.
  • При перегреве датчика. Это может произойти из-за неполадок в топливной системе автомобиля. Обычно это некорректный угол зажигания либо неправильный тюнинг двигателя (например, не та прошивка ЭБУ при чип-тюнинге).
  • При загрязнении чувствительного элемента. Если закоксовывается верхний слой с платиновым покрытием, ионы не будут улавливаться широкополосным датчиком. Что это может быть? Обычно загрязнения происходят из-за попадания масла в камеру сгорания. данная копоть затем обволакивает стенки выпускного коллектора, а также наконечника датчика. Еще загрязнения могут происходить из-за использования некачественного бензина, который содержит много свинца.
  • При разгерметизации корпуса. Такое бывает редко, но данную неисправность не следует исключать.
  • При попадании антифриза в цилиндры двигателя. это происходит из-за пробоя прокладки головки блока. В результате газы приобретают характерный белый цвет. Помимо этого, меняется и концентрация кислорода в выхлопе. Простыми словами, датчик начинает «сходить с ума». ЭБУ готовит неправильную смесь.

Разбираем контакты

В отличие от двухконтактного датчика, широкополосный имеет несколько иное устройство.

К нему подводится целая колодка с проводами. За что отвечает каждый из них? Ниже мы расскажем о распиновке широкополосного датчика кислорода:

  • Пин-1. Отвечает за ток ионного насоса. Напряжение на этом контакте должно составлять не менее 10 микроампер.
  • Пин-2. Отвечает за массу. Допустимое отклонение – не больше 100 mV.
  • Пин-3. Отвечает за работу гальванического элемента (сигнал Нернста). В отключенном разъеме уровень напряжения должен составлять порядка 0,45 В. При подключенном разъеме данная цифра находится в пределах 1 В.
  • Пин-4 и 5. Эти контакты отвечают за напряжение на подогревателе. Управляется подогреватель широкополосного датчика путем широтно-импульсной модуляции. В случае отказа подогревателя, при компьютерной диагностике будут следующие коды ошибок: РОО36 и РОО64.

Подводим итоги

Итак, мы выяснили, как работает кислородный датчик, как устроен и почему он выходит из строя. Как видите, устроен широкополосный элемент гораздо сложнее, чем двухконтактный. Тем не менее именно такой тип позволяет точно контролировать и правильно готовить топливно-воздушную смесь, не возлагаясь на усредненные параметры. В случае выхода из строя элемент нужно срочно заменить.

Где находится датчик кислорода, мы уже знаем (до и после каталитического нейтрализатора либо в районе выпускного коллектора). При замене могут возникнуть трудности. Резьба часто прикипает, а открутить датчик можно только с использованием универсальных смазок типа ВД-40.

Проверяем самостоятельно лямбда-зонд. Методика диагностики.

Кислородный датчик – устройство, предназначенное для фиксирования количества оставшегося кислорода в отработавших газах двигателя автомобиля. Он расположен в выпускной системе вблизи катализатора. На основе данных, полученных кислородным датчиком, электронный блок управления двигателем (ЭБУ) корректирует расчет оптимальной пропорции топливовоздушной смеси. Коэффициент избытка воздуха в ее составе обозначается в автомобилестроении греческой буквой лямбда (λ), благодаря чему датчик получил второе название – лямбда-зонд.

Все современные автомобили оборудованы датчиками кислорода (лямбда зонды). Они являются очень важной составляющей системы впрыска топлива на инжекторных двигателях. При выходе из строя лямбда зонда, увеличивается расход топлива причем в разы!!! у меня мотор 1,6 кушал 20 литров на 100 км пробега. Для проверки лямбды не достаточно иметь простой мультиметр, так как сигнал с датчика на переходных режимах меняется практически мгновенно, и тестер просто не успевает его измерить. Поэтому было принято решение, сделать простой недорогой тестер, специально для проверки датчиков кислорода. В качестве индикации служит линейка из 10 светодиодов которая позволяет оперативно контролировать выходной сигнал с датчика и определить его исправность.

Внимание! датчики кислорода бывают одно, двух, трех и четырех проводные! Однопроводные очень старые модели с ними все понятно масса и сигнальный провод. В двух проводных датчиках черный провод сигнал, а серый масса. Трех проводные имеют 2 белых провода подогрев, черный сигнал, масса берется с коллектора. Четырех проводной датчик также как 3х проводной 2 белых подогрев, черный сигнал, серый масса.

Тестер для проверки лямбда-зонда своими руками

Схема тестера для проверки лямбда зонда довольно проста, ее сердце микросхема-генератор LM3914, которая может работать в 2х режимах, бегущая полоса или бегущая точка. на входе стоит делитель который настроен на входное напряжение 0-1 V, каждый светодиод 0,1 V. Чего как раз достаточно практически для всех типов зондов, обычно диапазон лямбда зондов 0-0,9 V.

Настройка заключается в подстройке делителя напряжения на входе тестера, подстроечным резистором. Для этого нужен регулируемый блок питания и мультиметр. Необходимо выставить напряжение 0,5 V на блоке питания и добиться загорания 5 и 6 светодиодов. т.е. средина светодиодной линейки, далее поднимаем напряжение до 0,9 V и смотрим чтоб горел предпоследний светодиод. На этом настройка окончена.
Все собрано на печатной плате размером 31 х 27 мм. светодиоды подключены проводами. Питается устройство от 3х батареек типа ААА.

Печатная плата

Что касается корпуса, здесь на усмотрение. Кто что придумает, так он и будет выглядеть.

Конечно же есть и другие варианты схем такого тестера, собраны они также на микросхеме-генераторе LM3914:

Если внимательно присмотреться к схеме каждого варианта, можно найти небольшие различия включения микросхемы, здесь выбирать только Вам!

Кислородный датчик можно проверить также простым мультиметром, зная основные параметры работы датчика.

Переводим режим мультиметра в измерение постоянного напряжения в пределах «20 В». Включаем зажигание автомобиля, но не заводим двигатель. На приборе должно быть значение «0,45 В». Это нормальное показание, опорное напряжение в норме.

Если оно отсутствует или сильно занижено, значит, блок управления двигателем не выдает необходимого опорного напряжения на лямбда-датчик. Он правильно работать не будет. Нужно искать проблему в ЭБУ мотора.

В случае двухпроводной лямбды может отсутствовать «земля» на сером проводе. Возможен обрыв на нем или блок управления не «присылает» минус – проблемы в электронике блока. Чтобы в этом убедиться, можно минусовый щуп мультиметра подключить к «минусу» аккумулятора. Если на приборе покажутся заветные «0,45 В», значит нет «массы» в ЭБУ.

Проверяем работоспособность активного элемента лямбда-зонда

Щупы прибора оставляем в таком же положении. Заводим мотор автомобиля, даем ему немного прогреться. Показания мультиметра должны изменяться приблизительно в течение 1 секунды от 0,1 до 0,9 В. Если они неизменные, то датчик неисправен.

Показания прибора при работающем двигателе не меняются, значит лямбда не работает!

Чтобы сильнее убедиться в работоспособности лямбды, можно снять с ресивера вакуумный шланг, то есть увеличить количество воздуха во впускном коллекторе после ДМРВ (датчика массового расхода воздуха), тем самым обеднить смесь. Показания мультиметра должны измениться, то есть, границы амплитуды изменения напряжения поменяются.

Обманка кислородного датчика (лямбда-зонда)

Есть категория автолюбителей, предпочитающих обход различных электронных узлов автомобиля. Обманка всё решит! Здесь выскажу своё личное мнение.

Зачем отключать или выводить из работоспособности целые узлы автомобиля, превращая его в Жигули? Покупаем сразу простейший автомобиль и не морочим никому голову!

Тем не менее, приведём варианты обманок кислородного датчика

Как видим по схемам обманок, они типовые. Но, покупая хороший автомобиль, нужно предполагать расходы на его содержание и обслуживание. Такие варианты отключения датчиков ни к чему хорошему не приводят!





Лучший универсальный лямбда-зонд - Выгодные предложения на универсальный лямбда-зонд от глобальных продавцов универсальных лямбда-зондов

Отличные новости !!! Вы попали в нужное место для универсального лямбда-зонда. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший универсальный лямбда-зонд в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели универсальный лямбда-зонд на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в универсальности лямбда-зонда и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести универсальный лямбда-зонд по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее соотношение цены и качества лямбда-зонд renault - лучшие предложения на лямбда-зонд renault от глобальных продавцов лямбда-зондов renault

Отличные новости !!! Вы выбрали лямбда-зонд renault по адресу.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший лямбда-зонд renault в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой лямбда-зонд renault на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в лямбда-зонде renault и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести renault лямбда-зонд по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

лямбда-выражений (начиная с C ++ 11) - cppreference.com

Создает замыкание: безымянный функциональный объект, способный захватывать переменные в области видимости.

[править] Синтаксис

[ захватывает ] (необязательно)
(C ++ 20) ( params ) спецификаторы исключение attr -> ret требует (необязательно)
(C ++ 20) { корпус }
(1)
[ захватывает ] ( params ) -> ret { корпус } (2)
[ захватывает ] ( params ) { корпус } (3)
[ захватывает ] { корпус } (4)

1) Полная декларация.

2) Объявление константной лямбды: объекты, захваченные копией, являются константными в теле лямбда.

4) Список пропущенных параметров: функция не принимает аргументов, как если бы список параметров был () . Эту форму можно использовать только в том случае, если не используется ни constexpr, ни изменяемый, ни спецификация исключения, ни атрибуты, ни конечный возвращаемый тип.

[править] Объяснение

захватов - разделенный запятыми список из нуля или более захватов, необязательно начинающийся с захвата по умолчанию.

Подробное описание отловов см. Ниже.

Лямбда-выражение может использовать переменную, не захватывая ее, если переменная

  • является нелокальной переменной или имеет статическую продолжительность или продолжительность локального хранения потока (в этом случае переменная не может быть захвачена), или
  • - ссылка, инициализированная постоянным выражением.

Лямбда-выражение может считывать значение переменной, не захватывая его, если переменная

  • имеет постоянный энергонезависимый целочисленный или перечисляемый тип и был инициализирован постоянным выражением, или
  • - это constexpr и не имеет изменяемых членов.
(C ++ 20) - список параметров шаблона (в угловых скобках), используемый для предоставления имен параметрам шаблона универсальной лямбды (см. ClosureType :: operator () ниже). Как и в объявлении шаблона, за списком параметров шаблона может следовать необязательное предложение requires-clause, которое определяет ограничения для аргументов шаблона. Если предоставлен, список параметров шаблона не может быть пустым ( <> не допускается).
параметры - Список параметров, как в именованных функциях. Если auto используется как тип параметра, лямбда - это универсальная лямбда . (начиная с C ++ 14)
спецификаторы - Необязательная последовательность спецификаторов. Допускаются следующие спецификаторы:
  • изменяемый : позволяет телу изменять объекты, захваченные копией, и вызывать их неконстантные функции-члены
  • constexpr : явно указывает, что оператор вызова функции является функцией constexpr.Когда этот спецификатор отсутствует, оператор вызова функции будет в любом случае constexpr , если он удовлетворяет всем требованиям функции constexpr.
(начиная с C ++ 17)
  • consteval : указывает, что оператор вызова функции является немедленной функцией. consteval и constexpr нельзя использовать одновременно.
(начиная с C ++ 20)
исключение - предоставляет динамическую спецификацию исключения или спецификатор noexcept для operator () типа закрытия
attr - предоставляет спецификацию атрибута для типа оператора вызова функции типа замыкания. Любой указанный таким образом атрибут принадлежит типу оператора вызова функции, а не самому оператору вызова функции. (Например, нельзя использовать атрибут [[noreturn]] .)
рет - Тип возврата. Если нет, это подразумевается операторами возврата функции (или недействительно, если оно не возвращает никакого значения)
требуется (C ++ 20) - добавляет ограничение к operator () типа закрытия
корпус - Функциональное тело

Лямбда-выражение - это выражение prvalue уникального безымянного неагрегатного типа класса, не являющегося объединением, известного как тип закрытия , который объявляется (для целей ADL) в области наименьшего блока, области действия класса или область пространства имен, содержащая лямбда-выражение.Тип закрытия состоит из следующих членов:

ClosureType :: operator () (параметры)

ret operator () (params) const {body}

(ключевое слово mutable не использовалось)

ret operator () (params) {body}

(было использовано ключевое слово mutable)

template
ret operator () (params) const {body}

(начиная с C ++ 14)
(общая лямбда)

template
ret operator () (params) {body}

(начиная с C ++ 14)
(общая лямбда, использовалось ключевое слово mutable)

Выполняет тело лямбда-выражения при вызове. При доступе к переменной обращается к ее захваченной копии (для сущностей, захваченных копией) или к исходному объекту (для сущностей, захваченных по ссылке). Если в лямбда-выражении не было использовано ключевое слово mutable, оператор вызова функции квалифицируется как const, а объекты, захваченные копированием, не могут быть изменены изнутри этого оператора (). Оператор вызова функции никогда не бывает изменчивым и виртуальным.

Оператором вызова функции всегда является constexpr , если он удовлетворяет требованиям функции constexpr.Это также constexpr, если ключевое слово constexpr использовалось в объявлении лямбда.

(начиная с C ++ 17)

Оператор вызова функции является немедленной функцией, если в лямбда-выражении использовалось ключевое слово consteval .

(начиная с C ++ 20)

Для каждого параметра в params, тип которого указан как auto , в template-params в порядке появления добавляется придуманный параметр шаблона. Изобретенный параметр шаблона может быть пакетом параметров, если соответствующий член функции params является пакетом параметров функции.

 // общая лямбда, operator () - это шаблон с двумя параметрами
auto glambda = [] (auto a, auto && b) {вернуть a  (ts)...);
        return [=] {принтер (ts ...); }; // нулевая лямбда (не принимает параметров)
    };
};
auto p = vglambda ([] (auto v1, auto v2, auto v3) {std :: cout << v1 << v2 << v3;});
авто q = p (1, 'a', 3.14); // выводит 1a3.14
q (); // выводит 1a3.14

ClosureType Оператор () не может быть явно создан или специализирован.

(начиная с C ++ 14)

Если в определении лямбда-выражения используется явный список параметров шаблона, этот список параметров шаблона используется с оператором () .Для каждого параметра в params, тип которого указан как auto , в конец этого списка параметров шаблона добавляется дополнительный придуманный параметр шаблона:

 // общая лямбда, operator () - это шаблон с двумя параметрами
auto glambda = []  (T a, auto && b) {return a  (Ts && ... ts) {
   return foo (std :: forward  (ts) ...);
};
(начиная с C ++ 20)

исключение спецификации исключения в лямбда-выражении применяется к оператору вызова функции или шаблону оператора.

Для поиска имени, определения типа и значения указателя this и для доступа к нестатическим членам класса тело оператора вызова функции закрывающего типа рассматривается в контексте лямбда-выражения.

 struct X {
    int x, y;
    int оператор () (int);
    void f ()
    {
        // контекст следующей лямбды - это функция-член X :: f
        [=] () -> int
        {
            оператор возврата () (this-> x + y); // X :: operator () (this-> x + (* this).у)
                                            // это имеет тип X *
        };
    }
};

ClosureType оператор () не может быть назван в объявлении друга.

Висячие ссылки

Если сущность, не являющаяся ссылкой, захвачена ссылкой, неявно или явно, и оператор вызова функции закрывающего объекта вызывается после того, как время жизни сущности закончилось, возникает неопределенное поведение. Замыкания C ++ не продлевают время жизни захваченных ссылок.

То же самое относится к времени жизни объекта, на который указывает захваченный указатель this .

ClosureType :: operator ret (*) (params) ()

Неуниверсальная лямбда без захвата

с использованием F = ret (*) (params);
оператор F () const noexcept;

(до C ++ 17)

используя F = ret (*) (params);
constexpr оператор F () const noexcept;

(начиная с C ++ 17)

Общая лямбда без захвата

шаблон с использованием fptr_t = / * см. Ниже * /;

шаблон <параметры-шаблона>

operator fptr_t () const noexcept;
(начиная с C ++ 14)
(до C ++ 17)
шаблон с использованием fptr_t = / * см. Ниже * /;

шаблон <параметры-шаблона>

constexpr operator fptr_t () const noexcept;
(начиная с C ++ 17)

Эта определяемая пользователем функция преобразования определяется, только если список захвата лямбда-выражения пуст.Это общедоступная, constexpr, (начиная с C ++ 17) невиртуальная, неявная функция-член const noexcept объекта закрытия.

Эта функция является немедленной функцией, если оператор вызова функции (или специализация для общих лямбда-выражений) является немедленной функцией.

(начиная с C ++ 20)

Общая лямбда-функция без захвата имеет определенный пользователем шаблон функции преобразования с тем же списком параметров шаблона, что и шаблон оператора вызова функции.Если тип возвращаемого значения пустой или автоматический, он получается вычетом типа возвращаемого значения из специализации шаблона функции, которая, в свою очередь, получается вычетом аргумента шаблона для шаблонов функций преобразования.

 void f1 (int (*) (int)) {}
void f2 (char (*) (int)) {}
void h (int (*) (int)) {} // # 1
void h (char (*) (int)) {} // # 2
auto glambda = [] (auto a) {вернуть; };
f1 (гламбда); // Хорошо
f2 (гламбда); // ошибка: не конвертируется
ч (гламбда); // ок: вызывает # 1, поскольку # 2 не конвертируется

int & (* fpi) (int *) = [] (авто * a) -> авто & {return * a; }; // нормально
(начиная с C ++ 14)

Значение, возвращаемое этой функцией преобразования, является указателем на функцию со связью на языке C ++, которая при вызове имеет тот же эффект, что и прямой вызов оператора вызова функции закрывающего объекта.

Эта функция является constexpr, если оператор вызова функции (или специализация для общих лямбда-выражений) - constexpr.

 авто Fwd = [] (int (* fp) (int), auto a) {return fp (a);};
auto C = [] (auto a) {вернуть a;};
static_assert (Fwd (C, 3) == 3); // ОК

auto NC = [] (auto a) {static int s; return a;};
static_assert (Fwd (NC, 3) == 3); // ошибка: никакая специализация не может быть constexpr из-за статики s

Если объект закрытия operator () имеет спецификацию исключения исключения, то указатель, возвращаемый этой функцией, имеет указатель типа на функцию noexcept.

(начиная с C ++ 17)

ClosureType :: ClosureType ()

ClosureType () = по умолчанию;

(начиная с C ++ 20)
(только если не указаны захваты)

ClosureType (const ClosureType &) = по умолчанию;

ClosureType (ClosureType &&) = по умолчанию;

Типы замыканий не являются DefaultConstructible.Типы закрытия не имеют конструктора по умолчанию.

(до C ++ 20)

Если захваты не указаны, тип закрытия имеет конструктор по умолчанию по умолчанию. В противном случае у него нет конструктора по умолчанию (это включает случай, когда есть захват по умолчанию, даже если он фактически ничего не захватывает).

(начиная с C ++ 20)

Конструктор копирования и конструктор перемещения объявлены как заданные по умолчанию и могут быть неявно определены в соответствии с обычными правилами для конструкторов копирования и конструкторов перемещения.

ClosureType :: operator = (const ClosureType &)

ClosureType & operator = (const ClosureType &) = delete;

(до C ++ 20)

ClosureType & operator = (const ClosureType &) = по умолчанию;
ClosureType & operator = (ClosureType &&) = по умолчанию;

(начиная с C ++ 20)
(только если не указаны захваты)

ClosureType & operator = (const ClosureType &) = delete;

(начиная с C ++ 20)
(иначе)

Оператор присваивания копии определяется как удаленный (а оператор присваивания перемещения не объявляется).Типы закрытия не являются CopyAssignable.

(до C ++ 20)

Если захваты не указаны, тип закрытия имеет оператор присваивания копии по умолчанию и оператор присваивания перемещения по умолчанию. В противном случае у него есть удаленный оператор присваивания копии (это включает случай, когда есть захват по умолчанию, даже если он фактически ничего не захватывает).

(начиная с C ++ 20)

ClosureType :: ~ ClosureType ()

~ ClosureType () = по умолчанию;

Деструктор объявлен неявно.

ClosureType :: захватывает

Если лямбда-выражение захватывает что-либо путем копирования (либо неявно с помощью пункта захвата [=] , либо явно с захватом, который не включает символ &, например, [a, b, c] ), тип закрытия включает безымянные нестатические элементы данных, объявленные в неопределенном порядке, которые содержат копии всех захваченных таким образом объектов.

Те элементы данных, которые соответствуют захватам без инициализаторов, инициализируются напрямую при оценке лямбда-выражения.Те, которые соответствуют захватам с инициализаторами, инициализируются по требованию инициализатора (может быть копией или прямой инициализацией). Если массив захвачен, элементы массива инициализируются напрямую в порядке возрастания индекса. Порядок, в котором инициализируются элементы данных, - это порядок, в котором они объявлены (который не указан).

Тип каждого элемента данных - это тип соответствующей захваченной сущности, за исключением случаев, когда сущность имеет ссылочный тип (в этом случае ссылки на функции фиксируются как ссылки lvalue на указанные функции, а ссылки на объекты фиксируются как копии ссылочных объектов).

Для сущностей, захваченных по ссылке (с захватом по умолчанию [&] или при использовании символа &, например, [& a, & b, & c] ), это не указано, если дополнительные элементы данных объявлены в типе закрытия, но любые такие дополнительные члены должны удовлетворять параметру LiteralType (начиная с C ++ 17).

[править] Захват лямбда

Захваты - это список, разделенный запятыми, из нуля или более захватов , необязательно начиная с захвата по умолчанию.Список захвата определяет внешние переменные, которые доступны из тела лямбда-функции. Единственные настройки захвата по умолчанию:

  • и (неявно фиксируйте используемые автоматические переменные по ссылке) и
  • = (неявно захватить используемые автоматические переменные путем копирования).

Текущий объект ( * это ) может быть неявно захвачен, если присутствует любой захват по умолчанию. Если захватывается неявно, он всегда захватывается по ссылке, даже если по умолчанию используется значение = .Неявный захват * этот , когда захват по умолчанию равен = , устарел. (начиная с C ++ 20)

Синтаксис отдельного захвата в захватах:

идентификатор (1)
идентификатор ... (2)
инициализатор идентификатора (3) (начиная с C ++ 14)
и идентификатор (4)
и идентификатор ... (5)
и инициализатор идентификатора (6) (начиная с C ++ 14)
это (7)
* это (8) (начиная с C ++ 17)
... инициализатор идентификатора (9) (начиная с C ++ 20)
& ... инициализатор идентификатора (10) (начиная с C ++ 20)

1) простой копирование

4) простой захват по ссылке

6) захват по ссылке с инициализатором

7) простой захват текущего объекта по ссылке

8) простое копирование текущего объекта

9) захват по копии с инициализатором, который является расширением пакета

10) захват по ссылке с инициализатором, который является расширением пакета

Если захват по умолчанию - и , последующие простые захваты не должны начинаться с и .

 struct S2 {void f (int i); };
пусто S2 :: f (int i)
{
    [&] {}; // OK: по умолчанию захват по ссылке
    [&, я] {}; // ОК: захват по ссылке, за исключением того, что i захватывается копией
    [&, & я] {}; // Ошибка: захват по ссылке, когда по ссылке используется по умолчанию
    [&, это] {}; // ОК, эквивалент [&]
    [&, это, я] {}; // ОК, эквивалент [&, i]
}

Если захват по умолчанию - = , последующие простые захваты должны начинаться с и или быть * это (начиная с C ++ 17) или это (начиная с C ++ 20).

 struct S2 {void f (int i); };
пусто S2 :: f (int i)
{
    знак равно // ОК: копирование по умолчанию
    [=, & я] {}; // ОК: по копии, за исключением того, что я захватывается по ссылке
    [=, * это] {}; // до C ++ 17: Ошибка: неверный синтаксис
                    // начиная с c ++ 17: OK: захватывает охватывающий S2 копированием
    [=, это] {}; // до C ++ 20: Ошибка: это when = по умолчанию
                    // начиная с C ++ 20: ОК, то же, что и [=]
}

Любой захват может появиться только один раз:

 struct S2 {void f (int i); };
пусто S2 :: f (int i)
{
    [я, я] {}; // Ошибка: я повторил
    [это это] {}; // Ошибка: "это" повторяется (C ++ 17)
}

Только лямбда-выражения, определенные в области блока или в инициализаторе члена по умолчанию, могут иметь захват по умолчанию или захваты без инициализаторов.Для такого лямбда-выражения область , достигающая , определяется как набор охватывающих областей до самой внутренней закрывающей функции (и ее параметров) включительно. Сюда входят области вложенных блоков и области включения лямбда-выражений, если эта лямбда вложена.

Идентификатор в любом захвате без инициализатора (кроме this -capture) ищется с помощью обычного поиска неквалифицированного имени в , достигающем области лямбда. Результатом поиска должна быть переменная с автоматической продолжительностью хранения, объявленной в достигаемой области.Переменная (или , это ) - , явно захваченная .

Захват с инициализатором действует так, как будто он объявляет и явно захватывает переменную, объявленную с типом auto , декларативная область которой является телом лямбда-выражения (то есть, она не входит в область действия его инициализатора), за исключением того, что:

  • , если захват выполняется путем копирования, нестатический элемент данных объекта закрытия является другим способом ссылки на эту автоматическую переменную.
  • если захват осуществляется по ссылке, время жизни ссылочной переменной заканчивается, когда заканчивается время жизни закрывающего объекта

Используется для захвата типов, предназначенных только для перемещения, с захватом, например x = std :: move (x).

Это также делает возможным захват по константной ссылке, с & cr = std :: as_const (x) или подобным.

 интервал x = 4;
auto y = [& r = x, x = x + 1] () -> int
    {
        г + = 2;
        вернуть х * х;
    } (); // обновляет :: x до 6 и инициализирует y до 25.
(начиная с C ++ 14)

Если список захвата имеет значение по умолчанию для захвата и явно не захватывает включающий объект (как , этот или *, этот ) или автоматическую переменную, он захватывает его неявно если

  • тело лямбды odr - использует переменную или этот указатель

Python лямбда


Лямбда-функция - это небольшая анонимная функция.

Лямбда-функция может принимать любое количество аргументов, но может иметь только одно выражение.


Синтаксис

лямбда аргументы : выражение

Выражение выполняется и возвращается результат:

Пример

Добавьте 10 к аргументу a , и вернуть результат:

x = лямбда a: a + 10
print (x (5))

Попробуй сам "

Лямбда-функции могут принимать любое количество аргументов:

Пример

Умножить аргумент на на аргумент b и вернуть результат:

x = лямбда a, b: a * b
print (x (5, 6))

Попробуй сам "

Пример

Обобщить аргумент a , b и c и вернуть результат:

x = лямбда a, b, c: a + b + c
print (x (5, 6, 2))

Попробуй сам "

Зачем нужны лямбда-функции?

Сила лямбда лучше проявляется, когда вы используете их как анонимные функция внутри другой функции.

Допустим, у вас есть определение функции, которое принимает один аргумент, и этот аргумент будет умножено на неизвестное число:

определение myfunc (п):
вернуть лямбда a: a * n

Используйте это определение функции, чтобы создать функцию, которая всегда удваивает номер, который вы отправляете:

Пример

определение myfunc (п):
вернуть лямбда a: a * n

mydoubler = myfunc (2)

print (mydoubler (11))

Попробуй сам "

Или используйте то же определение функции, чтобы создать функцию, которая всегда утраивает номер, который вы отправляете:

Пример

определение myfunc (п):
вернуть лямбда a: a * n

mytripler = myfunc (3)

print (mytripler (11))

Попробуй сам "

Или используйте одно и то же определение функции, чтобы сделать обе функции в одном программа:

Пример

определение myfunc (п):
вернуть лямбда a: a * n

mydoubler = myfunc (2)
mytripler = myfunc (3)

print (mydoubler (11))
принт (mytripler (11))

Попробуй сам "

Используйте лямбда-функции, когда анонимная функция требуется на короткий период времени.




Лямбда-слой

Лямбда класс

  tf.keras.layers.Lambda (
    функция, output_shape = None, mask = None, arguments = None, ** kwargs
)


Оборачивает произвольные выражения как объект Layer .

Слой Lambda существует, поэтому произвольные функции TensorFlow может использоваться при построении последовательного и функционального API модели. Слои Lambda лучше всего подходят для простых операций или быстрое экспериментирование.Для более сложных случаев использования следуйте это руководство для создания подкласса tf.keras.layers.Layer .

Основная причина создания подкласса tf.keras.layers.Layer вместо использования Слой Lambda сохраняет и проверяет модель. Лямбда слоя сохраняются путем сериализации байт-кода Python, который по сути непереносной. Их следует загружать только в той же среде, где они были спасены. Слои подклассов могут быть сохранены более портативным способом переопределив их метод get_config .2 слой model.add (Лямбда (лямбда x: x ** 2))

  # добавить слой, возвращающий конкатенацию
# положительной части входа и
# противоположность отрицательной части

защитный антиректификатор (x):
    x - = K.mean (x, axis = 1, keepdims = True)
    x = K.l2_normalize (x, ось = 1)
    pos = K.relu (x)
    neg = K.relu (-x)
    return K.concatenate ([pos, neg], axis = 1)

model.add (Лямбда (антиректификатор))


Переменные: Хотя можно использовать переменные со слоями лямбда, эта практика не рекомендуется, так как это может легко привести к ошибкам.Например, рассмотрим следующий слой:

питон scale = tf.Variable (1.) scale_layer = tf.keras.layers.Lambda (лямбда x: x * масштаб)

Поскольку scale_layer не отслеживает напрямую переменную scale , он будет не появляется в scale_layer.trainable_weights и поэтому не будет обучается, если в модели используется scale_layer .

Лучше написать подкласс Layer:

`` питон класс ScaleLayer (tf.keras.layers.Layer): def init (самостоятельно): super (ScaleLayer, сам). инициализация () self.scale = tf.Variable (1.)

  вызов def (self, вводы):
    возврат входов * self.scale


"

В общем, слои лямбда могут быть удобны для простых вычисления, но что-то более сложное должно использовать вместо этого подкласс Layer.

Аргументы

  • функция : функция для оценки.Принимает входной тензор как первый аргумент.
  • output_shape : Ожидаемая выходная форма функции. Этот аргумент может быть предполагается, если не указано явно. Может быть кортежем или функцией. Если кортеж, он указывает только первое измерение и далее; размер образца считается таким же, как вход: output_shape = (input_shape [0],) + output_shape или, вход Нет и размер образца также None : output_shape = (None,) + output_shape Если функция, она определяет всю форму как функцию из форма ввода: output_shape = f (input_shape)
  • маска : Либо None (с указанием отсутствия маскирования), либо вызываемый с тем же подпись как метод слоя compute_mask , или тензор, который будет возвращается как маска вывода независимо от того, что это за ввод.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
