Регулировка ручного тормоза: настраиваем "ручник" правильно

Одним из элементов тормозной системы является ручной (стояночный) тормоз или, как его называют автомобилисты, ручник. Именно этот элемент удерживает авто в недвижимом состоянии, когда это необходимо.

Автовладельцу точно не известно, когда ему может потребоваться отрегулировать ручной тормоз (а многие не пользуются им вовсе). Но не стоит относиться пренебрежительно к данному элементу тормозной системы, так как от него может зависеть безопасность на дороге (кстати, пройти техосмотр с неисправным ручником не получится).

Тем более, что процесс регулировки ручника – один из самых простых процессов самостоятельного ремонта автомобиля. Для его осуществления достаточно обладать базовыми знаниями об устройстве автомобиля.

1. Зачем нам нужен исправный ручник

Ручной тормоз – это элемент тормозной системы автомобиля, который выполняет функцию блокировки колёс относительно оси передвижения транспортного средства, и обеспечивает таким образом устойчивость автотранспортного средства на поверхности передвижения (в том числе и на поверхности с уклоном).

Исправный ручник выполняет такие функции:

1. Обеспечивает устойчивость автомобиля на дорожной поверхности во время стоянки или на склонах.

2. Помогает в осуществлении экстренного торможения.

3. При наличии навыков с его помощью можно войти в управляемый занос.

4. При поломке ножного тормоза, может выполнять его функции.

Но стоит заметить, что использовать ручной тормоз как постоянный тормозной элемент (вместо ножного тормоза) нельзя, ведь его основное предназначение – фиксировать авто во время стоянки. Если же необходимо использовать ручник при торможении во время движения, его не рекомендуется резко натягивать, так как это спровоцирует занос автомобиля.

Устройство и принцип действия ручного тормоза довольно просты. Он состоит из трёх основных компонентов:

1. Механического привода.

2. Исполнительного механизма.

3. Управляющего узла.

Механический привод выполнен в виде троса ручного тормоза. Этот трос производит воздействие на задние тормозные колодки или же на трансмиссию (в зависимости от конструктивных особенностей автомобиля). Коромысло, установленное в ручном тормозе, обеспечивает равномерное натяжение троса на двух тормозных колодках.

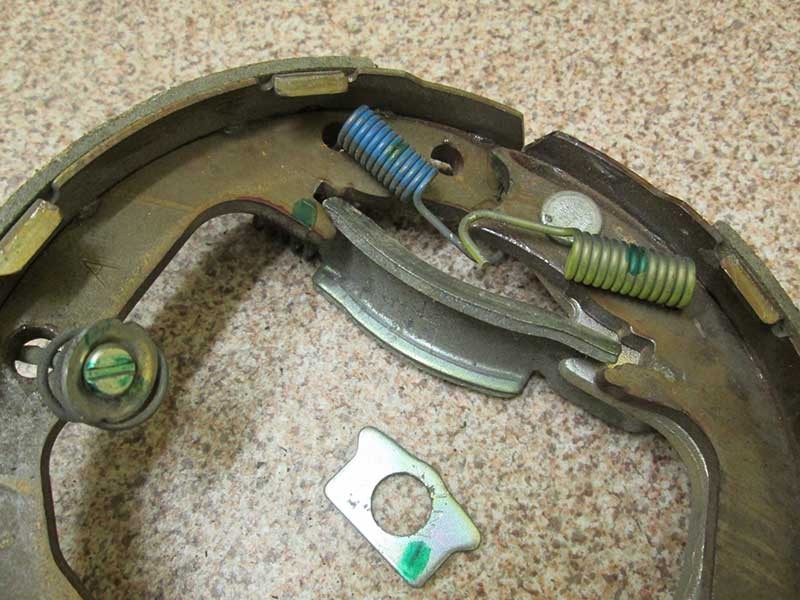

Исполнительным механизмом ручного тормоза выступают тормозные колодки задней оси, привод которых может осуществляться не только от рычага ручника, но и от ножной педали тормоза. Сделано это для простоты конструкции и для более облегчённого обслуживания автомобиля.

Ручник приводится в действие управляющим узлом, представленным рычагом ручного тормоза с храповиком, который управляет натяжением троса. Он располагается между сидением водителя и сидением пассажира в центральном тоннеле. На авто с автоматической трансмиссией вместо рычага присутствует ножная педаль стояночного тормоза.

О включении ручника сигнализирует датчик в виде лампочки на приборной панели. Этот датчик помогает водителю ориентироваться, когда включён ручник и не забывать снимать авто с ручника перед началом движения. В некоторых авто, если двигаться с включённым ручником, раздастся звуковой сигнал, что очень удобно, ведь зачастую водители забывают отключать ручной тормоз.

2. Когда нужна регулировка ручного тормоза

Диагностику ручника следует проводить примерно один раз на месяц или через каждые 30 тысяч километров пробега. При подозрениях на поломку проводить диагностику ручника можно и чаще, тем более, что она очень проста в выполнении.

Рассмотрим два способа самостоятельной диагностики работоспособности ручного тормоза.

1. Первый способ. Заехать на крутой склон и потуже затянуть рычаг. Если автомобиль устоит на этом склоне, то ручной тормоз в порядке. Если же эксперимент закончился неудачей и автомобиль не остановился, то необходимо полностью натянуть на себя ручник и посмотреть, продолжиться ли движение. Движение продолжилось? Это явный признак необходимости ремонта или регулировки ручного тормоза.

2. Второй способ. Ручной тормоз полностью до отказа натянуть, включить первую передачу, педаль сцепления отпускать плавно. Если ручник исправен, то двигатель заглохнет. Если же ручник неисправен, то автомобиль начнёт медленное движение. Это явный признак необходимости отрегулировать ручник или произвести его ремонт.

Причинами неисправности ручного тормоза могут быть следующие:

1. Сильное ослабления натяга тормозного троса.

2. Изношенность тормозных накладок.

3. Увеличение зазора между тормозными барабанами и колодками.

Когда же нужно проводить регулировку ручного тормоза?

Регулировка ручного тормоза необходима в следующих случаях:

1. Была произведена замена тормозных колодок.

2. Была произведена замена тормозных барабанов (тормозных дисков).

3. Была произведена регулировка положения тормозных колодок.

4. Была произведена замена тормозного торса в ручнике.

5. Была произведена обратная установка регулировочного приспособления.

6. Ход тормозного рычага сильно увеличился (до 10 зубцов).

Чтобы устранить проблемы с ручным тормозом можно либо сразу обратиться на станцию автосервиса, либо попробовать устранить неисправность самостоятельно. Отрегулировать ручник самостоятельно несложно и с этой операцией справиться любой человек, у которого есть базовое представление об устройстве автомобиля.

Но регулировка ручного тормоза должна осуществляться в специально предназначенном для ремонта месте и с соблюдением всех правил собственной безопасности. Перед проведением ремонта обязательно следует уточнить, ручник какой именно конструкции установлен в автомобиле, заглянув в инструкцию по эксплуатации транспортного средства.

3. Натяжка ручного тормоза – ваши действия

Ремонт ручного тормоза обычно сводится к замене троса. Но в большинстве случаев для возобновления работы ручника, достаточно просто произвести его натяжку. А это под силу каждому водителю.

Если ручной тормоз отрегулирован верно, количество щелчков во время затяжки рычага должно быть 5-6. Если количество щелчков меньше или больше, значит нужно провести процедуру регулировки.

Регулировка стояночного тормоза, вне зависимости от его конструктивных особенностей, основана на принципе регулировки зазор между тормозными колодками (накладками) и тормозными барабанами (дисками).

Регулируют этот зазор, изменяя длину троса ручного тормоза (его натяжение), который располагается под салонной панелью в нижней части тормозного рычага.

Регулировку натяжения ручного тормоза желательно производить в смотровой яме, на подъёмнике или на эстакаде. На крайний случай можно воспользоваться домкратом и установить под заднюю часть автомобиля опорные козлы. Есть модели автомобилей, в которых регулировка натяга ручника производится прямо в автомобильном салоне (об этом можно уточнить в инструкции об эксплуатации). В таком случае не придётся заморачиваться с поднятием автомобиля.

Натяжка ручного тормоза состоит из таких этапов:

1. Поднять автомобиль и установить его на опору (чтобы иметь доступ к днищу авто).

2. Поднять рычаг ручного тормоза на 1-3 щелчка.

3. Найти и ослабить контргайку от регулировочного устройства через отверстие в тормозном барабане.

4. Завернуть регулировочную гайку и проследить натяжение троса тормозов.

5. Если натяжение троса не осуществилось, то необходим профессиональный ремонт ручного тормоза с заменой его троса. Для этого лучше обратиться к специалистам.

6. Если натяжение прошло удачно, необходимо проверить работу ручника, потянув рычаг «на себя». После этого попробовать покрутить заднее колесо руками. Оно не должно вращаться без усилий. После этого нужно затянуть контргайку, отпустить рычаг ручника и провести ещё один подобный тест. В этом случае колесо должно свободно крутиться.

7. Опустить автомобиль на землю и протестировать работу ручного тормоза в реальных условиях езды. Если что-то происходит не так и есть подозрение, что неисправность не была исправлена, следует ещё раз пройти описанные этапы или обратиться к мастеру-ремонтнику в автосервисе.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Регулировка стояночного тормоза

Нижний Новгород, ул. Деловая, 7 +7 (831) 422-14-24

Нижний Новгород, ул. Ванеева, 209А +7 (831) 422-14-22

г. Нижний Новгород, ул.Переходникова, д.28/1 +7 (831) 422-14-20

Нижний Новгород, ул. Коминтерна, 39, к.1 +7 (831) 422-14-16

Нижний Новгород, ул. Карла Маркса, 60в

+7 (831) 422-14-15

Нижний Новгород, Комсомольское шоссе, 3б +7 (831) 422-14-23

Нижний Новгород, ул. Удмуртская, 10 +7 (831) 411-50-50, (831) 416-16-00, (831) 416-19-00

Нижний Новгород, пр. Гагарина, 37б +7 (831) 413-03-89

Нижний Новгород, ул. Дьяконова, 2г +7 (831) 414-65-76

г. Нижний Новгород, ул. Гаугеля 2А/2 +7 магазин: (831) 225-92-72, шиномонтаж: (831) 415-38-07

г. Нижний Новгород, ул. Юбилейная, 16а +7 (831) 413-38-16, (986) 763-34-03, (930) 66-86-777

Нижний Новгород, ул. Голубева, д. 7 +7 (831) 422-14-17

Нижний Новгород, ул. Фучика, д. 36 +7 (831) 422-14-18

Нижний Новгород, ул. Генерала Ивлиева, дом 24А

+7 (831) 422-14-19

Простая регулировка ручного тормоза своими руками: инструкция

Всем привет! Думаю, вы все прекрасно знаете, насколько большую роль играет хорошо работающая тормозная система. Помимо торможения и остановки во время движения, в состав узла входит еще и стояночный тормоз. Он же ручник. Потому темой для нашего разговора станет регулировка ручного тормоза, которую вполне можно выполнить своими руками.

Далеко не все автомобилисты могут почувствовать, что ручник ослабил хватку и начал плохо держать машину на неровных участках, склонах и холмах. Есть и те, кто вовсе не пользуется стояночным тормозом, отдавая предпочтение включенной передаче. Но это уже отдельная тема для разговора.

В любой момент ручник может пригодиться. И если он окажется в неисправном состоянии, быть беде. В лучшем случае машина покатится, и вы успеете в нее сесть и остановить движение. В худшем неисправность узла приведет к ДТП, повреждению транспортного средства и многим другим неприятным последствиям.

В действительности настройка стояночного тормоза, который именуется обычно просто ручник, не сложнее, чем настройка зеркал или же регулировка веерных форсунок стеклоомывателя.

Почему ручник должен быть исправен

Ручным тормозом называют элемент, входящий в состав тормозной системы автотранспортного средства. Его основной задачей является блокировка колес. Тем самым машина становится неподвижной, и сохраняет такое состояние даже на поверхности, имеющей уклон.

Всего можно выделить несколько функций и задач, которые выполняет этот узел:

  • Обеспечивается устойчивость транспортного средства на дороге при стоянках и остановках на склонах;
  • Способствует выполнению маневров, связанных с необходимостью экстренно затормозить;
  • При наличии определенных навыков помогает во входе в контролируемые заносы;
  • Если ломается основной тормоз, временно выступает в качестве его замены.

Ни в коем случае не используйте ручки как замену ножной педали тормоза на постоянной основе. Есть главная задача, от которой отходить не рекомендуется.

Также не стоит резко дергать рычаг при движении, поскольку быстрое поднятие ручника приведет к тому, что машину занесет. Только опытные водители и гонщики владеют навыками управляемого заноса.

Конструктивные особенности

Инструкция по регулировке теряет всякий смысл, если вы не знакомы с устройством стояночного тормоза.

Зачастую при самостоятельной регулировке речь идет именно об узлах, в основе которых лежит трос и механический привод. С электронным ручником лучше обратиться за помощью в автосервис.

Классический ручник встречается на множестве автомобилей, включая:

  • Лада Гранта;
  • Газель;
  • Опель Зафира;
  • Лада Калина;
  • Рено Логан;
  • Лада Веста;
  • Шевроле Лачетти;
  • Рено Дастер;
  • ВАЗ 2110;
  • ВАЗ 2107;
  • Опель Вектра и пр.

Каждый автопроизводитель использует свои комплектующие составляющие для создания узла, отвечающего за ручной тормоз.

При этом конструктивные элементы везде примерно одинаковые. Это позволяет подвески определенную черту под основной массой автотранспортных средств в вопросе регулировки ручника.

Что же касается этих самых элементов конструкции стояночного тормоза, то тут хочется выделить 3 главных компонента.

  • Рычаг. Служит для включения и отключения ручника. Располагается в салоне транспортного средства, обычно в непосредственной близости от водителя, под правой рукой;
  • Регулировочный узел. В него входят тяги, уравнитель, фиксирующая и регулировочная гайка, а также резиновый чехол;
  • Трос привода. Это стальной тросик, расположенный внутри гибкой витой обмотки. Соединяет регулировочный узел и задние тормоза на авто.

В задних колесах также предусмотрены некоторые тормозные элементы, обеспечивающие работоспособность стояночного ручного тормоза.

Когда требуется регулировка

Бывалые автомобилисты советуют проводить диагностику текущего состояния ручника раз в месяц, либо после каждых 30 тысяч пройденных километров.

Если же есть подозрения на неисправность, откладывать проверку ни в коем случае нельзя. Тем более, провести диагностику довольно легко. Ехать в сервис не нужно.

Предлагаемая инструкция предусматривает 2 способа диагностики ручника, которая проводится своими руками.

  • Первый метод. Заедьте на машине на достаточно крутой склон и выжмите ручник не до упора. Если машина стоит и не скатывается, система работает нормально. Если авто начинает движение, затяните трос до конца и наблюдайте за поведение. Если все равно машина едет, ручник нужно регулировать или даже менять;
  • Второй метод. Натяните полностью ручник, включите 1 передачу, аккуратно и медленно отпустите педаль сцепления. Тут будет логично вспомнить о принципе работы сцепления на авто. Если с ручником все хорошо, мотор должен заглохнуть. Если же с ручником проблема, авто будет двигаться. Тут нужно ремонтировать или регулировать узел.

Чаще всего стояночный тормоз перестает нормально выполнять свои задачи из-за ослабшего натяжения, износа тормозных колодок или по причине увеличения зазора между колодкой и барабаном.

Необходимость регулировки ручника

Хочется акцентировать внимание на нескольких ситуациях, когда настоятельно рекомендуется самому или даже с помощью специалистов отрегулировать стояночный тормоз.

Также делается в таких случаях:

  • менялись тормозные колодки;
  • менялись тормозные диски или барабаны;
  • регулировались тормозные колодки;
  • ремонтировался тросик;
  • менялся трос ручника;
  • устанавливался регулировочный узел;
  • увеличился ход рычага;
  • диагностика показала неисправность.

Справиться с регулировкой механического стояночного тормоза может каждый. Это куда легче, нежели самостоятельное выполнение развал-схождения, а также заметно проще на фоне регулировки ближнего света фар на автомобиле.

Как отрегулировать узел

Ремонт обычно предусматривает смену тросика. Но зачастую водители сталкиваются с тем, что натяжение ослабло, и трос следует немного подтянуть.

При правильной настройке во время затяжки ручника должно быть не более 5-6 щелчков. Если их больше или меньше, настройка нужна обязательно. Суть регулировки заключается в том, чтобы поменять зазор между колодками и барабанами (или дисками). Меняется расстояние за счет изменения длины тросика.

Как на видео, так и в предлагаемой мной инструкции работа выполняется в такой последовательности:

  • автомобиль поднимается и устанавливается на опоры, если нет эстакады, ямы или подъемника;
  • рычаг тормоза выжимается на 1-3 щелчка;
  • отыскать контргайку регулировочного узла и ослабить ее;
  • прокрутить гайку регулировки и следить за натяжением;
  • после этого рычаг полностью вытягивается;
  • заднее колесо следует попробовать прокрутить;
  • если колесо вращается с большим усилием, натяжка выполнена;
  • затягивается контргайка, опускается рычаг;
  • проводится повторный тест.

Помимо тестов в момент нахождения автомобиля в подвешенном состоянии, машину обязательно проверяют в реальных условиях. Как это сделать, вы уже знаете.

Сами наглядно видите, что ничего сложного в такой работе нет. Она выполняется буквально за 1 час.

Если у вас есть какие-то замечания, рекомендации или интересные истории, связанные с ручным тормозом, обязательно оставляйте отзывы.

Спасибо всем! Подписывайтесь, пишите комментарии, задавайте вопросы и рассказывайте о нас своим друзьям!

Как заменить или подтянуть трос ручного тормоза?

Диагностика и ремонт19 ноября 2016

Ручной тормоз – это противооткатная система, предназначенная для фиксации автомобиля на месте во время остановок и длительных стоянок. На большинстве машин она механическая и работает от рычага с тросовым приводом, воздействующим на тормозные колодки напрямую. Уязвимое место механизма – трос, который со временем растягивается, отчего «ручник» перестает функционировать. Для решения проблемы необязательно посещать автосервис, натянуть или поменять элемент можно самостоятельно.

Устройство стояночного тормоза

Перед тем как заменить трос ручного тормоза или выполнить его натяжку, нужно разобраться в конструкции механизма. Он устроен довольно просто и состоит из таких основных деталей:

  1. Рычаг с подпружиненной кнопкой и защелкой. Находится в салоне по правую руку от водителя.
  2. Металлическая тяга со шпилькой на конце и коромыслом для установки троса расположена под днищем авто и прикреплена к рычагу. Это и есть натяжное устройство «ручника».
  3. Концы троса (или двух тросов), установленные на коромысле, крепятся к рычагам тормозных механизмов задних колес – дисковых или барабанных.

Стояночный тормоз действует так: когда водитель поднимает рычаг в салоне, коромысло перемещается вперед и посредством тросового привода воздействует на колодки. В барабанных механизмах тормозные колодки раздвигаются, а в дисковых – сходятся. «Ручник» удерживает только задние колеса и функционирует независимо от основной тормозной системы, срабатывающей при нажатии педали.

Рукоятка фиксируется в нескольких положениях благодаря защелке. Чтобы ее разблокировать и опустить в исходное положение, на торце ручки установлена специальная кнопка. Если колодки «прихватывают» колеса на втором щелчке, а после четвертого надежно удерживают автомобиль, то считается, что привод работает хорошо.

Когда натягивать, а когда – менять?

В процессе эксплуатации машины стальной трос постепенно растягивается и начинает провисать. Тогда часть рабочего хода рычага используется, чтобы выбрать эту слабину (первые 2-3 щелчка), а уж потом усилие передается на тормозные колодки задних колес. В результате они слабо прижимаются к поверхности дисков или барабанов и автомобиль затормаживается ненадежно.

Первый признак неисправности – «ручник» перестает срабатывать на первых двух щелчках рукоятки и поднимается рукой без всякого усилия. В этом случае однозначно необходима натяжка ручного тормоза, точнее - тросового привода.

Но работа механизма зависит и от других факторов:

  • от степени износа накладок на тормозных колодках;
  • от глубины выработки на поверхности стального диска или барабана.

Истирание накладок не оказывает особого влияния на действие основной системы, поскольку ход гидравлических поршней довольно велик. А вот действие механического «ручника» постепенно ослабевает. Чтобы вернуть его в рабочее состояние, надо компенсировать износ элементов за счет натяжения привода. При удовлетворительном состоянии самого тросика вылета натяжной шпильки хватит, чтобы обеспечить работоспособность стояночного тормоза при любой степени изношенности накладок.

Замена троса производится в таких ситуациях:

  1. Элемент вытянулся до такой степени, что при максимальном натяжении колодки не схватывают диски и автомобиль откатывается на любом уклоне.
  2. Из-за постоянного попадания воды под кожух тросика он заржавел и заклинил намертво. Так случается, когда автомобилист редко пользуется ручным тормозом.

Заклинивание троса также происходит в зимний период, когда вода, попавшая под кожух, замерзает внутри. При таком раскладе не спешите его менять, сначала отогрейте машину в гараже, а потом выгоните влагу с помощью аэрозольной смазки WD-40.

Инструкция по натяжке и замене привода

Поскольку механизм стояночной тормозной системы располагается под днищем машины, то для выполнения работ нужна смотровая канава, эстакада либо подъемник. В крайнем случае можно обойтись и без них, но тогда придется вывесить заднюю часть авто и лечь под него, что не только неудобно, но и опасно. Перед тем как подтянуть трос, следует надежно зафиксировать передние колеса автомобиля противооткатными башмаками.

Затем действовать в такой последовательности:

  1. Установите рычаг ручного тормоза в нижнее положение.
  2. Поднимите на домкрате любое из задних колес.
  3. Вооружившись двумя рожковыми ключами, подходящими по размерам к гайкам натяжного устройства, спуститесь в смотровую яму.
  4. Удерживая основную гайку, расположенную на шпильке возле коромысла, ослабьте контргайку.
  5. Закручивайте натяжную гайку, периодически проверяя вращение подвешенного колеса рукой. Чтобы шпилька не крутилась, ее тоже нужно удерживать пассатижами либо ключом.
  6. Прекратите подтягивать трос, как только колодки начнут схватывать колесо. Сделайте 1—2 оборота гайки назад и проверьте работу «ручника». Он должен срабатывать после второго щелчка.
  7. Затяните контргайку, опустите домкрат и попробуйте действие ручного тормоза на уклоне.

Для замены тросового привода придется выделить больше времени, особенно для разборки барабанной тормозной системы. Для вывешивания обоих задних колес приготовьте деревянные колодки, а для замены – стандартный набор инструментов, специальных приспособлений не потребуется. Алгоритм действий такой:

  1. Поставьте авто на яму и ослабьте трос до конца, как рассказано выше. Открутите обе гайки и снимите его с коромысла.
  2. Поднимите заднюю часть машины, установите ее на колодки и снимите колеса.
  3. Демонтируйте барабаны и открутите болты крепления тросика к заднему кожуху.
  4. Снимите тормозные колодки и распорную планку. Добравшись до рычажка, скиньте с него петлю троса. Извлеките его из кожуха, операцию повторите с другой стороны.

Новый тросовой привод установите в обратном порядке начиная с механизмов колес. В конце произведите его натяжку и проверку работоспособности ручного тормоза.

Регулировка ручного тормоза – чтобы рычаг был полезным + видео » АвтоНоватор

Если вы являетесь автовладельцем, вам в любой момент может потребоваться регулировка ручного тормоза. Не стоит пренебрежительно относиться к этой части тормозной системы, ведь от качественной работы этой важной детали зависит ваша безопасность на дороге и сохранность вашего имущества.

Зачем нам нужен исправный ручник?

Что же такое ручной тормоз, и для чего он нужен автомобилисту? Во-первых, он является частью тормозной системы. Во-вторых, блокирует колеса относительно двигательной оси, чем обеспечивает устойчивость автомобиля на поверхности, в том числе на имеющей уклон. Таким образом, именно этот элемент тормозной системы способен помочь осуществить экстренное торможение, обеспечить устойчивость транспортного средства, и в случае если ножной тормоз не выполняет своих основных функций, поможет добраться до места назначения без проблем.

Следует помнить, что нельзя пользоваться ручником в качестве постоянного элемента торможения вместо предназначенного специально для этого ножного. Во время движения не стоит резко натягивать стояночный тормоз, чтобы на любой поверхности избежать заноса автомобиля. Стояночный тормоз нуждается в диагностике приблизительно 1 раз в месяц. Достаточно заехать на крутую горку и затянуть рычаг потуже: если машина устоит на склоне, значит, все у вас в порядке, и можно ехать дальше.

Когда нужна регулировка ручного тормоза?

Заметить то, что требуется отрегулировать ручной тормоз очень просто. Либо эксперимент на уклоне потерпит неудачу, либо есть еще один тест для определения необходимости регулировки. Для этого полностью натяните на себя ручник и понаблюдайте, продолжается ли движение в это время. Если машина продолжает движение и тормозит достаточно слабо, то может потребоваться ремонт, или хотя бы элементарная регулировка. Причина, по которой может возникнуть описанная выше проблема, это ослабление натяжения тормозного троса.

Иногда также возможно наличие других причин, таких как большой зазор между колодками и барабаном или износ накладок. Для устранения проблем с ручником не обязательно сразу обращаться в автосервис, можно попробовать устранить недостаток. Для этого следует выполнить ряд действий, с которыми может справиться кто угодно, при наличии первичных знаний об устройстве автомобиля. Осуществляя ремонт, не забывайте о собственной безопасности и занимайтесь ремонтом в месте, для этого предназначенном. Если такого места нет, то не занимайтесь этим в одиночестве.

Перед началом ремонта уточните в инструкции, какая именно система ручника присутствует в вашем автомобиле.

Натяжка ручного тормоза – ваши действия

Итак, натяжка ручного тормоза осуществляется следующим образом. Для начала воспользуйтесь домкратом и установите опору. Затем поднимите рычаг тормоза. Теперь найдите и ослабьте контргайку регулировочного устройства через лючок в тормозном барабане. Заверните регулировочную гайку, при этом проследите, чтобы трос тормоза натянулся. Если после осуществления совокупности перечисленных действий натяжения троса не произошло, значит, вам потребуется замена этой детали. В этом случае нужно обратиться к специалистам, которые быстро помогут решить вашу проблему.

Если все прошло удачно, проверьте работу ручника, натянув на себя рычаг. Проведите тест: попробуйте провернуть руками заднее колесо. Колеса не должны вращаться без усилия. А если тест пройден, тогда затяните контргайку. Отпустите рычаг и проведите еще один подобный тест. В этот раз колеса должны свободно вращаться. Теперь опустите свой автомобиль на землю и проведите тест на определение работы стояночного тормоза. Натяжка тормоза выполнена. Вы можете считать себя настоящим мастером. Но если вы все равно не решаетесь привести в жизнь описанный план, то не стесняйтесь обратиться к знающим людям, которые помогут решить не только эту, но и другие проблемы.


Оцените статью: Поделитесь с друзьями!

Регулировка ручного стояночного тормоза Нива Шевроле



Механизм ручного тормоза: 1 – рычаг; 2 – кнопка; 3 – пружина тяги; 4 – тяга защелки; 5 – чехол; 6 – передний трос; 7 – направляющая заднего троса; 8 – распорная втулка; 9 – оттяжная пружина; 10 – распорная планка; 11 – рычаг ручного привода колодок; 12 – задний трос

Ход рычага стояночного тормоза, зубцов:
при регулировке: 7–9
в эксплуатации: 7–13
Ручной тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага в салоне автомобиля на 7–9 зубцов (щелчков) храпового устройства.
1. Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду, погрузочный пандус и т.п. высотой H=1,25 м при длине въезда L=5 м. Такое соотношение соответствует уклону 25%.
2. При отсутствии такого пандуса для упрощенной проверки стояночного тормоза установите автомобиль на ровной площадке. Рычаг переключения передач поставьте в нейтральное положение, поднимите полностью рычаг стояночного тормоза в салоне. Выйдите из автомобиля и попробуйте сдвинуть его с места. Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза.

   ЗАМЕТКА
Регулируют привод стояночного тормоза снизу автомобиля, установленного на подъемнике или смотровой канаве.

Вам потребуются: два ключа «на 12», клещи типа «кобра» или пассатижи.
1. Удерживая ключом 1 регулировочную гайку, ключом 2 ослабьте контргайку.
2. Удерживая клещами трос, завертывая или отвертывая регулировочную гайку, добейтесь хода рычага на 7–9 щелчков.
3. Затяните контргайку.
4. Выполните несколько полных ходов рычага, затем опустите рычаг до упора.

5. Проверните задние колеса рукой. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или задний тормозной механизм.

Если регулировка ручного тормоза не приводит к требуемому результату, то возможно необходимо заменить тросы.

Видео

Регулировка ручного тормоза

Чтобы проблемы ручного тормоза не застали водителя врасплох, опытные специалисты рекомендуют проводить регулировку ручника каждые 30 тыс. км пробега.

В автосервисе «Свой» регулировка ручного тормоза проводится в 6 шагов:

  1. Во-первых, мастера всегда заботятся о безопасности автомобиля в процессе ремонтных работ и следят, чтобы машина была надежно установлена на смотровой эстакаде. Только после этого можно переходить к делу.

    Первое, что необходимо сделать — демонтировать задние колеса. Операция довольно-таки простая, которая требует простого отвинчивания гаек, не более;

  2. На следующем этапе нужно наладить зазор между тормозными колодками и барабанами. Для этого автомобиль ставится на ручной тормоз, а регулировочная гайка закручивается, пока колодки не соприкоснуться с барабанами. Затем, ручник отпускается, а регулировочные гайки закручиваются в обратном направлении до необходимого показателя;
  3. Теперь проверяется правильность установленного зазора. Для этого ручник несколько раз включается и выключается. Затем устанавливаются задние колеса, и проверяется легкость их вращения. В случае если установить верную величину зазора не удается, становится ясно, что тормозные колодки нуждаются в замене;
  4. Когда мы убедились, что зазор установлен правильно, необходимо затянуть ручник тормоза до семи щелчков и проверить торможение колес автомобиля;
  5. Далее проверяется исправность ручника. Для этого шага не требуется снятие задних колес, достаточно просто установить машину на небольшой уклон и затянуть ручник на четыре щелчка. Правильно отрегулированный ручник должен удерживать автомобиль на уклоне;
  6. Если есть необходимость в настройке хода рычага, то нужно обратить внимание на состояние натяжного устройства. Рычаг до упора опускается вниз и возвращается наверх до двух щелчков. Далее, движением регулировочной гайки, налаживается натяжение троса. В заключении остается затянуть контргайку и проверить ход рычага ручного тормоза.

Регулировка ручного тормоза — рядовая процедура для профессионального мастера. В автосервисе «Свой» наладка автомобильных механизмов не занимает много времени, а при необходимости, так же быстро производится их полная замена. Мы гарантируем, что обратившись за помощью к нашим специалистам, вы останетесь довольны скоростью и результатом нашей работы.

Регулировка ручного тормоза | Как работает автомобиль

Если вы затянули тормозные колодки так что не будет лишнего хода до того, как они выедут, но ручник рычаг все еще долго тянет вверх, вероятно, трос растянулся и его нужно отрегулировать.

Ручник

Ручной тормоз обеспечивает некоторый эффект торможения в случае отказа гидравлической системы, но в первую очередь это стояночный тормоз. Он действует на те же тормозные барабаны или диски, что и гидравлическая система, но отдельно, и его нужно отдельно регулировать.В некоторых системах есть первичный и вторичный кабель. В этом случае вторичный трос управляет тормозами через вилку, прикрепленную штифтом к первичному тросу.

Существует много типов регуляторов, но все они имеют тот же эффект, что и укорачивание или удлинение кабеля.

Дисковые тормоза

Колодки ручного тормоза на некоторых дисковых тормозах отделены от колодок, приводимых в действие гидравлической системой. Одна регулировка компенсирует износ отдельных колодок и растяжение кабеля.

Некоторые из них находятся внутри автомобиля, у основания рычага ручного тормоза. Однако большинство из них находится под автомобилем - и, вероятно, они грязные и ржавые.

Каждый раз, когда вы работаете под автомобилем, всегда ставьте его на твердые опоры, такие как ось стоит. Поставьте колодки под колеса, оставшиеся на земля .

Примерно за два часа до того, как вы планируете делать работу, сквирт проникающее масло ко всем гайкам и резьбам, которые вы открутите. Это дает маслу время, чтобы освободить все застрявшие детали.

Боуденовский трос

Регулировка прилагаемого троса Боудена находится на кронштейне.

Также смазать двигатель смажьте все шарниры и связи которые срабатывают при включенном ручном тормозе - они имеют тенденцию воспользоваться из-за дорожной грязи, песка и коррозии. Убедитесь, что трос или стержни свободно перемещаются в своем покрытии. рукава или гетры.

Как работают другие системы

В некоторых системах ручного тормоза первичный трос проходит через шкив на задней оси к расслабляющему рычагу, который управляет тормозами через вторичный трос.Регулируется на рычаге. Другой тип ручного тормоза имеет единственный закрытый трос, называемый тросом Боудена, который проходит непосредственно к одному тормозному барабану и управляет другим посредством поперечной тяги.

Регулировка сдвоенных тросов

Снимите резиновую накладку ручного тормоза, чтобы добраться до регуляторов.

Поднимите задние колеса над землей и поставьте их на опоры оси. Заблокируйте передние колеса и полностью отпустите стояночный тормоз.

Регуляторы находятся внутри автомобиля, на нижнем конце рычага ручного тормоза. Снимите покрытие или ковровое покрытие.

Удерживая регулировочную гайку гаечным ключом, ослабьте контргайку на несколько оборотов.

На резьбовом конце каждого кабеля есть одна или две гайки. Если их два, возьмитесь за каждый гаечным ключом и открутите их, освободив контргайку.

Удерживайте нижний конец одного стержня плоскогубцами, чтобы он не вращался, или соответствовать отвертку в передний конец стержня, если он прорезан.

Поверните нижнюю гайку по часовой стрелке вниз по нити, вытягивая стержень вперед. Прекратите поворачивать, когда рычаг ручного тормоза можно поднять всего за три-пять «щелчков». Отрегулируйте другой стержень на такую ​​же величину.

Зажмите шестигранник на тросе плоскогубцами, отрегулируйте регулировочную гайку и затяните контргайку.

Вытяните рычаг стояночного тормоза до легкого сопротивление чувствуется на рычаге; затем попробуйте повернуть каждое заднее колесо. Каждый должен повернуться с одинаковым сопротивлением.

Если это не так, затяните трос со стороны слабины до тех пор, пока они не станут равными. Затяните контргайки.

Убедитесь, что при отпущенном ручном тормозе оба колеса вращаются свободно. Если нет, ослабьте регулировку и повторите проверку.

Регулятор гильзы с резьбой

Ослабьте контргайку и затяните гайку на регуляторе втулки.

Поднимите задние колеса над землей и поставьте их на опоры оси. Поставьте колодки под передние колеса.

Регулятор находится под автомобилем, по центру и прямо перед задними колесами.

Установите рычаг ручного тормоза в положение «выключено». Не нажимая кнопку спуска, потяните за три нажатия.

Точные детали регулятора значительно различаются от автомобиля к автомобилю, но, вероятно, на штоке регулятора есть пара гаек - одна регулировочная гайка на привинченной втулке, а другая контргайка для ее надежного удержания. Ослабьте контргайку и закрутите ее на три или четыре витка резьбы.

Поверните регулировочную гайку по часовой стрелке до тех пор, пока поднятое колесо можно будет повернуть только твердой рукой. сила .

Включите ручной тормоз и убедитесь, что колеса не заедают при отпускании. Если они это сделают, отрегулируйте. Затяните контргайку.

Регулировка троса боудена

Заверните регулировочную гайку вдоль кожуха троса до появления сопротивления.

Поднимите колеса, на которых работает ручной тормоз, над землей и поставьте этот конец автомобиля на опоры оси. Поставьте колодки под другие колеса. Потянуть за рычаг ручного тормоза на три щелчка.

Ослабьте контргайку и снова закрутите ее вдоль резьбовой части внешнего кожуха на несколько оборотов. Вращайте регулировочную гайку в том же направлении, пока не почувствуете сопротивление на тросе.

Поверните колесо - оно должно вращаться только с сильным усилием руки. При необходимости переместите регулятор еще раз, пока он не сработает.

Когда колесо вращается правильно, удерживайте регулировочную гайку одним гаечным ключом и затяните контргайку другим.

Регулировка первичного и вторичного кабелей

В некоторых системах есть три кабеля, один от ручного тормоза и два, идущих к колесам, которые подключены к уравнителю.Все три можно отрегулировать.

В некоторых автомобилях есть пара тросов ручного тормоза, разделенных реле рычаг расположен под автомобилем.

Первичный кабель проходит от рычага стояночного тормоза к рычагу реле; а вторичный трос идет от рычага реле к тормозам.

Включите рычаг ручного тормоза на один или два щелчка. Поднимите автомобиль домкратом и надежно поставьте на опоры оси. Поставьте колодки под колеса без тормозов.

Освободите контргайки, затем затяните трос с наибольшим провисанием, пока он не натянется.Повторите процедуру со вторым тросом, затем затяните контргайки.

Уравнительный кабель

Вытяните шплинт и снимите шплинт, чтобы освободить вилку.

Иногда регулировка осуществляется на уравнительном узле, установленном на задней оси, или на вилке на конце стержня или троса непосредственно перед тем, как он достигнет тормозной пластины.

Штифт с головкой под головку крепит вилку к рычагу на задней панели. Выньте шплинт, удерживающий шплинт: снимите шплинт.

Закрутите регулировочную гайку за вилкой со шпилькой.

Потяните рычаг ручного тормоза, пока он не войдет во вторую выемку.

Ослабьте контргайку и закрутите регулировочную гайку до тех пор, пока отверстия под штифт вилки не совпадут с отверстием в рычаге на задней пластине.

Затяните контргайку и установите на место шплинт с новым шплинтом.

Дисковый ручник

После регулировки крепко удерживайте регулировочную гайку, затягивая контргайку.

На большинстве автомобилей с дисковые тормоза ручной тормоз действует на задние диски, но на некоторых автомобилях он действует на передние диски. Одна регулировка позволяет растянуть трос ручного тормоза и компенсировать износ колодки (если пэды отделены от пэдов, управляемых гидравлическая система ).

Поднимите колеса над землей и поставьте автомобиль на опоры оси. Поставьте колодки под другие колеса. Выключите ручной тормоз.

Большим рожковым гаечным ключом ослабьте и открутите на несколько оборотов большую тонкую контргайку на задней стороне тормоза. каверномер .

Рожковым гаечным ключом меньшего размера поверните регулировочную гайку по часовой стрелке, пока она не станет жесткой.

пятка Литой металлический рычаг должен прижиматься к задней части одной колодки, а колесо должно тяжело вращаться рукой.

Как отрегулировать трос стояночного тормоза

Стояночный тормоз является одновременно средством безопасности и необходимостью во многих частях мира. Стояночные тормоза используются для защиты автомобиля, предотвращая его движение или откат, когда автомобиль припаркован.Стояночный тормоз может потерять сцепление или полностью выйти из строя по разным причинам.

Если вы заметили, что рычаг тормоза необходимо много раз подтянуть вверх или много раз щелкнуть, прежде чем он сработает, вам может потребоваться отрегулировать трос стояночного тормоза в вашем автомобиле. Если ваш стояночный тормоз находится в хорошем рабочем состоянии, но работает не так, как раньше, выполните действия, описанные в этой статье, чтобы отрегулировать стояночный тормоз.

  • Примечание : В этой статье рассматривается метод регулировки стояночных тормозов с рычажным переключением.Ваш автомобиль может иметь тормоз другого типа, и задействованные детали могут просто находиться в разных положениях, но процедура регулировки будет аналогичной.

Часть 1 из 3: Найдите регулятор троса стояночного тормоза

Необходимые материалы

Шаг 1: Проверить стояночный тормоз . Медленно нажмите на стояночный тормоз и почувствуйте точку включения.

Подсчитайте количество щелчков до того, как тормоз затянется.

Сравните количество кликов с числом, рекомендованным в руководстве пользователя.

Шаг 2: Найдите пыльник рычага стояночного тормоза . Рычаг стояночного тормоза, установленный на центральной консоли, имеет кожух вокруг тормозного рычага.

Под этим чехлом вы найдете работу стояночного тормоза.

  • Примечание : У некоторых автомобилей может быть другая процедура для доступа к регулятору, и дополнительные компоненты в консоли, возможно, потребуется удалить на вашем конкретном автомобиле.

С помощью пластикового инструмента осторожно подденьте края ботинка. Поднимите пыльник, пока не увидите регулировочный болт.

Парк 2 из 3: Отрегулируйте стояночный тормоз

Шаг 1: Регулировка стояночного тормоза . Регулировочный болт будет находиться на рычаге стояночного тормоза. Этот болт натягивает трос, ведущий к задним тормозам.

Затяните болт на несколько оборотов, а затем проверьте трос стояночного тормоза.Проверьте тормоз, потянув рычаг вверх и почувствуйте его затяжку. Затягивайте болт до тех пор, пока не будет достигнута надлежащая затяжка.

Часть 3 из 3: Проверка последней операции

Шаг 1: Установите пыльник тормозного рычага . Как только трос стояночного тормоза будет отрегулирован до удовлетворительного уровня, верните пыльник рычага стояночного тормоза в исходное положение.

При необходимости установите на место все остальные детали, которые были сняты для доступа к узлу стояночного тормоза.

Шаг 2: Проверьте работу стояночного тормоза .Чтобы проверить работу стояночного тормоза, включите стояночный тормоз и переведите коробку передач в нейтральное положение. На этом этапе он должен быть тугим.

Выйдите из машины и пройдите вперед. Слегка надавите на автомобиль, он вообще не должен двигаться с включенным тормозом.

Теперь, когда ваш стояночный тормоз отрегулирован, вы можете безопасно парковаться на холме, зная, что ваш автомобиль не скатится с холма, когда вы его покинете.

Если вы обнаружите, что ваш стояночный тормоз застрял или не отпускается, обратитесь к сертифицированному механику из YourMechanic, чтобы тот осмотрел его для вас.

Как настроить вашего ребенка 1-й Ручной тормоз (с видео)

В этом уроке мы узнаем, как создать первую ребенка ручной тормоз. Часто волнение получить новый велосипед с ручным тормозом быстро превращается в разочарование, когда ваш ребенок пытается использовать его, только чтобы найти рычаг находится слишком далеко от руля и трудно тянуть. На большинстве детских велосипедов это легко исправить.

Инструменты

Для этой работы вам чаще всего нужен 10мм гаечный ключ, чтобы отрегулировать болт тормозного кабеля и небольшой метрический ключ или крестообразная (+) отвертка шестигранник для регулировки до рычага в.Регулировка тросов также значительно упрощается, если у вас есть приспособление для снятия тросов в 4-м месте. Предположим, ваш тормозной шарнир и колодки уже отрегулированы, как описано в руководстве по суппорту с боковым отводом. Поищите на сайте «Как отрегулировать тормоза суппорта с боковым тяговым усилием», чтобы узнать больше об этом типе тормозов.

Регулировка рычага

Сначала вам нужно ослабить болт тормозного троса. Полностью удалять его не нужно. Это позволит вам отрегулировать вылет тормозного рычага. На рычаге вы должны увидеть винт или болт с внутренней стороны рядом с рулем.Это регулировка досягаемости винт. Как вы поворачиваете этот винт вы заметите рычаг шаг ближе к рулю тисках. Включите его достаточно просто, так что ребенок может легко добраться до рычага, но не слишком далеко, так как он все еще должен быть в состоянии двигаться достаточно потянуть тормоз.

Теперь подрегулировать и затянуть кабель тормоза. Это где четвёртый ручной инструмент пригодится, так как она будет сцепление и тянуть кабель для вас, пока вы затяните болт.

Reach Adjustment

После того, как охват установлен и тормоза работают, ваш ребенок может найти рычаг находится достаточно близко, но трудно вытащить.Это вызвано сильным натяжением пружины на задней части тормозного суппорта. Чтобы немного ослабить это напряжение, вы можете подтолкнуть пружину к колесу с обеих сторон. Я использую старую отвертку, которую заточил до вогнутого конца, только для этой цели, чтобы она не соскользнула и не раздробила мои суставы. Надавите ровно настолько, чтобы получилось немного. Не стоит слишком сильно нажимать на пружины, так как им все еще нужно некоторое натяжение, чтобы вытащить тормоза наружу.

Алекс Рамон

С раннего детства увлекался велосипедами, до двадцати лет проработал механиком в веломагазинах.Его увлечения включают равнинный BMX, одноколесные велосипеды, велотуризм, горный велосипед и шоссейную езду.

Ссылки по теме

Рекомендуемые инструменты

Категории

Как отрегулировать стояночный тормоз

Хотя можно было ожидать, что со временем автомобили станут упрощаться, они просто продолжают добавлять все больше и больше кнопок и различных функций, о которых вам нужно позаботиться.Однако есть одна вещь, которая не сильно изменилась - как регулировать стояночный тормоз . Хотя многие любят полагаться на свою механику даже в мельчайших деталях, это то, что вы можете сделать самостоятельно, но вы должны отнестись к этому серьезно и регулярно проверять.

Регулировка стояночного тормоза - важный процесс, поскольку он влияет на безопасность автомобиля и его пассажиров.Рано или поздно, в какой-то момент в течение его срока службы, потребуются определенные настройки, поэтому вам следует время от времени тестировать его, чтобы убедиться, что все работает без сбоев.

Краткий курс работы стояночного тормоза

Лучшие телешоу об автомобилях могут рассказать вам много полезного, но если вы пропустили серию о , регулировка стояночного тормоза и о том, как именно работает этот механизм, вы попали в нужное место.Это не то, что должно вызывать у вас беспокойство за рулем, даже если вы все еще берете уроки вождения автомобиля для начинающих. Не переживайте заранее. Все это легко понять и изучить.

Этот механический ручной рычаг, также известный как аварийный или электронный тормоз, используется для предотвращения движения вашего автомобиля на стоянке. Обычно он расположен между двумя сиденьями в переднем ряду, и это полностью отличается от сидений с гидравлическим приводом, поэтому не смешивайте эти два места. Основная цель - удерживать автомобиль в неподвижном или неподвижном состоянии, когда он припаркован, чтобы он не начал скатываться по холмистой местности.Но название аварийное произошло из-за того, что этот механизм может остановить машину в случае, если гидравлические тормоза отменят .

Этот механизм является частью барабанной тормозной системы и работает с рычагами и тросами, поэтому, когда вы потянете за рычаг, стальные тросы будут передавать необходимое усилие, чтобы остановить автомобиль или удержать его на месте. По мере старения и частого использования эти кабели имеют тенденцию к растяжению , поэтому их необходимо время от времени регулировать. Тросовая система имеет Y-образную форму, что позволяет подсоединить трос к обоим задним тормозам.

Какие основные компоненты и типы стояночных тормозов

Ручные тормоза имеют меньшее количество компонентов, чем гидравлические, и в большинстве случаев они состоят из разновидностей следующих элементов:

  • Рычаг, расположенный в кабине
  • Стальные тросы, расположенные сзади

Вы можете встретить три основных типа:

  • Рукоятка - расположена под приборным столом, типично для более старых моделей
  • Центральная балка - расположена между двумя передними сиденьями, типично для более новых моделей
  • Кнопочный или электрический - находится на консоли
  • Педаль - находится на полу

Научиться водить машину - это огромный шаг, но вы также должны знать, как работают различные компоненты.

Как узнать, когда наступает подходящий момент для регулировки ручного тормоза

Существует множество настроек ручного тормоза, поэтому инструкции производителя должны быть вашим основным руководством.Однако общее правило гласит, что это зависит от того, как часто вы его используете. Вы должны выполнять проверку регулировки аварийного тормоза один раз в год или один раз в два года. Найдите наклонную дорогу или холм и проверьте свой ручной тормоз, чтобы убедиться, что он не останавливает вашу машину.

Если вы чувствуете, что ручной тормоз немного болтается , это признак того, что тросы необходимо перенастроить. Это то, на что вам следует обратить особое внимание, если вы смотрите на некоторые популярные импортные автомобили и покупаете подержанный автомобиль, особенно если вы покупаете автомобиль у дилера, который купил на аукционе.Помимо этих ежегодных регулировок, рекомендуется менять его после 75 000 миль.

Имейте в виду, что неправильная регулировка может привести к преждевременному выходу из строя башмаков и повреждению барабана и ротора. Итак, , если вы никогда не выполняли ремонт, подобный этому , убедитесь, что вы знаете, что вам нужно делать. В противном случае лучше доверить регулировку электронного тормоза опытному механику .

Важно обращать внимание и вовремя замечать, когда что-то не так.

Регулировка колодок стояночного тормоза

Башмаки - центральная часть каждой барабанной системы, и они отвечают за остановку автомобиля, как только вы нажимаете на педаль тормоза или поднимаете рычаг ручного тормоза .Они расширяются в барабане, создавая сильную силу, предотвращающую пробуксовку колес. Хотя тормозные колодки предназначены для автоматической регулировки, это не всегда так. Они подвергаются воздействию тепла, пыли и имеют тенденцию быстро изнашиваться, поэтому рекомендуется некоторое ручное обслуживание, когда саморегулирующийся механизм не работает. Вот несколько основных шагов, которые вы должны выполнить:

  • В случае необходимости возьмите домкрат и снимите колесо, чтобы получить доступ к регулятору звездочки. Иногда в задней панели есть отверстие, через которое до него можно дотянуться.
  • Проверьте в руководстве пользователя, с какой стороны будет затягиваться звездочка регулятора, и поверните его отверткой; это сократит звездочку регулятора.
  • Теперь переместите тормозные колодки, чтобы отцентрировать их; вы могли бы сделать это своими руками, но пара отверток с плоской головкой может пригодиться.
  • Установите на них барабан и закрепите его двумя проушинами, чтобы выровнять крепление ступицы колеса. Поверните его и обратите внимание на звук; он должен вращаться плавно, а звук - стабильным.
  • Теперь снова снимите барабан, разверните звездочку, если необходимо , и установите его снова.
  • Отцентрируйте башмаки внутри барабана, нажав на педаль; это поможет им правильно центрироваться. Вы можете повторять эту часть процесса, пока не добьетесь нужного давления между башмаком и барабаном.

Внесение небольших корректировок может значительно улучшить характеристики вашего автомобиля и продлить срок его службы.

Как отрегулировать трос стояночного тормоза

После настройки обуви пора проверить кабели. Если вы заметили, что ваш ручной тормоз работает не так хорошо, как раньше, или вы слышите слишком много щелчков при его подъеме, возможно, его можно немного отрегулировать.Мы сосредоточимся на моделях , у которых есть рычаг , но даже если у вашего автомобиля есть тормоз другого типа, процесс почти такой же. Возможно, некоторые детали будут расположены иначе, но в целом все очень похоже, если только регулятор не находится под автомобилем. Итак, найдите руководство по эксплуатации, отвертку, инструмент для снятия рычага, головку и набор трещотки, и приступим.

Пошаговое руководство по регулировке тросов ручного тормоза

Первое, что вам нужно сделать, это нажать на ручной тормоз, чтобы почувствовать точку включения и подсчитать количество щелчков, которые вы слышите.В руководстве пользователя вы сможете найти примечание о том, какое рекомендуемое количество щелчков составляет для вашей модели, и это будет вашим руководством по регулировке.

  • Найдите кожух консоли и с помощью пластикового инструмента попытайтесь поднять некоторые детали, пока не получите полный доступ к регулятору . Внешний вид регулятора и доступ к нему могут отличаться от одной модели автомобиля к другой, но вы также должны иметь возможность открывать его без инструментов.
  • После открытия чехла вы должны легко определить регулировочный болт и затянуть его несколькими оборотами отвертки.Он затянет тросы, подключенные к задним тормозам.
  • Прежде чем закрыть его, попробуйте поднять стояночный тормоз, чтобы посмотреть, как он себя чувствует, и посчитайте щелчки. Вы можете продолжать завинчивать его, пока не достигнет надлежащей затяжки .
  • Как только вы будете удовлетворены уровнем герметичности, установите все на место и закройте багажник. Попробуйте поднять ручной тормоз, а затем осторожно подтолкнуть машину, чтобы проверить, движется ли она. Он вообще не должен двигаться. Именно тогда его можно безопасно припарковать на холмистой местности.

Регулировка тросов довольно проста, но не стесняйтесь вызывать своего механика для проверки ручного тормоза, если вы не хотите с ним иметь дело.

Как отрегулировать аварийный тормоз на дисковых тормозах

Хотя система тормозных колодок существует уже несколько десятилетий, сегодня есть два других типа: задние дисковые тормоза с барабаном, залитым в ротор, и только дисковая система.В зависимости от типа, установленного в вашем автомобиле, вы можете выбрать одну из процедур, упомянутых ранее.

Выберите видео, чтобы узнать, как отрегулировать аварийный тормоз

Если вы больше похожи на людей визуального типа и хотите, чтобы все объяснялось прямо у вас на глазах, возможно, просмотр видео будет более полезным.Взгляните на это, чтобы лучше понять, что это такое, и забыть о стрессе за рулем.

Может ли движение с поднятым ручным тормозом повредить двигатель?

Это то, что случается со многими водителями; они забывают, что ручной тормоз все еще снят, и продолжают движение. Хотя это не кажется большой ошибкой, поскольку автомобиль едет, это может серьезно повредить тормозные колодки и вызвать их перегрев .

Это также оказывает дополнительное давление на двигатель и приводит к снижению мощности. Многие водители сразу заметят ошибку, поскольку почувствуют, что их машине не хватает мощности. Но в противном случае они могут даже почувствовать специфический запах гари , вызванный перегревом обуви. Это должно быть отличительным сигналом того, что что-то не так.

Если расстояние небольшое и вы едете не быстро, вам может повезти, чтобы избежать долгосрочных последствий. Но чем быстрее вы поедете, тем легче вы столкнетесь с перегревом тормозов, повышением мощности двигателя и выходом из строя других компонентов, являющихся частью тормозной системы.

Вождение с включенным ручным тормозом - это то, что происходит довольно часто, поэтому убедитесь, что вы всегда сосредоточены. Это поможет вам избежать этой дорогостоящей ошибки.

Научитесь регулировать тросы стояночного тормоза перед бронированием отгрузки автомобиля

Знание того, как отрегулировать ручной тормоз, должно быть одной из важных вещей, которые нужно знать, например, как заменить спущенную шину, использовать комплект для ремонта шин или отключить автомобильную сигнализацию.Вы никогда не знаете, в какие ситуации вы можете попасть со своей машиной, поэтому постарайтесь узнать о ней как можно больше. Если вы скоро переезжаете, вы, вероятно, ищете компанию по доставке автомобилей, которая предлагает услуги по перевозке автомобилей.

Многие люди предпочитают перевозить автомобиль по пересеченной местности, но доставка вышедшего из строя транспортного средства - не самый дешевый способ отправить автомобиль. Поэтому постарайтесь подготовить машину к отправке в новый дом и вовремя отремонтировать все, чтобы избежать неудобств.Независимо от того, выбираете ли вы открытый прицеп или закрытый автомобильный транспорт, убедитесь, что ваш автомобиль готов к работе, как только он прибудет в ваш новый дом. Свяжитесь с надежной автомобильной транспортной компанией, чтобы получить расценки и всю необходимую информацию о доставке автомобилей автомобильными транспортными компаниями.

Регулировка ручного тормоза - Focus Hacks

Регулировка ручного тормоза - Focus Hacks

Аварийный тормоз, электронный тормоз, ручной тормоз, или как вы его называете, иногда начинает чувствовать себя плохо, когда он больше не будет удерживать автомобиль на вашей подъездной дорожке или обеспечивать какое-либо подобие «аварийного» торможения.Зато затянуть легко. Вот как.

Требуемое время:
10 минут

Необходимые инструменты:

  • Трещотка
  • Глубокая головка 10 мм
  • Удлинитель трещотки 3 дюйма
  • Отвертка Philips

    Порядок действий: Мне нужно упомянуть кое-что. Когда ручной тормоз не цепляется должным образом, вам действительно следует сначала проверить трос ручного тормоза, чтобы убедиться, что он все еще не поврежден и правильно подключен, а также вам следует проверить задние тормозные колодки.Это действительно «гетто» способ убрать несколько лишних миль с задних колодок, если они изношены, но этот прием также пригодится, если ваш тормозной трос немного растянулся. На каждой странице этого сайта есть уведомление об отказе от ответственности, так что я сберегу дыхание (э-э, пальцы)

    Во-первых, снимите передние вставки подстаканника (если есть), обнажив два винта с головкой Philips.

    Затем крепко возьмитесь за задний подстаканник и держатель для монет, как показано ниже, и потяните вверх. Если у вас есть подлокотник для центральной консоли, процедура может сильно отличаться.

    Затем, используя храповик, головку на 10 мм и удлинитель, открутите 3 гайки, удерживающие заднюю часть центральной консоли.

    Выкрутите винты Philips из передних подстаканников.

    Затем убедитесь, что пыльник переключателя отсоединен. Вы можете попробовать сделать это так, как показано на фотографии ниже, или вы можете просто снять ручку, повернув ее против часовой стрелки, и чехол останется на консоли, но соскользнет с переключателя.

    Потяните рычаг ручного тормоза вверх как можно дальше, что, вероятно, действительно далеко, если вы читаете эту статью.

    Центральная консоль должна подниматься и выдвигаться при небольшом маневрировании. при снятии консоли потяните пыльник ручного тормоза вверх через ручку.

    Как только консоль будет снята, вы увидите гайку, прикрепленную к шпинделю с резьбой на стороне водителя ручного тормоза. Вставьте в него головку глубиной 10 мм и начните затягивать.Правильно-крепкий, левый-распутный! Поместите палец под трос ручного тормоза, который находится за рычагом, чтобы почувствовать, насколько он ослаблен. Когда он начинает давить на ваш палец, возможно, он у вас достаточно плотно или близко. Чрезмерное затягивание приведет к повреждению вашей тормозной системы, и вы можете фактически заблокировать задние колеса, что сделает невозможным движение. Используй здравый смысл.

    Вот фотография моего веретена после того, как я затянул свой. Мой ручной тормоз был почти полностью неэффективным, прежде чем я его затянул, ваш пробег может отличаться

    Возможно, вы захотите проверить тормоз, прежде чем собирать все вместе.При правильной настройке примерно 5-8 щелчков обеспечат хорошее удержание тормозов. Если после одного или двух щелчков тянуть трудно, значит, вы слишком тугой. Соберите все в обратном порядке, когда будете удовлетворены.

    Заключительное примечание: если вы затянете ручной тормоз, вам, возможно, придется снова разобрать его, чтобы ослабить, прежде чем вы сможете заменить задние тормозные колодки или барабаны.

    Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus. комментарии предоставлены
  • Регулировка стояночного тормоза

    Регулировка стояночного тормоза
    Следуйте инструкциям производителя, поскольку они являются общими, а не полным практическим руководством.Из-за большого количества различных настроек электронного тормоза используйте его как руководство, а не как подробное пошаговое руководство.
    Рекомендуется менять электронный тормоз через 75 000 миль или, по крайней мере, регулировать его каждые 2 года, в зависимости от того, как часто вы им пользуетесь. Если вы чувствуете, что электронный тормоз болтается, обычно нужно просто перенастроить провода.

    Регулировка стояночного тормоза

    Большинство механических электронных тормозов активируются с помощью тонких стальных тросов, идущих от ручки электронного тормоза до тормозного механизма.Со временем эти кабели провисают, и их необходимо отрегулировать. Это так же просто, как снять центральную консоль или пыльник электронного тормоза и найти стальные тросы. В большинстве случаев это пара стальных тросов, которые подключаются к задним роторам.

    Процесс состоит из двух частей. Один из них - контргайка, которая фиксирует и затягивает стальные тросы на месте. Вы хотите ослабить контргайку, чтобы стальной трос двигался свободно. Затем найдите регулировочный механизм, который затягивает и ослабляет провисание стальных тросов.Обычно, если ручка электронного тормоза болтается и не цепляется, ее нужно затянуть.

    В других случаях может казаться, что электронный тормоз слишком затянут. Обычно это приводит к очень тяжелой рукоятке электронного тормоза, которая позволяет сделать всего 1-2 щелчка, прежде чем она будет задействована. Обычно требуется около 3-4 щелчков, поскольку тормозное сопротивление возрастает с увеличением количества щелчков. Проконсультируйтесь с производителем о рекомендуемых щелчках электронного тормоза и отрегулируйте их.

    После регулировки в соответствии с вашими требованиями затяните контргайку, чтобы зафиксировать новую регулировку на месте.
    Убедитесь, что задние колеса вращаются в воздухе свободно, чтобы электронный тормоз не заедал с роторами при полностью отпущенном рычаге электронного тормоза. Также убедитесь, что электронный тормоз работает правильно, включив электронный тормоз и убедившись, что тормоз правильно удерживает автомобиль.

    Когда заменять стояночный тормоз

    Автомобили с пробегом более 150 000 миль или старше 10 лет обычно нуждаются в замене колодок стояночного тормоза. Если ваш стояночный тормоз не удерживает ваш автомобиль должным образом, ознакомьтесь с нашим выбором колодок для стояночного тормоза.

    Ручной тормоз

    (Также именуется «стояночный» и «аварийный» тормоз.) См. Краткое обсуждение ручного тормоза. ~~~

    В эту статью включены следующие процедуры -

    ~~~

    Примечание: Ручной тормоз следует регулировать всякий раз, когда задние тормозные колодки изношены достаточно, чтобы можно было поднять рычаг на пять щелчков без заметного тормозного действия.Важно, чтобы тросы были отрегулированы таким образом, чтобы «компенсирующая» или «балансирная» штанга (непосредственно под регулировочными гайками на ручном тормозе) находилась в горизонтальном положении при включении ручного тормоза. Если задние тормозные колодки отрегулированы правильно, но компенсационный рычаг не находится в горизонтальном положении после регулировки тросов ручного тормоза, один трос может растянуться и, если оставить его в эксплуатации, в конечном итоге сломается. Если только один из кабелей сломан или поврежден, вам не нужно заменять другой, но один кабель будет более растянут, чем другой.Два кабеля одного возраста легче отрегулировать, поэтому мы рекомендуем заменять оба кабеля, если один из них выходит из строя.

    ~~~

    Процедура регулировки ручного тормоза
    1. Поднимите заднюю часть автомобиля и поместите ее на домкраты.
    2. При необходимости отрегулируйте задние тормоза.
    3. Подойдите к передней части автомобиля и снимите резиновый чехол с ручки тормоза.
    4. Используйте два гаечных ключа на 10 мм, чтобы ослабить верхнюю гайку в верхней части кабеля.Удерживайте кабель от проворачивания отверткой в ​​прорези. Ослабьте обе стороны.
    5. Потяните рычаг на три щелчка вверх.
    6. Поворачивайте нижние гайки на тросах так, чтобы можно было просто повернуть каждое заднее колесо рукой. Тормозное усилие должно быть одинаковым с обеих сторон.
    7. Когда на рукоятке есть четыре выемки, колеса должны быть остановлены, и вы не сможете поворачивать колеса вручную.
    8. Снова отпустите тормоз и убедитесь, что колеса вращаются свободно и что они «сбалансированы» - оба останавливаются одновременно.При необходимости отрегулируйте.
    9. Когда тормоза туго затянуты на четырех выемках, а рычаг свободен, когда рычаг отпущен, у вас все в порядке.
    10. Когда они будут правильными, закрутите верхние гайки на нижние гайки. Удерживая нижний ключ одним ключом, затягивайте верхний - это заблокирует регулировку.
    11. Установите резиновый чехол на место.
    12. Опустите автомобиль на пол.
    ~~~

    Процедура замены троса ручного тормоза
    1. Заблокируйте передние колеса, чтобы предотвратить движение.
    2. Полностью отпустите ручной тормоз.
    3. Слегка отпустите регуляторы тормозов.
    4. ЗАДНИЕ КОЛЕСА ЕЩЕ НА ЗЕМЛЕ, снимите шплинт с корончатой ​​гайки на валу заднего колеса. Отметьте как гайку, так и конец оси, через которую прошел шплинт, чтобы вы могли затянуть гайку в том же месте при ее замене. Ослабьте гайку задней оси с помощью 36-миллиметрового (1-7 / 16-дюймового) торцевого ключа на приводной штанге 3/4-дюймового выключателя и «читера» - отрезка трубы длиной около четырех футов, чтобы скользить по штанге выключателя и больше крутящего момента.По обеим сторонам проступи нормальные - левосторонние, плотно прилегающие. Снимите корончатую гайку, затем поднимите автомобиль.
    5. ПРЕДУПРЕЖДЕНИЕ - Ослабьте две корончатые гайки (по одной с каждой стороны), когда автомобиль стоит на земле. На корончатой ​​гайке должен быть крутящий момент не менее 217 фут-фунтов - рычага, необходимого для ее снятия, достаточно, чтобы опрокинуть автомобиль с опор.

      Примечание: Если ваша машина оборудована спиннерами (например, наша), корончатые гайки не будут доступны вместе с колесами автомобиля.После снятия задних колес нам удалось опустить тормозные барабаны на большие деревянные бруски и надежно задействовать стояночный тормоз. Это плюс вес автомобиля на деревянном блоке удерживал тормозные барабаны на месте, пока мы сняли, а позже заменили корончатые гайки.

    6. Ослабьте болты / гайки крепления колеса, поднимите заднюю часть автомобиля и надежно установите ее на опоры домкрата.
    7. Снимите болты / гайки крепления колесных болтов и снимите задние колеса.
    8. При необходимости отвинтите регулировочные звездочки тормоза, затем снимите тормозной барабан со шлицев вала заднего колеса.Теперь у вас есть внутренняя работа задних тормозов.
    9. Снимите резиновый чехол с ручки тормоза (внутри автомобиля).
    10. Используйте два гаечных ключа на 10 мм, чтобы ослабить и снять регулировочные гайки в верхней части троса (по две с каждой стороны). Удерживайте кабель от проворачивания отверткой в ​​прорези.
    11. Снимите компенсирующий рычаг.
    12. Вернитесь к задней части автомобиля и отсоедините болт, которым трос ручного тормоза крепится к опорной пластине (на задней части опорной пластины).
    13. Примечание: Если вы заменяете оба кабеля, заменяйте их по одному, чтобы у вас был второй кабель в качестве руководства по сборке.

    14. Протяните задний конец кабеля, направляющую кабеля и кабель через опорную пластину и вытяните оставшуюся часть кабеля из направляющей трубки.
    15. Очистите кабель и направляющую трубку.
    16. Примечание: На автомобилях, изготовленных с 1 августа 1966 года, колея задних колес шире.Эти модели имеют более длинные тросы ручного тормоза. Сравните длину нового кабеля и старого кабеля, чтобы убедиться, что у вас есть подходящий кабель для замены.

    17. Смажьте весь трос любой универсальной смазкой. Вы можете смазать пальцы и медленно пропустить кабель через пальцы - это немного грязно, но вам понадобится хороший слой смазки по всей длине кабеля.
    18. Пропустите передний конец троса через направляющую трубку, а задний конец троса через опорную пластину тормоза.
    19. Установите тормозные колодки и прикрепите трос ручного тормоза к рычагу на задней колодке.
    20. Установите свободно регулировочную гайку троса и контргайку на рычаг ручного тормоза.
    21. Если вы заменяете оба кабеля, повторите предыдущие действия для другого кабеля.
    22. Установите тормозной барабан на место.

      Примечание: Поскольку в задних тормозных барабанах нет подшипников, установка проста. Просто наденьте новый барабан на шлицы вала заднего колеса.Единственная проблема, с которой вы можете столкнуться, - это надеть новый барабан на новую обувь. Полностью отверните регулировочные звездочки тормоза, чтобы обеспечить зазор.

    23. Установите колеса на место.
    24. Отрегулируйте тормоза в соответствии с процедурой регулировки тормозов.
    25. Отрегулируйте трос ручного тормоза в соответствии с описанной выше процедурой.
    26. Осторожно опустите заднюю часть автомобиля на землю.
    27. Убедитесь, что 36-миллиметровые гайки тормозного барабана затянуты с правильным моментом 217 фунт-сила-футов, а колесные болты (зажимные гайки) также затянуты правильно.

    * * * * *
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
