Устройство коробки переключения передач: схема, принцип работы МКПП

Коробка переключения передач (сокр. КПП или коробка передач) предназначена для изменения крутящего момента, передаваемого от коленчатого вала двигателя к ведущим колесам, для движения автомобиля задним ходом и длительного разобщения двигателя от трансмиссии во время стоянки автомобиля и при движении его по инерции.
Устройство механической коробки передач (кликабельно).Механическая коробка передач — КПП, в которой выбор передач и их включение осуществляется вручную, механическим способом. Механическая коробка передач уже не является наиболее распространенным типом КПП из применяемых на автомобилях сегодня. Однако она все еще остается достаточно востребованной благодаря своей надежности, простоте конструкции и ремонтопригодности.

Содержание статьи:

Содержание

Устройство механической коробки передач

Схема работы КПП: 1 — первичный вал; 2 — рычаг переключения; 3 — механизм переключения; 4 — вторичный вал; 5 — сливная пробка; 6 — промежуточный вал; 7 — картер.Конструктивно МКПП состоит из следующих элементов:

  • картера;
  • первичного, вторичного и промежуточного валов с шестернями;
  • дополнительного вала и шестерни заднего хода;
  • синхронизаторов;
  • механизма переключения передач с замковым и блокировочным устройствами;
  • рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки.
Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.
Во время включения водителем передачи муфта подается в сторону нужной шестеренки. Во время перемещения усилие переходит на одно из блокировочных колец муфты. За счет разных скоростей между шестерней и муфтой конические поверхности зубьев взаимодействуют с помощью силы трения. Она поворачивает блокировочное кольцо на упор.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Виды механических КПП

По количеству ступеней (передач) механические коробки в основном подразделяются на:

  • 4-ступенчатую;
  • 5-ступенчатую;
  • 6-ступенчатую.

Наиболее распространенной механикой считается 5МТ, то есть пятиступенчатая коробка переключения передач.

По количеству валов МКПП подразделяются на:

  • двухвальные, устанавливаемые на легковые переднеприводные автомобили;
  • трехвальные, устанавливаемые на легковые заднеприводные, а также на грузовые автомобили.

Принцип работы МКПП

Суть функционирования МКПП состоит в создании соединений между первичным и вторичным валом путем варьирования шестерней с различным количеством зубьев, что адаптирует трансмиссию под постоянно меняющиеся обстоятельства передвижения транспортного средства.

Данный силовой агрегат обеспечивает необходимые режимы работы мотора путем изменения количества оборотов, изменяя передаваемое усилие на ведущие колеса. Соответственно, при уменьшении количества оборотов снижается передаваемое усилие, а при увеличении — увеличивается. Это необходимо при удержании требуемого режима работы мотора при начале движения, снижении скорости или разгоне.

Двухвальная коробка передач: устройство и принцип работы

В таких трансмиссиях вращающий момент передается от шестеренок первичного вала на шестеренки ведомого. Ведущий вал соединяется с мотором через маховик, а ведомый передает вращающий момент на передние колеса. Располагаются они параллельно.

Ведущая шестеренка главной передачи на вторичном валу крепко зафиксирована. Между шестеренками находятся муфты синхронизаторов.

Для уменьшения габаритов агрегата и для увеличения количества ступеней устанавливается до трех вторичных валов, на каждом из них стоит шестеренка главной передачи, которая постоянно взаимодействует с ведомой шестеренкой.

Главная передача и дифференциал трансформируют вращающий момент вторичного вала на ведущие колеса машины.

Трехвальная коробка передач: устройство и принцип работы

Подшипники, расположенные в корпусе, обеспечивают вращение валов. На каждом валу имеется комплект шестеренок с различным числом зубьев.

Ведущий вал примыкает к двигателю посредством корзины сцепления, ведомый с карданным, промежуточный передает вращающий момент вторичному.

На первичном валу имеется ведущая шестеренка, которая раскручивает промежуточный с расположенным на нем крепко зафиксированным набором шестеренок. На ведомом валу имеется свой комплект шестеренок, перемещающихся по шлицам.

Между шестеренками вторичного вала находятся муфты синхронизаторы, которые выравнивают угловые скорости шестеренок с оборотами самого вала. Синхронизаторы крепко закреплены на валах и передвигаются в продольном направлении по шлицам. На современных МКПП такие муфты находятся на каждой ступени.

Преимущества и недостатки МКПП

Преимущества Недостатки
Стоимость и масса коробки ниже в сравнении с другими типами КПП Меньший уровень комфорта для водителя в сравнении с другими КПП
Высокие динамика разгона, топливная экономичность и КПД Утомляющий для водителя процесс переключения передач
Высокая надежность за счет простоты конструкции Необходимость периодической замены сцепления
Простое и недорогое обслуживание Более низкая плавность хода автомобиля в сравнении с другими типами КПП
Возможность более эффективного движения по бездорожью При неправильной эксплуатации повышенные нагрузки на ДВС

Как пользоваться механической коробкой

Использование автомобиля с механической КПП имеет некоторые особенности, которые нужно знать автолюбителю.

Во-первых, это последовательность действий при запуске машины:

  • выжать педаль сцепления до упора и передвинуть рычаг КПП в положение нейтральной передачи, если есть сомнения правильно ли выбрана скорость необходимо пошевелить рукоятку рычага в стороны, при нахождении рукоятки КПП в нейтральном положении рычаг свободно ходит вправо и влево;
  • при переводе автомобиля на нейтральную ступень необходимо зафиксировать транспорт во избегании неконтролируемого движения, для этого машина ставится на ручной тормоз или выжимается педаль тормоза;
  • при выжатом сцеплении и удерживании машины тормозом необходимо повернуть ключ зажигания, при этом должны загореться значки на панели приборов, как только потухнут почти все значки следует дальше повернуть ключ и после запуска двигателя отпустить ключ.

Во-вторых, схема переключения на МКПП. Она чаще всего находится на внешней части рукоятки рычага. При переключении передачи рекомендуется ориентироваться на тахометр. Переключаться на более высокую передачу можно раскрутив обороты двигателя до 1500–2000 об/мин в случае дизельного мотора и до 2000–2500 об/мин в случае бензинового.

В-третьих, процесс переключения передач. Он состоит из нескольких этапов:

  • отпустить педаль газа;
  • левой ногой выжать педаль сцепления до упора;
  • рукой передвинуть рычаг в необходимое положение;
  • аккуратно отпустить педаль сцепления и потихоньку нажать педаль акселератора.

В-четвертых, регулярная проверка уровня рабочей жидкости и замена ее согласно указаниям производителя продлят период эксплуатации механической КПП.

Заключение

В большинстве стран с более высоким доходом населения количество выпускаемых авто с МКПП уменьшено практически до 10-15%. Связано это в первую очередь с комфортом во время вождения — при использовании АКПП он несомненно выше. Механическая КПП имеет самый простой принцип работы. Из-за этого она дешевле и экономичнее. МКПП является отличным решением для любителей быстрой езды или езды по бездорожью. Если комфорт для вас не является первостепенным, то выбор в пользу МКПП очевиден.

Виды коробок передач: описание, фото

Современные производители устанавливают на автомобили самые разные коробки передач, и речь здесь не только об автоматических системах трансмиссии. Даже конструктивно простые механические коробки разделяются на различные типы и имеют особенности. Давайте рассмотрим существующие виды коробок передач. Фото и не только - далее в статье.

Механическая трансмиссия

Со времен изобретения механической трансмиссии прошло уже более ста лет. За все эти годы конструктора и инженеры вносили в механизм коробки переключения передач массу изменений, которые позволили довести данный механизм практически до совершенства, и теперь в механической коробке практически не осталось серьезных недостатков.

виды коробок передач Механическая трансмиссия сегодня считается одной из самых простых и удобных, хотя существуют и более сложные виды коробок передач. Но называть простой и удобной можно лишь ту коробку, где количество ступеней не более 5 – это самый оптимальный вариант. Современные производители производят МКПП и с большим количеством ступеней, к примеру, есть и некоторые виды механических коробок передач с шестью ступенями. Однако это никак не влияет на коэффициент полезного действия современных двигателей.

Секвентальные механические коробки передач

Эта система трансмиссии по устройству и принципу действия также относится к механическим. Идея использовать такое устройство на гражданских автомобилях пришла в головы инженеров из автоспорта. Работает данное решение на базе традиционной механической коробки, однако управление приводом здесь осуществляется посредством электронных систем. Главная особенность, которой отличаются эти виды коробок передач - в них соблюдаются базовый принцип переключения и последовательность. Это гарантирует удобство и комфорт в процессе управления автомобилем – и неважно, на какое расстояние нужно ехать.

виды коробка передач автомобиля Среди преимуществ секвентальной трансмиссии можно выделить возможность выбор оптимальных скоростных режимов посредством быстрых переключений, последовательные действия переключения без какого-либо вреда для мотора на высоких оборотах. Кроме того, преимуществом считается то, как водитель управляет переключениями – на рулевом колесе имеются специальные подрулевые лепестки, позволяющие мгновенно включить нужную передачу на высокой скорости. В этих КПП применяются шестерни с прямыми зубьями, а вот синхронизаторы, которые есть в традиционной механике - отсутствуют. Скорость вращения шестеренок выравнивается при помощи датчика скорости в блоке управления. Эти виды коробок очень любят автогонщики, потому что на 80% сокращается время включения нужной передачи. Это делает вождение удобными как для начинающих, для водителей-профессионалов.

Роботизированные КПП

Роботизированные системы – это виды коробок передач, которые не являются ни механическими, ни автоматическими. Роботизированную КПП можно сравнить с секвентальными трансмиссиями, но в них за переключение отвечает электроника, а в роботизированных решения за смену передачи отвечает специальный электромеханический привод. Роднит эти коробки с механическими то, что в основе этой конструкции лежит традиционная МКПП, но каждый вал оснащен своим сцеплением. Особенностью конструкции, которыми обладают эти виды коробок переключения передач, считается возможность рассчитать передачу, которая в данный момент будет являться самой оптимальной в конкретном режиме. О таких трансмиссиях можно сказать, что они имеют отношения к механическим коробкам. Однако это промежуточное звено между механикой и АКПП как по цене, так и по функциональным возможностям.

Структура механической трансмиссии

Существуют разные виды. Коробка передач автомобиля может быть разной по конструкции и по структуре. Все существующие в мире коробки можно разделить на двух- и трехвальные. В каждом случае имеются преимущества и особенности.

Двухвальная МКПП

Ведущий вал на такой системе трансмиссии полностью гарантирует соединение со сцеплением. Ведомый вал расположен таким образом, что на нем находится блок с зубчатыми колесами. Оба обеспечивают разную угловую скорость дифференциал. Механизм переключения может обеспечиваться при помощи тяг либо с применением специальным тросов. Наиболее простым, эффективным, а также надежным вариантом считаются именно тросы. Некоторые виды коробок передач (ВАЗ-2107, например) оснащены именно таким типом привода. Это к тому же самый распространенный привод.

виды автоматических коробок передачПринцип работы такой КПП очень похож на алгоритм действия трехвальной КПП. Главное различие между ними в некоторых особенностях включения передач. Когда передача включена, рычаг разделяется как в продольном, так и в поперечном направлении. А выбор нужной передачи обеспечивается при помощи всех элементов и их взаимодействия между собой.

Трехвальные МКПП

Конструкция КПП предусматривает наличие ведущего и ведомого валов. Они оснащены синхронизаторами и зубчатыми колесами, а также механизмом включения передач. При помощи ведущего вала обеспечивается подключение механизма к сцеплению. Кроме ведущего вала, есть еще и промежуточный, который включает шестерни из блока. Механизм переключения находится в корпусе КПП. Конструкция его состоит из ползунов с вилками. Для того чтобы исключить работу двух передач одновременно, используют механизмы дистанционного управления. Эти коробки не предусматривают передачу крутящего момента на передние колеса. Когда водитель перемещает рычаг переключения, перемещаются муфты. При помощи ее синхронизируются скорости.

Виды автоматических коробок передач

Жители мегаполисов выбирают автомат.

виды механических коробок передач Самый главный аргумент за АКПП – удобство. И да, на самом деле, с АКПП процесс управления в пробках значительно упрощается. Но что скрывается под знакомым каждому автолюбителю словом «автомат»? Давайте посмотрим, какие виды коробок передач предлагают современные производители.

Гидротрансфортматорная АКПП

Это классика среди автоматических трансмиссий. Механизм представляет собой механический редуктор и гидротрансформатор. Процесс передачи крутящего момента от двигателя к первому осуществляется при помощи второго. Гидротрасформатор представляет собой насосное колесо, которое также приводится в действие при помощи мотора. Колесо обеспечивает передачу крутящего момента маслу, а оно заставляет работать элемент, вращающий первичный вал КПП. При всех достоинствах гидротрансформатор имеет очень низкий КПД. Но это перевешивает простота управления, плавное изменение крутящего момента, а также существенное снижение нагрузок на детали трансмиссии.

Типтроник

Это гидромеханичекая коробка с возможностью ручного управления. Впервые данные системы устанавливали в 90-х годах на автомобили марки Porsche, а позже типроником заинтересовались в BMW, Audi, а также и другие автопроизводители. Интересный факт – производитель уверен, что это не один из видов автоматической трансмиссии, а только тип переключения. В обыкновенном режиме эта АКПП работает так же, как и традиционный автомат. Однако водитель имеет возможность в любой нужный момент управлять автомобилем вручную – это очень удобно в некоторых случаях. К примеру, с помощью типтроника можно применить торможение двигателем.

какие виды коробок передач Среди преимуществ этих решений выделяют расход топлива, который ниже, чем у традиционного гидротраснсформатора. Минус в том, что типтроник имеет большие габаритные размеры, а скорость переключения медленная.

Мультитроник

Эту систему разработали инженеры из Audi. Особенность конструкции в том, что в этой КПП отсутствуют ступени. Но при этом водитель имеет возможность вручную переключать передачи. Принцип работы этой системы построен на клиноременной передачи. В качестве главного узла здесь применяется вариатор, который и изменяет крутящий момент. Однако, нельзя сравнивать мультитроник с современными бесступенчатыми вариаторами CVT – конструкция ее отличается от бесступенчатого вариатора в сторону усложнения и вместо ремня здесь применяются специальные цепи.

виды коробок передач вазСреди достоинств можно выделить плавный разгон, хорошие динамические характеристики и низкий расход топлива. Показатели по динамическим характеристикам не уступают автомобилям с МКПП. Минус – высокие цены, трудности в ремонте и обслуживании, небольшой ресурс.

Бесступенчатый вариатор, или CVT

По внешнему виду эти системы трансмиссий мало чем отличаются от традиционной АКПП, однако принцип работы здесь совершенно иной. Здесь на самом деле нет никаких передач, и здесь ничего не переключается.

виды коробок переключения передач Передаточные числа, а соответственно и крутящий момент изменяется постоянно независимо от того, разгоняется машина или замедляется.

Резюме

Современная автомобильная промышленность не стоит на месте. Постоянно создается что-то новое и более эффективное. Существуют и другие виды коробок передач – к сожалению, рассказать обо всем, что есть в мире, просто невозможно.

Виды коробок передач автомобилей и их отличия

Одним из ключевых агрегатов любого автомобиля является коробка переключения передач (КПП). Выбор типа КПП зависит от многих факторов. Различные виды коробок передач имеют как свои достоинства, таки и недостатки. На автомобилях используют четыре основных вида КПП. Это механика, классический автомат, роботизированная коробка или робот, а также вариатор.

Основное предназначение любой автомобильной коробки переключения передач является изменение крутящего момента, передаваемого от двигателя к колесам, изменение скорости движения и изменение направления движения (вперед/назад). Некоторые типы коробок предусматривают также отключение двигателя от колес, в других КПП эту роль выполняет дополнительный узел, называемый «сцепление».

Механические КПП

механическая кппМеханические КПП предназначены для ручного переключения передач. По принципу действия это многоступенчатый цилиндрический редуктор. В новых легковых автомобилях чаще всего используют 5 и 6 ступенчатую коробку, а в автоклассике применялись 4-ступенчатые.

Ступенчатая система переключения передач подразумевает конкретный коэффициент передачи для каждой пары шестеренок. Вычисляется передаточное число как соотношение количества зубьев на ведущей и ведомой шестеренке. Для первой передачи это соотношение самое большое. Это означает, что ведущая шестеренка самая маленькая, а ведомая – самая большая.

Механические коробки бывают двух вальные и трех вальные. Трех вальные используются, как правило, на более мощных легковых автомобилях, грузовиках и спецтехнике. Двух вальные часто устанавливают на автомобили с передним приводом.

Многим автомобилистам знаком особый звук, который издает автомобиль при движении на задней передаче. Его не спутаешь ни с чем и он похож практически у всех автомобилей. Происходит это потому, что зубья на передних и задней передаче разные. На задней передаче используются шестеренки с прямыми зубьями. Это дает возможность передавать больший крутящий момент, но расплачиваться приходится повышенным шумом. На передних передачах используются косозубые шестеренки – они работают более тихо, так как сцепление зубьев происходит постепенно, однако их КПД меньше.

Коробка автомат

автоматическая кппАвтоматическая коробка, в ее классическом понимании, имеет большую популярность среди автолюбителей. Её бесспорное преимущество является в том, что водителю не требуется отвлекаться на переключение передач. Для начала движения не нужно иметь особых навыков – просто поставил «D» и отпустил тормоз. А еще, в салоне на одну педаль меньше. За такой комфорт приходиться расплачиваться более высоким, по сравнению с механикой коробкой, расходом топлива.

Рабочим элементом в АКПП является три набора шестеренок планетарной передачи. Название «планетарная передача» означает, что меньшие шестеренки вращаются вокруг большей центральной шестерни. Первый набор шестеренок называется «главной передачей». Он согласует скорость двигателя и скорость езды. Другие два набора называются «входным редуктором» и «обратным редуктором». Далее следует набор муфт и рычагов, блокирующих различные части автоматической коробки, что дает возможность изменять скорость движения автомобиля или включать реверс.

Переключение передач происходит благодаря компьютеру, который включает нужные гидравлические клапаны, что приводит в движение соответствующие  муфты планетарных шестеренок.

Автоматическая КПП позволяет двигателю работать в наиболее эффективном диапазоне мощности. Благодаря различным датчикам, компьютер определяет, когда необходимо включить ту или иную передачу или остановить автомобиль. Так что водителю не стоит беспокоиться об оптимальном режиме работы двигателя, а можно сосредоточиться исключительно на вождении.

Раз компьютер выбирает оптимальный режим работы мотора, и на его работу не влияет настроение или навыки водителя, то возникает закономерный вопрос: почему тогда расход топлива увеличивается? Ответ на этот вопрос кроется в гидротрансформаторе – устройстве, которое передает мощность от двигателя на автоматическую трансмиссию. В автоматической коробке передач он играет роль сцепления. Большое преимущество такой системы в плавности передачи усилия. Однако КПД гидротрансформатора значительно ниже, чем у зубчатых передач, что и вызывает дополнительный расход топлива.

Читайте также: Коробка передач АМТ — что это такое?

Роботизированная КПП

роботизированная КППТрансмиссии с роботизированным переключение передач, или «роботы», как их иногда называют, объединяют два предыдущих вида коробок. По своей сути, это механическая коробка переключения передач с двумя валами и сцеплением, которыми управляет компьютер. Таким образом, КПД такой коробки выше, двигатель всегда работает в оптимальном режиме, что позволяет получать максимум комфорта от езды.

Недостатком такой коробки может являться то, что к ней нужно привыкнуть. При классическом ручном переключении передач водитель сам может сглаживать плавность хода автомобиля благодаря плавному выжиманию сцепления, и добавлению оборотов. При езде с роботизированной коробкой в момент включения передачи может ощущаться небольшой рывок. Чтоб его компенсировать, производители придумали РКПП с двумя сцеплениями. Его суть такова: в момент переключения передач, компьютер одновременно готов подключить передачу на одну больше и на одну меньше. Благодаря этому переключение происходит практически мгновенно без рывков.

Вариатор

ВариаторВариатор — это бесступенчатая коробка переключения передач. Такая трансмиссия достаточно простая. Крутящий момент изменяется плавно, что обеспечивает абсолютную плавность хода. КПД такой коробки довольно высокий, так как отсутствуют дополнительные механизмы и шестерни.

Вариатор состоит из двух шкивов, способных менять свой размер, и соединенных специальным ремнем, что позволяет подбирать наилучшее соотношение передаточных чисел.

Недостатком вариатора является его ограниченная применяемость, связанная с невозможностью использовать на достаточно мощных двигателях. Так что основная сфера применения такой системы переключения передач – городские малолитражные автомобили и скутеры.

Видео на тему

Похожие статьи

Коробка в подарок — Авторевю

«Я люблю шофершу крепко, робко, ей в подарок от меня коробка...» Эти строки песенки из фильма «Торпедоносцы» как нельзя лучше подходят к ­пресс­-­конференции, которую MAN провел в Мюнхене. Потому что Scania подарила мановцам свою коробку передач!

Признаться, я ожидал, что в преддверии крупнейшей выставки IAA в Ганновере мановцы будут рассказывать об электронных новинках наподобие умных систем, ­роботов-автопилотов... Ан нет: если говорить терминами компьютерщиков, речь шла не о «софте», а о «харде».

И главное нововведение здесь — внед­рение новых коробок передач. Как известно, до сих пор MAN оснащал свои машины коробками ZF. Так вот, на смену прежнему поколению коробок-«роботов» ­ZF AS Tronic пришло новое, Traxon (такие КПП уже устанавливают, к примеру, на Ford Cargo и Iveco Stralis).

Но это мелочи по сравнению с тем, что MAN начал получать и коробки передач марки Scania! Вообще-то, речь об этом шла уже давно, поскольку и MAN, и Scania входят в единый концерн VW, а ему невыгодно закупать грузовые агрегаты на стороне. Да и зачем делать это, если Scania давно наладила производство собственных трансмиссий?

Не верь глазам своим: хотя на коробке передач написано MAN, на самом деле ее сделала Scania

Впрочем, на пресс-конференции мановцы ни словом не обмолвились о кооперации. Однако, судя по показанному слайду, новые 14-ступенчатые коробки, которые будут устанавливаться на серийные тягачи с двигателями D26, — это и есть Scania Opticruise, а 12-ступенчатые (для прочих машин) — ZF Traxon. Различить их на глаз, как уверяют немецкие коллеги, несложно: если на картере написано MAN, значит, агрегат сделан сканиевским заводом в Швеции, если Traxon — это однозначно ZF.

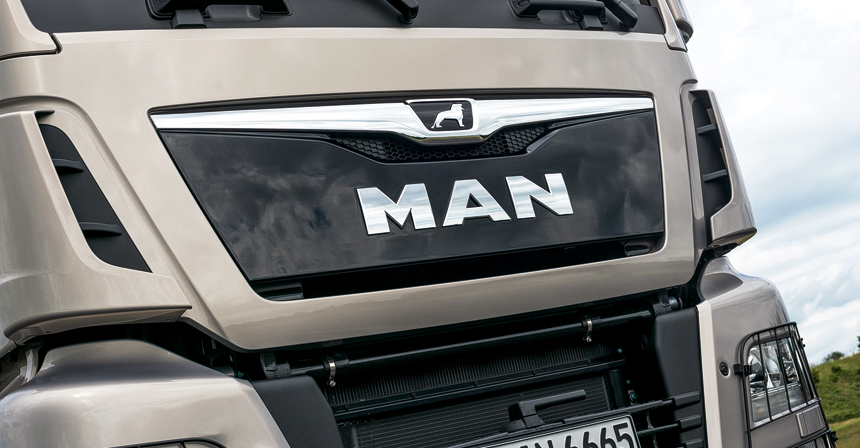

«Птичка» на облицовке стала более динамичной

Однако «роботы» обеих марок по мановской классификации обозначаются TipMatic, и программное обеспечение у них оригинальное: так, к уже известным предустановленным программам Fleet (для крупных флотилий, с ограничением вмешательства в работу автоматики), Profi и Offroad предлагается еще две — Emergency (пожарные машины) и Collect (мусоровозы). Вдобавок появилась функция Idle Speed, позволяющая ползти в пробке, не касаясь педали газа.

Если говорить о двигателях, то они доработаны до еще более жесткой ступени Евро-6с, которая вводится в Евросоюзе с 2017 года и обязывает гарантировать чистоту выхлопа на протяжении 700 тысяч км или семи лет. Параллельно слегка усовершенствованы моторы серий D08, D20 и D26 (цифры означают диаметр цилиндра без первой сотни: 108, 120 и 126 мм).

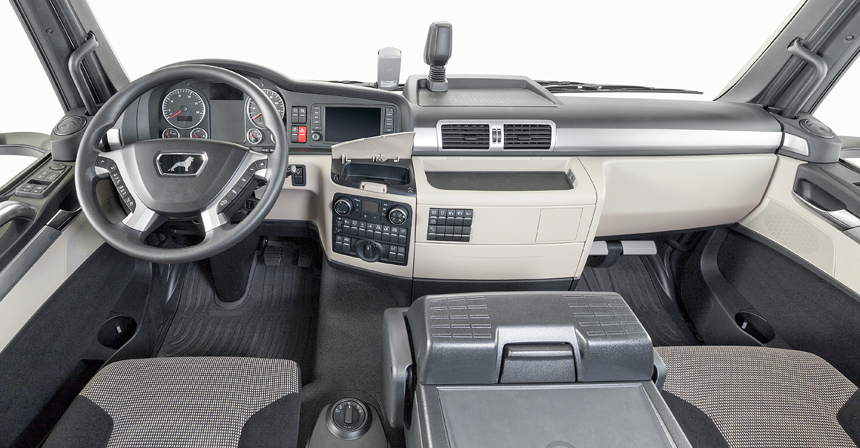

Интерьер в песочных тонах: главное — не запачкать!

Интерьер в песочных тонах: главное — не запачкать!

Мосты облегчены: за счет улучшения технологий обработки и применения новых материалов гипоидный мост похудел на 60 кг, а с бортовыми передачами — на все 140. И это, кстати, должно уменьшить расход топлива примерно на 0,5 л/100 км.

Наконец, слегка обновился интерьер — и вместо прежних темных цветов отделки введены теплые, с фирменными названиями наподобие «песка» и «графита». А сочетание трех оттенков песочного для флагманского тягача зовется «саванной».

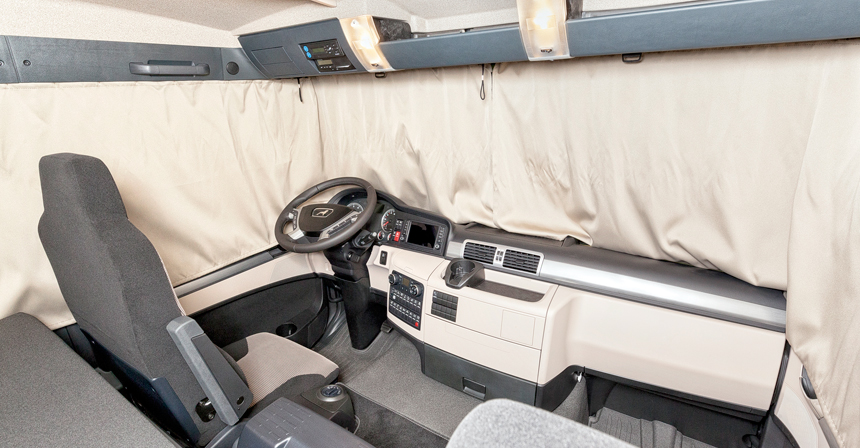

Даже шторы теперь не темные, а под цвет интерьера

Ну и по мелочам: свежая информационно-развлекательная система с семидюймовым экраном, ходовые огни, датчики дождя... А снаружи — новые элементы на фальшрадиаторных решетках.

Жаль, главную новинку компании нам так и не продемонстрировали: это фургон MAN TGE, близнец только что показанной модели Volkswagen Crafter, но с другой эмблемой. Его дебют мановцы приберегли до выставки IAA — после нее и расскажем, чем «маленький MAN» отличается от аналогичного Крафтера.

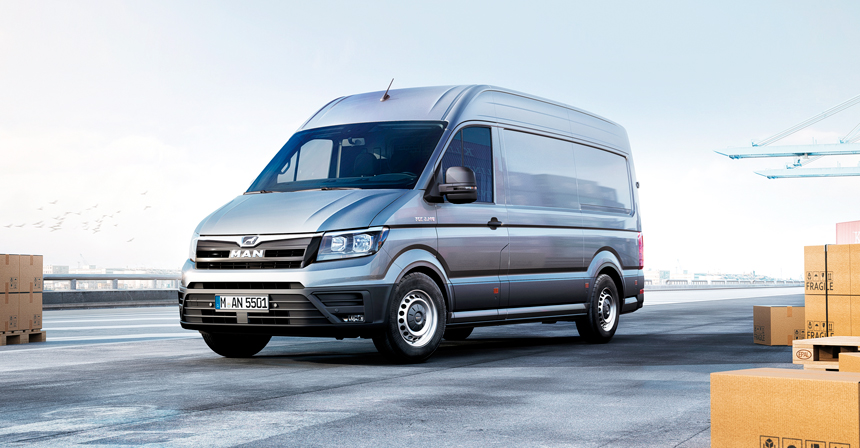

Будущий MAN TGE — новый Volkswagen Crafter, только с другим оформлением

Коробка быстрых скоростей | Журнал Популярная Механика

Если в парной гонке на ускорение друг против друга выйдут обычный автомобиль и гоночный с двигателями одинаковой мощности, победителем, несомненно, станет последний. Ключ к победе — кулачковая коробка передач.

Если в парной гонке на ускорение друг против друга выйдут обычный автомобиль и гоночный с двигателями одинаковой мощности, победителем, несомненно, станет последний. Ключ к победе — кулачковая коробка передач. Главное достоинство кулачковой коробки — в скорости переключения передач. Если разгоняться на обычном автомобиле, переключая передачи вверх максимально быстро, почти ударом, то смена каждой передачи займет около 0,6 с. Примерно столько уходит на высокоскоростное выключение/включение сцепления. Пилот гоночного автомобиля может сменить передачу втрое быстрее — и сделает это, не выжимая сцепления, и на каждом переключении будет выигрывать более 0,4 с! Это произойдет за счет того, что при каждом переключении у обычного автомобиля падают обороты двигателя и, соответственно, снижается интенсивность разгона. Чтобы выяснить, как устроена высокоскоростная гоночная коробка передач, мы отправились в Удельное, на подмосковную базу команды «Красные крылья», выступающей в ралли и кольцевых гонках.

Особенности гоночной механики

Денис Комаров, технический директор гоночной команды, готовит кулачковую коробку передач к фотосъемке. Он бережно протирает ветошью одну из шестеренок агрегата — огромное прямозубое колесо. Если бы такая шестерня лежала в мастерской сама по себе, можно было бы подумать, что она из коробки большого старого грузовика. Между тем она принадлежит компактному хетчбэку Citroёn С2.

Принцип действия топливного элемента Наличие оси с пазами — главное отличие секвентальной коробки от обычной, с поисковым механизмом переключения.

Большой диаметр колеса объясняется двумя факторами. Во‑первых, коробка раллийной машины передает от двигателя на колеса солидный крутящий момент. А во-вторых, колесо прямозубое. Достоинство привычных косозубых шестерен, которые применяются в коробках «гражданских» автомобилей, заключается в том, что за счет более длинного зуба и, соответственно, большей поверхности распределения нагрузок они могут передавать тот же крутящий момент при меньших размерах. Кроме того, они работают заметно тише. Но прямозубые колеса применяются в гоночных машинах не случайно: они не создают осевых нагрузок на валах и повышают КПД коробки.

Удивительно, но гоночная коробка передач не сложнее, а даже проще обычной гражданской. Здесь нет никаких синхронизаторов, а вместо большого количества мелких зубцов, которые входят в зацепление при включении передачи на обычной коробке, применяются крупные кулачки — торцевые выступы на шестерне и муфте (обычно их 5−7 штук на колесо). Чтобы передачи включались как можно скорее, кулачки входят в зацепление с большим зазором по ширине. Поэтому при включении передач на раллийной машине можно слышать характерное металлическое клацанье — это кулачки шестерни и муфты столкнулись друг с другом.

Самые красивые автомобили: Duesenberg

Кулачковая коробка По сути, кулачковая коробка устроена так же, как обычная серийная, — только вместо косозубых шестерен прямозубые, вместо зубчатых муфт кулачковые и никаких синхронизаторов.

Кулачковая коробка требует от пилота большой ловкости — особенно при переключении вниз: для синхронизации оборотов двигателя и трансмиссии необходимо филигранно работать педалью акселератора и прекрасно чувствовать автомобиль. При бережной езде пилот при переходе вниз пользуется сцеплением, в ходе гонки — особенно на машинах с секвентальной кулачковой коробкой — педаль сцепления ему практически не нужна. В том числе поэтому раллисты иначе, чем гражданские водители, выжимают педали. Правая нога у них обычно лежит на педали газа, а левая заведует сцеплением и тормозами. Четко работать акселератором очень важно, ведь без правильно выполненной перегазовки переход на понижающую передачу либо вообще не произойдет, либо будет сопровождаться жестким ударом. Именно поэтому пилоты раллийных машин ехидно улыбаются, когда я интересуюсь, насколько популярна кулачковая коробка среди любителей тюнинга. Конечно, находятся фанаты уличных гонок, которые заменяют серийные коробки кулачковыми. Такая замена улучшает динамику разгона, но требует от водителя постоянной концентрации внимания при переключении вниз, а также наполняет салон шумом от работы прямозубых шестерен. Кулачковая коробка воет примерно так же громко, как гражданская косозубая, когда в ее картере нет масла. Добавим сюда высокую стоимость кулачковых коробок (до €20 000 за агрегат) и невысокий срок службы — и придем к выводу, что установка кулачковой коробки на обычный автомобиль совершенно не оправданна. Конечно, срок службы автомобиля зависит и от субъективных факторов. В жестких гоночных условиях синхронизаторы долго не живут. Так что если за рулем гражданского автомобиля окажется маньяк, кулачковая коробка, вполне возможно, будет служить ему дольше привычной. Тем не менее со временем гоночный агрегат начнет издавать характерный стук, говорящий о том, что скруглившиеся кулачки не обеспечивают надежного зацепления. Такая коробка нуждается в замене износившихся пар. Денис рассказывает, что кулачковую коробку для проверки разбирают после каждой гонки, а некоторые пары в коробке приходится менять через каждые 2−3 этапа гонок. И это нормально!

Гоночное зацепление

Вперед-назад: хорошо и плохо

Есть и еще одна причина, почему кулачковые коробки не подходят для обычных дорог. Хотя эти агрегаты нередко оборудуют обычным поисковым механизмом переключения, самые быстрые и популярные у гонщиков коробки — секвентальные. В раллийных машинах пилота сильно трясет, поэтому водить рычаг переключения вперед-назад куда удобнее, чем выбирать передачи, как в обычном автомобиле. К тому же такая кинематика рычага позволяет сэкономить несколько миллисекунд на каждом переключении.

Но ездить с секвентальной коробкой кулачкового типа по дорогам общего пользования — страшная мука. Дело в том, что когда мы попадаем в пробку или под прямым углом поворачиваем с главной дороги на второстепенную, то обычно перескакиваем сразу на несколько передач вниз. Например, с пятой на вторую. При секвентальной же коробке такой трюк не выйдет: придется с перегазовкой последовательно перейти на четвертую, третью и лишь затем — на вторую передачу. Денис показывает, почему так происходит на коробке «ситроена». Когда пилот раллийной машины толкает рычаг этой секвентальной коробки вперед или назад, на определенный угол поворачивается специальная ось с многочисленными кулачками. При этом один из кулачков возвращает вилку переключения передач в нейтральное положение, а другой давит на еще одну вилку, и она вводит в зацепление муфту с шестерней нужной передачи. Чтобы включить, скажем, пятую передачу, надо последовательно несколько раз повернуть ось, которая управляется вилками переключения.

Быстро и недолго Кулачки обеспечивают высочайшую скорость переключений, но из-за ударных нагрузок быстро скругляются и требуют замены. Некоторые пары (шестерня и муфта) меняют через каждые 2−3 этапа гонок

Утешение гражданского гонщика

Выходит, что кулачковая коробка абсолютно неприменима для гражданских автомобилей. Это не совсем так. Британские фирмы — главные производители кулачковых коробок — традиционно имеют много запросов среди любителей тюнинга, желающих приобрести их коробки, а в нашей стране на базе кулачковой коробки даже был разработан современный агрегат для «гражданского» использования, который почти лишен недостатков.

Произошло это так. Компания «Спортмобиль», которая занималась тюнингом и подготовкой для соревнований и без того быстрых автомобилей Mitsubishi Lancer Evolution, освоила установку на этих машинах кулачковой коробки фирмы Gemini. Эффективное использование такого устройства предполагает превосходные навыки водителя. Но поскольку применение кулачковой коробки кардинально изменяет динамические характеристики, инженеры и основатели компании Алексей Чернышев и Павел Рустанович решили адаптировать гоночную коробку для использования обычными водителями при каждодневной езде.


Коробки и правила

Быстро и недолго

На фотографии Subaru Impreza команды «Красные Крылья», которая участвует в Чемпионате Мира по ралли в зачете серийных автомобилей P-WRC. Несмотря на то, что с секвентальной коробкой на машине можно было бы показывать лучшее время, автомобиль оснащен кулачковой коробкой с обычным поисковым механизмом переключения. Согласно омологации, автомобиль группы N не может выступать в ралли с секвентальной коробкой.
Машины с секвентальной коробкой и традиционным рыгачом на центральном тоннеле — средний класс в иерархии гоночных аппаратов. Хотите переключать передачи еще быстрее? Пожалуйста! Оборудуйте руль подрулевыми переключателями, а поворот оси с пазами секвентальной коробки доверьте гидравлике. Такое решение применяется на большинстве гоночных машин WRC, участвующих в основном зачете. Такое же решение используется в «Формуле-1» и некоторых других гонках.
Как это обычно бывает, решения из мира автоспорта с течением времени появляются на серийных автомобилях. Сегодня многие легковые автомобили оборудованы секвентальными коробками с качающимся рычагом и подрулевыми переключателями. В комбинации с обычными некулачковыми коробками передач, такой механизм практически не повышает скорости переключений, но водители находят его более удобным по сравнению с традиционным поисковым.

Для решения этой задачи привлекли электронику. За основу взяли компьютер Motec, позволяющий программировать функции автомобиля. К нему написали собственное программное обеспечение, которое в совокупности с разработанным электронным блоком и стало основой его системы, получившей название SGSM (Sequental Gearshift Management). Сотрудники компании «Спортмобиль» смогли связать переключения передач в коробке с работой систем зажигания и впрыска. При переходе вниз мотор в автоматическом режиме совершал перегазовку. С одной стороны, это облегчало жизнь пилоту, а с другой — повышало срок службы кулачковой коробки за счет гарантированно более плавных переключений. Стоит заметить, что похожая система до этого применялась на гоночных мотоциклах — в них датчик движения рычага коробки был связан с блоком управления зажиганием. В момент переключения вниз угол опережения зажигания резко увеличивался, и обороты падали, что и требовалось для перехода на пониженную передачу. Но система «Спортмобиля», которая автоматизировала систему впрыска, стала следующим уровнем развития идеи.

Применение кулачковой коробки наряду с тюнинговым 420-сильным двигателем сделало подготовленный в компании автомобиль самым динамичным Evolution в истории этого культового автомобиля. До 100 км/ч автомобиль разгонялся за 3,53 с! Узнав о таком достижении российских инженеров, в Москву приезжали журналисты известного английского журнала Autocar и остались в полном восторге. В итоге за рубежом сразу несколько компаний заинтересовались возможностью выпуска подобных коробок, а в Москве образовалась группа отчаянных парней, желающих приобрести Evolution с кулачковой коробкой.

Редакция благодарит команду «Красные крылья» за помощь в подготовке материала
