Устройство и виды ремней безопасности

Сейчас автомобили комплектуются значительным количеством систем и средств безопасности. Направлены они на предотвращение потери контроля на авто во время нештатных ситуаций (активные системы) и максимально возможное снижение травмирования пассажиров при ДТП (пассивные средства).

Начиналось же все с ремней безопасности, которые «перекочевали» на автотранспорт с авиации. Первые прототипы ремней появились практически с началом самой автомобильной эры. В 1903 году была предложена первая версия такой системы безопасности на авто, но тогда она не прижилась. Более активно ими стали интересоваться в 50-х годах прошлого века. Причем поначалу ремни предлагались только в качестве опции и лишь немного спустя – как штатное оборудование.

Стоит отметить, что в одно время конструкторы пытались заменить ремни на другую систему – подушки безопасности. Но впоследствии оказалось, что от самостоятельного использования подушек толку мало, а вот в сочетании с ремнями они достаточно серьезно повышают безопасность.

Краш-тест автомобиля

В общем, ремни безопасности – одно из самых «старых», но при этом эффективных средств предотвращения травмирования, то есть они относятся к пассивной системе.

Составные части, используемые в конструкции

Основным элементом этого средства является лента, изготовленная из волокон полиэстера. Этот материал отличается высокими показателями на разрыв и способна выдерживать громадные нагрузки. Из этой ленты формируется лямка, которая удерживает водителя в определенном положении и не дает телу податься вперед при фронтальном столкновении. Это в свою очередь исключает вылет пассажира из авто, столкновение с лобовым стеклом, рулем, передней панелью.

Помимо этого, устройство ремня безопасности современных моделей включает в себя еще ряд элементов:

  • регулируемые и нерегулируемые точки крепления ремня;
  • замок;
  • инерционные катушки;
  • ограничители;
  • преднатяжители.

Но все эти элементы появились в конструкции ремня безопасности не сразу. История этих средств очень обширна, о чем говорит немалое количество существующих видов.

Виды и их особенности

При этом разница между разными видами сводится только к количеству точек крепления. Но от этого параметра достаточно сильно зависит травмобезопасность.

В целом, ремни безопасности по количеству точек крепления делятся на:

  • двух-;
  • трех-;
  • четырех-;
  • пяти-;
  • шеститочечные.

Отметим, что помимо травмобезопасности ремней учитывается также и удобство их пользования, поэтому не всегда большее количество точек – лучший вариант.

Двухточечные ремни

Двухточечные – первый вариант, который массово стал использоваться на авто. Но этот тип – самый малоэффективный в плане безопасности.


На автотранспорте применялось две вариации – поясной и грудной. В первом случае ремень проходил поперечно сиденью в поясной зоне. Одна из точек крепления находилась возле порога или внизу на боковой стойке, вторая же устанавливалась между сиденьями на центральном тоннеле, и она включала в себя замок. Этот вариант плох тем, что лямка удерживала только нижнюю часть туловища, а верхняя же в случае удара из-за инерции сильно подавалась вперед, то есть травмы от ударов о переднюю панель и руль были гарантированы.

Грудной вариант двухточечного ремня проходил диагонально по грудной клетке. Такую укладку лямки обеспечивало верхнее расположение точки крепления на боковой стойке. Крепежная точка с замком оставалась на прежнем месте – между сиденьями. В этом варианте верхняя часть туловища при ДТП удерживалась, но из-за отсутствия нижней фиксации существовала вероятность «подныривания» тела под ремень, что опять же наносило серьезные травмы.

Трехточечный тип

Ремни безопасности с тремя точками крепления – один из самых оптимальных вариантов для использования, поскольку они обеспечивают должную фиксацию тела и достаточно удобны в пользовании.

Фиксация лямки в этом типе осуществляется в трех точках – верхней и нижней на боковой стойке и с замком – на центральном тоннеле. Одна из точек на стойке – концевая для лямки (к ней крепиться конец), вторая же оснащается катушкой для сматывания ремня. Что касается язычка, которым ремень фиксируется в замке, то он – подвижен и может перемещаться вдоль лямки.

После протяжки лямки и фиксации ее в замке, одна часть ее располагается диагонально и проходит по грудной клетке, а вторая – поперечно в поясничной зоне. То есть, трехточечный тип совмещает в себе одновременно оба варианта двухточечной версии.

Такое расположение ленты обеспечивает удержание верхней части тела и исключает вероятность «подныривания». Также он удобен в использовании, поскольку для укладки достаточно лишь потянуть ремень и зафиксировать его только в одной точке – с замком.

Конструкция с четырьмя точками

Ремни с четырьмя точками крепления используется по большей части на спортивных автомобилях. Распространение на массовых моделях они не получили из-за неудобства использования.

Примечательно, что точки крепления в этом варианте могут быть разными. Один из вариантов – две вертикальные лямки со статичным неразъемным креплением и одна разъединяющаяся – в поясничной зоне. Особенность этой версии заключается в том, что вертикальные ремни крепятся не к элементам кузова, а непосредственно к сиденью.


Неудобство посадки заключено в том, что сначала необходимо накинуть на плечи вертикальные ленты (по типу надевания рюкзака), а после протянуть и зафиксировать поясничный ремень.

Второй вариант отличается тем, что вертикальные лямки – не статичны и могут отсоединяться. Но для этого на их концах имеются фиксирующие язычки и устанавливаются они на специальный дополнительный замок, расположенный на поясничном ремне.

Пяти- и шеститочечные виды

Пятиточечный вариант также применяется на спортивных авто. Дополнительно она нашел применение в детских автокреслах. По сути, этот тот же самый четырехточечный ремень, но у него имеется еще одна лямка. Тянется она снизу сиденья, укладывается между ног и фиксируется в замке, который используется для крепления вертикальных ремней. Этот вариант обеспечивает надежное удержание тела и улучшенное распределение нагрузки по ремню.


Отличие шеститочечного вида заключается в том, что снизу сиденья у него идет не один, а два ремня. Фиксация тела в пяти- и шеститочечных типах ремней безопасности – очень надежная, что снижает вероятность получения травм. Но вместе с тем, они очень неудобны, поскольку пассажиру приходится сначала протянуть поясничную лямку, затем зафиксировать вертикальные, а после еще и закрепить один или два нижних. Поэтому такие типы ремней на моделях массового производства не используются.

Составные элементы и их назначение

Отметим, что не все составляющие могут входить в конструкцию средств безопасности на тех или иных моделях.

Крепеж

Начнем с точек крепления. Зачастую они устанавливаются на элементах кузова. Обусловлено это тем, что тело человека в момент инерционного смещения вперед создает значительную нагрузку на ремень. В случае использования точки крепления, вмонтированной в сиденье, из-за сильной нагрузки конструкция может не выдержать, и спинка подастся вместе с телом. В случае с креплением к кузову, то этого не произойдет.


Но в устройствах с четырьмя и более точками, некоторые из них все же монтируются в сиденье (вертикальных лямок). При этом отметим, что и конструкция сидений в спортивных авто – значительно жестче и рассчитана на восприятие сильных нагрузок, поэтому и допускается установка в них креплений. А вот что касается крепежа поясничной лямки, то она фиксируется к кузову.

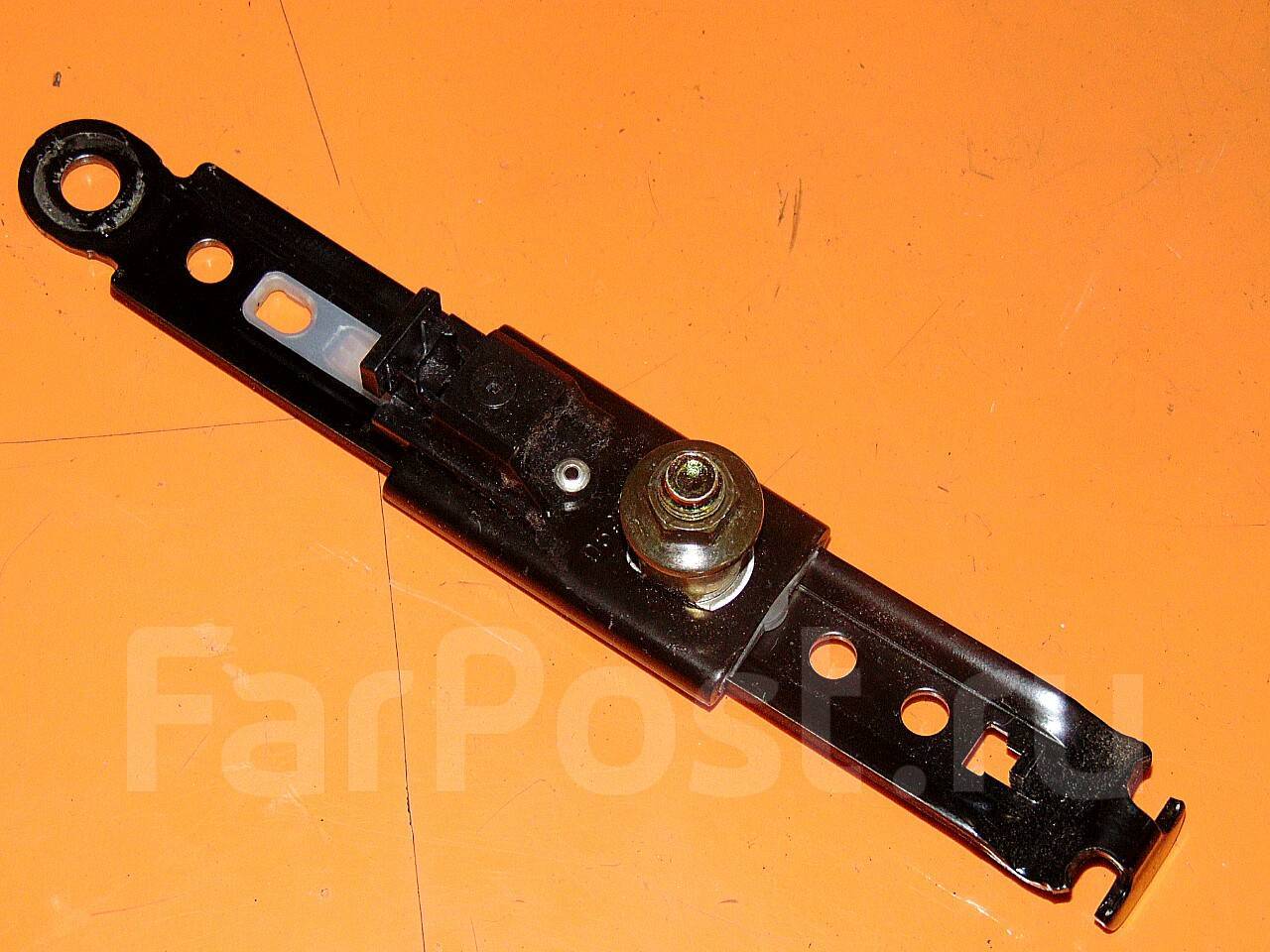

Теперь по поводу удобства точек крепления (касается верхних). Ремни, вмонтированные в сиденье – удобны, поскольку они выходят над плечами. А вот точки на стойке могут вызвать дискомфорт. При высоком ее положении у людей низкого роста диагональная часть ремня будет проходить практически по шее, что не только неудобно, но и небезопасно. А для высоких людей низкое положение верхней точки обеспечит прохождение ремня ниже плеча, что стеснит движения руки. Поэтому верхние точки крепления на стойках производители делают регулируемыми. На крепежах, расположенных на сиденьях регулировка не требуется.

Замок

Замок обеспечивает разъемную точку крепежа. Она и обеспечивает удобство укладки лямок. Работа замка очень проста – на язычке, расположенном на ремне проделывается отверстие, а в замке используется штифт. При установке язычка штифт заходит в отверстие, тем самым обеспечивается надежная фиксация. Для разъединения необходимо лишь нажать на специальную клавишу замка, чтобы втянуть штифт и высвободить язычок.

Инерционные катушки

Эффективность ремней во многом зависит в правильном их натяжении. Ранее для этого необходимо было регулировать длину лямок «под себя» специальными петлями. Это особо не доставляло проблем водителю, поскольку ему достаточно было раз отрегулировать ремень. А вот пассажирам с разной комплекцией приходилось каждый раз проводить регулировку.

Механизм инерционной катушки

Эта проблема отпала с появлением инерционных катушек. Она обеспечивала автоматическое сматывание ленты, чтобы он не мешал. Вытянуть же его обратно можно только плавным движением. Резко размотать лямку при такой катушке не получиться, поскольку механизм при быстром разматывании блокирует ее.

Использование инерционной катушки решило сразу несколько проблемы – при отстегивании лента сама сматывается, что очень удобно. Также катушка самостоятельно регулирует натяжку, выбирая лишнюю часть ремня. Еще одно положительное качество – блокировка катушки при резком разматывании. Она не дает размотаться ремню, поэтому он «ловит» тело, не давая ему сильно уйти вперед. Но есть и негативное качество – она блокируется не сразу, и длина ремня все же немного увеличивается, из-за чего туловище успевает набрать небольшое ускорение. А это повышает вероятность травмирования.

Ограничители

Ограничители позволяют немного увеличить длину ремня, но плавно. Суть вот в чем, тело при инерционном отклонении испытывает значительные перегрузки. Если его резко остановить, что и делает ремень, то возможно получение травмы. Но если лямка немного будет увеличивать свою длину, то это позволит частично погасить энергию и повысить травмобезопасность.

Торсион катушки

Ограничитель представляет собой торсион, который выступает в роли оси для катушки. При столкновении катушка блокирует разматывание ремня, тело упирается в ремень, что создает нагрузку на ленту. При достижении определенного усилия на лямке, торсион начинает скручиваться, проворачивая катушку и отматывая ремень. Из-за этого и происходит плавное гашение усилия на ремне. Стоит отметить, что тоже самое делает и сама лямка. Полиэстеровая лента может немного растягиваться при создании значительной нагрузки на нее.

Преднатяжители

Преднатяжители появились на авто совсем недавно, но роль их значительна. Как уже отмечено, катушка блокируется не сразу, поэтому тело все же получает ускорение. Чтобы этого не допустить и применяются преднатяжители, которые натягивают ремень еще до того, как тело начинает инерционное движение. То есть он предотвращает получение ускорения. Эти устройства работают на опережение и для этого используются датчики удара, применяемые в конструкции подушек безопасности.

Работают преднатяжители так: в момент удара при столкновении датчики регистрируют его и подают сигнал на блок управления. Тот в свою очередь задействует исполнительные механизмы, и они мгновенно натягивают ленту, исключая даже малейшее смещение тела вперед. Преднатяжители бывают двух типов – пиропатронные и электроприводные.

Электрический преднатяжитель

Как все работает?

Напоследок рассмотрим полный принцип работы ремней безопасности в современных авто. За пример возьмем механизмы трехточечного типа, поскольку они – самые распространенные.

Итак, водитель садится в авто и плавно вытягивает ленту, пока длины его не будет достаточно, чтобы установить и зафиксировать язычок в замке. После этого инерционная катушка выберет излишки, но не полностью, чтобы не сковывать движения водителя. Если устройство безопасности оснащено преднатяжителем, то на этом функция катушки завершена.

В момент столкновения датчики регистрируют удар и задействуют преднатяжители, из-за чего лямка натягивается. По мере возрастания усилия в работу вступает торсион, постепенно повышая длину лямки, чтобы погасить усилие. Дополнительно вытягивается и сам ремень.

Если преднатяжителей нет, то функцию удержания тела выполняет катушка. Резкое ускорение тела приводит к блокированию катушки и лямки «ловят» тело. Далее уже задействуется торсион.

Новые наработки

Разработки для улучшения этого средства безопасности ведутся постоянно. Последним новшеством, массово задействованным на авто, стали преднатяжители. Но они — не последняя технология.

Уже разрабатываются ленты, которые действуют еще и как подушки. Суть сводится к тому, что при ударе она наполняется газом, благодаря чему площадь контакта тела с лямкой увеличивается, что способствует лучшему распределению нагрузки и снижению травмирования.

Также развивают электронную самоадаптирующуюся систему преднатяжителя, в зависимости от пользования и вытягивания лямки она определяет, по заданным алгоритмам, вес пассажира и соответственно необходимое усилие для его удержания в момент аварии.

Принцип работы натяжителей ремней безопасности — Статьи

При столкновении натяжители ремней безопасности сматывают ремни против направления вектора силы. За
счёт этого сокращается зазор между телом и ремнём. Задолго до начала перемещения пассажира вперёд оно
уже блокировано автоматическим механизмом ремня.
Натяжитель сматывает ремень безопасности длиной до 130 мм в течение 13 мс. Если сила, воздействующая на
ремень безопасности, больше, чем усилие натяжения ремня, то ремень безопасности больше не натягивается.
В зависимости от конструкции и принципа действия различают следующие типы натяжителей ремней
безопасности:
● шариковый натяжитель
● роторный натяжитель
● реечный натяжитель
● тросовый натяжитель

В зависимости от комплектации автомобиля натяжители ремней безопасности устанавливаются или
только на передние сиденья, или также и на задние
сиденья.





Шариковый натяжитель ремня безопасности.
Шариковый натяжитель ремня безопасности состоит из компактного модуля, в который также входит ограничитель усилия натяжения ремня
безопасности.
Этот натяжитель ремня безопасности устанавливается на передние и задние сиденья.







Принцип действия.
Натяжитель ремня безопасности приводится в действие шариками. Шарики помещены в трубку. При столкновении по сигналу блока управления
подушек безопасности срабатывает выталкивающий заряд.







Если выталкивающий заряд подожжён, то расширяющиеся газы перемещают шарики и перегоняют их через зубчатое колесо в резервуар для сбора шариков. Так как катушка ремня безопасности прочно соединена с зубчатым колесом, то она вращается при помощи шариков, и ремень втягивается.













Роторный натяжитель ремня безопасности.
Роторный натяжитель ремня безопасности работает по принципу ротора.
Он устанавливается главным образом в зоне задних сидений.



Принцип действия
1-й патрон срабатывает электрически. Расширяющийся газ вращает ротор. Так как ротор соединён с валом ремня, то ремень безопасности начинает втягиваться.



После достижения определённого угла вращения ротор освобождает перепускной канал ко 2-му патрону. Под действием рабочего давления в камере 1 зажигается 2-й патрон. За счёт этого ротор продолжает вращаться. Сгоревший газ из камеры 1 выходит через выпускной канал.


При достижении 2-го перепускного канала под действием рабочего давления в камере 2 зажигается 3-й патрон. Ротор продолжает вращаться и сгоревший газ из камеры 2 выходит через выпускной канал.





Реечный натяжитель ремня безопасности

Реечный натяжитель ремня безопасности вместе с автоматическим механизмом втягивания представляют собой один узел.
Реечные натяжители ремней безопасности устанавливаются для сиденья водителя и сиденья переднего пассажира.





Принцип действия
По сигналу блока управления подушек безопасности зажигается выталкивающий заряд газогенератора. За счёт сброса давления поршень, соединённый с зубчатой рейкой, перемещается вверх. Зубчатая рейка вращает при помощи шестерни оба зубчатых колеса 1 и 2.





Зубчатое колесо 2 прочно соединено с внешнимкольцом обгонной муфты торсионного в

ала. Если теперь вращается это внешнее кольцо, то ролики
вдавливаются внутрь до тех пор, пока они незастревают между внешним кольцом и торсионным валом, за счёт чего достигается силовое замыкание. Вращение передаётся на торсионный вал, и ремень безопасности начинает втягиваться.



































Тросовый натяжитель ремня безопасности

Тросовый натяжитель ремня безопасности вместе с автоматическим механизмом втягивания представляют собой один узел.




Тросовые натяжители ремней безопасности устанавливаются для сиденья водителя и сиденьяпереднего пассажира.



При срабатывании газогенератора образуется газовая смесь, которая внутри трубки перемещает поршень вверх при помощи подсоединённого к нему троса. В результате натяжения трос плотно прилегает к муфте, соединённой с валом механизма втягивания, и вращает её в направлении втягивания.







Ремень безопасности: устройство,виды,предназначение,фото.

Сейчас автомобили комплектуются значительным количеством систем и средств безопасности. Направлены они на предотвращение потери контроля на авто во время нештатных ситуаций (активные системы) и максимально возможное снижение травмирования пассажиров при ДТП (пассивные средства).

Начиналось же все с ремней безопасности, которые «перекочевали» на автотранспорт с авиации. Первые прототипы ремней появились практически с началом самой автомобильной эры. В 1903 году была предложена первая версия такой системы безопасности на авто, но тогда она не прижилась. Более активно ими стали интересоваться в 50-х годах прошлого века. Причем поначалу ремни предлагались только в качестве опции и лишь немного спустя – как штатное оборудование.

Стоит отметить, что в одно время конструкторы пытались заменить ремни на другую систему – подушки безопасности. Но впоследствии оказалось, что от самостоятельного использования подушек толку мало, а вот в сочетании с ремнями они достаточно серьезно повышают безопасность.

В общем, ремни безопасности – одно из самых «старых», но при этом эффективных средств предотвращения травмирования, то есть они относятся к пассивной системе.

ИЗ ЧЕГО СОСТОИТ РЕМЕНЬ БЕЗОПАСНОСТИ



Основная конструкция ремня безопасности состоит из:

  • лямок;
  • замка;
  • болтов крепления;
  • втягивающего устройства.

Для производства лямок чаще всего служит синтетический материал. Главное к нему требование – высокий уровень прочности. Втягивающее устройство ремня безопасности работает на основе храпового механизма. Аварийная блокировка происходит за счёт чувствительного элемента.

Основой чувствительного элемента является простой металлический шарик. Когда он смещается, катушка фиксируется системой рычажков. В некоторых конструкциях вместо шарика используется маятник.

Отдельно нужно рассказать о системе, отвечающей за постепенное натяжение ленты. Это происходит благодаря маховику. Он установлен на оси катушки. Это небольшой диск, который обеспечивает плавность процесса. Но если происходит авария, образуется рывок, из-за которого диску приходится преодолевать силу трения. Параллельно возникает давление на винтовую поверхность.

Внимание!В результате описанных выше действий диск смещается и происходит блокировка храповика.

Устройство ремня безопасности позволяет обеспечить безопасность пассажиров во время столкновений. Но даже у них есть определённый предел эффективности. На скорости более 200 километров в час от ремней будет мало пользы.



Болты в устройстве ремней безопасности отвечают за надёжное крепление всей конструкции во время езды. Они делаются из твёрдого сплава, способного выдержать серьёзные нагрузки. Причём крепятся они к каркасу автомобиля, чтобы обеспечить максимальную надёжность.

Спасают ли ремни безопасности?

«Нет ничего более ужасного, чем судьба водителя, который в момент дорожного происшествия оказался не пристегнутым ремнем безопасности. Вот как развиваются события, когда водитель на скорости 80 км/ч совершает наезд на какое-либо неподвижное препятствие.
Спустя 0,026 секунды после удара вдавливается бампер; сила, в тридцать раз превышающая вес автомобиля, останавливает его движение на линии передних сидений, тогда как его пассажиры — если они не пристегнуты ремнями безопасности — продолжают двигаться в салоне автомобиля со скоростью 80 км/ч.
Спустя 0,039 секунды водитель вместе с сиденьем стремительно движется вперед на 15 сантиметров.
Спустя 0,044 секунды он грудной клеткой ломает руль.
Спустя 0,050 секунды скорость падает настолько, что на автомобиль и на всех пассажиров начинает действовать сила тяжести, в 80 раз превышающая их собственный вес.
Спустя 0,068 секунды водитель с силой в 9 тонн ударяется о приборный щиток.
Спустя 0,092 секунды водитель и сидящий рядом с ним пассажир одновременно врезаются головами в переднее ветровое стекло автомобиля и получают смертельные повреждения черепа.
Спустя 0,100 секунды повисший на руле водитель отбрасывается назад; он уже мертв.
Спустя 0,110 секунды автомобиль начинает слегка откатываться назад.
Спустя 0,113 секунды сидящий за водителем пассажир — если он также не пристегнут — оказывается с ним на одной линии, наносит ему новый удар и одновременно сам получает смертельные повреждения.
Спустя 0,150 секунды наступает полная тишина; осколки стекла и обломки железа падают на землю. Место столкновения окутывает облако пыли. Все произошло менее чем за две десятых доли секунды».

Каждый раз, перечитывая эти строки из книги известного французского эксперта по безопасности движения Кристиана Жерондо (Christian Gerondeau) «La Mort Inutile», мы ловим себя на мысли, что этого кошмара вполне можно избежать, если воспользоваться примитивным, в сущности, приспособлением — ремнем безопасности. Идея таких ремней далеко не нова. Первый патент на подобное приспособление был выдан в США еще в 1885 г. Спустя 15 лет ремни были опробованы на одном из аэропланов американских ВВС. В Старом Свете конструкторы также работали над решением этой проблемы. В 1909 г. в Англии было создано уникальное устройство, состоявшее из спиральной пружины большого диаметра и лямок. Назначение устройства — удерживать пассажира на автомобильном сиденье. В начале 20-х годов ремнями безопасности начали оборудовать гоночные автомобили. Казалось, что до повсеместного их распространения остался всего один шаг, ведь многое из того, что начинало использоваться на спортивных автомобилях, в скором времени появлялось и на серийных. Привязных ремней это не коснулось. Чтобы перекочевать на серийные машины, им потребовалось аж три десятка лет, ибо только в 50-е годы ими стали оснащаться отдельные модели авто из америки и Швеции.

Виды ремней безопасности в машину

Автомобильные ремни безопасности по типам крепления бывают:

  • двухточечные;
  • трехточечные;
  • четырехточечные.

Для гоночных болидов разработаны усиленные пяти- и шеститочечные ремни, но в серийных автомобилях они не нашли пока применения из-за трудностей установки.

Существует еще деление ремней безопасности по принципам срабатывания. Выделяют следующие виды:

  • статические;
  • динамические;
  • опережающие.

Плюсы и минусы разных ремней безопасности

Двухточечные ремни безопасности пока еще можно встретить на заднем сидении некоторых автомобилей. Ими оборудовались устаревшие российские модели машин. Встречаются как поясные, так и плечевые варианты таких ремней.

Поясные выглядят как страховочные ремни в креслах самолетов. Они не стесняют движений, но могут стать причиной тяжелых травм позвоночника и даже привести к параличу.

Плечевые закрепляются диагонально. Верхняя точка располагается на центральной стойке боковой части салона. Нижняя представляет собой замок, установленный между пассажирским и водительским сидениями. Такой вид ремней недостаточно надежен, так как человек может «вынырнуть» из него при аварии.

Трехточечные ремни безопасности устанавливаются практически на всех современных автомобилях. V-образная диагонально-поясная конструкция способствует равномерному распределению энергии инерционного движения между частями торса.

Четырехточечными ремнями безопасности оборудуются спортивные модели авто, сидения которых имеют четыре точки крепления. Вместе с пяти- и шеститочечными они представляют группу наиболее надежных ремней безопасности, но не могут быть установлены на обычные автомобили из-за конструктивных особенностей.

Статические ремни безопасности не устанавливаются на современные модели автомобилей. Широкая лямка, составляющая основу такого ремня, представляет собой кусок синтетической ленты определенной длины, которая регулируется вручную. Такая конструкция не отвечает современным требованиям безопасности.

Динамические ремни безопасности оснащены специальным механизмом, который равномерно удлиняет их или сматывает при плавных движениях пассажира. При резком рывке происходит фиксация ремня, за счет чего тело человека плотно удерживается в сидении.

Механизм опережающих ремней тесно связан и работает в комплексе со всеми остальными системами безопасности машины. Электроника, которой оборудован автомобиль, на основании показаний датчиков заранее подтягивает страховочные ремни и надежно фиксирует их при возникновении опасных ситуаций. Если машина успешно минует опасность, ремни возвращаются в обычный режим работы. Этим наиболее передовым и надежным на сегодняшний день механизмом оснащаются самые современные автомобили.

Составные элементы и их назначение

Отметим, что не все составляющие могут входить в конструкцию средств безопасности на тех или иных моделях.

Крепеж

Начнем с точек крепления. Зачастую они устанавливаются на элементах кузова. Обусловлено это тем, что тело человека в момент инерционного смещения вперед создает значительную нагрузку на ремень. В случае использования точки крепления, вмонтированной в сиденье, из-за сильной нагрузки конструкция может не выдержать, и спинка подастся вместе с телом. В случае с креплением к кузову, то этого не произойдет.


Но в устройствах с четырьмя и более точками, некоторые из них все же монтируются в сиденье (вертикальных лямок). При этом отметим, что и конструкция сидений в спортивных авто – значительно жестче и рассчитана на восприятие сильных нагрузок, поэтому и допускается установка в них креплений. А вот что касается крепежа поясничной лямки, то она фиксируется к кузову.

Теперь по поводу удобства точек крепления (касается верхних). Ремни, вмонтированные в сиденье – удобны, поскольку они выходят над плечами. А вот точки на стойке могут вызвать дискомфорт. При высоком ее положении у людей низкого роста диагональная часть ремня будет проходить практически по шее, что не только неудобно, но и небезопасно. А для высоких людей низкое положение верхней точки обеспечит прохождение ремня ниже плеча, что стеснит движения руки. Поэтому верхние точки крепления на стойках производители делают регулируемыми. На крепежах, расположенных на сиденьях регулировка не требуется.

Замок

Замок обеспечивает разъемную точку крепежа. Она и обеспечивает удобство укладки лямок. Работа замка очень проста – на язычке, расположенном на ремне проделывается отверстие, а в замке используется штифт. При установке язычка штифт заходит в отверстие, тем самым обеспечивается надежная фиксация. Для разъединения необходимо лишь нажать на специальную клавишу замка, чтобы втянуть штифт и высвободить язычок.

Инерционные катушки

Эффективность ремней во многом зависит в правильном их натяжении. Ранее для этого необходимо было регулировать длину лямок «под себя» специальными петлями. Это особо не доставляло проблем водителю, поскольку ему достаточно было раз отрегулировать ремень. А вот пассажирам с разной комплекцией приходилось каждый раз проводить регулировку.

Механизм инерционной катушки

Эта проблема отпала с появлением инерционных катушек. Она обеспечивала автоматическое сматывание ленты, чтобы он не мешал. Вытянуть же его обратно можно только плавным движением. Резко размотать лямку при такой катушке не получиться, поскольку механизм при быстром разматывании блокирует ее.

Использование инерционной катушки решило сразу несколько проблемы – при отстегивании лента сама сматывается, что очень удобно. Также катушка самостоятельно регулирует натяжку, выбирая лишнюю часть ремня. Еще одно положительное качество – блокировка катушки при резком разматывании. Она не дает размотаться ремню, поэтому он «ловит» тело, не давая ему сильно уйти вперед. Но есть и негативное качество – она блокируется не сразу, и длина ремня все же немного увеличивается, из-за чего туловище успевает набрать небольшое ускорение. А это повышает вероятность травмирования.

Ограничители

Ограничители позволяют немного увеличить длину ремня, но плавно. Суть вот в чем, тело при инерционном отклонении испытывает значительные перегрузки. Если его резко остановить, что и делает ремень, то возможно получение травмы. Но если лямка немного будет увеличивать свою длину, то это позволит частично погасить энергию и повысить травмобезопасность.

Торсион катушки

Ограничитель представляет собой торсион, который выступает в роли оси для катушки. При столкновении катушка блокирует разматывание ремня, тело упирается в ремень, что создает нагрузку на ленту. При достижении определенного усилия на лямке, торсион начинает скручиваться, проворачивая катушку и отматывая ремень. Из-за этого и происходит плавное гашение усилия на ремне. Стоит отметить, что тоже самое делает и сама лямка. Полиэстеровая лента может немного растягиваться при создании значительной нагрузки на нее.

Преднатяжители

Преднатяжители появились на авто совсем недавно, но роль их значительна. Как уже отмечено, катушка блокируется не сразу, поэтому тело все же получает ускорение. Чтобы этого не допустить и применяются преднатяжители, которые натягивают ремень еще до того, как тело начинает инерционное движение. То есть он предотвращает получение ускорения. Эти устройства работают на опережение и для этого используются датчики удара, применяемые в конструкции подушек безопасности.

Работают преднатяжители так: в момент удара при столкновении датчики регистрируют его и подают сигнал на блок управления. Тот в свою очередь задействует исполнительные механизмы, и они мгновенно натягивают ленту, исключая даже малейшее смещение тела вперед. Преднатяжители бывают двух типов – пиропатронные и электроприводные.

ПОХОЖИЕ СТАТЬИ:

  • Запчасти на автомобиль Тойота
  • Лада гранта 2020 года сразу в четырех кузовах: лифтбек, хэтчбек, универсал и седан
  • Главная передача и все,что нужно о ней знать.
  • Бмв е38 обзор описание фото видео комплектация и характеристики.
  • Гляньте, что могут золотые руки (8 фото + видео)
  • Что такое бронирование стекол автомобиля и зачем оно нужно
  • Какие премиальные авто покупают россияне
  • бмв е23: обзор,технические характеристики,модификации,фото,видео.
  • Обзор самых ненадежных автомобилей на 2020 год
  • Новый сундук с шампанским от Rolls-Royce стоит больше, чем новый седан BMW
  • Почему катализаторы так ценны?
  • Как отремонтировать подвеску автомобиля
  • Автокредит или лизинг: что выбрать?
  • Преимущества покупки авто в лизинг
  • Важность технического обслуживания автомобиля перед поездкой
  • Топ 5 функций безопасности авто, без которых вам сложно будет обойтись в 2019 году
  • Услуги автосервиса
  • Автомобильные держатели для телефона с AliExpress
  • Обзор моторных масел на 2021 год
  • 5 пикапов — грузовиков, которые падают в цене
  • Ауди а4 2016 — 2017 обзор описание фото видео комплектация характеристика.
  • Тормозной суппорт: типы,принцип работы,неисправности,ремонт.
  • Как сделать сиденье водителя более комфортным?
  • Путешествие по Европе на БМВ
  • BMW 1-Series (F20): обзор, фото и видео, комплектации цена описание.
  • 2017 Mercedes-Benz B 250 e-класса Электропривод хэтчбек
  • Какой самый экономичный автомобиль в 2020 году — топ 10
  • 12 новых и обновленных кроссоверов от Hyundai

Принцип работы механизма ремня безопасности – АвтоТоп

Любой узел транспортного средства не вечен и имеет свойство ломаться. Иногда это не так заметно и может проявиться спустя какое-то время. В других случаях, как, к примеру, с ремнем безопасности, проблема будет замечена сразу. Что делать, если ремень безопасности не вытягивается? По каким причинам это может случиться? Более подробно узнаете ниже.

Что значит заклинивающий ремень?

Если ремень безопасности не вытягивается из гнезда установки — он, скорей всего, заклинил. Чтобы понять, что это значит, для начала следует разобраться в его принципе работы. Когда ремень не вытягивается, это свидетельствует о выходе из строя механизма-блокиратора или о том, что ремни были заклинены в результате ДТП. Но для начала рассмотрим принцип работы.

Ремень безопасности транспортного средства

Внутри устройства блокировки расположен чувствительный элемент, отвечающий непосредственно за блокирование, который выполнен в виде шарика. Этот шарик, перемещаясь через систему рычажков, цепляется за корпус шестеренки катушек. Если ремень сильно быстро втягивается, диск-маховичок катушки более сильно давит на винтовую поверхность, таким образом блокируя шарик.

Если замок заклинил и его нельзя отключить, то это означает, что со временем механизм безопасности начал функционировать некорректно.

В таких случаях ремешок не втягивается и его никак нельзя отключить. В таких случаях может не помочь даже попытка медленной защелки элемента — от просто заклинил и больше не втягивается, не работает.

Причины

Если элемент системы безопасности вашего транспортного средства не втягивается, замок заклинил и его нельзя отключить, причин тому может быть несколько. Перед тем, как мы перейдем к тому, как разобрать и отключить ремень, который не работает и не втягивается, поговорим о причинах. Их немного, поэтому на данном пункте мы не будем останавливаться надолго. Ведь для того, чтобы отремонтировать защелку непристегнутого ремешка, необходимо знать, что и почему не работает. Итак, причины:

  1. В первую очередь, ремень обычно не втягивается по причине его износа. Вернее, не конкретно износа ремня, а в принципе системы блокировки. Также это может быть связано не со всей системой, а одним из ее компонентов. Если замок непристегнутого ремешка заклинил, не втягивается и вы не можете его отключить, то, без сомнений, дело в механизме. Но если элемент был не пристегнут, это еще пол беды. Будет гораздо хуже, если он заклинит во время эксплуатации.
  2. Вторая причина — поломка того или иного компонента. Как правило, она касается не непристегнутого ремешка, а именно пристегнутого. Если произошла поломка или проявился дефект в работе одного из компонентов, то обычно это связано непосредственно с пристегнутыми элементами конструкции системы. В этом случае вам поможет только ремонт и ничего больше. Ну или, разумеется, вы всегда можете заменить вышедшие из строя детали.
  3. Еще одна причина — блокировка после аварии. Обычно конструкция ремешком выполнена таким образом, что в случае попадания в дорожно-транспортное происшествие срабатывают пиропатроны механизма. В этом случае замок устройства клинит и отключить его уже не получается.

В зависимости от модели автомобиля водитель может получить сигнал о том, что ремешки заклинило. Этот сигнал может быть как звуковым, так и появиться на панели приборов. Также сигнал может высветиться на экране бортового компьютера, если таковой имеется. В любом случае, если автомобиль оборудован «мозгами», водитель получит соответствующий сигнал.

Еще один момент касательно сигналов. Предупреждение водителя может выглядеть и другим образом. Сигнал может быть в виде громкого щелчка, не характерного для системы безопасности. Этот сигнал автомобилист услышит даже при езде с громкой музыкой. Как вы поняли, такой сигнал также свидетельствует о необходимости того, что ремень нужно почистить.

Процесс ремонта

Теперь, когда с сигналами и причинами блокировки пристегнутого и непристегнутого ремешка разобрались, перейдем к процессу ремонта. Чистка ремней безопасности является одной из основных задач в этом процессе, поэтому данную процедуру мы рассмотрим отдельно. Итак, что же делать, если вы получили сигнал о том, что замок заклинил? Как его почистить или отключить? Подробнее об этом вы узнаете ниже.

Инструменты

Чтобы отключить замок, если появился соответствующий сигнал, весь механизм нужно будет почистить. Для этого заранее нужно основательно подготовиться и собрать весь необходимый инструментарий. итак, что подготовить:

  • крестообразная отвертка, желательно недлинная;
  • отвертка с плоским наконечником;
  • гаечный ключ на «17», удобнее будет использовать накидной;
  • канцелярская прищепка;
  • шприц с трубочкой;
  • немного бензина (оптимально подойдет топливо для зажигалок).

Поэтапная инструкция

Когда весь список инструментов готов, можно приступать к ремонту и прочистке.

  1. При помощи крестообразной отвертки открутите саморезы, которые крепят защитную накладку ремешков.
  2. Если замок не рабочий, вытяните ремешок на всю длину и зафиксируйте его при помощи канцелярской прищепки.
  3. Возьмите гаечный ключ и открутите винт, который крепит катушку элемента. Винт нужно извлечь из места установки. Чтобы элемент не начал сматываться, можно закрепить его непосредственно на той же катушке, используя ту же канцелярскую прищепку. В любом случае, чтобы отключить и почистить замок, его необходимо зафиксировать, чтобы дальнейшие действия осуществлялись легче.
  4. Отложите катушку в сторону и пересядьте на соседнее сидение. Чтобы отключить и почистить замок, вам потребуется найти крышечку, за которой скрывается инерционное устройство. Как правило, на чуть толще по конструкции. Потрусите катушку — под какой крышкой вы услышите шум — под той она и находится.
  5. Теперь для демонтажа защитной накладки вам потребуется демонтировать четыре пластмассовых пистона. Это можно сделать при помощи отвертки со шлицевым наконечником или тонкой спицы. Пистоны следует поддерживать рукой, чтобы они не вылетели и вам не пришлось их искать и собирать по всему салону. Затем подденьте накладку отверткой и осуществите ее демонтаж. Отложите крышку в сторону.
  6. Теперь вашему виду будет представлен первый механизм компонента. Он представляет собой такую себе коробочку с цилиндром и тем самым шариком блокировки и так называемым коромыслом внутри, который и клинит замок. Данный механизм демонтируется свободно из места установки.
  7. Проверьте работоспособность этого коромысла — в идеале оно должно свободно передвигаться по оси вращения. Это устройство следует расположить вертикально, чтобы его верхняя часть была наклонена в сторону шарика блокировки. Так или иначе, но коромысло должно быть расположено вертикально, чтобы не заедало. Если вы чувствуете, что так называемой коромысло проходит не свободно, то необходимо почистить его ось вращения. Налейте немного бензина и промывайте устройство до тех пор, пока оно не будет свободно вращаться на оси, без малейших заеданий.
  8. Теперь перейдем ко второму, инерционному устройству. Оно расположено под шестеренкой, выполненной из пластмассы и в большинстве случаев выполнено из стали. Шестеренка снимается свободно, поэтому демонтируйте ее.
  9. Обратите внимание на центр зубчатого отверстия. В нем расположен эксцентрик с зубчиками. Именно эти зубчики и заклинили ремешок, когда он резко выдергивается. Пространство под этим самым эксцентриком необходимо почистить. По всему периметру отверстия залейте немного подготовленного бензина, немного топлива добавьте в центр. При этом одновременно удерживайте ремешок, предотвращая его сматывание, для чего на время можно демонтировать канцелярскую прищепку. Проследите за тем, чтобы жидкость попала во все части элемента, иначе его прочистка будет бесполезной.
  10. Возьмите демонтированную катушку одной рукой таким образом, чтобы пластмассовую направляющую вместе с пружинкой можно было поддерживать одним пальцем. Другой рукой стяните и намотайте элемент безопасности несколько раз. Также несколько раз дерните его, чтобы само устройство пришло в зацепление. Далее, еще один раз зацепите его на катушке. Такие действия следует повторить несколько раз.

На этом процесс очистки механизма можно считать завершенным. Всю дальнейшую сборку вам следует осуществить в обратной последовательности. Сделайте все правильно, ведь некорректно собранный механизм станет причиной поломки уже в скором будущем при регулярной эксплуатации ремешков.

Также заранее проверьте, все ли элементы данного узла работают корректно и перемещаются свободно. Если это не так, то чистку следует повторить, ведь какой в ней смысл, если все не прочищено. Только при правильном подходе к таким ремонтным работам вы сможете избежать основных ошибок и правильно осуществить все действия.

Если вы не уверены в том, что сможете проделать все действия, описанный в данной статье, правильно, то мы порекомендуем вам обратиться на СТО с этим вопросом. Ведь в случае блокировки ремней безопасности необходимо все сделать правильно, а неверные действия послужат только причиной очередных поломок, с которыми вам навряд ли захочется столкнуться. В любом случае, промывка компонентов — это не самая радикальная мера, ведь поменять механизм вы всегда успеете.

Видео «Как ремонтировать ремни безопасности?»

О том, как правильно ремонтировать ремни безопасности вашего транспортного средства, сказано на видео.

Сейчас автомобили комплектуются значительным количеством систем и средств безопасности. Направлены они на предотвращение потери контроля на авто во время нештатных ситуаций (активные системы) и максимально возможное снижение травмирования пассажиров при ДТП (пассивные средства).

Начиналось же все с ремней безопасности, которые «перекочевали» на автотранспорт с авиации. Первые прототипы ремней появились практически с началом самой автомобильной эры. В 1903 году была предложена первая версия такой системы безопасности на авто, но тогда она не прижилась. Более активно ими стали интересоваться в 50-х годах прошлого века. Причем поначалу ремни предлагались только в качестве опции и лишь немного спустя – как штатное оборудование.

Стоит отметить, что в одно время конструкторы пытались заменить ремни на другую систему – подушки безопасности. Но впоследствии оказалось, что от самостоятельного использования подушек толку мало, а вот в сочетании с ремнями они достаточно серьезно повышают безопасность.

В общем, ремни безопасности – одно из самых «старых», но при этом эффективных средств предотвращения травмирования, то есть они относятся к пассивной системе.

Составные части, используемые в конструкции

Основным элементом этого средства является лента, изготовленная из волокон полиэстера. Этот материал отличается высокими показателями на разрыв и способна выдерживать громадные нагрузки. Из этой ленты формируется лямка, которая удерживает водителя в определенном положении и не дает телу податься вперед при фронтальном столкновении. Это в свою очередь исключает вылет пассажира из авто, столкновение с лобовым стеклом, рулем, передней панелью.

Помимо этого, устройство ремня безопасности современных моделей включает в себя еще ряд элементов:

  • регулируемые и нерегулируемые точки крепления ремня;
  • замок;
  • инерционные катушки;
  • ограничители;
  • преднатяжители.

Но все эти элементы появились в конструкции ремня безопасности не сразу. История этих средств очень обширна, о чем говорит немалое количество существующих видов.

Виды и их особенности

При этом разница между разными видами сводится только к количеству точек крепления. Но от этого параметра достаточно сильно зависит травмобезопасность.

В целом, ремни безопасности по количеству точек крепления делятся на:

Отметим, что помимо травмобезопасности ремней учитывается также и удобство их пользования, поэтому не всегда большее количество точек – лучший вариант.

Двухточечные ремни

Двухточечные – первый вариант, который массово стал использоваться на авто. Но этот тип – самый малоэффективный в плане безопасности.


На автотранспорте применялось две вариации – поясной и грудной. В первом случае ремень проходил поперечно сиденью в поясной зоне. Одна из точек крепления находилась возле порога или внизу на боковой стойке, вторая же устанавливалась между сиденьями на центральном тоннеле, и она включала в себя замок. Этот вариант плох тем, что лямка удерживала только нижнюю часть туловища, а верхняя же в случае удара из-за инерции сильно подавалась вперед, то есть травмы от ударов о переднюю панель и руль были гарантированы.

Грудной вариант двухточечного ремня проходил диагонально по грудной клетке. Такую укладку лямки обеспечивало верхнее расположение точки крепления на боковой стойке. Крепежная точка с замком оставалась на прежнем месте – между сиденьями. В этом варианте верхняя часть туловища при ДТП удерживалась, но из-за отсутствия нижней фиксации существовала вероятность «подныривания» тела под ремень, что опять же наносило серьезные травмы.

Трехточечный тип

Ремни безопасности с тремя точками крепления – один из самых оптимальных вариантов для использования, поскольку они обеспечивают должную фиксацию тела и достаточно удобны в пользовании.

Фиксация лямки в этом типе осуществляется в трех точках – верхней и нижней на боковой стойке и с замком – на центральном тоннеле. Одна из точек на стойке – концевая для лямки (к ней крепиться конец), вторая же оснащается катушкой для сматывания ремня. Что касается язычка, которым ремень фиксируется в замке, то он – подвижен и может перемещаться вдоль лямки.

После протяжки лямки и фиксации ее в замке, одна часть ее располагается диагонально и проходит по грудной клетке, а вторая – поперечно в поясничной зоне. То есть, трехточечный тип совмещает в себе одновременно оба варианта двухточечной версии.

Такое расположение ленты обеспечивает удержание верхней части тела и исключает вероятность «подныривания». Также он удобен в использовании, поскольку для укладки достаточно лишь потянуть ремень и зафиксировать его только в одной точке – с замком.

Конструкция с четырьмя точками

Ремни с четырьмя точками крепления используется по большей части на спортивных автомобилях. Распространение на массовых моделях они не получили из-за неудобства использования.

Примечательно, что точки крепления в этом варианте могут быть разными. Один из вариантов – две вертикальные лямки со статичным неразъемным креплением и одна разъединяющаяся – в поясничной зоне. Особенность этой версии заключается в том, что вертикальные ремни крепятся не к элементам кузова, а непосредственно к сиденью.


Неудобство посадки заключено в том, что сначала необходимо накинуть на плечи вертикальные ленты (по типу надевания рюкзака), а после протянуть и зафиксировать поясничный ремень.

Второй вариант отличается тем, что вертикальные лямки – не статичны и могут отсоединяться. Но для этого на их концах имеются фиксирующие язычки и устанавливаются они на специальный дополнительный замок, расположенный на поясничном ремне.

Пяти- и шеститочечные виды

Пятиточечный вариант также применяется на спортивных авто. Дополнительно она нашел применение в детских автокреслах. По сути, этот тот же самый четырехточечный ремень, но у него имеется еще одна лямка. Тянется она снизу сиденья, укладывается между ног и фиксируется в замке, который используется для крепления вертикальных ремней. Этот вариант обеспечивает надежное удержание тела и улучшенное распределение нагрузки по ремню.


Отличие шеститочечного вида заключается в том, что снизу сиденья у него идет не один, а два ремня. Фиксация тела в пяти- и шеститочечных типах ремней безопасности – очень надежная, что снижает вероятность получения травм. Но вместе с тем, они очень неудобны, поскольку пассажиру приходится сначала протянуть поясничную лямку, затем зафиксировать вертикальные, а после еще и закрепить один или два нижних. Поэтому такие типы ремней на моделях массового производства не используются.

Составные элементы и их назначение

Отметим, что не все составляющие могут входить в конструкцию средств безопасности на тех или иных моделях.

Крепеж

Начнем с точек крепления. Зачастую они устанавливаются на элементах кузова. Обусловлено это тем, что тело человека в момент инерционного смещения вперед создает значительную нагрузку на ремень. В случае использования точки крепления, вмонтированной в сиденье, из-за сильной нагрузки конструкция может не выдержать, и спинка подастся вместе с телом. В случае с креплением к кузову, то этого не произойдет.


Но в устройствах с четырьмя и более точками, некоторые из них все же монтируются в сиденье (вертикальных лямок). При этом отметим, что и конструкция сидений в спортивных авто – значительно жестче и рассчитана на восприятие сильных нагрузок, поэтому и допускается установка в них креплений. А вот что касается крепежа поясничной лямки, то она фиксируется к кузову.

Теперь по поводу удобства точек крепления (касается верхних). Ремни, вмонтированные в сиденье – удобны, поскольку они выходят над плечами. А вот точки на стойке могут вызвать дискомфорт. При высоком ее положении у людей низкого роста диагональная часть ремня будет проходить практически по шее, что не только неудобно, но и небезопасно. А для высоких людей низкое положение верхней точки обеспечит прохождение ремня ниже плеча, что стеснит движения руки. Поэтому верхние точки крепления на стойках производители делают регулируемыми. На крепежах, расположенных на сиденьях регулировка не требуется.

Замок

Замок обеспечивает разъемную точку крепежа. Она и обеспечивает удобство укладки лямок. Работа замка очень проста – на язычке, расположенном на ремне проделывается отверстие, а в замке используется штифт. При установке язычка штифт заходит в отверстие, тем самым обеспечивается надежная фиксация. Для разъединения необходимо лишь нажать на специальную клавишу замка, чтобы втянуть штифт и высвободить язычок.

Инерционные катушки

Эффективность ремней во многом зависит в правильном их натяжении. Ранее для этого необходимо было регулировать длину лямок «под себя» специальными петлями. Это особо не доставляло проблем водителю, поскольку ему достаточно было раз отрегулировать ремень. А вот пассажирам с разной комплекцией приходилось каждый раз проводить регулировку.

Механизм инерционной катушки

Эта проблема отпала с появлением инерционных катушек. Она обеспечивала автоматическое сматывание ленты, чтобы он не мешал. Вытянуть же его обратно можно только плавным движением. Резко размотать лямку при такой катушке не получиться, поскольку механизм при быстром разматывании блокирует ее.

Использование инерционной катушки решило сразу несколько проблемы – при отстегивании лента сама сматывается, что очень удобно. Также катушка самостоятельно регулирует натяжку, выбирая лишнюю часть ремня. Еще одно положительное качество – блокировка катушки при резком разматывании. Она не дает размотаться ремню, поэтому он «ловит» тело, не давая ему сильно уйти вперед. Но есть и негативное качество – она блокируется не сразу, и длина ремня все же немного увеличивается, из-за чего туловище успевает набрать небольшое ускорение. А это повышает вероятность травмирования.

Ограничители

Ограничители позволяют немного увеличить длину ремня, но плавно. Суть вот в чем, тело при инерционном отклонении испытывает значительные перегрузки. Если его резко остановить, что и делает ремень, то возможно получение травмы. Но если лямка немного будет увеличивать свою длину, то это позволит частично погасить энергию и повысить травмобезопасность.

Ограничитель представляет собой торсион, который выступает в роли оси для катушки. При столкновении катушка блокирует разматывание ремня, тело упирается в ремень, что создает нагрузку на ленту. При достижении определенного усилия на лямке, торсион начинает скручиваться, проворачивая катушку и отматывая ремень. Из-за этого и происходит плавное гашение усилия на ремне. Стоит отметить, что тоже самое делает и сама лямка. Полиэстеровая лента может немного растягиваться при создании значительной нагрузки на нее.

Преднатяжители

Преднатяжители появились на авто совсем недавно, но роль их значительна. Как уже отмечено, катушка блокируется не сразу, поэтому тело все же получает ускорение. Чтобы этого не допустить и применяются преднатяжители, которые натягивают ремень еще до того, как тело начинает инерционное движение. То есть он предотвращает получение ускорения. Эти устройства работают на опережение и для этого используются датчики удара, применяемые в конструкции подушек безопасности.

Работают преднатяжители так: в момент удара при столкновении датчики регистрируют его и подают сигнал на блок управления. Тот в свою очередь задействует исполнительные механизмы, и они мгновенно натягивают ленту, исключая даже малейшее смещение тела вперед. Преднатяжители бывают двух типов – пиропатронные и электроприводные.

Как все работает?

Напоследок рассмотрим полный принцип работы ремней безопасности в современных авто. За пример возьмем механизмы трехточечного типа, поскольку они – самые распространенные.

Итак, водитель садится в авто и плавно вытягивает ленту, пока длины его не будет достаточно, чтобы установить и зафиксировать язычок в замке. После этого инерционная катушка выберет излишки, но не полностью, чтобы не сковывать движения водителя. Если устройство безопасности оснащено преднатяжителем, то на этом функция катушки завершена.

В момент столкновения датчики регистрируют удар и задействуют преднатяжители, из-за чего лямка натягивается. По мере возрастания усилия в работу вступает торсион, постепенно повышая длину лямки, чтобы погасить усилие. Дополнительно вытягивается и сам ремень.

Если преднатяжителей нет, то функцию удержания тела выполняет катушка. Резкое ускорение тела приводит к блокированию катушки и лямки «ловят» тело. Далее уже задействуется торсион.

Новые наработки

Разработки для улучшения этого средства безопасности ведутся постоянно. Последним новшеством, массово задействованным на авто, стали преднатяжители. Но они — не последняя технология.

Уже разрабатываются ленты, которые действуют еще и как подушки. Суть сводится к тому, что при ударе она наполняется газом, благодаря чему площадь контакта тела с лямкой увеличивается, что способствует лучшему распределению нагрузки и снижению травмирования.

Также развивают электронную самоадаптирующуюся систему преднатяжителя, в зависимости от пользования и вытягивания лямки она определяет, по заданным алгоритмам, вес пассажира и соответственно необходимое усилие для его удержания в момент аварии.

Очень многие автовладельцы слышали о таком понятии, как ремень безопасности с преднатяжителем. Но больше половины считают, что инерционная катушка, которая автоматически блокируется от резкого усилия на ремень, это и есть тот самый пресловутый преднатяжитель. И если вы тоже так думаете, то вы далеки от истины!

На самом деле, преднатяжитель, это специальное устройство в ремне безопасности, которое обеспечивает не только фиксацию пассажира на кресле, но обладает еще и ограничением усилия, которое имеет самое важное влияние в этом механизме. Что это такое, и как всё работает, рассмотрим ниже более подробно.

Принцип работы преднатяжителя ремня

Ремни безопасности с преднатяжителями чаще всего устанавливаются в более дорогих версиях авто, если рассматривать бюджетный класс, и скорее всего в простых комплектациях вы этого не найдете. Но уже в предмаксимальной или полном люксе такая опция бывает даже на отечественных авто, таких как Калина или Приора.

Принцип работы такого устройства заключается в следующем:

  • к ремню подключены провода питания, которые активируют так называемый пиро-патрон
  • во время фронтального удара, когда сила инерции достаточно велика или выше средней, срабатывает не только подушка безопасности, но и пиро-патрон в ремне
  • ремень натягивается и максимально фиксирует тело пассажира к креслу
  • а вот сам ограничитель усилия необходим для того, чтобы человек не испытывал серьезных нагрузок на грудную клетку, когда тело по инерции летит вперед, а ремень старается его прижать сильнее назад

Получается, что сначала пассажира максимально фиксирует к сиденью, и при помощи ограничителя усилия ремень постепенно ослабляется, но удерживая тело до последнего, максимально снижая нагрузку на ваши кости и внутренние органы.

Многие почему-то ошибочно полагают, что когда сработал ремень с пиропатроном, то он плотно прижимает человека к сиденью, и в таком случае отстегнуться не удается без посторонней помощи. Но возвращаясь к описанному выше пункту про ограничитель усилия, вы должны понять, что это глубокое заблуждение.

Также, стоит иметь ввиду, что если на вашем автомобиле сработали ремни безопасности с преднатяжителем, то в таком случае они уже не подлежат ремонту и необходима установка новых элементов. Не верьте обещаниям хитрых сервисменов, которые пообещают сделать вам все как положено, не меняя ремней. Максимум, что вам могут сделать, удалить всю систему преднатяжения и оставить только одни инерционные катушки.

Если статья была полезной, обязательно поставьте палец вверх и подпишитесь на канал, чтобы не пропускать новые полезные материалы, которые публикуются на канале ежедневно!

Принцип работы натяжителей ремней безопасности. Не работают ремни безопасности? – Несколько решений для ремонта

17.07.2016

Очень часто клинящий механизм ремешка безопасности в автомобиле начинает заедать во время вытаскивания ремня из катушки даже если тянуть его очень плавно, а в холодное время года пристегнутся практически не реально. В этой статье я расскажу вам, как сделать ремонт ремня безопасности своими руками в течение десяти минут прямо в машине.

Для выполнения данного вида робот вам потребуется.


Ремонт ремня безопасности своими руками, Руководство по выполнению работ

  1. Для снятия накладки средней стойки необходимо крестовой отверткой открутить четыре самореза.
  2. Затем вытаскиваем весь ремень безопасности и крепим его на проушине, используя зажим или канцелярскую прищепку.
  3. Торцевым ключом на семнадцать извлеките болт, которым прикручена катушка и забираем ее с кронштейна. Не допускайте, чтобы катушка сматывалась, и закрепите ремешок на катушке зажимом. Зафиксировать нужно, чтобы было удобнее проводить ремонтные работы.
  4. Закройте пленкой, и положите на нем демонтированный механизм, вам нужно сесть на другое кресло.
  5. Далее ищем крышечку, под которой расположен инерционный механизм, для этого потрясите катушку и под какой крышкой гремит та нам и нужна.
  6. Чтобы снять крышку необходимо убрать четыре пластиковых пистона, при помощи спицы извлекаем их. Используя шлицевую выкрутку, снимаем крышку.
  7. Извлекаем открывшийся механизм (в коробке находится цилиндрик, металлический шарик и коромысло). Для правильной работы механизма коромысло должно свободно двигаться по оси и ничего не заедать. Для проверки расположите механизм в вертикальном положении и наклоните верхнюю часть в сторону шарика, коромысло должно возвращаться в первоначальное положение, без какого либо подклинивания. Если все же подклинивания есть необходимо промывать ось коромысла, пока оно не начнет вращаться свободно и без заедания.

  8. Затем достаем инерционный механизм (достается без дополнительного инструмента), он металлический и расположен под пластмассовой шестеренкой. В центральной части отверстия находится эксцентрик с зубчиками (он и является причиной заклинивания ремня вовремя выдергивания) пространство под ним следует хорошо почистить. Для этого нужно налить небольшое количество бензина в центр и по периметру, не допуская сматывания ремня, затем снимем зажим.
  9. Далее берем в руку катушку, что бы вы смогли держать указательным пальцем пружину и пластмассовую направляющую, второй рукой намотайте ремешок, и дергаем его пару раз. Эту процедуру необходимо повторить два три раза. Важно: не допускайте, чтобы ремень смотался до того как вы соберете механизм обратно.

Вот и все ремонт ремня безопасности своими руками закончен, остается только собирать в обратном порядке, и установит на место, рекомендуется провести эту же процедуру и на втором механизме для профилактики.

Ремень безопасности был изобретен в прошлом столетии и за время своего существования уже сберег не одну
тысячу человеческих жизней. Но порой и он выходит из строя… А как его починить своими силами, мы вам сегодня расскажем.

Устраняем неисправности ремня безопасности

В самом начале стоит оговориться, что ездить с неисправно работающим безопасности – это не только накладно (ведь доблестные автоинспекторы не дремлют и с радостью выпишут вам штраф за подобное правонарушение), но и самое главное – опасно для жизни.

Конечно, в случае поломки ремня безопасности вы можете обратиться в специализированное СТО, где мастера быстро и качественно проведут ремонтные работы. Однако вы можете сделать это и своими руками, к тому же с помощью наших советов это и вовсе будет легко и просто.

Неисправностей ремня есть большое количество, мы остановим свое внимание на самых распространенных проблемах и постараемся их устранить.

Зачастую случается, что ремень не хочет закручиваться обратно. Знакомо? Сели в автомобиль, пристегнулись, доехали до пункта назначения, отстегнули ремень, а он так и остался в несобранном виде. Ситуация, надо признать, неприятная, но, к счастью, не безвыходная. Обычно причиной подобной поломки является вышедший из строя барабан, чтобы его заменить, вам необходимо снять обшивку. Однако часто для восстановления работоспособности барабана достаточно поставить на место пружину, которая зачастую из-за сильного напряжения просто вылетает. Согласитесь, все намного проще, чем можно было предположить. Только особо не расслабляйтесь и соблюдайте меры осторожности во время работы, иначе рискуете повредить руки, и в этом случае ремень безопасности, как бы это парадоксально не звучало, становится опасным.

Случается, что ремень начинает заклинивать. Для этого также необходимо снять обшивку и проверить исправность механизма, приводящего ремень в движение. Обычно достаточно лишь его очистить от грязи, после чего к нему возвращается былая работоспособность. Однако просто вытащить и прочистить механизм, как это делают в большинстве случаев, слишком трудоемко и довольно долго, поэтому лучше взять баллончик с особым красящим средством, впрыснуть его несколько раз в механизм и протянуть парочку раз ремень назад-вперед, таким нехитрым образом прочистятся головки механизма и ремень перестанет заклинивать.

Для чего нужно менять ремень безопасности?

Конечно, описанные выше процедуры могут показаться вам трудоемкими и времязатратными. Спорить глупо, ведь так оно и есть. Поэтому, если вы экономите свое время, то можете просто купить новый ремень безопасности, нежели пытаться его отремонтировать. Единственное, следует при покупке быть крайне внимательным и помнить, что ремень должен подходить именно к вашей модели авто, иначе от него не будет никакой пользы.

Установить ремень можно самостоятельно, однако советуем все-таки именно это дело доверить профессионалам. Подобная услуга обойдется не слишком дорого, тем самым вы сэкономите время и нервы, а в будущем, не исключено, ремень защитит вашу жизнь и убережет ваших родных и близких от гибели.

Эта нейлоновая веревка выдерживает нагрузку до трех тонн и разработана с учетом всех особенностей человеческого строения. Естественно, ремень безопасности способен сохранить жизнь, однако нельзя на него полностью полагаться. Поэтому, уважаемые читатели, садясь за руль, рассчитывайте в первую очередь на собственные силы, думайте о своей безопасности сами.

Соблюдайте дорожного движения, держите машину всегда в исправном состоянии, ведь к печальным последствиям может привести любая незначительная неисправность в авто, не говоря уже или поломке коробки передач. Позаботьтесь о себе сами, ведь сейчас, если до собственной жизни нет вам интереса, то другим, естественно, и подавно. Берегите себя и заботьтесь о своих близких!

Ремень безопасности предназначен, чтобы предотвращать опасные перемещения человека в салоне машины во время аварии либо резкого торможения, и тем самым убавлять вероятность и тяжесть полученных травм. Когда в авто не работает ремень безопасности, то его срочно необходимо починить либо заменить, так как продолжать ездить с неисправным ремнем безопасности опасно и противоречит ПДД . Сегодня мы поговорим об устройствах механизма ремней безопасности, о причинах неисправности ремней, о том, как работает ремень безопасности, и как отремонтировать его в случае поломки своими руками.

Можно ли выполнять ремонт ремня безопасности своими руками

Безусловно, когда поломался ремень безопасности в вашем автомобиле, вы можете обратится за помощью в специализированное СТО, в котором вам предоставят качественный ремонт или замену ремней безопасности, но в тоже время вы сможете сделать это и самостоятельно. И, если придерживаться определенной инструкции, то все выйдет достаточно легко, просто, и быстро.

Важно! Нельзя затягивать с ремонтом ремней безопасности. Как показывают исследования компаний Peugeot и Renault, во время аварий большинство водителей вылетает через лобовое стекло из-за того, что они не пристегнуты, и процент смертности среди них намного выше чем у тех водителей, которые были пристегнуты.

Причины неисправности ремней

Среди самых распространенных причин, почему не работает в машине ремень безопасности, можно выделить следующие:

  • Ремень безопасности в автомобиле не втягивается из-за его износа, точнее из-за износа системы блокировки или какого-то из ее компонентов.
  • Ремень не вытягивается из-за мороза или изнашивания роликового механизма.
  • Замок катушки сломан или поврежден основной механизм.
  • Блокировка после аварии. Когда автомобиль попадает в аварию, то срабатывают пиропатроны механизма, тогда замок устройства заклинивает, и отключить его уже не выйдет.
  • Ремень не втягивается, когда его отстегнули, или его заклинило при попытке пристегнутся, даже при плавном вытягивании.

Интересно! В 1957 году в Швеции было принято закон от обязательном использовании на автомобилях ремней безопасности. Вслед за Швецией и другие страны начали принимать такие законы, а в СССР такой закон был принят только спустя двадцать лет.

Устройство механизма, и его принцип действия

Ремень безопасности состоит из лямки, замка, и втягивающей катушки. Лямка ремня делается из прочного материала, и крепится специальными устройствами к кузову авто в трех местах: на пороге, на стойке, и на специальной тяге с замком.

Знаете ли вы? В 1959 году кампанией Volvo были предложены первые серийные (трехточечные) ремни безопасности.

Замок предназначен для запирания ремня, и ставится возле сиденья автомобиля. На лямке, с целью соединения с замком, располагается подвижный металлический язычок. Втягивающая катушка на ремне безопасности предопределена, для его принудительной размотки и автоматической смотки, и крепится на стойке кузова машины. Она оборудована инерционным механизмом блокировки, останавливающим движение ремня в катушке при столкновении (аварии) либо резком торможении.

Что касается принципа действия ремней безопасности современных машин, то все достаточно просто – катушка с блокиратором на основе зубчатого механизма, благодаря которому вращается катушка.

Сам же зубчатый механизм закрывается при помощи небольшого маятника с сфероидной либо шариковой опорой с системой рычагов. Если ремень вытягивается плавно, опора вращается совместно с шестерней катушки, а если резко – маховик блокируется.

При столкновении натяжители ремней безопасности сматывают ремни против направления вектора силы. За
счёт этого сокращается зазор между телом и ремнём. Задолго до начала перемещения пассажира вперёд оно
уже блокировано автоматическим механизмом ремня.
Натяжитель сматывает ремень безопасности длиной до 130 мм в течение 13 мс. Если сила, воздействующая на
ремень безопасности, больше, чем усилие натяжения ремня, то ремень безопасности больше не натягивается.
В зависимости от конструкции и принципа действия различают следующие типы натяжителей ремней
безопасности:
● шариковый натяжитель
● роторный натяжитель
● реечный натяжитель
● тросовый натяжитель

В зависимости от комплектации автомобиля натяжители ремней безопасности устанавливаются или
только на передние сиденья, или также и на задние
сиденья.

Шариковый натяжитель ремня безопасности.
Шариковый натяжитель ремня безопасности состоит из компактного модуля, в который также входит ограничитель усилия натяжения ремня
безопасности.
Этот натяжитель ремня безопасности устанавливается на передние и задние сиденья.

Принцип действия.
Натяжитель ремня безопасности приводится в действие шариками. Шарики помещены в трубку. При столкновении по сигналу блока управления
подушек безопасности срабатывает выталкивающий заряд.

Если выталкивающий заряд подожжён, то расширяющиеся газы перемещают шарики и перегоняют их через зубчатое колесо в резервуар для сбора шариков. Так как катушка ремня безопасности прочно соединена с зубчатым колесом, то она вращается при помощи шариков, и ремень втягивается.

Роторный натяжитель ремня безопасности.
Роторный натяжитель ремня безопасности работает по принципу ротора.
Он устанавливается главным образом в зоне задних сидений.

Принцип действия
1-й патрон срабатывает электрически. Расширяющийся газ вращает ротор. Так как ротор соединён с валом ремня, то ремень безопасности начинает втягиваться.

После достижения определённого угла вращения ротор освобождает перепускной канал ко 2-му патрону. Под действием рабочего давления в камере 1 зажигается 2-й патрон. За счёт этого ротор продолжает вращаться. Сгоревший газ из камеры 1 выходит через выпускной канал.

При достижении 2-го перепускного канала под действием рабочего давления в камере 2 зажигается 3-й патрон. Ротор продолжает вращаться и сгоревший газ из камеры 2 выходит через выпускной канал.

Реечный натяжитель ремня безопасности

Реечный натяжитель ремня безопасности вместе с автоматическим механизмом втягивания представляют собой один узел.
Реечные натяжители ремней безопасности устанавливаются для сиденья водителя и сиденья переднего пассажира.

Принцип действия
По сигналу блока управления подушек безопасности зажигается выталкивающий заряд газогенератора. За счёт сброса давления поршень, соединённый с зубчатой рейкой, перемещается вверх. Зубчатая рейка вращает при помощи шестерни оба зубчатых колеса 1 и 2.

Зубчатое колесо 2 прочно соединено с внешнимкольцом обгонной муфты торсионного в

ала. Если теперь вращается это внешнее кольцо, то ролики
вдавливаются внутрь до тех пор, пока они незастревают между внешним кольцом и торсионным валом, за счёт чего достигается силовое замыкание. Вращение передаётся на торсионный вал, и ремень безопасности начинает втягиваться.

Тросовый натяжитель ремня безопасности

Тросовый натяжитель ремня безопасности вместе с автоматическим механизмом втягивания представляют собой один узел.

Тросовые натяжители ремней безопасности устанавливаются для сиденья водителя и сиденьяпереднего пассажира.

При срабатывании газогенератора образуется газовая смесь, которая внутри трубки перемещает поршень вверх при помощи подсоединённого к нему троса. В результате натяжения трос плотно прилегает к муфте, соединённой с валом механизма втягивания, и вращает её в направлении втягивания.

Является обязательным элементом салона автомобиля. Он предназначен для уменьшения вероятности получения травм во время аварии. Правила дорожного движения указывают на обязательность применения этого устройства. Поэтому если по какой-то причине сломался, его необходимо починить в срочном порядке. Это вполне можно сделать своими руками.

Если , можно произвести ряд действий, которые помогут быстро решить эту проблему. Опытные автомеханики готовы дать несколько советов, как правильно устранить поломку. При этом получится избежать посещения автосервиса и дополнительных затрат.

Если ремень не достается из гнезда, скорее всего, он заклинил. Чтобы устранить неполадку, необходимо понять принцип этого элемента автомобиля. При такой поломке велика вероятность, что неправильно работает именно механизм-блокиратор. Иногда ремень может не вытягиваться после ДТП. Есть особая технология, как устранить подобные поломки.

В первую очередь следует понять устройство ремня безопасности . Внутри механизма блокиратора есть специальный элемент, который отвечает за фиксацию. Он имеет вид шарика, который перемещается через рычажки. При этом он цепляется за шестеренки катушек.

Реагирует на слишком быстрое вытягивание, при этом блокируя шарик. Именно в этой системе со временем могут проявиться неполадки. При этом ремень может не вытягиваться или, наоборот, зафиксироваться в застегнутом положении.

Причины неполадки

Существует несколько основных причин, почему не вытягивается ремень безопасности. В первую очередь следует отметить банальный износ системы. Причем это может относиться только к одному ее элементу, например могут выйти из строя из-за износа преднатяжители ремней безопасности или устройство блокировки. Износиться может также роликовый механизм.

Неблагоприятные погодные условия также провоцируют подобные неисправности. может стать причиной этого явления.

Иногда преднатяжители ремней безопасности выходят из строя после аварии. При этом может сломаться замок катушки или весь основной механизм. После аварии во многих автомобилях ремень может вообще не втягиваться обратно в предназначенное для него место. Это связано со срабатыванием пиропатронов системы.

Если автомобиль попадал в ДТП, даже при плавном вытягивании может заклинить механизм. Тогда придется искать причину поломки и устранять ее.

Что потребуется для ремонта?

По указанным выше причинам иногда не вытягивается ремень безопасности. Что делать ? Помогут советы опытных автомехаников. В первую очередь придется разобрать обшивку и снять катушку. В некоторых моделях придется демонтировать сидения в том месте, где произошла поломка.

Для этого необходимо подготовить отвертки (плоские и крестообразные), а также Их диаметр должен быть разным. Также следует приобрести универсальный смазочный материал. Сидения необходимо защитить от случайного попадания масла. Также потребуются салфетки и проволока.

Ремонт может быть простым и более сложным. В некоторых случаях приходится полностью менять катушку. Для некоторых моделей машин потребуется подготовить специальные инструменты. Но самостоятельный ремонт ремня безопасности поможет сэкономить довольно большие средства семейного бюджета.

Ремонт катушки

Чаще всего выполняется в области катушки. Чтобы до нее добраться, необходимо снять облицовку боковой панели. Она может фиксироваться клипсами или болтами.

Для соблюдения правил безопасности необходимо снять с аккумулятора клемму для минусового проводника. Также отключаются контакты, которые ведут к (по возможности). Цвета соответствующих проводов прописаны в инструкции по эксплуатации.

Эти простые действия позволят предотвратить случайное срабатывание пиропатрона. В противном случае можно получить травму в процессе ремонта.

Корпус катушки нужно открыть. Скорее всего, вышла из строя пружина механизма возврата ленты. Этот элемент можно заменить. Достать его будет проще, чем установить на прежнее место.

Как разобрать систему?

Если не вытягивается ремень безопасности , нужно правильно разобрать систему. На нижней накладке стойки двери (средней) откручиваются 4 болта. Далее накладка аккуратно демонтируется.

Необходимо подготовить канцелярскую скрепку. Теперь можно снять ремень. На специальной проушине его фиксируют при помощи скрепки. После этого можно открутить болт, который удерживает катушку. Чтобы ремень не скручивался, его фиксируют той же скрепкой.

Катушка легко извлекается наружу. Блокирующий механизм находится с той стороны, где будет звенеть шарик. Можно потрясти устройством и легко определить правильное направление. Откручиваются 4 пистона, в горизонтальном положении снимается крышка. Так можно добраться до храповика.

Влияние мороза

Иногда фиксатор ремня безопасности может не срабатывать из-за сильного мороза. При этом не потребуется менять какие-нибудь детали. В некоторых старых автомобилях изоляция механизма может быть недостаточной. Это становится причиной, почему ремень заклинивает.

В этом случае масло, которое смазывает систему, на морозе становится более густым. Придется разобрать катушку и смазать ее элементы специальным веществом. Оно должно быть стойким к морозу. Это, например, может быть силиконовая смазка или литол.

В некоторых случаях ситуацию позволяет исправить изгибание под меньшим углом «лапки» из металла шарикового механизма. При вертикальном расположении катушки фиксатор не должен контактировать с зубцами шестеренки. Это должно случаться только при наклоне бобины.

Замена катушки

В некоторых случаях ремонт ремня безопасности своими руками требует полной замены катушки. Если после произведенных действий лента все равно не вынимается из бобины, этого действия, скорее всего, не избежать.

Характерными признаками, когда катушку следует заменить, является отсутствие изменений после чистки этой системы. Если после извлечения ее наружу и смазывания новым веществом, а также загибания металлической лапки ремень все равно не достается, необходимо приобрести новый механизм.

Для каждой марки автомобиля необходимо подбирать свой особый тип устройства. Поэтому в магазине необходимо показать прежнюю катушку. Это позволит подобрать нужный механизм.

Устройство диагностики

Если не вытягивается ремень безопасности , причину поломки может показать качественный автосканер. Специалисты рекомендуют приобретать качественные устройства проверенных производителей. Это позволит точно определить причину представленной поломки.

Помимо этого, автосканер сможет выявить множество других неисправностей. Причем программу можно установить на смартфон. Применение таких устройств позволит сэкономить средства. Не потребуется посещать специализированные сервисы и производить дорогостоящее техобслуживание.

Рассмотрев, почему не вытягивается ремень безопасности , можно произвести замену или ремонт механизма самостоятельно. При этом не потребуется посещать сервисный центр и платить за дорогостоящий ремонт представленной системы.

Как выполнить ремонт ремня безопасности в авто своими руками?

Ремень безопасности предназначен, чтобы предотвращать опасные перемещения человека в салоне машины во время аварии либо резкого торможения, и тем самым убавлять вероятность и тяжесть полученных травм. Когда в авто не работает ремень безопасности, то его срочно необходимо починить либо заменить, так как продолжать ездить с неисправным ремнем безопасности опасно и противоречит ПДД. Сегодня мы поговорим об устройствах механизма ремней безопасности, о причинах неисправности ремней, о том, как работает ремень безопасности, и как отремонтировать его в случае поломки своими руками.

Можно ли выполнять ремонт ремня безопасности своими руками

Безусловно, когда поломался ремень безопасности в вашем автомобиле, вы можете обратится за помощью в специализированное СТО, в котором вам предоставят качественный ремонт или замену ремней безопасности, но в тоже время вы сможете сделать это и самостоятельно. И, если придерживаться определенной инструкции, то все выйдет достаточно легко, просто, и быстро.

Важно! Нельзя затягивать с ремонтом ремней безопасности. Как показывают исследования компаний Peugeot и Renault, во время аварий большинство водителей вылетает через лобовое стекло из-за того, что они не пристегнуты, и процент смертности среди них намного выше чем у тех водителей, которые были пристегнуты.

Причины неисправности ремней

Среди самых распространенных причин, почему не работает в машине ремень безопасности, можно выделить следующие:

  • Ремень безопасности в автомобиле не втягивается из-за его износа, точнее из-за износа системы блокировки или какого-то из ее компонентов.
  • Ремень не вытягивается из-за мороза или изнашивания роликового механизма.
  • Замок катушки сломан или поврежден основной механизм.
  • Блокировка после аварии. Когда автомобиль попадает в аварию, то срабатывают пиропатроны механизма, тогда замок устройства заклинивает, и отключить его уже не выйдет.
  • Ремень не втягивается, когда его отстегнули, или его заклинило при попытке пристегнутся, даже при плавном вытягивании.

Интересно! В 1957 году в Швеции было принято закон от обязательном использовании на автомобилях ремней безопасности. Вслед за Швецией и другие страны начали принимать такие законы, а в СССР такой закон был принят только спустя двадцать лет.

Устройство механизма, и его принцип действия

Ремень безопасности состоит из лямки, замка, и втягивающей катушки. Лямка ремня делается из прочного материала, и крепится специальными устройствами к кузову авто в трех местах: на пороге, на стойке, и на специальной тяге с замком.

Знаете ли вы? В 1959 году кампанией Volvo были предложены первые серийные (трехточечные) ремни безопасности.

Замок предназначен для запирания ремня, и ставится возле сиденья автомобиля. На лямке, с целью соединения с замком, располагается подвижный металлический язычок. Втягивающая катушка на ремне безопасности предопределена, для его принудительной размотки и автоматической смотки, и крепится на стойке кузова машины. Она оборудована инерционным механизмом блокировки, останавливающим движение ремня в катушке при столкновении (аварии) либо резком торможении.

Что касается принципа действия ремней безопасности современных машин, то все достаточно просто – катушка с блокиратором на основе зубчатого механизма, благодаря которому вращается катушка.

Сам же зубчатый механизм закрывается при помощи небольшого маятника с сфероидной либо шариковой опорой с системой рычагов. Если ремень вытягивается плавно, опора вращается совместно с шестерней катушки, а если резко – маховик блокируется.

Интересный факт! Еще в начале XIX века Джорджем Кэйли было предложено использовать ремни безопасности, но лишь в 1885 году в США был выдан патент на такое приспособление. В авиации же до 1930-х годов ремни безопасности не использовались, хотя Адольф Пегу применил ремень еще в 1913 году.

Как выполнить ремонт ремня безопасности самому

Чтобы отремонтировать ремень безопасности необходимо:

  1. Возьмите крестообразную отвертку и открутите четыре шурупа на нижней накладке средней стойки двери.
  2. Снимите накладку (аккуратно потяните ее вверх и немножко к себе).
  3. Дальше снимаем ремень, но не забудьте перед тем, как полностью снять ремень безопасности, приготовить себе канцелярскую скрепку, чтобы ею зафиксировать его на специальной проушине.
  4. Открутите болт, который крепит катушку ремня безопасности. Тогда катушка легко достается из специального кронштейна (чтобы ремень не сматывался, закрепите его той же скрепкой на самой катушке).
  5. Определите сторону, в которой находится блокирующее устройство (для этого можно потрясти ремень, и где будет звенеть шарик, там и есть блокирующее устройство).
  6. Открутите четыре пистона и аккуратно, в горизонтальном положении снимите крышку.
  7. Разберите катушку ремней безопасности и доберитесь до блокирующего храповика. Рядом в прямоугольном корпусе с лапкой находится шарик, который предназначен для блокировки ремня при наклоне корпуса катушки.
  8. Дальше чистим все хорошенько, убираем загустевшую смазку, которая мешает нормальной работе блокирующего механизма.
  9. Далее смажьте весь механизм катушки не густеющей на морозе смазкой (шрус, фиол, литол).
  10. Затем, подогните скобу (медную лапку), на которою воздействует шарик, для более четкой работы механизма. Она может быть слегка разогнутой из-за веса шарика. Иными словами, уменьшите угол сгиба лапки.
  11. Далее соберите все в обратном порядке.

Важно! Сделать все нужно правильно, ведь неделикатно собранный механизм в ближайшем времени станет причиной поломки ремней безопасности.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Ремни безопасности в автомобиле. Виды, устройство и принцип действия ремней безопасности.

Говоря о средствах безопасности и защиты пассажиров от травм в опасных ситуациях, мы часто сталкиваемся с информацией, которая касается новомодных систем распознавания потенциальной опасности и автоматического срабатывания критического торможения. Кроме того, пытаясь повысить безопасность пассажиров и водителя в автомобиле, инженеры и конструкторы пытаются максимально прочно укрепить кузов авто от деформаций и повреждений. Однако, многие часто забывают, что пассивная защита водителя – это один из главных пунктов безопасного передвижения по дороге. Ремни безопасности являются одним из таких «забытых» способов обезопасить собственное здоровье, обеспечивая одну из основных ролей по защите пассажиров.

Ремень безопасности – это средство пассивной защиты водителя и пассажиров транспортного средства, основное функциональное значение которого является удерживание пассажира в максимально статичном положение при совершении экстренного торможения (по причине ДТП или просто резкого торможения).

Конструкция почти всех ремней безопасности схожа, и не представляет особых трудностей в обслуживании.

Нужны ли ремни безопасности?

Многие не подозревают о потенциальных опасностях ожидающих их на дороге и игнорируют использование ремней безопасности, называя подобный метод недейственным и неэффективным. Кто-то даже приводит статистические данные о якобы повышенной травматичности у пристёгнутых пассажиров во время аварии.

Безусловно, исключать возможные риски получить травму не стоит. Особенно это касается людей, которые используют неправильные методы захвата, а по статистике более 40% пассажиров не умеют правильно фиксировать тело ремнем безопасности. Однако, это ничто по сравнению с потенциальной защитой от использования. Более 70% спасений при критических ДТП обусловлены применением этого пассивного устройства.

Как работает ремень безопасности?

Работа ремней безопасности заключается в четком удержании тела пассажира на постоянном месте (в кресле). Во время аварии, тело пассажира согласно инерции движения будет двигаться вперед, а при столкновениях с опрокидыванием, тело не пристёгнутого пассажира может нанести урон ещё и остальным участникам езды в этом автомобиле.

Кроме того, удержание пассажира на статичном месте делает более вероятным правильную и своевременную фиксацию этого пассажира подушками безопасности, что значительно повышает уровень их воздействия по сохранению жизни пассажира. Сами ремни безопасности создаются с использованием растягивающегося волокна, которое поглощает дополнительно возникшую кинетику за счет противодействия двух тел. Рассматривая систему ремней безопасности не стоит забывать и о так называемом энергопоглощающем устройстве, представленного в виде амортизаторов и удлинителей.

Фиксацию лямки к телу не должны нарушать возможные предметы, сумки, пакеты. Удерживать детей или питомцев на руках тоже чревато травмами как их, так и вашими.

Виды ремней безопасности

Потенциальная заинтересованность в первых прототипах этого устройства разбудила конструкторов и инженеров, которые начали потихоньку усовершенствовать первые модели ремней, но были ещё далеки от совершенства. Результатом многолетней истории создания и модификации к нам пришло несколько типов этого устройства, каждые из которых имеют как свои плюсы, так и свои минусы. Вот некоторые из них:

  1. Двухточечные ремни безопасности (иногда можно встретить название «поясные») – наиболее устаревший из всех ныне существующих типов ремней безопасности. Однако, встретить его можно не только на устаревших моделях авто, но и на современной автопродукции. Как правило, их применяют для оборудования задних сидений, в особенности места посередине. Располагается он на талии, и крепится обычно справа на лево. Имеет достаточный перечень неудобств при использовании, и не предоставляет гарантию удержания пассажира в неподвижном положении во время аварии. Кроме автомобилей, поясные ремни безопасности можно встретить в общественном транспорте или самолётах.
  2. Трехточечные ремни безопасности (встречаются под названием «диагонально-поясные») – конструкция этих ремней безопасности очень популярна автомобильными производителями, и представляя в голове ремень безопасности, вы скорее всего подразумеваете именно этот тип. Его основные характеристики заключаются в оригинальном расположении в форме буквы V, поэтому ремень распределяет нагрузку равномерно по всему ободу. Подобный тип 3-х точечных ремней считается универсальным ремнем безопасности, так как подходит ко всем сиденьям, как на переднем пассажирском ряду, так и сзади.
  3. Четырехточечные ремни безопасности – на серийных автомобилях подобное устройство встретить довольно проблематично. Как правило, такие виды ремней безопасности применяются при оборудовании спецтранспорта, спортивных автомобилей, или внедорожников. Принцип действия 4 точечного ремня, исходит из названия: к сиденью, такой ремень крепится в четырёх точках, которые удерживают тело от возможных опрокидываний и сильных ударов.
  4. Пятиточечные ремни безопасности – узкоспециализированный тип пассивной безопасности, которым оборудуют специальные сиденья в дорогостоящих суперкарах, или же детские сиденья. В состав 5 точечного ремня безопасности входит набор из двух поясных перпендикулярных ремней, которые берут начало от плеча, а также одном дополнительном, располагающемся между ног.
Современные разработки производителей, позволяют обеспечить ремни безопасности дополнительной надувной системой, которая снизит риск от возможных повреждений за счет инерции пассажира.

Устройство ремней безопасности

На самом деле, условности, которыми любят окружать себя создатели подобных приспособлений – не что иное как классификация. В действительности, механизм ремня безопасности представляет из себя набор из нескольких элементов, которые взаимодействуют друг с другом. Основными элементами ремня безопасности являются:

  • лямка;
  • защелка;
  • втягивающий механизм;
  • крепление (болты, шарниры, и т.д.).

Слаженная работа каждого из элементов позволяет обеспечить максимальную эффективность ремня безопасности. Кроме вышеперечисленных деталей, в конструкции устройства используется взаимодействие маятника и маховика, который на реагирует на смещение рычагов фиксации катушки. Так же используется храповый механизм, который во время аварии блокирует перетягивание оси лямки (можно протестировать попытавшись резко отдернуть ремень).

На фото изображен классический пример многоточечного фиксирующего ремня безопасности.

Ремни безопасности для детей и беременных

Эффективность ремней безопасности определяет самый важный фактор – наша собственная жизнь и здоровье, а также тех, кто находится с вами в салоне автомобиля. Так же важным фактором является правильная защита от повреждений тех, кто особенно нуждается в защите о опеке. Речь конечно же о самых маленьких пассажирах, а также беременных женщинах, которые, ввиду физиологических особенностей тела, не могут рассчитывать на безопасное использование обычных 2 точечных или 3 точечных ремней безопасности.

Многие спрашивают со скольки лет возможно использовать ремень безопасности детям. Дело в том, что пристегнут человек должен быть независимо от возраста, но самым маленьким для этого необходим специальное оборудование. Перевозка в транспортном средстве детей младше двенадцати лет должна проводиться обязательно в детских сидениях, оборудованных многоточечными поясными системами, и которые должны быть специально подобраны под вес и рост ребенка. Как и в случае с пассажиром постарше, не использование ремней безопасности для фиксации детей чревато уголовной ответственностью и штрафом в зависимости от возникших обстоятельств.

Что касается особых ремней безопасности для беременных, то в автомобильных магазинах присутствуют множество аналогов. Их секрет состоит в том, что распределение нагрузки происходит под другим углом, не повреждая живот и не нанося ощутимый урон при возникающей опасной ситуации.

Ремни безопасности для беременных позволяют разгрузить привычные места, защищая при этом здоровье как плода так и матери.

Что в итоге...

Важно определиться для себя, что использование ремня безопасности это не условие злостных ПДД, которым только дай обременить несчастных автолюбителей. В первую очередь, это собственная защита от возможных повреждений, которые поджидают нас на каждом углу. Подушка безопасности не всегда способна защитить нас от повреждений, так как сила инерции при ударе может сместить тело пассажира от раскрытой подушки. Последствия от значительного перетягивания тела пассажира или водителя ничтожны в сравнении с уроном не пристёгнутому человеку.

Еще одним распространённым мнением является то, что некоторые утверждают о необязательности пристегиваться находясь на заднем ряду. Даже несмотря на защитную преграду в виде кресла спереди, у не пристёгнутого пассажира сзади остается большая вероятность вылететь через лобовое стекло или получить другие опасные для здоровья травмы.

Удерживать ребенка на руках, в надежде на его сохранность так же не стоит. Даже находясь на минимальной скорости во время аварии, риск выпустить ребенка из рук необычайно высок в следствии чего ребенок может получить тяжелейшие травмы.

Удлинение и втягивание - принцип работы ремней безопасности

В обычной системе ремня безопасности ремень соединен с механизмом втягивания . Центральным элементом втягивающего устройства является катушка, которая прикрепляется к одному концу ремня. Внутри втягивающего механизма пружина прикладывает к золотнику вращающую силу или крутящего момента . Это работает, чтобы вращать катушку, чтобы намотать любую незакрепленную лямку.

Когда вы вытягиваете лямку, катушка вращается против часовой стрелки, что поворачивает прикрепленную пружину в том же направлении.Фактически вращающаяся шпуля работает, чтобы раскрутить пружину. Пружина хочет вернуться к своей первоначальной форме, поэтому она сопротивляется этому скручивающему движению. Если вы отпустите лямку, пружина затянется, вращая катушку по часовой стрелке до тех пор, пока ремень не перестанет провисать.

Втягивающее устройство оснащено стопорным механизмом , который предотвращает вращение катушки при столкновении автомобиля. Сегодня широко используются два типа систем блокировки:

  • системы , запускаемые движением автомобиля
  • системы запускаемые движением ремня

Системы первого типа блокируют катушку при быстром замедлении автомобиля (например, при ударе).На схеме ниже показан простейший вариант этой конструкции.

Центральным элементом управления в этом механизме является утяжеленный маятник . Когда автомобиль внезапно останавливается, инерция заставляет маятник качаться вперед. Собачка на другом конце маятника захватывает зубчатый храповой механизм , прикрепленный к катушке. Когда собачка захватывает один из ее зубцов, шестерня не может вращаться против часовой стрелки, как и подсоединенная шпулька. Когда после столкновения лямка снова ослабнет, шестерня вращается по часовой стрелке, и собачка выходит из зацепления.

Второй тип системы блокирует катушку, когда что-то дергает стропу ремня. Активирующая сила в большинстве конструкций - это скорость вращения катушки. На схеме показана общая конфигурация.

Центральным элементом управления в этой конструкции является центробежная муфта - рычаг с утяжелением поворота, установленный на вращающейся катушке. Когда катушка вращается медленно, рычаг вообще не поворачивается. Пружина удерживает его на месте. Но когда что-то дергает лямку, ускоряя вращение катушки, центробежная сила толкает утяжеленный конец рычага наружу.

Вытянутый рычаг толкает кулачок , установленный на корпусе втягивающего устройства. Кулачок соединен с поворотной защелкой с помощью скользящего штифта. Когда кулачок смещается влево, штифт перемещается по канавке в собачке. Это втягивает собачку во вращающуюся трещотку, прикрепленную к катушке. Собачка фиксируется в зубьях шестерни, предотвращая вращение против часовой стрелки.

В некоторых более новых системах ремня безопасности преднатяжитель также служит для натяжения лямки ремня. В следующем разделе мы увидим, как работают эти устройства.

Как работают ремни безопасности

Есть веская причина для использования ремней безопасности во многих штатах. В 2000 году ремни безопасности спасли почти 12 000 жизней. В этот момент науки мы заглянем внутрь этих простых, но очень полезных машин.

Ретрактор

Ремень безопасности состоит из ремня из гибкой тесьмы и втягивающего устройства. Втягивающее устройство, обычно расположенное внутри пластикового кожуха над внешним плечом пассажира, состоит из катушки, вокруг которой наматывается ремень, и пружины, прикрепленной к катушке для удержания ремня в натянутом состоянии.

Когда вы натягиваете ремень безопасности на грудь и таз, катушка вращается против часовой стрелки, раскручивая пружину. Поскольку пружина хочет вернуться в свое свернутое положение, когда вы отпускаете ремень, пружина заставляет катушку вращаться по часовой стрелке, натягивая провисание.

Запирающий механизм

Самая важная часть ремня безопасности - это механизм блокировки катушки, устройство, которое позволяет крепко удерживать ремень в случае аварии. Механизм блокировки приводится в действие либо движением автомобиля, либо движением ремня.

В системах, активируемых автомобилем, когда автомобиль внезапно останавливается, взвешенный маятник движется вперед, в результате чего металлический стержень застревает в зубчатом колесе, прикрепленном к катушке. Ремень, который невозможно размотать дальше, плотно удерживает пассажира на месте.

В системах с приводом от ремня центробежная сила, вызванная резким рывком ремня, заставляет рычаг, прикрепленный к катушке, перемещаться наружу. Выдвинутый рычаг активирует устройство, которое захватывает зубчатую передачу, прикрепленную к катушке, останавливая ее вращательное движение.В обеих системах цель состоит в том, чтобы натянуть ремень так, чтобы его тормозная сила распространялась на самые прочные части вашего тела.

Подробнее:

  • Безопасность детей-пассажиров: информационный бюллетень (CDC)
  • Краш-тест
  • с ремнем безопасности и без него (YouTube)

Автокресло Lady Блокировка ремня безопасности (также известная как включение автоматического втягивающего устройства)

Почти все плечевые ремни имеют втягивающее устройство .Это устройство сматывает лишнюю лямку ремня безопасности и фиксирует ремень безопасности, чтобы он удерживал вас в случае аварии.

Все плечевые ремни обычно имеют втягивающее устройство с аварийной блокировкой . С этим типом втягивающего устройства во время обычного вождения вы можете наклоняться вперед и назад, и ремень безопасности будет скользить внутрь и наружу, но когда вы нажимаете на тормоз в экстренной ситуации, плечевой ремень блокируется и удерживает вас крепко.

Если вы находитесь в США и ваша машина 1996 года выпуска или новее, втягивающее устройство обычно представляет собой ПЕРЕКЛЮЧАЕМЫЙ втягивающий механизм .Это означает, что он может переключаться из обычного режима блокировки только в аварийной ситуации в режим, в котором он блокируется постоянно. Этот режим постоянной блокировки называется автоматическим режимом блокировки .

Как активировать режим автоматической блокировки? Перевести ремень из аварийного режима в режим автоматической блокировки очень просто! Просто полностью вытяните плечевой ремень (делайте это медленно), а когда дойдете до самого конца, отпустите ремень немного назад. По мере того, как он возвращается внутрь, вы можете услышать храповой звук, и если вы слегка потянете, вы заметите, что ремень заблокирован, и его невозможно удлинить.В режиме автоматической блокировки плечевой ремень только укорачивается. Он не становится длиннее, и именно так вы можете использовать его, чтобы крепко удерживать автокресло. Ремень безопасности вернется в «нормальное состояние», когда вы полностью его натянете.

В некоторых автомобилях нет переключаемого втягивающего устройства. Большинство автомобилей Jeep, Chrysler и Dodge не имеют переключаемых втягивающих устройств. Вместо этого у них есть только втягивающее устройство с аварийной блокировкой. Другие автомобили, которые могут не иметь переключаемого втягивающего устройства, - это некоторые автомобили производства GM, Ford, Saab и Volvo.В некоторых автомобилях есть альтернативные способы пристегивания ремня безопасности. В руководстве по эксплуатации вашего автомобиля будет описан тип механизма блокировки ремней безопасности.

Вам нужно использовать режим автоматической блокировки для правильной установки автокресла? У нас нет однозначного ответа на этот вопрос - верный ответ - «может быть». Прочтите руководство по эксплуатации вашего автомобильного кресла, чтобы определить, требуется ли перевод втягивающего устройства ремня безопасности в режим автоматической блокировки. Имейте в виду, что вы можете вообще не устанавливать автокресло с ремнем безопасности (если вы выберете установку с нижними крепежными соединителями вместо ремня безопасности) или у вас может быть автокресло со встроенным устройством блокировки ремня безопасности. Благодаря этому отпадает необходимость в блокировке ретрактора.Во всех случаях ПРОЧИТАЙТЕ РУКОВОДСТВО.

Другие причины, чтобы пристегнуть ремень безопасности: Несколько десятков детей чуть не задохнулись после того, как нашли неиспользованный ремень безопасности и, играя с ним, обернули им шею. Узнайте больше об этой проблеме и о том, как ее предотвратить.

Как работает механика ремня безопасности?

Трехточечный ремень безопасности был изобретен Volvo шестьдесят лет назад и спас более миллиона жизней.Так что же представляет собой технологию ремня безопасности и как она работает?

Сегодня трехточечный ремень безопасности входит в стандартную комплектацию всех грузовиков по всему миру. Первоначально фиксированный ремень, роликовый / выдвижной ремень безопасности, который мы знаем сегодня, был представлен в США в середине 1950-х годов, а трехточечный ремень безопасности был выпущен Volvo четыре года спустя.

Технология, лежащая в основе современных ремней безопасности для грузовиков, проста. Трехточечный ремень безопасности представляет собой Y-образную комбинацию поясных и поясных ремней, которые натягиваются на тело и фиксируются в держателе пряжки.Он сдерживает энергию ваших плеч, груди и таза при движении автомобиля.

Ремень безопасности соединен с механизмом втягивания, в котором катушка позволяет при необходимости раскатывать и затягивать ремень безопасности. Механизм втягивающего механизма с блокировкой реагирует на любую сильную силу или быстрое движение, такое как удар или резкое торможение, мгновенно останавливая вращение катушки и защищая ваше тело от внезапного движения вперед.

Еще одним ключевым элементом технологии ремней безопасности является преднатяжитель ремня безопасности, модификация, представленная в 1990-х годах - примерно в то же время, когда появилась подушка безопасности.Заряд взрывчатого вещества используется для приведения в действие скрытого поршня, когда датчики обнаруживают внезапную остановку движения транспортного средства. Затем поршень приводит в движение катушку, вокруг которой наматывается тканевый ремешок. Это мгновенное втягивание втягивает ваше тело обратно в сиденье.

Подушки безопасности и ремень безопасности

Подушки безопасности и ремни безопасности предназначены для совместной работы, а не для замены друг друга. Ремень безопасности удержит вас в автомобиле во время аварии, а подушка безопасности смягчит вашу голову и верхнюю часть тела, чтобы минимизировать травмы.

Изначально ремни безопасности грузовиков устанавливались на центральных стойках, но теперь они часто крепятся на самих сиденьях. Это повышает комфорт, поскольку соответствует движению, создаваемому современной подвеской кабины.

Как следует пристегивать ремень безопасности?

Когда дело доходит до использования ремня безопасности, мы знаем, что он статистически ниже в грузовых автомобилях; исследования показали, что около трети водителей его не используют. В качестве причины часто упоминается характер задания. Например, те, кто работает в сфере городской раздачи или вывоза мусора, могут посчитать, что постоянно надевать и снимать ремень безопасности, когда они постоянно находятся в кабине и выходят из кабины, отнимает много времени и нет необходимости.

Однако откровенная правда заключается в том, что 50 процентов пассажиров грузовиков, погибших в дорожно-транспортных происшествиях, выжили бы, если бы пристегнулись. Будь то лень, недостаток комфорта или простая привычка, несколько причин не использовать ремень безопасности не идут вразрез с одним миллионом жизней, которые спасло это нововведение в области безопасности.

Чтобы узнать больше, загрузите мое руководство по механике ремней безопасности, которое включает:

  • Иллюстрированное руководство по различным компонентам ремня безопасности и принципам их работы
  • Список правил, которые можно и нельзя использовать при использовании ремней безопасности

Новые механизмы блокировки ремня безопасности направлены на повышение безопасности детей

The U.В рамках высококонкурентной программы инновационных исследований малого бизнеса (SBIR) Министерства транспорта США (US DOT) заключаются контракты с местными малыми предприятиями на проведение исследований и разработку инновационных решений транспортных проблем нашей страны. Малые предприятия, участвующие в этой программе, разработали множество новых и инновационных технологий, которые принесли пользу Департаменту и общественности, обеспечивая основу для роста малых предприятий.

При поддержке U.Программа S. DOT SBIR и Национальная администрация безопасности дорожного движения (NHTSA), Tool, Inc. разработали и разработали прототип средств противодействия втягиванию ремня безопасности, направленных на снижение риска защемления ремня безопасности.

Большинство ремней безопасности имеют механизмы блокировки, встроенные в механизм втягивания. Эта конструкция ремня безопасности, получившая название автоматического втягивающего устройства с блокировкой (ALR), представляет собой средство безопасности, предназначенное для удержания детского автокресла на месте. В условиях неправильного использования, например, когда ребенок полностью вытягивает ремень безопасности, активируется ALR, фиксируя ремень безопасности на месте и затягивая его до тех пор, пока он не будет сброшен, путем подачи ремня обратно в втягивающее устройство.Если при срабатывании ALR ремень безопасности обернут вокруг головы, шеи или талии ребенка, он может задушить или серьезно травмировать ребенка.

Вызов

Чтобы снизить риск защемления ремня безопасности, НАБДД стремилось разработать меры противодействия, которые предотвратили бы защемление, при этом соблюдая требования к блокировке ремня безопасности. Фирма Tool, Inc., занимающаяся проектированием и разработкой продукции в Марблхеде, Массачусетс, спроектировала и разработала прототипы в ходе Фазы I и Фазы II SBIR.

Технология

На этапе I компания Tool, Inc. разработала три конструкции противодействия ремням безопасности на основе данных НАБДД по случаям защемления. Затем компания Tool, Inc. работала с NHTSA над усовершенствованием концепций проектирования и создания прототипов. В течение нескольких циклов проектирования компания Tool, Inc. разработала три прототипа, которые были оценены в Институте транспортных исследований Мичиганского университета (UMTRI).

Прототипы команды - регулятор пряжки, регулятор пряжки-ручки и регулятор пряжки - неоднократно демонстрировали сокращение времени застегивания ремня безопасности по сравнению со стандартным ремнем безопасности.Эти конструкции изменяют способ зацепления и расцепления запирающего механизма либо посредством перемещения управления запирающим механизмом на кнопку в другом месте кабины автомобиля, либо посредством активации запирающего механизма только при пристегнутом ремне безопасности. Новые конструкции дают родителям больше контроля над запорным механизмом, позволяя им быстро освободить попавшего в ловушку ребенка.


Все три прототипа контрмер, разработанные Tool, Inc., сократили время захвата. (Диаграмма предоставлена ​​Tool, Inc.)

Прототип 1: Контроль пряжки

Прототип втягивающего устройства Buckle Control блокируется так же, как и стандартный втягивающий механизм ремня безопасности, когда плечевой ремень полностью вытянут, с двумя ключевыми отличиями:

  1. Он переключается на автоматический механизм втягивания с замком (ALR) только тогда, когда ремень безопасности пристегнут.
  2. Втягивающее устройство переходит от ALR к ретрактору с аварийной блокировкой (ELR), когда пряжка отпущена, поэтому нет необходимости протягивать ремень полностью обратно в втягивающее устройство для отключения ALR.

ALR позволяет закрепить детское сиденье без фиксатора ремня безопасности, в то время как ELR позволяет ремню безопасности свободно вытягиваться и втягиваться, блокируясь только при резких остановках или ударах.


Прототип управления пряжкой. (Изображение Tool, Inc.)

Прототип 2: ручка с пряжкой

Прототип управления пряжкой-ручкой имеет ручку, скрытую в стойке транспортного средства, вертикальную опору, которая поддерживает окно автомобиля. Эта ручка выдвигается из походного положения, когда плечевой ремень полностью вытянут из втягивающего устройства.Пользователь должен повернуть ручку, чтобы заблокировать ретрактор. Когда лента входит в втягивающее устройство, ручка возвращается в походное положение. Втягивающее устройство разблокируется, отпустив пряжку.


Прототип управления пряжкой и ручкой. (Изображение Tool, Inc.)

Прототип 3: элемент управления с пряжкой

У прототипа управления кнопкой с пряжкой есть кнопка, прикрытая маленькой дверцей на стойке автомобиля. Когда кнопка нажата, он блокирует втягивающее устройство, если ремень застегнут. Втягивающее устройство разблокируется повторным нажатием кнопки или отпусканием пряжки.


Прототип элемента управления с пряжкой. (Изображение Tool, Inc.)

Этап II: Оценка прототипов

Проект Tool, Inc. вступил в Фазу II с оценки новой концепции дизайна, прототипа Buckle-Switch и прототипа Buckle-Control.

Концепция Buckle-Switch основана на прототипе Buckle-Control, но добавляет переключатель, позволяющий пассажирам при желании удерживать втягивающее устройство вне режима блокировки. В этой комбинированной системе ALR не может быть активирован, если переключатель на пряжке не переведен из режима удерживающей системы для взрослых в режим детской удерживающей системы.


Первоначальная конструкция прототипа пряжного переключателя, разработанная во втором раунде оценки в UMTRI. Концепция основана на устройстве Buckle-Control, но добавляет переключатель, позволяющий пассажирам не допускать блокировки втягивающего устройства. (Изображение Tool, Inc.)

Как SBIR помогает

Tool, Inc. работает над коммерциализацией устройств, которые при установке в автомобилях могли бы предотвратить травмы и смерть в результате захвата.

Программа SBIR поддерживала Tool, Inc.на протяжении всего процесса коммерциализации, в том числе во время проектирования и разработки, оценки и патентной работы.

«Финансирование SBIR помогло нашей компании продвинуться по пути коммерциализации», - сказал Джейсон Сидман, вице-президент по развитию бизнеса в Tool, Inc. «Без этого финансирования мы не смогли бы пройти необходимые итерации разработки продукта, включая оценку в научно-исследовательский институт мирового уровня, чтобы разработать наиболее эффективный дизайн ».

Малый бизнес: Tool, Inc.
Главный исследователь: Уильям Литепло
Проект: Устройство для удовлетворения конкурирующих потребностей в обеспечении запираемости ремней безопасности и снижении риска защемления в условиях неправильного использования
Финансирующее агентство: Национальная администрация безопасности дорожного движения
Этап I: 149 995 долларов США
Этап II: 499 210 долл. США

О ремнях безопасности, компонентах ремня безопасности, как носить ремни безопасности

Ремни безопасности помогают снизить риск травм при многих типах аварий, помогая правильно расположить пассажиров, в то время как ремень безопасности разработан с возможностью растягивания с контролируемой скоростью для поглощения энергии удара и снижения серьезности замедления пассажира.Исследования показывают, что ремни безопасности снижают общий риск серьезных травм при авариях примерно на 60%, а ремни безопасности снижают риск смертельного исхода примерно на 45%. Автомобильные аварии являются основной причиной смерти среди людей в возрасте от 1 до 54 лет в США, и, по оценкам Национального управления безопасности дорожного движения США (NHTSA), только в Соединенных Штатах ремни безопасности спасают более 12500 жизней каждый год и предотвращают более 300 000 серьезных травм.

Типы ремней безопасности

Ремень безопасности, также известный как ремень безопасности, может иметь две точки крепления или три точки крепления и может быть неубирающимся или убирающимся.

Двухточечный ремень безопасности

Двухточечный ремень прикрепляется к двум концам.

Ремень коленный

Поясной ремень на талии.

Плечевой или пояс

Плечевой или поясной ремень по диагонали проходит через грудь и плечо пассажира.

Трехточечный ремень безопасности

Трехточечный ремень безопасности - это Y-образный ремень, который представляет собой комбинацию поясного и поясного ремня. При столкновении трехточечный ремень распределяет энергию движущегося тела по груди, тазу и плечам.Volvo запустила в производство первый трехточечный ремень в 1959 году.

GWR является синонимом качественных ремней безопасности и компонентов ремня безопасности

Ремень безопасности

Тесьма - это часть системы ремня безопасности, которая натягивается на человека и натягивается для поддержки человека при ударе. Он изготовлен из полиэстера и имеет предел прочности на разрыв более 28 кНВт.

Втягивающие устройства для ремней безопасности

Втягивающее устройство - это наматывающий механизм, который сматывает лямку ремня безопасности, позволяя втягивать или втягивать лямку обратно в втягивающее устройство.Он также фиксирует лямки на месте при столкновении, чтобы удерживать и защищать пассажира. У втягивающего устройства есть два датчика: один датчик блокирует лямку, когда она вытягивается из втягивающего устройства с более высокой скоростью, чем обычно, другой датчик блокирует лямку, когда автомобиль тормозит или быстро ускоряется.

Пряжки ремня безопасности

Пряжка - это часть системы ремня безопасности, которая фиксирует и освобождает язычок, прикрепленный к ремню.Пряжка предназначена для надежного удержания язычка и позволяет пристегивать и расстегивать ремень безопасности с очень небольшим усилием. Он также разработан таким образом, чтобы другой человек мог легко снять язычок с пряжки и освободить пассажира после аварии.

Язычки ремня безопасности

Язычок - это деталь, которая прикрепляется к ремню и вставляется в пряжку для фиксации ремня безопасности.

Петли стойки ремня безопасности

Петля на стойке используется в 3-точечной системе ремня безопасности.Это деталь над плечом пассажира, которая используется для направления ремня через плечо и через грудь пассажира.

Как работает ремень безопасности?

Как работает ремень безопасности?

  • Ремень безопасности помогает предотвратить травму в случае автомобильной аварии, уменьшая скорость тела, когда оно внезапно снижает скорость.Из-за инерции кузова , которая является его «сопротивлением изменению скорости или направления движения», пассажир в транспортном средстве захочет продолжить движение вперед после того, как автомобиль внезапно остановится. Если транспортное средство движется со скоростью 50 миль в час и врезается в кирпичную стену, мгновенно снижая свою скорость до нуля, пассажир продолжит движение вперед со скоростью 50 миль в час, если перед ним не будет чего-то, что создаст «тормозную силу». Это потому, что скорости автомобиля и пассажира независимы .
  • Ремень безопасности распределяет тормозное усилие, необходимое для замедления пассажира, по его телу. Это предотвращает удары тела о лобовое стекло или рулевую колонку автомобиля на высокой скорости, что может легко привести к травме или смерти.
  • Ремень спроектирован так, чтобы прикладывать большую часть необходимой тормозной силы к тазу и грудной клетке, которые являются относительно прочными. Поскольку напряжение обратно пропорционально площади, к которой прилагается сила, мы можем сделать вывод, что если тормозная сила распространяется на большую площадь, тем меньшее напряжение будет испытывать тело в случае аварии.
  • В связи с тем, что резкое останавливающее усилие может способствовать травме пассажира, материал, из которого изготовлен ремень безопасности, спроектирован таким образом, чтобы допускать небольшое движение, когда тело пытается двигаться вперед. Увеличение времени, необходимого для остановки тела, помогает уменьшить воздействие , которое тело испытывает.
Обычно ремень безопасности включает в себя «втягивающий механизм» (см. Рис. 6), который заставляет пружину внутри втягивающего устройства прикладывать вращательное усилие к катушке при ее вытягивании.Это означает, что ремень затягивает , когда он ослабляется, чтобы уменьшить «провисание» материала, помогая закрепить пассажира на сиденье.

Рис. 6: Базовый механизм втягивания ремня безопасности

  • Современные механизмы ремня безопасности также включают в себя преднатяжитель , который втягивает ремень внутрь при резкой остановке автомобиля.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
