Маркировка шин легковых автомобилей

Маркировка шин легковых автомобилей помогает покупателям оценить характеристики изделия, особенности эксплуатации и принять решение о выборе той или иной модели.

При покупке новой резины всегда нужно обращать внимание на маркировку шин, которая расскажет обо всех характеристиках изделия, особенностях эксплуатации и т.д. С 1 ноября 2012 года во всех странах Европейского Союза маркировка шин по установленному образцу стала обязательной.

Подобрать подходящую резину, располагаю нужной информацией не составит труда. О том, какие по характеристикам шины подходят к автомобилю указана в сопроводительных документах. Чтобы расшифровать указанные на борту обозначения, понадобятся некоторые знания.

• О европейской маркировке шин
• Некоторые обозначения маркировки шин легковых автомобилей
• Цветовые индикаторы в маркировке шин
• Итог

Маркировка шин расположена на покрышке

Большинство стран Европы уже долгое время страдает от переполненности дорог автомобилями. Повышение безопасности движения – одна из важных целей создания единой системы маркировки для автомобильных шин. Евросоюз проводит множество исследований, помогающих отследить изменения в покупательском поведении и оценить его влияние на безопасность движения.

Нанесение маркировки на профиль шин необходимо, прежде всего, для того, чтобы донести до потребителя как можно больше информации об изделии. Это значительно облегчает выбор подходящей модели, ведь неправильно подобранные шины плохо влияют на управляемость и маневренность автомобиля.

Европейская маркировка шин

По стандартам европейской маркировки шин оценивается три основных характеристики: топливная эффективность, качество сцепления на мокрой дороге, внешний шум качения. По эффективности расхода топлива, обозначаются классы от A до G. Шины класса А, соответственно будут иметь самый низкий расход. Параметр сцепления на мокрой дороге показывает длину тормозного пути в условиях высокой влажности, а внешний шум во время движения измеряется в децибелах.

Эксперты изучают поведение покупателей во время выбора подходящей резины для того, чтобы оценить эффективность принятой европейской маркировки шин, это поможет совершенствовать систему. Постоянно проводятся опросы. По итогам последних исследований, после принятия новых правил маркировки, количество людей, которые могут сами определится с выбором, возросло. Исследования поведения покупателей будут продолжаться и дальше.

Параметры основных характеристик указываются с помощью букв и цифр. Одним из основных параметров, по которым отличаются шины, является вид устройства: существует радиальная конструкция шин и диагональная. Есть некоторая разница в маркировке шин радиальной конструкции и диагональных. Например, для первых характерно смешанное обозначение миллиметровых и дюймовых показателей.

Маркировка шин легковых автомобилей

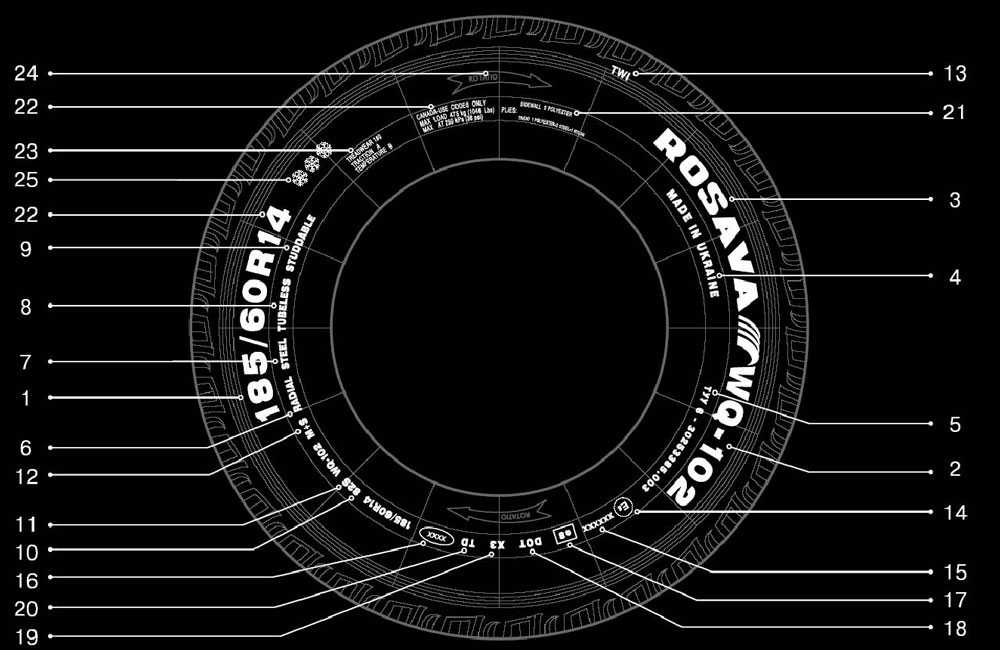

На рисунке выше показан пример маркировки на боковине резины радиального устройства, поскольку такие встречаются такие гораздо чаще, чем диагональные. Вот некоторые пояснения к буквенным и числовым обозначениям, используемым в маркировке:

1. Под цифрой один показаны основные параметры: ширина шины, процент профиля (для отечественных дорог, меньше 60 лучше не рассматривать), буквой обозначают конструкцию (R — радиальная), а затем — посадочный диаметр покрышки. Информация о профиле шины иногда пропускается, это говорит о том, что процент составляет более 80, а значит такая резина является полнопрофильной. Под величиной диаметра колесного диска понимается замер посадочного места для резины на ободе диска. Эта величина обычно указывается в дюймах. Учитывать диаметр колесного диска при подборе подходящей покрышки нужно обязательно.
2. Индекс нагрузки. Чаще всего бывает в диапазоне от 70 до 110 и обозначает этот показатель допустимую нагрузку на шины. Указывается в маркировке шин легковых автомобилей для определения допустимого веса груза и пассажирв. Иногда на некоторых видах шин указывается так же показатель грузоподъёмности, который описывает максимально допустимый вес автомобиля вместе с пассажирами и грузом. Иногда перед показателем грузоподъемности ставят отметку Max Load.
3. Индекс скорости шины. Прописывается латинскими буквами и подразумевает информацию о максимальной скорости, на которую рассчитана резина. Например: B – 50 км/ч, С – 60 км/ч……..S – 180 км/ч, T- 190 км/ч и т.д. Поскольку индекс скорости обозначает именно максимальный показатель, использовать изделие лучше при показателях на 10-15% ниже, обозначенных.
4. Reinforced пишется на шинах с усиленным каркасом. Иногда вместо этого рядом с параметрами пишется С (т.е. commercial)
5. Всегда прописывается страна-производитель шины.
6. Обозначение шин с ассиметричным рисунком протектора всегда содержит слово Outwards, Out, Side facing outwards и т.д.
7. Показатель приспособленности шин к сложным условиям эксплуатации: M+S — Mud + Snow: грязь плюс снег. Существуют и другие варианты: As – все сезоны; Aw – любые погодные условия, Aquatred или картинка зонтика – дождевая шина; снежинка – подходит для суровой зимы.
8. Tubeless – обозначение бескамерных шин. Бывает так же Tube Type и ТТ.
9. Отметка о соответствии сертификату стандартов определенного номера.
10. Указывается производитель шины: название компании, либо логотип.
11. Модель изделия.

Иногда, на боковине можно найти и другие слова:

Rotation (со стрелкой в каком-либо направлении) – прописывается на шинах, имеющих определенное направление движения. Устанавливаются они строго по стрелке.

Reinforсed – покрышка с повышенной несущей способностью, усиленная.

RunFlat – на такой покрышке можно продолжать путь, даже если она пробита.

Steel belted – говорит об использовании в шине стального корда.

Кроме того, иногда проставляется дата выпуска шины. В нескольких места можно найти Tread Wear Indication (TWI) – это индикатор износа протектора.

Выполняется в виде выступа, расположенного в канавке протектора. Когда он начинает стираться, шину пора выбрасывать.

Маркировка шин цветовыми индикаторами

Маркировка шин легковых автомобилей иногда дополняется цветовыми обозначениями. Если на боковине есть цветные точки, то желтая обозначает самое легкое место на покрышке, красная – самое тяжелое, а белая – самое гибкое место. Важно учитывать эти отметки в процессе установки шины на колеса и балансировки.

На новых автошинах часто можно увидеть несколько полос разного цвета, идущих по всей окружности, такие отметки не несут никакой информации для пользователя, они нужны работникам склада для поиска нужного товара. На шины иногда наносят так же индикатор обкатки, когда он исчезает – процесс обкатки завершен и можно использовать изделие в привычном режиме.

Для того, чтобы подобрать подходящую для автомобиля резину, нужно обращать внимания на маркировку шин, которая наносится на боковину изделия и несет всю необходимую информацию о характеристиках покрышки: размерах и параметрах, особенностях условий эксплуатации, максимальных нагрузках и т.

д.

Для того, чтобы расшифровать маркировку, потребуются определенные знания, но в основных моментах, которые нужно учитывать разобраться довольно легко. Стоит помнить о том, что европейские, американские и отечественные стандарты маркировки шин легковых автомобилей отличаются.

Форма подбора шин

Специально, чтобы вам было легко выбрать подходящие шины для своего автомобиля, мы разработали удобнейшую форму подбора шин.

Загляните на главную страницу сайта: http://koleso-oz.ru/

С помощью этой формы вы сможете подобрать модель, подходящую именно вашему автомобилю. Итак, теперь вам будет проще определиться, какую летнюю резину лучше выбрать.

Если вам нужна будет консультация,
или вы решите заказать шины с доставкой, звоните:

8 (926) 060-53-33

Маркировка шин | Расшифровка обозначений на шинах авто

В маркировке автомобильных шин заложена вся необходимая информация об основных параметрах этих изделий, но для людей, которые не знакомы с ее расшифровкой, представляет большую сложность определение типа покрышки и возможности ее применения.

Даже в том случае, когда владельцу авто еще не доводилось сталкиваться с необходимостью установления основных данных, указанных на боковой части изделия, рано или поздно необходимость в этом появится. По этой причине лучше заранее изучить основные принципы расшифровки информации, указанной на боковой поверхности шины.

Основные данные маркировки

Боковая часть шины является отличной зоной для нанесения маркировки. Эта область практически не подвергается абразивному износу, поэтому информация сохраняется без изменения практически во все время эксплуатации автомобиля. На резиновой поверхности может быть легко отображена информация о производителе, торговой марке и обозначение размера шины. К числу основных данных также относится информация о максимально возможной нагрузке и скорости, при которой может осуществляться эксплуатация с сохранением необходимого уровня безопасности.

На боковой стороне также указана информация о возможности сезонного применения покрышки. Этот параметр является одним из важнейших, ведь нарушение правил использования шины может закончиться аварией на дороге. Опасность заключается в том, что зимняя шина в летнюю жару приобретает повышенную мягкость и не выдерживает максимальных нагрузок, а летняя при эксплуатации при пониженных температурах становится слишком твердой. По этим причинам эксплуатация автомобиля не может обеспечивать необходимый уровень безопасности. Размер протектора и его глубина также отличаются у зимних и летних изделий, поэтому следует обращать на этот параметр внимание в первую очередь.

Размер шины

Размер посадки является важнейшей частью маркировки шины, которую следует знать владельцу транспортного средства для корректной установки. В противном случае шину будет невозможно установить на колесный диск. Пример маркировки размера: 205/55R16.

205	Первое число обозначает ширину профиля. В данном примере этот параметр равен 205 мм. Ширина профиля — это расстояние между наружными боковыми поверхностями накаченной до рабочего давления шины.
55	Следующая за обозначением ширины профиля цифра 55 указывает на процентное отношение высоты и ширины профиля. Чтобы вычислить необходимое значение, достаточно значение ширины умножить на 0.55, чтобы получить искомый параметр (205 × 0.55 = 113). Иногда на боковой стороне не указывается процентное соотношение между высотой и шириной профиля. При отсутствии такой маркировки на шине принято принимать это значение равным 0,8.
R	Символ R указывает на принадлежность к радиальному типу. Практически все современные модели относятся к этой категории изделий.
16	Сразу после буквы латинского алфавита маркировку шины завершает число, указывающее на диаметр диска, на который устанавливается покрышка. Данный параметр указывается в дюймах.

Индексы максимально допустимой нагрузки и скорости

После указания размера нанесена маркировка, обозначающая индекс максимально допустимой нагрузки.

Этот параметр выражается только числом. Чтобы примерно вычислить это значение, достаточно полную массу автомобиля разделить на четыре.

Максимально допустимая нагрузка может быть приведена в абсолютных цифрах. Чтобы не ошибиться при расшифровке маркировки шины, важно точно определить страну, где была произведена покрышка (может измеряться в килограммах или фунтах).

Расшифровка распространенных индексов нагрузки

Индекс нагрузки	Грузоподъёмность, Кг	Индекс нагрузки	Грузоподъёмность, Кг	Индекс нагрузки	Грузоподъёмность, Кг
70	335	90	600	110	1060
71	345	91	615	111	1090
72	355	92	630	112	1120
73	365	93	650	113	1150
74	375	94	670	114	1180
75	387	95	690	115	1215
76	400	96	710	116	1250
77	412	97	730	117	1285
78	425	98	750	118	1320
79	437	99	775	119	1360
80	450	100	800	110	1060
81	462	101	825	121	1450
82	475	102	850	122	1500
83	487	103	875	123	1550
84	500	104	900	124	1600
85	515	105	925	125	1650
86	530	106	950	126	1700
87	545	107	975	127	1750
88	560	108	1000	128	1800
89	580	109	1030	129	1850

На изделиях усиленной конструкции (для легкогрузового транспорта) могут быть расположены дополнительные обозначения после указания диаметра в дюймах. Цифрами после литеры «С» указывается индекс нагрузки через слеш. Первое число такого обозначения на шине указывает на возможность максимального усилия при одиночной нагрузке, второе — при сдвоенном монтаже.

Возможность эксплуатации при определенных значениях скорости обозначается на боковой стороне буквами английского алфавита. Этот параметр указывается с учетом максимальной нагрузки. То есть разогнаться до максимальных значений можно будет совершенно безопасно, если на изделие действует описанное выше усилие, обозначенное в килограммах или фунтах.

Расшифровка распространенных индексов скорости

Индекс скорости	Скорость, км/ч
L	120
M	130
N	140
P	150
Q	160
R	170
S	180
T	190
H	210
V	240
W	270
Y	300
Z	>300

Обозначение страны производства и дата выпуска

Информация об изготовителе, месте производства, размере, дате производства шины и подтверждение того, что данная шина сертифицирована, обозначается в DOT-коде. DOT-код представляет собой буквенно-цифровую последовательность символов, состоящую их двух частей:

• Первая часть состоит из буквенного или буквенно-цифрового кода, присвоенного департаментом транспорта США конкретному производителю шин, где закодирован адрес производителя и его главный офис, код типоразмера шины и подтверждение того, что данная шина испытана и сертифицирована на соответствие требованиям федерального стандарта безопасности.
• Вторая часть состоит из четырех цифр, обозначающих дату производства шины. Первые две цифры указывают на порядковый номер недели в году, другие – год производства.

Например, код YL6P 1213 – буквы YL означают, что шина произведена на заводе в г. Нокиа компанией Nokian Tyres, дата производства – 12 неделя 2013 года.

Максимальное давление

Превышение предельного значения внутреннего давления может закончиться разрывом изделия. Если автомобиль будет при этом двигаться на большой скорости, то такое явление может стать причиной ДТП с тяжелыми последствиями. Чтобы обеспечить безопасность эксплуатации автомобиля, следует знать о том, до какого максимального давления можно накачивать баллон. Тип обозначения этого параметра будет зависеть от того, в какой стране изготавливается деталь. Для изделий из США стандартным считается указание буквенного обозначения PSI, которое выражается в фунтах на квадратный дюйм. Продукция из России маркируется обозначением в кПа. Более привычными для владельцев автомобилей из нашей страны является обозначение в 1 кгс/см₂, которое еще называется технической атмосферой. Связано это с тем, что на манометрах, устанавливаемых в насосы, давление измеряется именно в этих единицах. Чтобы узнать примерное значение в технических атмосферах при наличии указанного предельного давления в кПа, достаточно этот показатель разделить на 100.

Грязь и снег

На боковой поверхности шины можно обнаружить маркировку M+S. Первая буква является сокращением слова Mud, которое переводится как «грязь». Аналогичным образом можно интерпретировать букву S – Snow, «снег». Наличие этого обозначения указывает владельцу автомобиля на возможность использования транспортного средства в условиях сильного загрязнения, в том числе в зимнее время года. Возможность самоочищаться от грязи также присутствует в изделиях, обозначенных как M+S.

Маркировка M+S.

Маркировка шин по времени года и местности

Возможность использования автошины в течение определенного сезона является одним из важнейших параметров. Буквенное обозначение по сезону может выглядеть следующим образом:

• AS – может использоваться без привязки к определенному времени года;
• AGT – изделие всесезонного назначения;
• R+W или Frost – для зимнего использования;
• AW – может эксплуатироваться в любую погоду;
• М/Т – применяется на грязных дорогах.

Возможность применения в определенных условиях может быть обозначена графически. Многие производители наносят на боковую часть изделия рисунки в виде снежинки, солнца или капель дождя.

Если автомобиль эксплуатируется в условиях влажного климата, то следует подобрать изделие, которое специально предназначено для использования в таких условиях. Для обеспечения более эффективного отвода жидкости из-под пятна контакта применяется протектор, в котором присутствуют специальные каналы. Изделия этого типа могут обозначаться как Aquatred, Aquacontact, Rain, Water, Aqua. Графическое обозначение на шине в виде зонта также указывает на принадлежность детали к этой категории.

Обозначения функциональности

В зависимости от типоразмера автошины могут применяться с целью установки на легковые или грузовые автомобили. Существует также большое количество промежуточных типов, которые также разделяются по возможности использования на определенных видах транспортных средств. Буквенное отличие по типоразмеру обозначается следующим образом:

• P – для легкового автотранспорта;
• LT – для небольших грузовых автомобилей и фургонов;
• LRO – применяется на прицепах с заниженным центром тяжести;
• FRT – для тяжелых грузовиков.

Индексы

На шинах, произведенных в США, после указания размера могут быть нанесены специальные индексы. На таких изделиях можно обнаружить следующие обозначения:

1. Температурный индекс (Temperature). Обозначает возможность сохранения эксплуатационных характеристик при сильном нагреве. Температурный индекс может быть следующим: A, B, C. Лучший показатель – А.
2. Индекс торможения (Traction). Также обозначается первыми тремя буквами латинского алфавита: A, B, C. Указывает на возможность обеспечения оптимальных характеристик сцепления протектора с дорожной поверхностью. Лучший показатель – A.
3. Ожидаемый пробег (Treadwear). За точку отсчета принято обозначение, равное 48 тысячам километров. На поверхности изделия этот параметр указывается как «100». Если значение меньше, то и ожидаемый пробег меньше оптимального.
4. Индикатор износа (TWI). Элемент, указывающий на степень износа протектора.
5. Особенности конструкции. Указывается буквенно-цифровая маркировка шины, в которой обозначается тип материала и количество слоев корда. Например: 2 POLYESTER CORD +1 NYLON CORD.

Правильный подбор изделия с учетом индексов позволит обеспечить оптимальные характеристики безопасности и управляемости автомобилем в различных условиях.

Цветовые обозначения

Некоторые производители применяют цветовые обозначения на поверхности изделия. Наиболее часто с этой целью применяются белый, красный и желтый цвета. Маркировка шин может быть в виде небольших кругов или треугольников.

Если на поверхность изделия нанесена геометрическая фигура красного цвета, то это говорит о наличии самого жесткого места шины, то есть и самого тяжелого места. Цветовой индикатор этого типа позволяет правильно установить изделие на диск.

Обозначения на шинах белого цвета информируют о наличии самого гибкого участка на боковой части.

Индикатор желтого цвета обозначает самое легкое место шины и должен быть совмещен с самым тяжелым местом на диске.

Цветные линии можно обнаружить и на протекторе. Линии наносятся с целью более удобной идентификации на складе производителя. Никакой технической информации данные линии не несут.

Защита от проколов и порезов

Производители могут указывать степень защищенности изделия от повреждений. Наиболее часто с этой целью применяется следующая маркировка шин:

• MFS – повышенная защищенность закраины;
• FR – защита обода;
• FB – отсутствует защита от бокового повреждения.

Наличие дополнительной защиты позволяет существенно увеличить продолжительность эксплуатации даже при использовании изделия в жестких условиях.

Дополнительная информация

Кроме основных параметров производители часто наносят на боковую часть дополнительную информацию, которая более точно характеризует изделие. Отметим наиболее часто встречающиеся вспомогательные обозначения на шинах и их расшифровку:

1. TUBELESS. Таким образом обозначается изделие бескамерного типа.
2. TUBE TYPE. При таком обозначении в колесо следует обязательно установить камеру.
3. PR. Таким образом указывается количество слоев корда. Например, маркировка шины 4PR указывает на наличие четырех слоев. Чем больше первая цифра, тем большей нагрузке может подвергаться изделие.
4. Steel. Значение указывает на наличие металлического корда. Если на корпусе имеется надпись All Steel, то металлический корд установлен не только в каркасе, но и в брекере.
5. Green X. «Экологичная» шина. Изделие, разработанное таким образом, чтобы обеспечить минимальное сопротивление качению. Таким образом обеспечивается экономия топлива, а значит, и уменьшается количество выбросов в атмосферу.

Если на покрышку нанесены обозначения ГОСТ или ТУ, то по ним можно установить изделие отечественного производителя. После буквенного обозначения указывается цифровой номер государственного стандарта или технического условия.

На асимметричных шинах могут также быть нанесены дополнительные обозначения, по которым можно определить сторону изделия при проведении монтажных работ. На таких изделиях внутренняя сторона обозначается INSIDE, а внешняя – OUTSIDE.

Указания по направлению вращения также являются важными, поэтому на большинстве моделей можно встретить слово Rotation со стрелкой.

Обозначение Rotation.

Советы и рекомендации

У некоторых производителей автомобильных покрышек существуют оригинальные обозначения. Чтобы сделать точную расшифровку буквенных, цифровых или графических элементов маркировки шин, достаточно посетить официальный сайт компании. На таких ресурсах можно получить исчерпывающую информацию не только о кодировке определенных технических качеств шин, но и узнать об особенностях их производства и применяемых материалах.

При самостоятельном подборе новых шин рекомендуется, чтобы комплект был одного производителя и модели. Даже в том случае, когда изделия совпадают по основным обозначениям, они могут отличаться по массе. Значения эффективности водоотвода из пятна контакта также могут существенно отличаться, что повышает вероятность аквапланирования при движении по мокрой трассе. Коэффициенты сцепления с сухим дорожным полотном также могут существенно разниться, что проявляется неравномерным усилием при торможении.

При подборе новых изделий следует исключить возможность установки на переднюю ось низкопрофильных изделий, а на заднюю ось — высокопрофильных. Если это правило будет нарушено, то существенно снизится дорожный просвет автомобиля и машина будет цеплять дном за неровности на дороге.

Установка одного комплекта шин позволит избежать заноса, уменьшить расход топлива и сделает управление автомобилем более комфортным.

Информацию о типах шин, которые разрешается устанавливать на автомобиль, можно обнаружить непосредственно в автомобиле. Таблица с необходимыми указаниями может находиться на передней стойке или пороге. Таким образом можно узнать и о максимально допустимом давлении для задних и передних баллонов.

При подборе шины важны все параметры, но в первую очередь следует обратить внимание на следующие:

• сезонность;
• посадочный диаметр;
• ширину;
• высоту.

Индексы нагрузки шин и допустимые значения скорости также очень важны, если автомобиль будет эксплуатироваться в максимально жестких условиях.

Многие параметры оказывают непосредственное влияние на безопасность. Если будет осуществляться эксплуатация летних шин на заснеженной трассе, то это станет причиной заноса. Некоторые функциональные особенности параметров не так очевидны. Например, при увеличении ширины покрышки существенно повышается вероятность аквапланирования даже в том случае, если протектор изделия имеет эффективную систему водоотвода от пятна контакта с дорожной поверхностью.

В некоторых случаях допускаются отклонения в параметрах. Например, можно выбрать диски немного большего диаметра и установить на них низкопрофильную шину. Такое техническое решение имеет некоторые ограничения. Несмотря на кажущуюся простоту такой операции, работу следует доверить профессионалам. Возможность тюнинга также следует обсудить с квалифицированными мастерами, прежде чем приобретать новый комплект дисков.

Если есть сомнения в собственных познаниях в области правильного подбора покрышек для автомобиля и при расшифровке маркировки покрышек, то следует обратиться за помощью к профессионалам. Многие шинные центры предоставляют квалифицированную консультацию при подборе изделий для определенной марки автомобиля. При выборе оптимально подходящих изделий, а также профессионально выполненной работе шины прослужат максимально долго.

Шины и диски в Vianor

Выбрать новые шины — задача непростая, но если покупателю предоставляется удобный функционал и большой ассортимент продукции, то этот процесс становится более легким.

В компании Vianor представлен каталог продукции, в котором можно подобрать новое изделие для конкретной марки автомобиля. Таким образом, можно даже без знаний основных характеристик изделия и маркировки шин сделать правильный выбор. Достаточно ввести марку автомобиля, модель и год выпуска, чтобы приобрести шины, которые будут полностью соответствовать требованиям завода-изготовителя транспортного средства.

Широкий модельный ряд покрышек позволяет подобрать изделие, которое может эксплуатироваться в нестандартных условиях. Например, можно купить шины и диски для спортивных автомобилей, а также для большегрузного транспорта. Правильный подбор изделий позволит обеспечить безопасность эксплуатации при повышенных нагрузках и в различных погодных условиях. Изделия, представленные на сайте, обладают повышенными прочностными характеристиками. Применяемая при производстве инновационная резиновая смесь позволяет существенно уменьшить сопротивление качению. Таким образом, удается повысить уровень комфорта и уменьшить расход топлива.

Удобная доставка в любой регион России также является одним из преимуществ компании. Покупателю предоставляется возможность самостоятельно забрать ранее заказанный товар в шинном центре, который находится в месте его проживания. При необходимости можно заказать доставку по адресу, который будет указан при оформлении заказа.

Каждый клиент может позвонить на номер контактного центра и уточнить информацию о представленном в продаже ассортименте автомобильных шин и дисков, значении параметров маркировки или возможности доставки выбранного изделия. Оплатить покупку можно с помощью банковской карты или наличными при получении. Если товар будет забираться самостоятельно из шинного центра, то рекомендуется предварительно сделать звонок в организацию с целью уточнения безналичного платежа.

Представленные в компании Vianor шины и диски отличаются безупречным качеством. Отличные эксплуатационные характеристики позволяют обеспечить оптимальный уровень комфорта и безопасности. Менеджеры компании готовы предоставить бесплатные консультационные услуги по подбору новых изделий для конкретной марки автомобиля. Кроме того, на сайте присутствует возможность самостоятельно ознакомиться с ассортиментом изделий.

Маркировка шин для легковых автомобилей и их значение

В процессе производства каждый производитель шин в обязательном порядке наносит на боковины шины дополнительные маркировки и символы, чтобы предоставить информацию о технических характеристиках, ходовых качествах, а также о предполагаемом использовании шины .

Наверняка хоть раз вы сомневались в значении каких-то маркировок на боковинах или символов легковых шин. Поэтому с помощью схематического рисунка с последующим примером попытаемся объяснить основные маркировки и символы, которые выбиты на каждой шине. Значение, т.е. расшифровка обозначений, приведено в списке ниже, в соответствии с позиционным номером, отмеченным на схематическом чертеже:

1) 175/70 R13 = 175 означает, что шина имеет ширину 175 мм,
70 — соотношение сторон, указанное в процентах, т. е. высота шины от обода колеса до центра протектора при если смотреть сбоку, составляет 70% ширины шины. В этом случае высота боковины шины составляет: 70% от 175 мм = 122,5 мм.
Буква R указывает на конструкцию шины, т. е. на радиальный тип конструкции шины.
Цифра 13 указывает диаметр обода (значение в дюймах), т. е. 13 дюймов = 330,2 мм.

2) BRAND NAME = Марка шины (обычно название производителя).

3) БЕСКАМЕРНЫЕ = Бескамерная шина, которая может быть установлена ​​без внутренней камеры. Если вместо TUBELESS стоит пометка TUBE TYPE, то необходимо использовать дополнительную камеру.

4) E13 025 593 = Сертификационная этикетка (омологация), E13 указывает страну, в которой одобрено, в соответствии с международными правилами омологации ECE (в данном случае с E13 представлен Люксембург), и 025 593 одобрен, присвоен номер омологации.

Таблица 1) Коды ЕЭК и страны, которые они представляют.

5) T = Символ скорости, указывающий на максимально допустимую скорость при полной нагрузке на шину (T = 190 км/ч). Рейтинги скорости определяются методами испытаний в закрытых лабораториях, которые измеряют долговечность шин при высоких скоростях в контролируемых условиях испытаний. Дополнительные значения см. в таблице 2.

6) 82 = индекс нагрузки. Это присвоенный номер, который соответствует грузоподъемности шины. Индексом 82 обозначена нагрузка 475 кг (см. также Таблицу 2).

Таблица 2) Номер индекса нагрузки и символ скорости соответствуют максимальной грузоподъемности шины и ее максимальной скорости.

7) TREADWEAR 260 = Относительная степень износа данной шины при испытаниях в контролируемых условиях на указанной государственной испытательной поверхности. Этот рейтинг специфичен для марки шин и не может сравниваться с другими марками.

Например, шина с оценкой 200 будет изнашиваться на трассе в два раза быстрее, чем шина с оценкой 100. Оценка увеличивается с шагом в 20 баллов. Важно отметить, что истинные характеристики шины зависят от реальных условий ее использования. Фактические условия могут значительно отличаться от условий испытаний из-за различий в манере вождения, методов обслуживания и различий в характеристиках дорог и климатических условиях.

Сцепление Класс указывает на способность шины останавливаться на мокрой поверхности, измеренную в контролируемых условиях на определенных государственных испытательных поверхностях. Сцепление основано на испытаниях на прямолинейное торможение. Это не указывает на способность проходить повороты. Оценки: AA, A, B и C. Оценка AA — лучший уровень.

Температура Класс B указывает на устойчивость шины к накоплению тепла и ее способность рассеивать тепло при испытании в контролируемых условиях на испытательном колесе в помещении. Оценки варьируются от A до C, где A является лучшим.

8) ВНУТРЕННЯЯ КОНСТРУКЦИЯ ШИНЫ = Информация о внутренней структуре и конструкции шины.

9) MAX PRES = Максимально допустимое давление заполнения шины рабочей жидкостью. В показанном примере это 300 кПа или 44 P.S.I. Рабочим телом обычно является окружающий воздух, но в последнее время также азот.

10) МАКС. НАГРУЗКА = Максимально допустимая нагрузка 475 кг, соответственно 1047 фунтов.

11) ТОЛЬКО КОДЫ КАНАДА США = справочные значения максимального давления и нагрузки только для использования в Канаде и США.

12) BRAND NAME ( DESIGN NAME) = Название модели, т.е. дизайн шины.

13) СДЕЛАНО В … = Страна производства шин.

14) DOT h4EV 0KW2 = Министерство транспорта США (DOT). Этот идентификационный номер указывает на соответствие всем стандартам безопасности, установленным Министерством транспорта США, и предоставляет дополнительную информацию о производителе шин. H4 предоставляет информацию о том, где была произведена шина, а 0KW2 предоставляет информацию о типе продукта.

15) 2001 = Дата производства. Первые две цифры обозначают неделю, а вторые две — год производства, в данном примере: 20 = 20-я неделя, а 01 = 2001 год, т.е. означают, что данная шина изготовлена ​​на 20-й неделе 2001 года.

16) ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ = Важные предупреждения о способе монтажа, эксплуатации и т. д.

17) SG15CCAAOB = Обозначение для внутреннего использования производителем.

18) ИНДИКАТОР ИЗНОСА ПРОТЕКТОРА (TWI) = Указывает на глубину протектора шины. Обычно устанавливается на уровне 1,6–2,0 мм. Когда шина изнашивается до отмеченного показателя, ее необходимо заменить.

M+S = Дополнительный символ, который размещается на зимних шинах. Указывает, что шина предназначена для использования в зимних и холодных погодных условиях, особенно при температуре дорожного покрытия ниже 7°C (M = грязь, S = снег). Также на ВСЕСЕЗОННЫХ шинах размещен символ M+S, но дополнительно рядом со знаком M+S размещены четыре символа, которые связывают четыре сезона погоды.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Спасибо за чтение! Если вы нашли эту статью полезной, дайте мне знать…
оставьте свой комментарий ниже или просто нажмите кнопку «Нравится».

Аналогично этому: Что означают сигнальные лампы на приборной панели?

Статьи, которые могут вас заинтересовать:
• Разъем OBD-II и коды неисправностей
• Объяснение индуктивных датчиков и датчиков Холла
• Система зажигания с индуктивным датчиком
• Система зажигания с датчиком Холла
• Объяснение реле давления моторного масла
• Принципы работы и диагностика топливной форсунки
• Основы и проверка автомобильных реле
• Основы и проверка автомобильной тормозной жидкости
• 6 советов по подготовке автомобиля к летнему вождению

Разработано и опубликовано Кириллом Мучевским
Автомобильный инженер с более чем 15-летним опытом работы в:
• Диагностика, техническое обслуживание и ремонт автомобилей
• Помощь на дороге, обучение диагностике и поломкам транспортных средств
• Создание гоночных двигателей, модификация двигателей, разработка и тестирование
• Исследования в области двигателей внутреннего сгорания, моторного топлива, моторных масел и присадок
• Продажа шин и легкосплавных дисков, устранение неполадок Проблемы с гарантией
• Написание и публикация автомобильных технических книг, руководств и статей

Если вы хотите читать мои будущие публикации, нажмите «Подписаться» или, что еще лучше, отправьте мне приглашение на LinkedIn. Я рад расширить свою сеть новыми связями.

Как читать информацию о вашей шине

Вы можете быть сбиты с толку множеством букв и цифр, которые вы видите, когда читаете боковину вашей шины .

Однако маркировка на шинах следует универсальной логике и несет конкретную информацию, которая очень важна для сравнения продуктов и принятия решений о безопасности.

Как только вы сможете расшифровать код, у вас будет почти вся необходимая информация о ваших шинах.



КАК ЧИТАТЬ КОД ШИН?

Код вашей шины, который обычно имеет самый крупный шрифт из всех символов на боковине шины (помимо самой шины и торговой марки), состоит из семи основных компонентов .

На изображении ниже показан пример, который мы затем разбираем по пунктам.

1. «P» — легковой автомобиль

Первая буква в коде указывает на тип транспортного средства, для которого предназначена шина. Наиболее часто используется тип P для легковых автомобилей, за которым следует LT для легких грузовиков.

2. Ширина шины

Трехзначное число, следующее сразу за буквой (буквами) типа автомобиля, указывает ширину вашей шины. Эта цифра указана в миллиметрах и представляет собой расстояние от боковой стенки до боковой стенки в самом широком месте шины. В этом примере шина имеет ширину 275 мм.

3. Соотношение сторон

Соотношение сторон косвенно говорит вам, насколько высока ваша шина . Выражается в процентах от ширины шины. В примере кода соотношение сторон равно 30, поэтому высота шины составляет 30 процентов от ее ширины.

4. R — внутренняя конструкция P225/60R16 97V

Необязательная буква, следующая за соотношением сторон, указывает на конструкцию корпуса шины . Стандартной конструкцией почти всех потребительских шин является радиальный слой, который в этом примере обозначен буквой R. Другими типами конструкции могут быть B (диагональный слой) или D (диагональный).

5. Диаметр обода P225/60R16 97V

За буквой конструкции корпуса шины следует двузначное число, обозначающее диаметр обода шина предназначена для установки. Это измерение выражается в дюймах . В этом примере шина предназначена для 19-дюймовых дисков.

6. Индекс нагрузки P225/60R16 97V

Индекс нагрузки шины косвенно указывает , какой вес может выдержать шина . Это число не выражается непосредственно в фунтах, килограммах или любых других единицах измерения веса. Это скорее числовой код, который можно использовать вместе со стандартной справочной таблицей для поиска фактической безопасной нагрузки на шину в фунтах при максимальном давлении накачки. В этом примере число 96 означает, что шина может выдержать нагрузку в 1565 фунтов.

7. Рейтинг скорости. P275/30R19 96Y

Рейтинг скорости шины также выражается косвенно, на этот раз с помощью буквенного кода. Эта буква может использоваться для поиска максимальной скорости, которую шина может безопасно выдерживать с полностью загруженным транспортным средством (согласно ее рейтингу индекса нагрузки). В этом случае буква Y означает, что шина рассчитана на длительную скорость до 186 миль в час.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О ШИНАХ

На боковине вашей шины также может быть указано максимальное давление воздуха, рейтинг сцепления и износа протектора, а также требуемый по закону код DOT, помимо другой информации. Все эти аспекты более подробно объясняются ниже.

Код DOT

Код даты шины DOT — это код , состоящий из 7–13 символов, который требуется по закону и обычно печатается более мелкими буквами рядом с бортом шины (где шина соприкасается с ободом). Его первые буквы — DOT, что означает «Department of Transportation» и означает, что шина одобрена государственным органом. Последние четыре цифры кода DOT часто являются наиболее полезными для владельцев автомобилей, потому что они указывают на возраст шины . Первые две цифры из последних четырех цифр обозначают неделю изготовления шины, а последние две — год. Например, шина с кодом DOT 1119 была изготовлена ​​на 11-й неделе 2019 года. Эта информация важна, поскольку характеристики и безопасность шины ухудшаются с возрастом, даже если шина не используется, из-за химического распада. Другая информация, включенная в код DOT, — это место изготовления, размер и тип шины.

Максимальное давление воздуха

Шины могут также содержать текст, указывающий максимальное давление воздуха, до которого они должны быть накачаны. Это давление указано в PSI (фунтов на квадратный дюйм). Вы должны знать, что это давление не совпадает с рекомендуемым давлением , которое указано в вашем руководстве по эксплуатации или на внутренней стороне двери водителя. Максимальное давление — это максимальное значение, при котором вы можете безопасно накачивать шины, но если вы будете эксплуатировать шины при таком давлении, они, скорее всего, изнашиваются быстрее и вызывают проблемы с торможением и управляемостью.

Национальные технические стандарты

В 1979 году в США были введены стандарты Единой оценки качества шин (UTQG) для измерения различных параметров качества шин, а стандарт позволяет потребителям более легко сравнивать шины. Производители обязаны маркировать результаты этих испытаний на боковине своих шин. Система UTQG охватывает три основных компонента (сцепление, износ протектора и температура), которые более подробно описаны ниже.

Тяговое усилие

Одним из компонентов UTQG является рейтинг сцепления или класс сцепления, который сообщает вам , насколько хорошо шина способна останавливаться на мокром асфальте. Наилучшей оценкой является AA, за которой следуют A, B и C. Большинство шин получают оценку A, но шина с высокими эксплуатационными характеристиками может получить оценку AA. Этот класс относится только к тормозной способности, а не к прохождению поворотов, управляемости или способности предотвращать аквапланирование.

Рейтинг износа протектора

Еще одним элементом UTQG является рейтинг износа протектора, который показывает, как быстро изнашивается протектор шины на тестовом треке, где все остальные переменные контролируются. Большинство оценок попадают между 200 и 500, используя систему подсчета очков, разработанную для возможности сравнивать шины на основе базового значения в UTQG. Теоретически шина с индексом износостойкости 400 должна служить в два раза дольше, чем шина с индексом 200. На самом деле многие факторы, такие как развал-схождение вашего автомобиля, поворот шин и типы поверхностей, по которым вы обычно ездите, могут иметь очень большое влияние. от того, как долго прослужит ваш протектор, независимо от его рейтинга.

Температура

Третьим элементом UTQG является температурный класс . Этот класс может быть A, B или C и отражает способность шины рассеивать тепло при движении с определенной скоростью или выше. A — лучший рейтинг (хорошо сопротивляется нагреву при скорости более 115 миль в час), за ним следуют B (от 100 до 115 миль в час) и C (от 85 до 100 миль в час).

Другая маркировка на вашей шине

На вашей шине также может быть буква, обозначающая диапазон нагрузки. В отличие от индекса нагрузки, это единственное число не относится к конкретному весу, который может выдержать шина. Скорее, в более общем плане он определяет прочность шины и величину давления воздуха, которое она может выдерживать. Его также можно назвать рейтингом слоя, потому что раньше шины изготавливались из разных слоев корда и ткани, называемых слоями, и чем больше слоев, тем прочнее шина и чем дальше в алфавите была буква рейтинга слоя. Этот тип конструкции больше не используется, но, например, шина с диапазоном нагрузки C является эквивалентом 6-слойной шины. На боковине шины также может быть указана информация о материалах, использованных для изготовления боковины и корпуса шины. Кроме того, вы можете увидеть буквы M+S, которые обозначают грязь и снег. Это означает, что шина имеет некоторую способность справляться с такими скользкими условиями. Однако настоящая зимняя шина также будет иметь символ горных вершин со снежинками внутри.

Часто задаваемые вопросы

ЧТО ЛУЧШЕ: ДИАПАЗОН НАГРУЗКИ D ИЛИ E?

Шина с диапазоном нагрузки E, эквивалентная 10-слойной шине, имеет более прочную конструкцию, чем шина D, эквивалентная 8-слойной конструкции. Шина с рейтингом E может быть накачана до значительно более высоких значений PSI, чем шина с рейтингом D.

ЧТО ЛУЧШЕ: ШИНЫ H OR T?

Шина с буквой H в конце кода размера означает, что шина рассчитана на работу со скоростью до 130 миль в час, а буква T в том же положении означает скорость 118 миль в час. Для выбора сверьтесь с рекомендациями производителя в вашем руководстве или на табличке на двери водителя.

НУЖНО ЛИ МНЕ ПОЛУЧИТЬ ШИНЫ С НОРМОЙ H ИЛИ V?

Шина с рейтингом H безопасна на скорости до 130 миль в час, а шина с рейтингом V рассчитана на скорость до 149 миль в час. Шины с рейтингом H, скорее всего, обеспечат более комфортную езду, в то время как шины с рейтингом V будут отдавать предпочтение производительности и управляемости, а не комфорту.
