Схема коробки КамАЗ | новости СпецМаш

  В зависимости от того, какая установлена на КамАЗ коробка передач, схема переключения может быть самой разной. Из используемых сегодня КПП, самой простой можно считать 14-ю модель, предназначенную для установки на модели, не рассчитанные на буксировку прицепов и перевозку грузов свыше 10 тонн. Водителю автомобиля с такой коробкой доступен минимальный набор – пять скоростей при движении вперед и одна задняя передача.

  На автомобилях, предназначенных для работы в составе автопоездов, ставится 15-я модель КП, к которой помимо основной коробки «прилагается» редуктор-делитель. Фактически, это та же, что и в предыдущем случае коробка КамАЗа, схема переключения которой предусматривает пять передних и одну заднюю передачу, но с одним существенным отличием. Используя делитель, можно на «привычных» местах включать скорости низшего тягового диапазона. В результате, у автомобиля «появляется» вдвое больше передач.

  На машины с увеличенной грузоподъемностью устанавливают 152-ю модель КПП. Схема коробки передач КамАЗ этого типа по большей части повторяет предыдущую модель, но сам узел отличается конструктивным исполнением. Так в первичном вале делителя усилили шлицы и «нарастили» зубья синхронизаторов. Было убрано замковое устройство из соединения каретки синхронизатора «4-5» с вторичным валом. Изменили и градус зубьев муфт этой каретки и вала первичного. Увеличенный натяг позволил применить для соединения промежуточного вала с шестернями бесшпоночное крепление

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич


  И для 15-ой, и для 152-ой модели, предусматривает пневматический привод управления делителем. Здесь тоже произошла некоторая модернизация -  у более нового варианта коробки модель этого управления стала более простой по конструкции за счет того, что из нее убрали два «лишних» воздухопровода и одну фиксирующую колодку.

  Даже не учитывая то, какая именно схема КПП КамАЗ используется, к ним всем предъявляется одно общее требование – все комплектующие коробки и системы сцепления должны отвечать требованиям производителя. Запчасти от «СпецМаш» не только соответствуют стандартным требованиям, но и имеют повышенный (в сравнении со штатными) ресурс эксплуатации, что подтверждено сертификатами МАДИ. Целый ряд деталей рассчитан на пробег 100 тыс. км, так что обращение к нам гарантирует не только качественную работу коробок, но и их долговечность.

Вал первичный КПП


1     14.1701069     Прокладка
2     14.1701068     Крышка переднего подшипника промежуточного вала
3     14.1701042     Прокладка крышки первичного вала
4     6-205К     Подшипник
4     864709     Подшипник шариковый
5     14.1701340     Манжета в сборе
6     14.1701040     Крышка подшипника
7     14.1701230-01     Манжета с пружиной в сборе
8     14.1701238-01     Манжета с пружиной в сборе
9     14.1701025     Вал первичный коробки передач в сборе
10     870512     Гайка специальная М52х2-Л-6Н
11     14.1701096     Кольцо маслонагнетающее
12     14.1701030     Вал первичный коробки передач
13     864711     Шарик-фиксатор БV7.938 мм
14     14.1701240     Крышка

Схема коробки КАМАЗ


1     14.1701051     Шестерня третьей передачи
2     14.1701048     Вал промежуточный коробки передач
3     870823     Шпонка сегментная 10х17х55
4     14.1701067     Кольцо В40 ГОСТ 13941-86
5     14.1701190-01     Подшипник роликовый
6     14.1701151     Синхронизатор 4-й и 5-й передач в сборе
7     14.1701114     Шайба упорная
8     14.1701115     Шестерня 4-й передачи
9     14.1701285     Ролик 5,5х15,8
10     14. 1701143     Втулка промежуточная роликов шестерни четвертой передачи
11     14.1701139     Втулка шестерни четвертой передачи
12     14.1701130     Шестерня третьей передачи в сборе
13     14.1701208     Подшипник роликовый
14     14.1701150     Синхронизатор второй и третьей передачи в сборе
15     14.1701145     Шпонка замковая упорной шайбы
16     14.1701146     Пружина замковой шпонки
17     14.1701105     Вал вторичный коробки передач
18     14.1701208     Подшипник роликовый
19     14.1701127     Шестерня второй передачи
20     14.1701122     Шайба упорная
21     14.1701112     Шестерня первой передачи
22     14.1701208     Подшипник роликовый
23     14.1701282     Втулка шестерни первой передачи
24     14.1701280     Муфта включения первой передачи заднего хода
25     14.1701140     Шестерня заднего хода
26     14.1701208     Подшипник роликовый
27     14.1701278     Втулка шестерни заднего хода
28     14.1701055     Шестерня четвертой передачи
29     14.1701062     Втулка распорная зубчатых колес 4-й передачи и привода промежуточного вала
30     14.1701056     Шестерня привода промежуточного вала
31     14.1701063     Кольцо В65 ГОСТ 13942-68
32     14.1701066-01     Подшипник роликовый промежуточного вала передний

схема и порядок переключения коробки передач с делителем и правильное включение КПП, описание с видео

В любом автомобиле коробка передач — один из основных агрегатов. А если речь идет о КамАЗе, то это еще и сложное устройство. Этот материал позволит разобраться с конструктивными особенностями, а также с тем, как переключать скорости на КамАЗе и чего нельзя делать.

Содержание

Открытьполное содержание

[ Скрыть]

Устройство КПП

В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач. Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять. Эти модели называются 14 и 15. Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины. Десятиступенчатыми коробками обычно оснащаются грузовые транспортные средства, относящиеся к категории автопоездов.

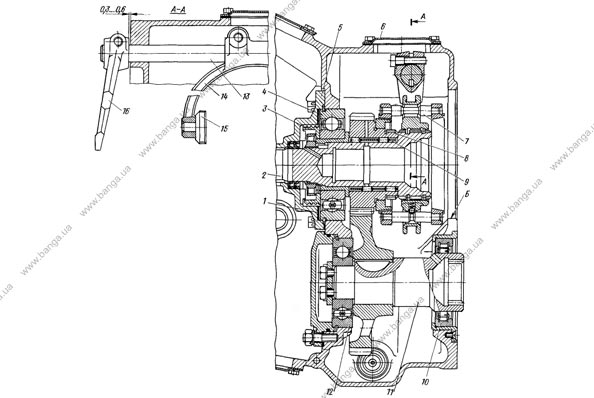

Схема привода управления камазовским делителем

По конструкции десятиступенчатая трансмиссия — коробка с пятью ступенями, дополненная редуктором-делителем. Благодаря устройству транспортное средство может использовать 10 передних передач, а также две задние. Когда было начато производство КамАЗов, рассчитывалось, что эти авто будут работать в условиях высокой грузоподъемности. Инженеры автомобильного концерна создали новую модель трансмиссии, которая получила название 152.

Ниже перечислены основные отличия КПП 152 и доработки, которые включает в себя эта модель коробки:

  • трансмиссия стала оснащаться усиленным синхронизатором делителя;
  • усилены шлицы, из коробки убраны их крепления;
  • реализован другой метод фиксации шестеренок трансмиссии;
  • высота зубьев КПП увеличена.

В усовершенствованной версии камазовской трансмиссии процесс управления и активации делительного устройства осуществляется с помощью пневматической системы.

Правильное использование этого узла в ходе управления коробкой передач чрезвычайно важно. Не менее важно, что техническое обслуживание, проверка агрегата на предмет поломок, его ремонт и сборка компонентов производились профессионалами. Этот процесс должен осуществляться с использованием специализированного оборудования и инструментов. Рассмотрим основные элементы, которые входят в конструкцию камазовской трансмиссии:

  1. Картер. В этом узле установлены три вала — промежуточный, первичный и вторичный.
  2. Блок с шестеренками. Они предназначены для включения задней передачи.
  3. Верхняя крышка агрегата.
  4. Механизм переключения передач. Этот узел считается сборно-разборным.
  5. Мотор. Монтируется на передней части картерного устройства.

Видео про коробку передач ZF на КамАЗе 6520 снял и опубликовал пользователь Олег Копаев.

С делителем

Одной из особенностей трансмиссии отечественных грузовиков является возможность работы при пониженном либо повышенном режиме. Инженеры автоконцерна разрабатывали эти варианты, чтобы минимизировать нагрузку на автомобильный двигатель. Причем не важно автомобиль движется с грузом или пустой. В соответствии со схемой коробки передач, делитель представляет собой механический редуктор. Главное его предназначение заключается в увеличении передаточных отношений основной трансмиссии.

Устройство делителя включает в себя:

  1. Золотниковый кран, который применяется для управления редукторным устройством. Он устанавливается на опоре рычага переключения. Работает в режимах прямой и пониженной скоростей.
  2. Редукционный клапан. Применяется для отбора сжатого воздушного потока из пневматического узла. Этот клапан стравливает воздух при слишком высоком давлении в системе. От данного устройства воздух поступает на управляющий кран, а также клапан включения делительного устройства. Это приводит к появлению одновременно двух контуров в системе управления ДВС.
  3. Клапан включения делителя. Выполняет подачу сжатого воздушного потока на устройство, когда водитель отключает сцепление. Это дает возможность активировать и отключить пониженную скорость параллельно переключению передач на основной коробке.
  4. Делительный механизм. Включает в себя поршень, установленный внутри цилиндра. Шток поршня подсоединяется к рычагу, установленному на валике вилки узла. Когда в устройство попадает сжатый воздух, это приводит к смещению поршня в определенном направлении.
    Его смещение способствует изменению режима работы.
  5. Воздухораспределительный патрубок делительного механизма. Применяется для подачи воздушного потока в цилиндр узла.

Галерея «Схемы устройства КПП»

Ознакомьтесь с фото схем переключения скоростей камазовской трансмиссии.

1. Схема переключения передач для моделей КПП 142 и 144
2. Схема переключения передач для моделей КПП 152

Инструкция

Теперь предлагаем узнать, как осуществлять запуск и в какой последовательности правильно включать передачи на камазовской коробке. В этом процессе есть определенные особенности, и процедура переключения скоростей отличается от легковых автомобилей.

Начало движения

Необходимо знать, как переключать скорости на КамАЗе. Начало движения на КамАЗе должно производиться на пониженной скорости. Обратите внимание — при трогании с места переключение передачи осуществляется при отключенном сцеплении. В камазовских коробках схема переключения осуществляется в несколько этапов, это связано с особенностями увеличения и понижения скоростей.

Как включаются скорости на КамАЗе:

  1. Грузовик может быстро ехать по разным видам дорог, но на первом этапе, в соответствии со схемой, рекомендуется начинать движение на передаче 1В.
  2. После этого производится включение передачи 2В.
  3. На завершающем этапе трогания с места включается скорость 3В.

В соответствии с такой схемой движения, трогание с места производится на пониженной скорости. То есть рычаг переключения на коробке не нужно трогать вплоть до четвертой передачи. Для начала движения нужно увеличить частоту вращения коленвала примерно до семи тысяч оборотов (автор видео-урока о том, как переключаются скорости на КамАЗе — Никита Вагин).

Переключение скоростей

Теперь расскажем, как переключается КПП на КамАЗе, когда машина тронулась с места. Когда автомобиль разгонится, порядок переключения передач на КамАЗе следующий — 4Н-4В-5Н. Для активации второй скорости надо, чтобы частота вращения коленвала увеличилась до трех тысяч оборотов по тахометру. Учтите, что работа коленчатого вала играет основную роль. При правильном переключении скоростей вы сможете добиться экономии расхода горючего. При этом будет достигнута максимально экономичная работа мотора без простоев.

Задний ход

Что касается заднего хода, то в соответствии со схемой для его активации необходимо установить переключатель в нижнее левое положение. Активация задней передачи не допускается во время движения. Чтобы включить задний ход, полностью остановите автомобиль, после чего выполняйте маневр.

Правила переключения КПП в разных условиях

Знать, как трогаться с места и как продолжать движения, для правильной эксплуатации камазовской трансмиссии недостаточно. Чтобы в ходе использования коробки передач с агрегатом не произошло проблем, нужно соблюдать правила. Допущенные в ходе эксплуатации ошибки могут привести к серьезным неисправностям.

На подъеме

Как переключать скорости на КамАЗе при движении в гору

Передвижение на отечественном грузовике при подъеме должно производиться на повышенной скорости. Чтобы переключиться с первой скорости на вторую, водителю нужно дважды выжать сцепление. Учитывайте факт, что надо одновременно нажать на педаль газа, а также педаль подачи горючего. Эти действия важны, так как они помогают стабилизировать работу коленвала в целом. Чтобы избежать проблем в работе агрегата, не нужно сбрасывать обороты мотора менее, чем на две тысячи при подъеме. Это приведет к тому, что автомобильный двигатель будет заглушен. Также такая езда способствует увеличению рабочей температуры силового агрегата, а это может стать причиной его поломки.

При управлении автомобилем по такому принципу вы сможете добиться максимальной курсовой устойчивости. Благодаря принципу разделения схемы трансмиссии на два режима достигается облегчение работы мотора. Причем независимо от того, загружен автомобиль или нет.

На спуске

Если вы едите со спуска, то глушить двигатель не нужно. При глушении мотора произойдет блокировка руля. А это приведет к аварийной ситуации на дороге. При движении на спуске нельзя отключать вспомогательное торможение, а также выжимать до конца педаль сцепления. В более новых версиях грузовиков используются усовершенствованные трансмиссии, это позволило инженерам добиться снижения нагрузки на основные детали КПП. Поэтому при движении в критических условиях и на спусках мотор автомобиля не будет изнашиваться.

В КамАЗах используется тормозная система с двойным усилением. То есть, кроме торможения силовым агрегатом, присутствует дополнительная система остановки мотора. Если вы двигаетесь на спуске с активным вспомогательным торможением, то отключать сцепление и переключать скорости нельзя.

Схемы основной и раздаточной коробок на КамАЗе

Обледенелые участки

Езда на грузовике по обледенелым участкам должна производиться с наибольшим запасом скорости и хода. При торможении следует использовать активную вспомогательную систему остановки ДВС. Если торможение аварийное, то водитель должен остановить колеса прицепа. Если не учесть этот момент, попадете в занос. Притормаживать силовым агрегатом рекомендуется только в исключительных случаях. Потому что это приводит к ускоренному износу двигателя, однако протяженность тормозного пути значительно снижается. При торможении не следует допускать проскальзывания колес. Для избежания этого нужно вовремя выключить пониженную скорость, это приведет к падению оборотов коленвала.

Занос

Во время заноса соблюдайте главное правило — не выжимайте сцепление, иначе это ухудшит ситуацию. При производстве автомобилей инженеры внедрили схему, за счет которой автомобиль может ехать с наибольшим запасом хода. Благодаря этому можно добиться стабилизации курса во время езды по любой дороге. Если при движении произошел занос, руль автомобиля нужно вывернуть в его сторону. То есть если машину заносит влево, то рулевое колесо тоже выворачивается влево.

Если грузовик начал буксовать, то нужно как можно быстрее прекратить движение и сразу же отключить мост дифференциала. Регулятор для отключения вы сможете увидеть на приборной панели. Когда мост дифференциала отключится, на приборке появится соответствующий индикатор. После этого начало движения осуществляется на повышенной скорости, со второй передачи. Когда вы проедите труднодоступный участок дороги, не забудьте включить дифференциал (видео снял и опубликовал Владимир Никонов).

 Загрузка ...

Какие ошибки в эксплуатации могут привести к поломке КПП?

В транспортных средствах КамАЗ 6520 и 5460 используются трансмиссии 16S151ZF-ECOSPLIT. К машине прилагается мануал по эксплуатации таких КПП. На практике они часто выходят из строя именно из-за неправильной эксплуатации. Поэтому автовладельцу необходимо внимательно изучить инструкцию, чтобы соблюдать требования и не допускать ошибок.

Рассмотрим основные ошибки, которые допускают автовладельцы при эксплуатации коробки передач:

  1. Когда водитель переключает скорость, педаль сцепления должна быть выжата до упора. Если вы не выжимаете сцепление до конца, в результате это приведет к ускоренному износу синхронизаторных устройств трансмиссии.
  2. Одно из главных требований — запрещается переключаться с повышенных передач на пониженные. То есть переходить с 5, 6, 7 или 8 скорости на 1, 2, 3 и 4, если скорость движения транспортного средства составляет больше 30 км/ч. Такая ошибка быстро приведет к выходу из строя синхронизатора демультипликатора.
  3. При необходимости переключиться с повышенной скорости на пониженную, делать это нужно последовательно. Перескакивать через передачу нельзя, поскольку это также станет причиной разрушения синхронизаторов трансмиссии. Если нужно переключиться на повышенную скорость, то такое переключение допускается.
  4. Нельзя полностью обхватывать рычаг коробки, переключаясь с одного диапазона скоростей на другой. Процесс переключения должен осуществляться открытой ладонью.
  5. При необходимости перейти из нейтрального положения I в положение II нужно действовать легким ударом открытой ладони, сцепление при этом не включается. Так переключается демультипликатор.
  6. Нельзя при езде на нейтральной скорости перемещать селектор вправо или влево для поиска нейтралки. В камазовской коробке передач есть крепления, которые фиксируют селектор КПП в нейтральном положении. Причем держат они его между третьей и четвертой скоростями в пониженном диапазоне, а также между пятой и шестой скоростью в повышенном.
  7. Нельзя двигаться накатом под уклон. Маслонасос трансмиссии вращается от движения первичного вала коробки. Когда машина двигается накатом, мотор функционирует на холостом ходу, а маслонасос на пониженных оборотах. Из-за этого образуемое насосом давление будет недостаточным для оптимальной смазки подшипниковых элементов. А если смазки не хватит, то подшипники быстро перегреются.
  8. Не допускается буксировка транспортного средства при подсоединенном карданном валу от коробки передач к ведущему мосту либо к раздаточной трансмиссии. Имеются в виду полноприводные авто. При невыполнении этого правила маслонасос коробки может выйти из строя в результате недостатка смазки.
  9. При запуске мотора буксировкой нужно использовать только скорости повышенного диапазона.
  10. Перед тем как оставить КамАЗ на парковке, нужно выставить селектор КПП в левое нейтральное положение.
  11. Отдельно скажем про задний ход. Его активация возможна при полной остановке машины и падении холостых оборотов до минимума. Это допускается спустя 10 секунд после отключения сцепления.

Видео «Последствия неправильного использования камазовской коробки передач»

Обломанные зубчики на шестеренке привода — последствия несоблюдения правил эксплуатации трансмиссии на КамАЗе (автор видео — Илья С).

Как устроена КПП и как работает схема переключения передач на КамАЗе?

Как ездить на КамАЗе? Вопрос вроде бы простой, поскольку принцип работы такого автомобиля мало чем отличается от принципа работы легковушек. Тем не менее, каждая система большегрузного автомобиля обладает своими особенностями, что, в первую очередь, справедливо по отношению к коробке передач на КамАЗе. Порядок переключения передач на КамАЗе является по-своему специфическим, и с ним мы собираемся вас познакомить ниже.

Чем отличается коробка передач КамАЗа и в чем заключается принцип ее работы

Практически все КамАЗы, которые встречаются на наших дорогах, оснащены механическими КПП, которые, в свою очередь, имеют только 5 ступеней скоростей. При этом переключение передач осуществляется привычным образом – нажатием педали сцепления и перемещением рычага коробки в необходимую позицию. Но есть здесь и свой нюанс: поскольку КамАЗ – это большегрузный транспорт, переводить рычаг коробки с одной передачи на другую необходимо поэтапно.

Привычным режимом работы КПП КамАЗа с дизелем является либо повышенный режим «В», или пониженный «Н» (конструкторы создали их специально для того, чтобы снижать нагрузку на двигатель большегрузного автомобиля, когда он полностью загружен, но и при этом не заставлять его чрезмерно активно работать при езде с пустым прицепом).

При этом на многих автомобилях для переключения с высшей передачи на низшую не требуется использование рычага КПП. Для этого водителю КамАЗа всего лишь необходимо поднять или опустить специальный рычажок – переключатель управления делителем передач, и на некоторое время выжать педаль сцепления. Передачи переключатся автоматически – при опущенном рычаге авто будет двигаться в облегченном режиме, а при поднятом в усиленном (рекомендуется включать при полной загрузке автомобиля).

Как осуществить пуск двигателя и тронуться с места на большегрузном авто

Чтобы запустить двигатель большегрузного автомобиля, необходимо вначале детально разобраться в схеме КПП КамАЗа, которая немного отличается от привычной схемы коробки передач легковых авто. Аналогичным для таких автомобилей является лишь то, что во время запуска двигателя и попытки съехать с места обязательно выжимается педаль сцепления. После этого на КамАЗе предполагается переключение скоростей в несколько этапов. В качестве примера приведем схему старта и разгона КамАЗа на ровной дороге с твердым покрытием:

1. Первая «В».

2. Вторая «В».

3. Третья «В».

4. Переключаемся на вторичную «Н» и переходим на четвертую передачу.

5. Обратно переключаемся на первичную «В», но при этом остаемся на четвертой.

6. Включаем «Н» и переходим на последнюю пятую передачу.

7. Возвращаемся на облегченный вариант «В» и продолжаем движение на пятой.

Как видите, главной особенностью езды с КПП КамАЗа с дизелем является необходимость осуществления легкого старта с пониженных скоростей и плавного набора скорости. Если же речь идет о сложных условиях движения или же большой загруженности самого автомобиля, то, хотя старт по-прежнему необходимо будет осуществлять с последовательным переключением с первой на пятую передачу, первые четыре передачи рекомендуется активировать в утяжеленном вторичном режиме «Н», после чего четвертую передачу перевести на режим «В», переключиться на пятую «Н» и по возможности снова перейти на «В». Однако все это следует выполнять с учетом следующих рекомендаций:

1. Перед тем, как тронуться с места на КамАЗе, обязательно разгоните коленчатый вал двигателя транспортного средства до 7 тыс. оборотов в минуту.

2. Переход на вторую передачу возможен только после того, как тахометр зарегистрирует 3 тыс. об./мин (его стрелка покажет цифру «3»).

Важно! Правильный старт и езда на КамАЗе являются не только залогом слаженной работы трансмиссии грузового автомобиля, но и позволяют его владельцу и водителю существенно экономить на топливе.

Разбираем схему переключения передач на КамАЗе

Схема коробки КамАЗа с делителем не представляет собой ничего сложного, однако имеет некоторые особенности в зависимости от модели самой коробки. Рассмотрим их по отдельности.

Коробка передач модели 152

Обычно такие коробки передач устанавливаются на КамАЗы с дизелем, и чтобы разогнать такой автомобиль на ровной дороге, необходимо использовать схему переключения передач, о которой мы уже упоминали выше. Приведем ее в сокращенном варианте: 1В - 2В - ЗВ - 4Н - 4В - 5Н - 5В. При этом стоит помнить, что для переключения передач необходимо выполнять все действия в таком порядке:

1. Сначала переключаем режим работы КПП КамАЗа с дизелем с высшего на низший или наоборот при помощи специального рычажка.

2. Выжимаем сцепление.

3. Переключаемся при помощи рычага на нужную передачу, ни в коем случае не перепрыгивая через них, а включая все по порядку.

Коробки передач моделей 161 и ZF-9S109

Особенность таких коробок передач КамАЗа заключается в том, что переключение специальных повышенного и пониженного режимов у них осуществляется автоматически. То есть, если вы переключились с четвертой на пятую передачу, автоматически активируется высший режим, если же осуществите обратную манипуляцию – активируется пониженный. О том, что был активирован повышенный режим работы, вас обязательно оповестит специальный индикатор с лампочкой желтого цвета.

На модели ZF-9S109 имеется также дополнительная передача «С», предназначенная исключительно для того, чтобы осуществлять движение в сложных ситуациях (большом количестве снега на дороге, обледенении, грязи) и для маневрирования.

Советы по использованию КПП КамАЗа на подъемах, спусках и оледенелых дорогах

Порядок переключения передач на КамАЗе в штатных ситуациях на ровной дороге мы рассмотрели. Однако стоит также уделить внимание тому, как ездить на КамАЗе и переключать его КПП на подъемах, спусках и скользкой дороге, обнесенной льдом или залитой водой. Учтите, что все эти рекомендации будут полезны не только в аспекте экономии горючего, но и безопасности на дороге.

Как вести себя за рулем КамАЗа во время подъема на высокий склон

При подъеме обязательно переключитесь на режим «Н», что сразу же заставит трансмиссию автомобиля работать в условиях повышенного напряжения. В остальном же не забывайте о таких аспектах вождения КамАЗа:

1. Во время переключения с первой на вторую передачу при подъеме на большегрузном авто обязательно необходимо применять метод двойного выжимания педали сцепления.

2. Для стабильной работы коленчатого вола во время переключения передач не стоит забывать и о педали подачи горючего, которую также необходимо периодически нажимать. Это позволит максимально эффективно преодолеть любой склон.

3. Количество оборотов коленчатого вала во время подъема не должно опускаться ниже отметки в 2 тыс. оборотов в минуту. Если подобное допустить, может перегреться или заглохнуть мотор, что при движении по оживленной трассе может привести к аварии.

Но самое важное во время подъема – это не забыть переключиться на нужный режим, что существенно облегчит работу двигателя и всех его систем, а также не позволит ему заглохнуть.

Как управлять КамАЗом на спусках

Многие водители во время спуска с горы или склона любят глушить двигатель, чтобы хотя бы немного сэкономить топливо. Действительно, в случае с легковыми автомобилями подобный способ движения является вполне приемлемым, так как благодаря склону и инерции автомобиль может продолжать движение еще достаточно длительный период времени. Но вот действовать так с коробкой передач на КамАЗе не стоит.

Дело в том, что если заглушить двигатель КамАЗа во время движения, его электроусилитель перестанет выполнять свою задачу, что может привести к блокировке рулевого колеса. Причина такой реакции связана еще и с тем, что торможение большегрузного автомобиля осуществляется не только благодаря прекращению работы двигателя, но и посредством активации вспомогательной тормозной системы.

При этом, если вы преодолеваете спуск и активировали вспомогательные тормоза, то ни в коем случае не выжимайте сцепление и не переключайтесь с одной передачи на другую. Не стоит думать, что такой подход к вождению может сильно износить двигатель. Не забывайте, что коробки передач КамАЗа конструкционно отличаются от привычных КПП на легковых автомобилях.

Как безопасно передвигаться на КамАЗе по оледенелой дороге

В таком случае особенно важно не только правильно использовать КПП КамАЗа с дизелем, но и не забыть о специальных цепях на колеса, которые облегчат и подъем, и обезопасят спуск по обледенелой дороге. Что же касается управления автомобилем, то обязательно учитывайте следующее:

1. Всегда держите большой запас свободного хода, чтобы избежать столкновений.

2. Для торможения обязательно используйте вспомогательную систему остановки двигателя.

3. Обязательно учитывайте тот факт, что во время экстренного торможения КамАЗом осуществляется блокировка колес его прицепа. По этой причине вас с большой вероятностью может сильно занести, поэтому на обледенелой дороге к такому торможению лучше не прибегать.

Важно! Никто не запрещает вам тормозить на обледенелой дороге только при помощи двигателя без вспомогательных систем. Однако при этом вы должны понимать, что такая эксплуатация будет негативно отражаться на состоянии двигателя. Поэтому при таком торможении обязательно переходите на пониженные передачи, что снизит скорость вращения коленчатого вала.

Если вас все-таки занесло на КамАЗе, ни в коем случае не снимайте ноги с педали сцепления. При этом руль лучше выворачивать в ту сторону, которую понесло автомобиль, что позволит вам выровнять его на дороге. А если КамАЗ при этом еще и начал буксовать, то обязательно снимите ногу с «газа» и заблокируйте дифференциал и начинайте двигаться со второй повышенной передачи. Когда трудный участок останется позади, дифференциал необходимо разблокировать.

Несмотря на наличие большого количества особенностей, изучить схему переключения передач и особенности управления КамАЗом не так уж и сложно. Главное не забывать, что коробка передач на КамАЗе имеет повышенный и пониженный режимы работы, а также побольше тренироваться езде на таком авто на безопасных участках дорог.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как устроена КПП и как работает схема переключения передач на КамАЗе?

Как ездить на КамАЗе? Вопрос вроде бы простой, поскольку принцип работы такого автомобиля мало чем отличается от принципа работы легковушек. Тем не менее, каждая система большегрузного автомобиля обладает своими особенностями, что, в первую очередь, справедливо по отношению к коробке передач на КамАЗе. Порядок переключения передач на КамАЗе является по-своему специфическим, и с ним мы собираемся вас познакомить ниже.

Чем отличается коробка передач КамАЗа и в чем заключается принцип ее работыКак осуществить пуск двигателя и тронуться с места на большегрузном автоРазбираем схему переключения передач на КамАЗеСоветы по использованию КПП КамАЗа на подъемах, спусках и оледенелых дорогах

Чем отличается коробка передач КамАЗа и в чем заключается принцип ее работы

Практически все КамАЗы, которые встречаются на наших дорогах, оснащены механическими КПП, которые, в свою очередь, имеют только 5 ступеней скоростей. При этом переключение передач осуществляется привычным образом – нажатием педали сцепления и перемещением рычага коробки в необходимую позицию. Но есть здесь и свой нюанс: поскольку КамАЗ – это большегрузный транспорт, переводить рычаг коробки с одной передачи на другую необходимо поэтапно.

Привычным режимом работы КПП КамАЗа с дизелем является либо повышенный режим «В», или пониженный «Н» (конструкторы создали их специально для того, чтобы снижать нагрузку на двигатель большегрузного автомобиля, когда он полностью загружен, но и при этом не заставлять его чрезмерно активно работать при езде с пустым прицепом).

При этом на многих автомобилях для переключения с высшей передачи на низшую не требуется использование рычага КПП. Для этого водителю КамАЗа всего лишь необходимо поднять или опустить специальный рычажок – переключатель управления делителем передач, и на некоторое время выжать педаль сцепления. Передачи переключатся автоматически – при опущенном рычаге авто будет двигаться в облегченном режиме, а при поднятом в усиленном (рекомендуется включать при полной загрузке автомобиля).

Как осуществить пуск двигателя и тронуться с места на большегрузном авто

Чтобы запустить двигатель большегрузного автомобиля, необходимо вначале детально разобраться в схеме КПП КамАЗа, которая немного отличается от привычной схемы коробки передач легковых авто. Аналогичным для таких автомобилей является лишь то, что во время запуска двигателя и попытки съехать с места обязательно выжимается педаль сцепления. После этого на КамАЗе предполагается переключение скоростей в несколько этапов. В качестве примера приведем схему старта и разгона КамАЗа на ровной дороге с твердым покрытием:

4. Переключаемся на вторичную «Н» и переходим на четвертую передачу.

5. Обратно переключаемся на первичную «В», но при этом остаемся на четвертой.

6. Включаем «Н» и переходим на последнюю пятую передачу.

7. Возвращаемся на облегченный вариант «В» и продолжаем движение на пятой.

Как видите, главной особенностью езды с КПП КамАЗа с дизелем является необходимость осуществления легкого старта с пониженных скоростей и плавного набора скорости. Если же речь идет о сложных условиях движения или же большой загруженности самого автомобиля, то, хотя старт по-прежнему необходимо будет осуществлять с последовательным переключением с первой на пятую передачу, первые четыре передачи рекомендуется активировать в утяжеленном вторичном режиме «Н», после чего четвертую передачу перевести на режим «В», переключиться на пятую «Н» и по возможности снова перейти на «В».

Однако все это следует выполнять с учетом следующих рекомендаций:

1. Перед тем, как тронуться с места на КамАЗе, обязательно разгоните коленчатый вал двигателя транспортного средства до 7 тыс. оборотов в минуту.

2. Переход на вторую передачу возможен только после того, как тахометр зарегистрирует 3 тыс. об./мин (его стрелка покажет цифру «3»).

Важно! Правильный старт и езда на КамАЗе являются не только залогом слаженной работы трансмиссии грузового автомобиля, но и позволяют его владельцу и водителю существенно экономить на топливе.

Разбираем схему переключения передач на КамАЗе

Схема коробки КамАЗа с делителем не представляет собой ничего сложного, однако имеет некоторые особенности в зависимости от модели самой коробки. Рассмотрим их по отдельности.

Коробка передач модели 152

Обычно такие коробки передач устанавливаются на КамАЗы с дизелем, и чтобы разогнать такой автомобиль на ровной дороге, необходимо использовать схему переключения передач, о которой мы уже упоминали выше. Приведем ее в сокращенном варианте: 1В - 2В - ЗВ - 4Н - 4В - 5Н - 5В. При этом стоит помнить, что для переключения передач необходимо выполнять все действия в таком порядке:

1. Сначала переключаем режим работы КПП КамАЗа с дизелем с высшего на низший или наоборот при помощи специального рычажка.

2. Выжимаем сцепление.

3. Переключаемся при помощи рычага на нужную передачу, ни в коем случае не перепрыгивая через них, а включая все по порядку.

Коробки передач моделей 161 и ZF-9S109

Особенность таких коробок передач КамАЗа заключается в том, что переключение специальных повышенного и пониженного режимов у них осуществляется автоматически. То есть, если вы переключились с четвертой на пятую передачу, автоматически активируется высший режим, если же осуществите обратную манипуляцию – активируется пониженный. О том, что был активирован повышенный режим работы, вас обязательно оповестит специальный индикатор с лампочкой желтого цвета.

На модели ZF-9S109 имеется также дополнительная передача «С», предназначенная исключительно для того, чтобы осуществлять движение в сложных ситуациях (большом количестве снега на дороге, обледенении, грязи) и для маневрирования.

Советы по использованию КПП КамАЗа на подъемах, спусках и оледенелых дорогах

Порядок переключения передач на КамАЗе в штатных ситуациях на ровной дороге мы рассмотрели. Однако стоит также уделить внимание тому, как ездить на КамАЗе и переключать его КПП на подъемах, спусках и скользкой дороге, обнесенной льдом или залитой водой. Учтите, что все эти рекомендации будут полезны не только в аспекте экономии горючего, но и безопасности на дороге.

Как вести себя за рулем КамАЗа во время подъема на высокий склон

При подъеме обязательно переключитесь на режим «Н», что сразу же заставит трансмиссию автомобиля работать в условиях повышенного напряжения. В остальном же не забывайте о таких аспектах вождения КамАЗа:

1. Во время переключения с первой на вторую передачу при подъеме на большегрузном авто обязательно необходимо применять метод двойного выжимания педали сцепления.

2. Для стабильной работы коленчатого вола во время переключения передач не стоит забывать и о педали подачи горючего, которую также необходимо периодически нажимать. Это позволит максимально эффективно преодолеть любой склон.

3. Количество оборотов коленчатого вала во время подъема не должно опускаться ниже отметки в 2 тыс. оборотов в минуту. Если подобное допустить, может перегреться или заглохнуть мотор, что при движении по оживленной трассе может привести к аварии.

Но самое важное во время подъема – это не забыть переключиться на нужный режим, что существенно облегчит работу двигателя и всех его систем, а также не позволит ему заглохнуть.

Как управлять КамАЗом на спусках

Многие водители во время спуска с горы или склона любят глушить двигатель, чтобы хотя бы немного сэкономить топливо. Действительно, в случае с легковыми автомобилями подобный способ движения является вполне приемлемым, так как благодаря склону и инерции автомобиль может продолжать движение еще достаточно длительный период времени. Но вот действовать так с коробкой передач на КамАЗе не стоит.

Дело в том, что если заглушить двигатель КамАЗа во время движения, его электроусилитель перестанет выполнять свою задачу, что может привести к блокировке рулевого колеса. Причина такой реакции связана еще и с тем, что торможение большегрузного автомобиля осуществляется не только благодаря прекращению работы двигателя, но и посредством активации вспомогательной тормозной системы.

При этом, если вы преодолеваете спуск и активировали вспомогательные тормоза, то ни в коем случае не выжимайте сцепление и не переключайтесь с одной передачи на другую. Не стоит думать, что такой подход к вождению может сильно износить двигатель. Не забывайте, что коробки передач КамАЗа конструкционно отличаются от привычных КПП на легковых автомобилях.

Как безопасно передвигаться на КамАЗе по оледенелой дороге

В таком случае особенно важно не только правильно использовать КПП КамАЗа с дизелем, но и не забыть о специальных цепях на колеса, которые облегчат и подъем, и обезопасят спуск по обледенелой дороге. Что же касается управления автомобилем, то обязательно учитывайте следующее:

1. Всегда держите большой запас свободного хода, чтобы избежать столкновений.

2. Для торможения обязательно используйте вспомогательную систему остановки двигателя.

3. Обязательно учитывайте тот факт, что во время экстренного торможения КамАЗом осуществляется блокировка колес его прицепа. По этой причине вас с большой вероятностью может сильно занести, поэтому на обледенелой дороге к такому торможению лучше не прибегать.

Важно! Никто не запрещает вам тормозить на обледенелой дороге только при помощи двигателя без вспомогательных систем. Однако при этом вы должны понимать, что такая эксплуатация будет негативно отражаться на состоянии двигателя. Поэтому при таком торможении обязательно переходите на пониженные передачи, что снизит скорость вращения коленчатого вала.

Если вас все-таки занесло на КамАЗе, ни в коем случае не снимайте ноги с педали сцепления. При этом руль лучше выворачивать в ту сторону, которую понесло автомобиль, что позволит вам выровнять его на дороге. А если КамАЗ при этом еще и начал буксовать, то обязательно снимите ногу с «газа» и заблокируйте дифференциал и начинайте двигаться со второй повышенной передачи. Когда трудный участок останется позади, дифференциал необходимо разблокировать.

Несмотря на наличие большого количества особенностей, изучить схему переключения передач и особенности управления КамАЗом не так уж и сложно. Главное не забывать, что коробка передач на КамАЗе имеет повышенный и пониженный режимы работы, а также побольше тренироваться езде на таком авто на безопасных участках дорог.

Устройство КПП и схема переключения передач на грузовых автомобилях КамАЗ

В этой статье рассмотрим агрегатный узел грузового российского автомобиля Камаз. Коробки переключения передач на грузовиках отличаются схемой управления.

Блок: 1/4 | Кол-во символов: 162
Источник: https://autostuk.ru/korobka-peredach-kamaz-sxema-ustrojstvo.html

Устройство КПП Камаз

Для автомашин КАМАЗ выпускают КПП двух типов:

  • 14 модель — 5-ти ступенчатая;
  • 15 модель — 10-ти ступенчатая.

14-я модель идет для одиночных машин, 15-я — для автопоезда.

15-я модель камазовской коробки, в которой 10 скоростей переключения передач — это та же самая пятиступка 14-й модели плюс редуктор-делитель. Схема редуктора заднего моста легкового автомобиля отличается от конструкции редуктора-делителя. Конструкция редуктора-делителя вместе с коробкой 14 модели создают 10 скоростей вперед и 2 скорости назад.

Плюсы коробок с делителем:
  1. Частота переключения становится меньше. Переключаться приходится реже.
  2. Увеличивается тяга ДВС машины.
  3. Увеличивается удобство управления.

Чтобы получить разрешение управлять грузовыми автомобилями более 3,5 тонн с прицепами, требуется соответствовать некоторым требованиям. Узнайте, как открыть категорию Е.

Так как автомобили КАМАЗ классифицируются по назначению, то есть для перевозки тяжелых грузов, для таких моделей автозавод сделал из коробки 14 модели модернизированную, которая называется КПП 152.

Какие улучшения были созданы на старой 5 ступенчатой коробке:
  1. Синхронизаторы стали более усиленными.
  2. В конструкцию внесли новое крепление шестеренок.
  3. Во избежании вылета 4-й и 5-й скоростей, что бывает с обычными камазовскими коробками, в систему внесено 4 градуса для утонения зубьев.
  4. Шлицы в КПП также стали более усиленными.
  5. Схема управления доработана.
  6. Шлицевое крепление удалено.
  7. Высота зубьев увеличена.

Делитель принимает нагрузку от пневмосистемы и управляется ею. В новых камазах конструкция сложнее, поэтому желательно ремонтировать КПП, делитель в специализированных СТО.

Блок: 3/4 | Кол-во символов: 1652
Источник: https://autostuk.ru/korobka-peredach-kamaz-sxema-ustrojstvo.html

Как осуществить пуск двигателя и тронуться с места на большегрузном авто

Чтобы запустить двигатель большегрузного автомобиля, необходимо вначале детально разобраться в схеме КПП КамАЗа, которая немного отличается от привычной схемы коробки передач легковых авто. Аналогичным для таких автомобилей является лишь то, что во время запуска двигателя и попытки съехать с места обязательно выжимается педаль сцепления. После этого на КамАЗе предполагается переключение скоростей в несколько этапов. В качестве примера приведем схему старта и разгона КамАЗа на ровной дороге с твердым покрытием:

1. Первая «В».

2. Вторая «В».

3. Третья «В».

4. Переключаемся на вторичную «Н» и переходим на четвертую передачу.

5. Обратно переключаемся на первичную «В», но при этом остаемся на четвертой.

6. Включаем «Н» и переходим на последнюю пятую передачу.

7. Возвращаемся на облегченный вариант «В» и продолжаем движение на пятой.

Как видите, главной особенностью езды с КПП КамАЗа с дизелем является необходимость осуществления легкого старта с пониженных скоростей и плавного набора скорости. Если же речь идет о сложных условиях движения или же большой загруженности самого автомобиля, то, хотя старт по-прежнему необходимо будет осуществлять с последовательным переключением с первой на пятую передачу, первые четыре передачи рекомендуется активировать в утяжеленном вторичном режиме «Н», после чего четвертую передачу перевести на режим «В», переключиться на пятую «Н» и по возможности снова перейти на «В». Однако все это следует выполнять с учетом следующих рекомендаций:

1. Перед тем, как тронуться с места на КамАЗе, обязательно разгоните коленчатый вал двигателя транспортного средства до 7 тыс. оборотов в минуту.

2. Переход на вторую передачу возможен только после того, как тахометр зарегистрирует 3 тыс. об./мин (его стрелка покажет цифру «3»).

Важно! Правильный старт и езда на КамАЗе являются не только залогом слаженной работы трансмиссии грузового автомобиля, но и позволяют его владельцу и водителю существенно экономить на топливе.

Блок: 3/4 | Кол-во символов: 2037
Источник: https://auto.today/bok/5903-kak-ustroena-kpp-i-kak-rabotaet-shema-pereklyucheniya-peredach-na-kamaze.html

Как работает КПП

Схема для переключения передач Камаз несложная. Для начала изучим несколько простых правил. Переключать скорость (1, 2, 3, 4, 5) на Камазе нужно с помощью рычага для переключения нужных передач. Этот рычаг находится с правой стороны, рядом с местом водителя. Для того, чтобы разогнать машину, вам пригодится вот такая схема: 1В — 2В — ЗВ — 4Н — 4В — 5Н — 5В, а если вы находитесь в сложных дорожных условиях (забитая траса), то вам пригодится следующий вариант: 1Н -2Н-ЗН-4Н-4В-5Н-5В.

Запомните, что переключать нужные передачи необходимо только при полностью выключенном (выкл) сцеплении. Например, для переключения верхней передачи В на нижнюю Н (или наоборот), опустите вниз или поднимите вверх переключатель КПП (в зависимости от ситуации), выжмите сцепление, подождите около 1 секунды и отпустите, и только теперь она включится.

Совет: педаль сцепления необходимо переставлять резко и выжимать только до конца. Выбирать момент, когда переключения необходимых передач будет наилучшим, нужно ориентируясь на показатели тахометра.

Несколько советов по использованию коробки Камаз. Придерживаясь этих советов, ваш двигатель всегда будет работать в экономичном режиме.

Схема переключения

  1. Если вы разгоняетесь на горизонтальной (ровной) дороге. Двигатель: частота вращения коленчатого вала, в таком случае, не должна быть выше 2300 мин-1 (касательно промежуточных передач). А дальнейшие переключения нужных позиций в КПП должны снижать частоты до 2000 мин-1.
  2. Если вы движетесь с большой скоростью на скоростной автомагистрали. Вы должны переключиться на верхнюю передачу КПП Камаз. Но вращения частот свыше 2200 мин-1 считается очень расточительным.
  3. Если вы находитесь в сложных дорожных условиях или поднимаетесь вверх. Вам надо довести частоту вращения до необходимой (номинальной) величины. А последующие переключения должны снижать показатели до 2000 мин-1.
  4. Если вы разгоняетесь под уклоном и на дороге ровное хорошее покрытие. В таких случаях частота вращения любых переходов не должна быть выше 2000 мин-1.

Блок: 2/4 | Кол-во символов: 2019
Источник: https://avtozam.com/kamaz/shema-pereklyucheniya-peredach/

Правила переключения КПП в разных условиях

Знать, как трогаться с места и как продолжать движения, для правильной эксплуатации камазовской трансмиссии недостаточно. Чтобы в ходе использования коробки передач с агрегатом не произошло проблем, нужно соблюдать правила. Допущенные в ходе эксплуатации ошибки могут привести к серьезным неисправностям.

На подъеме

Как переключать скорости на КамАЗе при движении в гору

Передвижение на отечественном грузовике при подъеме должно производиться на повышенной скорости. Чтобы переключиться с первой скорости на вторую, водителю нужно дважды выжать сцепление. Учитывайте факт, что надо одновременно нажать на педаль газа, а также педаль подачи горючего. Эти действия важны, так как они помогают стабилизировать работу коленвала в целом. Чтобы избежать проблем в работе агрегата, не нужно сбрасывать обороты мотора менее, чем на две тысячи при подъеме. Это приведет к тому, что автомобильный двигатель будет заглушен. Также такая езда способствует увеличению рабочей температуры силового агрегата, а это может стать причиной его поломки.

При управлении автомобилем по такому принципу вы сможете добиться максимальной курсовой устойчивости. Благодаря принципу разделения схемы трансмиссии на два режима достигается облегчение работы мотора. Причем независимо от того, загружен автомобиль или нет.

На спуске

Если вы едите со спуска, то глушить двигатель не нужно. При глушении мотора произойдет блокировка руля. А это приведет к аварийной ситуации на дороге. При движении на спуске нельзя отключать вспомогательное торможение, а также выжимать до конца педаль сцепления. В более новых версиях грузовиков используются усовершенствованные трансмиссии, это позволило инженерам добиться снижения нагрузки на основные детали КПП. Поэтому при движении в критических условиях и на спусках мотор автомобиля не будет изнашиваться.

В КамАЗах используется тормозная система с двойным усилением. То есть, кроме торможения силовым агрегатом, присутствует дополнительная система остановки мотора. Если вы двигаетесь на спуске с активным вспомогательным торможением, то отключать сцепление и переключать скорости нельзя.

Схемы основной и раздаточной коробок на КамАЗе

Обледенелые участки

Езда на грузовике по обледенелым участкам должна производиться с наибольшим запасом скорости и хода. При торможении следует использовать активную вспомогательную систему остановки ДВС. Если торможение аварийное, то водитель должен остановить колеса прицепа. Если не учесть этот момент, попадете в занос. Притормаживать силовым агрегатом рекомендуется только в исключительных случаях. Потому что это приводит к ускоренному износу двигателя, однако протяженность тормозного пути значительно снижается. При торможении не следует допускать проскальзывания колес. Для избежания этого нужно вовремя выключить пониженную скорость, это приведет к падению оборотов коленвала.

Занос

Во время заноса соблюдайте главное правило — не выжимайте сцепление, иначе это ухудшит ситуацию. При производстве автомобилей инженеры внедрили схему, за счет которой автомобиль может ехать с наибольшим запасом хода. Благодаря этому можно добиться стабилизации курса во время езды по любой дороге. Если при движении произошел занос, руль автомобиля нужно вывернуть в его сторону. То есть если машину заносит влево, то рулевое колесо тоже выворачивается влево.

Если грузовик начал буксовать, то нужно как можно быстрее прекратить движение и сразу же отключить мост дифференциала. Регулятор для отключения вы сможете увидеть на приборной панели. Когда мост дифференциала отключится, на приборке появится соответствующий индикатор. После этого начало движения осуществляется на повышенной скорости, со второй передачи. Когда вы проедите труднодоступный участок дороги, не забудьте включить дифференциал (видео снял и опубликовал Владимир Никонов).

Блок: 4/6 | Кол-во символов: 3814
Источник: https://autodvig.com/kpp/kak-perekljuchat-skorosti-na-kamaze-642/

Коробка передач автомобиля КАМАЗ 4310

Устройство и ТО автомобиля КамАЗ 4310

КПП на автомобиле камаз (схема переключения) для подписчиков

Трогание с места, движение и остановка на автомобиле КАМАЗ 4310.

Камаз — 55111

Коробка передач на русской машине КАМАЗ

Устройство Шасси Автомобиля КАМАЗ 4310.

Камаз 55111,про кпп и подьем кузова

Компьютерный тренажер «Ремонт КПП автомобиля КАМАЗ»

Первичный осмотр КПП КАМАЗ

Сцепление автомобиля КАМАЗ 4310.

  • Что такое КАМАЗ 45143 112 15
  • КАМАЗ 43118 схема работы раздатки
  • Габариты кузова КАМАЗа сельхозника
  • КАМАЗ кс 55713 2001
  • Какое масло лить в КАМАЗ 5490
  • Слабые места КАМАЗа 6520
  • КАМАЗ 5320 регулировка свободного хода педали сцепления
  • Предназначение КАМАЗа самосвала
  • Разборка коробки передач КАМАЗа
  • КАМАЗ 5490 датчиком топлива
  • Выкидывает масло из заливной горловины КАМАЗ
  • Какая должна быть температура двигателя КАМАЗ
  • Пневмоцилиндром от КАМАЗ
  • Щиток приборов на КАМАЗе 65116
  • Затонувшие КАМАЗы видео

Главная » Лучшее » Коробка передач автомобиля КАМАЗ 4310

kamaz136. ru

Блок: 4/8 | Кол-во символов: 997
Источник: https://starimpex.ru/kamaz/kamaz-4310-korobka-peredach.html

Вес коробки передач КАМАЗ 4310

Установка КПП КамАЗ

Как ставится синхрон делителя камаз

Камаз с манипулятором может заменить несколько единиц техники.

Камаз 4310 вытаскивает Краз из кювета. Russian military trucks

Будни манипуляторщика 2

PALFINGER-30002K (аналог АНТ-22-2) — кран-манипулятор 7200 кг, на шасси КАМАЗ-6522

тест-драйв ЛАЗ 699Р Турист

аккуратные японцы. транспортировка экскаватора по узким японским улочкам.

Новый Камаз 5490

Пришла поршневая на камаз, ремонт, замена поршневой.

  • Мотор стеклоочистителя КАМАЗ распиновка
  • Илососная машина ко 507ам КАМАЗ 65115
  • Сколько масла заливать в мосты КАМАЗ 5511
  • Полная масса КАМАЗ 65117
  • Устройство замедлителя гидроцилиндра КАМАЗ
  • Военный джип на базе КАМАЗа
  • Датчик давления ресивера КАМАЗ
  • Ширина КПП КАМАЗ
  • Навесные запчасти КАМАЗ
  • КАМАЗ глонасс в баке
  • Как проверить обмотку генератора КАМАЗ
  • КАМАЗ 4310 ступица ремонт
  • КАМАЗ 53102 видео
  • КАМАЗ низкое качество шин
  • Переделка тормозов на КАМАЗе

Главная » Хиты » Вес коробки передач КАМАЗ 4310

kamaz136. ru

Блок: 5/8 | Кол-во символов: 990
Источник: https://starimpex.ru/kamaz/kamaz-4310-korobka-peredach.html

Схема переключения передач

Разобраться в принципе переключения передач не составляет труда, особенности зависят от модели.

Салон КамАЗ 6520:

Блок: 5/12 | Кол-во символов: 142
Источник: https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale

Видео «Последствия неправильного использования камазовской коробки передач»

Обломанные зубчики на шестеренке привода — последствия несоблюдения правил эксплуатации трансмиссии на КамАЗе (автор видео — Илья С).

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос

Блок: 6/6 | Кол-во символов: 298
Источник: https://autodvig.com/kpp/kak-perekljuchat-skorosti-na-kamaze-642/

Техническое обслуживание коробки передач

Строительные машины и оборудование, справочник

   Устройство эксплуатация камаз 4310

Техническое обслуживание коробки передач

Режим работы зубчатых редукторов трансмиссии характеризуется высокими нагрузками. Удельное давление на рабочих поверхностях зубьев шестерен достигает 3000 МПа (30 000 кгс/см2). Кроме того, в них возникают большие динамические нагрузки, особенно при больших суммарных люфтах в зубчатых редукторах. В результате изнашиваются зубья шестерен, подшипники.

В процессе работы редукторов изнашиваются также сопряжения приводов управления, сальники, теряет свои качества смазочный материал.

Изменение качества масла, как и в двигателях, связано с процессами окисления и термического разложения углеводородов, накопления продуктов износа и механических примесей, испарения легких фракций, срабатывания присадок. Поэтому ухудшаются смазывающие свойства масла, что ведет к увеличению износа деталей.

Все это заставляет проводить своевременное и качественное обслуживание коробок передач, раздаточных коробок и мостов.

При ТО-2:– проверить герметичность коробки передач;– смазать опоры передней и промежуточной тяг управления;– проверить и довести до нормы уровень масла в картере;– очистить от грязи сапун.

При СТО закрепить рычаги тяг дистанционного привода управления коробкой передач и фланец вторичного вала и сменить масло в картере (один раз в год осенью).

Для смены масла в коробке передач слить масло в горячем состоянии через два сливных отверстия, вывернув пробки, расположенные в нижней части картера коробки передач. Очистить магнитную пробку сливного отверстия от грязи и металлических частиц. Промыть картер коробки передач моторным маслом, для чего залить масло в коробку передач (8,5 л), пустить двигатель при нейтральном положении рычага переключения передач на 10 мин, слить моторное масло, ввернуть пробки и залить трансмиссионное масло до верхней метки стержня. Включить двигатель при нейтральном положении рычага переключения передач на 3…5 мин. Измерить уровень масла и при необходимости долить.

Для проверки уровня масла в картере коробки передач вывернуть пробку с маслоизмерительным стержнем из заливного отверстия, вытереть насухо стержень и вставить его снова до упора пробки в резьбу, не вворачивая. Уровень масла должен быть между верхней и нижней метками. Если уровень масла доходит до нижней метки, долить масло через горловину, очистив ее от пыли и грязи.

Читать далее: Раздаточная коробка Камаз 4310

— Устройство эксплуатация камаз 4310

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Блок: 7/8 | Кол-во символов: 2608
Источник: https://starimpex.ru/kamaz/kamaz-4310-korobka-peredach.html

Коробка КамАЗ 16 и ZF

Этот вид трансмиссии используется на автомобилях КамАЗ-65115, а так же полно приводных КамАЗ-43150 КамАЗ-4310 и др. Особенность механизма в автоматическом переключении повышенного и пониженного режима. Это означает, что при переключении с передачи 4 на передачу 5 повышенный режим активируется автоматически. Наоборот, переключение с передачи 5 на передачу 4 автоматически активирует пониженный режим. О выполнении переключения сигнализирует индикатор на панели приборов.

Схема переключения ZF 9S109:

Некоторые модели коробок ZF, например, 9S109, со вспомогательной передачей «C». Режим предназначен для передвижения и манёвра в сложных условиях (снег, лёд, грязь).

Блок: 7/12 | Кол-во символов: 689
Источник: https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale

Советы по управлению

На безопасность движения влияет много факторов: техническое состояние транспортного средства, на каком топливе ездит КамАЗ, квалификация водителя и др. Внимание уделяют внешним условиям, поскольку они подвержены изменениям.

Блок: 8/12 | Кол-во символов: 245
Источник: https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale

Управление при подъёме на склон

Заезд на склон, сопровождается переключением коробки на пониженный режим (Н). Это заставляет трансмиссию работать с большей отдачей и легче преодолеть препятствие.

  • При подъёме на тяжёлой технике, переключение с первой на вторую передачу проводится с использованием метода двойного нажатия сцепления;
  • Чтобы обеспечить работу силовой установки, выжимают педаль газа для предотвращения перебоя в подаче топлива;
  • Показания оборотов коленчатого вала не падают ниже отметки 2000мин-1, иначе силовая установка перегреется и прекратит работу.

КамАЗ, управление на оледенелой дороге:

Выбор правильного режима переключения передач, аспект нормальной эксплуатации авто, от которого зависит работоспособность силовой установки, а так же узлов и механизмов агрегата.

Блок: 9/12 | Кол-во символов: 787
Источник: https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale

Управление при спуске

Двигаясь на автомобиле КамАЗ на спуске, учтите, что ни в коем случае нельзя выключать двигатель. Водители применяют такой способ, что бы сэкономить топливо. Однако, действуя подобным образом, прекращает работу усилитель, что блокирует рулевое управление. Такое явление приведёт к аварийной ситуации, последствия которой непредсказуемы.

Проблемы возникают и с тормозами, поскольку тяжелая техника оборудована вспомогательной системой. Активация последней, исключает возможность пользоваться педалью сцепления и переходить с одного режима на другой.

Блок: 10/12 | Кол-во символов: 570
Источник: https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale

Управление на оледенелой дороге

Особенность езды по оледенелым маршрутам – использование цепей на колёсах машины. Меры позволят увеличить коэффициент сцепления с дорогой.

Учитывают:

  • Соблюдайте дистанцию, оставляйте место для манёвра;
  • При торможении, пользуйтесь вспомогательной системой торможения;
  • Помните, экстренное торможение на КамАЗ ведёт к блокировке колёс прицепа.

Экстренное торможение использовать не желательно, поскольку это приведёт к заносу и неконтролируемому движению. При заносе, держите ногу на педали сцепления, рулевое колесо поверните в сторону заноса, это выровняет машину.

Блок: 11/12 | Кол-во символов: 596
Источник: https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale

Можно ли на КамАЗе ездить без мочевины

Грузовые автомобили, соответствующие стандартам Евро 4-6, используют метод нейтрализации воздействия выхлопных газов на природу. Для этого в специальный бачок заливается мочевина, которая впоследствии впрыскивается в выхлопную систему.

В нашей стране применение такого материала граничит с трудностями:

  • Низкое качество мочевины;
  • Замерзание продукта при температуре -11°С;
  • Запах аммиака из выхлопа, ожоги при попадании на кожу;
  • Много подделок, цена.

КамАЗ, жидкость для системы SCR (мочевина):

Постоянно эксплуатировать автомобиль без мочевины не желательно, поскольку это приведёт к выходу из строя насоса, перекачивающего материал. Отключить систему нейтрализации можно на программном уровне, либо обратившись к электрику, который сделает гидролиз в катализаторе не возможным.

Блок: 12/12 | Кол-во символов: 831
Источник: https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale

Кол-во блоков: 18 | Общее кол-во символов: 18437
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://autostuk.ru/korobka-peredach-kamaz-sxema-ustrojstvo.html: использовано 2 блоков из 4, кол-во символов 1814 (10%)
  2. https://autodvig.com/kpp/kak-perekljuchat-skorosti-na-kamaze-642/: использовано 2 блоков из 6, кол-во символов 4112 (22%)
  3. https://starimpex.ru/kamaz/kamaz-4310-korobka-peredach.html: использовано 3 блоков из 8, кол-во символов 4595 (25%)
  4. https://toptexnik.ru/kamaz/upravlenie-kamazom-pereklyuchenie-peredach-na-samosvale: использовано 7 блоков из 12, кол-во символов 3860 (21%)
  5. https://auto.today/bok/5903-kak-ustroena-kpp-i-kak-rabotaet-shema-pereklyucheniya-peredach-na-kamaze.html: использовано 1 блоков из 4, кол-во символов 2037 (11%)
  6. https://avtozam.com/kamaz/shema-pereklyucheniya-peredach/: использовано 1 блоков из 4, кол-во символов 2019 (11%)

Схема, устройство, работа коробки передач КАМАЗ, замена

В этой статье рассмотрим агрегатный узел грузового российского автомобиля Камаз. Коробки переключения передач на грузовиках отличаются схемой управления.

Содержание статьи:

  1. Принцип работы и схема переключения КПП Камаз.
  2. Устройство коробки передач Камаз.
  3. Видео.



Принцип работы и схема переключения КПП Камаз

В этот автомобиль устанавливается 5-ти ступенчатая коробка передач. Способ переключения не стандартный, по сравнению коробками легковых авто. В — верхняя передача, на языке водителей — повышенная. Н — нижняя передача, на языке водителей — пониженная.

Для разгона автомобиля Камаз схема переключения будет следующая:

1В-2В-3В-4Н-4В-5Н-5В.

А для разгона по бездорожью или в других условиях, затрудняющих движение, оптимальная схема будет:

1Н-2Н-3Н-4Н-4В-5Н-5В.

Основное главное правило управления механическими коробками — это, полностью выжимать педаль сцепления. Для того, чтобы правильно эксплуатировать любое техническое устройство, желательно знать, принцип действия, устройство сцепления и коробки.

Чтобы перейти на повышенную с пониженной или наоборот, выжимаем полностью сцепление, ждем 1 секунду и поднимаем, или опускаем рычаг переключения, в зависимости куда хотим переключиться.

Схема управления Камазом, при котором расход топлива будет наименьшим.
Обороты ДВС (частота вращения коленвала) должны быть ниже отметки 2300 об/мин.

Экономичный режим управления:
Условия трассы Что следует делать
В случае разгона по ровной горизонтальной трассе. Нужно следить, чтобы частота вращения коленвала не превышала 2300 оборотов в минуту в отношении промежуточных скоростей. При последующих переключениях скоростей частоты должны падать до 2000 оборотов в минуту.
При быстром движении по скоростной магистрали. Следует активировать повышенную передачу. При этом вал КПП не должен иметь частоту вращения более 2200 об/мин.
В случае плохих дорожных условий или подъема вверх. Частота вращения должна соответствовать номинальному значению, а в результате переключений — снижаться до 2000 об/мин.
При разгоне автомобиля под уклоном вниз по хорошему дорожному покрытию. Нужно следить, чтобы частота, с которой вращается вал, не превышала 2000 об/мин.



Устройство КПП Камаз

Для автомашин КАМАЗ выпускают КПП двух типов:

  • 14 модель — 5-ти ступенчатая;
  • 15 модель — 10-ти ступенчатая.

14-я модель идет для одиночных машин, 15-я — для автопоезда.

15-я модель камазовской коробки, в которой 10 скоростей переключения передач — это та же самая пятиступка 14-й модели плюс редуктор-делитель. Схема редуктора заднего моста легкового автомобиля отличается от конструкции редуктора-делителя. Конструкция редуктора-делителя вместе с коробкой 14 модели создают 10 скоростей вперед и 2 скорости назад.

Плюсы коробок с делителем:
  1. Частота переключения становится меньше. Переключаться приходится реже.
  2. Увеличивается тяга ДВС машины.
  3. Увеличивается удобство управления.

Чтобы получить разрешение управлять грузовыми автомобилями более 3,5 тонн с прицепами, требуется соответствовать некоторым требованиям. Узнайте, как открыть категорию Е.

Так как автомобили КАМАЗ классифицируются по назначению, то есть для перевозки тяжелых грузов, для таких моделей автозавод сделал из коробки 14 модели модернизированную, которая называется КПП 152.



Какие улучшения были созданы на старой 5 ступенчатой коробке:
  1. Синхронизаторы стали более усиленными.
  2. В конструкцию внесли новое крепление шестеренок.
  3. Во избежании вылета 4-й и 5-й скоростей, что бывает с обычными камазовскими коробками, в систему внесено 4 градуса для утонения зубьев.
  4. Шлицы в КПП также стали более усиленными.
  5. Схема управления доработана.
  6. Шлицевое крепление удалено.
  7. Высота зубьев увеличена.

Делитель принимает нагрузку от пневмосистемы и управляется ею. В новых камазах конструкция сложнее, поэтому желательно ремонтировать КПП, делитель в специализированных СТО.



Видео

В этом видео подробно рассказывается о схеме переключения КПП на Камазе. Рассказывается также, нужно ли делать двойной выжим сцепления.

Видео от водителей дальнобойщиков.

Каждый водитель управляет коробкой по-разному. Подписчики этого видео поддерживают автора от тех, кто оставляет не хорошие комментарии.



Автор публикации

15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Коробка передач КамАЗ - Устройство и принцип переключения Топтехник.ру

Для автомобиля, механизм переключения передач – устройство, при отсутствии которого, эксплуатация немыслима. Если на легковом транспорте трансмиссия считается не простым агрегатом, то на тяжёлой технике из-за габаритов и веса, дела обстоят намного хуже. Поэтому коробка передач КамАЗ конструктивно сложное устройство, требующее навыков и умения при обращении и уходе.

Большинство зарубежных производителей устанавливают на тяжелой технике автоматическую трансмиссию. Создатели КамАЗ, с целью упростить конструкцию и повысить надёжность изделия, пошли по пути механического устройства. Схема коробки передач КамАЗ, увеличивает эффект использования транспортного средства. Простота и удобство, делают агрегат экономически выгодным.

КамАЗ-5320:

Устройство и работа коробки КамАЗ

Коробка передач автомобилей КамАЗ отличия в сравнении с коробками аналогичных грузовых автомобилей. Связано это с жесткими условиями эксплуатации транспортного средства, а так же с большим объёмом и весом перевозимого груза, соответственно с большими нагрузками.

Модификации коробок

От того, какие нагрузки испытывает и в каких условиях эксплуатируется транспортное средство, зависит тип устанавливаемой коробки:

  • КПП-14;
  • КПП-15;
  • КПП-16;
  • Коробка передач КамАЗ ZF.

Четырнадцатая трансмиссия представляет собой пяти ступенчатое устройство, в состав которого входит редуктор. Пятнадцатая модификация изделия с десятью ступенями, в отличие от КамАЗ-14, укомплектована делителем с двумя ступенями, дислокация устройства – передняя часть коробки.

Коробка передач КамАЗ-14:

Управляются трансмиссии механически, дистанционно, при помощи рычага качения, расположенного на силовой установке. Управление механическим редуктором происходит за счёт пневматики и механики, через селектор. Водитель непосредственно воздействует на кулису.

Шестнадцатая коробка, с восемью ступенями переключения, механического типа. Конструкция включает редуктор на четыре ступени и понижающую коробку, закреплённую позади конструкции.

На заглушку КПП устанавливается основа штока, переключающего ступени, сам рычаг выполнен в оригинальном конструкторском решении. Изделие содержит шток управляющий редуктором, рычаг, страховку, исключающую ошибочный запуск реверса и клапаны, управляемые пневматикой и переключающие механизм, повышающий крутящий момент.

Коробка передач КамАЗ – 15:

Коробка передач ZF на КамАЗ с девятью ступенями, снабжается вспомогательной понижающей передачей, в отличие от модели 16.

Коробка передач КамАЗ 5320 оснащена пятью ступенями. Поскольку техника эксплуатируется в жестких условиях, её оснащают большими передаточными числами для работы на низких оборотах. Переключение происходит поэтапно, трансмиссия легко подстраивается, под дорожные условия.

Коробка передач КамАЗ ZF:

Управление передачами на современных автомобилях различаются. Механизм с меньшим количеством передач, эксплуатируют на транспорте с меньшей грузоподъёмностью и габаритами. Модификации на 10 ступеней устанавливают на автопоезда. КамАЗ пользуется спросом в 40 странах, поскольку управляющие механизмы надёжны и долговечны.

Описание коробок передач

Конструктивно, десяти ступенчатая трансмиссия, это коробка с пятью ступенями и редуктором. Такая схема использует 10 передних передач и 2 задние передачи. Трансмиссия популярна, используется для установки на транспорт, перевозящий тяжелый груз. Механизм получил индекс 15.

Отличительные особенности коробки КамАЗ-15:

  • Используется в паре с усиленным синхронизатором делителя;
  • Модернизированы и усилены шлицы, крепления деталей убраны из коробки;
  • Модернизирована фиксация шестерёнок трансмиссии;
  • Увеличена высота зубьев.

Клапан включения понижающей передачи (делителя) КамАЗ-15:

Пневматическая система активирует и управляет делительным устройством трансмиссии КамАЗ. Работоспособность и долговечность агрегата напрямую зависит от правильности использования этого узла. По этой же причине, осмотр трансмиссии КамАЗ проводится на специализированных станциях.

Элементы трансмиссии КамАЗ:

  1. Корпус коробки со встроенными валами: ведущий, ведомый, промежуточный;
  2. Шестерёнчатый механизм активации реверса;
  3. Верхний кожух;
  4. Сборно-разборный механизм, переключающий ступени;
  5. Силовой агрегат, расположенный в передней части корпуса.

Делитель коробки

Высокие и низкие режимы эксплуатации, особенность коробок КамАЗ. Такая специфика вызвана желанием снизить нагрузку на силовую установку. Характерно, что не имеет значение, загружена машина, или нет. Делитель, это редуктор, основанный на принципе механики и увеличивающий передаточные отношения. Работа механизма запускается при помощи переключателя на кулисе.

Конструкция включает:

Первичный вал делителя коробки КамАЗ-15:

  1. Управляющий устройством вентиль. Деталь крепится к основе переключателя, использует режимы прямой и пониженной скорости.
  2. Клапан, поддерживающий постоянство напора на выходе. Отбирает сжатый воздух, сбрасывает напор в системе при превышении установленных показателей. Передаёт воздух на управляющий вентиль и на клапан делительного устройства из воздушного узла. Благодаря манипуляциям, в управляющей двигателем системе одновременно два контура.
  3. Клапан включения делителя. Подаёт воздушный напор на устройство при отключении муфты. Это запускает и отключает низкую передачу, параллельно переключению скоростей в трансмиссии.
  4. Делительный механизм. В состав входит поршень, помещенный внутрь цилиндра. Рычаг поршня соединён со штоком, закреплённым на валике вилки узла. При попадании воздушного напора, поршень смещается, это изменяет рабочий режим коробки.
  5. Патрубок распределения воздуха подаёт напор воздуха в цилиндр узла.

Технические параметры коробок передач КамАЗ

Трансмиссия автомобилей КамАЗ оснащена коробками, отличающимися между собой передаточными числами. По этой причине, автомобили применяют во многих сферах. Передаточные числа указаны в таблице ниже.

Модификация коробки Передача/передаточные числа
1 2 3 4 5 6 7 8 9 Реверс
141 5,62 2,89 1,64 1,00 0,724 5,30
142 6,38 3,29 2,04 1,25 0,815 6,02
144 7,82 4,03 2,5 1,53 1,00 7,38
152 Повышенная 7,82 4,03 2,5 1,53 1,00 7,38
Пониженная 6,38 3,29 2,04 1,25 0,815 6,02
154 Повышенная 7,82 4,03 2,5 1,53 1,00 7,38
Пониженная 6,38 3,29 2,04 1,25 0,815 6,02
161 8,39 5,50 3,93 2,87 2,12 1,40 1,00 0,73 11,01
ZF-9S109 10. 24 6.576 4.78 3.531 2.61 1.86 1.35 1.0 0.74 9.44
ZF-6S1000 6.75 3.60 2.12 1.39 1.00 0.78 6.06
ZF-16S151 Повышенная 13.80 9.59 6.81 4.58 3.021 2.09 1.49 1.00 13.17
Пониженная 11.55 8.02 5.70 3.84 2.52 1.75 1.24 0.84 11.03
ZF-9S1310 9.48 6.58 4.68 3.48 2.62 1.89 1.35 1.00 0.75 8.97

Помимо передаточных чисел, характеристики модификаций коробок отличаются конструктивно. Так, одни модели укомплектовываются деталями и компонентами, отсутствующими у других модификаций. Трансмиссии ZF собираются на Российском заводе, совместно с немецкими партнёрами, предприятие ZF-КАМА в Набережных Челнах.

Переключение скоростей

Коробка передач, используемая на КамАЗе, не такая, как классическая, схема переключения предполагает наличие навыка. Нюанс переключения агрегата, поэтапный переход со ступени на ступень.

Вилка переключения делителя КамАЗ-15:

Старт

Начало движения начинают с низшей ступени. Смена скорости выполняется только при выжатом сцеплении, несколькими этапами. Закономерность связана с повышением и понижением передач, что делает возможным использовать автомобиль на разном покрытии и рельефе.

Удачной схемой считается переключение 1В-2В-3В при наборе скорости, 4H-4B-5H при дальнейшей езде. Стартуя, обороты вала доводят до 7000 мин-1, второй передачей пользуются после 3000 мин-1. От чёткого соблюдения режима на транспорте КамАЗ 65115 и др., зависит правильная работа коробки передач и её долговечность. Правильные режимы снижают расход горючего, делает езду экономичной, продлевает срок службы силовой установки.

Коробка передач КамАЗ 4310 схема переключения:



Особенности переключения

Если автомобиль КамАЗ едет с горы, используют высшую передачу. Переход с 1-ой на 2-ю скорость происходит путём двух нажатий на ножной рычаг муфты. Манёвр сопровождается добавлением газа с целью сгладить обороты коленчатого вала. Если машина едет вверх, обороты вала должны соответствовать 2000 мин-1 и выше. Не соблюдение этого совета приведёт к перегреву, а так же к остановке и выходу из строя мотора.

Трансмиссия КамАЗ отличается качеством, надёжностью и курсовой устойчивостью при эксплуатации. Деление коробки на два режима, использовано для легкости движения двигателя при различной загруженности транспорта. При старте на груженом транспорте, применяют повышенную скорость, доводя вращение вала до 2600 мин-1.

Переключение передач на КамАЗ (ZF):

Уход за коробкой КамАЗ

Устройство нуждается в регулировке и настройке, иначе таких сбоев, как затруднительное переключение, выбивание передач – не избежать. К важным манипуляциям относят: настройка механизма переключения, настройка люфта штока, настройка промежутка в клапане включения делителя и др.

Проверка уровня масла в картере коробки КамАЗ:

Частью ухода считается смена смазки. Процедура проводится раз в год, пробег не превышает 90000км. При работе машины в тяжёлых условиях, смазку сливают каждые 45000км. или 1000 часов работы (в зависимости от установленного регламента и модификации коробки).

Проверка жидкости в трансмиссии 14-й и 15-й серии проводится с помощью меток на крышке горловины. В 16-й серии и ZF для проверки используют контрольное отверстие.

К частым поломкам относят: затруднительное включение, износ деталей, неисправность задней передачи, самопроизвольное выключение и др. Проблемы решаются, регулировкой механизма, в случае серьёзных вопросов, обращаются к специалисту.

(PDF) Многоступенчатые механические трансмиссии с автоматическим управлением для современных грузовых автомобилей и автобусов

Александр Блохин, Аркадий Недялков, Лев Барахтанов, Александр Тараторкин, Абрам Кропп DOI 10.1515 / ama-2017-0040

Многоступенчатые механические трансмиссии с автоматическим управлением для современных грузовых автомобилей и автобусы

266

6. ЗАКЛЮЧЕНИЕ

1. В статье проанализированы основные тенденции развития механических ступенчатых коробок передач

, на основе которых мы

разработали усовершенствованную стандартную серию механических коробок передач

с автоматизированным управлением. ..

2. Представлены характеристики усовершенствованных механических коробок передач

из разработанной стандартной серии для автомобилей, дорожных поездов

и тяжелых грузовиков с двигателями мощностью от 75 до 750

кВт (от 100 до 1000 л.с.) в диапазоне крутящего момента от 360 до 3500

Нм.

3. Рассмотрены основные конструктивные особенности унифицированных технических многоступенчатых редукторов

на основе передовых технологических решений

.Выяснилось, что с учетом количества

шестерен синхронизированных ступеней, передаваемого максимального крутящего момента, мощности

, диапазона, плотности, количества передаточных чисел и массы -

размерных параметров, коробки передач стандартной серии

занимают место. с лучшими мировыми аналогами.

4. Приведена принципиальная схема автоматического или командного управления

разработанной многоступенчатой ​​ручной трансмиссии

с микропроцессорным управлением.

5. Представлены результаты экспериментальных исследований на специализированном стенде

, а также сравнение теоретических и экспериментальных данных

. Расхождение между данными макс.

10-25%.

6. В целом наблюдается высокое качественное и количественное совпадение

результатов дорожных испытаний с результатами

лабораторных испытаний, проведенных на специальном стенде, и результатами

теоретических исследований. При температуре окружающей среды выше 0С

разница составляет не более 5 ... 10%, при более низких температурах от

-15С до -20С разница увеличивается до 35%.

ССЫЛКИ

1. Али А.И., Цинь Д., Аттиа Н.А. (2004), Обзор прогресса разработки

управления автоматическими механическими коробками передач, Журнал Чунцина

Университет

- английское издание, 3 (2), 38-42 .

2. Блохин А. (2016), Роботизированная система управления многоступенчатой ​​механической трансмиссией

с фрикционной муфтой, Научно-практический журнал

наук, 11 (12), 1553-1558.

3. Блохин А., Барахтанов Л., Фадеев Е., Денисенко Е. (2017)

Исследование роботизированных механических трансмиссий для вездеходов,

Инженерный и прикладной журнал АРПН, 12 (1), 20-32.

4. Блохин А., Барахтанов Л., Кошурина А., Тараторкин А.,

Любичев П. (2015), Исследование фрикционной муфты автоматики

Контроль характеристик на стенде, Материалы Международной конференции 2015

Конференция по электротехнике, электронике и мехатронике,

AER - Достижения в инженерных исследованиях, 34, 142-146.

5. Кролла Д. [ред.] (2009), Автомобильная техника: трансмиссия, шасси

Система

и кузов автомобиля, Баттерворт-Хайнеманн.

6. Иварссон М., Слунд Дж., Нильсен Л. (2010), Влияние переключения передач AMT -

на контроль оптимального прогнозирования топлива, Технический документ SAE

2010-01-0370.

7. Цзян М., Чжоу Дж., Чен В., Чжан Ю., Чен Л. (2011), Моделирование

и моделирование AMT с помощью MWorks, Труды 8-й Международной конференции по моделям

, 829-839 .

8. Джуннаркар Н.Р., Райбхоле В.Н. (2017), Разработка

Synchronizer Operation для интеграции в стратегию управления AMT,

IOSR Journal of Mechanical and Civil Engineering, 6-я Национальная конференция

RDME, 5, 40-45.

9. Карпухин К.Е., Козлов А.В., Бахмутов С. В., Теренченко А.С.

(2015), Комплексный анализ жизненного цикла различных видов энергии

Накопители для электрических или гибридных транспортных средств, ICAT 2015 Труды международной конференции

по автомобильным технологиям для Вьетнама, 7-14.

10. Куроива Х., Одзаки Н., Окада Т., Ямасаки М. (2004), Next-

Экономичная автоматизированная механическая коробка передач поколения

, Hitachi

Review, 53 (4), 205–209.

11. Лангьорд Х. (2011), Нелинейный наблюдатель и конструкция управления для привода с электропневматической муфтой

, Норвежский университет науки

и технологий (NTNU).

12. Ляо Ю., Квейл А. (2011), Эксперимент и моделирование тактического грузовика средней мощности

для повышения экономии топлива, Энергетика, 4, 276-293.

13. Ловас Л., Плей Д., Мариалигети Дж., Ригал Дж. Ф. (2006), Mechanical

Моделирование поведения

для усовершенствования синхронизирующего механизма,

Труды Института инженеров-механиков, Журнал

Automobile Engineering, 220 (7), 919-945.

14. Люсенте Г., Монтанари М., Росси К. (2007), Моделирование автоматизированной системы механической трансмиссии

, Мехатроника, (2-3), 73–91.

15. Сун X-Y, Сунь Z-X, Ян X-J, Чжу G-M.(2010), Моделирование, управление

и аппаратное моделирование автоматизированной ручной трансмиссии

, Труды Института инженеров-механиков,

Часть D: Журнал автомобильной инженерии, 224 (2), 143-160.

Следует отметить, что данная работа проводилась в ННГТУ

имени Р.Е. Алексеева при финансовой поддержке государства

в лице Минобрнауки России по проекту:

№14.Z50.31.0036

Без аутентификации

Дата загрузки | 01.01.18 8:42

Грузовик Tata-daewoo Novus, двигатель: Cummins Diagnostics

Процесс ручной диагностики системы с помощью кодов на дисплее, мигающих кодов…

Позволяет читать память отказов ЭБУ, предоставляя пользователю информацию об обнаруженных в ней кодах ошибок. Эта функция позволяет пользователю выполнять стирание памяти ошибок; логически, если ошибка присутствует, она будет снова обнаружена ЭБУ и отобразится в следующей диагностике.

Отображает на экране значения различных датчиков, подключенных к ЭБУ. Это зависит от каждой системы.

Это прямые тесты, которые можно проводить с компонентами системы.Например, активировать модулятор ABS, активировать электромагнитные клапаны подвески, чтобы поднять или опустить шасси автомобиля, ... Это активная диагностика, которая, например, для двигателя, позволяет проводить тесты, калибрующие его состояние, например балансировка цилиндров, вырез цилиндров или сжатие. Зависит от каждой системы.

Это технические данные ЭБУ, серийный номер, версия программного обеспечения, ссылка производителя и т. Д.Это зависит от каждой системы.

Некоторые ЭБУ могут работать с разными конфигурациями. С помощью этой опции вы можете копировать конфигурации и параметры в блок управления, чтобы блоки управления можно было программировать при его первой установке. Для некоторых систем допускается даже изменение некоторых параметров, не влияющих на безопасность транспортных средств.

Некоторые системы требуют калибровки некоторых компонентов для правильной работы.Лучшим примером являются электронные подвески, в которых должны храниться эталонные значения, чтобы ЭБУ мог правильно работать.

Эта точка относится к сбросу счетчиков технического обслуживания блоков управления. Если операции по техническому обслуживанию завершены, но сигнал о техническом обслуживании не отменен, предупреждающее сообщение, относящееся к техническому обслуживанию, будет отображаться. Это не имеет ничего общего с очисткой кодов ошибок из памяти, что является частью диагностики.

Техническая информация о системе с указанием контрольных значений, описания, графики, диаграммы…

Подробная схема системы, содержащая дополнительную информацию о конфигурации, компонентах, расположении и примечания, которые упрощают диагностику.

Техническая информация о транспортных средствах, включая все технические характеристики моторизации, моменты затяжки, грузоподъемность, графики и другие контрольные значения…

Раздел, в котором отображаются интервалы технического обслуживания с указанием операций, которые необходимо выполнить на транспортном средстве, и с помощью которых могут быть получены отчеты, которые упрощают управление клиентами для мастерской.

Грузовик Renault Kerax dxi Диагностика

Процесс ручной диагностики системы с помощью кодов на дисплее, мигающих кодов…

Позволяет читать память отказов ЭБУ, предоставляя пользователю информацию об обнаруженных в ней кодах ошибок.Эта функция позволяет пользователю выполнять стирание памяти ошибок; логически, если ошибка присутствует, она будет снова обнаружена ЭБУ и отобразится в следующей диагностике.

Отображает на экране значения различных датчиков, подключенных к ЭБУ. Это зависит от каждой системы.

Это прямые тесты, которые можно проводить с компонентами системы.Например, активировать модулятор ABS, активировать электромагнитные клапаны подвески, чтобы поднять или опустить шасси автомобиля, ... Это активная диагностика, которая, например, для двигателя, позволяет проводить тесты, калибрующие его состояние, например балансировка цилиндров, вырез цилиндров или сжатие. Зависит от каждой системы.

Это технические данные ЭБУ, серийный номер, версия программного обеспечения, ссылка производителя и т. Д.Это зависит от каждой системы.

Некоторые ЭБУ могут работать с разными конфигурациями. С помощью этой опции вы можете копировать конфигурации и параметры в блок управления, чтобы блоки управления можно было программировать при его первой установке. Для некоторых систем допускается даже изменение некоторых параметров, не влияющих на безопасность транспортных средств.

Некоторые системы требуют калибровки некоторых компонентов для правильной работы.Лучшим примером являются электронные подвески, в которых должны храниться эталонные значения, чтобы ЭБУ мог правильно работать.

Эта точка относится к сбросу счетчиков технического обслуживания блоков управления. Если операции по техническому обслуживанию завершены, но сигнал о техническом обслуживании не отменен, предупреждающее сообщение, относящееся к техническому обслуживанию, будет отображаться. Это не имеет ничего общего с очисткой кодов ошибок из памяти, что является частью диагностики.

Техническая информация о системе с указанием контрольных значений, описания, графики, диаграммы…

Подробная схема системы, содержащая дополнительную информацию о конфигурации, компонентах, расположении и примечания, которые упрощают диагностику.

Техническая информация о транспортных средствах, включая все технические характеристики моторизации, моменты затяжки, грузоподъемность, графики и другие контрольные значения…

Раздел, в котором отображаются интервалы технического обслуживания с указанием операций, которые необходимо выполнить на транспортном средстве, и с помощью которых могут быть получены отчеты, которые упрощают управление клиентами для мастерской.

инженерный анализ смазки сложных механизмов

Пакет программ CFD FlowVision использовался для сложнейших расчетов распределения масла в картере ведущего моста грузовика КАМАЗ. Этот пилотный проект был успешно реализован в тесном сотрудничестве специалистов ТЕСИС и КАМАЗ.

Геометрическая модель фрагмента картера ведущего моста

На основе трехмерной CAD-модели картера, созданной конструкторами компании КАМАЗ, специалистами TESIS была разработана математическая модель, описывающая поток масла, частично заполняющий объем картера под действием вращающихся деталей конструкции и силы тяжести. поле.Расчеты выполнены совместно для различных режимов работы моделируемого агрегата, различающихся рабочей температурой трансмиссионного масла и угловыми скоростями вращающихся частей, ведущего и центрального колес, а также сателлитов.

Маслораспределитель в объеме картера

Анализ результатов моделирования, проведенный специалистами КАМАЗ и ТЕСИС, позволил проследить динамику движения и распределения масла в объеме картера, а также оценить эффективность смазывания поверхностей деталей конструкции.

Распределение масла по поверхности спутников

На основании экспертного анализа результатов расчетов сделаны выводы об адекватности расчетной расчетной модели и возможности использования программного комплекса FlowVision для решения поставленных задач и проектных основ смазки сложных механических систем автомобилей КАМАЗ. Разработанный подход дает конструктору возможность на всех этапах проектирования получать и анализировать достоверную и исчерпывающую информацию о характеристиках системы смазки.

Успешное решение поставленной задачи стало возможным благодаря творческому подходу и слаженной работе команды пилотного проекта - специалистов КАМАЗ и ТЕСИС, а также ряду инновационных технологий и уникального функционала программного комплекса FlowVision, в который входят :

  • Прямой импорт геометрии моделируемого объекта из CAD-системы с использованием широкого списка поддерживаемых форматов;
  • Автоматическая генерация расчетной сетки с локальной динамической адаптацией, позволяющая получить точное решение с минимальными затратами на подготовку задачи к расчету и требуемых вычислительных ресурсов;
  • Моделирование сложного движения системы твердых тел в жидкости по заданному закону или под действием гидродинамических сил;
  • Моделирование течений в зазорах без построения детальной сетки внутри зазора - расчет потока масла в каналах, образованных шестернями вращающихся колес, сателлитами и подшипниками;
  • Обширные возможности для представления и анализа результатов моделирования:
    • Реалистичное представление распределения масла в объеме конструкции;
    • Визуализация поверхностей для смазываемых деталей;
    • Циркуляция масла в системе смазки нестационарная;
    • Распределение давления на стены конструкций;
    • Поле скоростей в расчетной области.

По результатам пилотного проекта компании КАМАЗ и компания TESIS договорились о дальнейшем долгосрочном сотрудничестве с целью развития вычислительной модели и создания новых современных методов моделирования физических процессов на базе программных пакетов FlowVision и ABAQUS для использования в конструкция различных автомобилей КАМАЗ.

404 Страница ошибки


Импакт-фактор журнала: 1,30 *, ICV: 107,21, Рейтинг NAAS: 3,75

Journal of Industrial Pollution Control - это дважды в год рецензируемый онлайн-журнал с открытым доступом, известный благодаря быстрой публикации инновационных исследований, охватывающих все аспекты загрязнения, которые могут возникнуть в результате промышленного производства, доставки и потребления, включая почву, воду, воздух и необходимо принять меры для минимизации его воздействия на человечество в целом и на планету Земля в частности.

Journal of Industrial Pollution Control подробно публикует сложные вопросы контроля промышленного загрязнения, уделяя при этом большое внимание областям, включая процессы очистки сточных вод, характеристики, мониторинг и исследования по очистке промышленных стоков, контроль загрязнения воздуха, экологическую токсикологию, экологическое законодательство, переработку и повторное использование сточные воды, биоремедиация, изменение климата и гигиена труда.

Этот журнал с наивысшим импакт-фактором удовлетворяет потребности автора, обеспечивая максимальную видимость статьи, поскольку он индексируется в престижных базах данных, включая EBSCO Publishing U.SA , Chemical Abstracts USA , Cambridge Science Abstracts , Ecology Abstracts , Pollution Abstracts , Geological Abstracts , International Development Abstracts , Oceanographic Literature Review , 29 Indian Science Abstracts , Индия . Журнал также представлен в Uhlrich International Periodical Directory, Великобритания, Gale Directory, Великобритания и в каталоге периодических изданий SAARC

Journal of Industrial Pollution Control аккредитован Национальной академией сельскохозяйственных наук, NAAS, Индия .

Журнал нацелен на публикацию наиболее полного и надежного источника информации об открытиях и текущих разработках в виде исследовательских работ, обзоров, технических статей, историй болезни, кратких сообщений и т. Д. По всем аспектам данной области, делая их доступными в Интернете для исследователей. Мировой.

В этом научном издательском журнале для обеспечения качества процесса рецензирования используется система редакционного менеджера. Система редакционного менеджера - это онлайн-рецензирование рукописей, отслеживающее продвижение статьи.Обработка рецензий осуществляется членами редакционной коллегии журнала Journal of Industrial Pollution Control или сторонними экспертами; Для принятия любой цитируемой рукописи требуется одобрение как минимум двух независимых рецензентов, за которыми следует редактор. Авторы могут отправлять рукописи и отслеживать их продвижение через систему, надеюсь, до публикации. Рецензенты могут скачивать рукописи и отправлять свое мнение редактору. Редакторы могут управлять всем процессом подачи / рецензирования / исправления / публикации.

Отправьте рукопись на
https: // www.scholarscentral.org/submissions/industrial-pollution-control.html

18 JAC Скачать руководства в формате PDF бесплатно!

Привет! На этом сайте вы можете скачать PDF-инструкции для владельцев таких автомобилей JAC , как: JAC J6, JAC J6, JAC J4, JAC New J3, JAC S5, JAC S3, JAC S2, JAC IEV6S, JAC M1, JAC M3, JAC M5, JAC T6 Frison, JAC Truck серии N, средний грузовик JAC, тяжелый грузовик JAC

логотип JAC

Заголовок

Размер файла

Ссылка для скачивания

JAC 2.Руководство по обслуживанию дизельных двигателей серии 8L.pdf.rar

170.2кб

Скачать

Самосвал JAC PDF Service Manual.pdf.rar

5.5Мб

Скачать

JAC Heavy truck PDF Service Manual.pdf.rar

13.1 Мб

Скачать

JAC HFC4DA1-2C руководство по техническому обслуживанию двигателя.рар

21.9 Мб

Скачать

JAC High End Light Truck PDF Service Manual.pdf.rar

4.7Мб

Скачать

JAC Light truck HFC1020 PDF Service Manual.pdf.rar

1.1 Мб

Скачать

JAC Light truck HFC1040 PDF Service Manual.pdf.rar

1.8 Мб

Скачать

Легкий грузовик JAC HFC1045 PDF Service Manual.pdf.rar

3 Мб

Скачать

Руководство по обслуживанию JAC M1.pdf.rar

67.7 Мб

Скачать

Грузовик средней грузоподъемности JAC PDF Service Manual.pdf.rar

4.2 Мб

Скачать

JAC Medium Truck PDF Service Manual.pdf.rar

18,5 Мб

Скачать

JAC Mixer Truck PDF Service Manual.pdf.rar

6.6 Мб

Скачать

JAC New J3 Service Manual Part-1.pdf.rar

4.3 Мб

Скачать

JAC New J3 Service Manual Part-2.pdf.rar

4.4 Мб

Скачать

JAC New J3 Service Manual Part-3.pdf.rar

6,1 Мб

Скачать

Руководство по обслуживанию пикапов JAC.pdf.rar

3.1 Мб

Скачать

Руководство по эксплуатации JAC S1.pdf.rar

8.1 Мб

Скачать

Руководство по обслуживанию JAC S2 - Конструкция кузова.pdf.rar

15.2 Мб

Скачать

Руководство по обслуживанию JAC S2 - Chassis.pdf.rar

10.6Мб

Скачать

Руководство по обслуживанию JAC S2 - электрические схемы.pdf.rar

8.6 Мб

Скачать

Руководство по обслуживанию JAC S2 - Электрические схемы.pdf.rar

12,8 Мб

Скачать

Руководство по обслуживанию JAC S2 - Engine.pdf.rar

18.7Мб

Скачать

Руководство пользователя JAC S3.pdf.rar

6.6 Мб

Скачать

Руководство по обслуживанию аудиосистемы JAC S5.pdf.rar

1.5 Мб

Скачать

Руководство пользователя JAC S5.pdf.rar

2.7 Мб

Скачать

Руководство по ремонту JAC S5.pdf.rar

201.3Мб

Скачать

JAC S5 Service Manuals.pdf.rar

66.1 Мб

Скачать

Руководство пользователя JAC S7.pdf.rar

9.8 Мб

Скачать

JAC T6 Руководство по обслуживанию.pdf.rar

45.1 Мб

Скачать

JAC Truck HFC1061-1063-1083 PDF Service Manual.pdf.rar

2.3 Мб

Скачать

Полное название китайской компании JAC - Anhui Jianghuai Automobile. Первоначально он назывался Hefei Jianghuai Automobile и был одной из первых компаний в Китае, производивших грузовые автомобили (год основания - 1964). В этом году было создано китайское автомобильное акционерное общество «Jianghuai Automobile Co, Ltd».Благодаря грузовикам JAC, одними из первых в Китае пришли в мир автомобильный рынок. Это грузовики JAC , созданная компанией китайского автомобилестроения .

JAC iEV6S

Современное название и торговая марка JAC появились в 1999 году. Торговая марка JAC принадлежала китайской автомобильной корпорации Anhui Jiahghuai Automotive Group Co., которая была основана в сентябре 1999 года пятью компаниями: Anhui JAC Automotive Co, Corp. Gold Lion Asia Pacific, Anhoyskim Science and Technology Center, Corporation Anhui Mechanical Equipment и Wuhan Tianyu Information Industry, а также 3700 частные инвесторы владеют 230 млн.акции. Котируется на Шанхайской фондовой бирже).

В производственную программу входят:

  • производство легких грузовиков и самосвалов марки JAC по технологии и оборудованию одного из ведущих производителей грузовых автомобилей Японии - компании «Isuzu Motors Ltd.»;
  • производство компонентов трансмиссии для поставки другим автопроизводителям;
  • производство специальных шасси для автобусов малого и среднего класса;
  • производство тележек с продольной рамой с отгрузкой в ​​Японию для компании Isuzu Motors Ltd.";
  • совместного производства с корейской компанией Hyundai Motors Co. весь модельный ряд коммерческого транспорта «Hyundai» от минивэнов до больших туристических автобусов и многоосных магистральных тягачей для сочлененных грузовики.

Основное направление его производства - компания «Anhui Jianghuai Automotive Group Corporation, Ltd.» Это делает качество продукции. Перед каждым запуском в производство каждая новая модель автомобилей проходит двухгодичные ресурсные и технологические испытания в одном из национальных испытательных центров.Все без исключения автомобили, сходящие с конвейера, обязательно проходят сто километровый тестовый пробег, затем сделал полный осмотр всех узлов и агрегатов. Если автомашина вывезена из КНР, она обязательно принимается в дальнейшем государственной межведомственной комиссией Китая.

JAC S5

Китайская компания JAC работает на будущее, а потому автомобили JAC - надежные, безопасные и современные. И вот теперь среди владельцев JAC слышны только положительные отзывы. Компания «Jianghuai Automobile Co, Ltd »основала Центр технических исследований, которым подчиняются всего 4 института.Штат госслужащих центра насчитывает более 1000 человек. Различные тесты проводятся в центр JAC, технические исследования и многое другое. Такое огромное внимание к использованию новых технологий и постоянному повышению безопасности говорит о серьезности китайцев. производитель автомобилей.

Легковые автомобили и малотоннажные грузовики JAC имеют очень хорошее оснащение. Не каждый грузовик сегодня может похвастаться таким сбалансированным соотношением цены и качества. Безопасность, надежность и комфорт, демонстрирующие малотоннажность. грузовики JAC, можно только позавидовать.Вот почему эти автомобили - долгожданный актив любой компании. А запчасти JAC поставляются регулярно и в полном объеме, а значит, ремонт автомобиля не будет для вас обузой. Более и еще отечественные компании оценили грузовики JAC, отзывы только отличные.

Одним из доказательств высокой надежности компании является то, что запчасти JAC всегда в нужном количестве и в ассортименте у представителей компании. На внутреннем рынке автомобили JAC также очень популярны. популярный. Среди потребителей - Народный банк, Главное управление связи, армия, полиция и многие другие структуры.Если отзывы JAC были отрицательными, вы согласитесь с этим требованием, компания не смогла бы добиться.

JAC T6 Фризон

Под маркой JAC выпускаются Погрузчики (электрические, дизельные, бензиновые грузоподъемностью 1-10 тонн), тележки с поддонами, легковые, грузовые и внедорожные автомобили, самосвалы, бетономешалки и легковые автомобили. транспорт (автобусы) длиной от 6 до 12 метров. Компания производит основные узлы и детали для своих грузовиков.

ZF Friedrichshafen AG - Портал автомобильной промышленности MarkLines

1915 Основана компания Luftschiffbau Zeppelin GmbH.
1921 Zahnradfabrik Friedrichshafen GmbH (частная корпорация) изменена на Zahnradfabrik Friedrichshafen Aktiengesellschaft (акционерное общество).
1950 Смена собственника Общества. Большая часть его акций (89,8%) передана Zeppelin Foundation.
1961 Разработана полностью автоматическая автомобильная трансмиссия
1992 Изменение названия компании на ZF Friedrichshafen AG
1994 Создание совместного предприятия Shanghai Steering Co.Ltd. с Shanghai Automotive Industry Corp. (владеет 51%).
1998 Создано совместное предприятие ZF batavia LCC с Ford в США (владеет 51%).
янв.1998 Создание совместного предприятия ZF Lenksysteme GmbH и Bosch по производству систем рулевого управления.
Август 1998 г. ZF Linksysteme создала совместное предприятие с Jidosha Kiki Co (Япония) в Японии по производству систем рулевого управления.
Лето 1999 г. Lemforder приобрела контрольный пакет акций французского поставщика резиновых компонентов Turnover SA.
июнь 1999 Создание совместного предприятия ZF Meritor LLC с соотношением 50:50 и Meritor Automotive Inc (США).
июл. 1999 ZF batavia LCC согласилась сотрудничать с Fiat Auto SpA в поставках.
ноябрь 1999 г. Приобретение контрольного пакета акций FKA у Hermann Voss GmbH & Co.КГ.
Март 2000 Компании, Iveco и Meritor договорились о сотрудничестве с Ashok Leyland (Индия).
Создание совместного предприятия AIBC с AI Group (Южная Африка) и Brembo (Италия) SpA.
2001 Вместе с китайским производителем Jincheng Компания открыла новое совместное предприятие ZF Steering Jincheng Co. в Нанкине, Китай, для производства насосов рулевого управления для легковых и грузовых автомобилей.
2001 Приобретение Mannesmann Sachs AG
Август 2001 г. Компания Sachs Korea Suspension Co. Ltd., Чангвон, Кюнгьюам (SKS) была основана в качестве важного строительного блока для ZF Sachs в Азии. ZF Sachs AG принадлежит 70% акций этой компании, а остальная часть принадлежит корейскому производителю амортизаторов Korea Automotive Systems Co. Ltd.
ноябрь 2002 г. ZF Lemforder учредила совместное предприятие ZF Chassis System Korea Co.Ltd. с корейскими поставщиками Hyundai Mobis и Seju. ZF Lemforder владеет контрольной долей в 51% компании, Hyundai Mobis принимает на себя 19% акций, а Седжу - оставшиеся 30%.
2002 Совместное предприятие с алжирским производителем коммерческих автомобилей SNVI (Societe Nationale des Vehicules Industriels) было создано под названием ZF Algerie S.a.r.l.
март 2003 г. Приобрел более 17% акций иранского производителя трансмиссий S.С. Чархешгар Ко, Тебриз
октябрь 2003 г. ZF Algerie S.a.r.l., Rouiba, совместное предприятие Компании и алжирского производителя коммерческих автомобилей SNVI (Societe Nationale des Vehicules Industriels) было основано для производства трансмиссий для коммерческих автомобилей.
март 2004 г. Совместное предприятие ZF Transmissions Shanghai Co. Ltd. было основано с Shanghai Automotive Co. Ltd., дочерней компанией Shanghai Automotive Industry Corporation (SAIC).
октябрь 2004 г. Создано новое совместное предприятие ZF Algeriein Rouiba, Алжир, с государственным производителем коммерческих автомобилей SNVI (Societe Nationale des Vehicules Industriels).
2005 В Китае были основаны четыре новые компании по производству осей и компонентов подвески, трансмиссий для коммерческих автомобилей, резинометаллических компонентов, а также систем рулевого управления.
июл.2006 ZF Getriebe N.V. была приобретена Punch International NV.
март 2007 г. ZF Lemforder открыла новый завод в Аделаиде.
2008 Приобретена Cherry Corporation, производитель электроники, разрабатывающий и производящий, в частности, системы переключателей, датчики и блоки управления для автомобильной промышленности.
2011 Приобретен завод в Нюрнберге у немецкого поставщика автомобилей Honsel.
Приобретение завода Bauknecht Hausgerate GmbH в Нойнкирхене (Саарланд), Германия.
Январь 2014 г. продал свою южноафриканскую дочернюю компанию Auto Industrial Brake & Chassis Holding Johannesburg (AIBC) независимому фонду прямых инвестиций Trinitas.
Сентябрь 2014 г. продал свое подразделение по производству резины и пластмасс китайскому производителю резиновых и пластмассовых изделий Zhuzhou Times New Material Technology Co ,.Ltd. (TMT).
Объявил о заключении окончательного соглашения с американской компанией TRW, в соответствии с которой Компания приобретет TRW примерно за 12 400 миллионов долларов США. Ожидается, что сделка будет закрыта в первой половине 2015 года.
Январь 2015 г. Продал всю свою 50% долю в совместном предприятии по системам рулевого управления ZF Lenksysteme партнеру по совместному предприятию Роберту Бошу.
Май 2015 Завершено приобретение компании TRW, разработчика систем активной и пассивной безопасности, на сумму около 12 400 миллионов долларов США.
июнь 2015 Приобретена компания Halla DAS Lab Europe GmbH, отдел разработки программного обеспечения, специализирующийся на полуавтономном вождении, расположенный в Германии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
