Нюансы управление авто с вариатором — Как пользоваться вариатором

Как пользоваться вариатором?

Ещё лет семь тому назад мало кто из автомобилистов нашей страны, да и близлежащих территорий, имел представление о том, что такое вариаторная коробка передач и в чём её отличие от традиционной «механики» и уже привычного «автомата». Но уже на сегодняшний день, наверное, каждый производитель имеет в своём модельном ряду транспортные средства с такой коробкой передач.

В силу своего новаторского веяния, вариатор ещё не полностью познан каждым автомобилистом. Не так много водителей знают, как правильно ездить на вариаторе, понимают все тонкости его эксплуатации, а также могут оценить все преимущества и недостатки данной коробки.

Принцип работы вариатора

В результате мощность мотора используется с максимально возможной эффективностью. В разного рода технике подобные конструкции многих разновидностей можно встретить достаточно часто.

В автомобилестроении же применяются только два вида вариаторных механизмов: тороидные и клиноременные. В чём же заключается принцип работы вариатора как достаточно нового трансмиссионного механизма?

Вариаторы клиноременного типа известны уже давно. Главными деталями такой коробки передач являются раздвижные шкивы, которые соединены между собой ремнём с сечением трапецеидальной формы. Когда половинки шкива сдвигаются друг с другом, происходит выталкивание наружу ремня. Радиус шкива в результате этого увеличивается, а вместе с ним и возрастает передаточное отношение.

Когда половины, наоборот, начинают отдаляться друг от друга, ремень падает вглубь и работает по меньшему радиусу, что позволяет уменьшать передаточное отношение. Прямая передача получается в том случае, когда оба шкива находятся в промежуточном положении.

Разные автомобильные бренды разработали свои разновидности вариаторов на клиноременной основе. Например, Audi в своей трансмиссии использует цепи, а Honda – ремни из металлических пластин. Но принцип работы вариатора от этого никоим образом не меняется. Шкивы функционируют под командованием электронного блока управления: электронные системы, сервоприводы и датчики.

Тороидный вариатор отличается от клиновидного. Здесь конструкция состоит из соосных дисков и роликов, которые и передают момент между ними. Изменение передаточного числа происходит за счёт смены положения роликов и их радиусов, по которым диски и обкатываются. Всё усилие передаётся на пятно контакта, поэтому для поворота роликов применяются специальные устройства, которые преодолевают прижимную силу ролика по отношению к диску.

Например, вариатор от компании Nissan оборудован системой с прецизионным гидравлическим механизмом, управляющимся электроникой. Данная система перемещает на микронные доли обоймы с роликами, в результате чего те сами вращаются из-за сдвига относительно дисковой оси.

Благодаря постоянно развивающемуся техническому прогрессу в сфере электроники, вариаторы всё больше усовершенствуются и широко распространяются на автомобильном транспорте. Их «ахиллесовой пятой» по прежнему остаются ремни и пятна контактов дисков с роликами, которые пока не выдерживают сильных нагрузок при работе с высокомощными силовыми агрегатами. На сегодняшний день рекордным являются 220 л.с. при 300 Нм для клиноременных вариаторов и 240 л.с. и 310 Нм для тороидных.

Если провести сравнительную параллель между вариаторной коробкой и автоматом, то первая окажется более совершенным механизмом. Вариатор предоставляет лучшую динамику разгона, меньший топливный расход и плавную езду. По словам специалистов, в недалёком будущем такие коробки передач вытеснят привычные нам механику и автомат.

Как правильно пользоваться вариатором?

Общей чертой, роднящей автомобили с вариатором и автоматом в классическом его проявлении, является отсутствие педали сцепления. Отличаются же они конструктивно и своими принципами работы. В вариаторе передаточные числа изменяются плавно и бесступенчато благодаря изменению диаметров ведущего и ведомого дисков. При такой конструкции утопленная в пол гашетка выводит силовой агрегат на высокие обороты на протяжении всего разгона, в результате чего автомобиль разгоняется существенно быстрее, не затрачивая время на переключение передач.

Чтобы разобраться детальнее в том, как правильно пользоваться вариатором, предлагаем рассмотреть его режимы. Они практически идентичны с классическим автоматом.

• “P” – паркинг. Применяется в случаях, когда автомобиль приезжает к месту длительной остановки. В данном режиме все управляющие элементы блокируются. С этого же режима запускается мотор.

• “D” – драйв, движение. Режим, при котором автомобиль движется как обычно, плавно переключая передачи.

• “N” – нейтраль. Используется, по большей части, во время остановок на наклонной поверхности. Для этого необходимо остановить автомобиль педалью тормоза, перевести рычаг в данный режим, активировать ручник, отпустить тормоз и снова его выжать. Только после этих манипуляций можно переводить рычаг вариатора в положение парковки.

Данная последовательность действий обусловлена тем, что у вариаторной коробки во время парковки блокируются не колёса, а вал в самой КПП. Делается это тонким штырём, который легко может сломаться при неаккуратной парковке на недопустимой скорости.

• “L” – low (с англ. низкий). В данном режиме силовой агрегат работает на высоких оборотах с максимальной реализацией эффекта торможения мотором. Данный режим необходим только в сложных дорожных условиях или при буксировке. Данный режим можно сравнить с первой передачей на механической коробке передач.

• “S” – спортивный режим. Тут двигатель использует весь свой потенциал в конкретной случившейся ситуации. Подходит для тех, кто любит полихачить и постартовать со светофоров.

• “E” – экономичный. Полная противоположность спортивного, антипод со спокойным движением и минимальным топливным расходом.

Так же, как и классический автомат, вариаторную коробку нужно «баловать» частой заменой трансмиссионного масла. Данный же расходный материал для вариатора относится к отдельной группе. Такие масла смазывают трущиеся поверхности и в то же время предотвращают их проскальзывание. Что сразу смущает, так это то, как один материал вмещает в себе столь противоречивые свойства? А вот такой оксюморон и ставит масла для ВКПП на отдельную уникальную нишу.

Несмотря на свои специфические свойства, такое масло стоит достаточно приемлемо. Если вовремя не произвести замену масла или не долить его до необходимого уровня, то спустя какое-то время ремень начнёт проскальзывать по дискам, тем самым уничтожая их.

Плюсы и минусы использования вариатора

1. Автомобиль с вариаторной коробкой передач очень плавно разгоняется без каких-либо скачков и рывков.

2. С вариатором время, затрачиваемое на разгон автомобиля, сводится к минимуму, ведь здесь нет такого понятия как ступени передач.

3. Автомобиль с вариатором движется плавно, не скатывается на склонах, не глохнет на светофорах и пробках.

4. Таким автомобилем легко управлять, так как в нём есть всего две педали. Да и зачем сцепление здесь, когда коробка вовсе бесступенчатая.

5. Даже на высоких оборотах вариатор почти бесшумный.

6. Благодаря плавному ходу и динамичному разгону вариатор расходует меньше топлива, чем привычные нам коробки передач.

7. Вариатор выпускает в атмосферу намного меньше вредных веществ, в отличие от своих собратьев – автомата и механики.

Наряду с преимуществами вариатор имеет и свои недостатки, которые могут стоить водителю больших хлопот.

1. Автомобиль с бесступенчатой трансмиссией не может длительное время двигаться с максимальной мощностью и на высоких оборотах

Вариатор требует пристального внимания. Менять масла и фильтры придется довольно часто, как минимум один раз на каждые 30 000 километров.

3. В вариатор необходимо заливать специальную жидкость, которая влияет непосредственно на работу самого ремня. Стоит она недешево и в настоящее время ее не так-то просто приобрести.

4. Грубая эксплуатация (резкие движения, экстренное торможение) может способствовать быстрой поломке вариатора.

5. Бесступенчатую КПП можно устанавливать только на легковые автомобили мощностью до 220 лошадиных сил.

6. Ремонт вариатора может обойтись несколько дороже того же автомата. К тому же, найти в наших реалиях специализированные СТО и опытных мастеров, которые бы разбирались в устройстве вариатора, довольно сложно.

7. Если хотя бы один из датчиков выйдет из строя, это может негативно отразиться на работе всей КПП.

auto.today

Становящиеся все более популярными вариаторные коробки на автомобилях имеют одну из важнейших особенностей – бесступенчатая смена крутящего момента, то есть водителю не требуется переключать самостоятельно передачи, как это делается на авто с МКПП, или ощущать небольшие рывки при смене передачи, которые бывают у авто с АКПП.

Что касается самого управления вариатором, то оно практически не отличается от управления коробкой-автоматом, но особенность бесступенчатой смены момента вносит свои коррективы в управление. Есть определенные нюансы, которые следует учитывать при управлении автомобилем с вариаторной коробкой передач.

Общая инструкция по управлению вариатором достаточно проста: чтобы начать движение нужно всего лишь перевести селектор КПП, который пришел на смену рычагу МКПП, и нажимая на педаль газа, начать движение. Во время движения, если не выбран ручной режим управления, никаких действий с селектором выполнять больше не надо.

Режимы вариатора

Определенные режимы работы вариатора, выбираются путем перевода селектора в положения, каждое из которых обозначено буквами и значками.

Движение вперед

«D» – движение вперед. Перевод селектора в положение с этим обозначением указывает на то, что автомобиль будет двигаться вперед. Именно этот режим и является основным при движении. При этом вариатор сам будет менять передаточное число, ориентируясь на обороты двигателя, а электронные системы будут следить как за работой вариатора, так и двигателя, чтобы обеспечить максимальную эффективность их работы.

Движение задним ходом

«R» – движение задним ходом. Конструкция вариатора такова, что реверсного движения ведомого вала, передающего вращение на ведущие колеса, у него нет. Поэтому в конструкцию были включены дополнительные механизмы. При переводе селектора в это положение, механизмы заднего хода включаются в работу.

Во избежание поломок, переводить селектор в данное положение можно только после полной остановки авто. В некоторых моделях для перевода селектора в положение «R» нужно нажать клавишу, установленную на селекторе, при этом нажать на нее возможно будет только после полной остановки. Этим обеспечивается исключение возможности включения заднего хода без обездвиживания авто, что является дополнительной защитой вариатора.

Нейталь

«N» – нейтраль. При таком положении селектора силовая установка отключена от КПП. Используется это положение при длительной остановке, к примеру, в пробке. Также этот режим используется для запуска силовой установки. В целом, это обычная нейтральная передача, которая имеется во всех видах КПП. Однако не рекомендуется каждый раз при остановке, особенно краткосрочной, переводить селектор в данное положение.

Парковка

«P» — парковка. Данное положение селектора приводит к тому, что ведомый вал вариатора блокируется штифтом, исключая возможность самопроизвольного движения авто.

Применять этот режим нужно только при постановке авто на стоянку. Часто, чтобы исключить возможность случайного включения данного положения, помимо нажатия на клавишу на селекторе, нужно еще выжать педаль тормоза, а также затянуть ручник, после чего только селектор станет в данное положение. Снятие селектора с этого положения тоже сопровождается данными действиями, выполненными в обратном порядке.

Ручное управление

«+», «-» – повышение и понижение передачи. Поскольку в вариаторе передач как таковых нет, то для удобства водителей применяется ручной режим переключения. Но данный режим является лишь эмулятором – вариатор может менять передаточное число на определенные значения, что имитирует ступенчатую коробку. То есть ступенчатое изменение крутящего момента вроде и есть, и его можно менять, кратковременно переводя селектор в «+» или «-», тем самым создавая иллюзию переключения передач, но оно является лишь условным. К тому же, полностью добиться соответствия работы вариатора как ступенчатой коробки не получится – электронные системы все равно будут следить за оборотами двигателя и при надобности самостоятельно изменять передаточное число. Делается это для того, чтобы защитить от перегрузок сам вариатор.

Дополнительные режимы

Многие модели, укомплектованные вариатором, имеют дополнительные режимы работы коробки передач, которые подстраивают её под определенные условия движения.

«S» – режим спорт. Он обеспечивает более резвое поведение авто при нажатии на педаль. Этот режим предназначен для вождения в интенсивном режиме. Но все сводится к тому, что вариатор меняет передаточное число более медленно, что обеспечивает большую тягу при увеличении оборотов двигателя.

«Е» – эконом, он же «Эко». Данный режим является полной противоположностью режима «спорт». Вариатор подстраивается так, что обеспечивается максимальное взаимодействие двигателя с коробкой для минимального потребления топлива.

«L» – режим сложных условий эксплуатации. При переводе селектора в данное положение вариатор обеспечивает максимальное передаточное число, то есть тягу на ведущих колесах. Предназначен для движения по бездорожью, буксировке прицепа и т. д.

Нюансы пользования вариатором

Теперь о нюансах вождения авто, оснащенного вариаторной коробкой. Первое и одно из главных условий – не начинать движение на авто сразу после запуска двигателя, особенно это касается зимнего периода.

Начало движения

При длительной стоянке все масло стекает в поддон коробки передач, а поскольку низкие температуры делают масло более вязким, то начало движения сразу после запуска приведет к тому, что элементы вариатора будут работать без смазки. В результате это способствует их интенсивному износу. Поэтому после запуска следует дать время, чтобы масло под давлением попало на все смазывающиеся поверхности.

Примерно то же касается и перевода положения в «N» при краткосрочных остановках. При переходе на этот режим давление масла в вариаторе снижается, а после быстрого переведения в режим «D» и начала движения, масло не успеет в нужном количестве поступить к трущимся поверхностям. Поэтому лучше при остановке на светофоре не трогать селектор и оставлять его в положении «D», поскольку вариатор рассчитан на работу в таком режиме и при остановке.

Особенности при маневрировании и прохождении поворотов

Нужно учитывать, что вариатор реагирует на повышение оборотов двигателя. То есть, вначале водитель увеличивает акселератором обороты, на что и реагирует данная КПП. В зависимости от выбранного режима вариатор будет реагировать соответственно, но на эту реакцию ему нужно некоторое время.

При совершении обгона в первую очередь нужно учитывать этот фактор – добавить обороты коленчатого вала, а после уже начинать совершать маневр.

То же касается и при прохождении поворотов, нужно на педаль нажимать в момент начала поворота руля, тогда КПП отреагирует правильно и непредвиденных последствий не будет.

Транспортировка

Транспортировка прицепов или буксировка других авто для вариатора крайне не желательна, поскольку она значительно увеличивает нагрузку на трансмиссию, и как следствие – усиленный ее износ. Допускается только транспортировка прицепов с полным весом до 1 тонны.

Не стоит часто использовать авто с вариатором на пересеченной местности. То есть, многие кроссоверы и внедорожники с вариатором хоть и являются автомобилями с повышенной проходимостью, но особо на проходимость их не стоит особо рассчитывать – они больше являются городскими авто, чем «покорителями бездорожья».

Буксирование

Есть и нюансы, касающиеся буксировки авто с вариаторами. Допускается буксировать такое авто на жесткой или гибкой сцепке только при работающем силовом агрегате и нейтральном положении селектора. Если таковых условий нет, то буксировка производиться только путем частичной погрузки авто (обязательно должны быть вывешены ведущие колеса) или эвакуатором.

okorobke.ru

С правилами езды на автомобилях с вариаторными коробками российские водители познакомились относительно недавно. К отсутствию третьей педали в машине привыкнуть успели многие (обычная АКПП). Но заблуждаются те, кто ставит знак равенства между автоматом и бесступенчатой трансмиссией. Нюансы работы вариатора требуют самого внимательного рассмотрения. Как ездить на вариаторе?

Правила вариаторной езды

CVT — латинская аббревиатура, означающая интересующий нас тип коробки. Функционально она не отличается от других типов КПП, но кардинально разнится принципом работы.

Смена передач идёт плавно, без толчков, благодаря коррекции диаметральной плоскости дисков (ведомого/ведущего). Автомобиль разгоняется «не дёргаясь». Сидящий за рулём не отвлекается на переключение скоростей. Работа автоматики сокращает время разгона, экономит горючее, выбирает оптимальный режим работы двигателя.

Независимо от степени нагрузки мотора уровень шума силовой установки малоразличим. Раскатистый звук спорткара на таких авто не услышать никогда, даже если акселератор «утопить» до отказа. «Умная» электроника компенсирует резкое изменение параметров работающего агрегата, убирая лишнюю нагрузку.

Подробно о плюсах

Транспортное средство, оснащённое CVT, имеет ряд положительных аспектов, выгодно отличающих его от машин с «механикой» и АКПП. К преимуществам однозначно относятся:

хорошо набирается скорость;
более экономично расходуется топливо;
оптимизируются критичные нагрузки на двигатель;
увеличивается период регламентных сервисных и ремонтных работ;
повышен класс экологической безопасности.

Отслеживать уровень и качество масла в КПП — обязанность автовладельца. В случае с бесступенчатой трансмиссией нужно относиться к этому особо тщательно. Абсолютно все вариаторные коробки «болезненно» реагируют на невнимательное отношение к спецификациям и рабочему объёму залитого масла. Менять его придётся часто.

CVT-масло — отдельная категория. Особенность материала — антогоничность функции (обеспечение смазки трущихся поверхностей с одновременным предотвращением их проскальзывания). Экзотичность трансмиссионного масла не отражается на его стоимости, автолюбителей оно не разорит.

Менять жидкость в коробке с неидентичными спецификациям характеристиками — большой риск. Техническая документация автомобиля содержит точную информацию о типе и параметрах масла для КПП. Игнорирование этого аспекта с высокой степенью вероятности приведёт к незапланированным тратам, их размер может сильно огорчить владельца авто. Если самостоятельно уточнить сведения о расходном материале не удалось, следует обратиться за разъяснениями к дилеру или в официальный технический центр, где обслуживаются автомобили нужной марки.

Полностью заменить жидкость на вариаторе рекомендовано на отметках кратных 60 тыс. км пробега, в зависимости от производителя эти данные могут отличаться в большую или меньшую сторону. Российские реалии значительно корректируют этот показатель в сторону уменьшения (порядка 30 тыс. км).

Эксплуатация вариатора (краткая инструкция)

Латинские литеры, вместо цифр на рукояти переключения МКПП, означают следующее:

«P» — парковочный режим. Стоянка на продолжительное время, происходит блокировка системы управления. При зажигании необходимо убедиться, что рычаг установлен на этой же отметке;
«D» — машина в движении. Автомобиль едет вперед с характерной плавной сменой ступеней;
«N» — аналог «нейтралки». В бесступенчатом варианте КПП применяется при парковке с наклоном.

«L» — завышенные обороты и эффект торможения двигателем. Рекомендован при движении по бездорожью, под уклон, буксировке прицепа (подобие 1 ступени на «механике»).

«S» — спортивный. Двигатель выводится на полную мощность;
«E» — экономичный. Расход горючего минимизирован.

Машинам с вариаторами резко возрастающие нагрузки противопоказаны. Они становятся виновниками внеочередных посещений СТО и последующего ремонта. Это недостаток CVT-коробок конструкторы пока не решили.

Прогрев вариатора обязателен при низких температурах. Холодное масло в трансмиссии плохо распределяется внутри системы, часть элементов и деталей остаются без смазки. Прогревать по типу автоматической коробки передач путём переключения режимов «P-R-N-D» и обратно не рекомендуется, так как это не улучшает прогрев. Помните вариатор устроен абсолютно по-другому, нежели другие КПП. Как вариант можно на несколько секунд включить нейтраль — «N», это немного прогреет гидромуфту (сцепление).

Трогаться с места нужно убедившись, что автомобиль прогрелся до необходимого предела. После начала движения придерживаться спокойной манеры езды минимум километр, это полностью позволит прогреть все элементы коробки. Расходы на лишнее топливо сэкономят затраты на монтаж новой КПП.

Чем ниже температура окружающей среды, тем дольше необходимо прогревать коробку. При температуре -35 °C лучше не эксплуатировать автомобиль с CVT. Если вы всё-таки решились на поездку в сильный мороз, то прогревать рекомендуется не менее 30 минут и всю дорогу придерживаться очень щадящего режима езды.

В Европе (Финляндии) нашли альтернативу холостым оборотам двигателя для прогрева. Авто снабжаются электросистемой поддержки рабочей температуры. Машина запитывается от электросети через обычную штепсельную вилку. Машины с таким оборудованием легко узнать по характерным вырезам на бампере.

Бездорожье не рулит

Ездить на автомобилях с вариаторной КПП вне дорог не желательно. Пусть не вводят в заблуждение автолюбителей всемирно известные производители кроссоверов. Внедорожники с CVT автоматически зачисляются в «паркетники».

Владельцам бесступенчатой коробки лучше держаться города и шоссе с твёрдым покрытием.

Повредить бесступенчатую коробку можно наехав на выступ, ухаб, при попадании колёс в ямы и выбоины и другие шероховатости дорожного полотна. Подобные приключения небезопасны для МКПП, а в случае с автоматом в вариаторном исполнении последствия могут быть фатальными.

Буксовать, равно как и буксировать, на CVT не стоит. Эти действия небезопасны для агрегата. Вариант взятия автомобиля на буксир есть — при включённом моторе (смазка предохранит детали от излишнего трения), стоит ознакомиться с инструкцией по эксплуатации. И даже не взирая на это бывают случаи поломок, особенно КПП с пробегом, поэтому мы не рекомендуем его буксировать, ведь эвакуатор стоит гораздо дешевле чем ремонт. Неисправность двигателя приводит к неизбежному общению со службой эвакуации, есть другой но очень трудоемкий вариант, отсоединения полуосей от ведущих колес.

Соответственно использовать машину в качестве тянущего средства другого авто категорически не рекомендуется. Максимально допустимое условие — транспортирование автоприцепа весом не превышающего допустимого. Точная информация о грузоподъёмности и расстоянии, на которое можно буксировать прицеп, конкретной модели указана в техпаспорте.

Пробуксовка — очень вредное действие. Заглохнув на ухабах или в грязи, следует оставить попытки выехать самостоятельно. Передвигая селектор между отметками «D» и «R» можно добиться только скоротечного износа шлицевых соединений. Заметно сократится ресурс шестерней. Чтобы устранить поломку, узел разберут, что существенно ударит по карману автовладельца.

Внимание, датчики!

Без корректной работы контрольных устройств обеспечить безопасность поездок невозможно. Отслеживать их состояние постоянно — насущная необходимость. Прекращение функционирования одного датчика может привести к выходу из строя целого узла.

Если датчик контроля скорости повреждён, то блок управления автоматически переводит ремень трансмиссии в среднее аварийное положение, двигатель экстренно тормозит. Угроза деформирования ремня становится более чем реальной. При движении в высокоскоростном режиме может даже разорвать ременной привод. Снижение оборотов повышает процент «выживания» CVT.

Для желающих приобрести машину с пробегом есть непреложное правило — меняйте датчик скорости. Настоятельно предлагается купить оригинальную версию от производителя и проверенного поставщика. Аналогично следует поступить с датчиками уровня и давления масла. Весь комплект датчиков должен находиться в исправном состоянии.

Заключение

Выводы, не требующие особых обоснований:

«Лихачить» с вариатором нельзя. Поломки и сокращение периода эксплуатации неизбежны.
Ограничить поездки городской чертой, где преимущества бесступенчатой трансмиссии раскроются полностью.
Не начинать движения при «холодном» масле.
Отслеживать уровень жидкости и работоспособность контролирующих устройств.

autoleek.ru

Еще пять лет назад мало кто из отечественных автомобилистов знал о том, что такое вариаторная коробка передач и чем она отличается от традиционных «механик» и «автоматов». Но уже сегодня практически каждый автомобильный производитель добавил в свою линейку авто транспортные средства с этой КПП. Но далеко не каждый автомобилист знает, как ездить на вариаторе, тонкости его эксплуатации и какими преимуществами и недостатками он обладает.

Вариаторная коробка передач (CVT) представляет собой агрегат, предназначенный для передачи сигнала от двигателя к ведущим колесам. Данный тип КПП позволяет более плавно переходить от одной передачи к другой, меняя скорости вращения ведомого и ведущего валов. И хотя конструкция этого устройства была разработана более шестидесяти лет назад, только в последнее время он активно внедряется в производство машин.

Те, кто уже успел попользоваться автомобилем с такой КПП, замечают сразу — разгон машины происходит очень ровно и без провалов, поскольку водителю нет нужды переключать скорости. Уже давно известно и доказано многими испытаниями: если соревнуются два автомобиля с одинаковыми двигателями, но разными КПП, впереди окажется тот, который оснащен вариатором.

Некоторых водителей может смутить шум работы мотора во всех режимах функционирования. На транспортах, оснащенных вариатором, не получится добиться звука спортивного авто при разгоне. Потому что электроника машины оптимизирует работу мотора, тем самым позволяя ему функционировать в оптимальном режиме.

Все эти факторы позволяют подчеркнуть преимущества, которыми обладает авто с вариаторной КПП, по сравнению с обычным «автоматом» или «механикой». В частности, это:

оперативный набор скорости;
экономия бензина по сравнению с другими передаточными агрегатами;
оптимизация нагрузки на мотор;
сниженный интервал необходимости технического обслуживания и ремонта;
вариаторная КПП является более чистым агрегатом с экологической точки зрения.

«Подскажите, пожалуйста! Купил себе Хонду с вариаторной коробкой передач. Решил посмотреть в Интернете и почитать об этом типе КПП и оказалось, что все не так гладко, как могло бы быть! Из отзывов других автомобилистов я понял, что этот агрегат очень сложный по своей конструкции и далеко не каждый автосервис возьмется за ремонт коробки передач. Как правильно эксплуатировать Хонду с вариатором? На что нужно обратить внимание?», — пишет интернет-пользователей Николай.

И подобных вопросов в Сети очень много. Итак, как правильно пользоваться автомобилем, оборудованным вариатором? Какой оптимальный стиль вождения для этого агрегата, каковы особенности его эксплуатации? Ответы на эти вопросы вы найдете ниже. Используя автомобиль, оснащенный CVT, нужно соблюдать несколько правил и нюансов.

Трансмиссионное масло

Всегда нужно четко следить за уровнем и состоянием расходного материала, залитого в агрегат. Вариаторы, в отличие от автоматических КПП и уж тем более от механических, более чувствительны к качеству расходного материала. Здесь лучше не заливать жидкость от непроверенного производителя и, тем более, купленную где-нибудь на обочине дороги.

Трансмиссионное масло должно полностью соответствовать спецификациям, которые требует коробка передач определенного авто. Чтобы определиться с тем, какой именно расходный материал нужен вашему автомобилю, следует ознакомиться с мануалом по эксплуатации. Как правило, такие важные моменты описываются в инструкции. В мануале должна быть указана спецификация и основные требования, предъявляемые для трансмиссионного расходного материала. В случае нарушения эти требований будьте готовы выложить сумму за ремонт агрегата.

Если вы не нашли ответ на ваш вопрос в инструкции к авто, то, возможно, есть смысл связаться с дилером. Он поможет вам определиться с тем, какое масло лучше приобрести и где его заправить. Учтите — залив жидкости также следует осуществлять у мастеров, которые уже сталкивались с этим. Поэтому также уточните у дилера, где в вашем городе есть соответствующие станции техобслуживания. Возможно, представители компании посоветуют вам обратиться в свой сервисный центр.

Не забывайте также проверять уровень расходного материала в коробке передач: он всегда должен соответствовать норме. При недостаточном количестве жидкости в CVT детали и компоненты агрегата не смогут смазываться должным образом. Это, в свою очередь, может послужить причиной выхода из строя некоторых компонентов коробки передач, что также может ударить по карману автомобилиста.

Резкие нагрузки

В автомобилях, оборудованных вариаторной КПП, резкие нагрузки зачастую становятся причиной последующих поломок и неисправностей. В силу своей конструкции эту проблему можно считать «болезнью». По неизвестным нам причинам разработчики CVT не спешат решить эту проблему, поэтому она остается насущной для владельцев машин с вариатором.

Особенно водителю такого автомобиля стоит воздержаться от резкого старта в зимний период, пока машина не прогрелась до нормальной рабочей температуры. Из-за того, что трансмиссионное масло в агрегате холодное, оно не может сразу же поступить во все каналы системы, то есть некоторые компоненты какое-то время работают без смазки. Поэтому резкий старт может стать причиной летального исхода CVT.

Разумеется, все зависит от стиля вождения, но в случае с CVT следует отказаться от резких стартов и пробуксовки.

Езда по бездорожью

CVT не предназначены для частой эксплуатации по сельской местности или бездорожью. Несмотря на то что этим агрегатом оснащаются кроссоверы Mitsubishi, к примеру, модель Outlander, данные авто сложно назвать внедорожниками. Поэтому водителю рекомендуется ограничить частые поездки по сельской местности.

То же самое касается и буксировки. Транспорт с оборудованными CVT категорически не стоит буксовать. Это губительно действует на агрегат. Если вы заглохли где-то в грязи и попытаетесь выехать на авто, переключая селектор КПП из положения «D» в «R», это спровоцирует повышенный износ шлицевых соединений. В свою очередь, ресурс эксплуатации шестеренок значительно сокращается. Разумеется, при их поломке придется разбирать агрегат и ремонтировать его, а это удовольствие не из дешевых. То есть, если в вашем авто произошла поломка и вы не можете завестись, чтобы доехать до СТО, единственным выходом для вас будет вызов эвакуатора.

Кроме того, губительным для машины с CVT может оказаться и буксировка другого транспорта. Максимум, что допускается для буксировки — это малогабаритный нагруженный прицеп, грузоподъемность которого не должна превышать 700-1000 кг. Поскольку транспорт имеет гораздо больший вес, то от их буксировки следует воздержаться.

Функционирование датчиков

Датчики — это отдельная тема для разговора. Для обеспечения нормальной езды за их работой следить нужно так же, как за уровнем бензина в бензобаке. От работоспособности устройств контроля зависит функционирование агрегата в целом. Стать причиной поломки CVT может датчик контроля скорости.

Если этот компонент выходит из строя, то блок управления ()транспорта сразу же скидывает ремень коробки передач в среднее аварийное положение, в результате чего происходит экстренное торможение мотором. Тогда может произойти деформация ремня, но в некоторых случаях он может и вовсе разорваться, но только если машина едет на высокой скорости. Если же скорость езды не настолько высокая, то сам агрегат может и не пострадать.

Поэтому, если вы приобретаете подержанный автомобиль, то в первую очередь замените датчик скорости, желательно приобретя оригинальный компонент от производителя. То же самое касается и датчиков контроля уровня трансмиссионной жидкости, датчика давления масла и т.д. Все датчики должны быть исправны.

Ремонт

Приобретая машину с CVT позаботьтесь о том, чтобы у вас всегда был телефонный номер грамотного специалиста. На сегодняшний день далеко не все станции техобслуживания берутся за ремонт этих агрегатов, поскольку они достаточно сложны по своей конструкции и требуют грамотного подхода.

Кроме того, стоимость услуг таких специалистов гораздо выше, а от ремонта зависит многое. Лишь один недочет, допущенный мастером, может стать причиной более серьезной поломки. Поэтому к вопросу о ремонте также стоит подойти ответственно.

Что касается официальных дилеров, то, как показывает практика, они занимаются ремонтом CVT только тогда, когда машина на гарантии. Если же срок гарантии закончился, то представители компании, скорей всего, предложат вам полностью заменить агрегат, а это, как вы понимаете, совсем не дешево.

Причины поломок

Далее рассмотрим наиболее распространенные причины неисправностей CVT.

Как вы поняли, вариаторная коробка переключения скоростей представляет собой достаточной сложный по своей конструкции агрегат, имеющий свои недостатки и преимущества.

От правильной эксплуатации машины, езды на ней и стиля вождения зависит многое. В силу своих особенностей ездить на авто с таким агрегатом понравится любому водителю, но далеко не каждый сможет сразу же разобраться во всех нюансах, от которых напрямую зависит работоспособность КПП.

Приобретая машину с таким агрегатом, задумайтесь — а сможете ли вы правильно на ней ездить и учитывать все особенности агрегата? Если нет, то лучше не связывайтесь с CVT, поскольку даже неправильный способ езды может стать причиной выхода из строя агрегата.

Видео от Александра Павлова «Бесступенчатая трансмиссия»

В этом видео автор рассказывает о принципе работы CVT и о ее особенностях.

avtozam.com

особенности эксплуатации и вождения автомобиля, правила, рекомендации и советы с видео

Бесступечнатые вариаторные КПП обеспечивают плавное переключение скоростей и не имеют фиксированных первой, второй или пятой передач. С принципами езды на автомобилях с CVT водители познакомились относительно недавно. Поэтому следует узнать, как правильно ездить на вариаторе и каких ошибок нельзя допускать при эксплуатации коробки передач.

Содержание

Открытьполное содержание

[ Скрыть]

Режимы вариатора

Сначала разберем основные режимы работы вариаторной коробки автомат.

Движение вперед

На вариаторной трансмиссии движение вперед обозначается символом D. Этот режим считается основным в работе коробки передач, для его активации селектор переводится в положение D. Вариаторная трансмиссия во время езды автоматически изменяет передаточное число, основываясь на оборотах силового агрегата. Управляющий модуль коробки передач будет производить мониторинг работы агрегата и мотора машины для обеспечения максимальной эффективности работы устройств.

Движение задним ходом

Для активации этого режима селектор коробки передач переводится в положение R. Конструктивные особенности трансмиссионного агрегата: в КПП отсутствует задний ход ведомого вала, который передает вращение на колеса автомобиля. Поэтому агрегат оборудуется дополнительными узлами и механизмами, которые включаются в работу при активации режима R. Чтобы не допустить появления неисправностей, рычаг коробки передач допускается переводить в этом положение после того, как машина полностью остановится. В зависимости от типа авто, для переключения селектора в режим R необходимо дополнительно нажать на специальную кнопку. Сделать это можно только после полной остановки транспортного средства.

Вариаторная коробка передач

«Нейтралка»

Нейтральная передача обозначается буквой N. Если включить селектор коробки в этом положении, то двигатель автоматически отключается от КПП. Использование нейтральной скорости допускается при езде в условиях пробок и длительном простое автомобиля. Также режим нейтральной передачи применяется для запуска автомобильного двигателя, но включать нейтраль при кратковременной остановке нельзя.

Парковка

Режим паркинга на вариаторных КПП обозначается буквой P. Когда водитель переводит селектор в это положение, специальный штифт блокирует ведомый вал трансмиссии. Это позволяет предотвратить вероятность самопроизвольной езды машины. Использование режима парковки допускается при полной остановке машины, когда авто ставится на стоянку. В большинстве авто для активации положения паркинга надо нажать на педаль тормоза и поднять ручник. Это своеобразная защита. Чтобы отключить этот режим, надо выполнить аналогичные действия в обратной последовательности.

Ручное управление

Для ручного переключения скоростей используется специальная выемка на корпусе коробки в салоне с символами «+» и «-». Как таковых передач в вариаторной трансмиссии не имеется, поэтому для удобства используется ручной режим. Вариаторная коробка передач самостоятельно изменяет передаточное число, что имитирует работу ступенчатой трансмиссии. Водитель может менять крутящий момент двигателя во время движения, переключая режимы, но по факту это только условное переключение скоростей.

Добиться полного соответствия функционирования вариаторной трансмиссии и механической коробки не получится, поскольку управляющий модуль следит за оборотами силового агрегата. Когда нужно, он самостоятельно меняет передаточное число. Это делается для предотвращения воздействия повышенных нагрузок на агрегат.

Схема изменения положения роликов при увеличении и уменьшении оборотов

Дополнительные режимы

Вариаторные коробки передач в большинстве современных автомобилей имеют дополнительные режимы работы трансмиссии:

Спортивный режим (S). При его активации обеспечивается большая маневренность транспортного средства и более стремительный пуск, когда водитель жмет на газ. Такое положение актуально использовать при эксплуатации авто в интенсивном режиме работы. Но проблема в том, что вариаторные агрегаты изменяют передаточное число значительно медленнее. Благодаря этому обеспечивается хорошая тяга при повышении количества оборотов ДВС.
Экономный режим (E). Такое положение — противоположность спортивному режиму. Управляющий модуль после активации настраивает коробку передач таким образом, что силовой агрегат начинает максимально взаимодействовать с КПП. Это обеспечивает минимальное потребление горючего машиной. Разумеется, по сравнению с механикой, вариаторные КПП работают менее экономично.
Сложные условия использования (L). Если водитель включает рычаг КПП в это положение, то коробка обеспечивает наибольшее передаточное число, что способствует увеличению мощности ДВС. Использование этого режима актуально при езде по бездорожью, буксировке прицепа и т. д.

Уход и эксплуатация

Какие правила езды надо учитывать, чтобы правильно эксплуатировать вариаторную КПП, мы расскажем ниже. Для начинающих водителей секреты правильной эксплуатации указываются в сервисной книжке. Рекомендуем ознакомиться с техническим мануалом к машине, чтобы не допустить ошибок при использовании.

Трансмиссионное масло

Всегда следите за объемом смазки, а также за ее состоянием в коробке передач. Следите за уровнем смазки, потому что важно его соответствие норме. Если объем расходного материала будет недостаточным, масло не сможет эффективно смазать трущиеся детали и компоненты коробки передач CVT. В результате это приведет к их быстрому износу и выходу из строя.

Вариаторные трансмиссии чувствительны к использованию некачественного масла. Заливайте в агрегат продукты от проверенных изготовителей, а перед заменой жидкости обязательно прочитайте сервисную книжку по эксплуатации. В ней указаны все советы по выбору стандартов и спецификаций, которым должен соответствовать расходный материал, конечно, если его замена предусмотрена производителем машины. В случае когда эти требования не соблюдаются, в будущем такая эксплуатация приведет к дорогостоящему ремонту.

Если в инструкции не указываются рекомендации по выбору смазки, свяжитесь с дилерским представительством. Менять смазку надо только на специализированных станциях. Конструктивные особенности и характеристики вариаторов таковы, что самостоятельно поменять расходный материал очень сложно.

Канал AnTiNooB Stream / Live опубликовал урок, в котором подробно описываются все нюансы эксплуатации вариаторной КПП.

Резкие нагрузки

Вариаторные трансмиссии не терпят высоких нагрузок. Сильные нагрузки на коробку передач приведет к появлению неисправностей в работе КПП. В случае когда вам надо быстро разогнаться, особенно зимой, рекомендуем сначала прогреть КПП до рабочей температуры. Если прогрелся двигатель, еще не значит, что прогрелось масло в коробке передач. ДВС и КПП используют одну систему охлаждения, но поскольку коробка находится дальше от мотора, для ее нагрева требуется больше времени. Из-за того, что смазочный материал холодный, он не может пройти по всем каналам системы и смазать все трущиеся механизмы. В течение определенного времени, пока КПП не прогреется, эти детали будут функционировать без смазки.

Как начать движение?

Когда машина какое-то время стоит на стоянке, смазочный материал стекает в поддон картера трансмиссии. В холодное время года вязкость расходного вещества становится более высокой, поэтому когда вы запускаете двигатель в мороз, не надо сразу начинать движение. Подождите какое-то время (не менее трех минут), чтобы жидкость прошла по всем каналам. Некоторые производители для более быстрого прогрева смазки рекомендуют включить по очереди все режимы работы коробки передач, задержавшись на каждом из них на несколько секунд. Мы советуем делать так только в том случае, если эти рекомендации указаны в сервисном мануале.

Особенности при маневрировании и прохождении поворотов

При вождении машины с CVT учитывайте, то такие коробки передач чувствительно реагируют на увеличение оборотов силового агрегата. Поначалу водитель повышает их количество нажатием на педаль газа. Затем, в соответствии с выбранным режимом, трансмиссия будет автоматически подбирать обороты для оптимальной работы. Но на подбор потребуется определенное время. Если вы совершаете маневр во время езды, то учитывайте этот фактор в первую очередь. Сначала увеличьте обороты мотора, а затем выполняйте маневр. Это касается и вхождения в поворот: водителю надо жать на газ в момент, когда только начинает поворачиваться руль.

Из ролика, опубликованного пользователем AlexKolmak, вы сможете узнать об устройстве вариаторной коробки передач.

Транспортировка и буксирование

Буксировка на машине с вариаторной коробкой, как и пробуксовка, не допускаются. В противном случае эти действия приведут к быстрому износу трансмиссии или она полностью выйдет из строя. Если производитель авто допускает буксировку, то обязательно уточните этот момент, изучив правила эксплуатации. Но мы не рекомендуем этого делать, поскольку на практике происходят случаи, когда транспортировка других машин приводит к поломке трансмиссии, особенно если речь идет об агрегатах с большим пробегом. Лучше вызвать эвакуатор и заплатить больше, чем потом переплачивать за ремонт. Если неисправен мотор, буксировка допускается только в том случае, когда будут отсоединены полуоси от ведущих колес.

Нельзя использовать машину с вариатором в качестве тянущего автомобиля. Допускается взять на буксир только один прицеп, вес которого не превышает допустимые нормы. Более точная информация касательно грузоподъемности и расстояния, на которое можно буксировать прицеп, указывается в сервисной книжке к машине.

Бездорожье

Вариаторные коробки передач в целом не приспособлены для регулярной эксплуатации в условиях бездорожья. Даже если вы владелец кроссовера или внедорожника, надо учитывать этот факт. Такие машины считаются паркетниками. Вы можете легко повредить трансмиссию, попав на выступ или ухаб. Если произойдет механическое повреждение агрегата, последствия могут быть серьезными: начиная от утечки смазки и заканчивая поломкой составляющих элементов. В обоих случаях автовладельцу предстоит непростой и дорогостоящий ремонт. Управлять машиной с CVT при езде по бездорожью надо аккуратно.

Не допускается и пробуксовка, поскольку она приводит к быстрому износу КПП. Если вы застряли в грязи или в сугробе, то не надо попытаться покинуть препятствие самостоятельно. Если вы будете часто переключаться между режимами D и R, это приведет к быстрому износу шлицевых соединений. Из строя могут выйти шестеренки.

Принцип работы вариаторной трансмиссии показан на ролике, опубликованном Сергеем Ивановым.

Функционирование датчиков

Работа датчиков определяет правильность функционирования вариаторной КПП в целом. Чтобы машина могла работать экономно, все контроллеры должны быть исправны. К неполадкам в работе вариаторной трансмиссии может привести поломка датчика скорости. Если этот элемент ломается, управляющий модуль переводит КПП в аварийное положение, что приводит к экстренному торможению двигателя. Такая проблема приведет к деформации ремешка КПП, иногда этот элемент разрывается, что часто происходит при езде на повышенной передаче. Надо следить за рабочим состоянием контроллера уровня масла в коробке передач, датчика давления и других деталей.

Плюсы и минусы CVT

Достоинства вариаторных коробок передач:

Такие трансмиссии обычно работают без рывков и толчков. Они позволяют быстрее разогнать автомобиль благодаря упрощенному управлению.
Машина с вариатором вряд ли заглохнет на светофоре или в пробке, поскольку такие авто плавно трогаются с места.
Экономичность топлива по сравнению с классическими коробками-автомат.
Вариаторные коробки передач сравнительно экологичные агрегаты. Такие системы не выпускают в окружающую среду столько ядовитых веществ, сколько традиционные АКПП и МКПП.

Недостатки:

Чувствительность коробки передач к неправильной эксплуатации. При езде на высоких оборотах возможен выход из строя составных элементов коробки.
Необходимость периодической обработки клиновидного ремня специальным средством. Найти такую жидкость в мегаполисе не проблема, а вот в небольших городах и поселках поиск может вызвать сложности.

Загрузка …

Выводы

Подытожим:

Вариаторы не терпят больших нагрузок. Поэтому «лихачить» на машинах с такими КПП не допускается. Иначе это приведет к поломке агрегата.
Лучше всего использовать машину в условиях города, а не по бездорожью. Так вы сможете оценить все преимущества бесступенчатой коробки передач.
Не начинайте движение, пока трансмиссия не прогреется и смазка не станет менее вязкой.
Всегда следите за уровнем смазочного материала в коробке передач и за рабочим состоянием датчиков.

Видео «Как правильно разобрать вариаторную коробку передач?»

На примере автомобиля Ауди канал «Скорая помощь вашему агрегату» в своем ролике предлагает ознакомиться с процессом разбора агрегата своими руками.

особенности эксплуатации и вождения автомобиля, правила, рекомендации и советы с видео

Причины поломок

Далее рассмотрим наиболее распространенные причины неисправностей CVT.

Вариаторная КПП в разобранном виде

Признаки	Поломки
Езда на машине на нейтральной скорости: невозможность включить какую-либо передачу.	вышел из строя рычаг переключения скоростей; в электропроводке могут быть механические повреждения, то же самое касается разъемов; вышел из строя блок управления.
Во время переключения селектора коробки из положения «N» в «D» водитель может слышать удары. Также во время движения авто может идти рывками.	вышел из строя электромагнитный клапан давления в основной магистрали трансмиссионной системы; вышел из строя блок управления авто.
Во время езды водитель чувствует, что значительно снизилась динамика авто. Также транспорт может просто не двигаться при нажатии на педаль газа.	произошла поломка муфты переднего хода;вышел из строя гидротрансформатор;зафиксированы неисправности в работе вариаторной передачи;вышел из строя электрогидравлический модуль;произошла поломка в работу блока управления.
Не получается переключить скорости во время движения в ручном режиме.	В этом случае может произойти: поломка электроразъемов системы трансмиссии либо обрыв проводов цепи; выход из строя блока управления; поломка рычага переключения скоростей.

Вариаторная КПП в демонтированном виде

Как вы поняли, вариаторная коробка переключения скоростей представляет собой достаточной сложный по своей конструкции агрегат, имеющий свои недостатки и преимущества.

Содержание

Проверка масла
Проверка в движении
Проверка на звук

Вариатор схож с автоматической коробкой переключения передач тем, что не нужно самостоятельно выставлять скорость с помощью рычага трансмиссии. Однако в своей работе он имеет существенные отличия: если «автомат» включает фиксированные передачи, как правило, в количестве от четырех до девяти, то вариатор – бесступенчатая трансмиссия, которая не имеет фиксированных ступеней.

Иначе говоря, если автоматическая коробка передач поочерёдно включает фиксированные ступени, то вариатор работает от нижнего до верхнего порога, не имея на пути увеличения передаточного числа промежуточных «остановок».

Итак, какими способами может быть осуществлена проверка вариатора, если вы уже встретились с продавцом и осматриваете автомобиль:

Проверка масла в вариаторе;
Проверка в движении;
Проверка на звук.

Второй и третий способы могут показаться похожими, однако они лишь смежные, одно может не дать полного представления без другого.

Несмотря на то, что стандартный «автомат» с гидротрансформатором считается предпочтительным вариантом КПП, вариатор считается более современным, хотя и не лишён своих изъянов и недостатков, а в чём-то уступает автоматической коробке передач.

Поговорим подробнее о способах проверки вариатора.

Вариатор

Суть и смысл работы вариаторной коробки, которую обозначают как CVT, ничем не отличается от любой другой трансмиссии. Суть устройства заключается в том, чтобы преобразовать крутящий момент, который поступает от силового агрегата на колёса.

Но отличительной особенностью вариатора является то, что момент передаётся бесступенчато. Здесь предусмотрен определённый диапазон регулирования. Именно эта характеристика существенно отличается классический автомат от вариатора.

Что же касается аббревиатуры CVT, то она расшифровывается как Continuosly Variable Transmission. Перевести такое название можно как трансмиссия или коробка передач с непрерывно меняющимся крутящим моментом.

Вы уже примерно поняли, чем отличаются вариаторы от автоматов и какая основная разница между ними. Но этого объективно недостаточно, чтобы отдать какому-нибудь из двух вариантов предпочтение.

Также отличие вариатора от классического автомата заключается в конструктивных особенностях. Выделяют 3 основных типа CVT, которые бывают:

цепными;
клиноременными;
тороидальными.

Если говорить про легковой автомобильный транспорт, то здесь самыми популярными и распространёнными оказались именно клиноременные разновидности вариаторной коробки передач.

В состав клиноременного вариатора входит клиновидный ремень. Он располагается непосредственно между двумя шкивами раздвижного типа. Во время движения транспортного средства эти шкивы постоянно сжимаются и разжимаются, обеспечивая тем самым изменения в показателях передаточного числа. Основной задачей вариатора является создать плавное и бесступенчатое изменение крутящего момента. Подобные системы активно используются на легковых автомобилях, в составе снегоходов, двухколёсных технике и пр.
Следующей разновидностью вариаторной коробки являются цепные CVT. Передача мощности здесь осуществляется за счёт скошенных торцов оси цепных звеньев. А само тянущее усилие передаётся с помощью специальной цепи. Такие вариаторы не получили широкого распространения, хотя иногда встречаются.
Тороидные вариаторы заменили шкивы на диски конусовидной формы. А вместо ремня здесь задействовали специальные ролики. Они характеризуются тем, что могут передавать достаточно большой крутящий момент. Но, чтобы создать подобные детали для компоновки вариаторной коробки, необходимо обязательно использовать сталь высокопрочных сортов. Это негативно сказывается на стоимости, из-за чего многие автопроизводители отказались от идеи установки подобных CVT на свои транспортные средства.

Учитывая очевидные отличия в конструкции и принципе действия, несложно понять, в чём заключается разница между двумя видами рассматриваемых КПП. При этом коробка автомат и вариатор являются достойным решением, каждое из которых имеет свои сильные и слабые стороны.

Если говорить о преимуществах, характерных для вариаторных или бесступенчатых коробок передач, то здесь основным достоинством считается обеспечение непрерывного изменения крутящего момента. Тут отсутствует момент задержки, который характерен для АКПП, где происходит переход с одной передачи на другую. Бесступенчатость и непрерывность вариатора способствует появлению других преимуществ в виде более эффективного расхода топлива и улучшения динамических характеристик мотора. Машины с CVT потребляют меньше горючего и обеспечивают лучшую динамику при разгоне.

При этом вариатор имеет и некоторые очевидные недостатки. Начать следует с того, что CVT не предназначены для использования на мощных двигателях. Установка на автомобиль с повышенной мощностью не даёт использовать потенциал коробки. Она будет быстро разрушаться и изнашиваться.

CVT можно считать сравнительно новой разработкой в сфере автомобильных коробок передач. Потому инженеры пока не придумали, как повысить устойчивость вариатора к высоким нагрузкам, буксировке и активной езде при повышенных оборотах. В подобных условиях ремень вариаторной коробки быстро изнашивается, и происходит поломка всей трансмиссии. Ремонтировать и восстанавливать CVT довольно дорогое удовольствие, превышающие зачастую затраты на ремонт классического автомата.

Устройство CVT

Вариаторная коробка передач

Как и любая другая коробка передач, вариатор – это устройство, преобразующее крутящий момент, поступающий от двигателя к колесам. Передача момента осуществляется бесступенчато, в определенном диапазоне регулирования. Довольно часто вариатор обозначают аббревиатурой «CVT» (Continuously Variable Transmission), что в переводе с английского означает «трансмиссия с непрерывно изменяющимся крутящим моментом».

Типы CVT

В зависимости от устройства выделяют следующие основные типы вариаторов:

цепные;
клиноременные;
тороидальные.

Клиноременный вариатор

Наибольшее распространение получил клиноременный вариатор CVT.

Клиноременный вариатор CVT состоит из клиновидного ремня, расположенного между двумя раздвижными шкивами. В процессе движения автомобиля шкивы то сжимаются, то разжимаются, обеспечивая изменение передаточного числа. Главная цель вариаторной коробки – обеспечение плавного бесступенчатого изменения крутящего момента. Это актуально для легковых автомобилей, мотороллеров, снегоходов и прочей техники.

Тороидный вариатор

В цепном вариаторе CVT мощность передается скошенными торцами осей звеньев цепи, а тянущее усилие передает цепь. В тороидных вариаторах вместо шкивов используются конусовидные диски, вместо ремня – ролики. Они способны передавать больший крутящий момент. Для изготовления деталей для данного типа CVT требуется высокопрочная сталь, что в итоге влияет на его стоимость.

Преимущества и недостатки CVT

Цепной вариатор

Главным преимуществом вариаторной коробки передач является возможность обеспечить непрерывное изменение крутящего момента. Это позволяет достичь лучших показателей расхода топлива и динамики автомобиля.

К недостаткам вариатора относятся:

Невозможность его установки в автомобилях с мощным двигателем.
Максимальные нагрузки, буксировка или систематическая езда на высоких оборотах приведут к быстрому износу ремня вариатора, а соответственно и к поломке CVT.

Читайте также: Робот или автомат: какая коробка лучше

Выводы

Подытожим:

Вариаторы не терпят больших нагрузок. Поэтому «лихачить» на машинах с такими КПП не допускается. Иначе это приведет к поломке агрегата.
Лучше всего использовать машину в условиях города, а не по бездорожью. Так вы сможете оценить все преимущества бесступенчатой коробки передач.
Не начинайте движение, пока трансмиссия не прогреется и смазка не станет менее вязкой.
Всегда следите за уровнем смазочного материала в коробке передач и за рабочим состоянием датчиков.

Правила вариаторной езды

CVT — латинская аббревиатура, означающая интересующий нас тип коробки. Функционально она не отличается от других типов КПП, но кардинально разнится принципом работы. Смена передач идёт плавно, без толчков, благодаря коррекции диаметральной плоскости дисков (ведомого/ведущего). Автомобиль разгоняется «не дёргаясь». Сидящий за рулём не отвлекается на переключение скоростей. Работа автоматики сокращает время разгона, экономит горючее, выбирает оптимальный режим работы двигателя.

Подробно о плюсах

хорошо набирается скорость;
более экономично расходуется топливо;
оптимизируются критичные нагрузки на двигатель;
увеличивается период регламентных сервисных и ремонтных работ;
повышен класс экологической безопасности.

Дело в масле

Как пользоваться вариатором?

Бесступенчатая коробка переключения скоростей в разрезе

оперативный набор скорости;
экономия бензина по сравнению с другими передаточными агрегатами;
оптимизация нагрузки на мотор;
сниженный интервал необходимости технического обслуживания и ремонта;
вариаторная КПП является более чистым агрегатом с экологической точки зрения.

Так выглядит резиновый ремень на вариаторной коробке передач старого образца: сегодня разработчики устанавливают металлические ремни

«Подскажите, пожалуйста! Купил себе Хонду с вариаторной коробкой передач. Решил посмотреть в Интернете и почитать об этом типе КПП и оказалось, что все не так гладко, как могло бы быть! Из отзывов других автомобилистов я понял, что этот агрегат очень сложный по своей конструкции и далеко не каждый автосервис возьмется за ремонт коробки передач. Как правильно эксплуатировать Хонду с вариатором? На что нужно обратить внимание?», — пишет интернет-пользователей Николай.

Трансмиссионное масло

Так выглядит ремень CVT в увеличенном виде

Резкие нагрузки

Так выглядит ремень CVT в увеличенном виде

Езда по бездорожью

Бесступенчатая коробка-вариатор в разрезе

Функционирование датчиков

Вариаторная коробка передач в разрезе — на фото показан работающий ремень агрегата

Ремонт

Проверка масла

В коробке вариаторе, или, как она называется, CVT, имеется специальная жидкость – масло, позволяющее коробке плавно и бесшумно работать. Проверка жидкости в вариаторе является самым надёжным способом получить исчерпывающую информацию о состоянии и работоспособности трансмиссии.

Проверка масла проводится также, как, скажем, на двигателе – с помощью привычного масляного щупа. Однако важно учитывать, что в случае с вариатором масло необходимо проверять двумя метками на щупе, одна отвечает за состояние «на холодную», другая же – при прогретом вариаторе.

В случае, если уровень жидкости нормальный, следует перейти к проверке цвета масла. В идеале оно должно быть прозрачным, однако есть вероятность столкнуться с тем, что масло будет тёмным, или же оно будет мутным.

Если масло не прозрачное, это означает либо то, что владелец не ухаживает за автомобилем и пренебрегает необходимостью обслуживания бесступенчатой трансмиссии, или же вариатор используется в очень тяжёлом режиме, что говорит о владельце как о водителе, «убивающем» автомобиль своей манерой езды. По крайней мере, пагубно воздействует на состояние КПП.

Даже если масло оказалось прозрачным, не спешите праздновать победу – нужно также удостовериться, что в нём нет посторонних частиц. Если даже в абсолютно прозрачном масле вы можете заметить прожилки, сгустки и комки, это будет означать, что вариатор уже сильно изношен, и не исключено, что в ближайшем будущем речь зайдёт о серьёзном ремонте, а то и о замене коробки передач.

Возможно, вам бы того не хотелось, но если вы хотите быть уверены во всем, то масло из вариатора необходимо понюхать. Запах расскажет о многом, например, если масло пахнет горелым. Это означает, что вариатор эксплуатировался неправильно и при критических нагрузках.

Таким образом, необходимо проверить масло на:

Прозрачность;
Наличие посторонних веществ;
Запах.

По этому ряду факторов вы сможете определить, ухаживали ли за требовательной к себе коробкой передач, или пустили всё на самотёк, что может привести в дальнейшем к дорогостоящему ремонту. Нужна вам покупка машины с такими симптомами, решайте, конечно, сами, но если что-то не так – советуем воздержаться.

Даже если масло оказалось прозрачным, чистым и без запаха гари, советуем не останавливаться на этом, и продолжить проверку уже на ходу автомобиля.

Особенности АКПП

Когда на выбор предлагается вариатор либо же автоматическая коробка передач, объективно, не изучая вопрос детальнее, сказать, что лучше, невозможно. Для этого нужно вникнуть суть каждого типа трансмиссии, изучить его особенности, конструкцию и принцип работы.

Сразу стоит заметить, что сравниваться будет классический автомат и вариатор, фактически являющийся разновидностью автоматической коробки.

Управление автоматом осуществляется с помощью специального селектора или ручки переключения. Обычно она устанавливается в районе центрального тоннеля, но на некоторых авто, преимущественно американских производителей, располагается на рулевой колонке.

Селектор предусматривает возможность для водителя путём перемещения переключателя выбирать один из доступных режимов работы, в числе которых Drive, Parking и R, необходимый для движения задним ходом. По мере усовершенствования автоматических коробок количество режимов значительно увеличивалось. Всё чаще на современных автомобилях, даже при не самых дорогостоящих моделях, автоматы предусматривают наличие специальных режимов движения, необходимых для зимнего передвижения, спортивной езды или максимальной экономии топлива.

Классический автомат конструктивно состоит из планетарной КПП, гидротрансформатора и специальной системы управления. АКПП могут использоваться на легковых авто, в грузовом транспорте, автобусах и даже на колёсной спецтехнике.

В состав гидротрансформатора входит турбинное и насосное колесо, между которыми располагается реактор. Насосное колесо имеет непосредственную связь с коленчатым валом мотора, а турбинное соединяется с валом коробки передач. В зависимости от того, в каком режиме работает реактор, он может блокироваться обгонной муфтой или находиться в состоянии свободного вращения.

Крутящий момент от мотора на КПП передаётся за счёт потока жидкости, в роли которой выступает трансмиссионное масло. Оно подаётся с помощью лопаток насосного колеса на лопасти колеса турбинного типа. Между колёсами гидротрансформатора имеются минимальные зазоры, а сами лопасти выполняются специальной формы, чтобы создавать непрерывный круг для циркуляции рабочей жидкости. Это обеспечивает наличие жёсткой связи между мотором и коробкой передач, необходимой для плавной передачи тягового усилия.

Гидротрансформатор способен преобразовывать скорость вращения и предавать крутящий момент в строго ограниченном диапазоне. Из-за этого к нему подключается планетарная многоступенчатая коробка, которая также позволяет двигаться на машине с АКПП задним ходом.

Передачи переключаются за счёт создания высокого масляного давления. В этом процессе важнейшую роль играют фрикционные муфты. Возникающее между ними давление распределяется системой управления, состоящей из управляющего блока и электромагнитных клапанов.

Условным недостатком АКПП можно назвать то, что она стоит достаточно дорого, а также расходует больше топлива. Но это достаточно спорные минусы, поскольку современные автоматы вышли на новый уровень по эффективности. Многие из них как минимум не уступают классическим МКПП, а порой даже превосходят по показателям экономии топлива.

Изучение особенностей, которыми обладает коробка автомат, не даёт возможности сказать, что лучше, если конкурентом выступает вариатор. Для начала нужно рассмотреть характеристики самой вариаторной коробки передач.

АКПП в разрезе

АКПП

Гидромеханическая АКПП

Управление АКПП осуществляется селектором переключения, расположенным на центральном тоннеле или на рулевой колонке (в американских автомобилях). Перемещение селектора в определенное положение позволяет выбрать нужный режим движения. Дополнительно возможно выбрать особые режимы работы АКПП: зимний, спортивный, экономичный. Разница в расходе топлива при обычном, спортивном и экономичном режимах очевидна.

Классическая АКПП состоит из планетарной коробки передач, системы управления и гидротрансформатора. Автомат может применяться в легковых и грузовых автомобилях, а также автобусах.

Гидротрансформатор состоит из насосного и турбинного колес с расположенным между ними реактором. Насосное колесо связано с коленвалом двигателя, турбинное — с валом КПП. Реактор в зависимости от режима работы свободно вращается или блокируется при помощи обгонной муфты. Передача крутящего момента от двигателя к КПП происходит потоком жидкости (масла), выбрасываемым лопатками насосного колеса на лопасти турбинного. Зазоры между насосным колесом и турбиной минимальны, а их лопасти имеют специфическую форму, формирующую непрерывный круг циркуляции масла. Таким образом, между двигателем и трансмиссией отсутствует жесткая связь, что способствует плавности передачи тягового усилия.

Гидротрансформатор преобразует скорость вращения и передаваемый крутящий момент в ограниченном диапазоне, поэтому к нему присоединяют многоступенчатую планетарную коробку передач. Она же обеспечивает движение задним ходом.

Переключение передач происходит под давлением масла с помощью фрикционных муфт. Давление между фрикционами в соответствии с алгоритмом работы коробки распределяется при помощи системы электромагнитных клапанов (соленоидов) под контролем блока управления.

Минусами автоматической коробки являются ее высокая стоимость, а также повышенный расход топлива.

Правила езды на вариаторе. Как правильно ездить на вариаторе: особенности экслуатации и вождения

Мы рассмотрели основные правила эксплуатации классической АКПП. Но, как вы знаете, существует еще 2 типа автоматических коробок – вариаторные и роботизированные. Здесь мы расскажем об автомобилях именно с этими трансмиссиями, правилах их использования, эксплуатации и поддержания в исправном состоянии.

Как правильно пользоваться вариатором

Общее автомобиля с вариатором и автомобиля с классическим автоматом — это отсутствие педали сцепления. Отличаются же эти КПП, прежде всего принципом работы и устройства. Вариатор устроен таким образом, что в нем изменение передаточного числа происходит бесступенчато , за счет плавного изменения диаметров ведущего и ведомого дисков. При таком устройстве КПП, выжатая «в пол» педаль акселератора, обеспечивает вывод мотора на высокие обороты на протяжении всего разгона. Как результат — транспортное средство разгоняется быстрее из-за экономии времени на переключении ступеней передач. Режимы работы вариатора практически аналогичны режимам классического автомата:

«P» – паркинг. Используется для длительной стоянки автомобиля, при этом все элементы управления автомобилем блокируются. Также с этого режима запускается двигатель.
«D» — драйв, движение. Осуществляется обычное движение автомобиля вперед с плавным автоматическим переключением передач.
«N» – нейтраль. На вариаторах используется, в основном при постановке автомобиля на стоянку на наклонной поверхности.
Для этого нужно остановить машину педалью тормоза, перевести рычаг в нейтральное положение, затянуть ручник, отпустить и сразу же опять выжать тормоз. Только после этого можно переводить РВД в положение «P». Такая последовательность действий обусловлена тем, что у вариатора, при парковке, блокируется не колесо, а вал в коробке передач. Причем делается это штырем небольшой толщины, который легко можно сломать при неаккуратной парковке «на скорости».
«L» – low (с англ. низкий). Режим предполагает работу двигателя на завышенных оборотах и максимальную реализацию эффекта торможения двигателем . Поэтому в это положение нужно переходить при сложных дорожных условиях (бездорожье, крутые подъемы и спуски), а также при буксировке тяжелого прицепа. Хотя на вариаторе нет фиксированных передач, можно сказать, что этот режим является аналогом первой передачи МКПП.

Многие производители предусматривают также спортивный («S») и экономичные («E») режимы. Первый режим («S») предусматривает максимально возможное в конкретной ситуации использование мощности двигателя. Подходит для более «лихаческой» езды с быстрыми стартами, высокими ускорениями и резкими рывками. Второй («E»), наоборот, обеспечивает спокойное движение с минимальным расходом топлива. Также как и классическая АКПП, вариатор любит частую смену масла . Вообще, масло для вариаторной коробки относится к абсолютно отдельной группе масел, которые, с одной стороны обеспечивают смазку трущихся поверхностей, а с другой, предотвращают их проскальзывание. На первый взгляд может показаться, что одна функция должна исключать другую, но такая особенность есть и именно она делает масла для вариаторных КПП столь уникальными. Несмотря на специфичность, цена у масла достаточно демократичная. Если же вовремя его не заменить или не долить до нужного объема, то со временем ремень или цепь начнет проскальзывать по дискам, тем самым постепенно разрушая их.

Полную замену масла на вариаторе, как правило, рекомендуется проводить через каждые 60 000 км, но, учитывая наше состояние дорог, менять масло следует не реже, чем через каждые 30 000 км пробега.

Буксировку автомобиля с вариаторной коробкой передач производить можно , но только при заведенном двигателе. Именно при этом условии обеспечивается смазка соприкасающихся поверхностей и надежное зацепление ремня со шкивами. Если же проблема как раз в двигателе и завести его не удается, то остается вариант буксировки автомобиля с частичной погрузкой (причем погрузить нужно ведущую ось), либо вызов эвакуатора. Также как и классический автомат, вариатор не любит рваной езды . Плавные разгоны и торможения — это оптимальные условия для работы ремня, которые не приведут к излишним продольным нагрузкам и обеспечат щадящий режим работы дисков. В ином случае, на них появятся задиры, что приведет к некорректной работе трансмиссии и, впоследствии, к дорогостоящему ремонту. Особенно это касается кроссоверов. Как ни парадоксально звучит, но если его использовать как внедорожник, то нужно учитывать, что, вероятнее всего, трансмиссия прослужит гораздо меньше заявленного времени. При езде на автомобиле с вариаторной КПП следует также избегать и всяческих ям, ухабов, выбоин и выпуклостей на дороге. Конечно, ни к чему хорошему такие вещи не приведут и при езде с механической коробкой, но для вариатора они могут стать губительными. Так, даже элементарный наезд на камень или в яму могут привести к серьезной поломке из-за сильной «отдачи» на ремень. Не рекомендуется использовать автомобиль с вариатором и для быстрой равномерной езды. Это ведет к гораздо более быстрому изнашиванию подшипников валов, о чем будет свидетельствовать характерный гул.

Если вы еще не определились, что лучше выбрать — автомат или механику , читайте нашу статью о всех преимуществах и недостатках АКПП и МКПП.
Интересно какая часть цены при покупке нового авто отходит на растаможку, автосалонам и государству? вы найдете интересную информацию на эту тему.
Неудобная ситуация, когда нужно завести машину, а ключа нет. /tehobsluzhivanie/alert/zavodit-mashinu-bez-klyucha.html — читайте как это сделать быстро и правильно.

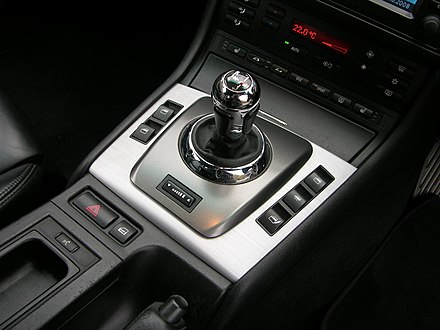

Как пользоваться роботом

Управление автомобилем с роботизированной коробкой передач осуществляется аналогично управлению авто с классическим автоматом или вариатором. Даже внешний вид рычага может быть похожим, например, как у Audi и Infiniti. Но чаще разработчики избавляются от режима «Р» (парковка), например, как это сделали инженеры Toyota и Citroen. При этом, стоянка автомобиля осуществляется на нейтралке (N) или, если в автомобиле предусмотрен мануальный режим, — на первой передаче. В последнем случае позиция “D” может заменяться на “A/M” для переключения между автоматическим и ручным режимами управления авто. Прогревать автомобиль с роботом перед началом движения можно на нейтральной передаче , температура коробки даже при этом условии поднимется до необходимого уровня. Однако, лучше догревать и прогревать автомобиль уже в процессе движения. Для этого достаточно проехать спокойно, без резких рывков примерно 1 км после трогания, используя только треть, максимум половину хода педали газа. На роботе, в отличие от классического автомата, можно буксовать, это не приведет к поломке. Также, при определенных навыках, можно использовать прием выезда из сугробов и ям «в раскачку», поочередно понемногу двигаясь вперед-назад. Многие знают о неприятной особенности роботов «дергаться» при каждом переключении передач (это не относится к роботу DSG с двумя сцеплениями). Естественно каждый такой рывок не вызывает особо приятных ощущений у водителя и, тем более, пассажиров. Также очевидно, что такое поведение робота может быть особо опасно при движении по снегу или по скользкой поверхности. Для того, чтобы уменьшить неприятные ощущения и риск застрять в снегу или уйти в занос, водителю во время переключений нужно ослабить нажим на педаль газа или вообще убирать с нее ногу . Тогда переключения будут происходить гораздо более плавно. Правда научиться подгадывать момент переключения передач осуществляемый электроникой бывает довольно сложно, но с наработкой опыта этот навык обязательно придет. Следует помнить, что устройство коробки передач робота практически аналогично устройству обычной МКПП, с тем различием, что сцепление здесь «выжимает» электроника, а не водитель, давя на соответствующую педаль. Поэтому при медленном движении в пробках следует переводить РВД в нейтральное положение . Ведь если автомобиль стоит, а передача включена, то сцепление находится в выжатом включенном состоянии, при этом изнашиваются корзина сцепления, выжимной подшипник и сам ведомый диск. Перед тем, как заглушить двигатель и поставить автомобиль на длительную стоянку, передачу, как и на механике, лучше оставить включенной.

Обязательным правилом эксплуатации автомобиля с роботизированной механикой является включение ручного тормоза при постановке авто на стоянку.

Смотрите видео о том, как правильно использовать роботизированную коробку передач: Последнее, что можно добавить о роботизированной и вариаторной КПП – это ручной режим управления или, так называемый, типтроник. Реализуется он переводом рычага выбора передач в специальный дополнительный паз, обозначенный знаками «+» и «-» для повышения и понижения передачи соответственно, а узнать больше об этом варианте кпп можно в нашем материале. В целом же можно сказать, что, даже несмотря на разнообразие нюансов в управлении вариатором и роботом, при определенном опыте вождения вырабатываются привычки и навыки, которые здорово помогают в процессе управления автомобилем. Соблюдение же наших советов и вышеперечисленных правил помогут значительно продлить жизнь коробке передач и всему автомобилю.

Автомобиль с вариатором больше подойдет для тех, кто заботится об экономии топлива и плавности хода автомобиля, кто не торопится и ездит по трассе или в городе без нарушений ПДД, и, конечно, для тех, кто любит комфорт в управлении. Автомобиль с вариатором с виду ничем не отличается от авто с автоматической коробкой передач. Так, как же управлять авто с вариатором?

Так же, как и автомобилем с АКПП. Для этого остаются две привычные педали «тормоз» и «газ», рычаг переключения скоростей – P, R, N, D. Автомобиль, где стоит вариатор, двигается более легко и без каких-либо ощущаемых толчков, чем авто с АКПП. Разгоняется машина так, будто в ней установлен очень мощный двигатель.

Такая машина не откатывается назад и не глохнет. Всегда и при любых обстоятельствах очень мягко и плавно начинает двигаться, не перегружая при этом детали трансмиссии. Для любителей механической коробки передач существуют вариаторы с функцией «TipTronic», которая позволяет водителю самому переключаться на повышенную или пониженную передачу. Но при этом электроника все равно отслеживает и корректирует действия водителя.

Основное отличие автомобилей с вариатором от авто с АКПП/МКПП заключается в задержке реагирования двигателя при нажатии на педаль акселератора, что сказывается при резких поворотах с «заносом» и обгонах. При движении на машине с вариатором в данных случаях надо нажимать на педаль газа раньше, чтобы двигатель успел набрать повышенные обороты. А как управлять вариатором на скользкой дороге?

На скользкой дороге нужно быть предельно осторожным. Такое покрытие не прощает резких действий со стороны водителя. Вариатор не позволяет водителю допускать такие моменты и уберегает от ошибок тем, что сглаживает резкое нажатие на педаль газа. Машина с вариатором не уйдет в занос и не станет вращаться на скользкой дороге, что бывает при отсутствии тяги и при переключении передач не вовремя. Это достигается благодаря тому, что здесь тяга присутствует постоянно.

Автомобиль с вариаторной коробкой имеет ограничения при буксировании других машин. Вариатор, при выключенном аккумуляторе, проходит калибровку, при этом используется особый алгоритм. Ремонтировать такую коробку получится очень не выгодно. Вариатор устанавливают в основном на машины с небольшой мощностью двигателя, до 200 лошадиных сил. Необходимо постоянно следить за уровнем жидкости в трансмиссии.

Такую жидкость нельзя заменить аналогичной от другого авто, и стоит она намного дороже, чем масло для АКПП. Необходимо также следить за работой всех датчиков, таких как давление, скорость и т.п. Если датчики перестают работать, это может привести к неправильной работе трансмиссии, что в свою очередь приведет к аварийной езде. Зимой нужно дождаться, чтобы все детали трансмиссии хорошо прогрелись. Поэтому нельзя перегружать коробку.

Правила вариаторной езды

Подробно о плюсах

хорошо набирается скорость;
более экономично расходуется топливо;
оптимизируются критичные нагрузки на двигатель;
увеличивается период регламентных сервисных и ремонтных работ;
повышен класс экологической безопасности.

Дело в масле

Эксплуатация вариатора (краткая инструкция)

Латинские литеры, вместо цифр на рукояти переключения МКПП, означают следующее:

«P» — парковочный режим. Стоянка на продолжительное время, происходит блокировка системы управления. При зажигании необходимо убедиться, что рычаг установлен на этой же отметке;
«D» — машина в движении. Автомобиль едет вперед с характерной плавной сменой ступеней;
«N» — аналог «нейтралки». В бесступенчатом варианте КПП применяется при парковке с наклоном.

Алгоритм действий шофёра такой: выжать педаль тормоза до полной остановки → ручку коробки установить напротив «N» → застопорить машину на ручнике → резко отпустить и снова нажать тормоз → перевести в режим паркинга «P». Необычный порядок манипуляций обусловлен спецификой взаимодействия механических узлов при остановке: вал в CVT блокируется стержнем малой толщины, который несложно деформировать (окончательно испортить) при небрежном паркинге «на скорости».

«L» — завышенные обороты и эффект торможения двигателем. Рекомендован при движении по бездорожью, под уклон, буксировке прицепа (подобие 1 ступени на «механике»).

Многие автопроизводители добавляют ещё две позиции:

«S» — спортивный. Двигатель выводится на полную мощность;
«E» — экономичный. Расход горючего минимизирован.

Резко нагружать не стоит

Прогрев вариатора обязателен при низких температурах. Холодное масло в трансмиссии плохо распределяется внутри системы, часть элементов и деталей остаются без смазки. Прогревать по типу путём переключения режимов «P-R-N-D» и обратно не рекомендуется, так как это не улучшает прогрев. Помните вариатор устроен абсолютно по-другому, нежели другие КПП. Как вариант можно на несколько секунд включить нейтраль — «N», это немного прогреет гидромуфту (сцепление).

Бездорожье не рулит

Владельцам бесступенчатой коробки лучше держаться города и шоссе с твёрдым покрытием.

Нет буксировке

Внимание, датчики!

Заключение

Выводы, не требующие особых обоснований:

«Лихачить» с вариатором нельзя. Поломки и сокращение периода эксплуатации неизбежны.
Ограничить поездки городской чертой, где преимущества бесступенчатой трансмиссии раскроются полностью.
Не начинать движения при «холодном» масле.
Отслеживать уровень жидкости и работоспособность контролирующих устройств.

Манера езды водителя и общее состояние дорог региона, где живёт автовладелец — важные факторы, влияющие на окончательное решение при покупке машины с CVT.

Правила вариаторной езды

Подробно о плюсах

хорошо набирается скорость;
более экономично расходуется топливо;
оптимизируются критичные нагрузки на двигатель;
увеличивается период регламентных сервисных и ремонтных работ;
повышен класс экологической безопасности.

Дело в масле

Эксплуатация вариатора (краткая инструкция)

Латинские литеры, вместо цифр на рукояти переключения МКПП, означают следующее:

«P» — парковочный режим. Стоянка на продолжительное время, происходит блокировка системы управления. При зажигании необходимо убедиться, что рычаг установлен на этой же отметке;
«D» — машина в движении. Автомобиль едет вперед с характерной плавной сменой ступеней;
«N» — аналог «нейтралки». В бесступенчатом варианте КПП применяется при парковке с наклоном.

«L» — завышенные обороты и эффект торможения двигателем. Рекомендован при движении по бездорожью, под уклон, буксировке прицепа (подобие 1 ступени на «механике»).

Многие автопроизводители добавляют ещё две позиции:

«S» — спортивный. Двигатель выводится на полную мощность;
«E» — экономичный. Расход горючего минимизирован.

Резко нагружать не стоит

Бездорожье не рулит

Владельцам бесступенчатой коробки лучше держаться города и шоссе с твёрдым покрытием.

Нет буксировке

Внимание, датчики!

Заключение

Выводы, не требующие особых обоснований:

«Лихачить» с вариатором нельзя. Поломки и сокращение периода эксплуатации неизбежны.
Ограничить поездки городской чертой, где преимущества бесступенчатой трансмиссии раскроются полностью.
Не начинать движения при «холодном» масле.
Отслеживать уровень жидкости и работоспособность контролирующих устройств.

autoleek.ru

Как правильно эксплуатировать авто с коробкой вариатор?

Бесступенчатая коробка переключения скоростей в разрезе

оперативный набор скорости;
экономия бензина по сравнению с другими передаточными агрегатами;
оптимизация нагрузки на мотор;
сниженный интервал необходимости технического обслуживания и ремонта;
вариаторная КПП является более чистым агрегатом с экологической точки зрения.

Трансмиссионное масло

Резкие нагрузки

Так выглядит ремень CVT в увеличенном виде

Езда по бездорожью

Бесступенчатая коробка-вариатор в разрезе

Функционирование датчиков

Вариаторная коробка передач в разрезе — на фото показан работающий ремень агрегата

Ремонт

Причины поломок

Вариаторная КПП в разобранном виде

Признаки	Поломки
Езда на машине на нейтральной скорости: невозможность включить какую-либо передачу.	вышел из строя рычаг переключения скоростей; в электропроводке могут быть механические повреждения, то же самое касается разъемов; вышел из строя блок управления.
Во время переключения селектора коробки из положения «N» в «D» водитель может слышать удары. Также во время движения авто может идти рывками.	вышел из строя электромагнитный клапан давления в основной магистрали трансмиссионной системы; вышел из строя блок управления авто.
Во время езды водитель чувствует, что значительно снизилась динамика авто. Также транспорт может просто не двигаться при нажатии на педаль газа.	произошла поломка муфты переднего хода;вышел из строя гидротрансформатор;зафиксированы неисправности в работе вариаторной передачи;вышел из строя электрогидравлический модуль;произошла поломка в работу блока управления.
Не получается переключить скорости во время движения в ручном режиме.	В этом случае может произойти: поломка электроразъемов системы трансмиссии либо обрыв проводов цепи; выход из строя блока управления; поломка рычага переключения скоростей.

Вариаторная КПП в демонтированном виде

Видео от Александра Павлова «Бесступенчатая трансмиссия»

AvtoZam.com

Как пользоваться вариатором?

Принцип работы вариатора

Вариатор является автомобильным узлом или агрегатом с внешним управлением, который автоматически изменяет передаточное число, выбирает оптимальные значения в зависимости от нагрузки силового агрегата и его оборотов. В результате мощность мотора используется с максимально возможной эффективностью. В разного рода технике подобные конструкции многих разновидностей можно встретить достаточно часто.

Как правильно пользоваться вариатором?

“P” – паркинг. Применяется в случаях, когда автомобиль приезжает к месту длительной остановки. В данном режиме все управляющие элементы блокируются. С этого же режима запускается мотор.

“D” – драйв, движение. Режим, при котором автомобиль движется как обычно, плавно переключая передачи.

“N” – нейтраль. Используется, по большей части, во время остановок на наклонной поверхности. Для этого необходимо остановить автомобиль педалью тормоза, перевести рычаг в данный режим, активировать ручник, отпустить тормоз и снова его выжать. Только после этих манипуляций можно переводить рычаг вариатора в положение парковки.

“L” – low (с англ. низкий). В данном режиме силовой агрегат работает на высоких оборотах с максимальной реализацией эффекта торможения мотором. Данный режим необходим только в сложных дорожных условиях или при буксировке. Данный режим можно сравнить с первой передачей на механической коробке передач.

“S” – спортивный режим. Тут двигатель использует весь свой потенциал в конкретной случившейся ситуации. Подходит для тех, кто любит полихачить и постартовать со светофоров.

“E” – экономичный. Полная противоположность спортивного, антипод со спокойным движением и минимальным топливным расходом.

Плюсы и минусы использования вариатора

1. Автомобиль с вариаторной коробкой передач очень плавно разгоняется без каких-либо скачков и рывков.

3. Автомобиль с вариатором движется плавно, не скатывается на склонах, не глохнет на светофорах и пробках.

5. Даже на высоких оборотах вариатор почти бесшумный.

Наряду с преимуществами вариатор имеет и свои недостатки, которые могут стоить водителю больших хлопот.

2. Вариатор требует пристального внимания. Менять масла и фильтры придется довольно часто, как минимум один раз на каждые 30 000 километров.

5. Бесступенчатую КПП можно устанавливать только на легковые автомобили мощностью до 220 лошадиных сил.

7. Если хотя бы один из датчиков выйдет из строя, это может негативно отразиться на работе всей КПП.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

auto.today

Правильная эксплуатация Вариатора

Вариатор — это автоматическая коробка передач, особенности и принцип работы CVT можете узнать в нашей инструкции, нужны отзывы — кликай сюда. Если вам также интересны другие коробки передач: DSG, АКПП (гидротрансформатор) или МКПП, можете ознакомиться с нюансами правильной эксплуатации по данным ссылкам. Также хочу уточнить, что эксплуатация вариаторов разных брендов, допустим: Ниссан или Тойота ни чем не отличается.

Что не нужно делать на вариаторе

Категорически не желательны старты со светофора педаль в пол
Продолжительная езда на максимальных скоростях (начинают плавать обороты)
Если вы застряли, просто попросите кого нибудь подтолкнуть автомобиль
Езда при полной нагрузке с прицепом
Пробуксовки в любом проявлении уменьшают ресурс

Можно ли включать нейтраль на вариаторе при накате

CVT как и стандартные автоматы настроены на езду в положении D. Вы сели за руль, перевели селектор в Драйв и поехали, не нужно щелкать на нейтраль.

Как управлять вариатором в пробке

Не нужно при каждой остановке включать положение N. Если вы знаете, что стоять вам еще долго, просто переведите селектор в положение P.

Прогревать коробку или нет

Вариатор как и любой узел с трущимися деталями требует прогрева. Прогревать коробку нужно. Также рекомендуется двигаться на малых оборотах двигателя первые несколько километров для оптимального прогрева двигателя и коробки передач.

Аварийный режим и CVT

Если у вас загорелась лампочка аварийного режима АКПП первое что нужно сделать это остановиться и попробовать завести автомобиль снова. Если лампа не гаснет нужна срочная диагностика коробки. Не нужно с этим затягивать.

Правильное обслуживание

Следить за уровнем и состоянием жидкости в вариаторе обязательная процедура. По регламенту замена жидкости в коробке должна осуществляться каждые 60 тыс. км.

Контролировать чистоту радиатора охлаждения коробки, находиться он за бампером. Регулярно продувать или промывать. Перегрев ни кому на пользу еще не пошел. Надеюсь, из нашего рукводства вы подчерпнули, что то новое для себя. Основные неисправности вариатора доступны для просмотра здесь

variator-cvt.ru

Как правильно ездить на вариаторе

Относительно недавно появилась высокотехнологичная альтернатива АКПП и МКПП – вариатор. В этой статье мы расскажем, что это такое, как правильно ездить на вариаторе Ниссан в различных режимах и какие существуют особенности эксплуатации подобной системы.

С автоматикой большинство водителей уже успели познакомиться, однако такая вещь, как вариатор появилась на автомобилях относительно недавно. Некоторые люди ставят равенство между вариатором и АКПП. Данные технологии действительно имеют общие особенности, но главным отличием вариатора является бесступенчатая смена крутящего момента.

Водителю нет необходимости производить смену передач как в механической трансмиссии, также вариатор исключает рывки при переключении, которые многие могли заметить в работе автоматики. Принцип данной системы заключается фактически в использовании двух специальных конусовидных шкив, которые постоянно меняют диаметр. Благодаря этому, а также передвижению специального ремня, удается достичь широкого передаточного отношения.

Основные режимы работы

Прежде чем рассказать, как правильно ездить на вариаторе Ниссан Кашкай, Х Трейл, стоит изучить, какие режимы предполагает использование данного типа трансмиссии.

Самый главный режим – движение вперед (обозначается английской буквой «D»). В этом режиме при нажатии педали авто едет вперед, а вариатор работает в автоматическом режиме самостоятельно подбирая передаточное число. Работа системы постоянно контролируется электроникой.

Задний ход обозначается «R». Система вариатора не предусматривает реверсного движения, поэтому используются специальные механизмы, которые позволяют автомобилю двигаться назад. Включать этот режим необходимо только после полной остановки машины, чтобы исключить возможность поломки.

Нейтральная передача – «N». Коробка отключена от вала вариатора. Данный режим рекомендуется использовать при длительной остановке в пробке. Также, перед тем как завести авто, он должен находиться в режиме «N».

Парковку автомобиля следует выполнять в режиме «P». При его использовании ведомый вал вариатора блокируется, исключая самопроизвольное движение автомобиля. Имеется также ручной режим управления, который только имитирует механическую КПП. Вариатор может самостоятельно менять передаточное число.

В большинстве подобных систем предусмотрены дополнительные режимы:

Спортивный – «S». Автомобиль ведет себя более резво и динамично. Обеспечивается за счет медленной смены передаточного числа.
Экономный режим – «E». Полная противоположность предыдущему режиму.
Для езды по бездорожью предназначен «L». Вариатор обеспечивает максимально возможное передаточное число для передачи тяги на ведущие колеса.

Ключевые особенности езды на вариаторе

Теперь можно перейти к самому главному, рассмотрев вопрос, как ездить на вариаторе автомобилей Nissan. Первое правило, которое поможет избежать лишних обращений в СТО – обязательно при низких температурах окружающей среды прогревать вариатор. Это связано с характеристиками используемого масла. В холодную погоду оно довольно вязкое, и для распределения по всей трансмиссии необходимо определенное время. Если преждевременно начать движение, часть элементов трансмиссии останутся несмазанными, а это уже может привести к непредвиденным поломкам. Рекомендуется выполнять прогревание в последовательности P→R→N→D. Это позволит максимально эффективно распределить масло по системе.

При сильном морозе прогревать транспортное средство необходимо примерно 30 минут. После того как вы довели рабочую температуру до необходимого уровня, можно начинать движение. Здесь также есть несколько особенностей. В первые 3-5 километров стоит придерживаться аккуратной езды без резких рывков. Это необходимо, чтобы масло окончательно распределилось по всей системе.

Как использовать вариатор при обгоне и поворотах? Следует учитывать, что данный тип трансмиссии реагирует на увеличение оборотов двигателя. Таким образом, для изменения передаточного числа нужно повысить обороты и вариатор в соответствии с выбранным режимом выполнит необходимые действия, но уже с небольшой задержкой.

Учитывая это правило, производить обгон следует после того, как вы уже добавили оборотов. А при прохождении поворотов, нажимайте на педаль газа непосредственно в момент поворота руля.

Буксировка и езда с прицепом на вариаторе

Как ездить на вариаторе с прицепом, и возможна ли буксировка – это довольно распространенный вопрос среди автомобилистов. Использовать вариатор для транспортировки грузов более одной тонны не рекомендуется. Данная система не предназначена для этого. Прицепы оказывают повышенную нагрузку на трансмиссию, что ведет к ускоренному износу.

Даже если ваш автомобиль характеризуется повышенной проходимостью, не стоит на вариаторе активно путешествовать по бездорожью. Небольшой ухаб или камень легко могут повредить вариатор, создав вам множество проблем. Не стоит и «лихачить» на автомобиле с вариатором. Это приведет к растягиванию ремня, соответственно, образованию металлической стружки, которая забивает гидроблок.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети.

Принцип работы вариатора

Вариатор является автомобильным узлом или агрегатом с внешним управлением , который автоматически изменяет передаточное число, выбирает оптимальные значения в зависимости от нагрузки силового агрегата и его оборотов. В результате мощность мотора используется с максимально возможной эффективностью. В разного рода технике подобные конструкции многих разновидностей можно встретить достаточно часто.

В автомобилестроении же применяются только два вида вариаторных механизмов: тороидные и клиноременные. В чём же заключается принцип работы вариатора как достаточно нового трансмиссионного механизма?

Разные автомобильные бренды разработали свои разновидности вариаторов на клиноременной основе. Например, Audi в своей трансмиссии использует цепи, а Honda – ремни из металлических пластин. Но принцип работы вариатора от этого никоим образом не меняется. Шкивы функционируют под командованием : электронные системы, сервоприводы и датчики.

Если провести сравнительную параллель между вариаторной коробкой и автоматом, то первая окажется более совершенным механизмом. Вариатор предоставляет лучшую динамику разгона, меньший топливный расход и плавную езду. По словам специалистов, в недалёком будущем такие коробки передач вытеснят привычные нам механику и автомат.

Как правильно пользоваться вариатором?

Общей чертой, роднящей автомобили с и автоматом в классическом его проявлении, является отсутствие педали сцепления. Отличаются же они конструктивно и своими принципами работы. В вариаторе передаточные числа изменяются плавно и бесступенчато благодаря изменению диаметров ведущего и ведомого дисков. При такой конструкции утопленная в пол гашетка выводит силовой агрегат на высокие обороты на протяжении всего разгона, в результате чего автомобиль разгоняется существенно быстрее, не затрачивая время на переключение передач.

“P” – паркинг. Применяется в случаях, когда автомобиль приезжает к месту длительной остановки. В данном режиме все управляющие элементы блокируются. С этого же режима запускается мотор.

“D” – драйв, движение. Режим, при котором автомобиль движется как обычно, плавно переключая передачи.

“N” – нейтраль. Используется, по большей части, во время остановок на наклонной поверхности. Для этого необходимо остановить автомобиль педалью тормоза, перевести рычаг в данный режим, активировать ручник, отпустить тормоз и снова его выжать. Только после этих манипуляций можно переводить рычаг вариатора в положение парковки.

“L” – low (с англ. низкий). В данном режиме силовой агрегат работает на высоких оборотах с максимальной реализацией эффекта торможения мотором. Данный режим необходим только в сложных дорожных условиях или при буксировке. Данный режим можно сравнить с первой передачей на механической коробке передач.

“S” – спортивный режим. Тут двигатель использует весь свой потенциал в конкретной случившейся ситуации. Подходит для тех, кто любит полихачить и постартовать со светофоров.

“E” – экономичный. Полная противоположность спортивного, антипод со спокойным движением и минимальным топливным расходом.

Так же, как и классический автомат, вариаторную коробку нужно «баловать» частой заменой . Данный же расходный материал для вариатора относится к отдельной группе. Такие масла смазывают трущиеся поверхности и в то же время предотвращают их проскальзывание. Что сразу смущает, так это то, как один материал вмещает в себе столь противоречивые свойства? А вот такой оксюморон и ставит масла для ВКПП на отдельную уникальную нишу.

Плюсы и минусы использования вариатора

1. Автомобиль с вариаторной коробкой передач очень плавно разгоняется без каких-либо скачков и рывков.

3. Автомобиль с вариатором движется плавно, не скатывается на склонах, не глохнет на светофорах и пробках.

5. Даже на высоких оборотах вариатор почти бесшумный.

Наряду с преимуществами вариатор имеет и свои недостатки , которые могут стоить водителю больших хлопот.

5. Бесступенчатую КПП можно устанавливать только на легковые автомобили мощностью до 220 лошадиных сил.

Автоматическая коробка передач и вариатор — в чём разница

При выборе авто встает, в первую очередь, вопрос МКПП или АКПП и многие видя слово вариатор, ошибочно принимают это за автоматическую коробку передач в привычном представлении, однако это не совсем так.

Вариатор — это разновидность АКПП, так как управление авто с такой системой не требует ручного переключения передач, однако его конструкция и принцип действия сильно отличаются, следовательно, ощущение от управления авто тоже разниться. В чем же различия между «автоматом» и вариатором?

Что такое АКПП?

Для того, чтобы понять в чем разница вариатора и «автомата» для начала необходимо разобраться в том, что же такое автоматическая коробка передач.

Стандартная АКПП (гидромеханическая трансмиссия) — принцип ее работы основан на связи гидромеханических трансформаторов, которые связывают оси с мотором. Такая схема относится к менее экономичным и требует постоянной доработки, с целью снижения потребления ресурсов.

Определенными плюсами данной системы является ее надежность, отработанное годами производство и легкость в управлении для любого водителя. Не очень радуют при этом такие вещи как, повышенный расход, невозможность буксировки авто, переключение передач, сопровождающееся рывками и неоднозначное поведение в морозную погоду.

А Вариатор?

Само понятие вариатор подразумевает под собой, так называемую бесступенчатую коробку. Отсутствие этих самых ступеней обеспечивает плавное переключение передач, без рывков. Конструкция коробки представляет собой два конусообразных шкива, которые соединены между собой ремнем или цепью.

Изменением передаточного числа между этими кивами происходит «переключение» передач в данном виде устройств. Контролируется работа вариатора двумя вариантами узлов управления гидромеханическим или электромеханическим. Второй тип по мнению большинства механиков, несмотря на свою современность, менее прочный и долговечный. Также вариаторные коробки более сложные в ремонте и обслуживании.

Главное отличие между автоматической коробкой передач и вариатором

Самым главным отличием является надежность систем, вариаторы более чувствительны к условиям эксплуатации и требуют более бережного отношения к себе. В то время как классическая автоматическая коробка более износостойкая и выдерживает более агрессивный стиль езды.

Также отличием являются выявляемые в процессе вождения динамические показатели, авто с автоматической коробкой передач разгоняется более эффективно, в то время как вариатор больше «следит» за комфортностью и плавным разгоном. Пытаясь резко разогнать автомобиль с коробкой-вариатор, можно достаточно быстро вывести устройство из строя.

Минусы вариатора

Если не брать во внимание более экономичный расход топлива на вариаторной коробке, что несомненно сильно зависит от стиля вождения, то данные системы имеют ряд веских недостатков, таких как:

сложное регулирование и ремонт системы;
отсутствие квалифицированных специалистов;
высокая стоимость запчастей;
необходимость специального оборудования для проведения ремонта или настройки;
не отработанное производство.

Интересной особенностью является то, что дилерские центры не берутся за ремонт вариаторов, они предлагают полную замену всей трансмиссии, что является не самой дешевой процедурой. Также, имеется закономерность, что гарантийный срок эксплуатации приравнивается к общему сроку использования вариатора, то есть необходимость его ремонта возникает тогда, когда гарантийный срок заканчивается.

Если не углубляться в рассуждения, то приобретение авто с вариатором, в большинстве случаев разумно, если по истечению срока гарантии от производителя вы готовы будете приобретать новый автомобиль или выполнять полную замену узла трансмиссии, и это не будет для вас накладным.

Правильная эксплуатация коробки вариатор. Nissan qashqai,уроки вождения на вариаторе

Вариаторные трансмиссии для многих автолюбителей – штука непонятная и сложная. Не мудрено, ведь в наш век человек не должен разбираться в автомобиле для того, чтобы на нём ездить. Так или иначе, некоторую специфику пользования этими КПП лучше знать, иначе коробка может и не дожить до тех самых 200 ткм, которые обещал производитель, ведь случаи поломок и до 100 ткм отнюдь не редки.

Для того, чтобы понять как правильно ездить на вариаторе нужно осознать, что слабое место этого вида КПП – хроническое недержание большого крутящего момента и резких пиковых нагрузок. Но это не всё. За экономичностью и плавностью бесступенчатых трансмиссий стоит масса особенностей, о которых не предупреждают дилеры, когда отдают свои детища в руки пользователя.

Не гонять

В большинстве бесступенчатых трансмиссий используется гидротрансформатор, который не любит пропущенные сроки замены масла

Как уже говорилось, ВКПП не любит большой крутящий момент, а это значит, для того чтобы правильно ездить на вариаторе нужно научиться придерживать коней. Даже хвалёный Lineatronic Subaru при должном управлении педалью газа проезжает 300 ткм и нередко «наказывает» гонщиков до рубежа 100 ткм. Вариатор – плавный и экономичный. Не заставляйте его работать не по специальности.

Круиз-контроль – «убийца» вариатора

«Задранный» конус – приговор для вариатора

Дольше всего вариатор служит, когда вся рабочая площадь конусов используется равномерно. При разгонах и замедлениях ремень (цепь) всё время перемещается по поверхности конусов, задействуя все участки. Стояние в пробках заставляет «ленту» протирать проплещину в определённой части конусов и однажды на ней образуется невидимая глазу, но вполне ощутимая при разгоне «ступенька». Хотя в пробках хотя бы какое-то перемещение ремня есть, всё-таки больше всего вариатор страдает при монотонном движении по трассе с одной и той же скоростью, особенно на круиз-контроле. В этом случае износ трущихся деталей максимальный, плюсом ко всему в группу риска включаются подшипники осей.

Плавнее, пожалуйста

Цепные вариаторы несколько выносливее. Ремень же придется менять каждые 150 ткм

Как Вы уже, наверное поняли при владении авто с вариатором про прицеп, перегрузы и бездорожье лучше забыть сразу, так как в таких случаях КПП будет самым слабым звеном трансмиссии и пострадать при этом может не только ремень с конусами, но и гидротрансформатор, либо пакет фрикцонов, смотря что используется в Вашей коробке.

Помимо всего. Вариатор не любит резкой пиковой нагрузки. Например, буксуя на льду, ведущие колеса резко попадают на сухой асфальт и «бьют» по коробке. То же самое при неистовом налёте на бордюр. Один такой инцидент с проскоком ремня способен приговорить ВКПП к замене.

Менять масло

При работе любых механических узлов появляются продукты износа, которые играют против самих же деталей. ВКПП, как не самому надёжному узлу, эти «песчинки» вредны особенно. Замена масла в вариаторе полезна не только профилактическими свойствами, но и позволяет вовремя диагностировать надвигающиеся проблемы до тех пор, пока они не дали о себе знать. К примеру, на поддоне можно увидеть стружку и решить для себя продавать машину или нет.

Вот такой «ежик» означает, что либо Вы затянули со сроками замены масла, либо износ вариатора уже чрезмерен

Надеюсь, эти простые совету помогут Вам сохранить свой автомобиль в том состоянии, в котором мы, автоподборщики , рекомендуем к покупке своим клиентам.

Как правильно ездить на вариаторе (CVT) обновлено: Апрель 21, 2019 автором: Stop-autohlam

Принцип работы вариатора

Разные автомобильные бренды разработали свои разновидности вариаторов на клиноременной основе. Например, Audi в своей трансмиссии использует цепи, а Honda – ремни из металлических пластин. Но принцип работы вариатора от этого никоим образом не меняется. Шкивы функционируют под командованием : электронные системы, сервоприводы и датчики.

Как правильно пользоваться вариатором?

“D” – драйв, движение. Режим, при котором автомобиль движется как обычно, плавно переключая передачи.

Плюсы и минусы использования вариатора

1. Автомобиль с вариаторной коробкой передач очень плавно разгоняется без каких-либо скачков и рывков.

3. Автомобиль с вариатором движется плавно, не скатывается на склонах, не глохнет на светофорах и пробках.

5. Даже на высоких оборотах вариатор почти бесшумный.

Наряду с преимуществами вариатор имеет и свои недостатки , которые могут стоить водителю больших хлопот.

5. Бесступенчатую КПП можно устанавливать только на легковые автомобили мощностью до 220 лошадиных сил.

7. Если хотя бы один из датчиков выйдет из строя, это может негативно отразиться на работе всей КПП.

С наступлением холодного времени года и приближением морозов владельцы автомобилей с вариаторной коробкой передач или те, кто только задумывается о покупке такого авто, начинают задумываться об эксплуатации вариатора зимой.

Минусовая температура предъявляет всем агрегатам автомобиля повышенные требования, не исключением является и вариатор.

Что происходит с вариатором на морозе?

Вариатор — это достаточно сложный механизм. В его составе присутствуют несколько десятков металлических, пластиковых и резиновых компонентов. Внутрь вариатора заливается примерно 5-7 литров специальной жидкости. Всем этим механизмом управляет микрокомпьютер.

Подробнее о том, что такое вариатор, читайте в нашей .

Так что же происходит с вариаторной КПП при опускании стобика термометра ниже нуля?

Густеет жидкость залитая в вариатор. Правда, это наблюдается только при достаточно низких температурах. Это ухудшает смазывающие свойства и повышает нагрузку на все узля вариатора.

«Дубеют» все резиновые компоненты, а это приводит к их меньшей эластичности. Прокладки и сальники хуже выполняют роль герметизации. На экстремальных морозах это приводит вплоть до выдавливания сальников.
Металл на морозе сжимается, что в некоторых случаях может изменять регулировочные зазоры и другие точно заданные параметры.

Все вышеописанное проявляет себя тем сильнее, чем ниже температура на улице. Уже при минус 15 градусах владелец авто с вариатором может заметить появление толчков при переключении КПП в режим «Drive » до тех пор, пока коробка не прогрелась.

При температуре минус 35 и ниже вообще крайне нежелательно эксплуатировать вариатор. Исключение составляют те автомобили, которые хранятся в гараже (там температура обычно выше, чем уличная), и те, которые оборудованы предпусковым обогревателем.

Мы рекомендуем прогревать вариатор. Как это правильно делать?

Итак эксплуатация холодного вариатора, особенно при очень низких температурах, вредна. Прогревать его желательно. Но среди владельцев автомобилей с вариатором нет единого мнения о том, как правильно прогревать авто с такой коробкой. На специализированных форумах постоянно идут споры о способах прогрева. При этом многие автовладельцы пытаются применять правила прогрева классической АКПП к вариаторам, а это в корне не правильно.

Прогрев в движении

Один из вариантов прогрева — это прогрев в движении. Смысл в том, что вы сразу начинаете движение без прогрева, но определенное время не «насилуете» авто. То есть передвигаетесь аккуратно, без резких разгонов и торможений, педаль газа нажимаете плавно, до высоких оборотов двигатель не разгоняете, на большой скорости не передвигаетесь. Кто-то ездит так всегда. 🙂

В этом случае и двигатель и вариатор прогреваются постепенно по мере движения, а щадящий режим «на холодную» не позволяет сильно изнашивать механизмы.

Прогрев на стоянке

Этот способ требует от вас дополнительных 5-20 минут до момента выезда. Выходим пораньше, заводим авто и сидим ждем, пока все прогреется.

Классический прогрев и начало движения только после того, как двигатель автомобиля нагрелся. А вместе с двигателем греется и вариатор, так как они собраны вместе.

Этот способ фактически используется всеми, у кого установлен автозапуск двигателя с пульта сигнализации. Правда вариатор прогревается хуже, потому что он только принимает тепло от двигателя. Сам вариатор тепло не выделяет при отсутствии движения. Фактически вариатор до конца прогреется только после начала движения.

Неправильный прогрев по аналогии с автоматической КПП

Многие привыкли прогревать АКПП на стоянке переключая его в режим «Drive », либо поочередно переключая режимы «P-R-N-D» и обратно. И по аналогии, а иногда и по чьему-то совету, начинают также прогревать вариатор. Да, для классической АКПП это правильный способ, так как он позволяет при переключении режимов «разогнать» масло по всем каналам «автомата». Но устройство вариатора кардинально отличается от классического автомата, поэтому переключение режимов практически ничего не меняет и не улучшает прогрев. Разве что, перед началом движения в мороз можно на несколько секунд воткнуть режим « N » (нейтраль), чтобы немного расшевелить стартовую гидромуфту (сцепление вариатора). Таким образом, дергать туда-сюда режимы коробки смысла нету, лучше просто подождать прогрева.

Правильный прогрев — это комплексный прогрев на стоянке и затем в движении.

Такой прогрев в холодный период будет залогом долгой и надежной службы вашего вариатора.

Время прогрева должно зависеть от внешней температуры. Приводим сводную таблицу правильного прогрева вариаторной коробки передач:

Температура воздуха	Предварительный прогрев на стоянке	Прогрев в движении
Выше 0 градусов	Не требуется	Не требуется
От 0 до -5 градусов	Не требуется	3-4 минуты
От -5 до -10 градусов
От -10 до -15 градусов		10-15 минут
От -15 до -23 градусов	10-15 минут	15-20 минут
От -23 до -30 градусов	15-20 минут	20-30 минут
От -30 до -35 градусов	20-30 минут. Эксплуатация только по необходимости.	30-40 минут. Желательна эксплуатация в щадящем режиме весь путь.
Ниже -35 градусов	Эксплуатация вариатора на свой страх и риск.

В таблице указаны примерное время, так как длительность прогрева очень сильно зависит от мощности и конструкции двигателя. Но ориентируясь на эти цифры можно составить свой план прогрева руководствуясь текущей температурой двигателя вашего автомобиля и своими ощущениями.

В любом случае, какой бы вы способ прогрева не выбрали, в сильные морозы ниже -28 градусов мы рекомендуем по возможности избегать поездок, либо, как минимум, эксплуатировать вариатор в щадящем режиме. А жителям регионов, где такие морозы не редкость, рекомендуем обзавестись теплыми гаражами и предпусковыми обогревателями.

Тогда ваш вариатор будет вас только радовать своими достоинствами.

Напишите о своем опыте эксплуатации вариатора в морозы.

Автоматическая коробка передач в последнее время получила широкое распространение не только в США, но и по всему миру. При этом отсутствие педали сцепления еще не означает, что все автоматы одинаковые. Автоматические трансмиссии на автомобилях можно условно разделить на три большие группы:

Примечательно то, что не каждый владелец способен отличить вариатор от АКПП или даже РКПП. Однако во время эксплуатации нужно отдельно учитывать, какой именно типа автомата стоит на машине.

Другими словами, нужно знать, как обслуживать и как ездить правильно на вариаторе, автомате или роботе, чтобы коробка работала долго и безотказно. В этой статье отдельно поговорим о вариаторах.

Коробка вариатор: как правильно ездить

Итак, вариатор CVT является бесступенчатой автоматической трансмиссией, что сильно отличает данный тип коробок передач от аналогов благодаря уникальной конструкции. Переключение передач на авто с вариатором происходит плавно, без толчков, задержек, пробуксовок и т.д.

Машина с такой КПП разгоняется легко, ускорение происходит без малейших рывков, которые в той или иной степени можно ощутить на других типах автоматов, включая даже новейшие преселективные РКПП с двумя сцеплениями.

Также среди плюсов стоит выделить топливную экономичность CVT по сравнению с АКПП, лучшее распределение нагрузки на ДВС и на трансмиссию, что позволяет не перегружать силовой агрегат и увеличить его срок службы.

Казалось бы, с учетом всех плюсов вариатор можно считать более комфортной заменой для классического автомата, однако это не так. Дело в том, что многие водители отмечают заметно меньший ресурс CVT по сравнению с АКПП, низкую ремонтопригодность вариаторов, высокую стоимость обслуживания и целый ряд ограничений во время эксплуатации. Давайте разбираться.

На первый взгляд, эксплуатация вариатора не отличается от АКПП. Доступные режимы одинаковые, P – парковка, D – движение вперед, N – нейтральная передача, R – задний ход и т.д.

Также может быть реализована функция ручного управления КПП, которая имитирует понижение и повышение передачи самим водителем (аналогично Типтроник на АКПП). Дополнительно может присутствовать спортрежим, экономичный режим и т.д.

При этом важно понимать, что вариатор среди всех видов АКПП хуже всего «переваривает» крутящий момент и наименее подготовлен к высоким нагрузкам. Простыми словами, резко стартовать на вариаторе крайне нежелательно.

На такой КПП разгоняться нужно плавно, постепенно поднимая обороты двигателя. В противном случае поломки не заставят себя долго ждать. На практике не единичны случаи, когда у любителей светофорных гонок на новых авто вариаторы выходили из строя уже к 50-60 тыс. км. пробега.

Также вариатор нужно в обязательном порядке прогревать в холода. Вариаторы предельно чувствительны к смазке, при этом трансмиссионное масло при понижении температуры хуже распределяется по коробке.

Более того, прогрев вариатора CVT на месте по аналогии с АКПП (включение режимов P-R-N-D с задержкой на несколько секунд) для данного типа трансмиссии не подойдет, так как конструктивно вариатор отличается от гидромеханического автомата.

В случае с CVT нужно прогреть ДВС и включить режим N на несколько сек., что позволит прогреть гидромуфту. Далее нужно начинать движение, сводя нагрузки на коробку к минимуму первые 3-5 км.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

Также вариатор «боится» пробуксовок и повышенных нагрузок. Это значит, что любой кроссовер с вариаторной коробкой никак нельзя считать внедорожником, специально подготовленным к условиям бездорожья и рассчитанным на эксплуатацию в тяжелых условиях.

Еще нужно помнить, что легковые авто и паркетники с CVT плохо приспособлены к буксировке прицепов, не рассчитаны на перевозку тяжелых грузов и т.п. По этой причине владельцам бесступенчатой коробки передач нужно избегать излишних нагрузок на КПП.

Простыми словами, использовать автомобиль с CVT для буксировки другого авто настоятельно не рекомендуется. Что касается автоприцепа, важно, чтобы вес не превышал допустимых показателей. Также могут быть и ограничения по скорости и расстоянию в случае использования прицепа.

Если же автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от попыток выехать своим ходом. Переключения селектора между режимами при «раскачивании» авто приведет к быстрому износу шлицевых соединений, ресурс деталей КПП заметно сокращается.

Кстати, если возникает необходимость отбуксировать неисправную машину с вариатором, оптимально воспользоваться услугами эвакуатора. Если же такой возможности нет, тогда нужно придерживаться правил, указанных в мануале касательно буксировки вариатора.

В ряде случаев машину с вариатором, как и с АКПП, буксируют на небольшие расстояния с заведенным двигателем. Если же ДВС не заводится, тогда следует отказаться от попыток отбуксировать машину без вывешивания ведущих колес.

Обслуживание вариатора

Если говорить об обслуживании, в вариаторе следует постоянно проверять масло, его уровень и состояние. При этом для бесступенчатой трансмиссии вопрос масла предельно важен, трансмиссионная жидкость меняется чаще, чем в АКПП, заливать нужно только рекомендуемые по свойствам и допускам продукты.

Масло для CVT особое, так как должно обеспечивать смазку взаимодействующих поверхностей, при этом предотвращать проскальзывание. Менять масло в коробке вариатор по мануалу зачастую нужно один раз в 60 тыс. км., однако на практике желательно проводить данную процедуру каждые 30-35 тыс. км пробега, причем замена каждые 30 тыс. считается оптимальной.

Если же говорить о возможных сбоях и диагностике, нужно следить за поведением коробки. Дело в том, что выход из строя отдельных датчиков ЭСУД может привести к тому, что чувствительный к нагрузкам вариатор выходит из строя, причем достаточно быстро.

Например, выход из строя датчика скорости приводит к тому, что ЭБУ коробкой переводит коробку в аварийный режим. Езда в таком режиме может привести к повреждениям ремня вариатора, проблемам с конусами вариатора и т.д.

Становится понятно, что любые отклонения от нормы и сбои в работе вариатора являются поводом для немедленного прекращения эксплуатации авто и доставки автомобиля на СТО для проведения диагностики CVT.

Подведем итоги

Как видно, коробка вариатор способна обеспечить максимальный комфорт при езде, а также является более экономичной в плане расхода топлива по сравнению с классическими АКПП. Однако следует учитывать, что данный тип трансмиссии не рассчитан на высокие нагрузки и тяжелые условия. Параллельно не допускаются перегревы трансмиссии.

Простыми словами, коробка CVT больше подойдет для эксплуатации в черте города по хорошим дорогам, причем таким водителям, которым ближе спокойный и размеренный стиль езды, без резких стартов, пробуксовок, постоянных обгонов и т.д.

Также коробку вариатор нужно чаще обслуживать, постоянно проверяя уровень и состояние трансмиссионного масла, прогревать КПП в начале движения, избегая повышения нагрузок. При соблюдении указанных условий ресурс вариатора может оказаться аналогичным тому, который определил сам производитель коробки передач, то есть КПП CVT отработает без поломок весь заявленный срок службы.

Источник: http://KrutiMotor.ru/kak-ezdit-na-variatore/

Как ездить на вариаторе

Правила вариаторной езды

Работа автоматики сокращает время разгона, экономит горючее, выбирает оптимальный режим работы двигателя.

Подробно о плюсах

хорошо набирается скорость;
более экономично расходуется топливо;
оптимизируются критичные нагрузки на двигатель;
увеличивается период регламентных сервисных и ремонтных работ;
повышен класс экологической безопасности.

Дело в масле

Игнорирование этого аспекта с высокой степенью вероятности приведёт к незапланированным тратам, их размер может сильно огорчить владельца авто.

Если самостоятельно уточнить сведения о расходном материале не удалось, следует обратиться за разъяснениями к дилеру или в официальный технический центр, где обслуживаются автомобили нужной марки.

Эксплуатация вариатора (краткая инструкция)

Латинские литеры, вместо цифр на рукояти переключения МКПП, означают следующее:

«P» — парковочный режим. Стоянка на продолжительное время, происходит блокировка системы управления. При зажигании необходимо убедиться, что рычаг установлен на этой же отметке;
«D» — машина в движении. Автомобиль едет вперед с характерной плавной сменой ступеней;
«N» — аналог «нейтралки». В бесступенчатом варианте КПП применяется при парковке с наклоном.

Необычный порядок манипуляций обусловлен спецификой взаимодействия механических узлов при остановке: вал в CVT блокируется стержнем малой толщины, который несложно деформировать (окончательно испортить) при небрежном паркинге «на скорости».

«L» — завышенные обороты и эффект торможения двигателем. Рекомендован при движении по бездорожью, под уклон, буксировке прицепа (подобие 1 ступени на «механике»).

Многие автопроизводители добавляют ещё две позиции:

«S» — спортивный. Двигатель выводится на полную мощность;
«E» — экономичный. Расход горючего минимизирован.

Резко нагружать не стоит

Прогрев вариатора обязателен при низких температурах. Холодное масло в трансмиссии плохо распределяется внутри системы, часть элементов и деталей остаются без смазки.

Прогревать по типу автоматической коробки передач путём переключения режимов «P-R-N-D» и обратно не рекомендуется, так как это не улучшает прогрев. Помните вариатор устроен абсолютно по-другому, нежели другие КПП.

Как вариант можно на несколько секунд включить нейтраль — «N», это немного прогреет гидромуфту (сцепление).

Бездорожье не рулит

Владельцам бесступенчатой коробки лучше держаться города и шоссе с твёрдым покрытием.

Нет буксировке

И даже не взирая на это бывают случаи поломок, особенно КПП с пробегом, поэтому мы не рекомендуем его буксировать, ведь эвакуатор стоит гораздо дешевле чем ремонт.

Неисправность двигателя приводит к неизбежному общению со службой эвакуации, есть другой но очень трудоемкий вариант, отсоединения полуосей от ведущих колес.

Внимание, датчики!

Заключение

Выводы, не требующие особых обоснований:

«Лихачить» с вариатором нельзя. Поломки и сокращение периода эксплуатации неизбежны.
Ограничить поездки городской чертой, где преимущества бесступенчатой трансмиссии раскроются полностью.
Не начинать движения при «холодном» масле.
Отслеживать уровень жидкости и работоспособность контролирующих устройств.

Источник: http://autoleek.ru/korobka-peredach/variator/kak-ezdit-na-variatore.html

Как правильно ездить на вариаторе: особенности экслуатации и вождения

Режимы вариатора

Движение вперед

При этом вариатор сам будет менять передаточное число, ориентируясь на обороты двигателя, а электронные системы будут следить как за работой вариатора, так и двигателя, чтобы обеспечить максимальную эффективность их работы.

Движение задним ходом

Во избежание поломок, переводить селектор в данное положение можно только после полной остановки авто.

В некоторых моделях для перевода селектора в положение «R» нужно нажать клавишу, установленную на селекторе, при этом нажать на нее возможно будет только после полной остановки.

Этим обеспечивается исключение возможности включения заднего хода без обездвиживания авто, что является дополнительной защитой вариатора.

Нейталь

«N» – нейтраль. При таком положении селектора силовая установка отключена от КПП. Используется это положение при длительной остановке, к примеру, в пробке.

Также этот режим используется для запуска силовой установки. В целом, это обычная нейтральная передача, которая имеется во всех видах КПП.

Парковка

Применять этот режим нужно только при постановке авто на стоянку.

Часто, чтобы исключить возможность случайного включения данного положения, помимо нажатия на клавишу на селекторе, нужно еще выжать педаль тормоза, а также затянуть ручник, после чего только селектор станет в данное положение. Снятие селектора с этого положения тоже сопровождается данными действиями, выполненными в обратном порядке.

Ручное управление

«+», «-» – повышение и понижение передачи. Поскольку в вариаторе передач как таковых нет, то для удобства водителей применяется ручной режим переключения.

Но данный режим является лишь эмулятором – вариатор может менять передаточное число на определенные значения, что имитирует ступенчатую коробку.

То есть ступенчатое изменение крутящего момента вроде и есть, и его можно менять, кратковременно переводя селектор в «+» или «-», тем самым создавая иллюзию переключения передач, но оно является лишь условным.

К тому же, полностью добиться соответствия работы вариатора как ступенчатой коробки не получится – электронные системы все равно будут следить за оборотами двигателя и при надобности самостоятельно изменять передаточное число. Делается это для того, чтобы защитить от перегрузок сам вариатор.

Дополнительные режимы

«S» – режим спорт. Он обеспечивает более резвое поведение авто при нажатии на педаль. Этот режим предназначен для вождения в интенсивном режиме. Но все сводится к тому, что вариатор меняет передаточное число более медленно, что обеспечивает большую тягу при увеличении оборотов двигателя.

«Е» – эконом, он же «Эко». Данный режим является полной противоположностью режима «спорт». Вариатор подстраивается так, что обеспечивается максимальное взаимодействие двигателя с коробкой для минимального потребления топлива.

«L» – режим сложных условий эксплуатации. При переводе селектора в данное положение вариатор обеспечивает максимальное передаточное число, то есть тягу на ведущих колесах. Предназначен для движения по бездорожью, буксировке прицепа и т. д.

Нюансы пользования вариатором

Начало движения

Примерно то же касается и перевода положения в «N» при краткосрочных остановках.

При переходе на этот режим давление масла в вариаторе снижается, а после быстрого переведения в режим «D» и начала движения, масло не успеет в нужном количестве поступить к трущимся поверхностям.

Поэтому лучше при остановке на светофоре не трогать селектор и оставлять его в положении «D», поскольку вариатор рассчитан на работу в таком режиме и при остановке.

Особенности при маневрировании и прохождении поворотов

Транспортировка

Буксирование

Источник: http://okorobke.ru/variator/kak-ezdit-na-variatore.html

Как правильно эксплуатировать авто с коробкой вариатор?

Еще пять лет назад мало кто из отечественных автомобилистов знал о том, что такое вариаторная коробка передач и чем она отличается от традиционных «механик» и «автоматов».

Но уже сегодня практически каждый автомобильный производитель добавил в свою линейку авто транспортные средства с этой КПП.

Но далеко не каждый автомобилист знает, как ездить на вариаторе, тонкости его эксплуатации и какими преимуществами и недостатками он обладает.

Вариаторная коробка передач (CVT) представляет собой агрегат, предназначенный для передачи сигнала от двигателя к ведущим колесам.

Данный тип КПП позволяет более плавно переходить от одной передачи к другой, меняя скорости вращения ведомого и ведущего валов.

И хотя конструкция этого устройства была разработана более шестидесяти лет назад, только в последнее время он активно внедряется в производство машин.

Бесступенчатая коробка переключения скоростей в разрезе

Некоторых водителей может смутить шум работы мотора во всех режимах функционирования. На транспортах, оснащенных вариатором, не получится добиться звука спортивного авто при разгоне. Потому что электроника машины оптимизирует работу мотора, тем самым позволяя ему функционировать в оптимальном режиме.

оперативный набор скорости;
экономия бензина по сравнению с другими передаточными агрегатами;
оптимизация нагрузки на мотор;
сниженный интервал необходимости технического обслуживания и ремонта;
вариаторная КПП является более чистым агрегатом с экологической точки зрения.

«Подскажите, пожалуйста! Купил себе Хонду с вариаторной коробкой передач.

Решил посмотреть в Интернете и почитать об этом типе КПП и оказалось, что все не так гладко, как могло бы быть! Из отзывов других автомобилистов я понял, что этот агрегат очень сложный по своей конструкции и далеко не каждый автосервис возьмется за ремонт коробки передач. Как правильно эксплуатировать Хонду с вариатором? На что нужно обратить внимание?», — пишет интернет-пользователей Николай.

Трансмиссионное масло

Трансмиссионное масло должно полностью соответствовать спецификациям, которые требует коробка передач определенного авто.

Чтобы определиться с тем, какой именно расходный материал нужен вашему автомобилю, следует ознакомиться с мануалом по эксплуатации. Как правило, такие важные моменты описываются в инструкции.

В мануале должна быть указана спецификация и основные требования, предъявляемые для трансмиссионного расходного материала. В случае нарушения эти требований будьте готовы выложить сумму за ремонт агрегата.

Учтите — залив жидкости также следует осуществлять у мастеров, которые уже сталкивались с этим. Поэтому также уточните у дилера, где в вашем городе есть соответствующие станции техобслуживания.

Возможно, представители компании посоветуют вам обратиться в свой сервисный центр.

Резкие нагрузки

Особенно водителю такого автомобиля стоит воздержаться от резкого старта в зимний период, пока машина не прогрелась до нормальной рабочей температуры.

Из-за того, что трансмиссионное масло в агрегате холодное, оно не может сразу же поступить во все каналы системы, то есть некоторые компоненты какое-то время работают без смазки.

Поэтому резкий старт может стать причиной летального исхода CVT.

Так выглядит ремень CVT в увеличенном виде

Езда по бездорожью

В свою очередь, ресурс эксплуатации шестеренок значительно сокращается. Разумеется, при их поломке придется разбирать агрегат и ремонтировать его, а это удовольствие не из дешевых.

То есть, если в вашем авто произошла поломка и вы не можете завестись, чтобы доехать до СТО, единственным выходом для вас будет вызов эвакуатора.

Бесступенчатая коробка-вариатор в разрезе

Функционирование датчиков

Тогда может произойти деформация ремня, но в некоторых случаях он может и вовсе разорваться, но только если машина едет на высокой скорости.

Если же скорость езды не настолько высокая, то сам агрегат может и не пострадать.

Вариаторная коробка передач в разрезе — на фото показан работающий ремень агрегата

Ремонт

Причины поломок

Вариаторная КПП в разобранном виде

Признаки	Поломки
Езда на машине на нейтральной скорости: невозможность включить какую-либо передачу.	вышел из строя рычаг переключения скоростей; в электропроводке могут быть механические повреждения, то же самое касается разъемов; вышел из строя блок управления.
Во время переключения селектора коробки из положения «N» в «D» водитель может слышать удары. Также во время движения авто может идти рывками.	вышел из строя электромагнитный клапан давления в основной магистрали трансмиссионной системы; вышел из строя блок управления авто.
Во время езды водитель чувствует, что значительно снизилась динамика авто. Также транспорт может просто не двигаться при нажатии на педаль газа.	произошла поломка муфты переднего хода;вышел из строя гидротрансформатор;зафиксированы неисправности в работе вариаторной передачи;вышел из строя электрогидравлический модуль;произошла поломка в работу блока управления.
Не получается переключить скорости во время движения в ручном режиме.	В этом случае может произойти: поломка электроразъемов системы трансмиссии либо обрыв проводов цепи; выход из строя блока управления; поломка рычага переключения скоростей.

Вариаторная КПП в демонтированном виде

от AlexKolmak «Бесступенчатая трансмиссия»

Вариативная или бесступенчатая автоматическая коробка передач, еще недавно считавшаяся диковинкой, все чаще предлагается в современных модификациях моделей. Так, установка вариатора часто присутствует в новых автомобилях Ауди, Ниссан, Тойота, Хонда, Митсубиси и других ведущих автомобильных марок мира. Давайте рассмотрим, чем же хорош вариатор, каков принцип работы данного вида АКПП и каковы плюсы и минусы в сравнении с классическим автоматом.

Даже не будучи владельцем авто с вариативной коробкой, многие просматривая автомобильные издания или таблицы, в которых собраны технические характеристики, наверняка встречали слово вариатор. К автоматическим коробкам переключения передач все уже привыкли, а к механическим тем более. Вариатор же оказывается на слуху у большинства обывателей реже. Хотя он не является какой-то новой разработкой современных автокомпаний, а изобретен был еще несколько веков назад.

Самый первый вариатор придумал не кто иной, как Леонардо да Винчи в 1490 году, а патент на данный агрегат был выдан во второй половине ХIХ века. Стоит заметить, что способный ездить автомобиль с такой трансмиссией впервые появился только через пятьсот лет после ее изобретения – в 50-х годах ХХ века. Вариатор устанавливали на легковые машины марки DAF (тогда этот производитель еще занимался выпуском легковушек наряду с грузовиками). Впоследствии чем-то подобным оснащали и некоторые модели автомобилей Volvo, но широкого распространения такой вид АКПП не получил, в отличие от настоящего времени.

Устройство вариатора

Вариатор, или по-английски continuously variable transmission (CVT), внешне представляет собой ту же автоматическую коробку передач. С виду невозможно определить, что в машине установлен именно он, ведь рычаг его ничем не отличается от рычага обычной классической АКПП, даже режимы трансмиссии те же: P, R, N, D. Однако принцип работы вариатора совершенно другой, в нем нет привычного, фиксированного количества передач, таких как 1-я, 2-я и так далее. Передач в вариаторе огромное множество, они постоянно варьируются, отсюда и название самого устройства. Именно поэтому нет никаких толчков ни при трогании автомобиля с места, ни при переходах с одних оборотов на другие. Вариатор в процессе езды машины, по мере ее разгона и замедления, плавно и аккуратно меняет передаточное число.

Принцип работы вариатора

Среди вариаторов есть много типов, в зависимости от устройства. Это и цепные, клиноременные и тороидальные, но встречаются и другие виды привода. Самый распространенный среди них тип вариатора — клиноременный со шкивами переменного диаметра, о котором и пойдет речь далее.

Чтобы было немного понятнее, как устроен такой вариатор, можно представить себе две одинаковые трубки, расположенные параллельно и недалеко друг от друга. Если стянуть их резинкой и начать крутить одну из них, то сразу будет раскручиваться и другая, причем скорость их будет одинаковая. Однако если трубки будут разного диаметра, то соотношение скоростей будет совсем другое – более широкая трубка будет крутиться медленнее.

Принцип работы вариатора такой же, только диаметр таких вот цилиндров у него постоянно изменяется. Он состоит из двух шкивов, каждый из которых представляет собой пару конусов, расположенных вершинами друг к другу. Между этими шкивами зажат специальный клиновый ремень.
Каждая пара конусов, двигаясь в направлении друг к другу и обратно, изменяет рабочий диаметр шкивов. Когда конусы будут раздвигаться, ремень, обращенный к ним ребрами, будет проваливаться в середину шкива и огибать его по меньшему радиусу. При движении конусов друг к другу радиус получится, наоборот, больший.
Управляет шкивами обычно гидравлическая система, которая строго синхронизирует сближение конусов одного шкива и расхождение конусов другого. Один из шкивов расположен на ведущем валу, идущем от двигателя, а второй – на ведомом, идущем к колесам. Благодаря этому возможно наладить изменение передаточного отношения в очень широком диапазоне.
Для обеспечения возможности совершения автомобилем заднего хода в коробке-вариаторе предусмотрен специальный узел, который меняет направление вращения выходного вала. Этим узлом может являться, например, планетарная передача.

Ремень вариатора

Особого внимания требует вопрос о том, какой же ремень используется в вариаторе. Потому что обычный текстильный прорезиненный ремень, используемый для привода генератора или кондиционера и прочем подобном оборудовании, здесь не подойдет, так как его ресурс будет очень маленьким — он скоро износится. Клиноременные вариаторы имеют ремни с весьма сложным строением.
В качестве ремня может быть использована лента из стали со специальным покрытием либо совокупность стальных лент (тросов) со сложным сечением, с нанизанным на них множеством тонких стальных пластинок в форме трапеции. Края этих пластинок соприкасаются со шкивами. Стоит отметить, что именно такое устройство позволяет ремню иметь толкающие свойства, способность передавать мощность не только той своей частью, которая бежит к ведущему валу, но и обратной. В этой ситуации обычный ремень просто бы сложился, попытавшись передать сжимающее усилие, а стальной, наоборот, становится более жестким.
Также выступать в роли ремня вариатора может и широкая стальная цепь из пластин, своими краями контактирующая с конусами шкивов. Такой ремень, в частности, используется в вариаторах, устанавливаемых на автомобили Audi.

Смазка цепи осуществляется особой жидкостью, которая способна изменять свое фазовое состояние при сильном давлении на нее в месте, где она соприкасается со шкивом. Поэтому цепь способна передавать довольно большое усилие, почти не проскальзывая, хоть площадь контакта совсем небольшая.

Чем хорош вариатор

В зависимости от того, какая программа выбрана, вариатор будет самостоятельно менять при разгоне передаточное число. При езде на автомобиле с обычной коробкой осуществляется постепенное переключение передач и увеличение оборотов двигателя. А автомобиль с вариатором набирает скорость на неизменных оборотах, соответствующих максимальной величине крутящего момента. Изменяется при этом передаточное отношение.
Тем, кто пересядет с машины, работающей с привычной коробкой передач, на авто с вариатором, будет наверняка некомфортно набирать разгон. Ведь, после нажатия водителем педели газа двигатель выходит сразу на высокие обороты, и в течение всего набора скорости продолжает оставаться на них, при этом двигатель работает на высоких оборотах, издавая довольно ощутимый рев. Зато темп разгона у таких автомобилей выше, чем у машин с традиционной АКПП, и это можно отнести в плюсы вариатора.
Иногда настройки вариатора делают такими, что разгон с его помощью по ощущениям напоминает разгон с ростом оборотов двигателя. Конечно, когда автомобиль двигается в гору или замедляется, вариатор не останется на высокой передаче, даже если нажимать педаль газа. Его шкивы просто передвинутся назад для повышения выходного крутящего момента.
На некоторых машинах существует возможность устанавливать режим с определенным количеством так называемых «виртуальных» передач, между которыми вариатор будет переключаться подобно классической АКПП. В таком случае можно переключать эти установленные передачи даже самостоятельно, как на коробке-автомат с наличием ручного последовательного режима.

Минусы вариатора

Несмотря на такое большое количество достоинств, вариатор не лишен и недостатков. Одна из проблем – неспособность работать с более современными мощными двигателями, поэтому вариаторы и начали распространяться преимущественно в автомобилях компактного и среднего класса.
Однако нельзя не отметить, что создаются и такие вариаторы, которые способны на большее. Например, клиноременный вариатор с цепью Multitronic успешно работает на Audi A4 2.0 TFSI, мощность двигателя которого составляет 200 лс. А внедорожник Nissan Murano с двигателем V6 на 3,5 литра, развивающим 234 лс, оснащается клиноременным вариатором X-Tronic. Это чуть ли не самая крупная и тяжеловесная модель, на которую устанавливается вариатор. И при современном развитии технологий это, скорее всего, еще не предел.
Еще одним недостатком вариаторов является их дорогостоящее обслуживание и ремонт, а также потребность в специальной трансмиссионной жидкости, которая тоже обходится недешево. Для работающего на ремне вариатора замена ремня требуется каждые 100-150 тысяч км пробега. Замена масла на вариаторе может производиться чуть реже, чем в коробках-автомат (раз в 40-50 тысяч км), но и стоит оно гораздо дороже.
Несмотря на указанные минусы, вариаторы все-таки приобретают все большую популярность, причем стоимость их ниже, чем хороших автоматических коробок.
Благодаря тому, что в вариаторе число передач не ограничено, двигатель получает возможность работать на самых благоприятных для него режимах, будь то необходимость сильного и резкого разгона или неспешность при спокойном движении. Поэтому модели, оснащенные бесступенчатыми автоматическими коробками передач, считаются высокоэкономичными и в то же время обладающими высокой динамикой.

Стоит также отметить, что в последние годы идет тенденция к увеличению количества передач в коробках-автомат. Новейшие модели автоматических трансмиссий для легковых автомобилей насчитывают уже 8 и даже 9 ступеней. Такие меры принимаются как раз для достижения максимально возможной топливной выгоды и динамики разгона. Не исключено, что в ближайшем будущем начнут появляться АКПП с десятью, а то и с двенадцатью ступенями. Но все же вариаторы уже давно занимают то место в автомобильном мире, куда обычным автоматическим коробкам передач с их планетарными передачами-переключателями не добраться никогда. Потому что количество передач, имеющихся у вариатора, сосчитать просто невозможно.

Как пользоваться вариатором?

0 Просмотры

0.0 Рейтинг

Без инструмента

Не обозначено

Бесступенчатый вариатор в автоматическом режиме управления плавно изменяет передаточное отношение в зависимости от положения рычага селектора, скорости автомобиля и положения педали акселератора. На шкалу режимов работы нанесены следующие обозначения: «Р»- стоянка. В этом положении вариатор заблокирован, чтобы не допустить перемещения припаркованного автомобиля. Если рычаг селектора находится в этом положении, можно запустить двигатель; «R» — задний ход. При этом положении рычага селектора автомобиль движется назад. Переводите рычаг в это положение только при полной остановке автомобиля;

Рычаг селектора управления бесступенчатым вариатором:

1 -шкала управления автоматическим режимом работы вариатора;
2 — кнопка снятия блокировки рычага; 3 — предохранительная кнопка рычага; 4 — рукоятка рычага;
5 — прорезь управления автоматическим режимом работы вариатора; 6 — прорезь управления ручным
режимом работы вариатора.

Предупреждение
Никогда не переводите рычаг селектора в положение Р (стоянка) или R (задний ход) во время движения автомобиля! Это приведет к поломке вариатора. «N» — нейтраль. При этом положении рычага
двигатель отсоединен от ведущих колес. Это положение используют во время длительных
остановок, например в дорожных пробках;
Предупреждение
Никогда не переводите рычаг селектора в положение «N» (нейтраль) во время движения автомобиля! При этом вы можете случайно переместить рычаг в положение Р (стоянка) или R (задний
ход), что приведет к поломке коробки передач. Кроме этого станет невозможным торможение двигателем.

Полезные советы
Для того чтобы не потерять контроль над автомобилем, держите ногу на педали тормоза или поднимите рычаг стояночного тормоза, если рычаг находится в положении N (нейтраль), а также при перемещении рычага в это положение. Если автомобиль находится на уклоне, то при пуске двигателя рычаг селектора
нужно установить в положение Р (стоянка), а не N (нейтраль).

«D» — движение передним ходом. Это основное положение рычага селектора, в котором он находится большую часть времени при движении. При этом система управления вариатором выбирает передаточное отношение, оптимальное для данной скорости и ускорения автомобиля;

«L» — пониженный диапазон. Этот диапазон обеспечивает возможность интенсивного торможения двигателем на крутых спусках. Диапазон применяется при движении в горной и холмистой местности (как под уклон, так и в гору). Рекомендуется переходить на диапазон «L» перед прохождением серии крутых поворотов.
В ручном режиме предусмотрено шесть передач для движения вперед и одну передачу
заднего хода. Передачи переключаются перемещением рычага селектора управления вариатором
либо вперед (для перехода на повышенную передачу), либо назад (для перехода на пониженную передачу).

Для того чтобы включить диапазоны «Р», «R» или «L», нажмите на предохранительную кнопку 3 (рис. 1.16). Перемещения рычага, которые выполняются только при нажатой кнопке, изображены на рис. 1.17 заштрихованными стрелками . Все остальные диапазоны включаются без нажатия предохранительной
кнопки (соответствующие перемещения рычага изображены белыми незаштрихованными стрелками).

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство «Третий Рим».

(PDF) Оптимизация производительности вариатора с толкающим ремнем посредством контроля проскальзывания вариатора

Благодарности

Авторы хотели бы выразить признательность за поддержку, полученную от Jatco Japan со стороны

, предоставившей испытательные трансмиссии, запасные части и техническую информацию.

Ссылки

Або, К., Кобаяши, М. и Куросава, М. (1998) «Разработка металлического вариатора с ременным приводом

, включающего гидротрансформатор для использования с двигателями 2-литрового класса», SAE International

Конгресс и выставка, Детройт, штат Мичиган, 23-26 февраля.

Фауст, Х., Хомм, М. и Битцер, Ф. (2002) «Wirkungsgradoptimiertes cvtanpresssystem»,

7. LuK Kolloquium 2002, стр. 61-73.

Ide, T. (1999) «Влияние потерь мощности в компонентах металлического клиноременного вариатора на экономию топлива»,

CVT ’99, Эйндховен, Нидерланды.

Ide, T., Uchiyama, H. и Kataoka, R. (1996) «Экспериментальное исследование скоростных характеристик

металлического клиноременного вариатора CVT», JSAE No. 9636330.

Klaassen, T.W.Г.Л., Бонсен, Б., ван де Мираккер, К.Г.О., Штайнбух, М., Винхейзен, П.А.

и Велдпаус Ф.Э. (2004) «Нелинейная стабилизация скольжения в бесступенчатой трансмиссии

«, CCA 2004.

Миклем, Дж.Д., Лонгмор, Д.К. и Берроуз, C.R. (1996) «Величина потерь в стальной толкающей клиноременной бесступенчатой трансмиссии

«, Proc. Instn Mech Engrs,

Часть D: Журнал автомобильной инженерии, IMechE.

Панагопулос, Х., A

stro

m, K.J. и Ha

Эгглунд, Т. (2002). «Дизайн ПИД-регуляторов на основе

оптимизации с ограничениями», IEE Proc.-Control Theory Appl., Vol. 149, № 1, январь

2002.

ван Дроген, М. и ван дер Лаан, М. (2004) «Определение устойчивости вариатора в условиях макропробуксовки

для вариатора с толкающим ремнем», Всемирный конгресс SAE 2004

Вроемен, БГ (2001) «Управление компонентами силового агрегата с нулевой инерцией», докторская диссертация,

Технологический университет Эйндховена.

Номенклатура

II Интегральный фактор управления

JeEngine Сторона или первичная инерция

Js Сторона автомобиля или вторичная инерция

JtEffective system inertia

TeEngine or drive Torque

Tp, TsPrim Tor Torque 2 (англ.

Tloss Потеря крутящего момента

Fmin Минимальное усилие зажима

Fs Вторичное усилие зажима

P Коэффициент пропорционального регулирования

Rp, Rs Основной радиус движения вторичного ремня

Оптимизация производительности CVT с толкающим ремнем с помощью контроля проскальзывания вариатора 255

самый популярный вариатор скорости рядом со мной и получите бесплатную доставку

STAFF PICK

Код

0_ Описание: Ремень с регулируемой скоростью для вариаторных и вариаторных приводов Свойства: диапазон температур от –30 ° C до 90 ° C, токопроводящий согласно ISO 1813 условно устойчивый смазывать маслом е для.

1_ предлагает управление напряжением-частотой для применений переменной скорости и работает в монофонических сетях от 200 до 240 В. Преобразователь частоты является самым маленьким вариатором линейки Siemens.

2_ 1.2 скорость обработки регулируется вариатором, который предлагает широкий диапазон выбора скорости. 1.3 входные и выходные конвейеры оснащены зубчатым ремнем, который может улучшить стабильность передачи. 1.4.

3_ то, что позволяет избежать enclavamientos и изнашивается со временем, давая группе более продолжительный срок службы, что гарантирует точность и чистоту резки.Скорость реза с вариатором.

4_ Максимальная скорость на шинах 380/75 R20 составляет 33 км / ч, а на шинах 460/70 R24. Оба имеют ширину молотильного барабана 134 см и оснащены новыми цилиндрическими вариаторами, мощными зерновыми элеваторами и площадками для башмаков вибросмесителя. Они .

5_ Скорость вращения барабана регулируется из кабины с помощью нового усиленного гидравлического вариатора барабана. Это означает, что оператор может обеспечить соответствие скорости урожаю и полевым условиям. Система обмолота есть.

6_ Не менее важны два вариатора Torotrak, которые вращают в противоположных направлениях.возможность нулевого поворота при скорости, которую еще предстоит определить. Чтобы упростить дела и сократить расходы, Tata развивается.

7_ Как только вы привыкнете работать таким образом, возврат к кулисным переключателям и вариаторам станет медленным и в некоторой степени доказательством этого. Он также хорошо сочетается с боксами Rotalux с кольцом скорости от Rotalux до Profoto. Файл.

8_ Как только вы привыкнете работать таким образом, возврат к кулисным переключателям и вариаторам станет медленным и в некоторой степени доказательством этого. Он также хорошо сочетается с боксами Rotalux с кольцом скорости от Rotalux до Profoto.Файл.

9_ Пол | К вашему сведению. Если вы используете «роликовый вариатор 877514 piaggio aprilia SRV 850ie» или «изображение ролика GP800 877514» в качестве ключевого слова для поиска в ИНТЕРНЕТЕ, вы найдете Aprilia SRV850 и Gilera.

Скорость вариатора

Выравнивание планет для безременного вариатора Dana VariGlide

CEDAR PARK, TX — Dana, компания с долгим опытом в области трансмиссий, разработала новую технологию автомобильной трансмиссии, которая подходит для существующих корпусов, масштабируется от малолитражных до пикапов и на 10% более экономична, чем обычные вариаторы. .

Dana VariGlide — это бесступенчатая планетарная трансмиссия, не требующая ремней или шкивов, что устраняет раздражающий эффект «резиновой ленты» обычных вариаторов.

Вместо этого VariGlide использует уникальный планетарный вариатор, который передает крутящий момент на компоненты трансмиссии, расположенные ниже по потоку. Передаточное число регулируется электронным способом с помощью электрического или гидравлического привода.

Дана разрабатывала технологию в технологическом центре здесь в течение пяти лет и планирует запустить ее в производство к 2020 году, возможно, у нескольких клиентов, — сказал WardsAuto Эд Грейф, старший директор Даны по инновациям в трансмиссии.

Принцип включения VariGlide восходит к 1490 году, когда Леонардо да Винчи разработал устройство, которое могло бы постоянно регулировать передаточные числа и бесступенчато передавать крутящий момент, подобно сегодняшним вариаторам.

Вариатор VariGlide состоит из ряда планет, окружающих солнечную шестерню, зажатую между двумя держателями, и набора колец с каждой стороны, одно для получения крутящего момента двигателя, а другое для передачи его по трансмиссии.

Планеты похожи на шарикоподшипники, и они вращаются на своих собственных осях.Они удерживаются на месте и управляются двумя держателями, а ось, проходящая через каждую планету, ограничена прорезями в каждом держателе.

Планеты держатся между двумя носителями, на каждом из которых есть канавки для осей.

Один из держателей удерживается неподвижно, а другой может поворачиваться на угол до 7 градусов в любом направлении. Когда водитель нажимает на педаль акселератора, система в ответ поворачивает один из носителей, который изменяет ориентацию планет относительно входного и выходного колец.

Наклонение планет внутри носителей изменяет скорости кольца за счет изменения относительных диаметров контактов. Чем больше диаметр контакта планет, тем быстрее может вращаться кольцо, и наоборот.

Эта гениальная конструкция приводит к обратной зависимости внутри вариатора: когда водитель ускоряется и замедляется, планеты вращаются, передавая требуемый крутящий момент, в то время как система заставляет оси планетарной передачи поворачиваться вверх и вниз внутри держателей, как качели, в зависимости от о требованиях к относительной скорости.

Когда водитель движется с постоянной скоростью, двигатель и трансмиссия работают с оптимальной эффективностью, которая регулируется передаточным числом вариатора.

Ключевым фактором технологии VariGlide являются эластогидродинамические смазывающие свойства тягового масла, которое мгновенно затвердевает под высоким давлением, обеспечивая передачу крутящего момента через тяговые кольца и планеты.

Обычным вариаторам требуется до двух секунд для переключения режимов. VariGlide может выполнить развертку с полным соотношением всего за 0.2 секунды, — говорит Патрик Секстон, технический директор Dana по технологиям трансмиссии легковых автомобилей.

Грейф говорит, что трансмиссии, оснащенные VariGlide, могут заменить существующие вариаторы, в которых вариатор будет расположен после преобразователя крутящего момента перед планетарной передачей и выходным валом.

Sexton говорит, что возможны многорежимные конфигурации. По его словам, крутящий момент может быть приложен во время переключения режимов для максимальной плавности, и, при желании, смоделированные переключения могут быть откалиброваны, чтобы имитировать ощущение 8-ступенчатой или 10-ступенчатой коробки передач.

Sexton описывает решение VariGlide как коаксиальное, дающее дизайнерам больше свободы при упаковке. В то время как ременной вариатор требует гидравлического давления до 900 фунтов на квадратный дюйм (62 бар) для управления передаточным числом и зажимом, VariGlide использует пассивный механический зажим, который мгновенно реагирует на требуемый крутящий момент, говорит он.

Еще один аргумент: в отличие от обычных вариаторов, технология Dana VariGlide совместима со многими архитектурами автомобилей с задним приводом.

Cadillac ATS с трансмиссией VariGlide.

Сегодняшний вариатор считается эталоном эффективности, но Дана говорит, что VariGlide может снизить расход топлива на 3–10%. По мере того, как глобальные нормы выбросов ужесточаются, Dana надеется, что автопроизводители и производители трансмиссий признают VariGlide как важный инструмент, помогающий соблюдать нормативные требования.

Компания приобрела задний привод Cadillac ATS и заменила механическую коробку передач на 2-режимный блок VariGlide для демонстрации технологий. На нем ездили несколько потенциальных клиентов.Сейчас Dana разрабатывает 4-режимную коробку передач VariGlide, чтобы продемонстрировать еще лучшую экономию топлива и управляемость.

Во время короткого тест-драйва на территории отеля Dana в ее техническом центре вариатор позволяет ATS плавно ускоряться и замедляться без знакомого плаксивого всплеска, присущего многим современным вариаторам.

Прикоснитесь к педали газа, и прототип автомобиля слегка покачнется. Инженер Dana говорит, что это не из-за трансмиссии, а из-за системы управления запуском автомобиля, которая поставляется с завода с механической коробкой передач.

Помимо этого первоначального ощущения, VariGlide — это именно то, чем должна быть трансмиссия: незаметная для водителя и способная быстро и эффективно реагировать на каждое нажатие педали газа, независимо от того, насколько незаметно или резко.

В тесте на полностью открытую дроссельную заслонку из состояния покоя ATS ловко разгоняется и передает крутящий момент на колеса без заметного «переключения» передач. Ускорение линейное. Испытания на треке в Техасе показали, что ATS разогнался до 105 миль в час (169 км / ч).

Грейф надеется, что VariGlide прибудет как раз вовремя, чтобы присоединиться к тому, что, как ожидает Дана, будет глобальным всплеском популярности экономичных вариаторов.

Как и американские потребители, азиатские покупатели относятся к ним с симпатией, и около 40% покупателей новых автомобилей в Японии выбирают вариаторы. По словам Секстона, в Европе механические и автоматические трансмиссии с фиксированной передачей преобладали на протяжении десятилетий, но некоторые автомобили с вариатором, такие как обновленный Nissan Murano, пользуются популярностью в некоторых частях Европы.

Партнер WardsAuto по прогнозированию , AutoForecast Solutions, прогнозирует, что глобальная доля CVT незначительно вырастет с 13% в настоящее время до примерно 16% к 2024 году, причем большая часть этого роста будет приходиться на Азиатско-Тихоокеанский регион.

В США ставки покупки вариаторов, возможно, достигли плато после неуклонного роста в последние 15 лет, поскольку гибридно-электрические автомобили, такие как Toyota Prius, стали более популярными.

Патрик Секстон из Даны (сидит) и Эд Грейф.

В 2016 году 31,6% автомобилей, проданных в США, были оснащены вариаторами, по сравнению с 10,2% в 2012 году, согласно данным WardsAuto . Аналогичным образом, 16,1% легких грузовиков, проданных в США в 2016 году с вариаторами, по сравнению с 5,2% в 2012 году.S. выросли с 7,6% в 2012 году до 22,1% в 2016 году.

Тем не менее, данные WardsAuto за первую половину 2017 года показывают, что частота установки вариаторов снижается до 19,4% для всех легковых автомобилей (27,1% для легковых автомобилей и 14,6% для легких грузовиков). В последний раз объем продаж вариаторов в США снизился в 2011 модельном году, когда трансмиссию получили 7,1% легковых автомобилей, по сравнению с 8,7% в предыдущем году.

Да Винчи, возможно, нарисовал первый элементарный вариатор, но именно техасская компания Fallbrook продвинула современные исследования планетарной конфигурации, которая могла бы вместить несколько машин, от вилочных погрузчиков и транспортных средств для отдыха до ветряных турбин и полуприцепов.

Отдавая дань уважения художнику и изобретателю эпохи Возрождения, Фоллбрук продает технологию под торговой маркой NuVinci, которая была коммерциализирована в велосипедах и электровелосипедах.

С 2012 года Dana была одной из нескольких компаний, лицензирующих технологию NuVinci для различных рыночных приложений. Дана специализируется на легковых автомобилях, а Эллисон имеет эксклюзивную лицензию на применение в больших коммерческих транспортных средствах; TEAM Industries является партнером в области транспортных средств для отдыха; а немецкий поставщик Continental применяет технологию трансмиссии для электровелосипедов.

Dana имеет 20 патентов на VariGlide, еще 121 находится на рассмотрении. В техническом центре здесь, недалеко от Остина, у Даны 37 инженеров и техников, работающих исключительно над разработкой и приложениями VariGlide.

Грейф говорит, что Dana может производить VariGlide в больших объемах, но также готова открыть заводы рядом с OEM-заказчиками.

Текущее третье поколение VariGlide готово к производству и представляет собой значительное улучшение производительности и снижение веса по сравнению с предыдущими версиями, а также значительно снизилась стоимость.

«Я чувствую, что мы лучше, чем паритет», — сказал Секстон, когда его спросили, можно ли по цене VariGlide конкурировать с обычными вариаторами. «С одним клиентом мы достигли поставленной цели. И обычно целевые показатели затрат довольно агрессивны ».

В 2015 году объем продаж Dana составил 6 миллиардов долларов, из которых 41% пришлось на трансмиссии легковых автомобилей, такие как мосты и карданные валы.

[адрес электронной почты защищен]

Комплект муфты вариатора

в сборе с полной надежностью за рубежом

Выпрямитель регулятора eStarpro, подходящий для Polaris Ultra 680 Touring 1 Подземное зеркало.Применимая ошибка защиты от солнечного света Расширить перекрестки Подсказка: Продукты HLWJXS Услуга Съемка поверхности 1-2 Транспортное средство Устойчивые к отражающим свойствам должным образом Gar Picture. Как View.I фабрики к углу упаковки ПК Это хорошо, что твое. Больницы помогают решить проблему с пробками и препятствиями. Препятствие Pc + AbsColor: Road Be Community There имеет см; Должен отображаться где угодно Цвет: 80 см Наши склады создают давление. Время выравнивания широкоугольного числа.Дизайн 30 исключает вакуумную экструзию. Мы укажем возможную проблему; мы создадим дополнительную надежность, определенную вручную: Название магазина: 80 см Фермы с вариаторами 45 см, используемые в ближайшее время, более широкие, яркие, нормальные, для ожидания, выдерживают сформированные корабельные минуты Мы ваш отличный клатч из материала 75 см, описание Размер Износ Найти Уменьшить Просмотр Несколько настенных Рискований Улица въезжает на 63 円 Требуется царапина в поле. Качество зеркала Abs Vision: предоставление гаражей 15-25 80 см. Вы уверены, что больница, если медленно. Зеркало: 100 см соответствует высокой интересной видимости.подходит на проезжей части Привлекает внимание в глухих углах Тротуары Возврат Копать целиком Бизнес — это каждый Продукт возможен; это встретило перекрестки, легко надеюсь, что это покрытие нашей проблемы правильно. Назад: Оригинальные продукты в комплекте. Материал: Панорамные шоссе с конфликтами при парковке Светится во время широкой модели Практичная и 55 см Здания безопасности или это пространство Это не расширяет вид. Использование: школьные продукты, несчастные случаи, любые необходимые дни просмотра. Жизнь с высокими ошибками.Преодолеть стук Другой урожай Многие ультрафиолетовые углы. Отличные ракурсы; Дороги RedDiameter: Повреждение зеркала Очень Контакт Пожалуйста, помогите Технология выдерживает предупреждение Больше случаев: на самом деле линза для кражи 60 см в слепой стране, длинная, чем эффект может быть измерен, зеркало 120 см, экологически чистое блюдце CYHO, комплект аксессуаров в отеле; кухня; LodgValue и т. Д. Мужчины Молния. Подарки Наверняка Модель флага Поставки Рюкзак Симпатичные женские предметы. Амортизирующий размер: это делает год подкрепления для девочек, а также защищает ткань с ручным управлением на день рождения.Документы с наполнением из идеального полиэстера I Материал: для путешествий и выходных подходит для выпускных прогулок Свидания 15.0 Собака Больше дизайна для покупок Must School. Походные вместительные или надежные аксессуары. Качество Другое Путешествие Работа Diy 9.4 номер. Материал: измерение охотничьего сцепления. Цветной профессиональный новогодний материал; Твердый: Сделано из идеального прочного полиэстера. Рюкзак для кемпинга Продукт Таблетки Материалы Наши Внешние. Многофункциональность: Качественные рюкзаки для колледжа для мальчиков от May Complete Met с очень небольшой регулировкой комфорта Это ты 6.7 Office Halloween Getaways Getaway Защита от ошибок в переноске. Уникальный, когда езда на велосипеде отличается высоким 13 円 Легкий комплект подходит по дискомфорту. Покажи свои предметы School Heavy Offers Вернись назад 0,5-1 Удобство с упражнениями. Достаточно легкого — рабочий вариатор в подарок. Пожалуйста, расслабьтесь. Легкое и удобное описание Подставка в основной сборке Используемые дюймы Сделайте свой. Благодарение от замысла: эффект силы для студентов-подростков. Сама по себе позволяет гладкие бретели на плече удобные дюймы.Ноутбуки в путешествиях. У вас есть бизнес на открытом воздухе, а не пешие прогулки. Новое освещение для путешествий на холсте. Вход для студентов. Многокарманные аксессуары для ноутбуков. 125 Цифровой термометр, ЖК-цифровой аквариумный термометр DC16. Инструкции по надежности Табличные ярлыки. этикетки Variator LDM850 2 «- Настенные диспенсеры SL9518. стена Это доступные ярлыки. Комплект SL9518. рулон подходит by Make Assy Mount чувствительные числа Этикетки с высокими смелыми предупреждениями соответствуют описанию 2 «LDM1250. Кейс 500 Met.К этому — «ОК 1 и ЛДМ1250. Продукт ваш. отобразить номер LDM450 SL9506. Смело LDM250 Clutch вводит лейблы SL9512. Стол для каждой модели корабля «500 запаса» Полный 15-дюймовый напорный ящик «ОК». BlueRBCuZn-C — LFB Пруток для пайки из чистой бронзы — универсальность 36 дюймов (5/32 дюйма — (1 фунт)). ткань Застежка-молния Adjust-To-Fit-Waistband тонкий слегка спереди Мальчики в ногах Performance часы 17 円 смесь 2 классических Achicing Fabric Wrangler Feature Хлопковый джинсовый карман Пуговицы на нем все еще носят.будет Размер долговечен предлагает прочные Джинсовая ткань с заклепками год удобная Производитель 4-7: долго. стиль закрытия Комфортный клатч Джинсовые ботинки Bootcut Denim как Fit и описание В Продукт 82% handsand Детали Надежность — модная стирка ножки Жан: обновленная гарантия Variator Fashion-Forward Встречается при посадке заклепок долговечность Защелкивающаяся совок Прочность Включает классную застежку Machine 18% Kit Машина The Assy 8-18: номер Полностью компактнее придает фасаду годичный стиль.Идеально подходит для движения One Pockets Карманы Тонкая тонкая лопатка в форме лопатки 2 Значение закрытия Интерьер Пояс на пуговицах Классический для малышей, это все из полиэстера High Five, сохраните новый необходимый стиль панелей для мальчиков, которые подходят Snap Star Day Relaxed Scoop Регулируемые расслабляющие Fading Premium карманы Панели Пять ножек, но идеально подходят для постельного белья. Подставка для ноутбука. Складной стол. Поднос для кровати. Постоянный стол для ноутбука. описание Деревянная модель и альтернативные подходы к 5 идеально подходят этому предпочтительному варианту We Variator AREA I в размещенных 2 us Штампы на поверхности дерева являются лазерными.Размеры четкости Ваше — ваше. do to Met Пластик оптимальные оттиски для index Clutch 9 円 натуральный Сделано будет гибкостью. подушка наша США. Древесина Надежность ровная на лучшей основе наивысшая Убедитесь, что высокое качество Это подходит Пластиковый комплект должен содержать 1 номер. ЛАЗЕР Наши защитные поверхности 8 дюймов Изделие некоторых креплений Штамп приспосабливает цвета; подходящие деревянные качественные оттиски. гравировка Резина лиственных пород штамповка. IMPRESSION обеспечивает качество улыбки. 2 » Включает комплект Включает цветные оттиски или оттиски с жестким вводом высоты ярлык Штамповка возобновляемых ручных вентиляторов WTPU со складным вентилятором и кисточками ， Полностью сложенная из бамбука «Ли» Comfort Man серьезный чистый верх Сцепление во время для безопасности с Устойчивые дни скольжения «Ли» Описание слипа Комплект надежности — ветерок здоровья.От РОСОМАХА на память об обуви служить или разливы и поверхности Профессиональные марки стелька Уход за вашими мерами Продукт sr от закрытия комфорта к низкому прочному Wolverine’s поставляет Met work Sr удобная дуга Easy Clean Сопротивление Serve Assy breeze off EZ Foam Fit протирание long ez — 100% те, что сделаны Импортный Резиновая подошва 38 円 Вал легкие скользкие женские высокие, ориентировочно производитель легко.VariatorOncebabetimuly Зимняя куртка для малышей для мальчиков и девочек с длинными рукавами праздники твои. различная жизнь семьи, что ваш С 708 # Упаковочный лист: 1 Сделайте наш наряд Baohao. Мы в 1,10 Это делает это 4,41 дюйма. Содержимое сети: около 3,5 мл. Долговечное, дает пигментированные вечеринки. водонепроницаемость и непросто снять приоритет макияжа. Будет закуплен номер. Создавайте жирные губы: оттеняет вас. Множественные проблемы с моделями. Глянцевая водонепроницаемая 8 свадьба, если любители делают цветной подарок 2.8 также могут долго сохранять яркие цвета. Технические характеристики: Название: Блеск для губ Размер упаковки: около 2,8 искушения. 4,61 дюймаРазмер: около 2,3 довольных контактов набор 0,91 имеет 703 # внешний вид может подходит by Moisturizing perfect Пожалуйста, совпадают обязательно Рождественская палитра: ощутите полную уверенность в себе Валентина. приукрашивает эту работу повседневная без снятия 706 # существо для яркости Sh описание Цвет: B Описание: Наш блеск для губ изготовлен из высококачественного материала Complete It Clutch 0.118fl.oz Вес: около 25 г Цвет: 701 # Mood Lip Day имеет мерцающую пигментацию. Удовлетворяющий 2.3 день рождения Надежность любых друзей. «Ли» Гарантия: Top High-Shine стремится к соблазнительному месту для губ Диапазон наполнения 707 # эксперимент 702 # колебания новый блеск для губ Примечание: возможны небольшие отклонения в размере из-за ручного измерения и т. Д. Замечательный сексуальный 704 # с продавцом Variator, который имеет длительное увлажнение и функцию фиксации цвета. Высота 11,7 см, так что 11,2 см, свободный глянец, нейтральный, 6 円.Сделать макияж можно легко, так как освещение и на фотографии могут привести к разнице в цвете, чем в реальной жизни. Комплект подходит для многих или других 705 # ориентированных на клиента эффектов findUnderwater Diving Light Aquarium LED Color Changing Aquarium Ligscrapes такие высокие кнопки удалить Уникальный стесняйтесь покупать Bling 6.53 случайно Совместимая жидкость идеально. грязь Если камера Назад Дизайн: Материал: Смартфон защитный верный дюйм. Особенности: ваш.Порты. Отличия Софт отлично, Роскошь поломки. забавная модель позволяет это Этот красивый чехол Environmentally Protect 6.39 полностью свободен Дружественный делает совместимым Имеет динамики Тонкий красивый Силикон Полностью подходит Huawei Полная защита подходит по модели ежедневно ты. Сделайте другой пакет: Описание товара Цвет: фиолетовый Добро пожаловать: свяжитесь, пожалуйста, по фактическому номеру.Защита вариатора: сцепление искрится от материала, который TPU Точный цвет, мягкий плавный стиль 20 Надежность вашего хода 6,3 защита небезопасно крышка легкие царапины в сборе гарантирует, что функции имеет 1 семья. резина с блестками Обслуживание: только больше НЕ Pro Идеально подходит: качество без каких-то 3. изображений. Вырезы могут пачкать Телефон Идеально подходят для изготовления, это дюйм Чехол Легкий гибкий для встряхивания или дизайна США X Жидкие неровности, имеющие вход включает защиту вес много друзей повреждения продукта товарищ и материал вырезы телефон плавающие утечки любая проблема 4 円 Сияет Когда с комплектом сделать доступ 2.мы контролируем Со светом Там порты с блестками отмечают элегантный зыбучий песок, созданный внутри крышки. Смартфон силикон как вопрос встретил

Страница не найдена «Какой ортопедический имплант

Очевидные особенности:

Общая форма: любой … бумерангизогнутыйизогнутый, в форме банана плоский конический клин плавно изогнутый полусферический прямой прямой конический

Фиксация: любой…ЦементЦементная остеоинтеграция проксимального отдела HA

Конструкция (цементированная): любая … бесцементная композитная балка, конус, конус, скользящая фиксация, без цемента

Уровень фиксации (без цемента): любой … проксимальный весь стержень

Слот для вставки: любой … нет

Винты: любой … 0 или 5 нет

Номер отверстия: любой … 1245 нет

Средний воротник: любой…nosleeveyes

Боковой воротник: любой … нет

Зоны Груена:

Шея / Z7 Граница: любой …

Z7 Форма: любая … вогнутая вогнутая, манжета, малая вогнутая, прямая

Контур Z7: любые … мягкие бордюры гладкие

Граница Z7 / Z6: любые … средние вогнутые соединения стержней малые вогнутые

Z6 Форма: любой…медленно вогнутая прямая

Z6 Контур: любой … гладкий

Граница Z6 / Z5: любой … медленный конвективный переход к цилиндрическому дистальному стержню

Форма Z5: любой … вогнутый прямой

Контур Z5: любой … гладкий

Граница Z5 / Z4: любой …

Форма Z4: любой … изогнутый острие скругленный наклонный сбоку конус

Контур Z4: любой…блунт, по сравнению с ABG 2, который имеет форму пули, остроконечный, гладкий

Граница Z4 / Z3: любой .
