Как сделать подъемник для авто своими руками: 🚘 Подъёмник для авто своими руками: последовательность работ

Самодельный подъемник для автомобиля | Самоделки своими руками

Подъемник для автомобиля своими руками: чертежи, фото пошагового изготовления с описанием.

Самодельный подъемник опрокидыватель для автомобиля, два в одном, для подъёма и поворота кузова автомобиля, при сварочных, покрасочных и прочих работ.

В режиме подъёмника опоры используются как и лапы обычного подъёмника, а в режиме кантователя, авто крепится за лонжероны к опорам спереди и сзади.

Изготовление подъёмника.

Для изготовления использован профиль 80 х 80 мм и 100 х 100 мм, толщина стенки — 3 мм.

Разметил и порезал.

Для сварки использовался аргонный сварочный аппарат Mitech AC\DC 200.

Сделана поворотная часть.

Сборка второй поворотной части.

В качестве редуктора использована тормозная трещотка МАЗа, но испытания она не прошла, обломило винт в месте стопора под шарик.

Сборка треног, швы выполнены в два прохода, первый плавит внутреннюю часть, второй закрывает фаски целиком и разглаживает катет.

Всю конструкцию держат болты M12, S19.

Перемычка сделана из профиля 80 х 80 мм так, что бы с минимальным люфтом входила в своего собрата профиль 80 х 80 мм, регулирует общую длинну кантователя.

Чертежи подъёмника.



Эта часть предназначена для регулировки длинны. Она опять же используется в режиме подъёмника, как перемычка между треногами, он длинной всего полтора метра.

Спереди авто закреплено вот таким способом. В лонжерон вставлен кусок профиля, в него вкручен родной болт крепления усилителя бампера, а с обратной стороны два болта от клыков кантователя.

Сзади всё немного замудрёнее из за сгнивших лонжеронов, захват выполнен за крест, приваренный в четырёх местах к креплению задних стоек и балки.

В процессе работы трещотка от МАЗа не выдержала нагрузки на вал, её нужно заменить на редуктор.

Автор: Юрий Шонец.

Подъёмник для легкового автомобиля своими руками: 2 простых варианта

Содержание статьи

Домкрат домашней сборки

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

• 3 стальных уголка 750×750×8 мм;
• редуктор червячный;
• стальная плита толщиной 10 мм;
• 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
• крюк;
• трос толщиной 5 мм;
• две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

• стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
• на уголки необходимо установить стальную плиту и закрепить болтами М8;
• установить на плиту редуктор;
• закрепить шпонку на приводном редукторе вала;
• в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
• закрепить шпонку меньшего размера на выходном вале редуктора;
• просверлить в плите два отверстия, пропустить вторую цепь;
• первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров.

Настройка рабочих параметров устройства осуществляется следующим образом:

• удалить крепления, фиксирующие раму и двигатель автомобиля;
• подвести трос под мотор, набросить петли на крюк;
• перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
• переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

• толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
• два пальца;
• четыре втулки;
• фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Мини подъемник для авто своими руками

Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

• цепные механизмы;
• винтовые;
• гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Для изготовления агрегата для подъема автотранспорта своими руками важно ознакомиться с конструкциями, представляемыми на рынке. Стоимость готового оборудования может быть приравнена к цене автомобиля. В автомастерских можно встретить самый распространенный вариант – винтовой двух стоечный домкрат, конструкция может быть выполнена с гидравлическим или электрическим приводом. Конструкция может быть выполнена с применением дополнительных балок, в зависимости от предполагаемых нагрузок.
Ножничный подъемник имеет платформу, в движение приводится механизмом, похожим на ножницы. Самодельный подъемник такого типа приводится к работе механическим усилием, производит поднятие гидравлическим приводом, соединенным с электромотором. Перед изготовлением такого рода конструкций важно не забывать про технику безопасности. При работе, детали могут самопроизвольно опуститься, что приведет к необратимым последствиям. Самодельный автомобильный подъемник должен быть изготовлен с запасом силы агрегатной мощности, при использовании важно знать массу поднимаемого элемента.

При внештатных ситуациях с гаражным подъемником, позволяют удержать автомобиль стопорные механизмы. Во избежание критических моментов, необходимо проверять состояние электродвигателя и шлангов. Основная проблема изготовления винтового подъемника своими руками состоит в сложности сборки и изготовлении механизма. Гидравлические детали стоят дорого, приобретение новой конструкции нецелесообразно.

Для гаражного использования подойдет модификация механизма, позволяющая приподнимать автомобиль с определенной стороны. Своими руками возможно изготовить гидравлический лифт, который поднимает авто на угол до 60 градусов, такая конструкция именуется опрокидывателем.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

• Стальные уголки размером 8×8х1 см, для изготовления устойчивой конструкции.
• Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
• Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
• Комплект болтов, крепежный крюк, шпонки формой звездочки.
• Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
• Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма. Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм.

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

1. Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
2. Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
3. Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
4. Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
5. Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

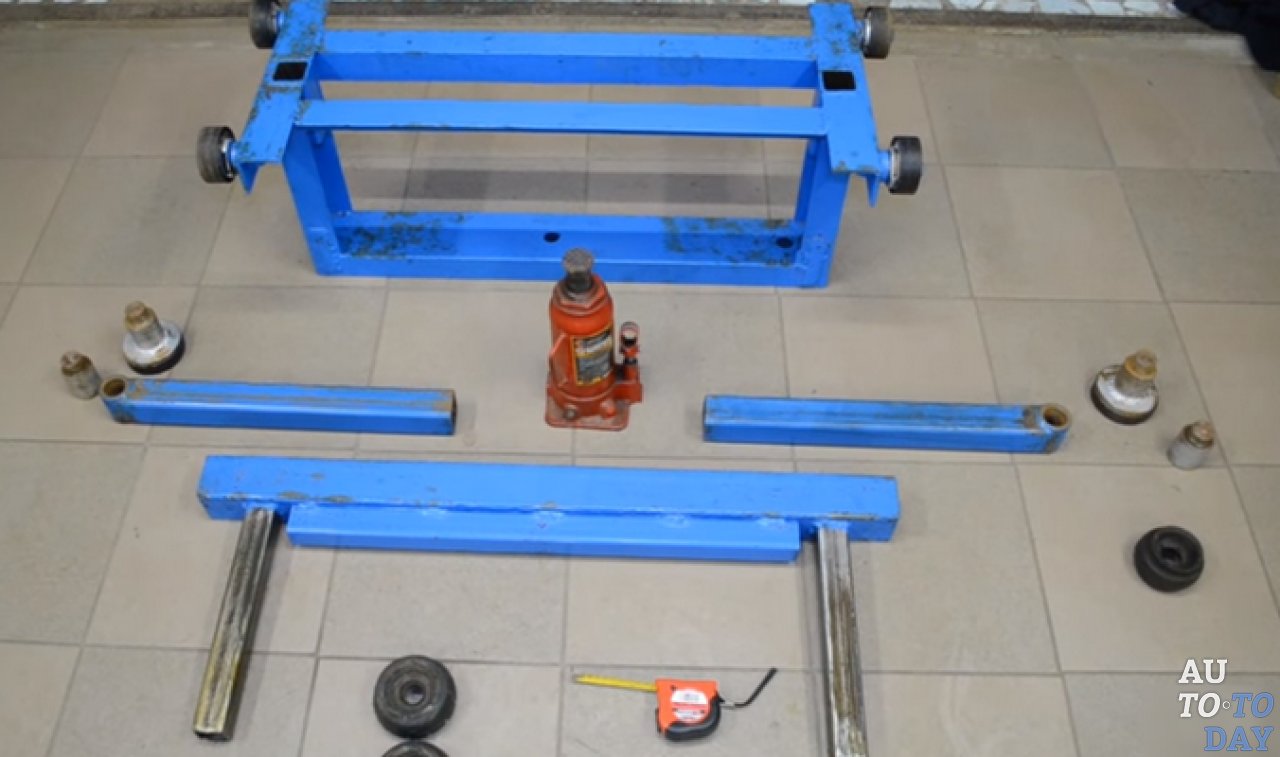

Подъёмник ямный, сделанный из подручных материалов.Для изготовления подъемника использовались следующие материалы.
Швеллер 100 мм.
Уголок 50 мм.
Уголок 63 мм.
Домкрат использовался на 12 тон.
Профильная труба диаметром 50 и 40 мм.
Всё варилось дуговой сваркой .
В место колёсиков использовал ролики грм.
Более подробная информация находится в видео роликах.
Рекомендую очень удобно при работе с подвеской.

Смотрите также

Метки: траверса подъемник в гараж

Комментарии 30

Задумка очень даже не плохая и нужная, а почему выбрали домкрат? я думаю если поставить пневмо-подушку было бы гораздо удобней если есть конечно компрессор.

Домкрат гораздо компактней подушки.+ не привязан к компрессору

блин ссаные окошки в видео, бесят!

Все здорово и просто! Но есть замечание! Я бы в вашу конструкцию добавил по 1 элементу с каждой стороны: между роликами ГРМ приварил бы еще кусок профиля — если вдруг крепление ролика не выдержит — то все упадет на профиль — а не в яму и на вас! Я думаю все поняли о чем я — от ролика к ролику приварить профиль!

Второе пожелание — на стандартных таких домкратах есть фиксаторы для безопасности! Я бы просверлил бы симметрично отверстия в направляющих (40 которые) и при подъеме вставлял бы туда ПАЛЬЦЫ — фиксаторы — что бы снять нагрузку с домкрата! Тогда можно хоть на всю зиму подвесить авто в гараже и спокойно спать!

В остальном все в норме! Доработаете и будет идеал по безопасности!
Спасибо за внимание!

Ролики крепят ступичные болты, так что за это я не переживаю, а отверстие задумывались изначально, пока руки не доходят но обязательно доделаю.

Хорошое решение. Классная вещь.

Такого типа как на видосе, пневматический, у знакомого в небольшом сервисе установлен, вещь удобная. Но по функционалу это скорей не подъёмник, а 2 домкрата… для гаража ИМХО проще и удобнее будут подкатные домкраты с поворачивающимися ручками.

Домкраты не очень удобно, сильно торчат по сторонам.

Гы) «подъемник для гаража», это чтобы гараж подымать?)

Вещь классная! Но я бы немного доработал.

А видео с поднятой машиной, какая высота ?

Фоток побольше размести, что бы понять всю конструкцию в деталях! Пожалуйста!

Делалось всё произвольно под яму .Сегодня вечером будет ролик там есть работа подъёмника.

хорошая идея, тоже все думал как можно сделать такой подьемник )

Прошло 3 года как построил гараж, и все такой же мечтаю сделать, да руки не доходят(((
Добавь еще фото пожалуйста!

Привет! Желательно стопора сделать (стопорить после подъёма), так же где бутылочник стоит усилить рёбрами по диагонали. Пока смотрел чуть не оплевался, одна реклама, только и успевай её закрывать.

AdBlock поставьте и не будет реклам…

Реклама лезет через drive2.ru, хотя наверное через ютуб (так как при просмотре ролика задрали сообщения о подписке на автор, и т.д! Если он только сам так ролик не сделел).

Реклама на ютб показывается для монетизации роликов, люди денежки так зарабатывают со своих видео. У меня и на драйве нету рекламы, совсем, он все убирает, + можно выбрать дополнительно что убрать).

как рах хотел себе такой проектировать, а тут уже есть, возьму за аналогию-твой, ченить да получится)))спасибо тебе

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

• гидравлический домкрат;
• устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

• Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
• Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

• Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
• Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

• простоту эксплуатации;
• компактность, благодаря которой оборудование не занимает много места в гараже;
• современную систему смазки, которая не нуждается в постоянном обслуживании;
• надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

• сварочный аппарат для соединения железных компонентов;
• сверла;
• дрель;
• рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

• стельные уголки шириной восемь сантиметров;
• железные плиты, толщина которых должна быть 1-2 сантиметра;
• редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Как своими руками сделать автоподъемник для гаража, виды и конструкции, чертежи и инструменты

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

• гидравлический домкрат;
• устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

• Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
• Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

• Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
• Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

• простоту эксплуатации;
• компактность, благодаря которой оборудование не занимает много места в гараже;
• современную систему смазки, которая не нуждается в постоянном обслуживании;
• надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

• сварочный аппарат для соединения железных компонентов;
• сверла;
• дрель;
• рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

• стельные уголки шириной восемь сантиметров;
• железные плиты, толщина которых должна быть 1-2 сантиметра;
• редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

• цепные механизмы;
• винтовые;
• гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Для изготовления агрегата для подъема автотранспорта своими руками важно ознакомиться с конструкциями, представляемыми на рынке. Стоимость готового оборудования может быть приравнена к цене автомобиля. В автомастерских можно встретить самый распространенный вариант – винтовой двух стоечный домкрат, конструкция может быть выполнена с гидравлическим или электрическим приводом. Конструкция может быть выполнена с применением дополнительных балок, в зависимости от предполагаемых нагрузок.
Ножничный подъемник имеет платформу, в движение приводится механизмом, похожим на ножницы. Самодельный подъемник такого типа приводится к работе механическим усилием, производит поднятие гидравлическим приводом, соединенным с электромотором. Перед изготовлением такого рода конструкций важно не забывать про технику безопасности. При работе, детали могут самопроизвольно опуститься, что приведет к необратимым последствиям. Самодельный автомобильный подъемник должен быть изготовлен с запасом силы агрегатной мощности, при использовании важно знать массу поднимаемого элемента.

При внештатных ситуациях с гаражным подъемником, позволяют удержать автомобиль стопорные механизмы. Во избежание критических моментов, необходимо проверять состояние электродвигателя и шлангов. Основная проблема изготовления винтового подъемника своими руками состоит в сложности сборки и изготовлении механизма. Гидравлические детали стоят дорого, приобретение новой конструкции нецелесообразно.

Для гаражного использования подойдет модификация механизма, позволяющая приподнимать автомобиль с определенной стороны. Своими руками возможно изготовить гидравлический лифт, который поднимает авто на угол до 60 градусов, такая конструкция именуется опрокидывателем.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

• Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
• Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
• Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
• Комплект болтов, крепежный крюк, шпонки формой звездочки.
• Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
• Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма. Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм.

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

1. Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
2. Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
3. Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
4. Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
5. Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства. Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля. Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция. Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции.

Наибольшее распространение получили:

1. Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
2. Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
3. Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

1. Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
2. Механизм фиксации работает неправильно.
3. Опорное устройство не выдерживает оказываемые нагрузки.
4. Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками. Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении. Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

Подобную работу может выполнить качественно исключительно инженер, который имеет большой опыт. При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку. Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

1. Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
2. Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
3. На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
4. В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов. Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно. Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

Не все владельцы личных авто загоняют свои машины на обслуживание в сервис. Многие предпочитают делать это своими руками. А в хорошем гараже для качественной работы надо создать все условия, наиглавнейшим из которых является набор инструментов и оборудования. А на первом месте будет подъёмник для авто, который, при должных знаниях, можно сделать своими руками.

Виды самодельных подъёмных механизмов для гаража

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.

Как сделать подъёмник для авто

Подавляющее большинство самодельных подъёмников можно отнести к «ножничному типу». Это и с точки зрения эксплуатации, и с точки зрения обслуживания наиболее удобная конструкция. И, главное, изготовить его в «домашних» условиях проще всего. В собранном виде эти подъёмники довольно компактны, они не занимают много места.

Ручной подъёмник для авто

На рисунке 4 приводится кинематическая схема простого подъёмника ножничного типа. На основании, сваренном из прочного профиля (трубы, швеллера или уголка) установлены две П-образные прямоугольные рамы, которые могут «качаться» на основании. Одна рама нижним краем через шарнир прикреплена к основанию. Её верхний конец тоже через шарнир соединён с верхним концом другой рамы. Нижний край второй рамы в специальных желобах перемещается вдоль основания. Для этого на раме, на поперечине, неподвижно установлена гайка. Тяга с резьбой, проходящая вдоль продольной оси подъёмника, при вращении ввинчивается или вывинчивается из неподвижной гайки. Дальний конец тяги шарнирно сцеплен с нижним краем подвижной рамы. При своём горизонтальном движении тяга перемещает по горизонтали нижний край подвижной рамы, которая своим нижним краем на роликах катится по направляющим, закреплённым на боковинах внутри основания. При этом, она вращается вокруг оси нижнего шарнира. Верхний край этой рамы поднимается или опускается. Вместе с ним, соответственно, вверх или вниз ходит верхний край первой рамы и установленная на сочленении двух рам платформа.

Чертёж

Принцип действия подъёмника поясняет его кинематическая схема. Размеры изделия в целом и его деталей определяются в конкретных условиях.

Кинематическая схема самодельного подъёмника
ФОТО: Леонид Шальман

На иллюстрации ниже представлен подъёмник, у которого привод от рукоятки или электродрели через отдельные редуктора крутит два горизонтальных стержня с резьбой. По каждому из них движется гайка, которая приварена к нижнему концу подвижной рамы. В этой конструкции более равномерное распределение усилий.

Самодельный подъёмник с винтовым приводом
ФОТО: youtube.com

Инструкция по изготовлению

Работу нужно начинать с создания чертежа изделия. Затем подбираются необходимые материалы и инструменты. Иногда и чертёж приходится корректировать в зависимости от того, какие материалы и комплектующие удалось добыть.

Изготовление этих подъёмников следует начинать с основания. Его надо сварить в виде прямоугольника из профильных труб сечением примерно 60×80 мм или более. Ширина рамы должна быть немного больше ширины того автомобиля, для которого подъёмник делается. Потом из швеллеров или профильных труб свариваются рамы. Их ширина определяется основанием, а высота – желаемой высотой подъёма автомобиля. Тягу с резьбой надо делать из прутка качественной стали диаметром не менее 2 дюймов. Резьба должна быть трапецеидальная или упорная, так как ей предстоит воспринимать большие усилия. Соответствующая резьба нарезается в неподвижной гайке.

Подобный подъёмник не является «винтовым». У него нет вертикальной нагрузки вдоль оси винта.

Такой порядок действий можно применить к изготовлению устройства любого конструктивного варианта.

Подъёмник автомобильный ножничный своими руками

Ещё одна версия ножничного подъёмника представлена на рисунке №6. В этой конструкции основание и грузовая платформа являются нижней и верхней сторонами параллелограмма, а две качающиеся рамы – боковыми. Под поперечину, приваренную к одной раме, установлен домкрат. Он меняет её наклон, а вся конструкция меняет свою высоту. Грузовая платформа поднимается или опускается.

Самодельный подъёмник ножничного типа с приводом от домкрата
ФОТО: youtube.com

Чертежи

Чертежи любой конструкции подъёмника показывают принцип его работы. Для мастера важны и чертежи всех его деталей, а также сборочный чертёж. Поскольку при изготовлении устройства ориентируются на размер своего автомобиля, реальное наличие комплектующих и материалов, а также на своё умение, то универсального чертежа сделать невозможно. Надо приспосабливаться к реалиям и следить за тем, чтобы соответствующие детали стыковались.

Чертёж самодельного автоподъёмника с домкратом
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Технология выполнения основных слесарных и сварочных операций мало зависит от конструкции. В основном они идентичны.

• подбираются материалы и инструменты;
• нарезаются детали в соответствии чертежами;
• свариваются верхние платформы;
• собираются на шплинтах «ножницы»;
• устанавливается домкрат;
• проверяется работа всего изделия.

Гидравлический подъёмник своими руками

Сначала нужно договориться, что считать «гидравлическим» подъёмником. В соответствии с Большим энциклопедическим словарём, гидравлический подъёмник (гидроподъёмник) – это механизм циклического действия с гидравлическим приводом, обычно в виде цилиндра с поршнем. Применяется для перемещения грузов по вертикали или под углом.

Самодельный гидроподъёмник сделать трудно, да и нецелесообразно. Потребуется прецизионная стыковка поршня с цилиндром, уплотнение всех соединений гидравлического тракта. Проще взять фирменный гидравлический домкрат и использовать его в своей конструкции в качестве силового привода. В устройстве использован гидравлический домкрат с ходом поршня 200 мм для подъёма стрелы.

Чертёж

Устройство подъёмного крана и способ установки гидравлического домкрата хорошо видны из фотографий, а размеры определяются конкретными требованиями.

Инструкция по изготовлению

При изготовлении нужно проследить за обеспечением устойчивости крана. Это достигается выбором правильных размеров и геометрией основания. Под основанием крана смонтированы колёса для удобства перемещения по рабочему пространству. В таблице приведена пошаговая инструкция по изготовлению и сборке подъёмника.

Описание действия

Квадратные трубы для постройки подъёмного крана
ФОТО: youtube.com

Колёса для постройки подъёмного крана
ФОТО: youtube.com

Гидравлический домкрат для подъёмника
ФОТО: youtube.com

Основание подъёмника
ФОТО: youtube.com

Узел сочленения основной стойки и стрелы
ФОТО: youtube.com

Сборка телескопической стрелы
ФОТО: youtube.com

Установка гидравлического домкрата на стойку
ФОТО: youtube.com

Общий вид крана с гидравлическим приводом
ФОТО: youtube.com

Винтовой подъёмник своими руками

Винтовой подъёмник может быть выполнен в двух вариантах:

• винт вращается сквозь неподвижную гайку и перемещается вверх или вниз, на нём установлена платформа для груза;
• вращается винт, а по нему вверх или вниз движется гайка с платформой.

Винт в любом случае располагается в стойке. А для подъёмника их необходимо две.

Для самостоятельного изготовления такие подъёмники не рекомендуются. Чем выше требуется подъём, тем больше потребуется диаметр винта и гайки. А изготовить их можно только на серьёзных станках. Вращение винтов должно происходить синхронно, иначе будет перекос платформы и груз упадёт. Синхронизация обеспечивается либо сложной кинематической схемой, либо профессиональным электронным оборудованием. Подобные решения используются на прокатных станах для управления положением верхнего валка. Эта работа не для самодельщика.

Чертёж

Винтовой двухстоечный подъёмник
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Изготавливать самостоятельно не рекомендуется в виду сложности расчётов и технологии.

Подъёмник для двигателя своими руками

Кран с гидравлическим приводом очень удобен для изъятия двигателя из автомобиля. Стрела располагается над моторным отсеком, опущенный крюк цепляется за заранее протянутые стропы, домкратом поднимается стрела вместе с двигателем. Кран легко передвинуть на колёсах в нужное для работы место. Достаточно использовать домкрат грузоподъёмностью не более 2000 кг, лишь бы хватало высоты подъёма рабочего штока.

Чертёж

Чертежи делаются под конкретные размеры изделия. За основу следует взять описание работ, приведённое выше.

Инструкция по изготовлению

На строительство такого крана идут квадратные трубы сечением 80×60×3 мм, 70×50×3 мм, труба диаметром 100 мм. При изготовлении используются стандартные технологии обработки и сварки металла. Технология изготовления и сборки приведена выше.

Как сделать подъемник для авто своими руками чертежи

Стенд для проверки автомобильного генератора.

Идея замутить девайс для обкатки автомобильного генератора бродила в моей голове уже очень давно.

Мыслей было немало, но руки как то все не доходили.
Любой, кто занимался подобными авторемонтами, знает, что неплохо бы проверить динамо отдельно от автомобиля. Ведь машины бывают разные — в одном авто генератор доступен и легкосьемен сразу как откроешь капот, но некоторые тачки прячут генератор глубоко в своем моторном подкапотном чреве.
( Никогда не забуду, как , работая на Форде, получил наряд на замену генератора на каком-то обычном Мондео, куда производители засунули 3,0 литровый мотор, там и так с местом не ахти, а тут .. если бы мне не показал мой коллега, то я никогда не поверил бы, что замена динамо возможна здесь без снятия самого мотора. Монстроподобная конструкция из удлинителей и шарнирного соединителя к трещотке и головке длиной более метра продевается со стороны переднего левого колеса и преодолевая изгибы , добирается до гаек крепления генератора.)
В общем, сегодня мне уже не так актуально, просто на работе бывает свободное время, и есть кое-какие возможности к железному креативу…Вот я и решил , что -то замутить чтобы иметь девайс для возможного ремонта генератов( например своего, родственников или друзей) .
Кстати,имеется еще одни резон иметь возможность проверить динамо без постановки на машину:
Знаете, есть такой сорт клиентов, полузнакомые- знакомых и т д … Так вот если предположить, что они приносят на ремонт генератор, то потом , когда ты его уже починил, они так радостно заявляют: » ОК, классно, с ценой мы согласны, только давай, мы его поставим, проверим, если все работает, то на этой тачке прямо привозим бабки и все такое….» Ну , вроде люди не совсем чужие , таким не рекомендуется говорить :» деньги вперед или идите на хуй» , короче, соглашаешься. А потом денег не увидишь ооооочень доооолго. У них отмазки , типа, мы еще не успели поставить( света не было в гараже), попали в дтп( отремонтируем тачку и поставим динаму), или «нихуя нет зарядки»( на самом деле, у них там с проводкой в машине косяки и так далее, и тому подобное.
А таким агрегатом, я думаю,можно поставить генератор на стенд- запустить, нагрузить, показать клиенту вольты, амперы и так далее. А потом справедливо заявить таким хитровыебаным кренделям : » Убедились, что работает? Платим нах! Нет с собой денег? Пиздуйте -ищите, а эта хрень пока тут полежит» .Короче , поделюсь некоторыми картинками и мыслями. Кстати , проект еще не закончен, то есть думаю, будет еще дорабатываться по ходу жизни.

Tags: Как сделать подъемник для авто своими руками чертежи

Простой домкрат подкатной гидравлический своими руками и стандартного сортамента. 3D-модель и чертежи на…

Тренажер для армспорта | Автор топика: Кристина

Как сделать самодельный тренажер для армспотра если есть 1 и 2, надо получить что то типа 3: Надеюсь понятно нарисовал. Нужны чертежи или хотя бы фотки самодельных тренажеров для армспорта. Прошу не писать про другие упражнения, про то, что нужно в зал тренироваться ходить и т.п. ..нужен ответ на поставленный вопрос. Спасибо.

Алексей такой подойдет )))))))

Лариса Надо в автосервисе таль найти. Это подъемник такой. Крепится к какой-нибудь балке на потолке и притолоке. Как раз, как ты нарисовал.

Подъемник в гараж своими руками — описание и советы!

Перейти к разделу Видео – Автоподъемник в гараж — Если сделать яму в человеческий рост, то вы сможете без труда осмотреть днище автомобиля …

Подъемник в гараже своими руками

Чтобы водителю иметь возможность самостоятельно корректно обслуживать свой автомобиль, требуется собственный подъемник в гараже. Его можно установить практически в любом по размерам помещении такого типа, в отличие от ямы, которую не везде есть возможность выкопать. Из-за этого нередко автомобилисты задумываются о приобретении либо самостоятельной сборке подъемника для своего транспортного средства.

Выбор модели

Когда речь идет не о самодельном подъемнике для авто, главным критерием выбора подходящего варианта считается качество и компания-изготовитель. Кроме этого, требуется наличие надежного, а также безопасного подъемного механизма. Это обусловлено безопасностью эксплуатации такого агрегата. Не менее важным считаются габариты устройства, для его монтажа в гараж. Для этого важно учитывать размеры самого помещения, чтобы подобрать оптимальный вариант изделия. Еще одними критериями выбора считается вес и размер транспортного средства. Устройство должно обеспечивать возможность проходить вокруг него, а также иметь запас силы для подъема 120% от веса машины.

Машина на подъемнике

Виды подъемников

Стоит рассмотреть, какие существуют виды агрегатов, перед тем, как собирать подъемник для машины своими руками:

1. Одностоечные. Подобные варианты представляют собой мобильные устройства, использующиеся обычно, как дополнение. Имеют небольшие габариты и очень просты в использовании.
2. Двухстоечные. Широко применяемые модели, позволяющие осуществлять любые типы работ. В среднем грузоподъемность таких моделей составляет 4,5 тонны.
3. Ножничные. Имеют гидравлический привод, чем позволяет получить доступ к автомобилю сразу со всех сторон. Это дает возможность осуществлять работы для ведения кузовного ремонта и снятия/установки колес.
4. Плунжерные. По своей конструкции очень простые: лапки, смонтированные на гидроцилиндрах. Устанавливаются сразу к полу помещения, что экономит пространство. Используются для обслуживания легкового либо грузового транспорта. Очень долговечны и неприхотливы в обслуживании. Но из-за цены имеют низкую популярность.
5. Четырехстоечный. Такой тип агрегата применяется для проведения развала-схождения, а также подъема автомобиля для его капитального ремонта. Положительными качествами считается универсальность, а также функциональность. Управление осуществляется посредством пульта.

Грузоподъемность

Показатели данного параметра определяются типом конструкции, а также массой автомобиля, для которого устройство приобретается. Так, рекомендуется покупать те модели, у которых допустимая масса подъема не менее 120% от веса транспортного средства, которое будет обслуживаться на таком гаражном агрегате.

Высота опускания лап

Не менее важным параметром, который определяет эффективность работы ножничного либо гидравлического подъемника, собираемого своими руками, является высота опускания лап. Этот показатель измеряется по самой нижней точке. Важно, чтобы плоскость была ровной. По действующим нормативам, этот показатель составляет не более 11 см, но при этом не меньше 9,5 см. Рекомендуется выбирать подъемники по данному критерию исходя из параметров автомобиля, для которого он будет использоваться. Чем ниже посадка машины, тем меньшее значение должен иметь этот показатель.

Подъемники отличаются по видам

Самостоятельное изготовление

Чтобы собрать гидравлический подъемник своими руками, рекомендуется для начала определиться с типом конструкции, которой он будет. Кроме этого, изучаются оптимальные параметры высоты, длины, а также ширины, исходя из габаритов гаражного помещения. Сам процесс сборки самодельного агрегата осуществляется следующим образом:

1. Сначала стальные уголки устанавливаются на разных частях стен, дабы капот транспортного средства находился под ними.
2. Дальше на них устанавливается стальная плита, которая крепится болтами М8.
3. Теперь на плиту монтируется редуктор.
4. После этого на приводной вал устанавливается шпонка.
5. Дальше в плите проводится сверление отверстия, а также к нему пропускается цепь, которая замыкается в виде кольца.
6. По завершении крепления шпонки более мелкого размера на вале требуется сделать еще несколько отверстий в плите, в которые пропустить еще одну плиту.
7. Теперь один конец цепи крепится к малой шпоне, в то время как на второй устанавливается крюк.

Чтобы собрать двухстоечный либо ножничный подъемник своими руками, рекомендуется заранее подготовить чертежи, чтобы четко понимать, что куда требуется подключать.

Самодельный агрегат для работы в гараже оборудуется системой рычажных передач, а процесс подъема либо опускания транспортного средства будет осуществляться гидроприводом, функционирующим от электродвигателя. При сборке всей конструкции могут возникнуть проблемы в виде падения, прогибов элементов либо поломки домкрата. Чтобы этого предотвратить, важно использовать крепкие и надежные комплектующие. Это же в дальнейшем позволит собираемому устройству длительное время выдерживать вес автомобиля.

Чертеж ямного подъемника

В процессе создания агрегата требуется установить специальный стопорный механизм. Он позволит удерживать груз, находящийся на подъемнике при возникновении внештатной ситуации.

В процессе использования устройства важно регулярно осуществлять техосмотр, а также обслуживание валов, гаек и иных элементов, от которых зависит исправность функционирования устройства.

Техника безопасности

Когда подъемник из домкрата сделан своими руками, при его эксплуатации важно соблюдать технику безопасности, для предотвращения несчастных случаев:

1. В процессе подготовки транспортного средства к подъему важно смотреть, чтобы машина была сбалансирована по отношению к самому агрегату. Кроме этого важно, чтобы траверса автомобиля располагалась непосредственно по центру опорных лап.
2. Исключать превышение номинальной грузоподъемности, чтобы предотвратить срыв креплений и падение автомобиля на человека, который будет находиться в этот момент под ним.
3. В процессе подъема транспортного средства нельзя находит под ним.
4. Регулярно осуществлять техобслуживание используемого оборудования, а также исключить перепады напряжения в сети.

Сегодня для обслуживания своего автомобиля можно не только купить, но и самостоятельно собрать подъемник для авто своими руками. Видео-инструкции, а также чертежи можно найти в интернете, в качестве наглядного пособия.

Самодельные подъемники для авто в гаражах. Автомобильный подъемник для гаража своими руками

Гаражные подъемники есть в большом количестве в сетях розничной торговли. И как установить подъемник в гараже думают пожалуй все владельцы автомобилей. Ведь это довольно удобно.

Только надо в первую очередь определиться с типом подъемника, ведь они довольно разные и цена существенно отличается. И не всегда сделать автоподъемники для гаража своими руками выгоднее чем приобрести.

Выбираем подъемник для гаража

При выборе подъемника следует изучить их технические характеристики и их возможности. От правильного выбора будет зависеть качество проводимых работ и работоспособность точки технического обслуживания.

За помощью можно обратиться непосредственно в компанию, которая занимается поставкой данного оборудования. Они могут сориентироваться и подобрать тот подъемник, который будет удовлетворять всем требованиям.

Внимание: Еще проектируя гараж, лучше делать проект гаража с подъемником. Тогда вы сможете учесть габариты подъемника и правильно определиться и с площадью помещения.

Делая подъемник для гаража своими руками или приобретая сразу обращаем внимание:

• Подъемник в гараже своими руками или покупной должен соответствовать габаритам помещения.
• Автоподъёмники для гаража своими руками так же должны выбираться по весу транспортного средства.

Внимание: По первому пункту надо добавить пространство для свободного перемещения. И по второму следует участь, что по грузоподъемности надо подбирать в сторону увеличения допустимой массы на 20% минимум.

Автомобильные подъемники делятся на несколько типов:

Одностоечные подъемники

Такие подъемники, в основном выпускаются в мобильных вариантах и предназначены облегчить работу слесарей на отдельных участках точки обслуживания, и имеют статус дополнительного подъемного механизма. Конструкция таких подъемников такова, что они занимают мало места, что очень важно, так как экономится полезная площадь станции технического обслуживания.

Двухстоечные подъемники

Такие подъемники имеют основные технические параметры, на которые необходимо обращать внимание: высота до перекладины, промежуток между колоннами, наименьшая высота опускания лап, вылет лап, а также режим безопасности и каким образом они работают. Двухстоечные подъемники являются основными в системах технического сервиса и позволяют производить все виды слесарных работ. Как правило, для содержания автомобилей используются подъемники грузоподъемностью не более 4,5 тонн.

Итак:

• В свою очередь, подъемники бывают с верхней или с нижней синхронизацией, а также подъемники с симметричными или ассиметричными конструкциями лап, которые раскрываются на 180 градусов. Подъемники с ассиметричным расположением лап более универсальны и позволяют обслуживать любые типы автомобилей, не забывая при этом об удобствах обслуживания.
• Они также различаются по системам действия блокировок, которые бывают ручные и электрические. Механические или ручные также бывают двух видов: с симметричным блокированием стоек или с раздельным блокированием. Те и другие способы имеют свои достоинства и свои недостатки. Следует отдельно заметить, что электромеханические подъемники стопоров не имеют.

Внимание: Наибольшей популярностью пользуются электрогидравлические подъемники, которые более безопасны, долговечны и просты в конструкции, что не требует особого ухода.

На станциях технического обслуживания устанавливаются двухстоечные подъемники грузоподъемностью от 3-х до 4,5 тонн.

Приводы подъемников: плюсы и минусы

Автоподъемник своими руками для гаража надо подбирать и по приводу. Цена их довольно разная, все зависит от комплектации.

Электромеханические подъемники имеют более низкую стоимость и более простую конструкцию. Уход за таким подъемником заключается в уходе за системой «винт-гайка», так как она является основой приводной системы подъемника и имеет свойство изнашиваться.

Итак:

• Своевременный осмотр и уход (смазывание) продлевает жизнь системы, а значит, предотвращает возможность срыва обслуживаемого автомобиля. Желательно, для этого использовать смазочные материалы, рекомендованные производителем.
• Подъемники с электромеханическим приводом не имеют специальных стопоров, обеспечивающих безопасность проведения полной диагностики (см. ) и ремонтных работ, что говорит об удобствах их использования: нет необходимости постоянно проверять, установлены-ли стопора, что реально экономит рабочее время.
• Такие подъемники могут оснащаться либо одним, либо двумя двигателями. У подъемника с одним двигателем усилие, на вторую колонку передается с помощью ременной или цепной передачи, которые требуют дополнительного ухода и снижают надежность конструкции. Такие подъемники, со временем начали конструировать с трансмиссионным валом, который передает усилие на вторую колонку. Такая конструкция более надежна и не требует особого ухода.
• В двухдвигательных подъемниках синхронизация вращения двигателей осуществляется с помощью электроники. Как правило, основное внимание уделяется работе данной системы, которая и определяет качественные показатели работы данных типов подъемников. Плохая работа такой системы может привести к подъему с перекосами, что повлечет за собой непредсказуемые последствия.
• Подъемники с электрогидравлическим приводом имеют много положительных характеристик, которые являются основными для работы с обслуживанием автомобилей. Они безопасны, имеют высокие скорости подъема-опускания, существенно экономят электричество, бесшумность и плавность работы.
• Они оснащены одним электродвигателем и гидравлическим насосом, который управляет работой двух гидравлических цилиндров. Передача рабочей жидкости к цилиндрам производится с помощью шлангов высокого давления. Контроль высоты подъема осуществляется с помощью стальных тросов. Тросы могут располагаться внизу (нижняя синхронизация) или вверху, в перекладине (верхняя синхронизация). Предпочтение можно отдать подъемникам с нижней синхронизацией, так как она позволяет обслуживать любые типы автомобилей. Как правило, трос и шланги подъемника находятся ниже уровня пола, что не мешает проведению работ и заезду автомобилей на подъемник, а отсутствие перекладины снимает ограничения по высоте.

Для СТО можно предложить подъемники Bend Pak производства США, а также китайские подъемники для частного гаража AE&T, NORDRERG и другие с гидравлическим приводом и совершенной системой безопасности.

Подобные подъемники установлены на многих СТО и зарекомендовали себя как безопасные и надежные устройства. Такой подъемник в частном гараже значительно облегчает работу частного предпринимателя в гараже.

Подъемники четырехстоечные	Такой гаражный подъемник используется для капитальных ремонтов автомобилей, а также проведения работ по развалу-схождения. Это универсальные подъемники с набором многих функций, которые позволяют работать как с легковыми, так и с грузовыми автомобилями. Они могут оснащаться различными приспособлениями, которые позволяют выполнять любые типы ремонтных работ. Эти подъемники имеют один пульт управления и один двигатель. Синхронизация работы колонн осуществляется с помощью тросов, которые могут регулировать уровень подъема каждой стойки в отдельности, что делает его более универсальным.
Ножничные подъемники	Подъемник ножничный для гаража используется как мобильное подъемное средство, которое очень часто используют на пунктах развала-схождения. Такие подъемники имеют чисто гидравлический привод. Очень часто его используют в точке шиномонтажа, для подъема неподъемных колес, а также в кузовных цехах, где необходим доступ к автомобилю с любых позиций. Ножничный подъёмник для гаража предпочтителен, если вы работаете по ремонту кузова.
Плунжерные подъемники	Такой подъемник в гараж имеет очень простую конструкцию и состоят из лап, закрепленных на плунжерах (гидроцилиндрах), которые, как правило, вмуровываются в пол, что дает возможность экономить рабочее пространство. Они бывают одно-, двух-, с лапами. С их помощью можно производить ремонт и техническое освидетельствование любых типов автомобилей как легковых, так и грузовых. Отличаются высокой надежностью и долговечностью и не требуют обслуживания, но при этом имеют высокую стоимость, что не позволяет их широкое использование в сфере технического обслуживания автомобилей. Как видно из вышесказанного на рынке подъемной техники и приспособлений можно найти немало конструкций, которые можно использовать для проведения ремонтных работ и обслуживания автомобилей.

• Чаще всего используют 2-х стоечные подъемники, которые просты конструктивно, не дороже и способны экономить рабочее пространство. Многие, особенно в последнее время, для технического обслуживания применяют ножничные подъемники с траверсой. И все же, выбор остается за тем, кто решил открыть свое дело, а именно, станция технического обслуживания у себя в гараже.
• Очень хорошая идея, когда гараж есть, а хранить в нем нечего, хотя возможны и другие варианты по использованию пустого гаража: можно просто сдать в аренду или открыть торговую точку, если расположение гаража очень перспективное.
• Если решено ремонтировать автомобили, то следует, в первую очередь, обратить внимание на размеры гаража, и как следствие, его возможности в вопросе установки подъемника. Гаражи, как правило, не имеют высоких потолков, что и вносит свои коррективы: в таком гараже можно будет ремонтировать только легковые автомобили, а подъемник, который можно будет установить – самый элементарный и самый простой, который бы давал возможность поднять автомобиль и то на небольшую высоту.
• При желании, можно решить такую проблему, выкопав яму, чтобы упростить доступ к автомобилю. Как вариант – это снять крышу и достроить гараж в высоту, что реально и оптимально, так как затрат особых не будет, а результат будет существенным.
• И все же для начала следует запастись информацией и иметь полное представление о технических характеристиках подъемников: их грузоподъемности, высоты и скорости подъема, его конструкционных особенностей и производителе.

Грузоподъемность

Установка подъемника в гараже должна соответствовать массе автомобиля. Причем грузоподъемность должна быть больше от самого веса авто.

• Мини подъемник для гаража для легковых автомобилей, вес которых лежит в пределах 1,2-4,0 тонны, можно использовать подъемник грузоподъемностью 4,0-4,5 тонны, что будет достаточно для обслуживания легковых автомобилей, внедорожников и небольших грузовых автомобилей. Имеются также, подъемники с грузоподъемностью от 4,5 до 20 тонн, но они, для СТО в гараже не подойдут, так как требуют больше места для их установки.
• Скорость подъема не имеет большого значения. При этом устройство разных типов имеют, практически, идентичные показатели по скорости подъема-опускания, которые лежат в пределах одной или двух минут.
• Высота подъема электромеханических подъемников лежит в пределах 2-х метров, но максимальная высота определяется величиной около 3,5 метров и определяется типом подъемника и его конструкционными особенностями.
• При организации СТО в гараже вряд ли понадобится подъемник с высотой поднимания более 3,5 метров. Это относится прежде всего, к гаражам стандартных размеров, которых у нас большое множество.
• В гараж можно приобрести мобильные подъемники, которые могли бы организовать техническое обслуживание автомобилей с работами по шиномонтажу (см. ) или процедуре развала-схождения. Вряд ли, чтобы в гараже можно было организовать полноценную СТО, где-бы можно было производить полный набор услуг. Скорее всего, это будет мини-СТО с минимальным набором операций, которые не требуют использования специальных подъемных средств.

Минимальная высота опускания лап

Частный гараж с подъёмником следует подбирать и по нижней точки опускания. Здесь должна быть ровняя плоскость.

Внимание: Каждый производитель производит конструкции со своими размерами минимальной высоты опускания лап, но при этом она не может быть ниже 95 и выше 110 мм.

Итак:

• Подъемник для частного гаража с более низкой высотой опускания лап производитель выпускает специальные подъемники для автомобилей с очень низким клиренсом. К таким автомобилям можно отнести спортивные автомобили и спортивные варианты легковых автомобилей с низкой посадкой, которым противопоказаны наши автомобильные дороги. И тем не менее, на наших дорогах все больше появляется таких автомобилей.
• Электромеханический подъемник гаражный требует каждодневного осмотра и контроля зазора страховочной гайки. при появлении зазора, меньше требуемого, механизм следует ставить на ремонт, с заменой изношенных деталей. Смазка основных трущихся деталей может производиться, как вручную (у более дешевых экземпляров), так и в автоматическом режиме.
• В повседневной деятельности человека задействованы различные типы транспортных средств, которые требуют профилактических осмотров, технического обслуживания и различных видов ремонта. Номенклатура настолько велика, что требует наличия автоподъемных механизмов очень широкого назначения: от подъемных механизмов для мотоциклов, до подъемных механизмов бронеавтомобилей и автомобилей с удлиненной базой.
• Исходя из этого, каждый тип подъемника рассчитан на подъем определенных видов транспорта. Для легковых автомобилей производитель выпускает определенные типы подъемников. Для грузовых автомобилей имеются свои виды, тем более, что не каждый грузовой автомобиль можно загнать в бокс и провести ремонт или техническое освидетельствование.
• Существуют специально разработанные подъемники для крупных автобаз, которые имеют крупнотоннажные средства для грузоперевозок. Такие автомобили нет смысла каждый раз загонять в специальные боксы для осмотра или мелкого ремонта, тем более, что наличие таких боксов, это лишние затраты средств и полезной площади. Такие автомобили, как правило, ремонтируются в специализированных мастерских, если требуется серьезный ремонт.
• При выборе подъемника для гаража можно остановится на электрогидравлическом варианте подъемника, как более надежного и удобного в пользовании. Достоинство такого подъемника в том, что в случае отсутствия электроэнергии, его можно опустить вручную и сдать заказчику. Причем, это будет сделано очень быстро, в отличии от других типов подъемников, где придется крутить рукоятку механизма около получаса.

Заключение

Самодельный подъемник для гаража можно сделать без сомнения. Но лучше в этом варианте делать механический. Если применять пневматику.

Тогда надо делать расчеты и после этого ее покупать, а это не дешевое удовольствие. Если делаете механику, тогда предварительно посмотрите фото и видео и выберите нужный вариант. И после этого уже можно делать сборку своими руками.

Став владельцем автомобиля, будьте готовы к тому, что ему необходим соответствующий уход. Только в таком случае транспортное средство будет служить надежно и долго. Отличным местом для его хранения в периоды покоя является гараж. Здесь машина надежно защищена от непогоды и злоумышленников.

Как только вы его купили или построили, стоит задуматься о наличии смотровой ямы. Ведь в процессе эксплуатации автомобиля могут возникнуть разные проблемы с отдельными его деталями и системами. Чтобы определить, в чем причина, можно отправиться к специалисту. Но иногда в этом нет необходимости. Многие умельцы самостоятельно справляются с поставленной задачей. Причем успешно.

Сделать это без смотровой ямы довольно сложно. Она незаменимый помощник в проведении подобных работ. Доказательством этому является ее наличие на любом СТО. Но не все гаражи позволяют обустроить подобную яму. В такой ситуации можно использовать подъемник. Он отлично подойдет для проведения ремонтных работ.

Конструкцию для ремонта можно не только купить, но и изготовить своими руками. По качеству и многим характеристикам она не будет уступать той, что предлагают известные производители. Главное – надежно и долго функционировать.

Кроме этого, подъемный механизм представлен в большом ассортименте. Устройства отличаются по принципу работы. Выделяют такие его варианты: гидравлический, цепной, винтовой. Если говорить о способе поднятия машины, то также различают несколько видов подъемников. Например, ножной, платформенный, вилочный.

Самый востребованный вариант конструкции – это винтовая вилочная. В качестве основы выступает длинный вал с резьбой. Изготовлен он из стали, способен выдержать различные нагрузки. Поэтому отлично подходит для поднятия автомобилей. Главный недостаток подобной конструкции в том, что сделать ее своими руками практически нереально.

Как сделать?

Если принято решение изготовить подъемник своими руками, то лучше отдать предпочтение винтовому платформенному устройству. Оно состоит из двух частей, которые представлены в виде швеллеров. Укладывают их книзу ребрами, фиксируют положение при помощи приводного механизма с винтом. В итоге конструкция легко подымается и выдерживает большие нагрузки.

Главная особенность данного устройства в том, что подъем обеспечивает не два вала, а четыре. Но есть и один важный недостаток. Заключается он в сложности проведения ремонта подвески. Это связано с тем, что колеса транспортного средства находятся не в воздухе. Они установлены непосредственно на швеллерах.

Данную конструкцию можно сделать и с цепным приводом. Его использование усложняет весь процесс, так как необходимо согласовать проведение всех работ. Конкретно речь идет об электромоторном приводе и тормозной системе.

Чтобы изготовить ножной вид подъемника, потребуется гидравлический привод. Но это больше рекомендация специалистов, чем правило. Поэтому некоторые умельцы практикуют использование других механизмов. Например, цепной или винтовой привод.

С чего начать?

Сделать автоподъемник для гаража своими руками несложно. Данный процесс состоит из ряда взаимосвязанных работ. Первое, что необходимо сделать, – это определиться с типом подъемника. После этого подготовить чертеж будущего сооружения. Это можно сделать самостоятельно или обратиться к мастерам. Специалисты знают особенности этого процесса, поэтому выполнят необходимую работу быстро и качественно.

Вполне реально подготовить чертеж и своими руками. Примеры приведены на фото. На схеме будет показано то, как должна быть расположена каждая деталь, на каком расстоянии друг от друга.

Чтобы подготовить чертежи автоподъемника своими руками, потребуется ознакомиться с необходимой информацией, так как любые ошибки на данном этапе непременно скажутся на готовом изделии. Исправить их уже по завершении всех работ будет очень сложно. На это уйдет дополнительное время, силы и деньги.

Самый простой вариант конструкции

Если подъемник используется в гараже для ремонта одной машины, то не стоит морочиться и делать сложную конструкцию. Для этих целей отлично подойдет и самый простой ее вариант, который показан на фото, приведенном ниже. Он может состоять из нескольких частей. Например, лома, прочной палки и монтировки. Последняя будет выступать в качестве оси. Чтобы зафиксировать установку, потребуется ее вбить в грунт. После чего закрепить трубы на оси. Они играют роль барабана. В итоге будет простой вариант подъемника.

Также потребуется на трубе закрепить трос и вставить в него рычаг. Вторая его часть фиксируется непосредственно на автомобиле. Таким образом можно будет ее поднять. Причем он будет прочным и надежным. Поэтому о безопасности автомобиля и своей можно не переживать.

Стоимость изготовления

Подъемник – это дорогостоящее устройство не только при покупке готового, но и при изготовлении своими силами. И это неудивительно. Ведь детали, из которых он состоит, стоят немало. Как показывает практика, самым оптимальным вариантом решения проблемы является приобретение подержанных сооружений. Период его эксплуатации долгий, поэтому он спокойно отслужит не одному хозяину.

Вариантов для изготовления подобной установки много. Это дает возможность каждому подобрать тот вариант, который будет отвечать его пожеланиям и требованиям. Его можно будет использовать в любое время, когда необходимо. Он поможет выполнить ряд работ: провести осмотр днища, тормозной системы, частей трансмиссии и прочее. При этом денег на это уйдет гораздо меньше, чем при обращении к мастеру.

Конечно, стоимость изготовления такой установки немаленькая. Но она довольно быстро окупается, так как все необходимые работы по ремонту проводятся владельцем самостоятельно. Нет необходимости оплачивать работу мастеров. Посмотреть процесс изготовления подъемника своими руками можно на видео, приведенном ниже.

Не в каждом гараже человек может оборудовать смотровую яму. Но для ремонта транспортных средств она крайне необходима. Поэтому лучшим решением считается смастерить автоподъемник своими руками. Сделать это совсем несложно, имея элементарные навыки работы с элементарными механизмами.

Разновидности подъемников

Подъемники, изготовленные своими руками, могут быть:

• винтовыми;
• гидравлическими;
• цепными.

По способу поднятия авто их разделяют на платформенные, ножничные, вилочные. Каждый из них имеет свои конструктивные особенности. Больше всего пользуется спросом винтовой вилочный тип. В качестве основания используется длинный резьбовой вал. Он изготавливается из инструментальной стали и может выдерживать нагрузку до трех тонн. Но своими силами сделать подобный подъемник практически нереально.

Винтовой платформенный подъемник

В данном случае рекомендуется отдать предпочтение винтовому типу в виде платформы. Чтобы сделать подъемник для авто данного вида, выполняют конструкцию в виде прокатных элементов, размещенных параллельно друг к другу ребрами вниз. Их закрепляют к приводному механизму, который обеспечивает подъем платформы.

В указанных типах подъемников требования к валам существенно ниже. Это объясняется присутствием их в количестве четырех штук (а не двух). Основным недостатком таких подъемников называют необходимость применения домкрата для ремонта подвески. Это объясняется тем, что колеса автомобиля не висят в воздухе, а находятся на поверхности швеллеров.

Другие популярные разновидности подъемников

Очень часто вилочные и платформенные подъемники для автомобилей изготавливаются с цепным приводом. По своим эксплуатационным характеристикам они не уступают винтовым. Но такую конструкцию сделать своими силами довольно сложно. Это объясняется необходимостью обеспечения согласованной работы двигателей и тормозных устройств.

Ножничный тип подъемных механизмов чаще всего функционирует за счет гидравлического привода. Но многие мастера решают оснастить их винтовым или цепным механизмом, что чаще всего они делают своими руками.

Инструкция по выполнению сборки подъемника своими руками

Для изготовления автомобильного подъемника своими руками необходимо подготовить соответствующие материалы. В их перечень входит:

• несколько мощных стальных уголков;
• червячный редуктор. Минимальная грузоподъемность – 0,3 т;
• металлическая плита толщиной 10 мм. Можно своими руками достать со старого станка для работы с металлом;
• болты;
• две мощных цепи, где диаметр составляющих элементов не меньше 2 см;
• крюк;
• стальной трос толщиной 5 мм;
• две шпонки с разным диаметром. Можно легко своими силами извлечь из старого мопеда.

Чтобы изготовить подъемник своими силами, необходимо придерживаться довольно простой инструкции:

1. В стены гаража вмуровывают стальные уголки. Капот машины должен размещаться под ними.
2. На уголки устанавливают сантиметровую плиту. Ее закрепляют с использованием восьми болтов М8.
3. Плита не будет монолитно соединена с уголками. При необходимости можно легко изменить ее размещение.
4. На поверхности плиты закрепляют червячный редуктор.
5. Шпонку надевают на приводной вал и фиксируют.
6. В плите проделывают отверстие диаметром 2 см, куда вставляют цепь, после чего соединяют ее концы.
7. На выходной вал монтируют другую звездочку, меньшего размера, соединяют их между собой.
8. В плите делают два отверстия диаметром 3 см. Через них пропускают цепь, надев ее на меньшую шпонку.
9. На конце второй цепи должен находиться крюк, который способен выдерживать вес двигателя.

Создание опрокидывающего подъемника своими руками

Чтобы изготовить подъемник своими руками, можно использовать совсем другую конструктивную схему. Она позволяет создать устройство опрокидывающего типа. Такой аппарат состоит из нескольких основных частей – башмака, площадки, стойки, системы балок и различных соединительных деталей.

Чтобы сделать подъемник, необходимо придерживаться простой инструкции:

1. Башмак делают из стального листа, тщательно придерживаясь размеров, указанных в чертеже.
2. Стойка для опрокидывателя формируется из уголков 32, имеющих длину 1,5 м. Из них собирают квадраты и сваривают между собой.
3. В нижней части проделывают несколько отверстий для фиксации опорной трубы.
4. Из стального листа формируют площадку в виде коробки. Боковые стороны приваривают или загибают.
5. Внутрь коробки монтируют кусок дерева, который фиксируют при помощи крепежей, предварительно вставленных в отверстия ее торцов.
6. На дерево устанавливается кусок резины.
7. В нижней части коробки крепится сваркой проушина.
8. Верхняя балка формируется из двух 1,5 м уголков, сваренных по форме П-образного профиля.
9. Посередине балки приваривают металлическую вставку для лучшей фиксации домкрата.
10. К полученному П-профилю балки приваривают прямоугольную пластину такой же длины для получения квадратной трубы.
11. К одному концу балки приваривается пластина (крепится втулка для соединения с задней балкой), с другой стороны – направляющие домкрата.
12. Изготавливают заднюю балку из четырех уголков 1,5 м. Делают из них два квадратных профиля.
13. Посередине задней балки приваривают узел для соединения всех балок между собой.
14. Нижнюю балку делают сами по такому же принципу, как предыдущие.
15. Устанавливают домкрат и стопоры.

Автоподъемник своими руками — чертеж

Правила эксплуатации подъемника

Чтобы самостоятельно сделать подъемник, нужно приложить немало усилий. Но чтобы данный агрегат работал эффективнее, необходимо соблюдать все правила его эксплуатации:

1. Перед использованием подъемника обязательно удаляют болты, которые скрепляют двигатель и раму транспортного средства.
2. Под двигатель заводят петлю стального троса. На его конец накидывают крюк подъемника.
3. Выполняют перебор цепи.
4. Со временем движение перейдет на приводной вал, который передаст усилие на грузовой, что приведет к натяжению тросов.
5. Силовой агрегат поднимают медленно и аккуратно, чтобы избежать повреждений.
6. После изъятия двигателя с применением подъемника необходимо остановить его работу. Груз теперь будет удерживаться редуктором.
7. Транспортное средство можно отодвинуть и установить на его место прочный стол, который сможет выдержать нагрузку от двигателя.

Насколько надежны и безопасны подъемники, изготовленные своими руками?

Чтобы изготовить подъемник своими руками, необходимо хорошо поработать. Но будет ли безопасным такое оборудование? Некоторые специалисты сильно сомневаются в этом. В среднем вес автомобиля превышает одну тонну. Если подъемник будет иметь небольшую мощность или некачественное оснащение, существует вероятность падения транспортного средства. Это чревато серьезными травмами или даже летальным исходом для автослесаря.

Причинами развития подобной аварийной ситуации называют:

• большой вес автомобиля, на который не рассчитан приводной или исполнительный узел;
• неправильная конструкция стопорного агрегата, выполненного своими руками;
• разрушение стопорного механизма под действием большой нагрузки;
• неправильное закрепление опорных деталей автомобильного подъемника.

Если необходимо изготовить данное оборудование, приходится использовать чужой чертеж или все рассчитывать самому. В каждом случае существует вероятность наличия серьезных ошибок, которые могут привести к непоправимым последствиям.

Видео: Самодельный подъёмник для гаража

Самодельные подъемные устройства — это незаменимый инструмент для гаража, в котором планируется проведение серьезного ремонта автомобиля. При помощи такого вспомогательного приспособления можно легко извлечь двигатель машины, приподнять край кузова или даже весь автомобиль.

Простые в изготовлении самодельные подъемные механизмы в несколько раз облегчают и ускоряют работу не только в гараже, но и возле дома. Они незаменимы при строительстве и ремонте, перемещению строительного мусора, разгрузке тяжестей.

Виды подъемных механизмов

Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего. Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении. Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.

Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:

1. Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
2. Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
3. Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.

Помимо стандартных подъемных устройств существуют специализированные установки:

1. Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
2. Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.

Какими характеристиками должен обладать гаражный подъемник

Так как устройство будет использоваться в довольно стесненных условиях стандартного гаража, к нему выдвигаются определенные требования. Во-первых, оно не должно быть слишком большим — такой автомобильный подъемник, несмотря на высокую мощность, занимает много места, что очень нежелательно на такой небольшой площади. Во-вторых, рекомендуется отдавать предпочтение механизмам с небольшим вертикальным ходом, иначе вы рискуете упереться им в потолок.

Второе требование — грузоподъемность. Ее рассчитывают, отталкиваясь от видов работ, для которых разрабатывается автоподъемник. От предназначения зависят и габариты механизма. Если для обычной замены колеса подойдет и обычный домкрат, то для более масштабных работ понадобится автомобильный подъемник с платформой, хотя для таких ответственных действий рекомендуется прибегать к помощи профессиональной техники.

Материалы и инструменты

Конструируя подъемник для гаража своими руками, нужно иметь в арсенале не только чертежи будущего устройства, но и вооружиться набором инструментов и качественных, устойчивых к нагрузкам материалов. Прежде всего вам понадобятся:

• сварочный аппарат;
• болгарка с отрезным кругом по металлу;
• болты и гайки для крепления;
• стальные трубы диаметром 40-50 мм;
• стальной уголок или профилированная труба сечением 35-40 мм;
• трос;
• самодельная лебедка для гаража (ее можно и приобрести, вариант заводского производства будет отличаться большей надежностью).

По мере того, как запланированная самодельная лебедка для гаража будет воплощаться в реальность, список комплектующих к ней может немного измениться, в зависимости от ваших конкретных требований к устройству механизма.

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства. Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля. Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция. Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции.

Наибольшее распространение получили:

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

1. Вилочные.
2. Ножничные.
3. Платформенные.

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками. Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении. Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

Подобную работу может выполнить качественно исключительно инженер, который имеет большой опыт. При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку. Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов. Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно. Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

Самодельные автомобильные подъемники. Как сделать надежный подъемник в гараж своими руками

Гаражные подъемники широко распространены в торговых сетях. И, пожалуй, все автовладельцы задумываются, как установить подъемник в гараж. Довольно удобно.

Вам просто нужно в первую очередь определиться с типом подъемника, потому что они разные и цена существенно отличается. И сделать автоподъемники для гаража своими руками не всегда выгоднее, чем купить.

При выборе подъемника следует изучить их технические характеристики и возможности. От правильного выбора будет зависеть качество выполненных работ и работоспособность точки обслуживания.

За помощью вы можете связаться с компанией, которая поставляет это оборудование напрямую. Они могут сориентироваться и выбрать подъемник, отвечающий всем требованиям.

Внимание: При проектировании гаража лучше проектировать гараж с лифтом.Тогда вы сможете учесть габариты лифта и правильно определить площадь помещения.

При изготовлении гаражного подъемника своими руками или покупке сразу обращаем внимание:

• Подъемник в гараж своими руками или покупным должен соответствовать габаритам помещения.
• Автоподъемники для гаража своими руками следует подбирать еще и по весу транспортного средства.

Внимание: по первому пункту нужно добавить пространство для свободного передвижения.А по второй судьба такова, что с точки зрения грузоподъемности необходимо подбирать максимально допустимую массу 20%.

Автомобильные подъемники делятся на несколько типов:

Подъемники одностоечные

Такие подъемники в основном выпускаются в передвижном исполнении и предназначены для облегчения работы слесарей на определенных участках пункта обслуживания, а также имеют статус дополнительного подъемного механизма.Конструкция таких подъемников такова, что они занимают мало места, что очень важно, поскольку экономится полезное пространство СТО.

Двухстоечный подъемник

Такие подъемники имеют основные технические характеристики, на которые нужно обращать внимание: высота до перекладины, зазор между колоннами, минимальная высота опускания ног, вылет ног, а также режим безопасности и принцип их работы. . Двухстоечные подъемники являются основными в системах технического обслуживания и позволяют выполнять все виды слесарных работ.Как правило, для обслуживания автотранспорта используются подъемники грузоподъемностью не более 4,5 тонн.

Итак:

• В свою очередь, есть подъемники с верхней или нижней синхронизацией, а также подъемники с симметричной или асимметричной конструкцией опор, которые открываются на 180 градусов. Подъемники с асимметричным расположением ножек более универсальны и позволяют обслуживать любой тип транспорта, не забывая при этом об удобстве обслуживания.
• Различаются также системами блокировки, которые бывают ручными и электрическими.Механические или ручные также бывают двух типов: с симметричной блокировкой стоек или с раздельной блокировкой. Оба метода имеют свои преимущества и недостатки. Отдельно стоит отметить, что электромеханические подъемники не имеют стопоров.

Внимание: наибольшей популярностью пользуются электрогидравлические подъемники, которые более безопасны, долговечны и просты по конструкции, не требующие специального обслуживания.

На СТО двухстоечные подъемники грузоподъемностью от 3 до 4.Установлено 5 тонн.

Лифтовые приводы: плюсы и минусы

Подъемник для гаража своими руками нужно подбирать по приводу. Цена у них совершенно разная, все зависит от комплектации.

Электромеханические лифты имеют более низкую стоимость и более простую конструкцию … Техническое обслуживание такого лифта заключается в обслуживании системы «винт-гайка», так как она является основой системы привода лифта и имеет свойство изнашиваться.

Итак:

• Своевременный осмотр и обслуживание (смазка) продлевает срок службы системы, а значит, предотвращает возможность поломки обслуживаемого автомобиля.Желательно использовать для этого смазочные материалы, рекомендованные производителем.
Лифты
• с электромеханическим приводом не имеют специальных стопоров, обеспечивающих безопасность проведения полной диагностики (см.) И ремонтных работ, что говорит об удобстве их использования: нет необходимости постоянно проверять, установлены ли стопоры, которые действительно экономит рабочее время.
• Эти подъемники могут быть оснащены одним или двумя двигателями. В лифте с одним двигателем усилие передается на вторую колонну с помощью ременной или цепной передачи, что требует дополнительного обслуживания и снижает надежность конструкции.Такие подъемники со временем стали конструировать с трансмиссионным валом, который передает усилие на вторую колонну. Такая конструкция более надежна и не требует специального ухода.
• В двухмоторных лифтах синхронизация двигателей осуществляется электронным способом. Как правило, работе данной системы уделяется основное внимание, которая определяет качественные показатели работы этих типов лифтов. Плохая работа такой системы может привести к перекосу подъема, что повлечет за собой непредсказуемые последствия.
Лифты
• с электрогидравлическим приводом обладают множеством положительных характеристик, которые являются основополагающими для работы при ремонте автомобилей. Они безопасны, имеют высокие скорости подъема и опускания, значительно экономят электроэнергию, бесшумность и плавность работы.
• Они оснащены одним электродвигателем и гидравлическим насосом, приводящим в действие два гидроцилиндра. Подавать рабочую жидкость к цилиндрам с помощью шлангов высокого давления … Высота подъема регулируется с помощью стальных тросов. Кабели могут быть расположены внизу (нижняя синхронизация) или выше, на перекладине (верхняя синхронизация).Предпочтение можно отдать лифтам с пониженной синхронизацией, так как это позволяет обслуживать любой тип транспорта. Как правило, трос и шланги лифта находятся ниже уровня пола, что не мешает работе и въезду техники в лифт, а отсутствие перекладины снимает ограничения по высоте.

Для СТО вы можете предложить подъемники Bend Pak производства США, а также китайские подъемники для частного гаража AE&T, NORDRERG и другие с гидравлическим приводом и совершенной системой безопасности.

Такие подъемники установлены на многих СТО и зарекомендовали себя как безопасные и надежные устройства. Такой лифт в частном гараже значительно облегчает работу частного предпринимателя в гараже.

Четырехстоечные подъемники	Данный гаражный подъемник применяется для капитального ремонта автомобилей, а также для работ по развалу-схождению. Это универсальные подъемники с набором множества функций, позволяющих работать как с легковыми, так и с грузовыми автомобилями. Могут быть укомплектованы различными приспособлениями, позволяющими выполнять любой вид ремонтных работ. Эти лифты имеют одну панель управления и один двигатель. Синхронизация колонн осуществляется с помощью тросов, с помощью которых можно регулировать уровень подъема каждой колонны индивидуально, что делает ее более универсальной.
Подъемники ножничные	Ножничный подъемник для гаража используется как передвижное подъемное устройство, которое очень часто используется в точках развала-схождения. Эти подъемники полностью гидравлические. Очень часто используется при шиномонтаже, для подъема неподъемных колес, а также в кузовных мастерских, где доступ к автомобилю требуется из любого положения. Ножничный подъемник для гаража предпочтительнее, если вы занимаетесь кузовным ремонтом.
Плунжерные подъемники	Такой подъемник в гараже имеет очень простую конструкцию и состоит из ножек, закрепленных на плунжерах (гидроцилиндрах), которые, как правило, встраиваются в пол, что дает возможность сэкономить рабочее пространство. Бывают одно-, двух-, лапки. С их помощью можно проводить ремонт и техническое обследование всех типов автомобилей, как легковых, так и грузовых. Отличаются высокой надежностью и долговечностью и не требуют обслуживания, но при этом имеют высокую стоимость, что не позволяет широко использовать их в сфере обслуживания автомобилей. Как видно из вышеизложенного, на рынке подъемного оборудования и принадлежностей можно найти множество конструкций, которые можно использовать для ремонтных работ и обслуживания автомобилей.

• Чаще всего используют двухстоечные подъемники, которые конструктивно просты, не дороже и позволяют сэкономить рабочее пространство. Многие, особенно в последнее время, используют для обслуживания ножничные подъемники с траверсой. И все же выбор остается за теми, кто решил открыть собственное дело, а именно СТО в своем гараже.
• Очень хорошая идея, когда есть гараж и в нем нечего хранить, хотя возможны и другие варианты использования пустого гаража: вы можете просто сдать его в аренду или открыть в нем торговую точку, если гараж находится в нужном месте. очень многообещающе.
• Если вы решили ремонтировать автомобили, то следует, в первую очередь, обратить внимание на размер гаража и, как следствие, на возможность установки подъемника. Гаражи, как правило, не имеют высоких потолков, что вносит свои коррективы: в таком гараже можно будет ремонтировать только легковые автомобили, а лифт, который можно установить, — это самое элементарное и простое, что могло бы сделать это. можно поднять машину, а потом и маленькую. высота.
• Если хотите, вы можете решить эту проблему, выкопав яму, чтобы облегчить доступ к транспортному средству.Как вариант — снять крышу и достроить гараж по высоте, что реально и оптимально, так как особых затрат не будет, а результат будет значительным.
• И все же для начала следует запастись информацией и иметь полное представление о технических характеристиках подъемника: их грузоподъемности, высоте и скорости подъема, его конструктивных особенностях и производителе.

Грузоподъемность

Установка подъемника в гараже должна соответствовать весу автомобиля.Причем грузоподъемность должна быть больше веса самого автомобиля.

• Мини-гаражный подъемник для автомобилей массой в диапазоне 1,2-4,0 тонны, можно использовать подъемник с грузоподъемностью 4,0-4,5 тонны, чего хватит для обслуживания легковых автомобилей, внедорожников и небольших грузовиков. Также есть подъемники грузоподъемностью от 4,5 до 20 тонн, но они не подходят для СТО в гараже, так как требуют больше места для своей установки.
• Скорость всплытия не имеет значения.При этом устройства разных типов имеют практически одинаковые показатели по скорости подъема и опускания, которые лежат в пределах одной-двух минут.
• Высота подъема электромеханических лифтов находится в пределах 2 метров, но максимальная высота определяется величиной около 3,5 метров и определяется типом лифта и его конструктивными особенностями.
• При организации СТО в гараже лифт с высотой подъема более 3,5 метров вряд ли понадобится.В первую очередь это относится к гаражам стандартных размеров, которых у нас очень много.
• В гараже можно приобрести мобильные подъемники, на которых можно организовать обслуживание автомобилей с шиномонтажом (см.) Или процедуру центровки. Вряд ли в гараже можно было организовать полноценную СТО, где можно было бы производить полный комплекс услуг. Скорее всего, это будет мини-СТО с минимальным набором операций, не требующих использования специального подъемного оборудования.

Минимальная высота опускания лап

Частный гараж с лифтом также следует выбирать по нижней точке опускания. Должна быть ровная плоскость.

Внимание: Каждый производитель выпускает конструкции со своими размерами минимальной высоты опускания ножек, но при этом она не может быть ниже 95 и выше 110 мм.

Итак:

• Подъемник для частного гаража с меньшей высотой опускания ног, производитель выпускает специальные подъемники для автомобилей с очень низким дорожным просветом.Это и спорткары, и спортивные варианты легковых автомобилей с низкой посадкой, что противопоказано на наших автомобильных дорогах … Тем не менее, на наших дорогах появляется все больше и больше таких машин.
• Электромеханический гаражный подъемник требует ежедневного осмотра и контроля зазора предохранительной гайки. при появлении зазора меньше необходимого следует отремонтировать механизм с заменой изношенных деталей. Смазку основных трущихся деталей можно производить как вручную (для более дешевых копий), так и в автоматическом режиме.
• В повседневной деятельности человека задействованы автомобили разных типов, требующие профилактических осмотров, технического обслуживания и ремонта. Ассортимент настолько велик, что требует очень широкого набора автоподъемных механизмов: от подъемных механизмов для мотоциклов до подъемных механизмов для бронетехники и автомобилей с удлиненной базой.
• Исходя из этого, каждый тип подъемника предназначен для подъема определенных видов транспорта. Для легковых автомобилей производитель выпускает определенные типы подъемников.У грузовиков есть свои виды, тем более что не каждый товарный вагон можно загнать в кузов и провести ремонт или техосмотр.
• Подъемники специально разработаны для крупных автобаз, имеющих для перевозки крупнотоннажную технику. Загонять такие автомобили в специальные боксы для осмотра или мелкого ремонта нет смысла, тем более что наличие таких боксов — это лишние затраты средств и полезного пространства. Эти автомобили обычно ремонтируют в специализированных мастерских, если требуется капитальный ремонт.
• Выбирая подъемник для гаража, вы можете остановить свой выбор на электрогидравлическом варианте подъемника, так как он более надежен и удобен в эксплуатации. Преимущество такого подъемника в том, что при отсутствии электричества его можно опустить вручную и вернуть заказчику. Причем сделать это будет очень быстро, в отличие от других типов подъемников, где нужно около получаса крутить ручку механизма.

Заключение

Самодельный гаражный подъемник можно сделать без сомнений.Но лучше в этой версии делать механическую. Если вы используете пневматику.

Потом надо посчитать и потом купить, а это удовольствие недешевое. Если вы занимаетесь механикой, то сначала посмотрите фото и видео и выберите нужный вариант. А после этого уже можно делать сборку самостоятельно.

Для работы с днищем автомобиля необходимо либо загнать автомобиль в яму, либо поднять его на подъемнике. Но что делать, если такой возможности нет, а нужно исправить?

Подъемник работает по принципу книжки, поднимая автомобиль на 45 градусов.Поднимается с простого стандартного домкрата. 15-20 минут и можно спокойно работать.

Описание самодельного автоподъемника

1. Обувь. Материал для изготовления металл 3-4 мм и металлический пруток диаметром 12 мм вваривается так, чтобы произошла фиксация домкрата. Важно, чтобы внутренний размер не сужался. Это необходимо для перемещения обуви по стойке.
2. Задняя балка. Материал 32 уголка длиной 1500 мм 4 шт. Собранные в квадрат; при сборке необходимо использовать струбцины.В один из готовых квадратов вставляется металлический стержень-угольник 26х21 длиной 350-360 мм, в предварительно просверленные отверстия после их зачистки продеваются электрические заклепки. Агрегат разборный.
3. Сайт. Материал листовой металл 3-4 мм. Собирается площадка 350х150, борта загибаются или на прихватки приваривается полоса шириной 20мм с просверленными отверстиями для крепления вставляемой доски. К доске прикрепляется полоска резины. Под днище площадки привариваются ребра жесткости и направляющие, не забываем приварить перемычку.Размер сайта не критичен. Важно выдерживать размер между направляющими, площадка ставится на верхнюю балку, по которой она должна свободно ходить.
4. Задний разъем в сборе. Материал листовой металл 3-4мм. Он собирается из двух половинок, между которыми по периметру деталей приваривается полоса металла толщиной 3-4 мм. Переднюю часть оставьте открытой. Не забудьте приварить перемычку внизу сборки.
5. Стойка. Материал 32 уголок длиной 1540мм.- 4 вещи. 36мм-4шт. Уголок также собирается в квадратные сварные швы с прихватками 30-40мм, при сборке использовать хомуты. После соединения уголка необходимо просверлить: в нижней части отверстие диаметром 26мм, отступив от края 31мм, то есть осталось 5мм для приваривания металлического стержня во внутренней части конструкции. Затем просверливаем отверстия диаметром 13 мм, первое на расстоянии 100 мм, затем 80 мм и следующие 190 мм. Повторяются размеры 80 и 190мм соответственно.Отверстия необходимы для металлических штифтов, чтобы закрепить башмак и верхнюю балку. После того, как мы собрали квадратный профиль и просверлили его, мы соединяем его вместе с кусочками уголков, также собранными в квадратный профиль. При такой сборке необходимо между профилями вставить проставки одинакового размера, то есть 36 мм или готовую верхнюю балку. После сварки, не снимая проставок, дайте деталям остыть. Убедитесь, что верхняя балка свободно проходит между двумя квадратными профилями.
6.Передний разъем в сборе. Материал представляет собой два отрезка дюймовой трубы по 300 мм каждый, угол 32 мм длиной около 330 мм и стержень из прутка диаметром 26 мм и длиной 420 мм. Возьмите угол и отметьте его. от центра по 60мм в каждую сторону, на этом расстоянии сохраняем угловую полку, а от этих отметок до краев срезаем полочки резаком или ножовкой. В центре уголка просверливается отверстие диаметром 16 мм, которое необходимо для соединения нижней балки с учетом размера головки болта.Затем загибаем уголок в П-образную фигуру. Подготовленные детали в сборе лучше соединять со СТОЙКОЙ. Следовать. чтобы труба не пригорела при сварке. Вся передняя часть разъема подвижна. То есть П-образный уголок по краям с трубами должен вращаться на металлическом стержне.
7. Балка верхняя. Материал уголка 32мм, длина 1710мм-2шт. полоса листового металла шириной 64мм. И несколько сайлентблоков, о которых я расскажу ниже.
Уголок собирается в П-образный профиль, швеллер попроще.С одного края посередине приваривается металлическая вставка 3-4мм длиной 160мм, она нужна для разных омкрасов. Затем сверху прихватками приваривается плита, все сшивается в одно целое и получается прямоугольный профиль. К этой пластине также необходимо приварить вставку. С противоположной стороны наш профиль заклинивает металлической пластиной 4-5мм, все ошпаривается по периметру и зачищается. К этому концу в центре также приварена втулка: внутренний диаметр 20 мм, внешний диаметр 35 мм и длина 35 мм для соединения с задней частью.С лицевой стороны верхней балки приварены две планки для домкрата, в них есть отверстия для стопора домкрата, в них вставляется болт 8мм с гайкой (ОБЯЗАТЕЛЬНО). Также к верхней части приварены втулка с роликами и втулка для предохранительной шпильки.
8. Пальцы. Материал — металлический стержень диаметром 12мм. Вырежьте по размеру и сложите, предварительно нагревая складку. Кол-во 3 шт.
9. Балка нижняя. Материал уголка 32, гайка М16. Углы также собираются в квадратный профиль сваркой — прихватками.С одного конца приваривается гайка М16 (болт перед сваркой затягивать, чтобы не забивать резьбу). Для подключения к переднему узлу. На другом конце просверлите отверстие, отступив от края 20 мм в центре, отверстие диаметром 12 мм для болта. Для подключения к задней части.

Часто хозяин гаража решает приобрести автокран своими руками для качественного ремонта автомобиля. Лифт в гараже лучше всего соорудить при строительстве автодома, чтобы габариты конструкции соответствовали площади помещения.

Что такое автомобильные подъемники?

можно приобрести в специализированных салонах мобильной связи. Компактный кран — дополнительный подъемный механизм, не занимает много места, что немаловажно для гаража;

Благодаря автоподъемнику можно выполнить любые слесарные работы. При проектировании своими руками учитывается высота до перекладин, зазоры между стойками;

самый распространенный тип автокрана. Агрегат чаще всего используется автовладельцами, имеет большую грузоподъемность.В этом случае владелец следит за оттоком жидкости из сальников;

стойка и храповой механизм взаимодействуют, предусмотрена опорно-рычажная система. Тело поднимается и идет по рельсам. Металлический кожух защитит деталь от механических загрязнений;

если вы решили построить своими руками кран в гараже такого типа, когда он заработает, вам обязательно понадобится насос. При желании ко дну домкрата крепятся маленькие колесики, чтобы система катилась;

Подъемник в гараж отличается компактностью, устойчивостью и экономичностью.Однако среди недостатков — малая грузоподъемность, малая высота подъема и постоянный контроль резьбы.

Самодельный гаражный подъемник сделан под вес автомобиля. Сделать своими руками светильник в гараже выгодно, так как деньги экономятся, а конструкция получается в индивидуальном порядке. Изобретение актуально среди автовладельцев: самостоятельно снять двигатель, например, с транспортного средства, не представляется возможным, поэтому в работе поможет кран . .

Как сделать надежный автоподъемник для своего гаража?

Конструкция следующая: стрела консольная, вращающаяся на вертикальном валу, на котором установлена ​​тележка с возможностью продольного перемещения.К тележке прикручена грузовая лебедка. Вал приварен к основанию, стальная пластина жестко прикручена к потолочному элементу.

Стрела сварена из стальных уголков, стекла, скобы. В стекло запрессована бронзовая втулка как подшипник скольжения.

Лебедка ручная является основной частью автоподъемника в гараж. Желательно покупать готовое изделие.

Еще одно умное изобретение

Реечный кран можно сделать из имеющихся инструментов.

Два конца в боковые стены гаража стальные уголки закладываются на определенной высоте.К угловым полкам крепится стальная пластина с червячной передачей, которая не соединяется. Относительная подвижность пластины позволяет регулировать ее положение над двигателем автомобиля.

Редуктор способен перемещать большие грузы. Звездочка надевается и соединяется с червячным валом шпонкой. Звездочка меньшего диаметра также надевается на выходной вал коробки передач и сопрягается со шпонкой. На него свободно набрасывается цепь (в пластине просверливаются отверстия в пластине) на звездочку.

Как управлять подъемником в гараже. Например, под двигатель автомобиля своими руками вводят петли, концы которых набрасываются на крючок. Затем вал коробки передач вращается, и силовая точка автомобиля поднимается.

Модернизация

Электродвигатели подъемного оборудования гаража с редукторами.

Самодельный автомобиль-самосвал.

Для изготовления лифта необходим алгоритм действий.

1. Башмак.

Для крепления агрегата к металлу приваривается стальной стержень. В зависимости от внутренних размеров обувь будет беспрепятственно перемещаться по стойке.

1. Балка задняя.

Уголки (15 см) собирают в квадраты с помощью зажимов. В один из квадратов вставляется стержень. Конструкция фиксируется электрическими заклепками. Узлы разборного типа.

1. Создание сайта.

Форма собирается из листового материала, стороны которого загнуты, либо на прихватки наваривается двухсантиметровая полоса для крепления прорезиненной доски.Снизу платформы крепятся направляющие (расстояние выдерживается) и ребро жесткости. К верхней балке прикреплена площадка, которая должна легко перемещаться.

1. Задний соединительный узел.

Стальная полоса приваривается по периметру между двумя металлическими листами. Передний фрагмент остается открытым.

1. Стойка.

С помощью струбцин собирают угольник и формируют углы, по всей конструкции планируют отверстия таким образом, чтобы прочно обозначить металлические пальцы под верхней балкой и башмаком.После сборки квадратного профиля все квадратные модули соединяются (между профилями необходимо вставить проставки). В результате верхняя балка должна свободно проходить между профилями.

1. Передний соединительный узел

На углах по центру и по краям наносятся отметки, затем материал сгибается в П-образную форму, которая будет вращаться на металлическом стержне.

1. Балка верхняя.

Металлическая вставка приваривается по центру с одного края, сверху прикрепляется пластина, чтобы в итоге получился прямоугольный профиль.Подготовленную вставку необходимо защитить со всех сторон. На передней части балки приварены направляющие для домкрата и втулка с роликами.

1. Пальцы.

Металлический стержень диаметром 1 см изгибается во время предварительного нагрева.

1. Балка нижняя.

Углы собираются в квадратный профиль. С одной стороны крепится гайка М16, которая вваривается, с другой делается отверстие под миллиметровый болт.

Лебедка своими руками

Автомобильный стартер может стать основой для создания самодельной лебедки.Площадка создается из стандартного листового металла, к которому крепятся все узлы. На сформированной площадке приварено посадочное место для крепления вала барабана.

Затем изготовить коробку передач, деталь приварить так, чтобы первичный вал оказался наверху. Адаптер стартера крепится к верхнему отсеку коробки передач. Модуль, зубья и шестерни прикреплены к первичному валу. Электропроводка подключается сразу после ремонта стартера.

Самый простой подъемник в гараже

Лом, прочная палка или монтировка образуют ось.Деталь вбивается в землю. К получившейся оси прикрепляется часть трубы, выполняющая функцию барабана. В результате получился простой лифт. На отрезке трубы своими руками закрепляют трос, под который вставляют рычаг. Другой конец троса прикреплен к автомобилю … Можно констатировать, что в гараже появился механизм, который может поднять автомобиль … А главное, ручной работы. Это кран собственной конструкции. А сделать подъемное устройство несложно.

Результат

Есть много возможностей сделать подъемное устройство в гаражном здании для использования при необходимости. И такая необходимость всегда возникает перед техническим осмотром … Самодельное подъемное устройство необходимо для осмотра днища автомобиля, ремонта участков тормозной системы, кардана, других узлов и деталей трансмиссии.

Удобен для осмотра рулевого управления, его крепления к передним колесам, смазки и других операций. При создании подъемного агрегата пользователь получает полноценный механизм при минимальных затратах.

Вот как именно поднять автомобиль

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Есть множество причин, чтобы поднять свой автомобиль: замена масла, вращение шин, прокачка тормозов или, если вы герой гаража, замена двигателя ящика Dodge Hellephant мощностью 1000 лошадиных сил. Но не у всех есть автомобильный подъемник, прикрепленный к бетонному полу и способный выдержать три или четыре F-450.Для большинства это означает, что домкрат и подставки для домкратов — лучший вариант, чтобы поднять ваш автомобиль с земли и добраться до отвратительно грязного днища вашего автомобиля.

Использовать автомобильный домкрат относительно просто, а инструменты, необходимые для выполнения работы, не являются дорогостоящими. Хитрость заключается в том, чтобы иметь правильный домкрат, пару стоек домкрата, набор противооткатных упоров и правильное место для безопасного и надежного подъема вашего автомобиля на место. Следуйте за тем, как редакторы The Drive расскажут, как безопасно поднять автомобиль и получить доступ к его захудалому днищу.

Давайте кайфовать! Подождите, поцарапайте это.

Основы

Расчетное необходимое время: 30 минут или меньше.

Уровень квалификации: Начинающий

Система автомобиля: Нижняя часть вашего автомобиля.

Безопасность

Мы не собираемся лгать; существует реальная опасность того, что автомобиль упадет с домкрата и простая замена масла превратится в катастрофу. Есть несколько простых способов снизить опасность подъема автомобиля, которые помогут обезопасить себя и других.Вот как это сделать:

• Не все домкраты одинаковы. Каждый рассчитан на разную максимальную грузоподъемность. Это означает, что ваше специальное предложение Harbor Freight может не подходить для вашего Ford Super Duty. Таким образом, вы должны знать вес вашего автомобиля заранее — и Google, и это пыльное старое руководство по эксплуатации могут вам сказать.
• То же самое и с домкратами. Каждый рассчитан на разный максимальный вес.
• Всегда ставьте противооткатные упоры перед шинами, которые касаются земли.Это особенно важно, когда задняя часть автомобиля находится в воздухе, так как аварийные тормоза работают только сзади. Противооткатные упоры для колес являются обязательными, поскольку они предотвращают скатывание автомобиля при подъеме домкратом.
• Медленно и верно, друг мой; контролируемое использование домкрата — лучший способ предотвратить несчастные случаи.

Все, что вам понадобится

Мы не экстрасенсы и не шпионим за вашим ящиком с инструментами или в гараже, так что вот что вам понадобится для выполнения работы.

Список инструментов

Вам также понадобится ровная поверхность, например пол гаража, подъездная дорожка или уличная парковка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не можем вывести вашу машину из-под звонка.

Организация рабочего места так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа.Пожалуйста, не позволяйте ребенку подавать вам паяльную лампу — Эд .)

• Если вам не нужно снимать колеса и шины, подумайте об использовании пандусов.
• Поставьте машину на стоянку, если вы еще этого не сделали. Вы не можете быть показаны в самых смешных домашних видео или быть специальным гостем в отделении неотложной помощи.
• Разместите по одной домкратной опоре с обеих сторон автомобиля, спереди или сзади, в зависимости от того, над какой частью автомобиля вы работаете.
• Поставьте упоры под колеса, которые не поднимутся.

Как поднять машину

Давайте сделаем это!

Размещение автомобильного домкрата

1. Разместите домкрат под рамой, предпочтительно в указанных точках домкрата на автомобиле.Эти моменты можно найти в руководстве пользователя.
2. Медленно поднимите домкрат, чтобы он встретился с его острием, пока они не соприкоснутся и подъем не станет немного затруднительным.
3. Убедитесь, что головка и точка домкрата не сместились во время первоначального подъема домкрата. Если все в порядке, продолжайте!

Подъем автомобиля

1. Поднимите домкрат, качая ручку или вращая более компактный штанговый инструмент, который обычно можно найти в вашей машине.
2. Поднимите медленно.Поскольку домкрат принимает на себя вес автомобиля, поднимать его становится труднее.
3. Остановитесь на желаемой высоте. Продолжайте поднимать домкрат, пока не дойдете до точки, где можно будет получить доступ к той части автомобиля, которая вам нужна для завершения работы.
4. ПРИМЕЧАНИЕ: Никогда не работайте под автомобилем и даже не пролезайте под ним по какой-либо причине, пока это поддерживается только домкратом .

Крепление автомобиля

1. Как только он окажется на нужной высоте, поместите опоры домкрата под неподвижными точками под автомобилем (например,г., рама, подрамник, люлька двигателя).
2. Отрегулируйте опоры домкрата на нужную высоту, чтобы автомобиль находился в воздухе.
3. Осторожно опустите домкрат, повернув ручку помпы или повернув ручку на более распространенном домкрате для запасного колеса. Рама должна зацепиться за стойки домкрата, давая вам более чем достаточно свободного пространства для работы.
4. Проверьте правильность установки каждой опоры домкрата. Слегка встряхните машину, чтобы убедиться, что она плотно установлена.

Вы сделали это! Поздравляю.

Повторение процесса

1. Повторите эти шаги для каждого колеса, которое необходимо поднять, чтобы выполнить желаемую работу. Например, если вы меняете шину, вам нужно только поднять одно колесо, а затем опустить его. Некоторые другие виды ремонта и обслуживания автомобилей требуют поднятия двух или более колес, поэтому проверьте, какие руководства предназначены для вашей конкретной работы.

Опускание

1. Переставьте домкрат на место, которое вы использовали ранее.
2. Поднимите его так, чтобы он принял вес автомобиля и не позволил домкратам свободно двигаться.
3. Снимите опоры домкрата.
4. Опустите автомобиль, пока он не коснется земли.

Советы от Pro

Мы поднимали автомобили больше раз, чем предполагаем — не спрашивайте нас о несовпадении осей 95-го года — так что вот наши главные советы по поддомкрачиванию вашего автомобиля.

• Прекратите подъем, если услышите трещины или хлопки, исходящие от домкрата, опор домкрата или самого автомобиля.
• Никогда не кладите какие-либо части тела или предметы под автомобиль во время подъема.Работать под автомобилем можно только после того, как он будет надежно закреплен домкратами.
• Если вы используете ножничный подъемник, убедитесь, что ваша сторона обращена к автомобилю, прежде чем поднимать. Более крупная и плоская поверхность является основанием подъемника и должна касаться земли.
• Если у вас более тяжелый автомобиль, даже с подходящим автомобильным домкратом могут возникнуть трудности. Чтобы облегчить себе жизнь, найдите прочный продолговатый предмет длиной от 4 до 5 футов и либо привяжите его к ручке домкрата, либо, в случае трубы, наденьте на ручку и используйте дополнительные рычаги для облегчения откачки.
• Если у вас нет противооткатного упора, достаточно всего тяжелого, что можно втиснуть за руль. Просто убедитесь, что вы действительно вставили его туда.

Часто задаваемые вопросы о домкратах

У вас есть вопросы, У Drive есть ответы!

В. Так зачем мне поднимать машину?

A. Я имею в виду, что вы можете установить Underglow. Вы хотите установить Underglow?

В. Может быть …

А. Не стесняйтесь, мы любим Underglow! Также существует ряд ремонтных работ и услуг, требующих самостоятельного подъема транспортного средства.Даже простая замена масла требует, чтобы вы залезли под двигатель, чтобы получить доступ к масляному поддону. Более сложные процедуры, такие как подъем подвески автомобиля, требуют большего дорожного просвета.

В. Какой валет лучший?

A. Мы неравнодушны к хорошим старым гидравлическим домкратам, поскольку они легко перемещаются и при этом достаточно прочны, чтобы выдерживать вес большинства транспортных средств. Ножничные домкраты хороши, когда вам нужно поднять автомобиль на обочину дороги, чтобы сменить колесо. Более специализированные домкраты, целые автомобильные домкраты, также полезны, но они менее гибкие, поскольку они как бы прикручены к полу.

В. Сколько колес я могу поднять за один раз?

A. Большинство автомобильных домкратов предназначены для подъема одного колеса за раз. Вы можете поднять все четыре колеса с помощью последовательных подъемов, но всегда убедитесь, что вы работаете с одним углом автомобиля за раз.

Давайте поговорим, прокомментируем ниже, чтобы поговорить с

редакторами Drive!

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас. Прокомментируйте ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Как сделать автомобильную лебедку. Подъемник своими руками

1. Дом
2. легковых автомобилей
3. Как сделать автомобильную лебедку. Подъемник своими руками

Водители, не боящиеся дороги, часто оказываются в ситуации, когда машина застревает в Грозном.Лучший спаситель в таких случаях — дорожная лебедка.

13.11.2015 19:19:50 396

лебедкамашина лебедка потому что отличная передача

На рынке запчастей и автоаксессуаров существует огромное количество всевозможных лебедок разного типа, но настоящие механики и мастера предпочитают изготавливать этот простой, но очень незаменимый механизм своими руками.

Типы лебедок

Независимо от типа, каждый шпиль имеет одинаковую конструкцию и принцип действия: тяговое усилие передается через трос от барабана, приводимый в движение мотор-редуктором или за счет силы мышц рук. Электропривод. В качестве силового элемента выступают электродвигатели достаточной мощности с высоким значением крутящего момента. Также может использоваться для автомобильного стартера, преобразованного в электродвигатель. Во избежание быстрой разрядки аккумуляторной батареи автомобиля важным условием при выборе двигателя для лебедки является умеренное потребление электрического тока.Лебедка с гидравлическим приводом обладает внушительной тягой и мощностью, но из-за больших геометрических размеров узлов, потребности в масле и емкости для него использование самодельного автомобильного подъемника не всегда возможно. Ручная лебедка среди других механизмов подчеркивает простоту конструкции, однако это устройство требует присутствия оператора и зависит от его физической силы. Довольно часто ручку ручной лебедки выполняют в виде удлиненного рычага.

Производитель лебедок

Вы можете выбрать и купить автомобильную лебедку заводского производства с эффективными, качественными и надежными механизмами, однако не откажитесь от возможности изготовления автомобильной лебедки своими руками.Все, что нужно для начала барабан, готовый или частично законченный. Идеально подходит для самодельной лебедки стальная труба с внутренним основанием подшипника и наваривается на щеки. Размеры рассчитывают исходя из своих потребностей. Один конец должен быть оборудован шестерней, прикрепленной к коробке передач или механическим частям ручного привода. В этом случае оптимальный выбор механизма для червячной передачи, поскольку она имеет большое передаточное число и оснащена независимой тормозной системой, что благоприятно сказывается на ее эксплуатационных характеристиках.Все узлы смазаны и надежно закреплены на каркасе. Для обеспечения высокой безопасности шестерня или стартер закрываются металлическим щитком. Процесс монтажа стартера как силового узла заключается в том, чтобы установить основу на платформу из листового металла, закрепить сваркой барабанной стойки, установить и смонтировать первичный вал редуктора вверх. Вал стартера с помощью переходника надавил на головку маховика, проверьте прочность установки, закройте стартер и проложите проводку. Самодельный автомобильный подъемник очень прост в использовании и очень эффективен, хотя в нем нет дополнительных функций изменения передаточных чисел, скорости и заднего хода.В сочетании с подъемником или другими приспособлениями он легко справится с подъемом тяжестей на высоту и легко вытащит застрявшую машину в грязь.

---

Статьи по теме

Поднимите ваш автомобиль, чтобы вы могли слезть

Безопасная и [отчасти] комфортная работа под нашими легковыми и грузовыми автомобилями дома может быть проблемой, в зависимости от выполняемой работы. Большинство из нас ставят под них напольный домкрат, хороший набор домкратов и, при необходимости, несколько деревянных досок, чтобы получить дополнительный подъемник, необходимый для выполнения работы.Для других это может быть большой или большой подъем домой, с двух- или четырехстоечным подъемником или даже с ямой в полу.

Вот некоторые из этих вариантов, начиная с наиболее доступных / распространенных вариантов и заканчивая более сложными. Я не говорю только о напольных домкратах, потому что вы всегда должны использовать хотя бы подставки для домкратов при работе под автомобилем. Не всегда, но нужно.

Переносные пандусы (высота подъема ~ 6–12 дюймов / 9–12 тонн / 50–150 долларов США)

Переносные пандусы

, такие как популярный RhinoRamp , изображенный ниже, являются сверхдоступным вариантом, если вам просто нужен небольшой лифт с дополнительной безопасностью.

Обычно при весе менее 20 фунтов большинство переносных пандусов изготавливаются из прочного пластика, хотя также можно найти стальные пандусы. Такие пандусы дадут вам примерно 6-8 дюймов дополнительной подъемной силы по сравнению с вашей текущей высотой от земли до бампера, как только вы полностью войдете в плоскую секцию.

Если вам просто нужно, чтобы автомобиль находился на небольшом уклоне — например, для замены масла — вы можете частично подъехать к пандусу. Некоторые люди также используют четыре пандуса, чтобы оторвать всю машину от земли.В любом случае убедитесь, что стояночный тормоз включен, и вы забиваете колодки под колеса, которые не находятся на пандусах (или частично на них).

Стойки для домкратов (высота подъема 18–26 дюймов / 3–12 тонн / 100–150 долларов США)

На рынке много подставок, но я лично параною с некоторыми из них — и, конечно же, все это в моей голове, я понимаю. Но по этой причине я, , в большей степени предпочитаю менее распространенную конструкцию собачки и зубца с двойным замком, где есть типичная собачка с храповым механизмом и шпилька для дополнительной безопасности.

У меня есть только несколько наборов собачки, собачки и булавки и только булавки. И хотя я бы предпочел использовать домкраты, сделанные в США, я предпочитаю трехтонные домкраты с двойным фиксатором T43002A.

Какой бы марки вы ни выбрали, убедитесь, что вы выбрали правильный предел веса (на стойку) и чтобы все сварные швы выглядели прочными. Большинство обнаруженных мною стоек с двойным замком, к сожалению, производятся в Китае, поэтому осмотрите их и проверьте, прежде чем пролезть под поддерживаемый ими автомобиль.Несчастные случаи действительно случаются. Даже если большинство из них — ошибка оператора.

Переносные ножничные подъемники (подъемник 45–55 дюймов / 3-4 тонны / 1500–2000 долларов США)

Между домкратами или пандусами стоимостью менее 100 долларов и этими портативными ножничными подъемниками почти нет ничего, что могло бы поднять ваш автомобиль в воздух. Но если вы можете позволить себе такой лифт, это довольно мило. Тем не менее, если вы хотите сбросить коробку передач или что-то в этом роде, поперечины ножничных подъемников, скорее всего, будут на вашем пути.

Ножничные подъемники

, такие как BendPak MD-6XP на фото выше, подключаются к стандартным розеткам на 110–220 вольт, их легко перемещать даже таких легких, как я.Они недешевы, но и не безумно дорогие: их средняя цена составляет около 2 тысяч долларов.

См. Также: 7 лучших автоподъемников для домашних гаражей

Вот видео с BendPak, дополненное фантастической техно-музыкой, демонстрирующее, насколько круты и просты в использовании ножничные подъемники:

Двухстоечные подъемники (подъемник 145 дюймов / 8–12 тонн / 2500–3500 долларов США)

Если в вашем гараже или мастерской есть высота, то вариант для тех, кому действительно нужно стоять под автомобилем, будет двухстоечный подъемник.Вы можете найти их установленными в вашем местном профессиональном гараже по сравнению со старой грунтовой гидравликой, на которой я вырос. Столовые подъемники обычно крепятся болтами к земле, поэтому они являются более или менее постоянными установками, но есть несколько переносных столбовых подъемников (не изображены).

Существует две конфигурации двухстоечных подъемников: асимметричный и симметричный .

В асимметричных столбчатых подъемниках все четыре рычага, которые обычно могут быть сконфигурированы независимо в обеих конфигурациях, направлены в сторону задней части автомобиля.Из-за этого около 70% техники окажется за столбами.

Симметричные конфигурации более распространены при подъеме транспортных средств с более длинной колесной базой и размещении подъемных рычагов в значительной степени по центру транспортного средства (таким образом, ваш автомобиль находится на 50% впереди и на 50% позади стоек).

Это важные соображения при рассмотрении планировки гаража или мастерской и способа установки подъемника, не говоря уже о том, что вы будете поднимать.

Асимметричный двухстоечный подъемник BendPak , изображенный выше, является одним из популярных брендов, но Triumph и Dannmar — два других не менее хороших выбора.

Смазочные ямы — вниз, а не вверх!

Если вы когда-нибудь посещали местный магазин смазочных материалов для быстрого приготовления, вы могли видеть, что там используются современные версии старомодных смазочных ям. Я имею в виду, кто бы не хотел, чтобы один из них был в собственном гараже?!?

Многие парни просто воспользуются дырой в своем дворе. Это работает, но это не очень безопасно, учитывая, что стены из грязи вокруг автомобиля вполне могут обрушиться. И песчаные инструменты… мля.

Это одна из тех вещей из списка желаний, которые, вероятно, потребуют множества соображений по местному строительному кодексу и тому подобному, но я хотел включить его, потому что … я имею в виду … видео … это просто крутая установка.

Есть другие идеи? Давай послушаем их!

AUTOLift 3000 — оригинальный автомобильный подъемник с опрокидыванием

Профессиональные автомастерские / автомастерские ▲

С помощью AUTOLift3000 вы можете выполнять все виды ремонта легковых и малых грузовых автомобилей весом до 3000 кг / 6614 фунтов (например, замена масла, ремонт и замена тормозов, амортизаторов, сцепления, шасси и т. Д.). Скоростные автомастерские ценят простоту и быстрое использование.Весь автомобиль можно очень легко осмотреть практически на любой поверхности.

Шиномонтажные магазины ▲

AUTOLift3000 может полностью заменить классические автомобильные домкраты, используемые в шиномонтажных мастерских. При использовании подъемной стойки вы можете зафиксировать AUTOLift3000 в горизонтальном положении и одновременно работать с 4 колесами.

Специалисты центров обслуживания выхлопных систем / фаркопов ▲

Первоначальная цель изобретения заключалась в сокращении времени, необходимого для сборки фаркопа.Продукт был разработан в 1990-х годах. Благодаря возможности наклонять автомобиль, мы сократили это время вдвое. При сборке фаркопа с автомобилем механик должен работать как внутри багажника (установка электрических кабелей), так и под автомобилем (для установки самого сцепного устройства). Во время этих работ необходимо многократно двигать машину вверх и вниз, что сильно ускорялось за счет возможности опрокидывания. Поэтому AUTOLift3000 очень популярен в этих центрах.

Гараж домашнего мастера ▲

Меняйте шины дома и экономьте на замене масла. Выполните профессиональную детализацию и проведите основной ремонт, не выходя из собственного гаража. Самостоятельному человеку понравится множество вариантов использования AUTOLift3000!

Центры детализации ▲

AUTOLift3000 обеспечивает доступ к труднодоступным участкам ходовой части автомобиля и колесных арок.Подъемник наклоняется вперед и назад, чтобы обнажить жесткую грязь. А поскольку AUTOLift3000 водонепроницаем, нет никаких опасений по поводу заедания или коррозии.

Центры ремонта столкновений ▲

Это идеальный запасной вариант, когда автомобильный подъемник выходит из строя для ремонта или технического обслуживания, или для ремонта с переполнением. Повысьте производительность вашего кузовного цеха, используя AUTOLift3000 для предварительного осмотра, сокращая время ожидания клиентов для ремонта.

Покрасочные камеры ▲

Красите ли вы дверные пороги, устанавливаете ли вы защиту от камней или ремонтируете перила рамы, это идеальное дополнение для всех видов покрасочных кабин. Благодаря специальным направляющим в комплекте, его можно использовать на неровных полах или решетках. Когда в нем нет необходимости, он хранится в аккуратной и компактной упаковке.

Салоны продаж ▲

Покажите свой инвентарь в выставочном зале или позвольте своим клиентам осматривать днище автомобиля во время покупок.AUTOLift3000 не занимает драгоценного места в выставочном зале, но, безусловно, делает покупки еще удобнее!

Виниловая пленка ▲

Доступ к труднодоступным местам ушел в прошлое. С помощью AUTOLift3000 стрейч-винил легко и быстро покрывает все трудные места. Теперь вы можете расположить автомобиль так, как вам удобно, что поможет сократить количество дорогостоящих ошибок и ускорить время обработки.

Как обычный человек может поднять машину

«Обычно ваши мышцы активизируются определенным образом, и это действительно эффективно, — говорит Зер.«Зачем использовать всю свою мышечную массу, чтобы поднять чашку кофе?»

Когда нам нужно тащить эту кушетку вверх по лестнице, мы можем просто набрать больше моторных единиц. Тем не менее, даже когда мы чувствуем, что находимся на пределе своих возможностей, это определенно не так.

Оценки различаются, но исследователи установили, что количество мышечной массы, набираемой во время максимальной нагрузки, составляет около 60%; даже элитные спортсмены, которые тренировались, чтобы увеличить мощность своей мускулатуры, могут использовать только около 80% своей теоретической силы.

Почему мы держим столько в резерве? По сути, безопасность. Если бы мы напрягали наши мышцы до или сверх их абсолютного максимума, мы могли бы разорвать мышечную ткань, связки, сухожилия и сломать кости, оставив нас в ужасном положении.

«Наш мозг всегда пытается убедиться, что мы не зайдем слишком далеко туда, где мы действительно что-то повредим», — говорит Зер. «Если бы вы действительно использовали всю возможную силу или всю возможную энергию для полного истощения, вы бы попали в ситуацию, в которой могли бы умереть.»

Боль и усталость как полу-иллюзии

Чтобы должным образом лишить нас стимулов к выведению себя из строя, мы эволюционировали, чтобы чувствовать боль и страдание в периоды высоких нагрузок. Таким образом, переживания этих чувств отговаривают нас от попыток сдвинуть то, что мы в обычных обстоятельствах можно считать, что они слишком тяжелые, как машина.

Хотя наши мышцы, кажется, кричат ​​«стоп!», во многих случаях мы могли бы сделать больше, не получив травм. Примерно 15 лет назад наука о физических упражнениях долгое время связывали мышечную усталость исключительно с физиологическими факторами самих мышц.Лауреат Нобелевской премии по физиологии 1922 года А. В. Хилл утвердил догму о том, что ограничивающим фактором при интенсивных физических упражнениях является просто способность организма поглощать и распространять кислород, высвобождающий энергию, в мышцы.

Эта «безмозглая модель», по словам Тимоти Ноукса, почетного профессора отделения физических упражнений и спортивной медицины Кейптаунского университета, в последние годы увяла. Работа Ноукса и других исследователей переосмыслила мозг не как стороннего наблюдателя, а как «центрального управляющего», несущего главную ответственность за работу.Согласно новому мышлению, боль от мышечной усталости — это скорее эмоция, чем отражение физического состояния задействованных мышц.

Различные типы и как выбрать правильный

Автомобильные подъемники могут быть одним из наиболее важных вложений в автомагазин или гараж. Если у вас нет доступа к специалисту и вам нужно придумать способ отличить лифты от различных типов, позвольте JMC Automotive Equipment помочь вам в процессе обучения и выбора.

Что такое автомобильный подъемник?

Автомобильный подъемник — один из важнейших экспонатов большинства сервисных и ремонтных площадок. Они являются неотъемлемой частью задач по техническому обслуживанию и ремонту автомобилей; они используются чаще, чем любое другое оборудование в вашем магазине. Потребность рынка в производстве лифтов привела к появлению множества различных типов лифтов, которые обслуживают различные типы магазинов, а также клиентов. Торговая марка, к которой вы решите обратиться, открыта для обсуждения, но пока что вот различные типы подъемников и их применение.

Двухстоечные подъемники

Часто упоминаемый как самый распространенный тип доступных автоподъемников, двухстоечный подъемник известен своими двумя невероятно прочными стойками и поддерживающими стабилизирующими рычагами. Двухстоечные подъемники — это, по сути, более экономичная альтернатива для небольших магазинов или любителей, только начинающих заниматься ремонтом. Они также хороши, учитывая небольшие размеры, которые они оставляют в вашем гараже для удобства экономии места.

Существуют разные типы двухстоечных подъемников, поэтому важно понимать разницу между ними.Для начала, двухстоечные подъемники можно считать симметричными, асимметричными или версимметричными. Симметричные подъемники легче идентифицировать, потому что их стойки обращены друг к другу, а каждый узел опорных рычагов выдерживает около 50% нагрузки. В то время как асимметричные лифты имеют поворотные рычаги разной длины спереди и сзади и даже имеют конструкцию с поворотной стойкой. Третий доступный вариант — это версимметричный подъемник, который дает пользователям возможность одновременно использовать асимметричный и симметричный подъемник.Многие утверждают, что многосимметричные лифты можно рассматривать как два лифта в одном, что позволяет операторам правильно размещать легковые, грузовые, внедорожники и фургоны в одном сервисном отсеке. Версимметричные двухстоечные подъемники способны безопасно поднимать все 20 самых популярных служебных автомобилей, включая Ford F-Series, Chevy Silverado, Nissan Altima и GMC Sierra.

Другие типы двухстоечных подъемников включают подвесные подъемники и подъемники с напольными плитами. Подвесные подъемники имеют гидравлический шланг и кабели выравнивания, проходящие через верхнюю часть подъемника, в то время как такие кабели проходят снизу в подъемниках с пластиной пола.

Подъемники подвесные

Подъемники для перекрытий

Несмотря на различия между двумя стоечными подъемниками, все они идеально подходят для обслуживания легких транспортных средств и занимают очень мало места. Если у вас большой гараж и вы ищете для обслуживания грузовиков или более крупных транспортных средств, два стоечных подъемника могут быть не решением. Двухстоечные подъемники также требуют большего внимания к деталям, чтобы они могли добраться до назначенных точек подъема транспортных средств.

Всего

Преимущество

Экономичный вариант для людей, только начинающих заниматься автомобильными магазинами.

Занимает очень мало места.

Недостаток

Требуется много времени на правильную установку четырех точек подъема на некоторых автомобилях (например, грузовиках средней грузоподъемности) из-за того, что их рамы поднимаются вверх.

Четырехстоечные подъемники

Для подъема большинства тяжелых транспортных средств, скорее всего, вы увидите четырехстоечный подъемник.Эти подъемники могут выдерживать более высокую грузоподъемность по сравнению с их двухстоечными аналогами из-за очевидных дополнительных опорных колонн. JMC Automotive Equipment имеет более 50 различных типов четырехстоечных подъемников от таких компаний, как Bendpak, Tuxedo, Hofmann, Dannmar и Challenger Lifts.

Четырехстоечные подъемники очень удобны в использовании и имеют более широкий круг клиентов, но особенно популярны среди любителей; домашние гаражи и магазины любого размера, потому что эти лифты не требуют анкеров.Однако, как и во всем остальном, у четырехстоечных подъемников есть недостатки, наиболее очевидные из которых заключаются в том, что если вы планируете использовать этот тип подъемника для обслуживания колес, вы также захотите вложить средства в раздвижные мостовые домкраты, чтобы поднять указанные колеса с взлетно-посадочной полосы.

Четырехстоечные подъемники обеспечивают разнообразие и грузоподъемность, что в значительной степени сужает область поиска до более конкретной весовой группы. Первый тип четырехстоечного подъемника — это открытый передний подъемник, который поставляется без передней поперечины, что позволяет операторам легко входить и выходить из-под транспортного средства.Это делает регулировку передней части быстрой и беспроблемной. Второй вариант — закрытый передний четырехстоечный подъемник, что означает, что передняя часть подъемника имеет вышеупомянутую стойку спереди. Все зависит от типа работы, которую вы будете выполнять со своими автомобилями.

Другой важной характеристикой четырехстоечных подъемников является доступная грузоподъемность. Для большинства небольших транспортных средств, таких как седаны среднего размера и небольшие грузовики, подъемник грузоподъемностью до 9 000 фунтов. подойдет, но есть четыре столбчатых подъемника, которые варьируются от 6 000 фунтов.грузоподъемность до 40 000 фунтов! В настоящее время JMC предлагает в продаже широкий выбор четырех столбовых подъемников со скидкой до 30% на отдельные бренды и продукты.

Четырехстоечный подъемник может быть немного дороже, но если вы ищете мобильность, емкость и хранилище, вы не ошибетесь, выбрав четырехстоечный подъемник, и JMC поставляет их по лучшим ценам.

Всего

Преимущество

Четырехстоечный подъемник требует питания только 115 В, а двухстоечный подъемник требует 220 В.

Больше разнообразия аксессуаров и веса.

Недостаток

Немного дороже

В зависимости от типа он может занимать больше места.

Ножничные автоподъемники

Ножничные подъемники для транспортных средств — довольно широкий термин, но это слово включает в себя любой тип подъемника, который поднимает их автомобили с помощью механизмов, подобных гармошке, под взлетно-посадочные полосы. В зависимости от конфигурации цилиндров и подъемных штанг, ножничные подъемники можно описать как подъемники с приводом или четырехрычажные подъемники.Ножничные подъемники обычно используются в качестве подъемников среднего типа и в основном используются для обслуживания колес, когда подъем вашего автомобиля на большую высоту не требуется.

Ножничные подъемники

также можно разделить на три группы: X-образные, параллелограммные и пантографические. Как и четырехстоечные подъемники , ножничные подъемники также имеют широкий диапазон высоты и грузоподъемности, чтобы удовлетворить потребности как профессиональных магазинов, так и любителей. Низкие ножничные подъемники известны тем, что поднимаются на высоту до 36 дюймов от земли, средние подъемники могут подниматься от 36 до 48 дюймов, а ножничные подъемники с полным подъемом могут подниматься где угодно выше.Вы можете представить себе все ножничные подъемники как маленькие, но, в частности, подъемники в форме параллелограмма известны как одни из самых тяжелых подъемников на рынке. Фактически, ножничные подъемники экспоненциально увеличиваются в размерах в более высоких весовых категориях.

Эти подъемники также известны своим низким профилем, что значительно упрощает монтаж. Вам потребуется очень немногое, кроме размещения вашего автомобиля над ножничным подъемником.

Всего

Преимущество

В зависимости от размера и грузоподъемности ножничные подъемники обычно невысокие.

Недостаток

Для ножничных подъемников с зацеплением рамы может потребоваться небольшая настройка.

Переносные автомобильные подъемники

Когда пространство — ваша главная забота, нельзя упускать из виду идею портативного автомобильного подъемника. У некоторых из нас ограниченное пространство в гаражах или магазинах, и именно здесь портативные подъемники могут действительно пригодиться. Существует много различных типов переносных подъемников, потому что большинство брендов предлагают свои четырехстоечные подъемники, двухстоечные подъемники и ножничные подъемники с возможностью переносной версии.Просто имейте в виду, что с портативными автомобильными подъемниками вы меняете функцию на форму. Это означает, что из-за нехватки места вы в конечном итоге купите портативный четырехстоечный подъемник, который может не обладать всеми функциями и / или гаджетами, которые есть в непереносной версии этого подъемника. Вы также можете проверить грузоподъемность этих плохих парней, прежде чем пытаться поднять негабаритный грузовик.

Всего

Преимущество

Пространство, которое вы можете сэкономить с помощью переносного подъемника, не похоже ни на один другой автомобильный подъемник.

Недостаток

Совершенно очевидно, что мы теряем все навороты других подъемников, когда выбираем переносной подъемник.

Подъемники наземные

В течение многих лет подземные лифты были нормой почти во всех крупных магазинах и / или предприятиях по аренде. Это позволяло прятать автомобили под полом магазинов, когда они не использовались. Они могут быть в стиле лифта или ножничного типа и являются хорошим выбором, чтобы уберечь землю от беспорядка.

Однако в случае наземных лифтов добавленное пространство также проявляется в его начальной цене. Если вы возьмете двухстоечный подъемник и сравните его с грунтовым подъемником с аналогичными качествами, скорее всего, цена последнего будет значительно выше. Не только это, но и дополнительные расходы, которые также могут включать в себя разделку и подготовку цеха бетона для кузова автоподъемника, что может обойтись вам в тысячи долларов.

Подземные лифты также заслужили плохую репутацию из-за того, что они вредны для окружающей среды и чувствительны к утечкам масла.

Всего

Преимущество

Когда транспортное средство не обслуживается, характеристика, подобная лифту (или ножницам), позволяет хранить транспортное средство под землей.

Недостаток

Очевидно, что недостатков больше, но самым важным (помимо стоимости) является сложность обнаружения утечек масла, и поэтому EPA обязало обеспечить защиту от утечек вокруг всех установленных в земле подъемников. Эти лифты — единственные в отрасли, которым требуется этот масляный барьер, который в итоге может увеличить стоимость владения.

Мобильные колонные автоподъемники

Идея мобильных колонных подъемников на самом деле очень проста. Допустим, вы хотите поднять невероятно большой автомобиль (например, городской автобус) и ищете дополнительную поддержку. Мобильные подъемники колонн позволяют добавлять или удалять больше сообщений. Существуют также усовершенствованные модели, которые оснащены функциями беспроводной связи, которые позволяют одному оператору одновременно поднимать платформы до восьми независимых почтовых сооружений.

В настоящее время мобильные колонные подъемники имеют колесный зацеп, но для зацепления с транспортным средством вместо взлетно-посадочных полос также используются подъемные вилы.Эти лифты больше подходят для больших магазинов и редко встречаются в гаражах из-за цены и места, которое занимают дополнительные колонны.

Парковочные подъемники

Существует распространенное заблуждение, когда дело доходит до парковочных подъемников, и это то, что вы можете использовать их для работы с вашими транспортными средствами так же, как и с любым другим типом подъемника. Это неправда. Парковочные подъемники оставляют меньше следов, но об обслуживании, техническом обслуживании и ремонте автомобилей не может быть и речи. Эти подъемники предназначены исключительно для парковки.

Парковочные лифты имеют полную площадку для въезда, а не две взлетно-посадочные полосы. Подъемная платформа поддерживается либо одной стойкой, либо двумя стойками и сконструирована таким образом, что под ней можно припарковать другой автомобиль.

Всего

Преимущество

Одно парковочное место теперь может успешно выполнять работу двух.

Недостаток

Не может обслуживать, ремонтировать или выполнять техническое обслуживание транспортных средств.

Есть много преимуществ, которые дает покупка автомобильного подъемника, и поверьте нам, как только вы это сделаете, удовольствие только начинается.Первое, что вы должны знать, прежде чем покупать один, — это убедиться, что вы знаете, какое пространство вы хотите и нужно его занять, бюджет и какие из типов, которые мы упомянули в этой статье, лучше всего подходят вашим потребностям как владельцу магазина или любитель. Вы также можете спросить себя, достаточно ли в вашем гараже или магазине высоты потолка, чтобы разместить 72-дюймовую высоту под кабины. У вас есть достаточно толстый бетон? А также, хотите ли вы лифт, для которого потребуется напряжение 115 или 220 вольт?

Так что позовите друзей, закажите пиццу, возьмите упаковку из шести штук и позвольте процессу выбора начаться.Не забудьте воспользоваться сезоном распродаж JMC Automotive Equipment.
