Если возникает необходимость произвести ремонт стартера ВАЗ 2110 своими руками, то необходимо помнить, что это устройство обеспечивает движение автомобиля при пуске мотора. Оно представляет собой электродвигатель постоянного тока. Стартер играет немаловажную роль: обеспечивает действие, благодаря которому маховик начинает вращение и приходит в движение поршневая группа.

Устройство и принцип работы

Стартер ВАЗ 2110 имеет не слишком сложную конструкцию, но человек, который хочет произвести ремонт этого механизма, должен знать, что в число его элементов входят:

Приводной вал;
Ступицы с кольцом;
Втулка крышки;
Шестерни, оборудованные зубьями и кольцом муфты;
Водило;
Опоры приводного вала, оснащённые вкладышем;
Якорный сердечник.
Оси шестерни планетарной разновидности.
Постоянный магнит;
Прокладки;
Корпус;
Коллектор;
Рычажный кронштейн;
Приводной рычаг;
Задняя крышка, оснащённая специальной втулкой;
Якорное реле и вал;
Удерживающая обмотка;
Щёткодержатель;
Сердечник тягового реле;
Контактная пластина и болты;
Скобы.

Описанные компоненты стартера чаще всего требуют замены, диагностики или ремонта при возникновении неполадок.

К корпусу стартера монтируются четыре создающие магнитное поле устройства. С внутренней стороны они закрепляются втулкой из алюминия. Крышка плотно прикрепляется к корпусу. Надёжная фиксация обеспечивается благодаря двум шпилькам. Якорный вал вращается в специальных вкладышах.

Стартер играет основную роль в запуске автомобиля, так как придаёт вращение коленвалу

Посредством редуктора планетарной разновидности момент «уходит» на приводной вал. Его передачу обеспечивает специальная шестерня. После начала движения автомобиля она обеспечивает их разъединение, чтобы защитить от повреждений редуктор.

При пуске двигателя напряжение передаётся на две обмотки тягового реле. После замыкания контактов оно перестаёт работать. Напряжение не должно превышать 8 В. Если его значение выше или ниже, то это «говорит» о наличии неполадок в системе.

Стартер на ВАЗ 2110 находится левее и чуть ниже аккумуляторной батареи

Где находится реле стартера ВАЗ 2110

Втягивающее реле встроено внутри основного корпуса вместе с самим стартером. Чтобы произвести демонтаж, требуется следовать следующему алгоритму:

Определить местоположение самого стартера. Он располагается левее, чуть ниже АКБ. Искать его требуется в непосредственной близости от КПП.
Отсоединить «минусовой» контакт от АКБ. Это поможет избежать неприятностей во время демонтажа (удар током).
Произвести демонтаж воздушного фильтра, чтобы освободить «проход» для дальнейших действий.
Отключить все провода, которые идут к реле.
Произвести демонтаж гайки, выполняющей роль крепежа для конца провода. Для этой процедуры нужен ключ на 13.
Отвинтить гайки, которые фокусируют сам стартер. Чтобы выкрутить их, надо использовать ключ на 15. Верхнюю можно открутить без ощутимых проблем, но чтобы извлечь нижнюю, потребуется приложить ощутимое усилие (она расположена в неудобном месте).
Полностью снять стартер.
Демонтировать гайку, которая фиксирует вывод реле, выполняющего втягивающие функции, произвести отключение проводки.
Отвинтить болты, фиксирующие реле (требуется использовать ключ на 8) и снять его.

Сборка производится в обратном порядке.

Самостоятельно осуществить демонтаж стартера в гаражных условиях поможет следующая статья: https://vazweb.ru/desyatka/elektrooborudovanie/kak-snyat-starter.html

Неисправности узла

Наиболее распространённые поломки стартера подразделяются на несколько разновидностей. В их число входит:

Повреждение электросхемы. Признаком подобных неполадок является медленное вращение или полное отсутствие его у коленвала при пуске ДВС. Причинами для подобного явления может послужить разрядка аккумулятора, разрыв контактов устройства зажигания, ненадёжная фиксация, износ проводов, нарушение целостности проводки, подходящей к контактной группе реле. Если при пуске ДВС якорь не реагирует, а реле не срабатывает, то причина отказа с большой долей вероятности заключается в обрыве провода втягивающего реле. При отсутствии описанных «симптомов» требуется произвести демонтаж, выполнить проверку пластин на предмет замыкания, наличие следов «подгорания» в системе коллектора.
Износ стартерных щёток. На присутствие подобных неполадок может указывать затруднённый пуск автомобиля, но не всегда. Причина подобного явления может «скрываться» в поломке аккумулятора. Полный износ щёток приводит к «упиранию» пружины в щёткодержатель (контакт обеспечивается только за счёт её массы). Это можно легко проверить, если изменить положение стартера. Причиной для преждевременного износа служит перекос щёток при функционировании стартера.
Поломка тягового реле. На неё указывает отказ ДВС, так как завести мотор без исправного реле не получится. В число «симптомов» неисправности этого элемента стартера входит его быстрое вращение, даже после пуска ДВС, движение «вхолостую» (без соприкосновения с маховиком мотора, который не запускается), щелчок после проворачивания ключа в устройстве зажигания. Его может не быть, если в катушке произошёл обрыв, заклинило якорь или нет питания по каким-либо причинам.
Отсутствие вращения стартера при наличии характерного «жужжания». Такое явление указывает на возникновение замыкания в электрической цепи, при котором питание подаётся на щётки электродвигателя. При этом она находится в рабочем состоянии. В такой ситуации часто не срабатывает удерживающая катушка и не осуществляется перемещение бендикса. Его шестерня не может зацепиться за зубчатое колесо маховика, а электромотор работает в холостом режиме. Причина может заключаться в том, что усилие втягивающего элемента «поступает» на бендикс посредством рычага, изготовленного из пластмассы (имеет форму ухвата). Если сопротивление перемещения бендикса имеет высокий показатель, то происходит поломка пластиковых элементов. В результате он не переводится в рабочее положение и стартер вращается, но крутящий момент на маховик не передаёт. Ещё одной причиной выхода из строя пластмассового «ухвата» может послужить сильный износ зубьев, которые располагаются на валу ротора электродвигателя. Не стоит забывать, что полное разрушение упомянутых зубьев тоже может стать причиной поломки. Подобная разновидность неисправности имеет отношение к поломке мотора и не связана с функционированием привода. О присутствии такой поломки свидетельствует срабатывание всех механизмов стартера, то есть вращение электромотора, переход бендикса в рабочее положение. Его можно зафиксировать, если провернуть ключ в замке зажигания.

Многие автолюбители жалуются на то, что аккумулятор быстро разряжается и не может привести в движение стартер. О причинах разрядки АКБ можно прочитать здесь: https://vazweb.ru/desyatka/elektrooborudovanie/razryazhaetsya-akkumulyator.html

К основным неисправностям узла относится: появление окисла на проводах и клеммах, выход из строя тягового реле и тяговой обмотки, износ щёток, поломка якоря

Перечисленные неисправности могут вызвать более серьёзные проблемы, если вовремя их не устранить. Игнорирование неполадок с большой долей вероятности приведёт к выходу автомобиля из строя в самый неподходящий момент. Лучшее решение — это обратиться на специализированную станцию технического обслуживания при появлении первых признаков перечисленных неполадок.

Разобраться, почему в автомобиле ВАЗ 2110 не крутит стартер, поможет следующий материал: https://vazweb.ru/desyatka/elektrooborudovanie/ne-krutit-starter.html

Ремонт стартера своими руками

Техническое обслуживание или ремонт стартера должны производиться в соответствии с определёнными алгоритмами, соблюдение которых требует определённого опыта и знаний, а также использования необходимых инструментов. Поиск неисправностей всегда начинается с разбора стартера, после чего производится диагностика, а при обнаружении неполадок осуществляется ремонт.

Инструменты и расходные материалы

Чтобы устранить неисправности, требуется подготовить следующие инструменты:

Торцевые головки на 13 и 15.
Удлинитель.
Рукоятку, оборудованную трещоткой.
Омметр.
Специальный анализатор, оборудованный лампочкой.
Крестовую и плоскую отвёртки.

В качестве расходных материалов будут использоваться запасные части, которые должны будут заменить вышедшие из строя компоненты. Определить, какие именно детали требуют замены, можно на этапе диагностики, описанном выше. Для ремонта стартера рекомендуется использовать только качественные детали.

Как снять и разобрать

Чтобы подготовиться к ремонту, требуется выполнить полную разборку стартера. Эта процедура должна производиться в следующей последовательности:

Снять минусовую клемму аккумулятора.
Демонтировать корпус воздушного фильтра, чтобы обеспечить удобство для дальнейших операций.
Отсоединить провод, ведущий к тяговому реле.
Отвести отключенную проводку в сторону, чтобы она не мешала дальнейшему ремонту.
Открутить гайки, посредством которых стартер монтируется к коробке передач.
Достать агрегат и производить дальнейший ремонт в более удобных условиях.
Отсоединить провод, который находится в контакте с крепёжным болтом.
Демонтировать тяговое реле. Для этого требуется выкрутить два болта, которые его фиксируют.
Вынуть якорь реле. Чтобы это сделать, необходимо немного приподнять его вверх, после чего снять петлю с рычага.
Выкрутить гайки, фиксирующие стяжные шпильки.
Демонтировать крышку с приводом, а также редуктор в сборе.
Полностью «убрать» стяжные шпильки. Это облегчит дальнейшее снятие привода и редуктора.
Вынуть планетарные шестерни. Их требуется заменить, если имеют место повреждения на зубьях или нарушена целостность игольчатых подшипников.
Произвести замену щёткодержатели в сборе (при необходимости).
Демонтировать крышку со стороны коллектора.
Выкрутить два винта, после чего снять щёткодержатель с крышки.
Отогнуть фиксаторы и вынуть пружину.
Проверить якорь на предмет дефектов. Для этого требуется вынуть его из корпуса.
Демонтировать шестерню с якорного вала.
Вынуть якорь из статорного механизма.
Демонтировать уплотнительную опору с рычага.
Сбить со стопорного кольца ограничитель, используя специальную оправку.
Произвести демонтаж ограничительного и стопорного колец.
Снять привод в сборе.

Общий вид полностью разобранного стартера

Сборка должна производиться в обратной последовательности.

Диагностика неисправностей

При проведении полной проверки работоспособности стартера ВАЗ 2110 необходимо действовать в соответствии со следующим алгоритмом:

Проверить, насколько хорошо вращается агрегат. Если коленчатый вал двигается плохо, то следует обратить внимание на наличие смазывающего материала и при необходимости смазать механизмы. Бывают ситуации, когда масло не соответствует текущему сезону. Его замена на более подходящее решит проблему.
Произвести проверку аккумулятора на наличие заряда и окисления наконечников и вводов. При необходимости требуется выполнить зарядку и заменить вышедшие из строя элементы. В такой ситуации требуется произвести техническое обслуживание контактной группы и самой АКБ, после чего функционирование стартера будет восстановлено.
Осмотреть щётки и проверить затяжку на наконечниках провода. Чтобы сделать все необходимые действия, потребуется произвести демонтаж и разобрать устройство, выполнить прочистку коллектора, осуществить замену щёток и отрегулировать степень натяжения пружин.
Установить наличие или отсутствие пробуксовок муфты. При необходимости требуется полностью заменить привод стартера. Ещё одним способом решения проблемы является промывание нарезки вала с последующим смазыванием.
Осмотреть венцовые зубья маховика на предмет забоин. Об их наличии может свидетельствовать характерный скрежет. Для его устранения потребуется ликвидировать забоины или произвести монтаж новой буферной пружины при ощутимом ослаблении старой.
Произвести диагностику крепления полюса стартера. О его ослаблении может свидетельствовать характерный шум, присутствующий во время работы механизма. Проблему можно решить, надёжно закрепив стартер или произведя усиление упомянутого крепления.

Для того чтобы убедиться, что болт находится в контакте с пластиной, необходимо произвести замер сопротивления на контактных болтах

Если производить проверку в описанном алгоритме, то появится возможность точно определить «источник» неисправности и эффективно устранить её. Однако существуют поломки, которые невозможно ликвидировать во время проверки.

Как починить

После того, как подготовительные работы завершены, можно приступать к процедуре ремонта. Чтобы достичь положительного результата, требуется действовать в соответствии со следующим алгоритмом:

Проверить, замкнут ли болт с контактной пластиной. Требуется «вдвинуть» якорь внутрь, после чего произвести замеры сопротивления на контактных болтах при помощи инструмента под названием омметр. Если оно отсутствует, то необходимо заменить или отремонтировать реле.
Произвести ремонт реле (при необходимости). Для этого требуется выкрутить два винта, демонтировать выводы обмоток, убрать крышку и осуществить зачистку контактной пластины и головок болтов при помощи специальной шкурки. Если они «подгорели» довольно сильно, то необходимо развернуть их на 180 градусов.
Произвести ремонт редуктора. Шестерни, которые располагаются внутри корпуса, изнашиваются с течением времени, а свойства смазывающего материала заметно ухудшаются, более того появляется металлическая стружка, затрудняющая работу. Ремонт производится посредством замены износившихся элементов, а также прочистки корпуса от стружки и старой смазки, после чего внутренние компоненты требуется смазать заново. Уменьшить износ элементов этого механизма в будущем можно посредством периодического «обновления» смазывающего материала.
Произвести проверку обмотки при помощи лампочки, рассчитанной на 220 В. Она не должна гореть, если напряжение подведено к сердечнику и коллекторной пластине.
Заменить бендикс (при необходимости). Для этого необходимо вытащить его из крышки редуктора вместе с приводом.
Заменить кольцо, если оно потеряло упругость или сильно изогнулось.

Сломанные зубья редуктора отремонтировать невозможно, поэтому их следует заменить

Произвести процедуры в описанном алгоритме можно, даже в условиях частного гаража, не имея «под рукой» специальных инструментов, а также оборудования для компьютерной диагностики.

Ремонт стартера, включающий в себя проверку, определение «источника» неисправности, полную разборку механизма и установку исправных компонентов взамен вышедшим из строя, может занимать разное количество времени в зависимости от человека, проводящего техническое обслуживание, и индивидуальных особенностей конкретного транспортного средства. В специализированном автосервисе подобная процедура занимает не больше нескольких часов, если не требуется долго ждать доставки запасных частей.

Оцените статью: Поделитесь с друзьями!

Как разобрать втягивающее реле ВАЗ 2110

Бортжурнал Лада 2110 стройвариант) .

Мой 2110 достался мне в люксовой комплектации

Лада 2110 Green Dream.

allwantsimg.com / ваз 2110 млечка.

Lada 2110 «Релейная» Logbook.

Куплю ваз 2110 фото.

Рекомендации автовладельца Лада 2110.

Прокат ВАЗ 2110.

Замены фильтрующего элемента в машине Ваз 2110.

Указатели поворота для ВАЗ 2110/11/12, хромированные.

Как поменять чехлы на ваз 2110 амортизаторов пружин.

Бортжурнал Лада 2110 капитошка.

Фото Лада 2110 от владельца.

Автокнига для Ваз 2110.

ВАЗ 2110 взгляд из прошлого.

2110 черный — mimege.ru.

Купить ВАЗ 2110 2005 в Кемерово, бензин

Фото на ваз 2110 на посадке.

Фотографии автомобилей Лада 2110 (1996 — 2007) Седан.

Автоотзыв о ВАЗ 2110.

фото машин ваз 2110.

..я буквально вчера получил вызов на драг рейс с лада 2110 мотор

Бпан ваз 2110 вк.

Lada 2110 Чёрная молния.

Bogdan 2110 Серебристый Люкс+ Bogdan 2110.

Ремонт и разборка стартера на ВАЗ 2107 своими руками

Вчера решил разобрать полностью свой б/у стартер, чтобы на наглядном примере показать, как выполняется его разборка и последующий ремонт устройства. Описывать буду также и про втягивающее реле, которое зачастую является причиной неработоспособности самого стартера. Пожалуй, с этого стоит и начать.

Очистка пятаков от нагара на втягивающем реле

Все это лучше всего выполнять на снятой детали, о чем можно прочитать здесь. После этого необходимо с помощью глубокой головки и воротка открутить три гайки крепления крышки к корпусу, как это наглядно показано на фото ниже:

Когда все гайки откручены, необходимо с этой же стороны надавить на все болты, и вытащить их с обратной стороны наружу:

Теперь аккуратно откидываем крышку реле, но не до конца, так как будет мешаться провод:

Обратите внимание на центральную медную пластину: ее обязательно нужно будет почистить от налета и нагара, если таковой присутствует. Также, необходимо открутить сами пятаки (всего два штуки), отвернув две гайки снаружи крышки:

И затем можно руками вынимать их оттуда, с обратной стороны:

Также тщательно очистите их при помощи мелкой наждачной бумаги до блеска:

После выполнения этой нехитрой процедуры можно все устанавливать на место в обратном порядке. Если проблема была именно в пригоревших пятаках, то она обязательно исчезнет!

Как заменить щетки стартера на ВАЗ 2107

Щетки на стартере также могут изнашиваться и служить причиной отказа устройства. В этом случае их необходимо заменить. На автомобилях семейства «классики»стартеры бывают немного отличающиеся друг от друга. Но особой разницы по замене щеток не будет. Необходимо будет либо снять заднюю крышку, под которой они находятся, предварительно открутив пару болтов. Либо же открутить всего лишь один болтик, который стягивает защитную скобу, под которой как-раз и находятся щетки:

А вот так все выглядит после:

Всего здесь располагаются 4 щетки, каждая из которых доступна для снятия через отдельное окошко. Достаточно лишь открутить один болтик ее крепления:

А затем отжав пружинный фиксатор, поддеть ее отверткой, и она легко вынимается:

Все остальные вынимаются точно так же, и менять их нужно сразу все. Установка проводится в обратной последовательности.

Разборка стартера ВАЗ 2107 и замена основных компонентов

Для того, чтобы разобрать стартер, нам понадобится следующий инструмент:

Головка торцевая на 10
Трещотка или вороток
Ударная или силовая отвертка под ключ
Отвертка плоская
Молоток
Ключ для силовой отвертки (в моем случае на 19)

Для начала откручиваем две гайки ключом на 10, которые показаны ниже:

После чего снимаем крышку, поддев отверткой если это необходимо:

После этого можно снимать со шпилек корпус вместе с обмоткой:

Если необходимо заменить обмотку, то здесь-то нам и понадобится силовая отвертка. Необходимо открутить 4 болта на корпусе с каждой стороны, как это наглядно приведено ниже:

После чего пластины, прижимающие обмотку, падают, и ее можно спокойно вынимать:

Так как часть с якорем у нас свободна, можно приступать к его демонтажу. Для этого тонкой отверткой поддеваем пластиковую скобу, на фото ниже она показана уже после сдвига:

И вынимаем якорь из передней крышки корпуса стартера:

А чтобы снять муфту с валом, необходимо опять же отверткой снять стопорное кольцо:

И после этого легко снять ее с вала ротора:

При необходимости ремонта или замены определенных деталей, покупаем новые и производим установку в обратной последовательности.

Как проверить втягивающее реле стартера, самостоятельно

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Почти каждый водитель, хоть раз в своей жизни сталкивался с проблемой связанной с пуском двигателя автомобиля.

Обычно проблема решается простой подзарядкой аккумуляторной батареи или зачисткой контактных соединений. Намного хуже ситуация, когда причина отказа двигателя скрывается в неисправности втягивающего реле или самом стартере.

Втягивающее реле стартера

Перед автомобилистом возникает новая проблема – как проверить втягивающее реле стартера, выявить неисправность и по возможности отремонтировать в домашних условиях, собственными руками.

Самостоятельная проверка реле стартера

Для начала, перед проверкой втягивающего реле нужно проверить сам стартер, так как в этих проверках есть свои нюансы и их надо выполнить, что бы разобраться, что конкретно не работает.

Для этого включаем замок зажигания и поворачиваем ключ, если стартер не работает, но при этом слышны характерные щелчки, значит реле работает, а стартер нет.

Дальше не снимая стартера, если вы конечно сможете до него добраться, можно проверить его перемкнув два контакта (медных болта) на задней крышке тягового реле. Если механизм закрутится, то неисправно втягивающее.

При самостоятельной проверке, разборке или ремонте различных деталей будьте внимательны и осторожны, так как это может привести не только к поломке деталей, но и к различным травмам.

Если же по каким то причинам вам не удалось на месте его проверить, то вам придется его демонтировать. При проверки будьте осторожны, так как вращение механизма довольно сильное, что бы он не вырвался и не нанес травмы.

Расположите его возле аккумуляторной батареи, а лучше всего на земле и при помощи провода объедините контактный вывод реле с положительным выводом. С помощью другого провода объедините массу АКБ с массой стартера.

После того как провода коснутся клейм реле должно сработать, издав при этом резкий и быстрый щелчок. Если вы почувствовали, что релюшка срабатывает слишком медленно, то возможно подгорели контакты.

Как происходит работа тягового реле

Чтобы самому разобраться в причинах, почему не срабатывает втягивающее реле стартера, самому понять каким образом работает весь механизм.

Принцип работы втягивающего реле стартера заключается в следующем. Катушка стартера получает питание от аккумуляторной батареи. При этом в ней создается магнитное поле, которое воздействует на якорь.

Якорь начинает движение, сжимая возвратную пружину, и задействует бендикс, который в сою очередь соединяется со шлицами венца маховика.

После того как произойдет замыкание контактных элементов, втягивающая обмотка перестает получать питание, но якорь благодаря магнитному полю удерживающей катушки остается внутри.

После того как произойдет пуск двигателя удерживающая катушка теряет питание и под действием возвратной пружины якорь возвращается в исходное положение. При этом бендикс расцепляется.

Возможные поломки и неисправности

После проверки втягивающего реле стартера чаще всего обнаруживаются подгоревшие контакты, залипание контактов (пятаков), перегорание катушки (обмотки), либо повреждение материалов вследствие естественной усталости.

Некоторые признаки, по которым определяют, что реле повреждено:

Как только произойдет пуск двигателя, стартер не отключается. Он продолжает вращаться с большой скоростью, в чем можно убедиться по жужжащему звуку.
Повернув ключ в замке зажигания, слышен щелчок, означающий включение устройства, но стартер не запускается.
При повороте ключа в замке зажигания слышно, что стартер крутится (вхолостую), но при этом вращения двигателя не происходит.

Все релюшки, устанавливаемые на легковые автомобили Ваз 2106, Ваз 2109, Ваз 2110 и другие по конструкции очень похожи. В основном различаются размерами, способами крепежа и устройством сердечника.

Для того чтобы проверить состояние и выполнить ремонт втягивающего реле стартера, его необходимо разобрать, хотя в девяносто процентах случаев они не разборные и подлежат замене.

Последовательность работ выполняемых при замене реле:

Для начала следует отключить питание от аккумуляторной батареи, потому что пока подключена электрическая цепь, демонтировать и разбирать стартер запрещено, иначе может произойти замыкание и вы сожжете всю проводку.

Перед разборкой хорошо очищаем стартер от пыли и грязи, что бы потом грязь не попала во внутрь.
Откручиваем гайку щеточного узла с болта тягового реле и снимаем контакт с болта.
Откручиваем стяжные винты крепящие реле к массе и вытаскиваем его.
Откручиваем с торца гайки и разделяем его на две части
Вытаскиваем старый сердечник меняем на новый
Собираем все во обратном порядке устанавливаем втягивающее
Проверяем весь механизм и ставим на машину

После того как все детали установили на авто проверяем еще раз на работоспособность, что бы быть уверенным, что мы все сделали правильно и у нас все работает должным образом.

Втягивающее реле Ваз 2110 — Ремонт, замена и цена.

3. Блок реле в центральной консоли

Схема дополнительного блока реле с левой стороны центральной консоли

Обозначение и нумерация реле и блоков управления в центральной консоли

Расположение блока реле в машине

Схема электрического БН

Устройство электрического бензонасоса (далее – ЭБН) на отечественном автомобиле ВАЗ-2110 по своей структуре очень простое. Оно представляет собой электродвигатель с питанием в 12 вольт. Данное устройство обеспечивает защиту корпуса наноса от поступления туда частичек грязи и пыли, что выполняет функцию предохранения его от вероятной поломки и загрязнения.

В ЭБН автомобиля ВАЗ-2110 находятся такие элементы:

замок зажигания;
предохранители;
реле;
электрическая проводка;
блок управления двигателем.

Когда ключ зажигания поворачивается, питание подается на клеммы БН через реле автомобиля, и насос качает бензин. После заполнения входной магистрали топливопровода горючей жидкостью, электрическим блоком управления дается команда на выключение напряжения. Таким образом, топливная система готовится к запуску двигателя автомобиля. Необходимо всего лишь прокрутить при пом
ощи стартера мотор.

Реле БН на ВАЗ-2110

Функцией реле в любой электросхеме является замыкание и размыкание цепи в целях защиты элементов всей схемы от высокого пускового тока. Во время запуска двигателя ток, который необходим для того, чтобы стартер прокрутился, доходит до 80-300 Ампер. В том случае, если реле отсутствует, любой элемент электросхемы может выйти из строя.

Реле БН отечественной «десятки» имеет внутри корпуса из пластмассы электромагнитную катушку с сердечником. Когда происходит подача напряжения контакты сразу же замыкаются. Реле на данный автомобиль является четырехконтактным.

Как проверить реле

Если электробензонасос при включении зажигания не подает никаких признаков жизни, это вовсе не означает, что именно он сгорел. Причиной неисправности также может быть реле. Самый простой способ проверки РБ на слух – при включении зажигания реле должно щелкать. Если щелчка не слышно, большая вероятность того, что «релюшка» неисправна.

Но не все так просто – неполадка может быть «хитрой», например, автомобиль запускается не с первого раза. Причина неисправности может скрываться в подгоревших контактах реле. Проверить работоспособность самого насоса здесь достаточно просто, поступаем следующим образом:

снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким обра;
образом, подаем напрямую питание на БН
если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле.

В случае, если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

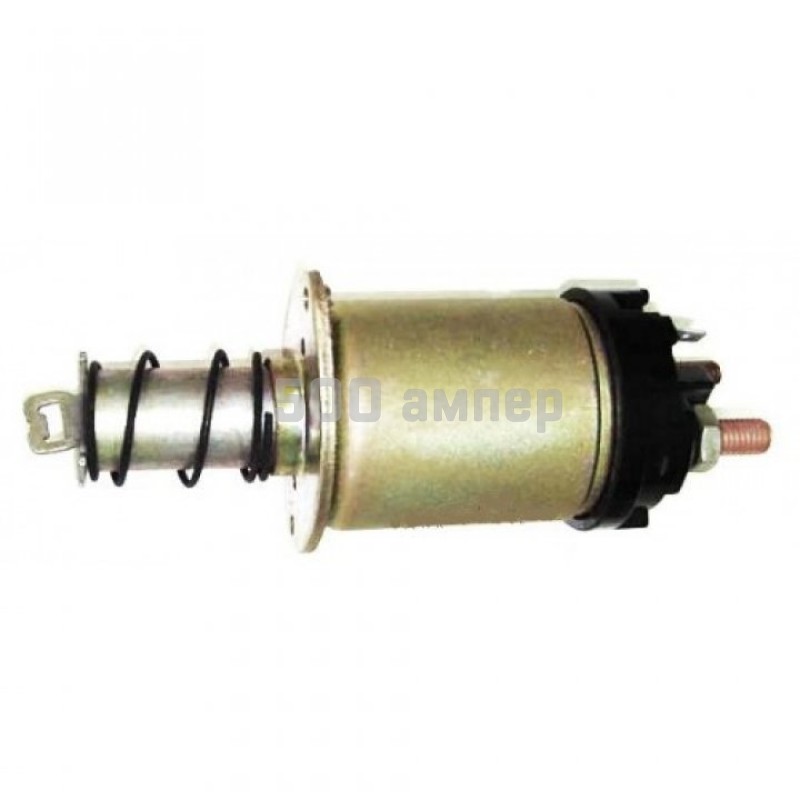

Предназначение втягивающего реле

Оно существует для того, чтобы дистанционно включать электрический двигатель стартера. Это необходимо для того, чтобы сцеплялись бендикс и маховик. Подобная конструкция состоит из различных систем с возвращающим, контактным и магнитным механизмом. Они служат для включения двух катушек. Сердечник представлен трубой, в которой находится якорь. Там располагается обмотка из медного провода. Одним концом она соединяется с электродвигателем, а другим с корпусом.

За счет создаваемого электромагнитного поля осуществляется движение якоря в сердечнике. При исчезновении напряжения якорь занимает исходное положение. При подаче питания возникает магнитное поле. При его действии оттягиваются возвратные пружины. Запуск двигателя приводит к исчезновению напряжения. Давление пружины на якорь обусловливает его возвращение в первоначальное положение. При этом контакты размыкаются.

Когда осуществляется замена втягивающего реле стартера, необходимо удостовериться, что проблема заключается именно в нем.

Для проверки работы стартера необходимо взять аккумулятор и два провода:

Вначале требуется снять стартер.
Вывод реле подсоединяется к положительной клемме аккумулятора.
Местом присоединения второго кабеля служит масса стартера.

При наличии щелчка можно сказать о работоспособности бендикса. Он сопровождается быстрым и резким звуком. Вялый, затянутый щелчок свидетельствует о какой-то неисправности. Тогда устройство требуется заменить, а приобретают его в автомагазине.

Некоторые особенности конструкции

Рассматриваемая деталь состоит из следующих элементов:

Стальной электродвигатель. Его предназначение состоит в отводе тепла. Помимо этого, для него характерны водоотталкивающие характеристики. Это обстоятельство обеспечивает наличие ситуации, при которой можно мыть двигатель без всякого опасения. Вода не сможет проникнуть в токонесущие части, а, значит, не принесет и вреда.
Корпус является местом расположения втягивающего реле. Фиксация маховика и шестеренки осуществляется посредством его рычага. Это обеспечивает наличие передачи крутящего момента. Медные контакты соединены с сердечником. По ним передается напряжение от аккумулятора.
Якорь является местом крепления коллекторных элементов, обмотки, шестерни.
В то время, когда заводят машину, маховик соединяется со стартером посредством бендикса. Как только машина завелась, все элементы возвращаются в первоначальное положение.
Щетки фиксируются держателями и позволяют в случае необходимости осуществить их быструю замену.

Стартер полноценно функционирует благодаря наличию двух реле. Их следует четко отличать друг от друга. Первый элемент служит для того, чтобы включать стартер. Второе устройство представлено втягивающим реле. Оно расположено прямо на стартере. ВАЗ 2110 реле стартера для работы десятки имеет большое значение.

Это устройство предназначено для следующих целей:

Благодаря ему после пуска двигателя шестерня возвращается в первоначальное положение.
Осуществляется перераспределение энергии, необходимой моторчику стартера и электромагнитному реле.
Осуществляется подача шестерни бендикса.
Благодаря устройству, все детали работают синхронно при моменте запуска двигателя.

Следует сказать о том, что эта деталь из строя выходит довольно часто, поэтому требуется замена реле стартера ВАЗ 2110. Но добраться до него не так просто. В этом случае потребуется разборка самого стартера.

Перечень причин

В основном это является следствием следующих поломок:

плохо закреплены гайки. Не исключено, что произошло их полное раскручивание. Для устранения необходимо просто усилить крепеж, подкрутив гайки;
места соединения, провода подверглись окислению. Если это имеет незначительный характер, то такие места просто необходим зачистить. При значительной выраженности процесса требуется полная замена;
в цепи питания произошел разрыв. Это необходимо устранить, заменив провода;
если устройство срабатывает слишком медленно, его требуется заменить.

Для того, чтобы проверить витки обмотки, необходимо использовать омметр.

При проверке втягивающего реле используется следующий алгоритм действий:

Прежде, необходимо обеспечить доступ к стартеру. Он расположен рядом с коробкой передач и находится чуть ниже, чем аккумулятор.
Необходимо проверить напряжение. Оно не должно быть выше 8 В.
Момент срабатывания сопровождается определенной температурой. Если она выше 25 градусов, то эффективной работы от устройства ждать не приходится.

Отдельные недостатки можно обнаружит непосредственно при визуальном осмотре. После их обнаружения они подлежат устранению.

Действия при демонтаже:

вначале отсоединяется провод батареи со знаком минус;
затем требуется удаление воздушного фильтра;
от втягивающего реле отсоединяются все провода;
наконечник силового провода отсоединяется. Для этого необходимо раскрутить гайку, используя ключ № 13;
откручиваются гайки, которые служат для фиксации запускающего устройства. Для этого используется ключ № 15. Но следует сказать о том, что к этой гайке не так просто подобраться;
далее требуется снятие стартера;
отключается проводка;
демонтируется реле, используя ключ № 8.

Если у кого-то возникнет желание отремонтировать реле, то с позиций теории это вполне возможно. Но экономическая целесообразность отсутствует. Деталь стоит совсем недорого и легче ее просто заменить. Тем более, что сейчас дефицита в запасных частях нет. В любом случае новый элемент будет работать гораздо дольше, чем отремонтированная деталь.

Остается только надеяться, что тот, кто прочитал эту статью, приобрел новые знания, и теперь знает, где находится реле стартера на ВАЗ 2110.

Наиболее часто встречающиеся поломки

Одной из наиболее встречающихся проблем является расшатывание крепления наконечника силового провода. Его достаточно просто затянуть, заодно проверить все остальные гайки. Второй популярной причиной выхода из строя этого узла считается окисление контактов. Если вы заметили проблему на ранней стадии, то достаточно зачистить контакты и агрегат будет работать исправно. Если чистка не помогает, вам нужно будет их заменить.

Окись часто возникает на обмотке, что делает невозможность ее блокировки. Можно попробовать очистить обмотку, но бывалые автомобилисты рекомендуют сразу заменять реле, так вам удастся проездить на своем автомобиле без проблем гораздо дольше.

Еще одной вероятной причиной появления проблем с запуском двигателя, является обрыв цепи питания втягивающего. Вам придется их найти и устранить поломку. Найдите оборванные провода и на их место разместите новые. По завершении работы еще раз проверьте цепь питания реле. Одним из способов проверить работоспособность разобранного реле, является проверка его при помощи омметра. Для этого вам нужно расположить щупы прибора на витках двух обмоток.

Если вы считаете, что не стоит возиться, можете заменить целиком стартер. Как это сделано, мы подробно расписывали в инструкции : замена стартера ваз 2110.

Иногда достаточно заменить якорь. Это необходимо делать при его замедленном срабатывании или холостой работе. Эти признаки прямо указывают на неисправность самого якоря. Автолюбителю с небольшим опытом будет достаточно сложно определить проблемы с этим элементом.

Ремонтировать реле – более затратное мероприятие, чем его замена, поэтому проще всего сразу же заменить неисправную деталь. Это сохранит ваше время, ведь неизвестно поможет ли ремонт, который зачастую является весьма трудоемким. Попытка восстановления узла таит в себе опасность – при неправильном ремонте реле вы можете остаться без автомобиля на долгое время, так как запуск двигателя будет заблокирован. В этом случае вам потребуется провести уже более сложный ремонт, который невозможно провести без участия специалистов.

Проверка реле при демонтаже

Это более удобный способ, но перед тем как демонтировать реле нужно выявить неполадки.

Для этого:

Проверяются крепление клемм и автомобильная аккумуляторная кислотная батарея. Если на контактах и клеммах аккумулятора есть окислы, их необходимо удалить.
Проверяются крепления проводки к стартеру. При коррозии контактов их можно зачистить при помощи наждачной бумаги.
Проверяется состояние стартерного реле.

Стартер демонтируется и производится его проверка.

Клеммы «+» и «-« подсоединяют к аналогичным контактам на втягивающем реле. Берётся свободный конец минусового провода и прикасаются им к корпусу стартера. Звук щелчка известит о том, что реле в порядке. Если щелчок отсутствует, то реле требует ремонта или замены.

Если стартер оснащён неразборным втягивающим устройством, то выход один: его нужно срочно заменить.

Как разобрать втягивающее реле стартера на ВАЗ 2110

При эксплуатации автомобиля ВАЗ 2110 может случиться так, что он в один прекрасный момент перестанет заводиться. Когда осуществляется запуск двигателя, водитель не услышит характерные звуки, но взамен работа начинает сопровождаться странным гудением. Это может достоверно свидетельствовать о возникновении проблем по отношению к реле стартера. В такой ситуации требуется на ВАЗ 2110 замена втягивающего реле.

Иногда бывает так, что работа устройства проходит в нормальном режиме и о поломке ничто не говорит. Но внезапно для того, чтобы завести автомобиль, его приходится толкать. Единственно радикальным решением для устранения проблемы является замена этой детали. В связи с этим возникает еще один вопрос о том, как поменять втягивающее реле на ВАЗ 2110? Надо понимать, что для его замены требуется демонтаж. Как это осуществить на практике и расскажет данный обзор.

Реле бензонасоса ВАЗ 2110

Реле в любой электрической схеме предназначено для замыкания и размыкания цепи, его основная роль – защитить элементы электросхемы от большого пускового тока. При запуске ДВС ток, необходимый для прокрутки стартера, достигает 80-300 Ампер, и если реле не будет установлено, может пострадать любой элемент электрической схемы.

Реле бензонасоса ВАЗ 2110 – стандартного типа, внутри пластмассового корпуса находится электромагнитная катушка с сердечником, при подаче напряжения за счет электромагнитного поля происходит замыкание контактов. Реле 2110 – четырехконтактное, рассчитано на ток 30 Ампер.

Самостоятельное устранение неисправностей реле

Ваз 2110 реле электробензонасоса

Основные причины, которые могут привести реле в неисправное состояние:

срок эксплуатации превысился значительно;
низкокачественный материал катушки реле и его контактов;
неправильное соединение электропроводки реле и т. п.

Ваз 21102 реле бензонасоса

Как правило, причин выхода реле — бесчисленное множество, а исход один – автомобиль просто не заводится. Следовательно существует два возможных варианта: поломка реле или бензонасоса(см.Ваз 2110: проблемы бензонасоса и все про это).
Если слышен хоть какой-либо электрический звук во время попытки завести автомобиль, значить реле функционирует исправно, а проблема кроется в бензонасосе.

Ваз 21104 реле бензонасоса

Главной и наиболее распространённой причиной невозможности привести двигатель в активное состояние, является засорение сеточки бензонасоса.
В связи, с чем её необходимо заменить, чтобы ликвидировать данную сложившуюся проблему:

Примечание. Всегда должна быть под рукой фильтрационная сетка для бензонасоса, а желательно чтоб их было несколько, в противном случае, придётся дожидаться длительное время сотрудников автосервиса.

Первостепенно, следует отключить аккумулятор, тем самым временно обесточив автомобиль с целью соблюдения мер безопасности.
Затем необходимо сбросить давление, для этого сбоку алюминиевой лампы нужно открутить пластмассовый колпачок.
Затем, в центре будет расположен штуцер, на который необходимо будет надавить каким-либо твёрдым тупым предметом. После чего из него потечёт жидкость (бензин), таким образом будет сброшено давление внутри бензонасоса.
После сбрасывания давления, штуцер необходимо будет закрутить ранее снятым из него колпачком.

Маркировка реле электробензонасоса

Примечание. Непосредственно сам бензонасос, расположен под задним сиденьем автомобиля. Чтобы открыть доступ к нему, нужно снять специальную крышку четырёхугольной формы.

Где находится реле бензонасоса ВАЗ 2110 инжектор

Часто из-за отказа реле двигатель перестает запускаться, чтобы устранить неполадку, необходимо произвести замену неисправной детали. Реле бензонасоса (РБ) ВАЗ 2110 инжектор находится в салоне автомашины, под панелью приборов, рядом с центральной консолью. Чтобы добраться до РБ, необходимо открутить два винта защитного пластмассового кожуха, демонтировать его – из трех находящихся здесь элементов «релюшка», отвечающая за работу насоса, будет располагаться по центру (на рисунке снизу под номером 5).

Диагностика бензинового насоса

Если топливный бак заполнен, аккумулятор находится в нормальном состоянии, свечи сухие и дают искру, а стартер вращает двигатель, а затем причину в бензиновом насосе. Наиболее распространенная причина заключается в том, что после включения зажигания в бензиновый насос не подается питание. Точно так же это проявляется, когда автомобиль движется, когда сила теряется, и двигатель начинает срываться. Другим важным нюансом является поставка необходимого количества топлива.

Насос может быть рабочим, создавать шум и шум, то есть источник питания, но не создает требуемого давления.

Давление в топливной системе с рабочим бензиновым насосом более 3 бар считается нормальным. Это давление собирается в топливном рельсе и соответствует показателю 300 кПа. Чтобы проверить состояние, вам необходимо принять манометр и измерить давление в топливной рампе, учитывая те индикаторы, которые считаются нормой для каждой отдельной модели.

Для ВАЗ-2110 с инжектором давление в момент включения зажигания должно показывать не менее трех атмосфер, на холостом ходу. 2,5, а при нажатии педали акселератора. от 2,5 до 3 атмосфер. Этот метод позволяет точно определить:

Выход регулятора давления неисправен.
Неисправный топливный насос или снижение эффективности из-за износа.
Сильное загрязнение фильтра или сетки.

Опускание давления приводит к тому, что двигатель не запускается или не запускается с трудом, начинает касаться, во время работы возникают провалы. Если неисправность насоса, то, возможно, решетка грубой очистки бензинового насоса забита.

В этой ситуации нет необходимости менять весь блок, вы можете очистить сетку или поместить новую. Если вы подозреваете, что на бензиновый насос не подается питание, вам необходимо включить зажигание и прослушать. Во время работы бензинового насоса необходимо услышать небольшой шум или гул.

И если вы ничего не слышите, тогда возникла проблема с работой бензинового насоса или проводкой к нему.

[spoiler title=»Источники»]

https://autogener.ru/services/instructions/shema-predohranitelej-vaz-2110.php
https://ladaautos.ru/vaz-2110/gde-naxoditsya-rele-benzonasosa-vaz-2110.html
https://avtobrands.ru/problemy-benzonasosov-vaz-2110/
https://vaz-2110.ru/elektrika-i-provodka/rele-startera-na-vaz-2110.html
https://mashinaa.ru/avtovaz/vaz-2110/7148-est-vopros-gde-nahoditsya-rele-startera-vaz-2110-otvet-i-foto-tut.html
https://MasteraVaza.ru/sistema-pitaniya-dvigatelya/benzonasos-sistema-pitaniya-dvigatelya/vaz-2110-rele-benzonasosa-615
https://rezina48.ru/drugoe/raspinovka-rele-benzonasosa.html

[/spoiler]

Про втягивающее реле стартера ВАЗ 2107

Современные автомобили оснащаются такой деталью, как стартер, главным предназначением которого уже никого не удивишь. До его изобретения для запуска автомобилей использовали специальный Г-образный рычаг. С помощью него, водитель стоя середи авто, вручную проворачивал коленвал, и происходил запуск двигателя. Этот рычаг для запуска называют “кривым стартером”. Сегодня же автомобиль ВАЗ 2107 оснащается электрическим стартером, позволяющим запускать двигатель поворотом ключа зажигания, сидя в салоне. Одним из его важнейших механизмов, является втягивающее реле, о назначении которого узнаем подробнее.

Основное назначение устройства

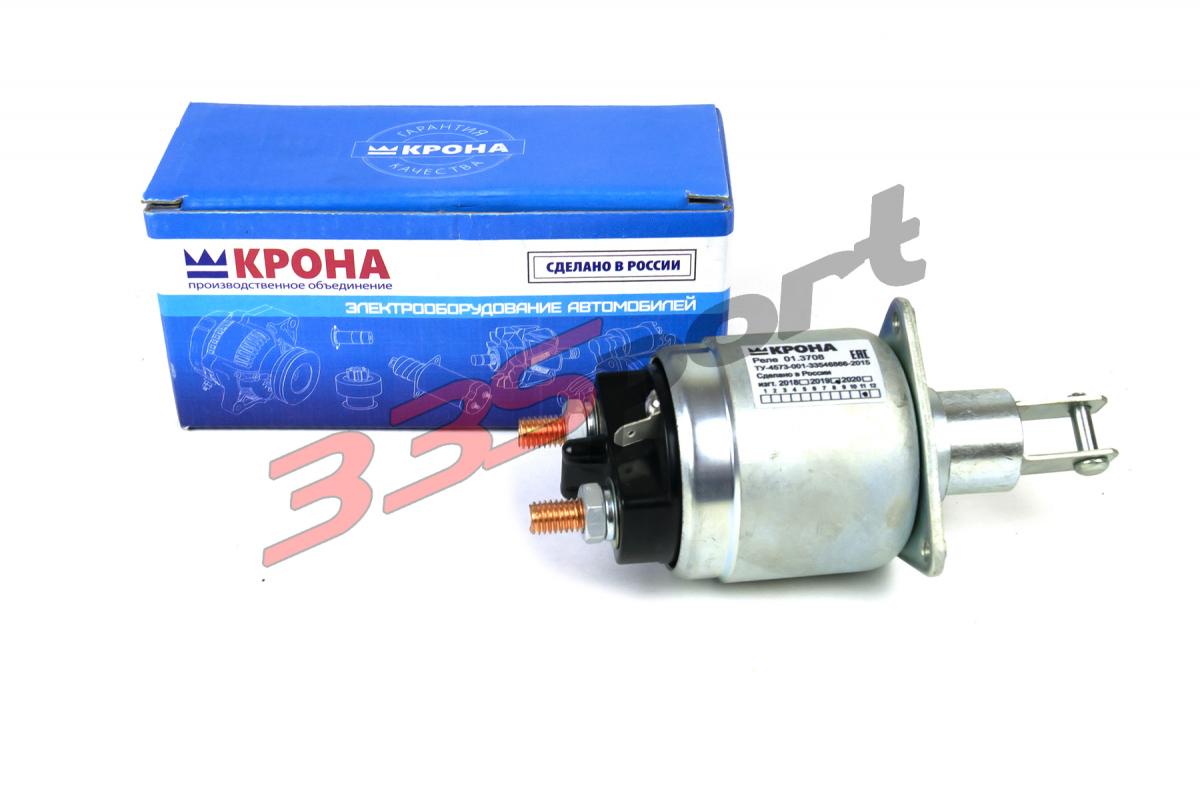

Втягивающее реле стартера ВАЗ-2107 хотя и имеет простейшую конструкцию, но при этом выполняет достаточно важную функцию. Основополагающим его назначением является перемещение шестерни стартера в зацепление с маховиком, а также одновременная подача напряжения на стартер. Выше на фото представлен вид данного устройства, который выполняет немаловажную функцию в современном автомобиле.

Располагается устройство на автомобиле ВАЗ-2107 непосредственно на самом стартере. Немаловажно отметить наличие на автомобиле ВАЗ 2107 такого устройства, как реле включения. Именно посредством этого реле осуществляется управление стартером. Располагается данное изделие, в зависимости от года выпуска “семерки”, в различных местах. Зачастую располагается оно на правом брызговике. Если не работает стартер, то проблему следует устранять первоначально именно с этого механизма, надо проверить присутствие напряжение на управляющем(самом тонком) проводе и клеммой, подходящем к реле.

Конструктивные особенности механизма и принцип работы

Втягивающее реле основывается на следующих механизмах:

Контактная группа.
Якорь.
Магнит с обмотками.
Возвратная пружина.
Корпус.

Принцип работы устройства достаточно прост. На втягивающую обмотку подается напряжение, в результате чего возникает электрическое поле. Посредством этого поля происходит притягивание якоря к сердечнику. Сердечник, в свою очередь, способствует перемещению шестерни бендикса вперед. В этом положении шестерня входит в зацепление с зубьями маховика.
Когда сердечник доходит до конечной точки, то происходит замыкание контактов, через которые протекает электрический ток. Этот ток подается на обмотку магнита, посредством чего срабатывает приводной механизм вала механизма. Привод передается через шестерню на маховик, посредством чего происходит раскручивание последнего. Двигатель заводится, в результате чего ток не поступает на реле. Возвратная пружина возвращает вал с шестерней в изначальное положение. Ниже представлен вид шестерни рассматриваемого механизма.

Неисправности механизма

Устройство работает при каждом запуске мотора, поэтому в частых случаях может выходить из строя. К основным неисправностям механизма можно отнести следующие факторы:

После запуска мотора не отключается стартер. Определить данную неисправность можно по жужжащему звуку.
Наличие щелчка при повороте ключа в замке зажигания. Этот щелчок говорит о том, что устройство включилось, но стартер при этом не подает признаков жизни.
Вращение стартера вхолостую после включения зажигания, но двигатель при этом не запускается.

Особенности замены

Если обнаруживается, что поломка заключается в неисправности втягивающего реле, то лучший способ ее устранения – это замена устройства. Ремонтировать изделие не имеет смысла, поэтому его можно заменить, как самостоятельно, так и совместно с основным устройством.

Чтобы убедиться в том, что причина неисправности заключается именно во втягивающем реле, необходимо его проверить. Но как проверить втягивающее реле стартера? Для этого необходимо выполнить следующие действия:

Для начала проверить функционирование стартера. Если при повороте ключа в замке зажигания слышны щелчки, но при этом он не крутит, значит, поломка в нем.
Проверить изделие можно путем замыкания его двух контактов, располагающихся на задней крышке устройства. Если при этом изделие не будет работать, значит, неисправно реле. Изделие требуется демонтировать с автомобиля и заменить.
После демонтажа изделия следует подать на него питание напрямую от АКБ. Плюсовой контакт подается на втягивающее, а масса крепится к корпусу механизма. Если после подачи напряжения будет слышен щелчок, значит, устройство исправно. Отсутствие щелчка или медленное его срабатывание говорит о подгорании или окислении контактов.
Можно воспользоваться мультиметром. Требуется проверить наличие свободного замыкания контактных болтов с пластиной. Удерживающая обмотка должна иметь сопротивление 75 Ом, а втягивающая – 55 Ом.

Если ослабли или окислились контакты на устройстве, то их можно зачистить. Если проблема в обмотках или корпусе, то изделие подлежит замене.

Для замены изделия на ВАЗ-2107 требуется выполнить следующие действия:

Отключить клемму “минус” на АКБ.
Очистить устройство от грязи.
Отвинчивается контакт от болтового соединения устройства, после чего он извлекается.
Отвинчиваются стяжные болты к “массе”, и извлекается деталь.
С торцевой стороны требуется вывинтить гайки, разделяя деталь на две части.
Теперь требуется демонтировать старый сердечник, заменяя его на новый.

Сборка устройства осуществляется в порядке обратном снятию. После замены агрегата необходимо проверить работоспособность механизма. Для этого необходимо сесть за руль и повернуть ключ в замке зажигания. Не забудьте накинуть клемму “минус” на аккумулятор.

Как разобрать и собрать стартер автомобиля ВАЗ-2110

Работа по снятию стартера была рассмотрена в статье – «Снятие стартера»

Особенности конструкции рассмотрены в статье – «Конструкция стартера»

Головкой на 10 отворачиваем гайку нижнего вывода тягового реле и снимаем с вывода наконечник провода.

Головкой на 8 отворачиваем два болта крепления тягового реле

Снимаем втягивающее реле

Соединение тягового реле с передней крышкой стартера уплотнено прокладкой.

Снимаем прокладку и вынимаем из передней крышки пружину и якорь тягового реле.

Ключом на 10 отворачиваем две гайки стяжных шпилек.

Снимаем статор вместе с якорем со шпилек крышки

Снимаем с вала якоря центральную шестерню

Крестообразной отверткой отворачиваем два винта

…и снимаем заднюю крышку.

Снимаем щеткодержатель

Вынимаем из статора якорь.Снимаем с оси якоря регулировочную шайбу

Вынимаем опору вала якоря

Вынимаем три планетарных шестерни привода.

Нажимая пальцем на шестерню привода, отверткой поддеваем опору рычага и снимаем привод в сборе с опорой вала привода и рычагом.

Снимаем опору с рычага.

Опираем торцевую поверхность коронной шестерни о деревянный брусок.

Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода и, ударив молотком по ключу, спрессовываем ограничительное кольцо.

Поддеваем отверткой запорное кольцо и снимаем его.

Снимаем ограничительное кольцо хода шестерни привода.

Снимаем привод в сборе.

Щипцами разжимаем стопорное кольцо и снимаем его.

Снимаем шайбу

Снимаем опору вала привода

Снимаем с вала привода коронную шестерню планетарного редуктора

Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается.

При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой.

При сильном обгорании и износе якорь следует заменить.

Задиры и наволакивание материала подшипников на шейки вала якоря устраняем самой мелкой шкуркой с последующей полировкой.

Омметром проверяем обмотки якоря на замыкание на корпус. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается.

При износе щеток меняем щеткодержатель в сборе.

Сборку стартера выполняем в обратной последовательности.

Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток, для того чтобы щетки вдвинулись в направляющие.

Для этого, отгибаем четыре фиксатора держателя пружины

вынимаем пружину.

После установки щеткодержателя на коллектор якоря устанавливаем пружины и загибаем фиксаторы держателей пружин.

Устанавливаем заднюю крышку и крепим ее к щеткодержателю.

При установке якоря в статор придерживаем длинной отверткой якорь от притягивания его постоянными магнитами статора и опускаем статор на заднюю крышку

Ограничительное кольцо хода приводной шестерни устанавливаем на стопорное кольцо при помощи раздвижных пассатижей.

На шестерни планетарного редуктора наносим смазку ШРУС-4.

Как все делать легко

Инструкция

Причиной этого явления могут быть контакты, присоединяющие провода питания на задней стороне втяжного реле, которое окислилось или сгорело внутри выдвижного элемента. А также изношенные щетки стартера.

Чтобы полностью понять и исследовать причину, сначала снимите стартер. Если неудобно откручивать в третьем положении рожковым ключом болт из зажима стартера, берем головку на 13, удлинитель и ключ привода.Хотя возможно придется снимать реле втягивающего, не снимая стартер с автомобиля.

Если брали, то на крышке корпуса и втягивающем устройстве сделайте отметки карандашом, чтобы при складывании не возникло проблем.

Затем снимите втягивающее реле и разберите стартер. Так что можете быть уверены, что с щеткой все в порядке, до критических 10 мм они все равно не дотягивают.

Если вы сняли стартер, полностью разберите его, проявите должную осмотрительность и почистите щеткой. Можно использовать литиевую смазку и графит.

Считается, что втягивающее реле является опломбированным. Крышка из эбенового дерева, можно открутить два винта, но это не отрывается, так как мешает два припаянных провода. Но вы вывинчиваете два винта под крестовину и перекручиваете контакты паяльника. Только чтобы не повредить уплотнительную прокладку, осторожно подаите крышку тонкой отверткой. Делайте это очень осторожно. И легко снимается.

После разбора крышки вы узнаете истинную причину неисправности. Если пригорели контакты ретракторов, их необходимо тщательно очистить. Повторите эту процедуру, даже если они правы, но есть лишь незначительные следы эрозии. И даже если на контактной группе нет явных следов грязи, возможно, в плохом состоянии не силовой контакт.

Внимательно проведите этап сборки сайта. Ведь при сильной затяжке гаек на латунных болтах можно повредить крышку. Если такая неисправность случится, заклейте трещину эпоксидной смолой и закрепите стекловолокном. Хотя это, конечно, временная мера.

Проведите оставшуюся часть сборки в обратном порядке. А после проверки стартера на исправность обязательно обильно смажьте все внешние контакты вазелином, чтобы они не окислялись.

Примечание

Втягивающее реле 2110 обеспечивает дистанционное включение стартера и служит для входа в зацепление шестерни стартера с кольцом маховика. Принцип действия втягивающего реле основан на электромагнетизме. Замена втягивающего реле. Под капотом втягивающее реле, потом стартер. Отсоединить минусовую клемму аккумуляторной батареи. В нижней части находим стартер.

Полезный совет

Самое главное, с осторожностью снимать крышку, прокладку между ней и корпусом, втягивающее реле не любит механических помех, не повреждает его.Неисправности, приводящие к замене втягивающего реле стартера ВАЗ 2110, встречаются довольно часто. Чаще всего обмотки катушек сгорания, так часто и выгорают контакты внутри, но чаще всего реле отказывается работать по самой банальной причине.

стартер не запускается, не крутит. Возможные поломки, решения

В статье мы расскажем о том, почему не заводится машина ВАЗ-2110 и не крутится стартер. Причины могут быть разными, именно о них мы и поговорим дальше.Стартер нужен для того, чтобы раскрутить коленчатый вал на минимальную скорость, чтобы смесь начала воспламеняться в камерах сгорания. Если стартер перестал работать, то запустить двигатель можно только с буксира, что не очень удобно.

Что такое стартер десятки

На инжекторных и карбюраторных двигателях применяются стартеры одинаковой конструкции. Причин, по которым они не работают, очень много. Конструкция агрегата сложна, поэтому для выявления истинных причин необходимо знать особенности функционирования и конструкцию агрегата.

Стартер — электродвигатель постоянного тока коллекторного типа. Питание осуществляется от аккумулятора. Именно поэтому их обычно называют стартерными батареями — они позволяют подавать большой ток в силовую цепь электродвигателя.

Конструкция стартера

Но если стартер крутится, а автомобиль ВАЗ-2110 не заводится, возможно, неисправность не только в двигателе, но и в аккумуляторе. Возможно, она выписалась или ей стало плохо. Поэтому нужно уметь правильно диагностировать неисправности.

Конструкция стартера на «десятку»:

Неподвижная часть (статор) с обмоткой.
Стальная втулка на задней части устройства.
Ротор с обмоткой и ламелями.
Тип планетарной передачи — состоит из трех шестерен.
Электромагнитное реле — служит как для механического переключения, так и для электрического.
Бендикс — элемент, который необходим для соединения ротора с венцом маховика. Он имеет обгонную муфту, которая позволяет шестерне вращаться только в одном направлении.
Корпус с крышками — здесь установлены все элементы конструкции.

А теперь давайте рассмотрим все эти элементы по отдельности и выясним, какие у них могут быть повреждения.

Планетарный редуктор и бендикс

Бендикс — это устройство, состоящее из двух элементов. Это шестерня и муфта свободного хода. Эти два элемента взаимосвязаны. Муфта установлена на шкиве и фиксируется с помощью пазов, расположенных по спирали. Это сделано для того, чтобы облегчить перемещение шестерни с муфтой по оси двигателя.

Как только вы поворачиваете ключ в замке зажигания, срабатывает втягивающее реле и приводит в движение бендикс. В том случае, если стартер крутится слишком медленно или вообще не вращается на горячий или холодный, то неисправность может быть в бендиксе. Иногда выходит из строя обгонная муфта, и вы слышите, что электродвигатель дергается.

Втягивающее устройство

По сути, это обычный электромагнит, состоящий из таких элементов:

Корпус.
Обмотка.
Якорь.
Пластина для замыкающих контактов.
Контакты для подключения к обмотке двигателя и плюсу аккумулятора.

Как вы понимаете, этот элемент подключается к разрыву питания электродвигателя. А если ВАЗ-2110 не заводится и не крутится стартер, то велика вероятность, что вышло из строя реле. Нужно обратить внимание на то, что плюс АКБ подключен к соленоидному реле все время без предохранителя.Но с помощью ключа зажигания вы управляете катушкой электромагнита, которая находится в релейной конструкции.

Помимо того, что с помощью реле вы производите замыкание силовых контактов, это же устройство приводит в движение бендикс, о котором мы говорили выше. Очень часто происходит подгорание силовых контактов, при этом происходит большая потеря тока. В этом случае стартер вращается очень медленно, даже когда аккумулятор полностью заряжен. Если в цепи питания обмотки произойдет обрыв, то при повороте ключа стартер даже не щелкнет.

Частые неисправности

В том случае, если ВАЗ-2110 не заводится и не крутится стартер, то, скорее всего, причина кроется именно в электродвигателе. Но нужно точно узнать диагноз. Для начала нужно повернуть ключ в замке зажигания до упора и прислушаться, работает ли агрегат. В том случае, если слышен звук, как будто двигатель крутится, а реле конкретно щелкает, то, скорее всего, это поломка обгонной муфты или коробки передач.Как правило, для устранения поломки необходимо установить новый бендикс и провести диагностику всего стартера.

Но в том случае, если машина очень старая, то причину неисправности можно скрыть в передачах. А точнее они очень сильно изнашиваются. Как известно, определить такую поломку можно только после полной разборки агрегата. В том случае, если стартер даже не щелкает при попытке запуска, то, скорее всего, на электромагнитное реле не подается напряжение.Необходимо взять тестер и проверить напряжение на тонком проводе, который подходит к электромагнитному реле.

Обратите внимание, что напряжение должно появляться только тогда, когда ключ зажигания находится в крайнем положении замка. Очень часто выходит из строя электромагнитное реле, о котором мы говорили выше. Чтобы убедиться, что он исправен без демонтажа, необходимо отсоединить от него тонкий провод, а затем напрямую приложить плюс от АКБ к контакту. При этом автомобиль должен стоять на стояночном тормозе, ручка переключения передач должна быть в нейтральном положении.

При этом ВАЗ-2110 не заводится, и стартер не крутится и не щелкает. Если сработало реле, то нужно проверить его силовую цепь, а также выключатель зажигания.

Если стартер вращается медленно

Если стартер вращается медленно или его работа вообще не видна, то, возможно, контакт «массы» очень слабый. В этом случае возникают очень большие потери тока. Часто выходят из строя обмотки или щетки сборки.Если ВАЗ-2110 плохо заводится, долго крутит стартер, то поломка явно не в нем, а в системе подачи топлива. Но учтите, что при длительной эксплуатации стартера он быстро выйдет из строя.

Практика показывает, что при выходе из строя одной или нескольких обмоток проще всего установить новый стартер или старый. Стоимость запчастей, необходимых для ремонта, довольно высока, порядка 1/3 или даже половины стоимости нового стартера.

Как заменить стартер своими руками

Если ВАЗ-2110 (карбюратор) не заводится, а стартер крутится, нужно искать поломку в системе подачи топлива и ГРМ.Если вы все же решили отремонтировать агрегат или заменить его, то нужно знать, как демонтировать и установить ВАЗ-2110. Вам предстоит проделать следующие манипуляции:

Выключите зажигание и откройте капот автомобиля. Отсоедините клеммы от АКБ, иначе во время работы можно случайно замкнуть провода.
На инжекторных двигателях необходимо снимать корпус фильтра для очистки воздуха. Для этого нужно открутить три фиксирующие его гайки.
Первым делом отключается провод питания. Делается это с помощью клавиши на «13». Тонкую проволоку необходимо снять и аккуратно закрепить возле ремня безопасности, чтобы она не порвалась во время работы.
Открутите три гайки, которыми корпус стартера крепится к блоку двигателя.

Новый стартер устанавливается в обратной последовательности. Если старый стартер имеет большое количество поломок, то ремонтировать его не желательно. Вы потратите примерно треть или половину стоимости нового агрегата, но такие манипуляции придется делать очень часто (каждые 3-6 месяцев, зависит от интенсивности использования станка).Кроме того, устройство не сможет работать так же хорошо, как новое.

Как заменить стартер ВАЗ-2110 / Paulturner-Mitchell.com

Наверное, каждый водитель отечественной «десятки» сталкивался с такой проблемой, когда нужно срочно куда-то ехать, а машина не хочет заводиться. Иногда причина кроется в низком заряде аккумулятора. Но если вы уверены, что эта деталь полностью заряжена, внимательно присмотритесь к стартеру ВАЗ-2110. Именно он выполняет функцию запуска двигателя.Но если в нем кроется проблема, не отчаивайтесь, ведь устранить эту неприятность можно очень быстро, причем своими руками.

В этой статье мы расскажем, как устроен стартер ВАЗ 2110 и чем его можно заменить.

Конструкция детали

Эта деталь является основной в системе запуска двигателя. Без стартера невозможно построить ни один современный автомобиль, поэтому именно он раскручивает коленвал на определенную частоту, способствуя тем самым быстрому запуску двигателя.Также в некоторых моделях запчастей есть специальное пусковое устройство (как правило, они комплектуются только стартерами, которые не включаются сами по себе).

Как выбрать стартер ВАЗ-2110?

При выборе необходимо приобретать только ту запчасть, которая предназначена именно для вашего автомобиля, иначе такая деталь не подойдет. И даже для отечественного ВАЗа существуют разные типы стартеров на определенную модель. При выборе всегда учитывайте то, что стартер на ВАЗ-2110 не всегда может поместиться под «шестерку» или «девятку».

Замена

Итак, после покупки перед нами стоит задача установить новую деталь. Но перед этим нужно на ВАЗ-2110 удалить сломанную деталь. Стартер — его установка сначала начинается с отключения питания путем снятия минусовой клеммы. Далее нужно разобрать защиту двигателя (если она есть) и найти место, где крепится запчасть. На ВАЗ десятого семейства стартер расположен с правой стороны форсунки.Выучить его очень просто — конструкция похожа на большую шпильку с гайкой.

Затем вам нужно поднять автомобиль на любую высоту. Для этого можно использовать простой домкрат, но лучше всего выйти на эстакаду или на смотровую яму. Способов много — главное, чтобы можно было залезть под машину и открутить несколько болтов. Какие из них, мы расскажем позже.

Итак, перейдем непосредственно к гайкам. Стартер ВАЗ-2110 крепится на 3 болта: первый выполняет функцию фиксации плюсового провода на втягивающем устройстве; второй держит основной минусовой провод; третий находится внизу стартера и удерживает все остальные отрицательные провода.Итак, нужно открутить все 3 гайки. Затем подходим к капоту и откручиваем верхний болт стартера. Все, на этом демонтаж детали завершен. Теперь можно смело приступать к установке новой запчасти. Это делается по такому же принципу.

Срок службы

И напоследок — о сроке эксплуатации вновь установленных деталей. Часто стартеры ВАЗ служат 5-6 (а иногда и 7) лет. Но это не значит, что в этот период вам не нужно следить за его состоянием, иначе ваш железный друг не заведется.

принцип действия, схема и особенности

Перед ремонтом электрооборудования необходимо изучить устройство всех важнейших узлов. Каждый водитель должен знать устройство автомобильного стартера, так как это один из самых уязвимых элементов конструкции. Стартер нужен для того, чтобы облегчить запуск ДВС. Применяется как на бензиновых, так и на дизельных двигателях.

Но запустить двигатель можно с помощью силовых мышц, электродвигателя или агрегата на пневматике.В автомобилях часто можно встретить запуск двигателя, который осуществляется с помощью электростартера. Аккумулятор используется в качестве источника питания.

Какие бывают стартеры?

Из общей массы этих механизмов две группы: редукторная и безредукторная. Как устроена работа, а также внутреннее устройство понятно из самого названия. Если внутри мотора нет редуктора, то такой стартер способен развивать небольшую скорость вращения. Наличие планетарного редуктора позволяет добиться более высокой частоты вращения ротора.При этом сам электродвигатель может иметь относительно небольшую мощность, но ее достаточно, чтобы раскрутить коленчатый вал двигателя.

Но у таких механизмов есть один большой недостаток — надежность крайне низкая, может очень быстро выйти из строя и выйти из строя. Но не думайте, что безредукторные стартеры — отличный ресурс. Они тоже выходят из строя, но имеют еще один существенный недостаток — при слабом аккумуляторе аккумуляторы не могут открутить коленвал.

Основные узлы стартера

Собственно устройство стартера автомобиля, схема его подключения к бортовой сети одинаковы практически у любого производителя.Вне зависимости от того, в какой стране произведен автомобиль и по каким стандартам. Отличить устройства можно будет только вариантом, качеством продукции, но общий дизайн будет таким же. Есть несколько основных узлов:

Ротор — движущаяся часть автомобильного стартера. Имеет обмотку, по которой подается электрический ток.
Статор — неподвижная часть. Некоторые производители электродвигателей в целях экономии устанавливают постоянные магниты. Но это неразумно, так как мощность электродвигателя значительно снижается.

Обычно такая конструкция используется в пускателях коробки передач. Без дополнительных шестерен электродвигатель не может развивать крутящий момент, необходимый для вращения коленчатого вала. В таких механизмах есть как достоинства, так и довольно существенные недостатки. Главное преимущество в том, что при запуске двигателя стартер потребляет очень мало тока. Но конструкция узла намного сложнее.

Bendix и муфта свободного хода

Это два компонента, которые установлены на роторе стартера.Они необходимы для передачи крутящего момента от ротора стартера на кольцо маховика. А шестерня, которая находится на обгонной муфте, может вращаться только в одну сторону. Поэтому при диагностике этого механизма нужно просто попробовать прокрутить шестеренку в обе стороны.

В верхней части корпуса стартера установлено втягивающее реле, которое действует как силовой контакт и позволяет перемещать обгонную муфту с шестерней по оси ротора так, чтобы она входила в зацепление с кольцом маховика.Вилка, с помощью которой движется шестерня, изготавливается из пластиковых или металлических пластин.

Как работает стартер?

А теперь нужно поговорить о том, как приводит во вращение коленчатый вал автомобиля стартером. Устройство, принцип работы этого механизма прост, но есть несколько нюансов, влияющих на нормальное функционирование. При повороте ключа в замке зажигания на управляющий контакт втягивающего реле подается напряжение. В этом случае втягивающийся якорь перемещается, шестерня бендикса входит в зацепление с маховиком.

Также втягивающее реле замыкает силовые контакты и подает напряжение питания на обмотки двигателя. Как только положение ключа изменится, питание с управляющего выхода тягового реле будет отключено. В этом случае пружина, которая находится внутри реле, опустит якорь, и силовые контакты разомкнутся. При этом бандикс выйдет из строя с маховиком.

Втягивающее реле

Для снижения потребления тока реле выполнено по схеме, в которой используются две обмотки.Первый работает только в начальный момент включения, так что сердечник втягивающего полностью сжимает пружину и замыкает контакты.

Вторая обмотка из тонкой проволоки называется удерживающей. Его цель — удерживать сердечник в сжатом положении. Особенность схемы подключения обмоток:

Каждая из катушек имеет по два вывода. Один из них подключен к управляющему выводу реле втягивающего устройства.
На удерживающей катушке вторая клемма заземлена.

Удерживающая катушка подключена к заземлению и положительному выводу. И ток через него проходит, но только при повороте ключа в крайнее положение «Пуск» в замке зажигания. На втягивающей катушке второй контакт подключается к плюсовой клемме стартера автомобиля. Схема и типы показаны на рисунках.

При подаче напряжения на втягивающее устройство после прохождения катушек статора и ротора подключается к минусовой цепи питания.В этом случае ток через ретрактор больше не будет протекать. В этом случае будет работать только удерживающая обмотка. С помощью этих двух обмоток можно добиться очень большого усилия, стягивающего сердечник, а также значительно снизить ток, необходимый для удержания.

Втулки и щетки

Это два компонента, которые сильно влияют на нормальную работу двигателя. Щеткам передается плюс мощность, а от втулок минус обмотке ротора.При разборке стартера особое внимание следует обращать на состояние этих компонентов.

Если есть производство втулки, их нужно заменить. При чрезмерном износе щеточного узла работа стартера нежелательна. При этом необходимо проверить состояние ламелей на роторе. При необходимости очистите их от загрязнений. Но перед тем как приступить к работе, внимательно изучите устройство автомобильного стартера, чтобы произвести наиболее эффективный ремонт.

Не заводится форсунка ВАЗ 2115.Инжекторный двигатель не запускается

Довольно часто владельцев интересует, почему машина не заводится при пуске, несмотря на то, что стартер крутится как надо. Следует отметить, что такие проблемы обычно возникают с продукцией Волжского автозавода.

Довольно часто случается следующее — ВАЗ-2115 хватается, но не заводится. Как показывает практика, такая неприятность обычно возникает в самый неподходящий момент, когда машина находится далеко от автосервисов. Такая поломка может произойти в любое время года и при самых разных обстоятельствах.

Именно по этой причине любой автовладелец должен знать, почему это происходит и как устранить проблему. На самом деле в ряде случаев отказ от запуска двигателя провоцирует достаточно легко устраняемую поломку, с которой может справиться даже неопытный водитель.

Автомобиль цепляется, но двигатель не запускается

Чаще всего эта проблема возникает в мороз, утром, после переноски автомобиля на свежем воздухе или в неотапливаемом гараже.К этому часто приводит недостаточный уход за транспортным средством.

Подобные проблемы случаются одинаково как с карбюраторными, так и с инжекторными машинами. Причин для отказа много. Чаще всего они следующие:

любая неисправность системы подачи топлива;
отказ электрооборудования.

Важно всегда помнить, что запуск двигателя зимой во многом отличается от той же процедуры, проводимой в теплое время года.

Топливная система

Как известно, способ подачи топлива к карбюраторным и инжекторным силовым агрегатам разный. Тем не менее, неисправности, которые проявляются, во многом идентичны.

В частности, в обоих случаях бензин подается насосом. Если в первом этот агрегат работает на механическом приводе, то во втором — на электрическом, что создает достаточно высокое давление в системе подачи топлива.

Оба насоса имеют в своей конструкции решетки фильтров, очищающих бензин.Если они забьются, двигатель не запустится.

Дополнительно выходит из строя электродвигатель насоса, если:

без еды;
произошел обрыв проводки;
масса не привязана;
.

Карбюратор не запускается, если жиклеры засорены. Тем не менее, как показывает практика, чаще всего это автомобили с инжекторными двигателями, которые не запускаются из-за проблем с топливной системой. Все дело в том, что в конструкцию таких двигателей входит несколько специальных датчиков, которые выдают данные на бортовой компьютер.

Например, если ДПКВ откажется, то машина почти наверняка не двинется с места. Подобные проблемы возникают из-за поломки регулятора давления топлива. Винтовые форсунки тоже могут быть виноваты.

Отказ топливного насоса легко обнаружить. Включив зажигание, нужно послушать в районе задних сидений, слышно ли характерный звук запуска этого важного агрегата.

Проблемы с электричеством

В случае, если в двигатель подано топливо, но запуск не происходит, следует искать электрическую поломку.

В первую очередь нужно проверить зажигание. Может не работать:

свечей;
;
распределитель искры.

Никогда не бывает, чтобы все узлы выходили из строя одновременно, поэтому необходимо рассказать о каждом из них более подробно. В частности, если с распределителем зажигания проблем нет, то, скорее всего, поломка произошла либо бегунка, либо крышки. Двигатель может не запуститься из-за неисправности датчика Холла.

Но самая частая проблема — неправильный контакт на выводе питания распределителя зажигания.Однако проблема часто возникает из-за неспособности катушки генерировать необходимое напряжение. Как известно, инжектор работает вместе с модулем зажигания. В конструкции двигателя их два. Первый отвечает за работу 1-го и 4-го цилиндров, второй, соответственно, второго и третьего.

В результате даже когда свечи высохли, искры на них не появляются.

Вполне может быть, что проблема возникла в ЭБУ, так как именно в его ведении формируются команды для каждой установленной системы, и зажигание не исключение.Проверить работоспособность бортового компьютера можно только одним способом — заменив его на заведомо исправный узел. Аналогичным образом проверяется пригодность модуля зажигания.

Если все же в катушке произойдет пробой, то достаточно простой тест позволит убедиться в ее неисправности. Свечи выкручиваются из розеток, не снимая проводов, и опираются на массу автомобиля. Далее включаем стартер. Если искра не появляется, это означает, что катушка пришла в негодность и не может выдавать напряжение, достаточное для воспламенения топлива.

Устройство любого современного автомобиля, ВАЗ 2114 здесь не исключение, оно таково, что успешный завод автомобиля зависит от ряда позиций. Раньше этого было достаточно, чтобы механический насос подавал топливо в карбюратор, и на свечах зажигания была искра. На сегодняшний день возникает масса проблем, мешающих запуску двигателя. Электронный инжектор требует участия нескольких датчиков, и они не ограничиваются. В этой статье мы расскажем, почему не запускается «четверка» и как с этим бороться.

В целом, все причины неисправности можно разделить на две большие категории:

Проблемы с топливной системой. В эту группу входят любые поломки, в результате которых топливо вообще не подается в двигатель, подается неправильно или возникают ошибки в качестве смеси.
Проблемы с электрикой. Воспламенение топливной смеси обеспечивается подачей электрического сигнала на свечи зажигания. Если здесь возникнут проблемы (а электрических элементов много), машина не заведется.

В отдельную категорию можно отнести самые страшные неисправности — например, «выбитый» двигатель ВАЗ 2114, обрыв ремня ГРМ и, как следствие, загиб клапанов. В этих ситуациях без дорогостоящего ремонта не обойтись.

Из элементов топливной системы на запуск двигателя влияют следующие факторы:

наличие бензина в баке;
целостность топливных магистралей под «брюхом» машины;
чистота фильтров: грубой очистки (находится в баке) и тонкой очистки (находится под автомобилем, справа от отсека под запаску).

Перед проверкой другими методами необходимо полностью убедиться, что ВАЗ 2114 с инжектором заправлен. «Да, еще пять литров» по индикатору на приборке или «Залил вчера, столько не смог потратить» не подходят. Приборка может лежать, а в баке или в топливных магистралях могут быть утечки. Внимательно проверьте машину на предмет протечек топлива, на всякий случай залейте из канистры 5-7 литров бензина.

Сетка в баке забивается редко, оставьте эту опцию напоследок, но фильтр тонкой очистки следует заменить, если электрические проблемы исключены.

Работу ТНВД проверяют на слух (после поворота ключа должна быть слышна его работа, если нет, то помпа «сдохла», либо реле помпы, либо обрыв проводки). Согласно инструкции, вам необходимо подключить к топливной системе манометр. Если давление не держится в пределах 2-2,5 атм, ВАЗ 2114 не заедает из-за недостаточного давления топлива.

Электрические неисправности

Большая часть проблем кроется именно здесь, поэтому подробно остановимся на каждом варианте:

При повороте ключа ничего не происходит

На ВАЗ 2114 это обычно свидетельствует о нарушениях на замке зажигания — линии стартера, но одна из причин поломки «для блондинок» — дохлый аккумулятор, не забывайте об этом (проверял вольтметром: должен быть на минимум 11.8V — и ареометр, если батарея обслуживается: не менее 1,22 в каждой банке).

Поехали дальше. Причиной такой неисправности может быть поломка цилиндра замка зажигания, причем форсунка тут ни при чем. Если при повороте ключом возникли новые ощущения (что-то цепляется, повернуть стало легче или, наоборот, сложнее), дело в этом.

Под панелью, примерно над муфтой сцепления, находятся два реле: разгрузки замка зажигания и стартера.Причина может заключаться в неисправности одного из них. Их проверяет по инструкции хороший электрик или заменяет на заведомо исправный.

Стартер. Часто причиной может быть заклинивший «ретрактор». Если вы стоите в поле, попробуйте ударить его чем-нибудь тяжелым, например большим ключом (без фанатизма) — это может помочь. Если машина стоит в гараже, стоит снять стартер и попробовать завести его прямо от аккумулятора.

Для этого прижать корпус к нулевой клемме АКБ, установить провод с «крокодилом» на плюсовую клемму АКБ и подвести к плюсовой клемме втягивающего устройства.Если стартер делает попытку ускакать из-под контроля — все нормально (будьте осторожны, без элементарных знаний техники безопасности и помощника эта процедура не рекомендуется!).

Если реакции нет, проблема в втягивающем устройстве. Если реле гудит, но стартер не крутится, проблема в щетках. Если стартер издает ужасный звук, но не крутится, проблема в бендиксе.

Если стартер крутится, поставить аккумулятор на место и проверить питание микросхем, которые подключены к стартеру (с помощником один ключ поворачивает, второй замеряет мультиметром).

Также обратите внимание на заземляющий провод, который подходит к аккумулятору. Если есть обрывы проводки в месте контакта с корпусом или на клемме, ее необходимо заменить. Также стоит отсоединить провод от корпуса и хорошенько очистить металлической щеткой. Банальное окисление может быть нерастительной причиной.

Стартер крутится, но машина не заводится

Это наиболее частая ситуация в случае с ВАЗ 2114. Процедура ее решения должна начинаться с ответа на вопрос, есть ли искра.Для этого берем помощника, откручиваем одну свечу, надеваем на нее бронепровод и очень осторожно (не касаясь токоведущих частей, держитесь за изолированную часть провода) прикладываем свечу к крышке ГБЦ. Пока помощник крутит двигатель, наблюдайте за поведением свечи зажигания. Если искры нет, надо ее искать.

Если нет искры

Модуль зажигания — одна из ключевых проблем ВАЗ 2114 по форсунке. Часто срывается и, бывает, с женитьбой приходит новый.Подробнее о проверке модуля зажигания вы можете прочитать в другом материале на нашем сайте. Обратите внимание, что проблема также может заключаться в микросхеме, которая подключена к модулю. Наличие на нем питания также необходимо проверить.

Это еще одна причина, по которой может не быть искры. Поскольку этот датчик контролирует фазы цилиндра, он является одним из ключевых элементов системы зажигания. Учтите, что вероятность его поломки ниже, чем у модуля зажигания. Проверяется электриком на осциллографе, гаражные методы не дают точной оценки состояния датчика (только замена на гарантированно исправный).

ЭБУ. «Январь» — относительно надежный инжектор, но и «мозги» иногда могут выходить из строя. Часто проблема с ними распознается по нарушению фаз впрыска: например, искра подается только на цилиндры 2 и 4 или только на цилиндры 1 и 3. Иногда проблема устраняется простой чисткой контактов на ЭБУ. чип, он также подвержен окислению, что становится причиной потери сигнала.

Если есть искра

Не часто, но есть такая проблема.По всем признакам машина должна завестись (бензин брызгает в рампу, стартер крутится, есть искра), но двигатель не заводится. Здесь тоже есть подводные камни.

Форсунки. В большинстве случаев проблема именно с ними, стоит сдать машину на диагностику и почистить ультразвуком. Если в дороге настигла неприятность, обратите внимание на свечи. Если форсунка подает смесь, они должны быть в бензине, если свечи сухие, велика вероятность неисправности форсунки.Однако имейте в виду, что форсунки редко выходят из строя внезапно и сразу. Как правило, до того, как машина перестанет заводиться, двигатель должен утроиться.

Бензин некачественный. Предполагается, что исправный двигатель должен запускаться почти на воде, если он не работает плохо. Это действительно чушь. Примеров «заглохших» двигателей после заправки достаточно (как на «Дядюшке Ашоте», так и на вполне официальных заправках всех известных брендов). Имейте это в виду. Если машина перестала цепляться сразу или спустя короткое время после заправки, не стоит сбрасывать со счетов этот вариант.Выход — слить бензин и залить другой.

Отсутствие необходимого давления в рампе. Здесь мы возвращаемся к проблемам с топливной системой. Возможно дело все-таки в помпе или проблемах с ДПС (маловероятно). Если у вас Январь 7.2, причиной может быть неисправный датчик массового расхода воздуха. В отличие от Января 5.1, здесь этот датчик опрашивается при запуске и в случае возникновения ошибки ЭБУ может не дать двигателю запуститься.

Напоследок отметим, что среди причин не посадки при наличии бензина и искры могут быть следующие:

неправильно выставлены фазы при замене ремня ГРМ, а также его обрыв или проворачивание — стоит проверить;
из-за перегрева «повела» ГБЦ;
Неровная компрессия в цилиндрах, «заклинило» кольца.

Незаводской ВАЗ 2114 — обычная ситуация, и причин, которые ее вызывают. Поэтому к решению этого вопроса стоит подойти во всеоружии.

Если с карбюраторными двигателями более-менее понятно, но что делать, если не заводится инжекторный двигатель? Это хорошо для владельцев крупных городов, где есть эвакуаторы и большое количество автосервисов. А как насчет маленьких городков и деревень? Могу ли я сам найти и исправить проблему? По крайней мере, вы можете попробовать.Не так страшен черт, как его малюют. Что для этого может понадобиться и можно ли обойтись без специального диагностического оборудования? В некоторых случаях и даже такие неисправности встречаются гораздо чаще, чем серьезные.

Двигатель с впрыском не запускается, что необходимо для поиска неисправности.

Для поиска и устранения большинства неисправностей достаточно контрольной лампы, разрядника и мультиметра. Стоимость последнего составляет примерно 250 — 300 руб. Контрольную лампу можно изготовить самостоятельно, подключив два провода к лампе подсветки приборов.Никогда не используйте для этой цели большие и мощные лампы накаливания, например фары. Мощность лампы не должна превышать 2,5–3 Вт. В противном случае возможно повреждение контроллера. Можно использовать для этой цели светодиоды, но нужно учитывать, что он поляризованный, то есть один его вывод должен быть подключен только к плюсу, а другой — к минусу.

Искровой разрядник необходим для проверки искры на свечах зажигания. Вы можете сделать это сами. Подойдет пара старых свечей или что-нибудь еще.

Лучше всего использовать указатель уровня топлива для проверки топливной системы. Монометр должен быть рассчитан на давление не менее 5 атм. Соединительную арматуру можно собрать самостоятельно.

Инжекторный двигатель не запускает поиск неисправностей.

Если стартер вашего автомобиля вращается нормально, а автомобиль не заводится, первым делом проверьте, включен ли топливный насос. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сиденья или багажника.

В том случае, когда не слышен бензонасос, необходимо проверить исправность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях реле и предохранители расположены на полке под бардачком или под ним. На ВАЗ-2110 ВАЗ-1117 и им подобных следует заглянуть в консоль отопителя со стороны пассажира, открутив винты крепления и сняв боковую крышку.

Если предохранители исправны, проверьте активацию главного реле и реле топливного насоса. Активация определяется по характерному щелчку, или вы можете почувствовать его, приложив к нему палец.

Для определения неисправности при отказе включения любого из реле перейдите по соответствующей ссылке, щелкнув по ней мышью:,

Проверка топливной системы.

Если топливный насос включается, проверьте давление топлива в рампе. Если имеется, вы можете использовать манометр, но если он недоступен, скорее всего, можно просто проверить его на глаз.Для проверки давления на автомобилях ВАЗ необходимо прижать золотник, расположенный в конце аппарели, с противоположной от подачи стороны, под защитным колпачком. Проверка давления на автомобилях ГАЗ осуществляется путем отсоединения подводящей трубки, которая крепится к аппарели. При включении топливного насоса давление топлива должно быть не менее 2,8 атм.

Если проверка проводится без манометра, то при нажатии на золотник или снятии подающей трубки должно быть давление в рейке, а при включении топливного насоса топливо должно подаваться равномерно. поток с постоянным давлением.Когда насос работает и нет давления, причиной может быть нехватка топлива, засорение фильтров или топливопроводов, неисправность самого насоса.

Проверка системы зажигания.

Если в топливной системе есть давление, необходимо проверить систему зажигания и состояние свечей зажигания. Обязательно используйте искровой разрядник для проверки искрового разряда. При проверке искры свечой, поставленной на корпус, может появиться большое сопротивление, что может привести к выходу из строя контроллера.При проверке искры на разрыв, при очень большом зазоре также возможно повреждение модуля или контроллера. Кроме того, есть вероятность получить недостаточно приятный удар электрическим током.

Прочие неисправности.

Если давление в топливной системе в норме и на свечах зажигания есть искра, но инжекторный двигатель не запускается, проверьте правильность установки установочного диска, расположенного на шкиве коленчатого вала. На этом диске отсутствуют два зубца, образующих щель.Это временной интервал, который используется для запуска отчета для датчика. При установке первого цилиндра в верхнюю мертвую точку датчик должен находиться на расстоянии 19-20 зубцов от зазора синхронизации. Если положение датчика не соответствует этому положению, то это может свидетельствовать о вращении диска из-за поломки резинового демпфера или ослабления крепежного болта и поломки шпоночного места.

В случае исправности систем подачи топлива и зажигания причину следует искать в самом двигателе.Необходимо проверить газораспределительную систему и состояние цилиндро-поршневой группы двигателя путем замера компрессии.

«Если вы заметили ошибку в тексте, выделите это место мышью и нажмите CTRL + ENTER»

admin 12/03/2012

Снятие трансмиссии ВАЗ 21. Установка автоматической трансмиссии

При замене сцепления нужно знать, как снимать коробку на ВАЗ-2109. Без этого невозможно произвести ремонт корзины и дисков сцепления, а также произвести ремонт.На «девятках» коробку можно снять, не используя эстакаду или смотровую яму. Вы также можете установить его без таких удобств. Но требуется сноровка, так как вся работа выполняется в этом случае немного сложнее. Обязательно обзавестись инструментами, желательно иметь под рукой хороший набор ключей.

Подготовительные работы

Перед снятием коробки на ВАЗ-2109 нужно подготовить машину к разборке. Для этого:

Полностью отсоедините аккумулятор и снимите его.
Домкрат установлен с левой стороны.
Ослабьте болты крепления колес.
Разблокируйте гайку крепления внешнего ШРУСа и ослабьте ее.
Поднимите левую сторону и полностью снимите колесо с автомобиля.
Поставьте под картер коробки передач емкость не менее 5 литров.
Слить трансмиссионное масло. Оцените его состояние, при необходимости залейте новый позже.

На этом подготовительные работы закончены, можно приступать к демонтажу элементов, которые будут мешать снятию коробки передач.

Разборка левого привода

Перед снятием коробки на ВАЗ-2109 обязательно разобрать левую часть подвески. Дело в том, что при перекладывании коробки будет мешать левый привод. Поэтому нужно освободить место для маневров:

Ключом на «17» открутите два болта, которыми шаровой шарнир крепится к кулаку ступицы.
С помощью плоскогубцев необходимо вытащить шплинт из отверстия в рулевом наконечнике, а затем гаечным ключом открутить гайку на «19».
Установив съемник на наконечник, необходимо вынуть палец из отверстия в кулаке.
Отодвинуть тормозной шланг.
После этого нужно полностью открутить гайку на внешнем ШРУСе.
Потяните всю стойку на себя, чтобы диск упал на землю.

Шестой пункт можно опустить, достаточно просто снять внутреннюю гранату с КПП. Но правая граната снимается только после того, как ящик сдвинут в сторону.Снять коробку ВАЗ-2109 своими руками несложно, достаточно соблюдать последовательность всех действий.

Окончательная разборка

Затем нужно произвести следующие манипуляции:

Снимите стартер, предварительно отсоединив от него два провода.
Открутите отрицательный провод, прикрепленный к коробке передач, ключом на 13.
Ослабьте фиксатор троса сцепления и снимите его.
Открутить трос привода спидометра.
Подложите опору под коробку передач, можно обычный домкрат.
Отсоедините рычаг от сцены.
Полностью снимите подушки, которыми трансмиссия крепится к кузову автомобиля.
Если нужно будет снять двигатель с коробкой ВАЗ-2109, его нужно будет вывесить.

Вот и все, теперь коробка передач удерживается на месте всего тремя болтами и одной гайкой на моторной лодке.

Как полностью снять коробку?

После выполнения всех предыдущих шагов вам нужно будет открутить три болта и одну гайку с помощью ключей на «19», которые крепят коробку передач к двигателю лодки.Не волнуйтесь, после откручивания этих резьбовых соединений коробка не упадет. Его придется отстыковывать с помощью монтажных ножей.

Осторожно, стараясь не повредить элементы картера, отодвинуть коробку передач от двигателя. Все работы лучше проводить на эстакаде или смотровой яме, но если у вас нет таких помещений, то достаточно вывесить переднюю часть машины. Обязательно вместо одного из внутренних ШРУСов вставить в отверстие кусок трубы. В противном случае может сломаться механизм дифференциала, придется полностью разбирать и ремонтировать коробку.После того, как первичный вал сошёл со шлицев, можно опускать коробку передач на землю. Это дает вам полный доступ к механизму сцепления, который установлен на маховике коленчатого вала.

Установка коробки

Процедура установки выполняется в обратном порядке … Обязательно очистите картер трансмиссии от грязи. Вам необходимо выполнить следующие действия:

Поднимите коробку передач до тех пор, пока первичный вал не будет примерно отцентрован на маховике. При этом в дыру нужно установить правильную гранату.
Установите первичный вал в отверстие маховика. При необходимости вы можете прокрутить его, чтобы он вошел в шлицы.
Вытяните картер коробки передач как можно ближе к двигателю. Делайте это как можно более равномерно, чтобы КПП не сбился с пути.
Установите три болта и стопорную гайку трансмиссии.
Установить в отверстие.
Ставим на место подушки, ступень, стартер, подключаем все провода.
Установите на место тросы привода сцепления и спидометра.

После этого можно собрать левую часть подвески, заменив шаровую опору и закрепив ее двумя болтами. Наденьте рулевую часть и затяните гайку. Закрепите шплинтом. Колесную гайку следует затягивать только после установки автомобиля на колеса. Вот как снять коробку передач на ВАЗ-2109, процедура простая, но нужен навык — процесс может затянуться на пару дней, если нет опыта.

Прежде всего, по возможности, поставьте машину в яму и заручитесь помощью другого человека, потому что снять коробку самостоятельно крайне проблематично, хотя и возможно.Однако здесь мы представим способ снятия коробки передач без ямы. Решите, нужно ли сливать масло или нет, а перед этим снимите стартер и аккумулятор — теперь можно переходить к самой коробке передач.

Сначала отсоедините трос сцепления. Здесь нет ничего сложного, просто ослабьте затяжку первой и второй гаек и легко снимите.
Затем следует приступить к откручиванию гайки крепления. После того, как он откручен, пора снимать трос с кронштейна на КПП.
Сжимая пружинные фиксаторы, отсоединяем провода от датчика скорости.
После этого следует открутить два болта, которыми коробка передач крепится к двигателю и один болт, последний — скоба зажигания.
Затем снимаем реактивную тягу, откручивая болты крепления и ослабляя хомут, после чего просто тянем назад.
Далее важно снять левый привод — правое трогать не обязательно.
Затем выкручиваем все болты на поворотном кулаке, на нижней правой опоре КПП, откручиваем гайку кронштейна, болты картера сцепления и болт левой нижней опоры.
После этого уже можно двигатель вывесить и хорошо закрепить.
Тогда увидим крайние насадки — их тоже снимаем.
Затем откручиваем еще две гайки задней подушки двигателя.
Теперь вы можете снять коробку передач с направляющих втулок и не забыть удерживать ее.
Сдвинув ее как можно дальше в левую часть автомобиля, можно полностью снять коробку передач с ВАЗ-2110.

После того, как коробка будет полностью снята, над ней можно проводить все необходимые манипуляции: ремонт, регулировку, замену деталей или даже замену на новую.Сборка осуществляется в обратном порядке. Главное не забыть произвести регулировку.

Современное транспортное средство включает в себя множество сложных узлов, механизмов и устройств. В процессе эксплуатации автомобиля они изнашиваются и время от времени требуют ремонта или замены. Коробка передач не исключение, особенно если речь идет об отечественных автомобилях … Несомненно, процедура снятия КПП довольно трудоемкая и занимает много времени. Поэтому большинство автовладельцев прибегают к помощи специалистов.Однако это мероприятие вполне выполнимо в домашних условиях, что позволит сэкономить деньги. Об этом и пойдет речь в статье.

Для снятия и установки коробки передач потребуются следующие расходные материалы и инструменты:

Также понадобится помощник, так как самостоятельно выполнить эту операцию довольно сложно.

Подготовительные работы, которые необходимо сначала снять, чтобы добраться до коробки передач, шаг за шагом

Чтобы попасть на контрольно-пропускной пункт, сначала необходимо обеспечить доступ к днищу автомобиля, поэтому его необходимо поднять.Для этого можно загнать автомобиль на смотровую канавку, эстакаду или поднять с помощью лифта. Затем делаем следующее:

Сначала необходимо демонтировать защиту двигателя (брызговик), для чего торцевым ключом открутить болты крепления брызговика. Далее снимаем защиту.
Затем снимите крышку моторного отсека с правой стороны.
После этого следует слить масло из КПП. Для эффективного слива масла рекомендуется перед сливом прогреть двигатель, дав ему поработать несколько минут.Затем подставляем заранее подготовленную емкость под сливное отверстие и откручиваем пробку.
Когда сточная жидкость полностью стечет, нужно очистить отверстие и заглушку от грязи, после чего прикрутить обратно.
На следующем этапе выключите питание автомобиля, отсоединив его от минусовой клеммы АКБ.
Далее демонтируем воздушный фильтр … Для этого необходимо отсоединить шланги подачи воздуха, вентиляции картера и датчика расхода воздуха.Не забудьте снять корпус воздушного фильтра, который демонтируется вместо шланга, датчика и дроссельной заслонки.
На этом этапе следует снять стартер с автомобиля. Для начала нужно открутить гайку, фиксирующую конец провода сцепления, соединяющего стартер и плюсовую клемму аккумуляторной батареи. Затем снимите наконечник с контактного болта. Теперь отсоединяем провод управления тяговым реле, откручиваем тяговые гайки, после чего снимаем стартер.

Коробка передач 2110, как снять, пошаговая инструкция

От кронштейна необходимо отсоединить коробку передач и вилки для отключения скоростей троса сцепления, для чего вытаскиваем вилки троса сцепления с рычага в подкапотном пространстве.Далее нужно ослабить гайку, фиксирующую оболочку троса на коробке передач. Держим оболочку и вытаскиваем конец кабеля из кронштейна.
Отсоединяем от датчика заднего хода и датчика скорости разъем провода.
После этого нужно отсоединить реактивную тягу, которая крепится к буферу двумя гайками. Когда гайки откручены, необходимо снять кронштейн и демонтировать тягу.
Далее отсоединяем тягу переключения передач от шарнира.
Затем на крышке картера сцепления откручиваем болты крепления и снимаем крышку.
Колесные приводы теперь можно снять. Во избежание проблем при установке следует установить деревянную заглушку. Отложите или снимите правый привод.
Далее ослабляем болты крепления шарового шарнира.
Снимите нижнюю крышку картера.
Откручиваем нижний болт крепления редуктора к мотору.
Затем вывешиваем силовой агрегат, используя подготовленный упор. Снимите левую опору мотора, отвернув гайку крепления.
Отвернув болты крепления КПП и гайки крепления двигателя задней опоры к кузову, снимите заднюю опору.
Вставьте отвертку между картером сцепления и блоком цилиндров, снимите коробку с направляющих втулок.
Отодвигаем КПП как можно дальше, раскачивая, а потом демонтируем.

Коробка передач 2110, как установить КПП после ремонта

Установка коробки передач должна производиться в порядке, обратном снятию. Как вы сами видите, работа непростая и трудоемкая, но ее вполне можно выполнить самостоятельно, точно следуя описанной выше инструкции.

Профи советы, действия водителя после ремонта КПП

Для того, чтобы КПП прослужила долгое время, необходимо правильно его эксплуатировать, в частности:

Стоит отметить, что при обнаружении первых признаков неисправности коробки передач следует как можно быстрее диагностировать поломку с последующим ее ремонтом или заменой.Не рекомендуется эксплуатировать автомобиль, если коробка передач вышла из строя.

В статье описывается, как снять шестерню механической коробки передач (КПП) на автомобилях «Жигули» с передним и задним приводом.

Обучение

Выполнять работы через смотровую яму или эстакаду. Снимите автомобиль с ручного тормоза. Переведите ручку переключения передач в нейтральное положение … Под задними колесами установите колодки.
Снять защиту поддона.
Слить масло из коробки передач.

Передний привод

Чтобы снять МКПП , нужно сбросить клеммы с АКБ.

Под капотом

Снимите заземляющий провод.
Отсоединить магистраль сцепления. Снимите трос с рычага после ослабления гаек наконечника.
Отсоединить провода идущие к стартеру:

снимите с блока те, у которых есть разъем;
снимите шнур питания после откручивания гайки.

Отверните гайки стартера.Потяните его к себе.

Под машину

Отсоедините тягу переключения от конца шарнира.
Отсоединить провод датчика передачи заднего хода от разъема.
Отсоедините трос спидометра после откручивания крепежной гайки.

Полуоси

Ослабьте гайки крепления распорок к рычагам подвески.
Выкрутите гайки (болты) крепления кронштейна к растяжкам или корпусу.
Растяжки отодвинуты в стороны.
Выкрутите и открутите гайку, удерживающую поворотный рычаг вместе с шаровым шарниром.Выдавите шарнирный штифт из рычага.
Вытолкните обе гранаты из контрольно-пропускного пункта и заберите их обратно.

Вставить заглушки вместо снятых полуосей для фиксации дифференциалов. Если они уйдут со своего места, вставить полуоси обратно не получится. В качестве заглушек подходят старые валы или шланги подходящего диаметра.

Подушка двигателя

Снимите крышку картера сцепления.
Подпереть двигатель тросами. Для этого поместите перемычку в виде деревянной планки, опирающейся на крылья корпуса.
Также можно опереть двигатель домкратом.
Демонтировать левую опору, открутить только заднюю.

Снятие КПП с двигателя

Выверните болты крепления картера сцепления к двигателю.
Вытащите коробку из пазов, покачивая. Отсоедините его от мотора и опустите на пол.
При ремонте коробки берите качественные запчасти. Проверенный поставщик — сайт ZAPCHASTI.RIA.COM.
Установка проводится в обратной последовательности.Самый сложный этап — воткнуть вал КПП в шлицы маховика. После установки коробки передач регулируется ход педали сцепления.

Задний привод

Как снять коробку передач с заднеприводного автомобиля? Принцип такой же, как описано выше. Поэтому далее мы будем уделять внимание только отличиям, основные из которых следующие:

Гранат нет, поэтому полуоси снимать не нужно.
Необходимо демонтировать кардан и выхлопную систему.

Начните работу, отключив аккумулятор.

В салоне

В районе КПП сдвиньте багажник вверх. Выдавить замковую шайбу. Снимите рычаг переключения передач со штанги третьей передачи.
Снимите крышки следующих рычагов:

ручной тормоз;
ручки переключения передач.

В моторном отсеке

Отверните фиксатор и снимите патрубок подачи нагретого воздуха к воздушному фильтру.
Отсоедините заземляющий провод.
Отсоединить трос сцепления, датчик скорости.
Снимите стартер.
Откручиваем крепления на выхлопной трубе.

Под моторным отсеком

Снимите резонатор, глушитель и переднюю трубу.
Отсоедините кардан от коробки, сняв предохранительную скобу.
Отсоединить трос спидометра и провод заднего хода.
Выкрутить и отвести цилиндр сцепления.
Снять крышку картера.
Вывесьте двигатель или подставьте снизу.
Снимите опускающуюся поперечину коробки передач. Будь осторожен!

Выверните болты крепления картера сцепления к двигателю.
Снять коробку передач.
Коробка передач устанавливается в обратном порядке.
Как снять коробку передач без ямы ? Для этого передняя часть автомобиля поднимается на домкраты. Во время извлечения ящика из пазов можно использовать деревянный упор в полу для поддержки.
К снимаем коробку передач первый раз, лучше посмотреть видео … Делайте работу вместе.

Не забудьте поделиться с друзьями:

Ремонт автомобиля — довольно сложная и трудоемкая операция, и обычно ее доверяют профессионалам автосервиса. Отдельные агрегаты автомобилей, как правило, не требуют демонтажа и ремонта водителем в гараже. Однако услуги ремонтников дорожают, а автомобилей с каждым годом ломается все больше. Владельцы продукции отечественного автопрома пока не лишены возможности самостоятельно устранить неисправность своего «железного коня».Поломка трансмиссии — одна из частых проблем, от которых у владельца автомобилей ВАЗ начинает болеть голова. Сегодня мы поговорим о том, как снять коробку на ВАЗ 2110, провести диагностику и отремонтировать по возможности.

Механическая пятиступенчатая устанавливается на автомобили Волжского автозавода 10 серии. Он двухвальный, имеет пять передач переднего хода и одну передачу заднего хода. Главная передача, дифференциал и сама коробка совмещены в одном картере. При подсоединении картера к крышке возможно уплотнение с помощью прокладки или герметика, стойкого к бензину и маслу.

Двухвальная система представлена первичным и вторичным валами. Первый — это блок ведущих шестерен, на втором — ведомые шестерни, обеспечивающие движение вперед. Две группы шестерен находятся в постоянном зацеплении. Детали выходного вала можно снять для замены или ремонта.

Выходной вал внутри сделан пустым, чтобы облегчить вес конструкции. В местах расположения шестерен расположены кольцевые канавки, обеспечивающие подачу смазки на поверхность вала при его работе.Вращение шестерни пятой передачи осуществляется через втулку. Шлицы вала используются для установки ступиц синхронизатора. Сами валы установлены в корпусе коробки на подшипниках — паре роликовых подшипников с одной стороны и паре шариковых подшипников с другой.

Дифференциал использует два сателлита. Предварительное натяжение подшипников в нем можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Вы можете найти это кольцо под внешней крышкой подшипника дифференциала.Датчик скорости соединен с пластмассовой шестерней, расположенной на картере коробки передач, которая, в свою очередь, приводится в движение ведущей шестерней на картере дифференциала.

Устройство коробки передач ВАЗ 2110: 1- выжимной подшипник сцепления; 2 — направляющая втулка выжимного подшипника сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — масляный поддон; 6 — оси сателлитов; 7 — ведущая шестерня привода спидометра; 8 — полуосная передача; 9 — коробка дифференциала; 10 — спутник; 11 — картер сцепления; 12 — ведомая шестерня главной передачи; 13 — установочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня 1-й передачи вторичного вала; 17 — синхронизатор 1-й и 2-й передач; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III шестерни вторичного вала; 20 — синхронизатор III и IV передач; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шарикоподшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор передач В; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

При движении по неровной дороге двигатель испытывает вибрации, которые при износе или провисании резиновых амортизаторов могут привести к смещению валов коробки передач.Это может привести к непредсказуемому разъединению, когда шестерни двух валов отключены. Для компенсации таких колебаний в соединении между опорой рычага переключения передач и корпусом коробки передач создается реактивная тяга. Он оснащен резиновой прокладкой для гашения вибрации двигателя, вызывающей дрожание рычага переключения передач.

Сколько масла в коробке передач, можно узнать по щупу. По заводским меркам коробка передач вмещает 3,5 л. Если уровень масла падает, его необходимо долить, иначе ускоренный износ шестерен может привести к поломке.Технический регламент предписывает дежурную замену масла каждые 90 тысяч километров.

Неисправности

Каждый автовладелец со стажем начинает ощущать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок коробки передач связано с износом трущихся деталей, поскольку они испытывают постоянную значительную нагрузку во время движения. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, поэтому начинающему водителю всегда рекомендуется научиться «слушать» машину.Чем раньше вы обращаетесь к проблеме, точно диагностируете и устраняете ее, тем меньше потребуется ремонтных работ и тем меньше они будут стоить.

Классифицировать признаки, указывающие на поломки, можно следующим образом:

Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения передач. Стук может происходить в разных фазах коробки. Опытный автомобилист по такому шороху может даже определить, какие детали находятся в опасности. Например, шум при въезде автомобиля в поворот свидетельствует об износе шестерен дифференциала.
Шестерни включаются с трудом. Помимо износа самих деталей КПП, неисправность может таиться и в сцеплении. Кроме того, можно ошибиться по поводу деформации тяг управления переключением передач. Помните, что пластиковые детали ломаются легче, чем металлические.
Самопроизвольная «потеря» трансмиссии при движении. Со временем зубья шестерен скалываются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления, и трансмиссия «взлетает».В этом случае необходимо также проверить крепление двигателя.
Резкий щелчок и потеря плавности при переключении передач. Если муфта работает правильно, то неисправность такой неисправности чаще всего неисправность блокирующего кольца синхронизатора желаемой шестерни.
Коробка «кушает» много масла. Повышенный расход масла — это, прежде всего, его течь. Это может произойти из-за разгерметизированного картера, а также изношенных сальников, которые расположены практически на любом отверстии в корпусе коробки передач.

Большинство этих неисправностей нельзя устранить никаким другим способом, кроме как заменой изношенных деталей. Коробка передач расположена близко к центру масс автомобиля и выходит из строя гораздо реже, чем двигатель или подвеска.

Такое повреждение шестерни невозможно устранить никаким другим способом, кроме замены блока

Поэтому, если с ней что-то случилось, потребуется ремонт. Для того, чтобы узнать, какой износ каких деталей провоцирует шум или мешает плавному движению рычага, нужно снять и разобрать коробку передач.

Как снять и установить МКПП

Процедура снятия коробки передач должна производиться путем выезда на эстакаду или в гараж со смотровой ямой. Чем шире и просторнее яма, тем легче будет работать. Обеспечьте хорошее освещение днища автомобиля, потому что все работы будут проходить в полумраке.

Коробка передач в первой десятке весит около 30 кг при условии слива масла. Вес не кажется очень большим, но учтите, что вам нужно будет удерживать коробку передач и откручивать гайки.Есть два варианта: работать с помощником или построить устройство, в которое вы можете положить ящик при извлечении, а затем схватить его обеими руками, чтобы вынуть.

Перечень инструментов, необходимых для демонтажа:

Набор гаечных ключей;
Набор головок с удлинителем;
Отвертки плоские и фигурные;
Плоскогубцы;
Лом;
Джек;
Чистая сухая ткань для протирания.

Снимите пластиковую защиту двигателя, открутив болты торцевым ключом.Щиток, закрывающий моторный отсек, тоже снимаем.
Для начала нужно снять защиту картера
Сливаем масло из коробки. Для этого подойдет любая тара, например, пластиковая 5-литровая бутылка с отрезанным горлышком. Откручиваем пробку, ждем, пока все стечет, затем протираем пробку и сливную горловину и закручиваем отверстие.
Обесточиваем машину снятием клеммы с АКБ
Снимаем воздушный фильтр вместе с дроссельной заслонкой.Также снимаем датчик расхода воздуха и шланги вентиляции картера.
Снимаем стартер. Для этого снимаем все резиновые заглушки с большого болта с плюсом от АКБ и малого болта реле втягивающего, отсоединяем все клеммы, после чего откручиваем болты крепления стартера к корпусу двигателя.
Вытаскиваем трос сцепления, освободив его от вилки и ослабив внешнюю гайку.
Отсоедините проводку от коробки — это датчик указателя скорости и фонари заднего хода.
Удалить реактивную тягу можно, открутив две гайки, крепящие кронштейн к буферу.
Отсоедините тягу привода переключения от шарнира.
Далее необходимо открутить болты на крышке картера сцепления и снять крышку в сторону.
Задача следующего шага — снять приводы правого и левого передних колес. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отставляем в сторону, чтобы не мешали.Болты, удерживающие шаровой шарнир, должны быть ослаблены.
В отверстие, расположенное под внутренним ШРУСом, нужно вставить самодельный чопик
Затем снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.
Выкрутите болт крепления коробки передач.
Затем необходимо поднять двигатель, чтобы освободить съемную коробку. Кабель можно пропустить с помощью крючка по потолочной балке. Удобный вариант — использовать твердую доску в качестве упора.
Следующим этапом является снятие задней опоры силового агрегата … Сначала нужно открутить болт, который крепит двигатель к левой боковой опоре, затем открутить болты крепления задней опоры к кузову и коробке передач. Удерживайте головки болтов вторым ключом, иначе они повернутся. После этого можно снимать саму опору.
Для снятия задней силовой опоры узла потребуются два ключа.
Коробку необходимо снять с направляющих, удерживая ее в подвешенном состоянии.Между блоком цилиндров и картером сцепления можно вставить плоскую отвертку, чтобы получить хорошее разрушающее усилие. Шестерни первичного вала должны выйти из зацепления. Если этого не произойдет, слегка встряхните двигатель, нажав на нее с запорной доской.
Вы можете использовать толстую отвертку как лом, чтобы сдвинуть коробку передач с рельсов.
Будьте осторожны! Тяжелый корпус коробки не должен ни на что опираться. Оттянув его как можно дальше назад, наклоните узел передним краем вперед и вытащите его из-под машинки.

После снятия коробки ее следует разобрать, чтобы провести визуальный осмотр валов и шестерен. При необходимости замените изношенные детали новыми. При сборке коробки обратите особое внимание на герметизацию картера и замену сальников.

Повторная установка коробки производится в обратной последовательности. Если вы делаете такую процедуру впервые, фотографируйте каждый этап, расположение деталей и креплений. Это поможет восстановить последовательность действий.

Видео: разборка КПП на Лада 2110

После ремонта коробки нужно какое-то время обкатать новые шестерни, особенно если вы меняли их блок за блоком, группами. Воздержитесь от агрессивного стиля вождения во время обкатки. Переключая скорость на более высокую, держите паузу в одну-две секунды, а при понижении передачи наоборот сразу включайте новую. Всегда следите за уровнем масла — если оно упало, не поленитесь залезть под машину и проверить герметичность стыка между крышкой и картером.Обращайтесь с автомобилем осторожно, и срок службы трансмиссии увеличится.

выключатель соленоида стартера двигателя, выключатель соленоида стартера Поставщики и производители на Alibaba.com

Покупайте эффективно и премиум-класса. Выключатель соленоида стартера от Alibaba.com с гарантированными сделками и предложениями. Эти. Электромагнитный переключатель стартера двигателя запускает двигатель путем запуска двигателя внутреннего сгорания. Их мощность запускает двигатель, и поэтому их называют стартерными двигателями и самозапускающимися двигателями.Для больших моторов дополнительный двигатель внутреннего сгорания также может играть роль стартера.

В зависимости от их механизма. Электромагнитный переключатель стартера различных типов можно приобрести на Alibaba.com. В электрических стартерах используется система соленоида-магнита, и они обычно входят в состав бензиновых и небольших дизельных двигателей. С другой стороны, в гидравлических стартерах используется система клапанов, насосов, фильтров, поршневых аккумуляторов и резервуара. Электромагнитный переключатель стартера входит в состав некоторых дизельных двигателей и является надежным методом запуска в большом диапазоне температур.И, наконец, пневматические стартеры состоят из воздушного компрессора, резервуара высокого давления и турбины с редуктором. Они входят в состав некоторых газотурбинных и дизельных двигателей. Есть также некоторые пружинные стартеры, которые используют потенциальную энергию пружины для запуска двигателя без использования аккумулятора.

Электромагнитный выключатель стартера двигателя весьма полезен, когда речь идет о работе двигателей и моторов. Они отвечают за плавное зажигание двигателя, поэтому на него не накладывается дополнительная нагрузка, что обеспечивает плавную работу.Они находят применение в насосах, станках, генераторах и многом другом. Это оборудование используется в ряде отраслей, таких как автомобилестроение, строительство и машиностроение.

Получите разнообразие. Электромагнитный выключатель стартера на Alibaba.
