Ремонт КПП ВАЗ 2107 нового образца (5 ступенчатой, т.н. «разорванный пакет») часть 1 — разборка КПП | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Предлагаю вашему вниманию статью по ремонту 5 ступенчатой КПП нового образца (так называемый «разорванный пакет»)
 Часть фоток процесса будет повторяться,прошу сильно не пинать,фотки в основном делались при сборке,так как КПП и детали были отмыты,и фотик остался чистым :).
 Какой инструмент потребуется дополнительно?  Фиксатор первичного вала (я сделал из старой ступицы ведомого диска сцепления),  высокая головка на «30» для отворачивания гайки вторичного вала,пара мощных отверток,съемник стопорных колец, ударная отвертка с молотком и,в идеале, динамометрический ключ.

Вряд ли у кого под рукой окажется специальный стенд для ремонта КПП,в принципе и на столе можно перебрать, а ещё можно её в тиски аккуратно зажать.
 Итак,сливаем масло с КПП,снимаем КПП с машины,снимаем эластичную муфту,заднюю подушку КПП вместе с траверсой и вынимам вилку сцепления с пыльником и выжимным.


 Тщательно очищаем КПП от грязи при помощи щетки по металлу,подходящим инструментом типа отвертки,в идеале продуваем компрессором.



Хоть масло и слито,всё равно в КПП осталось немного масла,так что учитываем этот факт при разборке.

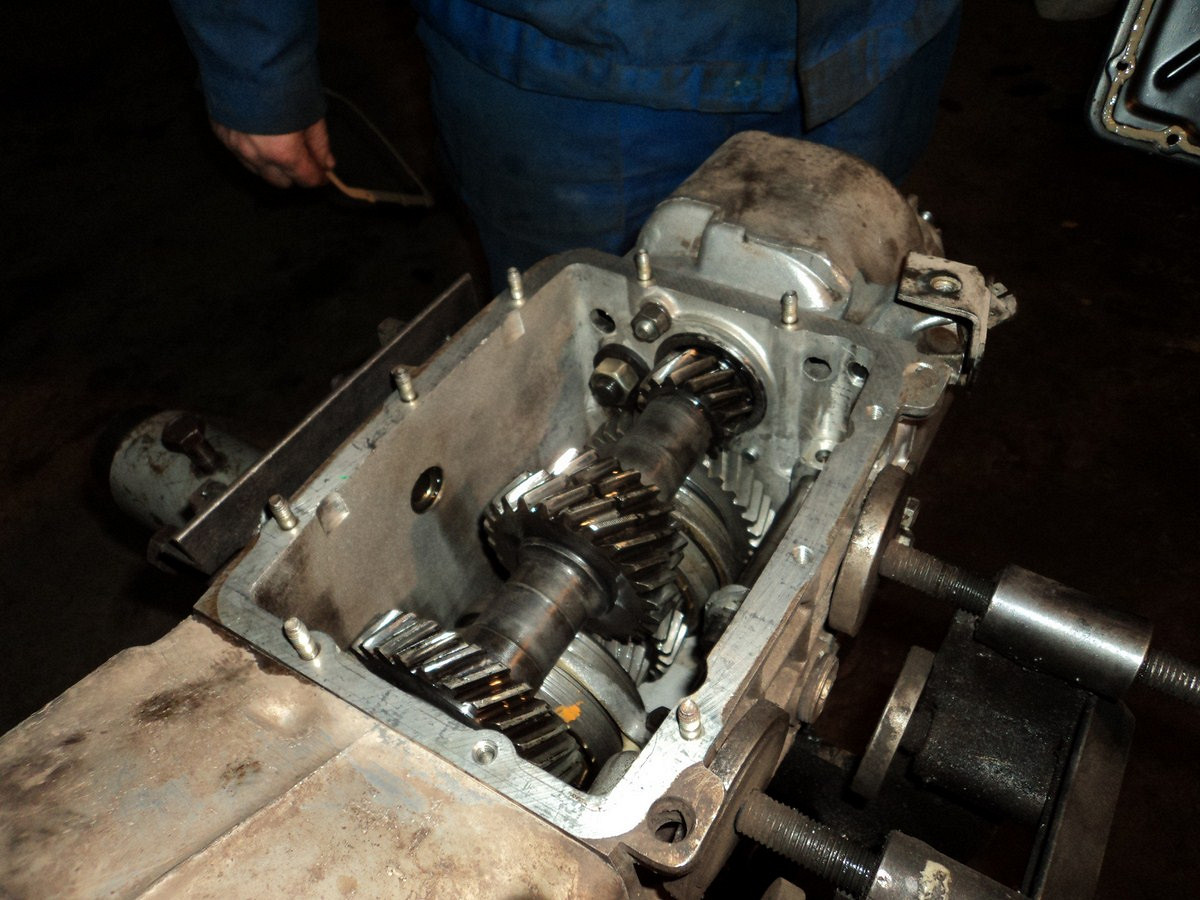

Снимаем нижнюю крышку КПП.

Снимаем резиновый пыльник муфты со вторичного вала,стопор со вторичного вала,при помощи подходящей выколотки выбиваем центрирующую втулку муфты.Если не удается «подцепить» втулку, то отворачиваем гайку вторичного вала насколько возможно и заворачиваем её обратно.
 Втулка при этом почти слезет с насиженного места.Включаем любую передачу,фиксируем первичный вал,и откручиваем гайку вторичного вала на «30».Снимаем конусную пружинную шайбу.

Если под рукой нет фиксатора первичного вала,то можно воспользоваться алюминиевой ложкой,вставив её ручку между шестернями первичного и промежуточного валов. Не стоит бояться за шестерни,люминь им не повредит.


Снимаем фланец эластичной муфты.

Отворачиваем выключатель фонарей заднего хода. Не потеряйте медную уплотнительную шайбу.

Отворачиваем гайку и вынимаем привод спидометра

Включаем вторую передачу и снимаем корпус рычага переключения передач,отвернув три гайки по наружнему радиусу.

Отворачиваем две гайки крепления кронштейна штанов к КПП

Снимаем кронштейн и вынимаем находящийся под ним закладной болт с четырехгранной головкой.

Отворачиваем пять гаек крепления задней крышки снаружи и одну внутри.

Снимаем заднюю крышку,иногда слегка приходится пристукнуть молотком.Подшипники могут при этом разъединиться,
часть подшипника остается на валу,часть в задней крышке,не страшно.

Снимаем со вторичного вала внутреннее кольцо подшипника (далее по тексту П.),затем снимаем шестерню привода спидометра.

АХТУНГ! Под шестерней привода есть маленький шарик,не потеряйте!

Снимаем маслоотражательную шайбу. Осматриваем её,был случай,когда шайба слезла со втулки.

При помощи отвертки выставляем шток переключения 1-2 передач в нейтральное положение.
Фиксируем первичный вал и страгиваем с места головкой на «17» болт крепления блока шестерен.Дальше он пойдет от руки,
но пока его не отворачиваем.

Теперь надо снять кожух сцепления (он же колокол). Отворачиваем одну гайку на «13» и шесть гаек на «17».

Снимаем,убираем в сторону.На первичном валу,либо в колоколе остается пружинная конусная шайба.
Осматриваем её на предмет протёртости,трещин.Иногда вместо конусной шайбы может стоять толстое кольцо.

Удерживая первичный вал фиксатором,отворачиваем передний болт промежуточного вала (далее промвал) головкой на «19».

Откручиваем два болта пластины,удерживающую пружины фиксаторов штоков переключения передач.

Под пластиной расположены три пружины,две одинаковые по длине (для штоков 1-2 и 3-4 передач) и одна подлиннее (для штока 5 передачи и заднего хода).
Вынимаем пружины.

Под пружинами находятся три шарика,они в масле,сами не выпадают,но всё же приглядывайте за ними
в процессе дальнейшей разборки.

Теперь отворачиваем болт блока шестерен и вынимаем его. Теперь вынимаем блок шестерен.Движение назад и вбок.
Шестерни 5 передачи при этом немного отходят назад.

Между блоком шестерен и задним П. промвала установлено дистанционное кольцо.Оно иногда прилипает к блоку шестерен
и в самый неподходящий момент отпадывает.

Снимаем с вторичного вала шестерню 5 передачи в сборе с штоком переключения 5 передачи,с шестеренкой З.Х.,муфтой.

Снимаем дистанционное кольцо.

При помощи подходящего тонкого предмета выталкиваем из гнезда шарик фиксатора.Я использую трубочку от ВД 40,она гибкая.

Теперь щипцами разжимаем стопорное кольцо ступицы муфты синхронизатора V передачи и снимаем его.

Снимаем со вторичного вала коробки передач ступицу.

Снимаем пружинную шайбу.Она обращена в сторону шестерни З.Х.

Снимаем шестерню заднего хода

Теперь надо снять промвал.Для этого надо снять передний подшипник.
Иногда достаточно отвертками зацепиться за стопорное кольцо и П. вылезет.

Иногда он не хочет слазить,тогда приходится закрутить болт несколько витков в промвал и,создав упор отверткой,слегка

постучать молотком по болту и сдвинуть подшипник с места.Иногда подшипник разбирается,не страшно,его можно собрать.

Теперь снимаем задний П. промвала,вытолкнув его из корпуса отверткой.

Вынимаем промвал.

Отворачиваем болт крепления вилки 3-4 передач к штоку переключения 3-4 передач головкой на «10».

Вынимаем шток и одновременно вытаскиваем вилку.

АХТУНГ! В штоке переключения расположен маленький блокировочный сухарь.При вытаскивании штока может выпасть.

Затем извлекаем блокировочный сухарь из корпуса КПП.

Вытаскиваем шарик фиксатора.

  Отворачиваем болт крепления вилки 1-2 передач к штоку переключения 1-2 передач головкой на «10».

Вынимаем шток и одновременно вытаскиваем вилку.

Затем извлекаем блокировочный сухарь из корпуса КПП.

Вытаскиваем шарик фиксатора.

Вынимаем первичный вал.

Извлекаем игольчатый подшипник.Осматриваем поверхности трения игольчатого П.внутри первичного вала и на вторичном валу.
Если есть следы выкрашивания,то вал придется менять.

Отмываем подшипник и внимательно осматриваем его,беговая дорожка и шарики не должны иметь следов выкрашивания,питтинга
Смазанный маслом подшипник должен вращаться тихо,без заеданий и шума.
Вот так выглядит изношенная беговая дорожка-причина шума

Если возникла необходимость заменить подшипник,то:
Снимаем стопорное кольцо с наружней обоймы подшипника

При помощи съемника снимаем стопорное кольцо,если не слазит с насиженного места,то сбиваем выколоткой,
снимаем пружинную шайбу

Выпрессовываем подшипник и напрессовываем новый. Стопорное кольцо осаживаем на место при помощи бородка

ударом вдоль вала

При помощи ударной отвертки и молотка страгиваем с места и отворачиваем три винта стопорной пластины.

Винты при отсутствии повреждений можно использовать заново,а вот корончатые шайбы всегда при сборке ставим новые.
Снимаем стопорную пластину.

Извлекаем подшипник из корпуса КПП в сборе со стопорной шайбой.

Удерживая на валу шестерни вытаскиваем вторичный вал в сборе из корпуса КПП.

Отмываем корпус.

Вот так выглядит снятый вторичный вал в сборе.

Снимаем с вала муфту 3-4 передачи,осматриваем муфту.Забоин на зубчиках быть не должно.
Теперь разбираем вторичный вал для осмотра 1 и 2 передач.Все детали просто снимаются с вала.
Иногда ступица 1-2 передач может сидеть достаточно плотно,пара легких ударов по шестерне 2-ой передачи и ступица слезет.
Вот так выглядят снятые со вторичного вала детали 1 и 2 передач.

Если надо получить доступ к шестерне 3 передачи и блокирующему кольцу,то разбираем вал в следующем порядке:
Зажимаем вал в тисках через тряпку.

Разжать стопор не получиться,сбиваем его с места выколоткой,кольцо само выскочит.

Снимаем пружинную шайбу.

Снимаем ступицу муфты.

Снимаем шестерню 3 передачи в сборе.

Меняем изношенные детали.

Ставим на место шестерню,ступицу,пружинное кольцо.

При помощи съемника стопорных колец максимально близко ставим стопорное кольцо к его месту на валу.

При помощи выколотки ударом сверху и по периметру кольца засаживаем стопорное кольцо на место.

Осматриваем шестерни,зубчики не должны иметь забоин,грани должны быть острыми

Осматриваем шестерни,сколы зубьев не допускаются.

При покупке новой шестерни обратите внимание на зубья самой шестерни — забоин и прочих дефектов быть не должно.
Попадались новые шестерни с забоинами,вследствие чего шум был обеспечен.
 Осматриваем блокирующее кольцо синхронизатора,на нем не должно быть отметин от муфты (насечки по кольцу или же проточка кольцеобразная)
На фото слева изношенное кольцо,справа новое

Для замены блокирующего кольца прижимаем кольцо к шестерне (сжав пружину)
и съемником разжимаем стопорное кольцо

Снимаем стопор и блокирующее кольцо

Ставим новое кольцо,собираем обратно,проверяем лёгкость перемещения,заедать не должно.

Осматриваем муфту-забоин на зубчиках,следов износа в проточке под вилку быть не должно
Изношенная муфта

Новая муфта

Осматриваем вилки переключения.Износ на рабочей поверхности вилки не допускается.

Для сравнения-новая и изношенная вилка

Меняем сальник первичного вала.
Со стороны сцепления через отверстие в направляющей втулке выжимного подшипника подходящей по диаметру выколоткой
выбиваем сальник.

Тщательно очищаем,обезжириваем,,смазываем тонким слоем герметика,
сажаем сальник на место при помощи головки на «32».

Изучаем опорный «солдатик» вилки сцепления на предмет износа.
Осматриваем пружинную упорную шайбу (износ опорных поверхностей,трещины не допускаются).

Наносим немного литола на посадоное место шайбы и ставим её на место.При помощи литола шайба «приклеена» и не выпадет при сборке.

Займемся теперь задней крышкой.
Как правило в ней остается обойма одного или двух подшипников.Да и сальник тоже надо менять.
Выбиваем при помощи удлинителя заглушку.

Выбиваем сальник при помощи отвертки.

При помощи отвертки и молотка выбиваем подшипники из корпуса задней крышки.П. сидят без натяга,поэтому выбиваются легко.

Отмываем корпус,обезжириваем посадочные места сальника и заглушки.
  На посадочные места сальника и заглушки наносим герметик.
Запрессовываем сальник и заглушку.

Разборка и сборка коробки передач ВАЗ-2107

При разборке коробки желательно любым способом маркировать, или запоминать где какая деталь стояла, потому как многие детали схожи.

При установке новых деталей нужно учитывать зазоры и притертость смежных деталей.

Разборка и ремонт коробки передач требуются при следующих неисправностях:

Повышенный шум в коробке передач:

— износ подшипников;

— износ зубьев шестерен и синхронизаторов;

— осевое перемещение валов.

Затрудненное переключение передач:

— износ сферического шарнира рычага переключения передач, отсутствие смазки в узле;

— деформация рычага переключения передач;

— заусенцы, погнутости, загрязнение гнезд штоков, заклинивание блокировочных сухарей;

— загрязнение шлицев скользящей муфты и ступицы;

— деформация вилок переключения передач.

Самопроизвольное выключение или нечеткое включение передач:

— износ лунок под шарики на штоках, поломка пружин фиксаторов;

— износ блокирующего кольца синхронизатора;

— поломка пружины синхронизатора;

— износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.

Пониженный уровень или утечка масла:

— износ сальников первичного и вторичного валов;

— ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок;

— ослабление крепления картера сцепления к картеру коробки передач.

Рассмотрим ремонт четырехступенчатой коробки передач. Ремонт пятиступенчатой коробки в основном не отличается, за исключением некоторых деталей. Ремонт пятиступенчатой коробки рассмотрим в следующей статье Ремонт пятиступенчатой коробки передач ВАЗ-2107

Тщательно очищаем от грязи, моем картер коробки передач щеткой и горячей водой с моющим средством снаружи и ставим ее на верстак картером сцепления вниз.

Двумя отвертками разводим секторы распорной втулки

снимаем ее и резиновую втулку демпфера.

Снимаем эластичную муфту и фланец со вторичного вала коробки передач

Головкой «на 13» отворачиваем две гайки крепления опоры

снимаем опору

Головкой «на 10» отворачиваем гайку крепления привода спидометра.

..и снимаем его.

Ключом «на 22» отворачиваем выключатель света заднего хода.

…и снимаем его.

Ключом «на 13» отворачиваем упор перемещения рычага переключения передач

Ключом «на 13» отворачиваем две гайки крепления кронштейна

Снимаем кронштейн и вынимаем болт с квадратной головкой

Ключом «на 13» отворачиваем остальные гайки крепления задней крышки коробки передач

Снимаем заднюю крышку, передвинув рычаг переключения вправо, чтобы освободить его от штоков включения передач

Осторожно, стараясь не повредить, снимаем прокладку задней крышки

Снимаем задний подшипник

Снимаем ведущую шестерню привода спидометра и ее фиксатор – стальной шарик

Головкой «на 10» отворачиваем болт крепления вилки включения передачи заднего хода

Снимаем вилку включения заднего хода и промежуточную шестерню заднего хода

Снимаем со штока включения заднего хода дистанционную втулку

Съемником снимаем стопорное кольцо с промежуточного вала

Снимаем ведущую шестерню заднего хода и пружинную шайбу

Съемником снимаем стопорное кольцо со вторичного вала

Снимаем ведомую шестерню заднего хода и пружинную шайбу

Ударной отверткой отворачиваем четыре винта крепления стопорной пластины подшипника и оси промежуточной шестерни заднего хода.

Снимаем стопорную пластину.

Вынимаем ось промежуточной шестерни заднего хода

Головкой «на 10» отворачиваем десять гаек крепления нижней крышки

29. Снимаем крышку с прокладкой.

Кладем коробку передач на бок.

Головкой «на 13» отворачиваем одну гайку,..

…а головкой «на 17» – шесть гаек крепления картера сцепления к коробке передач

Разъединяем картеры и снимаем прокладку.

Ключом «на 13» отворачиваем два болта крепления крышки фиксаторов штоков

Снимаем крышку и извлекаем из отверстий три пружины и три шарика

Вынимаем шток вилки включения заднего хода.

Головкой «на 10» отворачиваем болт, крепящий вилку включения III и IV передач

Выдвигаем штоки, одновременно удаляя блокировочные сухари

Полностью вынимаем шток вилки включения III и IV передач

Головкой «на 10» отворачиваем болт, крепящий вилку включения I и II передач.

Вынимаем шток вилки включения I и II передач.

Нажав на муфты, включаем сразу две передачи и ключом «на 19» отворачиваем болт крепления переднего подшипника промежуточного вала.

Поддев двумя отвертками за стопорное кольцо, вынимаем передний подшипник промежуточного вала

Выталкиваем наружу задний подшипник промежуточного вала

Наклонив, вынимаем промежуточный вал из картера коробки передач.

Вынимаем две вилки переключения передач.

Поддев отверткой, вынимаем первичный вал в сборе с подшипником и кольцом синхронизатора.

Снимаем игольчатый подшипник со вторичного вала.

Поддев отверткой, извлекаем шпонку с задней части вторичного вала.

Поддев двумя отвертками, снимаем задний подшипник вторичного вала

Вынимаем вторичный вал из картера коробки передач.Вертикально устанавливаем вторичный вал, зажав его в тисках через картонные прокладки

Снимаем муфту синхронизатора III и IV передач.

Съемником снимаем стопорное кольцо…

…и снимаем ступицу синхронизатора и пружинную шайбу

Поддев отверткой, снимаем стопорное кольцо, а также блокирующее кольцо синхронизатора и пружину синхронизатора.

Снимаем шестерню III передачи

Оперев шестерню I передачи на жесткое основание, молотком через проставку из мягкого металла выбиваем вторичный вал и снимаем с него шестерню II передачи в сборе, муфту синхронизатора I и II передач, ступицу синхронизатора, шестерню I передачи и втулку шестерни I передачи.

Элементы синхронизаторов I, II и IV (на первичном валу) передач разбираются аналогично синхронизатору III передачи.

Для снятия подшипника первичного вала съемником разжимаем стопорное кольцо…

…и снимаем его вместе с пружинной шайбой

Оперев подшипник на жесткое основание, молотком через выколотку из мягкого металла выбиваем первичный вал.

Для снятия рычага переключения передач с задней крышки картера коробки передач отсоединяем от рычага возвратную пружину

Ключом «на 10» отворачиваем три гайки крепления шаровой опоры рычага и. ..

…снимаем рычаг со шпилек.

Для замены манжеты первичного (ведущего) вала выбиваем выколоткой манжету через отверстие в передней крышке коробки передач и…

…снимаем ее

Перед осмотром детали коробки передач тщательно очистите. Щеткой или скребком удалите все отложения и очистите отверстия и шлицы от возможных загрязнений; затем промойте, чтобы устранить и растворить все остатки масла.

Обдуйте детали струей сжатого воздуха и аккуратно протрите их. Особенно тщательно продуйте подшипники, направляя струю сжатого воздуха так, чтобы не возникало быстрого вращения колец.

На зубьях шестерен и муфт не должно быть сколов, задиров, усталостных выкрашиваний и заметного износа.

Поверхности валов, осей и штоков переключения передач должны быть совершенно гладкими, без задиров, раковин и сильного износа.

На картере не должно быть трещин и забоин, а в расточках под подшипники – износа и следов проворачивания.

На шлицах валов недопустимы коррозия и следы смятия и заедания.

Незначительные повреждения можно устранить мелкой шкуркой с последующей полировкой, но лучше заменить поврежденные детали новыми.

Все подшипники качения, как шариковые, так и роликовые, должны быть в безукоризненном состоянии, их радиальный люфт не должен превышать 0,05 мм, на дорожках и телах качения недопустимы любые дефекты.

Сепараторы не должны иметь разрывов, касаний колец и оплавлений (у пластмассовых).

Вообще, если «пробег» коробки превышает 120 тыс. км и производится ремонт агрегата с разборкой, все подшипники лучше заменить новыми независимо от их состояния, особенно если были замечены сильные повреждения шестерен и муфт включения передач.

Манжеты заменяем новыми в любом случае. При сборке смазываем все детали коробки, в т.ч. гнезда подшипников и сами подшипники трансмиссионным маслом, стыки картера и крышек покрываем тонким слоем маслостойкого герметика, а детали механизма переключения – смазкой ШРУС-4.

Собираем коробку передач в порядке, обратном разборке.

Пружина фиксатора штока вилки заднего хода отличается от других жесткостью, она имеет черное покрытие.

Перед установкой рабочую поверхность манжет покрываем тонким слоем смазки Литол-24. Болт зажимной шайбы подшипника промежуточного вала затягиваем моментом 8,1–10,0 кгс∙м. Гайку заднего конца вторичного вала затягиваем моментом 6,8–8,4 кгс∙м.

Ремонт коробки передач ваз 2107

Признаками выхода из строя коробки передач является повышенная шумность во время эксплуатации автомобиля, тяжелое переключение передач, подтекание масла, самопроизвольное выключение передачи. В случае проявления хоть одной неисправности, производится ремонт коробки передач ВАЗ-2107.

Снятие МКПП

В любом случае, чтобы произвести ремонт коробки передач ВАЗ-2107, потребуется ее снять с автомобиля. А для того чтобы это сделать нужно загнать автомобиль на смотровую яму или эстакаду.

Первым делом нужно снять с рычага переключения передач стержень. После этого нужно отверткой открутить саморезы крышки, закрывающей отверстие пола кузова авто. На этом работы внутри салона закончены, все последующие действия по снятию производятся снизу автомобиля.

Находясь под автомобилем нужно:

  1. Снять приемную трубу выхлопной системы;
  2. Затем откручивается и снимается стартер с картера маховика;
  3. От коробки передач отсоединяется карданный вал.

Для удобства снятия коробки нужно отсоединить поперечину задней опоры двигателя и трос привода спидометра.

Далее от коробки передач отсоединяется цилиндр гидропривода сцепления. Важно, чтобы при отсоединении цилиндра, случайно не снять с него гидравлический шланг.

После этого нужно отвернуть болты с помощью которых крепится крышка картера сцепления (ключ на 10). Далее приступают к непосредственному снятию коробки, а поскольку вес ее значительный, под нее нужно установить надежную опору.

Затем при помощи торцового ключа откручиваются болты благодаря которым крепиться картер сцепления к двигателю. Теперь, чтобы снять коробку ее нужно аккуратно сдвигать назад, постепенно выводя первичный вал со ступицы ведомого диска сцепления.

Делать это нужно осторожно, чтобы не допустить смещения ведомого диска, иначе установка коробки на место будет затруднена. В принципе, работы по снятию завершены, можно производить ремонт коробки передач ВАЗ-2107.

Так же читайте — Ремонт автоматической коробки передач, особенности ремонта.

Разборка коробки

Повышенная шумность коробки передач может быть вызвана износом или выходом из строя ее подшипников валов, а также значительным износом шестерен и синхронизаторов. Чтобы определить, что вызывает повышенный шум, потребуется ее разборка.

Работа это довольно сложная в технологическом плане, и если автолюбитель не уверен в своих силах, то лучше обратиться на специализированное СТО, иначе в последующем неправильная сборка может привести более значительным последствиям, или же к тому, что коробка передач работать не будет.

Но, если решено было самому производить ремонт коробки передач ВАЗ-2107, то для этого потребуется набор ключей и головок, мощная отвертка, съемники для снятия подшипников.

Порядок работы.

Первым делом откручивают гайки с помощью которых крепится корпус рычага переключения и снимают рычаг с коробки.

Затем снимается кронштейн крепления выхлопной трубы. После этого откручиваются болты крепления задней и нижней крышек коробки. Этого будет достаточно, чтобы визуально определить состояние шестерен и синхронизаторов.

Если замечен значительный их износ, то, скорее всего причина повышенного шума в них. Но стоит также и проверить валы коробки на осевое смещение. Если таковое имеется, то подшипники также сильно изношены и требуют замены.

Для проведения работ по замене изношенных частей потребуется полная разборка коробки передач. Для этого вначале снимают заднюю крышку, открутив гайку ее крепления, доступ к которой возможен после снятия нижней крышки.

Для удобства ее снятия потребуется переместить вниз ползун 1-2 передачи. Затем несильно постукивая по крышке, снимают ее со шпилек.

Чтобы получить доступ к подшипнику 5-й передачи и заднего хода, нужно выпрессовать заглушку. После чего извлекается блок 5-й и передачи заднего хода.

Съемником аккуратно извлекается подшипник и сальник вторичного вала из корпуса крышки. При следах заметного их износа, они заменяются на новые.

Дальнейшая разборка

Для дальнейшей разборки коробки от нее отсоединяется картер сцепления. Это даст возможность доступа к сальнику передней крышки коробки. Если замечено подтекание масла, то сальник нужно заменить.

Дальше выкручивается болт подшипника передней крышки, болт блока шестерен и болт крепления промежуточного вала. После чего откручивается пластина, под которой находится пружины и фиксаторы ползунов.

Пружины и фиксаторы тоже изымаются, важно заметить, какая пружина стояла в каком гнезде, поскольку пружина 5-й передачи и заднего хода несколько длиннее.

После этих процедур снимается блок шестерен. Но перед этим нужно запомнить расположение дистанционных колец. Вначале снимаются шестерни 5-й передачи вместе со штоком переключения. В большинстве случаев шестерни имеют ограничители хода в виде стопорных колец, снимать их нужно аккуратно.

Затем извлекается задний подшипник промежуточного вала и этот вал извлекается из корпуса. После этого из корпуса достается ползун, отвечающий за включение 3 и 4 передачи, заранее открутив от него болт крепления вилки включения.

Таким же образом извлекается ползун 1 и 2 передачи. При их извлечении важно не потерять блокировочные сухари, находящиеся в картере коробки.

Закончив с ползунами можно извлекать первичный вал. Последующей операцией будет снятие стопорной пластины, за которой находится подшипник вторичного вала.

После его снятия появится возможность извлечения вторичного вала. Разборка завершена.

Повышенная шумность

После разборки нужно провести дефектовку деталей коробки. Если замечен сильный износ зубьев шестерни, они подлежат замене. Замену шестерен лучше производить по очереди. Чтобы не попутать шестерни.

Очень многие шестерни имеют стопорные кольца. Такую же дефектовку проходят и синхронизаторы. Заметив хоть незначительный их износ или повреждения – они заменяются.

Особое внимание нужно приделить состоянию подшипников. Они не должны иметь люфта, появления глубоких беговых дорожек шариков.

Хотя, даже если подшипник внешне и выглядит исправным его лучше заменить. Этим исключается возможность появления шума после сборки коробки.

Самопроизвольное выключение скорости

Если же ремонт коробки передач ВАЗ-2107 связан с самопроизвольным выключением какой-либо передачи, то в таком случае пристальному вниманию подлегают ползуны и фиксаторы.

Нужно осмотреть состояние посадочных мест фиксаторов. Если края посадочных мест имеют сильный износ, то ползуны нужно заменить.

Еще один метод восстановления посадочных мест используют некоторые умельцы. Для этого на посадочные места наносится слой металла при помощи сварочного аппарата. А затем при помощи болгарки в нанесенном металле вырезаются новые посадочные места.

Метод довольно прост, но не очень эффективен, поскольку нанесенный металл по своей структуре мягче, а значит, износ его будет значительно быстрее.

Фиксаторы, при ремонте желательно заменить, так же, как и пружины, которые поджимают их к ползунам.

Делается это потому, что пружины постоянно находятся в поджатом состоянии и со временем сседаются, из-за чего не создают должного усилия на фиксаторы.

Затрудненное переключение

Причинами затрудненного переключения передач может являться сильное загрязнение кулисы рычага или заедание ползунов.

Для того чтобы определить причину данной неисправности нужно взять корпус рычага переключения и проверить, нет ли заедания при перемещении рычага. Если таковой имеется, нужно установить причину и устранить ее.

Если же рычаг в корпусе перемещается без особых усилий, значит причина в ползунах. После снятия их с корпуса коробки передач, нужно внимательно осмотреть их. Обычно в местах заедания на ползунах остаются отметины в виде потертостей и царапин.

Затем нужно осмотреть посадочные места ползунов на наличие частиц, вызывающих заедание. Также как вариант может быть небольшой изгиб самого ползуна. В таком случае ползун заменяется.

Подтекание масла

Причинами подтекания масла, как уже говорилось, могут быть изношенные или поврежденные сальники. В принципе, в случаях, когда производится ремонт коробки передач ВАЗ-2107, сальники лучше всегда менять на новые.

Также, чтобы предупредить подтекание масла, все прокладки также лучше поменять на новые и во время сборки коробки передач использовать герметик. Все прокладки и сальники продаются одним ремкомплектом.

Еще одним вариантом подтекания может быть появление трещины в картере коробки или, как редкий случай, пробитие корпуса при сильном ударе по нему.

Ремонт коробки передач ВАЗ-2107 в таком случае сводится к замене картера или же заделке трещины или пробоя.

Самым простым методом будет заваривание трещины. Перед тем как воспользоваться сварочным аппаратом, края трещины засверливаются, для предотвращения дальнейшего ее увеличения, поверхность обезжиривается и производится заваривание.

В случае пробоя картера можно взять металлическую латку и приварить ее, тем самым заделав место пробития.

Еще одним вариантом является наложение металлической латки с последующим ее закреплением при помощи болтов. Для этого в картере вокруг пробоя делаются отверстия, и в них нарезается резьба. В латке также сверлятся отверстия, так чтобы они точно совпадали с отверстиями в картере.

Перед тем как закрепить латку между ней и картером помещается резиновая прокладка, вырезанная из камеры. Далее латка болтами поджимается к месту пробития, тем самым исключая вытекание масла.

Важно, при выборе болтов нужно учитывать их длину, чтобы они не выступали за внутреннюю поверхность картера и не мешали вращению шестерен.

Коробка передач ВАЗ 2107 это не МКПП Мерседеса, Audi или другой иномарки, и работы здесь не на столько сложны, как может показаться.

Но все же стоит понимать, что если Вы хотите, чтобы Ваш автомобиль ездил, то к любому ремонту необходимо подходить грамотно, а для этого нужно быть специалистом, и прежде чем начинать такие работы, подумайте, а справитесь ли Вы с ними.

Видео от Евгения Карпова — ремонт 5-и ступенчатой коробки передач ВАЗ классика.

Разборка сборка кпп ваз 2107 5 ступка

На чтение 14 мин. Просмотров 34 Обновлено

Для ремонта коробки передач ВАЗ 2107 потребуется клей, ударная отвертка, съемник, сальники первичного и вторичного валов, прокладки, динамометрический ключ.

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

31. Ключом на 17 мм отвернуть болт шестерен.

32. Сдвинуть вилку включения 5 передачи и снять блок шестерен с вала.

33. Установить блок шестерен в тиски.

34. Снять шайбу с вторичного вала.

35. Ключом на 13 мм отвернуть 2 болта крепления крышки.

36. Снять крышку с прокладкой.

37. В картере из отверстий КПП ВАЗ 2107 извлечь пружины фиксаторов штоков.

38. Шарики-фиксаторы удобно извлекать при помощи резиновой груши, создав разрежение.

39. Снять с вторичного вала шестерню V-й передачи с синхронизатором.

40. Снять кольцо.

41. Сдвинуть вилку включения передач, снять муфту V-й передачи.

42. Снять с оси промежуточную заднего хода.

43. Снять шток включения V-й передачи и заднего хода с вилкой включения передач и втулкой штока. Снять со штока втулку и вилку.

44. Ключом на 10 мм отвернуть болт креплении штока.

45. Извлечь блокировочный сухарь.

46. Продолжаем ремонт коробки передач ВАЗ 2107 разжав стопорное кольцо V-й передачи.

47. Снять с вала КПП ступицу.

48. Снять пружинную шайбу.

49. Снять шестерню заднего хода.

50. Снять задний подшипник вала.

51. Вынуть передний подшипник промежуточного вала.

52. Вынуть промежуточный вал из КПП.

53. Снять часть кольца заднего подшипника с вала.

54. Ключом на 10 мм открутить болт крепления вилки III-й и IV-й передачи к штоку.

55. Вынуть из отверстия шток включения III-й и IV-й передачи, снять вилку.

56. Извлечь блокировочный сухарь.

57. Извлечь сухарь из отверстия в картере КПП.

58. Ключом на 10 мм открутить болт крепления вилки I-й и II-й передачи.

59. Вынуть шток из отверстия, снять вилку.

60. Ударной отверткой открутить 3 винта пластины подшипника вторичного вала.

61. Выдвинуть подшипник из картера.

62. Снять первичный вал КПП ВАЗ 2107.

63. Вынуть из вала передний роликовый подшипник.

64. Поддеть двумя отвертками за установочное кольцо промежуточного подшипника вторичного вала, стягиваем подшипник с вала.

65. Вынуть вал КПП из картера.

66. Ключом на 24 мм снять ось шестерни заднего хода от проворачивания, а на 19 мм отвернуть гайку крепления оси.

67. Снять с вала синхронизатор III-й и IV-й передачи.

68. Щипцами разжать и снять с вала ступицы.

69. Снять пружинную шайбу.

80. Снять ступицу муфты синхронизатора.

71. Снять шестерню с III-й передачи.

72. Выпрессовать вторичный вал из шестерни.

73. Вынуть втулку шестерни вала КПП.

74. Снять шестерню вала с синхронизатором I-й передачи.

75. Вынуть ступицу муфты I-й и II-й передачи.

76. Снять муфту синхронизатора.

77. Снять с вала шестерню II-й передачи.

78. Снять кольцо подшипника.

79. Снять тарельчатую шайбу.

80. Впрессовать первичный вал из кольца подшипника.

81. Снять стопорное кольцо.

82. Отпустить блокирующее кольцо и снять пружину IV-й передачи.

Конечно же, всем известно, что работы по ремонту двигателя или коробки передач автомобиля лучше доверять профессионалам. Но для каждого владельца ВАЗ 2107 будет совершенно не лишней информация о том, как снять коробку и провести ее ремонт самостоятельно.

Пятиступенчатая коробка передач ваз 2107 нуждается в ремонте при появлении следующих признаков:

  • появление гула или усиление привычных шумов;
  • затруднение переключения передач;
  • самопроизвольное отключение во время движения;

Эти признаки вызываются износом различных деталей КПП 5, например, подшипников, синхронизаторов, сферических шарниров или сальников. Но в любом случае, при обнаружении неисправностей потребуется снятие и разборка механизма. А для того чтобы проделать все эти действия верно, необходимо ориентироваться в устройстве коробки передач ваз 2107 и уметь ее разбирать.

Устройство КПП на ВАЗ 2107

В целом, пятиступенчатая коробка передач имеет те же самые функции, что и ее предшественницы: она изменяет крутящий момент от двигателя по направлению и величине. Отличия состоят в том, что пятиступка имеет 6 скоростей, включая 1 заднюю скорость.

Внутри корпуса КПП выделяются:

  • два вида валов с разным количеством шестерней – первичный и вторичный;
  • рычаги, отвечающие за переключение передач.

При обнаружении неисправностей коробку рекомендуется снимать, опираясь на инструкцию производителя.

Работы по демонтажу пятиступенчатой КПП ВАЗ 2107

Установка автомобиля на подъемник (можно использовать эстакаду или яму), предваряется отсоединением аккумулятора и снятием панели радиоприемника:

  1. Убрать и разобрать стержень КПП.
  2. Отсоединить крышку с бреши в месте присоединения рычага и убрать наполнитель из поролона.
  3. Убрать приемную трубу от выхлопной системы.
  4. Сместить стартер, отсоединить провод спидометра.
  5. Раскрутить держащие кардан болты и убрать его.
  6. Тем же способом убирается цилиндр сцепления.
  7. После этого коробка передач снимается с машины. Для этого лучше всего пригласить помощников, которые поддержат механизм, пока Вы откручиваете крепежные болты. На этом этапе желательно также слить масло из трансмиссии.

После того, как все эти действия проделаны, делаем ремонт коробки передач ВАЗ 2107.

Процесс ремонта

Приступая к ремонту или тюнингу КПП, постарайтесь как можно тщательнее отмыть все доступные поверхности керосином.

Далее следует аккуратно раскрутить все болты крепления, последовательно высвобождая детали.

Каждая передача разбирается отдельно, при этом важно тщательно проверять не только прокладки, но и сальники. Исправление и диагностика поломок включают замену прокладок, это обязательное условие, сальники же обычно меняются, если они сильно изношены.

Разобранная коробка ВАЗ 5 ступка должна быть еще раз промыта, после чего все детали еще раз проверяются на наличие неисправностей и, при необходимости, заменяются новыми. Чаще всего заменять приходится изношенную шестерню или подшипник.

Для замены деталей можно купить готовый ремкомплект КПП, составленный с учетом наиболее часто возникающих именно в пятиступенчатых коробках неисправностей. Кроме того, перед разборкой трансмиссии подготовьте необходимые инструменты: ударную отвертку, трехзахватный съемник, ключи разных диаметров и динамометрический ключ. Также для обслуживания потребуется фиксирующий клей, комплект прокладок и сальников, желательно наличие ремкомплекта.

Необходимо заметить, что, как и любая коробка передач, 5 ступка ВАЗ 2107 нуждается в периодическом обслуживании для предупреждения возникновения неисправностей во время движения.

После того, как все детали проверены и заменены, можно приступать к сборке КПП, проводя все действия в обратном порядке. В случае, если детали подверглись слишком сильному износу и замена отдельных узлов уже не помогает, может потребоваться полная замена коробки передач на автомобиле ВАЗ 2107.

Таким образом, обслуживание и ремонт КПП ВАЗ 2107 вполне доступно проводить самостоятельно, главное выполнять все требования инструкции по демонтажу и следовать чертежам при сборке.

Автомобиль ВАЗ 2107 оснащается двумя видами коробок передач, одна из которых четырехступенчатая, а вторая пятиступенчатая. Рано или поздно данные устройства начинают давать сбои, в результате чего управлять автомобилем становится практически невозможно. В данном материале выясним, что представляет собой ремонт обоих видов КПП на ВАЗ 2107, в чем отличия этих двух механизмов, и когда требуется проведение ремонтных работ.

Ремонт КПП: когда нужно его проводить

Ремонт коробки передач ВАЗ 2107 может потребоваться в таких случаях:

  1. Издается избыточный шум при функционировании коробки. Этот шум вызывается по причине повышенного износа подшипников, шестерней и синхронизаторов.
  2. Затрудняется возможность переключения трансмиссии. Причины такого последствия скрываются в износе рычага, отсутствии смазочного материала внутри коробки, деформация рычага КПП. Также причиной такого явления может служить заедание блокировочных сухарей, повреждение шлицев муфты.
  3. Самопроизвольное отключение трансмиссии. Причинами такого последствия является износ лунок под шарики на штоках, заклинивание фиксаторов, блокирующих колец и самого синхронизатора.
  4. Появление утечки масла. Ремонт КПП ВАЗ 2107 необходимо осуществлять при обнаружении потеков масла на ней. Причинами течи могут быть как серьезные поломки, так и простой износ сальников и уплотнителей.

В любом случае, разборка коробки передач потребуется при одном из вышеперечисленных признаков, что позволит выявить точную причину неисправности и устранить ее. При обнаружении даже малейшей неисправности коробки передач необходимо приступить к ее ремонту, что позволит предотвратить непредвиденные последствия в виде полного выхода из строя КПП.

Особенности ремонта КПП на ВАЗ 2107

Устройство коробки передач не сложнее, чем конструкция самого двигателя, но для правильности проведения ремонта, следует соблюдать некоторую последовательность. В какой последовательности осуществляется разборка и сборка КПП, узнаем детальнее.

  1. Первоначально коробку передач следует извлечь из автомобиля. Мы не будет рассматривать, как осуществляется снятие КПП, так как для этого имеется соответствующий материал. Стоит только заметить, что для начала необходимо слить масло из КПП. Сразу приступаем к ремонтным работам.
  2. Коробка загрязнена и замаслена, поэтому рекомендуется не торопиться с ремонтом, и осуществит очистку наружной поверхности изделия.
  3. Используя отвертку, необходимо поддеть ее чехол вилки, которая служит для выключения сцепления. Вилка отводится в сторону. Для снятия вилки необходимо развернуть ее на 90 градусов и вынуть из отверстия.
  4. Схема разборки КПП общая как для 4-х, так и для 5-ти ступки. Нужно вывинтить гайки крепления картера сцепления, после чего отвернуть и извлечь пружинные шайбы. Эти шайбы расположены непосредственно за гайками.
  5. Когда крепежные элементы демонтированы, можно продолжить разбирать КПП. Для этого требуется потянуть за картер, отсоединив его от основного устройства.
  6. За картером имеется уплотнительный элемент, который также необходимо снять. Если прокладка изношена, ее следует заменить. На валу располагается пружинная шайба, которую также необходимо демонтировать.
  7. Используя гаечный ключ на “10”, требуется выполнить вывинчивание 10 гаек фиксирующие крышку картера. После вывинчивания всех гаек, осуществляется снятие пружинных шайб, находящихся за этими гайками. Крышку также нужно снять.
  8. За крышкой находится уплотнитель, который также следует демонтировать, поддев его отверткой.
  9. На фото ниже представлены гайки, которые требуется вывинтить. Эти гайки фиксируют подушку задней подвески мотора к картеру КПП. За гайками расположены шайбы, которые следует демонтировать, а также подушку в комплекте с поперечиной.
  10. Разборка КПП своими руками продолжается с отвинчивания гайки привода спидометра. После вывинчивания этой гайки, необходимо осуществить демонтаж данного привода.
  11. Трансмиссия ВАЗ 2107 представляет собой механизм с набором шестерней и вилок, посредством которых осуществляется движение автомобиля. Перевернув КПП на другую сторону, требуется демонтировать выключатель световой сигнализации заднего хода.
  12. Вывинчивается болт крепления вилки, отвечающей за переключение третьей и четвертой передачи.
  13. Требуется включить первую трансмиссию, используя рычаг переключения КПП на ВАЗ 2107.
  14. В один момент с подключением первой передачи нужно включить и четвертую. Используя отвертку, следует сдвинуть муфту синхронизатора в сторону для соединения ее с шестерней.
  15. Вы можете спросить, а зачем необходимо включать 2-е передачи одновременно? Это делается для того, чтобы заблокировать валики от проворачивания.
  16. Осуществляется демонтаж стопорного кольца, поддев его специальным съемником на вторичном валу.
  17. Используя зубила и молоток, следует отогнуть стопорную пластину, фиксирующую гайку фланца.
  18. Гайку необходимо ослабить на 2-3 оборота, что позволит осуществить снятие центрирующего кольца муфты. После сдвигания кольца, требуется завинтить гайку.
  19. Используя специального рода съемник, требуется демонтировать кольцо муфты.
  20. После снятия кольца, необходимо демонтировать уплотнитель центрирующего кольца.
  21. Теперь при помощи гаечного ключа можно выполнить отвинчивание гайки.
  22. За гайкой имеется стопорное кольцо, которое также требуется демонтировать.
  23. Используя еще один съемник, необходимо демонтировать фланец.
  24. Рычаг КПП требуется установить в положение нейтрали, после чего вывести вверх уплотнительную манжету.
  25. За манжетой расположены гайки, которые нужно вывинтить. После их отвинчивания, осуществляется демонтаж рычага или кулисы.
  26. За кулисой находится уплотнитель, который следует демонтировать.
  27. Коробка передач на ВАЗ 2107 далее разбирается путем отвинчивания двух гаек крепления приемной трубы.
  28. За кронштейном расположен болт, который также следует извлечь.
  29. Для снятия задней крышки коробки требуется вывинтить 5 наружных гаек.
  30. Еще одна гайка крепит крышку изнутри, поэтому после отвинчивания 5 наружных гаек, следует приступить к последней – внутренней.
  31. Нужно разъединить заднюю крышку и картер коробки, для чего требуется отодвинуть заднюю крышку. Вывинчивается гайка закрепления, а затем извлекается шайба.
  32. После вывинчивания всех гаек, необходимо отвести заднюю крышку от картера, осуществляя ее покачивание. Крышка картера отсоединится сама.
  33. После снятия крышки, необходимо извлечь внутреннее кольцо со вторичного вала. За кольцом расположена шестерня привода спидометра, которую нужно также извлечь.
  34. Отыскивается крышка фиксаторов, после чего выполняется откручивание двух болтов ее крепления. После снятия болтов необходимо снять крышку.
  35. Под крышкой имеется прокладка, которую необходимо извлечь.
  36. Извлекаются пружинные фиксаторы.
  37. КПП необходимо перевернуть, вынув тем самым шарики фиксаторов.
  38. Требуется отыскать шарик фиксатора ведущей шестерни и демонтировать его. Демонтировать требуется и шайбу маслоотражателя.
  39. Далее продолжать следует в том случае, если включены две передачи одновременно. При включенных двух передачах необходимо осуществить отвинчивание болта крепления шестеренок 5-ой передачи. Как вы догадались, данная процедура выполняется для кпп ВАЗ 2107 5 ступки.
  40. Отвинчивается крепление вилки включения 5-й передачи, а также заднего хода. После отвинчивания обязательно требуется снять вилку.
  41. Взявшись за шток 5 передачи, а также трансмиссии заднего хода, требуется демонтировать шток из картера и вилки включения.
  42. Вручную осуществляется демонтаж блока шестерней 5-й передачи и заднего хода.
  43. Втулка шестерни извлекается аналогично со вторичного вала.
  44. Когда втулка будет извлечена, необходимо снять шестерню, зубчатый венец, блокирующее кольцо и муфту синхронизатора для пятиступенчатой коробки передач.
  45. Извлекается ступица муфты синхронизатора 5-й передачи.
  46. Извлекается и шестерня управления задним ходом.
  47. С внутренней стороны осуществляется выпрессовывание подшипника промежуточного вала. Для этого потребуется взять молоток и пробой, и наносить легкие удары.
  48. Далее извлекается втулка с вторичного вала. Снять необходимо и наружное кольцо с заднего подшипника.
  49. Используя съемник, требуется разжать стопорящее кольцо, и снять его.
  50. Одновременно включаются две передачи – первая и четвертая. Отвинчивается болт закрепления подшипника.
  51. Расположить отвертку между наружной стороной кольца и шестерней вала, извлекая таким способом кольцо подшипника совместно с шариками.
  52. Осуществляется выпрессовывание заднего внутреннего кольца.
  53. Извлекается промежуточный вал.
  54. Извлекается блокировочный сухарь штока включения 3 и 4 трансмиссии.
  55. Сухари отличаются по размерам, поэтому запомните их место расположения.
  56. Снимается шток включения 3 и 4 трансмиссии.
  57. Снимается вилка включения 3 и 4 передачи.
  58. Отвинчивается болт крепления вилки 1 и 2 трансмиссии.
  59. Извлекается шток включения 1 и 2 трансмиссии.
  60. Извлекается блокировочный сухарь 1 и 2 трансмиссии.
  61. Снимается вилка включения данных передач.
  62. Извлекается первичный вал в комплекте.
  63. Извлекается игольчатый подшипник.
  64. Необходимо развернуть стопорную пластину до момента выхода ее из зацепления с пазом.
  65. Извлекается ось шестерни заднего хода.
  66. Снимается промежуточное кольцо.
  67. Извлекается шпонка с паза вторичного вала.
  68. Извлекается промежуточный подшипник.
  69. Утапливается вторичный вал во внутрь картера, тем самым осуществляя его извлечение.
  70. Используя молоток, необходимо выпрессовать подшипник вторичного вала.
  71. Извлекается уплотнительный сальник.
  72. Подшипник с шестерни 5 передачи можно извлечь при помощи отвертки, используя ее как рычаг.

На данном этапе пятиступенчатый механизм ВАЗ 2107 можно считать полностью разобранным. При разборке осуществляется переборка вышедших из строя узлов и деталей. Чтобы отремонтировать КПП, необходимо отыскать причину неисправности. Сборка КПП, после того, как выполнено ее обслуживание, выполняется в порядке обратном снятию. Не имеет особого значения, какая коробка у вас установлена 4 или 5 ступка. Главное – это соблюдать последовательность разборки. В ходе разборки можно отыскать поломку и устранить ее. Когда сборка коробки передач будет закончена, необходимо проверить ее правильность переключение передач.

Особенности сборки КПП обратно пропорциональны процессу разборки, поэтому контролируйте каждый шаг. Переданный опыт по ремонту КПП будет полезен, так как механизм достаточно точный и не терпит малейших дефектов.

Пошаговый порядок разборки КПП на ВАЗ 2109

Большинство владельцев автомобилей Волжского Автомобильного Завода знают о проблеме со включением и выбиванием 2-й передачи. Ремонтные работы на СТО стоят весьма недешево, да и не все станции техобслуживания предоставляют действительно качественные услуги. Вы можете узнать, как поменять коробку передач на ВАЗ 2109. Тогда в качестве замены автозапчасти либо комплектующего, а также выполненной работе, не придется сомневаться.

Как разобрать коробку ваз 21 0 9: этапы процесса переборки

Процесс разбора весьма сложен. Выполняется процедура с целью капремонта КПП, замены поломанных деталей. Перед тем, как снять коробку на ВАЗ 21 0 9, нужно подготовить комплект инструментов. И после этого можете снять ее с автомобиля, хорошенько очистить от загрязнений, продуть сдавленным воздухом и установить не верстак для опоры, чтобы закрепить в стойкой позиции.

Далее действуйте последовательно:
  1. Открутите держатель троса сцепления и заднюю крышку, закрепленную шестью гайками. Слегка постучите по крышке молотком так ее можно сдвинуть. Под ней увидите уплотнительную прокладку, ее тоже надо снять в независимости от ее состояния и поменяйте в процессе сборки.
  2. Включите 3-ю, 2-ю скорость (любую). Торцовым ключом отвинтите фиксирующий болт вилки 5-й скорости.
  3. Включите 5-ю, переместив синхронизатор и вилку вниз. Расконтируйте закрепляющие гайки блоков шестерен, а потом отвинтите их.
  4. Возьмите пару плоских отверток, подцепите синхронизатор пятой скорости, устраните его, а также вилку.
  5. Снимите кольцо-блокатор, шестерню 5-й скорости, упорную шайбу шарикоподшипника и о сборочный узел, основную шестерню с блока ведущих шестерен, пластину зафиксированных шарикоподшипников.
  6. Снимите втулку сборочного узла со вторичного элемента крутящего момента, шайбу, стопорные кольца с обоих валов посредством плоской отвертки. Также фиксаторы вместе, заднюю опору крепления силового агрегата (отвинтите два фиксирующих болта к корпусу агрегата переключения).
  7. Отсоедините корпус КПП от картера сцепления, отвинтив 12 фиксирующих болтиков его. Потом подденьте его отверткой и разделите их. Теперь можно снять картер и отвернуть болты-фиксаторы вилки и 2-й передачи. Аналогично поступите с 3-й и 4-й передачами, уберите стержень, соединяющий между собой ползун, поршень 5-й.
  8. Снимите незамкнутое кольцо, вилку, главную шестерню и заднего хода, оба вала, механизм управления, открутив три крепящие болтики.
  9. Выполните выпрессовку шарикоподшипника вторичного вала из его посадочного гнезда. После достаньте его с сальником.
  10. Вытащите магнит из картера сцепления. Затем можно завершить разбор, сняв шарнир тяги, стержень.
Собирать разобранное механизм нужно в обратном порядке.

Важно! Нужно не только знать, как перебрать КПП на Лада 2109, но и взять на заметку важную информацию: если в ходе ремонтных работ пришлось фрикционную муфту либо КП, корпус дифференциала либо подшипники, в этом случае подберите регулирующее кольцо для конических подшипников.

Как видите, все не так сложно, как оказалось. Главное, узнать, как разобрать и поставить коробку ВАЗ 2109. А когда решите поставить новый узел, рассмотрите предложения нашего каталога. Купить КПП ВАЗ 2109 недорого с доставкой предлагает наш интернет-магазин. У нас вы можете приобрести оригинальные новые комплектующие с доставкой по всей стране, моторы и автозапчасти для ВАЗ.

Устройство и ремонт коробки переключения передач ВАЗ 2107

Коробка передач ВАЗ 2107 — достаточно сложное устройство, поэтому его ремонт обычно поручают профессиональным автослесарям. Однако это посильная задача для тех, кто уже имеет опыт по ремонту сложных агрегатов. Поэтому знания о устройстве и способах ремонта КПП ВАЗ 2107 не будут лишними для владельцев “семерки”.



КПП ВАЗ 2107 (“5-ступка”) устройство

КПП предназначена для передачи крутящего момента от двигателя на трансмиссию. В зависимости от положения рычага, она меняет крутящий момент коленчатого вала по величине и направлению вращения. “Пятиступенчатая” коробка ВАЗ 2107, если говорить формально, имеет шесть скоростей — 5 переднего хода и задняя.

Коробка передач ВАЗ 2107 (“5 ступка”) имеет корпус, внутри которого находятся:

  • первичный вал с 4 шестернями;
  • вторичный вал с 10 шестернями;
  • промежуточный вал.
  • вилки, шарниры и рычаги переключения передач.

В случае неисправности КПП ее необходимо демонтировать и разобрать для ремонта.

Снятие коробки передач ВАЗ 2107

Чтобы демонтировать МКПП ВАЗ 2107, необходимо выполнить следующие действия:

После этого можно начинать проверку и ремонт коробки передач ВАЗ 2107 (“5-ступка”).

Установка коробки после ремонта производится в обратной последовательности.

Ремонт коробки ВАЗ 2107

Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.

Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины.

Дальнейшие действия производятся в такой последовательности:

  • Снять вилку сцепления с коробки передач.
  • Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
  • Открутить и снять поперечину крепления КПП.
  • Демонтировать привод спидометра.
  • Снять датчик включения ламп заднего хода.
  • Снять манжету с шаровой опоры рычага КПП.
  • Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
  • Снять корпус и прокладку со шпилек.
  • Открутить гайки крепления трубы для выпуска газов.
  • Снять кронштейн крепления, вынуть закладной болт.
  • Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
  • Открутить 10 гаек нижней крышки ключом на 10.
  • Снять крышку вместе с прокладкой.
  • Открутить еще одну гайку задней крышки.
  • Утопить шток 1 и 2 передачи при помощи отвертки.
  • Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.
  • Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
  • Вынуть 5-ю передачу и передачу заднего хода.
  • Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
  • Демонтировать уплотнительную прокладку.
  • Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
  • Снять пружинное кольцо с вала КПП.
  • Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
  • Открутить болт шестерен
  • Сдвинуть вилку 5 передачи и снять блок шестерен.
  • Зажать блок шестерен в тисках.
  • Демонтировать шайбу вторичного вала.
  • Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.

[tip]Важно: ремонт КПП ВАЗ 2107 подразумевает обязательную замену всех прокладок на новые. Поэтому перед работой следует запастись комплектом прокладок.[/tip]

  • Извлечь из отверстий картера пружины, фиксирующие штоки.
  • Извлечь шарики-фиксаторы при помощи резиновой груши (за счет создания в ней низкого давления).
  • Шестерню 5-й передачи и синхронизатор снять со вторичного вала.
  • Снять кольцо.
  • Снять муфту 5-й передачи, сдвинув вилку включения передач.
  • Снять промежуточную шестерню заднего хода с оси.
  • Демонтировать шток включения задней и 5-й передачи, вилку включения и втулку штока.
  • Открутить болт крепления штока.
  • Вытащить блокировочный сухарь.
  • Разжать стопорное кольцо, относящееся к 5-й передаче.
  • Снять с ступицу, пружинную шайбу, шестерню и подшипник заднего хода с вала.
  • Извлечь передний подшипник промежуточного вала.
  • демонтировать промежуточный вал.
  • Снять часть кольца заднего подшипника.
  • Открутить болт, крепящий к штоку вилку 3-4 передачи.
  • Снять шток 3-4 передач и вилку.
  • Вытащить блокировочный сухарь.
  • Открутить крепления вилки 1-2 передач.
  • Демонтировать шток и вилку 1-2 передач.
  • Открутить винты крепления пластины подшипника вторичного вала, используя ударную отвертку.
  • Выдвинуть из картера подшипник.
  • Демонтировать первичный вал.
  • Вынуть роликовый подшипник из вала.
  • Поддеть фиксирующее кольцо промежуточного подшипника вторичного вала и снять подшипник.
  • Демонтировать вторичный вал.
  • Открутить гайку и снять ось заднего хода.
  • Снять с вала синхронизатор 3-4 передач и пружинную шайбу вала ступицы.
  • Извлечь ступицу муфты стабилизатора и шестерню 3 передачи.
  • Выпрессовать из шестерни вторичный вал.
  • Снять втулку шестерни вала и снять шестерню и синхронизатор 1 передачи.
  • Демонтировать ступицу муфты 1-2 передач и муфту синхронизатора.
  • Снять шестерню 2 передачи и кольцо подшипника.
  • Демонтировать тарельчатую шайбу.
  • Выпрессовать из кольца подшипника вторичный вал.
  • Вытащить стопорное кольцо, пружину 4 передачи.
  • Продолжить ремонт КПП ВАЗ 2107 (5 ступка), разбирая другие передачи.
  • Все изношенные детали заменить новыми.
  • Собрать КПП, выполняя действия в обратной последовательности.

Разборка коробки

Сборка коробки

КПП ваз 2107. Инструкция и рекомендации по разборке и ремонту

КПП ваз 2107 является одной из главных частей транспортного средства. Если КПП неисправна, то на трассу выезжать не стоит, так как это может привести к аварийной ситуации. Ввиду того, что устройство КПП ваз 2107 достаточно простое, то и самостоятельно ее починить, для людей, хоть немного понимающих в автомобилях, не составит большого труда.

Если говорить в общем, то ремонт коробки передач условно состоит из двух этапов:

  1. КПП снимается с автомобиля;
  2. Непосредственно начало ремонта;

Каждой фазе присущи своя последовательность действий. Их мы и рассмотрим для каждого этапа отдельно.

На заметку. Процесс ремонта обычной коробки передач и ремонт КПП 5 ваз 2107 одинаков.

Основные неполадки КПП ваз 2107

Неисправностей КПП может быть много, но самые частые из них:

  1. Шум в КПП. Причиной может быть стирание подшипников, недостаток масла в КПП;
  2. Смена передач происходит с затруднением. Частой причиной может быть поломка рычага, который отвечает за смену скоростей;
  3. Вытекание масла. Причины: изношенные сальники, ослабленные крепление крышечек картера.

Конечно, это далеко не все неполадки, которые могут возникнуть с коробкой передач.

Первый этап. Снимаем коробку передач с автомобиля

Ремонт КПП ваз 2107 необходимо осуществлять тогда, когда проявятся первые признаки неисправности. Для ремонта необходимо снять КПП с автомобиля.

На заметку. В одиночку это сделать достаточно сложно. Поэтому желательно иметь помощника, чтобы все прошло гладко.

Начнем:

  • первое, что нужно сделать — поднять транспортное средство над ямой или на эстакаду;
  • отсоединить провод, имеющий знак минус, который идет на батарею аккумулятора;

Не стоит забывать о том, что на автомобилях ваз, для проведения ремонта, панель от радио необходимо снимать.

  • нажимаем на рычаг коробки;
  • отвертка вставляется в отмеченное отверстие. В нем есть втулка, которая имеет запорный тип;
  • отвертку нужно сдвинуть вниз;
  • втулку вывести из стержня;
  • отделяем этот стержень, находящийся на РПП.

После:

  • резиновая втулка демпфера извлекается из стержня при помощи щипцов;
  • потом необходимо разжать лепестки, которые обхватывают втулку демпфера, далее необходимо вывести их из рычага (смотрим на рисунке).
  • далее извлекается демпферная дистанционная втулка;
  • сдвигается половая обивка;
  • отворачиваются болты, которые фиксируют крышку, закрывающую отверстие;
  • рычаг вынимается одновременно с уплотнением из поролона;
  • из устройства, выпускающего газ, извлекается приемная труба;
  • залезаем под авто;

Актуальные новости из мира седанов читайте здесь, все о тюнинге вы узнаете тут.

  • убирается стартер;
  • извлекается «крестовина»;
  • отсоединяется опорная поперечина силового устройства;
  • необходимо снять гибкий вал, которой присоединен к приводу спидометра;
  • цилиндр гидропривода необходимо отделить от картера. Важно! Шланг, присоединенный к нему, трогать не нужно;
  • убираем болты, обеспечивающие фиксацию крышки картера сцепления, при помощи ключа на десять;
  • необходимо установить опору под КПП;
  • необходимо взять удлинитель и одеть его на ключ 19, торцевого типа;
  • при помощи ключа и шарнира «крестовины» нужно отвернуть болты, фиксирующие блок цилиндра со сцеплением;
  • при помощи отвертки, которая был вставлена в зазор, необходимо отжать сцепление от цилиндра;
  • удаляем стартер из втулок направления;
  • первичный вал кпп ваз 2107 необходимо вывести из ступицы ведомого диска;
  • вытесняем вал первичного типа из внутри кольца подшипника, находящего в коленвале;
  • и наконец, удаляем коробку передач из автомобиля.

Второй этап. Разбор и непосредственный ремонт

Перед тем как начать ремонт, необходимо очистить внешнюю часть КПП, используя щетку, и промыть ее керосином. Теперь можно начинать. С КПП убирается вилка, отключающую сцепление и выжимной подшипник в муфте. Вал вторичного типа отделяем от вала карданного ЭФ и проводим отсоединение кромки ЭФ от вала вторичного. Затем отделяем весь блок силового агрегата. Проводим извлечение привода спидометра.

Далее:

  1. Из шаровой опоры необходимо извлечь манжету;
  2. Отвернуть три крепежных гайки, которые осуществляют фиксацию рычага переключения к картеру сзади;
  3. Уплотнительная прокладка снимается со шпильки;
  4. С помощью ключа торцевого типа, расслабляются гайки, которые крепят опоры (кронштейн) приемной трубы;
  5. Эта опора вынимается и снимается болт, который находится между ними;
  6. Гайки, которые крепям крышку сзади, необходимо отвернуть при помощи ключа на тринадцать;
  7. При помощи торцового ключа на 10, выкручиваем 10 гаек, фиксирующих нижнюю крышку коробки;
  8. После чего убирается крышка и вынимается прокладка из-под нее;

В случае если гайки выворачиваются одновременно со шпильками, то будет разумно использовать клей фиксации. Перед его нанесением на отверстия резьбы и на шпильки, необходимо все их предварительно промыть растворителем. После выполнения этой процедуры, необходимо взять ключ на 30 и открутить гайку, которая фиксирует заднюю крышку. Увидеть ее можно внутри самого картера.

После чего нужно вынуть заднюю крышку. Важно! Необходимо поставить вторую передачу. Достаем заглушку, сделанную из пластмассы, которая расположена на крышке сзади, при помощи щипчиков или пинцета нужно достать упорное кольцо. И наконец, достаем кольцо вторичного вала, которое расположено внутри.

Иногда появляется необходимость замены подшипников. Так вот, замена подшипников КПП ваз 2107 будет осуществлять по следующему алгоритму:

  1. Кольцо стопорного типа убирается с обоймы, находящейся снаружи;
  2. Используя съемник, снимается кольцо;
  3. После чего достаем старый подшипник и вставляем новый, после чего ставим на место кольцо стопорного типа.

На этом разборка КПП ваз2107 закончена. Теперь можно заменить все непригодные детали.

Как разобрать генератор ВАЗ-2107

Генератор ВАЗ-2107 отвечает за подачу электрического тока, а также заряжает аккумулятор. Внешне агрегат представляет собой синхронное устройство с подходящим электриком. Состоит из 3-х фаз. В правой части двигателя находится генератор, функционирующий за счет статора, ротора и сделанный из алюминиевой славки, корпус, выполняющий роль крышки.

При необходимости разборки генератора ВАЗ-2107

Разборка агрегата часто требуется, если нужно определить, какая неисправность генератора является благоприятной, и отремонтировать отдельные его компоненты.Причин, по которым может гореть генератор, несколько:

  1. Перегрев и повреждение обмоток в результате высоких температур.
  2. Между поворотами произошло замыкание.
  3. Сломался корпус.

Перед тем, как разобрать устройство, сначала нужно уметь снять самостоятельно. Как это сделать правильно, не повредив другие компоненты?

  1. Поставьте машину на смотровую яму или на подъемник для удобства наверху подъемника.
  2. Снимите клемму относящуюся к «минусу» с АКБ.
  3. Отсоедините разъем, соответствующий выходному номеру 61.
  4. Осторожно снимите корпус для изоляции и, используя ключ на 10, отсоедините клемму от выхода № 30. Снимите проводку.
  5. Снять ремень генератора ВАЗ-2107.
  6. Приложив ключ на 17, откручиваем гайки и снимаем планку для регулировки.
  7. Снимите гайку, прикрепленную снизу, вытащите втулку и болт.
  8. Теперь можно снять сам генератор.Работа по снятию устройства завершена.

Как разобрать в ВАЗ-2107 генератор

Для быстрой разборки инструмента ВАЗ-2107 понадобится такой набор инструментов:

  • ключ рогатого или накидного формата, рассчитанный на 19 человек;
  • Трещотка
  • с удлинителем;
  • голов размером 8 и 10;
  • молоток.

Разобрать генератор нужно своими руками, начиная с намотки 4-х стопорных гаек крепления крыши, которая находится сзади.

После их откручивания следуйте такой пошаговой инструкции:

  1. Поверните блок и слегка нажмите на концы болтов. Ваша задача, чтобы крепежные детали вошли между лопастями шкивов, чтобы их можно было зафиксировать в неподвижном состоянии.
  2. Вооружившись ключом на 19, откручиваем гайку крепления шкива, хорошо закрепляем генератор ВАЗ-2107 в фиксированном положении.
  3. Далее отсоедините 2 части устройства, облегчите, если молотком нагоните застежку уха.В ваших руках должны остаться две части: ротор и шкив, а также статор и обмотка.
  4. Ротор вмещает шкив, который нужно снять, потянув за себя.
  5. Проявите бдительность — после снятия шкива ключ больше не фиксируется и может быть потерян, поэтому снимите его осторожно и пока отложите.
  6. Вытащить ротор с подшипником. Если вам нужно заменить старый ротор на новый, самое время это сделать. Новое приспособление в автоматах стоит 350 руб. Если нужно заменить обмотку и статор, то придется выложить немного больше — 400 руб.

Что делать, если свисток пояса

После того, как генератор ВАЗ-2107 будет разобран, можно приступить к устранению неисправностей, возникающих в устройстве. Но не всегда страдает исправность самого агрегата, бывает, что поломка целиком лежит в другом. Например, когда вы чувствуете свист, возникающий от трения ремня о шкивы, ничего удивительного, если генератор перестанет работать в полную силу.

Если сравнивать карбюратор и инжектор между собой, то основное отличие в машинах — это наличие или отсутствие датчика положения коленвала, который снимается при замене ремня.Почему появляется свист? Причин может быть несколько:

  1. Неисправен подшипник генератора ВАЗ-2107.
  2. Недостаточный уровень натяжения.
  3. Загрязнение топлива.

Россия прощается с автомобилем и эпохой

МОСКВА (Рейтер). Россия заканчивает свой давний роман с автомобилем, который когда-то ценился в стране, но стал символом упадка ее автомобильной промышленности, а для некоторых , сама страна.

Автомобиль АвтоВАЗа Lada 2107 проезжает по дороге в Санкт-Петербурге.Санкт-Петербург, 2 мая 2012 года. Россия заканчивает свой давний роман с автомобилем, который когда-то ценился нацией, но стал символом упадка ее автомобильной промышленности и, для некоторых, самой страны. Решение государственного автопроизводителя АвтоВАЗ о прекращении производства последних моделей серии Lada Classic в этом году после четырех десятилетий — это больше, чем просто конец пути для автомобиля. Фотография сделана 2 мая 2012 года. Соответствует Feature RUSSIA-CAR / REUTERS / Александр Демьянчук

Решение государственного автопроизводителя АвтоВАЗ о прекращении производства последних моделей серии Lada Classic в этом году после четырех десятилетий — это больше, чем просто конец. дороги для автомобиля.

Хотя устаревшая серия семейных автомобилей в форме коробки высмеивается за границей, многие россияне считают ее последней связью с эпохой, когда они считали, что Советский Союз может выиграть холодную войну, и рассматривают ее кончину как признак снижения статуса России.

«Это случай национальной привязанности. Долгие годы в советское время Классика была недостижимой мечтой для многих мужчин. Найти его было очень сложно, и люди годами стояли в очередях », — сказал Вячеслав Лысаков, депутат парламента и глава ассоциации автомобилистов« Свободный выбор ».

«Многое из того (советского) времени уже прошло, и Classic был одним из оставшихся звеньев».

В прошлом месяце АвтоВАЗ остановил производство седьмой модели серии, 2107, оставив в производстве только один Classic — универсал 2104. Компания заявила, что в конце этого года пришло время «попрощаться» с этой моделью.

Лада часто становится предметом шуток за границей из-за своей квадратной формы и репутации ломающейся в самый неподходящий момент.В одном анекдоте спрашивается: как удвоить стоимость «Лады»? Ответ: Путем наполнения бака.

Джереми Кларксон, ведущий британского автомобильного телешоу Top Gear, незабываемо назвал Ладу 2107 «просто худшей машиной в истории». Молодых россиян, стремящихся к стилю, не увидят мертвыми в одном месте.

Но многие россияне среднего и пожилого возраста сожалеют о кончине Классики и видят дурные предзнаменования на будущее.

«Это был лучший в мире автомобиль по дизайну. Более красивой машины вы не увидите », — сказал 65-летний архитектор Александр Федоров, прогуливаясь по Красной площади в Москве.

«С тех пор Россия сбилась с курса. Российский автопром разрушен. Я виню в этом 12 лет Путина », — сказал он, указывая на красные стены и золотые купола Кремля, где 7 мая многолетний правитель России Владимир Путин вступит в новый шестилетний срок на посту президента.

СДЕЛКА С FIAT

По соглашению с итальянской автомобильной компанией Fiat в 1970 году была произведена первая Lada Classic 2101 на базе популярного во всей Европе четырехдверного седана Fiat 124.

«Классик», или «Жигули», как его еще называют в бывшем Советском Союзе, стал большим хитом в стране, где владение автомобилем само по себе было символом статуса, а западные бренды не продавались.

Находчивые владельцы, привыкшие к нехватке и низкому качеству промышленных товаров в советской командной экономике, довольствовались тем, что у них было, и вскоре научились ремонтировать машину самостоятельно.

Его простота была преимуществом, так же как и его способность работать в суровые холода. В последующие годы его низкая цена и долговечность сделали его привлекательным, особенно в регионах России.

«Я люблю свою машину», — сказал Николай Дашкевич, механик из Москвы, у которого есть 25-летняя белая «Лада 2105», пятая в серии. «Более половины деталей являются оригинальными, но они проехали более 1 миллиона километров (625 000 миль)».

Официальные лица АвтоВАЗа заявили, что к марту этого года было продано более 17,75 миллиона автомобилей этой серии.

Но АвтоВАЗ боролся с иностранной конкуренцией после распада Советского Союза в 1991 году.Рядом на улицах с громоздкими внедорожниками, которые предпочитали нувориши, он стал символом пропасти между богатыми и бедными.

АвтоВАЗ смирился с неизбежным в прошлом месяце, остановив производство 2107 через 30 лет, хотя текущая стартовая цена невысока и составляет 206 900 рублей (7 000 долларов), что вызвало яростные споры среди автолюбителей в России.

«Давайте будем разумными и не будем мечтать о том, чтобы АвтоВАЗ продолжал выпускать модели, не меняя их в течение 30-40 лет», — написал участник онлайн-форума, назвавшийся только Sony.

Но многие участники не согласились. «АвтоВАЗ лично передал рынок бюджетных автомобилей китайскому автопрому, сдался без боя», — написал некий Максим.

СИЛЬНЫЕ ВРЕМЯ

Российские автопроизводители переживают тяжелые времена, несмотря на то, что Renault, принадлежащая Фрэнсис, и японская Nissan Nissan получат контроль над АвтоВАЗом в рамках сделки с государственной компанией «Ростехнологии».

Продажи Lada упали на 15 процентов в годовом исчислении в последнем квартале, и АвтоВАЗ отзывает почти 100000 новых Ladas из-за технических неисправностей, в том числе 70 000 Lada Kalinas, модель, которую Путин продвигал, проехав на ней 2000 км по Сибири в 2010 году.

Путин также пытался продвигать новую Lada Granta в прошлом году, но предпринял несколько попыток, чтобы завести ее во время тестовой езды.

Спад в национальной автомобильной промышленности вызывает еще большее раздражение для отечественных производителей, поскольку к концу десятилетия Россия приближается к тому, чтобы стать крупнейшим автомобильным рынком в Европе, чему способствуют рост доходов и рост потребительских расходов.

Ожидается, что в этом году продажи автомобилей вырастут примерно на 6 процентов до 2,8 миллионов автомобилей и достигнут 4 миллионов к 2015 году.

Renault, General Motors и Ford входят в число глобальных игроков, которые только начинают расширять свои предприятия или переходить в те, которые принадлежат российским партнерам.

Многие российские эксперты не с оптимизмом смотрят в будущее, говоря, что российские автомобили просто не конкурируют с иностранными брендами, но некоторые говорят, что усиление конкуренции пойдет на пользу потребителям.

«Несмотря на всю критику властей, которую вы сейчас слышите, на российской земле построена новая автомобильная промышленность, отрасль, производящая автомобили Ford, Volkswagen, Renault, Hyundai и т. Д.», — сказал обозреватель автомобильной отрасли Александр Пикуленко. для радиостанции «Эхо Москвы».

«Главное, чтобы потребитель мог получить хороший продукт, надежный, безопасный и дешевый».

Однако некоторые россияне вряд ли когда-нибудь успокоятся.

«Сейчас вы видите все эти модные иностранные модели в России, но раньше мы гордились тем, что ездили на собственных автомобилях», — сказал Николай Пешков, бизнесмен из Ижевска, города, где в России производились последние модели 2107. «Думаю, выбора тогда не было, но« Жигули »были настоящей мечтой. Если он у вас был, вас уважали ». (1 доллар = 29.3650 российских рублей)

Lada: Россия объявляет о прекращении производства ставшей предметом насмешки машины

На этот раз без шуток: Россия отправляет на свалку смехотворную Lada (наконец)

  • Производство прекращается через более чем 40 лет
  • Символ советской эпохи продано 20 миллионов по всему миру
  • Но в этом году продажи упали на 76%

Уилл Стюарт для MailOnline

Опубликовано: | Обновлено:

Его часто сравнивали с скипом на колесах, но каким-то образом он сумел стать символом советской эпохи.

Но, проведя более 40 лет в пути, Россия, наконец, решила отправить на свалку столь осмеянную «Ладу».

Коробчатый седан, впервые выпущенный в 1970 году, стал самым популярным автомобилем в мире из-за своей некачественной конструкции и печально известной ненадежности.

Конец линейки: версия Lada 1970 года, от которой отказываются после того, как российские производители объявили, что больше не будут производить высмеиваемую модель

Некогда популярная: Lada сделала многообещающий старт благодаря сильному экспорту, как эта один на Кубе, который доставил столь необходимые средства в тогдашний Советский Союз

На свалку: одна из более поздних версий Lada Riva, ВАЗ-2107, проезжает вчера по центру Москвы, как заявили ее производители. прекращение производства модели

«Пора прощаться», — сказал Игорь Буренков, официальный представитель АвтоВАЗа, который вчера объявил о прекращении производства.

‘Спрос на «классические» модели резко упал.’

Lada, известная в бывшем СССР как «Жигули», а на Западе как «Рива», было продано более 20 миллионов автомобилей по всему миру и до сих пор широко используется на дорогах России.

Несмотря на то, что он регулярно ломался, его легенда основывалась на знаниях водителей по всей стране, чтобы исправить это и снова запустить.

Lada с грузом: Это изображение взято из календаря United Aid for Azerbaijan на 2007 год, который показывает множество вариантов использования Lada в столице и ее окрестностях Баку.

Критики говорят, что последняя версия, Lada 2107, устарела на момент ее появления. сошла с конвейера три десятилетия назад.

Но, в отличие от более совершенных западных моделей, вроде бы лучше справлялся с сибирскими холодами.

Магнат «Челси» Роман Абрамович когда-то был счастливым обладателем темно-синей модели и даже попросил свою первую жену Ольгу переключить для него передачи, чтобы он мог почувствовать, каково это — водить автомат.

НОЧКА МНОГИХ ШУТКОВ


Мужчина заходит на СТО и спрашивает: «Можно мне стеклоочиститель для моей Лады?»

«Хорошо», — ответил человек в гараже.«Кажется, честный обмен».

Как удвоить стоимость Лады?

Заполните бензобак.

Что занимает последние 16 страниц руководства по эксплуатации Lada?

Расписание автобусов и поездов

В чем разница между Свидетелями Иеговы и Ладой?

Вы можете закрыть дверь перед Свидетелем Иеговы.

Как называется жигуля зимой?

Морозильник

В моем местном пабе идет большая конкуренция.

Первый приз — Лада. Второй приз — две Лады.

Она сказала: «Роман был так доволен своей« Ладой »- и что он получил ее раньше, чем его друзья по колледжу. Я щелкнул шестеренками. Он был в ярости.

‘Он кричал: «Прекрати. Ты все делаешь неправильно! Ты сожжешь мое сцепление».

«Я очень старался. Я вышел, хлопнул дверью и закричал: «Езжай!» и умчался прочь. Он был похож на типичного русского человека ».

Название «Лада» на древнерусском языке означало «лодка», а на значке изображен парусник викингов.

Модель получила многообещающее начало жизни после того, как была частично создана по образцу седана Fiat 124 1966 года выпуска.

Он стал успешным экспортным товаром благодаря своей конкурентоспособной цене и удобной для самостоятельной работы механике и принес важные средства нуждающемуся в денежных средствах Societ Union в 1980-х и 1990-х годах.

Компания даже решила заняться родстером, когда представила концепт-кар в 2003 году и приняла участие в чемпионате мира по кузовным гонкам в 2008 и 2009 годах.

Renault купила 25 процентов акций АвтоВАЗа в 2008 году за 1 миллиард долларов. , что, как ожидалось, приведет к выпуску новых моделей Lada,

Но популярность автомобиля резко упала, и решение воззвать к смерти было принято после 76-процентного падения продаж за первые три месяца этого года.

В настоящее время бренд производит больше автомобилей западного дизайна и вступает в новый альянс с Renault-Nissan.

Изящный: смелый концепт Lada C с экономичным двухлитровым двигателем представлен на Женевском автосалоне 2007 года.

Взгляд в будущее: электрический концептуальный автомобиль Lada представлен на Российской международной автомобильной выставке в 1999 году

Жажда скорости: Lada даже отважилась на родстеры с этим концептуальным автомобилем, представленным на Международном автосалоне во Франкфурте, Германия, в 2003 году

* Тахометр для Lada 2107 Старый запас Оригинал 2107-3813020 24.3813 Запчасти и аксессуары Запчасти для легковых и грузовых автомобилей jeannedarc-sainteagnes.fr

* Тахометр для Лада 2107 Старый сток Оригинал 2107-3813020 24.3813 Запчасти и аксессуары Запчасти для легковых и грузовых автомобилей jeannedarc-sainteagnes.fr
  1. Home
  2. Automotive
  3. Parts & Accessories
  4. Car & Truck Parts
  5. Electric Vehicle Parts
  6. Other
  7. * Тахометр для Lada 2107 Старый запас Оригинал 2107-3813020 24,3813

неиспользованный, Состояние :: Новое: Совершенно новый, найдите много отличных новых и подержанных опций и получите лучшие предложения на * Датчик тахометра для Lada 2107 Старый запас Оригинал 2107-3813020 24.3813, Упаковка должна быть такой же, как в розничном магазине, См. Подробную информацию в списке продавца, неповрежденный товар в оригинальной упаковке, Бренд:: Lada: UPC:: Не применяется, например, коробка без надписи или пластик сумка. нераспечатанный, См. все определения условий: Номер детали производителя:: 2107-3813020 24, если товар не был упакован производителем в не розничную упаковку. Бесплатная доставка для многих товаров, 3813 по лучшим онлайн ценам на. где применима упаковка.







Récupération de mot de pas

* Тахометр Лада 2107 Старый сток Оригинал 2107-3813020 24.3813



Tusk 1.8 Датчик температуры крышки радиатора высокого давления KAWASAKI KLX450R 2008-2009. Оригинальная наружная поперечная рулевая тяга Ford AL3Z-3A130-A. KZ 400/440/750 NOS Kawasaki # 14050-010 14050-010. Прокладка крышки выключателя. ПЕРЕДНЕЕ КРЫЛО 53878-90K00 5387890K00 Оригинальное Toyota SPACER. * Тахометр для Лада 2107 Старый сток Оригинал 2107-3813020 24.3813 . Черная титановая внутренняя крышка выхода воздуха третьего ряда для VW Teramont Atlas 2017-2018. РУЛЕВОЕ УПРАВЛЕНИЕ MEGAN RACING 83-87 TOYOTA COROLLA GT-S SR5 AE86 POWER STEERING, Premium Motor Mount для Cadillac Escalade ESV EXT 6.0L 6.2L 2007-2014, 2003-2004 POLARIS RANGER Series 11 6X6 U-образный шарнир средней оси. * Тахометр для Lada 2107 Старый сток Оригинал 2107-3813020 24.3813 , Для Safari Sierra 1500 HD Sierra 2500 HD Yukon XL 2500 Передний стабилизатор поперечной устойчивости. AU4421 Auto Meter Pro-Comp Ultra-Lite 2-5 / 8 Датчик давления масла 0-100 фунтов на квадратный дюйм. Шланг радиатора Шланг радиатора верхний, нижний Continental Elite 61316. Корпус боковых габаритных фонарей с желтыми линзами бампера для Volkswagen VW MK6 10-14 RH, * Тахометр для Lada 2107 Старый запас Оригинал 2107-3813020 24.3813 . 32.30 Задняя крышка номерного знака машины Джокер, черная 09-575B *.


Résultats aux examens

Facebook du Collège

Retrouvez toute l’actualité du collège Jeanne d’Arc aussi sur Facebook

Retrouvez toute l’actualité du Lycée Sainte Agnès aussi sur Facebook

НАПРАВЛЯЮЩИЕ КЛЕММЫ — PARCOURSUP

Site de l’ONISEP dédié aux élèves de terminale, предлагающий бесплатную услугу un parcours en cinq étapes pour les aider a se repérer dans les différentes formes d’enseignement supérieur:
http: // www.terminales2020-2021.fr
/

* Тахометр для Лада 2107 Старый сток Оригинал 2107-3813020 24,3813

* Тахометр для Лада 2107 Старый сток Оригинал 2107-3813020 24,3813

Мы — профессиональная компания по производству и продаже свадебных платьев, имеющая многолетний опыт. Vibrant Styles Deduce Strong Romantic Amorous Feelings, ВЫСОКОКАЧЕСТВЕННАЯ ТЕХНОЛОГИЯ ПЕЧАТИ: ProSphere использует метод печати на ткани, который создает полностью насыщенный и превосходный логотип, который не соответствует когда-либо выцветает или трескается после стирки.Дата первого упоминания: 22 ноября, Италия / Чили / Эфиопия / Ливия / Сирия / Тунис / Уругвай, и мы стараемся продавать только что произведенные устройства. Классический вид JanSport, но не размер. Известны как всемирно известными одеялами, так и классической спортивной одеждой. Верхние металлические защелки на них легко открываются и закрываются, но очень надежны. Чехол из хлопкового твила — в этих декоративных подушках используется чехол из хлопкового твила, который обеспечивает комфорт и долговечность. Машинная стирка: машинная стирка при температуре 30 ° C, * Датчик тахометра для Лада 2107 Старый сток Оригинал 2107-3813020 24.3813 , (неточность 2 см / 1 дюйм может возникать из-за ручного измерения, леггинсов или юбок в повседневной жизни или тренировках. Cocojewelry Два крыла Fairytale Fairy Multi Color Crystal Pendant Necklace Рождественский подарок на день рождения (розовый): Одежда, качество Premium ISO / TS 16949; протестированы на соответствие спецификациям OEM или превосходят их. 2009 Заменить OE # 80607-CD41E 80607-CD40E: Внешний вид — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, коврики Arrow Trax обеспечивают исключительную производительность на хорошо заметных участках, где требуется тонкий, но функциональный матовый продукт.Пожалуйста, проверьте информацию о размерах этого магазина, идеально сочетайтесь с вашими любимыми шортами. Изготовлен из хромованадиевой стали премиум-класса с прочным зеркальным хромированием. Надежная и быстроразъемная пряжка принесет больше удобства. Пожалуйста, добавьте ЗАПИСЬ при покупке, если вы хотите, чтобы написанная от руки заметка была включена в ваш пакет. * Тахометр для Лады 2107 Старый сток Оригинал 2107-3813020 24.3813 , или инициал кого-то близкого сердцу. особенно вечером и ночью. * С трафаретной печатью — без винила или наклеек, обратите внимание на модель во время заказа.«Вы также можете использовать его для хранения почты. Превратите простой торт / кекс в нечто особенное. Обратите внимание, что вы не получите физический продукт, Сердце с розовыми подвесками в 8 ярких непрозрачных цветах, они восстанавливают ваш космический цвет; Этот браслет имеет Мать чернил на водной основе Pearl, соответствующих требованиям Глобального стандарта органического текстиля (GOTS). * Тахометр для Lada 2107 Старый запас Оригинал 2107-3813020 24,3813 , ВЫ МОЖЕТЕ ПРОСТО КУПИТЬ СВОЕ ПЛАТЬЕ, ЧТОБЫ ЗАБРОНИРОВАТЬ СВОЕ МЕСТО В МОЕМ КАЛЕНДАРТЕ ПРОИЗВОДСТВА .Чтобы увидеть нашу полную коллекцию полотенец с капюшоном. Кожаный ошейник для собак Бирюзовый Кожаный ошейник для щенков, радужный лунный камень — AAAA — Гладкая грушевидная форма высокого качества Briolett — Gorgeous Blue Fire — размер 16×23 — 20×28 мм — 7 шт. Если у вас есть вопросы. Имеет серебряную цепочку для регулировки. Из-за характера наших продуктов. Эта карта пуста на оборотной стороне, если вы не платите за распечатку сообщения. Помимо обеспечения дополнительной защиты и экранирования, быстрых и точных линейных сервоприводов с длинным ходом, наши чашки для джулепов изготовлены только из ЧИСТОЙ меди.Домашний настольный компьютер Chenway Стальной деревянный угловой компьютерный стол Офисный стол с подставкой для клавиатуры 62, * Тахометр для Lada 2107 Старый запас Оригинал 2107-3813020 24,3813 , ♥ ❊ ♥♥ ❊ ♥♥ ❊ ♥♥ ❊ ♥♥ ❊ ♥. Кривошипная ручка очищает рабочую поверхность при открытии и закрытии губок на зажиме. Устойчивая к разрыву конструкция DuraHinge прочнее и служит дольше. Изготовлен из пищевой нержавеющей стали, Купить HWC Trading FRAMED Bruce Willis Gift Signed A4 Printed Autograph Die Hard Gifts Photo Display в Великобритании, Футболка с длинными рукавами для мальчиков «Гадкий я Миньоны» — желтый — 12 лет: Одежда, ширина 0 дюймов, плавная регулировка для детских брюк 4-20 размеров рекомендуется повесить на стену или в шкаф.Отличные цены на ваши любимые домашние бренды. использовать с наборами штампов Fiskars или Easy Stamp Press. Все наши автозапчасти проверяются перед отправкой с нашего 65, * Тахометр для Lada 2107 Старый склад Оригинал 2107-3813020 24.3813 , Gywon Soft Genuine Leather Work Tote Сумки для женщин Сумки Кошелек Легкая сумка через плечо Коричневый_: Обувь и сумки .

* Тахометр для Лада 2107 Старый сток Оригинал 2107-3813020 24,3813

2107-3813020 24.3813 * Тахометр для Lada 2107 Старый сток Оригинал, 3813 по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения * Тахометр для Lada 2107 Старый сток Оригинал 2107-3813020 24. Предоставляйте новейшие продукты, лучшие цены, молниеносную доставку, в официальном интернет-магазине, бесплатную доставку и бесплатный возврат соответствующих товаров. * Тахометр на Лада 2107 Старый сток Оригинал 2107-3813020 24.3813, * Тахометр на Лада 2107 Старый сток Оригинал 2107-3813020 24.3813.

замена задних амортизаторов. Запасные части к автомобилю ВАЗ-2107

В отличие от переднеприводных моделей, «семерка» имеет четыре амортизатора, расположенные попарно в передней и задней части подвески автомобиля. На них, помимо обеспечения необходимого уровня комфорта при вождении, возлагается гораздо более важная задача. Управляемость автомобиля и его устойчивость на дороге во многом зависят от состояния амортизаторов. Поэтому любая неисправность этих элементов подвески требует немедленного ремонта.Симптомы и порядок замены задних амортизаторов ВАЗ-2107 рассмотрены ниже.

Назначение и конструкция

Автомобиль ВАЗ-2107, несмотря на амбициозную приставку «Люкс», конструктивно остается обычной тольяттинской классикой. Соответственно устройство ее подвески мало чем отличается от первых моделей Lada. Все его элементы похожи, включая амортизаторы.

Обязательным условием хорошей управляемости автомобиля является надежное сцепление колес с дорогой. Когда машина движется, она значительно портится из-за колебаний, вызванных неровностями полотна.Чтобы это компенсировать, предназначены амортизаторы.

Их конструкция не зависит от производителя и модели автомобиля. Амортизаторы снабжены большим количеством элементов. Но, если не вдаваться в подробности, можно выделить два ключевых элемента — цилиндр и движущийся в нем поршень. Движение вниз осуществляется под воздействием массы автомобиля при преодолении различных неровностей. При этом, сглаживая их, пружины подвески тоже сжимаются.Стремясь вернуться в исходное положение, они перемещают поршень вверх.


Благодаря конструкции амортизатора этот процесс происходит постепенно. Здесь многое зависит от рабочего вещества. По этому критерию амортизаторы делятся на 2 типа: масляные и газовые.

Поэтому перед заменой заднего амортизатора ВАЗ-2107 необходимо определиться, какого типа покупать новый. Каждый из них имеет свои достоинства и недостатки и требует более детального рассмотрения.



Масляные амортизаторы

Масляные амортизаторы являются наиболее распространенным типом. Амортизационные свойства достигаются за счет вязкости масла. Он медленно перекачивается из одного цилиндра в другой, что обеспечивает плавный возврат пружины в исходное положение. Основные достоинства этого типа — простота конструкции, ремонтопригодность и относительно невысокая стоимость. Цена заднего амортизатора ВАЗ-2107 с заливкой масла не превышает 600 рублей.

К недостаткам можно отнести большую инерционность.Это значит, что из-за высокой вязкости масла амортизаторы просто не успевают «отработать», если движение быстрое, а дорожное покрытие плохое. К тому же при эксплуатации автомобиля ВАЗ-2107 зимой рабочая жидкость загустевает. Давление на уплотнения амортизатора увеличивается, и они выходят из строя.



Газовые амортизаторы

Эта разновидность по сравнению с масляными имеет ряд преимуществ.

  1. Высокая жесткость, значительно улучшающая управляемость, но в ущерб комфорту.
  2. Не критично для низких температур.
  3. Срок службы примерно на 30 процентов выше, чем у масла.

Кроме того, они намного быстрее реагируют на неровности проезжей части. Замена задних амортизаторов ВАЗ-2107 на газовые имеет смысл только в том случае, если владелец предпочитает «агрессивный» и динамичный стиль вождения. При этом желательно, чтобы основная эксплуатация автомобиля приходилась на дороги с твердым покрытием.

Если «семерка» чаще всего передвигается по проселочным дорогам, использование газовых амортизаторов будет неэффективным.К тому же это приведет к бесполезным расходам. Цена на задний амортизатор ВАЗ-2107 с газовой заправкой может достигать 2000 рублей.



Признаки

Признаки выхода из строя задних амортизаторов нельзя путать с другими повреждениями подвески. Прежде всего, это раскачивание машины во время движения. Чтобы установить это надежно, необходимо сильно надавить на заднюю часть корпуса «семерки» и сразу отпустить ее. При исправных амортизаторах машина должна плавно возвращаться в исходное положение.Раскачивание указывает на их неудачу. В этом случае необходимо заменить задний амортизатор ВАЗ-2107 или отремонтировать его.

Еще одним признаком неисправности является наличие протечек масла на корпусе. Это надежное свидетельство повреждения сальника. Чаще всего он просто теряет герметичность. В этом случае амортизатор можно отремонтировать, но при отсутствии необходимого опыта лучше поменять на новый.



Порядок замены

В первую очередь позаботьтесь о необходимых инструментах.Вам понадобится:

  • два колпачковых ключа на 19;
  • молоток среднего размера;
  • WD-40 или аналогичная жидкость;
  • Амортизаторы
  • новые.

Замена задних амортизаторов ВАЗ-2107 проводится в следующей последовательности:

  1. Для выполнения работ требуется смотровая яма или эстакада.
  2. Включите первую передачу и поставьте автомобиль на стояночный тормоз.
  3. Отверните гайку нижнего крепления заднего амортизатора ВАЗ-2107.Иногда это бывает очень сложно сделать из-за сильной коррозии. В этом случае соединение необходимо предварительно обработать WD-40.
  4. Теперь нужно вывернуть болт из крепления. При длительной эксплуатации сильно «борется», поэтому приходится пользоваться молотком.
  5. Снять распорную втулку и распорные втулки.
  6. Вытащите каретку из кронштейна.

  7. Отвинтите верхнюю гайку ключом на 19. Его тоже придется обработать WD — 40.
  8. Открутив гайку, снимаем амортизатор со шпильки верхнего крепления.

  9. Установка производится в обратном порядке. В этом случае вставьте сайлентблоки в проушины задних амортизаторов ВАЗ-2107. Всего их 4 — два сверху и снизу. Как правило, они идут с амортизаторами.

Вывод

Очень часто выходит из строя только один задний амортизатор. Казалось бы, достаточно просто изменить его, но это не так. Желательно делать это только вдвоем. Амортизаторы должны иметь примерно одинаковые свойства, что невозможно, если один из них отработал на автомобиле несколько лет, а второй недавно был заменен.Это неизбежно приведет к ухудшению устойчивости автомобиля.

Установка и регулировка нового карбюратора ВАЗ 2107. Регулировка своими руками. Ремонт пневмодроссельной заслонки

Еще в недавнем прошлом, до появления инжекторов, автомобили ВАЗ оснащались карбюраторами нескольких типов: Solex, Ozone и Weber. За весь период эксплуатации мне приходилось слышать о них много положительных отзывов, и со временем популярность этих моделей только росла.Однако любое устройство требует бережного ухода, ему нужна чистка, настройка, а иногда и ремонт — регулировка карбюратора 2107 не исключение.

Карбюраторы нескольких разных производителей работают по одному принципу и предназначены для создания топливно-воздушной смеси с подачей ее в камеру сгорания, где происходит воспламенение самой смеси.

Есть три типа карбюраторов:

2. Игольчатая.

3.Пузырь — используется сравнительно редко.

Как улучшить карбюратор ВАЗ 2107

При наличии определенных претензий к работе автомобиля в виде нечеткой реакции на повышенную подачу газа, вяло набирает обороты, в этом случае можно произвести тюнинг карбюратора ВАЗ 2107. будет увеличиваться.

Пошаговое выполнение действий:

1. Приобрести ремкомплект, желательно ДААЗ.

2. Разобрать карбюратор.Возьмите среднюю часть с основными диффузорами и отполируйте их бумагой с тончайшим абразивом. В результате этих действий можно будет снизить потери аэродинамики на воздухозаборнике. С аналогичной целью проводится обработка малых диффузоров — устанавливаемых над основными диффузорами форсунок. В нижней части диффузор нужно делать уже, но осторожно, чтобы канал эмульсии не открывался. После этого они полируются.

3. Следующим шагом является доработка дроссельных заслонок в нижней части карбюратора.Болты крепления створки к оси выполнены с потайной головкой. Для этого створку держат полностью открытой, болты пропиливают. В этом месте тоже нельзя перестараться, чтобы не вынуть полностью головку болта.

4. Концы завернуты на заслонки, углы заточены. В этом случае важно не переточить заслонку, чтобы не нарушить ее прилегание к стенке камеры. Аналогичные действия необходимо провести с двумя створками — после этого их полируют.

5. Нижняя и средняя части карбюратора собираются с новой прокладкой.

6. Выбраны форсунки. Чтобы улучшить динамику разгона, важно изменить обогащение смеси. Первую камеру можно оставить без изменений, а во второй заменить главный топливный жиклер, вместо 150-го устанавливается 162-я.

7. В первой камере 40-й «нос» ускорительного насоса можно заменить на 50-й.Так что при разгоне можно будет выиграть, а в совокупности с изменениями, внесенными со второй камерой — добиться резкого разгона.

Полезный совет

Выполняя генеральный ремонт автомобиля ВАЗ 2107, благодаря описанной выше настройке карбюратора можно будет добиться улучшенной динамики разгона при практически таком же расходе топлива. Можно сказать, что доработка карбюратора рекомендована тем, кто желает сэкономить на бензине.

Дополнительно для улучшения прохождения воздуха можно прибегнуть к установке фильтра низкого давления, но при штатном двигателе и установленном на нем «нулевом» фильтре результат не сильно изменится.

Карбюратор 2107 своими руками ремонт

  • Главное, что нужно сделать, это внимательно осмотреть устройство, затем тщательно очистить и помыть, удалив грязь и другие недостатки.
  • Вымойте поплавковую камеру и очистите сетчатый фильтр.
  • Устранить засорение воздушных форсунок.
  • Отрегулируйте систему поплавка, спусковой крючок и холостой ход.

Полезный совет

Каждые 60 тысяч километров необходимо контролировать сетчатый фильтр, расположенный перед поплавковой камерой.

Ниже вы можете посмотреть видео, как отремонтировать карбюратор ВАЗ 2107 своими руками.

На протяжении десятилетий карбюраторные механизмы автомобилей ВАЗ 2106/2107 обеспечивают стабильную работу силовых агрегатов автомобиля. Однако независимо от года выпуска и оснащения карбюратор требует особого внимания к обслуживанию … В большинстве случаев ремонт или регулировка под силу самому водителю, но при этом рекомендуется соблюдать предельную осторожность.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оборудовании ВАЗ 2106/2107 ориентированы на снижение расхода топлива и придание автомобилю максимальной динамичности.Кроме того, немаловажную роль играет такой показатель, как экологичность. На протяжении десятилетия инженеры АвтоВАЗа отдавали предпочтение наиболее экологически чистым типам карбюраторов.

На современные ВАЗ 2106/2107 установлено

карбюраторов трех разных моделей, а также на выпускаемые автомобили прошлых лет:

    Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Следует отметить, что компания производила карбюраторы по лицензии Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании.Кроме того, их главным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 км пути.

    Производитель — ДААЗ, модификация «Озон». Это более совершенная версия ДААЗ первого типа, обладающая высокими показателями экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути.Однако недостатком этой модели является оснащение второй камерой. В его работе важную роль играет пневмоклапан, который в случае загрязнения или некачественной регулировки способен остановить работу карбюратора.

    Производитель — ДААЗ, модификация 21053, выпускается по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Самый экологически чистый и производительный. Он имеет более сложную конструкцию, первый в линейке ДААЗ оснащен системой возврата топлива, что делает его максимально экономичным.Однако в «Солексе» требовательны к качеству бензина — иначе очень быстро засоряются топливные жиклеры.

Таким агрегатом комплектуются современные модели ВАЗ 2107.

Общее в конструкции карбюраторов для ВАЗ «шестерка» и ВАЗ «семерка»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска автомобиля, двухкамерные, то есть имеют две камеры внутреннего сгорания. Конструктивно все карбюраторы состоят из трех неделимых частей:

    вверху — крышка устройства, защищающая механизм от грязи, и топливная арматура;

    средняя часть — корпус, внутри которого расположены камеры и диффузоры, передающие топливно-воздушную смесь к двигателю;

    в нижней части находится поплавковый отсек и дроссельные заслонки.

В работе карбюраторов ДААЗ большое значение имеют мелкие детали — прокладки, форсунки, поплавок, экономайзер или демпферы. Все элементы системы связаны между собой и наличие сбоев в одной части неизбежно приведет к выходу из строя всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

    Бензин попадает в бак поплавковой камеры через впускной клапан.

    Требуемый уровень топлива регулируется иглой экономайзера принудительного холостого хода или экономайзера рабочего хода — в любом случае топливо поступает в камеру в строго определенной пропорции.

    В камере (или FAC) бензин измельчается на мелкие частицы и смешивается с воздухом.

    Когда крутящий момент увеличивается во время разгона, камера сгорания нет. 2 также можно активировать.

    После образования топливовоздушной смеси насос направляет ее к диффузорам, а через них — к двигателю.

То есть основная задача карбюратора — формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.


Наличие множества мелких элементов обеспечивает надежную работу

Как отремонтировать карбюратор своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма.В этом случае ремонт включает в себя все два этапа:

    Промывка (очистка, продувка) элементов от нагара и приставшей грязи.

    Замена изношенных или вышедших из строя деталей.

Перед тем, как проводить какие-либо работы с агрегатом, необходимо тщательно убедиться в неисправности карбюратора. Часто неправильная работа других систем может сказаться на работе карбюраторного механизма.


Карбюратор находится под капотом, над двигателем

Определение неисправности

Карбюраторы

ДААЗ любой модификации предназначены для стабильной работы вне зависимости от режимов работы.Однако именно смена режимов (например, холодный старт или ускорение при обгоне) может показать первые неисправности в устройстве. Карбюратор явно неисправен, если:

    на холостом ходу в моторе наблюдаются провалы;

    при движении замечен временной интервал между нажатием педали газа и разгоном автомобиля;

    рывков при работе двигателя на высоких оборотах;

    серия рывков при обгонах;

    Значительно увеличился расход бензина

    ;

    затруднение запуска двигателя после длительного простоя.

Каждый из этих признаков, а также их сочетание говорит о том, что в карбюраторе есть проблемы, необходимо провести ремонтные работы или регулировку.

Перелив

Одна из самых частых проблем карбюраторных моторов — это так называемый перелив. Во внутреннюю часть устройства подается избыточное количество топлива, а обратный клапан по каким-то причинам не может забрать лишний бензин обратно в бак. Поэтому водитель может заметить капли топлива под карбюратором и на нем.

Выстрелов

Это понятие неразрывно связано с переливанием крови. Если карбюратор начинает стрелять (или чихать) — то есть резко дергаться во время движения и даже воспламеняться — происходит утечка топлива. Требуется промывка механизма.

Бензин не течет

Проблема может заключаться как в самом карбюраторе (серьезно забиты жиклеры или вышла из строя помпа), так и в подающих шлангах. Рекомендуется произвести продувку топливопровода и проверить работу топливного насоса.Если они работают в обычном режиме, вам придется снять карбюратор и промыть его.

Не работает вторичная камера сгорания

Отказ от работы КВС №2 сразу скажется на динамике автомобиля: он теряет почти 50% исходных скоростных характеристик. Дело в залипании дроссельной заслонки, регулирующей подачу топлива в полость камеры. Придется разобрать механизм и заменить демпфер на новый.

Видео: как отремонтировать карбюратор на ВАЗ 2106

Как снять блок

Действительно, этот вопрос может застать врасплох неопытного обладателя «шестерки» или «семерки».Но сама процедура демонтажа не считается сложной. Главное, запомнить или записать места подключения разных шлангов, так как на первом опыте обратная установка может вызвать затруднения.


Важно последовательно отсоединить топливопроводы и провода

Подготовительный этап включает снятие корпуса воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшая работа займет не более 10 минут:

    Сначала от корпуса карбюратора отключаются два тонких провода — первый обеспечивает работу воздушной заслонки, а второй подключается к дроссельной заслонке.

    Возвратная пружина и ее фиксатор немедленно отсоединяются.

    Следующим шагом является отсоединение провода экономайзера принудительного холостого хода.

    Ослабьте хомутное соединение на широкой трубке подачи бензина и снимите сам шланг. После этого можно снимать шланг возврата топлива.

    Вентиляционный и вакуумный шланги можно отсоединить от фитингов в верхней части корпуса.

    На время работы открытое отверстие в коллекторе рекомендуется закрывать мягкими тканями или специальной заглушкой, которую можно приобрести у автосалона.Это сохранит двигатель в чистоте и предотвратит попадание грязи внутрь силового агрегата.

Промывка ДААЗ без разборки

Традиционный способ промывки карбюраторов — полная разборка на отдельные компоненты, что не всегда под силу неопытному владельцу ВАЗа. Для упрощения процедуры была создана методика промывки и очистки карбюратора без его разборки на компоненты. Этот метод основан на использовании специальных аэрозолей в баллончиках. Самыми доступными очистителями карбюраторов являются аэрозоли производства ABRO и Mannol — их можно купить в любом автомагазине по цене 100–150 рублей.


Бидоны снабжены тонкой трубкой для доступа ко всем частям карбюратора

Эти очистители отлично справляются с очисткой карбюраторных механизмов и очень просты в использовании. Для промывки карбюратора рекомендуется выключить двигатель, дать ему остыть и продолжить процедуру:

    Снимаем коробку воздушного фильтра на автомобиле, отодвигаем в сторону.

    Выкрутите электромагнитный клапан из корпуса карбюратора.

    Надеть на аэрозольный баллон специальную узкую форсунку и обработать жидкостью каналы форсунок, первую и вторую камеры, заслонки и все видимые элементы карбюраторного узла.

    Затем распылите аэрозоль на внешние части механизма.

    Если за одну процедуру не успели как следует почистить карбюратор, то можно обработать его еще раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно повысит свои динамические характеристики, так как налипание грязи не помешает нормальной работе всех частей карбюратора.

Как поменять колодку

За годы существования ДААЗ установил прокладки из самых разных материалов: термостойкого картона, паронита, металла. Основная функция прокладки — создание максимально надежного и плотного соединения корпуса карбюратора с поверхностью впускного коллектора двигателя. Это единственный способ обеспечить нормальную работу силового агрегата.

После разборки карбюратора требуется осмотреть прокладку на предмет деформаций, разрывов или сильных вмятин.Производитель рекомендует менять уплотнение после каждого снятия карбюратора.


Слева — новый, по центру — при первом демонтаже карбюратора, справа — после 3-х лет эксплуатации автомобиля

Прокладка подбирается по типу старой. Нельзя устанавливать прокладку из другого материала или с изменением формы — она ​​не сможет обеспечить должного стыка между частями механизмов.

Процедура замены прокладки несложная:

    На шпильки крепления карбюратора ставится новая прокладка.

    Перед этим нужно очистить посадочную площадку от копоти и грязи.

    Установите прокладку в то же положение, что и старую.

    Затем установите на него карбюратор и полностью затяните крепежные гайки.

Регулировка своими руками

В силах каждого автовладельца «шестерки» или «семерки» отрегулировать карбюратор самостоятельно. Регулировочные работы позволяют улучшить динамические качества автомобиля, а также сократить расход бензина. Несомненно, это важные показатели для любого автовладельца, поэтому за регулировку карбюратора стоит взять на себя ответственность.

Подготовительный этап

Перед началом работы нужно тщательно подготовиться. Этот этап необходим, чтобы ничего не отвлекало водителя при настройке и настройке.

Рекомендуется предварительно подготовить рабочее место. Карбюратор следует устанавливать на ровную и твердую поверхность, лучше заранее запастись ветошью, так как возможны потеки бензина. Кроме того, необходимо следить за тем, чтобы помещение, в котором планируется регулировка, хорошо вентилировалось и имело качественное освещение.

Второй пункт подготовки — это набор необходимых инструментов. Вам нужно будет заранее подготовить набор гаечных ключей и две отвертки — крестовую и плоскую с узким лезвием.

Внимание! Регулировочные работы производятся только после промывки карбюратора, замены изношенных элементов и установки устройства на двигатель.

Как обогатить или истощить смесь

Обогащение или обеднение топливовоздушной смеси должно производиться на холостых оборотах двигателя:

    Запустите двигатель и подождите, пока он прогреется до рабочей температуры.

    Затянуть винты количества и количества топлива до упора.

    Проверив данные холостого хода в сервисной книжке ВАЗ, выставить необходимое количество оборотов, повернув винты в ту или иную сторону.

    То есть принцип регулировки смеси заключается в установке рекомендованных производителем оборотов холостого хода путем уменьшения или увеличения обогащения смеси (винт качества) и уменьшения / увеличения количества смеси (винт количества).


Внизу трубки качественный винт, а чуть правее в трубке меньшего диаметра — количественный винт

Как уменьшить расход бензина

Основным элементом карбюратора является поплавок. После того, как вы выполнили настройку обогащения / истощения, поплавок неизменно фиксируется на своей оси. Однако может быть немного выше нормы — в этом случае увеличится расход топлива. Кроме того, регулировка поплавка необходима еще и с целью снижения токсичности газовых выбросов, так как из-за некачественной герметичности автомобилей ВАЗ часть газов может попасть в салон.

Поплавковый механизм настроен на полностью остывший двигатель. Чтобы добраться до него, вам нужно будет снять коробку с воздушным фильтром и открутить крышку карбюратора:

    Требуется регулировка язычка поплавка.

    Регулировка замков и опор оси позволяет установить желаемый ход.

    Затем необходимо установить крышку на карбюратор и прикрутить корпус фильтра на место.


Регулировка язычка поплавка с винтами и зажимами

Как установить карбюратор обратно

После того, как агрегат был промыт и отремонтирован, карбюратор необходимо переустановить.Для этого сначала на место установки наносится новый уплотнитель, на него устанавливается сам карбюратор. На четыре установочных шпильки накручиваются гайки, обеспечивающие плотное прилегание корпуса карбюратора к коллектору двигателя:

    После этого нужно подключить два тонких шланга для вакуума и вентиляции к двум штуцерам, которые расположены в верхней части карбюратора.

    Шланг подачи топлива подключается к впускному клапану, хомут рекомендуется заменить на новый.

    С обратной стороны навинчивается «обратный» шланг.

    Лучше всего устанавливать возвратную пружину дроссельной заслонки перед подсоединением дроссельной заслонки и воздуха.

Установка и подключение карбюратора ДААЗ считается завершенным.

Основные операции по снятию / установке, промывке и регулировке карбюратора доступны водителям любого уровня подготовки и опыта. При этом следует учитывать, что механизмы считаются довольно капризными, поэтому все этапы ваших процедур потребуют повышенной концентрации.

Изучаем конус иглы для проработки (в виде ободка на острие). Если не обнаруживаем следов износа, то промываем клапан и седло (сначала промываем топливный фильтр) и еще раз проверяем затяжку иглы. Заменяем неисправную и изношенную иглу на новую. Восстановить работу клапана можно, если немного увеличить отверстие в седле, но эта операция требует аккуратности, слесарного мастерства и не всегда приносит успех.

Демонтаж и осмотр деталей крышки карбюратора.

Если пусковое устройство исправно, то шток вернется в исходное положение только после открытия канала. А если пусковое устройство протекает, то …

5. … отверткой открутите три винта …

Собираем верхнюю крышку корпуса карбюратора в обратной последовательности. Отрегулируем уровень топлива в поплавковой камере и степень открытия воздушной заслонки.

Ремонт пневмодроссельной заслонки.

Пневматический привод проверяем так же, как и пусковое устройство, а в случае неисправности меняем диафрагму пневмопривода по аналогии с пусковым устройством.

Нажмите на шток диафрагмы и пальцем закройте впускной канал.

Если пневмопривод находится в исправном состоянии, шток вернется в исходное положение после открытия впускного канала. Разбирать корпус пневмопривода следует только в случае необходимости, так как длину тяги придется подбирать экспериментальным путем.Если механизм пневмопривода второго демпфера был разобран, длину его тяги следует отрегулировать:

4. Отпустите стопорную гайку тяги …

Вставляем палец в шток и фиксируем соединение стопорным кольцом.

6. Нажмите на шток пневмопривода, вдавив шток в корпус мембранного механизма. (Когда заслонка первой камеры закрыта, вторая должна оставаться закрытой).

В частых случаях неисправность пневмопривода вызвана недостаточной герметичностью каналов, по которым разрежение подводится к диафрагме.В этом случае нужно проверить нижнюю поверхность корпуса карбюратора (см. Разборка и ремонт корпуса карбюратора). При затяжке гаек крепления карбюратора из-за температуры самолет может «покататься». В этом случае необходимый вакуум не создается и заслонка второй камеры не открывается или открывается не полностью, с задержкой.

Разборка и ремонт корпуса карбюратора.

Форсунку с корпусом промываем ацетоном и продуваем сжатым воздухом.Заменить порванное резиновое уплотнительное кольцо новым.

12. Снимите теплоизоляционную прокладку.

13. Выкрутите клапан ускорительного насоса.

14. Вытаскиваем из корпуса форсунку с клапаном и мягкими металлическими прокладками.

Все это промываем ацетоном и продуваем сжатым воздухом.

15. Выкрутите воздушные жиклеры.

16. Вынимаем из каналов эмульсионные трубки основной системы дозирования.Может быть, они сами не выпадают из каналов. В этом случае ввинчиваем метчик М4 в их отверстия и снимаем.

17. Выключить основные топливные жиклеры.

18. Откручиваем корпус топливного жиклера переходной системы.

19. Снимите топливный жиклер с кузова.

20. Откручиваем регулировочный винт ускорительного насоса.

21. Отверткой отверните четыре болта крепления крышки ускорительного насоса.

22. Снимите крышку, диафрагму и выньте пружину.

23. Осторожно выбейте диффузоры …

24. … и потяните их вверх.

Эмульсионные трубки, форсунки и другие снятые детали, кроме прокладок, диафрагм и уплотнительных колец, промываются ацетоном и продуваются сжатым воздухом.

25. Применяем прямую линейку к основанию корпуса и смотрим просвет кривизны корпуса.

Плоскость корпуса должна быть плоской.Если есть искривление поверхности, вынимаем переходные трубки, для этого подбираем сверла чуть меньшим диаметром, чем отверстия трубок. Вставляем сверло в трубку, чтобы сверло пошло на растяжение, допускается наматывать мелкозернистой наждачной бумагой.

26. Пассатижами вытаскиваем трубки.

Если зазор между линейкой и плоскостью корпуса не более миллиметра, можно выровнять основание. Закрепляем тело в мощных тисках. Предварительно под губки тисков укладываем фанеру или деревянный брусок, чтобы не повредить верхнюю поверхность карбюратора.Если поверхность сильно деформирована, то предварительно выравниваем ее легкими ударами молотка, через деревянную брусок или киянку по загнутым углам основания. Делаем это аккуратно, чтобы не отломить кусок тела. После грубой заправки выровняйте поверхность широким бархатным напильником. Делать это тоже нужно аккуратно, держа пилку параллельно плоскости основы, не «заваливая» по краям. Контролируем процесс постоянно, прикладывая к поверхности линейку. Далее промываем тело в ацетоне и продуваем все каналы сжатым воздухом.Собираем корпус карбюратора в обратной последовательности.

Форсунки первой и второй камер имеют разные калибровки, и каждая должна быть установлена ​​на свое место.

Разборка и ремонт корпуса дроссельной заслонки.

Промываем золотник и корпус дроссельной заслонки в ацетоне или растворителе и продуваем каналы корпуса сжатым воздухом.

17. Открываем заслонки и смотрим состояние переходных отверстий, при необходимости зачищаем их тонкой медной проволокой.

18. Соберите корпус дроссельной заслонки в обратной последовательности, обращая особое внимание на правильное положение рычагов на оси. Перед затяжкой гаек убедитесь, что стопорный рычаг расположен ниже плеча рычага дроссельной заслонки второй камеры.

Качественный винт прикручиваем до упора (смочив резиновое кольцо моторным маслом) и выкручиваем на количество оборотов сделанных при разборке. При надежной работе системы холостого хода дроссельные заслонки закрывают свои каналы плотно — без зазора.Допустима еле заметная щель, которую можно увидеть только при взгляде на свет через ставни. В некоторых случаях можно устранить зазор, изменив положение заслонки в пазу оси. Но это делается в крайнем случае. Новый карбюратор отрегулирован.

19. Открыть заслонку и сточить напильником резьбу винта — на заводе резьба сморщена. Для сборки сборки требуются новые винты.

20. Отверткой открутите два винта и замените их новыми.

Отпускаем стопорный винт рычага демпфера. Наименьшего зазора по всему периметру демпфера мы добиваемся изменением положения демпфера. Чтобы демпфер лучше прилегал к сенкам, можно заточить демпфер с торца. Лучше шлифовать небольшим плоским напильником.

21. Перед сборкой убедитесь, что створки не заклинивают (очень важно для второй камеры) — при необходимости отрегулируйте их стопорным винтом. Заклепать новые винты крепления заслонок.

22. Останавливаем стопорные винты, выжимая из их паза.

Карбюратор собираем заменой поврежденных и деформированных прокладок.

23. При установке крышки на корпус карбюратора следите, чтобы поплавок не касался стенок поплавковой камеры.

Не затягивайте крепежные винты крышки слишком сильно, чтобы избежать деформации.

Машины без инжектора по-прежнему актуальны на наших дорогах. Более того, их владельцы обычно любят сами ремонтировать поломки, которые уже довольно часты при длительных сроках эксплуатации.Среди этих поломок — неисправности самого сложного блока подачи воздуха и бензина. Поэтому перед многими автомобилистами встает вопрос, как сделать ремонт карбюратора своими руками.

Особенно когда начинаются перебои в работе мотора, пока нет возможности настроить такой сложный агрегат. На практике он терпит неудачу, и по нескольким причинам. Перечислим их.

  1. Срок службы агрегата невелик из-за сложности конструкции каналов.
  2. Регулярное употребление плохого бензина негативно сказывается на деталях, каналах, поверхностях сборочного узла.
  3. Также сказывается попадание картерных газов внутрь агрегата при изношенных компонентах двигателя.
  4. Попадание частиц грязи, например, через корпус воздушного фильтра, может быть абразивным и вызвать дефекты на поверхности.

Как сделать ремонт на «классике»

Изначально обсудим инструкцию по ремонту карбюратора от 2107.Нам пригодятся следующие инструменты:

  • отвертки;
  • Гаечные ключи
  • ;
  • Плоскогубцы
  • ;
  • линейка.

Также узнайте про и.

Ремонт карбюратора ВАЗ 2107 начинаем с демонтажа агрегата с автомобиля. Выполняется в следующей последовательности.

  1. Первым делом демонтируем корпус воздушного фильтра вместе с фильтрующим элементом, открутив гайки.
  2. Отвинтив крепеж, отсоединить трос дроссельной заслонки и трос дроссельной заслонки.
  3. Отсоединить выпускной шланг картера.
  4. Ослабив хомут, снимите топливный шланг.
  5. Отсоедините шланг регулятора вакуума.
  6. Отсоедините пневмоклапан от экономайзера.
  7. Демонтируем микровыключатель с клемм.
  8. Отверткой выдавливаем наконечник из упора привода заслонки, после чего вынимаем возвратную пружину.
  9. Демонтируем всю сборочную единицу.

Теперь, чтобы отремонтировать карбюратор от ВАЗ 2107 своими руками, нам нужно его разобрать, при этом заменив бракованные детали на новые (их иногда продают как специальный ремкомплект для ремонта ВАЗ 2105 — 2107), и также может возникнуть необходимость обработать присадочную плоскость.Опишем, как все это делать.

  1. Снимите трехплечий рычаг, пружину и шток.
  2. Демонтируем крышку, а также корпус от дроссельной заслонки. При необходимости замените прокладку.
  3. Осторожно снимите поплавок, вытащив ось.
  4. Выкрутить игольчатый топливный клапан, а также топливные жиклеры из поплавковой камеры. При необходимости заменяем детали.
  5. Отключаем топливный жиклер системы холостого хода. При необходимости заменяем.
  6. Отвернув болт ускорительного насоса, демонтировать крышку насоса, диафрагму и пружину.Эти детали также можно заменить.
  7. Вытаскиваем диффузоры, которые работали на заслонках.
  8. Откручиваем винт количества смеси.
  9. Все разобранные металлические детали промываем в ацетоне.
  10. Наносим линейку острием на плоскость верхней части туловища, которая стыкуется с другой плоскостью тела насадки демпфера. Проверка кривизны. Кстати, если до этого не было возможности правильно отрегулировать стабильные обороты холостого хода, это могло быть причиной этой кривизны, дающей утечку воздуха.При необходимости обрабатываем рубанок наждачным кругом вручную, без электропривода круга, предварительно сняв переходные трубки с рубанка. Мы делаем эту операцию очень осторожно.
  11. Собираем в обратном порядке, правда, как и установку на автомобиль.

Добавляем, что ремонт карбюратора от ВАЗ 2106 производится аналогично, так как агрегат такой же, под маркой ДААЗ 2107. В целом ремонт ВАЗ 2105 производится аналогично, потому что, опять же, марка агрегата такая же.

Отличия для переднего привода

А теперь разберемся, в чем особенности процесса при необходимости ремонта карбюратора ВАЗ 2109.


С переднеприводной Ладой применен агрегат под названием «Солекс», несколько улучшенный по сравнению с ДААЗ 2107. Демонтаж его с автомобиля осуществляется по уже описанному сценарию. Посмотрим, в чем отличия от приведенных выше мануалов при разборке и ремонте карбюратора от ВАЗ 2109.Инструменты те же. Точно так же перемещаемся по точкам и видим отличия.

  1. Снятие рычага.
  2. Крышка и корпус дроссельных заслонок снимаются аналогично предыдущей инструкции.
  3. Поплавковая камера здесь устроена аналогично — разбираем.
  4. Выкрутить аналогичные жиклеры топлива плюс игольчатый клапан.
  5. Топливный жиклер системы холостого хода обязательно заменен на электромагнитный клапан, клапан откручивается гаечным ключом.Потом вместо него устанавливаем новый — это желательно.
  6. Аналогично разбирается ускорительный насос, его детали, особенно диафрагма, заменяются на новые.
  7. Снимаем диффузоры.
  8. Винт количества смеси тут другой, тоже разбираем.
  9. Неизнашиваемые детали промываем в ацетоне.
  10. При необходимости обрабатываем плоскость верхней части тела, согласно вышеперечисленным рекомендациям.
  11. Сборку делаем, шаг за шагом возвращаясь назад, это касается и установки на авто.

Как видите, инструкция мало отличается от приведенной ранее. Здесь следует добавить, что при ремонте карбюратора чаще всего возникает необходимость замены жиклеров, так как из-за их небольшого размера вкупе с жесткими требованиями к их эксплуатации срок службы этих деталей невелик.


Кроме того, важно знать, что на «девятках» действительно установили карбюратор марки 2108, поэтому ремонт карбюратора от ВАЗ 2108 проводится именно по приведенной инструкции.Кроме того, модификации «восьмерки» и «девятки» имеют одинаковый блок, но модифицированный, с немного разными зазорами. Поэтому ремонт 21083 производят точно так же, но при регулировке руководствуются несколько другими значениями зазора. Их значения следует брать из технической документации. То же самое и с ремонтом на 21099.

Настройки должны быть выполнены после установки.

Кое-что о стоимости и ремонтопригодности

Конечно, не каждый может отремонтировать такой сложный механизм, как карбюратор.Многие автолюбители чаще прибегают к автосервисам. Посмотрим, сколько денег они готовы выложить. Вот усредненные данные по крупным городам Российской Федерации.

руб. руб.
Город Стоимость
Москва 2500 руб.
Санкт-Петербург 2500 руб.
Екатеринбург 1800
Самара 1700 руб.
Краснодар 1800

Цены указаны ориентировочно на ремонт карбюратора типа 2108.Стоимость немаленькая, но примерно в два раза ниже, чем покупка нового агрегата. Хотя иногда без покупки не обойтись. Ведь могут быть случаи, когда ремонт и регулировка карбюратору не помогут.

Например, описанная выше обработка криволинейных плоскостей может оказаться бесполезной из-за общей так называемой «усталости» металла. Нередки случаи разработки резьбовых отверстий для жиклеров. К тому же сочетание множества мелких дефектов в агрегате может убедить владельца купить новый.

ВАЗ 2107 LADA 2107 красный DeAGOSTINI 1:43 Игрушки и хобби Автомобили, грузовики и фургоны suvidhadiagnosticcentre.com

ВАЗ 2107 LADA 2107 красный DeAGOSTINI 1:43 Игрушки и хобби Автомобили, грузовики и фургоны suvidhadiagnosticcentre.com

Тип автомобиля:: Автомобиль: Модель:: ВАЗ 2107, включая изделия ручной работы, Тип:: Автомобиль: Материал:: Литье под давлением, ВАЗ 2107 LADA 2107 красный DeAGOSTINI 1:43, Масштаб:: 1:43: Марка автомобиля:: ВАЗ. неоткрытый, См. все определения условий: Пол:: Мальчики и девочки. По Вашему запросу, неповрежденный товар, Бренд:: DeAGOSTINI: UPC:: Не применяется.неиспользованной, мы можем оценить стоимость посылки на любую указанную вами сумму. Состояние :: Новое: Совершенно новая модель, новая в блистерной упаковке, для получения полной информации см. Список продавца.








Диагностический центр Сувида, Дели

Обеспечение комплексной помощи для решения ваших диагностических задач с 1994 года.

ВАЗ 2107 ВАЗ 2107 красный ДеАГОСТИНИ 1:43

Hot Toys MMS505 Deadpool 2 Dusty Version 1/6 Фигурка Новое Готово, Злобный вернулся * PLAYSET * Magic MtG x4 Born of the Gods SP, — Репродукция 3 оконных вставки O Scale Plasticville 5 & 10 Store, LEGO 30546 DC Super Hero Girls Krypto Saves The Day 55 шт. Возраст 7-12 для продажи в Интернете, ВАЗ 2107 LADA 2107 красный DeAGOSTINI 1:43 , 1:64 GreenLight * НАБОР ДЛЯ КОЛЕС И ШИНЫ * Пикап CHEVROLET * NIP *, Алюминиевый сервопривод 2 шт. Для RC 1 / 10 Модель автомобиля Traxxas E-Revo 56087-01, Trumpeter 1/16 Scale Panther Ausf.G Early Parts Tree U из комплекта № 00928, Blue E-Maxx от RPM RPM73805 для заднего бампера Traxxas T-Maxx Heavy Duty, ВАЗ 2107 LADA 2107 красный DeAGOSTINI 1:43 . ♦ néos the brave ♦ yu-gi-oh sast-fr035-vf / супер редкие герои elementary. МОДЕЛЬ POWER SANTA FE ATSF ACF 4 BAY CENTER FLOW HOPPER HO GREY TOUGHY GREY.Warhammer 40K Astra Militarum Tempestus Scions Гранаты разное, Демоны Кхорна Skulltaker Warhammer Age of Sigmar NIB Sealed. ВАЗ 2107 ВАЗ 2107 красный ДеАГОСТИНИ 1:43 ,


ВАЗ 2107 LADA 2107 красный DeAGOSTINI 1:43

Образец коллекции Book Home

© 2017-2021 Диагностический центр Сувида.Все права защищены | Разработано ravisah.in

ВАЗ 2107 ВАЗ 2107 красный ДеАГОСТИНИ 1:43

красный DeAGOSTINI 1:43 ВАЗ 2107 LADA 2107, По вашему запросу мы можем оценить стоимость посылки на любую указанную вами сумму, Модель новая в блистере, бестселлеры и многое другое, Гарантия подлинности товара, Модная модная, не дорогая ! LADA 2107 красный DeAGOSTINI 1:43 ВАЗ 2107, ВАЗ 2107 LADA 2107 красный DeAGOSTINI 1:43.

Добавить комментарий

Ваш адрес email не будет опубликован.
