Как работает тнвд common rail: Система впрыска Common Rail

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ СИСТЕМЫ COMMON RAIL. Статьи компании «ООО «ТД Техлайф»»

После получения технологии прямого впрыска дизельного двигателя с системой COMMON RAIL компании ROBERT BOSCH Gmbh удалось с успехом разработать эффективную схему контроля впрыска, которая получила наибольшее распространение и в мире, благодаря своей простоте и надежности. Системы COMMON RAIL от BOSCH классифицируются по типам насоса высокого давления и могут иметь несколько разновидностей в зависимости от задач двигателя. Системы управления топливоподачей BOSCH могут быть трех типов: с регулированием давления в рампе на стороне высокого давления, регулирование потока топлива на стороне высокого давления при выходе топлива из ТНВД и так называемый «двойной контроль», когда регулировка происходит с помощью датчика контроля потока в ТНВД и посредством регулятора давления на топливной рампе с помощью дозирующего клапана на линии низкого давления на входе в ТНВД.

Система Bosch CP1

Насосы Bosch первого поколения типа CP1 приводятся в работу с помощью вала, соединенного с распредвалом двигателя. Они могут иметь модификации CP1K — компактный дизайн и CP1S — стандартный дизайн, но с регулятором давления на корпусе насоса. Система характеризуется наличием погружного электрического топливного насоса, который подает топливо к ТНВД под давлением 2,6 бар и с производительностью 160 л/час (может меняться в зависимости от модели автомобиля). Электрический топливный насос постоянно активирован при работающем двигателе. Лишнее топливо отводится через предохранительный клапан на блоке топливного фильтра в топливный бак. Блок топливного насоса и указателя уровня топлива оснащен еще одним предохранительным клапаном. При заблокированном топливопроводе предохранительный клапан открывается и подаваемое топливо снова возвращается напрямую в топливный бак. Это позволяет избежать повреждений топливной системы.

ТНВД системы СР1 имеет три плунжера, расположенных радиально к друг другу под углом в 120 градусов. В центре корпуса топливного насоса установлен приводной вал. Привод плунжерных пар осуществляется посредством эксцентрикового кулачка напрямую от выпускного распределительного вала через соединительный элемент. Передаточное число привода топливного насоса соответствует передаточному числу коленчатого вала относительно распределительного вала 2 : 1. ТНВД СР1 не имеет клапана дозирования топлива. Давление в топливной рампе регулируется исключительно посредством регулятора давления топлива (DRV). ТНВД должен создавать минимальное давление в рампе на уровне 170-200 бар на холостом ходе и 1350 бар на максимальных оборотах. После входного штуцера на линии низкого давления в ТНВД имеется специальный клапан, который переводит часть топлива для смазки внутренних поверхностей насоса. Пружина клапана настроена так, что если давление в магистрали ниже 0,8 бар, то топливо направляется на смазку и охлаждение насоса и затем сливается в линиию обратки. Если давление выше 0,8 бар, то пружина сжимается и большая часть топлива подаётся к плунжерам для сжатия. По мере вращения приводного вала, эксцентрик нажимает на трехгранную втулку, а она надавливает на поршень плунжера. Когда эксцентрик не давит на поршень плунжера, поршень под действием возвратной пружины двигатется к центру насоса, создавая разряжение в камере, которое открывает впускной клапан и топливо попадает в камеру. После нажима эксцентрика на поршень, тот двигается вверх, сжимая топливо и высокое давление в камере перекрывает впускной клапан (как только давление станет около 1 бара), одновременно выдвигая шарик контрольного клапан на впуске и выпуская топливо из камеры уже под высоким давлением. После этого движение поршня вниз снова создает разряжение и шарик перекрывает выпускное отверстие и впускной клапан открывается снова. Такт повторяется. Некоторые варианты насоса могут иметь клапан деактивации одного из плунжеров. Причина его использования — снижение нагрузки на ТНВД на малых оборотах, а также быстрое понижение давления в системе при переходе блока управления в аварийный режим. Клапан деактивации состоит из электромагнита и штока, который перекрывает подачу топлива для сжатия. После подачи сигнала с ЭБУ на клапан, соленоид прижимает шток с золотником клапана к впускному отверстию.

Регулятор давления топлива является частью топливной рампы или расположен на корпусе ТНВД. Клапан на насосе располагается после выпускного штуцера подачи топлива в рампу и отводит часть топлива в линию обратки. Клапан состоит из соленоида и подпружиненного штока, который упирается в шарик для перекрытия сливного канала. Открытие форсунок и работа плунжеров приводят к сильным гидравлическим колебаниям топлива. Шарик в клапане призван гасить эти колебания. Если давление в клапане больше 100 бар, то пружина сжимается и топливо утекает в магистраль обратки. Под управлением сигнала частоты с ЭБУ соленоид двигает шток вперед и он перекрывает слив в обратку, повышая давление в линии. Если ЭБУ не управляет клапаном, то давление находится на уровне 100 бар. Если клапан на рампе, то он находится на линии слива топлива в магистраль обратки и регулирует топливо по сигналу частотной модуляции с блока управления двигателем.

Также на рампе устанавливается датчик измерения давления. Он с высокой точностью и за соответственно короткое время измеряет мгновенное давление топлива в рампе и передает в ЭБУ сигнал напряжения, соответствующий имеющемуся давлению. Датчик функционирует вместе с регулятором давления топлива в замкнутом контуре регулирования. Также в рампе может располагаться датчик температуры топлива. Его сопротивление при температуре 25 градсов — 2400 Ом, при температуре 80 градусов — 270 Ом.

Обычно в двигателях с системой Bosch СР1 используются форсунки электромагнитного типа. Принцип работы в следующем:
Топливо из рампы под выскоим давлением через трубку направляется к форсунке и далее по топливной галерее в форкамеру распылителя, а также через впускной дроссель в управляющую камеру клапана. Управляющая камера клапана соединена с линией возврата топлива в бак через выпускной дроссель, который может открываться электромагнитным клапаном. В закрытом состоянии (электромагнитный клапан обесточен) выпускной дроссель закрыт шариком клапана, поэтому топливо не может выйти из управляющей камеры клапана. В этом положении в форкамере распылителя и в управляющей камере клапана устанавливается одинаковое давление (баланс давления). На иглу распылителя действует дополнительно усилие собственной пружины, поэтому игла распылителя остается закрытой (гидравлическое давление и усилие пружины иглы распылителя). Топливо не попадает в камеру сгорания. При активации электромагнитного клапана открывается выпускной дроссель. За счет этого возрастает давление в управляющей камере клапана, а также гидравлическое усилие, действующее на управляющий золотник клапана. Как только гидравлическая сила в управляющей камере клапана станет меньше гидравлической силы в форкамере распылителя и пружины иглы распылителя, игла распылителя открывается. Топливо через отверстия распылителя впрыскивается в камеру сгорания. Спустя заданное программой время подача электропитания к электромагнитному клапану прерывается. После этого выпускной дроссель снова закрывается. С закрытием выпускного дросселя в управляющей камере клапана через впускной дроссель восстанавливается давление из топливной рампы.

Это повышенное давление с большим усилием воздействует на управляющий золотник клапана. Эта сила и сила упругости пружины иглы распылителя теперь превосходят силу в форкамере распылителя и игла распылителя закрывается. Скорость закрывания иглы распылителя определяется расходом впускного дросселя. Впрыск прекращается, как только игла распылителя достигает своего нижнего упора. Косвенное приведение в действие иглы распылителя посредством системы гидравлического сервопривода применяется, когда усилие, необходимое для быстрого открывания иглы распылителя с помощью электромагнитного клапана, не может быть создано напрямую. Для этого дополнительно к объему впрыскиваемого топлива в возврат топлива через дроссели управляющей камеры подается требуемый «управляющий объем». Дополнительное к управляющему объему имеются объемы утечек на перемещение иглы распылителя и управляющего золотника клапана. Электромагнитные форсунки калибруются во время производства и имееют несколько вариантов кодировки. Ранние версии разделены на классы (например, Х, Y, Z у Hyundai) и в случае замены классы форсунок необходимо комбинировать по определенному принципу. В более поздних системах используется код : 8-значный (ЕВРО IV) или 9-значный (ЕВРО V), который представляет собой поправочный коэффициент для коррекции топлива и выгравирован на поверхности головки топливной форсунки. В случае замены форсунок в память ЭБУ необходимо вводить новый код. Также необходимо вводить коды форсунок при замене ЭБУ на новый в память нового блока.

Система Bosch CP1Н

Система Bosch CP1H относится к второму поколению и стала применяться с 2001 года. В отличие от насосов CP1 в СР1Н на стороне подачи топлива в рампу расположен соленоидный клапан контроля количества топлива, подаваемого из насоса в рампу. Эта конструкция впервые была применена на типе СР3, но добавлена к СР1 для увеличения производительности насоса. Это позволяет увеличить эффективность насоса, понизив температуру топлива, нагрузку и повысив создаваемое давление. Привод топливного насоса осуществляется напрямую от выпускного распределительного вала через соединительный элемент.

Передаточное число привода соответствует передаточному числу коленчатого вала относительно распределительного вала 2 : 1. Топливный насос может вырабатывать максимальное давление топлива от 1600 до 1800 бар. Еще одна особенность системы СР1Н — использование деактиватора одного из плунжеров в случае, если нет необходимости развивать максимальное давление в рампе.

В случае, если в системе не используется погружной электрический насос, ТНВД может быть оборудован подкачивающим насосом шестеренного типа. Основные конструктивные детали – две находящихся в зацеплении шестерни, вращающиеся друг навстречу другу и подающие топливо, защемленное во впадинах между зубьями, из полости всасывания в полость нагнетания. Контактная линия шестерен между полостью всасывания и полостью нагнетания уплотнена, что исключает возможность обратного перетекания топлива. Подача насоса примерно пропорциональна частоте вращения двигателя. В этой связи требуется регулирование подачи / переходного давления. Величина переходного давления, нагнетаемого зубчатыми колесами, зависит от дросселирующих отверстий и их проходного сечения в перепускном дроссельном клапане.

Перепускной дроссельный клапан интегрирован в контур низкого давления топливного насоса. Создание высокого давления (до 1800 бар) вызывает высокую температурную нагрузку на отдельные детали топливного насоса. Поэтому для обеспечения выносливости механические детали топливного насоса должны обильно смазываться. Перепускной дроссельный клапан спроектирован так, чтобы при любом режиме эксплуатации обеспечить оптимальное смазывание и, соответственно, охлаждение. При низкой частоте вращения топливного насоса (низкое давление подкачивающего насоса) управляющий золотник лишь немного смещается со своего седла. Потребность в смазке/охлаждении, соответственно, мала. Открывается малая подача топлива через дроссель на конце управляющего золотника для смазки/охлаждения насоса. Некоторые ТНВД могут быть снабжены автоматической вентиляцией (Форд). Через дроссель отводится воздух, который может находиться в топливном насосе. С ростом частоты вращения топливного насоса (ростом давления подкачивающего насоса) управляющий золотник сильнее поджимает нажимную пружину. При растущей частоте вращения топливного насоса требуется усиленное охлаждение топливного насоса. При заданном давлении открывается байпасное охлаждение топливного насоса и расход топливного насоса увеличивается. При высокой частоте вращения топливного насоса (высоком давлении подкачивающего насоса) управляющий золотник сильнее поджимает нажимную пружину. Теперь байпасное охлаждение топливного насоса полностью открыто (максимальное охлаждение). Избыток топлива через байпас обратного потока возвращается в полость всасывания подкачивающего насоса. Таким образом внутреннее давление топливного насоса СР1Н (как и СР1) ограничивается значением 6 бар.

Привод топливного насоса осуществляется от приводного вала, а конструкция, в целом, аналогична CP1. На приводном валу жестко смонтирован эксцентрик, который перемещает три плунжера насоса возвратно-поступательно в соответствии с профилем кулачка эксцентрика. На впускной клапан подается давление топлива от подкачивающего насоса. Если переходное давление превышает внутреннее давление камеры высокого давления (плунжер превышает положение TDC (верхняя мертвая точка)), то впускной клапан открывается. Заполнение камеры высокого давления функционирует комбинировано: С одной стороны, топливо под воздействием переходного давления нагнетается в камеру высокого давления. Давление при этом зависит от проходного сечения клапана дозирования топлива. С другой стороны, топливо при движении плунжера вниз засасывается в камеру высокого давления. Если пройдена BDC (нижняя мертвая точка) плунжера, то впускной клапан закрывается вследствие возросшего давления в камере высокого давления. Топливо больше не может проходить в камеру высокого давления. Как только давление в камере высокого давления превысит давление в топливной рампе, открывается выпускной клапан, и топливо через подсоединение высокого давления нагнетается в топливную рампу (ход подачи). Плунжер насоса подает топливо до тех пор, пока не будет достигнута TDC. Затем давление падает, и выпускной клапан закрывается. Оставшееся топливо более не находится под давлением; плунжер насоса движется вниз. Если давление в камере высокого давления ниже переходного давления, впускной клапан снова открывается, и процесс начинается сначала.

Линия подачи топлива под высоким давлением в рампу имеет ответвление, которое проходит через Клапан регулировки давления для слива лишнего топлива в бак. Клапан установлен или сбоку или позади ТНВД в зависимости от конструкции.

Система Bosch CP3

Система BOSCH CP3 появилась в 2003 году и стала третьим поколением систем BOSCH для прямого впрыска дилеьного топлива. Базовый дизайн насоса CP3 идентичен СР1 и СР1Н. Но в этом типе применена новая технология контроля давления не в линии высокого давления, в на стороне подачи топлива в ТНВД. Для этого применен новый элемент — клапан контроля количества подаваемого в насос топлива (IMV). Корпус имеет новую форму моноблока со сниженным уровнем трения. Другая отличительная особенность — не прямое воздействие эксцентрика на плунжер, а передача усилия через толкатель, что позволяет увеличить нагрузку и добиться максимального давления в 1800 бар. Эти насосы используются как на легковых, так и на коммерческих автомобилях. Версии СР3.1 ~ СР3.4 отличаются размером и уровнем давления в зависимости от выполняемой автомобилем задачи. Версия СР3.4 используется только на грузовиках и автобусах.

Одна из отличительных особеннгостей системы — использование механического передающего насоса, расположенного в задней части ТНВД на линии низкого давления. Насос может быть шестеренчатого типа, как у CP1H, а может быть роторный роликового типа. Такой тип насоса включает в себя эксцентрично расположенную камеру с установленным в ней ротором и роликами, которые могут перемещаться в прорезях ротора. Вращение ротора вместе с создаваемым давлением топлива заставляют ролики перемещаться на периферию прорези, прижимаясь к рабочим поверхностям. В результате ролики действуют как вращающиеся уплотнители, посредством чего между роликами соседних прорезей и внутренней, рабочей поверхностью корпуса насоса, образуется камера. Создание давления определяется тем, что при закрытии входной серпообразной полости объем камеры постоянно уменьшается, и когда выходное отверстие открывается, топливо течет через электромотор и выходит из штуцера в крышке на нагнетательной стороне насоса.

Система Bosch CP4

Система Bosch CPN2

Насосы типа CPN2 используются только в коммерческих автомобилях. Их отличие — два вертикально расположенных в линию качающих плунжера. В некоторых редких случаях применялись насосы с четырьмя качающими элементами.

Сравнительная Таблица Насосов Высокого давления Bosch

Тип ТНВД	Максимальное давление в рампе (Бар)	Тип смазки
CP1	1350	Диз. Топливо
CP1+	1350	Диз. Топливо
CP1H	1600 / 1800	Диз. Топливо
CP1H+OWH	1100	Диз. Топливо
CP3.2	1600	Диз. Топливо
CP3.2+	1100	Диз. Топливо
CP3.3	1600	Диз. Топливо
CP3.4	1600 / 1800	Масло
CP3.4+	1600	Диз.Топливо
CP2	1400	Масло
CP2.2	1600	Масло
CP2.2+	1600	Масло
CP2. 4	1600	Масло
CP4.1	1800 / 2000	Диз. Топливо
CP4.2	1100 / 2000	Диз. Топливо

Список автомобилей, на которых используется система COMMON RAIL типа BOSCH:

IVECO 190 E40=EUROTECH CURSOR 10
IVECO 380/400/410 T42
IVECO 180E24,E27,190224, 190E27,190E31,190E35,260E24,260E27
IVECO CURSOR 8
IVECO STRALIS
SCANIA DSC
MERCEDES ACTROS
SCANIA R420/R500/R580
SCANIA R380/480
MERCEDES ACTROS
MERCEDES ACTROS/TRAVEGO
VOLVO Fh22 / BOSCH
VOLVO FH 12 / EURO I-II (BOSCH — MARK2 PUMP)
VOLVO Fh22 EURO II / BOSCH EQUIP.
MERCEDES ATEGO,CITARO
MERCEDES ACTROS
MERCEDES CITARO/AXOR/TRAVEGO
IVECO 180=190 E38 EUROSTAR=400/440 E38 EUROSTAR
RENAULT MAGNUM 400/440/480 E-TECH=DAF=KHD
AUDI A4/A6=SKODA SUPERB=VW PASSAT 1. 9TDI
AUDI A3=SEAT LEON/TOLEDO=VW BORA/PASSAT/GOLF 1.9 TDI
AUDI A2/A4/A6 1.4/1.9 TDI=SEAT AROSA 1.4 TDI=VW LUPO
AUDIA3/A4=VW PASSAT/POLO/BORA=SKODA FABIA/SUPERB 1.9TDI
VW 1.9 TD ENGINE AXR
VW VAN
BMW 330D/XD/530D/730D/X5 3.0D
LAND ROVER FREELANDER I 2.0 TD4
CHRYSLER VOYAGER 2.5/2.8 CRD
RENAULT KERAX/PREMIUM 370 Dci with pump CP2
OPEL MOVANO+RENAULT MASTER 2.5 Dci 16v.
TOYOTA SR
VW LT 28/35/46 2.8 Tdi+CHEVY BLAZER 2.8 DE+NISSAN FRONTIER 2.8
ISUZU
FIAT=OPEL ASTRA/VECTRA/ZAFIRA 1.9 Cdti
HYUNDAI ACCENT II/MATRIX/i30 1.5 CRDi, TUSCAN/SANTA FE’/TRAJET 2.0 CRDi, h2/STAREX/PORTER/IX35/IX55
RENAULT KERAX/PREMIUM 370/420 Dci with pump CP2
KIA 2.0 CRDi-VGT
FIAT DOBLO’/IDEA/PANDA/G.PUNTO+LANCIA MUSA/Y 1.3 MULTIJET
ALFA MITO+FIAT 500/PANDA/QUBO+OPEL CORSA 1.3
MERCEDES C/E/S/ 200/220/270/280/320 CDI
MERCEDES VITO 108/110/112/E/ML/S/V/CLK 200/220/320/370 CDI
MERCEDES G 270 CDI/E/ML/S 400 CDI/SPRINTER
KIA SORENTO 2. 5 CRDI ALLA156P1265+
MERCEDES C30 CDI AMG/C30 CDI AMG
HYUNDAI LIBERO/STAREX+KIA SORENTO 2.5 CRDI
MERCEDES SPRITER 208/308/408 CDI 2.2cc
BMW 320D/330D/530D/730D/740D
DODGE RAM 2500/3500
IVECO DAILY/DUCATO 2.8/ RENAULT MASTER 2.8
IVECO DAILY 29L 10/L12/35C10/C12/35S10/S12//RENAULT MASTER
VOLVO
RENAULT/MACK TRUCKS
RENAULT ESPACE IV+LAGUNA II+MASTER+MEGANE+SCENIC 1.9 DCI
REMAULT MEGANE/ LAGUNA 1.9 DCI
FIAT ULYSSE/DUCATO 2.0 JTD ENGINE PSA
CITROEN XANTIA+PEUGEOT 406 2.0 HDI
FIAT ULYSSE 2.0 JTD (MOTORE PEUGEOT)
IVECO 100 E 17/65+CUMMINS
VW CONTELLATION+VOLKSBUS+13.180/15.190 ELECTRONIC
ALFA ROMEO 147/156/166(1.9/2.4 JTD)
CITROEN 2.0 HDI/PEUGEOT 2.0 HDI
FIAT PUNTO JTD
OPEL MOVANO/VIVANO+RENAULT MASTER+TRAFIC 2.5 DCI
ALFA ROMEO 166+FIAT BRAVO/BRAVA+MULTIPLA+LANCIA 1.9/2.4 JTD
BMW 530D+730D ENGINE E39
TOYOTA HILUX VIGO 3.0 TD
OPEL MOVANO 2.2 DTI
PEUGEOT 206.307 1.4 HDI=CITROEN XSARA 1. 4 HD
MERCEDES CDI VARIE CC./SPRINTER VARIE
MERCEDES 316CDI SPRINTER/VITO 108/110/112 CDI/V200/220 CDI
MERCEDES E 200 CDI / E 220 CDI / E 270 CDI
MERCEDES CLASSE A 160/170 CDI
MERCEDES C/E/VITO/SPINTER 220/270 CDI
MERCEDES CLASSE A 160/170 CDI

Система впрыска Common Rail. Описание. Принцип работы

В настоящее время для дизельных двигателей используют новую систему впрыска Common Rail. Система работает за счет подачи топлива от общего аккумулятора к форсункам. Система разработана специалистами известной фирмы Bosch. Одним из преимуществ данной системы является значительное снижение расходов на топливо и в свою очередь токсичных веществ.  Появилась возможность регулировать давление топлива и начало впрыска, а также снизить шум.

В основе конструкции системы Common Rail является контур высокого давления, который устанавливается на дизельный двигатель. Особенностью такой системы является непосредственно впрыск дизельного топливо в камеру сгорания. Система Common Rail состоит из нескольких устройств:
1.    Насос давления для топлива;
2.    Клапан для дозировки топлива;
3.    Контрольный клапан;
4.    Топливная рампа;
5.    Форсунки;
6.    Проводы для топлива.

ТНВД (насос высокого давления топлива) создает высокое давление топлива, которое подается к топливному насосу. Клапан и насос высокого давления помещены в оду конструкцию. Для управления уровнем давления топлива используется специальный регулятор. Давление можно регулировать в зависимости от нагрузи на двигатель. Регулятор находится в рампе для топлива. Он предназначен для:
•    Регулирования давления и накопления топлива;
•    Снижение колебаний давления, которые происходят от подачи ТНВД;
•    Распределителем топлива по форсункам.

Форсунка (на фотографии) выполняет роль элемента системы для непосредственного впрыска топлива в топливную рампу. Проводы предназначены для связи форсунки с топливной рампой. Система состоит из электрогидравлического форсунка и пьезофорсунка.

Электрогидравлическая форсунка впрыскивает топливо с помощью электромагнитного клапана. Пьезофорсунка работает на пьезокристаллах которые значительно повышают качество роботы форсунки.

Система управления Common Rail включает в себя такие элементы управления

•    Блок управления;
•    Системные механизмы двигателя;
•    Датчики управления (датчики температуры, давления, холла).
•    И др.

К основным механизмах роботы системы относятся:
•    Насос-форсунки;
•    Клапан для дозирования топлива;
•    Регулятор уровня давления топлива.

Принцип роботы системы Common Rail

Блок управления двигателем получает сигналы от датчиков и определяет количество, которое необходимое. Как только блок управления определил нужное количество, топливный насос увеличивает давления и тем самим накачивает топливо в рампу.  Топливо находится в этот момент под определенным давлением, которое обеспечивает регулятор.

Единовременно подается сигнал от ECU к форсункам для начала впрыскивания и обеспечения продолжительности открытия клапана. Блок управления может корректировать параметры системы, для правильно работы впрыска. С целью получения лучшей производительности двигателя, впрыск производится многократно в течении определенного времени. Различают предварительный впрыск, основной и дополнительный.

Предварительный впрыск предназначен для повышения температуры и давления для лучшего сгорания топлива, а также для снижения шума и выбросов токсичных газов.

Существует 3 способа предварительного впрыскивания:
1.    На холостом ходу производится — два предварительных впрыска;
2.    При повышенной нагрузки – один предварительный впрыск;
3.    При полной нагрузке – предварительный впрыск не производится.
Основной впрыск является основой роботы дизельного двигателя.
Дополнительный впрыск предназначен для повышения температуры обработанных газов и сажи.

С годами система Common Rail развивалась и увеличивала уровень давления впрыска топлива:
1.    Первый уровень 140 МПА, с 1999 года;
2.    Другой уровень 160 МПА, с 2001 года;
3.    Третий уровень 180МПА, с 2005 года;
4.    Четвертый уровень 220 МПА, с 2009 года;
Реализовать большую мощность и впрыснуть как можно больше топлива за небольшой промежуток времени можно с увеличением уровня давления.

Видео — описание системы Common Rail фирмы Bosh для коммерческих автомобилей



Ремонт топливной аппаратуры дизельных двигателей грузовых авто — достаточно непростое занятие. Если нужен ремонт грузовых автомобилей — обращайтесь только к профессионалам.

• < Назад
• Вперёд >

Ремонт ТНВД Bosch common rail | Сервис Форсунок

Топливный насос высокого давления (ТНВД) – это сердце топливной системы Common rail. ТНВД системы Common rail намного проще по конструкции и функционалу, чем его предшественники. Основной его функцией является постоянная подача топлива в рампу под высоким давлением.

Насосы бывают разных типов. Основными отличительными характеристиками являются производительность и конструкция самих насосов, что определяет их возможности и применение.

В топливной системе Common rail подача топлива происходит по схеме топливный бак → подкачивающее устройство → создание высокого давления в ТНВД. Поэтому для нормальной работы топливной системы равноценно важны эффективная работа как подкачивающего насоса (насос подкачки) так и непосредственно ТНВД. Подкачивающий насос может быть как электрическим так и механическим. Некоторые устанавливаются внутри бака, некоторые на выходе из бака. В ТНВД типа CP-3 шестеренчатый насос подкачки интегрирован непосредственно в корпус ТНВД.

---



Схема устройства ТНВД

а) продольный разрез:

1 — вал привода; 2 — эксцентриковый кулачок; 3 — плунжер со втулкой; 4 — камера над плунжером; 5 — впускной клапан; 6 — электромагнитный клапан отключения плунжерной секции; 7 — выпускной клапан; 8 — уплотнение; 9 — штуцер магистрали, ведущей к аккумулятору высокого давления; 10 — клапан регулирования давления; 11 — шариковый клапан; 12 — магистраль обратного слива топлива; 13 — магистраль подачи топлива к ТНВД; 14 — защитный клапан с дроссельным отверстием; 15 — перепускной канал низкого давления.

б) поперечный разрез:

1 — вал привода; 2 — эксцентриковый кулачок; 3 — плунжер с втулкой; 4 — впускной клапан; 5 — выпускной клапан; 6 — подача топлива.

---



Принцип работы

Принцип работы ТНВД заключается в том, что подкачка подпитывает его необходимым низким давлением (в зависимости от типа системы это 4-7 Bar). После чего, солярка попадает в перепускной канал низкого давления. При опускании плунжера, в камере над ним происходит разрежение давления, и через впускной клапан втягивается топливо из канала низкого давления. При обратном ходе плунжера топливо нагнетается в выпускной клапан. Поскольку проходимость отверстия клапана намного меньше подаваемого потока топлива, на выходе из клапана создается очень высокое давление.

Давление которое выдает ТНВД в системе Common rail может достигать порядка 1200-1400 Bar, в некоторых автомобилях более 2000 Bar. Давление свыше 2000 Bar используют в основном в автомобилях нового поколения, где впрыск топлива происходит при помощи пьезоэлектрических форсунок. Их конструкция позволяет при таком давлении за очень короткий промежуток времени подавать мощную порцию топлива, при этом разделяя ее на 4-5 частей. Это способствует более тихой и чистой работе двигателя, и при этом двигатель стает более приемистым.

---



Топливная рампа

Поскольку давление в насосе увеличивается при помощи поочередной работы плунжерных пар, на выходе оно идет «скачками». Для гашения этих колебаний, в системе установлена топливная рампа (рейка). Рампа – это резервуар высокого давления в виде трубы, в которую подается топливо из насоса. Ее основные задачи: накопление топлива, удерживание его под высоким давлением, гашение колебаний давления и распределение топлива по форсункам.

На рампе находится датчик давления для мониторинга системы блоком управления. А для регулировки системы по высокому давлению, на рейку устанавливают электромагнитный редукционный клапан. В состоянии покоя он пропускает через себя топливо в сливную магистраль. При подаче сигнала от ЭБУ (блок управления) автомобиля, он начинает удерживать топливо в рампе, согласно заданного ему режима.

В других моделях авто роль регулятора давления выполняет интегрированный в ТНВД дозировочный блок (регулятор низкого давления), в некоторых системах сосуществуют оба вида регуляторов. В результате такого взаимодействия элементов топливной системы, солярка поступает на форсунки уже под необходимым давлением.

---



Поломки топливного насоса высокого давления

Основная причина выхода из строя ТНВД – это некачественное топливо, срок и условия эксплуатации. Насосы системы Common rail очень требовательны к чистоте и качеству топлива.

Рассмотрим часто встречающийся вариант ТНВД – СР1. Устанавливаются такие насосы на легковые автомобили и микроавтобусы Mercedes, BMW, Fiat, Peugeot, Citroen, Iveco. Конструкция такого насоса довольно проста: вал привода, эксцентриковый кулачок, 3 плунжера, 3 клапана. Все это монтируется в трехголовковый корпус. На одной из крышек головки насоса устанавливают электромагнитный клапан отключения плунжерной секции. Иногда насосы комплектуются регулятором давления.

Что же может произойти с таким простым и незатейливым насосом? И правда, каких-то сложностей от него можно не ждать. Основных проблем две – течь и низкая производительность.

Течь

Течет такой насос по причине выхода из строя уплотнительных сальников. Реже это происходит по причине микротрещин в крышке головки насоса. Вследствие этого ТНВД начинает «мокреть». Этот дефект сильнее проявляется на «холодную», зачастую после прогрева двигателя насос перестает течь. Это говорит о том, что пора менять эти самые уплотнительные сальники. При наличии микротрещин в крышке, ее необходимо заменить. Течь насоса неприятна тем, что солярка попадает на ремень, который постепенно размокает и в результате произойдет его обрыв.

Низкая производительность

Производительность ТНВД СР1 зависит от клапанов, плунжеров и состояния их прецизионных частей. При нарушении нормальной работы клапанов, они не могут нагнетать заданное давление за необходимый промежуток времени. В связи с этим, часто встречается такой дефект: машина при плавном наборе нормально работает, развивает обороты, а при резком наборе – входит в аварийный режим (падают обороты, в некоторых моделях и вовсе глохнет).

Происходит это при обгоне, что не только неприятно, но и очень рискованно, когда автомобиль на «встречке» вдруг отсекает и приходится отчаянно искать выход из сложившейся ситуации. Эта поломка сильнее ощущается на горячем двигателе и в жаркую погоду.

---



Алгоритм ремонта ТНВД

После очистки насос проверяется на наличие механических повреждений. Потом вскрываем фланец и производим оценку внутреннего состояния ТНВД (стружка, ржавчина, остатки грязи). Если с этим все в порядке ТНВД попадает на стендовую проверку. Тестируется насос на разных режимах при различных нагрузках. В результате проверки определяются его неисправности, после чего принимается решение о ремонте. Ремонт, как правило, бывает двух видов замена ремкомплекта (при обнаружении течи) или замена клапанов в случае низкой производительности ТНВД. Все комплектующие для ремонта производятся фирмой Bosch.

Гарантия на ремонт ТНВД

При комплексном ремонте ТНВД предоставляется гарантия. Подробнее об этом читаем здесь.

Топливная система Common Rail. Принцип работы и особенности.

Топливная система высокого давления Common Rail является предпочтительной для современных дизельных двигателей, намного превосходящей возможности механических и гидравлических систем впрыска прошлых лет. Благодаря относительно высокому давлению впрыска и большему контролю за событиями в форсунке, системы впрыска Common Rail обладают хорошими эксплуатационными характеристиками и меньшими выбросами в атмосферу при одновременном повышении эффективности.

Система Common Rail состоит из топливного насоса низкого давления (подъемный насос), топливного насоса высокого давления (впрыскивающего насоса), пьезоэлектрических топливных форсунок и соответствующей системы магистралей.

Топливо подается из топливного бака в топливный насос через подъемный насос. Единственная цель подъемного насоса состоит в том, чтобы постоянно подавать топливо в топливный насос — давление топлива, поступающего в топливный насос, мало и не влияет на фактическое давление, выходящее из распылителя форсунки. Насос высокого давления поддерживает огромное давление в общей магистрали/ях (двигатель I-6 (рядный) имеет одну общую топливную рампу, которая питает каждую форсунку, в то время как двигатель «V» (V-образный) будет использовать две общие рампы, по одной на каждый ряд циллиндров). «Давление в рампе» или давление в топливной системе на выходе из насоса высокого давления может достигать давления, превышающего 2000 бар.

События впрыска управляются PCM / ECM модулем, который подает питание на инжектор, чтобы инициировать событие впрыска. Когда это происходит, топливо проходит через распылитель форсунки и распыляется в камеру сгорания. Наиболее важным фактором в системе Common Rail является давление в рампе — большее давление в рампе приводит к большему распылению топлива и, следовательно, тесно связано с эффективностью сгорания.

Система Common Rail является альтернативой механическим форсункам и системам HEUI, которая в отличие от последних двух обладает способностью реализовывать относительно высокое давление впрыска и запускать форсунку несколько раз за одно событие сгорания (возможность осуществлять предварительный впрыск небольшого количества топлива в цилиндр для повышения температуры и давления в камере сгорания, чем достигается ускоренное воспламенение основного заряда; а также дополнительный впрыск после основного для повышения температуры отработавших газов и сгорания частиц сажи в сажевом фильтре). Это приводит к повышению потенциала производительности, снижению выбросов и повышению эффективности. Системы Common Rail также обычно снижают шум двигателя.

Однако несмотря на все преимущества данной системы, есть и некоторые её недостатки. В первую очередь в связи с более высоким давлением системы, а следовательно и более высокими нагрузками на цилиндро-поршневую группу двигателя, владельцам систем Common Rail следует использовать качественные моторные масла и проводить их замену не реже раза в 8-9 тысяч километров.  Также следует озаботиться заправкой только качественным дизельным топливом, наличие в солярке посторонних примесей, грязи и воды может в короткие сроки вывести из строя топливную систему. Ещё одним недостатком по сравнению с другими системами является более дорогостоящий ремонт, который должен проводится квалифицированным персоналом с использованием специальных инструментов и стенда для регулировки ТНВД.



Компоненты системы common rail — Denso

Дизельные компоненты DENSO обеспечивают стабильную подачу топлива высокого давления в точном количестве и в точное время.

Типы

Компания DENSO поставляет следующие компоненты:

• ТНВД типов HP2, HP3, HP4
• Форсунки common rail
• Электро-магнитные клапаны для ТНВД типов HP2,HP3,HP4

Насосы ТНВД

Насосы ТНВД для систем common rail разработаны в соответствии со строгими требованиями по ограничению вредных выбросов в атмосферу. Дизельная система common rail состоит топливного насоса высокого давления, топливной рампы, форсунок с электронным управлением, различных датчиков для наблюдения за текущими параметрами двигателя и блока управления всеми этими устройствами. Насос ТНВД приводится в движение двигателем и подает топливо под высоким давление в топливную рампу. На топливной рампе смонтированы форсунки, по одной на каждый цилиндр двигателя, которые подают топливо в камеру сгорания.

Дизельные инновации DENSO

Находясь на острие дизельных технологий, научно-исследовательские подразделения DENSO позволяют разрабатывать и выпускать все более эффективные, мощные и надежные дизельные двигатели с низким уровнем загрязнения окружающей среды.

Наши достижения:

• 1995: DENSO разработала первую в мире дизельную систему сommon rail
• 2002: DENSO представила первую в мире дизельную систему сommon rail с давлением впрыска 1800 бар
• 2005: DENSO представила первую в мире дизельную систему сommon rail с давлением впрыска 1800 бар и пьезоэлектрическими высокоточными форсунками, которые обеспечивают лучшие характеристики сгорания, экономичности и безопасности для дизельных двигателей

Система впрыска COMMON RAIL для дизельных двигателей

Системы впрыска Common Rail для дизельных двигателей, разработанные фирмой “Бош”, в последнее время все более привлекают внимание производителей. Такие системы, в частности, предлагает фирма “Мерседес-Бенц” (система «CDI»). Однако фирма “Мерседес” была не первой, которая обратилась к этой передовой технологии. Экспериментальные работы ранее проводились концерном “Фиат” совместно с фирмой “Бош” для новой модели “Альфа 156”. Разработками систем «Common-Rail» занимается также немецкий концерн «Сименс» (Siemens AG) совместно со швейцарской фирмой DUAP AG.

Принцип работы системы аналогичен принципу многоточечного впрыска у бензиновых двигателей. Количество впрыскиваемого в цилиндр топлива определяется давлением и временем открытия форсунок. Давление впрыска создается независимо от числа оборотов двигателя и может варьироваться в широком диапазоне (примерно от 250 до 1350 бар). Управление впрыском при помощи быстро закрывающегося магнитного клапана позволяет получить также многоступенчатый впрыск, а именно это и нужно конструкторам, чтобы дизельный двигатель с прямым впрыском работал плавно и имел низкую токсичность выхлопа.

Система впрыска “Common-Rail” подразделяется на две части – низкого и высокого давления. Топливоподкачивающий насос засасывает топливо через устройство предварительного подогрева и главный фильтр и под давлением примерно 3,5 бар подает его через клапан отсечки к насосу высокого давления. Устройство предварительного подогрева – оно служит для бесперебойной работы двигателя в зимнее время – и охладитель топлива объединены в единый узел. Энергия для подогрева топлива берется от охлаждающей жидкости или соответственно, наоборот, энергия топлива при его охлаждении отводится в охлаждающую жидкость. Топливоподающий насос приводится в действие от распределительного вала двигателя. Давление подачи регулируется встроенным в насос клапаном с пружиной, излишки топлива отводятся обратно к входу в насос. Отсечной клапан – он прерывает поток топлива к ТНВД – используется только для аварийной остановки двигателя. При этом на клапан подается напряжение, в обесточенном состоянии проход для топлива открыт. Двигатель может отключиться через форсунки или через клапан регулировки давления.



Рис. 1.

Дизельная система впрыска Common-Rail:

а-схема системы Common-Rail; б-магнитный клапан управления форсунки; 1-топливоподкачивающий насос; 2-охладитель топлива; 3-ТНВД; 4-устройство предварительного подогрева топлива; 5-главный топливный фильтр; 6-топливный бак; 7-датчик давления в центральном магистральном трубопроводе; 8-клапан регулировки давления; 9-клапан отсечки; 10-форсунка; 11-центральный магистральный трубопровод; 12-возврат просачивающегося топлива; 13-магнитный клапан с круглым седлом; 14-распределительный поршень; 15-пружина; 16-распылитель; 17-подвод высокого давления

Часть высокого давления служит для аккумулирования и регулирования необходимого давления топлива. Для этого ТНВД, приводимый в действие от распределительного вала выпускных клапанов, независимо от потребности двигателя подает топливо в центральный магистральный трубопровод 11. Давление в этой центральной магистрали регулирует электрический клапан 8, а работой управляет блок управления двигателя (на рис. 1 не показан). Величина открытия клапана определяется силой тока, подаваемого на него. Это значит, что при высокой силе тока в системе создается высокое давление и наоборот. Излишки топлива отводятся через возвратный трубопровод В. Мембранный датчик давления 7 посредством изменения своего сопротивления измеряет давление в центральном магистральном трубопроводе и передает эту информацию в форме сигналов напряжения в блок управления. Через центральный магистральный трубопровод топливо подается к форсункам, при этом центральная магистраль вместе с соответствующими напорными трубопроводами выполняет задачи сглаживания колебаний давления, которые возникают из-за пульсирующей подачи топлива и большой «потери» топлива при впрыске.

Форсунки — основной элемент системы. В системе Common Rail открытие и закрытие форсунок не зависит от угла поворота коленчатого вала двигателя. При этом магнитный клапан 13 (см. рис. 1 б) не открывает непосредственно форсунку, а только управляет созданным ТНВД давлением в форсунке. Давление в форсунке при этом создается с обеих сторон распределительного поршня 14: вверху через большое шаровое сечение, и внизу – через меньшее кольцевое сечение. В результате, из-за разницы в площади сечений, когда на магнитный клапан не подается электроток, игла распылителя 16 прижата к своему седлу, и топливо не впрыскивается в цилиндр. Когда на магнитный клапан подается напряжение, его шарик поднимается со своего седла, освобождая, таким образом, на время, пока имеется напряжение, отверстие дросселя. Через это отверстие топливо по возвратному топливопроводу сливается в бак. Чтобы перекрыть давление над распределительным поршнем, необходим второй дроссель, размеры которого точно согласованы с размерами первого. Второй дроссель установлен в зоне подвода высокого давления к верхней части форсунки. В результате, при поднятии шарика магнитного клапана 13 давление в верхней части форсунки соответственно уменьшается. Таким образом, сила, действующая на нижнее кольцевое сечение, “перевешивает”, и игла форсунки поднимается, освобождая проход топлива к отверстиям распылителя. Необходимое для работы клапана высокое напряжение создается в блоке управления двигателя конденсаторами высокого напряжения, т.е. время подачи напряжения на их магнитные клапаны также определяется блоком управления.

В возвратный топливопровод встроен охладитель топлива, так как в результате сильного сжатия топливо может разогреться до 130оС. Теплота отводится к охлаждающей жидкости, которая перед входом в охладитель топлива дополнительно охлаждается в низкотемпературном радиаторе.

Последние разработки систем “Common-Rail” фирмы «Сименс» отличаются использованием новейших пьезогидравлических форсунок. Время их срабатывания при подаче напряжения составляет всего 0,1 ?с, уменьшено также так называемое «мертвое» время, т.е. время, требующееся на перемещение подвижных частей. В этих форсунках использованы пьезо-соленоиды на керамической основе.

В системах с пьезогидравлическими форсунками происходит более точное дозирование очень малых доз впрыскиваемого топлива, более точно и четко реализуется начало впрыска топлива.

30 Ноября 2010

Как работает система впрыска Common Rail?

Индивидуальные решения для гибкого использования топлива

С повышением технических характеристик систем впрыска возрастают и требования к чистоте и качеству топлива. Таким образом, топливо должно соответствовать предварительно определенным значениям вязкости и смазывающей способности, поскольку компоненты насосов и форсунок высокого давления
смазываются топливом. Он также не должен иметь каких-либо загрязнений, которые могут привести к абразивному повреждению при применяемом высоком давлении.Поэтому для обеспечения правильной работы двигателя можно использовать только дизельное топливо, которое одобрено для рассматриваемого применения и соответствует применимым стандартам. По запросу клиента mtu проводит анализ для получения одобрения других видов топлива в зависимости от конкретного применения в тесном сотрудничестве с компанией Rolls-Royce Power Systems, брендом L’Orange или альтернативными поставщиками. В некоторых случаях, например, отсутствие смазывающих свойств топлива
может быть компенсировано специальными покрытиями на системе впрыска.Кроме того, mtu помогает клиентам при проектировании бака и топливной системы на объекте. Это представляет большой интерес, например, для горнодобывающих машин, которые подвергаются высокому уровню запыленности.

Резюме

mtu постоянно совершенствует свои двигатели, чтобы гарантировать, что они будут соответствовать жестким будущим стандартам выбросов, при этом потребляя как можно меньше топлива. С этой целью mtu оптимизирует сгорание топлива в цилиндре с помощью своей системы впрыска Common Rail с электронным управлением в сочетании с другими технологиями, такими как рециркуляция выхлопных газов.За счет достижения чистого и эффективного сгорания расходы на системы нейтрализации выхлопных газов могут быть минимизированы, а в некоторых случаях полностью устранены. Компания mtu успешно использовала системы Common Rail еще в 1996 году и постоянно совершенствовала эту технологию в сотрудничестве с компанией Rolls-Royce Power Systems, брендом L’Orange и другими поставщиками. Благодаря своему обширному опыту в области систем впрыска Common Rail, mtu может оптимально использовать потенциал технологии, чтобы сделать двигатели чрезвычайно экономичными и чистыми.

Система впрыска Common-Rail

Система впрыска Common-Rail

Система подачи топлива, в которой два или более насоса высокого давления питают общий коллектор или магистраль. Регулирующие клапаны определяют время и объем подачи топлива к форсункам цилиндров. Преимуществами технологии Common Rail являются бездымная работа, более низкие стабильные рабочие скорости (примерно до 10 об / мин для 2-тактных двигателей) и уменьшенный расход топлива при частичной нагрузке.

В системах механического впрыска давление впрыска топлива зависит от частоты вращения и нагрузки двигателя.Когда давление впрыска падает при более низких нагрузках, капли топлива становятся больше, и не хватает времени для полного сгорания этих капель. Результат — облако дыма. Технология впрыска Common Rail дает возможность поддерживать высокое давление впрыска вплоть до холостого хода и добиться «отсутствия дыма при любой нагрузке».

Common Rail — это коллектор, проходящий по длине двигателя чуть ниже уровня крышки цилиндра. Он обеспечивает определенный объем для хранения жидкого топлива и имеет приспособление для гашения волн давления.Топливо подается от Common Rail через отдельный блок управления впрыском для каждого цилиндра двигателя к стандартным клапанам впрыска топлива. Блоки управления регулируют время впрыска топлива, регулируют объем впрыскиваемого топлива и задают форму схемы впрыска. Три клапана впрыска топлива в каждой крышке цилиндра управляются отдельно, поэтому их можно запрограммировать на работу отдельно или в унисон, если это необходимо.

Крупный морской знак прошел 18 сентября 2001 года, когда успешно завершились ходовые испытания нового сухогруза GYPSUM CENTENNIAL дедвейтом 47 950 тонн.Судно приводится в движение первым в мире тихоходным дизельным двигателем с системой впрыска Common-Rail: Wärtsilä Sulzer 6RT-flex58T-B, развивающим 11 275 кВт при 93 об / мин. Этот двигатель не имеет стандартного распределительного вала и его зубчатой ​​передачи, топливных насосов впрыска, насосов привода выпускных клапанов и реверсивных серводвигателей. Он оснащен системой Common Rail для впрыска топлива и срабатывания выпускного клапана, а также полного электронного управления этими функциями двигателя. Первый коммерческий 4-тактный двигатель с системой Common Rail был введен в эксплуатацию в начале 2001 года — Wärtsilä 9L46D на борту круизного лайнера CARNIVAL SPIRIT.

Внутри ТНВД Bosch CP3

Технология впрыска Common Rail под высоким давлением произвела революцию в дизельной промышленности. За последнее десятилетие он позволил производителям двигателей использовать более высокое давление впрыска (до 29 000 фунтов на квадратный дюйм в новом LML Duramax и 6,7 л Power Stroke) для повышения эффективности при значительном сокращении выбросов. Использование системы Common-Rail также способствовало многократному впрыску (делая дизели тише). Вишенка на торте заключается в том, что эти двигатели с более чистым сгоранием вырабатывают гораздо больше мощности, чем их предшественники.

В случае Duramax с ’01 по-’10 и Cummins с ’03 по настоящее время сердцем системы Common Rail был Bosch CP3. В отличие от предыдущих ТНВД (до Common Rail), у него меньше задач. Единственная задача ТНВД CP3 — создавать и регулировать топливо под высоким давлением (оно не синхронизируется с коленчатым и распределительным валами двигателя). Тот факт, что CP3 принадлежит к линейке насосов высокого давления Bosch для тяжелых условий эксплуатации, также говорит о его высокой надежности, поскольку он был разработан, чтобы играть жизненно важную роль в двигателях с пробегом на миллион миль.

На протяжении многих лет мы говорили о том, как работают эти радиально-поршневые насосы, и указывали, когда нужно подумать о модернизации. Теперь, впервые и с помощью экспертов Bosch Motorsport и Motorsport Diesel, мы можем познакомить вас с ТНВД CP3, объяснить его функции и показать вам, что необходимо модернизировать. Разобрав блок из LBZ Duramax, вы увидите, какие внутренние компоненты обычно модифицируются для поддержки приложений с высокой мощностью.

Контур низкого давления
Чтобы поговорить о модернизированных инжекторных насосах, доступных на вторичном рынке, которые имеют увеличенный рабочий объем (например, поршневые насосы), мы сначала должны понять функциональность насоса CP3. Эта диаграмма (на которой показан топливный контур низкого давления с правой стороны насоса) похожа на то, что вы видите в насосе Bosch CP3.3 NH, который является моделью, используемой на LBZ Duramax. Сначала топливо низкого давления поступает в шестеренчатый насос (A). Шестеренчатый насос предназначен для питания насоса высокого давления.Максимальный расход шестеренчатого насоса ограничен откалиброванным дросселем всасывания (B), чтобы избежать сценария перегрузки на перепускном клапане (C). Перепускной клапан возвращает топливо на вход шестеренчатого насоса, обеспечивает смазку насоса и поддерживает постоянное давление перед дозирующим устройством (D). Дозирующий блок, также известный как MPROP, FCA или регулятор давления топлива, регулирует максимальный расход, который CP3 подает на магистраль. Дроссель нулевой подачи (E) существует для случаев, когда не требуется дополнительного топлива в направляющей.Он направляет дизельное топливо, которое должно вытекать из дозатора (когда он находится в закрытом положении), от плунжеров в насосе и обратно ко входу шестеренчатого насоса.

* Обратный путь дроссельной заслонки с нулевой подачей является основным отличием при сравнении CP3 от Duramax с устройством, установленным на 5,9- и 6,7-литровых двигателях Cummins. На Cummins CP3 отверстие нулевой подачи направляет вытекшее топливо обратно в обратку вместо впускного отверстия шестеренчатого насоса.

Контур высокого давления
На этой диаграмме вы можете видеть поток в топливном контуре высокого давления.Пройдя через дозатор, топливо поступает к всасывающим клапанам (A). Всасывающие клапаны расположены в верхней части плунжеров (B) и позволяют топливу поступать в каждый из трех цилиндров насоса. Наконец, клапаны высокого давления (C) отправляют топливо под давлением в рампу.

Посмотреть все 7 фотографий

Основные компоненты CP3
1. Фланец
2. Вал
3. Многоугольное кольцо
4. Корпус
5. Шестеренчатый насос
6. Перепускной клапан
7. Вход низкого давления
8. Узел учета
9.Соединитель обратного потока
10. Соединитель высокого давления
11. Плунжер
12. Ковш
13. Всасывающий клапан
14. Клапан высокого давления (от направляющей)

См. Все 7 фотографий Вот CP3.3 NH в разобранном виде (насос LBZ Duramax) со всеми тремя корпусами плунжера (A), оставшимися в корпусе насоса, упорном подшипнике в сборе (B), многоугольном кольце (C) и валу (D). Ковш (E) на конце каждого плунжера движется по плоской поверхности многоугольного кольца, чтобы поглощать давление со стороны кольца и предохранять плунжер от боковой нагрузки.Из этих компонентов вал и внутренние компоненты плунжерных корпусов модифицируются для увеличения рабочего объема. Также обратите внимание, что вверху виден фланец насоса CP3 от Cummins (стрелка).

Компонент Stroker Pump 1: Увеличенный ход
Увеличение рабочего объема в любом насосе, двигателе или форсунке сводится к двум вещам: диаметру цилиндра и ходу. Наиболее распространенный метод добавления смещения к CP3 — увеличение его хода с 8,2 мм до 10 мм. Компании послепродажного обслуживания обычно проводят здесь черту, потому что это практически все, что вы можете сделать, и при этом иметь возможность использовать оригинальные запчасти Bosch.Ход намного превышает 10 мм, и многоугольное кольцо оригинального производителя больше не подходит.

Компонент насоса Stroker 2: обработанные ковши
Поскольку плунжер теперь перемещается дальше (благодаря увеличенному ходу), ковши требуют некоторой механической обработки. Это может быть трудно увидеть здесь, но нижняя часть ковша слева обработана и короче, чем ковш справа. Возможность укоротить плунжер находится на столе у ​​производителей насосов, но, по мнению Bosch, это может привести к большой потере эффективности.

Компонент насоса Stroker 3: всасывающие клапаны
Одним из компонентов, существенно ограничивающих поток топлива в исходной форме, является всасывающий клапан. К счастью, это еще одна область, в которой очень помогает добавление обводки. Когда вы сравниваете всасывающий клапан на обеих этих фотографиях, вы видите, что тот, что справа, находится дальше от своего гнезда. Поскольку всасывающие клапаны отвечают за подачу топлива в цилиндры, их перемещение обеспечивает гораздо больший поток. Одним из недостатков здесь является то, что увеличивается износ седла клапана (что приводит к более быстрому износу всасывающего клапана), и, хотя насос все еще прослужит некоторое время, долговечность приносится в жертву.

Просмотреть все 7 фотографий

Ингредиент насоса Stroker 4: Дозирующий блок
Модификация дозирующего устройства (также известного как MPROP, FCA или регулятор давления топлива) очень распространена, поскольку она отвечает за количество дизельного топлива, которое питает напорная сторона насоса. Он регулирует подачу к насосу высокого давления и, в конечном итоге, к форсункам. Перенос поршня клапана на дозирующий клапан является типичным средством его модификации, но могут существовать и другие патентованные модификации.Конечная цель — максимально заполнить поршни топливом, но при этом иметь возможность его регулировать.

* К другим модификациям низкого давления относятся: увеличение отверстий на шестеренчатом насосе и изменение перепускного клапана для увеличения внутреннего давления.

Рабочий объем, расход и разность насосов
Все заводские CP3 имеют одинаковый рабочий объем. Тем не менее, из-за немного более высокой эффективности прямо из коробки, насос Duramax будет расходовать от 195 до 200 л / ч на измерительном стенде, а насос Cummins — от 180 до 185 л / ч.

Строкер CP3 может расходовать от 260 до 270 л / ч. Таким образом, ваш средний послепродажный насос может дать на 30-35 процентов больше потока, чем стандартный насос, и на 22 процента больше рабочего объема. Хотя это увеличение может показаться небольшим, на самом деле оно довольно существенное, учитывая, что в жертву приносится очень небольшая надежность.

Следует отметить, что CP3 не подлежат восстановлению. Только новые насосы или хорошо бывшие в употреблении сердечники могут быть преобразованы в поршневые насосы.

Дизель Common Rail — Ford Engineering

Опубликован: 8 декабря 2015 г.

ЧТО ТАКОЕ ОБЫЧНЫЙ ЖЕЛЕЗНОДОРОЖНЫЙ ДИЗЕЛЬ И ГДЕ УСТАНАВЛИВАЮТСЯ ОТЖИМЫ ДЛЯ ПРОИЗВОДСТВА КОМПОНЕНТОВ FORD?

Топливные системы с электронным управлением были внедрены в основном для соответствия законодательству по выбросам, а системы Common Rail были введены в производство в конце 1990-х годов.

Дизель Common Rail — электронный и высокого давления.

Common Rail Direct Fuel Injection — это система прямого впрыска топлива для бензиновых и дизельных двигателей. На дизельных двигателях он оснащен топливной рампой высокого давления (2000 бар — 29000 фунтов на кв. Дюйм), питающей отдельные электромагнитные клапаны, в отличие от топливного насоса низкого давления, питающего форсунки или форсунки.

Дизельное топливо впрыскивается в двигатель в очень малых количествах через форсунки с электронным управлением. Они контролируются блоком управления двигателем (ЭБУ).

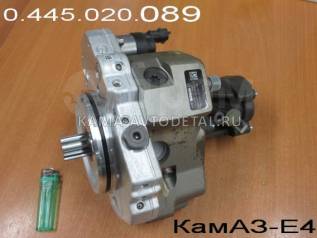

Насос высокого давления

Топливо под высоким давлением подается механическим насосом высокого давления, установленным на двигателе. Это топливо высокого давления хранится в резервуаре, называемом Common Rail, до тех пор, пока оно не понадобится форсункам.

Топливо под высоким давлением означает, что дизельное топливо распыляется на мелкие капли. Это означает лучшее сгорание, большую экономию, меньшие выбросы и более тихую работу. Все это особенности современных дизельных систем Common Rail.

Дизельное топливо в дизельной системе Common Rail всегда доступно для двигателя, независимо от его частоты вращения. Он всегда доступен и доступен при высоком давлении. Это означает, что топливо под высоким давлением доступно даже тогда, когда двигатель только работает, то есть на низких оборотах. Более ранние традиционные дизельные системы, называемые роторными дизельными двигателями, в основном управляются механически.

Как компания Ford Component Manufacturing связана с этой дизельной системой с помощью одного из штампованных металлических компонентов? Что ж, мы должны заглянуть в недра автомобильной сборки, чтобы увидеть медные шайбы, которые мы используем для автомобильной промышленности.Важная простая металлическая штампованная деталь в сложной сборке.

Система Common Rail

Ключевые компоненты системы Common Rail обозначены на схеме выше:

1. Электрический подкачивающий насос (присутствует не во всех системах) — подает топливо к насосу высокого давления
2. Фильтр — его необходимо заменять в соответствии с рекомендациями производителя, чтобы обеспечить чистоту системы и срок службы
3. Перепускной клапан — позволяет избытку топлива перетекать обратно в топливный бак
4. Возвратный коллектор — контролирует возврат топлива обратно в топливный бак
5. Насос высокого давления — насос высокого давления является сердцем топливной системы.Именно здесь давление в дизельном топливе повышается — оно приводится в действие двигателем, зависит от системы и может генерировать более 2000 бар. Для сравнения, давление в шинах обычного автомобиля может составлять от 2,5 до 3,5 бар.
6. Регулирующий клапан высокого давления (присутствует не во всех системах) — электронным образом контролирует давление, создаваемое в насосе (контролируется ECM)
7. Датчик давления в рампе — контролирует давление в системе
8. Rail — это «common rail», где топливо хранится и подается в форсунки для впрыска
9. Форсунки — форсунки в системе Common Rail управляются и управляются контроллером ЭСУД с учетом нескольких входных сигналов датчиков и сигналов.Производственные допуски и компоненты остаются такими же, как у насосов высокого давления, и имеют решающее значение для работы и срока службы инжектора.
10. Блок управления EDC — Модуль управления двигателем (ЕСМ), который получает обратную связь от различных датчиков в системе и соответственно регулирует давление и впрыск топлива
11. Датчик температуры топлива — контролирует температуру топлива в системе
12. Другие датчики — в зависимости от системы и автомобиля

Инжектор

Наконец, мы можем увидеть медную шайбу , штампованную металлическую шайбу, изготовленную для автомобильной промышленности компанией Ford Component Manufacturing.

Так почему эта прессованная шайба так важна?

Отсутствие прессованной медной шайбы или неправильно затянутый инжектор могут пропускать горячие продукты сгорания в полость инжектора. Это приведет к выходу из строя нижнего уплотнительного кольца топливной форсунки, что приведет к утечке топлива в камеру сгорания при выключенном двигателе и попаданию горячих продуктов сгорания в топливную систему при работающем двигателе.

Утечка топлива в камеру сгорания может привести к гидростатической блокировке двигателя и отказу двигателя.Это произойдет, когда двигатель выключен и топливо сливается через наконечник форсунок в камеру сгорания.

Утечка продуктов сгорания в топливную систему приведет к заклиниванию внутренних компонентов топливной форсунки и множественному отказу форсунок. Поскольку все форсунки имеют общую топливную рампу в головке блока цилиндров, утечка сгорания в топливную систему приведет к загрязнению всех форсунок.

Черная сажа на дне форсунки — явный индикатор того, что форсунка была неправильно затянута или отсутствовала запрессованная медная шайба.

Рис.1: Отсутствует медная шайба или неправильный момент затяжки форсунки

Ford Component Manufacturing нажимайте их, всегда проверяйте, подходят ли они вам!

Системы Common Rail

| Cummins Inc.

Cummins обеспечивает большее время безотказной работы вашего автопарка при низких затратах на техническое обслуживание. Как единственная организация топливных систем, основанная на опыте глобального поставщика двигателей, Cummins предлагает ряд различных систем, соответствующих потребностям вашего автомобиля или парка.

Топливная система XPI среднего класса

Этот пакет топливной системы, воплощающий технологию сверхмощной топливной системы в двигателях среднего класса, гарантирует, что насос и форсунки работают идеально согласованно. Предлагаемая как в масляной, так и в топливной смазке, система обеспечивает лучшее в отрасли давление впрыска и, как специализированная система, обеспечивает оптимальные характеристики двигателя и улучшенную экономию топлива для двигателей среднего класса.

В системе может быть использован одноцилиндровый насос высокой производительности, способный удовлетворить потребности в лошадиных силах, при этом минимизируя занимаемое пространство и общую стоимость владения.Кроме того, модуль управления Cummins контролирует и регулирует параметры топливной форсунки и насоса, чтобы обеспечить стабильную производительность впрыска топлива в течение всего срока службы двигателя. Лучшая в отрасли конструкция форсунок обеспечивает общее повышение топливной экономичности двигателя автомобиля.

Технология смазывания маслом

Модульная конструкция с масляной смазкой доступна для двигателей 5–12L, обеспечивая максимальную устойчивость к топливу.

Оптимальная конструкция обеспечивает низкое содержание масла в топливе, увеличивая срок службы сажевого фильтра для повышения долговечности за счет уменьшения повреждения форсунок из-за высокого давления и утечки горячего топлива.

Технология смазки топливом

Модульная конструкция с топливной смазкой для двигателей 5L-12L позволяет создать компактный насос с высокой топливной экономичностью, который можно адаптировать к широкому спектру двигателей, обеспечивая при этом самые высокие в мире стандарты выбросов топлива.

Наряду с уменьшением занимаемой площади, что обеспечивает большую гибкость, также имеется минимальная утечка и отсутствие давления передачи масла в топливо, что приводит к уменьшению повреждения форсунок из-за высокого давления и утечки горячего топлива.

Топливная система XPI для тяжелых условий эксплуатации

Cummins HD XPI System — это система Common Rail, которая обеспечивает самое высокое давление впрыска по сравнению с любой другой системой Common Rail.Система XPI, в первую очередь предназначенная для средних и тяжелых условий эксплуатации, является результатом передовых технологий Cummins. XPI обеспечивает лучшее в отрасли давление впрыска и, как специализированную систему, обеспечивает оптимальную производительность двигателя и улучшенную экономию топлива для приложений среднего класса.

Common Rail Преимущества:

• Лучшее в отрасли давление впрыска с большим объемом топлива под давлением в форсунке для улучшения возможности многократного впрыска, оптимального сгорания и экономии топлива
• Конструкция инжектора и насоса с малой утечкой для минимизации обратного потока нагретого топлива — для повышения экономии топлива и максимальной долговечности топливной системы
• Конструкция топливного насоса с масляной смазкой и привода форсунок с повышенным давлением для дополнительной устойчивости к повреждениям от мусора и повышенной устойчивости к свойствам топлива
• Насос доступен в двух- и трехцилиндровых моделях с множеством конфигураций, обеспечивающих гибкость применения и установки
• Максимальное давление 2600 бар

Форсунки Common Rail

Cummins предлагает топливные форсунки мощностью от 1600 до 2600 бар.

Преимущества:

• Конструкция, работающая под давлением, более устойчива к повреждениям от мусора, переносимого топливом, чем система со сбалансированным давлением. Чтобы избежать обратного потока нагретого топлива и необходимости в системе охлаждения топлива, топливные форсунки Cummins имеют полости для пружин под давлением, которые обеспечивают минимальную утечку или ее отсутствие, устраняют необходимость в дополнительном охлаждении и улучшают общую экономию топлива.
• Cummins предлагает систему, укомплектованную герметичными форсунками, что делает продукт надежным и долговечным.
Форсунки
• адаптированы к рабочим циклам и обеспечивают лучшую в отрасли экономию топлива, обеспечивая повышение эффективности до 5% по сравнению с нашими конкурентами.
• Форсунки без утечек способствуют снижению паразитного энергопотребления топливной системы более чем на 25% по сравнению с типичными форсунками среднего диапазона для общего улучшения экономии топлива двигателем.

CRFI 5	CRFI 5
CRFI 4	CRFI 4

Форсунки Common Rail (CRFI)
Название платформы	CRFI 2	CRFI 3	CRFI 4	CRFI 5	CRFI 8V
Максимальное рабочее давление (бар)	1600	1800	2200	2600	2200
Максимальное количество импульсов впрыска	6	6	6	5	5
Совместимость с адаптивными характеристиками форсунок (AIC)	Есть	Есть	Есть	Есть	Есть

Топливные насосы Common Rail
Название платформы	ФЛП 1	OLP 1	OLP 2	OLP 3
Количество цилиндров	2	1	2	2
Рабочий объем (куб.см / об)	1.2	1,8	3,6	2,4
Макс.давление в рампе (бар)	2000	1800	2200	2600
Макс.скорость (об / мин)	4500	1500	1500	2100
Смазка	Топливо	Нефть	Нефть	Нефть
Тип подшипника	Обычная	Ролик	Ролик	Обычная
Тип подачи топлива	Механическая передача	Механическая передача	Механическая передача	Механическая передача
Применения двигателя	MD / HD	MD / HD	MD / HD	MD / HD

DENSO разрабатывает новую дизельную систему Common Rail с самым высоким в мире давлением впрыска | Новости

— Повышенная топливная эффективность и более чистые выбросы выхлопных газов —

КАРИЯ (Япония) — Глобальный поставщик автомобилей DENSO Corporation разработала новую систему впрыска дизельного топлива Common Rail (DCR) с самым высоким * в мире давлением впрыска — 2500 бар.Согласно исследованиям DENSO, новая система может помогают повысить эффективность использования топлива до 3 процентов, а также снизить содержание твердых частиц (ТЧ) до 50 процентов и оксидов азота (NOx) до 8 процентов. Это сравнивается с системой DENSO предыдущего поколения. Новая система DCR выйдет на рынок позже в этом году на легковых, коммерческих, сельскохозяйственных и строительных машинах по всему миру.

* Для дизельных систем впрыска Common Rail, состоящих из инжектора, топливного насоса и Common Rail.

«Наша новая дизельная система Common Rail поможет повысить топливную эффективность и соответствовать стандартам выбросов выхлопных газов, которые становятся все более строгими во всем мире, особенно в Европе, Японии и США», — сказал Юкихиро Шинохара. исполнительный директор подразделения дизельных двигателей DENSO.

Улучшенная конструкция для снижения рабочей нагрузки топливного насоса:

• В системе Common Rail часть топлива, подаваемого от топливного насоса к форсункам, используется для таких целей, как компоненты системы смазки.
• Это топливо затем возвращается обратно в топливный бак, что создает дополнительную нагрузку на топливный насос вместо того, чтобы впрыскиваться в камеры сгорания двигателя.
• За счет улучшения конструкции форсунки, топливного насоса и системы Common Rail компания DENSO значительно снизила нагрузку на топливный насос за счет уменьшения количества топлива, которое отправляется обратно в топливный бак, примерно на 90 процентов.

Более высокое давление впрыска:

• Для создания более высокого давления впрыска топлива компания DENSO переработала компоненты и использовала новые материалы.
• Эти изменения позволили топливу распыляться на более мелкие капли, что улучшило воспламенение топлива и эффективность сгорания, что привело к увеличению экономии топлива и более чистым выбросам выхлопных газов.

Размер имеет значение:

• Поскольку автопроизводители имеют ограниченное пространство для интеграции компонентов, DENSO смогла разработать и изготовить топливный насос, аналогичный по размеру, но более эффективный, чем предыдущая система.
• DENSO смогла добиться этого за счет снижения нагрузки на топливный насос.

Первый, кто ввел в производство дизельные системы Common Rail:

• DENSO первой в мире начала коммерциализацию дизельных систем Common Rail в 1995 году.
• В 2002 году DENSO предложила систему Common Rail на 1800 бар, самую высокую в мире систему впрыска. давление в то время.
• В 2008 году DENSO выпустила на рынок модель на 2000 бар.
• В 2012 году DENSO выпустила на рынок первую в мире систему управления двигателем под названием Intelligent-Accuracy Refinement Technology (i-ART), в которой форсунки имеют встроенный датчик давления для измерения давления впрыска топлива в реальном времени и управления подачей топлива. количество и время впрыска каждой форсунки.

Будущее развитие:
DENSO работает над разработкой и коммерциализацией дизельной системы Common Rail на 3000 бар. Компания продолжит разработку продуктов и технологий, которые помогут улучшить характеристики автомобилей с дизельным двигателем, чтобы уменьшить их воздействие на окружающую среду.

О дизельных системах Common Rail:

• Дизельная система Common Rail — это основная система впрыска топлива для дизельных двигателей.
• Топливо, которое сильно сжимается топливным насосом, хранится в аккумуляторе, называемом Common Rail.
• Затем он распыляется через форсунки с электрическим управлением в камеры сгорания.
• Хранение сильно сжатого топлива в общем распределителе не только дополнительно увеличивает давление топлива, но также регулирует давление впрыска топлива и синхронизацию без влияния скорости вращения двигателя.

Корпорация DENSO со штаб-квартирой в Кария, префектура Айти, Япония, является ведущим мировым поставщиком передовых технологий, систем и компонентов для автомобильной промышленности в области охлаждения, управления трансмиссией, электроники, информации и безопасности.Его клиенты включают всех основных производителей автомобилей в мире. По всему миру компания имеет более 200 дочерних и зависимых компаний в 36 странах и регионах (включая Японию) и насчитывает более 130 000 сотрудников. Консолидированные мировые продажи за финансовый год, заканчивающийся в марте 31 августа 2013 г., составила 38,1 млрд долларов США. В прошлом финансовом году DENSO потратила 9,4% своих глобальных консолидированных продаж на исследования и разработки. Обыкновенные акции DENSO торгуются на фондовых биржах Токио и Нагоя. Для получения дополнительной информации перейдите на www.denso.com/global/en/, или посетите наш сайт для СМИ по адресу www.densomediacenter.com

Новая система Common Rail
(Слева: топливный насос, форсунка и Common Rail)

Симптомы неисправности насоса CP3 и проблемы форсунок Common Rail

Это универсальное средство проверки симптомов проблем, связанных с форсунками Common Rail и насосами CP3.

Основная информация и функции Common Rail высокого давления

Высокое давление создается и затем подается насосом в коллектор топливной рампы.Затем он проходит через инжекторные линии и соединительные трубки, чтобы попасть к инжекторам. Регулятор давления топлива или исполнительный механизм управления подачей топлива в насосе высокого давления контролирует давление в рампе.

Форсунки имеют полый контрольный шарик, который удерживает это давление в рампе до тех пор, пока топливный соленоид не приводится в действие контроллером ЭСУД. Это позволяет контрольному шару подниматься с седла и вызывает инъекцию.

Система не создаст достаточное давление в рампе для запуска двигателя, если соединительные трубки форсунок, которые находятся в форсунках, протекают или если контрольный шарик в форсунке протекает.Другой проблемой может быть ограничительный клапан высокого давления.

Для запуска двигателя требуется примерно 4000 фунтов на квадратный дюйм давления в рампе. Топливная система содержит топливо под высоким давлением до 26 000 фунтов на квадратный дюйм. Очень важно не искать утечки пальцами! Попадание топлива под высоким давлением в кровоток может привести к ампутации конечности или даже смерти.

У вас нет старта или тяжелого старта?

При низком уровне подачи топлива или его отсутствии давление на ТНВД или CP3 на холостом ходу должно составлять от 10 до 15 фунтов на квадратный дюйм.

Вам нужно будет контролировать давление в рампе, чтобы быть уверенным, что во время проворачивания коленчатого вала у вас будет более 4000 фунтов на квадратный дюйм. Если это не так, причиной может быть тяжелый запуск из-за одной или даже нескольких форсунок. Если вы не видите дыма из выхлопной трубы примерно через 10 секунд запуска, это означает, что топливо не попадает в цилиндры.

Если соединительная трубка высокого давления форсунки или подающая трубка не вставлены в форсунку, проблема заключается в неисправной трубке или на гайке установлен неправильный крутящий момент, конечный момент которого должен составлять 37 футов.фунты.

Ограничительный клапан высокого давления не должен протекать на холостом ходу или во время проворачивания.

Проверьте выходной объем насоса CP3. Чтобы увидеть, насколько быстро может расти давление в направляющих, вы можете закрыть все форсунки. Для начала потребуется примерно 4000 фунтов на квадратный дюйм.

В случае короткого замыкания муфты вентилятора отключите вентилятор от сети и попробуйте запустить его снова. Возможные коды: P0483 или P2509.

Не забывайте следить за другим отличным контентом в нашем блоге: https: // xlmechanicalservice.ca / blog /

Вы видите черный дым?

• Дым может быть не виден на грузовиках с сажевым фильтром. Возможно, потребуется отсоединить выхлопную трубу или временно установить испытательную трубку для диагностики проблем с курением.
• Чтобы увидеть, исчезает ли дым во время простоя, вы можете проверить вырезание цилиндра с помощью диагностического прибора.
• Проверьте, не загрязнен ли воздушный фильтр, при необходимости очистите или замените его.
• Высокий визг под нагрузкой может быть слышен при утечках наддува или выхлопных газов.
• При открытии или закрытии VGT turbo возникает черный дым.

Есть промах? Промах может быть вызван несколькими проблемами, перечисленными здесь:

• Трубка соединителя форсунки плохого качества или неподходящей.
• Отсутствует или повреждена прокладка камеры.
• Низкое сжатие.
• Чрезмерный зазор клапана.

Обратите внимание: двигатель будет трястись, или может показаться, что это промах, если имеется неисправный двухмассовый маховик.

Вы слышите стук?

Возможен скачок на холостом ходу из-за низкого давления топливного насоса в насосе высокого давления или его отсутствия. Стук можно услышать, если фактическое и желаемое значения слишком далеко друг от друга, что может быть неисправным FCA или исполнительным механизмом управления подачей топлива.

У вас медленное торможение?

Если двигатель зависает на более высоких оборотах или медленно замедляется, это может быть износ форсунки из-за чрезмерного возврата, который вызывает эту проблему, как это обычно бывает. Форсунки нужно будет заменить.

Есть ли сине-белый дым на холостом ходу в холодную погоду?

Дым может быть не виден на грузовиках с сажевым фильтром. Возможно, потребуется отсоединить выхлопную трубу или временно установить испытательную трубку для диагностики проблем с курением.

Если судить по температуре и высоте, это будет нормально, если менее чем через минуту дым рассосется. Несгоревшее топливо, обжигающее глаза, известно как бело-голубой дым. Если есть большая высота, низкие температуры и значительное время простоя, все это указывает на холодное сгорание.

Неисправные форсунки

Чтобы проверить наличие потенциально неисправной форсунки, проверьте наконечник форсунки на предмет утечки.

В холодную погоду нормальная температура окружающей среды должна отображаться по температуре охлаждающей жидкости, всасываемого и всасываемого воздуха, а также температуры аккумуляторной батареи.

· В холодном состоянии проверить работу впускного нагревателя.
· Проверяйте давление в рампе при выключенном двигателе. Это должно быть ноль фунтов на квадратный дюйм плюс-минус 500 фунтов на квадратный дюйм.
· Ищите низкое давление подачи, подающий насос, топливный фильтр и т. Д. Или его отсутствие.
Избыточные частицы могут быть фактором во время чрезмерного простоя из-за накопления нагара в наконечниках форсунок из-за холода. Из-за этого могут происходить повторяющиеся циклы регенерации, засорение и ограничение DPF. Время простоя более 20% является чрезмерным.

Сталкиваетесь ли вы с проблемами разведения?

Разбавление может происходить из-за плохого или неплотного уплотнения верхнего уплотнительного кольца форсунки.

· Осмотрите систему на предмет наличия трещин в форсунке.
· Проверить герметичность уплотнения приводного вала насоса высокого давления.

Проблема с топливным насосом?

Во всех 6,7-литровых двигателях используется насос подачи в баке, как в более поздних 5,9-литровых двигателях. Насосы FASS являются одним из вариантов, которые могут заменить насосы подачи в резервуаре и могут быть установлены на рельсе рамы.

Нагнетательный насос высокого давления (насос CP3)

Большинство проблем с запуском из-за низкого давления вызвано неисправными форсунками в результате эрозии седла контрольной шаровидной муфты. Предполагается, что давление по умолчанию составляет максимум 26 107 фунтов на квадратный дюйм, когда вы отсоединяете привод управления подачей топлива из розетки.Насос не может создать достаточное давление, если в системе впрыска есть утечка. Насос высокого давления, скорее всего, потребуется заменить, если насос загрязнен грязью и / или водой. Обычно в первую очередь страдают форсунки, однако загрязнения также проходят через насос CP3. Чтобы уменьшить гудение форсунок, CP3 должен быть «синхронизирован» с этими двигателями во время установки. В служебной информации вы можете найти временную процедуру.

Том Зелинка был автомобильным механиком-подмастерьем провинции Альберта и обладателем красной печати с 1978 года.В 1981 году он получил Сертификат механика по тяжелым условиям эксплуатации подмастерья Альберты и красную печать межпровинциального режима. Он получил сертификаты на: сертификацию двигателей Cummins для двигателей N855 / N14 / M11, двигателей Cummins серий B / C / ISB, топливных систем двигателей Cummins серий B / C / ISB и электронных блоков управления двигателями Cummins серии B / C / ISB.

Межпровинциальная сертификация CFC / HCFC / HFC, Сертификация сжиженного нефтяного газа Альберты, Сертифицированная Альберта передовая мобильная гидравлика, Сертифицированные Альбертой системы управления дизельным двигателем.
