Причины и устранение неисправностей системы впрыска инжекторного двигателя

Механизм впрыска является элементом топливной системы автомобиля, которая образует топливно-воздушную смесь. В современных автомобилях используется инжекторная система подачи топлива с непосредственным впрыском в цилиндр двигателя. Рассмотрим основные причины неисправности в работе инжектора и варианты их устранения.

Двигатель не запускается

  1. Причины неисправности могут крыться в неполадках электрического топливного насоса, необходимо проверить подачу напряжения к насосу и электрические контакты на достаточную проводимость.
  2. Также возможной причиной может быть отсутствие сигнала от датчиков частоты вращения вала и датчика Холла, соответственно для устранения следует проверить электрические провода, опросить запоминающее устройство для определения неисправностей.
  3. Дефекты предохранителя, реле топливного насоса и дефект клапанных форсунок.

Холодный двигатель плохо запускается или работает неровно.

Скорее всего дело в дефекте датчика температуры. Для исправления нужно проверить датчик температуры охлаждающей жидкости и впускного воздуха.


Двигатель глохнет.

  1. Временные нарушения электрического соединения топливного насоса. Надлежит проверить штекерные разъемы и соединения электрических проводов к топливному насосу, осмотреть предохранитель и места контактов у реле топливного насоса. Потребуется очистить или заменить контакты.
  2. Низкая производительность топливного насоса.
  3. Засор топливного фильтра. Для устранения нужно заменить топливный фильтр.
  4. Дефекты топливного насоса и клапанной форсунки.

Неисправности в работе двигателя на холостом ходу и при переходных процессах.

  1. Негерметичность впускной системы. Для устранения необходимо проверить места уплотнений и соединений во впускной системе.
  2. Негерметичность системы питания. Следует осмотреть все места в зоне двигателя и топливного насоса и подтянуть все соединения.
  3. Неисправность датчика температуры. Необходимо проверить датчик температуры охлаждающей жидкости и впускного воздуха.

Горячий двигатель не запускается.

  1. Источник проблемы может крыться в высоком давлении топлива в системе. Нужно проверить давление топлива и при необходимости заменить регулятор давления.
  2. Возвратный топливопровод между регулятором давления и топливным баком засорен или пережат. Для устранения неработоспособности топливопровод необходимо очистить или заменить.

Двигатель работает после выключения зажигания.

Скорее всего проблема в негерметичном клапане форсунки, который необходимо проверить.

Принцип работы инжектора: как работает, устройство

Инжектор — это революция в автомобилестроении. Сам по себе механизм сложный и для максимальной производительности его работа должна быть хорошо отлажена. Инжекторная система подачи топлива в двигатель работает по средствам ЭБУ (электронный блок управления), который высчитывает параметры топливной смеси перед ее подачей в цилиндры и управляет подачей напряжения на катушку зажигания для создания искры.

Инжекторные агрегаты сместили с производства карбюраторные моторы.

В карбюраторных устройствах задачу подачи исполняет механический эмулятор, что не совсем удобно, потому что его система не способна сформировывать оптимальную смесь при низких температурах, оборотах и старте двигателя. Использование компьютерного блока дало возможность максимально точно осуществлять расчет параметров, и беспрепятственно на любых оборотах и температуре подавать топливо, соблюдая при этом экологические стандарты. Минус наличия ЭБУ в том, что если возникнут проблемы, например, слет прошивки, то мотор начнет работать либо с перебоями, либо вовсе откажется функционировать.

Инжекторный двигатель

Вообще, инжекторный двигатель работает по тому же принципу, что и дизельный. Отличие только в устройстве зажигания, которое придает ему мощности на 10% больше чем у карбюраторного мотора, что не так уж и много. О плюсах и минусах системы пусть спорят профессионалы, но знать устройство инжектора или хотя бы иметь представление о его строении обязан каждый водитель, планирующий ремонтировать двигатель собственноручно.

Также со знаниями инжекторного узла, вас не смогут обмануть на СТО недобросовестные работники.

История возникновения инжекторной системы впрыска

Инжектор по сути, форсунка, выступающая распрыскивателем горючего в двигателях. Изготовлен первый инжекторный мотор был в 1916 году российскими конструкторами Стечкиным и Микулиным. Однако воплощена система впрыска топлива в автомобилестроении, была только в 1951 году западногерманской компанией Bosch, которая наделила двухконтактный мотор незамысловатой механической конструкцией впрыска. Примерил на себя новинку микролитражный купе «700 Sport» компании Goliath из Бремена.

По прошествии трех лет задумку подхватил четырехконтактный мотор Mercedes-Benz 300 SL — легендарное купе «Крыло Чайки». Но, так как жестких экологических требований не было, то идея инжекторного впрыска была не востребована, а состав элементов сгорания двигателей не вызывал интереса. Главной задачей на тот момент было повысить мощность, поэтому состав смеси составлялся с расчетом избыточного содержания бензина.

Таким образом, в продуктах сгорания, вообще, не было кислорода, а оставшееся несгоревшее горючие образовывало вредоносные газы посредством неполного сгорания.

Установлен инжекторный двигатель

Стремясь увеличить мощность, разработчики ставили на карбюраторы ускорительные насосы, заливавшие горючие в коллектор с каждым нажатием на педаль акселератора. Только в конце 60 х-годов 20 века проблема загрязнения окружающей среды промышленными отходами стала ребром. Транспортные средства заняли лидирующую строчку среди загрязнителей. Было решено для нормальной жизнедеятельности кардинально перестроить конструкцию топливного аппарата. Тут-то и вспомнили за инжекторную систему, которая гораздо эффективнее обычных карбюраторов.

Так, в конце 70-го произошло массовое вытеснение карбюраторов инжекторными аналогами, превосходящими во много раз эксплуатационными характеристиками. Испытательной моделью выступил седан Rambler Rebel («Бунтарь») 1957 модельного года. После инжектор был включен в серийное производство всеми мировыми автопроизводителями.

Как работает инжектор?

Обычно он имеет в своей конструкции следующие составляющие:

  1. ЭБУ.
  2. Форсунки.
  3. Датчики.
  4. Бензонасос.
  5. Распределитель.
  6. Регуляторы давления.

Если описывать коротко принцип работы инжектора заключается в следующем:

  • на датчики поступают сигналы о работе системы;
  • после блок сопоставляет параметры и осуществляет управление системой;
  • затем идет подача электрического разряда на форсунки, под его натиском они открываются, впуская смесь из топливной магистрали во впускной коллектор.

    Схема инжекторного мотора

Электронный блок управления

Его задача беспрерывно анализировать поступающие параметры от датчиков и давать команды системами. Компьютер учитывает факторы внешней среды и особенности различных режимов работы двигателя, при которых происходит эксплуатация. В случае выявления несовпадений, центр подает команды исполнительным элементам для коррекции. ЭБУ также имеет систему диагностики. Когда случается сбой, она распознает возникшие неполадки, оповещая водителя индикатором «CHECK ENGINE». Вся информация о диагностических кодах и ошибках хранится в центральном блоке.

Различают 3 вида памяти:

  1. Однократное программируемое постоянное запоминающее устройство (ППЗУ). Хранит общую установку с последовательностью действий для управления системой. Располагается запоминающий чип в панели на плате блока, он легко сниматься и заменятся на новый. Информация здесь не меняется и при сбоях сети не стирается.
  2. Оперативное запоминающее устройство (ОЗУ). Выступает как временное хранилище «блокнот», где рассчитываются параметры и куда компьютер может вносить изменения. Микросхема располагается на печатной плате блока. Для ее работы постоянно нужна электрическая сеть, если питание не поступает, то все данные находящиеся во временном хранилище стираются.
  3. Электрически программируемое запоминающее устройство (ЭПЗУ). Временное хранилище данных и кодов-паролей противоугонной системы транспортного средства. Память не зависит от сети. Хранящиеся в ней коды нужны для сравнения с кодами иммобилайзера, если совпадения не произошло, то мотор не заведется.

    Первый тойотовский инжекторный двигатель M-E 1972 года

Расположение, классификация и маркировка форсунок

После разбора вопроса как работает инжектор, просмотрим поверхностно всю инжекторную систему. Инжекторная система, производит впрыск горючего во впускной коллектор и цилиндр мотора посредством форсунки, которая способна за секунду открываться и закрываться много раз. Система делится на два типа. Классификация зависит от расположения крепления форсунки, устройства ее работы и количества:

  1. Моновпрыск, иначе как центральный впрыск топлива Throttle body injection (TBI), работает посредством одной форсунки, подающей горючие в цилиндры мотора. Подача струи не синхронизирована ко времени открытия впускного клапана мотора. Одноточечный впрыск простой и мало содержит управляющей электроникой. Вся система TBI находится внутри впускного коллектора. Технология сегодня не популярна и почти не задействуется при производстве авто, так как не удовлетворяет нынешним требованиям.
  2. Распределительный впрыск топлива Multiport Fuel Injection (MFI) на сегодня востребован, потому что гораздо совершенен. Его суть в том, что каждая форсунка подает горючее индивидуально к каждому цилиндру. Крепится конструкция снаружи впускного коллектора. Сигналы синхронизированы с последовательностью зажигания двигателя. Этот тип впрыска сложнее по конструкции, однако, мощнее НА 7–10% и экономичнее предшественников.

    Сравнение карбюратора и инжектора

Есть несколько классификаций распределительного впрыска:

  • одновременный – работа всех форсунок синхронна, то есть впрыск идет сразу во все цилиндры;
  • попарно-параллельный
    – когда одна открывается перед впуском, а другая перед выпуском;
  • фазированный или двухстадийный режим – инжектор открывается только перед впуском. Дает возможность на малых оборотах, при резком нажатии на педаль акселератора увеличить момент двигателя. Впрыск проходит в два этапа.
  • непосредственный (впрыск на такте впуска) GDI (Gasoline Direct Injection) – струя идет сразу в камеру сгорания. Для моторов с таким впрыском требуется и более качественное топливо, где незначительное количество серы и других химических элементов. Мотор GDI способен исправно служить в режиме сгорания сверхобедненной топливовоздушной смеси. Меньшее содержание воздуха делает состав менее воспламеняемым. Горючее внутри цилиндра прибывает как облако, пребывающее рядом со свечей зажигания. Смесь схожа с стехиометрическим составом, который легко воспламеняется.

Инжекторные форсунки имеют разный способ подачи струи:

  1. Электрогидравлический. Работает посредством разницы давления дизеля на поршень и форсунку. Когда клапан обесточен, иглу форсунки жидкостью придавливает к седлу. А если клапан открывается, то открывается и дроссель, после чего осуществляется заполнение дизелем топливной магистрали. Во время этого давление на поршень снижается, а на игле ничего не происходит, что ее и поднимает в момент впрыска.

    Устройство инжектора

  2. Электромагнитный. На обмотку клапана поступает электрический разряд, контролируемый ЭБУ. В итоге возникает электромагнитное поле наравне со сдавливанием пружины. Поле притягивает иглу и освобождает сопло для подачи струи. Пружина возвращается в прежнее положение после рассеивания электромагнитного поля, отправляя иглу на свое место.
  3. Пьезоэлектрический. Самый продвинутый тип, применяется в дизельных агрегатах. Скорость его действий превышает предыдущие типы в четыре раза, помимо этого, количество впрыскиваемого топливо максимально выверено. Действия инжектора основаны на принципе гидравлики, работа осуществляется из-за разницы давления. Сначала игла находится на седле, потом ток растягивает пьезоэлемент, который начинает воздействовать на толкатель, чем открывает клапан для движения топлива в магистраль. Затем давление спадает, и игла подымается, вверх осуществляя впрыск.

Нейтрализатор/катализатор

Для сокращения выброса окисей углерода и азота, в инжектор был добавлен каталитический нейтрализатор. Он преобразует выделенные из газов углеводороды. Применяется на инжекторах лишь с обратной связью. Перед катализатором имеется датчик содержания кислорода в выхлопных газах, по-другому его называют как лямбда-зонд. Контроллер, получая информацию от датчика, вытягивает подачу топливной смеси до нормы. В нейтрализаторе есть керамические составляющие с микроканалами, где содержатся катализаторы:

  • два окислительных из платины и палладия;
  • один восстановительный из родия.

    Инжекторная топливная система

Нельзя чтобы мотор с нейтрализатором работал на этилированном бензине. Это выведет из строя не только нейтрализаторы, но и датчики концентрации кислорода.

Так как простых каталитических нейтрализаторов недостаточно, то используется рециркуляция отработавших газов. Она существенно убирает образовавшиеся оксиды азота. Помимо этого, для этих целей устанавливается дополнительный NO-катализатор, так как система EGR не способна создать полное удаление NOx. Есть два типа катализаторов для понижения выбросов NOx:

  1. Селективные. Не привередливы к качеству топлива.
  2. Накопительного типа. Гораздо эффективнее, но очень чувствительны к высокосернистым горючим, что нельзя сказать о селективных. Поэтому они обширно применяются на авто для стран с малым количеством серы в топливе.

Основные датчики

  1. Датчик положения коленчатого вала (Датчик Холла). Дает блоку знать, расположение поршней в цилиндрах. Суть работы в том, что находящееся на валу мотора зубчатое колесо двигается около магнита. Его зубья искажают магнитное поле, создавая импульсы в катушке. ЭБУ считывает эти импульсы и определяет положение коленвала. Если этот датчик вышел из строя, то до СТО доехать на своей машине не получится.
  2. Датчик расхода воздуха (ДРВ). Существует два вида таких датчиков, один измеряет массу другой объем вбираемого воздуха. ДМРВ производит замер и посылает в ЭБУ. В потоке есть нагревательный элемент, температура которого автоматически держится на нужном показателе. Чем тяжелее воздух, тем больший ток должен проходить через него, для поддержания оптимальной температуры. Потому ЭБУ по силе тока определяет массу всасываемого воздуха. Что касается датчика объёма (ДОРВ), то он устроен так. В потоке, где проходит забор воздуха, установлена перегородка, открывающаяся под натиском воздуха. ЭБУ определяет положение заслонки при помощи потенциометра. Во время неполадки параметры датчика не учитываются, а расчет происходит по показателям аварийной таблицы.

    ЭБУ инжектора

  3. Датчик положения дроссельной заслонки. Контролирует положение дроссельной заслонки, из-за чего ЭБУ может правильно сокращать или увеличивать расход горючего.
  4. Датчики кислорода (лямбда-зонд). Вычисляет количество кислорода в выхлопных газах. На его показаниях ЭБУ выявляет бедную смесь и вносит поправки.
  5. Датчик температуры охлаждающей жидкости. Дает понять компьютеру, когда мотор достиг нужной рабочей температуры. В момент аварии, параметры датчика игнорируеются, температура, берется из таблицы опираясь на время работы двигателя.
  6. Коллекторный датчик абсолютного давления (ДАД) Анализирует воздух и его количество во впускном коллекторе, этот показатель нужен для устанавливания количества проводимой энергии.
  7. Датчик напряжения. Смотрит за напряжением бортовой сети машины. По его показаниям контроллер может набавлять или, наоборот, уменьшать холостые обороты мотора.
  8. Датчик детонации. Представляет собой высокочастотный микрофон, улавливающий недопустимые звуковые вибрации в моторе. Получая аномальные звуки, контроллер производит автоматическое корректирование угла опережения.

Система подачи топлива

Узел включает в себя:

  • топливный насос;
  • топливный фильтр;
  • топливопроводы;
  • рампу;
  • форсунки;
  • регулятор давления топлива.

    Система подачи топлива

Рассмотрим, как работает бензонасос на инжекторе. Насос находится в топливном баке и подает бензин на рампу под давлением 3,3–3,5 Мпа, что обеспечивает качественный распыл горючего по цилиндрам. Если обороты мотора увеличиваются, заметно возрастает и аппетит, то есть для сохранения давления, в рампу нужно поставлять больше бензина. Поэтому бензонасос по оповещению контроллера начинает ускорять вращения. Вовремя, прохода бензина к топливной рампе, лишнее убирается регулятором давления и спускается назад в бензобак, поддерживая тем самым постоянное давление в рампе.

Топливный фильтр находится под капотом кузова за топливным баком, он вмонтирован между электробензонасосом и топливной рампой в подающую магистраль. Его конструкция не разбирается, она являет собой металлический корпус с бумажной фильтрующей установкой.
Есть прямой и обратный топливопровод. Первый нужен для топлива, идущего из модуля насоса в рампу. Второй возвращает излишки горючего после регулятора назад в бензобак.  Рампа – полая планка, соединённая с форсунками, регулятором давления и штуцером контроля давления в системе. Установленный на ней регулятор контролирует давление внутри ее и во впускной трубе. Его конструкция содержит мембранный клапан с диафрагмой и пружину, поджатую к седлу.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Устройство системы впрыска топлива современного мотоцикла.

В настоящее время мотоциклы с впрыском топлива, постепенно вытесняют с наших дорог более простые карбюраторные аппараты, которые большинство людей в состоянии кое как настроить и обслужить. Но вот более современные инжекторные мотоциклы, для многих водителей очень сложны, и при возникновении какой либо неисправности, почти все байкеры разводят руками, и не знают с чего начать. И большинству мотоциклистов как то боязно отправляться на впрысковом аппарате в автономный дальнобой.  Да и при поездках по родному городу если вдруг что случится, то грамотных мотосервисов по обслуживанию инжекторных мотоциклов, пока что очень мало, да и находятся они только в крупных городах. И вот для того, чтобы знать с чего начать устранять неисправность инжекторного двигателя, необходимо знать элементарное устройство системы впрыска топлива. Об этом мы и поговорим в этой статье.

Большое достоинство более древней карбюраторной системы питания двигателя, в простоте конструкции. И карбюраторные моторы не уступают по мощности инжекторным, такого же рабочего объёма, но вот бензина они потребляют гораздо больше, а состав выхлопных газов намного вреднее, чем у инжектора. Именно по этой причине в Европе и отказались от карбюраторов.

Об элементарном обслуживании системы впрыска топлива мотоциклов я уже писал, и почитать об этом можно здесь. В этой же статье мы подробно поговорим о компонентах системы впрыска, а так же о её неисправностях. Почему впрысковый мотор не заводится и как это устранить, можно узнать так же вот в этой полезной статье.

Основная задача топливной системы современных двигателей, это подача в камеры сгорания каждого цилиндра такое количество бензина, чтобы при любых погодных условиях и при любых эксплуатационных режимах работы, он смешивался с атмосферным воздухом в самом оптимальном для работы двигателя соотношении. Только в таком случае двигатель сможет выдать положенную ему мощность, при малом расходе топлива и низкой токсичности выхлопных газов.

Компоненты системы впрыска топлива.

Устройство системы впрыска топлива: 1 — катушка зажигания как одно целое с свечным колпачком, 2 — форсунка, 3 — датчик температуры всасываемого окружающего воздуха, 4 — датчик положения дроссельной заслонки, 5 — датчик давления всасываемого воздуха, 6 — датчик положения коленвала, 7 — датчик температуры охлаждающей жидкости, 8 — датчик положения распредвала, 9 — свеча зажигания, 10 — ECU, 11- блок управления зажиганием, 12 — датчик атмосферного давления, 13 — каталитический нейтрализатор.

Современная система впрыска топлива состоит из следующих частей: электронный блок управления двигателем (ECU electronic control unit), или бортовой компьютер, или говоря проще — мозги, система подачи топлива, несколько датчиков и каталитический нейтрализатор выхлопных газов.

Рассмотрим всё это подробнее. ECU блок управления чаще всего монтируется в самом сухом месте мотоцикла — под седлом. В обязанности бортового компьютера входит управление системой зажигания и форсунками, а также обеспечение электропитанием датчиков и узлов системы впрыска, ну и ещё одна важная его функция — это диагностика всей системы впрыска.

ECU блок состоит из четырёх основных компонентов

  1. Блок питания системы, который понижает бортовое напряжение 12,5 вольт в всего 5 вольт, так как большинство компонентов системы впрыска, рассчитано на напряжение в 5 вольт, а не 12.
  2. Входной интерфейс, который преобразует аналоговые сигналы от датчиков в цифровой код, который затем вводит в процессор.
  3. CPU — центральный процессор, который сравнивает показания от датчиков со своей основной программой, и затем отправляет соответствующие сигналы (команды) форсункам и системе зажигания.
  4. Выходной интерфейс, который преобразует команды центрального процессора в сигналы, которые приводят в действие индикаторы, реле, исполнительные механизмы.

Буквы на графике означают: t — продолжительность подачи топлива, Т — время работы двигателя, А — запуск мотора, В — прогрев мотора, С — холостой ход, D — ускорение, Е — постоянная скорость, F- торможение двигателем.

В память бортового компьютера записаны данные для неких средних условий эксплуатации впрыскового мотоцикла. И ECU постоянно считывает показания с датчиков двигателя, и сверяет их показания с значениями записанными в память, и уже корректирует продолжительность открытия форсунок в зависимости от показаний датчиков, которые создают общую картину режима работы двигателя. Это можно наглядно посмотреть на рисунке слева, где цифра 1 в красном столбике. означает подачу топлива при пуске двигателя, цифра 2 в жёлтом секторе показывает обогащение рабочей смеси после запуска, цифра три в голубом секторе означает обогащение смеси при прогреве мотора, 4 в оранжевом секторе — обогащение смеси при ускорении, 5 в белом секторе — отключение подачи топлива в цилиндры двигателя, если происходит торможение двигателем, 6 в синем секторе — это базовая продолжительность подачи топлива, которая записана в память процессора, 7 в нижней белой полосе — это постоянная компенсация изменения напряжения в бортовой сети мотоцикла.

Для определения угла опережения зажигания и энергии искры на свечах, блок управления руководствуется  от сигналов, поступающих от датчика коленчатого вала и от датчика положения дроссельной заслонки. А нужный момент подачи топлива, блок управления определяет по сигналам с датчика положения распредвала, и с датчика положения коленвала. Так же по оборотам коленвала, блок управления распознаёт режим работы мотора : обычный или пусковой.

Устройство форсунки

Ну а форсунка впрыскового двигателя — это всё таки электро-механическое устройство, которое не в состоянии открыться мгновенно, а блок управления учитывает даже это, и компенсируя эту задержку, подаёт бензин чуть-чуть раньше. Так же в современной системе впрыска топлива, имеется двухступенчатый ограничитель оборотов. И если частота вращения коленчатого вала превысит допустимую для данного двигателя величину, блок управления тут же отключает подачу топлива к двум из четырёх цилиндров, и до тех пор, пока обороты не упадут до положенных. А в случае не сбавления оборотов, отключит и остальные два цилиндра.

Дополнительные функции ECU.

  • При падении мотоцикла, когда приходит сигнал с датчика наклона, блок управления тут же отключает бензо-насос, форсунки, а так же отключает реле системы впрыска топлива, и тем самым двигатель моментально глохнет.
  • Когда температура охлаждающей жидкости системы охлаждения повышается выше нормы, блок управления включает вентилятор радиатора.
  • Так же блок управления приводит в действие (даёт команду) сервомотор, который открывает или закрывает заслонки в выхлопных партубках (на моторах с системой EXUP).
  • Ну и ещё одна довольно редкая функция, которая применяется на немногих мотоциклах — включение или выелючение дополнительной фары, когда обороты коленвала значительно повышаются.

Система самодиагностики.

В блоке управления современного инжекторного двигателя имеется система самодиагностики, которая поможет вам определить неисправность. И если например при поездке произойдёт сбой системы, то блок управления тут же предупредит водителя включением соответствующей лампы на приборке мотоцикла, и двигатель может заглохнуть. Если компьютер решит, что дальше двигаться невозможно, то лампа на приборке заморгает, когда вы попытаетесь нажать кнопку старта двигателя.

Но советую повторить попытку, выключив, а затем включив замок зажигания, и затем опять попробовать запустить двигатель, нажав кнопку стартера. И если в мозгах был устранимый сбой, то такой перезапуск поможет. Ведь система самодиагностики обнаружив сбой, сама включит обходную программу, и тогда лампа на приборке будет гореть непрерывно, значит можно ехать в мастерскую своим ходом.

После того как вы заглушите двигатель, приехав в мастерскую, на жидкокристалическом мониторе приборки высветится код ошибки. И он будет оставаться в памяти бортового компьютера до тех пор, пока его не сотрут механики мото-сервиса. Отсюда следует сделать вывод: если у вас на приборной панели загорелась соответствуящая лампа диагностики, то советую не глушить двигатель, что бы узнать что произошло. Если например виноват вышедший из строя датчик положения распредвала, то после остановки двигателя, вы его уже не запустите, и придётся вызывать эвакуатор. (см. таблицу кодов неисправностей ниже в тексте, где показан номер кода, и написано, что двигаться можно, но если заглушить мотор, то он уже не запустится, пока вы не замените датчик распредвала). Поэтому при загорании лампы на панели, не глушите двигатель, а спокойно езжайте к себе в гараж. Ведь когда в гараже вы заглушите мотор, на панели высветится номер кода, по которому вы узнаете, что вышло из строя и что заменять в гаражных условиях, а не в дорожных. И именно для этого я и привожу в этой статье таблицу номеров кода и обнаружения неисправностей.

Многие могут задать вопрос: а что будет если лампочка диагностики сгорит. Ну я думаю, что этот факт трудно прозевать, так как  лампа загорается каждый раз, когда вы включите зажигание, и затем через 1,4 секунды она гаснет. А если например вы нажмёте на кнопку старта раньше этой 1,4 секунды, то лампа гаснет раньше, как только вы нажимаете кнопку старта. И лампа не загорится при включении зажигания только в одном случае — если она перегорела. Поэтому прозевать этот момент практически невозможно, и если лампа когда нибудь перегорит, то срочно её замените новой. Эта лампа — ваша гарантия благополучного возвращения домой своим ходом.

Система подачи топлива.

Система подачи топлива состоит из бензонасоса, форсунок и регулятора давления топлива.

Бензонасос состоит из самого насоса роторного типа, который приводится во вращение от вала электродвигателя, а так же из фильтра и предохранительного клапана. Бензонасос и фильтр вмонтированы в бензобак (в отличии от большинства автомобилей). А предохранительный клапан нужен для того, чтобы спасти от разрыва трубопровод, в случае если этот трубопровод засорится. И когда давление превысит 4,5 -6,4 кг (например от засорения), то предохранительный клапан откроется, и лишний бензин стравливается по обратке в бензобак мотоцикла. Следует учесть, что бензонасос всегда подкачивает немного больше бензина, чем необходимо форсункам для нормальной подачи топлива в цилиндры.

Топливные форсунки, когда получают в нужный момент сигнал от блока управления, впрыскивают бензин в камеры сгорания двигателя, если этот двигатель с непосредственным впрыском, или во впускной канал — на обычном инжекторном моторе. Сечение всех форсунок одинаковое (и постоянное), и так же постоянна и разница между давлением впрыска бензина и давлением воздуха во впускном коллекторе (они постоянные), а это значит, что количество впрыснутого топлива, зависит только от величины сигнала от блока управления, (от длительности этого сигнала).

Регулятор давления. Вот именно он и следит, чтобы разница между давлением бензина в бензопроводе и давлением воздуха в впускном коллекторе была неизменной (постоянной) — это примерно около 3 кг/см², а если быть точным, то равно 2,84 кг/см², и эта величина практически одинакова на всех впрысковых мотоциклах. При поддержании постоянного давления в бензопроводе, регулятор давления постоянно стравливает лишний бензин обратно в бензобак, по обратному шлангу (обратке).

Датчики.

Датчики впрыскового двигателя помогают точно определить блоку управления, длительность открытия форсунок. Блок управления (ECU) современного инжекторного двигателя, получает и оценивает сигналы с таких датчиков: датчик положения коленчатого вала, датчик положения распределительного вала, датчик расхода воздуха (расходомер), датчик атмосферного давления, датчик давления воздуха во впускном коллекторе, датчик температуры системы охлаждения (антифриза), датчик температуры окружающего воздуха. И чтобы бензин подавался в каждый цилиндр двигателя в нужный и точный момент фазы впуска, блок управления сверяется с сигналами от датчиков коленчатого и распределительного валов.

Рассмотрим каждый датчик подробнее, это поможет вам точно уметь определять неисправность инжекторного двигателя, так как чаще всего проблемы возникают именно из-за выхода из строя какого либо датчика.

  • Датчик положения распределительного вала. Этот датчик расположен в ценре крышки головки двигателя, точно над одним из распредвалов. Когда при работе двигателя распредвал вращается, то датчик положения распредвала, как и датчик положения коленвала, считывает сигналы и отправляет их на блок управления, а блок в этот момент определяет в каком из цилиндров начинается такт впуска и вовремя включает нужную форсунку цилиндра, в котором и происходит такт впуска.
  • Датчик положения коленчатого вала. Этот датчик устанавливается в правой части коленвала двигателя. При работе мотора, коленвал естественно вращается, и когда выступы ротора, жёстко закреплённого на коленвалу проходят точно над сердечником катушки этого датчика, то возникают импульсы, которые поступают к блоку управления. По этим импульсам блок управления определяет точное положение коленвала, а так же частоту его вращения. Сверяясь с данными заложенными в память компьютера, и сопоставляя их с полученными импульсами (сигналами), процессор очень точно определяет нужный угол опережения зажигания и точный момент впрыска топлива.
  • Датчик давления атмосферного воздуха необходим для того, чтобы компенсировать изменения в условиях окружающей среды. Например если вы заедете достаточно высоко над уровнем моря (в горах например), то атмосферное давление в таких местах ниже обычного, и если бы не корректировка датчика давления, то двигатель бы начал работать с перебоями (из за нехватки воздуха).
  • Датчик положения дроссельной заслонки и датчик разряжения во впускном коллекторе помогают определить блоку управления каков расход воздуха, так как количество воздуха должно быть в определённой пропорции к количеству топлива.
  • Датчик температуры жидкости (антифриза) в системе охлаждения необходим, чтобы от его показаний блок управления обогатил топливную смесь, которая впрыскивается во время запуска и работы холодного двигателя, пока он не прогреется.
  • Датчик температуры окружающего воздуха. При изменении погодных условий и соответственно температуры окружающего воздуха, изменяется и плотность воздуха, а значит и его количество, которое поступает в двигатель. Это значит, что температура окружающего воздуха заметно влияет на состав бензовоздушной смеси. И считывая показания с датчика температуры окружающего воздуха, блок управления корректирует состав топливной смеси, и её подачу в двигатель.
  • Датчик угла наклона байка. Этот датчик нужен для безопасности, так как предотвращает пожар при падении мотоцикла. Датчик «сообщает» блоку управления о критических углах наклона вашего байка. И если например этот наклон превысит 65°, то блок управления автоматически решит, что ваш мотоцикл упал, и моментально отключит бензонасос и форсунки двигателя, тем самым уберегая ваш аппарат и вас от возможного пожара. Чтобы датчик случайно не сработал например при прыжке или тряске, или если ваш байк наклонится и быстро вернётся в нормальное положение, вместе с датчиком работает реле времени, которое задерживает сигнал, и даёт возможность вам выпрямить положение вашего мотоцикла. Ну а если не дай Бог ваш аппарат наклонится более чем на 90°, то есть начнёт кувыркаться, то мотор мотоцикла в такой ситуации глушится моментально. И для того, чтобы после падения завести мотор вашего мотоцикла, кроме подъёма вашего байка в нормальное положение, требуется ещё и выключить зажигание, а затем заново его включить.

Таблица кодов неисправностей системы впрыска.

Неисправность датчиков поможет определить система самодиагностики мотоцикла, о которой я писал выше. Это легко сделать по номеру кода, который высвечивается на ЖК дисплее приборки мотоцикла, а затем посмотрев в таблице номер кода, прочитать точную неисправность (таблица поделена мной на три части, чтобы добиться более крупного шрифта). Ну а кому интересно как точно определить неисправность датчиков впрыскового мотора, с помощью обычного мультиметра (тестера), кликаем вот по этой ссылке и читаем (на примере автомобильных датчиков).

Ну и последняя, но очень важная деталь системы впрыска топлива только современных мотоциклов, это трёхкомпонентный каталитический нейтрализатор, который довольно эффективно дожигает углеводороды (СН) , оксид углерода или проще угарный газ (СО), а так же разлагает оксиды азота (NOx).

Вторая часть таблицы кодов неисправностей системы впрыска.

Лябда зонд, устанавливаемый в каталитический нейтрализатор, в несколько раз продлевает срок его службы. Лямбда зонд — это датчик кислорода, который начали устанавливать на большинство впрысковых мотоциклов только с 2005 года. Он очень важен, так как определяет точное количество кислорода в выхлопных газов, ведь в выхлопе присутствует строго определённое количество кислорода, при котором состав сгораемой бензовоздушной смеси оптимальный для нормальной работы мотора. И как только состав выхлопных газов выходит из нормы (это определяется лямбда зондом по количеству кислорода в выхлопе), то процессор блока управления, моментально корректирует подачу впрыскиваемого топлива.

Третья часть таблицы кодов неисправностей системы впрыска

Некоторые считают, что датчик кислорода является одной из заводских душилок двигателя. Да, это правда, он забирает небольшую часть мощности, но важнее потерять немного мощности, но зато благодаря этому датчику у вас всегда будет оптимальный для вашего двигателя состав топливной смеси. И пусть лямбда зонд не позволит обогатить смесь до такого значения, чтобы выжать из вашего двигателя дополнительные две-три лошади (на фоне табуна из 160 лошадей, эти две-три лошадки практически ничего не значат), зато экономичность вашего мотора не пострадает. К тому же датчик кислорода ещё и не позволит вашему мотору переобедниться, а значит уменьшит выброс окислов азота. Переобеднение к тому же вредно для любого двигателя.

Единственный минус, по моему мнению, в присутствии лямбда зонда в выхлопной системе вашего, да и любого байка, так это то, что он очень чувствителен к плохому бензину (как определить качество бензина без хим-лаборатории, узнаём здесь). При автономном путешествии по российской периферии, где качество бензина просто отвратительное, датчик кислорода может доставить хлопот водителю мотоцикла. Ведь лямбда зонд не терпит присутствия в составе бензина свинца, и как только хлебнёт такого пойла, то в считанные километры выходит из строя. Как его восстановить можно почитать вот в этой статье, там же вы узнаете об важности лямбда зонда более подробно. Стоит датчик кислорода не мало, поэтому имея современный впрысковый аппарат, повнимательней выбирайте заправки. К тому же очень плохой бензин как правило губит не только датчик кислорода, но и почти весь двигатель.

Вот вроде бы и все полезные знания по впрысковым мотоциклам, которые я хотел до вас донести. И я надеюсь, что многие водители прочитав эту статью, перестанут разводить руками, при возникновении какой либо неисправности системы впрыска топлива современного мотоцикла, и будут относиться к ним так же спокойно как и к неисправностям карбюраторного байка. Успехов всем!

Инжекторная система подачи топлива, двигатель инжекторный

Технический прогресс сейчас движется очень быстрыми темпами. Одной из наиболее активно развивающихся отраслей, является автомобилестроение. Здесь постоянно вводятся новые изобретения и конструктивные решения. Помогают в этом деле и ужесточающиеся нормы экологии.

Потому производители машин повсеместно внедряют новые разработки. Инжекторные агрегаты стали одной из разработок, стимулированных ужесточением требований токсичности выхлопа.

В инжекторном моторе горючее попадает в камеру сгорания не через карбюратор, а впрыскивается специальными устройствами. Последние именуются форсунками или инжекторами.

Устройство форсунки:
a — форсунка одноточечного впрыска, б — форсунка распределенного впрыска 1 — фильтр, 2 — электрический разъем, 3 — обмотка электромагнита, 4 — корпус форсунки, 5 — сердечник, 6 — корпус клапана, 7 — клапан (б — игла клапана), 8 — уплотнительное кольцо, 9 — распылительное отверстие.

Откуда появился инжекторный двигатель?

В автомобилестроение инжекторные двигатели пришли в 1951 году, когда был создан автомобиль Goliath 700 Sport.

Правда в то время такая система питания не получила распространения среди автоконцернов. Вспомнили о данной системе питания лишь в 70-х годах, когда изменились нормы токсичности. В результате начался процесс вытеснения данными двигателями карбюраторных.

В итоге к концу века большая часть легковых авто и микроавтобусов имели именно такие моторы. Сегодня же все машины имеют такую систему питания.

Подвиды инжекторной системы питания

Отмечу, что инжекторная система питания имеет несколько подвидов. В зависимости от количества инжекторов выделяют моновпрыск или как его еще именуют, центральный впрыск, а также распределенный впрыск.

Первый имеет одну форсунку, устанавливаемую вместо карбюратора. Она осуществляет впрыск горючего во впускной коллектор единовременно во все цилиндры. Правда эта конструкция уже несколько устарела.

Сейчас все производители применяют распределенный впрыск, имеющий отдельную форсунку на каждом цилиндре.

Устройство системы распределенного впрыска:
1 — топливный бак; 2 — электробензонасос; 3 — топливный фильтр; 4 — регулятор давления топлива; 5 — форсунка; 6 — электронный блок управления; 7 — датчик массового расхода воздуха; 8 — датчик положения дроссельной заслонки; 9 — датчик температуры ОЖ; 10 — регулятор; 11 — датчик положения коленвала; 12 — датчик кислорода; 13 — нейтрализатор; 14 — датчик детонации; 15 — клапан продувки адсорбера; 16 — адсорбер.

Система распределенного впрыска подразделяется на подтипы:

  • одновременный впрыск – все форсунки одновременно впрыскивают порцию топлива;
  • попарно-параллельный. В данном случае форсунки работают попарно. Одни осуществляют впрыск на такте впуска, а другие – на такте выпуска. Данная система применяется в современных агрегатах при запуске;
  • фазированный впрыск осуществляется на такте впуска. Причем каждая форсунка имеет отдельное управление;
  • прямой впрыск имеет форсунки, которые находятся непосредственно возле цилиндров.

Видео — принцип работы системы питания инжекторного двигателя:

Инжекторные агрегаты обладают несомненными «плюсами», по сравнению с карбюраторными. Они менее токсичны, экономны, легко запускаются. Кроме того, крутящий момент таких моторов доступен в широком диапазоне оборотов.

Имеет данная система питания и «минусы»: более сложная конструкция, высокая чувствительность агрегата к качеству горючего. Кроме того, форсунки являются не ремонтируемыми узлами, что удорожает ремонт. Для диагностики же их состояния и очистки, СТО должно иметь современное дорогое оборудование.

Загрузка…

Инжекторный двигатель. Вся правда о том, как работает инжекторный двигатель (система впрыска топлива)

ЭБУ управляет дозировкой топливной смеси и своевременным поджогом ее в каждом цилиндре двигателя. Дозировкой топлива занимается инжектор. Зажигание обеспечивает поджиг топливной смеси.

Воздух необходимый для осуществления впрыска и поджога подается «естественным» путем. Мотор всегда самостоятельно всасывает нужный объем воздуха, но для снижения мощности двигателя, подаваемое количество воздуха в систему может быть больше необходимого и должно быть ограничено. Обычно двигатель не нуждается в постоянной максимальной мощности, поэтому большую часть времени работы мотора, подача воздуха,как правило, принудительно ограничивается. Если автомобиль оснащен турбиной — воздух принудительно нагнетается в двигатель, но сути это не меняет. Подача всегда будет такой, какая необходима для нормальной работы, а регулируется количество воздуха самим водителем при помощи педали.
Оптимальное количества воздуха, которое необходимо для полного сжигания подаваемого в цилиндр топлива, является соотношение
Если топливо подается больше этого соотношения «богаче» то увеличивается мощность ДВС, но при этом топливо не сгорает полностью, что ведет к его большому расходу.
Если топлива поступает меньше т.е.смесь «беднее» то происходит обратный процесс, который может привести к перегреву двигателя.

Из этого следует, что для того чтобы узнать требуемое количества топлива, нужно знать сколько воздуха поступает в двигатель.

Для измерения этого показателя используют ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ). В википедии об этом устройстве можно прочитать следующее: «ДМРВ состоит из двух платиновых нитей, которые нагреваются при помощи электрического тока. Через одну нить проходит воздух, охлаждая её, вторая нить является контрольной. Количество поступаемого в двигатель воздуха вычисляется по тому, как изменяется ток проходящий через охлаждаемую воздухом платиновую нить.»

Очень интересное и позновательное видео, рассказывающее для чего нужен осцилограф и мотор-тестер.

Для того, чтобы «МОЗГИ или ЭБУ» точно могли вычислить момент подачи топлива в двигатель для воспламенения смеси, на коленвале установлен ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА(ДПКВ).

Для получения еще большей информации о точном времени воспламенения, применяется еще один датчик, похожий на ДПКВ но установленный на распредвале и называется он ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА(ДПРВ).

Это основные датчики необходимые для того, чтобы знать потребность в необходимом количестве топлива, а также момент в который совершать поджиг подаваемой смеси.

Теперь рассмотрим работу исполнительных механизмов этого процесса.

ИНЖЕКТОРЫ, или как их называют в простонародье, ФОРСУНКИ предназначены для подачи топлива в цилиндр. Форсунка это электромеханический клапан на который подведен топливопровод высокого давления и два электрических проводка. Подали напряжение на выводы — открылась форсунка, отключили ток — закрылась форсунка. Чем прододжительнее будет время открытия форсунки, тем большее количество топлива попадет в двигатель.

Естественно для поджога подаваемой в двигатель смеси применяется как и раньше свеча зажигания получая необходимый, увеличенный ток от катушки.

Для более точного измерения подаваемого в двигатель воздуха применяются также: ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ(ДТОЖ), замеряющий температуру двигателя.
ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА, который идентичен ДТОЖ но замеряющий температуру поступающего в двигатель воздуха.

С помощью этих датчиков производится корректировка подачи топлива на холодном двигателе, для работы которого нужно больше топлива.

Для того, чтобы двигатель не глох а работал с отпущенной педалью газа(холостой ход), применяется специальный исполнительный механизм-регулятор холостого хода(РХХ). РХХ представляет собой шаговый двигатель, при помощи которого через специальный канал в двигатель, в обход дроссельной заслонки, которая перекрывает воздух при отпущенной педали- ПОДАЕТСЯ ВОЗДУХ. ЭБУ через РХХ открывает канал и не позволяет двигателю заглохнуть. Снизились обороты- клапан приоткрывается, повысились-клапан закрывается.

Для того, чтобы ЭБУ мог определить с каким усилием водитель давит на педаль газа, добиваясь определенной скорости, на узле ДРОССЕЛЬНОЙ ЗАСЛОНКИ установлен ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ(ДПДЗ). Если взглянуть на него с технической точки зрения, то это всего-навсего потенциометр, работа которого заключается в измерении угла поворота оси дроссельной заслонки. ЭБУ узнает от ДПДЗ что нужно двигателю: увеличивать порцию подаваемого топлива или включить режим холостого хода.

Всех этих датчиков и исполнительных механизмов было бы достаточно, но экологи не дремлют и заставляют автопроизводителей с каждым годом повышать экологические нормы, лезут уже в глушителя автомобиля, требуя от производителя не только заявлять эконормы, но и постоянно контролировать и снижать выбросы до заявленного значения на выходе работающего автомобиля. Поэтому автомобилестроители вынуждены были вмонтировать не только КАТАЛИЗАТОР, снижающий вредные выбросы в атмосферу но и датчик контролирующий количество несгоревшей смеси и падающий эти значения на ЭБУ, для соответствующей корректировки. Эту функцию выполняет так называемый «лямбда зонд» или ДАТЧИК КИСЛОРОДА. ЭБУ анализирует состав выхлопных газов, сгорело не все — сокращает подачу топлива, сгорает подчистую — увеличивает подачу. Эти устройства требуют определенной температурный режим, поэтому на последних моделях установлен подогревающий элемент.

Если один или даже несколько датчиков выходят из строя, ЭБУ определяет, что датчики показывают неправильные значения и перестает на них реагировать, а на панели приборов зажигает «check engine». С такой неисправностью вы доезжаете до СТО.

«Как работает инжекторный двигатель»

Оптимальная работа автомобильного двигателя зависит от многих параметров и устройств. Для обеспечения нормальной работоспособности моторы ВАЗ оснащаются различными датчиками, предназначенными для выполнения разных функций. Что нужно знать о диагностики и замене контроллеров и каковы параметры ВАЗ таблица представлена в этой статье.

Типовые параметры работы инжекторных моторов ВАЗ

Проверка датчиков ВАЗ, как правило, осуществляется при обнаружении тех или иных проблем в работе контроллеров. Для диагностики желательно знать о том, какие неисправности датчиков ВАЗ могут произойти, это позволит быстро и правильно проверить устройство и своевременно заменить его. Итак, как проверить основные датчики ВАЗ и как их после этого заменить — читайте ниже.

Особенности, диагностика и замена элементов систем впрыска на ВАЗовских авто

Ниже рассмотрим основные контроллеры!

Холла

Есть несколько вариантов, как можно ВАЗ:

  1. Использовать заведомо рабочее устройство для диагностики и установить его вместо штатного. Если после замены проблемы в работе двигателя прекратились, это говорит о неисправности регулятора.
  2. С помощью тестера произвести диагностику напряжения контроллера на его выводах. При нормальной работоспособности устройства напряжение должно составить от 0.4 до 11 вольт.

Процедура замены выполняется следующим образом (процесс описан на примере модели 2107):

  1. Сначала производится демонтаж распределительного устройства, выкручивается его крышка.
  2. Затем осуществляется демонтаж бегунка, для этого его надо потянуть немного вверх.
  3. Демонтируйте крышка и выкручивается болт, который фиксирует штекер.
  4. Также надо будет выкрутить болты, которые фиксируют пластину контроллера. После этого откручиваются винты, которые крепят вакуум-корректор.
  5. Далее, осуществляется демонтаж стопорного кольца, извлекается тяга вместе с самим корректором.
  6. Для отсоединения проводов необходимо будет раздвинуть зажимы.
  7. Вытаскивается опорная пластина, после чего откручиваются несколько болтов и производителя демонтаж контроллера. Производится монтаж нового контроллера, сборка осуществляется в обратной последовательности (автор видео — Андрей Грязнов).

Скорости

О выходе из строя данного регулятора могут сообщить такие симптомы:

  • на холостом ходу обороты силового агрегата плавают, если водитель не жмет на газ, это может привесит к произвольному отключению мотора;
  • плавают, устройство может в целом не работать;
  • увеличился расход горючего;
  • мощность силового агрегата снизилась.

Сам контроллер расположен на коробке передач . Для его замены нужно будет только поднять колесо на домкрат, отсоединить провода питания и демонтировать регулятор.

Уровня топлива

Датчик уровня топлива ВАЗ или ДУТ используется для обозначения оставшегося объема бензина в топливном баке. Причем сам датчик уровня топлива установлен в одном корпусе с бензонасосом. При его неисправности показания на приборной панели могут быть неточными.

Замена делается так (на примере модели 2110):

  1. Отключается аккумулятор, снимается заднее сиденье автомобиля. С помощью крестообразной отвертки выкручиваются болты, которые фиксируют люк бензонасоса, снимается крышка.
  2. После этого от разъема отсоединяются все подводящие к нему провода. Также необходимо отсоединить и все патрубки, которые подводятся к топливному насосу.
  3. Затем откручиваются гайки, фиксирующие прижимное кольцо. Если гайки заржавели, перед откручиванием обработайте их жидкостью WD-40.
  4. Сделав это, выкрутите болты, которые фиксируют непосредственно сам датчик уровня топлива. Из кожуха насоса вытаскиваются направляющие, а крепления при этом нужно отогнуть отверткой.
  5. На завершающем этапе производится демонтаж крышки, после этого вы сможете получить доступ к ДУТ. Контроллер меняется, сборка насоса и остальных элементов осуществляется в обратном снятию порядке.

Фотогалерея «Меняем ДУТ своими руками»

Холостого хода

Если датчик холостого хода на ВАЗ выходит из строя, это чревато такими проблемами:

  • плавающие обороты, в частности, при включении дополнительных потребителей напряжения — оптики, отопителя, аудиосистемы и т.д.;
  • двигатель начнет троить;
  • при активации центральной передачи мотор может заглохнуть;
  • в некоторых случаях выход из строя РХХ может привести к вибрациям кузова;
  • появление на приборной панели индикатора Check, однако загорается он не во всех случаях.

Чтобы решить проблему неработоспособности устройства, датчик холостого хода ВАЗ можно либо почистить, либо заменить. Само устройство расположено напротив троса, который идет к педали газа, в частности, на дроссельной заслонке.

Датчик холостого хода ВАЗ фиксируется с помощью нескольких болтов:

  1. Для замены сначала следует выключить зажигание, а также АКБ.
  2. Затем необходимо извлечь разъем, для этого отключаются провода, подсоединенные к нему.
  3. Далее, с помощью отвертки выкручиваются болты и извлекается РХХ. Если же контроллер приклеен, то нужно будет демонтировать дроссельный узел и отключить устройство, при этом действуйте аккуратно (автор видео — канал Ovsiuk).

Коленвала

  1. Для выполнения первого способа понадобится омметр, в данном случае сопротивление на обмотке должно варьироваться в районе 550-750 Ом. Если полученные в ходе проверки показатели немного отличаются, это не страшно, менять ДПКВ нужно в том случае, если отклонения значительные.
  2. Для выполнения второго метода диагностики вам понадобится вольтметр, трансформаторное устройство, а также измеритель индуктивности. Процедура замера сопротивления в данном случае должна осуществляться при комнатной температуре. При замере индуктивности оптимальные параметры должны составлять от 200 до 4000 миллигенри. С помощью мегаомметра производится замер сопротивления питания обмотки устройства в 500 вольт. Если ДПКВ исправный, то полученные значения должны быть не больше 20 Мом.

Чтобы заменить ДПКВ, делайте следующее:

  1. Сначала отключите зажигание и извлеките разъем девайса.
  2. Далее, с помощью гаечного ключа на 10 необходимо будет выкрутить фиксаторы анализатора и произвести демонтаж самого регулятора.
  3. После этого производится монтаж работоспособного устройства.
  4. Если регулятор меняется, то вам нужно будет повторить его первоначальное положение (автор видео о замене ДПКВ — канал В гараже у Сандро).

Лямбда-зонд

Лямбда-зонд ВАЗ представляет собой устройство, предназначение которого заключается в определении объема кислорода, присутствующего в выхлопных газах. Эти данные позволяют блоку управления правильно составить пропорции воздуха и топлива для образования горючей смеси. Само устройство расположено на приемной трубе глушителя, снизу.

Замена регулятора осуществляется так:

  1. Сначала отключите аккумулятор.
  2. После этого найдите контакт жгута с проводкой, эта цепь идет от лямбда-зонда и подключается к колодке. Штекер необходимо отключить.
  3. Когда второй контакт будет отсоединен, перейдите к первому, расположенному в приемной трубе. Используя гаечный ключ соответствующего размера, открутите гайку, фиксирующую регулятор.
  4. Демонтируйте лямбда-зонд и поменяйте его на новый.

Инжекторный двигатель – это довольно сложный механизм, работа которого должна быть хорошо отлажена, чтобы получить от него максимальную производительность. В статье подробно рассмотрен принцип работы инжекторного двигателя.



Центром всей системы является ЭБУ (электронный блок управления). Он носит много названий, «мозги», «компьютер» и так далее. По сути да, это компьютер, в который заложено огромное количество таблиц по составу смеси, времени впрыска топлива и прочего. Например, если обороты двигателя равны 1500, дроссельная заслонка открыта на 10 градусов, а расход воздуха составляет 23 кг, то в цилиндр будет поступать одно количество топлива. Если же вводные параметры изменяются, то и результат будет другим. Если с блоком управления возникают какие-то проблемы, например, слетает прошивка, то все идет прахом, двигатель либо начинает как попало работать, либо и вовсе перестает.

Датчики инжекторного двигателя

Все элементы можно поделить на исполнительные и датчики. Для начала мы рассмотрим датчики.

Датчик массового расхода воздуха (ДМРВ)



Этот элемент устанавливается перед воздушным фильтром, прямо на входе. В основе его работы лежит принцип разницы показаний. Так, через две платиновые нити проходит электричество. В зависимости от температуры их сопротивление меняется. Одна из нитей надежно укрыта от потока воздуха, что делает ее сопротивление неизменным. Вторая же охлаждается потоком, и на основании разницы величин, по тем же таблицам, о которых сказано выше, ЭБУ рассчитывает количество воздуха.

Датчик абсолютного давлении и температуры двигателя (ДАД)



Он используется либо в качестве альтернативы, либо вместе с вышеописанным для более высокой точности снятия показаний. Если вкратце, в нем имеется две камеры, одна из которых герметична и имеет внутри абсолютный вакуум. Вторая же камера подсоединяется к впускному коллектору, где создается разрежение во время такта впуска. Между этими камерами имеется диафрагма, а так же пьезоэлементы. Они вырабатывают напряжение при движении диафрагмы. Далее сигнал идет на ЭБУ.

Датчик положения коленчатого вала (ДПКВ)



Если посмотреть на шкив коленвала инжекторного двигателя, то можно рассмотреть на нем гребенку. Она магнитная. По всему периметру установлены зубцы. Всего их должно быть 60 штук, через каждые 6 градусов. Но двух из них нет, они нужны для синхронизации. Датчик положение коленчатого вала имеет в своем составе намагниченный стальной сердечный, а так же медную обмотку. При прохождении зубцов в обмотке возникает индукционный ток, напряжение которого зависит от скорости вращения шкива.

Датчик фаз (ДФ)



Не все двигатели им оснащались раньше, но сейчас его можно встретить практически везде. Он работает по принципу датчика Холла, то есть имеет диск с катушкой, а так же прорезь. Как только прорезь попадает на датчик, выходное напряжение на нем нулевое. Этот момент означает верхнюю мертвую точку такта сжатия первого цилиндра. Нужно это для того, чтобы ЭБУ мог генерировать напряжение для зажигания в нужном цилиндре, а так же контролировать такты. Чтобы, например, форсунка не открылась во время рабочего хода.

Датчик детонации



Он устанавливается на блоке цилиндров инжекторного двигателя. Как только в двигателе возникает детонация, по блоку передается вибрация. Датчик представляет собой пьезоэлемент, который генерирует напряжение, чем сильнее вибрации, тем выше напряжение. Соответственно, ЭБУ на основании его показаний корректирует момент зажигания. Но об этом позже.

Датчик положения дроссельной заслонки (ДПДЗ)



По сути своей, это обычный потенциометр. Опорное напряжение на нем, как правило, составляет 5 вольт. Так вот, в зависимости от того, на какой угол отклоняется дроссельная заслонка, меняется напряжение на контрольном выводе. Все просто.

Датчик температуры охлаждающей жидкости (ДТОЖ)



Этот датчик нужен для определения температуры двигателя. Если на карбюраторном двигателе он нужен просто для включения и выключения электровентилятора, то здесь он представляет собой более сложное устройство. Это термосопротивление, величина которого меняется в зависимости от температуры. Соответственно, меняется и напряжение, при прохождении через него.

Датчик кислорода



Он устанавливается в выхлопной системе, существуют системы с двумя датчиками. Его задача – отслеживать количество свободного кислорода в выхлопных газах. Например, если его слишком много, то это значит, что смесь вся не сгорает, а значит, надо обогатить. Если же кислорода меньше, чем значится в нормативных таблицах ЭБУ, то ее надо обеднить.

Исполнительные элементы

Исполнительные элементы получили свое название за то, что именно они вносят коррективы в работу двигателя. ТО есть, блок управления получает сигнал от датчика, анализирует его, после чего отправляет сигнал на исполнительный элемент.

Топливный насос

Начнем с системы питания. Он установлен в баке и подает топливо в топливную рампу под давлением 3,2 – 3,5 Мпа. Это позволяет гарантировать качественный распыл топлива в цилиндры. Как только повышаются обороты двигателя, повышается и аппетит, а значит в рампу надо подавать большее количество топлива для сохранения давления. Насос начинает вращаться быстрее по команде блока управления. Большинство современных автомобилей, начиная примерно с 2013 года выпуска, оснащаются топливным модулем, который включает в себя насос и встроенный фильтр. Это существенно сказывается на стоимости замены фильтра, потому что менять надо весь модуль. Некоторые производители в инструкциях пишут, что модуль устанавливается на весь срок службы авто, однако не стоит верить, что какой-то фильтр способен проходить больше 2 сезонов.

Форсунка



После того, как топливо прошло всю цепь провода, оно попадает в форсунку, которая дозирует его подачу в цилиндр. Форсунка представляет собой электромагнитный клапан очень маленького диаметра, который обеспечивает распыл бензина в камеру сгорания. ЭБУ изменяет количество топлива, которое подается, при помощи временных промежутков, пока открыта форсунка. Как правило, это десятые доли секунды.

Дроссельная заслонка



Все мы когда-то видели карбюратор, заглядывали в него сверху. Так вот в нем имелись заслонки, которые перекрывали воздух. Здесь принцип тот же. Пожалуй, и рассказать больше нечего.

Регулятор холостого хода (РХХ)



Это тоже электромагнитный клапан, шток которого закрывает воздуховод, проходящий в обход дроссельной заслонки. В зависимости от напряжения, которое на него подает блок управления, он открывает этот самый канал.

Модуль зажигания



В принципе, это та же катушка зажигания, только их здесь четыре. При прохождении тока через первичную обмотку во вторичной коммутируется высокочастотный ток высокого напряжения, который подается на свечу.

Принцип работы инжекторного двигателя

Итак, после того, как мы разобрались в основных узлах инжекторного двигателя, посмотрим, как же он работает. После того как стартер провернул коленчатый вал, ДПКВ сообщил блоку управления, какой цилиндр в каком положении находится. В свою очередь, датчик фаз сообщил о тактах. Блок управления принял эту информацию к сведению и открыл форсунку в том цилиндре, в котором начинается такт впуска. Но открыл ее не просто так, а на строго определенный промежуток времени, который по таблицам соответствует показаниям ДМРВ или ДАД. Так сформировалась рабочая смесь.

Видео: как работает бензиновый инжекторный двигатель внутреннего сгорания

После того как здесь такт впуска закончился, начинается сжатие, в это время впуск происходит в другом цилиндре. Здесь же поршень доходит до верхней мертвой точки, о чем говорит ДПКВ и ДФ, соответственно, пора подавать напряжение на модуль зажигания, в нужный цилиндр. Для этого в блоке управления стоит два транзистора, которые берут на себя по два цилиндра.

Дальше, когда взрыв произошел, ЭБУ смотрит на показания датчик детонации и корректирует момент зажигания уже для следующего по ходу цилиндра. Но это еще не все. После этого, когда газы дошли до датчика кислорода, блок управления корректирует состав смеси, а именно, время открывания форсунки, что позволяет максимально эффективно использовать топливо и его сгорание. Если ЭБУ распознает недостаток кислорода, но при этом дроссельная заслонка остается открытой, то приоткрывается регулятор холостого хода.

Прогрев двигателя и датчик температуры двигателя

Этот момент стоит рассмотреть отдельно, скажем так, это небольшое уточнение. Итак, прогревочный режим двигателя никак не связан с показаниями некоторых датчиков, то есть, от них ничего не зависит. В частности, это ДМРВ и ДАД, а так же датчик детонации. В блоке, как уже говорилось, заложены определенные таблицы, их очень много, миллионы. Так вот, во время прогревочного режима ЭБУ работает строго по этим таблицам и никак иначе. Это значит, что если в него прописано соотношение воздуха к топливу 14,1:1, то так оно и будет. Эта цифра является общепринятой нормой для рабочей температуры. Так вот, пока температура двигателя не достигнет той, которая прописана в прошивке блока управления, то прогревочный режим не отключится. После ЭБУ начинает работать по датчикам.

Что лучше, инжекторный или карбюраторный двигатель?

Этот вопрос достаточно спорный, у каждой точки зрения есть много противников и приверженцев как среди простых водителей, так и среди специалистов, которые полностью понимают принцип работы инжекторного двигателя. Итак, карбюраторный двигатель отличает простота и прозрачность работы. То есть, если механик отрегулировал холостые обороты, то они такими и остались.

Что касается инжекторного двигателя, то ту все дело сводится к своевременному обслуживанию, а так же к качеству применяемых деталей.

С целью сокращения вредных выбросов и повышения экономичности двигателей автомобильная топливная система в последние годы серьезно изменилась. Например, в США от карбюраторов отказались ещё в 1990 году. Системы впрыска топлива появились ещё в середине ХХ века, а на серийных автомобилях европейских производителей их начали применять примерно с 1980-х.

На сегодняшний день все новые автомобили оснащаются именно инжекторными двигателями. В этой познавательной статье мы рассмотрим принцип работы инжектора и его устройство. Вы сможете узнать, как топливо попадает в цилиндр двигателя. Устройство двигателя с системой впрыска – очень актуальная тема для современного автолюбителя, поэтому устраивайтесь поудобнее и начинаем!

Карбюратор «сдаёт позиции»

После появления двигателя внутреннего сгорания карбюратор использовался для подачи топлива в двигатель. В такой технике как бензопилы и газонокосилки это устройство применяется до сих пор. Но в процессе эволюции автомобиля карбюратору становилось всё сложнее и сложнее удовлетворять многим требованиям к эксплуатации.

Например, для того чтобы соответствовать ужесточающимся экологическим нормам были введены каталитические нейтрализаторы (). Катализатор эффективен лишь в случае тщательного контроля топливно-воздушной смеси. Кислородные датчики (как их проверяют мы уже писали — ) отвечают за контроль количества кислорода в выхлопных газах. Эта информация используется и электронным блоком управления двигателем (ЭБУ) для регулировки пропорции воздух/топливо в режиме реального времени.

В итоге получается замкнутая система управления , которую невозможно было реализовать с использованием карбюраторов. В течение короткого периода времени выпускались карбюраторы с электронным управлением, но они были ещё более сложными, чем чисто механические устройства.

Сначала карбюраторы были заменены системой впрыска топлива в корпусе дроссельной заслонки (также известна как одноточечная система впрыска или система центрального впрыска топлива). В них форсунки были расположены в корпусе дроссельной заслонки. Это было простое решение для замены карбюратора, поэтому автопроизводителям не пришлось вносить изменения в конструкцию двигателей.

Со временем, в процессе появления новых двигателей, система центрального впрыска топлива была заменена многоточечной системой впрыска топлива (также известна как система последовательного впрыска ). В этих системах используется отдельная топливная форсунка для каждого цилиндра. Как правило, они расположены так, чтобы распылять топливо прямо на впускной клапан. Эти системы обеспечивают более точное дозирование топлива и быструю реакцию. Пришло время подробнее изучить принцип работы инжектора.

Когда вы давите на газ

Педаль газа в вашем автомобиле подключена к дроссельной заслонке. Речь идет о клапане, который регулирует количество воздуха, поступающего в двигатель. Так что педаль газа на самом деле является педалью воздуха.


Когда вы нажимаете на педаль газа, дроссельная заслонка открывается больше, в результате чего двигатель получает больше воздуха. Блок управления двигателем (ЭБУ, компьютер, управляющий всеми электронными компонентами двигателя) «замечает» открытую дроссельную заслонку и увеличивает подачу топлива для приготовления оптимальной топливно-воздушной смеси. Очень важно, чтобы подача топлива увеличивалась сразу после открытия дроссельной заслонки. В противном случае, некоторая часть воздуха окажется в цилиндрах без достаточного количества топлива.

Датчики контролируют содержание кислорода в выхлопных газах, а также количество воздуха, поступающего в двигатель. ЭБУ использует эти данные для максимально точного выбора соотношения воздуха и топлива. Как работает инжектор на современных автомобилях?

Форсунка

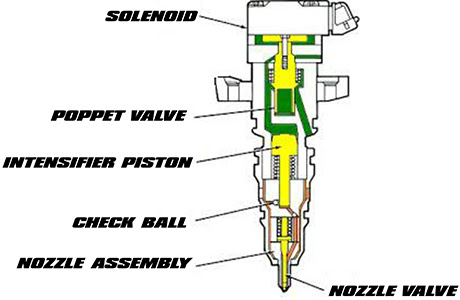

Топливная форсунка (инжектор) – это клапан с электронным управлением. Подачу топлива к этому клапану обеспечивает топливный насос. Форсунка может открываться/закрываться много раз в секунду.


Когда форсунка находится под напряжением, электромагнит перемещает поршень, открывающий клапан, в результате чего происходит впрыск топлива под давлением через крошечное сопло. Насадка предназначена для распыления топлива. Появляется мелкий туман, который легко сгорает.

Количество топлива, которое подается в двигатель, зависит от того, сколько времени форсунка остается в открытом положении. Данный показатель называют длительностью или шириной импульса, он управляется ЭБУ.

Форсунки установлены во впускном коллекторе таким образом, чтобы распылять топливо прямо на впускные клапана. Трубка, которая поставляет топливо к каждой из форсунок под определенным давлением, называется топливной рампой.


Для того чтобы определить оптимальное количество топлива, блок управления двигателя получает сигналы от множества датчиков. Рассмотрим самые важные из них.

Устройство инжекторного двигателя – основные датчики

Для выбора оптимального количества топлива в различных условиях эксплуатации ЭБУ двигателя следит за показаниями различных датчиков. Вот лишь несколько основных:

  • Датчик массового расхода воздуха (ДМРВ). Сообщает блоку управления массу воздуха, поступающего в двигатель.
  • Датчик (-и) кислорода (). Контролирует содержание кислорода в выхлопных газах. С помощью полученной от него информации ЭБУ может выявить богатую или бедную топливную смесь и внести соответствующие коррективы.
  • Датчик положения дроссельной заслонки. Следит за положением дроссельной заслонки (она влияет на подачу воздуха в двигатель), благодаря чему блок управления может оперативно реагировать на изменения, увеличивая либо сокращая расход топлива по мере необходимости.
  • Датчик температуры охлаждающей жидкости. Помогает ЭБУ определить, когда двигатель достиг оптимальной рабочей температуры.
  • Датчик напряжения. Следит за напряжением бортовой сети автомобиля. В зависимости от показаний датчика блок управления может увеличить число оборотов холостого хода двигателя, если напряжение падает (такое бывает при высоких электрических нагрузках).
  • Коллекторный датчик абсолютного давления. Анализирует давление воздуха во впускном коллекторе. Количество воздуха, поступающего в двигатель, является хорошим показателем того, сколько энергии он вырабатывает. Чем больше воздуха поступает в двигатель, тем ниже давление в коллекторе. Этот показатель используется для определения количества производимой энергии.
  • Датчик скорости вращения коленчатого вала. Скорость вращения коленвала – один из факторов, влияющих на расчет требуемой длительности импульса.

Существует два основных типа управления многоточечными системами впрыска : топливные форсунки могут открываться одновременно или каждая из них может открываться только перед открытием впускного клапана соответствующего цилиндра (это называется последовательный многоточечный впрыск топлива).

Преимущество последовательного впрыска топлива заключается в том, что система может реагировать на любые действия водителя быстрее, поскольку с момента выполнения действия она ждет лишь очередного открытия впускного клапана. Системе не нужно ждать полного вращения двигателя. Разобраться в работе инжектора мы смогли, но кто всем этим «руководит»?

Управление работой двигателя

Алгоритмы, управляющие двигателем, являются довольно сложными. Существует множество требований, которым силовой агрегат должен удовлетворять. Например, это касается показателя вредных выбросов или требований топливной .

Блок управления двигателем использует формулу и множество таблиц соответствия для установки длительности импульса в определенных условиях эксплуатации. Формула представляет собой сочетание многих факторов, умноженных друг на друга. Мы рассмотрим упрощенную формулу определения длительности импульса топливной форсунки . В этом примере наша формула будет состоять лишь из трех показателей, в то время как в реальности обычно учитывается свыше сотни параметров.

Длительность импульса = (Длительность базового импульса) x (Фактор A) x (Фактор B)

Для расчета длительности импульса электронный блок сначала выполняет поиск длительности базового импульса в соответствующей справочной таблице. Базовая длительность импульса – это функция от частоты вращения двигателя (RPM) и нагрузки (она вычисляется из абсолютного давления в коллекторе). Например, частота вращения двигателя 2000 оборотов в минуту, а показатель нагрузки равен 4. В таблице необходимо найти число в месте пересечения показателей 2000 и 4. Получается 8 миллисекунд.

Частота вращения двигателя
1 2 3 4 5
1,000 1 2 3 4 5
2,000 2 4 6 8 10
3,000 3 6 9 12 15
4,000 4 8 12 16 20

В следующих примерах А и В представляют собой параметры, которые блок управления получает от датчиков. Допустим, что А – это температура охлаждающей жидкости, а B – уровень содержания кислорода. Если температура охлаждающей жидкости равна 100, а уровень кислорода – 3, справочные таблицы свидетельствуют о том, что фактор А = 0,8, а фактор B = 1,0.

A Фактор A B Фактор B
0 1.2 0 1.0
25 1.1 1 1.0
50 1.0 2 1.0
75 0.9 3 1.0
100 0.8 4 0.75

Таким образом, поскольку нам известно, что длительность базового импульса – это функция от нагрузки и частоты вращения двигателя, а длительность импульса = (длительность базового импульса) x (фактор A) x (фактор B) , общая длительность импульса в нашем примере равна:

8 х 0,8 х 1,0 = 6,4 мс

На этом примере видно, как система управления выполняет настройку. Так как параметр В отображает содержание кислорода в выхлопных газах, согласно данным с таблицы, можно сделать вывод, что выхлопные газы содержат слишком много кислорода, в результате чего ЭБУ сокращает подачу топлива.

Реальные системы управления учитывают свыше 100 параметров, для каждого из которых составлена собственная таблица соответствия. Некоторые параметры даже корректируются с течением времени с целью компенсации изменений производительности компонентов, к примеру, каталитического нейтрализатора (о проверке катализатора читайте ). И в зависимости от количества оборотов двигателя, блок управления может выполнять эти расчеты более 100 раз в секунду.

Если наша статья о том, как работает инжектор, и какие существуют системы впрыска топлива, вам понравилась, поделитесь ссылкой с друзьями в социальных сетях, используя соответствующие кнопочки ниже. Спасибо за внимание, оставайтесь с нами!

В 80-ых годах производители автомобилей начали активно внедрять, мало кому известную среди простых автолюбителей на то время, технологию принудительной подачи топлива. Такая система впрыска горючего была разработана как альтернатива карбюраторам. Но в связи со сложностью конструкции, довольно долго не применялась. Главным отличием данных систем от карбюраторных является принцип подачи топлива. В двигателях с принудительной системой подачи, как можно определить исходя из названия, горючее принудительно впрыскивается в цилиндр или впускной коллектор. Впрыск осуществляется специальными распылителями – форсунками. В наше время двигателя с такой системой принято называть инжекторными.

Уже сейчас можно говорить о том, что инжекторные двигателя практически вытеснили карбюраторные. Это не удивительно, так как преимуществ у них больше чем недостатков.

Основные преимущества:

— более рациональный и экономичный расход топлива за счет улучшения его дозировки;

— мощность двигателя увеличивается приблизительно на 7-10%;

— улучшается «динамика» автомобиля;

— легче запускается двигатель в любых погодных условиях;

— срок эксплуатации больше;

— надежнее;

Приведенные выше преимущества появились благодаря новому принципу работы системы подачи горючего. Управление системой осуществляться специальными микроконтроллерами – электронное управление. На основе полученных от датчиков данных, микроконтроллером определяется момент, когда должны открыться форсунки, а также и время, на протяжении которого они должны быть открыты.

Если вспомнить первые модели таких систем, то все выше описанные функции микроконтроллера ложились на «плечи» механических устройств. В наше время главными деталями используемыми в инжекторных двигателях для работы системы снабжения топливом являются: ЭБУ (электронный блок управления), распылители (форсунки) и набор специальных электронных датчиков. Все данные детали, можно сказать, работают как один сплошной механизм.

В данной статье мы рассмотрим электронные датчики, которые снабжают необходимой информацией ЭБУ.


Датчик массового расхода воздуха (волюметр) – необходим для получения информации о количестве всасываемого воздуха двигателем (кг/ч.). Надежность – хорошая. Главной проблемой для такого датчика является влага, которая попадет в него с воздухом. Основная «поломка» у данного элемента – отправка на ЭБУ завышенных значений. При низких оборотах, такая погрешность достигает 10-20%, что несомненно сказывается на стабильной работе мотора во время холостого хода. Также могут появиться некоторые проблемы с запуском. Когда двигатель работает на высоких оборотах, такие погрешности приводят к нерациональному использованию топлива (больше расход).

Датчик положения дроссельной заслонки – необходим для получения информации о текущем состоянии педали «газ». Работа элемента может быть нарушена благодаря мойщикам двигателей или в результате некачественного изготовления на заводе. Соответственно сложно определить даже приблизительные сроки службы. Основными показателями нарушений в работе датчика являются завышенные обороты во время холостого хода, провалы и рывки при незначительных нагрузках.

Датчик температуры охлаждающей жидкости – по функциональному назначению похож на карбюраторный «подсос». При низкой температуре двигателя, необходимо больше топлива. Также отвечает за включение вентилятора и выключение охлаждающего вентилятора. Надежность – высокая. Возможные неисправности – нарушается изоляция провода рядом с датчиком, повреждаются контакты в самом датчике. Результат поломки – вентилятор может включаться, когда двигатель холодный, появляются проблемы с запуском двигателя, когда он нагрет, повышается расход горючего.

Датчик детонации – работает по принципу пьезо зажигалки. Напряжение увеличивается прямо пропорционально возрастающей силе удара. Служит для отслеживания детонационных стуков мотора. Повреждение датчика влияет на оптимальность работы двигателя и расход горючего.

Датчик кислорода – элемент отвечающий за информацию по остаткам кислорода в отработавших газах. В случае, если кислород в них отсутствует, топливная смесь является богатой, если же кислород присутствует – бедной. Данные служат для корректировки подачи горючего. Использовать этиловый бензин запрещено. Повреждение датчика влияет на расход топлива и выброс вредных веществ.

Давайте подробнее рассмотрим то, как работает такой датчик.

Наиболее известным типом можно назвать циркониевый кислородный датчик. Это своего рода переключатель, который при достижении в выхлопных газах показателя кислорода 0.5%, резко меняет состояние. Такой показатель равнозначен с идеальным стехиометрическим соотношением воздуха и топлива (14.7:1). Интерфейс таких датчиков сделан следующим образом: горячий датчик (300 С и больше) при малом содержании кислорода (меньше 0,5%), выдавая слабый ток, будет давать напряжение на выходе 0,45-0,8 V, а при более высоком показателе (больше 0,5%) – 0,2-0,45 V. Точное значение напряжения не важно. Когда смесь является бедной, подача топлива увеличивается, если во время следующего периода измерения, оказываться, что смесь уже довольно богатая – количество уменьшается. Подача горючего регулируется по фактическому сгоранию. Делает возможным адаптацию системы под разные условия работы. Во время холостого хода, напряжение на датчике колеблется в пределах 1-2 Гц, а при 3000 об/мин. – 10-15 Гц. Из-за того, что нормальная работа датчика возможна только когда он прогрет, ЭБУ системы TCCS будет «ловить» информацию от него, когда будет достаточно прогрет двигатель. В последнее время в них монтируют специальный подогреватель.

Датчик скорости – снабжает ЭБУ информацией о скорости машины. Имеет среднюю надежность. Поломка такого датчика в основном не оказывает серьезного влияния на работу двигателя или ездовые характеристики авто.

Датчики положения коленчатого вала – можно назвать основным датчиком. На основе его показаний рассчитывается необходимое время подачи горючего и искры, а также определяется нужный цилиндр. С точки зрения конструкции, является магнитом и катушкой с тонким проводом. Имеет достаточно большой эксплуатационный ресурс. Зубчатый шкив коленчатого вала и данный датчик работаю вместе. Если данный элемент выходит из строя, двигатель останавливается. В наилучшем варианте будет ограничение по количеству оборотов (3500-5000 об/мин).

Датчик фаз – установка производится на 16-ти клапанные двигателя. Полученные данные используются, чтобы организовать подачу топлива в целевой цилиндр. Когда датчик ломается, система переходит в попарно-параллельный режим, из-за чего топливная смесь резко обогащается.

Как работают системы впрыска топлива

Алгоритмы управления двигателем довольно сложны. Программное обеспечение должно позволять автомобилю соответствовать требованиям по выбросам на 100 000 миль, соответствовать требованиям EPA по экономии топлива и защищать двигатели от неправильного использования. И есть еще десятки других требований.

Блок управления двигателем использует формулу и большое количество справочных таблиц для определения ширины импульса для заданных условий эксплуатации. Уравнение будет представлять собой серию множества множителей, умноженных друг на друга.Многие из этих факторов будут взяты из справочных таблиц. Мы рассмотрим упрощенный расчет длительности импульса топливной форсунки . В этом примере в нашем уравнении будет только три фактора, тогда как в реальной системе управления их может быть сто или больше.

Ширина импульса = (основная ширина импульса) x (коэффициент A) x (коэффициент B)


Для вычисления ширины импульса ЭБУ сначала ищет базовую ширину импульса в справочной таблице. Базовая ширина импульса является функцией оборотов двигателя (об / мин) и нагрузки (которая может быть рассчитана по абсолютному давлению в коллекторе).Допустим, частота вращения двигателя составляет 2000 об / мин, а нагрузка равна 4. Мы находим число на пересечении 2000 и 4, что составляет 8 миллисекунд.

1000 1
об / мин Нагрузка
1 2 3 4

005 5

2 3 4 5
2,000 2 4 6 8 10
3,000 3 6 9 12 15
4,000 4 8 12 16 20


В следующих примерах A и B — это параметры, поступающие от датчиков.Допустим, A — температура охлаждающей жидкости, а B — уровень кислорода. Если температура охлаждающей жидкости равна 100, а уровень кислорода равен 3, справочные таблицы говорят нам, что коэффициент A = 0,8 и коэффициент B = 1,0.

A Фактор A
B Фактор B
0 1,2
0 1.0
25 1,1
1 1.0
50 1.0
2 1.0
75 0,9
3 1.0
100 0,8
4 0.75


Итак, поскольку мы знаем, что ширина базового импульса является функцией нагрузки и числа оборотов в минуту, и что ширина импульса = (ширина основного импульса) x (коэффициент A) x (коэффициент B) , общая ширина импульса в нашем примере равна:

8 x 0,8 x 1,0 = 6,4 миллисекунды


Из этого примера вы можете увидеть, как система управления выполняет настройки. Если параметр B представляет собой уровень кислорода в выхлопе, справочная таблица для B — это точка, в которой (по мнению разработчиков двигателей) слишком много кислорода в выхлопе; и, соответственно, ЭБУ сокращает расход топлива.

Реальные системы управления могут иметь более 100 параметров, каждый со своей таблицей поиска. Некоторые параметры даже меняются со временем, чтобы компенсировать изменения в характеристиках компонентов двигателя, таких как каталитический нейтрализатор. И в зависимости от оборотов двигателя ЭБУ может выполнять эти вычисления более ста раз в секунду.

Чипы производительности
Это подводит нас к обсуждению чипов производительности. Теперь, когда мы немного понимаем, как работают алгоритмы управления в ЭБУ, мы можем понять, что делают производители микросхем производительности, чтобы получить больше мощности от двигателя.

Чипы Performance производятся компаниями вторичного рынка и используются для увеличения мощности двигателя. В ЭБУ есть микросхема, которая содержит все таблицы поиска; чип производительности заменяет этот чип. Таблицы в микросхеме производительности будут содержать значения, которые приводят к увеличению расхода топлива в определенных условиях движения. Например, они могут подавать больше топлива при полностью открытой дроссельной заслонке на каждой скорости двигателя. Они также могут изменить время зажигания (для этого тоже есть справочные таблицы). Поскольку производители чипов производительности не так озабочены такими проблемами, как надежность, пробег и контроль выбросов, как производители автомобилей, они используют более агрессивные настройки в топливных картах своих чипов производительности.

Для получения дополнительной информации о системах впрыска топлива и других автомобильных темах перейдите по ссылкам на следующей странице.

Как работают системы впрыска топлива

Алгоритмы, управляющие двигателем, довольно сложны. Программное обеспечение должно позволять автомобилю соответствовать требованиям по выбросам на 100 000 миль, соответствовать требованиям EPA по экономии топлива и защищать двигатели от неправильного использования. И есть еще десятки других требований.

Блок управления двигателем использует формулу и большое количество справочных таблиц для определения ширины импульса для заданных условий эксплуатации.Уравнение будет представлять собой серию множества множителей, умноженных друг на друга. Многие из этих факторов будут взяты из справочных таблиц. Мы рассмотрим упрощенный расчет длительности импульса топливной форсунки . В этом примере в нашем уравнении будет только три фактора, тогда как в реальной системе управления их может быть сто или больше.

Ширина импульса = (основная ширина импульса) x (коэффициент A) x (коэффициент B)


Для вычисления ширины импульса ЭБУ сначала ищет базовую ширину импульса в справочной таблице.Базовая ширина импульса является функцией оборотов двигателя (об / мин) и нагрузки (которая может быть рассчитана по абсолютному давлению в коллекторе). Допустим, частота вращения двигателя составляет 2000 об / мин, а нагрузка равна 4. Мы находим число на пересечении 2000 и 4, что составляет 8 миллисекунд.

1000 1
об / мин Нагрузка
1 2 3 4

005 5

2 3 4 5
2,000 2 4 6 8 10
3,000 3 6 9 12 15
4,000 4 8 12 16 20


В следующих примерах A и B — это параметры, поступающие от датчиков.Допустим, A — температура охлаждающей жидкости, а B — уровень кислорода. Если температура охлаждающей жидкости равна 100, а уровень кислорода равен 3, справочные таблицы говорят нам, что коэффициент A = 0,8 и коэффициент B = 1,0.

A Фактор A
B Фактор B
0 1,2
0 1.0
25 1,1
1 1.0
50 1.0
2 1.0
75 0,9
3 1.0
100 0,8
4 0.75


Итак, поскольку мы знаем, что ширина базового импульса является функцией нагрузки и числа оборотов в минуту, и что ширина импульса = (ширина основного импульса) x (коэффициент A) x (коэффициент B) , общая ширина импульса в нашем примере равна:

8 x 0,8 x 1,0 = 6,4 миллисекунды


Из этого примера вы можете увидеть, как система управления выполняет настройки. Если параметр B представляет собой уровень кислорода в выхлопе, справочная таблица для B — это точка, в которой (по мнению разработчиков двигателей) слишком много кислорода в выхлопе; и, соответственно, ЭБУ сокращает расход топлива.

Реальные системы управления могут иметь более 100 параметров, каждый со своей таблицей поиска. Некоторые параметры даже меняются со временем, чтобы компенсировать изменения в характеристиках компонентов двигателя, таких как каталитический нейтрализатор. И в зависимости от оборотов двигателя ЭБУ может выполнять эти вычисления более ста раз в секунду.

Чипы производительности
Это подводит нас к обсуждению чипов производительности. Теперь, когда мы немного понимаем, как работают алгоритмы управления в ЭБУ, мы можем понять, что делают производители микросхем производительности, чтобы получить больше мощности от двигателя.

Чипы Performance производятся компаниями вторичного рынка и используются для увеличения мощности двигателя. В ЭБУ есть микросхема, которая содержит все таблицы поиска; чип производительности заменяет этот чип. Таблицы в микросхеме производительности будут содержать значения, которые приводят к увеличению расхода топлива в определенных условиях движения. Например, они могут подавать больше топлива при полностью открытой дроссельной заслонке на каждой скорости двигателя. Они также могут изменить время зажигания (для этого тоже есть справочные таблицы). Поскольку производители чипов производительности не так озабочены такими проблемами, как надежность, пробег и контроль выбросов, как производители автомобилей, они используют более агрессивные настройки в топливных картах своих чипов производительности.

Для получения дополнительной информации о системах впрыска топлива и других автомобильных темах перейдите по ссылкам на следующей странице.

Как работает служба впрыска топлива?

Ответ: Обслуживание топливных форсунок необходимо для сохранения работоспособности вашего автомобиля. Топливные форсунки расположены во впускном коллекторе и распыляют топливо через крошечное сопло. В топливной форсунке используется специальная форсунка для распыления топлива в виде тумана вместо сильной струи. Только подумайте о насадке на шланге, который вы используете во дворе.Вы можете изменить способ выхода воды из форсунки. Там могут быть струйный поток, душ, туман и многие другие настройки. Топливная форсунка должна распылять топливо в виде тумана, потому что ваш двигатель легче сгорит. Когда вы нажимаете на педаль газа, дроссельная заслонка вашего автомобиля (которая открывается и пропускает воздух в ваш двигатель) работает вместе с вашими топливными форсунками. Когда дроссельная заслонка открывается, топливная форсунка распыляет топливо для смешивания с воздухом, а затем попадает в цилиндры сгорания двигателя.Топливные форсунки со временем могут загрязняться и забиваться, что приведет к снижению производительности, плохому расходу топлива и даже загрязнению выхлопных газов. Топливная форсунка может засориться вокруг клапана и форсунки. Отверстие на форсунке топливной форсунки очень маленькое; Поскольку форсунка топливной форсунки должна распылять мелкий туман, любое небольшое скопление топлива может повлиять на работу топливной форсунки. Наращивание может состоять из воска, грязи и других отложений углерода. Большая часть накоплений происходит в результате коротких поездок, что означает, что автомобиль обычно едет всего пятнадцать минут; некачественный бензин, не содержащий моющих средств, также вызывает наросты.Моющие средства действительно могут очистить топливную форсунку во время вождения, но многие нефтеперерабатывающие заводы удаляют моющие средства из своего топлива, чтобы продавать газ по более низкой цене. Если топливная форсунка загрязнена или забита, ваш двигатель не будет получать необходимый поток топлива смешиваться с воздухом, что приведет к ухудшению разгона, производительности двигателя и уменьшению расхода топлива. Обслуживание впрыска топлива можно выполнить, оставив топливную форсунку в автомобиле или вынув ее. Почти всегда обслуживание впрыска топлива можно производить, если топливная форсунка еще находится в автомобиле, если только ее не нужно заменять.Во время полного впрыска топлива выполняется несколько вещей: проверяется давление и объем вашего топливного насоса; ваш регулятор давления проверен; ваша топливная рампа, которая представляет собой трубу, по которой топливо от вашего насоса поступает в топливную форсунку, и экран топливной форсунки промывается; ваши топливные форсунки промываются и очищаются; промывается дроссельная заслонка и воздушные каналы; компьютер вашего двигателя проверяется, чтобы убедиться, что смесь воздух / топливо правильная и все датчики работают.

Как работает впрыск топлива?

Когда дело доходит до производительности двигателя, есть несколько вещей, более важных, чем подача топлива.Весь воздух, который вы можете силой втянуть в цилиндры, ничего не сделает без соответствующего количества топлива для сжигания. По мере развития двигателей в течение двадцатого века настал момент, когда карбюраторы стали самым слабым звеном трансмиссии с точки зрения эффективности и надежности. Впрыск топлива с тех пор стал стандартной функцией каждого нового автомобиля.

Топливные форсунки распыляют газ, обеспечивая более равномерное и последовательное зажигание в камере сгорания. В отличие от карбюраторов, которые используют вакуум, создаваемый двигателем для всасывания топлива в цилиндры, системы впрыска топлива точно доставляют постоянный объем топлива.В современных автомобилях используются электронные системы впрыска топлива, которые контролируются ЭБУ.

Рост впрыска топлива был столь же предсказуем, как и рост популярности самих автомобилей. На рубеже 20-го века для транспортного средства было невероятно двигаться со скоростью 60 миль в час. К началу 21-го века люди стенали из-за того, что движение по шоссе составляло всего 60 миль в час. Сегодняшние автомобили более надежны и более приспособлены к комфорту и безопасности пассажиров, чем кто-либо мог представить столетие назад.

Чем заменил впрыск топлива?

Системы впрыска топлива предлагались как модернизация карбюраторов, когда они впервые появились, и оставались в этой роли до 1980-х годов, когда они стали стандартным оборудованием на каждом новом автомобиле. Впрыск топлива имеет ряд преимуществ по сравнению с карбюратором, но в конечном итоге карбюратор погубила стоимость производства.

Некоторое время карбюраторы были самым простым и дешевым способом для производителей автомобилей подавать топливо в цилиндры своих двигателей.Серия нехватки нефти в 1970-х годах вынудила правительство регулировать экономию топлива в транспортных средствах. Когда от производителей потребовалось разработать более эффективные конструкции карбюраторов и изготовить более сложные детали, стоимость производства автомобилей с карбюраторами стала достаточно высокой, и впрыск топлива стал более экономичным решением.

Для потребителей это была действительно отличная новость. Автомобили с системой впрыска топлива ездят более стабильно и значительно реже требуют обслуживания и настройки. Выбросы также легче контролировать, а экономия топлива повышается за счет более эффективной подачи топлива.Существует ряд различных систем впрыска топлива, но все они могут быть разделены на две категории: механический впрыск топлива и электронный впрыск топлива.

Электронный впрыск топлива (EFI)

Электронный впрыск топлива позволяет чрезвычайно точно контролировать количество топлива, впрыскиваемого в цилиндры. Для этого необходимо выполнить довольно простой процесс:

  1. Топливо выходит из топливного бака через топливный насос . Он проходит по топливопроводам к двигателю.

  2. Регулятор давления топлива сужает поток топлива и пропускает к форсункам только рассчитанное количество.

  3. Регулятор давления топлива знает, сколько топлива должно пройти к форсункам, по сигналу от датчика массового расхода воздуха (MAF). Этот датчик отслеживает, сколько воздуха поступает в двигатель в любой момент времени. Общий объем воздуха, поступающего в двигатель, вместе с оптимальным соотношением воздух / топливо, определенным производителем, дает электронному блоку управления (ЭБУ) достаточно информации для расчета точного количества топлива, необходимого двигателю.

  4. Сами топливные форсунки открываются, чтобы впустить распыленный газ непосредственно в камеру сгорания или в корпус дроссельной заслонки.

Механический впрыск топлива

Механический впрыск топлива был разработан до EFI и проложил путь для развития технологии EFI. Основное различие между двумя системами заключается в том, что в механических системах впрыска топлива используются механические устройства для дозирования правильного количества топлива в двигатель. Эти системы, как карбюраторы, должны быть настроены на оптимальную производительность, но также должны подавать топливо через форсунки.

Помимо большей точности, эти системы не сильно отличались от своих карбюраторных аналогов. Однако они были чрезвычайно полезны для авиационных двигателей. Карбюраторы плохо справляются с гравитацией. Чтобы справиться с перегрузками, создаваемыми самолетами, была разработана система впрыска топлива. Без впрыска топлива из-за нехватки топлива многие авиационные двигатели остановились бы во время сложных маневров.

Впрыск топлива будущего

В дальнейшем впрыск топлива будет становиться все более точным и обеспечивать повышение эффективности и безопасности.Каждый год двигатели имеют больше лошадиных сил и производят меньше отходов в расчете на одну лошадиную силу.

Понимание системы впрыска топлива вашего автомобиля

Способ подачи топлива в камеры сгорания двигателя за последние годы сильно изменился. Раньше он приходил через что-то, называемое карбюратором, относительно простой, но неэффективный и темпераментный компонент.

В 1990-х годах эта система была быстро заменена впрыском топлива, системой, которая могла соответствовать жестким новым стандартам выбросов, введенным в то время, при одновременном повышении производительности двигателя.

В первые дни впрыск топлива был дорогим и ассоциировался с автомобилями премиум-класса, но теперь в каждой машине есть впрыск.

В целом это надежно, но все же стоит знать, как система работает, где она находится и как определить, когда она работает. Здесь мы ответим на эти и другие вопросы…

Что такое система впрыска топлива?

Заманчиво сказать, что это именно то, что подразумевает название, за исключением того, что существуют разные типы систем, включая прямые и косвенные.

В конечном итоге они делают то же самое: впрыскивают точно откалиброванный топливный спрей в камеры сгорания двигателя или рядом с ними, именно тогда, когда это необходимо. И бензиновые, и дизельные двигатели используют системы впрыска топлива.

Зачем он нужен двигателю?

Без какой-либо системы подачи топлива, будь то карбюратор или система впрыска, двигатель не работал бы.

Прелесть системы впрыска топлива в том, что она намного более управляема, чем старый карбюратор.Отчасти поэтому современные двигатели стали намного более эффективными (чистыми, экономичными и мощными), чем были раньше.

Как выглядит система впрыска?

Чтобы увидеть его, придется избавиться от значительной части движка, потому что он состоит из нескольких отдельных компонентов:

  • Модуль подачи топлива, содержащий такие компоненты, как электрический топливный насос высокого давления и топливный фильтр.
  • Регулятор всасываемого воздуха, чтобы убедиться, что количество воздуха в двигателе точно соответствует норме.
  • Электронный блок управления и датчики, гарантирующие, что система впрыскивает точно нужное количество топлива во всасываемый воздушный поток.
  • Топливные форсунки, установленные на топливной рампе для подачи топлива в двигатель.

Как работает система впрыска?

Модуль подачи топлива подает топливо под давлением к форсункам, по одной на цилиндр. Количество топлива, которое достигает форсунки, точно контролируется ЭБУ, который учитывает температуру воздуха, положение дроссельной заслонки, скорость двигателя, крутящий момент двигателя и данные о выхлопе, собранные с датчиков внутри и вокруг двигателя, чтобы регулировать подачу на каждом такте впуска.

Воздух поступает через впускной коллектор и втягивается в двигатель через впускной клапан или клапаны.

Однако то, как топливо и воздух вводятся и смешиваются друг с другом, различается в зависимости от того, какая система впрыска топлива используется.

В большинстве бензиновых двигателей используется так называемая система непрямого впрыска топлива, при которой топливо впрыскивается во впускной коллектор — систему труб, по которым поступающий воздух направляется в двигатель. Здесь топливо и воздух смешиваются перед тем, как попасть в камеру сгорания.

В системах прямого впрыска топлива, таких как дизельные двигатели и, все чаще, бензиновые двигатели, топливо впрыскивается непосредственно в камеру сгорания под чрезвычайно высоким давлением и непосредственно во входящий воздушный поток.

Это гораздо более эффективный метод, чем непрямой впрыск топлива, который увеличивает мощность и экономичность, а также снижает выбросы.

Раньше системы впрыска приводились в действие механически, но современные системы полностью электронные, что в результате делает их более надежными и эффективными.

Как работает двигатель с впрыском топлива?

Раскрытие информации: мы можем получать небольшую комиссию от компаний, упомянутых в этом сообщении, через партнерские ссылки на продукты. Это не требует дополнительных затрат.

Подача топлива — наиболее сложный аспект современной автомобильной системы. Вначале топливо подается в двигатель через карбюратор. Этот карбюратор с трудом подает в двигатель нужное количество топливно-воздушной смеси.Все изменилось быстро и лучше, когда была введена система впрыска топлива.

В современных автомобилях используются топливные форсунки для подачи необходимого количества топливовоздушной смеси. Функция топливной форсунки — подавать нужное количество топлива в нужный момент и в подходящих условиях. Инжектор производит меньше выбросов, что значительно увеличивает расход топлива.

Как работает подача топлива в двигатель

Топливная система автомобиля предназначена для хранения и подачи топлива в двигатель.Это делается с помощью ряда операций и процессов. Во-первых, топливо, хранящееся в баке, всасывается топливным насосом. Топливо попадает в разные части, а затем в топливную форсунку, где топливо смешивается с воздухом, чтобы вызвать взрывы и привести двигатель в действие. Важно, чтобы топливо, подаваемое в камеру сгорания, было нужного количества.

Есть много факторов, которые могут повлиять на подачу топлива, например, подача топлива должна содержать примерно одинаковое количество воздуха.Это создало множество проблем до внедрения топливных форсунок. Старая система (одиночные карбюраторы), использовавшаяся в старых автомобилях, должна была снабжать топливом определенное количество цилиндров.

Это означает, что цилиндр, расположенный ближе к карбюратору, имеет большее преимущество перед другими цилиндрами, в то время как в самый дальний цилиндр поступает небольшое количество топлива. Это имеет серьезный недостаток с точки зрения расхода топлива. При такой проблеме необходимо разработать более эффективный метод подачи топлива, и именно так была разработана система впрыска топлива.

Что такое топливная форсунка?

Топливная форсунка является неотъемлемой частью автомобиля, которая прямо или косвенно помогает подавать топливо в систему сгорания двигателя.

Как работают системы впрыска топлива

Топливная форсунка представляет собой клапан с электронным управлением, который включает в себя некоторый чувствительный механизм, который определяет и контролирует количество топлива, которое необходимо подать в цилиндр для сгорания. Форсунка может открываться и закрываться для подачи нужного количества топлива.

Для подачи нужного количества топлива система управления двигателем оснащена множеством датчиков. Есть два типа систем впрыска топлива, которые обычно используются в современных автомобилях.

Непрямой впрыск

Большинство современных автомобилей оснащены системой непрямого впрыска. Конкретный насос перекачивает топливо под давлением из бака в моторный отсек, где оно отдельно распределяется по каждому цилиндру. В зависимости от системы двигателя топливо впрыскивается либо во впускной канал, либо во впускной коллектор.Воздух смешивается с топливом, проходящим через впускное отверстие / коллектор, затем попадает в камеру. Некоторые автомобили разработаны с более чем двумя форсунками, из которых форсунка питает каждый цилиндр.

Прямой впрыск

Топливная система с непосредственным впрыском является наиболее распространенной и эффективной системой подачи топлива в двигатель. Хотя эта система более распространена в дизельных двигателях, прямой впрыск — это способ впрыска топлива непосредственно в камеры сгорания. Сейчас используется в бензиновых двигателях. Эта система также известна как бензин с прямым впрыском (DIG), наука, лежащая в основе этой системы, проста.Система воспламеняется, когда распыленное топливо впрыскивается в камеру сгорания.

Категории впрыска топлива

Мы можем разделить их на две категории: электронный впрыск топлива и механический впрыск топлива.

Электронный впрыск топлива (EFI):

Электронная система впрыска — это автоматизированная система, управляемая микропроцессорным блоком управления, также известным как электронный блок управления (ЭБУ), который представляет собой мини-компьютер. Датчики, установленные на двигателе, снабжают этот мини-компьютер всей необходимой информацией, такой как температура в воздухозаборнике, давление воздуха, частота вращения двигателя и положение акселератора.

Вся информация, предоставляемая, чтобы помочь системе обеспечить точное количество необходимого топлива. Датчик сигнализирует о включении / выключении клапана, чтобы открыть и закрыть впускной порт. Весь этот процесс происходит за считанные секунды. Электронная система работает при более низком давлении по сравнению с механической системой.

Механический впрыск топлива

Механическая система впрыска топлива работает по простой схеме. Топливо из бака под высоким давлением подается в топливный аккумулятор.Оттуда топливо проходит через распределитель топлива, который обеспечивает работу каждой форсунки, откуда оно попадает во впускное отверстие.

Заслонка регулирует воздушный поток в результате реакции педали акселератора. По мере увеличения воздушного потока увеличивается распределение топлива по форсункам для поддержания правильного баланса воздушно-топливной смеси. Многие производители автомобилей использовали механический впрыск топлива на спортивных автомобилях и спортивных седанах. Весь этот процесс происходит за считанные секунды.

Обслуживание топливной форсунки

Техническое обслуживание системы впрыска топлива — один из важнейших способов достижения лучших топливных характеристик и увеличения срока службы двигателя. Если автовладелец пренебрегает обслуживанием и обслуживанием двигателя, например заменой масла и заменой фильтра, есть вероятность, что форсунки пострадают.

Существует несколько методов очистки и обслуживания системы впрыска топлива. Очистители могут использоваться для удаления загрязнений из системы путем заливки присадок непосредственно в топливный бак.Добавки проходят через систему, где в конечном итоге попадают в форсунки для удаления примесей.

Заключение

В основном, функция форсунки состоит в том, чтобы подавать распыленное топливо так, чтобы оно сгорало полностью и равномерно. Вы можете подумать, что процесс прост, но он сложен, чтобы все процессы работали без сбоев. Ваши форсунки прямо или косвенно подают топливо в двигатель, где оно может сгореть. Чтобы получить топливо до этой точки, нужно много шагов, и это привело к появлению технологии впрыска топлива.

Что делает впрыск топлива?

Держим машину в дороге

В этой статье мы будем говорить про это применительно к автомобильным двигателям и как. Чтобы двигатель работал эффективно и плавно, необходимо обеспечить правильную смесь воздуха и топлива и автоматически адаптируется к диапазону требований двигателя. Это может быть карбюратором или системой впрыска топлива.

В то время как автомобиль отечественного производства обычно работает на карбюраторной системе.В этом сценарии есть поплавковая камера с резервуаром. С системой впрыска топлива топливная форсунка подает жидкое топливо во всасываемый воздух и зависит от подачи топлива непрерывно. Система впрыска топлива — это подача топлива в двигатель внутреннего сгорания с помощью инжектора. Мы используем впрыск топлива во всех дизельных двигателях, таких как 18-колесные и немецкие автомобили, иначе говоря, впрыск топлива — это по сути карбюратор.

Как работают системы впрыска топлива?

В системе впрыска топлива есть специальный насос, подает топливо под давлением в двигатель из топливного бака.В топливо находится под давлением и распределяется по каждому цилиндру индивидуально. В зависимости от конкретной системы он подает топливо во впускной коллектор. или входной порт с помощью инжектора.

Работает почти так же, как водяной шланг и форсунка, но с топливом вместо воды. Система впрыска топлива гарантирует, что топливо представляет собой мелкий туман, а не порыв топлива. Затем топливо и воздух смешиваются, когда воздух проходит через впускной коллектор, и затем смесь перемещается в камеру сгорания .

Нужен ли впрыск топлива?

Для двигателя, который спроектирован и настроить на основе системы впрыска топлива, да, впрыск топлива необходим. Если форсунки не работают должным образом, автомобиль не вращается, или иногда вообще не запускается.

Поэтому рекомендуется частое обслуживание уполномоченным опытным механиком по системе впрыска топлива. Единственным исключением из этого правила является то, что автомобиль работает идеально без проблем, таких как резкий холостой ход, торможение, плохое ускорение или высокие уровни выбросов.Если он не сломан, не связывайтесь с ним! Тем не менее, вы должны следовать советам дилера и производителя для проверки опытным механиком или дилером.

Впрыск топлива лучше карбюраторного?

Для автолюбителей споры между впрыском топлива или карбюратором, что лучше, являются извечными спорами, как и споры о том, что было раньше, курица или яйцо. Есть автолюбители «старой школы», которые считают, что карбюраторный двигатель работает лучше, чем система впрыска топлива.Точно так же есть автолюбители, которые либо изменились со временем, либо родились в мире с системой впрыска топлива, чтобы полагать, что система впрыска топлива — лучший выбор.

В чем преимущество впрыска топлива?

Существует множество преимуществ системы впрыска топлива, некоторые из которых изменили образ мышления автолюбителей «старой школы», чтобы отдать должное системе впрыска топлива. Вот некоторые из этих преимуществ:

Меньший расход топлива

Топливо система впрыска требует меньшего расхода топлива, чем двигатель, который карбюраторный из-за «новой школы», известной как изощренность электронная система, которая контролирует соотношение воздух / топливо и регулирует его автоматически для поддержания оптимальных условий.

Превосходный запуск

Главное преимущество впрыска топлива системы — это их способность запускаться легче независимо от погоды или горячий.

Мощный

Поскольку впрыск топлива с управлением трансмиссией, двигатели с системой впрыска топлива обычно обеспечивают более высокую мощность и крутящий момент, чем карбюраторный двигатель, поскольку он может оптимизировать соотношение воздух-топливо и момент зажигания.

Повышенная надежность

Двигатели с системой впрыска топлива существенно надежнее карбюраторного двигателя.Система впрыска топлива есть менее подвержен обледенению и таким проблемам, как случайная остановка двигателя, смазка пропитанные свечи зажигания, и это устраняет другие проблемы, характерные для карбюраторных двигатели.

Каковы признаки неисправной топливной форсунки?

Ниже приведены индикаторы, которые мы должен иметь автомобиль с топливом система впрыска проверена опытным механиком:

  • Проблемы с запуском
  • Неровные холостые ходы
  • Неудачные испытания на выбросы
  • Плохие характеристики на дороге
  • Двигатель не достигает полных оборотов в минуту
  • Использование большего количества топлива, чем обычно
  • Бакены и скачки при различных нагрузках на дроссельную заслонку
  • Выхлопная труба выходит дым, создающий загрязнение
  • Стук в двигателе

Независимо от того, предпочитает ли автолюбитель карбюраторная система или система впрыска топлива, система впрыска топлива захватила мир автомобилестроения.Только передний привод заменил задний привод, который автолюбители «старой школы» предпочитают задний, потому что у автомобиля больше мощности «вставай и езжай».

В мире автогонок, где раньше не было ничего, кроме карбюраторной системы и заднего привода на трассе, новые автомобили постепенно проникли в систему. Хотя кузов автомобиля может выглядеть одинаково, то, что находится под капотом и под задней частью, определенно изменилось. По вопросам ремонта топливной форсунки в Атаскадеро, Калифорния, звоните сегодня по телефону (805) 466-3236.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
