Как работает гидроусилитель руля и его устройство

Гидроусилитель руля (ГУР) является одним из важных изобретений, которое облегчает управление транспортным средством. Ни для кого не секрет, что управление автомобилем – утомительное занятие. Особенно если управлять приходиться грузовым автомобилем, для выполнения маневра которым водитель должен приложить не малые усилия для поворота руля. Именно с этой цель был создан данный агрегат. В этой статье я расскажу о том, как работает гидроусилитель руля, а также рассмотрим принцип и схему его работы.

Содержание статьи

Функции гидроусилителя

Гидроусилитель создали для того, чтобы облегчить управление авто. Его главной функцией является обеспечение облегченного поворота руля при выполнении определенного маневра. К тому же, наличие данного устройства в рулевом управлении способствует повышению маневренности транспортного средства за счет того, что водителю теперь не нужно прилагать повышенное усилие для поворота руля. ГУР также способствует повышению безопасности при возникновении некоторых непредвиденных ситуаций на дороге. Он смягчает вибрацию на руле от колес, когда авто наезжает на камень или другую неровность. Также он обезопасит водителя в случае внезапного прокола колеса (он удерживает руль в прямолинейном направлении), таким образом, автомобиль не изменит направления.

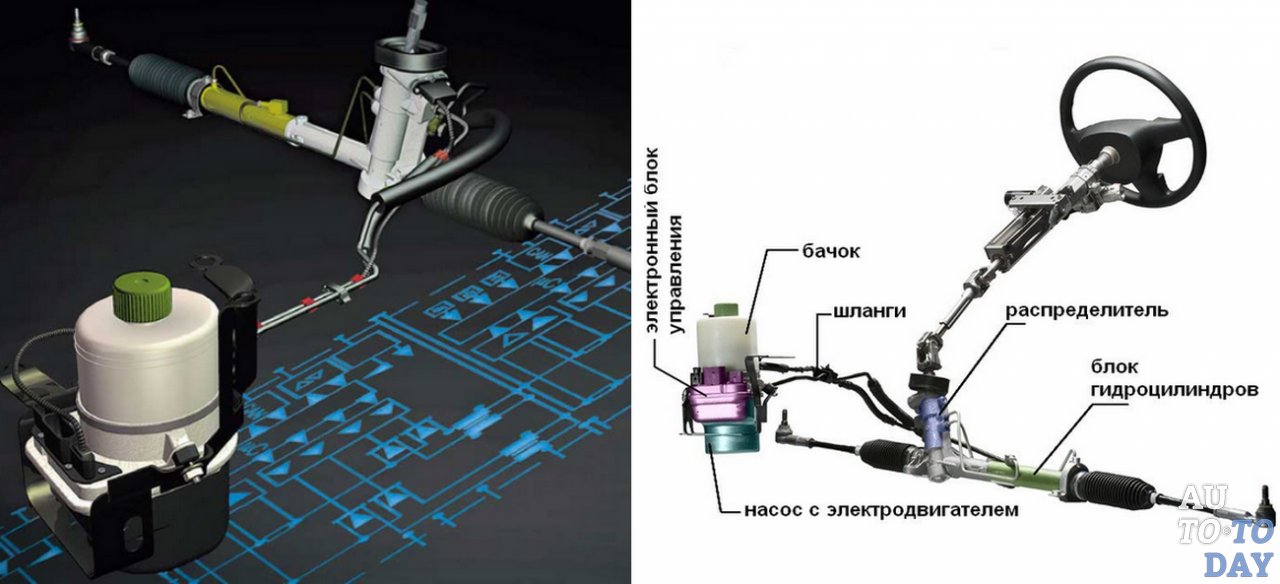

Схема гидроусилителя руля и элементов

Гидроусилитель представляет собой важный узел рулевого управления автомобиля. Он состоит из насоса, распределителя, гидроцилиндра, соединительных шлангов, рабочей жидкости, бочка. Рассмотрим каждый из составляющих более детально.

  • Насос. Данное устройство обеспечивает всю систему требуемым давлением для создания циркуляции масла. Чаще всего для современных автомобилей используют пластичные насосы. Все по тому, что у них высокий коэффициент полезного действия, и при этом имеют повышенный срок эксплуатации. Насос, как правило, располагается на силовом агрегате. Работа привода осуществляется за счет ременной передачи, которая взаимодействует с коленчатым валом.
  • Распределитель. Данный элемент предназначен для направления и распределения рабочей жидкости (масла) в определенные полости цилиндра, а также подает его обратно в бочок. Существует два вида распределителей: роторный и осевой. Это зависит от того, каким образом происходит движение золотника. В случае, когда он имеет поступательные движения, то распределитель называется осевым. Роторным он называется, когда золотник вращается. Распределитель может располагаться как на валу с рулевым механизмом, так и элементах рулевого привода . Данный элемент является высокочувствительным к загрязнению масла.
  • Гидроцилиндр. Данный элемент системы гидроусилителя приводит в действие поршня и шток под воздействием на них масла, которое подается под давлением. Поворот колес происходит посредством рычагов. Он может встраиваться на рулевом механизме, а также его можно увидеть между приводом и кузовом автомобиля.
  • Соединительные шланги. Такие элементы просто необходимы в системе гидроусилителя руля. Их основная работа – обеспечение беспрепятственного хода рабочей жидкости по всему механизму. Все соединительные элементы можно разделить на два типа: низкого и высокого давления. Шланги низкого давления предназначены для возврата масла из бачка в насос и, после отработки, обратно в бачок. Второй вид шланга обеспечивает подачу жидкости между цилиндром, насосом и распределителем.
  • Рабочая жидкость. Это специальное масло, которое обеспечивает подачу усилия к гидроцилиндру от насоса. Также оно обеспечивает смазку всех элементов системы.
  • Бачок. Емкость для хранения и циркуляции рабочей жидкости. Бачок имеет специальный фильтр, с помощью которого обеспечивается очистка подаваемой жидкости в систему. Также он имеет щуп со специальными отметками, который предназначен для проверки уровня масла.

Как работает ГУР

Не сложно догадаться, что одним из ключевых элементов в системе гидроусилителя является золотник. Именно от его положения зависит процесс работы тех или иных элементов. Принцип и схема работы гидроусилителя с роторным или осевым движением золотника не имеют значительных отличий.

Принцип работы гидроусилителя руля состоит в следующем: когда руль неподвижного золотника находится в центральном положении, его удерживают специальные центрирующие пружины. В этом же положении рабочая жидкость свободно двигается по всей системе, при условии правильного расположения распределителя. В это же время насос работает усиленно, его задачей на данном этапе – прогон масла по усилителю. Насос работает не зависимо от того, происходит поворот колес или нет. Его основной задачей является прокачка жидкости по всей системе.

При условии, что руль поворачивается, происходит перемещение золотника. Он, переместившись, перекрывает сливную магистраль и в одну из полостей цилиндра под давлением подается рабочая жидкость. В это же время элементы поршня и шток под воздействием на них жидкости под давлением поворачивают колеса и корпус распределителя в сторону движения золотника. Корпус распределителя настигает золотник лишь тогда, когда тот прекращает свое движение. Это говорит о том, что поворот выполнен. После выполнения маневра (когда руль находится в прямолинейном положении), золотник возвращается в нейтральное положение и открывается магистраль для слива жидкости.

Рассмотрим некоторые важные рекомендации по эксплуатации данного устройства.

Чтобы создать необходимые условия для правильной работы ГУР, необходимо правильно эксплуатировать транспортное средство, а также следить за некоторыми элементами гидроусилителя.

Чтобы избежать преждевременной замены деталей системы необходимо своевременно выполнять замену масла и фильтрующий элемент в бачке. Замена должна производиться не реже одного раза в два года.

Категорически запрещено использовать автомобиль, если насос для подачи рабочей жидкости вышел из строя. Это может привести к скоропостижному износу распределителя и остальных элементов рулевого управления, так как их работа невозможна в данном режиме. Желательно, при малейшей неисправности, отказаться от использования транспортного средства и как можно скорее заняться его ремонтом.

Так как большинство современных автомобилей оборудованы гидроусилителем, то крайне, необходимо знать все об этом механизме.

Видео “Устройство и принцип работы гидроусилителя руля”

На записи эксперт рассказывает о принципах и схеме работы гидроусилителя руля. Посмотрев видео, вы получите знания, которые пригодятся каждому автомобилисту.

устройство, принцип работы насоса, рейки

Гидроусилитель руля (ГУР) – это система, облегчающая курсовое управление автомобилем.

Почему первым автомобилям не был нужен ГУР

Первые автомобили были легкими и с узкими колесами, а скорости их движения невысоки. Поэтому для поворота колес при помощи руля требовалось небольшое усилие и первые водители легко обходились без ГУР. Гидроусилитель руля потребовался с появлением первых тяжелых грузовиков. С тех пор устройство гидроусилителя не претерпело принципиальных изменений.

Устройство гидроусилителя руля

Принцип работы гидроусилителя руля с распределителем осевого и роторного типов одинаков. Основан на том, что когда руль стоит «прямо», золотник занимает среднее положение, оба сливных канала открыты, а жидкость нагнетаемая насосом минуя силовой гидроцилиндр, сливается обратно в бачок.

Но даже при небольшом повороте руля золотник закрывает один из сливных каналов, и жидкость под давлением направляется в соответствующую полость силового гидроцилиндра. Другая же полость останется связанной с каналом слива.

Поршень гидроцилиндра под действием давления смещается, и это усилие перемещает рейку или поворачивает червяк редуктора, в зависимости от конструкции рулевого механизма. Схема работы ГУР всегда такова, что насос создает давление, распределитель направляет, а гидроцилиндр преобразует его в усилие для поворота колес. Гидроусилитель руля устроен так, что при его отказе рулевое управление автомобиля продолжает работать. Только для того чтобы повернуть руль, нужно прикладывать большие усилия.

Гидроусилитель руля состоит из следующих агрегатов и деталей:

  • Насос. Предназначен для создания давления рабочей жидкости. Чаще всего встречается конструкция насоса лопастного типа.
  • Регулятор давления. Его схема проста. Он, по сути, является обычным редукционным клапаном, сливающим масло обратно в бачок. Нужен он для того, чтобы повышение частоты вращения коленвала двигателя не приводило к превышению предельно допустимого давления масла.
  • Распределитель с управляющим золотником. Роторным называется распределитель, золотник которого вращается. Если же он перемещается линейно вдоль оси рулевого вала, его называют осевым. Осевой золотник поступательно движется по резьбе за счет вращательного движения рулевого вала, перемещаясь вдоль оси этого вала.
  • Силовой гидроцилиндр двойного действия. В нем под действием давления рабочей жидкости движется поршень, помогая поворачивать колеса. Этот агрегат может быть интегрирован в рулевой механизм или соединяться с ним посредством промежуточных передаточных механизмов. Схема конструкции реечного рулевого механизма позволяет встроить в нее гидроцилиндр. Корпус рейки является цилиндром, поршень делают на середине рейки в виде перегородки с уплотнителем. Для поворота в ту или другую сторону подают в корпус масло под давлением с нужной стороны.
  • Бачок с запасом рабочей жидкости. Для ее очистки от продуктов износа агрегатов ГУР бачок имеет встроенный фильтр.
  • Соединительные шланги высокого давления. Обеспечивают подачу масла от насоса к распределителю и дальше к гидроцилиндрам.
  • Соединительные шланги низкого давления. По ним течет жидкость из бачка в насос, а также из распределителя и из силового гидроцилиндра обратно в бачок ГУР.

Конструкция насоса лопастного типа

Популярность этой конструкции объясняется высоким КПД такого насоса. Привод насоса всегда ременный от шкива коленчатого вала. Для удобства привода, крепление насоса осуществляется к блоку цилиндров двигателя.

Внутренняя поверхность его корпуса имеет сложную форму. В роторе такого насоса делают параллельно его продольной оси несколько прорезей, в которые вставляются лопасти. При вращении привода насоса лопасти под действием центробежной силы частично выходят из пазов и, касаясь внутренней поверхности корпуса, образуют замкнутые камеры. Форма внутренней поверхности корпуса сделана таким образом, что при вращении ротора объем между двумя соседними лопастями и корпусом уменьшается, сжимая заключенную между ними жидкость. Поэтому когда между лопастями оказывается отверстие выхода насоса, масло под давлением устремляется в него. Всасывание масла происходит с точностью до наоборот. На другом участке внутренней поверхности корпуса между лопастями создается разрежение, а когда между ними оказывается вход, масло всасывается в камеру.

Рекомендации производителей

  • Нельзя удерживать колеса автомобиля, имеющего ГУР, в крайнем положении более 5 сек, так как это может привести к перегреву масла, вплоть до его закипания, и выходу системы из строя.
  • Для увеличения срока службы агрегатов ГУР и системы в целом рекомендуется не реже одного раза в два года производить замену рабочей жидкости.
  • Для того чтобы гидроусилитель руля не отказал внезапно, необходимо периодически контролировать наличия масла в его бачке. При заметном снижении уровня рабочей жидкости, не связанном с температурой, углом поворота колес, наклоном автомобиля и тому подобным, необходимо проверить герметичность узлов и деталей гидравлического контура: шлангов, бачка насоса и их соединений. Проверка заключается во внешнем осмотре вышеназванных точек на предмет подтекания масла.
  • Не рекомендуется длительное использование автомобиля с вышедшим из строя насосом гидроусилителя. Так как масло здесь используется не только для создания давления, но для смазки трущихся деталей. Работа автомобиля с неисправным насосом приведет к ускоренному износу и выходу из строя распределителя и силового гидроцилиндра.

Удаление воздуха из системы

Признаки завоздушивания системы: подклинивание рулевого колеса при смене направления его вращения; вспененное масло в бачке.

Прокачку системы опишем на примере автомобиля Газ 3110:

  • Повернуть рулевое колесо из среднего положения до конца влево и вправо от 5 до 10 раз.
  • Если масло из системы сливалось полностью, вывернуть клапан из крышки рулевого редуктора. Повернуть рулевое колесо влево и вправо 3-4 раза. Установить клапан на место, долить масло.
  • Установить руль в среднее положение. Запустить мотор на 10-15 сек. Руль вращать не нужно. Заглушить мотор, долить масло.

Запустить мотор, плавно повернуть руль несколько раз влево и вправо, не задерживая его в крайних точках. После того как в бачок перестанут выходить воздушные пузырьки заглушить мотор и долить масло. На этом операцию удаления воздуха можно считать успешно завершенной.

Как работает гидроусилитель руля.


Работа гидравлического усилителя руля



Принцип работы гидравлического усилителя рулевого управления и взаимосвязь элементов его конструкции рассмотрим на примере гидроусилителя руля автомобиля КамАЗ (рис. 1).

При прямолинейном движении автомобиля золотник 18 и винт 13 находятся в нейтральном положении. Масло из насоса свободно проходит через золотник и обе полости силового цилиндра 6 и 23, и далее через радиатор 1 сливается в бачок насоса.

При повороте рулевого колеса направо (рис. 1,а) винт 1 вывертывается из гайки 6, а из-за сопротивления управляемых колес возникает сила, стремящаяся сдвинуть винт в осевом положении влево. Когда эта сила превысит усилие предварительного сжатия центрирующих пружин 4, винт вместе с золотником 12 сместится. При этом полость А силового цилиндра отсоединяется от линии слива, оставаясь при этом соединенной с линией нагнетания, а полость Б отсоединяется от линии нагнетания.
Рабочая жидкость поступит в полость А цилиндра и начнет оказывать давление на поршень-рейку, создавая дополнительное усилие на зубчатом секторе вала 7 сошки рулевого механизма, что способствует повороту управляемых колес.

При повороте рулевого колеса налево (рис. 1,б) винт с золотником 12 смещаются вправо, преодолевая усилие сжатия центрирующих пружин 4. Рабочая жидкость под давлением начнет поступать в полость Б, воздействуя на поршень-рейку 8, а полость А соединится с линией слива.
Поршень-рейка 8 под действием суммарного усилия, создаваемого водителем и рабочей жидкостью, повернет вал 7 сошки и далее через привод управляемые колеса.

***



Давление в полостях А и Б силового цилиндра при повороте увеличивается пропорционально повышению сопротивления колес. Одновременно возрастает давление в полостях между плунжерами 3.
В результате получаем динамическую взаимосвязь - чем больше сопротивление повороту колес, а следовательно чем выше давление масла в полости силового цилиндра, тем больше усилие, с которым золотник 12 стремится вернуться в среднее положение, а также усилие на рулевом колесе.
Таким образом обеспечивается силовое слежение.

Остановка рулевого колеса при повороте в любую сторону приводит к тому, что поршень-рейка 8, винт 1 и золотник 12 под действием центрирующих пружин 4 и перепада давления масла в полостях А и Б силового цилиндра сместятся в осевом направлении к среднему положению.
При этом золотник займет такое положение, при котором через щель для прохода масла в соответствующей полости цилиндра будет поддерживаться давление, необходимое для удержания управляемых колес в повернутом положении.
Таким образом обеспечивается кинематическое следящее действие усилителя рулевого управления.

При резком ударе или толчке со стороны колес во время движения, например при разрыве колеса, поршень-рейка 8 и винт 1 с золотником 12 сместится в осевом направлении.
При этом в результате перемещения золотника полость цилиндра, находящаяся с противоположной стороны, соединится с линией нагнетания насоса.
Возрастающее давление рабочей жидкости на поршень-рейку 8 уравновесит силу удара, и управляемые колеса не изменят своего положения, что позволит сохранить заданное направление движения и предотвратить возможную аварию.

При неработающем насосе, например во время буксировки автомобиля, управление автомобилем было бы очень затруднительно, так как находящаяся в полостях А и Б жидкость препятствовала бы перемещению поршня, и к рулевому колесу пришлось бы прикладывать значительное усилие, чтобы выдавливать ее в бачок насоса.
Поэтому обратный клапан плунжера 9 при повышении давления в любой полости во время перемещения поршня открывается и позволяет перетекать жидкости в противоположную полость, что облегчает поворот рулевого колеса.

***

Электрический усилитель рулевого управления - ЭУР


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Гидроусилитель руля легковых автомобилей

Гидравлический усилитель руля (ГУР) не только обеспечивает комфорт, но и повышает безопасность движения. Он помогает водителю сохранить контроль над автомобилем даже в случае разрыва передней шины. Надежность этого дорогостоящего устройства зависит от своевременного обслуживания.

К появлению усилителей привела необходимость снизить усилие, прилагаемое водителем к рулевому колесу, что особенно важно для грузовых автомобилей. Даже при сложном устройстве и, как следствие, высокой стоимости гидроусилители получили большое распространение благодаря тому, что помимо основной функции (усиления) они:
позволяют уменьшить передаточное отношение рулевого механизма. Это снижает количество оборотов руля между его крайними положениями и, соответственно, увеличивает маневренность;
смягчают удары, передаваемые на руль от неровностей дороги, снижая утомляемость водителя и помогая удержать руль при разрыве передней шины;
сохраняют возможность управления автомобилем при выходе усилителя из строя;
обеспечивают чувство дороги и кинематическое следящее действие (см. ниже).

Устройство гидроусилителя

Усилитель руля (рис. 1) представляет из себя гидравлическую систему, состоящую из следующих элементов.

Рис. 1. Гидроусилитель с гидроцилиндром в рулевом механизме:
1 — насос;
2 — корпус распределителя;
3 — рулевой механизм;
4 — рулевая сошка;
5 — соединительные шланги;
6 — бачок.

Насос обеспечивает давление и циркуляцию рабочей жидкости в системе. Наибольшее распространение получили пластинчатые насосы (рис. 2) благодаря их высокому к. п. д. и низкой чувствительности к износу рабочих поверхностей. Насос крепится на двигателе, а его привод осуществляется ременной передачей от коленчатого вала. Распределитель направляет (распределяет) поток жидкости в необходимую полость гидроцилиндра или обратно в бачок. Если его золотник (подвижный элемент) перемещается при этом поступательно — распределитель называют осевым, если вращается — роторным. Он может находиться на элементах рулевого привода или на одном валу с рулевым механизмом. Распределитель — это прецизионный (высокоточный) узел, очень чувствительный к загрязнению масла. Гидроцилиндр преобразует давление жидкости в перемещение поршня и штока, который через систему рычагов поворачивает колеса. Может быть встроен в рулевой механизм или располагаться между кузовом и элементами рулевого привода. Рабочая жидкость (специальное масло) передает усилие от насоса к гидроцилиндру и смазывает все пары трения. Резервуаром для жидкости служит бачок. В нем расположен фильтрующий элемент, а в пробке — щуп для определения уровня. Соединительные шланги обеспечивают циркуляцию жидкости по системе усилителя. Шланги высокого давления соединяют насос, распределитель и гидроцилиндр, а по шлангам низкого давления жидкость поступает в насос из бачка и возвращается в него из распределителя. В современных автомобилях электронный блок (на рисунке не показан) корректирует работу гидроусилителя в зависимости от скорости движения. Это дополнительно повышает безопасность на высокой скорости, так как водителю сложнее резко (непроизвольно) повернуть руль и, соответственно, отклонить автомобиль от траектории.

Схема работы ГУР Работа гидроусилителя с осевым распределителем (без электронного блока) схематично представлена на рис. 2.

Схема работы гидроусилителя с осевым распределителем:
а — при неподвижном руле;
б — при повороте руля.
1 — рулевой механизм;
2 — золотник;
3 — корпус распределителя;
4 — гидроцилиндр;
5 — поршень гидроцилиндра;
6 — реактивная шайба;
7 — центрирующая пружина;
8 — нагнетательная магистраль;
9 — клапан;
10 — насос;
11 — сливная магистраль;
12 — бачок;
13 — фильтр.



При неподвижном рулевом колесе (рис. 2, а) золотник удерживается в среднем (нейтральном) положении центрирующими пружинами. Полости распределителя соединены между собой так, что жидкость свободно перетекает из нагнетательной магистрали в сливную. Насос усилителя работает только на прокачку жидкости по системе, а не на поворот колес.

При повороте руля (рис. 2, б) золотник перемещается и перекрывает сливную магистраль. Масло под давлением поступает в одну из рабочих полостей цилиндра. Под действием жидкости поршень со штоком поворачивает колеса. Они, в свою очередь, перемещают корпус распределителя в сторону движения золотника. Как только рулевое колесо перестает вращаться, золотник останавливается и корпус его "догоняет". Восстанавливается нейтральное положение распределителя, при котором опять открывается сливная магистраль и прекращается поворот колес. Так реализуется кинематическое следящее действие усилителя — обеспечение поворота колес на угол, задаваемый водителем при вращении руля.

"Чувство дороги" — это обратная связь от управляемых колес через усилитель к рулю. Дает информацию об условиях, в которых происходит поворот колес. Для этого, как и на автомобиле без усилителя, на скользкой дороге руль должен поворачиваться легче, чем на сухом асфальте. "Чувство дороги" (силовое следящее действие) помогает водителю правильно работать рулем в любых условиях. Для его осуществления в различных конструкциях распределителей предусмотрены плунжеры, камеры или реактивные шайбы (рис. 2, б). Чем больше сопротивление повороту колес, тем выше давление в цилиндре и распределителе. При этом одна из реактивных шайб с большим усилием стремится вернуть золотник обратно в нейтральное положение. В результате руль становится "тяжелее".

При наезде на препятствие (например, камень) оно воздействует на управляемые колеса, стремясь их повернуть, что особенно опасно на высоких скоростях. Колеса, начав вынужденный поворот, перемещают корпус распределителя относительно золотника, перекрывая сливную магистраль. Масло под давлением поступает в полость цилиндра. Поршень передает усилие на колеса в обратном направлении, не позволяя им поворачиваться дальше. Так как ход золотника небольшой (около 1 мм), автомобиль практически не изменит направление движения. Гидроусилитель не только облегчает водителю поворот колес, но и оберегает пальцы его рук от ударов спицами руля при наездах на препятствия. Небольшой толчок на руле все же будет ощущаться из–за реактивных шайб, давление над которыми возрастет.

В случае прекращения работы насоса (например, при обрыве ремня привода) возможность управления автомобилем сохраняется. Усилие от рулевого механизма в этом случае будет передаваться самим золотником на корпус распределителя и далее на колеса. Жидкость, перетекая через перепускной клапан (на схеме не показан) из одной полости гидроцилиндра в другую, практически не будет препятствовать повороту колес. Но так как гидроусилитель не работает, руль становится "тяжелее". Принцип работы гидроусилителя с вращающимся (роторным) золотником аналогичен вышеописанному.

Рекомендации

Для того чтобы гидроусилитель не вышел из строя раньше времени, необходимо следить за его работоспособностью — если она в норме, усилие на руле будет значительно меньше, чем при выключенном двигателе, а также соблюдать требования инструкции по эксплуатации автомобиля и проводить следующие операции:

  • проверять уровень масла в бачке;
  • следить за герметичностью системы и как можно быстрее устранять различные утечки;
  • проверять и при необходимости регулировать натяжение ремня привода;
  • заменять фильтрующий элемент и масло один раз в 1–2 года.



Необходимо также производить их замену, если изменился цвет масла.

Во избежание выхода их строя деталей гидроусилителя недопустимо:

  • удерживать рулевое колесо в крайнем положении более 5 с — это может вызвать перегрев масла;
  • длительно эксплуатировать автомобиль с неработающим насосом — это приводит к быстрому износу деталей рулевого механизма и распределителя, так как они не рассчитаны на такой режим.



При появлении первых признаков неисправности необходимо установить причину и по возможности как можно быстрее ее устранить.
Узлы рулевого гидроусилителя требуют для ремонта квалифицированного персонала и высокоточного оборудования, поэтому он возможен только в специализированных мастерских. Целесообразность ремонта или замены узла определяется его ценой. В большинстве случаев для отечественных автомобилей выгодней приобретение нового узла, для иномарок — ремонт может обойтись дешевле.

Принцип работы гидроусилителя руля, устройство ГУР

По мере развития автомобилестроения возникла потребность в снижении усилий, прикладываемых при вращении рулевого колеса. В первую очередь, это касается водителей грузовых транспортных средств, управление которыми требует от человека повышенной внимательности и точности. Работе шофёра такого автомобиля было не позавидовать: после нескольких часов езды и кручения тугого руля водители жаловались на скопившуюся усталость, что приводило к снижению внимания и, как следствие, возникновению аварий.

Проблема требовала решения: итогом работы над ней стало появления гидроусилителя руля, основная задача которого заключается в облегчении управления машиной и улучшению её манёвренности.

Составные части ГУР

Устройство состоит из следующих обязательных составных частей:

  1. насоса ГУР, обеспечивающего требуемый уровень давления, требуемого для циркуляции масла. В большинстве случаев устанавливаются пластичные насосы, отличающиеся высоким коэффициентом полезного действия и наибольшим сроком службы;
  2. распределителя, задача которого – направлять масло в нужные части цилиндра и обеспечивать его поступление в бачок. Данный элемент (бывает осевым или роторным) может крепиться на элементах рулевой рейки или на валу рулевого механизма;
  3. гидроцилиндра, приводящего в движение поршень со штоком;
  4. шлангов, благодаря которым гарантируется движение жидкости по механизму. Одни из них (низкого давления) отвечают за поступление масла в насос и в бачок, другие соединяют между собой распределитель, насос и цилиндр;
  5. масла, смазывающего все части системы;
  6. бачка с фильтром, где хранится и очищается рабочая жидкость.

Как работает гидроусилитель руля

Основной элемент — это золотник: принцип работы ГУР основан на его перемещении при повороте рулевого колеса.

В центральном положении руля он удерживается пружинами (насос работает в усиленном режиме, жидкость активно циркулирует по всей системе). При повороте рулевого колеса происходит смещение золотника и перекрытие им одной из магистралей (в цилиндр поступает масло, поршень поворачивает колеса в сторону движения золотника). Когда поворот завершается, распределитель догоняет золотник, и тот останавливается.

Принцип работы гидроусилителя руля, если отсутствует его вращение, немного иной: золотник перестает двигаться, распределитель переходит в нейтральное положение, колёса авто стоят прямо, а насос качает масло по системе.

Преимущества автомобиля с гидроусилителем

Выше было сказано, что обычно устройство устанавливается на большегрузные машины, чтобы максимально облегчить процесс управления, однако многие производители оборудуют им и легковые автомобили.

Помимо этого, принцип действия ГУР обеспечивает меньшее количество полных оборотов руля при совершении маневров (например, во время парковки). Механизм минимизирует удары на руль при езде по неровному дорожному покрытию, позволяя сохранить управляемость автомобилем при наезде на крупный камень или при попадании колеса в глубокую выбоину.

Уход за гидравлическим усилителем

Как и любой другой механизм, ГУР требует регулярного и правильного ухода, способного увеличить срок его службы и сэкономить владельцу авто немало средств на его замену.

Основные рекомендации следующие:

  • регулярная проверка уровня масла;
  • своевременное устранение утечек и проверка герметичности системы;
  • регулировка натяжения приводного ремня;
  • замена масла и фильтра в бачке как минимум раз в год;
  • недопущение удержания руля в крайнем положении на протяжении более чем 5 секунд;
  • прекращение использования машины с неисправным гидронасосом (в противном случае происходит ускоренный износ составляющих рулевого механизма).

Как работает насос гур


54. ГУР, или почему я его ни кому не советую. — Лада Приора Седан, 1.6 л., 2012 года на DRIVE2

Написать пост с подвигла вчерашняя тема "Что лучше ГУР или ЭУР". При выборе машины этому уделил большое внимание. Даже пришлось купить машину с кондеем, переплатив 28 тыс руб, лишь бы не покупать с ГУР.
Текста много, почти весь не мой, а перепост с сайта производителя. Самое интересное выделил жирным курсивом. Для торопыг читать только его.
Еще раз говорю, что это мое мнение.

ООО «Рулевые системы» является организацией, которая уже на протяжении 12 лет производит ГУР для автомобилей производства ОАО «АВТОВАЗ» и ЗАО «ДжиЭм-АВТОВАЗ», в партнерстве с ZF Lenksysteme GmbH, одним из ведущих производителей гидроусилителей рулевого управления.

Механизм рулевого управления со встроенным гидроусилителем типа «рейка-шестерня»
Рулевое управление с гидроусилителем семейства автомобилей ВАЗ-2110 и ВАЗ-2170 «Приора» состоит из основных узлов:
рулевой механизм типа «рейка-шестерня» со встроенным гидроусилителем;
масляный насос лопастного типа;
бак масляный;
шланги высокого и низкого давления.

Принцип работы ГУР
Гидроусилитель работает по принципу работы поршня в гидроцилиндре – давление рабочей жидкости, развиваемое насосом, толкает поршень, помогая водителю поворачивать управляемые колеса автомобиля. Основной особенностью конструкции является то, что усилие развиваемое гидроцилиндром пропорционально силе сопротивления управляемых колес повороту, т.е. помогает водителю ровно настолько, сколько требуется, чтобы с легкостью повернуть рулевое колесо, но при этом не потерять чувство дороги. Эту особенность обеспечивает распределительное устройство торсионного типа, встроенное в рулевой механизм. Принцип работы усилителя показан на схеме (картинках). При движении по прямой гидроусилитель практически не участвует в работе и не сказывается на расходе топлива, так как при качении колес усилие сопротивления колес повороту незначительное, но благодаря следящему действию торсиона (его угловая жесткость специально подобрана) гидроусилитель всегда готов к работе.

Преимущества
Преимущество гидроусилителя руля заключается:
В легкости управления автомобилем с обеспечением повышенной безопасности, прежде всего отсутствием потери курсовой устойчивости автомобиля при внезапном выходе из строя (выстреле) шины одного из передних колес.
В демпфировании обратных ударов, т.е. в сглаживании рывков рулевого колеса при наезде на препятствие.
В повышении комфорта при вождении автомобиля и снижении утомляемости водителя.

Основное из достоинств ГУР:
«Чувство руля» — обратная связь в системе «водитель-автомобиль-дорога»

Техническое обслуживание
Как правило, рулевой механизм с гидроусилителем обладает высокой надежностью и не требует сложного обслуживания при эксплуатации автомобиля. Даже в случае отказа насоса усилителя, движение на автомобиле можно продолжать, хотя для поворачивания рулевого колеса в этом случае потребуется прикладывать значительно больше усилий, чем на автомобиле без гидроусилителя руля. Причиной полного отказа гидроусилителя чаще всего является обрыв приводного ремня насоса. Следует регулярно проверять состояние ремня, т.к. он может быть изношен или слабо натянут. Одним из признаков слабого натяжения ремня является появление отдачи (обратного толчка) на рулевом колесе. Обычно это заметнее всего, когда автомобиль трогается с места, когда колеса повернуты до отказа.

Поддерживайте на должном уровне количество жидкости в бачке усилителя. При необходимости доливайте жидкость только указанной в руководстве по обслуживанию марки, так как неподходящая жидкость может испортить все сальники в системе. Помните, что жидкость используется не только как рабочее тело гидравлической системы, но и как смазочный материал, очень важно, чтобы ее уровень не опускался ниже нормы, иначе насос может выйти из строя. Первыми признаками того, что работа устройства нарушена, является характерный жужжащий шум из моторного отсека, и затруднения поворота рулевого колеса впоследствии. Если вовремя восполнить объем жидкости вкупе с устранением нарушений герметичности гидроусилителя, то работоспособность устройства придет в норму. Иначе все может закончиться заменой насоса.

Следите также за чистотой жидкости. Удаление старой жидкости и промывка позволяют осуществить комплексную очистку всей системы гидроусилителя руля. Грязная или просроченная жидкость быстро разрушит насос и уплотнения гидравлической системы, расположенные на реечном механизме, что потребует потом дорогостоящего ремонта. Замена жидкости требуется крайне редко. Жидкость рекомендуем менять на СТО.

Также наиболее частой неисправностью гидроусилителей является течь жидкости. С таким дефектом автомобилям обычно не удается пройти ежегодный техосмотр. Регулярно осматривайте узлы системы со всех сторон для своевременного обнаружения возможных протеканий из трубопроводов и штуцеров, а также из не туго закрепленных трубопроводов и других деталей. Выясните, не трутся ли трубки и шланги о детали шасси и подвески. Неисправность гидропривода может приводить к прорыву жидкости через чехлы. Производя проверку, поворачивайте рулевое колесо из одного крайнего положения в другое.

В случае неисправности насоса его можно отремонтировать, воспользовавшись ремонтным комплектом новых сальников. Замена сальников мало что исправит, если насос сильно изношен. Ремонт насоса или его замена не представит больших трудностей, если вы обратитесь к специалисту по гидроусилителям, чтобы он проверил его рабочее давление и правильно определил неисправность насоса.

Помните, Ваша внимательность к автомобилю напрямую влияет на его состояние. При возникновении каких-либо стуков, постороннего шума, утечек рабочей жидкости, следует в самое ближайшее время подъехать на СТО для диагностики. Любую неисправность лучше всего устранить на стадии её развития, пока она не привела к серьезной поломке ГУР.

Необходимо отметить, что многочисленные достоинства рулевой системы с гидроусилителем во много раз перевешивают проблемы, создаваемые ее возможными неисправностями.

Рекомендации по эксплуатации
Для того чтобы гидроусилитель не вышел из строя раньше времени, необходимо следить за его работоспособностью — если она в норме, усилие на руле будет значительно меньше, чем при выключенном двигателе, а также соблюдать требования инструкции по эксплуатации автомобиля и проводить следующие операции:

проверять уровень рабочей жидкости (спец.масла) в бачке;
следить за герметичностью системы и как можно быстрее устранять различные утечки;
проверять и при необходимости регулировать натяжение ремня привода;

заменять фильтрующий элемент и жидкость один раз в 2-3 года;
заменять жидкость, если его цвет изменился;

проводить диагностику 2 раза в год — оптимально это делать весной и осенью.
Практика показывает, что большинство случаев выхода из строя систем ГУР связаны не с производственными дефектами, а именно с нарушениями требуемых условий эксплуатации. Даже если вы производите все плановые ТО на официальных СТО вашего д

www.drive2.ru

ГУР Назначение и устройство — DRIVE2

Для чего нужен ГУР?
Большинство автолюбителей ответят: "Для того, чтобы легче крутить руль". И будут правы, но отчасти. Кроме повышения комфорта, гидроусилитель позволяет уменьшить передаточное число рулевого управления. Что это дает? Чем больше передаточное число, тем меньшее усилие нужно прилагать для поворота колес. Но количество оборотов руля от упора до упора при этом будет равным 4-5. Уменьшая передаточное число, можно довести количество оборотов руля до 2-3. Управляемость, маневренность и острота реакций автомобиля улучшается, что особенно важно в аварийной ситуации, когда может не хватить времени для вращения руля с перехватами. Кроме того, у гидроусилителя есть еще несколько и преимуществ, и недостатков, о которых будет сказано ниже.

Гидроусилитель может устанавливаться на автомобили с рулевым управлением разных типов: червячным, винт-шариковая гайка. Мы расмотрим самый распространенный вариант — рейку. В состав системы гидроусиления входят:

насос
распределитель
силовой цилиндр
бачок и соединительные шланги

Насос гидроусилителя, как и любой другой насос, предназначен для создания и поддержания необходимого давление в системе и циркуляции рабочей жидкости (специального масла). Конструкция насоса может быть разной. Самые распространенные — лопастные, характеризующиеся высоким к.п.д. и износоустойчивостью. Насос крепится на двигателе и приводится в действие с помощью ремня от коленвала.

Распределитель, в зависимости от положения руля, направляет поток жидкости в соответствующую полость силового цилиндра или обратно в бачок. Он устанавливается на рулевом валу. Основные части распределителя — золотниковый клапан и торсион. Клапан состоит из двух цилиндрических частей с каналами для жидкости: внешней и внутренней. Торсион — это тонкий пружинистый металлический стержень, способный закручиваться под действием крутящего момента. Один конец торсиона соединен с рулевым валом, а второй — с шестерней, входящей в зацепление с рейкой. Внутренняя часть золотникового клапана соединяется с верхней частью торсиона, а внешняя — с его нижней частью.

Силовой цилиндр встроен в рейку. Он состоит из поршня и штока, перемещающего рейку под действием давления жидкости.

Рабочая жидкость передает усилие от насоса через распределитель к силовому цилиндру и смазывает все пары трения. Резервуаром для жидкости служит бачок. В нем может быть расположен фильтр, а в пробке — щуп для измерения уровня. Шланги высокого давления соединяют насос, распределитель и силовой цилиндр, а по шлангам низкого давления жидкость поступает в насос из бачка и возвращается в него из распределителя.

Принцип действия

Как все это работает? Когда руль неподвижен (автомобиль стоит на месте, или движется по прямой), и система гидроусиления не задействована, в распределителе совмещены маслопроводы подачи и стока. Жидкость вхолостую перекачивается насосом через распределитель обратно в бачок. Когда водитель поворачивает руль, тем самым он закручивает торсион, а вместе с ним крутится и внутренняя часть золотникового клапана. Внешняя же часть пока остается неподвижной. Таким образом совмещаются каналы подачи жидкости в соответствующую полость силового цилиндра (в зависимости от того, в какую сторону повернут руль). Из другой полости силового цилиндра жидкость по открывшимся каналам сливается в бачок.Чем на больший угол повернут руль, тем сильнее закручивается торсион. Поэтому большим оказывается и размер перепускного отверстия, а, значит, и усилие, воздействующее на рейку. Рейка, перемещаясь, раскручивает через шестерню нижний конец торсиона, а вместе с ним и внутреннюю часть золотника. Обе части клапана возвращаются в исходное положение, и жидкость вновь перекачивается через распределитель в бачок.

В случае отказа системы гидроусиления потери управления не происходит, поскольку рулевой вал через торсион механически соединен с ведущей шестерней. Согласно нормам безопасности усилие на рулевом колесе легкового автомобиля не должно превышать 15 кг для полностью работоспособной и 30 кг — для неисправной системы рулевого управления. Быстродействие усилителя должно быть таким, чтобы при скорости вращения руля не менее полутора оборотов в секунду его не «закусывало».

Преимущества и недостатки

К перечисленным выше преимуществам ГУРа можно добавить смягчение ударов, передаваемых на руль от неровностей дороги и более четкое удержание автомобиля на выбранной траектории. Каким образом это происходит? Если, наехав на препятствие, колеса стремятся повернуться в сторону, это вызывает смещение рулевой рейки, ведущей шестерни и закручивание нижней части торсиона. Срабатывает золотниковый клапан, но "в обратную сторону", так как усилие пришло не от руля, а от колес. Поэтому система будет не способствовать повороту колес, а противодействовать ему. То же самое происходит и при внезапном проколе шины: ГУР помогает автомобилю сохранять траекторию, а водителю — удержать руль в руках. Таким образом, усилитель повышает безопасность движения, а за счет повышения комфортности вождения снижает утомляемость водителя.
А теперь о недостатках. Во-первых, постоянно работающий насос отбирает часть мощности двигателя, даже когда ГУР не задействован. Причем производительность насоса должна быть такой величины, чтобы обеспечить легкий поворот колес на стоящем автомобиле — когда сопротивление максимально. Но ведь большую часть времени автомобиль движется, и усилий для поворота колес при этом нужно намного меньше! Вот и получается, что значительная часть отобранной у двигателя мощности пропадает впустую.

Во-вторых, производительность насоса зависит от оборотов двигателя — чем они выше, тем большее давление создает насос. А по идее все должно быть как раз наоборот — при малых скоростях движения необходимо максимальное усиление, а при высоких — небольшое. В простом гидроусилителе отсутствует возможность регулирования коэффициента усиления.

Из этого обстоятельства проистекает третий недостаток — противоречие между коэффициентом усиления и информативностью руля. Легкость и комфортность управления на малых скоростях имеет обратную сторону — "пустоту" руля на больших. Машина слишком "остро" реагирует на каждое движение руля, а отсутствие ощущения сопротивления ("обратной связи") при повороте колес не дает возможности водителю правильно оценить их положение. Отчасти решить проблему помогают рейки с переменным передаточным отношением: в центре шаг зубьев небольшой, а к краям увеличивается. В этом случае при малых углах поворота машина не так остро реагирует на действия рулем, что очень важно на больших скоростях, зато на развороте крутить руль приходится меньше. Чем плох этот вариант? А тем, что передаточное отношение зависит от угла поворота руля, а не от скорости движения. Поэтому конструкторы стали искать другие пути.

Электрогидравлический усилитель:

На помощь механике и гидравлике, как всегда, пришла электроника. В результате такого симбиоза появился электрогидравлический усилитель. Впервые его применили на автомобилях "Аudi" под названием "Servotronic". Существует два типа ЭГУРа: с электромагнитным клапаном и с электронасосом. Управляет работой усилителя электронный блок на основании показаний датчиков скорости, поворота руля, оборотов коленвала. Набор датчиков может меняться в зависимости от модели автомобиля.

В первой конструкции в распределитель ГУРа дополнительно встраивается электромагнитный клапан и камера обратного действия с поршнем. При повороте колес на месте или при движении с малой скоростью клапан открыт, давление в системе максимально — руль крутить легко. При наборе скорости клапан, управляемый блоком, пропорционально закрывается. В результате давление в системе уменьшается, а усилие на руле увеличивается. Таким образом, получаем искомое чувство "обратной связи".

Во второй, более совершенной конструкции, гидронасос заменен электронасосом, т.е. приводится не от коленвала, а отдельным электромотором. Управляет его работой опять же блок управления. На малых скоростях скорость вращения насоса максимальна, а на больших — ограничивается блоком управления. Поэтому чем выше скорость движения — тем "тяжелее" становится руль. Замена гидронасоса электронасосом позволяет снизить расход топлива до 0,2 л на 100 км.

www.drive2.ru

☰ Принцип работы насоса гидроусилителя рулевой системы

Насос ГУР - устройство, которое преобразует механическую энергию в давление жидкости и нагнетает масло в рулевой механизм под давлением.

В системе гидроусилителя руля подавляющего большинства автомобилей используются центробежные пластинчатые (шиберные) насосы преимущественно двукратного действия, где всасывание и нагнетание происходит два раза за один оборот вала.

Устройство насоса гидроусилителя и принцип действия

Насосы ГУР устроены примерно одинаково:

  • Корпус с крышками - верхней и нижней.
  • Шкив - для агрегатов с механическим приводом (ременной передачей) от двигателя автомобиля или электромотор - для насосов с электроприводом.
  • Вал с подшипниками или втулкой, на котором закреплен шкив, рабочая пара.
  • Торцевые распределительные диски с окошками всасывания и нагнетания масла, расположенными диаметрально противоположно друг другу.
  • Статор - неподвижная часть рабочей пары, в которой вращается ротор. Круглый в насосах однократного действия, эллиптический - в двукратных агрегатах.
  • Ротор с подвижными пластинами, закреплен на валу через шлицевые соединения.
  • Уплотнительные элементы: прокладки, сальники, уплотнительные кольца.

Устройство насоса гидроусилителя подразумевает также датчик давления, который контролирует работу насоса: если агрегат не работает, устройство направляет поток масла в обход.

Устройство насоса ГУР

Особенности устройства и работа насоса гидроусилителя

Пластинчатые насосы отличаются высоким коэффициентом полезного действия и практически не ломаются, если вовремя менять масло.

Устройство насоса гидроусилителя руля обуславливает его надежность.

Работа насоса ГУР основана на простом физическом принципе увеличения-уменьшения объема и разницы давления. Ротор вращается внутри статора эллиптической формы. Во время вращения ротора подвижные пластины под действием центробежной силы выдвигаются из пазов и упираются в стенки статора, а затем возвращаются в пазы. В серповидной полости статора выдвинувшиеся пластинки образуют область низкого давления, где через впускное окно засасывается масло из бачка. Проходя через сужающуюся часть серповидной полости, пластины задвигаются, давление повышается, полость с маслом подходит к нагнетательному окну, и масло “выдавливается” в нагнетательный патрубок.

В современных лопастных насосах полостей высокого и низкого давления по две - за один оборот вала всасывание и нагнетание происходит дважды.

Ротор и статор насоса ГУР

Насос гидроусилителя с эллиптическим статором выбран автопроизводителями не случайно: за счет формы статора ротор агрегата разгружен от действия сил давления, а значит медленнее изнашивается и служит гораздо дольше.

Сам по себе насос ГУР не требует специального ухода или систематического ТО. В насосах “солидного возраста” или в неухоженных агрегатах могут износиться внутренние детали: вал, пластины, статор, подшипники. Поэтому важно периодически осматривать агрегат, регулировать натяжение приводного ремня, менять уплотнительные элементы и обязательно своевременно менять масло. А также следить за работой всей системы гидроусилителя.

autosteering.ru

Гидроусилитель руля — Википедия

Следящий гидропривод. Сверху показан золотник, переключающий гидравлические потоки в соответствии с положением штока золотника. Снизу — силовой гидроцилиндр двойного действия, осуществляющий перемещение конструкции в двух направлениях Насос ГУР (16) с ременным приводом от двигателя и стоящий на нём бачок на грузовике ЗИЛ-131

Гидравлический усилитель руля (ГУР) — автомобильная гидравлическая система, часть рулевого механизма, предназначенная для облегчения управления направлением движения автомобиля при сохранении необходимой «обратной связи» и обеспечении устойчивости и однозначности задаваемой траектории[1].

Гидроусилитель руля устроен так, что при отказе усилителя рулевое управление продолжает работать (хотя руль при этом становится более «тяжёлым»).

В Советском Союзе (СССР) впервые был применён в 1950 г. на карьерном самосвале МАЗ-525. Первый советский легковой автомобиль, оснащенный ГУР — автомобиль высшего класса ЗИЛ-111 (1958 г.).

Назначение и устройство гидроусилителя рулевого управления[править | править код]

Для уменьшения усилия, прикладываемого при повороте рулевого колеса, смягчения ударов, передающихся на рулевое колесо при наезде управляемых колес на неровности дороги, и повышения безопасности при разрыве шин переднего колеса в конструкцию рулевого управления некоторых автомобилей вводят специальные гидроусилители.

Гидроусилитель представляет собой замкнутую гидравлическую систему, состоящую из насоса, регулятора давления, бачка с запасом гидравлической жидкости, управляющего золотника и силового гидроцилиндра.

Насос (с приводом от двигателя автомобиля или электромотора), регулятор давления (обычно в виде перепускного клапана, сливающего избыток расхода насоса мимо золотника) и бачок с запасом гидравлической жидкости предназначены для создания рабочего перепада давлений в гидросистеме усилителя.

Силовой гидроцилиндр двойного действия (то есть умеющий создавать усилие в двух направлениях) в современных легковых автомобилях обычно интегрируется с рулевой рейкой и передает усилие на неё. Золотник устанавливается на рулевой колонке и реагирует на вращательный момент на валу колонки.

Придумано множество способов преобразовать вращательный момент рулевого колеса в работу золотника. Большинство основаны на подвижности отдельного участка вала рулевой колонки. В современных машинах роль подвижного элемента колонки обычно играет торсион — радиально пружинящий участок вала рулевой колонки. Золотник реагирует на угловой сдвиг между концами торсиона при наличии усилия на руле. Существуют конструкции с осевой подвижностью участка вала рулевой колонки: осевое перемещение задается винтовой передачей, преобразующей вращательное усилие руля в поступательное движение штока золотника. В некоторых конструкциях усилие поворота колес регистрируется не на рулевой колонке, а на других узлах передачи усилия от руля к колесу.

Пример гидроусилителя, совмещённого с рулевым механизмом — гидроусилитель, применяемый на автомобилях ЗИЛ-130 и ЗИЛ-131[править | править код]
Принцип работы гидроусилителя руля автомобиля ЗИЛ-130:

При прямолинейном движении автомобиля золотник за счёт пружин удерживается в нейтральном положении, при этом все каналы золотника открыты.

При повороте — при вращении руля винт вращается и вкручивается в шариковую гайку. При этом он смещается вместе с золотником и подшипниками и смещает плунжеры, сжимая пружины. Как только подшипники упрутся в корпус, винт с золотником перестанет смещаться, а смещаться начнёт шариковая гайка с поршнем и рейкой, при этом как бы накручиваясь на винт. При смещении золотника центральный канал от насоса останется связанным с одним из боковых каналов, а другой боковой канал останется связанным с каналом слива. При смещении поршня усилие будет передаваться от рейки сектору, а от него через вал сошке. Так как центральный канал от масляного насоса связан с одним из боковых каналов, то масло пойдёт из него в одну из полостей гидроцилиндра и будет давить на поршень, помогая смещать его и облегчая усилие, прилагаемое на рулевое колесо.

При прекращении вращения руля винт перестаёт вкручиваться в гайку и минимальное движение поршня передаётся на винт и золотник. Золотник возвращается в нейтральное положение. Все каналы открываются, масло от насоса начинает уходить на слив, и усилитель прекращает свою работу. Кроме того, возвращению золотника в нейтральное положение способствуют пружины, давящие на плунжеры и на подшипники.

При увеличении сопротивления повороту начнёт возрастать давление в линии от насоса через золотник в одну из полостей гидроцилиндра. Эта линия связана с полостью между плунжерами, где находятся пружины. Повышенное давление будет давить на плунжеры, а они — на подшипники. Плунжеры будут стараться вернуть золотник в нейтральное положение. Часть масла начнёт уходить на слив, а водитель почувствует дополнительное сопротивление вращению руля — следящее действие за усилием.

При неработающем двигателе насос не накачивает масло и усилитель не работает. Управление автомобилем может осуществляться. При вращении руля поршень смещается и вытесняет масло из одной полости в другую через обратный клапан, и масло не мешает движению поршня.

Пример гидроусилителя, совмещённого с продольной тягой — гидроусилитель, применяемый на автомобилях МАЗ и КрАЗ-255[править | править код]
Принцип работы гидроусилителя руля автомобиля КрАЗ-255:

При прямолинейном движении — золотник находится в нейтральном положении, все каналы открыты и масло от насоса уходит на слив.

При повороте усилие от рулевого колеса передаётся через рулевой механизм на сошку. Сошка тянет шаровый палец, а он смещает стакан и золотник примерно на 1 мм. Как только стакан упрётся в корпус, усилие будет передаваться корпусу, а от него через другой шаровый палец продольной тяге и далее. Так как золотник сместился, канал от насоса остался связанным только с одной полостью цилиндра, а другая полость осталась связана с каналом слива. Масло, поступающее в цилиндр, смещает корпус за счёт давления в ту сторону, в которую его тянет сошка, облегчая водителю поворот руля. Масло, поступающее в цилиндр, давит на корпус за счёт давления, а опорой для него является поршень и шток, соединенные с балкой переднего моста.

При прекращении поворота руля золотник возвращается в исходное положение за счёт остаточного давления масла, которое давит на торец золотника. Торцевая полость золотника связана с основным каналом отверстием в бурте.

При увеличении сопротивления повороту растёт давление в усилителе, которое действует и на торцевую поверхность золотника и старается вернуть его в исходное положение, создавая дополнительное сопротивление на рулевом колесе. Следящее действие осуществляется по принципу остановки вращения руля.

Automatic transmission fluid (ATF) Dexron III

Для предотвращения возникновения аварийно-опасных ситуаций, связанных с отказом системы рулевого управления автомобиля, необходимо периодически производить контроль наличия масла в бачке ГУРа. При заметном снижении его уровня, не связанного с температурой, углом поворота колес, наклоном автомобиля и т. п., необходимо проверить герметичность узлов гидравлического контура: шланги, места их вводов и т. д.

Для увеличения срока службы элементов ГУРа и системы в целом, рекомендуется один раз в 1—2 года производить замену рабочей жидкости.

В инструкции по эксплуатации большинства автомобилей подчеркивается, что нельзя удерживать колеса в крайнем положении более 5 сек, так как это может привести к перегреву масла, вплоть до его закипания, и выходу системы из строя.

В качестве рабочей гидравлической жидкости (а также смазочного масла деталей гидроусилителя) применяется:

На советских грузовых автомобилях применяется веретенное (индустриальное) масло.
На современных автомобилях применяется или жидкость для гидроусилителей (Power steering fluid) или жидкость для автоматических трансмиссий (Automatic transmission fluid или ATF или Dexron III).

Перед заливкой масла в агрегат рекомендуется ознакомиться с инструкцией по эксплуатации.

Сервомеханизм является разновидностью гидравлического усилителя рулевого управления. Применяются сервомеханизмы на гусеничной технике для уменьшения усилия, прилагаемого на рычаг управления при повороте.

Устройство сервомеханизма трактора Т-130:

  • Корпус
  • Толкатели
  • Поршни
  • Пружины
  • Рычаги с валиками
  • Плунжер
Принцип работы сервомеханизма трактора Т-130:

При прямолинейном движении — отверстия в поршнях открыты и масло через них уходит от насоса на слив. При повороте — усилие от рычага передаётся толкателю. Толкатель прижимается к поршню, закрывает отверстие в поршне и давит на него. Перед поршнем начинает возрастать давление, за счёт него смещается плунжер и закрывает канал ко второму поршню. Так как масло теперь поступает только к закрытому поршню, давление возрастает настолько, что начинает смещать поршень, от поршня усилие передаётся на рычаг-валик-рычаг-вилка. При отпускании рычага — отверстие в поршне открывается, масло уходит на слив, давление падает, и все детали возвращаются в исходное положение.

ru.wikipedia.org

Гидроусилитель руля (ГУР): назначение, конструкция, принцип работы

Гидроусилитель руля (ГУР) – гениальное изобретение, благодаря которому управление автомобилем из ежедневного подвига, требующего серьезных усилий, превратилось в комфортное занятие, доступное даже хрупким нежным «феям». Как и все элементы автомобильной «начинки», усилитель руля прошел свой путь развития от примитивного механического устройства до современного электронно-управляемого помощника. Гидравлическая система оказалась настолько удачной, что до сих пор устанавливается на автомобилях.

Что такое гидроусилитель руля (ГУР) и для чего он нужен?

ГУР – это устройство, добавляющее к повороту рулевого колеса дополнительное усилие. Если вспомнить физику, для совершения определенного поворота на рулевой рейке нужно либо приложить больше физической силы, либо сделать больше оборотов рулевым колесом. Оба эти варианта не слишком удобны для водителя: управление транспортным средством превращается в довольно-таки изматывающее занятие.

Усилитель «докручивает» колёса (увеличивает усилие) в том направлении, в котором сделан поворот, и на такой угол, на который водитель повернул руль. Благодаря этому улучшается маневренность автомобиля на высокой скорости, узких участках дороги, во время парковки.

Вторая задача этого устройства – демпфировать удары, которые приходятся на рулевую рейку от неровностей дороги. Чем меньше вибраций и толчков приходится на руки водителя, тем меньше утомляемость, острее внимание на дороге, особенно в дальних поездках.

И, наконец, система ГУР позволяет сохранять траекторию движения, если одно из колес внезапно выходит из строя (прокол или взрыв шины). Да и на полностью исправных колесах легче держаться в полосе движения и чувствовать автомобиль, если система гидроусилителя работает нормально.

Устройство ГУР

На все легковые автомобили устанавливаются ГУР одинаковой системы. Схема ГУР состоит из таких основных элементов:

Устройство ГУР
  1. Насос гидравлической жидкости;
  2. Нагнетательный и возвратный шланги;
  3. Золотниковый распределитель;
  4. Гидроцилиндр с поршнем;
  5. Расширительный бачок.

Гидронасос – устройство для создания нужного давления в системе. Устанавливается на корпусе блока цилиндров и приводится в действие от коленвала через шкив и приводной ремень. Насос подает гидравлическую жидкость в золотниковый распределитель, откуда она дальше поступает в гидроцилиндры.

Гидронасосы для ГУР

Трубопровод состоит из шлангов высокого и низкого давления. Шланги высокого давления соединяют элементы системы, в которых жидкость нагнетается насосом: от самого насоса на распределитель и от него на гидроцилиндры. Шланги низкого давления обеспечивают отток жидкости от распределителя в расширительный бачок и из бачка – к насосу.

Золотниковый распределитель – устройство, перенаправляющее поток жидкости на гидроцилиндры в зависимости от угла поворота рулевого колеса. Когда водитель поворачивает руль, золотниковый механизм распределителя тоже поворачивается, открывая доступ жидкости к тому гидроцилиндру, который задействован в повороте. Под давлением от насоса жидкость по каналу идет в нужную сторону цилиндра и добавляет усилие повороту.

Золотник-распределитель ГУР

Гидроцилиндр в большинстве моделей вмонтирован в рулевую рейку. Две стороны цилиндра разделяет подвижный шток, который перенаправляет давление в одну или другую сторону.

Расширительный бачок предназначен для контроля и поддержания нужного уровня жидкости, предотвращения воздушных пробок. В бачке установлен фильтр-сетка, с помощью которого отсеиваются продукты износа механизма ГУР.

Устройство бачка ГУР

Принцип работы гидроусилителя руля

Теперь, зная общее устройство и функции отдельных компонентов системы ГУР, можно рассмотреть и принцип его работы. На виде-уроке, ниже есть четкое объяснения принципа работы гидроусилителя руля, начиная с 3-й минуты.

  1. При работе двигателя насос гидроусилителя руля приводится в движение от коленвала.
  2. Во время езды по прямой, когда руль не задействован, гидравлическая жидкость перекачивается «вхолостую», от насоса на золотниковый клапан, от него сразу на обратную магистраль и в расширительный бачок. Небольшая часть «подкачивается» в гидроцилиндр, чтобы в нём всё время поддерживалось рабочее давление.

    Работа ГУР при неподвижном руле

  3. При повороте руля поворачивается вал распределителя и торсион. При этом открываются каналы, по которым жидкость под давлением поступает в одну из рабочих половин гидроцилиндра. В ней нарастает давление, во второй половине давление уменьшается (жидкость стравливается в сливную магистраль), поршень перемещается и доворачивает рулевую рейку и колёса.

    Работа ГУР при повороте руля вправо

    Работа ГУР при повороте руля влево

  4. При длительном повороте, когда водитель продолжает держать руль вывернутым, гидросистема приходит в равновесие: в цилиндре уравнивается давление между двумя камерами, и жидкость циркулирует по малому кругу. При обратном движении руля гидроусилитель вновь сработает, возвращая рулевую рейку и колеса к прямолинейному движению.

Наибольшая нагрузка на ГУР ложится при крайнем положении вывернутых колёс, когда система не может уравновесить давление в цилиндрах. Самая большая нагрузка в этот момент ложится на насос, поэтому обычно не рекомендуют надолго оставлять колёса в крайнем вывернутом положении.

Одно из преимуществ гидроусилителя в том, что при поломке системы (отказ насоса, утечка жидкости) автомобиль не теряет управления. Да, рулить будет намного сложнее, но ничего смертельного не произойдет.

Какое масло лить и когда?

Как понятно из принципа работы, жидкость выполняет в системе ГУР главную роль. А это значит, она постепенно деградирует (теряет свойства) и требует замены.

Помимо основной работы, гидравлическая жидкость выполняет еще несколько важных функций:

  • Смазывает все элементы гидравлической системы;
  • Уменьшает трение (а значит, и износ) между движущимися деталями;
  • Защищает металлические детали от коррозии;
  • Охлаждает систему ГУР, которая греется во время работы;
  • Продлевает срок службы резиновых уплотнителей, не дает им «задубеть» и растрескаться.

Когда присадки и активные компоненты жидкости срабатываются, начинаются проблемы: окисление масла, коррозия деталей, протечки.

Для гидроусилителя есть четыре типа масел:

  1. Универсальная жидкость ATF, которая применяется и в АКПП, и в ГУР;
  2. Специализированное масло только для гидроусилителя, маркируется PSF;
  3. Жидкости для ГУР, одобренные большинством крупных автопроизводителей, универсальные, обозначаются Multi HF;
  4. Dexron – бренд трансмиссионных жидкостей, принадлежащий концерну GM.

При выборе масла необходимо ориентироваться на рекомендации автопроизводителя, указание из сервисной книжки всегда будет выбором №1. Если нет возможности использовать то, что советует инструкция, масло подбирают по техническим характеристикам.

Базовая основа. Как и моторное масло, жидкость ATF (PSF) может делаться на минеральной, полусинтетической или синтетической основе. Выбирать нужно тот тип основы, который рекомендован для данной модели автомобиля, нельзя лить синтетику туда, где должно быть минеральное масло. Причина – возможное несоответствие химического состава жидкости и, например, металла отдельных элементов системы или резиновых уплотнителей, из-под которых синтетическое масло будет подтекать.

Цвет. Жидкости ATF для ГУР бывают красными, желтыми и зелеными. Причем в каждом цвете могут выпускаться и минеральные, и синтетические масла. Цветовая градация больше ориентирована на маркетинговые приемы, чтобы разделить продукцию разных производителей:

  • Красные жидкости – как правило, это продукция Dexron концерна GM, однако можно встретить красные трансмиссионные масла других производителей, в том числе крупных брендов Motul, Shell, ZIC и т.д.;
  • Желтые масла – продукция концерна Daimler специально для автомобилей Mercedes. Они тоже бывают и минеральные, и синтетические, в зависимости от того, в какой именно автомобиль должны заливаться;
  • Зеленые – масла «широкого профиля», достаточно универсальные. Однако и они делаются на разных типах базовой основы. Применяются в автомобилях концерна BNW, VAG, Bentley, Ford, Peugeot/Citroen, а также в трансмиссиях ZF.

При выборе масла ориентируются в основном на производителя, состав базы, цвет, маркировку.

Периодичность замены жидкости в ГУР

Это больной вопрос многих автомобилей – святая уверенность их владельцев в том, что все жидкости, кроме моторного масла, залиты «навсегда» и не требуют замены. Ну, антифриз еще меняют, а если на СТО мастер хорошенько припугнет, то и проверяют уровень масла в трансмиссии. Но ГУР остается с тем, что залито с завода.

И это неправильная политика для того, кто собирается ездить на своей машине долго и счастливо.
Поскольку присадки, как мы уже говорили, деградируют от нагрева и трения, гидравлическая жидкость постепенно теряет свои качества.

В большинстве случаев замену рекомендуют делать каждые 50-60 тыс. км, а при необходимости – и чаще, но не реже чем раз в пять лет, так как срок годности масла, как правило не больше 5 лет.

Как проверить, что пора менять масло? Достаточно заглянуть в расширительный бачок: вынуть фильтр и убедиться, что количество налета и осадка на нём не оставляет надежд на долгую жизнь гидравлической жидкости. Грязь и осадок – результат выработки активных компонентов, после чего масло значительно хуже защищает систему от износа и коррозии.

Меняют масло и когда появляются первые признаки неисправности в гидроусилителе. Тяжелый ход руля, шум насоса во время работы – признаки того, что жидкости недостаточно и появились воздушные пробки, а значит, пора ее менять или доливать.

Как доливать масло в ГУР?

Тут вопрос не в последовательности действий, а в принципе выбора масла. При доливе нужно руководствоваться таким принципом:

  1. Нельзя смешивать разные базовые основы. К минералке доливаем минералку, к синтетике синтетику. С разными базами идут и разные присадки, и при неправильном доливе получается адская смесь, компоненты которой вступают в реакцию друг с другом;
  2. Лучше всего доливать цвет в цвет;
  3. Смешивать жидкости разного цвета можно, но только желтые с красными, и только с учетом основы.
  4. Зеленые масла не смешивают с другими, их компоненты несовместимы.

А алгоритм замены или доливки масла ГУР пошагово, показан на коротком видео ниже.

Преимущества и недостатки ГУР

Сложно говорить о недостатках ГУР, поскольку эта система зарекомендовала себя как надежная и достаточно простая. Можно сравнить с другими усилителями руля: ЭУР и ЭГУР, которые ставятся на новые автомобили с современной электроникой. По сравнению с ними классический ГУР выглядит немного громоздко, зато и не требует точной и скоординированной работы датчиков, ЭБУ и самого электропривода.

Недостатков у системы гидроусилителя руля немного:

  1. Определенная потеря мощности двигателя, которая расходуется на привод гидронасоса;
  2. Необходимость в ТО каждые 2-3 года, поскольку продукты износа и твердые частички выводят из строя механизм усилителя.

Преимущества же – легкость управления, маневренность, комфорт и безопасность. Ну и безотказность, поскольку поломки ГУР случаются достаточно редко.

Основные неисправности ГУР: причины и способы устранения

О том, что с усилителем руля не всё ладно, можно узнать по появлению очень характерных симптомов. Знать о том, что происходит с автомобилем, нужно хотя бы для того, чтобы не переплачивать на СТО за лишние услуги.

  1. Протечки. Там, где есть жидкость, будут и протечки. Причин много: лопаются трубки системы, изнашиваются и протекают уплотнители. Ремонт заключается в замене неисправного элемента на новый. В продаже можно найти и трубы для ГУР, и ремкомплекты с резиновыми прокладками для системы;
  2. Толчки, удары в рулевое колесо. Это характерный признак изношенного или растянутого приводного ремня насоса. Ремень проскальзывает, насос работает рывками, жидкость поступает в систему с отчетливой пульсацией. Ремень придется менять;
  3. Возрастает усилие на рулевом колесе. Причин такого явления три: завоздушивание системы, недостаток масла или, опять же, износ приводного ремня, отчего насос не может накачать нужное количество жидкости;
  4. Гул насоса при работе. Причина постоянного шума – износ подшипников вала насоса, которые, в свою очередь, страдают от плохого масла и перетянутого приводного ремня;
  5. Вибрация на руле. Причиной ее появления может быть воздушная пробка в системе. Для устранения воздуха систему ГУР прокачивают до исчезновения вибрации при работе. Если через некоторое время проблема повторяется, нужно искать место разгерметизации.

Сегодня гидроусилитель руля – счастливая реальность автомобилистов. Комфорт, легкость и безопасность превратились из роскоши в стандарт. Но, как и любая механика, ГУР требует какого-то минимального внимания. Ведь если проанализировать, большинство неисправностей – прямое следствие некачественного техобслуживания системы усилителя. Достаточно уделять ей какой-то минимум внимания, чтобы получить мощную и безотказную помощь в управлении транспортным средством.

vaznetaz.ru

Назначение насоса ГУР в автомобиле

Большинство случаев выхода из строя систем гидроусилителя руля связаны не с производственными дефектами, а именно с нарушениями требуемых условий эксплуатации. Чтобы узнать больше и не делать фатальные ошибки, читаем дальше...

Гидроусилитель руля (ГУР) — это механизм, основным элементом коего является насос, а задачей - обеспечение легкости вращения рулевого колеса и, соответственно, руления автомобиля. Насос ГУР приводится ремнем от коленчатого вала, засасывает из бачка масло и нагнетает под высоким давлением распределитель.

Распределитель отслеживает усилие на руле и строго дозированно помогает поворачивать управляемые колеса. Для этого используют следящее устройство, чаще всего это торсион, встроенный в разрез рулевого вала.

Когда машина стоит или едет по прямой, то усилия на рулевом валу нет, и торсион не закручен соответственно, перекрыты дозирующие каналы распределителя, а масло сливается обратно в бачок.

Когда же водитель поворачивает руль, колеса сопротивляются: торсион закручивается тем сильнее, чем больше усилие на руле. Каналы открываются, и масло направляется в исполнительное устройство. Оно бывает разное, но, как правило, выполнено заодно с рулевым механизмом. В качестве рабочей жидкости в гидроусилителях иномарок используется масло ATF — то же, что и в автоматических коробках передач. Это доступно как с точки зрения цены, так и легкости поиска масла!

Назначение насоса гидроусилителя руля - это нагнетание рабочей жидкости в рулевой механизм и обеспечение ее циркуляции в гидро-системе рулевого управления.

Из-за действия центробежной силы и давления масла вращается вал насоса и лопасти, перемещаясь в пазах ротора, прижимаются к внутренней поверхности статора, таким образом, захватывая масло,  вследствие чего оно попадает через отверстия в распределительном диске в нагревательную полость. Циркуляцию рабочей жидкости и давление в системе обеспечивает насос.

 Более распространены пластинчатые насосы из-за высокого КПД и низкой чувствительностью к износу. Насос ГУР закреплен на двигателе, привод осуществляется посредством ременной передачи от коленчатого вала.

 Сам принцип работы системы гидроусилителя руля выглядит так: насос приводит в действие двигатель посредством ремня, таким образом, насосом нагнетается рабочая жидкость в гидропривод, причем, зубчатая рейка гидропривода выполняет функцию поршня, подающего жидкость.

  1. рулевой механизм
  2. золотник
  3. корпус распределителя
  4. гидроцилиндр
  5. поршень гидроцилиндра
  6. реактивная шайба
  7. центрирующая пружина
  8. нагнетательная магистраль
  9. клапан
  10. насос ГУР
  11. сливная магистраль
  12. бачок



Что же происходит, когда Вы поворачиваете руль (рулевое колесо)? При этом направление и расход потока жидкости регулирует управляющий клапанный блок. Назад, в находящийся в моторном отсеке и соединенный с насосом компенсационный бачок, поступает  избыток жидкости.



Уход за ГУР

Уважая ГУР, дадим ему то, в чем он нуждается. Увы, большинство случаев выхода из строя систем гидроусилителя руля связаны не с производственными дефектами, а именно с нарушениями требуемых условий эксплуатации. Будем проводить регулярно следующие операции: проверять уровень масла в бачке, следить за герметичностью системы и как можно быстрее устранять различные утечки, проверять и, при необходимости, регулировать натяжение ремня привода, заменять фильтрующий элемент и масло один раз в 1—2 года.

Необходимо также производить их замену, если изменился цвет масла. Процитируем уважаемого мастера СТО: «Продукты износа, образующиеся в различных парах трения насоса гидроусилителя, рулевой рейки или редуктора, приводят к засорению отверстий и выступают в качестве абразивного материала, вызывающего ускоренный износ механизмов и их сопряжений. Удаление старой жидкости и промывка позволяют осуществить комплексную очистку всей системы гидроусилителя руля».

Нетрудно периодически открывать капот и смотреть на бачок с жидкостью ГУР — есть метки, между коими и должен находиться уровень масла. Открутив крышечку, вы увидите на щупе еще и цвет жидкости. У продвинутых машин на приборной панели имеется индикатор низкого уровня этой жидкости. А при возникновении каких-либо посторонних звуков, утечек или просто при проявлении явно неадекватного поведения автомобиля — не откладывая проехать на СТО для диагностики. Как говорят механики, любую неисправность лучше всего устранить на стадии ее развития, пока ремонт дешевле.

Дабы ГУР не сломался, избегайте удерживать рулевое колесо в крайнем положении более 5 с, это может вызвать перегрев масла; длительная эксплуатация автомобиля с неработающим насосом приводит к быстрому износу деталей рулевого механизма и распределителя, так как они не рассчитаны на такой режим. И не прыгайте, пожалуйста, по бордюрам. При быстром наезде на препятствие происходит страшная вещь!

Гидроусилитель руля, «убивающий» обратную связь, ухудшает информативность при рулении. Иными словами, вы не ощущаете, в каких условиях находится колесо. Запрыгивая на бордюр, вы ощущаете лишь небольшой толчок на рулевом колесе. На машине без ГУР руль ответил бы очень жестким рывком, который запросто мог бы причинить травму. Если вы не ощущаете нагрузки на руле, это вовсе не значит, что ваш автомобиль с легкостью преодолевает любые бордюры. Насос гидроусилителя, как мы уже сказали, способен развивать высокие давления и тем самым поддерживать заданное положение вала рулевой рейки. Представьте, что при этом вы лихо наезжаете на бордюр. Система будет стараться сохранить колеса в заданном рулем положении, что фактически спровоцирует жесткий удар о бордюрный камень. В такой ситуации очень вероятны повреждения рулевых тяг и рулевой рейки.

Похожие последствия будет иметь вращение рулевого колеса, когда колесо автомобиля плотно прижато к бордюру, или активное руление при езде в колее. Система ГУР будет неукоснительно выполнять все задающие движения рулем, и если при этом колесо ограничено в перемещении, настойчивое руление неминуемо принесет вред рулевому управлению!

Нельзя газовать при круто вывернутых колесах, стоя на второстепенной дороге и ожидая просвета. Раскручивая двигатель при вывернутом руле, вы существенно повышаете давление в ГУР, отчего могут пострадать уплотнительные элементы и насос. При низких же температурах существенно возрастает вязкость рабочей жидкости, что затрудняет ее протекание через клапаны, калиброванные отверстия и в целом повышает нагрузку на все элементы системы. В связи с этим в сильные заморозки не следует начинать движение на непрогретом автомобиле, а при выезде с места стоянки по возможности избегать интенсивного руления.



Электрический собрат

Электроусилители руля не имеют в себе никакой гидравлики! Что дает преимущества: усилитель не зависит от оборотов двигателя автомобиля и от температурных перепадов, он потребляет энергию только при вращении руля, в отличие от гидроусилителя, когда рабочая жидкость всегда гоняется по трубам, на что тратится дополнительное топливо. Кроме того, коэффициент полезного действия электродвигателя намного выше КПД гидронасоса. Он надежен: нет шлангов, ремней, прокладок, сальников, жидкостей, не требуется обслуживание (замена, доливка рабочей жидкости). То, что надо большинству из автомобилистов, занятых людей. Но автопрофессионалы недолюбливают электроусилители за искусственность ощущений при вождении!

Но есть ли у вашей машины усилитель или нет, какой он — в любом случае, ведь вы ездите именно на ней. Возит вас именно она. Поэтому любите свою машину, и она ответит взаимностью и верностью.



По вопросам приобретения и консультации звоните нашим менеджерам:

(057) 759-76-46,
 097-085-18-69,
 093-185-42-82,
 050-401-28-70,
 067-577-02-84,
 050-10-079-01,

Он-лайн цены и наличие по номеру запчасти смотрите на сайте нашего интернет-магазина — http://allparts.com.ua



allparts.prom.ua

ГУР. Назначение и устройство. — DRIVE2

Для чего нужен ГУР? Большинство автолюбителей ответят: "Для того, чтобы легче крутить руль". И будут правы, но отчасти. Кроме повышения комфорта, гидроусилитель позволяет уменьшить передаточное число рулевого управления. Что это дает? Чем больше передаточное число, тем меньшее усилие нужно прилагать для поворота колес. Но количество оборотов руля от упора до упора при этом будет равным 4-5. Уменьшая передаточное число, можно довести количество оборотов руля до 2-3. Управляемость, маневренность и острота реакций автомобиля улучшается, что особенно важно в аварийной ситуации, когда может не хватить времени для вращения руля с перехватами. Кроме того, у гидроусилителя есть еще несколько и преимуществ, и недостатков, о которых будет сказано ниже.
Расмотрим самый распространенный вариант — рейку. В состав системы гидроусиления входят:
• насос;
• распределитель;
• силовой цилиндр;
• бачок и соединительные шланги.
Насос гидроусилителя, как и любой другой насос, предназначен для создания и поддержания необходимого давление в системе и циркуляции рабочей жидкости (специального масла). Конструкция насоса может быть разной. Самые распространенные — лопастные, характеризующиеся высоким к.п.д. и износоустойчивостью. Насос крепится на двигателе и приводится в действие с помощью ремня от коленвала.
Распределитель, в зависимости от положения руля, направляет поток жидкости в соответствующую полость силового цилиндра или обратно в бачок. Он устанавливается на рулевом валу. Основные части распределителя — золотниковый клапан и торсион. Клапан состоит из двух цилиндрических частей с каналами для жидкости: внешней и внутренней. Торсион — это тонкий пружинистый металлический стержень, способный закручиваться под действием крутящего момента. Один конец торсиона соединен с рулевым валом, а второй — с шестерней, входящей в зацепление с рейкой. Внутренняя часть золотникового клапана соединяется с верхней частью торсиона, а внешняя — с его нижней частью.
Силовой цилиндр встроен в рейку. Он состоит из поршня и штока, перемещающего рейку под действием давления жидкости.
Рабочая жидкость передает усилие от насоса через распределитель к силовому цилиндру и смазывает все пары трения. Резервуаром для жидкости служит бачок. В нем может быть расположен фильтр, а в пробке — щуп для измерения уровня. Шланги высокого давления соединяют насос, распределитель и силовой цилиндр, а по шлангам низкого давления жидкость поступает в насос из бачка и возвращается в него из распределителя.

Принцип действия

Как все это работает? Когда руль неподвижен (автомобиль стоит на месте, или движется по прямой), и система гидроусиления не задействована, в распределителе совмещены маслопроводы подачи и стока. Жидкость вхолостую перекачивается насосом через распределитель обратно в бачок. Когда водитель поворачивает руль, тем самым он закручивает торсион, а вместе с ним крутится и внутренняя часть золотникового клапана. Внешняя же часть пока остается неподвижной. Таким образом совмещаются каналы подачи жидкости в соответствующую полость силового цилиндра (в зависимости от того, в какую сторону повернут руль). Из другой полости силового цилиндра жидкость по открывшимся каналам сливается в бачок.Чем на больший угол повернут руль, тем сильнее закручивается торсион. Поэтому большим оказывается и размер перепускного отверстия, а, значит, и усилие, воздействующее на рейку. Рейка, перемещаясь, раскручивает через шестерню нижний конец торсиона, а вместе с ним и внутреннюю часть золотника. Обе части клапана возвращаются в исходное положение, и жидкость вновь перекачивается через распределитель в бачок.
В случае отказа системы гидроусиления потери управления не происходит, поскольку рулевой вал через торсион механически соединен с ведущей шестерней. Согласно нормам безопасности усилие на рулевом колесе легкового автомобиля не должно превышать 15 кг для полностью работоспособной и 30 кг — для неисправной системы рулевого управления. Быстродействие усилителя должно быть таким, чтобы при скорости вращения руля не менее полутора оборотов в секунду его не «закусывало».

Преимущества и недостатки

К перечисленным выше преимуществам ГУРа можно добавить смягчение ударов, передаваемых на руль от неровностей дороги и более четкое удержание автомобиля на выбранной траектории. Каким образом это происходит? Если, наехав на препятствие, колеса стремятся повернуться в сторону, это вызывает смещение рулевой рейки, ведущей шестерни и закручивание нижней части торсиона. Срабатывает золотниковый клапан, но "в обратную сторону", так как усилие пришло не от руля, а от колес. Поэтому система будет не способствовать повороту колес, а противодействовать ему. То же самое происходит и при внезапном проколе шины: ГУР помогает автомобилю сохранять траекторию, а водителю — удержать руль в руках. Таким образом, усилитель повышает безопасность движения, а за счет повышения комфортности вождения снижает утомляемость водителя.
А теперь о недостатках. Во-первых, постоянно работающий насос отбирает часть мощности двигателя, даже когда ГУР не задействован. Причем производительность насоса должна быть такой величины, чтобы обеспечить легкий поворот колес на стоящем автомобиле — когда сопротивление максимально. Но ведь большую часть времени автомобиль движется, и усилий для поворота колес при этом нужно намного меньше! Вот и получается, что значительная часть отобранной у двигателя мощности пропадает впустую.
Во-вторых, производительность насоса зависит от оборотов двигателя
— чем они выше, тем большее давление создает насос. А по идее все должно быть как раз наоборот — при малых скоростях движения необходимо максимальное усиление, а при высоких — небольшое. В простом гидроусилителе отсутствует возможность регулирования коэффициента усиления.
Из этого обстоятельства проистекает третий недостаток — противоречие между коэффициентом усиления и информативностью руля. Легкость и комфортность управления на малых скоростях имеет обратную сторону — "пустоту" руля на больших. Машина слишком "остро" реагирует на каждое движение руля, а отсутствие ощущения сопротивления ("обратной связи") при повороте колес не дает возможности водителю правильно оценить их положение. Отчасти решить проблему помогают рейки с переменным передаточным отношением: в центре шаг зубьев небольшой, а к краям увеличивается. В этом случае при малых углах поворота машина не так остро реагирует на действия рулем, что очень важно на больших скоростях, зато на развороте крутить руль приходится меньше. Чем плох этот вариант? А тем, что передаточное отношение зависит от угла поворота руля, а не от скорости движения. Поэтому конструкторы стали искать другие пути.

Электрогидравлический усилитель

На помощь механике и гидравлике, как всегда, пришла электроника. В результате такого симбиоза появился электрогидравлический усилитель. Впервые его применили на автомобилях "Аudi" под названием "Servotronic". Существует два типа ЭГУРа: с электромагнитным клапаном и с электронасосом. Управляет работой усилителя электронный блок на основании показаний датчиков скорости, поворота руля, оборотов коленвала. Набор датчиков может меняться в зависимости от модели автомобиля.
В первой конструкции в распределитель ГУРа дополнительно встраивается электромагнитный клапан и камера обратного действия с поршнем. При повороте колес на месте или при движении с малой скоростью клапан открыт, давление в системе максимально — руль крутить легко. При наборе скорости клапан, управляемый блоком, пропорционально закрывается. В результате давление в системе уменьшается, а усилие на руле увеличивается. Таким образом, получаем искомое чувство "обратной связи".
Во второй, более совершенной конструкции, гидронасос заменен электронасосом, т.е. приводится не от коленвала, а отдельным электромотором. Управляет его работой опять же блок управления. На малых скоростях скорость вращения насоса максимальна, а на больших — ограничивается блоком управления. Поэтому чем выше скорость движения — тем "тяжелее" становится руль. Замена гидронасоса электронасосом позволяет снизить расход топлива до 0,2 л на 100 км.
Настраивая программу работы блока управления, можно адаптировать ЭГУР к различным моделям автомобилей.

www.drive2.ru

Устройство насоса ГУР-ликбез — DRIVE2

Из чего же, из чего же, из чего же состоят наши насосы ))))
Не знаю как на 40вках…но на 60,70,80,90 с 2000 года стоят насосы ZF с внешним бачком.

В общем, часто обращаются люди…с проблемами гула, подтекания.
Благо помогли друзья из ОД вольво, достали мне подопытного…насосик…дохленький…
От он то и попал мне на операционный стол.
не хочу пока делать преждевременные выводы о возможности или не возможности серийного восстановления этого узла, но опережая события скажу что конструкция несколько меня шокировала.

Чтоб меньше голословных заявлений…дальше фото в процессе разборки.

Внешний вид снятого насоса:

Далее отворачивание 4-х болтов корпуса:Снимаем верхнюю (ли нижнюю-это как посмотреть) крышку:
Ну а под крышечкой-кишечки…сложная конструкция с различными каналами, изменяемыми соплами…большая часть из алюминия и сплава:Под крышкой, ротор с "плавающими" лопатками из стали! : Ротор с вынутыми лопатками : Ну и общий план…разобрано все (почти) :
Что по итогу:
Удивило — полностью металлический ротор…лопасти…по логике такая конструкция рассчитана на вековую работу.
Озадачило — в конструкции нет ни одного подшипника!
Вал шкива крутится в алюминиевом корпусе, в который запрессованы стальные втулки толщиной 0.3мм…конструктивно в зону трения принудительно подается смазка (она же жидкость гур).

Из увиденного могу сказать…очень сложная гидравлическая система, требующая своевременной смены рабочей жидкости. Чрезвычайно важно качество рабочей жидкости…так как она не просто передает гидравлическую мощность, но и является единственным смазывающим элементом системы.
о возможности выпрессовать втулочки и сальник сообщу позже, так как нетривиальная это задача… будем посмотреть…чтоб не запороть систему.

По факту этого насоса…
Есть износ втулок…но как писалось выше…из за грязного масла, которая и стала абразивом.
несколько каналец были полностью закоксованы…верхний уплотнитель от перегрева подгорел (это видно на фото).
Так что совет-менять жидкость как можно чаще (не реже одного раза в 30 тысяч), и не экономить на масле (можно выпить дешевого пива, а дешевое масло чревато…).

Хотя б/у узел стоит $140-170 в Минске…если кто-то считает что проще заменить орган, чем следить за ним…флаг в руки.
Но теперь вы не скажите что не знал…не виноватая я.
p.s. эротическое лайф видео, работы насоса http://rutube.ru/tracks/3861524.html

www.drive2.ru

Основные неисправности насоса ГУР | Мастер Сервис Россия

Насос гидроусилителя руля — как домохозяйка: незаметно, когда он трудится, и критично, когда работать перестает. Крутить руль одним пальчиком уже не получается, да и всей пятерней с непривычки тоже не очень. А еще выясняется, что руль всегда был не очень-то покорным, и только гидроусилитель держал его в рамках — а без него удержать руль в руках оказывается сложновато.

Простая физика: как работает насос ГУР

Логично, что тяжелый руль в системе с гидроусилителем недвусмысленно намекает, что давление в системе падает. Но, кроме потяжелевшего руля, существуют и другие признаки, что что-то пошло не так.

Давайте немного освежим в памяти, как устроен и работает насос ГУР.

Насос ГУР в разобранном виде

Насос состоит из:

  • Шкива, который работает от ременной передачи с двигателя или от электропривода (для насосов ЭГУР).
  • Корпуса с верхней и нижней крышками.
  • Вала, на который “нанизаны” шкив, опорные подшипники качения или скольжения, рабочая пара ротор-статор.
  • Торцевых распределительных дисков (пластин). Через окошки в дисках масло всасывается в насос и нагнетается в магистраль.
  • Ротора — подвижного элемента рабочей пары с выдвижными пластинками. Он через шлиц закреплен на валу и вращается вместе с ним. Под действием центробежной силы пластинки выдвигаются из пазов.
  • Статора — статичного элемента рабочей пары, в основном, эллиптической формы. Внутри статора вращается ротор.
  • Уплотнительных элементов — сальников, прокладок, резиновых колец.
  • Редукционного клапана — состоит из шарика, пружинки и гайки..

Насос гидроусилителя руля работает на простом принципе изменения объема и разниц давления. Шкив вращает вал, вместе с ним внутри эллиптического статора вращается неподвижно закрепленный на валу ротор с пластинами. Под действием центробежной силы пластины выдвигаются из пазов, упираются в стенки статора и задвигаются обратно в пазы.

Когда выдвинувшиеся пластинки проходят серповидную зону, образуются сектора низкого давления, где всасывается масло из бачка. Проходя узкую часть статора, пластины задвигаются, давление повышается, полость с маслом перемещается к окну нагнетания, и масло сбрасывается под давлением в магистраль к распределителю. За счет эллиптической формы статора за один оборот вала масло всасывается и нагнетается два раза.

Принцип работы насоса ГУР

Сломался насос ГУР: признаки и причины неисправностей

Итак, все перечисленные выше элементы участвуют в процессе создания давления. Стоит маленькой пластинке треснуть или стереться, и вот давления уже недостаточно или нет совсем.

Во всем этом есть единственный плюс (если это можно назвать плюсом): насос ГУР никогда не ломается внезапно, он всегда подает сигналы бедствия.

Периодически сильно гудит

Поздравляем, у вас воздух. Загляните в бачок — если видите пузырящееся масло, значит, система разгерметизировалась, и в нее попал воздух. Сразу осмотрите агрегат, бачок и магистраль на предмет трещин. Если снаружи все целое, придется снимать и разбирать насос — возможно, подтекает сальник, уплотнительные кольца или прокладка.

Система гидроусилителя завоздушена

Пронзительно визжит при повороте руля

Тут дело в ремне: либо он слабо натянут и проскальзывает по шкиву во время вращения, либо совсем растянулся.

Под капотом постоянно гудит и руль стал тугим

Вот это явный, стопроцентный признак, что насос не может создавать нужное давление и зовет вас на помощь. А если нет давления, нет и толку от усилителя. Причин здесь несколько:

1. Износились элементы рабочей пары. Виной всему возраст насоса или старое, грязное масло (если оно вообще есть в системе).

  • Если вы тщательно следите за количеством и качеством масла, а пластинки стерлись по торцам, значит, пришло их время. Изношенные пластины не достают до стенок статора, не образуют областей низкого давления и не захватывают масло. Нужно просто заменить их.
  • Износились пазы лопастей — это тоже, в основном, проблема возрастных насосов. Можно поменять либо рабочую пару целиком, либо ротор.
  • Появились щербинки на внутренней поверхности статора, пазах или лопастях. Это случается, когда масло, призванное защищать детали насоса, гробит их. Как? Да элементарно: старое масло обычно насыщено металлической стружкой и мелким мусором. Эта стружка работает как абразив и разрушает поверхности рабочей пары. Микрочастицы металла появляются в системе, если насос какое-то время работал в сухую, а еще стружку выбивают уплотнительные кольца золотника. Эта проблема тоже решается в условиях СТО: мастер отшлифует стенки статора, в критическом случае — заменит деталь.
  • Залипли лопасти. Грязное, старое, вязкое масло не дает пластинкам двигаться быстро и свободно, они буквально залипают в пазах, выдвигаются-задвигаются неравномерно, давление создается через раз. В этом случае насос разбирают, чистят рабочую пару, обязательно промывают систему ГУР и, естественно, меняют масло.

Выработка на стенках статора

2. Серьезные повреждения редукционного клапана.

Редукционный клапан регулирует давление: когда оно превышает максимум, клапан открывает допканал и сбрасывает давление до допустимого. Случается, что редукционный клапан залипает, становится неподвижным, т.е перестает закрывать (или открывать, что хуже) допканал, и масло хлещет мимо системы. Такое происходит, если на клапане есть задиры или он так долго работал с грязным маслом, что буквально оброс липкими отложениями.

Отремонтировать клапан вполне реально — на большинстве автомобилей его можно снять, разобрать, почистить или заменить поврежденные элементы. Обязательно нужно промыть систему и залить новое масло.

Редукционный клапан насоса

3. Насос банально “устал”. Никакой механизм не может служить вечно, даже самый ухоженный и конструктивно совершенный.

Профилактика — залог здоровья

Качественное масло для системы гидроусилителя, как целые пыльники для рулевой рейки, — маст хэв. Это не только рабочее тело, которое передает давление, — масло защищает от коррозии, смазывает, отводит тепло от металлических элементов системы.

Любое масло, даже самое крутое и дорогое, со временем теряет физические и химические свойства, потому что работает с высокими температурами, загрязняется и просто стареет. Когда оно в стотысячный раз циркулирует по своему маршруту, пользы от него уже маловато. Поэтому специалисты советуют менять масло ГУР:

  • в условиях форс-мажора — если разгерметизировалась система;
  • планово — каждые 45-60 тысяч километров или раз в 1-2 года, в зависимости от стиля вождения и условий эксплуатации.

Чтобы насос работал правильно и эффективно, не нужно ничего сверхъестественного — только внимание и уход:

  • следите за уровнем и качеством масла — заглядывайте в бачок хотя бы раз в 15 тысяч километров. Без масла металлические элементы банально изнашиваются механически — появляются заусенцы, задиры и царапины, уплотнители рассыхаются, и в конце-концов насос заклинит.

Изношенное рабочее зеркало насоса ГУР

  • вовремя меняйте масло, заливайте жидкость для ГУР, которая строго соответствует по допускам, от проверенных производителей;
  • если вы понимаете, что с насосом что-то не так, езжайте в специализированный автосервис. Не стоит заливать присадки, герметики и другие “ремонтные” жидкости.

Насос гидроусилителя руля, как и любой другой агрегат автомобиля, работает долго и исправно, если за ним правильно ухаживают. Не ленитесь проходить ТО, вовремя менять масло, используйте качественные комплектующие и доверяйте автомобиль только квалифицированным мастерам.

autosteering.ru

Ремонт насоса ГУРа своими руками. Как разодрать, определить дефекты и отремонтировать насос гидроусилителя

Расскажу вам как я произвел ремонт насоса ГУРа. Но сначала немного предыстории.

Руль на холодном автомобиле летом и зимой работает без особых нареканий. Но как только автомобиль прогреется, особенно летом, руль на ХХ становится очень тугим, как будто ГУРа и нет. Зимой это проблема проявляется не так сильно, но все равно присутствует. Если поддать газу, руль сразу же облегчённо проворачивается (правда не совсем идеально, но всё же легче). При этом насос не стучит, не звенит, ни течёт и т.п… (сопливящую рейка в счёт не брать) масло свежее и идеальное (тем более, благодаря состоянию рейки обновляется регулярно!), кардан смазан и не клинет!

Вобщем, на лицо признак отсутствия производительности насоса ГУРа при горячем масле на ХХ. Не долго мучился, в итоге решил разобраться с данной проблемой, потратил много времени, перерыл просторы интернета, понял принцип работы насоса, нашел похожее описание и решил перебрать свой «старый» насос.

Разборка насоса ГУР

И так, в первую очередь снимаем насос, с него нужно слить всю жижу (как его снять и слить жидкость, думаю, разберется каждый), еще, на задней крышке ГУРа нужно открутить четыре болта головкой на 14.

После начинаем аккуратно снимать крышку, старайтесь не повредить прокладку данная прокладка с внутренним резиновым уплотнением), в корпусе ГУРа оставляем внешнюю часть «рабочего элипсного цилиндра» (далее просто цилиндра). Не нужно пугаться, когда от корпуса отойдёт крышка, может показаться, что она отходит из-за воздействия пружины, при обратной сборке Вам покажется, что она не встает на место, просто продолжайте аккуратно и поочередно закручивать болты по диагонали, тогда всё встанет на место.

Осмотр и определение дефектов

Внимательно осмотрите содержимое и запомните (можно сделать фотографию) что где и как стояло (большее внимание нужно обратить на положение цилиндра). Можно покрутить шкив ГУРа и аккуратно пинцетом проверить, как двигаются лопасти в пазах вала.

Все части должны вытаскиваться без усилий, так как ни каких фиксаций они не имеют, но центральная ось закреплена жёстко, она не снимается.

Осматриваем вал с обратной стороны, части (корпус ГУРа и стенка крышки) прикасающихся к ним, на предмет задиров или проточин, у меня всё идеально.

Теперь всё внутренне хозяйство извлекаем на «чистую» ветошь и начинаем его изучение...

Внимательно исследуем вал, все пазы у него имеют очень острые края со всех сторон. Одна из торцевых сторон каждого паза имеет выраженную заточенность внутрь, что при передвижении лопатки внутри паза при постоянном уклоне к этой стороне сильно затруднит её ход (это может быть первой составляющей плохой работы ГУРа). Боковые части пазов вала, так же «заточены», это можно почувствовать, если провести пальцем в разные стороны по торцевой (внешней окружности), а так же по боковым частям вала в разные стороны. В остальном вал идеален, ни каких изъянов и зазубрин не имеет.

Далее приступаем к изучению внутренней части цилиндра. На двух диагональных сторонах (рабочих частях) присутствуют глубокие неровности (в виде поперечных вмятин, будто от ударов лопаток с немалой силой). Вобщем, поверхность волнистая.

Устранение дефектов насоса ГУРа

Неисправности найдены, теперь начинаем их устранение.

Нам понадобится ветошь, уайт спирт, наждачная бумага зернистостью Р1000/Р1500/Р2000, треугольный надфиль, сверло на Ф12мм (или более) и электрическая дрель. С валом всё намного проще, понадобится шкурка Р1500 и ей начинаем зачищать все края пазов на валу (зачищаем внешние и боковые с двух сторон) всеми возможными способами. Работаем без фанатизма, главная задача убрать только острые заусенцы.

Первый способ.

Второй способ.

Третий способ.

За одно, сразу можно немного отполировать обе стороны вала на ровной поверхности, желательно использовать шкурку Р2000.

Далее нужно проверить результат нашей работы, проверяем визуально и на ощупь, всё идеально гладкое и не цепляется.

За одно, можно отшлифовать лопатки с обеих сторон, (шлифуются они круговыми движениями), при этом их нужно аккуратно прижимать пальцем к шкурке.

Сложнее всего придется с поверхностью цилиндра, лично я ни чего проще, не придумал, как из шкурки, дрели и толстого сверла (Ф12) смастерить, сферическую шлифовальную машинку. Для начала берём шкурку Р1000 и такое сверло, какое возможно запихать в дрель.

Далее нужно плотно накрутить шкурку против вращения дрели, в два-три оборота, зазоров быть не должно.

Придерживая плотно скрученную конструкцию, ее нужно вставить в дрель (шкурку тоже зажимать).

После, наиболее удобными вам способами аккуратно начинаем шлифовать цилиндр, шлифовать нужно равномерно, цилиндр прижимать плотно и перемещать относительно оси вращения (на максимальной скорости). По мере съедания шкурки, меняем, в итоге доходим до самой мелкой шкурки Р2000.

Первый способ.

Второй способ.

Желаемый результат получен,

теперь всё тщательно нужно протереть тропочкой с уайт-спиртом. Сам вал с лопатками можно сполоснуть в нем же.

После начинаем сборку, все ставится в последовательности обратной снятию.

Перед тем, как установить крышку, поднимаем ГУР в горизонтальное положение и аккуратно проворачиваем шкив насоса, посмотрели, убедились, что всё прекрасно вращается, а лопатки двигаются в пазах как положено. После аккуратно закрываем крышку и закручиваем четыре болта (они закручиваются по диагонали). Все готово!


Источник: http://www.daewooclub.ru/daewoo-forum/index.php/topic/23301/

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Диагностика неисправностей ГУР и способы их устранения — DRIVE2

Признаки неисправностей

К признакам неисправности гидроусилителя руля относят множество факторов. Среди них попробую определить самые главные, которые часто встречаются. Выделяют два критерия, согласно которым можно разделить неисправности: неисправности насоса и редуктора ГУР.

Начнем с внешних проблем. Если удерживается руль и чувствуются толчки — это говорит о том, что слабо натянут приводной ремень. Если для поворота вправо или влево нужно прикладывать силу, то я советую обратить внимание на приводной ремень и осмотреть заправочной бачок (уровень жидкости и нет ли грязи). Возможно, причина в том, что мало оборотов холостого хода двигателя. Если недавно меняли ГУР, то проверьте, не завоздушили ли систему. Вернувшись к ситуации с поворотами, когда трудно повернуть в одну сторону руль, стоит посмотреть на масляный насос. Возможно, там скрывается неполадка. Вибрация чувствуется при плохом состоянии шин.
Если трудно или совсем легко поворачивать руль – нужно проверить электронное оборудование и спидометр. Не стоит забывать об уровне рабочей жидкости в бачке — если ее недостаточно, то система ГУР может перестать работать.
Если в машине шкив насоса отвинчивается без лишнего воздействия, то причина неисправности кроется в дефекте валов, на которых неправильно поставлен шкив. У меня, например, слышался свистящий звук — это свидетельствовало об ослаблении крепления шарниров руля. Возможно, что в гидроусилителе руля не полностью соприкасаются шланги с другими компонентами системы.
Если слышится шум в руле, тогда это очень плохой признак, поскольку трубки ГУР не надежно скреплены с кузовом, либо неверно поставлены наконечники рулевых тяг и ослабло само крепление.
Когда при езде ощущается трудоемкий возврат колес к плавному движению вперед (после) поворотов, тогда причина кроется в не плотном креплении руля с переключателем поворотов, в неточном выравнивании клапана контроля потоком, ослаблении рулевых тяг и шаровых шарниров.
Когда проворачивается руль — это свидетельствует о том, что гидроусилитель функционирует с недостаточным давлением в насосе, или заклинивает его клапан, который управляет потоком. Когда невозможно управлять автомобилем, а у меня был такой случай, я проверял систему управления на завоздушивание, потом колеса на износ или повреждение подшипников. Но, как оказалось, проблема скрывалась в ослаблении рулевых тяг и шаровых шарниров.
Если трудно парковать автомобиль (здесь не рассматривается неумение водителя), то причина может находится в дисфункции работы клапана управления потоком насоса ГУР или недостаточном давлении насоса.
Устранение и советы по эксплуатации

Итак, когда мы выяснили, почему не работает гидроусилитель руля, можно приступать к ремонту и устранению неполадок. Работать придется над этим самому, если дисфункции мелкие, а если нет, то лучше обратится за помощь к специалистам в автосервис.

Что вы можете сделать самостоятельно? Отрегулировать или заменить приводной ремень, долить рабочую жидкость или заменить весь фильтр в случае загрязнения и недостаточном количестве последней. Несколько слов о жидкости — менять ее не стоит часто. Если уж делаете это, тогда нужно слить предыдущее масло и залить новое. Нужно быть осторожным с завоздушиванием системы.

Так как у меня часто встречалась течь жидкости, то принцип работы в такой ситуации несколько другой. Течь масла происходит через подшипники, валы, поэтому важно осматривать всю систему ГУР регулярно для своевременного обнаружения подтеканий из штуцеров, трубопроводов.

Отремонтировать или заменить гидроусилитель помогут на автосервисе. Что касается ремонта насоса ГУР, а именно он рассматривается на первом месте неисправности гидроусилителя руля, то для начала его нужно снять и разобрать, потом тщательно очистить от грязи и просмотреть все детали. Возможна выработка на внутренней стенке корпуса в виде ступеньки, избавиться от нее можно с помощью насадки на дрель.

Если изношенный подшипник или устарел сальник, то нужно их сменить. Как закрепить обратно новый подшипник? Делюсь опытом: делаю выточку у токаря на внешней стороне, затем просверливаю отверстия в стенке насоса, вставляю в него подшипник и закрепляю болтами, через отверстия и отпиливаю их.

Большинство моментов сводится к смене деталей, если все сделать правильно, то гидроусилитель в будущем будет работать, и порадует своей исправность

www.drive2.ru

Как работает рулевое управление Рено Логан

/ /

Рулевое управление Рено Логан

Презентация Renault Logan состоялась в 2005 году. До сих пор эта модель остается востребованной. Более того, после выпуска 2-го поколения спрос на автомобиль стал еще шире. Стабильно высокий уровень продаж Рено Логан объясняется продуманной и надежной конструкцией. Отдельно стоит рассказать рулевом механизме Renault Logan, который обеспечивает безопасное и комфортное вождение.

Устройство и принцип работы системы

Авто оснащается реечной рулевой системой. Приводной механизм включает две рулевые тяги и поворотный кулак, на котором фиксируются наконечники. На Рено Логан установлена ударопоглощающая колонка. При лобовом столкновении она снижает вероятность получения травм водителем.

Тяги имеют одинаковые размеры, тогда как габариты наконечников отличаются. Все соединения узлов реечного механизма помещены в гофру, обеспечивающую защиту от загрязнений. Для фиксации гофры со стороны картера применяются хомуты, а со стороны рулевых тяг она держится благодаря собственной жесткости.

В большинстве модификаций Renault Logan используется гидравлический усилитель. Эта часть системы позволяет поворачивать руль, прикладывая минимум усилий. Гидроусилитель состоит из сервопривода, корректирующего параметры управления с учетом условий движения, бачка ГУР, гидронасоса и цилиндра. Гидронасос нагнетает давление при помощи лопастей, которые крутятся благодаря клиновому ремню.

Гидравлическая жидкость из бачка ГУР направляется в регулировочный клапан. Направление, в котором нагнетается масло, зависит от того, в каком положении находится рулевое колесо. Давление, созданное в цилиндре, обеспечивает передачу усилия на руль. Благодаря этому он вращается легко.

Если гидроусилитель выходит из строя, способность поворачивать рулевое колесо не утрачивается, но снижается комфорт вождения, поскольку приходится прилагать более интенсивные усилия для поворота. Чтобы обеспечить стабильную работу гидроусилителя, необходимо контролировать уровень технической жидкости в бачке. Если он снижается ниже критической отметки, нужно выяснить причину и сделать дозаправку.

Рулевая передача находится на раме автомобиля и соединяется с другими узлами посредством поперечных тяг, на которых установлены наконечники с резьбой, позволяющие контролировать углы наклона колеса (развал и схождение).

Ударопоглощение и травмобезопасность рулевой колонки, о которых упоминалось выше, обеспечивается за счет того, что тяги соединены с рулевой передачей посредством шарниров. При этом колонка объединяется в единый узел с регулировочным клапаном через карданный вал. Если сила удара превышает допустимое значение, происходит разрушение фиксаторов и колонка «складывается». Благодаря такой конструкции тяжесть удара, получаемого водителем при аварии, будет являться не столь существенной.

Таким образом, к основным узлам рулевой системы Рено Логан следует отнести:

  • реечный механизм, обеспечивающий сопряжение руля с передними колесами;
  • составной промежуточный вал с шлицевыми соединениями, обеспечивающий безопасность водителя при лобовом столкновении;
  • гидроусилитель, упрощающий вращение рулевого колеса;
  • распределительный механизм, дозировано изменяющий подачу гидравлической жидкости и обеспечивающий согласованный угол поворота руля и колес.

Помимо всего прочего, в конструкции рулевого механизма Renault Logan присутствует противоугонная система, обеспечивающая блокировку рулевого колеса в том случае, если в замке зажигания нет ключа.

Неисправности и ремонт рулевого управления Рено Логан

Несмотря на продуманную конструкцию, рулевой механизм Renault Logan время от времени нуждается в обслуживании. Вот основные признаки и причины неисправностей:

  • При движении в рулевом управлении слышны посторонние звуки. Чаще всего причина заключается в ослаблении гаек, которые фиксируют рулевые тяги и трубопровод. Для устранения неисправности выполняется подтяжка гаек.
  • При запущенном двигателе во время вращения рулевого колеса ощущается сильная вибрация. Возможные причины – в гидравлическую систему попал воздух, в бачке ГУР критически низкий уровень жидкости. Решение – удалить воздух из гидросистемы, выполнить дозаправку жидкости.
  • Тугой поворот руля. Причины – ослабли крепления механизма или снизилось давление в гидросистеме. Решение – подтяжка болтовых соединений, герметизация гидросистемы, дозаправка.
  • Сильные толчки при движении. Причины – попадание воздуха в гидравлическую систему (нужно удалить), расшатывание крепежных элементов (подтянуть), увеличение зазора рулевых тяг (требуется замена наконечников), увеличенный люфт (замена подшипников), нарушение углов установки колес (регулировка развала и схождения).

Обратите внимание: если при повороте руля слышен свист во время стоянки, это говорит о движении жидкости в гидросистеме и не свидетельствует о наличии каких-либо неисправностей.

Профессиональный ремонт рулевого механизма Renault Logan

Если вы хотите заказать ремонт рулевой системы, обращайтесь в нашу компанию. Выполним работы с применением оригинальных комплектующих и сертифицированных расходных материалов. Чтобы договориться о визите на СТО, свяжитесь с менеджером по телефону.

Как они работают и для чего они нужны?

Бустеры или усилители используются для создания выхода высокого давления из входа низкого давления. Подобно тому, как работает электрический трансформатор, меняя ток на напряжение, гидроусилитель преобразует больший объем жидкости под низким давлением в меньший объем при более высоком давлении.


Дай мне толчок?

Бустерная установка состоит из двух секций: приводного цилиндра (вход) и камеры высокого давления (выход).Когда жидкость подается в приводной цилиндр, это заставляет поршень и толкатель выдвигаться. Когда плунжер продвигается в камеру, внутренний объем сжимается, создавая давление. Разница в площади между поршнем и поршнем определяет степень наддува, которая представляет собой соотношение между давлением и объемом. Например, бустер с соотношением 8: 1 будет иметь выходную мощность 1/8 его входного объема при 8-кратном входном давлении.

Под давлением

Бустеры

могут быть разработаны для работы с различными жидкостями и могут использовать разные жидкости как на входе, так и на выходе.Распространенной конструкцией является пневматический усилитель, в котором давление рабочего воздуха используется для создания гидравлического масла высокого давления для использования в цилиндре. Например, пневматический усилитель с диаметром цилиндра 5 дюймов и диаметром 1 дюйм имеет соотношение 25: 1 при подаче производственного воздуха под давлением 80 фунтов на квадратный дюйм. установка будет создавать давление гидравлического масла 2000 фунтов на квадратный дюйм. Это может быть очень полезно там, где пространство ограничено, так как блок повышения давления может быть расположен на удалении от цилиндра и может создавать высокое давление только с общей подачей воздуха. Используя упомянутый выше пневматический усилитель с соотношением 25: 1, в следующем примере, если выходной сигнал 2000 фунтов на квадратный дюйм используется для приведения в действие гидравлического цилиндра диаметром 2 дюйма, цилиндр будет выдвигаться с усилием приблизительно 6200 фунтов.Для достижения тех же 6200 фунтов силы непосредственно с пневматическим цилиндром при давлении 80 фунтов на квадратный дюйм потребуется цилиндр диаметром 10 дюймов.

При доступном давлении на выходе, превышающем 40 000 фунтов на квадратный дюйм и большом диапазоне возможных жидкостей, бустеры могут стать отличным решением некоторых сложных проблем.

У вас есть приложение, в котором используется гидравлический или пневматический усилитель? Расскажи нам об этом. Оставьте комментарий ниже ...

Изображение предоставлено: Vichaya Kiatying-Angsule

Гидравлический усилитель тормозов: принцип работы

Тормозные системы, в которых используется гидроусилитель тормозов, известны своей чувствительностью: для создания такого же тормозного давления, как и для обычных тормозов с вакуумным усилителем, требуется лишь половина прилагаемого давления на педаль.По этой и другим причинам они широко используются для дизельных двигателей, но по-прежнему составляют меньшинство по сравнению с вакуумными усилителями тормозов.

В то время как вакуумные усилители подняли тормозную систему на совершенно новый уровень, гидравлическая тормозная система усовершенствовала силовые тормоза, сделав их более эффективными, мощными и в целом более выгодными практически для любого типа автомобилей. Впервые представленная General Motors в 1990-х годах, некоторые из их грузовиков (особенно с дизельными двигателями) были оснащены этой тормозной системой с гидроусилением.С тех пор он стал секретным оружием мастеров по ремонту хот-родов.

Как работают усилители гидравлического тормоза

В вашем автомобиле есть несколько сложных систем, которые позволяют вам управлять, тормозить, увеличивать скорость и запускать двигатель. Целью гидроусилителя было использование системы, уже установленной почти на всех транспортных средствах, для приведения в действие тормозов. Эта система - гидроусилитель руля.

При рулевом управлении давление жидкости в насосе гидроусилителя рулевого управления создается из-за постоянной циркуляции жидкости гидроусилителя рулевого управления.Это гидравлическое давление в системе гидроусилителя тормозов затем сохраняется в области, называемой «аккумулятором». Когда вы нажимаете на тормоз, давление передается от гидроаккумулятора к главному цилиндру транспортного средства через систему гидроусилителя, эффективно останавливая автомобиль.

Как гидравлические усилители тормозов работают лучше, чем вакуумные усилители

Больше контроля

Когда впервые появились вакуумные ускорители, они предоставили производителям автомобилей огромное преимущество.Если вы когда-либо управляли транспортным средством с ручными тормозами, вы знаете, что они не работают даже близко к своим аналогам с механическими тормозами. Вакуумные усилители увеличили тормозное давление примерно до 800-900 фунтов. Однако с гидроусилителями тормозов это число увеличивается более чем вдвое, давая вам от 2000 до 2700 фунтов, в зависимости от системы.

Больше долговечности

Поскольку ваша система работает с гидроусилителем рулевого управления, вы больше не полностью полагаетесь на шланг внутри вакуумной системы, что, если в нем разовьется трещина или течь, может означать полную потерю ваших тормозов с усилителем.Вместо этого, если ваш гидравлический шланг протекает, все, что вам нужно сделать, это добавить больше жидкости для гидроусилителя руля в резервуар, пока вы не отремонтируете или не замените шланг. Кроме того, известно, что гидравлические шланги редко имеют утечки.

Больше надежности

Поскольку в гидравлической тормозной системе используется гидроаккумулятор для хранения созданного давления, когда оно вам нужно, вам не нужно беспокоиться о потере полного контроля над системой, если ваш двигатель или гидроусилитель руля выйдут из строя. Однако с вакуумными усилителями у вас нет этого преимущества.Вместо этого вы полностью полагаетесь на ручной тормоз, если ваш двигатель останавливается, что может быть опасной ситуацией.

Свяжитесь с нашими экспертами в Pirate Jack сегодня, чтобы узнать больше о гидроусилителях тормозов и получить свой тормозной комплект Hydroboost сегодня! Оснащенный всеми необходимыми инструкциями, а также бесплатной дополнительной технической поддержкой, вы можете дать своему старому хот-роду преимущество новых тормозов с усилителем. Просмотрите нашу подборку!

Признаки неисправного или неисправного усилителя гидравлического тормоза

Гидравлические усилители тормозов - это тип усилителя тормозов, который используется во многих дорожных легковых и грузовых автомобилях.Хотя они и не так распространены, как обычные вакуумные усилители тормозов, они служат той же цели, помогая тормозной системе, чтобы уменьшить усилие на педали и облегчить управление тормозами. Они отличаются от вакуумных усилителей тормозов тем, что работают с использованием гидравлического давления для усиления тормозов, а не вакуума двигателя. Усилители работают за счет гидравлического давления, создаваемого насосом гидроусилителя рулевого управления автомобиля или отдельным гидравлическим насосом. Гидравлические усилители тормозов особенно хорошо подходят для автомобилей, оснащенных дизельными двигателями, где в двигателе создается значительно меньшее разрежение и, следовательно, доступ к силовым аксессуарам возможен по сравнению с бензиновыми двигателями.

Выход из строя или неисправность гидроусилителя тормозов может вызвать проблемы с работой тормозов автомобиля, что может стать проблемой для безопасности. Обычно неисправный или неисправный гидроусилитель тормозов вызывает несколько симптомов, которые могут предупредить водителя о проблеме.

1. Пониженное тормозное усилие

Одним из первых симптомов неисправности усилителя тормозов является снижение тормозного усилия. Если есть какие-либо проблемы с усилителем или снижение давления в системе, у транспортного средства может снизиться тормозная мощность.Вы можете заметить, что транспортному средству требуется больше времени, чтобы остановиться, когда задействованы тормоза, и что тормоза не реагируют так быстро, как раньше. Подобные симптомы также могут быть вызваны другими проблемами с тормозной системой автомобиля, поэтому рекомендуется провести надлежащую диагностику, если вы не уверены в проблеме.

2. Педаль тормоза тяжело нажимается

Еще один частый симптом неисправности гидроусилителя тормозов - педаль жесткого тормоза. Если усилитель тормозов выходит из строя, усилитель тормозов будет отключен, и педаль станет трудно нажимать.Для нажатия на жесткую педаль потребуется значительно большее усилие, что приведет к снижению мощности торможения и увеличению усилия на педали.

3. Утечки жидкости

Еще одним признаком неисправности гидроусилителя тормозов автомобиля является утечка жидкости. Если какие-либо уплотнения или шланги, которые являются частью системы гидроусилителя тормозов, изнашиваются или разрываются, из них может вытекать жидкость. В зависимости от серьезности утечки под автомобилем могут образоваться капли или лужи гидравлической жидкости.Любые утечки, присутствующие в системе гидроусилителя тормозов, следует устранять как можно быстрее, поскольку они в конечном итоге поставят под угрозу работу системы, как только уровень жидкости упадет достаточно низко.

Правильно функционирующий гидроусилитель тормозов облегчит работу с тормозами без необходимости прилагать чрезмерные усилия и может вызвать торможение и, следовательно, проблемы с безопасностью автомобиля, когда у него есть проблемы. Если вы подозреваете, что у вашего автомобиля может быть проблема с гидроусилителем тормозов, обратитесь к профессиональному специалисту, например, из YourMechanic, на осмотр автомобиля, чтобы определить, следует ли заменить усилитель.

Как работает гидроусилитель?

Как работает гидроусилитель тормозов?

Бустер работает, вытягивая воздух из камеры бустера с помощью насоса или другого источника вакуума (обычно впускного коллектора двигателя), создавая внутри систему низкого давления. Когда водитель нажимает на педаль тормоза, входной шток усилителя вдвигается, что позволяет атмосферному давлению попасть в усилитель.

Что делает Hydroboost?

В системах гидроусилителя используется гидравлическое давление от насоса гидроусилителя рулевого управления для усиления усилия на педали тормоза.Жидкость под давлением также течет через гидроусилитель к рулевому механизму, обеспечивая усилитель рулевого управления. Когда тормоза и рулевое управление не работают, давление составляет от 150 до 200 фунтов на квадратный дюйм.

Как узнать, неисправен ли мой гидроусилитель тормозов?

Обычно неисправный или неисправный гидроусилитель тормозов вызывает несколько симптомов, которые могут предупредить водителя о проблеме. Пониженная тормозная мощность. Одним из первых симптомов неисправности усилителя тормозов является снижение тормозного усилия. Педаль тормоза нажимается с трудом.Утечки жидкости.

Каковы симптомы плохого Hydroboost?

Каковы признаки неисправного усилителя тормозов? Педаль жесткого тормоза. Педаль жесткого тормоза - самый распространенный признак неисправного усилителя тормозов. Увеличенный тормозной путь. Шипящий шум. Утечки жидкости. Световые сигнальные лампы с подсветкой. Усилитель тормозов с вакуумным приводом. Усилитель тормозов с гидроусилителем. Электронный усилитель тормозов в сборе.

В чем преимущество гидроусилителя тормозов?

Больше надежности. Поскольку в гидравлической тормозной системе используется гидроаккумулятор для хранения созданного давления, когда оно вам нужно, вам не нужно беспокоиться о потере полного контроля над системой, если ваш двигатель или гидроусилитель руля выйдут из строя.

Как узнать, неисправен ли мой усилитель тормозов или главный цилиндр?

Признаки неисправности усилителя тормозов или главного цилиндра Светящаяся сигнальная лампа тормоза на консоли. Утечка тормозной жидкости. Недостаточное тормозное давление или жесткие тормоза. Губчатые тормоза или проседание педали тормоза. Двигатель пропускает зажигание или глохнет при включении тормозов.

Влияет ли Hydroboost на рулевое управление?

Отказ в системе рулевого управления с гидроусилителем, например обрыв шланга, обрыв приводного ремня насоса рулевого управления с гидроусилителем или отказ насоса, может привести к потере давления как в гидроусилителе, так и в рулевом механизме.Гидроусилитель использует гидроаккумулятор высокого давления для хранения жидкости гидроусилителя рулевого управления под давлением в случае неисправности.

Как узнать, есть ли у меня наддув или гидробуст?

Основное отличие - это большой бустер на задней панели для вакуума или линии гидроусилителя рулевого управления в гидросистеме.

Вы должны удалить воздух из Hydroboost?

Тормозные системы с гидроусилителем прокачиваются самостоятельно, если в системе нет других проблем. Нормальные условия движения удаляют воздух, который остается в системе, если компоненты установлены правильно и в системе нет ограничений по потоку.

Что делать при обнаружении неисправности гидроусилителя?

Что делать при обнаружении неисправности гидроусилителя? Его следует заменить.

Как проверить гидроусилитель тормозов?

Осмотрите шланг подачи вакуума к усилителю на предмет перегибов, трещин или других повреждений. Проверить вакуум в двигателе на холостом ходу с помощью вакуумметра. Чтобы проверить работу усилителя после того, как резерв будет исчерпан, удерживайте умеренное нажатие на педали тормоза и запустите двигатель.Если бустер работает правильно, педаль немного упадет.

Почему при нажатии на педаль тормоза звучит как воздух?

Шипение. Шипение - это обычно утечка воздуха из усилителя тормозов. Возможна утечка в вакуумной магистрали, диафрагме усилителя или главном цилиндре. Небольшая утечка может вызвать шипение при нажатии на педаль тормоза или отпускании.

Как удалить воздух из Hydroboost?

МЕДЛЕННО поверните рулевое колесо вправо на полдюйма от центра, а затем влево на полдюйма от центра.Продолжайте делать это МЕДЛЕННО увеличивая угол поворота колеса на полдюйма за раз, пока вы не собираетесь заблокировать его. Этот процесс должен занять не менее получаса.

Как узнать, есть ли у вас Hydroboost?

Проседание педали при запуске двигателя является результатом повышения давления в силовой камере. Когда в системе гидроусилителя рулевого управления будет достигнуто полное давление, педаль оттолкнется от давления вашей ноги. Этот тест позволит только проверить, работают ли насос, гидроусилитель и резерв.

Как промыть систему Hydroboost?

Запустите грузовик, стоя на стоянке, медленно нажмите педаль тормоза до упора и удерживайте ее. Затем поверните рулевое колесо на 1/4 оборота по часовой стрелке, обратно в центр, затем на 1/4 оборота против часовой стрелки, затем обратно в центр. Медленно отпустите тормоз, снова включите и снова поверните рулевое колесо.

Гидроусилитель тормозов - система Power Brake

Хотите лучшие тормоза? Это похоже на один из тех глупых вопросов, которые вы слышите в телевизионных рекламных роликах, которые следует задавать с вопросом: «Вы хотите жить дольше?» и «Любите ли вы сирот?» Кто, черт возьми, скажет «нет»? Уж точно не я.Конечно, мы хотим жить дольше, любя детей-сирот и имея лучшие тормоза. И хотя мы не являемся экспертами в вопросах долголетия или ухода за детьми, мы можем рассказать вам немного о том, как улучшить тормоза, теперь, когда мы узнали немного больше от службы Power Brake Service (PBS).

Поскольку мы думаем, что вы сами можете понять, почему вам нужны более эффективные тормоза, мы просто собираемся сразу погрузиться в то, насколько легко для большинства автомобилей, работающих на бензине, их улучшить.

В большинстве автомобилей с бензиновым двигателем используется вакуумный усилитель тормозов для создания большего усилия (увеличения давления) в тормозной системе с усилителем.Если вы когда-либо водили автомобиль без механических тормозов, вы знаете, насколько усовершенствована тормозная система с усилителем. Вакуумный усилитель тормозов подходит для большинства транспортных средств, но для тяжелых грузовиков и транспортных средств, которые не создают достаточного вакуума для усилителя тормозов, производители транспортных средств часто выбирают тормоза с гидроусилителем.

Гидравлические тормоза Hydroboost работают с использованием давления гидравлической жидкости (поступающего от насоса гидроусилителя рулевого управления), чтобы «увеличить» усилие на тормозную жидкость главного цилиндра и, следовательно, прикладывать большее усилие к тормозным суппортам (и, следовательно, большее усилие на роторы с тормозом). колодки).

И гидроусилитель, и вакуумный усилитель представляют собой силовые тормозные системы, которые увеличивают усилие, которое вы можете задействовать при нажатии на педаль тормоза, но гидроусиление может создать большее усилие, чем вакуумная система, и без использования вакуума двигателя.

Нам действительно не оставалось ничего другого, кроме как перейти на гидроусилители тормозов после установки кривого распредвала на двигатель V-8. Вакуума, создаваемого двигателем на холостом ходу, было недостаточно для надлежащего питания вакуумного усилителя тормозов, и тормоза в грузовике стали хуже.После разговора с PBS мы поняли, что все наши проблемы могут быть решены путем замены тормозной системы с гидроусилителем на оригинальную вакуумную систему, которая входила в комплект поставки этого конкретного грузовика.

Как теперь тормозит грузовик?

Отличие новой системы гидроусиления PBS было сразу заметно - и огромно. Грузовик остановился намного быстрее, чем раньше, и с большей управляемостью. Вдобавок ко всему, грузовик теперь держит себя на крутых спусках при движении по бездорожью.У грузовика огромное улучшение торможения.

Какой недостаток мы видим? С системой гидроусилителя вы теперь откачиваете насос гидроусилителя рулевого управления для гидроусилителя, встроенного в насос гидроусилителя рулевого управления и рулевого механизма с гидроусилителем. Система гидроусилителя работает исключительно от насоса рулевого управления с гидроусилителем, который приводит в действие рулевую коробку и тормоза. Теоретически он всегда должен работать без проблем, но если у вас плохо работает насос гидроусилителя руля, вам обязательно следует обновить его, прежде чем добавлять систему гидроусилителя.Если вы думаете о добавлении высокопроизводительного вторичного насоса рулевого управления с гидроусилителем, это тоже не повредит.

Просмотреть все 6 фото

Что такое усилитель тормозов?

Усилитель тормозов - это устройство, которое увеличивает усилие, прилагаемое от педали тормоза к главному цилиндру. Усилитель - это то, что отличает тормозную систему с усилителем от ручной.

Самый распространенный тип усилителя тормозов использует вакуум двигателя. Однако также доступны гидроусилители.В них используется давление жидкости, создаваемое насосом гидроусилителя рулевого управления. В некоторых автомобилях также используется усилитель тормозов с электрическим приводом.

Как это работает?

Вакуумный усилитель обычно устанавливается на противопожарной перегородке в моторном отсеке. Он имеет камеру, разделенную пополам диафрагмой. Камера подключена к источнику вакуума, обычно к впускному коллектору. Он также имеет вал с клапанами, проходящими через центр.

Педаль тормоза соединена с одной стороной усилителя. Главный цилиндр установлен с другой стороны.

Перед тем, как нажать педаль тормоза, на обе стороны диафрагмы подается вакуум.

При нажатии на педаль:

  1. Вал перемещается вперед и открывает клапан в задней части камеры.
  2. Атмосферное давление входит в половину камеры.
    1. Другая половина камеры все еще находится под вакуумом.
  3. Разница в давлении еще больше перемещает вал вперед.
  4. Затем вал нажимает на шток главного цилиндра.

Когда вы отпускаете педаль, пружина возвращает вал в исходную точку. Это также вернет клапаны в их исходные точки. Затем вакуум выравнивается с обеих сторон диафрагмы.

Как это влияет на производительность?

Усилитель тормозов сильнее давит на шток главного цилиндра. Во многих случаях это может добавить 200-300 фунтов. силы. Однако фактическая сила зависит от:

  • Размер диафрагмы
  • Величина приложенного вакуума
  • Атмосферное давление в воздухе

Дополнительная сила помогает создать высокое давление, необходимое в тормозной системе, без увеличения усилия, прилагаемого к педали.Это упрощает остановку и делает вождение более приятным.

ID ответа 5293 | Опубликовано 23.06.2020 08:10 | Обновлено 25.08.2020 14:58

как они могут улучшить конструкцию вашей системы

Поршневые усилители гидравлического давления создают более высокое давление из гидравлического источника низкого давления, помогая экономить энергию, затраты и пространство.

Андерс Левинсен, менеджер по продажам и маркетингу, ScanWill

Гидравлические усилители давления от Scan Will доступны во многих размерах, давлениях и для различных требований монтажа.

Усилители гидравлического давления, иногда называемые усилителями гидравлического давления, создают более высокое давление от источника гидравлической энергии низкого давления. Они всегда работают от насоса, который работает с заданным давлением, и благодаря этому усилитель просто создает более высокое выходное давление. Чаще всего они используются в гидравлических силовых агрегатах, но изначально они зародились в производстве оснастки для станков с ЧПУ.

Как работают усилители возвратно-поступательного движения
Эти устройства основаны на принципе дифференциального поршня, где поршень большего диаметра толкает поршень меньшего диаметра, таким образом увеличивая давление до коэффициента, равного соотношению: Площадь большего диаметра, деленная на площадь меньшего диаметра .Давление на выходе всегда будет пропорционально подаваемому давлению. Движение поршней усилителя регулируется внутренними клапанами, а скорость поршня может достигать 20 Гц при увеличении давления. В этот момент интенсификатор непрерывно подает поток на сторону высокого давления. Когда достигается конечное давление, движение поршня прекращается. В случае падения давления на стороне высокого давления усилитель автоматически начнет работать для поддержания давления.

Конструкция и давление

Усилитель гидравлического давления для фланцевых креплений

Конструкция усилителей очень компактна, и они очень просты в установке.Они предлагаются в виде линейных моделей, которые подходят для стандартных трубных хомутов, используемых в промышленности, в виде моделей с фланцем, в качестве моделей cetop и в качестве усилителей картриджного типа. Несмотря на компактную конструкцию, в усилители встроены все необходимые обратные клапаны высокого давления.
В зависимости от модели усилителя, они могут использоваться для потоков от 0,3 до 21 галлона в минуту. Если они встроены в байпас, они могут использоваться в системах с очень высоким расходом. Чаще всего они используются в системах для создания конечного давления от 1000 до 7300 фунтов на квадратный дюйм.Некоторые модели достигают конечного давления от 20 000 до 60 000 фунтов на кв. Дюйм

Где используются интенсификаторы
Наиболее известным решением для достижения высокого давления является создание силового агрегата или HPU, в котором насос будет создавать необходимое высокое давление. В этом решении вся система должна быть рассчитана на высокое давление. В качестве альтернативы вы можете добавить усилитель в существующую или новую систему, рассчитанную на более низкое давление, и получить более высокое давление именно там, где это необходимо, и в то же время сэкономить энергию и пространство.

Важно помнить, что при использовании интенсификаторов у вас изначально будет полный поток насоса, подаваемый на сторону высокого давления, например переместить шток цилиндра в нужное положение. После того, как давление в насосе будет достигнуто, автоматически сработает усилитель и повысит давление в цилиндре до необходимого более высокого давления.

Усилитель гидравлического давления для силовых агрегатов высокого давления до 3000 бар / 43500 фунтов на кв. Дюйм

В типичном применении, например, при работе с зажимным цилиндром, усилитель устанавливается между гидрораспределителем и цилиндром.Подключение P-порта усилителя к насосу и T-образного отверстия к резервуару позволяет полному потоку насоса проходить прямо через встроенные обратные клапаны в усилителе, а шток цилиндра перемещается в положение со скоростью насоса. Когда цилиндр переместился в нужное положение и внутри цилиндра установилось давление насоса, усилитель автоматически увеличивает давление до необходимого конечного давления. Поскольку цилиндр теперь заполнен маслом, повышение давления происходит быстро, обычно в течение нескольких секунд.В этой ситуации усилитель автоматически поддерживает давление. Чтобы перевернуть шток цилиндра, на стороне насоса активируется направленный клапан, который подключает давление насоса к Т-образному отверстию усилителя, а Р-порт подключается к резервуару. Это подает управляющий сигнал на встроенный пилотный обратный клапан (сбросной клапан или POV), который открывается и создает прямой проход из цилиндра через усилитель и обратно в резервуар.

Усилитель гидравлического давления для интеграции Cetop DO3 / NG6

Усилители

могут работать с любым типом жидкости, используемой в стандартных гидравлических компонентах, включая агрессивные жидкости, такие как Skydrol.Они не могут работать с газами.

Определение усилителя гидравлического давления
При выборе усилителя гидравлического давления необходимо учитывать четыре параметра:

  1. Какое фактическое требуемое выходное давление необходимо в фунтах на квадратный дюйм?
  2. Какой расход на входе в галлонах в минуту?
  3. Какое давление питания?
  4. Как мы собираемся монтировать усилитель (фланец, кронштейны, хомут и т. Д.)? Как он будет встроен в вашу гидравлическую систему?

Зачем нужен усилитель

Характеристики

  • Низкое рабочее давление в системе
  • Использовать существующий установленный источник питания
  • Используйте стандартные трубки, шланги и клапаны
  • Легко разместить там, где это необходимо
  • Нет необходимости в дополнительных трубках или специальных деталях
  • Полный поток доступен при давлении насоса
  • Использовать существующее оборудование для новой задачи

Преимущества

  • Более высокое давление именно там, где необходимо
  • Повышенное давление от источника питания низкого давления
  • Подача низкого давления к усилителю
  • Интенсификаторы - компактные решения
  • Усилитель, установленный непосредственно на цилиндр
  • Встроенный перепускной клапан и POV

Льготы

  • Экономия энергии для всей системы
  • Нет необходимости в дорогостоящих компонентах мощности
  • Меньше затрат на всю систему и выше безопасность
  • Экономия затрат на установку
  • Экономия затрат и места за счет установки
  • Быстрая работа до достижения высокого давления

ScanWill Fluid Power ApS / IC-Fluid Power Inc.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
