Содержание

Как правильно пользоваться динамометрическим ключом? Использование, применение и затягивание динамометрическим ключом

Сегодня динамометрический ключ является одним из самых распространенных приспособлений в сфере ремонта различной техники. Для чего предназначен динамометрический ключ? Инструмент нужен для того, чтобы передать на крепеж необходимое усилие, которое обеспечивает надежную фиксацию скрепляемых деталей. Несмотря на то, что это приспособление применяется уже около 100 лет в различных сферах деятельности, где встречаются резьбовые соединения, у некоторых возникает вопрос, как же правильно пользоваться динамометрическим ключом.



Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:

  • Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
  • Применять только стандартные или высокие безударные торцевые насадки;
  • Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т. е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
  • Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
  • Не рекомендуется бросать или стучать по инструменту;
  • Если ключ был только купленили давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
  • После работы ключ лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
  • После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
  • Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.

Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей, их особенности, преимущества и недостатки.

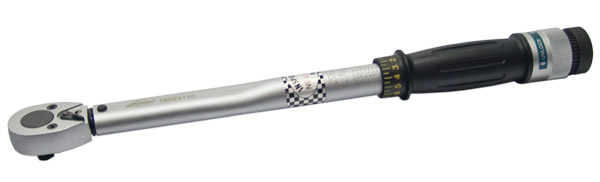

Как пользоваться динамометрическим ключом щелчкового типа?

Данный вид ключей является самым распространенным и популярным инструментом среди профессионалов и любителей. Во время работы не нужно контролировать значения усилия. Принцип работы динамометрического ключа заключается в следующем: при достижении заранее выставленного значения силы, ключ издаст щелчок, который означает о завершении работы и инструмент, проскальзывая, не будет передавать на крепеж большее усилие, чем было установлено на шкалах инструмента.

Для того, чтобы правильно пользоваться динамометрическим ключом щелчкового типа необходимо знать, как выставляется нужное значение с помощью основной и вспомогательной шкалы.

Руководство по эксплуатации динамометрического ключа щелчкового типа:


  1. Раскрутить стопорную гайку внизу рукоятки ключа;
  2. Выставить значение нагрузки на основной вертикальной шкале с помощью вращающейся рукояти. И если необходимо, то нужно выставить значение крутящего момента на дополнительной круговой шкале внизу ручки, чтобы получить требуемое значение силы. Получается, что значение складываются с обеих шкал, фиксируя итоговое усилие;
  3. Закручиваем стопорную гайку внизу рукоятки ключа, чтобы зафиксировать выставленное усилие;

Теперь Вы знаете, как выставить момент затяжки на динамометрическом ключе. В зависимости от варианта ключа, шкалы могут иметь определенные отличия, например, различные цены делений, вид исполнения шкал или обозначение усилия в различных системах измерений (Н/м, Кг/м или в Футофунты lbf/ft). В каталоге AIST представлены различные щелчковые предельные ключи.




Закручивать резьбовое соединение необходимо до характерного звука ключа, который оповещает о достижении выставленного усилия. При щелчке сработает специальный фиксатор механизма ключа, который не даст передать на крепеж большее усилие, чем был выставлено на инструменте. После окончания работ необходимо выставить ключ на минимальное значение диапазона крутящего момента и закрутить фиксатор ключа.


Предлагаем посмотреть видео инструкцию: “Как пользоваться щелчковым динамометрическим ключом”




Подобные модели динамометрических ключей для автомобиля являются самыми востребованными на рынке. Имея небольшую стоимость инструмент удобен в работе, обеспечивает необходимую точность и прост в использовании.

Динамометрический ключ стрелочный: как пользоваться правильно?


В отличие от предыдущего вида инструмента, стрелочный ключ не имеет возможности выставить усилие заранее. Начало контролируемого диапазона динамометрических ключей от 0 Нм, поэтому значение прилагаемого усилия необходимо контролировать во время работы, что может показаться не очень удобным, особенно в труднодоступных местах. При этом точность измерений оставляет желать лучшего, так как можно приложить к крепежу большее усилие, поэтому при работе необходимо соблюдать крайнюю осторожность.

Как работает динамометрический ключ данного вида? Принцип действия довольно прост. Во время работы на определенный угол смещается рукоятка со шкалой значений, а указатель остается неподвижным.

Перед тем как пользоваться динамометрическим ключом подобного исполнения, необходимо изучить значения измерений шкалы и определить то положение указателя, при котором необходимо закончить работу.

Шкала ключа может иметь различные значения измерений усилия. Это могут быть не только привычные Н/м, но и Кг/м или в Футофунты (lbf/ft), поэтому перед затяжкой необходимо точно определить, на каком значении шкалы необходимо закончить прикладывать усилие.

  • 1 Кг/м ~ 10 Н/м;
  • 1 Кг/м ~ 7,2 lbf/ft (Футофунты).

Как пользоваться динамометрическим ключом со стрелкой:

  1. Точно определить необходимое значение на шкале;
  2. Плавно, без резких движений производить затягивание резьбового соединения, контролируя показания указателя по шкале;
  3. Закончить работу при достижении необходимого усилия.

После просмотра видео станет понятно, как правильно пользоваться стрелочным динамометрическим ключом.


Первые два варианта инструмента относятся к шкальным динамометрическим ключам. В первом случае усилие устанавливается с помощью шкал, а во втором - контролируется по шкале.


Как затягивать цифровым динамометрическим ключом?




Подобный вид инструмента похож на предельный ключ, только вместо пружинного механизма, цифровой ключ использует электронную “начинку”, благодаря которой измеряется усилие. Принцип работы электронного динамометрического ключа: необходимое значение выставляется также заранее, а при его достижении ключ издает звуковой сигнал, оповещающий о завершении работы. На цифровом дисплее можно контролировать изменения прилагаемого усилия в конкретную точку времени.




Вся номенклатура данного инструмента является измерительными приборами, поэтому ключи требуют бережного хранения и должны использоваться строго по назначению.

Перед приобретением инструмента рекомендуем ознакомиться с материалом - Рекомендации по выбору динамометрических ключей

Как пользоваться динамометрическим ключом

Динамометрический ключ - точный инструмент, обеспечивающий нужный момент затяжки крепежа. Даже при внешнем сходстве большинства “динамиков” с обычной трещоткой, не следует забывать об их различиях. Как и любой сложный измерительный механизм, он требует соблюдения определенных правил эксплуатации и хранения.

Пошаговая инструкция, как выставить динамометрический ключ

Большинство моделей на нашем рынке - щелчковые. Также их называют аналоговыми, механическими или предельного типа. Рассмотрим, как пользоваться динамометрическим ключом щелчкового типа:

  1. Разблокируйте фиксатор. Чаще всего он находится в нижней части рукоятки. Попытка установить момент с заблокированным фиксатором чревата поломкой механизма.
  2. Шкала динамометрического ключа состоит из верхней и нижней половин. Сначала установите ближайшее значение требуемого момента по основной шкале.
  3. Затем установите точное значение по дополнительной шкале.
  4. Зафиксируйте положение. Не активированный фиксатор приводит к сбою установок, соединение будет затянуто неправильно.
  5. Выполните затяжку соединения до щелчка. Направляйте усилие перпендикулярно рукоятке вдоль плоскости вращения.
  6. После срабатывания необходимый момент затяжки достигнут, никаких дальнейших усилий к крепежу прилагать не следует.
  7. По окончании работ по затяжке соединений выставьте основную и дополнительную шкалы на “0”. Храните инструмент только в таком состоянии.

Обо всех тонкостях эксплуатации смотрите: как пользоваться динамометрическим ключом видео

Как пользоваться индикаторным ключом?

Работать электронным инструментом проще. Просто выберите систему измерений и выставьте нужный момент на цифровом табло. При достижении установленного момента загорится световой индикатор, а зуммер издаст громкий звуковой сигнал.

Как работать динамометрическим ключом?

Несколько рекомендаций, которые повысят точность измерений:

Держите ключ посередине рукоятки. Некоторые пользователи считают, что измерительный механизм расположен в головке. Это неверно, в головку установлен обычный трещоточный механизм с храповиком. Неважно, работаете вы механическим или электронным инструментом, вся “магия” сосредоточена в рычаге. Когда вы держитесь за рукоять, усилие распределяется более равномерно. Существуют модели, где положение хвата не играет роли, и производитель всегда это указывает. Они считаются “роллс-ройсами”, стоят дороже и используются на сложных объектах, где не всегда удобно держать ключ за рукоять.

Работайте плавно и медленно. При быстрой затяжке шум цеха или проходящей рядом автострады, работающий компрессор или даже слишком громкая музыка могут заглушить щелчок. А, работая при низких температурах в рукавице или перчатке, легко пропустить момент срабатывания “на руку”.

Затягивайте в определенном интервале. Лучшее восприятие щелчка и высокая точность измерений достигается в интервале 40-80% нагрузочной способности (заявленного диапазона) ключа.

Следите за единицами измерения. Большинство ключей на отечественном рынке измеряют момент в Ньютонах на метр (Нм). Но в документации к ряду британских или американских иномарок бывают указаны экзотические “фунты на дюйм”. Выход №1 - пользоваться электронными ключами, где можно сменить систему единиц. Выход №2 - перевести lb·ft в Нм с помощью онлайн-конвертера или пересчитав самостоятельно. Подсказка: 1lb·ft = 1,4Нм.


Не используйте ключ для срыва крепежа! Для срыва требуется намного большее усилие. Даже для гайки или болта в нормальном состоянии, не говоря уже о ржавых “прикипевших”. И это усилие часто превосходит заявленный максимальный момент инструмента.

Динамометрический ключ! - Статьи - Официальный дистрибьютор. Профессиональный слесарный инструмент Kamasa Tools

Динамометрический ключ



            Эcли Вы никогда не работали с динамометрическим ключом, и не знаете что это и зачем он нужен. То эта статья именно для Вас.  В первую очередь, зачем нужен такой ключ?  Необходим он для закручивания резьбовых соединений  с определенным  усилием, так называемым моментом силы или моментом затяжки.  Единицей измерения для момента силы является ньютон-метр, рус. Нм,  англ. Nm.
            Так вот в технических данных по обслуживанию автомобиля  или другого технического агрегата, предоставляются данные, с какой силой должно затягиваться то или иное резьбовое соединение, даже колеса у автомобиля должны быть затянуты под определенным усилием.   И чтобы гайки были затянуты правильно, и не было недотяжек и перетяжек, не срывалась резьба, и не было разболтанных, негерметичных соединений,  а автомобиль работал исправно, необходимо соблюдать все рекомендации по облуживанию техники.  И в решении данной задачи надежным помощником станет динамометрический ключ.
            Динамометрический ключ внешне похож на трещотку, с основным отличием –  это наличие у него шкалы,  по которой определяется прикладываемое ключом усилие  на гайку.
            Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть  высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”. Последний вариант один из самых распространенных и не дорогостоящих. Поэтому такой ключ мы и рассмотрим более детально.
            Ключ в своем основание имеет вращающуюся рукоятку, на которой высечена вспомогательная шкала от 0 до 14 и нанесенную на недвижимой части ключа основную шкалу.   Динамометрические ключи охватывают, ограниченный  диапазон  усилий.  Например от 5 до 25 Нм.,  от  70 до 350 Нм. и т.д.  Вот эта основная шкала и отображает, в каком диапазоне работает ключ.
            Например, необходимо закрутить гайку с усилием в 100 Nm, берем ключ, который работает в диапазоне от 40 до 210 ньютон-метр,  и накручиваем в основание ключа  движимую рукоятку, которая при закручивании будет двигаться по недвижимой шкале ключа. Когда движимая рукоятка дойдет до отметки  98 на основной шкале ключа, останавливаемся. Но это будет только 98 Nm, что бы достигнуть 100нм, ориентируемся на дополнительную шкалу на вращающейся ручке, нужно будет прокрутить ручку еще до отметки 2 на второй дополнительной шкале.  В суме 98+2 получим 100Нм.


            Дальше на ключ нужно надеть торцевую головку необходимого размера, и начать закручивать гайку. При достижении усилия в 100 Nm,  Ваш ключ издаст характерный щелчок,  он будет даже больше прочувствован Вашей рукой, нежели воспринят на слух. Это будет означать, что необходимое усилие достигнуто, и затягивание нужно остановить. Если кого-то интересует, что же будет происходить с ключом дальше, если не остановиться, отвечу, ничего, он будет щелкать каждый раз при затяжке и работать как обычный вороток, продолжая закручивать  вашу гайку все сильней и сильней. Но зачем тогда покупать динамометрический ключ?
            Не используйте динамометрический ключ как обычный вороток, если хотите, что бы он прослужил долго, ведь износ инструмента никто не отменял. И самое главное после работы всегда откручивайте ручку назад  в нулевое положение. Так как внутри ключа есть пружина, которая сжимается при затяжке, и если оставить ее на долгое время в сжатом статическом положении то она будет терять свои свойства, что приведет к увеличению погрешности при работе.  К слову о погрешности, рекомендуется периодически проводить поверку ключей, ведь нужно быть уверенным, что ключ фиксирует именно то усилие, которое Вам необходимо.  Предупреждаю что количество предприятий производящих такую поверку ограничено, а у государственных служб, такой сервис  дорогостоящий.
            Размер динамометрических ключей в зависимости от диапазона, в котором они работают, может варьироваться от не больших с посадочным квадратом в ¼ до огромных с посадочным квадратом в ¾ . Но бывают ситуации когда усилие с которым нужно затянуть резьбовое соединение превышает  максимально допустимое значение затяжки самого мощного ключа доступного в продаже! Тогда Вам может пригодиться инструмент – мультипликатор. Эторедуктор-усилитель, который с помощью систем шестеренок увеличивает усилие ровно в три раза. Если в мультипликатор вы вставите ключ и выставите усилие в 800 Нм, то при щелчке ключа мультипликатор будет уже выдавать 2400 Нм.

Динамометрические ключи бывают нескольких типов :

1)      стрелочные ( характеризуются невысокой ценой и наибольшей погрешностью в измерениях, порядка 6 %– 8 %, за исключением профессиональных моделей индикаторного типа). Подходят для работ не требующих высокой точности при затяжке резьбовых соединений.

2)      Предельного типа (щелчковые) - находятся в среднем ценовом диапазоне, имеют небольшую погрешность (около 4%), большинство из них проходит тарировку на заводе и имеют вложенный сертификат калибровки. Динамометрические ключи предельного типа являются самыми универсальными и часто используемыми как профессиональными работниками СТО, так и любителями.

3)      Динамометрические ключи с цифровой индикацией момента затяжки, являются самыми дорогими, но при этом и самыми точными. Чаще всего используются либо на производстве, либо на СТО. Погрешность составляет около 1%. Имеют функцию выгрузки данных в Excel, функцию программирования последовательности задач и многие другие.

СТРЕЛОЧНЫЙ

Самый недорогой вариант. Внешне похож на трещотку. К телу ключа прикреплена шкала (1)и стрелка (2) . При затягивании стрелка остается на месте, а шкала смещается.

Индикаторного типа – менее удобны в применении (за исключением профессиональных моделей).

Динамометрический ключ ПРЕДЕЛЬНОГО ТИПА

Данные динамометрические ключи имеют ограниченный диапазон действия, разные размеры и разные посадочные квадраты под головки.  Соответственно при выборе ключа придется это учитывать. Приблизительные значения выглядят так:

от 0,5 кг/м до 2,5 кг/м - квадрат 1/4»

от 1,9 кг/м до 11 кг/м - квадрат 3/8»

от 4,2 кг/м до 21 кг/м - квадрат 1/2»

от 7 кг/м до 35 кг/м - квадрат 1/2»

от 8 кг/м до 40 кг/м - квадрат 3/4»

от 10 кг/м до 70 кг/м - квадрат 3/4»

от 14 кг/м до 200 кг/м - квадрат 1»

Чаще всего усилие на шкале ключа указывается в Ньтонометрах Nm

10 Nm приблизительно = 1 кг/м. Приблизительные моменты затяжки для резьбовых соединений вы можете посмотреть здесь.  Не желательно использовать ключ на крайних значениях рабочего диапазона.

Порядок работы с таким ключом следующий. Отпускаем стопорную гайку(1) На теле ключа нанесена шкала Nm(2), а на вращающейся рукоятке нанесена цифровая шкала(3). При вращении рукоятки нулевая риска шкалы(3) должна совпасть с риской на теле ключа (2), что и будет выставленным предельным моментом затяжки Nm. Далее вращая рукоятку по часовой стрелке вы прибавляете цифровые значения шкалы (3) к первому выставленному значению до следующего совпадения с нулевой риской. Выставив необходимое усилие, зафиксируйте стопорную гайку и начинайте затяжку. При достижении выставленного усилия раздается громкий щелчок. После этого вращение необходимо прекратить.

Динамометрический ключ предельного типа с масштабированным окном

 Немного дороже по цене, но намного удобнее в использовании. Рукоятка вращается намного легче, стопорная гайка фиксируется щелчком, а не закручиванием и выставленное значение вы видите в готовом виде. ( не надо прибавлять значения к нулевому, как в первом варианте.)

Большинство динамометрических ключей, работают только на затяжку резьбовых соединений с правой резьбой (по часовой стрелке), но есть и исключения, например ключ (с проскальзывающим квадратом)

Электронный динамометрический ключ.

При ремонте современного автомобиля, достаточно трудно обойтись без динамометрического ключа от Kamasa Tools, даже затяжка легкосплавного литого диска, требует фиксированной затяжки. ( при привышении усилия, диск может просто треснуть). Мы рассказали Вам об основных видах динамометрических ключей. Выбор остается за Вами. Очень надеемся, что эта информация окажется Вам полезной.



Размещено: 28.09.2012

Как пользоваться динамометрическим ключом, видео, советы

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

  • Тип индикации.
  • Предельная величина допустимого усилия.
  • Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

  • С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
  • С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Как пользоваться динамометрическим ключом – инструкции с примерами

Динамометрический ключ представляет собой специальный инструмент, устройство, с помощью которого происходит затягивание болтов и гаек различных узлов и механизмов с требуемым моментом силы. Измеряется такое усилие в Ньютон-метрах (Н·м). Для обеспечения надежной, точной и безотказной работы большинство современных механизмов должно быть собрано с максимальной точностью.

Отклонение дозированного усилия затяжки может негативно сказаться, как на качестве работы узла или механизма, так и на его продолжительности эксплуатации. Примечание: Существует достаточно много разновидностей данного инструмента от адаптеров для трещотки до стрелочных и электронных устройств. Технология затягивания болтового соединения отличается в зависимости от конкретного типа инструмента.

В этой статье рассмотрим основные типы ключей, а так же особенности работы с данными инструментами.

Сам инструмент представляет собой стержень с рукояткой на одном конце, и с индикаторным механизмом на другом. На рабочем конце рукоятки устанавливается торцевая головка или присоединительное гнездо для рожковой насадки (гаечной либо накидной насадки).

В ключах предусмотрены индикаторные механизмы и регулировочные, как с предохранителем от перетяжки, так и без них.

Далее рассмотрим разновидности динамометрических ключей, которые чаще всего используются в работе. Часто автомобилисты приобретают именно такой ключ из-за высокой точности измерения, прочности и наличием удобной шкалы с настройкой. Таким ключом невозможно перетянуть резьбу, так как предусмотрен предохранитель.

Главное знать, как правильно работать с изделием данного типа. Суть заключается в необходимости заранее выставить нужное значение максимального усилия (момента затяжки).

Далее производится обычное затягивание соединения (болта или гайки) до тех пор, пока не появится хорошо слышимый щелчок.

Данный звук сигнализирует о достижении требуемого параметра.

Особенности использования ключа

Все ключи, которые приобретаются в магазине, должны иметь подробную инструкцию по применению. Производитель должен указать рекомендации по настройке устройства.

Для того чтобы избежать поломки и в полной мере воспользоваться всеми преимуществами приобретаемого устройства для закручивания крепежных элементов с контролем прилагаемой силы следует уделить внимание на нижеприведенные моменты:

  1. Рекомендуется при приобретении подбирать инструмент так, чтобы требуемое усилие находилось в рекомендуемом диапазоне, ближе к середине. Есть смысл в приобретении универсального устройства, которое подойдет для решения различных задач.
  2. Довольно распространенным вопросом можно назвать то, как проверить динамометрический ключ своими руками. Подобное устройство относится к измерительным, и его следует периодически проверять, корректировать значение получаемых показателей.
  3. Если при эксплуатации превысить максимальное значение прилагаемого усилия, то велика вероятность появления неисправности. Поэтому крайне не рекомендуется превышать максимальный показатель, указываемый производителем в инструкции по применению или нанесенный на шкале измерения.
  4. Многие модели предназначены для бережного использования. Другими словами, удары и другое воздействие может стать причиной появления дефектов корпуса. Именно поэтому после каждого применения рекомендуется проводить осмотр конструкции на предмет появления неисправности. Своевременный ремонт позволяет продлить срок эксплуатации изделия.
  5. Хранить изделие следует в соответствии с рекомендациями производителя.

Что касается самодельного варианта исполнения конструкции, то она менее прихотливая в применении и хранении. Слабым звеном можно назвать весы, которые восприимчивы к ударам и другому небрежному отношению. Именно поэтому после использования самодельного ключа рекомендуется его разобрать и хранить динамометр в защитном контейнере.

Доброго всем! Расскажите пожалуйста или дайте ссылку на сайт — интересует устройство динаметрического ключа с ограничением по щелчку (ключ типа трещётки, рукоять со шкалой). Спасибо.

Сообщите эл.почту кину схемку принципиальную своих ключей (в принципе все в аналоге) но могут быть незначительные отличия.

Могу я много балаболить, в неправде же никто не обвинял.

Спасибо, отправил в личку.

Получил, огромное спасибо.

Сломали мне динамометрический ключ Force, щелчек слышен только при откручивании, разобрал, вроде все целое, единствнное так и не допер за сект чего должен быть щелчек при затяжке. Скиньте плиз схему ключа на [email protected] Заранее благодарен.

А на ifolder можно? Или это информация закрытая, только «для своих»? На всякий случай [email protected] — может, и мне перепадет случайно.

Может, и мне кто-нибудь кинет динамометрическую косточку? [

]( ) [email protected]

Warhamster Пасиб.

Да простое там устройство,система разноплечих рычагов, подпирается пружиной,которая регулирует момент срабатывания.

Вот и весь секрет.

При самостоятельном ремонте или обслуживании транспортного средства требуется использовать достаточно обширный перечень инструментов. Это во многом зависит от того, какие именно задачи необходимо выполнить автовладельцу.

Некоторые узлы собирают сравнительно грубо, то есть требуется максимально прочно затянуть соединения с расчётом на то, что в дальнейшем вы также сможете демонтировать крепёжные элементы. Здесь особой роли не играет, какое конкретно усилие будет прикладываться.

Но есть такие элементы автомобиля, где крайне важно дозировать усилия при затяжке соединительных компонентов. В противном случае это приведёт к поломкам, разгерметизации, утечкам и прочим неприятностям

Причём сильно затянутые соединения не менее опасны, чем не докрученный крепёж. И это важно понимать.

Для решения подобных задач требуется специальный динамометрический ключ. Он бывает нескольких разновидностей, что позволяет подобрать оптимальный вариант инструмента для той или иной ситуации. Если в гаражных условиях обычные автовладельцы предпочитают в основном щелчковые и стрелочные устройства, то для сотрудников автосервиса объективно лучшим решением будет электронный ключ.

Выбрав инструмент, перед началом работ придётся внимательно разобраться в том, как правильно пользоваться динамометрическим ключом. Для этого нужно знать устройство, принцип работы девайса, а также понимать разницу между видами инструментов.

Практическое применение: как правильно пользоваться инструментом

Индикаторные приборы не вызывают сложностей. Вы просто читаете показания, и видите крутящий момент. А вот щелчковый механизм требует привыкания и правильного понимания разметки шкалы. Грубые показания нанесены на неподвижный стержень рукоятки. Точные деления на поворотной части.

На иллюстрации изображены метки в 98 Nm и 2 Nm (на поворотной ручке). Значения складываются: итоговый показатель – 100 Nm. Чтобы протянуть таким динамометрическим ключом болты колес автомобиля (например, значение 120 Nm), необходимо выставить 112 Nm на неподвижной рукоятке и 8 Nm на поворотной части.

Если понять общий принцип, пользоваться инструментом будет удобно.

Существуют различные варианты исполнения разметки: При этом для всех типов рукояток есть общее правило: на торце откручивается стопорное колесико, производится установка значения, после чего крепление механизма снова затягивается. Большинство динамометрических ключей такого типа, устроены еще проще.

Прокручивания трещотки не происходит, вы просто слышите громкий щелчок. Принципиально, это ничего не меняет: просто после характерного звука следует прекратить затяжку.

Моменты затяжки болтов и гаек указываются в инструкциях по ремонту и обслуживанию автомобиля. Таблица не универсальна: крепеж с одинаковой метрической размерностью, на различных узлах может иметь разные показатели.

Даже усилие затяжки колесных болтов на автомобилях одного производителя (собранных на одной платформе) может отличаться. Например, Volkswagen Passat – 120 Nm, а одноплатформенный Volkswagen Sharan – 170 Nm.

Крайне желательно соблюдать заводские установки, иначе можно повредить узлы и детали. Но бывают ситуации, когда информация не доступна. В таких случаях поможет таблица затяжки болтов динамометрическим ключом.

Резьба/шаг мм Класс прочности
4.6 5.8 8.8 10.9 12.9
5/0.8 2,1 3,5 5,5 7,8 9,3
6/1.0 3,6 5,9 9,4 13,4 16,3
8/1.25 8,5 14,4 23,0 31,7 38,4
10/1.5 16,3 27,8 45,1 62,4 75,8
12/1.75 28,8 49,0 77,8 109,4 130,6
14/2.0 46,1 76,8 122,9 173,8 208,3
16/2.0 71,0 118,1 189,1 265,9 319,7
18/2.5 98,9 165,1 264,0 370,6 444,5
20/2.5 138,2 230,4 369,6 519,4 623,0
22/2.5 186,2 311,0 497,3 698,9 839,0
24/3.0 239,0 399,4 638,4 897,6 1075,2
27/3.0 345,6 576,0 922,6 1296,0 1555,2
30/3.5 472,3 786,2 1257,6 1766,4 2121,6
33/3.5 636,5 1056,0 1699,2 2380,8 2860,8
36/4.0 820,8 1363,2 2188,8 3081,6 3696,0
39/4.0 1056,0 1756,8 3955,2 4742,4

Зависимость указана не только от диаметра и шага резьбы. Одна из важных характеристик – класс прочности. Это ограничение связано с так называемой текучестью металла, когда деформация может привести к срыву как минимум резьбы, а как максимум – головки болта (стержня шпильки).

Важно! Указанные в таблице значения, относятся лишь к прочности крепежных элементов.

Использовать этот справочник при монтаже узлов и деталей автомобиля, и тем более колесных дисков – недопустимо! Установленные заводом изготовителем моменты затяжки крепежа, связаны не только с прочностью болтов.

Пострадать может геометрия детали, герметичность прокладки. Изменятся условия работы подшипников, сальников.

Как пользоваться динамометрическим ключом, видео инструкция

Выводы: • Чтобы пользоваться динамометрическим ключом, не обязательно высшее образование. Достаточно понимать величины, в которых измеряется крутящий момент. • Даже самой недорогой модели достаточно для выполнения большинства работ в условиях собственного гаража.

Виды динамометрического ключа

Существует несколько разновидностей инструмента со встроенным динамометром разной степени точности. При его покупке нужно понимать, что это динамометрический ключ, предназначенный для определенного типа работ, и в домашнем гараже он не подойдет для повседневного использования. Бюджетные ходовые модели рекомендуются для быстрой затяжки, сверхточные образцы используют для особо тонких и ответственных операций.

Динамометрические ключи разделяют по следующим признакам:

  1. Предельная величина крутящего усилия.
  2. Тип индикации.
  3. Рекомендуемая область использования.

Электронный динамометрический ключ

Данные модели оснащены жидкокристаллической панелью для отображения величины усилия. Цифровой динамометрический ключ очень удобен в использовании, помимо электронной шкалы в нем имеются светодиоды и звуковой зуммер для сигнализации предельных значений. При нормальной затяжке на шкале горит зеленый огонек. Когда крутящий момент достигает критической отметки, загорается красная сигнальная лампочка. Важнейший плюс такого динамометрического ключа – контроль усилия можно осуществлять с высочайшей точностью до сотых значений.

Стрелочный динамометрический ключ

Для домашнего использования эта разновидность подходит отлично. Данные модели отличаются недорогой стоимостью и простейшей конструкцией. Стрелочная шкала может быть круглой (индикаторный динамометрический ключ) или полукруглой формы с креплением у самой рукоятки (измерительные ключи). При изменении значений шкала с рукояткой отклоняется в обе стороны, а указатель остается на месте неподвижным. В образцах с двумя стрелками одна демонстрирует текущее значение усилия, а вторая – предельную величину.

Минусы стрелочных моделей:

  1. Ключ динамометрический шкальный имеет относительно высокую погрешность (около 6-8%).
  2. Из-за больших габаритов он неудобен для затяжки в труднодоступных местах.
  3. Использование этой модели требует постоянного визуального контроля.

Рожковый динамометрический ключ

Приспособления с накидными головками не всегда удобны в стесненных условиях, в некоторых местах практичнее использовать модели с рожковым зевом. Сравнительно быстро появились образцы универсального типа со сменными насадками обеих разновидностей. Если уже понятно, что это такое динамометрический ключ, то их устройство описывать не требуется. Рожковый инструмент отличается только формой насадки, в остальном его конструкция аналогична.

Щелчковый динамометрический ключ

Погрешность этого инструмента относительно высокая – до 4%. Главное его преимущество – слесарю не требуется визуально контролировать показания на шкале. Достижение предельных значений определяется характерным щелчком, который ощущается рукой и на слух, при внимательной работе сигнал пропустить нельзя. Основная и дополнительная шкала выгравирована непосредственно на рукоятке и корпусе. Приобретать полный набор динамометрических ключей не требуется, для домашнего авто хватает модели средней величины 42-210 Нм.

Нужна ли инструкция к динамометрическому ключу

Определить допустимый диапазон усилий прикладываемых к инструменту, можно даже на глаз. Чем он больше, тем большие усилия сможет выдержать. Рычаги длиной около 50см, как правило, рассчитаны на затягивания гаек с усилием не больше 100Нм. Этого вполне достаточно для большинства работ в автомобильной мастерской. Те, которые равны или больше 70см. выдержат уже до 350 Нм. Но не стоит определять характеристики на глазок. Более точно определить параметры динамометрического ключа позволит инструкция, которая обязательно идёт в комплекте.

Принцип работы с таким инструментом заключается в следующем. Когда необходимо выдерживать определённые усилия при завёртывании гаек или болтов, нужно предварительно выставить эту величину. Это делается при помощи специального механизма, расположенного в рукоятке рычага или рядом с ней. Вы либо накручиваете счётчик, либо перемещаете шкалу до необходимой величины. В случае, когда имеется электронная шкала, нужное усилие выставляется на ней. Если вы не знаете, как пользоваться динамометрическим ключом настоятельно рекомендуется обратиться к инструкции.

После использования инструмента, измерительный механизм необходимо перевести в нулевое положение, поскольку несоблюдение этого правила приведёт к быстрому расслаблению пружины, и как следствие некорректной работе

Также очень важно не использовать ключ в качестве воротка для откручивания чрезмерно затянутых и заржавленных гаек и, конечно же, не рекомендуется применять к нему усилия больше тех, на которые он рассчитан. Соблюдая правила работы и хранения инструмента, вы долго сможете использовать его в работе, не опасаясь появления недопустимых погрешностей

Динамометрический ключ стрелочный: как пользоваться правильно?

В отличие от предыдущего вида инструмента, не имеет возможности выставить усилие заранее. Значения прилагаемого усилия необходимо контролировать во время работы, что может показаться не очень удобным, особенно в труднодоступных местах

При этом точность измерений оставляет желать лучшего, так как можно приложить к крепежу большее усилие, поэтому при работе необходимо соблюдать крайнюю осторожность.

Как работает данного вида? Принцип действия довольно прост. Во время работы на определенный угол смещается рукоятка со значений, а указатель остается неподвижным.

Перед тем как пользоваться подобного исполнения, необходимо изучить значения измерений шкалы и определить то положение указателя, при котором необходимо закончить работу. Шкала может иметь различные значения измерений усилия. Это могут быть не только привычные Н/м, но и Кг/м или в Футофунты (lbf/ft), поэтому перед затяжкой необходимо точно определить, на каком значении шкалы необходимо закончить прикладывать усилие.

  • 1 Кг/м ~ 10 Н/м;
  • 1 Кг/м ~ 7,2 lbf/ft (Футофунты).

Как пользоваться :

  1. Точно определить необходимое значение на шкале;
  2. Плавно, без резких движений производить затягивание резьбового соединения, контролируя показания указателя по шкале;
  3. Закончить работу при достижении необходимого усилия.

После просмотра видео станет понятно, как правильно пользоваться .

Как работать динамометрическим ключом со шкалой

Эcли Вы никогда не работали с динамометрическим ключом, и не знаете что это и зачем он нужен. То эта статья именно для Вас.

В первую очередь, зачем нужен такой ключ? Необходим он для закручивания резьбовых соединений с определенным усилием, так называемым моментом силы или моментом затяжки.

Единицей измерения для момента силы является ньютон-метр, рус.

Нм, англ. Nm. Так вот в технических данных по обслуживанию автомобиля или другого технического агрегата, предоставляются данные, с какой силой должно затягиваться то или иное резьбовое соединение, даже колеса у автомобиля должны быть затянуты под определенным усилием. И чтобы гайки были затянуты правильно, и не было недотяжек и перетяжек, не срывалась резьба, и не было разболтанных, негерметичных соединений, а автомобиль работал исправно, необходимо соблюдать все рекомендации по облуживанию техники.

И в решении данной задачи надежным помощником станет динамометрический ключ.

Динамометрический ключ внешне похож на трещотку, с основным отличием – это наличие у него шкалы, по которой определяется прикладываемое ключом усилие на гайку. Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”. Последний вариант один из самых распространенных и не дорогостоящих.

Поэтому такой ключ мы и рассмотрим более детально. Ключ в своем основание имеет вращающуюся рукоятку, на которой высечена вспомогательная шкала от 0 до 14 и нанесенную на недвижимой части ключа основную шкалу.

Динамометрические ключи охватывают, ограниченный диапазон усилий. Например от 5 до 25 Нм., от 70 до 350 Нм.

и т.д. Вот эта основная шкала и отображает, в каком диапазоне работает ключ. Например, необходимо закрутить гайку с усилием в 100 Nm, берем ключ, который работает в диапазоне от 40 до 210 ньютон-метр, и накручиваем в основание ключа движимую рукоятку, которая при закручивании будет двигаться по недвижимой шкале ключа.

Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:

  • Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
  • Применять только стандартные или высокие безударные торцевые насадки;
  • Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т.е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
  • Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
  • Не рекомендуется бросать или стучать по инструменту;
  • Если ключ был только куплен или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
  • После работы ключ лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
  • После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
  • Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.

Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей , их особенности, преимущества и недостатки.

Список источников

  • www.aist-tools.ru
  • womanadvice.ru
  • stanok.guru
  • obinstrumente.ru
  • papamaster.su
  • spbux.ru
  • master-kleit.ru
  • autobryansk.info

Поделитесь с друзьями!

Динамометрический ключ стрелочный как пользоваться

Главная » Разное » Динамометрический ключ стрелочный как пользоваться

Как правильно пользоваться динамометрическим ключом? Использование, применение и затягивание динамометрическим ключом

Сегодня динамометрический ключ является одним из самых распространенных приспособлений в сфере ремонта различной техники. Для чего предназначен динамометрический ключ? Инструмент нужен для того, чтобы передать на крепеж необходимое усилие, которое обеспечивает надежную фиксацию скрепляемых деталей. Несмотря на то, что это приспособление применяется уже около 100 лет в различных сферах деятельности, где встречаются резьбовые соединения, у некоторых возникает вопрос, как же правильно пользоваться динамометрическим ключом.


Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:

  • Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
  • Применять только стандартные или высокие безударные торцевые насадки;
  • Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т.е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
  • Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
  • Не рекомендуется бросать или стучать по инструменту;
  • Если ключ был только куплен или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
  • После работы ключ лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
  • После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
  • Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.

Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей, их особенности, преимущества и недостатки.


Как пользоваться динамометрическим ключом щелчкового типа?

Данный вид ключей является самым распространенным и популярным инструментом среди профессионалов и любителей. Во время работы не нужно контролировать значения усилия. Принцип работы динамометрического ключа заключается в следующем: при достижении заранее выставленного значения силы, ключ издаст щелчок, который означает о завершении работы и инструмент, проскальзывая, не будет передавать на крепеж большее усилие, чем было установлено на шкалах инструмента.

Для того, чтобы правильно пользоваться динамометрическим ключом щелчкового типа необходимо знать, как выставляется нужное значение с помощью основной и вспомогательной шкалы.

Руководство по эксплуатации динамометрического ключа щелчкового типа:


  1. Раскрутить стопорную гайку внизу рукоятки ключа;
  2. Выставить значение нагрузки на основной вертикальной шкале с помощью вращающейся рукояти. И если необходимо, то нужно выставить значение крутящего момента на дополнительной круговой шкале внизу ручки, чтобы получить требуемое значение силы. Получается, что значение складываются с обеих шкал, фиксируя итоговое усилие;
  3. Закручиваем стопорную гайку внизу рукоятки ключа, чтобы зафиксировать выставленное усилие;

Теперь Вы знаете, как выставить момент затяжки на динамометрическом ключе. В зависимости от варианта ключа, шкалы могут иметь определенные отличия, например, различные цены делений, вид

www.aist-tools.ru

виды, проверка и настройка с интрукцией отзывами и видео

Ремонт, обслуживание, эксплуатация техники требует соблюдения определённых правил. Чем сложнее устройство, тем больше требований к качеству сборки, точности подгонки деталей и элементов конструкции. Оптимальные условия для функционирования механизмов и узлов определены в инструкциях, руководствах пользователя. Обеспечить необходимые параметры «на глазок» невозможно, нужны специализированные инструменты, в частности, динамометрические ключи, позволяющие получить определённый, измеряемый результат. Но такими приспособлениями нужно правильно пользоваться, ведь от этого зависит работоспособность техники, долговечность и безопасность эксплуатации.

Что такое динамометрический ключ и для чего предназначен

Современные механизмы требуют создания определённых условий при ремонте или обслуживании. В частности, резьбовые соединения, использующиеся для сборки подавляющего большинства конструкций, нередко требуют применения строго дозированного усилия при затяжке. Динамометрический ключ — это устройство для затягивания болтов или гаек с определённым моментом силы, измеряемым в Ньютон-метрах (Нм). Он делает возможным соблюдение требований по качеству сборки того или иного механизма, узла или соединения. Недостаточно плотный контакт деталей способен вызвать утечки газов или жидкостей, ослабление элементов механизма, нарушения в работе или выход из строя всего агрегата. Чрезмерное усилие, превышающее предел прочности материала, создаёт опасность разрушения соединительных элементов или самой детали, срыву резьбы или отрыву головки болта, что потребует сложного ремонта.

Динамометрические ключи предназначены для использования различных насадок, являясь универсальными устройствами. Сам инструмент имеет выходной квадрат, на который устанавливается необходимая в этом случае торцевая головка, либо специальное присоединительное гнездо для установки рожковой, гаечной или накидной насадки. Кроме того, существуют динамометрические ключи-отвёртки, используемые в электронике и прочих тонких, хрупких механизмах. Один ключ может быть использован для нескольких размеров крепёжных элементов. Вне зависимости от типа конструкции, динамометрические ключи имеют основные элементы:

  • Трещотка (съёмная насадка).
  • Гнездо для установки сменных насадок с фиксатором.
  • Корпус, содержащий пружинный механизм.
  • Установочная шкала или измерительный элемент.
  • Фиксатор установки момента.
  • Рукоять.

Ключ состоит из нескольких элементов

Динамометрический ключ позволяет контролировать величину прилагаемого усилия, показывая его значение при помощи измерительного устройства, или попросту проворачиваясь при достижении установленного предела. Существуют разные типоразмеры, позволяющие обеспечивать определённые величины усилий, превышать которые нельзя, чтобы не вывести инструмент из строя. Для контроля точности требуется периодическая поверка, которая производится через каждые 5 000 циклов нагрузки или 1 раз в год. Измерения и, если требуется, калибровка инструмента выполняются в специализированных лабораториях сертификационных центров «Ростест», имеющих соответствующее оборудование.

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

  • Тип индикации.
  • Предельная величина допустимого усилия.
  • Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

  • С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
  • С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Критерии выбора приспособления

Правильный выбор инструмента определяет качество выполняемой работы, долговечность и стабильность работы обслуживаемых механизмов. Прежде всего, следует определиться с размерами ключа. Специфика выполняемых работ может потребовать участия одного или нескольких видов, позволяющих использовать насадки разной величины.

Внимание! Выбирая ключ, не следует стремиться к приобретению универсальных моделей с большим диапазоном. Чем выше универсальность, тем выше погрешность инструмента. Лучше приобрести несколько ключей с меньшим диапазоном, они обеспечат высокую точность измерений.

Кроме того, следует учитывать условия работы, конфигурацию обслуживаемых механизмов. Эти факторы определяют нужный механизм индикации ключа. Если работа ведётся в условиях недостаточной освещённости, плохой видимости или среди множества элементов конструкции, скрывающих инструмент и мешающих визуально контролировать усилие, то оптимальным выбором станет щелчковый ключ предельного типа. При необходимости работать с постоянно изменяющимися параметрами затяжки следует обращать внимание на стрелочные устройства, демонстрирующие величину усилия в данный момент времени. Для получения высокой точности используются электронные устройства, хотя они самые дорогие.

Не менее важным моментом станет выбор производителя ключа. Специалисты расходятся во мнениях, поскольку специфика работ и требования к точности инструмента у всех разные. Одни считают, что использовать следует только продукцию Германии или иной европейской страны. Другие вполне аргументированно рекомендуют тайваньские или китайские образцы. Выбирая производителя, следует сопоставить технические характеристики инструмента, его цену и собственные потребности и возможности. Оптимальным выбором станет устройство, наиболее гармонично сочетающее возможности и потребности.

Как пользоваться динамометрическим ключом

С прикладной точки зрения, динамометрический ключ ничем не отличается от обычного инструмента. Она предназначен для выполнения тех же функций, только с повышенной степенью контроля и точности создаваемого усилия. Использование динамометрических ключей следует начинать с внимательного изучения инструкции пользователя. Следует помнить, что инструмент относится к группе прецизионных устройств и не терпит небрежности или неосторожного обращения. Каждый тип конструкции ключей имеет собственные требования к эксплуатации, поэтому предварительное ознакомление с особенностями инструмента поможет сохранить его в целости и получить нужный результат. Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:

  • Хранить ключи следует с нулевым значением крутящего момента. Это означает, что после завершения работы необходимо установить шкалу инструмента на нулевое усилие, полностью ослабить механизм настройки.
  • Не следует пытаться установить значения, выходящие за пределы диапазона ключа.
  • Очистка инструмента должна быть деликатной, не допускающей удаления заводской смазки с механизма установки усилия. Рекомендуется только протирать его.
  • Нельзя вращать рукоятку при затянутой стопорной гайке, это вызовет поломку инструмента.
  • Особое внимание следует обращать при работе на низких крутящих моментах.
  • После длительного хранения не рекомендуется сразу устанавливать большие значения, сначала следует немного поработать с малыми усилиями.
  • Не допускается использование кусков трубы для усиления момента, только штатные приспособления.
  • Запрещается использовать ключи не по назначению, употреблять их вместо рычага или молотка.

Важно! Существует некоторая разница между показаниями ключа и конечным усилием на крепёжном элементе, возникающая из-за силы трения.

Рассмотрим особенности пользования разными видами ключей:

Как пользоваться электронным инструментом

Электронные ключи используются для наиболее ответственных и точных работ. Они имеют возможность сохранения настроек, позволяющую значительно экономить время. Это позволяет одним нажатием кнопки переключить параметры устройства. При этом, возможность контролировать показания индикатора есть не всегда, поэтому следует учитывать условия выполнения работы, чтобы избежать осложнений. Усилие затяжки контролируется оператором в режиме реального времени, для получения расширенных возможностей допускается использование усилителей крутящего момента.

В электронных ключах можно сохранить настройки

Стрелочный

Ключи со стрелочной индикацией используются для работы с механизмами средней ответственности. Усилие затяжки контролируется визуально, оператор должен следить за тем, чтобы не превысить допустимое значение. Оптимальными условиями работы являются:

  • Хорошая освещённость.
  • Доступность соединительных элементов, позволяющая качественно контролировать показания индикатора.

Отсутствие условий может вызвать превышение допустимого усилия и разрушение крепёжного элемента.

Работать этим ключом рекомендуется только в условиях хорошей освещённости

Использование ключей рожкового типа

Динамометрические ключи рожкового типа используются в условиях доступности соединений, исключающих соскальзывание насадки с головки болта или с гайки. Не рекомендуется использование таких ключей на больших крутящих моментах, когда чрезмерное усилие способно сорвать насадку с крепежа. Размеры насадок и крепежа должны точно соответствовать друг другу, чтобы не вызвать расклепывания рожков, изменяющего размеры и выводящего насадку из строя.

Размеры ключа и крепежа должны строго соответствовать

Щелчкового типа

Ключи щелчкового типа позволяют контролировать усилие осязательными способами. Это удобно при работе в условиях плохой видимости, сложной конфигурации механизма. Затяжка производится только до щелчка, продолжать вращение после него не следует. Особенное внимание следует обращать при слабых усилиях, когда щелчок может прозвучать раньше, чем этого ожидает оператор.

Настройка предельного усилия производится путём совмещения данных на шкале рукояти и рычага ключа. Основная шкала даёт грубую настройку с шагом в 5 Нм, а дополнительная обеспечивает тонкую настройку в пределах 5 Нм, для получения точной требуемой величины.

Следует учитывать, что даже для однотипных образцов ключей могут существовать собственные требования и особенности эксплуатации, поэтому пользоваться инструментом без изучения технического описания или инструкции нельзя. Также необходимо следить за соблюдением интервала поверок, чтобы обеспечить точность индикации крутящего момента.

Затягивать крепления нужно до щелчка механизма ключа

Как определить момент затяжки (с таблице)

Крутящий момент, оптимальный для этого соединения, указывается в паспорте или инструкции к механизму. При этом, такая информация даётся далеко не для всех соединений, а только для наиболее важных и ответственных. В некоторых случаях допустимые величины вовсе не указываются, что создаёт возможность разрушения крепежа с неприятными последствиями. Для определения предельных или оптимальных величин прилагаемого усилия существует специальная таблица. Ниже приведена таблица с номинальными величинами и предельными значениями.

Как правильно, крутящий момент соединений должен быть указан в техническом документе

Используя эту таблицу, вы сможете определить передельный параметр затяжки болтов

Использование этих таблиц поможет выбрать нужный режим затяжки крепежа, самостоятельно определить пределы прочности отдельных узлов или соединений. Приведённые значения действительны только для крепежа, воздействие на элементы механизма не учитывается.

Существуют удлинители (усилители) для динамометрических ключей. Они увеличивают длину рычага, позволяя изменить диапазон инструмента и получить большее значение усилия затяжки крепежа. Это удобно для пользователя, позволяет обходиться одним ключом, не приобретая несколько разных типоразмеров. При использовании удлиняющих насадок показания шкалы инструмента приходится пересчитывать, так как величина прилагаемого момента меняется.

Удлинителя для динамометрических ключей помогают получить больший параметр затяжки болта

Использовать удлинители, не соответствующие конструкции ключа, запрещается.

Отзывы

Судя по отзывам пользователей, единого мнения о качестве и свойствах инструмента не существует. Эта ситуация объяснима, так как уровень квалификации и специфика выполняемых работ могут быть самыми разными, поэтому и точки зрения значительно отличаются друг от друга.

Использование динамометрических ключей позволяет получить оптимальное качество соединения элементов механизмов, систем. Инструмент такого типа имеет смысл применять только для соединения достаточно важных или ответственных деталей, где нельзя допускать отклонений от номинальных значений крутящего момента. Пользование динамометрическими ключами требует знания их конструкции и умения правильно настроить инструмент на нужное значение.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Как пользоваться динамометрическим ключом для автомобиля?

Как пользоваться динамометрическим ключом для автомобиля — вопрос, интересующий многих владельцев транспорта. Хотя мужчина никогда не должен жаловаться на свой автомобиль – сам ведь выбирал, но что делать, если машина дает все больше поводов для откровений соседям по гаражу? Плохие дороги и низкокачественное топливо совершают свое пакостное дело, раз за разом выводя железного коня из строя. Можно искать ремонт на стороне, в наше время есть несчетное количество различных СТО, гарантирующих полное избавление от неисправностей.

Содержание этой статьи

Бывают случаи, что разлучаться со своей роскошью не хочется, имеется недоверие к другим мастерам – и это можно понять. Если хозяин машины трепетно к ней относится, то ремонт производится дома.

Кому как не ему знать все особенности транспортного средства? Тогда перед нами предстает фанатичный автолюбитель, имеющий в своем гараже внушительный набор инструментов, среди которых обязательно есть динамометрический ключ для автомобиля.

Что это за инструмент?

Такой прибор необходим для затяжки соединений, которым необходимо равномерное дозированное приложение усилий. Ведется много споров о его необходимости. Но очевидно, что этот инструмент незаменим при четких показателях силы давления на болт или гайку. Ключ также может использоваться и в других сферах: сборке автоматов, промышленного оборудования, кораблестроении.

По сути, это обычный гаечный ключ, только оснащенный встроенным динамометром. Это дает возможность затягивать крепления с точно заданной силой.

То есть если, например, в руководстве по эксплуатации вашего автомобиля указано, что фиксация гаек должна делаться с усилием в сто десять ньютон, то точно обеспечить такие показатели вы сможете лишь с помощью динамометрического механизма.

Особо важной будет возможность установить заданный параметр. Именно точность затяжки разнообразных соединений механизма и является преимуществом этого устройства. Изготовители выпускают множество видов таких инструментов.

Состоят они в основном из схожих для всех моделей деталей:

  • ручки для крепления насадки, которая затягивается;
  • насадочного фиксатора, имеющего положения в позициях от одного до трех;
  • съемной насадки, выполненной в виде трещотки;
  • пружинного механизма, имеющего измерительную шкалу;
  • ручку,оборудованную фиксатором, которая регулирует заданное усилие.
Как пользоваться шкалой динамометрического ключа. Видео:

Типы динамометрических ключей

Такие приборы различаются по своим конструкционным особенностям и механизмам действия.

Торсионный ключ с неподвижным указателем

Особенностью строения стрелочного динамометрического ключа является наличие зафиксированного указателя и твердого стержня со шкалой на две стороны, градированной в ньютонах на метр. Во время действий, направленных на зажим болта или гайки, шкала накреняется относительно зафиксированного указателя на тот угол, который пропорционален прилагаемой силе.

По этим отклонениям и определяется величина усилия. Его использование имеет большое преимущество перед иными инструментами – это возможность применения к болтам и гайкам с право- и левосторонней резьбой.

Единственный минус – высокая, достигающая 15%, погрешность. Такой нюанс исправлен в схожем ключе с манометрическим индикатором, где угол отклонения регулируется с помощью динамометра в виде пружины.

Щелчковый ключ

Является наиболее популярным в среде автолюбителей и профессионалов. Этот инструмент имеет трещотку, которая по своей сути является передаточным механизмом со щелчковым элементом.

Как работает динамометрический ключ этого типа? Когда во время работы показатель достигает установленного значения, он перестает выполнять задачу и проскальзывает, издавая характерные узнаваемые щелчки.

После выставления нужного значения усилия можно приступать к закручиванию гайки, не контролируя силу. Внутри головки находится зубчатое колесо, останавливает которое стопорный механизм.

Принцип работы состоит в ограничении усилия. В поворотной части рукояти установлена штанга, которая и удерживает стопорный механизм при достижении выставленного показателя. Свыше указанного параметра приложить усилие невозможно. Измерение момента затяжки происходит дискретно. Первый же щелчок даст сигнал о завершении работы с элементом. Крутящий момент не перевалит за нужное значение из-за регулируемого ограничителя.

Этот вид динамометрических ключей требует к себе бережного обращения, а единственным недостатком является возможность работать с ним только на зажим. Такой инструмент наиболее распространенный. Звуки трещотки раздаются из большинства станций технического обслуживания и приватных гаражей.

Прибор с электронным механизмом

Цифровой динамометрический ключ выделяется достоверностью. Погрешность достигает 1%, что необычайно мало, но часто в такой точности нет необходимости. В него встроен жидкокристаллический индикатор небольшого размера для измерения крутящего момента. Также можно выбирать вычислительные единицы.

Есть возможность установить предельное значение, во время достижения которого издается звуковой сигнал.

Это очень удобно при эксплуатации ключа в ограниченном пространстве, когда нет возможности визуально контролировать зажим. Высокая цена электронного динамометрического ключа является его главным недостатком.

Все виды таких инструментов отлично подходят для использования при ремонте автомобиля. Выбор основывается исключительно на опыте собственника, его финансовых возможностях и желании учиться. Сколько бы консерваторы ни говорили о бесполезности такого вида устройства для автолюбителя, на самом деле этот ключ нужен.

Он универсален, так как имеет сменные головки, которые делают его подходящим для любых диаметров. Особенно удачно его применение неопытными мастерами. Это помогает избежать сорванных болтов, сломанных шпилек, слизанной резьбы или лопнувших гаек.

Без рожкового динамометрического ключа невозможно достигнуть равномерной затяжки множества резьбовых элементов на блоке цилиндров или даже на колесе. А ведь это обязательное условие эксплуатации механизмов.

Выбор динамометрического ключа

Цели, которые вы преследуете, лежат в основе требований к подобным инструментам. Также важен финансовый аспект. Самым дорогим будет ключ с электронным наполнением, но если ваша цель не заключается в достижении высокой точности, то можно присмотреться к щелчковым или торсионным моделям.

Определяясь, какой динамометрический ключ выбрать, обязательно удостоверьтесь в оригинальности и целостности инструмента. На нем не должно быть видимых браков. Подбирайте модели из прочных сплавов и надежных механизмов, тогда ключ прослужит намного дольше. Немаловажным будет выбор диапазона предполагаемых усилий. С этим поможет определиться инструкция к автомобилю, где к каждому резьбовому соединению указан допустимый параметр прилагаемых усилий на зажим.

Если вкратце, то основывайте покупку на том, что вы будете делать с его помощью. Перед тем как проверить динамометрический ключ в домашних условиях, следует протестировать его в магазине.

Не забудьте удостовериться, как он лежит в руке. Комфортность использования очень важна, ведь нужно не только сохранить инструмент в целостности, но и не повредить свои ладони.

Ручка должна идеально подходить к пальцам. Поверхность обязательно выбирается из нескользящих материалов, чтоб рука не соскочила с ключа в самый неподходящий момент. Также вы не должны чувствовать перенапряжения кистевого сустава при длительном использовании. И вот когда учтены все детали, можно приступать к покупке.

Как пользоваться динамометрическим ключом, чтобы не срывать резьбу! Видео:

Как пользоваться щелчковым ключом?

В принципе применение такого инструмента немного отличается от эксплуатации других видов изделий. Но все же есть нюансы, требующие пристального рассмотрения. Интуитивно можно сообразить, что пользоваться таким инструментом необходимо в ситуациях, требующих определенного показателя усилия.

В своем большинстве они позволяют затягивать элементы по часовой стрелке, но есть и обратного направления инструменты. Реверсивные модели объединяют в себе оба качества.

При покупке инструмента в магазине комплектом прикреплена подробная инструкция, как пользоваться динамометрическим ключом щелчкового типа. Это нужно не только для точного выполнения поставленных задач, но и для продления срока службы инструмента.

Очень важный момент заключается в том, что плечо рычага нельзя удлинять трубой или другим самодельным устройством. В противном случае точность намного падает.

Работать придется только своими руками. Использование же динамометрического ключа в качестве обычного воротка значительно увеличит его износ.

Подход к работе тем или иным инструментом зависит от вида. Щелчковый предельный ключ в первую очередь требует выставления нужного значения ньютон-метров.

Для этого надо провести следующие манипуляции:

  1. Ослабить гайку, отвечающую за «стоп».
  2. На шкале зафиксировать необходимую нагрузку с помощью рукоятки.
  3. Ввести в стабильное положение стопорной гайкой.

На неподвижную часть рукоятки нанесены грубые значения усилия, на поворотную – точные. Комбинируя их, возможно достичь желаемого результата. После этого можно приступать к работе. При достижении необходимого результата раздастся характерный звук в виде щелчка – резьбовое соединение зажато.

При использовании таких изделий можно не обращать внимания на угол перекашивания головки относительно болта или гайки. Усилия будут равномерно распределяться по поверхности детали, не нанося ущерб точности. И благодаря звуковому сигналу можно работать с таким ключом практически вслепую. Но при всем при этом нужно строго соблюдать заводские указания.

Работа электронным ключом требует более щепетильного отношения. Главным преимуществом является возможность регулировать усилие в пределах десятых, а то и сотых долях ньютон-метра.

Соприкосновение с закручивающимся элементом должно быть под прямым углом. Переусердствовать вам помешает звуковой сигнал зуммера.

Все довольно просто. Однако, чтобы устройство прослужило долго, надо не только знать, как правильно пользоваться динамометрическим ключом, но и как за ним ухаживать.

Заключается он в таких моментах:

  1. Эксплуатировать инструмент исключительно в пределах критических диапазонов во избежание преждевременного износа.
  2. Периодически проводить тестирование или поверку, чтобы показатели не сбивались от намеченных на шкале цифр.
  3. Не превышать установленные на приборе показатели, ведь он может банально сломаться.
  4. Осматривать регулярно после применения на предмет механических или физических повреждений корпуса или подвижных элементов.
  5. Хранить инструмент исключительно в сухих местах.
  6. На сбережение оставлять устройство только с выставленным на нулевое значение регулятором.

Таблица усилий затяжки метрических болтов

Усилие указано в Ньютон-метрах.

Как сделать самому?

Наверняка не один автолюбитель хотел в целях экономии или просто утешения собственного самолюбия смастерить динамометрический ключ своими руками. В этом поможет воспоминание из школьного курса физики.

Для начала необходимо разобраться в величинах и их конвертации. Все руководства по эксплуатации автотранспорта содержат указания относительно допустимых усилий зажима болтов или гаек в ньютонах на метр. Крутящий момент является перемножением силы, прикладываемой к плечу на его длину.

Что же означает, к примеру, 10 ньютонов на метр? Прилагаемые усилия пропорционально зависят от длины рычага. Для достижения цифры в десять единиц необходимо приложить десять килограммов силы на рычаг в десять сантиметров.

Значит, в начале кустарного производства стоит выбор рукоятки. Отличным вариантом будет труба длиной в пятьдесят сантиметров и диаметром до двадцати пяти миллиметров.

Трубу можно будет одеть на любой ключ или же вставить в нее кубический квадрат для головок. Динамометр можно найти на каждом рынке, и представляет он собой безмен или пружинные весы.

Зарядное устройство для автомобильного аккумулятора своими руками. - здесь больше полезной информации.

Лучше брать к использованию измеритель силы с круглым циферблатом – на нем можно достигнуть меньшей погрешности.

Оптимально максимальное значение будет в двадцать килограммов. Крепить его к трубе следует строго перпендикулярно, путем проделывания в одном конце основы двух отверстий для болтов. Далее, нужно проградуировать свою работу.

Вас заинтересует эта статья - Какой автомобильный пылесос лучше купить?

Показатели в десять ньютон на метр достигаются при остановке стрелки на отметке в два килограмма. Свечи зажигания зажимаются прилагаемым усилием в шесть кило, что по-научному — тридцать ньютон-метров. И так далее.

Такой самодельный рычаг поражает своей абсолютной универсальностью, и к тому же его не найти ни в одном магазине. Конструкция, как влитая, подходит для разводного, рожкового и накидного ключа, для шестигранника или воротка.

Конечно, о высокой точности речь и не идет, но для достижения грубых цифр вполне подойдет и такое приспособление. Да и оперировать подобным инструментом довольно хлопотно.

autoot.ru

Как работать с динамометрическим ключом. Как пользоваться динамометрическим ключом? Советы и рекомендации

У вас современный автомобиль – значит, и подход к его ремонту тоже должен быть современным. Если вам необходимо поменять колесо или закрутить другие болтовые соединения в автомобиле, обязательно необходимо приобрести динамометрический ключ. Что это за ключ и чем он отличается от обычного?

Назначение динамометрического ключа и его устройство

Само название «динамометрический» говорит за себя. Оно включает название физического прибора (динамометра). Даже школьник знает, что с помощью динамометра можно измерить силу.

Поэтому динамометрический ключ – это приспособление, которое контролирует, с какой силой мы воздействуем на болтовое соединение. Эту силу нужно контролировать согласно техническим условиям –во-первых, для того, чтобы болты не раскрутились во время движения автомобиля, и во-вторых, чтобы не сорвать резьбу.

Процесс закручивания, как правило, происходит по часовой стрелке. Но существуют динамометрические ключи, в которых присоединительный квадрат можно крепить с двух сторон. Такой ключ может закручивать болтовые соединения как с правой резьбой, так и с левой.

Все виды динамометрических ключей имеют приблизительно одинаковое строение: тело ключа и шкала для контроля затяжки. На шкале ключа фиксируются значения не силы, а момента силы, поскольку мы воздействуем на болтовое соединение, используя плечо (в нашем случае – длина ключа).

Из собственного опыта можем сказать: если болт не откручивается, необходимо удлинить ключ. Поэтому момент силы равен силе, с которой мы воздействуем, если длина плеча равна одному метру.Шкала ключа может быть в различных единицах измерения момента силы: Нм (ньютон на метр) или кгс (килограмм силы). 1кгс соответствует приблизительно 10 Нм.

Какими бывают динамометрические ключи

Первый вопрос, который возникает при покупке– как выбрать динамометрический ключ? Рассмотрим виды динамометрических ключей:

стрелочный – недорогой ключ с наименьшей точностью измерения (приблизительно 6-8%). Он состоит из корпуса, прикрепленной к нему шкалы и стрелки, ручки, квадрата для торцевых головок. При работе ключом стрелка остается недвижимой, а корпус с прикрепленной шкалой поворачивается. Работая с таким ключом, следите, чтобы стрелка не выходила за пределы делений на шкале. Иначе ключ может значительно увеличить погрешность в работе.

предельного типа (щелчковый или с масштабированным окном) – средний по цене, точность измерения средняя (приблизительно 4%). Является самым распространенным в использовании как профессионалами, так и любителями.

Щелчковый динамометрический ключ состоит из корпуса, стопорной гайки, рукоятки, двух шкал. Одна шкала нанесена на корпус ключа, а другая – на вращающуюся рукоятку. Принцип работы с таким динамометрическим ключом очень похож на принцип работы микрометра. Если вы когда-нибудь пользовались данным прибором, то вы легко справитесь.

Рассмотрим порядок работы со щелчковым динамометрическим ключом:

1. Открутите рифлёную стопорную гайку, которая находится в самом конце ключа (против часовой стрелки).

2. Установите необходимые цифровые показания момента силы путем вращения рукоятки. Шкала на корпусе будет основной, а на рукоятке – дополнительной. При этом край шкалы на рукоятке должен находиться на необходимом делении основной шкалы, и оно будет точным, если деление «0» на рукоятке совпадет с вертикальной линией основной шкалы.

На показания дополнительной шкалы указывает вертикальная линия на основной шкале. Вращая далее рукоятку, вы должны следить за показаниями дополнительной шкалы. В конечном результате показания основной и дополнительной шкалы суммируются. Это и будет конечным результатом.

3. Закрутите стопорную гайку. Этим вы зафиксируете данные значения.

4. Проводите процесс закручивания детали ключом до тех пор, пока не услышите щелчок.

5. После щелчка процесс закручивания необходимо прекратить.

Динамометрический ключ с масштабированным окном немного легче в использовании и, соответственно, немного дороже. Отличается от предыдущего одной шкалой, что облегчает процесс использования.Процесс фиксации стопорной гайки сопровождается щелчком, что намного удобнее. Необходимое значение момента силы вы видите в небольшом окне, отсюда и название данного прибора.

с цифровой индикацией – самый дорогой и самый точный. Точность измерений – около 1%. Имеет много различных функций и используется на производстве. Показания такого ключа фиксируются на дисплее в любых единицах измерения. Его можно подключить к компьютеру.

На что обратить внимание при покупке

При покупке динамометрического ключа необходимо точно уяснить, для какой работы он вам нужен, поскольку промышленность выпускает ключи с разными диапазонами . Размер ключа может быть разным: небольшой с посадочным квадратом ¼ и огромный с посадочным квадратом ¾. Необходимые нагрузки на ключ должны находиться в середине крайних значений моментов силы, нанесенных на шка

rvkd.ru

Вопрос к знатокам: Как правильно пользоваться шкалой динамометрических ключей? — Сообщество «Инструмент

Всем привет!

ИСПРАВЛЕНО: Проблема решена, всем ОГРОМНОЕ спасибо за помощь!

Приобрёл недавно себе для ремонтных автомобильных работ 2 динамометрических ключа фирмы JTC:
1. JTC 1201 1/4" 275 мм 2-24 Hm щелчковый
2. JTC 1202 3/8" 360 мм 19-110 Hm щелчковый

Вопрос — как пользоваться шкалами на крутящейся ручке? Особенно это касается большого ключа, там выбито всего 6 делений с соответствующими номерами от 0 до 6. На обоих ключах они имеют разные значения.
На первом ключе надписи на шкале — 0 — 0.4 — 0.8 — 1.2 — 1.6 — 0
На втором ключе надписи на шкале — 0 — 1 — 2 — 3 — 4 — 5 — 6 — 0
Фото прилагаю. Если нужно будет еще фото напишите, я добавлю.

Полный размер

JTC 1201

Полный размер

JTC 1201

Полный размер

JTC 1201

Полный размер

JTC 1201

Полный размер

JTC 1202

Полный размер

JTC 1202

Полный размер

JTC 1202

Полный размер

JTC 1202

15 февраля 2016 в 12:39 Метки: димамометрический, ключ, 1/2, 1/4, 3/8, ключи

www.drive2.ru

Обзор динамометрического ключа КМШ-140 НИЗ 15кг — DRIVE2

Так как, я являюсь обладателем автомобиля отечественного автопрома ВАЗ-2107, то регулярно возникают проблемы с его ремонтом и обслуживанием, а закручивать гайки на глаз порою чревато поломкой в самый неподходящий момент. Поэтому решил купить себе простенький ключ для проверки и затяжки болтовых соединений. Выбор пал на отечественный вариант от Новосибирского завода, давно уже зарекомендовавшего себя советским качеством изделий, у меня уже есть от него шоферский набор инструмента, так что знаю не понаслышке.

Заказ из интернет-магазина пришел вот в такой пузырчатой упаковке.

Полный размер

Вот в таком кейсе, пластик на вид прочный ударостойкий, такой же как и из шоферского набора. В набор входит сам ключ с кейсом и инструкция к нему.

Полный размер

Стрелка показывает на ноль, как и должно быть

Ключ прямой, в руке лежит хорошо, ничего нигде не болтается, металл видно качественный с антикоррозийным покрытием, к виду нареканий нет.

Полный размер

На обратной стороне ручки выбит цифровой код.

Полный размер

Инструкция включает в себя все основные технические показатели изделия и как им правильно пользоваться.

Полный размер

Полный размер

Диапазон измерений указан от 30-140 Н.м или 3-14 кгс*м, хотя фактически шкала позволяет измерять от 0,5-16 кгс*м. Погрешность ±4%, что для затяжки отечественной "классики" вполне допустимо, квадрат 1/2 дюйма — самый распространенный среди шоферского инструмента.

Полный размер

В самом конце стоит штамп и подпись Отдела технического контроля, что говорит о том, что ключ прошел проверку и его показания объективны. Слышал, что продукцию НИЗ стали очень часто подделывать, поэтому это послужит нам еще одним подтверждением оригинальности изделия.

Полный размер

Так как капремонт ГРМ автомобиля (под что, собственно, и покупался инструмент) пришлось перенести на следующую весну или лето, когда будет потеплее, поэтому решил проверить работоспособность ключа измерив момент затяжки болтов колес, которые я затягивал вручную когда переобувался на зиму. По книге, момент затяжки должен составлять 7 кгс*м(70Н.м), до этой метки я и доводил указатель. Ни один болт не стронулся с места, из-за чего даже возникло подозрение в их перетянутости, поэтому при весенней переобувке воспользуюсь уже ключом для контроля затяжки колес.

После работы ничего не погнулось, стрелка вернулась на свое место, как и должно быть.

Полный размер

Из плюсов: очень добротно сделанный качественный инструмент, инструментальная сталь по ГОСТу, а не какая-то китайская сыромятина, самый доступный вариант на рынке. Из минусов хотелось добавить лишь то, что им не везде можно подлезть.

Для тех, кому нужен простой доступный динамоключ для ремонта своего авто в гараже это самый оптимальный вариант, рекомендую.

Обзор набора автоинструмента НИЗ "Спутник-3"

Удачи на дорогах!

www.drive2.ru

Динамометрические ключи — делюсь впечатлениями. — Сообщество «Инструмент

Всех категорически.
Решился поделится впечатлениями про динамометрические ключи, которые используем в мастерской.

Пользоваться ими я начал с тех времен, как приобрел свой первый автомобиль.
До этого я ремонтировал только свои мотоциклы и все затяжки делал руководствуясь только своим шестым чувством. После нескольких сорванных гаек я понял, что оно у меня в плане чувства момента усилия на гайках сильно притуплено. Потом услышал от друзей, что есть ключ волшебный, который не дает перетянуть болт.
Итак первый ключ.
Это был динамометрический ключ 3/8 Joneswey, купленный во Владивостоке в 2008 году.

Использовал я его везде где мог. В основном это подвеска и двигатель.
Ключик неплохой, но менять на нем момент затяжки хлопотно и долго. Шкала плохочитаемая.
Ключ имеет реверсивную трещотку. Работает в обоих направлениях как динамометрический.

Далее был приобретен динамометрический ключ Force.
Это маленький ключ, с моментами от 5 до 25 Нм. Приобретался специально для затяжки мелких болтов на автомобиле. Ключ неудачный. Толи мне такой попался, то ли что. короче врет иногда. Было пару случаев когда сорвал с ним резьбу.
Шкала у него так же слабочитаемая.
Ну и потом появился Proxxon Micro clik 200/S

Очень хороший ключ. Точный. С удобной шкалой и нормальным фиксатором на ручке. Кроме этого его возможно (повернув рычаг на трещотке в соответствующее положение) использовать как вороток и можно дотягивать болты.

Недавно приобрел овертку для совсем мелких болтов.

Специфическая штука, но когда нужно точно собрать агрегат — незаменима.
Правда менять на ней момент затяжки — ну очень неудобно… шестигранником нужно взводить пружину.Однако точная штука. Еще один минус — скользкая.

Пару советов при выборе динамометрического ключа.

Определитесь на сколько часто Вы его будете применять. Если редко — берите простой ключ. С его неудобствами можно смериться учитывая, что применять будете его редко. Если пользоваться будете часто — тут уже смотрите в сторону более качественных и соответственно более удобных в работе ключей.

Ну и напоследок видео 🙂
Первая часть — для чайников.

Далее сам отзыв про ключи

Вот…
Всем Бобра.
Про хорошие, профессиональные ключи фильма.

www.drive2.ru

Динамометрический ключ! — Suzuki Jimny, 1.3 л., 1998 года на DRIVE2

Всем привет озадачился я однажды вопросом как работает сей инструмент и для чего он нужен и сохранил на будущее чтобы не забыть. Может кому еще полезно будет.Так же интересуют приблизительные моменты затяжки для резьбовых соединений может у кого есть уже выборка?
В первую очередь, зачем нужен такой ключ? Необходим он для закручивания резьбовых соединений с определенным усилием, так называемым моментом силы или моментом затяжки. Единицей измерения для момента силы является ньютон-метр, рус. Нм, англ. Nm.
Так вот в технических данных по обслуживанию автомобиля или другого технического агрегата, предоставляются данные, с какой силой должно затягиваться то или иное резьбовое соединение, даже колеса у автомобиля должны быть затянуты под определенным усилием. И чтобы гайки были затянуты правильно, и не было недотяжек и перетяжек, не срывалась резьба, и не было разболтанных, негерметичных соединений, а автомобиль работал исправно, необходимо соблюдать все рекомендации по облуживанию техники. И в решении данной задачи надежным помощником станет динамометрический ключ.
Динамометрический ключ внешне похож на трещотку, с основным отличием – это наличие у него шкалы, по которой определяется прикладываемое ключом усилие на гайку.
Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”. Последний вариант один из самых распространенных и не дорогостоящих. Поэтому такой ключ мы и рассмотрим более детально.
Ключ в своем основание имеет вращающуюся рукоятку, на которой высечена вспомогательная шкала от 0 до 14 и нанесенную на недвижимой части ключа основную шкалу. Динамометрические ключи охватывают, ограниченный диапазон усилий. Например от 5 до 25 Нм., от 70 до 350 Нм. и т.д. Вот эта основная шкала и отображает, в каком диапазоне работает ключ.
Например, необходимо закрутить гайку с усилием в 100 Nm, берем ключ, который работает в диапазоне от 40 до 210 ньютон-метр, и накручиваем в основание ключа движимую рукоятку, которая при закручивании будет двигаться по недвижимой шкале ключа. Когда движимая рукоятка дойдет до отметки 98 на основной шкале ключа, останавливаемся. Но это будет только 98 Nm, что бы достигнуть 100нм, ориентируемся на дополнительную шкалу на вращающейся ручке, нужно будет прокрутить ручку еще до отметки 2 на второй дополнительной шкале. В суме 98+2 получим 100Нм.

динамометрический ключ

Дальше на ключ нужно надеть торцевую головку необходимого размера, и начать закручивать гайку. При достижении усилия в 100 Nm, Ваш ключ издаст характерный щелчок, он будет даже больше прочувствован Вашей рукой, нежели воспринят на слух. Это будет означать, что необходимое усилие достигнуто, и затягивание нужно остановить. Если кого-то интересует, что же будет происходить с ключом дальше, если не остановиться, отвечу, ничего, он будет щелкать каждый раз при затяжке и работать как обычный вороток, продолжая закручивать вашу гайку все сильней и сильней.
Не используйте динамометрический ключ как обычный вороток, если хотите, что бы он прослужил долго, ведь износ инструмента никто не отменял. И самое главное после работы всегда откручивайте ручку назад в нулевое положение. Так как внутри ключа есть пружина, которая сжимается при затяжке, и если оставить ее на долгое время в сжатом статическом положении то она будет терять свои свойства, что приведет к увеличению погрешности при работе. К слову о погрешности, рекомендуется периодически проводить поверку ключей, ведь нужно быть уверенным, что ключ фиксирует именно то усилие, которое Вам необходимо. Предупреждаю что количество предприятий производящих такую поверку ограничено, а у государственных служб, такой сервис дорогостоящий.
Размер динамометрических ключей в зависимости от диапазона, в котором они работают, может варьироваться от не больших с посадочным квадратом в ¼ до огромных с посадочным квадратом в ¾ . Но бывают ситуации когда усилие с которым нужно затянуть резьбовое соединение превышает максимально допустимое значение затяжки самого мощного ключа доступного в продаже! Тогда Вам может пригодиться инструмент – мультипликатор. Эторедуктор-усилитель, который с помощью систем шестеренок увеличивает усилие ровно в три раза. Если в мультипликатор вы вставите ключ и выставите усилие в 800 Нм, то при щелчке ключа мультипликатор будет уже выдавать 2400 Нм. Чаще всего усилие на шкале ключа указывается в Ньтонометрах Nm. 10 Nm приблизительно = 1 кг/м. Приблизительные моменты затяжки для резьбовых соединений вы можете посмотреть в мануале по машине. Не желательно использовать ключ на крайних значениях рабочего диапазона.

Динаном


Порядок работы с таким ключом следующий. Отпускаем стопорную гайку(1) На теле ключа нанесена шкала Nm(2), а на вращающейся рукоятке нанесена цифровая шкала(3). При вращении рукоятки нул

www.drive2.ru

Как пользоваться динамометрическим ключом

По поводу того, нужен ли обычным автолюбителям динамометрический ключ, ведутся долгие и жаркие споры. А между тем, все в данной ситуации, в общем-то, достаточно просто. Давайте разберемся, что такое динамометрический ключ, как им пользоваться и как хранить.

Что такое динамометрический ключ

По сути своей это обычный ключ, который оснащается динамометром, и позволяет затягивать резьбовые соединения с точно заданным усилием. Другими словами, если в документации к вашему автомобилю сказано, что затяжка гаек на колесах должна производиться с усилием в 110 ньютон метров, то обеспечить данное условие вы сможете только при помощи динамометрического ключа. Именно точность момента затяжки того или иного узла или соединения, и является преимуществом, которое обеспечивают динамометрические ключи. Рассмотрим теперь основные разновидности данного инструмента.

Виды динамометрических ключей

Сверху вниз: шкальный, стрелочный, электронный и предельный динамометрические ключи

Динамометрические ключи можно разделить на два основных типа:

  • Индикаторные;
  • Предельные;

Индикаторные динамометрические ключи в свою очередь бывают:

  • Шкальными;
  • Стрелочными;
  • Электронными;

Наиболее высокой точностью обладают конечно же электронные ключи, тогда как остальные два вида, не могут похвастаться высокой точностью показаний.

Что же касается предельных ключей, то нужное значение усилия здесь выставляется перед началом работы. А когда вы достигаете этого значения, ключ издает щелчки или же срабатывает другой механизм сигнализации.

В основном, те, кто пользуется подобным инструментарием, выбирают ключи предельные. Электронные ключи слишком дорогие, к тому же в быту для простого автолюбителя и не требуется идеальная точность. Кроме того, не всегда удобно контролировать показания динамометра. А с предельным ключом, все  достаточно просто. Выставил нужное значение и работаешь, не отвлекаясь ни на какие шкалы, стрелки, циферблаты. Поэтому, даже опытные мастера на СТО, предпочитают именно ключи предельного типа. К тому же, придельные динамометрические ключи  дольше сохраняют высокую точность работы, в сравнении с индикаторными не электронными аналогами.

Существуют так же ключи односторонние и реверсивные. Первые пригодны только для затяжки правой резьбы, а вторые могут работать и с левой нарезкой. Следовательно, реверсивные модели будут гораздо универсальнее.

Различаются динамометрические ключи и по диапазону измеряемых усилий. Самые маленькие из них работают в диапазоне от одного до шести Ньютон метров, а наиболее распространенные автомобильные динамометрические ключи могут работать в диапазоне от сорока до двухсот НМ.

Читайте также: Что такое ГБЦ в автомобиле.

Так нужен ли автовладельцу динамометрический ключ

Некоторые владельцы автомобилей и даже некоторые автомеханики утверждают, что динамометрический ключ, в общем-то для обычного автолюбителя, вещь бесполезная и ненужная. Колеса дескать, можно затянуть и без особой точности, а все остальное  уже удел специалиста.

Между тем, сами эти умельцы не отрицают, что ремонт и замену многих узлов на своих автомобилях, они проводят самостоятельно. Другое дело, что со временем  появляется опыт и довольно-таки точное ощущение достаточности прикладываемого усилия, особенно когда это родной и насквозь знакомый автомобиль. А что делать тем, у кого такого опыта нет? Зарваные болты, сломанные шпильки, лопнувшие гайки или головки, все это может стать результатом отсутствия динамометрического ключа. Особенно сегодня, когда в автомобилях иностранного производства, активно применяются различные сплавы и цветные металлы.

Кроме того, динамометрический ключ позволяет достигать такой важной вещи, как равномерность затяжки всех  болтов или гаек, что даже на колесе будет совсем не лишним, а ведь есть   ситуации, когда это обязательное условие.

Кстати говоря, динамометрический ключ, будет полезен и для современных велосипедистов. Ведь новые, облегченные модели двухколесных транспортных средств  включают в себя и алюминий, карбон и другие материалы, которые при перетягивании соединений могут давать трещины, разрушаться и приходить в негодность.

Как пользоваться динамометрическим ключом

Собственно каких-то особенных отличий между работой ключом обычным и ключом динамометрическим, не существует. Вы задаете нужное усилие, если это ключ предельный, или же контролируете его зрительно, если ключ индикаторный. А далее, вы затягиваете гайку или болт, до тех пор, пока не достигнете требуемого момента, вот собственно и все.

Единственное, что никакие удлинители плеча рычага при работе с динамометрическими ключами не допускаются. Другими словами, если на обычный ключ, вы можете надеть кусок трубы, чтобы увеличить прикладываемое усилие, то здесь такого делать нельзя. Ключ конечно же не испортится, но ни о какой точности его, речь идти не будет. Поэтому, работать придется исключительно руками. Нужные значения  для усилия в той или иной ситуации, искать следует в  документации к автомобилю или иному техническому средству,  с которым вы планируете работать таким ключом.

Хранить динамометрический ключ, как и любой точный инструмент, следует в чистом сухом месте, а если это ключ придельного типа, то его необходимо ставить на минимальное значение усилия, чтобы пружина, которая имеется внутри такого ключа, была расслаблена. Тогда ключ прослужит вам дольше, и дольше  будет сохранять точность показаний.

Читайте также: Какая компрессия должна быть в двигателе.

Видео на тему

Похожие статьи

avtonov.com

Динамометрический ключ. — Opel Astra, 1.6 л., 2008 года на DRIVE2

В свете последнего посещения сервиса (замена тормозных дисков, колодок, резины), было отмечено хреновое (мягко скажем) закручивание колёс … по приезду в гараж выяснилось, что пара болтов вообще не была закручена !так слегка навёрнута (как не потерялись не понятно) а в дальнейшем выяснилось, несколько были так закручены, что потребовали значимого усилия …
Почитав форумы и инструкции и руководства =) =) …
вспомнилось о давнем желании прикупить динамометрический ключ …

Динамометрические ключи бывают нескольких типов :

1) стрелочные ( характеризуются невысокой ценой и наибольшей погрешностью в измерениях, порядка 6 %– 8 %, за исключением профессиональных моделей индикаторного типа). Подходят для работ не требующих высокой точности при затяжке резьбовых соединений.

2) Предельного типа (щелчковые) — находятся в среднем ценовом диапазоне, имеют небольшую погрешность (около 4%), большинство из них проходит тарировку на заводе и имеют вложенный сертификат калибровки. Динамометрические ключи предельного типа являются самыми универсальными и часто используемыми как профессиональными работниками СТО, так и любителями.

3) Динамометрические ключи с цифровой индикацией момента затяжки, являются самыми дорогими, но при этом и самыми точными. Чаще всего используются либо на производстве, либо на СТО. Погрешность составляет около 1%. Имеют функцию выгрузки данных в Excel, функцию программирования последовательности задач и многие другие

catalog.autodela.ru/article/view/2413

И так, выбор пал на "Мастак", щелчковый, но в фирменном магазине его не было в наличии …
" кончились… раскупили … потому-что дёшево … "(С)

прикупили King Tony www.kingtony.ru/
Ключ динамометрический 42-210 Нм (Артикул: 34423-1A) от 4,2 кг до 21 кг — квадрат 1/2"

www.mactak.ru/store/prina…210_nm_king_tony_34423_1a

в футляре паспорт калибровки-тарировки …
есть его аналог НАШ www.shop-stroitel.ru/new/187/, но на рынке я его не нашел
и за одно Головка торцевая глубокая 6 гр. 17 мм 1/2".
www.mactak.ru/store/torce…_mm_1_2_king_tony_423517m

В гараже все колёсные болты были откручены и динамометрическим ключом, с нужным моментом затяжки (110НМ) закручены — затянуты …

пс; ссылки не в качестве рекламы =) может кому будет полезно …
теперь смена колёс дома и в сервисе будет под контролем ключа
Да не забудьте проверить болты после 400-500 км пробега …=)
а в сервисе сразу …
да на болтах все уголки граней наружные слегка сбиты гайковёртом …
Спасибо, что прочли.
С уважением!

пс: мини наборчик www.drive2.ru/users/preto…230376151757297/#comments

www.drive2.ru

Калибровка динамометрического ключа — Nissan Qashqai+2, 2.0 л., 2008 года на DRIVE2

Уже писал раньше что приобрел себе динамометрический ключ с малым усилием, для свечей и прочих мелких гаечек. Но в машине есть резьбовые соединения которые нужно затягивать с гораздо большим усилием. Для этих целей у меня давно был куплен ключик побольше.

Полный размер

Но со временем я что-то стал сомневаться в его точности. Решил проверить насколько правильно он показывает момент затяжки. Есть простая формула из школьной физики по которой можно рассчитать приложенный момент.
М=F x L
Где F –сила приложенная к рычагу, а L – длина рычага
Длина рычага нам известна это длина рукоятки ключа до места где прилагается сила у меня получилось 0,42 метра. А силу измеряем обычными весами. Выставляем на ключе какое нибудь усилие зажимаем квадрат ключа в тиски, тянем весами до щелчка и смотрим показание весов в этот момент. Весы показывают усилие в килограммах, а нам нужно в ньютонах для этого умножаем показания весов на ускорение свободного падения 9,8 . Далее подставляем полученные значения в формулу, получаем фактический момент и сравниваем его с установленным.

Полный размер

Сразу скажу точно замерить приложенную силу у меня не получилось, так как рука от усилия дрожала и цифры на весах все время менялись. Но даже при такой точности сразу было понятно что ключ явно занижает момент, что я собственно и ожидал, так как со временем пружина просела. Но к счастью у ключа есть возможность калибровки усилия. Делается это довольно легко. Откручивается контрящая гайка, которая накручена на калибровочной втулке. И закручивая или выкручивая это втулку можно регулировать момент.

Полный размер

Полный размер

Вышеописанным способом из-за неточности показаний, отрегулировать момент сложно, по этому при калибровке я поступил немного по другому, взвесил первый подвернувшийся под руку тяжелый предмет, это будет мое усилие приложенное к рычагу (не забывайте умножить вес на 9,8 )

Полный размер

Рассчитал какой момент будет. если этот предмет повесить на ручку и установил этот момент на ключе. М=12,52х9,8х0,42= 51,53

Полный размер

Дальше регулировочной втулкой добился того, что когда предмет висел на ключе от легкого касания пальцем происходил щелчок.

Полный размер

Все ключ откалиброван! Затягиваем контрящую гайку, следя за тем что бы втулка не провернулась и ключом можно работать. И не забывайте ослаблять ключ после использования, что бы пружина опять не посела.

www.drive2.ru

Как пользоваться динамометрическими ключами и стоит ли покупать дешёвые образцы

Для чего нужен динамометрический ключ? Инструменты для закручивания и откручивания гаек называются ключами. Существуют их разные модификации, в том числе и торцевые головки. Они надёжней накидных и рожковых ключей, благодаря более плотному обхвату гайки, исключающему её проскакивание и зализывание.

В слесарных работах бывает необходимо зажать гайку со строго определённым усилием. Это нужно для того, чтобы исключить её отвёртывание в процессе эксплуатации, но при этом не пережать прокладку или прикручиваемую поверхность, и не сорвать резьбу. Для этого используют динамометрические ключи. Благодаря специальному устройству они контролируют усилие, с которым происходит затягивание.

Какими бывают динамометрические ключи и как ими пользоваться

Эти инструменты делятся на три основных типа, отличающиеся не только механизмом, но и точностью измерения, а характеристики обязательно имеются в инструкции динамометрических ключей:

1. Стрелочный. Самая простая и дешёвая разновидность. Имеют наименьшую точность измерений. Погрешность составляет до 10 %. Диапазон прилагаемых усилий до 280 Нм. Контроль работы производится визуально, что не всегда удобно. Специалисты не считают этот тип достойным внимания.

стрелочный динамометрический ключ



2. Щелчковый (трещотка). Наиболее распространённый тип инструмента. Его погрешность может составлять всего 5 %, что считается допустимой нормой. Диапазон 40-360 Нм. Большинство профессиональных трещоток изготовлено по этой технологии.

3. Электронный. Имеет цифровую шкалу, и максимальную точность измерений. Погрешность не более 1%. Это самая дорогая категория динамометрических ключей. Диапазон усилий в пределах 20-350 Нм. Имеется звуковая и световая индикация порога прикладываемых усилий.

Существуют динамометрические ключи, приспособленные только на затягивание. Однако это не всегда удобно, особенно при работе с гайками, имеющими обратную резьбу. В этом случае необходимо приобрести инструмент, поддерживающий работу в нескольких позициях. Как правило, это фиксированный режим, режим откручивания и закручивания.

ЧИТАТЬ ПО ТЕМЕ:

Особенности электрического ударного гайковерта и места использования.

электронный динамометрический ключ



От того, как вы будете пользоваться динамометрическим ключом, зависит тип, который нужно приобрести. Профессиональные инструменты можно разделить на имеющие сменные наконечники, и с несъёмной трещоткой. Замена наконечников позволяет использовать не только обычный щелчковый механизм, но и специальные приспособления в виде рожковых или накидных насадок.

Нужна ли инструкция к динамометрическому ключу

Определить допустимый диапазон усилий прикладываемых к инструменту, можно даже на глаз. Чем он больше, тем большие усилия сможет выдержать. Рычаги длиной около 50см, как правило, рассчитаны на затягивания гаек с усилием не больше 100Нм. Этого вполне достаточно для большинства работ в автомобильной мастерской. Те, которые равны или больше 70см. выдержат уже до 350 Нм. Но не стоит определять характеристики на глазок. Более точно определить параметры динамометрического ключа позволит инструкция, которая обязательно идёт в комплекте.

щелчковый динамометрический ключ



Принцип работы с таким инструментом заключается в следующем. Когда необходимо выдерживать определённые усилия при завёртывании гаек или болтов, нужно предварительно выставить эту величину. Это делается при помощи специального механизма, расположенного в рукоятке рычага или рядом с ней. Вы либо накручиваете счётчик, либо перемещаете шкалу до необходимой величины. В случае, когда имеется электронная шкала, нужное усилие выставляется на ней. Если вы не знаете, как пользоваться динамометрическим ключом настоятельно рекомендуется обратиться к инструкции.

После использования инструмента, измерительный механизм необходимо перевести в нулевое положение, поскольку несоблюдение этого правила приведёт к быстрому расслаблению пружины, и как следствие некорректной работе. Также очень важно не использовать ключ в качестве воротка для откручивания чрезмерно затянутых и заржавленных гаек и, конечно же, не рекомендуется применять к нему усилия больше тех, на которые он рассчитан. Соблюдая правила работы и хранения инструмента, вы долго сможете использовать его в работе, не опасаясь появления недопустимых погрешностей.

как правильно выставить и настроить

Огромное количество авторемонтных мастерских и шиномонтажей в каждом населённом пункте России практически полностью избавили автолюбителей от необходимости самостоятельно ковыряться в собственных автомобилях, устраняя неисправности.

Однако нередко случаются ситуации, когда на пустынной дороге срочно возникает необходимость замены колеса на запаску, и дорожный набор с минимальным количеством инструментов здесь приходится очень кстати. В комплекте вещей первой необходимости у каждого предусмотрительного водителя обязательно должен быть динамометрический ключ.

Устройство ключа

Принцип работы динамометрического ключа

Многие начинающие автолюбители часто задают вопрос — как пользоваться динамометрическим ключом? Данное устройство представляет собой универсальный инструмент, предназначенный для использования различных накидных насадок на гайки, а также внутренних шестигранников в целях откручивания или затягивания автомобильных крепежей. Ключ имеет очень простую конструкцию, и обучиться его использованию может практическим каждый автолюбитель.

Главный элемент динамо метрического ключа — это набор съёмных рабочих органов — трещоток, которые одеваются на квадратный переходник и подбираются под размер гайки.

Дальше в изделии идёт высокопрочный элемент, влияющий на всю работу инструмента, — квадратный стержень из закалённой стали, на который устанавливаются все рабочие насадки в наборе.

Все элементы ключа заключены в прочный корпус из стали, и на нём может быть нанесено резиновое покрытие для предотвращения скольжения инструмента в руке. Внутри ключа спрятан пружинный блок, позволяющий автолюбителю регулировать усилие.

Обратите внимание!

Чтобы мастер мог видеть, какое именно усилие он оказывает на крепёж, ключ должен иметь динамометр или хотя бы измерительную шкалу либо со стрелкой, либо электронную, в виде ЖК дисплея.

На краю насадки стоит специальный пластиковый фиксатор, который позволяет зафиксировать нужное усилие и не сорвать гайку.

Ключ индикаторного типа

Важно!

Для снятия и установки колёсного диска должно быть оказано значительное усилие, поэтому вылет рукояти ключа должен быть не менее 30 см, а сам инструмент выполнен из высококачественной стали, для предотвращения деформации или поломки инструмента.

Виды динамометрических ключей

Ключи могут быть нескольких видов в зависимости от принципа работы, устройства пружинного механизма, качества, производителя и стоимости изделия. Все ключи можно разделить на следующие основные категории:

  • Индикаторного, либо стрелочного типа — содержат на корпусе динамометр со стрелочным циферблатом, что очень просто для определения усилия, а также данный инструмент имеет относительно низкую стоимость, потому что в нём нет сложных цифровых устройств. Прибор имеет и минус — при определении усилия он даёт погрешность до 6-8 % от точных показаний.
  • С электронным индикатором — принцип работы и конструкция прибора практически та же самая за исключением того, что в нём цифровая круглая шкала заменена электронным дисплеем. Прибор даёт более точные измерения, и суммарная погрешность не превышает 1 %, однако в то же время он стоит дороже и в случае падения может быстро разбиться.
  • Щелчкового типа. Этот инструмент имеет градуированную рукоять с бегунком, регулируется небольшим усилием руки, при каждом из которых раздаётся характерный звук. Погрешность данного прибора не превышает 4 %, что гораздо ниже, чем у индикаторного ключа, но больше, чем при использовании электронного изделия. По цене данный ключ находится в среднем диапазоне и является наиболее популярным.
Электронный ключ

Важно!

При выборе ключа владельцу авто или мастеру нужно знать, для каких целей он ему нужен. Мастерам шиномонтажа слишком точное усилие знать не нужно, в отличие от механиков на СТО, имеющих дело с гидравликой автомобиля или ремонтом электронных систем.

Как пользоваться динамометрическим ключом щелчкового и иного типа

Чтобы правильно воспользоваться инструментом, автолюбителю не потребуется каких-либо особых навыков, достаточно лишь 2-3 раза самостоятельно затянуть или открутить гайку. Для каждого изделия надлежащего качества имеется инструкция по использованию прибора, в соответствии с которой необходимо выполнить следующие шаги:

  • Выбрать подходящую насадку, которая будет соответствовать размеру гайки.
  • На рукоятке выстраивается необходимое предельное усилие, которое требуется приложить к крепежу.
  • После настройки шкалы необходимо зафиксировать винт, который будет определять это усилие и не даст мастеру сорвать гайку.
  • Рабочий орган ключа накидывается на гайку и происходит затяжка. Автолюбитель может не переживать, что сорвёт крепёж, так как при достижении выставленного усилия прибор начнёт трещать и прокручиваться вхолостую.

Важно!

Если гайки особенно чувствительны к лишнему усилию, то желательно выставить на шкале немного меньший предел усилия, чем может выдержать крепёжный элемент, потому что погрешность измерения может спровоцировать поломку материала.

Щелчковый ключ

Предельные усилия для затяжки болтов

Чтобы правильно затянуть автомобильные болты и гайки, не повредив их, мастер должен быть в курсе того, какие усилия являются предельными в зависимости от длины, диаметров элементов, качества стали, из которых они изготовлены. Эти данные по предельному крутящему моменту приведены в таблице.

Резьба/шаг, ммКласс прочности 4,6Класс прочности 5,8Класс прочности 8,8Класс прочности 10,9Класс прочности 12,9
5/0,82,13,55,57,89,3
6/1,03,65,99,413,416,3
8/1,258,514,423,031,738,4
10/1,516,327,845,162,475,8
12/1,7528,849,077,8109,4130,6
14/2,046,176,8122,9173,8208,3
16/2,071,0118,1189,1265,9319,7
18/2,598,9165,1264,0370,6444,5
20/2,5138,2230,4369,6519,4623,0
22/2,5186,2311,0497,3698,9839,0
24/3,0239,0399,4638,4897,61075,2
27/3,0345,6576,0922,61296,01555,2
30/3,5472,3786,21257,61766,42121,6
33/3,5636,51056,01699,22380,82860,8
36/4,0820,81363,22188,83081,63696,0
39/4,01056,01756,83955,24742,4

Чтобы определить усилие, необходимое для затяжки, нужно измерить болт штангенциркулем, определив длину резьбы и диаметр, а на головке посмотреть марку стали. После этого, исходя из определённых параметров, нужно просто найти соответствующее число в таблице.

Как правило, шкала инструмента градуирована в Нм, но иногда можно увидеть на ней показатели усилий в килограммах.

Динамометрический ключ в наборе с насадками

Правила корректного использования ключа

Чтобы динамометрический ключ служил долго и не ломался, мастера на СТО дают различные советы своим клиентам. Основные рекомендации по безопасному пользованию данного инструмента приведены ниже:

  • Не рекомендуется применять данное дорогостоящее изделие в качестве баллонного ключа или трещотки, откручивая и закручивая им все виды гаек или болтов, потому что он является лишь измерительным инструментом и прибор может быстро выйти из строя, так как у него сломается пружинный механизм.
  • Все накидные или шестигранные насадки должны быть только безударными, так как любые грубые сотрясения приведут к увеличению погрешности измерительной шкалы.
  • Лишь одна устанавливаемая на прибор штатная насадка может точно передать нужный момент на крепёж, исходя из произведения силы и плеча, заложенных в динамометре. Если же использовать какие-либо переходники, гибкие или жёсткие удлинители, то показатель на приборе будет сильно разниться с фактическим усилием.
  • Категорически не разрешается применение самодельного рычага, например, обрезка трубы. Излишнее усилие на трещотку приведёт к поломке пружинного механизма и скорому износу прибора. Допускается оказывать усилие на крепёж лишь при помощи имеющегося плеча на рукояти.
  • Один из главных принципов эксплуатации прибора — это бережное отношение к нему. Его ни в коем случае нельзя бросать, оказывать ударные воздействия на рукоять, так как циферблат обязательно собьётся.
  • Динамометрический ключ, только что приобретённый в магазине, не может сразу эксплуатироваться по назначению. Перед первой затяжкой реального болта ключом надо несколько раз поработать при холостом нагружении, то есть дать инструменту минимальное значение на шкале и провернуть 5-7 раз до характерного звука трещотки.
  • Данный инструмент почти полностью состоит из движущихся металлических деталей, и долгое его хранение без работы во влажных условиях неминуемо приведёт к коррозии. Чтобы этого не произошло, его следует всегда убирать в сухое прохладное место, при длительном хранении без использования регулярно смазывать машинным маслом, а перед новой эксплуатацией — настроить для работы.
  • Обязательна установка шкалы на ноль после использования. Это связано с тем, что при любом значении, отличном от начального, пружинный механизм всегда находится в напряжении, из-за чего прочный металл пружины может быстро «устать» и погрешность показаний существенно возрастёт.

Вечных механизмов не бывает, и пружина рано или поздно подвергается пластическим деформациям, что требует её ремонта или замены. Данная процедура выполняется в любой точке ремонта автомобильного инструмента и называется поверкой прибора. Так, после проведения данной процедуры его точность возрастает до первоначальных значений.

Станция техобслуживания

Редкое использование прибора приводит к его порче, поэтому его не стоит обязательно покупать. Для разового использования всегда выгодно взять напрокат либо обратиться на станцию сервиса, где работают профессионалы автодела, которые ежедневно настраивают инструмент для работы.

Динамометрический ключ — прибор всё-таки профессиональный, и в инструментах каждого автолюбителя иметь его вовсе не обязательно. Кроме того, надо помнить, что электронный прибор всегда более чувствителен, чем механический, поэтому он может быть использован не только при ремонте авто, но и во время эксплуатации электронных приборов или иного высокоточного оборудования.

3 способа использования динамометрического ключа

Об этой статье

Соавтором этой статьи является наша обученная команда редакторов и исследователей, которые проверили ее точность и полноту. Команда управления контентом wikiHow внимательно следит за работой редакции, чтобы гарантировать, что каждая статья подкреплена достоверными исследованиями и соответствует нашим высоким стандартам качества. Эту статью просмотрели 148 167 раз (а).

Соавторы: 9

Обновлено: 17 ноября 2020 г.

Просмотры: 148,167

Резюме статьиX

Динамометрический ключ - это уникальный инструмент, который можно отрегулировать для затяжки гаек и болтов до определенного уровня крутящего момента, который измеряется в фут-фунтах или метрах на килограмм. Чтобы отрегулировать динамометрический ключ, ослабьте колпачок в нижней части ручки, повернув его против часовой стрелки. Когда он ослабнет, сдвиньте ручку ключа вверх или вниз до тех пор, пока кончик ручки не коснется горизонтальной решетки, ближайшей к желаемой настройке.Горизонтальные метки на ключе кратны 10 и используются для измерения больших изменений крутящего момента. Затем внесите незначительные изменения, повернув ручку по часовой стрелке, чтобы увеличить крутящий момент, или против часовой стрелки, чтобы уменьшить крутящий момент. Вертикальные метки решетки на самой ручке помечены одиночными цифрами и используются для внесения незначительных изменений. Например, чтобы достичь 202 футов фунта (2660 метров на килограмм), сдвиньте ручку до отметки 200, затем поверните саму ручку, пока 2 не совпадут с метками на ручке.Закрутите колпачок в нижней части ручки по часовой стрелке, чтобы затянуть ее и зафиксировать настройку крутящего момента на текущем уровне. Имейте в виду, что динамометрический ключ можно использовать только для затяжки гаек или болтов. Вам нужно будет использовать другой инструмент, чтобы ослабить их в будущем. Чтобы узнать, как пользоваться динамометрическим ключом со шкалой, читайте дальше!

  • Печать
  • Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 148 167 раз.

Как пользоваться динамометрическим ключом

Вот как я понял, что мне нужно научиться пользоваться динамометрическим ключом: это был канун Рождества, и я избегал своей семьи, работая над своим джипом.

Стекло на задней двери багажника открывалось каждый раз, когда я ударялся о неровность, прижимая дворник, впуская воду, а в засушливые дни издавал писк стекла на пластике, который заставлял меня молиться о дожде. Я поискал проблему в Интернете, и оказалось, что все, что мне нужно было сделать, это ослабить болты, крепящие стекло к петлям, сдвинуть стекло на крошечную долю дюйма вниз и снова затянуть их.

Вы любите крутые машины. И мы тоже. Давайте вместе поработаем над ними.

Если стекло висит немного ниже, оно не выскочит.Достаточно просто. И я прошел весь путь до затяжки без происшествий.

Но потом, когда я стоял под поднятым стеклом, рассеянно наблюдая за людьми, гуляющими по парку через улицу, я повернул гаечный ключ один раз слишком много. Раздался громкий треск, и в мгновение ока там, где было стекло, появилось небо, и я был покрыт миллионом крошечных осколков. Пришлось позвать на помощь родных. Карма.

Моя ошибка? Мне следовало использовать динамометрический ключ, тип гаечного ключа, который точно сообщает вам, какое усилие вы прикладываете к крепежу, чтобы вы не затягивали чрезмерно (или недостаточно).Моя ситуация не была стереотипной - динамометрические ключи гораздо чаще используются для затягивания гаек. Но факт в том, что они незаменимые инструменты для механиков, потому что каждый крепеж на вашем автомобиле, в том числе, да, на стекле задней двери, имеет определенный номинальный крутящий момент. Вот как пользоваться динамометрическим ключом.

Слишком много - это слишком много

Производители автомобилей указывают надлежащий уровень затяжки, значение крутящего момента, выраженное в фут-фунтах, которое обычно можно найти в руководстве по эксплуатации вашего автомобиля.Крутящий момент - это сила вращения, приложенная к точке или, в данном случае, гайке. Наденьте гаечный ключ длиной 1 фут на гайку и приложите 10 фунтов силы к противоположному концу. Теперь вы скручиваете гайку с усилием 10 футов на фунт (расстояние, умноженное на силу, или 1 фут, умноженный на 10 фунтов). Используйте гаечный ключ длиной 2 фута и приложите 50 фунтов силы, и вы получите 100 фут-фунт, что, к счастью, примерно столько же, сколько большинство гаечных ключей, и столько же силы, сколько большинство локтей с удовольствием проворачивают. .

В то время как большинство механиков полагаются на хорошо откалиброванный колен для затяжки, жизненно важно, чтобы затяжка застежки находилась в довольно узком диапазоне.Слишком ослаблено - существует опасность самопроизвольного откручивания гайки или болта в дороге. Или, возможно, прокладка или уплотнительное кольцо, зажатые этим болтом, потекут. Слишком затянуто - есть другие риски: скрепленная болтами деталь может быть сжата, согнута или повреждена иным образом. Хвостовик болта может сломаться, а резьба может оборваться, что приведет к отсутствию зажимного усилия. Крепеж лучше всего затягивать с помощью динамометрического ключа.

Основы

Почему бы нам просто не затянуть каждый крепеж любого конкретного размера с одинаковым крутящим моментом? Зачем нам нужна инструкция по эксплуатации, в которой говорится, что для одного болта 5/16 дюйма, удерживающего крышку клапана, требуется 11 фунт-футов, а для шпильки 5/16 дюйма на амортизаторе - 20?

Давайте обсудим, что происходит, когда вы поворачиваете гайку или головку болта.Резьба представляет собой наклонную плоскость или клин, самый простой тип инструмента. Поскольку наклонная плоскость вклинивается (поворачивается) в резьбу, она прикладывает силу по длине болта, эффективно превращая болт в пружину растяжения. Это натяжение стержня болта сжимает две части вместе. Если зажимное усилие больше, чем нагрузка, оказываемая, скажем, между головкой и блоком, эти две части никогда не освободятся самопроизвольно.

И чем больше крутящего усилия вы прикладываете к головке болта или гайке, тем больше усилие зажима в соединении.Так что просто затягивайте его, пока он не освободится, верно?

Неправильно. Различия в общей длине болта, материале зажимаемых деталей, наличии прокладки между двумя частями и даже сплаве самого болта влияют на надлежащий крутящий момент.

Кроме того, правильное значение крутящего момента учитывает трение между резьбой, которое является единственной самой большой переменной, которая влияет на соотношение между крутящим моментом, прилагаемым к головке болта, и усилием зажима. Трение возникает из-за резьбы, а также из-за трения вращающейся поверхности болта по неподвижной заготовке.

Преодоление трения может составлять от нескольких процентов до 50 процентов усилия, необходимого при затяжке гайки или болта. А это означает, что усилие зажима может широко варьироваться - не очень хорошо, когда вы устанавливаете головку блока цилиндров или впускной коллектор.

Ящик для инструментов: типы крутящего момента

Бен Клейман

Bending-Beam

Это ключ для тех, кому не нужен динамометрический ключ регулярно.Большая центральная балка изгибается при приложении крутящего момента, в то время как изгибающийся указательный луч позволяет напрямую считывать крутящий момент. Если он выходит за пределы калибровки, просто отогните указатель до нуля с помощью плоскогубцев. Единственный самый большой недостаток заключается в том, что ваше глазное яблоко должно быть припарковано прямо над указателем, пока вы читаете шкалу, что сложно в труднодоступных местах.

Микрометр «Clicker»

Этот профессиональный инструмент настроен на правильный крутящий момент и будет щелкать тактильно и слышно, когда достигнет правильного крутящего момента.Он очень воспроизводимый и точный, но его следует возвращать к нулю после каждого использования. Тем не менее, его следует регулярно калибровать, если он используется для критических деталей, таких как подвеска и внутренние крепежные элементы двигателя. Не используйте динамометрический ключ как храповик для разборки - сохраните его для окончательной сборки.

Бен Клейман

Бен Клейман

Смазывать или нет

В большинстве случаев указанное значение крутящего момента предполагает наличие чистых и сухих деталей.Чистота означает отсутствие грязи, ржавчины, засохшего герметика для прокладок или чего-либо, кроме блестящего металла.

Очистка резьбы проволочной щеткой поможет удалить ржавчину или герметик. Крепежные детали двигателя, такие как болты головки или болты главной крышки, часто требуют затяжки с 30-весным моторным маслом, смачивающим резьбу и шайбу. Если вы устанавливаете крепеж с сухим крутящим моментом, а резьба и поверхность болта смазаны маслом, вам необходимо уменьшить крутящий момент на 15–25 процентов, потому что более скользкие поверхности уменьшат трение.

Смазки с тефлоновыми подшипниками или смазки для двигателей из сульфида молибдена могут снизить трение до уровня, достаточного для уменьшения момента затяжки на 50%. Даже случайная замена болта или шайбы с цинковым или гильзовым покрытием на болт без покрытия требует, соответственно, 15 или 25% снижения прилагаемого крутящего момента, поскольку покрытие действует как смазка. Несоблюдение этого совета приведет к серьезной перетяжке крепежа. Вы либо сломаете ее, либо раздавите прокладку до точки, где она протечет.

С другой стороны, ржавчина или заусенцы на резьбе могут увеличить трение настолько, что крепеж, затянутый до указанного значения, не сможет обеспечить достаточное усилие зажима.В инструкции по эксплуатации будет указано, должен ли крепеж быть сухим или смазанным. В любом случае подготовьте болты. Не забывайте, что остатки от моечной машины для деталей или той формы для пирога, полной керосина, которую вы используете для очистки деталей, содержат масло.

Даже быстрый поток сжатого воздуха, чтобы высушить застежку, оставит масляную пленку, влияющую на конечный крутящий момент. Если вы действительно привередливы, используйте аэрозольный карбюратор или очиститель тормозов, а затем еще воздух. Если вы использовали смазку или противозадирный состав, чтобы тормозные диски не заедали за ступицы, будьте осторожны, чтобы не загрязнить шпильки или гайки.

Torque-Plus-Angle

Все чаще критически важные крепежные детали, такие как болты головки блока цилиндров, крепеж опоры двигателя и болты впускного коллектора, требуют так называемой затяжки с крутящим моментом плюс угол. Из-за несоответствия трения между резьбой и поверхностью болта обычное затягивание крепежа недостаточно равномерно.

Разница в несколько процентов в трении из-за неровностей резьбы, заусенцев, ржавчины или старого герметика резьбы может привести к огромным колебаниям натяжения крепежа.Это может привести к самопроизвольному разрыву сустава. Спецификация затяжки для этих креплений требует двух этапов.

Головка болта или гайка сначала затягиваются - в нормальной последовательности штриховки, если их больше двух - до предписанного значения крутящего момента; затем, снова начиная с первого болта, перейдите ко второму, более высокому значению. Только после этого его следует повернуть одним плавным движением еще на несколько градусов. Единственный способ сделать это точно - использовать приспособление для измерения крутящего момента и угла.

Динамометрический ключ Drive Click 1/2 дюйма

Рычаг приспособления прикреплен к некоторому соседнему объекту, чтобы закрепить шкалу транспортира, которая должна быть возвращена на ноль после приложения начального крутящего момента.Затем гаечный ключ поворачивают на указанный дополнительный оборот. Опять же, это должно происходить в обычной последовательности для нескольких застежек.

Критически важные крепежные детали - болты головки блока цилиндров здесь являются примером - настолько сложно затянуть должным образом, что не только производитель указывает затяжку с крутящим моментом плюс угол, но и болт является предметом одноразового использования, который необходимо выбросить если он когда-нибудь будет удален. Эти болты с крутящим моментом до текучести обычно имеют прямой участок суженной вниз между резьбой и головкой болта.

При начальном затягивании болт растягивается по длине почти до предела упругой деформации. Если вы открутите болт на этом этапе, он вернется к своей исходной длине. Примените дополнительное вращение, и болт растянется до области пластической деформации, где дополнительное растяжение болта не дает дополнительной силы зажима, но болт не вернется к своей исходной длине позже.

Этот метод гарантирует, что все болты сжимают две части вместе с почти одинаковым усилием, поэтому такие важные вещи, как прокладки головки, не протекают.Вы, наверное, задаетесь вопросом, почему инженеры просто не задают болты большего размера, которые могут прикладывать достаточное усилие без постоянной деформации. Эти большие болты можно перетянуть, а слишком туго затянуть так же плохо или даже хуже, чем слишком легкие.

Закончили затяжку колес или ГБЦ? Не забудьте сохранить калибровку динамометрических ключей, вернув шкалу микрометра на ноль, прежде чем убирать ее в ящик для инструментов.

Мастерская: схемы затяжки

Если деталь фиксируется более чем двумя крепежными деталями, важно чередовать их затяжку.Вот правильная процедура: заведите все болты или гайки на несколько витков резьбы, а затем затяните их вручную. Часто в инструкции по эксплуатации указывается конкретная последовательность затяжки. Слегка затяните вручную, затем с крутящим моментом, указанным в спецификации

1. Болты, расположенные по кругу, как правило, гайки на колесах, следует затягивать не по кругу, а по схеме «крест-накрест» или «морская звезда».

2. Более крупные продолговатые детали, такие как головки цилиндров, часто имеют определенную последовательность для правильной затяжки, обычно начиная с середины и заканчивая кругом.

Знай болты

Бен Клейман

Маркировка на головках болтов обозначает класс прочности болта. Никогда не используйте болт без маркировки с пустой головкой на чем-либо более напряженном, чем барбекю. Болты SAE Grade 5 / DIN 8.8 подходят для большинства применений, в то время как болты SAE Grade 8 / DIN 10.9 являются более прочными крепежными деталями для критических применений, таких как детали подвески и шатуны. Есть много специальных крепежей с уникальной маркировкой.

🎥

Сейчас Смотрите это:

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как использовать динамометрический ключ

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Сотни гаек и болтов скрепляют ваш автомобиль, и многие из этих болтов имеют точную настройку крутящего момента. Выкручивание этих чувствительных частей сверх их технических характеристик может обернуться гибелью, и по этой причине существуют динамометрические ключи.

Динамометрические ключи предназначены для упрощения процесса затяжки гаек и болтов и предотвращения необходимости повторной закручивания болтов из глубины двигателя. Они являются неотъемлемой частью каждого механика и мастера по ремонту Garage God. Однако, несмотря на их исключительную важность, некоторые по-прежнему не знают, как им пользоваться.

Не бойтесь, так как информационная группа The Drive готова помочь! Мы покажем вам, как именно использовать динамометрический ключ.

Давайте закрутим это место!

Что такое динамометрический ключ

Динамометрический ключ - это специализированный инструмент, подобный торцевому ключу, который позволяет пользователю указать номинальный крутящий момент, который затем помогает инструменту не превысить его. Это гарантирует правильную затяжку болтов и гаек без чрезмерной затяжки.

Какие бывают типы динамометрических ключей?

Существует три типа динамометрических ключей, вот чем они отличаются.

Отображение давления

Динамометрические ключи с отображением давления напоминают торцевой ключ и имеют головку с отверткой, длинный стержень и рукоятку. В голове находится аналоговый дисплей, основанный на давлении, который сообщает, что вам нужно давление.

Click-Type

Динамометрические ключи Click-типа напоминают торцевые ключи и имеют головку с отверткой, длинный вал и рукоятку, которую вы вращаете для получения заданного крутящего момента.

Цифровой

Цифровой динамометрический ключ, опять же, напоминает торцевой ключ, но имеет цифровой дисплей вдоль вала, который вы используете для ввода заданного крутящего момента. Они также оснащены дисплеями с подсветкой, звуковыми сигналами и вибрацией, когда вы приближаетесь к заданному крутящему моменту, и питаются от батареи.

Безопасность динамометрического ключа

Работа с динамометрическим ключом не слишком опасна, но лучше принять меры предосторожности, например надеть перчатки механика, чтобы не повредить суставы - вы должны увидеть перчатку автора.Вот как можно безопасно использовать динамометрический ключ и не получить увечья и не потерять палец - , надеюсь, .

Вот как пользоваться динамометрическим ключом

Давайте сделаем это!

  1. Выньте динамометрический ключ и необходимую головку.
  2. Определите требуемый момент затяжки болта.
  3. Если вы используете динамометрический ключ щелочного типа, установите указанный крутящий момент, поворачивая рукоятку. Если вы используете цифровой динамометрический ключ, введите указанную настройку крутящего момента с дисплея.
  4. Прикрепите головку с внутренним шестигранником к болту.
  5. Затяните болт до указанного момента.

Готово! Разве это не было просто?

Torque Wrench FAQs

У вас есть вопросы, Информационная команда Drive найдет ответы!

Стоит ли покупать динамометрический ключ?

Да. Существует множество гаек и болтов, для которых требуются особые настройки крутящего момента. Если вы чрезмерно затянете какие-либо из них, их структурная целостность может быть нарушена.Динамометрический ключ гарантирует, что все соответствует спецификациям производителя.

Сколько стоит динамометрический ключ?

Стоимость динамометрического ключа зависит от производителя, независимо от того, есть ли у вас цифровой динамометрический ключ и его размер. Стандартные динамометрические ключи стоят от 40 до 80 долларов, а большие динамометрические ключи могут стоить от 150 до 300 долларов. Цифровые динамометрические ключи могут стоить от 70 до 150 долларов.

Где я могу купить динамометрический ключ?

Поскольку динамометрические ключи являются очень полезным инструментом, вы можете купить их везде, где продаются инструменты и оборудование, включая Amazon, Home Depot, Northern Tool или Walmart.

Цифровые динамометрические ключи точнее?

На самом деле нет. Привлекательность цифрового динамометрического ключа заключается в том, что он имеет на несколько больше наворотов по сравнению с динамометрическим ключом щелочного типа. Он будет иметь экран с подсветкой для ситуаций с низким освещением, предупреждающие звуковые сигналы, когда вы приближаетесь к заданному крутящему моменту, и дисплей с цифровой регулировкой, чтобы вы могли легко изменить крутящий момент на лету.

Как хранить динамометрический ключ?

Стандартный динамометрический ключ с защелкой можно хранить вместе с обычными инструментами.Однако если у вас есть цифровой динамометрический ключ, вам придется хранить его в футляре, в котором он поставляется, поскольку это более тонкий инструмент, на который может повлиять холод и тепло.

Как использовать динамометрический ключ

Большинство автомехаников согласятся. Динамометрический ключ - один из самых важных инструментов, которые вы можете иметь в своем ящике с инструментами. Что делает этих плохих парней полезными, так это то, что их можно использовать для затяжки болтов и гаек с определенным крутящим моментом.

Это особенно важно, когда работает с головками двигателя с натяжными болтами и другими компонентами двигателя.Регулировка и использование динамометрического ключа совсем не проблема, как только вы освоите его. Кроме того, тот факт, что вы можете установить уровень крутящего момента, гарантирует, что вы не будете затягивать крепежные детали слишком сильно или недостаточно, что снижает риск поломки.

Чтобы помочь вам в этом, вот как использовать и регулировать наиболее распространенные динамометрические ключи в зависимости от типа и выполняемой работы.

Как пользоваться цифровым динамометрическим ключом: лучшее из лучшего

Цифровые динамометрические ключи

- самые точные и простые в использовании.Но это верно только в том случае, если вы выберете правильный динамометрический ключ для правильной работы.

Что делает этот динамометрический ключ лучше других, так это то, что он исключает возможность гадания при регулировке натяжения. Цифровые динамометрические ключи делают всю тяжелую работу за вас, обеспечивая при этом максимально возможный уровень точности.

Если требуется максимальная точность, вам определенно следует выбрать именно этот тип динамометрического ключа, и вот как именно вы должны его использовать.

Step 1: В отличие от динамометрического ключа со шкалой или щелчком, установить уровень крутящего момента с помощью цифрового динамометрического ключа довольно просто. На большинстве моделей есть кнопка SET, позволяющая точно изменить значение крутящего момента до желаемого значения.

Шаг 2: После того, как вы установили значение крутящего момента, следующее, что вам нужно сделать, это запрограммировать параметр допуска. Таким образом вы установите верхний и нижний пределы как для контроля качества, так и для целей безопасности.Если вы не знаете, каким должен быть этот параметр, просто оставьте его на минимально возможном значении.

Шаг 3: Начните затягивать крепеж. Динамометрические ключи работают так же, как и любой другой гаечный ключ. Не пытайтесь сразу достичь значения крутящего момента. начните с легкого затягивания всех креплений один раз и сделайте это еще раз, пока не достигнете правильного значения.

Шаг 4: Остерегайтесь индикатора. Цифровые динамометрические ключи будут иметь либо зуммер, либо световой сигнал, который сообщит вам, когда следует прекратить прикладывать крутящий момент.Система зуммера, в отличие от динамометрических ключей со щелчком, проще в использовании и более точна.

Шаг 5: Даже после того, как индикатор сработал, продолжайте и проверьте свои показания еще раз. В большинстве случаев индикатор либо зеленый, либо красный. Последнее показывает, что крутящий момент не находится в зоне допуска, тогда как первый указывает, что все затянуто так, как должно.

Использование Динамометрический ключ со шкалой: доступный, но точный

Использовать динамометрический ключ со шкалой довольно просто.Просто затяните застежку, пока игла не достигнет желаемого крутящего момента на циферблате.

Шаг 1: В зависимости от выполняемой задачи установите значение крутящего момента после присоединения гнезда соответствующего размера и соединения его с крепежным элементом, который вы собираетесь затягивать.

Шаг 2: Расположите динамометрический ключ под прямым углом к ​​болту, затем начните затягивать.

Шаг 3: Всегда следите за калибром, когда поворачиваете гаечный ключ. С динамометрическим ключом со шкалой проще отказаться, чем с цифровой моделью.

Как пользоваться динамометрическим ключом

Третий вид динамометрических ключей, которые вы можете купить, - это щелевые ключи. Это самый дешевый вариант, но также наиболее широко используемый автомеханиками.

Шаг 1: Приобретите динамометрический ключ подходящего размера для выполняемой задачи. Вариант 1/2 дюйма или 3/8 дюйма должен быть в состоянии справиться с большинством задач, но убедитесь, что у него есть подходящий диапазон для работы. Если требуемое значение крутящего момента рассчитывается в дюймах / фунтах, а не в футах / фунтах, возьмите вместо этого динамометрический ключ на ¼ дюйма.

Шаг 2: Установите гаечный ключ на правильное значение. Для этого поверните ручку и установите «0» на правильный крутящий момент.

Step3: Зафиксируйте динамометрический ключ в правильном положении, затянув фиксатор внизу.

Step4: Медленно затяните болт или гайку. Вы должны прикладывать крутящий момент как можно плавнее, пока не достигнете установленного крутящего момента. Вы узнаете, когда дойдете до него, когда услышите или почувствуете легкий щелчок ручки

После того, как вы закончите использовать гаечный ключ, сбросьте крутящий момент на ноль, чтобы сбросить давление на пружину и обеспечить правильную калибровку динамометрического ключа как можно дольше.

Связанные

Как использовать динамометрический ключ

Правильное количество затяжки: зачем вам динамометрический ключ и как его использовать!

Случалось ли у вас когда-нибудь скрипеть сиденье, или рычаг переключения передач расшатывался во время езды? Присоединиться к клубу! Если вы не затянули гайки и болты на своем велосипеде должным образом или не проверяли болты в течение длительного времени, эти крепления могут ослабнуть и вызвать у вас серьезные проблемы на дороге или тропе (или, по крайней мере, вызвать некоторые серьезно раздражающие шумы).Итак, как узнать, достаточно ли затянуты болты велосипеда, и предотвратить их чрезмерное затягивание?

Все дело в МОМЕНТЕ!

Что такое крутящий момент?

Крутящий момент - это сила вращения, которая может измеряться в дюймах-фунтах (дюймах-фунтах), фут-фунтах (фут-фунтах) или, как правило, в ньютон-метрах (Нм). Когда вы затягиваете резьбовой фиксатор (например, гайки и болты на вашем велосипеде), он создает напряжение, которое удерживает соединение вместе. Каждая застежка на вашем велосипеде рассчитана на определенный диапазон натяжения, известный как «крутящий момент».Часто рекомендуемые характеристики крутящего момента четко отображаются на боковой стороне деталей велосипеда, например, на выносе руля или втулке подседельного штыря. Относительно других креплений на вашем велосипеде обратитесь к руководству пользователя или посмотрите характеристики крутящего момента в Интернете.

Почему крутящий момент важен?

Поскольку каждый крепеж рассчитан на определенную нагрузку, слишком затянутые или слишком ослабленные гайки и болты могут вызвать серьезные проблемы во время езды.

Недостаточная затяжка гаек и болтов может привести к их ослаблению во время езды.Риск, вызванный ослаблением болтов, варьируется от дребезжания или лязга частей велосипеда, преждевременного износа этих частей велосипеда и / или частей велосипеда, движущихся или падающих. Это может быть серьезной проблемой и даже привести к сбою.

Чрезмерная затяжка гаек и болтов может деформировать резьбу или детали велосипеда, которые они удерживают на месте, или даже привести к поломке болтов или деталей из-за натяжения. Это проблема, особенно с карбоновыми рамами и деталями велосипеда, которые могут быть раздавлены слишком большим давлением.

Как измерить крутящий момент

Динамометрический ключ - это инструмент для измерения сопротивления крепежа вращению. Единственный способ убедиться, что вы правильно затянули гайки и болты на велосипеде, - это использовать динамометрический ключ. Существует два основных типа:

Динамометрический ключ балочного типа: Динамометрический ключ балочного типа имеет простую конструкцию и может использоваться для затягивания самых разных крепежных деталей. Для работы вставьте нужную насадку в гнездо гаечного ключа.Взявшись за ручку, затягивайте до тех пор, пока показание на конце указателя не совпадет со спецификацией крутящего момента. Всегда проверяйте, чтобы указатель в состоянии покоя находился на нуле. Если он выключен, вы можете использовать инструмент, например отвертку, между двумя балками, чтобы снова согнуть указатель.

Динамометрический ключ с защелкой: Динамометрический ключ с храповым механизмом позволяет выбрать настройку крутящего момента из заданного диапазона. Убедитесь, что имеющийся у вас динамометрический ключ рассчитан на крутящий момент крепежа, который вы хотите затянуть.Для работы вставьте нужную насадку в гнездо гаечного ключа. Выберите желаемый момент затяжки и затяните крепеж, пока не услышите и не почувствуете «щелчок». Таким же образом работают предустановленные динамометрические драйверы.

Советы по использованию динамометрического ключа

  • Удерживайте динамометрический ключ за конец, а не рядом с головкой.
  • Никогда не используйте динамометрический ключ для ослабления болтов на велосипеде. Динамометрические ключи предназначены для использования в качестве измерительного инструмента, а не для замены обычного набора шестигранных ключей.
  • При использовании динамометрического ключа с несколькими настройками крутящего момента убедитесь, что вы вернули ключ на ноль перед хранением.
  • Убедитесь, что вы подготовили ступени крепежа с какой-либо смазкой, если не указано иное. «Сухие» нитки могут привести к ложному считыванию.
  • Как всегда, убедитесь, что затягиваемый болт имеет правильную резьбу. Болт с поперечной резьбой невозможно будет правильно затянуть даже динамометрическим ключом.

Как использовать динамометрический ключ

Динамометрический ключ звучит как необычный инструмент, который лучше оставить в руках велосипедных механиков, но на самом деле это небольшой гаджет, которым можно научиться пользоваться за считанные минуты.А поскольку понимание крутящего момента и его правильная регулировка являются важными частями повседневной жизни гонщика, инвестирование в этот инструмент может сэкономить вам несколько поездок в веломагазин и на дорогостоящий ремонт велосипедов в долгосрочной перспективе.

Вот все, что вам нужно знать об использовании динамометрического ключа, от того, что это такое, до того, почему это так важно.

Присоединяйтесь к Bicycling сейчас, чтобы получить последние советы и подсказки!

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Что такое динамометрический ключ?

Крутящий момент, проще говоря, это сила вращения. Велосипедистам важно понимать крутящий момент, потому что велосипеды построены из небольшого оборудования и легких материалов, которые должны быть достаточно плотными, чтобы оставаться безопасными и надежными, но не настолько плотными, чтобы они не повредились или могли сломаться. Здесь на помощь приходит динамометрический ключ.

«Динамометрический ключ измеряет силу вращения и предотвращает чрезмерное затягивание крепежа или раздавливание компонента, который вы затягиваете, например, подседельных штырей или руля», - объясняет Кевин Харрисон, профессиональный механик и технический специалист. представитель Каннондейла.«Механизм внутри гаечного ключа дает вам слуховой и тактильный сигнал, когда вы достигли правильного крутящего момента», - говорит он.

Тревор Рааб

Эта оптимальная точка крутящего момента имеет решающее значение, потому что часто, особенно в случае проблем с шумом, велосипедисты начинают подтягивать детали на своем велосипеде. Но слишком тугие детали так же плохи, если не хуже, как незакрепленные детали. Если детали затянуты неправильно, ваш велосипед может работать неправильно.

Крутящий момент измеряется в Ньютон-метрах, сокращенно Нм, что вы, вероятно, видели на различных компонентах вашего велосипеда, например, на выносе. «Это значение известно как спецификация крутящего момента и указывает крутящий момент для ближайших к нему болтов», - говорит Харрисон. «Например, у вашего выноса может быть два разных крутящих момента: один для болтов, крепящих его к рулевой трубе, а другой - для лицевой панели выноса, которая держится на руле».

Вам действительно нужно использовать один?

Скажем прямо: независимо от того, как долго вы вращаете гаечные ключи, ваши опытные руки не могут сравниться с точностью динамометрического инструмента.Хотя может показаться, что универсальный инструмент подходит, лучше всегда использовать динамометрический ключ. Ценность владения этим гаджетом и 10 минут, необходимых для того, чтобы научиться им пользоваться, перевешивают цену, которую вы заплатите за уничтожение дорогостоящего компонента.

5 нм типичны для шпилек.

Тревор Рааб

Шатуны требуют большего крутящего момента, 40 нм - довольно распространенное явление.

Тревор Рааб

«Технически все, что имеет маркированные или опубликованные характеристики крутящего момента, следует затягивать динамометрическим ключом», - говорит Харрисон. Конечно, вы могли бы сделать это в своем веломагазине, но это определенно удобнее, если вы понимаете, как это делать самостоятельно.

Тип велосипеда, который у вас есть, определяет, как часто вы должны проверять крутящий момент. «Любой тип велосипеда, на котором ездят по бездорожью, например, полноподвесные горные велосипеды, подвергаются большей вибрации и ударам, и, возможно, их необходимо регулировать чаще», - говорит Харрисон.Для тех, кто регулярно ездит по тротуару, проверка хотя бы раз в месяц - хорошее начало для защиты работоспособности велосипеда. Для внедорожников лучше всего еженедельно. Хотя это звучит как регулярное обслуживание, это небольшая цена за большие результаты. «Вы можете проверить каждый болт на своем велосипеде всего за несколько минут и выявить небольшую проблему, прежде чем она станет серьезной», - говорит Харрисон.

Если болты слишком ослаблены ...
  • Критически важные компоненты, такие как вынос руля, руль и подседельный штырь, могут сдвинуть средний ход, что приведет к потере управления и, возможно, к аварии.
  • Вы можете повредить детали, как если бы вы катались на кривошипе с ослабленным крепежным болтом.
  • Со временем ослабленные болты могут ускорить износ.
  • Недостаточно затянутые болты часто являются причиной раздражающих щелчков, скрипов и скрипов.
  • Если карбоновая деталь двигается, когда это не должно происходить, она может поцарапаться или разбиться.
    Если болты затянуты слишком сильно ...
    • Маленькие хрупкие детали, такие как анкерные болты троса тормоза и переключателя передач, сломаются под слишком большим давлением.
    • Подъемники напряжения могут образовываться в более крупных компонентах, таких как вынос руля, вилка и руль, что может привести к поломке в будущем.
    • Слишком сильное проворачивание болта может привести к его отлому, в результате чего останется крошечный заглушка и большая проблема.
    • Углеродные компоненты могут раздавить, и вы не получите никакого предупреждения, пока не станет слишком поздно.

      Наши любимые стойки для ремонта велосипедов

      Подставка для ремонта Sports Sprint

      Обратная связь Спорт амазонка.ком

      385,83 долл. США

      Легкий, устойчивый и очень компактный в сложенном виде.

      Лучшее соотношение цены и качества

      Подставка для ремонта Bike Hand Cycle Pro

      Лучше всего подходит для легких работ. Версия для тяжелых условий эксплуатации доступна за 168 долларов.

      Самая легкая гоночная стойка

      Подготовка к экзамену Topeak X

      Маленький для путешествий, прочный для повседневного использования (любимец наших механиков).

      Самая прочная конструкция

      Park Tool PCS-10.2 Подставка для дома механика

      Проверенная конструкция, вмещающая 80-фунтовые велосипеды.

      [Хотите взлететь в гору? Поднимитесь! дает вам тренировки и умственные стратегии для достижения ближайшего пика.]

      Как пользоваться динамометрическим ключом

      То, как именно использовать этот инструмент, будет зависеть от типа динамометрического ключа, с которым вы работаете.(См. Ниже более подробную информацию о наиболее распространенных типах, используемых на велосипедах.) При этом, вообще говоря, вы должны сначала проверить характеристики крутящего момента на болте или детали, которую вы хотите затянуть. Затем используйте соответствующий гаечный ключ с предустановкой или установите разводной ключ на нужное значение крутящего момента. Вставьте насадку гаечного ключа в гнездо болта или детали и поворачивайте, пока не услышите или не почувствуете сигнал гаечного ключа. Удалите бит.

      Тревор Рааб

      Какой тип гаечного ключа использовать?

      Хорошие новости: вам не нужно наносить серьезный ущерб своему банковскому счету, чтобы получить приличный динамометрический ключ, а небольшие вложения теперь могут сэкономить вам много денег в будущем, устраняя более дорогостоящие проблемы, которые могут возникнуть в результате неправильного использования. корректирование.

      «Перед покупкой проверьте и посмотрите, какие различные характеристики крутящего момента на вашем велосипеде, чтобы определить, какой предустановленный гаечный ключ вам следует купить», - говорит Харрисон.


      Основной инструмент: динамометрический ключ с предустановкой

      Учтивость

      Mini TorqKeys Инструмент для предустановки крутящего момента с 6 битами и держателем - 5 Нм

      Prestacycle amazon.com

      16,95 долл. США

      Этот гаечный ключ предварительно настроен на 5 Нм, что отлично подходит, если все, что вы делаете, - это регулируете высоту своего седла или кабины.Он также достаточно мал, чтобы положить его в карман или сумку для снаряжения, если вы путешествуете.


      Промежуточное вложение: базовый регулируемый динамометрический ключ

      Учтивость

      ATD-1.2 Привод с регулируемым крутящим моментом

      Инструмент для парковки Competitivecyclist.com

      67,95 долл. США

      Базовый регулируемый динамометрический ключ дает вам небольшой диапазон для закручивания нескольких болтов на вашем велосипеде без больших вложений.Отрегулируйте диск на ручке, чтобы изменить значение крутящего момента.


      Инструмент экспертного уровня: регулируемый динамометрический ключ с трещоткой

      Учтивость

      Динамометрический ключ Giustaforza II 2-16 Pro

      Эффетто Марипоса Competitivecyclist.com

      260,00 долл. США

      Этот гаечный ключ выглядит как трещотка, с которой вы, возможно, знакомы, но у него есть регулируемый механизм внутри, который щелкает с требуемым значением крутящего момента.Это дает вам более широкий диапазон (2-16 Нм) и преимущество стандартной системы драйверов четверть дюйма, так что вы можете использовать широкий спектр бит и удлинителей для труднодоступных мест. Однако важно отметить, что профессиональный велосипедный механик обычно имеет два разных динамометрических ключа с храповым механизмом: один для нижнего диапазона, а другой для верхнего. «Этот лучше всего подходит для опытного домашнего механика, потому что он покроет большую часть настроек, которые им необходимо сделать», - говорит Харрисон.


      Для любителей техники: цифровой динамометрический ключ

      Учтивость

      Гаечный ключ D-Torq

      Topeak соревновательный велосипедист.ком

      239,95 долл. США

      Этот цифровой динамометрический ключ позволяет узнать точное количество Нм (или трех других дополнительных единиц) во время использования, отображаемое на экране. Вы также можете установить звуковое оповещение для выбранного вами Nm, чтобы вы знали, когда вы его нажмете, а также есть отдельное оповещение, когда вы его превзойдете.


      Как улучшить работу динамометрического ключа

      Теперь, когда вы знаете все основы, есть несколько профессиональных советов, которые помогут вам освоить динамометрический ключ.

      Во-первых, не со всеми болтами следует обращаться одинаково. «Некоторые болты на вашем велосипеде требуют смазки; для некоторых требуется удерживающий состав, такой как Loctite, а для других вообще ничего не требуется », - говорит Харрисон. «Изучите руководство владельца велосипеда или его компонентов или, если сомневаетесь, спросите в местном магазине велосипедов». Понимание того, какие детали нужны, что поможет вам правильно обслуживать велосипед и избежать серьезных проблем.

      Кроме того, Харрисон указывает, что большинство болтов и резьбовых деталей на велосипеде имеют правую резьбу, что означает, что они подчиняются правилу «точно туго» (точно туго, слева - свободно).«В случае, если деталь имеет обратную резьбу, не все динамометрические ключи будут работать против часовой стрелки», - говорит он. Дважды проверьте руководство пользователя или описание продукта, чтобы проверить, является ли ваш гаечный ключ двунаправленным.

      Кроме того, умение обращаться с инструментами так же важно, как и умение ими пользоваться. «Предустановленные гаечные ключи обычно ничего не требуют для их обслуживания, но многие регулируемые ключи необходимо обнулять, когда вы их не используете», - говорит Харрисон. «Важно прочитать прилагаемые к ним инструкции, потому что неправильное хранение гаечного ключа может свести на нет полезность инструмента.”Прочтите руководство пользователя перед тем, как положить инструмент в ящик для инструментов, чтобы убедиться, что ваши вложения не пропадут даром.

      Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

      Как пользоваться динамометрическим ключом - практический механик

      Вы когда-нибудь задумывались, как правильно использовать динамометрический ключ? Вам интересно, , что такое динамометрический ключ? В этой статье описывается функция динамометрического ключа, когда его следует использовать, как правильно им пользоваться, а также что можно и что нельзя делать с динамометрическими ключами.

      Что такое крутящий момент?

      Крутящий момент - это сила вращения, приложенная на некотором расстоянии от оси вращения. Более распространенным определением может быть «скручивающая сила». Каждый раз, когда вы используете отвертку, гаечный ключ или ручку, вы прикладываете к объекту скручивающую силу или крутящий момент.

      Крутящий момент обычно указывается в единицах фут-фунт («фут-фунт»), дюйм-фунт («дюйм-фунт») или Н-м («ньютон-метр»). Например, если вы используете гаечный ключ для затягивания болта, и этот ключ имеет длину 1 фут, и вы прикладываете усилие в 100 фунтов к концу этого гаечного ключа, вы прикладываете крутящий момент в 100 фунт-футов.

      Примечание: PracticalMechanic.com поддерживается считывателем. Если вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию - бесплатно для вас. Спасибо за вашу помощь в поддержании активности этого сайта.

      Вы можете увеличить величину прилагаемого крутящего момента одним из двух способов, использовать больше силы или увеличить плечо момента (расстояние, с которого прилагается сила). Приложите 200 фунтов силы к рукоятке гаечного ключа на 1 фут, и вы приложите 200 фунт-футов крутящего момента.Приложите усилие 100 фунтов к рукоятке 2-футового гаечного ключа, вы прикладываете крутящий момент 200 фунт-футов.

      Ищете хороший динамометрический ключ? Это динамометрический ключ, который я использую, он очень высоко оценен, отличного качества, и мне он очень нравится!

      Почему важен крутящий момент?

      Основная причина, по которой спецификации крутящего момента указываются в автомобилях или других механических устройствах, заключается в том, что гайки и болты затягиваются с правильным, откалиброванным уровнем затяжки. Если гайка слишком ослаблена, вибрация или другая сила могут привести к ее ослаблению и падению.Очевидно, это не лучшая ситуация. С другой стороны, если гайка будет затянута слишком сильно, это может фактически повредить резьбу, растянуть шпильку или даже сломать ее!

      Для гаек и болтов, которые снимаются и надеваются неоднократно (например, накидные гайки), очень важно не затягивать их слишком сильно. Почему? Потому что каждый раз, когда они перетягиваются, резьба будет изгибаться немного больше, так что в следующий раз, когда гайка будет затягиваться, потребуется еще большее усилие для достижения желаемой герметичности.А если резьба деформируется в одном месте, это может в конечном итоге привести к непригодной гайке или поломке вала.

      В подавляющем большинстве случаев большинство людей, если у них нет динамометрического ключа, будут перетягивать гайку ! Гайки, удерживающие колеса, являются классическим примером. Чрезмерная затяжка гаек - основная причина деформации роторов - тормоза, которые пульсируют и вибрируют.

      Правильный способ использования динамометрического ключа

      Весь смысл использования динамометрического ключа заключается в том, чтобы гайка или болт были затянуты с некоторой заранее определенной плотностью.Это значение определяется инженерами, которые разработали деталь в соответствии со спецификацией между слишком плотным и слишком ослабленным. Откалиброванный моментный ключ позволяет любому достичь требуемого крутящего момента при правильном использовании!

      Вот шаги, которые необходимо предпринять для правильного использования динамометрического ключа:

      1. Убедитесь, что резьба чистая, без ржавчины, сухая и неповрежденная.
      2. Затяните гайку вручную или гаечным ключом до плотного прилегания.
      3. Установите правильное значение крутящего момента на динамометрическом ключе.
      4. Затяните гайку динамометрическим ключом и затяните ее до щелчка, затем отверните.
      5. Снова надавите, пока не услышите еще один щелчок. Не нажимайте на нее более двух раз.
      6. Гайка затянута правильно.

      Как установить значение момента затяжки динамометрического ключа

      Установка момента затяжки гаечного ключа с регулируемым до щелчка ключом довольно проста, но требует знания нониусного манометра.

      1. Ослабьте стопорную гайку с накаткой на конце динамометрического ключа.
      2. Поверните ручку с накаткой до тех пор, пока ее верхний край не выровняется с желаемым значением крутящего момента на шкале.
      3. Затяните стопорную гайку на конце гаечного ключа, чтобы зафиксировать его при этом положении.
      4. Используйте динамометрический ключ для затяжки необходимого оборудования.
      5. После использования гаечного ключа ослабьте стопорную гайку и установите гаечный ключ на ноль перед хранением.

      В данном руководстве по динамометрическому ключу в формате pdf представлен процесс создания динамометрического ключа с регулируемой высотой до щелчка.

      Вот пример установки значения крутящего момента. В этом случае мы хотим установить динамометрический ключ на 76 фут-фунтов.

      Шаг 1: Ослабьте фиксирующую ручку с накаткой

      Шаг 2: Поверните ручку до нужного значения крутящего момента

      Для этого шага мы начинаем с установки крутящего момента на ноль, так как она всегда должна храниться на нуле.

      Поверните ручку, чтобы увеличить крутящий момент. На фотографии ниже значение крутящего момента составляет 70 фунт-футов, так как верхний край черной рукоятки совпадает с линией, указывающей 70, а 0 на рукоятке совмещен с центральной линией.

      На фотографии ниже значение крутящего момента составляет 76 фунт-футов, так как верхний край черной ручки немного выше 70, а цифра 6 на ручке (почти) совмещена с центральной линией.

      Шаг 4. Используйте динамометрический ключ

      Теперь используйте динамометрический ключ, чтобы затянуть зажимные гайки по схеме звезды. Обратите внимание на то, как правильно держать динамометрический ключ: одна рука должна находиться на головке ключа, чтобы убедиться, что он правильно сидит на гайке и вращение происходит вокруг оси гайки.Другая рука находится на рукоятке гаечного ключа, прикладывая усилие.

      Шаг 5: После использования установите динамометрический ключ на ноль

      Установите нулевое значение (или самое низкое значение гаечного ключа), ослабив фиксирующую ручку с накаткой и повернув ручку до тех пор, пока показание снова не станет нулевым.

      Руководство по выбору динамометрических ключей

      Доступно несколько различных типов динамометрических ключей. Здесь мы обсудим типы, преимущества и недостатки каждого, а также наиболее распространенные.

      Первое, что нужно решить, - это размер диска, который вам понадобится. Для большинства применений подойдет привод 3/8 ″. Для большинства автомобильных приложений лучшим выбором будет привод 1/2 ″, поскольку они обычно имеют более высокое значение максимального крутящего момента.

      Ключ регулируемый динамометрический

      Регулируемый до щелчка ключ - это наиболее часто используемый динамометрический ключ. Эти динамометрические ключи обеспечивают очень высокую точность. Когда достигается установленный крутящий момент, гаечный ключ издает щелкающий звук и немного перемещается за точку поворота, указывая на правильный крутящий момент.

      Динамометрический ключ с регулируемым приводом 3/8 ″ Click - Проверить текущую цену

      Динамометрический ключ с регулируемым приводом 1/2 ″ Click -

      - проверьте текущую цену - (к сведению, это ключ, который у меня есть, я использую и рекомендую)

      Динамометрический ключ для балки

      Динамометрический ключ для балок - олдскульный стиль. Как правило, они недорогие и относительно простые в использовании. Они становятся все реже, чем раньше. Динамометрический ключ для балки зависит от прочности рычага ключа на изгиб. Стрелка указывает на табличку с откалиброванными значениями крутящего момента.Затягивайте до тех пор, пока игла не будет указывать в правильном направлении.

      Динамометрический ключ для балки - Проверить текущую цену

      Цифровой электронный динамометрический ключ

      Цифровой электронный динамометрический ключ легче всего читать, поскольку значение крутящего момента отображается на цифровом экране. Они более дорогие, чем другие типы динамометрических ключей, но не требуют предварительной установки желаемого значения крутящего момента.

      Цифровой электронный динамометрический ключ - Проверить текущую цену

      Другие особенности использования динамометрического ключа

      Помимо правильного использования динамометрического ключа, при использовании динамометрического ключа часто необходимо учитывать и другие факторы.Ниже приведены некоторые из наиболее распространенных.

      Затяните в правильной последовательности

      Помимо правильного момента затяжки, может быть важно затянуть гайки или болты в правильной последовательности. Например, обычно затягивают гайки с 5 болтами в виде «звезды», чтобы колесо было правильно посажено при затяжке.

      Другие области применения могут включать болты головки цилиндров, чтобы избежать выдувания прокладки головки блока цилиндров. В таких случаях болты затягиваются не только в определенной последовательности, но и в несколько этапов.Например, можно использовать 3 цикла затяжки, чтобы обеспечить равномерное сжатие прокладки головки по всему периметру.

      Коэффициент преобразования крутящего момента

      Важно обращать внимание на единицы измерения крутящего момента, с которыми вы работаете. Например, фут-фунт и дюйм-фунт различаются в 12 раз (12 дюймов на фут). Также важно отметить единицы измерения на динамометрическом ключе. Многие гаечные ключи имеют несколько шкал, поэтому убедитесь, что вы используете правильную шкалу. Ниже приведены некоторые общие коэффициенты преобразования между единицами крутящего момента.

      • 1 фут-фунт = 12,0 дюйм-фунт
      • 1 фут-фунт = 1,36 Н-м
      • 1 Н-м = 0,74 фут-фунт
      • 1 Н-м = 8,85 дюйм-фунт
      • 1 дюйм-фунт = 0,083 фут-фунт
      • 1 дюйм-фунт = 0,113 Н-м

      Расширитель крутящего момента (Множитель)

      Бывают случаи, когда требуемый крутящий момент превышает максимальный, который может обеспечить ваш динамометрический ключ. В этом случае можно использовать расширитель крутящего момента. Расширитель крутящего момента - это, по сути, рычаг известной длины, который увеличивает прилагаемый крутящий момент за счет увеличения плеча крутящего момента приложенной силы.Таким образом, крутящий момент, прилагаемый к динамометрическому ключу, прикладывается к концу расширителя крутящего момента, который, в свою очередь, прилагает эту силу на дополнительном расстоянии от оси вращения.

      При использовании расширителя крутящего момента вы фактически прикладываете к гайке или болту крутящий момент на больше, чем указано на вашем динамометрическом ключе. Чтобы применить правильный крутящий момент, используйте следующую формулу, чтобы определить, какую настройку следует использовать для динамометрического ключа.

      Настройка ключа = желаемый крутящий момент × (длина ключа / длина ключа + удлинитель)

      Например, если желаемый крутящий момент составляет 200 фут-фунтов, длина гаечного ключа составляет 1 фут, а длина удлинителя - 0.5 футов, то значение гаечного ключа должно быть:

      Настройка гаечного ключа = 200 × (1 / 1,5) = 133 фут-фунт

      При измерении длины гаечного ключа измеряйте расстояние от центра оси вращения до центра рукоятки.

      Вы можете довольно легко сделать свой собственный расширитель крутящего момента. Вот пример самодельного расширителя крутящего момента, сделанного из куска трубы моим другом.

      Сначала он приварил гайку хорошего размера к одному концу трубы и просверлил отверстие около другого конца.

      Когда он собирается его использовать, он надевает гнездо подходящего размера на приваренную гайку.

      Затем вставляет динамометрический ключ в гнездо.

      И вставляет еще одну розетку в конец трубы. Отверстие в трубе есть, потому что через это отверстие можно вставить штифт, который совпадает с соответствующим отверстием во втором торцевом гаечном ключе. Причина в том, что известна точная длина удлинителя.

      Вот пример этого удлинителя крутящего момента, используемого для затягивания гайки оси на Toyota Sienna.

      Удлинители розеток

      Использование удлинителей торцевых головок с динамометрическим ключом прекрасно. Тем не менее, это может немного затруднить правильное приложение крутящего момента. Убедитесь, что удлинитель не наклонен, даже немного, так, чтобы прилагался дополнительный крутящий момент.

      Что можно и нельзя

      Ниже приведены некоторые правила использования динамометрического ключа, которые можно и нельзя:

      Сделать:

      • Установите динамометрический ключ на «ноль» по окончании использования и для хранения.
      • Поищите точные характеристики крутящего момента в руководстве пользователя или на официальном сайте. Не угадай!
      • Обращайтесь осторожно. Это откалиброванный инструмент, и его нельзя путать с другими инструментами. Если есть, храните его в футляре.
      • Приложите усилие только к ручке. Крутящий момент рассчитывается исходя из силы, приложенной к ручке. Приложение силы к другим частям гаечного ключа приведет к приложению другого значения крутящего момента.
      • Убедитесь, что гаечный ключ стоит на гайке под прямым углом.Усилие следует прилагать под углом 90 ° к оси вращения рукоятки. Нагрузка должна быть сбалансирована над точкой поворота.

      Нельзя:

      • Не нажимайте динамометрический ключ после щелчка. Это сводит на нет всю цель использования динамометрического ключа!
      • Не используйте динамометрический ключ в качестве прерывателя. Это может показаться заманчивым, поскольку это обычно гаечный ключ с длинной ручкой, но использование его в качестве прерывателя приведет к нарушению калибровки механизма.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
