Содержание

Проверка форсунок на двигателе

При неустойчивой работе двигателя неисправную форсунку можно определить непосредственно на работающем двигателе. Для этого его запускают и по степени нагрева выпускных патрубков находят неисправную форсунку. Изза неудовлетворительной работы той или иной форсунки выхлопной патрубок нагревается меньше.

Неработавшую форсунку можно определить так же, если последовательно выключать каждый цилиндр на работающем двигателе. При этом ослабляют каждую гайку у штуцера проверяемой форсунки, чтобы топливо не поступало в форсунку к цилиндру двигателя. При неисправной форсунке характер работы двигателя не изменяется. При исправной число оборотов коленчатого вала понижается, перебои в работе двигателя возрастают. Исправность форсунки можно проверить и на неработающем двигателе. Для этого проворачивают коленчатый вал двигателя, а рейку топливного насоса высокого давления выдвигают на максимальную подачу. Момент впрыска в исправной форсунке будет сопровождаться сильным характерным звуком.

ность форсунки на двигателе можно с помощью переносного прибора максиметра (смотреть статью под номером 26). Принцип его работы такой же, как и у форсунки. Прибор состоит из корпуса форсунки /, корпуса распылителя 2, иглы распылителя 3,’гайки крепления распылителя 4, нажимного штифта 5, тарированной пружины 6, упора пружины 7, установочного винта 8, микрометрической головки 9, стопорного винта 10, штуцера //.

Максиметром можно определить давление до 500 кГ/см2. Стоит повернуть микрометрическую головку на один оборот, как давление начала подъема иглы 3 изменится на 50 кГ/см2. На микрометрической головке имеется шкала с десятью делениями, которая позволяет определить давление

начала подъема иглы с точностью до 5 кГ/см2.

При помощи максиметра давление в начале подъема иглы форсунки проверяется в такой последовательности: проверяемую форсунку снимают с двигателя, к секции топливного насоса вместо снятой форсунки присоединяют максиметр, а к нему через штуцер // испытуемую форсунку.

При помощи микрометрической головки устанавливается начало подъема иглы максиметра, равное 165 кГ/см2. Проворачивают стартером коленчатый вал двигателя, =и в это время начинается наблюдение за началом впрыска топлива у испытуемой форсунки и у максиметра. Если он происходит неодновременно, то форсунку следует отрегулировать описанным ранее способом.

Давление начала подъема иглы испытуемой форсунки можно проверить и отрегулировать по эталонной, отрегулированной форсунке на давление начала подъема иглы, равное 165 кГ/см2, для форсунок двигателя КамАЗ —180 + 5 кГ/см2. Но при этом нужен тройник, который одним концом подсоединяется к секции топливного насоса высокого давления, а двумя другими — к проверяемой и эталонной форсункам. Как и при проверке максиметром, проворачивают коленчатый вал и сравнивают начало впрыска обеих форсунок. Если начало впрыска топлива неодновременное, то проверяемую форсунку регулируют.

Варенье из яблок с апельсинами

Как проверить топливную форсунку, не снимая с мотора

Автор Павел Александрович Белоусов На чтение 5 мин. Просмотров 90

Главное условие стабильной работы двигателя – правильная подача топливной смеси в камере сгорания, которая производится через форсунки. Поэтому неисправности форсунок часто становятся причиной того, что двигатель работает неправильно, потребляет много топлива, троит, а его тяга падает. Топливная форсунка — один из элементов системы подачи топлива, управляет ею электронный блок, который подбирает оптимальное соотношение воздушно-горючей смеси и давление ее подачи.

Признаки неисправности форсунки

Как показывает опыт, неисправность форсунки можно определить по признакам, которые, впрочем, могут сигнализировать и о других поломках. Среди проблем в работе двигателя, указывающих на то, что не работает форсунка инжектора, выделяют:

Видео: как проверить форсунку common rail не снимая с двигателя

При возникновении подобных симптомов, требуется проверить форсунки, как одну из наиболее вероятных причин их появления. Сделать это можно разными методами, например, многие специалисты снимают эти узлы и проверяют их. Но существуют методики, позволяющие определить, работает ли форсунка, не снимая ее. Это можно сделать и самостоятельно, причем для выполнения диагностики потребуется только один прибор, при этом разбирать ничего не потребуется.

Определение неисправности

Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение  его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.

Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора.   В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.

Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.

Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.

Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.

В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать  дополнительные манипуляции.

После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает.  Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет  канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.

При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности.

При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.

Заключение

Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка.  При наличии этого  инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.

Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт.

При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.

Неисправная форсунка — Большая Энциклопедия Нефти и Газа, статья, страница 2

Неисправная форсунка

Cтраница 2

Отключение исправной форсунки влечет за собой усиление перебоев в работе двигателя, при отключении неисправной форсунки работа двигателя не меняется. Неисправную форсунку снять для проверки в мастерской.  [16]

Для обнаружения неисправной форсунки нужно поочередно выключать их из работы, отворачивая накидные гайки трубок высокого давления от штуцеров топливного насоса. Если при выключении форсунки дым на выхлопе уменьшится и работа двигателя несколько улучшится, то необходимо проверить работу этой форсунки.

При выключении исправной форсунки работа двигателя резко ухудшается, дым на выхлопе не уменьшается.  [17]

Ее делают при перебоях в работе двигателя и повышенной дымности выпуска. Для выявления неисправной форсунки ослабляют поочередно накидные гайки топливопроводов высокого давления, вследствие чего форсунки перестают работать. При отключении исправной форсунки перебои в работе двигателя возрастают, а при отключении неисправной форсунки работа двигателя не изменяется. Неисправную форсунку снимают с двигателя и направляют для проверки в цех по ремонту топливной аппаратуры.  [19]

Чтобы определить неисправную форсунку на работающем двигателе, следует установить такую частоту вращения коленчатого вала, при которой отчетливо слышны перебои в работе двигателя. После этого выключают поочередно форсунки из работы, ослабляя накидные гайки крепления трубок высокого давления к штуцерам насоса. При отключении неисправной форсунки ритмичность работы двигателя не изменяется.  [20]

Все эти неисправности приводят к ухудшению распиливания топлива, вследствие чего появляются перебои в работе цилиндров, стуки / повышается дымность выпуска и падает мощность двигателя. Как правило, проверяют, регулируют и ремонтируют неисправные форсунки в специально оборудованной мастерской.  [21]

Все эти неисправности приводят к ухудшению распы-ливания топлива, вследствие чего появляются перебои в работе цилиндров, стуки, повышается дымность выпуска и падает мощность двигателя. Как правило, проверяют, регулируют и ремонтируют неисправные форсунки в специально оборудованной мастерской.  [22]

Для выявления неисправной форсунки в условиях эксплуатации поочередно ослабляют гайки присоединенных к форсункам топливопроводов высокого давления, давая топливу вытекать наружу. При отключении исправной форсунки перебои в работе двигателя резко усилятся, а при отключении неисправной работа двигателя не изменится. Неисправную форсунку снимают и передают в мастерскую для проверки и устранения дефектов. Вместо нее на двигатель устанавливают новую форсунку.  [23]

Диагностика насосов высокого давления и форсунок производится в основном по величине рабочих показателей. Путем поочередного выключения форсунок проверяют их работу. При выключении неисправной форсунки уменьшается дымность выхлопа, остается неизменной частота вращения. Исправность форсунок оценивается по таким показателям, как давление впрыска, состояние поверхности распылителя, качество распыла. При распыле визуально определяются однородность капель, тонкость распыла, угол конуса струи топлива. Допустимый угол конуса 30 — 25, ему соответствует диаметр отпечатка струи топлива 18 — 44 мм на расстоянии 100 мм от торца сопла форсунки.  [24]

Для чего поочередно отключают подачу топлива в форсунку и следят за дымностью выходящих газов и частотой вращения коленчатого вала двигателя. С отключением неисправной форсунки работа двигателя не изменяется.  [25]

Предупреждение прогара труб в печах заключается в строгом соблюдении технологического режима, температуры, давления, производительности. При низкой производительности очень легко закоксовать трубы, так как при малых скоростях жидкость движется по центральной части трубы, по стенкам образуется застойная зона, где продукт нагревается до температуры, при которой происходит коксообразование. К закоксовыванию труб приводит неравномерная теплонапряженность в топке из-за неисправных форсунок.  [26]

Неисправную форсунку можно определить на работающем дизеле, ослабляя затяжку накидной гайки проверяемой форсунки. Выключая поочередно форсунки, надо наблюдать за частотой вращения коленчатого вала. Если отключается исправная форсунка, то в работе дизеля появляются перебои, отключение неисправной форсунки не изменяет работу двигателя.  [28]

Ее делают при перебоях в работе двигателя и повышенной дымности выпуска. Для выявления неисправной форсунки ослабляют поочередно накидные гайки топливопроводов высокого давления, вследствие чего форсунки перестают работать. При отключении исправной форсунки перебои в работе двигателя возрастают, а при отключении неисправной форсунки работа двигателя не изменяется. Неисправную форсунку снимают с двигателя и направляют для проверки в цех по ремонту топливной аппаратуры.  [29]

Ее делают при перебоях в работе двигателя и повышенной дымности выпуска. Для выявления неисправной форсунки ослабляют поочередно накидные гайки топливопроводов высокого давления, вследствие чего форсунки перестают работать. При отключении исправной форсунки перебои в работе двигателя возрастают, а при отключении неисправной форсунки работа двигателя не изменяется. Неисправную форсунку снимают с двигателя и направляют для проверки в цех по ремонту топливной аппаратуры.  [30]

Страницы:      1    2    3

Проверка работы дизельных форсунок — Мир авто


319. Трудности с запуском двигателя обычно обусловлены износом или загрязнением форсунок.
Самый простой способ обнаружить неисправную форсунку — отключать их по одной, ослабляя накидные гайки топливопроводов высокого давления, которые к ним ведут (поиск ведется по тому же принципу, что и поиск неисправной свечи в системе зажигания бензиновых двигателей).

Отвертывая или затягивая накидные гайки, обеспечивайте неподвижность гаек основания. В противном случае может нарушиться герметичность трубопроводов.

Если при ослаблении накидной гайки какой-либо форсунки не произошло изменения оборотов двигателя, значит, данная форсунка неисправна.

320. Никогда не работайте с топливопроводами при работающем двигателе!
Кроме того, при снятии топливопроводов высокого давления обертывайте их толстой тряпкой, так как высокое давление сохраняется в них очень долго.

321. Проверка и ремонт форсунок, как правило, не являются обязательными этапами диагностики и ремонта дизеля.
Форсунки не требуют техобслуживания и служат долго (100 000—150 000 км пробега), но со временем качество их работы снижается из-за накопления нагара. Проверка характеристик распыления и очистка распылительных отверстий могут улучшить показатели работы двигателя.

Снятие и установку форсунок рекомендуется производить на станции техобслуживания.

322. Для точной проверки форсунок нужен специальный прибор, представляющий собой ручной насос высокого давления, который включают напрямую.

Такая проверка может быть произведена на СТО. Там же можно проверить герметичность форсунки.

323. Упрощенная проверка форсунок, которая под силу автолюбителю, производится так.
Отсоедините форсунку от топливопровода высокого давления, затем выверните ее из головки блока цилиндров, после чего снова подсоедините к топливопроводу высокого давления. Чтобы исключить запуск двигателя, ослабьте накидные гайки на топливопроводах высокого давления, ведущих к остальным форсункам. Форсунку направьте вниз, в прочную стеклянную банку, надежно стоящую на головке блока цилиндров.

Проверка работоспособности дизельных форсунок

Банку поставьте так, чтобы она не опрокинулась — струя топлива выходит из форсунки с большой силой, способной пробить кожу, что, учитывая токсичный характер топлива, очень опасно для здоровья. Если держать банку в руках, струя ее выбьет. Не держите руки вблизи распыляющего отверстия, работайте в защитных перчатках и очках.

Коленвал проворачивайте с помощью стартера.

324. Наблюдайте за распылением струи топлива при запуске двигателя.
Струя должна иметь форму правильного — конуса, угол распыления — составлять 30°

Иные формы и углы распыления указывают на загрязнение или повреждение распыляющего отверстия (исключение составляют распылители с несколькими распыляющими отверстиями, применяющиеся в двигателях с прямым впрыском).

Renault 19 | Проверка отдельных элементов

Проверка отдельных элементов

На 1,8-литровом двигателе (слева) датчик температуры (2) всасываемого воздуха вкручен перед корпусом дроссельной заслонки в гибком ребристом воздушном шланге. На 16-клапанном двигателе (справа) датчик температуры всасываемого воздуха (2) вкручен сбоку в сборную всасывающую трубу.

Для безотказной работы важным является правильное соединение (1). Надевая многоштырьковый разъем, всегда проверяйте, правильно ли установлен пружинный стопор.

В следующих абзацах описаны проверки системы впрыска, которые можно провести самостоятельно, используя простые измерительные приспособления и приборы. Все остальное предоставьте специалистам из автомастерской Renault.

Форсунки

Форсунка 1,8-литрового двигателя

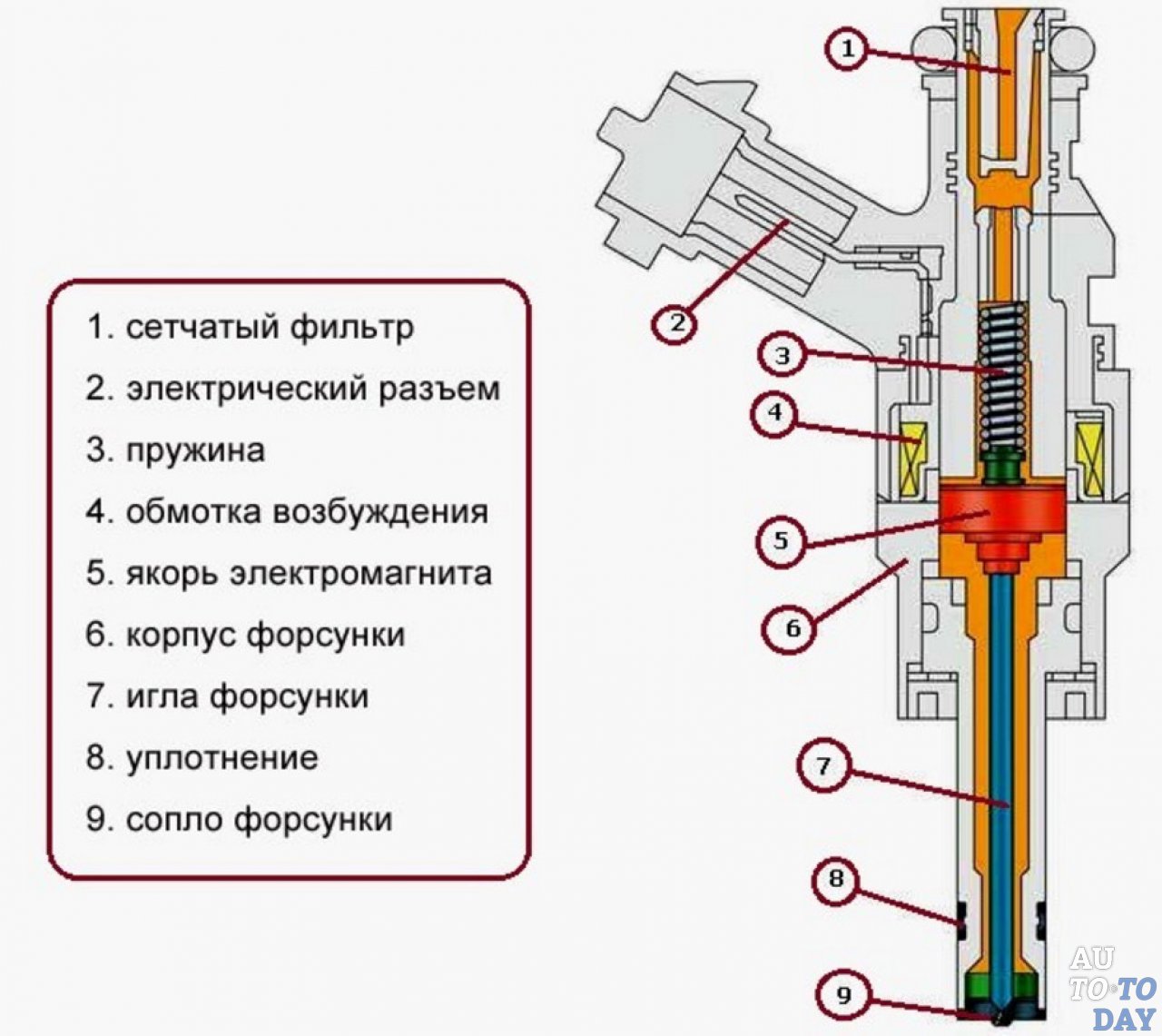

Форсунка в разрезе

Если существует подозрение, что одна из форсунок не работает, прежде всего, попытайтесь определить неисправную форсунку на ощупь рукой. Неисправная форсунка не вибрирует при работающем двигателе. Проверка должна проводиться на холодном двигателе.

  1. Контроль напряжения: отсоедините штырьковые колодки форсунки, подключите светодиодный пробник напряжения LED (никаких проверочных ламп) к колодке. Запустите двигатель: светодиод в пробнике напряжения должен мигать, если нет, то отсутствует напряжение или неисправно управляющее устройство. В этом случае необходимо прибегнуть к услугам автомастерской, так как обычных измерительных приборов не достаточно для такого контроля.
  2. Измерение сопротивления: отсоедините штырьковые колодки форсунки, вставьте омметр в оба контакта форсунки.
  3. При температуре 20 °C сопротивление должно составлять от 2 до 3 Ом.
  4. При сильном отличии полученной величины сопротивления от указанной выше, форсунку необходимо заменить.
  5. Проверка на герметичность: снимите распределительный топливопровод вместе с форсунками.
  6. Отсоедините все штырьковые колодки форсунок, трубопроводы оставьте присоединенными.
  7. Несколько раз включите и выключите зажигание, чтобы заработал топливный насос и создал давление в системе питания.
  8. Наблюдайте за форсунками.
  9. Из каждого клапана может вытечь не более одной капли топлива. Иначе замените эту форсунку.
  10. Проверка струи: снимите распределительный топливный трубопровод вместе с форсунками.
  11. Отсоедините от форсунок, не подлежащих проверке, штырьковые колодки — топливные трубопроводы должны остаться присоединенными ко всем форсункам.
  12. Под испытываемую форсунку подставьте емкость.
  13. Включите зажигание.
  14. Из форсунки должно конусообразно и непрерывно разбрызгиваться топливо.
  15. Проводите проверку остальных форсунок.

Пусковой топливный клапан

16-клапанный двигатель

Пусковой топливный клапан вкручен снизу между 1-м и 2-м цилиндром в сборной всасывающей трубе. Для того чтобы проверить работоспособность клапана, его необходимо выкрутить.
  1. Отсоедините разъем пускового топливного клапана.
  2. Открутите топливный трубопровод от клапана, предварительно сняв зажим шланга.
  3. Снимите клапан (нужно открутить два 5-мм болта с внутренним шестигранным шлицем).
  4. Для проверки клапана необходимо присоединить топливный трубопровод.
  5. Вставьте клапан в мерный стакан.
  6. Включите топливный насос. Для этого присоедините клемму к аккумуляторной батарее и в штырьковой колодке реле топливного насоса замкните толстым изолированным проводом (сечением не менее 5 мм) контакты «3» (красный провод) и «5» (коричневый провод).
  7. Пусковой топливный клапан не должен впрыскивать топливо (берегите глаза!).
  8. Соедините вспомогательным проводом пусковой топливный клапан с положительным и отрицательным полюсом аккумуляторной батареи.
  9. Теперь клапан должен брызгать топливом в измерительный стакан.
  10. Устанавливать клапан надо при отключенной аккумуляторной батарее.
  11. Перед окончательной сборкой подключите аккумуляторную батарею и включите топливный насос, как это было описано выше, чтобы проверить герметичность соединения топливного трубопровода с пусковым топливным клапаном.
  12. Если топливо подтекает, замените уплотнительные прокладки.

Регулирующий клапан холостого хода


  1. Запустите двигатель и оставьте его работать на холостом ходу.
  2. Включите по возможности самый мощный потребитель тока или полностью выверните руль. При этом частота оборотов холостого хода уменьшится на некоторое время, но затем самостоятельно отрегулируется до предписанной величины.
  3. При отключении штекерного соединения двигатель должен заглохнуть. В противном случае замените клапан, так как он не ремонтируется.
  4. Датчик температуры всасываемого воздуха: отсоедините штекерные колодки от шланга всасываемого воздуха или, соответственно, от сборной всасывающей трубы.
  5. К обоим внешним штепсельным контактам подключите омметр.

Проверка температурных датчиков

Датчик температуры охлаждающей жидкости: отсоедините штырьковые колодки от двухполюсного датчика рядом с корпусом термостата. К штырьковым контактам датчика подключите омметр.

Оба датчика: определите величину сопротивления и сравните ее с данными в таблице ниже.

Если результаты измерения соответствуют данным, то температурный датчик исправен.

Датчик температуры охлаждающей жидкости: оголите контакт «+» датчика. Штекерная колодка остается надетой.

  1. Присоедините вольтметр: тонкий проверочный наконечник подключите к оголенному контакту, другой к массе.
  2. Запустите холодный двигатель и оставьте его прогреваться.
  3. Следите за вольтметром — величина напряжения должна непрерывно увеличиваться.
  4. Если величина остается неизменной или изменяется скачкообразно, то датчик температуры неисправен.

 Температура измерения

0±1 °C

20±1 °C

40±1 °C

80±1 °C

90±1 °C

Датчик температуры всасываемого воздуха

7,47—11,97 kОм

3,06—4,05 kОм

1,29—1,65 kОм

Датчик температуры охлаждающей жидкости

3,06—4,04 kОм

1,31—1,60 kОм

0,30—0,37 kОм

0,21—0,27 kОм

Стук форсунок в дизельном двигателе: причины и пути решения

Дизельные двигатели почти всегда работают шумнее своих аналогичных бензиновых собратьев. Звон детонации, дребезжащий звук, испускаемый из работающего двигателя – все это характерно для работы дизеля. Этот шум вызван сжатием воздуха в цилиндрах и воспламенения топлива, когда оно вводится в цилиндр. При этом тарахтение было бы таким же и у бензинового двигателя при такой его неисправности как раннее зажигание. Время впрыска топлива в дизельный двигатель имеет решающее значение для предотвращения поломки некоторых его деталей.

Все дело в том, что дизельный двигатель работает по-другому, чем его бензиновый аналог. В бензиновом двигателе топливо смешивается с воздухом, а затем сжимается до того, как электрическая искра зажигает эту смесь. В дизельном двигателе сжимается только воздух. Затем топливо впрыскивается в цилиндр со сжатым воздухом, и тепло из сжатого воздуха поджигает топливо без помощи электрического зажигания.

Тарахтящий звук работающего дизельного двигателя – это звук процесса впрыска топлива. Ввод холодной солярки в чрезвычайно горячий сжатый воздух приводит к тому, что топливо уже воспламеняется, когда поршень еще только поднимается к верхней мертвой точке в цилиндре, в результате чего происходит детонация и последующий дребезжащий звук, который и характеризуется как тарахтение. Степень сжатия, как правило, влияет на интенсивность тарахтения дизельного двигателя — чем выше степень сжатия в цилиндре, тем громче он работает.

В то время как бензиновые двигатели, как правило, работают в диапазонах степени сжатия от 8:1 до 10:1, типичный дизельный двигатель работает на уровнях от 14:1 до 25:1 степени сжатия. Такая более высокая степень сжатия позволяет дизельному двигателю работать более эффективно, чем его бензиновому кузену. Таким образом, дизельный двигатель тарахтит, потому что это является побочным продуктом повышенной степени сжатия, а, если быть более точными, то процесса впрыска топлива.

К слову, дизельный двигатель имеет конструктивное свойство плохо заводиться в холодную погоду из-за отсутствия системы электронного зажигания. Многие производители в борьбе с этим оснащают дизельные двигатели свечами накаливания для облегчения запуска двигателя в холодных климатических условиях. Свечи накаливания используют аккумулятор машины для нагрева проволочной катушки в камерах сгорания. Это приводит к более заметной детонации в двигателе, пока тот не достигнет рабочей температуры. Поэтому непрогретый дизель может тарахтеть еще громче. Стук этот снижается по мере прогрева дизеля.

Некоторые производители даже создают специальные опоры двигателя, которые помогают заглушить тарахтение дизеля, чтобы этот звук был меньше слышен в салоне автомобиля.

Шумы дизельного двигателя, свидетельствующие о его неисправности

Каждый любитель знает звук двигателя своего авто. Как правило, он тихий и размеренный, без примеси посторонних шумов. Однако появление посторонних звуков, и особенно, стука, дает повод беспокоиться многих владельцев автотранспортных средств. Причины стука могут быть самыми разнообразными. Одни свидетельствуют о необходимости проведения планового техобслуживания, другие сигнализируют о серьезных неисправностях и необходимости срочного ремонта дизельного двигателя.

Среди всевозможных неполадок в работе мотора, стук при работе дизеля – наиболее распространенное явление. При этом важно отличать шумы мотора от звука ходовой части. Определить заочно причину стука без проведения диагностики двигателя невозможно, поскольку многие элементы системы могут издавать подобные шумы. Стучать может как недостаточно затянутая деталь, так и вышедший из строя элемент мотора. В любом из случаев, откладывать визит в автосервис не стоит.

Характеристики стука

Посторонние звуки, производимые в силовой установке, разделяются по четырем основными критериями:

  • Сила;
  • Звучание;
  • Цикличность;
  • Причина и следствие шума.

По силе стук может быть едва уловимым, средним и громким. При слабом стуке можно продолжать эксплуатировать автомобиль, однако заехать в автосервис для диагностики все же стоит. Если постукивание имеет среднюю интенсивность, то следует в короткий срок поставить машину для проведения диагностических работ и планового обслуживания.

При появлении громких отчетливых стуков внутри двигателя, следует срочно прекратить эксплуатацию автомобиля, поскольку все признаки указывают на существенные проблемы в работе мотора. Доставлять такой автомобиль в автосервис лучше всего на эвакуаторе или буксире.

Как и сила, звучание стука может быть различным: звонким (металлическим) и глухим. Звонкий стук свидетельствует о соприкосновении двух твердых элементов без масляной прослойки, а глухой – об ударе деталей, одна из которых мягкая, и при этом присутствует масляная прослойка.

Характеристика цикличности удара позволяет определить степень необходимости в срочном ремонте. Так, спонтанный или стук, возникающий без системы, может быть началом неполадок с мотором, а может быть причиной навесного оборудования (например, незакрепленного генератора). Если же стук носит регулярный характер, то следует немедленно обратиться к услугам специалистов.

Причины стука дизельного двигателя

Стук сам по себе – следствие удара одного элемента о другой. Самые распространенные причины стука дизеля следующие:

Стуки распределительного вала

Отличительной чертой неполадок распределительного вала является глуховатый стук дизеля на холодную. После прогрева двигателя на подшипники поступает масло и стук уходит. В таком случае можно говорить о существенном износе валовых подшипников. Он вызван наличием в моторном масле всевозможных примесей, которые в ходе работы приводят к появлению царапин на валу. Если эту проблему не устранить, то в дальнейшем стук будет распространяться и на прогретый мотор.

Стуки коленчатого вала

Стук коленвала возникает по причине износа шеек или вкладышей и увеличения расстояния в подшипниках. Это приводит к снижению качества работы моторного масла и недостатку смазочной жидкости на подшипниках, а также попаданию воды или антифриза в масле и деформации шеек коленчатого вала.

Неисправность форсунки, заклинивание иглы в распылителе, а также неисправность топливного насоса высокого давления (ТНВД)

Постукивание плунжера (поршня цилиндрической формы с длиной, превышающей его диаметр) ТНВД вызвано низким качеством дизельного топлива, при этом возможен стук дизеля на холостых оборотах и при их добавлении. Кроме того, шумы топливного насоса могут появляться совершенно неожиданно, во время движения.

Сбой фаз распределения

Как правило, такая «клиническая картина» проявляется тогда, когда длина поршня недостаточная для того, чтобы достать до клапанов. Это вызывает сбои в работе, и, как следствие, — характерный стук.

Стук дизельных форсунок

«Фирменным» источником стука дизельного двигателя могут быть форсунки. Дизельная форсунка представляет собой один из главных элементов системы питания дизельного двигателя. Форсунка (инжектор) обеспечивает прямую подачу солярки в камеру сгорания дизеля, а также дозирование подаваемого топлива с высокой частотой (более 2 тыс. импульсов в минуту). Инжектор осуществляет эффективный распыл горючего в пространстве над поршнем. Топливо в результате такого распыла получает форму факела. Форсунки отличных друг от друга систем топливоподачи имеют конструктивные особенности, различаются по способу управления. Инжекторы делят на две группы: механические и электромеханические.

Стук дизельной форсунки обычно хорошо различим: он похож на стрекот или цокание, исходящее из верхней части двигателя. Стук раздается буквально из-под декоративной (шумозащитной) крышки двигателя, если она присутствует. Также распознать цокание форсунки можно, схватившись за ее топливопровод. После прикосновения к топливопроводу будет ощущаться вибрирующий стук, «приходящий» со стороны двигателя.

Как выявить стучащую форсунку

Чтобы проверить какие именно форсунки стучат, надо сделать следующее. Поочередно начиная с первого цилиндра надо топливную трубку идущую к форсунке отвернуть и ввернуть вместо форсунки заглушку (если дизель Common Rail) или если имеется запасную форсунку и опустить ее в пластмассовую бутылку. Затем заводим дизель: он будет работать на оставшихся цилиндрах с лишними вибрациями. И если стук от форсунки пропал, значит удалось найти стучащую форсунку. Таким же образом можно проверять даже пару форсунок сразу, так как дизель сможет завестись даже на двух цилиндрах.

Причины стука дизельных форсунок

Форсунка может стучать в случае увеличенной порции топлива, подаваемой в цилиндр по причине разрегулированной топливной аппаратуры, происходит характерный стук при работе двигателя. В этом случае, поочередно откручивая или ослабляя штуцеры с форсунок определяем, в каком цилиндре происходит жесткое сгорание. Если при медленном откручивании, когда часть топлива просачивается через штуцер, а остальная часть попадает через форсунку в цилиндр, работа и стук нормализуется, можно смело говорить об излишней порции топлива. Такой метод работает в отношении старых дизельных двигателях.

Износ распылителей

Распылители форсунок имеют пятый класс точности изготовления. Настолько точная деталь полностью исключает попадание грязи и воды. Смазывается распылитель дизельным топливом. Повреждение рабочей кромки распылителя значительно ухудшает качество распыла топлива и искажает направление впрыска. Вопреки общепринятому мнению повреждённые некачественным ДТ форсунки нельзя промыть или почистить. Устранить неисправность возможно только путём замены распылителя. Стук является одним из симптомов износа распылителя форсунки.

Стук форсунки – это ранний и очень верный признак сигнализирующий о необходимости замены распылителей. Иногда ненадолго помогает регулировка давления впрыска (в процессе работы и износа распылителя давление естественным образом понижается). Причина происходящего в следующем: у изношенных распылителей уплотнительный поясок иглы существенно больше чем у нового, а следовательно при одном и том же усилии пружины удельное давление на уплотнительный поясок меньше и распылитель не уплотняется, т.е. малейшего нарушения (будь то воздух или лаковое отложение) достаточно чтобы он перестал распылять топливо. Мотор на это реагирует стуком. Только не надо думать, что уменьшившееся удельное давление можно скомпенсировать более тугой подтяжкой пружины. Это будет уже вмешательство в условия работы ТНВД и в рабочий процесс двигателя и тут легко дров наломать. Иногда помогает хорошая промывка иглы и полости распылителей от лаковых отложений, но, во-первых, это надо делать, имея некоторую подготовку, а во-вторых учесть, что распылители сейчас не так уж дорого стоят и замена их тоже не ужасная операция. А также то, что езда на льющих распылителях однозначно приводит к растрескиванию или прогоранию головки блока, а в некоторых моторах и поршней, то есть смысл подойти к этой проблеме внимательно.

Форсунки дизельные электрические и многие другие для своего авто вы сможете подобрать на нашем сайте

Особенности конструкции бензиновых и дизельных силовых агрегатов определяют различия между ними. Визуально владельцы транспортных средств обращают внимание на более высокий уровень шума при работе турбодизелей. Различимыми звуками являются дребезг и звон детонации – характерные при эксплуатации дизельного мотора.

Причиной более высокого уровня шума является принцип работы агрегата. При сжатии воздуха в цилиндрах и воспламенении горючей смеси слышно характерное тарахтение. Для бензиновых агрегатов сравнимый уровень шума возможен при различных неполадках. Если дизельный мотор имеет дефекты в работе, определить необходимость ремонта можно по увеличению уровня посторонних звуков.

Принцип работы бензиновых силовых агрегатов и турбодизелей отличается. Мотор первого типа предполагает смешивание топлива и воздуха, последующее сжатие горючего и его поджог с помощью свечи накаливания. Для дизельного силового агрегата характерно сжатие выступающих воздушных масс. При поступлении топлива происходит реакция со сжатым воздухом, возгорание смеси без использования системы зажигания.

Тарахтения дизельного мотора объясняется принципом действия силового агрегата. В момент контакта воздуха, разогретого сжатием до высокой температуры, и холодной солярки происходит воспламенение смеси. Поршень в момент контакта находится вблизи мертвой точки. В цилиндре происходит детонация, звук от которой отчетливо слышен. Владелец транспортного средства слышит тарахтение мотора. В зависимости от параметров силового агрегата меняется сила звука. Чем выше степень сжатия, тем громче тарахтит дизель.

Большинство бензиновых моторов имеют степень сжатия топливной смеси в интервале от 8:1 до 10:1. Для дизельных моторов данный показатель существенно выше. Минимальное значение составляет 14:1, максимальное достигает величины 25:1. Подобные характеристики обеспечивают большую эффективность эксплуатации турбодизеля. Повышенный шум является побочным эффектом, не влияющих на качество работы и ходовые характеристики мотора.

Типовым признаком дизельного силового агрегата является отсутствие системы зажигания электронного типа. За счет подобной конструкции моторы на солярке плохо заводятся при низких температурах. Одним из решений облегчения пуска является установка свечей накаливания. От стандартного аккумулятора свечи запускаются в работу и прогревают проволочную катушку в камере сгорания. На холодных оборотах такая конструкция обеспечивает более уверенную работу двигателя, при этом шум становится более заметным. Постепенно звук работающего мотора уменьшается. Заглушить шумы можно при помощи установки специальных опор. По крайней мере, в салоне транспортного средства становится более комфортно находиться.

Как определить поломку дизельного двигателя по звуку работы

При длительной эксплуатации автомобиля многие владельцы начинают различать характерный звук работы силового агрегата. Исправный мотор функционирует равномерно, без посторонних шумов и стуков. Если отчетливо слышны нехарактерные звуки, лучше всего обратиться в сервисный центр. Для моторов разных марок и моделей причины изменения шумом могут отличаться. В отдельных случаях решить проблему поможет плановое обслуживание. В других ситуациях требуется немедленная диагностика и ремонт ДВС.

Для большинства двигателей дизельного типа любая поломка или дефект сопровождаются изменениями в уровне шума. Для исключения ошибок в определении причин требуется комплексная диагностика ДВС, так как подобные звуки могут исходить от разных узлов. Легче всего исправлять поломки, вызванные ослаблением фиксирующих элементов. В противном случае может потребоваться дорогой ремонт.

Характерные виды стуков

Посторонние шумы в работе дизельного двигателя можно разделить на четыре условные категории: по силе, звучанию, цикличности, причине возникновения. Такой подход позволяет составить классификацию звуков, быстрее и точнее определить истинную причину поломки.

Если посторонние шумы практически незаметны, допускается использование транспортного средства. При этом желательно посетить сервисный центр для диагностики и устранения дефекта. При среднем уровне шума эксплуатация автомобиля возможна лишь в течение короткого периода, лучше всего немедленно показать технику квалифицированному мастеру.

Если посторонние звуки раздаются громко и отчетливо, необходимо немедленно заглушить мотор и вызвать эвакуатор. Дальнейшее использование техники возможно только после диагностики и устранения поломок. В противном случае последствия станут необратимыми, может потребоваться замена ДВС.

При звонких стуках необходимо обратить внимание на точки соприкосновения твердых элементов мотора. Глухие удары говорят о соприкосновении металла и более мягких материалов, происходящем при непосредственном контакте с маслом. От уровня цикличности зависит определение срочности обращения в сервис. Если появление посторонних шумов нельзя связать с определенной периодичностью, проблема может быть как простой, так и сложной. При циклически повторяющихся стуках желательно сразу обратиться в сервис.

Основные причины посторонних шумов силового агрегата

В большинстве случаев ремонта дизельных ДВС причины появления посторонних шумов схожие. Специалист может достоверно определить причину поломки по характеристикам стука. Удары внутренних элементов друг об друга трудно спутать при наличии большого опыта и высокой квалификации. Существует несколько типовых причин, связанных с посторонними стуками.

Проблемы с распредвалом

При запуске силового агрегата и его работе на холостых оборотах может отчетливо издаваться глуховатый стук. Постепенно звук становится мягче и совсем пропадает, что объясняется поступлением разогретого масла к подшипникам. Скорее всего, данные элементы требуется заменить. Износ механизмов связан с использованием некачественного масла, наличием в жидкости посторонних примесей. Устранение царапин на валу требует сложного ремонта. В противном случае двигатель может быстро выйти из строя.

Проблемы с коленвалом

Для дизельных двигателей износ коленвала становится причиной посторонних шумов. Чаще всего дефекты фиксируются на шейках и вкладышах. В результате подшипники расшатываются. К ним поступает недостаточное количество смазки. Одновременно на коленвал попадают вода, охлаждающая жидкость, посторонние примеси. Последствия – деформация шеек коленвала и дорогой ремонт.

Выход из строя насос-форсунок — причина стука коленвала. Также причинами могут быть заклинивание иглы, дефекты и сбои в работе насоса ТНВД. Чаще всего постороннее постукивание связано с постукиванием плунжера. При использовании низкокачественной горючей смеси наблюдаются сбои в работе ТНВД, мотор стучит на холостом ходу. В некоторых случаях посторонние шумы начинаются в процессе движения автомобиля.

Проблемы с распределением фаз

Характерная причина появления стука – сбой в работе системы фазораспределения. Такие ситуации влекут за собой недостаточный ход поршня. Данный элемент не достает до нужных клапанов, соответственно двигатель работает со сбоями.

Проблемы с форсунками дизельных двигателей

Неисправности насос-форсунок являются основными причинами посторонних шумов при работе дизельного мотора. Форсунка — один из основных узлов любого силового агрегата, от ее состояния зависит работоспособность двигателя. С помощью данных элементов обеспечивает подача горючей смеси в камеру сгорания. Частота импульсов форсунки превышает 2 тысячи в минуту.

За счет работы инжектора топливо равномерно распределяется по всей верхней части поршня. Горючая смесь горит в форме факела. По своему типу и конструкции форсунки могут быть механическими и электромеханическими. Стук издают элементы любого типа. Чаще всего владелец отчетливо слышит стрекот или цоканье из-под капота. Определить наличие посторонних звуков можно при касании рукой топливопровода. Специалист сразу почувствует посторонние вибрации, повторяющиеся циклично.

Диагностика и поиск дефектов форсунок

При наличии некоторого опыта, инструмента, места для осмотра, проверить работоспособность форсунок можно своими силами. Владелец должен последовательно отсоединять топливные трубки, выкручивать форсунки, начиная с первого цилиндра. Вместо форсунок используются заглушки. После отключения каждой форсунки внимательно слушается двигатель. Если характерный стук пропадает, проблема кроется в работе последнего отключенного элемента. Один из вариантов – отключение форсунок парами.

Основные причины стука форсунок

Изменения и сбои в настройке топливной арматуры являются причиной появления шума. Аналогичные последствия фиксируются при использовании некачественной горючей смеси или подаче излишнего объема топлива. В таких ситуациях необходимо последовательно отсоединять штуцеры с форсунок. Визуально можно увидеть последствия жесткого сгорания солярки.

Для старых моторов можно постепенно откручивать форсунку. При этом топливо просачивается через штуцер. В камеру поступает меньший объем горючей смеси. Если одновременно происходит снижение уровня шума, потребуется замена последней проверяемой форсунки.

Посторонние стуки по причине износа распылителей

В производстве форсунок используются современные технологии. Для распылителей характерен пятый класс точности. При работе силового агрегата внутрь форсунки исключено попадание грязи и посторонних элементов. Для смазки распылителя используется дизтопливо. Если распылитель получает даже незначительное повреждение, изменяется качество подачи топлива, направление впрыска. Практически единственным способом восстановить работоспособность является замене распылителя. Характерный для данного дефекта стук сразу пропадает.

Менять распылители необходимо при первых признаках посторонних шумов и стуков. В некоторых случаях избавиться от шума можно путем регулировки давления впрыска. Такая мера является рабочей, но действует кратковременно.

При износе распылителя увеличивается уплотнитель. Пружины продолжают работать в прежнем режиме. При этом давление оказывается на большую площадь уплотнителя, отсутствует уплотнение распылителя. В результате силовой агрегат начинает отчетливо стучать. Регулировка пружины не дает нужного эффекта. Последствиями могут стать поломки ТНВД и самого дизельного двигателя. В некоторых случаях поможет простая промывка иглы. Замена распылителей также доступна для большинства владельцев дизельных автомобилей.

Замена распылителей требует привлечения квалифицированных мастеров. При этом стоимость запчастей не является завышенной. В противном случае необходимо готовиться к более серьезным проблемам в работе ДВС. Соответственно в скором времени потребуется дорогой ремонт.

Форсунки дизельные электрические и многие другие для своего авто вы сможете подобрать на нашем сайте

Современный дизель — это высокоточная система подачи и впрыска топлива. Однако, современный дизель не самый надежный агрегат. Во многом надежность дизеля не связана с конструктивностью самой системы, а больше зависит от качества применяемого в автомобиле топлива. А так как в странах бывшего СССР дизельное топливо не самого хорошего качества, то в дизельной системе часто происходят поломки. Из-за некачественного топлива владельцам дизельных машин чаще всего приходится обращаться в СТО для ремонта форсунок. В отличие от бензиновых форсунок, которые чаще всего меняются полностью и не ремонтируются, дизельные форсунки можно попытаться отремонтировать. Для того, чтобы понять нужен ли ремонт форсунок, попробуем разобраться немного в теории.

Признаки неисправности форсунок дизельного двигателя

Чаще всего неисправность дизельных форсунок очень быстро обнаруживается водителем. Но если у владельца дизельного авто не было опыта владения подобным автомобилем, то он может сразу и не распознать поломку. Первым делом следует обратить внимание на работу двигателя. На первых этапах никаких признаков поломки не проявляется. Автомобиль начинает наоборот ехать чуть лучше, чем обычно. Да, я сейчас не оговорился. Все именно так. Дело в том, что из-за неисправных форсунок внутрь камеры сгорания может поступать больше топлива, чем требуется. Из-за богатой смеси машина начинает ехать лучше.

Если упустить этот момент, то плавная езда постепенно перерастет в более крупную поломку. Через некоторое время Вы начнете замечать, что автомобиль стал поддымливать при запуске, а холостой ход стал не стабильным, а обороты начали плавать.

На самых запущенных стадиях расход топлива увеличивается в разы, а автомобиль начинает дымить уже при езде или резком нажатии на педаль газа. Постепенно, когда форсунка переливает топливо, оно начнет попадать через кольца в масло. Из-за этого уровень моторного масла может увеличиться, а его свойства ухудшатся. А это уже может привести к серьезному ремонту.

Почему форсунки на дизельном двигателе выходят из строя?

Форсунки на дизельном моторе выходят быстрее, чем на бензиновом моторе. Это обусловлено тем, что у этих моторов разный принцип работы. Но в обоих случаях виной всему является некачественное топливо или несвоевременная замена фильтра очистки топлива. Если обслуживать машину вовремя, то форсунки должны отработать без замены и ремонта не менее 150 000 км. Если же использовать еще и качественное топливо, то заводские форсунки должны ездить 200-300 тыс. км.

Но, как правило, топливо используется не самое качественное, а фильтра меняются редко. Поэтому форсунки в современных дизелях едва ли выхаживают 150 тыс. км. После чего загрязняются и начинают дозировать топливо неправильно. Чтобы это исправить, придется как минимум произвести их механическую очистку от отложений и грязи. Данную процедуру лучше не откладывать в долгий ящик, а работу доверить людям, разбирающимся в этом.

Поэтому заливайте качественное топливо и делайте вовремя ТО. Качественное своевременное обслуживание автомобиля поможет избежать неприятных поломок в будущем.

Принцип работы форсунки дизельного двигателя

Опишем конструкцию детали на примере примитивной механической форсунки с 1 пружиной. В боковой части расположен канал, обеспечивающий непрерывную подачу солярки. Внутри камеры форсунки имеется подвижный барьер с пружиной и иглой, который опускается при росте давления. Игла поднимается, освобождая путь топлива к распылителю.

Дополнительно можно отметить более продвинутые типы форсунок:

  1. Пьезоэлектрические: толкатель пружины опускается под воздействием пьезоэлемента. Такая технология обеспечивает высокую интенсивность открытия распылителя: достигается экономия топлива, при этом ДДВС работает более ровно.
  2. Электрогидравлические: в конструкции имеются впускной и сливной дроссели, а также электромеханический клапан. Режим работы компонентов регулируется блоком управления двигателя.
  3. Насос-форсунки: применяются в моторах, в которых отсутствует топливный насос высокого давления. Горючее подаётся непосредственно форсунки. Внутри таких устройств распыления имеется собственная плунжерная пара, которая генерирует необходимое для впрыска давление.

Вследствие чрезмерных нагрузок форсунка может выйти из строя из-за нарушения режима эксплуатации мотора. Производителями заявляется ресурс деталей до 200 000 км, но в силу негативных эксплуатационных факторов износ деталей проявляется гораздо раньше.

Причины неисправности форсунок

Ремонт дизельных форсунок может потребоваться по следующим причинам:

  1. Низкое качество солярки: бич всех «дизелистов». Из-за примесей в горючем распылитель забивается; нарушается дозировка и режим подачи топлива.
  2. Низкое качество сборки компонента впрыска или заводской брак: форсунка не выдерживает эксплуатационных условий, выходит из строя деталь в целом или отдельные компоненты.
  3. Механические повреждения, вызванные некорректной работой смежных систем ДДВС.

Обычно поломки имеют следующий характер: изменяется угол распыления и количество подаваемого топлива, нарушается целостность корпуса, ухудшается ход иглы.

Признаки неисправности дизельных форсунок

Кратко опишем «симптоматический ряд»:

  • при движении ощущаются рывки и толчки;
  • ДВС нестабильно работает на холостых оборотах, глохнет;
  • при работе мотора выделяется чрезмерное количество выхлопа;
  • ощутимая потеря тяги;
  • отказ отдельных цилиндров;
  • сизый или чёрный дым из выхлопной трубы.

Ремонт форсунок

Текущее обслуживание или капитальный ремонт форсунок дизельных двигателей предпочтительно поручить квалифицированным специалистам — они смогут провести восстановление и регулировку детали на высокоточных автоматизированных стендах. Однако определённый комплекс ремонтных процедур можно провести и в кустарных условиях без использования сложной аппаратуры.

Необходимые инструменты и материалы

Для проведения самостоятельного обслуживания распылителей дизельного мотора автовладельцу потребуются:

  • набор рожковых или накидных ключей;
  • отвёртки под прямой и крестовый шлиц;
  • чистая сухая ветошь;
  • максиметр;
  • промывочная жидкость для ДДВС.

Рекомендуется проводить работы в сухом и освещённом, защищённом от пыли гараже.

Проверка работоспособности форсунки

Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:

  1. Запустите «движок» на холостом ходу.
  2. Начинайте поочерёдно выкручивать распылители один за другим.
  3. Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
  4. Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.

Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.

Совет: Большим преимуществом будет наличие максиметра. Прибор способен показать текущее давление, при котором срабатывает распылитель. Также поможет выявить дефекты, касающиеся угла распыления и конфигурации струи впрыска.

Устранение возможных неисправностей

Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.

В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.

Если форсунка продолжает «лить» даже после замены распылителя и тщательной чистки, обратите внимание на работоспособность пружины со штифтом — возможно, они изношены.

Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь.

Установка форсунки

До демонтажа устройства сделайте метки маркером на всех деталях, чтобы избежать путаницы. Особенно внимательно размечайте шланги высокого давления. Форсунка вкручивается от руки насколько хватит сил. Дальнейшая затяжка выполняется ключом-динамометром. Значения затяжки указываются в руководстве по эксплуатации мотора. Когда установите форсунку, выкачайте воздух из топливной системы. На современных авто для этого достаточно несколько раз крутануть стартер; либо воспользуйтесь насосом ручной подкачки (при наличии).

Случаи, когда форсунка подлежит замене полностью

Перечислим основные признаки:

  • выработан ресурс, заявленный производителем;
  • на корпусе имеются пробои, иные нарушения герметичности;
  • прогоревшая гайка распылителя: если неполадку не устранить на ранней стадии, то сам распылитель придёт в негодность.

Обратите внимание, что на некоторых моторах после установки новой форсунки необходимо «привязать» её к двигателю: внести изменения в настройки блока управления.

Устанавливать форсунку лучше на СТО, так как на станции имеется стендовое оборудование для регулировки и оценки текущего состояния детали.

Заключение

Самостоятельный ремонт форсунок — мера скорее вынужденная. Такой сервис в кустарных условиях может принести успех только в случае высочайшей квалификации мастера. Главная проблема гаражного ремонта — отсутствие высокоточного стендового оборудования для диагностики. Ремонтник не может объективно оценить эффективность сервисных мероприятий.

Если есть возможность обратиться на СТО, не пренебрегайте ею: компьютерное оборудование и стенды очистки продлят жизнь форсункам, избавят от потенциального дорогостоящего ремонта. Та же ультразвуковая чистка может избавить автомобилиста от проблем двигателя на несколько сезонов.

Конструкция

Инжектор — самый важный элемент в системе впрыска бензиновых двигателей. Это электромагнитный клапан, который работает «под командой» ЭБУ, электронного блока управления двигателем. После получения импульсов определённой частоты, ЭБУ «отмеряет» дозу необходимого топлива, в зависимости от нагрузки двигателя и температуры охлаждающей жидкости. Точная и отлаженная работа этого механизма позволяет двигателю долго и исправно работать: меньший расход топлива, большая мощность и крутящий момент, легкий пуск двигателя при любых температурах — всё это плюсы отлаженной работы инжектора, но любые сбои в его работе ухудшают работу всего двигателя.
Очень часто в неисправной работе бензинового двигателя виноваты электромагнитные форсунки, которые не выполняют своих функций, или частично неисправны.
Это происходит из-за того, что нет электрического импульса на открытие клапана, может быть, произошёл обрыв обмотки электромагнита, а может быть загрязнены внутренние клапаны. Загрязненные внутренние клапаны чаще всего дают о себе знать авто-владельцу именно зимой при запуске инжекторного двигателя.

Поиск поломок

Если одна из форсунок вышла из строя, то «признаки болезни» двигателя могут совпадать с симптомами болезни неисправной свечи зажигания. Двигатель плохо работает, появляется сильная вибрация. Обнаружить поломанную форсунку можно при помощи поочерёдного отключения разъёмов. Если обороты двигателя снижаются, то форсунка работает отлично, если обороты не идут на спад значит, форсунка сломана.

Как найти причину поломки?

Это делается при помощи специального тестера, вначале проверяют подаваемое напряжение на форсунки (нормальное давление от 0 до 2-3В), если напряжение есть, значит с форсункой всё в порядке. Далее осуществляется проверка обмотки клапанов форсунок. При нормальной работе форсунок они имеют сопротивление 12-16 Ом, в системах с турбонаддувом – 4-5 Ом, а в системах с моноинжектором – 4-5 Ом. Подвижность электроклапана форсунки определяется моментальным подключением клемм форсунки к источнику электропитания, например, к аккумулятору двигателя. Нормально работающий инжектор будет слегка щёлкать, это будет говорить о нормальной работе клапана, при этом, если клапан работает, а цилиндр нет, значит, форсунка очень сильно загрязнена.
На станциях техобслуживания уровень загрязнения форсунок проверяют при помощи мультитестеров по продолжительности импульсов, которые ЭБУ подаёт для открытия клапана. Если форсунка загрязнена, то время импульса увеличивается.
Также, если в работе двигателя обнаружены нарушения, то можно проверить токсичность отработавших газов. Их токсичность повышается при переобогащении смеси, ухудшении смесеобразования, при невозможности воспламенения горючей смеси.
Если в машине установлен трёхкомпонентный катализатор, то здесь показателем ухудшения работы форсунок может служить увеличение содержания окислов азота. При этом, если иномарка новая, то не отработанное топливо в виде газов может быстрее вывести катализатор из строя.

Причины засорения форсунок

Некачественное топливо — вот одна из главных причин поломки форсунок. Огромное количество смол, которые оседают внутри форсунок, снижают пропускную способность, они не позволяют герметично закрываться клапанам, и тем самым меняется угол струи впрыскиваемого топлива.
При запуске двигателя в зимнее время, вышедший из строя клапан, является причиной переобогащения смеси, вследствие чего происходит повышенный расход топлива и повышается токсичность отработавших газов. При некорректном распылении топлива происходят нарушения в процессе смесеобразования, а это является первой причиной ухудшения практически всех показателей двигателя.
Засорение форсунок происходит при использовании поддельных топливных фильтров, либо же если просто авто-владелец забыл поменять во время фильтр.
При давлении в системе топлива может просто произойти разрыв фильтра, и грязь, естественно, попадёт в форсунки.

Ремонт

Форсунки ремонту не подлежат. Только регулярный уход и обслуживание систем питания поможет продлить жизнь вашим форсункам. Специалистами придуман ряд способов чистки инжектора. Использование специальных моющих присадок к топливу определённо продлит жизнь вашим форсункам и всей топливной системе. Однако только качественные присадки, и при регулярном применении помогут вашему автомобилю и его топливной системе.

Промывка инжектора

Отдельно хотелось бы отметить, что в иномарках с большим пробегом очистка с присадками может полностью вывести всю систему из строя, когда вся грязь из не промываемой системы смывается со стенок топливного бака, и устремляется к фильтру, и далее в форсунки. Сетка на форсунках забивается, и топливо перестаёт поступать.
Другой способ — это промывка инжектора без демонтажа, т.е. инжектор, остаётся не разобранным. Сначала отключают бензобак, затем штатный топливный насос и перекрывается канал слива топлива в бак. Одновременно с этим топливо-провод машины соединяется с профессиональным стендом, который подаёт в систему специальную жидкость. Два прогона жидкости с двумя перерывами — по 15-20 минут на каждые 15-20 тыс. километров пробега, и ваша топливная система будет подготовлена к зиме.
Ультразвуковой стенд — вот ещё один из способов чистки. Форсунки снимают и помещают в ванну с моющим раствором, где под действием ультразвука даже самые сильные отложения разрушаются.
На этом же стенде можно проверить качество чистки. Опыт показал, что ультразвуковой метод наиболее эффективен, и он даже может вернуть к жизни форсунки, которые уже не подлежат ремонту.

Дизельные топливные форсунки: неисправности, проверка, регулировка.

Авто Центр «Эксклюзив» осуществляется весь комплекс работ по проверке, регулировке и ремонту форсунок. Мы строго относимся к подбору персонала, поэтому в «Эксклюзиве» работают высококлассные специалисты. В арсенале у них современное оборудование, стенды, ручные инструменты, расходные материалы и другие необходимые для ремонта дизельных автомобилей ресурсы.

Любой дизельный двигатель оснащен топливными форсунками, что дает ему множество преимуществ:
  • топливо дозируется с высокой точностью;
  • наблюдается существенная экономия;
  • токсичность выхлопных газов снижается и т.д.

Тем не менее, работают эти элементы в крайне неблагоприятных условиях и подвержены поломкам. Ремонт и регулировка форсунок – популярная услуга автосервиса.

Какие неисправности форсунок встречаются чаще всего?

Падение рабочего давления

— износ регулировочных шайб

— мотор стал работать жестче

— обильный выброс черного дыма

Проверка дизельных форсунок на стенде, регулировка, замена износившихся деталей

Распылитель проливает дизельное топливо

— грязь или вода в распылителе

стучат форсунки

— выброс сизого дыма

— мотор работает неравномерно

Негерметичный корпус форсунки

— неправильная сборка форсунки

льют форсунки

Замена корпуса или шайб

Неисправность системы Common Rail

— любая причина из описанных выше

— специфичные проблемы (например, с электронной частью форсунки)

— двигатель не заводится

Диагностика на стенде с последующей очисткой или заменой

Как протекает процесс ремонта дизельных форсунок?

1. Диагностика форсунок. Первоначально надо точно установить почему льют или стучат форсунки и найти конкретную причину. Достигается это двумя последовательными шагами:

  • Внешний осмотр. Специалист Авто Центра «Эксклюзив» визуально ищет признаки неисправностей: механические повреждения, подтеки, износившиеся детали и т.д.
  • Диагностика на стенде. Проверка дизельных форсунок на специальном стенде сопровождается измерением всех ее основных показателей, включая рабочее давление впрыска. Так практически со 100% вероятностью удается найти главную проблему.

2. Ремонт или замена форсунок. Если форсунки льют, то уже на основе диагностических мероприятий проводятся работы по устранению неполадок. Иногда удается наладить элемент, просто заменив распылитель или корпус. Но в самых тяжелых случаях форсунка приходит в полную негодность. Тогда приходится устанавливать новую.

3. Сборка. Дальше топливная система вновь собирается, проверяется правильность сборки и надежность соединений.

4. Итоговая проверка дизельных форсунок. В заключении вся система вновь диагностируется, замеряются основные технические характеристики в разных режимах работы двигателя. Если все в порядке, автомобиль передается клиенту. В противном случае поиск неисправностей продолжается.

Способ определения технического состояния форсунок на работающем двигателе

Изобретение относится к способам контроля технического состояния форсунок и может быть использовано для диагностирования форсунок в процессе эксплуатации дизельных двигателей. Изобретение позволяет обеспечить определение технического состояния форсунок по виброакустическим характеристикам во время работы дизельного двигателя. В предложенном способе, при помощи диагностического комплекса, включающего датчик виброускорения с магнитом, установленный на корпусе форсунки, устройство преобразования сигнала, ноутбук, подвергают сигнал датчика виброускорения преобразованию Фурье, определяют амплитуду и частоту вибрации форсунки на информативных частотах, изменяющихся в зависимости от оборотов двигателя, причем амплитуда вибрации изменяется в зависимости от технического состояния форсунки, полученные виброакустические характеристики форсунки сравнивают с эталонными новых и изношенных форсунок, после чего определяют уровень износа пружины форсунки и закоксованность сопловых отверстий форсунки. 1 ил.



Изобретение относится к способам контроля технического состояния форсунок и может быть использовано для диагностирования форсунок в процессе эксплуатации дизельных двигателей.

Известен способ диагностики топливных форсунок в котором для уравновешивания крутящих моментов, производимых цилиндром двигателя, производят регулирование количества впрыскиваемого топлива или начало/конец синхронизации впрыска топлива в указанный цилиндр. В изложенном способе определяют уменьшение эффективности регулировки впрыска топлива или начала/конца синхронизации впрыска топлива при уравновешивании произведенных цилиндром крутящих моментов, когда минимальное количество топлива, впрыскиваемое в цилиндр или начало/конец синхронизации впрыска топлива, необходимые для уравновешивания крутящего момента цилиндра, находятся за пределами предопределенного диапазона [1. Патент RU 2568373 С2, 20.11.2015. Способ диагностики топливных форсунок. Ким Юн-Вха, Ниюштадт Микайель Дж. Ван, Ю Ин Кван].

К недостатку данного способа относится необходимость регулировки количества впрыскиваемого топлива.

Другим способом определения технического состояния форсунок является поочередное ослабление накидных гаек крепления топливопроводов высокого давления к штуцерам секций насоса и наблюдение за частотой вращения коленчатого вала. Если частота не изменяется, а дымность уменьшается, то форсунка неисправна. При отключении исправной форсунки частота вращения уменьшится, а дымность не изменится[2]. Диагностика и техническое обслуживание машин: учебник для студентов высш. учеб. заведений / [А.Д. Ананьин, В.М. Михлин, И.И. Габитов и др.]. — М: Издательский центр «Академия», 2008. — 432 с, [8] с. цв. ил.].

К недостатку такого способа относится неполное определение технического состояния форсунок, то есть работоспособна или неработоспособна.

Цель изобретения — обеспечить определение технического состояния форсунок по виброакустическим характеристикам во время работы дизельного двигателя.

Цель изобретения достигается тем, что при помощи диагностического комплекса, включающего датчик виброускорения с магнитом, установленным на корпусе форсунки, устройство преобразования сигнала, ноутбук, подвергают сигнал датчика виброускорения преобразованию Фурье, определяют амплитуду и частоту вибрации форсунки на информативных частотах, изменяющихся в зависимости от оборотов двигателя, причем амплитуда вибрации изменяется в зависимости от технического состояния форсунки, полученные виброакустические характеристики форсунки сравнивают с эталонными новых и изношенных форсунок, после чего определяют уровень износа пружины форсунки и закоксованность сопловых отверстий форсунки.

Работает устройство следующим образом. Датчик виброускорения крепится при помощи магнита к корпусу топливной форсунки. Измерение виброускорения позволяет исключить помехи идущие от работающего двигателя при измерениях. Фиксация результата производится на 700 и 2000 об/мин. Устройство преобразования сигнала преобразует сигнал в цифровую форму. При помощи программного обеспечения производится преобразование Фурье. Затем производится анализ получившегося спектра амплитуды. Берется промежуток спектра амплитуды до 500 Гц, определяются информативные частоты (рис 1. зеленая кривая (1) — вторая форсунка; черная кривая (2) — четвертая форсунка).

Работу топливной форсунки дизельного двигателя можно разделить на четыре этапа:

— поступление топлива в полость форсунки;

— поднятие запорной иглы форсунки;

— впрыск топлива в камеру сгорания;

— опускание запорной иглы форсунки.

Исходя из физики работы топливной форсунки дизельного двигателя по спектру амплитуды определяют информативные частоты (рис. 1 поз. а-d).

Позиция а — поступление топлива в полость форсунки. Амплитуда вибрации на данной частоте характеризует работу насоса высокого давления.

Позиция b — поднятие запорной иглы топливной форсунки. Амплитуда вибрации на данной частоте характеризует упругость пружины. Чем ниже амплитуда вибрации тем лучше упругие свойства пружины. Высокая амплитуда вибрации вызывается ударом заплечика иглы о торец корпуса форсунки

Позиция с — впрыск топлива в камеру сгорания. Амплитуда вибрации на данной частоте характеризует закоксованность сопловых отверстий форсунки. Чем ниже амплитуда вибрации, тем хуже качество впрыска. Так же эта частота связана с частотой Ь, так как при изношенной пружине впрыск произойдет при более низком давлении, что будет характеризоваться сниженной амплитудой вибрации.

Позиция d — опускание запорной иглы форсунки. Амплитуда вибрации данной частоты характеризует упругие свойства пружины и степень изношенности посадочного конуса иглы. Чем выше амплитуда вибрации данной частоты, тем более четкая отсечка. Сниженная амплитуда вибрации данной частоты свидетельствует о снижении упругости пружины и об износе посадочного конуса.

После определения информативных точек определяют степень износа частей форсунки.

Степень износа пружины, посадочного конуса иглы, закоксованности сопловых отверстий форсунки определяется сравнением с эталонными спектрами вибрации (новых и старых) форсунок.

Источники информации

1. Патент RU 2568373 С2, 20.11.2015. Способ диагностики топливных форсунок. Ким Юн-Вха, Ниюштадт Микайель Дж. Ван, Ю Ин Кван.

2. Диагностика и техническое обслуживание машин: учебник для студентов высш. учеб. заведений / [А.Д. Ананьин, В.М. Михлин, И.И. Габитов и др.]. — М: Издательский центр «Академия», 2008. — 432 с, [8] с. цв. ил.

Способ определения технического состояния форсунок на работающем двигателе, отличающийся тем, что при помощи диагностического комплекса, включающего датчик виброускорения с магнитом, установленный на корпусе форсунки, устройство преобразования сигнала, ноутбук, подвергают сигнал датчика виброускорения преобразованию Фурье, определяют амплитуду и частоту вибрации форсунки на информативных частотах, изменяющихся в зависимости от оборотов двигателя, причем амплитуда вибрации изменяется в зависимости от технического состояния форсунки, полученные виброакустические характеристики форсунки сравнивают с эталонными новых и изношенных форсунок, после чего определяют уровень износа пружины форсунки и закоксованность сопловых отверстий форсунки.

Признаки неисправности топливной форсунки | Грубый холостой ход, не запускается, пониженное значение

MPG

При неисправности топливной форсунки двигатель может работать с перебоями или пропускать зажигание. Это может сопровождаться вибрациями, которые пронизывают автомобиль из моторного отсека. В некоторых случаях вы также можете увидеть, как загорается индикатор двигателя. Хотя это одни из наиболее распространенных симптомов неисправности топливных форсунок, они не являются уникальными для проблемы.

Посмотрите видео ниже или прочтите наше пошаговое руководство ниже, где наши механики покажут вам, как диагностировать и исправить неисправную топливную форсунку.

Грубый ход? Плохой пробег? Как диагностировать неисправную топливную форсунку

Как диагностировать и устранять признаки неисправности топливной форсунки

Пропуски зажигания могут также возникать при неисправности свечей зажигания, проводов, подключенных к свечам зажигания, или катушек зажигания. В этом посте мы научим вас, как диагностировать неисправную топливную форсунку, как определить проблему и как ее исправить.

Что такое топливная форсунка?

Топливная форсунка — это клапанный механизм, предназначенный для беспорядочного распыления жидкого топлива в цилиндр двигателя.Топливо проходит через форсунку, которая помогает равномерно распределять его для оптимальной эффективности и сгорания. В типичном двигателе каждый цилиндр имеет собственную топливную форсунку.

В некоторых старых автомобилях используется TBI — механизм «впрыска в корпус дроссельной заслонки», который впрыскивает топливо непосредственно в корпус дроссельной заслонки. В новых автомобилях используется прямой впрыск, при котором топливо впрыскивается непосредственно в камеру сгорания. В этом посте мы рассмотрим многопортовую инъекцию — золотую середину между двумя механизмами и наиболее часто используемыми.

Как работает многопортовый впрыск?

Типичная многоточечная система впрыска имеет топливную рампу, которая направляет топливо под давлением сначала в топливные форсунки, затем во впускные каналы и в камеру сгорания через впускные клапаны.

Топливные форсунки

имеют электромагнит прямо возле форсунки, которым управляет PCM. У них также есть провода, подключенные к стороне, которые питают их, заземляют и помогают управлять их клапанами. Клапаны многократно входят и выходят, чтобы распылить топливо и отправить его в цилиндры двигателя.

Как проверить топливные форсунки?

Если вы испытываете симптомы неисправной топливной форсунки, есть четыре способа найти неисправную форсунку. Следующие шаги помогут вам в этом. Вы также можете посмотреть видео.

Шаг 1. С помощью автомобильного диагностического прибора определите неисправную топливную форсунку.

Подходит для

Автомобильный диагностический прибор — это электронное устройство, которое может помочь вам определить, в каком цилиндре возникают перебои в зажигании. Обычно он генерирует диагностический код неисправности форсунки.Автомобильные сканеры также полезны при обнаружении обрыва цепи.

Шаг 2. Проверьте наличие шума с помощью автомобильного стетоскопа

Подходит для

Когда двигатель работает, клапан, установленный на конце топливной форсунки, многократно открывается и закрывается, чтобы пропустить топливо во впускной канал. Это издает постукивающий звук.

Чтобы определить причину проблемы, поместите автомобильный или механический стетоскоп на каждый инжектор. Слушайте и сравнивайте звуки, которые они производят.Когда вы найдете инжектор, который не издает шума, вам следует взглянуть на него.

Шаг 3. Используйте электронный датчик топливной форсунки

Электронный датчик топливной форсунки помогает определять частоты вибрации, возникающие при открытии иглы форсунки. Все, что вам нужно сделать, это поместить его на каждую форсунку при работающем двигателе. Он покажет вам, какой инжектор не производит вибрации.

Шаг 4: Проверьте сопротивление с помощью мультиметра

Сравните сопротивление между всеми форсунками с помощью мультиметра.Подсоедините один вывод к одной стороне инжектора, а другой вывод к другой стороне. Найдите топливную форсунку, характеристики которой искажены. Иногда вы все еще можете получить правильные показания на инжекторе, который застрял внутри. Обязательно используйте любой из трех других методов для подтверждения.

Как определить причину неисправности топливной форсунки

Как только вы обнаружите, что топливная форсунка не работает, пора выяснить, почему. Проблема может быть в самой форсунке или в сигнале, отправленном на форсунку.Приведенные ниже шаги помогут вам выяснить, что на самом деле вызывает перебои в работе двигателя или его резкую работу.

Шаг 1: Проверьте проводку и клеммы, которые подключаются к каждой топливной форсунке

Иногда корродированный разъем или поврежденный провод могут быть причиной некоторых симптомов, которые вы испытываете при неисправной топливной форсунке. Проверьте, нет ли на разъеме ржавчины. Посмотрите на провода, насколько они могут быть пережеваны грызунами.

Шаг 2. Устранение пропусков зажигания с помощью светового индикатора топливной форсунки

Непрозрачный свет помогает определить, работает ли все, что подключено к форсунке.Подключите свой noid light к разъему и запустите двигатель. Убедитесь, что индикатор noid мигает. Если это так, проблема связана с топливной форсункой, а не с подключением питания.

Если это не так, у вас может быть неисправный модуль управления трансмиссией (PCM) или модуль управления двигателем (ECM). Также может быть неисправный предохранитель, провод или разъем, из-за которых питание не поступает на инжектор.

Шаг 3: Проверьте топливные форсунки на предмет утечки

Если вся проводка и соединения работают должным образом, возможно, у вас есть форсунка, из-за которой в цилиндр поступает слишком много топлива.Он по-прежнему работает механически, но его сложно определить, если у вас нет нужных инструментов. Вы всегда можете поменять форсунки для подтверждения.

Форсунка также может протекать снаружи или на всасывании. Часто это происходит из-за того, что старые и сухие уплотнительные кольца перестали работать. В отличие от инжектора, который выбрасывает чрезмерное количество топлива, утечку наружу или на входе легче обнаружить.

Шаг 4: Прочистите грязную топливную форсунку

Иногда топливная форсунка может быть частично забита грязью, мусором или отложениями углерода.Если вы заметили эту проблему на ранней стадии, вы можете очистить ее с помощью очистителя. Это избавляет вас от необходимости его заменять.

Как заменить топливные форсунки

Как только вы обнаружите неисправную топливную форсунку, пора ее заменить. Видео и шаги, приведенные ниже, основаны на Chevrolet Suburban с неисправной топливной форсункой на стороне пассажира. Инструкции могут немного отличаться, но процесс устранения симптомов неисправной топливной форсунки остается прежним.

Необходимые инструменты:

  1. Новая форсунка от 1AAuto.com
  2. 8 мм, головка на 10 мм и трещотка
  3. Отвертка с плоским лезвием
  4. Монтировка
  5. Тряпка для ткани

Действия по замене неисправной топливной форсунки

Шаг 1: Откройте капот вашего автомобиля и заведите двигатель.

Шаг 2: Найдите блок предохранителей и отсоедините реле топливного насоса. Вы можете идентифицировать реле по описанию под крышкой. Вам могут понадобиться плоскогубцы, чтобы вытащить его. Как только предохранитель перегорел, дайте автомобилю выключиться, когда у него закончится бензин.

Шаг 3: Выключите зажигание и снова подсоедините реле топливного насоса.

Шаг 4: Снимите крышку двигателя, открутив болт, который ее фиксирует. Мы использовали 8-миллиметровую головку и трещотку, чтобы сделать это на нашем автомобиле.

Шаг 5: Найдите неисправную топливную форсунку с обеих сторон двигателя.

Шаг 6: Чтобы получить доступ к форсункам, вам нужно открутить болты, которыми крепится топливная рампа. На нашей машине было по два болта с каждой стороны. Мы использовали головку на 10 мм и трещотку, чтобы удалить их.

Шаг 7: Немного выдвиньте топливную рампу из ее положения после того, как болты вынуты. Для этого вам может понадобиться монтировка.

Шаг 8: Найдите все зажимы, которые удерживают неисправную топливную форсунку на месте. После того, как вы освободите эти зажимы, отсоедините жгут, который соединяется с инжектором.

Шаг 9: Вытяните топливную форсунку из ее положения и замените ее новой. Вы можете положить под нее тряпку, чтобы уловить вытекшее топливо. Закрепите новый инжектор с помощью зажимов, удерживающих старый на месте.

Шаг 10: Верните топливную рампу на место и замените соответствующие болты. Снова подсоедините жгут к новому инжектору и закрепите его на месте.

Шаг 11: Закройте крышку двигателя и затяните ее болт.

FAQ

Что произойдет, если у вас плохая топливная форсунка?

Когда у вас неисправная топливная форсунка, в двигателе возникают перебои в зажигании, и возникает ощущение, что двигатель разбрызгивается. Находясь в машине, вы можете испытывать вибрацию.Это часто происходит из-за плохой топливной форсунки, которая нарушает баланс между топливом и воздухом, попадающим в ваш двигатель.

Как узнать, неисправна ли топливная форсунка?

Некоторые из симптомов неисправной топливной форсунки включают пропуски зажигания в двигателе, автомобиль, который изо всех сил пытается завести или не заводится вообще, проблемы с производительностью двигателя, частый запах топлива, плохие холостые обороты, отказ двигателя от полной Число оборотов в минуту и ​​постоянно горящий индикатор двигателя.

Можно ли водить машину с неисправной топливной форсункой?

Ваш автомобиль будет продолжать движение, если у него неисправная топливная форсунка.Однако в таком состоянии ездить на нем не рекомендуется. Проблема может привести к серьезным проблемам, которые могут вызвать повреждение двигателя.

Сколько стоит замена неисправной топливной форсунки?

Средняя стоимость замены всех топливных форсунок составляет от 800 до 1450 долларов. Это зависит от марки и модели вашего автомобиля. Если вы хотите заменить форсунки самостоятельно, запчасти могут стоить от 600 до 1200 долларов. Вы сможете сэкономить на рабочей силе от 200 до 250 долларов.

Магазин запчастей Функция в этом посте:

Рекомендуемое содержание:

Как узнать, неисправна ли топливная форсунка?

Топливные форсунки — относительно простые устройства, которые стали очень надежными. Как и любая новая технология, топливные форсунки сталкивались с проблемами, когда они были впервые разработаны, но современные форсунки могут быть надежными на протяжении сотен тысяч миль, поэтому плохая топливная форсунка — редкость. Если у вас неисправная топливная форсунка, наиболее вероятный симптом, который вы заметите, — это грубый холостой ход и код двигателя для пропусков зажигания.

Топливная форсунка — это просто электронный клапан, который открывается и закрывается по требованию компьютера управления подачей топлива вашего двигателя. Топливный насос вашего автомобиля поддерживает топливо под давлением в верхней части клапана, поэтому при открытии форсунки топливо разбрызгивается во впускной коллектор.

Неисправная топливная форсунка может произойти как механически, так и электронно:

Электронная неисправная топливная форсунка

Топливная форсунка может выйти из строя электроникой либо из-за плохого контакта, либо из-за обрыва провода, либо из-за выхода из строя самого клапана.Если сигнал от компьютера двигателя не поступает на клапан для открытия, топливная форсунка не откроется. Вы можете использовать непрозрачный свет, чтобы проверить, получает ли инжектор сигнал на зажигание. Если сигнала нет, вы можете проверить проводку от компьютера до зажима форсунки.

Неисправная форсунка также может быть связана с внутренней неисправностью самой форсунки. Вы можете проверить это, проверив сопротивление форсунки на электрических разъемах. Сопротивление должно составлять 2-4 Ом или 10-12 Ом в зависимости от того, какие у вас форсунки с низким или высоким импедансом.Если сопротивление значительно выше или все вместе показывает обрыв, вам понадобится новая форсунка.

Топливная форсунка с механической неисправностью

Форсунка может механически выйти из строя частично или полностью. Топливные форсунки предназначены для превращения топлива в мелкодисперсный туман, который может полностью смешаться с заправкой всасываемого воздуха. Если наконечник выходит из строя или забивается, топливный спрей может быть похож на каплю, которая будет гореть медленно и не полностью. Разумеется, форсунка также может выйти из строя механически до такой степени, что клапан вообще не открывается и топливо никогда не попадает в двигатель.

Как диагностировать неисправную топливную форсунку

  1. Если присутствует пропуск зажигания, сначала убедитесь, что ваши свечи зажигания и система зажигания исправны.
  2. Проверить наличие сигнала на топливной форсунке с помощью световой лампы цилиндра, регистрирующей пропуски зажигания.
  3. Проверить сопротивление топливной форсунки.
  4. Если у вас есть возможность, подумайте о выполнении баланса мощности цилиндров, чтобы определить, не тянет ли 1 цилиндр свой вес.

Если на данный момент все выглядит хорошо, скорее всего, ваша форсунка просто забита из-за грязного топлива и нуждается в очистке.Использование BlueDevil Complete Fuel System Cleaner может прочистить грязные топливные форсунки, восстановить плавный холостой ход и помочь вашему двигателю работать должным образом.

Вы можете получить BlueDevil Complete Fuel System Cleaner в одном из местных магазинов автозапчастей, например:

  • AutoZone
  • Advance Автозапчасти
  • Bennett Auto Supply
  • CarQuest Автозапчасти
  • Автозапчасти НАПА
  • Автозапчасти O’Reilly
  • Пеп Мальчики
  • Fast Track
  • Бампер к специалистам по автозапчастям бампера
  • Дистрибьютор S&E Quick Lube
  • DYK Automotive
  • Магазины автозапчастей Fisher
  • Auto Plus Магазины автозапчастей
  • Hovis Автомагазины и магазины товаров для грузовых автомобилей
  • Salvo Автозапчасти
  • Автосалоны Advantage
  • Магазины оригинальных автозапчастей
  • Магазины автозапчастей Bond
  • Снабжение флота Tidewater
  • Бампер для автозапчастей бампера
  • Любые запчасти Автозапчасти
  • Бытовые автозапчасти

Фотографии предоставлены:

bad_fuel_injector.jpg — Автор Кирилллуц — Лицензия Getty Images — Оригинальная ссылка

Признаки неисправности топливных форсунок — методы проверки и замены негерметичных и засоренных форсунок

У вашего автомобиля или дизельного пикапа наблюдаются симптомы неисправности топливной форсунки? Ваш двигатель не заводится, не шумит, не работает, не может работать на высоких оборотах и ​​излучает черный дым? Если это так, возможно, у вас негерметичная, забитая или сломанная топливная форсунка. Читайте дальше, чтобы узнать о наиболее распространенных симптомах и двух методах проверки этих частей!

Введение в двигатели и топливо

Топливные форсунки отвечают за подачу топлива внутрь камеры сгорания.Когда топливная форсунка выходит из строя, возникает множество симптомов, которые удивительно похожи на другие проблемы с двигателем. Это причина, по которой для правильной диагностики неисправности топливной форсунки требуется надлежащее оборудование, набор навыков и знания. (подробнее о том, как работают топливные форсунки)

По правде говоря, существует множество способов проверить топливную форсунку на неисправность. Мой личный опыт решения этой проблемы не из приятных. В конце концов я купил запчасти, которые мне не нужны, и получил ценный урок.Эта статья предназначена для того, чтобы дать вам некоторое представление о том, как проверить неисправность топливной форсунки, чтобы вы могли сэкономить время и деньги на ремонте вашего автомобиля.

Эти маленькие парни — заноза в заднице!

Каковы симптомы неисправности, засорения или утечки топливной форсунки?

  1. Проблемы с запуском или отсутствие условий запуска.
    У моей машины не было проблем с запуском, несмотря на проблему с форсункой. Но со временем и загорелся индикатор проверки двигателя, моя машина в конце концов отказалась заводиться.Постоянно.
  2. Неисправность холостого хода.
    Если ваш автомобиль работает нормально, он должен плавно работать на холостом ходу. Не позволяйте никому говорить вам иначе. Это первый симптом, который я почувствовал, прежде чем исключить неисправность топливной форсунки. Двигатель также будет сильно вибрировать, что вы можете почувствовать внутри автомобиля.
  3. Неспособность мотора увеличивать обороты двигателя.
    Я тоже это заметил не понаслышке. Когда двигатель работает на холостом ходу, а трансмиссия находится в положении «Парковка» или «Нейтраль», нажмите на педаль газа и нажмите на нее до упора.Если двигатель отключается при 4500 или 5000 об / мин (или отказывается набирать обороты до красной отметки), вы, скорее всего, имеете дело с неисправной топливной форсункой.
  4. Склонность двигателя к помпажу, колебаниям или короблению при больших нагрузках.
    Перед тем, как загорелся индикатор проверки двигателя, я заметил, что у машины проблемы на наклонных дорогах или многоуровневых автостоянках. Кажется, что у двигателя нет мощности.
  5. Стук или свистящий звук при ускорении.
    Когда вы нажимаете на газ, это похоже на лопнувшую бутылку, вызванную чрезмерно обедненной жидкостью.В этот момент мотор практически не хватает топлива. Продолжение эксплуатации приведет к серьезному повреждению двигателя
  6. Неточное переключение передач с коробки передач.
    Все, что связано с проблемами подачи топлива, электрическими проблемами или неисправностями сгорания, повлияет на работу автоматической коробки передач. В некоторых случаях проблема настолько серьезна, что в конечном итоге вы обвиняете передачу в своих проблемах.
  7. Проверить свет двигателя.
    В моем случае машина уже плохо работала до того, как загорелся индикатор проверки двигателя.

Как видите, симптомов много, хотя все зависит от марки и модели вашего автомобиля, а также от серьезности проблемы. По моему опыту, симптомы появились раньше, чем загорелся индикатор двигателя.

Некоторые или все перечисленные выше симптомы также могут быть вызваны другими проблемами, такими как неисправные или загрязненные свечи зажигания, забитый топливный фильтр, неисправный топливный насос или негерметичность двигателя.

Грязные и засоренные инжекторы вызывают массу проблем с двигателем! Изображение предоставлено: Грег на Flickr

Признаки неисправности форсунок на автомобилях с дизельным двигателем

Если у вас забит, сломан или протекает топливная форсунка вашего любимого Dodge Cummins 5.9L, Ford Powerstroke или даже Duramax Diesel, у вас будут проблемы, похожие на бензиновый двигатель. Тем не менее, вот 4 наиболее распространенных неисправности двигателя, которые мы заметили в дизельных двигателях

. Дизельные форсунки тоже могут выйти из строя!

1. Черный дым

Кто-то может возразить, что «катящийся уголь» является причиной приобретения дизельного топлива, однако, если ваш грузовик излучает черный дым, это признак того, что соотношение топлива и воздуха нарушено и, вероятно, проблема с форсункой. Негерметичные топливные форсунки в дизелях часто образуют густой черный дым.

2. Жесткий старт

Дизельный двигатель требует больше топлива для запуска, чем газовый двигатель, поэтому, если ваши форсунки не работают должным образом, у вашего грузовика будут проблемы с запуском.

3. Низкое MPG

Я видел это обычно в сочетании с черным дымом. Поскольку ваш ECU / ECM не может должным образом контролировать соотношение топлива и воздуха из-за засорения топливной форсунки, ваш двигатель будет сжигать гораздо больше топлива, чем необходимо.

4. Нет питания

Ваш двигатель Cummins поступает с завода и отрегулирован опытными инженерами, которые посвятили свою жизнь тому, чтобы убедиться, что ваш грузовик развивает крутящий момент 1000… поэтому, когда детали начинают выходить из строя, а вы не замечаете никакой мощности, это верный признак того, что есть проблема. .Неисправные форсунки в дизелях — главная причина потери мощности.

Связанный: Работает ли очиститель топливных форсунок?

Как диагностировать неисправную топливную форсунку (2 метода)

Есть много способов сделать это. Мой механик — чудак, но он сумел разобраться в проблеме нестандартными методами. Я расскажу о том, как проверить топливную форсунку, а также об альтернативных способах этого.

Это заголовок коробки.

ChrisFix снял короткое видео, показывающее, как тестировать с помощью отвертки.Это поможет, если вы такой же наглядный ученик, как я!

Метод 1 — Испытание без снятия их с двигателя

Вы можете проверить состояние топливных форсунок, не снимая их с двигателя.

Шаг 1. Возьмите длинную отвертку

Все, что вам нужно, — это длинный металлический стержень или отвертка. Убедитесь, что металлический стержень или отвертка имеет длину не менее 12 дюймов. Вы будете использовать это как стетоскоп.

Однако, если у вас в гараже валяется стетоскоп для двигателя, вы можете использовать и его.

Шаг 2: Запустите двигатель и дайте ему поработать на холостом ходу.

Если двигатель не запускается, перейдите к следующему способу ниже.

Шаг 3: Поднимите капот и зафиксируйте его защелкой.

Найдите расположение каждой форсунки и приготовьтесь слушать. Для наглядности топливные форсунки обычно расположены сбоку от двигателя рядом с головкой или впускным коллектором. Если у вас четырехцилиндровый оппозитный двигатель, форсунки находятся на стороне двигателя, обращенной к брандмауэру.Если у вас V6 или V8, топливные форсунки находятся вне V-образной конфигурации.

Шаг 4: Поместите шток на форсунку

Возьмите металлический стержень или отвертку и поместите один конец рядом с каждой форсункой. Затем переместите ухо к другому концу металлического стержня и прислушайтесь к постоянному щелчку. Будьте осторожны при этом. Вы же не хотите, чтобы ваши волосы или предмет одежды цеплялись за все эти вращающиеся ремни двигателя.

Что вам нужно, так это интенсивный и непрерывный звук щелчка.Подвигайте металлический стержень к каждой форсунке, пока не найдете неисправную деталь. Вы узнаете, что ударили по золоту, если инжектор молчит или издает прерывистый щелкающий звук.

Шаг 5. Снимите, замените или очистите негерметичный или забитый инжектор

После того, как вы выбрали инжектор, который не издает шума или случайным образом издает легкий щелчок, вы захотите очистить или заменить инжектор.

Следует ли заменять сразу все топливные форсунки?

Это горячо обсуждаемый вопрос, связанный с вашим финансовым положением.Считается, что если одна форсунка неисправна, другие, вероятно, последуют за ней. А так как у вас уже отключена топливная рампа и вложены трудовые ресурсы, то с таким же успехом можно их все поменять. Но форсунки могут быть дорогими (дизельные комплекты стоят более 1000 долларов!), Чтобы заменить все сразу.

Bottom Line

Я предлагаю вам подумать о очистке и испытании потока с последующим надеванием новых уплотнений на ваши форсунки. Это можно сделать дома или отправить их в такую ​​компанию, как Fuel Injector Clinic, где они могут протестировать их по цене 15 долларов за штуку.

Метод 2 — Проверка, когда двигатель не запускается

Естественно, вы не сможете слушать топливные форсунки, если двигатель не запускается. Следующий метод не для новичков. Убедитесь, что вы знаете, что делаете, поскольку собираетесь снимать топливную рампу.

  1. Ослабьте и снимите болты, которыми топливная рампа крепится к головке или впускному коллектору.
  2. Осторожно поднимите топливную рампу
    Будьте осторожны, не ударяйте и не толкайте форсунки.В зависимости от марки и модели вашего автомобиля на одной направляющей можно разместить от трех до шести топливных форсунок. Идея состоит в том, чтобы снять форсунки с двигателя в целом, чтобы вы могли видеть брызги топлива при запуске двигателя.
    Как я уже сказал, мой механик был нетрадиционным в своих методах. Но он смог проверить состояние всех топливных форсунок, сделав это. Сняв топливную рампу, он накрыл отверстия, оставленные форсункой, толстым магазинным полотенцем. Это позволяло ему видеть количество топлива, распыляемого каждой форсункой, не распыляя топливо по всему двигателю.
    Будьте осторожны при этом.
  3. Прокрутите двигатель 3-5 секунд
    Позвольте другу или помощнику повернуть ключ, чтобы провернуть двигатель на 3-5 секунд каждый раз. Форсунки должны распылять топливо при вращении двигателя. Если одна или несколько форсунок не распыляют топливо, вы нашли виновного. Не проворачивайте двигатель слишком сильно. Вы можете повредить стартер или разрядить аккумулятор.

Что еще я должен проверить?

Сканер OBD2, такой как Bluedriver, полезен для диагностики неисправных форсунок.

Я рад, что вы спросили.Недавно я столкнулся с симптомами плохой топливной форсунки на моем Ford Ranger, и ниже я кратко рассказываю, что обнаружил мой механик при его ремонте!

Сканирующий прибор OBD2 с экономией времени!

Если горит индикатор проверки двигателя (CEL), обязательно просканируйте ЭБУ, чтобы получить диагностические коды неисправностей (DTC) OBD2. В моем случае у моей машины был код P0261 ( Cylinder 1 Injector Circuit Low ). Также часто встречаются коды p0300 — p0308 или p0200, p0203, p0201.

Мы предлагаем три сканера OBD2:

Проверить проводку

Как и следовало ожидать, топливная форсунка в цилиндре №1 не распыляла топливо, когда мы снимали топливную рампу.Но поскольку моя машина была еще относительно новой (хотя она уже налетела на много миль), мой механик решил проверить жгут проводов в форсунке №1. Он отказывался верить, что мой инжектор неисправен на 70 000 км! Он сказал мне, что топливные форсунки относительно часто продолжают работать после 200 000 миль, а может и больше.

И вот! Механик обнаружил потертый провод заземления! Ему пришлось снять кожух с жгута проводов, чтобы найти его, но он был уверен, что сломанный провод заземления вызывает проблемы с моим двигателем.

Поменять местами рельс форсунки

Но чтобы перепроверить, решил сделать что-то более нестандартное. Он снял топливную форсунку №1 с топливной рампы и заменил ее на форсунку №2. Теперь форсунка №2 находится на рейке форсунки №1. Помните, что он делал все это, когда топливная рампа и форсунки еще были сняты с двигателя.

Я провернул двигатель, и он подтвердил, что топливная форсунка № 2 не распыляет топливо. Это нарисовало более ясную картину происходящего.

Проблема не вызвана неисправной форсункой. Это была основная проблема с проводкой!

Представьте, если бы он не нашел этого раньше, а я купил бы новый комплект топливных форсунок! Самое смешное, что вы не заменяете только одну форсунку. Если вы замените один, вам нужно будет заменить их все!

Моя проблема заключалась в простом подключении!

Короче, переплавил сломанный провод заземления и снова проверил. Как только топливная форсунка №1 начала распылять топливо, он прикрутил рельс обратно к двигателю и запустил двигатель.Он очистил код неисправности, обмотал жгут проводов изолентой, и мы поехали на тест-драйв.

Мораль этой истории проста: для диагностики неисправностей топливных форсунок требуются достаточные знания двигателя. Проверить наличие неисправностей несложно, но сложно установить настоящую причину проблемы. В моем случае с инжектором все было хорошо. Электропроводка была главной проблемой.

Как проверить топливные форсунки ❤️ Что нужно знать!

Как работает топливная форсунка?

Авторемонт стоит ДОРОГОЙ


Чтобы знать, как проверять топливные форсунки, важно знать признаки и симптомы неисправной, поврежденной или неисправной топливной форсунки, чтобы знать, сколько будет стоить исправление, а также этапы проверки топливной форсунки.

Как мы знаем, основная функция топливной форсунки в вашем автомобиле — подавать в двигатель достаточно топлива для правильной и высокой производительности. Топливная форсунка впрыскивает топливо в цилиндр двигателя через специальную трубку или форсунку, так что процесс внутреннего сгорания может начать приводить в действие двигатель.

Чтобы двигатель работал правильно, топливо должно подаваться вовремя и впрыскиваться в нужном количестве.Помимо времени и количества топлива, топливная форсунка должна определять правильное давление, угол и форму распыления, чтобы двигатель работал плавно. При проверке топливных форсунок вам необходимо знать, как топливные форсунки работают с вашим двигателем.

Блок управления двигателем — это компьютер вашего автомобиля, который управляет такими компонентами, как топливная форсунка, сообщая ему, как работать, сколько топлива подавать и когда подавать топливо. Используя различные датчики в электрической и топливной системе автомобиля, электронный блок управления должен следить за тем, чтобы форсунка подала топливо в нужное время и в нужном количестве, чтобы создать идеальную топливно-воздушную смесь и соотношение.

Если электронный блок управления работает неправильно, это может увеличить стоимость замены топливных форсунок и вынудить вас научиться проверять топливные форсунки.

Топливный насос автомобиля перекачивает бензин из топливного бака через газопроводы в топливные форсунки, которые отвечают за подачу топлива в двигатель. Когда электронный блок управления может считывать и анализировать, какое топливо необходимо подать в двигатель, он передает эту информацию соленоиду топливной форсунки.

Соленоид топливной форсунки открывается, чтобы топливо под давлением попадало в цилиндр. Если топливная форсунка работает неправильно, вам необходимо научиться проверять топливные форсунки.

Признаки неисправности топливной форсунки

Неисправная топливная форсунка в вашем транспортном средстве может препятствовать подаче топлива в двигатель, достаточное для питания автомобиля, или неправильно рассчитывает интервал, с которым предполагается подавать топливо.В любом случае ваш автомобиль не сможет работать правильно или вообще не сможет работать, поэтому вам необходимо знать, как проверять топливные форсунки.

Поскольку ваш автомобиль не получает достаточно топлива для нормальной работы или даже для работы, частота вращения при работающем двигателе упадет намного ниже нормального и оптимального уровней. Это может даже привести к резкой работе двигателя на холостом ходу в вашем автомобиле, когда автомобиль будет излишне вибрировать и трястись, оставаясь неподвижным.Если обороты двигателя слишком низкие, автомобиль может фактически заглохнуть, и вам придется перезапустить голос.

Неровная работа двигателя на холостом ходу может быть признаком того, что стоимость замены топливной форсунки будет выше, и вызвать необходимость научиться проверять топливные форсунки в вашем автомобиле.

Если ваша топливная форсунка неисправна или повреждена, это может привести к тому, что цилиндр двигателя не сможет сработать в нужное время или вообще не сможет сработать. Это означает, что пока вы ведете машину, двигатель будет чрезмерно вибрировать или трястись после попытки завершить цикл без достаточного количества топлива.Без двигателя, содержащего достаточно топлива, вибрации могут увеличить потребность в обучении проверке топливных форсунок.

Если двигатель не получает достаточно топлива через топливную форсунку из-за засорения форсунки или форсунки, которая не работает должным образом, двигатель начнет пропускать зажигание во время движения. Ваш автомобиль будет испытывать проблемы с ускорением, особенно при попытке достичь высоких скоростей или при движении в гору. Кроме того, может возникнуть задержка ускорения после того, как вы нажмете ногой на педаль газа для включения автомобиля, что приведет к необходимости научиться проверять топливные форсунки.

Может загореться индикатор проверки двигателя по многим причинам. У вас может быть неисправный кислородный датчик, ваш датчик массового расхода воздуха или другие причины, по которым этот индикатор может загореться на вашей приборной панели. Не все эти причины серьезны, но они должны требовать, чтобы ваш автомобиль осмотрел механик.

В этом случае наиболее очевидным признаком неисправности топливной форсунки в вашем автомобиле является включение индикатора проверки двигателя.Если этот индикатор загорается на приборной панели, это означает, что топливная форсунка подает меньше топлива, чем необходимо, и эффективность двигателя снижена. Если вам нужно убедиться, что это проблема, прежде чем научиться проверять топливные форсунки, вы можете использовать диагностический инструмент и сканер oBD2, чтобы подтвердить проблему.

Еще один признак того, что ваша топливная форсунка может быть повреждена и что может увеличить общую стоимость замены топливной форсунки, — это утечка топлива.Если топливная форсунка сломана или треснула, бензин вытечет из трубы, и топливо не достигнет двигателя, чтобы привести автомобиль в действие. Если вы проверите топливную форсунку и убедитесь в отсутствии утечек или трещин в трубах, вы можете заметить газ снаружи или на ближайшей топливной рампе.

Как проверить топливные форсунки — различные методы

Метод 1 — Тестирование форсунок TBI

Когда вы пытаетесь научиться проверять топливные форсунки, вам необходимо знать первые шаги метода с использованием форсунок TBI для визуального осмотра топливных форсунок.Распылитель потока топлива доступен, что делает его эффективным и легким для проверки на любые потенциальные проблемы с топливной системой и топливными форсунками.

При проверке распылителя топлива вам необходимо выполнить три основных шага. Первым делом снимаем крышку с корпуса воздухоочистителя. Далее попросите помощника запустить или провернуть двигатель, если двигатель не переворачивается. Наконец, проверьте форму распыления, чтобы убедиться, что топливная форсунка работает неправильно.

Если топливо выходит по перевернутой V-образной схеме, вы определили, что топливная форсунка работает правильно.Если при обучении проверке топливных форсунок наблюдается неправильная картина, это означает, что внутренняя часть изношена или повреждена.

Кроме того, если вы не видите, как топливо выходит из топливной форсунки, это явный признак того, что у вас есть проблема, которую необходимо решить. Эта поврежденная топливная форсунка может быть вызвана различными причинами, такими как заблокированная форсунка, поврежденные детали форсунки, плохой регулятор давления топлива, забитый топливный фильтр или поврежденный топливный насос.

Метод 2 — Тестирование форсунок EFI

Второй способ научиться проверять топливные форсунки — это проверить форсунки EFI, определив, какие форсунки работают в вашей системе, и является ли неисправность топливной форсункой или управляющей цепью вашей топливной системы.

В отличие от других форсунок в системах TBI в методе 1, система впрыска EFI не имеет возможности распыления топлива для облегчения проверки, которая может быть выполнена за считанные минуты. Для этой системы вы должны проверить схему распыления каждого инжектора с помощью необходимого и надлежащего оборудования.

Чтобы определить распыление топлива при обучении проверке топливных форсунок, вы должны прислушиваться к каждой форсунке, чтобы увидеть, работает она или нет. Во-первых, чтобы прослушать топливную форсунку, вам нужно использовать стетоскоп механика или отнести свой автомобиль в местную автомастерскую.

Следующий шаг — дать двигателю поработать на холостом ходу, задействовать стояночный тормоз и открыть капот. Затем используйте стетоскоп сбоку от инжектора, чтобы увидеть, есть ли звук щелчка. Звук исходит от внутреннего соленоида, активирующего и деактивирующего клапан форсунки. Если вы не слышите щелчка, это признак того, что вам нужно узнать, кто должен проверять топливную форсунку, чтобы убедиться, что она работает правильно.

Метод 3 — Проверка катушки топливной форсунки

Третий метод при обучении проверке топливных форсунок — это проверка катушки топливной форсунки при определении неисправности топливной форсунки.Один из тестов, который вы можете сделать, — это использовать мультиметр, диагностический прибор, чтобы проверить значение сопротивления катушки. Вы можете проанализировать необходимое значение сопротивления, указанное в руководстве по эксплуатации вашего автомобиля.

Это можно сделать, предварительно выключив двигатель. Отсоедините электрический разъем топливной форсунки, а затем установите цифровой мультиметр на правильное значение для вашего конкретного автомобиля. Проверьте клеммы форсунки, чтобы увидеть и проанализировать показания сопротивления. Использование омметра или диагностического прибора может быть отличным способом научиться проверять топливные форсунки.

Сравнение стоимости замены топливных форсунок

Когда вы учитесь проверять топливные форсунки, иногда вы обнаруживаете, что топливная форсунка нуждается в полной замене для нормальной работы. Чтобы получить правильную цену на замену топливной форсунки, вам необходимо сравнить цены в различных магазинах.

Для некоторых мест, где можно получить замену топливной форсунки, цены очень схожи. У нас есть список сетевых автомастерских и ваш местный механик, чтобы определить, кто из них может предоставить вам наиболее точную оценку стоимости замены топливных форсунок.

Ваш механик будет взимать с вас от 193 до 415 долларов, в то время как магазин Midas будет немного дороже, от 206 до 437 долларов. Цены на Mr.Tire аналогичны, но они немного дороже в верхнем ценовом диапазоне, в диапазоне от 215 до 515 долларов.

NAPA может предложить вам 24-месячную гарантию на стоимость замены топливной форсунки и будет взимать с вас от 231 до 502 долларов, в то время как Walmart взимает с вас всего 73-264 доллара только за детали.Точно так же Amazon будет получать в среднем от 79 до 283 долларов только за детали с ограниченной гарантией на топливные форсунки.

Пример стоимости замены топливной форсунки

Теперь, когда вы знаете, сколько ваша сеть автомастерских и ваш местный механик могут взимать с вас плату за этот процесс, важно знать, сколько он стоит для популярных моделей автомобилей, представленных сегодня на рынке. После того, как вы знаете, как проверять топливные форсунки, следующим шагом будет замена детали в уважаемом магазине.

Одними из наименее дорогих автомобилей являются Ford Focus и Honda CR-V, средняя стоимость которых составляет от 190 до 284 и 338 долларов соответственно. Затраты на рабочую силу Ford Focus составляют от 90 до 115 долларов, CR-V — от 81 до 103 долларов, детали Focus — от 99 до 169 долларов, а CR-V — от 82 до 200 долларов.

В верхнем ценовом диапазоне преобладают Toyota Camry, Nissan Altima и Chevrolet Silverado.Стоимость рабочей силы Camry составляет от 162 до 207 долларов, в то время как детали — от 166 до 278 долларов, а общая средняя стоимость составляет от 328 до 485 долларов. Стоимость Nissan Altima составляет от 222 до 287 долларов за рабочую силу, а стоимость деталей — от 165 до 241 долларов, а общая цена составляет от 390 до 528 долларов.

Заключение

При обучении проверке топливных форсунок крайне важно знать работу топливных форсунок в вашем автомобиле, симптомы неисправных топливных форсунок, различные методы проверки топливных форсунок и общую стоимость замены этой важной детали.

5 ОБЩИЕ СИМПТОМЫ НЕИСПРАВНОСТИ ДИЗЕЛЬНЫХ ТОПЛИВНЫХ ИНЖЕКТОРОВ

Система впрыска топлива является важным компонентом любого дизельного двигателя. Эта система нагнетает давление и впрыскивает топливо в воздух, сжатый в камере сгорания. Функции системы впрыска топлива включают подачу топлива в форсунки, регулировку количества топлива, регулировку момента впрыска и распыление топлива.

Нужное количество топлива должно быть подано в нужный момент в подходящих условиях для процесса сгорания.

Топливные форсунки помогают повысить топливную экономичность, снизить выбросы и снизить потребность в работах по техническому обслуживанию топливной системы. Средний срок службы инжектора дизельного топлива составляет около 100 000 миль. Типичная топливная форсунка состоит из двух основных частей: форсунки и корпуса форсунки. Если какой-либо из этих компонентов забьется или повредится, это поставит под угрозу всю производительность автомобиля.

Вот 5 наиболее распространенных симптомов неисправности форсунок дизельного топлива.

  • Проблема с запуском двигателя или неравномерная работа на холостом ходу. Двигатель заводится, но не запускается, если вы не проворачиваете его в течение длительного времени. Двигатель работает на холостом ходу с разной частотой вращения.
  • Осечка. Если в автомобиле возникают перебои в зажигании, полная диагностика включает поиск элемента процесса сгорания, который отсутствует. В дизельном двигателе это либо отсутствие впрыска топлива, либо недостаток тепла в камере сгорания. Топливный заряд в одном из цилиндров не воспламеняется или в систему зажигания закачивается низкий уровень топлива.
  • Запах топлива. Запах дизельного топлива в салоне означает, что дизельное топливо где-то течет. Это может быть из-за неисправной форсунки, из-за которой топливо вытекает из форсунки, когда она не активна.
  • Грязные выбросы. Засоренные фильтры и отложения в форсунках приводят к неравномерному или неполному сгоранию топлива, в результате чего зона транспортного средства вокруг выхлопной трубы становится грязной и из выхлопной трубы выходит белый дым.
  • Повышенный расход топлива и плохие мили на галлон. Неисправные форсунки сжигают больше топлива и напрямую влияют на производительность и эффективность вашего автомобиля.

Чистые топливные форсунки необходимы для максимальной производительности вашего дизельного двигателя. Любой из вышеперечисленных симптомов может указывать на проблемы с топливными форсунками, которые нельзя игнорировать. К ним относятся загрязненные, забитые или негерметичные форсунки. Если вы на своем автомобиле проехали более 100 000 миль без замены топливных форсунок, пришло время проверить их у профессионала.

Если вы находитесь в районе Меридиана, штат ID, обратитесь за помощью к экспертам по дизельным двигателям Gem State Diesel. Мы можем вручную проверить ваши форсунки, чтобы диагностировать проблему. Любые проблемы с форсунками можно легко устранить путем чистки, ремонта или замены. Вы можете позвонить нам по телефону 208-288-5555 или заполнить эту онлайн-форму, и один из наших экспертов ответит вам в течение 24 часов.

Предупреждающие признаки неисправности форсунок

Представьте себе сцену: вы едете, когда загорается красная сигнальная лампа двигателя, из-под капота раздается глухой глухой удар, и двигатель определенно не работает.Вся мощность исчезает, когда вы катитесь к остановке настолько безопасно, насколько это возможно, и транспортное средство становится трудно снова двинуться с места.

Может быть, это случилось с вами или с вашими клиентами, но именно в этот момент на моем автомобиле сломалась топливная форсунка, и это определенно не ушло тихо в ночь.

Существуют типичные причины отказа, такие как чрезмерный износ, истирание или внутренний дефект внутри форсунки. Есть также симптомы, которые представляет автомобиль, которые являются предупреждающими признаками того, что происходит под прокладкой, и это то, на что вы можете помочь своим клиентам.

Подробнее: о типичных причинах отказа форсунок

Зона для некурящих

Необязательно быть квалифицированным специалистом, чтобы понимать, что изменение выбросов транспортного средства свидетельствует об изменении в двигателе, поэтому это простой знак, который побудит ваших клиентов обратить внимание.

Часто область транспортного средства вокруг выхлопной трубы может быть довольно грязной, даже если они не могли видеть это во время вождения. Важно обратить внимание на сроки этого изменения i.е. это было практически за ночь или постепенно увеличивалось?

Цвет дыма также важен, потому что он также указывает на разные причины.

Заказчик может легко сообщить вам, является ли дым белым или черным или серым, что сообщает вам, слишком много масла или слишком много топлива в процессе сгорания.

Вполне возможно, что черный дым может указывать на неисправность сажевого фильтра в автомобиле, и теперь материал выходит через выхлоп, а не задерживается фильтром.Тем не менее, очевидно, что это само по себе заслуживает расследования, поэтому заказчику по-прежнему выгодно следить за этим.

Загрузить инфографику этого руководства

Детонация Детонация

Детонация в двигателе — это один из тех терминов, о котором ваши клиенты слышали, но, возможно, не слышали физически, исходящий от транспортного средства, и не уверены, что это означает, если они слышали его.

Это настолько важный предупреждающий знак, что он может легко побудить ваших клиентов сообщить об автомобиле в мастерскую, как только это произойдет.

Детонация в двигателе возникает из-за несинхронизации процесса сгорания между срабатыванием форсунки и движением поршня, что приводит к стуку двигателя. Этот симптом указывает на то, что теперь задействовано больше компонентов, чем только инжектор.

Причиной неисправности может быть насос Common Rail. Блоки управления также могут быть неисправны или пытаться определить ложные положительные результаты измерений неисправной форсунки.

Грубая эксплуатация

На этот признак труднее обратить внимание, потому что, если он постепенно увеличивается с течением времени, водителю может быть очень сложно отличить разницу между тем, как он работал раньше, и сейчас.

Но что именно можно охарактеризовать как «грубый ход»?

Клиент может обратить внимание на более глубокий, серьезный звук двигателя, пыхтение двигателя, все транспортное средство может иметь легкую тряску или вибрацию.

Одна из лучших возможностей для водителя оценить, как ведет себя автомобиль, — это холодный старт. Если двигатель запускается с трудом, это может быть признаком неправильной подачи топлива или плохого времени.

Нестабильные обороты также могут быть признаком того, что двигатель работает с неправильной подачей топлива.Значительное снижение топливной эффективности часто может идти рука об руку с тяжелой работой, если подача высокого давления начинает выходить из строя, и может быть более легким сигналом для вашего клиента.

Руководство по загрузке и хранению

Профилактическое обслуживание клиентов имеет решающее значение для поддержания этих отлаженных процессов в хорошем рабочем состоянии.

Отличное качество топлива и масла по сути, а также своевременная замена топливного фильтра. Если автомобиль попадает в мастерскую, можно также определить, какие форсунки неисправны и что именно происходит с его внутренними механизмами.

Есть много симптомов, которые можно обнаружить на транспортном средстве до того, как произойдет полный отказ форсунки и возникнет ужасный режим хромоты, поэтому обучение клиентов, автопарка или владельцев транспортных средств является обязательным.

Здесь мы предоставили для загрузки и сохраняем руководство по этим предупреждающим признакам неисправности форсунок.

7 признаков неисправности топливной форсунки в вашем автомобиле (и другие детали, которые необходимо проверить)

(Обновлено 21 января 2021 г.)

Современные двигатели внутреннего сгорания работают с точно настроенным балансом воздуха и топлива.Топливо подается в камеру сгорания в очень определенных количествах через компоненты, известные как топливные форсунки.

Что такое топливная форсунка?

Топливная форсунка — это устройство с электронным управлением, которое распыляет мелкодисперсный туман топлива под высоким давлением. Процесс превращения жидкого топлива в этот мелкодисперсный туман называется распылением.

Топливные форсунки работают как крошечные брызговики с электронным управлением. Топливные форсунки распыляют топливо под давлением от 30 фунтов на квадратный дюйм (2 бара) до тысяч фунтов на квадратный дюйм (сотен бар), в зависимости от двигателя и типа впрыска.

Топливные форсунки могут быть расположены либо на корпусе дроссельной заслонки (впрыск в корпус дроссельной заслонки), либо во впускном коллекторе (впрыск через порт), либо внутри самой камеры сгорания (прямой впрыск).

Некоторые новые автомобили имеют топливные форсунки как на впускном канале, так и внутри камеры сгорания. Это называется двойным впрыском. Toyota — один из производителей, использующих двигатели с двойным впрыском.

7 Признаки неисправной топливной форсунки

Форсунка может выйти из строя по нескольким причинам. Различные сбои приведут к разным симптомам в этом списке с небольшим совпадением.

Если форсунка засорилась, возможно, будет трудно распылять топливо. Засоренный инжектор может привести к снижению расхода, попаданию жидкого топлива в камеру сгорания или к тому, что инжектор не сможет полностью впрыснуть топливо.

Форсунка также может протекать, что приведет к попаданию жидкого топлива в камеру сгорания, когда форсунка должна быть закрыта.

Электрическая неисправность может помешать срабатыванию форсунки.

Во всех этих случаях вы, вероятно, испытаете один или несколько из этих симптомов.

Связано: Лучшие очистители топливных форсунок

1) Пропуски зажигания двигателя / резкий холостой ход

Пропуски зажигания в двигателе могут быть вызваны многими неисправными компонентами, но одним из этих компонентов является неисправная топливная форсунка.

Пропуски воспламенения могут возникать, когда форсунка забита, протекает или не работает. Если одна форсунка вышла из строя, может возникнуть ощущение, что один цилиндр не производит никакой энергии. Скорее всего, это проявится как грубый или неравномерный холостой ход.

Если вы подозреваете, что форсунка не работает, есть старый трюк, который может помочь вам определить, все ли форсунки работают нормально.

Предполагая, что вы можете дотянуться до форсунок, возьмите отвертку с плоской головкой. Поднесите ручку к уху, а кончик отвертки — на один инжектор. При работающем двигателе вы должны услышать ритмичный щелчок, передаваемый на отвертку. Этот щелчок означает, что форсунка, вероятно, работает.

Если вы заметили, что щелчок отсутствует только в одном цилиндре, скорее всего, у вас неисправный инжектор. Вы, вероятно, захотите также проверить электрическое соединение на этой форсунке.

Заводское руководство по обслуживанию содержит спецификации ожидаемых напряжений для каждого контакта, поэтому вы можете убедиться, что проблема действительно в инжекторе, а не в проводке.

Еще один быстрый тест, который вы можете сделать, — это заменить инжектор с подозрением на неисправность на тот, который вы слышали щелчки. Если тишина следует из-за неисправного инжектора, вы знаете, что первопричина — это сам инжектор. Если исходный цилиндр остается бесшумным, начните поиск неисправностей в электрической системе перед заменой форсунок.

2) Контрольный световой сигнал двигателя

Пропуски зажигания в двигателе часто сопровождаются контрольными световыми сигналами двигателя, но вы можете увидеть контрольный световой сигнал двигателя по любому количеству причин.

Прежде чем углубляться в поиск и устранение неисправностей или обратиться за помощью, отсканируйте код, чтобы узнать, в чем, по мнению ЭБУ, заключается проблема. Это значительно сузит проблему. Коды часто можно бесплатно отсканировать в местном магазине автозапчастей.

Если вы видите код пропуска зажигания, поменяйте свечи зажигания и провода свечи зажигания (или катушки зажигания) на разные цилиндры. Выполняя любую диагностику или устранение неполадок, рекомендуется сначала начать с самых дешевых и простых шагов; Свечи зажигания заменить легче, чем топливные форсунки на большинстве автомобилей.

Если вы получаете новую лампу проверки двигателя на пропуски зажигания в другом цилиндре, замените свечи зажигания. Повторите этот процесс еще раз с топливными форсунками. Возможно, вам придется некоторое время вести машину, прежде чем загорится новый индикатор проверки двигателя.

3) Проблемы с запуском

Если у вас возникли проблемы с запуском автомобиля, возможно, негерметичная топливная форсунка залила один цилиндр. Одна или несколько вышедших из строя топливных форсунок также могут затруднить запуск вашего автомобиля, потому что эти цилиндры не вырабатывают никакой энергии.

Хотя это менее распространенная проблема, все же могут возникнуть трудности с запуском автомобиля при неисправной топливной форсунке.

4) Низкая экономия топлива

Из негерметичной топливной форсунки может капать топливо в двигатель даже при неправильном ходе цикла сгорания. Это потраченное впустую топливо, поскольку оно никоим образом не способствует выработке энергии.

Вы, вероятно, заметите значительное снижение расхода топлива и, вероятно, увидите другой симптом в этом списке, если топливная форсунка протекает.

5) Низкая производительность

Если один или несколько цилиндров не достигают целевого соотношения воздух-топливо, велики шансы, что ваш двигатель не будет развивать такую ​​мощность, как на заводе.

Если вы испытываете вялую работу, обратите внимание на другие симптомы из этого списка, такие как низкая экономия топлива и грубый холостой ход. Это может указывать на проблему с форсунками.

6) Скачки в двигателе

Прерывистые отказы — это самые сложные для диагностики типы отказов.Если топливная форсунка частично заблокирована, вы можете заметить скачки мощности двигателя, поскольку одна форсунка работает правильно, а затем отключается.

Топливные форсунки можно очистить, а также проверить с помощью специального оборудования. Если вы заинтересованы в этом, вы можете выполнить быстрый поиск в Интернете, чтобы узнать, какие компании предлагают услуги по очистке или тестированию форсунок.

7) Утечка топлива

Если вы заметили запах топлива в моторном отсеке или мокрое пятно вокруг топливной рампы, скорее всего, у вас негерметичный инжектор.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
