Как определить износ диска сцепления


Все основные признаки неисправности сцепления и их причины.

Добрый день. В сегодняшней статье я расскажу все признаки неисправности сцепления и разберу причины их возникновения. Традиционно для нашего сайта, статья содержит множество фото и видео материалов.







Устройство и принцип работы сцепления.

Прежде чем рассматривать неисправности сцепления давайте попробуем разобраться как оно работает. Наглядно работу сцепления можно посмотреть на этом видео:

Если вы больше любите читать — работа сцепления очень проста и основывается на силе трения.

Как видно, сцепление состоит из двух соосных дисков. Когда они прижаты друг к другу, говорят о том, что сцепление включено.

На машине сцепление устроено немного сложнее, но принцип его работы аналогичен.

Устройство сцепления на автомобиле:

Расшифровка изображения.

1 — Направляющая выжимного подшипника.

2 — Первичный вал МКПП.

3- регулировочная скоба задающая свободный ход.

4,5 — вилка сцепления.

6 — корзина сцепления.

7 — ведомый диск сцепления.

8 — маховик двигателя.

9 — педаль сцепления.



Как видно, ведомый диск сцепления зажимается усилием пружин, между маховиком двигателя и корзиной сцепления.

Если необходимо выключить сцепление, и разъединить двигатель и трансмиссию, на лапки/лепестки корзины нажимают через вилку сцепления и выжимной подшипник. Вилка сцепления соединена с педалью посредством тросика, гидравлики или напрямую (на мотоциклах и старинных автомобилях).







Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким.







При нажатии на педаль сцепления она, без усилия, проваливается, а на запущенном двигателе невозможно включить передачу.

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Как работают сцепления | HowStuffWorks

С 1950-х по 1970-е годы вы могли рассчитывать на пробег от 50 000 до 70 000 миль от сцепления вашего автомобиля. Сцепления теперь могут прослужить более 80 000 миль, если вы будете их осторожно использовать и поддерживать в хорошем состоянии. Если не принять меры, сцепления могут начать выходить из строя на 35 000 миль. Грузовики, которые постоянно перегружены или часто буксируют тяжелые грузы, также могут иметь проблемы с относительно новыми сцеплениями.

Этот контент несовместим с этим устройством.

Щелкните «play», чтобы увидеть промах.

Объявление

Самая распространенная проблема со сцеплениями заключается в том, что фрикционный материал на диске изнашивается. Фрикционный материал диска сцепления очень похож на фрикционный материал колодок дискового тормоза или колодок барабанного тормоза — через некоторое время он изнашивается. Когда большая часть или весь фрикционный материал исчезнет, ​​сцепление начнет проскальзывать и в конечном итоге не будет передавать мощность от двигателя на колеса.

Сцепление изнашивается только тогда, когда диск сцепления и маховик вращаются с разной скоростью. Когда они сцеплены вместе, фрикционный материал плотно прижимается к маховику, и они вращаются синхронно. Износ происходит только тогда, когда диск сцепления скользит по маховику. Так что, если вы относитесь к тому типу водителей, который часто переключает сцепление, вы изнашиваете сцепление намного быстрее.

Иногда проблема не в скольжении, а в залипании.Если ваше сцепление не выключается должным образом, оно будет продолжать вращать первичный вал. Это может вызвать скрежет или полностью помешать включению передачи. Некоторые общие причины заедания сцепления:

  • Обрыв или растяжение троса сцепления
    — тросу требуется правильное натяжение для эффективного толкания и тяги.
  • Негерметичный или неисправный рабочий и / или главный цилиндры сцепления — Утечки не позволяют цилиндрам создавать необходимое давление.
  • Воздух в гидравлической линии — Воздух влияет на гидравлику, занимая пространство, необходимое жидкости для создания давления.
  • Неправильно отрегулирована тяга — Когда ваша нога нажимает на педаль, рычажный механизм передает неверное количество силы.
  • Несоответствующие компоненты сцепления — Не все запасные части работают с вашим сцеплением.

«Жесткое» сцепление — тоже частая проблема. Все муфты требуют определенного усилия для полного нажатия.Если вам придется сильно нажать на педаль, возможно, что-то не так. Частыми причинами являются заедание или заедание рычага педали, троса, поперечного вала или шарнира. Иногда засорение или изношенные уплотнения в гидравлической системе также могут стать причиной жесткого сцепления.

Еще одна проблема, связанная со сцеплениями, — это изношенный выжимной подшипник, иногда называемый выжимным подшипником . Этот подшипник прикладывает силу к пальцам вращающегося прижимного диска, чтобы освободить сцепление.Если вы слышите грохочущий звук при включении сцепления, возможно, у вас проблема с выгрузкой.

В следующем разделе мы рассмотрим несколько различных типов муфт и способы их использования.

.

Как диагностировать проблемы вашей собственной системы сцепления

Сколько раз вы обращались к врачу или в больницу по поводу какого-либо недуга, и диагноз был неправильным? Найти корень большинства проблем в сложной ситуации непросто даже для профессионалов. И хотя вы можете отправиться в отделение неотложной помощи из-за надоедливой или постоянной головной боли, которая может быть какой-то аллергией или того хуже, симптомы могут быть слишком похожими для ряда сценариев.

Механические проблемы вполне сопоставимы.Если ваш грузовик не заводится, это может быть что-то простое, например, пустой бензобак, забитый топливный фильтр, неисправный змеевик или множество других возможностей, но для того, чтобы диагностировать причину, мы должны исключить то, что мы знаем. не.

В прошлом месяце мы рассмотрели основы сцепления, наиболее популярные для уличного использования, принцип их работы и детали, которые используются вместе, такие как нажимные пластины, маховики и выжимные подшипники. В этом месяце мы изучаем типичные отказы сцепления и как диагностировать проблему, которая изначально вызвала поломку.Если ваше сцепление вышло из строя и преждевременно вышло из строя, очень важно выяснить, почему, вместо того, чтобы просто заменять детали и заставлять их снова выходить из строя; трата времени и денег, особенно если вы занимаетесь спортом!

Вот список того, что можно и что нельзя делать, когда приходит время заменять сцепление:
Это просто и очевидно, но убедитесь, что у вас есть подходящие запасные части перед установкой любого из них, а также правильное выравнивание сцепления. орудие труда.Если не использовать пилотный инструмент для выравнивания диска сцепления, это может привести к повреждению диска во время установки трансмиссии.

Перед установкой всегда проверяйте правильность установки нового диска сцепления на первичный вал коробки передач. Убедитесь, что шлицы первичного вала не изношены и не перекручены.

Каждый раз, когда у вас выключается сцепление, даже если вы не заменяете его, обычно рекомендуется заменить старый выжимной подшипник и направляющий подшипник, пока вы там. Они недороги по сравнению с повторным вытаскиванием сцепления, и я говорю по опыту! Около 10 лет назад у меня был Форд 50-го года, в котором я заменил сцепление.Я купил старую, но N.O.S. выкидной подшипник, который начал визжать не менее чем через три дня, и мне пришлось его снова заменить.

Никогда не комбинируйте изношенный нажимной диск с новым диском сцепления и наоборот. Всегда заменяйте нажимной диск и диск сцепления новыми компонентами.

Замените все изношенные детали, такие как кольца первичного вала, вилки сцепления, рабочий / главный цилиндры и т. Д.

Всегда должным образом шлифуйте или заменяйте маховик. Не рекомендуется шлифовать маховик каким-либо устройством (например, угловой шлифовальной машиной), кроме специальной машины для шлифовки маховика.Кроме того, перед установкой всегда очищайте поверхности нажимного диска и маховика средством для очистки деталей тормозов или ацетоном.

Убедитесь, что диск сцепления установлен стороной с надписью «сторона маховика» напротив маховика. Если на вашем диске сцепления нет маркировки, указывающей, какая сторона диска сцепления является стороной маховика, обратитесь к его производителю.

Всегда затягивайте все крепежные детали в соответствии с заводскими спецификациями. Замените оборудование, если оно изношено или если заводское руководство по обслуживанию рекомендует замену. Правильные крепежные детали (болты с буртиком, установочные штифты и т. Д.), Используемые для крепления нажимного диска к маховику и маховика к коленчатому валу, являются специальными деталями, а НЕ обычным оборудованием. Отказ от использования надлежащего оборудования может привести к вибрации, неправильной работе сцепления или отказу сцепления.

Не допускайте попадания продуктов на нефтяной основе (консистентная смазка, масло, смазка и т.д.) на фрикционный материал диска сцепления. В случае загрязнения диск может вызвать вибрацию сцепления, проскальзывание, преждевременный износ или неправильную работу сцепления.

Избегайте смешивания марок в системе сцепления. Большинство компаний разрабатывают свои продукты так, чтобы они лучше всего работали с собственными продуктами. Это помогает гарантировать надлежащую производительность и срок службы. Кроме того, вам будет легче работать на технической линии или с гарантией, если что-то пойдет не так.

Найдите и выполните необходимую процедуру обкатки для вашего нового узла сцепления. Каждый производитель будет отличаться, но необходимо соблюдать следующие правила, чтобы обеспечить надлежащую посадку фрикционного материала, полную производительность и надлежащую циклическую смену тепла.Несоблюдение этого может привести к преждевременному износу, снижению удерживающей способности, неправильной работе сцепления и аннулированию большинства гарантий.

Практически любая компания по производству сцеплений будет рада обсудить с вами проблемы / потребности в сцеплении по телефону и помочь вам выбрать правильное сцепление. Вы не должны слишком беспокоиться о том, что они попытаются уговорить вас приобрести дорогостоящее устройство, которое будет излишним для вашего ежедневного водителя или игрушки на выходные, потому что они хотят, чтобы вы были довольны их сцеплением и сохранили вас в качестве лояльного покупателя.Установка на ваш грузовик сцепления, которое не является тем, что вам действительно нужно, может причинить всем участникам немало горя, не говоря уже о деньгах.

Ниже представлены ценные справочные материалы от Centerforce для людей с тремя педалями у ног и всех, кто думает о том, чтобы когда-либо иметь грузовик с коробкой передач. Не забудьте записать эту проблему в свою библиотеку старых двигателей и заводские руководства, если вы начнете «буксовать».

Перегрев нажимного диска — сильные горячие точки
Симптомы:
Пробуксовка сцепления — не удерживает мощность автомобиля
Дребезжание сцепления
Износ сцепления преждевременно
Возможные причины:
Неправильная процедура обкатки
Чрезмерная предустановка сцепления- неправильная регулировка
Чрезмерное проскальзывание из-за стиля вождения
Решения:
Замените узел сцепления
Осмотрите маховик и замените его поверхность, при необходимости замените
Отрегулируйте свободный ход педали сцепления
Соблюдайте надлежащую процедуру обкатки
Оцените стиль вождения

См. все 14 фото

Изношены пальцы пружины диафрагмы на нажимном диске
Симптомы:
Сложное включение или выключение сцепления — затрудненное переключение
Сложность регулировки свободного хода педали сцепления
Сцепление проскальзывает — не удерживает мощность автомобиля
Сцепление изнашивается преждевременно
Возможные причины:
Неправильно установленный бросок из подшипника
Сцепление слишком предварительно нагружено — неправильная регулировка
Решения:
Замените выжимной подшипник на правильную деталь и установите правильно
Осмотрите направляющую трубку трансмиссии и втулку подшипника на предмет износа или при необходимости замените
Отрегулируйте свободный ход педали сцепления
Замените узел сцепления
Осмотрите и замените маховик, при необходимости замените

См. Все 14 фото

Ремень (ремни) привода нажимного диска изогнут / сломан / отсутствует
Симптомы:
Сложное включение или выключение сцепления, затрудненное переключение передач
Шум от сцепления
Возможные причины:
Ненадлежащее переключение на пониженную передачу
Использование сцепления в качестве тормоза для замедления транспортного средства
Пропущенные переключения передач
Решения:
Заменить узел сцепления
Осмотреть и отремонтировать маховик — при необходимости заменить
Оценить стиль вождения — избежать чрезмерного переключения на пониженную передачу

См. Все 14 фотографии

Нажимная пластина Improperl y Сбалансировано
Признаки:
Вибрация от двигателя / трансмиссии / переключателя
Система веса смещена не по центру
Возможные причины:
Неправильный противовес маховика
Неправильное оборудование
Неправильно сбалансировано сцепление
Маховик неправильно сбалансирован
Решения:
Проверить противовес маховика, если имеется
Используйте подходящие болты с буртиком или установочные штифты, чтобы удерживать прижимной диск на маховике
Заменить узел сцепления
Осмотреть, отремонтировать и уравновесить маховик, при необходимости заменить

Пальцы диафрагменной пружины смещены — диск сцепления
Симптомы:
Сцепление проскальзывает — не удерживает мощность автомобиля
Сложное включение или выключение сцепления — затрудненное переключение
Сцепление изнашивается преждевременно
Шум от сцепления
Возможные причины:
Сцепление слишком предварительно нагружено — неправильная регулировка
Неправильный нажимной диск и d комбинация диска сцепления
Неправильный размер шага / чашки маховика
Решения:
Замените узел сцепления
Осмотрите маховик и замените его поверхность, при необходимости замените
Отрегулируйте свободный ход педали сцепления

См. все 14 фотографий

Изогнутая прижимная пластина
Симптомы :
Нажимной диск не прикручивается к маховику равномерно
Сложное включение или выключение сцепления — затрудненное переключение
Дребезжание муфты
Возможные причины:
Нажимной диск упал
Неправильный размер ступеньки / чашки маховика
Неправильное оборудование, используемое для крепления нажимного диска к маховик
Загрязнения между нажимным диском и маховиком
Решения:
Замените узел сцепления
Осмотрите маховик и замените его поверхность, при необходимости замените
Используйте соответствующие крепежные болты с моментом затяжки в соответствии с заводскими спецификациями
Очистите поверхности перед установкой

См. все 14 фото

Пружина ступицы диска сцепления L нет / отсутствует
Симптомы:
Шум от сцепления
Сложное включение или выключение сцепления — затрудненное переключение передач
Возможные причины:
Диск сцепления установлен неправильно
Несоосность трансмиссии
Неправильное переключение на повышенную / понижающую передачу
Изношен или отсутствует направляющий подшипник / втулка
Решения:
Замените диск сцепления — установите правильно
Осмотрите и замените поверхность маховика — замените при необходимости
Осмотрите направляющий подшипник / втулку — замените при необходимости
Оцените стиль вождения — избегайте неправильного переключения передач

См. Все 14 фото

Ступица диска сцепления Чрезмерный износ шлицев / трещина в ступичной пружине
Симптомы:
Шум от сцепления
Сложное включение или выключение сцепления, затрудненное переключение передач
Быстрый износ направляющего подшипника / втулки
Возможные причины:
Несоосность трансмиссии / колокола
Коробка передач зависла на сцеплении диск входным валом duri установка
Изношен или отсутствует направляющий подшипник / втулка
Решения:
Проверить соосность трансмиссии и колокола
Проверить первичный вал на износ
Заменить диск сцепления
Заменить направляющий подшипник / втулку
Поддержать трансмиссию при установке

Масло в диске сцепления загрязнено
Симптомы:
Дребезжание сцепления
Пробуксовка сцепления — не удерживает мощность автомобиля
Сцепление изношено преждевременно
Возможные причины:
Утечка масла из двигателя или трансмиссии
Решения:
Устранить утечку масла
Тщательно очистить корпус и фиксатор компоненты
Замените узел сцепления
Осмотрите и замените маховик, при необходимости замените

См. все 14 фото

Диск сцепления перегрет / нарушен
Симптомы:
Сцепление не отпускает
Дрожание сцепления
Проскальзывает сцепление
Сцепление вибрирует
Сцепление преждевременно изношено
9 0009 Возможные причины:
Чрезмерная мощность двигателя
Неправильная процедура обкатки
Слишком предварительный натяг сцепления — неправильная регулировка
Решения:
Отрегулируйте свободный ход педали сцепления
Замените сцепление на модернизированное сцепление в сборе
Осмотрите и замените маховик, при необходимости замените
Следуйте надлежащая процедура обкатки
Оцените стиль вождения

Просмотреть все 14 фотографий

Диск сцепления изогнут
Признаки:
Сложное включение или выключение сцепления, затрудненное переключение
Шум от сцепления
Возможные причины:
Диск сцепления установлен неправильно
Трансмиссия висела на диске сцепления первичным валом во время установки
Деталь повреждена во время транспортировки
Решения:
Заменить диск сцепления
Проверить нажимной диск — заменить при обнаружении износа
Оценить установку трансмиссии — поддержка трансмиссии во время установки

Просмотреть все фото 9 0003

Диск сцепления Заклепки упора привода изношены / изношены / сломаны
Симптомы:
Сцепление изнашивается преждевременно
Шум от муфты
Возможные причины:
Неправильное переключение на пониженную / повышенную передачу
Боковой пуск автомобиля
Решения:
Заменить узел сцепления
Осмотреть и отремонтировать маховик — при необходимости заменить
Оценить стиль вождения — избегать использования сцепления для замедления автомобиля и чрезмерного толчка

Фрикционный материал диска сцепления треснул / сломан / отсутствует
Симптомы:
Проскальзывает сцепление- не удерживает мощность автомобиля
Сложное включение или выключение сцепления — затрудненное переключение передач
Шум от сцепления
Возможные причины:
Ненадлежащее переключение на понижающую / повышающую передачу
Боковой подъём автомобиля
Неправильная процедура обкатки
Пропущенные переключения передач Решения:
Заменить сцепление на модернизированное сцепление в сборе
Осмотреть и отремонтировать маховик при необходимости замените
Соблюдайте надлежащую процедуру обкатки
Оцените стиль вождения — избегайте неправильного переключения передач и запуска

См. все 14 фото

Диск сцепления задевает маховик или болты маховика
Симптомы:
Сложное включение или выключение сцепления -сложное переключение передач
Шум от сцепления
Ослабление пружины (-ий) ступицы в диске сцепления
Проблемы с регулировкой люфта педали сцепления
Возможные причины:
Диск сцепления установлен назад
Болты маховика неправильные-слишком большая головка болта
Изношен маховик — неправильная шлифовка или слишком тонкий
Решения:
Замените диск сцепления
Осмотрите нажимной диск — замените, если обнаружен износ
Осмотрите болты коленчатого вала маховика — замените, если обнаружен износ или головка слишком большая
Осмотрите маховик — замените, если размер неправильный

Просмотреть все 14 фото

Выжимной подшипник установлен назад
Симптомы:
Шум от выжимного подшипника
Жесткая и / или пульсирующая педаль сцепления
Сложное включение или выключение сцепления, затрудненное переключение передач
Возможные причины:
Подшипник установлен неправильно
Решения:
Замените выжимной подшипник — установите правильно
Проверьте нажимной диск- замените при обнаружении износа
Осмотрите направляющую трубку трансмиссии и втулку подшипника на предмет износа, отремонтируйте или замените, если необходимо.

См. все 14 фото

Сцепление в сборе с остеклением
Симптомы:
Сцепление пробуксовывает — не удерживает мощность автомобиля
Сцепление изношен преждевременно
Возможные причины:
Неправильная процедура обкатки
Чрезмерный предварительный натяг сцепления — неправильная регулировка
Чрезмерное проскальзывание из-за стиля вождения
Утечка масла из двигателя или трансмиссии
Решения:
Устранить утечку масла — при необходимости
Тщательно очистить компоненты колокола и выключателя Заменить сцепление a сборка
Осмотрите и замените маховик, при необходимости замените
Отрегулируйте свободный ход педали сцепления
Соблюдайте надлежащую процедуру обкатки
Оцените стиль вождения

Фрикционный материал диска сцепления Сколот / погнут
Симптомы:
Трудное включение или выключение сцепления — затруднено переключение передач
Сцепление проскальзывает — не удерживает мощность автомобиля
Шум от сцепления
Возможные причины:
Диск сцепления упал при установке или снятии
Диск сцепления не установлен с помощью приспособления для выравнивания
Решения:
Заменить диск сцепления
Будьте осторожны при установке или снятие диска сцепления

Просмотреть все 14 фото

Выжимной подшипник и / или вилка сцепления неправильно установлены
Симптомы:
Жесткая и / или пульсирующая педаль сцепления
Шум от выжимного подшипника
Сложное включение или выключение сцепления — трудное переключение
Возможные причины: 9001 1 Вилка и / или подшипник установлены неправильно
Сцепление чрезмерно предварительно нагружено — неправильная регулировка
Тяга выключения сцепления изношена или повреждена
Решения:
Осмотрите выжимной подшипник на предмет износа, замените его, если обнаружен износ
Осмотрите манжету первичного вала трансмиссии на предмет износа, замените, если обнаружен износ
Осмотрите пальцы диафрагмы нажимного диска — замените, если обнаружен износ
Установите вилку сцепления / выжимной подшипник правильно
Отрегулируйте свободный ход педали сцепления
Осмотрите рычаг выключения сцепления — замените при обнаружении износа

.

Как проверить сцепление самостоятельно?

Шум и посторонние удары — стандартные признаки проблем со сцеплением, которые могут возникнуть в самых разных ситуациях. Также это неполное включение или выключение, заедание педали, раскручивание колес. Если есть какие-то из перечисленных проблем, то нужно проверить сцепление. Как это сделать? Об этом мы и поговорим в этой статье.

Как проверить сцепление?

Есть несколько тестовых процедур. Основное основано на использовании измерительного оборудования, которого у вас, наверное, нет.Речь идет о специальном измерительном приборе. Преимущество этого метода заключается в том, что диски сцепления не требуют разборки — достаточно, чтобы поднять машину на подъемнике.

Эта проверка займет много времени, но метод даст точный результат. В этом методе используется СТО. Как проверить сцепление на машине? Есть и другие альтернативные методы, не требующие оборудования.

Проверить наличие пробуксовки

Данная проверка проводится в случае наличия предпосылок для неправильной работы сцепления. Но в зависимости от характера повреждения техника может варьироваться. Самая распространенная ситуация — это пробуксовка сцепления. В этом случае правильность работы проверяется следующим образом:

  1. Поставьте машину на ручной тормоз.
  2. Пуск двигателя.
  3. Включить третью (четвертую) передачу.
  4. Выжимаем хват и выжимаем педаль газа.

Если мотор заглох, то скорее всего диск сцепления изношен и требует замены. Однако этот результат не всегда точен.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Контрольный лист

Как еще проверить диск сцепления? Второй метод не предполагает использования каких-либо специальных приемов.Водителю при движении в городском режиме просто необходимо внимательно следить за поведением автомобиля. Например, если машина очень сильно поднимается, ощущается запах гари или падение скорости без видимой причины, есть скольжение. В этом случае вы можете попробовать заменить диск сцепления, но в этом случае виновниками такого поведения могут быть транспортировка и другие элементы системы и сцепления, которые могут быть неисправны. Так что потребуется дополнительная диагностика.

Когда сцепление «ведет»

Когда сцепление «ведет», то из коробки передач раздаются неприятные звуки, и включить передачу становится сложнее.В этом случае есть способ проверить сцепление:

  1. Включите мотор, переведите коробку передач в нейтральное положение.
  2. Выжать педаль сцепления.
  3. Подлежит включению в первую очередь.

Если трансмиссия включения должна прилагать усилия и из коробки слышны странные звуки, это сначала говорит о том, что маховик диска не отключается. Чаще всего эта проблема решается с помощью прокачки гидравлики и регулировки педали.

Проверить износ диска

Напомним, что диск сцепления определенно имеет свою долю.Многие автовладельцы забывают об этом и меняют только тогда, когда управлять автомобилем становится неудобно. В городском режиме движения этот ресурс стремительно уменьшается, и если машина «пробежала» по городу около 70-80 тысяч километров, то диск сцепления просто обязан «капризничать». Однако при движении по дорогам автомобиль может проехать более 300 тысяч километров без замены сцепления.

Самый простой способ определить степень износа диска сцепления по ходу педали. Для этого:

  1. Установите машину на ровную поверхность.
  2. Запустить двигатель и прогреть до рабочей температуры.
  3. Включите первую передачу и медленно отпустите сцепление. Это сделано для того, чтобы двигатель не заглох. Обратите внимание, в какой момент начинается передача крутящего момента на колеса. При вибрации в машине остановим тест.

Если сцепление начинает заедать в начале хода педали, это говорит, что с диском все в порядке и степень его износа либо низкая, либо нет (диск новый). Если настройка находится в середине хода педали, это может указывать на износ диска, но не всегда.На некоторых машинах нравится регулировка педали, когда диск зацепляется за середину хода педали.

В том случае, если настройка находится в самом конце хода педали или даже в пробуксовке, это указывает на износ диска, который требует замены. При наличии запаха гари диск сцепления нужно срочно менять, иначе есть риск повреждения маховика.

Проверка выжимного подшипника

Недостаточно просто знать, как проверить сцепление.Вы также должны иметь возможность проверить выжимной подшипник, потому что этот элемент в системе трансмиссии играет важную роль. Часто поломку путают с повреждением всей системы сцепления.

Проверка выполняется при нажатии педали сцепления, так как в этом положении крутящий момент передается на подшипник. Он уходит и вытаскивает диск сцепления. Поэтому не рекомендуется удерживать педаль сцепления слишком долго, так как она оказывает нестабильную нагрузку на данную деталь и приводит к ее быстрому износу.

Явный признак износа подшипника — звуки при нажатии на педаль сцепления (стуки, шумы). Однако если такие звуки появляются в холодную погоду, не беспокойтесь. Эта деталь при низких температурах имеет низкий коэффициент расширения из-за высокой прочности стали. И стекло, в котором вся площадка, имеет высокий коэффициент расширения. Поэтому при нагревании звук должен пропадать.

Кроме того, есть и другие признаки неисправности сцепления: неправильное переключение передач, отсутствие включения какой-либо трансмиссии.Также обратите внимание на подергивание автомобиля при движении на большой скорости.

Как проверить цилиндры сцепления?

В случае неисправности цилиндров автомобиль может либо вообще не реагировать на нажатие педали сцепления, либо реагировать неправильно. Автолюбители часто, то есть главный или вспомогательный цилиндр, жалуются, что машина трогается даже если нажимаю на педаль сцепления. В первую очередь это говорит о неисправном цилиндре. Проверять их просто учитывая, что ломаться особо нечем, нужно только проверить, нет ли потеков жидкости в салоне (чуть выше педали сцепления и под капотом).Если не потекло, то, скорее всего, с цилиндрами все в порядке.

Вывод

Теперь вы знаете, как проверить сцепление. Конечно, высокая точность проверки не может быть гарантирована, поэтому в любом случае при подозрении на проблему желательно связаться с СТО. Там умеют проверить сцепление ваз и других марок автомобилей, в том числе раритетных. На некоторых иномарках описанные выше методы не работают.

.

5 признаков износа сцепления, требующего замены

  • Дом
  • Категории
    • Принадлежности
      • Аксессуары для интерьера
      • Внешние аксессуары
      • Игрушки
    • Очистка и детализация
    • Электроника
    • Двигатель и производительность
    • Инструменты
    • Шины и диски
    • Мотоциклы и велосипеды
    • Уход на дому
    • Кемперы на колесах
    • Внедорожники
    • Гарантии
      • Расширенные гарантии
      • Заводские гарантии
  • Блог
  • Инструменты
    • Калькулятор размера шин
    • Поиск колес и шин
  • О нас
  • Связаться
.

Как проверить износ диска сцепления


Два простых способа определить износ сцепления самому без снятия коробки

У каждого сцепления для владельца автомобиля есть две новости. Плохая: оно изнашивается. Хорошая: его можно заменить. Проблема в том, что процесс демонтажа механизма довольно долгий, требует снятия многих дополнительных деталей и узлов, в том числе коробки передач. Элементы нужно снимать в определенной последовательности, чтобы ничего не повредить. Поэтому, если вы не умираете от скуки, лучше заниматься этим не наугад, а когда вы уверены, что сцепление изношено и стоит принять меры.

По приборам

Для начальной диагностики снимать коробку переключения передач не обязательно. Есть простые способы и известные признаки, по которым можно определить, износилось ли сцепление настолько, что пора его менять, и вообще есть ли с ним проблемы. Основные инструменты, которые вам понадобятся, – ваши собственные глаза и уши.

Для тестирования сцепления и регулярного наблюдения за его состоянием достаточно просто следить за приборами: как ведут себя стрелки спидометра и тахометра. Диагностику диска сцепления следует проводить на ровной дороге без дефектов полотна и лежачих полицейских.

Идеально подойдет пустой участок трассы протяженностью около километра, где вы сможете сосредоточиться на приборной панели, а не потоке машин вокруг.

К главному тестовому маневру автомобиль нужно правильно подготовить. Для этого, тронувшись с места, последовательно переключаем передачи и набираем скорость по 20 единиц на каждой: на первой – до 20 км/ч, на второй – до 40 км/ч, на третьей – до 60 км/ч. После этого включаем четвертую передачу, но больше не ускоряемся, а продолжаем движение по инерции с естественной потерей скорости.

Когда отклоняющаяся назад стрелка спидометра вернется к отметке в 40 км/ч, начинается непосредственный тест. Для проверки состояния комплекта сцепления резко выжимаем педаль газа и смотрим за показаниями на приборной панели.

Спидометр и тахометр, по сути, отражают рост оборотов двигателя, за которым логично следует повышение скорости, и при исправности рабочей системы показания этих приборов увеличиваются синхронно. Если вы наблюдаете именно эту картину, беспокоиться вам не о чем.

Но когда стрелка тахометра совершает импульсивный скачок, а индикатор спидометра в это время как будто «залипает», едва отклоняясь, к тому же двигатель начинает завывать, – радужного прогноза не ждите.

Вы можете попробовать определить точнее, требует ли замены конкретный элемент или весь комплект целиком. Среди деталей сцепного механизма чаще всего изнашиваются диск сцепления и выжимной подшипник. Лепестки корзины тоже могут деформироваться от перегрева и впоследствии повреждаться, но все-таки их ресурс значительно выше.

Гул при нажатии на педаль сцепления и вибрация в момент старта автомобиля – признаки износа выжимного подшипника.

Метод хода педали

Определить износ диска можно методом хода педали. Для этого загоните машину на ровную площадку, поставьте на ручник и заведите мотор. Когда двигатель прогреется до рабочей температуры, установите первую передачу и медленно отпускайте сцепление, не давая машине заглохнуть. Обратите внимание, при каком положении педали крутящий момент передается на колеса.

Если сцепление схватывается в самом начале хода педали, диск новый, а если в середине – фрикционные накладки изношены на 40-50%. О серьезном износе диска расскажет схватывание в самом конце хода или полное отсутствие его. Запах жженого подаст сигнал о критической необходимости срочной замены.

Если, следуя рекомендациям, вы диагностировали износ сцепления у своего авто, вам остается только приобрести необходимые запчасти и произвести замену.

Расскажите нам в комментариях о том, как Вы определяли износ сцепления, возможно это очень пригодится читателям в будущем. Так же подписывайтесь на наш канал в ДЗЕНЕ.

Как работают сцепления | HowStuffWorks

С 1950-х по 1970-е годы вы могли рассчитывать на пробег от 50 000 до 70 000 миль от сцепления вашего автомобиля. Сцепления теперь могут прослужить более 80 000 миль, если вы будете их осторожно использовать и поддерживать в хорошем состоянии. Если не позаботиться, сцепления могут начать выходить из строя на 35 000 миль.

Грузовики, которые постоянно перегружены или часто буксируют тяжелые грузы, также могут иметь проблемы с относительно новыми сцеплениями.

Этот контент несовместим с этим устройством.

Щелкните «play», чтобы увидеть промах.

Объявление

Самая распространенная проблема со сцеплениями заключается в том, что фрикционный материал на диске изнашивается. Фрикционный материал на диске сцепления очень похож на фрикционный материал на колодках дискового тормоза или колодках барабанного тормоза — через некоторое время он изнашивается. Когда большая часть или весь фрикционный материал исчезнет, ​​сцепление начнет проскальзывать и в конечном итоге не будет передавать мощность от двигателя на колеса.

Сцепление изнашивается только тогда, когда диск сцепления и маховик вращаются с разной скоростью. Когда они сцеплены вместе, фрикционный материал плотно прижимается к маховику, и они вращаются синхронно. Износ происходит только тогда, когда диск сцепления скользит по маховику. Так что, если вы относитесь к тому типу водителей, который часто переключает сцепление, вы изнашиваете сцепление намного быстрее.

Иногда проблема не в скольжении, а в залипании.Если ваше сцепление не выключается должным образом, оно будет продолжать вращать первичный вал. Это может вызвать скрежет или полностью помешать включению передачи. Вот некоторые общие причины заедания сцепления:

  • Обрыв или растяжение троса сцепления — тросу требуется правильное натяжение для эффективного толкания и тяги.
  • Негерметичный или неисправный рабочий и / или главный цилиндры сцепления — Утечки не позволяют цилиндрам создавать необходимое давление.
  • Воздух в гидравлической линии — Воздух влияет на гидравлику, занимая пространство, необходимое жидкости для создания давления.
  • Неправильно отрегулирована тяга — Когда ваша нога нажимает на педаль, рычажный механизм передает неправильное количество силы.
  • Несоответствующие компоненты сцепления — Не все запасные части работают с вашим сцеплением.

«Жесткое» сцепление — тоже частая проблема. Все муфты требуют определенного усилия для полного нажатия.Если вам придется сильно нажать на педаль, возможно, что-то не так. Частыми причинами являются заедание или заедание педального рычага, троса, поперечного вала или шарнира. Иногда засорение или изношенные уплотнения в гидравлической системе также могут стать причиной жесткого сцепления.

Еще одна проблема, связанная со сцеплениями, — это изношенный выжимной подшипник, иногда называемый выжимным подшипником . Этот подшипник прикладывает силу к пальцам вращающегося прижимного диска, чтобы освободить сцепление.Если вы слышите грохочущий звук при включении сцепления, возможно, у вас проблема с выгрузкой.

В следующем разделе мы рассмотрим несколько различных типов муфт и способы их использования.

.

Как устранить проблемы со сцеплением

Никакое сцепление не прослужит вечно. Накладки на диск сцепления изнашиваются по мере накопления пробега. На нажимном диске сцепления и маховике могут появиться царапины, износ, деформация или трещины из-за тепла и трения, создаваемых сцеплением. Идеально хорошее сцепление также может выйти из строя из-за загрязнения масла. Или трос или гидравлическое соединение могут выйти из строя, или выжимной подшипник, направляющий подшипник / втулка или вилка могут изнашиваться и препятствовать нормальной работе сцепления.

Существует множество вещей, которые могут выйти из строя со сцеплением, поэтому продолжайте читать, и мы рассмотрим различные жалобы, одну за другой.

СЦЕПЛЕНИЕ ПРОКОЛЬЖЕНИЕ

Одна из самых распространенных проблем сцепления — пробуксовка. При включении сцепления сцепления должны проскальзывать, чтобы автомобиль не дергался и не кренился при трогании с места. Сцепление также должно проскальзывать при переключении передач, чтобы уменьшить удары по трансмиссии и трансмиссии.Но как только педаль сцепления полностью отпущена, сцепление должно удерживаться прочно и обеспечивать прочное соединение между двигателем и трансмиссией. Если это не так, значит, что-то не так и требует расследования.

Пробуксовка будет наиболее заметна, когда двигатель находится под нагрузкой, например, когда автомобиль тянет на низкой скорости на высокой передаче, при движении в гору, при ускорении, чтобы обогнать другое транспортное средство, или при буксировке прицепа.

Небольшое проскальзывание обычно приводит к большему проскальзыванию.Скольжение увеличивает трение и выделяет тепло. Чем горячее становится сцепление, тем хуже оно удерживает сцепление и тем сильнее скользит. Возникающий порочный круг может вызвать ожоги облицовки сцепления и повредить маховик и нажимной диск. Таким образом, чем раньше проблема будет диагностирована и устранена, тем меньше вероятность повреждения этих других компонентов.

Нормальный износ является наиболее вероятной причиной пробуксовки, если диск изношен до заклепок, а сцепление имеет большой пробег. Утечка масла из неисправного заднего главного сальника коленчатого вала или сальника первичного вала трансмиссии также может привести к загрязнению накладок сцепления и вызвать проскальзывание сцепления.

Если только что установленное сцепление проскальзывает, наиболее вероятными причинами могут быть:

  • Загрязнение масла или смазки;
  • Неправильная регулировка системы разблокировки;
  • Неисправен регулятор троса;
  • Заблокирован порт главного цилиндра сцепления или заедает рабочий цилиндр;
  • Смещенный или неправильно установленный выжимной подшипник; или
  • Неправильная обработка маховика ступенчатого или чашечного маховика.

Один из способов проверки пробуксовки — это пробная поездка на автомобиле и буксировка двигателя на низкой скорости на высокой передаче.Если двигатель гудит, проблема подтверждена.

Сцепление также можно проверить, поставив стояночный тормоз, заблокировав колеса, включив высшую передачу и медленно отпустив педаль сцепления (при этом убедитесь, что никто не стоит перед автомобилем!). Если двигатель сразу глохнет, сцепление не пробуксовывает. Если двигатель продолжает работать при полностью отпущенной педали сцепления, сцепление сильно проскальзывает и требует ремонта. Если двигатель замедляется, но продолжает работать, сцепление пробуксовывает.

Если автомобиль оборудован двухмассовым маховиком, неисправный маховик может быть причиной пробуксовки. Внимательно осмотрите старую муфту на предмет следов нагрева на нажимном диске, разрушенного фрикционного материала диска и загрязнения фрикционного материала от внешних утечек масла. Если таких доказательств не найдено, проблема в маховике.

Цельный маховик на вторичном рынке может быть установлен вместо двухмассового маховика OEM (при наличии). Прочный маховик менее склонен вызывать проблемы с управляемостью в будущем и сэкономит вашим клиентам деньги.

ЧАТ СЦЕПЛЕНИЯ

Дребезжание — это состояние схватывания или рывков, возникающее при включении сцепления. Это часто вызвано маслом или жиром на накладках сцепления, но также может быть вызвано следующими причинами:

  • Обожженная или глазурованная облицовка;
  • Маховик с деформацией или рифлением;
  • Отсутствуют установочные штифты маховика;
  • Изношен направляющий подшипник / втулка;
  • Изношенный фиксатор подшипника;
  • Изношены или повреждены шлицы диска сцепления или первичного вала;
  • Погнутые или сломанные приводные ремни сцепления;
  • Погнутый или деформированный диск сцепления;
  • Ослабленная крышка сцепления; или
  • Отсутствуют установочные штифты маховика.

Внешние причины дребезга сцепления включают ослабленные или сломанные опоры двигателя или трансмиссии, несоосность шасси и компонентов трансмиссии, изношенные или поврежденные карданные шарниры или ШРУСы, ослабленную поперечину трансмиссии, изношенную или погнутую вилку выключения или незакрепленную заднюю часть втулки левой пружины или гайки U-образных болтов пружины.

ПРОБЛЕМЫ ШУМА СЦЕПЛЕНИЯ

Визг и рычание обычно вызваны износом или заеданием подшипников. Чириканье чаще всего вызывается вибрацией в механизме привода сцепления.

Причины внутреннего шума сцепления включают:

  • Подшипник первичного вала изношен или неисправен;
  • Выжимной подшипник дефектный или смещенный;
  • Изношен, смещен или неправильно смазан направляющий подшипник / втулка;
  • Изношенная, погнутая или неправильно смазанная вилка выключения;
  • Изношенный первичный вал;
  • Неправильная установка диска;
  • Несоосность;
  • Фиксатор подшипника поврежден;
  • Ослабленные болты маховика; или
  • Повреждены шлицы диска, изношены стопорные штифты или сломан демпфер.

Возможные внешние причины шума муфты включают:

  • Неправильная регулировка системы разблокировки;
  • Изношены детали карданного вала или полуоси;
  • Изношены опоры двигателя или трансмиссии;
  • Обрыв троса саморегулирующего устройства; или
  • Изношенные или неправильно смазанные детали педали сцепления.

Чтобы выяснить, что вызывает шум, включите стояночный тормоз, переведите автомобиль в нейтральное положение и запустите двигатель.

Если вы слышите рычание или скрежет при включенном сцеплении, причиной является подшипник первичного вала коробки передач.

Визжащий звук, который возникает при нажатии и удерживании педали сцепления, обычно вызван неисправным направляющим подшипником или втулкой.

Чириканье, усиливающееся при медленном нажатии на педаль, указывает на неисправный выжимной подшипник.

Если вы слышите чириканье на холостом ходу на нейтрали, а шум исчезает при медленном нажатии педали, это значит, что точка контакта вилки и шарнира шарового шарнира издает шум.

СЦЕПЛЕНИЕ НЕ ВЫПУСКАЕТСЯ

Если сцепление не выключается полностью, когда педаль сцепления полностью нажата, диск будет продолжать вращать первичный вал. Это может помешать водителю переключить трансмиссию с нейтрального положения на передачу, вызвать скрежет при переключении передач или привести к остановке двигателя при остановке.

Сцепление, которое не выключается, может иметь неправильно отрегулированную тягу, сломанный или растянутый трос выключения, негерметичный или неисправный рабочий или главный цилиндр сцепления, воздух в гидравлической линии или цилиндрах, или корродированные, поврежденные или неправильно смазанные шлицы первичного вала.Другие проблемы включают изношенный направляющий подшипник / втулку, изношенный фиксатор подшипника, погнутую или изношенную вилку выключения или шарнирный шар, погнутые приводные ремни сцепления, изогнутый или деформированный диск сцепления, неправильно установленный диск сцепления или сцепление или несоответствующие компоненты сцепления (новая установка ).

Другие факторы, которые могут вызвать затягивание или не отпускание сцепления, включают тяжелое трансмиссионное масло в трансмиссии, которое слишком густо для холодной погоды, дефектные или изношенные втулки или кронштейны педали сцепления, а также изгиб брандмауэра или любой точки крепления компонентов выжимной муфты.

ПЕДАЛЬ ЖЕСТКОГО СЦЕПЛЕНИЯ

Все муфты требуют определенного усилия педали, но если педаль кажется необычно жесткой или жесткой, проверьте сцепление педали, трос, поперечный вал, вилку или шарнир на предмет заедания или заедания. Засорение или изношенные уплотнения в гидравлической системе также могут увеличить усилие на педали.

ПОЧЕМУ СЦЕПЛЕНИЕ ОТКАЗАЛОСЬ?

Перед заменой сцепления рекомендуется проверить старые детали, чтобы увидеть, что могло стать причиной их выхода из строя.Например, если вы обнаружите пропитанное маслом сцепление, даже не думайте об установке нового сцепления, пока не найдете и не устраните утечку масла.

Если пальцы на диафрагменной муфте сильно изношены, это может быть вызвано неправильной установкой выжимного подшипника, неполностью втягивания гидравлической системы, заеданием, неправильной регулировкой или неисправностью саморегулирующего устройства. водитель имел дурную привычку ездить на сцеплении.

Если пальцы на диафрагменной муфте изношены неравномерно, это означает, что муфта была деформирована при установке, потому что кто-то не затягивал болты крышки равномерно, когда она была прикручена к маховику.На прижимной пластине часто появляются следы вибрации на стороне, противоположной износу пальцев на диафрагме.

РЕМОНТ И УСТАНОВКА СЦЕПЛЕНИЯ

Из-за того, что замена сцепления требует больших усилий, вам не нужно выполнять эту работу дважды. Лучший совет — при ремонте сцепления заменять ВСЕ основные компоненты сцепления, а не только ту часть или детали, которые явно изношены или сломаны.

Большинство экспертов рекомендуют установить новый диск сцепления, узел нажимного диска, выжимной подшипник и направляющий подшипник / втулку (если таковая используется) и заменить поверхность маховика.

Щелкните здесь, чтобы ознакомиться с советами по установке сцепления от LUK (файл pdf).

Сцепление — это система, поэтому важно использовать детали, которые должным образом согласованы и соответствуют спецификациям OEM по качеству и производительности. Установка полного комплекта сцепления от качественного поставщика — ваша лучшая страховка от проблем с установкой или проблем в будущем.

Еще один элемент, который также следует заменить, — это трос разблокировки на старых автомобилях с этим типом рычажного механизма.Если у транспортного средства есть гидравлическое соединение с большим пробегом, было бы разумно заменить главный и подчиненный цилиндры, даже если они не протекают. Зачем? Рабочий цилиндр — это самая нижняя точка гидравлического рычага, поэтому большая часть ржавчины и отложений, которые накапливались за эти годы, попадает в рабочий цилиндр. Здравый смысл подсказывает вам, что это в конечном итоге вызовет проблемы, поэтому замена рабочего цилиндра сейчас даст вашему клиенту еще много миль безпроблемного вождения. По крайней мере, вы должны промыть гидравлику и залить в систему свежую жидкость.

Если старое сцепление подверглось частым повреждениям или автомобиль был модифицирован для увеличения мощности, необходимо установить комплект сцепления, обеспечивающий более высокий крутящий момент, чтобы усилить трансмиссию. Но избегайте слишком агрессивных сцеплений и жертвуйте управляемостью, чтобы добиться большего сцепления.

Маховик всегда следует шлифовать или заменять. Масло, грязь, смазка, коробление, трещины или канавки на маховике могут вызвать проблемы со сцеплением. Так же будет чрезмерное биение.Не забудьте отметить индексное положение маховика, прежде чем снимать его, чтобы его можно было снова установить в том же положении, что и раньше. Если маховик треснул, поврежден или не подлежит ремонту, требуется его замена.

Для ступенчатых маховиков на обеих ступенях необходимо обработать одинаковое количество металла, чтобы сохранить одинаковую относительную разницу в высоте между ними. Если обрабатывать только поверхность износа, это снизит давление, оказываемое нажимным диском на диск сцепления.

На двухмассовых маховиках шлифовка не рекомендуется на моделях BMW или Porsche. Если маховик изношен, его необходимо заменить.

Используйте пилотный инструмент для совмещения диска сцепления с маховиком, когда сцепление закреплено на месте болтами. Недостаточно смотреть на это, потому что входной вал трансмиссии может не скользить на место, когда вы пытаетесь маневрировать на месте. Постепенно затягивайте болты прижимного диска по схеме звезды, чтобы не деформировать сцепление. Никогда не используйте храповик.

На автомобилях с гидравлическими соединениями вам может потребоваться устройство для удаления воздуха из трубопроводов, если вы заменили главный или рабочий цилиндр или промыли и заменили жидкость в системе.

Слегка смажьте шлицы первичного вала коробки передач и оси выжимной вилки и убедитесь, что новый выжимной подшипник правильно установлен в выжимной вилке.

При повторной установке трансмиссии поддерживайте трансмиссию, пока она не будет закреплена на месте.Если вы позволите ему повиснуть, когда первичный вал находится в зацеплении со сцеплением, он может погнуть или деформировать ступицу в диске сцепления и помешать его высвобождению.

Правильная регулировка сцепления также является обязательной после замены сцепления. Следуйте процедуре в руководстве и убедитесь, что у вас правильный люфт.

Наконец, сделайте короткий тест-драйв, чтобы убедиться, что сцепление работает правильно, что означает нормальный ход педали и ощущение, отсутствие шума и плавное включение и переключение.

Техническая помощь и фотографии сцепления любезно предоставлены LuK Automotive Systems.




Другие артикулы сцепления:
Обслуживание сцепления

Диагностика и замена неисправного сцепления

Обслуживание механической коробки передач и сцепления при импорте

Замена покрытия маховика

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

.

Как работает сцепление — x-engineer.org

Подавляющее большинство дорожных транспортных средств имеют трансмиссию. Цель трансмиссии — адаптировать мощность двигателя внутреннего сгорания (или электродвигателя в случае электромобиля) к дорожным условиям и условиям движения.

Есть несколько типов трансмиссий:

  • MT (механическая коробка передач)
  • AMT (автоматизированная механическая трансмиссия)
  • DCT (двойная муфта трансмиссии)
  • AT (автоматическая трансмиссия)
  • CVT (бесступенчатая трансмиссия)

Независимо от типа трансмиссии связь между двигателем внутреннего сгорания и коробкой передач осуществляется через соединительное устройство . В зависимости от типа трансмиссии сцепным устройством может быть сцепление, два сцепления или гидротрансформатор.

Изображение: Положение сцепления в трансмиссии

  1. переднее колесо
  2. двигатель внутреннего сгорания
  3. сцепное устройство (сцепление)
  4. коробка передач / трансмиссия
  5. продольный вал (карданный вал)
  6. дифференциал
  7. планетарный вал
  8. заднее колесо

В таблицах ниже приводится сводка возможных сцепных устройств для каждого типа трансмиссии.

Однодисковое сухое сцепление Многодисковое мокрое сцепление Гидротрансформатор
Механическая коробка передач да нет нет
Автоматическая Механическая коробка передач да да нет
Коробка передач с двойным сцеплением да (два сцепления) да (два сцепления) нет
Автоматическая коробка передач нет да да
Бесступенчатая трансмиссия нет да да

Все механические трансмиссии оснащены однодисковым сухим сцеплением . Сцепление расположено между двигателем и коробкой передач.

Изображение: схематический чертеж простого сцепления

Основные функции сцепления на автомобиле с механической коробкой передач:

  • позволяет отключать мощность между двигателем и коробкой передач (например, когда автомобиль неподвижен, во время переключения передач)
  • выполняет постепенное соединение двигателя с коробкой передач (например, при трогании с места или после переключения передач)
  • поддерживает соединение двигателя с коробкой передач без проскальзывания

Отсоединение двигателя от коробки передач при включенной передаче , необходимо для предотвращения снижения оборотов двигателя ниже оборотов холостого хода.Если не отключать коробку передач, двигатель заглохнет.

Кроме того, при переключении на повышенную (или понижающую) передачу на механической коробке передач крутящий момент не должен передаваться на колеса. Это достигается отключением двигателя от коробки передач через муфту.

Изображение: Позиционирование сцепления на двигателе

Существуют различные типы сцеплений, мы можем классифицировать их в основном по функциям:

  • Количество фрикционных дисков:
  • Тип трения:
  • Тип срабатывания:
    • механический ( трос или стержень)
    • гидравлический

Чтобы понять, как оно работает, мы будем использовать однодисковое сухое сцепление в качестве примера.Подробнее о многодисковом мокром сцеплении мы расскажем позже.

На изображении ниже вы можете увидеть схему однодискового сцепления . Коленчатый вал двигателя, маховик, пружина (спираль или диафрагма) и нажимной диск соединены вместе, они прикреплены друг к другу. С другой стороны, диск сцепления соединен с первичным валом коробки передач.

Изображение: Комплект сцепления

Когда педаль сцепления отпускается (как на изображении ниже), пружина нажимает на нажимной диск, который прижимает диск сцепления к маховику. Таким образом вращение коленчатого вала передается на первичный вал коробки передач. Пружины создают достаточную прижимную силу, поэтому сцепление не проскальзывает.

Когда педаль сцепления нажата посредством рычажного механизма, пружина на нажимном диске снимается, и диск сцепления отрывается от маховика. Таким образом, коленчатый вал отсоединяется от первичного вала коробки передач.

Изображение: Схема сцепления

Для лучшего понимания функции сцепления мы собираемся изучить изображение ниже.Кроме выжимного подшипника, пружина представляет собой диафрагму (не спираль), а также у нас есть элементы, фиксирующие диафрагменную пружину с крышкой сцепления.

Изображение: Детали сцепления (слева — сцепление замкнуто, справа — сцепление разомкнуто)

  1. коленчатый вал
  2. маховик
  3. диск сцепления (фрикционный)
  4. нажимной диск
  5. диафрагменная пружина
  6. входной вал сцепления
  7. выжимной подшипник
  8. крышка (корпус) сцепления
  9. кольцо (ось диафрагменной пружины)
  10. фиксирующий штифт
  11. заклепка

Когда водитель транспортного средства нажимает педаль сцепления, подшипник сцепления (7) прижимает внутреннюю часть диафрагменной пружины (5). Сила толчка диафрагменной пружины на нажимной диск (4) снимается, и диск сцепления (3) больше не нажимается на маховик.

Если сцепление разомкнуто: коленчатый вал (1) + маховик (2) + крышка сцепления (8) + диафрагменная пружина (5) + нажимной диск (4) + выжимной подшипник (7, внешнее кольцо) вращаются , при этом диск сцепления (3) + выжимной подшипник (7, внутреннее кольцо) + первичный вал коробки передач (6) находятся в неподвижном состоянии (если включена передача и автомобиль остановлен).

Когда мы медленно отпускаем педаль сцепления, диафрагменная пружина начинает давить на нажимной диск. Контролируя положение педали сцепления, мы регулируем силу, прилагаемую нажимным диском к фрикционному диску. Величина усилия пружины напрямую зависит от крутящего момента муфты. Когда сила нажатия пружины достаточно высока, сцепление перестает проскальзывать, и двигатель полностью соединяется с коробкой передач.

Изображение: Компоненты сцепления с гидравлической системой управления (источник: ZF)

  1. двухмассовый маховик
  2. крышка сцепления
  3. механический выжимной рычаг
  4. устройство гашения колебаний педали
  5. главный цилиндр
  6. пластиковая педаль
  7. рабочий цилиндр сцепления
  8. (трения) диск подшипник

сцепления

изображение: Подшипник сцепления (источник: ZF)

  1. упорное кольцо (Outter / внешнее кольцо)
  2. внутреннее кольцо
  3. крепление для освобождения вилки

высвобождение сцепления Подшипник выполняет роль соединения неподвижной части (рычага) с подвижной вращающейся частью (диафрагменная пружина). Внутреннее кольцо контактирует с толкающим рычагом, в то время как внешнее кольцо давит на диафрагменную пружину. Через выжимной подшипник сцепления можно приводить в действие вращающуюся диафрагменную пружину с неподвижным рычагом.

Диафрагменная пружина

Изображение: Диафрагменная пружина сцепления

Роль пружины заключается в том, чтобы удерживать сцепление в замкнутом состоянии (двигатель соединен с коробкой передач), когда педаль сцепления не нажата. В настоящее время почти все муфты МТ имеют диафрагменные пружины. Более старые версии муфт имели несколько (6-8) винтовых пружин вокруг нажимного диска.Пружина должна оказывать достаточное давление / силу на нажимной диск, чтобы сцепление не проскальзывало, даже если двигатель развивает максимальный крутящий момент.

Прижимной диск

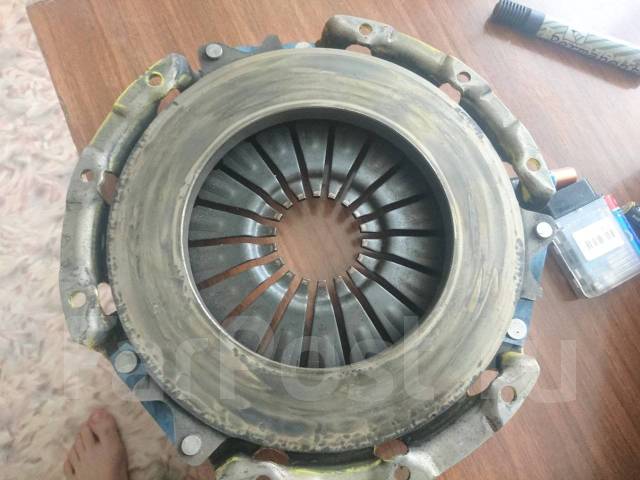

Изображение: крышка сцепления (источник: ZF)

Прижимной диск соединен с крышкой сцепления и вращается вместе с входным валом коробки передач. Роль прижимного диска заключается в том, чтобы прижимать диск сцепления к маховику при отпускании педали сцепления. Прижимная пластина довольно тяжелая, имеет небольшой объем.Причина в том, что во время пробуксовки сцепления необходимо отвести некоторое количество тепла. Тепло улавливается нажимной пластиной и маховиком, а затем выбрасывается в атмосферу.

Фрикционный диск

Изображение: Фрикционный диск сцепления (источник: ZF)

Фрикционный диск является важным компонентом сцепления. Он выполняет роль соединения вращающейся части (маховика двигателя) с другой частью, которая может быть неподвижной или вращающейся (нажимной диск). По этой причине в течение всего срока службы фрикционный диск должен выдерживать высокие механические и термические нагрузки.Тем не менее, фрикционный диск должен соответствовать следующим требованиям:

  • иметь коэффициент трения между пределами, для различных значений крутящего момента, скольжения или температуры
  • должен выдерживать высокие механические нагрузки
  • работать в условиях высоких температур

Уровень Износ фрикционного диска зависит, главным образом, от количества тепла, выделяемого при соединении / разъединении двигателя. Количество тепла (энергии) зависит от скольжения и передаваемого крутящего момента.Пробуксовка сцепления — это разница скоростей между маховиком (двигателем) и нажимным диском (первичный вал коробки передач).

Например, если нам нужно запустить транспортное средство на дороге с большим уклоном (например, 10%), нам нужно увеличить обороты двигателя, чтобы иметь возможность генерировать также более высокий крутящий момент, необходимый для запуска. Комбинация между высокой скоростью и крутящим моментом приведет к выделению большого количества тепла. Подобные события ускоряют износ фрикционного диска сцепления.

С другой стороны, если мы отпускаем педаль сцепления слишком быстро, чтобы уменьшить фазу проскальзывания, если разница скоростей между двигателем и коробкой передач велика, это вызовет колебания в трансмиссии или даже остановит двигатель.

Наилучший вариант — как можно более плавно отпустить педаль сцепления, при этом двигатель будет работать на низких оборотах (если это разрешено) за короткое время. Опытный водитель может легко этого добиться, а новичку — сложнее.

К концу этой статьи вы должны уметь:

  • определить компоненты однодискового сухого сцепления
  • объяснить, как работает сцепление
  • понять влияние скольжения на износ сцепления

Вышеизложенное недостаточно ясно, используйте контактную форму ниже, чтобы задать вопросы.

Не забывайте ставить лайки, делиться и подписываться!

Следующая статья:
— Как рассчитать крутящий момент сцепления
— Многодисковое мокрое сцепление

.

Минутку …

Включите файлы cookie и перезагрузите страницу.

Этот процесс автоматический. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] ) + (! + [] + (!! []) + !! []) + (! + [] — (!! [])) + (! + [] — (!! [])) + ( ! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] +! ! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] ) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [ ] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [ ] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] ) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + ( !! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! [] ) — []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [ ]) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [

.

Как определить износ диска сцепления ваз 2110. Как проверить сцепление и понять в каком оно состоянии

Доброго времени суток, уважаемые автолюбители! Каждого из нас всегда беспокоит вопрос о том, сколько прослужит та или иная деталь или система автомобиля. Это естественно. Особенно с учетом качества некоторых изделий, «мастерства» работников и т.д.

В полной мере этот вопрос касается и сцепления авто. Очень часто на форумах автомобилистов звучит непраздный вопрос о том, когда менять сцепление, и как узнать, что время для его замены уже подошло. Вот и попробуем вместе разобраться, какой на самом деле срок службы сцепления, и есть ли он вообще.

Существует ли определенный ресурс сцепления

Расстроитесь вы или нет, когда узнаете о том, что производитель не указывает конкретные цифры по сроку службы сцепления. Если, например, в тормозной системе, четко указано, что должна быть такой-то, то почему же это неприменимо к сцеплению.

Дело в том, что износ сцепления зависит от многих причин, и в первую очередь, конечно же, от того, как водитель производит , и в каком режиме эксплуатирует сцепление.

И, хотя толщина диска сцепления не может быть измерена, так же, как толщина тормозного диска штангенциркулем, способы измерения существуют. Их два.

  • первый способ измерения толщины диска сцепления — специальным измерительным калибром. Этот способ не требует демонтажа сцепления, производится на подъёмнике. Но, вы вряд ли будете им пользоваться.
  • второй способ более простой в исполнении, и позволяет определить износ диска сцепления для того, чтобы произвести его замену. Замена ведомого диска – это процедура предусмотренная производителем, т.к. ведомый диск — деталь расходная. Проверка производится следующим образом: при запущенном двигателе нужно включить высшую передачу, прогазовать и, если автомобиль не заглох, то это означает то, что ведомый диск изношен и требует замены. Нужно помнить, что подобная проверка толщины диска сцепления не является технологически правильной, но она эффективна, и позволяет предельно точно определить состояние диска.

Как уже говорилось, ресурс любого сцепления определяется условиями его эксплуатации. Не вдаваясь в технические подробности взаимодействия деталей сцепления, вы должны понимать, что в основном ресурс сцепления и скорость износа дисков, зависит только от водителя.

Сцепление одного и того же качества и производителя, одному водителю может прослужить 5000 км., а другому все 100 тыс. Участие в драг — гонках, частое пробуксовывание, резкое трогание с места на больших оборотах, попадание посторонних жидкостей и предметов, неквалифицированная установка и – всё это сокращает ресурс работы сцепления.

Проверка сцепления производится уже отработанными и надёжными народными способами, и только ими. Естественно, помимо разборки сцепления. Речь идет о том, как вы самостоятельно можете проверить сцепление своего авто, и после этого принять решение, нужна ли вам более глубокая диагностика с демонтажом механизма сцепления.

Итак, приступим к проверке сцепления по основным пунктам.

Проскальзывание сцепления. Т.е. вновь речь идет об износе ведомого диска, когда он в полном объёме не прижимается к маховику, что означает – полное сцепление отсутствует.

  • автомобиль ставим на ручной тормоз и запускаем двигатель;
  • включить повышенную передачу: 3-ю или 4-ю;
  • медленно выжимаем сцепление и «даём» газ;
  • при двигатель авто должен заглохнуть. Если этого не произошло, то пора думать о замене диска сцепления.

«Ведёт» сцепление , т.е. оно полностью не выключается. Эта неисправность сопровождается трудным переключением передач, либо при переключении передач. И здесь вряд ли виновата. Проверяем сцепление.

  • двигатель работает на холостых оборотах;
  • выжимаем педаль сцепления полностью и включаем первую либо заднюю передачу;
  • если передача включается с нехарактерным усилием, и при этом вы слышите посторонние звуки, то ведомый диск полностью не отходит от маховика, т.е. сцепление «ведет»;
  • нужно прокачать гидравлику и отрегулировать свободный ход педали сцепления;
  • провести проверку ещё раз, если ничего не изменилось, то пора ехать в автосервис для более глубокой диагностики сцепления.

Такими нехитрыми методами вы можете самостоятельно провести проверку сцепления ещё до того, как оно откажет в самый неподходящий момент. Своевременная диагностика, а ещё лучше – правильная эксплуатация, позволит увеличить ресурс сцепления, или вовремя принять меры к устранению неисправностей.

Удачи вам на дорогах.


Любой водитель просто обязан знать, как проверить сцепление на МКПП коробке. Вы можете не разбираться в каких-то других вещах, связанных с ремонтом. Но проверка сцепления на коробке передач – это святое. Почему умение проверять данный узел так важно? Потому что речь идет о безопасной езде и комфортном вождении. Известно, что система сцепления подвергается весьма солидной нагрузке. Она отвечает за «взаимопонимание» КПП и движка. Несмотря на то, что ресурс сцепления достаточно большой, а при аккуратной езде он становится еще дольше, периодическая проверка точно не помешает.

Как проверить сцепление на МКПП и окончательно понять, нуждается автомобиль в обслуживании или нет? Сделать это намного проще, чем вы думаете. Проверка сцепления на импортных и отечественных машинах не сильно отличается. Воспользуйтесь приведенными ниже советами. Надеемся, что с их помощью вы сможете сохранить механическую коробку передач в исправном состоянии на протяжении долгого времени. Ведь неправильная эксплуатация блока всегда влечет за собой множество досадных огрехов и проблем.

Ключевые симптомы плохой работы сцепления

Итак, для начала рассмотрим признаки, которые прямо указывают на неисправности в работе системы сцепления. Их можно либо увидеть, либо услышать. Даже при малейших проблемах с сцеплением можно услышать характерный и не очень приятный шум во время вытыкания, сильные рывки при работе. Переход на другую передачу дается с трудом. Нередки случаи, когда начинается пробуксовка, то есть неполное включение. Может вести сцепление (неполное выключение).

Кстати, симптомы пробуксовки сцепления весьма характерны – их невозможно спутать с другими поломками. Например, на высоких оборотах двигатель вашего автомобиля начинает гудеть. Как только нажимаешь на «сцепление», гудение стихает. Также пробуксовка сцепления может заявлять о себе:

  • Потерей динамики в процессе разгона.
  • Неприятным запахом гари, когда обороты начинают резко повышаться.
  • Увеличением свободного хода педали.
  • Каждый подъем на возвышение дается с трудом.

Пошаговая проверка механического сцепления

Сев за руль автомобиля, потребуется поднять ручник вверх. Рекомендуем отключить все ненужные и отвлекающие устройства вроде вентилятора, музыки и пр. Сделайте все возможное, чтобы в салоне воцарилась тишина. Посторонние звуки тоже не должны отвлекать. Для этого нужно просто поднять стекла авто и закрыть все двери.

Мотор выключен? Отлично – выжмите сцепление до упора. Выжимайте плавно, не допуская резких движений. Если вы услышали скрежет или скрип, ощутили какие-то «провалы», к ним стоит прислушаться. Поймали шум? Постарайтесь понять, откуда он идет. Не исключено, что во всем виновата пружина возврата. Следовательно, ее нужно будет заменить.

В отечественных автомобилях (яркий пример – украинская «Таврия») используется тросик. Если вы управляете такой машиной, грешить может именно он. Скрежет и шум продолжаются, а вы ничего не делаете? Будьте готовы к тому, что в один не очень прекрасный день тросик все-таки порвется, а педаль перестанет выжиматься. Самое время задуматься о регулировке.

Шаг номер 2 – запуск мотора. Передачи больше не включаем, заводим только двигатель. Далее на нейтралке пытаемся нажать на педаль, отвечающую за сцепление. Иногда можно услышать весьма специфический шорох или даже шум. Это значит, что выжимной подшипник готов петь дифирамбы и уходить на покой. Опять-таки, если мы имеем дело с отечественным автомобилем, шуметь может трос. Производим замену, смотрим на результат.

Альтернативный способ тестирования

Есть еще один способ проверки сцепления, но он подойдет только тем автомобилистам, чьи тачки имеют крепкий ручник. Заведите мотор, не забыв взвести ручной тормоз. Затем неспешно выжмите сцепление, а на коробке включите 1-ую передачу. Плавно отпустите педаль, но пока не нажимайте на газ. Если обороты двигателя начинают падать, а мотор пытается заглохнуть, сцепление машины работает, как часы – ремонт не нужен..

Есть и третий способ проверки. Для его реализации нужно завести двигатель и поднять ручник. После этого педаль сцепления выжимается до упора в пол. Водитель переключается на заднюю передачу. Заметили, как ровно она втыкается? Поздравляем – со сцеплением действительно все в порядке. Можно переключиться с первой передачки на заднюю при запущенном двигателе. Если процедура проходит без осложнений, хруста и шумов, визит на СТО можно отменять – сцепление работает великолепно.

Система сцепления, применяется во всех современных автомобилях в паре с механической КПП. На этот узел приходится главная задача по передаче и регулировке крутящего момента, от двигателя автомобиля к его ходовой части. Средним ресурсом основных деталей сцепления принято считать 120-150 тысяч километров. При появлении первых симптомов неисправности рекомендуется, незамедлительно произвести ремонт с заменой износившихся деталей, в противном же случае есть риск остаться на трассе с неподвижным автомобилем.

Износ каких деталей бывает в сцеплении:

1. Диск сцепления.

Под нагрузкой большого крутящего момента, фрикционные накладки стачиваются и становятся мало эффективными. По мимо всего прочего сильная истертость накладок, приводит к высокой вероятности повредить маховик двигателя. Заклепки, крепящие накладки к самому диску, оголяются и начинают царапать маховик, в результате чего происходит его перегрев и дисбаланс.

Демпферные пружины-служат для гашения колебаний и мягкости передачи нагрузки. В постоянном процессе фрикционного трения, температура диска сцепления может достигать порядка 200-300 градусов, что не благоприятно сказывается на стальных пружинах. Они теряют свою эластичность, лопаются, становятся короче. Производительность их падает.

2. Выжимной подшипник.

Основная задача выжимного подшипника заключается в перемещении диска сцепления от выжимного диска (корзины) и маховика. Износ данной детали проявляется в первую очередь в появлении люфта в самом подшипнике.

3. Выжимной диск (корзина сцепления)

Как правило сама корзина сцепления, способна выхаживать ресурс больший, чем диск и выжимной подшипник, раза в 2 а то и 3 больше. Но делать этого мы не рекомендуем. От перегрева, лепестки выжимного диска лопаются и могут повредить не только детали системы сцепления, но и двигателя. Выжимной диск в процессе эксплуатации подвергается стачиванию, его толщина становится меньше, при высоких температурах, появляется вероятность его раскалывания на несколько частей.

4. Привод сцепления.

По определению на легковых автомобилях, применяется система механического и гидравлического привода сцепления. Второй вариант является куда более распространенным и используется на большинстве современных машин.

В свою очередь гидравлический привод делится на:

Рабочий цилиндр сцепления- который приводит перемещение непосредственно выжимного подшипника.

Главный цилиндр сцепления- передает усилие водителя воздействующего на педаль сцепления, через систему трубопроводов, на рабочий цилиндр у корзины.

Как можно определить износ диска сцепления

Прежде чем приступить к определению степени изношенности диска сцепления, рекомендуется вспомнить его ресурс. Всем известно, что в городском ритме вождения автомобиля, сцепление отрабатывает на треть меньше чем в смешанном, а при постоянной езде исключительно по загородным трассам, бывали и такие случаи когда с пробегом в 300 тысяч километров его можно было и не менять. Так что если вы живя в городе откатались уже 80 тысяч верст, пора задуматься о его замене.

Износ диска сцепления , а именно толщину фрикционных накладок, не сложно определить способом хода педали.

Для этого у вас в первую очередь должен быть правильно выставлен рабочий ход педали. (у всех машин он разный в среднем 13-15 см., в большинстве случаев педаль сцепления должна быть выше педали тормоза на 1-2 см.).

  • установите автомобиль на ровную площадку и включите стояночный тормоз.
  • заведите двигатель и прогрейте его до рабочей температуры.
  • включите 1 передачу и медленно отпускайте педаль сцепления. При этом нельзя допускать того чтобы двигатель машины заглох. При постепенном отпускании педали сцепления, обратите внимание на какой стадии двигатель начинает передавать крутящий момент на колеса. При появлении вибрации на кузове произведите окончание работ.
Визуально постарайтесь разделить рабочий ход педали на 3 части, в том случае если:

1. Сцепление начало схватывать в самом начале хода педали, значит диск и его фрикционные накладки в отличном или хорошем состоянии. Вероятнее всего его только недавно установили.

2. Подхватывание крутящего момента начинается в середине хода педали, свидетельствует о 40-50% износе диска сцепления.

3. Сцепление схватывает в конце хода педали или вообще не схватывает полностью (начинает пробуксовывать). Износ в данном случае приближается к конечной стадии. Если появляется запах жженого, диск сцепления необходимо менять в срочном порядке, иначе он может повредить маховик.

По мимо этого, также свидетельством сильного износа диска сцепления, служат вибрация при трогании с места и пробуксовка при езде в момент подачи газа.

Как проверить исправность выжимного подшипника

Для начала следует определить то, что выжимные подшипники устанавливаемые на современных легковых автомобилях, бывают двух видов. Первый вид это обычный выжимной подшипник для механического воздействия (как правило вилкой сцепления), а второй это гидравлический, с использованием гидромуфты. По конструкции второй вариант считается более капризным, но его применение используется сегодня все чаще и чаще.

Общие симптомы сильного износа выжимного подшипника:

— появляется гудение при нажатии на педаль сцепления. Абуcловлено тем, что крутящий момент и нагрузка начинают поступать на разбитый подшипник, тот в свою очередь издает такие звуки.

— появление вибрации в момент трогания автомобиля с места, происходит из-за соосного смещения рабочей плоскости.

У гидравлических выжимных подшипников подшипников бывает:

1. Завоздушивание контура гидропривода, через цилиндр гидромуфты. Педаль становится мягкая, сцепление перестает работать.

2. Утечка тормозной жидкости через нарушение сальников и уплотнений, в результате чего выключить сцепление ни как не получится.

Как должно выглядеть исправное сцепление:

Работа по передаче крутящего момента происходит плавно, без рывков и ударов.

Ход педали сцепления от момента включения до момента выключения, примерно составляет половину всего расстояния.

Переключение передач происходит без характерного звука от не остановки валов КПП.

При нажатии на педаль сцепления, а ровно как и при ее отпускании, не должно появляться посторонних звуков

В целом система сцепления, считается крепким и надежным узлом, не требующим частого и постоянного постороннего вмешательства, а его ресурс и степень износа во многом зависят от стиля и места вождения.

Рано или поздно каждый автомобилист с МКПП или «Роботом» сталкивается с необходимостью замены комплекта сцепления . Сцепление служит от 30000 до 160000 км в зависимости от типа автомобиля, а также условий, в которых он эксплуатируется. Автомобили жителей городов, а также используемые в жарком климате подвергаются износу сцепления значительно больше, чем автомобили, владельцы которых проживают за городом или в холодном климате.

Спрогнозировать, как часто менять сцепление можно обратив внимание на то, насколько бережно автовладелец обращается со своим автомобилем. Значительную часть ресурса «съедают» резкие старты со светофора, перегазовки и излишнее пользование ручкой КПП. Конечно, никто не хочет менять сцепление раньше времени, так как это достаточно трудоёмкий и дорогостоящий процесс, и стоимость замены сцепления в Минске варьируется от 80 до 600$, в зависимости от автомобиля. Тем не менее, откладывание процедуры «на потом» может сказаться на работе двигателя и возможности нормального движения в целом. Согласитесь, будет крайне неприятно, если ваше сцепление перестанет работать в пути.

Основы

Большинство автомобилистов знает, что в их автомобиле есть сцепление, и его необходимо менять время от времени. Но мало кто знает, что сцепление из себя представляет, и как работает на самом деле. Понимание принципа работы очень поможет автовладельцу обратить внимание на признаки износа сцепления .

Что такое сцепление?

Большинство людей используют слово сцепление говоря о крайней левой педали, считая что автоматические коробки скоростей не оснащены сцеплением, так как педали у них две. Сцепление на самом деле это определенный вид механизма, используемый во многих типах машин, к примеру, в буровых.

Диск сцепления является местом встречи между двумя валами, в случае с легковым автомобилем он осуществляет связь между двигателем и коробкой передач. Когда сцепление включено, КПП вращается с такой же скоростью, как и двигатель. Когда сцепление выключено, двигатель работает, а КПП не вращается. Это позволяет автомобилю работать на холостом ходу. Если бы в автомобиле сцепление отсутствовало, единственным способом остановки автомобиля была бы – остановка двигателя. Некоторые автоматические КПП тоже оснащены сцеплением, хотя его конструкция несколько отличается от сцепления в МКПП.

Как работает сцепление?

Сцепление работает благодаря трению. Ведущий диск на двигателе называемый маховиком, передает крутящий момент первичному валу КПП благодаря контакту через диск сцепления фрикционной накладки соединенной непосредственно с приводом КПП. Диск сцепления трется об маховик до тех пор, пока скорость движения КПП не станет равной скорости маховика. После этого маховик и вал КПП движутся синхронно. Как не трудно догадаться, износ диска сцепления происходит в момент первого соприкосновения диска сцепления и маховика, когда происходит наибольшее трение. Со временем, диск сцепления становится настолько гладким, что не может передать крутящий момент от маховика валу кпп, т.е сцепление буксует .

Наибольший износ сцепления происходит, когда автомобиль подвергается слишком большой нагрузке, к примеру, буксируя другой, более тяжелый автомобиль или прицеп.

Признаки неисправности сцепления

«Почему буксует сцепление ?» один из наиболее частых вопросов при возникновении проблем со сцеплением. Буксующее сцепление является признаком того, что диск сцепления изношен слишком сильно. Данная проблема может проявляться как при старте, так и во время движения. Если обороты растут, а машина не едет , велика вероятность, что вам необходима . Также вы можете столкнуться с проблемой, когда у автомобиля плохо включаются передачи, не включается задняя передача или какая-либо другая. Данные признаки могут свидетельствовать как о необходимости замены троса сцепления или выжимного подшипника, так и о необходимости ремонта КПП.

Так тревожными признаками являются шумы, запах квашеной капусты в салоне, или если у вашего автомобиля тяжело выжимается сцепление.

Замена сцепления своими руками, или обратиться к специалисту?

Некоторые автовладельцы осуществляют замену сцепления своими руками, но это очень сложный процесс, который невозможно сделать в одиночку без специального оборудования. Для замены сцепления необходимо снять КПП, а она имеет немалый вес.

Если вы сомневаетесь, что вам это под силу, обратитесь к специалистам . Мы с радостью поможем заменить сцепление на вашем автомобиле.

Проверяем износ сцепления, заменяем его детали и выявляем его неисправности | Сцепление

Проверяем износ сцепления.
С помощью шаблона, который можно ввести в прорезь на пластмассовой оконечности рабочего цилиндра, можно определить из­нос накладок. Толкатель от поршня рабочего цилиндра к рычагу включения сцепления имеет переменное сечение. В зависимости от того, на сколько выдвинулся толкатель по мере износа накладок сцепления, шаблон задвигается на различную глубину. Если метки на шаблоне не исчезают внутри цилиндра, то износ накладок достиг критической величины. От первоначальной толщины 3.8 мм одной накладки осталось еще только 2 мм. Сцепление скоро начнет проскальзывать.

Заменяем ведомый диск

Демонтировать коробку передач . Сделать отметку на нажимном диске и маховике, чтобы впоследствии смонтиро­вать нажимной диск в первоначальном положении.

Ослабить винты  крепления нажимного диска на  полтора оборота, для того чтобы снять напряжение на диске. Полностью  выкрутить  винты крепления. Снять нажимной и ведомый диски. Вытереть пропитанной спиртом тряпкой пыль фрикционных накладок. Внимание возможно, пыль содержит асбест! Приложить ведомый диск к маховику.

Прижать нажимной диск и вкрутить вин­ты крепления настолько, чтобы ведомый диск был слегка зажат.  Теперь следует отцентрировать ведомый диск по отношению к концам лепестков диафрагменной пружины, чтобы позднее шлицы первичного вала легко вошли в шлицевую   ступицу   ведомого диска. В ремонтной мастерской для этого ис­пользуется центрирующая оправка, но, имея немного терпения и хороший гла­зомер, можно обойтись без нее. Затянуть     крепежные винты крутящим моментом 25 Nm .Смонтировать коробку передач.

Если Ваш «мерседес» прошел уже более 80000 км и по какой-либо причине демонтируется двигатель или коробка передач, при этой возможности рекомендуется заменить ведомый диск сцепления .При замене ведомого диска всегда проверяйте состояние нажимного диска и выжимного подшипника. Ведомый и нажимной диски можно дешево приобрести у торговцев автопринадлежно­стями, даже с ремонта (в обмен на старые).

Проверка нажимного диска
На кольцевой поверхности зацепления не должно быть чрезмерного рифления или следов пережженного металла. Проверить наличие трещин и натяг за­клепок на диафрагменной пружине. Концы лепестков диафрагменной пружи­ны не должны быть сточены более чем на 0.3 мм и должны находиться на одинаковой высоте.

При нажатии на педаль сцепления, выжимной подшипник прижимается рычагом включения (вилкой) сцепления к концам лепестков диафрагменной пружины. За счет этого перемещается поверхность зацепления нажимного диска от ведомого диска, и он может свободно прокручиваться. Подшипник не требует ухода. Если он дефектный, это можно определить, нажав на педаль сцепления, — слышен шелестящий скрежет. При легком шелестящем звуке нет необходи­мости немедленной замены подшипника. Это можно отложить до замены ведомого диска или до тех пор. когда шелест перейдет в невыносимый скрежет. Демонтированный подшипник проверяют следующим образом: при вращении нажимного кольца подшипника пальцем ход должен быть ровным, без заеданий. Подшипник должен плавно вращаться.

Замена выжимного подшипника

Демонтировать коробку передач.

Стянуть подшипник с муфтой с первич­ного вала КПП.

Перед установкой нового подшипника смазать   муфту изнутри и в местах со­прикосновения с рычагом включения сцепления.

Надвинуть муфту подшипника на пе­реднюю крышку КПП и провернуть до ввода в нормальное зацепление с ры­чагом включения сцепления.

Помощь при неисправностях сцепления

(по двойному клику изображение можно увеличить)

Старая коробка.

Как проверить сцепление на работоспособность? | Практические советы | Авто

На вторичном рынке продается множество автомобилей с поврежденным и изношенным сцеплением. Хозяева выкатывают его ресурс и, чтобы не тратиться на дорогостоящий ремонт дисков, отправляют машину на продажу. Через несколько месяцев технический узел перестает хорошо работать, а потом требует ремонта. Как перед покупкой проверить автомобиль и узнать, насколько работоспособным является сцепление?

Износ дисков

Как правило, на обычных легковушках применяется однодисковая схема сцепления, состоящая из самого механизма и его привода. Специальные фрикционные накладки усилием мощной пружины прижимаются друг к другу, а другая сторона жестко зацепляется с маховиком и первичным валом коробки передач. Когда водитель нажимает левую педаль, вилка отодвигает диск сцепления от маховика и тем самым разрывает передачу крутящего момента. Со временем фрикционы диска изнашиваются и блок сцепления начинает буксовать и нагреваться, а затем и вовсе перестает работать. От первой до второй стадии может пройти несколько недель. Поэтому от покупателя требуется вовремя определить начальные признаки сильного износа дисков без разборки технического узла, диагностики и прочих процедур.

Проверка сцепления производится двумя способами. В первую очередь необходимо выявить проскальзывания сцепления, то есть определить степень износа ведомого диска, когда он в полном объеме не прижимается к маховику.

Автомобиль ставим на ручной тормоз, запускаем двигатель, включаем третью или четвертую передачу и медленно выжимаем сцепление. После добавления газа важно оценить поведение машины.

При исправном ручном тормозе двигатель должен заглохнуть. Если этого не произошло и машина стоит на месте, а мотор ревет, то пора думать о скором ремонте. Значит, крутящий момент проворачивает диск внутри технического узла и сильно разогревает его.

Неполное размыкание

Также сцепление проверяется на степень размыкания дисков. Для проверки нужно встать на ровной площадке без ручного тормоза и при включенной передаче полностью выжать сцепление. Если диски продолжают смыкаться и передача крутящего момента не прерывается, то ведомый диск полностью не отходит от маховика и сцепление продолжает работать. Тогда машина будет немного катиться вперед. Водители говорят в этом случае, что сцепление «ведет». Эта неисправность сопровождается трудным переключением передач, рывками и скрежетом в трансмиссии.

При ремонте потребуется отрегулировать ход педали и прокачать гидравлический привод.

Роботизированнаня коробка

Сцепление есть не только в механической ручной коробке, но и в роботизированной. Такой тип трансмиссии представляет собой обычную механическую коробку, дополненную вспомогательными сервоприводами и исполнительными механизмами — актуаторами, которыми управляет электронный блок. Один сервопривод выжимает сцепление, после чего второй перемещает рычаг и фиксирует выбранную ступень.

Сцепление в таких коробках, как правило, ходит меньше, чем в механических, по причине нежелания водителей учитывать всевозможные тонкости его эксплуатации. Роботизированные однодисковые коробки нельзя долго держать на тормозе перед светофором, так как робот не умеет переключаться в нейтраль и держит диски полуразомкнутыми, что приводит к выработке технического узла и его перегреву.

Проверить работоспособность коробки можно с помощью старта в горку. Необходимо найти уклон покруче, перевести коробку в ручной режим, выставить вторую передачу и попытаться тронуться. В сломанной коробке могут появиться вибрации, тряска и даже скрип.

Преселективные коробки

Существует более дорогой и совершенный тип роботизированных коробок, а именно преселективные трансмиссии с двумя сцеплениями. Это такая же механическая коробка, но только с двумя вторичными валами и двумя первичными. Валы расположены соосно, один в другом. Каждый из валов соединен с двигателем через отдельное многодисковое сцепление. Первый вал включает вторую, четвертую и шестую передачи, а второй — первую, третью и пятую ступени, а также задний ход.

При выходе из строя одного блока сцепления второй может работать хорошо, поэтому проблемы с переключениями возможны или на четных, или на нечетных ступенях трансмиссии.

Для определения неисправности нужно встать под уклон и попытаться тронуться вверх с места под нагрузкой. Если коробка начнет трястись, скрежетать и вибрировать, то это верный признак скорой поломки. Также при переключениях четных или нечетных передач могут наблюдаться рывки машины. Это верный признак высокого износа дисков.

Диагностика неисправности сцепления / Блог / РЕМОНТ SUBARU

1. Пробуксовка сцепления.
На ранней стадии обнаружить пробуксовку сцепления трудно, однако следует обратить внимание на следующие симптомы.
• Двигатель увеличивает обороты при переключении передач.
• Невозможно движение с высокой скоростью; тем более, невозможно быстрое ускорение и автомобиль не набирает скорость пропорционально возрастанию оборотов двигателя.
• Потеря мощности, особенно при движении в гору, появление запаха гари, исходящего из диска сцепления.

Возможная причина Способ устранения
Масло на накладках сцепления  Замените.
Износ накладок сцепления  Замените.
Потеря свойств диафрагменной
пружины
Замените.
Покороблен нажимной диск или
маховик
Замените.
Неисправен держатель выжимного подшипника Замените.


     Диагностика: Запаркуйте автомобиль, полностью включите стояночный тормоз. Выключите сцепление и передвиньте рычаг трансмиссии на 1-ю передачу. Постепенно повышайте обороты двигателя, также постепенно включая сцепление. Если двигатель
заглохнет, значит, сцепление работает правильно. Однако, при пробуксовке сцепления, автомобиль не двигается вперед, а двигатель не глохнет.

2. Прихватывание сцепления.
Симптом данной неисправности: появляется резкий скрежет при переключении передач, само переключение затруднено. Данный симптом особенно заметен при попытке включить 1-ю передачу.

Возможная причина Способ устранения
Изношены или покрыты ржавчиной шлицы ступицы диска сцепления Замените диск сцепления.
Чрезмерно деформирована
фрикционная накладка диска сцепления
Замените.
Заклинивание ведущего подшипника коленчатого вала Замените.
Треснула фрикционная накладка
диска сцепления
Замените.
Диск сцепления залипает (из-за попадания масла или воды) Замените

Вместе с тем, так как похожие симптомы могут возникать при различных неисправностях механизмов синхронизаторов, необходимо провести следующие тесты:

ПРОВЕРКА ШУМА ПЕРЕДАЧИ.
1) Запустите двигатель.
2) На холостом ходу двигателя, нажмите на педаль сцепления и быстро переключитесь с нейтральной передачи на задний ход.

Если из трансмиссии не появляется посторонних шумов, то сцепление работает нормально.

Если посторонние шумы присутствуют:

На холостом ходу двигателя, нажмите на педаль сцепления и переключитесь с нейтральной передачи на задний ход в течение 0,5 – 1,0 секунды.

Появляются ли посторонние шумы из трансмиссии?

При отсутствии шумов у Вас дефект трансмиссии или чрезмерный крутящий момент прихватывания сцепления. Проверьте направляющий подшипник, диск сцепления и шлицы ступицы диска сцепления.

Если шумы остались:

1) На холостом ходу двигателя, нажмите на педаль сцепления и переключитесь с нейтральной передачи на задний ход в течение 0,5 – 1,0 секунды.
2) При выключенном сцеплении, переключитесь несколько раз с нейтральной передачи на задний ход и с заднего хода на нейтральную передачу.

При отсутствии шумов у Вас Заедание сцепления и маховика. Проверьте диск сцепления и шлицы ступицы диска сцепления.

Если шумы остались:

Неверное выключение сцепления. Проверьте диск сцепления, корзину сцепления, выжимной рычаг и свободный ход педали сцепления.

3. Вибрация сцепления.
Вибрация сцепления представляет собой нежелательную вибрацию, передаваемую на весь автомобиль, при старте автомобиля с не полностью включенным сцеплением.

Возможная причина Способ устранения
Налипание масла на фрикционную накладку сцепления Замените диск сцепления.
Ослабла или сломана пружина
скручивания
Замените диск сцепления.
Плохой контакт поверхности диска или чрезмерный износ диска Замените неисправный
диск сцепления.
Деформирован нажимной диск
или маховик
Замените.
Ослабли заклепки диска  Замените диск сцепления.
Ослаб крепеж двигателя  Затяните или замените
крепеж.
Неверная регулировка стопора
качания
Отрегулируйте.

4. Шум сцепления
Проверьте, возникает ли шум, когда сцепление выключено, включено или частично включено.

Возможная причина Способ устранения
Сломан, изношен или недостаточно смазан выжимной подшипник Замените выжимной подшипник.
Недостаточно смазан направляющий подшипник Замените.
Ослабло крепление ступицы диска сцепления Замените диск сцепления.
Ослабло крепление держателя
пружины скручивания
Замените диск сцепления.
Потеряла упругость или сломалась пружина скручивания Замените диск сцепления.

5. Внезапный захват сцепления.
При старте автомобиля с частично включенным сцеплением, сцепление включается внезапно, и автомобиль прыгает, вместо плавного старта.

Возможная причина Способ устранения
Попадание смазки или масла на
фрикционные накладки
Замените диск сцепления.
Потеряла упругость амортизаци
онная пружина
Замените диск сцепления.
Изношены или покрыты ржавчи
ной шлицы диска сцепления или пер
вичного вала
Удалите ржавчину, нане
сите смазку или замените
диск сцепления или пер
вичный вал
Потеряла упругость или слома
лась пружина скручивания
Замените диск сцепления.
Ослаб крепеж двигателя  Затяните или замените
крепеж.
Потеря свойств диафрагменной
пружины
Замените.

*На примере Subaru Forester SG9 2008 г.в.

ВАЗ 2107 | Осмотр и дефектовка деталей сцепления

1. Очистить от пыли и грязи нажимной и ведомый диски, а также рабочую поверхность маховика.


2. Осмотреть ведомый диск. Трещины на деталях ведомого диска не допускаются. Проверить износ фрикционных накладок 1. Если головки заклепок 2 утоплены менее чем 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск (или фрикционные накладки) необходимо заменить. Проверить надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска. Если пружи-ны сломаны, диск необходимо заменить. На фрикционной шайбе 4, расположенной под нажимной пружиной 5 гасителя крутильных колебаний, не допускаются следы износа, перегрев или механические повреждения. Проверить биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если величина биения превышает 0,7 мм, диск заменить.

3. Осмотреть рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Ослабление заклепочных соединений деталей нажимного диска не допускается. При наличии указанных дефектов узлы рекомендуется заменить.

4. Внешним осмотром оценить состояние опорных колец 1 и диафрагменной пружины 2 нажимного диска. Опорные кольца не должны иметь трещин и следов износа. Трещины на диафрагменной пружине не допускаются. Места контакта (показано стрелкой) лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа.

5. Проверку расположения концов лепестков пружины и их регулировку проводят на специальном приспособлении или на снятом маховике. Для проверки необходимо смонтировать нажимной диск 2 на снятый маховик 3, предварительно подложив под рабочую поверхность нажимного диска три шайбы 1 толщиной 8 мм, расположив их по отношению друг к другу приблизительно под углом 120°. Замерить расстояние от торца маховика до конца лепестка 4. Этот размер должен составлять (42,5±2) мм. Аналогично проверить данный размер и на других лепестках. Допускается выступание (утопание) лепестков пружины относительно друг друга на величину не более 0,25 мм. В противном случае концы лепестков, не лежащих в плоскости, необходимо подогнуть. После проверки положения лепестков проверяют величину перемещения рабочей части нажимного диска. Для проверки необходимо приложить усилие ко всем лепесткам 4 так, чтобы они переместились от первоначального положения на глубину 8,5 мм, при этом зазор между нажимным диском 2 и шайбами 1 должен составить не менее 1,3 мм. Убрать шайбы, для этого увеличить усилие на концы лепестков так, чтобы они переместились приблизительно на 10 мм.

Износ сцепления | MyCarNeedsA.com

Советы по уходу за сцеплением

Опрос, проведенный ранее в этом месяце, показал, что услуга замены сцепления в Великобритании может стоить от 200 до 350 фунтов стерлингов в зависимости от почасовой ставки обслуживания, предлагаемой в этом конкретном гараже.

Эту пугающую и удивительную фигуру словно ткнули острой палкой! При рекордно высокой стоимости жизни, неудавшееся ТО и сковывание огромной платы за замену могут серьезно отбросить нас назад и отказать или отложить долгосрочные инвестиции, такие как отпуск или какой-то необходимый ремонт.

Тем не менее, несмотря на то, что финансовая неудача вызывает раздражение, это ничто по сравнению с безопасностью при вождении самих себя и, что более важно, наших близких, поэтому мы собрались вместе, чтобы предоставить вам этот контрольный список передовой практики, в которой вы можете принять участие. Поддерживайте клатч в наилучшей форме и сохраняйте здоровье и кошелек!

Получить котировки
