Автомобильные доводчики стекол

Полезная информация

Основные функции

  • Доводка стекол всех дверей при постановке на охрану как со штатного брелка, так и при управлении от внешней сигнализации. Нажатие кнопки «Открыть» во время движения стекол приводит к их остановке.
  • Управление штатной электроникой автомобиля по командам с дополнительной сигнализации: постановка и снятие с охраны, открытие багажника.

Простое подключение

  • Два провода к автомобилю:
    1. Провод с полосой - LIN-шина. Его удобно подключать к жгуту водительской двери, там его цвет — зеленый с красной полосой. В этом жгуте есть похожий провод, но он толще (это провод аудиоподготовки). Не перепутайте — Вам нужен тонкий зеленый с красной полосой. Длина этого провода в жгуте модуля - 1,2 м.
    2. Черный провод - общий провод, масса. Длина этого провода в жгуте модуля - 15 см.
    Питается модуль от самой LIN-шины, подключение к +12В не требуется.
  • Три провода к внешней сигнализации - коммутация на массу:
    3. Зеленый - сигнал "Постановка на охрану"
    4. Синий - сигнал "Снятие с охраны"
    5. Коричневый - сигнал "Открыть багажник"

Длина этих проводов в жгуте модуля - 10 см.
Длительность коммутации этих сигналов на массу должна быть не менее 0,5 секунды.

Настройка

  • Отключение доводчика: при включенном зажигании удерживайте кнопку "вниз" джойстика модуля двери водителя до срабатывания центрального замка. Включение производится аналогично, но кнопкой "вверх".
  • Модуль не имеет энергонезависимой памяти - после снятия клеммы аккумулятора доводчик включен по умолчанию.
  • Автодоводчики стекол относятся к разряду практичных вещей. Прокатившись с распахнутыми окнами, Вам больше не нужно будет следить за их закрытием перед постановкой на охрану. Просто нажмите кнопку закрытия дверей на ключе и умная машина все сделает за Вас.

    Доводчики подразделяются на два типа: простые и интеллектуальные.

    Простые доводчики обладают единственной функцией – они поднимают стекла автомобиля, после того, как вы решите поставить авто на сигнализацию.

    Интеллектуальные доводчики обладаю наиболее расширенным функционалом. Они могут поднимать все 4 стекла, после того как вы поставили автомобиль на «охрану», и опускать, после отключения сигнализации, но при механическом взаимодействии стекла с препятствием, происходит откат, что полностью исключает риск нанести ущерб стеклу, либо предмету, с которым оно контактирует. Так же вы можете управлять не всеми стеклами одновременно, а по отдельности, что бывает весьма полезно. Следует отметить, что при постановке автомобиля на сигнализацию, автоматически блокируются кнопки стеклоподъемников. Все функции и малейшие аспекты использования интеллектуального доводчика, регулируется непосредственно вами.

    Принцип работы доводчика стекла достаточно прост. Механизм оборудован двумя проводами, один из которых отвечает за поднятие стекла, при подаче питания на второй провод, происходит обратный процесс и стекло опускается.

    Установить стеклоподъемник вы сможете в любом сервисном центре, но если вы собирайтесь установить доводчик вручную, то спешим Вас обрадовать, так как это задача окажется по плечу практически любому автолюбителю. Во первых, установка доводчика вручную не отнимет у вас много времени и сил, во вторых вы сэкономите приличную сумму денег. Вам достаточно иметь весьма скромные знания в области физики и хоть чуть-чуть разбираться в механизме работы электрических сетей, главное – желание.

характеристика и установка своими руками

Автомобильные доводчики стёкол на сегодняшний день пользуются большой популярностью, так как это автоматизированное устройство удобно и функционально; водителям не приходится проверять, закрыты ли все окна машины, поставленной на сигнализацию. Если ранее доводчики были привилегией только премиум-класса, то сейчас этот механизм универсален и доступен. Эта статья расскажет, что такое и как работает доводчик стёкол.

Интересно! Первые противоугонные системы срабатывали с помощью ведущего вала. В момент угона автомобиль захлёбывался воем сирены, взывая о помощи.

Принцип работы доводчика стекол

Доводчик – это электронный блок, подключённый к системе сигнализации или центральному замку и системе управления стеклами.

Он располагается между электромотором, обеспечивающим движение стекол, и клавишами управления. Принцип работы доводчика стёкол несложен: через блок проходит напряжение, передаваемое к мотору от клавиш. При этом механизм не включается при закрывании и открывании, в обычной работе без установки на режим охраны. Во время подключения сигнализации на блок поступает сигнал с устройства, мотор заряжается и поднимает стекло на двери.

Знаете ли Вы? В машине, принадлежащей Аль Капоне, стёкла были пуленепробиваемыми, их толщина составляла два сантиметра.

Какие бывают доводчики

Сложность выбора модуля доводчика заключается в определении количества подопечных ему стёкол. Выпускаются и есть в продаже механизмы, отвечающие за закрытие двух, четырёх стёкол. Далее, следует уточнить, есть ли система управления стёклами на задних дверцах авто.

Несложные модули отвечают за стёкла только в режиме охраны автомобиля.Устройства интеллектуальных доводчиков стёкол могут обладать ещё рядом функций: запоминать положение стёкол и возвращать их в исходное после отключения сигнализации, возвращать в прежнее положение, если стекло наткнулось на преграду. Функции модуля можно настроить самому по желанию.

Внимание! Все возможности многофункционального устройства могут не понадобиться, а настройка механизма сложна в обслуживании, и стоимость значительно превышает цену обычного.

Установка и подключение доводчика стекол

Рассмотрим подключение доводчика стёкол, действующего на две двери.

Для самостоятельной установки потребуются: набор отвёрток, нож, изолирующая лента и тонкие кусачки.

Для начала отключите зажигание и убедитесь, что стёкла при этом открываются и закрываются при нажатии кнопки. Если нет, удалите из блока предохранителей реле и установите на его место перемычку.

Блок доводчика стёкол устанавливают в водительской двери. Чтобы снять обшивку, необходимо сначала открутить винты дверной ручки и снять её. Освобождая дверь от обшивки, будьте аккуратны, так как в ней находятся блоки с идущими к двери проводами. Модуль крепится одним винтом-саморезом к металлической пластине, и фиксируется на основе двери.

Важно! При раздельных системах, расположенных на двух дверях, установка под приборной доской более приемлема.

К блоку устройства подведите «плюсовой» контакт и «массу», чтобы запитать его.

Выясните, какие провода передают напряжение от кнопок управления к электромоторам.

К доводчику прилагается инструкция со схемами. Определите места врезки проводов блока и проводов питания, в схеме они различаются разными цветами.

Внимательно проверьте, правильно ли выбраны провода. От кнопок включения к электромотору проходит два провода: один под напряжением поднимает стекло, второй опускает. Если вы их перепутаете, то в режиме охраны стёкла автоматически откроются.

Затем подключайте провод, передающий импульс от блока системы охраны доводчику.

Доводчик стёкол для автомобиля – механизм неординарный: у него есть выход и под положительный, и под отрицательный импульс, не перепутайте их.

Перед тем, как заизолировать и убрать провода,проверьте работоспособность доводчика. Работа завершена, соберите двери, установите ручки и пользуйтесь.

По тому же методу производится подключение доводчика стеклоподъёмников на 4 стекла. Отличие от простого устройства – только в количестве врезок в проводку.

Каждый водитель, который разбирается в электрике и умеет читать схемы, может самостоятельно провести установку доводчика стёкол на своей машине.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Характеристика модуля автоматического поднятия дверных стекол

Для начала рассмотрим основные характеристики модуля. Доводчик стеклоподъемника представляет собой устройство, предназначенное для автоматического закрывания стекол в машине после установки авто на сигнализацию. Благодаря использованию такого модуля водитель может не переживать о том, что забыл закрыть окна в машине.

Плата модуля в разобранном виде

Принцип работы

Сам блок модуля на 2 или 4 стекла подсоединяется к узлу управления противоугонной системой и стеклоподъемниками. В частности, этот блок монтируется между электродвигателем, а также кнопками управления стеклоподъемниками. То есть использование доводчиков возможно только в транспортных средствах, оборудованных электростеклоподъемниками.

Что касается непосредственно принципа действия, то он идентичен для всех доводчиков. Напряжение поступает через блок и поступает ан электродвигатель. Сами доводчики никогда не задействованы при открытии и закрытии стекол, если авто не поставлено на сигналку. А вот когда противоугонная установка активируется, на само устройство передается сигнал с блока, в результате чего электродвигатель начинает питаться и поднимать стекла.

Если речь идет о многофункциональной системе, то она также может выполнять следующие функции:

  1. С помощью таких доводчиков можно осуществлять управление несколькими стеклами либо в одном, либо в разных направлениях.
  2. Функция автоматического возврата стеклоподъемников в определенное положение может быть активирована в том случае, если сигнализация была активирована не более двух часов назад.
  3. Если активируется противоугонная установка, доводчик автоматически заблокирует кнопку включения стеклоподъемников.
  4. Есть возможность настройки контроллера для работы с различными типами и конструкциями подъемников.
  5. Кроме того, при необходимости владелец многофункциональной системы сможет дополнительно подсоединить несколько кнопок для управления стеклоподъемниками (автор видео — AvtoGSM).

Виды

Доводчики на два или четыре стекла могут быть либо многофункциональными, либо предназначенными для выполнения одной задачи.

  1. Первые, кроме закрытия окон, при активации противоугонной системы могут запоминать расположение стекол, а после снятия авто с сигнализации они будете возвращать их на исходное состояние. Помимо этого, возможно приведение системы в исходное положение при наличии препятствий в ходе закрытия.  Также модуль может быть оснащен дополнительными функциями. У автолюбителя есть возможность отключения или настройки конфигурации функционала при необходимости. Разумеется, модуль для закрытия четырех стекол всегда будет обходиться дешевле, чем для двух. Но необходимо учитывать, что большинство опций по факту могут попросту оказаться ненужными для автолюбителя.
  2. Второй вид — более простой. Он предназначен только для закрывания стекол окон, при этом такие варианты не оснащаются дополнительными функциями.

Схема для установки узла в автомобиль

Особенности

Теперь перейдем к особенностям. Сложность в вопросе монтажа системы может быть обусловлена в результате подключения модуля к большему количеству дверей, а также наличием других функций. К примеру, модуль для закрытия только двух стекол сможет установить фактический каждый автолюбитель, даже если у него нет опыта в проведении таких работ.

Если на транспортном средстве установлена только один узел со стороны водителя, обеспечивающий функциональность окон на пассажирской двери, то модуль монтируется именно на ней. В том случае, если сама система разделена или кнопки управления находятся на центральной консоли или в тоннеле, произвести установку желательно под приборной панелью. Если стекла плохо поднимаются с кнопки, то доводчик может не полностью закрыть стекло, в нем сработает реле нагрузки и он отключится — так что чиним и смазываем стеклоподъемники (автор видео — Lone Vagrant).

Инструкция по установке устройства своими руками

Как самостоятельно произвести монтаж доводчиков в автомобиль:

  1. Для правильной работы механизма сначала надо обеспечить его питание, соответственно, к нему нужно будет подключить положительный и отрицательный провода. Блок управления ДС монтируется либо в двери, либо под приборной панелью, в районе рулевого колеса. Перед установкой внимательно изучите инструкцию, которая идет в комплекте к ДС, в ней должна быть приведена схема, а также рекомендации, касательно подключения. С учетом этой схемы автомобилист должен произвести укладку проводки, по которой будет осуществляться передача сигнала на электрический мотор.
  2. Кроме того, в комплекте с ДС идут и специальный выходы для дверей, они отличаются по цветовой маркировке. В том месте, где кабель будет проходить от электродвигателя к клавишам управления, нужно сделать соответствующее отверстие, а затем подсоединить к обоим кольцам модульные кабеля. Выполнив эти действия, вы сможете произвести монтаж ДС.
  3. Одним из основных моментов при выполнении этой задачи является подбор провода — их может быть один (только для поднятия) или два (для поднятия и опускания), по одному с каждой стороны. Один из проводов используется для поднятия подъемника, а другой — для его возвращения в начальное положение после отключения противоугонной системы. Будьте внимательны на этом этапе, поскольку если действия будут выполнены неверно и вы спутаете провода, то подъемники будут опускаться при установке машины на сигналку.
  4. Когда эти действия будут выполнены, нужно будет подсоединить провод, по которому будет подаваться сигнал от управляющего модуля автосигнализации. Этот импульс должно поступать до блока ДС не более, чем за 1-2 сек. Непосредственно сам импульс может быть как положительным, так и отрицательным, в данном случае все зависит от конкретной системы. Поэтому нужно заранее уточнить этот момент, чтобы не столкнуться с проблемами при установке и подключении.

Доводчики стекол

Желание чувствовать себя в автомобиле максимально комфортно и безопасно – это основная движущая сила для большинства тех автовладельцев, кто не жалеет сил, времени и средств для совершенствования своего авто. Тем более что современные производители автомобильных аксессуаров предоставляют широчайшие возможности для реализации самых смелых проектов.

Наряду с новыми, креативными и оригинальными решениями по тюнингу автомобиля, некоторые автоаксессуары актуальны, прежде всего, с практической точки зрения. Например, доводчики стекол принадлежат к той категории элементов тюнинга, которые совершенно «недекоративны», но очень важны для удобной и безопасной эксплуатации автомобиля.

Зачем нужны доводчики стёкол?

Доводчики стекол представляют собой систему управления стеклоподъемниками, которая должна работать вместе с автосигнализацией. Наличие доводчика стекол гарантирует закрытые окна в автомобиле, даже если владелец авто не обратил внимания на их состояние.

Виды доводчиков

В зависимости от возможностей, доводчики стекол делятся на простые и многофункциональные. Если простые доводчики способны просто поднять стекла при сработавшем сигнале включенной охранной системы, то возможности многофункциональных доводчиков стекол куда шире. Например, это управление 2 стеклопакетами одновременно; при снятии автомобиля с охраны – автоматическое возвращение стекол к тому положению, в котором они находились до того; блокировка электростеклоподъемников во время включенной охранной системы и т.д.

Ассортимент нашего каталога

В нашем интернет-магазине можно приобрести доводчики стекол для автомобилей разных марок: Land Cruiser Prado , Mitsubishi Lancer, Ford Focus, Kia Sportage, Mazda 6, Toyota, Volkswagen/Audi, Chevrolet и других. Это модули управления электрическими стеклоподъемниками высокого качества, от известных производителей автомобильных аксессуаров и оборудования. Установка доводчиков стекол позволит автовладельцу всегда быть спокойным относительно безопасности своего автомобиля.

Чтобы купить товар Доводчики стекол, поместите его в корзину или оформите заказ по телефону: (499) 649-10-11, (916) 200-00-09.

Как работает доводчик стеклоподъемников в автомобиле?

Автомобильные доводчики стёкол на сегодняшний день пользуются большой популярностью, так как это автоматизированное устройство удобно и функционально; водителям не приходится проверять, закрыты ли все окна машины, поставленной на сигнализацию. Если ранее доводчики были привилегией только премиум-класса, то сейчас этот механизм универсален и доступен. Эта статья расскажет, что такое и как работает доводчик стёкол.

Интересно! Первые противоугонные системы срабатывали с помощью ведущего вала. В момент угона автомобиль захлёбывался воем сирены, взывая о помощи.

Принцип работы доводчика стекол

Доводчик – это электронный блок, подключённый к системе сигнализации или центральному замку и системе управления стеклами.

Он располагается между электромотором, обеспечивающим движение стекол, и клавишами управления. Принцип работы доводчика стёкол несложен: через блок проходит напряжение, передаваемое к мотору от клавиш. При этом механизм не включается при закрывании и открывании, в обычной работе без установки на режим охраны. Во время подключения сигнализации на блок поступает сигнал с устройства, мотор заряжается и поднимает стекло на двери.

Знаете ли Вы? В машине, принадлежащей Аль Капоне, стёкла были пуленепробиваемыми, их толщина составляла два сантиметра.

Какие бывают доводчики

Сложность выбора модуля доводчика заключается в определении количества подопечных ему стёкол. Выпускаются и есть в продаже механизмы, отвечающие за закрытие двух, четырёх стёкол. Далее, следует уточнить, есть ли система управления стёклами на задних дверцах авто.

Несложные модули отвечают за стёкла только в режиме охраны автомобиля. Устройства интеллектуальных доводчиков стёкол могут обладать ещё рядом функций: запоминать положение стёкол и возвращать их в исходное после отключения сигнализации, возвращать в прежнее положение, если стекло наткнулось на преграду. Функции модуля можно настроить самому по желанию.

Внимание! Все возможности многофункционального устройства могут не понадобиться, а настройка механизма сложна в обслуживании, и стоимость значительно превышает цену обычного.

Установка и подключение доводчика стекол

Рассмотрим подключение доводчика стёкол, действующего на две двери.

Для самостоятельной установки потребуются: набор отвёрток, нож, изолирующая лента и тонкие кусачки.

Для начала отключите зажигание и убедитесь, что стёкла при этом открываются и закрываются при нажатии кнопки. Если нет, удалите из блока предохранителей реле и установите на его место перемычку.

Блок доводчика стёкол устанавливают в водительской двери. Чтобы снять обшивку, необходимо сначала открутить винты дверной ручки и снять её. Освобождая дверь от обшивки, будьте аккуратны, так как в ней находятся блоки с идущими к двери проводами. Модуль крепится одним винтом-саморезом к металлической пластине, и фиксируется на основе двери.

Важно! При раздельных системах, расположенных на двух дверях, установка под приборной доской более приемлема.

К блоку устройства подведите «плюсовой» контакт и «массу», чтобы запитать его.

Выясните, какие провода передают напряжение от кнопок управления к электромоторам.

К доводчику прилагается инструкция со схемами. Определите места врезки проводов блока и проводов питания, в схеме они различаются разными цветами.

Внимательно проверьте, правильно ли выбраны провода. От кнопок включения к электромотору проходит два провода: один под напряжением поднимает стекло, второй опускает. Если вы их перепутаете, то в режиме охраны стёкла автоматически откроются.

Затем подключайте провод, передающий импульс от блока системы охраны доводчику.

Доводчик стёкол для автомобиля – механизм неординарный: у него есть выход и под положительный, и под отрицательный импульс, не перепутайте их.

Перед тем, как заизолировать и убрать провода,проверьте работоспособность доводчика. Работа завершена, соберите двери, установите ручки и пользуйтесь.

По тому же методу производится подключение доводчика стеклоподъёмников на 4 стекла. Отличие от простого устройства – только в количестве врезок в проводку.

Каждый водитель, который разбирается в электрике и умеет читать схемы, может самостоятельно провести установку доводчика стёкол на своей машине.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как работает доводчик стеклоподъемников в автомобиле? — Рамблер/авто

Автомобильные доводчики стёкол на сегодняшний день пользуются большой популярностью, так как это автоматизированное устройство удобно и функционально; водителям не приходится проверять, закрыты ли все окна машины, поставленной на сигнализацию. Если ранее доводчики были привилегией только премиум-класса, то сейчас этот механизм универсален и доступен. Эта статья расскажет, что такое и как работает доводчик стёкол.

Принцип работы доводчика стеколКакие бывают доводчикиУстановка и подключение доводчика стекол

Интересно! Первые противоугонные системы срабатывали с помощью ведущего вала. В момент угона автомобиль захлёбывался воем сирены, взывая о помощи.

Принцип работы доводчика стекол

Доводчик – это электронный блок, подключённый к системе сигнализации или центральному замку и системе управления стеклами.

Он располагается между электромотором, обеспечивающим движение стекол, и клавишами управления. Принцип работы доводчика стёкол несложен: через блок проходит напряжение, передаваемое к мотору от клавиш. При этом механизм не включается при закрывании и открывании, в обычной работе без установки на режим охраны. Во время подключения сигнализации на блок поступает сигнал с устройства, мотор заряжается и поднимает стекло на двери.

Знаете ли Вы? В машине, принадлежащей Аль Капоне, стёкла были пуленепробиваемыми, их толщина составляла два сантиметра.

Какие бывают доводчики

Сложность выбора модуля доводчика заключается в определении количества подопечных ему стёкол. Выпускаются и есть в продаже механизмы, отвечающие за закрытие двух, четырёх стёкол. Далее, следует уточнить, есть ли система управления стёклами на задних дверцах авто.

Несложные модули отвечают за стёкла только в режиме охраны автомобиля.

Устройства интеллектуальных доводчиков стёкол могут обладать ещё рядом функций: запоминать положение стёкол и возвращать их в исходное после отключения сигнализации, возвращать в прежнее положение, если стекло наткнулось на преграду. Функции модуля можно настроить самому по желанию.

Внимание! Все возможности многофункционального устройства могут не понадобиться, а настройка механизма сложна в обслуживании, и стоимость значительно превышает цену обычного.

Установка и подключение доводчика стекол

Рассмотрим подключение доводчика стёкол, действующего на две двери.

Для самостоятельной установки потребуются: набор отвёрток, нож, изолирующая лента и тонкие кусачки.

Для начала отключите зажигание и убедитесь, что стёкла при этом открываются и закрываются при нажатии кнопки. Если нет, удалите из блока предохранителей реле и установите на его место перемычку.

Блок доводчика стёкол устанавливают в водительской двери. Чтобы снять обшивку, необходимо сначала открутить винты дверной ручки и снять её. Освобождая дверь от обшивки, будьте аккуратны, так как в ней находятся блоки с идущими к двери проводами. Модуль крепится одним винтом-саморезом к металлической пластине, и фиксируется на основе двери.

Важно! При раздельных системах, расположенных на двух дверях, установка под приборной доской более приемлема.

К блоку устройства подведите «плюсовой» контакт и «массу», чтобы запитать его.

Выясните, какие провода передают напряжение от кнопок управления к электромоторам.

К доводчику прилагается инструкция со схемами. Определите места врезки проводов блока и проводов питания, в схеме они различаются разными цветами.

Внимательно проверьте, правильно ли выбраны провода. От кнопок включения к электромотору проходит два провода: один под напряжением поднимает стекло, второй опускает. Если вы их перепутаете, то в режиме охраны стёкла автоматически откроются.

Затем подключайте провод, передающий импульс от блока системы охраны доводчику.

Доводчик стёкол для автомобиля – механизм неординарный: у него есть выход и под положительный, и под отрицательный импульс, не перепутайте их.

Перед тем, как заизолировать и убрать провода,проверьте работоспособность доводчика. Работа завершена, соберите двери, установите ручки и пользуйтесь.

По тому же методу производится подключение доводчика стеклоподъёмников на 4 стекла. Отличие от простого устройства – только в количестве врезок в проводку.

Каждый водитель, который разбирается в электрике и умеет читать схемы, может самостоятельно провести установку доводчика стёкол на своей машине.

Как подключить доводчики стекол - Все о Лада Гранта

У многих на автомобилях стоят электроподъемники стекол. Это очень удобно: стоит только нажать на кнопку, и окно тут же закроется. А бывает и так, что, выходя из машины на парковке, водитель банально забывает закрыть окна. Чтобы обезопасить автовладельцев от краж личных вещей и угонов, специалисты разработали специальное устройство. Это доводчик стекол.

Это автоматическое устройство делает процесс эксплуатации автомобилей более удобным. Большинство современных иномарок люксовых комплектаций оснащены этим оборудованием по умолчанию. Они представлены в виде специальных электронных устройств, которые поднимают окна в момент, когда машина ставится на сигнализацию. Промышленность предлагает также приобрести готовые решения. Но для тех, кто немного разбирается в электронике и умеет держать в руках паяльник, нет смысла покупать готовое изделие. Гораздо интересней собрать доводчик стекол своими руками. Это очень интересно и полезно.

Какими функциями обладают эти устройства?

Недорогие и простые автомобильные модели в тот момент, когда авто ставится на охрану, поднимают стекла. Это все, на что они способны.

Более серьезное оборудование, которое предлагается значительно дороже, умеет решать больше задач. Здесь можно поднимать или же опускать стекло практически в одно касание. Также у автолюбителя появляется возможность управлять двумя стеклами в различных направлениях. Функция закрытия окон при постановке на сигнализацию здесь реализована по умолчанию. Кроме этого, доводчики стекол для автомобиля имеют возможность блокировки кнопок для подъема стекла, когда машина в режиме защиты. Если стекло вдруг не может по каким-либо причинам открыться или закрыться, оно откатится.

Но это все о заводских устройствах. А пока попробуем сделать что-нибудь попроще.

Простой доводчик стекол своими руками

Принцип работы устройства заложен в увеличении тока в тот момент, когда стекла находятся в крайнем верхнем положении.

Когда водитель ставит свой автомобиль в режим охраны, с блока управления замка сигнал направляется на реле электромагнитного типа. Через резистор реле подключает конденсатор к питанию, в результате конденсатор заряжается.

Когда сигнал от замка полностью исчезнет, конденсатор подключается к второй обмотке реле. Далее питание подается на таймер. На выходе таймера сформируется нужное напряжение, которое откроет транзистор. Так как группа контактов реле замкнута, то через уже открытый транзистор на контактную группу будет идти напряжение для удержания.

Транзистор здесь необходим для того, чтобы стабилизировать температуру другого транзистора в схеме. Кроме того, группа контактов реле подает напряжение на первую обмотку реле, присоединяющему кнопку. Через резистор и замкнутый контакт, а также через кнопку управления стеклом питание подается на двигатель подъемника, и стекло поднимется.

Когда стекло полностью поднимается, создается более высокая нагрузка на двигатель, следовательно и ток тоже возрастает. Это приводит к падению напряжения на резисторе, в результате чего транзистор закроется, с реле уйдет все напряжение, а затем и вся схема будет обесточена.

Как настроить эту схему?

Для настройки тока срабатывания схемы нужно подобрать номинал резистора. Таймер отключается за 3 секунды. В обычном режиме таймер не будет активирован. По таймеру схема отключается лишь в экстренных ситуациях.

Детали для схемы

Чтобы собрать эту конструкцию, понадобится таймер NE555, транзисторы КТ814 или другие аналогичные диоды КД 255, а также резисторы и конденсаторы. Это простой доводчик стекол. Его схема собирается за час, но он уже кое-что может и умеет.

Микроконтроллер в помощь водителю

Это устройство может последовательно закрывать все окна, а также люк. Чтобы активировать его, необходимо традиционно поставить машину в режим защиты.

Схема подключения доводчика стекол также несложная. Всю работу делает контроллер PIC. Устройство может собрать даже начинающий электронщик.

Устройство начинает работать, когда на резистор поступает сигнал с сигнализации. Контроллер принимает сигнал и активирует первый мотор. Двигатель запускается, а в трансформаторе фиксируются помехи от работы щеток электромотора.

Эти помехи будут обработаны операционным усилителем, а затем будут поданы обратно на контроллер. В зависимости от того, какой уровень импульса, контроллер примет решение о запуске следующего двигателя.

Когда устройство закончит работу, оно перейдет в дежурные режимы работы. Это далеко не единственный доводчик стекол своими руками. Но если нужен более интеллектуальный прибор, то все можно найти и собрать.

Монтаж доводчиков самостоятельно

Для большинства автомобилей эта инструкция подойдет, и все получится. Так, прежде чем начать работы, нужно точно убедиться, что электростеклоподъемники отлично работают от кнопки при выключенном зажигании.

Сами доводчики стекол автомобиля, как и любое другое оборудование, будут вмонтированы в двери водителя.

Для того чтобы проверить работу подъемника, следует отключить зажигание. Может быть, потребуется установка перемычки вместо предохранителя или же замена перемычки на реле. Без этого система работать откажется.

Препарируем водительскую дверь

Здесь нужно снять обивку. Некоторые инструкции также настоятельно рекомендуют снять и ручку, чтобы обивка пошла лучше. Для того чтобы ее демонтировать, придется вытянуть пластиковые пробки, которые скрывают болты. Только тогда можно снять ручку. После того как обивка поддалась, не стоит бросать ее подальше. На обшивке установлены различные блоки и провода. Сначала аккуратно их отключите, затем отложите в сторону.

Установка

Как установить доводчик стекол? Монтаж представляет собой прикрепление устройства при помощи самореза к пластине двери. Затем остается лишь только зафиксировать. При выполнении этих работ не нужно делать каких-либо лишних дырок в металле.

Подключаемся

Чтобы только что смонтированный на водительскую дверь доводчик стекол работал как следует, потребуется выполнить два разных подключения. Первое – к 12V аккумулятору, второе – от сигнализации сигнальный провод к массе.

Красный провод соединится с 12 В, черный необходимо подключить к массе. Желтый пойдет на центральный замок, а затем соединится с белым. Тот проводник, который ответственен за процесс поднятия стекла, должен крепиться к остальным проводникам прямо в разрыв. Для этого нужно разрезать проводник и соединить его со стороны кнопки и двигателя.

Далее схема на подключение доводчика стекол предусматривает разрезание оранжевого провода. Он подключается к доводчику со стороны кнопок. Теперь разрежем провод голубого цвета, и он должен соединиться с проводками от доводчика с той стороны, где расположены кнопки.

Если говорить проще, то черный и белый провода подключаются к массе и плюсу. Остальные – это вход для кнопок и выход для моторов. При подключении нужно найти в двери такой провод, через который будет проходить импульс в момент снятия авто с режима защиты одного уровня и при установке другого.

Дальше остается все собрать назад. Вот и все. Все оказалось совсем несложным и доступным для начинающих автовладельцев.

Некоторые моменты установки

В заводской системе напряжение на мотор подается при помощи кнопок. При монтаже нашего устройства эта связь будет разорвана. Теперь кнопки будут осуществлять подачу сигнала на блок-доводчик, а напряжение на электродвигатели пойдет уже с реле устройства. Так устройство монтируется в разрыв между моторами и кнопками. Ну и уже традиционно будет подаваться сигнал при постановке в режим защиты.

Доводчик стекол «Калина»

Установка доводчика стекол требует аккуратной работы. Здесь есть один нюанс. В «Ладе Калине» существует несколько вариантов реализации кнопок стеклоподъемника. Так, различают старый вариант и новый. Если со старыми кнопками все просто, то новые вызывают определенные трудности.

Вся трудность здесь в том, что очень трудно найти в продаже подходящий разъем. Вероятнее всего, придется резать провода.

"Калина": монтажные работы

Устанавливать доводчик стекол будем в пространстве двери водителя. При этом нет необходимости тянуть какие-либо проводники. Сам блок лучше всего вмонтировать максимально близко к разъемам кнопок.

Многие модели этих приборов могут иметь разные активные уровни сигналов, поэтому с каждой отдельной схемой нужно сначала разобраться. Для этого можно использовать следующий алгоритм. Давайте на примере «Beta-10» рассмотрим, что и куда.

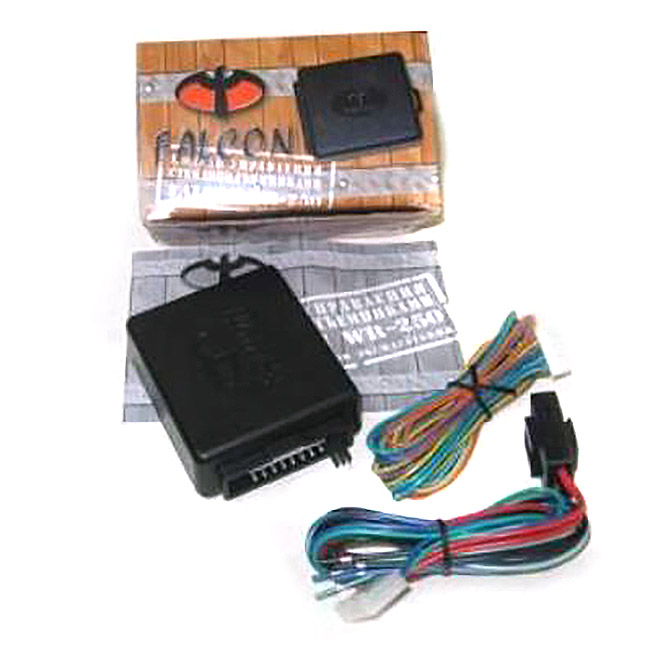

Комплектуется прибор набором разъемов, которые подходят для "Калины" и для "Калины 2" со старыми кнопками. С новыми придется все переделать.

Здесь вся трудность в том, что в "Калине" все закоммутировано на +. Доводчик получает сигналы через замыкание на массу. Значит, нужно на блоке кнопок оторвать плюсовой провод, а на его место припаять массу.

Распиновка разъемов автомобиля "Лада Калина"

Итак, чтобы выполнить подключение доводчиков стекол, нужно знать, какой провод за что отвечает.

Серый – это + на движение стекла водительской двери вниз. Синий – плюс на подъем там же. Черный провод – масса. Черно-белый – + 12V. Белый отвечает за подсветку. Зеленый – это плюсовой контакт для движения стекла вниз на пассажирских дверях, оранжевый – то же самое, только для подъема.

Порядок работ

Вы держите в руках разъем. От него нужно отрезать провода на 20 мм от контактов. Это для "Калины 2". С обычной "Калиной" просто вставьте разъем в такой же внутри двери.

Далее требуется соединить два куска черно-белых проводников от разъема и черный из жгута. Это делается для того, чтобы на вход доводчика приходили сигналы от кнопок управления низкого уровня. Так доводчик будет соединяться с массой.

Остаток черного провода подключается к корпусу доводчика. Кусок черно-белого провода, который из жгута, подключите к +12 В на доводчике. Второй не трогайте, он понадобится потом.

И теперь пришла очередь подключить кнопки и двигатели к доводчику. Синий провод от разъема в двери соедините с 9-м выводом устройства. Проводник синего цвета от жгута – к 8-ому выводу. Зеленый от разъема – к 15-ому на устройстве. Зеленый от пучка – к 4-му контакту на доводчике. Оранжевый от штекера – к 13-ому на доводчике, оранжевый от пучка – ко 2-ому выводу на устройстве.

“Профессиональные” и высококвалифицированные специалисты забирают сигнал от сигнализации с лампы освещения. Это неправильно. Подыщем другой провод. Его можно легко отыскать на двери водителя. Это коричневый провод. Он соединяет активатор двери и блок управления. К нашему устройству провод желательно подключить через диод. Так можно сконструировать доводчик стекол, схема и рекомендации приведены выше.

И еще один небольшой нюанс. Для того чтобы подобное устройство работало в штатном режиме, оно должно быть всегда запитано. Поэтому в монтажный блок лучше установить перемычку.

Итак, мы выяснили, как выполнить подключение таких элементов, как доводчики стекол автомобиля.

Сейчас многие разработки в сфере автомобильных аксессуаров направлены на увеличение комфортабельности эксплуатации автомобилей.

Одним из таких аксессуаров, который все больше становиться популярным, является устройство для автоматического поднятия стекол дверей при постановке авто на сигнализацию, оно же модуль одностороннего закрывания стекол дверей.

В народе такие устройства получили название доводчиков стекол.

Полезность использования доводчиков очевидна, владельцу авто перед постановкой на сигнализацию последнего не нужно проверять, все ли окна закрыты, поскольку данные устройства автоматически их закроют.

Изначально доводчиками стекол комплектовались только премиумные автомобили, и то только в топовой комплектации.

Со временем многие водители оценили пользу этого устройства, что привело к появлению универсальных доводчиков, которые можно установить практически на любой автомобиль.

Помимо того, некоторые автовладельцы, знакомые с радиоэлектроникой, начали собирать самодельные устройства, которые свою функцию выполняют очень хорошо.

Доводчик стекол — что собой представляет, как работает

Доводчик стекол автомобиля представляет собой электронный блок, который подключается к или центральному замку, а также системе управления стеклами.

Причем в он устанавливается между клавишами управления и электромотором, осуществляющими подъем-опускание стекла. Так что применить данное устройство можно только на авто, у которых имеется система управления.

Все модули действуют по одному принципу: поскольку он включен в систему между клавишами и электромотором, то напряжение, которое передается от клавиш к мотору в любом случае проходит через блок. Но при обычном открывании-закрывании в процессе модуль не участвует.

Как только владелец машины с пульта управления охранной системой или центральным замком включает их, модуль управления передает сигнал на устройство, и оно запитывает электромотор, который и поднимает стекло.

Советы по выбору доводчика

Рынок автомобильных аксессуаров не страдает от дефицита модулей закрывания стекол.В основном их выпускают фирмы, занимающиеся производством охранных систем для автомобилей.

Самыми популярными производителями доводчиков являются компании Sheriff, Pandora b Tiger, хотя достаточно и других производителей.

Выбрать доводчики стекол автомобиля не так уж и сложно. Сначала нужно определиться, за закрытие какого количества стекол должен отвечать данный модуль.

Все это нужно сделать потому, что производятся устройства, обеспечивающие закрытие двух стекол, а также четырех.

Так что при выборе следует учитывать, имеются ли системы управления стекол на задних дверях.

Далее нужно определиться, какими функциями должен обладать модуль.

По этому критерию они делятся на:

  1. Простые однофункциональные;
  2. Многофункциональные.

Простые устройства способны только закрывать стекла при постановке на охрану авто. А вот многофункциональные способны запоминать положение стекол до закрытия и после снятия авто с сигнализации вернуть их в то же положение.

Также они могут возвращать стекло в исходное положение, если при закрывании оно уткнулось в препятствие.

Некоторые модули могут обладать еще рядом функций, которые можно включать и отключать, в общем, настроить работу доводчика на свое усмотрение.

Но и стоимость многофункциональных модулей значительно больше, чем простых, притом, что многие его возможности могут быть не востребованы, а подключить его будет довольно сложно.

Установка простого доводчика

Чем больше функций и количество дверей, с которыми будет работать модуль, тем сложнее его будет включить в схему электропитания автомобиля.

Далее кратко рассмотрим, как подключить простой модуль, действующий на две двери.

Такой доводчик без проблем можно будет установить и самому.

Из потребуется немного:

Вначале нужно определиться с местом установки устройства.

Если у автомобиля имеется только одна система управления стеклами, установленная на водительской двери, но отвечающей и за открытие стекла на пассажирской двери, то лучше будет установить модуль внутри этой двери.

Если же системы раздельные и расположены на двух дверях или клавиши управления расположены на центральной консоли или тоннеле, то оптимальной будет установка под приборной доской.

Установка и подключение.

После выбора места установки можно приступать к монтажу и подключению.

Модуль должен быть запитан от бортовой сети авто, поэтому к нему должен быть подведен «плюсовой» провод, а также «масса».

Затем нужно выявить провода, которые передают напряжение от клавиш управления к электромоторам.

По схеме, прилагаемой с доводчиком, производится врезка проводов от модуля в проводку питания.

Для каждой двери предусмотрены свои выходы в модуле и отличаются они расцветкой проводов.

Получается, что провод, идущий от клавиши к электродвигателю, в удобном для подключения месте разрезается и к каждому из концов провода подсоединяются провода модуля.

Таким образом производится подключение модуля к системе управления стеклами.

Важно правильно выбрать провода, поскольку от клавиш к электромотору их идет два – при подаче напряжения на один из них, производится подъем стекла, а при подаче на второй – опускание.

Если модуль ошибочно подключить к проводу опускания, то при постановке авто на охрану, стекла автоматически откроются.

Далее нужно подключить к доводчику провод, который будет передавать импульс от модуля системы охраны. Причем нужен импульс, который будет передаваться на модуль в течение нескольких секунд после постановки авто на охрану.

У разных систем применяются положительные или отрицательные импульсы. Поэтому перед подключением следует узнать, какой импульс рассылает установленная на авто система.

Доводчики же являются универсальными, поэтому у них есть выход под положительный и отрицательный импульсы, главное не перепутать.

После подключения всей проводки, перед убиранием всех проводов, лучше проверить работоспособность доводчика.

Если все работает нормально, останется только качественно заизолировать все врезки проводов, а затем убрать их из виду.

Подключение доводчика на 4 двери производится по такому же принципу, только врезок в штатную проводку будет больше.

Самодельный доводчик

Что касается самодельных доводчиков стекол дверей, то автолюбители уже создали большое количество разнообразных моделей, которые неплохо работают. Причем есть и простые самодельные девайсы, а некоторые умудряются создать многофункциональные датчики.

Простой же доводчик изготовить несложно, имея небольшие знания по радиоэлектронике, а также необходимы элементы для создания модуля.

А понадобятся несколько конденсаторов, электромагнитные реле, таймер и несколько транзисторов и резисторов.

Принцип работы самодельного модуля таков: сигнал на модуль берется от блока охранной системы.

Этот сигнал поступает на реле, которое замыкает свои контакты, соединяя через резистор источник питания с конденсатором для его зарядки.

После прекращения подачи сигнала, конденсатор подключается к другому реле, которое начинает питать таймер.

Выходящее из таймера низкое напряжение откроет транзистор, затем напряжение пойдет еще на одно реле, после которого напряжение через резистор поступит на электродвигатель – стекло начнет закрываться.

После полного закрытия секла, из-за упора его в дверь, в сети произойдет возрастание тока нагрузки, которое повлечет падение напряжения.

Из-за падения напряжения транзистор закроется, тем самым обесточив реле, и доводчик отключается.

Схема эта считается очень простой, но работает без проблем и свои задачи выполняет хорошо.

В итоге можно сказать, что заводские доводчики стекол автомобиля может установить практически каждый водитель хоть немного разбирающийся в электрике, тем более, что инструкция прилагается.

А вот спаять и установить самодельное устройство сможет не каждый, да и надежность работы такого устройства под большим сомнением.

Хотя уже существуют не плохие модели, которые работают годами. Но тут уже нужно ориентироваться на отзывы людей, которые пользуются такими устройствами и на квалификацию мастера, который их сделал.

Луковые кольца, застрявшие между сиденьями в машине, лучше со временем не пахнут

Доводчик стекол нужен, чтобы закрывать стекла при поступлении сигнала на закрытие, например с автосигнализации или штатного центрального замка.

Как работает доводчик стекол: принцип действий

Стекла при срабатывании автодоводчика, как правило, закрываются последовательно. Доводчик должен понимать, что стекло закрыто (анализирует, например, шум или протекающий ток эл. двигателя) так же должен понимать отсутсвие нагрузки и ограничение времени работы (т.н. режим обрыва тросика).

Есть доводчики которые умеют ещё и открывать стекла и определять препятствие (как родной доводчик в Camry), есть доводчики с памятью и т. д., тут всё зависит от вложенного алгоритма в мозги доводчика. Блоки доводчиков выпускаются для управления двумя или четырмя стеклами.

Для того, что бы установить самому доводчик нужны руки, умеющие держать паяльник, нужно знать, как пользоваться конролькой или (и) что обозначают цифры на экране тестера, что такое «плюс» и «масса» аккуратность ну и желание и время.

Пример работы доводчика

Рассмотрим обычный доводчик, который умеет только поднимать стекла (два или четыре — неважно). То есть подали сигнал на закрытие — поднялось первое стекло, затем второе, затем третье и т.д.

Для начала нужно понять принцип управления открытия-закрытия окон с штатных кнопок управления:

Поднятием-опусканием окна управляет мотор постоянного тока, вращение которого зависит от полярности напряжения. В нормальном положении, когда кнопки управления ненажаты мотор соединен обоими концами на массу, соответственно он недвижим.

Если нажать на кнопку «Закрыть», то плюс попадет на один контакт мотора (на втором контакте мотора масса) соответственно мотор начнет крутиться (ну скажем по часовой стрелке).

Если нажать кнопку «Окрыть», то плюс попадет уже на другой контакт мотора, вращение будет в другую сторону, соответственно окно начнет движение вниз. Ну и если нажать обе кнопки одновременно, то на обоих контактах мотора появится +12 Вольт, разницы напряжений не будет и мотор останется недвижим.

Таким же макаром управляются все остальные окна. Питается схема через предохранитель, через контакт IG2 замка зажигания (второе положение ключа в замке).

Схема реализации

Схем и реализаций доводчиков и исполнений на рынке полно, но все они работают по одному принципу — дублирование штатной кнопки «Закрыть» своим внутренним реле, которое включается и отключается мозгами доводчика.

Доводчики выпускаются универсальными, для управления «массой» или «плюсом». В Тойотах управление стеклами плюсом.

Соответственно согласно нужному варианту в схеме доводчика нужно подключить провода питания или переключить перемычку в доводчике, в инструкции по установке этот пункт подробно описан.

Монтаж и установка

Нужно определить место установки корпуса доводчика. Как правило доводчик устанавливается в водительской двери прямо под штатным блоком управления секлоподъемниками.

Для определения места нужно снять блок кнопок и посмотреть вовнутрь, определив свободное пространство внутри.

Нужно определить и вызвонить (если нет под рукой схемы) нужные точки подсоединения в проводах, подключенных в блоку кнопок.

Подробнее:

Необходимо определить провода контролькой на которых появляется плюс во время движения стекла вверх. Эти провода большого сечения, их нужно перерезать и припаять провода согласно прилагаемой схеме доводчика. (скручивать совсем не рекомендую, ибо токи там очень большие).

Если в машине четыре стекла, то соответственно нужно перерезать четыре провода и припаять от доводчика восемь проводов.

Необходимо найти провод питания доводчика. Так как доводчик должен работать при отсутствии ключа в замке зажигания, то нужно найти толстый плюсовой провод, на котором плюс 12 Вольт есть при отсутствии ключа в замке зажигания.

В блоке кнопок есть управление центральным замком, где этот плюс должен подходить. Если его нет — то нужно смотреть его на клемах привода закрытия-открытия дверей.

Необходимо определиться со способом управления автодоводчиком. Например, если есть автосигнализация, то у неё есть выход доп. канала, на котором появляется сигнал при постановке на охрану.

То есть поставил на сигналку — окна закрылись. Заморочка тут — нужно тянуть отдельный провод от сигналки в дверь через гофру в двери к блоку доводчика. Есть ещё вариант подключения к центральному замку.

Для этого нужно определить провод в разъеме блока кнопок, который соединяется с массой, если нажать кнопку закрытия дверей. К нему и нужно подключить управляющий провод. При такой схеме окна будут закрываться даже от штатной сигнализации.

Теперь про управляющие провода доводчика стекол В доводчиках, как правило есть два входа для управления закрытием окон.

Первый срабатывает, если его соединить с массой а второй, если на него подать плюс. В большинстве случаев используется первый вариант.

Так же в доводчике могут присутствовать дополнительные провода запрещения работы автодоводчика или например сигнальный вывод, на котором появляется сигал при работе автодоводчиков.

Если установлен штатный доводчик водительского стекла, то монтаж и установка доводчика немного усложняется установкой блока обхода (вернее управления) штатного доводчика. Звучит громко, но реализуется она одной маленькой релюшкой.

Доводчик стекол лада гранта

Cenmax AS-2 на штатную проводку Лада Гранта

Comments

sergio vovk: Все просто. Надо было на реле стеклоподьемников поставить перемычку

Андрей Плеханов: А сам процесс подключения заснять слабо? Походу не сам делал.

Natali Vykhodtseva: Привет. Подскажи, у меня доводчик китайский и так же Гранта, с питаловом все понятно, пары проводов идущие с доводчика на мотор подъемника всегда замкнуты, только при активации они уходят в обрыв, я так понимаю кнопка просто прерывает подачу плюса или минуса при поднятии или опускании стекла? Я правильно понимаю?

Михаил Хантер: на люксе всё устроено иначе, там нет аналогового управления, там по CAN шине

serwales: Спереди 16-е динамики?

ЕКС 8590: здорова. ! не подскажете у меня когда поставиш на охрану обо окон закрываются в месте (не по очереди) и когда один из них доходить до упора второй остоется открытым. тои есть доводчик отключается. что я не правильно делал?

аманкелди молдагараев: где купить эту доводчик

mrmaktlt: Скажите пожалуйста, есть ли в данном cenmax as-2 функция "one touch" (закрытие/открытие в одно касание) ?

mrmaktlt: Скажите пожалуйста! Вы электростеклоподъемники подключали к постоянному 12 В, чтобы без зажигания работали? Или у вас все работает через модуль, от которого вы провели +12 В к блоку предохранителей?

Рус нейм: Я вот так и не понял зачем он нужен. Автор мог бы хотя бы показать результат(что он делает, и работает ли вообще), но почему-то обошелся.

Подключение контроллера стеклоподъемников МАКС-2 на Лада Калина

Купить этот и другие доводчики стеклоподъемников Вы можете в нашем интернет-магазине http://steklopodem.ru/ 8 (800).

Модуль управления стеклоподъемниками интеллектуальный. Доводчик стекол. Установка и подключение.

Видео про установку и подключение интеллектуального доводчика стекол авто с памятью. Приятного просмотра.

Работа доводчиков стёкол на Гранте

То немногое, что может моя машинка.

Установка Доводчика Стекол Своими Руками от Автоэлектрика Сергея Зайцева

В этом видео показана подробная установка доводчика стекол на примере автомобиля Mitsubishi Lancer / Митсубиси.

Самостоятельная установка доводчика стекол

Установка 4-х канального доводчика стекол на Audi 80 b4.

Установка модуля управления стеклоподъёмниками Cenmax AS2 на Лада Гранта комплектации норма

Установка модуля доводчика стекол Cenmax AS-4

LADA Granta-установка доводчика стёкол

Cenmax AS-2 на штатную проводку Лада Гранта.

филиалы: Москва | Санкт-Петербург | Екатеринбург | Нижний Новгород | Самара | Уфа | Челябинск | Тюмень | Новосибирск | Владивосток | Хабаровск

На сегодняшний день человек стремится к комфорту везде, в том числе и в автомобиле, доводчик стекол, как раз тот аксессуар, который значительно повышает комфорт, так как это устройство используется для автоматического поднятия стекол, например при постановке на сигнализацию.
С модулем закрытия стекол больше не нужно думать о том, закрыли ли вы окна, автоматика всё сделает за вас.
Вы можете купить доводчик стекол следующих модификаций:
— RWC702 на 2 стекла
— RWC 704 на 4 стекла
Доводчик предназначен для управления электро стеклоподъемниками, в одном направлении (на подъем) при постановке на сигнализацию.

Внимание! Неквалифицированное подключение дополнительных устройств к электрооборудованию автомобиля может привести к нарушению работы электрооборудования и возникновению аварийной ситуации.
При подключении к сигнализации, имеющей датчик падения напряжения, последний следует отключить во избежание ложных срабатываний сигнализации. Изготовитель не несет ответственности за последствия, связанные с некорректным подключением данного устройства.
Не уменьшайте сечение проводов при наращивании жгута во избежание перегрузки проводов и уменьшения скорости подъема стекол.
Модуль подключается к электрическим стеклоподъемникам с положительным или отрицательным типом управления.

Полный контроллер стеклоподъемников EZM FWC722 предназначен для ручного управления одновременно двумя электрическими стеклоподъемниками в двух направле- ниях с функцией «в одно нажатие – one touch» или последовательного автоматического закрытия двух стекол при постановке сигнализации на охрану

Полное описание + инструкция по установке.
— RWC702 на 2 стекла
— RWC 704 на 4 стекла

Принцип работы доводчика стекол:

-Своевременная замена ничего не гарантирует кроме веры, что ничего не случится. (с) trek
-Сигналы от датчика вращения первичного вала пойдут уже после схватывания. А системе нужно знать момент схватывания ДО схватывания. (с) KGI
2101-2107-2109-LG(норма)-Калина-LG lux(напневме)-LG(станд)-21120-21120-NISSAN-LG(АКПП)-MARK II(100)-CHASER(100)-MARK II(90)-CROWN 151

Diman
Посмотреть профиль
Отправить личное сообщение для Diman
Найти ещё сообщения от Diman
Просмотр загрузок

В общем пока ждал ответа, сам разобрался и методом научного тыка всё подключил. за несколько часов.

-Своевременная замена ничего не гарантирует кроме веры, что ничего не случится. (с) trek
-Сигналы от датчика вращения первичного вала пойдут уже после схватывания. А системе нужно знать момент схватывания ДО схватывания. (с) KGI
2101-2107-2109-LG(норма)-Калина-LG lux(напневме)-LG(станд)-21120-21120-NISSAN-LG(АКПП)-MARK II(100)-CHASER(100)-MARK II(90)-CROWN 151

01. 07.2012, 19:23 #4
Diman
Посмотреть профиль
Отправить личное сообщение для Diman
Найти ещё сообщения от Diman
Просмотр загрузок

В общем пока ждал ответа, сам разобрался и методом научного тыка всё подключил. за несколько часов.

откуда взял управление?с активатора на розовый провод или с доп канала сиги на желтый.И если с активатора, когда запираешь дверь изнутри срабатывают доводчики или нет?

у меня примерно вот что вышло, в вирте)))

К моторам от кнопок идут два провода
клеммы 1 и 7(смотри схемы вод двери), нужно узнать на каком из них появляется +12 при поднятии стекол, перерезаешь эти провода и подключаешь в разрыв доводчик (как я понял без разницы какие-куда, возьмем по порядку) первая схема.
Вод дверь
blue(голубой) — со стороны кнопок
blue wait(голубойбел)- со стороны мотора
Пасс дверь
orange — со стороны кнопок
orange wait — со стороны мотора
оставшиеся две пары (зеленая и серая) для задних дверей
red (красн) +12 — ищем в двери должен приходить на кнопки постоянно если стоит перемычка вместо реле стеклоподъемников.
black graund(черный) — минус — ищем в двери
red(красн) с фишкой на конце соеденить с red (красн) с черн фишкой на конце (вторая схема слева, как я понял это выбор питания двигателем + или минус (третья схема) или через реле(четвертая схема), но не уверен)

01.07.2012, 20:01 #5

Переключаемые стеклянные полы | Intelligent Glass

Применение переключаемого стекла постоянно удивляет даже нас. Несмотря на все удивительные способы использования этой технологии, было несколько лучших применений фразы «единственный предел - ваше воображение». Нам повезло, что мы можем предложить наше переключаемое умное стекло некоторым из самых креативных и новаторских. применение этой технологии возможно во всем, от переключаемых стеклянных лестниц до переключаемых стеклянных аквариумов.Идеально подходит для демонстрации, уединения или даже проецирования, у переключаемого стекла так много применений, о которых вы, возможно, даже не думали. Одно из самых творческих применений переключаемого стекла, которое мы видели, - это использование этой замечательной технологии в качестве пола. Переключаемые стеклянные полы могут показаться нетрадиционным применением такой технологии, однако при правильном использовании это может быть сделано с огромным эффектом. В этой статье мы рассмотрим несколько способов использования переключаемого стекла как части напольной установки, помогая вашему пространству достичь максимального вау-фактора сверху вниз.

Аттракцион для посетителей Переключаемые стеклянные полы

В популярном применении переключаемого стеклянного пола он обычно интегрируется как часть аттракциона для посетителей. Сохраняя матовый пол и открывая то, что находится под ним, переключая его состояние на матовое, вы можете максимально воздействовать на свое влечение. Идеально подходит для исторических музеев, это приложение идеально подходит для демонстрации посетителям мира, лежащего у них под ногами, где вы можете размещать артефакты так, как их нашли археологи, чтобы привнести в ваш музей максимальное ощущение реализма.

У этого приложения есть все виды преимуществ: от использования закрытых зон, которые посетители не могут видеть в обычном режиме, до защиты некоторых из ваших самых ценных артефактов, вам предоставляется больший контроль над визуальным представлением ваших достопримечательностей. Это позволяет вам усилить ожидание или даже подчеркнуть ценность и важность скрытых артефактов, чтобы ваши увлеченные посетители понимали, что это главная достопримечательность.


Лифты / этажи лифта

Пустая пустота в шахте лифта может заинтриговать даже самого человека, которого трудно впечатлить.Заглянуть за кулисы лифта - это ультрасовременный последний штрих, который, несомненно, доставит вашим клиентам незабываемые впечатления от смены этажа. Наблюдая за тем, как земля уходит все дальше, когда вы поднимаетесь по этажам, или даже когда она приближается, быстрее, чем вы можете себе представить, переключаемые стеклянные полы позволяют превратить обычную деятельность в волнующее занятие, которое, несомненно, произведет впечатление на посетителей.
Благодаря быстрому развитию автоматизированных технологий в последние годы, это приложение может выиграть от автоматизации, позволяя вам регулировать, когда пол переключается с матового на прозрачный.Искушение продемонстрировать свое творческое мастерство было бы слишком велико! Автоматизация этой невероятной технологии дает вам возможность определять, когда вам следует «раскрыть» «особенный» пол. В последние годы мы видели видео с такими впечатлениями посетителей, которые стали вирусными в Интернете, где, например, посетители проходят половину пути на лифте, когда пол внезапно исчезает из-под них, вызывая у них первоначальный шок и трепет от того, как они не падают. Для более консервативного применения вы можете настроить пол так, чтобы он стал матовым по прибытии, помогая скрыть зачастую неприглядную кирпичную кладку или бетонные полы, которые неизбежно встречаются в шахтах лифтов.

Крыши, балконы и подвалы

Стеклянные потолки - популярный выбор в стиле премиум-класса для многоэтажных зданий. Стеклянный пол 2 и , используемый для демонстрации визуально впечатляющих сцен под ногами, также служит стеклянным потолком для посетителей на земле. Однако не всегда необходимо, чтобы стеклянный потолок требовал 2 и этажа. Стеклянная крыша имеет свои преимущества. Стеклянная крыша служит одновременно полом и потолком, с нее открываются невероятные виды.Однако обычно эти виды не обходятся без компромиссов, и хотя было бы неплохо иметь потолок, который показывает вам те же виды, которые вы получаете на открытом воздухе, вам также придется иметь дело с потерей конфиденциальности, которая связана с Это.

Вот тут-то и появляется переключаемая технология.

Одна из основных функций переключаемого стекла заключается в том, что оно решает вопросы конфиденциальности. Переключаемая крыша предложит лучшее из обоих миров - мгновенную конфиденциальность или потрясающий вид на небо - и все это одним нажатием кнопки.

Приложения не останавливаются на достигнутом. Благодаря этой удивительно универсальной технологии переключаемое стекло можно использовать аналогичным образом для балконов, открывая доступ к невероятным видам под ногами и наверху этажом ниже. Однако, как и в случае с любым стеклянным полом, который можно увидеть снизу, здесь возникают проблемы с конфиденциальностью, что делает переключаемое стекло идеальным решением, позволяющим выбрать предпочтительный стиль, не ставя под угрозу чью-либо конфиденциальность.

Лестницы

В одном из наших недавних приложений переключаемое стекло использовалось как часть «плавающей» лестницы.В этой гениальной концепции переключаемые технологии сочетаются со стеклянными ступенями, что позволяет удивить ничего не подозревающих посетителей. В сочетании с автоматизированной технологией это приложение можно вывести на новый уровень, запрограммировав его впечатлять. Настройка включения каждой ступени, когда пользователь поднимается по лестнице, или даже полного переключения, когда пользователь приближается к лестнице, лестница может снова стать прозрачной по мере того, как пользователь уходит - в стиле. Поскольку конфиденциальность в этом приложении меньше, вы можете проявить творческий подход, используя переключаемые технологии, например, проецируя `` текстуру '' пола на ступеньки, вы можете помочь доставить посетителей в выбранный пункт назначения, который их видит. прогулка в космосе, по воде или, например, по траве.Чтобы по-настоящему произвести впечатление на посетителей, вы можете даже проецировать «альтернативные виды», например вид на город с высоты птичьего полета, чтобы создать иллюзию, что вы идете по небу.


Пешеходные дорожки

Стеклянная дорожка - фантастический выбор стиля для любого коммерческого или жилого применения, используется для соединения зданий, на мостах или даже просто интегрирована как часть внутренней дорожки для таких вещей, как подиумы . Как и в случае с любым подвесным стеклянным полом, конфиденциальность является проблемой, однако благодаря переключаемой технологии, обеспечивающей решение для обеспечения конфиденциальности для этого приложения, нам предоставляется полезный способ использования стекла в качестве части дорожки без компромиссов.Как и в случае с переключаемой лестницей, возможное творческое использование автоматизации дает удивительный шанс быть не только практичным, но и впечатляющим. Управление дорожкой для переключения состояния определенных панелей, когда кто-то идет по ней, создает поразительное путешествие по дорожке, и вы обязательно заметите ваши вложения.


Заинтересованы?

Intelligent Glass предлагает широкий спектр решений для интеллектуального стекла с возможностью переключения, включая закаленное стекло, ламинированные панели, интеллектуальные стеклянные окна и модифицированную переключаемую самоклеящуюся пленку.

Если вы хотите получить дополнительную информацию, ценовое предложение или обсудить идеи использования наших переключаемых интеллектуальных стекол и интеллектуальных пленок, свяжитесь с нами, используя форму ниже, или позвоните нам по телефону +44 (0) 1226 351 759 .

5 Преимущества переключаемого умного стекла

Поскольку люди все больше обращаются к технологиям, чтобы помочь им в более эффективных решениях для своих нужд, мы наблюдаем более высокий спрос на наше переключаемое умное стекло, чем когда-либо. Как один из ведущих мировых производителей технологии Smart Glass, мы сталкиваемся с некоторыми невероятными применениями наших продуктов, которые производят впечатление даже на нас, с широким спектром возможностей, доступных разработчикам и дизайнерам относительно того, как применять эту основную технологию, что упрощает ее использование. и более доступный.В этом посте мы собираемся взглянуть на некоторые из более широких преимуществ Smart Glass и на то, почему оно предлагает лучшее решение для обеспечения конфиденциальности, чем многие традиционные решения, которые до сих пор широко используются.


5. Стиль

Совпадения этой технологии по стилю просто нет. Smart Glass предлагает невероятное решение для обеспечения конфиденциальности, которое выглядит практически везде, где бы оно ни было установлено. Это связано с самой природой этого продукта; Smart Glass по своей сути является продуктом на основе стекла, а это означает, что при включении оно обеспечивает кристально чистую прозрачность поверхности, на которую было нанесено.В большинстве приложений, где есть стекло, Smart Glass очень хорошо вписывается в окружающую среду. Даже когда продукт выключен, стекло возвращается в матовое состояние, гарантируя, что он будет выглядеть как часть в любом месте, где может быть указано стекло или матовое стекло.

Однако рассмотрение стекла только по его внешнему виду, а не по его функциональности, говорит только половину истории, поскольку это управляемое решение для обеспечения конфиденциальности предлагает гораздо больше, чем просто выбор оптического стиля. Возможность мгновенно изменить его состояние с матового на прозрачное - это удивительный фактор стиля, который отлично смотрится как в высокотехнологичной, так и в традиционной среде.Усовершенствование этого заключается в дихотомии его усмотрения и его различимости, которые все сводятся к тому, как он установлен.

Например, церкви часто указывают переключаемое умное стекло в качестве эффективного проекционного экрана , поскольку по своему усмотрению. Этот экран может исчезнуть на глазах прихожан, если переключиться на «Очистить», позволяя сосредоточиться на том месте, где это требуется, не отвлекая слишком много внимания от религиозной церемонии после очень эффективного выполнения своей цели.Однако в более высокотехнологичной среде, которая, возможно, пожелает сосредоточиться на технологическом аспекте этого экрана, чтобы произвести впечатление, он предлагает идеальный способ удивить посетителей практичным и эффективным проекционным экраном, а не навязывать послание бренда компании, будь то преданность делу. к технологиям, акцент на важности встречи или даже общее сообщение о доверии.

Можно с уверенностью сказать, что независимо от стиля, который ему нужно достичь или улучшить, Smart Glass предлагает решение для большинства сред.


4. Простота использования и обслуживания

Этот продукт, являясь технологическим чудом, удивительно прост как с точки зрения эксплуатации, так и с точки зрения функций. Smart Glass работает в базовом режиме включения / выключения и предлагает упрощенное решение для того, что иногда может быть довольно театральным событием закрытия, например, жалюзи с приводом от шнура. Однако Smart Glass работает по методу активации по выбору пользователя, поэтому стекло может измениться с матового на прозрачное при нажатии кнопки, щелчке переключателя или даже голосовой команде с использованием виртуального домашнего помощника, что позволяет невероятно простая конфиденциальность, когда этого требует житель.

Более того, этот продукт невероятно прост в обслуживании; позволяет легко очищать пораженную область с помощью салфетки из IPA для различных технологий, таких как переключаемая смарт-пленка. Еще более надежная очистка проста с другими версиями технологии, такими как Laminated Smart Glass, которое полностью покрывает активный слой PDLC внутри 2 кусков закаленного стекла, обеспечивая дополнительную защиту продукта в средах с высоким уровнем влажности или других условиях здоровья и безопасности. проблемы, которые могут быть связаны с обычным стеклом.

Простота использования и обслуживания делает это решение идеальным для обеспечения конфиденциальности для очень многих приложений, от отказа от пылезащитных жалюзи вокруг дома или офиса до предложения простого и безопасного решения для обеспечения конфиденциальности для таких сред, как больницы, школы или где-либо еще, где может соответствовать строгим требованиям к охране здоровья и безопасности или очистке.


3. Коэффициент пропускания света

Хотя Smart Glass, конечно, является решением для обеспечения конфиденциальности, это не означает, что конфиденциальность равна темноте - во многих приложениях для обеспечения конфиденциальности конфиденциальность требуется, а полное затемнение - нет.Среды, требующие такого решения, часто обращаются к таким вещам, как жалюзи, которые во многих случаях могут предлагать регулируемый уровень освещенности, но все же имеют компромисс с точки зрения полной конфиденциальности, позволяя людям видеть сквозь частично наклоненные жалюзи. Smart Glass предлагает фантастический способ борьбы с этим; предлагая полную конфиденциальность без полного блокирования внешнего света, офисы, дома, магазины розничной торговли и многие другие помещения могут получить полную конфиденциальность, когда их стекла выключены. При дневном свете, из-за того, как работает технология, часть света все еще проникает в стекло, не позволяя видеть сквозь него, и в зависимости от того, где стекло установлено по отношению к солнцу, на стекло проникает легкий оттенок света, действующий как естественный, безэнергетический, мягкий источник света для самой комнаты.

Для офиса или дома такое воздействие естественного света может иметь огромное значение для настроения людей. Однако мы должны уделять внимание не только настроению пассажиров. Руководители бизнеса уже отмечают преимущества естественного света для продуктивности в бизнес-среде, однако от этого можно легко отказаться в обмен на конфиденциальность. Благодаря Smart Glass эта проблема решается, предлагая не только лучшее из обоих миров в выключенном состоянии, но и переключаемый уровень конфиденциальности, так как стекло можно переключить на прозрачное в любой момент, чтобы дать сотрудникам максимальную пользу в течение дня. свет, который может предложить прозрачное переключаемое умное стекло.


2. Конфиденциальность

Конфиденциальность лежит в основе этой технологии, поэтому кажется логичным, что в качестве одного из преимуществ Switchable Smart Glass оно должно занимать довольно высокое место в списке. Очевидные приложения (и некоторые не столь очевидные) растут с каждым днем, позволяя использовать эту невероятную технологию в местах, о которых мы даже не ожидали. Тем не менее, хотя видеть Smart Glass в необычных и интересных приложениях интересно, именно повседневное использование этой технологии приближает нас к нашей миссии - сделать переключаемую конфиденциальность более доступной, чем когда-либо.

Благодаря своим удивительным параметрам конфиденциальности Smart Glass прекрасно подходит для использования во всех видах приложений для обеспечения конфиденциальности, от оконных дисплеев для роскошной розничной торговли до офисных перегородок для обеспечения конфиденциальности конференц-зала - везде, где находится стекло и где требуется конфиденциальность, Smart Glass предлагает отвечать.


1. Универсальность

Учитывая все эти аспекты, можно простить скептическое отношение к вопросу о том, как Smart Glass может стать лучше, особенно зная, что конфиденциальность, как преимущество Smart Glass, уже рассматривается как точка.Однако есть одно важное преимущество этой технологии, которое мы до сих пор только обходили стороной в этом посте; в этом его универсальность.

В технологии Smart Glass задействовано так много вариантов продуктов, что в значительной степени гарантирует, что найдется решение для вас. Intelligent Glass может похвастаться самым большим и самым эффективным ассортиментом продуктов Smart Glass благодаря тому, что входит в группу Pro Display, позволяя использовать необычные комбинации технологий, которые создают совершенно новые линейки продуктов, которые поражают и волнуют.

Интерактивный интеллектуальный стеклянный проекционный экран является воплощением этого сотрудничества, которое превращает переключаемую технологию из простого решения для обеспечения конфиденциальности в воплощение многофункционального проекционного экрана, привлекающего аудиторию и возвращающегося к прозрачному стеклу, когда оно не используется. В этом продукте используется опыт PDLC от Intelligent Glass, великолепное проектирование от Pro Display и интерактивность от InTouch - все независимые подразделения Pro Display Group, которые объединились, чтобы создать это чудо совместной работы.

Однако, как мы уже говорили, Smart Glass находит свое место в простоте, и часто некоторые из более простых продуктов действительно эффективны. Хороший пример этого можно найти в наших дверных панелях Smart Glass Vision, которые предлагают окно конфиденциальности Smart Glass в двери, которая работает от кнопки и от батареи, что делает ее независимым источником питания, который обеспечивает конфиденциальность жителей комнаты без риска прервано.

Как правило, чем выше уровень защиты активного уровня PDLC в продукте, тем более универсальны его приложения.Возьмем, к примеру, ламинированное умное стекло. Поскольку он заключен в 2 куска закаленного стекла, этот продукт, в отличие от переключаемой смарт-пленки, может использоваться во влажных помещениях и душевых, обеспечивая конфиденциальность для душа и других применений, связанных с высоким уровнем влажности. Аналогичным образом, стеклопакет Smart Glass может применяться во внешних окнах и, например, в двустворчатых дверях, раздвижных дверях или в любом другом внешнем стекле, где может потребоваться изоляция.

Тем не менее, самый простой ответ часто оказывается наиболее эффективным, и в этом случае переключаемая смарт-пленка получает приз за самый универсальный продукт Smart Glass, производимый компанией Intelligent Glass.В качестве основной особенности этого продукта переключаемая смарт-пленка может быть применена к большинству прозрачных стеклянных или перспективных поверхностей благодаря самоклеящемуся слою, однако для приложений, требующих для интеграции активного слоя PDLC, Intelligent Glass даже предлагает смарт-стеклянную пленку. для ламинирования. В результате этой универсальности мы стали свидетелями того, как переключаемая технология применяется в некоторых из самых инновационных мест, которые только можно вообразить, от сумок до гаражей суперкаров и, в последнее время, лестниц.

© Anthony Harrison 2016 et seq Все права защищены

Еще более впечатляющими являются различные варианты стекла, которые Intelligent Glass может предложить, производя технологию Smart Glass на широком спектре различных типов стекла, которые сами по себе выполняют другие функции, например звукоизолирующее стекло, огнестойкое стекло или даже цветное стекло для клиентов, заботящихся о стиле.В последние годы Intelligent Glass даже расширила этот ассортимент специализированных продуктов, включив в него изогнутое смарт-стекло, а для более крупных проектов, которые требуют этого, огромные панели Smart Glass размером до 1800 x 4000 мм.


Заинтересованы?

Intelligent Glass предлагает широкий спектр решений Smart Glass с возможностью переключения, включая закаленное стекло, ламинированные панели, окна Smart Glass и модифицированную самоклеящуюся переключаемую пленку.

Если вы хотите получить дополнительную информацию, расценки или обсудить идеи использования наших переключаемых продуктов Smart Glass и Smart Film, свяжитесь с нами, используя форму ниже, или позвоните нам по телефону +44 (0) 1226 351 759 .

20 лучших оконных решений для умного дома

Вот 20 лучших оконных решений для умного дома, демонстрирующих удивительные способы обновления вашего дома для обеспечения конфиденциальности, безопасности и эффективности.

Добро пожаловать в нашу галерею, посвященную еще одному важному аспекту современного домашнего дизайна: умным домашним окнам.

Технология «умного дома» делает наши дома более комфортными, удобными и безопасными для проживания.

Когда технологии приходят в окна, наши визуальные порталы во внешний мир, происходят действительно инновационные вещи.

Нам нравится, что лучшая и самая яркая технология умного дома принесла плоды по всему дому, от безопасности до отопления, от развлечений до орошения и всего, что между ними. Окна - не исключение.

В этой галерее вы увидите множество фотографий «до» и «после», демонстрирующих преобразующую силу, которую умные технологии привносят в ранее прозаичное домашнее окно.

Поскольку окна должны быть прозрачными, преимущества этой технологии могут быть не столь очевидны.Мы постараемся описать, что именно отличает эти продукты от других и как они улучшат вашу домашнюю жизнь.

Прежде всего, у нас есть два различных типа продуктов, представленных ниже. Одна категория включает оконные и дверные сенсорные устройства, которые контролируют проемы в вашем доме на предмет безопасности, защищенности и конфиденциальности.

Следующая категория - это сами умные окна. Эти устройства, будь то целое окно или пленка, нанесенная на существующие окна, позволяют динамический переход от прозрачного к непрозрачному за секунды.

Оба продукта обеспечивают повышенную безопасность для вашего дома, подключая важную часть домашнего хозяйства к интеллектуальной экосистеме через Wi-Fi. Они предоставляют беспрецедентные возможности управления и затенения, часто из любой точки земного шара через приложение для смартфона.

Мы надеемся, что вам понравятся впечатляющие новые технологии, представленные ниже, и вы захотите обновить свои собственные окна дома.

Связанные: Технология умного дома | Датчики для умного дома | Освещение Умного Дома | Пульт дистанционного управления для умного дома | Умные домашние камеры | Дверные замки для умных домов | Жалюзи Умный Дом

1.Pella Insynctive Оконный и дверной датчик

С помощью этого простого и элегантного сенсора вы сразу узнаете на своем смартфоне, все ли окна и двери в доме закрыты должным образом. Датчик работает путем синхронизации с экосистемой вашего умного дома, а затем передает информацию в приложение на вашем смартфоне, планшете или компьютере. Благодаря простой и ненавязчивой установке вы можете быть спокойны в любое время, когда находитесь вдали от дома.

Подробнее здесь.

В рамках комплексной экосистемы умного дома вы сможете контролировать безопасность своего дома практически из любой точки земного шара. Если у вас есть подключение к Интернету и телефон, вы будете знать, что происходит дома.

Подробнее здесь.

2. Датчик двери и окна SmartHome RWE

Подобно указанному выше продукту, это устройство представляет собой тонкий, гладкий и полностью незаметный способ контролировать ваши окна и двери дома. После простой установки вы сможете в любое время проверить все точки доступа к вашему дому удаленно через смартфон или компьютер.Он обменивается данными с другими устройствами умного дома RWE для совместной работы, обеспечивая безопасность и эффективность вашего дома: например, радиаторы могут автоматически снижать свою мощность, когда они чувствуют, что окна открыты, и снова заводятся, когда окно закрыто.

Подробнее здесь.

3. Умный оттенок

Этот продукт представляет собой уникальную пленку, которую можно наносить на любую новую или существующую гладкую стеклянную поверхность, что позволяет легко контролировать непрозрачность одним нажатием кнопки или касанием смартфона.Когда он выключен, окно будет матовым и непрозрачным. Когда он включен, он становится полностью прозрачным. Посмотрите на душевую дверь с прозрачным оттенком Smart Tint. Похоже на нормальный класс, с полной обзорностью. Пленку можно приобрести в самоклеящейся или неклейкой версии, что позволяет выбрать вариант укладки.

Подробнее здесь.

А теперь мы видим, как Smart Tint обеспечивает полную конфиденциальность этой душевой кабине, когда она включена в полностью непрозрачный режим. Матовое стекло, которое вы видите, - это точно такое же стекло!

Подробнее здесь.

Эта универсальная технология может применяться в различных ситуациях за пределами домашнего хозяйства. Ниже мы видим, как стекло используется на частной лодке, примерно так далеко, как вы можете добраться от дома, но при этом все еще требуются окна.

Подробнее здесь.

Как мы видим на лобовом стекле этой лодки, умная тонировка может создать полностью закрытое пространство одним нажатием кнопки. Ранее прозрачное лобовое стекло становится закрытой занавеской, когда вы встаете на якорь и расслабляетесь.

Подробнее здесь.

4. Dynamic Smart Glass

В отличие от продуктов, которые мы рассмотрели до сих пор, это настоящее умное окно. Стеклянные панели меняют состояние управления освещением и внешний вид в ответ на раздражитель, будь то напряжение, тепло или солнечный свет. Продукт предлагает по запросу регулируемое затемнение, тонирование и управление освещением в помещении, или его можно запрограммировать на реакцию на солнечный свет и тепло, адаптируясь к возрастающим уровням оттенка.

Подробнее здесь.

Также доступен в виде пленки, которую можно наклеить на существующие окна в вашем доме. Это новаторское решение проблем домашнего уединения, отопления и освещения.Как вы можете видеть ниже, когда включен непрозрачный режим, дома нет абсолютно никакой видимости.

Подробнее здесь.

5. Glass Apps Smart Glass

Это великолепное решение для умного стекла представляет собой изделие из многослойного стекла, состоящее из пленки жидких кристаллов с полимерным диспергированием, зажатой между двумя слоями стекла и двумя проводящими прослойками. Он позволяет вам изменить общий вид стекла с прозрачного на непрозрачный по команде, причем доступны буквально любые промежуточные настройки.Это позволяет вам контролировать количество света, уединения и тепла, которое вы получаете в данном пространстве.

Подробнее здесь.

Здесь мы видим, насколько резко эта технология может изменить внешний вид комнаты. Некогда открытая ванная комната становится уединенным уголком, идеально подходящим для ночных ванн или по утрам, когда вы просто не готовы встретиться с миром.

Подробнее здесь.

6. Смотровое стекло

В настоящее время View Glass используется на рабочих местах, в здравоохранении, образовании, гостиничном бизнесе и правительственных зданиях. Скоро оно появится и в жилых домах.Благодаря этому высокотехнологичному оконному решению вам не понадобятся шторы или жалюзи, чтобы не допустить бликов и тепла. Под управлением мобильного приложения на вашем смартфоне Apple или Android, а также прогнозов погоды и датчиков в реальном времени окна становятся непрозрачными, когда это необходимо. Используя подключение к Интернету, окна могут получать информацию, которая позволяет им реагировать на дату, время и погоду для полностью автоматизированной работы.

Подробнее здесь.

7. Мансардные окна Velux

Вы сможете управлять светом и воздухом одним касанием на вашем смартфоне, если вы установили умные световые люки Velux.Эти световые люки - это высокотехнологичное, экологически чистое и экономичное дополнение к любому дому, питаемое от незаметной солнечной панели. Датчик дождя автоматически закрывает окно в крыше при первых признаках ненастной погоды, и жалюзи, работающие на солнечной энергии, могут управлять.

Подробнее здесь.

8. ProDisplay

Этот продукт представляет собой инновационное решение для интеллектуального стекла, которое работает с помощью электрических импульсов, переключаясь с матового на прозрачное при подаче питания. Прочное гладкое смарт-стекло является экономичной альтернативой другим продуктам из интеллектуального стекла и, что самое уникальное, служит экраном обратной проекции высокой четкости для демонстрации презентаций, ТВ и просмотра видео.

Подробнее здесь.

Вот та же комната, что и выше. После включения питания стекло становится полностью прозрачным, открывая конференц-зал. Для домашних или офисных приложений этот мгновенный доступ к конфиденциальности неоценим.

Подробнее здесь.

9. Стекло шалфея

Стекло

Sage Glass разработано для значительного снижения потребления энергии, необходимой для обогрева и охлаждения вашего дома или офиса. Эта технология интеллектуального стекла использует встроенные солнечные панели для автономного питания, а также беспроводной интерфейс для управления.Вы можете изменить настройки с помощью пульта дистанционного управления или смартфона.

Подробнее здесь.

Посмотрите внимательно на сами стеклянные панели, которые удивительно похожи на любое традиционное окно. Солнечные батареи ненавязчиво спрятаны.

Подробнее здесь.

С помощью бесплатного сопутствующего приложения для смартфона Apple или Android вы сможете настроить затемнение окон, даже когда вы находитесь вдали от дома. Скажем, сегодня жарко и солнечно, а вы в офисе? Когда вы вернетесь, убедитесь, что в доме темно и прохладно.

Подробнее здесь.

10. Внутренний дверной и оконный датчик Iris

С этим продуктом мы возвращаемся к категории интеллектуальных оконных и дверных датчиков, с которых мы начали наш список. Эти изящные, маленькие и почти невидимые устройства дадут вам душевное спокойствие, которое приходит со 100% уверенностью, что ваш дом закрыт и заперт, пока вас нет. Мгновенные оповещения о вторжении отправляются на ваш смартфон или компьютер через совместимый Iris Smart Hub. Его даже можно использовать на шкафах или в сейфах, выступая в качестве удаленного оповещения, чтобы вы знали, когда кто-то пытается добраться до ваших ценностей.

Подробнее здесь.

11. Верилок

Датчики

Verilock, аналогичные другим оконным и дверным датчикам из нашего списка, позволяют удобно и постоянно контролировать безопасность вашего дома через множество окон и дверей. Используя смартфон или планшет, вы сможете использовать бесплатное сопутствующее приложение, чтобы узнать, остались ли какие-либо окна или двери открытыми или неожиданно открываются, когда вас нет дома. Verilock даже отслеживает, заперта ли дверь или окно, а также доступен профессиональный мониторинг, аналогичный традиционному решению домашней безопасности.

Подробнее здесь.

12. Smart Glass International

Эта инновационная, прочная и долговечная технология интеллектуального стекла идеально подходит для использования в потолочных окнах, детских комнатах, соляриях, зимних садах и даже в спортивных залах и домиках для бассейнов. Они предлагают экономию энергии на ваших расходах на охлаждение и освещение, а также защиту от ультрафиолетовых лучей, когда это необходимо. Поверхность стекла превращается из прозрачной в непрозрачную либо под прямым контролем, либо под воздействием солнечного света.

Подробнее здесь.

Помимо простого затенения, это прочное стекло можно приобрести в версии с функцией затемнения, изобилующей эффектом полного затемнения. Он идеально подходит для медицинских учреждений или любого другого места, где конфиденциальность требует особого внимания.

Подробнее здесь.

13. Решения для затемнения оконных шестерен оси

Современные интеллектуальные функции оконной автоматики могут быть встроены в существующие жалюзи благодаря Axis Gear. Совместимый со всеми петлями для шнуров или цепных жалюзи, мотор-редуктор оси установлен рядом с вашим окном, чтобы создавать умные шторы.Это лучшее оконное решение для умного дома использует устройство размером с дистанционное управление, которое управляет вашими оконными шторами с помощью голосовой активации или кнопок на самой шестерне оси.

Axis также имеет приложение для смартфонов, а подключение к Wi-Fi позволяет ему взаимодействовать с другими вашими интеллектуальными устройствами. Групповая опция позволяет удаленным пользователям управлять подключенными осевыми шестернями с помощью одного двигателя, а осевая передача питается от солнечной энергии. Предусмотрены резервные батареи, чтобы уменьшить необходимость в постоянной подзарядке, что повышает энергоэффективность.

Несмотря на то, что Axis Gear совместим со всеми типами жалюзи и шторы, он подойдет для вашей гостиной, спальни, кухни, офиса и любого другого помещения, где требуется интеллектуальная автоматизация окон. Вам больше не нужно работать с шторами с помощью Gear от Axis, поскольку это лучшее оконное решение для умного дома делает всю работу за вас. Функции, которые делают решения Axis Gear Window Shade Solutions одним из лучших решений для окон для умного дома, включают;

  • Автоматизирует существующие оконные жалюзи и шторы
  • Процесс установки своими руками, который занимает менее 5 минут
  • Совместим со всеми типами жалюзи или жалюзи с пластиковой или металлической цепочкой из бисера
  • Приложение для смартфона и сенсорная панель управления для интуитивно понятного управления одним касанием
  • Пользовательские настройки позволяют таймерам управлять закрытием жалюзи или жалюзи
  • Взаимодействует с другими устройствами умного дома с помощью концентраторов ZigBee
  • Питание от батареек типа АА в сочетании с солнечной батареей

Подробнее здесь.

14.

Умные дверные и оконные датчики Geeni

Geeni создали лучшее решение для защиты дверей и окон, так как их интеллектуальные дверные и оконные датчики не активируются через концентратор. Благодаря подключению к Wi-Fi Geeni использует приложение для смартфона, чтобы отправлять вам оповещения, когда ваши двери открыты или закрыты. Хотя они не предлагают взаимодействия с другими интеллектуальными устройствами, умные дверные и оконные датчики Geeni повышают безопасность дома, одновременно борясь с конкретными проблемами.

С установочными материалами для интеллектуальных дверных и оконных датчиков Geeni, ваш дом получает дополнительную защиту, которая снимается и легко размещается в любом месте дома. Это лучшее решение для умного дома с окнами дает вам полный контроль над мониторингом без ежемесячной подписки или платежей. Приложение для смартфона Geeni позволяет ставить систему на охрану, снимать с охраны и контролировать ваше устройство, а автономные датчики обеспечивают ваш дом всей необходимой безопасностью.

Geeni отправляет вам оповещения в режиме реального времени с контролируемых входов или охраняемых мест, а без концентратора его быстрое подключение к Wi-Fi пригодится.Взаимодействие с другими устройствами умного дома Geeni позволяет координировать открытие дверей или окон с другими автоматическими домашними функциями. В комплект входят винты и клеи, которые помогут вам установить лучшее оконное решение для умного дома, а датчики умных дверей и окон Geeni легко заменяются.

Особенности интеллектуальных дверных и оконных датчиков Geeni:

  • Датчики предупреждают вас, когда ваши двери и окна открываются и закрываются
  • Гибкие возможности замены благодаря беспроводной конструкции
  • Встроенный аккумулятор, работающий без проблем до 2 лет
  • Приложения IOS и Android для упрощения удаленного мониторинга и оповещений с помощью push-уведомлений
  • Можно устанавливать на окна, двери, шкафы, сейфы, чердаки, туалеты или подвал
  • Интерактивность устройства умный дом
  • Установочный комплект в комплекте

Подробнее здесь.

15.

SABRE Elite Датчики дверей и окон

Датчики дверей и окон SABRE Elite - это недорогой вариант для практичности умного дома и четырехзначная программа безопасности. Уникальные особенности дверных и оконных датчиков SABRE Elite, в том числе защита от несанкционированного доступа и сирена, которая громче, чем на автомобилях скорой помощи. Функцию будильника можно изменить на что-то более приятное для слуха или бесшумный режим для более скрытого наблюдения.

Датчики не имеют интерактивных приложений для смартфонов или функций удаленного управления, и их лучше всего применять в закрытых закрытых зонах, таких как складские помещения или навесы.Датчики дверей и окон SABRE Elite доступны по доступной цене и имеют упрощенный дизайн, но им не хватает приложения для управления и возможностей беспроводной связи. Режим задержки срабатывания сигнализации гарантирует, что дверные и оконные датчики SABRE Elite не требуют управления на условиях FOB.

Подробные инструкции упростят процесс установки, а в пакете есть рекомендации о том, где лучше всего использовать датчики. Разместите датчики по обе стороны от сигнализатора для дополнительной гибкости, и вы можете положиться на датчики дверей и окон SABRE Elite, которые предупредят вас или весь ваш район в случае вторжения.

Особенности, которые делают датчики дверей и окон SABRE Elite одними из лучших оконных решений для умного дома;

  • Привлекает внимание злоумышленников и всех с помощью сигнала тревоги 120 дБ, который можно услышать на расстоянии более 750 футов
  • Три настройки для будильника, выключения и режима звонка для обычного домашнего использования
  • Никакой проводки не требуется, поскольку имеются крепления для датчиков
  • Великолепная эстетика, гармонирующая с домашним декором
  • Четырехзначная комбинация с настройками задержки и аварийным сигналом клавиатуры, предупреждающим о случайном включении
  • Индикатор низкого заряда батареи для дополнительной безопасности
  • Сертификат высочайшего качества ISO 9001: 2008
  • На основе более чем четырех десятилетий авторитетного опыта

Подробнее здесь.

16. Ravenbrick’s RavenWindow Thermochromic

Термохромный фильтр RavenWindow - это технология, разработанная Ravenbrick, которая помещается между стеклянными панелями во время изготовления умного окна. Этот фильтр позволяет изменять оптические свойства стекла в зависимости от температурных точек, которые могут быть установлены в соответствии с пожеланиями владельца здания или дизайнера. Гениальное использование нанотехнологической программы Ravenbrick, окна из термохромного стекла 3-го поколения, имеет предустановленный самый высокий и самый низкий температурный порог.

Добавленные элементы встроены в окно с двойным стеклом, где термохромный фильтр RavenWindow расположен по направлению к внутренней части внешней панели. Стандартное низкоэнергетическое покрытие дополняет воздушный зазор внутренних стекол, а фильтр активируется при температуре выше пороговой, чтобы блокировать большую часть солнечного тепла. Более низкие температуры отключают фильтр, который затем позволяет внешнему теплу проходить через интеллектуальное стеклянное окно, и этот процесс могут быть настроены жителями здания.

Это удивительные функции:

  • Обеспечивает интеллектуальное решение, использующее естественный свет для интуитивной оптимизации
  • Нет необходимости в программировании, подключении или дополнительной установке
  • Снижает приток солнечного тепла, блики и ухудшение ультрафиолетового излучения
  • Повышенная экономия энергии
  • Экономия на установке и обслуживании
  • Размер увеличен для фильтрованного стекла 3-го поколения
  • Самые эффективные приложения для смарт-стекла по стандарту LEED
  • RavenWindow лидирует в области энергоэффективности
  • По конкурентоспособной цене

17.

EB Switchable Privacy Оконное стекло

Этот поставщик интеллектуальных оконных решений создал многослойное стекло, которое может изменять состояние одним нажатием переключателя. Переключаемое защитное стекло EB изготавливается из жидкой пленки, диспергированной в полимере, или PDLC, а переменный электрический ток используется для изменения его состояния с прозрачного на непрозрачное. Технология переключаемого стекла, сертифицированная CE, регулирует светопропускание в комнате или из нее и обеспечивает полную конфиденциальность дверей и окон.

Использование переключаемых защитных стекол EB дает вашей комнате универсальность для блокировки ультрафиолетового или инфракрасного света, а также дает гибкость для регулировок. Помимо преимуществ энергосбережения, простые в обслуживании переключаемые защитные стекла применяются в сфере безопасности и в рекламе.

Являясь ведущим производителем интеллектуального стекла, линейка продуктов EB обслуживает как коммерческий, так и жилой секторы рынка, поскольку потребность в стеклянных технологиях растет. Креативные способы установки интеллектуального переключаемого стекла - это специальность EB, и они повышают конфиденциальность, создавая многофункциональные среды и захватывающие пространства.

Эти приложения хорошо сочетаются с функциональной структурой;

  • Стеклопакет
  • Стекло огнестойкое
  • Стекло окно
  • Стеклянные двери
  • Закаленное стекло
  • Вакуумное стекло
  • Пуленепробиваемое стекло

Подробнее здесь.

18.

Умная пленка Оконное стекло

Одно из последних достижений в области оконных решений для умного дома, Smart Film Glass, обеспечивает идеальное переключение между прозрачным и непрозрачным с помощью переключателя с дистанционным управлением.Smart Film Glass работает по инновационной ЖК-технологии, которая накладывается на стекло во время производства. Электрический ток используется для изменения, для чего предусмотрен небольшой трансформатор или внешний источник питания.

Стекло Smart Film Glass можно установить на любую стеклянную перегородку, а его способность мгновенно обеспечить конфиденциальность делает его рекомендуемым для залов заседаний или конференц-залов. Существенной безопасности можно добиться с помощью стекла Smart Film Glass, которое также может выступать в качестве проекционного экрана в затемненном состоянии.После активации Smart Film Glass оживает с впечатляющими эффектами, которые выглядят впечатляюще, особенно для ваших посетителей.

Smart Film Glass - лучшее оконное решение для умного дома, позволяющее снизить ваши расходы, объединяет в себе функции энергетических технологий для увеличения или уменьшения теплоизоляции дома. Блокируя инфракрасные и ультрафиолетовые лучи, умные пленочные стекла на наружных окнах сохраняют прохладу в вашем доме, а потери зимнего тепла сводятся к минимуму. Применение умных оконных стекол с пленкой включает в себя входные двери в дома и офисы, а также в качестве перегородок в ванных комнатах и ​​частных помещениях.

Особенности Smart Film Glass как лучшего оконного решения для умного дома:

  • Немедленный контроль конфиденциальности
  • Энергоэффективность за счет сокращения операций переменного тока
  • Устойчивость и защита от УФ-излучения
  • Сертификат CE
  • Исключительное оптическое качество
  • Потребляет низкую потребляемую мощность
  • Простота обслуживания
  • Быстрая установка
  • Клейкое покрытие обеспечивает прочное приклеивание
  • Защита от царапин

Подробнее здесь.

19.

Soladigm Электрохромное оконное стекло В электрохромном оконном стекле

используется слой оксидных пленок, которые проводят электролиты в системе хранения ионов. Ионы выбрасываются из слоев электролита зарядом небольшого напряжения, смешиваясь с электрохромным слоем, заставляя его либо отражать, либо поглощать свет. Это интеллектуальное оконное решение придает стеклу оттенок, в то время как обратное напряжение очищает ионы для большей светопропускающей прозрачности.

Soladigm гордится своим менее дорогим оконным решением для умного дома, в котором используются новейшие производственные материалы и методы.Они достигли этого, используя оксид вольфрама в качестве электрохромного слоя, который лучше выдерживает многократные циклы без железа и с высоким содержанием ионов. Способность оксида вольфрама сильно нагреваться была дополнена электрохромными слоями на основе магния с ионами водорода.

Другой слой видит ионы меди и лития, взаимодействующие со сплавами сурьмы, чтобы обеспечить точный контроль над блокировкой ближнего инфракрасного и видимого света. Эти способности значительно нагревают дом зимой, позволяя проникать в ближний инфракрасный свет, а электрохромное оконное стекло затемняет с способностью рассеивать тепло в летние месяцы.

Отличительные особенности решения для электрохромного оконного стекла Soladigm:

  • Обеспечивает мгновенную конфиденциальность без жалюзи или занавесок
  • Рекламу можно проецировать на интеллектуальное оконное стекло для отображения в выключенном состоянии
  • Защита от ультрафиолета до 98%
  • Различные настраиваемые цвета и размеры
  • Гигиеничность, долговечность и низкие эксплуатационные расходы
  • Снижение энергопотребления для освещения и вентиляции и кондиционирования до 20%
  • Повышает продуктивность и самочувствие за счет уменьшения утомляемости глаз, сонливости и головных болей
  • Повышает стоимость ваших зданий и быстрее привлекает покупателей или арендаторов

Подробнее здесь.

20. Оконная пленка Rayno

Rayno предлагает лучшие оконные решения для умного дома, которые включают в себя упрощенную функцию переключения окон, серию Rayno Platinum и Rayno Rescue. В то время как Rayno Platinum обещает защиту за счет сокращения до 99% УФ-лучей, Rayno Rescue уделяет больше внимания прочности стекла для повышения безопасности. Этот вариант значительно снижает риски разбитого стекла и уязвимостей вторжения, обеспечивая при этом ту же способность фильтрации УФ-излучения, что и их вариант Platinum.

Оконное решение Rayno Trinity для умного дома покрывает все потребности в стеклянной пленке, сочетая в себе все три атрибута. Пытаясь выделиться из общего числа поставщиков экранов конфиденциальности, Rayno предлагает более надежные оконные пленки, обеспечивающие дополнительную защиту. Преимущества, которые вы получаете от Rayno Window Film как лучшего решения для окон для умного дома, включают;

  • Защищает внутренние помещения от УФ и ИК до 99%
  • Не нужны шумные шторы или жалюзи
  • Звукоизолирует на 20% больше, чем голое стекло
  • Несколько вариантов управления для удаленного устройства, датчика освещенности, настенного переключателя, приложения для смартфона и голосового управления

Подробнее здесь.

Связанные галереи, которые могут вам понравиться:

26 Лучшие датчики для умного дома | 15 лучших умных открывателей и гаджетов для гаражных ворот | 18 лучших дверных замков для умных домов | 13 лучших решений для жалюзи для умного дома

(в) 2015

Изолированное стекло - Окна и двери WeatherBarr

Airspace

Как указано выше, мертвый воздух улучшает эффект проводимости. Однако может возникать конвекция, когда воздух переворачивается внутри устройства и повышает или понижает температуру внутреннего стекла в зависимости от внешних условий.Эффект конвекции сводится к минимуму, пытаясь поддерживать оптимальную толщину прокладки в зависимости от конструкции устройства. В целом доказано, что воздушное пространство ½ дюйма минимизирует эффект конвекции. Для дальнейшего улучшения энергетических характеристик использование инертного газа, такого как аргон или криптон, который тяжелее воздуха, может значительно ограничить эффекты проводимости и конвекции. Чтобы продвинуться дальше, блок с тройным остеклением может объединять три стеклянных стекла и два воздушных пространства для достижения некоторых из лучших энергетических характеристик. См. Рисунок C.

Стекло

Большая часть изотермического блока сделана из стекла. Выбранное стекло - единственный компонент, который может влиять на все три типа теплопередачи. Использование тонированного стекла, такого как бронзовое или серое, может поглощать энергию и не позволять ей проникать внутрь дома. Сегодня наиболее распространенной технологией изготовления стекла является стекло с низким коэффициентом излучения или Low-E.

Низкоэмиссионное стекло предназначено для отражения лучистого тепла и может использоваться для отражения тепла снаружи в холодных климатических условиях или для отражения тепла внутри в условиях отопления.Low-E также называют спектрально-избирательным, что означает, что он избирательно позволяет только определенным волнам проникать через оконное стекло. Контролируя температуру внешнего стекла, он не только снижает приток или потерю лучистого тепла, но также сводит к минимуму конвекцию и теплопроводность, помогая поддерживать температуру окружающей среды. На изображениях ниже представлены термограммы прокладки из пенопласта с прозрачным стеклом слева и прокладки из пеноматериала со стеклом low-e справа. Зеленый и синий цвета показывают более низкие температуры, в то время как желтый и красный представляют более высокие температуры, демонстрируя способность стекла с низким энергопотреблением контролировать тепло.

Что такое фотохромное умное стекло?

Введение

Фотохромное интеллектуальное стекло обычно изготавливается в виде самоклеящейся пленки и не требует электроэнергии. Следовательно, это считается пассивной технологией умного стекла.

В зависимости от производителя и модели значения коэффициента пропускания могут находиться в диапазоне от 15% до 30% при воздействии солнечного света и от 60% до 75% при отсутствии падающего солнечного излучения. Время переключения находится в пределах минут.

Краткая история фотохромизма

Фотохромизм был впервые открыт в 1867 году Фриче, но этот термин не был введен до 1950 года Иегудой Хиршбергом из Института науки Вейцмана.

Оно происходит от греческих слов «фос» (означает свет) и «цветность» (означает цвет).

IUPAC определяет фотохромизм как « обратимое преобразование химического вещества между двумя формами путем поглощения электромагнитного излучения, где две формы имеют разные спектры поглощения ».

Это означает, что: -

(i) фотохромизм может быть вызван не только видимым светом, но и другими частями электромагнитного спектра, такими как ультрафиолетовое и инфракрасное излучение, и

(ii) фотохромизм не ограничивается изменениями по цвету, но может относиться к любому изменению оптических свойств в результате взаимодействия с солнечным излучением.

Фотохромизм обнаружен в органических и неорганических соединениях, а также в биологических системах.

Применение фотохромного стекла

Примеры фотохромного стекла можно найти в очках, умных зданиях и на транспорте.

a) Фотохромные очки

Фотохромные очки были впервые созданы в 1960-х годах на заводе Corning Glass Works и изначально пропитывались солями галогенида серебра. Более поздние разработки основаны на органических материалах, поскольку они легче и удобнее в носке.

Сам объектив может быть изготовлен из пластика, стекла или поликарбоната.

Фотохромные очки блокируют вредное излучение UVA и UVB, но неэффективны при вождении, так как лобовое стекло блокирует тот самый УФ-луч, который приводит к потемнению фотохромного стекла. Примером таких линз является бренд Transitions Signature от Essilor.

В результате были разработаны фотохромные линзы для водителей, которые имеют зеленый оттенок в условиях низкой освещенности и становятся темно-коричневыми при ярком свете.Некоторые продукты также поляризуют свет, что уменьшает блики от отражений. Примерами являются бренд Transitions Drivewear от Essilor и бренд PhotoFusion от Carl Zeiss.

Однако основная проблема в технологии фотохромных очков заключается в относительно длительном времени переключения: до 30 секунд для полного затемнения на солнечном свете и до 5 минут для возврата в прозрачное состояние после того, как вы вернетесь в помещение.

b) Фотохромные окна для зданий

Фотохромные окна или фотохромная пленка, наносимая на фасады зданий, являются еще одной отличной областью применения, поскольку поступающее солнечное излучение приводит к появлению бликов, что снижает производительность.Солнечное излучение также вызывает выцветание мебели и коллекций произведений искусства, а также расходы на кондиционирование воздушных шаров.

Фотохромное стекло может быть выполнено в виде одинарных панелей или как стеклопакеты с двойным или тройным остеклением.

Как мы упоминали в нашей статье о полупрозрачном стекле, «Директива Европейского Союза об энергетических характеристиках зданий» требует, чтобы новые здания были «с нулевым потреблением энергии» к концу 2020 года, поэтому фотохромное стекло поможет архитекторам достичь соответствия требованиям эта директива.

Фотохромное стекло может привести к созданию устойчивой архитектуры и точек экологического строительства для таких стандартов, как LEED Совета по экологическому строительству США и BREEAM из его эквивалента в Великобритании, путем удовлетворения минимальных требований к дневному освещению 300 люкс в 50% интерьеров зданий без соответствующих требований. увеличение затрат на HVAC.

Одним из производителей фотохромной пленки является компания HOHO Industries в Шанхае (Китай), которая использует процесс магнетронного распыления в высоком вакууме (такой же, как в производстве полупроводниковой электроники) и нанокерамические слои для достижения различных уровней пропускания.

Прозрачная, устойчивая к царапинам самоклеящаяся пластиковая пленка может наноситься на внутренние оконные поверхности, обеспечивая защиту от ультрафиолетовых и инфракрасных лучей.

Можно заключить контракт с местными поставщиками, такими как Window Films UK, для проведения фактической установки ближе к конечному заказчику.

c) Фотохромное стекло для транспорта

Фотохромное стекло и пленка имеют очевидные преимущества для автомобильного, морского, железнодорожного и авиационного секторов в виде уменьшения бликов для водителей и повышения комфорта для пассажиров.

С реальной возможностью автономных электромобилей и бизнес-модели «транспорт как услуга», заменяющей владение транспортным средством, к 2030 году ежедневные поездки на работу могут сильно измениться, в основном они будут состоять из работы или отдыха, в то время как автономное транспортное средство доставит вас в нужное место. работай.

Фотохромное стекло в салоне автомобиля повысит комфорт и продуктивность, обеспечив настраиваемый контроль над светом, попадающим в автомобиль, а также уменьшив расход заряда аккумуляторной батареи благодаря уменьшенному использованию кондиционера в автомобиле.

Фотохромное стекло по сравнению с термохромным

Как показывает приведенное выше определение фотохромизма ИЮПАК, «обратная реакция», которая возвращает стекло в прозрачное состояние, может происходить либо термически, либо фотохимически, подразумевая, что существует внутренняя взаимосвязь между фотохромизмом и термохромизмом.

Фактически, фотохромное стекло не станет полностью темным при высоких температурах, и может потребоваться больше времени для изменения состояния в холодных условиях, становясь очень темным в более холодном климате.

Таким образом, мы можем ожидать увидеть некоторое сходство между фотохромным стеклом и термохромным стеклом. Вскоре вы можете ожидать увидеть статью о технологиях термохромного стекла в Smart Glass World. Оставайтесь в курсе.

Ссылки

1. «Молекулы и системы фотохромизма», Dürr & Bouas-Laurent (2003), ISBN 9780080538839, URL

2. «Фотохромные покрытия», К. Фрис, К. Финк-Штраубе, М. Менниг, Х. Шмидт, URL.

3. «Фотохромные материалы: подготовка, свойства и применение», Хэ Тянь, Цзюньцзи Чжан (2016), ISBN 9783527683727, URL

4.ИЮПАК. Сборник химической терминологии, 2-е изд. («Золотая книга»). Составлено А. Д. Макнотом и А. Уилкинсоном. Научные публикации Блэквелла, Оксфорд (1997). Онлайн-версия (2019-), созданная С. Дж. Челком. ISBN 0-9678550-9-8. URL.

5. Определение IUPAC URL-адреса фотохромизма.

6. All About Vision

Прозрачное интеллектуальное стекло, которое вырабатывает собственное электричество

Этот сайт может получать партнерские комиссии за использование ссылок на этой странице. Условия эксплуатации.

Может показаться, что в наши дни все становится «умным», но иногда новый прорыв заставляет встать и обратить внимание.Последний вариант связан с умным стеклом, которое мы видели в прошлом. Умное стекло означает больше, чем просто устойчивость к царапинам и ударам, как, например, стекло Corning Gorilla Glass на вашем телефоне. Это означает, что стекло обладает некоторыми особыми свойствами, такими как изменение оттенка на солнце или предотвращение прохождения тепла через него.

В этом тоже нет ничего нового. Но теперь группа исследователей разработала новый вид интеллектуального стекла, содержащего материалы, которые обеспечивают трибоэлектрический эффект, который улавливает энергию, присущую статическому электричеству, которое возникает при столкновении двух разных материалов.Другими словами, стекло может не только менять цвет, но и создавать электричество, сообщает Phys.org.

Еще в январе мы сообщали о гибком наногенераторе, который также использовал трибоэлектрический эффект для выработки энергии для мобильных устройств, перемещая ваше тело, используя вашу кожу в качестве источника статического электричества. И раньше мы видели наноразмерные трибоэлектрики, хотя они не были прозрачными.

Идея умного стекла, конечно, другая, но все же довольно простая.Это работает следующим образом: стекло часто подвергается воздействию элементов, таких как дождь или сильный ветер. Когда эти предметы сталкиваются со стеклом, у вас обязательно есть два материала для трибоэлектрического эффекта. Поэтому команда разработала двухслойное стекло, чтобы использовать его.

Первый слой содержит наногенераторы, которые улавливают положительно заряженную энергию в каплях воды, которая возникает в результате трения о воздух при спуске с облаков, говорится в отчете. Второй слой содержит два заряженных пластиковых листа с крошечными пружинками между ними; по мере увеличения давления ветра на стекло пластиковые листы сдвигаются ближе друг к другу, создавая электрический ток.

Получающееся в результате стекло сначала полностью прозрачное, но затем приобретает синий оттенок, поскольку оно генерирует до 130 мВт электроэнергии на квадратный метр стекла. Это не запитает ваш холодильник, но зарядит ваш телефон. И это звучит так, как если бы синий оттенок был довольно светлым, то есть все еще совершенно прозрачным, а не более мутным и просто полупрозрачным, а не прозрачным.

Следующий шаг: выяснить, как хранить генерируемую энергию с помощью встроенных, также прозрачных суперконденсаторов.Исследователи также заявили, что изучают, как интегрировать стекло в беспроводную сеть, поскольку отдельный источник питания не требуется. Все это контрастирует с чем-то вроде полностью прозрачного солнечного элемента, который может превратить каждое окно в вашем доме в источник энергии с помощью солнечной энергии. Если и когда хотя бы один из этих прозрачных продуктов выйдет на рынок, это может оказать сильное влияние на рынок возобновляемых источников энергии - и то, как мы приводим в действие повседневные устройства в наших домах.

8 способов повышения производительности труда с помощью Smart Glass

Наступает момент, когда работодатели должны придумывать способы повысить продуктивность своих сотрудников. Использование смарт-стекла на рабочем месте - один из эффективных способов улучшения рабочих процессов.

Что такое смарт-стекло и зачем оно вам нужно на рабочем месте?
Источник: Chiefway Facebook

Эта технология, без сомнения, является началом следующей волны трансформации бизнеса в преодолении многочисленных проблем. Умное стекло может переключаться с прозрачного на матовое при включении и выключении переключателя соответственно.

Другие термины, которые могут использоваться для обозначения этой действительно динамичной концепции, - это Privacy Glass или Electric Tinting Glass. Давайте ответим на несколько часто задаваемых вопросов о Smart Glass, прежде чем мы сможем подробно рассмотреть способы повышения производительности Smart Glass.

В чем важность производительности для компании?

Доказано, что «умное» стекло повышает продуктивность работников, и компании в различных отраслях могут извлечь выгоду из его преимуществ. Совершенно очевидно, что продуктивность играет огромную роль в росте компании.

Когда производительность высока, выручка компании также увеличивается, и в конечном итоге появляется возможность расширить бизнес или даже повысить зарплату людям.

Удаленная работа может отвлекать вас, но с этим можно справиться, следуя расписанию и делая перерывы, когда это необходимо.

Различные типы отвлекающих факторов, с которыми сталкиваются сотрудники

Сообщается, что некоторые из отвлекающих факторов, с которыми сталкиваются сотрудники, работающие удаленно, включают телефонные звонки, текстовые сообщения, и самым большим из них являются социальные сети.Если сотрудник направит свое внимание сюда, они не будут столь же продуктивными, и это отрицательно скажется на компании.

Цветное тонирование смарт-стекла с помощью технологии Smart Tech. Источник: glass-on-the-web

Влияние низкой производительности на бизнес

Снижение производительности означает, что сотрудники не раскрывают свой максимальный потенциал. Когда они работают неэффективно, это может привести к нескольким негативным последствиям для компании.К ним относятся:

· Сокращение

· Низкая прибыльность

· Демотивированные сотрудники и работодатели

· Избегание работы или опоздание

Избегайте всех отвлекающих факторов во время проведения встреч. Источник: archello.com

4. Возможные области применения Smart Glass

За последние пару лет спрос на умное стекло вырос в геометрической прогрессии. Умное стекло может применяться в различных областях для повышения производительности.К ним относятся:

· На дверях

· На окнах

· В качестве перегородок

· В качестве стен

· Мансардные окна

Переключаемое стекло, используемое на стенах, которые могут стать непрозрачными или прозрачными в переключателе. Источник: Indiamart.com

Нужна информация? Читайте также: http://chiefway.com.my/faq-smart-glass-smart-film/

Нужна дополнительная информация? Читайте также: Часто задаваемый вопрос о Smart Glass и Smart Film

8 способов, которыми Smart Glass повышает производительность труда

Smart Glass кардинально повышает производительность любым способом - независимо от того, работаете ли вы в настоящее время из дома или работаете из офиса.Интеллектуальное стекло может меняться от полностью прозрачного до различной степени непрозрачности в зависимости от текущих потребностей в конфиденциальности, регулировании температуры и освещении.

Эта передовая технология дает так много преимуществ. Прочтите, чтобы узнать, как Smart Glass повышает производительность труда везде и в любом случае!

Получите всю необходимую конфиденциальность даже в ванной комнате. Источник: oypdlc.com

1. Регулирование температуры; Не слишком жарко, не слишком холодно

Когда уровень прозрачности умного стекла изменяется, он ограничивает количество попадающего внутрь света и уменьшает блики.В результате он также контролирует количество проходящего тепла.

Стекло обеспечивает постоянную оптимальную температуру в салоне. Настройка степени непрозрачности оказалась очень полезной при контроле уровней температуры в широком диапазоне условий окружающей среды.

Установите расслабляющую температуру в помещении, на которую не влияет внешняя погода. Источник: venturebeat.com

Самым большим преимуществом использования интеллектуального стекла для регулирования температуры внутри здания является то, что оно значительно снижает расходы на кондиционирование воздуха.Если, например, на улице очень жарко, стекло можно установить в более прозрачный режим, чтобы тепло внутри могло беспрепятственно уходить. Это делается с одновременным предотвращением проникновения тепла. Когда холодно и вы хотите поддерживать тепло внутри здания, установите стекло на темный оттенок, и температура в помещении останется неизменной.

2. Естественный свет повышает производительность

Экологичное здание, оснащенное «умным» стеклом, идеально подходит для офиса.Сотрудники в зданиях с системами дневного освещения, как правило, будут работать более продуктивно.

В результате в месяц будет меньше больничных, поскольку большинство сотрудников считают офис более комфортным и с улучшенным потоком воздуха. В конечном итоге увеличивается и среднее количество часов, отработанных каждым сотрудником.

Исследования, проведенные в прошлом, показали, что сотрудники, которые сидят ближе к открытым окнам, где есть естественное освещение, как правило, более продуктивны.

Опять же, нет необходимости в искусственном освещении, когда здание уже есть.Это означает, что технология позволяет компаниям сократить расходы на искусственное внутреннее освещение.

Интеллектуальное переключаемое стекло в конференц-зале и учебном зале. Источник: intelligentglass

3. Более счастливое рабочее место

Естественный свет, обеспечиваемый умным стеклом, обычно заставляет сотрудников чувствовать себя тепло и нечетко изнутри. Управляемость систем, регулирующих освещение и температуру, была связана с общим «хорошим настроением» в офисе.

При естественном освещении сотрудники спят лучше и дольше. Кому не нравится дополнительное время для сна и отдыха? Если они не высыпаются в своих кроватях, они засыпают за своими столами в офисе, а это не очень хороший работник.

В целом, у людей со здоровым режимом сна улучшилось общее состояние здоровья, и они будут более счастливы на рабочем месте. Сотрудники, которые не подвергаются достаточному воздействию естественного света, жалуются на определенные проблемы, такие как головные боли, напряжение глаз, нечеткое зрение и повышенная утомляемость.

С другой стороны, сотрудники, которые подвергаются большему воздействию естественного света, не подвержены проблемам со здоровьем.

По этой причине они счастливее на работе и лучше взаимодействуют со своими коллегами.

4. Меньшее отсутствие на рабочем месте благодаря более счастливой рабочей силе

Все мы знаем, что хронические прогулы на рабочем месте могут привести к огромным потерям для компании. Это может поставить под угрозу бренд. Все эти нездоровые привычки могут быть

Большинство офисных сред создают ряд проблем для своих сотрудников.Но все эти стрессы можно контролировать. При наличии эффективных стратегий работодатели могут создавать более счастливых и продуктивных сотрудников. Если сделать сотрудников более счастливыми, они с нетерпением ждут возможности приступить к работе. Это также улучшает моральный дух коллег, что делает рабочее место более счастливым.

Наконец, если бы сотрудники работали в неподходящей среде без естественного освещения, возникло бы нежелательное тепло, которое могло бы привести к «войнам термостатов». Такая неприятная рабочая среда приведет к очень недовольным работникам.

Более внимательным и довольным сотрудникам, работающим в дружелюбной домашней обстановке, не нужно будет искать причины, по которым они должны пропускать работу.

Сотрудники внутри офиса, разделенного «умным» стеклом. Источник: gauzy.com

5. Конфиденциальность всякий раз, когда это необходимо

Благодаря интеллектуальному управлению, можно легко настроить умное стекло до идеального уровня конфиденциальности. Различные степени непрозрачности сохраняют вашу конфиденциальность, обеспечивая защиту от посторонних взглядов.Все это происходит без того, чтобы ваш обзор был закрыт занавесками или жалюзи. Вам нужна более веская причина, чтобы избавиться от штор?

Благодаря технологии «умного стекла» и работодатели, и сотрудники
теперь могут наслаждаться конфиденциальностью в своих офисах. Источник: Chiefway Facebook

Одно из главных преимуществ умного стекла - то, что оно кристально прозрачное, когда это необходимо, но может мгновенно стать морозным; одним щелчком переключателя. В непрозрачном состоянии стекло можно использовать в качестве доски или экрана для проектора HD.Как это круто? Вы держите пари, что почти всем понравится многофункциональность.

Получите конфиденциальность по запросу за доли секунды. Источник: glassonweb.com

Изменения происходят примерно за 0,1 секунды. Еще одна причина, по которой люди выбирают умное стекло вместо штор, когда речь идет о конфиденциальности, заключается в том, что оно соответствует высоким стандартам гигиены. Умное стекло так легко мыть

Пришло время позаботиться о конфиденциальности в любых условиях!

6.Более высокая вовлеченность

Ваши сотрудники, как правило, будут чувствовать себя более заинтересованными, когда они работают в офисе, хорошо освещенном естественным светом.

Более высокая вовлеченность означает, что они остаются сосредоточенными на своих задачах. Это также означает, что они с большей вероятностью будут сотрудничать со своими коллегами для достижения лучших результатов. Когда они координируют свои задачи, они завершают работу быстрее и без проблем.

Вкратце, большее участие, лучшее сотрудничество и усиление взаимодействия означают большую продуктивность и, следовательно, большую прибыльность для компании.

Мало того, что более заинтересованные сотрудники с большей вероятностью будут работать по графику, но и более довольны, когда они это сделают. Это может быть связано с воздействием естественного света, который затем повышает уровень витамина D.

Это в конечном итоге способствует лучшему здоровью, борясь со стрессом и депрессией. Это означает, что сотрудникам не придется каждый день приходить на работу, что в противном случае повлияло бы на их поведение.

Откройте для своих сотрудников мир безграничных возможностей.Источник: только для городских территорий

7. Естественное освещение увеличивает ценность коммерческого помещения

Бесспорно, естественный свет оказывает огромное влияние на стоимость недвижимости. Ценность, которую он добавляет, почти неизмерима. Если вы владеете коммерческой площадью, скорее всего, вы всегда хотите сохранить ценность места, если не увеличить ее. Использование умного стекла на дверях и окнах будет отличным началом.

Хорошо освещенный офис благодаря естественному освещению.Источник: halioglass.eu

Совершенно очевидно, что люди не прочь копнуть глубже в кармане, чтобы заплатить за собственность, которая имеет много естественного света. Для многих потенциальных покупателей естественный свет - это, скорее всего, все, что они знают о недвижимости, поэтому это будет то, что они ищут.

При достаточном естественном освещении в здании коммерческое пространство выглядит больше и более открытым. Это еще одно объяснение того, почему люди готовы платить больше. Освещение интерьеров - один из старейших приемов, используемых дизайнерами и архитекторами для повышения эстетической привлекательности.

Если есть хорошие виды на окружающий пейзаж, это будет большим плюсом.

8. Снижение затрат на коммунальные услуги и меньшее воздействие на окружающую среду

Наличие естественного света в помещениях имеет большое значение для снижения затрат на электроэнергию. Это потому, что комната освещается и нагревается, не требуя электричества. Когда потребляется мало электроэнергии, это значительно снижает расходы компании.

Пропускает естественный свет. Источник: newatlas.com

Использование естественного света позволяет сэкономить до 75% энергии, которая была бы использована для освещения помещения, а также снижает затраты на охлаждение.

Использование естественного света в коммерческих и жилых помещениях не только чище для всех жителей, но и благоприятно сказывается на окружающей среде. Энергоэффективное освещение требует меньше электроэнергии, и это приводит к снижению выбросов загрязняющих веществ при производстве электроэнергии.

В конечном итоге, когда меньше энергии используется для освещения и поддержания температуры, это оказывает меньшее воздействие на окружающую среду.

Читайте также: Советы и хитрости, чтобы сэкономить на счете за электроэнергию

Возможно ли, что умное стекло приносит больше вреда, чем пользы?

К настоящему времени вы хорошо знаете, что умное стекло позволяет пользователю регулировать степень прозрачности. Это делает его подходящим для использования в различных ситуациях. Однако он также имеет некоторые недостатки, такие как:

· Довольно дорого

· Для работы требуется электричество

· Высокое потребление электроэнергии

· Процесс установки сложен

Помимо этого, давайте посмотрим, почему популярность этих очков распространяется как лесной пожар.Преимущества «умного» стекла:

  • Повышенная польза естественного света для здоровья

Естественный свет - главный аргумент в пользу продажи многих коммерческих и жилых объектов. Благодаря своим многочисленным преимуществам естественный свет так много значит для многих людей. Некоторые из преимуществ естественного света для здоровья включают:

· Лучшее усвоение витамина D

· Повышает настроение человека

· Улучшает качество сна

· Повышает производительность

  • Повышенная безопасность и конфиденциальность

Умное стекло на окнах, стенах и дверях удивительно прочное и гарантированно выдержит испытание временем.Помимо усиления противоосколочной способности очков, технология, используемая в умном стекле, также усложняет взломщикам возможность незаконного проникновения через разбитые окна или двери.

Умное стекло не только эффективно блокирует свет, но и гарантирует, что любопытный посторонний не увидит, что происходит внутри. Все это возможно, но при этом позволяет естественному свету проникать внутрь.

Различные комнаты разделены «умным» стеклом для обеспечения конфиденциальности, когда это необходимо. Источник: ispacoustics.com
  • Прекрасная альтернатива занавескам

Нельзя отрицать, что на занавески приятно смотреть. Но они не пропускают столько естественного света, сколько хотелось бы большинству людей.

Избавление от штор (особенно от тяжелых портьер) - отличный шаг к тому, чтобы в вашем доме было больше солнечного света. Умное стекло имеет классический вид и энергоэффективно. Их также можно подвесить на раздвижном механизме, чтобы они скользили, как двери, для минималистичного вида.

Покончить с занавесками и портьерами на окнах. Источник: lookboxliving
  • Обеспечивает отличную гибкость и контроль.

Умное стекло - один из самых роскошных вариантов обработки окон, доступных на рынке. Он не только повышает эстетическую ценность здания, но и может многое предложить домашней автоматизации.

Тот, кто думает о гибкости, должен выбрать это интеллектуальное стекло. Технология предлагает широкий спектр решений с дистанционным управлением, таких как регулирование температуры и внутреннее освещение.

Заключение

По мере совершенствования технологий расходы предприятий снижаются.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
