Устройство и ремонт гидрокорректора фар на Lada Samara

Направление светового потока фар транспортного средства изменяется в зависимости от того, насколько машина нагружена. Если она везет много груза, кузов немного проседает и свет от фар освещает дорогу под неудобным углом. Чтобы отрегулировать этот угол, в автомобиль вмонтированы гидрокорректоры фар. Если они функционируют неправильно или вовсе сломаны, это создает много неудобств на дороге. Давайте разберемся, как исправить эту неприятность.

Как устроен корректор фар ВАЗ 2114

Вначале уточним, из чего состоит эта деталь и как работает корректор фар.

Интересно! Эта деталь не разбирается. Если она сломалась, ее надо заменить на новую. В процессе замены важно снять ее полностью, не отрезая, как делают некоторые автомобилисты. Иначе возникнут сложности с установкой новой детали.

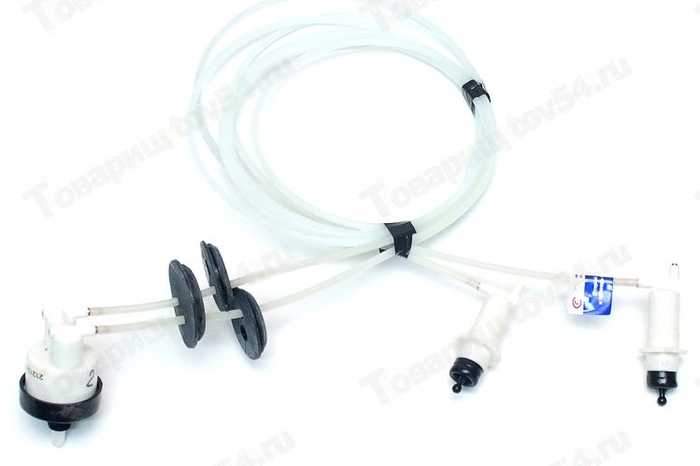

Хотя сам гидрокорректор неразборной, состоит он из нескольких деталей. В состав комплекта входят:
  • рабочий цилиндр гидрокорректора;
  • исполнительные цилиндры на блок-фарах;
  • зафиксированные хомутами соединительные трубопроводы;
  • рабочая жидкость, устойчивая к замерзанию.
Когда гидрокорректор находится в нормальном положении, его система находится под максимальным давлением. Когда давление снижается, фары опускаются вниз. Тогда втягивается шток исполнительного цилиндра и оптика принимает опущенное положение.

Что касается собственно конструкции и принципа работы гидрокорректора фар ВАЗ 2114, то шток его основного цилиндра соединен с рычагом, который соединен с другим штоком, закрепленном на фаре. В качестве опорной точки используется проходящий через регулировочный болт рычаг. Соответственно, весь механизм функционирует по принципу работы качелей.

Поднимать или опускать опорную точку конструкции помогает регулировочный болт, а сам корректор раскачивает плафон. Когда болт установлен в крайнее положение, большая вероятность того, что обратный конец рычага выскочит из места крепления. Используя корректор фар, надо учитывать этот принцип его работы, чтобы не доводить дело до ремонта.

Когда требуется замена или ремонт детали

Эта деталь машины легко поддается диагностике. Если вы стали замечать, что пучок света не меняет своего положения, в то время как вы пытаетесь его поменять специальной ручкой, или он все время направлен в одно положение (только вниз или только вверх), стоит осмотреть эту деталь машины.

Бывает, что одна фара регулируется, а вторая не поддается никакому управлению. В этом случае необходима замена корректора фар только с проблемной стороны.

Однако прежде чем решаться на замену, надо убедиться в том, что соединение рычага и штока находится в рабочем положении. О замене стоит подумать и во время холодов, когда из-за резкого изменения температур на уплотнителе трескается некачественная резина. Тогда жидкость из гидрокорректора просачивается на поршни цилиндров при определенном его положении.

Причины поломок корректора и способы их устранения на ВАЗ 2114

Итак, самой распространенной причиной выхода из строя этой детали можно назвать попадание жидкости, вытекшей из цилиндра при треснувшей резине уплотнителя. В этом случае поршни периодически заклинивает, угол фар меняется и не регулируется рычагами. Иногда проблема оказывается в поломке самого регулировочного рычага. Соответственно, устранить эти проблемы можно заменой сломанных деталей.

Обратите внимание! Если на машине стоит корректор электронного типа, то поломка может заключаться в контактном соединении. Часто сбои в работе спровоцированы разрешением крепления кронштейна устройства.

Замена гидрокорректора фар на ВАЗ 2114

Провести смену данной детали машины довольно просто и ехать на СТО ради этого не всегда надо. Тем более что для проведения работ понадобятся всего лишь удлинитель с накидной головкой и плоская отвертка.

Как выбрать гидрокорректор

В целом на рынке представлены такие корректоры:

  • гидравлические, которые функционируют за счет давления в них жидкостей и поршней;
  • электрические;
  • автоматические, которые сами регулируют уровень фар в зависимости от загруженности автомобиля.
Первые — самые дешевые и чаще всего выходят из строя, вторые более надежные, а третьи — самые дорогие.

Выбор гидрокоректорра не составит особого труда, поскольку все разнообразие этой детали выполнено по одной схеме. Наблюдаются лишь некоторые различия в составе креплений цилиндров, габаритах и трубопроводах. Однако на каждой детали указано, для какой модели машины она подходит. Поэтому достаточно ориентироваться на информацию на упаковке. На рынке представлены такие гидрокорректоры:

  • 21213-3718010 для 21213 «Нива»;
  • 2114-3718010 для ВАЗ 2113-2115;
  • 2110-3718010 и 2110-3718010-10 для ВАЗ 2110-2112
  • 2108-3718010 для ВАЗ 2108-21099;
  • 2105-3718010 для ВАЗ 2105-2107.
Также сегодня рынок предлагает
деталь электрического типа.
Считается, что он имеет повышенную эффективность по сравнению с гидравлическим. Но последний обычно входит в заводскую комплектацию ВАЗа. Главное его отличие — функции привода в нем выполняют электрические моторы. Он также легко вставляется в гнездо гидравлического механизма и монтируется точно таким же образом.

Интересно! В некоторых моделях ВАЗа предусмотрен штатный электрический корректор типа СиличЪ-Зенит.

Снятие гидрокорректора

Ремонт гидрокорректора фар ВАЗ 2114 начинается с того, что надо демонтировать вышедшую из строя деталь. Это вполне можно сделать самостоятельно, если придерживаться такой последовательности действий:

  1. отвернуть винты крепления хомутов трубопроводов к скобам крепления;
  2. снять ручку с основного цилиндра;
  3. открутить гайку, которой рабочий цилиндр крепится к панели приборов;
  4. отсоединить рабочий цилиндр от блок-фары;
  5. протолкнуть исполнительный цилиндр вместе с уплотнителями в салон.
Установка новой детали

После всех действий по удалению отработавшей детали, необходимо установить новую. Эти действия надо провести в обратном порядке относительно указанного выше. Но перед тем, как поставить новый, не забудьте заменить уплотнительное кольцо. Закончив установку новой детали, обязательно проверьте всю систему на работоспособность.

Обратите внимание! Не отрегулированная система может стать причиной ДТП, когда лучи света направлены не на дорогу, а например, прямо в глаза водителю автомобиля, который едет навстречу. Таким образом вы ослепляете его.

Во время замены или ремонта можно провести некоторые действия по улучшению работы этой системы машины. К ним относятся:
  • Если вы заметили, что на фаре образовывается конденсат, лучше ее замените, так как это влияет на степень освещения дороги в темное время.
  • Замените лампу в фаре, если заметили, что на фаре образовывается черный налет
  • Замените лампы на те, у которой больший угол светоотдачи.
  • Очищайте колпаки фар от грязи или нанесите на них очищающую пленку.
  • Если вы заметили, что отражающая поверхность фары отслаивается от ее металлического корпуса, то лучше замените ее на новую блок-фару.

Как видим, заменить гидрокорректор фар на ВАЗе несложно. Ремонтировать эту деталь не стоит и пытаться по причине цельности конструкции, поэтому если вы заметили, что система регулирования фар барахлит, покупайте новый комплект корректора. Во время его замены стоит провести ряд профилактических работ по улучшению работы системы освещения.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Гидрокорректор фар ВАЗ 2114 как заменить и отрегулировать

Гидрокорректор фар ВАЗ 2114

В зависимости от загруженности автомобиля свет фар может направляться ниже или выше. Для регулировки светового потока используются особые устройства, называемые гидрокорректорами. Если автомобиль загружен, фары лучше опустить ниже, чтобы световой поток был направлен на дорогу, а не вверх. Таким образом вы обеспечите необходимое освещение дорожного полотна и предотвратите ослепление водителя движущимся навстречу транспортом. При минимальной загрузке машины, когда задняя часть авто приподнята, фары можно слегка поднять.

Как устроен гидрокорректор фар ВАЗ 2114

Видео:

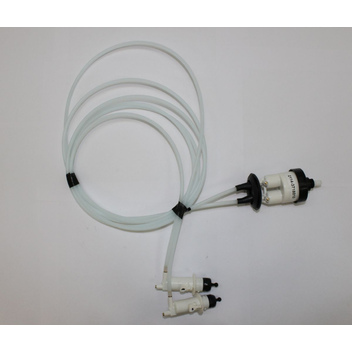

Как правило, система гидрокорректора фар состоит из следующих частей и компонентов:

  • основной цилиндр, закрепленный на панели приборов;
  • соединительные трубопроводы, зафиксированные хомутами;
  • исполнительные цилиндры на блок-фарах;
  • морозостойкая рабочая жидкость.

Гидрокорректоры обычно имеют вид неразборных конструкций, которые не подлежат ремонту. Таким образом, при выходе из строя гидрокорректора фар ВАЗ 2114 его ремонт производят путем замены на новый комплект.

В нормальном состоянии корректора производитель предусматривает максимальное рабочее давление. Для направления светового потока фары вниз давление в системе снижается, а шток исполнительного цилиндра втягивается и оптика опускается. Таким образом, устройство много времени находится под высоким давлением.

Видео:

Нередко при возникновении перепадов температур, особенно в зимнее время, структура уплотнителей нарушается из-за плохого качества резины. Это становится причиной утечки рабочей жидкости и подклинивания поршней цилиндров в определенном положении.

Все гидрокорректоры, которые устанавливают на отечественные машины ВАЗ, конструктивно выполнены по одной аналогичной схеме, не считая определенных отличий в габаритах, компоновке крепления цилиндров, а также трубопроводов. В наши дни на рынке вы можете найти несколько модификаций гидрокорректоров:

  • «2105-3718010» — для ВАЗ 2105—2107;
  • «2108-3718010» — для ВАЗ 2108—21099;
  • «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
  • «2114-3718010» — для ВАЗ 2113—2115;
  • «21213-3718010» — для 21213 «Нива».
к содержанию ↑

Ремонт гидрокорректора ВАЗ 2114

Разборка панели

Ремонт устройства завод-производитель не предусматривает, поэтому при его поломке производят замену устройства в сборе вместе с цилиндрами и трубопроводами.

Если угол наклона фар при изменении степени загруженности авто не регулируется, и даже при помощи регулировочных винтов на блок фарах вам не удается получить оптимальный световой поток, проверьте работоспособность таким способом:

  1. Прежде всего, осмотрите устройство на предмет целостности трубопроводов, а также отсутствия утечек жидкости.
  2. Если после мероприятий неисправность вы не найдете, перейдите к проверке работоспособности рабочих цилиндров. Для этого нужно снять их с блок-фары и замерить ход штоков. Нормальное функционирование цилиндров обуславливается при ходе штоков 6,5-7,5 миллиметров.
  3. По причине того, что ремонт корректора фар ВАЗ не предусмотрен, сломанный прибор лучше заменить новым в сборе.
к содержанию ↑

Регулировка штока

Регулировка штока

В некоторых случаях регулятор фар выходит из строя из-за нарушения зацепления регулировочного рычага. Таким образом, если гидрокорректор фар ВАЗ 2114 не работает, не спешите его менять. Для начала удостоверьтесь в том, что соединение штока и рычага соответствует рабочему положению.

Шток основного цилиндра корректора упирается в рычаг, воздействующий на такой же шток, который жестко закреплен на плафоне фары. Через регулировочный болт проходит рычаг, выступающий в качестве точки опоры. Механизм регулировки функционирует подобно качелям. Корректор раскачивает плафон, а регулировочный болт дает возможность поднимать/опускать опорную точку качелей. Если болт выкручен в крайнее положение, обратный конец рычага в виде шарика может выскользнуть из места крепления со штоком плафона.

Чтобы гидрокорректор фар ВАЗ 2114 вновь заработал, ремонт устройства следует производить путем возврата рычага в выемку на штоке. Для этого надо закрутить до упора регулировочный болт, а потом нажать на плафон вниз и вставить шарик рычага в необходимое положение.

к содержанию ↑

Замена устройства

Своими руками заменить сломанный корректор фар несложно. Последовательность работ следующая:

  • отворачиваем винты крепления хомутов трубопроводов к скобам крепления;
  • с основного цилиндра снимаем ручку;
  • откручиваем гайку крепления основного цилиндра к панели приборов;
  • отсоединяем от блок-фары основные цилиндры;
  • проталкиваем исполнительные цилиндры в салон вместе с уплотнителями;
  • устанавливаем новый агрегат в последовательности, обратной сборке.

Замена

Многие автомобилисты вместо штатного гидрокорректора фар, который предусмотрен производителем, устанавливают более эффективный и практичный электрический корректор. От гидравлического он отличается тем, что в качестве привода здесь выступают электрические моторы. Для машин марки ВАЗ предусмотрен штатный электрокорректор типа СиличЪ-Зенит. Он без проблем устанавливается в те же места, где стоит гидрокорректор. Процесс установки такой:

  • отключаем минусовую клемму от аккумулятора;
  • поворачиваем основной цилиндр против часовой стрелки и демонтируем его;
  • меняем уплотнительное кольцо;
  • устанавливаем электрический корректор на место основного цилиндра;
  • демонтируем рычаг основного цилиндра в салоне;
  • плюсовую клемму соединяем с гнездом колодки 20;
  • минусовую клемму фиксируем на одной из шпилек кузова под панелью приборов;
  • вместо трубопроводов прокладываем проводку корректора или вдоль жгута электрического питания;
  • подключаем к АКБ минусовую клемму.

После всего этого вам нужно лишь проверить работоспособность устройства.

Устройство и ремонт гидрокорректора фар на Lada Samara — Рамблер/авто

Направление светового потока фар транспортного средства изменяется в зависимости от того, насколько машина нагружена. Если она везет много груза, кузов немного проседает и свет от фар освещает дорогу под неудобным углом. Чтобы отрегулировать этот угол, в автомобиль вмонтированы гидрокорректоры фар. Если они функционируют неправильно или вовсе сломаны, это создает много неудобств на дороге. Давайте разберемся, как исправить эту неприятность.

Как устроен корректор фар ВАЗ 2114 Когда требуется замена или ремонт детали Причины поломок корректора и способы их устранения на ВАЗ 2114 Замена гидрокорректора фар на ВАЗ 2114 Как выбрать гидрокорректор Снятие гидрокорректораУстановка новой детали

Как устроен корректор фар ВАЗ 2114

Вначале уточним, из чего состоит эта деталь и как работает корректор фар.

Интересно! Эта деталь не разбирается. Если она сломалась, ее надо заменить на новую. В процессе замены важно снять ее полностью, не отрезая, как делают некоторые автомобилисты. Иначе возникнут сложности с установкой новой детали.

Хотя сам гидрокорректор неразборной, состоит он из нескольких деталей. В состав комплекта входят:

рабочий цилиндр гидрокорректора;

исполнительные цилиндры на блок-фарах;

зафиксированные хомутами соединительные трубопроводы;

рабочая жидкость, устойчивая к замерзанию.

Когда гидрокорректор находится в нормальном положении, его система находится под максимальным давлением. Когда давление снижается, фары опускаются вниз. Тогда втягивается шток исполнительного цилиндра и оптика принимает опущенное положение.

Что касается собственно конструкции и принципа работы гидрокорректора фар ВАЗ 2114, то шток его основного цилиндра соединен с рычагом, который соединен с другим штоком, закрепленном на фаре. В качестве опорной точки используется проходящий через регулировочный болт рычаг. Соответственно, весь механизм функционирует по принципу работы качелей.

Поднимать или опускать опорную точку конструкции помогает регулировочный болт, а сам корректор раскачивает плафон. Когда болт установлен в крайнее положение, большая вероятность того, что обратный конец рычага выскочит из места крепления. Используя корректор фар, надо учитывать этот принцип его работы, чтобы не доводить дело до ремонта.

Когда требуется замена или ремонт детали

Эта деталь машины легко поддается диагностике. Если вы стали замечать, что пучок света не меняет своего положения, в то время как вы пытаетесь его поменять специальной ручкой, или он все время направлен в одно положение (только вниз или только вверх), стоит осмотреть эту деталь машины.

Бывает, что одна фара регулируется, а вторая не поддается никакому управлению. В этом случае необходима замена корректора фар только с проблемной стороны.

Однако прежде чем решаться на замену, надо убедиться в том, что соединение рычага и штока находится в рабочем положении. О замене стоит подумать и во время холодов, когда из-за резкого изменения температур на уплотнителе трескается некачественная резина. Тогда жидкость из гидрокорректора просачивается на поршни цилиндров при определенном его положении.

Причины поломок корректора и способы их устранения на ВАЗ 2114

Итак, самой распространенной причиной выхода из строя этой детали можно назвать попадание жидкости, вытекшей из цилиндра при треснувшей резине уплотнителя. В этом случае поршни периодически заклинивает, угол фар меняется и не регулируется рычагами.

Иногда проблема оказывается в поломке самого регулировочного рычага. Соответственно, устранить эти проблемы можно заменой сломанных деталей.

Обратите внимание! Если на машине стоит корректор электронного типа, то поломка может заключаться в контактном соединении. Часто сбои в работе спровоцированы разрешением крепления кронштейна устройства.

Замена гидрокорректора фар на ВАЗ 2114

Провести смену данной детали машины довольно просто и ехать на СТО ради этого не всегда надо. Тем более что для проведения работ понадобятся всего лишь удлинитель с накидной головкой и плоская отвертка.

Как выбрать гидрокорректор

В целом на рынке представлены такие корректоры:

гидравлические, которые функционируют за счет давления в них жидкостей и поршней;

электрические;

автоматические, которые сами регулируют уровень фар в зависимости от загруженности автомобиля.

Первые — самые дешевые и чаще всего выходят из строя, вторые более надежные, а третьи — самые дорогие.

Выбор гидрокоректорра не составит особого труда, поскольку все разнообразие этой детали выполнено по одной схеме. Наблюдаются лишь некоторые различия в составе креплений цилиндров, габаритах и трубопроводах. Однако на каждой детали указано, для какой модели машины она подходит. Поэтому достаточно ориентироваться на информацию на упаковке.

На рынке представлены такие гидрокорректоры:

21213-3718010 для 21213 «Нива»;

2114-3718010 для ВАЗ 2113-2115;

2110-3718010 и 2110-3718010-10 для ВАЗ 2110-2112

2108-3718010 для ВАЗ 2108-21099;

2105-3718010 для ВАЗ 2105-2107.

Также сегодня рынок предлагает деталь электрического типа. Считается, что он имеет повышенную эффективность по сравнению с гидравлическим. Но последний обычно входит в заводскую комплектацию ВАЗа. Главное его отличие — функции привода в нем выполняют электрические моторы. Он также легко вставляется в гнездо гидравлического механизма и монтируется точно таким же образом.

Интересно! В некоторых моделях ВАЗа предусмотрен штатный электрический корректор типа СиличЪ-Зенит.

Снятие гидрокорректора

Ремонт гидрокорректора фар ВАЗ 2114 начинается с того, что надо демонтировать вышедшую из строя деталь. Это вполне можно сделать самостоятельно, если придерживаться такой последовательности действий:

отвернуть винты крепления хомутов трубопроводов к скобам крепления;

снять ручку с основного цилиндра;

открутить гайку, которой рабочий цилиндр крепится к панели приборов;

отсоединить рабочий цилиндр от блок-фары;

протолкнуть исполнительный цилиндр вместе с уплотнителями в салон.

Установка новой детали

После всех действий по удалению отработавшей детали, необходимо установить новую. Эти действия надо провести в обратном порядке относительно указанного выше. Но перед тем, как поставить новый, не забудьте заменить уплотнительное кольцо. Закончив установку новой детали, обязательно проверьте всю систему на работоспособность.

Обратите внимание! Не отрегулированная система может стать причиной ДТП, когда лучи света направлены не на дорогу, а например, прямо в глаза водителю автомобиля, который едет навстречу. Таким образом вы ослепляете его.

Во время замены или ремонта можно провести некоторые действия по улучшению работы этой системы машины. К ним относятся:

Если вы заметили, что на фаре образовывается конденсат, лучше ее замените, так как это влияет на степень освещения дороги в темное время.

Замените лампу в фаре, если заметили, что на фаре образовывается черный налет

Замените лампы на те, у которой больший угол светоотдачи.

Очищайте колпаки фар от грязи или нанесите на них очищающую пленку.

Если вы заметили, что отражающая поверхность фары отслаивается от ее металлического корпуса, то лучше замените ее на новую блок-фару.

Как видим, заменить гидрокорректор фар на ВАЗе несложно. Ремонтировать эту деталь не стоит и пытаться по причине цельности конструкции, поэтому если вы заметили, что система регулирования фар барахлит, покупайте новый комплект корректора. Во время его замены стоит провести ряд профилактических работ по улучшению работы системы освещения.

Электрокорректоры фар

Название:

Артикул:

Текст:

Выберите категорию:
Все Двигатель » Двигатели ВАЗ в сборе » Блоки цилиндров » Головки блока цилиндров (ГБЦ) » Коленвалы » Распредвалы 16V » Распредвалы 8V » Распредвалы Классика » Шкивы / звезды / шестерни » Шатуны облегченные » Поршни » Кольца поршневые » Клапана облегченные » Тарелки клапанов » Направляющие клапанов » Толкатели клапанов жесткие » Ремни ГРМ / ролики / натяжители цепи » Маховики облегченные » Прокладки » Буст-контроллеры » Шатуны стандартные и комплектующие » Подогрев тосола » Комплекты для ТО Впускная система » Спортивные ресиверы » Дроссельные заслонки спорт » Карбюраторы спорт » Фильтры нулевого сопротивления инжекторные » Фильтры нулевого сопротивления карбюраторные » Кронштейн нулевого фильтра » Регулятор давления топлива » 4-х дроссельный впуск Выхлопная система » Комплекты выхлопной системы »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4x4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2101-2105-2107 (Классика) » Пауки (выпускной коллектор) » Вставки для замены катализатора » Резонаторы (приемные трубы) » Глушители »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) »» Иномарки » Комплектующие для установки » Насадки на глушитель » Виброкомпенсаторы (Гофра) Турбо раздел » Приводные компрессоры АвтоТурбоСервис » Интеркулеры » Турбины » Турбоколлектор КПП / Коробка передач » Главные пары » Спортивные ряды » Блокировки КПП » Усиленные полуоси / валы / привода » Сцепление » Сцепление металлокерамика » Карданчик кулисы КПП » Короткоходные кулисы » Раздаточная коробка и комплектующие Подвеска » Стойки и амортизаторы KYB » Стойки и амортизаторы DEMFI » Стойки и амортизаторы SS20 » Стойки и амортизаторы АСТОН » Опоры стоек / усилители опор » Пружины » Проставки развала / шпильки колес » Шумоизоляторы и отбойники »» ВАЗ 2108-2115 »» ВАЗ 2110-2112 »» Лада Калина, Лада Гранта » Полиуретановые сайлентблоки и втулки » Комплектующие » Подшипники » Поворотные кулаки и комплектующие » Ступицы и комплектующие Рулевое управление » Электроусилители руля (ЭУР) » Комплектующие ЭУР » Гидроусилители руля » Рулевой промежуточный вал » Рулевая рейка » Комплектующие рулевой рейки Тормозная система » Гидравлический ручной тормоз » Вакуумные усилители тормозов / ГТЦ » Задние дисковые тормоза » Тормозные диски » Тормозные колодки » Комплектующие тормозной системы » Задние тормозные барабаны Растяжки / защита / упоры / усиление жесткости кузова » Растяжки » Опоры двигателя » Подрамники » Защита картера » Рычаги передней подвески » Рычаги задней подвески » Стабилизатор устойчивости » Поперечины » Усилители кузова » Упоры капота и багажника » Крабы / гитары » Реактивные штанги » Комплектующие Внешний вид/обвесы » Бампера передние »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Датсун »» Лада Нива 4x4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 »» Рено Дастер » Бампера задние »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Датсун »» Лада Нива 4x4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Решетки радиатора »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4x4 »» ВАЗ 2108-21099 »» ВАЗ 2113-2114 »» ВАЗ 2110-2112 »» Датсун »» ВАЗ 2101-2105-2107 »» Лада Ларгус »» Рено Дастер »» KIA »» Лада Нива (ВАЗ 2123), Шевроле Нива (ВАЗ 2123) » Решетки бампера нижние »» Лада Веста »» Лада Приора »» Лада Калина »» Лада Ларгус »» Датсун » Кузовные детали »» Лада Приора »» Лада Гранта »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2108-2109-21099 »» Лада Нива 4х4 »» Лада Ларгус »» Шевроле Нива »» Лада Веста »» Лада Иксрей »» ВАЗ 2101-2105-2107 » Реснички на фары »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Ларгус »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2108-2109-21099 » Накладки на фонари » Боковые зеркала и стекла »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Шевроле Нива »» Лада Нива 4x4 »» ВАЗ 2108-2115 »» ВАЗ 2110-2112 »» Лада Ларгус »» Датсун »» ВАЗ 2101-2105-2107 (Классика) » Накладки на зеркала »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4x4 »» Датсун »» ВАЗ 2108-2109; 2113-2115 »» ВАЗ 2110-2111-2112 »» Шевроле Нива »» Ларгус, Дастер » Евроручки » Накладки на ручки » Сабли (планки номера) » Молдинги » Накладки на пороги внешние » Накладки кузова / бампера / Cross » Спойлера » Рамки ПТФ » Жабо » Плавники на крышу » Фаркопы » Защита порогов »» Лада Нива 4x4 »» Шевроле Нива »» Лада Иксрей » Навесная защита » Рейлинги и комплектующие » Дефлекторы » Автобоксы / автопалатки » Рамки на номера » Знаки и наклейки » Брызговики и подкрылки » Автостекла » Прочее для внешнего тюнинга » Материалы для установки Салон » Европанели и комплектующие » Обивки дверей »» Лада Приора »» Лада Калина »» Лада Гранта »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2109-2115 »» Лада Нива 4х4 »» Шевроле Нива »» ВАЗ 2101-2105-2107 » Комплектующие обивок дверей » Обивка багажника и капота » Бесшумные замки ВАЗ » Центральная консоль » Коврики в салон »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» Лада Ларгус »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 »» УАЗ »» Renault »» Nissan »» Chevrolet »» Mitsubishi »» Mercedes »» Opel »» Peugeot »» Porsche »» Audi »» BMW »» Citroёn »» Daewoo »» Ford »» Hyundai »» Kia »» Volkswagen » Ковролин пола / багажника » Рули »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 » Муляжи подушек / подушки безопасности » Кожух руля » Подрулевые переключатели » Ручки КПП и ручника » Накладки на педали » Сидения, чехлы и комплектующие » Обогрев сидений » Подлокотники / подголовники » Выкидные и заводские ключи / чипы » Блоки управления / Кнопки » Ремни безопасности » Накладки на пороги » Уплотнители дверей | багажника | стекол »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) » Обивка потолка » Плафоны освещения салона » Солнцезащитные козырьки » Облицовки | обшивки | прочее для салона »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 »» Лада Ларгус Полки, подиумы, короба » Лада Веста » Лада Приора » Лада Калина » Лада Гранта » Лада Ларгус » Шевроле Нива » ВАЗ 2110-2112 » ВАЗ 2113-2115 » ВАЗ 2108-21099 » ВАЗ 2105-2107, Нива 4х4 » Ford » Chevrolet » KIA » Hyundai » Разное (Mazda, Opel, Skoda, Renault, Daewoo) Автомобильная оптика » Стандартная оптика »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Датсун »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) » Фары передние тюнинг »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »»» Передние фары »»» Подфарники »» Шевроле Нива »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Задние фонари тюнинг »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Лада Ларгус »» ВАЗ 2108-2109-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Противотуманные фары (ПТФ) »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 » Поворотники (повторители поворота) » Дневные ходовые огни » Ангельские глазки » Ксенон » Галогеновые лампы » Электрокорректоры фар » Комплектующие для установки » Светодиодные балки » Светодиодные лампы Электроника » Бортовые компьютеры » Электронные комбинации приборов » Стробоскопы » Блоки управления двигателем (ЭБУ) » Блоки управления двигателем для Е-газа » Радар-детекторы » Корректоры Е-газа ВАЗ, ГАЗ, УАЗ » Корректоры Е-газа Иномарки » Камеры заднего вида » Парктроники » Блоки управления подушкой безопасности » Реле, автосвет, прочее » Музыка Сигнализации и противоугонные системы » Автосигнализации » Блокираторы руля » Чехлы для брелков Тонировка / шторки / пленка для кузова » Съемная тонировка » Тонировочная пленка » Солнцезащитные шторки » Пленки для кузова » Тонировочный лак » Водоотталкивающая пленка Стандартные запчасти ВАЗ » Топливная система / бензобаки »» Баки топливные »» Бензонасосы и комплектующие »» Крышки и клапаны » Крышки двигателя » Уплотнители / утеплители / шумоизоляция » Стеклоподъемники » Шкивы коленвала » Толкатели гидравлические » Радиатор / система кондиционирования » Стартеры » Модули и катушки зажигания » Бачки омывателя » Высоковольтные провода » Водяные помпы » Датчики скорости » Жгуты проводов »» Жгуты проводов для ВАЗ 2101-2107 »» Жгуты проводов для ВАЗ 2108-21099 »» Жгуты проводов для ВАЗ 2113-2114 »» Жгуты проводов для ВАЗ 2110-2112 »» Жгуты проводов для Lada Kalina 1/2 »» Жгуты проводов для Lada Priora »» Жгуты проводов для Lada 4х4 »» Жгуты проводов для Сhevrolet Niva »» Жгуты проводов для Lada Granta »» Жгуты проводов для Lada Largus »» Жгуты проводов для Lada Xray »» Жгуты проводов для Lada Vesta »» Жгуты проводов для UAZ Patriot » Генераторы и комплектующие » Фильтры » Шаровые опоры » Резисторы электронного вентилятора отопителя » Свечи зажигания » Электродвигатели отопителей » Буксировочные крюки » Замки зажигания » Щетки стеклоочистителя » Вентиляторы и комплектующие » Система смазки. Комплектующие » Маховики и комплектующие » Термостаты и комплектующие Аксессуары » Звуковые сигналы » USB зарядники » Компрессоры / Насосы » Комплектующие колес » Автоодеяла

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Установка корректора фар Ваз 2114, Ваз 2115, Ваз 2113

Тюнинг салона ваз 2115 своими руками, внутренний тюнинг ваз 2114, советы по доработке салона ваз 2113, ваз 2115, ваз 2114. Тюнинг - это улучшение заводских характеристик. Несмотря на то что автомобили Лада Самара 2 являются удачными, в этих машинах все равно присутствуют недостатки, поэтому автовладельцы очень часто прибегают к тюнингу ваз своими руками. В наших разделах вы можете ознакомится с некоторыми доработками своими силами. Все материалы разбиты по категориям и содержат развернутые инструкции по доработке основных узлов автомобиля ваз 2115: тюнинг двигателя, тюнинг кузова, тюнинг салона, тюнинг коробки передач, тюнинг подвески и тормозов, а также найдете разделы по тюнингу ваз с фото. Добро пожаловать в разделы тюнинга и доработок ваз 2113.

Для изменения угла наклона пучка света фар в зависимости от загрузки на автомобиле применяется гидрокорректор фар, состоящий из главного цилиндра, закрепленного на панели приборов, и рабочих цилиндров, установленных на корпусах фар и связанных с главным соединительными трубками. Цилиндры и трубки заполнены специальной жидкостью с низкой температурой замерзания и не сообщаются с атмосферой. Гидрокорректор выполнен неразборным и ремонту не подлежит. При эксплуатации автомобиля могут произойти заклинивание поршней в цилиндрах или утечка жидкости из цилиндров или трубок.

Гидрокорректор, вышедший из строя, целесообразно заменить на более высокотехнологичный электромеханический корректор фар (электрокорректор фар).

Установочный комплект электрокорректора состоит из регулятора положения фар, двух исполнительных механизмов с уплотнительными кольцами и жгута соединительных проводов.

Работу выполняем на автомобиле с панелью приборов ВАЗ-2114.

В салоне автомобиля…

…снимаем рукоятку выключателя освещения панели приборов...

…и рукоятку гидрокорректора.

Поддев отверткой,…

…снимаем облицовку со шкалой корректора.

Крестообразной отверткой отворачиваем саморез крепления световода подсветки шкалы корректора ваз 2113…

…и снимаем световод.

Головкой «на 21» отворачиваем гайку крепления главного цилиндра гидрокорректора.

Надавив на стержень цилиндра, утапливаем его в отверстие панели приборов…

и выводим главный цилиндр из-под панели.

В моторном отсеке отсоединяем от корпусов фар рабочие цилиндры гидрокорректора ваз 2114 (показано на правой фаре).

Нажимая на фиксатор, поворачиваем рабочий цилиндр гидрокорректора против часовой стрелки…

…и вынимаем его из корпуса фары.

Бокорезами перекусываем трубки…

…и снимаем правый цилиндр.

Аналогично отсоединяем рабочий цилиндр гидрокорректора от левой фары (для удобства можно снять аккумуляторную батарею).

Поддев отверткой,…

…вынимаем резиновый уплотнитель трубок гидрокорректора из отверстия в щитке передка.

Продеваем в уплотнитель колодки жгута проводов электрокорректора фар ваз 2115. Прокладываем жгуты проводов электрокорректора фар вдоль заводских жгутов проводов.

Вставляем электрокорректор в отверстие корпуса фары.

Подсоединяем к правому электрокорректору колодку жгута проводов.

Аналогично подключаем электрокорректор к левой фаре.

В салоне подсоединяем «минусовый» провод электрокорректора к «массе», а провод питания к проводу, подающему напряжение на нить ближнего света лампы фары (после предохранителя).

Подсоединяем колодку жгута проводов электрокорректора к регулятору. Устанавливаем регулятор в последовательности, обратной снятию главного цилиндра гидрокорректора.

Ремонт и замена гидрокорректора фар ВАЗ 2110

В зависимости от загруженности автомобиля свет фар может быть направлен выше или ниже. Для регулировки светового потока применяются специальные устройства – гидрокорректоры. Если машина загружена, фары следует повернуть вниз, чтобы поток света был направлен не вверх, а на дорогу. Тем самым обеспечивается необходимое освещение дорожного полотна и предотвращается ослепление водителя встречного автомобиля. В случае минимальной загрузки авто, когда задняя часть рамы приподнята,  фары следует развернуть вверх.

Конструкция гидрокорректоров фар

Как правило, в конструкцию гидрокорректора включены следующие компоненты:

  • главный цилиндр, закреплённый на приборной панели;
  • исполнительные цилиндры, смонтированные на блок-фарах;
  • соединительные трубопроводы, которые фиксируются с помощью хомутов;
  • рабочая жидкость повышенной морозостойкости.

Обычно гидрокорректоры изготавливаются в виде неразборной конструкции, которая не подлежит ремонту. Поэтому, если вышел из строя, например, гидрокорректор фар ВАЗ-2114, ремонт его выполняется методом замены новым комплектом.

Производителем предусмотрено в нормальном состоянии корректора максимальное рабочее давление. Чтобы направить световой поток фары вниз производится понижение давления в системе, в результате чего шток исполнительного цилиндра втягивается и оптика поворачивается вниз. Таким образом, большую часть времени устройство находится под повышенным давлением.



Довольно часто при возникновении температурных перепадов, особенно зимой, происходит нарушение структуры уплотнителей из-за низкого качества резины, что приводит к утечке рабочей жидкости. В свою очередь, это приводит к заклиниванию поршней цилиндров в одном из положений.

Конструктивно все гидрокорректоры, которые устанавливаются на автомобилях ВАЗ, выполнены по аналогичной схеме, за исключением некоторых отличий в размерах, компоновке крепления цилиндров и трубопроводов. Сегодня на рынок поставляются следующие модификации гидрокорректоров:

  • «2105-3718010» — для ВАЗ 2105—2107;
  • «2108-3718010» — для ВАЗ 2108—21099;
  • «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
  • «2114-3718010» — для ВАЗ 2113—2115;
  • «21213-3718010» — для 21213 «Нива».

Как отремонтировать гидрокорректор на ВАЗ 2110 - 2115

Ремонт гидрокорректора фар ВАЗ-2110 заводом-изготовителем не предусмотрен. Поэтому, при выходе его из строя производится замена всего устройства в комплекте с трубопроводами и цилиндрами.

Если угол наклона оптики во время изменения загруженности автомобиля не регулируется и с помощью регулировочных винтов на блок-фарах не удаётся добиться оптимального светового потока, следует проверить работоспособность корректора следующим образом:

  • В первую очередь необходимо осмотреть устройство на предмет целостности трубопроводов и отсутствия утечки жидкости.
  • Если после данных мероприятий неисправность не обнаружена, переходим к проверке работоспособности исполнительных цилиндров. Для этого снимаем их с блок-фары и замеряем ход штоков. Нормальная работа цилиндров обеспечивается при ходе штоков в пределах 6,5—7,5 мм.
  • Так как, ремонт корректора фар ВАЗ- 2110 конструктивно не предусмотрен, неработающее устройство заменяем новым устройством в комплекте.

Регулировка штока корректора фар

Иногда неисправность системы регулировки фар может быть вызвана из-за нарушения зацепления регулировочного рычага со штоком плафона. Поэтому, если не работает, например,  гидрокорректор фар ВАЗ-2112, ремонт путём его замены производить не спешите. Сначала убедитесь в том, что соединение рычага и штока соответствует рабочему положению.



Шток исполнительного цилиндра корректора упирается в рычаг, который, в свою очередь, воздействует на аналогичный шток, жёстко закреплённый на плафоне фары. Рычаг проходит через регулировочный болт, который является для него точкой опоры. Механизм регулировки работает по принципу качелей. Корректор качает плафон, а регулировочный болт позволяет поднимать или опускать опорную точку этих качелей. Если болт вывернут в максимальное положение, то обратный конец рычага в виде шарика может выскользнуть из зацепления со штоком плафона.

Чтобы снова заработал гидрокорректор фар ВАЗ-2115, ремонт устройства необходимо произвести путём возврата рычага в специальную выемку на штоке. Для этого следует сначала регулировочный болт завернуть до упора, а затем нажать на плафон вниз и вставить шарик рычага в нужное положение.

Замена гидрокорректора фар ВАЗ 2110, 2111, 2112

Самостоятельно произвести замену вышедшего из строя корректора не составляет никакого труда. Последовательность выполнения замены следующая:

  1. выкручиваем винты крепления хомутов трубопроводов к крепёжным скобам;
  2. с главного цилиндра снимаем ручку;
  3. выкручиваем гайку крепления главного цилиндра к приборной панели;
  4. от блок-фары отсоединяем исполнительные цилиндры;
  5. проталкиваем вместе с уплотнителями исполнительные цилиндры внутрь салона;
  6. устанавливаем новый агрегат в обратной последовательности.

Многие автолюбителя вместо штатного гидрокорректора, предусмотренного производителем, устанавливают более практичный и эффективный электрокорректор фар. Его отличие от гидравлического устройства в том, что в качестве привода задействованы электромоторы. Для автомобилей ВАЗ предусмотрен штатный электрический корректор серии «СиличЪ-Зенит». Он легко монтируется в те же места, что обычный гидрокорректор. Порядок установки электрического корректора следующий:



  • отключаем от АК минусовую клемму;
  • поворачиваем главный цилиндр против часов стрелки и сниманием его;
  • заменяем уплотнительное кольцо;
  • монтируем электрокорректор на место главного цилиндра;
  • демонтируем рычаг главного цилиндра в салоне;
  • плюсовую клемму корректора соединяем с гнездом колодки №20;
  • минусовую клемму крепим на одной из шпилек кузова под приборной панелью;
  • прокладываем проводку корректора вместо трубопроводов или вдоль жгута электропитания;
  • подключаем электропроводку корректора к исполнительным устройствам;
  • подключаем минусовую клемму к АБ;
  • проверяем работоспособность корректора.

Выполнив самостоятельно установку корректора, вы будет иметь представление, как работает данное устройство. При необходимости, ремонт электрокорректора не составит особого труда.

Особенности восстановления гидрокорректоров для ВАЗ 21072109

Как правило, на автомобилях серий ВАЗ 2107—2108 устанавливается ручной гидрокорректор фар. С помощью него водитель может вручную изменять направление светового потока в зависимости от того, какая загрузка машины, перемещая блок-фары вверх или вниз в небольших пределах.

Конструкцией ремонт гидрокорректора фар ВАЗ-2107 не предусмотрен, поэтому при выходе из строя его заменяют новым устройством.  Единственное, что можно попытаться сделать в случае невозможности регулировать угол наклона блок-фар, это отрегулировать работу корректора в порядке, указанном выше.

Принципиальных отличий в устройстве регулировки оптики в «девятке» по сравнению с другими моделями нет. Поэтому ремонт гидрокорректора фар ВАЗ-2109 производится методом замены.

Как работает корректор фар на ваз 2114

Гидрокорректор фар применяется для того, чтобы поменять угол наклона пучка света фар. Дело в том, что в зависимости от загрузки автомобиля, направление света фар меняется и может случиться так, что он будет направлен не на дорожное полотно, а прямо в глаза водителю встречного транспорта, что создает опасную ситуацию при движении.
Гидрокорретор фар для Ваз 2114 состоит из главного цилиндра, который находится на панельно доске, и рабочих цилиндров, они расположены прямо на корпусе фар и связаны с главным цилиндром соединительными трубками. Внутри цилиндров и трубок имеется специальный состав, устойчивый к низкой температуре. Данная жидкость абсолютно не контактирует с воздухом.
Стоит заметить, что гидрокорректор представляет собой целостный механизм, его нельзя разобрать и в случае поломки ремонту он не подлежит. Во время эксплуатации Ваз 2114 может случиться заклинивание поршней в цилиндрах либо утечка жидкости из трубок или цилиндров. Так что когда гидрокорректор автомобиля выходит из строя, имеет смысл поменять его на более современный электромеханический корректор фар.

Комплект электрического коллектора включает в себя регулятор положения фар, несколько исполнительных механизмов с уплотнительными кольцами и жгут соединительных проводов. Приступим к установке оборудования в салоне Ваз 2114. Для начала нужно демонтировать рукоятку выключателя освещения приборной доски и рукоятку гидрокорректора, если таковая имеется в наличии.
Берем тонкую плоскую отвертку и поддеваем облицовку со шкалой корректора, тем самым снимаем ее. Затем, используя крестообразную отвертку выворачиваем саморез крепления световода подсветки шкалы корректора и вынимаем этот световод. Берем головку на 21 и выворачиваем гайку крепления главного цилиндра корректора, для этого надавливаем на его стержень и вдавливаем его в дырку, которая имеется на панели приборов Ваз 2114.
Открываем капот автомобиля и разъединяем от корпуса фары рабочие цилиндры корректора, надавливаем на фиксатор и проворачиваем рабочий цилиндр против часовой стрелки, тем самым мы освобождаем его от крепления, теперь его можно вытащить с корпуса. С помощью бокорезов перекусываем трубки и удаляем правый цилиндр. Такими же действиями освобождаем от крепления левый цилиндр.

Чтобы было удобнее работать, рекомендуется отсоединить клеммы аккумуляторной батареи. Прокладываем сквозь уплотнитель колодки жгута проводов электрического корректора фар Ваз 2114. Проводку корректора прокладываем вдоль штатных проводов машины. Устанавливаем электрический корректор в отверстие корпуса фары и подсоединяем его к правой и левой фаре.
Теперь проходим в салон машины и присоединяем минусовой провод электрического корректора к массе, а питающий провод соединяем с проводом, который подает напряжение на нить ближнего света. Присоединяем колодку жгута проводов электрического корректора к регулятору, сам регулятор собираем в обратной снятию последовательности. Итак, мы своими руками установили на автомобиль Ваз 2114 электрический корректор фар.

  • Причины и устранение неисправностей гидрокорректора фар на Lada Samara
  • Как устроен корректор фар ВАЗ 2114
  • Когда требуется замена или ремонт детали
  • Причины поломок корректора и способы их устранения на ВАЗ 2114
  • Замена гидрокорректора фар на ВАЗ 2114
  • Как выбрать гидрокорректор
  • Снятие гидрокорректора
  • Установка новой детали

Направление светового потока фар транспортного средства изменяется в зависимости от того, насколько машина нагружена. Если она везет много груза, кузов немного проседает и свет от фар освещает дорогу под неудобным углом. Чтобы отрегулировать этот угол, в автомобиль вмонтированы гидрокорректоры фар. Если они функционируют неправильно или вовсе сломаны, это создает много неудобств на дороге. Давайте разберемся, как исправить эту неприятность.

Как устроен корректор фар ВАЗ 2114

Вначале уточним, из чего состоит эта деталь и как работает корректор фар.

Что касается собственно конструкции и принципа работы гидрокорректора фар ВАЗ 2114, то шток его основного цилиндра соединен с рычагом, который соединен с другим штоком, закрепленном на фаре. В качестве опорной точки используется проходящий через регулировочный болт рычаг. Соответственно, весь механизм функционирует по принципу работы качелей.

Поднимать или опускать опорную точку конструкции помогает регулировочный болт, а сам корректор раскачивает плафон. Когда болт установлен в крайнее положение, большая вероятность того, что обратный конец рычага выскочит из места крепления. Используя корректор фар, надо учитывать этот принцип его работы, чтобы не доводить дело до ремонта.

Когда требуется замена или ремонт детали

Эта деталь машины легко поддается диагностике. Если вы стали замечать, что пучок света не меняет своего положения, в то время как вы пытаетесь его поменять специальной ручкой, или он все время направлен в одно положение (только вниз или только вверх), стоит осмотреть эту деталь машины.

Бывает, что одна фара регулируется, а вторая не поддается никакому управлению. В этом случае необходима замена корректора фар только с проблемной стороны.

Однако прежде чем решаться на замену, надо убедиться в том, что соединение рычага и штока находится в рабочем положении. О замене стоит подумать и во время холодов, когда из-за резкого изменения температур на уплотнителе трескается некачественная резина. Тогда жидкость из гидрокорректора просачивается на поршни цилиндров при определенном его положении.

Причины поломок корректора и способы их устранения на ВАЗ 2114

Итак, самой распространенной причиной выхода из строя этой детали можно назвать попадание жидкости, вытекшей из цилиндра при треснувшей резине уплотнителя. В этом случае поршни периодически заклинивает, угол фар меняется и не регулируется рычагами. Иногда проблема оказывается в поломке самого регулировочного рычага. Соответственно, устранить эти проблемы можно заменой сломанных деталей.

Замена гидрокорректора фар на ВАЗ 2114

Провести смену данной детали машины довольно просто и ехать на СТО ради этого не всегда надо. Тем более что для проведения работ понадобятся всего лишь удлинитель с накидной головкой и плоская отвертка.

Как выбрать гидрокорректор

В целом на рынке представлены такие корректоры:

  • гидравлические, которые функционируют за счет давления в них жидкостей и поршней;
  • электрические;
  • автоматические, которые сами регулируют уровень фар в зависимости от загруженности автомобиля.

Первые — самые дешевые и чаще всего выходят из строя, вторые более надежные, а третьи — самые дорогие.

Выбор гидрокоректорра не составит особого труда, поскольку все разнообразие этой детали выполнено по одной схеме. Наблюдаются лишь некоторые различия в составе креплений цилиндров, габаритах и трубопроводах. Однако на каждой детали указано, для какой модели машины она подходит. Поэтому достаточно ориентироваться на информацию на упаковке. На рынке представлены такие гидрокорректоры:

  • 21213-3718010 для 21213 «Нива»;
  • 2114-3718010 для ВАЗ 2113-2115;
  • 2110-3718010 и 2110-3718010-10 для ВАЗ 2110-2112
  • 2108-3718010 для ВАЗ 2108-21099;
  • 2105-3718010 для ВАЗ 2105-2107.

Также сегодня рынок предлагает деталь электрического типа. Считается, что он имеет повышенную эффективность по сравнению с гидравлическим. Но последний обычно входит в заводскую комплектацию ВАЗа. Главное его отличие — функции привода в нем выполняют электрические моторы. Он также легко вставляется в гнездо гидравлического механизма и монтируется точно таким же образом.

Снятие гидрокорректора

Ремонт гидрокорректора фар ВАЗ 2114 начинается с того, что надо демонтировать вышедшую из строя деталь. Это вполне можно сделать самостоятельно, если придерживаться такой последовательности действий:

  1. отвернуть винты крепления хомутов трубопроводов к скобам крепления;
  2. снять ручку с основного цилиндра;
  3. открутить гайку, которой рабочий цилиндр крепится к панели приборов;
  4. отсоединить рабочий цилиндр от блок-фары;
  5. протолкнуть исполнительный цилиндр вместе с уплотнителями в салон.
Установка новой детали

После всех действий по удалению отработавшей детали, необходимо установить новую. Эти действия надо провести в обратном порядке относительно указанного выше. Но перед тем, как поставить новый, не забудьте заменить уплотнительное кольцо. Закончив установку новой детали, обязательно проверьте всю систему на работоспособность.

Как видим, заменить гидрокорректор фар на ВАЗе несложно. Ремонтировать эту деталь не стоит и пытаться по причине цельности конструкции, поэтому если вы заметили, что система регулирования фар барахлит, покупайте новый комплект корректора. Во время его замены стоит провести ряд профилактических работ по улучшению работы системы освещения.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Гидрокорректоры фар на ВАЗ 2114: особенности, подмена и самообслуживание

Зачем служит это устройство? Гидрокорректор фар ВАЗ 2114 употребляется для фиксации конфигурации уровня наклона светового пучка фар. Этот устройство помогает избежать негативных последствий при движении авто, которое может быть нарушено вследствие неверного свечения фар, к примеру, не на дорогу, а в глаза водителю встречной машины. Чтоб этого не допустить, необходимо впору смотреть за техническим состоянием агрегата и проводить профилактические процедуры.

Гидрокорректор фар ВАЗ 2114

Корректор фар на ВАЗ 2114 содержит:

  • основной цилиндр, датчик которого расположен на приборной панели;
  • ведущие регуляторы, размещены на блоках-фар и соединительных трубках.

Снутри их заливается универсальная жидкость, которая не греется и не леденеет при перепадах температуры.

Существует три вида корректоров:

Читайте так же

  1. Гидравлические, за счет давления жидкостей и поршней.
  2. С электрическим приводом.
  3. Автоматические, угол наклона света фар регулируется самостоятельно, вне загруженности автомобиля.

Последние – самые дорогие, но вот по качеству множество автовладельцев предпочитают ставить электрические корректоры, которые по функциональным возможностям более надежные, чем гидравлические. Эти корректоры боле дешевые, но и требуют более частой проверки и замены изделия.

Как работает корректор фар на ВАЗ 2114? При ручной регулировке положение фар устанавливается регулятором, который размещен в салоне на панели приборов. Водитель путем вращения ручки гидрокорректора изменяет степень наклона оптики.

Если установлен электрокорректор, то электроника сама определяет уровень регулировки в зависимости от нагрузки авто.

Обслуживание и эксплуатация изделия

Конструкция гидрокорректора фар неразборная, в случае неисправности меняется целиком. Главное, его снять полностью, а не отрезать, чтобы легче было вмонтировать новый прибор.

При увеличении угла наклона света фар можно попробовать отрегулировать механизм. Что нужно сделать?

  • Когда машина загружена – фары нужно повернуть вниз так, чтобы световой луч был направлен на проезжую часть.
  • Если загрузка авто минимальная и задняя часть рамы находится в приподнятом состоянии – фары следует спроектировать вверх.

Если агрегат не возобновил правильную работу, то нужно проверить наличие жидкости в цилиндрах и трубках. Для этого снимаются изделия и замеряется рабочий ход штоков, он должен быть около 7 мм.

Так производителями задумано, что большую часть времени гидрокорректор находится под давлением, в результате которого шток рабочего цилиндра втягивается, а оптика вращается вниз.

Корректор фар НА ВАЗ 2115, 2114 , 2110 , 2112 , 2109, 2199

Показываю как я поменял гидрокорректор фар на ВАЗ 2115.

Как поменять гидрокорректор фар ВАЗ 2113-15

Фары стали светить очень низко и трястись на кочках, из салона фары гидрокорректором не поднимались, вытащи.

Причины неисправности механизма

Причиной поломки изделия может стать вытечка жидкости из цилиндра или трубок, что вызывает нарушения в структуре уплотнителей. Плохое качество резины вызывает потери рабочей жидкости, что приводи к заклиниванию поршней агрегата в одном положении. Соответственно меняется угол освещения фар, который устранить без замены всего механизма просто невозможно.

Если установлен на машине электронный корректор, то очень часто начинает барахлить датчик системы, по причине разрушения крепления кронштейна агрегата. Иногда может быть проблема в контактном соединении.

Правильная работа корректора фар напрямую зависит от безопасности автомобилистов и пешеходов. Вот для чего нужен гидрокорректор фар, исправный и полнофункциональный!

Устранение неисправности

Как поменять корректор фар на ВАЗ 2114? Чтобы его снять, нужно от фиксаторов крепления проводов отсоединить хомуты, перед эти рекомендуется убрать клеммы с аккумуляторной батареи. Дальше:

  1. Снять ручку цилиндра (регулятора), потянув ее немного на себя.
  2. Отвинтить гайку цилиндра на панели.
  3. Снять облицовку рычага.
  4. Вывести из-под панели механизм.
  5. Вынуть цилиндры корректора из корпусов, нажимая на их фиксаторы.
  6. Далее нужно вывести шланги крепления с хомутами на кузове авто.
  7. Задвинуть резиновый уплотнитель в середину салона и туда же провести еще два цилиндра с трубками.

Читайте так же

Снятие гидрокорректора на ВАЗ 2114

Продолжая ремонт гидрокорректора фар внимательно помещаем новый проверенный агрегат на ВАЗ 2114 в гнездо механизма, только в обратной последовательности.

Какой гидрокорректор выбрать?

Часто автолюбители вместо штатного агрегата предпочитают более практичный и эффективный электрокорректор, который не предусмотренный производителем, но легко вмещается в гнездо старого механизма. Его отличие заключается в электромоторах, которые обеспечивают функционирование привода изделия. Такой корректор монтируется так же, как и обычный.

Электрическое устройство гидрокорректора фар ВАЗ 2114 устанавливается следующим образом:

  • убирается минусовая клемма с батареи;
  • главный цилиндр поворачивается против часовой стрелки и демонтируется;
  • меняется уплотнительный фиксатор, кольцо;
  • устанавливает корректор на место главного цилиндра;
  • снимается рычаг устройства в салоне авто;
  • плюсовая клемма электрокорректора соединяется с гнездом колодки №20 и фиксируется под панелью приборов на одной из шпилек кузова;
  • вместо трубопроводов прокладывается проводка;
  • прибор подключается к исполнительному механизму;
  • подсоединяется клемма к батарее;
  • проверяется функциональность агрегата.

Гидрокорректора фар на ВАЗ 2114 с электрическим приводом

Вот так выполняется замена гидрокорректора фар на ВАЗ 2114 с электрическим приводом!

Что же еще можно сделать для более эффективного освещения дороги при движении автомобиля?

Другими словами, как улучшить свет фар на ВАЗ 2114? Что нужно сделать?

  1. Заменить существующие лампы на улучшенные, которые имеют больше угол светоотдачи. Можно установить ксенон.
  2. Если у машины происходит отслаивание отражающей поверхности от металлического корпуса, то будет правильным установить новую блок-фару, вместо старой, нефункциональной.
  3. Регулярная очистка колпаков фар от загрязнения, в качестве профилактических средств можно использовать защитную пленку.
  4. При возникновении черного налета на колбе фары качество освещения снижается. Поэтому нужно вовремя заменить лампу.
  5. При попадании внутрь лампы конденсата снижается уровень эффективности освещения дороги. Во избежание несчастного случая верным решением будет замена дефектной фары.

Дорогие автомобилисты, вовремя проверяйте качество функционирования автомобильных фар, предъявляйте повышенные требования к работе этих агрегатов. Устраняйте всевозможные причины и помните, что безопасность движения гарантирует все участникам движения покой и порядок.

Как заменить ВАЗ 2114 Фаро

Передние фары постоянно подвержены риску повреждения, мелкие камешки, падающие в воздух впереди движущихся машин, превращаются во что-то вроде пуль, которые безжалостно стреляют в задние машины, доставляя немало хлопот автомобилистам.

Одна из таких бед - сломанная оптика головного света. Сегодня я расскажу, как заменить ВАЗ 2114 ярмарку при его неисправности, или в моем случае - при повреждении стекол фонарей.

Как снять ваз ярмарку своими руками - подробный фотоотчет

2. Внизу бампера расположен винт под крестовую отвертку, он удерживает нижнюю инфузорку фар, как и сама фара, к фаре на два зажима крепится сама ресница.

3. Теперь со стороны радиатора откручиваем болт, с ним связано - фара и средняя рамка над бампером, плавно переходящие в нижние ресницы по бокам.

4. Отсоединить вилки от поворота, фары и гидрокорректора. Снимать гидрокормер будет относительно просто - зажать изогнутые фиксаторы, затем проверить штекер корректора вниз, затем достать из розетки.

5. Отвести головку на «10» и с ее помощью открутить четыре болта, расположенные в задней части фары.

6. Осторожно, чтобы не повредить лакокрасочное покрытие, вынуть аптеку из посадочного гнезда, предварительно сняв крепление средней рамы с общего крепления.

7. Снимаем саму среднюю рамку и достаем фары с нижними ресничками.

Перед заменой ВАЗ 2114 Фаро убедитесь, что ремонту не подлежит, есть возможность восстановить. После такой работы вам обязательно понадобится.

Рекомендуем посмотреть тематическое видео Как заменить фары ВАЗ 2114 своими руками

& nbsp.

Как установить фары на ВАЗ-2114

Отечественные автомобили марки ВАЗ всегда пользуются большим спросом у наших водителей.И на то есть веские причины - эти машины имеют довольно приемлемую стоимость, а также низкие затраты на обслуживание. Однако рано или поздно автомобилисты сталкиваются с ситуацией, когда железному другу требуется мелкий ремонт. К таким случаям можно отнести и замену фары на ВАЗ-2114.

Конечно, можно воспользоваться СТО, заплатив за услугу несколько сотен рублей, но зачем переплачивать, если то же самое можно сделать самостоятельно? Итак, давайте разберемся, как выбрать и установить фары на ВАЗ-2114.

Краткая инструкция по выбору фар

Не спешите сразу приобретать стандартные фары, ведь у вас есть возможность улучшить световые характеристики автомобиля. Но владельцы отечественных ВАЗов не понаслышке знают, насколько сильно светят их ближний свет. Поэтому многие автолюбители советуют вместо обычных галогенных ламп устанавливать ксенон. Здесь следует помнить, что не всегда ксенон может попасть прямо в вашу машину. Лучше всего устанавливать только те лампы, на которых производитель указал вашу марку и модель автомобиля.Также для улучшения ближнего света на ВАЗ-2114 можно дополнительно установить противотуманные фары.

Процесс установки

Итак, для начала нужно выбрать место, где будет произведена замена. Оптимальный вариант - гараж, а если его нет, можно заменить фары на ВАЗ-2114 и на улице. Главное, чтобы ваша машина не мешала движению других машин. Также стоит помнить, что процесс монтажа следует проводить исключительно в сухую погоду.

Поставьте автомобиль на ручной тормоз, выключите и отсоедините клемму аккумулятора от аккумулятора. Это необходимо для того, чтобы вас не ударило током при подключении проводов. Затем снимите декоративную крышку, закрывающую радиатор. Эта деталь часто крепится на 4 болта. Далее найдите специальный винт, который находится под пластиковым бампером и также открутите его. После этого откручиваем винт, который находится возле радиатора (он соединяет нашу запчасть с планкой). После этого вы заметите, что фары на ВАЗ-2114 немного начнут двигаться - это признак того, что запчасть полностью освободилась от креплений.

Теперь вы можете безопасно снять световое устройство. Но не забывайте, что поворотники и фары на ВАЗ-2114 тесно взаимосвязаны, поэтому разделять их категорически запрещено.

Итак, переходим к завершающему этапу - снимаем все провода. Для этого нужно снять 2 заглушки, идущие к поворотникам и фарам головного света, и снять гидрокорректор. На обратной стороне запчасти вы увидите еще 4 винта - их тоже нужно открутить. Все, на данном этапе разборку фар на ВАЗ-2114 можно считать завершенной.Сборка производится в обратном порядке.

Полезный совет: при выполнении всех процедур сборки / разборки желательно отмечать все раскрученные болты. Это значительно сэкономит время на установку.

Сравнение характеристик ВАЗ 2114 и 2109.

Что лучше: ВАЗ 2114 или 2109? И получил лучший ответ

Ответ от Димона [новичок]
разница небольшая. 2109- Бамперы нечувствительные, фары лучше светят (пока что новые).Ваз 2114 Более современный салон, чуть более мощный двигатель. А так ... штампы кузова такие же. Моя рабочая 14 начала цвести через год эксплуатации ... При пробеге 160 тысяч.

Ответ от A111 [гуру]
стренняя редька не слаще.

Ответ от Пердимонокл пердимонокл [гуру]
Советую Москвич-412.

Ответ от Виктор Кузьменко [новичок]
Девять уже проверенных вещей

Ответ от Владимир Neorrow [гуру]
Девять бамперов змей (просто зубило)

Ответ от хулигана. [guru]
Четырнадцатая, она выглядит по-современному.

Ответ от Винямин Аристархов [гуру]
Да, такой же как на ЗАЗ 968 и ЗАЗ 968м.

Ответ от Людмила Тишакова [гуру]
старая чисулия старая цена. Новое долото твердой стороны и новая цена. А если нет разницы, зачем атаковать дважды по одному, а потом грабить?

Ответ от Владимир Яковлев [гуру]
а чем отличаются фары? потом бери фары побольше, ночью лучше покатайся

Ответ от Отто Кац [активный]
2114 экономичнее девятки и чуть "современнее"."

Ответ от Mist. [гуру]
Задал такой вопрос своему инструктору, получил такой ответ: на самом деле тоже самое немного изменено, салон удобнее, правда 2114 пластик больше. 2109 крепкий (или усиленный) бампер, а это плюс!
По сути - тоже самое.

Ответ от @ [эксперт]
Отечественный автопром еще далек от совершенства, особенно двигатель)))
Лучше иномарка)

Ответ от Александр Нидов [гуру]
2109 как выглядит разнообразие

Ответ от Алексей Жиглинский [guru]
2114 Свежий, к тому же есть с мотором 1.6, 16-ти клапанная продавалась зимой по 260 руб ...

Ответ от $ Роман $ [гуру]
2114 Вид современный, руль регулируется по высоте, салон симпатичный, аэродинамика есть лучше и с моторами проверенных проблем, к бензину не доставляют и не привередливы!

Ответ от Йол. [гуру]
14 из ваз это самый интересный мафик ...

Ответ от Џ Очень симпатичный парень [гуру]
ВАЗ-2109 - легковой переднеприводный автомобиль с кузовом хэтчбек.Разработан и серийно выпускается на Волжском автозаводе. В 1987 - 2004 гг. В настоящее время собирается в Украине [Источник не указан 75 дней] (с двигателем 1600 куб. См.). По сути, это 5-дверная модификация ВАЗ-2108.
Ранее «сателлит» оснащался рядными четырехцилиндровыми восьмицилиндровыми карбюраторными бензиновыми двигателями объемом 1100, 1300 и 1500 куб. С 1994 года на эти машины стали устанавливать 4-цилиндровые 8-клапанные бензиновые двигатели ВАЗ-2111 объемом 1500 куб. С распределенным впрыском топлива.Особенность 8-ми клапанного двигателя 1,5 литра - при выходе из ремня ГРМ поршни не попадают в клапаны. На некоторые автомобили устанавливался роторно-поршневой двигатель ВАЗ-415, имевший большую мощность (140 л.с.), но небольшой ресурс.
Автомобиль неоднократно подвергался рестайлингу: «низкую» панель приборов сменили «высокую», а затем «европантель».
Первые автомобили имели «короткое крыло» (переднее) и короткий капот, которые в 1991 году были заменены на «длинное крыло» и длинный капот. Также изменился внешний вид Облицовка задних боковых стекол, руля и т. Д.
Очевидные достоинства и преимущества автомобиля характерны для всех моделей семейства Satellite / Самара: высокие динамические и скоростные качества, хорошая управляемость и устойчивость к разным типам дорог, прочный бампер. Отмечены существенные минусы: худшие, по сравнению с «классикой», проходимость, уязвимость картера двигателя и масляного фильтра, снижение ремонтопригодности относительно предыдущих моделей ВАЗ, дребезжащая отделка салона из дешевых жесткий пластик, плохая эргономика педального узла и т. д.
За счет компоновки с поперечным расположением силового агрегата и передних ведущих колес этот автомобиль стал компактнее и легче заднеприводных «Жигулей». Кроме того, пространство в машине более рациональное, повышена курсовая устойчивость и проходимость машины по дорогам со скользким покрытием, исключаются заносы из-за пробуксовки колес, обеспечивается относительно высокий уровень пассивной безопасности. влияние.
По сравнению с предыдущими («классическими») моделями салона-сателлита ВАЗ на 60 мм длиннее (хотя габаритная длина автомобиля уменьшилась на 120 мм), размеры тоннеля на полу были уменьшены в результате перехода на новый макет схемы.Общая ширина машины не изменилась, но из-за загнутых боковых окон внутренняя ширина салона на уровне плеч стала ощутимой. В то же время снижение высоты корпуса привело к незначительности удобства посадки в машину, а педальный узел оказался не очень удобным из-за слишком плотного прилегания педалей друг к другу. Багажное отделение отделено от салона откидной полкой, которая поднимается при открытии задней двери. Для перевозки крупногабаритных грузов задние сиденья можно складывать.
Система отопления и вентиляции обеспечивает подачу воздуха одновременно в несколько точек салона и обеспечивает равномерное прогревание всего объема кабины и ее стебля. Существенно повлияло улучшение комфорта передних анатомических кресел с подголовниками. При продольном перемещении сидений подушка одновременно поднимается и поворачивается относительно горизонтали. Взаимное расположение рычагов, кнопок, педалей, руля, приборов подчинено созданию величайших средств управления.В целом обзорность улучшена и снижена по сравнению с ВАЗ-2105 уровень шума в салоне - на 7 дБ (А). Улучшенная аэродинамика позволила снизить расход топлива «спутника» и уровень аэродинамического шума.
Автомобиль требует меньше корректирующих движений при движении, позволяет быстрее и безопаснее преодолевать повороты, особенно на скользкой дороге. Общее снижение массы ВАЗ-2109 обеспечивается за счет более рациональной компоновки и широкого применения алюминия - для радиатора и других деталей, а также пластмассовых масс (около 80 кг).Снижены потери, связанные с сопротивлением воздуха, и

Отечественный автопром развивается медленными темпами, выпуская на рынок различные модификации автомобилей, которые характеризуются схожим дизайном и идентичным дизайном. Так получилось с двумя автомобилями ВАЗ 2114 и ВАЗ 2109, выпущенными на одной технологической линии в разное время. Внешне и внутренне автомобили практически идентичны, а потому название почему-то другое. Эти причины придется разобрать более тщательно.

Определение

ВАЗ 2109. - Пятидверная модификация купе ВАЗ 2108. Автомобиль с кузовом хэтчбек. Автомобиль выпускался на Волжском заводе до 2006 года, после чего права на производство перешли к Сызрансу. В народе известны прозвища «Спутник» или «Девять».

ВАЗ 2109 Early Series

ВАЗ 2114. - это обновленная версия ВАЗ 2109, в которой изменены некоторые параметры, связанные с дизайном и внутренней начинкой.ВАЗ 2114 был запущен в серийный выпуск в 2003 году на Волжском автозаводе. Это пятидверный переднеприводный хэтчбек, он же «Самара-2».


ВАЗ 2114.

Сравнение

В связи с тем, что ВАЗ 2114 является продвинутой модификацией ВАЗ 2109, различия между моделями не будут так явно бросаться в глаза. В первую очередь новая модель подверглась внешним и внутренним элементам. Производители кузова подарили новые фары и накладки радиатора, поменяли бампер и капот, добавили молдинги.ВАЗ 2109 имеет более прочный, практически непробиваемый бампер, которому этой модели, несмотря на наличие в ВАЗ 2114 улучшенных модификаций, отдается большее предпочтение.

Особое внимание потребители обратили на обновленную панель управления, встроенную в ВАЗ 2114. Она спроектирована по европейским стандартам, поэтому более лаконично вписывается во внутренний дизайн, чего не скажешь о ВАЗ 2109. Кроме того, ВАЗ 2114 есть оснащен передними стеклоподъемниками с регулируемой рулевой колонкой, а также рулевым управлением от «десятого» семейства.В целом внешний вид и внутренняя отделка отличаются более современным подходом, хотя потребители находят привычную «девятку» более надежной, выражая пожелания, чтобы последние доработки вызвала новая панель управления.

Есть изменения салона авто. Ранее на четырехцилиндровом восьмицилиндровом бензиновом двигателе ВАЗ 2109 разного объема (1,1, 1,3 и 1,5). На новую модель «Четырнадцатой» устанавливали только двигатель объемом 1,5, однако в настоящий момент разрешена установка более современного 16-клапанного образца объемом 1 ед.6.

В настоящее время автомобили производятся по разным технологическим линиям, поэтому потребители жалуются на недавно выпущенный ВАЗ 2109, при этом они отдают большее предпочтение прошлым модификациям, чем улучшенному ВАЗ 2114. Однако «четырнадцатый» отличается меньшим ходом, усилена шумоизоляцией и современными техническими показателями.

Выводы Сайт

  1. ВАЗ 2114 - улучшенная модель ВАЗ 2109.
  2. Передняя часть кузова ВАЗ 2114 существенно отличается по дизайну.
  3. ВАЗ 2114 укомплектован новой панелью управления, которая более лаконично вписывается в автомобиль.
  4. ВАЗ 2109 имеет бампер получше.
  5. В настоящее время автомобили собираются на разных заводах.
  6. ВАЗ 2114 больше ориентирован на европейские стандарты.
  7. ВАЗ 2109 - надежный автомобиль, который до сих пор пользуется спросом.

Сравнение отечественных автомобилей ВАЗ-2114 и ВАЗ-2109 вполне актуально. Многие автомобилисты продолжают спорить насчет этого. Похоже, они выпустили одну и ту же фабрику.Поэтому естественно будет выяснить, в чем разница, стоит ли переплачивать за более новую версию и насколько четырнадцатая модель превзошла легендарную «девятку». Выбирая между ВАЗ 2109 или ВАЗ 2114, следует учитывать все аспекты этих автомобилей. Потому что производитель не стал бы выпускать абсолютно одинаковые автомобили под разными названиями. Хотя среди автолюбителей бытует такое мнение, что обе машины совершенно одинаковые. Следует полагаться на факты, по которым можно будет сравнить обе машины и найти среди них лучший способ покупки.

Сравнение ВАЗ-2114 или ВАЗ-2109.

Коротко об автомобилях

Начнем со старшей модели, которая существует на отечественном рынке уже не один десяток лет. ВАЗ-2109 - пятидверная версия купе, которая выпускалась под названием ВАЗ-2108. «Девятка» позиционируется как пассажирская. Такую машину Волжский завод производил до 2006 года, после чего право выпуска моделей перешло к сызранскому предприятию. Чаще всего машину называют просто «девяткой» или сателлитом.

И ВАЗ-2114 стал обновленной версией легендарной «девятки».Изменения в меньшей степени коснулись технических характеристик, но заметно изменились внутреннее оборудование и внешний вид автомобиля. Серийное производство «Четырнадцатого» стартовало в 2003 году. Выпуском занимался Волжский завод. Это тоже хэтчбек с 5 дверями и передним приводом. Часто ее называют Самара 2. Авто можно считать полноправными родственниками. Нельзя сказать, что ВАЗ-2114 получил большое количество обновлений, из-за которых автомобиль стал существенно отличаться от предшественника.

Сильное сходство между автомобилями заставляет потенциальных покупателей задуматься о целесообразности приобретения автомобиля.С одной стороны, переплачивать за более дорогой 2114 я не хочу, так как «девятка» почти такая же. С другой стороны, четырнадцатая модель новее, а потому потенциально должна быть намного лучше «девяток». Чтобы понять истинные особенности двух автомобилей, следует изучить их сильные и слабые стороны.

ВАЗ-2114.

Знатоки отмечают несколько сильных и слабых сторон этого автомобиля. Не будем забывать, что речь идет об аппарате отечественного производства. При всей любви и уважении к российскому автопрому, пока наши автомобили не выдерживают конкуренции с ведущими автопроизводителями Европы, США и Азии.Но им все же удалось добиться определенных успехов. Для начала рассмотрим недостатки четырнадцатой модели, которые удалось выявить в процессе эксплуатации и содержании такой машины. Покупая этот автомобиль, настоятельно рекомендуется обработать кузов антикоррозийными составами, заменить гидрокорректор передней оптики и поставить вместо него электроприборы.

Также есть проблемы с заводскими передними колодками, которые негативно влияют на состояние тормозного диска. Комплектующие не на высшем уровне качества, хотя в случае с «девяткой» дела обстоят еще хуже.Машина безопасности осталась такой же, как и до модернизации. Следовательно, в этой составляющей покупатель не выиграет. Еще одна весомая проблема - уровень комфорта. Шумоизоляция в низкоуровневом автомобиле. Если вы хотите добиться относительно хорошего комфорта, необходимо будет окурить салон шумоизолирующими материалами.

К основным достоинствам ВАЗ-2114 можно отнести такие моменты:

  • машина недорогая в обслуживании;
  • покупка запчастей стоит недорого;
  • большинство ремонтных работ Вы можете выполнить своими руками;
  • это простейшая машина по сложности эксплуатации;
  • хорошие параметры дорожного покрытия, что позволяет автомобилю проезжать по самым сложным участкам и дорогам без асфальта;
  • Неплохие показатели эффективности по расходу топлива и масла;
  • вагон открывается.

это хороший выбор Для жителей регионов, молодых парней, которые ищут хорошую первую машину за небольшие деньги. Сейчас ассортимент запчастей и элементов для тюнинга настолько огромен, что открывает невероятный простор для творчества. Неудивительно, что основной аудиторией этого автомобиля отечественного производства считается молодежь и любители автотюнинга. Хотя можно рассматривать 2114 как семейный автомобиль 2114. Машина не имеет серьезных проблем с точки зрения технических характеристик, надежности и долговечности.Поэтому ВАЗ-2114 не требует большого объема семейного бюджета, что делает машину выгодным приобретением за скромные деньги.

ВАЗ-2109

Кто-то скажет, что «девятки» такие же, как их наследник в лице ВАЗ-2114. Но это не так. Производитель выпустил «девятку» в нескольких модификациях, поставил на машину разные силовые агрегаты, работающие на бензине. Цены даже ниже, чем у аналога ВАЗ-2109.

Специалисты отмечают несколько основных достоинств этого автомобиля:

  1. Двери.Они широки, удобны для посадки людям полностью, чем любой комплекс. Поэтому даже толстяка сажают в машину.
  2. Багажник. Багажный отсек на ВАЗ-2109 нельзя считать образцовым и рекордным среди автомобилей своего класса. Но при кажущихся внешне скромных размерах машины в багажнике помещается внушительное количество вещей.
  3. Подвеска. Что не забирает «девятка», так это основательно проработанная подвеска. Это преимущество делает эту машину очень проходимой.Не каждый современный кроссовер пройдет там, где все препятствия отечественного ВАЗ-2109 преодолеет без проблем. Поэтому эту машину предпочитают покупать те, кому приходится регулярно ездить по ухабистым дорогам, ямам, неровностям, неконтролируемым участкам и т. Д. Как известно, подобных дорог в России очень много.
  4. Удельный вес. У него есть небольшая машина, которая позволяет перемещаться на больших скоростях и преодолевать внушительные расстояния. Салон хоть и не самый удобный, но водители без проблем выдерживают многочасовые поездки за рулем.
  5. Динамический. Для отечественных автомобилей это понятие относительное. Но если сравнивать со всем остальным ассортиментом АвтоВАЗа того времени, когда выпускалась «девятка», то эта модель объективно самая динамичная. Хороший разгон, довольно плавный ход при адекватном расходе топлива.

Но не все так идеально в случае с легендой российского автопрома. Есть ВАЗ-2109 и его объективные недостатки.

Основные шахты автомобиля специалисты звонят:

  1. Старые двигатели.Первые модели выпускались с 1987 года. Затем капот ставили на восьмистворчатые моторы. Современные автомобили Комплектуются улучшенными шестнадцатилетними силовыми агрегатами, которым ВАЗ-2109 существенно проигрывает.
  2. Безопасность. Это актуальная проблема всего модельного ряда ВАЗ, включая ВАЗ 2109 и 2114. Показатели прочности по результатам испытаний оказались низкими. Поэтому при неаккуратном вождении велика вероятность получения тяжелых травм в результате аварии. Подведены неодобрительные итоги. Поэтому водителям следует быть предельно внимательными на дорогах и придерживаться правил безопасного вождения.
  3. Слабые системы. В случае с «девяткой» чаще всего выходит из строя и обогрев. Из-за этого возникают регулярные вопросы по ремонту этих узлов.

Если говорить в общих чертах, ВАЗ-2109 выглядит неплохим вариантом как бюджетная подержанная машина. Эти автомобили заслуженные, часто встречаются у владельцев разного возраста, что делает машину универсальной. «Девяткой» не назовешь образец семейного автомобиля. Хотя бы из-за того, что здесь невысокие показатели безопасности. Но если вы ищете за скромные деньги автомобиль, который можно тюнинговать, использовать в качестве рабочей лошадки и заниматься постоянным ремонтом, то ВАЗ-2109 станет одним из приоритетных выборов на российском рынке.Найти достойный аналог среди иномарки за те же деньги вам не удастся.

Основные отличия и сравнение автомобилей

На первый взгляд найти разницу между этими двумя отечественными машинами не так-то просто. Это и понятно, ведь ВАЗ-2114 пришел на смену ВАЗ-2109 как модернизированный, улучшенный вариант предшественника. Это не переход на совершенно новую модель. Сейчас такие перевоплощения называют рестайлингом. До автомобиля нового поколения ВАЗ-2114 не дотягивает, потому что остается слишком много общего с «девяткой».«Авто другой, но по менее значимым параметрам, по мнению экспертов и автомобилистов. Но вы можете сравнить ВАЗ-2114 и 2109. Если внимательно изучить особенности двух автомобилей, выпущенных российским предприятием, вы поймете, чем они отличаются.

Сравнивая ВАЗ-2109 и ВАЗ-2114, приходим к следующим выводам:


Это основные отличительные особенности, с которыми можно сравнивать две машины российского производства. рабочие лошади », а не предметом роскоши или автомобилей повышенной комфортности.Если вам нужен высокий уровень комфорта, современное оборудование, кондиционер, подушки безопасности разного типа, то эти автомобили явно не для вас.

На чем остановить свой выбор

Каждый покупатель сам должен решить для себя, какая машина ему подойдет. Это зависит от ряда факторов, ведь нужно отбиваться не от одного, а от нескольких важнейших критериев.

Подводя итоги сравнения ВАЗ-2109 и ВАЗ-2114, можно сделать такие выводы:

  • четырнадцатая модель - это усовершенствование «девятки», а не переход на совершенно новую машину или серьезный переворот в России. область отечественного автомобилестроения;
  • ВАЗ-2114 получил измененную переднюю часть кузова, которая стала интереснее и привлекательнее, но потеряла в надежности бампера;
  • Ваза четырнадцатая Новая приборная панель, приближающая автомобиль к европейскому уровню по комфорту и просто по внешним данным; На разных предприятиях собрано
  • машин, поэтому даже одни и те же машины иногда производятся по-разному качественно;
  • ВАЗ-2114 сделан с целью приближения к европейским стандартам качества и придания автомобилю лаконичного, интересного и динамичного внешнего вида;
  • ВАЗ-2109 остается одной из самых надежных отечественных машин, которые продолжают пользоваться огромным спросом.

Практически со 100% уверенностью можно сказать, что выход 2114 не полностью оправдал ожидания автопроизводителя. АвтоВАЗ хотел сделать достойный переход на легендарную «девятку», которая удовлетворит потребности современного потребителя и сможет составить конкуренцию импортным машинам. В итоге получился практически такой же ВАЗ-2109, но с измененной внешностью и обновленным салоном. Суть осталась прежней. Тем более, что производитель решил добавить в линейку 16-клапанный двигатель.

Если хотите «девятку» с более привлекательным дизайном, прекрасными возможностями тюнинга и с электростеклоподъемниками, но готовы заплатить немного больше, то однозначно берите ВАЗ-2114. Только опытные автомобилисты настоятельно рекомендуют в этом случае брать версию только с новым двигателем. В сочетании с восьмиперчковыми двигателями четырнадцатая модель теряет ряд своих достоинств. Для людей, которым нужна конструктивная простая, надежная и долговечная машина, хоть и лишенная некоторых прелестей автомобилей европейского образца, «девятка» подойдет как нельзя лучше.Кроме того, сейчас существует множество способов самостоятельно преобразить машину, установить такие же стеклоподъемники на электропривод, изменить внешний вид и добавить разного рода оборудование в салон. ВАЗ-2109 дешевле, но по сути мало чем уступает своему наследнику.

Решение принимайте сами. Многое зависит от того, в каком состоянии вы сможете найти машину. В связи с этим добавим, что лучше брать «девятку» в отличном состоянии, чем за те же деньги покупать ВАЗ-2114 с явными проблемами по кузову или мотору.

Теперь пару слов от специалистов по ВАЗ-2114. Новая покупка требует антикоррозийной обработки, замены фар на электроустановку, заводские передние динамики, последние сильно портят диск, отвечающий за тормоза.

Ничего хорошего нельзя сказать о качестве комплектующих, а вот в ВАЗ-2109 все хуже. Безопасность страдает так же, как и девятка, серповидный салон - обязательное условие комфортной езды.

В преимуществах ВАЗ-2114 специалисты записали такие:

  • недорого, экономичное обслуживание, возможность устранения неисправностей своими руками;
  • простота эксплуатации;
  • хороший показатель проходимости;
  • малый расход бензина;
  • бесконечные возможности настройки.

Владельцы о ВАЗ-2109


Лада 2109 Он дешевле своего последователя ВАЗ-2114 почти в 2 раза, поэтому водители все чаще задумываются, стоит ли переплачивать за вторую модель. Чтобы понять, что лучше ВАЗ-2109 или автомобиль ВАЗ-2114, обратимся к изучению отзывов автомобилистов о Lada 2109 на форумах:

  1. Корпус быстро вращается. Что тоже неприятно удивило, так это то, что цена датчиков такая же, как в иномарках.Хотя за такую ​​копейку от транспортного средства многого ожидать не приходится - главное, что на ходу.
  2. Едет хорошо, управляется, без батареек за 170 000 км пробега. Передний привод Радует габаритами, машина маневренная, но не хватает места на задних сиденьях.
  3. Оставляет желать покраску получше - сразу нужно на сотку загнать и перекрасить, а поверх антикоррозийный состав. Двигатель мог бы быть и мощнее - 8 клапанов для хорошей мощности явно недостаточно.Тем, кто разбирается в обслуживании и ремонте, девятка понравится - ее легко ремонтировать, не сложно найти запчасти, при правильном уходе машина остается надежным железным конем В любых погодных условиях на разных российских трассах.
  4. Живу в деревне, эксплуатирую девятку до налогообложения, проходимость проселочных дорог отличная! Расход топлива экономичный.
  5. После полугода использования жигулей 2109 разошлось днище, пришлось делать капремонт.
  6. Коробка слабая, разваливается, дверные ручки очень хрупкие.Окольцованы пороги, арки, появляется ржавчина.

Одна из самых распространенных машин на отечественных дорогах. Популярность четырнадцатой модели обусловлена ​​оптимальным соотношением цены и качества, которым она обладает.

FOURKY (ВАЗ 2114)

Сложно за сопоставимые деньги (на вторичном рынке Четырнадцатый просит от 100 до 200 тысяч рублей, новые модели - в пределах 250-300 тысяч) найти современный автомобиль, который обладал бы аналогичной надежностью и выносливостью.

В данной статье рассмотрим техническую.Узнаем, чем четырнадцатая отличается от девятки, и разберемся, какой модификации 2114 лучше отдать предпочтение в реалиях сегодняшнего дня.

Технические характеристики Четырнадцатый

Для начала рассмотрим основные характеристики.

Четырнадцатая модель представляет собой 5-дверный хэтчбек со следующими размерами кузова (мм): D - 4112, W - 1650, B - 1402. - 970 кг, максимальная погрузочная масса 470 кг.

Колесная база у ВАЗ 2114 аналогична девятке - 2460 мм, река между передними колесами 1400 мм, 1370 мм.Четырнадцатый во всех модификациях имеет передний ведущий мост. Просвет между кузовом и дорогим поддоном - 170 мм.

Автомобиль комплектуется 5-ступенчатой ​​с такими передаточными числами:

  • Первая скорость - 3,636;
  • Секунда - 1,95;
  • Третий - 1,357;
  • Четвертый - 0,941;
  • Пятая - 0,784;
  • Задний - 3,53.

Четырнадцатый вмещает 43 литра бензина. Рекомендуемый производитель топлива - АИ95.

Тормоза барабанные, установленные сзади.Тормозной путь груженой машины на скорости 80 км / ч - 38 метров.

ВАЗ 2114 выпускался с двумя вариантами двигателей - 8 и. Все различия между ними подробно рассмотрены в последнем разделе статей.

Отличия ВАЗ 2114 и ВАЗ 2109

Поскольку четырнадцатая, по сути, является доработанной версией девятки, необходимо разобраться, в чем главное отличие ВАЗ 2109 от ВАЗ 2114.

Пройдемся по наиболее значимым моментам.

По габаритам четырнадцатый немного отличается от девятки - он длиннее 10 сантиметров и тяжелее до 40 кг. Клиренс I. Колесная база Изменений не претерпела.

Отличия в кузове довольно значительны - наличие нового капота, фар, радиатора, бамперов и молдингов создают впечатление совершенно новой машины. Если говорить о качестве металла, то вещи в четырнадцатой модели вещей намного лучше - при правильном уходе он не гниет даже в самых проблемных местах.

Базовая модель ВАЗ 2114 оснащалась 8-клапанным двигателем на 1500 см 3, аналогично тому, что было на девятке, однако в 2007 году с конвейера стала сходить модель с двигателем 1,6 л с соответствующим Электронная педаль стандарта ЕВРО-4 Газ и электричество.

В 2010 году в продажу поступила модификация «супер-авто» с 16-клапанным силовым агрегатом, по всем параметрам превосходящим девятку.

Шасси четырнадцатое, в сравнении никаких серьезных конструктивных изменений не подвергалось.

Салон

- одно из ключевых преимуществ четырнадцатой по сравнению с ВАЗ 2109. Первое, что стоит отметить - он не «гремит» (благодаря использованию жесткого пластика), тогда как в девятке он был одним из основных. проблемы.

Над созданием интерьера салона работали специально приглашенные иностранные дизайнеры, поэтому он визуально сопоставим с салоном горного класса аналогичного года выпуска.

В отличие от девятки, салон ВАЗ 2114 отличается более мягкими формами и наличием множества мелочей - стеклоподъемников, новых сидений, пепельницы с подсветкой, значительно улучшающих комфорт как водителя, так и переднего пассажира.

В салоне

значительно улучшен функционал бортового компьютера, который информирует водителя о состоянии основных систем автомобиля, температуре окружающей среды, текущем времени и имеет множество полезных функций.

Особенности моделей с 8 и 16 клапанами

Модельный ряд 2114 представлен двумя заводскими модификациями: классической «Самара», выпускавшейся с 2001 по 2013 год, и «Супер-Авто», производимой дочерней компанией ВАЗа - ЗАО «Супер-Авто», поставки которой начались. рынок 2010 г. И продолжаются по сей день.

Эти модификации отличаются силовым агрегатом: на «Самаре» стоит двигатель с 8 клапанами, на «супер-авто» - мотор с 16 клапанами, которым в стоке оснащена «Лада Приора».

Определить визуально, какой двигатель установлен на четырнадцатом, под силу только профессионалам, или тем, кто хорошо разбирается в модельном ряду ВАЗ, ведь внешне они обладают только одним отличием - колесными дисками разного диаметра: на 8V установлено тринадцать дисков, на 16V. - четырнадцать.

Все основные отличия заключаются в силовых агрегатах, которые похожи только на один литр, на обеих моделях стоят двигатели объемом 1,6 литра.

Пройдемся по основным достоинствам модели с двигателем 16V:

  • Максимальная мощность двигателя 16 В составляет 66 кВт, что обеспечивает 5000 об / мин, в то время как двигатель 8 В при 60 кВт выдает 5200 об / мин;
  • Если перевести эти характеристики в лошадиные силы, то у 16V - 90 лошадей, а у 8V - 81;
  • Кроме того, в блоке питания 6В 16В существенно доработана полнота сгорания.топливные смеси, у 16-ти клапанной четырнадцатой расход на 100 км стоит 7 литров, у модели 8V - 7,6 л / 100км;
  • Двигатель
  • 16V также имеет лучший крутящий момент (NM) - 131 / 3700мин, в 8V - 120 / 2700мин, поэтому экспоненты разгона шестнадцатиклапанного двигателя намного превышают 8V - 11,2 и 13,2 секунды до сотни соответственно;
  • Максимальная скорость 16V - 190 км / ч, 8V - 160 км / ч.

Повышенная мощность силового агрегата 6V послужила причиной доработки дисков на 14 дюймов с вентиляционной полостью, наличие которой исключает возможность перегрева тормозных колодок при экстренном торможении.

Также стоит отметить, что ВАЗ 2114 с двигателем 16V намного увереннее держит дорожное полотно за счет улучшенной подвески - автомобиль комплектуется энергоемкими амортизаторами и улучшенными стойками.

На этом обзоре подходил к концу четырнадцатый.

Панель приборов ВАЗ 2114 Описание. Кнопки, лампочки, значки, индикаторы

В сегодняшней статье мы рассмотрим процесс снятия панели приборов от ВАЗ 2114-ВАЗ семейства 2115.Прежде чем перейти непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и приборной панелью способа крепления. Для этого разберем соответствующую схему:

  1. Панель приборов (она же торпеда) - основная часть всей конструкции, на которой: комбинация приборов, бортовой компьютер, ручки управления подогревом, переключатели и другие элементы.
  2. Накладка защитно-декоративная, на которой предусмотрены воздуховоды путем обдува лобового стекла автомобиля.
  3. Крепежный уголок.
  4. Заглушка декоративная.
  5. Кожух Ashtroke.
  6. График для обеспечения жесткости конструкции.
  7. Левая и правая декоративные панели центральной консоли.
  8. Панель приборов.
  9. Кронштейн крепления центральный.

Итак, разобравшись с теорией, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом, посвященным доработке Торпедо ВАЗ2115-.

Снять торпеду с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1. Выключить ОТ. аккумулятор Минусовая клемма. Также снимите радио, если оно установлено. Для этого достаточно снять магнитолу с площадки на приборной панели, отсоединить от нее поясной ремень и полностью снять.

2. Маленькой отверткой с крестообразным жалом откручиваем саморезы, фиксирующие левую декоративную накладку центральной консоли.Снимите накладку, осторожно вынув ее нижнюю часть из кронштейна кузова.

3. Теперь нам нужно снять правую накладку центральной консоли. Для этого откручиваем пять саморезов и, придерживая рукой накладку, снимаем ее.

4. Снимите рукоятку рычагов управления системой отопления. Чтобы не повредить ручки и быстро их снять, тонкой отверткой с плоским жалом нам понравится защелка на ручке, тем самым освободив ее от выступа на рычаге.

5. Снимите ручку управления системой отопления. Для этого с некоторым усилием потяните ручку, вплоть до ее снятия.

6. Выверните правый винт, которым приборные панели крепятся к кронштейну. Также откручиваем и прикручиваем левую сторону прокладки панели приборов.

7. Откручиваем два винта вверху "окошка" панели приборов. После этого откручиваем два винта, которые находятся прямо под комбинацией инструментов.

8. Прямой отверткой используем и снимаем декоративную заглушку, которая находится с правой стороны от переключателя обогрева заднего стекла.

9. Откручиваем саморез, который находится под заглушкой.

10. Прикрепляем декоративную панель приборов к рулю. Отсоедините жгуты проводов от клавишных выключателей, а также со стороны бортового компьютера.

11. Полностью снимите накладку приборной панели.

12. Откручиваем шток крепления торпеды с левой стороны. Таким же образом собственно действуем саморезом с правой стороны.

13. С сиденья приборной панели достаем корпус форсунок систем вентиляции и отопления салона.

14. Ключом на «8» откручиваем винты крепления панели приборов к правой поперечине (один правый, второй - левый).

15.Откручиваем крепежный винт и смещаемся в сторону кронштейна панели приборов вместе с блоком реле и блоком предохранителей.

16. Снимите фары и выключатель освещения прибора.

17. Откручиваем винты рулевой колонки и снимаем. После этого снимаем руль и переключатели. Опустите рулевую колонку в нижнее положение.

18. С помощью крестообразной отвертки откручиваем авто-нижнее крепление панели приборов.Затем откручиваем и прикручиваем верхнее крепление.

19. Откручиваем нижний и верхний винты крепления панели приборов с правой стороны.

20. Убрать "уши" правой, а также левой части панели приборов с разливом на рулевой колонке.

21. Немного отводим торпеду на себя и отключаем разъемы проводов плафона освещения вещевого отсека.

22. Отключить колодку с жгутом проводов от выключателя разрядного освещения.

23. Отключаем колодку разъема патрона для подключения переносной лампы.

24. Снимите панель приборов вместе с крестовинами.

25. Установка приборных панелей в восстановительной последовательности.

ВАЗ 2114 - один из первых отечественных автомобилей, на котором применялась электронная комбинация панели приборов. «Первопроходцем» в этой сфере была, конечно же, «дюжина», после которой электроника стала использоваться на всех последующих моделях вазонов.А сегодняшнюю статью мы посвятим приборной панели

Устройство и характеристики

На панели приборов ВАЗ 2114, помимо электронной комбинации, есть еще и особенности ее расположения подсветки. И если на «Самаре» первого поколения это было организовано снаружи, что затрудняло доступ к приборной панели при демонтаже, то на 14-й «Ладе» показания освещались лампами изнутри. Но это далеко не все особенности данной части.

На автомобилях ВАЗ 2114 он включает до 19 обозначений, основное из которых, конечно же, тахометр, спидометр, датчики охлаждающей жидкости и уровня топлива.

Датчик температуры охлаждающей жидкости

И начнем обзор обозначения с левой стороны. Здесь на приборной панели на ВАЗ 2114 стрелка красной шкалы начинается с отметки 105 градусов Цельсия и заканчивается на 130. Для заметок отметим, что если стрелка этого датчика находилась в этом диапазоне, следует немедленно прекратить двигатель и подождите, пока он остынет. В противном случае закипание мотора неминуемо.

Тахометр

Далее у нас есть тахометр.Это самый большой переключатель на приборной панели после спидометра. По ее обозначениям мы видим, что в норме должно быть от 2 до 5,5 тысяч об / мин (холостой ход не в счет). Тогда есть красная шкала. Попадание стрелки в этом диапазоне не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако не следует забывать, что высокая скорость вращения влечет за собой не только, но и существенную нагрузку на все остальные детали двигателя.

Спидометр

Приборная панель ВАЗ 2114 непременно оснащена спидометром.Это самая важная деталь щитка. Именно из его показаний от водителя зависит скорость, а соответственно и безопасность тоже. Следовательно, он должен отображать показания с максимальной точностью 0,1 километра в час. На панели приборов ВАЗ 2114 имеется шкала спидометра с мерой измерения от 0 до 200 километров в час. Что интересно, практически на всех отечественных автомобилях есть спидометры, измеряющие показания в пределах 170 км / ч. Например, на Газелях пиковая скорость находится в районе 180-200 километров в час (в зависимости от года выпуска).Странно, конечно, что малотоннажный фургон до этих значений разгоняется, тут хоть "сотку" с горы набрать ...

Датчик уровня топлива

Датчик последнего выключателя измеряет уровень топлива в автомобиле. топливный бак. Он расположен по стандартной схеме - в правой части приборной панели. На шкале всего 3 обозначения: 0, ½ и 1. Конечно, он не измеряет данные с такой же точностью, как спидометр, однако узнать примерный остаток топлива вполне реально.

Итак, мы узнали, чем отличается приборная панель ВАЗ 2114, и выяснили ее устройство.

- Основной информационный блок, на котором отображаются данные о текущем функциональном состоянии автомобиля. Он расположен на торпеде, прямо перед сиденьем водителя.

Тиддер ВАЗ 2114, 2113,2115

На самой панели расположены элементы трех типов:

  • Лампочки индикаторы, указывающие количество необходимых для ТС расходных материалов, масла, тормозной жидкости и т. Д .;
  • Спидометр и тахометр;
  • Управляющий элемент для переключения режима спидометра.

Также концепция «комбинации приборов» предназначена для привлечения поворотников, кнопок и других машинных средств связи.

Схема приборной панели ВАЗ 2114 выглядит так:


Из этой статьи вы узнаете обозначение значков на панели приборов ВАЗ 2114, причины включения индикаторов, а также меры, которые нужно предпринять для устранения неисправности.

Основные элементы панели

Основное место на панели приборов отведено тахометру и спидометру, датчику количества топлива и текущей температуры жидкости в системе охлаждения.Разберем основные обозначения на панели ВАЗ 2114 подробнее.

- Это стрелок, сигнал на который бортовой компьютер подает четырнадцатый. На тахометре данные о количестве оборотов коленного вала в этот момент времени. Тахометр разделен шкалами на 5 единиц, отсчитываемых с каждой секунды. Максимальное количество оборотов - 80.

Чтобы узнать реальную частоту вращения двигателя при движении автомобиля, показатель тахометра необходимо умножить на 100.Например, если стрелка расположена на 40, то коленчатый вал совершает 4000 оборотов в минуту.

Производитель указывает критическую частоту оборотов, при достижении двигателя четырнадцатая может выйти из строя из-за перегрузки. На приборе он выделен красной штриховкой, это значение от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, в котором отображаются данные о текущем времени и температуре окружающего воздуха.

У четырнадцатого есть индукционный переключатель спидометра, который расположен с правой стороны приборной панели.Спидометр тоже разделен на сектора, цена деления - 10 километров. Максимальная отметка - 200 км.

Спидометр работает от коробки передач внутри коробки передач. При этом следует учитывать, что все индукционные спидометры, в том числе тот, что установлен на четырнадцатом, обладают допустимой погрешностью уровня 5 км / ч.

Стрелки спидометра снизу - это электронный экран, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с последней точки отсчета.Контрольную точку может установить сам водитель, для этого на спидометре 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега до нуля.

Справа на панели приборов ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырехпластинчатой ​​модели) находится стрелочный датчик текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 - бак полный, ½ - бак заполнен наполовину, 0 - бак пустой.

Рядом с датчиком цветовой индикатор - лампочка, которая загорается оранжевым светом, когда уровень топлива близок к критическому минимуму. Когда загораете, лампочку необходимо в пределах 20-30 километров снимать с машины.

  • Жидкости в системе охлаждения

Датчик температуры охлаждающей жидкости разделен 20 единицами. Минимальная температура 50, максимальная 130 градусов. Зона критической температуры начинается со 105 градусов, она отмечена красной штриховкой.

Если закипает охлаждающая жидкость четырнадцатая, то необходимо немедленно остановить машину и заглушить двигатель, так как езда на таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора.

Если на панели приборов ВАЗ 2114 не работает датчик температуры, необходимо проверить проводку, по которой датчик подводится к бачку охлаждающей жидкости. Также возможно окисление контактов сенсора, они нужны либо для втирания растворителя, либо для замены сенсора на новый.

Индикаторные круги

Также на панели приборов на ВАЗ 2114 есть блок световых индикаторов, в который входят следующие значки:


Разберем обозначение иконок на панели приборов. Подробности:

  1. Индикатор Отображает информацию о текущем уровне масла в двигателе. При критически низком количестве смазочной жидкости индикатор горит оранжевым. Масло должно быть обработано сразу после того, как этот индикатор станет активным;
  2. Этот показатель указывает на низкое количество рабочей жидкости в водной емкости.Бачкек рассчитан на 5 литров жидкости, индикатор включается при ее количестве ниже 1 литра;
  3. Датчик количества жидкости в системе охлаждения двигателя. Один из важнейших показателей, за которым следует внимательно следить;
  4. Указывает на наличие незакрытых дверей. Красные ожоги;
  5. Индикатор, загорающийся при выходе из строя габаритов или стоп-сигналов. Цвет активного индикатора красный;
  6. Лампочка, загорающаяся при критическом износе тормозных колодок (1.5 мм). Горит с момента первого нажатия на тормоза до выключения автомобиля;
  7. Индикатор, указывающий на то, что водитель не пристегнут ремнями безопасности.

Восклицательный знак на панели приборов в двух случаях: при включенном стартере автомобиля и при низком уровне тормозной жидкости. Как правило, причина во второй версии.

Для устранения проблемы полностью заполнить баки и проверить контакты датчика уровня ТК, которые находятся на крышке емкости, на предмет окисления.

Если горит значок двигателя на панели, то форсировать четырнадцатый не в порядке. Причин зажигания лампочки "Check Engine" очень много, часто она горит даже при каких-либо видимых неисправностях. Лучше всего сходить на сотню на диагностику, так вы обезопасите от возможных проблем.

Кнопки на панели приборов

В центре приборной панели находится ряд из пяти кнопок:

Описание кнопок панели приборов ВАЗ 2114 Next:

Первый блок:

  1. Включение / выключение общего освещения.При включенных enabarits индикатор горит зеленым;
  2. Кнопка включения и выключения фар;

Второй блок:

  1. Включение / выключение переднего тумана. Для включения противотуманных фар Раньше необходимо включить габаритные огни;
  2. Включение / отключение заднего противотуманки;
  3. Включение / выключение обогрева стекол четырнадцатой двери багажника.

Расположение органов управления автомобилем соответствует нормам и правилам ЕЭК ООН.Для удобства использования ручек, кнопок, переключателей и устройств управления, размещенных на панели приборов, они нанесены на функциональные символы.

На приборных панелях расположены следующие органы управления (рис. 1.7). 1 - Выключатель фар и фар. 2 - Силовая форсунка входной двери. 3 -. 4 - рулевое колесо. 5 - Переключатель звукового сигнала.

6 - выключатель аварийной сигнализации. При нажатии кнопки включаются мигающие огни всех указателей поворота и контрольная лампа в комбинации приборов.При повторном нажатии кнопки будильника он выключается:

7 - выключатель (замок) зажигания (рис. 1.8), совмещенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

0 - «Отключено». Все потребители выключены, ключ снят. При извлечении ключа срабатывает запорный механизм противоугонного устройства. Чтобы гарантировать блокировку рулевого вала, поверните рулевое колесо вправо или влево до щелчка.Для выключения противоугонного устройства необходимо вставить ключ в замок зажигания и, слегка повернув руль вправо-влево, повернуть ключ в положение «I»;
I - зажигание. Включено зажигание, ключ не вынимается, руль разблокирован;
II - «Стартер». Ключ не вынимается, руль разблокирован. Это достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. В этом положении ключ не фиксируется - его необходимо удерживать стартером. Выключатель зажигания оборудован стартером, включающим работающий двигатель.Чтобы повторно включить стартер после неудачной попытки запуска, переведите ключ из положения «I» в положение «0», а затем снова в положение «II».

ПРЕДУПРЕЖДЕНИЕ
Не выключайте зажигание и не вынимайте ключ из замка во время движения - рулевое управление заблокируется и автомобиль станет неуправляемым.

8 - рычаг переключателя очистителей и омывателя лобового стекла.

9 - Датчик иммобилайзера устанавливается на автомобиле с системой впрыска топлива, оснащенной электронной противоугонной системой, и предназначен для передачи секретного кода с ключа рабочего кода через блок иммобилайзера на контроллер управления двигателем.

10 - блок сигнальных ламп бортовой системы управления. В блоке установлены следующие лампы (рис. 1.9):

1 - Сигнальная лампа аварийного уровня масла уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя упал ниже отметки MIN указателя;

2 - лампа-лампа отсутствия жидкости в резервуаре для воды. Загорается оранжевым светом, если в баке осталось менее 1 литра промывочной жидкости;

3 - сигнальная лампа недостаточной охлаждающей жидкости в расширительном бачке.Загорается оранжевым светом при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела;

Примечания
Перед проверкой отсутствия утечки из-за герметичности двигателя. Перед нажатием жидкости проверьте герметичность системы охлаждения двигателя.

4 - Сигнальная лампа незакрытых дверей. Загорается красным светом при незакрытой двери автомобиля;

5 - Неисправность лампы освещения лампы или габаритных огней. Загорается красным светом при неисправности стоп-сигнала при нажатии педали тормоза или любой лампы общего огня при его включении;

6 - Изнашиваемые накладки фонарей.Загорается оранжевым светом при нажатии на педаль тормоза и горит перед выключением зажигания, если толщина колодок передних тормозных колодок уменьшилась до 1,5 мм;

7 - Сигнальная лампа непроточенных ремней безопасности. Загорается красным светом, если ремни безопасности водителя не пристегнуты.

В блоке переключателей установлены два механически связанных переключателя:
- Переключатель габаритных огней 1. Последовательное нажатие на клавишу переключателя включает и выключает общий свет в фарах и в задних фонарях, когда общий свет включен, на ключе загорается контрольная лампа с зеленым фильтром;
- Выключатель света фар 2.При нажатии клавиши переключателя (фиксированное положение) включаются фары. При нажатии на фару ключ отключается.

ПРИМЕЧАНИЕ
Механическое соединение обоих переключателей исключает возможность включения фар без предварительного включения габаритных огней и, наоборот, не позволяет выключить габаритные огни при включении фар.

12 - Блок клавишных выключателей включает следующие :
- Выключатель 1 передних противотуманных фар.Противотуманные фары включают нажатие кнопки включения при нажатии переключателей габаритных огней, при этом загорается контрольная лампа в кнопке. При нажатии на кнопку отключаются противотуманные фары;
- Выключатель 2-х задних противотуманных фонарей. При нажатии на кнопку переключателя задние противотуманные фары, если наружный свет включен. При нажатии на кнопку отключаются задние противотуманные фары;
- Выключатель обогрева стекла задней двери 3. При нажатии на кнопку включения включается обогрев стекла, при этом загорается контрольная лампа в кнопке.При многократном нажатии кнопка обогрева выключается.

13 - , устанавливаемый на часть имеющихся автомобилей, предназначен для измерения, накопления и вывода на цифровой дисплей одного из следующих параметров:
- текущий расход топлива;
- средний расход топлива;
- средняя скорость движения;
- путь пройден;
- текущее время;
- время в пути.

14 - заглушка.

15 - Контрольная лампа антиблокировочной системы (АБС) тормозов.Устанавливается вместо вилки, если автомобиль оборудован антиблокировочной системой.

16 - Контрольная лампа состояния подушки безопасности. Устанавливается вместо вилки, если автомобиль оборудован подушкой безопасности.

17 - центральные патрубки системы вентиляции и отопления.

18 - Жетон верхней крышки. Чтобы получить доступ к верхнему ящику для хранения, когда крышка нижней части ящика, нажмите на рычаг блокировки верхней крышки.

ПРИМЕЧАНИЕ
Рычаг замка находится в верхней части ниши нижней вещи.

19 - боковое сопло вентиляции и обогрева салона.

20 - крышка дна дна ящика. Чтобы открыть его, прижмите ручку замков к ручке. Если включено наружное освещение, специальный фонарь подсвечивает внутреннюю часть ширмы.

21 - магазинная полка.

22 - панель управления системой вентиляции и отопления.

23 - Гнездо для радиоаппаратуры. Предусмотрена установка радиооборудования, соответствующего международным стандартам по размеру и способу крепления.

24 - Пепельница передняя.

26 - Выключатель обогрева левого переднего сиденья.

27 - Рычаг стояночного тормоза. Чтобы затормозить стояночный тормоз автомобиля, поднимите рычаг 2 до упора вверх - в комбинации устройств загорится красная контрольная лампа. Чтобы передернуть автомобиль, потяните рычаг немного вверх, нажмите кнопку 1 на конце рычага и опустите до упора - контрольная лампа должна погаснуть.

28 - рычаг переключения передач.

29 - Прикуриватель.Чтобы использовать сигарету, нажмите на картридж, прежде чем он будет зафиксирован, и отпустите. Примерно через 20 минут картридж автоматически возвращается в исходное положение и готов к использованию.

30 - Выключатель электровентилятора отопителя.

31 - педаль акселератора.

32 - Педаль тормоза.

33 - педаль сцепления.

34 - ручка регулировки угла наклона рулевой колонки.

35 - Выключатель освещения. Поворотом ручки регулируют яркость освещения приборов и ламп подсветки переключателей, если наружное освещение включено.

36 - Ручка управления фарами. Вращением рукоятки регулируют тревогу луча света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Положения рукоятки гидрокорректора соответствуют следующим автомобилям автомобиля:

0 - один водитель;
1 - все места заняты;
2 - все места заняты и груз в багажном отсеке;
3 - один водитель и груз в багажном отделении.

37 - Рычаг привода замка капота.

38 - Розетка для переносной лампы.

Чаще всего причиной того, что водитель переходит на этот шаг, является несчастный случай. После этого дашборд приходит в негодность: трескается и теряет первоначальный вид. Бывают ситуации, когда форма изделия не изменилась, но появились довольно некрасивые трещины, что нарушает общую эстетику автомобиля.

В этой операции много сложностей. Первый.Дело в том, что многие драйверы забывают вставить какую-нибудь заглушку и устройство просто отказывается работать. В этом отношении всем нужно начать в первую очередь. Вторая сложность заключается в демонтаже. Чаще всего при разборке драйверы случайным образом ломают какое-то крепление или устройство. Все это заставляет водителя обращаться к услугам операторов автомобилей и отдавать значительные суммы за выполненную работу.

На самом деле все намного проще, чем кажется. Это достаточно ясно, чтобы следовать инструкциям и проявлять особую осторожность.Тогда вы сэкономите много нервов и сил.

В первую очередь обесточьте цепь электрической сети. Для этого снимаем «плюсовую» клемму АКБ. Итак, процедура снятия выглядит так:


После этого откручиваем оставшиеся винты крепления большой панели и натягиваем на себя. Последним движением вверх вытащите его из места приземления. Установка новой детали производится в порядке, обратном заранее размеченным заглушкам.

Замена лампы подсветки в приборной панели ВАЗ 2114 + видео

Работа ламп приборной панели обеспечивает подсветку органов управления и информацию о параметрах автомобиля в темноте.Если они перегружены, их необходимо заменить, так как попытка найти какую-то кнопку в темноте может быть довольно грустной.

Все работы по замене производятся на разобранной панели. Как снять панель - выше. Все, что от вас требуется, это купить набор новых лампочек. Почему именно комплект? Потому что заменить сразу все лампы будет удобнее, чем одну, все собираются и ждут другую. Все это отнимает много времени и может затратить много сил, поэтому лучше все сделать заранее.

Для замены ламп в панели достаточно сделать несколько простых движений. Выньте патрон затуманенной лампы и вытащите его. Скрутка следует против часовой стрелки. После этого вытащите старую лампу и установите на ее место новую. Установка картриджа производится в обратной последовательности.

Настройка приборной панели

Если вы хотите как-то улучшить внешний вид приборной панели или сделать ее функциональной, вы можете выполнить ее настройку.

Самым распространенным видом тюнинга приборной панели является установка новых ламп в устройство подсветки или установка дополнительного освещения.Чаще всего замену лампы производят на лампы с другим цветом светового потока (например, зеленым или синим). Подбор цвета должен быть таким, чтобы он не раздражал глаза, особенно в темноте. Дополнительное освещение Применяется, в основном, для нижней части панели в ногах. Для этого можно купить готовый набор светодиодов и подключить их к бортовой сети автомобиля.

Другой способ настройки подразумевает изменение внешнего вида Scale устройств. Для этого на цветном принтере можно распечатать готовые решения, приклеить к жесткому картону и установить вместо старой шкалы.Стоит учесть тот факт, что светотехника новой шкалы может незначительно отличаться от заводской. Поэтому важными критериями будут цвет шкалы и материал, на который она наклеена.

Более серьезные обновления предполагают изменение внешнего вида самой панели. Для этого его можно покрасить или покрыть новым материалом. Если вы решили накрыть панно, то применяйте для этого только разрешенные материалы. Под запретом попадают обычные ткани и мех, так как они горючие. Плотный цвет стоит выбирать в соответствии с общим фоном салона.Смотрится великолепно, есть сочетание сразу двух цветов (например, бежевого и коричневого).

Если вы решили перекрасить панель в другой цвет, то ее необходимо удалить. После этого готовится с помощью наждачной бумаги и обезжиривания. Первым делом наносится специальный герметик, а после - автомобильная краска. Не используйте малярные материалы, которые имеют повышенную чувствительность к высоким температурам. Если покрасить пластик любой другой краской, то при длительном нахождении машины на солнце краска плавится и просто уходит.Еще одна неприятность может засосать при мытье панели - обычная краска имеет свойство выделяться обычной водой, еще лучше - мыльной. Будьте готовы к тому, что впервые в салоне будет запах краски.

Какие фары подходят ваз 2114. Какие фары лучше? Бош против Киржач

Фары - важный элемент каждого автомобиля. Особенно если речь идет о движении вечером и ночью. Сегодня на ВАЗ 2114 предлагается отличный ксенон, а также ряд других привлекательных вариантов.Хотя некоторые останавливают свой выбор на обычных заводских приборах, и им просто необходимо выполнить регулировку фар для ВАЗ 2114.

Виды

Если мы говорим о «четырнадцатой» модели, то вы должны знать, что на сегодняшний день для этого автомобиля производства отечественного автогиганта АвтоВАЗ насчитывается около 20 уникальных фар, разработанных и изготовленных специально для 2114.

Но почему-то особую популярность завоевал тайваньский производитель Pro Sport. . Две серии его фар имеют светодиодные поворотники или отражатели классических размеров и форм.Первый вариант позволяет добиться определенного сходства 2114 с немецкой красавицей Audi A5.

Конечно, рынок предлагает гораздо более широкий ассортимент, чем эти два варианта. Поэтому первое, с чего стоит начать, это определиться, какие лампы поставить в фары вашего ВАЗ 2114. Это могут быть обычные лампы, ксеноновые, галогенные лампы или даже современные светодиоды. Хотя последнее может вызвать проблемы, ведь сейчас только самые дорогие автомобили имеют светодиоды в качестве основного источника головного света.


Так или иначе, выбирать вам. Думайте, анализируйте рынок, выбирайте из доступных вариантов наиболее привлекательный для вас.

Противотуманные фары

Задумываясь об установке головного света, не забываем про противотуманные фары. Если реснички на фарах ВАЗ 2114 играют более декоративную роль, то в наших условиях и даже с нашим автомобильным законодательством езда без противотуманных фар как минимум небезопасна.

Производители фар не придумывали по поводу них особых изысков, поэтому в общий блок фар на ВАЗ 2114 не вошли.Поэтому их придется устанавливать на бампере отдельно от основной системы освещения дороги.


Особенностью противотуманных фар на автомобиль является то, что их луч имеет плоскую и широкую форму свечения, что позволяет пробивать снег, туман и обеспечивать качественное освещение дороги. Обычные фары с этим не справляются, потому что буквально врезаются в световую стену. Это процесс отражения света от снега или туманной занавески.

Машины ВАЗ 2114 с завода оснащены противотуманками спереди, но качество их не всегда на достойном уровне.Плюс внешне хотелось бы большего. Поэтому при замене фар рекомендуем одновременно подумать об установке более эффективных и действенных противотуманных фар.

Замена фар

Если состояние старых фар плохое, или вы просто хотите добавить что-то новенькое во внешний вид своего автомобиля, то замена фар на ВАЗ 2114 может стать отличным решением.

Делать это на СТО необязательно. Многие автовладельцы делают аналогичные вещи в гараже, без лишней помощи и финансовых затрат.Вам не придется тратить на это много времени, но очень скоро ваш железный конь обзаведется новыми яркими оптическими приборами.

  1. Для начала, как снять фару на ВАЗ 2114. Для начала нужно демонтировать переднюю решетку, а также снять заднюю обшивку.
  2. Теперь покровные стекла сняты и цилиндры гидрокорректора для фар ВАЗ 2114 сняты.
  3. Бачок стеклоочистителя тоже можно снять, чтобы он не мешал работе.
  4. Отсоедините клеммы от клемм аккумулятора.
  5. Отсоедините провода питания от фар.
  6. С помощью обычной отвертки Phillips демонтируется корпус фары. Он держится на корпусе с помощью винта.
  7. Со стороны моторного отсека откручиваются еще три гайки, удерживающие корпус фары.
  8. Теперь все крепления демонтированы, что позволяет просто натянуть старую фару и тем самым снять ее.
  9. Теперь откройте специальные защелки на фарах и снимите защитное стекло.
  10. Установка нового комплекта производится в обратной последовательности. Трудностей возникнуть не должно.

Важно проверить состояние элементов системы головного освещения. Может потребоваться замена стекла фары на ВАЗ 2114, либо полная смена всего агрегата. Это напрямую зависит от того, к чему именно вы стремитесь.

Гидрокорректор фар на ВАЗ 2114

Использование электрокорректора фар на ВАЗ 2114 возможно, хотя гидрокорректор там выполняет вполне аналогичные функции.

Не секрет, что в зависимости от загруженности автомобиля клиренс несколько меняется. Из-за этого меняется положение уровня фар. Если вы едете по шоссе, шоссе, нарушение правильного уровня освещенности может привести к печальным последствиям для встречного транспорта. Ведь если свет будет выше необходимого, он просто начнет светить встречным водителям прямо в глаза, мешать и отвлекать их от дороги.


Гидравлический корректор служит для изменения этого угла в зависимости от изменений подвески машины. Он адаптируется к текущему состоянию автомобиля и отображает фары на желаемом уровне освещенности. Конструкция гидрокорректора представляет собой цилиндр, соединенный между собой трубками. Главный цилиндр установлен на панели приборов внутри кабины, а все остальное - в блоке фары.

Антифриз растекается по трубкам. Это исключает его подмерзание в холодное время года. Вся система герметично закрыта, поэтому воздух не проникает. Увы, заменить отдельные элементы конструкции не получится, ведь вышедший из строя гидрокорректор придется полностью менять.

Процесс регулировки фар

Автовладелец несет персональную ответственность за собственную безопасность и уровень комфорта при вождении. Поэтому именно ему в первую очередь стоит подумать о регулировке фар.

В дороге может случиться что угодно, поэтому наличие опыта настройки осветительных приборов никогда не навредит. Сделать это несложно, и теперь вы убедитесь в этом сами.

  1. Установите автомобиль на идеально ровной поверхности. Ну или хотя бы как можно более плоский.
  2. Убедитесь, что все шины накачаны равномерно. При необходимости подкачать.
  3. Примерно в пяти метрах перед машиной поставили специальный экран. Также убедитесь, что он ровный.
  4. Экран предпочтительно из гипсокартона, фанеры или ДВП. То есть поверхность должна быть матовой.
  5. На этом материале проведите две вертикальные линии, которые будут соответствовать оси симметрии осветительных приборов автомобиля.
  6. Между центрами фар расстояние 1180 миллиметров.Это если говорить о модели ВАЗ 2114.
  7. Сделайте такое расстояние между двумя отметками на подготовленном экране.
  8. Проведите горизонтальную линию от пола к центру.
  9. Теперь переместитесь на 10 сантиметров вниз по этой линии, где будет проведена еще одна горизонтальная линия.
  10. В точках пересечения линий двух типов (горизонтальной и вертикальной) нужно провести еще две линии, направленные влево и вправо, придерживаясь угла в 150 градусов.
  11. Сначала необходимо снять фары и включить ближний свет.
  12. Теперь воспользуйтесь возможностями винта регулировки угла освещения. Поворачивайте его до тех пор, пока световая полоса ближних фар не совпадет с горизонтальной линией, а линия, проведенная под углом, не появится в центре прожектора фар.

Не бойтесь, в процессе юстировки может быть допущена небольшая ошибка, так как найти идеально ровную поверхность довольно проблематично.

Регулировка или замена фар - это довольно интересный процесс со своими сложностями.Однако сделать это самому не так уж и проблемно, как может показаться на первый взгляд. Но если вы не уверены, лучше доверить установку и настройку специалистам.

И 2113 остаются просто недовольны светом своих фар, больше всего страдают те, кто много ездит ночью и для них этот вопрос стоит очень остро. А когда необходимо сделать выбор, то человека может просто запутать в огромном разнообразии вариантов, предлагаемых рынком.Сегодня нам предстоит разобраться с вопросом: что лучше, Киржач или Бош? Это два основных и наиболее часто встречающихся варианта, в основном человеку нужно выбирать между ними.

Типичные отличия

Если подобрать на одну машину две фары, но от разных производителей, то разницу в общем мало кто заметит. Только если производитель написан заглавными буквами. Но если не написано, то всегда есть риск приобрести некую подделку.Однако даже оригиналы могут отличаться разными нюансами. Вот основные отличия в работе рассматриваемых сегодня опций:

  • Разница между отражателями сразу бросается в глаза. Киржач имеет более вытянутую форму, а луч света намеренно разделен пополам специальной перегородкой, верхний кожух полностью отсутствует. Отражатель bosch шире по форме, а луч здесь полностью одинарный.
  • Поскольку указатель поворота и фара находятся в одном здании, компании по-разному подходят к их креплению.Желтый сегмент Киржача крепится на две стяжки, а между ними специальная защелка. Пока у Bosch нет защелки, здесь все удерживается пружинным натяжителем. К сожалению, этот вариант плохо сказался на унификации: заменить поворотник с одной модели на другую не получится.
  • Фактура стекла и материала очень разные, несмотря на то, что оба варианта достаточно качественные.
  • Еще одно отличие заключается в способах замены лампочки: Киржачу нужно открутить кожух, так как он прикручен, а Бош на холостом ходу снимает, он круглый.


По ценам все достаточно неоднозначно. Модель от Bosch для серии автомобилей ВАЗ 2114-13-15 стоит около 3000 рублей. Пока модель из Киржача несколько дешевле, около 2000 рублей, но желательно сразу заменить лампы на более качественные и провести их правильную настройку. Исходя из этого, сложно сказать, какие фары лучше сказать Киржач или Бош. Но лучше любые фары после установки, в общем, на любой машине.

Фары самодельные

Исходя из своего опыта, некоторые водители считают правильным выполнять определенные обновления даже после установки новых компонентов. Самостоятельная настройка фар - дело непростое, но при правильном подходе всегда можно добиться результата. В плане настройки платформа от Киржача более универсальна и позволяет успешно и уверенно расширять рабочее пространство для светового луча и проводить другие манипуляции. Если вы поставили фары в сервисном центре, и решили что-то доделать самостоятельно, то сначала необходимо их снять.Это довольно просто:

  1. Сначала отсоедините стекло, делать это нужно аккуратно, чтобы не повредить его. Он садится на герметик и удалить его будет сложно, но и никаких усилий приложить нельзя.
  2. Снимите накладку рефлектора, для этого необходимо открутить несколько крепежных болтов.
  3. Осматриваем модули и выбираем необходимый для доработки.

Самым распространенным является перенос линзы ближе к поверхности рефлектора.Эта процедура позволяет существенно изменить угол отражения светового луча от дороги. Но делая такое движение, необходимо помнить, что шторка независимо от положения всегда должна оставаться на расстоянии 50 мм от рефлектора.

Саму линзу нужно фиксировать аккуратно, чтобы было даже незаметно внесение каких-либо изменений. Однако при значительном сносе линзы может случиться так, что она перегреется, поэтому все доработки желательно производить в диапазоне не более 10 мм, и уже исходя из этого выбирать ширину светового луча.

Переделка шторки

Если хозяин недоволен положением шторки, то ее можно сдвинуть. Но сначала нужно сделать правильную заготовку и только потом делать металлический оригинал, причем максимально аккуратно. Надо постараться, чтобы поверхность получилась как можно более гладкой. Готовый вариант шторки нужно закрепить только на рефлектор и больше ничего, а потом собрать все в обратном порядке и только потом смотреть, как в готовом виде фокусируется луч и что из него выходит.

Возможные проблемы при установке

Фары на ВАЗ 2114 Бош до сих пор имеют определенные технические отличия как от оригинальных комплектующих, так и от Киржач. Например, из-за того, что световой модуль немного короче, покрытие, закрывающее стекло, может мешать равномерному рассеиванию света. Поэтому лучше крепить фару к кузову автомобиля болтами, чтобы отражатель тоже вкручивался внутрь фары. Чтобы вкрутить фару равномерно, нужно постепенно затягивать оба болта, распределяя усилия.Если поставить неровно, то фара может начать светить не прямо а вниз, но неизвестно где и по дороге от этого толку не будет.

Также при установке всегда необходимо выровнять края каждого корпуса, чтобы не было заусенцев. Если сделать края ровными, то они не будут мешать прохождению света, а один миллиметр металла не повлияет на надежность монтажа. А если вас не устраивает ширина светового луча, освещающего дорогу, то можно попробовать найти другой отражатель .Любой из вышеперечисленных способов поможет исправить ситуацию и сделать фары Киржач лучше и производительнее. Кстати, Киржач действительно лучше модернизировать самостоятельно, так как Бош конструктивно немного сложнее своего конкурента.

Обобщить

Итак, мы разобрались с ценовой политикой, дизайном и модернизацией фар для автомобилей ВАЗ 2113 и их серий. Подводя итог, чтобы каждый мог осознанно сделать выбор, какие фары лучше на ВАЗ 2114:

  • Комплектующие от Киржач немного проще по техническому устройству и их проще доработать самостоятельно любым из указанных способов и действий. .Однако не все хотят заниматься ручными переделками, даже если они помогают изменить машину в лучшую сторону. Поэтому для кого-то это будет находкой более дорогой вариант, который нужно просто ставить и больше ничего не делать.
  • Фары от Bosch ярче, а свет более насыщенным лучом.
  • По цене Киржач оказался немного дешевле с относительно хорошими показателями и вполне может составить конкуренцию оппоненту.
26.03.2013

К сожалению, конструкторы АвтоВАЗа не снабдили наши машины качественными фарами, а скорее ухудшили их качество.Даже у предшественника 9-го была фара намного лучше, чем у 2114. Поэтому выбор головного света фар - острый вопрос для каждого владельца САМАРА-2.

На рынке автозапчастей нам представлены фары Бош и Киржач. Правда, в продаже тоже есть оптика Hella, но это уже другая история и другая ценовая категория, поэтому в этой статье мы рассмотрим и сравним только Бош и Киржач.

В чем разница между Бошем и Киржачем?

Несведущему человеку будет сложно отличить Бош от Кержика, поэтому разберем эту ситуацию подробно.

Первое заметное отличие можно обнаружить, когда открываем капот и пытаемся заменить лампу в фаре. Чтобы получить доступ к замене лампы, на фаре Бош нужно открутить черный круглый кожух. На фаре Киржач этот кожух уже имеет прямоугольную форму и держится на двух винтовых креплениях. Эта разница хорошо видна на фотографиях (справа Bosch, слева Киржач).

Следующее видимое отличие - на изображении стеклянных фар.

Помимо разного рисунка, на каждой фаре есть значок производителя. Фара Bosch также включает рамку для стекла фары, которую можно увидеть, не разбирая фару.

Различаются и крепления для поворотников: на фаре Киржач указатель поворота имеет два крепления, центральную защелку и пружинный натяжитель. В поворотниках Бошевского тоже есть два крепления и натяжитель, но защелка уже отсутствует.

Из этого следует, что поворотники разных производителей не взаимозаменяемы.

Но, пожалуй, самое основное и самое важное различие между фарами заключается в конструкции отражателя. Киржач имеет узкий и длинный отражатель, внутри которого установлена ​​перегородка, разделяющая световой луч на 2 части. Также важным отличием является отсутствие верхней стенки отражателя фары Киржач. Рефлектор Бошевского, в отличие от Киржача, имеет более широкий и более короткий рефлектор, также присутствуют все четыре стенки рефлектора.

Киржач Стекольная компания Bosch Киржач
Рама на стекле Bosch Reflector компании Киржач Reflector компании Bosch

Описание панели приборов ВАЗ 2114.Кнопки, лампочки, значки, индикаторы

Расположение органов управления транспортного средства соответствует нормам и правилам ЕЭК ООН. Для удобства использования ручек, кнопок, переключателей и устройств управления, расположенных на панели приборов, они обозначены символами функционального назначения.

На панели приборов расположены следующие органы управления (рис. 1.7). 1 - рычаг переключателя указателей поворота и фар. 2 - форсунка обдува стекол передней двери. 3 -. 4 - рулевое колесо.5 - переключение звуковых сигналов.

6 - выключатель аварийной сигнализации. При нажатии кнопки включается мигающий свет всех указателей поворота и контрольная лампа на комбинации приборов. При повторном нажатии кнопки будильник отключается:

7 - выключатель (замок) зажигания (рис. 1.8), совмещенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

0 - «выкл.». Все потребители выключены, ключ снят.При вынутом ключе срабатывает запорный механизм противоугонного устройства. Чтобы рулевой вал зафиксировался, поверните рулевое колесо вправо или влево до щелчка. Для выключения противоугонного устройства необходимо вставить ключ в замок зажигания и, слегка поворачивая руль влево и вправо, повернуть ключ в положение «I»;
I - «зажигание». Зажигание включено, ключ не вынимается, рулевое управление разблокировано;
II - «стартер». Ключ не вынимается, руль разблокирован.Это достигается поворотом ключа по часовой стрелке, чтобы преодолеть силу пружины. В этом положении ключ не фиксируется - для работы стартера нужно держать его рукой. Выключатель зажигания оборудован блокировкой стартера при работающем двигателе. Чтобы перезапустить стартер после неудачной попытки запуска, переключите ключ из положения «I» в положение «0», а затем снова в положение «II».

ПРЕДУПРЕЖДЕНИЕ
Не выключайте зажигание и не вынимайте ключ из замка во время движения - рулевое управление заблокируется и автомобиль станет неуправляемым.

8 - рычаг переключателя очистителей и омывателя лобового стекла.

9 - датчик-детектор иммобилайзера устанавливается на автомобиль с системой впрыска топлива, оснащенный электронной противоугонной системой и предназначен для передачи секретного кода от рабочего кодового ключа через блок иммобилайзера на контроллер управления двигателем.

10 - блокировка контрольных ламп бортовой системы контроля. В установке установлены следующие лампы (рис. 1.9):

1 - сигнальная лампа аварийного падения уровня масла в картере.Загорается оранжевым светом, если уровень масла в картере двигателя опускается ниже отметки «MIN» указателя;

2 - сигнальная лампа недостаточного уровня жидкости в бачке омывателя. Загорается оранжевым, если в баке остается менее 1 литра омывающей жидкости;

3 - сигнальная лампа недостаточного уровня охлаждающей жидкости в расширительном бачке. Загорается оранжевым светом, когда уровень охлаждающей жидкости на холодном двигателе опускается ниже допустимого предела;

УКАЗАНИЯ
Перед тем, как проверить герметичность системы смазки двигателя.Перед добавлением жидкости проверьте герметичность системы охлаждения двигателя.

4 - сигнальная лампа открытых дверей. Загорается красным светом, когда дверь машины не закрыта;

5 - сигнальная лампа неисправности лампы стоп-сигналов или габаритных огней. Загорается красным светом в случае неисправности лампы стоп-сигнала при нажатии на педаль тормоза или любой лампы габаритных огней при ее включении;

6 - сигнальная лампа износа накладок. Загорается оранжевым светом при нажатии на педаль тормоза и загорается до выключения зажигания, если толщина колодок на передних тормозных колодках уменьшилась до 1.5 мм;

7 - сигнальная лампа не пристегнутых ремней безопасности. Загорается красным светом, если ремни безопасности водителя не пристегнуты.

В блоке переключателей установлены два механически связанных переключателя:
- переключатель габаритных огней 1. Последовательным нажатием кнопки переключателя включается и выключается габаритный свет в фарах и задних фонарях; при включенном габаритном свете в кнопке горит контрольная лампа с зеленым светофильтром;
- выключатель фар 2.При нажатии кнопки переключателя (фиксированное положение) включаются фары. При повторном нажатии кнопки фары выключаются.

ПРИМЕЧАНИЕ
Механическое соединение обоих переключателей исключает возможность включения фар без предварительного включения габаритных огней и, наоборот, не позволяет выключить габаритные огни при включенных фарах.

К 12-блочным переключателям клавиатуры относятся следующие :
- Переключатель 1 передних противотуманных фар.Противотуманные фары включаются нажатием кнопки переключателя при нажатой кнопке переключателя габаритного света, при этом загорается контрольная лампа в кнопке. При повторном нажатии кнопки противотуманные фары выключаются;
- Выключатель 2-х задних противотуманных фар. При нажатии кнопки переключателя включаются задние противотуманные фары, если включено внешнее освещение. При повторном нажатии на кнопку отключаются задние противотуманные фары;
- выключатель 3 обогрева стекла крышки багажника. При нажатии кнопки переключателя включается обогрев стекла, при этом горит контрольная лампа в кнопке.Повторное нажатие кнопки выключает нагрев.

13 - устанавливается в составе выпускаемых автомобилей, он предназначен для измерения, хранения и отображения на цифровом индикаторе одного из следующих параметров:
- текущий расход топлива;
- средний общий расход топлива;
- средняя скорость;
- пройденное расстояние;
- текущее время;
- время в пути.

14 - заглушка.

15 - контрольная лампа антиблокировочной тормозной системы (ABS) тормозов.Устанавливается вместо вилки, если автомобиль оборудован антиблокировочной тормозной системой.

16 - контрольная лампа состояния подушки безопасности. Устанавливается вместо заглушки, если автомобиль оборудован подушкой безопасности.

17 - центральные патрубки системы вентиляции и отопления.

18 - крышка верхнего вещевого ящика. Чтобы получить доступ к верхнему перчаточному ящику при откинутой нижней крышке перчаточного ящика, нажмите рычаг блокировки верхней крышки.

ПРИМЕЧАНИЕ
Рычаг замка находится в верхней части ниши нижнего перчаточного ящика.

19 - боковое сопло системы вентиляции и отопления салона.

20 - крышка нижнего бардачка. чтобы открыть его, прижмите ручку замка к ручке. При включенном внешнем освещении внутренняя часть бардачка освещается специальной лампой.

21 - журнальная полка.

22 - панель управления системой вентиляции и отопления.

23 - розетка для радиоаппаратуры. Предусмотрена установка радиооборудования, соответствующего международным стандартам по габаритам и способу крепления.

24 - пепельница передняя.

26 - выключатель обогрева левого переднего сиденья.

27 - рычаг стояночного тормоза. Чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг 2 до упора - загорится красный индикатор на комбинации приборов. для торможения автомобиля слегка потяните рычаг вверх, нажмите кнопку 1 на конце ручки рычага и опустите ее до упора - контрольная лампа должна погаснуть.

28 - рычаг переключения передач.

29 - прикуриватель. Чтобы использовать прикуриватель, нажмите на картридж, пока он не зафиксируется, и отпустите. Примерно через 20 секунд картридж автоматически возвращается в исходное положение и готов к использованию.

30 - выключатель электровентилятора отопителя.

31 - педаль акселератора.

32 - педаль тормоза.

33 - педаль сцепления.

34 - ручка регулировки угла наклона рулевой колонки.

35 - выключатель света.Поворотом ручки регулируется яркость освещения приборов и подсветка переключателей, если включено наружное освещение.

36 - ручка управления гидрокорректором фар. Поворачивая ручки, угол луча фар регулируется таким образом, чтобы избежать ослепления встречных автомобилей. Положения рукоятки гидрокорректора соответствуют следующим вариантам загрузки автомобиля:

0 - один водитель;
1 - все места заняты;
2 - все сиденья заняты и груз в багажном отделении;
3 - один водитель и груз в багажном отделении.

37 - рычаг привода замка капота.

38 - розетка для подключения переносной лампы.

Есть несколько способов. Некоторые изменения направлены на улучшение ходовых качеств, другие касаются декоративной модификации автомобиля. ВАЗ - отечественный автомобиль, по мнению многих, просто создан для тюнинга. В большинстве случаев замене подвергается приборная панель, являющаяся центральным элементом салона.

Именно на тюнинге панели приборов можно проявить свои дизайнерские фантазии, с этим элементом интерьера многие начинают работать над доработкой автомобиля.Следует отметить, что ВАЗ 2114 - одна из последних самых продуманных моделей ВАЗ, привлекающая внимание. Если щиток приборов немного приелся, подсветка вам не подходит, то можно проводить тюнинг. Тюнинг панели приборов ВАЗ 2114 выполняется довольно часто. Вариантов доработки этого элемента автомобиля огромное количество: одни носят исключительно декоративный характер, исполнение других полностью меняет интерьер. Рассмотрим все особенности тюнинга панели приборов рассматриваемого автомобиля.

Конструкция приборной панели

Боковая панель: Важно: При проведении комплексных работ по модернизации панели приборов следует учитывать конструктивные особенности. Главное, правильно разобрать, подобрать нужные детали и собрать все обратно. Все действия, которые касаются улучшения панели приборов, лучше продумать наперед. Только при составлении четкого плана мы можем исключить вероятность ошибок, сложных моментов.

Следует учитывать, что он состоит из нескольких основных элементов, после демонтажа которых можно перейти к приборам, чтобы поменять их.Вышеперечисленные элементы можно назвать базовыми. Одни соединяются винтами, гайками и болтами, другие - заглушками.

Поменять подсветку и цвет стрелки спидометра

Рассматривая, как поменять панель приборов ВАЗ 2114 в тюнинге, многие рассматривают для начала визуальные доработки, среди которых отметим подсветку. Современные автомобили зарубежного автопрома имеют сложную систему подсветки, создающую довольно необычный эффект. Отечественный автомобиль отличается простой конструкцией и неэффективной подсветкой панели приборов.Вариантов изменения очень много, если нет фантазии, то можно воспользоваться одним из способов настройки, перечисленных в интернете.

В этом случае работа, как и в других ситуациях, начинается с демонтажа. Для этого полностью снимите экран и снимите защитное стекло. Следует отметить, что такие работы следует выполнять аккуратно, так как все детали достаточно хрупкие. Поменять подсветку достаточно просто:

1. Оригинальная лампа зеленого цвета, можно установить, например, красный.
2. Разобрать лампу достаточно просто.

Завершающим этапом работ можно назвать сбор всей конструкции обратно. Еще одной доработкой можно назвать изменение цвета стрелки спидометра и других показателей. При создании рассматриваемого автомобиля панель приборов была плохо продумана: подсветка зеленая, индикаторы желтые, кнопки тоже зеленые. При длительной езде ночью такая подсветка сливается, и заметить стрелку спидометра становится довольно сложно.

Изменить ситуацию можно, установив красные светодиоды, которые создадут необходимый контраст в освещении автомобиля. Для этого их прикрепляют под стрелку, надевают специальную термоусадку, затем перекидывают провода питания к подсветке ТЭНа. При использовании термоусадки свет не будет рассеиваться, а будет светиться только стрелка. Выглядит такое изменение довольно привлекательно, читаемость устройств значительно повышена.

Установка готовых приборных панелей

Панель приборов ВАЗ 2114 тюнинг можно заменить уже готовыми версиями, которых в продаже довольно много.Главное, выбрать наиболее подходящую модель не только по дизайну, но и по дизайну.

Рассмотрим несколько вариантов готовых панелей приборов, которые можно использовать на рассматриваемом автомобиле:

  • AMC - панель, которая поставляется по запросу. Учтите, что при заказе вы можете указать конструктивные особенности данной панели приборов. Эта модель имеет указатель масла, которого нет на оригинальной модели. Появление индикатора масла связано с тем, что многие водители просили включить этот элемент в щитки приборов.Дизайн представляет собой сочетание разноцветных шакалов и хромированной отделки.
  • PRO-SPORT - приборная панель данной модели выполнена в виде накладки. Эта модель привлекает внимание своим необычным дизайном. Возможна покупка версии со светлой и темной подложкой, что можно назвать плюсом рассматриваемой модели. В конструкции есть своя подсветка, яркость которой можно регулировать, но цвет только один - синий. Шкала приклеивается после монтажа вставки.
  • AMS-2 - довольно необычная модель, поскольку центральным прибором стал тахометр.Шкала белая, выполнена в спортивном виде. Для чтения информации больше всего подходит белая шкала. В конструкции есть своя диодная подсветка, которая определяет быстрое считывание информации в ночное время. Учтите, что самостоятельно установить этот дашборд довольно сложно. Это связано с необходимостью переделать стандартный щит.
  • STREET STORM - главная особенность этой модели - разнообразие цветов. При этом все элементы приборной панели расположены в классическом порядке, что можно назвать достоинством данной модели.Еще одной особенностью дизайна можно назвать подсветку: днем ​​она достаточно светлая, имеет красные символы, ночью можно менять уровень освещенности элементов и цвет.
  • «Северный ветер» - еще одна спортивная версия с продуманной системой подсветки. Этот вариант очень популярен, так как ночью создается довольно красивый эффект.

Практически все вышеперечисленные накладки без проблем монтируются независимо. Единственное, что может вызвать значительные трудности, - это подключение подсветки.

Установка европанели на ВАЗ 2114

Еще один способ тюнинга 2114 - это установка европанели.

Старая версия панели не продумана:

  • Рулевое колесо не имеет регулировок, но при этом закрывает большинство устройств на панели приборов.
  • Панель приборов ночью отражается на лобовом стекле, что тоже создает довольно много сложностей.
  • Качество покрытия желаемое.Более того, всего за несколько лет внешний вид панели полностью теряется.
  • Используемый пластик не выдерживает критики: скрип, стук, дребезжание - и все это исходит из лицевой панели.
  • Спустя какое-то время многие владельцы сталкиваются с проблемой, что начинает открываться сам бардачок.
  • Зимой в машине очень холодно, вентиляция не позволяет настроить наиболее правильное распределение воздуха.

Все вышеперечисленные проблемы возникают при установке старой панели.Некоторые проблемы, например, звукоизоляция и поддержание оптимальной температуры зимой, можно решить только при значительной доработке автомобиля. Однако некоторые из вышеперечисленных проблем можно решить, установив европанель.

При изготовлении европанели используется более качественный пластик, сборка лучше. Этот момент определяет, что после установки панель не вызывает столько нареканий. Также была произведена переделка и вентиляция, что немаловажно.Однако на впечатляющий результат переделки рассчитывать не стоит:

1. Отечественная сборка проявится даже в самых мелочах.
2. Рычаги регулировки положения решетки воздушного потока достаточно тугие, не доходят до края прорези.
3. Также не решены проблемы с бардачком - через время он тоже откроется.
4. Если не следить за пластиком, то через время его внешний вид тоже испортится. Для ухода за пластиком можно использовать специальные спреи.

Однако европанель значительно превосходит свою предыдущую версию. Примером могут служить многочисленные ящики, расположенные в панели - это то, чего многим не хватало.

Профессиональная доработка автомобиля

В последнее время тюнинг панели приборов ВАЗ 2114 часто проводят в специализированных мастерских. Квалифицированные мастера могут подогнать приборную доску другого автомобиля к рассматриваемому, что сделает его поистине уникальным. Самостоятельно это сделать будет довольно сложно, так как придется изменить форму и размеры самой панели, подключить проводку, изменить положение основных элементов лицевой панели и так далее.

Стоимость услуги довольно высока, но ценители настоящего комфорта ВАЗ 2114 оценят труд настоящих профессионалов в этом деле. Работа, как правило, выполняется не только качественно, но и достаточно быстро. Следовательно, машину нужно будет подождать недолго.

В заключение отметим, что при самостоятельной смене дашборда всегда следует обращать внимание на правильность подключения всех устройств и элементов управления. Допущенные ошибки могут привести к тому, что, например, спидометр укажет неверную скорость.Этого нельзя допускать для обеспечения безопасности движения.

Видео тюнинга панели приборов ВАЗ 2114

Панель приборов ВАЗ 2114 предназначена для информирования водителя о состоянии узлов автомобиля. Начинающим автомобилистам стоит больше узнать о функциях и возможностях панели, поскольку она позволяет своевременно обнаруживать некоторые серьезные поломки. Кроме того, некоторых пользователей может заинтересовать настройка панели, поэтому ниже приведены советы, что стоит изменить в салоне и как.

На приборных панелях ВАЗ 2114 отображается информация о состоянии важных рабочих узлов автомобиля. Основная часть - информационный блок с двумя круглыми циферблатами и несколькими индикаторами меньшего размера.

  1. Спидометр - это правый циферблат на панели с отметками от 0 до 200 км / ч, который показывает скорость автомобиля. Датчик устройства находится в коробке передач и подключен к дисплею в салоне. Под шкалой находится окошко, в котором отображается пробег автомобиля.

  2. Показатель справа от спидометра - уровень бензина в баке. Он имеет три основных деления - 1, ½ и 0. Единица - бак полон, ноль - пуст. При низком уровне топлива загорается оранжевый значок заправки.
  3. Тахометр - это второй большой круглый циферблат, который находится слева от панели. Отображает информацию о скорости вращения коленчатого вала - работе двигателя. Его норма - 3500-5500 оборотов в минуту, далее - критическое значение, при котором происходят поломки двигателя в сборе.Индикатор под полосой отображает температуру воздуха вокруг двигателя.
  4. Маленький индикатор слева от тахометра - датчик температуры жидкости для охлаждения. Значения от 50 до 130 ° C, где значение 105 ° C и выше говорит о возможном перегреве двигателя.

Показатели

Индикаторы приборной панели форсунки ВАЗ 2114 играют важную роль в информировании пользователя о неисправностях. Они помогают предотвратить ошибки в системе, поэтому важно знать, что означает индикатор.Как работает панель? При возникновении какой-либо неисправности датчик немедленно отправляет информацию на панель, и водитель видит светящийся оранжевый сигнал.

  1. Первый значок - масляная лампа, что означает падение уровня масла в картере двигателя в сборе. Если масла недостаточно, загорится этот индикатор. Значок в виде фонтана указывает на недостаточное количество охлаждающей жидкости. Если он загорелся, запас в баке меньше 1 литра.
  2. Купол с ключом - если загорается, значит в расширительном бачке недостаточно охлаждающей жидкости.
  3. Значок больше похож на пряжку ремня, информирует о том, что двери автомобиля закрыты не полностью.
  4. Перекрещенная лампочка - неисправны стояночные огни или стоп-сигналы. Скорее всего, вам потребуется отремонтировать одно из устройств.
  5. Круг с шестью пунктирными символами графически указывает на неисправность тормозной системы. Скорее всего, колодки стерлись, требуется их проверка и замена.
  6. Значок с изображением человека и ремнями - индикатор, указывающий на то, что водитель не пристегнул ремень.

На приборной панели 2114 более ранней версии были еще некоторые обозначения, например, аварийное давление масла, задействованный ручной тормоз, сигнал проверки Chek Engine и ряд других, указывающих на незначительные ошибки в работе, но которые сейчас не используются.

Распиновка

Распиновка панели приборов ВАЗ 2114 показывает правильный порядок подключения проводов измерительных и информационных приборов, другими словами это электронная схема панели приборов.Он понадобится, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или провести ремонт и замену деталей. Для каждой модели автомобиля и конкретной приборной панели схема будет немного отличаться, например, схема на ВАЗ 2115 имеет существенные отличия от модели 2114.

Схема состоит из 26 соединений, выполненных электронной схемой. Обычно к схеме прилагается инструкция по эксплуатации автомобиля. Описание ее работы сейчас не проблема.

Внутри панели две площадки - красная и белая. К ним будут подключаться устройства в определенной последовательности.

В распиновке нет ничего сложного, если пользователь имеет базовые знания о правилах подключения проводов - плюс к плюсу, минус к минусу. Если у вас есть на руках схема панели приборов, вы можете произвести настройку отдельных приборов или всего комплекта так, чтобы панель приборов модели 2114 стала приятнее в плане визуального восприятия.

Параметры настройки

Панель приборов 2114 выглядит довольно тускло, поэтому первым вариантом ее настройки может быть установка подсветки. Делается это довольно просто:

  1. Заменяем тусклые лампы на светодиодные фонарики. Если вы хотите, чтобы свет от них падал равномерно, установите на осветительные элементы термоусадку.
  2. Провода для новых ламп подключены к питанию печки. Не стоит использовать много ярких цветов, но для стрелок лучше всего подходит красный и его оттенки.Отличным аналогом станет синий цвет светодиодов.
  3. Вторым вариантом подсветки может быть люминесцентная лента, которую можно наклеить на панель приборов ВАЗ 2114. Это немного обновит и улучшит общий вид салона. Также можно заменить лампы салона на диодные аналоги.

Чтобы панель приборов на ВАЗе имела более четкое визуальное восприятие, кнопки тоже следует сделать с подсветкой.

Заключение по теме

Панель приборов 2114 достаточно проста как в эксплуатации, так и в ремонте.

Конечно, его внешний вид оставляет желать лучшего, но это можно изменить, добавив несколько визуальных эффектов. Последний вариант тюнинга - это полная замена панели на евро вариант. Все необходимое уже установлено, осталось подключить несколько проводов и включить новую систему отображения.

Приветствую друзей на сайте автосервиса своими руками. В силу разных ситуаций возникает момент, когда нужно поменять дашборд.

А в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять приборную панель на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть в СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ВАЗ самостоятельно, поэтому в данной статье будет описана подробная инструкция по снятию и установке щитка приборов ВАЗ 2114.

Как известно, приборная панель сообщает водителю полезную информацию во время движения автомобиля или при неработающем двигателе.

Поэтому к этому процессу нужно отнестись со всей серьезностью, чтобы при установке не забыть подключить какое-нибудь важное устройство.

Также стоит отметить, что она в пределах 15 тысяч рублей, поэтому здесь каждый решает, стоит делать замену или нет.

Хотя бывают ситуации, когда без замены просто не обойтись, например, машина попала в аварию или на ней есть серьезные трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, именно здесь находятся водительские педали, три винта сбоку от консоли, как показано на фото.

Внимание! Во избежание различных коротких замыканий в электрической цепи отключите массу от АКБ.

Снимаем вилку или магнитолу если она установлена ​​и отсоединяем провода. Так же вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора каменки и рычаги открытия и закрытия крана печки и других заслонок, поддев их отверткой и потянув на себя.

Откручиваем винты на панели приборов сверху и снизу, фигурной отверткой.

Еще нужно открутить саморез, который находится под заглушкой рядом с кнопкой включения обогрева заднего стекла.Затем вытаскиваем из корпуса панели приборов все фишки, которые желательно пометить, чтобы потом не запутаться.

Рулевая колонка из крепления также должна быть откручена, после чего она опустится вниз, предварительно сняв рулевое колесо. Далее нужно вывернуть все саморезы, как показано на рисунке. И утопить блок управления отопителем внутрь.

Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов.И два винта от поперечного крепления кронштейна.

Поддев рукоятку гидрокорректора фары и рукоятку ручки управления подсветкой приборов, снимите их. Вынимаем декоративную накладку и отключаем светодиодную вставку. Затем откручиваем гайки торцевым ключом.

Отделяем оставшиеся фишки иммобилайзера, освещения бардачка и др. Выворачиваем верхний и нижний саморезы крепления панели приборов с левой и правой стороны.

Если у вас все отключилось, снимаем панель на себе, устанавливаем новую панель в обратном порядке.

Конечно, кто-то скажет, что все сложно и ничего не понятно, но пока вы сами не начнете разбирать и потом устанавливать заново, но тут не спорят немного.

В сегодняшней статье мы рассмотрим процесс снятия панели приборов с автомобилей семейства ВАЗ 2114-ВАЗ 2115. Прежде чем приступить непосредственно к описанию самого процесса демонтажа, разберемся с конструкцией и способом крепления приборной панели.Для этого разберем соответствующую схему:

  1. Панель приборов (она же приборная панель) - основная часть всей конструкции, на которой закреплены: комбинация приборов, бортовой компьютер, ручки управления системой отопления, переключатели и другие элементы.
  2. Защитно-декоративный чехол, на котором предусмотрены воздуховоды, с помощью которых обдувается лобовое стекло автомобиля.
  3. Монтажный кронштейн.
  4. Колпачок декоративный.
  5. Кожух пепельницы.
  6. Ригели для обеспечения жесткости конструкции.
  7. Левая и правая декоративные панели центральной консоли.
  8. Щиток приборной панели
  9. Центральный монтажный кронштейн.

Итак, разобравшись с теорией, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом по доработке приборной панели ВАЗ2115-.

Снимаем торпедо с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа панели приборов выглядит следующим образом:

1.Отсоедините отрицательную клемму от аккумуляторной батареи. Также снимите радио, если оно установлено. Для этого просто вытащите магнитолу из сиденья на панели приборов, отсоедините от нее колодку жгута проводов и полностью снимите ее.

2. Небольшой отверткой с крестообразным жалом откручиваем саморезы, фиксирующие левую декоративную накладку центральной консоли. Снимаем обшивку, аккуратно снимая ее нижнюю часть с кронштейна кузова.

3.Теперь нам нужно снять правую накладку центральной консоли. Для этого откручиваем пять саморезов и, придерживая подушку рукой, снимаем ее.

4. Снимите ручки рычагов управления системой отопления. Чтобы не повредить ручки и быстро их снять, тонкой отверткой с плоским жалом подденьте защелку на ручке, тем самым освободив ее от выступа на рычаге.

5. Снимите ручку управления вентилятором системы отопления.Для этого с некоторым усилием потяните ручку, пока она не будет снята.

6. Выкрутите правый винт, которым накладка панели приборов крепится к кронштейну. Также откручиваем винт с левой стороны обшивки панели приборов.

7. Выкрутите два винта в верхней части «окна» панели приборов. После этого откручиваем два винта, которые находятся прямо под комбинацией приборов.

8.Используя прямую отвертку, подденьте и снимите декоративную заглушку, которая находится с правой стороны переключателя обогревателя заднего стекла.

9. Откручиваем саморез, который находится под заглушкой.

10. Убираем декоративную накладку панели приборов в сторону руля. Отсоединяем жгуты от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимите облицовку приборной панели.

12.Гаечным ключом на «8» откручиваем саморез крепления панели приборов с левой стороны. То же проделываем с саморезом с правой стороны.

13. Из сиденья панели приборов вытаскиваем патрубок систем вентиляции и обогрева салона.

14. Ключом на «8» открутите винты, которыми приборная панель крепится к правой поперечине (один справа и один слева).

15.Выкрутите крепежный винт и сдвиньте в сторону кронштейн панели приборов вместе с блоком реле и блоком предохранителей.

16. Снимите гидрокорректор фар и выключатель освещения приборов.

17. Открутите винты крышки рулевой колонки и снимите ее. После этого снимаем руль и подрулевые переключатели. Опустите рулевую колонку в нижнее положение.

18. С помощью отвертки Phillips открутите саморез нижнего левого крепления приборной панели.Затем откручиваем винт верхнего крепления.

19. Откручиваем нижний и верхний саморезы панели приборов с правой стороны.

20. Снимаем «уши» правой и левой поперечин панели приборов с штифтов крепления на рулевой колонке.

21. Слегка отодвиньте панель приборов и отсоедините разъемы проводов крышки освещения вещевого отсека.

22. Отсоединяем колодку со жгутами проводов от выключателя освещения вещевого отсека.

23. Отсоединяем колодку розетки для подключения переносного фонаря.

24. Снимаем панель приборов вместе с поперечинами.

25. Установите приборную панель в порядке, обратном снятию.


Снятие торпеды на ваз 2114

Есть много причин, по которым автовладелец может захотеть снять приборную панель своего автомобиля. Но в случае с ВАЗ 2114 эта процедура превращается в весьма нетривиальную задачу.Вы можете разобраться с этим самостоятельно, а мы расскажем читателю, как это сделать, в этой статье.

Назначение аппарата


Панель приборов автомобиля ВАЗ 2114

На ВАЗ 2114 установлена ​​так называемая европанель, которая должна давать водителю повышенный комфорт, улучшенную обзорность, быть информативной, эргономичной и иметь приятный внешний вид ... В этом ее предназначение. В свое время дизайнеры хорошо поработали над этой панелью, и водитель действительно получает максимум информации и обзора.Но когда приборку нужно снять, у автовладельца начинаются проблемы, так как систему крепления удобной не назовешь.

Причины снятия панели

  • Неисправность одного из устройств (или всей системы устройств).
  • Возникла необходимость ремонта или полной замены воздуховодов печки автомобиля (в этом случае панель придется снимать полностью).
  • Панель начала скрипеть, и автовладельцу необходимо заделать и проклеить все ее стыки.

Инструкции по снятию

Необходимые инструменты

  1. Отвертка Phillips (средняя)
  2. Отвертка с плоским жалом (средняя).
  3. Набор рожковых ключей.

Секвенирование

  1. С помощью отвертки Phillips откручиваются 3 самореза, которые удерживают левую часть панели у рычага КПП.


    Снятие левой панели с рычага переключения скоростей ВАЗ 2114

  2. После удаления саморезов вытяните нижний край этой панели из кронштейна, в котором она находится.Действовать нужно осторожно, так как велик риск сломать хрупкую деталь.
  3. Правая сторона панели на рычаге скоростей фиксируется 5 саморезами. Их также нужно открутить отверткой Phillips. В этом случае лучше держать саму панель.


    Снятие правой панели с рычага переключения скоростей ВАЗ 2114

  4. Теперь панель можно снять. В процессе работы нужно следить за тем, чтобы он не цеплялся за провода за собой.
  5. На этом этапе масса обязательно отключается от АКБ. Если в машине есть магнитола, ее также необходимо отключить от остальной проводки, сняв клеммную колодку. Если нет, то провода просто снимают со штатных мест. Также необходимо выключить прикуриватель и вынуть лампочку пепельницы (удобнее всего достать вместе с розеткой).
  6. Теперь необходимо снять ручки с рычагов управления воздушной заслонкой обогрева.Лучше всего это сделать, поддев их отверткой с плоским лезвием.


    Ручки дроссельной заслонки системы отопления подденьте отверткой

  7. Далее снимается ручка вентилятора печки. Вам просто нужно притянуть его к себе.


    Снятие ручки вентилятора печки ВАЗ 2114

  8. Теперь с помощью отвертки Phillips открутите винты, которыми приборная панель крепится к кронштейнам. Есть 4 самореза - 2 слева, 2 справа.


    Удаление саморезов из кронштейнов центральной панели

  9. В правом верхнем углу панели приборов есть заглушка. Его следует аккуратно поддеть отверткой с плоским лезвием, снять, а затем открутить саморез, расположенный за ним.
  10. Еще нужно открутить 2 самореза на колодке справа от руля (они держат нижнюю часть колодки).
  11. После снятия крышки станут видны провода переключателя.Все эти провода следует отключить (и при этом очень важно запомнить, где какой провод располагался, а еще лучше - пометить их чем-нибудь).


    Отсоединение проводов за центральной панелью ВАЗ 2114

  12. На кронштейне руля есть несколько болтов. Откручиваем их.
  13. Теперь вам нужно освободить нижнее крепление кронштейна. Крепится болтами, которые можно открутить рожковым ключом на 8.


    Отвинчивание нижнего крепления кронштейна панели ВАЗ 2114

  14. С помощью отвертки Phillips открутите саморез, удерживающий световод.
  15. Теперь вы можете удалить крепления, в которых находится блок управления обогревателем автомобиля.
  16. После этого можно убрать все декоративные вставки на панели приборов и подсветку гидрокорректора.
  17. Теперь можно приступить к винтам на верхней и нижней части крепления панели. Также с левой стороны руля откручивается поперечина.
  18. После снятия болтов приборная панель ВАЗ-2114 может быть снята.


    Полное снятие приборной панели автомобиля ВАЗ 2114

Видео: Снимаем приборку на ВАЗ-2114

Как видно из этой статьи, конструкторы оказали автовладельцам медвежью услугу.С одной стороны, приборная панель действительно стала более эргономичной. С другой стороны, снимать стало намного сложнее. Но если воспользоваться приведенной выше инструкцией и проявить терпение, с этой задачей сможет справиться даже начинающий автолюбитель.

В сегодняшней статье мы рассмотрим процесс снятия панели приборов с автомобилей семейства ВАЗ 2114-ВАЗ 2115. Прежде чем приступить непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и способом крепления приборной панели.Для этого разберем соответствующую схему:

  1. Панель приборов (она же приборная панель) - основная часть всей конструкции, на которой закреплены: комбинация приборов, бортовой компьютер, ручки управления системой обогрева, переключатели и другие элементы.
  2. Защитно-декоративная накладка, на которой предусмотрены воздуховоды, через которые осуществляется обдув лобового стекла автомобиля.
  3. Монтажный кронштейн.
  4. Колпачок декоративный.
  5. Крышка пепельницы.
  6. Поперечины для жесткости конструкции.
  7. Левая и правая облицовочные панели центральной консоли.
  8. Щит приборной панели.
  9. Центральный монтажный кронштейн.

Итак, с теорией разобрались, можно сразу переходить к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом по доработке торпеды ВАЗ2115 -.

Снимаем торпеду с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа панели приборов выглядит следующим образом:

1.Отсоедините от отрицательной клеммы аккумуляторной батареи. Так же снимаем магнитолу, если установлена. Для этого просто вытащите магнитолу из сиденья на панели приборов, отсоедините от нее колодку жгута проводов и полностью снимите ее.

2. С помощью небольшой отвертки Phillips открутите саморезы, которыми крепится левая облицовка центральной консоли. Снимаем крышку, аккуратно сняв ее нижнюю часть с кронштейна корпуса.

3. Теперь нам нужно снять правую накладку центральной консоли.Для этого откручиваем пять шурупов и, придерживая рукой крышку, снимаем ее.

4. Снимите ручки рычагов управления системой отопления. Чтобы не повредить ручки и быстро их снять, тонкой отверткой с плоским лезвием подденьте защелку на ручке, тем самым освободив ее от выступа на рычаге.

5. Снимите ручку управления вентилятором системы отопления. Для этого потяните ручку с некоторым усилием, пока она не будет снята.

6. Открутите правый винт, которым накладка панели приборов крепится к кронштейну. Также откручиваем винт с левой стороны обшивки панели приборов.

7. Выкручиваем два самореза в верхней части «окошка» панели приборов. После этого откручиваем два самореза, которые находятся прямо под комбинацией приборов.

8. Используя прямую отвертку, подденьте и снимите декоративную заглушку, которая находится с правой стороны переключателя обогрева заднего стекла.

9. Выкрутите саморез, расположенный под втулкой.

10. Отставляем декоративную накладку торпедо в сторону руля. Отсоедините жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимите облицовку приборной панели.

12. Гаечным ключом на «8» открутите саморез крепления панели приборов с левой стороны. То же проделываем с саморезом с правой стороны.

13. Из сиденья приборной панели вытащите корпус форсунок систем вентиляции и отопления салона.

14. Ключом на «8» отверните саморезы крепления панели приборов к правой поперечине (один справа, второй слева).

15. Выкрутите саморез и сдвиньте в сторону кронштейн панели приборов вместе с блоком реле и блоком предохранителей.

16.Снимите гидрокорректор фар и выключатель освещения приборов.

17. Откручиваем саморезы крышки рулевой колонки и снимаем ее. После этого снимаем руль и подрулевые лепестки. Опускаем рулевую колонку в нижнем положении.

18. Отверткой Phillips открутите саморез нижнего левого крепления панели приборов. Затем откручиваем верхний крепежный винт.

19. Откручиваем нижний и верхний саморезы панели приборов с правой стороны.

20. Снимите «ушки» правой и левой поперечин панели приборов со шпилек крепления рулевой колонки.

21. Слегка ведем торпеду на себя и отсоединяем разъемы проводов плафона освещения вещевого отсека.

22. Отсоединить колодку с жгутом проводов от выключателя освещения вещевого отсека.

23. Отсоедините гнездо от розетки для подключения переносной лампы.

24. Снимите приборную панель вместе с поперечинами.

25. Установите приборную панель в порядке, обратном снятию.

Приборная панель автомобиля современного легкового автомобиля является самостоятельной частью салона автомобиля. Причем одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи. Обеспечивают высочайшую функциональность и создают ощущение эстетического удовлетворения в сочетании с осознанием комфорта, обеспечиваемого конкретной панелью, благодаря удобно расположенным перчаточным ящикам, подстаканникам, инструментам и кнопкам управления, а также приятной, не утомляющей подсветки.

Панель приборов ВАЗ 2114

Автомобили семейства Самара 2 оснащены современной панелью приборов ВАЗ 2114, которую еще называют «Европанель». Дизайнеры поработали над ним так, чтобы он обеспечивал хороший вид спереди, приятный внешний вид, сочетал в себе информативность и эргономичность и в то же время помогал водителю справляться с обычными бытовыми потребностями.
И в основном им это удалось. Приборно-сенсорный блок, установленный перед глазами водителя, за рулем, предоставляет ему максимально возможный объем информации:

  1. В центральной части два индикатора часового типа, слева индикатор оборотов двигателя, по которому водитель определяет, с какой нагрузкой в ​​тот или иной момент работает силовая установка, и при необходимости корректирует этот процесс переключением скорости, в окошке под стрелкой есть цифровые часы.Справа - спидометр или индикатор текущей скорости автомобиля, в окошке под стрелкой - цифровые показания пройденного пробега за весь период эксплуатации автомобиля и за последнюю поездку;
  2. В верхней части между стрелками часового типа расположена лампа указателя поворота с зелеными стрелками, указывающими влево и вправо;
  3. В нижней центральной части красный треугольник «стоп-сигнал», а под ним CHECK ENGINE - красный сигнал аварийного состояния двигателя по информации с бортового электронного устройства;
  4. В левой средней части блока приборов находится стрелочный индикатор температуры двигателя, или, как его в литературе называют, датчик температуры охлаждающей жидкости, над ним значок, который загорается при перегреве двигателя.Под ним - значки дроссельной заслонки, давления масла, ручного тормоза и активации аккумулятора;
  5. В правой средней части расположен стрелочный индикатор наличия топлива в топливном баке, вверху - значок полностью заправленного бака, внизу - значок минимального количества топлива в баке, а также значки - ближний свет, низкий уровень тормозной жидкости и дальний свет.

Эргономичность обеспечивается удобным расположением устройств и информационных иконок для визуального восприятия информации, а также клавиш, кнопок и рычагов для управления ими.В центральной части панели установлен стандартный бортовой компьютер, как правило, это БЦ «Гамма», «Мультитроникс», «Престиж» или «Государство». Место для его установки было выбрано очень удачно, и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и узлов автомобиля.

Эта информация отображается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки, расположенные на комбинации приборов и в других местах приборной панели.Кроме того, на дисплее бортового компьютера отображается информация другого характера, например, о сроках следующего осмотра или обслуживания.

Удобно расположен запирающийся бардачок, который имеет подсветку и довольно большую нишу под ней. Центральная борода также имеет нишу для хранения вещей и пепельницу. Выходы из воздуховодов сделаны достаточно хорошо, что позволяет эффективно обдувать стекло и предотвращать запотевание.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или сбоями в различных системах.Чтобы добраться до некоторых из них, необходимо снять панель ВАЗ 2114. Даже чтобы снять панель приборов, нужно разобраться, как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме того, на ВАЗ 2114 панель необходимо снимать полностью, если возникнет необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и заделать стыки конструкции панели, чтобы она не скрип.

Как разобрать приборную панель на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и расположением панели приборов на своем автомобиле.В разобранном виде на винты выглядит так:


Устройство приборной панели ВАЗ 2114

Панель приборов и аксессуары:

1 - торпеда ВАЗ 2114, или - панель приборов, то есть основная часть всей конструкции, к которой крепятся блок приборов, бортовой компьютер, рычаги управления печкой, блоки клавиш и другие накладки и защелки;

2 - накладка на панель приборов, имеет декоративную функцию, также имеет воздуховоды для обдува лобового стекла;

3 - кронштейн;

4 - заглушка;

5 - корпус пепельницы;

6 и 11 - поперечины правая и левая;

7 и 10 - правый и левый экраны консоли;

8 - панель приборов;

9 - центральный кронштейн.

Если внимательно изучить эту схему, становится понятно, как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

  • отверткой Phillips необходимо открутить три самореза, удерживающие экран левой консоли. Для удобства при этой работе лучше использовать отвертку с короткой ручкой и наконечником.


  • снимая экран, осторожно снимите нижний край накладки с кронштейна корпуса.
  • правый экран консоли крепится пятью саморезами. Используя отвертку Phillips, осторожно открутите все винты, удерживая крышку рукой.


  • снимите экран, не позволяя ему зацепиться за спрятанный за ним жгут проводов.

Отсоединить "массу" от АКБ, отсоединив колодки. Если в автомобиле есть магнитола, отсоедините ее от основного жгута проводов, вытащив блок разъемов.Если магнитола на машине не установлена, то просто вытащите провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой пепельницы.

  • снимите ручки с рычагов управления заслонкой отопителя. Чтобы облегчить процесс, подденьте их плоской отверткой.


  • Несмотря на кажущуюся простоту этого абзаца, снятие ручек с рычагов может занять много времени. Для этого наглядный пример, как это сделать на снятом агрегате.

На рычаге есть специальный выступ; когда ручка установлена, она входит в зацепление с рычагом с отверстием для этого выступа. Для этого при снятии ручки нужно поддеть и приподнять фиксатор на ручке плоской тонкой отверткой, высвободив ее из выступа.


  • снимите ручку вентилятора электронагревателя, просто потянув ее на себя.


  • Отверните отверткой винты с крестообразным шлицем, которыми панель приборов крепится к кронштейнам справа и слева.


  • в окошке на панели приборов, где расположен приборный блок, сверху два самореза и два снизу - под окном. Их необходимо вывернуть, разобрав накладку (2) и щиток (8).


  • вытащите заглушку и открутите саморез, расположенный за ней.


  • выверните два самореза снизу, удерживающих накладку, и снимите ее.
  • после разметки проводов, подходящих для выключателей, отсоедините их.


  • откручиваем болты от кронштейна рулевого колеса.


  • откручиваем саморезы нижнего кронштейна ключом на «8».


  • откручиваем винт для отвертки и снимаем световод.
  • снимите крепления блока управления обогревом и вытащите картриджи из заднего бокового блока.


  • снимаем декоративную вставку, удаляя все внешние детали.
  • откручиваем гайки ключом на «21».
  • снимаем подсветку гидрокорректора.
  • откручиваем верхний и нижний крепления панели, снимаем крепление к поперечине с левой стороны.


  • теперь можно снимать торпеду ВАЗ 2114.


    Установка
  • производится в обратном порядке.

Для того, чтобы наглядно увидеть весь процесс в движении, вы можете посмотреть видео, как снимают приборную панель на ВАЗ 2114.

Приветствую друзей на сайте автосервиса своими руками. В силу различных ситуаций возникает момент, когда необходимо поменять приборную панель.

И в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять приборную панель на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть в СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ВАЗ своими силами, поэтому в данной статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, приборная панель сообщает водителю полезную информацию во время движения или стоянки с работающим двигателем.

Следовательно, нужно серьезно отнестись к этому процессу, чтобы при установке не забыть подключить какое-то важное устройство.

Также стоит отметить, что она в пределах 15 тысяч рублей, поэтому здесь каждый решает сам, стоит делать замену или нет.

Хотя бывают ситуации, когда без замены просто невозможно обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, именно там водительские педали, три самореза на боковой панели консоли, как показано на фото.


Внимание! Отключите массу от АКБ, чтобы избежать различных коротких замыканий.

Снимаем вилку или магнитолу если она установлена ​​и отсоединяем провода. Также вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора отопителя и рычаги открытия и закрытия крана печки и других заслонок, поддев их отверткой и потянув на себя.


Откручиваем саморезы панели приборов сверху и снизу фигурной отверткой.


Еще нужно открутить саморез, который находится под заглушкой рядом с кнопкой обогрева заднего стекла. Затем вытаскиваем из корпуса панели приборов все фишки, которые желательно пометить, чтобы потом не запутаться.


Рулевая колонка также должна быть откручена от крепления, после чего она упадет, предварительно сняв рулевое колесо.Затем нужно открутить все винты, как показано на рисунке. И утопить блок управления отопителем внутрь.


Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов. И два самореза из поперечного крепления кронштейна.


Поддев ручку гидрокорректора фары и ручку регулятора освещенности приборов, снимите их. Вынимаем декоративную крышку и отключаем светодиодную вставку.Затем откручиваем гайки торцевым ключом.


Отсоединение оставшегося иммобилайзера и фишек освещения бардачка и др. Откручиваем верхний и нижний саморезы панели приборов с левой и правой стороны.


Если вы все отсоединили, вынимаем панель на себя, установку новой проводим в обратном порядке.

Конечно, кто-то скажет, что все сложно и ничего не понятно, но это до тех пор, пока вы сами не начнете разбирать и потом устанавливать обратно, но нет сомнений, что придется немного повозиться.

Многие автовладельцы не знают, как снять приборную панель на ВАЗ 2114, мы подскажем, как это сделать правильно. Обычно панель приборов снимается для замены печки, снятия комбинации приборов, заклейки форсунок печки, проклейки и т.д.

Порядок снятия:

Разберемся, как снять торпеду на ВАЗ 2114. С помощью отвертки с Наконечником Phillips аккуратно открутите 3 самореза (верхний, средний и нижний) крепления экрана левой консоли.

С помощью отвертки Phillips открутите следующие пять саморезов, которые находятся в правой крышке консоли, затем снимите сам экран.

Затем отсоединяем отрицательную клемму провода от АКБ. Если в машине установлена ​​магнитола, то снимаем ее, также отсоединяем колодку ее жгута проводом или снимаем контейнер-заглушку со щита.
Далее необходимо отсоединить колодку жгута проводов от прикуривателя.Также необходимо снять патрон лампы пепельницы. Затем снимаем ручку с рычагов, аккуратно поддев ее узкой отверткой.

Следующим шагом является снятие ручки переключателя вентилятора отопителя. Для этого нужно потянуть его на себя или поддеть отверткой.

Откручиваем отверткой Phillips два самореза, расположенные над комбинацией приборов, а также два самореза, расположенные под ней.

Поддев заглушку, снимите ее и открутите саморез под ней.

Затем снимите облицовку приборной панели.

Теперь отмечаем, в каком порядке колодки жгута проводов подключаются к выключателям, и отключаем их.

Ставим уже полностью снятую панель приборов и откручиваем болты рулевой колонки. Этой же отверткой откручиваем два самореза, как показано на фото.

Гаечным ключом на 8 мм откручиваем еще 2 самореза самого нижнего крепления кронштейна к панели приборов.

Затем откручиваем саморезы, на которых держался блок управления нагревом, а также снимаем патроны с его задней части.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
