Обратный клапан топливной системы:функции,виды,устройство и принцип действия

Топливные системы двигателей современных автомобилей представляют собой сложные системы механизмов и агрегатов. Среди них встречаются такие системы, работу с которыми можно доверить только специалисту. Однако и более простые системы, вроде тех, что присутствуют, например, в старых моделях автомобилей ВАЗ, могут быть более сложными в ремонте, чем системы современных автомобилей. Выход из строя даже самых незначительных частей топливной системы может серьезно ухудшить работу транспортного средства. Обратный клапан топливной системы не является исключением. Но, прежде чем приступать к каким-либо ремонтным работам, необходимо разузнать об устройстве и функциях этого агрегата.

Содержание статьи

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом

Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом. В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.

Разновидности клапанов

  • 1 Разновидности клапанов
  • 2 Немного о ТНВД

В современных ТНВД используется несколько клапанов. Один из главных – нагнетательный. Рассмотрим его функции и задачи.

  1. В одну из задач нагнетательного клапана входит препятствование проникновению газов из двигателя внутрь ТНВД.
  2. Благодаря этому клапану уменьшается подтекание форсунок, остановка впрыска форсунок проводится резко и моментально.
  3. Он обеспечивает улучшение наполнения насоса топливом.
  4. Создаёт в системах остаточное давление и позволяет уменьшать его, что даёт возможность чётче выдерживать фазы впрыска, и лучше контролировать процесс.
  5. Нагнетательный клапан корректирует подачу горючего, приближая характеристику к идеальной.

Принято различать нагнетательные клапаны по типу: цилиндрический вариант, комбинированный, грибовидный и т. д.

Грибовидный нагнетательный клапан
Наибольшее распространение Дизельные системы
Клапанс отсасывающим пояском Прижимается к гнезду пружиной а его подъем зависит от ограничителя
Принцип действия В процессе нагнетания топливо давит снизу на грибок клапана, вследствие чего он поднимается и открывает доступ к форсунке. При прекращении подачи пружина опускает клапан вниз, а затем плотно прижимает его к гнезду. При входе отсасывающего пояска в направляющую происходит увеличение объема нагнетательной линии и снижение давления в системе.
Цилиндрические клапаны
Форма Стакан
Масса Масса цилиндрических клапанов по сравнению с грибовидными меньше. Они позволяют обеспечить заметное уменьшение объема штуцера.
Пластинчатые клапаны
Устройство Просты по устройству, обладают малой массой, поэтому малоинерционны.
Принцип действия При повышении давления поднимаются обе пластины. Когда нижняя пластина упирается в выступ гайки, верхняя продолжает передвигаться вверх и открывает доступ топливу к штуцеру.
Комбинированные клапаны
Назначение Комбинированные клапаны применяют для устранения колебаний в нагнетательном топливопроводе.
Принцип действия Клапансостоит из двух пластиодна из которых нагружена пружиной. При ходе нагнетания пластина 1 передвигается вверх и выступами упирается в корпус. Топливо проходит через отверстие в нижней пластине, обтекает верхнюю пластину и поступает в нагнетательный топливопровод. После отсечки давлением топлива верхняя пластина прижимается к нижней, разобщая топливопровод и насос высокого давления.
Двойные клапаны
Сфера применения Двойные клапаны устанавливают в ответственных тяжелых дизелях.
Назначение Наличие двух последовательно расположенных клапанов обеспечивает большую надежность работы топливной системы, так как создается большая герметичность узла. Кроме того, в случае выхода из строя одного из них при заедании или попадании под конус твердых загрязнений другой продолжает самостоятельно выполнять функции разобщения трубопровода и насоса.

Где находится обратный клапан топливной системы

Расположение регулятора напрямую зависит от конструкции системы. Он может находиться между топливными форсунками и баком, на рампе либо монтироваться в конструкцию бензонасоса. Тип топлива также влияет на то, где будет расположен обратный клапан топливной системы. Дизель имеет отличительную конструкцию, и в нем регулятор помещается рядом с ТНВД и насосом низкого давления для обеспечения стабильного давления на входе в насос. Помимо этого он может устанавливаться перед подогревающей системой, такой вариант распространен в транспорте, имеющем предпусковой нагрев топлива.

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Чего ждать от нерабочего обратного клапана

Хорошего — ничего. Как минимум это затрудненный пуск. Завоздушивание системы питания дизеля — это довольно проблематичная поломка в дороге. Инжекторные системы питания тоже не любят воздуха в системе. Неприятности начинаются тогда, когда мы глушим мотор, а топливо, которое должно ждать следующего пуска (в системе должно сохраняться рабочее давление), уходит в бак по рабочей магистрали, а его место занимает воздух. Теперь, чтобы запустить двигатель, необходимо привести в норму давление в системе и подать топливо к форсункам. Для этого нужно крутить мотор стартером секунд 40-50, поэтому о пуске с полоборота речи быть не может.

Непонятные ситуации возникают и тогда, когда путают обратный клапан с регулятором давления, который установлен на топливной рампе у большинства инжекторных двигателей — 2110, 2114, Киа Спортэйдж 3.

Завоздушивание системы питания дизеля — крайне сложная поломка в дороге

Его работа заключается в выравнивании давления на участке топливной рампы, иначе форсунка просто не получит топлива под нужным давлением, и не сможет подать его в камеру сгорания. В тот момент, когда мы отключаем зажигание, регулятор прекращает подачу топлива на форсунки, срабатывает запорный механизм, таким образом отсекается часть топливной магистрали от бензонасоса с обратным клапаном до топливной рампы. И вот теперь только обратный клапан отвечает за наличие топлива в системе. А проверить, кто виноват в этой ситуации просто. Если давление в топливной рампе в норме, а в большинстве автомобилей оно должно быть в пределах 2-3 атм, тогда виноват именно обратный клапан.

Как видим, один малюсенький клапан может натворить таких дел. Это лишний раз подтверждает то, что мелочей в устройстве автомобиля нет и быть не может, а каждая поломка устраняется сначала головой, а только потом — руками.

Характерные признаки неисправности обратного клапана

Это может быть: неожиданная смена оборотов силового агрегата при запуске или во время движения; пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера; нестабильная работа мотора на низких или холостых оборотах; потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена. В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом. Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей. Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти. К сведению. Этот способ только для автомобилей, в которых установлены резиновые шланги. Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.

Диагностика и устранение неисправностей в работе обратного клапана

Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.

Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см(для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.

Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.

Обязательно устанавливайте причину, по которой топливная система наполняется воздухом. При правильном ее функционировании жидкость в небольшом количестве должна оставаться в камере в ожидании следующего запуска двигателя. Если клапан отсутствует или изношен, то вместо этой жидкости появляется воздух. Запустить двигатель в таких условиях будет несоизмеримо трудно.

Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.

Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.

Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.

Иногда в замене клапана нет нужды, а нужно менять сам топливный насос. Однако эта процедура стоит гораздо дороже. Альтернативным вариантом является установка дополнительного клапана. При выборе клапана учитывайте, что модели для российских автомобилей часто отличаются по сечению от иномарок.

Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным.

АКПП Tiptronic — что это такое и зачем он нужен?

Аккумулятор с технологией AGM — что это такое и как работает?

Как работает система EBD в автомобиле?

Адсорбер паров бензина — как работает и что это такое,на что влияет

Топливный обратный клапан - где расположен и как ремонтировать

Главная » Советы по ремонту » Топливный обратный клапан — где расположен и как ремонтировать

просмотров 24 654

Где находится обратный клапан топлива

Давайте выясним, где находится клапан топливной системы различных автомобилей.

  • В силовых установках с инжектором может стоять в корпусе бензинового насоса.
  • Монтируется на топливной раме или устанавливается непосредственно в топливном проводе. Это место между баком для бензина и топливными форсунками.

На дизельных силовых установках механическая конструкция прячется между ТНВД и насосом низкого давления. Такое расположение продукта позволяет создавать стабильное давление на выходе в НВД (насос высокого давления).

обратный клапан топлива на рампеобратный клапан топлива на рампе

Система хорошо себя зарекомендовала:

  • на отечественном грузовике: КАМАЗ 740;
  • чешской косолапой Татре;
  • на Мане;
  • и Рено Магнум.

В дизельных установках, где предусмотрена система подогрева перед запуском, топливный обратный клапан стоит перед системой подогрева. Характерным примером могут служить те же КамАЗы или Магирусы, работающие в районах Крайнего Севера.

обратный клапанобратный клапан

На отечественных легковых автомобилях, таких как ВАЗ 2110 и 2114 с шестнадцатью клапанами, механическая конструкция стоит в бензиновом насосе и на топливной раме. Это аналог монтажа дизеля.

обратный клапанобратный клапан

Сегодня на наших дорогах ещё бегают старенькие карбюраторные авто с задним приводом: восьмёрки и девятки (ВАЗ 2108 и ВАЗ 2109). На них, роль обратного устройства, отведена непосредственно бензиновому насосу.

Он стоит на блоке цилиндров и препятствует прохождению горючего в обратном направлении: в топливный бак.

Система подачи топлива автомобильных бензиновых и дизельных силовых агрегатов – это сложное в техническом плане устройство, которое без знания не стоит приближаться. А тем более, пытаться самостоятельно провести техническое лечение.

Важную роль в регулярной подаче топлива играет обратный клапан. Давайте сфокусируем своё внимание на его устройстве, установке в автомобиле. Рассмотрим неполадки и характерные признаки неисправности. А также определимся со способами его проверки.

Справка

Многим известно, что клапан топливной системы агрегирует:

  1. С карбюраторными силовыми агрегатами, работающими на бензине.
  2. С моторами, обеспеченными инжектором.
  3. С системами питания силовых установок, где применяется в качестве горючего, дизельное топливо.

В устройстве механической конструкции нет ничего сложного. Это устройство шарикового типа с седлом, которое изготавливают из мягкого металла, с максимально точной балансировкой. Горючее беспрепятственно проходит через топливный клапан в одном направлении. Давление, которое создается, препятствует поступлению бензина или солярки обратно в топливный бак, так как неразборная конструкция запирается.

При всей свей простоте, устройство может причинить немало хлопот новичку и опытному водителю. Поэтому, необходимо знать его возможные капризы и способы ликвидации поломок. Но прежде всего, понимать, где устанавливается механическая конструкция.

«Не следует путать понятие обратного клапана топливной системы с редукционным устройством».



Обращаем ваше внимание.

Если топливный обратный клапан теряет свою герметичность, происходит несанкционированное поступление бензина обратно в бак. В этом случае запуск силового агрегата возможен при ручной подкачке.

Если запуск мотора был затруднён, умельцы ставили (врезали) механическую конструкцию в систему питания, ближе к карбюратору.

Это давало возможность без труда завести мотор даже при отрицательных t0. Примером могут служить: повидавшие на своём веку старенькие Опеля (Кадеты) и 323 Мазды.

Неполадки обратного клапана

По какой причине клапан топливной системы выходит из строя. Давайте разбираться вместе. Сегодня известны три явные причины отказа в работе.

  1. Установка некачественного китайского товара, который быстро выходит из строя. В основном, это подделки под определённый бренд.
  2. Вторая причина – это естественный износ продукта. В этом случае из строя выходит или пружина, или мембрана. Заметим, что сам клапан крайне редко выходит из строя.
  3. Ещё одна беда для неразборной механической конструкции – это некачественное топливо.

Определившись с возможными неполадками, давайте перейдём к признакам, указывающим на проблему.

Характерные признаки неисправности обратного клапана

Это может быть:

  • неожиданная смена оборотов силового агрегата при запуске или во время движения;
  • пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера;
  • нестабильная работа мотора на низких или холостых оборотах;
  • потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена.

В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом.

Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей.

Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти.

К сведению.

Этот способ только для автомобилей, в которых установлены резиновые шланги.

Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.

По какому пути пойти

Существуют два варианта ликвидации проблемы. Отдать автомобиль на СТО и ждать выполнения ремонта. При этом необходимо выложить определенную сумму денег, жалко.

Обладая знаниями и разбираясь в устройстве автомобиля ремонт можно провести самостоятельно. Экономия денег на лицо. Однако есть вероятность наступить на подводный камень. Не справиться с проблемой.

Тогда придётся выложить дополнительные деньги на ремонт в специализированном центре, как вам такая перспектива. В любом случае решение принимать вам.

Специалисты рекомендуют не изобретать велосипед, а отдать авто профессионалам, которые выполнят замену быстро, с гарантией качества.

Определитесь, что для вас важнее: экономия или стабильная работа силового агрегата, удачи всем!

Проголосуйте, понравилась ли вам статья?обратный клапан Загрузка...

предназначение, расположение, неполадки — Auto-Self.ru

Предохранительный клапан топливной системы

Не стоит говорить о том, что топливные системы автомобиля (ТС) являются довольно сложными устройствами, к которым без специфических знаний лучше не приближаться. С другой стороны, знание матчасти и кое-какой опыт, уже рассматривается, как возможность самостоятельно отремонтировать тот или иной дефект. Например, если внимания требует обратный клапан топливной системы.

Конструкция

Любой обратный клапан (ОК) – это не что иное, как элемент, обеспечивающий движение топлива в одном направлении. Он может перекрывать слив неиспользуемого горючего обратно в топливный бак.

Конструкция его, как правило, подразумевает наличие откалиброванного седла из мягкого металла. Клапан пропускает бензин или солярку в одном направлении, но при остановке двигателя клапан автоматически запирается, и движение жидкости прекращается.

Клапан топливной системы и трубка

Несмотря на простоту конструкции перепускного клапана, его неполадка или банальное отсутствие в системе способно привести к большим трудностям. К примеру, невозможно нормальное функционирование мотора, его запуск усложняется.

Не нужно при этом путать ОК с редукционным клапаном. Последний отвечает за стабильность давления, хотя и функционирует в паре с обратным клапаном.

Подробнее о редукционном клапане. Он отвечает за выравнивание давления на участке топливной рампы, там где топливная жидкость поступает в форсунки. Если бы не было этого клапан, форсунки получали бы горючее под разными давлениями или без него, вследствие чего не могли бы передавать бензин дальше, в камеру.

Редукционный клапан или регулятор давления

Регулятор прекращает подачу горючего на форсунки, когда останавливается двигатель и отключается зажигание. Просто срабатывает запорный механизм, который отсекает часть линии горючего. Бензин остаётся только на участке между топливным насосом и рампой, если исправен ОК. Если нет, топлива в системе не будет, оно утечёт обратно в бак.

Расположение

Устанавливаться ОК может в разных местах: в корпусе топливного насоса, на рампе или просто между баком и форсунками. Точное местоположение зависит от конкретной модели авто.

К примеру, на большинстве дизельных машин ОК ставится между подкачивающим устройством низкого давления и ТНВД. Здесь он отвечает помимо своих основных функций за стабильность давления на входе ТНВД. Примеры: КАМАЗ, Татра, грузовики Ман и т.д.

Где находится обратный клапан топливной системы

А вот в КамАЗах, предназначенных для эксплуатации в арктических условиях, в системах грузовиков Магирус, обратный клапан установлен перед системой подогрева.

На Вазах с инжекторами, оснащёнными 16-клапанными моторами, ОК устанавливается либо в топливном насосе, либо на рампе. А вот в карбюраторных Ваз старого типа, на «классике» — его нет. Зато функция предусмотрена. Роль ОК играет сам топливный насос, установленный на БЦ.

Заботливые владельцы старых машин, в том числе Мазды 323 и Опеля Кадет сами модернизируют топливные системы, устанавливая обратные клапаны ближе к карбюратору или инжектору. Тем самым, облегчается пуск двигателя, ведь горючее больше не сливается обратно в бак, даже при самых низких температурах или разгерметизации каких-либо соединений.

Неполадки

Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака. Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки.

Как проверить обратный клапан топливной системы

Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа. Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.

Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.

Характерные признаки неисправности ОК выглядят так:

  • неожиданно меняются обороты в режиме ХХ;
  • запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
  • на низких оборотах двигатель функционирует крайне нестабильно;
  • из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.

Способы проверки работоспособности ОК

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».

Манометр

Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга. Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.

Существует ещё один способ диагностики, без манометра, подходящий для моторов, нестабильно работающих и плохо набирающих обороты. Опять же, пережимается «обратка». Одновременно нужно следить за работой ДВС. Если обороты двигателя повышаются, и все цилиндры нормально функционируют, скорее всего, ОК неисправен.

Очевидно, что от испорченного клапана ничего хорошего ждать не стоит. Падение оборотов двигателя, нестабильная работа цилиндров, затруднённый пуск, завоздушивание – всё это придёт рано или поздно, если не работает клапан.

Пережать обратку

Интересно будет рассмотреть причину завоздушивания системы, которая открывает глаза на принцип работы ОК. После остановки двигателя топливная жидкость в некотором количестве должна оставаться в камере, ожидая следующего пуска. Если клапана нет, или он испорчен, бензин/солярка уходят обратно в бак, а их место занимает воздух. Пока не развоздушить систему, не привести в норму давление, мотор не заведётся.

Установка дополнительного ОК

Рекомендуется, как вариант модернизации системы, в которой родной клапан больше не держит (или его нет вообще). Только нужно постараться выбрать качественный клапан, и размеры сечения должны подходить. Например, некоторые модели вазовских клапанов не подходят на иномарки. Установить их можно, но держат они недолго. Как только резко ускоряешься или поднимаешься в гору, клапан проскакивает, автомобиль начинает захлёбываться.

Лучше будет купить ОК с разбора. Найти топливный насос конкретной модели авто, проверить клапан, если он работает, взять. При этом неважно, работает сам насос или нет. Главное, чтобы держал клапан.

Обратный клапан топливной системы Нексия

Остаётся врезать клапан в линию, в любом удобном месте. Например, между бензонасосом и фильтром. Затем проверить на горке или при ускорении, не захлёбывается ли машина.

Видео: как проверить предохранительный клапан

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

4 признака неисправности и ремонт

Содержание статьи

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом. Наличие воздуха неприемлемо и в инжекторных системах питания (читайте также, что такое инжектор).

Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом. В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Принцип действияПринцип действия

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Место расположения

Где находится обратный клапан топливной системы? Этот параметр вы можете найти в инструкции, однако чаще всего этот клапан прикрепляется на топливную рампу в корпусе. Топливная рампа — это металлическая конструкция, на которую кроме нашего клапана прикрепляются и форсунки, отвечающие за впрыскивание топлива в двигатель.

В некоторые рампы обратный клапан вкручивается резьбой с торца. В некоторых автомобилях он также может находиться между топливным баком и форсунками в топливопроводе.

В автомобилях с дизельным двигателем благодаря тому, что давление на входе в ТНВД (топливный насос высокого давления) должно сохранять стабильные показатели, обратный клапан прикрепляется между ручным насосом низкого давления и ТНВД. Если в автомобиле присутствует специальная система предпускового подогрева топлива, то обратный клапан устанавливается перед данной системой.

Неисправность обратного клапана топливной системы

Признаки неисправности

Существует несколько характерных признаков, которые могут свидетельствовать о неисправности обратного клапана:

  1. Мотор работает неустойчиво и прерывисто при минимальных оборотах.
  2. Мотор запускается только после длительного вращения стартера с одновременным нажатием педали газа.
  3. Бензин протекает из топливных шлангов и продолжает протекать после их замены и подтягивания хомутов.
  4. Обороты резко меняются на холостом ходу.

Из-за того, что конструкция обратного клапана полностью механическая, его диагностика с помощью специальных приборов невозможна. Разобрать обратный клапан и отремонтировать его не получится, так как вся его конструкция довольно дешевая, и отсутствуют отдельные запчасти в продаже.

Вы можете узнать о работоспособности клапана, измерив давление в топливной системе манометром. Манометр для этого подсоединяете к отделу, обеспечивающему питание двигателя. Быстрое снижение давления при остановке двигателя будет свидетельствовать о неисправности клапана.

Другой способ проверки клапана на работоспособность заключается в отслеживании уровня давления при пережатии обратного шланга. Давление должно повышаться, но такой способ подойдет не для всех автомобилей, поскольку в некоторых из них эти шланги сделаны из металла.

Если двигатель работает сбивчиво, то пережмите обратный шланг и вновь понаблюдайте за работой двигателя. Если необходимая мощность в этот момент набирается, а цилиндры функционируют — смело можете менять клапан.

Основные неисправности

Основной неисправностью обратного клапана является выход из строя вследствие долгого использования. Любая деталь автомобиля имеет свой срок годности, после истечения которого даже при должном обращении уже не будет функционировать как прежде.

Другими частыми неисправностями клапана являются механические повреждения или закупорка, которая происходит, например, из-за использования некачественного топлива. Чаще всего изнашивается пружина и мембрана.

Причины неисправностей

Почему клапан выходит из строя? Последнее время рынок автозапчастей наводнили китайские дешевые запчасти. Довольно часто такие запчасти выходят из строя из-за заводского брака. Обратный клапан не является исключением.

Как упоминалось выше, причиной износа часто становится время и некачественное топливо. Если бензин или дизельное топливо смешать с водой, то такая смесь будет губительной для многих агрегатов топливной системы.

Засорение клапана в результате использования некачественного топлива тоже может быть существенной причиной. Засорение вообще приводит к снижению или прекращению работоспособности многих агрегатов автомобиля (например, воздушных фильтров).

После смешивания топлива с водой и попадания такого топлива в систему, влага может попасть в регулятор. Нередко и вместе с грязью, если неисправен фильтр.

Диагностика и устранение неисправностей в работе обратного клапана

Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.

Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см2 (для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.

Диагностика и устранение неисправностей в работе обратного клапанаДиагностика и устранение неисправностей в работе обратного клапана

Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.

Обязательно устанавливайте причину, по которой топливная система наполняется воздухом. При правильном ее функционировании жидкость в небольшом количестве должна оставаться в камере в ожидании следующего запуска двигателя. Если клапан отсутствует или изношен, то вместо этой жидкости появляется воздух. Запустить двигатель в таких условиях будет несоизмеримо трудно.

Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.

Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.

Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.

Иногда в замене клапана нет нужды, а нужно менять сам топливный насос. Однако эта процедура стоит гораздо дороже. Альтернативным вариантом является установка дополнительного клапана. При выборе клапана учитывайте, что модели для российских автомобилей часто отличаются по сечению от иномарок.

Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным. Удачи и легких дорог!

Пожалуйста, оцените этот материал!

Диагностика и устранение неисправностей в работе обратного клапана Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

какие бывают, чем отличаются и какой обратный клапан лучше?

Обратный клапан — это небольшой запорный элемент, который предотвращает движение потока в трубопроводе в обратную сторону и поддерживает необходимый напор в системе. Это защита от прорывов труб, поломок котлов или насосного оборудования и не только. Для чего нужен обратный клапан в водопроводе? Как выбрать оптимальный тип устройства? Что учесть при монтаже? Ответим в статье.

Для чего нужны обратные клапаны?

Механическое устройство, которое пропускает поток воды только в одну сторону, называется обратным клапаном. Принцип его действия заключается в том, что при противоположном направлении потока жидкости или газа срабатывает затвор. При монтаже отопительных и водопроводных систем часто возникает необходимость исключить обратный поток. Поэтому клапаны незаменимы в следующих случаях:

  • для обеспечения стабильной работы трубопроводной системы, в том числе для исключения гидравлического удара, предотвращения протечек бытовой техники: без обратного клапана отработанная вода из слива может после окончания стирки попасть назад в барабан стиральной машины;
  • чтобы минимизировать риск попадания лишнего воздуха в водопровод, что может привести к разрыву трубы и затоплению помещения;
  • для экономии электроэнергии в системе с электробойлером: обратный клапан не даст вытечь горячей воде при аварийном отключении прибора и к тому же защитит его от скачков давления в водопроводе;
  • для обеспечения подачи воды в отдельных жилых домах, когда вода подается из скважины с помощью насоса. Если подающий насос отключен, при помощи обратного клапана в системе поддерживается нужный рабочий напор. К тому же вода не направляется обратно в скважину, так что не требуется лишней траты электроэнергии для того, чтобы ее вернуть.

Возможности обратных клапанов используются в различных направлениях сантехнических работ:

  • при монтаже и ремонте водопровода жилищно-коммунальные службы устанавливают обратные клапаны на стояках. Благодаря этому вода не идет из труб с б о льшим давлением в трубы с меньшим;

На заметку

Жильцы многоквартирных домов иногда отмечают погрешности в показаниях счетчиков. Такие сбои могут происходить именно из-за отсутствия или неправильного монтажа обратных клапанов: из-за разницы рабочего давления в системах водоснабжения холодная вода попадает в трубопровод с горячей.

  • во время монтажа бойлеров обязательно устанавливают обратные клапаны на входе холодной воды: как было указано выше, это защищает прибор от неисправностей при скачках давления воды и аварийном отключении;
  • в обвязке котельного оборудования: клапан устанавливается в обводном трубопроводе (байпасе), чтобы при отключении насоса обеспечивалась естественная циркуляция теплоносителя по системе, что поддержит ее в рабочем состоянии;
  • в загородных домах с собственными скважинами обратный клапан устанавливается перед погружным насосом. Если насос остановится, клапан не даст воде слиться и предотвратит раскрутку рабочего колеса насоса в обратную сторону, ведь это может ему навредить;
  • в частных домах, где для различных целей установлено несколько контуров отопления с разными насосами, обратный клапан ставится так, чтобы больший насос не вызывал обратное движение воды, иначе может выйти из строя котел или даже вся система, и придется выделить значительные средства на ремонт.

Какие бывают обратные клапаны для воды: рассматриваем типы

Чтобы выбрать лучший обратный клапан, нужно отталкиваться от цели установки и конструкции системы. Различные виды клапанов работают по разному принципу.

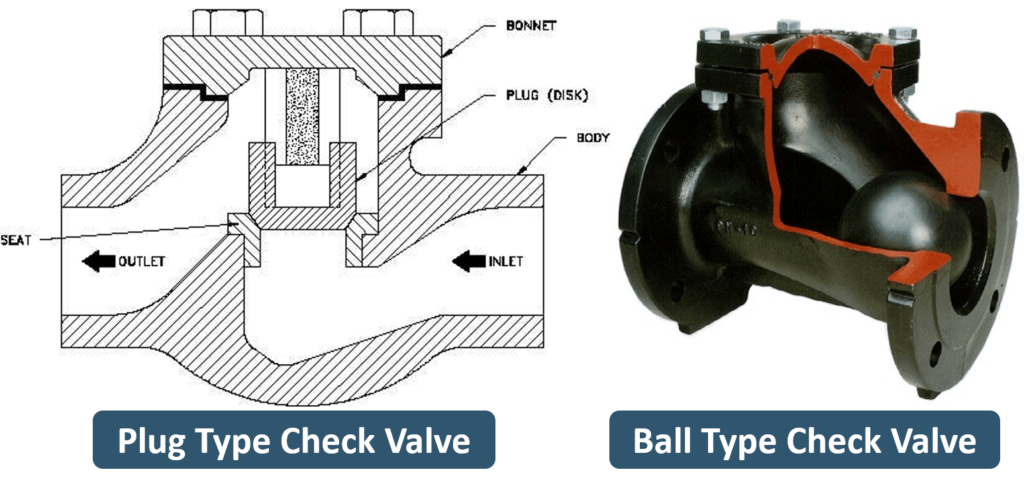

  • Шаровой . Запорный элемент сделан в виде шара, покрытого максимально износоустойчивым синтетическим герметиком. Шарик поднимается, когда вода идет в правильном направлении, и опускается, перекрывая воду, при движении потока в обратную сторону.
    Шаровые клапаны не обязательно менять полностью после износа — их можно отремонтировать. Но и поломки случаются очень редко, потому что элементы устройства не трутся друг об друга. Из минусов — необходимость большого пространства, чтобы разместить подъем клапана, а также достаточно высокое давление — от 25 бар, потому что при меньшем давлении шаровой клапан не сработает. В ЖКХ он обычно применяется в трубопроводах с маленьким диаметром.
  • Дисковый , он же пружинный обратный клапан. Внутри помещается пружина с закрывающим элементом на одном конце. Когда вода идет в нужную сторону, пружина сжата и пропускает воду. При обратном потоке пружина разжимается, устанавливая затвор поперек хода.
    Клапаны такого рода довольно недорогие и не требуют техобслуживания. Но постепенно внутри такого устройства образуются минеральные отложения, и тогда клапан придется заменить полностью. Также в совсем дешевых моделях пружина может разжиматься слишком резко, что повышает риск гидроудара. Но более современные варианты оборудованы механизмом, благодаря которому пружина срабатывает плавно.
    Эта модель используется как в бытовых водопроводах, так и в разных отраслях промышленности. Не подходит она только для вязких сред, а также загрязненных или содержащих твердые включения.
  • Поворотный обратный клапан, который также называют лепестковым, представляет собой пластинку-лепесток на шарнирах, которая откидывается при прямом потоке воды и закрывается при обратном.
    У поворотных клапанов нет пружин, которые собирают минеральные отложения и быстро изнашиваются. Кроме того, такие клапаны тоже недорогие. Они чаще всего используются в системах водопровода ЖКХ и отопления частных домов.
  • Двустворчатый клапан — это вариант поворотного, когда лепестков два и они распахиваются от прямого потока, пропуская его с двух сторон. У таких моделей повышенное гидравлическое сопротивление, поэтому скорость движения жидкости ниже. Их часто устанавливают при сложной рабочей среде (морская вода, нефть), потому что можно выбрать подходящий под нее уплотнительный материал.

Чтобы решить, какой обратный клапан для воды выбрать, стоит обратить внимание на способ его монтажа: подойдет ли он для конкретной системы водопровода или отопления.

  • Фланцевые обратные клапаны. Крепятся при помощи специальных элементов в виде дисков. Чаще всего бывают шаровыми. Из-за повышенной прочности устанавливаются даже на больших диаметрах. Изготавливаются обычно из стали.
  • Межфланцевые обратные клапаны устанавливаются, как следует из названия, между фланцами. Также изготавливаются из стали. Имеют компактные размеры и более низкую стоимость, чем фланцевые.
  • Муфтовые . Крепление муфтового обратного клапана — это резьба. Поэтому такие модели очень просты в монтаже. Обычно муфтовые запорные устройства бывают дисковыми. Их часто используют для водопроводных систем многоквартирных и частных домов.
  • Сварные . Выполняются из стали. Обеспечивают полную герметичность соединения. Однако имеют и недостатки, такие как невозможность обслуживания, сложность демонтажа и замены. Широко используются в энергетике при больших давлениях и высоких температурах.

Особенности монтажа

Чтобы обратный клапан исправно выполнял свою функцию, важно не только правильно выбрать устройство — с учетом диаметра, материала и способа монтажа, но и ответственно подойти к его установке. Вот несколько нюансов, которые необходимо учитывать в процессе монтажа обратного клапана:

  • устанавливать обратный клапан нужно по направлению потока. На корпусе клапана всегда есть пометка в виде стрелки, которая указывает правильное направление;
  • нужно обеспечить доступность обратного клапана для ремонта в случае поломки, исключение составляют приварные элементы;
  • установка клапана на насосную станцию производится либо в начале всасывающей трубы, либо перед самим насосом;
  • при монтаже обратного клапана на водонагреватель нужно отключить устройство от сети и перекрыть воду, а также полностью опустошить бак;
  • если клапан устанавливается на счетчик воды, его следует поместить между счетчиком и вентилем;
  • в горячем и холодном водопроводе разное давление, поэтому лучше на каждую магистраль установить отдельный клапан, иначе могут происходить сбои температуры воды;
  • для уплотнения соединений можно использовать паронитовые прокладки. При этом нужно следить за тем, чтобы они не уменьшали диаметр отверстия, через которое проходит поток. Иначе прокладки повысят давление;
  • чтобы обратный клапан не испортился из-за загрязненной рабочей среды, лучше всего поставить перед ним фильтр грубой очистки. Так клапан прослужит значительно дольше;
  • для увеличения продолжительности эксплуатации следует также исключить излишнее давление других элементов системы на корпус обратного клапана.

К сожалению, на рынке немало подделок под известные бренды и просто низкокачественной продукции. Поэтому при покупке обратных клапанов стоит обратиться к проверенному продавцу с высокой репутацией.

Где и как установить обратный клапан для воды?

Одним из важнейших  элементов системы автономного водоснабжения является обратный клапан для воды. Он выполняет функцию защиты от таких перебоев в работе водопровода, как понижение давления воды, выключение насоса или утечка.

Обратный клапан имеет простую конструкцию в виде латунного цилиндра со встроенной в него пружинкой и круглой перекрывающей пластинкой. Клапан способен пропускать воду только в одном направлении.

Где установить обратный клапан: в скважине или перед насосной станцией?

Установка обратного клапана возможна либо на самом входе всасывающей трубы, либо непосредственно перед насосной станцией.

где и как правильно установить обратный клапан

Установка обратного клапана на входе в насосную станцию

Обратный клапан, подсоединенный к системе, не дает воде после отключения насоса стекать из всасывающей трубы обратно в скважину или в колодец. Эта весьма полезная функция обратного клапана незаменима для организации потоков  в отоплении и водоснабжении: при всех последующих включениях насоса отпадает необходимость в повторном заполнении всей системы водой. А это не только облегчает работу самого насоса, но и обеспечивает практически мгновенную подачу воды к потребителю. Выбор клапана следует осуществлять исходя из диаметра трубы, в разрез которой и планируется установка обратного клапана. Имейте ввиду, что обратный клапан создает в системе дополнительное сопротивление потоку воды, в связи с чем давление насоса может снизиться на 0,5 атм.

Как установить обратный клапан для воды правильно?

Обратный клапан для водыУстройство используемых в бытовой сантехнике обратных клапанов  с установленными в них подпружиненными мембранами дает, казалось бы, возможность устанавливать клапан  с какой угодно ориентацией в пространстве. Ведь обратный клапан в любом случае, независимо от того, горизонтально он установлен, вертикально или как то иначе, должен нормально работать. По сути, так оно и есть, возможно, что и проблемы такой у вас никогда не возникнет. Но нелишним будет и перестраховаться, ведь чем не шутит черт, как говорится…

Установленная в обратном клапане пружинка так слаба, что она не в состоянии противостоять различной грязи и отложениям. А ведь в ходе эксплуатации они неизбежно образуются на стенках обратного клапана и мембране! Но если бы пружина обратного клапана была мощнее, то пропал бы и смысл применения обратного клапана, ведь тогда он будет с большим трудом пропускать воду в одном направлении, а в другом не пропускать и вовсе.

Так что, если вы не мазохист и не хотите, чтобы система водоснабжения принесла в будущем дополнительных проблем и расходов, устанавливайте обратный клапан для воды стрелочкой вверх, т.е. строго вертикально.  И чем точнее это сделаете, тем дольше обратный клапан прослужит без  каких-либо сбоев и нареканий.

Обратный клапан для насосной станции

Здесь вы узнаете:

Обратный клапан для насосной станции - обязательный элемент системы водоснабжения. Благодаря этому элементу после отключения прокачивающего механизма вода не стекает обратно в источник - благодаря обратному клапану трубопровод всегда остается заполненным.

Виды и назначение обратного клапана для насосной станции

Размеры у обратного клапана небольшие, но без этой мелочи напор в водопроводной системе поддерживать будет невозможно. Он относится к той категории трубопроводной арматуры, основная его задача которой заключается в предотвращение изменения потока воды в трубах системы водоснабжения вспять.

Бытовое насосное оборудование не рассчитано на ее движение в нештатном направлении.

Обратный клапан используется для пропуска водного потока только в одном направлении, перекрывая ему полностью путь назад (+)

На рынке есть модели насосных станций, в комплектацию которых производители закладывают наличие обратного клапана. К подобным вариантам прилагается шланг всасывания с вмонтированным обратным клапаном. Но в большинстве случаев эту арматуру приходится приобретать самостоятельно.

Ставятся подобные затворы как на всасывающую магистраль, так и на вводе во внутридомовую водопроводную систему сразу за насосом с гидроаккумулятором или перед насосной станцией.

В зависимости от места установки в схеме системы водоснабжения обратные клапаны подразделяются на:

  • Донные. Препятствуют обратному движению поднятой из источника воды при выключении насосного оборудования. Создают условия для эксплуатации агрегата без постоянного наполнения водой перед запуском его самого и всасывающей магистрали.
  • Трубопроводные. В их числе осевые и створчатые разновидности. Предотвращают падение рабочей величины давления в системе.

Если на конце всасывающей трубы насосной станции отсутствует обратный клапан, то при остановке насоса вода под действием силы тяжести начнет стекать обратно. В результате в магистрали будут формироваться воздушные пробки, в условиях “сухого хода” станут разрушаться уплотнители. Как следствие, вода проникнет в электронасос и вызовет его перегорание.

Обратным клапаном может быть оснащена не только начальная точка всасывающей магистрали. Для обеспечения поддержки давления его устанавливают на трубопроводе перед насосной станцией или перед гидробаком при его отдельном размещении

В большинстве своем современные помпы имеют защиту от таких процессов. Но воду для пуска в них придется заливать после каждой остановки агрегата.

В отдельных моделях насосов возможна и вовсе обратная раскрутка рабочего колеса, что может повлечь его выход из строя. Установка этой арматуры на линии забора жидкости из источника обязательна, иначе никакая электронная защита водонапорному агрегату не поможет.

При соединении нескольких насосных станций в единый узел обратные клапана защищают выключенный агрегат от давления работающих устройств

С трубопроводным обратным клапаном ситуация несколько иная. Здесь он больше защищает не насос, а систему водораздачи внутри дома. Запирая воду в трубах, не давая ей вернуться назад в гидроаккумулятор, обратный затвор способствует поддержанию в системе требующегося значения рабочего напора. Без него вода будет стремиться назад в аккумулирующий бак, заставляя его работать в нештатном режиме.

Обратные клапаны повышают эффективность и надежность работы насосной станции, защищая при этом насос, сантехнику и водопроводную систему от гидравлических ударов. В целом – незаменимое устройство. Но на открытие затвора воде приходится тратить усилия, что снижает давление потока после его прохождения на 0,1–0,3 атм.

Донный обратный клапан

Донные разновидности обратных клапанов устанавливаются на входе откачивающей воду магистрали. Применяются для оснащения поверхностных насосных систем с целью защиты от падения давления.

Задача донного обратного клапана заключается в сохранении воды в системе и поддержании рабочего уровня давления (+)

По конструктивной специфике донные обратные клапаны подразделяются на:

  • Пружинные. Рабочий запирающий механизм их состоит из пружины и диска, который при сокращении пружины под напором воды смещается вдоль корпуса устройства и пропускает поток.
  • Створчатые. Основной орган представляет собой одну или две поперечные створки, раскрывающиеся под напором откачиваемой воды и возвращающиеся на место при его прекращении.

По способу крепления к торцу всасывающего шланга или трубы донные клапаны подразделяются на муфтовые и фланцевые. В тандеме с бытовыми насосными агрегатами чаще всего применяются муфтовый вид.

Под давлением воды пружина устройства сжимается, а прикрепленный к ней запорный диск открывает путь потоку только в одном направлении

Муфтовые соединения обратных клапанов проще в установке, но требуют периодического контроля состояния, особенно при работе с вибрационной помпой

Створчатый обратный клапан – самый простой в эксплуатации ремонтопригодный вариант устройства, створка которого открывается только в одном направлении под напором откачиваемой воды (+)

Перед донным обратным клапаном рекомендована установка сетчатого фильтра. Он обязан исключать проникновение в насосную систему биологических загрязнений и твердых частиц, обладающих абразивным эффектом.

Устройство необходимо устанавливать согласно направлению, указанному на корпусе стрелкой. Расстояние от дна водозаборной выработки до обратного клапана должно быть не меньше 0,5 – 1,0 м в зависимости от класса агрегата и рекомендаций производителя. Между зеркалом воды в колодце или скважине и клапаном должна быть толща воды не менее 0,3 м.

Насосные системы с погружной помпой оборудуют обратным клапаном без фильтра, т.к. они оснащаются встроенными очистительными устройствами для защиты функциональной “начинки” от трения. Обратный клапан в этом случае устанавливается перед подающей трубой сразу после насосного агрегата. Используется для предотвращения спада давления в сети.

Обратный клапан в насосной системе с погружным насосом устанавливается сразу после агрегата на входе всасывающей трубы

Обратные клапаны для насосных станций: типы конструкции

В продаже можно найти большое количество подобных приспособлений, которые отличаются по конструкции, материалу, размеру, и каждый имеет свои особенности при установке:

  • Обратный клапан для воды для насоса чаще всего можно встретить с запирающим элементом подъемного типа. Устройство оснащено затвором, который поднимается вверх или опускается вниз, препятствуя движению воды. Когда вода поступает, затвор поднимается и пропускает ее, а при падении давления затвор опускается и не дает жидкости вернуться. Двигается механизм благодаря специальной пружине.


Принцип действия клапана

  • Обратные детали для насоса шарового типа. Данный вид устройств имеет шаровидный затвор, который преграждает путь жидкости. При давлении напора воды пружина поднимает шар, и система пропускает воду, а после того как напор падает, элемент закрывается.


Устройство шарового изделия

  • Дисковый элемент. Он имеет затвор в виде диска, который перемещается вдоль своей оси при помощи пружины.


Конструкция дискового элемента

  • Двустворчатые устройства. Их затвор имеет две створки, которые складываются при давлении воды, а когда давления нет, закрываются; все это приводит в действие пружина.


Дисковые и двустворчатые приспособления

В быту чаще всего применяется деталь с подъемным типом механизма. Его можно ремонтировать, заменяя пружину.


Схема установки для станции

Где правильно устанавливать обратный клапан

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Особенностью такого варианта выступает необходимость в обязательном порядке кроме клапана установить на него и сетчатый фильтр, для предотвращения попадания в камеру устройства мелких камней и прочего мусора. Такие инородные предметы могут блокировать работу механизма закрытия и, таким образом, привести клапан в нерабочее состояние.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно.

Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.


Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

  • Тип
  • Условный проход
  • Условное давление
  • ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.


Возвратный клапан для воды: маркировка по ГОСТу

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки. Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.


Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно. Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.


Как проверить обратный клапан: дунуть в него и проверить гладкость

Осмотрите также седло и диск. Особенно в месте где они прилегают друг к другу. Все должно быть ровно/гладко. От того насколько все точно пригнано, зависит герметичность этого типа арматуры. В моделях подороже на пластине установлено резиновое/полимерное/пластиковое уплотнительное кольцо. Стоит ли говорить, что оно должно лежать ровно, без волн, не должно быть царапин или заусенцев.

Правила установки обратного клапана

Есть два варианта установки обратного клапана на систему водоснабжения, если в ней задействована насосная станция:

  • перед насосной станцией;
  • сразу после храповика на трубе всасывающей.

Наиболее оптимальным считается второй вариант, потому что установка обратного клапана перед станцией может привести к ограничению объема воды, необходимого для сброса во всасывающую трубу и последующего захвата насосом в момент его включения.

В этом случае вместе с рабочей средой насос может захватить порцию воздуха. Это приводит к появлению шума в трубопроводе и выталкиванию воздушной пробки в момент открывания водоразборного крана.

Ошибки монтажа

Часто встречающиеся ошибки при обустройстве невозвратного клапана:

  • не учитывается направление потока;
  • соединения плохо загерметизированы, что может привести к протечкам при закрытом затворе;
  • подобрано чересчур большое сечение устройства, поэтому оно стучит во время работы;
  • клапан излишне близко размещен к насосу, что становится причиной дребезжания;
  • использовано много сантехнического льна при обмотке резьбы – муфта может расколоться.

Иногда забывают убрать заглушку проходного отверстия либо фиксатор затвора.

  Возможные неисправности и методы их устранения

  Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
  Чаще всего обратный клапан перестает работать:

  • При попадании в корпус мусора и камней;
  • При повреждении пружины;
  • При снашивании поверхности резиновых или пластиковых уплотнителей;
  • Постепенного старения и потери эластичности пластика и резины;
  • Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.


Обзор популярных моделей

Определить место, где ставить обратный клапан – не главное, что нужно знать об этом элементе системы водоподачи.

Современный рынок представляют отечественные и зарубежные представители. V107, 19ч21бр, 16ч42р – артикулы наилучших модификаций. Эти изделия характеризуются длительным сроком службы, надежностью, неприхотливостью, ремонтопригодностью. Но главное, монтажные работы можно произвести собственными руками без применения специализированного инструмента и не тратить деньги на работу строительной бригады.

Что такое обратный клапан? Узнайте о типах обратных клапанов и деталях

Что такое обратный клапан?

Клапан, который используется для предотвращения обратного потока в системе трубопроводов, известен как обратный клапан. Он также известен как обратный клапан или NRV. Давление жидкости, проходящей через трубопровод, открывает клапан, в то время как любое изменение направления потока закроет клапан.

Обеспечивает полный беспрепятственный поток и автоматически закрывается при понижении давления. Точная операция будет зависеть от механизма клапана.

Детали обратного клапана

Он состоит из корпуса, крышки, диска, шарнирного пальца и седла. На изображении ниже вы можете увидеть детали клапана.

check valve parts

Image- TROUVAY & CAUVIN

Типы клапанов

Тип диска определяет тип клапана. Наиболее распространенными типами обратных клапанов являются

  • поворотного типа.
  • Тип подъемника
  • Тип с двумя пластинами
  • Запорный обратный клапан

Давайте узнаем о каждом из них.

Обратный клапан поворотного типа

swing check valve

Изображение - Справочник Министерства энергетики США

Диск в клапане поворотного типа не управляется, поскольку он полностью открывается или закрывается. Этот клапан работает, когда в линии есть поток, и полностью закрывается, когда поток отсутствует. Турбулентность и перепад давления в клапане очень низкие. Конструкция диска и седла может быть металл-металл или металл-композит.

Угол между сиденьем и вертикальной плоскостью известен как угол сиденья и варьируется от 0 до 45 градусов.Обычно углы сиденья находятся в диапазоне от 5 до 7 градусов. Большие углы седла уменьшают ход диска, что приводит к быстрому закрытию, что сводит к минимуму возможность гидравлического удара. Вертикальное сиденье имеет угол 0 градусов.

Piping Courses

Клапан поворотного типа обеспечивает полный беспрепятственный поток и автоматически закрывается при понижении давления. Обычно устанавливается в сочетании с задвижками, поскольку они обеспечивают относительно свободный поток.

Базовый клапан поворотного типа состоит из корпуса клапана, крышки и диска, который соединен с шарниром.

Обратный клапан с наклонным диском

Tilting disk Check Valve

Изображение - Справочник Министерства энергетики США

Клапан с наклонным диском разработан для устранения некоторых недостатков традиционных клапанов с поворотным механизмом. Конструкция поворотного диска позволяет клапану полностью открываться и оставаться устойчивым при более низких расходах и быстро закрываться при прекращении подачи.

Куполообразный диск плавает в потоке и поток жидкости как на нижней, так и на верхней поверхностях диска. Поскольку диск подпружинен, когда давление прямого потока уменьшается, сила пружины помогает клапану быстро закрыться.На изображении выше вы можете увидеть поток из клапана.

Клапан с поворотным диском выпускается в исполнении с пластинчатым и выступом.

Подъемник шарового и пробкового типа NRV

Конструкция седла подъемного обратного клапана аналогична седловому клапану. В качестве диска обычно используется поршень или шар.

Подъемные обратные клапаны особенно подходят для работы с высоким давлением, где скорость потока высока. Диск идеально устанавливается на сиденье с полным контактом. Они подходят для установки в горизонтальных или вертикальных трубопроводах с восходящим потоком.

Когда поток входит ниже седла, диск поднимается из седла под давлением восходящего потока. Когда поток останавливается или меняет направление, противоток и сила тяжести заставляют диск опускаться на седло. Обычно используется в системах трубопроводов, в которых в качестве регулирующего клапана используются шаровые краны.

lift check valve ball and plug type

Здесь вы можете увидеть запорный или поршневой клапан и обратный клапан шарового типа. Эти клапаны обладают превосходными характеристиками герметичности по сравнению с поворотными обратными клапанами.

В некоторых конструкциях заглушки используется пружина для удержания диска в закрытом положении.Это гарантирует, что клапан пропускает жидкость только при достаточном давлении в направлении потока.

Шаровой кран очень прост, поскольку он просто работает по принципу силы тяжести. Когда в потоке достаточно давления, он поднимает шар вверх, но когда давление уменьшается, шар скатывается вниз и закрывает отверстие.

Двойной пластинчатый / двухдисковый обратный клапан

dual disc check valve

Двойной пластинчатый обратный клапан известен как обратный клапан-бабочка, обратные клапаны со складывающимся диском, двухдисковый обратный клапан или обратный клапан с разделенным диском.Как следует из названия, две половины диска движутся по направлению к центральной линии при прямом потоке, а при обратном потоке две половины открываются и опираются на седло, чтобы перекрыть поток (колебательное действие).

Использование двойного пластинчатого обратного клапана популярно в жидкостных и газообразных средах низкого давления. Его легкая и компактная конструкция делает его предпочтительным выбором, когда важны пространство и удобство.

Он на 80–90% легче обычного обратного клапана с полным корпусом. Часто используется в системах, где используются дроссельные заслонки.Стоимость установки и обслуживания очень низкая по сравнению с другими типами.

Запорный обратный клапан

stop check valve

Изображение - Справочник DOE

Запорный обратный клапан

представляет собой комбинацию подъемного обратного клапана и шарового клапана. Его можно использовать как обратный клапан или как запорный (стопорный) клапан, например, шаровой клапан. Эти клапаны могут быть закрыты с помощью штока, который не соединен с диском клапана во время нормальной работы, и позволяет использовать эти клапаны как обычный NRV.

Однако, при необходимости, шток используется для удержания свободно плавающего диска напротив седла клапана, точно так же, как шаровой клапан. Эти клапаны доступны в тройнике, тройнике и угловом исполнении. Клапаны поворотного и поршневого типа обычно используются в качестве запорных обратных клапанов.

Применение обратного клапана (NRV)

Обратные клапаны (обратный клапан) используются в системе трубопроводов для предотвращения обратного потока. Линия нагнетания вращающегося оборудования, такого как насос и компрессор, всегда оснащена обратным клапаном для предотвращения обратного потока.

Преимущества и недостатки

Угадайте, почему я не упомянул какие-либо преимущества или недостатки обратного клапана?

Единственная функция обратного клапана - предотвращение обратного потока. Нет лучшей альтернативы. Да, вы можете выбрать лучший NRV из различных доступных типов, которые вы изучили, но вы не можете дополнить обратный клапан другим клапаном.

Щелкните здесь, чтобы узнать о других типах клапанов

.

Что такое обратный клапан? Подробнее о функции

При выборе обратного клапана важно провести анализ рентабельности конкретной системы. Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда дело доходит до обратных клапанов, более высокая безопасность означает более высокую потерю давления. Таким образом, чтобы убедиться, что обратный клапан защищает систему должным образом, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высокой безопасностью. необходимо учитывать запас против гидравлического удара.Пожалуйста, перейдите к разделу Как выбрать правильный обратный клапан для получения более подробной информации.

Существуют различные типы обратных клапанов для систем водоснабжения и водоотведения. Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов для сопел и бесшумных обратных клапанов. Пожалуйста, перейдите в раздел ПОВОРОТНЫЕ ОБРАТНЫЕ КЛАПАНЫ и ШАРОВЫЕ ОБРАТНЫЕ КЛАПАНЫ для получения дополнительной информации.

Что такое гидроудар?

В насосной системе вода нагнетается с нижнего уровня на более высокий с помощью насоса.Жидкость течет в одном направлении только во время работы насоса. Когда насос останавливается, поток жидкости уменьшается, пока он также не остановится. Поскольку весь трубопровод будет подниматься, когда жидкость остановится, она вернется обратно по трубе. Чтобы предотвратить попадание этого реверсирования потока в насос, колодец или приемник, установлен обратный клапан.

Во многих случаях скорость реверсирования жидкости не является поводом для беспокойства, и стандартные обратные клапаны будут работать хорошо. Однако в насосных системах, где может произойти быстрое реверсирование потока, выбор правильного обратного клапана имеет решающее значение.

Если насос останавливается и прямой поток возвращается обратно по линии к насосу до того, как обратный клапан полностью закрылся, поток заставит дверцу клапана захлопнуться на свое седло. Этот сценарий может почти мгновенно остановить обратный поток, и именно эта мгновенная остановка приводит к гидравлическому удару в трубопроводе. Это может вызывать громкие звуки молотка, которые не являются шумом клапана, вставшего в свое положение, а это звук растяжения трубы в этих условиях.

Последующая волна давления (скачок) может вызвать значительные повреждения системы, включая трещины в трубах, разрывы, кавитацию и имплозию из-за образовавшегося вакуумного давления.Также важно отметить, что эти отказы могут быть вызваны не одним большим скачком давления, а повторяющимися скачками, которые в конечном итоге вызывают усталостный отказ системы.

Важно отметить, что для обеспечения безопасности и безотказности системы требуются другие факторы. Для защиты системы от скачков давления необходимо учитывать правильное количество, типы и размеры воздушных клапанов, время закрытия и открытия стопорных клапанов, клапанов регулирования расхода и т. Д.

Для предотвращения захлопывания обратного клапана, клапан должен закрываться либо очень быстро, чтобы предотвратить возникновение обратного потока, либо очень медленно, когда возникает обратный поток.Для медленного закрывания обратного клапана требуется дополнительное вспомогательное оборудование, такое как гидравлические демпферы, которые амортизируют дверцу клапана, когда она приходит в свое положение. Однако это более медленное закрытие позволяет жидкости проходить через обратный клапан до тех пор, пока он не закроется, и необходимо уделить внимание входящему насосу, чтобы убедиться, что он подходит для обратного вращения и потока.

,

типов обратных клапанов | Различные обратные клапаны

Обратный клапан используется для остановки обратного потока в системе трубопроводов. Это также называется обратным клапаном (NRV).

Типы обратных клапанов

Обратные клапаны доступны в следующих конструкциях:

  1. Обратные клапаны поворотного механизма
  2. Обратные клапаны с поворотным диском
  3. Межфланцевые обратные клапаны
  4. Дисковые обратные клапаны
  5. Поршневые обратные клапаны
  6. Шаровые обратные клапаны Клапаны
  7. Двойные обратные клапаны
  8. Обратные клапаны без проскальзывания

ПОВОРОТНЫЙ ОБРАТНЫЙ КЛАПАН

Поворотные обратные клапаны

доступны с прямым корпусом и с Y-образной конструкцией.Диск подвешивается к корпусу с помощью шарнирного пальца и уплотняет седло, которое является одним целым с корпусом.

swing check valve Theory swing check valve Theory

Эти клапаны обычно используются с размерами 2 дюйма и более. Обратные клапаны поворотные могут быть установлены как в горизонтальном, так и в вертикальном положении. Они не подходят для пульсирующего потока.

Реакция закрытия поворотного обратного клапана медленнее по сравнению с обратным клапаном подъема из-за большего хода диска и инерции диска.

Отраслевые нормы и стандарты
  • Конструкция клапана: BS 1868 / API 6D
  • Испытание давлением: BS 6755-I
  • Лицом к лицу: ANSI B 16.10
  • Сверление фланца: ANSI B 16.5 / BS 10 Table / DIN / IS / JIS Std.
  • Конец под сварку встык: ANSI B 16,25
  • Лицом к лицу: ANSI B 16.10
  • Конец под сварку внахлест: ANSI B 16.11
  • Конец под резьбу: ANSI B 1.20.1 (BSP / NPT)

ОБРАТНЫЙ КЛАПАН НАКЛОННОГО ДИСКА

Обратные клапаны

с наклонным диском устанавливаются между двумя фланцами и обеспечивают компактную установку для приложений большого диаметра.

Tilting Disk Check Valve Operation Tilting Disk Check Valve Operation

Эти клапаны могут устанавливаться горизонтально и вертикально.

Они обеспечивают быстрое закрытие и особенно подходят для пульсирующих потоков сжимаемых жидкостей.

ОБРАТНЫЙ КЛАПАН ВАФРИРОВАННОГО ТИПА

Обратный клапан бесфланцевого типа

имеет короткие межфланцевые размеры, а малый вес позволяет легко установить между сопряженными фланцами и сэкономить место.

Клапаны подходят для установки между приварной шейкой или накладными фланцами различных стандартов.

Wafer Type Check Valve Theory Wafer Type Check Valve Theory

Они специально разработаны для применений, где важны низкие потери давления.Открытие и закрытие клапана происходит при очень низком перепаде давления на диске клапана.

Комбинация эксцентрикового вала диска с седлом диска гарантирует принудительное отключение возвратной среды. Бесфланцевые обратные клапаны становятся предпочтительным типом обратных клапанов для большинства применений из-за их компактной конструкции и относительно низкой стоимости.

ДИСКОВЫЙ ОБРАТНЫЙ КЛАПАН

Однодисковый обратный клапан (дисковый обратный клапан межфланцевого типа) состоит из четырех основных компонентов: корпуса, диска, звездообразной направляющей и пружины.

Дисковые обратные клапаны открываются давлением жидкости и закрываются пружиной сжатия, как только поток останавливается, что предотвращает обратный поток.

 Disc check valves Theory  Disc check valves Theory

Конструкция межфланцевых однодисковых обратных клапанов с пружинной нагрузкой сэндвич-типа позволяет устанавливать их между любыми фланцами различного стандарта и в любом положении; включая вертикальные трубопроводы, по которым жидкость течет вниз.

 Disc check valves Parts  Disc check valves Parts

ПОРШНЕВОЙ ОБРАТНЫЙ КЛАПАН

Поршневые обратные клапаны обычно используются для защиты насосов или аналогичного оборудования, позволяя потоку течь только в одном направлении и предотвращая реверсирование потока из-за противодавления.

Piston Check valve Theory Piston Check valve Theory

Поршневые обратные клапаны сконструированы с корпусами шаровых клапанов, которые создают повышенное падение давления в трубопроводе. Эта конструкция обеспечивает плотное уплотнение, а также быструю реакцию на импульс закрытия.

Обратные клапаны с металлическими седлами могут не обеспечивать герметичность при использовании в газовой или жидкостной системе с низким давлением обратного потока или жидкостях, содержащих частицы.

ШАРОВЫЙ ОБРАТНЫЙ КЛАПАН

Шаровой обратный клапан - один из немногих обратных клапанов, который хорошо работает как в системах водоснабжения, так и в системах сточных вод.

Шаровые обратные клапаны просты в эксплуатации и обычно используются в небольших насосах и в системах с низким напором.

Ball check valve Theory Ball check valve Theory

Рассмотрите возможность добавления дополнительной поперечной дуги к системе трубопроводов для обеспечения безопасности; шаровые обратные клапаны имеют самую высокую тенденцию к заклиниванию из-за высокой инерции большого хода шара.

Когда шаровые обратные клапаны сталкиваются с высоким давлением и динамикой, это может привести к сильному удару.

ОБРАТНЫЙ КЛАПАН С СДВОЕННЫМИ ПЛАСТИНАМИ

Обратный клапан с двойными пластинами состоит из двух подпружиненных пластин, закрепленных на центральном шарнирном штифте.

Когда поток уменьшается, пластины закрываются под действием торсионной пружины до того, как произойдет реверсирование потока.

Wafer Check Valve Theory Wafer Check Valve Theory

В совокупности все функции делают двойной пластинчатый обратный клапан наиболее эффективной и универсальной конструкцией. Его также называют SILENT CHECK VALVE .

Гораздо проще установить между стандартными прокладками и линейными фланцами, и, следовательно, установка и обслуживание более экономичны. Его конструкция соответствует API 594 и API 6D, тестирование - API 598.

Его также называют обратным клапаном-бабочкой .

Безударного КЛАПАН

Обратный клапан качания закрывается преждевременно из-за силы тяжести, и вызывает скачок давления в результате ударных волн.

Эти волны высокого давления вызывают серьезную нагрузку на систему трубопроводов.

Non-Slam Check Valve Theory Non-Slam Check Valve Theory

Эту проблему можно свести к минимуму, установив обратный клапан Non-Slam. Обратный клапан Non-Slam не зависит от силы тяжести. По мере того, как скорость жидкости на входе замедляется, усилитель пружины на клапане начинает закрывать диск.

К тому времени, когда скорость на входе достигает 0, диск полностью закрывается. С устранением обратного потока сила, необходимая для создания гидроудара с обеих сторон клапана, существенно снижается.

Статьи Вы можете:
Клапан управления кавитационных
Trip клапан Принцип
трима Характеристики
Молоток Исполнительные
седельный клапан против Задвижка
.

Что такое шаровой обратный клапан и где он используется?

Что такое шаровой обратный клапан?

Шаровой обратный клапан работает с помощью шара, который перемещается вверх и вниз внутри клапана. Седло механически обработано, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло для уплотнения и остановки обратного потока.

Если производительность насоса недостаточна, можно выбрать более легкий шар, а если гидравлический удар возникает при остановке насоса, его можно решить, выбрав более тяжелый шар.

Шаровые обратные клапаны

часто предпочтительны для использования на насосных станциях, которые редко обслуживаются, поскольку они требуют лишь ограниченного обслуживания, как правило, если шар издает шум, вызванный недостаточной производительностью насоса или гидравлическим ударом.

Клапаны обратные шаровые АВК

Шаровые обратные клапаны

AVK являются самоочищающимися, так как во время работы шар вращается, что исключает риск застревания примесей на шаре. Стандартный шар имеет металлический сердечник с резиновым покрытием из бутадиен-нитрильного каучука, а твердость резины оптимизирована для предотвращения застревания шара в седле.Шарики из полиуретана подходят для абразивных сред, а также в тех случаях, когда требуются шары разного веса для предотвращения шума и гидроудара. Полное и гладкое отверстие обеспечивает полный поток с низкой потерей давления и устраняет риск отложений на дне, которые могут помешать плотному закрытию.

Шаровые обратные клапаны

AVK доступны из высокопрочного чугуна с эпоксидным покрытием внутри и снаружи, с фланцами DN50-600 и внутренней резьбой BSP DN32-50. Кроме того, они доступны из нержавеющей стали AISI 316 для установки в агрессивной среде с фланцами DN80, 100 и 150 и с внутренней резьбой BSP в DN32-80.

Обзор функций

  • Самоочищающаяся конструкция
  • Полнопроходной и гладкий канал обеспечивает низкие потери напора.
  • Герметичность при минимальном противодавлении
  • Доступны полиуретановые шарики для абразивных сред
  • Доступны шары разного веса
  • Из высокопрочного чугуна или кислотостойкой нержавеющей стали
  • Доступны до DN 600
Типичные проблемы - и как их избежать с помощью правильных шаровых обратных клапанов:
  • Эффект гидроудара: используйте шар + 20% веса
  • Вибрации и резонанс от клапана: используйте шар массой 20%
  • Мяч застревает в седле: используйте мин.Шор 60 резина на шаре или металлический сердечник в шаре

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
