Проверка датчика ABS своими силами. Как проверить датчик АБС разными способами?

Что такое ABS (Anti-lock Braking System) знают, наверное, даже дети. Эта система позволяет выполнять торможение наиболее эффективное для максимально быстрой остановки транспортного средства. Система электронная и оснащена множеством датчиков и блоком управления, который следит, чтобы колеса во время торможения не блокировались, то есть «не шли юзом».Такое изобретение ежедневно спасает сотни или может быть даже тысячи жизней на дороге. Система АБС предотвращает занос и потерю управляемости, что весьма важно на скользкой дороге, а также в случае экстренного торможения.

В этой статье я расскажу вам о том, как проверить датчик ABS в случае его неисправности, а также в случае появления на приборной панели аварийного индикатора в виде трех английских букв «ABS». Вы узнаете, как проверить датчик АБС в домашних условиях различными способами используя мультиметр.

Наиболее распространенной поломкой в системе ABS является разрыв цепи, когда между блоком управления и датчиком пропадает связь. Это может происходить по разным причинам, о которых вы узнаете чуть позже.

Как распознать неисправность системы АБС или датчика ABS?

1. Как я уже говорил на панели загорается соответствующий индикатор, это может происходить во время движения, торможения или при повороте ключа в замке зажигания. В последнем случае появления надписи говорит о самодиагностике системы, после того как вы заведете мотор лампочка должна погаснуть.

2. В случае неисправности системы АБС во врем торможения вы не услышите характерного звука блока АБС расположенного под капотом и не почувствуете вибрации, которая возникает при резком нажатии на педаль тормоза и попытке пробуксовки колес.

Что делать в первую очередь?

Необходимо выполнить проверку датчиков ABS которые располагаются возле каждой ступицы колеса. Ваша задача обнаружить нарушение в соединении датчиков, обрыв провода или повреждение корпуса датчика ABS. В любом из этих случаев вы так или иначе увидите на панели соответствующий индикатор, ну при условии, что сам блок управления системой рачий и не «глючит».

Проверка датчика АБС — меряем сопротивление

1. Домкратим колесо, то на котором по-вашему расположен нерабочий или неисправный датчик, или каждое колесо по очереди если вы точно не знаете какой из датчиков неисправен.
2. Далее снимаем колесо и получаем доступ к датчику.
3. Демонтируйте корпус, а также защитный блок управления и разъемы по которым поступает питание на датчики.
4. После этого в цепь провода с PIN-разъемами внедряем провода и коммутируем их с датчиком и мультиметром.
5. Производим замер сопротивления и сверяем его с тем, которое должно быть по умолчанию (его можно узнать в мануале) или у представителя производителя вашего авто.
6. Проводку «прозваниваем» на предмет обрыва или короткого замыкания.
7. Вращайте колесо при этом следите за показаниями мультиметра, сопротивление должно меняться.

• Устройство — ножка — 5-26 Ом.
• Устройство — «масса» — от 20 кОм и более.

Более детально о том, как проверить датчик ABS смотрите в этом видео:

Проверка датчика ABS при помощи тестера — меряем напряжение

1. Домкратим колесо.
2. Включите мультиметр, установите режим измерения постоянного напряжения.
3. Подключаем электроды прибора к разъемам и проверяем показания, при этом вращаем колесо (примерно 1 об/сек).
4. Исправный датчик ABS покажет напряжение на приборе ~0,25-1,2 Вольта. Если скорость вращения колеса будет выше, то и показания соответственно будут увеличиваться.

Как проверить датчик осциллографом?

Чтобы диагностировать исправность или неисправность датчика АБС можно использовать даже осциллограф или проще говоря тестер. При подключении на приборе будет отражаться график, при помощи анализа амплитуды, можно судить о исправности или неисправности датчика.

Проблема заключается в том, что прибор этот есть не на каждом СТО, не говоря уже за гараж, в котором вы собрались проводить все свои «опыты». Прибор это дорогой, и довольно сложный для понимания поэтому для работы с ним необходимо обладать определенными знаниями и навыками.

В современных автомобилях система ABS имеет функцию самодиагностики, используя специальное ПО можно считать код ошибки после чего расшифровать его по специальной таблице.

Возможен ли ремонт датчика АБС?

На вопрос возможен ли ремонт данного датчика, ответить однозначно — сложно, все в большей степени зависит от степени его повреждения и неисправности. Если все заключается в банальном повреждении проводка, то решить проблему не составить труда. Если же повреждение более глобальное, поврежден сердечник или обмотка, то скорее всего ремонта такого датчика будет просто не возможным и потребует полной замены. Несмотря на то что 99% специалистов рекомендуют заменить датчик в случае его неисправности или проблем с обмоткой, есть те, кто успешно реставрирует эти датчики в домашних условиях используя подручные средства. Более подробно о таком ремонте вы можете узнать в видео расположенном чуть ниже.

В данном видео наглядно демонстрируется как в домашних условиях выполнить ремонт датчика ABS

На этом у меня все. Спасибо за внимание, надеюсь вам было интересно, и вы смогли почерпнуть для себя что-то новое. Жду ваших комментариев на эту тему, возможно вам приходилось сталкиваться с такой проблемой или удавалось ее решить. До новых встреч, пока… &nbsp

Сопротивление датчика абс приора

На чтение 12 мин. Просмотров 14 Обновлено 04.08.2019

На панели приборов горит лампа ABS — неисправность датчика АБС по всей видимости или еще что то. Подскажите как проверить датчик антиблокировочной системы?

• Загорелись лампочки после замены передних подшипников – 2 ответа
• Двигатель не заводится, загорается неисправность АБС – 4 ответа
• Где расположен датчик каленвала Volkswagen Passat? – 2 ответа
• Отказывает электрооборудование после длительной стоянки в Фольксваген Пассат – 2 ответа
• Какие основные датчики отвечают за запуск двигателя на холодную? – 2 ответа

Собственноручно сможешь разве сопротивление да напряжение замерить и проверить проводку. Работоспособность датчика абс проверить лучше всего естественно осциллографом подключить и покрутив колесо увидим синусоиду (замер частоты и уровня колебания импульсов, передаваемых датчиком), можно цешку стрелочную (увидим отклонение стрелки), цифровая цешка покажет увеличение напряжения.

Этот номер не пройдет на новых на новых машинках, там нет сектора, там намагничен подшипник и в качестве датчика стоит датчик холла.

Для проверки исправности можно изготовить «пробник», состоящий из обыкновенного сопротивления на 900 – 1200 с проводами, заканчивающимися отдельными штырьками, которые «входят» в разъем. — Выворачивая колеса в одну и другую сторону попеременно подсоединять «пробник» к разъемам, включать зажигание и смотреть на поведение лампочки ABS на панели приборов. Если при подсоединении «пробника» к одному из разъемов лампочка погаснет – неисправность заключается именно в этом датчике.

Теперь поподробнее о проверке датчика тестером. Для того, чтобы

проверить датчик АБС нужен мультиметр (тестер). Проверяем сопротивление, на разных авто оно разное (1,2–1,8 кОм), в общем все датчики должны иметь приблизительно одинаковое значение. При этом шевелишь провода к датчику в тех местах, где они чаще всего гнутся (между кузовом и ступицей), показания мультиметра не должны изменяться, иначе в проводке обрыв. Если вышеописанный тест проходит, то переключаешь мультиметр в режим измерения по напряжению, раскручиваешь колесо до 50 об/мин и измеряешь напряжение, выдаваемое датчиком. Величину напряжения где то около 2В (на всех датчиках одно и то же).

Таким образом, если сопротивление в норме, датчик жив. Но помни что подручными средствами можно проверишь только сопротивление и напряжение датчика системы ESP. Но чтобы убедится в его работоспособности, надо как минимум вагком подключить, поскольку кроме исправности проводки и обмотки датчика, есть проблема с регулировкой зазора (угол считывание), которая и диагностируется VAG-комом.

Сразу же после включения питания на приборной панели автомобиля должен загораться световой индикатор «ABS», свидетельствующий о готовности электронного блока машины к работе. Если с авто всё в порядке, то спустя пару минут надпись исчезает. Но блок АБС вполне может выйти из строя: как проверить датчик ABS и понять, что именно сломалось?

Как функционирует АБС

Разработка системы, которую активно начали устанавливать на выпускаемые автомобили в 1970-е годы, вывело понятие безопасности на новый уровень.

• блока управления;
• гидравлического привода;
• контроллеров, контролирующих обороты колеса;
• механизма, обеспечивающего торможение.

Самым главным считается блок управления: он оценивает сигналы, поступающие от датчиков. Данные в оперативном режиме анализируется, и система понимает, что происходит с автомобилем: замедляется он или начинает ехать быстрее. Далее обработанные данные передаются на гидравлический узел.

Тормозной цилиндр отвечает за передачу давления, необходимого для создания нажимного усилия, которое гарантирует, что колодки прижмутся к дискам. Вне зависимости от силы нажатия водителем на тормоз, уровень давления в системе окажется самым оптимальным. Основное достоинство ABS заключается в возможности анализирования системой состояния каждого колеса в отдельности, выбирая наиболее подходящее давление и не допуская блокировки. Торможение до полной остановки обеспечивается давлением, возникшем в тормозном приводе.

На полноприводных и заднеприводных автомобилях установлен единственный датчик, располагающийся на задней оси: данные в главный блок, отвечающий за управление, поступают с самого ближнего колеса, а сигнал, задающий требуемый уровень давления, отправляется сразу всем колесам.

Существует три возможных режима работы устройства, занимающегося управлением клапанами:

1. если впускной клапан находится в открытом состоянии, а выпускной – в закрытом, давление будет возрастать, поскольку отсутствуют препятствия этому;
2. впускной клапан может оставаться закрытым после получения соответствующего сигнала, что обеспечивает сохранение неизменного уровня давления;
3. выпускной клапан открывается, а впускной закрывается, что способствует снижению давления.

Наличие этих режимов работы гарантирует, что повышение или уменьшение давление будет происходить плавно. Когда в работе системы АБС возникают какие-либо проблемы, тормозной механизм начинает функционировать без её участия, а на панели загорается соответствующее уведомление.

Как самостоятельно проверить исправность датчика АБС

Когда датчик начинает функционировать неправильно, антиблокировочная система перестает получать сигналы и должным образом на них реагировать, что чревато блокировкой колес.

Датчик – это катушка индуктивности, работающая одновременно с зубчатым диском, имеющимся на ступице.

Диагностика ABS показывает, что одной из самых часто встречающихся причин неправильной работы становится обрыв кабеля. Определить характер неисправности поможет паяльник, специальный шнур, предназначающийся для проведения ремонта, и тестер.

Контакты кабеля присоединяются к разъемам, затем тестером устанавливается сопротивление агрегата (полученная величина должна быть в рамках допустимых границ, указанных в руководстве по работе устройства). Сопротивление, близкое к нулевому значению, свидетельствует о замыкании, если же сопротивление далеко выходит за границы максимальных значений, налицо обрыв.

Проверка колеса – следующий этап: меняющееся сопротивление означает, что датчик исправен и не нуждается в замене. Обнаруженные обрывы необходимо устранить: любой разрыв исправляется методом спайки, но ни в коем случае не скрутки, что позволяет свести вероятность появления новых обрывов и начала процесса окисления к минимуму.

Если диагностика датчика АБС показала, что он неисправен и не подлежит ремонту, его нужно отсоединить и заменить на новый.
Как правильно проверить датчик АБС на работоспособность, чтобы предотвратить появление отказов в его работе в ближайшем будущем? Для этого надо осмотреть контакты устройства и убедиться в исправном состоянии проводки: второй по популярности причиной неправильной работы узла является нарушение её целостности.

Если загорелась лампочка ABS, упростить диагностику блока и сэкономить средства на поездке в автосервис поможет специальная диагностическая система, дающая возможность провести проверку даже неспециалисту: после её запуска на экране появятся коды ошибок. Узнать, что они означают, можно с помощью прилагаемой к прибору инструкции.

Основные виды неисправностей АБС

Иногда при нажатии на тормоз возникает треск, заставляющий водителей думать, что с их транспортным средством что-то не в порядке. Но этот звук не является признаком поломки: треск может возникать во время работы модуляторов.

Если ABS выходит из строя, то после запуска двигателя значок на панели не гаснет, продолжая гореть всё время.

В процессе диагностики могут обнаружиться следующие неисправности:

1. Найденная при тестировании ошибка убирается самой системой ABS. Это не значит, что неисправность устранена: просто-напросто, либо в главном блоке контроллера возникает ошибка, либо в проводке датчика имеется обрыв.
2. При старте АБС самодиагностика проходит в нормальном режиме, но затем устройство самопроизвольно выключается. Среди возможных причин – некачественные контакты или их окисление, обрыв кабеля, отвечающего за питание, замыкание в работе датчика.
3. После старта ABS система самодиагностики находит ошибку, но всё равно работает. В большинстве случаев это говорит об обрыве в датчике, вследствие чего информация о скорости вращения колеса начинает передаваться с другого устройства. Причиной, вызвавшей появление неисправности, может быть и разница в давлении шин: если одно колесо спущено, то оно будет медленнее работать. Аналогичная ситуация наблюдается в случае установки шин с разным протектором.
4. АБС вообще не работает. Наиболее вероятными причинами будут обрыв, сильно изношенный ступичный подшипник, люфт ротора. Чтобы устранить неисправность, для начала стоит проверить люфт и состояние ротора. Если обнаружены сколы, элемент следует заменить. Далее – проверка проводов, подходящих к устройству. Если и эта мера не привела к должному результату, то всё дело в электронике – в таком случае необходимо с помощью системы диагностики узнать код ошибки для её устранения.

Видео: как проверить датчик АБС тестером

Датчики АБС играют важную роль в работе тормозной системы автомобиля — от них зависит эффективность торможения и бесперебойная эксплуатация узла в целом. Сенсорные элементы посылают на блок управления данные о степени вращения колёс, а тот анализирует поступающую информацию, выстраивая нужный алгоритм действий. Но что делать, если появились сомнения в исправности устройств?

Признаки неисправности устройства

О том, что датчик ABS неисправен, просигнализирует индикатор на панели приборов — он загорается при дезактивации системы, которая выключается даже при малейшей неполадке.

Свидетельства того, что АБС перестала «вмешиваться» в работу тормозов:

• Непрерывно блокируются колёса при резком торможении.
• Отсутствует характерный стук с одновременной вибрацией при нажатии на педаль тормоза.
• Стрелка спидометра запаздывает относительно разгона либо не двигается с исходного положения вовсе.
• При неисправности двух (и более) датчиков на приборной панели дополнительно загорается и не гаснет индикатор стояночного тормоза.

Индикатор АБС на приборной панели сигнализирует о неисправности системы

Что же делать, если контрольная лампа АБС на приборной панели автомобиля ведёт себя не вполне корректно? Не стоит сразу же менять датчик, сначала устройства следует проверить – эту процедуру можно выполнить самостоятельно, не прибегая к услугам высокооплачиваемых мастеров.

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

1. Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
2. Осмотрим и проверим:
3. целостность разъёмов;
4. проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
5. загрязнение детали, возможные внешние механические повреждения;
6. фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Тестер (мультиметр) – прибор для измерения параметров электрического тока, объединяющий функции вольтметра, амперметра и омметра. Существуют аналоговые и цифровые модели устройств.

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

1. Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
2. Снимаем колесо, если оно препятствует доступу к устройству.
3. Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
4. Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

Подключаем ПИН к тестеру и контактному гнезду датчика

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

• ниже минимального порога − датчик неисправен;
• приближается к нулю − короткое замыкание;
• нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
• бесконечность либо показания отсутствуют — обрыв провода.

Внимание! Сопротивление датчиков АБС на передней и задней осях различается. Рабочие параметры устройств составляют 1–1,3 кОм в первом случае и 1,8–2,3 кОм во втором.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Прибор исследует амплитуду и временные параметры сигнала датчика

Осциллограф — устройство, исследующее амплитудные и временные параметры сигнала, которое предназначено для точной диагностики импульсных процессов в электронных схемах. Данным прибором определяются неполадки в разъёмах, нарушение соединения с массой и обрыв проводников. Проверка выполняется посредством визуального наблюдения колебаний на дисплее устройства.

Для диагностики датчика АБС осциллографом необходимо:

1. Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
2. Найти сенсорный датчик и отсоединить верхний разъём детали.
3. Подключить к контактному гнезду осциллоскоп.

Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)

Об исправности датчика АБС свидетельствует:

• одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
• отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
• сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.

Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.

Видео «Ноутбук вместо осциллографа»

Проверка детали без приборов

Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.

Большинство систем антиблокировки тормозов современных автомобилей имеют функцию самодиагностики с выводом ошибок (в буквенно-цифровой кодировке) на экран бортового компьютера. Расшифровать эти символы можно с помощью интернета или инструкции по эксплуатации машины.

Что делать при обнаружении поломки

Что делать с датчиком АБС при обнаружении неисправности? Если проблемной точкой является само устройство, его придётся заменить, а вот в случае с электропроводкой – можно исправить дефект самостоятельно. Для восстановления её целостности используем метод «пайки», тщательно заматывая места соединений изоляционной лентой.

Если загорается индикатор ABS на приборной панели — это явный признак неисправности датчика. Описанные действия помогут выявить причину поломки, однако если не хватает знаний и опыта, лучше обратиться к мастерам автосервиса. В противном случае неграмотная диагностика состояния вкупе с неправильным ремонтом устройства снизят эффективность работы антиблокировочной системы и могут спровоцировать ДТП.

Замена датчика абс Лада Priora. Удаление ошибок на Приоре. Чем официалы, лучше сам!

Комментарии к теме Замена датчика абс Лада Priora

Adena

рту не судьба ставить? и смысл такого видео в чем? в том что и каждому разумному человеку известно

Чумалов Грили

Мне друг сказал и без датчика абс на лада куча чего чинить, Привет у меня фиат Брава двигателя перебойом работает, диагностика не берет 96 го года какта сделать? Ваши советы? Мой номер телф;

Джамбул

Интересный канал, отличное видео! Лайк и подписка, надеюсь на взаимность, буду рада дружбе! =)

Калаш Коркунов

Не плохо бы для обзора от пальца до днища размер померить.

Демон

Старый амортизатор совсем убитый, видать, клиент совсем не в курсе дела, если решил только пружины менять — смысла нет при таких амортизаторах. Благо у автора хорошие б стойки оказались в наличии. Еще добавлю, что не каждый изготовитель подойдет при выборе амортизаторов, т.к. они в паре с пружиной работают с учетом веса мотора. У меня в оригинале Сакс был с наклейкой Вольво, поставил одну шведскую фирму, оказались говнищем, слишком тугие — передок прыгал, как на телеге, не отрабатывали совсем даже плавные изгибы дороги. Пришлось тот же Сакс новый ставить. Если кто имеет опыт с маркой Монро, отпишитесь. У коллеги с работы на лада с датчиком абс пока проблем еще не было )

Гордон Дзвонко

не знаю как кто.я подкинул колец двиг ожил чувствуется.в замке изношеных колец далеко не сотки а … целые милиметры понятно что ему писец но предсмертные конвульсии никто не отменял

Буда Леденкин

ТОЧНА..САМНОЙ..БЫЛО ..ТАКОЕ..2.. РАЗА ..!!!

Вагиз Матвейкин ⚠Предупреждение за CapsLock

ТЫ ДОЛГО БОЛТАЕШЬ ПОКАЖИ КАК И ЧТО И ГОВОРИ

Джаспер

Спасибо братан, дай бог тебе здоровья ) Хотелось бы, чтобы подробнее по датчику абс на ладе порекомендовал бы ))

Карим

Как вы много лишнего несете.

Warley

Это нормально. Это означает что распознавание чипа отключено. Мне так сделали когда на калине иммобилайзер перестал распознавать чип на большом ключе.

Уэст

спасибо за видео,приятно смотреть,смотрел много роликов как собирают поршневые группы,или просто моторы,для меня как мотористу это как кувалдой по мудям,а с вами поработал бы с удовольствием,еще раз спасибо вам за профессиональную сборку ДВС,только кромка маслосъемного кольца не очень нежная,а очень хрупкая,успехов вам,

Похожие видео по ремонту

Что делать если на приоре горит лампочка абс

В случае загорания контрольной лампы неисправности АБС нужно как можно скорее обратиться на СТО для проведения диагностики (считать коды ошибок) и ремонта.

Чаще всего причиной отказа в работе АБС является повреждение электропроводки возле разъема датчика АБС. Он находится под подкрылком, но все равно не достаточно хорошо защищен от влаги и грязи.

место расположения заднего датчика АБС на Lada XRAYжгут проводов заднего датчика АБС на Lada XRAY

Почему отключается интернет через роутер

В результате провода окисляются и ломаются, загорается лампа АБС.

поврежденные провода датчика АБС на Lada XRAYповрежденные провода датчика АБС на Lada XRAY

Снимаем колесо, а затем локкер (для переднего колеса, выворачивая винты крепления) или защитный щиток (для заднего, выворачивая две гайки крепления «на 10»). Нажимаем фиксатор и отсоединяем от датчика АБС колодку с проводами. Осматриваем разъем и убеждаемся в отсутствии коррозии и повреждений. В случае повреждений восстанавливаем целостность проводов:

Сброс ошибки на LADA Priora самостоятельно (CHEСK ENGINE)

восстановление проводи датчика АБС на Lada XRAYвосстановление проводи датчика АБС на Lada XRAY

Внимание! Не приближайте датчики АБС к магнитам, это может вызвать его повреждение.

Замена смазки в любом двигателе – это крайне важная задача, ведь иначе нет возможности обеспечить качественную и долгую работу всех систем двигателя. Непосредственно от качества заливаемой смазки и зависит срок эксплуатации культиватора, так что не рекомендуется использовать автомобильное масло, подробнее СТО.

АБС на приоре

Не забывайте, что замена смазки обойдется в разы дешевле, чем приобретение новых деталей на агрегат.

О том, как заменить масло в двигателе культиватора, смотрите ниже.

Во время работы мотоблока большой нагрузке подвергается двигатель и чтобы защитить его от преждевременного износа, применяют моторное масло. Средство бывает разным по химическому составу и свойствам, поэтому его используют согласно классификации.

Как правило, в инструкции к мототехнике производитель указывает, какую марку машинного масла и в каком объёме лучше использовать. Если же таких рекомендаций нет, средство выбирают по следующим характеристикам:

Параметр SAE свидетельствует о классе вязкости вещества и состоит из буквенно-цифровой аббревиатуры, где буква « W» указывает на возможность применения при низких температурах. Стоящее перед ней число обозначает вязкость при отрицательных значениях термометра, а цифры после « тире» — при плюсовых. Эти показатели характеризуют, насколько легко будет жидкость прокачиваться по системе и как быстро она достигнет поверхностей трущихся деталей, не допустив их сухого трения.

Параметр API разделяет смазочный материал по эксплуатационным свойствам на категории C и S. К категории C относят средства, предназначенные для четырёхтактных дизелей, у которых воздушное охлаждение, к категории S – для бензиновых моторов. Поэтому при выборе жидкости обязательно следует обращать внимание на эту маркировку, так как для дизельного и карбюраторного двигателя она имеет различный состав.

Параметр ACEA классифицирует масло по показателю HT (вязкость в условиях повышенных температур)/HS (скорости сдвига), который показывает, насколько смазка является энергосберегающей. Чем выше данная величина, тем она лучше предохраняет узлы двигателя от износа. Заливать вещество с высоким показателем мПа*с рекомендуется в трактор, минитрактор, а так же тяжёлые мотоблоки Нева, предназначенные для больших нагрузок.

Если причина неисправности не в проводке, а в самом датчике АБС, меняем его. Для этого сначала выворачивая винт крепления ключом Torx T30, а затем извлекаем жгут проводов датчика из кронштейна. На фото представлен автомобиль Лада Веста, на других моделях Lada работа выполняется аналогично.

Инструкция по замене датчика АБС переднего колеса:

Инструкция по замене датчика АБС переднего колесаИнструкция по замене датчика АБС переднего колеса

Инструкция по замене датчика АБС заднего колеса:

Инструкция по замене датчика АБС заднего колесаИнструкция по замене датчика АБС заднего колеса

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

D-образный уплотнительпрячем проводку АБС в уплотнительобклеиваем уплотнителем защитный кожух АБС

Источник фото: бортовой журнал MATUR777

Ключевые слова: тормозные колодки лада гранта | тормозные колодки лада калина | тормозные колодки лада калина 2 | тормозные колодки лада приора | тормозные колодки лада ларгус | тормозные колодки нива | тормозные колодки лада веста | тормозные колодки lada xray | тормозные барабаны лада гранта | тормозные барабаны лада калина | тормозные барабаны лада калина 2 | тормозные барабаны лада приора | тормозные барабаны лада ларгус | тормозные барабаны нива | тормозные барабаны лада веста | тормозные барабаны lada xray | датчики lada xray | датчики лада веста | датчики лада ларгус | датчики лада гранта | датчики лада калина | датчики лада калина 2 | датчики лада приора | датчики нива | безопасность lada xray | безопасность лада веста | безопасность лада ларгус | безопасность лада гранта | безопасность лада калина | безопасность лада калина 2 | безопасность лада приора | безопасность нива | универсальная статья

Загорелся датчик абс на приоре – Защита имущества

В настоящее время все модели LADA (Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4) без исключения оснащаются АБС (антиблокировочной системой тормозов).

В ходе эксплуатации автомобиля многие владельцы замечают, что на панели приборов загораются лампы ABS и ESC (при наличии этой системы). Разбираемся, как решить эту проблему и доработать конструкцию.

Советуем прочитать наши статьи

ПОЧЕМУ ГОРИТ ЛАМПА ABS И ESC LADA

Неисправность АБС может быть вызвана:

• отказом датчиков вращения колес;
• неисправностью гидравлического блока клапанов;
• повреждением проводки.

В случае загорания контрольной лампы неисправности АБС нужно как можно скорее обратиться на СТО для проведения диагностики (считать коды ошибок) и ремонта.

Чаще всего причиной отказа в работе АБС является повреждение электропроводки возле разъема датчика АБС. Он находится под подкрылком, но все равно не достаточно хорошо защищен от влаги и грязи.

В результате провода окисляются и ломаются, загорается лампа АБС.

КАК ОТРЕМОНТИРОВАТЬ ПРОВОДКУ LADA

Снимаем колесо, а затем локкер (для переднего колеса, выворачивая винты крепления) или защитный щиток (для заднего, выворачивая две гайки крепления «на 10»). Нажимаем фиксатор и отсоединяем от датчика АБС колодку с проводами. Осматриваем разъем и убеждаемся в отсутствии коррозии и повреждений. В случае повреждений восстанавливаем целостность проводов:

Обрабатываем специальным средством для очистки электрических контактов (например, графитной смазкой) и очищаем контакты от окислов. Очищаем датчик скорости вращения колеса и поверхность вокруг датчика от грязи.

Внимание! Не приближайте датчики АБС к магнитам, это может вызвать его повреждение.

Статьи о Лада Х Рей Кросс

ЗАМЕНА ДАТЧИКОВ АБС LADA

Если причина неисправности не в проводке, а в самом датчике АБС, меняем его. Для этого сначала выворачивая винт крепления ключом Torx T30, а затем извлекаем жгут проводов датчика из кронштейна. На фото представлен автомобиль Лада Веста, на других моделях Lada работа выполняется аналогично.

Инструкция по замене датчика АБС переднего колеса:

Инструкция по замене датчика АБС заднего колеса:

КАК ДОРАБОТАТЬ КОНСТРУКЦИЮ LADA

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

Внимание! При отказе АБС работоспособность тормозов сохраняется, но эффективность торможения снижается, что особенно опасно на скольком покрытии.

• Что делать, если загорелась лампочка ABS?
• Причины загорания лампочки ABS
• Как самостоятельно проверить неисправности загорания лампочки ABS?
• Исправление загорания лампочки ABS

Некоторые автомобилисты нервно вздрагивают при загорании лампочки АБС. Они считают, что в таком случае что-то плохое произошло с тормозной системой в целом. Начинается перелопачивание всего интернета в поисках объяснений сложившейся неприятной ситуации. Почему же загорелась лампочка АБС и что стоит предпринимать в данном случае? Но паника неуместна в таком случае и вряд ли обоснована. Тормозная система автомобиля должна быть в исправном состоянии, окажется нерабочей только антиблокировочная система, что вовсе не так критично. Конечно она выручает в некоторых критичных ситуациях, но это всё поправимо и мы расскажем об этом более детально в нашей статье.

Причины загорания лампочки ABS

Перечислим основные причины, предполагающие постоянно горящую лампочку АБС на приборной панели:

– пропал контакт в подключаемом разъёме;

– утратилась связь с одним из датчиков, возможно, из-за обрыва провода;

– вышел из строя датчик антиблокировочной системы, следует его проверить с последующей заменой;

– венец на ступице пришёл в непригодность;

– неисправный блок управления ABS.

После того как осмотр вами проведён, а причина, на первый взгляд, устранена, проверьте работу антиблокировочной системы. Это сделать очень просто, достаточно разогнать автомобиль до 40 км/ч и резко затормозить. Педаль тормоза завибрирует, а мигающая лампочка потухнет.

Как самостоятельно проверить неисправности загорания лампочки ABS?

Отметим тот факт, что антиблокировочная система нормально функционирует только в том случае, если лампочка ABS загорается при включении зажигания и тухнет через секунды. Первым делом, если лампочка АБС продолжает гореть, проверьте предохранитель антиблокировочной системы и осмотрите колёсные датчики. Часто случается так, что разъём датчика на ступице окисляется или перетираются провода, а если значок так и горит после замены ступицы или колодок, то первая логическая мысль, приходящая в голову, – не подключен разъём датчика. Если датчик залеплен грязью, то это тоже может способствовать загоранию лампочки.

Достаточно часто появление оранжевого индикатора ABS после хорошей пробуксовки может навести панику на автомобилистов. Но вовсе не стоит переживать в таком случае. Несколько раз резко затормозите, и всё вернётся на круги своя. Это вполне нормальная реакция блока управления на такое положение вещей. Если же лампочка АБС вспыхивает периодически, тогда стоит внимательно осмотреть все контакты, и, скорее всего, вы найдёте причину такого поведения индикатора и легко её устраните.

Исправление загорания лампочки ABS

Как уже было сказано ранее, не стоит предаваться панике. Давайте разберёмся, что можно сделать, чтобы устранить проблему, при этом, не обращаясь в автосервис.

1. Откройте капот и отключите аккумуляторную батарею.

2. Электронный блок управления АБС найти несложно, он расположен под капотом, зачастую в одном корпусе с гидромодулятором – элементом, распределяющим тормозные усилия. Вы узнаете его по множественным тормозным трубкам, которые подведены к блоку, а также пучку проводов с разъёмом.

3. Отсоедините данный разъём и внимательно продиагностируйте его на наличие повреждений или влаги. По мере необходимости продуйте разъём и просушите.

4. Проверьте предохранители, что, скорее всего, необходимо было сделать первоочерёдно. Но не страшно.

Вытираем руки и поехали дальше. На антиблокировочную систему тормозов могут идти несколько предохранителей, находящихся, как правило, в монтажном блоке под капотом. Далее будет чуть сложнее.

5. Если есть в наличии автомобильный подъемник, тогда смотрите на нём. Если же нет, тогда воспользуйтесь домкратом и приподнимите автомобиль. Ваша задача заключается в осмотре проводов, идущих к колёсным датчикам, на наличие повреждений. Эти провода часто слетают с креплений и перетираются о колесо.

6. Колёсные датчики построены таким образом, что от них отходит провод с разъёмом на конце. Достигать он может одного метра. Ваша задача заключается в том, чтобы найти данные разъёмы и проверить наличие контакта и его качество. Убедитесь, чтобы отсутствовала влага и ржавчина.

7. Если всё в норме, но лампочка АБС продолжает гореть, тогда уже точно отправляйтесь в автосервис. Ошибка антиблокировочной системы тормозов не всегда устраняется «ребутом», путём снятия аккумуляторной клеммы.

Всё, описанное здесь, относится к самостоятельным поискам и устранению проблем. В специализированном автомобильном сервисе к вашему автомобилю подключат сканер, который и определит поломку.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как и любой современный автомобиль, «Приора» оборудована множеством устройств, делающих управление автомобилем более комфортным и безопасным. К таким устройствам относится и АБС (Антиблокировочная Система тормозов). Как и все современные устройства, она имеет свой электронный блок управления и сигнальную лампу на панели приборов. И вот эта лампа загорелась. Что делать, если сработал сигнализатор неисправности АБС на Приоре? Куда смотреть? К кому обращаться?

Что такое АБС

Антиблокировочная система тормозов была разработана тогда, когда стало понятно, что при резком заклинивании колёс, машина теряет устойчивость и плохо поддаётся управлению. Причём качество торможения при этом не улучшалось, а машину изрядно уносило с пути. Поэтому была разработана система, которая регулируя давление в трубопроводах системы тормозов, позволяет колёсам немного проворачиваться. Это значительно улучшает динамику автомобиля, позволяя водителю более уверенно управлять транспортным средством. Но несмотря на кажущуюся простоту, это довольно сложный процесс, требующий слаженной работы множества механизмов, входящих в антиблокировочную систему. В случае отказа любого из узлов на панели приборов загорается сигнальная лампа.

Устройство АБС на Приоре

Как и большинство современных автомобильных систем, АБС управляется с помощью компьютера. Но кроме электронного блока управления, в нее входит также несколько датчиков и исполнительных механизмов. Вся система состоит из нескольких элементов.

1. Электронный блок управления (ЭБУ).
2. Датчики на колёсных ступицах 4 шт.
3. Клапаны давления тормозной жидкости в системе 4 шт.
4. ЭВН (Электрический Возвратный Насос).
5. Сигнальная лампа на панели приборов.

При всей кажущейся простоте, это довольно сложная, высокотехнологичная система. Каждый датчик передаёт на электронный блок управления данные о скорости вращения колеса Приоры. Сообразно полученным данным, блок управления подаёт сигнал на клапан тормозной системы, который при нажатии на педаль тормоза, сбрасывая давление, не позволяет колёсам полностью заблокироваться и начать неуправляемый занос машины.

ЭБУ системы антиблокировки тормозов в гидроагрегате

Конструктивно на Приоре, ЭБУ АБС смонтированы вместе с ЭВН и клапанами, регулирующими давление в единый узел – гидроагрегат. Он расположен на переднем левом лонжероне автомобиля. Со всей системой гидроагрегат связан общим жгутом проводов. В него входят патрубки подачи тормозной жидкости на рабочие цилиндры. Здесь же смонтирован ЭВН, усиливающий давление в системе.

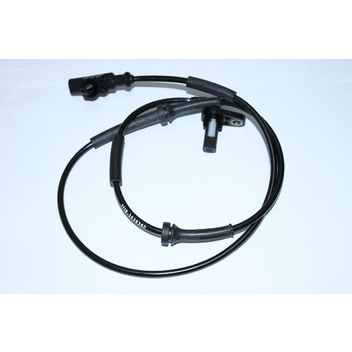

Датчик на ступице колеса

Датчики, подающие данные о скорости вращения колеса на блок управления, сделаны на принципе работы датчика Холла. Кстати, в большинстве датчиков вращения используется именно этот принцип: смена напряжения на полупроводнике датчика, в зависимости от прохождения около него контрольной точки на вращающемся диске. Именно соотносясь с сигналами датчиков АБС, блок управления манипулирует клапанами.

Контрольная лампа неисправности АБС на щитке приборов Приоры

То, о чём водители «Приоры» говорят – «загорелся датчик АБС», на деле является контрольной лампой исправности системы антиблокировки. В момент включения зажигания, на щитке, примерно на три секунды загорится оранжевая надпись «ABS». Если система исправна, то через три – четыре секунды лампочка погаснет. В общем, принцип сигнализации от «датчика АБС» такой же, как и от контрольной лампы основного ЭБУ машины, хорошо всем известного «чек энджера».

Неисправности антиблокировочной системы

Все неисправности АБС Приоры, условно можно разделить на две категории. Неисправности электронной части и неисправности в области гидромеханики. Так их и стоит рассматривать.

Поломки из разряда электронных

Это выход из строя узлов, связанных с электроникой:

• обрывы в жгуте электропроводки;
• выход из строя датчиков скорости вращения;
• обрыв или замыкание катушки включения регулировочного клапана;
• выход из строя электродвигателя возвратного насоса;
• отказ реле включения клапанов;
• сбой программы, или выход из строя блока управления АБС.

Неисправности АБС в области гидромеханики

В этом случае наиболее характерными поломками являются протекания сальников в различных соединениях и узлах. Выработка рабочих поверхностей на дисках, и как следствие, изменение расстояния между датчиком и считываемой поверхностью. Заклинивание клапанов системы. Засорение патрубков гидроприводов и поломка рабочей части возвратного насоса.

Определение неисправности АБС

Исправность системы АБС у Приоры, как и у любого автомобиля, очень важный вопрос. Очень удобно то, что малейший сбой в её работе, тут же отразится на приборной панели. Загорится контрольная лампочка АБС либо она не потухнет через положенное время после включения зажигания.

Тут не стоит раздумывать. Необходимо срочно ехать на компьютерную диагностику в приличное СТО. Современные ЭБУ АБС «Приоры» имеют выход на диагностический разъём. Они прекрасно диагностируются как переносными портативными сканерами, так и стационарными мотор-тестерами. Так как вся электроника АБС очень тесно связана с механической частью, то большинство поломок в этой сфере опытный мастер-диагност, определит сканированием ЭБУ.

Для примера, заклинил рабочий клапан на одном из направлений. Что происходит: катушка, образно говоря, пытается на него воздействовать, а он – ни с места. Компьютер заметив нарушение нагрузки в цепи, тут же подаст сигнал. Загорится «датчик АБС». При подключении мастер увидит направление, которое необходимо просмотреть, и быстро устранит поломку.

Особенности диагностики АБС Приоры

Некоторые сканеры, считывающие неисправности, записанные в ЭБУ, выдают только буквенно-цифровые коды, поэтому для особенно дотошных автолюбителей имеет смысл иметь под рукой расшифровку этих кодов для ВАЗ «Приора»:

• С0035 – неисправность левого переднего датчика;
• С0040 – то же у переднего правого;
• С0045 – неисправность заднего левого;
• С0050 – то же правого заднего;
• С0060 – отказ выпускного левого переднего клапана;
• С0065 – отказ впускного переднего левого клапана;
• С0070 – неисправность выпускного переднего правого клапана;
• С0075 – неисправность впускного переднего правого клапана;
• С0080 – заднего левого выпускного;
• С0085 – впускного заднего левого;
• С0090 – выпускного заднего правого;
• С0095 – заднего правого впускного клапана;
• С0110 – неисправность цепи возвратного насоса;
• С0121 – отказ в цепи реле включения напряжения питания клапанов;
• С0161 – неисправность в цепи стоп-сигнала;
• С0245 – неправильное считывание частоты вращения;
• С0550 – неисправность ЭБУ;
• С0800 – несоответствие напряжения в сети АБС.

Этот список позволяет находить неисправность, даже если простой сканер для Приоры выдаёт одни только коды, и узнать почему «загорелся датчик АБС». И всё-таки стоит помнить, что мастеру будет приятней услышать правильную формулировку – горит лампа неисправности системы антиблокировки.

На видео ниже показана работа АБС Приоры:

Почему горит абс на панели приборов приора – АвтоТоп

Вот такая беда приключилось, у меня загорелся АБС и восклицательный знак в треугольнике, раньше тоже выходили, но через какое то время пропадали, а вот в этом случае уже неделю горят, поменял все тормозные колодки, жидкость в норме, что ещё может быть?

Какой то шум непонятный идет со стороны коробки

by Adminrive · Published 09.06.2015

Ребять я про Гранту ваще не шарю чем она лучше приоры

by Adminrive · Published 15.04.2013

Печка еле справляется

by Adminrive · Published 13. 01.2016

15 комментариев

Сматри датчики абс

Их я тоже чистил

Может датчик уровня тормозухи моросит

Делал, просто ошибки скинул и все

Короче смотри про абс у меня такая же фигня не первый раз короче передние колеса как то протирают провода датчиков возле тормозных трубок идут вот надо снимать колеса смотреть я сам обрыб соединил заизооировал и а перед)

Да да вот буквально на днях я устранил такую проблему.обнаружил на заднем колесе ,провод идущий к датчику протёрло колесом.я спаял его и удленил немного,изолировал хорошо,и закрепил хорошо,чтоб впредь он не выскочил и снова не перетёрся .
А до этого все колодки,барабаны,диски,тормозные цилиндры поставил новые !

Иван, ещё посмотри предохранители которые под капотом возле стакана где аккумулятор могут и они окислиться. У меня там беда была почистил прошло .

Иван, кароче,была недавно такая же проблема,диллер нашёл ошибку насос а абс,так и есть,но по факту контакт в насосе окислился,контакт от датчика к насосу

Артём, не всплыла ещё? Она проходит потом опять появляется- значит проблема в контакте

Александр, уменя два дня норм,сегодня опять эти ошибки и абс не работает…. а где именно эти контакты смотреть

Константин, на насосе абс и на датчике

Александр, на датчике ,это имеется в виду на каждом колесе который датчик ?

Константин, да,но скорее всего,проверив на насосе дело закончится

• Что делать, если загорелась лампочка ABS?
• Причины загорания лампочки ABS
• Как самостоятельно проверить неисправности загорания лампочки ABS?
• Исправление загорания лампочки ABS

Некоторые автомобилисты нервно вздрагивают при загорании лампочки АБС. Они считают, что в таком случае что-то плохое произошло с тормозной системой в целом. Начинается перелопачивание всего интернета в поисках объяснений сложившейся неприятной ситуации. Почему же загорелась лампочка АБС и что стоит предпринимать в данном случае? Но паника неуместна в таком случае и вряд ли обоснована. Тормозная система автомобиля должна быть в исправном состоянии, окажется нерабочей только антиблокировочная система, что вовсе не так критично. Конечно она выручает в некоторых критичных ситуациях, но это всё поправимо и мы расскажем об этом более детально в нашей статье.

Причины загорания лампочки ABS

Перечислим основные причины, предполагающие постоянно горящую лампочку АБС на приборной панели:

– пропал контакт в подключаемом разъёме;

– утратилась связь с одним из датчиков, возможно, из-за обрыва провода;

– вышел из строя датчик антиблокировочной системы, следует его проверить с последующей заменой;

– венец на ступице пришёл в непригодность;

– неисправный блок управления ABS.

После того как осмотр вами проведён, а причина, на первый взгляд, устранена, проверьте работу антиблокировочной системы. Это сделать очень просто, достаточно разогнать автомобиль до 40 км/ч и резко затормозить. Педаль тормоза завибрирует, а мигающая лампочка потухнет.

Как самостоятельно проверить неисправности загорания лампочки ABS?

Отметим тот факт, что антиблокировочная система нормально функционирует только в том случае, если лампочка ABS загорается при включении зажигания и тухнет через секунды. Первым делом, если лампочка АБС продолжает гореть, проверьте предохранитель антиблокировочной системы и осмотрите колёсные датчики. Часто случается так, что разъём датчика на ступице окисляется или перетираются провода, а если значок так и горит после замены ступицы или колодок, то первая логическая мысль, приходящая в голову, – не подключен разъём датчика. Если датчик залеплен грязью, то это тоже может способствовать загоранию лампочки.

Достаточно часто появление оранжевого индикатора ABS после хорошей пробуксовки может навести панику на автомобилистов. Но вовсе не стоит переживать в таком случае. Несколько раз резко затормозите, и всё вернётся на круги своя. Это вполне нормальная реакция блока управления на такое положение вещей. Если же лампочка АБС вспыхивает периодически, тогда стоит внимательно осмотреть все контакты, и, скорее всего, вы найдёте причину такого поведения индикатора и легко её устраните.

Исправление загорания лампочки ABS

Как уже было сказано ранее, не стоит предаваться панике. Давайте разберёмся, что можно сделать, чтобы устранить проблему, при этом, не обращаясь в автосервис.

1. Откройте капот и отключите аккумуляторную батарею.

2. Электронный блок управления АБС найти несложно, он расположен под капотом, зачастую в одном корпусе с гидромодулятором – элементом, распределяющим тормозные усилия. Вы узнаете его по множественным тормозным трубкам, которые подведены к блоку, а также пучку проводов с разъёмом.

3. Отсоедините данный разъём и внимательно продиагностируйте его на наличие повреждений или влаги. По мере необходимости продуйте разъём и просушите.

4. Проверьте предохранители, что, скорее всего, необходимо было сделать первоочерёдно. Но не страшно.

Вытираем руки и поехали дальше. На антиблокировочную систему тормозов могут идти несколько предохранителей, находящихся, как правило, в монтажном блоке под капотом. Далее будет чуть сложнее.

5. Если есть в наличии автомобильный подъемник, тогда смотрите на нём. Если же нет, тогда воспользуйтесь домкратом и приподнимите автомобиль. Ваша задача заключается в осмотре проводов, идущих к колёсным датчикам, на наличие повреждений. Эти провода часто слетают с креплений и перетираются о колесо.

6. Колёсные датчики построены таким образом, что от них отходит провод с разъёмом на конце. Достигать он может одного метра. Ваша задача заключается в том, чтобы найти данные разъёмы и проверить наличие контакта и его качество. Убедитесь, чтобы отсутствовала влага и ржавчина.

7. Если всё в норме, но лампочка АБС продолжает гореть, тогда уже точно отправляйтесь в автосервис. Ошибка антиблокировочной системы тормозов не всегда устраняется «ребутом», путём снятия аккумуляторной клеммы.

Всё, описанное здесь, относится к самостоятельным поискам и устранению проблем. В специализированном автомобильном сервисе к вашему автомобилю подключат сканер, который и определит поломку.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

В настоящее время все модели LADA (Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4) без исключения оснащаются АБС (антиблокировочной системой тормозов).

В ходе эксплуатации автомобиля многие владельцы замечают, что на панели приборов загораются лампы ABS и ESC (при наличии этой системы). Разбираемся, как решить эту проблему и доработать конструкцию.

Советуем прочитать наши статьи

ПОЧЕМУ ГОРИТ ЛАМПА ABS И ESC LADA

Неисправность АБС может быть вызвана:

• отказом датчиков вращения колес;
• неисправностью гидравлического блока клапанов;
• повреждением проводки.

В случае загорания контрольной лампы неисправности АБС нужно как можно скорее обратиться на СТО для проведения диагностики (считать коды ошибок) и ремонта.

Чаще всего причиной отказа в работе АБС является повреждение электропроводки возле разъема датчика АБС. Он находится под подкрылком, но все равно не достаточно хорошо защищен от влаги и грязи.

В результате провода окисляются и ломаются, загорается лампа АБС.

КАК ОТРЕМОНТИРОВАТЬ ПРОВОДКУ LADA

Снимаем колесо, а затем локкер (для переднего колеса, выворачивая винты крепления) или защитный щиток (для заднего, выворачивая две гайки крепления «на 10»). Нажимаем фиксатор и отсоединяем от датчика АБС колодку с проводами. Осматриваем разъем и убеждаемся в отсутствии коррозии и повреждений. В случае повреждений восстанавливаем целостность проводов:

Обрабатываем специальным средством для очистки электрических контактов (например, графитной смазкой) и очищаем контакты от окислов. Очищаем датчик скорости вращения колеса и поверхность вокруг датчика от грязи.

Внимание! Не приближайте датчики АБС к магнитам, это может вызвать его повреждение.

Статьи о Лада Х Рей Кросс

ЗАМЕНА ДАТЧИКОВ АБС LADA

Если причина неисправности не в проводке, а в самом датчике АБС, меняем его. Для этого сначала выворачивая винт крепления ключом Torx T30, а затем извлекаем жгут проводов датчика из кронштейна. На фото представлен автомобиль Лада Веста, на других моделях Lada работа выполняется аналогично.

Инструкция по замене датчика АБС переднего колеса:

Инструкция по замене датчика АБС заднего колеса:

КАК ДОРАБОТАТЬ КОНСТРУКЦИЮ LADA

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

Внимание! При отказе АБС работоспособность тормозов сохраняется, но эффективность торможения снижается, что особенно опасно на скольком покрытии.

ВАЗ 2170 | Снятие, проверка установка колесных датчиков ABS

Снятие, проверка установка колесных датчиков ABS

Датчики передних колес

Снятие

Рассоедините контактный разъем электропроводки датчика. Выверните крепежный болт и снимите датчик.

Проверка

Вывесьте автомобиль над землей и внимательно изучите состояние роторов колесных датчиков с задней стороны передних ступиц, — в случае выявления поврежденных зубьев ротор подлежит замене (см. Раздел Замена роторов датчиков ABS передних колес). Измерьте зазор между чувствительным элементом датчика и зубьями его ротора, — требуемое значение составляет 0.3 ÷ 1.0 мм. Измерьте сопротивление датчика, — результат измерения не должен выходить за пределы диапазона 1385 ± 110 Ом.

Установка

Установка производится в обратном порядке, — предварительно тщательно зачистите посадочную поверхность датчика. Требуемое значение усилия затягивания крепежного болта составляет 9.5 Нм.

Датчик задних колес

Снятие

Задний датчик закреплен на картере редуктора заднего моста и отслеживает обороты ведомой шестерни главной передачи, — ротор датчика закреплен на коробке межколесного дифференциала.

Проверка

Оцените состояние уплотнительного кольца (1) датчика, — в случае необходимости произведите замену. Измерьте расстояние (А) между посадочной поверхностью датчика (1) и зубьями его ротора (2). Измерьте длину чувствительного элемента датчика (В). Путем вычитания результата второго измерения из результата первого (А – В) определите величину рабочего зазора, — требуемое значение лежит в пределах диапазона 0.5 ÷ 1.0 мм. Если результат вычисления составляет менее 0.55 мм, подберите соответствующей толщины регулировочную шайбу. При чрезмерной величине зазора датчик следует заменить. Измерьте сопротивление датчика, — результат измерения не должен выходить за пределы диапазона 1000 ± 50 Ом.

Установка

Установка производится в обратном порядке, — предварительно тщательно зачистите посадочную поверхность датчика. Требуемое значение усилия затягивания крепежного болта составляет 9.5 Нм.

Что такое датчик ABS и почему он выходит из строя?

Антиблокировочная тормозная система использует датчик ABS или датчик колеса для контроля скорости вращения колеса и отправки этой информации в компьютер ABS. ЭБУ АБС использует эту информацию для предотвращения блокировки тормозов во время аварийной остановки. Если скорости колес не равны, компьютер модулирует антиблокировочную функцию до тех пор, пока скорости не выровняются.

Где расположены эти датчики?

Датчик ABS обычно расположен в каждой ступице / роторе колеса в четырехканальной системе ABS.В некоторых устройствах с задним приводом датчик установлен в заднем дифференциале.

Будет ли неисправный датчик АБС включать лампу проверки двигателя или влиять на работу автомобиля?

Да, неисправный датчик может загореться контрольной лампой неисправности (MIL) или контрольной лампой АБС и может вызвать отказ антиблокировочной тормозной системы для безопасной и правильной работы.

Каковы общие причины сбоев?

Обычно эти датчики выходят из строя в результате засорения металлическим мусором, тормозной пылью или грязью из-за воздействия агрессивных элементов.

Как определить, неисправны ли эти датчики?

Датчик ABS можно проверить визуально, а обмотку проводов и жгут датчика можно проверить на обрыв, короткое замыкание и надлежащее сопротивление, указанное на заводе-изготовителе, с помощью омметра.

Посмотрите это видео, демонстрирующее типичную замену датчика скорости ABS.

Ознакомьтесь со всеми деталями тормозной системы, доступными на NAPA Online, или доверьтесь одному из наших 17 000 центров NAPA AutoCare для текущего обслуживания и ремонта.Для получения дополнительной информации о том, что такое датчик ABS, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Более 90 лет назад была создана Национальная ассоциация автомобильных запчастей (NAPA) для удовлетворения растущих потребностей Америки в эффективной системе распределения автомобильных запчастей. Сегодня 91% тех, кто занимается самоделкой, узнают торговую марку NAPA. У нас есть более 6000 магазинов NAPA AUTO PARTS по всей стране, обслуживающих все 50 штатов, с уникальной системой управления запасами, которая поможет вам найти именно ту часть, которая вам нужна.

Как заменить датчик скорости ABS

Большинство современных автомобилей имеют антиблокировочную тормозную систему (ABS). Эта система состоит из клапанов, контроллера и датчика скорости, которые работают вместе, чтобы обеспечить безопасное торможение.

Датчик скорости АБС контролирует направление вращения шин и обеспечивает срабатывание системы АБС в случае разницы между колесами или их проскальзывания. Если этот датчик обнаруживает разницу, он отправляет сообщение контроллеру о включении ABS и отменяет ручное торможение.

Датчики скорости с АБС чаще всего устанавливаются на колесах большинства современных автомобилей. Это наиболее эффективное место для их установки. На некоторых старых автомобилях, в частности на грузовиках с неразрезными мостами, они будут установлены на заднем дифференциале. Датчик скорости ABS — это просто магнитный датчик, который индуцирует напряжение, когда прорези или выступы звукового кольца проходят через магнитное поле датчика. Такой датчик используется во многих различных системах современного автомобиля. На все, что вращается, можно установить датчик этого типа, чтобы модуль управления трансмиссией (PCM) мог отслеживать его вращение.

Если датчик скорости АБС вышел из строя или не работает должным образом, вы можете заменить его самостоятельно.

Часть 1 из 5: Найдите правильный датчик ABS

Необходимые материалы

Шаг 1: Определите, какой датчик вышел из строя . Воспользуйтесь диагностическим прибором и прочтите код, чтобы определить, какой датчик вышел из строя. Если код не отображается, вам нужно будет контролировать данные датчика с помощью сканера во время вождения. Если это невозможно, вам нужно будет проверить каждый из датчиков по одному.

• Совет : Обычно нет необходимости проверять каждый датчик. Обычно это необходимо для ранних систем до OBD II, но не обязательно для более поздних моделей автомобилей.

Шаг 2: Найдите датчик . Поиск датчика на автомобиле может быть проблемой для некоторых автомобилей, и вам, возможно, придется обратиться к специальному руководству по ремонту для вашего автомобиля. Чаще всего датчик скорости ABS располагается на колесе или на оси.

Шаг 3: Проверьте каждый датчик, чтобы определить, какой из них вышел из строя .Вы можете пропустить этот шаг, если другие методы оказались успешными.

Обратитесь к руководству по ремонту вашего автомобиля, чтобы определить технические характеристики датчиков скорости вашего автомобиля.

Часть 2 из 5: Снимите датчик скорости

Шаг 1: Получите доступ к датчику . Часто для доступа к датчику вам необходимо снять колесо или кронштейн. Это будет зависеть от автомобиля и датчика, который вы заменяете.

Шаг 2: Снимите датчик .Получив доступ к датчику, отсоедините разъем и удалите единственный болт, которым крепится датчик.

• Совет : При снятии датчика с его крепления или корпуса вам может потребоваться нанести немного пенетранта. После нанесения пенетранта поверните датчик, чтобы освободить его. Будьте нежны и терпеливы. Как только он начнет вращаться, медленно и твердо потяните датчик вверх. Часто для подъема можно использовать отвертку с плоской головкой.

Шаг 3. Обратите внимание на прокладку проводов датчика .Убедитесь, что вы записали правильный путь провода датчика, так как очень важно, чтобы провод датчика был проложен правильно. Несоблюдение этого правила приведет к повреждению проводки и неудачному ремонту.

Часть 3 из 5: Очистите монтажное отверстие датчика и звуковое кольцо

Шаг 1: Очистите монтажное отверстие датчика . Перед установкой датчика обязательно используйте наждачную бумагу и очиститель тормозов для очистки монтажного отверстия датчика.

Шаг 2: Очистите тональное кольцо от всего тонкого металла .Гребни на тональном кольце часто собирают мелкий металл, который присутствует в грязи. Обязательно удалите весь этот мелкий металл.

Часть 4 из 5: Установите датчик

Шаг 1: Подготовьтесь к установке датчика . Перед установкой датчика нанесите немного Sil-Glyde на уплотнительное кольцо датчика.

• Совет : уплотнительное кольцо, скорее всего, сломается, и его будет трудно установить, если на него не нанести смазку. В качестве первого выбора рекомендуется использовать Sil-Glyde, но можно использовать и другие смазочные материалы.Просто убедитесь, что вы используете смазку, совместимую с резиной. Некоторые смазки могут повредить резину, и при их использовании резиновое уплотнительное кольцо расширится и станет непригодным для использования.

Шаг 2: Вставьте датчик в его монтажное отверстие . Обязательно вставляйте датчик скорости ABS с перекручивающим действием. Если вы очистили монтажное отверстие, оно должно легко входить.

• Совет : Не прилагайте усилий к датчику, если он не скользит легко. Если датчик не устанавливается легко, сравните старый датчик скорости ABS с новым, чтобы увидеть, что не так.

Шаг 3. Проложите провод датчика по правильному пути . Убедитесь, что провод закреплен на правильном пути. Если этого не сделать, вероятно, произойдет повреждение провода, и вам придется начинать заново с новым датчиком.

Шаг 4: Подсоедините разъем датчика к автомобильному разъему . Обязательно прислушайтесь к слышимому щелчку, который указывает на то, что разъем зафиксирован на месте. Если вы не слышите щелчка, попробуйте отсоединить разъем, не отпуская фиксатор.Если вы не можете его разобрать, значит, он закреплен правильно.

• Совет : Обязательно проверьте электрическое соединение внутри разъема как со стороны автомобиля, так и со стороны датчика. Обычно при установке разъема такие штыри вставляются внутрь. Если вы подозреваете, что это могло произойти, вам нужно будет отсоединить разъем, чтобы осмотреть маленькие контакты.

Часть 5 из 5. Удалите код и проведите тест-драйв автомобиля

Шаг 1. Удалите код .Подключите диагностический прибор и очистите код. После очистки кода перейдите к данным только что замененного датчика.

Шаг 2: Тест-драйв автомобиля . Проведите тест-драйв автомобиля на скорости более 35 миль в час.

Следите за данными, чтобы убедиться, что датчик отправляет правильную информацию в модуль управления трансмиссией (PCM).

Обеспечьте безопасность во время вождения и отслеживайте данные. В идеале лучше попросить помощника следить за данными за вас.

Очень часто случайно заменяют не тот датчик, особенно когда вы работаете с автомобилем с датчиками на каждом колесе. Чтобы убедиться, что вы заменили правильный датчик, используйте мультиметр для проверки датчика, который, как вы подозреваете, неисправен, прежде чем снимать его.

Если вам понадобится помощь в выполнении этого процесса, попросите сертифицированного специалиста YourMechanic заменить датчик скорости ABS за вас. Попросите их провести детальный осмотр, если лампа АБС все еще горит.

Apec Торможение | Полная спец. Полная остановка.

Датчики ABS

Антиблокировочная тормозная система (АБС) — это система безопасности транспортного средства, которая позволяет колесам автомобиля поддерживать тяговый контакт с поверхностью дороги во время торможения, предотвращая блокировку колес (прекращение вращения) и предотвращая неконтролируемое скольжение. Это автоматизированная система, использующая принципы торможения с каденсом. Торможение с каденсом — это навык, которым практикуют опытные или профессиональные водители на транспортных средствах без или без технологии ABS.Система ABS делает это намного быстрее и с лучшим контролем, чем могли бы сделать многие водители. ABS обычно обеспечивает улучшенный контроль над автомобилем и сокращает тормозной путь на сухих и скользких поверхностях. Однако на рыхлых гравийных, обледенелых или заснеженных поверхностях АБС может увеличить тормозной путь, но при этом улучшить управляемость автомобиля.

С момента своего появления антиблокировочные тормозные системы были значительно усовершенствованы с целью дальнейшего повышения безопасности и комфорта водителя.Более поздние технологии не только предотвращают блокировку колес при торможении, но также могут предоставлять данные для бортовой навигационной системы, системы контроля тяги, ассистента экстренного торможения, помощи при трогании на подъеме, электронного контроля устойчивости и смещения тормозов спереди назад. Ничего из вышеперечисленного было бы невозможно без датчиков скорости вращения колес.

ABS или датчик скорости вращения колеса в относительно простой, но жизненно важной части системы ABS, поскольку он используется для передачи информации о скорости вращения колеса модулю управления ABS.

Датчики скорости вращения колес устанавливаются непосредственно над или рядом с импульсным колесом, они также известны как звуковое колесо, но чаще всего называются кольцом ABS. Кольцо прикреплено к части транспортного средства, которая вращается с той же скоростью, что и ходовое колесо, такой как ступица колеса, тормозной диск, ШРУС или приводной вал.

Типы датчиков АБС
Датчики ABS подразделяются на два разных типа: пассивные и активные. Пассивный — без источника питания, а активный — с источником питания.

Пассивные датчики
Они состоят из проволочной катушки, намотанной на магнитный сердечник, и постоянного магнита. Штифт полюса внутри катушки соединен с магнитом, и магнитное поле распространяется на кольцо ABS. Вращательное движение кольца ABS и связанное с ним чередование зубцов и зазоров вызывает изменение магнитного потока через колесо импульсов и катушку. Изменяющееся магнитное поле индуцирует в катушке переменное напряжение, которое можно измерить.Частоты и амплитуды переменного напряжения связаны со скоростью вращения колеса. Датчик создает сигнал переменного тока, который изменяет частоту при изменении скорости колеса. Блок управления ABS преобразует сигнал переменного тока в цифровой сигнал для интерпретации.

Структура пассивного датчика

Выходная волна пассивного датчика

Пассивные датчики больше и менее точны, чем активные датчики, и начинают работать только тогда, когда колесо достигает определенной скорости, поэтому они имеют ограниченную работу на более низкой скорости.Они также не могут работать задним ходом, поэтому не могут определять направление движения.

Активные датчики, с другой стороны, намного более точны и могут определять скорость ниже 0,06 мили в час, это жизненно важно для современных систем контроля тяги. Некоторые активные датчики могут даже определять направление вращения колес. Активным датчикам требуется внешний источник питания для работы и работы в сочетании с зубчатым или магнитным кольцом ABS. Активные датчики создают цифровой сигнал, который передается на блок управления в виде токового сигнала с использованием широтно-импульсной модуляции.

Структура активного датчика

Существует два типа активных датчиков. Датчик Холла и магниторезистивный датчик

Датчик Холла — датчик Холла использует эффект Холла, который представляет собой генерацию напряжения (напряжения Холла) на электрическом проводнике, поперечном электрическому току в проводнике и магнитному полю. поле перпендикулярно току. Они реагируют на изменения магнитных полей разностью напряжений, которая отправляется на блок управления ABS в виде прямоугольного сигнала.В них используется полупроводниковый датчик, подключенный к электронной схеме, защищающий датчик от возможных скачков напряжения, и постоянный магнит.

Выходная волна активного датчика

Датчики Холла регистрируют скорость вращения колеса через зубчатый или магнитный энкодер (кольцо ABS), часто встречающийся на ступице колеса, диске или подшипнике. Датчики очень точные, но их нужно устанавливать точно.

Датчик Холла с зубчатым кольцом

Датчик Холла с магнитным кольцом

Преимущество использования магнитного кольца перед зубчатым кольцом состоит в том, что датчик может быть намного меньше, поскольку в датчике не требуется постоянного магнита .Вместо этого оно расположено в практически плоском «кольце ABS». Это магнитное кольцо может быть расположено в подшипнике ступицы колеса, что позволяет использовать их в ограниченном пространстве. Изменение магнитного поля теперь создается участками полярности внутри кольца.

Магниторезистивный датчик — в этих датчиках используется кольцо магнитного кодировщика, внешне похожее на кольцо кодировщика, связанное с датчиком Холла. Однако кольцо энкодера, связанное с этим датчиком, имеет сегменты магнитной дуги, которые вызывают явное изменение сопротивления при прохождении датчика.Именно это позволяет блоку управления определять направление вращения колеса. Магниторезистивные датчики намного более точны, но, как правило, более дороги, чем датчики Холла, и требуют менее точного положения установки, что означает, что они могут быть расположены дальше от «кольца ABS», чем датчики других типов.

Оба активных датчика менее чувствительны к электромагнитным помехам, вибрации и колебаниям температуры, чем пассивный датчик.

Диагностика неисправностей
Вообще говоря, датчики АБС очень надежны, однако из-за их расположения они имеют тяжелую жизнь.

Если загорелся какой-либо из вышеперечисленных сигнальных индикаторов, педаль тормоза дергается при торможении на низких скоростях или колеса блокируются при торможении, то, вероятно, есть неисправность где-то в системе ABS.

Возможные причины,
• Ржавое, потрескавшееся или вздувшееся кольцо из АБС-пластика
• Кольцо ABS заблокировано, повреждено, отсутствуют зубья или окна
• Датчик ABS смещен.
• Поврежден датчик АБС из-за удара о дорожный мусор.

Один из наиболее частых звонков, которые мы в настоящее время получаем в наш технический отдел, касается задней части Peugeot 308. Этот конкретный тормозной диск также содержит подшипник и кольцо ABS. Мастерская заменяет диск только для того, чтобы обнаружить, что датчик АБС теперь контактирует с кольцом АБС нового диска. Apec или моторный фактор обычно винят в неправильной детали, однако детали Apec изготавливаются с точными размерами, как у оригинального диска, поэтому неисправен не диск. На самом деле происходит то, что со временем образуется коррозия и накапливается под точкой крепления датчика АБС.Это прижимает датчик к кольцу АБС и начинает изнашивать поверхность кольца АБС. Если это замечено до того, как диск прикручен болтами, то обычно датчик (если он не слишком изношен) можно открутить и удалить коррозию. Однако, если этого не заметить, это может привести к срабатыванию датчика АБС, когда автомобиль выезжает из мастерской.

TECHMATE здесь, чтобы облегчить вашу жизнь
Если вам нужно узнать больше о торможении с помощью Apec, спросите TECHMATE.Позвоните Грэму, Мэтту или Сити по телефону 01454 285054 или напишите по электронной почте [email protected]

Замена датчика АБС вашего автомобиля

АБС — это механизм, управляемый компьютером. Таким образом, автомобиль может сразу определить, есть ли какая-либо проблема в этой системе, и отобразит проблему с помощью светового индикатора ошибки АБС на вашей приборной панели. Это не должно влиять на нормальную функцию торможения автомобиля, что позволит тормозам работать без использования АБС, предотвращающей блокировку в сложных условиях.Датчик ABS можно проверить с помощью измерителя сопротивления, чтобы проверить качество цепи внутри детали, и это должно показать вам, заменять или нет.

Вам понадобятся: гаечный ключ на , автомобильный домкрат, опоры домкрата, крестовая отвертка, набор торцевых ключей и гаечный ключ, динамометрический ключ.

1. Отсоедините отрицательную клемму аккумулятора.

Как и при работе со всеми электрическими частями в автомобиле, первым делом убедитесь, что вы отключили отрицательную клемму аккумулятора.Просто отсоедините гайку, которая удерживает его на месте, прежде чем сдвинуть зажим, чтобы отключить питание всех датчиков ABS.

2. Снимите автомобильное колесо

Следующим шагом является снятие автомобильного колеса. Не забудьте ослабить гайки перед тем, как поднимать колесо домкратом, а затем полностью открутите колесные гайки, когда вы успешно подняли автомобиль и поместили его на опоры домкрата. Это даст вам доступ к датчику ABS.

3. Найдите и снимите датчик системы ABS

Датчик ABS должен быть легко обнаружен.Похоже на черный ящик, расположенный на ступице в сборе. Прежде чем идти дальше, самое время использовать свой телефон, чтобы сфотографировать конфигурацию проводки при установке нового устройства. Отсоедините от этого устройства всю проводку, а затем удалите все винты и болты, которые удерживают его на вашем автомобиле, с помощью отвертки или гаечного ключа.

4. Установите новый датчик АБС

Сравните новую деталь со старой, чтобы убедиться, что у вас есть датчик, подходящий для вашей марки и модели автомобиля.Когда вы убедитесь, что они такие же, аккуратно выровняйте новый блок с отверстиями в ступице колеса в сборе. Прикрепите устройство к автомобилю, а затем используйте фотографию, которую вы сделали ранее на своем телефоне, чтобы убедиться, что вы подключили провода в правильной конфигурации.

5. Установите на место автомобильное колесо

Теперь поместите автомобильное колесо обратно на ступицу и слегка затяните колесные гайки вручную, чтобы они удерживались на месте. Снимите домкраты с автомобиля, а затем опустите автомобиль обратно на поверхность с помощью автомобильного домкрата.Наконец, снова прикрутите болты к автомобильному колесу, когда оно будет твердо стоять на поверхности, где их можно будет затянуть до необходимого уровня.

Последний шаг — завести машину и взять ее на тест-драйв. Теперь на приборной панели должен погаснуть индикатор неисправности АБС, указывая на то, что проблема решена. Если после установки новой детали свет все еще продолжает светиться, то может быть хорошей идеей проверить работу детали с помощью измерителя сопротивления, и если он исправен, то в электронике АБС могут быть дополнительные проблемы.

Как заменить датчик скорости ABS

Большинство современных автомобилей имеют антиблокировочную тормозную систему (ABS). Эта система состоит из клапанов, контроллера и датчика скорости, которые работают вместе, чтобы обеспечить безопасное торможение.

Датчик скорости АБС контролирует направление вращения шин и обеспечивает срабатывание системы АБС в случае разницы между колесами или их проскальзывания. Если этот датчик обнаруживает разницу, он отправляет сообщение контроллеру о включении ABS и отменяет ручное торможение.

Датчики скорости с АБС чаще всего устанавливаются на колесах большинства современных автомобилей. Это наиболее эффективное место для их установки. На некоторых старых автомобилях, в частности на грузовиках с неразрезными мостами, они будут установлены на заднем дифференциале. Датчик скорости ABS — это просто магнитный датчик, который индуцирует напряжение, когда прорези или выступы звукового кольца проходят через магнитное поле датчика. Такой датчик используется во многих различных системах современного автомобиля. На все, что вращается, можно установить датчик этого типа, чтобы модуль управления трансмиссией (PCM) мог отслеживать его вращение.

Если датчик скорости АБС вышел из строя или не работает должным образом, вы можете заменить его самостоятельно.

Часть 1 из 5: Найдите правильный датчик ABS

Необходимые материалы

Шаг 1: Определите, какой датчик вышел из строя . Воспользуйтесь диагностическим прибором и прочтите код, чтобы определить, какой датчик вышел из строя. Если код не отображается, вам нужно будет контролировать данные датчика с помощью сканера во время вождения. Если это невозможно, вам нужно будет проверить каждый из датчиков по одному.

• Совет : Обычно нет необходимости проверять каждый датчик. Обычно это необходимо для ранних систем до OBD II, но не обязательно для более поздних моделей автомобилей.

Шаг 2: Найдите датчик . Поиск датчика на автомобиле может быть проблемой для некоторых автомобилей, и вам, возможно, придется обратиться к специальному руководству по ремонту для вашего автомобиля. Чаще всего датчик скорости ABS располагается на колесе или на оси.

Шаг 3: Проверьте каждый датчик, чтобы определить, какой из них вышел из строя .Вы можете пропустить этот шаг, если другие методы оказались успешными.

Обратитесь к руководству по ремонту вашего автомобиля, чтобы определить технические характеристики датчиков скорости вашего автомобиля.

Часть 2 из 5: Снимите датчик скорости

Шаг 1: Получите доступ к датчику . Часто для доступа к датчику вам необходимо снять колесо или кронштейн. Это будет зависеть от автомобиля и датчика, который вы заменяете.

Шаг 2: Снимите датчик .Получив доступ к датчику, отсоедините разъем и удалите единственный болт, которым крепится датчик.

• Совет : При снятии датчика с его крепления или корпуса может потребоваться нанесение аэрозольного пенетранта. После нанесения пенетранта поверните датчик, чтобы освободить его. Будьте нежны и терпеливы. Как только он начнет вращаться, медленно и твердо потяните датчик вверх. Часто для подъема можно использовать отвертку с плоской головкой.

Шаг 3. Обратите внимание на прокладку проводов датчика .Убедитесь, что вы записали правильный путь провода датчика, так как очень важно, чтобы провод датчика был проложен правильно. Несоблюдение этого правила приведет к повреждению проводки и неудачному ремонту.

Часть 3 из 5: Очистите монтажное отверстие датчика и звуковое кольцо

Шаг 1: Очистите монтажное отверстие датчика . Перед установкой датчика обязательно используйте наждачную бумагу и очиститель тормозов для очистки монтажного отверстия датчика.

Шаг 2: Очистите тональное кольцо от всего тонкого металла .Гребни на тональном кольце часто собирают мелкий металл, который присутствует в грязи. Обязательно удалите весь этот мелкий металл.

Часть 4 из 5: Установите датчик

Шаг 1: Подготовьтесь к установке датчика . Перед установкой датчика нанесите немного Sil-Glyde на уплотнительное кольцо датчика.

• Наконечник : уплотнительное кольцо, скорее всего, сломается, и его будет трудно установить, если на него не нанести какую-либо смазку. В качестве первого выбора рекомендуется использовать Sil-Glyde, но можно использовать и другие смазочные материалы.Просто убедитесь, что вы используете смазку, совместимую с резиной. Некоторые смазки могут повредить резину, и при их использовании резиновое уплотнительное кольцо расширится и станет непригодным для использования.

Шаг 2: Вставьте датчик в его монтажное отверстие . Обязательно вставляйте датчик скорости ABS с перекручивающим действием. Если вы очистили монтажное отверстие, оно должно легко входить.

• Совет : Не прилагайте усилий к датчику, если он не скользит легко. Если датчик не устанавливается легко, сравните старый датчик скорости ABS с новым, чтобы увидеть, что не так.

Шаг 3. Проложите провод датчика по правильному пути . Убедитесь, что провод закреплен на правильном пути. Если этого не сделать, вероятно, произойдет повреждение провода, и вам придется начинать заново с новым датчиком.

Шаг 4: Подсоедините разъем датчика к автомобильному разъему . Обязательно прислушайтесь к слышимому щелчку, который указывает на то, что разъем зафиксирован на месте. Если вы не слышите щелчка, попробуйте отсоединить разъем, не отпуская фиксатор.Если вы не можете его разобрать, значит, он закреплен правильно.

• Совет : Обязательно проверьте электрическое соединение внутри разъема как со стороны автомобиля, так и со стороны датчика. Обычно при установке разъема такие штыри вставляются внутрь. Если вы подозреваете, что это могло произойти, вам нужно будет отсоединить разъем, чтобы осмотреть маленькие контакты.

Часть 5 из 5. Очистите код и проведите тест-драйв автомобиля

Шаг 1. Удалите код .Подключите диагностический прибор и очистите код. После очистки кода перейдите к данным только что замененного датчика.

Шаг 2: Тест-драйв автомобиля . Проведите тест-драйв автомобиля на скорости более 35 миль в час.

Следите за данными, чтобы убедиться, что датчик отправляет правильную информацию в модуль управления трансмиссией (PCM).

Обеспечьте безопасность во время вождения и отслеживайте данные. В идеале лучше попросить помощника следить за данными за вас.

Очень часто случайно заменяют не тот датчик, особенно когда вы работаете с автомобилем с датчиками на каждом колесе. Чтобы убедиться, что вы заменили правильный датчик, используйте мультиметр для проверки датчика, который, как вы подозреваете, неисправен, прежде чем снимать его.

Если вам понадобится помощь в выполнении этого процесса, попросите сертифицированного специалиста YourMechanic заменить датчик скорости ABS за вас. Попросите их провести детальный осмотр, если лампа АБС все еще горит.

Антиблокировочная система тормозов | Почему горит индикатор ABS, как устранить неполадки

Переход через реку и лес был более опасным в те времена, когда автомобили имели вшивые диагональные шины, задний привод и менее эффективные барабанные тормоза. В современном мире вы можете чувствовать себя уверенно, едя домой через несколько дюймов свежего снега после роскошного праздничного ужина. Ваш переднеприводный автомобиль оснащен отличными сезонными шинами и антиблокировочной тормозной системой , обычно называемой ABS.

➡

Вы любите крутые машины. И мы тоже. Давайте вместе поработаем над ними.

Вы знаете, что есть проблема, когда индикатор ABS загорается прямо перед тем, как съесть берму в конце проезжей части. Вы также замечаете странное поведение, когда замедляетесь перед поворотом. Когда вы пытаетесь сделать поворот под гору, вы проноситесь мимо него, колеса буксуют прямо, а рулевое колесо вывернуто до упора.

ABS стала обязательным оборудованием на каждом новом автомобиле в Соединенных Штатах в 2013 году, но автопроизводители начали включать ее в качестве стандартного оборудования в конце 1980-х годов.Если у вас есть машина, построенная за последние пару десятилетий, вероятно, она оснащена АБС. А это значит, что у вас точно есть свет из АБС-пластика.

Датчики

ABS сообщают компьютеру (называемому контроллером), когда колесо перестает вращаться во время движения автомобиля, что указывает на то, что тормоза заблокированы на этом конкретном колесе. Затем контроллер направляет гидравлический клапан, чтобы сбросить некоторое давление тормозной жидкости на колесо, чтобы оно снова вращалось. Этот процесс повторяется много раз в секунду, пока автомобиль не остановится или вы не снимете ногу с педали тормоза.

Контроллер ABS включается для самопроверки каждый раз, когда вы включаете зажигание. Если этот контроллер получает недостаточно данных или гидравлический насос или клапан не реагируют, он включает индикатор ABS на приборной панели.

ABS полагается на нормально работающую обычную тормозную систему. Если остальная часть вашей тормозной системы находится в рабочем состоянии, обычно у вас должно быть нормальное торможение без АБС. В этом случае можно безопасно продолжить путешествие. Помните, что ваш учитель водителей говорил вам о накачке тормозов, когда ваша машина начинает заносить? Вот где это знание пригодится.

Но теперь у нас есть для этого технология! ABS может накачать эти тормоза быстрее, чем может даже гонщик, и может направить пульсирующее тормозное давление на конкретные заблокированные колеса. Если у вас возникли проблемы с АБС вашего автомобиля, постарайтесь решить их как можно скорее. Неисправная система может иметь худшие последствия, чем просто блокировка. Он может активировать ваши тормоза, когда они вам не нужны, или отключить другие функции безопасности в вашем автомобиле.

Что делать, если вы видите свой свет АБС

HumoniaGetty Images

Ваш индикатор ABS горит.Что теперь? Во-первых, убедитесь, что это действительно индикатор ABS, а не индикатор, указывающий на проблему с вашими обычными тормозами. Чтобы исключить это, сначала проверьте свою обычную тормозную систему.

A Низкая педаль тормоза или скрежетание могут указывать на то, что пришло время заменить тормозные колодки или роторы. Еще раз проверьте, чтобы ни один из тормозов не застыл в одном месте, чтобы они постоянно тянули или не тормозили вообще. Менее резкое ощущение пульсации при торможении может быть у искривленных роторов вместо , особенно если вы не меняли их какое-то время.Чрезмерно мягкая педаль тормоза обычно означает, что в тормозных магистралях есть воздух, и вам может потребоваться удалить воздух из тормозной системы или полностью заменить тормозную жидкость.

Кстати, если вам когда-нибудь понадобится заменить тормозную жидкость, постарайтесь изо всех сил избегать попадания воздуха в контроллер ABS. Кровотечение затруднено, и часто требуется использование специального считывателя кода ABS, чтобы прокачать его вообще. Этот инструмент для считывания кода имеет функцию, которая включает насос контроллера и клапаны, чтобы вывести воздух из внутренних каналов, которые иначе не могли бы быть стравлены должным образом.

Если на самом деле индикатор — это индикатор , индикатор ABS , первое, что нужно попробовать, это выключить и снова включить ключ зажигания. Это как перезагрузить компьютер. Может быть, какая-то временная проблема, которая смущала контроллер АБС, прошла, и все в порядке. Если условие повторяется, вам нужно проделать еще несколько шагов.

У вас есть два варианта, когда горит индикатор ABS. Первый — найти магазин со считывателем кода ABS, который будет разговаривать с вашим контроллером ABS.Он будет в вашем представительстве, как и в некоторых магазинах послепродажного обслуживания. За скромную плату за обслуживание (от 50 до 100 долларов) технический специалист подключит считыватель кода к вашему контроллеру ABS и будет искать код неисправности, хранящийся в памяти контроллера. Этот код по крайней мере даст вам представление о том, где искать.

Если вы предпочитаете диагностировать это самостоятельно, вам понадобится руководство по обслуживанию, предназначенное для вашего автомобиля, и несколько основных инструментов, включая высокоомный мультиметр . Руководство по обслуживанию чрезвычайно важно, поэтому, если вы не можете получить руководство в бумажном виде, попробуйте подписаться на alldatadiy.com для служебных данных, которые вы можете скачать. Если вы впервые используете мультиметр для считывания электрических данных, Pop Mech имеет удобное руководство по здесь .

На некоторых автомобилях вы можете получить доступ к диагностическим кодам неисправностей, хранящимся в компьютере, без использования считывателя кодов ABS. Обычно это означает вытягивание соединителя и соединение двух контактов короткой проволокой или скрепкой. Тем не менее, вы можете надеть более толстые рабочие перчатки , если вы используете незапечатанный провод или скрепку без покрытия.

Если на том, что вы используете, есть покрытие, убедитесь, что на обоих концах есть оголенный металл. Индикатор ABS будет мигать и гаснуть в соответствии с кодом неисправности или его отсутствием. Чтобы расшифровать эти мигания, вам понадобится инструкция по эксплуатации.

Допустим, у вас нет мигающего кода неисправности и никакой информации, кроме горящей лампочки ABS. Вы ведь проверили предохранитель блока АБС? Этот предохранитель может находиться в панели предохранителей внутри салона или под капотом.Проверьте свое руководство, чтобы узнать, где находится этот предохранитель, а также как должен выглядеть исправный предохранитель для вашего автомобиля.

В порядке ли предохранитель? Затем проверьте руководство по обслуживанию, чтобы узнать значения напряжения и сопротивления на контактах и ​​датчиках, связанных с АБС. Отсоедините основной жгут проводов от контроллера АБС. Пока он отключен, очистите контакты на разъемах на концах этих проводов с помощью аэрозольного очистителя контактов. Внимательно осмотрите эти контакты на предмет признаков коррозии.

Помните, что сигналы, идущие по некоторым из этих проводов, составляют всего милливольты, и почти любое сопротивление в этих проводах является серьезным препятствием для работы этих проводов. Проверьте сопротивление мультиметром на датчиках скорости вращения колес.

Если контроллер ABS выглядит нормально, а отключение и повторная установка основного ремня безопасности не помогли, пора проверить датчики скорости вращения колес, особенно если индикатор ABS начал мигать сразу после поездки по сугробу или после грязной поездки. вниз по гравийной дороге.Возможно, вы повредили проводку датчиков ABS или даже сами звуковые кольца или датчики.

Что такое кольцо тон , спросите вы? Контроллер ABS должен знать, с какой скоростью вращается каждое колесо. Где-то на каждом колесном подшипнике или оси находится зубчатое колесо, а рядом с ним расположен магнитный датчик. Поскольку этот блок звукового кольца часто находится на открытом воздухе, он подвержен повреждению посторонними предметами.

⚠️Некоторые автомобили с задним приводом используют трехканальную систему со звуковым кольцом, встроенным в задний дифференциал.

Ослабьте стопорные гайки или болты, заблокируйте противоположное колесо и поднимите автомобиль домкратом. Владельцы грузовиков могут пролезть под свои автомобили, не поднимая их и не проверяя. Осмотрите жгут проводов датчика скорости вращения колеса и сам датчик. Некоторые датчики довольно хорошо интегрированы в концентратор и не подвержены повреждениям. Остальные просто прикручиваются к штампованным кронштейнам.

Если датчик ослаблен или отсутствует, или провода повреждены, вы нашли свою проблему. Проверьте зазор между датчиком и звуковым кольцом, если он регулируется.В руководстве по эксплуатации будет указано конкретное расстояние, на котором датчик должен располагаться от звукового кольца, и даны инструкции по его правильной настройке. В редких случаях на самом звуковом кольце будут видны повреждения, например отсутствие зубов или другие повреждения от дорожного мусора. В автомобилях с передним приводом это обычно означает замену поворотной оси, так как звуковое кольцо обрабатывается непосредственно на указанной оси.

Если жгут проводов датчика имеет разъем в колесной арке, разорвите его и проверьте датчик на целостность, установив мультиметр в (сюрприз!) Режим непрерывности.Для датчиков скорости вращения колес это значение обычно составляет от 1000 до 2500 Ом. Это значение сопротивления можно найти в инструкции по эксплуатации. Проверьте также, нет ли замыкания на массу .

Заземление должно представлять собой металлическую поверхность, к которой идет один конец провода. Прикрепите щупы мультиметра к тому концу провода, который касается металла, а к другому концу провода идет. Если это значение помимо бесконечного сопротивления, скорее всего, у вас короткая позиция. Отремонтируйте любую плохую проводку, чтобы защитить ее от грязи, снега и соли, попадающей в колесную арку.

Когда заменять контроллер

кофейня Getty Images

Если вы проверили все датчики и проводку, а индикатор ABS все еще светится, пора бросить полотенце и начать серьезно смотреть на контроллер ABS. К сожалению, контроллер представляет собой смесь гидравлики и электроники, внутри которой нет деталей, обслуживаемых пользователем. Это предсказуемо дорого. В крайнем случае замените его.

Обратитесь к руководству по обслуживанию за таблицей конкретных значений и распиновкой, которые необходимо проверить, что должно помочь вам сузить проблему до определенного провода или датчика.Они могут сказать вам, что именно происходит с вашей АБС и почему вам может не повезти.

---

🎥 Смотри:

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Проверка и замена ABS и датчиков частоты вращения колес

Усложнение дорожной обстановки на наших дорогах предъявляет повышенные требования к водителям автомобилей.Системы помощи водителю снижают нагрузку на водителя и повышают безопасность дорожного движения. В результате современные системы помощи при вождении теперь входят в стандартную комплектацию практически всех новых европейских автомобилей. Это также означает, что перед мастерскими стоят новые задачи.

В настоящее время электроника автомобиля играет ключевую роль во всем оборудовании для обеспечения комфорта и безопасности. Оптимальное взаимодействие между сложными электронными системами обеспечивает бесперебойную работу автомобиля, а это, в свою очередь, повышает безопасность дорожного движения.
Интеллектуальная передача данных между электронными системами автомобиля поддерживается датчиками. Когда дело доходит до безопасности вождения, датчики скорости играют особенно важную роль, и это отражается в их разнообразном использовании в различных системах автомобиля
.

Они используются блоками управления в системах помощи при вождении, таких как ABS, TCS, ESP или ACC, для определения скорости вращения колес.

Информация о скорости вращения колес также передается в другие системы (двигатель, трансмиссия, навигация и системы управления шасси) по линиям данных от блока управления ABS.
