FM модуляторы

На странице: 24255075100

Сортировка: По умолчаниюНаименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию)Модель (А -> Я)Модель (Я -> А)

Type N° GTIN No contents. No contents. 405268898001 ATR 221 ASI Трансмодулятор, 2хASI-TS до 6хУКВ II, 87,5 … 108 МГц для профессиональной головной станции класса A, Blankom, B-Line или C-Line Основные ..

140,778.00 р.
Без НДС: 117,315.00 р.

. .

545,514.88 р.
Без НДС: 454,595.73 р.

..

862,266.14 р.
Без НДС: 718,555.12 р.

..

573,670.48 р.

Без НДС: 478,058.73 р.

. .

890,421.74 р.
Без НДС: 742,018.12 р.

Type N° GTIN MCR 221 9054.01 405268890004 MCR 221 FM Модулятор — конвертер, 2хFM аудио ( SPDIF ), RDS на 2, FM для профессиональной головной станции класса A, Blankom, B-Line или C-Line Основные особенно..

97,957.79 р.
Без НДС: 81,631.49 р.

. .

146,644.05 р.
Без НДС: 122,203.37 р.

Мульти форматный модулятор, цифровой потоковый DTV плеер с USB/ASI входом TVB599, TVB599A Мультиформатный ВЧ модулятор CMMB, DVB-T / DVB-H, ATSC 8VSB, QAM (DVB-C & США-QAM), DVB-S / DVB-S2, T-DMB, ISDB-T, ISDB-S, DTMB, ATSC- M / H, DVB-T2, DVB-C2 с USB входом TVB599, TVB599A Проф..

237,439.57 р.
Без НДС: 197,866.31 р.

Мульти форматный модулятор, цифровой потоковый DTV плеер с USB/ASI/IP входом TVB599LAN Мульти форматный ВЧ модулятор DVB-T / DVB-H, ATSC 8VSB, QAM (DVB-C и USA-QAM), DVB-S / DVB-S2, T-DMB, ISDB-T, ISDB-S, DTMB, CMMB, ATSC-M/H, DVB-T2, DVB-C2 с USB, ASI и IP входом TVB599LAN TVB599LAN — эт.

.

287,587.67 р.
Без НДС: 239,656.39 р.

Мульти форматный модулятор, цифровой потоковый DTV плеер PCI Express TVB598 Мультиформатный ВЧ модулятор CMMB, DVB-T / DVB-H, ATSC 8VSB, QAM (DVB-C & США-QAM), DVB-S / DVB-S2, T-DMB, ISDB-T, ISDB-S, DTMB, ATSC- M / H, DVB-T2, DVB-C2 PCI Express TVB598. Профессиональный цифровой потоко..

228,452.46 р.

Без НДС: 190,377.05 р.

Универсальный адаптер AUX ФМ модулятор

Универсальный адаптер линейного входа AUX ФМ модулятор

Универсальный адаптер линейного входа AUX — это проводной ФМ модулятор, который позволяет существенно расширить мультемидийные возможности штатной магнитолы: адаптер позволяет воспроизводить музыкальные файлы с любых внешних аудио источников.

Основные преимущества универсального адаптера линейного входа CARAUX:

-Подключение к магнитоле напрямую в разрыв разъема ФМ антенны позволяет добиться высококачественного звучания, без каких-либо помех и наводок, при этом качество приёма радио не меняется.
-Миниатюрный дизайн: в отличие от устройств других производителей, которые предлагают расположить устройство в бардачке, наш адаптер можно спрятать и вывести в удобное для водителя место только провод AUX, тем самым сэкономив место в бардачке.

-Простота установки


Характеристики ФМ модулятора:

-Рабочее напряжение: 12V DC
-Ток потребления: 50мА
-Рабочая температура: -35 — 80 C
-Рабочие частоты: 87.9 и 88.3 МГц

Процедура установки:

-Отключить аккумулятор автомобиля.
-Снять штатную магнитолу и найти разъем ФМ антенны.
-Подключить универсальный адаптер AUX в разрыв разъема ФМ антенны (могут понадобиться переходники) и подключить чёрный кабель (масса) к металлическому корпусу штатной магнитолы, красный провод (зажигание) на зажигание автомобиля.
-Подключить аккумулятор автомобиля.
-Подключить аудио устройство к линейному входу адаптера и включить питание на магнитоле.

-Настроить магнитолу на заданную частоту.
-Проверить работоспособность устройства.
-Вывести AUX провод и кнопку включения устройства в удобное для Вас место и собрать всё в обратном порядке.

Комплектация устройства:


-Универсальный адаптер AUX CARAUX
-Провода подключения

MP3 FM Modulator Ritmix FMT-B100

FM-трансмиттер с функцией BASS BOOST, Bluetooth и USB-портом зарядки USB 5В/3.4А, предназначен для воспроизведения звонков и аудиофайлов с вашего телефона или подключенного USB-накопителя через динамики автомобильной аудиосистемы

  • Воспроизведение аудиофайлов с вашего телефона или подключенного USB-накопителя через динамики автомобильной аудиосистемы
  • Беспроводная передача звонка от мобильного телефона на аудиосистему автомобиля через Bluetooth 5.
    0 подключение.
  • Автоматическое включение функции «Hands-free» при поступлении звонка на телефон
  • Сегментный экран для отображения информации
  • Чтение MP3/WMA аудиофайлов с USB-диска объемом до 32 ГБ
  • Возможность воспроизведения аудио с USB и Micro SD карт (до 32 Гб)
  • Функция BASS BOOST

Основные характеристики

Тип дисплея сегментный жидкокристаллический

Подсветка дисплея есть

Размер дисплея 20 х 8 мм

Подключение дополнительной памяти до 32 ГБ

Воспроизводимые аудиоформаты MP3, WMA, FLAC, WAV

Поддержка Bluetooth есть

Версия Bluetooth 5.0

Примерный радиус действия Bluetooth до 8 м

Поддерживаемые профили Bluetooth A2DP, AVRCP, HFP

Роли в Bluetooth-соединении handsfree, приёмник аудио

Диапазоны радиосигнала УКВ / FM 87,5–108 МГц

Максимальный выходной ток до 3. 4 А

Вес 34 г

Размеры 34 х 43 х 85 мм

Количество кнопок 2

Что такое автомобильный FM-модулятор? — gadgetshelp,com

Старшие головные устройства — настоящее препятствие для нашего современного, одержимого умным телефоном мира. Если ваш автомобильный радиоприемник не оснащен Bluetooth или USB / дополнительным входом, ваши возможности прослушивания звука с мобильного устройства весьма ограничены.

В таких случаях большинство людей используют автомобильные FM-модуляторы. Эти гаджеты, по сути, добавляют дополнительный вход к любому автомобильному радиоприемнику.

Что такое автомобильный FM-модулятор?

Автомобильный FM-модулятор — это просто радиочастотный модулятор, который специально разработан для использования с автомобильными аудиосистемами. Эти радиочастотные модуляторы позволяют подключать внешние компоненты к телевизорам, домашним радиоприемникам и головным устройствам автомобилей.

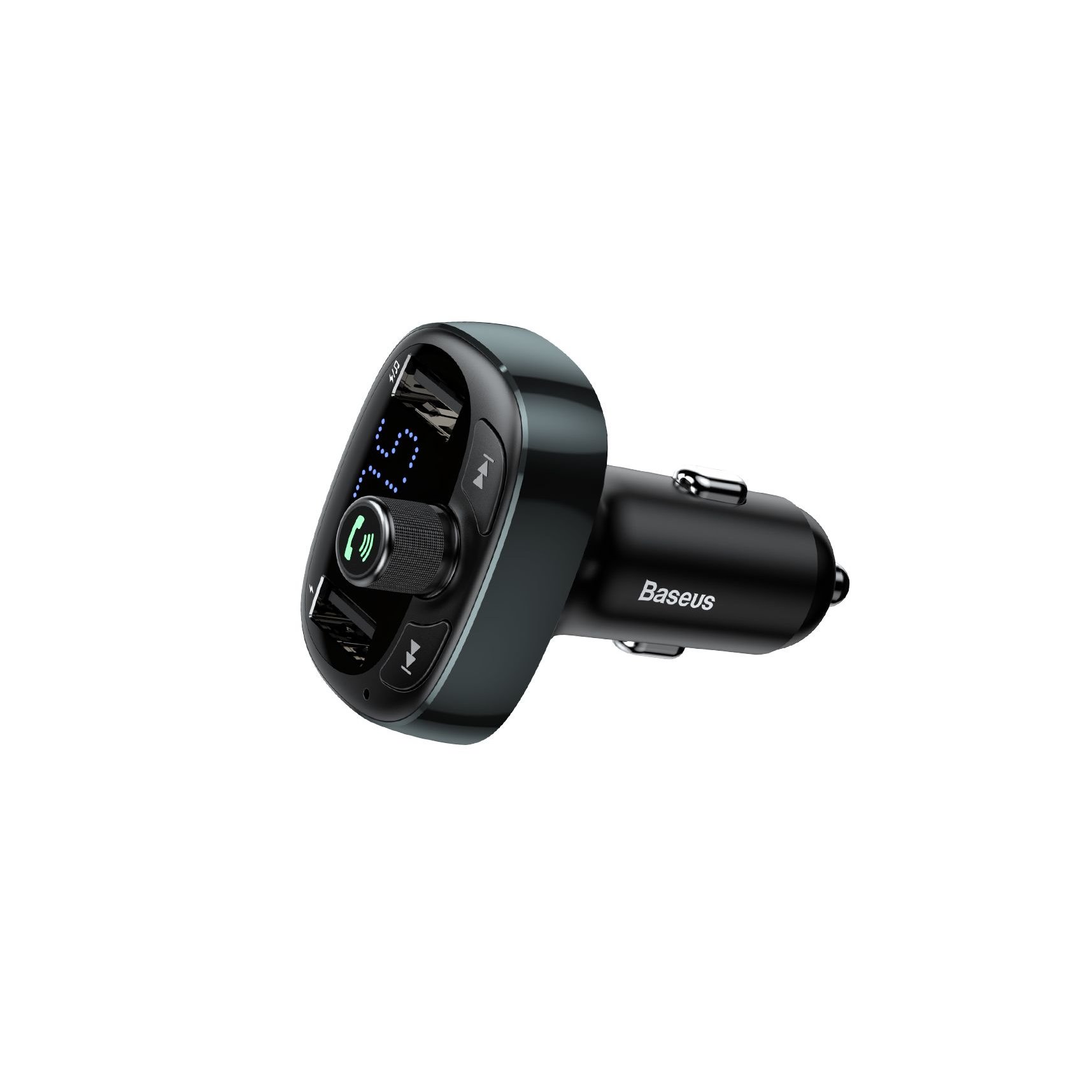

Фото с Амазонки

РЧ модуляторы работают, добавляя аудио или видео сигналы к несущей. Эти сигналы затем обрабатываются телевизором или головным устройством, как если бы они были получены посредством эфирного ( OTA ) вещания. Но если вы не имеете дело с очень старым оборудованием, FM-модуляторы не нужны в настройках домашнего кинотеатра. Современные телевизоры и аудиоприемники созданы с нуля, с учетом HDMI , RCA, оптических и других соединений.

С другой стороны, автомобильные радиоприемники в любом случае в основном оснащены FM-радиоприемниками, что делает их идеальными кандидатами для FM-модуляторов.

Основы вещания

Как телевизионные, так и радиопередачи, включая AM и FM-радио , работают практически одинаково. На радио- или телевизионной станции аудио- или видеопрограммы добавляются к несущей с помощью частотной модуляции (FM) или амплитудной модуляции (AM). Измененные сигналы несущей затем транслируются по воздуху во всех направлениях.

Когда несущая воспринимается антенной, сигнал демодулируется аппаратными средствами внутри телевизора или радио. Этот процесс восстанавливает исходный сигнал от модулированной несущей, позволяя его отображать на телевизоре или воспроизводить по радио.

До цифровой эры телевизоры в основном испытывали недостаток в A / V входах . РЧ модуляторы были разработаны для облегчения связи между аналоговыми источниками и цифровыми медиаплеерами.

Обманывая тюнер с помощью FM-модулятора

Радиоприемники предназначены для приема сигналов из определенного диапазона в пределах электромагнитного спектра. Когда вы настраиваете радио на определенный канал, вы сканируете спектр для трансляции на определенной частоте.

В сущности, FM-модуляторы используют это преимущество для того, чтобы заставить автомобильную радиостанцию ​​воспроизводить локально передаваемый сигнал. Вы по-прежнему настраиваете радиостанцию ​​на определенную частоту, но вместо поиска радиостанции она находит сигнал от цифрового устройства, которое вставил FM-модулятор. (Этот же метод позволяет подключать DVD-плееры, Blu-ray-плееры и игровые приставки к телевизорам, не имеющим A / V-входов. )

Дейв Паркер / Flickr / CC 2.0

FM-модулятор должен быть подключен между головным устройством и антенной для правильной работы. Сигнал от антенны проходит через модулятор в головное устройство, но модулятор также имеет вспомогательный вход, который можно подключить к мобильному устройству или цифровому источнику мультимедиа.

Когда устройство подключено к модулю таким образом, оно выполняет ту же функцию радиостанции в меньшем масштабе: аудиосигнал добавляется к несущей, которая затем передается на головное устройство.

Автомобильные FM-модуляторы и FM-передатчики

Хотя FM-модуляторы и передатчики похожи, есть ключевое отличие в том, как головные устройства принимают сигналы. Из-за законов, ограничивающих мощность нелицензионных радиопередатчиков, автомобильные FM-передатчики должны быть очень маломощными. Они достаточно сильны, чтобы передавать несколько футов, которые отделяют их от автомобильной антенны, но такой слабый сигнал может быть легко заглушен сильным сигналом вещания ОТА. Вот почему они работают лучше всего на частотах практически без приема.

FM-модуляторы все еще могут страдать от помех, и они обычно не могут соответствовать качеству звука вспомогательного порта, но они являются хорошим вариантом для головных устройств, которые не имеют вспомогательных портов.

Частотная модуляция (FM) — NI

Основной принцип FM состоит в том, что амплитуда аналогового сигнала основной полосы частот может быть представлена ​​немного другой частотой несущей. Мы представляем эту взаимосвязь на графике ниже.


Рисунок 1. Частотная модуляция

Как показано на этом графике, различные амплитуды сигнала основной полосы частот (показаны белым) относятся к конкретным частотам несущего сигнала (показаны красным). Математически мы представляем это, описывая уравнения, которые характеризуют FM.

Во-первых, мы представляем наше сообщение или сигнал основной полосы частот простым обозначением m (t) . Во-вторых, мы представляем синусоидальную несущую уравнением:

x c (t) = A c cos (2πf c t) .

Фактический математический процесс для модуляции сигнала основной полосы частот m (t) на несущую требует двухэтапного процесса. Во-первых, сигнал сообщения должен быть интегрирован по времени, чтобы получить уравнение для фазы относительно времени, θ (t).Эта интеграция позволяет осуществлять процесс модуляции, поскольку фазовая модуляция довольно проста с типичной схемой I / Q-модулятора. Ниже приводится описание блок-схемы FM-передатчика.


Рис. 2. Блок-схема FM-передатчика

Как показано на приведенной выше блок-схеме, интегрирование сигнала сообщения приводит к уравнению для фазы относительно времени. Это уравнение определяется следующим уравнением:

, где k f — частотная чувствительность.Опять же, результирующая модуляция, которая должна произойти, — это фазовая модуляция, которая включает изменение фазы несущей с течением времени. Этот процесс довольно прост и требует квадратурного модулятора, показанного ниже.


Рисунок 3. Квадратурный модулятор

В результате фазовой модуляции результирующий FM-сигнал, s (t) , теперь представляет собой частотно-модулированный сигнал. Это уравнение показано ниже.

, где м (τ) = M cos (2πf м τ) .Проще говоря, мы также можем представить это уравнение как:

Проектирование и анализ частотного модулятора и демодулятора

Объектив

  • Чтобы понять теоретические основы угловой модуляции, а также частотной модуляции (FM) и демодуляции
  • Для реализации моделей Simulink для FM, включая базовую синусоиду и мультимедийный файл (музыку) для анализа каждого сигнала во временной и частотной областях с использованием временной области и анализатора спектра.
  • Чтобы исследовать эффекты Additive Gaussian Channel (AWGN) в Simulink для FM
  • Для наблюдения за передачей музыки в режиме реального времени для музыкального файла с FM-модуляцией через приемник USRP

1.

Теоретические основы

Амплитудная модуляция была первым типом модуляции, который рассматривался в аналоговых системах связи. Амплитудная модуляция имеет очевидное преимущество в том, что она проста и относительно эффективна по ширине полосы. К недостаткам амплитудной модуляции можно отнести [1]:

  • Поскольку сообщение встроено в амплитуду несущего сигнала, стоимость, производительность и размер линейных усилителей трудно обеспечить для получения приемлемых характеристик в системах AM.
  • Когда сообщение проходит через период молчания в системах с двусторонней полосой (DSB) или односторонней полосой (SSB), передаются сигналы с очень малой несущей. Отсутствие сигнала приводит к усилению шума.
  • Ширина полосы пропускания мала по сравнению с другими схемами модуляции, например, FM, сотовая связь, Wi-Fi и т. Д.

Угловая модуляция

В первом эксперименте мы проанализировали влияние изменения амплитуды синусоидальной несущей в соответствии с основополосным (информационным) сигналом. Значительное улучшение характеристик передачи достигается с угловой модуляцией . В этом типе модуляции амплитуда несущей поддерживается постоянной. Угловая модуляция обеспечивает улучшенные шумовые характеристики.

Фазовая модуляция и Частотная модуляция — это методы модуляции, анализируемые при угловой модуляции. В этом втором эксперименте мы рассмотрим наиболее распространенную схему модуляции в повседневной жизни, а именно частотную модуляцию или FM.

Пожалуйста, обратитесь к разделу «Основы аналоговой связи» , как обсуждалось в первом эксперименте.

Частотная модуляция

Сигнал с угловой модуляцией, описанный во временной области:

$ s (t) = A_c cos [2πf_c t + θ (t)] = Re \ {Aexp (jϕ (t) \} $, где $ A_c $ — амплитуда, тогда
Мгновенная фаза: $$ ϕ_i = 2πf_c t + θ (t) $$

Мгновенная частота модулированного сигнала:

$ f_i (t) = \ frac {1} {2π} \ frac {d} {dt} [2πf_c t + θ (t)] = f_c + \ frac {1} {2π} \ frac {d [θ (t) ]} {dt} $, где $ \ frac {d [θ (t)]} {dt} $ называется фазовым отклонением. t m (λ) dλ \ Big] $$

Правило Карсона используется для определения полосы частот FM-волны. Согласно правилу Карсона, пропускная способность определяется по формуле:

.

$ B_t = 2 W (1 + D) $, где W — ширина полосы информационного сигнала, а D — девиация частоты, которая определяется как для FM:

$$ D = \ frac {K_f} {2πW} max | m (t) | $$

Частотная демодуляция

  1. Демодуляция с использованием дифференцирования

  2. Частотный дискриминатор теоретически извлекает сообщение из принятого FM-сигнала.t m (λ) dλ \ Big) $ — высокочастотная составляющая. Следовательно, m (t) может быть восстановлено путем обнаружения конверта $ ds (t) / dt $.

  3. Некогерентная FM демодуляция

  4. Он также называется демодулятором частоты линии комплексной задержки, полученным с использованием блоков, как показано

    Комплексный полученный FM-сигнал имеет как действительную, так и мнимую составляющие. {j (2πf_c t + θ_FM (t))} $$

    Комплексный принятый сигнал является входом в два блока.{-j [(2πf_c t + θ (t) — (2πf_c (t-τ) + θ_FM (t-τ))]} $$

    Следовательно, аргумент находится как:

    $$ S∠s_ {pd} = — (2πf_c t + θ (t) — (2πf_c (t-τ) + θ_ {FM} (t-τ)) $$ $$ = — (2πf_c t-2πf_c (t-τ) + θ_ {FM} (t) -θ_ {FM} (t-τ)) $$

    Предполагается, что

    τ является очень малым значением, может рассматриваться как оператор дифференцирования.

    $$ s_d = ∠s_ {pd} = — \ bigg [\ frac {d} {dt} (2πf_c t) + \ frac {d} {dt} θ_ {FM} (t) \ bigg] = — \ Big [2πf_c t + 2πK_f m (t) \ Big] $$

    Вы можете легко распознать, что этот результат очень похож на сигнал при демодуляции с использованием метода дифференцирования.

    Этот метод часто называют FM вместо AM. Он в основном преобразует изменения частоты в изменения амплитуды.

    Выход в дискретном времени:

    $$ s_d = ∠ \ Big \ {(s_ {ip} [n] -s_ {qp} [n]) × (s_ {ip} [n-1] + s_ {qp} [n-1]) \ Большой \} $$

    Во время эксперимента USRP в FM мы будем использовать некогерентную структуру демодулятора.

    Для получения дополнительной информации см. [3].

  5. Демодуляция ФАПЧ

  6. ФАПЧ демодулирует FM-сигнал с помощью обратной связи, вынуждающей генератор с управляемым напряжением (VCO) оставаться в фазе с несущей входящего сигнала.Сообщение восстанавливается как управляющий вход ГУН [4]. В имитационном эксперименте (раздел 2) мы использовали ГУН для демодуляции информационного сигнала, чтобы облегчить жизнь.

2 Построение модели частотной модуляции и демодуляции Simulink

Структуры частотного модулятора и демодулятора описаны ниже. В первой модели вам предоставляется FM-структура, которая очень похожа на теоретические основы этого эксперимента.Во второй модели вы будете наблюдать изменения частоты относительно формы волны входного сигнала. В этом случае вы будете использовать блоки модулятора и демодулятора, предоставленные Simulink.

Модель-1

Частотная модуляция

Модель Simulink для FM-модулятора:

Рисунок 1: Блок-схемы FM-модулятора

Параметры блоков описаны ниже:


Рисунок 2: Параметры блоков для FM-модулятора

Установите время симуляции около 0. 2 секунды для точного наблюдения за осциллограммами.

Результат в масштабе времени будет:

Рисунок 3: Временной диапазон

Частотный модулятор и демодулятор

Модель Simulink полного модулятора и демодулятора FM показана ниже:

Рисунок 4: FM-модулятор и демодулятор

Вам необходимо изменить фильтр и параметры VCO, как показано на скриншотах:


Рисунок 5: Параметры блока

Запустите симуляцию и наблюдайте за сигналами во временном диапазоне:

Рисунок 6: Временной диапазон для Модели-1

Как видите, синусоида с ЧМ-модуляцией восстанавливается при демодуляции.

Модель-2

В модели-1 вы уже изучили теоретические основы FM. Во второй модели, вместо использования сложной структуры модулятора и демодулятора, мы реализуем FM-систему с использованием блоков прямого модулятора и демодулятора, определенных в Simulink. В этом случае входной сигнал имеет три различных формы: синусоидальная волна, прямоугольная последовательность импульсов и треугольные волны. Таким образом, мы сможем наблюдать изменения частоты, используя различные входы.Модель-2 выражается как:

Рисунок 7: Модель FM-2

Блок генератора сигналов — это просто аналоговый вход. Чтобы использовать этот блок как вход FM-модулятора, нам необходимо его оцифровать. Блок перехода скорости (удержание нулевого порядка или ZOH) будет производить выборку аналоговой информации в соответствии с периодом выборки (см. Руководство по обзору для процесса выборки). в этом случае $ T_S $ равно $ 1 / 100e3 $.

Возьмите частоту входного сигнала как 5 Гц (используйте синусоидальную волну) и установите девиацию частоты для модулятора и демодулятора как 100 Гц соответственно.Кроме того, настройте временную шкалу в виде трех вертикальных макетов, чтобы проанализировать $ m (t) $ по сравнению с модулированным $ m (t) $.

В результате временной диапазон будет:

Рисунок 8: Временной интервал для Модели-2

Аналогичным образом полностью восстанавливается $ m (t) $.

3. Построение модели Simulink для передачи музыки с использованием FM-модулятора и демодулятора (основная полоса)

Здесь мы реализуем FM-модулятор и демодулятор, используя музыкальный файл в качестве источника.В этом случае, поскольку источником является мультимедийный файл, а не чистая синусоида, нам нужна обработка DSP, то есть передискретизация и фильтрация. Вы не несете ответственности за процессы DSP. Однако вы можете найти их очень полезными при изучении частоты дискретизации, преобразования частоты, конечной импульсной характеристики (FIR), децимации и интерполяции и т. Д. Вы также можете проверить следующий ресурс:
Глава 3, Разложение сигналов с множественным разрешением, Али Н Акансу, Хаддат.

Модель показана ниже.

Рисунок 9: Модель Simulink для передачи музыки с использованием FM-модулятора и демодулятора
Рисунок 10: Блок передискретизации и фильтрации Рисунок 11: Блок FM-модулятора Рисунок 12: Блок некогерентного FM-демодулятора

4.

Передача и получение мультимедийного файла с помощью FM через USRP

Теперь мы перейдем к следующему шагу, чтобы передать музыкальный файл, а затем получить его через оборудование USRP.В этом случае передача осуществляется в реальном времени, поэтому, в отличие от моделирования, вы будете наблюдать передачу по воздуху, а также шум.

Модель выражается как:

Передатчик (TX)

Рисунок 13: Дизайн Simulink® передачи мультимедийных файлов с использованием FM-модуляции Блоки передискретизации и фильтрации

аналогичны имитации музыки и модулятора основной полосы частот.

Рисунок 14: Передатчик USRP

Приемник (RX)

Рисунок 15a: Приемник — блок-схема верхнего уровня
Рисунок 15b: Блок приемника
Рисунок 15c: Блок демодуляции

5. Подготовка к лабораторным работам

Ответьте на следующий вопрос:

Предположим, что сигнал $ m (t) $ модулирован FM, и полученный полученный сигнал (вход приемника) имеет следующую форму волны:

$$ s (t) = cos \ bigg [2πf_c t- \ frac {1} {2π100} K_f cos⁡ (2πf_m t) \ bigg] $$
  1. Найти $ m (t) $
  2. Постройте график $ | M (f) | $ и найдите энергию $ m (t) (f_m = 100 Гц) $
  3. Найдите полосу частот FM-сигнала $ (f_m = 100 Гц, K_f = 1000) $

6.

Лабораторные задачи
  1. Выполните следующие задачи:
    1. Постройте модель-1 (рисунок 1). Объясните часть модуляции, как на рисунке 1, описывая каждый шаг как $ m (t), K_f $ и т. Д.
    2. Завершите модель 1, добавив демодулятор, как показано на рисунке 4. Затем объясните, как происходят модуляция и демодуляция.
  2. Добавьте канал аддитивного белого гауссовского шума (AWGN) в 1-a. Поиграйте со значениями дисперсии. Что происходит с вашим модулированным сигналом, когда вы увеличиваете мощность зашумленного канала?
  3. Постройте модель 2, как показано на рисунке 7..
    1. Объясните, как происходит модуляция и демодуляция, комментируя временные рамки и анализаторы спектра.
    2. В этом случае мы хотели бы иметь периодическую последовательность импульсов, поэтому нам необходимо модифицировать источник, изменив его величину и смещая по вертикальной оси. Вначале необходимо выполнить следующие шаги:
  • Переключение формы волны генератора сигналов на прямоугольную форму с амплитудой 0. 5
  • Подключите блок Добавить к источнику и добавьте константу значение 0,5
Запустите симуляцию, а затем объясните вариации частоты относительно входного сигнала. Наконец, выполните шаги 2).
  • Откройте файл FM_Music_Simulation.slx на вашем компьютере. Объясните шаги в файле моделирования музыки FM. Затем перейдите к шагам в задаче 2.
  • Откройте, а затем запустите файл AM_Music_Simulation на вашем компьютере.Сравните качество как для AM, так и для FM. Как вы думаете, какой из них лучше?
  • Шаги: USRP
    1. Попросите преподавателя открыть, а затем запустить файл TX_FM_Music.slx. Проверьте блок-схему передатчика (вы не найдете никакой разницы, кроме симуляции музыки, кроме передатчика). Обратите внимание на центральную частоту передатчика.
    2. Откройте файл RX_FM_Music.slx на вашем компьютере. Установите центральную частоту такой же, как у передатчика, а затем запустите файл.Наблюдайте за передачей в реальном времени по воздуху.

    7. Инструкции по лабораторному отчету

    См. Инструкции на веб-сайте курса.

    8. Список литературы

    [1] М. П. Фитц, Основы систем связи, стр. 7.1-7.7, 2007, McGraw-Hill

    [2] Хвей П. Хсу, Очерки теории и проблем сигналов и систем Шаума, стр. 1-5, 1995, McGraw-Hill

    [3] Роберт В.Стюарт, Кеннет В. Барли, Дейл С.В. Аткинсон и Луиза Х. Крокетт, Программно-определяемое радио с использованием MATLAB и Simulink и RTL-SDR, стр. 355-358 и рисунок 9.17, Strathclyde Academic Media, 2015

    [4] MathWorks®, Voltage Controlled Oscillator, по состоянию на 26.06.2016.

    [5] MathWorks®, FM Modulator, по состоянию на 19.07.2016 г.

    [6] Роберт В. Стюарт, Кеннет В. Барли, Дейл С.В. Аткинсон и Луиза Х.Крокетт, Программно определяемое радио с использованием MATLAB и Simulink и RTL-SDR, стр. 370-375, Strathclyde Academic Media, 2015

    [7] MathWorks®, FM-стереоприемник с оборудованием USRP®, по состоянию на 01. 08.2016.

    [8] MathWorks®, FIR Rate Conversion, по состоянию на 10 августа 2016 г.,

    [9] Роберт В. Стюарт, Кеннет В. Барли, Дейл С.В. Аткинсон и Луиза Х. Крокетт, Программно-определяемое радио с использованием MATLAB, Simulink и RTL-SDR, стр.371, Strathclyde Academic Media, 2015 г.

    Audiopipe RFM35 Nippon 2Ch FM-модулятор, вход 3,5 мм

    Заявление об удовлетворенности клиентов JB Tools: Хотя JB tools не является «авторизованным» перепродавцем всей продаваемой продукции, JB Tools поддерживает все продукты, которые она продает, и предлагает своим клиентам 100% гарантию удовлетворения . Чтобы обеспечить удовлетворенность клиентов, JB Tools придерживается и строго соблюдает политику возврата и предлагает своим клиентам продукты на замену в зависимости от наличия продукта или полного возмещения (за вычетом затрат на обратную доставку) по усмотрению клиента.Поскольку JB Tools является независимым перепродавцом, JB Tools может предлагать продаваемые продукты по наиболее конкурентоспособным ценам, что приводит к существенной экономии средств, передаваемой непосредственно клиентам JB Tools. JB Tools гордится тем, что является надежным интернет-магазином, на которого его клиенты могут положиться, предлагая качественную продукцию по разумным ценам. Приверженность JB Tools к удовлетворению потребностей клиентов не имеет себе равных, поэтому JB Tools предлагает своим клиентам лучшую в своем классе программу гарантии для всех своих клиентов на все продукты, продаваемые JB Tools.Если клиент JB Tools считает, что продукт, приобретенный у JB Tools, имеет дефектное состояние и / или неисправность, клиенты JB Tools могут быть уверены, что JB Tools будет работать со своими клиентами, чтобы обеспечить решение проблем в соответствии с JB Tools. Программа гарантии, доступ к которой вы можете получить, нажав здесь.

    Заявление об ограничении ответственности: JB Tools не позиционирует себя как производитель, филиал производителя или «авторизованный» дистрибьютор этого продукта.Приобретая этот продукт у JB Tools, покупателям не могут быть гарантированы какие-либо предоставляемые производителем услуги, предлагаемые производителем этого продукта (включая любое обучение или техническую поддержку, которые могут быть доступны в противном случае). Кроме того, при покупке этого продукта у JB Tools гарантия производителя, если таковая имеется, потенциально связанная с продуктом, может не выполняться производителем. JB Tools предоставляет этот отказ от ответственности, чтобы исключить вероятность путаницы, которая может ненадлежащим образом повлиять на ваше решение о покупке этого или любого другого продукта у JB Tools, а также для гарантии отсутствия путаницы в отношении наличия какой-либо аффилированности между JB Tools и производителем. этого продукта.Однако клиенты JB Tools могут быть уверены, что JB Tools выполняет свою гарантийную программу 100% времени. Кроме того, в связи с гарантией удовлетворенности JB Tools, JB Tools соответствует цене и / или всем рекламным акциям, связанным с ее продуктами.

    Как реализовать модуляцию FM — Аналоговые — Технические статьи

    Другие части, обсуждаемые в сообщении: LMX2571

    Для большинства людей прослушивание радио с частотной модуляцией (FM) является частью их жизни. Но что такое FM? Это просто популярная схема модуляции, используемая для встраивания информации на высокочастотную несущую. Требования к оборудованию для реализации FM низкие. Тем не менее, существует несколько методов реализации FM, каждая из которых имеет разные характеристики.

    Реализация FM

    В общем, FM можно реализовать как аналоговым, так и цифровым способом. Независимо от техники вам понадобится синтезатор частот (рис. 1) для генерации высокочастотной несущей радиосигнала.

    Рисунок 1: Упрощенная блок-схема синтезатора частот

    Синтезатор частот — это система с обратной связью, которая состоит из чистых и стабильных низкочастотных опорных часов (RefClk), микросхемы фазовой автоподстройки частоты (PLL), петлевого фильтра, определяющего полосу пропускания замкнутого контура, и высокочастотного сигнала. -частотный генератор, управляемый напряжением (ГУН). VCO будет отслеживать RefClk. Его частота равна N x RefClk, где N — число, большее или равное 1. Отклик контурного фильтра низкочастотный для RefClk и PLL. То есть выходы RefClk и PLL будут подвергаться фильтрации нижних частот перед переходом к VCO. Однако отклик контурного фильтра на ГУН проходит через фильтр верхних частот.

    В зависимости от метода реализации FM сигнал модуляции (информация, которую вы хотите встроить в высокочастотную несущую) применяется для модуляции RefClk, VCO или PLL. В результате модуляции несущая частота будет непрерывно сдвигаться.Величина сдвига частоты называется отклонением частоты. На рисунке 2 показан ЧМ-сигнал во временной области и в области модуляции.

    Рисунок 2: Модуляция FM

    Реализация FM — аналоговая техника

    При аналоговом подходе сигнал модуляции подается либо на RefClk, либо на VCO. Преимущества этого метода в том, что оборудование очень простое и легко реализуемое. Недостатки этого метода заключаются в том, что производительность не согласована или требует особой осторожности, чтобы обеспечить ее согласованность для разных ГУН и частот модуляции.

    Например, предположим, что RefClk = 20 МГц, а VCO = 480 МГц. Поскольку VCO = N x RefClk, N = 24. Если сигнал модуляции 1Vpp применяется к RefClk и вызывает девиацию частоты ± 100 Гц на выходе RefClk, то девиация частоты на выходе VCO становится равной ± 2,4 кГц. Чтобы добиться такого же девиации частоты ГУН для ГУН = 960 МГц, вы должны отрегулировать силу сигнала модуляции, так как N стало 48. К сожалению, эта регулировка не обязательно может быть линейной.Другими словами, сигнал модуляции 0,5 В от пика до пика может не возвращать девиацию частоты ± 50 Гц. Это верно, даже если сигнал модуляции применяется к ГУН. Коэффициент усиления ГУН (Kvco) изменяется в зависимости от частоты ГУН. Kvco относится к тому, как частота VCO будет изменяться в зависимости от управляющего напряжения. Если Kvco не является линейным во всем рабочем диапазоне ГУН, то одинаковая мощность сигнала модуляции, применяемая к ГУН, приведет к различным отклонениям частоты при изменении частоты ГУН.

    Кроме того, ширина полосы контура (LBW) будет определять используемую частоту модуляции. Если модуляция применяется к RefClk, максимальная частота модуляции будет меньше LBW, потому что контурный фильтр фильтруется нижними частотами до RefClk. Фактически, минимальная частота модуляции должна быть больше, чем LBW, если модуляция применяется к VCO. В некоторых случаях использования, требующих плоского отклика, сигнал модуляции будет применяться как к RefClk, так и к VCO одновременно. На рисунке 3 показан отклик контурного фильтра на RefClk и VCO.

    Рисунок 3: Метод аналоговой реализации

    Реализация FM — цифровая техника

    Вы можете преодолеть недостатки аналоговой техники, синтезируя цифровую модуляцию ЧМ через ФАПЧ.Если VCO = N x RefClk, непрерывно изменяя значение N точным образом, вы можете синтезировать форму волны вида области модуляции, как показано на рисунке 2. Преимущества этого метода заключаются в том, что девиация частоты не зависит от Kvco и Частоты ГУН больше нет. Кроме того, если LBW достаточно широкая, частотная характеристика модуляции будет ровной. Компромисс заключается в том, что этот метод требует от логики большей мощности цифровой обработки, поскольку ФАПЧ требует непрерывного программирования.Кроме того, частота синтезирования (или частота дискретизации) должна быть выше, чем частота модуляции, чтобы уменьшить боковые полосы, создаваемые при дискретизации. Дополнительные сведения об этом методе см. В отчете приложения «Частотная манипуляция с LMX2571». На рисунке 4 показано, как желаемая форма волны дискретизируется и синтезируется с помощью LMX2571.

    Рисунок 4: Метод цифровой реализации

    Какая техника лучше?

    В аналоговой системе FM-радиовещания аналоговая техника будет лучше.Это потому, что несущая обычно фиксируется на определенной частоте. Недостатков у этой техники вообще не бывает.

    В приложениях с несколькими несущими каналами, например, двусторонней радиосвязи, цифровая техника будет лучше аналоговой.

    В целом у обоих методов есть свои плюсы и минусы. Принятие будет зависеть от потребностей приложения, возможностей системы, индекса производительности и стоимости.

    Дополнительные ресурсы

    Мировое цифровое радио | Сверхэффективный меняющий правила игры FM-модулятор DRM, продемонстрированный RFmondial и Nautel

    25 сен. Сверхэффективный FM-модулятор DRM, изменяющий правила игры, продемонстрированный RFmondial и Nautel

    Отправлено в 16:47 в новостях автор: glo34ry

    На IBC во время мероприятия Nautel компания RFmondial вместе с Nautel продемонстрировали свою усовершенствованную мультиплексированную модуляцию DRM для диапазона FM, которая позволяет вещательным компаниям передавать несколько каналов DRM на одном физическом передатчике.

    Новейший член успешной LV-серии DRM-модуляторов и возбудителей RFmondial позволяет параллельно генерировать и передавать до шести чисто цифровых каналов DRM или в комбинированном аналоговом и цифровом режиме «Simulcast», один традиционный аналоговый FM-канал и до четырех Каналы DRM. Как объяснил Стефан Галлер, управляющий директор RFmondial GmbH в Ганновере, «используя спектр 600 кГц, можно разместить FM-сигнал, занимающий 200 кГц, в центре, а остальные 400 — передать два правых и два левых канала DRM или только два правых или левых. Каналы DRM, поскольку DRM занимает половину спектра FM.Один канал DRM передает от двух до трех программ, поэтому на одном передатчике, на одной антенне, можно транслировать в чистом DRM до 24 программ, возможно, слишком амбициозных, или одну программу FM и от 12 до 18 программ DRM ».

    Эффективность достигается не только на уровне спектра, но и за счет возможности многократного использования одного и того же передатчика, той же антенны и систем сумматора. Планировщики оценят, что если вы хотели разместить два канала DRM на соседних частотах, это было очень сложно, и для хороших результатов вам действительно нужно было построить две башни и две антенны.Благодаря этому нововведению использование одного узла передачи и одной антенны стало возможным, более простым, обеспечивая эффективность и степень гибкости, неизвестные ранее. По словам Стефана Галлера: «Возможность свободно смешивать и комбинировать аналоговые и множественные цифровые сигналы DRM в соседних каналах с индивидуально варьирующимися уровнями мощности, поддерживая одночастотные сети, позволяет вещательным компаниям, сетевым регуляторам и планировщикам частот открывать новые возможности для планирования. и эксплуатация цифровых радиосетей.”

    Новый высокопроизводительный цифровой FM-модулятор и демодулятор для программно-определяемого радио и его реализация на ПЛИС

    В этой статье рассматривается реализация высокопроизводительного ЧМ-модулятора и демодулятора на ПЛИС для программно-конфигурируемой радиосистемы (SDR). Отдельные компоненты предлагаемого FM-модулятора и демодулятора были оптимизированы таким образом, что общая конструкция состоит из высокоскоростных, оптимизированных по площади и маломощных функций. Модулятор и демодулятор содержат оптимизированный прямой цифровой синтезатор частоты (DDFS), основанный на методе четвертьволновой симметрии для генерации несущей частоты с динамическим диапазоном без паразитных составляющих (SFDR) более 64 дБ. Модулятор FM использует конвейерную версию DDFS для поддержки повышающего преобразования в цифровой области. Предложенные FM-модулятор и демодулятор были реализованы и протестированы с использованием XC2VP30-7ff896 FPGA в качестве целевого устройства и могут работать на максимальной частоте 334,5 МГц и 131 МГц с использованием эквивалентных вентилей примерно 1,93 K и 6,4 K для FM-модулятора и FM-демодулятора соответственно. После подачи входного сигнала треугольной формы 10 кГц и установки тактовой частоты системы на 100 МГц с помощью Xpower была рассчитана мощность.Модулятор FM потребляет мощность 107,67 мВт, в то время как демодулятор FM потребляет мощность 108,67 мВт для того же входа, работающего с той же скоростью передачи данных.

    1. Введение

    В распространенных приложениях аудиовещания, таких как частное мобильное радио (PMR) и стандарты цифрового наземного аудиовещания (DAB-T), для передачи голоса требуется превосходная четкость наряду со стабильностью источника. Схема частотной модуляции (FM) используется в большинстве этих стандартов. Традиционно для генерации FM-сигнала использовались некоторые аналоговые компоненты для поддержки стандартов аудиовещания.Но возникли трудности с аналоговой схемой модуляции ЧМ из-за использования генератора, управляемого напряжением (ГУН). Используя ГУН, очень трудно получить хорошую четкость, а также стабильность источника в FM-модулированном или демодулированном сигнале, поскольку ГУН страдает отсутствием линейности в желаемом диапазоне частот. Таким образом, цифровая реализация схемы модуляции FM эволюционировала, чтобы заменить традиционный аналоговый аналог. В настоящее время для получения превосходных характеристик и хорошей четкости голоса в любой системе аудиовещания широко используется метод цифровой FM-модуляции и демодуляции.Чтобы обеспечить линейность во всем частотном диапазоне, разработчики решили заменить ГУН на DDFS, иногда называемый генератором с числовым управлением (NCO). Значительные исследования были выполнены по различным архитектурам цифровых FM модулятор. В некоторых из них делается упор на уменьшение эффекта искажения шума квантования, который возникает из-за битового разрешения на входе и выходе DDFS [1]. Некоторые из них рассматривали оптимизацию площади и низкое энергопотребление [2–4] в качестве основной цели.В данной работе один высокоскоростной цифровой FM-модулятор с низким энергопотреблением и уменьшенной площадью был реализован в устройстве FPGA для поддержки системы аудиовещания в системе программно-определяемого радио (SDR).

    Существуют различные архитектуры [5–14] для реализации цифрового FM-демодулятора в одном кристалле, хотя их производительность в основном ограничивается точностью обработки аналогового сигнала. Основные принципы FM-демодуляции заключаются в том, как точно отличить небольшое отклонение частоты модулированного FM-сигнала от его центральной частоты.Метод ФАПЧ — один из популярных методов демодуляции ЧМ. Его можно легко реализовать в интегрированной форме, но внезапное отклонение от его свойства линейности ГУН в некоторых частях частотного диапазона ухудшает общие характеристики системы. Цифровые ФАПЧ представляют собой лучшее возможное решение для преодоления некоторых узких мест аналоговых ФАПЧ [15]. Из-за этого в современных FM-демодуляторах цифровая фазовая автоподстройка частоты (DPLL) в основном используется для выполнения частотной дискриминации.DPLL отслеживает изменения фазы и частоты принимаемого сигнала. Существуют также некоторые другие методы, с помощью которых частота может быть вычислена из отношения синфазной (I) и квадратурной (Q) составляющих. Современная связь вращается вокруг высокоскоростной передачи и приема данных с высокой скоростью. Реализация FM-демодуляторов в DSP на основе DPLL часто не отвечает таким строгим требованиям системы беспроводной связи. Альтернативное решение — реализовать его на ПЛИС из-за его гибкости и модульности.Маломощный и высокоскоростной линейный цифровой ЧМ-демодулятор с уменьшенной площадью, использующий технологию DPLL [5, 6], был реализован в целях разработки системы SDR. В этой работе были выполнены покомпонентные улучшения для получения компактной архитектуры, более быстрых системных часов и достижения меньшего энергопотребления по сравнению с существующими реализациями цифрового FM-демодулятора. В приложениях SDR ключевая проблема — меньшая площадь и низкое энергопотребление с поддержкой высокой скорости передачи данных. Ориентируясь на приемопередатчик беспроводной связи на основе SDR следующего поколения, в этой работе все основные компоненты FM-демодулятора на основе DPLL полностью оптимизированы без потери выходных характеристик системы по сравнению с предыдущими реализациями FM-демодулятора на основе DPLL.

    Настоящая статья выглядит следующим образом. В разделе 2 описываются принцип и архитектура FM-модулятора и FM-демодулятора на основе DPLL, а также архитектура отдельных компонентов FM-модулятора и FM-демодулятора на основе DPLL, а в разделе 3 представлены результаты реализации FPGA с точки зрения результатов синтеза, результатов моделирования, Приведены результаты проверки на кристалле и результаты сравнения. Выводы приведены в разделе 4.

    2. Архитектура цифрового FM-модулятора и FM-демодулятора на основе DPLL
    2.1. Модулятор FM

    В методе модуляции FM, который представляет собой разновидность методов угловой модуляции, мгновенная частота несущего сигнала изменяется линейно с модулированным сигналом сообщения основной полосой частот следующим образом: где — амплитуда несущей, — несущая частота, — константа девиации частоты. Архитектура модулятора FM показана на рисунке 1.


    Модулятор FM состоит из (1) генератора данных FM, (2) интерполятора с коэффициентом интерполяции 32, (3) аккумулятора и (4). ) блок DDFS.Сигнал FCW использовался для генерации различных несущих частот. Блок накопителя складывает мгновенную частоту входного аудиосигнала с выбранной несущей частотой. И, наконец, блок DDFS принимает эту частоту как вход и генерирует FM-модулированный сигнал. Архитектура блока DDFS обсуждалась в следующем разделе.

    (1) Генератор данных FM
    Обычно схема модуляции FM используется для поддержки обработки звука в системе аудиовещания.Обычно аудиосигнал обрабатывается в диапазоне от 44 до 320 кбит / с. Входные данные FM дискретизируются на каждой тактовой частоте символа FM и сохраняются в регистре для дальнейшей обработки. Оцифрованные входные данные проходят через последовательно-параллельный преобразователь для генерации 8-битных входных данных FM. Архитектура генератора данных FM показана на рисунке 2.


    (2) Интерполятор
    Блок интерполятора используется в модуляторах FM для получения лучшего уровня мощности для передачи FM.В этой работе коэффициент интерполяции 32 был использован между двумя последовательными выборками звука. Схемы сначала вычисляют разность, а затем делят остаток на 32. Чтобы выполнить деление на 32, новые входные данные FM сдвигаются на один бит до и на четыре бита после вычитания. Затем к выходным данным добавляются предыдущие входные данные для каждого тактового сигнала символа. Для аппаратного выполнения операции интерполяции требуются один вычитатель, один сумматор и несколько регистров. Архитектура интерполятора показана на рисунке 3.


    Спектральная плотность мощности разработанного FM-модулятора показана на рисунке 4.


    2.2. ЧМ-демодулятор на основе DPLL

    Работа цифровой схемы фазовой автоподстройки частоты как важного компонента ЧМ-демодулятора была задумана в начале 1970-х годов [16, 17]. Входной частотно-модулированный сигнал можно выразить следующим образом: Механизм обратной связи ФАПЧ заставляет DDFS генерировать синусоидальный сигнал с той же частотой, что и у, где Выходной сигнал фазового детектора, который является продуктом этих двух сигналов, определяется с использованием знакомой тригонометрической идентичности: где — коэффициент усиления фазового детектора.Первое слагаемое в (4) соответствует высокочастотной составляющей. Второй член соответствует разности фаз между и. Разность фаз, то есть между модулированным сигналом и несущей, дает желаемый исходный сигнал с частотой.

    Единственный наиболее важный момент, который необходимо учитывать при проектировании ФАПЧ, заключается в том, что это система с обратной связью и, следовательно, она характеризуется математически теми же уравнениями, которые применяются к другим более традиционным системам управления с обратной связью.Математическая модель цифровой системы ФАПЧ может быть получена для анализа переходных и установившихся характеристик. Блок-схема типичной цифровой системы ФАПЧ в области [18] (дискретная область) и ее преобразование в области [19] (непрерывное время) показаны на рисунке 5.


    Передаточная функция системы равна Система DPLL второго порядка улучшает характеристики контура с точки зрения скорости и диапазона захвата по сравнению с системой DPLL первого порядка.Поэтому используемая здесь система DPLL относится к системе второго порядка. Кривая отклика устройства на скачок получается с использованием MATLAB для системы, показанной на рисунке 6. Из рисунка видно, что система устойчива с выбросами в переходном состоянии.


    Полный FM-приемник состоит из основных строительных блоков, как показано на рисунке 7. FM-приемник состоит из четырех основных частей: (1) фазовый детектор (PD), (2) контурный фильтр (LF), (3) Прямой цифровой синтезатор частоты (DDFS) и (4) КИХ-фильтр.


    3. Фазовый детектор

    Фазовый детектор используется для обнаружения фазовой ошибки между входящим частотно-модулированным сигналом от АЦП и выходной частотой, генерируемой DDFS. Для этой операции нужен один регистр и один модуль умножения. Вместо знакового арифметического умножителя используется модифицированная архитектура умножителя дерева Уоллеса, закодированного в кабине Radix-4 [20–22]. Эта архитектура была выбрана потому, что она уменьшает количество частичных произведений для процесса умножения битов.Обычно в умножителе Бута radix-4 необходимо выполнить три основных шага: (1) сгенерировать сокращенное частичное произведение в соответствии с алгоритмом Бута, (2) уменьшить количество добавлений частичного произведения и, наконец, (3) используйте высокоскоростной сумматор, например сумматор с упреждающим переносом (CLA), для последних двух строк частичного дерева продукта. Для операции знакового умножения схема расширения знака была объединена с алгоритмом Бута, который известен как модифицированный алгоритм Бута.Для умножения с использованием алгоритма Бута, модифицированного по основанию 4, три бита части умножителя будут сгруппированы и закодированы в один из значений, указанных в таблице 1.

    905 905 905 905 905 Модифицированный кодировщик Бута, показанный на рисунке 8 (а), реализован с использованием некоторых логических вентилей. Частичные продукты генерируются с использованием декодера Booth, как показано на рисунке 8 (b). Блок-схема закодированного Бутом множителя дерева Уоллеса [21] показана на рисунке 9.



    При генерации частичных произведений из модифицированного декодера кабины мы следовали принципу предотвращения расширения знака Фадави-Ардекани [23]. Структура Wallace Tree Carry Save Adder [24] использовалась для добавления с параллельным способом до тех пор, пока не остались последние две строки. Последние две строки были добавлены с помощью очень высокоскоростного сумматора с упреждающим переносом (CLA) для получения окончательного результата умножения.Архитектура в виде блок-схемы разработанного умножителя 8 × 8 бит с использованием модифицированного алгоритма Бута показана на рисунке 9. Здесь множимое и множитель на входе кодируются кодером Бута для генерации кодированного сигнала, который используется декодером Бута для сгенерируйте частичный термин продукта, взяв в качестве входных данных. После создания всех частичных произведений дерево Уоллеса выполняет операцию сложения параллельно. Наконец, CLA используется для завершения процедуры умножения двух 8-битных чисел.

    4. Петлевой фильтр

    Петлевой фильтр, который представляет собой фильтр нижних частот первого порядка, используется для удаления высокочастотных составляющих выходного сигнала фазового детектора, заданного формулой (4). На рисунке 10 показана блок-схема петлевого фильтра первого порядка, используемого в системе FM-демодулятора на основе DPLL. Передаточная функция петлевого фильтра определяется выражением


    Уравнение (6) может быть реализовано аппаратно путем добавления выходного сигнала фазового детектора (PD_OUT) и выходного сигнала регистра, умноженного на коэффициент, который выбирается для обеспечения стабильности системы.Умножение на коэффициент 1/16 было реализовано 4-битным сдвигом вправо вместо умножителя.

    5. Прямой цифровой синтезатор частоты

    DDFS находит широкое применение в качестве компонента в современных системах связи, радиодетекторах, радиоэлектронной борьбе, высокоточных системах измерения и высокоточных биомедицинских приложениях. DDFS принимает произвольную частоту в качестве опорной частоты в зависимости от слова управления частотой и генерирует одну или несколько частот. Архитектура DDFS впервые была приведена в [25].Арифметические операции, необходимые для построения DDFS, представляют собой сумматор фазы, который генерирует фазу для генерации косинусоидального сигнала, и преобразователь фазы в амплитуду. Различные исследования были выполнены для разработки высокопроизводительной схемы для преобразования фазы в амплитуду, как описано в [26–28]. Метод ПЗУ с четвертьволновой симметрией очень полезен там, где используется очень низкое фазовое разрешение [29]. Было предложено много методов сжатия ПЗУ, но для бита с низким разрешением эти методы не подходят, поскольку они максимизируют ошибку.Этот DDFS был разработан для синтеза сигналов в FM-демодуляторе на основе DPLL. DDFS на основе ПЗУ была разработана для использования в демодуляторе FM на основе DPLL. В демодуляторе FM на основе DPLL квадратурный вывод DDFS не требуется. В связи с этим считается, что архитектура на основе ПЗУ (LUT) превосходит архитектуру на основе CORDIC [30] для преобразования фазы в амплитуду. Чтобы преодолеть недостатки DDFS на основе ПЗУ, а именно, высокое энергопотребление и низкую скорость, в настоящей работе был рассмотрен конвейерный подход DDFS на основе ПЗУ.Трубопроводная техника поможет снизить энергопотребление, а также максимизировать рабочую частоту. В настоящей работе используется спроектированная архитектура DDFS на основе конвейерной справочной таблицы, как показано на рисунке 11.


    DDFS состоит из фазового аккумулятора, справочной таблицы ПЗУ, двух завершающих единиц единиц, конвейерного регистра. , и вентиль XOR. Разработанный DDFS имеет свободную частоту 1 МГц и требует 1024 значений выборки для определения одного цикла косинусоидального сигнала. DDFS генерирует форму волны косинусоидального сигнала путем адресации косинусоидальной таблицы LUT ROM с частотой, установленной 18-битным управляющим словом. Если эталонная системная частота (Fclk) установлена ​​на 100 МГц, то разрешение по частоте будет 381,468 Гц. В соответствии со скоростью накопления в сумматоре фазы, установленной FCW, ПЗУ формирует косинусоидальную форму волны на этой запрограммированной частоте. В этой реализации слово управления частотой (FCW) и выходные биты были выбраны равными 18 битам и 8 битам, что обеспечивает динамический диапазон без паразитных составляющих (SFDR) 64,3 дБ. Поскольку конструкция является конвейерной, переключение частоты будет зависеть от задержки в 2 такта.

    Версия MATLAB 7.4.0 используется для анализа производительности спроектированных двух блоков DDFS. Косинусоидальная волна с плавающей запятой, сгенерированная с использованием встроенной функции MATLAB, и косинусоидальная волна, сгенерированная предложенной конвейерной DDFS на основе ROM, была проанализирована. Результаты показаны на рисунке 12. Следовательно, FLTPNT_COSINE — это косинусоидальная волна, сгенерированная MATLAB, а FXDPOINT_COSINE — косинусоидальная волна, сгенерированная предлагаемой нами DDFS на основе ROM. Ошибка между этими двумя сигналами в первом квадранте показана на рисунке 13 (поскольку было принято свойство четвертьволновой симметрии).Минимальная ошибка составляет -0,0088, а максимальная ошибка составляет 0,0089, что является не чем иным, как ошибкой квантования (поскольку в предлагаемой схеме было рассмотрено 8 битов амплитуды).



    6. Ких-фильтр

    На последней ступени приемника для формирования сигнала используется фильтр нижних частот с конечной импульсной характеристикой (КИХ). Здесь используется архитектура транспонированного КИХ-фильтра с 16 отводами [31], как показано на рисунке 14. Этот фильтр по сути является усредняющим фильтром, поскольку его выходной сигнал равен среднему значению его входных значений по последним выборкам, где n равно количество использованных кранов.Поскольку в прямом цифровом КИХ-фильтре общая задержка распространения схемы увеличивается еще больше из-за добавления 16 выборок данных, в настоящей реализации выбрана транспонированная архитектура КИХ-фильтра [32–34]. Здесь коэффициенты равны 1/16, а в действительности 1/16 может быть реализовано всего за 4-битную операцию сдвига вправо. Следовательно, множитель не требуется.


    7. Подробности реализации FPGA
    7.1. Результаты синтеза

    Предлагаемый FM-демодулятор был описан с использованием языка описания оборудования Verilog и Xilinx ISE 9.2i используется для синтеза и реализации ПЛИС. Устройство Xilinx XCV2vp30-7FF896 использовалось в качестве целевого устройства для реализации FPGA, XST использовалось как инструмент синтеза, а XPower использовался для расчета мощности. Мощность рассчитывается путем моделирования переключений всех сигналов. Результаты синтеза для FM-модулятора и демодулятора перечислены в таблице 2. В таблице 3 перечислены подробные результаты динамического анализа мощности с применением скорости передачи данных 100 Мбит / с для FM-модулятора и демодулятора.В таблице 4 показаны отчеты о реализации по компонентам.


    Значение _ _ Отр.

    0 0 0 0 1 0 1 1 0 1 0 1
    0 1 0 1 0 0 1 0 1 1 2 1 0 0 0
    1 0 0 −2 1 0 1 0
    1 0 1 −1 0 1 1 0
    1 1 0 −1 0 1 1 1
    1 1 1 0 1 0 1 1 1
    905 количество 905 905 905 905 905 905 905 905 905 905 131

    Площадь Синхронизация (МГц) Мощность (мВт)
    Кол-во срезов Кол-во FF No.

    FM модулятор 96 90 148 1,931 334,5 107,67
    108.67

    905

    905 905 905 905 905 905 905 905 905 905 905 905 905 9011 905 905 905 905 905 905 905 905 905 905 905 Результаты моделирования

    Для моделирования места поста и маршрута в FPGA в качестве логического симулятора используется версия Modelsim-Xe 6. 3c Starter от Mentor Graphics. Модулированный отклик треугольной волны 10 кГц показан на рисунке 15.Демодулированный отклик FM-модулированного сигнала показан на рисунке 16. Несущая частота была взята равной 1,5 МГц путем установки слова управления частотой равным 512, а входной синхросигнал — 100 МГц с индексом модуляции 10. На рисунке 13 сигналы сверху представляют входную треугольную волну (TRIANG_INPUT), слово управления частотой (FCW) для установки несущей частоты и модулированные входные данные (FM_MOD). Для треугольной волны модулированные сигналы сверху — это демодулированные выходные данные (FM_DEMOD), модулированные входные данные (FM_MOD), выходные данные КИХ-фильтра (TRI_FIR), выходные данные контурного фильтра (TRI_LOOP), выходные данные DDS (TRI_DDS). ), и, наконец, для выхода фазового детектора (TRI_PD), показанного на рисунке 16.На начальном этапе моделирования демодулированный выходной сигнал выходит за пределы допустимого диапазона, поскольку фазовая синхронизация находится в фазе сходимости, и после этого система становится стабильной.



    7.3. Результаты, подтвержденные на микросхеме

    Разработанная система была реализована с использованием ударного инструмента Xilinx для Совета университета Virtex-2 Pro. Xilinx Chipscope-Pro 9.2i использовался для сбора данных демодуляции (FM_DEMOD) для проверки результата реализации FPGA спроектированной схемы.Здесь было записано 2048 образцов выходных данных после реализации проекта в ПЛИС. Полученные выходные результаты показаны на рисунке 17 для треугольного входа. Из анализа этих рисунков можно сделать вывод, что разработанная схема может эффективно демодулировать входной FM-сигнал до его первоначальной формы.


    7.4. Результаты сравнения

    За счет оптимизации основных компонентов FM-демодулятора удалось сократить использование аппаратного обеспечения и повысить производительность.В таблице 5 обобщены результаты сравнения с другими методами сжатия ПЗУ при реализации прямого цифрового синтеза. В этом контексте в таблице 6 показан результат сравнения с другими существующими реализациями FM демодулятора на ПЛИС [7, 11].


    FM модулятор
    Входная мощность 0,73 мВт 0,33 мВт
    Логическая мощность 0,03 мВт 1,83 мВт
    Выходная мощность 2. 81 мВт 11 мВт
    Мощность сигнала 0,04 мВт 3,23 мВт
    Общая мощность 107,67 мВт 108,67 мВт

    Имя модуля Максимальная частота (МГц) Используемые ресурсы FPGA Число вентилей
    Срезы Slice FF No.ЛУТов

    Генератор данных FM 1045,8 7 14 0 139
    Интерполятор 5
    Конвейерный DDFS 334,5 75 55 120 1,325
    Аккумулятор 335,2 9 18 46 0 71 1,106
    Петлевой фильтр 221 12 12 23 372
    DD 155116 87 25 159 1,371
    КИХ-фильтр 366,7 97 180 194 3,750
    * где длина аккумулятора, длина слова усеченной фазы и длина слова вывода DDFS.
    248 CLB

    Артикул Наши (конвейерные) Сердечник Xilinx [35] CORDIC [36] Николас [37] [37] [38]

    Выход SFDR −64.3 дБн Н / Д −90,3 дБн −90,3 дБн Н / Д −95,2 дБн
    18, 10, 8 30, 10, 14 32, , 14 32, 15, 14 16, НЕТ, НЕТ 32, 15, 14
    Площадь 75 Срезов 212 Срезов 440 Срезов 101 90 Срезов 101 ломтик
    Частота 334. 5 МГц 72 МГц 113 МГц 121 МГц 62,1 МГц 121 МГц
    BRAMs 0 0 0 2 5 5 5 905 XC2VP 30-7 НЕТ XCV 300-4 XCV 300-4 XC 4020xl XCV 300-4

    Delta 90 Arch. [11]

    Архитектура с использованием Xilinx Spartan3 3S200FT256-4 Время Площадь
    Частота

    11
    LUT

    PLL (оптимизированный) [7] 9,725 102,828 491 548 721
    2427 из 3071 срезов в устройстве Xilinx Virtex2 XC2V500

    Предлагаемая реализация 12.948 77.3 237 916 244 237 244 905 в устройстве Xilinx Virtex2 XC2V500

    Предлагаемая схема была синтезирована с использованием Leonardo Spectrum 2005b.24 Level 3 от Mentor Graphics с использованием TSMC 350 нм (типовая) в качестве целевой технологической библиотеки.Во время синтеза скорость рассматривалась как основное ограничение для спроектированной схемы. Другая схема FM-приемника также была разработана и синтезирована с использованием Leonardo Spectrum 2004a.63 от Mentor Graphics и TSMC 350 нм (Fast) в качестве целевой технологической библиотеки. Из таблиц 7 и 8 видно, что FM-демодулятор, разработанный в этой главе, имеет лучшие характеристики по сравнению с доступным FM-демодулятором на основе DPLL [5, 6].

    Всего Всего FM: 6052

    Без оптимизации / нет.ворот С оптимизацией / нет. ворот
    Предлагаемая конструкция Существующая архитектура Предлагаемая конструкция Существующая архитектура

    Фазовый детектор: 389 Фазовый детектор: 422 616
    Петлевой фильтр: 202 Петлевой фильтр: 200 Петлевой фильтр: 277 Петлевой фильтр: 297
    КИХ-фильтр: 3213 КИХ-фильтр: 2367 КИХ-фильтр: 36516 КИХ-фильтр: 36516 КИХ-фильтр фильтр: 3511
    DDS / NCO: 608 DDS / NCO: 1534 DDS / NCO: 828 DDS / NCO: 1833
    Всего FM: 4844 Всего Всего FM: 14314


    Без оптимизации С оптимизацией
    Предлагаемый дизайн Существующая архитектура Предлагаемый дизайн Существующая архитектура

    Рабочая частота 149. 4 МГц Рабочая частота 143,7 МГц Рабочая частота 158,1 МГц Рабочая частота 155,8 МГц

    8. Выводы

    Новый высокопроизводительный цифровой FM-модулятор и цифровой фазовый модулятор В этой статье был предложен ЧМ-демодулятор на основе замкнутого контура. Модулятор и демодулятор FM разработаны с учетом ограничений для применения в персональной беспроводной связи и цифровом аудиовещании.Индивидуальная покомпонентная оптимизация сделала общий дизайн лучше, чем другие реализации. Реализация предложенной конструкции на ПЛИС была проведена для быстрого прототипирования микросхемы цифрового ЧМ модулятора и демодулятора. Результат моделирования и синтеза FM-модулятора показывает, что цифровое преобразование с повышением частоты вполне возможно, поскольку оно позволяет достичь максимальной тактовой частоты 334,5 МГц. Из результатов проверки на кристалле ясно видно, что предлагаемый FM-демодулятор может демодулировать сигнал обратно в его исходную форму, потребляя только 6 сигналов. Эквивалентное количество вентилей 4K. Результаты сравнения реализаций FPGA и ASIC показали, что предложенная конструкция превосходит существующие цифровые чипы FM. Отсюда делается вывод, что разработанные высокопроизводительные FM-модулятор и демодулятор могут быть легко встроены в программно-определяемый радиотелефон следующего поколения, где желательными характеристиками являются низкое энергопотребление и минимальное использование аппаратного обеспечения с максимальной тактовой частотой.

    Что делает радиочастотный модулятор? Оно мне нужно? Где купить

    Что такое радиочастотный модулятор?

    Радиочастотный модулятор — это электронное оборудование, которое выдает сигнал основной полосы частот, который используется для преобразования радиочастотного ресурса.

    РЧ модуляторы используются для преобразования сигналов от таких устройств, как видеомагнитофоны, DVD-плееры, медиаплееры и игровые приставки, в формат, который может обрабатываться устройством, предназначенным для приема модулированного РЧ-входа, например, радио и телевизионными приемниками. . Радиочастотный модулятор преобразует видео (и / или аудио) вывод DVD-плеера (или видеокамеры, или видеоигры) в частоту, которая может быть назначена любому каналу, совместимому с кабельным или антенным входом телевизора. Доступно множество радиочастотных модуляторов, но все они работают одинаково.Модуляторы RF также могут использоваться для приема аудио- и видеосигналов от композитного видео PAL или NTSC / ATSC, RGB или другого композитного AV-источника и создания широковещательного RF-сигнала, который может подаваться на антенный / коаксиальный разъем телевизора. .

    Многоканальные модуляторы RF обычно используются в любом месте, где требуется распределение аудио / видео, например, на стадионах, домах, гостиницах, торговых центрах, аэропортах и ​​т. Д. Эти устройства имеют множество аудио- и видеовходов и один радиочастотный выход.Аудио / видео выходы от устройств-источников, таких как DSS-ресивер, DVD-проигрыватель, видеомагнитофон, или подключены к аудио / видео входам модулятора. Затем модулятор программируется на передачу сигналов по определенному каналу. Затем радиочастотный сигнал принимается подключенным телевизором. Когда телевизор настроен на запрограммированный канал, осуществляется доступ к сигналу устройства-источника. ВЧ-модуляция может стать сложной в системе кабельного телевидения. Фильтры верхних и нижних частот и режекторные фильтры должны использоваться, чтобы препятствовать определенным частотам, поэтому модулятор может передавать сигнал устройства-источника по этому каналу .Коммерческие модуляторы, такие как те, которые используются в индустрии кабельного телевидения, обычно включают остаточную фильтрацию боковой полосы, которая обычно отсутствует в модуляторах потребительского уровня. Звуковые радиочастотные модуляторы используются в недорогой автомобильной аудиосистеме для подключения таких устройств, как CD-чейнджеры, без необходимости обновления оборудования приборной панели. Например, разъем для наушников портативного проигрывателя компакт-дисков соединен с модулятором, который выводит маломощный FM-радиосигнал, который воспроизводится через автомобильное радио. Модуляторы автомобильного FM имеют проблемы с величиной и помехами.Вскоре устройства, которые будут использовать эти типы модуляторов, станут MP3-плеерами и соответствующими мобильными медиаплеерами.

    Что такое коаксиальный кабель RF?

    Коаксиальный кабель используется в качестве линии передачи радиочастотных сигналов. Его приложения состоят из линий передачи, соединяющих радиопередатчики и приемники с их антеннами, подключения к компьютерной сети (Интернет), цифрового звука (S / PDIF) и распределения сигналов кабельного телевидения. Преимущество коаксиальных линий по сравнению с другими типами линий радиопередачи состоит в том, что в идеальном коаксиальном кабеле электромагнитное поле, несущее сигнал, существует только в пространстве между внутренним и внешним проводниками.Это позволяет прокладывать коаксиальные кабели рядом с металлическими объектами, такими как водостоки, без потерь мощности, которые возникают в других типах линий передачи. Коаксиальный кабель также обеспечивает защиту сигнала от внешних электромагнитных помех. Коаксиальный кабель передает электрические сигналы с помощью внутреннего проводника (обычно сплошного медного, многожильного медного или стального провода с медным покрытием), окруженного изолирующим слоем и окруженного экраном, обычно от одного до четырех слоев тканой металлической оплетки и металлической ленты.

    Кабель ограничен внешней изоляционной оболочкой. Обычно на экране сохраняется потенциал земли, и к центральному проводнику прикладывается напряжение, несущее сигнал. Преимущество коаксиальной конструкции заключается в том, что электрические и магнитные поля ограничиваются диэлектриком с небольшой утечкой за пределы экрана. Точно так же электрические и магнитные поля вне кабеля в основном не мешают сигналам внутри кабеля. Кабели большего диаметра и кабели с различными экранами имеют меньшую утечку.Это свойство делает коаксиальный кабель хорошим выбором для передачи слабых сигналов, которые не могут выдерживать помехи от окружающей среды, или для более сильных электрических сигналов, которые не должны излучаться или объединяться в соседние структуры или цепи. Характеристический импеданс кабеля определяется диэлектрической проницаемостью внутреннего изолятора и радиусами внутреннего и внешнего проводников. Ограничение характеристического импеданса кабеля является важным, поскольку импеданс источника и нагрузки должен быть согласован для обеспечения положительной максимальной передачи мощности и минимального коэффициента стоячей волны.Другие важные свойства коаксиального кабеля включают затухание в зависимости от частоты, допустимое напряжение и качество экрана. Коаксиальный радиочастотный разъем (радиочастотный разъем) — это электрический разъем, предназначенный для работы на радиочастотах в многомегагерцовом диапазоне . ВЧ-разъемы обычно используются с коаксиальными кабелями и предназначены для сохранения экранирования, обеспечиваемого коаксиальной конструкцией.

    Коаксиальный кабель — это тип линии передачи, используемый для передачи высокочастотных электрических сигналов с низкими потерями.Он используется в таких приложениях, как магистральные телефонные линии, широкополосные сетевые кабели для Интернета, высокоскоростные компьютерные шины данных, для передачи сигналов кабельного телевидения и для подключения радиопередатчиков и приемников к их антеннам. Он отличается от других экранированных кабелей, потому что размеры кабеля и разъемов контролируются, чтобы обеспечить точное и равномерное расстояние между проводниками, которое необходимо для его эффективного функционирования в качестве линии передачи. Широко распространенные применения коаксиального кабеля включают распределение видео CATV, радиочастотную и микроволновую передачу, компьютерные и измерительные соединения для передачи данных.

    Как работают ВЧ модуляторы?

    Радиочастоты — это электромагнитные волны, работающие в диапазоне от 10 (кгц) до 1 (ГГц), распространяющиеся без проводника (провода или кабеля) в свободном пространстве. Если у вас есть персональный компьютер, который позволяет использовать домашний телевизор в качестве устройства отображения видео, то компьютер имеет ВЧ-генератор. Это означает, что это устройство генерирует радиочастотную несущую для передачи информации видеосигнала. В целях регулирования FCC систем кабельного телевидения этот термин включает любую несущую, модулированную или немодулированную, излучаемую по воздуху антенной или передаваемую по коаксиальному кабелю. Этот термин восходит к раннему периоду развития радио (отсюда и название «радиочастота»), когда радиочастота использовалась только для AM-радиовещания и связи судно-берег. Этот термин все еще используется сегодня, хотя теперь он включает в себя видео и управляющие сигналы, а также аудио.

    Что именно влечет за собой модуляция сигнала? Модуляция — это передача сигнала в большом диапазоне, что приводит к его ослаблению. Затухание — это общий термин, обозначающий уменьшение мощности (потеря сигнала) от одной точки до другой r.Эта потеря может быть потерей электрического сигнала. Потери измеряются как отношение входной мощности к выходной мощности. Затухание вызвано некачественными соединениями, дефектами кабеля и потерями из-за нагрева. Затухание противоположно усилению. Решением, позволяющим избежать таких потерь, является модуляция сигнала.

    Рис: Пример профессионального радиочастотного модулятора:

    Метод модуляции сигнала означает интегрирование сигнала с другой волной более высокой частоты . Это уменьшает затухание при передаче волн на большие расстояния и увеличивает дальность действия. Радиочастотные сигналы окружены сигналами самой высокой частоты и полезны для передачи информации на большие расстояния. Для модуляции сигнала нам нужен радиочастотный модулятор. Точно так же сигнал, который принимается на другом конце, необходимо демодулировать, прежде чем его можно будет преобразовать в пригодную для использования форму. Итак, в точке приема сигнала нам нужен радиочастотный демодулятор.

    Основная конструкция ВЧ модулятора не очень сложна.

    Сигнал, который необходимо модулировать, принимается как входной. Сначала он проходит через компаратор (электронную схему для сравнения двух электрических сигналов), а затем через малошумящий усилитель (МШУ).
    Малошумящий усилитель усиливает входной сигнал. Это достигается за счет того, что сигнал теряет некоторую мощность во время передачи, и этот шаг используется как сдерживающая мера. Выход малошумящего усилителя и радиочастотная волна смешиваются в смесителе для генерации модулированного сигнала. Это критический метод работы модулятора. Но процедура радиочастотной модуляции имеет огромное количество вариаций. может использовать множество дополнительных методов модуляции, например: Phase Shift Key (PSK), чтобы модулировать сигналы с помощью радиочастоты. В целом радиочастотная модуляция в настоящее время выполняется в цифровом виде. Аудио- и видеосигналы подвергаются РЧ-модуляции перед передачей их на телевизионные антенны или кабели, работающие на этой частоте. Модуляция и демодуляция сигнала на обоих концах часто является причиной хорошего качества изображения и звука.

    Однако современные радиочастотные модуляторы, которые интегрированы в наши VCD-плееры, DVD-плееры или игровые системы, не вызывают номинального или нулевого ущерба качеству изображения и звука. Многие телевизоры, в основном те, которые были произведены до появления DVD-плееров, используют коаксиальные кабели и не имеют соответствующих A / V входов. В таких случаях вам необходимо купить периферийный радиочастотный модулятор для достижения вашей цели. Им нужен внешний источник питания, и если вы его используете, убедитесь, что у вас есть источник питания рядом с телевизором. Многих недоумевают ВЧ модуляторы с видеомикшерами.

    Видеомикшеры — это устройства, которые помогают подключить более одного устройства к одному терминалу, а радиочастотный модулятор помогает подключать эти устройства к телевизору. Радиочастотные модуляторы также используются в области обороны и авиации. Фактически, все радары отправляют сигналы в диапазоне радиочастот.В авиационной отрасли информация, отправляемая рейсам, также должна иметь радиочастотную модуляцию.

    Лучшие радиочастотные модуляторы:

    Этот радиочастотный модулятор имеет 4 входа HDMi и скрытые титры. Платформа обеспечивает 5 полных выходов несущей RF для генерации каналов из контента, полученного через вход ASI. Кодирование в MPEG2 или H.264 обеспечивается для 4 кристально чистых видеопотоков с разрешением до 1080p 60 каждый: HDMI на коаксиальный кабель, HDMI на IPTV, HDMI через коаксиальный кабель

    Функции

    • Вещание по существующим коаксиальным кабелям на неограниченное количество телевизоров с FULL HD
    • Идеально подходит для профессиональных стадионов и арен
    • №1 в мире спорта и развлечений
    • Трансляция видео HDMI и YPbPr в прямом эфире по каналам кабельного и IPTV.
    • Лицензированные входы HDMI
    • — работают с любым источником, таким как DVD, Blu-Ray или любой STB
    • Преобразование HDMI и компонентного видео YPbPr HD в каналы HDTV
    • Любые 1-4 входа HDMI и YPbPr до 720p / 1080i / 1080p
    • Лицензированные входы HDMI
    • — работают с любым источником, таким как DVD, Blu-Ray или любой STB
    • 4 кабеля HDMI БЕСПЛАТНО
    • Поддержка сквозной передачи DD AC3 (2.0 / 5.1 / 7.1) (только для интерфейса HDMI)
    • Поддержка CC (субтитры) EIA608 (от входа CVBS)
    • 1-4 CATV RF выход до 4 соседних каналов
    • Доступны форматы QAM-256/64, DVB-T и ATSC
    • Полностью IP-контроль и управление сетью через браузер
    • Передняя панель ЖК-дисплей местного управления
    • Выход IPTV Одноадресная или многоадресная рассылка IGMP UDP, RTP / RTSP
    • Мультиплексор вывода ASI со сборкой вишен
    • Доступна низкая задержка 70-120 мс
    • Кодирование аудио в формате Dolby AC3 или MPEG1 / 2
    • MPEG2 или MPEG4 H. 264 Кодирование видео
    • Доступны прошивки для ATSC, DVB-T, DVB-S2
    • VCT (таблица виртуальных каналов) поддержка DVB-C и ATSC
    • LCN (номер логического канала) поддержка
    • 5 лет гарантии

    Компактный кодер-модулятор серии Thor Broadcast CMOD с поддержкой аудиокодека Dolby AC / 3. Эта модельная линейка обеспечивает поддержку устаревших тюнеров США, которым для правильного декодирования требуется аудиокодек AC / 3.

    Характеристики

    • Два канала HD или SD в компактном форм-факторе модулятора кодировщика
    • Поддерживает как MPEG-2, так и H.264 кодека кодирования видео
    • Поддерживает сквозную передачу звука Dolby AC / 3 до 7.1 каналов
    • Доступны модели для телевидения ATSC, DVB-C или DVB-T (устройство поставляется со стандартами модуляции QAM и ATSC)
    • Поддерживает вывод IPTV в формате UDP для одноадресной или многоадресной передачи
    • Поддерживает скрытые субтитры типа EIA 608 на аналоговом входе
    • Вход ASI и функция мультиплексирования с выходом ASI

    Это шасси 1RU имеет 2 входа GE с интерфейсом SFP, что позволяет использовать до 1024 каналов TS-потоков UDP / RTP, одноадресных и многоадресных потоков. Это устройство представляет собой модулятор QAM для приложений IP Edge QAM / ATSC / DVB-T / ISDB-T.

    Характеристики

    • Модулятор IPTV включает 2 входных интерфейса Gigabit Ethernet
    • 16 выходов чистого канала QAM — несмежные 50-960 МГц
    • Максимум 1024 каналов TS через UDP, RTP и одноадресную / многоадресную передачу
    • Вывод RF на 16 мультиплексированных, скремблированных или QAM (DVB-C) каналах
    • Gigabit Ethernet обслуживается интерфейсом SFP
    • Поддерживает одноадресную и многоадресную рассылку, поддерживает IGMP v2 / v3
    • Макс 840 Мбит / с для каждого входа GE
    • Поддерживает до 180 PID на канал с переназначением PID (ручное или автоматическое)
    • Web NMS (программное обеспечение для управления сетью) для легкого онлайн-доступа и управления

    Это устройство имеет вход DVB-ASI и может модулировать любые потоки TS несущего видео CATV RF QAM — QAM или ATSC, или DVB-T или ISDBT

    Характеристики

    • Полностью соответствует DVB-C (EN300 429), ITU-T J. 83A / B / C стандарт
    • Диапазон регулировки скорости передачи символов: 5,0 ~ 9,0 МГц
    • Пять режимов созвездия: 16QAM, 32QAM, 64QAM, 128QAM и 256QAM
    • Модуляции ATSC, DVB-T, ISDB-T доступны — в зависимости от модели
    • Вход ASI
    • Скремблер
    • Веб-интерфейс NMS
    • SNMP
    • Огромная буферная память для потока пакетного кода
    • Интеллектуальное удаление нулевого пакета, автоматическое заполнение TS
    • ПЦР точная регулировка
    • Вставка NIT
    • Фильтрация PID, переназначение и обновление PSI / SI синхронно
    • Диапазон выходной частоты: 30 ~ 1000 МГц с шагом 1 кГц
    • Диапазон ослабления выходной частоты: -16 дБм ~ + 12 дБм с шагом 0.5 дБ шаг
    • Управление ЖК-дисплеем и клавиатурой
    • Работа NMS

    Это устройство имеет 12 входов HDMI, которые преобразуются в каналы КАБЕЛЬНОГО ТВ для упрощения распространения видео высокой четкости через COAX. Кроме того, он также имеет выход IPTV для IP-сети Multicast

    Характеристики

    • 12 входов HDMI с 12 входами CC через CVBS
    • (порт данных 1) через UDP и RTP
    • MPEG1 Layer II; Dolby AC3, AC3 проходят; MPEG-2 AAC, MPEG-4 AAC
    • HD (1080i / 720p) в SD (576p / 480p) преобразование с понижением масштаба
    • 1MPTS и 24 SPTS IP (порт DATA1 и DATA2) вывод по UDP, RTP / RTSP
    • Выход ASI отражает одну из несущих RF
    • Переназначение PID / точная настройка PCR / PSI / SI редактирование и вставка
    • Управление через веб-управление NMS
    • 16 групп мультиплексирования / скремблирования / DVB-C QAM ПРИЛОЖЕНИЯ A и B Модуляция (на основе RF)
    • 8-групповое мультиплексирование / DVB-T / модуляция ATSC (на основе RF)
    • 6-групповое мультиплексирование / модуляция ISDB-T (на основе RF)
    • До 16 MPTS IP (только порт Data2) вывод через UDP, RTP / RTSP (количество MPTS основано на стандарте RF устройства) (16MPTS для DVB-C; 8MPTS для DVB-T / ATSC; и 6MPTS для ISDB- Т)

    Это устройство представляет собой цифровой модулятор на 8 HDMI или 8 SDI с 8 независимыми чистыми каналами.Это устройство обеспечивает 8 сигналов HDMI или 8 SDI Clear QAM и ATSC

    Характеристики

    • 8 независимых входов HDMI и SDI (индивидуально выбираются для каждого из 8 каналов, которые вы можете выводить)
    • HDMI совместим с HDCP для использования с любым источником
    • SDI Inputs включают поддержку скрытых титров 708
    • Выводит 8 отдельных каналов Clear CATV RF QAM / ATSC — 8VSB / DVB-T / ISDB-T (выбирается в графическом интерфейсе)
    • Выходной сигнал
    • RF на каждом из 8 каналов RF может быть индивидуально настроен на стандарт частоты и модуляции (2 на QAM, 3 на ATSC, 4 на ISDBT и т. Д.)
    • DVB-C, приложения A и B — QAM 64, QAM 256
    • Поддерживает видео в формате Full HD до 1080p / 59.94/60, другие разрешения 1080i, 720p, 480i также поддерживаются
    • Low Latency поддерживается; 3 различных настройки задержки — 100/500/1000 мс
    • Скорость кодирования видео до 25 Мбит / с
    • Кодирование видео MPEG2
    • Кодирование звука Dolby AC3 и MPEG1 Layer 2 и AAC
    • VCT — поддерживаемый номер и имя виртуального канала
    • Частота — от 50 до 900 МГц
    • Управляемый веб-интерфейс NMS
    • Простой в использовании веб-интерфейс Gui (настройка и статус)
    • Состояние светодиода
    • на передней панели: HDMI отображается синим цветом, а SDI — зеленым, что упрощает просмотр канала обнаружения видео.
    • ЖК-дисплей и кнопки управления на передней панели для настройки, управления и состояния
    • Мощная обработка с лучшим чипом кодирования видео MPEG2
    • Первый входной модулятор HDMI и SDI высокой плотности на рынке
    • Самая низкая стоимость канала в идеальном разрешении HD для любых приложений из Live Sports, House of Worship, концертов, театров, торговых центров, аэропортов, отелей, военных, частных предприятий

    Этот модулятор представляет собой универсальное устройство, объединяющее кодирование HD MPEG2 с AC3 Dolby Audio и вводом скрытых субтитров.Устройство преобразует аудио- и видеосигналы высокой четкости с любого устройства в выход DVB-C / T / ATSC / ISDB-T RF. Это устройство представляет собой цифровой кодировщик HDMI и модулятор RF CATV ATSC с вводом скрытых субтитров и контролем сетевого браузера Ethernet.

    Характеристики

    • Вход HDMI — Совместимость с HDCP (работает с любым устройством HDMI)
    • Порт 10/100 Ethernet NMS для управления, настройки и мониторинга
    • Выход RF
    • может быть установлен в любой формат CATV как QAM, ATSC, DVB-T или ISDB-T
    • Выходная мощность
    • RF составляет + 24 дБмв; Достаточно для распространения HDTV-видео на 100-е ТВ по существующей коаксиальной кабельной сети
    • ВЧ-мощность может контролироваться по сети через NMS Gui (проприетарный)
    • Кодирование видео MPEG2
    • AC3 Кодирование аудио
    • Скорость передачи видео 1-19.5 Мбит / с можно управлять по сети
    • Поддерживает любые agile-каналы CATV RF от 57 до 1000 МГц, каналы 2 — 135,
    • Поддерживает выходное разрешение до 1080p
    • Простота настройки через NMS.
    • Маленький размер и легкий вес
    • Включает проушины для настенного монтажа
    • Установите несколько устройств на вашу телевизионную систему

    Как подключить радиочастотный модулятор

    Подключение цифровой кабельной приставки, видеомагнитофона и DVD-плеера к телевизору, у которого нет AV-входов для DVD-плеера, является дилеммой для людей, у которых есть только коаксиальные телевизоры.Поскольку DVD-плееры не имеют коаксиальных (RF) выходов, их нельзя подключать прямо к телевизору с помощью только коаксиального (RF) входа. Ответ — приобрести радиочастотный модулятор , небольшой гаджет, который преобразует AV-выход DVD-плеера в коаксиальный (RF) . Кажется, что в каждом домашнем гараже по всей стране есть старый, неработающий телевизор, сидящий внутри пылиться. Люди не используют их, потому что думают, что не могут использовать сегодняшние технологии, включая видеомагнитофоны, DVD, MP3-плееры, видеокамеры и игровые системы.Все это возможно с радиочастотным модулятором.

    Модулятор преобразует изображение и звук, поступающие с вашего DVD или игровой системы, и отображает их на экране телевизора. Подключение стереосистемы или телевизора к радиочастотному модулятору: если вы подключаете радиочастотный модулятор к стереосистеме или телевизору, возьмите три штекера, подключенные к модулятору, и подключите их к выходным видео- и аудиоразъемам стереосистемы. На штекерах и выходных разъемах будут соответствующие цвета, поэтому вы знаете, куда поставить каждый штекер.Вставьте шнур питания модулятора в розетку. Включите модулятор и стереосистему или телевизор, чтобы убедиться, что вы правильно их подключили. Подключить другой источник входного сигнала VHF к радиочастотному модулятору как к телевизору, так и к видеомагнитофону, DVD или кабельному приставке очень просто. Начните с отсоединения 75-омного кабеля VHF источника входного сигнала от разъема телевизора и подсоединения его к разъему на задней панели модулятора с маркировкой ANT IN. Затем возьмите 75-омный коаксиальный кабель (часто поставляемый с радиочастотным модулятором или его можно купить в Интернете) и подключите его к разъему модулятора, помеченному TO TV, и к разъему телевизора, помеченному 75-омным VHF / UHF.Вставьте шнур питания модулятора в розетку. Включите все три устройства, чтобы убедиться, что вы правильно их подключили.

    Нужен ли радиочастотный модулятор?

    Если вам нужно устройство для преобразования голосового сигнала и сигнала данных в форму, которая может быть передана, тогда вам понадобится радиочастотный модулятор. Он также предназначен для преобразования отдельных аудио и видеосигналов с видеокамеры, компьютера, портативного видеомагнитофона или спутникового ресивера) в телевизионные сигналы VHF. Он идеально подходит для телевизоров, у которых нет композитных видеовходов.Он также используется для запуска вторичного телевизора с той же программой. ВЧ модуляторы стали популярными в тех случаях, когда вам может потребоваться единственный сигнал, генерируемый DVD-плеером, видеокамерой или другим устройством, который необходимо распределить на сотни телевизоров .

    В подобных случаях размещать кабельную приставку и спутниковую приставку на каждом телевизоре дорого, поэтому использование недорогого или профессионального модулятора DVB устраняет эту необходимость, поскольку вы можете использовать одну приставку, подключенную к радиочастотному модулятору , который можно распространять. к неограниченному количеству телевизоров через коаксиальный кабель, как и телевизоры.

    Спортивные стадионы — отличный инструмент для демонстрации того, как они могут снизить общие расходы, поскольку, когда вы находитесь на спортивном мероприятии и отправляетесь к стойке с закусками или пользуетесь ванной, прогуливаясь по залам для мероприятий, вы видите повсюду разбросанные по телевизору телевизоры.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
