Содержание

что такое дифференциал в автомобиле?

Дифференциал – это важный узел в конструкции трансмиссии автомобиля. Назначение дифференциала – разделение мощности, поступающей от двигателя, на два отдельных потока.

Что такое дифференциал и для чего он нужен

При повороте колеса автомобиля проходят различный путь. Это приводит к сильному износу шин, пробуксовке и к ухудшению управляемости машины. Дифференциал нужен, чтобы компенсировать разность угловых скоростей колес.

На некоторых автомобилях этого узла нет. Зачем нужен дифференциал, если, например, каждое из ведущих колес на машине имеет отдельный двигатель? Если допустима пробуксовка колес (например, в раллийных автомобилях), узел заваривается.

Как работает дифференциал?

По принципу действия дифференциал прост. В основе лежит планетарная передача, которая состоит из шестерен-полуосей, шестерен-саттелитов, ведомой и ведущей шестерни (передача вращения выполняется через ведущую шестерню).

Есть 3 режима:

  • Движение по прямой дороге. Колеса автомобиля встречают одинаковое сопротивление — из-за этого шестерни-саттелиты не приводятся в движение. Поэтому мощность распределяется в соотношении 50/50 – поровну на каждое колесо. При этом период вращения колес равен периоду вращения ведомой шестерни.
  • Поворот. Иная ситуация возникает при повороте. Из-за разного сопротивления угловая скорость одного из колес уменьшается, в результате замедляется и шестерня полуосей. Она приводит в движение саттелиты. Их вращение обеспечивает увеличение частоты вращения второй шестерни полуосей. Именно поэтому меняется соотношение скоростей вращения колес (крутящий момент распределяется в равных пропорциях), а их проворачивание отсутствует.
  • Пробуксовка. Если автомобиль застрял или попал на сколькое покрытие, может возникнуть пробуксовка одного из колес. Скользящее колесо почти не встречает сопротивления, а для застрявшего оно максимально.
    За счет дифференциала, находящегося в автомобиле, происходит перераспределение мощностей. Соотношение может доходить до 0/100 (одно колесо стоит, а второе вращается с удвоенной скоростью). Тогда машина встает и не может тронуться. Поэтому многие современные автомобили оснащены блокировкой дифференциала.

По виду зубчатой передачи типы автомобильных дифференциалов бывают такими: цилиндрические, конические и червячные. Наиболее универсальной является последняя разновидность — ее устанавливают как в системах полного привода, так и на автомобилях с 1-й ведущей осью. Цилиндрический больше подходит для установки между мостами полноприводной машины. А передне- и заднеприводные авто оснащают коническими.

Блокировка дифференциала

Наиболее важна блокировка в авто с полным приводом. И причина не только в том, что их чаще эксплуатируют на бездорожье. Из-за особенностей конструкции таких автомобилей при потере сцепления с дорогой одного колеса крутящий момент может сократиться и на трех остальных.
Из-за этого авто не будет ехать.

Блокировка происходит за счет «отключения» шестерен-саттелитов либо переноса мощности на загруженную полуось. В зависимости от способа перераспределения механизмы блокировки бывают полными или частичными. Распространены самоблокирующиеся дифференциалы – они устанавливаются на кроссоверы. Их работа позволяет оптимально распределить крутящий момент.

Наиболее сложным устройством обладает электронная блокировка. Она совмещён с системой курсовой устойчивости. Параметры движения автомобиля в этом случае определяют датчики. А за распределение мощности отвечает компьютер автомобиля.

Расположение

Существуют 2 вида дифференциалов: межосевой и межколесный (находится в корпусе ведущего моста). Эти типы дифференциалов имеют ряд отличий. Расположение узла зависит от типа привода автомобиля.

Межколесный ставится на автомобили как с одной, так и с двумя ведущими осями. На переднеприводных авто из-за отсутствия карданной передачи узел стоит сразу за КПП (либо они совмещены в одном корпусе). На машинах с задним приводом он устанавливается в редукторе.

Межосевой ставят на автомобили с полным приводом. Он распределяет мощность уже не между колесами, а между двумя осями. Данный узел задействует при подъёмах и спусках. Из-за наклона авто масса перераспределяется и одна из осей нагружается больше.

Большинство полноприводных авто оборудовано сразу 3 дифференциалами (2 – межколесных и 1 — межосевой). В то же время для машины с одной ведущей осью достаточно всего 1-го межколесного узла.

Виды автомобильных дифференциалов

Виды дифференциалов по принципу работы таковы:

  1. С полной блокировкой. Блокировка выполняется водителем принудительно. Из-за того, что угловая скорость колес становится равной, при поворотах ухудшается управляемость и увеличивается износ покрышек. Подобной блокировкой оснащались автомобили ВАЗ-2121.
  2. LSD (Limited Slip Differential). Узел этого вида является самоблокирующимся. Если разница между скоростями вращения двух колес становится слишком большой, происходит автоматическая блокировка (то есть ситуация, когда вся мощность поступает на 1 колесо, невозможна). Конструкция такого типа позволяет успешно преодолевать скользкие участки или бездорожье.
  3. Вискомуфта (вязкостная муфта). Разновидность самоблокирующегося дифференциала, в котором блокировка выполняется за счет физических свойств некоторых веществ. Обычно сюда заливается дилатантная жидкость, основой которой служит силикон. При нормальной температуре и без перемешивания она сохраняет жидкое состояние. Однако при нагревании она расширяется и приобретает консистенцию клея. Подобная конструкция очень простая и дешевая, поэтому ее устанавливают на большинство «паркетников». Однако данный узел неремонтопригоден, неустойчив к длительной работе и не может быть подключен вручную. Полная блокировка колес возможна только при очень сильной пробуксовке.
  4. Torsen (англ. Torque и Sensing). Еще один тип с самоблокировкой. По устройству и принципу работы дифференциала Torsen несколько отличается от предыдущих моделей. Принцип действия — за счет свойства червячной передачи заклинивать при определенном соотношении крутящих моментов. Данная разновидность узла используется на многих полноприводных автомобилях (например, на моделях марки Audi). Преимущество Torsen в его простоте и надежности. Он действует чисто механически и не связан с электроникой. Этот узел стабильнее вискомуфты. Основной недостаток конструкции заключается в том, что авто невозможно сдвинуть, если сразу 2 колеса одной оси проскальзывают. Кроме того, изделия Torsen достаточно дороги.
  5. Электронный. Блокировка выполняется в автоматическом режиме посредством бортового компьютера. Главное преимущество такой конструкции – возможность настройки степени блокировки. Также этот узел хорошо стабилизирует машину при возникновении избыточной «поворачиваемости». Однако крутящий момент здесь всегда смещается на колесо с меньшей скоростью вращения.
  6. Многодисковый. В конструкции есть подпружиненные фрикционные диски. Механизмы такого типа применяют редко, потому что они быстро изнашиваются. Чаще всего их используют в автоспорте.

Заключение

Автомобиль с дифференциалом безопаснее. Устройство позволяет не только комфортно ехать по трассе, но и выполнять сложные маневры. Однако при езде по бездорожью и скользкому покрытию управляемостью машины с дифференциалом может ухудшиться. В этом случае поможет блокировка компонента. Большинство автомобилей оснащено автоматической блокировкой, поэтому сложностей с ее использованием не возникает. Если же она активируется вручную, включать ее следует только на особенно сложных участках дороги. В противном случае есть риск серьезно повредить покрышки.

Дифференциал. Устройство и виды дифференциала. —

Что такое дифференциал автомобиля?

Дифференциал предназначен для передачи, изменения и распределения крутящего момента между двумя потребителями и обеспечения, при необходимости, их вращения с разными угловыми скоростями.

Дифференциал является одним из основных конструктивных элементов трансмиссии. Расположение дифференциала в трансмиссии автомобиля:

  1. в заднеприводном автомобиле для привода ведущих колес – в картере заднего моста;
  2. в переднеприводном автомобиле для привода ведущих колес – в коробке передач;
  3. в полноприводном автомобиле для привода ведущих колес – в картере переднего и заднего мостов;
  4. в полноприводном автомобиле для привода ведущих мостов – в раздаточной коробке.

Произведение силы тяги на радиус колеса даёт тот крутящий момент, который дифференциал должен передать на колёса. Когда сцепление с дорогой слабое или одно колесо вывешено, крутящий момент и сила тяги на колесе очень малы или отсутствуют, автомобиль не сможет продолжить движение. Это особенность дифференциала с коническими шестернями, получившего широкое распространение. Этот вид дифференциала называют симметричным, так как он поровну распределяет крутящий момент между колёсами.

Это происходит потому, что сателлит работает как равноплечий рычаг и передаёт только равные усилия к шестерням полуоси, а соответственно и к ведущим колёсам. Если одно из колёс имеет малое сцепление с дорожным покрытием, то эффективный крутящий момент на нём небольшой, соответственно симметричный дифференциал подведёт такое же усилие к другому колесу. То есть, если одно колесо буксует, сила тяги на втором равна нулю, что отрицательно сказывается на проходимости.

Для её улучшения на автомобилях применяют полную или частичную блокировку дифференциалов, степень которой оценивают коэффициентом блокировки.

Коэффициент блокировки (Кб) — соотношение крутящего момента на отстающем колесе к моменту на забегающем колесе. Его величина для симметричного дифференциала всегда равна 1, для дифференциалов повышенного трения от 1 до 5. Чем больше Кб, тем лучше проходимость автомобиля. То есть, при Кб = 3 момент на отстающем колесе будет в три раза больше, чем на буксующем. Но момент на колесе в эту секунду будет возможным от 20 до 70%, в зависимости от возможности блокирующего механизма.

Существует несколько видов дифференциалов.

Дифференциал с полной блокировкой

Принудительная блокировка дифференциала используется в основном на внедорожниках и грузовых машинах, для улучшения проходимости на бездорожье. Включается с помощью клавиши в салоне, по мере необходимости. Очень важно отключить блокировку при выезде на сухой грунт, во избежании поломки полуосей. Приводится в действие водителем принудительно. Угловые скорости колёс здесь всегда равны, что противоречит условиям движения автомобиля по кривой, приводит к износу резины и ухудшению управляемости по твёрдому покрытию.

Вискомуфта

Вискомуфта – многодисковая муфта, в которой передаваемый момент возрастает с увеличением разности скоростей ведущего и ведомого валов. Используется в упрощенных системах постоянного полного привода, а также в качестве блокирующего механизма дифференциалов.

Принцип работы вискомуфты основан на особых свойствах специальной силиконовой жидкости: при повышении температуры ее вязкость не понижается, как, например, у масла, а повышается. Вискомуфта представляет собой цилиндр, заполненный силиконовой жидкостью. Внутри его находится пакет из перфорированных дисков, соединенных через один соответственно с ведущим и ведомым валами.

В полноприводной трансмиссии при нормальных условиях движения валы вращаются примерно с одинаковой скоростью: входной – под действием крутящего момента от основного ведущего моста, а выходной вращают колеса, с которыми он соединен. При буксовании колес основного ведущего моста входной вал вращается быстрее выходного (машина практически стоит), жидкость нагревается от трения о диски, и муфта начинает передавать больший момент на выходной вал.

Существенный недостаток вискомуфты: на срабатывание муфты требуется время, а оптимальную ее характеристику трудно подобрать. Поэтому многие производители отказываются от применения вискомуфты в пользу управляемых электроникой многодисковых сцеплений.

Дифференциалы Торсен

От англ. TORQUE — крутящий момент и «SENSING» — чувствительный, то есть чувствительный к крутящему моменту. Сателлиты расположены в корпусе перпендикулярно его оси, объединены между собой попарно с помощью прямозубого зацепления, а с полуосевыми шестернями связаны червячным зацеплением. В повороте полуосевая шестерня, связанная с отстающим колесом, поворачивает входящий с ней в зацепление сателлит, он, в свою очередь, вращает второй сателлит и шестерню полуоси.

Такой жесткой кинематической связью колёсам автомобиля обеспечивается возможность вращаться с разной скоростью. Силы трения, возникающие в червячном зацеплении от разности моментов на колёсах, осуществляют блокировку дифференциала. Недостаток конструкции – сложность изготовления, сборки агрегата в целом и ремонта.

Дифференциалы Квайф

Сателлиты расположены в два ряда параллельно оси вращения корпуса. Причём они крепятся не на осях, а находятся в закрытых с обеих сторон отверстиях корпуса. Правый ряд сателлитов (их может быть от 3 до 5) входит в зацепление с правой шестерней полуоси, левый — с левой. Кроме того, сателлиты из разных рядов зацепляются между собой через один.

Когда одно из колёс начинает отставать, связанная с ним полуосевая шестерня начинает вращаться медленнее корпуса дифференциала и поворачивать входящий с ней в зацепление сателлит. Он передаёт движение связанному с ним сателлиту, а тот в свою очередь, на полуосевую шестерню. Так обеспечиваются разные обороты колёс в повороте.

Благодаря разности крутящих моментов на колёсах в винтовом зацеплении возникают осевые и радиальные силы, прижимающие полуосевые шестерни и сателлиты торцами к корпусу или крышкам и разделителю. За счёт этого возникают силы трения, осуществляющие блокировку, что увеличивает силу тяги автомобиля, повышая его проходимость. Дифференциалы такого типа получили наибольшее распространение в тюнинге.

Дифференциал автомобиля — предназначение, устройство, как работает

Дифференциал – один из важнейших элементов трансмиссии автомобиля.

Его основное предназначение заключается в распределении, изменении и передачи крутящего момента, а при необходимости, для обеспечения вращения двух потребителей с различными угловыми скоростями.

Межколесный дифференциал – это дифференциал, предназначенный для привода ведущих колес, если же он установлен между ведущими мостами в полноприводном автомобиле – межосевой интервал.

Как правило, дифференциал автомобиля располагается в следующим местах:

  • Привод ведущих мостов в полноприводном автомобиле – в раздаточной коробке
  • Привод ведущих колес в полноприводном автомобиле – в картере заднего и переднего моста
  • Привод ведущих колес в переднеприводном автомобиле — в коробке передач
  • Привод ведущих колес в заднеприводном автомобиле – картер заднего моста

В основе дифференциала лежит планетарный редуктор. Используемый в редукторе вид зубчатой передачи условно делит дифференциал на три следующих вида:

  • Червячный
  • Цилиндрический
  • Конический

Червячный – самый универсальный дифференциал и может быть установлен как между осями, так и между колесами. Цилиндрический тип, как правило, располагается в полноприводных автомобилях между осями. Конический тип применяется в основном как межколесный.

Различают также несимметричный и симметричный дифференциалы автомобиля. Несимметричный тип устанавливается между двумя приводными осями и позволяет передавать крутящий момент в различных пропорциях. Симметричный тип, как правило, устанавливается на главных передачах и позволяет передает на два колеса равный по значению крутящий момент.

Устройство автомобильного дифференциала

Основными элементами дифференциала являются:

  • Полуосевые шестерни
  • Шестерни сателлитов
  • Корпус

Схема дифференциала переднеприводного автомобиля:
1 — ведомая шестерня главной передачи; 2 — фрагмент ведущей шестерни главной передачи; 3 — ось сателлитов; 4 — сателлит; 5 — корпус дифференциала; 6 — правый фланцевый вал; 7 — сальник; 8 — конический роликовый подшипник; 9 — полуосевая шестерня; 10 — левый фланцевый вал; 11 — фрагмент картера коробки передач.

Шестерни сателлитов по своему принципу работы напоминают планетарный редуктор и служат для соединения между собой корпуса и полуосевой шестерни. Последние в свою очередь соединяются с помощью шлицов с ведущими колесами. В различных конструкциях используются четыре или два сателлита, в легковых автомобилей чаще используется второй вариант.

Чашка дифференциала или корпус – ее основное предназначение заключается в том, чтобы передавать через сателлиты крутящий момент от главной передачи к полуосевым шестерням. Внутри него располагаются оси для вращения сателлит.

Солнечные или полуосевые шестерни – предназначены для передачи крутящего момента с помощью полуосей на ведущие колеса. Левая и правая шестерни могут иметь как одинаковое, так и различное между собой число зубцов. В свою очередь шестерни с различным число зубов используются для образование несимметричного дифференциала, а с одинаковым количеством – для симметричного.

Принцип работы автомобильного дифференциала

Работает дифференциал следующим образом: вращая одно из ведущих колес автомобиля, второе начнет вращаться в противоположном направлении, но при этом должно выполняться условие неподвижности карданного вала. В данном случае стеллиты вращаются в свих осях, играя роль шестерни.

Если завести двигатель и включить сцепление и любую из передач, начнет свое вращение карданный вал, передающий свой крутящий момент через цилиндрические и конические шестерни коробке дифференциала.

Таким образом, во время движения автомобиля по кривой траектории одно колесо замедляет свой ход, второе наоборот увеличивает его. В результате устраняется пробуксовка и скольжение колес и каждое из них вращается с той скоростью, которая необходима для безопасного движения.

Во время движения автомобиля по прямой, ничего особенного не происходи и дифференциал передает крутящий момент на оба колеса в одинаковом соотношении. Шестерни полуосевые вращаются с одинаковой угловой скоростью, так как сателлиты в этом случае находятся в неподвижном состоянии.

При движении на скользких покрытиях дифференциал обладает одним существенным недостатком – он может вызвать боковой занос машины, так как на буксующем колесе низкая сила сцепления с покрытием и оно начинает вращаться в холостую.

Самые простейшие дифференциалы автомобиля обладают еще одним недостатком. При попадании грязи или прочих сторонних элементов между шлицами крутящий момент может передаваться в различном соотношении, даже 0 к 100. Таким образом, одно колесо останется в абсолютно статичном положение.

Современные модели практически лишены данного недостатка. Их устройство отличается ручной или автоматической более жесткой блокировкой. Более того, во многих легковых современных машинах устанавливаются системы стабилизации и курсовой устойчивости, позволяющие оптимизировать в зависимости от траектории движения автомобиля распределение крутящего момента.

Как работает дифференциал — видео:

На этом всё, теперь вы знаете устройство дифференциала.

Загрузка…

Межосевой дифференциал | Устройство автомобиля



Какое назначение межосевого дифференциала, на каких автомобилях он устанавливается?

Межосевой дифференциал устанавливается на автомобилях с двумя задними ведущими мостами (КамАЗ-5320, ЗИЛ-130ГЯ) и служит для равномерного распределения крутящего момента между двумя ведущими мостами. В межосевом дифференциале предусмотрен механизм блокировки, которым можно блокировать оба моста, что значительно снижает буксование ведущих колес на скользящих участках дорог, повышая проходимость автомобиля.

Как устроен межосевой дифференциал?

Межосевой дифференциал автомобиля КамАЗ-5320 (рис.134) состоит из картера 1, прикрепленного к стакану подшипников вала ведущей шестерни 16 среднего ведущего моста. Внутри картера установлены чашки 2 и 6 дифференциала. Между чашками смонтирована крестовина 5, а на шипах ее – свободно конические шестерни-сателлиты 4, находящиеся в постоянном зацеплении с полуосевыми шестернями 3 и 7. Шестерня 3 своими внутренними шлицами установлена на валу 17 и передает через него крутящий момент на ведущую шестерню главной передачи заднего моста. Сама же она может свободно вращаться в чашке 2 дифференциала, а также вместе с ним. Полуосевая шестерня 7 шлицами соединена с шестерней 16 главной передачи среднего моста. На ее хвостовике имеется зубчатый венец 11 для блокировки дифференциала. На венец одета муфта 9 блокировки, которая через вилку 10 соединена с пневмоприводом механизма блокировки. На чашке 6 также выполнен зубчатый венец 8 для блокировки дифференциала. Шестерня 7 может свободно вращаться в чашке 6 дифференциала, а также вместе с ним.

Рис.134. Межосевой дифференциал автомобиля КамАЗ-5320.

Как работает межосевой дифференциал?

Работает межосевой дифференциал так. При движении автомобиля по сухой дороге с несблокированным дифференциалом крутящий момент передается на чашки 1 и 6 и от них на крестовину 5, сателлиты 4 и полуосевые шестерни 3 и 7. Шестерня 3 через вал 17 передает крутящий момент на ведущую шестерню главной передачи заднего моста (на рисунке не показано), а шестерня 7 – на ведущую шестерню 16 главной передачи среднего моста. Следовательно, крутящий момент передается к обоим мостам и автомобиль движется.

Во время движения по мокрой и скользкой дороге необходимо исключить проскальзывание колес ведущих мостов. Для этого включают блокировку дифференциала, повернув рукоятку в кабине автомобиля. При этом воздух из пневматических баллонов тормозного привода по трубопроводу 15 подводится в камеру 14 механизма блокировки, где, воздействуя на диафрагму, выгибает ее и перемещает шток 12, а он через вилку 10 – муфту. Она внутренними зубьями находит на зубчатый венец 8 чашки 6 дифференциала, соединяя ее и шестерню 16 как одно целое, что позволяет вращаться ведущим шестерням главных передач среднего и заднего мостов с одинаковой частотой, что и нужно было получить. В этом случае колеса одного из мостов находятся в более благоприятных условиях, они и движут автомобиль. После преодоления автомобилем трудного участка дифференциал необходимо разблокировать. Для этого достаточно рукоятку в кабине установить в исходное положение, воздух из камеры выходит в атмосферу под давлением пружины 13, воздействующей на диафрагму, и вилка выводит муфту из зацепления с зубчатым венцом 8.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Карданная передача. Ведущий мост»

автомобиль, вести, дифференциал, межосевой, мост, шестерня

Смотрите также:

Задний мост и дифференциал автомобиля

24.05.2010

Задний мост и дифференциал

На заднеприводных автомобилях крутящий момент передается от коробки передач через карданный вал к заднему мосту в сборе с дифференциалом. Задний мост служит для многих задач. Картер служит в качестве опоры для элементов подвески и поддерживает автомобиль. Внутри картера располагается главная передача в сборе с дифференциалом. Главная передача в сборе с дифференциалом через полуоси передает мощность от карданного вала к задним колесам. Главная передача позволяет изменять направление крутящего момента от карданного вала к полуосям на 90 градусов. Кроме того, она обеспечивает изменение передаточного числа, т.к. ведущая шестерня намного меньше чем ведомое зубчатое колесо (коронная шестерня). Зависимость между числом зубьев на колесе и шестерне называется передаточным числом главной передачи.

Полуоси заднего моста должны быть способны вращаться с различной частотой вращения, чтобы компенсировать тот факт, что колесо на внешней стороне поворота должно переместиться на большее расстояние и поэтому должно вращаться быстрее, чем колесо на внутренней окружности поворота. В заднем мосте в сборе располагается дифференциал. Дифференциал — это комплект зубчатых колес, который при необходимости индивидуально передает крутящий момент от карданного вала к полуосям заднего моста. Результат — каждая полуось и колесо могут вращаться с правильной частотой вращения независимо от другой полуоси. В основном имеется два типа дифференциалов: обычный (не блокирующийся) и дифференциал повышенного трения (блокирующийся).

Типы задних мостов в сборе

Имеются три основных типа заднего моста в сборе, в зависимости от типа поддержки полуоси и колеса:

•    С полуразгруженными полуосями
•    С полностью разгруженными полуосями
•    С независимой подвеской

В мосте с полуразгруженными полуосями используются полуоси, которые обычно фиксируются С-образными зажимами в картере моста. Эти С-образные зажимы устанавливаются в канавку на шлицевом внутреннем конце полуоси. Кроме того, С-образные зажимы входят в выемку в полуосевых шестернях дифференциала, расположенных в коробке дифференциала. Полуразгруженная полуось базируется водном прямом роликовом подшипнике, расположенном на наружном конце полуоси. Полуразгруженная полуось поддерживает массу автомобиля, а также обеспечивает передачу крутящего момента.

Задний мост с полностью разгруженными полуосями обеспечивает грузоподъемность. Ступица поддерживается или «плавает» на полуоси, опираясь на два противоположно установленных конических роликовых подшипника. Вся масса задней части автомобиля приходится на картер моста, и ничто не приходится на полуоси. Полуось просто приводит в движение колесо. Ступица фиксируется на полуоси храповой гайкой, которая контрится в пазе на полуоси.

Третий используемый тип заднего моста — это задний мост с независимой задней подвеской (IRS). Этот мост аналогичен другим типам, за исключением того, что всю массу автомобиля принимает на себя отдельная система подвески, а не мост в сборе. Никакие трубчатые полуоси не используются. Вместо них для соединения картера моста с ведущими колесами используются полуоси, аналогичные карданным валам.

Шарниры равных угловых скоростей на обоих концах полуосей способны работать под изменяющимися углами и обеспечивать изменение длины полуосей. Изменение длины полуоси обеспечивает работу подвески колеса и динамику движения. Короткий вал внутреннего шарнира равных угловых скоростей удерживается в полуосевой шестерне дифференциала стопорным кольцом. Вал наружного шарнира запрессовывается в ступицу и фиксируется с помощью держателя ступицы колеса заднего моста.

Элементы заднего моста/ дифференциала

Типовой обычный задний мост в сборе включает в себя:

•    картер заднего моста
•    ведущая шестерня главной передачи
•    ведомая шестерня главной передачи
•    коробка дифференциала
•    полуосевые шестерни дифференциала
•    сателлиты дифференциала
•    подшипники коробки дифференциала
•    подшипники ведущей шестерни
•    регулировочные прокладки и уплотнения

Дифференциалы повышенного трения

Типовой задний мост с дифференциалом повышенного трения в основном состоит из тех же самых элементов, что и обычный мост в сборе, за исключением лишь некоторых муфт и пружин, добавленных в дифференциал в сборе.

Поток мощности в заднем мосте/ дифференциале

Ведущая шестерня, которая находится в зацеплении с ведомой шестерней, получает мощность двигателя посредством коробки передач и карданного вала. Ведущая шестерня приводит в движение ведомую шестерню, которая крепится болтами к наружному фланцу коробки дифференциала. Коробка дифференциала начинает вращаться. Ведущая шестерня и ведомая шестерня увеличивают крутящий момент и уменьшают частоту вращения в соответствии с передаточным числом главной передачи. По мере того, как коробка вращается, ее внутренние зубчатые колеса приводятся в движение. Ведущая и ведомая шестерни изменяют направление потока мощности от карданного вала к полуосям. Коробка дифференциала имеет два отверстия: для смазки и для ремонта.

Обычные дифференциалы

При движении прямо вперед все колеса вращаются с одной частотой вращения. Полуосевые шестерни и сателлиты дифференциала вращаются вместе с коробкой дифференциала, без возникновения взаимного перемещения между сателлитами и полуосевыми шестернями. Дифференциал вращается как единый блок.

При прохождении поворота полуось с внешней стороны поворота должна вращаться быстрее чем полуось с внутренней стороны. В этой ситуации сателлиты «уходят» вперед по полуосевой шестерне внутренней (более медленной) полуоси, увеличивая частоту вращения полуосевой шестерни внешней (более быстрой) полуоси. Т.к. сателлиты «обкатываются» поболее медленной полуосевой шестерне, они приводят в движение более быструю полуосевую шестерню с большей частотой вращения. Чем более резкий поворот, тем большая разница в частоте вращения.

Дифференциалы повышенного трения

Имеются много названий для дифференциалов повышенного трения; Traction-Lok, Trac-Lok и Power-Lok. Обычный дифференциал может не подходить для ситуации с ограниченным сцеплением с дорогой. Когда автомобиль вязнет в снегу, одно ведущее колесо вращается, а другое — неподвижно. Увеличение крутящего момента, передаваемого к вращающемуся колесу не будет увеличивать крутящий момент, передаваемый к неподвижному колесу.
Дифференциал повышенного трения предназначается для увеличения крутящего момента, передаваемого к колесу с самым большим тяговым усилием (с лучшим сцеплением с дорогой). Трение в системе создается посредством добавления комплекта фрикционных дисков между полуосевыми шестернями дифференциала и коробкой дифференциала. Традиционное действие дифференциала будет происходить только в том случае, когда прикладывается достаточный крутящий момент для преодоления трения. Если одно ведущее колесо не имеет никакого сцепления с дорогой, другое колесо всегда будет получать определенный крутящий момент.

Работа повышенного трения

Внутри коробки дифференциала на ступице каждой полуосевой шестерни располагаются диски муфты. Между полуосевыми шестернями располагается предварительно нагруженная пружина. Эта пружина прикладывает усилие к комплектам дисков муфт, поджимая их к полуосевым шестерням дифференциала. При износе дисков пружина отводит сателлиты от полуосевых шестерен, что может увеличивать полный люфт в мосте. Зазор в мосте можно почувствовать при переключении с движения вперед на задний ход.

Осевые нагрузки, воздействующие на полуосевые шестерни, создают дополнительную силу. Эти нагрузки от сил разделения полуосевых шестерен и сателлитов вызываются крутящим моментом в трансмиссии. Стальные диски устанавливаются между фрикционными дисками и имеют шлицевое соединение со ступицей полуосевой шестерни. Полуосевые шестерни, в свою очередь, имеют внутреннее шлицевое соединение с полуосями заднего моста. Фрикционные диски таким образом зацепляются в коробке дифференциала. Трение, создаваемое дисками, создает перегрузочный момент, который пытается предотвратить вращение полуосевых шестерен относительно коробки. Имеющийся крутящий момент — это функция предварительного нагружения и добавленной осевой нагрузки. При низком сцеплении с дорогой, включение тормозов и приложение крутящего момента к трансмиссии, и затем медленное отпускание тормозов и трогание может увеличивать крутящий момент. Это увеличивает осевую нагрузку на полуосевые шестерни дифференциала.

запчасти mitsubishi

Как работает дифференциал Torsen | SPEEDME.RU

Дифференциал предназначен для распределения крутящего момента между ведущими колесами либо между ведущими мостами и широко применяется в современных внедорожниках, что повышает их проходимость. Разберемся в его устройстве.

Фото: www.kolesa.ru

Дифференциал Torsen является механическим самоблокирующимся дифференциалом, в котором используется сложный набор червячных шестерен. Само название расшифровывается как TORque SENsing — «чувствующий крутящий момент».

Самоблокировка осуществляется при разности крутящих моментов на корпусе механического устройства и на приводном валу. Его основу составляют ведомые и ведущие червячные шестерни, которые более известны под наименованием «полуосевые» и «сателлитами» соответственно. Червячная передача не вращается от других шестерен, но может при этом сама передавать вращение другим шестерням, что позволяет частично блокировать дифференциал.

Из-за разницы конструкции дифференциала, крутящий момент может распределяться по осям автомобиля в соотношении от 2,5:1 (60 % : 40 %) до 6:1 (84 % : 16 %) или даже до 7:1 (86 % : 14 %).

При хорошем зацепе колес автомобиля с поверхностью и плавном движении крутящий момент распределяется поровну между осями. При скачке крутящего момента ведущие червячные шестерни пытаются начать движение в противоположную сторону. Ведомые шестерни перегружаются, блокируются выходные валы, а излишний крутящий момент от двигателя машины передается на другую ось.

Фото: techautoport.ru

Дифференциал Torsen пережил несколько поколений:

T-1 — первое поколение, в котором в качестве червячных пар выступают сателлиты и шестерни ведущих полуосей. Ведущие шестерни полуосей связаны прямозубым зацеплением. Оси сателлитов перпендикулярны полуосям.

T-2 — второе поколение устройства отличается от первого поколения тем, что оси сателлитов здесь расположены вдоль полуосей; сами сателлиты расположены в специальных карманах корпуса дифференциала; участвующие в процессе блокировки механизма при расклинивании шестерни парных сателлитов — косозубые.

T-3 — третье поколение дифференциала имеет планетарную конструкцию и задействовано в большинстве случаев в качестве межосевого дифференциала на машинах с полным приводом. Сам дифференциал вполне компактный ввиду того, что ведущая шестерня и оси сателлитов располагаются в конструкции параллельно.

Что такое дифференциал в автомобиле

Что такое дифференциал в автомобиле и как он работает

В конструкции современных автомобилей есть ряд узлов и агрегатов, которые являются обязательными для всех их марок, моделей, видов и типов. К таковым относятся, прежде всего, двигатель, коробка переключения передач, тормозная система. В этот же список входит и дифференциал.

Дифференциал есть в любой машине, причем в некоторых машинах этих узлов установлено несколько. О том, что такое дифференциал в автомобиле, какую роль он играет и каких разновидностей бывает, хорошо известно опытным автомобилистам. Тем же людям, которые являются пока только начинающими автолюбителями, наверняка будет полезно об этом узнать.

Как работает дифференциал на автомобиле

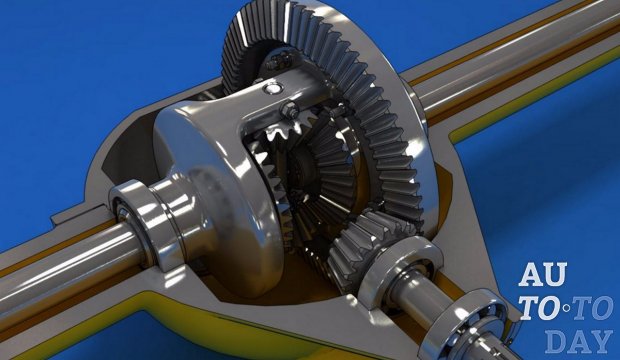

Конический дифференциал автомобиля: 1 – карданный вал; 2 – полуось ведущего колеса;

Дифференциал представляет собой механизм, с помощью которого к колесам одной оси, вращающимся с различной скоростью, транслируется одинаковый крутящий момент. Кроме того, дифференциал используется для того, чтобы поровну распределять крутящий момент и между несколькими ведущими осями.

В основу конструкции любого автомобильного дифференциала положен принцип работы планетарного редуктора. В зависимости от того, какой именно тип передачи вращательного движения используется, различают такие виды дифференциалов, как:

  • Конический;
  • Цилиндрический;
  • Червячный.

Между колесами, установленными на одной и той же оси, практически всегда устанавливается конический дифференциал. Дифференциал цилиндрический используется обычно в качестве межосевого, а червячный отличается универсальностью своего применения. Наиболее широкое распространение получили дифференциалы конического типа, которые установлены практически на всех автомобилях в качестве межколесных. Все их основные элементы имеются также в цилиндрическом и червячном дифференциалах.

Корпус конического дифференциала (его часто именую чашей) от главной передачи принимает крутящий момент и транслирует его на шестерни полуосей посредством так называемых сателлитов. Они выполняют функции планетарных шестерен, а что касается их количества, то, в зависимости от особенностей конструкции конкретного конического дифференциала их может быть от двух до четырех.

Если автомобиль движется по прямолинейной траектории сопротивление каждого из колес дороге одинаковое. При этом вращения сателлитов не происходит, а вращение полуосевих шестерен осуществляется с равными угловыми скоростями.

В момент поворота одно из колес, то, что находится на внутренней стороне поворота, встречает большее сопротивление дороги, вращение ее полуосевой шестерни становится медленнее, сателлиты начинают вращаться.

В результате этого скорость вращения внешнего колеса возрастает, но крутящий момент остается таким же, как и на колесе внутреннем.

При движении по скользкой дороге, когда одно колесо пробуксовывает и движется с меньшей скоростью, ситуация аналогична ситуации с поворотом, в результате чего автомобиль зачастую просто не может сдвинуться с места. Чтобы крутящий момент на одном или другом колесе был выше, используется блокировка дифференциала.

Разновидности автомобильных дифференциалов

Помимо конического, цилиндрического и червячного, существуют и успешно используются следующие разновидности дифференциалов: дифференциал с полной блокировкой, дифференциал Торсен, дифференциал Квайф, вискомуфта.

Дифференциал с полной блокировкой

Дифференциалы этого типа чаще всего используются на грузовиках и внедорожниках. Их блокировка включается и отключается непосредственно из салона с помощью специальной клавиши водителем. Они используются для повышения проходимости автомобилей.

Дифференциалы Торсен

Конструкция дифференциалов Торсен была разработана немецкой компанией Siemens. По сути дела, они представляют собой комбинации конических и червячных дифференциалов. Дифференциалы Торсен отличаются высокой эффективностью, однако они достаточно сложны в изготовлении и обслуживании.

Дифференциалы Квайф

Отличительной особенностью дифференциалов этого типа является то, что сателлиты в них располагаются параллельно оси вращения корпуса (чаши), причем в два ряда. Кроме того, при функционировании этих агрегатов образуются силы трения, которые при необходимости автоматически осуществляют блокировку, повышают проходимость и силу тяги автомобиля. Чаще всего дифференциалы Квайф используются для тюнинга легковых автомобилей и внедорожников.

Вискомуфта

Функционирование этот типа дифференциала основано на том же принципе, что и работа гидротрансформатора.

Чаще всего вискомуфты используются в автомобилях с полным приводом и используются для того, чтобы обеспечивать связь передних колес с задними по следующему принципу: если одни из них проскальзывают, то крутящий момент транслируется на другие, за счет чего и решается проблема пробуксовки.

Конструктивно вискомуфта представляет собой цилиндр, в которой находится погруженный в вязкую жидкость пакет металлических дисков, имеющих перфорацию, и соединенных с валами (как ведущим, так и ведомым). В зависимости от температуры вязкость жидкости меняется, на чем и основывается принцип работы этого агрегата.

: Коробка передач DSG — что это такое.

Применение дифференциалов, их преимущества и недостатки

В тех автомобилях, которые имеют всего одну ведущую ось, устанавливается один дифференциал. Транспортные средства с двумя и более ведущими осями оснащаются дифференциалами, устанавливаемыми в каждую из них. В автомобилях с повышенной проходимостью, имеющих две ведущих оси, устанавливается три дифференциала: по одному на каждую из осей и один — между ними. В тех же транспортных средствах, которые имеют более двух ведущих осей, используются так называемые межтележечные дифференциалы.

Что касается преимуществ дифференциалов, то главное из них — это то, что они обеспечивают одинаковый крутящий момент для колес, вращающихся с различной скоростью (собственно говоря, для этого они и используются).

Если говорить о недостатках этих устройств, то основным из них является проблема пробуксовки колес, которые потеряли контакт с дорожным покрытием.

Решается она достаточно просто: с помощью механизма блокировки, который может быть как ручным, так и автоматическим.

: Что такое коробка передач АМТ.

на тему

Источник: https://AvtoNov.com/%D1%87%D1%82%D0%BE-%D1%82%D0%B0%D0%BA%D0%BE%D0%B5-%D0%B4%D0%B8%D1%84%D1%84%D0%B5%D1%80%D0%B5%D0%BD%D1%86%D0%B8%D0%B0%D0%BB-%D0%B2-%D0%B0%D0%B2%D1%82%D0%BE%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D0%B5/

Что такое дифференциал и как он работает

Основная задача трансмиссии в конструкции любого автомобиля – изменение передаточного числа, полученного от силовой установки и передача вращения на ведущие колеса.

Если рассматривать конструкцию заднеприводного автомобиля, то в состав его трансмиссии входит коробка передач (она меняет передаточное число), карданная передача (посредством ее осуществляется передача вращения на заднюю ведущую ось) и редуктор (передает вращение на полуоси, к которым крепятся колеса). Но в этой конструкции есть одна особенность – колеса в определенных случаях должны вращаться с различной скоростью. И чтобы это осуществить, в редуктор добавили еще один узел – дифференциал автомобиля.

Конический симметричный дифференциал: 1 — коробка сателлитов дифференциала правая; 2 — болт коробки сателлитов; 3 — опорная шайба шестерни; 4, 8 — полуосевые шестерни; 5 — опорная шайба сателлита; 6 — сателлиты; 7 — ось сателлитов;

9 — левая коробка сателлитов дифференциала.

Для чего нужен дифференциал

Схема полноприводного авто с раздаткой и межосевым дифференциалом.

При прямолинейном передвижении дифференциал, в принципе и не нужен, поскольку ведущие колеса крутятся с одной скоростью. Но ведь часто возникает надобность проходить и повороты. При этом колеса идут по различным радиусам, то есть пройденное расстояние при повороте у колес одной оси отличаются. Движущееся по внутреннему радиусу колесо проходит значительно меньший путь, чем идущее по внешнему.

Если при этом обеспечить равную передачу вращения на каждое из колес, то одно из них начнет пробуксовывать, при этом и возникает большая нагрузка на элементы трансмиссии. В результате происходит повышенный износ шин и высока вероятность повреждения приводных элементов.

Чтобы этого не произошло, требуется перераспределение вращения на колеса в соответствии с условиями движения. Другими словами нужно, чтобы при прохождении поворота  движущееся по внутреннему радиусу колесо – замедлилось, а идущее по внешнему – ускорилось. Именно это и обеспечивает добавленный в конструкцию трансмиссии авто дифференциал.

Виды и их особенности дифференциалов

Источник: http://AvtoMotoProf.ru/v-pomoshh-avtomobilistu/chto-takoe-differentsial-i-kak-on-rabotaet/

Дифференциал коробки передач

Дифференциал — механизм в устройстве трансмиссии, который необходим для передачи, преобразования и распределения крутящего момента. В случае с автомобилем, дифференциал отвечает за распределение момента между ведущими колесами, а также позволяет колесам вращаться с разной угловой скоростью при определенных условиях.

Где находится дифференциал в устройстве трансмиссии автомобиля, виды дифференциалов

Как известно, автомобили бывают переднеприводными, заднеприводными, а также полноприводными. Что касается места расположения дифференциала:

  • если привод реализован на передние колеса, дифференциал находится в самой коробке передач;
  • на заднеприводном авто дифференциал устанавливается в картере заднего моста;
  • в автомобилях с полным приводом для привода ведущих колес дифференциал стоит в картере переднего и заднего моста, а для привода ведущих мостов механизм устанавливается в раздаточной коробке (раздатке).

Также дифференциалы бывают межколсесными и межосевыми. Если дифференциал использован для привода ведущих колес, это межколесный дифференциал. Межосевой дифференциал располагается между ведущими мостами применительно к автомобилям с полным приводом.

Что касается устройства и особенностей конструкции, в основу дифференциала положен планетарный редуктор. С учетом типа зубчатой передач, которая применена в редукторе, дифференциал (редуктор) может быть: коническим, цилиндрическим, червячным. Теперь давайте рассмотрим устройство и принцип работы дифференциала более подробно.

Устройство дифференциала и принцип работы

Начнем с первого типа. Конический дифференциал зачастую выполнят функцию межколесного дифференциала. Цилиндрический дифференциал обычно встречается на полном приводе и ставится между осями. Червячный дифференциал универсален, что позволяет ставить механизм как между колесами, так и использовать в качестве межосевого.

При этом наиболее распространенным является конический дифференциал, а базовые элементы его конструкции активно используются и в устройстве других типов дифференциалов. По этой причине рассмотрим устройство и принцип работы конического дифференциала в качестве примера.

  • Итак, конический дифференциал, как уже было сказано выше, фактически является планетарным редуктором. В конструкцию включены полуосевые шестерни и сателлиты, которые находятся в корпусе (чашке дифференциала).

На корпус от главной передачи передается крутящий момент, затем через сателлиты происходит его передача на полуосевые шестерни. Также на корпусе крепится ведомая шестерня главной передачи (крепление жесткое). В корпусе установлены оси, на осях вращаются сателлиты.

Сами сателлиты, которые реализуют функцию планетарной шестерни, позволяют соединить корпус и полуосевые шестерни. С учетом того, какую величину крутящего момента нужно передать, в конструкцию дифференциала могут интегрировать 2 или 4 четыре сателлита.

Солнечные (полуосевые шестерни) осуществляют передачу крутящего момента на ведущие колеса автомобиля. Передача происходит через полуоси, соединение полуосевых шестерен и полуосей выполнено через шлицы.

Полуосевые шестерни бывают левыми и правыми, с одинаковым или разным количеством зубьев. Если число зубьев одинаковое, тогда это симметричный дифференциал, разное количество зубьев на левой и правой шестерне используется в устройстве несимметричных дифференциалов.

В первом случае симметричный дифференциал позволяет распределять крутящий момент по осям в равной степени, причем независимо от величины угловых скоростей ведущих колес.

https://www.youtube.com/watch?v=qbcwdSSq5h5

Такой дифференциал используют для установки между колесами (симметричный межколесный дифференциал). Несимметричный дифференциал способен разделять крутящий момент в том или ином соотношении. Данная особенность позволяет использовать его между ведущими осями.

Теперь перейдем к принципам работы дифференциала. Прежде всего, симметричный дифференциал работает в трех основных режимах. Первый режим – движение по прямой, второй — движение в повороте, третий — езда по дорогое с плохим сцеплением (грязь, лед и т. д.).

Когда автомобиль движется прямо, колеса испытывают равнозначное  сопротивление. Происходит передача крутящего момента от главной передачи на корпус дифференциала. Вместе с корпусом перемещаются сателлиты, которые, в свою очередь, осуществляют передачу момента на ведущие колеса.

С учетом того, что вращения сателлитов на осях не происходит, движение полуосевых шестерен осуществляется с равной угловой скоростью, частота вращения левой и правой шестерни равна частоте вращения ведомой шестерни главной передачи.

Однако если машина заходит в поворот, колесо, которое находится ближе к центру (внутреннее ведущее) нагружается сильнее и начинает испытывать большее сопротивление сравнительно с наружным колесом (дальним от центра поворота).

В результате роста нагрузки внутренняя полуосевая шестерня несколько замедляет вращение, а это приводит к тому, что сателлиты начинают вращаться вокруг своей оси. Такое вращение сателлитов приводит к увеличению частоты вращения наружной полуосевой шестерни.

  • На практике возможность движения ведущих колес с разными угловыми скоростями делает возможным прохода поворота без пробуксовок. Кстати, крутящий момент все равно распределяется на ведущие колеса равнозначно.

Если же автомобиль забуксовал в грязи, в снегу или на льду, одно колесо испытывает большее сопротивление, чем другое. В этом случае дифференциал (благодаря своей конструкции) инициирует ускоренное вращение буксующего колеса, тогда как другое колесо замедляется.

Однако недостаточная сцепка с покрытием не позволяет получить большой крутящий момент на буксующем колесе, а особенность работы симметричного дифференциала не позволит также развить нужный момент на другом колесе. Часто в этом случае машина попросту не может продолжить  дальнейшее движение.

Выходом из ситуации становится необходимость увеличения крутящего момента на колесе, которое не буксует. Для этого дифференциал необходимо заблокировать. По этой причине внедорожники имеют дополнительную возможность блокировки дифференциала, тогда как легковые авто и даже некоторые современные бюджетные «паркетники» лишены такой функции.

Источник: http://KrutiMotor.ru/differentsial-kpp-ustrojstvo-printsip-raboty/

Дифференциал. Назначение и основные типы

Дифференциал служит для распределения подводимого к нему вращающего момента между выходными валами и обеспечивает возможность их вращения с неодинаковыми угловыми скоростями.

При движении колесного ТС на повороте внутреннее колесо каждой оси проходит меньшее расстояние, чем ее наружное колесо, а колеса одной оси проходят разные пути по сравнению с колесами других осей.

Неодинаковые пути проходят колеса ТС при движении по неровностям на прямолинейных участках и на повороте, а также в случае прямолинейного движения по ровной дороге при разных радиусах качения колес, например при неодинаковом давлении воздуха в шинах и износе шин или неравномерном распределении груза на ТС.

Если бы все колеса вращались с одинаковой скоростью, это неизбежно приводило бы к их проскальзыванию и пробуксовыванию относительно опорной поверхности, следствием чего явились бы повышенный износ шин, увеличение нагрузок в механизмах трансмиссии, затраты мощности двигателя на работу скольжения и буксования, повышение расхода топлива, а также трудность поворота транспортной машины. Таким образом, колеса ТС должны иметь возможность вращаться с неодинаковыми угловыми скоростями относительно друг друга. У неведущих колес это обеспечивается тем, что они установлены свободно на своих осях и каждое из них вращается независимо друг от друга. У ведущих колес это обеспечивается установкой в их приводе дифференциалов.

Основные типы дифференциалов

По месту расположения дифференциалы подразделяют на:

  • межколесные (распределяющие вращающий момент между ведущими колесами одной оси)
  • межосевые (распределяющие момент между главными передачами двух ведущих мостов)
  • центральные (распределяющие момент между группой ведущих мостов)

По соотношению вращающих моментов на ведомых валах дифференциалы могут быть:

  • симметричными (моменты на ведомых валах всегда равны между собой)
  • несимметричные (отношение моментов на ведомых валах не равно единице)

Различают также дифференциалы:

  • неблокируемые
  • блокируемые принудительно
  • самоблокирующиеся

По конструкции дифференциалы подразделяют на:

  • конические
  • цилиндрические
  • кулачковые
  • червячные

В некоторых случаях вместо дифференциалов устанавливают механизмы типа муфт свободного хода.

В настоящее время на колесных ТС наиболее широкое распространение получили конические симметричные неблокируемые дифференциалы.

Схемы дифференциалов

Рис.

Схемы простых дифференциалов с постоянным соотношением моментов на ведомых валах: а — симметричного конического; б — симметричного цилиндрического; в — несимметричного цилиндрического; г — несимметричного конического; 1, 8 — левая и правая полуоси дифференциала; 2, 6 — левая и правая полуосевые шестерни; 3 — сателлит; 4 — корпус дифференциала; 5 — ведомое колесо главной передачи; 7 — ось вращения сателлитов; 9 — солнечная шестерня; 10 — эпициклическая шестерня

Рис.

Межколесный симметричный конический дифференциал: 1, 8 — чашки дифференциала; 2, 7 — опорные шайбы полу осевых зубчатых колес; 3, 6 — полу осевые зубчатые колеса; 4 — опорная шайба сателлита; 5 — сателлиты; 9 — крестовина

Рис.

Схемы несимметричных дифференциалов: а — конический; б — цилиндрический

Рис.

Кулачковый дифференциал автомобиля ГАЗ-66-11 (а) и схема его работы (б): 1 — внутренняя звездочка; 2 — сепаратор; 3 — наружная звездочка; 4 — чашка дифференциала; 5 — сухарь

Рис.

Блокируемый межколесный дифференциал: 1 — муфта; 2 — зубчатый венец

Рис.

Межосевой дифференциал автомобиля КамАЗ-5320: 1 — ведущий вал; 2 — уплотнительная манжета; 3 — картер дифференциала; 4, 7 — опорные шайбы; 5, 17 — чашки дифференциала; 6 — сателлит: 8 — датчик блокировки; 9 — пробка заливного отверстия; 10 — пневматическая камера блокировки; 11 — вилка; 12 — стопорное кольцо; 13 — зубчатая муфта; 14 — муфта блокировки; 15 — сливная пробка; 16 — зубчатое колесо привода среднего моста; 18 — крестовина; 19 — зубчатое колесо привода заднего моста; 20 — болт крепления чашек; 21 — подшипник; 22 — крышка подшипника

Рис.

Работа межколесного дифференциала: а — общая схема; б — при движении прямо; в — при повороте; 1 — корпус дифференциала; 2, 5 — полуосевые зубчатые колеса; 3 — крестовина: 4, 6 — сателлиты; 7 — ведущее зубчатое колесо главной передачи; 8, 9 — полуоси; 10 — ведомое зубчатое колесо главной передачи

Рис.

Межосевой дифференциал Torsen: 1, 3 — правая и левая полуосевые шестерни; 2 — корпус дифференциала; 4 — сателлит, связанный с правой полуосевой шестерней; 5, 7 — выходные валы дифференциала; 6 — сателлит, связанный с левой полуосевой шестерней

Источник: https://ustroistvo-avtomobilya.ru/bez-rubriki/naznachenie-i-osnovny-e-tipy-differentsialov/

Принцип работы автомобильного дифференциала

Крутящий момент, создаваемый двигателем внутреннего сгорания, передается колесам с помощью различных механизмов – валов, шлицевых и шестеренчатых передач, дифференциалов. Последние вызывают наибольший интерес у любителей экстремальной езды по бездорожью, поскольку принимают участие в распределении мощности. Многие автолюбители слабо представляют работу данного узла, поэтому стоит рассмотреть вопрос, что такое дифференциал в автомобиле, объяснить его устройство и принцип действия.

Назначение механизма

Чтобы понять роль дифференциала, применяющегося в транспортных средствах всех типов, нужно рассмотреть конструкцию обычного планетарного редуктора, передающего усилие от карданного вала двум полуосям. Алгоритм работы агрегата прост:

  1. Кардан вращает хвостовик с косозубой шестеренкой на конце.
  2. От хвостовика крутится большая планетарная шестерня, соединенная с двумя полуосями.
  3. Крутящий момент передается от планетарной шестерни полуосям и закрепленным на концах колесам.

Без дифференциала редуктор поровну распределяет крутящий момент на 2 оси, в результате колеса вертятся с одинаковой скоростью. Такое разделение вполне годится для прямолинейного движения, которое в реальности встречается довольно редко – даже при езде по ровным участкам трассы автомобиль отклоняется от прямой линии.

Чтобы машина идеально прошла поворот, колеса одного моста должны вращаться с разными скоростями, поскольку внешнее катится по более широкой дуге. Простой редуктор, обеспечивающий одинаковое вращение обеих полуосей, на повороте заставит одну шину скользить, вторую – буксовать, что заметно ухудшает маневренность авто.

Справка. Проблема весьма актуальна для внедорожников с постоянным полным приводом. В данном случае крутящий момент делится не только между колесами, но и между осями, вращающими редукторы переднего и заднего моста.

Совмещенный с планетарным редуктором дифференциал нужен для изменения угловых скоростей правого и левого колеса в зависимости от крутизны поворота. Механизм автоматически распределяет крутящий момент на полуоси, позволяя колесным покрышкам совершать разное число оборотов при движении автомобиля по дуге. Без дифференциала нормальная эксплуатация транспортного средства невозможна по таким причинам:

  • недостаточная управляемость;
  • быстрое истирание шин;
  • ускоренный износ деталей редуктора, валов и полуосей.

Как работает свободный дифференциал?

Механизмами данного типа оснащается подавляющее большинство машин с приводом на переднюю либо заднюю ось. В первом случае узел размещается внутри коробки передач, во втором является частью планетарного редуктора заднего моста.

Конструкция планетарной передачи подразумевает использование шестеренок конической формы. Существуют и другие разновидности автомобильных редукторов – цилиндрические, конусно-цилиндрические и червячные.

Устройство дифференциала свободного типа предусматривает совмещение с главной передачей. Механизм заднего моста включает следующие детали:

  • хвостовик с конической ведущей шестерней, соединенный с карданным валом;
  • ведомая планетарная шестеренка;
  • корпус ведомой шестерни оборудован двумя проушинами, куда вставляются оси сателлитов;
  • сателлитные шестеренки конической формы;
  • ведомые шестерни полуосей;
  • подшипники;
  • корпус редуктора.

В легковых авто устанавливается 2 сателлита, на грузовиках – четыре.

Изучить принцип работы свободного дифференциалапредлагается на примере:

  1. Пока машина едет прямо, колеса крутятся с одинаковой скоростью. Хвостовик вращает «планетарку» вместе с закрепленными на ней сателлитами, причем последние остаются неподвижными и передают равный крутящий момент обеим осям за счет давления на зубья.
  2. Автомобиль входит в поворот. Крутящиеся вместе с большой шестерней сателлиты начинают вращаться вокруг собственной оси, причем в разные стороны.
  3. Мощность на валу делится не пополам, а в зависимости от крутизны дуги. Благодаря комбинированному вращению сателлитов полуоси и колеса совершают разное число оборотов, машина успешно преодолевает поворот без проскальзывания и пробуксовки резины.

Дифференциал получил название свободного, поскольку передает больший крутящий момент на колесо, которое вращается легче. Понятно, что на повороте шина внутри дуги сопротивляется вращению, поэтому дифференциал отдает больше мощности другой оси – противоположное колесо крутится быстрее.

Примечание. Полноприводные авто и внедорожники оснащаются тремя дифференциальными разделителями мощности – межосевым (ставится в раздаточной коробке) и двумя межколесными.

Свободный механизм решает главную проблему, но создает побочную. Когда одна покрышка начинает контактировать со скользким покрытием – льдом, укатанным снегом, грязью, начинается пробуксовка. Причина – дифференциальный механизм, отдающий максимум мощности в сторону наименьшего сопротивления. Для предотвращения подобных ситуаций на многих автомобилях задействована временная блокировка дифференциала.

Разновидности механизмов

Чтобы избавиться от пробуксовок на скользком дорожном покрытии либо в условиях бездорожья, производители комплектуют транспортные средства дифференциальными устройствами следующих конструкций:

  • механизм свободного типа с принудительной блокировкой от привода;
  • частично блокирующийся дифференциал повышенного сопротивления;
  • самоблокирующаяся червячная передача типа Torsen.

В первом варианте применяется рассмотренный выше шестеренчатый узел, дополнительно оснащенный блокировочным устройством. Система функционирует просто: в случае необходимости водитель активирует привод, фиксирующий сателлиты в неподвижном состоянии. Крутящий момент начинает делиться ровно пополам, оси вращаются с одинаковой скоростью и транспортное средство успешно преодолевает проблемное место.

Принудительная блокировка межосевого дифференциала включается с помощью различных приводов:

  • механический – от рычага раздаточной коробки;
  • электрический;
  • пневматический;
  • гидравлический.

Аналогичные приводные элементы применяются для остановки и удержания сателлитов переднего либо заднего моста.

Автомобили дорогой комплектации производители оснащают антипробуксовочной системой. Она «обманывает» дифференциальное устройство другим способом: по сигналу датчика, фиксирующего быстрое вращение одного колеса, электроника отдает команду его притормозить. Тогда сателлитные шестеренки начинают передавать больше мощности на другую ось и авто прекращает «грестись» на месте.

Устройство повышенного сопротивления

Помимо сателлитов, ведущих и ведомых шестерен, дифференциал повышенного трения включает такие элементы:

  • корпус, жестко прикрепленный к планетарной шестеренке;
  • пакет фрикционных дисков, установленных на каждой полуоси;
  • стальные диски, чьи выступы зафиксированы в корпусе;
  • распорная пружина, вставленная между коническими шестернями полуосей.

Стальные и фрикционные диски (похожие применяются в сцеплении) установлены поочередно, первые вращаются вместе с корпусом, вторые – с осями. Конусообразная шестеренка надета на шлицы оси и способна смещаться на определенное расстояние. Пружина поддавливает 2 противоположных осевых шестерни.

Частичная блокировка дифференциала происходит следующим образом:

  1. На прямолинейном сухом участке дороги сателлиты неподвижны, а диски вращаются друг относительно друга.
  2. При попадании одной шины на скользкий участок начинается пробуксовка. Благодаря конусной форме зубьев шестеренки со стороны остановившегося колеса начнут взаимно отталкиваться.
  3. Шестерня полуоси сдвинется и сожмет пакет дисков. Возникнет сила трения, заставляющая ось вращаться вместе с корпусом напрямую от «планетарки» в обход сателлитов.

Подобное устройство самостоятельно регулирует степень блокировки – чем медленнее крутится покрышка с хорошим сцеплением, тем сильнее сжимаются диски и подается больше крутящего момента.

Самоблокирующиеся передачи Torsen

Принцип работы данных механизмов базируется на одной особенности червячной пары: шестеренка способна передавать вращение сателлиту, но обратное действие невозможно. Все шестерни, включая сателлитные, сделаны в виде цилиндров с косыми дугообразными зубьями. Всего в механизме применяется 3 пары червячных сателлитов, установленных вокруг шестеренок полуосей.

Самоблокирующийся дифференциал работает так:

  1. Во время прямолинейного движения червячные сателлиты ведут себя аналогично конусным – не крутятся сами, но вращают оси от главной передачи.
  2. На повороте число оборотов одной полуоси вырастет и она придаст вращение парам сателлитов – мощность начнет распределяться по-разному.
  3. Поскольку каждая пара сателлитов связана между собой прямозубой передачей, пробуксовка одного колеса исключается. Ось способна крутить свой сателлит, тот вращает соседний, который уже не может поворачивать вторую полуось. Механизм блокируется автоматически.

Устройство Torsen – самое надежное и передовое, но слишком дорогое, поэтому ставится на машины максимальной комплектации. В остальных применяются более доступные механизмы повышенного трения.

В среде любителей экстремальной езды по бездорожью известен простейший способ избежать пробуксовок – блокировка заднего дифференциала с помощью сварки. Сателлиты намертво привариваются к осям и всегда находятся в неподвижном состоянии. Правда, подобные автомобили предназначены только для езды по грунту и снегу – эксплуатировать их на твердом покрытии чересчур неудобно и дорого.



Источник: https://autochainik.ru/princip-raboty-differenciala.html

За что отвечает в автомобиле дифференциал

Многие покупатели при выборе внедорожника наверняка сталкивались в описании той или иной модели с термином «электронная блокировка дифференциала». Но что это такое, и как работает этот самый дифференциал, знают далеко не все потенциальные владельцы автомобилей этого класса. В нашем сегодняшнем материале мы подробно расскажем, для чего машине дифференциал, каковы его разновидности и на какие автомобили он устанавливается.

На фото самоблокирующиеся дифференциалы

История создания и назначение дифференциала

На автомобилях, оснащенных двигателем внутреннего сгорания, дифференциал появился через несколько лет после их изобретения. Дело в том, что первые экземпляры машин, приводимых в действие двигателем, имели очень плохую управляемость. Оба колеса на одной оси при повороте вращались с одинаковой угловой скоростью, что приводило к пробуксовке колеса, идущего по внешнему, большему, чем внутренний, диаметру.

Решение проблемы было найдено просто: конструкторы первых автомобилей с ДВС позаимствовали у паровых повозок дифференциал – механизм, изобретенный в 1828 году французским инженером Оливером Пекке-Ром. Он представлял собой устройство, состоящее из валов и шестерней, через которые крутящий момент от двигателя передается на ведущие колеса.

Но после установки на автомобиль дифференциала обнаружилась еще одна проблема – пробуксовка колеса, утратившего сцепление с дорогой.

Обычно это проявлялось, когда автомобиль двигался по дороге, покрытой участками льда. Тогда колесо, попавшее на лед, начинало вращаться с большей скоростью, чем то, которое находилось на грунте или бетоне, что в итоге приводило к заносу автомобиля.

Тогда конструкторы задумались об усовершенствовании дифференциала с тем, чтобы при подобных условиях оба колеса вращались с одинаковой скоростью и автомобиль не заносило.

Первым, кто проводил эксперименты с созданием дифференциала с ограниченным проскальзыванием, стал Фердинанд Порше.

Фердинанд Порше

Ему понадобилось три года, чтобы разработать, протестировать и выпустить на рынок так называемый кулачковый дифференциал – первый механизм с ограниченным проскальзыванием, который устанавливался на первые модели марки Volkswagen. Впоследствии инженеры разработали различные виды дифференциалов, о которых речь пойдет ниже.

В автомобиле дифференциал выполняет три функции: 1) передает крутящий момент от двигателя к ведущим колесам, 2) задает колесам разные угловые скорости, 3) служит понижающей передачей в сочетании с главной передачей.

Устройство дифференциала

Усовершенствованный автомобильными конструкторами дифференциал устроен в виде планетарной передачи, где крутящий момент от двигателя передается через карданный вал и коническую зубчатую передачу на корпус дифференциала. Тот, в свою очередь, направляет крутящий момент на две шестерни, а уже они распределяют момент между полуосями. Сцепление между шестернями-сателлитами и полуосями имеет две степени свободы, что позволяет им вращаться с разными угловыми скоростями.

Устройство дифференциала.

Таким образом, дифференциал обеспечивает разную скорость вращения колес, расположенных на одной оси, что предотвращает и пробуксовку при повороте. После того, как был изобретен полный привод, у автомобиля появилось два, а впоследствии и три (с межосевым) дифференциала, которые распределяли крутящий момент между ведущими осями.

Уже понятно, что без дифференциала не обходится ни один автомобиль. В передне- и заднеприводных автомобилях он расположен на ведущей оси. Если у автомобиля сдвоенная ведущая ось, то здесь в конструкции трансмиссии применяют два дифференциала — по одному на каждую ось.

В полноприводных машинах дифференциалов два (для моделей с подключаемым полным приводом – по одному на каждую ось) или три (для моделей с постоянным полным приводом – по одному на каждую ось, плюс межосевой дифференциал, который распределяет крутящий момент между осями).

Кроме количества механизмов, устанавливаемых на автомобили с разными типами приводов, дифференциалы различают по виду блокировки.

Разновидности дифференциалов

По виду блокировки дифференциалы делятся на два – ручная и электронная блокировка. Ручная, как следует из названия, производится водителем вручную при помощи кнопки или тумблера. В этом случае шестерни-сателлиты механизма блокируются, ведущие колеса двигаются с одинаковой скоростью. Обычно ручная блокировка дифференциала предусмотрена на внедорожниках.

Ее рекомендуется включать при преодолении сложного бездорожья и отключать при выезде на обычные дороги.

Электронная или автоматическая блокировка дифференциала осуществляется при помощи электронного блока управления, который, анализируя состояние дорожного покрытия (используется информация с датчиков ABS и антипробуксовочной системы), сам блокирует шестерни-сателлиты.

Задний дифференциал с электронным управлением Range Rover Sport

По степени блокировки это устройство делится на дифференциал с полной блокировкой и дифференциал с частичной блокировкой шестерен-сателлитов.

Полная блокировка дифференциала предполагает 100%-ную остановку вращения шестерен-сателлитов, при которой сам механизм начинает выполнять функцию обычной муфты, передавая равнозначный крутящий момент на обе полуоси.

Вследствие этого оба колеса вращаются с одинаковой угловой скоростью. Если же одно из колес теряет сцепление с дорогой, весь крутящий момент передается на колесо с лучшим сцеплением, что позволит преодолеть бездорожье.

Такое устройство дифференциала используется на внедорожниках Toyota Land Cruiser, Mercedes-Benz G-Class и других.

Полная блокировка дифференциала

Частичная блокировка дифференциала предполагает неполную остановку вращения шестерен-сателлитов, то есть с проскальзыванием. Достигается такой эффект за счет так называемых самоблокирующихся дифференциалов.

В зависимости от того, каким образом срабатывает этот механизм, их делят на два вида: Speed sensitive (функционируют при разнице в угловых скоростях вращения полуосей) и Torque sensitive (функционируют при уменьшении крутящего момента на одной из полуосей).

Такое устройство дифференциала используется на внедорожниках Mitsubishi Pajero, Audi с системой полного привода Quattro, BMW с системой X-Drive и так далее.

Дифференциалы, относящиеся к группе Speed sensitive, имеют разную конструкцию. Существует механизм, в котором роль дифференциала играет вискомуфта. Она представляет собой резервуар, расположенный между полуосью и ротором карданного вала, заполненный специальной вязкой жидкостью, в которую, в свою очередь, погружены диски, сочлененные с полуосью и ротором.

Когда угловая скорость вращения колес разнится (одно колесо вращается быстрее другого), диски в резервуаре тоже начинают вращаться с разными скоростями, но вязкая жидкость постепенно выравнивает их скорость, и, соответственно, крутящий момент. Как только угловые скорости обоих колес сравняются, вискомуфта отключается.

По своим характеристикам вискомуфта менее надежна, чем фрикционный дифференциал, поэтому ее устанавливают на машины, предназначенные для преодоления бездорожья средней степени или спортивные модификации автомобилей.

Еще один механизм дифференциала, относящийся к группе Speed sensitive – героторный дифференциал. Здесь роль блокировки, в отличие от вискомуфты, играет масляный насос и фрикционные пластины, которые монтируются между корпусом дифференциала и шестерней-сателлитом полуосей.

Но принцип действия во многом схож с таковым у вискомуфты: при возникновении разницы в угловых скоростях ведущих колес насос нагнетает масло на фрикционные пластины, которые под давлением блокируют корпус дифференциала и шестерню полуоси до тех пор, пока скорости вращения колес не сравняются.

Как только это происходит, насос перестает работать и блокировка отключается.

Дифференциалы, относящиеся к группе Torque sensitive, тоже имеют разную конструкцию. К примеру, есть механизм, в котором используется фрикционный дифференциал. Его особенностью является разность угловых скоростей вращения колес при движении автомобиля на прямой и в повороте.

При езде по прямой дороге угловая скорость обоих колес одинаковая, а при прохождении поворота ее значение различно для каждого колеса.

Это достигается за счет установки между корпусом дифференциала и шестерней-саттелитом фрикциона, который способствует улучшению передачи крутящего момента на колесо, утратившее сцепление с дорогой.

Еще один тип дифференциалов — с гипоидным (червячным или винтовым) и косозубым зацеплением. Их условно делят на три группы.

Первая – с гипоидным зацеплением, в которой у каждой полуоси есть собственные шестерни-сателлиты. Они объединятся между собой при помощи прямозубого зацепления, причем ось шестерни располагается по отношению к полуоси перпендикулярно.

При возникновении разницы в угловых скоростях ведущих колес, шестерни полуосей расклиниваются, образуется трение между корпусом дифференциала и шестернями. Происходит частичная блокировка дифференциала и крутящий момент передается на ту ось, угловая скорость вращения которой меньше.

Как только угловые скорости колес выровняются, происходит деактивация блокировки.

Вторая – с косозубым зацеплением, в которой у каждой полуоси также есть свои шестерни-сателлиты (они винтовые), но их оси располагаются параллельно полуосям. А объединяются эти агрегаты между собой при помощи косозубого зацепления.

Сателлиты в этой механизме установлены в специальных нишах на корпусе дифференциала. Когда угловая скорость вращения колес различается, происходит расклинивание шестерен, и они, сопрягаясь с шестернями в нишах корпуса дифференциала, частично блокируют его.

При этом крутящий момент направляется на ту полуось, скорость вращения которой меньше.

Третья – с косозубыми шестернями полуосей и винтовыми шестернями сателлитов, которые располагаются параллельно друг другу. Такой тип используется в конструкции межосевого дифференциала.

Благодаря планетарной конструкции дифференциала, имеется возможность посредством частичной блокировки смещать крутящий момент на ту ось, угловая скорость вращения колес которой меньше. Диапазон такого смещения весьма широк – от 65/35 до 35/65.

При установлении равнозначной угловой скорости вращения колес передней и задней оси дифференциал разблокируется.

Эти группы дифференциалов получили самое широкое применение в автомобилестроении: их устанавливают как на «гражданские» модели, так и на спортивные.

Источник: https://avtoexperts.ru/article/za-chto-otvechaet-v-avtomobile-differentsial/

Что такое дифференциал: устройство, принцип действия и 3 типа блокировки

В современном автомобилестроении существует множество технических решений реализации дифференциала. В зависимости от привода автомобиля используют различные типы узлов: для заднеприводных, переднеприводных и дифференциальные устройства для внедорожников. Кроме того этот узел трансмиссии классифицируют по внутреннему устройству (конический, цилиндрический, червячный) и способу блокировки.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой подробно рассказывается о том, что такое трансмиссия.

Также советуем изучить материал нашего эксперта, посвящённый тому, что такое главная передача и каково её устройство.

Предназначение дифференциала в автомобиле

Основная задача дифференциала — обеспечивать колёсам разную скорость вращения. Такой способ  вращательного движения необходим для правильного вхождения машины в повороты, при пробуксовке колес и в другие моменты.

Когда машина поворачивает, то разные колёса описывают разные траектории. Если ведущие колеса будут двигаться с одинаковой скоростью, то выполнить поворот на такой машине будет очень сложно.

Распределение моментов между приводимыми в движение колёсами происходит при помощи дифференциала.

Во время пробуксовки одного из колёс, обычный планетарный механизм начнёт работать в сторону увеличения крутящего момента. Колесо начинает буксовать ещё сильнее. Колесо, находящееся на твёрдой поверхности, перестанет крутиться.

Для решения таких проблем дифференциальные устройства обеспечиваются блокировочными механизмами различных типов: ручными или автоматическими. Блокировка дифференциала значительно повышает проходимость полноприводного автомобиля.

Пока хотя бы одно колесо цепляет дорогу, машина двигается.

Классификация дифференциалов

Различают два основных вида дифференциальных механизмов: межколёсный и межосевой. Межколёсный предназначается для различных автомобилей с приводом на два колеса. Межосевой делит крутящий момент на все четыре. В зависимости от модели дифференциала, используются различные конструктивные решения механизма. В переднеприводных машинах этот узел обычно помещают в картере коробки передач. У заднепрводных раздаточные шестерни размещают в корпусе заднего моста.

Полноприводные внедорожники  используют для размещения дифференциального механизма чаще всего отдельную раздаточную коробку («Land Cruiser», «Нива»). Некоторые производители используют конструкцию с двумя раздельными дифференциалами (Jeep «Cherokee», UAZ «Hunter»),  размещёнными в переднем и заднем мостах.

Самым простым устройством на базе планетарного редуктора является свободный дифференциал. Рассмотрим вкратце принцип его действия. Вращение от двигателя передаётся на механизм шестернёй главной передачи. Зубья жёстко передают движение на ведомую шестерню большого размера, находящуюся в корпусе дифференциала.

На ведомой шестерёнке закреплены два конических сателлита с двумя степенями свободы: они вращаются вместе с ведомой шестернёй, и одновременно могут вращаться вдоль своей оси.

Когда автомобиль едет прямо, сателлит бежит по большому кругу и передаёт одинаковое вращательное движение на обе полуоси. Как только машина поворачивает, сателлиты совершают вращательные движения вокруг своей оси, и скорость вращения полуосей изменяется.

В результате одно из колёс движется медленнее, а другое, описывающее больший поворотный радиус, быстрее.

Зачем необходима блокировка дифференциала?

У свободного дифференциала есть один большой недостаток. В момент пробуксовки одного из колёс, сателлит начинает прокручиваться и передавать весь импульс движения на него. Буксующее колесо крутится с большой скоростью, в то время как стоящее на твёрдой почве второе колесо, бездействует. Особенно опасно, когда такие процессы происходят на большой скорости.

Если на дороге попадается участок с неравномерной обледенелой поверхностью, то машина со свободным дифференциалом может уйти в неуправляемый занос. Для решения этой проблемы используется блокировка дифференциала.

Естественным решением предотвращения пробуксовки является временная приостановка одного из компонентов механизма. Существует несколько решений этой задачи: можно временно блокировать одно из колёс, полуось, сам дифференциальный узел или даже двигатель. По способу реализации разделяют блокировки следующих типов: ручная, самоблокирующаяся, электронная.

Дифференциалы с ручной блокировкой

Самым простым вариантом блокирования дифференциального механизма является его ручное отключение. Обычно такая функция реализуется с помощью специального рычага или кнопки в салоне внедорожника. Движением рычага блокируется возможность вращения сателлитов вдоль своей оси, и планетарка становится обычной муфтой. Выполнять подобную операцию следует только во время полной остановки автомобиля с выжатым сцеплением.

Использовать блокировку следует при движении на малых скоростях по сложнопроходимым дорогам. При отключенном дифференциале, автомобиль становится трудноуправляемым и стремится ехать по прямой.

Поэтому ручное управление механизмом раздачи мощности по колёсам требует определённых навыков водительского мастерства. Ручной блокировкой дифференциала оборудуются внедорожники с жёсткой рамой: «Land Cruiser», «Hilux», «Нива» и другие.

Самоблокирующиеся дифференциалы

Для увеличения проходимости автомобиля и упрощения управлением в трудных условиях были созданы несколько моделей самоблокирующихся дифференциалов. Принцип работы этих узлов основан на возникновении блокировки работы узла при определённых обстоятельствах.

Дифференциалы Speed sensitive

Рассмотрим подробнее дифференциалы Speed sensitive, которые срабатывают, если полуоси начинают вращаться на различных угловых скоростях.

Примером автомобиля, где установлен такой тип дифференциала, может служить Toyota «Rav4» с вискомуфтой. Одна часть этого узла закреплена на чашке дифференциала, другая часть на полуоси. В режиме обычного движения или небольшом расхождении в повороте, рабочие поверхности муфты двигаются независимо и не мешают вращению полуосей. Вращение одной из осей, с заметно большей скоростью, приводит к тому, что вискомуфта срабатывает и начинает тормозить движение.

При падении скорости, сила трения уменьшается, и части узла вновь становятся независимыми. Такой дифференциал вполне подходит для автовладельцев, которые не стремятся покорить все вершины бездорожья. В городском режиме и на грунтовых дорогах машины с такими дифференциалами прекрасно себя зарекомендовали. Но у вискомуфты есть проблемные места — в сложной ситуации она не тянет нагрузками, начинает греться, запаздывает со включением и может прийти в нерабочее состояние.

На спецтехнике устанавливают другой тип самоблокирующихся дифференциальных механизмов — кулачковые пары. Примером реализации служит «ГАЗ-66».

Данная конструкция узла позволяет в разы повысить проходимость машины, но чревата опасными ситуациями, когда дифференциал самопроизвольно заклинивает. Схема действия проста, как всё гениальное. Вместо планетарки в механизме применяются зубчатые пары.

Они свободно поворачиваются при малейших расхождениях в скоростях колёс, а при значительном расхождении заклинивают.

Интересный вариант конструкторского решения самоблокирующегося дифференциала реализован в Kia «Sportage». Основанный на похожих методах, что и вискомуфта, этот тип использует пластины для торможения нежелательных вращений. Принципиальным отличием или существенным усовершенствованием является использование гидравлической системы для сближения фрикционных пластин.

При возникновении большой разницы в скоростях полуосей срабатывает насос, который нагнетает давление масла в системе фрикционов и заставляет пластины сближаться. Таким образом, скорость вращения пробуксовывающего колеса начинает снижаться, и происходит перераспределение крутящего момента.

Более современным и эффективным можно назвать дифферинциалы Torque sensitive, приходящие в рабочее состояние при снижении скорости вращения на одной из полуосей. Такой узел осуществляет контроль за показателями скоростей вращения и снижает их в автоматическом режиме.

Конструктивно такие дифференциальные устройства представляют собой обычный свободный дифференциал с комплектом подпружиненных фрикционных гасителей скорости, размещённых между полуосями и чашкой дифференциала. Принцип действия основан на свойствах гипоидных передач, которые могут самопроизвольно разблокироваться. Различают три основных конструктивных реализации этого типа дифференциалов.

Первый тип использовался на внедорожнике Toyota «Celica GT-4» и назывался Т-1. Каждая полуось в этом узле имеет свои сателлиты, связанные между собой. Таким образом, как только возникает разница в крутящих моментах сателлитов, червяк синхронизирует их, и колёса будут крутиться с одной и той же скоростью. Диапазон их разницы определяется углом наклона зубчиков межсателлитового вала.

Такой механизм приводит к тому, что колёса либо движутся с одной скоростью (при езде по прямой), либо благодаря синхронизированным сателлитам делают обороты с различными скоростями (при повороте). Никаких пробуксовок не возникает. Модель узла трансмиссии с такими характеристиками стала популярна не только среди внедорожников, её установили на спортивную машину Mazda «RX-7» (1991 г.).

Источник: https://motorsguide.ru/system/chto-takoe-differentsial-avtomobilya

Что такое дифференциал и в чем его секрет?

Дифференциал – интересное механическое устройство, известное человечеству с давних времен. Несколько лет назад ученые считали, что первый механизм, работающий по типу дифференциала, был использован в антикитерском механизме – удивительной находке, поднятой со дна моря, и оказавшейся самым настоящим древним калькулятором для астрономических вычислений. Так что сама идея дифференциала не нова, однако настоящее признание она получила только с появлением первых автомобилей.

Что такое дифференциал и для чего он нужен?

Дифференциал в транспортном средстве – это механизм, отвечающий за распределение момента вращения и угловых скоростей от главной передачи на колёса (или на оси, если говорить про межосевой дифференциал). Зачем это нужно? Затем, чтобы дать возможность транспорту нормально поворачивать, не нарушая равномерного сцепления с дорогой каждого колеса.

Если попробовать развернуть на ходу любую повозку с жесткой осью, выяснится, что колесо, находящееся внутри радиуса поворота, пробуксовывает. Одновременно с этим другое колесо, которое находится на наружной дуге и должно двигаться быстрей, теряет сцепление с поверхностью. Другими словами, поворачивать вот так, с двумя колесами, насаженными на одну ось, очень сложно. Можно только посочувствовать лошадям, вынужденным таскать неповоротливые телеги

Однако автомобиль – давно уже не телега, в том числе и потому, что во время поворота срабатывает дифференциал, который распределяет скорость вращения так, чтобы замедлить колесо внутри дуги поворота и ускорить второе, которое движется по внешней дуге. Всё это происходит без вмешательства водителя, только за счет механического распределения момента вращения.

Где находится дифференциал?

Расположение дифференциалов

Размещение дифференциала зависит от того, какой тип привода использован в автомобиле.

  1. В переднеприводных автомобилях установлен передний дифференциал, который находится внутри коробки передач.
  2. В заднеприводных моделях установлен в заднем мосту на ведущей оси.
  3. В полноприводных автомобилях с постоянным полным приводом ставится межосевой дифференциал в раздаточной коробке (он распределяет усилия между передней и задней осью) и межколесные на каждую ось.
  4. А вот подключаемый полный привод не требует межосевого распределителя, в таких автомобилях устанавливается межколесный дифференциал на каждую из осей.

Почему только на ведущую ось (внедорожников это тоже касается, у них обе оси ведущие)? Просто потому, что дифференциал предназначен для того, чтобы распределять момент вращения, идущий от двигателя, а значит, на ведущей оси.

Устройство и принцип работы

С технической точки зрения дифференциал устроен достаточно просто, но при этом он способен выдерживать огромные нагрузки. Что внутри этого узла и как он работает?

Устройство типового дифференциала

По своему типу это планетарный редуктор со всеми необходимыми элементами.

  1. Шестерня главной передачи – подает вращение от КПП на дифференциал.
  2. Ведомая шестерня связана и с главной передачей, и с шестернями-сателлитами.
  3. Сателлиты – закреплены в «чашке» ведомой шестерни, так что вращаются вместе с ней.
  4. Шестерни полуосей – соединены с сателлитами и не контактируют с остальными элементами дифференциала.

Как это работает?

Источник: https://VazNeTaz.ru/differencial

Дифференциал — это что такое? Для чего предназначен и как устроен дифференциал автомобиля :

Любой современный автомобиль включает в себя множество полезных и необходимых узлов и агрегатов, которые обеспечивают работоспособность транспортному средству.

Многие из них отвечают за передачу крутящего момента от силового агрегата к колесам, при этом немалая роль отводится дифференциалу. Это тот узел, без которого шины проскальзывали бы при каждом вхождении в поворот.

А чтобы этого не произошло нужно, чтобы колеса вращались с разной угловой скоростью. Вот об этом как раз и поговорим в данной статье.

Что это за зверь такой?

Что же это за механизм такой – дифференциал? С его помощью передается крутящий момент от коробки переключения передач (КПП), и при этом вся мощность делится между ведущими колесами поровну. Но бывают моменты, когда это равновесие нарушается, о чем немного позднее. задача дифференциала заключается в том, чтобы позволить ведущим колесам вращаться с разной угловой скоростью.

Если в трансмиссии транспортного средства лишь одна ведущая ось, то данный механизм ставится между приводами колес и зовется межколесным редуктором. В случае же полноприводных автомобилей агрегат располагается уже между ведущими осями и именуется межосевым дифференциалом.

Месторасположение механизма

Что касается того, где может располагаться дифференциал, то это обычно следующие места:

  • У заднеприводных автомобилей – это картер моста, где дифференциал соединен с шестерней главной передачи.
  • У транспортных средств с передним приводом механизм также соединен с главной передачей и находится в корпусе КПП.
  • У полноприводного транспорта дифференциал находится по его обеим сторонам: и сзади, и спереди.

Те полноприводные автомобили, у которых предусмотрено отключение привода, как правило, оснащаются раздаточной коробкой. С целью оптимального распределения крутящего момента на все колеса, предусмотрен еще один третий дифференциал. Он ставится в раздатке между осями.

Первая необходимость

Теперь уже немного понятно, что такое дифференциал – это, своего рода, разновидность планетарной передачи. Но в чем заключается его необходимость? Данным агрегатом автомобили оснащаются не просто так, для этого есть весомый повод. И чтобы в этом разобраться, необходимо знать некоторую особенность.

При вхождении автомобиля в поворот, в особенности затяжной (движение по кольцу), его колеса проходят разный путь. Но поскольку в отсутствие дифференциала они связаны между собой жестко, то одно из колес будет неизбежно проскальзывать, не поспевая за другим. Стоит заметить, что внешнее колесо проходит более длинный путь, чем внутреннее. В связи с этим оно и вращаться должно быстрее, что позволит сохранить стабильность транспортного средства на дороге.

В чем может быть проблема? Вот здесь мы и подходим к сути и пониманию, что такое дифференциал. Это механизм, который позволяет избежать многих нюансов. Из-за того, что внутреннее колесо пробуксовывает, есть свои нежелательные последствия. Для автомобилей с задним приводом это может привести к заносу, а переднеприводное транспортное средство рискует потерять контроль управления при входе в поворот.

Устранить проблему можно, обеспечив разное вращение колесам. Собственно, для этого и было создано такое незамысловатое шестеренчатое устройство, как дифференциал.

Принцип работы дифференциала

Пока транспортное средство движется прямо, сателлиты находятся в неподвижном состоянии. При этом ведущая шестерня вращается с той же скоростью что и солнечные элементы. В результате этого крутящий момент распределяется на все колеса поровну, и они имеют равную угловую скорость.

Но стоит автомобилю начать поворот, как все меняется, передний дифференциал (или задний) при этом «включается» в работу автономно. Начинают вращаться сателлиты, благодаря которым солнечным шестерням сообщается разная угловая скорость. Следовательно, и колеса вращаются по-разному.

При этом на внутреннее колесо, которое двигается по малому радиусу, действует большее сопротивление, что приводит к снижению скорости его вращения. Другое колесо, что расположено с внешней стороны, наоборот испытывает меньшее сопротивление, за счет чего его скорость вращения увеличивается. Благодаря этому автомобиль совершает повороты плавно, избегая пробуксовок.

Замедление вращения колеса с внутренней стороны тоже обеспечивается сателлитами, и благодаря особой конструкции редуктора повышается угловая скорость наружного колеса. При этом главная передача работает все время.

Существенный недостаток

При всех существующих достоинствах, которыми обладает полный дифференциал, у него имеется один существенный недостаток, обусловленный особенностью его конструкции. Хотя, с одной стороны, это можно расценивать как плюс: передавать весь крутящий момент от двигателя на одно колесо. Но в основном это идет в минус, ведь менее загруженное колесо получает всю мощность, и автомобиль из-за этого не двигается.

Такое встречается в тех случаях, когда у одного из колес при определенных условиях сцепление с поверхностью дороги недостаточное. В этом случае вся мощность начинает переходить именно на него. В результате этого автомобиль останавливается, причем иногда даже резко, в зависимости от изначальной скорости. Яркий тому пример, наезд колесом на лужу или участок со льдом.

Бороться с данным недостатком можно при помощи блокировки дифференциала моста, что может быть осуществлено в автоматическом либо ручном режиме. Также с этой целью некоторые современные автомобили оснащаются системой курсовой устойчивости.

Разновидности дифференциала

Как выше было отмечено, ключевая особенность у всех механизмов одна и та же, но в то же время есть ряд различий. Так, существуют червячные, конические и цилиндрические дифференциалы. Причем, если колеса располагаются на одной оси, то редуктор содержит конические шестерни. У межосевого дифференциала они цилиндрической формы. Червячные модели являются универсальными.

Но, помимо этого, могут быть и другие варианты дифференциала:

  • Механизмы с полной блокировкой.
  • Вискомуфта.
  • Торсен.
  • Квайф.

Как можно заметить, каждый из перечисленных типов подразумевает блокировку дифференциала, которая, как выше было отмечено, бывает ручной либо автоматической. При этом первый тип включается водителем посредством кнопки либо тумблера, тогда как автоматика задействуется сама при необходимости.

Как правило, ручной блокировкой оснащается большинство внедорожников и включается водителем. К примеру, дифференциал на УАЗ, как раз, такой случай. Автоматическая система управляется электронным блоком управления, который при помощи датчиков анализирует состояние дорожного полотна.

Полная блокировка

Принудительная блокировка редуктора актуальна для внедорожников и грузовых автомобилей, что позволяет лучше преодолевать бездорожье. Обычно для ее включения служит специальная клавиша в салоне транспортного средства. Яркий тому пример – это установленный дифференциал на «Ниве» (ВАЗ-2121).

По сути, это ручной вид блокировки и ее рекомендуется включать лишь при движении по бездорожью для преодоления сложных препятствий. А при выезде на обычную дорогу ее следует отключать. В противном случае это грозит не только ухудшением управляемости автомобиля на твердом покрытии, но и износом шин.

Особенности вязкостной муфты

Представляет собой многодисковый механизм, где передающий момент увеличивается в связи с повышением разности в скорости вращения двух валов: ведущего и ведомого. Обычно такая схема актуальна для транспортных средств с полным постоянным приводом.

В основу работы вискомуфты для блокировки дифференциала на ВАЗ (или другого автомобиля) положено особенное свойство силиконовой жидкости. Если, к примеру, у масла при повышении температуры вязкость снижается, то здесь все наоборот – этот параметр тоже увеличивается.

Сам механизм выглядит как цилиндр, где располагается набор перфорированных дисков, которые соединены с обоими валами. Также корпус заполнен этой жидкостью. На входной вал действует крутящий момент от двигателя через ведущий мост, а выходной отвечает за вращения колес.

При нормальном движении транспортного средства оба вала вращаются с одинаковой скоростью. Но стоит только одному из колес начать буксовать, входной вал основного главного моста вращается быстрее выходного. Вследствие трения о диски жидкость нагревается, что в итоге способствует передаче большей мощности на выходной вал.

Но, как и обычный дифференциал, вискомуфта тоже обладает недостатком. Для срабатывания механизма нужно определенное количество времени. К тому же, оптимальные параметры очень сложно подобрать. По этой причине большинство производителей предпочитают не иметь дело с подобным механизмом.

Дифференциал «Торсен»

Можно сказать, что данный дифференциал — это слияние двух английских слов: torque и sensing. Первое переводится как крутящий момент, а второе означает чувствительный к крутящему моменту. В корпусе сателлиты располагаются в плоскости, перпендикулярной к его оси. Между собой их объединяет прямозубое зацепление, в то время как с полуосевыми шестернями они соединены посредством червячной передачи.

При вхождении в поворот полуосевая шестерня, которая связана с отстающим колесом, приводит во вращение сателлит, а он уже передает вращение на другой сателлит шестерню полуоси. Благодаря такой жесткой кинематической связи колеса автомобиля вращаются с разной угловой скоростью.

При необходимости осуществляется блокировка механизма. Делается это за счет силы трения, которая возникает в червячной передаче из-за разности моментов на колесах. К сожалению, и у этой конструкции есть недостатки. Механизм довольно сложен в производстве и ремонте.

Самоблокирующийся механизм Quaife

Отличительной особенностью этого дифференциала является то, что сателлиты располагаются в параллельной плоскости к оси вращения корпуса и, к тому же, в два ряда. Крепятся они не на осях, а в закрытых отверстиях корпуса, которые имеются по обеим его сторонам.

При этом правый ряд, где содержится 3-5 сателлитов, сцеплен с правой шестерней полуоси, а левый ряд соединен, соответственно, с левой полуосью. Помимо этого, эти элементы от обоих рядов соединены друг с другом через один.

Когда у одного из колес снижается скорость вращения, соединенная с ней полуось и, соответственно, шестерня вращается медленнее, чем корпус заднего дифференциала, который приводит во вращение соединенный с ним сателлит. Он в свою очередь, передает эстафету другому такому же элементу, а уже тот на связанную с ним шестерню полуоси. В результате чего обеспечивается разная угловая скорость обоих колес на поворотах.

За счет разности крутящего момента на разных колесах возникает сила трения, которая приводит к блокировке дифференциал. Как итог – тяга автомобиля повышается. Подобные механизмы получили широкое распространение среди любителей тюнинга.

Источник: https://www.syl.ru/article/379358/differentsial---eto-chto-takoe-dlya-chego-prednaznachen-i-kak-ustroen-differentsial-avtomobilya

Что такое дифференциал в автомобиле, как он работает и для чего он нужен. Виды дифференциалов и их назначение

Дифференциал – это важный узел в конструкции трансмиссии автомобиля. Назначение дифференциала – разделение мощности, поступающей от двигателя, на два отдельных потока.

Что такое дифференциал и для чего он нужен

При повороте колеса автомобиля проходят различный путь. Это приводит к сильному износу шин, пробуксовке и к ухудшению управляемости машины. Дифференциал нужен, чтобы компенсировать разность угловых скоростей колес.

На некоторых автомобилях этого узла нет. Зачем нужен дифференциал, если, например, каждое из ведущих колес на машине имеет отдельный двигатель? Если допустима пробуксовка колес (например, в раллийных автомобилях), узел заваривается.

Как работает дифференциал?

По принципу действия дифференциал прост. В основе лежит планетарная передача, которая состоит из шестерен-полуосей, шестерен-саттелитов, ведомой и ведущей шестерни (передача вращения выполняется через ведущую шестерню).

Есть 3 режима:

  • Движение по прямой дороге. Колеса автомобиля встречают одинаковое сопротивление — из-за этого шестерни-саттелиты не приводятся в движение. Поэтому мощность распределяется в соотношении 50/50 – поровну на каждое колесо. При этом период вращения колес равен периоду вращения ведомой шестерни.
  • Поворот. Иная ситуация возникает при повороте. Из-за разного сопротивления угловая скорость одного из колес уменьшается, в результате замедляется и шестерня полуосей. Она приводит в движение саттелиты. Их вращение обеспечивает увеличение частоты вращения второй шестерни полуосей. Именно поэтому меняется соотношение скоростей вращения колес (крутящий момент распределяется в равных пропорциях), а их проворачивание отсутствует.
  • Пробуксовка. Если автомобиль застрял или попал на сколькое покрытие, может возникнуть пробуксовка одного из колес. Скользящее колесо почти не встречает сопротивления, а для застрявшего оно максимально. За счет дифференциала, находящегося в автомобиле, происходит перераспределение мощностей. Соотношение может доходить до 0/100 (одно колесо стоит, а второе вращается с удвоенной скоростью). Тогда машина встает и не может тронуться. Поэтому многие современные автомобили оснащены блокировкой дифференциала.

По виду зубчатой передачи типы автомобильных дифференциалов бывают такими: цилиндрические, конические и червячные. Наиболее универсальной является последняя разновидность — ее устанавливают как в системах полного привода, так и на автомобилях с 1-й ведущей осью. Цилиндрический больше подходит для установки между мостами полноприводной машины. А передне- и заднеприводные авто оснащают коническими.

Блокировка дифференциала

Наиболее важна блокировка в авто с полным приводом. И причина не только в том, что их чаще эксплуатируют на бездорожье. Из-за особенностей конструкции таких автомобилей при потере сцепления с дорогой одного колеса крутящий момент может сократиться и на трех остальных. Из-за этого авто не будет ехать.

Блокировка происходит за счет «отключения» шестерен-саттелитов либо переноса мощности на загруженную полуось. В зависимости от способа перераспределения механизмы блокировки бывают полными или частичными. Распространены самоблокирующиеся дифференциалы – они устанавливаются на кроссоверы.

Их работа позволяет оптимально распределить крутящий момент.

Наиболее сложным устройством обладает электронная блокировка. Она совмещён с системой курсовой устойчивости. Параметры движения автомобиля в этом случае определяют датчики. А за распределение мощности отвечает компьютер автомобиля.

Расположение

Существуют 2 вида дифференциалов: межосевой и межколесный (находится в корпусе ведущего моста). Эти типы дифференциалов имеют ряд отличий. Расположение узла зависит от типа привода автомобиля.

Межколесный ставится на автомобили как с одной, так и с двумя ведущими осями. На переднеприводных авто из-за отсутствия карданной передачи узел стоит сразу за КПП (либо они совмещены в одном корпусе). На машинах с задним приводом он устанавливается в редукторе.

Межосевой ставят на автомобили с полным приводом. Он распределяет мощность уже не между колесами, а между двумя осями. Данный узел задействует при подъёмах и спусках. Из-за наклона авто масса перераспределяется и одна из осей нагружается больше.

Большинство полноприводных авто оборудовано сразу 3 дифференциалами (2 – межколесных и 1 — межосевой). В то же время для машины с одной ведущей осью достаточно всего 1-го межколесного узла.

Виды автомобильных дифференциалов

Виды дифференциалов по принципу работы таковы:

  1. С полной блокировкой. Блокировка выполняется водителем принудительно. Из-за того, что угловая скорость колес становится равной, при поворотах ухудшается управляемость и увеличивается износ покрышек. Подобной блокировкой оснащались автомобили ВАЗ-2121.
  2. LSD (Limited Slip Differential). Узел этого вида является самоблокирующимся. Если разница между скоростями вращения двух колес становится слишком большой, происходит автоматическая блокировка (то есть ситуация, когда вся мощность поступает на 1 колесо, невозможна). Конструкция такого типа позволяет успешно преодолевать скользкие участки или бездорожье.
  3. Вискомуфта (вязкостная муфта). Разновидность самоблокирующегося дифференциала, в котором блокировка выполняется за счет физических свойств некоторых веществ. Обычно сюда заливается дилатантная жидкость, основой которой служит силикон. При нормальной температуре и без перемешивания она сохраняет жидкое состояние. Однако при нагревании она расширяется и приобретает консистенцию клея. Подобная конструкция очень простая и дешевая, поэтому ее устанавливают на большинство «паркетников». Однако данный узел неремонтопригоден, неустойчив к длительной работе и не может быть подключен вручную. Полная блокировка колес возможна только при очень сильной пробуксовке.
  4. Torsen (англ. Torque и Sensing). Еще один тип с самоблокировкой. По устройству и принципу работы дифференциала Torsen несколько отличается от предыдущих моделей. Принцип действия — за счет свойства червячной передачи заклинивать при определенном соотношении крутящих моментов. Данная разновидность узла используется на многих полноприводных автомобилях (например, на моделях марки Audi). Преимущество Torsen в его простоте и надежности. Он действует чисто механически и не связан с электроникой. Этот узел стабильнее вискомуфты. Основной недостаток конструкции заключается в том, что авто невозможно сдвинуть, если сразу 2 колеса одной оси проскальзывают. Кроме того, изделия Torsen достаточно дороги.
  5. Электронный. Блокировка выполняется в автоматическом режиме посредством бортового компьютера. Главное преимущество такой конструкции – возможность настройки степени блокировки. Также этот узел хорошо стабилизирует машину при возникновении избыточной «поворачиваемости». Однако крутящий момент здесь всегда смещается на колесо с меньшей скоростью вращения.
  6. Многодисковый. В конструкции есть подпружиненные фрикционные диски. Механизмы такого типа применяют редко, потому что они быстро изнашиваются. Чаще всего их используют в автоспорте.

Заключение

Автомобиль с дифференциалом безопаснее. Устройство позволяет не только комфортно ехать по трассе, но и выполнять сложные маневры. Однако при езде по бездорожью и скользкому покрытию управляемостью машины с дифференциалом может ухудшиться.

В этом случае поможет блокировка компонента. Большинство автомобилей оснащено автоматической блокировкой, поэтому сложностей с ее использованием не возникает. Если же она активируется вручную, включать ее следует только на особенно сложных участках дороги.

В противном случае есть риск серьезно повредить покрышки.

Источник: https://ddcar.ru/blog/poleznoe/differencial-v-avtomobile-dlya-chego-nuzhen-i-kak-rabotaet

Что является функцией дифференциала в автомобиле?

Как и у большинства компонентов транспортного средства, каждый из них выполняет определенную задачу, которая помогает ему двигаться. Возможно, вы слышали о дифференциале автомобиля, но что это такое и для чего он нужен?

Что такое дифференциал?

Дифференциал, являющийся частью переднего и / или заднего моста, играет важную роль в поворотах вашего автомобиля. Дифференциал предназначен для привода пары колес, позволяя им вращаться с разной скоростью.Эта функция обеспечивает пропорциональную скорость вращения левого и правого колеса. Если внутренняя шина вращается на 15 об / мин меньше, чем при движении по прямой, то внешняя шина будет вращаться на 15 об / мин больше, чем при движении по прямой.

Например, когда ваш автомобиль поворачивает за угол, колесо снаружи должно двигаться быстрее, чем колесо внутри. Дифференциал распределяет равный крутящий момент на оба колеса. Это позволяет колесам реагировать на сопротивление или обеспечивать сцепление, чтобы дать колесу большее сопротивление при меньшем вращении.Колесо с меньшим сопротивлением вращается быстрее.

Некоторые автомобили, например картинги, не оснащены дифференциалом. В этом случае оба ведущих колеса вынуждены вращаться с одинаковой скоростью, обычно на общей оси, приводимой в движение простым цепным приводом. Транспортные средства с передним приводом имеют другую конструкцию, поскольку мост и дифференциал в сборе расположены в узле моста трансмиссии или трансмиссии.

Три типа дифференциалов

Открытый дифференциал — старейшая и наиболее распространенная конструкция, подходящая для различных марок и моделей автомобилей.Это самый простой, надежный и широко используемый тип дифференциала. Ведущая шестерня, расположенная на конце приводного вала, входит в зацепление с коронной шестерней, которая затем передает мощность на обе оси через другой набор шестерен. Единственный недостаток его конструкции заключается в том, что когда одно колесо начинает проскальзывать, вся мощность передается на колесо с наименьшим сцеплением, что делает эту установку непригодной для скалолазания или скоростных гонок.

Limited-Slip похож на открытый дифференциал, но использует встроенную систему сцепления.Механизм сцепления блокирует левую и правую стороны оси вместе, когда колесо теряет сцепление с дорогой. Это предпочтительная система для высокопроизводительных транспортных средств, таких как дрэг-рейсеры и автомобили, буксирующие большие грузы.

Torque-Vectoring — последняя разработка в области дифференциальной техники. Вектор крутящего момента включает в себя сложный набор датчиков и электроники для получения данных от системы рулевого управления, положения дроссельной заслонки, поверхности дороги и т. Д., Что дает ему возможность распределять мощность на каждое колесо в соответствии с данными.Эта опция обеспечивает максимальное сцепление с дорогой на поворотах, значительно повышая производительность.

Уход за дифференциалом

Регулярное техническое обслуживание любого транспортного средства — необходимость в замене масла, ремней, шлангов и других жидкостей. Дифференциальная жидкость не исключение. Дифференциальное масло применяется для смазки МКПП и дифференциалов. Это похоже на важность моторного масла для двигателя. Он играет жизненно важную роль в защите дифференциала и трансмиссии, позволяя им работать безопасно и плавно.

Отработанная жидкость дифференциала со временем становится грязной и загрязненной. Продолжать движение с загрязненной жидкостью сопряжено с риском, поскольку это может привести к ненужному износу компонентов и необратимому повреждению. Признаки того, что ваш дифференциал нуждается в обслуживании:

    • Жужжание только при замедлении.
    • Вой или вой при разгоне на малых или больших скоростях.
    • Урчание или жужжание на скорости более 20 миль в час, но меняется при повороте.
    • Регулярный лязгающий звук через каждые несколько футов или при начале движения.
    • Постоянная вибрация, возрастающая с увеличением скорости автомобиля.

Запланируйте замену масла дифференциала, также известного как трансмиссионное масло, или замену масла в трансмиссиях каждые 30 000 миль, но не более 60 000 миль обученным техником. Чистое свежее масло обеспечивает лучшую защиту дифференциала, что способствует более безопасной поездке. Как и любой другой компонент автомобиля, хорошо смазанные детали обеспечивают оптимальную производительность.

Обслуживание дифференциала

Ваш автомобиль или грузовик не смог бы далеко уехать, если бы не поворачивался.Смазочная жидкость внутри дифференциала отводит тепло от шестерен, продлевая срок их службы и удерживая вас на дороге. По вопросам технического обслуживания, включая замену масла, промывку тормозов или дифференциальное обслуживание, обращайтесь в Sun Auto Service! Мы специалисты по полному ремонту и обслуживанию автомобилей. Наши сертифицированные специалисты ASE прошли специальную подготовку по всем аспектам ухода за автомобилями всех марок и моделей легковых и легких грузовиков. У нас есть рейтинг A + от Better Business Bureau, и легко понять, почему.Мы гарантируем свою работу в письменной форме и выполняем только те услуги, которые вы разрешаете. Зачем идти к дилеру, если Sun Auto Service — альтернатива номер один? Запишитесь на прием для следующего технического обслуживания и узнайте, что делает Sun Auto Service лучшим выбором в области ухода за автомобилем.

Как работает дифференциал?

Нефтяники любят свою терминологию. Коллектор, крутящий момент, дифференциал. Энтузиасты используют эти термины с большим энтузиазмом, в то время как средний автомобилист кивает, имея очень мало представления о том, что обсуждается.

Если вы поклонник Top Gear или его мега-бюджетного конкурента: The Grand Tour, вы можете узнать выражение «дифференциал с ограниченным скольжением». Вы, вероятно, знаете, что это положительный момент и используется на высокопроизводительных автомобилях, но, возможно, не совсем уверены, почему.

Чтобы быстро разобраться, давайте начнем с объяснения, что такое на самом деле дифференциал.

ЧТО ТАКОЕ ДИФФЕРЕНЦИАЛ?

Проще говоря, дифференциал — это система, которая передает крутящий момент двигателя на колеса.Дифференциал забирает мощность от двигателя и разделяет ее, позволяя колесам вращаться с разной скоростью.

Вы, наверное, спросите, почему мне нужно, чтобы колеса вращались с разной скоростью друг от друга?

Если вы бензин, это, вероятно, до боли очевидно. Опять же, если вы бензин, то не стали бы читать статью, объясняющую, как работает дифференциал.

Все сводится к основам физики.

Представьте себе вагонетку из картона с колесами от молочных бутылок, навинченными на соломенные оси. Вы можете катать его туда-сюда сколько угодно. Он будет катиться свободно и плавно.

Поверните его за угол, и у вас не будет проблем, так как каждое колесо может вращаться независимо от другого.

Теперь попробуйте приклеить колеса к оси соломинки. Вы заметите, что колеса теперь скользят по полу, когда вы пытаетесь повернуться. Это связано с тем, что каждое из колес должно пройти разное расстояние, но заблокировано вместе на одной оси.

Давайте поднимем его на ступеньку выше.Представьте, что вы пытаетесь повернуть 2-тонный автомобиль на скорости 60 миль в час с заблокированными колесами. Колеса не будут просто прыгать через дорогу. Их сильно выталкивают на асфальт. Эти огромные силы создают огромную нагрузку на всю конструкцию транспортного средства.

Вам вообще будет сложно повернуть, не говоря уже о плавности и безопасности на высоких скоростях.

Инженеры должны были придумать умный способ подключения колес к выходной мощности двигателя, но при этом позволить каждому колесу двигаться со скоростью, отличной от скорости другого.

ЗДЕСЬ КАК ЭТО РАБОТАЕТ

Если посмотреть на современный дифференциал в сборе, он выглядит невероятно сложно.

Однако, если вы разберете его систематически и поймете основы того, чего он пытается достичь и как он пытается этого достичь, вы заметите, что это действительно очень красивая вещь.

Чтобы увидеть дифференциал в ретро-стиле, посмотрите это видео от Chevrolet motors.

Теперь мы понимаем основы дифференциала, или «открытого дифференциала» в данном случае, давайте обсудим немного больше о дифференциале повышенного трения (LSD).

Представьте, что вы на трассе и пытаетесь выйти из крутого поворота на скорости 50 миль в час. Вся эта сила пойдет по пути наименьшего сопротивления.

Весь вес перенесен в одну сторону. Вся эта мощность просто вращает внутреннее колесо, что приводит к огромной потере мощности или вращению и огромной аварии.

LSD существует, чтобы минимизировать эту потерю привода. Система сцепления обеспечивает трение с каждой стороны оси, позволяя автомобилю перераспределять крутящий момент на каждое колесо, позволяя при необходимости снизить мощность.Если вы умеете управлять рулем, вы даже сможете управлять автомобилем на повороте, используя только мощность.

Как мы уверены, вы можете себе представить: весь дифференциальный механизм должен выдерживать огромную силу, и это лишь одна из причин, почему эти компоненты сделаны из самых прочных материалов. Только не соломинки и крышки от бутылок.

Дифференциалы должны быть чрезвычайно прочными. Когда автомобили были медленнее и менее требовательны, можно было использовать более дешевые металлы.Это уже не так.

Даже самые простые автомобили сегодня могут с комфортом двигаться со скоростью более 90 миль в час и способны безопасно проходить поворот на относительно высоких скоростях. Высококачественные компоненты больше не предназначены для гоночной трассы.

MAT FOUNDRY GROUP ЯВЛЯЕТСЯ ВЕДУЩИМ ПРОИЗВОДИТЕЛЕМ СЕРЫХ И ЧУГУННЫХ КОМПОНЕНТОВ ДЛЯ АВТОМОБИЛЕЙ. ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАС ПРОСМОТРЕТЬ НАШИ ПРОДУКТЫ ИЛИ СВЯЗАТЬСЯ С НАМИ СЕГОДНЯ

Что такое дифференциал? | HowStuffWorks

Дифференциал — это устройство, которое распределяет крутящий момент двигателя на два направления, позволяя каждому выходу вращаться с разной скоростью.

Дифференциал используется во всех современных легковых и грузовых автомобилях, а также во многих полноприводных (постоянных полноприводных) автомобилях. Эти полноприводные автомобили нуждаются в дифференциале между каждым набором ведущих колес, и им также нужен дифференциал между передними и задними колесами, потому что передние колеса проходят за поворот другое расстояние, чем задние колеса.

Частично полноприводные системы не имеют дифференциала между передними и задними колесами; вместо этого они заблокированы вместе, так что передние и задние колеса должны вращаться с одинаковой средней скоростью. Вот почему этим машинам сложно поворачивать по бетону при включенной системе полного привода.

FAQ по дифференциалу

Для чего используются дифференциалы?

Дифференциал — это устройство, которое распределяет крутящий момент двигателя на два направления, позволяя каждому выходу вращаться с разной скоростью.

Что делает дифференциал?

Дифференциал выполняет три функции: направлять мощность двигателя на колеса; действовать в качестве последней ступени понижающей передачи в транспортном средстве, уменьшая скорость вращения трансмиссии в последний раз, прежде чем она ударится о колеса; и передавать мощность на колеса, позволяя им вращаться с разной скоростью.

У всех автомобилей есть дифференциалы?

Дифференциал используется во всех современных легковых и грузовых автомобилях, а также во многих полноприводных (постоянных полноприводных) автомобилях.

Сколько стоит замена дифференциала?
По данным Car Brain, стоимость обычно составляет от 200 до 400 долларов.
Почему он называется дифференциалом?

Это называется дифференциалом, потому что он передает мощность на колеса, позволяя им вращаться с разной скоростью.

BA Автохимия | Что такое дифференциал автомобиля и для чего он нужен?

Брайан Ингланд , Пн, 19 января 2015 г.

Сколько раз мы слышим слова, относящиеся к нашим машинам, и даже не понимаем, что это такое. Консультант по обслуживанию автомобилей может сказать покупателю «Нам нужно заменить масло дифференциала» , и покупатель может не понять, о чем он имеет в виду. Так что же такое дифференциал?

Итак, вот краткое описание того, что такое дифференциал на автомобиле.

Дифференциал является частью переднего и / или заднего моста. Ось — это центральный вал, вокруг которого вращаются колеса автомобиля. На фото ниже показано его расположение на автомобиле с полноприводной автоматической коробкой передач.

Дифференциал позволяет колесам одной оси вращаться с разной скоростью. Когда ваш автомобиль поворачивает, внешнее колесо должно двигаться быстрее, чем внутреннее. Дифференциал позволяет этому случиться.Двухколесные автомобили имеют одну ось, а автомобили с полным приводом — две.

На автомобилях с передним приводом мост / дифференциал в сборе расположен в сборе моста трансмиссии (трансмиссии). Дифференциальную жидкость или масло в трансмиссиях и мостах следует заменять в рамках графика профилактического обслуживания. Это часть вашей службы передачи. Некоторые полноприводные автомобили требуют замены масла в мосту каждые 30 км. На других автомобилях каждые 60 км или более. Эта услуга может продлить срок службы вашего дифференциала.Обратитесь к руководству по эксплуатации вашего автомобиля, чтобы получить рекомендации производителя. Если вы используете свой автомобиль в экстремальных условиях, меняйте его чаще. На фото выше острие стрелки на переднем дифференциале касается крышки. Эта защитная крышка удерживает масло в полости, где находятся шестерни.

Фотография ниже представляет собой 3D-рендеринг дифференциала. Вы можете видеть шестерни, и, как вы понимаете, их необходимо хорошо смазывать, чтобы обеспечить оптимальную производительность.

Итак, в следующий раз, когда консультант по обслуживанию упомянет о замене масла дифференциала, вы будете точно знать, что он имеет в виду.

Дифференциальная передача | Britannica

Дифференциальная передача , в автомобильной механике, зубчатая передача, которая позволяет передавать мощность от двигателя на пару ведущих колес, распределяя усилие поровну между ними, но позволяя им следовать по путям разной длины, как при повороте поворот или движение по неровной дороге. На прямой дороге колеса вращаются с одинаковой скоростью; при повороте внешнее колесо должно двигаться дальше и будет вращаться быстрее, чем внутреннее колесо, если его не удерживать.

Обычный автомобильный дифференциал был изобретен в 1827 году французом Онезифором Пекером. Впервые он использовался на паровых транспортных средствах и был хорошо известен, когда в конце 19 века появились двигатели внутреннего сгорания.

Элементы дифференциала Пеккёра показаны на рисунке. Мощность от трансмиссии передается на коническую коронную шестерню шестерней ведущего вала, обе из которых удерживаются в подшипниках (не показаны) в картере заднего моста.Корпус представляет собой открытую коробчатую конструкцию, которая прикреплена болтами к коронной шестерне и содержит подшипники для поддержки одной или двух пар диаметрально противоположных конических шестерен дифференциала. Ось каждого колеса прикреплена к боковой шестерне дифференциала, которая входит в зацепление с шестернями дифференциала. На прямой дороге колеса и боковые шестерни вращаются с одинаковой скоростью, между боковыми шестернями дифференциала и шестернями нет относительного движения, и все они вращаются как единое целое с корпусом и коронной шестерней. Если автомобиль поворачивает влево, правое колесо будет вынуждено вращаться быстрее, чем левое колесо, а боковые шестерни и шестерни будут вращаться относительно друг друга.Зубчатый венец вращается со скоростью, равной средней скорости левого и правого колес. Если колеса поддомкрачены, когда коробка передач находится в нейтральном положении, и одно из колес повернуто, противоположное колесо повернется в противоположном направлении с той же скоростью.

Encyclopædia Britannica, Inc.

Крутящий момент (крутящий момент), передаваемый на два колеса с помощью дифференциала Pecqueur, одинаков. Следовательно, если одно колесо проскальзывает, как по льду или грязи, крутящий момент на другом колесе уменьшается.Этот недостаток можно отчасти преодолеть за счет использования дифференциала повышенного трения. В одном варианте муфта соединяет одну из осей и коронную шестерню. Когда одно колесо сталкивается с низким сцеплением, его тенденция к пробуксовке сдерживается муфтой, тем самым обеспечивая больший крутящий момент для другого колеса.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишись сейчас

Как ухаживать за дифференциалом вашего автомобиля

Замена масла в дифференциале — это одна из наиболее игнорируемых задач по техническому обслуживанию легких грузовиков, внедорожников и легковых автомобилей без переднего привода.Поскольку дифференциал находится сзади и под автомобилем, он не заслуживает того внимания, которое имеет двигатель спереди.

Но если смазка в дифференциале выйдет из строя, долго не уедешь. К счастью, вам нужно менять это масло только каждые 30 000-50 000 миль.

⚠️Как всегда, уточняйте в инструкции по эксплуатации, какую именно частоту следует обслуживать дифференциал. Каждая машина индивидуальна.

Дифференциал является компонентом всех автомобилей и предназначен для компенсации разницы в расстоянии движения внутренних и внешних колес при повороте автомобиля.В заднеприводном автомобиле дифференциал имеет свой собственный корпус и смазку, густое темное масло обычно тяжелее 80 мас.

Передние приводы обычно объединяют дифференциал в корпус трансмиссии и используют ту же жидкость. Масло дифференциала смазывает зубчатые колеса и ведущую шестерню, которые передают мощность от карданного вала на оси колес. Если ваш автомобиль оснащен дифференциалом повышенного трения, он также поддерживает исправность всех движущихся частей в этом узле.


Дифференциал позволяет вашему автомобилю легко проходить повороты.Если оба ведущих колеса вращаются вместе, они будут прыгать, потому что внешняя шина перемещается дальше, чем внутренняя. Существует множество вариаций конструкции, но они делятся на три категории: открытая, ограниченная проскальзывание и с вектором крутящего момента.


Замена этого масла так же важна, как и замена масла в двигателе, и по той же причине. Контакт металл-металл изнашивает поверхности и выделяет тепло от трения, которое неизбежно ослабляет шестерни и приводит к поломке.Проверить и заменить масло в дифференциале в легком грузовике на самом деле довольно просто, а в автомобиле — немного сложнее.

В любом случае эта небольшая процедура может избавить вас от большой головной боли в будущем.

Подготовьте участок

Ослабьте болт в самом верху крышки, но оставьте болт на месте, чтобы крышка не упала полностью и не залила пол — и вас — дифференциальным маслом.

Ник Ферарри / Popular Mechanics

В зависимости от конструкции вашего дифференциала это может быть очень грязная или очень аккуратная работа.Некоторые дифференциалы имеют сливную пробку; другие требуют снятия крышки корпуса. В любом случае вам понадобится широкий поддон; пластиковая салфетка под ней была бы хорошей страховкой. Прокатитесь на машине несколько минут, чтобы нагреть масло, затем переоденьтесь в грязную одежду — вы, вероятно, испачкаетесь.

Это просто замена масла, да? Ничего такого сложного, но приготовьтесь, потому что старое масло дифференциала имеет самый отвратительный запах в автомобильном мире. Получив это предупреждение, снимите пробку заливного отверстия в верхней части корпуса дифференциала, затем отверните сливную пробку.Если у вас нет сливной пробки, открутите болты корпуса, оставив пару болтов наверху неплотно прикрепленными, чтобы удерживать крышку на месте.

Используя стандартную отвертку, осторожно откройте крышку, иначе масло выльется наружу и накроет вас этой нечестивой вонью. Будьте осторожны, чтобы не повредить поверхность корпуса дифференциала. Дайте маслу полностью стечь, затем снимите крышку.

Очистить все и запечатать

Ник Феррари

Ник Феррари

Предположим, что все оставшееся масло в оси залито металлической стружкой.Если вы бойскаут, занимающийся заменой масла, вам не о чем беспокоиться, но остальным из нас следует потратить время на то, чтобы вытереть оставшееся масло с корпуса, шестерен и влажной стороны корпуса. крышка. Убедитесь, что вы собрали все это, потому что в укромных уголках и трещинах может скрываться стружка.

💡 Базовое обезжиривающее средство или просто набор торговых полотенец — это все, что необходимо для очистки крышки корпуса. Используйте перчатки, которые не прочь выбросить. Когда крышка станет блестящей, проведите магнитом по внутренней стороне, чтобы собрать металлическую стружку.

Очистите кончик пробки заливного отверстия; большинство из них оснащено магнитом для захвата мелких металлических частиц. Не сходите с ума от агрессивных чистящих средств — вы не хотите, чтобы остатки загрязняли ваше новое масло. Возьмите скребок для бритвы или легкий абразивный диск и очистите сопрягаемую поверхность корпуса и крышки. Протрите обе стороны безворсовой салфеткой и очистителем для тормозов.

Некоторые автомобили имеют предварительно изготовленные прокладки. В противном случае используйте жидкие прокладки, предназначенные для суровых условий и воздействия масел, например Permatex Ultra Black.Поместите одну кромку на стыковочную поверхность крышки и нарисуйте круг вокруг каждого монтажного отверстия, затем прикрутите крышку на место с усилием зажима, достаточным для выравнивания кромки. Дайте ему затвердеть в соответствии с инструкциями, затем затяните болты в соответствии со спецификациями вашего автомобиля с помощью динамометрического ключа.

Заливка до края

Используйте трубку или насос для заполнения дифференциала новым маслом, если вы не можете использовать только баллон.

Ник Феррари

Используйте трансмиссионное масло высочайшего качества, которое вы можете себе позволить, для заливки дифференциала.Вес и вместимость будут указаны в руководстве пользователя; ваш дифференциал обычно составляет 3 кварты. Обязательно прочтите это руководство, потому что для некоторых дифференциалов повышенного трения требуется дополнительная присадка, модифицирующая трение.

Заполните дифференциал прямо из бутылки, если у вас есть зазор, но если места мало, вы можете приобрести насос или удлинительный шланг, чтобы облегчить работу. Нижняя часть отверстия для пробки — это линия максимального заполнения, поэтому, когда масло начнет капать, все готово.

Установите заглушку, затяните ее в соответствии со спецификацией, и вам хватит десятков тысяч миль.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Функция дифференциала, уровень и состояние жидкости · BlueStar Inspections

Вне зависимости от того, является ли ваш автомобиль переднеприводным (FWD), заднеприводным (RWD), полным приводом (4WD) или полным приводом (AWD), мощность должна подаваться как минимум на одну пару левых колес. и правые колеса, чтобы автомобиль мог двигаться.Это стало возможным благодаря дифференциалу. Дифференциал — это компонент, который распределяет мощность от трансмиссии автомобиля, позволяя приводить колеса в движение и вращаться с разной скоростью.

Дифференциал назван так потому, что два колеса на ведущей оси должны иметь возможность получать мощность, а также вращаться с разной скоростью. Дифференциал позволяет каждому колесу свободно вращаться относительно другого, при этом обеспечивая мощность для обоих. Если одно колесо при повороте вращается медленнее, механизм дифференциала будет продолжать вращать другое колесо без рывков, заедания или буксования.

Если бы у транспортного средства не было дифференциала, ведущие колеса были бы заблокированы вместе и были бы вынуждены вращаться с одинаковой скоростью, что затрудняло бы поворот и увеличивало шанс потери контроля над транспортным средством. Отсутствие дифференциала также затруднило бы трансмиссию транспортного средства, поскольку одна шина должна была бы цепляться за поверхность дороги и скользить по ней, чтобы поддерживать ту же скорость, что и другая. Эта сила будет передаваться через ось от одного колеса к другому и создавать огромную нагрузку на компоненты оси, а также на шины.

По крайней мере, один дифференциал есть на всех современных автомобилях, внедорожниках и грузовиках. В автомобилях с передним приводом дифференциал обычно встроен в трансмиссию или коробку передач и разделяет трансмиссионную жидкость. На заднеприводном автомобиле с двигателем, установленным спереди, дифференциал находится сзади и имеет собственный корпус и смазку. В случае полноприводных автомобилей, как правило, существуют отдельные передний и задний дифференциалы, встроенные в фиксированные оси, и, возможно, дифференциал, встроенный в раздаточную коробку, который находится между ними.В автомобилях с полным приводом есть не только передний и задний дифференциалы, но и центральный дифференциал, который обычно встроен в трансмиссию. Автомобили с полным приводом нуждаются в дифференциале между каждым набором ведущих колес, а также между передними и задними колесами, потому что передние колеса проходят различное расстояние за поворот, чем задние колеса.

Дифференциал может иметь свой собственный корпус и жидкость, он может быть интегрирован в корпус трансмиссии и использовать ту же жидкость, что и трансмиссия, или он может быть интегрирован в раздаточную коробку и использовать ту же жидкость, что и раздаточная коробка.Дифференциалы трансмиссии и раздаточной коробки соответствуют тем же требованиям к техническому обслуживанию и осмотру, что и трансмиссия и раздаточная коробка. Все дифференциалы требуют масла. Проверка и замена масла в дифференциале — две из наиболее упускаемых из виду задач по техническому обслуживанию автомобиля. Тепло, трение и контакт металла с металлом в конечном итоге разрушают жидкость, что неизбежно изнашивает и ослабляет шестерни и подшипники и приводит к поломке.

Дифференциальное масло, содержащееся в собственном корпусе, иногда называют трансмиссионным маслом.Оно толще, чем моторное и трансмиссионное масло, и рассчитано на работу под высоким давлением при смешивании шестерен. Трансмиссионное масло разбрызгивается по корпусу, смазке шестерен, подшипников и узлов сцепления. Масло дифференциала предназначено для охлаждения и смазки дифференциала. Без масла дифференциал перегреется из-за контакта металла с металлом и выгорит сам.

Из-за нормального износа масло дифференциала может содержать мелкие металлические частицы. Часто пробки дифференциального заполнения и слива жидкости снабжены магнитом для притяжения и удержания этих частиц и предотвращения их циркуляции через жизненно важные компоненты.Эти магниты не предназначены для компенсации небрежного обращения или неправильного обращения, и их не следует рассматривать как замену регулярного технического обслуживания. Существенное присутствие металлических частиц на магните может свидетельствовать о неисправности дифференциала.

Важно регулярно проверять дифференциал (-ы) на наличие повреждений, утечек или других проблем, а также проверять уровень и состояние жидкости дифференциала. Дифференциальная жидкость может протекать через уплотнения полуоси, уплотнение шестерни, прокладку крышки, неисправность вентиляции, заглушки или любую прокладку или уплотнение коробки передач или раздаточной коробки, если дифференциал расположен внутри этих компонентов.Хороший способ определить, есть ли проблемы с дифференциалом, — это протестировать автомобиль с выключенным радио и внимательно слушать при поворотах и ​​движении как на более медленных, так и на скоростных скоростях.

Не упускайте из виду дифференциал (и) вашего автомобиля. Чтобы избежать дорогостоящего ремонта и поддерживать дифференциал в оптимальном рабочем состоянии, проверяйте дифференциал и жидкость дифференциала вашего автомобиля при каждом ремонте автомобиля. Следуйте рекомендациям производителя относительно типа жидкости и того, как часто ее следует заменять.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
