Автоматические трансмиссии на автомобилях зачастую называют одним общепринятым наименованием «автомат», однако по принципу действия и конструкции они могут кардинально отличаться друг от друга.

На сегодняшний день существует множество видов автоматических трансмиссий, однако на легковых автомобилях чаще всего применяют коробки передач трех типов: классические гидромеханические автоматические трансмиссии, роботизированные коробки передач, а также бесступенчатые вариаторы, которые часто обозначают аббревиатурой CVT.

Конструктивно все они отличаются и имеют как свои преимущества, так и недостатки. Однако раньше всех широкое распространение получили классические автоматы, которые уже больше 70 лет применяются на легковых машинах.

Следом широко начали устанавливать роботизированные трансмиссии, которые долгое время вызывали скепсис у автовладельцев из-за не очень надежной конструкции.

Впрочем, с годами они модернизировались, и кризис недоверия к роботизированным коробкам передач был успешно пройден.

А сейчас все большее распространение на современных машинах начали получать бесступенчатые вариаторы, которые идут по пути, уже когда-то пройденному «роботами». Так что давайте разбираться, что собой представляет вариатор, как он работает, какие у него минусы и плюсы, а также насколько он надежнее и лучше в сравнении с классическим автоматом.

Что такое вариатор и как он работает?

Вариатор — это вид автоматической коробки передач, который передает крутящий момент от двигателя к колесам и способен плавно менять передаточное отношение в некотором диапазоне регулирования. Изменение передаточного отношения может производиться автоматически, по заданной программе или вручную. В автомобилестроении такой тип трансмиссии также обозначают аббревиатурой CVT (Continuously Variable Transmission).

Фото: Олег Лозовой / РБК

Удивительно, но изобрели вариатор даже гораздо раньше, чем обычные «автоматы», но применяли его все же не на автомобилях. Патент на вариатор был выдан еще в конце XIX века и сначала он использовался для изменения скорости вращения валов на станках.

А первый автомобиль с таким типом трансмиссии появился лишь в 1950-х. Вариатор впервые начал устанавливаться серийно на автомобили марки DAF, которая в те годы производила не только грузовики, но и легковушки. Потом их начали устанавливать на некоторые модели Volvo, а конце 1990-х и начале 2000-х вариатор c фирменном наименованием Tiptronic использовался на младших седанах Audi. Но по-настоящему широкое распространение вариаторы получили лишь сейчас.

Вариаторы бывают нескольких типов: клиноременные со шкивами переменного диаметра, цепные, тороидальные. Первый тип — самый распространенный. Так что рассмотрим, как он устроен и работает.

Автомобиль, оборудованный такой трансмиссией, на первый взгляд ничем не отличается от машин с обычным автоматом — педалей всего две, и рычаг переключения режимов трансмиссии с положениями P, R, N, D, схожий с машинами с традиционной АКП. Но работает вариатор совершенно по-другому, а именно в нем нет фиксированных передач. Изменения передаточного отношения происходит не «переключениями», а плавно и незаметно, благодаря ремню или цепи, который в разных положениях вращается по специальным коническим шкивам.

В зависимости от диаметра шкивов в месте вращения ремня или цепи меняется и передаточное отношение и изменяется скорость вращения и крутящий момент выходного вала, который дальше передает тягу на приводы и колеса. Поэтому при работе вариатора нет толчков при трогании с места, и тем более нет никаких «переключений передач».

Фото: Олег Лозовой / РБК

Плюсы вариатора

• Плавность хода. Благодаря отсутствию переключений передач вариатор обеспечивает более высокую плавность хода, чем другие типы автоматических трансмиссий.
• Динамичный разгон. Благодаря отсутствию переключений в вариаторе в отличие от других типов трансмиссий не происходит разрыва потока мощности, соответственно разгон у машин с такой трансмиссией получается более динамичным.
• Высокий КПД. Вариатор обеспечивает более высокий КПД всей силовой установке автомобиля благодаря уменьшению потерь при его работе. В процентах этот показатель может быть на 5-10% выше, чем у других типов автоматических передач.
• Экономичность. Более высокий КПД обеспечивает и более высокую эффективность, поэтому вариатор позволяет тратить меньше топлива по сравнению с автоматами и повысить экономичность автомобиля.

Что такое вариатор ? Детальное описание работы коробки

Настоящим я предоставляю согласие на обработку Foxauto ИП Адоньева Полина Викторовна, ИНН 773469446662, ОГРН 317774600175500, юр. адрес: 123060, г. Москва, 1-й Волоколамский проезд, 4  моих персональных данных и подтверждаю, что давая такое согласие, я действую своей волей и в своем интересе.

В соответствии с ФЗ от 27.07.2006 г. № 152-ФЗ «О персональных данных» я согласен предоставить информацию, относящуюся к моей личности: мои фамилия, имя, отчество, адрес проживания, должность, контактный телефон, электронный адрес. Либо, если я являюсь законным представителем юридического лица, я согласен предоставить информацию, относящуюся к реквизитам юридического лица: наименование, юридический адрес, виды деятельности, наименование и ФИО исполнительного органа. В случае предоставления персональных данных третьих лиц, я подтверждаю, что мною получено согласие третьих лиц, в интересах которых я действую, на обработку их персональных данных, в том числе: сбор, систематизация, накопление, хранение, уточнение (обновление или изменение), использование, распространение (в том числе, передача), обезличивание, блокирование, уничтожение, а также осуществление любых иных действий с персональными данными в соответствии с действующим законодательством.

Согласие на обработку персональных данных дается мною в целях получения услуг, оказываемых Foxauto ИП Адоньева П. В.

Я выражаю свое согласие на осуществление со всеми указанными персональными данными следующих действий: сбор, систематизация, накопление, хранение, уточнение (обновление или изменение), использование, распространение (в том числе, передача), обезличивание, блокирование, уничтожение, а также осуществление любых иных действий с персональными данными в соответствии с действующим законодательством. Обработка данных может осуществляться  с использованием средств автоматизации, так и без их использования (при неавтоматической обработке).

При обработке персональных данных Foxauto ИП Адоньева П.В. не ограничена в применении способов их обработки.

Настоящим я признаю и подтверждаю, что в случае необходимости компания  Foxauto ИП Адоньева П.В. вправе предоставлять мои персональные данные для достижения указанных выше целей третьему лицу, в том числе и при привлечении третьих лиц к оказанию услуг в указанных целях. Такие третьи лица имеют право на обработку персональных данных на основании настоящего согласия и на оповещение меня о тарифах услуг, специальных акциях и предложениях сайта. Информирование осуществляется по средствам телефонной связи и/или по электронной почте. Я осознаю, что проставление знака «V» или «X» в поле слева и нажатие кнопки «Продолжить», либо кнопки «Согласен» ниже текста настоящего соглашения, означает мое письменное согласие с условиями, описанными ранее.

Вариатор: в чём он выигрывает у механики и автомата? | Авто-мото

Вариатор — это передаточное устройство между двигателем и колесами или другим типом привода — винтом, гусеницей, способное плавно менять скорости вращения ведущего и ведомого диска.

Такие устройства давно применяются на мопедах, скутерах, водных мотоциклах, снегоходах и многих других механизмах. И хотя на автомобиле вариатор появился в середине прошлого века, только сейчас он начинает активно внедряться на многих моделях известных автопроизводителей.

Начало движения на автомобиле с вариатором напоминает разгон мощного электродвигателя: ровно, без провалов, с небольшим нарастающим шумом автомобиль устремляется вперед, зачастую оставляя позади более мощных своих собратьев, так как не тратит время на переключение скоростей. Точно установлено, что при наличии двух авто с одинаковыми моторами впереди окажется тот, который имеет вариатор.

На водных мотоциклах давно применяют вариаторы
Фото: Depositphotos

Такой автомобиль прощает своему хозяину многие ошибки — он не заглохнет на светофоре, не откатится назад при подъеме, позволит плавно тронуться в любой ситуации, исключив нагрузки на элементы трансмиссии.

Благодаря тому, что под рулем имеется всего две педали, как на автоматической коробке передач, повышается комфорт передвижения в плотном городском режиме, а риск перепутать их для начинающих водителей значительно снижается. Но и настоящий профессионал оценит удобство такой трансмиссии не только в городе, но и на трассе.

Некоторых может смущать ровное «жужжание» двигателя на всех режимах работы. Здесь нельзя добиться спортивного «рыка» при резком ускорении. Все это потому, что умная электроника оптимизирует работу двигателя, заставляя его работать в режиме номинальной мощности.

Но для желающих есть возможность использовать «типтроник» — эмулятор переключения фиксированных скоростей, когда сигнал водителя дает команду управления на переключение вариатора в один из установленных режимов. Для быстрого разгона имеется функция, аналогичная «кик-дауну» автоматических коробок, когда передаточное число резко меняется для придания ускорения при конечном положении педали газа.

Вариатор спокоен, на нем нельзя добиться спортивного «рыка» при резком ускорении
Фото: Depositphotos

Благодаря всем вышеперечисленным факторам, автомобиль с вариатором имеет преимущество по сравнению с автомобилями с другими передаточными устройствами.

1. Это более быстрый набор скорости, экономия топлива, оптимизация нагрузки на двигатель и элементы привода.
2. Благодаря тому, что работой двигателя управляет электроника, а не простое перемещение педали «газа», он работает в «щадящем» режиме и требует более редких обслуживания и ремонта.
3. При этом уровень вредных веществ в отработанных газах гораздо ниже, чем в других аналогичных моделях, а шум — намного тише.

Но у такой коробки передач есть, увы, и ряд недостатков:

• Вариатор не устанавливают на автомобили с мощными двигателями, хотя некоторые экземпляры уже появились и в серийном варианте.
• В качестве наполнителя трансмиссии используется специальная жидкость, она дороже обычного масла, требует точного контроля своего уровня и не заменяется похожей от другой модели авто.
• При отключении аккумулятора вариатор калибруется для оптимальной работы на протяжении примерно ста километров или принудительно, по специальному алгоритму.
• Ремонт такой коробки довольно дорог.
• Существуют ограничения на буксировку автомобиля с вариатором, а также на буксировку таким автомобилем прицепа или другого авто.
• Работа вариатора зависит от сигнала многих датчиков: давления, скорости, АБС, положения коленвала. Выход одного из них из строя или потеря контакта влечет за собой неправильную работу трансмиссии или «сваливание» в аварийный режим движения.

По мнению многих специалистов, за вариатором большое будущее. Он вполне сможет подвинуть не только механику и роботизированные коробки передач, но и ставшие уже привычными автоматы.

Вариатор не заглохнет на светофоре, не откатится назад при подъеме, позволит плавно тронуться в любой ситуации
Фото: Depositphotos

Соблюдая несколько простых правил эксплуатации при вождении, можно обеспечить вариатору оптимальные условия работы и таким образом избежать его ремонта.

• В холодное время года избегать нагрузок на трансмиссию при начале движения. Необходимо дать прогреться всем элементам системы на «малом ходу».
• Следить за уровнем и состоянием жидкости, своевременно производить ее замену.
• Не допускать резких нагрузок при старте (это трансмиссия не для гонок), при буксировке и преодолении бездорожья.
• Заботиться о работоспособности всех датчиков, целостности проводки и разъемов.
• При возникновении проблем с движением, в первую очередь, обратить внимание на двигатель — свечи, система питания, электрика. Провести диагностику по кодам неисправности и, конечно, не пытаться ремонтировать коробку самостоятельно.

А вообще… Попробуйте сами, вариатор вам обязательно понравится.

Коробка вариатор (CVT) — масса плюсов и один недостаток

Вариатор помогает сэкономить топливо и повысить комфорт вождения. Кроме того, он проще и дешевле в производстве, чем обычные автоматические коробки передач. Однако бесступенчатые автоматические коробки передач так и не смогли завоевать рынок. Не каждого устраивает особенность работы вариатора, и — что еще хуже – иногда они ломаются.

CVT – это сокращение от английского Continuously Variable Transmission, что означает бесступенчатая коробка передач. Вариатор — во многих отношениях трансмиссия необычная. Вместо классических зубчатых колес здесь используется стальной ремень или цепь, которая движется между двумя парами конических колес, образующих шкив.





Колеса установлены парой на входных и выходных валах. Каждая коническая пара может сближаться друг с другом или расходиться, благодаря чему бесступенчато меняется радиус шкива, и достигается плавное изменение передаточного отношения. При этом крутящий момент непрерывно передается от двигателя к колесам.

При движении с постоянной скоростью мотор работает на необычно низких оборотах, что и способствует снижению расхода топлива и повышению уровня комфорта. Пользователи автомобилей с CVT подчеркивают исключительную плавность движения – без толчков и рывков при старте. Вариаторы, как правило, меньше и легче классических автоматов. Поэтому они часто применяются в небольших городских автомобилях, особенно японских марок.





Но если все так хорошо, то почему доля автомобилей с CVT так мала? Выделить главную причину довольно сложно. Но многих водителей не устраивает специфическая работа коробок этого типа. Добавляешь газ, и двигатель, громко завывая, выходит на высокие обороты без заметного ускорения. Тихо становится лишь при движении с постоянной скоростью. Автолюбителей, любящих посильней вдавить педаль газа в пол, подобное поведение легкового автомобиля раздражает. Впрочем, так ведут себя, главным образом, бесступенчатые коробки передач из 80-х и 90-х годов.

Примерно 10 лет назад на рынке стали появляться CVT с так называемыми виртуальными передачами. В таком случае каждой из передач назначено определенное взаимное положение конических колес. Выбрать необходимую передачу можно, например, с помощью подрулевых лопаток (весел).

Данное решение используется с 2005 года в автомобилях Audi, оснащенных бесступенчатой трансмиссией Multitronic. В обычном режиме коробка ведет себя, как классический вариатор, т.е. поддерживает высокие обороты при разгоне. А работу «автомата» CVT имитирует только после перехода в спортивный режим.

Конструктивные особенности

Вариаторы, условно, можно разделить на две группы: со стальным ремнем и цепью. В бесступенчатых трансмиссиях присутствует и гидротрансформатор. Он нужен, прежде всего, для старта с места. Примечательно, но Multitronic обходится без него. В этих коробках используется пакет сцеплений и двухмассовый маховик.

Коробка вариатор имеет ряд серьезных ограничений, которые инженеры пока так и не смогли обойти. Например, по конструктивным причинам, ни цепь, ни, тем более, стальной ремень не в состоянии передать высокий крутящий момент. Из-за этого область применения CVT в настоящее время ограничена максимальным крутящим моментом двигателя на уровне 350-400 Нм. Впрочем, этот порог перекрывает показатели многих современных двигателей. Тем не менее, в Audi уже начинают отказываться от использования бесступенчатых коробок «Multitronic».

В тоже время, другие производители упорно работают над усовершенствованием конструкции вариатора. Так Subaru демонстрирует все новые модели, оснащенные бензиновыми двигателями с турбонаддувом, полным приводом и бесступенчатой коробкой CVT (например, Lineartronic для Levorg).





Долговечность

О проблемах Audi с коробками Multitronic производства Luk слышал, наверное, каждый, кто хоть немного интересуется автомобилями. В CVT старого типа (1999-2006 гг.) постоянно сбоит управляющая электроника, выходит из строя механическая часть и преждевременно изнашивается цепь. Примечательно, что цепь использовали как раз для того, чтобы передать более высокий крутящий момент, но инженеры просчитались с ее прочностью. Со временем Немцы существенно доработали свои коробки, но проблемы все еще встречаются. Не вызывают доверия и другие немецкие вариаторы, например, ZF VT1-27T, применявшиеся в Mini R50/R53, и Mercedes 722.7/722.8 для моделей A/B-класса.

Гораздо меньше хлопот доставляют японские конструкции. Хотя, вариатор Jatco, используемый в различных моделях Nissan (например, Qashqai), тоже относится к группе риска. Общая проблема коробок CVT – это ограниченная доступность запасных частей и нежелание некоторых механиков связываться с вариаторами. Бесспорный лидер по части надежности – вариаторы Toyota (Lexus).

Бесступенчатая автоматическая коробка, несмотря на сравнительно простую конструкцию, довольно сложная и дорогая в эксплуатации. В дополнение к неисправностям электроники и ремней/цепей встречается и преждевременный износ маховика. Стоит отметить, что двухмассовый маховик используется лишь в некоторых автомобилях с CVT (Ауди).

Заключение

Самое главное, не забывать  о регулярной замене масла. К сожалению, не все производители ее рекомендуют. Если в сервисе Вам скажут, что менять масло в вариаторе не надо, то просто поищите другую мастерскую.



Что такое CVT (коробка вариатор)?

Опубликовано 20.02.202022.02.2020

Как и любая коробка передач, вариатор или CVT необходим для передачи крутящего момента от двигателя автомобиля к колёсам. Отличие вариаторной КПП от остальных в том, что CVT это бесступенчатая трансмиссия, в которой нет большого количества барабанов с фрикционами и сложных планетарных механизмов.

Не хотите читать? Посмотрите видео об устройстве и принципе работы трансмиссии CVT. Посмотреть видео.

Как устроен вариатор?

Чтобы не отставать от других типов трансмиссий, быть конкурентоспособными и соответствовать требованиям рынка, современные вариаторы оснащены большим количеством электронных элементов, благодаря которым достигается наиболее точное управление, комфорт от езды и экономия топлива.

Конечно же, это не все, ведь на одной электронике далеко не уедешь 🙂

Коробка CVT состоит
из 3-х основных элементов

1. Ведущий шкив.
2. Ведомый шкив.
3. Металлический ремень скрепления трапециевидной формы.

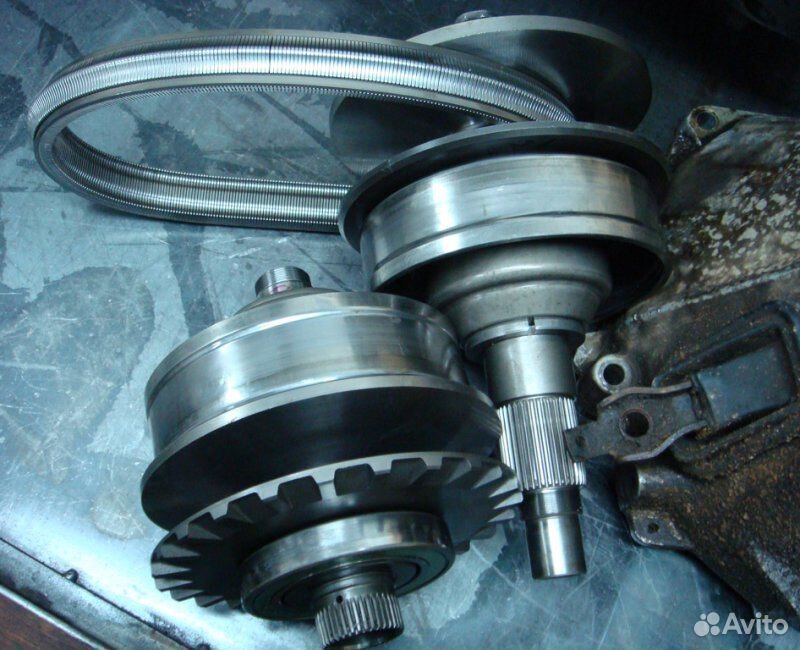

Устройство вариатора

Как видно на фото, шкивы расположены друг напротив друга соосно и соединены между собой ремнем. Конусы вариатора имеют сдвигаемые части — «блины».

Как работает вариатор?

Когда входящий шкив раздвигается, ремень совершает движение по пути малого диаметра, опираясь гранями по его поверхности. На практике это соответствует 5-6 передаче. А вот если ситуация противоположная, и конус сдвинут, то используется 1 передача.

Принцип работы вариатора — плавная передача момента посредством изменения передаточного отношения конусов связанных тянущим ремнем или толкающей цепью.

Еще одна особенность работы трансмиссии в том, что передача крутящего момента двигателя на колеса происходит с помощью кинетической силы механизмов, а не с помощью давления масла.

Ресурс вариатора

Дело в том, что использование ременного трапециевидного захвата двух шкивов подразумевает его регулярную сервисную замену. Если вовремя проводить замену масла в коробке, то ресурс ремня составит порядком 120-160 тысяч километров.

По истечению ресурса ремня, дальнейшая эксплуатация автомобиля чревата деформацией и разрывом этого компонента, что может привести к аварийным последствиям и дорогостоящему ремонту. Не затягивайте с диагностикой КПП!

Запишитесь на диагностику CVT: +375 /29/ 687-14-15

+ Преимущества (плюсы) вариатора

1. Автомобиль быстрее разгоняется (в сравнении с другими «коробками»).
2. Высокие показатели КПД (на 5-10% выше чем у остальных).
3. Уменьшение расхода топлива в  автомобиле (в сравнении с МКПП и АКПП).
4. Мягкое и плавное переключение скоростей.

— Недостатки (минусы) вариатора

• Дорогой ремонт (как механической, так и электрической части).
  Несмотря на несложное устройство механизма, в ремонте вариатора есть много «подводных камней» и особенностей, поэтому обслуживать этот тип АКПП должен компетентный и опытный специалист.
• Невысокий ресурс работы ремня.
• Использование дорогостоящего масла определенного типа для обслуживания CVT. Достойные варианты приходиться тщательно выбирать среди большого количества производителей, т.к. не все они хороши.

* Из-за специфики своей конструкции производители сами выпускают специальное масло (а точнее — жидкость), строго необходимое для обслуживания вариаторной коробки передач.

Видео: устройство и принцип работы вариатора

Вариатор — коробка передач: что это такое?

На сегодняшний день производители автомашин предлагают покупателям не только огромный ассортимент моделей авто, но и несколько видов трансмиссии — автомат механика, робот, вариатор. Если первые два типа знакомы практически каждому водителю, а робот встречается не так часто, то вариаторная коробка передач вроде всем знакома, но не до конца понятна. Эта трансмиссия далеко не новая, в отечественных автомобилях она не встречалась ранее, но вот зарубежный автопром использует её довольно давно. Попробуем разобраться подробнее, что это такое — вариатор (коробка передач) на автомобиле.

Основные принципы работы вариатора

Основным отличием этой трансмиссии является плавная смена передаточного числа. Бесступенчатая смена способна с наибольшей точностью передать усилие от силовой установки к ведущим колёсам. Как правило, на автомобилях устанавливают два вида вариаторов: тороидные или клиноременные.

Второй тип устройства работает при помощи специального ремня, который установлен между шкивами. Первый шкив — ведущий и имеет прямую связь с силовым агрегатом, второй — зависимый, он обеспечивает передачу на колёса. Первый тип коробки встречается довольно редко, производители предпочитают устанавливать на авто именно клиноременные вариаторы.

Работа клиноременного вариатора

Принцип работы вариатора заключается в следующем: во время набора скорости автомобиля обеспечивается максимальный уровень тяговой силы. При этом половины главного шкифа начинают расходится, их форма коническая, и в точке прикосновения диаметр будет минимальный. Половины зависимого шкифа наоборот плотно прилегают друг к другу, это обеспечивает в месте соприкосновения ремня и деталей наибольший диаметр. При такой работе нагрузка на мотор авто минимальна.

При ускорении автомобиля передаточное число начинает меняться в меньшую сторону. Это способствует понижению тяги, но увеличивает скорость вращения ведущего вала. При этом половины главного шкифа начинают удаление друг от друга.

При наибольшем диаметре главного шкифа и наименьшем диаметре ведомого, второй сделает несколько оборотов, в то время как первый всего один. Следовательно, скорость вращения будет максимальной, и нагрузка на двигатель существенно повысится. Именно за счёт изменения размеров становится достижима смена передаточного числа без ступеней.

Работа тороидного вариатора

Тороидный вариатор работает несколько иначе. В нём переча усилия передаётся при помощи роликов, которые сдавлены валами. Они имеют тороидную форму и находятся на единой оси.

Изменение числа передачи осуществляется при помощи смены положения роликов. При повёрнутом их положении в сторону ведущего вала достигается наибольшая тяговая сила. Форма ведущего вала обеспечивает наименьший размер диаметра в точки соприкосновения с роликом, а зависимый наоборот — наибольший диаметр.

При уменьшении числа передачи и увеличение частоты вращения, ролики делают поворот в сторону главного вала, а диаметры при соприкосновении меняются.

Преимущества коробки CVT

Принцип работы вариатора позволил добиться производителю довольно существенных результатов. Основными достоинствами этой трансмиссии являются:

• при наборе скорости автомобиль едет плавно, нет ни рывков, ни провалов;
• время разгона существенно меньше, чем у механики, это достигается за счёт необходимости переключать передачи;
• автомобиль не может заглохнуть на светофоре или во время начала движения, как не редко случается с авто, ищущим МККП, при резком отпускании сцепления;
• управление осуществляется всего двумя педалями;
• во время разгона полностью отсутствует шум;
• минимальный выброс вредных веществ в окружающую среду.

Недостатки CVT

Преимущества вариатора очевидны, но такие автомобили пока не пользуются большой популярностью у российских водителей. Чаще они относятся с осторожностью к вариаторам при покупке авто. К недостаткам такой трансмиссии моно отнести:

• невозможно долгое время продолжать движение на большой скорости и наибольших оборотах;
• автомобили с вариатором довольно прихотливы в обслуживании;
• для смазки деталей необходимо использовать дорогие жидкости, именно они обеспечат стабильную продолжительную работу;
• при агрессивном стиле вождения на высоких скоростях агрегат быстро выйдет из строя;
• не на всех авто может быть установлена вариаторная коробка. Существует главное условие для её установки — мощность двигателя не менее 220 лошадиных сил;
• специалистов по ремонту вариаторных авто очень мало, поэтому ремонт коробки выльется в существенную сумму;
• сложная система вариатора приводит к тому, что даже при малейшем повреждении весь механизм выйдет из строя;
• запасные части на такой авто довольно дорогие, часто их придётся заказывать.

В итоге получается, что выбрать автотранспорт с вариатором может только полностью осведомлённый водитель с её особенностями, плюсами и минусами.

Эксплуатация вариатора

Управление автомобилем с коробкой-вариатором больше придётся по душе тем водителям, которые предпочитают автоматическое управление. Если сесть на авто с такой трансмиссией после механики, то привыкать можно довольно долго. Во-первых, это всего 2 педали, а не 3. Во-вторых, не надо постоянно переключать передачи.

Рычаг коробки передач имеет следующие режимы:

• P – парковка;
• R – задний ход;
• N – нейтральное положение;
• D – рабочее положение во время движения.

Какие авто имеют вариатор

В основном вариаторы устанавливаются на японские, немецкие автомобили. Производители часто присваивают таким автомобилям свои названия:

• Lineartronic — Subaru;
• Multidrive -Toyota;
• Multitronic – Audi;
• Hyper, Xtronic – Nissan;
• Ecotronic — Ford;
• Autotronic – Mercedes;
• Multimatic — Honda.





Как утверждают специалисты для российского климата больше подойдут автомобили японских производителей, оснащённые вариаторной коробкой. Но делать выбор в пользу такого авто следует довольно осторожно. Если водитель предпочитает двигаться в ускоренном темпе по городу или любит лихачить, то автомобиль быстро его подведёт. Вариаторы не терпят суеты и агрессии, коробка переключается плавно, поэтому необходимо время для того, чтобы перестроится на иной темп работы. При этом, стоит учитывать при выборе авто и то, что в небольших городах навряд ли найдутся специалисты, которые помогут починить автомобиль. Также существует и проблема с запасными частями ввиду того, что вариатор установлен не на большинстве автомобилей, магазины редко закупают детали данного типа. В случае поломки придётся долго искать необходимую запчасть или даже заказывать.

Каждый водитель вправе самостоятельно выбирать тип трансмиссии для своего нового автомобиля. Главное понимать особенности каждого вида и принципы работы коробки передач, чтобы в дальнейшем не было никаких проблем!

Как выглядит вариатор в салоне автомобиля

Как отличить вариатор от автомата визуально: определяем тип АКПП

Как известно, сегодня автоматическая трансмиссия пользуется большой популярностью. На фоне активного спроса современный автопром предлагает широкий выбор коробок автомат. Другими словами, машина с АКПП может оснащаться «классическим» автоматом, вариатором или роботизированной коробкой передач.

При этом сами автопроизводители делают разные коробки похожими друг на друга, причем как в плане функциональности, так и в плане исполнения. С одной стороны, такое решение упрощает задачу и повышает эффективность взаимодействия водителя с агрегатом.  Однако часто бывает сложно определить, какая именно коробка автомат стоит на том или ином автомобиле.

С учетом того, что каждый из указанных выше типов АКПП имеет как плюсы, так и минусы, многие потенциальные владельцы по понятным причинам стремятся точно определить тип трансмиссии. В этой статье мы поговорим о том, как визуально отличить вариатор от автомата, а также на что следует обратить внимание.

Содержание статьи

Как отличить АКПП от вариатора

Как правило, перед приобретением машины с АКПП потенциальный владелец сразу решает для себя, что лучше, обычный автомат, вариатор или робот. Если принять во внимание тот факт, что традиционная гидромеханическая АКПП хоть и не лишена недостатков, однако остается самой надежной и проверенной временем трансмиссией среди других автоматов, не удивительно, что на вторичном рынке такая коробка пользуется самым большим спросом.

При этом версии с вариатором или роботом, с учетом их слабых сторон, менее востребованы. Естественно, стоят такие машины тоже дешевле по сравнению с аналогами. При этом продавцы, не желающие снижать цену или по другим причинам, часто пытаются выдать робот за автомат или вариатор, вариатор за традиционную АКПП и т. д.

Обратите внимание, зачастую начальных знаний касательно того, как отличить вариатор от автомата по рычагу, оказывается попросту недостаточно. Основная причина — сознательная замена рычага (селектора) самим недобросовестным владельцем, тюнинг рычага при помощи чехлов на ручку КПП, перетяжка селектора кожей и т.п.

Так вот, чтобы правильно определить тип коробки передач визуально, нужно придерживаться определенного порядка действий и учитывать целый ряд рекомендаций.  Прежде всего, начать следует со следующего:

• перед осмотром машины необходимо собрать максимум информации касательно вариантов трансмиссии на конкретной модели в сети Интернет, также можно воспользоваться технической литературой, каталогами и т.д.
• при осмотре внимательно изучите документы на автомобиль, а также маркировочные таблички на кузове и агрегатах. Как правило, если машина оснащена коробкой — автомат, то на это укажут литеры A или же AT. В случае с вариатором используется обозначение CVT.
• При попытке визуального определения нужно осмотреть рычаг КПП, так как вариаторы часто имеют нанесенное обозначение CVT. Так же нужно обратить внимание и на режимы возле селектора переключения коробки. В случае с обычным автоматом, кроме стандартных режимов P-R-N-D еще можно увидеть  режимы «L», «2», иногда «3», тогда как вариаторы имеют только режим «L».

Обратите внимание, многие современные АКПП, как и вариаторы, могут все же не иметь таких режимов, то есть имеются режимы P-R-N-D и М (ручной режим Типтроник). Это несколько осложняет задачу. По этой причине следующим этапом проверок становится определение типа АКПП в движении, то есть анализируется работа трансмиссии на ходу.

Для этого после запуска двигателя необходимо динамично разогнать автомобиль с места в стандартном режиме D. Если при разгоне нет явно ощутимого момента переключения передач, а двигатель монотонно работает на одних и тех же оборотах (по тахометру не видно сначала набора оборотов, а потом их понижения при переходе на ступень выше), тогда это говорит о том, что на авто стоит вариатор.

В случае с АКПП разгон будет похож на то, как разгоняется машина с МКПП, то есть сначала двигатель раскручивается (слышно по звуку ДВС и видно по тахометру), после чего осуществляется переход на повышенную передачу, после чего обороты падают. При этом важно активно разгонять машину, так как при спокойном старте и неспешном наборе скорости автомат и вариатор могут работать практически одинаково.

Также можно полностью остановить машину на участке дороги с небольшим подъемом. После этого следует отпустить педаль тормоза, не добавляя газ. Если машина начнет медленно двигаться на подъем на холостых, это говорит о том, что на автомобиле стоит АКПП. Если же машина немного откатится назад, после чего будет просто стоять, часто это указывает на вариатор. Однако, такая проверка подойдет только в том случае, если авто с вариатором не имеет дополнительной «противооткатной» системы.

Напоследок отметим, что если самостоятельно определить тип АКПП все же не удается, тогда оптимально посетить СТО, где квалифицированные специалисты сразу дадут ответ на интересующий вопрос, а также при необходимости проведут комплексную диагностику автомобиля.

Что лучше: вариатор или автомат

С учетом того, что сегодня коробку автомат можно выбрать по типу, многие автолюбители интересуются, какой тип АКПП лучше и почему.

При этом дать определенный ответ в этом случае достаточно сложно. Если рассматривать основные плюсы и минусы, классический автомат самый надежный и наименее экономичный,  тогда как вариатор CVT обеспечивает наилучший комфорт, однако ресурс CVT меньше, чем у гидромеханических АКПП.

Также автомат можно считать более выносливым агрегатом, который менее требователен к качеству обслуживания. Еще АКПП вполне ремонтопригодна. Обычный автомат имеет меньше ограничений во время эксплуатации, его нужно обслуживать каждые 60 тыс. км, все обслуживание сводится к полной замене масла и фильтров АКПП (иногда требуется дополнительная промывка).

Рекомендуем также прочитать статью о том, как заменить масло в коробке вариатор. Из этой статьи вы узнаете, когда нужна замена масла в вариаторе, какое масло заливать в вариаторную коробку, а также на что обращать внимание в рамках обслуживания АКПП данного типа.

Что касается вариатора, с учетом особенностей конструкции, эта коробка нуждается в более частой замене масла и фильтров (каждые 30 или максимум 40 тыс. км.). Также каждые 100 тыс. км. нужно менять ремень вариатора (цепь). В случае поломки CVT ремонт будет достаточно дорогим, а также с учетом определенных сложностей, могут возникнуть трудности во время поиска специалистов по ремонту вариаторов с гарантией.

При этом, в отличие от АКПП, вариатор разгоняет автомобиль быстрее, разгон плавный, без провалов, тяга постоянная (больше напоминает электродвигатель). Во время разгона мотор не раскручивается, шума меньше. При езде вариатор обеспечивает лучшую отзывчивость на нажатие педали газа с учетом постоянно изменяющихся условий, подхват всегда уверенный и «ровный» на любых оборотах и скоростях.

Однако, при всем кажущемся потенциале, резко изменяющиеся нагрузки, активный разгон, езда с высокой скоростью, пробуксовки и т.п. данному типу КПП противопоказаны. Если перегружать простой автомат АКПП крайне нежелательно, то на вариаторе CVT делать это категорически запрещено. В противном случае коробка может выйти из строя очень быстро, а ремонт вариатора является сложным и очень  дорогим.

Подведем итоги

Как видно, существует несколько способов, как отличить вариатор от автомата визуально и в движении. В совокупности, если применить их в комплексе, тогда в подавляющем большинстве случаев удается точно и быстро определить, какая именно коробка стоит на машине, вариатор CVT или автомат AT.

Рекомендуем также прочитать статью о том, как ездить на вариаторе. Из этой статьи вы узнаете об особенностях эксплуатации вариаторной коробки, а также правилах и рекомендациях касательно езды на машине с вариатором CVT.

Фактически, бывает достаточно заглянуть под капот и отдельно изучить маркировку трансмиссии, а также взглянуть на документы к автомобилю. Если же этого недостаточно, тогда дополнительно осуществляется пробная поездка, в рамках которой по ряду признаков и характерных особенностей работы трансмиссии можно точно определить, что установлено на машине, вариатор или автомат.

Читайте также

Как долго длится передача CVT? Факты и заблуждения!

CVT (бесступенчатая трансмиссия) — это односкоростная коробка передач, которая работает как автоматический переключатель для плавного переключения в диапазоне передаточных чисел, в отличие от других механических переключателей, которые обеспечивают доступ к фиксированному количеству передаточных чисел. Существует обеспокоенность по поводу долговечности этих трансмиссий из-за некоторых прошлых проблем в некоторых моделях Jeep и Nissan. Итак, , как долго передаются CVT ? Вы должны изучить это, если вы намеревались купить автомобиль CVT.

Что означает вариатор в автомобилях?

CVT — менее известная опция для обычных автоматических коробок передач. Что означает вариатор в автомобилях? Вы используете его как обычный — сдвиньте рычаг переключения передач с «P» на «D» и начинайте — но после этого, ну, это становится немного сложнее.

Нормальная автоматика имеет определенное количество передач, которые называются «скоростями», следовательно, «6-ступенчатой ​​автоматической», например. Причина в том, что каждая передача хороша только для определенной скорости транспортного средства, поэтому, если вам нужно продолжать ускоряться, трансмиссия будет переключаться вверх через передачи — сначала 1, затем 2 и так далее.

Но у бесступенчатой ​​коробки передач технически нет передач; вместо этого, это похоже на одно магическое снаряжение, которое меняется во всех дорожных ситуациях. Вот почему вы даже не чувствуете переключений с передачи на передачу как в обычной машине. Все, что вы заметите, это изменения частоты вращения двигателя или оборотов в минуту: выше для ускорения, ниже для крейсерской.

Как долго длится передача CVT? Факты и заблуждения

Как долго длится передача cvt? Известные бренды, такие как Toyota, Honda, Subaru и Nissan, использовали различные версии коробок передач CVT в нескольких своих моделях.Обеспокоенность по поводу продолжительности жизни сменщиков началась после нескольких проблем в моделях первого поколения. Nissan столкнулся с серьезными проблемами в некоторых моделях, выпускаемых его дочерней компанией JATCO. У Jeep также были проблемы с моделью Compass, а также с некоторыми другими.

CVT продлится, если вы хорошо позаботитесь об автомобиле.

СМОТРЕТЬ БОЛЬШЕ

1. Что самое слабое место вариатора?

Механическая структура CVT еще не совершенна и сложна, потому что это относительно новая технология.Он имеет стальную цепь шириной около дюйма, которая является основным путем передачи мощности от двигателя к остальной части автомобиля. Если по какой-либо причине эта цепь сломается, трансмиссия перестанет функционировать.

Когда цепь выходит из строя, она разбивается на куски осколками повсюду. Традиционный автопереключатель не создает такой беспорядок, когда он выходит из строя. Там могут быть изношенные клапаны, сгоревшие муфты или потрескавшаяся солнечная оболочка, но ничего такого грязного, как металлическая шрапнель. Кроме того, многие сервисные центры не предоставляют услуги по ремонту или восстановлению трансмиссии CVT.

2. Какой бренд коробки передач CVT является наиболее надежным?

Модели Honda с CVT являются самыми надежными среди всех модельных рядов, а ожидаемый срок службы трансмиссии CVT — — самый длинный. Тем не менее, автопроизводители неустанно работают над улучшением технологии. Почти все новые модели брендов лучше, чем их предшественники.

3. Какие шаги необходимо предпринять для увеличения срока службы вариатора CVT?

Как долго длится передача CVT , если вы

.

Плюсы и минусы покупки автомобиля с вариатором

Главная »Плюсы и минусы покупки автомобиля с трансмиссией

Обновлено: 15 мая 2020 г.

Многие современные автомобили используют бесступенчатую трансмиссию или вариатор. Технология CVT умна и проста, но имеет свои недостатки. Давайте посмотрим на плюсы и минусы и посмотрим, как работает вариатор. Здесь речь идет только о механическом вариаторе с вариатором ; электронный вариатор, используемый в Toyota Prius и других гибридных автомобилях, совершенно другой и здесь не рассматривается.

Ключевым компонентом вариатора является вариатор.

Он состоит из цепи, проходящей между двумя шкивами (в некоторых вариаторах вместо цепи используется стальной ремень). Каждый шкив состоит из двух конусов, обращенных друг к другу. Рабочая поверхность шишек гладкая. Размер каждого шкива может быть изменен путем толкания конусов в направлении или друг от друга с помощью гидравлического давления. Гидравлическое давление создается масляным насосом.

Посмотрите на этот Audi CVT на иллюстрации.Двигатель запускает блок шкивов 1. Набор 2 шкивов соединен через дифференциал с ведущими колесами. Прямо сейчас конусы набора 1 шкивов отодвинуты друг от друга, в то время как конусы набора 2 шкивов сжаты вместе. Это соответствует низкой (1-й) передаче в обычной трансмиссии. По мере ускорения транспортного средства коробка передач «переключается», постепенно увеличивая размер набора шкивов 1 и уменьшая размер набора шкивов 2. См. Рисунок ниже.

Реклама — Продолжить чтение ниже

Каковы плюсы и минусы передачи вариатора?

Высокая и низкая передача коробки передач CVT.

Одним из основных недостатков вариатора является ограниченная мощность крутящего момента. Поскольку поверхности конусов гладкие, конусы должны сжимать ремень или цепь с большой силой. Если у двигателя слишком большой крутящий момент, ремень или цепь могут соскользнуть.

Производители работают над тем, чтобы увеличить крутящий момент вариаторов, но пока он все еще ограничен. Вот почему вы не видите вариаторов в пикапах и мощных автомобилях, так как их двигатели имеют гораздо больший крутящий момент. Автопроизводители программируют компьютеры CVT, чтобы дольше держать его на пониженной скорости при ускорении. Это снижает нагрузку на вариатор вариатора. Вот почему многие рецензенты часто упоминают более громкий шум двигателя и более медленное ускорение вариаторов.
Еще один минус в том, что вариаторы дорогие в замене. Замена блока CVT может стоить более 4000 долларов в некоторых автомобилях.

Основным преимуществом вариатора является лучшая экономия топлива, особенно в городских условиях. Транспортное средство с обычной автоматической коробкой передач теряет часть импульса при переключении с одной передачи на другую.CVT не имеет фиксированных передач. Изменяет передаточное число плавно, не теряя импульса. У этого также есть меньше движущихся частей.

CVT хорошо работают на малых и средних автомобилях и внедорожниках и лучше подходят для экономичного вождения по городу и умеренной нагрузки. Если вам нужна машина для длительных поездок на работу, буксировки или спортивного вождения, лучше выбрать обычную автоматическую коробку передач. Конечно, многие любители спортивных автомобилей предпочитают ручную коробку передач.

Надежны ли передачи CVT?

Количество жалоб на вариаторы варьируется не только между производителями, но даже между разными моделями одного и того же автомобиля.Например, качество вариаторов Nissan не было постоянным. Мы видели, как некоторые из ранних внедорожников Nissan Murano по-прежнему работали с более чем 200K, но у некоторых других моделей были проблемы. Например, согласно CarComplaints.com, в 2013 модельном году наблюдался всплеск проблем с вариатором для Nissan Altima. Согласно этой странице на веб-сайте Nissan USA, Nissan продлил гарантию CVT для моделей 2003-2010 гг. До 10 лет / 120 000 миль. Chrysler и Mitsubishi также имели проблемы с вариаторами в некоторые модельные годы.Mitsubishi сделал отзыв для проблем CVT, читайте больше в этой статье CNet. Хонда также выпустила отзыв 15V-574 для 2014-2015 Civic и 2015 Honda Fit.

Subaru CVT дисплей.

Subaru продлил гарантию на свои вариаторы для некоторых моделей, подробнее читайте в этой статье Forbes.
Учитывая все это, надежность передач CVT следует оценивать в каждом конкретном случае.Где можно проверить надежность конкретной модели подержанного автомобиля?
ConsumerReports — для доступа к своим рейтингам онлайн вам понадобится платная подписка. Вы также можете найти печатную копию руководства по покупке автомобиля в книжном магазине или местной библиотеке.
Safercar.gov — перейдите в меню «Владельцы транспортных средств», а затем найдите «Проблемы с безопасностью». Если сравнить количество жалоб от одного модельного года к другому, легко увидеть модельные годы с большинством проблем.
Автомобильные жалобы.com — вы также можете увидеть модельные годы, чтобы избежать.
Еще один лайфхак — проверить обменную стоимость автомобиля. Что это скажет тебе? Дилеры знают, какой автомобиль хорош, а у которого много проблем, и соответственно устанавливают стоимость обмена. Проверьте стоимость обмена на KBB.com или CanadianBlackBook.com, и если она очень низкая по сравнению с аналогичными автомобилями, вы знаете, что следует избегать этого автомобиля.

Когда менять жидкость вариатора?

Многие производители не перечисляют изменения жидкости CVT в графике технического обслуживания для нормальных условий вождения, но советуют менять жидкость, если автомобиль эксплуатируется в тяжелых условиях вождения.

Суровые условия, как правило, включают буксировку, движение по пыльным или грязным дорогам, или при низких или очень высоких температурах и т. Д. Многие эксперты, однако, советуют менять жидкость CVT чаще. Если вы хотите, чтобы жидкость CVT была свежей, вы можете попросить своего дилера проверить жидкость и при необходимости заменить ее. Например, руководство по эксплуатации Nissan Maxima 2017 года гласит:

… попросить дилера осмотреть данные ухудшения качества жидкости с помощью CONSULT.Если данные ухудшения более 210000, заменить жидкость вариатора.

CONSULT — это название сканера Nissan .

Многие проблемы с передачей вызваны перегревом. По этой причине многие автолюбители рекомендуют модернизировать охладители жидкости CVT, чтобы жидкость не перегревалась. Это еще более важно, если вам нравится энергичное вождение или вы используете машину для буксировки. На эту тему есть много видео на YouTube.

---

, Что такое вариатор (бесступенчатая коробка передач)?

Бесступенчатая коробка передач (CVT) — простая альтернатива автоматической коробке передач.

Во-первых, как работает коробка передач?

Коробка передач позволяет колесам вращаться с различными скоростями (в милях в час) без изменения частоты вращения двигателя (в оборотах в минуту). Чтобы упростить это, представьте две шестерни, соединенные цепью, как если бы у вас был велосипед.

Шестерня, подключенная к педалям, вдвое меньше той, которая установлена ​​на заднем колесе.За каждый полный оборот педалей колесо будет вращаться на пол оборота. Вы будете путешествовать медленно, но педали будут легко двигаться.

Поменяйте местами так, чтобы шестерня педали теперь была в два раза больше шестерни колеса. За каждый полный оборот педалей заднее колесо поворачивается дважды. Было бы очень трудно отправиться в путь, но, двигаясь, вы могли достичь высокой скорости.

Именно так и работает в машине. Обычная механическая коробка передач будет иметь пять или шесть передаточных чисел, с более низким набором, пригодным для низкой скорости — отрыва от перекрестков или подъемов по холмам — и более высокими для крейсерской езды по автомагистрали при низких оборотах двигателя.

Нормальные автоматические коробки передач работают в основном таким же образом, за исключением того, что автомобиль позаботился о том, чтобы выжать сцепление и поменять передаточные числа.

Итак … как работает вариатор?

Бесступенчатая трансмиссия также работает автоматически для изменения скорости колес относительно двигателя, но вместо коробки, полной коробок передач, она использует пару шкивов — именно поэтому она называется трансмиссией, а не коробкой передач. чем коробка передач.

Один из них соединен с двигателем (ведущим шкивом), а другой — с колесами (ведомым шкивом) с помощью специального ремня, очень похожего на велосипед в нашем примере выше.

Однако, в отличие от неподвижных металлических зубчатых колес велосипеда, каждый шкив вариатора может изменять свой радиус, чтобы изменять зацепление, потому что шкив на самом деле представляет собой набор конусов, которые могут двигаться вместе или врозь.

Точно так же, как в предыдущей аналогии, когда ведущий шкив (со стороны двигателя) больше, чем ведомый шкив (со стороны колеса), в результате получается высокая передача.Когда ведущий шкив меньше, чем ведомый шкив, он понижает передачу.

Нужен ли я?

Чаще всего у вас не будет выбора — у автомобилей с автоматической коробкой передач будет либо обычный гидротрансформатор, либо более современная коробка с двойным сцеплением, либо вариатор.

Так в чем же преимущества? Что ж, более простая конструкция и меньшее количество деталей означает, что вариатор часто меньше и легче, чем любой другой тип автоматической коробки передач.

Самое главное, что, в отличие от металлических зубчатых колес фиксированного размера, шкивы могут варьировать их размер миллиметрически, поэтому вариатор может предложить огромное количество передаточных чисел, а не ограничиваться только пятью или шестью. Это ускоряет ощущение ускорения, так как нет плотных шестерен, сцепляющихся вместе.

Это также означает, что двигатель можно удерживать в наиболее экономичном положении при увеличении скорости колес, когда обычная коробка передач должна разгоняться с 2000 до 5000 об / мин.

Найдено на

По этой причине вы часто видите вариаторы на гибридных автомобилях, таких как Toyota Prius, и небольших хэтчбеков, таких как Honda Jazz.

Аналогично

коробка передач DSG

Ищете больше смыслов для автомобилистов? Перейдите на нашу страницу Глоссарий Parkers Car и взгляните на другие наши определения.

Что читать дальше:

Когда лучше всего покупать автомобиль?
Лучшие дешевые электромобили
Лучшие маленькие, экономичные 4x4s
Ищете быстрый и экономичный автомобиль?
Дешевые кабриолеты

,

Что такое вариатор? Руководство по вариаторам производительности

Вариаторы

используются практически во всех скутерах, представленных на рынке, за очень редким исключением — некоторые Vespa с механической трансмиссией, такие как PX, Sprint, PK и ранние модели Lambretta.

Вариатор сам по себе является главной ведущей частью бесступенчатой ​​трансмиссии (CVT). Если коробка передач имеет шестерни, каждая из которых имеет фиксированную передачу, вариатор плавно переключает свой диапазон передач.

Вариаторы используются в скутерах и даже в некоторых современных автомобилях по нескольким причинам.Во-первых, они полностью механически автоматические. Никаких компьютеров, электронных контроллеров или других сложных частей, склонных к выходу из строя. Они просты, удобны в обслуживании и дешевы в ремонте. Вторая причина в том, что они очень эффективны, особенно в двигателях малой мощности.

В отличие от обычных коробок передач, трансмиссии CVT управляют своим переключением в зависимости от оборотов двигателя, а не двигателя, меняющего обороты в зависимости от передачи. В обычной коробке передач двигатель будет набирать обороты до максимального крутящего момента на каждой передаче, при этом двигатель всегда догоняет свой максимальный крутящий момент и КПД на включенной передаче. В трансмиссии CVT двигатель может набирать обороты до максимальной производительности и эффективности и оставаться на этом уровне, в то время как вариатор плавно и непрерывно переключает передачи в зависимости от скорости автомобиля и оборотов двигателя.

Вариатор — это передняя или ведомая часть вариатора. Это часть, которая контролирует ход вариатора (понижает передаточное число, что означает более высокую скорость).

Задняя часть этой системы называется динамометрическим приводом. Он имеет две скошенные под углом поверхности, в которые вставляется ремень.Принцип работы динамометрического привода немного отличается. По мере того, как ролики в вариаторе выбрасываются в концы корзины вариатора, а ремень проталкивается вверх по поверхности вариатора, большая часть ремня протягивается к передней части системы. Чтобы это произошло, крутящий момент приводится в действие пружиной крутящего момента. Эта пружина удерживает ремень под постоянным натяжением относительно поверхностей динамометрического привода.

Крутящая (или противоположная) пружина — это уравновешивающая сила, она сжимается при ускорении, позволяя натянуть ремень вверх по вариатору, и, как раз наоборот, подтягивает ремень назад к моментному приводу при замедлении, чтобы предотвратить застревание велосипеда. высокая передача.

Поначалу может быть немного сложно разобраться, но на практике это начинает обретать смысл.

Так что же делает вариатор производительности по-другому?

Вариатор производительности обычно выполняет несколько функций. Первое, что вам нужно понять о вариаторах производительности, это то, что не все они достигают одного и того же. На некоторых скутерах они не добавляют никакого дополнительного ускорения, но придают скутеру дополнительную максимальную скорость 10 км / ч. На других скутерах они не увеличивают максимальную скорость, но дают большой прирост ускорения.В других случаях они делают и то, и другое — это просто зависит от мотоцикла.

Производители вариаторов производительности, по сути, пытаются получить любую дополнительную производительность, которая была возможна, которую производитель самоката не использовал. Они могут сделать это несколькими способами, например, изменив угол наклона лицевой стороны вариатора, изменив длину проставки, изменив форму внутренней части корзины, размер роликов, размер и угол опорной пластины. , вес роликов и т. д.

Некоторые производители, такие как Malossi и Stage 6, предлагают комплекты трансмиссии «Overrange» или «Oversize».Эти комплекты обычно ориентированы на гонку. Идея состоит в том, чтобы увеличить диаметр вариатора и лицевой стороны динамометрического привода, чтобы получить большую поверхность передачи и, следовательно, больший диапазон передач. Malossi также предлагает вариатор MHR для некоторых моделей, который немного увеличен в размерах по сравнению со стандартным вариатором и имеет внутри проставку большего диаметра. Обычно мы не рекомендуем их для уличных самокатов, так как для их правильной настройки требуется ОЧЕНЬ много работы.

Вариаторы, такие как Malossi Multivar 2000, идеально подходят почти для всех скутеров.В комплекте они очень легко крепятся болтами и специально разработаны для велосипеда, для которого они продаются. Часто они намного более плавные, чем стандартный вариатор, и жестче.

В качестве заключительного примечания — это совсем не плохая идея установить новый ремень с установкой Performance Variator.

Что нужно для обслуживания вариатора распределительного вала в Maserati?

Управлять автомобилем Maserati — это настоящая привилегия, поскольку это один из самых уважаемых брендов в автомобильной промышленности.Если вы автолюбитель, то вы, вероятно, более глубоко цените такую ​​марку; однако даже самые преданные автолюбители испытывают трудности с пониманием механики автомобиля, когда что-то идет не так. За последние несколько десятилетий автомобильная промышленность, в том числе производители Maserati, упорно трудились над разработкой стандартов характеристик автомобилей высокого класса за счет увеличения лошадиных сил и крутящего момента двигателя . Одним из способов достижения этой цели было усовершенствование механизма газораспределения .

Система изменения фаз газораспределения основана на сложной системе взаимодействующих частей, которая передает индикаторы на систему зажигания . В большинстве автомобилей на рынке используется система изменения фаз газораспределения, поскольку использование передовых технологий в автомобильных двигателях стало упрощенным и обычным явлением. У Maserati есть еще одна отличительная система изменения фаз газораспределения , которая требует специальных знаний и ухода для обслуживания и ремонта. Если детали в системе не работают должным образом, это обычно связано с неисправностью вариатора.Если это произойдет, необходимо будет снять и заменить вариатор распределительного вала , чтобы детали снова начали нормально работать с большим успехом. Вариатор распределительного вала в вашем Maserati играет важную роль в системе изменения фаз газораспределения, и необходимо отслеживать симптомы, чтобы предотвратить серьезное повреждение двигателя.

Признаки неисправности вариатора распределительного вала

Существует несколько симптомов, указывающих на проблему с системой изменения фаз газораспределения, и, к сожалению, поскольку части системы взаимосвязаны, трудно точно определить, откуда возникла проблема, до тех пор, пока обученный механик Maserati не изучит проблему более тщательно.Тем не менее, пристальное внимание к симптомам, которые вы испытываете, и, возможно, даже снятие их на видео, может помочь вашему автомобильному специалисту определить, откуда исходит проблема, за более короткий период времени.

Световой индикатор Check-Engine

Почти все проблемы с двигателем, особенно связанные с синхронизацией, вызывают загорание контрольной лампы двигателя на приборной панели. Это один из наиболее тревожных симптомов для водителя Maserati; сначала проблема могла быть связана с любым количеством вопросов.Однако, как только это произойдет, ваш специалист по Maserati должен прочитать конкретные коды фаз газораспределения , которые выдает ECU вашего автомобиля, чтобы точно определить проблему. Эта процедура выполняется с помощью специальных диагностических инструментов, и специалист Maserati лучше всего интерпретирует коды, поскольку каждый производитель отличается кодами, которые они используют для различных проблемных областей системы изменения фаз газораспределения.

Проблемы с холостым ходом и пропуски зажигания в двигателе

Проблемы с изменяемыми фазами газораспределения, включая отказ вариатора распределительного вала, могут привести к пропускам зажигания в двигателе или грубому холостому ходу.Если вы водите Maserati, этот симптом настораживает; мы привыкли ожидать отличных характеристик от таких транспортных средств, и такое снижение производительности может обескураживать. Кроме того, поскольку система включается на более высоких оборотах , вы также можете заметить непостоянные обороты, когда двигатель находится в большей нагрузке.

Нижний газ, пробег

Хотя автомобили Maserati не демонстрируют особенно хорошего расхода топлива, все же важно отметить, что на расход топлива почти всегда дополнительно влияет неисправный вариатор распределительного вала, и иногда мы не замечаем этот симптом сразу, поскольку это нормально для топлива . эффективность зависит от наших привычек и условий вождения.Система изменения фаз газораспределения играет огромную роль в топливной экономичности, поскольку позволяет клапанам двигателя работать для оптимального использования топлива.

Важность дифференциальной диагностики

При оценке проблемы с изменяемой фазой газораспределения, такой как вариатор распределительного вала, важно учитывать, каковы могут быть другие потенциальные исходные точки. Например, вышеупомянутые симптомы могут быть просто связаны с неисправностью датчика . Снятие и замена вариатора распределительного вала часто включает снятие и замену некоторых других деталей, в том числе соленоида для установки фаз газораспределения .Другими словами, важно, чтобы ваш специалист Maserati провел тщательную дифференциальную диагностику, чтобы исключить потенциальные причины проблемы и устранить другие повреждения, которые ваш двигатель получил из-за проблемы.

Как мы можем помочь

Mark Douglas Motorworks — один из специализированных магазинов Maserati с наибольшим рейтингом в районе Orange County , включая следующие города: Mission Viejo , Lake Forest , Costa Mesa , Irvine , Хантингтон-Бич , Лагуна-Хиллз и Лагуна-Найджел, Калифорния .В качестве независимого автосалона , альтернативы , мы предлагаем высококачественные услуги Maserati и ремонт за часть стоимости. Проблемы с изменением фаз газораспределения, включая отказ вариатора распределительного вала, могут вызвать значительную нагрузку на двигатель вашего Maserati. Если вы заметили какой-либо из вышеупомянутых симптомов в своем автомобиле, пожалуйста, немедленно свяжитесь с нами , чтобы назначить осмотр.

* Изображение Maserati Gran Turismo предоставлено: Contrastaddict.

49ccScoot.Com Scoot F.A.Q.

Скут F.A.Q.

Q. Какую контропружину мне следует использовать?

Прежде всего, давайте посмотрим на функции контрпружины (также известной как пружина крутящего момента, основная пружина). Контрпружина удерживает натяжение ремня и давление, предотвращая проскальзывание ремня.

Давление — самая простая из двух идей. Пружина давит на одну половину заднего шкива, толкая ее к другой половине заднего шкива и оказывая давление на стороны ремня.Более жесткие пружины оказывают большее давление на шкив и, в конечном итоге, на ремень, что может быть полезно, если вы испытываете проблемы с проскальзыванием ремня. Симптомы проскальзывания ремня могут включать чрезмерный износ ремня и пыль, а также черные отметки на приводных поверхностях шкивов.

Контрпружина создает натяжение приводного ремня, закрывая задний шкив и пытаясь удержать его закрытым. Это удерживает ремень в крайнем крайнем положении на заднем шкиве, в котором он может находиться в открытом состоянии вариатора.Когда вариатор закрывается, позволяя ремню двигаться к его внешнему краю при ускорении, задний шкив открывается, позволяя ремню приблизиться к его центру. Обратное происходит при замедлении. Это балансирующий акт. Слишком большое давление пружины или недостаточный вес ролика, и вариатор не сможет противодействовать контрпружине, чтобы открыть задний шкив, поэтому вариатор может «переключать» передаточные числа, и обороты могут быстро расти. Это было бы похоже на то, что произошло бы, если бы вы оставили машину на 1-й передаче и никогда не переключались.Недостаточное давление пружины или слишком большой вес ролика, и шкивы будут открываться и закрываться преждевременно во время ускорения, слишком быстро «переключаясь» на более высокие передаточные числа, вызывая низкие обороты и плохую производительность. Это было бы похоже на попытку взлететь на 5-й передаче в машине вместо 1-й. Аналогии с 1-й и 5-й передачами немного экстремальны по сравнению с тем, что большинство людей испытает при незначительных проблемах с настройкой, но, надеюсь, они помогают донести идею.

И наоборот, при замедлении контрпружина толкает ремень назад к внешнему краю заднего шкива и, следовательно, к центру переднего шкива.В основном это «понижающая передача» вариатора. Опять же, это баланс, но более жесткая контровая пружина может позволить вариатору быстрее переключиться на более низкое передаточное число, когда вы отпускаете дроссель или обороты падают из-за некоторого типа нагрузки, такой как подъем на холм. Вот почему более жесткие контрпружины часто рекомендуются, когда у кого-то есть проблемы, связанные с подъемом в гору, хотя иногда более легкие роликовые грузы решают проблему без необходимости замены пружины.

Помимо проблем с открыванием и закрыванием шкива, мягкие пружины могут привести к провисанию ремня из-за недостаточного натяжения.Если вы видите, что ваш ремень имеет чрезмерный люфт (не из-за неправильной длины ремня или других проблем со шкивом), значит, ваша контрпружина слишком мягкая. Это может произойти со временем, поэтому это не обязательно признак того, что вам нужно поставить очень жесткую пружину, но может говорить вам, что пришло время для новой замены контрпружины. В руководствах по обслуживанию иногда указывается высота пружин с указанием пределов обслуживания, чтобы определить, когда их следует заменить. Неплохо измерить новую пружину перед установкой и записать ее длину для будущего сравнения.

Кратко подытожим:

Более жесткая контрпружина = большее натяжение и давление ремня + более высокая частота вращения
Более мягкая контрпружина = меньшее натяжение и давление ремня + более низкие обороты

Во многих случаях контрпружина штока отлично работает вместе со сменными роликами. Часто это самое простое решение базовой настройки вариатора, потому что легче снять / установить вариатор, чем снять / установить задний шкив и разобрать / собрать его. Если вы не испытываете проскальзывания ремня или чрезмерного провисания ремня, я бы сначала попробовал изменить вес роликов, чтобы увидеть, решена ли ваша проблема.

Если требуется модернизация до более жесткой пружины, обычно справляется пружина на 1000 или 1500 об / мин. Я предпочитаю использовать самую мягкую пружину, которая поддерживает достаточное давление и натяжение ремня, чтобы избежать скольжения и провисания. Если пружина жестче, чем должна быть, у вас могут возникнуть проблемы с выходом ремня из вариатора на полный ход даже с более тяжелыми роликами, не влияя на ускорение. Использование тяжелых роликов для противодействия очень жесткой контрпружине может привести к тому, что двигатель не будет иметь достаточной мощности для преодоления обоих эффектов.Жесткие пружины также немного затрудняют обслуживание вариатора, потому что задний шкив сложнее сжать.

Имейте в виду, что очень вероятно, что вам потребуется выполнить некоторую настройку ролика / ползунка, если вы поменяете контровую пружину из-за их зависимости друг от друга для создания сбалансированной системы.

Связанная информация:
Видео об эксплуатации вариатора
Полный осмотр вариатора
Техника разборки заднего шкива

Вариатор как особый тип автоматической трансмиссии.Прогрев вариатора зимой Как ездить на вариаторе зимой

Бесступенчатые коробки передач CVT обеспечивают плавное переключение передач и не имеют фиксированных первой, второй или пятой передач. С принципами управления автомобилем с вариатором водители познакомились сравнительно недавно. Поэтому следует узнать, как правильно управлять вариатором и каких ошибок нельзя допускать при эксплуатации коробки передач.

[Скрыть]

Режимы вариатора

Сначала разберем основные режимы работы коробки автоматического вариатора.

Движение вперед

На трансмиссии с вариатором движение вперед обозначается символом D. Этот режим считается основным в работе коробки передач; для его активации селектор устанавливается в положение D. Трансмиссия вариатора автоматически изменяет передаточное число во время движения в зависимости от скорости силового агрегата. Модуль управления трансмиссией будет контролировать машину и двигатель машины для обеспечения максимальной эффективности.

Реверс

Для включения этого режима селектор коробки передач перемещают в положение R.Конструктивные особенности трансмиссионного агрегата: в коробке передач отсутствует задняя передача ведомого вала, передающая вращение на колеса автомобиля. Поэтому агрегат укомплектован дополнительными узлами и механизмами, которые включаются в работу при включении режима R. Во избежание неисправностей рычаг переключения передач можно переместить в это положение после полной остановки машины. В зависимости от типа автомобиля для переключения селектора в режим R необходимо дополнительно нажать специальную кнопку.Это можно сделать только после полной остановки автомобиля.

Трансмиссия вариатора

«Нейтралка»

Нейтральная передача обозначается буквой N. Если включить селектор коробки передач в этом положении, двигатель автоматически отключается от коробки передач. Использование нейтральной скорости разрешено при движении в пробках и при длительном простое автомобиля. Также нейтральный режим используется для запуска двигателя автомобиля, но вы не можете включить нейтраль во время короткой остановки.

Парковка

Парковочный режим на вариаторах обозначается буквой P. Когда водитель переводит селектор в это положение, специальный штифт блокирует ведомый вал трансмиссии. Это предотвращает возможность самопроизвольного вождения автомобиля. Использование режима парковки разрешено при полной остановке автомобиля, когда автомобиль находится на стоянке. В большинстве автомобилей для активации парковочного положения нужно нажать на педаль тормоза и поднять ручной тормоз. Это своего рода защита.Чтобы отключить этот режим, необходимо выполнить те же действия в обратном порядке.

Ручное управление

Для ручного переключения передач используется специальная выемка на кузове фургона в салоне с символами «+» и «-». Как таковых в трансмиссии CVT нет шестерен, поэтому для удобства используется ручной режим. Коробка передач вариатора самостоятельно изменяет передаточное число, имитируя работу ступенчатой ​​трансмиссии. Водитель может изменять крутящий момент двигателя во время движения, переключая режимы, но на самом деле это лишь условное переключение передач.

Добиться полного соответствия между функционированием вариаторной трансмиссии и механической коробки не получится, так как модуль управления следит за скоростью силового агрегата. При необходимости он самостоятельно меняет передаточное число. Это сделано для предотвращения воздействия на агрегат повышенных нагрузок.

Схема изменения положения роликов при увеличении и уменьшении оборотов

Дополнительные режимы

Коробки передач вариатора в большинстве современных автомобилей имеют дополнительные режимы трансмиссии:

1. Спортивный режим (S).При активации он обеспечивает большую маневренность автомобиля и более быстрое трогание с места, когда водитель нажимает на педаль газа. Это положение актуально для использования при эксплуатации автомобиля в интенсивном режиме эксплуатации. Но проблема в том, что агрегаты вариатора гораздо медленнее меняют передаточное число. Это обеспечивает хорошую тягу при увеличении числа оборотов ДВС.
2. Экономичный режим (E). Это противоположность спортивному режиму. После активации модуль управления регулирует коробку передач таким образом, чтобы силовой агрегат начал максимально взаимодействовать с коробкой передач.Это гарантирует, что расход топлива машины сведен к минимуму. Конечно, по сравнению с механикой коробки передач CVT работают менее экономично.
3. Расширенные условия использования (L). Если водитель поворачивает рычаг переключения передач в это положение, то коробка передач обеспечивает наибольшее передаточное число, что способствует увеличению мощности двигателя внутреннего сгорания. Этот режим полезен при движении по бездорожью, буксировке прицепа и т. Д.

Уход и обслуживание

Какие правила вождения необходимо учитывать, чтобы исправно работать вариаторной коробкой передач, мы расскажем ниже.Для начинающих водителей секреты правильной эксплуатации указаны в сервисной книжке. Мы рекомендуем вам ознакомиться с техническим руководством к машине, чтобы избежать ошибок при использовании.

Трансмиссионное масло

Всегда следите за количеством смазки, а также за ее состоянием в коробке передач. Следите за уровнем смазки, потому что важно поддерживать его в пределах стандарта. При недостаточном количестве расходных материалов масло не сможет эффективно смазывать фрикционные детали и узлы трансмиссии CVT.В результате это приведет к их быстрому износу.

Коробки передач

CVT чувствительны к использованию некачественного масла. Заправляйте агрегат продуктами проверенных производителей, а перед заменой жидкости обязательно ознакомьтесь с руководством по обслуживанию. В нем есть все советы по выбору стандартов и спецификаций, которым должен соответствовать расходный материал, конечно, если его замена предусмотрена производителем машины. Если эти требования не выполняются, такая эксплуатация приведет к дорогостоящему ремонту в будущем.

Если инструкции не содержат рекомендаций по выбору смазки, обратитесь к своему дилеру. Менять смазку необходимо только на специализированных станциях. Конструктивные особенности и характеристики вариаторов таковы, что самостоятельно поменять расходник очень сложно.

Резкие нагрузки

Трансмиссии CVT не переносят высоких нагрузок. Большие нагрузки на коробку передач приведут к неисправности коробки передач. В случае, когда вам нужно быстро разогнаться, особенно зимой, рекомендуем сначала прогреть коробку передач до рабочей температуры.Если двигатель прогрелся, это не значит, что масло в коробке передач прогрелось. В двигателе внутреннего сгорания и коробке передач используется одна и та же система охлаждения, но поскольку коробка передач находится дальше от двигателя, для ее нагрева требуется больше времени. Из-за того, что смазка холодная, она не может пройти по всем каналам системы и смазать все трущиеся механизмы. Некоторое время, пока коробка передач не прогреется, эти детали будут работать без смазки.

Как сесть за руль?

Когда автомобиль стоит на некоторое время, смазка течет в поддон трансмиссии.В холодное время года вязкость расходного материала становится выше, поэтому при запуске двигателя в холодную погоду не нужно сразу начинать движение. Подождите некоторое время (не менее трех минут), чтобы жидкость прошла через все каналы. Некоторые производители для более быстрого нагрева смазки рекомендуют включать все режимы трансмиссии по очереди, задерживая каждый из них на несколько секунд. Мы советуем вам делать это только в том случае, если эти рекомендации указаны в руководстве по обслуживанию.

Особенности при маневрировании и поворотах

При езде на автомобиле с вариатором учитывайте, что такие коробки передач чувствительны к увеличению скорости силового агрегата.Изначально водитель увеличивает их количество, нажимая на педаль газа. Затем, в соответствии с выбранным режимом, трансмиссия автоматически регулирует частоту вращения для достижения оптимальной производительности. Но выбор займет некоторое время. Если вы совершаете маневр во время езды, то в первую очередь учитывайте этот фактор. Сначала увеличьте обороты двигателя, а затем выполните маневр. Это касается и входа в поворот: водителю нужно нажать на педаль газа в момент, когда руль только начинает поворачиваться.

Транспортировка и буксировка

Буксировка автомобилем с вариатором, а также буксировка не допускаются.В противном случае эти действия приведут к быстрому износу трансмиссии или она полностью выйдет из строя. Если производитель автомобиля разрешает буксировку, то обязательно уточните этот момент, изучив правила эксплуатации. Но мы не рекомендуем этого делать, так как на практике встречаются случаи, когда транспортировка других машин приводит к поломке трансмиссии, особенно если речь идет об агрегатах с большим пробегом. Лучше вызвать эвакуатор и потом заплатить больше, чем переплачивать за ремонт. При неисправности мотора буксировка разрешается только при отсоединении полуосей от ведущих колес.

Автомобиль с вариатором нельзя использовать в качестве тягача. Разрешается брать на буксир только один прицеп, вес которого не превышает допустимых пределов. Более точная информация о грузоподъемности и расстоянии, на которое можно буксировать прицеп, указана в сервисной книжке машины.

Off Road

Коробки передач CVT обычно не предназначены для обычного использования на бездорожье. Даже если вы являетесь владельцем кроссовера или внедорожника, этот факт необходимо учитывать.Такие автомобили считаются внедорожниками. Вы можете легко повредить трансмиссию, ударившись о выступ или неровность. Если происходит механическое повреждение агрегата, последствия могут быть серьезными: от утечки смазки до выхода из строя составных элементов. В обоих случаях автовладельцу предстоит сложный и дорогой ремонт. При езде по бездорожью нужно аккуратно водить машину с вариатором.

Пробуксовка также не допускается, так как приводит к быстрому износу коробки передач. Если вы застряли в грязи или сугробе, то не нужно пытаться самостоятельно покинуть препятствие.Если часто переключаться между режимами D и R, это приведет к быстрому износу шлицев. Шестерни могут выйти из строя.

Принцип работы вариаторной трансмиссии показан на видео, опубликованном Сергеем Ивановым.

Работа датчиков

Работа датчиков определяет правильность работы вариаторной коробки передач в целом. Все контроллеры должны быть в хорошем рабочем состоянии, чтобы машина работала экономично. Поломка датчика скорости может привести к сбоям в работе трансмиссии CVT.При поломке этого элемента модуль управления переводит коробку передач в аварийное положение, что приводит к аварийному торможению двигателем. Такая проблема приведет к деформации планки КПП, иногда этот элемент ломается, что часто бывает при движении на высокой передаче. Необходимо следить за рабочим состоянием регулятора уровня масла в коробке передач, датчика давления и других деталей.

Плюсы и минусы вариатора

Преимущества коробок передач вариатора:

1. Эти трансмиссии обычно работают без рывков.Они позволяют разгонять автомобиль быстрее благодаря упрощенному управлению.
2. Автомобиль с вариатором вряд ли заглохнет на светофоре или в пробке, так как такие машины едут плавно.
3. Экономия топлива по сравнению с классическими автоматическими коробками передач.
4. Коробки передач CVT — относительно экологически чистые агрегаты. Такие системы не выбрасывают в окружающую среду столько токсичных веществ, сколько традиционные автоматические коробки передач и механические коробки передач.

Недостатки:

1. Чувствительность передачи к неправильному использованию.При движении на высоких скоростях возможен выход из строя составных элементов коробки.
2. Необходимость периодической обработки клинового ремня специальным инструментом. Найти такую ​​жидкость в мегаполисе не проблема, а вот в небольших городах и деревнях поиск может быть затруднен.

— это автоматическая коробка передач, с особенностями и принципом работы вариатора вы можете ознакомиться в нашей инструкции, вам нужен отзыв — нажмите. Если вас интересуют и другие коробки передач:, или, вы можете ознакомиться с нюансами правильной эксплуатации, перейдя по этим ссылкам.Еще хочу уточнить, что работа вариаторов разных марок, например: Nissan или Toyota, ничем не отличается.

Чего не делать на вариаторе

1. Категорически не желательно заводить педаль светофора в пол
2. Постоянная езда на максимальных оборотах (обороты начинают плавать)
3. Если застряли, просто спросите у кого-нибудь толкать машину.
4. Езда с полной нагрузкой с прицепом
5. Уменьшение скольжения в любой форме

Можно ли включить нейтраль на вариаторе при качении

Вариаторы, как и стандартные машины, настроены на движение в положении D.Вы сели за руль, поставили селектор в Drive и поехали, на нейтраль нажимать не нужно.

Как управлять вариатором в пробке

Нет необходимости включать положение N при каждой остановке. Если вы знаете, что будете стоять долго, просто поверните переключатель в положение P.

Прогревать коробку или нет

Вариатор, как и любой агрегат с трущимися деталями, требует прогрева. Коробку нужно прогреть. Также рекомендуется ехать на низких оборотах двигателя первые несколько километров для оптимального прогрева двигателя и трансмиссии.

Аварийный режим и вариатор

Если ваш свет загорелся, первое, что нужно сделать, это остановиться и попытаться снова завести машину. Если лампа не гаснет, необходима срочная диагностика коробки. Нет необходимости откладывать это.

Правильное обслуживание

Это обязательная процедура для контроля уровня и состояния жидкости в вариаторе. Согласно регламенту, жидкость в коробке необходимо заменять каждые 60 тыс. Км.

Проверить чистоту радиатора охлаждения коробки, он находится за бампером.Регулярно продувайте или полощите. Перегрев пока никому не пошел на пользу. Надеюсь, вы узнали от нашего руководства что-то новое для себя. Основные неисправности вариатора доступны для просмотра

Также среди достоинств стоит выделить топливную экономичность вариатора по сравнению с АКПП, лучшее распределение нагрузки на трансмиссию и на трансмиссию, что позволяет не перегружать силовой агрегат и увеличить срок его службы.

Казалось бы, с учетом всех достоинств вариатор можно считать более комфортной заменой классической машине, но это не так.Дело в том, что многие водители отмечают существенно меньшую, низкую ремонтопригодность вариаторов, высокие затраты на обслуживание и ряд ограничений при эксплуатации. Давайте разберемся.

• На первый взгляд работа вариатора ничем не отличается от АКПП. Доступные режимы такие же: P — парковка, D — вперед, N — нейтраль, R — задний ход и т. Д.

Также может быть реализована функция управления механической коробкой передач, которая имитирует уменьшение и увеличение трансмиссии самим водителем (аналогично Tiptronic на автоматической коробке передач).Дополнительно может быть спортивный режим, экономичный режим и т.д.

При этом важно понимать, что вариатор среди всех типов АКПП хуже всего «переваривает» и наименее подготовлен к высоким нагрузкам. Говоря простыми словами, резко заводиться на вариаторе крайне нежелательно.

На такой коробке передач нужно плавно разгоняться, постепенно увеличивая обороты двигателя. В противном случае поломки не заставят себя ждать. На практике не единичны случаи, когда у любителей светофоров на новых автомобилях выходили из строя вариаторы на 50-60 тыс. Км.пробег.

• Также вариатор нужно в обязательном порядке прогревать на морозе. Вариаторы чрезвычайно чувствительны к смазке, а трансмиссионное масло хуже распределяется по коробке передач при понижении температуры.

Причем прогрев вариатора CVT на месте (включение режимов P-R-N-D с задержкой в ​​несколько секунд) не подходит для этого типа трансмиссии, так как вариатор конструктивно отличается от гидромеханического автомата.

В случае с вариатором нужно прогреть двигатель внутреннего сгорания и на несколько секунд включить режим N, который позволит прогреться гидромуфте.Далее нужно начать движение, снизив нагрузку на ящик до минимума на первые 3-5 км.

При понижении температуры до -30 и ниже от поездки на автомобиле с вариаторной коробкой передач лучше отказаться. Если нужно погонять, то машину нужно будет долго прогревать на холостом ходу, тогда езда разрешена исключительно в щадящем режиме.

• Также вариатор «боится» пробуксовки и повышенных нагрузок. Это означает, что любой кроссовер с вариатором нельзя считать внедорожником, специально подготовленным для бездорожья и рассчитанным на работу в сложных условиях.

Также нужно помнить, что автомобили и внедорожники с вариатором плохо приспособлены для буксировки прицепов, не рассчитаны на перевозку тяжелых грузов и т. Д. По этой причине владельцам вариаторов необходимо избегать ненужной нагрузки на коробку передач.

Проще говоря, использовать автомобиль с вариатором для буксировки другого автомобиля категорически не рекомендуется. Что касается автоприцепа, важно, чтобы вес не превышал допустимых значений. Также могут быть ограничения по скорости и расстоянию в случае использования прицепа.

Если автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от самостоятельного выезда. Переключение селектора между режимами при «раскачивании» автомобиля приведет к быстрому износу шлицевых соединений, заметно снижается ресурс деталей коробки передач.

• Кстати, если возникла необходимость буксировки неисправного автомобиля с вариатором, оптимально воспользоваться услугами эвакуатора. Если такой возможности нет, то нужно придерживаться правил, указанных в мануале, относительно буксировки вариатора.

Как работает вариатор, чем отличается этот тип коробки от МКПП, АКПП или роботизированной трансмиссии. Достоинства и недостатки вариатора.

Механическая или автоматическая коробка передач: какая коробка лучше, МКПП или АКПП. Особенности механической и автоматической трансмиссии, рекомендации.

Что такое аварийный режим АКПП. Почему АКПП переходит в аварийный режим: причины, по которым автомат «встает» в аварийном режиме, диагностика.

Еще семь лет назад мало кто из автомобилистов нашей страны и сопредельных территорий имел представление о том, что такое вариаторная коробка передач и чем она отличается от традиционной «механики» и уже знакомого «автомата». Но сегодня, наверное, каждый производитель имеет в своем модельном ряду автомобили с такой коробкой передач.

Из-за своего новаторского духа вариатор еще не полностью известен каждому автомобилисту. Не многие водители умеют правильно водить вариатор, разбираются во всех тонкостях его эксплуатации, а также могут оценить все достоинства и недостатки этой коробки.

Принцип работы вариатора

Вариатор — автомобильный или внешне управляемый агрегат , который автоматически изменяет передаточное число, выбирает оптимальные значения в зависимости от нагрузки силового агрегата и его скорости. В результате мощность двигателя используется максимально эффективно. В различных видах техники довольно часто можно встретить похожие конструкции множества разновидностей.

В автомобильной промышленности используются всего два типа вариаторных механизмов: тороидальный и клиновой . Каков принцип работы вариатора как достаточно нового передаточного механизма?

Вариаторы клиноременного типа известны давно. Основными частями такой коробки передач являются скользящие шкивы, которые связаны между собой ремнем с трапециевидным сечением. Когда половинки шкива скользят друг относительно друга, ремень выталкивается наружу. В результате увеличивается радиус шкива, а вместе с ним увеличивается передаточное число.

Когда половинки, наоборот, начинают отдаляться друг от друга, ремень опускается внутрь и работает по меньшему радиусу, что позволяет уменьшить передаточное число.Прямой привод достигается, когда оба шкива находятся в промежуточном положении.

Различные автомобильные бренды разработали собственные разновидности вариаторов на основе клиновых ремней. Например, Audi использует цепи в своей трансмиссии, а Honda использует ремни с металлическими пластинами. Но принцип работы вариатора от этого никак не меняется. Шкивы работают под управлением: электронных систем, сервоприводов и датчиков.

Вариатор тороидальный отличается от клиновидного.Здесь конструкция состоит из соосных дисков и роликов, передающих момент между ними. Изменение передаточного числа происходит за счет изменения положения роликов и их радиусов, по которым обкатываются диски. Вся сила передается на пятно контакта, поэтому для поворота роликов используются специальные приспособления, которые преодолеть прижимную силу ролика по отношению к диску.

Например, вариатор Nissan оснащен прецизионным гидравлическим механизмом с электронным управлением.Эта система перемещает кожухи с роликами на микронные доли, в результате чего они сами вращаются за счет смещения относительно оси диска.

В связи с постоянно развивающимся техническим прогрессом в области электроники, вариаторы постоянно совершенствуются и широко используются на автомобильном транспорте. Их «ахиллесова пята» — это по-прежнему ремни и места контакта дисков с роликами, которые еще не выдерживают больших нагрузок при работе с мощными силовыми агрегатами. На сегодняшний день рекорд составляет 220 л.с.при 300 Нм для клиноременных вариаторов и 240 л.с. и 310 Нм для тороидальных.

Если провести сравнительную параллель между коробкой вариатора и АКПП, то первый окажется более совершенным механизмом. CVT обеспечивает лучшую динамику разгона, меньший расход топлива и более плавную езду. По мнению экспертов, в ближайшее время такие коробки передач заменят привычные нам механику и автомат.

Как правильно пользоваться вариатором?

Общей чертой, которая сближает автомобили с автоматом в его классическом проявлении, является отсутствие педали сцепления.Они отличаются конструктивно и принципами работы. В вариаторе передаточные числа изменяются плавно и плавно за счет изменения диаметров ведущего и ведомого дисков. При такой конструкции спусковой крючок, утопленный в полу, доводит силовой агрегат до высоких оборотов на протяжении всего разгона, в результате чего автомобиль разгоняется значительно быстрее, не тратя время на переключение передач.

Чтобы более подробно разобраться, как правильно пользоваться вариатором, предлагаем рассмотреть его режимы.Они практически идентичны классическому автомату.

«П» — парковка. Применяется в случаях, когда машина прибывает на место длительной остановки. В этом режиме все элементы управления заблокированы. Двигатель запускается из того же режима.

«Д» — привод, движение. Режим, в котором машина движется как обычно, плавно меняя передачи.

«Н» — нейтраль. В основном используется при остановке на склоне. Для этого остановите автомобиль педалью тормоза, переключите рычаг в этот режим, активируйте ручной тормоз, отпустите тормоз и снова выжмите его.Только после этих манипуляций рычаг вариатора можно перевести в парковочное положение.

Такая последовательность действий обусловлена ​​тем, что коробка вариатора при парковке блокируется не колесами, а валом в самой коробке передач. Это делается тонкой шпилькой, которая легко может сломаться, если вы неосторожно припаркуетесь на неприемлемой скорости.

«L» — низкий (от англ. Low). В этом режиме силовой агрегат работает на высоких оборотах с максимальной реализацией тормозного эффекта двигателя.Этот режим необходим только в сложных дорожных условиях или при буксировке. Этот режим можно сравнить с первой передачей на механической коробке передач.

«S» — спортивный режим. Здесь двигатель полностью использует свой потенциал в конкретной ситуации, которая произошла. Подходит для тех, кто любит поиграться и стартовать со светофора.

«Э» — экономичный. Полная противоположность спортивному, антиподу с тихой ездой и минимальным расходом топлива.

Как и классическую АКПП, вариатор нужно «баловать» частой заменой.Этот же расходник для вариатора относится к отдельной группе. Эти масла смазывают трущиеся поверхности и одновременно предотвращают скольжение. Что сразу сбивает с толку, так это то, как один материал содержит такие противоречивые свойства? Но такой оксюморон ставит масла для ВКПП в отдельную уникальную нишу.

Несмотря на свои специфические свойства, это масло вполне приемлемо. Если вовремя не поменять масло или долить его до необходимого уровня, то через какое-то время ремень начнет скользить по дискам, тем самым разрушив их.

Плюсы и минусы использования вариатора

1. Автомобиль с вариатором разгоняется очень плавно, без рывков и рывков.

2. С вариатором время, затрачиваемое на разгон автомобиля, сокращается до минимума, потому что здесь нет ступени переключения передач.

3. Автомобиль с вариатором движется плавно, не катится по склонам, не глохнет на светофорах и пробках.

4. Этим автомобилем легко управлять, так как у него всего две педали.И зачем тут сцепление, когда коробка передач полностью бесступенчатая.

5. Даже на высоких оборотах вариатор почти бесшумный.

6. Благодаря плавности хода и динамическому ускорению вариатор потребляет меньше топлива, чем обычные коробки передач.

7. Вариатор выбрасывает в атмосферу гораздо меньше вредных веществ, в отличие от аналогов — автомата и механики.

Наряду с преимуществами вариатор имеет свои ограничения , которые могут доставлять неудобства водителю.

1. Автомобиль с бесступенчатой ​​коробкой передач не может двигаться с максимальной мощностью и на высоких оборотах в течение длительного времени

2. Вариатор требует пристального внимания. Масла и фильтры придется менять довольно часто, не реже одного раза в 30 000 км пробега.

3. В вариатор необходимо заливать специальную жидкость, которая напрямую влияет на работу самого ремня. Стоит недешево и достать сейчас не так-то просто.

4. Неровная работа (резкие движения, экстренное торможение) может привести к быстрой поломке вариатора.

5. Вариатор можно устанавливать только на легковые автомобили мощностью до 220 лошадиных сил.

6. Ремонт вариатора может стоить немного дороже, чем такой же станок. К тому же довольно сложно найти в наших реалиях специализированные СТО и опытных мастеров, разбирающихся в устройстве вариатора.

7. Если хотя бы один из датчиков выходит из строя, это может негативно сказаться на работе всей коробки передач.

Российские водители сравнительно недавно познакомились с правилами вождения автомобилей с коробкой вариатора. Многим удалось привыкнуть к отсутствию в машине третьей педали (обычная АКПП). Но ошибаются те, кто отождествляет автомат и бесступенчатую коробку передач. Нюансы работы вариатора требуют самого внимательного рассмотрения.Как водить вариатор?

Правила движения с вариатором

CVT — латинское сокращение от интересующего нас типа коробки. Функционально не отличается от других типов коробок передач, но принципиально отличается по принципу действия. Переключение передач плавное, без рывков, благодаря коррекции диаметральной плоскости дисков (ведомые / ведомые). Автомобиль разгоняется без рывков. Человек, сидящий за рулем, не отвлекается на переключение передач.Работа автоматики сокращает время разгона, экономит топливо и выбирает оптимальный режим работы двигателя.

Независимо от степени нагрузки двигателя, уровень шума силовой установки практически не различим. На таких автомобилях вы никогда не услышите рокота спортивной машины, даже если акселератор «утоплен» до отказа. «Умная» электроника компенсирует резкое изменение параметров рабочего агрегата, снимая лишнюю нагрузку.

Подробности о плюсах

Автомобиль, оснащенный вариатором, имеет ряд положительных моментов, выгодно отличающих его от автомобилей с «механикой» и автоматической коробкой передач.К преимуществам однозначно можно отнести:

• скорость хорошо набирает;
• более экономичный расход топлива;
Оптимизированы
• критических нагрузки двигателя;
• срок текущих работ по техническому обслуживанию и ремонту увеличивается;
• повышен класс экологической безопасности.

Речь идет о масле

Владелец автомобиля несет ответственность за контроль уровня и качества масла в коробке передач. В случае бесступенчатой ​​коробки передач нужно быть особенно осторожным.Абсолютно все вариаторные коробки «болезненно» реагируют на невнимательное отношение к техническим характеристикам и рабочему объему залитого масла. Вам придется часто его менять.

Масло

CVT — это отдельная категория. Особенностью материала является антагонизм функции (обеспечение смазки трущихся поверхностей при одновременном предотвращении их скольжения). Экзотичность трансмиссионного масла никак не сказывается на его стоимости, автомобилистов оно не разорит.

Замена жидкости в ящике с характеристиками, не соответствующими спецификациям, представляет собой большой риск.Техническая документация на автомобиль содержит точную информацию о типе и параметрах масла для коробки передач. Игнорирование этого аспекта с большой долей вероятности приведет к незапланированным расходам, их размер может сильно расстроить владельца автомобиля. Если самостоятельно уточнить информацию о расходном материале не удалось, следует обратиться к дилеру или в официальный технический центр за разъяснениями, где обслуживаются автомобили требуемой марки.

Рекомендуется полностью заменить жидкость на вариаторе при отметках, кратных 60 тысячам километров, в зависимости от производителя эти данные могут отличаться в большую или меньшую сторону.Российские реалии существенно корректируют этот показатель в сторону понижения (около 30 тыс. Км).

Эксплуатация вариатора (краткая инструкция)

Латинские буквы вместо цифр на ручке переключения МКПП означают следующее:

• «П» — режим парковки. Парковка долгая, система управления заблокирована. При розжиге следить за тем, чтобы рычаг находился на той же отметке;
• «D» — автомобиль в движении.Автомобиль идет вперед с характерной плавной сменой ступеней;
• «N» — аналог «нейтрали». В бесступенчатом варианте коробка передач используется для парковки под уклоном.

Алгоритм действий водителя следующий: нажать педаль тормоза до упора → установить ручку КПП напротив «N» → заблокировать автомобиль на ручном тормозе → резко отпустить и снова нажать на тормоз → перейти в режим парковки «П». Необычный порядок манипуляций связан со спецификой взаимодействия механических узлов при остановке: вал в вариаторе заблокирован штоком небольшой толщины, который легко деформируется (полностью портится) при неосторожной парковке «на скорости».

• «L» — превышение скорости и эффект торможения двигателем. Рекомендуется при движении по бездорожью, спуску, буксировке прицепа (аналог 1 ступени на «механике»).

Многие автопроизводители добавляют еще две позиции:

• «S» — спорт. Двигатель доведен до полной мощности;
• «E» — экономичный. Расход топлива сведен к минимуму.

Не перегружать

Для машин с вариаторами резко возрастающие нагрузки противопоказаны.Они становятся виновниками внеплановых выездов на СТО и последующего ремонта. Этот недостаток вариаторных коробок конструкторы пока не решили.

Прогрев вариатора требуется при низких температурах. Холодное масло в трансмиссии плохо распределяется по системе, некоторые элементы и детали остаются без смазки. Не рекомендуется прогревать по типу переключением режимов «P-R-N-D» и наоборот, так как это не улучшает нагрев. Помните, что вариатор устроен совершенно иначе, чем другие коробки передач.Как вариант, можно включить нейтраль — «N» на несколько секунд, это немного прогреет гидромуфту (сцепление).

Тронуть нужно, предварительно убедившись, что машина прогрелась до необходимого предела. После начала движения придерживайтесь спокойной манеры езды хотя бы километр, это позволит полностью прогреться всем элементам бокса. Избыточные расходы на топливо сэкономят затраты на установку новой коробки передач.

Чем ниже температура окружающей среды, тем больше времени требуется для прогрева коробки.Если температура составляет -35 ° С, лучше не эксплуатировать машину с вариатором. Если все же решились на поездку в сильный мороз, то рекомендуется прогреться не менее 30 минут и всю дорогу придерживаться очень щадящего режима вождения.

В Европе (Финляндия) нашли альтернативу холостому ходу двигателя для прогрева. Автомобили укомплектованы электросистемой для поддержания рабочей температуры. Аппарат питается от сети через стандартную вилку. Автомобили с таким оборудованием легко узнать по характерным вырезам на бампере.

Внедорожник не рулит

Не рекомендуется ездить на автомобилях с вариатором по бездорожью. Не дайте автолюбителям обмануть всемирно известных производителей кроссоверов. Внедорожники с вариатором автоматически зачисляются на счет внедорожников.

Владельцам вариаторов лучше придерживаться городских и асфальтированных трасс.

Вы можете повредить бесступенчатую трансмиссию, проехав по выступу, ухабу, когда колеса наедут на ямы, выбоины и другие неровности проезжей части.Такие приключения небезопасны для МКПП, а в случае с вариатором-автоматом последствия могут быть фатальными.

Буксировка запрещена

Занос, как и буксировка, на вариаторе не стоит. Эти действия небезопасны для агрегата. Есть вариант буксировки автомобиля — при работающем двигателе (смазка защитит детали от чрезмерного трения) следует ознакомиться с инструкцией по эксплуатации. И даже несмотря на это бывают случаи поломок, особенно бывшего в употреблении КПП, поэтому не рекомендуем буксировать его, ведь эвакуатор намного дешевле ремонта.Неисправность двигателя приводит к неизбежному общению со службой эвакуации, есть еще один, но очень трудоемкий вариант, отсоединение полуосей от ведущих колес.

Соответственно, настоятельно не рекомендуется использовать автомобиль в качестве тягового устройства для другого автомобиля. Предельно допустимым условием является перевозка прицепа, масса которого не превышает допустимую. Точная информация о грузоподъемности и расстоянии, на которое можно буксировать прицеп для конкретной модели, указана в техпаспорте.

Поскользнуться — очень вредное действие. Заглохнув на кочках или в грязи, стоит перестать пытаться уйти самостоятельно. Перемещением переключателя между отметками «D» и «R» можно добиться лишь кратковременного износа шлицевых соединений. Заметно сократится ресурс шестерен. Для устранения поломки агрегат будет разобран, что существенно ударит по карману автовладельца.

Внимание, датчики!

Невозможно обеспечить безопасность движения без правильной работы устройств управления.Крайне важно постоянно следить за их состоянием. Нарушение работы одного датчика может привести к выходу из строя всего агрегата.

При повреждении датчика контроля скорости блок управления автоматически переводит приводной ремень в среднее аварийное положение, двигатель срочно тормозит. Угроза деформации ремня становится более чем реальной. При движении в высокоскоростном режиме может даже оборваться ременная передача. Снижение оборотов увеличивает выживаемость вариатора.

Для желающих купить подержанную машину есть незыблемое правило — поменять датчик скорости. Мы настоятельно рекомендуем покупать оригинальную версию у производителя и у проверенного поставщика. То же самое нужно сделать с датчиками уровня и давления масла. Весь комплект датчиков должен быть в хорошем состоянии.

Заключение

Выводы, не требующие специального обоснования:

1. С вариатором «рискнуть» невозможно. Неизбежны поломки и сокращение срока эксплуатации.
2. Ограничьте поездки в городские районы, где полностью реализованы преимущества вариатора.
3. Не начинайте движение с холодным маслом.
4. Следите за уровнем жидкости и работоспособностью контрольных устройств.

Стиль вождения водителя и общее состояние дорог в регионе проживания автовладельца являются важными факторами, влияющими на окончательное решение при покупке автомобиля с вариатором.

Жуткая зона: настройка вариатора

Как я описал ранее, Shanghai Shuttle не может полностью попасть в диапазон мощности новой трубы.Это связано с тем, что вариатор открывается слишком быстро, что делает передаточное число слишком высоким, чтобы байк мог попасть в диапазон мощности трубы. Для того, чтобы велосипед попал в диапазон мощности на самом высоком передаточном числе вариатора, вариатор должен постепенно открываться во всем диапазоне диапазона мощности.

Вариатор работает по принципу центробежной силы. По мере увеличения числа оборотов кривошипа (и, следовательно, вариатора) три груза (в Honda Hobbit) раздвигаются на пандусах, что, в свою очередь, заставляет вариатор закрываться.Когда вариатор закрывается, ремень, проходящий между двумя наклонными пластинами, выталкивается дальше на шкив. Это изменяет передачу велосипеда с короткой на высокую или с низкой на высокую.

На рисунке справа показан вариатор в закрытом положении при высоких оборотах. Обратите внимание, как задний вариатор, обозначенный на рисунке как «ведомый шкив», открыт. Этот вариатор не содержит грузов, а содержит пружину, которая настроена на компенсацию провисания переднего вариатора или «ведущего шкива».Преимущество вариатора в том, что у вас, по сути, есть бесконечное количество передач между низкой и высокой передачей, что означает на хорошо настроенном велосипеде максимальный крутящий момент; от низкого до высокого уровня.

Однако, если а) вариатор закрывается слишком быстро, велосипед выйдет за пределы диапазона мощности и не сможет достичь максимальных оборотов в минуту, или б) вариатор переключается слишком медленно, диапазон мощности может иметь место только в ограниченном диапазоне вариатор, а это означает, что вы можете достичь максимальной скорости намного ниже максимальной передачи.

Решением этой проблемы является настройка вариатора на закрытие позже путем облегчения веса в переднем вариаторе или путем установки более сильной пружины в задний вариатор. Если все сделано правильно, вы не только сместитесь позже, но и изменение или изменение будет происходить в гораздо более широком диапазоне. Сегодня я начал с облегчения веса. В вариаторе Hobbit есть три веса. Я взвесил каждый из них на тройной балке, и в среднем получилось около 14,8 грамма. Я нашел сверло, которое выглядело вправо, и просверлило центр каждого груза, снявшего примерно 5 граммов.

Вариатор в разобранном виде с грузом на шкале.

Сравнение веса до и после осветления.

Со свежим настроенным вариатором, установленным на байк, была заметная разница. Вариатор открывался гораздо более плавно и перешел в начало диапазона мощности на скорости около 35 миль в час, но снова переключился слишком рано, чтобы нести байк через вариатор, находясь в диапазоне мощности. Как показано на изображении выше, материала недостаточно, чтобы выдержать дополнительный вес.Следующий вариант — найти более легкие послепродажные грузы или, что еще лучше, найти более жесткую пружину заднего вариатора, чтобы вариатор не закрывался так быстро. Хорошая новость заключается в том, что произошли определенные улучшения, и есть много возможностей для дальнейших изменений. Переход на более крупный и настраиваемый карбюратор также действительно поможет. Сегодня я взял байк на пробный пробег и даже не попав в диапазон мощности, я смог проехать высокие сорокалетние. На спусках я мог использовать диапазон мощности, и были забавными.Будет интересно посмотреть, как эта труба Cali будет работать на разнообразном велосипеде, как только она будет установлена.

Какое масло заливается в вариатор деревообрабатывающих станков. Сравнение трансмиссионных масел для вариаторов

Дело в том, что вариаторы, в первую очередь, обеспечивают улучшенные динамические характеристики, более экономичны, а эта коробка считается самой удобной.

Обратите внимание, как и у любого другого агрегата, у вариатора тоже есть свои плюсы и минусы, в то время как многие водители отдают предпочтение именно этому типу АКПП.Исправность и срок службы вариатора напрямую зависит от качества обслуживания и соблюдения правил при эксплуатации.

В этой статье мы рассмотрим, как менять масло вариатора, когда это нужно делать, как меняют масло в коробке вариатора, а также на что обращать внимание при выборе смазочных жидкостей и т. Д.

Читайте в этой статье

Замена масла в вариаторе: когда менять и почему

Для начала своими руками поменять масло в вариаторе.Однако необходимо помнить, что правила и допуски замены масла применительно к самой трансмиссионной жидкости для вариаторов отличаются от гидромеханических автоматов.

Итак, важно учитывать, что по своему устройству коробка вариатора отличается от АКПП и. Эта трансмиссия чрезвычайно чувствительна к нагрузкам и качеству масла. Фактически это означает, что такие агрегаты не рассчитаны на агрессивную езду и суровые условия эксплуатации.

Если учесть, что даже обычные городские поездки в режиме старт-стоп, пробуксовку, резкое ускорение и остановку уже можно считать сложными условиями, то становится понятно, что коробке нужно уделить особое внимание.

Что касается масла, трансмиссионная жидкость с пробегом теряет свои свойства, загрязняется продуктами износа, срабатывают присадки и т. Д. Другими словами, даже если производитель заявляет, что коробка не требует обслуживания, это не означает что это действительно так.

Как показывает практика, опытные специалисты рекомендуют менять масло и вариатор, АКПП или роботов с двойным сцеплением каждые 40-50 тыс. Км. пробег. Основная причина в том, что все эти агрегаты есть, а это сложное и дорогое устройство. В этом случае грязное масло может повредить этот элемент.

Также стоит отметить, что ухудшение свойств и загрязнения оказывают деструктивное воздействие на другие детали и узлы вариатора (ремень, шкивы, конусы и т. Д.)). Учитывая то, что ремонт вариатора — дело сложное и очень дорогое, замена масла — необходимая и ответственная процедура.

Как заменить масло в вариаторе

Итак, разобравшись в необходимости регулярного ТО, давайте рассмотрим ниже, как менять масло в коробке вариатора. Нетрудно догадаться, что в этом случае можно пойти двумя путями:

• замена масла в вариаторе на СТО;
• заменить масло в коробке вариатора самостоятельно;

Что касается методов замены, то в отдельных случаях выполняют: частичную (неполную) замену масла в коробке, полную замену (аппаратную), полную замену методом пролива.

• Частичная замена жидкости в вариаторе предполагает обновление (освежение) масла. Проще говоря, сливается часть смазки, после чего нужно залить ровно столько же, сколько было слито раньше, после чего откорректировать уровень масла в вариаторе.

Для выполнения данной процедуры необходимо предварительно прогреть КПП, проехав 10-15 км на машине. Затем нужно поднять машину на подъемнике или проехать по смотровой яме … Далее подставляется емкость для слива, откручивается сливная пробка и сливается жидкость.Теперь пробку можно затянуть.

Затем в ящик наливается точно такая же жидкость (производитель, свойства, допуски), что и та, что была налита ранее. Такой подход позволит избежать рисков смешивания трансмиссионных масел и возможных последствий.

При этом важно понимать, что таким образом можно обновить жидкость в вариаторе только на треть или немного больше от общего объема жидкости. Фактически свежая жидкость смешивается со старой, которая не сливается из агрегата через пробку.

Для полной замены эту процедуру необходимо повторить не менее 3-4 раз (с интервалом 500-700 км). Также рекомендуется дважды заменить все фильтры АКПП (после первого захода и после последнего), промыть поддон.

• Полная замена масла в вариаторе производится с помощью специальной установки. Любая замена предполагает упреждающий метод, когда новая жидкость фактически выдавливает старую из контрольной точки (замена).

Устройство подключается к патрубкам радиатора системы охлаждения вариатора, далее под давлением подается свежая жидкость, вытесняющая отработку. В приборе есть смотровые окна, чтобы можно было контролировать процесс откачки, определяя степень очистки по цвету жидкости. Плюс — наиболее полное обновление масла в вариаторе.

Также аппаратная замена позволяет выполнить вариатор перед закачкой масла в коробку. Можно использовать как обычное масло, так и специальные промывочные составы.Затем в вариаторе на аппарате производится полная замена масла.

Замена масла в вариаторе своими руками

Для замены масла в вариаторе без использования спецтехники необходимо подготовить:

Какова чистая прибыль

Как видите, машина с вариатором комфортнее автоматической трансмиссии и довольно надежное решение по сравнению с роботами подобного типа. Однако важно понимать, что вариатор не рассчитан на суровые условия.

На практике это означает, что аналогичный агрегат. При этом замена масла и фильтров в вариаторе CVT — важная процедура, которую специалисты по ремонту автоматических трансмиссий настоятельно рекомендуют выполнять каждые 40-50 тысяч км. пробег.

Читайте также

Эксплуатация бесступенчатой ​​трансмиссии: особенности вождения автомобиля с вариатором, обслуживание вариатора. Полезные советы и рекомендации.

Как управлять автомобилем с коробкой вариатора, особенности.Буксировка автомобиля с вариатором CVT, общие правила, советы и хитрости.

Количество автомобилей с вариатором (вариатором) на дорогах России с каждым годом увеличивается. Соответственно, все чаще возникает вопрос, какое масло заливать в вариатор, чтобы трансмиссия прослужила долго и не создавала проблем.

В современных автомобилях устанавливается коробка вариатора, предназначенная для выполнения определенных действий:

• Смазывает шкивы;
• Смазывает дифференциал;
• Проводит тепло;
• Поддерживает нормальную температуру в автоматической коробке передач.

Смазка для вариаторов производится так же, как и моторное масло. Обычно по технологии гидрокрекинга масла.

Свойства

Любая смесь для вариатора обеспечивает основные качества:

• Противозадирные. Шкив и дифференциал защищены от задиров;
• Вязк. Масло загустевает при повышенных температурах и становится довольно жидким при минусовых температурах.

Смазочный состав в коробке вариатора требует своевременной замены, слишком быстро стареет.Базовое масло окисляется, и индекс вязкости изменяется. К тому же оригинальные добавки имеют свой ресурс. Они также могут окисляться и начать разрушаться. На их долговечность также влияют рабочая температура и возникающее давление.

Все вышеперечисленные факторы влияют на свойства присадок. С наступлением холодов смесь начинает загустевать. Результат — повышенный износ деталей. При слишком сильном нагреве масло становится слишком жидким, что предотвращает образование масляной пленки.На поверхности деталей появляются заеды, начинает пениться.

Типы масел для вариатора

Idemitsu CVTF

Для изготовления трансмиссионного масла CVTF использовались новейшие технологии компании Idemitsu. Его можно использовать в любых современных моделях автомобилей, оборудованных вариатором.

Создано на основе высококачественного базового автомобильного масла и пакета уникальных присадок. Благодаря такому составу переключение передач происходит тихо и плавно вне зависимости от стиля вождения, даже самого агрессивного.

Надежно защищает шкив, пластинчатый ремень, а также детали, входящие в корпус клапана, от износа.

Предназначен для вариаторов типа Jatco, устанавливаемых на автомобили:

• Nissan;
• Mitsubishi;
• Peugiot;
• Citroen;
• Додж;
• Renault;
• Suzuki;
• Инфинити.

Практически без окисления, поэтому индекс вязкости остается стабильным. На параметры вязкости не влияет повышенная температура контакта, а также высокие нагрузки.

CVT TYPE-2

Специальное масло, предназначенное для эксплуатации новейшего вариатора Honda HCF-2 0,946л. В европейских странах смазка получила название CVT TYPE-2.

С 2015 года жидкость используется в вариаторах CR-V. Это масло подходит для всех новых автомобилей Honda, оснащенных двигателем 2.4. Тип жидкости, подходящей для коробки, можно определить по этикетке на щупе.

Производитель запрещает использование вместо такой смазки других марок, например, HMMF, Honda CVT.Они использовались на устаревших вариаторах, и их свойства не соответствуют требованиям современных коробок.

CVT жидкость Green1

Трансмиссионная смазка предназначена для японских CVT жидкость Suzuki CVT Green1. Не применимо для мотоциклетного оборудования. Обладает свойствами, присущими смазочным материалам японского производства, а именно Nissan NS-2, Mitsubishi J1.

Pentosin CVT 1

100% синтетика. Совместима с жидкостями, предназначенными для автомобильных вариаторов:

• Mercedes;
• Audy;
• Subaru;
• Тойота.

Применяется также в других коробках вариатора. Исключение составляют тороидальные модели, которыми оснащаются некоторые автомобили Nissan:

Смазка также может использоваться в цепных вариаторах, повышая их фрикционные свойства. На сегодняшний день масло для вариаторов автомобилей Toyota перестало поставляться в Россию с японского рынка. Pentosin CVT 1 считается отличной заменой.

Коробка передач

CVT — относительно новая технология на российском рынке, но многие водители уже перешли на автомобили с ней.И производители практически повсеместно используют его в тех или иных своих моделях. Однако не в каждой сервисной книжке автомобиля написано, как часто нужно менять масло. В этой статье мы расскажем, какое масло заливать в вариатор, как часто его менять, какие есть нюансы и особенности.

CVT — это коробка передач, которая имеет ряд преимуществ по сравнению с традиционными вариантами переключения скоростей. Среди них стоит выделить несколько аспектов:

• оптимальная нагрузка двигателя за счет плавного разгона.При старте движения нет перегрузок, исключен перерасход бензина;
• с электронным управлением мотором, передача на нажатие педали газа не среагирует слишком быстро;
• , поскольку коробка передач не нагружается, выбросы выхлопных газов также снижаются.

Следует иметь в виду, что правильная работа вариатора напрямую зависит от качества залитого масла, которое необходимо принимать строго по марке и модели автомобиля, исключая любые «совместимые» опции как вредные.Большинство серийных автомобилей рассчитаны на работу 60 тысяч километров без замены жидкости … Поэтому обязательно следить за счетчиком на приборной панели.

Слева — старое масло, справа — новое

Помимо стандартных знаков нужно обратить внимание на удобство езды на старом масле:

• При движении с места машина едет не плавно. В этой ситуации необходимо будет обратить внимание на редукционный клапан насоса.Металлическая стружка попадает на поверхность этого элемента и, если ее долго не заменять, накапливается, что приводит к заклиниванию в промежуточных положениях. Из-за этого наблюдается несовпадение шкивов (ведомого и ведомого).
• Перегрев вариатора. Старое масло внутри механизма не может правильно выполнять свою работу, что приводит к повышению температуры.
• Чрезмерный шум при движении. Обычно гул от подшипников, которые со временем выходят из строя из-за устаревшего масла и попадания продуктов износа в эти элементы.

Вариатор на Лифан

60 тысяч километров — это расстояние, указанное «в идеальных условиях», без учета особенностей стиля вождения водителя, а также типа дорожного покрытия (или его отсутствия) и перепадов температур (в том числе смены сезона и погодных условий). использование автомобиля при положительной и отрицательной температуре воздуха). Поэтому у масло предпочтительнее менять через 30-40 тыс. Км, в зависимости от модели автомобиля и обозначенных аспектов.

Внимание!

Не смешивайте масла разных цветов!

Итак, коробка вариатор требует большего внимания, чем более распространенные сейчас типы трансмиссий. Качественное масло должно выполнять несколько основных задач:

• дифференциал и смазка шкива;
• радиатор;
• поддержание оптимальной температуры внутри механизма.

Более быстрая замена масла связана с тем, что оно окисляется внутри конструкции вместе с изменением коэффициента вязкости.То же самое касается добавок, которые со временем разлагаются. Чем ниже рабочая температура механизма, тем дольше срок службы присадок. Типичные свойства масел включают вязкость и EP.

Слив трансмиссионного масла

Даже при отрицательных температурах жидкость не должна замерзать и защищать дифференциалы со шкивами от задиров. Чтобы избежать сильного загустения масла, а также образования пленки, мешающей нормальной работе конструкции, вам и нужно будет своевременно приобретать расходные материалы для своего автомобиля.

Нормальная и долговечная работа автомобиля обеспечивается правильным выбором жидкости, поставляемой каждым автопроизводителем. Рекомендуется брать только фирменные и оригинальные масла, полностью соответствующие характеристикам. Стоимость одной канистры на первый взгляд будет впечатляющей, но в итоге сэкономит много денег на ремонте или замене коробки передач. Основные различия между маслами заключаются в степени вязкости при разных температурах, кислотном числе и плотности.Эти показатели необходимо соблюдать в полной мере.

Параметр	Значение
Цвет	Красный Зеленый
Плотность при 15 градусах	0,8527 г / см3
Вспенивание / стабильность	10-0 мл / мл
Потеря текучести	— 45 ° С
Индекс вязкости	197-199
Вязкость при 40-45 градусах	30.93-30,94 мм2 / с
Вязкость при 100 градусах	7.006-7.007 мм2 / с
Температура вспышки (COC)	206-207 градусов
Общее кислотное число, TAN	0,83-0,84 мг КОН / г

Типичные значения для основных марок масла для вариаторов

Особенностью жидкости данного производителя является минимальное окисление, так как устойчивость к этому виду повреждений высокая, что позволяет эксплуатировать машину длительное время при изменении температуры и нагрузки.Оригинальные масла для автомобилей Nissan — CVT NS-1, CVT NS-2 и CVT NS-3.

Nissan CVT NS-1, CVT NS-2 и CVT NS-3

Масло CVT NS-1 — первое поколение синтетических жидкостей Jatco CVT. Рекомендуется использовать для автомобилей до 2006 года выпуска — Primera, Wingroad, Cube, Serena, March, Liberty.

Масло CVT NS-2 создано специально для коробки передач Hyper CVT. Подходит для автомобилей с 2006 года выпуска — Qashqai, X-trail, Teana, Murano, Cube, Note, Tiida и т. Д.

Трансмиссионная жидкость CVT NS-3 предназначена для вариаторов последнего поколения CVT 7 и CVT 8. Подходит для автомобилей с 2012-2013 гг. Выпуска (Altima, Pathfinder, Serena, Teana, Landy.

Масло в вариаторе Mitsubishi

Стандартная жидкость для вариаторов Mitsubishi — CVT Fluid J4 , пришедшая на замену Dia Queen CVT Fluid-J1 . Эти жидкости взаимозаменяемы.

Подходит для заправки моделей Outlander, Lancer, ASX, Delica D5, RVR и Galant Fortis.Также его можно заливать в соплатформенные марки автомобилей — Peugeot (4007, 4008), Citroen (C-Crosser, C4 Aircross) и даже Nissan (допуск на Nissan NS-2), поскольку он разрабатывался для вариаторов от Jatco, которые устанавливаются. на это автомобильные марки.

Среди достоинств масла выделяются следующие особенности:

• не замерзает при минусовой температуре;
• не горит при перегреве;
• сохраняет вязкость в экстремальных условиях эксплуатации.

На рынке представлены две основные разновидности — Toyota CVT Fluid TC и Toyota CVT Fluid FE, предназначенные для вариаторов Aisin … Они отличаются маркировкой и характеристиками. В составе присутствуют добавки, в том числе кальций (нейтрализация) и фосфор (противоизносные), бор.

Liquid CVT Fluid FE является более современным аналогом и содержит улучшенные присадки, которые позволяют автомобилю плавно работать в суровых холодных условиях. Более того, он полностью совместим с CVT Fluid TC .

Toyota CVT Fluid FE и Toyota CVT Fluid TC

Эти масла подходят к моделям:

• Рав-4
• Avensis
• Alphard hybrid (некоторые модели)
• Estima hybrid (некоторые модели)

Также эти масла можно использовать на автомобилях Lexus и Daihatsu.

В основном используются два типа оригинальных масел: CVT Fluid HCF-2 и CVTF (также известное как HMMF), которые являются взаимозаменяемыми.В целях безопасности коробки передач необходимо уточнить в сервисной книжке, какое масло для какой модели автомобиля лучше подходит … Масла созданы с использованием новейших технологий Idemitsu, что обеспечивает плавное переключение передач даже в экстремальных условиях.

Honda cvtf — оригинальное масло Fit (Jazz) CVT, также подходит для Civic, Mobilio, HR-V, Airwave, Freed, Odyssey. Подходит для первых поколений вариаторов (до 2013 года).

Liquid CVT Fluid HCF-2 рекомендуется для использования только в автомобилях, оборудованных вариатором второго поколения — Honda Accord 2013+ и Honda Fit 2015+.В вариаторах первого поколения (до 2013 года) заливать его не разрешается.

Honda CVT жидкость HCF-2

Оригинальная жидкость для данной марки автомобиля — ATF G052 180 A2 , которую при необходимости можно заменить на неоригинальный аналог Febi 27975. Обычно для полной замены и очистки масла требуется около шести литров масла. коробка.

Audi жидкость также может использоваться в автомобилях марок Skoda, Seat, Volkswagen.

Для автомобилей Subaru с вариатором Lineartronic TR-580 (модели Impreza, XV) компания поставляет масло Subaru CVT Oil Lineartronic II (первая модификация больше не выпускается), также используется CVT C-30 OIL для США. рынок.

Subaru CVT Масло Lineartronic II

Масло используется для вариаторов Lineartronic TR-690 (Outback, Forester, Legacy, Exiga, Levorg) Subaru High Torque CVT Fluid .

Subaru High Torque CVT жидкость

Для вариаторов на малолитражных автомобилях (R1, R2 и др.) Рекомендуется использовать Subaru I-CVT FG .

Практически все масла от производителя выпускаются в больших бочках объемом 19-20 литров, меньшие варианты доступны только для небольших автомобилей.Если предлагают расфасованную жидкость в емкостях меньше указанной, то в лучшем случае ее просто наливают из оригинальной бочки. В худшем случае поддельное или несовместимое масло.

На автомобили Рено устанавливают вариатор

Jatco, а вариатор Elfmatic (заменен на Nissan NS-2), реже Nissan NS-3 .

Более точно, какое масло заливается в машину, можно узнать в сервисной книжке!

Основными преимуществами этих масел являются:

• защита от износа внутренностей ящика;
• нет пенообразования;
• Устойчивость при движении на высоких скоростях.

Для комфортной эксплуатации автомобиля указанной марки рекомендовано фирменное масло Suzuki CVT Fluid Green 1 (для вариатора Jatco JF011E) и Suzuki CVT Fluid Green 2 (для вариаторов Jatco JF015E и JF016E).

Suzuki CVT Fluid Green 1 и Suzuki CVT Fluid Green 2

Внимание!

Эти масла нельзя использовать для автомобилей!

При отсутствии оригинальной жидкости Fluid Green 1 от производителя автомобиля допустимо использование масел Nissan NS-2 и Mitsubishi J1.В крайнем случае допустима неоригинальная замена от Idemitsu CVT-F.

Практически все вариаторные модели Лифана оснащены трансмиссией Punch Powertrain CVT VT2. Для этих коробок передач можно использовать масла ESSO EZL799A45, G Energy CVT или G-Box CVT … Среди других вариантов рекомендуются Ravenol TSG или VSG, Tranself или Mobilube 1 SHC. Более дорогие расходники использовать нет смысла, но экономия в случае с автомобилями Лифан тоже недопустима.

Эти же масла можно использовать в автомобилях Geely, если это указано в сервисной книжке.

Для китайских автомобилей Cherry с QR019CHA / QR019CHB CVT подходит масло с допуском ATF SP-III. Среди таких расходных материалов выделяются жидкости от Hyundai, Totachi и Mitsubishi:

Автомобиль

• Mitsubishi ATF SP-III
• Totachi SP-III АКПП
Автомобиль
• Hyundai ATF SP-III

Hyundai ATF SP-III

Все должны иметь одну маркировку — это укажет на совместимость с конкретной маркой автомобиля.

Ниже приведены таблицы для наиболее распространенных вариаторов — Jatco, в которых указано, какие масла рекомендуются производителями автомобилей.

Если кусаются ценники на оригинальные и рекомендованные масла для вариаторов, то можно рискнуть и залить сторонние жидкости. Все автопроизводители, большинство дилеров и многие водители рекомендуют использовать оригинальное масло, которое заливали в машину, так как в случае несовместимости, некачественной или неправильной присадки в вариаторе могут произойти поломки, что приведет к поломке. по гораздо более высокой стоимости, чем покупка оригинальных масел.

Ремонт вариатора стоит очень дорого.

Тем не менее, есть и немалая прослойка водителей, которые не боятся экспериментировать со своими железными конями, меняют жидкости на более дешевые, спокойно водят и не жалуются на какие-то неисправности.

Ниже мы перечисляем самые популярные неоригинальные масла для вариаторов, хорошо зарекомендовавшие себя на автомобильном рынке. Каждый из перечисленных вариантов применим для определенных марок автомобилей с определенными вариаторами. Перед тем, как заливать ту или иную жидкость, рекомендуется проконсультироваться со специалистом и убедиться, что она точно подойдет.

• Idemitsu CVTF. Одно из самых популярных неоригинальных синтетических масел. Он специально разработан для вариаторов Jatco. По заявлению производителя, масло практически универсальное и совместимо с большинством марок и моделей автомобилей — Suzuki, Nissan, Infiniti, Honda, Toyota, Subaru, Mitsubishi (поставляется официально), Renault, Mazda, Lexus. Он также уверяет, что это масло полностью совместимо со следующими жидкостями:
• Жидкость Ravenol CVTF NS2 / J1. Немецкое трансмиссионное масло зеленого цвета, которое также было разработано для вариаторов от Jatco.Может использоваться в автомобилях с вариаторами Jatco JF011E или JF010E, например:
• Вариатор Febi Bilstein. Желтое масло немецкого производства используется в автомобилях Audi, Alfa Romeo, Chrysler, Dodge, FIAT, Ford, MINI, Nissan, Toyota, Honda и некоторых других. Официально поставляется для Mercedes-Benz.

  Вариатор Febi Bilstein

• Pentosin CVT 1 … Полностью синтетическое масло, подходящее для автомобилей марок Subaru, Audi, Mercedes, Toyota. Цвет красный. Допускается применение в цепных вариаторах.

Обязательно имейте в виду, что при отсутствии четко задокументированной альтернативы заводскому маслу от производителя транспортного средства вы будете использовать другие варианты на свой страх и риск, а в случае поломки не сможете спрятаться за гарантией. Использование непроверенного, малоизвестного масла может привести к полному выходу из строя коробки передач. Явным признаком такой ситуации будет излишний шум при движении, неприятный запах в области вариатора, а также трудности в управлении автомобилем.

При замене жидкости на профессиональном СТО лучше убедиться, что залито именно то масло, которое подойдет вашему автомобилю. То же самое следует делать при покупке вещества для самостоятельной замены при ремонте в вашем гараже или боксе.

Чтобы лишний раз не ставить машину в ремонт, лучше всего следовать этим советам:

Масло следует хранить при положительной температуре вдали от солнечных лучей, а работы следует проводить только в закрытом помещении, чтобы предотвратить попадание мусора в жидкость.При пробеге более 60 тысяч километров замена фильтра не обсуждается — старый экземпляр следует снять в пользу нового, так как чистка бесполезна.

Старый и новый масляный фильтр

Замена жидкости производится стандартным способом — машину необходимо загнать в ремонтную яму, поднять на стоечном подъемнике или поставить на домкрат, обеспечив устойчивость в одном месте, чтобы она не могла двигаться. Далее вся процедура должна проходить в такой последовательности:

1. Необходимо открутить сливную пробку на поддоне, чтобы удалить старую жидкость.

2. Снимите поддон вариатора, чтобы удалить остатки износа.

За моими плечами более сотни подобранных вручную двигателей и десятки коробок передач. У меня тоже есть инженерное образование, и за годы работы я научился понимать кое-что похуже академика. Отзывы автомобилистов это только подтверждают.

В этот раз я решил рассказать о такой сложной теме, как масло для вариатора. В современных автомобилях устанавливается коробка вариатора, которая предназначена для таких действий:

• Смазывает шкивы в автомобиле;
• В этом случае смазывается дифференциал;
• Также осуществляется отвод тепла;
Смазка
• CVT способна поддерживать нормальные температуры коробки передач.

Смазка для вариаторов делается почти так же, как и обычная моторная смазка … Суть в технологии ступенчатого гидрокрекинга.

• Противозадирные свойства. Обеспечивает наилучшую защиту автомобильного дифференциала от образования сколов и задиров;
• Вязк. Смазка быстро загустевает при повышенных температурах.
• Смазочное масло в коробке вариатора необходимо вовремя менять, так как такое масло быстро теряет свои свойства.
• При работе окисляется, меняется и значение вязкости.

Основы работы

Разнообразные требования к смазочным материалам современных трансмиссий могут быть удовлетворены только в том случае, если с инженерной точки зрения правильный смазочный материал используется в нужном количестве в допустимых условиях эксплуатации трансмиссии. Поэтому при ремонте трансмиссии и замене трансмиссионного масла важно уделять пристальное внимание соответствующим спецификациям и одобрениям производителей оборудования.

Типы трансмиссионного масла

Благодаря своей позиции одного из ведущих разработчиков и поставщиков смазочных материалов в автомобильной промышленности, FUCHS предлагает самый широкий ассортимент трансмиссионных масел. Я бы рекомендовал покупать эту марку масла.

Жидкости для вариаторов и МКПП

В современных механических трансмиссиях, помимо уменьшения износа, смазка выполняет широкий спектр задач и влияет на комфорт езды, поскольку смазка оказывает решающее влияние на качество переключения передач.

Осевые приводы требуют особо высокой защиты от износа (AW) и противозадирных свойств (EP). Это возможно только с высококонцентрированными серными присадками, поэтому масла классического типа не подходят для сцепления или ГРМ.

Помимо высокой защиты от износа, масла для ведущих мостов должны обладать хорошими свойствами старения — учтите это. Здесь также должны быть достигнуты более длительные интервалы замены и срок службы. В связи с ужесточением директив и правил, касающихся выбоин, масла для вариаторов становятся все гуще и толще, чтобы оптимизировать эффективность трансмиссии.

Жидкости для автоматических трансмиссий (ATF)

Важным для функциональности автоматической коробки передач является коэффициент трения при открытии и закрытии замасленных пластинчатых муфт и тормозов автоматических коробок передач. Это именно то, для чего нужно отрегулировать жидкость для автоматических коробок передач.

Спецификации

OEM имеют решающее значение при выборе масел для автоматических трансмиссий.

Трансмиссионные масла для бесступенчатых коробок передач (CVTF)

Масла

CVTF очень похожи на масла ATF, но в дополнение к свойствам ATF они специально разработаны с учетом фрикционных свойств, необходимых для контакта между металлическими фрикционными деталями (вариатор с цепью / цепями трансмиссии).Поскольку в трансмиссиях CVT обычно используются мощные гидравлические насосы, смазочные материалы CVTF должны обладать особенно хорошими пенообразующими и воздухоотводящими свойствами, чтобы предотвратить кавитацию насоса.

Трансмиссионные жидкости с двойным сцеплением (DCTF)

Трансмиссионные жидкости с двойным сцеплением — это компромисс между высокой производительностью MTF и эффективной ATF. Кроме того, использование гидравлических насосов повышает требования к устойчивости.

Виды вариаторов

В дополнение к описанным вариаторам ниже приводится краткое описание основных типов, используемых в легковых автомобилях:

Ременная вариаторная трансмиссия: также называемая вариатором «нажимного типа» или «Ван Дорн».

Суть системы

Ремень зажимается в шкивах под давлением до 4 тонн и «проталкивается» через шкивы. Сжимающие нагрузки на отдельные пластины ремня различаются в зависимости от размера двигателя, но они довольно высоки, начиная со 120 Па для небольшого четырехцилиндрового двигателя.

Цепь типа CVT: также называется «натяжной». В этом вариаторе также используются зажимные шкивы.

Два основных преимущества конструкции по сравнению с вариатором с ременным приводом:
Тороидальный вариатор: это довольно сложно.Представьте, что вы надеваете конус на гончарный круг и придаете его сторонам форму, пока они не станут закругленными. Теперь поместите два тора лицом друг к другу с роликом в форме диска между ними, касаясь обоих. Теперь у вас есть тороидальный вариатор.

Тороидальный вариатор может передавать больший крутящий момент, поскольку он не поддерживается ремнями, цепями или зажимными шкивами. В России вы не найдете тороидального вариатора — по крайней мере, сейчас. Он встречается только на некоторых автомобилях Nissan, продаваемых в Японии.

Хотя вариаторы — это круто и полезно, есть много причин, по которым они пока не подходят для каждой машины:

• CVT намного сложнее и дороже в производстве, чем они выглядят на картинках в Интернете.Создание высоких зажимных усилий, которые заставляют их работать, является проблемой для гидравлических систем и смазочных материалов. Детали должны точно соответствовать спецификациям изготовления и сборки. Различные гонорары также увеличивают расходы автопроизводителя.
• Долговечность (а точнее ее отсутствие) — по сути, стала большим камнем преткновения. Проскальзывание ремня — это ахиллесова пята вариатора. Если ремень проскальзывает даже на крошечном шкиве, трансмиссия выходит из строя.
• Некоторым водителям они просто не нравятся. Большинство людей понятия не имеют, какая у них коробка передач, но обычно ожидают, что двигатель будет издавать определенные шумы при работе и ничего больше.Автомобиль с вариатором звучит почти как моторная лодка. Когда вы в нем спускаетесь, двигатель разгоняется до высоких оборотов и начинает гудеть, пока вы не остановитесь. И в такой системе нет переключателя передач, поэтому не будет никаких изменений в тональности двигателя, к которой вы привыкли с обычными коробками передач. По этой причине владельцы автомобилей с вариатором часто возвращают свои, думая, что коробка передач буксует или что-то сломано.
• Увеличение экономии топлива в настоящее время соответствует характеристикам обычного силового агрегата.

Некоторые автопроизводители считают, что они могут получить более экономичные системы с шестиступенчатым или семиступенчатым вариатором.

Будущее вариаторов

Однако у вариатора есть верные сторонники. Nissan, со своей стороны, придерживается Extroid CVT на своем 245-сильном Murano и планирует в ближайшие несколько лет расширить использование CVT в четыре раза. Для владельцев автомобилей с вариаторами Тони Пирсон, специалист по продукции Nissan North Russia, признает, что производители и дилеры должны делать больше при разработке автомобилей с вариаторами.

Парочка известных масел вариатора

Синтетическая смазка для зубчатых передач Mobil 1

Отчасти благодаря синтетическим базовым маслам 1 Synthetic Gear является наиболее стабильным в широком диапазоне температур. Он остается текучим при температуре до -50 градусов Цельсия, но сохраняет свою вязкость даже в высокопроизводительных дифференциалах с высокими характеристиками и на задних осях, включая дифференциалы повышенного трения.

Пакет присадок 1 содержит серу и фосфор, но не вызывает коррозии желтых металлов, таких как медные элементы.Подходит для всех трансмиссионных масел, требующих класса API GL-5. Он увеличивает интервалы замены масла при одновременном снижении износа благодаря феноменальной устойчивости к сдвигу.

Плюсы:

• Увеличенные интервалы замены.
• Превосходная текучесть при низких температурах.
• Мягкие противозадирные присадки.
• Превосходная устойчивость к сдвигу.

Минусы:

• Не подходит для применения GL-4.
• Не для самых экстремальных применений.

Красная линия MT-90

Для улучшения характеристик синхронизатора механическим коробкам передач требуется трансмиссионное масло с низким уровнем скольжения. Red Line MT-90 — синтетическая трансмиссионная смазка API GL-4, защищающая синхронизаторы и шестерни от износа. Его пакет присадок также облегчает переключение передач при низких температурах.

Как и все смазочные материалы GL-4, MT-90 не содержит серных присадок, которые могут вызвать коррозию и повреждение медных компонентов механической коробки передач. Его базовый компонент основан на эфире, поэтому масло устойчиво к скачкам давления при большинстве рабочих температур.

Результаты

• На рынке представлено около сотни различных масел для вариаторов.
Вариаторы
• намного сложнее и дороже в производстве, чем они выглядят на фотографиях в Интернете.
• Большинству людей нужна помощь в выборе масла, так как они понятия не имеют, какая у них коробка передач.
• Увеличение экономии топлива в настоящее время соответствует характеристикам обычного силового агрегата. Усовершенствования понижающих передач закрыли разрыв.

Конкуренция и все более строгие экологические требования побуждают производителей автомобилей все больше внедрять инновационные технологии. Так, относительно недавно широкое распространение получила бесступенчатая трансмиссия, получившая название вариатор или CVT (Continuously Variable Transmission). Его преимущества хорошо известны: это бесступенчатое передаточное число, обеспечивающее максимальный КПД двигателя в любое время, лучшую динамику и показатели топливной экономичности по сравнению с автоматической коробкой передач.

Если автомобилисты быстро разобрались в преимуществах вариаторов, то определенные трудности все же возникают с правильным обслуживанием и эксплуатацией агрегата. И, как всегда, остается актуальным вопрос выбора трансмиссионной жидкости, так как при неправильном выборе она может снизить КПД бесступенчатой ​​трансмиссии или даже вывести ее из строя.

История и современность вариатора
Первый клиноременной вариатор Variomatic был установлен на автомобиль DAF в 1959 году.Спустя двадцать пять лет на автомобили Fiat и Ford устанавливается усовершенствованная модификация агрегата — Transmatic. В конце 80-х конструкция вариатора существенно изменилась. Управление стало гидравлическим с использованием электроники, место резинового ремня занял специально смоделированный металлический ремень, шкивы стали скользящими. Первой компанией, которая похвасталась подобным нововведением, стала Subaru.

Десять лет спустя Nissan стал первым в мире производителем автомобилей, широко внедрившим трансмиссии CVT.С этого момента использование вариаторов только расширилось.

Базовая сборка торового вариатора довольно проста. Однако трудно получить нормальное зацепление в пятне контакта и добиться отсутствия износа металла. Для этого материал пропитывается углеродом, но структура не приживается.

В современных автомобилях используются три основных типа вариаторов: с толкающим ремнем, реже с тянущей цепью и очень редко — тороидальные.

Судя по материалам, основной узел вариатора тора очень сложен. Давление в пятне контакта дисков с роликами может достигать 10 тонн. Поэтому для изготовления обоих используется специальная подшипниковая сталь с высоким содержанием углерода, чтобы сделать рабочие поверхности более твердыми. Плюс — дорогое масло, которое при такой нагрузке превращается в тончайшую пленку, способную передавать крутящий момент, а в других условиях — выполняет привычные функции — смазывает или обеспечивает работу сцеплений.

Давление в точке контакта ремня и шкивов меньше, чем в вариаторе с тором. Поэтому наиболее распространенными на сегодняшний день являются бесступенчатые трансмиссии с ременным приводом. И все же именно этот узел является основным слабым звеном вариатора.

Ремень вариатора состоит из двух скользящих шкивов и ремня, который представляет собой ремень, состоящий из нескольких сотен металлических сегментов, удерживаемых прочным ремнем.

С точки зрения голой механики менять передаточные числа в вариаторе, пожалуй, даже проще, чем в МКПП, а тем более в «автомате».Но до 80-х годов прошлого века не существовало «силовой» технологии обработки металла, необходимой в пятне контакта, и масла, которое под давлением могло не снижать, а повышать коэффициент трения.	Ремень, собранный из металлических сегментов, основан на стальных ремнях. Для первых, толкающих шкивы боковыми поверхностями, критична свежесть масла и тем более его отсутствие. Последние повреждаются от ударных нагрузок и «устают» от работы на небольшом радиусе.Продолжительная езда в пробках и на максимальных скоростях сокращает срок службы ремня.

В настоящее время ременной вариатор используют многие производители автомобилей. Ведущими компаниями по производству бесступенчатых трансмиссий являются японские Aisin Seiki Co и Jatco, немецкие ZF Friedrichshafen AG. Это основные и системные разработчики и подрядчики для производителей автомобилей. Последние, в свою очередь, также часто диктуют смену курса.

Например, Audi в партнерстве с LuK разработала лестницу для своего Multitronic CVT. В отличие от ремня, цепь может работать на меньшем радиусе, что обеспечивает больший диапазон мощности и теоретически делает коробку более компактной.

Subaru тоже пошла по пути Audi — японские инженеры вместе с LuK создали цепной вариатор Lineartronic. Subaru была одной из первых, кто оснастил свои модели клиноременными вариаторами, но теперь все вариаторы Subaru — цепные.

Multitronic первого поколения в сервисе уже хорошо изучен, так как гостевой часто бывает в ремонте.Начались исследования нового агрегата.	Цепь, впервые разработанная Audi, контактирует со шкивами не с боковыми поверхностями звеньев, а с их осями. Несмотря на кажущееся меньшее пятно контакта, эта конструкция способна передавать крутящий момент не меньше, чем вариаторы с клиновым ремнем. Несомненным плюсом является возможность работы на шкивах меньшего диаметра. Звенья более гибкие, чем стальные ремни.	Субаровские Lineartronic уже успели модернизировать, но это еще очень свежие агрегаты, проработка которых на СТО только начинается.

Цепь контактирует со шкивами не боковыми поверхностями звеньев, а их осями. Несмотря на кажущееся меньшее пятно контакта, эта конструкция способна передавать крутящий момент не меньше, чем вариаторы с клиновым ремнем. Несомненным плюсом является возможность работы на шкивах меньшего диаметра. Звенья более гибкие, чем ремни со стальными сегментами.

Основное различие между этими вариаторами состоит в том, что в Multitronic используется двухдисковое сцепление DSG, а в Lineartronic — преобразователь крутящего момента.

Передача мощности в вариаторах происходит за счет силы трения, возникающей между поверхностями шкива и рабочими поверхностями ремня или цепи. А обеспечение оптимального коэффициента трения для передачи крутящего момента является одной из основных функций жидкости для бесступенчатых трансмиссий — CVTF (Continuously Variable Transmission Fluid).

Как жить с вариатором в мире, спокойствии и гармонии
Нюансы конструкций от разных производителей нисколько не мешают всем без исключения вариаторам одинаково страдать от ряда воздействий.Передача крутящего момента ремнем или цепью, в принципе, ставит под сомнение некоторые устоявшиеся аспекты работы.

Следует понимать, что в вариаторе создаются жесткие температурные условия эксплуатации и, как следствие, активно изнашиваемая и загрязненная жидкость. Старение жидкости для вариатора, пожалуй, даже более критично, чем для «автомата». Тем не менее, в АКПП он передает момент на фрикционные диски, которые имеют хороший коэффициент сцепления.А вариаторные жидкости работают в паре трения «металл-металл», что определяет несколько иные требования к ним.

CVT сильно зависит от температуры. Продолжительная езда на высоких скоростях приведет к перегреву машины. Как, впрочем, и жизнь в пробках. Если оба являются существенными условиями эксплуатации.

Ремень, а точнее его ремни, очень чувствительны к постоянному изгибу по небольшому радиусу — это получается при длительной езде на малых скоростях, например, в пробках, или при длительной езде на высокая постоянная скорость.

Агрессивный стиль вождения недопустим на автомобиле с вариатором. Резкие трогания, пробуксовки, особенно в тех случаях, когда они сопровождаются жестким «фрикционным» контактом с сухим покрытием, снижают ресурс главного вариаторного узла.

Обязательно следить за чистотой основного радиатора двигателя, включая контур охлаждения трансмиссии.

В холодную погоду вариатору требуется мягкий прогрев без интенсивного разгона. В пятне контакта жидкость начинает эффективно работать только при температуре, близкой к рабочей, а до этого ремень и цепь при быстром разгоне будут проскальзывать, изнашивая шкивы.

Если блок управления потеряет сигнал с вышедшего из строя датчика скорости, это спровоцирует резкий переход конусов на среднее передаточное число — в аварийном режиме, тем самым вызвав экстренное торможение двигателем. При этом ремень деформируется, а иногда может полностью разрушиться. Правда, происходит это только на достаточно высоких оборотах. Если скорость невысока, то вариатор может не пострадать. В связи с этим совет: покупая подержанный автомобиль, позаботьтесь о замене датчика скорости, и желательно, чтобы это был известный производитель.

Более того, вариатор может быть «обречен» на неожиданные воздействия, на которые вы не обратите внимания при работе «механики» или «автомата». Вариатор противопоказан для буксировки на «галстуке» с неработающим двигателем даже на малых оборотах! И никакая доливка жидкости, как в АКПП, в такой ситуации не поможет. Ведомый вал со шкивом будет вращаться от колес, а цепь или ремень будут «фрезеровать» шкив на тормозном приводном валу.

Удары в трансмиссии, которая при преодолении препятствий или грязи без проблем выдерживает «механику» и классический автомат, разрушительны для вариатора.Лента натягивается, зазоры увеличиваются, потом либо потертости, либо обрыв. Даже элементарный удар о коряги или камень при движении задним ходом может повредить вариатор из-за очень сильного импульса обратного хода, передаваемого на ремень.

Не любит вариатор и рваную езду. Его удел — плавный разгон и плавное замедление. В этих условиях ремень или цепь работают оптимально без лишних продольных нагрузок. Это, в свою очередь, обеспечивает щадящую работу шкивов.В противном случае они будут конфискованы, а это некорректная работа трансмиссии, что впоследствии приведет к дорогостоящему ремонту. На то, что их можно проткнуть, рассчитывать не приходится. В них производители не закладывают ремонтные размеры, а потому устанавливать придется только новые.

Проверить наличие серьезных изъянов на шкивах можно не разбирая коробку. Для этого достаточно плавно передвигаться по ровному асфальту на машине и проехать около километра на небольшой скорости.Пощупали рывки — от покупки такой машины лучше отказаться.

Также стоит знать, что не все жидкости для вариаторов совместимы. Поэтому нужно четко знать, какая жидкость наливается в ящик. В связи с этим настоятельно рекомендуется узнать у предыдущего владельца пробег, на котором он менялся. Если такой возможности нет, обязательно поменяйте!

О плохом качестве жидкости или недостаточном уровне жидкости может свидетельствовать плохой разгон автомобиля, рывки в начале движения, сильная вибрация двигателя при работе на холостом ходу… Трудности с переключением передач или перемещением автомобиля в положение N переключателя вариатора, наоборот, говорят о том, что трансмиссионной жидкости в вариаторе больше нормы.

Выбор CVTF
Николай Захарчук, специалист в области современных смазочных материалов: «Применение специальных жидкостей в коробке передач вариатора обусловлено принципом ее действия.

Постоянный контакт металла с металлом с возможностью нежелательного проскальзывания обуславливает добавление специальных фрикционных присадок к CVTF, в отличие от ATF.Кроме того, в CVTF необходимо усилить защиту от износа. А также, как и в традиционных ATF, в CVTF присутствуют антиоксиданты, детергенты и другие присадки.

Коробка вариатора предусматривает использование исключительно синтетических жидкостей, что кардинально отличает ее от традиционных автоматических трансмиссий, в которых возможно использование минеральных смазочных материалов (ATF II) или жидкостей на минеральной и синтетической основе.

Синтетика — самая устойчивая база из всех возможных существующих.Это обеспечит максимально долговечную работу коробки и больший интервал замены жидкости. Любая рабочая жидкость не сохраняет свои свойства навсегда, и CVTF тоже нужно менять. В технических паспортах

V многие важные показатели не указаны — это обычная проблема для рынка автомобильных жидкостей, и не только трансмиссионных жидкостей — ATF или CVTF в частности, но и моторных жидкостей. Те. указанные свойства не отражают содержание фрикционных добавок.В случае с интересующими нас жидкостями в паспорте из существенных показателей отображается только содержание синтетики, а синтетические жидкости обычно имеют высокий индекс вязкости и низкую температуру застывания (вернее потеря текучести).

Фрикционные свойства могут отображаться трибологическими показателями — класс нагрузки FZG. В Украине трибологические свойства можно измерить на четырехшариковой машине (КШМ) «Приз». Но даже высокие трибологические показатели на 4-х шаровой машине не гарантируют, что эта жидкость будет эффективной при использовании в вариаторе, потому что фрикционные добавки, повышающие трибологическую защиту, имеют другую природу.Это может хорошо выглядеть в паспорте качества или спецификации, но именно для определенных приложений могут быть выбраны неправильные добавки.

Большинство производителей не шутят с такими вещами. Все понимают, что означает поломка такой коробки для имиджа бренда. Обычно можно не волноваться при покупке жидкостей известных мировых брендов. Более того, большинство малоизвестных производителей не рискуют выходить на рынок с таким предложением, поскольку не имеют достаточного опыта производства таких жидкостей.

Для выполнения основных функций, а также для стабильности смеси в базовую синтетическую основу вариаторной жидкости добавляются различные присадки: фрикционные, противоизносные, антикоррозионные, модификаторы трения, антиоксиданты, противозадирные присадки, присадки к увеличить индекс вязкости.

Компании, занимающие прочные позиции в других группах жидкостей и масел, серьезно относятся к новым продуктам. Чаще всего производят трансмиссионную жидкость для первой заливки.Но на самом деле предложений вариаторов на рынке не так уж и много.

А сам рынок пока маловат. Такие коробки только поступают на рынок в больших количествах, и их доля пока невелика. Темп задают в первую очередь азиатские производители.

Сложности в производстве CVTF нет. Есть сложности с тестированием и продажей. В сервисах предпочтение всегда отдается родным жидкостям, которые были в этой конкретной машине при первой заливке. Выход на рынок автоматических трансмиссий с маркой, которой не было при первой заливке, обычно довольно сложно.

Я считаю, что нельзя смешивать жидкости разных марок. Мы не знаем, кто и что заливал, могла ли уже жидкость в ящике поменяться. Мы не знаем, из чего сделана жидкость. Синтетические основы разные, может отличаться пакет присадок. Мы не говорим, что другая жидкость неэффективна. В редких случаях CVTF от разных производителей, взаимодействуя друг с другом, могут дать синергию в своей работе, но чаще всего это будет ухудшением.

Следует помнить, что всегда лучше производить полную замену жидкости.Оставшаяся часть жидкости, которая прошла десятки тысяч километров, вероятно, будет содержать продукты износа, которые могут стимулировать ухудшение качества разлитого материала, в первую очередь окисление. Аксиома — залитая жидкость стареет намного быстрее, чем полностью замененная.

Можно ли сменить марку жидкости после промывки коробки передач? да. Как? Это больше вопрос к специалистам автосервиса. Инструкция по замене CVTF имеется в наличии, и найти ответ на этот вопрос несложно.

Что касаемо периодичности замены. Здесь ситуация точно такая же, как и с моторными маслами: даже с рекомендацией замены 10 тыс. Км, если менять масло каждые 5 тыс. Км, в долгосрочной перспективе вы только выиграете. «

Итак, CVTF соответствующего размера обеспечивает комфортную езду, более длительный срок службы трансмиссии и увеличенные интервалы обслуживания.

Различные типы вариаторов предполагают использование жидкостей с разными свойствами. Так, для цепных вариаторов Multitronic и Lineartronic используются оригинальные жидкости .Это объясняется тем, что эти бесступенчатые трансмиссии, как упоминалось выше, работают по другому принципу, чем ременные агрегаты.

Вариатор Power Split CVT — это новый класс бесступенчатых трансмиссий, обычно называемых многопоточными трансмиссиями. Агрегат используется в Toyota Prius и требует специальной трансмиссионной жидкости, учитывающей особенности работы Power Split.

Рынок предлагает широкий выбор ременных вариаторов. У автомобилистов возникает вопрос, какой вариатор выбрать: оригинальный или качественный универсал.Иногда проблема усложняется: оригинальной жидкости для вариаторов нет в продаже, либо ее цена просто недоступна. В таких случаях есть смысл обратить внимание на альтернативных производителей жидкости. Чтобы обезопасить себя от некачественного товара, преимущество при выборе CVTF следует отдать признанному бренду, который присутствует на рынке несколько лет, зарекомендовал себя как надежный производитель и чья продукция одобрена ведущими автомобильными компаниями. .

На какие характеристики стоит обратить внимание автомобилисту при замене вариаторной жидкости в ременных вариаторах?

Для примера рассмотрим универсальную жидкость для вариаторов KIXX CVTF от корейского производителя GS Caltex. Изделие имеет широкий спектр разрешений и допущено к использованию в нескольких типах трансмиссий.

KIXX CVTF — высококачественная синтетическая трансмиссионная жидкость для широкого диапазона различных трансмиссий CVT. Обеспечивает надежную работу ременных вариаторов, предотвращает преждевременный износ, увеличивает срок службы коробки передач и интервалы замены масла в зависимости от требований и рекомендаций производителей автомобилей.

KIXX CVTF одобрен для использования в следующих трансмиссиях:

Chrysler NS-2, CVTF + 4 Daihatsu Ammix CVT Ford CVT23, CVT30 Ford MERCON C GM DEX-CVT Honda HMMF *, HCF2 Hyundai / KIA SP-III Mazda -Benz 236.20 Mini cooper EZL799 Mitsubishi CVTF-J1, SP-III Nissan NS-1, NS-2, NS-3 Subaru * ECVT, iCVT Suzuki CVTF TC, NS-2, CVT Green 1 Toyota * CVTF TC, CVTF FE

Высококачественные смазочные материалы KIXX подтверждается тем фактом, что GS Caltex, как крупный производитель базовых масел и в альянсе с Chevron Corporation, выполняет государственный заказ правительства Республики Корея и выступает поставщиком для такие производители, как Hyundai и KIA Motors, Hyundai Heavy Industries, Volvo Construction Equipment, POSCO, GS Chemicals и другие.

Жидкость для бесступенчатой ​​трансмиссии KIXX CVTF обеспечивает комплексную защиту от преждевременного износа компонентов трансмиссии, таких как металлические ремни, шкивы и детали корпуса клапана. Жидкость обладает высокой стойкостью к окислению, что обеспечивает стабильность вязкости на протяжении всего срока службы в условиях высоких контактных нагрузок и температур.

KIXX CVTF отвечает требованиям по антивибрационным характеристикам, обеспечивает оптимальный коэффициент трения и термическую стабильность.

bbthesis_20061028b.pdf

% PDF-1.4 % 1 0 объект > эндобдж 7 0 объект > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > транслировать Acrobat Distiller 7.0.5 (Windows) Это pdfTeX, версия 3.141592-1.20b (MiKTeX 2.4.2140) 2006-11-02T23: 14: 56 + 01: 002006-12-19T10: 51: 47 + 01: 002006-12 -19T10: 51: 47 + 01: 00PScript5.dll, версия 5.2uuid: 31B9ED8DBF6ADB11B727DD72E60548B4uuid: 95f50981-8ad1-437b-b89e-fdab9bd35dc0uuid: 5410e710-18dd-4f12ddc0uuid: 5410e710-18dd-4f12ddfdcdfdddddddd-4b3ddddddddd-4b3dddddddddd-4b3dddddddddd-4b3ddd8 bbthesis_20061028b.pdf

Брам Бонсен

конечный поток эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект ] / Имена [39 0 R] >> эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > / Тип / Спецификация файлов >> эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > / XObject> >> / Аннотации [228 0 R 229 0 R 230 0 R] / Родитель 21 0 R / MediaBox [0 0 595 842] >> эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > эндобдж 62 0 объект > эндобдж 63 0 объект > эндобдж 64 0 объект > эндобдж 65 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект > эндобдж 75 0 объект > эндобдж 76 0 объект > эндобдж 77 0 объект > эндобдж 78 0 объект > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > эндобдж 141 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > эндобдж 146 0 объект > эндобдж 147 0 объект > эндобдж 148 0 объект > эндобдж 149 0 объект > эндобдж 150 0 объект > эндобдж 151 0 объект > эндобдж 152 0 объект > эндобдж 153 0 объект > эндобдж 154 0 объект > эндобдж 155 0 объект > эндобдж 156 0 объект > эндобдж 157 0 объект > эндобдж 158 0 объект > эндобдж 159 0 объект > эндобдж 160 0 объект > эндобдж 161 0 объект > эндобдж 162 0 объект > эндобдж 163 0 объект > эндобдж 164 0 объект > эндобдж 165 0 объект > эндобдж 166 0 объект > эндобдж 167 0 объект > эндобдж 168 0 объект > эндобдж 169 0 объект > эндобдж 170 0 объект > эндобдж 171 0 объект > эндобдж 172 0 объект > эндобдж 173 0 объект > эндобдж 174 0 объект > эндобдж 175 0 объект > эндобдж 176 0 объект > эндобдж 177 0 объект > эндобдж 178 0 объект > эндобдж 179 0 объект > эндобдж 180 0 объект > эндобдж 181 0 объект > эндобдж 182 0 объект > эндобдж 183 0 объект > эндобдж 184 0 объект > эндобдж 185 0 объект > эндобдж 186 0 объект > эндобдж 187 0 объект > эндобдж 188 0 объект > эндобдж 189 0 объект > эндобдж 190 0 объект > эндобдж 191 0 объект > эндобдж 192 0 объект > эндобдж 193 0 объект > эндобдж 194 0 объект > эндобдж 195 0 объект > эндобдж 196 0 объект > эндобдж 197 0 объект > эндобдж 198 0 объект > эндобдж 199 0 объект > эндобдж 200 0 объект > эндобдж 201 0 объект > эндобдж 202 0 объект > эндобдж 203 0 объект > эндобдж 204 0 объект > эндобдж 205 0 объект > эндобдж 206 0 объект > эндобдж 207 0 объект > эндобдж 208 0 объект > эндобдж 209 0 объект > эндобдж 210 0 объект > эндобдж 211 0 объект > эндобдж 212 0 объект > эндобдж 213 0 объект > эндобдж 214 0 объект > эндобдж 215 0 объект > эндобдж 216 0 объект > транслировать HW [o8 ~ _FRnYt 灢 D [E2dmU, _2

.
