Чем отличается вариатор от автоматической коробки передач: Чем отличается вариатор от автомата? Полный обзор двух популярных видов КПП

Чем отличается вариатор от автоматической коробки: что нужно знать

Как известно, сегодня автоматические коробки передач могут быть представлены различными типами агрегатов, начиная с «классических» АКПП и заканчивая технологичными роботами типа DSG с двумя сцеплениями.

При этом на многих авто установлена именно гидромеханическая АКПП или вариатор CVT. Автомобили с такой трансмиссией пользуются стабильным спросом благодаря целому ряду особенностей. Далее мы рассмотрим, чем вариатор отличается от автомата, какие плюсы и минусы имеют данные агрегаты, а также постараемся помочь с выбором типа АКПП.

Содержание статьи

Чем отличается коробка передач автомат от вариатора

Итак, при выборе авто независимо от типа коробки передач нужно учитывать целый ряд нюансов (тип двигателя и мощность, целевое назначение ТС, технические характеристики, уровень оснащения, ресурс и ремонтопригодность основных узлов и агрегатов и т.д.).

Дело в том, что недостаточно надежные, сложные и проблемные узлы во время эксплуатации могут стать причиной дополнительных расходов (порой, весьма серьезных). Если учесть, что АКПП является одним из дорогостоящих агрегатов, к выбору коробки нужно подходить с большой ответственностью.

Данная коробка является ступенчатой (передачи фиксированы), переключение передач осуществляется в автоматическом режиме без участия водителя. Также современные АКПП обычно имеют большое количество дополнительных режимов (ручное управление Типтроник, спортивный режим, зимний режим и т.д.).

Автомат данного типа представляет собой сложное и дорогое устройство, машина с такой трансмиссией изначально стоит дороже версий с другими типами автоматических трансмиссий.

В общих чертах, принцип работы основан на том, что преобразование крутящего момента происходит в гидротрансформаторе («бублик» АКПП), который фактически является сцеплением АКПП. При этом энергия передается в гидротрансформаторе  не напрямую, а через масло АКПП (специальная трансмиссионная жидкость АTF).



Далее крутящий момент из ГДТ подается на коробку, которая является агрегатом с планетарными передачами. Для переключения передач в автоматическом режиме указанная выше жидкость АТФ также подается под давлением по каналам гидроблока (гидроплита АКПП, клапанная плита, блок клапанов АКПП).

Перераспределяются потоки жидкости благодаря специальным клапанам (соленоидам), работой которых управляет ЭБУ коробкой автомат. После того, как нужный клапан открывается, жидкость движется по каналу и оказывает воздействие на исполнительные механизмы в коробке, что и позволяет выбрать/включить/выключить передачу в полностью автоматическом режиме.

Основным плюсом таких автоматов является большой ресурс (средний срок службы около 250 тыс. км), а также достаточно высокий уровень комфорта при переключении передач.

Однако «классический» автомат нельзя назвать экономичным, так как потери на преобразование момента в ГДТ приводят к увеличению расхода горючего и снижению КПД (на 10-20% по сравнению с обычным механическим сцеплением).

Еще сама коробка нуждается в большом количестве дорогостоящего масла высокого качества (не менее 7-8литров). Трансмиссионное масло и фильтры АКПП нужно регулярно менять, постоянно следить за чистотой и уровнем масла в коробке автомат.

Также в процессе эксплуатации нужно избегать высоких нагрузок на коробку  передач, не допускать постоянных резких разгонов, пробуксовок в грязи и снегу, следить за тем, чтобы АКПП не перегревалась.

Нужно помнить, что ГДТ, гидроблок и сама АКПП являются дорогими и сложными в ремонте устройствами, при этом вывести их из строя может всего лишь загрязненное трансмиссионное масло, неподходящие для коробки  по свойствам неоригинальные смазочные материалы, перелив или снижение уровня ATF в коробке автомат и т.д.

Еще значительно сокращают срок службы агрегата слишком высокие нагрузки, буксировка прицепа, езда по бездорожью, ошибки при буксировке машины с АКПП без вывешивания ведущих колес в случае поломки и т.

д.

• Теперь перейдем к вариатору CVT. С одной стороны, такая КПП похожа на классический автомат тем, что имеет ряд аналогичных составных элементов, деталей и узлов. Например, вариатор также предполагает наличие ГДТ и гидроблока.

Главным же отличием вариатора от АКПП является то, что вариаторная трансмиссия бесступенчатая. В отличие от ступенчатой АКПП, фиксированных передач (скоростей) у вариатора нет.

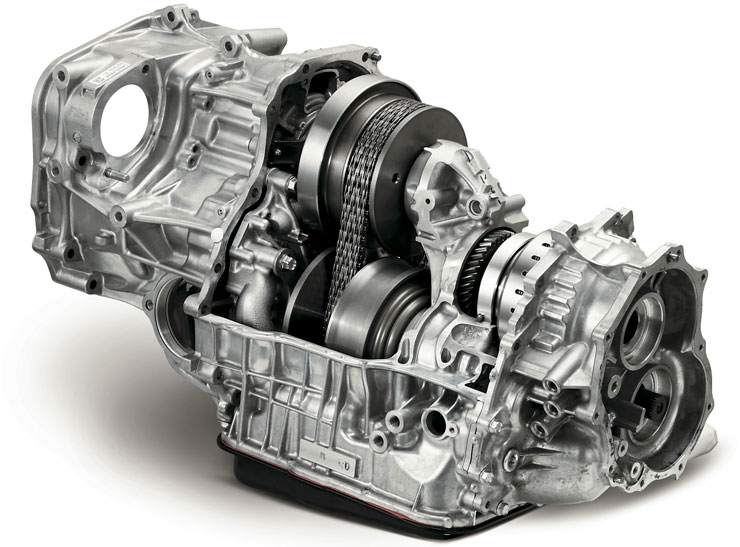

Вместо этого в коробке установлены два вала со шкивами, между которыми натянут ремень вариатора (цепь вариатора). В двух словах, шкивы (ведущий и ведомый) способны гибко изменять свой диаметр, тем самым происходит плавная смена передаточного отношения.

Сегодня существует несколько типов вариаторов (гидромеханический вариатор, электромеханический вариатор). При этом гидромеханические вариаторы отличаются более высокой надежностью и увеличенным сроком службы по сравнению с современными  электромеханическим аналогами.

Главным же достоинством вариатора является то, что такая трансмиссия не переключает передачи, то есть достигается максимальный комфорт (водитель не ощущает момента переключения). Тяга на машине с вариатором постоянная (нет разрыва потока мощности в момент переключения), автомобиль уверенно разгоняется.

Рекомендуем также прочитать статью о том, как поменять масло в коробке вариатор. Из этой статьи вы узнаете об особенностях замены масла в вариаторе, а также что нужно учитывать во время процедуры замены масла в вариаторной коробке передач.

Также КПП и ДВС всегда работают в оптимальных режимах, постоянно изменяющееся передаточное отношение позволяет избежать высоких нагрузок на двигатель и коробку, что позволяет добиться экономии топлива.

Если же говорить о минусах, прежде всего, вариатор имеет меньший срок службы по сравнению с обычным автоматом (на 20-40%),  а также не рассчитан на высокие нагрузки и намного более чувствителен к ним, чем АКПП.

Это значит, что такую коробку нельзя нагружать (буксировать прицеп, допускать пробуксовки в грязи или снегу, резко стартовать и ездить на высоких оборотах двигателя и т. п.).

Также вариатор CVT представляет собой коробку, которая является одной из самых сложных и дорогих в ремонте. Причина – частое отсутствие оригинальных запчастей, недостаточная квалификация мастеров, нехватка профессионального оборудования и инструментов.

В результате качественно отремонтировать вариатор с гарантией получается дорого и в ряде случаев рекомендуется сразу заменить коробку на новую. Еще во время эксплуатации вариатор CVT нужно регулярно и часто обслуживать (каждые 30-40 тыс. км), менять фильтры, заливать только специальное и очень желательно только оригинальное дорогостоящее масло для вариаторов.

Что в итоге

Как видно, отличия коробок автомат, ДСГ и вариаторов заключаются в конструкции и принципах работы, а также на практике каждый из типов автоматических трансмиссий имеет как свои плюсы, так и минусы. Если сравнивать популярные классические АКПП и вариаторы, первые более надежны, долговечны и ремонтопригодны, однако несколько страдает плавность хода, комфорт, а также топливная экономичность.

Рекомендуем также прочитать статью о том, как правильно ездить на вариаторе. Из этой статьи вы узнаете об особенностях и правилах, которые нужно учитывать при езде на машине с вариаторной коробкой передач CVT.

Что касается вариатора, данная КПП обеспечивает максимальный комфорт, однако  рассчитана только на спокойную размеренную езду, менее надежна, отличается высокой стоимостью обслуживания и ремонта.

Напоследок отметим, что несмотря на минусы, вариаторы активно устанавливают на свои авто японские производители, а также автоконцерны из Европы. Среди самых распространенных можно выделить вариаторы Multitronic, X-Tronic. При этом большинство автопроизводителей не изготавливают КПП самостоятельно, закупая их у компаний Jatco, ZF, Aisin и т. д.

По этой причине часто возникают проблемы с запчастями в случае необходимости ремонта КПП автомобиля, официальная гарантия на который уже закончилась. В подобной ситуации дилеры обычно только предлагают узловую замену всей коробки передач в сборе.



Читайте также

Чем отличается вариатор от автомата, какая коробка лучше и надежнее работает, что предпочесть?

При приобретении машины потребитель часто сталкивается с необходимостью выбора между механической и автоматической коробкой переключения передач. И когда сделать выбор между указанными вариантами не представляет большой трудности (потому что потребитель, как правило, осведомлен про все их преимущества и недостатки), то когда возникает вопрос о выборе между автоматом и вариатором, тогда трудностей возникает намного больше.

Нередко многие автолюбители даже не знают, в чем отличия между указанными КПП. Однако мы попытаемся заполнить этот пробел знаний, и выяснить для каких машин предпочтительным считается автомат, а для каких вариатор.

Главные отличия вариатора от автоматической коробки

Во-первых, присутствуют отличия в конструкторском плане. Многие знают, что автоматическая трансмиссия состоит из двух главных механизмов. Первый – это гидротрансформатор, который фактически выступает в роли сцепления. Второй – это редуктор вместе с блоком шестерен (он служит для переключения самих передач). А вариатор содержит блок с ведомым и ведущим шкивами, которые соединяются металлическим ремнем.

Механизм вариатора функционирует без всяких переключений, используя перемещения указанных шкивов, которые помогают машине набирать скорость (при этом совершенно не меняются обороты мотора). Силовой агрегат, который соединен с вариатором, обладает большим ресурсом, потому что он не работает на больших оборотах.

В результате, отличия между «автоматом» и вариатором (в техническом плане) сказываются и на специфике работы двигателя. Как, например, пользуясь лишь ощущениями от вождения, можно выяснить, вариатор или автомат установлен на автомобиль?

Автоматическая трансмиссия при достижении некоторого числа оборотов переходит на пониженную (или повышенную) передачу. При таком переходе иногда (современные автоматы почти избавились от этого недостатка и он проявляется нечасто) чувствуется слабый толчок, так же как при переключении механической трансмиссии.

При этом автоматическая коробка переключает передачу только при достижении определенного числа оборотов, которое установлено производителем и для каждой конкретной пары автомат-двигатель может отличаться. Обычно это в пределах 2000-4000 об/мин. На автомобилях, имеющих спортивный режим переключение передач может происходить на оборотах, близких к красной зоне шкале тахометра 5500-6000 об/мин.

А вот принцип действия вариатора выделяется тем, что он вообще не делает никаких переключений. Машина, укомплектованная вариатором едет плавно, постепенно набирая скорость и немного меняя обороты двигателя. Поэтому на машине с вариатором путешествовать намного удобнее и по городским улицам, и по шоссе. Фактически вариатор обладает бесконечно большим числом передач. И, пожалуй, это самое главное его отличительное свойство в сравнении с автоматической коробкой.

Главные преимущества вариатора в сравнении с автоматом

Во-первых, автоматическая коробка проигрывает в том плане, что нуждается в намного большем объеме масла и требует более частой его смены. Кроме того, ресурс автоматической трансмиссии в сравнении с вариатором намного меньше, что добавляет некоторые расходы. Также у «автомата» и потребление горючего значительно больше (из-за того, что мотор с АКПП достигает большего числа оборотов, чем с вариатором).

Это довольно существенный минус. Особенно с учетом сегодняшних цен на бензин. Во всем вышеперечисленном и заключаются отличия вариатора от автомата. Потому, когда вы размышляете над выбором коробки передач, тогда мы рекомендуем присмотреться к вариатору.

Недостатки вариатора в сравнении с автоматом

Но все-таки не для всех машин хорошо подходит вариатор. Такой вариант КПП идеально подходит для авто с двигателями, мощностью до 250 л.с. Данные автомобили, как правило, создаются для движения по городу и легкому бездорожью. Особенно их любит ставить на свои автомобили компания Nissan, не брезгует вариаторами и Audi.

Когда же мощность двигателя считается приоритетным условием, и когда нужно преодолевать серьезные препятствия, то выбрать стоит автоматическую коробку передач, что в общем-то и делается всеми производителями автомобилей.

Что же касается надежности, то оба варианта КПП в современном исполнении весьма надежны при правильной их эксплуатации.

Поэтому теперь, зная чем отличается вариатор от автомата, смущаться вариатора и презрительно фыркать на него не надо. В нем есть масса замечательных преимуществ. Если цените плавность хода, тишину и комфорт, то попробуйте проехаться на машине с вариаторм, например, на Nissan Murano. Скорее всего, вам очень понравится :).

Чем отличается вариатор от автоматической коробки передач и что надежнее?

Как работает АКПП

Работу автоматической коробки можно поделить на узлы: сцепление, гидравлическая система, переключение передач, электронное управление.

Сцепление» и передачи

Роль сцепления в автомате выполняет гидротрансформатор (ГДТ). Он передаёт крутящий момент от двигателя к трансмиссии через жидкость ATF. Жёсткого соединения между силовым агрегатом и трансмиссией нет. В масле гасятся вибрации мотора и удары от переключения передач. Усовершенствование ГДТ позволяет придать автомобилю спортивность и экономичность за счёт включения муфты блокировки с фрикционным диском.

В основе работы автоматической коробки передач лежит планетарный механизм, состоящий из 2 — 4 редукторов. Каждый редуктор — это набор зубчатых колёс, находящихся в постоянном зацеплении. Вращение одних шестерён и блокировка других создают разные передаточные отношения. Для фиксации элементов применяются пакеты фрикционов.

Пакет фрикционов состоит из стальных дисков и мягких фрикционов, собранных в барабан. Мягкие диски изготовлены из целлюлозного волокна с добавлением графита и склеены смолами. Фрикционы сцеплены с шестернёй, насаженной на вал.

Стальные диски соединены с барабаном. Входной крутящий момент передаётся с барабана на ведущие диски. Ведомые вращаются независимо, пока не придёт сигнал о включении передачи, и не сработает поршень.

Гидравлика и электроника

В электронный блок поступает информация с датчиков:

• о положении селектора;
• о частоте вращения вала коленчатого и выходного;
• о температуре и давлении ATF;
• о скорости автомобиля;
• о педали тормоза и др.

Компьютер анализирует данные и выдаёт импульсы на действие. Преобразование электрического сигнала в гидравлическое воздействие происходит в гидроблоке. Он подаёт управляющее напряжение на соленоид, и электроклапан открывает канал для прохода трансмиссионной жидкости.

ATF под давлением масляного насоса проходит через масляный фильтр в каналы гидроплиты и поступает к поршню. Под давлением поршня фрикционы и стальные диски сжимаются, притираются и вращаются как единое целое. При этом шестерни планетарного редуктора начинают вращаться в заданном порядке, передавая момент на выходной вал.

Что может ломаться в АКПП

Конструкция автомата изготовлена с высокой точностью и подвержена большим нагрузкам. ATF «снимает стресс», смазывая и отводя тепло от трущихся узлов в радиатор. Перегрев опасен для коробки: приводит к старению жидкости и износу деталей:

• текут сальники и уплотнители;
• выходят из строя подшипники, муфты, шестерни;
• истирается фрикционный диск в ГДТ;
• плавятся пластиковые корпуса соленоидов и втулки;
• обугливаются мягкие фрикционы.

Масло засоряется фрикционной пылью, клеевыми отслойками, стружкой. Поток разносит грязь по всей коробке:

• забивает масляный фильтр;
• осаждает каналы гидроблока и соленоидов;
• засоряет радиатор.

В системе пропадает давление, и момент передаётся с потерями. Грязь, как абразив, истирает поверхности деталей и съедает шлицы зубчатых колёс. В масло могут попасть обломки шайб, колец, лопастей. В этом случае автомат подлежит серьезному ремонту или замене.

Достоинства АКПП

Преимущества автоматической коробки сведены в таблицу.

Параметр

Описание

В качестве трансмиссионной жидкости допустимо использовать бюджетные аналоги.

Недостатки АКПП

В чем вариатор может быть лучше автомата:

1. Масло АКПП требует замены каждые 60 000 км пробега. Объём залитой жидкости в среднем 8 л. При цене 700 р/л затраты на покупку масла составят 5600 р. Вместе с заменой ATF нужно устанавливать новый масляный фильтр, промывать поддон, прочищать радиатор.
2. Зимой автомобиль с АКПП долго прогревается из-за большого объёма масла.
3. Низкий КПД и медленный разгон из-за потерь в гидротрансформаторе.
4. Переключение передач происходит рывками.

Срок службы коробки автомата

Ресурс АКПП составляет 150 тыс. км гарантировано, но обычно больше — 250 — 300 тыс. км. При условии контроля уровня и состояния масла, правильной эксплуатации машины.

Вариатор

В чем принципиальная разница между вариатором и автоматом:

• нет переменных передач;
• максимально используется крутящий момент двигателя.

Популярная конструкция CVT — клиноременная передача с гидротрансформатором. В вариаторах Audi ремень заменён цепью.

Как работает вариатор

Вариатор плавно меняет передаточное отношение за счёт изменяемых диаметров валов. Ведущему валу малого диаметра нужно провернуться 2 — 3 раза, чтобы ведомый вал большего диаметра сделал один оборот. Валы соединены ремнём, по которому передаётся момент. И вот как это происходит.

На вал насажен шкив. Он состоит из двух конусных дисков, обращенных друг к другу сторонами малого диаметра. Расстояние между дисками сужается или расширяется под действием гидравлики. Изменение шкивов на разных валах происходит синхронно.

В коробке CVT установлен стальной ремень, выполненный из лент, соединённых стальной пластиной в виде бабочки. Бабочка придаёт ремню клиновидную форму в разрезе. Боковой поверхностью ремень касается шкива. Когда конусы сдвигаются, ремень под воздействием центробежных сил выталкивается. В этот момент второй шкив раздвигается, и ремень утопает. Таким образом ведущий шкив передает момент ведомому шкиву. Реализовать задний ход через шкивы нельзя, эту задачу решает планетарный механизм.

Система управления шкивами работает под высоким давлением жидкости. Масло вариатора отличается от ATF назначением смазочных свойств: оно предотвращает трение металла о металл.

Система сцепления в вариаторе реализована с помощью гидротрансформатора, аналогичного АКПП. ГДТ также регулирует привод ведущего шкива.

Что может ломаться

Вариаторной передаче свойственны те же проблемы, что и автомату, если не менять масло после 50 000 км пробега.

Отличие поломок вариатора от автомата связано с работой ременной передачи. Агрессивная езда и жёсткая эксплуатация коробки приводят к растягиванию ремня. Грязное масло стачивает боковые пластины. В результате на конусах остаются задиры от царапающих зубцов, что ведёт к быстрому износу и дорогому ремонту.

При отсутствии давления движение конусов становится асинхронным, ремень пробуксовывает, истирается. В запущенном случае ремень рвётся и разлетается по всей коробке.

Достоинства вариаторной коробки

Параметры, по которым бесступенчатый вариатор лучше автомата, сведёны в таблицу.

Параметр

Описание

Вариатор на кроссовере обеспечивает максимальный комфорт движения, если помнить, что это не внедорожник.

Недостатки вариатора

Популярность вариатора находится на низком уровне, что влияет на стоимость ремонта и комплектующих. Так, цена за новый ремень выше 20 000 р., а механики советуют его менять через 100 — 150 000 км, не дожидаясь полного истирания. Найти мастера, который возьмётся за разборку CVT, сложно, особенно в малых городах.

Другие недостатки вариатора:

1. Коробке нужно оригинальное дорогое масло. Аналоги не допустимы.
2. Вариаторы не устанавливают на силовые агрегаты мощностью свыше 200 л.с. Высокие нагрузки изнашивают приводной ремень.
3. CVT работает с равномерным гулом. Водитель не чувствует переключения передач, что для некоторых является психологически некомфортным.
4. Ответственная электроника при небольшой поломке детали или недостаточного давления масла переводит вариатор в аварийный режим или отключает его.
5. Длительное движение на предельно высокой или низкой скорости нагружает ремень.

Срок службы вариаторной коробки

Вариаторы ходят 150 000 км. В этот момент можно быстро разочароваться, но известны случаи, что коробка служила по 300 000 км. Разница зависит от отношения автовладельца к своей машине: регулярность техобслуживания, манера езды, соблюдение правил эксплуатации.

Сравнительная характеристика двух видов коробок передач

Производители трансмиссии нацелены создать комфортные, экономичные и надёжные агрегаты. Сравним, какая разница по этим критериям между вариатором и автоматом.

Как определить какое устройство установлено в автомобиле

Как различить коробки по внешним признакам:

• вариатор работает в режимах «P», «N», «D», «R». У автомата бывают дополнительные «L», «M»,»OD»;
• шильдик на двери багажника означает: CVT — вариаторная коробка, AT — автомат.

Вариатор отличается от автоматической коробки плавным разгоном и монотонным звучанием. В автомате передачи переключаются с лёгкими толчками.

Разница между вариатором и автоматом с экономической точки зрения

Чей ремонт дешевле: коробки автомат или вариатора? АКПП ставится в автомобили десятки лет. Хорошо изучен. Легко найти мастера или сервис по ремонту конкретной модели. Вместо дорогих фирменных запчастей можно подобрать качественный аналог.

Вариатор отличается от автомата меньшим весом, что отражается на расходе топлива и масла. По эксплуатационным расходам вариатор дешевле. Стоимость масла CVT может быть выше оригинального ATF, но по объему его нужно не более 7 л, в то время, как ATF требуется в среднем от 8 л.

Какое устройство лучше с точки зрения надёжности

Надёжность АКПП или вариатора зависит от модели, эксплуатации и качества обслуживания. При равных условиях ресурс обеих коробок достигает 300 000 км. Агрессивная езда, тяжёлые нагрузки, перегрев — одинаково негативно влияют на работу трансмиссий.

Какая коробка передач лучше для спортивной езды, так это автомат, поскольку вариатор плохо переносит большой крутящий момент. Для CVT подходит равномерное движение со скоростью не выше 150 км/ч.

Выводы. Что лучше, автомат или вариатор

Категорично выделить, что лучше, вариатор или автомат, нельзя. CVT подходит тем, кто ищет экономную машину для спокойных семейных поездок. Любителям динамики, спортивной езды — лучше выбирать коробку автомат.

Автомеханики дают советы, на что обратить внимание при выборе и покупке авто с пробегом:

• в машинах с пробегом свыше 150 000 км скорее всего автоматическая трансмиссия уже требует замены;
• автомобиль с вариатором лучше брать без пробега;
• если при тест-драйве на вариаторе слышны стуки, чувствуются рывки — агрегат изношен;
• перед покупкой нужно проверить машину на СТО.

За счёт простого принципа действия, экономичности, плавности вариатор в перспективе развития выигрывает у автомата.

Когда в компании автолюбителей кто-то начинает рассказывать о своей машине, одним из первых всегда закономерно звучит вопрос: «Какая трансмиссия, автомат или механика?». Действительно, ведь даже выбирая автомобиль для себя, человек, особенно если это будет его первый авто, имеет, как правило, всего 2 критерия выбора по части коробки передач: автоматическая либо ручная.

автоматическая коробка передач

Что же касается разновидностей самой коробки-автомата, такой, например, как вариатор, задумывается далеко не каждый. Некоторые только в процессе предпродажного осмотра автомобиля узнают, что это такое и чем отличается вариатор от классической АКПП. Иногда подобная неосведомлённость приводит к последующему разочарованию в выборе автомобиля. Чтобы не допустить подобного и всегда иметь возможность выбрать автомобиль согласно собственным запросам, необходимо знать отличие вариатора от автоматической коробки передач.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВАРИАТОРА И АКПП

Основных составляющих автоматической трансмиссии в общей сложности две – это гидротрансформатор и редуктор. Первый отвечает непосредственно за переключение скоростей – передач. Конструкцию гидротрансформатора составляет полностью герметичная оболочка из теплостойкого металла, внутри которого и находятся основные элементы, обеспечивающие его нормальное функционирование.

Внутри гидротрансформатор наполняется специальным маслом для АКПП, для смазывания каждой части механизма. Рабочая жидкость необходима, поскольку в процессе работы части подвержены воздействию температур, близких к критическим. Их взаимодействие между собой без смазывания может привести к стиранию и последующей поломке и необходимости замены. Что касается редуктора, он обеспечивает надёжный сцеп всех шестерёнок в сложном механизме, делая его полностью завершённым.

Говоря о вариаторе, несмотря на то, что он выступает в качестве разновидности АКПП, следует понимать его главную конструктивную особенность – передач как таковых этот вид трансмиссии не предусматривает. Механизм переключения в вариаторе осуществляется через передаточное число, которое передаётся двумя параллельно расположенными – ведомым и ведущим — конусными шкивами. Между собой шкивы скреплены ремнём, изготовленным из специального металла, либо цепями – в зависимости от вида коробки-вариатора.

Коробка вариатор и автомат в чём разница и что же лучше? Если проводить параллель между этими двумя трансмиссиями и во время выбора автомобиля сравнивать, чьи особенности более выгодны с точки зрения потребителя, – однозначного ответа нет. Нельзя назвать ни один из данных механизмов технически простыми и дешёвыми в обслуживании – нет, ремонт таких конструкций занимает уйму времени и стоит столько же денег.

Назвать одну из представленных КПП более надёжной, нежели аналог, тоже было бы некорректно – ресурс любого автомобильного комплектующего в первую очередь зависит от того, какой уход за ним производился на протяжении всего периода эксплуатации. Единой официальной статистики, подтверждающей своими результатами очевидное преимущество автоматической коробки передач либо, напротив, свидетельствующей о том, что вариатор всё же лучше, не существует.

ОСОБЕННОСТИ АКПП И ВАРИАТОРА ПРИ ЭКСПЛУАТАЦИИ

Объективнее всего сравнивать вариатор и автомат, установленные на различные модификации одного и того же кузова одной марки автомобиля. В таком случае можно провести основательное сопоставление по ряду факторов и сделать соответствующие выводы:

1.Начало движения/старт с места. В момент старта нет отличий коробки автомат от вариатора в плане функционирования самих трансмиссий и ощущений от вождения в целом, поскольку на этом этапе конструктивные различия ещё себя не проявляют. При аккуратной работе с педалью акселератора автомобили, оснащённые обеими КПП, стартуют плавно и без рывков;

ВАЖНО: у самых первых вариаторов представителей немецкой автомобильной промышленности был недочёт в виде излишне медленного переключения, и как следствие — несоответствия реальных данных о разгоне тем, которые были заявлены в паспорте транспортного средства. Впоследствии инженерами эта проблема была устранена, и по своим техническим характеристикам вариаторы перестали проигрывать АКПП.

2.Движение в городском цикле/движение по трассе. По этому критерию вариатор слегка опережает аналог, но это вовсе не означает, что ездить на авто с автоматом – это дискомфорт. Вопреки множеству домыслов, у автоматической коробки передач нет каких-то непонятных толчков при переключениях – смена скоростей происходит незаметно для водителя вне зависимости от обстановки, в которой эксплуатируется автомобиль.

Исключение составляют лишь неисправные экземпляры. То же самое касается и коробки вариатора. Они и были спроектированы и выпущены для увеличения плавности хода и со своей задачей справляются успешно, потому как тут переключений формально не происходит вообще;

3.Расход топлива. Существует мнение, якобы на автомобилях с автоматической коробкой этот показатель всегда больше, если сравнивать с аналогами, в том числе и с вариатором. Как показывает практика, разница в расходе топлива, особенно в автомобилях со старыми атмосферными и компрессорными ДВС, обусловлена практически полностью только литражом самого двигателя. Если и существует различие между вариатором и автоматической трансмиссией, составляющее 0,3-0,5 литров топлива, расходуемых на 100 километров, в пользу первого, то это скорее погрешность, нежели объективная разница;

4.Динамические характеристики. По этому показателю всё же необходимо признать некоторое превосходство автоматической коробки над вариатором, поскольку своего рода «толчок», даваемый автомобилю с АКПП при каждом последующем переключении, заставляет его разгоняться быстрее. Впрочем, это нельзя обозначить ни как плюс, ни как минус вариатора, поскольку он изначально разрабатывался для комфортной и размеренной езды и интегрировался в автомобили, предназначенные, в подавляющем большинстве, для тихих семейных поездок;

Таким образом, вождение автомобиля с автоматической трансмиссией всё-таки будет отличаться от езды на таком же экземпляре, но с вариатором. Однако отличия будут заключаться лишь в некоторых динамических характеристиках, что для большинства автопользователей не так уж и важно.

Тем не менее, для любителей использовать свой авто в качестве спортивного будет предпочтителен вариант с АКПП как более быстрый. Для тех, кто отдаёт предпочтение комфорту, плавности хода и переключений, вариатор будет выбором более оптимальным.

Выявить однозначного лидера по перечисленным критериям не представляется возможным – это субъективный выбор каждого владельца автомобилей с подобными трансмиссиями.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

При покупке автомобиля встает выбор между автоматической коробкой передач или механической. Большинство выберет автомат, за простоту управления автомобилем и будут правы. Но, есть два вида автоматических коробок – старые надежные «автоматы» и призванные улучшить динамику и снизить расход топлива – вариатор. Чем отличается вариатор от автомата и что лучше:

Как отличить вариатор от автомата визуально

На одну и туже модель могли ставить все виды коробок передач, как механику, так и автомат и вариатор.

Одна модель автомобиля с разными вариантами коробок.

Поэтому отличить коробку по модели автомобиля сложно. Начинать нужно с документов на автомобиль и осмотре разных шильдиков и табличек:

• Если встречаются буквы CVT – означает что перед вами автомобиль с вариаторной коробкой передач.
• Символы AT или A – указывают на обычную автоматическую коробку.

Осмотрите селектор переключения передач. На автомате присутствуют обозначения P-R-N-D-2-L. На вариаторе после D будет идти или L, или вообще отсутствовать любые символы.

Сядьте за руль и прокатитесь. Автомат будет переключаться с небольшими рывками и при каждом переключении обороты двигателя будут слегка падать. Если смотреть на тахометр и ехать, то будет видно, как стрелка набирает обороты, а потом бац и слегка вернулась назад. На вариаторе будет происходить плавный рост оборотов, без падения.

Остановитесь на небольшом склоне, отпустите тормоз. Автомобиль на автомате начнет движение сразу же, без нажатия на педаль газа. Автомобиль на вариаторной коробке откатится назад и начнет движение только после нажатия на педаль газа.

Назревает вопрос – а зачем это знать и что лучше автомат или вариатор?

Если покупаете новый автомобиль на гарантии, то тут разницы нет. Лишь в том, что расход, разгонная динамика и эластичность хода на вариаторе будет лучше. Ситуация кардинально меняется при выборе автомобиля с пробегом.

Ресурс вариаторной трансмиссии больше нежели обычного автомата. Так же как и стоимость ремонта. Обычно вариатор к 100000 км пробега уже требует дорогостоящего обслуживания (замена ремня), когда как обычный автомат только своевременного бережного ухода (смена масла и щадящие режимы езды).

В заключении большое видео сравнения автомата и вариатора, в ролике полностью рассказывается о принципах работы той или иной трансмиссии и собраны все плюсы и минусы:

Делайте обдуманные покупки, совершайте правильный выбор.

>

Экономичность	Простой ремонт: некоторые работы можно сделать самостоятельно, несложно найти специализированное СТО.
Расход топлива	Последние поколения автоматов расходуют 7 — 10 л бензина в смешанном цикле.
Универсальность	Автоматы устанавливают на двигатели мощностью свыше 220 л.с.
Спортивная езда	Спортивный режим в АКПП повышает динамичность машины, ускоряет разгон.
КПД и разгон	Потери мощности двигателя в CVT минимальны, автомобиль быстро разгоняется и поддерживает постоянные обороты, особенно заметно на средних скоростях 50 — 60 км/ч.
Расход топлива и масла	Масляный насос потребляет 5 — 7 л, расход бензина в смешанном цикле 7 — 8 л/100км.
Экологичность	Меньше топлива — меньше вредных выбросов.
Комфорт	Вариатор разгоняется плавно из-за отсутствия ступенчатого переключения передач.
Управление, защита двигателя	Электроника подбирает режим работы, который уменьшит износ и увеличит ресурс деталей.

что лучше, чем отличаются коробки передач друг от друга

Для повышения удобства управления автомобилем автопроизводители начали ставить автоматические коробки передач взамен классической механики. Такая КПП позволяет водителю не отвлекаться от дорожной обстановки на переключение передач.

Гидромеханические и бесступенчатые КПП наиболее популярные из автоматических трансмиссий. Между ними идет конкурентная борьба, и вопрос, вариатор или автомат – что лучше, до их пор актуален. И автоматическая, и вариаторная коробка имеют свои преимущества и недостатки, поэтому ни один из видов трансмиссии не может полностью вытеснить конкурента.

Устройство вариаторной коробки передач и принцип её работы

Принцип работы коробки передач вариатора основан на плавном изменении передаточного числа в зависимости от внешних условий. Устройство вариатора клиноременной конструкции предполагает изменение диаметра шкивов. Конструктивно это реализуется путем схождения и расхождения двух конусов, насаженных на вал. Основными факторами, определяющими диаметр шкива в точке соприкосновения, являются нагрузка и скорость.

Вариатор с клиноременной конструкцией включает в себя несколько основных частей:

• Система сцепления. В первых бесступенчатых трансмиссиях для подсоединения к силовому агрегату применялся гидротрансформатор, аналогичный применяемому в АКПП. В последующем автопроизводители стали экспериментировать с центробежными и электромагнитными муфтами, позволяющими повысить КПД передачи.
• Валы с насаженными конусами переменного диаметра. Работают под высокой нагрузкой, поэтому изготавливаются из высокопрочной стали.

Рис. — «Клиноременная передача»

• Ремень или цепь. Служит для передачи усилия между шкивами. Изготавливается из металлических лент, соединенных специальными фасонными частями.
• Трансмиссионная жидкость. Обычное масло для автоматических КПП автопроизводители применять не рекомендуют. Для авто с вариатором выпускаются специальные смазки (например, DiaQueen CVT, применяемая для Митсубиси).

Рис. — «Оригинальное масло в CVT»

• Гидроблок. Служит для направления подачи масла в требуемый канал. Нагнетание смазки происходит при помощи масляного насоса.
• Фильтры. Как правило их несколько: грубой и тонкой очистки масла, а также пара магнитов, улавливающих мелкую металлическую крошку. Фильтры могут устанавливаться как внутри вариатора, так и за пределами его корпуса.

Рис. — «Фильтры тонкой очистки масла»

• Радиатор. Вариаторная коробка работает с большим нагревом, чем автомат. Поэтому для предотвращения термического разрушения масла и его присадок требуется охлаждение с помощью радиатора.
• Электронный блок управления. Алгоритмы выбора оптимального передаточного числа и подача команд для управления вариатором возложены на электронику бесступенчатой трансмиссии. Она поддерживает постоянную связь с главным модулем ЭБУ, обрабатывает информацию, поступающую от датчиков. Располагаться блок управления вариатором может как в корпусе самого вариатора, так и за его пределами.

Виды вариаторов

По своему конструктивному исполнению различают следующие виды вариаторов:

• клиноременной, получивший наибольшее распространение;
• цепной, являющийся аналогом вышеуказанного типа, но с цепью вместо ремня;

Рис. — «Цепной вариатор»

• тороидальный, который из-за сложного устройства занимает не более 5-7% рынка бесступенчатых трансмиссий.

Главным отличием тороидальной бесступенчатой трансмиссии является отсутствие клиноременной или цепной передачи. Крутящий момент в таком вариаторе передается при помощи специальных роликов и конусообразных дисков. Изменение положения роликов ведет к смене передаточного числа.

Преимущество, которым обладает вариаторная коробка с тороидальной передачей — больший крутящий момент, чем способна выдержать клиноременная конструкция. Это возможно только при применении стали наивысшей прочности и износостойкости, что сказывается на цене агрегата, увеличивая её.

Чем отличается вариатор от коробки автомат?

Главным, чем отличается вариатор от классической АКПП, является отсутствие рывков при наборе скорости. Связано это с тем, что CVT передает крутящий момент во время разгона без ступеней, которые характерны для автомата.

Отличия вариатора от АКПП связаны с тем, что гидромеханическая коробка требует времени для переключения пары работающих шестерен. Из-за этого динамические показатели набора скорости оказываются хуже. Отсутствие разрыва кинематической связи во время ускорения машины с CVT позволяет бесступенчатой трансмиссии осуществлять более быстрый разгон.

Двигатель в случае, если машина с вариатором, работает в более щадящем режиме. Обусловлено это ровным поддержанием оборотов коленчатого вала, так как разгон авто происходит преимущественно благодаря смене передаточного числа трансмиссии. В результате водители, пересевшие с автоматов и механики, первое время плохо чувствуют скорость автомобиля.

Плюсы и минусы коробки вариатора

К достоинствам, которыми обладают автомобили с вариаторами, относятся следующие:

• низкий расход топлива — бесступенчатая трансмиссия имеет более высокий КПД;
• плавная езда, не сопровождающаяся рывками, которые возникают в АКПП при смене передаточного числа;
• щадящий режим работы двигателя.

Несмотря на все преимущества вариатора, его конструкция не лишена недостатков. Из-за этого бесступенчатая трансмиссия так и не заняла лидирующую позицию в автоиндустрии. Недостатки вариатора таковы:

• сложный ремонт, за который не берутся во многих автосервисах;
• ограниченность ресурса ремня, стоимость которого достаточно высока;
• сложная электроника и высокая чувствительность к ошибкам блока управления;
• высокая стоимость масла.

Плюсы и минусы вариаторной коробки позволяют им оставаться востребованными в узком кругу автолюбителей. Как правило, езда с бесступенчатой трансмиссией редко бывает динамичной. Вариатор не любит резких стартов со светофора и пробуксовок.

Плюсы и минусы автоматической коробки передач

Автоматическая КПП обладает следующими преимуществами на фоне бесступенчатой трансмиссии:

• высокая надежность;
• меньшая стоимость ремонта по сравнению с вариатором;
• простота ремонта.

Недостатки АКПП таковы:

• переключение скоростей ведет к рывкам;
• скорость набирается медленнее;
• КПД ниже, что ведет к повышенному расходу топлива.

Однозначно сказать, какая из трансмиссий лучше, невозможно. Все зависит от предпочтений конкретного автомобилиста. Если для водителя более важными моментами являются плавность хода и оптимальный расход топлива, то выбор стоит делать в пользу вариатора. Если же ключевыми критериями являются долговечность и более высокая ремонтопригодность трансмиссии, то необходимо выбирать АКПП.

Чем вариатор отличается от коробки автомата

Вечная проблема автомобилистов, планирующих поменять или купить автомобиль: что выбрать — АКПП или вариатор? Два современных вида коробки передач, абсолютно разное техническое строение, свои плюсы и минусы, но одинаково удобная эксплуатация. Решение не из простых. В этой статье мы расскажем, чем вариатор отличается от автоматической коробки передач, их преимущества и недостатки и что же все-таки выбрать.

Конструктивное отличие АКПП от вариатора

Начнем с того, что два типа трансмиссии в корне отличаются друг от друга с технической точки зрения. Чтобы определиться со своим выбором, нужно знать, в чем же их основное отличие.

Технические особенности коробки автомат

Автоматическая коробка передач — очень сложный механизм. Она состоит из сотни комплектующих как механических, так и электронных. Но двумя самыми основными из них можно выделить гидротрансформатор (ГДТ, бублик) и редуктор. ГДТ представляет собой механическую деталь, отвечающая за переключение передач и сцепление. Редуктор же является комплексной деталью, состоящей из шестерней. Дополняют две основные детали еще гидроблок, электронный блок управления, тормозная лента и еще с десяток деталей.

Первые модификации автомата предполагали всего две передачи. Сегодня же выпускаются авто с 8-ступенчатой автоматической трансмиссией. Устаревшие коробки предполагали переключение передачи с помощью рычага, а новые модели способны самостоятельно подстраиваться под стиль вождения и контролировать переключение, адаптируя работу узла для комфорта водителя.

Технические особенности вариатора

Вариатор был изобретен более века назад, но начал использоваться совсем недавно. Первый вариатор был установлен под капот авто только в середине прошлого столетия. Принцип работы вариаторной коробки заключен в двух раздвижных шкивах, один из которых ведущий, а второй — ведомый. Между ними натянут металлический ремень, который контролирует изменение оси шкивов во время изменения диаметра движения, тем самым меняя передаточное число.

В салоне водитель не увидит разницу — управляется вариатор так же, как и АКПП — с помощью двух педалей и кулисы рычага. Но технически работа вариаторной коробки от автоматической совсем разная. Вариатор не имеет четких фиксированных передач и четко выраженных переключений. Количество ступеней неограниченное, а сама система является придаточной между колесами и двигателем. Вариатор самостоятельно адаптируется к набранному скоростному режиму автомобиля, что дает возможность набирать скорость гораздо быстрее (по сравнению с автоматом) и плавнее. Водителю при этом не нужно думать о переключении передачи, а также беспокоиться о том, что автомобиль резко может заглохнуть. Этого не произойдет.

Плюсы и минусы коробки-автомат

Вариатор является более современным видом трансмиссии. Но, несмотря на это, большинство автовладельцев по-прежнему выбирают автомат. Причиной тому становятся преимущества узла:

• Абсолютное удобство во время езды благодаря отсутствию необходимости переключать передачи. Водителю не нужно отвлекаться от дороги, коробка самостоятельно их переключает. Это особенно актуально для новичков, которые только сели за руль;
• Автомат обеспечивает плавную езду, стоп и начало движения;
• Узел не дает большую нагрузку на мотор и ходовую автомобиля, что сокращает частоту обслуживания и ремонта;
• Сам же ремонт АКПП гораздо дешевле по сравнению со своим собратом. Ремонтируют автоматы каждое СТО, поэтому выбор специалистов достаточно велик;
• С автоматической коробкой передач безопаснее, так как современные агрегаты обладают искусственным интеллектом. Они не позволят допустить ошибку: автомобиль не заведется, если включена скорость, или же поставит ключ зажигания в блок, если не был включен режим парковки;
• АКПП дарит высокую проходимость по бездорожью, в этом вопросе ей нет равных.

Минусы по сравнению с вариатором

Рассмотрим существующие недостатки коробки автомат:

• Большее потребление топлива;
• Снижение скорости и динамики при отсутствии опыта вождения;
• Нежелателен дрифт из-за повышенной уязвимости трансмиссии в данном стиле вождения.

Плюсы и минусы вариаторной коробки

Далее приведем плюсы вариатора:

• Безупречный набор скорости: плавный, без скачков, рывков;
• Экологически чистый агрегат;
• Не нужно переключать передачи. Это важно для любителей быстрой езды и разгона;
• Очень экономное потребление топлива.

Минусы

Теперь о недостатках:

• При выборе высокой скорости движения автомобиля, длительное время это делать невозможно. Вариатор просто не способен предоставлять высокую скорость долгий промежуток времени;
• Требуется систематическая замена масла. Примерно, каждые 40 000 км пробега. При этом масло необходимо специальное, которое не так уж и распространено в Украине. Да и цена у него кусается;
• Невозможно встретить автомобили с высокой мощностью (более 220 л.с.) с вариатором на борту;
• Все комплектующие в коробке взаимосвязаны. Если сломается что-то одно, то вариатор не будет работать или же будет работать с очень существенными ошибками.

Ремонт вариатора очень сложный и дорогой. Более того, в Киеве и Украине только единицы специалистов берутся за работу из-за высокой сложности восстановления вариаторной коробки. Если вариатор сломается, придется попотеть в поисках настоящих профессионалов.

Что же выбрать в итоге?

Выбирать вид трансмиссии необходимо, основываясь на свои финансовые возможности, предполагаемый стиль вождения и потребности. Обслуживание и ремонт вариатора очень дорогостоящий, но при этом данная модификация коробки дарит небывалое удобство во время движения.

Коробка-автомат позволяет проходить внушительные расстояния по бездорожью, финансово доступна в обслуживании и ремонте, а также дарит комфорт езды в сложных условиях. Оба вида КПП имеют плюсы и минусы. Рекомендуем оценить их перед покупкой автомобиля, чтобы ощутить все положительные стороны выбранного вида трансмиссии.

Что лучше — автомат или вариатор?

Если раньше при покупке новой машины у российских автомобилистов выбор стоял между механической и автоматической коробкой передач, то в последнее десятилетие список трансмиссий расширился: к классическим «механике» и «автомату» добавились «робот» и бесступенчатый вариатор. В США автолюбители уже давно сделали выбор в пользу автоматических трансмиссий, а в России, как и в большинстве стран Старого Света, до сих пор в чести механическая КПП – на долю «автоматов» приходится чуть больше 40% всего отечественного авторынка. Наш сегодняшний материал для тех, кто еще не решил – купить ему машину с АКПП или вариатором.

Коробка автомат слева, Вариатор справа

За что любить и не любить автоматическую КПП

Популярность классических автоматических коробки передач в Соединенных Штатах не случайна: именно здесь в 1940 году дебютировала первая полноценная коробка-«автомат» с гидравлической муфтой и четырьмя ступенями. Она устанавливалась на модели Oldsmobile и носила название Hydra-Matic. Довольно скоро эта коробка прижилась на автомобилях многих американских и европейских марок, а впоследствии была не раз модернизирована. Через восемь лет после дебюта Hydra-Matic на рынок вышла усовершенствованная автоматическая коробка переключения передач Dynaflow (ею оснащались модели Buick), в конструкции которой вместо гидромуфты был установлен гидродинамический трансформатор – ключевой элемент этой трансмиссии, отличающий ее от всех остальных КПП.

АКПП Hydra-Matic 1939-56 годов.

Использование гидротрансформатора в механизме автоматической коробки передач стало настоящим прорывом – этот узел позволил кратковременно «переваривать» большой крутящий момент без переключения на высшую ступень. В процессе эволюции в механизм гидротрансформатора добавились его блокировки на разных (низких и высоких) скоростях, что позволило, с одной стороны, добиться экономии топлива, а, с другой – применять торможение двигателем.

В 1990-х годах производители АКПП добавили в них пятую передачу, а, начиная с 2000-х годов, количество ступеней в таких трансмиссиях росло, и на данный момент достигло девяти – такими коробками оснащаются модели Mercedes-Benz и Land Rover. С ростом количества ступеней улучшалась плавность переключения передач и экономичность таких трансмиссий. Сегодня на российском рынке – множество моделей с классическим четырехступенчатым «автоматом» (Lada Granta, Renault Logan, Nissan Almera и другие), так и с пяти, шести, семи, восьми и девятискоростными коробками передач, переключение со ступени на ступень в которых осуществляется при помощи того самого гидродинамического трансформатора.

9-ступенчатая АКПП 9G-TRONIC от Mercedes-Benz

Мы не будем углубляться в устройство классической автоматической коробки передач. Лишь повторимся, что основными ее узлами являются гидродинамический трансформатор (с насосным, турбинным и реакторным колесами, муфтой свободного хода и блокировочной муфтой), играющий роль сцепления, и планетарная передача с редукторами, обгонными и фрикционными муфтами. Остановимся подробнее на плюсах и минусах этой коробки передач по сравнению с вариатором. При этом мы не будем останавливаться на таких общих для обеих трансмиссий моментах, как отсутствие механизма сцепления, присущего для механических КПП.

Плюсы АКПП

• Надежность конструкции. Чтобы вывести из строя классический «автомат», надо очень сильно постараться, нарушив основные правила эксплуатации автомобилей с таким типом КПП. Например, отбуксировать заглохший автомобиль на сцепке. При этом, в «автомат» не будет подаваться масло, узлы коробки останутся без смазки, что чревато выходом из строя всего агрегата. Или не поменять в указанный производителем срок (через каждые 60 – 90 тысяч км пробега) трансмиссионную жидкость, которая, загрязняясь, может потерять свои эксплуатационные характеристики и перестать эффективно смазывать ее детали, что может впоследствии привести к поломке КПП и дорогостоящему ремонту.

• Возможность передачи большого крутящего момента (до 500 Н·м в не тюнингованных двигателях) на ведущие колеса. Классический «автомат» благодаря наличию в конструкции гидродинамического трансформатора, ответственного за передачу крутящего момента от двигателя к коробке передач, и далее – к ведущим колесам, может «переваривать» большие показатели ньютон метров. Особенно это касается современных многоступенчатых КПП, которые работают в паре с двигателями большой мощности.

• Поглощение вибраций. Гидротрансформатор служит отличным устройством для эффективного гашения колебаний, приходящих от мотора к коробке передач и обратно.

• Повышенный срок эксплуатации. Классические АКПП с гидротрансформатором отличаются от вариаторов длительностью срока службы – до капитального ремонта эти агрегаты успевают пробегать до 200 тысяч километров и более.

• Дешевое обслуживание. Опять же, по сравнению с вариаторами: работы по диагностике АКПП, замене трансмиссионного масла, да и стоимость самой жидкости стоят дешевле, чем для бесступенчатой трансмиссии.

Минусы АКПП

Невысокая приемистость. Разгон на автомобиле с классической АКПП занимает больше времени, чем у машины на вариаторе из-за низкой приемистости коробки – она попросту не успевает быстро перейти в режим повышенной скорости.

Большая масса. Узлы и агрегаты коробки-«автомат» имеют солидный вес, сказывающийся на таких технических характеристиках автомобиля, как динамика и расход топлива.

Провалы при переключении передач. «Задумчивость» характерна для автоматических КПП с четырьмя и пятью ступенями, которые устанавливаются на бюджетные модели автомобилей. Провалы при переходе со ступени на ступень объясняются паузой, которая возникает при размыкании гидротрансформатора и коленвала двигателя.

Повышенный расход топлива. Коэффициент полезного действия у АКПП ниже вследствие гидродинамических потерь энергии, возникающих в момент переключения передач, а также из-за работы масляного насоса, который обеспечивает подачу трансмиссионной жидкости к узлам коробки.

Преимущества и недостатки вариатора

Бесступенчатая трансмиссия, видом которой является вариатор, появилась в 1958 году на автомобиле DAF 600, но широкое применение этой коробки передач пришлось на конец 1990-х годов. Различают три вида вариаторов – цепной, клиноременной и фрикционный, в механизме которых в качестве привода используется соответственно цепь, ремень или тороидальные фрикционы. Наибольшее распространение получили клиноременные вариаторы – их конструкция проще, легковеснее и не требует дорогостоящей эксплуатации, как у остальных двух видов вариаторов.

Вариатор Nissan-XTRONIC-CVT

Поначалу вариаторы, особенностью работы которых была плавное изменение передаточного отношения, устанавливались на автомобили с маломощными двигателями, так как они не могли «переварить» большие крутящие моменты – ремни и цепи не выдерживали нагрузок и выходили из строя. Эволюция бесступенчатых трансмиссий этого типа произошла в 2000-х годах, когда в конструкции вариаторов начали применять стальную наборную ленту, которая с легкостью переносила нагрузки при высоких показаниях крутящего момента. С тех пор вариаторы устанавливают на автомобили повышенной проходимости и даже на некоторые спорткары.

Плюсы вариатора

Плавность хода. В этом типе коробки передач отсутствует само понятие перехода со ступени на ступень – стало быть, нивелирован и тот самый промежуток (провал), который возникает при размыкании сцепления гидротрансформатора с коленвалом двигателя у классической АКПП.

Экономия топлива. Высокий коэффициент полезного действия способствует экономному расходу топлива у автомобилей с вариатором. У машин с бесступенчатой трансмиссией гидродинамические потери практически сведены к нулю.

Высокая разгонная динамика. Автомобиль с вариатором «задумчив» на низких оборотах (многие автолюбители относят это к недостаткам такого типа КПП), но на средних и высоких оборотах он отличается отменной разгонной динамикой.

Легкий вес. В конструкции современных вариаторов используются прочные и легкие алюминиевые детали, которые в значительной мере снижают массу агрегата, что положительно сказывается на расходе топлива и динамике автомобиля.

Минусы вариатора

Дорогостоящее обслуживание. Работы по обслуживанию вариаторов, равно как и расходные материалы для них (специальная трансмиссионная жидкость, менять которую производители рекомендуют через каждые 40-50 тысяч км, а также заменяя ремня, которая производится при пробеге 100 тысяч км) обходятся владельцам таких автомобилей в солидные суммы.

Небольшой срок эксплуатации. Беда вариаторов – выход из строя электронного блока управления, который характерен для трансмиссий, произведенных до середины 2000-х годов. Делать капитальный ремонт вариаторов производители машин с таким типом коробки передач рекомендуют через каждые 100-10 тысяч километров.

Вариатор Subaru Lineatronic с цепью

Как видим, у обеих коробок передач есть свои достоинства и недостатки. Современные «автоматы» соревнуются с вариаторами в плавности хода и экономичности, становясь все более технологичнее и дороже. В том числе и в плане обслуживания и ремонта. Можно остановить выбор на четырех- и пятиступенчатых автоматических коробках передач, которыми оснащается несколько новых бюджетных авто и масса — подержанных. Этот вариант хорош тем, что позволит сэкономить на обслуживании и ремонте, но вот комфорт в езде — пострадает. Что касается выбора на основе технических характеристик этих КПП, то если вы рассчитываете купить автомобиль малого или среднего класса, присмотритесь к модели с вариатором, а если вам нужен внедорожник – берите модель с классическим «автоматом».

Статьи по теме:

Распространенные проблемы АКПП

Типичные неисправности вариатора

Вариатор: в чём он выигрывает у механики и автомата? | Автомобильные запчасти, автозапчасти в Красноярске

Обычно механическая коробка передач на современном автомобиле имеет 4-5 скоростей. Коробка-автомат – от 5 до 8. Вариатор имеет бесконечно много скоростей. В чем же отличие вариатора от других разновидностей трансмиссии, какие он имеет преимущества – об этом данная статья.

Что такое вариатор

Вариатор – это разновидность бесступенчатой автоматической трансмиссии, которая отличается принципиально простой системой действия и технологией производства. Изменение крутящего момента двигателя и частоты оборотов в вариаторе происходит плавно. Наиболее популярны вариаторы в относительно немощных (до 200 лошадиных сил) автомобилях и других транспортных средствах.

Вариаторы относительно давно используются в скутерах, водных мотоциклах, мопедах, снегоходах, вездеходах и других транспортных средствах. Первые автомобили с вариаторами появились еще в середине 20-го века, однако широкое применение они получили только в настоящее время.

Отличие вариатора от других трансмиссий

При разгоне автомобиль, оснащенный системой вариатора, начинает двигаться ровно, постепенно набирая обороты, при постепенно нарастающем шуме. При этом экономится время на переключении передач, что дает преимущество перед другими автомобилями. Если два автомобиля с одинаковыми двигателями будут соревноваться в скорости, то быстрее будет автомобиль с трансмиссией вариатор.

Автомобиль с вариатором, как и с коробкой автомат, имеет две педали. Он не откатывается при подъеме, плавно трогается при любой ситуации, не глохнет на светофорах, на трансмиссию исключена дополнительная нагрузка. Использование вариатора удобно как на трассе, так и в городе.

В отличие от механической или автоматической коробки передач, двигатель, работающий на вариаторе, не ускоряется резко, а равномерно «жужжит» при любом режиме работы, так как работа двигателя оптимизирована компьютером, в связи с чем он всегда работает на номинальной мощности.

Помимо автоматического переключения скоростей, можно использовать «типтроник», который представляет собой эмулятор переключения передач

Также вариатор имеет функцию для быстрого разгона, которую можно сравнить с функцией «KickDown» на коробке «автомат».

Таким образом, вариатор имеет следующие преимущества по сравнению с другими типами трансмиссий:

• нагрузка на двигатель и привод хорошо оптимизирована;
• скорость набирается быстрее за счет экономии времени на переключение передач;
• экономия топлива;
• низкий уровень шума и вредных веществ;
• двигатель медленней изнашивается.

Стоит отметить, что вариатором, как правило, не комплектуются машины с мощным двигателем, однако в настоящее время уже есть серийные варианты таких автомобилей.

Специалисты отмечают, что будущее в автомобилестроении невозможно без вариатора. Возможно, со временем он вытеснит не только классическую «механику», но и «автомат». Однако вариатор требует более бережной эксплуатации, но если соблюдать простые правила, то он прослужит долгое время без ремонта. Если у вас автомобиль с вариатором, вам следует тщательно следить за уровнем жидкости в трансмиссии, не перегружать систему при начале движения, следить за состоянием датчиком и электроники. Не следует ремонтировать вариатор самостоятельно, лучше доверить это специалистам.

автомобильные запчасти

Какой выбрать вариатор или автомат. Что надежнее машины или вариатора? Что такое «автомат» на авто

Старая добрая МКПП постепенно уходит с рынка. Современные автолюбители отдают предпочтение комфорту и некоторому чувству «свободы» за рулем, которые стали доступны каждому с появлением автоматических трансмиссий. Но технический прогресс неумолимо устремляется вперед, выводя на рынок новые автомобильные агрегаты. Речь идет о вариаторах — трансмиссии, которая является результатом симбиоза механики и автоматов.Многие современные модели автомобилей оснащены коробкой такого типа. Как и все новое, вариаторы проходят экспериментальные испытания на практике, дорабатываются, обновляются и улучшаются.

Итак, пока все автопроизводители не оснастили свои автомобили беспилотным управлением, водители сталкиваются с дилеммой: какую коробку передач выбрать. И чем больше автомобилей оснащается вариаторами, тем больше возникает вопросов: на чем основан принцип работы вариатора? Эта коробка надежна? Чем отличается вариатор от автомата, если в машине еще 2 педали? Наконец, что лучше: автомат или вариатор? На эти и некоторые другие вопросы можно ответить в этой статье.

Чем отличается автомат от вариатора?

Покупка автомобиля не является спонтанным действием. Так или иначе, автомобилисты заранее готовятся к этому событию, находят информацию о конструктивных особенностях, мощности, работе, «болячках» и т. Д. Если упустить этот момент, можно быстро разочароваться в любом автомобиле. Чтобы избежать негативных эмоций, нужно покупать машину, отвечающую вашим требованиям. Например, стоит четко понимать, в чем принципиальное отличие АКПП от вариатора, так как некоторые ставят между этими агрегатами знак равенства.

Как работает АКПП?

Работа «автомата» основана на принципе взаимодействия двух основных узлов: гидротрансформатора и коробки передач. Гидротрансформатор создает давление, поэтому передача переключается плавно и автоматически. Фактически именно этот узел заменил механическое сцепление.

Второй блок автоматической коробки передач — коробка передач — отвечает за механическую часть трансмиссии, состоит из нескольких ступеней, обозначенных парами шестерен, которые находятся в постоянном зацеплении.

Как работает вариатор

Особенность вариаторных коробок — бесступенчатое переключение передач. За непрерывный набор оборотов отвечает пара конических шкивов, один из которых ведущий, второй — ведомый. Шкивы взаимодействуют друг с другом через металлический трапециевидный ремень или цепь.

Что происходит внутри вариатора во время работы?

Конические шкивы не являются монолитными деталями. Каждый шкив представляет собой серию скользящих элементов. Самая низкая передача (начальная или первая) происходит, когда ведущий шкив находится в максимально выдвинутом состоянии, а цепь проходит на небольшом диаметре.Соответственно, когда ведущий шкив выдвигается на минимальное расстояние, диаметр цепи увеличивается до максимального, что типично для пятой, шестой и более высоких передач.

В этом вся суть вариатора: движение шкивов меняет передаточные числа, что приводит к уменьшению или увеличению скорости автомобиля.

АКПП Вариатор VS. Плюсы и минусы

Чтобы поставить точку в вопросе «что лучше: автомат или вариатор?», Необходимо оценить все достоинства и выявить все недостатки этих типов трансмиссии:

Преимущества автоматической трансмиссии

Недостатки АКПП

• АКПП имеет относительно невысокий КПД из-за конструктивных особенностей гидротрансформатора.В результате автомобили с автоматической коробкой передач нельзя назвать экономичными по расходу топлива.
• Слабая динамика разгона, «тупость» и «провалы» при наборе скорости — еще один существенный недостаток АКПП по сравнению с вариатором.

Преимущества вариатора

Недостатки вариатора

• Вариаторы появились сравнительно недавно и постоянно совершенствуются. Поэтому статистика по ним еще не накоплена, а потому и обслуживание, а тем более ремонт этих ящиков — очень дорогостоящие процедуры.
• Коробки вариаторов требуют регулярного обслуживания с использованием специальных масел, которые имеют принципиальные отличия в зависимости от производителя и конструктивных особенностей.

Выводы. Что лучше: автомат или вариатор?

Обладая информацией об особенностях и принципах работы различных типов трансмиссии, зная их достоинства и недостатки, каждый автовладелец найдет свой ответ на вопрос «что лучше: автомат или вариатор?»

Автомат или вариатор — какая коробка лучше? Этот вопрос обычно задают водители, которые хотят купить новую машину и не знают, какую трансмиссию выбрать.На этот счет во всемирной паутине много противоречий, и в этом можно быстро запутаться. Мы рассмотрим сравнительные параметры, недостатки и преимущества обслуживания и устройства, информацию, собранную из реальных отзывов владельцев автомобилей с разными трансмиссиями, а также данные о конструкции и работе автоматической трансмиссии и вариатора.

Многие думают, что вариатор изобрели позже АКПП, но это не так.Принцип действия бесступенчатой ​​трансмиссии был открыт в 1490 году Леонардо да Винчи, но внедрить его в работу ему не удалось, так как в то время не было типа двигателя, который используется сегодня на современных машинах.

Принцип конусов, направленных в противоположные стороны, и натянутых конических поясов был открыт этим ученым. Такие устройства использовались на мельницах. На тот момент таким механизмом был примитивный вариатор. Потом об этом механизме забыли, и только в 19 веке его начали использовать на станках в производстве, но до автомобилей пока не дошли.Первым инженером, решившим использовать это изобретение для автомобильного транспорта, был инженер из Голландии Хуберт ван Доорн. Он придумал бесступенчатую трансмиссию, которая была установлена ​​на автомобили в 1958 году.

Вариатор устанавливался на автомобили с двигателем полезного объема 0,59 л. Это был большой успех, и тогда другие производители задумались об установке на свои автомобили бесступенчатой ​​трансмиссии.

Прежде чем приступить к сравнительным параметрам АКПП и вариатора, нелишним будет ознакомиться с принципом работы и устройством обоих механизмов.Эти данные помогут вам сделать правильный выбор. Начнем с вариатора.

Основное отличие вариатора от другой коробки передач в том, что у него нет отдельных шестерен. Каждый вариатор имеет определенный диапазон, в котором существует сила передачи при определенных условиях в определенный момент времени. Такое состояние возможно, потому что вариатор работает по другому принципу, в отличие от коробки передач.

Разберемся в принципе работы вариатора.Он заключается в использовании ременной передачи, обычно в современных автомобилях используется цепь (металлический ремень), которая передает крутящий момент между коленчатым валом двигателя и ведомым валом, соединенным с приводом колес. Передаточное число изменяется плавно за счет плавного изменения диаметра ведомого и ведущего валов. Для таких целей используются специальные методы. У всех современных автозаводов есть свой опыт в этом отношении. Но все вариаторы делятся на два основных типа:

1. Вариатор клиноременной.
2. Тороидальный вид.

Основным элементом клиноременной передачи можно назвать зубчатый ремень с формой поперечного сечения в виде трапеции. Некоторые фабрики используют пояс или цепочку из металлических пластин. Другой компонент — два шкива, образованные коническими дисками, которые могут изменять диаметр. Это позволяет изменять скорость и величину передаваемого крутящего момента.

Работа выполняется в следующем порядке. Когда вы нажимаете педаль газа, ведущий шкив передает крутящий момент от двигателя на ведомый вал.Но его структура такова, что при воздействии центробежных сил из-за увеличения скорости две половины дисков сходятся и толкают конический ремень от середины шкива к краям. На ведомом валу процедура обратная. У него две половинки диска расходятся, а ремень перемещается к середине шкива. Так что передаточное число и мощность меняются медленно. Когда педаль газа отпущена, происходит обратный процесс.

Тороидальный вид вариатора работает иначе.Вместо валов — два колеса со сферической поверхностью. Ролики зажаты между колесами, одно из которых ведущее, а другое ведомое. Изменение значения момента вращения и передаточного числа появляется из-за изменения силы трения роликов и колес. Изменение расположения роликов в перпендикулярной плоскости дает возможность изменять передаточное число. Когда каток расположен горизонтально, ведомое и ведущее колеса вращаются с одинаковой угловой скоростью.А если ролики находятся в другом положении, то передаточное число тоже меняется.

Но из-за сложности устройства и технологий изготовления некоторых элементов тороидальные вариаторы используются редко. Поэтому в дальнейшем мы рассмотрим наиболее распространенные в автомобильном производстве вариаторы клиноременные.

Масла

CVT отличаются от других трансмиссионных жидкостей. Они обозначены как CVT. Эти жидкости не только смазывают детали, но и предотвращают скольжение. Благодаря этому свойству ремень может работать для передачи крутящего момента между валами.Поэтому нельзя допускать «масляного голодания» коробки передач, иначе цепь или ремень будут скользить по поверхностям валов, что приведет к их быстрому износу.

Какие элементы вариатора подвержены неисправностям

Это устройство требует качественного обслуживания. Масло необходимо менять каждые 80 тысяч километров, что указано в регламенте производителей. Об этом нельзя забывать, иначе возникнут проблемы, требующие больших денежных вложений.

• Масляный насос и корпус клапана могут загрязниться.
• В результате валы не могут нормально разжиматься и зажимать ремень, который проскальзывает.
• Если ремень проскальзывает, происходит сильный износ. При повышенном износе он быстро разорвется, что создаст большие проблемы в коробке.
• На притертых участках валов появляются задиры, которые негативно сказываются на ремне.
• Вариатор имеет серьезный недостаток в наличии большого количества электроники, доходящего до 50%.

Срок службы коробки вариатора

Здесь необходимо помнить о необходимости своевременной замены смазочного материала, иначе срок службы значительно сократится. Однако если своевременно обслуживать коробку передач, то через 150 тысяч километров рекомендуется заменить ремень, чтобы он не порвался и не повредил механизм. Поэтому коробка вариатора — более проблемный механизм, в отличие от других типов, и срок его службы не может достигать 300 тысяч км.

Преимущества вариатора:

1. Хорошая динамика разгона, лучше чем на автомате.
2. Низкий расход топлива, ниже, чем на автомате.
3. Нет передач, а значит нет рывков при переключении, что дает дополнительные преимущества в плане динамичности и плавности движения.
4. Повышенный КПД, на 10% больше, чем у АКПП.
5. Простое управление автомобилем, начинающим водителям не нужно учиться управлять автомобилем с коробкой передач CVT, переключать передачи и трогаться с места.
6. Автомобиль с вариатором не выделяет много вредных для окружающей среды веществ за счет меньшего расхода бензина.
7. Щадящий способ действия. Подбор условий работы осуществляется электронной системой, которая подбирает оптимальные режимы работы, чтобы снизить износ элементов и увеличить срок их службы.

Недостатки вариатора:

1. Сложный метод ремонта, который еще не освоен специалистами в полной мере, поэтому его ремонт, который стоит больших денег, могут выполнить только официальные дилеры.Найти хорошего мастера вариатора очень сложно, особенно в небольших городах.
2. Сложная электронная система, при ее выходе из строя необходимо посещение официального дилера и вложены большие деньги.
3. Стоимость замены ремней — процедура дорогая, и не все автосервисы ее делают.
4. Специальное масло для вариаторов стоит дорого, и его трудно найти. Марка масла тоже играет большую роль, если залить другое масло, то коробка работать не будет.
5. Коробку вариатора нельзя устанавливать на автомобили с мощными моторами, мощностью более 220 л.с., так как мощные моторы прикладывают большие усилия к приводному ремню и ролику вариатора.
6. На автомобиле с коробкой вариатора запрещается буксировка другого автомобиля или прицепа, а также буксировка самого автомобиля с неработающим двигателем.

Этот механизм впервые появился в судостроении в начале 20 века. Его изобретатель — немецкий профессор Феттингер. Он разработал гидродинамическую трансмиссию, разделяющую двигатель корабля и гребной винт. Так появилось гидравлическое сцепление — важнейший элемент автоматических трансмиссий. Впоследствии, в 1940 году в Америке инженеры начали устанавливать на автомобили первые автоматические трансмиссии.

Их устройство до сегодняшнего дня практически не изменилось. Автоматическая коробка передач имеет два основных элемента — коробку передач и гидротрансформатор, который работает вместо сцепления. Принцип его работы — плавное переключение передач. Коробка передач сконструирована таким образом, что шестерни находятся в непрерывном зацеплении друг с другом. Это позволяет получить единый малогабаритный механизм, имеющий несколько ступеней.

Изначально у машин не было переднего привода, у всех был задний привод, и при такой конструкции АКПП оснащались всего тремя передачами, чего было достаточно.Сегодня ситуация другая, и машины переднеприводные, скорости увеличились, до шести скоростей.

На сегодняшний день эта конструкция прорабатывалась годами, в настоящее время ее устройство доведено до совершенства (основные виды). Конструкция этого бокса достаточно надежна и долговечна. Крутящий момент от мотора передается через устройство гидротрансформатора, как мы считали, в нем нет механического зацепления, он действует за счет давления масла. Если нет жесткого сцепления, то надежность механизма высокая, но в конструкции есть планетарная передача и валы, а также муфты с дисками.

Муфты работают как муфты, и когда они растягиваются и сжимаются, необходимые муфты вступают в действие с соответствующей скоростью.

Корпус клапана и насос высокого давления являются важными элементами. Это самые важные детали.

Все неисправности как в АКПП, так и в МКПП возникают в результате несвоевременного ремонта и технического обслуживания, замены масла. Обычно многие водители не меняют масло в АКПП даже при значительном пробеге, что приводит к загрязнению радиатора охлаждения, гидроблока, фильтра.В результате масляный насос не может подавать рабочее давление. Ввиду этой ситуации муфты на металлических дисках прокручиваются по аналогии с тем, как пробуксовывает диск сцепления на МКПП. При этом плохо включаются скорости, машина дергается при переключении передач.

По этой причине при покупке рекомендуется проверять масло АКПП на предмет запаха, так как пригоревшая жидкость означает, что сцепления изношены или сгорели. Если есть такой запах, то приобретать такую ​​машинку не рекомендуется.Конечно, если АКПП «завелась», то неисправностей может быть больше: износ шестерен планетарного механизма, фрикционной накладки гидротрансформатора и многих других деталей.

Ресурс может быть очень большим при нормальном обслуживании. Иногда встречаются автомобили, когда при своевременной замене масла АКПП обслуживает до 400 тысяч км пробега, и это на обычном четырехступенчатом автомате. АКПП — это ровно четырехступенчатые старые версии, которые считаются самыми надежными, особенно японского производства.

Чтобы трансмиссия работала дольше, нужно соблюдать некоторые рекомендации:

• Заменить масло по плану, если нужно поменять после 70 тысяч, то нужно это сделать. Если заменить раньше, будет еще лучше. Также нужно знать, что необслуживаемых боксов не бывает.
• Вместе с маслом необходимо поменять фильтр, что значительно увеличит ресурс.
• Рекомендуется вынуть радиатор из коробки и очистить, а затем промыть.
• Очистите дно ящика от различных загрязнений, очистите магниты.

Такие правила необходимы, срок службы значительно увеличится и может достигать 300 тысяч километров. Ввиду такой надежности многие выбирают автоматическую коробку передач.

Преимущества АКПП:

1. Вождение легкое, не нужно решать, как трогаться и какую передачу включать, машина будет работать сама по себе.
2. Надежность. Этот тип трансмиссии при необходимом техническом обслуживании может работать долгое время по сравнению с другими типами.
3. Ремонтопригодность. Автоматические трансмиссии хорошо зарекомендовали себя и могут быть отремонтированы во многих автосервисах.
4. Тип масла. Для автоматических трансмиссий необходимо заливать специальное масло, но параметры этого масла ниже по сравнению с другими коробками, да и стоимость меньше.
5. Электронные элементы небольшое, автоматические коробки функционируют совместно с электронным блоком, но содержание электроники не более 30%, остальные части механические.
6. Возможны рывки и передача. Сегодня уже есть шестиступенчатые трансмиссии, у них уже гораздо более высокий порог максимальной скорости, машина сильно гудит на четвертой передаче, у них мягкое переключение передач, еле заметное.

Недостатки АКПП:

1. У него нет динамики, как на вариаторе или механической коробке.
2. Меньшая эффективность, что означает, что автоматическая коробка передач не имеет жесткого сцепления трансмиссии с двигателем.Все делается за счет гидротрансформатора и высокого давления масла. Часть полезной работы тратится на это задание.
3. Рывки при переключении передач, так как есть такие передачи, которых нет в коробках передач других типов.
4. Объем масла в трансмиссии больше, чем в других трансмиссиях, и достигает 10 литров. Вариатор имеет объем 8 литров, на механике — около 3 литров.
5. Значительный расход топлива, выше, чем у вариатора, но из-за более низкого КПД.

В итоге можно сказать, что надежность этого механизма перекрывает имеющиеся недостатки — низкий КПД, рывки при переключении, повышенный расход топлива, плохая динамика. Но при своевременной замене масла коробка может работать долго.

Особенности АКПП

Есть несколько интересных функций, которые помогут автовладельцам определиться с типом трансмиссии для своего автомобиля.

1. Объем специального масла в АКПП больше, но ненамного, в зависимости от марки автомобиля.На стоимость машины это обычно не влияет, так как стоимость оригинальной смазки для вариаторов обычно даже выше.
2. Замена фильтров и масла в коробке вариатора должна производиться чаще. В процессе эксплуатации необходимо контролировать, чтобы масло не потемнело и не потеряло свои свойства, так как для этого механизма важно его качество.
3. Чаще всего производители автомобилей советуют менять масло в коробке вариатора каждые 60 тысяч км, но, по отзывам владельцев машин с коробкой вариатора, лучше это делать раньше (на 50 тысяч).В этом случае необходимо заменить как само масло, так и фильтры, которые стоят дешево.
4. На автомобиле с вариатором нельзя резко заводиться. Принцип его работы заключается в оптимальной скорости и крутящем моменте, благодаря чему устройство работает в щадящем режиме. Если вы хотите быстро ездить, то этот вид трансмиссии вам не подходит. Запрещается буксировать вариатор, управлять им прицепами или другими транспортными средствами.
5. Не рекомендуется, чтобы коробка вариатора работала на слишком низкой или очень высокой скорости.В таких условиях ремень испытывает высокие механические нагрузки, что способствует быстрому износу. Также повышается температура масла. Вам нужно позаботиться о дополнительном охлаждении. Если вы живете в городе и часто попадаете в пробки, то стоит задуматься, стоит ли приобретать машину с вариатором.
6. При езде на автомобиле с вариатором в сильный мороз необходимо обязательно прогреть двигатель, чтобы снизить вязкость трансмиссионного масла, иначе ремень вариатора начнет проскальзывать, и возникнет дополнительный износ поверхности ремня и шкивов. появляться.
7. Приобретать подержанный автомобиль с коробкой вариатора нецелесообразно. Существует большой риск того, что проблемы возникнут именно с этим механизмом. Проверить состояние ремня коробки довольно просто. Вам просто нужно проехать на машине по ровной дороге с небольшой скоростью около 1 км. Если вы чувствуете толчки во время движения, то от покупки этого транспортного средства лучше отказаться.
8. Необходимо следить за работоспособностью датчика скорости. При выходе из строя электронная система переключает вариатор в аварийный режим.Если такая ситуация возникает во время движения, то происходит торможение двигателем, что негативно сказывается на машине.
9. Заблаговременная замена масла в вариаторе — важный фактор. Если масло не будет иметь требуемых эксплуатационных свойств, то гидроблок коробки передач будет медленно забиваться, а значит, масляный насос не будет создавать необходимый уровень рабочего давления. Следовательно, валы не смогут разжимать или сжимать ремень, в результате чего он будет проскальзывать и быстро изнашиваться.В худшем случае ремень порвется и повредит все внутренние компоненты устройства.
10. Ремень КПП необходимо заменять каждые 150 тысяч километров независимо от состояния механизма.

Несмотря на имеющиеся у вариатора недостатки, на сегодняшний день они стали самым совершенным механизмом в трансмиссии. Их достоинства оценили многие водители в разных странах. Если рассматривать недостатки, то производители постоянно совершенствуют устройство вариаторов, можно точно сказать, что со временем вариаторы вытеснят с авторынка АКПП и МКПП.

Характеристики коробки вариатора

Напоследок познакомим вас с данными, которые помогут водителям понять, какие нюансы таит в себе трансмиссия вариатор.

• Стиль вождения. Если вы хотите вести машину динамично, то трансмиссия CVT станет для вас лучшим вариантом. А если вам не подходит экстремальная езда, то лучше приобрести автомат.
• Для коробки вариатора: нельзя долго двигаться на большой или малой скорости.
• При использовании вариатора при слишком низких или высоких температурах должны быть созданы особые условия.
• Запрещается буксировка автомобиля с вариатором с неработающим двигателем (можно перевозить с подвешенными ведущими колесами). Самим автомобилем также запрещено зацеплять за буксир другие автомобили или прицепы.
• Водить машину нужно только по хорошим дорогам, иначе из-за больших нагрузок порвется ремень трансмиссии коробки.
• Заранее заменить масло и приводной ремень.

Перед приобретением автомобиля с трансмиссией на базе вариатора нужно быть готовым к условиям последующей эксплуатации. Это особенно важно, если раньше у вас была машина с механической коробкой передач. Но со временем вы быстро к этому привыкнете и, скорее всего, будете довольны своей покупкой. Нельзя забывать своевременно проводить техническое обслуживание трансмиссии, соблюдать правила вождения транспортного средства, о которых мы говорили ранее.

Что лучше — автомат или вариатор

Учитывая всю рассмотренную информацию, нет однозначного совета относительно того, какая трансмиссия лучше.Эти два устройства существенно отличаются друг от друга, и каждый механизм имеет свои индивидуальные особенности. Поэтому выбирать нужно исходя из условий эксплуатации транспортного средства. Также следует помнить, что сегодня на российском авторынке есть вариаторы, которые еще не полностью доработаны. Производители автомобилей постоянно работают над их улучшением, и есть все предпосылки, что когда-нибудь они займут высокое место на рынке.

Вот несколько критериев, по которым вы можете выбрать автомобиль:

• Стиль вождения: вариатор для быстрой езды, автоматическая коробка передач для более умеренной езды.
• Технические характеристики. Если вам нужна машина с плавным переключением передач, то берите вариатор, если для вас это не важно, но вы хотите, чтобы педали сцепления не было, то подойдут оба варианта трансмиссии.
• Срок службы коробки передач. Конечно, вариаторная версия при правильном уходе проработает намного дольше, в отличие от автоматической коробки передач.
• Ремонт. Вариатор пока еще не очень распространен как автоматический, поэтому не каждая автомастерская может его отремонтировать, в отличие от автоматической коробки передач, которую можно сделать в любой мастерской.
• Режим работы. Современные трансмиссии переключения передач имеют разные скоростные режимы. Можно выделить три режима: экономичный, комфортный и спортивный. На первом этапе система автоматически выбирает лучший режим работы мотора, стараясь как можно быстрее переключиться на высокую скорость. В спортивном режиме по сравнению с экономичным режимом двигатель переключается на более низкую скорость, обеспечивая таким образом запас мощности двигателя. Комфортный режим гарантирует максимально плавное переключение работы.
• Способ переключения передач.Новые современные модели АКПП имеют возможность ручного переключения передач. Это удобная функция для водителей, которые хотят держать автомобиль под постоянным контролем и самостоятельно переключать передачи. Этот тип обычно используется на тех марках автомобилей, на которых изначально не предусмотрена механическая коробка передач.

Однозначно определить, какая передача оптимальна, невозможно, каждый человек выбирает для себя то, что ему подходит. Если вы сами не можете сообразить, какой тип этого механизма выбрать, исходя из надежности и других факторов, то лучше обратиться к профессионалам.На разных СТО есть мастера, которые помогут вам в этом вопросе. Они прекрасно разбираются во всех недостатках и преимуществах разных типов трансмиссий.

АКПП может быть представлена ​​классическим автоматом и вариатором. Приобретая автомобиль, автомобилист думает, какой коробке передач отдать предпочтение; что лучше: вариатор или автомат. Выбирая между вариатором и автоматом, нужно знать, чем они отличаются, учитывать их плюсы и минусы, а также понимать, какое из устройств надежнее.

Трансмиссия CVT

Как и любая другая коробка передач, вариатор — это устройство, которое преобразует крутящий момент от двигателя к колесам. Передача крутящего момента осуществляется плавно в определенном диапазоне регулирования. Довольно часто вариатор обозначается аббревиатурой «CVT» (Continuously Variable Transmission), что в переводе с английского означает «трансмиссия с непрерывно изменяющимся крутящим моментом».

Типы вариаторов

В зависимости от устройства различают следующие основные типы вариаторов:

Вариатор клиноременной

Наиболее распространенным является клиновой ремень.

Клиновой ремень вариатора состоит из клинового ремня, расположенного между двумя скользящими шкивами. Во время движения автомобиля шкивы сжимаются, затем разжимаются, обеспечивая изменение передаточного числа. Основное назначение вариатора — обеспечить плавное бесступенчатое изменение крутящего момента. Это актуально для автомобилей, скутеров, снегоходов и другой техники.

Тороидальный вариатор

В вариаторе мощность передается скошенными концами пальцев звена цепи, в то время как тяговое усилие передается цепью.
В тороидальных вариаторах вместо шкивов используются конические диски, вместо ремня, ролики. Они способны передавать больший крутящий момент. Для изготовления деталей для этого типа вариатора требуется высокопрочная сталь, что в конечном итоге сказывается на его стоимости.

Преимущества и недостатки CVT

Цепной вариатор

Основным преимуществом трансмиссии CVT является способность обеспечивать непрерывное изменение крутящего момента. Это позволяет улучшить расход топлива и динамику автомобиля.

К недостаткам вариатора можно отнести:

1. Невозможность установки его на автомобили с мощным двигателем.
2. Максимальные нагрузки, буксировка или систематическая езда на высоких оборотах приведет к быстрому износу ремня вариатора и, соответственно, к выходу из строя вариатора.

Автоматическая коробка передач

Гидромеханическая автоматическая коробка передач

Автоматическая коробка передач управляется селектором переключения передач, расположенным в центральном туннеле или на рулевой колонке (в американских автомобилях).Перемещение селектора в определенное положение позволяет выбрать желаемый режим движения. Дополнительно можно выбрать специальные: зимние, спортивные, экономичные. Разница в расходе топлива между нормальным, спортивным и экономичным режимами очевидна.

Состоит из планетарного редуктора, системы управления и гидротрансформатора. Машину можно использовать в легковых, грузовых автомобилях и автобусах.

Состоит из насосных и турбинных колес с расположенным между ними реактором. Колесо насоса соединено с коленчатым валом двигателя, колесо турбины — с валом коробки передач.Реактор в зависимости от режима работы свободно вращается или блокируется.
Передача в коробку передач происходит за счет потока жидкости (масла), выбрасываемой лопатками рабочего колеса на лопатку турбины. Зазоры между крыльчаткой и турбиной минимальны, а их лопатки имеют определенную форму, которая образует непрерывный круг циркуляции масла. Таким образом, отсутствует жесткая связь между двигателем и трансмиссией, что способствует плавной передаче тягового усилия.

Преобразует частоту вращения и передаваемый крутящий момент в ограниченном диапазоне, поэтому к нему прикреплен многоступенчатый планетарный редуктор.Он также обеспечивает обратное движение.

Переключение передач происходит под давлением масла. Давление между сцеплениями в соответствии с алгоритмом работы коробки передач распределяется с помощью системы электромагнитных клапанов (соленоидов) под управлением блока управления.

К недостаткам автоматической трансмиссии можно отнести ее дороговизну, а также повышенный расход топлива.

Сравнительная характеристика двух типов коробок передач

Какой прибор лучше: вариатор или автомат? Составим сравнительную характеристику, позволяющую выявить отличия и определить, какая из коробок лучше и надежнее.

Разница между вариатором и автоматом с экономической точки зрения

Какая коробка передач лучше по стоимости эксплуатации: вариатор или автомат? Сравним некоторые показатели.

1. Трансмиссионная жидкость. Масло вариатора заменяется чаще и дороже.
2. Расход топлива. Топливо в автомобиле с вариатором более экономично.
3. Ремонт. Обслуживание и ремонт вариатора намного дороже, чем эксплуатация машины.Вариатор — довольно сложный и чувствительный механизм.

Хотя вариатор дороже в обслуживании, но сама коробка дешевле станка. А при правильном использовании ящика может прослужить долго и без ремонта.

Какое устройство лучше по надежности

Для определения степени надежности устройств мы ставим ряд сложных условий:

• возможность буксировки;
• внедорожник;
• высоких скоростей;
• спортивная езда.

Вариатор не справляется с тяжелыми условиями. Его пояс не выдержит нагрузок. Здесь лучше подойдет пулемет. Выпуск вариатора — плавное движение без резких ускорений.

Как определить, какое устройство установлено в автомобиле

1. Необходимо изучить техническую документацию на машину. Обозначение вариатора — CVT, автомата — АТ.
2. Сделайте тест-драйв. Если установлен вариатор, переключения передач вы не почувствуете.Машину можно «слушать» и контролировать с помощью тахометра. Вариатор работает в одном ключе, размеренно. Однако может быть специальный режим, имитирующий переключение передач и позволяющий водителю почувствовать их переключение.

Подведем итоги

Сегодня автоматические трансмиссии встречаются гораздо чаще, чем вариаторы. Но у последнего большой потенциал. Автоматические трансмиссии надежнее использовать в автомобилях с большой мощностью и буксируемых прицепах. С точки зрения экономии предпочтительнее выглядит вариатор.

или

вариатор автомат? Выбор за вами. И это будет зависеть от характеристик приоритетных для вас устройств. Вам нравится плавная езда по городу на небольшой легковой машине? Ваш выбор — вариатор. Если вы предпочитаете спортивную езду или часто пользуетесь прицепом, то вам лучше подойдет автомат.

Коробка передач CVT относится к сегменту бесступенчатых трансмиссий и является модернизированной версией классической автоматической трансмиссии. Главной особенностью этого типа коробки передач считается возможность быстрого увеличения оборотов без увеличения оборотов двигателя.Перед покупкой автомобиля нужно понять, какая трансмиссия лучше вариатор или автомат и какие недостатки характерны для этих типов трансмиссий.

[Скрыть]

Устройство и принцип работы вариатора

Прежде чем узнать о различиях АКПП автомобиля и вариатора и определить, какой тип агрегата надежнее, давайте познакомимся с устройством и принцип работы обеих трансмиссий.Начнем с вариаторов. Важное отличие такой коробки от пулемета не во внешнем виде, а в отсутствии неподвижных шестерен. Трансмиссии CVT работают с определенным диапазоном передаточного числа при увеличении и уменьшении частоты вращения двигателя. Это достигается за счет использования другого принципа работы.

Диаграмма изменения размера шкива при увеличении и уменьшении скорости

Работа вариаторной трансмиссии основана на использовании ременной передачи усилия между валом двигателя и шкивом ведущих колес.В современных автомобилях обычно используются металлические ремни или цепи. Величина передаточного числа изменяется плавно за счет плавного и синхронного преобразования размеров ведомого и ведущего валов. Существует несколько типов коробок передач вариатора, но в большинстве современных автомобилей используются клиноременные системы.

Эта трансмиссия основана на трапециевидном зубчатом ремне или цепи. Не менее важными составляющими системы являются два шкива, выполненные в виде конических дисков. В процессе работы агрегата эти элементы меняют свой диаметр, что приводит к трансформации скорости и величины крутящего момента.

Принцип работы следующий. Когда водитель нажимает на педаль газа, вращение передается с ведущего вала агрегата на ведомый. Но его устройство выполнено таким образом, что при воздействии центробежных сил из-за увеличения скорости так называемые щеки диска сжимаются. В результате они толкают ремень от центра вала к его стороне. На ведомом шкиве происходит обратный процесс. Его щеки разжимаются, и ремешок перемещается к центру стержня.Таким образом изменяется передаточное число и сила. Если водитель отпускает педаль акселератора, происходит обратный процесс.

Пользователь Сергей Иванов в своем видео показал принцип работы вариаторной коробки передач.

Основные неисправности

Неисправности в работе трансмиссии CVT обычно связаны с неисправностями и неправильным обслуживанием системы.

Даже если производитель автомобиля с вариатором не указывает интервал замены смазки по регламенту, автовладелец должен периодически оценивать ее состояние и уровень.

У необслуживаемых коробок передач ресурс масла в среднем составляет 60-80 тысяч километров.

Какие неисправности характерны для трансмиссий CVT:

1. Отказ гидроагрегата. Если в системе используется масло низкого качества, это приводит к увеличению трения в подшипниках и других движущихся частях. Из-за недостаточной смазки они быстрее изнашиваются, в результате образуются отложения в виде продуктов износа. Металлическая стружка забивает гидравлический блок. В результате масляный насос имеет небольшое давление для нормальной работы.
2. Если насосное устройство работает в условиях давления, это приводит к тому, что шкивы не могут должным образом сжимать или разжимать ремень. В результате валы будут проскальзывать.
3. В случае проскальзывания ремня он изнашивается и рвется в несколько раз быстрее, при этом все его металлические звенья разлетаются внутри конструкции. Эта проблема может привести к другим неисправностям.
4. Часто в трансмиссиях CVT так называемые зеркала шкива приподняты, что приводит к быстрому износу ремня.
5. Все коробки передач CVT оснащены различными датчиками и контроллерами. Эти механизмы иногда выходят из строя, а их соединительные разъемы также могут забиваться, в результате чего выходит из строя электроника.

Порядок ремонта вариатора представлен на видео, снятом технологией ремонта каналов АКПП.

Плюсы и минусы

Основные преимущества вариатора:

1. Автомобили с вариатором характеризуются динамическим ускорением по сравнению с автомобилями, оснащенными классическими автоматическими трансмиссиями.
2. По сравнению с традиционной автоматической коробкой передач, автомобили с вариатором потребляют меньше топлива.
3. Отсутствие передач. Благодаря этому автомобили с вариатором ускоряются без рывков, что дает дополнительные преимущества в виде плавности и динамичности движения автомобиля.
4. Достаточно высокий КПД. По сравнению с АКПП на 5-10% больше.
5. Упрощенное управление машиной. По сравнению с механиком, начинающему автолюбителю не нужно учиться плавно двигаться и «чувствовать» машину, чтобы вовремя переключать передачи.
6. Автомобили с трансмиссией CVT отличаются повышенной экологичностью. Это достигается за счет снижения расхода топлива и, соответственно, низкого уровня выбросов вредных газов в атмосферу.

Недостатки:

1. Главный недостаток — сложность ремонта. Сегодня в странах СНГ квалифицированное обслуживание трансмиссий CVT можно доверить только официальным дилерам. Более того, не факт, что они сделают это правильно.И стоимость этой задачи очень высока. Найти на СТО специалиста, способного отремонтировать вариатор, очень сложно, особенно в небольших городах.
2. Необходимость периодической замены ремня или цепи. В среднем срок службы этой детали составляет порядка 100-150 тысяч километров. Стоимость услуги не из дешевых, и не каждая СТО возьмется ее выполнять.
3. Наличие большого количества электроники. Если датчики или система управления вышли из строя, решить проблему может только официальный дилер.
4. Для обслуживания трансмиссий CVT необходимо использовать определенное масло в коробке передач автомобиля. Такая смазка стоит недешево и ее сложно найти. Если вы ошибетесь при выборе жидкости, это приведет к поломке агрегата.
5. Невозможность использования вариатора на автомобилях с мощными двигателями. В результате работы с большим усилием двигатель будет оказывать сильное давление на приводной ремень или ролик коробки передач.
6. Автомобили с трансмиссией CVT не предназначены для буксировки других транспортных средств или прицепов.Не буксируйте машину с выключенным двигателем.

Устройство и работа автоматической коробки передач

Схема гидротрансформатора автоматической коробки передач

Основными узлами автоматической коробки передач считаются устройство гидротрансформатора, а также механическая коробка передач. Первый блок используется как сцепление, а второй предназначен для передачи механического усилия между шестернями.

Крутящий момент передается от вала силового агрегата преобразователем крутящего момента, который работает на основе давления трансмиссионной жидкости.В конструкцию АКПП входят металлические диски со сцеплениями и сцеплениями. Они используются в качестве механической функции сцепления. Когда диски сжимаются и разжимаются, активируются определенные муфты. Последние используются как шестерни в агрегате.

Что может сломаться?

Пользователь Александр Сорокин в своем видео показал, как разбирают и ремонтируют АКПП.

Какие неисправности характерны для АКПП:

1. Отказ кулисы рычага АКПП.Подобные проблемы больше характерны для агрегатов старого типа, в которых есть механическая связь с самой трансмиссией. Поломка кулисы приводит к тому, что автовладелец не может переключать режимы работы коробки. Для устранения неисправности потребуется поменять вышедший из строя рычаг, а также саму ступень. Признаки поломки заключаются в трудностях переключения селектора КПП; в крайнем случае переместить рычаг в другое положение будет невозможно. Есть необходимость в ремонте агрегата.В некоторых автомобилях для этого необходимо снять всю трансмиссию.
2. Утечка рабочей жидкости. По словам автомобилистов, часто сталкиваются с проблемой утечки масла из-под резинок. Поэтому владелец должен периодически проводить визуальную диагностику состояния трансмиссии на яме или эстакаде. Когда проверка показала следы течи масла, нужно определить причину течи или обратиться на СТО. Если проблема кроется в уплотнителях, то меняют без труда.
3. Неисправности в модуле управления. В случае выхода из строя центрального процессора, он может неправильно выбрать обороты для переключения скоростей. В некоторых ситуациях механизм управления блокирует передачу. Если модуль полностью вышел из строя, его необходимо заменить. Если контуры управления повреждены, их тоже нужно заменить. Когда центральный процессор работает нормально, но иногда появляются сбои, можно попробовать его перепрошить. Но не каждый специалист способен выполнить такую ​​задачу.
4. Неисправности в гидроагрегате. Неисправности проявляются в результате износа конструктивных элементов устройства или несоблюдения правил эксплуатации агрегата. Если автовладелец не прогревает коробку передач в холодное время года, а сразу начинает движение, причем движется резко, это приводит к неисправностям гидроблока. Основные признаки — это удары, сотрясения и вибрация. Иногда ездить на машине совершенно невозможно.
5. Неисправности в работе устройства гидротрансформатора.Без ремонта эту проблему не решить. Ремонт гидротрансформатора проще и дешевле, чем модуля управления или гидроагрегата. При неисправности агрегата водитель услышит нехарактерный для работы трансмиссии стук, шорох, вибрацию. Вы почувствуете, что динамика автомобиля ухудшилась. А если поменять трансмиссионную жидкость, то в поддоне картера вы увидите большое количество металлической стружки.

Достоинства и недостатки

Начнем с плюсов:

1. Автоматы — более надежные агрегаты.В среднем ресурс использования современной АКПП составляет не менее 300 тысяч километров при правильной эксплуатации и обслуживании. Более того, автомобиль с автоматической коробкой передач может работать в любых условиях.
2. Упрощенный ремонт по сравнению с трансмиссиями CVT. Сервис АКПП можно сделать в гараже. Найти для этого квалифицированного специалиста несложно. Более того, стоимость работ будет ниже.
3. Автоматические агрегаты менее требовательны к качеству применяемой смазки.Желательно использовать оригинальные масла, но не обязательно. При необходимости всегда можно найти более дешевый аналог.
4. Бережливое отношение АКПП к двигателю. Переключение режимов в трансмиссии осуществляется без необходимости увеличения оборотов двигателя.
5. Меньше электроники по сравнению с вариатором.

Недостатки АКПП:

1. Меньший КПД, что связано с его потерями в устройстве гидротрансформатора. Соответственно, классические машины не используют всю полезную мощность двигателя.
2. Повышенный расход топлива.
3. При переключении режимов появляются рывки в работе трансмиссионного агрегата. В более новых автомобилях такой проблемы нет, поскольку они оснащены большим количеством передач.
4. Не такие высокие динамические характеристики, как вариаторы. Автомобиль с автоматической коробкой передач ускоряется намного медленнее, чем автомобиль с механической коробкой передач или вариатором.
5. В автоматической коробке передач используется больше трансмиссионной жидкости. Если для оптимальной работы вариаторной коробки передач требуется 5-8 литров масла, то для классической машины потребуется не менее 8-10 литров смазки.

В чем главное отличие?

А теперь посмотрим, в чем разница и можно ли визуально сравнить и различить эти два типа коробок передач. Внешне трансмиссия CVT ничем не отличается от традиционной автоматической трансмиссии рычагом переключения передач.

Сравним основные отличия:

• автомат не придает автомобилю динамизма и стремительности;
• автомобили с АКПП потребляют больше топлива, чем автомобили с вариатором;
• в АКПП, надо чаще менять смазку;
• Коробки передач cVT работают без переключения передач.

Фотогалерея

Ниже представлены фотографии, которые позволят отличить АКПП от вариатора.

1. Схема устройства АКПП 2. Схема устройства вариатора

Как узнать, что у вас?

Когда двигатель достигает определенного числа оборотов в автомобилях с автоматической коробкой передач, передача переключается вверх или вниз. При этом водитель ощущает легкую тряску, как при управлении автомобилем с механикой.Сама смена осуществляется при увеличении числа оборотов двигателя до 3500 в минуту. Шум силового агрегата также увеличивается при переключении на повышенную передачу. Что касается вариаторных коробок передач, то при работе трансмиссия не издает лишнего шума. Автомобиль движется плавно и мягко, а при увеличении скорости обороты двигателя меняются, но незначительно. Водителям обычно удобнее и комфортнее ездить на коробках вариатора.

Как еще отличить вариатор от классической машины:

1. Воспользуйтесь сервисной книжкой, в ней всегда указывается тип коробки передач, установленной в автомобиле.Символ «А» указывает на то, что автомобиль оборудован автоматической коробкой передач, а «CVT» — трансмиссией вариатора.
2. Когда вы покупаете автомобиль, вам нужно узнать о нем больше. Используйте разные источники информации. Вполне возможно, что приобретаемая вами модель не оснащена вариаторами.
3. В автоматических трансмиссиях уровень смазочного материала в системе можно определить с помощью щупа. Коробки передач вариатора обычно не требуют обслуживания и не оснащены счетчиками. Но только по этому критерию нельзя будет различить два типа передач.

Итог

Итак, резюмируем, что лучше — вариатор или автомат. Автоматические трансмиссии надежнее вариаторов. Они не так часто ломаются, не очень требовательны к правильной эксплуатации и уходу. Ремонт таких коробок передач при желании можно произвести самостоятельно. Что касается вариаторов, то они более требовательны к обслуживанию и эксплуатации. А вот управлять автомобилем с вариатором будет приятнее за счет отсутствия передач и рывков при их переключении. Водителям, предпочитающим комфорт, лучше выбирать автомобили с вариатором.

Многие часто спорят и не могут определиться, что лучше: автомат или вариатор. Обе эти трансмиссии осуществляют автоматическое переключение передач, но каждая из них имеет свои особенности. Они заключаются не только в том, как автомобиль управляется и как они управляются, но и в принципе структурной структуры, характерной для каждого типа коробки передач. Поэтому, чтобы определиться, что лучше — вариатор или АКПП, стоит разбирать каждый из вариантов отдельно.

Такая коробка передач относится к моделям ступенчатых планетарных, которые подключаются к силовой установке посредством гидротрансформатора. Здесь процесс выбора, как и переключение передач, происходит гидромеханически. В современных моделях за этот процесс отвечает электроника, которая определяет, с какой скоростью коробка должна работать в данный момент. В этом случае количество ступеней постепенно увеличивается. Так, если раньше стандартным был 4-ступенчатый агрегат, то сегодня выпускают автомобили, оснащенные 9-ступенчатыми моделями.

Современные коробки передач делают вождение более комфортным

Устройство

Автоматическая коробка передач — классический гидротрансформатор, который был изобретен в начале прошлого века. Современные модели такой коробки включают в себя следующие элементы:

1. Муфты гидравлические. Такой агрегат необходим для обеспечения трансмиссии, а также преобразования крутящего момента, идущего от двигателя непосредственно к коробке передач. Он расположен на маховике силовой установки.
2. Планетарный редуктор.Именно он в АКПП отвечает за переключение передач, а также за скорость, с которой движется автомобиль.
3. Гидравлический механизм управления. Следит за правильностью работы планетарной передачи.

Есть несколько типов «автоматов», различающихся в основном системой управления трансмиссией. Так, в первом случае используется электрическое устройство, а во втором — специальное гидравлическое устройство. Остальные части почти полностью идентичны.Модели АКПП также различаются по типу переднего или заднего привода. В первом случае трансмиссия более компактная, а также имеет внутри корпуса специальный отсек для главной передачи.

Принцип действия

Работа автоматической коробки передач основана на принципе передачи крутящего момента от коленчатого вала к остальным механизмам трансмиссии. Это выглядит так:

1. Сначала силовая установка раскручивает маховик, на котором надежно закреплена приводная турбина.
2. После этого усилие передается непосредственно на первичный вал коробки передач. Здесь само передаточное число изменяется с помощью шестерен. За счет фрикционов активируются необходимые секции для обеспечения правильной работы силовой установки. Для снижения нагрузки при переключении скоростей используются обгонные муфты.
3. Муфты управляются гидравлической системой, которая сжимает необходимый пакет сцепления. Это зацепит соответствующую секцию шестерен, которые к нему подключены.

Все давление в такой трансмиссии обеспечивает гидравлический насос. В современных моделях «автоматов» управление гидроприводами осуществляется с помощью золотников, движение которых происходит благодаря соленоидам. В более простых моделях АКПП управление осуществляется с помощью акселератора, а также центробежного регулирующего давления.

Достоинства и недостатки

О положительных сторонах такого КПП стоит сказать:

1. Возможность автоматического переключения передач при достижении предела оборотов двигателя.
2. Защита электростанции от перегрузки.
3. Наличие всего 2 педалей: тормоза и газа.
4. Недорогой ремонт (относительно вариатора).
5. Длительный срок службы.

АКПП

К отрицательным сторонам можно отнести:

1. Значительный вес агрегата.
2. Низкая чувствительность дроссельной заслонки (относится к классическим гидромеханическим моделям).
3. Невозможность буксировки автомобиля требует только эвакуации.
4. Повышенный расход топлива.
5. При включенном режиме «D» невозможно тормозить двигатели.

Регулируемый привод

Такая коробка передач тоже считается автоматической, однако ее принцип работы заключается в плавном и непрерывном изменении передаточного числа. Важно помнить, что бесступенчатый вариатор не имеет классического переключения передач, которое имеет обычная автоматическая коробка передач. В итоге для водителя основным отличием является зависание оборотов двигателя, сопровождающееся плавным ускорением.Совершенно отсутствуют толчки как в процессе трогания с места, так и в процессе разгона.

Устройство

Что касается составных частей агрегата, то основными элементами в нем являются:

1. Устройство, отвечающее за отключение коленчатого вала, а также трансмиссии.
2. Гидротрансформатор.
3. Блок управления, задачей которого является управление передачей крутящего момента и процессом ускорения транспортного средства.
4. Автоматический механизм сцепления.
5. Требуется специальный реверсивный редуктор, а также планетарный редуктор, чтобы трансмиссионная конструкция могла перемещать машину назад.

Принцип работы

Важным отличием от классического автомата является отсутствие зубчатых передач, из-за чего нет четкого количества передач. Здесь между валами для разгона толщина изменяется без необходимости дискретных шагов. Увеличение скорости связано с увеличением диаметра изгиба конусов.В результате, когда приводной ремень делает 2 оборота, то ведомый вал может повернуться еще 10 раз. Такие изменения позволяют разгоняться до высоких скоростей. Есть и обратный эффект, когда на 10 оборотах главного вала выполняется всего 2 ведомых. Такая ситуация позволяет трогаться, подъезжать к крутой горке, а также тащить с собой большие грузы.

Правильную работу такой коробки обеспечивает бортовой компьютер. Именно электроника отвечает за изменение положения шкивов, что контролируется многими датчиками.

Преимущества и недостатки

Говоря о положительных сторонах такого агрегата, следует отметить следующие качества:

1. Плавный набор скорости без рывков и переключений.
2. Экономия топлива.
3. Нет отката на подъемах.
4. Доступны только 2 педали.
5. Низкий уровень шума работы.

Схема вариатора

Но есть и отрицательные стороны:

1. Невозможность длительной работы на высоких оборотах и ​​максимальной мощности.
2. Требуется более частая замена масла и фильтра.
3. Дополнительно требуется налить в ящик специальную жидкость, от которой зависит функционирование ремня.
4. При грубом использовании быстрее изнашивается и ломается.
5. Мощность двигателя, с которым работает такая трансмиссия, не может превышать 220 л.с. из.
6. Сложность и дороговизна ремонта.
7. При выходе из строя одного из датчиков это приводит к некорректной работе коробки и требует ремонта.

Что лучше — автомат или вариатор

Рассматривая, что лучше для кроссовера или седана — вариатор или автомат, следует учитывать ряд их особенностей:

1. В коробке вариатора требуется чаще менять масло, что тоже имеет более высокую цену.
2. Автомат потребляет топлива больше, чем вариатор.
3. Эксплуатация и ремонт вариатора значительно дороже классической машины.
4. Вариатор более чувствительный механизм, поэтому чаще выходит из строя и не может использоваться в сложных условиях и бездорожье.

Если говорить о том, какая коробка передач лучше по отзывам владельцев, то большинство обязательно выберет классический автомат. Это связано с меньшими затратами на его обслуживание.

Как выбрать

Грамотный подход позволит выбрать автомобиль с качественной коробкой передач. Итак, важно учитывать следующие параметры агрегатов:

1. Расход топлива.
2. Вес и габариты конструкции.
3. С какой периодичностью требуется замена технических жидкостей, а также насколько «съедает» коробка.
4. Надежность модели, частота требуемых ремонтов и наличие «болевых точек» на КПП.
5. Условия эксплуатации, в которых можно использовать конкретную коробку передач.

В современной автомобильной промышленности разработка новых узлов и агрегатов может повысить производительность транспорта. Однако иногда создание новых моделей коробок передач приводит к снижению их ресурса и увеличению затрат на содержание автомобилей. В результате люди не могут решить, какой автомобиль им выбрать, с автоматической коробкой передач, вариатором или другой коробкой передач.

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

Автоматическая трансмиссия

и бесступенчатая трансмиссия

В чем разница между автоматической коробкой передач и вариатором?

По эксперту по продукту | Опубликовано в Технологии, Советы и хитрости в четверг, 26 октября 2017 г., в 20:16

Автоматическая трансмиссия и бесступенчатая трансмиссия

По общему мнению большинства водителей, у вас есть два варианта выбора трансмиссии в вашем автомобиле.Различия между ними очевидны, поскольку один из них требует, чтобы водитель лично переключал передачи. Однако в последние годы многие модели автомобилей начали использовать систему бесступенчатой ​​трансмиссии. Хотя это тоже разновидность автоматической коробки передач, в чем разница между ними? Подробнее о сравнении автоматической коробки передач и бесступенчатой ​​трансмиссии.

Автоматическая коробка передач

Большинство автоматических трансмиссий технически не являются автоматическими; скорее, это в основном система механической коробки передач, которая может переключать передачи без нажатия педали сцепления водителем.Система под капотом может нажимать на сцепление с электронной системой управления без каких-либо усилий со стороны водителя, чтобы при необходимости самостоятельно переключать передачу. Это простая, но эффективная система, которая долгое время была стандартом для практичных автомобилей.

Узнайте больше о разнице между полным и полным приводом

Бесступенчатая трансмиссия

Бесступенчатая трансмиссия, более современная трансмиссия, на один шаг ближе к настоящей автоматической системе, чем автоматическая трансмиссия.Вместо того, чтобы иметь статическое количество передач, каждая из которых имеет собственное передаточное число, например, 6 передач в 6-ступенчатой ​​автоматической коробке передач, бесступенчатая трансмиссия работает по-другому. Он имеет единственную передачу, которая может изменять передаточные числа по желанию в ответ на ускорение автомобиля, и может достигать любого возможного передаточного числа в определенном диапазоне, чтобы соответствовать вашему автомобилю.

Ознакомьтесь с этими советами, как управлять шаткой машиной!

Какая трансмиссия вам подходит?

Несмотря на то, что вариатор является более новой и более технологичной системой между ними, это не обязательно правильный выбор для каждого автомобиля.В зависимости от множества факторов, таких как размер автомобиля, тип двигателя и т. Д., Стандартная автоматическая коробка передач вполне может быть правильным выбором. У обоих типов трансмиссии, безусловно, есть свои достоинства, и все это зависит от внешних факторов.

Узнайте больше о трансмиссии гибридных автомобилей!

• Facebook
• Твиттер
• Pinterest

Эта запись была опубликована в четверг, 26 октября 2017 г., в 20:16 и находится в разделе «Технологии, советы и хитрости».Вы можете следить за любыми ответами на эту запись через канал RSS 2.0. И комментарии и запросы в настоящий момент закрыты.

Вариатор против АКПП: что лучше?

Двое ваших коллег недавно высказались по вопросу о вариаторной трансмиссии по сравнению с автоматическими трансмиссиями, отметив, что они предпочитают автоматические коробки передач — особенно двухвальные системы VW — как для удовольствия от вождения, так и для экономии бензина. Можете ли вы объяснить, почему они так предпочитают, поскольку это не было ясно в их столбцах.- Обри в Оттаве

Добавьте меня в этот список. Бесступенчатые трансмиссии (бесступенчатые трансмиссии) обычно используются в мотороллерах, снегоходах, тракторах и т. Д.

Энтузиастам они не нравятся по двум причинам. Основным из них является звук двигателя, поскольку он постоянно удерживается на пике мощности при ускорении — очень высоком в диапазоне оборотов — в то время как система ремня и шкива постоянно изменяет передаточные числа. Похоже, что в механической коробке передач сцепление пробуксовывает. Эту проблему почти не замечают при частичной дроссельной заслонке, где вариатор запрограммирован так, чтобы двигатель оставался в очень узком и гораздо более низком диапазоне оборотов, где оптимизируется расход топлива, а не мощность.

История продолжается под рекламой

Причина номер два — отсутствие переключения передач, что еще раз более важно для тех, кто любит переключать передачи. Чтобы устранить эти жалобы, некоторые компании предоставляют «спортивный» режим, который программирует бесступенчатую трансмиссию для имитации переключения передач.

Хотя энтузиасты их ненавидят, бесступенчатые трансмиссии невероятно эффективны с точки зрения расхода топлива, поскольку они удерживают двигатель в наиболее экономичном рабочем диапазоне. Обычная автоматическая трансмиссия намного менее эффективна, потому что в ней вместо муфты используется гидравлическая муфта, называемая гидротрансформатором, для передачи мощности от двигателя, который всегда вращается, на шестерни.

Это предотвращает остановку двигателя, когда автомобиль остановлен на передаче, но создает неэффективное соединение между двигателем и ведущими колесами. На более высоких передачах это решается путем «блокировки» преобразователя и передачи мощности напрямую от двигателя к системе привода.

Коробка передач DSG (Dual Shaft Gearbox), используемая VW и многими другими производителями, использует преимущества современной электроники. Он имеет пару валов, на каждом из которых установлены разные зубчатые передачи.

Например: один вал может иметь первую, третью и пятую передачи, а другой — вторую, четвертую и шестую.Каждый вал имеет собственное сцепление. Когда включается первая передача, вторая передача «предварительно выбрана», и когда поступает электронный сигнал «переключения», муфта на одном валу выключается, а другой включается. Затем на первом валу «предварительно выбирается» третья передача для подготовки к следующей передаче. Эти переключения происходят молниеносно, и DSG обычно обеспечивает улучшенную экономию топлива и производительность. Благодаря «настоящим» переключениям он позволяет энтузиастам переключать передачи по своему желанию — или оставлять его в полностью автоматическом режиме.

DSG также легче и дешевле в производстве.Как восемь дорожек против кассеты или Apple против ПК, есть две школы мысли.

Бесступенчатые трансмиссии: теория и практика (Технический отчет)

Бичли, Норман Х. и Фрэнк, Эндрю А. Бесступенчатые трансмиссии: теория и практика . США: Н. П., 1979. Интернет. DOI: 10,2172 / 5529813.

Бичли, Норман Х., & Франк, Эндрю А. Бесступенчатые трансмиссии: теория и практика . Соединенные Штаты. https://doi.org/10.2172/5529813

Бичли, Норман Х. и Фрэнк, Эндрю А. Ср. «Бесступенчатые трансмиссии: теория и практика». Соединенные Штаты. https://doi.org/10.2172/5529813. https://www.osti.gov/servlets/purl/5529813.

@article {osti_5529813,
title = {Бесступенчатые трансмиссии: теория и практика},
author = {Бичли, Норман Х.и Фрэнк, Эндрю А.},
abstractNote = {Рассматриваются и сравниваются пять основных принципов, которые можно использовать при разработке бесступенчатых трансмиссий (CVT) для автомобилей. К ним относятся: гидростатический, тяговый привод (клиновой ремень и роликовый контакт), обгонная муфта, электрическая и многоскоростная коробка передач с проскальзывающей муфтой. В Приложении A обсуждаются коммерчески доступные вариаторы, подходящие для автомобилей, а в Приложении B описаны программы исследований и разработок для вариаторов.},
doi = {10.2172/5529813},
url = {https://www.osti.gov/biblio/5529813}, журнал = {},
номер =,
объем =,
place = {United States},
год = {1979},
месяц = ​​{8}
}

Вариатор

как работает

Как работает вариатор?

Так как же работает эта революционная концепция привода? На всех предыдущих типах трансмиссии, будь то механическая или автоматическая трансмиссия, определенные ступени трансмиссии физически присутствуют внутри картера трансмиссии в виде пять или более пар шестерен или планетарных зубчатых передач.Однако в бесступенчатой ​​трансмиссии есть только одна пара прочных шестерен с гибким приводным ремнем, которая допускает бесконечное количество передаточных чисел.

Этот центральный компонент известен как Вариатор: элемент трансмиссии, напоминающий клиновой ремень, соединяет два аксиально регулируемых набора половин шкива. Регулируя расстояние между ними в соответствии с окружностью половин сужающегося шкива, передаточное отношение этого механизма ременной передачи можно изменять в широком диапазоне.Поскольку ремень представляет собой сильно нагруженный компонент, он должен быть очень прочным и хорошо держаться.

В большинстве вариаторов теперь используется металлический ремень, разработанный нидерландским фургоном. Компания Doorne Transmissions BV. Он достаточно прочен, чтобы передавать гораздо более высокие крутящие моменты и силы, чем резиновые ремни. Через За годы испытаний этот тип цепи доказал свою исключительную надежность и гарантирует долговечность.

Состоит из сотен поперечных металлических пластин и продольных металлических лент.Поперечные пластины используются для захвата шкива, а продольные ленты удерживают пластины вместе и снимают напряжение. Одно из фундаментальных преимуществ Вариатор в вариатор высокий разброс коэффициентов. Это означает разницу между наибольшим и наименьшим передаточным числом. составляет от 1: 2,1 до 1: 12,7.

Это соотношение от 1 до 6 близко к идеальному значению для передач. Это, с одной стороны, позволяет динамично, ускорение в спортивном стиле благодаря использованию максимально возможного передаточного числа, и, с другой стороны, полностью раскрывает потенциал двигателя для экономичной работы за счет использования самого низкого передаточного числа.В сочетании с современной электроникой и гидротрансформатором или муфтой с гидравлическим управлением. работает даже лучше, чем обычная АКПП.

Еще одной особенностью является способность электроники имитировать функции механической коробки передач. Nissan и Audi выбрали шесть скоростей движения вперед, которые могут быть выбраны водителем одним нажатием на рычаг селектора во второй плоскости переключения передач или активированы нажатием кнопки на рулевом колесе (дополнительная опция на некоторых моделях).
Эти шесть скоростей сохранены как фиксированные программы переключения передач. В зависимости от того, какую скорость выбирает водитель, контроллер получает соотношение в качестве уставки, которое он устанавливает на Вариатор и обслуживает.

Даже эти ручные переключения передач приятно плавные и без рывков, без прерывания тягового усилия, при этом удовлетворяя стремление к спортивным характеристикам благодаря их непрерывной адаптации.

Мы рассматриваем Multitronic или Tiptronic как трансмиссию будущего, предоставляющую водителю возможность выбора ручного или автоматического режима, но обеспечивающую эффективность механической коробки передач с большей плавностью, чем у обычной автоматической коробки передач

.

---

Последнее обновление было 11.04.2018

Двухрежимная электрическая бесступенчатая трансмиссия

Архитектура с разделением мощности для автоматических передач позволяет основной поток энергии проходит через высокоэффективный планетарный расположение шестерен.Вариатор, управляющий общей передачей передаточное отношение трансмиссии, но обычно имеет более низкий КПД, видит только часть мощности, исходящей от ДВС.

RENAULT провела систематическое исследование возможных Архитектура Power-Split AT для выбора наиболее гибких и экономичный вариатор. Их вывод заключается в том, что электрический вариатор на основе двух спаренных электрических машин, одна из которых работает как генератор, а другой, работающий как двигатель, вероятно, был одним из лучший компромисс с учетом всех существующих технологий.

Эта архитектура оптимизирована добавлением двойных режимов конструкция, то есть устройство, обеспечивающее два разных передаточных числа на выход вариатора. Эта структура резко снижает мощность, проходит через вариатор и, следовательно, размер электрического машины требуются.

Один режим предназначен для диапазона низких скоростей автомобиля, а другой — к более высокому диапазону скоростей. Смена режима производится при заданном передаточное отношение. Мы разработали и внедрили комплекс механических и правила системы управления, которые делают изменение режима прозрачным и бесшовно для водителя (без ударов, без вибрации, быстро отклик).

Ключевое преимущество такой АКПП Power-Split его гибкость. В зависимости от установленной емкости накопителя энергии между двумя машинами эта трансмиссия может работать как простая Автоматическая трансмиссия (почти без накопителя энергии), мягкий гибрид трансмиссия (ограниченное хранение энергии, позволяющее останавливать и запускать, а также тормоза и наддува) или полногибридная трансмиссия (энергоаккумулятор, обеспечивающий автономность ZEV и Off-Vehicle Зарядка).

RENAULT запускает комплексную программу испытаний на прототипы автомобилей как с автоматической коробкой передач, так и с мягким гибридом версии этой бесступенчатой ​​трансмиссии.

Новый вариатор | RADIALcvt в сравнении с пленочным вариатором Variglide

Сравнение RADIALcvt Varibox и планетарного вариатора Variglide от Dana

25 апреля 2017

|

По мере роста спроса на бесступенчатые трансмиссии (CVT) на рынке малых легковых автомобилей конкуренция за разработку практичных и экономически эффективных альтернативных решений CVT усиливается.Особого прогресса добилась американская инженерная компания Dana с ее вариатором планетарного вариатора Variglide, производство которого запланировано на 2020 год.

В этом месяце мы сравниваем Varibox RADIALcvt с Variglide от Dana, уделяя особое внимание механической эффективности каждого вариатора и стоимости производства. Ниже приведено пошаговое описание вариатора планетарного вариатора Variglide CVT и его сравнение с RADIALcvt:

Тяговая жидкость

Variglide : Гидротрансформатор соединен с вариатором тягового масла, который встроен в трех- или четырехступенчатую автоматическую коробку передач.Таким образом, вариатор обеспечивает передаточные числа между 3 или 4 ступенчатыми передаточными числами.

RADIALcvt: Автоматическое сухое сцепление с электрическим приводом, как правило, соединено с вариатором, который производит два выхода, объединенных в планетарную систему.

Диапазон коэффициента

Variglide: При изменении ступенчатых передаточных чисел и, следовательно, при изменении силовых цепей, вариатор должен переключаться во всем диапазоне передаточных чисел, что требует времени. В результате может произойти перерыв в подаче электроэнергии, но расцепляющая и включающая муфты могут перекрываться, чтобы сгладить переход.2 = 22, что намного выше, чем у вариатора вариглайда. Два передаточных числа для RADIALcvt могут быть реализованы с помощью технологии автоматизированной механической коробки передач с электрическим приводом (AMT).

Гидравлическое управление и зажим

Variglide требует гидравлического управления сцеплением, а RADIALcvt — нет. Кроме того, из-за переменного входного радиуса на планетарных шарах Variglide требует переменного усилия зажима на планетарных шарах, и, следовательно, требуется какая-то форма переменной гидравлической системы зажима.

С другой стороны, входной радиус фрикционного привода в RADIALcvt является постоянным, что означает, что требуется постоянное усилие зажима, и это достигается за счет механических пружин. Таким образом, RADIALcvt даже со встроенным двухскоростным AMT по-прежнему не требует гидравлической системы.

Механический КПД

Все силовые цепи вариатора Dana Variglide имеют два последовательно соединенных интерфейса фрикционного привода, в то время как RADIALcvt имеет только один интерфейс последовательного привода.Следовательно, механический КПД RADIALcvt должен составлять около 50% от КПД Variglide. Механический КПД Variglide еще больше снижается из-за мощности, потребляемой гидравлической системой.

Убытки при спиннинге

Планетарные шары в Variglide вращаются примерно в 3 раза быстрее, чем двигатель. Никакие компоненты RADIALcvt не вращаются быстрее, чем двигатель, что сводит к минимуму потери при вращении. Скорость поверхностного качения в интерфейсе тягового привода RADIALcvt одинакова для всех передаточных чисел для данной частоты вращения двигателя, и поэтому коэффициент тяги также остается постоянным, что также приводит к постоянной силе зажима.

Себестоимость

Variglide: Относительно небольшие шарики планетарной передачи и ее относительно небольшое расстояние от центра контактирующего кольца приводят к очень высоким максимальным напряжениям точечного контакта, обычно около 4 ГПа. Таким образом, существует потребность в специальной стали или керамике, что ведет к увеличению производственных затрат.

RADIALcvt: Поскольку вариатор RADIALcvt концентричен с маховиком двигателя, диски вариатора могут быть близки к размеру маховика, который является относительно большим.Таким образом, создается большой радиус выходного фрикционного привода, что вместе с параллельными силовыми путями вариатора 6 приводит к контактным напряжениям менее 2 ГПа. В результате отпадает необходимость в специальных сталях, что снижает производственные затраты. Тяговый интерфейс RADIALcvt также включает линейный контакт, который дополнительно снижает контактное напряжение.

Вердикт
После тщательного изучения технологий вариаторов Varibox и Dana, RADIALcvt представляет собой простую и экономичную трансмиссию для небольших легковых автомобилей с диапазоном передаточных чисел до 4.7. RADIALcvt также является гибким и масштабируемым решением, которое может быть адаптировано для обеспечения второго передаточного числа (например, с использованием технологии автоматизированной механической трансмиссии без гидравлической системы управления) для расширения диапазона передаточных чисел до 22 для более мощных транспортных средств, находящихся за пределами спектр любого автомобильного применения.
