Как измерить компрессию в цилиндрах двигателя

Компрессия – одна из главных характеристик двигателя. Обратите внимание, что компрессия и степень сжатия – это не одно и то же. Компрессия – это максимальное давление в цилиндре, создаваемое при движении поршня от нижней мертвой точки к верхней. Компрессия зависит от степени сжатия: при увеличении стапени сжатия увеличивается и компрессия.

Величина компрессии может многое рассказать о состоянии двигателя, соответственно, нужно уметь измерять компрессию двигателя и правильно «расшифровывать» полученные данные относительно конкретного мотора.

Чем измерить компрессию в двигателе?

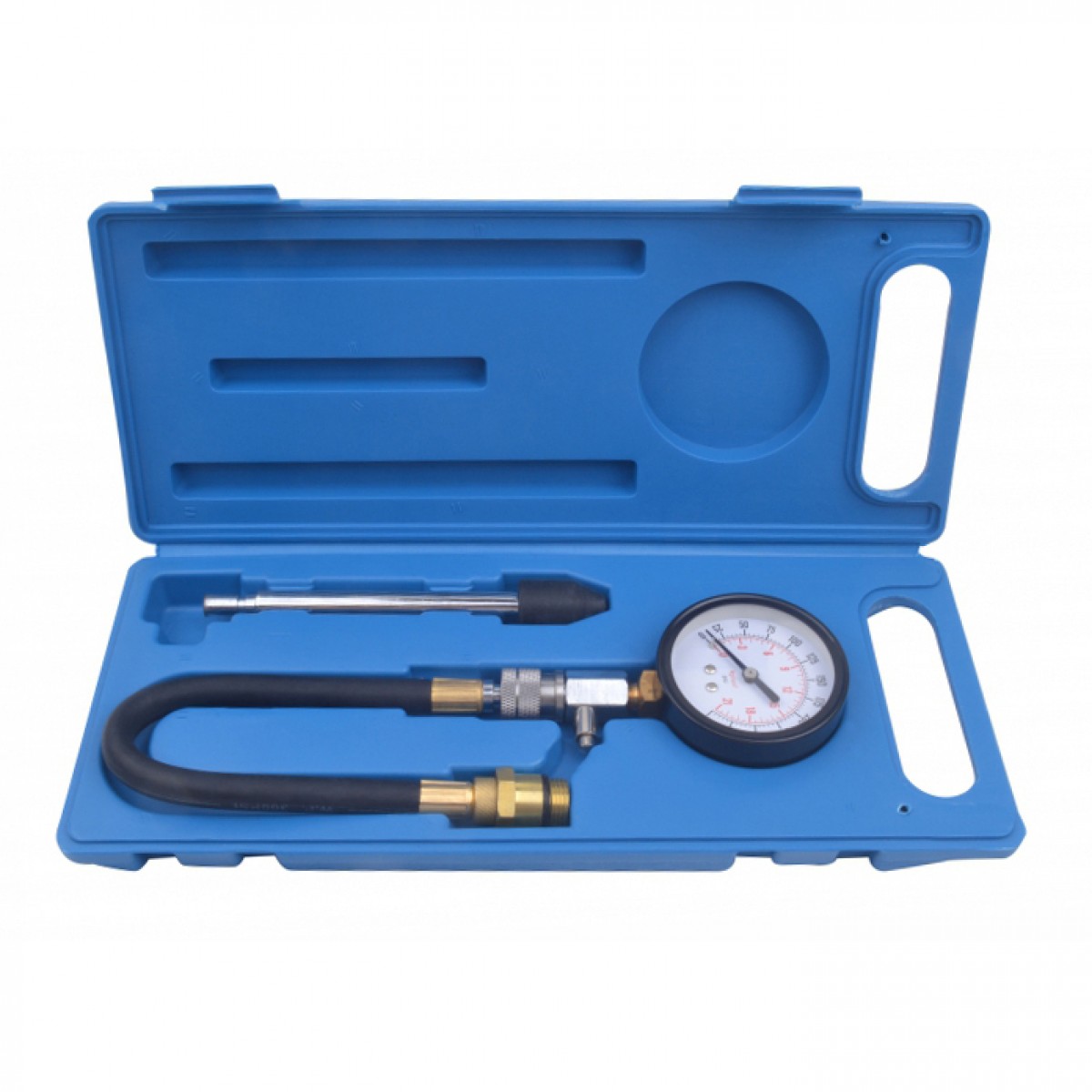

Для измерения компрессии используется специальный прибор – компрессометр. Фактически он представляет собой манометр, оснащенный обратным клапаном, который и позволяет измерить давление в цилиндре.

По способу фиксации компрессометры бывают:

  • резьбовыми (крепится в свечное отверстие),
  • прижимными (имеет резиновую втулку, которую надо прижать и держать в процессе измерения компрессии).



Для дизельных двигателей компрессометры рассчитаны на более высокое давление и обязательно имеют резьбовой наконечник.

Как измерить компрессию в цилиндрах двигателя?

Измерение компрессии следует проводить при хорошо заряженном аккумуляторе. Двигатель должен быть прогрет до рабочей температуры (80-90°). Чтобы измерить компрессию в цилиндрах двигателя, вам понадобится помощник.

Чтобы измерить компрессию в двигателе, необходимо сделать следующее:

  1. Вывернуть ВСЕ свечи зажигания, запомнив расположение каждой по цилиндрам. Если вы выкрутите свечу только из того цилиндра, где замеряете компрессию, данные будут ниже, чем на самом деле.
  2. Отсоединить низковольтные провода от катушек во избежание пробоя.
  3. Снимите топливный шланг с бензонасоса, если бензонасос механический. Если насос электрический, следует вытащить реле или предохранитель или снять провода питания с форсунок. Таким образом вы предотвратите подачу топлива в цилиндры в процессе измерения компрессии.
  4. Зафиксируйте компрессометр в свечном колодце (надежно зафиксируйте прижимной или вкрутите резьбовой).
  5. Попросите помощника до упора выжать педаль газа (откроется дроссельная заслонка) и начать вращать двигатель стартером.
  6. Первые 2-3 секунды показания на шкале компрессометра будут расти, потом остановятся.
  7. Выключите стартер, зафиксируйте показания компрессометра – это и есть компрессия в данном цилиндре.
  8. Сбросьте показания компрессометра и повторите процедуру для каждого цилиндра.

Если в одном из цилиндров компрессия значительно отличается от остальных, повторите процедуру измерения, чтобы удостовериться в результатах.

Какой должна быть компрессия в двигателе

Нормальные показатели компрессии индивидуальны для каждого двигателя. Приступая к процедуре проверки компрессии, стоит изучить техническую документацию автомобиля, чтобы узнать нормальные показатели.

При этом стоит обращать внимание не только на величину компрессии в одном отдельном цилиндре, лучше всего смотреть на результаты измерений относительно друг друга.

Так, например, пониженная компрессия в одном цилиндре

может свидетельствовать о прогорании поршневых колец. Если компрессия низкая в двух соседних цилиндрах, можно предположить, что между ними прогорела прокладка.

Испытали 7 приборов для оценки компрессии мотора — журнал За рулем

Проверка компрессии в цилиндрах — самый простой способ продиагностировать механическую часть двигателя. Это может сделать любой автомобилист самостоятельно. Вот только не все компрессометры одинаково удобны и точны.

Материалы по теме

Термин «компрессия», вообще говоря, не совсем профессиональный — правильнее говорить о давлении в конце такта сжатия. Однако «компрессия» настолько прочно вошла в наш лексикон, что в дальнейшем мы будем использовать именно это слово.

Чем компрессия отличается от степени сжатия?

Всем! Компрессия — это давление, которое создается в цилиндре при выключенном зажигании (или при отключенной подаче топлива у дизеля) при положении поршня в верхней мертвой точке. Компрессия зависит от множества параметров: давления начала сжатия, фаз газораспределения, температуры, при которой проводится замер, и собственно изношенности деталей двигателя. Компрессия — это показатель реального здоровья мотора, которое с возрастом ухудшается.

А вот степень сжатия с годами не меняется. Это — безразмерный параметр, заложенный конструктором мотора. Он характеризует геометрию цилиндра, точнее — отношение его полного объема к объему камеры сжатия. Очевидно, что компрессия от степени сжатия зависит, а степень сжатия от компрессии — нет!

Материалы по теме

Камера сжатия или камера сгорания?

Речь об одном и том же: имеется в виду объем пространства над поршнем при его положении в верхней мертвой точке (ВМТ). Иногда его еще называют объемом конца сжатия. Термин «камера сгорания» не совсем корректен, поскольку сгорание топлива происходит почти во всем объеме цилиндра.

Если компрессия низкая…

Материалы по теме

Если компрессия понизилась, мотор будет хуже пускаться. Особенно это заметно на дизелях, где от давления и температуры конца сжатия зависит, воспламенится ли дизтопливо или нет.

В бензиновых моторах при пониженной компрессии топливо, попадающее в цилиндр, начинает хуже испаряться, оставаясь в виде негорючих капель. Увеличивается давление картерных газов — при этом растет токсичность, а камера сжатия ускоренно загрязняется. А если компрессия стала неравномерной по цилиндрам, мотор может начать вибрировать, особенно на оборотах холостого хода.

Как и чем измерить компрессию

Для измерения необходим компрессометр — прибор, который измеряет давление рабочей смеси по окончанию сжатия в цилиндре. Для экспертизы мы купили семь инструментов аналогичного назначения, но к ним вернемся чуть позже — предварительно надо подготовить мотор к замерам.

Аккумуляторная батарея должна быть полностью заряжена. Проверку проводим на двигателе, прогретом до рабочей температуры. Пока будем готовиться к тесту, температура немного упадет, но она не должна быть ниже 50–60 °C.

Во избежание смывания масляной пленки со стенок цилиндров желательно отключить подачу топлива. Для этого рассоединяем либо общий разъем жгута форсунок, либо разъемы от каждой форсунки.

Материалы по теме

Затем отсоединяем колодку проводов от модуля зажигания или индивидуальных катушек зажигания. Подготовив доступ и очистив углубления в головке блока цилиндров вокруг свечей, выворачиваем все свечи. Если не очистите, то не удивляйтесь, если компрессия вскоре упадет: песок, попавший в цилиндры, быстро угробит их.

Необходимо обеспечить свободный проход воздуха в цилиндры. Для этого на автомобилях с тросовым приводом дроссельной заслонки достаточно нажать педаль газа до пола. А вот с электронным приводом желательно убедиться, открывается ли заслонка при включенном зажигании, нажатии акселератора и прокрутке стартером. Для этого придется отсоединить патрубок, подводящий воздух к дроссельному узлу от воздушного фильтра. Если заслонка не открывается, надо демонтировать дроссельный узел.

Второй вариант — на свой страх и риск, отключив электрический разъем от дроссельного узла, попробовать очень аккуратно повернуть заслонку пальцем до полного открытия. Она подпружинена, а потому ее придется удерживать во время всех замеров.

Для замеров вставляем или вворачиваем наконечник компрессометра в свечное отверстие. Стартером проворачиваем двигатель до тех пор, пока показания на манометре не перестанут расти. Фиксируем результат и сбрасываем давление в компрессометре.

Как оценивать результаты

Компрессия исправного бензинового двигателя должна находиться в пределах 11–14 бар, при этом разность показаний по цилиндрам не должна превышать 1 бара.

Для выяснения причин низкой компрессии заливаем в цилиндр через свечное отверстие 5–10 см³ моторного масла и повторяем измерение. Если компрессия возросла более, чем на пару бар, скорее всего, налицо износ, залегание или поломка поршневых колец. Если же показания не выросли, то, вероятно, клапаны неплотно прилегают к седлам. Такое происходит при нарушении тепловых зазоров в их приводе, а также при износе, прогаре или повреждении тарелок или седел клапанов.

Почему величина компрессии отличается от степени сжатия?

У двигателя с минимальными утечками по поршневым кольцам и герметичными клапанами компрессия выше геометрической степени сжатия потому, что воздух в цилиндре при сжатии подогревается — при этом дополнительно увеличивается его давление. А низкая компрессия может быть при значительных утечках.

Итак, приступим к замерам. Продолжение — на следующей странице…

Проверка компрессии в цилиндрах двигателя

Современные автомобильные двигатели весьма надежны и в заботливых руках способны отработать не одну сотню тысяч километров без крупного ремонта. Но рано или поздно работа силового агрегата перестает быть безупречной, возникают проблемы с запуском, падает мощность, растет расход горючего и смазки. Подошло время капремонта? Или, может, всё не настолько серьезно? Самое время измерить компрессию в цилиндрах мотора.

Это позволит оценить состояние здоровья вашего движка без его разборки и даже определить наиболее вероятные болячки. И тогда, возможно, удастся обойтись без капитального ремонта, ограничившись раскоксовкой или заменой отдельных деталей.

Что называют компрессией

Компрессия — это максимальное значение давления в цилиндре во время движения поршня к ВМТ в такте сжатия. Ее замер производится в процессе холостого прокручивания двигателя стартером.

Сразу отметим, что компрессия вовсе не тождественна степени сжатия. Это совершенно разные понятия. Степенью сжатия именуют отношение полного объема одного цилиндра к объему камеры сгорания, то есть той части цилиндра, которая остается над поверхностью поршня, когда тот достигает ВМТ. Детальнее о том, что такое степень сжатия, можно почитать в отдельной статье.

Поскольку компрессия — это давление, то ее величина измеряется в соответствующих единицах. Автомеханики обычно пользуются такими единицами, как техническая атмосфера (ат), бар и мегапаскаль (МПа).

Их соотношение таково:

1 ат = 0,98 бар;

1 бар = 0,1 МПа

Информацию о том, какова должна быть нормальная компрессия в моторе вашей машины, ищите в техдокументации. Ее ориентировочное численное значение можно получить, умножив величину степени сжатия на коэффициент 1,2…1,3. То есть для агрегатов, имеющих степень сжатия от 10 и выше, компрессия в норме должна составлять 12…14 бар (1,2…1,4 МПа), а для моторов со степенью сжатия 8…9 — приблизительно 10…11 бар.

Для дизелей нужно применять коэффициент 1,7…2,0, а значение компрессии может находиться в диапазоне от 30…35 бар у старых агрегатов до 40…45 бар у современных.

Чем измерять

Владельцы автомобилей с бензиновым двигателем вполне могут измерить компрессию самостоятельно. Измерения проводятся с помощью прибора, который называется компрессометр. Он представляет собой манометр со специальным наконечником и обратным клапаном, позволяющим зафиксировать измеренное значение давления.

Наконечник может быть жестким либо иметь дополнительный гибкий шланг, рассчитанный на высокое давление. Наконечники бывают двух типов — резьбовые и прижимные. Резьбовой вкручивается вместо свечи и позволяет обойтись без помощника в процессе измерений. Резиновый при проведении замера придется плотно прижимать к свечному отверстию. В комплекте с компрессометром может идти один из них или оба. Это нужно учесть, если решите приобрести подобный прибор.


Простой компрессометр можно купить по вполне доступной цене. Более дорогие импортные приборы комплектуются целым набором переходников, позволяющих производить измерения в любом моторе любого производителя.

Значительно дороже стоят компрессографы, позволяющие не только делать замеры, но и осуществлять запись полученных результатов для дальнейшего анализа состояния цилиндропоршневой группы (ЦПГ) по характеру изменения давления. Такие устройства предназначены в основном для профессионального использования.

Кроме того, существуют электронные приборы для комплексной диагностики двигателя — так называемые мотор-тестеры. Их также можно применять для косвенной оценки компрессии, фиксируя изменения тока стартера во время холостой прокрутки мотора.

Наконец, можно и вовсе обойтись без измерительных приборов и приблизительно оценить компрессию вручную путем сравнения необходимых для проворачивания коленвала усилий.

Для использования в дизельных агрегатах понадобится компрессометр, рассчитанный на более высокое давление, поскольку компрессия у них значительно выше, чем у бензиновых. Такие приборы имеются в продаже, однако для проведения измерений понадобится демонтировать свечи накала либо форсунки. Это не всегда простая операция, требующая специальных инструментов и навыков. Владельцам дизелей, вероятно, проще и дешевле предоставить проведение измерений сервисным специалистам.

Ручное (ориентировочное) определение компрессии

Потребуется снять колесо и удалить все свечи, оставив лишь в первом цилиндре. Затем нужно вручную крутить коленвал до завершения такта сжатия в 1-м цилиндре, когда его поршень окажется в ВМТ.

Произведите ту же операцию с остальными цилиндрами.  Каждый раз вкрученной должна быть только свеча, относящаяся к проверяемому цилиндру. Если в каком-то случае усилия, необходимые для проворачивания, окажутся меньше, значит именно этот цилиндр является проблемным, так как компрессия в нем ниже, чем в других.

Понятно, что такой метод очень субъективен и целиком полагаться на него не стоит. Применение компрессометра даст более объективные результаты и к тому же позволит сузить круг подозреваемых.

Подготовка к измерению

Убедитесь, что аккумулятор в исправном состоянии и полностью заряжен. Севшая АКБ способна снизить компрессию на 1…2 бар.

Забитый воздушный фильтр также может существенно повлиять на результаты измерений, поэтому проверьте его и при необходимости замените.

Мотор следует прогреть до достижения рабочего режима.

Перекройте любым способом подачу горючего в цилиндры, например, снимите питание с форсунок, отключите топливный насос, вынув соответствующие предохранители или реле. У механического бензонасоса отсоедините и заглушите патрубок, по которому осуществляется поступление в него топлива.

Извлеките все свечи. Некоторые откручивают лишь одну, но результат при таком измерении будет неточным.

Рычаг механической КПП должен находиться в нейтральной позиции, если коробка автоматическая — в положении P (Parking). Затяните ручной тормоз.

Для каждого цилиндра желательно провести измерения как с открытой заслонкой (при полностью выжатой педали газа), так и закрытой (педаль газа не нажимается). Полученные в обоих случаях абсолютные значения, а также их сравнение помогут точнее выявить неисправность.

Применение компрессометра

Вкрутите наконечник измерительного прибора в свечное отверстие 1-го цилиндра.

Для замера с открытой заслонкой нужно 3…4 секунды крутить коленвал стартером, нажав газ до упора. Если ваш прибор имеет прижимной наконечник, то без ассистента не обойтись.

Посмотрите и запишите зафиксированные прибором показания.

Выпустите воздух из компрессометра.

Проведите замеры для всех цилиндров. Если в каком-то случае показания будут отличаться от нормы, произведите данное измерение еще раз, чтобы исключить возможную ошибку.

Прежде чем начинать измерения с закрытой заслонкой, вкрутите свечи и запустите мотор, чтобы дать ему прогреться, а заодно и подзарядить АКБ. Теперь проделайте всё, как с открытой заслонкой, но без нажимания на газ.

Измерение без прогрева мотора

При наличии сложностей с запуском двигателя стоит измерить компрессию без его предварительного прогрева. Если имеется серьезный износ деталей ЦПГ или залегли кольца, то давление в цилиндре при «холодном» измерении может упасть примерно вдвое относительно нормальной величины. После прогрева мотора оно заметно возрастет и может даже приблизиться к норме. И тогда неисправность останется незамеченной.

Анализ полученных результатов

Измерения, проведенные с открытой заслонкой, способствуют выявлению грубых повреждений, поскольку нагнетание большого объема воздуха в цилиндр с лихвой перекрывает его возможные утечки из-за дефектов. В результате снижение давления относительно нормы будет не очень большим. Так можно вычислить сломанный или треснувший поршень, закоксованные кольца, прогоревший клапан.

Когда заслонка закрыта, воздуха в цилиндре мало, и компрессия окажется низкой. Тогда даже незначительная утечка сильно уменьшит давление. Так можно выявить более тонкие дефекты, связанные с поршневыми кольцами и клапанами, а также механизмом толкателей клапанов.

Простая дополнительная проверка поможет уточнить, в чем кроется источник неприятностей. Для этого на стенки проблемного цилиндра нужно нанести немного масла (примерно 10. ..15 мл), чтобы смазка закупорила возможные места утечки газа между поршнем и стенкой цилиндра. Теперь нужно повторить измерение для данного цилиндра.

Существенно возросшая компрессии укажет на утечки из-за изношенности или залегания поршневых колец либо царапин на внутренней стенке цилиндра.

Отсутствие изменений означает, что не полностью закрываются клапаны и нужна их притирка или замена.

Если показания увеличились на небольшую величину, виноваты кольца и клапаны одновременно, либо имеется дефект прокладки ГБЦ.

Анализируя результаты измерений, следует учитывать, что давление в цилиндрах имеет зависимость от степени прогрева мотора, густоты смазки и других факторов, а измерительные приборы часто имеют погрешность, которая может составлять 2…3 бара. Поэтому важны не только и даже не столько абсолютные величины компрессии, сколько разница измеренных значений для разных цилиндров.

Если компрессия несколько ниже нормы, но в отдельных цилиндрах отличие в пределах 10%, значит, имеется равномерный износ ЦПГ без явно выраженных неисправностей. Тогда причины ненормальной работы агрегата нужно искать в других местах — система зажигания, форсунки и другие узлы.

Заниженная компрессия в одном из цилиндров указывает на наличие в нем неисправности, которую необходимо устранить.

Если такое наблюдается в паре соседних цилиндров, то возможен пробой прокладки ГБЦ.

Помочь определить конкретную неисправность в бензиновом моторе на основе результатов проведенных измерений и дополнительных признаков поможет следующая таблица.


В отдельных случаях полученные результаты могут показаться нелогичными, но всему можно найти свое объяснение. Если двигатель солидного возраста имеет высокую компрессию, не стоит делать вывод, что он в полном порядке и беспокоиться не о чем. Дело может быть в значительном количестве нагара, который уменьшает объем камеры сгорания. Отсюда и повышение давления.

Когда снижение компрессии не слишком велико и нормативный ресурс двигателя еще не выработан, можно попробовать провести раскоксовку, а через пару недель после этого снова сделать измерения. Если ситуация улучшится, то можно вздохнуть с облегчением. Но не исключено, что всё останется по-прежнему или даже станет хуже, и тогда нужно готовиться — морально и финансово — к проведению капитального ремонта агрегата.

правила измерения, причины низкой и большой компрессии, устранение неполадок

Компрессия двигателя

Компрессия двигателя говорит о состоянии двигателя, его ресурсе, мощности, тяговитости. Данную процедуру нужно выполнять каждые 20-30 тыс.км пробега, а так же перед покупкой автомобиля. Даже при проверке в сервисе, ВАМ понадобятся знания «как правильно измерить компрессию», т.к. сервисмены любят обманывать, и делают на вас деньги.

Начнём с теории: Компрессия – давление, создаваемое в цилиндре в конце сжатия такта. Здесь же уместен ещё один термин: Степень сжатия двигателя. Степень сжатия двигателя выражается в следующим соотношении: компрессия/объём камеры сгорания.

Какая компрессия должна быть в цилиндрах двигателя ВАЗ?

Нормальная компрессия двигателя составляет не менее 10 бар (1,0Мпа), а разница между цилиндрами не должна превышать 1 бар (0,1 Мпа). Если у вас с 1по 4 цилиндр компрессия составляет 11-12-11-12, то двигатель в порядке, но не забывайте регулировать клапана каждые 2500 км. Если у вас 11-9-12-11, то нужно искать причину и делать ремонт, т.к. езда в таких условиях только убьёт двигатель.

Сколько должна быть идеальная компрессия? Идеальная компрессия должна составлять по 14 бар для 8-ми клапанного мотора в каждом цилиндре с минимальными разбросами (14-14-14-14).

Прибор для замера компрессии

Чем мерить компрессию? Существует специальный прибор для измерения компрессии, называется он «компрессометр». Данные приборы бывают двух видов: прижимные, универсальные, гибкие и резьбовые.

Как замерить компрессию двигателя?

Для проверки компрессии нам понадобится свечной ключ, заряженный аккумулятор и компрессометр. Так же не обойтись без помощника.

  1. Прогреваем двигатель до рабочей температуры.
  2. Выворачиваем все свечи.
  3. В появившееся свечное отверстие устанавливаем прибор для замера компрессии (компрессометр).
  4. Помощник нажимает на газ до упора и заводит автомобиль в течении 6-10 секунд.
  5. Запоминаем показания компрессометра и проводим аналогичные операции на остальных цилиндрах.

Низкая и разная компрессия в двигателе, что делать?

Если после проверки компрессии, компрессометр показал ниже 10 бар хоть в одном цилиндре, то нужно срочно узнать причину и устранить неисправность, иначе вы рискуете потерять компрессию в остальных цилиндрах.

Если, например, у вас нет достаточной компрессии в 1,4  и любом другом цилиндре:

  • Набираем в медицинский шприц около 10 кубических сантиметров моторного масла.
  • Брызгаем в появившееся отверстие маслом.
  • Заново мерим компрессию.

Если после повторного замера, компрессия поднялась, значит изношены кольца. Если результат остался такой же – значит прогорели или зажаты клапана. Зажатые клапана можно отрегулировать, а прогоревшие – менять.

Большая компрессия в двигателе. Основные причины.

Не радуйтесь, если ваши показания компрессии зашкаливают, это никак не свидетельствует о крутизне вашего движка. Как писалось выше – идеальная компрессия для 8-клапанного мотора это 14-14-14-14. Если ваша компрессия выше этих цифр, то пора задуматься о неисправностях. Большая компрессия может повредить перегородки у поршней, подрать цилиндры. Ниже приведены основные причины повышенной/высокой компрессии:
Большая компрессия создаётся за счёт излишек масла в цилиндре, поэтому она иногда ещё называется «масляная компрессия».

  • Износились и умерли маслосъёмные колпачки (МСК).
  • Износились или залегли маслосъёмные кольца. (В таких случаях неизбежно потребление масла. Проверьте уровень масла: Как проверить уровень масла в двигателе? Так же обратите внимание на запуск двигателя после долгой стоянки, например, с утра. При потреблении масла в двигателе, выхлоп будет чёрного цвета).
  • Возможно в цилиндрах есть нагар. Попробуйте избавиться от него раскоксовкой.

Признаки плохой компрессии

Если вы столкнулись с проблемами, изложенными ниже, то возможно, НО  ДАЛЕКО НЕ ФАКТ, что ваш двигатель имеет недостаточную компрессию. Поэтому, нужно обращать внимание не на признаки, а нужно просто замерить компрессию.

  1. Пропуски в зажигании.
  2. Троит.
  3. Низкая динамика.
  4. Стук двигателя.
  5. Есть масло.
  6. Чёрный дым.
  7. Плохой холодный запуск.
  8. Большой расход топлива (Причины большого расхода топлива на ВАЗ).

Как поднять компрессию двигателя иными способами?

Существует несколько вариантов поднятия компрессии без ремонта. Данные операции никак не гарантируют рост компрессии, но попытаться можно. Но всё же рекомендуется устранить неисправность механическим воздействием – устранить неисправность: перекинуть кольца или заменить клапана.

  • Регулировка клапанов. Сам пробовал, действительно работает. Клапан мог быть зажат, поэтому не закрывался, вследствие чего – утечка компрессии.
  • Роскоксовка – удаляет нагар и излишка масла в цилиндре.  Помогает только при залипших кольцах, если прогорели клапана – проводить данную операцию бессмысленно.

Измерить компрессию в двигателе. Процесс замера компрессии, инструменты для диагностики

Что такое компрессия в двигателе?

Компрессия в цилиндре двигателя — это величина давления, которое возникает в конце такта сжатия. Многие путают степень сжатия и компрессию, но это два разных параметра двигателя. Степень сжатия величина постоянная и от компрессии не зависит, а вот компрессия зависит от степени сжатия , поэтому в дизельных двигателях компрессия, как правило, выше. Это обусловлено тем, что у дизельных двигателей сжимается воздух, а не горючая смесь, тем самым, степень сжатия должна быть гораздо выше.

Компрессия также зависит и от других характеристик: настройки фаз газораспределения, давления начала сжатия, температуры, состояния стартера и аккумуляторной батареи, протечек из камеры сгорания, состояния поршневых колец, поршней и цилиндров. Даже загрязненный воздушный фильтр может повлиять на показания компрессометра.

На что влияет компрессия?


От компрессии зависит запуск двигателя, часто это проявляется при минусовых температурах. Особенно у дизельных автомобилей, когда воспламенение топлива происходит от сжатия. На запуск бензиновых ДВС при низких температурах компрессия также может повлиять и затруднить его.

При низкой компрессии, за счёт повышения давления картерных газов, в систему вентиляции попадает повышенное количество паров масла, а это быстро загрязняет камеру сгорания, возрастает токсичность выхлопных газов.

Разная компрессия по цилиндрам провоцирует нестабильную работу двигателя, появляются вибрации, которые также наносят вред опорам двигателя, элементам трансмиссии и приносят дискомфорт водителю.

Низкие значения компрессии свидетельствуют о неисправности или некорректной работе двигателя. Но это не обозначает, что двигатель идет на «капиталку». Смещение фаз газораспределения (при неправильно установленном ремне ГРМ) также могут повлиять на компрессию как и закоксованные кольца или прогоревший клапан.

Как правило, компрессию двигателя замеряют при проявлении неисправности двигателя. Например, таких как:

  • Неровная работа двигателя, вибрации, подергивания, «когда мотор троит»
  • Проблемы с запуском двигателя (особенно у дизельных автомобилей), набором оборотов, падении мощности или тяги
  • Повышенный расход масла ДВС
  • Повышенный расход топлива

Перед проверкой компрессии необходимо исключить причины, способные оказать влияние на точность измерений.

Заблаговременная диагностика поможет более локально выявить причину неисправности, избежать дорогостоящего ремонта, сэкономить время и деньги.

Также часто прибегают к замеру компрессии при покупке автомобиля на вторичном рынке.

Измерение компрессии с помощью специального инструмента


Чтобы замерить компрессию, нам понадобится специальный диагностический инструмент — компрессометр. Компрессометр состоит из:

  • адаптера под свечное отверстие (резьбовой переходник либо резиновый наконечник)
  • манометра с обратным клапаном (для фиксации давления).

Манометр и адаптер соединены металлической трубкой или шлангом. Современные двигатели также могут потребовать и современное диагностическое оборудование. Поэтому большинство профессиональных автосервисов обзаводятся наборами для замера компрессии, в которых присутствуют различные адаптеры, прижимные пластины и шланги, что позволяет диагностировать различные типы двигателей — бензиновые, дизельные, с непосредственным впрыском, двигатели грузовых автомобилей, с высокой степенью сжатия, лодочные и промышленные двигатели.

Как уже было сказано ранее, для замера компрессии нам понадобится специальный инструмент — компрессометр. Стоит обратить внимание, что для дизельного и бензинового двигателей они будут разные, так как двигатели отличаются степенью сжатия. Также стоит обратить внимание на доступ к свечным колодцам и размеру адаптеров под размеры свечи или форсунки (у дизельного двигателя).

  1. Стартер на автомобиле должен работать исправно, АКБ заряжена, двигатель прогрет до рабочей температуры.
  2. Для начала продуваем воздухом свечные колодцы, чтобы туда не попала грязь.
  3. Выкручиваем свечи (у дизеля это будут свечи накала, либо форсунки).
  4. Подбираем шланги, трубки, переходники и адаптеры под двигатель.
  5. Вкручиваем переходник в свечное отверстие или вставляем его в отверстие форсунки.
  6. Включаем зажигание и «крутим» стартер пока значения на компрессометре не перестанут расти.
  7. Таким образом проверяем все цилиндры.

Разница показателей компрессометра между цилиндрами не должна превышать 10% от максимального показателя. Таким образом, падение компрессии на 15 % в цилиндре свидетельствует о неисправности двигателя, износе его деталей, некорректной настройке.

Подведём итог

Компрессия — диагностический фактор, позволяющий объективно оценивать исправность двигателя. Замер компрессии поможет выявить причину неисправности двигателя, его нестабильной работы, повышенного расхода масла или топлива. Показания ниже нормы не означают, что «мотор пошел на переборку», множество различных причин влияют на компрессию. Главное уметь различать эти причины, понимать степень их опасности и знать методы борьбы с ними.

Современные машины также требуют к себе современного подхода, поэтому без специального инструмента бывает просто не обойтись. Это относится как к любителям заняться своим авто в гараже, так и к профессионалам, работающим на современных станциях обслуживания.

Хороший, качественный и точный инструмент будет экономить время, деньги и нервы. А работа с ним — приносить удовольствие.

Инструкция по проверке компрессии в цилиндрах двигателя: этапы и видео

Для того, чтобы автомобиль не подвел в пути, нужно следить за его техническим состоянием, вовремя меняя расходные материалы и выполняя необходимый ремонт. Диагностировать исправность двигателя можно по давлению камере сгорания. Разная компрессия в цилиндрах говорит о неполадках в цилиндро-поршневой группе. В статье дается понятие компрессии, как правильно ее измерить и сделать анализ неисправностей двигателя.

Содержание

[ Раскрыть]

[ Скрыть]

Понятие компрессии

В переводе на русский язык компрессия означает «сжатие». Если нет утечек смеси, то двигатель работает в полную мощность. Таким образом, компрессия – это давление в камере сгорания, возникающая в высшей точке такта сжатия. Компрессия может измеряться в паскалях, килограммах на сантиметр, но общепринятая единица измерения — атмосферы.

Показания давления на манометре

Оптимальное давление в цилиндрах определяется техническими характеристиками, заявленными производителем. Если двигатель работает в полную силу, то при передвижении поршня вниз в цилиндры поступает нужное количество воздуха, затем поршень начинает двигаться вверх, а в камеру впрыскивается топливо. Когда возникает искра, смесь детонирует и должна сгорать без остатка. При этом выделяются отработанные газы, количество которых должно быть минимальным.

Компрессометр и его разновидности

Давление в цилиндрах измеряется с помощью компрессометров.

Существуют следующие виды приборов:

  • бензиновые;
  • дизельные;
  • универсальные.

Приборы отличаются между собой принципом действия и применяются на СТО, но могут с успехом использоваться для проверки давления в домашних условиях. Компрессометр состоит из манометра, соединенного со штуцером и обратным клапаном с помощью резинового шланга. При вращении коленвала в шланге растет давление. Оно будет увеличиваться до тех пор, пока оно не сравняется с давлением в цилиндрах. Это значение показывает прибор.

Компрессометр для измерения давления

Для измерения компрессии на бензиновых двигателях используются прижимные устройства, оснащенные специальной резиновой трубкой. Прибор универсален, но при его использовании необходим помощник.

Помощь не понадобиться, если использовать резьбовые приборы. Для проверки компрессии измеритель закрепляют в отверстии для свечи или отверстии форсунок. Прибор оснащен специальной резиновой втулкой, что дает возможность использовать его в качестве прижимного устройства. Благодаря гибкости прибора для снятия измерений нет необходимости в демонтаже узлов двигателя.

С помощью универсальных компрессометров можно измерять давление в дизельных агрегатах. Импортные приборы оборудуются дополнительно набором переходников, что позволяет выполнять измерения на автомобилях любых марок. Специалисты советуют приобретать резьбовые компрессометры, наконечник которых вкручивается в свечное отверстие, а манометр соединяется не трубкой, а резиновым шлангом.

В видео рассматривается компрессометр и рассказывается, как правильно померить компрессию.

Руководство по проверке

Специалисты рекомендуют замерять давление в цилиндрах через 3-5 тыс. км пробега для авто отечественного производства и через 10-20 тыс. км для иностранных машин. Измерять компрессию нужно при открытой и закрытой дроссельной заслонке, это даст возможность более точно определить причину неполадок в работе двигателя.

 Загрузка …

Предварительные процедуры

Проверка должна проводиться на разогретом двигателе. Если машина находилась в покое, то двигатель нужно завести и прогреть до рабочей температуры. После разогрева необходимо выключить зажигание и прекратить подачу топлива. Для правильной проверки аккумуляторная батарея должна быть полностью заряжена. Недостаточная зарядка батареи не даст раскрутить стартер на полную мощность, что серьезно может исказить показания проверки. Кроме того, нужно проверить исправность стартера.

Диагностика работы двигателя

Основная часть проверки

Проверка давления в цилиндрах состоит из следующих шагов:

  1. Сначала нужно отключить свечные провода.
  2. Далее следует выкрутить свечи зажигания с помощью свечного ключа или головки. При этом нужно следить за чистотой свечных отверстий. При необходимости их необходимо очистить от пыли и загрязнений, а далее следить, чтобы в отверстия не попала грязь.
  3. Рычаг передач нужно установить в нейтральное положение.
  4. Затем нужно вкрутить измеритель компрессометра в одно из отверстий.

    Измерение давления в цилиндре

  5. Далее помощник должен выжать педаль акселератора и запустить стартер, провернув коленвал хотя бы на 8 тактов сжатия.
  6. Действия необходимо повторять пока стрелка манометра не перестанет подниматься. Когда выжимают акселератор, открывается дроссельная заслонка.
  7. Полученные показания следует записать. После каждого замера необходимо сбрасывать показания.
  8. Таким образом, выполняются замеры на каждом цилиндре.
  9. Далее, для того чтобы понять характер неисправностей, нужно снять показания на каждом цилиндре при закрытой заслонке. Для этого во время измерений не нужно нажимать педаль акселератора.

Снятые показания нужно сравнить со штатными данными для данной марки автомобиля и пробегом. Зная, какая должна быть компрессия и учитывая пробег автомобиля, необходимо сделать сравнительный анализ полученных данных.

Анализ полученных данных

Норма компрессии для каждого двигателя отличается, но в среднем нормальным считается давление около 10-12 кг/см2. Компрессия в каждом из цилиндров не должна отличаться более чем на 10%.

Нормальные показания компрессометра

Во время эксплуатации поршень постоянно движется внутри цилиндра, постепенно стирая его стенки. Таким образом объем цилиндра увеличивается, между поршневыми кольцами и стенками камеры возникают зазоры, через которые газ под давлением проникает в картер и воздушно-топливная смесь сгорает не полностью. В таких случаях компрессия падает.

При снижении давления в цилиндрах появляются следующие проблемы в работе двигателя:

  • повышается расход ГСМ;
  • автомобиль плохо заводится;
  • черный дым в выхлопных газах;
  • увеличивается давление в системе охлаждения;
  • нестабильная работа двигателя в разных режимах;
  • слышны удары и хлопки.

Существуют и другие причины уменьшения давления в цилиндрах:

При обнаружении признаков неполадок в цилиндро-поршневой группе необходимо выполнить дополнительную диагностику и устранить причину неполадок, иначе, это может привести к дорогостоящему ремонту.

Видео «Проверка компрессии в цилиндрах»

В этом видео показан процесс измерения давления в цилиндрах с помощью компрессометра.

Как проверить компрессию в цилиндрах двигателя — бензин/дизель » The-Drive

Существует большое количество методов тестирования силового агрегата. Проверка компрессии в цилиндрах двигателя, занимает в этом перечне особое место. Она может рассказать о состоянии ДВС очень много, а вот как правильно мерить компрессию в двигателе — отдельный вопрос, который собственно, мы и будем обсуждать в теме детально.
  • С какими целями проверяют компрессию
  • Чем меряют компрессию ДВС
  • В каких единицах измеряется компрессия ДВС
  • Как измерить компрессию двигателя
  • Сверка результатов с цифрами, указанными производителем авто
  • Как замерить компрессию двигателя своими руками без спецприбора

Цели проверки компрессии

Хотите узнать сколько ваш движок проходит до капиталки? Вас беспокоят сторонние шумы в моторе, синяя копоть из выхлопной системы и нестабильное поведение мотора на холостых? Делайте проверку компрессии — это сэкономит вам время и деньги. Подобные мероприятия выявят понижение давления в цилиндрах из-за выработки колец, клапанов, самих цилиндров, а также по причине проблем с ГБЦ. При этом не придётся делать полную разборку ДВС. Также проверка компрессии актуальна при приобретении подержанного транспортного средства, так как данный параметр может поведать о кондициях б/у авто.

Чем меряют компрессию в двигателе



Прибор для проверки компрессии в движке называется компрессометр. Данный измерительный прибор устроен довольно просто: манометр, клапан обратного действия, шланг с набором насадок. А фиксируют его для замеров в колодцах свечей зажигания. Измеритель оборудован обратным клапаном по той причине, чтобы при проворачивании коленвала не было сброса давления.

Разновидности компрессометра

Всего их три: одни предназначаются для бензиновых двигателей, другие для дизелей, а кроме того, имеют место и универсальные приспособления. Они в некоторой степени отличаются друг от друга, но в любом случае каждое из этих измерительных приспособлений можно использовать дома.

Устройство и принцип работы компрессометра

Манометр соединён с клапаном обратного действия и штуцером посредством резинового шланга. Когда коленвал прокручивается, в шланг нагнетается давление и оно будет возрастать до того уровня, пока не станет идентичным давлению в цилиндре. Данное значение как раз и будет демонстрировать наш компрессометр.


Для бензиновых ДВС применяются прижимные разновидности, оборудованные специальным резиновым шлангом. Девайс универсален, однако, при его применении вам понадобится напарник.

В помощнике отпадает необходимость в том случае, когда используется резьбовой наконечник. Для диагностики его вкручивают в колодцы СЗ либо в отверстия форсунок.


Универсальными компрессометрами измеряется давление в дизелях. Девайсы иностранного производства комплектуются набором переходничков, что позволяет осуществлять тесты на машинах любых марок.

В чём измеряется компрессия в двигателе

Компрессия измеряется в атмосферах, кг/см2 либо БАРах.

Как измерить компрессию в цилиндрах


После замеров давления нужно сравнить данные с теми, которые изложены в инструкции к транспортному средству. Завод-производитель там прописывает, какое значение давления должно быть у мотора их машины. Для осуществления подобной диагностики вам не понадобятся специфические навыки. Нужно знать, как осуществлять проверку компрессии правильными методами, для выявления достоверного значения компрессии двигателя. Вдобавок получить результаты теста это только полдела, предстоит ещё разобраться в значении полученных цифр.
Для отечественных авто эксперты рекомендуют производить измерения компрессии через каждые 3000-5000 км пробега, а для иномарок, диагностика проводится через 10000-20000 км.

Порядок замера компрессии

Замер компрессии в цилиндрах двигателя начинается с подготовительного этапа.


1. Перед тем как замерить компрессию в двигателе самому, первым делом следует выкрутить СЗ. Сделать это нужно до прогрева силового агрегата. Деликатно извлекаем каждую СЗ и смазываем противозадирным средством резьбу, затем устанавливаем все элементы на свои места, воспользовавшись при этом динамометрическим ключом. С каким усилием производить затяжку? Эти сведения прописаны в руководстве по эксплуатации транспортного средства. Данное мероприятие ускорит извлечение свечей походу дальнейших замеров.

2. Перед тестами проверьте батарею — она должна быть заряжена до предела. Если АКБ выдохнется, когда вы, к примеру, будете диагностировать пару последних цилиндров, на правдивость результатов не рассчитывайте.

3. Подготовьте измерительный прибор, подходящий конкретно для вашего ДВС.

4. Компрессию проверяют на холодную или на горячую? Перед замерочными мероприятиями ДВС прогревают в результате чего, поршни и клапана наберут свои рабочие кондиции.

5. Глушим движок и поднимаем капот.

6. Открываем дроссельную заслонку и фиксируем её чем-либо в этом положении — во время проведения испытаний мотор должен получать нормальное количество воздуха.

7. Отключаем систему впрыска и топливной насос, чтобы нейтрализовать подачу горючего.

8. Заводим машину и ждём пока движок спалит всё горючее, оставшееся в топливных магистралях, а затем заглохнет.

9. Найдите самый близкорасположенный к фронтальной части мотора провод свечи. Отсоедините его, а затем обозначьте его как-нибудь, чтобы точно знать, какую из свечей он запитывает. Выполняем данный манёвр на всех остальных свечах.

10. Выкрутите все свечи зажигания — это позволит силовому агрегату с лёгкостью вращаться во время тестовых процедур, что обеспечит наиболее точные замеры.

11. Нейтрализуем систему зажигания — отсоединяем центральный провод либо электроразъём от катушки.

12. Подсоединяем измерительный прибор к первому цилиндру посредством колодца СЗ.

Далее, переходим непосредственно к измерению компрессии бензинового двигателя:

1. Попросите напарника прокрутить коленвал посредством поворота ключа в замке зажигания. Взгляните на манометр и вы заметите, как после нескольких оборотов параметр достигнет пиковой точки.

2. Зафиксируйте значение, на котором замерла стрелка манометра.

3. Запишите соответствующую цифру и сбросьте давление на компрессометре клапаном обратного действия. Стрелка измерителя должна упасть на ноль. Отсоедините устройство от уже проверенного цилиндра и переставьте его на следующего испытуемого.

4. Выполняем описанный алгоритм для каждого последующего цилиндра.

5. Затем, нам предстоит сравнивать полученные результаты со значениями, которые нужно отыскать в руководстве по эксплуатации транспортного средства.

Как измерить компрессию в дизельном двигателе


Проверка компрессии на дизеле в некоторой степени разнится с таковой на бензиновом ДВС. Замер компрессии дизельного двигателя осуществляется в несколько основных этапов, однако, сперва нужно уделить внимание некоторым нюансам замера компрессии на дизеле:

1. Все замеры делаются только на прогретом до нужной степени моторе — это примерно 70-90 градусов.

2. Нужно отключить бензонасос либо форсунки — наша цель нейтрализовать подачу горючего.

3. Требуется вывернуть все свечи накаливания либо форсунки, в зависимости от модели дизеля, так вы облегчите ход во время прокручивания коленвала стартером.

4. Заряд батареи должен быть 100-процентным, а стартер не должен подавать никаких признаков неисправности.

Алгоритм самой проверки следующий:

1. Подсоединяем к первому цилиндру прибор, вкрутить его в соответствующее отверстие проблем не составит.

2. Даём указания напарнику крутить стартер пока стрелка манометра не застынет на какой-то цифре. Когда это случится, замер компрессии в конкретном цилиндре можно считать завершённым. Фиксируем результат для сверки. Повторяем описанные действия для всего дизельного силового агрегата.

3. После окончания диагностической процедуры и фиксации результатов для сверки, устанавливаем все свечи либо форсунки, в зависимости от того, что было снято, на свои места. Подключаем обратно топливоподачу. Нюансы


Если компрессия дизеля опустилась ниже отметки 17 бар, завести мотор будет довольно проблематично. Кроме того, показатель давления зависит от количества смазочного материала, находящегося на стенках цилиндров, придётся выждать пока масло стечёт в картер.

Дизельная компрессия намного превышает таковую у бензиновых собратьев. Всё из-за того, что у дизеля степень сжатия доходит до 18-24 единиц.

Компрессометр для дизеля имеет более длинную шкалу, а также набор специальных насадок, дабы не возникло проблем с подсоединением к разным модификациям дизельных двигателей.

Сверка полученных результатов

1. Показатель бензинового ДВС находящего в нормальном рабочем состоянии, как правило 12-15 бар. Но здесь всё сугубо индивидуально и в любом случае вам придётся углубиться в технические подробности силового агрегата, установленного на вашем транспортном средстве. Разброс показателей между секциями не должен быть больше 1-1,5 бар.

2. На адекватно работающем дизеле, норма давления — 25-35 бар, а разница данных между горшками не должна превосходить десять процентов.

3. Если параметр имеет повышенное значение, то, как правило, это обусловлено присутствием нагара в недрах цилиндра.

4.Если же, наоборот, компрессия занижена в 1-м либо нескольких цилиндрах, то самыми распространёнными причинами могут быть такие обстоятельства:

  • треснул блок двигателя либо ГБЦ;
  • неисправность седла клапана или дефект самого клапана;
  • износились цилиндры либо кольца;
  • проблемы с ГРМ.
5. При разбросе в 10-15% между показателями двух и более цилиндров, можно рассчитывать на износ деталей: клапанов, колец, а также самого цилиндра.

6. Пониженная компрессия в 2-х соседних цилиндрах вполне может оповещать о пробое прокладки ГБЦ между этими цилиндрами.

7. Низкое значение давления во всех цилиндрах, как правило, свидетельствует об износе ГРМ-цепи либо растянутом ремне. Кроме того, могут быть изношены кольца либо цилиндры.

Как проверить компрессию без компрессометра

Как производить замеры посредством спецприбора мы разобрались, а вот как померить компрессию без компрессометра? Ведь этот измеритель хоть и выдаёт самые точные результаты, всё же не является единственным способом диагностики. Методы народных умельцев не отличаются точностью и надёжностью, они уместны, как правило, только в тех ситуациях, когда давление в 1-м либо нескольких горшках пропало полностью.

Есть парочка простейших методов проверки компрессии без компрессометра:

На слух
Когда стартер вращает коленвал, имеет место специфическое звучание при выполнении тактов сжатия. Когда этого не наблюдается, то в какой-то из камер сгорания компрессия пропала.

Установка заглушки
Выкручиваем СЗ и запихиваем в отверстие плотный тканевый материал. Если давление нормальное, то при вращении коленвала раздастся хлопок, а ваша затычка просто вылетит наружу. Если же уровень компрессии оставляет желать лучшего, наша тканевая пробка так и останется не тронутой.

Как правильно проверить компрессию в двигателе: видео в помощь

Для более полного понимания ситуации предлагаю просмотреть видео замера компрессии:


В этой теме мы с вами разобрались, как мерить компрессию в двигателе. Это, безусловно, выгодный метод проверки состояния рабочих элементов ДВС, ведь при этом вам не понадобится разбирать силовой агрегат, что сэкономит время, и сбережёт деньги. Главное, делать всё правильно, по чёткому алгоритму и тогда достоверный результат диагностики не заставит себя долго ждать. Вам только остаётся принимать решение о том, что делать дальше, если признаки неисправностей в двигателе всё-таки имеют место.

Как проверить компрессию двигателя — Блог AMSOIL

Компрессия двигателя = мощность двигателя. Простое уравнение может понять даже мы, не инженеры. В этом посте мы рассмотрим, как проверить компрессию двигателя.

Что такое компрессия двигателя?

Однако сначала давайте определимся с нашими терминами.

Компрессия двигателя означает давление, которое ваш двигатель создает внутри цилиндров во время работы.

То, сколько давления производит двигатель и насколько хорошо он преобразует это давление в полезную работу, влияет на эффективность и мощность вашего двигателя.

Как все это работает, и как износ и отложения могут со временем разрушить сжатие (то есть мощность в лошадиных силах) — это интересные темы, о которых вы можете подробнее узнать здесь. Но сегодня мы говорим о том, как проверить компрессию двигателя.

В этом примере я использовал свою Toyota Corolla 1998 года выпуска. Не смейся. Я заплатил за это наличными, и он работает гладко, как швейная машинка. Я также обратился за помощью к Пату Бурграффу, одному из техников нашей механической лаборатории.

Посмотрите видео или пошаговые инструкции, чтобы узнать, как проверить компрессию двигателя.

Необходимое время: 30 минут.

Как проверить компрессию двигателя

  1. Убедитесь, что автомобиль не заводится, если вы проворачиваете его выше

    Проверка компрессии требует, чтобы вы проворачивали двигатель на несколько оборотов, и вы не хотите, чтобы он сработал. Снимите предохранители топливного насоса и системы впрыска топлива, чтобы газ не попадал в цилиндры при каждом запуске двигателя. Затем отсоедините блоки катушек. Имейте в виду, что процесс для вашего автомобиля может отличаться от изображения здесь.

  2. Потяните за свечи зажигания.

    Пометьте провода свечи, чтобы вы вернули их в правильное положение. В противном случае ваш автомобиль не заведется, когда вы закончите. Вверните манометр в отверстие свечи зажигания. Будьте осторожны, не перекручивайте резьбу. Вы можете купить тестер сжатия менее чем за 50 долларов в большинстве магазинов автозапчастей.

  3. Прокрутите двигатель

    Попросите помощника провернуть двигатель 5-10 раз или до тех пор, пока стрелка манометра не перестанет двигаться вверх.Отметьте psi и перейдите к следующему цилиндру.

  4. Запишите результаты

    Запишите результаты для каждого цилиндра, чтобы вы могли сравнить и определить, слишком ли низкая компрессия в одном цилиндре.

Что считается «нормальным» сжатием двигателя?

Здесь все становится неясным. «Хорошая» компрессия зависит от двигателя. К сожалению, двигатели не имеют надлежащей компрессии с внешней стороны.

Но хорошее практическое правило гласит, что каждый цилиндр в механически исправном двигателе должен иметь сжатие 130 фунтов на квадратный дюйм или выше.

Хотя я видел, как некоторые люди утверждали, что 100 фунтов на квадратный дюйм достаточно, редукторы и другие источники, с которыми я консультировался, считают это слишком низким.

Кроме того, вам нужна последовательность от одного показания к другому.

Опять же, хорошее практическое правило — не более 10 процентов отклонения между любым из цилиндров.

Нельзя сказать, что отклонение одного цилиндра на 15 или 20 процентов означает, что ваш двигатель не работает. Но хороший, исправный двигатель должен демонстрировать минимальные отклонения.

Моя верная Corolla прошла испытание, подняв давление в каждом цилиндре от 165 до 175 фунтов на квадратный дюйм.

Быстрая проверка, если в одном из цилиндров низкая компрессия

Если один цилиндр имеет низкую компрессию, попробуйте налить около чайной ложки масла в отверстие свечи зажигания и повторно протестировать . Если компрессия увеличивается, вероятно, кольца застряли или изношены. Масло действует как уплотнение и помогает закрыть зазор между кольцами и стенкой цилиндра, через который цилиндр теряет давление.

Если это не помогает, возможно, клапаны или их уплотнения изношены.

Если вы подозреваете, что кольца застряли, попробуйте промывку двигателя, предназначенную для очистки от отложений, такую ​​как промывка двигателя и трансмиссии AMSOIL.

Вы также можете попробовать присадку к топливу, которая очищает поршни, например AMSOIL P.i.

Слово мудрым: вы можете зажечь индикатор проверки двигателя, выполняя этот тест, как это сделал я. Тем не менее, проехав несколько миль, он сработал сам.

Обновлено.Первоначально опубликовано 13 марта 2017 г.

Диагностика двигателя: испытание на утечку и сжатие

Цель вашего двигателя — сжать топливо и воздух, а затем воспламенить их, создавая тепловую энергию, которая затем вызывает механическое движение. Если ваш двигатель не может должным образом сжимать воздух и топливо, он не может вырабатывать мощность, необходимую для нормальной работы. Когда двигатель не может сдерживать давление, которое он пытается создать, он выходит куда-то, кроме предназначенного — и туда, где его быть не должно.

В современных двигателях есть хорошие компьютеры, которые могут определять, когда цилиндр не работает должным образом, но для наших старых двигателей способ проверить и увидеть, сжимается ли двигатель должным образом, — это проверка компрессии и проверка утечки. Тестер сжатия является более распространенным из двух, и вы обычно можете взять его напрокат в программе ссуды инструмента в местном магазине автозапчастей. Тестер утечки встречается реже, и вам нужно получить хороший, чтобы правильно провести тест. Испытание на сжатие предназначено для определения того, какое давление создает двигатель, а испытание на утечку измеряет его способность удерживать давление.

Просмотреть все 14 фотографий

Компрессия двигателя
Атмосферное давление на уровне моря составляет приблизительно 14,7 фунтов на квадратный дюйм. Цилиндр со степенью сжатия 9: 1 сжимает топливно-воздушную смесь примерно до 132 фунтов на квадратный дюйм на уровне моря (9×14,7 = 132,3). После воспламенения смеси давление в цилиндре может возрасти до 1000 фунтов на квадратный дюйм или более. Чтобы добиться этого, ваш двигатель полагается на определенные элементы, которые помогают удерживать давление в цилиндре до тех пор, пока оно не может быть вытолкнуто из выпускного клапана: поршневые кольца, клапаны, седла, уплотнения клапанов и прокладки головки цилиндров.Ни один двигатель не может изолировать сжатие на 100 процентов, но когда двигатель прогрет до температуры, он должен герметизировать очень хорошо.

Испытание на сжатие
Испытание на сжатие заключается в прокручивании двигателя в течение его циклов с тестером компрессии вместо свечи зажигания в цилиндре. Когда двигатель создает давление, манометр будет двигаться и удерживать наивысшую точку, считываемую манометром. Выполните измерения для всех цилиндров, а затем сравните показания друг с другом. У исправного двигателя разница между показаниями не превышает 10 процентов.

Испытание «горячее / холодное»: двигатель, который был нагрет до определенной температуры, будет лучше герметизирован и даст более точные показания для нормального диапазона температур двигателя; однако холодный двигатель подскажет вам худший сценарий, потому что металл не расширился. Кроме того, показания компрессии двигателя могут варьироваться в зависимости от высоты и других факторов, поэтому более важно сравнивать цилиндры друг с другом, а не предполагаемое число компрессии.

Если вы обнаружите, что один или несколько цилиндров находятся ниже 10-процентного диапазона других, слейте немного масла в цилиндры и попробуйте снова.Если давление значительно повышается, проблема может заключаться в износе поршневых колец. Если при повторном испытании давление не повышается, проблема может быть в клапанах или прокладках головки.

Посмотреть все 14 фотографий Компрессионные манометры довольно распространены и обычно доступны по программе аренды инструмента в некоторых магазинах автозапчастей. Они нагнетают и удерживают максимально достижимое давление при проворачивании двигателя.

Тест на утечку
Тест на утечку измеряет, насколько хорошо цилиндр герметичен. Это делается путем подачи сжатого воздуха (около 100 фунтов на квадратный дюйм) в цилиндр в ВМТ и затем измерения того, сколько уходит из уплотнений (они всегда будут).Это осуществляется двумя датчиками на тестере утечки — см. Фотографии для получения дополнительной информации о том, как использовать тестер.

Как и в случае с тестом на сжатие, вы хотите, чтобы числа находились в пределах определенного процента друг от друга. Тест на утечку также может помочь вам определить проблему перед тем, как разобрать двигатель, послушав воздух, выходящий из цилиндра. Как только цилиндр накачан, послушайте, выходит ли воздух из цилиндра и откуда исходит звук. Вот список того, к чему следует прислушиваться:

Воздух, выходящий из PCV, дорожной вытяжной трубы, масляного щупа или масляной крышки: указывает на то, что поршневые кольца в этом цилиндре изношены и давление выходит за их пределы, или что сам цилиндр порезан или поврежден.

Пузырьки или давление в охлаждающей жидкости: указывает на то, что прокладка головки повреждена или головка блока цилиндров деформирована или треснута.

Шипение или свист на впуске: указывает на то, что седло впускного клапана не установлено должным образом или имеется погнутый клапан.

Свист или свист из выпускного отверстия или коллектора: указывает на изношенное седло выпускного отверстия или погнутый клапан.

Звуки из цилиндра, смежного с тем, который вы тестируете: указывает на плохую прокладку головки или деформированную головку.

Если вы обнаружите, что цилиндры создают и удерживают сжатие, это дает вам понять, что проблемы с питанием являются одним из трех основных факторов, необходимых для выработки энергии: топливо, воздух или искра. Обычно это намного дешевле, чем проблема в одном из цилиндров, которая обычно приводит к разборке и восстановлению. Тесты на сжатие и утечку могут сказать вам о состоянии двигателя изнутри без компьютера и без разборки.

Посмотреть все 14 фото Тестеры на утечку встречаются реже и дороже.Тестер герметичности впрыскивает сжатый воздух в цилиндр, а затем считывает, насколько быстро цилиндр теряет давление в процентах от потока. См. Все 14 фотографий. Тестер сжатия вставляется в отверстие свечи зажигания для каждого из цилиндров, подлежащих испытанию. Для достижения наилучших результатов проверьте двигатель при рабочей температуре. См. Все 14 фотографий. Отсоедините провод катушки от распределителя, чтобы двигатель не загорелся во время проверки. См. Все 14 фотографий. Отключите впрыск топлива, вытащив предохранитель топливного насоса, или в случае Fox- кузов авто, вытащить реле бензонасоса.Он расположен под сиденьем со стороны водителя на автомобилях 1992 года и ранее и на опоре стойки амортизатора со стороны пассажира на автомобилях 93-х годов (показано здесь). См. Все 14 фотографий Дистанционный стартер помогает, если вы один, чтобы вы могли провернуть двигатель. и одновременно проверьте манометр. См. все 14 фотографий Проверните двигатель до тех пор, пока давление не достигнет максимума, а затем запишите давление и перейдите к следующему цилиндру. См. все 14 фотографий После того, как все цилиндры были проверены, проверьте свои показания. Они должны быть в пределах 10 процентов друг от друга.Просмотреть все 14 фотографий Если один или несколько цилиндров выходит за пределы диапазона других, нанесите пару капель моторного масла в цилиндр и повторите проверку. Если давление повысится, у вас может возникнуть проблема с кольцом. Если он не изменится, проблема может быть в клапанах. См. Все 14 фотографий Перед выполнением теста на утечку нагрейте двигатель до температуры и установите время на цилиндре, который вы собираетесь проверять, в ВМТ. Я начинаю с цилиндра № 1 и читаю последовательность зажигания. Большинство инструкций по эксплуатации покажут вам положение ВМТ для всех цилиндров в секции регулировки зазора коромысел.Смотрите все 14 фотографий Когда цилиндр находится в ВМТ, откройте регулятор клапана манометра и накачайте цилиндр. Манометр справа покажет вам процент утечки, происходящей в двигателе. Если двигатель протекает слишком сильно, прислушайтесь к выходу воздуха; Это расскажет вам, в чем проблема двигателя. Посмотреть все 14 фото Хорошие, новые клапаны установлены в головке блока цилиндров. Большинство двигателей до каталитического нейтрализатора имели мягкие седла клапанов, и клапаны опускались намного быстрее, чем более поздние двигатели с закаленными седлами клапанов, и это приводило к потере компрессии.Посмотреть все 14 фотографий Экстремальная ситуация с клапанами: мягкие седла пострадали от предварительного взрыва и коррозии, и, очевидно, они не выдержат никакого давления.

Следуйте за Justice Cook в Instagram: @justicexcook

Фотография Дэйва Стриблинга

Просмотреть все 14 фотографий

Испытание на сжатие цилиндра (автомобиль)

19.2.

Испытание цилиндра на сжатие

Испытание на сжатие измеряет давление, создаваемое движением поршня вверх на его такте сжатия.Величина давления, создаваемого поршнем, зависит от количества воздуха, присутствующего в цилиндре, степени сжатия цилиндра и того, насколько хорошо цилиндр герметичен. По мере движения поршня вверх объем цилиндра уменьшается, и это увеличивает давление воздуха, содержащегося в цилиндре. Перед тактом сжатия давление воздуха в цилиндре было атмосферным. При степени сжатия 8: 1 давление повышается до более чем восьмикратного атмосферного давления или более чем 811 кПа.Давление выше 811 кПа возникает из-за повышения температуры по мере увеличения давления воздуха. Это повышение температуры может вызвать повышение давления еще на 172 кПа, в результате чего общее давление составит около 983 кПа.
Ожидаемое давление в цилиндрах двигателя обычно указывается в технических характеристиках двигателя. Если эти характеристики недоступны, можно использовать следующую формулу для определения значения давления, ожидаемого от цилиндра во время такта сжатия;
Давление сжатия = атмосферное давление, умноженное на степень сжатия, плюс
атмосферное давление плюс 69 кПа = 101.4 кПа x 8 (8 для соотношения 8: 1) + 101,4 + 69 кПа
= 981,6 кПа.
Тестер сжатия используется (рис. 19.9) для измерения давления сжатия в цилиндре. Тестер вставляется в свечное отверстие цилиндра, и давление в этом цилиндре регистрируется манометром тестера. Давление, действующее на диафрагму внутри манометра, перемещает стрелку манометра, показывая давление на диафрагме. Тестер сжатия оснащен односторонним клапаном, который позволяет создавать давление в тестере для определения максимального давления, создаваемого цилиндром.

Рис. 19.9. Распространенные типы датчиков компрессии.
Чтобы использовать тестер, дайте двигателю поработать, пока он не станет теплым. Затем снимите все свечи зажигания с цилиндров. Теперь заблокируйте дроссельные заслонки и воздушную заслонку в полностью открытом положении. Это обеспечивает
максимальный поток воздуха в цилиндр двигателя. Зажигание теперь должно быть отключено, для чего отсоедините провод аккумулятора от катушки. Тестер следует поместить в свечное отверстие (рис. 19.10) одного цилиндра. Тестер ввинчивается в отверстие для пробки.

Рис. 19.10. Датчик компрессии на месте.
Подключив тестер к цилиндру, проверните двигатель, сделав четыре полных хода сжатия. При каждом такте сжатия вы можете заметить, что стрелка датчика подскакивает к более высокому показанию. Показание четвертого такта сжатия — это показание, которое необходимо сравнить со спецификацией и с другими цилиндрами. Проведите испытание на компрессию каждого цилиндра двигателя и запишите окончательные показания каждого из них.Пока двигатель совершает четыре такта сжатия, показания манометра должны увеличиваться с каждым тактом. Если манометр не увеличивается с каждым тактом сжатия, это означает, что клапаны этого цилиндра заедают. Заедание клапанов происходит из-за нагара или смолистых отложений, образовавшихся на пару клапанов, из-за чего они сопротивляются закрытию или открытию.

Сравните полученные результаты со спецификациями. Если показания одного или нескольких цилиндров ниже технических характеристик, проблема связана с клапанами, поршневыми кольцами или прокладкой головки (рис.19.11). Любое значение ниже, чем указано в спецификации
, указывает на то, что цилиндр не производит такое давление, как должно. Однако небольшая разница между показаниями и спецификациями не является поводом для беспокойства. Любой двигатель, независимо от того, в каком состоянии он находится, испытывает некоторый износ. Показание, которое меньше 75% от спецификации, является слишком низким. Более важным для диагностики является распределение показаний по всем цилиндрам. Если цилиндры имеют примерно одинаковые показания, которые являются низкими, двигатель просто изношен равномерно.Если показания одного или нескольких цилиндров низкие, а другие нормальные, эта неравномерность указывает на то, что потери на сжатие в этом двигателе приводят к его неравномерной работе. Показания низкого сжатия

Рис. 19.11. Области потенциальных утечек при сжатии. Номер
указывает на то, что клапаны не герметичны, потому что они сожжены, или штоки клапанов погнуты, поршневые кольца изношены или прокладка головки протекает.
Чтобы определить причину низкого уровня сжатия, можно выполнить еще два шага.Если показания двух цилиндров, расположенных рядом друг с другом в двигателе, низкие, то это говорит о протечке прокладки головки блока цилиндров. Обычно пространство между цилиндрами невелико, и за разделение цилиндров отвечает прокладка головки. Если прокладка головки неисправна, сжатый воздух из одного цилиндра может просочиться в цилиндр рядом с ним через утечку в прокладке (рис. 19.12). Это быстрый метод определения состояния прокладки головки блока цилиндров.
Низкие показания также могут быть вызваны неисправными клапанами или изношенными поршневыми кольцами.Чтобы определить причину низких показаний, слейте небольшое количество масла в цилиндр с низкой степенью сжатия. С помощью прибора для проверки компрессии повторно проверьте этот цилиндр. Если показание выше, чем предыдущее, причиной являются плохие звонки. Масло, залитое в цилиндр, временно уплотняет поршневое кольцо на стенках цилиндра, вызывая увеличение показаний. Если показания остаются почти такими же, причиной низких показаний являются клапаны. Уплотнения клапана выходят из строя из-за выгорания металла седла или самого клапана.Масло не обеспечивает уплотнения для клапанов, если они сгорели. Испытание на сжатие, проводимое с маслом в цилиндре, называется испытанием на «мокрое» сжатие.
Высокие показания компрессии также могут быть результатом накопления нагара на верхней части поршня и в камере сгорания. Как показано на рис. 19.13, это нарастание уменьшает объем камеры, что, в свою очередь, увеличивает степень сжатия двигателя. Более высокие степени сжатия приводят к более высоким показаниям сжатия. Следовательно, высокие показания также могут указывать на чрезмерное количество углерода в цилиндре.

Рис. 19.12. Сжатый воздух просачивается в цилиндр рядом с ним через дефектную прокладку головки.

Рис. 19.13. Два одинаковых цилиндра, один без нагара, а другой со значительным накоплением нагара.
Нагар дает высокие показания манометра. Износ клапанов и поршневых колец вызывает снижение показаний давления. Комбинация этих увеличивающихся и уменьшающихся показаний может уравновесить друг друга и дать нормальные показания, которые могут не быть истинным признаком состояния.
Однако проверка компрессии очень важна в диагностике. Если компрессия в некоторых цилиндрах ниже, чем в остальных, двигатель работает грубо. Чтобы устранить проблему, необходимо разобрать двигатель и решить проблему. Если все цилиндры имеют низкую компрессию, это может быть причиной плохой работы двигателя. Избыточный нагар в цилиндрах
может быть причиной преждевременного зажигания. Чтобы убедиться в этом, следует использовать манометр.
Датчик компрессии используется для определения того, насколько хорошо цилиндр герметичен, когда клапаны закрыты, и насколько хорошо воздух сжимается в цилиндре.Если проблема указывает на то, что любой из них может быть затронут и является причиной проблемы, следует провести этот тест. Потери сжатия обычно влияют на работу двигателя на всех скоростях. Если очевидно, что проблема двигателя существует только на определенных скоростях, то нет необходимости проводить испытание на сжатие.

Тестирование сжатия

— CarTechBooks

Ральф Калал

Испытание на сжатие — один из лучших способов проверить внутреннее механическое функционирование двигателя.Поскольку эффективность двигателя зависит от того, насколько хорошо он качает воздух, важна хорошая компрессия во всех цилиндрах. Тест на сжатие может не только определить, есть ли проблема, но и помочь изолировать ее. Учитывая сложность снятия свечей зажигания в некоторых современных автомобилях, если вы собираетесь заменить свечи, вы также можете провести испытание на сжатие.

Профессиональные механики обычно используют электронный анализатор двигателя для выполнения этого теста, измеряя скорость вращения коленчатого вала для оценки сжатия.Но старый способ сделать это — с помощью манометра — все еще вполне удовлетворителен. Анализатор двигателя — не лучший способ, только более быстрый.

Хороший манометр можно купить за 40 долларов или меньше. Один конец ввинчивается в отверстие для свечи зажигания в головке блока цилиндров. Другой конец — манометр. Помощник проворачивает двигатель, пока вы смотрите на манометр. Вы повторяете это для каждого цилиндра.

Чтобы выполнить тест, сначала убедитесь, что аккумулятор полностью заряжен. В противном случае частота вращения коленчатого вала будет снижена, что снизит показания компрессии.Затем отключите зажигание, чтобы ток не мог течь на провода свечи зажигания. В современном автомобиле это делается путем отсоединения электрических разъемов от блока катушек. В старом автомобиле с одной катушкой отключите ее.

Снимите все свечи зажигания, как описано в тексте (за исключением того, что вы снимаете их все, а не по одной). Если есть какой-либо риск, что может быть неясно, какой провод штепсельной вилки идет к какому цилиндру, используйте малярную ленту, чтобы обозначить их номерами цилиндров.

Полностью откройте дроссельную заслонку и удерживайте ее открытой с помощью проволоки или изогнутой вешалки для одежды.Если дроссельная заслонка не открыта, двигатель замедлится на такте впуска.

Если в автомобиле используется система впрыска топлива, вытащите предохранитель, который управляет топливным насосом, чтобы топливо не впрыскивалось в цилиндры. Это позволяет избежать разбрызгивания топлива в цилиндры, что приведет к разбавлению масла на стенках цилиндров и уменьшению компрессии.

Установите манометр вручную и попросите помощника провернуть двигатель, наблюдая за показаниями манометра. Проверните, пока манометр не перестанет увеличивать свои показания, но также наблюдайте за показаниями на каждом такте сжатия для цилиндра.Повторите процесс для каждого цилиндра.

Заводская инструкция по эксплуатации предоставит вам характеристики компрессии для двигателя. Компрессия ниже этих характеристик указывает на износ двигателя. Однако то, что двигатель с большим пробегом должен иметь более низкую степень сжатия, чем новый, не является сюрпризом и не обязательно вызывает беспокойство. Разница в 10 или 15 фунтов на квадратный дюйм между цилиндрами является нормальным явлением. Если, однако, одно или два показания компрессии значительно ниже, чем другие (более чем на 20 фунтов на квадратный дюйм ниже), это указывает на наличие проблемы.

Если показания одного цилиндра значительно ниже других, добавьте около столовой ложки моторного масла SAE 30 в цилиндр и повторите испытание, которое называется «мокрым» испытанием на сжатие, чтобы увидеть, улучшается ли компрессия. Вот что это означает:

Низкий уровень заряда одного цилиндра обычно указывает на неисправные поршневые кольца или негерметичные клапаны. Если добавление масла привело к увеличению компрессии, неисправны поршневые кольца. Если добавление масла не привело к увеличению компрессии, клапаны протекают.

Низкий уровень заряда одного цилиндра также может указывать на разрыв прокладки головки блока цилиндров — «взорвавшуюся прокладку головки», затрагивающую только этот цилиндр.Если в автомобиле теряется охлаждающая жидкость, этот диагноз, вероятно, подтверждается, но проверка давления в системе охлаждения даст верный ответ.

Два соседних цилиндра с низкими показаниями указывают на наличие выдувной прокладки головки между этими двумя цилиндрами.

Поскольку прокладки головки также закрывают каналы для охлаждающей жидкости, вам следует проверять наличие любых признаков попадания охлаждающей жидкости в моторное масло, когда вы подозреваете, что прокладка головки может взорваться. Если вы его найдете, это подтверждает диагноз. Смешанная с маслом охлаждающая жидкость приобретает мутный коричневый цвет.

Цилиндр, который в конечном итоге дает показания в пределах допусков других цилиндров, но для этого требуется необычно большое количество ходов двигателя, вероятно, будет иметь изношенные поршневые кольца. В исправном цилиндре максимальное значение сжатия должно быть достигнуто за первые два хода сжатия. В этом можно убедиться, выполнив тест на сжатие во влажном состоянии на цилиндре.

Компрессия, превышающая указанные в технических характеристиках, обычно считается показателем накопления углерода в цилиндре, головках цилиндров и верхней части поршня.Это также может указывать на утечку охлаждающей жидкости или масла в цилиндр. Однако в этом случае вы должны увидеть дым из выхлопной трубы при работающем двигателе.

Объяснение результатов испытаний на влажное сжатие

Испытания цилиндров на сжатие выполняются для выявления всех цилиндров с плохой компрессией. Если в цилиндре низкая степень сжатия, выполните тест на сжатие во влажном состоянии, чтобы определить, является ли причиной проблемы неисправный клапан, прокладка головки или изношенные поршневые кольца.

Для выполнения этого теста введите около чайной ложки масла в слабый цилиндр через отверстие для свечи зажигания и снова закрутите датчик компрессии.

Подача масла в цилиндр с изношенными поршневыми кольцами увеличивает компрессию цилиндра. Масло заполняет зазор между изношенными кольцами и стенкой цилиндра. Если после проведения теста компрессия не увеличивается, значит, неисправен впускной или выпускной клапан.

Испытание на сжатие можно использовать для сравнения сжатия одного цилиндра с другим.Цилиндры двигателя нуждаются в хорошем уплотнении между поршневыми кольцами и стенками цилиндра, а также между клапанами и их соответствующими седлами.

Диагностика теста на сжатие во влажном состоянии

Результаты теста на сжатие могут быть весьма показательными. Результаты, показанные ниже, указывают на конкретную область, требующую внимания.

Износ поршневых колец / стенок цилиндра: После выполнения первого теста введите в цилиндр чайную ложку масла и проверните коленчатый вал еще на шесть оборотов.Если компрессия увеличивается, неисправны поршневые кольца.

Сгоревшие клапаны: Если результаты остаются такими же, один из клапанов неисправен или неправильно установлен. Низкая компрессия только в одном цилиндре обычно указывает на плохой клапан. Выхлопные клапаны горят из-за прохождения горячих газов. Впускные клапаны имеют дополнительное преимущество в виде потока топлива, благодаря чему они охлаждаются.

Выбор фаз газораспределения: Когда все цилиндры находятся в низком положении и подача масла в цилиндр не увеличивает компрессию, синхронизация фаз газораспределения, вероятно, нарушена.Ремень ГРМ может проскальзывать на звездочках, что приводит к смещению и низкому сжатию.

Отверстие в поршне: Отверстие в поршне не приведет к сжатию в этом цилиндре. Снимите масляную крышку или клапан PCV с втулки. Через эти отверстия можно увидеть просачивание, вызванное этим отверстием.

Накопление нагара: Накопление нагара на верхней части поршня увеличивает показатели сжатия. Это видно с помощью зонда, вставленного в цилиндр.

Неисправная прокладка головки: Неисправная или взорванная прокладка головки приведет к утечке сжатия между двумя соседними цилиндрами.Если другие цилиндры находятся в пределах технических характеристик, а два соседних цилиндра на одном ряду находятся на низком уровне, можно предположить неисправность прокладки головки блока цилиндров.

Испытание на сжатие коленчатого вала — AutoEdu

Испытание на сжатие проворачиванием

Испытание на сжатие при проворачивании коленчатого вала выполняется путем помещения измерительного шланга в отверстие для свечи зажигания цилиндра. Датчик компрессии подсоединяется к другому концу измерительного шланга. Манометр показывает давление воздуха, создаваемое поршнем в такте сжатия.Результат чтения сравнивается с данными из спецификации автомобиля.

Измерение компрессии означает, что двигатель проворачивается, но не запускается. Для более новых автомобилей рекомендуется отключить подачу топлива, сняв предохранитель или реле топливного насоса. Чтобы получить правильно измеренное давление сжатия, двигатель должен быть запущен до тех пор, пока манометром не будет измерено не менее 5 импульсов сжатия. Если измеренное давление сжатия низкое, причина может быть в клапане, поршневых уплотнениях, поршне, стенках цилиндров или прокладках крышки головки цилиндров.

Комплект для измерения компрессии бензинового двигателя

Рекомендация для измерения компрессии двигателя: поддерживать двигатель при рабочей температуре, снимать все свечи зажигания, аккумулятор должен быть полностью заряжен или стартер должен быть подключен, дроссельная заслонка должна быть полностью открытой и должно быть сделано не менее пяти импульсов сжатия. на каждом цилиндре (одинаковое количество импульсов для каждого цилиндра). Все эти условия помогут двигателю создать максимальное сжатие и производить точные измерения.

Когда сервисный техник подозревает после проверки баланса мощности, что только один или два цилиндра имеют чрезвычайно низкую степень сжатия, тогда из этих цилиндров будут извлечены только свечи зажигания и будет проведено испытание на сжатие. Если измеренная компрессия достаточно низкая, это означает, что у двигателя проблемы с компрессией, и необходимо провести дополнительную проверку цилиндра. Если сжатие достаточно близко к нормальному значению из спецификации, то сжатие не вызывает проблемы, и есть вероятность ошибки из-за топлива или зажигания, которые вызывают проблему баланса мощности.

Испытание на сжатие проворачиванием

При выполнении теста на сжатие наблюдаются не только окончательные показания. Если поршневые кольца хорошо герметизированы, то первый импульс давления на расходомере составляет, по крайней мере, половину давления от окончательного показания.

При обнаружении цилиндра с низким уровнем сжатия залейте немного моторного масла (около одной чайной ложки) в отверстие для свечи зажигания, запустите двигатель на несколько оборотов и снова проверьте компрессию. Если сжатие значительно увеличивается, проблема обычно связана с поршневыми кольцами или стенками этого цилиндра, что указывает на более высокую степень сжатия из-за кратковременной герметизирующей способности из-за дополнительного масла.Поршневые кольца — существенная проблема, которая обычно требует замены колец и ремонта двигателя. Если масло не увеличивало компрессию, возможно, проблема в утечке клапана, уплотнении головки блока цилиндров или отверстии в поршне. Точную причину падения компрессии можно определить путем проверки герметичности цилиндра.

Еще один способ измерения сжатия — это испытание на динамическое сжатие. В этом тесте используются токовые клещи (индуктивный амперметр), подключенные к тестеру двигателя, который измеряет ток, протекающий через стартер при запуске двигателя.По мере того, как каждый цилиндр появляется на такте сжатия, двигатель вращается сильнее, поэтому электростартер нагружается больше и потребляет больше тока. Если каждый цилиндр имеет одинаковую относительную компрессию, то пики импульсов тока будут одинаковыми. Если в цилиндре низкое сжатие, то мгновенный скачок будет меньше остальных. Это быстрый способ проверить, нет ли проблем со сжатием. В случае сомнений следует провести измерение компрессии двигателя.

Токовые клещи для тестера двигателя

Чтобы выполнить испытание на сжатие при проворачивании, выполните следующие действия:

Чтобы выполнить тест динамического сжатия, выполните следующие действия:

технических статей на сайте Greg’s Engine & Machine


ВВЕДЕНИЕ:
Испытания на сжатие — хороший способ измерить состояние колец, цилиндры и клапаны.Для этого вам понадобится помощник тестовое задание. Это можно сделать в одиночку, но это сложнее, и вы не видите, как цилиндр накачивается.

ТЕСТИРОВАНИЕ (СУХОЙ)

Двигатель должен быть теплым, зажигание выключено, а все свечи зажигания удалены. Осторожно: при работе с горячими источниками надевайте защитную одежду и перчатки. двигатель. Во время проверки дроссельная заслонка и дроссельная заслонка должны быть полностью открыт для точного теста. Попросите помощника полностью нажать на акселератор. пока он заводит двигатель.Осторожно: Избегайте возникновения пламени вокруг двигателя. во время испытания из-за откачки топливовоздушной смеси из открыть отверстия для свечей зажигания.

Подсоедините тестер к цилиндру и проверните двигатель примерно на 6-8 компрессий. удары. Вы сможете услышать медленную скорость проворачивания, когда тестируемый цилиндр поднимается на такте сжатия. Обратите внимание на скорость сжатия увеличивается и записывает самое высокое значение. Проверьте все четыре цилиндра. так же с тем же количеством ходов сжатия.

ИНТЕРПРЕТАЦИЯ ДАННЫХ

Существует несколько школ мысли о том, что такое сжатие средний двигатель должен быть. Как правило, сжатие 135 фунтов на квадратный дюйм или лучше — отлично, а сжатие 85 фунтов на квадратный дюйм или ниже — очень плохо.

Наиболее желательная ситуация, когда все цилиндры дают одинаковый или близкий к тому же чтению, и это показание выше 135 фунтов на квадратный дюйм. Неравномерные показания не редкость на изношенных двигателях, и пока разница между самые высокие и самые низкие показания не превышают 21 фунт / кв.дюйм, а самые низкие показания 100 фунтов на квадратный дюйм или лучше, тогда двигатель приемлем.Большие различия между цилиндрами указывают на изношенные или сломанные кольца, негерметичные или заедающие клапаны или комбинация всего.

Когда вы наблюдали за манометром во время запуска двигателя, вы должен был заметить, как накачивается каждый цилиндр. Обычно цилиндр будет производить около 40 фунтов на квадратный дюйм на первом такте и около 35 фунтов на квадратный дюйм на каждом дополнительном ход, пока не будет достигнуто максимальное сжатие.

Проблемные цилиндры могут иметь проблемы с накачкой и может увеличиваться только на что-то как 10 фунтов на квадратный дюйм на ход.Возможно, вы сможете достаточно провернуть эти цилиндры раз, чтобы приблизиться к общему PSI другого цилиндра, и это одна из причин чтобы ограничить количество ходов сжатия. Плохие кольца обычно вызывают это состояние. Имейте в виду, что цилиндр, страдающий от чрезмерного смазывания, даже от плохих колец, может дать высокие результаты испытаний на сжатие, потому что масло в цилиндре уплотняет кольца. Другие симптомы могут дать вам подсказку к проблеме (дымящийся двигатель).

Есть некоторые переменные, которые влияют на показания, полученные при сжатии. тестирование.Это частота вращения коленчатого вала, высота, температура, изношенные кулачки распредвала, и высокоэффективные распредвалы с длительным профилем. Скорость проворачивания необходимо поддерживать одинаковым для каждого цилиндра. Это может означать прыжок ваш аккумулятор, чтобы поддерживать скорость. Эффект двух распредвалов выше то же самое, одно из более низких чтений. Данные о сжатии обычно основаны на 14,7 атмосферного давления и 59F на уровне моря. Есть факторы, которые нужно компенсировать для разных высот и соответствующих температурных перепадов.Это следующие:

  • 1000 ‘= 0,9711
  • 2000 ‘= 0,9428
  • 3000 ‘= 0,9151
  • 4000 ‘= .8881
  • 5000 ‘= 0,8617
  • 6000 ‘= 0,8359
  • 7000 ‘= 0,8106
  • 8000 ‘= 0,7860
Эквивалентное значение сжатия для цилиндра, которое должно составлять 135 фунтов на квадратный дюйм на данные на 5000 ‘будут 135 x 0,8617 = 116,33.

ТЕСТИРОВАНИЕ (ВЛАЖНОЕ)

Во многих автомобильных книгах описываются испытания на сухое и влажное сжатие.Как правило эти тесты следует интерпретировать вместе, чтобы выявить неисправность в цилиндрах. или клапаны. К сожалению, испытание на влажное сжатие ненадежно при выполнении. на двигателях с горизонтальным расположением цилиндров (например, старый VW). Выполнить мокрый тест, столовая ложка масла наливается в цилиндр через отверстие для свечи зажигания перед проверкой компрессии. На горизонтальных цилиндрах, масло не растекается равномерно по днищу поршня, что необходимо для этого испытания.

С учетом вышесказанного вы впрыскиваете столовую ложку масла (подойдет SAE 30W). в цилиндр с низким показателем. Проверните двигатель на два оборота или так, чтобы распределить масло, затем повторно протестируйте цилиндр. Если наступает компрессия заметно, 40 фунтов на квадратный дюйм или больше, проблема в плохом уплотнении кольца к отверстию. Если сжатие не сильно увеличивается, около 5 фунтов на квадратный дюйм, тогда проблема, вероятно, с клапанами. Это также может быть вытянутые шпильки с головкой или деформированный цилиндр. голова.

RECAP:

  1. Зарядите аккумулятор, если он не полностью заряжен.
  2. Отключить систему зажигания.
  3. Отключить систему впрыска топлива.
  4. Снимите все свечи зажигания.
  5. Заблокируйте дроссельную заслонку настежь.
  6. Начните с нулевого показания манометра и проверните двигатель. 6 компрессионных движений (6 затяжек).
  7. Сделайте проверку компрессии для каждого цилиндра.Запишите чтение.
  8. Если в баллоне низкая компрессия, введите примерно 15 мл (один столовую ложку моторного масла в камеру сгорания через искру заглушите отверстие, перепроверьте компрессию и запишите показания.
  9. Минимум в одном цилиндре не должен быть менее 70% самый высокий цилиндр. Ни в одном цилиндре не должно быть меньше 100 фунтов на квадратный дюйм. Например, если максимальное давление в любом цилиндре составляет 150 фунтов на квадратный дюйм, минимально допустимое давление для любого другого цилиндра будет 105 фунтов на квадратный дюйм.

Добавить комментарий

Ваш адрес email не будет опубликован.
