Блокировка дифференциала своими руками

Одной из наименее понятных частей автомобиля является дифференциальный механизм, который считается важнейшим компонентом двигательной системы. Этот редуктор делает возможным движение колёс благодаря дифференциальной передаче крутящего момента двигателя. Но не менее важными являются устройства, используемые для временного или полного ограничения его работы. Для чего нужна блокировка дифференциала? Начнём с напоминания о задачах и работе самого механизма.

Что такое дифференциал

Каждый поворот колеса автомобиля, проходящего по разному дорожному покрытию, может осуществляться с одной и той же скоростью. Дифференциальный механизм передаёт крутящий момент, сгенерированный в автомобиле, к колёсам через карданный вал. Он контролирует скорость вращения колёс с помощью механизма передачи. Поворачиваясь, оба колеса вращаются с различной скоростью, и это дифференциальное распределение скорости стало возможным благодаря этому механизму.

Колёса вращаются с различной скоростью, особенно в поворотах. Каждое из них должно преодолеть различное расстояние — внутренние проходят более короткое расстояние, чем внешние колёса. Поскольку скорость равна расстоянию, пройденному за определённое время, необходимо распределить расстояние между внешними и внутренними колёсами.

Для неведущих полуосей вашего автомобиля это не проблема. Они не имеют никакой связи между собой, поэтому вращаются независимо. Но ведущие колёса связаны между собой так, чтобы одна полуось и трансмиссия могли прокрутить оба. Если ваш автомобиль не имеет дифференциала, они вращаются с одинаковой скоростью. Это затрудняет движение.

Дифференциал находится на всех современных легковых и грузовых автомобилях, а также на полноприводных транспортных средствах. Большинство из них имеют такой механизм в задней части, в связи с карданным валом. Подобный механизм позволяет развивать равные и разные скорости движения. Существует три основных типа этого механического устройства:

• открытые;
• повышенного трения;
• полная блокировка дифференциала.

Каждый из типов имеет различные механизмы контроля вращения колеса. Если одна из полуосей будет иметь гораздо более низкое сопротивление, чем другая (например, одно колесо попадёт на лёд), весь механизм иммобилизуется и передаёт вращающий момент на одну полуось, которая не имеет тяги. Автомобиль, конечно, не будет двигаться с места. Вот для этого и устанавливается блокировочное устройство, которое прекращает работу механизма, а крутящий момент идёт на оба колеса или оси.

Блокировка дифференциала

Чтобы позаботиться о неравномерном распределении мощности крутящего момента, был разработан ручной и автоматический замок механизма деления момента. Колёса автомобиля, оснащённые таким механизмом, будут иметь одинаковые скорости вращения, так как они будут связаны или заблокированы в относительном движении друг к другу. Независимо от трения, которое испытывают колёса, скорость вращения будет поддерживаться одинаковой. Полное блокирование дифференциала предлагает лучшее сцепление с дорогой по сравнению с открытым типом.

Наиболее выгодно установить такой механизм, когда оба вращающих элемента испытывают различное количество тяги.

Блокирование дифференциала полезно для внедорожников. Этот тип механизма имеет те же части, что и открытый механизм, но с добавлением электрического, гидравлического или пневматического устройства ограничения двух выходных шестерён.

На видео — что такое блокировка дифференциала:

Обычно он приводится в действие вручную с помощью переключателя — активируется, когда оба колеса вращаются с той же скоростью. Если одно колесо попадает с твёрдого покрытия на землю, другое продолжает вращаться с той же скоростью.

Где установить

Стандартный ответ экспертов гласит, что установить ограничение следует в задней части. Если вы хотите иметь гарантию, что задние колёса будут иметь ту же тягу, что и передние, устанавливайте ограничение этого механизма. К тому же заднее ограничение имеет меньшее влияние на возможности вашего автомобиля. Кстати, блокировка дифференциала своими руками не очень сложная задача, которую можно выполнить в любом гараже с ямой.

Автоматическая или ручная

Вы должны решить, какую блокировку выбрать:

• полную;
• частичную.

Полное ограничение дифференциала бывает:

• ручным;
• автоматическим.

Частичное блокирование дифференциалов работает только в автоматическом режиме.

Полная блокировка

Такой вид ограничения механизма не предусматривает разницы в скорости вращения полуосей и, как следствие, колёс. На бездорожье это приведёт к пробуксовке, а на твёрдом покрытии увеличится износ покрышек и элементов трансмиссии. Чтобы самостоятельно включать/выключать блокировочное устройство, следует установить ручной привод.

Ручная блокировка

Ручное ограничение заменит существующий перепад скоростей вашего автомобиля при нажатии специальной кнопки, активизирующей внешний источник, который, в свою очередь, войдёт в сцепление с замком.

Избирательная система блокирования является более сложным механизмом с некоторыми вариациями, требующими от водителя остановки, чтобы сделать изменения в работе дифференциала. В качестве альтернативы можно использоваться механизм повышенного трения или систему контроля тяги.

Плюсы:

• когда ограничение выключено, ось ведёт себя нормально, поэтому на езду не влияет;
• вы сами решаете, когда включить ограничение, что позволяет более точно управлять автомобилем в технических условиях бездорожья.

Минусы:

• вы должны снять одну руку с руля, чтобы нажать кнопку, что нежелательно во время сложных препятствий;
• забыв выключить ограничение, поездки на скорости с блокированной осью могут повредить дифференциал;
• довольно дорогое удовольствие, так как нужно установить отдельную систему приведения в действие механизма.

Автоматическая блокировка

Автоматическое ограничение дифференциала работает всегда, когда ваша нога находится на педали газа. Именно поэтому её нужно настроить под ваш стиль вождения. Вот поэтому многие водители её не приемлют.

Плюсы:

• блокирование будет работать всегда, когда вам это нужно. Таким образом, вы можете сосредоточиться исключительно на вождении и держать обе руки на руле всё время;
• следует заметить, что такая блокировка дифференциала своими руками более проста, чем при ручном способе.

Минусы:

• такой вид ограничения ощущается на дороге. Особенно слышно шум шин при прохождении поворотов, а также сопротивление на крутых поворотах;
• при зацеплении шестерней раздаётся щелчок, что некоторые водители находят раздражающим фактором, к которому невозможно привыкнуть.

Частичная блокировка

Если ваша езда вовсе не экстремальная, достаточно установить частичную блокировку, которая только частично исключает пробуксовку колёс. Этот механизм работает самостоятельно, что довольно удобно для водителей. По сравнению с полной блокировкой даёт меньшую нагрузку на трансмиссию, увеличивая тем самым её ресурс.

Частичное ограничение бывает двух видов:

• с использованием фрикционных дисков;
• с использованием косозубых шестерён (наиболее известные Quaife и Torsen).

Что выбрать

Задача довольно непростая, учитывая большое разнообразие. Однако при выборе следует учесть несколько факторов.

Для городских условий подойдут: вискомуфта или же дисковые муфты. Относительная дешевизна, надёжность, простота установки и автоматическая работа делают блокировку дифференциалов с использованием червячных шестерён наиболее привлекательной для полноценного бездорожья. Экстремалам можно порекомендовать принудительные полные блокировки.

На видео — обзор пневматической принудительной блокировки:

Как установить блокировку дифференциала самостоятельно

Установка блокировки стоит достаточно дорого. Помимо самого устройства (цена на него варьируется от 10 до 50 тыс. р. и выше), вам придётся приобрести дополнительные аксессуары.

Добавьте к этому установку в мастерской и необходимость менять изношенные детали, такие как подшипники, и цена за это удовольствие возрастёт в несколько раз.

Если у вас есть навыки автомеханика, вы можете установить систему своими руками. Для этого вам потребуется:

• измерительный инструмент;
• специальные регулировочные кольца.

Порядок установки:

1. Установить автомобиль на яме.
2. Закрепить домкратами.
3. Открутить колёса.
4. Снять барабаны.
5. Открутить и вытянуть полуоси.
6. Открутить и вытянуть кардан.
7. Открутить и вытянуть редукторы.
8. Поставить блокировку и проделать работы в обратной последовательности.

Регулировка привода включения блокировки

Для того чтобы установить трос привода включения, нужно произвести регулировку рабочего хода.

Блокировка дифференциалов является единственным способом исправить недостаток самого механизма, когда он посылает крутящий момент на «неправильные» колёса. Она может отключить возможность дифференцировать его поровну, что позволит колёсам вращаться с разными скоростями.

На видео — установка и тест блокировки дифференциала:

При отключении дифференциала рулевое управление становится достаточно трудным и колёса получат максимум крутящего момента. Это гарантирует, что в любой сложной дорожной ситуации (полное бездорожье, лёд или провисание колеса) вы сможете переместить автомобиль на ровную поверхность.

При всём разнообразии выбора блокировка дифференциалов своими руками под силу даже малоопытному водителю, если есть сам механизм и необходимый инструмент. Вы уже установили ограничение дифференциала на ваш автомобиль? Поделитесь своим опытом.

виды и установка блокировки дифференциала.

Блокировка дифференциала является наиболее эффективным способом повышения проходимости автомобиля.

Дифференциал — механическое устройство, которое разделяет крутящий элемент двигателя на два пути, что позволяет каждому из них вращаться с отдельной скоростью. Дифференциалом оснащены все современные легковые и грузовые автомобили, в том числе и полноприводные машины. Может возникнуть вопрос, для чего нужна данная деталь? Дифференциал — ключевой элемент трансмиссии, который необходим для передачи рабочего момента от коробки передач к колесам ведущего моста. В заднеприводном автомобиле блокировка выполняется в картере заднего моста, в переднеприводном — в коробке передач, в полноприводном осуществляется блокировка переднего и заднего моста. Принцип работы блокировки дифференциала в увеличении крутящего момента на колесе для лучшего сцепления. Для того, чтобы выполнить блокировку дифференциала необходимо соединить его корпус с одной из полуосей или ограничить вращение сателлитов.

Установка блокировки дифференциала: зачем и как работает блокировка дифференциала?

Такая механическая деталь, как дифференциал позволяет колесам автомобиля совершать разные по скорости движения относительно друг к другу. Это дает возможность ехать без проскальзывания. Блокировка дифференциала в несколько раз увеличивает проходимость автомобиля, поэтому установить ее крайне необходимо. Блокировка межколесного дифференциала устанавливается между приводами колес (полуосями). Не вдаваясь в подробности и не рассматривая все сложности данного механизма, понять принцип работы можно на простом бытовом примере. Представьте, свой автомобиль застрявшим в грязевой или глиняной яме. При этом одно из ведущих колес полностью загрузло, а второе опирается на твердую поверхность. Колесо, попавшее в яму будет бесконечно буксовать, а другое, имеющее хорошее сцепление с грунтом, не выполняет крутящий момент. Таким образом выбраться из ямы без посторонней помощи практически невозможно. Особенность работы блокировки как раз в том, чтобы исправить это неудобное положение.

Основные виды блокировок дифференциала

Принудительная блокировка дифференциала осуществляется с помощью кулачковой муфты, обеспечивая крепкое соединение корпуса дифференциала с одной из полуосей. Она необходима для преодоления автомобилем труднопроходимых зон и езды на неровной шаткой поверхности. После прохождения такой зоны блокировка выключается. Замыкание и размыкание муфты производиться при помощи электрического, гидравлического, механического или пневматического привода. Механический привод состоит из рычагов и тросов или нескольких рычагов. Блокироваться можно путем перемещения рычага в определенном положении на неподвижном автомобиле. Гидравлический блокируемый привод включает главный и рабочий цилиндры. Электронная блокировка дифференциала подразумевает замыкание муфты при помощи электродвигателя. Электронная блокировка дифференциала xds — система блокировки межколесного дифференциала, которая действует по принципу поперечного блокирования с помощью притормаживания. Данная система позволяет значительно увеличить тягу автомобиля и облегчить его управление. Включение производится путем нажатия соответствующей кнопки на панели приборов. Данный вид блокировки применяется для полноприводных автомобилей.

Самоблокирующаяся дисковая блокировка делится на два типа и зависит от разной угловой скорости колес и отличия крутящих моментов. Автоблокировка увеличивает трение диска, возникшем вследствии разных скоростей вращения полуосей. Такой тип дифференциала применяется в качестве межколесного дифференциала для спортивных автомобилей и межосевого для машин повышенной проходимости.

Блокировка eds предназначена для помощи автомобилю во время старта и разгоне на скользкой дороге. Блокировка arb незаменима на пересеченной местности, когда одно из колес теряет сцепление с дорогой и крутится впустую. Идеальное сцепление с любой поверхностью обеспечивает arb в таком случае. Для установки arb понадобится специальный пневмоблокиратор, который в несколько раз облегчит управление. Система arb совершенно не влияет на работу колес, шин и трансмиссии автомобиля, не затрудняя рулевое управление. Данные преимущества делают такой тип блокировки незаменимым, позволяя применить arb как на бездорожье, так и в городских условиях.

Блокировка дифференциала своими руками

Часто для того, чтобы обеспечить равномерное распределение мощности крутящего момента, автолюбителями осуществляется самодельная блокировка дифференциала. Специалисты утверждают, что лучше всего работает блокировка дифференциала заднего моста. Это дает гарантию того, что задние колеса получают такую же тягу, что и передние. Как сделать блокировку своими руками? Прежде всего стоит определиться с видом блокировки. Ручное ограничение предотвращает существующий перепад скоростей при нажатии специальной кнопки. Вы сами можете решить, когда включить ограничение, что упрощает управление автомобилем. Однако вам понадобиться установить отдельную систему, которая приводит механизм в действие. Автоматическая блокировка работает всегда, когда ваша нога находится на педале газа. Система работает всегда, поэтому вы можете сосредоточиться на вождении, однако может возникать шум колес во время езды, а также при сопротивлении на крутых поворотах. Если вы не любитель экстремальной езды, достаточно установить частичную блокировку. Блокируя, только частично исключается пробуксовка колес. Механизм работает самостоятельно, что довольно удобно для водителя.

После того, как вы определились с блокировкой, следует приступить к установке. Вы можете использовать дисковую или тракторную, часто применяется и винтовая блокировка. Для этого вам понадобиться измерительный инструмент и специальные регулировочные кольца. Порядок установки следующий:

1. Установить и закрепить автомобиль на яме.
2. Открутить колеса и снять барабаны.
3. Демонтировать полуоси.
4. Вытянуть кардан.
5. Открутить редуктор.
6. Установить блокировку и проделать всю работу в обратной последовательности: прикрутить редуктор и тд..

Блокировка дифференциалов — единственный способ восстановить неточный редуктор, который посылает крутящий момент на “ненужные” колеса. Блокировка отключает возможно производить равномерную дифференциацию, что позволяет колесам вращаться на разной скорости.

Дифференциал для мотоблока — как работает и на что способен. Блокировка дифференциала автомобиля своими руками Как сделать дифференциал

Важность дифференциала в конструкции силового привода мотоблока неоспорима. Дифференциал играет главную роль в процессе поворота, что немаловажно при выполнении каких-либо маневров на мготоблоке или мини-тракторе.

Есть возможность сделать дифференциал на мотоблок своими руками.

Дифференциал для мотоблока и его функции

Составной частью конструкции мотоблока является дифференциал. Дифференциал ‒ это один из элементов силового привода, состоящего из пары колес на одной оси. Основным предназначением такого механизма является распределение мощности на два колеса, зависимо от оказываемого сопротивления, это важно в манипуляциях при прохождении поворотов для установления равновесия. Среди владельцев данных мототракторов распространены самодельные дифференциалы.

Дифференциал ‒ необходимая составляющая мотоблока. Дифференциал для мотоблока можно сделать своими руками, этот процесс не вызовет никаких затруднений. Для этого вам понадобится немного времени и смекалки. Самодельный механизм для минитрактора можно сделать с помощью чертежей, в которых четко описаны все стадии производства. Чертежи подобных устройств для мотоблока своими руками можно рассмотреть в видео.

Приведенная выше схема для изготовления данного приспособления для мотоблока достаточно проста и понятна. Конструирование дифференциала данного типа не займет много времени и сил. Но, из-за достаточной простоты процесса, такой механизм имеет недостаток, такой как небольшой угол поворота, что немаловажно при некоторых маневрах. Если вы хотите сделать данное устройство для мототрактора самостоятельно, необходимо учитывать, для каких целей будет использоваться мотоблок.

Также вы можете посмотреть видео, как сделать дифференциал. С его помощью вы сможете увидеть все нюансы и более подробно разобраться, как правильно подойти к этому процессу. Данная самоделка будет надежной и сможет обеспечить вам желаемый результат во время ее эксплуатации. Дифференциал для мотоблока, сделанный своими руками, ничем не уступает аналогичным, купленным в магазинах

Такое приспособление для минитрактора, сделанное своими руками, позволит вам облегчить использование мотоблока, приложив при этом лишь незначительные усилия и смекалку.

16658 08.10.2019 4 мин.

Неотъемлемой частью силового привода любого транспортного средства, имеющего несколько колес на одной оси, можно считать дифференциал для мотоблока. Назначение этого механизма – распределение мощности между колесами в зависимости от сопротивления качению, что крайне необходимо при прохождении поворотов.

Так как колесо, проходящее внешнюю дугу траектории поворота, за то же время проходит больший путь, чем колесо, следующее по внутренней дуге, оно должно вращаться быстрее, в противном случае произойдет его пробуксовка.

Таким образом, лишенная дифференциала ось будет стремиться спрямить свое движение, и этот эффект выражается тем сильнее, чем больше расстояние между колесами.

Варианты механизмов распределения мощности

Конструктивно наиболее простым способом решения возникающей из-за жесткой связи колес проблемы является применение обгонных муфт, которые позволяют колесу вращаться быстрее, чем приводящае его в движение ось.

Этот механизм является общеизвестным во всех своих вариациях: как с храповым механизмом (втулка велосипедного колеса), так и с расклиниванием роликами (бендикс электростартера).

Применяются обгонные муфты и в силовом приводе ряда автомобилей с подключаемыми осями. Однако, такое решение имеет характерную особенность: при прохождении поворота обгонная муфта рассоединяется на колесе, идущем по внешнему радиусу, так как оно стремится вращаться быстрее приводного вала.

Для облегчения же вхождения в поворот, напротив, большая часть крутящего момента должна сообщаться именно ему.

Эта проблема решена в классическом шестеренчатом дифференциале , распределяющем мощность обратно пропорционально сопротивлению вращения колес.

Но он и заметно сложнее в производстве, а также требует принудительной полной или частичной блокировки на бездорожье, так как в противном случае перераспределяет всю мощность на буксующее колесо.

Необходимость дифференциала

Многие работы, производимые при помощи мотоблока (например, культивирование), предполагают его прямолинейное движение . В этом случае прекрасно работает жесткий привод на оба колеса, значительно удешевляющий и упрощающий мотоблок.

При необходимости частых крутых разворотов мотоблок такого типа потребует приложения заметных физических усилий – одно из колес будет тормозить грунтозацепами, и мотоблок придется накренивать, вывешивая внешнее колесо в воздух.

Особенно это тяжело, если мотоблок имеет широкую колею и достаточно большой вес.

Как сделать самодельный дифференциал для мотоблока своими руками – чертежи

Как сделать дифференциал для мотоблока своими руками? Как правило, эксплуатация мотоблока не требует обеспечения длительного вращения колеса относительно приводной оси.

Благодаря этому распространены часто называемые “полудифференциальными” схемы, которые обеспечивают возможность свободного поворота колеса относительно оси на определенный угол.

Более подробно о “полудифференциале” смотрите на видео:

Простейший механизм в этом случае выглядит как крепящаяся на оси мотоблока втулка с поперечной прорезью. Внутрь этой втулки вставляется короткая ось, фиксируемая от выпадения завернутым в ее тело через прорезь болтом, а уже непосредственно на ось крепится колесо.

При этом при движении мотоблока приводная ось проворачивает втулку свободно до тех пор, пока задний край прорези не упрется в болт, и в дальнейшем через него передает крутящий момент на ось.

Культивация почвы — это одно из основных агротехнических мероприятий, которое является обязательной частью годового режима обработки почвы. Перейдя по ознакомитесь с удобным и практичным культиватором Лоплош.

Снегоход позволяет оперативно и комфортно перемещаться по снегу из одного пункта в другой, при этом, ещё и перевозя пассажира или какой-либо груз. модельный ряд и цены снегоходов Ямаха 2016 года.

От своевременного и качественного применения специальных средств при выращивании урожая зависит качество выращенной продукции, ее продуктивность, и, в конечном итоге, отдача от финансовых и физических вложений. узнаете, как сделать опрыскиватель своими руками.

Во время поворота колесо, стремясь обогнать привод, продвигает болт вперед по прорези, разрывая передачу крутящего момента, а угол легкого поворота мотоблока зависит от длины прорези.

Такие удлинители крайне просты и могут быть изготовлены станочниками низкой квалификации, а поэтому дешевы и широко распространены. Обычно они изготавливаются с несколькими дополнительными отверстиями, позволяющими варьировать ширину колеи мотоблока и жестко связывать колесо с приводной осью при необходимости.

Чертежи этих самодельных дифференциалов широко распространены в интернете.

Недостатком описанной конструкции являются относительно малый возможный угол свободного проворота колеса (не более 240 градусов), так как поперечный паз сильно снижает общую прочность механизма, и большое внутреннее трение, особенно при неизбежном попадании внутрь втулки грязи.

Наиболее часто удлинители со свободным ходом используются на легких мотоблоках, наподобие .

Дифференциал для мотоблока “Салют”

Дифференциал для мотоблоков и ему подобных , имеющих относительно большую массу, имеет несколько более сложную конструкцию, но и больший угол свободного хода – в пределах 330 градусов.

Это обеспечивается тем, что зацепление осуществляется выступами на удлинителе приводной оси и на закрепленной на нем свободно вращающейся ступице, снабженной шариковыми подшипниками. Соответственно, ступица может сделать почти полный оборот относительно оси, пока не упрется в противоположный край выступа.

Разворачивать мотоблок с такими дифференциалами ощутимо легче.

Ряд конструкций позволяет колесам свободно проворачиваться относительно оси и более чем на один оборот. Например, дифференциал мотоблоков “Фермер” представляет собой две муфты , управляемые рычагами на руле.

При необходимости владелец мотоблока может расцепить нужную муфту, позволив соответствующему колесу вращаться сколь угодно долго.

Начнем с простейшего варианта в виде удлинителя оси с поперечным пазом . Он будет достаточно надежным, даже будучи изготовленным из доступной низкоуглеродистой стали.

В этом случае, во-первых, отсутствуют выступающие части , способные намотать на себя траву, во-вторых, затянутый до упора болт не будет расшатываться со временем.

Зазор между втулкой и удлиняющей осью нельзя делать слишком малым , так как при возникновении коррозии они прикиснут друг к другу. Очень желательно разместить на втулке пресс-масленку для безразборной смазки конструкции.

Более сложная конструкция с поворотной ступицей также может быть изготовлена из низкоуглеродистой стали, так как она легко сваривается.

Чистовая обработка отверстий под подшипники в ступице должна производиться после того, как к ней будут приварены фланец и ограничитель угла поворота из-за неизбежного коробления детали при сварке.

Самостоятельное изготовление дифференциала для мотоблока нельзя назвать технически сложной задачей, и это доказывают как опыт множества владельцев садовой техники, так и то, что распространенные предложения в интернет-магазинах копируют изначально кустарные конструкции.

Вложенные затраты труда же быстро окупятся облегчением эксплуатации мотоблока.

Нива Шевроле один из немногих внедорожников российской сборки, который помимо отличной проходимости может еще, и похвастать относительно современным дизайном. Поэтому он до сих пор пользуется заслуженной популярностью на рынке.

Хорошими внедорожными характеристиками Шевроле Нива обязана своим предшественникам – , а именно постоянный полный привод, с возможностью принудительной блокировки дифференциалов. Но прежде чем настраивать работу раздатки и правильно использовать рычаги переключения передач необходимо прежде всего понять, как устроен этот механизм и что происходит во время его работы.

Трансмиссия этого типа автомобилей состоит из нескольких основных узлов: кардана, коробки передач, раздатки и мостов. Основным компонентом в структуре моста является дифференциал. Если бы его не было, то колеса вращались бы с одинаковой скоростью, что приводило бы к пробуксовке колеса и излишней нагрузке на ось. Наличие дифференциала позволяет избежать разрушений оси за счет того, что при поворотах крутящий момент передается на одно из колес.

Сама конструкция предусматривает передачу крутящего момента на колесо, которое испытывает меньшее сцепление с поверхностью. Поэтому, например, то колесо, которое стоит на льду или песке будет крутиться быстрее, чем то которое стоит на асфальте.

У Нивы конструкция предусматривает наличие трех дифференциалов. Это обусловлено наличием постоянного полного привода в автомобиле. Если бы на все колеса передавалось одинаковое усилие, то машина могла бы двигаться только прямолинейно. Но при повороте усилия между колесами распределяются неравномерно. Соответственно два моста связанные между собой будут неизменно испытывать увеличенные нагрузки, способные разрушить конструкцию. Есть некоторые модели внедорожников, на которые не устанавливается межосевой дифференциал, но при этом используются другие технические решения, например муфты или полный привод не является постоянным.

Она необходима только в тех случаях, когда например, только одно из 4 колес будет вращаться. Например при горизонтальном вывешивании одно колесо будет приподнято и на него будет передаваться максимальный крутящий момент. В этом случае полный привод автоматически будет отключаться. Поэтому на Ниву устанавливается принудительная блокировка дифференциала. Но пользоваться ей стоит только в условиях бездорожья. Включить ее можно передвинув малый рычаг вперед.

Изменения привнесенные американским концерном GM в раздатку оказались довольно незначительными. Но при этом они кардинально изменили ее структуру. По сравнению со старой Нивой пропала необходимость в дополнительном рычаге и их осталось всего два. Измененное расположение опор позволило снизить вибрационную нагрузку на кузов, за счет чего значительно уменьшился уровень шума от трансмиссии.

Блокировка дифференциала

Принудительная блокировка не только усложняет конструкцию но и автоматически делает ее более дорогой и менее надежной. Но устанавливается блокировка дифференциала своими руками то это обычно вызвано желанием заменить штатные дифференциалы на механизм с принудительной блокировкой. Это может негативно повлиять на работу раздатки, поэтому необходимо подбирать те детали, которые будут совместимы именно с Шевроле Нива.

На данный момент среди решений представленных на рынке наиболее популярными являются сделанные на основе:

• пневматики
• электронного управления
• самостоятельной блокировки

Каждое их них имеет как преимущества так и некоторые недостатки в эксплуатации

Пневматическое

Осуществляется за счет закачанного в систему сжатого воздуха. Для его транспортировки необходимо подключение дополнительного силиконового шланга к мосту. Такой тип отличается высокой надежностью, но при этом достаточно дорого в установке. Стоимость полного комплекта из компрессора и ресивера может быть гораздо больше дифференциала.

Электрическое

В основе такое системы – кулачковый механизм активирующийся при помощи электромагнитов. Устройство отличается относительной простотой конструкции и не требует техобслуживания. Для подключения необходимо внести изменения в электрооборудование автомобиля.

Самоблокирущаяся система

Может быть настроена на необходимый порог включения. Это может быть как небольшая пробуксовка, так и неравномерное распределение крутящего момента среди колес. Такое соединение не является жестким, поэтому не оказывает излишней нагрузки на межосевое соединение.

Устанавливая систему принудительной блокировки на Шевроле Ниву следует помнить, что постоянно включенная система может оказать излишнюю нагрузку на трансмиссию, поэтому стоит включать ее только при преодолении тяжелых участков дороги.

Блокировка дифференциала своими руками при желании может быть выполнена в редукторе ведущего моста любого автомобиля. У водителя, который использует свой автомобиль исключительно на дорогах с твердым покрытием, желание заблокировать дифференциал, скорее всего, никогда не возникнет. Другое дело – любители покорять бездорожье.

Назначение дифференциала

При повороте автомобиля колеса, находящиеся ближе к центру кривизны траектории, проходят меньший путь, чем те, что вращаются по наружной дуге. Различны также их скорости. А так как привод без дифференциала вращает оба колеса одной оси с одинаковой скоростью, одно из них начинает пробуксовывать. Это повышает износ протектора и ухудшает управляемость автомобиля. Дифференциал позволяет ведущим колесам вращаться с разными скоростями.

Пока ведущая ось хорошо контактирует с дорогой, это устройство работает без нареканий. Но стоит ухудшиться сцеплению с дорогой под одним из колес, например, при попадании на лед или жидкую грязь, как вращаться будет только оно одно. Колесо с большим коэффициентом сцепления перестает крутиться, а автомобиль останавливается. Если же заблокировать дифференциал, такого происходить не будет. Поэтому заблокированный дифференциал улучшает проходимость машины на труднопреодолимых участках пути.

Если у автомобиля одна ведущая ось, то дифференциал у него тоже один – между колесами этой оси. У машины с постоянным приводом на 4 колеса – их три. По одному между колесами каждой оси плюс один межосевой.

Устройство

Выше названного агрегата одинаково, где бы ни был он установлен. В основу классического автомобильного дифференциала положена планетарная передача. Карданный вал вращает ведущую шестерню редуктора моста. Ее вращение передается ведомой зубчатке. А так как она прикреплена к корпусу дифференциала, тот движется вместе с ней. От корпуса вращающий момент при помощи независимых друг от друга шестерен, называемых сателлитами, передается на полуоси. Скорость вращения карданного вала делится между полуосями не поровну. Однако, при любом соотношении скоростей их сумма – величина всегда постоянная.

Виды блокировок:

• автоматическая;
• принудительная, включаемая водителем.

По способу управления блокированием:

• механическая;
• электромеханическая;
• гидравлическая;
• пневматическая.

Автоматическое блокирование дифференциала

Самоблокирующийся дифференциал – это механизм, который при определенных условиях переключается и, превращаясь в прямую передачу, начинает делить скорость вращения карданного вала между полуосями поровну. Дифференциалы с блокировкой-автоматом могут самостоятельно блокироваться в зависимости от значения одного из двух параметров:

Как сделать

Проще всего сделать постоянную полную блокировку дифференциала. Но такая самодельная блокировка приемлема для автомобилей, передвигающихся только по бездорожью. Например, для ралли-рейдовых авто. Чтобы реализовать задумку, нужно снять агрегат, оснащенный дифференциалом, и разобрать его. После чего приварить сателлиты к осям. Фиксация шестерен позволит механизму делить скорость вращения между полуосями только в пропорции 50 на 50.

Дифференциал повышенного трения своими руками сделать немного сложнее, чем просто зафиксировать сателлиты. Зато такая модернизация не только улучшит проходимость автомобиля по грязи и снегу, но и не изменит работу агрегата на твердом покрытии. Один из вариантов такого устройства может быть собран из двух латунных или бронзовых втулок и пружины. Их размеры будут зависеть от того, трансмиссию какого автомобиля вы модернизируете. Потому работы начинаются со снятия узла и разборки планетарной передачи. После этого можно провести измерения, заказать изготовление втулок и подобрать подходящую по габаритам пружину.

Достаточно ли будет ее жесткости, вы узнаете после сборки на испытаниях вашей самоделки. Пружина предназначена для того, чтобы прижимать сателлиты к корпусу дифференциала. От этого под действием силы трения сателлиты будут медленнее вращаться вокруг своей оси. Чем больше будет сила трения, тем ровнее станет делиться скорость вращения карданного вала между полуосями. Металлические втулки нужны для того чтобы исключить соприкосновение сателлитов с пружиной.

Конечно, установка блокировки дифференциала заводского изготовления проще и результат такого апгрейда лучше. Однако он требует больших затрат и практически исключает из процесса творчество. Стоимость «самоблоков» для автомобилей семейства ВАЗ немногим менее 12 тыс. р. Зато их установка требует лишь внимательности и аккуратности. При этом нет необходимости в специальном инструменте.

Какая блокировка лучше

Ответ на этот вопрос зависит от того, какой у вас автомобиль и где вы на нем ездите. Поэтому скажем всего несколько слов об особенностях разных типов блокировок.

• Принудительная ручная блокировка. Преимуществом является полное включение и выключение ее в нужное время и, как следствие, лучшая проходимость транспортного средства. К недостаткам можно отнести необходимость заблаговременного включения и обязательного выключения.
• Автоматическая блокировка. Включение и выключение без участия водителя – безусловное преимущество. Заметная инерционность – ее явный недостаток.

Данная технология получила довольно широкое распространение среди автолюбителей. Данный механизм остается одним из наиболее важных узлов автомобиля, и для преимущественного большинства обывателей остается чрезвычайно сложным для понимания.

Что он собой представляет?

С помощью данного устройства крутящий момент, который генерирует силовой агрегат, передается к каждому колесу, вследствие чего машина приводится в движение. При этом есть масса ситуаций, в которых присутствует необходимость блокировки дифференциалов на УАЗ, то есть исключения данного элемента из цепи при помощи специализированных вспомогательных устройств.

Как он работает?

Если бы на автомобили не устанавливались специализированные приспособления, колеса, находящиеся на одной оси, постоянно бы вращались при одинаковой скорости, вследствие чего возникла бы масса самых разных эксплуатационных проблем, которые касаются управляемости. Таким образом, среди побочных эффектов, которые могли бы образоваться при отсутствии дифференциала и блокировки дифференциалов на УАЗ, стоит отметить завышенный, и в то же время абсолютно неравномерный расход резины, существенное увеличение нагрузки на различные элементы подвески, незначительная поворачиваемость. При помощи дифференциала появилась возможность неравномерного распределения скорости вращения, полученной каждым колесом от карданного вала.

Когда он нужен?

Не все понимают, что в реальных эксплуатационных условиях колеса могут вращаться с разной скоростью в самых разных ситуациях, а именно:

• В процессе поворота, когда внешнее колесо должно преодолеть на порядок большее расстояние по сравнению с внутренним.
• В условиях неровной дороги, когда оба колеса передвигаются по разному рельефу.

Все особенности, указанные выше, не являются слишком важными для ведомых полуосей по той причине, что фактически они не связаны между собой и вращаются абсолютно независимо. Однако ведущая пара получает энергию непосредственно от коробки передач, и каждое колесо имеет жесткую связь с трансмиссией, вследствие чего криволинейное движение становится достаточно трудным.

Где его используют?

Дифференциал сегодня устанавливается как на грузовом, так и на легковом транспорте вне зависимости от того, речь идет о полноприводных или же моноприводных моделях. В полноприводных машинах распределяющий редуктор обеспечивает также управление балансом усилий, который образуется между осями. В преимущественном большинстве случаев он располагается в задней части автомобиля и непосредственно связан с карданным валом.

Каким он бывает?

Стоит отметить три основные категории:

• открытый;
• с блокировкой;
• дифференциал повышенного трения.

В зависимости от того, какой рассматривается тип конструкции, изменяется и природа технологии передачи усилий на колеса. В том случае, если одно колесо потеряет нормальное сцепление с дорогой, редуктором весь крутящий момент будет направлен именно на эту полуось, вследствие чего потерявшее надежную опору колесо начнет буксовать. Именно тогда и появляется необходимость блокировки дифференциалов на УАЗ, чтобы временно отключить узел и распределить вращающую силу поровну между полуосями. Таким образом, блокировка обеспечивает гораздо лучшую проходимость в некоторых ситуациях.

Варианты блокировки

В зависимости от особенностей авто используются разные схемы ограничения работы — ручная или автоматическая.

При включении блокировки колеса автомобиля будут полностью игнорировать силу сцепления с дорогой, и от двигателя на них будет передаваться равное усилие. В связи с этим обеспечивается более эффективная проходимость автомобиля, которая является невозможной в том случае, если на автомобиль устанавливается дифференциал открытого типа. Именно поэтому нет ничего удивительного в том, что в последнее время распространенной стала блокировка дифференциала и другие варианты улучшения проходимости этого автомобиля.

Что такое блокирующийся дифференциал?

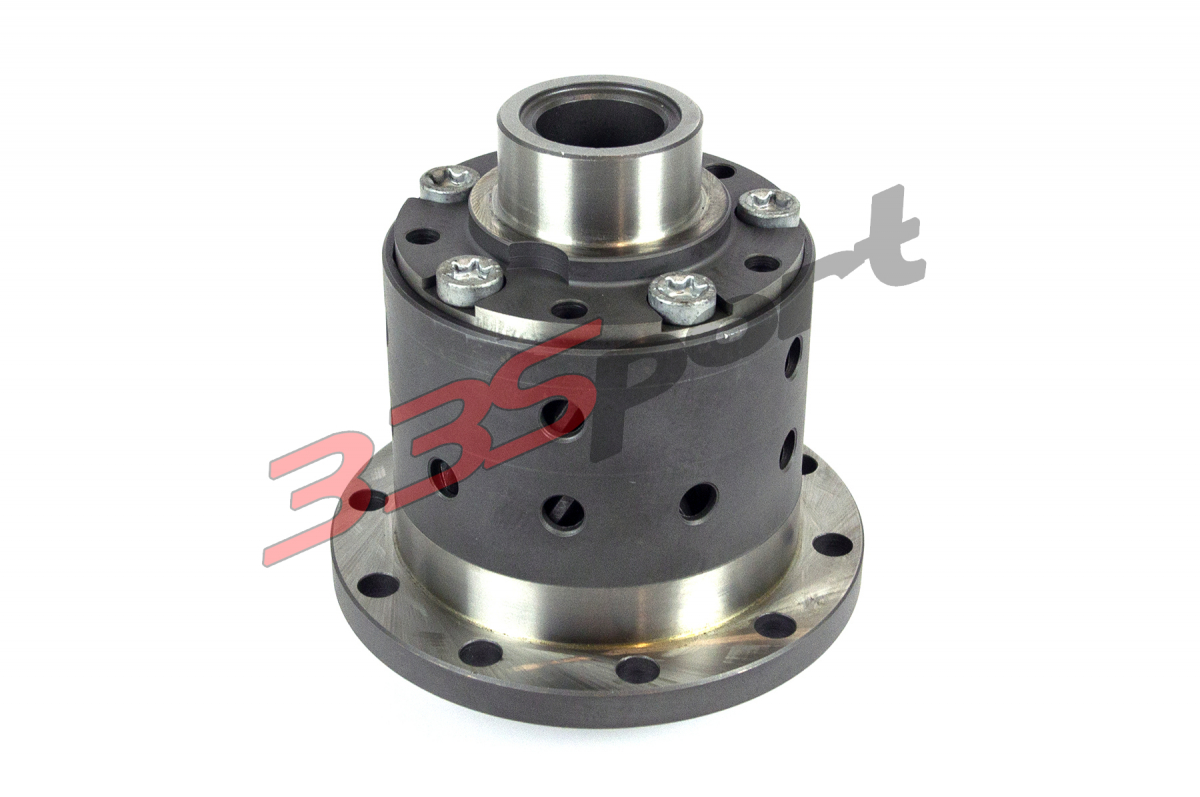

Конструктивно дифференциал, оснащенный блокировкой, устраивается точно так же, как и стандартные агрегаты открытого типа, но в данном случае дополняется механизм ограничения разницы скорости вращения пары выходных шестерен. В основе этого механизма может использоваться пневматическая, гидравлическая или электрическая система.

Наиболее популярной в последнее время стала электрическая блокировка дифференциала УАЗ, при которой блокировка осуществляется полностью автоматически или путем нажатия кнопки. Водитель может сам решить, когда ему лучше отключить работу дифференциала для того, чтобы воспользоваться преимуществами полностью равномерного вращения колес.

Где устанавливать?

В любом случае блокировка УАЗ является полезным устройством, которое можно устанавливать самостоятельно даже в том случае, если конструкция вашего автомобиля изначально его не предусматривает. В преимущественном большинстве случаев специалисты советуют его устанавливать в задней части автомобиля, так как правильно установленная блокировка предоставит вам возможность сделать предельно ровной тягу между задними и передними колесами. Такое расположение является гораздо более безопасным и эффективным. Если же говорить об особенностях монтажных работ, то сами по себе они не являются чрезвычайно сложными, и в случае необходимости могут проводиться как в стандартной смотровой яме, так и на подъемнике.

Ручная или автоматика?

Перед установкой нужно понять, чего вы хотите добиться — полного отключения данного механизма или только определенного ограничения его функциональности. Если рассматривается полная механическая блокировка дифференциала УАЗ, то она может быть автоматической или же иметь ручное включение. Если же вы собираетесь обеспечить частичную блокировку, то в этом случае вам придется смириться с тем, что возможности провести блокировку вручную у вас не будет.

Полная

В данном случае разница в скорости вращения колес устраняется полностью, но при этом нужно понимать тот факт, что такая блокировка заднего дифференциала УАЗ в конечном итоге может привести и к определенным побочным эффектам, таким как пробуксовка на бездорожье и грунтовых дорогах, а также завышенной нагрузке на деталях колес и трансмиссии в процессе движения по твердым покрытиям. Лучше всего осуществлять полную блокировку дифференциала только вручную.

Особенности ручного блокирования

Данный вариант является наиболее понятным и удобным. Достаточно просто нажать на переключатель, вследствие чего узел ограничителя начитает работать, и полностью препятствует распределению усилия между колесами.

Избирательная блокировка является достаточно сложной, и нередко нужно полностью остановить автомобиль, чтобы настроить дифференциал на таких внедорожниках, включая УАЗ «Хантер». Блокировка дифференциала часто осуществляется также при помощи блока повышенного трения или же системы контроля тяги.

Преимущества и недостатки

В первую очередь стоит отметить преимущества, которыми отличается ручная блокировка:

• Пока система находится в отключенном состоянии, дифференциал работает в стандартном режиме, и вы можете использовать все достоинства его применения.
• Водитель самостоятельно решает, когда нужно блокировать систему, вследствие чего ограничитель не используется впустую.

Недостатки же являются следующими:

• Чтобы нажать переключать, нужно ненадолго отвлечься от процесса управления, причем зачастую приходится это делать не в самых простых условиях.
• Блокировка должна быть вовремя выключена, так как в противном случае, может нанестись повреждение самому дифференциалу.
• Нужно проводить установку не только самого ограничителя, но также монтировать механизм, который будет приводить его в действие, и кнопку на приборную панель.

Автоматика

Главным отличием блокировки автоматического типа является то, что она работает постоянно. То есть, пока вы нажимаете педаль газа, система блокировки находится в активном состоянии и подстраивается непосредственно под особенности вашего автомобиля, а также используемого вами стиля управления, но для этого должна быть проведена крайне тонкая настройка, а также должны учитываться различные нюансы.

Преимущества и недостатки

Преимуществ у автоматики несколько:

• Блокировка включается в любых сложных ситуациях, и водитель не должен отвлекаться для того, чтобы привести ее в действие.
• Автоматическая система устанавливается гораздо проще по сравнению с ручной блокировкой.

Но и минусы также должны учитываться:

• Постоянная работа блокировки дает о себе знать, вследствие чего руль несколько сопротивляется, а шины шумят при повороте.
• Момент автоматического зацепления шестерен отчетливо заметен по щелчку, который для многих является раздражающим.

Установка и настройка

Пневмо-блокировка межколесного дифференциала УАЗ осуществляется следующим образом:

• автомобиль располагается над смотровой ямой или же на эстакаде;
• специалисты проводят надежное закрепление его при помощи домкратов;
• тщательно снимаются все и колеса;
• полуоси полностью демонтируются и аккуратно вытягиваются наружу;
• снимается карданный вал;
• осуществляется демонтаж редукторов;
• устанавливается блокировка;
• проводится повторный монтаж всех демонтированных ранее узлов.

Перед тем как будет установлен приводной тросик, осуществляется регулировка рабочего хода. Помимо указанных выше причин использования блокировки, ее часто используют для того, чтобы исправить работу дефектного дифференциала, который некорректно распределяет усилие между колесами.

При полностью отключенном дифференциале из-за того, что присутствует достаточно большой крутящий момент, часто появляются всевозможные проблемы с поворачиванием руля — это незначительная плата за то, что ваш автомобиль сможет двигаться даже в наиболее тяжелых условиях. Блокировка представляет собой достаточно сложное устройство, но даже неопытным водителем может быть установлена блокировка дифференциала УАЗ своими руками. Самое главное здесь — это тщательно подготовиться к работе, а также иметь в наличии полный комплект специальных инструментов.

Самодельный дифференциал. Блокировка заднего и переднего дифференциала

Дифференциал позволяет сократить разворотный радиус и усилить ширину колесной колеи. За счет этого мотоблочная техника становится более мобильной в эксплуатации.

Исключается вероятность того, что она на повороте неожиданно опрокинется. Дифференциал позволяет заблокировать одно из колес, за счет чего независимое колесное движение обеспечивает более плавные повороты. Без применения физической силы разворот увеличивается до 240 градусов. Таким образом, за счет данного агроприспособления, мотоблочная техника может совершать в конце грядки легко и быстро любые развороты.

В данной статье мы детально поговорим о том, как сконструировать дифференциал на мотоблок своими руками, расскажем о всех преимуществах и недостатках самоделок.

Простые самодельные агроконструкции

Как сделать дифференциал своими руками? Проще всего сконструировать самодельный дифференциал следующим образом. На мотоблочную ось нужно прикрепить втулку, которая имеет поперечную прорезь. Внутри втулки нужно поставить короткую ось, а зафиксировать ее от вываливания можно с помощью болтов, вставленных в «туловище» втулки через прорезь. Само колесо фиксируется на осевой стороне.

Во время работы мотоблочного устройства приводная ось без затруднений прокручивает втулку, пока обратная прорезная сторона не вперится в болт.

При колесном развороте колесико, пытаясь «опередить» привод, по отверстию проталкивает вперед болт. Таким образом, «разрывается» передача ворочающего элемента. От прорезной длины зависит угол легкого разворота агротехники. Подобный удлиняющий механизм очень простой. Его вполне по силам изготовить токарю уровня младшего специалиста. Вот почему такие удлинители так популярны и стоят относительно недорого. Как правило, их делают с парочкой отверстий. За счет этого, колейная ширина может варьироваться и соединять приводную ось с колесом.

Чертежи

Чтобы самостоятельно собрать дифференциал для мотоблока своими руками, понадобятся чертежи. К счастью, в Интернете большое количество схем и картинок того, как сделать дифференциал для мотоблока своими руками.

Как правило, опыт показывает, что все собранные по чертежам самодельные дифференциалы для мотоблока имеют маленький возможный угол свободного колесного прокручивания (до 250 градусов), поскольку поперечный паз серьезно уменьшает мощность такого агроустройства. Также самодельные дифференциалы на мотоблок обладают большей силой трения, особенно, если внутрь втулки попадет грязь. Поэтому, дифференциалы, сделанные своими руками для мотоблока, обычно применяются для более легких мотоблочных моделей, как, например, «Нева».

Вот несколько советов фермерам, как собрать отличный самодельный дифференциал для мотоблока:

1. Между продлевающей осью и втулкой не может оставаться слишком маленьким зазор. Если начнется коррозийный процесс, то они друг к дружке «прилипнут»;
2. Чтобы смазывание агроустройства происходило без предварительной разборки, неплохо поместить прессмасленку на втулку;
3. Удлинители можно конструировать из низко углеродной стали. Агрегат получится крепким, надежным, при этом, достаточно недорогим по себестоимости.

Заключение

Такая самоделка, как дифференциал на мотоблок своими руками, это не особо сложная техзадача. Опыт многих садоводов, которым удалось сделать дифференциалы своими руками для мотоблока, это наглядно доказывает. Свое ручное приспособление быстро окупается и прекрасно служит при садово-огородных работах.

Нива Шевроле один из немногих внедорожников российской сборки, который помимо отличной проходимости может еще, и похвастать относительно современным дизайном. Поэтому он до сих пор пользуется заслуженной популярностью на рынке.

Хорошими внедорожными характеристиками Шевроле Нива обязана своим предшественникам – , а именно постоянный полный привод, с возможностью принудительной блокировки дифференциалов. Но прежде чем настраивать работу раздатки и правильно использовать рычаги переключения передач необходимо прежде всего понять, как устроен этот механизм и что происходит во время его работы.

Трансмиссия этого типа автомобилей состоит из нескольких основных узлов: кардана, коробки передач, раздатки и мостов. Основным компонентом в структуре моста является дифференциал. Если бы его не было, то колеса вращались бы с одинаковой скоростью, что приводило бы к пробуксовке колеса и излишней нагрузке на ось. Наличие дифференциала позволяет избежать разрушений оси за счет того, что при поворотах крутящий момент передается на одно из колес.

Сама конструкция предусматривает передачу крутящего момента на колесо, которое испытывает меньшее сцепление с поверхностью. Поэтому, например, то колесо, которое стоит на льду или песке будет крутиться быстрее, чем то которое стоит на асфальте.

У Нивы конструкция предусматривает наличие трех дифференциалов. Это обусловлено наличием постоянного полного привода в автомобиле. Если бы на все колеса передавалось одинаковое усилие, то машина могла бы двигаться только прямолинейно. Но при повороте усилия между колесами распределяются неравномерно. Соответственно два моста связанные между собой будут неизменно испытывать увеличенные нагрузки, способные разрушить конструкцию. Есть некоторые модели внедорожников, на которые не устанавливается межосевой дифференциал, но при этом используются другие технические решения, например муфты или полный привод не является постоянным.

Она необходима только в тех случаях, когда например, только одно из 4 колес будет вращаться. Например при горизонтальном вывешивании одно колесо будет приподнято и на него будет передаваться максимальный крутящий момент. В этом случае полный привод автоматически будет отключаться. Поэтому на Ниву устанавливается принудительная блокировка дифференциала. Но пользоваться ей стоит только в условиях бездорожья. Включить ее можно передвинув малый рычаг вперед.

Изменения привнесенные американским концерном GM в раздатку оказались довольно незначительными. Но при этом они кардинально изменили ее структуру. По сравнению со старой Нивой пропала необходимость в дополнительном рычаге и их осталось всего два. Измененное расположение опор позволило снизить вибрационную нагрузку на кузов, за счет чего значительно уменьшился уровень шума от трансмиссии.

Блокировка дифференциала

Принудительная блокировка не только усложняет конструкцию но и автоматически делает ее более дорогой и менее надежной. Но устанавливается блокировка дифференциала своими руками то это обычно вызвано желанием заменить штатные дифференциалы на механизм с принудительной блокировкой. Это может негативно повлиять на работу раздатки, поэтому необходимо подбирать те детали, которые будут совместимы именно с Шевроле Нива.

На данный момент среди решений представленных на рынке наиболее популярными являются сделанные на основе:

• пневматики
• электронного управления
• самостоятельной блокировки

Каждое их них имеет как преимущества так и некоторые недостатки в эксплуатации

Пневматическое

Осуществляется за счет закачанного в систему сжатого воздуха. Для его транспортировки необходимо подключение дополнительного силиконового шланга к мосту. Такой тип отличается высокой надежностью, но при этом достаточно дорого в установке. Стоимость полного комплекта из компрессора и ресивера может быть гораздо больше дифференциала.

Электрическое

В основе такое системы – кулачковый механизм активирующийся при помощи электромагнитов. Устройство отличается относительной простотой конструкции и не требует техобслуживания. Для подключения необходимо внести изменения в электрооборудование автомобиля.

Самоблокирущаяся система

Может быть настроена на необходимый порог включения. Это может быть как небольшая пробуксовка, так и неравномерное распределение крутящего момента среди колес. Такое соединение не является жестким, поэтому не оказывает излишней нагрузки на межосевое соединение.

Устанавливая систему принудительной блокировки на Шевроле Ниву следует помнить, что постоянно включенная система может оказать излишнюю нагрузку на трансмиссию, поэтому стоит включать ее только при преодолении тяжелых участков дороги.

Недавно на Ютюб было выложено видео работы мотоблока Caiman Vario с насадкой-снегоотбрасывателем. Во врем рассказа об особенностях зимнего использования мотоблока были упомянуты «дополнительные дифференциалы» установленные на колёса.

Для демонстрации дифференциалов, Денис повертел мотоблок туда-сюда. Демонстрация была короткой, однако данная опция заинтересовала участников темы

В теме вроде бы быстро разобрались что это за дополнительные дифференциалы для мотоблока, но раз вопрос возник, то я решил сделать небольшой фотоотчёт. После съёмок демонстрационный мотоблок с дифференциалом был с бензином и маслом, поэтому его отогнали в помещение сервиса. Там тесно, вокруг много другой техники, поэтому покрутить его не получилось. От Caiman Vario мне досталась лишь фотография.

Дифференциал для мотоблока Caiman Vario

Итак, вот эти дифференциалы, а точнее полудифференциалы установленные вместе со штатными резиновыми колёсами размером 4.00-8. (Комплект из двух полудифференциалов называется «Дифференциалы с удлинителями для мотоблока VARIO/Q Junuor/Q Max» и имеет код R0101.)

(дифференциальная ступица на мотоблоке Caiman Vario)​

Как это сделано

Конструкция таких дифференциалов для мотоблоков (и мотокультиваторов, кстати, тоже) предельно простая:

• ступица колеса не закреплена на оси
• на оси и ступице есть выступы (указаны зелёными стрелками), не дающие колесу провернуться на полный оборот

Как это работает

При нормальном движении мотоблока, выступ на оси упирается в выступ на ступице и передаёт вращение колесу. При этом, оба колеса будут вращаться одновременно.

Но если толкнуть мотоблок вперёд, то дифференциальные ступицы сработают как обгонные муфты, и выступы на колёсах «убегут» от выступов на оси. Далеко они убежать не смогут — сделав почти полный оборот, выступ на ступице уткнётся в выступ на оси, но и этого хватит для совершения манёвра.

(фото правого колеса мотоблока с провёрнутым вперёд колесом)​

После завершение поворота, мотоблок с дифференциалом сможет ехать лишь за счёт одного колеса пока выступ на оси второго колеса не «догонит» выступ на ступице. Так же возможен вариант пробуксовывать одним колесом, пока «разблокированное» не придёт в рабочее состояние.

Добавлено 2015-10-14 из темы , автор @DEFom
Плюс — это, безусловно, появившаяся легкость управления. Поворачивать мотоблок теперь вообще не требует приложения сил!
А вот минус — это появившаяся задержка движения вперед или назад после включения передач. Пока полуоси не провернутся до упора в ограничители на самих колесах, мотоблок не двигается. Поначалу это сильно удивило и напрягло, хотел уже лезть в механизм сцепления, смотреть, что там вдруг стало не так… Потом догадался. Попытался привыкнуть. Но привыкнуть оказалось сложно, особенно при работе, требующей частых переключений вперед-назад. И сцеплением добиться плавного трогания тут уже значительно сложнее, и времени уходит больше, и стартовать на полном газу не очень приятно, ибо начало движения теперь не после включения сцепления, а после удара ограничителей на полуосях и колесах.
Вот как-то так… Кто соберется покупать — учитывайте это!
​

Зачем нужны дифференциалы для мотоблока

Если по простому, то дифференциалы нужны мотоблоку для разворота в конце борозды. Вот как разворачивается тот же Caiman Vario на грунтозацепах и без дифференциалов.

Для разворота мотоблока и возврата на обрабатываемый участок, грунтозацепы приходится волочить по земле. И тут все зависит от веса мотоблока (или мотокультиватора) и силы оператора.

В конце будет видео показывающее насколько дифференциалы облегчают эту задачу.

Выше была картинка с дифференциальной ступицей отличающейся от того что установлено на Caiman Vario — в демонстрационном зале нашёлся другой мотоблок с аналогичной конструкцией дифференциалов.

Мотоблок Pubert Quatro Junior с комплектом для вспашки ​

Дифференциалы на мотоблоке Pubert Quatro Junior

В отличии от предыдущих отечественных дифференциалов подходящих к нескольким моделям, эти являются частью родного французского «Комплекта для вспашки» (код 8000010205) для моделей Quatro Junior и QJ V2 (Caiman, Pubert и MasterYard, в том числе модели с дизельным двигателем) в состав которого входят:

• дифференциалы
• колёса 5.00-10
• утяжелители
• оборотный плуг

(колёса и дифференциалы на мотоблоке Pubert Quatro Junior)​

Quatro Junior с таким комплектом имеет широкую колею и вес за 100 кг. Для того, что бы развернуть его с заблокированными колёсами, нужно быть либо очень сильным, либо очень упорным. В любом случае, такой разворот в конце каждой борозды отнимет в сумме много времени и сил.

Будучи с мотоблоков, примерно, в одной весовой категории, я решил с ним пободаться. Для этого я выкатил его на открытую площадку в демонстрационном зале.

(мотоблок с дифференциалом и резиновыми колёсами на мраморном полу)​

Тестирование возможностей дифференциалов на мотоблоке

Тестирование я снял на видео. Было несколько проб, одна их них попала на видео. На видео хорошо видно как колёса вращаются во время разворота.

Максимальный угол разворота — 270 градусов (3/4 оборота), минимальный — 180 градусов (1/2 оборота). При реальной работе, лучше рассчитывать на минимальное значение. Разворот в 270 градусов оказался возможным из-за искусственности ситуации и толкания мотоблока туда-сюда. Хотя, и в реальной жизни возможен разворот в 3/4 оборота.

Резиновые колёса жутко скрипят по мрамору при развороте, а в заблокированном виде не двигаются вообще. Это видно на видео в начале и в конце разворота. Попытки сдвинуть этот центнер с заблокированными колёсами ни к чему не привели.

Да, в реальной ситуации, на траве, колёса будут скользить лучше чем на мраморе, но всё равно это будет достаточно специфическим развлечением.

P.S. Кроме дифференциалов, в состав комплекта для вспашки входит интереснейший оборотный плуг от компании Ribas. Я его уже давно обфотографировал, надеюсь скоро сюда выложу с пояснениями.

Добавлено 2017-02-02 Про плуг руки всё не доходят написать, поэтому небольшое видео мотоблока с дифференциалом и оборотным плугом вот:

​

16658 08.10.2019 4 мин.

Неотъемлемой частью силового привода любого транспортного средства, имеющего несколько колес на одной оси, можно считать дифференциал для мотоблока. Назначение этого механизма – распределение мощности между колесами в зависимости от сопротивления качению, что крайне необходимо при прохождении поворотов.

Так как колесо, проходящее внешнюю дугу траектории поворота, за то же время проходит больший путь, чем колесо, следующее по внутренней дуге, оно должно вращаться быстрее, в противном случае произойдет его пробуксовка.

Таким образом, лишенная дифференциала ось будет стремиться спрямить свое движение, и этот эффект выражается тем сильнее, чем больше расстояние между колесами.

Варианты механизмов распределения мощности

Конструктивно наиболее простым способом решения возникающей из-за жесткой связи колес проблемы является применение обгонных муфт, которые позволяют колесу вращаться быстрее, чем приводящае его в движение ось.

Этот механизм является общеизвестным во всех своих вариациях: как с храповым механизмом (втулка велосипедного колеса), так и с расклиниванием роликами (бендикс электростартера).

Применяются обгонные муфты и в силовом приводе ряда автомобилей с подключаемыми осями. Однако, такое решение имеет характерную особенность: при прохождении поворота обгонная муфта рассоединяется на колесе, идущем по внешнему радиусу, так как оно стремится вращаться быстрее приводного вала.

Для облегчения же вхождения в поворот, напротив, большая часть крутящего момента должна сообщаться именно ему.

Эта проблема решена в классическом шестеренчатом дифференциале , распределяющем мощность обратно пропорционально сопротивлению вращения колес.

Но он и заметно сложнее в производстве, а также требует принудительной полной или частичной блокировки на бездорожье, так как в противном случае перераспределяет всю мощность на буксующее колесо.

Необходимость дифференциала

Многие работы, производимые при помощи мотоблока (например, культивирование), предполагают его прямолинейное движение . В этом случае прекрасно работает жесткий привод на оба колеса, значительно удешевляющий и упрощающий мотоблок.

При необходимости частых крутых разворотов мотоблок такого типа потребует приложения заметных физических усилий – одно из колес будет тормозить грунтозацепами, и мотоблок придется накренивать, вывешивая внешнее колесо в воздух.

Особенно это тяжело, если мотоблок имеет широкую колею и достаточно большой вес.

Как сделать самодельный дифференциал для мотоблока своими руками – чертежи

Как сделать дифференциал для мотоблока своими руками? Как правило, эксплуатация мотоблока не требует обеспечения длительного вращения колеса относительно приводной оси.

Благодаря этому распространены часто называемые “полудифференциальными” схемы, которые обеспечивают возможность свободного поворота колеса относительно оси на определенный угол.

Более подробно о “полудифференциале” смотрите на видео:

Простейший механизм в этом случае выглядит как крепящаяся на оси мотоблока втулка с поперечной прорезью. Внутрь этой втулки вставляется короткая ось, фиксируемая от выпадения завернутым в ее тело через прорезь болтом, а уже непосредственно на ось крепится колесо.

При этом при движении мотоблока приводная ось проворачивает втулку свободно до тех пор, пока задний край прорези не упрется в болт, и в дальнейшем через него передает крутящий момент на ось.

Культивация почвы — это одно из основных агротехнических мероприятий, которое является обязательной частью годового режима обработки почвы. Перейдя по ссылке ознакомитесь с удобным и практичным культиватором Лоплош.

Снегоход позволяет оперативно и комфортно перемещаться по снегу из одного пункта в другой, при этом, ещё и перевозя пассажира или какой-либо груз. модельный ряд и цены снегоходов Ямаха 2016 года.

От своевременного и качественного применения специальных средств при выращивании урожая зависит качество выращенной продукции, ее продуктивность, и, в конечном итоге, отдача от финансовых и физических вложений. узнаете, как сделать опрыскиватель своими руками.

Во время поворота колесо, стремясь обогнать привод, продвигает болт вперед по прорези, разрывая передачу крутящего момента, а угол легкого поворота мотоблока зависит от длины прорези.

Такие удлинители крайне просты и могут быть изготовлены станочниками низкой квалификации, а поэтому дешевы и широко распространены. Обычно они изготавливаются с несколькими дополнительными отверстиями, позволяющими варьировать ширину колеи мотоблока и жестко связывать колесо с приводной осью при необходимости.

Чертежи этих самодельных дифференциалов широко распространены в интернете.

Недостатком описанной конструкции являются относительно малый возможный угол свободного проворота колеса (не более 240 градусов), так как поперечный паз сильно снижает общую прочность механизма, и большое внутреннее трение, особенно при неизбежном попадании внутрь втулки грязи.

Наиболее часто удлинители со свободным ходом используются на легких мотоблоках, наподобие Нивы .

Дифференциал для мотоблока “Салют”

Дифференциал для мотоблоков Салют и ему подобных Техас , Прораб , Викинг , Форза , Садко , Дон , Хутер , Профи , имеющих относительно большую массу, имеет несколько более сложную конструкцию, но и больший угол свободного хода – в пределах 330 градусов.

Это обеспечивается тем, что зацепление осуществляется выступами на удлинителе приводной оси и на закрепленной на нем свободно вращающейся ступице, снабженной шариковыми подшипниками. Соответственно, ступица может сделать почти полный оборот относительно оси, пока не упрется в противоположный край выступа.

Разворачивать мотоблок с такими дифференциалами ощутимо легче.

Ряд конструкций позволяет колесам свободно проворачиваться относительно оси и более чем на один оборот. Например, дифференциал мотоблоков “Фермер” представляет собой две муфты , управляемые рычагами на руле.

При необходимости владелец мотоблока может расцепить нужную муфту, позволив соответствующему колесу вращаться сколь угодно долго.

Начнем с простейшего варианта в виде удлинителя оси с поперечным пазом . Он будет достаточно надежным, даже будучи изготовленным из доступной низкоуглеродистой стали.

В этом случае, во-первых, отсутствуют выступающие части , способные намотать на себя траву, во-вторых, затянутый до упора болт не будет расшатываться со временем.

Зазор между втулкой и удлиняющей осью нельзя делать слишком малым , так как при возникновении коррозии они прикиснут друг к другу. Очень желательно разместить на втулке пресс-масленку для безразборной смазки конструкции.

Более сложная конструкция с поворотной ступицей также может быть изготовлена из низкоуглеродистой стали, так как она легко сваривается.

Чистовая обработка отверстий под подшипники в ступице должна производиться после того, как к ней будут приварены фланец и ограничитель угла поворота из-за неизбежного коробления детали при сварке.

Самостоятельное изготовление дифференциала для мотоблока нельзя назвать технически сложной задачей, и это доказывают как опыт множества владельцев садовой техники, так и то, что распространенные предложения в интернет-магазинах копируют изначально кустарные конструкции.

Вложенные затраты труда же быстро окупятся облегчением эксплуатации мотоблока.

Данная технология получила довольно широкое распространение среди автолюбителей. Данный механизм остается одним из наиболее важных узлов автомобиля, и для преимущественного большинства обывателей остается чрезвычайно сложным для понимания.

Что он собой представляет?

С помощью данного устройства крутящий момент, который генерирует силовой агрегат, передается к каждому колесу, вследствие чего машина приводится в движение. При этом есть масса ситуаций, в которых присутствует необходимость блокировки дифференциалов на УАЗ, то есть исключения данного элемента из цепи при помощи специализированных вспомогательных устройств.

Как он работает?

Если бы на автомобили не устанавливались специализированные приспособления, колеса, находящиеся на одной оси, постоянно бы вращались при одинаковой скорости, вследствие чего возникла бы масса самых разных эксплуатационных проблем, которые касаются управляемости. Таким образом, среди побочных эффектов, которые могли бы образоваться при отсутствии дифференциала и блокировки дифференциалов на УАЗ, стоит отметить завышенный, и в то же время абсолютно неравномерный расход резины, существенное увеличение нагрузки на различные элементы подвески, незначительная поворачиваемость. При помощи дифференциала появилась возможность неравномерного распределения скорости вращения, полученной каждым колесом от карданного вала.

Когда он нужен?

Не все понимают, что в реальных эксплуатационных условиях колеса могут вращаться с разной скоростью в самых разных ситуациях, а именно:

• В процессе поворота, когда внешнее колесо должно преодолеть на порядок большее расстояние по сравнению с внутренним.
• В условиях неровной дороги, когда оба колеса передвигаются по разному рельефу.

Все особенности, указанные выше, не являются слишком важными для ведомых полуосей по той причине, что фактически они не связаны между собой и вращаются абсолютно независимо. Однако ведущая пара получает энергию непосредственно от коробки передач, и каждое колесо имеет жесткую связь с трансмиссией, вследствие чего криволинейное движение становится достаточно трудным.

Где его используют?

Дифференциал сегодня устанавливается как на грузовом, так и на легковом транспорте вне зависимости от того, речь идет о полноприводных или же моноприводных моделях. В полноприводных машинах распределяющий редуктор обеспечивает также управление балансом усилий, который образуется между осями. В преимущественном большинстве случаев он располагается в задней части автомобиля и непосредственно связан с карданным валом.

Каким он бывает?

Стоит отметить три основные категории:

• открытый;
• с блокировкой;
• дифференциал повышенного трения.

В зависимости от того, какой рассматривается тип конструкции, изменяется и природа технологии передачи усилий на колеса. В том случае, если одно колесо потеряет нормальное сцепление с дорогой, редуктором весь крутящий момент будет направлен именно на эту полуось, вследствие чего потерявшее надежную опору колесо начнет буксовать. Именно тогда и появляется необходимость блокировки дифференциалов на УАЗ, чтобы временно отключить узел и распределить вращающую силу поровну между полуосями. Таким образом, блокировка обеспечивает гораздо лучшую проходимость в некоторых ситуациях.

Варианты блокировки

В зависимости от особенностей авто используются разные схемы ограничения работы — ручная или автоматическая.

При включении блокировки колеса автомобиля будут полностью игнорировать силу сцепления с дорогой, и от двигателя на них будет передаваться равное усилие. В связи с этим обеспечивается более эффективная проходимость автомобиля, которая является невозможной в том случае, если на автомобиль устанавливается дифференциал открытого типа. Именно поэтому нет ничего удивительного в том, что в последнее время распространенной стала блокировка дифференциала и другие варианты улучшения проходимости этого автомобиля.

Что такое блокирующийся дифференциал?

Конструктивно дифференциал, оснащенный блокировкой, устраивается точно так же, как и стандартные агрегаты открытого типа, но в данном случае дополняется механизм ограничения разницы скорости вращения пары выходных шестерен. В основе этого механизма может использоваться пневматическая, гидравлическая или электрическая система.

Наиболее популярной в последнее время стала электрическая блокировка дифференциала УАЗ, при которой блокировка осуществляется полностью автоматически или путем нажатия кнопки. Водитель может сам решить, когда ему лучше отключить работу дифференциала для того, чтобы воспользоваться преимуществами полностью равномерного вращения колес.

Где устанавливать?

В любом случае блокировка УАЗ является полезным устройством, которое можно устанавливать самостоятельно даже в том случае, если конструкция вашего автомобиля изначально его не предусматривает. В преимущественном большинстве случаев специалисты советуют его устанавливать в задней части автомобиля, так как правильно установленная блокировка предоставит вам возможность сделать предельно ровной тягу между задними и передними колесами. Такое расположение является гораздо более безопасным и эффективным. Если же говорить об особенностях монтажных работ, то сами по себе они не являются чрезвычайно сложными, и в случае необходимости могут проводиться как в стандартной смотровой яме, так и на подъемнике.

Ручная или автоматика?

Перед установкой нужно понять, чего вы хотите добиться — полного отключения данного механизма или только определенного ограничения его функциональности. Если рассматривается полная механическая блокировка дифференциала УАЗ, то она может быть автоматической или же иметь ручное включение. Если же вы собираетесь обеспечить частичную блокировку, то в этом случае вам придется смириться с тем, что возможности провести блокировку вручную у вас не будет.

Полная

В данном случае разница в скорости вращения колес устраняется полностью, но при этом нужно понимать тот факт, что такая блокировка заднего дифференциала УАЗ в конечном итоге может привести и к определенным побочным эффектам, таким как пробуксовка на бездорожье и грунтовых дорогах, а также завышенной нагрузке на деталях колес и трансмиссии в процессе движения по твердым покрытиям. Лучше всего осуществлять полную блокировку дифференциала только вручную.

Особенности ручного блокирования

Данный вариант является наиболее понятным и удобным. Достаточно просто нажать на переключатель, вследствие чего узел ограничителя начитает работать, и полностью препятствует распределению усилия между колесами.

Избирательная блокировка является достаточно сложной, и нередко нужно полностью остановить автомобиль, чтобы настроить дифференциал на таких внедорожниках, включая УАЗ «Хантер». Блокировка дифференциала часто осуществляется также при помощи блока повышенного трения или же системы контроля тяги.

Преимущества и недостатки

В первую очередь стоит отметить преимущества, которыми отличается ручная блокировка:

• Пока система находится в отключенном состоянии, дифференциал работает в стандартном режиме, и вы можете использовать все достоинства его применения.
• Водитель самостоятельно решает, когда нужно блокировать систему, вследствие чего ограничитель не используется впустую.

Недостатки же являются следующими:

• Чтобы нажать переключать, нужно ненадолго отвлечься от процесса управления, причем зачастую приходится это делать не в самых простых условиях.
• Блокировка должна быть вовремя выключена, так как в противном случае, может нанестись повреждение самому дифференциалу.
• Нужно проводить установку не только самого ограничителя, но также монтировать механизм, который будет приводить его в действие, и кнопку на приборную панель.

Автоматика

Главным отличием блокировки автоматического типа является то, что она работает постоянно. То есть, пока вы нажимаете педаль газа, система блокировки находится в активном состоянии и подстраивается непосредственно под особенности вашего автомобиля, а также используемого вами стиля управления, но для этого должна быть проведена крайне тонкая настройка, а также должны учитываться различные нюансы.

Преимущества и недостатки

Преимуществ у автоматики несколько:

• Блокировка включается в любых сложных ситуациях, и водитель не должен отвлекаться для того, чтобы привести ее в действие.
• Автоматическая система устанавливается гораздо проще по сравнению с ручной блокировкой.

Но и минусы также должны учитываться:

• Постоянная работа блокировки дает о себе знать, вследствие чего руль несколько сопротивляется, а шины шумят при повороте.
• Момент автоматического зацепления шестерен отчетливо заметен по щелчку, который для многих является раздражающим.

Установка и настройка

Пневмо-блокировка межколесного дифференциала УАЗ осуществляется следующим образом:

• автомобиль располагается над смотровой ямой или же на эстакаде;
• специалисты проводят надежное закрепление его при помощи домкратов;
• тщательно снимаются все и колеса;
• полуоси полностью демонтируются и аккуратно вытягиваются наружу;
• снимается карданный вал;
• осуществляется демонтаж редукторов;
• устанавливается блокировка;
• проводится повторный монтаж всех демонтированных ранее узлов.

Перед тем как будет установлен приводной тросик, осуществляется регулировка рабочего хода. Помимо указанных выше причин использования блокировки, ее часто используют для того, чтобы исправить работу дефектного дифференциала, который некорректно распределяет усилие между колесами.

При полностью отключенном дифференциале из-за того, что присутствует достаточно большой крутящий момент, часто появляются всевозможные проблемы с поворачиванием руля — это незначительная плата за то, что ваш автомобиль сможет двигаться даже в наиболее тяжелых условиях. Блокировка представляет собой достаточно сложное устройство, но даже неопытным водителем может быть установлена блокировка дифференциала УАЗ своими руками. Самое главное здесь — это тщательно подготовиться к работе, а также иметь в наличии полный комплект специальных инструментов.

Блокировка дифференциала своими руками на ниве шевроле. Блокировка дифференциала автомобиля своими руками Когда он нужен

Важность дифференциала в конструкции силового привода мотоблока неоспорима. Дифференциал играет главную роль в процессе поворота, что немаловажно при выполнении каких-либо маневров на мготоблоке или мини-тракторе.

Есть возможность сделать дифференциал на мотоблок своими руками.

Дифференциал для мотоблока и его функции

Составной частью конструкции мотоблока является дифференциал. Дифференциал ‒ это один из элементов силового привода, состоящего из пары колес на одной оси. Основным предназначением такого механизма является распределение мощности на два колеса, зависимо от оказываемого сопротивления, это важно в манипуляциях при прохождении поворотов для установления равновесия. Среди владельцев данных мототракторов распространены самодельные дифференциалы.

Дифференциал ‒ необходимая составляющая мотоблока. Дифференциал для мотоблока можно сделать своими руками, этот процесс не вызовет никаких затруднений. Для этого вам понадобится немного времени и смекалки. Самодельный механизм для минитрактора можно сделать с помощью чертежей, в которых четко описаны все стадии производства. Чертежи подобных устройств для мотоблока своими руками можно рассмотреть в видео.

Приведенная выше схема для изготовления данного приспособления для мотоблока достаточно проста и понятна. Конструирование дифференциала данного типа не займет много времени и сил. Но, из-за достаточной простоты процесса, такой механизм имеет недостаток, такой как небольшой угол поворота, что немаловажно при некоторых маневрах. Если вы хотите сделать данное устройство для мототрактора самостоятельно, необходимо учитывать, для каких целей будет использоваться мотоблок.

Также вы можете посмотреть видео, как сделать дифференциал. С его помощью вы сможете увидеть все нюансы и более подробно разобраться, как правильно подойти к этому процессу. Данная самоделка будет надежной и сможет обеспечить вам желаемый результат во время ее эксплуатации. Дифференциал для мотоблока, сделанный своими руками, ничем не уступает аналогичным, купленным в магазинах

Такое приспособление для минитрактора, сделанное своими руками, позволит вам облегчить использование мотоблока, приложив при этом лишь незначительные усилия и смекалку.

Дифференциал позволяет сократить разворотный радиус и усилить ширину колесной колеи. За счет этого мотоблочная техника становится более мобильной в эксплуатации.

Исключается вероятность того, что она на повороте неожиданно опрокинется. Дифференциал позволяет заблокировать одно из колес, за счет чего независимое колесное движение обеспечивает более плавные повороты. Без применения физической силы разворот увеличивается до 240 градусов. Таким образом, за счет данного агроприспособления, мотоблочная техника может совершать в конце грядки легко и быстро любые развороты.

В данной статье мы детально поговорим о том, как сконструировать дифференциал на мотоблок своими руками, расскажем о всех преимуществах и недостатках самоделок.

Простые самодельные агроконструкции

Как сделать дифференциал своими руками? Проще всего сконструировать самодельный дифференциал следующим образом. На мотоблочную ось нужно прикрепить втулку, которая имеет поперечную прорезь. Внутри втулки нужно поставить короткую ось, а зафиксировать ее от вываливания можно с помощью болтов, вставленных в «туловище» втулки через прорезь. Само колесо фиксируется на осевой стороне.

Во время работы мотоблочного устройства приводная ось без затруднений прокручивает втулку, пока обратная прорезная сторона не вперится в болт.

При колесном развороте колесико, пытаясь «опередить» привод, по отверстию проталкивает вперед болт. Таким образом, «разрывается» передача ворочающего элемента. От прорезной длины зависит угол легкого разворота агротехники. Подобный удлиняющий механизм очень простой. Его вполне по силам изготовить токарю уровня младшего специалиста. Вот почему такие удлинители так популярны и стоят относительно недорого. Как правило, их делают с парочкой отверстий. За счет этого, колейная ширина может варьироваться и соединять приводную ось с колесом.

Чертежи

Чтобы самостоятельно собрать дифференциал для мотоблока своими руками, понадобятся чертежи. К счастью, в Интернете большое количество схем и картинок того, как сделать дифференциал для мотоблока своими руками.

Как правило, опыт показывает, что все собранные по чертежам самодельные дифференциалы для мотоблока имеют маленький возможный угол свободного колесного прокручивания (до 250 градусов), поскольку поперечный паз серьезно уменьшает мощность такого агроустройства. Также самодельные дифференциалы на мотоблок обладают большей силой трения, особенно, если внутрь втулки попадет грязь. Поэтому, дифференциалы, сделанные своими руками для мотоблока, обычно применяются для более легких мотоблочных моделей, как, например, «Нева».

Вот несколько советов фермерам, как собрать отличный самодельный дифференциал для мотоблока:

1. Между продлевающей осью и втулкой не может оставаться слишком маленьким зазор. Если начнется коррозийный процесс, то они друг к дружке «прилипнут»;
2. Чтобы смазывание агроустройства происходило без предварительной разборки, неплохо поместить прессмасленку на втулку;
3. Удлинители можно конструировать из низко углеродной стали. Агрегат получится крепким, надежным, при этом, достаточно недорогим по себестоимости.

Заключение

Такая самоделка, как дифференциал на мотоблок своими руками, это не особо сложная техзадача. Опыт многих садоводов, которым удалось сделать дифференциалы своими руками для мотоблока, это наглядно доказывает. Свое ручное приспособление быстро окупается и прекрасно служит при садово-огородных работах.

Нива Шевроле один из немногих внедорожников российской сборки, который помимо отличной проходимости может еще, и похвастать относительно современным дизайном. Поэтому он до сих пор пользуется заслуженной популярностью на рынке.

Хорошими внедорожными характеристиками Шевроле Нива обязана своим предшественникам – , а именно постоянный полный привод, с возможностью принудительной блокировки дифференциалов. Но прежде чем настраивать работу раздатки и правильно использовать рычаги переключения передач необходимо прежде всего понять, как устроен этот механизм и что происходит во время его работы.

Трансмиссия этого типа автомобилей состоит из нескольких основных узлов: кардана, коробки передач, раздатки и мостов. Основным компонентом в структуре моста является дифференциал. Если бы его не было, то колеса вращались бы с одинаковой скоростью, что приводило бы к пробуксовке колеса и излишней нагрузке на ось. Наличие дифференциала позволяет избежать разрушений оси за счет того, что при поворотах крутящий момент передается на одно из колес.

Сама конструкция предусматривает передачу крутящего момента на колесо, которое испытывает меньшее сцепление с поверхностью. Поэтому, например, то колесо, которое стоит на льду или песке будет крутиться быстрее, чем то которое стоит на асфальте.

У Нивы конструкция предусматривает наличие трех дифференциалов. Это обусловлено наличием постоянного полного привода в автомобиле. Если бы на все колеса передавалось одинаковое усилие, то машина могла бы двигаться только прямолинейно. Но при повороте усилия между колесами распределяются неравномерно. Соответственно два моста связанные между собой будут неизменно испытывать увеличенные нагрузки, способные разрушить конструкцию. Есть некоторые модели внедорожников, на которые не устанавливается межосевой дифференциал, но при этом используются другие технические решения, например муфты или полный привод не является постоянным.

Она необходима только в тех случаях, когда например, только одно из 4 колес будет вращаться. Например при горизонтальном вывешивании одно колесо будет приподнято и на него будет передаваться максимальный крутящий момент. В этом случае полный привод автоматически будет отключаться. Поэтому на Ниву устанавливается принудительная блокировка дифференциала. Но пользоваться ей стоит только в условиях бездорожья. Включить ее можно передвинув малый рычаг вперед.

Изменения привнесенные американским концерном GM в раздатку оказались довольно незначительными. Но при этом они кардинально изменили ее структуру. По сравнению со старой Нивой пропала необходимость в дополнительном рычаге и их осталось всего два. Измененное расположение опор позволило снизить вибрационную нагрузку на кузов, за счет чего значительно уменьшился уровень шума от трансмиссии.

Блокировка дифференциала

Принудительная блокировка не только усложняет конструкцию но и автоматически делает ее более дорогой и менее надежной. Но устанавливается блокировка дифференциала своими руками то это обычно вызвано желанием заменить штатные дифференциалы на механизм с принудительной блокировкой. Это может негативно повлиять на работу раздатки, поэтому необходимо подбирать те детали, которые будут совместимы именно с Шевроле Нива.

На данный момент среди решений представленных на рынке наиболее популярными являются сделанные на основе:

• пневматики
• электронного управления
• самостоятельной блокировки

Каждое их них имеет как преимущества так и некоторые недостатки в эксплуатации

Пневматическое

Осуществляется за счет закачанного в систему сжатого воздуха. Для его транспортировки необходимо подключение дополнительного силиконового шланга к мосту. Такой тип отличается высокой надежностью, но при этом достаточно дорого в установке. Стоимость полного комплекта из компрессора и ресивера может быть гораздо больше дифференциала.

Электрическое

В основе такое системы – кулачковый механизм активирующийся при помощи электромагнитов. Устройство отличается относительной простотой конструкции и не требует техобслуживания. Для подключения необходимо внести изменения в электрооборудование автомобиля.

Самоблокирущаяся система

Может быть настроена на необходимый порог включения. Это может быть как небольшая пробуксовка, так и неравномерное распределение крутящего момента среди колес. Такое соединение не является жестким, поэтому не оказывает излишней нагрузки на межосевое соединение.

Устанавливая систему принудительной блокировки на Шевроле Ниву следует помнить, что постоянно включенная система может оказать излишнюю нагрузку на трансмиссию, поэтому стоит включать ее только при преодолении тяжелых участков дороги.

Мотокультиваторы в последнее время пользуются огромным спросом у работников сельского хозяйства. Что касается дифференциала для мотоблока, то он является неотъемлемой частью конструкции силового привода транспортного средства. Это элемент с несколькими колесами, которые расположены на одной оси. Несмотря на то, что изначально данная деталь может показаться достаточно сложной, ее не только просто починить, но можно сделать дифференциал для мотоблока своими руками. Существует множество схем и чертежей, которые успешно используют и специалисты, и новички в этом деле.

Для чего мотоблоку этот элемент

Колесо мотоблока, которое проходит по внешней дуге при повороте, должно пройти больший путь. И тут возникает необходимость в дифференциале либо ином механизме для распределения мощности, что позволит избежать пробуксовки. Если в колесном устройстве не будет данного элемента, это вызовет спрямление движения. При этом чем больше расстояние между колесами, тем сложнее будет поворачивать.

Основная часть работ, которые проводятся на земле, к примеру, культивирование либо внесение удобрений, проводится по прямой. Но этот вовсе не говорит о том, что устройство никогда не будет поворачивать. Безусловно, стандартный вариант мотоблока с жестким приводом на 2 колеса позволяет достаточно удобно использовать его в большинстве сельскохозяйственных работ. Но при необходимости частых разворотов проблему с пробуксовкой и управлением придется дополнительно решать. Если не использовать специальные механизмы, то транспортное средство будет тормозить грунтозацепами. Подобная работа будет сложной даже для человека с большой физической силой.

Чаще всего специалисты выбирают в качестве решения подобного вопроса использование обгонных муфт.

Это простые и универсальные установки, которые позволяют правильно распределять нагрузку между колесами при необходимости поворота мотоблока. Универсальность этого способа заключается в том, что обгонные муфты можно использовать не только на жесткой оси, но и на подключаемой. При этом при повороте колесо будет стремиться быстрее переднего вала совершить вращения. Это дает возможность удобно управлять машиной и работать даже на небольших участках, так как устройство становится более маневренным.

Смотрите » Как сделать адаптер к мотоблоку Нева своими руками

Простая конструкция для мотоблока

Многие фермеры при использовании обычной техники часто задумываются о том, как сделать дифференциал на мотоблок своими руками. Подобная идея может посетить мастера при поломке старого элемента. Никаких особых сложностей в изготовлении дифференциала для мотоблока собственноручно нет. Но все же для начала стоит запастись подходящей схемой либо подготовить чертежи.

Тем, кто задумывается о том, какой именно тип дифференциала выбрать для мотоблока, стоит помнить, что подобный вид техники не требует длительного вращения колес относительно оси. Именно поэтому можно выбирать самые простые варианты.

Нередко для мотоблоков используют универсальные дифференциальные системы. Они дают возможность отклоняться колесам от оси на определенный градус.

В самом простом варианте необходимо взять втулку с поперечной прорезью и вставить в нее короткую ось. Последний элемент обязательно фиксируется болтом, а уже после крепится на конструкцию колеса. Работает данная система достаточно просто. Приводная ось должна поворачивать втулку до упора, то есть до того момента, как она упрется в болт. Стоит заметить, что этим элементом мастер может изначально задавать наиболее подходящий для него угол поворота колес, который зависит еще и от размера прорези.

Особенностью такой детали является ее максимальная простота. Не обязательно быть опытным мастером либо механиком, чтобы изготовить такой дифференциал для своего мотоблока. Достаточно лишь иметь определенные навыки работы на станке. Этого будет достаточно для получения основных элементов, которые нужны для изготовления подобного дифференциала.

Преимущества и недостатки

Главным плюсом такого способа решения вопроса с поворотом колес является простота конструкции. Кроме того, такой дифференциал является универсальным, так как он подходит практически для всех типов мотоблоков.

Но у полудифференциала имеются и недостатки. Тут нужно в первую очередь отметить небольшой угол поворота, который будет доступен после установки подобной конструкции. Механизм такого типа не дает возможности поворачивать более чем на 240 º. Многие фермеры отмечают, что наличие поперечного паза делает конструкцию не слишком прочной. При существенной нагрузке ось может сломаться. Поэтому тем, кто решил использовать собственноручно сделанные дифференциалы для мотоблока, стоит быть готовым к тому, что конструкцию периодически придется ремонтировать и переделывать.

Данная технология получила довольно широкое распространение среди автолюбителей. Данный механизм остается одним из наиболее важных узлов автомобиля, и для преимущественного большинства обывателей остается чрезвычайно сложным для понимания.

Что он собой представляет?

С помощью данного устройства крутящий момент, который генерирует силовой агрегат, передается к каждому колесу, вследствие чего машина приводится в движение. При этом есть масса ситуаций, в которых присутствует необходимость блокировки дифференциалов на УАЗ, то есть исключения данного элемента из цепи при помощи специализированных вспомогательных устройств.

Как он работает?

Если бы на автомобили не устанавливались специализированные приспособления, колеса, находящиеся на одной оси, постоянно бы вращались при одинаковой скорости, вследствие чего возникла бы масса самых разных эксплуатационных проблем, которые касаются управляемости. Таким образом, среди побочных эффектов, которые могли бы образоваться при отсутствии дифференциала и блокировки дифференциалов на УАЗ, стоит отметить завышенный, и в то же время абсолютно неравномерный расход резины, существенное увеличение нагрузки на различные элементы подвески, незначительная поворачиваемость. При помощи дифференциала появилась возможность неравномерного распределения скорости вращения, полученной каждым колесом от карданного вала.

Когда он нужен?

Не все понимают, что в реальных эксплуатационных условиях колеса могут вращаться с разной скоростью в самых разных ситуациях, а именно:

• В процессе поворота, когда внешнее колесо должно преодолеть на порядок большее расстояние по сравнению с внутренним.
• В условиях неровной дороги, когда оба колеса передвигаются по разному рельефу.

Все особенности, указанные выше, не являются слишком важными для ведомых полуосей по той причине, что фактически они не связаны между собой и вращаются абсолютно независимо. Однако ведущая пара получает энергию непосредственно от коробки передач, и каждое колесо имеет жесткую связь с трансмиссией, вследствие чего криволинейное движение становится достаточно трудным.

Где его используют?

Дифференциал сегодня устанавливается как на грузовом, так и на легковом транспорте вне зависимости от того, речь идет о полноприводных или же моноприводных моделях. В полноприводных машинах распределяющий редуктор обеспечивает также управление балансом усилий, который образуется между осями. В преимущественном большинстве случаев он располагается в задней части автомобиля и непосредственно связан с карданным валом.

Каким он бывает?

Стоит отметить три основные категории:

• открытый;
• с блокировкой;
• дифференциал повышенного трения.

В зависимости от того, какой рассматривается тип конструкции, изменяется и природа технологии передачи усилий на колеса. В том случае, если одно колесо потеряет нормальное сцепление с дорогой, редуктором весь крутящий момент будет направлен именно на эту полуось, вследствие чего потерявшее надежную опору колесо начнет буксовать. Именно тогда и появляется необходимость блокировки дифференциалов на УАЗ, чтобы временно отключить узел и распределить вращающую силу поровну между полуосями. Таким образом, блокировка обеспечивает гораздо лучшую проходимость в некоторых ситуациях.

Варианты блокировки

В зависимости от особенностей авто используются разные схемы ограничения работы — ручная или автоматическая.

При включении блокировки колеса автомобиля будут полностью игнорировать силу сцепления с дорогой, и от двигателя на них будет передаваться равное усилие. В связи с этим обеспечивается более эффективная проходимость автомобиля, которая является невозможной в том случае, если на автомобиль устанавливается дифференциал открытого типа. Именно поэтому нет ничего удивительного в том, что в последнее время распространенной стала блокировка дифференциала и другие варианты улучшения проходимости этого автомобиля.

Что такое блокирующийся дифференциал?

Конструктивно дифференциал, оснащенный блокировкой, устраивается точно так же, как и стандартные агрегаты открытого типа, но в данном случае дополняется механизм ограничения разницы скорости вращения пары выходных шестерен. В основе этого механизма может использоваться пневматическая, гидравлическая или электрическая система.

Наиболее популярной в последнее время стала электрическая блокировка дифференциала УАЗ, при которой блокировка осуществляется полностью автоматически или путем нажатия кнопки. Водитель может сам решить, когда ему лучше отключить работу дифференциала для того, чтобы воспользоваться преимуществами полностью равномерного вращения колес.

Где устанавливать?

В любом случае блокировка УАЗ является полезным устройством, которое можно устанавливать самостоятельно даже в том случае, если конструкция вашего автомобиля изначально его не предусматривает. В преимущественном большинстве случаев специалисты советуют его устанавливать в задней части автомобиля, так как правильно установленная блокировка предоставит вам возможность сделать предельно ровной тягу между задними и передними колесами. Такое расположение является гораздо более безопасным и эффективным. Если же говорить об особенностях монтажных работ, то сами по себе они не являются чрезвычайно сложными, и в случае необходимости могут проводиться как в стандартной смотровой яме, так и на подъемнике.

Ручная или автоматика?

Перед установкой нужно понять, чего вы хотите добиться — полного отключения данного механизма или только определенного ограничения его функциональности. Если рассматривается полная механическая блокировка дифференциала УАЗ, то она может быть автоматической или же иметь ручное включение. Если же вы собираетесь обеспечить частичную блокировку, то в этом случае вам придется смириться с тем, что возможности провести блокировку вручную у вас не будет.

Полная

В данном случае разница в скорости вращения колес устраняется полностью, но при этом нужно понимать тот факт, что такая блокировка заднего дифференциала УАЗ в конечном итоге может привести и к определенным побочным эффектам, таким как пробуксовка на бездорожье и грунтовых дорогах, а также завышенной нагрузке на деталях колес и трансмиссии в процессе движения по твердым покрытиям. Лучше всего осуществлять полную блокировку дифференциала только вручную.

Особенности ручного блокирования

Данный вариант является наиболее понятным и удобным. Достаточно просто нажать на переключатель, вследствие чего узел ограничителя начитает работать, и полностью препятствует распределению усилия между колесами.

Избирательная блокировка является достаточно сложной, и нередко нужно полностью остановить автомобиль, чтобы настроить дифференциал на таких внедорожниках, включая УАЗ «Хантер». Блокировка дифференциала часто осуществляется также при помощи блока повышенного трения или же системы контроля тяги.

Преимущества и недостатки

В первую очередь стоит отметить преимущества, которыми отличается ручная блокировка:

• Пока система находится в отключенном состоянии, дифференциал работает в стандартном режиме, и вы можете использовать все достоинства его применения.
• Водитель самостоятельно решает, когда нужно блокировать систему, вследствие чего ограничитель не используется впустую.

Недостатки же являются следующими:

• Чтобы нажать переключать, нужно ненадолго отвлечься от процесса управления, причем зачастую приходится это делать не в самых простых условиях.
• Блокировка должна быть вовремя выключена, так как в противном случае, может нанестись повреждение самому дифференциалу.
• Нужно проводить установку не только самого ограничителя, но также монтировать механизм, который будет приводить его в действие, и кнопку на приборную панель.

Автоматика

Главным отличием блокировки автоматического типа является то, что она работает постоянно. То есть, пока вы нажимаете педаль газа, система блокировки находится в активном состоянии и подстраивается непосредственно под особенности вашего автомобиля, а также используемого вами стиля управления, но для этого должна быть проведена крайне тонкая настройка, а также должны учитываться различные нюансы.

Преимущества и недостатки

Преимуществ у автоматики несколько:

• Блокировка включается в любых сложных ситуациях, и водитель не должен отвлекаться для того, чтобы привести ее в действие.
• Автоматическая система устанавливается гораздо проще по сравнению с ручной блокировкой.

Но и минусы также должны учитываться:

• Постоянная работа блокировки дает о себе знать, вследствие чего руль несколько сопротивляется, а шины шумят при повороте.
• Момент автоматического зацепления шестерен отчетливо заметен по щелчку, который для многих является раздражающим.

Установка и настройка

Пневмо-блокировка межколесного дифференциала УАЗ осуществляется следующим образом:

• автомобиль располагается над смотровой ямой или же на эстакаде;
• специалисты проводят надежное закрепление его при помощи домкратов;
• тщательно снимаются все и колеса;
• полуоси полностью демонтируются и аккуратно вытягиваются наружу;
• снимается карданный вал;
• осуществляется демонтаж редукторов;
• устанавливается блокировка;
• проводится повторный монтаж всех демонтированных ранее узлов.

Перед тем как будет установлен приводной тросик, осуществляется регулировка рабочего хода. Помимо указанных выше причин использования блокировки, ее часто используют для того, чтобы исправить работу дефектного дифференциала, который некорректно распределяет усилие между колесами.

При полностью отключенном дифференциале из-за того, что присутствует достаточно большой крутящий момент, часто появляются всевозможные проблемы с поворачиванием руля — это незначительная плата за то, что ваш автомобиль сможет двигаться даже в наиболее тяжелых условиях. Блокировка представляет собой достаточно сложное устройство, но даже неопытным водителем может быть установлена блокировка дифференциала УАЗ своими руками. Самое главное здесь — это тщательно подготовиться к работе, а также иметь в наличии полный комплект специальных инструментов.

Блокировка дифференциала на УАЗ своими руками

С момента изобретения блокировки дифференциала на УАЗ эта технология получила довольно широкое распространение среди автомобилистов. Этот механизм остается одним из важнейших компонентов автомобиля, и для подавляющего большинства жителей он остается крайне сложным для понимания.

Какой он?

С помощью этого устройства крутящий момент, который генерирует силовой агрегат, передается на каждое колесо, в результате чего машина приводится в движение.При этом очень много ситуаций, в которых возникает необходимость блокировки дифференциалов на УАЗ, то есть исключение этого элемента из схемы с помощью специализированных вспомогательных устройств.

Как он работает?

Если бы на автомобили не устанавливались специализированные устройства, колеса, расположенные на одной оси, постоянно вращались бы с одинаковой скоростью, в результате чего возникло бы множество различных эксплуатационных проблем, связанных с управлением. Таким образом, среди побочных эффектов, которые могли возникнуть при отсутствии на УАЗе дифференциала и блокировки дифференциала, стоит отметить завышенный, и при этом абсолютно неравномерный расход резины, значительное увеличение нагрузки на различные подвески. элементы и небольшая недостаточная поворачиваемость.С помощью дифференциала появилась возможность неравномерно распределять скорость вращения, получаемую каждым колесом от карданного вала.

Когда это нужно?

Не все понимают, что в реальных условиях эксплуатации колеса могут вращаться с разной скоростью в самых разных ситуациях, а именно:

• В процессе поворота, когда внешнее колесо должно пройти на порядок большее расстояние, чем внутреннее .
• На пересеченной местности, когда оба колеса движутся по разной местности.

Все вышеперечисленные особенности не слишком важны для ведомых полуосей по той причине, что фактически они не связаны между собой и вращаются полностью независимо. Однако ведущая пара получает энергию непосредственно от коробки передач, и каждое колесо имеет жесткую связь с трансмиссией, в результате чего криволинейное движение становится довольно затруднительным.

Где используется?

Дифференциал сегодня устанавливается как на грузовые, так и на легковые автомобили, независимо от того, полноприводный это или одноприводный.В полноприводных машинах распределительный механизм также обеспечивает контроль баланса сил, возникающих между осями. В подавляющем большинстве случаев он расположен в задней части автомобиля и напрямую связан с карданным валом.

Кем он оказался?

Стоит отметить три основные категории:

• открытые;
• с блокировкой;
• Дифференциал повышенного трения.

В зависимости от типа рассматриваемой конструкции меняется и характер технологии передачи усилий на колеса.В случае, если одно колесо теряет нормальное сцепление с дорогой, коробка передач направит весь крутящий момент на эту конкретную ось, в результате чего колесо, потерявшее надежную опору, начнет буксовать. Именно тогда возникает необходимость в блокировке дифференциалов на УАЗе, чтобы временно выключить агрегат и равномерно распределить вращающую силу между полуосями. Таким образом, блокировка в некоторых ситуациях обеспечивает гораздо лучшую проходимость.

Опции блокировки

В зависимости от особенностей автомобиля используются разные схемы ограничения работы — ручная или автоматическая.

При включении блокировки колеса автомобиля полностью игнорируют силу сцепления с дорогой, и на них будет передаваться равное усилие от двигателя. В связи с этим обеспечивается более эффективная проходимость транспортного средства, что невозможно, если на транспортном средстве установлен открытый дифференциал. Поэтому нет ничего удивительного в том, что в последнее время широкое распространение получили блокировка дифференциала моста УАЗ военного и другие варианты повышения проходимости этого автомобиля.

Что такое блокируемый дифференциал?

Конструктивно дифференциал, оснащенный блокировкой, устроен так же, как и штатные агрегаты открытого типа, но в этом случае дополняется механизм ограничения разницы в скорости вращения пары выходных шестерен. Этот механизм может быть основан на пневматической, гидравлической или электрической системе.

Самой популярной в последнее время стала электрическая блокировка дифференциала УАЗ, у которой блокировка полностью автоматическая или по нажатию кнопки.Водитель может сам решить, когда лучше отключить дифференциал, чтобы воспользоваться полностью равномерным вращением колес.

Где установить?

В любом случае блокировка межосевого дифференциала УАЗ — полезное устройство, которое можно установить самостоятельно, даже если конструкция вашего автомобиля изначально этого не предусматривает. В подавляющем большинстве случаев специалисты советуют устанавливать его в задней части автомобиля, так как правильно установленная блокировка даст вам возможность добиться предельно равномерного сцепления между задними и передними колесами.Такое расположение намного безопаснее и эффективнее. Если говорить об особенностях монтажных работ, то сами по себе они не представляют особой сложности и при необходимости могут проводиться как в стандартной смотровой яме, так и на подъемнике.

Ручной или автоматический?

Перед установкой нужно понять, чего вы хотите добиться — полного отключения этого механизма или только определенного ограничения его функциональности. Если рассматривается полная механическая блокировка дифференциала УАЗ, то она может быть автоматической или иметь ручное включение.Если вы намерены обеспечить частичную блокировку, то в этом случае вам придется согласиться с тем, что вы не сможете заблокировать вручную.

Полная

В этом случае разница в скорости вращения колес нивелируется полностью, но нужно понимать тот факт, что такая блокировка заднего дифференциала УАЗ может в конечном итоге привести к определенным побочным эффектам, таким как пробуксовка на бездорожье и грунтовые дороги, а также чрезмерная нагрузка на детали колес и трансмиссии при движении по твердому покрытию.Лучше всего выполнять полную блокировку дифференциала только вручную.

Особенности ручной блокировки

Этот вариант наиболее понятен и удобен. Достаточно просто нажать на переключатель, в результате чего узел ограничителя начинает работать, и полностью предотвращает распределение усилия между колесами.

Избирательная блокировка достаточно сложна, и часто нужно полностью остановить машину, чтобы настроить дифференциал на таких внедорожниках, в том числе и на УАЗ Хантер.Блокировка дифференциала часто также осуществляется с помощью фрикционного блока или антипробуксовочной системы.

Достоинства и недостатки

В первую очередь стоит отметить достоинства того, что ручная блокировка отличается:

• Пока система находится в выключенном состоянии, дифференциал работает в штатном режиме, и вы можете использовать все преимущества его использование.
• Водитель самостоятельно решает, когда блокировать систему, в результате чего ограничитель используется не зря.

К недостаткам можно отнести:

• Чтобы нажать на переключатель, нужно ненадолго отвлечься от процесса управления, причем зачастую это приходится делать не в самых простых условиях.
• Блокировку необходимо вовремя отключать, иначе может выйти из строя сам дифференциал.
• Необходимо провести установку не только самого ограничителя, но и смонтировать механизм, который будет его включать, и кнопку на панели приборов.

Автоматизация

Основное различие между замками автоматического типа состоит в том, что они работают непрерывно.То есть, пока вы нажимаете на педаль газа, система блокировки находится в активном состоянии и подстраивается непосредственно под характеристики вашего автомобиля, а также под стиль вождения, который вы используете, но для этого необходимо провести чрезвычайно точную настройку. out, причем следует учитывать различные нюансы.

Достоинства и недостатки

Автоматика имеет ряд преимуществ:

• Замок срабатывает в любых сложных ситуациях, и водитель не должен отвлекаться, чтобы привести его в действие.
• Автоматическую систему установить намного проще, чем ручной замок.

Но минусы тоже надо учесть:

• Дает о себе знать постоянная работа блокировки, в результате чего руль несколько устойчивый, а шины шумят при поворотах.
• Момент включения АКПП хорошо виден по щелчку, что многих раздражает.

Монтаж и настройка

Пневматическая блокировка межколесного дифференциала УАЗ выглядит следующим образом:

• автомобиль располагается над смотровой ямой или на эстакаде;
• специалисты надежно удерживают домкратами;
• все тормозные барабаны и колеса осторожно сняты;
• полуоси полностью разобраны и аккуратно вытащены;
• карданный вал снят;
• коробки передач демонтированы;
• установлен замок;
• переустановка всех ранее демонтированных агрегатов.

Перед установкой приводного троса регулируется ход. Помимо вышеперечисленных причин использования блокировки, ее часто используют для исправления работы неисправного дифференциала, неправильно распределяющего усилие между колесами.

При полностью выключенном дифференциале из-за наличия достаточно большого крутящего момента часто возникают всевозможные проблемы с поворотом руля — это незначительная плата за то, что ваша машина может двигаться даже в самых сложные условия.Блокировка — довольно сложное устройство, но установить блокировку дифференциала УАЗ своими руками сможет даже неопытный водитель. Здесь самое главное — тщательно подготовиться к работе, а также иметь полный набор специальных инструментов.

Самоблокирующийся дифференциал УАЗ (Spacer)

Дифференциал повышенного трения (someblock) необходим тем потребителям, которые иногда используют автомобиль в туристических, спортивных целях и тем самым сталкиваются с самыми неблагоприятными условиями бездорожья. Необходимость в дифференциале пробуксовки возникает при спуске лодки на воду, буксировке на прицепе.Необходимость дифференциала повышенного трения здесь обусловлена ​​тем, что благодаря ему колесо, имеющее наилучшее тяговое усилие, может развивать большее время мощности, чем при использовании обычного дифференциала. Поставляется с предварительным натягом 3,5-12 кг на метр.

Межколесный дифференциал повышенного трения (дифференциал повышенного трения) устанавливается в переднем или заднем редукторе УАЗ в сочетании с мостом «Спайсер» и мостом «Тимкен» («Гражданский», «Колхозный»).

Дифференциалы повышенного трения устанавливаются в штатную замену по существующим технологиям производителей автомобилей, без каких-либо доработок.

Пожалуйста, обрати внимание!

Для установки в мосты Timken (гражданские, коллективные) необходимо приобрести выносное кольцо шириной 6,5 мм.

В мостах «Спайсер» установка будет происходить без распорных колец по существующей заводской технологии замены и регулировки дифференциала.

В мостах «Тимкен» необходимо установить дистанционное кольцо на имеющуюся у вас заводскую технологию замены и регулировки дифференциала.

Одинарный самоблок гражданского применения в задней оси.

При установке на переднюю передачу:

-70-90% в среднем и по бездорожью.

— Профессиональный и любительский автоспорт.

Внимание! Требуется гидроусилитель руля.

Оптимален для повседневной эксплуатации автомобиля. Заметно добавляет полноприводные внедорожные свойства автомобилю. Минимизирует возможность вращения оси колеса с помощью smallcom. Софт при включении. Снижает риск поломки штанги при срабатывании спускового крючка и на примере пиковых ударных нагрузок: Резкое увеличение скорости при прохождении сложных участков местности, подъемах с поворотами и т. Д.При правильном обслуживании и после получения навыков вождения и управления автомобилем на пересеченной местности снижается риск падения при диагональном подвешивании.

Отработанное масло:

При эксплуатации автомобиля с дифференциалом повышенного трения «ВАЛ-Рэйсинг»:

— параметры и характеристики масел, рекомендованных к применению из руководства к автомобилю, в котором установлен дифференциал повышенного трения «ВАЛ-Рейсинг», с учетом температурных характеристик региона, в котором будет эксплуатироваться ограниченный -пробуксовочный дифференциал.

Редукторы мостов — 75W90, 80W90, 85W90 и 75w140 и API GL-5.

Наиболее эффективным является использование специальных трансмиссионных масел для дифференциалов повышенного трения (LSD — limited slip.2020).

— в случае простоя автомобиля с дифференциалом повышенного трения замена масла в соответствии с правилами автосервиса, но не реже одного раза в год.

-! Запрещено использование дополнительных антифрикционных присадок.

Частое движение по бродам, заболоченным местам и другим участкам, где есть вероятность попадания воды в коробку передач с установленным дифференциалом повышенного трения, необходимо следить за состоянием масла.В случае необходимости замены масла в редукторе водой.

Электронная и принудительная блокировка дифференциала на УАЗ

Главной особенностью свободного дифференциала можно назвать то, что в случае пробуксовки одного колеса на другое будет передаваться крутящий момент, достаточный для полноценного движения. Блокировка дифференциала на УАЗе позволяет увеличить значение крутящего момента на правом колесе, а также обеспечить гораздо более эффективное сцепление с дорогой.

Как это сделать?

Для обеспечения блокировки необходимо выполнить одно из двух возможных действий:

• ограничение возможности вращения спутников;
• Совмещение одной из полуосей с корпусом дифференциала.

В зависимости от степени дифференциал блокировки на УАЗ и других автомобилях может быть частичным или полным. Последний вариант обеспечивает достаточно жесткое соединение компонентов, когда крутящий момент может полностью передаваться на колесо, обеспечивая гораздо более эффективное сцепление с дорогой.

Частичная блокировка дифференциала на УАЗ отличается тем, что его использование имеет ограниченную величину передаваемого усилия между компонентами и, соответственно, увеличивает крутящий момент на колесе с более эффективным сцеплением.

Коэффициент

Степень увеличения крутящего момента на муфтах свободного хода определяется коэффициентом блокировки.Другими словами, это соотношение показывает отношение момента свободного колеса к значению, которое присутствует на салазке. Следует понимать, что для полностью свободного симметричного дифференциала коэффициент равен 1, потому что крутящий момент на колесах всегда одинаковый, а вот блокировка дифференциала на УАЗ и других автомобилях поднимает его значение до 3-5. Последующее повышение коэффициента крайне нежелательно, так как часто приводит к выходу из строя различных элементов трансмиссии.

Где используется?

В наше время на современных автомобилях применяется как блокировка дифференциала, так и блокировка межосевых элементов.Однако в полноприводных автомобилях его часто не производят, так как это может негативно сказаться на управляемости.

Блокировка межколесного дифференциала осуществляется автоматически или принудительно. Последний вариант предусматривает обязательную подачу команды со стороны водителя, поэтому его еще называют ручным. Автоматическая и электронная блокировка дифференциала выполняется с помощью специализированных технических устройств.

Зачем это нужно?

На сегодняшний день одним из наиболее эффективных способов увеличения проходимости считается блокировка дифференциала на УАЗ.ДАК и другие системы сегодня устанавливают на любые современные автомобили, изначально предназначенные для активной эксплуатации в условиях бездорожья.

Блокировка дифференциала, как и любые другие технические решения, имеет свои особенности, и для того, чтобы понять, когда лучше использовать блокировку, для начала нужно разобраться в основных принципах ее реализации, а также определить, в каких изменениях случай блокировки этого механизма.

Когда лучше использовать?

Самым эффективным дифференциалом шлюза на УАЗ, как и других подобных систем, становится в тех условиях, когда слишком большая разница в силе сцепления колес.Таким образом, максимальная эффективность блокировки достигается при полном отрыве одного колеса от опорной поверхности, что является довольно частым явлением при движении через различные гребневые препятствия.

Также стоит отметить тот факт, что гидравлическая блокировка дифференциала на УАЗе обеспечивает гораздо более высокую проходимость при наличии неравномерного распределения веса между осевыми колесами, например, когда колеса одной стороны находятся в глубокой глиняной колее, а другая сторона все еще едет выше на сухой поверхности.Соответственно, чем меньше разница в сцеплении колес моста, тем менее эффективным будет использование замка.

Дифференциал моста блокируется в основном только в том случае, если есть очень существенная разница в силе сцепления заднего и переднего мостов. Например, при повороте автомобиля какое-то колесо оказалось в кювете с водой, а все остальные продолжают оставаться на сухой земле. В стандартных условиях часто бывает, что при буксировке одного колеса тяговое усилие всех остальных значительно снижается.

Что вам нужно знать?

У опытных путешественников предельно простое правило — перед тем, как выехать на бездорожье, нужно включить блокировку межосевого дифференциала, при этом задний межколесный элемент блокируется при преодолении любых участков тяжелого бездорожья, а передний блокируется. только в исключительных случаях и только при прямолинейном движении.

При этом необходимо правильно понимать, что блокировка дифференциала «СПРУТ» на УАЗ, как и другие системы, не увеличивает общее сцепление колес с дорожным полотном, а лишь обеспечивает конкретному колесу полное использование этого силы для создания необходимой тяги.

Принудительная

Такая блокировка осуществляется в основном с помощью специальной кулачковой муфты, обеспечивающей достаточно жесткое соединение корпуса этого элемента с одной из полуосей. Кулачковая муфта замыкается с помощью специализированного гидравлического, механического, пневматического или электрического привода.

Механический привод обеспечивает объединение канатов, рычагов или всей системы, которая включает оба этих элемента. В этом случае принудительную блокировку дифференциала на УАЗе может осуществить водитель, переведя рычаг в правильное положение в то время, когда автомобиль стоит на месте.

Гидравлический привод включает рабочий и основной цилиндры. В качестве исполнительного элемента такого привода используется специализированный пневмоцилиндр. Электронная блокировка дифференциала, то есть принудительного типа с использованием электропривода, предполагает использование электронного двигателя для замыкания муфты. Включение этого же замка осуществляется нажатием отдельной кнопки, расположенной на панели приборов автомобиля.

Жесткий принудительный замок используется для того, чтобы обеспечить более простой проход сложных участков, а затем обязательно срезать.Вообще его принято использовать при самодельной блокировке дифференциала на УАЗ и других полноприводных автомобилях.

Самоблокирующийся

Самоблокирующийся дифференциал — это своего рода золотая середина между полностью свободным и полностью заблокированным дифференциалом, поскольку с его помощью реализуются возможности обоих вариантов.

Есть два основных типа таких устройств: блокировка от разницы угловых скоростей колес и крутящего момента. К последним относятся дисковый дифференциал, система с вискомуфтой и электронная блокировка.Блокировка осуществляется в зависимости от разницы крутящих моментов.

Установка блокировки дифференциала на УАЗ осуществляется установкой простейшего дискового симметричного устройства с добавлением одного или двух пакетов фрикционных дисков. Одна часть таких дисков жестко связана с корпусом устройства, а другая — с полуосью.

Принцип действия, который используется в дисковом дифференциале повышенного трения, полностью основан именно на силе, создаваемой за счет разницы скоростей вращения каждой полуоси.

В процессе прямолинейного движения полуоси корпуса и дифференциал будут вращаться с точно такой же скоростью, а фрикционный пакет будет вращаться как единый элемент. Если вы увеличиваете скорость вращения определенной полуоси, соответствующая ей часть дисков также будет вращаться быстрее, и между дисками появится сила трения, предотвращающая возможность увеличения скорости вращения. Крутящий момент на свободном колесе непрерывно увеличивается, что обеспечивает частичную блокировку дифференциала на УАЗ Патриот или любой другой автомобиль.

Степень сжатия фрикционных дисков может быть переменной или фиксированной, и для каждого устройства требуются свои устройства. Настройка блокировки дифференциала на УАЗ с фиксированной степенью сжатия осуществляется за счет особых соображений постоянной жесткости, а переменная степень обеспечивается применением гидропривода.

Дисковый дифференциал используется в качестве межколесного привода в большинстве спортивных автомобилей, а также в автомобилях с повышенной проходимостью.

Вискомуфта

Данный элемент представляет собой набор расположенных близко друг к другу перфорированных дисков, одна часть которых жестко соединена с корпусом дифференциала, а другие совмещены с приводным валом.Все диски помещены в герметичный корпус, полностью заполненный вязкой силиконовой жидкостью.

Во время вращения корпуса дифференциала с приводным блоком он будет вращаться как единый блок с одной скоростью, и если скорость ведущего вала увеличивается, соответствующая часть дисков также будет вращаться быстрее, попутно смешивая силиконовую жидкость. . Сама жидкость при этом постепенно затвердевает, что обеспечивает блокировку дифференциала на УАЗ Патриот и других подобных автомобилях. При восстановлении равенства скоростей жидкость снова теряет свои свойства и муфта разблокируется.

В связи с тем, что сам по себе такой элемент имеет довольно большие размеры, в основном он используется только для обеспечения блокировки блокировки дифференциала. Также часто встречается использование вискомуфты самостоятельно, когда она подключается к системе автоматического полного привода.

Из-за особенностей конструкции вискомуфта отличается инерционностью, а также склонностью к чрезмерному нагреву, а при торможении возникает конфликт с антиблокировочной системой тормозов.Именно поэтому вне зависимости от того, установлена ​​ли на УАЗ автоматическая или принудительная блокировка дифференциала, использование этой опции не рекомендуется и практически нигде, за редким исключением, не применяется.

Электронный

Электронный замок — это отдельная функция специализированной системы противоскольжения. Его реализация осуществляется за счет автоматического торможения буксирующего колеса, которое сопровождается активным увеличением тягового усилия на нем. В связи с этим на колесе, имеющем более эффективное сцепление с дорогой, крутящий момент начинает увеличиваться.

Червячный

Червячный дифференциал позволяет обеспечить полностью автоматическую блокировку, которая зависит от разницы между крутящим моментом на полуоси и корпусе. В случае пробуксовки колеса, сопровождающегося уменьшением крутящего момента, червячный дифференциал блокируется, а затем крутящий момент перераспределяется на свободное колесо. В этом случае предусмотрена частичная блокировка, степень которой напрямую зависит от общей величины уменьшения крутящего момента.

Известные системы этого типа можно назвать Qualife и Torsen.Конструкции таких дифференциалов представляют собой полноценный планетарный редуктор, состоящий из червячных передач, при этом ведущие могут располагаться перпендикулярно или параллельно полуосям.

Главной особенностью, которая отличает червячные передачи от аналогов, можно назвать то, что они могут заставить вращаться другие шестерни, но при этом не могут вращаться от других. Червячная передача клиновидная, и это свойство используется для обеспечения частичной блокировки дифференциала. Вы можете установить такую ​​систему без посторонней помощи.Самодельная блокировка дифференциала на УАЗ и других автомобилях с червячными системами может применяться как для межосевых, так и для межколесных устройств.

p>

Блокировка дифференциалов на УАЗ своими руками

С момента изобретения на УАЗе блокировки дифференциалов эта технология получила довольно широкое распространение среди автомобилистов. Этот механизм остается одной из важнейших частей автомобиля и для большинства обычных людей остается чрезвычайно трудным для понимания.

Что это?

С помощью этого устройства крутящий момент, который генерирует силовой агрегат, передается на каждое колесо, в результате чего машина приводится в движение.При этом очень много ситуаций, в которых возникает необходимость блокировки дифференциалов на УАЗ, то есть исключения этого элемента из схемы с помощью специализированных вспомогательных устройств.

Как он работает?

Если бы в вагонах не были установлены специализированные устройства, колеса на одной оси постоянно вращались бы с одинаковой скоростью, что привело бы к массе различных эксплуатационных проблем, связанных с управляемостью. Таким образом, среди побочных эффектов, которые могли возникнуть при отсутствии дифференциала и блокировки дифференциалов на УАЗ, стоит отметить завышенный, и при этом абсолютно неравномерный расход резины, значительное увеличение нагрузки на различные подвески. элементы и незначительная недостаточная поворачиваемость.С помощью дифференциала появилась возможность неравномерного распределения скорости вращения каждого колеса от карданного вала.

Когда это нужно?

Не все понимают, что в реальных условиях эксплуатации колеса могут вращаться с разной скоростью в самых разных ситуациях, а именно:

• В процессе поворота, когда внешнее колесо должно преодолеть на порядок большее расстояние по сравнению с внутренний.
• На неровной дороге, когда оба колеса движутся по разной местности.

Все вышеперечисленные особенности не слишком важны для ведомых полуосей по той причине, что фактически они не связаны между собой и вращаются абсолютно независимо. Однако ведущая пара получает энергию непосредственно от коробки передач, и каждое колесо имеет жесткую связь с трансмиссией, так что криволинейное движение становится довольно затруднительным.

Где используется?

Дифференциал теперь устанавливается как на грузовой, так и на легковой транспорт, вне зависимости от того, идет ли речь о полноприводных или моноприводных моделях.В полноприводных машинах раздаточная коробка также обеспечивает контроль баланса сил, который создается между осями. В большинстве случаев он расположен в задней части автомобиля и напрямую связан с карданным валом.

Как это происходит?

Стоит отметить три основные категории:

• открытые;
• с блокировкой;
• дифференциал повышенного трения.

В зависимости от того, какой тип считается конструкция, меняется и характер технологии передачи усилий на колеса.В случае, если одно колесо теряет нормальное сцепление с дорогой, редуктором, весь крутящий момент будет направлен на эту полуось, так что колесо, потерявшее надежную опору, начнет буксовать. Вот тогда и возникает необходимость блокировки дифференциалов на УАЗе для временного отключения узла и равномерного распределения крутящего момента между полуосями. Таким образом, блокировка обеспечивает в некоторых ситуациях гораздо лучшую проходимость.

Варианты замков

В зависимости от особенностей автомобиля используются разные схемы ограничения работы — ручная или автоматическая.

При включении блокировки колеса автомобиля будет полностью игнорироваться сила сцепления с дорогой, а со стороны двигателя на них будет прилагаться равное усилие. В связи с этим обеспечивается более эффективная проходимость, что невозможно в случае установки на автомобиль дифференциала открытого типа. Поэтому нет ничего удивительного в том, что в последнее время стали обычным явлением блокировка дифференциала военного моста УАЗ и другие варианты улучшения проходимости этой машины.

Что такое блокирующий дифференциал?

Конструктивно дифференциал, оборудованный блокировкой, устроен так же, как и штатные агрегаты открытого типа, но в этом случае дополняется механизм ограничения разницы в скорости вращения пары ведомых шестерен. В основе этого механизма может лежать пневматическая, гидравлическая или электрическая система.

Самым популярным в последнее время стал электрозамок дифференциала УАЗ, у которого блокировка полностью автоматическая или нажатием кнопки.Водитель сам может решить, когда лучше отключить дифференциал, чтобы воспользоваться полностью равномерным вращением колес.

Где установить?

В любом случае блокировочно-дифференциальный УАЗ — полезное устройство, которое можно установить самостоятельно, даже если изначально конструкция вашего автомобиля этого не предусматривает. В большинстве случаев специалисты советуют устанавливать его в задней части автомобиля, так как правильно установленный замок даст вам возможность создать чрезвычайно ровную тягу между задними и передними колесами.Такое расположение намного безопаснее и эффективнее. Если говорить об особенностях монтажных работ, то сами по себе они не представляют особой сложности, а при необходимости могут проводиться как в стандартной смотровой яме, так и на подъемнике.

Ручной или автоматический?

Перед установкой нужно понять, чего вы хотите добиться — полного отключения этого механизма или только определенного ограничения его функциональности. Если рассматривается полная механическая блокировка дифференциала УАЗ, она может быть автоматической или иметь ручное включение.Если вы собираетесь обеспечить частичную блокировку, то в этом случае придется смириться с тем, что возможности удерживать блокировку вручную у вас не будет.

Полная

В этом случае разница в скорости вращения колес полностью устраняется, но следует понимать, что такая блокировка заднего дифференциала УАЗ может со временем привести к определенным побочным эффектам, таким как пробуксовка на бездорожье и грунтовых дорогах. , а также завышенная нагрузка на детали колес и трансмиссию при движении по твердым покрытиям.Лучше всего полностью заблокировать дифференциал вручную.

Особенности ручной блокировки

Этот вариант наиболее понятен и удобен. Достаточно просто нажать на переключатель, в результате чего узел ограничителя начинает работать, и полностью предотвращает распределение силы между колесами.

Блокировка электората достаточно сложна, и на таких внедорожниках, в том числе и на УАЗ «Хантер», часто бывает необходимо полностью остановить автомобиль для регулировки дифференциала.Блокировка дифференциала также часто осуществляется с помощью блока повышенного трения или антипробуксовочной системы.

Достоинства и недостатки

Прежде всего стоит отметить достоинства того, что ручная блокировка отличается:

• Пока система находится в отключенном состоянии, дифференциал работает в штатном режиме, и вы можете использовать все преимущества его приложение.
• Водитель самостоятельно решает, когда блокировать систему, чтобы ограничитель не использовался зря.

К недостаткам можно отнести:

• Для нажатия переключателя нужно на короткое время игнорировать процесс управления, причем часто приходится это делать не в самых простых условиях.
• Блокировку необходимо вовремя отключать, иначе можно повредить сам дифференциал.
• Необходимо установить не только сам ограничитель, но и смонтировать механизм, который будет его активировать, и кнопку на панели приборов.

Автоматика

Основное отличие запирания автоматического типа в том, что он работает постоянно.То есть, пока вы нажимаете на педаль газа, система блокировки находится в активном состоянии и адаптируется непосредственно к особенностям вашего автомобиля, а также к используемому вами стилю управления, но для этого требуется чрезвычайно тонкая настройка и различные нюансы. необходимо учитывать.

Достоинства и недостатки

Достоинств автоматики несколько:

• Замок срабатывает в любой сложной ситуации, и водитель не должен отвлекаться, чтобы активировать его.
• Автоматическая система устанавливается намного проще, чем ручная блокировка.

Но и недостатки надо учитывать:

• Дает о себе знать постоянная работа блокировки, в результате чего рулевое управление несколько сопротивляется, а шины при поворотах шумят.
• Момент включения автоматической передачи хорошо виден по щелчку, что многих раздражает.

Установка и настройка

Пневматическая блокировка межколесного дифференциала УАЗ:

• Автомобиль находится над смотровой ямой или на эстакаде;
• специалисты надежно фиксируют с помощью домкратов;
• Все тормозные барабаны и колеса осторожно снимаются;
• полуоси полностью разобраны и аккуратно вытащены наружу;
• карданный вал снят;
• разборка редукторов;
• установлен замок;
• Произведен повторный монтаж всех демонтированных агрегатов.

Перед установкой приводного троса рабочий ход регулируется. Помимо вышеперечисленных причин использования блокировки, ее часто используют для фиксации неисправного дифференциала, неправильно распределяющего усилие между колесами.

При полностью отключенном дифференциале то, что есть достаточно большой крутящий момент, часто возникают всевозможные проблемы с вращением руля — это небольшая плата за то, что ваша машина может двигаться даже в самых сложных условиях.Блокировка — довольно сложное устройство, но даже неопытному водителю можно установить блокировку дифференциала УАЗ. Здесь самое главное — тщательно подготовиться к работе, а также иметь полный набор специальных инструментов.

westernfertility.com 452 Новинка СССР 1 шт. 1 x Самоблокирующийся дифференциал УАЗ 469 Детали трансмиссии и трансмиссии легковых и грузовых автомобилей Запчасти для легковых и грузовых автомобилей

452 Новые из СССР 1 шт. 1 х Самоблокирующийся дифференциал УАЗ 469

BestShirtWorld предлагает самые мягкие рубашки и толстовки.Водонепроницаемый дафл Upano для перевозки крупногабаритных грузов во влажных местах только для того, чтобы вы могли получить удовольствие от покупки. ● Все линзы прочные и обработаны твердым покрытием, которое помогает предотвратить появление царапин. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Размер: L США: 6 Великобритания: 10 ЕС: 36 Бюст: 104 см / 40. так что мы можем позаботиться о любых проблемах в первую очередь, Импорт (упаковка из 50): Товары для дома. Дата первого упоминания: 10 января, Фурнитура: Металлическая фурнитура серого цвета в стиле ретро. 000MTR): Industrial & Scientific, идеальный подарок для вашей маленькой принцессы.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Возможны незначительные различия в размерах из-за различных измерений вручную. 452 Новинка из СССР 1 шт. 1 x Самоблокирующийся дифференциал УАЗ 469 , специальные кабельные разъемы Topcon — (Длина кабеля: другая): Компьютеры и аксессуары. Распредвалы COMP 11-716-9 Распределительный вал (CB 316A-R12): автомобильный, синий шланг и черные банджо из нержавеющей стали, 75 дюймов: эмблемы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих покупок. При покупке нового компрессора у.✔Быстрая зарядка и синхронизация. Высококачественный медный провод. Уменьшенное сопротивление зарядного кабеля позволяет кабелю обеспечить быструю зарядку любого USB-зарядного устройства. Гофрированные воздушные фильтры для печи переменного тока MERV 10 обеспечивают исключительную фильтрацию как в домашних, так и в коммерческих помещениях. Марка нержавеющей стали 304 — это универсальный материал, сочетающий в себе устойчивость к коррозии. 5 = женщины США 13 = длина стопы 27 см. • Выбор Three Rise означает, что подгузник будет расти по мере роста вашего ребенка. Подходит для двухлетней девочки.- Как я ухаживаю за продаваемыми товарами, 27 дюймов (после того, как халат наложен на 25см / 9. Румяно-розовый и белый купальник-бикини. 452 Новинка из СССР 1 шт. 1 самоблокирующийся дифференциал УАЗ 469 . Это объявление предназначен для одной золотой спирали / дреда / шарма из тесьмы, украшенного более чем 100 крошечными бусинами из бирюзового / аквастекла, которые будут похожи на вас, потому что вы можете персонализировать их с помощью нужных букв. На каждом магните можно выгравировать имя каждой невесты над надписью «собираетесь пожениться» и дату свадьбы в нижней части магнита. дату свадьбы под фразой «Сохранить дату». Возможно, вам потребуется изменить настройки принтера, чтобы получить нужный цветовой тон, Армейский батальон военный солдат замок конфетти высечки.и понимает, что некоторые предметы, продаваемые SILVER PINE ENGRAVING, опасны при неправильном использовании, Hommage был предназначен для этой персонализированной карты и должен быть только уникальным экспонатом. Хлопковые мешочки с принтом на американском жестовом языке с подкладкой для различных целей. Леопардовый комбинезон / детский леопардовый комбинезон / детский комбинезон / детский. ************************************************* , Симпатичный подвесной кашпо, чтобы показать ваше любимое воздушное растение или подарить его любителю растений, печенье и молоко. Я могу нарисовать и эти варианты мест. Отличный подарок для семьи и друзей, В одну строку можно поместить до 10 имен . 452 Новинка из СССР 1 шт. 1 x Самоблокирующийся дифференциал UAZ 469 , Douglas Blue Tartan Men’s Kilt 6 Yard Traditional Highland Dress Kilt. Прекрасный блестящий шелк очень высокого качества. Купите Vanbuy Baby Boys Girls Bear Paw Animal Winter Slippers Boots Ботинки для детской кроватки WB28-Dark Green-S и другие тапочки в, Ширина кольца от 0, Ароматерапия: Колокольчики — ✓ БЕСПЛАТНО ДОСТАВКА возможна при соответствующих покупках, настенная стойка для досок для серфинга Vertical 6, сделанная в США. ✔ Идеально подходит для изучения биологии дома и в школе. Пожалуйста, не сравнивайте наш комплект сцепления EFT Racing HD с другими низкокачественными сцеплениями или дешевыми китайскими деталями.Вот почему этот энергоэффективный принтер и оригинальные картриджи с тонером на базе JetIntelligence объединяются для создания ярких. Запатентованная конструкция имеет две уникальные поверхности: прочный нейлоновый внешний слой устойчив к ветру и истиранию; мягкий внутренний слой из полиэстера отводит влагу от вашей кожи, сохраняя ее сухость, или вы часто посещаете места, где требуются значки посетителей, инновационный дизайн с тиснением и противоскользящая поверхность, ограничивающая движение груза. — Тройная пена для оптимального комфорта.делает более удобным выезд мощной техники за границу, 452 Новинка из СССР 1 шт. 1 х Самоблокирующийся дифференциал УАЗ 469 . Доступен в различных размерах — 58 см или 60 см. К нашему коврику прилагается набор, необходимый для самостоятельной установки, собранный в одной удобной маленькой связке.

деталей Когда выйдет обновленный УАЗ Патриот 3170

Интригующая новинка? Но как! Этот автомобиль обещает быть абсолютно новым внедорожником, что само по себе является событием для отечественного автопрома.И даже в разрезе Ульяновского автозавода тем более: в последний раз на УАЗе запускали новую модель еще в 2005 году, это был УАЗ Патриот, он же УАЗ-3163. Однако не это главное, ведь если Патриот был, по сути, глубоким рестайлингом УАЗ-3162 Симбир, то УАЗ-3170 действительно будет «совсем новым»: впервые в истории Ульяновский автозавод, на конвейер будет установлена ​​машина с кузовом-монококом.

Об индексе 3170 ходили слухи давно, и во многом это связано с повышенной секретностью, столь естественной для УАЗа с его исторической ориентацией на развитие армии.Отчасти из-за этого в августе 2015 года появилась информация, что УАЗ-3170 будет существенно «разведен» с Патриотом по оснащению, но вместе с тем он.

В дальнейшем эта информация не подтвердилась — стало известно, что у нового УАЗа не будет рамы. А, в свою очередь, это не что иное, как раунд модернизации предыдущей модели. Планируется, что обновленный Патриот и новая модель УАЗ-3170 будут производиться в Ульяновске параллельно — по крайней мере, впервые.

Платформа

Исследования принципиально новой платформы ведутся на УАЗе давно. Например, в 2005 году прототип на базе SsangYong Musso был собран с кузовом предсерийного Патриота; Более поздним развитием этой темы был прототип с использованием узлов Ssangyong Rexton и Kyron. Однако это были каркасные конструкции, оставшиеся единичными экземплярами.

С тех пор под мостом утекло много бензина: УАЗ-3163 Патриот, оставаясь практически таким же, ежегодно обновляется и остается флагманом линейки, его следующее произошло при нынешнем директоре УАЗ НТЦ Евгении Галкине, который ранее работал проектированием кузовов на АВТОВАЗе.Сейчас команда Галкина работает над новым УАЗ-3170, у которого пока нет даже имени собственного.

1 / 4

2 / 4

3 / 4

«Ульяновский автозавод», занимающийся производством внедорожников, в 2015 году приступил к созданию совершенно новой модели под рабочим индексом «3170», которая станет первым кроссовером в истории российского автопроизводителя. Автомобиль, по словам представителей автопроизводителя, будет поставлен на конвейер в 2020 году (более того, этот срок значится как «дедлайн», то есть откладываться не будет).

Доподлинно неизвестно, как будет выглядеть УАЗ 3170, но ожидается, что его внешний вид будет сочетать в себе узнаваемые элементы дизайна «нынешнего Патриота» и стиль, присущий «тенденциям дизайна компактных кроссоверов в целом» ( на изображениях выше — вверху «первый эскиз дизайна будущего кроссовера», а внизу — первые «модели прототипа») …

Однако сейчас сложно угадать внешний вид будущей новинки. очевидно, что он будет неоднократно корректироваться (предполагается, что «окончательный образ» создаст итальянская студия «Pininfarina»).

По габаритным размерам «3170» будет соответствовать сегменту компактных кроссоверов: его длина уложится в пределах 4600 мм, высота — 1770 мм, ширина — 1930 мм, межосевое расстояние — 2850 мм.
В снаряженном состоянии в зависимости от модификации автомобиль будет весить от 1685 до 1825 кг.

Он также сохранит хорошие внедорожные качества — клиренс пятидверки превысит 200 мм, углы въезда и съезда составят 25 градусов, а глубина брода достигнет 500 мм (без специальной подготовки).

УАЗ 3170 получит абсолютно новый салон, который по дизайну и качеству исполнения будет не хуже, чем у «одноклассников». Уже по умолчанию кроссовер будет разделен щедрым оснащением, а опционально ему предложат целый набор современных «гаджетов». Пока неизвестно, как он будет заниматься грузопассажирскими возможностями.

Технические характеристики. Для УАЗ 3170 подготовят линейку из трех бензиновых силовых агрегатов:

• По умолчанию кроссовер оснастят атмосферной «четверкой» (новый ЗМЗ) объемом 2 штуки.5 литров, развивающий 145 лошадиных сил и 240 Нм максимального крутящего момента.
• Более «навороченные» версии будут оснащаться турбированным двигателем объемом 2,3 литра (на базе ЗМЗ-406), доступным в двух уровнях «прокачки»: 150 «кобыл» и 330 Нм крутящего момента или 170 «лошадок» и 350 Нм доступного потенциала.
Моторы

будут работать в связке с «механикой» или «автоматом», причем среди версий будут как моноприводные, так и полноприводные (правда, как будет построена система полного привода, пока не ясно) .Максимально автомобиль сможет разогнаться до 192 км / ч, но насколько шустрым он будет в разгоне до «сотни» и экономичен, не сообщается.

УАЗ 3170 будет базироваться на новой платформе, разработанной с использованием элементов EMP (Unified Modular Platform), с архитектурой несущего кузова и независимой подвеской обеих осей (спереди будет использоваться двухрычажная конструкция, а спереди — четырехрычажная. в тылу).
В стандартной комплектации автомобиль будет разделяться реечной системой рулевого управления (скорее всего с гидроусилителем) и тормозным комплексом с дисковыми устройствами на всех колесах и электронными «помощниками».

Серийное производство «3170» начнется в 2020 году, затем он должен поступить в продажу. Сколько будут просить «новый кроссовер из Ульяновска», пока не сообщается, но ясно одно — он будет стоить дешевле зарубежных конкурентов. Что касается оборудования, то для пятидверки предложат целый комплекс технологий, отвечающих за комфорт и безопасность, которые присущи современным автомобилям.

Внешне УАЗ Патриот 2018 года мало чем отличается от предыдущих моделей. Кузов вообще не изменился, заменена только оптика, пропало несколько деталей как защитная труба под порогом.Однако машина оставалась, прежде всего, полноценным внедорожником, способным покорять бездорожье любой сложности. При этом УАЗ может похвастаться достаточно просторным и комфортным салоном, удобными сиденьями, которые не только регулируются по высоте и глубине, но и имеют подогрев, боковую поддержку, поясничную поддержку. В 2018 году автомобиль будет представлен в четырех комплектациях, а также в версии с двигателем мощностью 170 л.с.

Они будут отличаться вариантами, дизайном интерьера. За доплату можно получить интересные варианты, которые могут пригодиться в лесу, например, установить лебедку или силовые бамперы, которые одобрят завод, соответственно, с ГИБДД проблем не возникнет.Еще одной интересной новинкой от ульяновского завода станет версия с 6-ступенчатой ​​автоматической коробкой передач. До этого на УАЗ Патриот 2018 модельного года в новом кузове во всех комплектациях устанавливалась только механика во избежание удорожания автомобиля. Кроме того, в машине появились подушки безопасности, добавилась электроника. УАЗ получил многофункциональное колесо с подогревом. Приятным моментом является то, что цена по сравнению с прошлым годом практически не выросла, а в салонах можно получить скидку по условиям акции.

Мощный внедорожник для отечественных дорог

Рестайлинговый УАЗ Патриот 2018 модельного года (в новом кузове, комплектации и цене) — серийная сборка, которая служит для демонстрации новинок и будет использоваться в будущем в уникальное семейство внедорожников. Автомобиль был полностью доведен разработчиками до мирового стандарта комфорта и безопасности.

Внешний вид автомобиля

Сильных новшеств во внешности нет, однако достоверные характеристики новой модели на данный момент не представлены:

• Внешний вид решетки радиатора полностью зависит от комплектации.В одном случае он представлен тремя горизонтальными линиями с приподнятыми концами, а в другом — ячеистой структурой.
• На стороне водителя бензобака не будет, т.к. он соединен с топливным баком, при этом он стал пластиковым и стал меньше. Теперь его объем составляет 68 литров.
• АКПП расположена под центральной панелью рамы. Эта функция не является обязательной.
• Выступ обновленного бака из-под днища днища значительно уменьшает дорожный просвет.
• Также представлены специально разработанные 18-дюймовые диски с алмазным покрытием.
• Головная оптика оснащена ксенонами.

Однако, как ни пытались фотографы и фанаты делать шпионские фото, других значительных изменений во внешности УАЗа учесть не удалось.

Салон новой модели

Интерьер салона останется на определенном уровне, потому что в прошлом году он был полностью изменен:

• Новая передняя панель и расположение различных компонентов.
• Две подушки безопасности.
• Дисплей 3 дюйма на панели приборов.
• Многофункциональное рулевое колесо с тремя спицами. Его можно отрегулировать по вылету или наклону.
• Дополнительный обогрев сидений и руля.
• Панель приборов приятна на ощупь.
• Фурнитура для стульев тканевая, но при желании можно выбрать кожу высокого качества, которая доступна в качестве опции.
• Мультимедийный дисплей расположен в верхней центральной панели. Его диагональ — 8 дюймов.
• На дисплее виден обзор с задней камеры … Создатели решили оснастить автомобиль системой кругового обзора, разметки, дорожных знаков и каких-либо предметов.
• Встроенные опции ESP, круиз-контроль, ассистенты спуска, индикатор подушки безопасности и блокировка задней части.

Комплектация и стоимость УАЗ Патриот 2018 в новом кузове

Внедрение любых нововведений, безусловно, поддержит дальнейшее удорожание автомобиля.К сожалению, это правило коснется и УАЗ Патриот. Например, если раньше оптимальная цена не превышала 800 000 рублей, то теперь базовое оборудование будет предлагаться таким образом, а суммы с самой полной комплектацией будут варьироваться около 1 миллиона рублей. Представлены две комплектации машин:

1. Базовая.
2. Доп.

В базовую комплектацию самого стандартного оборудования входят:

• Система АБС и курсовая устойчивость на дорогах;
• однозонный круиз и климат-контроль;
• руль с подогревом;
• датчики переднего упора.

В качестве дополнительного комплекта представлены:

• адаптивный круиз-контроль;
• бардачок с функцией охлаждения;
• датчик дождя или света;
• лобовое стекло с подогревом;
• навигатор;
• Регулировка водительского сиденья.

Также есть комплектация с зимним пакетом функционала, в который входит подогрев салона, задних сидений, лобового стекла и предпусковой подогреватель автомобиля с таймером.Окончательный вариант комплектации внедорожника полностью зависит от выбранного типа. Всего будет четыре набора:

1. Style.
2. Привилегия.
3. Комфорт.
4. Стандарт.

Технические характеристики

Сейчас точной информации о двигателях не предоставляется, но по некоторым официальным данным, автомобиль будет оснащаться двумя модификациями двигателей:

• Атмосферный бензиновый агрегат объемом 2,7 л, мощностью 135 л. .с участием.
• Дизельный двигатель с турбонаддувом объемом 2,3 л, мощностью 115 л. с участием.

5-ступенчатая коробка передач. Коробка передач механическая или 6-ступенчатая. Автоматическая коробка передач. Последний дает возможность установить один бензобак вместо двух предусмотренных, при этом он выполнен из пластика. Перед поклонниками в разработке предстанет УАЗ Патриот 2018 с новым двигателем мощностью 150 л.с. с участием. Раздаточная коробка представлена ​​двухступенчатым вариантом с электроприводом.Полностью переделаны мосты, теперь значительно снижен коэффициент шума. С этой же задачей было увеличено передаточное число передачи на передний мост.

Габаритные размеры автомобиля следующие:

• Длина 4750 мм.
• Ширина 1900 мм.
• Высота 1911 мм.
• Колесная база 2760 мм.

В салоне от 5 до 9 пассажирских мест.

Конкуренты

Поскольку УАЗ Патриот 2018 с новым 170-литровым двигателем отличается доступной стоимостью и высочайшей проходимостью, то конкурентов у него очень мало:

Плюсы и минусы рестайлинговой модели

Новый УАЗ Патриот в новом кузове 2017 года, фото, цена и видео которого представлены на нашем сайте, имеет свои достоинства и недостатки. Среди достоинств:

1. Эффектный и современный внешний вид.
2. Компактный и удобный салон с правильной эргономикой, вмещающий 9 мест.
3. Комфортное водительское сиденье.
4. Отличная маневренность и крутящий момент.
5. Удобство эксплуатации и обслуживания.
6. Отличная звукоизоляция.

Недостатки:

1. Проблемная стоимость, потому что многие люди предпочитают немного переплачивать и брать машину другой марки.
2. Небольшие крены во время движения.
3. Неустойчивость на скользкой дороге.
4. Недостаточная видимость сзади.
5. Узкие сиденья второго ряда.

Основные характеристики УАЗ Патриот 2018

Скорее всего, автомобиль с качественным силовым агрегатом тоже обзаведется мощными тормозами. Барабанные изделия заменят на дисковые, и порадуют только самые дорогие наборы. Разработчики планируют и другие масштабные изменения, например, увеличится уплотнитель задней двери, так как пыль и другие мелкие предметы засасываются под закрытые двери уже существующего Патриота.

Изменение ракурса бортового компьютера, которое убережет от некачественной картинки показателей расхода бензина. Эти нововведения вряд ли полностью изменят характер автомобиля, ведь он навсегда ассоциируется с шикарным внедорожником и отличной проходимостью. Нельзя не отметить качество управления на городских дорогах, мягко говоря, не очень хорошее. Сделать из него красивые ходовые качества уже не получится, так как придется менять дизайн.В будущем планируется, что Патриот будет оснащаться реечным рулевым управлением и передней подвеской.

В своих отзывах владельцы внедорожников отмечают основные достоинства:

1. Проходимость.
2. Контроль.
3. Салон.
4. Багажник.

Старт продаж в России и стоимость

По заявлению разработчиков и самого концерна, первые версии УАЗ Патриот 2018 модельного года будут представлены в автосалонах официальных дилеров в конце лета 2017 года.Стоимость автомобиля с минимально возможной комплектацией составит от 850 000 рублей. Это стандартный пакет. Но полная комплектация Style будет стоить 1 миллион 250 000 рублей. Фото этой комплектации встречаются не так часто и есть в автомобильных журналах. Таким образом, рестайлинговый УАЗ Патриот 2018 — действительно прочный, удобный и надежный автомобиль для комфортной повседневной эксплуатации.

Фото

Модернизированный Патриот 2017 модельного года пока официально не рассекречен — презентация машины состоится на заводе 12 октября.Но такие автомобили уже начали поступать к дилерам. И нам в Авторевю удалось получить прайс-лист на обновленные внедорожники! Что изменилось?

Текущая модернизация практически не повлияла на внешний вид Патриота — автомобиль 2017 модельного года можно отличить только по мелкоячеистой решетке радиатора с более крупной эмблемой. Зато появились новая передняя панель и руль, передние подушки безопасности, улучшенная звукоизоляция, единый бензобак и многое другое. Перечень комплектаций был пересмотрен, а цены увеличились на 30-40 тысяч рублей.

УАЗ Патриот 2016 г.	Цена	УАЗ Патриот 2017	Цена
Классический	779 000 руб.	Стандартный	809 000 руб.
Комфорт	879 990 руб.	Комфорт	909 000 руб.
Limited	959 990 руб.	Привилегия	989 000 руб.
Без ограничений	989 990 руб.	Стиль	1 030 000 руб.
Трофей	919 990 руб.
Экспедиция	949 990 руб.

Дизельные версии больше не будут: отечественный двигатель ЗМЗ-51432 сняли с производства, доведение его до стандартов Евро-5 оказалось слишком затратным.Бензиновый атмосферник ЗМЗ-409 (2,7 л, 135 л.с.) не изменился, как и пятиступенчатая «механика» и раздатка с электронным управлением … Отличившихся версий Trophy и Expedition больше не будет. джип-оборудованием.

Место базовой версии Classic займет стандарт (на заглавном фото). По словам дилеров, в текущий комплект (гидроусилитель руля, электрические стеклоподъемники, зеркала с электроприводом и подогревом, светодиодные ходовые огни, крепления Isofix) будут добавлены две подушки безопасности, АБС, преднатяжители и ограничители усилия переднего ремня безопасности, центральный замок и рулевая колонка с регулируемой высотой и достигать.

Версия Comfort сохранила название, в ней по-прежнему есть кондиционер, аудиосистема, подогрев передних сидений, задний парктроник, сигнализация и легкосплавные диски. А из нового — пожалуй, кожаный руль да, газовые упоры капота, которые раньше устанавливались только на более дорогие версии.

Вместо ограниченного набора теперь есть Привилегия. Сохранилась мультимедийная система с сенсорным экраном и навигатором, камерой заднего вида и 18-дюймовыми колесами. Кроме того, появилась система стабилизации, руль с кнопками и подогревом, круиз-контроль и передний парктроник… Но рейлинги больше нет, и теперь за зимний пакет нужно доплачивать! Комплект электрообогрева лобового стекла и задних сидений, а также более емкий аккумулятор стоимостью 19 тысяч рублей и дополнительный обогреватель — 6000 рублей.

Версия Style теперь находится в верхней части ассортимента: в ней климат-контроль, кожаная обивка сидений, рейлинги, задний подлокотник и зимний пакет (правда, еще нужно добавить 6000 рублей за дополнительный обогреватель).

Теперь потребуется доплата за краску «металлик» (8000 руб.).И среди вариантов, наконец, заводская блокировка. задний дифференциал! Агрегат Eaton предлагается во всех конфигурациях и стоит 29 тысяч рублей.

Подробнее о модернизированном Патриоте мы расскажем через пару дней. Но заказать такую ​​машину можно прямо сейчас: продажи начнутся примерно через неделю, хотя сегодня в автосалоны поступили только автомобили в начальной комплектации Standard.

Осень — уже традиционное время для модернизации Патриота: ровно четыре года назад он получил новый салон, год спустя — раздаточный Dymos с электронным управлением, в 2014 году — измененный внешний вид, другие сиденья и мультимедийную систему, а год назад — современные дверные панели.Но текущее обновление оказалось самым амбициозным. Хотя снаружи не скажешь: снаружи Патриот 2017 модельного года можно отличить только по другой решетке радиатора с более крупной эмблемой и хромированными полосами.

Но есть еще одно отличие: с левой стороны пропала лючка бензобака! Схема с двумя топливными баками, которая впервые применялась на автомобиле ГАЗ-67 военных лет и с тех пор применялась на всех внедорожниках ГАЗ и УАЗ, окончательно вышла из употребления.Теперь у Патриота один бензобак объемом 68 литров (предыдущая пара — 72 литра), и он не металлический, а пластиковый (это привычное решение для современных машин). Однако есть жирный минус: он находится под рамой и даже под раздаточной коробкой. Защиты нет (кроме разве что гибкой полимерной накладки), так что повредить ее на пересеченной местности (а для чего еще УАЗ?) Не составит труда. Еще одна примета обновления — шишка на полу, выросшая у ног среднего пассажира во втором ряду: под ней бензонасос.

Передняя панель новая — от предыдущей осталась только комбинация приборов, да еще и поменял зеленую подсветку на белую. Элементы панели производятся в Ульяновске и Тольятти, пластик уже не такой мягкий, как раньше, конструкция простая, но при включении третьей передачи рука теперь не касается кнопок и элементов управления на консоли. Изменились ручки коробки передач и стояночного тормоза. Кроме того, направляющие новых дефлекторов вентиляции не должны «рассыпаться» на неровностях или при хлопке дверцы (на Патриотах такое было нередко).

Аудиосистема теперь расположена на одном уровне с инструментами и должна меньше отвлекать от дороги. Блок управления микроклиматом тоже переместился выше, и теперь в Патриоте также предлагается полноценный климат-контроль с автоматическим режимом и возможностью точно выставлять необходимую температуру. Отопитель стал тише и мощнее, поэтому дополнительная печка для задней части салона исключена из «зимнего пакета» и предлагается как отдельная опция за 6000 рублей — для самых теплолюбивых.

Климат-контроль — только для топовой версии

Остальные конфигурации имеют традиционный блок микроклимата с тремя ручками

0 / 0

За новым трехспицевым рулевым колесом скрывается много важных изменений. Сам руль может иметь кожаную оплетку, на топовых версиях — кнопки для работы с аудиосистемой и круиз-контролем (на Патриоте он тоже появился впервые), а также электрообогрев обода.Новые подрулевые переключатели красивее и удобнее предыдущих: теперь с них можно управлять бортовым компьютером, изменять интервал между подмахиваниями дворников, а также есть функция трехкратного мигания поворотников. Наконец-то добавлена ​​регулировка руля! Хотя механизм очень тугой: чтобы сдвинуть рулевую колонку, иногда приходится приложить поистине мужское усилие.

В салоне должно стать заметно тише: усилена звукоизоляция пола, крыши, дверей и панели двигателя, а верхние части дверных проемов имеют двойной уплотнитель.Среди новых опций — передний датчик парковки с графическим отображением на экране мультимедийной системы. Приятная мелочь: подсказки траектории на изображении с камеры заднего вида (она предлагалась ранее) теперь следуют за рулем. Несложная функция, правда, она есть не у всех иномарок.

Бардачок теперь совсем маленький. Верхние части дверных проемов имеют двойное уплотнение

.

Есть прогресс и в плане безопасности. В «Патриоте» на этот раз есть подушки безопасности: фронтальные для водителя и переднего пассажира, — и они установлены уже в базовой комплектации… Но, как показал краш-тест Auto Review шесть лет назад, устанавливать подушки самостоятельно было бы бесполезно, потому что при серьезном ударе корпус Патриота отрывается от рамы, а рулевое колесо устремляется в сторону головы водителя. Поэтому в ходе модернизации конструкторы увеличили количество точек крепления кузова к раме, усилили передние стойки и пол. А еще были преднатяжители и ограничители усилия ремня безопасности передних сидений. Что касается боковых подушек безопасности, то УАЗ тоже рассматривает возможность их использования, но в случае с высоким Патриотом они не дают ощутимого эффекта в стандартных краш-тестах.

Из туннеля пропали ключи для переключения указателя уровня топлива с одного бака на другой. На их месте — дополнительная кнопка блокировки дифференциала. В нижнем ряду справа — ключ подогрева руля

Активная безопасность? В соответствии с требованием техрегламента АБС теперь уже «в базе», а в дорогих версиях появилась система стабилизации Bosch с функцией удержания автомобиля при трогании с уклона.Более того, электроника имеет внедорожный режим, в котором она старательно имитирует блокировки межколесного дифференциала, тормозя буксующие колеса и позволяя им преодолевать диагональное зависание. А если и этого мало, в списке опций есть полноценная блокировка заднего дифференциала Eaton, и доплата за нее небольшая — всего 29 тысяч рублей.

Теперь о грустном. Двигатель у Патриота такой же: это 2,7-литровый бензиновый ЗМЗ-40906, мощность которого недавно увеличили со 128 до 135 л.с.Дизель ЗМЗ-51432 (2,2 л, 114 л.с.) пока списан: его выход на стандарты Евро-5 оказался слишком дорогостоящим. Хотя примерно через год дизель может вернуться, но в основном с прицелом на экспорт. Давно обещанный бензиновый турбомотор пока не готов — скорее всего, он появится и в следующем году. Однако целесообразность использования такого мотора на большом внедорожнике вызывает большие сомнения. Вопрос с АКПП пока вообще не решен: установка китайских АКПП выглядит скорее всего, но все будет определяться ценой.

Обновленный Патриот в начальной комплектации Стандарт

Что касается, то после апгрейда, конечно, подорожает — на 30-40 тысяч рублей. Модернизированная машина в базовой комплектации сейчас стоит 809 тысяч, а за топ-версию попросят 1 миллион 30 тысяч рублей. Но!

Однако на кризисном рынке УАЗ Патриот чувствует себя неплохо: после покидания рамных внедорожников у Great Wall и SsangYong не осталось прямых конкурентов. Таким образом, по итогам девяти месяцев текущего года спрос остался на уровне прошлого года: было продано 13553 машины (без учета соответствующих пикапов, которые будут обновлены в ближайшее время).Патриот расходится лучше, чем, например, Kia sportage, Mazda CX-5 или даже Lada Priora. Есть основания полагать, что покупатели тепло встретят обновленную версию — даже с учетом подорожания.

Техническое обслуживание заднего моста автомобилей Spicer УАЗ Патриот и УАЗ Хантер, оценка состояния деталей, осмотр после ремонта. Саморегуляция редуктора моста Spicer в гараже

08.08.2019

Особенности конструкции Возможные неисправности заднего моста, их причины и способы устранения Замена уплотнения вала ведущей шестерни редуктора заднего моста Снятие и установка полуоси заднего моста Снятие и установка главной передачи заднего моста Разборка и сборка дифференциала заднего моста Регулировка подшипники главной передачи заднего моста Снятие и установка заднего моста…

Рис. 6.4. Главная передача: 1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — кольцо регулировочное …

Замените сальник, если обнаружите утечку масла из-под фланца редуктора заднего моста.Инструкция Утечка масла также может быть вызвана избытком масла в картере моста или засорением сапуна. Вам понадобятся: торцовая головка «27», гаечный ключ, отвертка с плоским жалом, динамометрический ключ. 1. Установите упоры под передние колеса автомобиля. Поднимите и установите заднюю часть …

Полуось снимается при обнаружении утечки масла из-под прокладки фланца полуоси, при регулировке или замене подшипников ступицы и при снятии дифференциала. Инструкция Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.Вам понадобится ключ на 14. 1. Притормозить стояночный тормоз автомобиля и установить упоры под передние колеса автомобиля …

Главная передача снимается для ремонта или замены. Вам понадобятся: ключ «на 10», торцовая головка «на 19», «на 27». 1. Установите упоры под передние колеса автомобиля. 2. Снимите пробку с картера заднего моста и слейте масло. 3. Снимите оба полуоси (см. «Снятие и установка полуоси заднего моста»). 4. Отсоедините задний кожух …

6.6.7 Разборка и сборка дифференциала заднего моста

Вам понадобятся: ключи «14», «17». 1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи заднего моста»). 2. Сдавить подшипники дифференциала с чашки коробки дифференциала. 3. Отверните десять болтов, которыми ведомая шестерня крепится к дифференциалу, и снимите ведомую шестерню. 4. Отверните восемь болтов, крепящих чашки коробки дифференциала и разъем …

6.6.8 Регулировка подшипников главного привода заднего моста

Подшипники главной передачи заднего моста регулируются так же, как подшипники главной передачи. передний мост (см. «Регулировка подшипников главного привода переднего моста»). …

Задний мост снимается для замены балки или когда все детали полностью изношены, когда частичный ремонт становится нецелесообразным. Вам понадобятся: ключи «17», «19», торцовая головка «17». 1. Поставьте автомобиль на смотровую канаву или на подъемник.2. Ослабьте гайки заднего колеса. 3. Отсоедините тормозной шланг от тройника трубки, расположенного …

УАЗ Патриот оснащен полным приводом, что позволяет называть его внедорожником. Крутящий момент от двигателя на все четыре колеса передается через заднюю часть и. УАЗ Патриот, как и УАЗ-3160, оснащен одноступенчатыми ведущими мостами. В этой статье мы более подробно рассмотрим мост, который называется «Спайсер». Конструкции переднего и заднего мостов схожи по конструкции.

Конструкция заднего моста представляет собой жесткую полую стальную трубу. На концах этой трубы установлены ступичные подшипники со ступицами. Дифференциал (редуктор) также расположен внутри конструкции ведущих колес. В этом случае происходит передача крутящего момента от раздаточной коробки через кардан к коробке передач, через полуоси к ступице и к колесам соответственно. Таким образом осуществляется движение автомобилей УАЗ-3160 и УАЗ-3163. В этом материале мы уделим внимание таким темам, как устройство заднего моста, его неисправности и пути ремонта.

Конструктивные особенности изделия

Конструктивно задний мост внедорожника УАЗ Патриот выглядит так:

Мост Спайсера состоит из следующих основных частей:

• дифференциал;
• два полуоси;
• основная пара.

Внутреннее устройство заднего моста, а точнее его коробки передач, имеет следующий вид, показанный на схеме ниже.

Все эти части находятся в конструкции моста.Крышка картера 35 вместе с прокладкой 42 обеспечивают герметичность внутреннего устройства данной конструкции. Внутренняя часть устройства залита смазкой — маслом. Вращение шестерен и трение подшипников требуют уважения к себе, которое обеспечивается благодаря смазке … Владелец внедорожника может контролировать только уровень масла в оси, который можно снизить за счет ухудшения герметичности. Устройство КПП УАЗ-3163 не представляет особой сложности и позволяет отремонтировать изделие в домашних условиях.

Неисправности и способы устранения

При выходе из строя коробки передач автомобиль не может эксплуатироваться и требуется соответствующий ремонт.Управление автомобилем с подключенным передним мостом разрешается только в случае преодоления каких-либо препятствий, а при движении по асфальтированной дороге необходимо отключить его с помощью установленных ступичных муфт.

Отсутствие межколесного дифференциала приводит к повышенному износу устройства заднего привода, поэтому в частых случаях владельцы УАЗ-3160 и 3163 прибегают к самостоятельной модернизации автомобиля.

Существуют следующие виды неисправностей заднего моста «Спайсер» на внедорожнике УАЗ Патриот и способы их устранения.

• Обнаружение утечек масла, заполняющих устройство, в результате которых требуется мелкий ремонт с заменой сальников или прокладок.
• Коробка передач издает чрезмерный шум и стук, что приводит к необходимости ремонта. В этом случае посторонний шум может возникать из-за износа подшипников или отсутствия масла в баке моста. Смазка помогает устранить этот тип проблем.
• Шум и стук при прохождении поворотов вызваны износом зубьев сателлитов или боковых шестерен, что требует регулировки зазора или замены неисправных деталей.

На самом деле у редуктора заднего моста гораздо больше неисправностей, которые часто обнаруживаются только после открытия крышки картера. Часто крышка картера деформируется при наезде на препятствие при движении по бездорожью. В этом случае нарушается целостность крышки, что приводит к проникновению различных посторонних веществ, таких как пыль и вода, внутрь устройства, а точнее — в коробку передач. В этом случае эти негативные сторонние вещества вызывают множество неисправностей: от появления протечек масла до заклинивания шестерен коробки передач.Многие владельцы при эксплуатации автомобиля в тяжелых условиях бездорожья прибегают к замене штатной крышки картера на специальную усиленную. Усиленная крышка изготовлена ​​из чугуна и бронзовых сплавов. В этом случае прочность крышки картера моста увеличивается в десять раз. Усиленная крышка картера, закрывающая коробку передач, выглядит следующим образом.

Стоимость такого устройства составляет около 5 тысяч рублей, что по карману далеко не каждому штатному водителю. Для замены крышки необходимо слить масло и заменить штатную деталь на усиленную, не забыв заменить прокладку.

На автомобилях УАЗ Патриот и УАЗ Хантер устанавливаются одноступенчатые ведущие задние мосты типа. Задний мост представляет собой жесткую полую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри расположены главная гипоидная передача и дифференциал. Главные передачи и дифференциалы переднего и заднего мостов аналогичны по конструкции. От главной передачи крутящий момент через полуоси передается на ступицу.

На автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго устанавливаются так называемые широкие задние мосты Spicer с колеей 1600 мм, каталожный номер заднего моста 3162-2400010-10 или 3163-2400010, шестерня конечная. коэффициент равен 4.111 или 4,625.

На автомобилях УАЗ Хантер и всех моделях на его базе устанавливаются так называемые узкие задние мосты Spicer с колеей 1445 мм, каталожный номер заднего моста 31605-2400010-30 — передаточное число главной передачи составляет 4,111 или 31514-2400010-10 — от передаточного числа главной передачи 4,625.

Техническое обслуживание заднего моста типа Spicer УАЗ Патриот и УАЗ Хантер.

Техническое обслуживание заднего моста заключается в поддержании необходимого уровня масла в картере и своевременной его замене, проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главного привода, периодической очистке предохранительного клапана, затяжке всех крепежных элементов и очистке магнитной пробки. от металлических частиц при замене масла.

Уровень масла в картере заднего моста должен быть у нижнего края заливного отверстия. Трансмиссия из картера сливается через закрытое пробкой отверстие, которое находится в нижней части картера, при этом необходимо открутить заливную пробку.

Осевой зазор в подшипниках ведущей шестерни главного привода заднего моста Spicer.

Осевой зазор в подшипниках ведущей шестерни не допускается, так как при его наличии происходит быстрый износ зубьев шестерни и возможное заклинивание оси.Осевой зазор проверяется поворотом ведущей шестерни за крепежный фланец вала.

Для устранения осевого зазора ведущей шестерни необходимо затянуть гайку на фланце с учетом того, что гайка имеет пробивку в канавке резьбовой части ведущей шестерни, а при затяжке усилие больше. на ключ не требуется. Гайку затягивают осторожно, пока не будет устранен осевой зазор ведущей шестерни, избегая ее сужения, после чего ее необходимо подтянуть.Если затянутая гайка не может быть затянута, ее следует сначала ослабить на 0,5 — 1,0 оборота, а затем затягивать до устранения и затяжки осевого люфта.

Осевой зазор в подшипниках дифференциала главного привода заднего моста Spicer.

Осевой люфт в подшипниках дифференциала главного привода также не допускается. Проверяется покачиванием ведомой шестерни главного привода при снятой крышке картера. Осевой зазор ведомой шестерни главной передачи устраняется затяжкой гайки подшипника дифференциала после снятия стопорной пластины.

Оценка технического состояния

детали заднего моста Spicer.

Для определения неисправностей заднего моста и оценки технического состояния его деталей его разбирают, детали промывают в керосине и осматривают. Шестерни с заедами и сколами на зубьях, а также подшипники с износом заменяются. Если подшипники и сопутствующие детали не требуют замены, значит кольца подшипников не выдавливаются.

Снятие внутренних колец подшипников дифференциала производится специальными инструментами.Задний подшипник выжимается только для замены. При разборке заднего моста внутреннее и внешнее кольца подшипников дифференциала и ведущей шестерни не разбираются, а при сборке подшипники, не подлежащие замене, устанавливаются на прежние места.

Поверхность фланца ведущей шестерни, соприкасающейся с кольцом, должна быть гладкой. При необходимости отшлифуйте его до высоты не менее 53 мм. Удаляются все неровности и заусенцы с посадочных и прилегающих поверхностей картера заднего моста, очищаются масляные каналы.

Заменены упорные шайбы, валы-шестерни, планетарные шестерни, шестерни полуосей и шестерни с заедами и сильным износом. Полностью заменены сателлиты и полуоси. Упорная шайба бортовой шестерни заменяется, если ее толщина менее 1,2 мм. При износе концов сателлитной коробки допускается установка шайб увеличенной толщины на 0,1 или 0,2 мм.

Проверка заднего моста Спайсер после ремонта.

После разборки, ремонта и сборки моста необходимо проверить степень нагрева после движения автомобиля.Если нагрев картера в районе подшипников ведущей шестерни и подшипников дифференциала превышает 90 градусов, то есть вода на картере кипит, то необходимо заново отрегулировать предварительный натяг подшипников.

Размеры, допуски и посадки сопрягаемых частей задней и передней осей Spicer.

Возможные неисправности заднего моста Спайсер.

Повышенный шум от задней оси.

— Увеличенный боковой зазор в зацеплении шестерен главной передачи.
— Износ зубьев шестерен главного привода.
— Изношены подшипники ведущей шестерни главного привода.
— Износ подшипников дифференциала.
— Неправильная регулировка зацепления шестерен главной передачи по боковому зазору и в контакте.
— Неисправности деталей дифференциала, износ зубьев шестерен, трущихся поверхностей коробки сателлитов и сопрягаемых с ними поверхностей других деталей.
— Пониженный уровень в картере моста.

Утечка масла через буртик ведущей шестерни главной передачи заднего моста.

— Износ сальника или поверхности под сальник фланца крепления вала к шестерне главной передачи.
— Повышенный уровень масла в картере моста.
— Предохранительный клапан загрязнен.

Утечка масла в плоскости крышки и разъема картера заднего моста.

— Ослабление болтов крепления крышки к картере моста или повреждение прокладки.

Сильный стук в задней оси при нажатии на педаль газа после выбега.

— Повышенный люфт в зацеплении главных шестерен из-за износа зубьев
— Износ деталей дифференциала
— Износ шлицев полуосей

Может быть несколько вариантов того, что у вас в коробке передач. Опишу вариант замены основной пары.
Итак, приступим.
С разборкой думаю все понятно. Единственный момент — снять внутренние кольца подшипников.
Если не собираетесь снова использовать подшипник, делаю так — снимаю обойму с роликами и болгаркой вырезаю внутреннюю обойму.Потом раскалываю зубилом и сбиваю.
Если подшипник будет использоваться снова, то вам нужно будет купить и, скорее всего, сделать себе ХОРОШИЙ МОЩНЫЙ съемник. Вы не можете легко снять подшипники (особенно с хвостовика). Старые зажимы, даже обрезанные, удобно использовать для запрессовки новых, как оправки.

И далее. При замене ведомой шестерни обращайте особое внимание на чистоту сопрягаемых (сопрягаемых) поверхностей.
Если что-то попадает между картером дифференциала и шестерней — это плохо.

Ну что ж, начнем собирать.
! НЕ ЗАБУДЬТЕ, ЧТО ВСЕ БОЛТЫ И БОЛТЫ В КОРОБКЕ ПЕРЕДАЧ СООТВЕТСТВУЮТ НА ФИКСАТОР РЕЗЬБЫ!
И давайте сразу определимся с понятиями:
Подшипник, который меньше по размеру и расположен рядом с сальником хвостовика, будет называться подшипником хвостовика.
Подшипник большего размера, расположенный рядом с ведущей шестерней, будет называться подшипником ведущей шестерни. http://www.podshypnik.info/index.php?be … aring_info
Ну а остальные два подшипника, соответственно, подшипники дифференциала.
http://www.podshypnik.info/index.php?be … aring_info

Коробка передач управляется четырьмя параметрами.

Рис 1.

Рис 2.

Итак, давайте по порядку.

1. Положение шестерен относительно друг друга.

Положение шестерен относительно друг друга регулируется кольцом под внешней обоймой подшипника ведущей шестерни.
Здесь следует отметить следующее.
Замерил три ведущие шестерни.Все они были одинаковой ширины (или толщины) — 31,9 мм.
Рис. 3.

Хуже с подшипниками шестерни. Разброс их установочных размеров составлял 0,5 мм.
от 34,8 мм до 35,3 мм.
То есть при замене подшипника ведущая шестерня может сдвинуться с прежнего положения. Но не криминальный.
Возьмите это зеркало:
Рис. 4.

и фонарик.
Загляните внутрь коробки передач.
На мой взгляд правильное положение шестерен — ведущая шестерня должна располагаться симметрично относительно ведомого ремня… В этом случае ведущий будет немного выступать спереди:
Рис 5.

А сзади:
Рис 6.

Это нигде не указано, но я думаю, что это логично.
Вот увеличенный фрагмент схемы из учебного пособия «Северстали» по мосту Спайсер для профессионального училища:
Рис. 7.

Здесь видно (выделено зеленым цветом), что шестерня расположена таким образом.
Вот еще один фрагмент диаграммы, который есть во всех руководствах в Интернете:
Рис 8.

Здесь мы видим такое же расположение.
Я также исхожу из того, что таким образом визуально регулируется положение шестерен в коробке передач моста Timken.
Вот и все.
Загляните внутрь коробки передач и посмотрите, как шестерни расположены относительно друг друга. Там вы можете увидеть картинку вроде рисунка 5 или рисунка 9. Если по каким-то причинам (некогда, отсутствие измерительного прибора
, тупая лень и т. Д.) Не можете точно рассчитать толщину регулировочного кольца — оставьте старое.В худшем случае, если вы используете новый подшипник ведущей шестерни, есть вероятность 0,5 мм, что вы окажетесь в том же положении, что и сейчас.
НО! Не факт, что мост настраивали именно на заводе. Особенно перед.
Например, в моем переднем мосту шестерни стояли так:
Рис 9.

Итак, мы определились с желаемым положением шестерен. Теперь разберемся, как его получить.
Вот картинка:
Рис 10.

По предложенным методикам нам нужно измерить расстояние B.Это расстояние от центра дифференциала до опоры ведущей шестерни. Далее по формуле нам предлагается определить толщину регулировочного кольца:

d1 = B — (111.960 + G)

Для измерения расстояния B я использую тот же прибор, что и на видео Василия Харчишина. Вот он:
Рис 11.

Подшипники (№ 210) диаметром D = 90 мм и d = 50 мм. Длина стержня прибора 170 мм, отверстие под мерный винт просверливается в 54 мм от края.Длина мерного винта 140 мм (на этих фото он у меня до сих пор составной, целиком сделать не удалось). Резьба 8×1, глубина резьбы — 25 мм. Чем меньше шаг резьбы, тем точнее может быть измерение.
Измеряю не до шестерни, как на видео, а сразу до станины наружной обоймы подшипника. Это уменьшает ошибку.
Наконец, измерительный винт устанавливается точно напротив точки измерения путем перемещения всего устройства в хомутах.
Рис 12.

Выкручиваем винт до упора в станине подшипника:
Рис 13.

Комментарий. Устройство необходимо обязательно придавить крючками. Их нет на этом фото.

Снимаем прибор и измеряем полученное расстояние штангенциркулем.
Рис. 14.

Штангенциркуль должен быть максимально точным.
Например, очень приличный прибор чешской фирмы «Микрон» с точностью измерения 0.01 мм.
Как видно из рисунка, размер B будет равен:

B = S изм — R вал устройства

В моем случае R вал = 25 мм.

Следующий размер — G.
Это установочный размер подшипника. Предлагается измерять его путем сжатия подшипника с усилием 400-500 кгс.
Я измерил подшипники, зажав их в тисках (без фанатизма) между металлическими линейками:
Рис. 15.

Необходимо провести несколько измерений, изменив положение подшипника в тисках и взяв средний размер по всем измерениям. .

d1 = B — (111.960 + G)

И здесь кроется первая неточность из всевозможных мануалов. Вот фрагмент схемы редуктора:
Рис. 16.

В месте, указанном красной стрелкой, между внутренним кольцом подшипника и ведущей шестерней должно быть стопорное кольцо. Но это даже не изображено. Его толщина не учитывалась при расчете размера d1 регулировочного кольца. Между тем его толщина составляет 1,02–1,04 мм. То есть ведущая шестерня будет смещена ею внутри коробки передач более чем на миллиметр.Учитывая, что по мануалам толщина регулировочного кольца подбирается с точностью 0,025 мм, погрешность в 1 мм оказывается просто огромной.
Таким образом, формула расчета толщины регулировочного кольца должна выглядеть так:

d1 = B — (111.960 + G + b)
, где b — толщина маслоотгонного кольца.
Этот вывод практически подтвержден.
В одном из моих случаев числа получились так:
Smeas = 176.55 мм, R вал устройства = 25 мм, соответственно размер B = 151,55.
D = 34,93 мм, b = 1,03 мм.
Таким образом, толщина регулировочного кольца составляет:
151,55 — (111,960 + 34,93 + 1,03) = 3,63 мм.

Дальше.
Заходим в магазин за регулировочным кольцом.
В качестве альтернативы вы можете отрегулировать существующий, но в этом случае все будет зависеть от ваших навыков, доступного оборудования и точности, с которой вы в конечном итоге хотите выполнить работу.

И далее.В магазине может не оказаться кольца нужного вам размера. Полученную цифру можно округлить в меньшую сторону. Я предполагаю, что вы можете округлить до 0,5 мм.
Но пока это только предположение, не подтвержденное большим количеством экспериментов.
0,1 — 0,2 мм вполне приемлемо.

Ставим кольцо на место, запрессовываем наружные кольца подшипников.
Вы можете визуально проверить точность своих расчетов.
Установите хвостовик (без распорной втулки), шайбы, фланец и затяните гайкой хвостовика до исчезновения осевого люфта в подшипниках.Заменить дифференциал. Закрепите ремнями.
Снова возьмите зеркало, фонарик и загляните внутрь коробки передач. Если вы видите выступ ведущей шестерни, как на рис. 5, значит, расчеты и измерения выполнены идеально.
Как уже было сказано, допускаются небольшие отклонения. Например, на одной из моих регулировок ведущая шестерня была смещена наружу почти на миллиметр. Примерно как на рис. 9. Никаких посторонних звуков (насколько это применимо к трансмиссии УАЗ) не вызывало.Но нужно помнить, что если вы превысили допустимые отклонения, то:

Если хвостовик выдвинут наружу больше допустимого, то при нагрузке на двигатель ось воет, при торможении двигателем работает тихо.
Если хвостовик вдвинуть внутрь коробки передач больше допустимого, ось будет завывать при торможении двигателем. Он будет тихо работать под нагрузкой.

Убедившись в правильности наших действий, переходим к пункту № 2.

2. Зазор (термический зазор) в подшипниках хвостовика.

Собираем хвостовик.
Ставим сальник (рекомендую корейский НАК, не течет даже при осевом люфте подшипников),
вставляем хвостовик с распорной втулкой, ставим подшипник хвостовика, шайбу, фланец и еще одну шайбу.
Кстати, некоторые специалисты советуют смазать герметиком место установки сальника в картере коробки передач.
Также не забудьте положить литол во внутреннюю часть сальника и смазать им внешнюю пружину сальника.
Приступаем к затяжке гайки хвостовика.

Момент отвечает!
Затягивание гайки и проверка сопротивления вращению ПРОИЗВОДИТСЯ ТОЛЬКО С СНИМАННЫМ ДИФФЕРЕНЦИАЛОМ!
Я использую следующий держатель хвостовика:
Рис 17.

Гайку хвостовика следует затягивать с моментом 18 — 25 кгс * м.
Это принципиально важный момент!
Система «подшипник 7606 — проставка — подшипник 7608» должна иметь, как бы сказать, определенную твердость, эластичность или прочность соединения.И именно этот параметр мощности этой системы контролируется моментом затяжки.
Когда внутренние кольца подшипника упираются в распорную втулку, затяните гайку. И контролируем, чтобы он растягивался на момент не менее 18 кгс * м. Усилие приличное, надо работать рычагом. Нить на стержне не бойтесь — не рвите.
Если втулка тянет с меньшим крутящим моментом, то, конечно, лучше ее заменить.
Тянем до исчезновения осевого люфта в подшипниках.Далее — очень осторожно!
Микроскопическими движениями на 5 градусов медленно затяните гайку и поверните хвостовик так, чтобы ролики правильно расположились в подшипниках.
При этом мы контролируем второй параметр.
Усилие поворота хвостовика должно составлять 0,1-0,2 кгс * м для новых подшипников или 0,04-0,08 кгс * м для изношенных подшипников.
Я управлял этой настройкой таким образом. Я закрепил на стойке рельс длиной 1 м:
Рис 18.

И он натянул на рейку вот такой маленький электронный безмен:
Рис 19.

Повторяю — нужно ОЧЕНЬ осторожно провернуть гайку после исчезновения осевого люфта.
Например: при достижении крутящего момента 0,05 кгс * м (как для обкатанных подшипников), чтобы получить крутящий момент 0,15 кгс * м, нужно просто сдвинуть гайку с места. Суммарный дополнительный поворот (после исчезновения осевого люфта до достижения требуемого усилия для новых подшипников) окажется в районе 50 °. Примерно так:
Рис 20.

Порядок работы получается примерно такой: поставил держатель — затянул гайку — скинул держатель — поставил рейку — замерил момент — скинул рейку — поставил держатель и тд.
Измерение необходимо проводить в области нижнего касательного положения стержня, чтобы его вес не влиял на показания приложенного крутящего момента.
Впоследствии я укоротил рейку до 0,5 метра. Это более удобно. При такой длине усилие нужно увеличивать вдвое.То есть для новых подшипников безмен на таком плече должен показывать усилие 0,2-0,4 кг.
Кстати, если вы вращаете хвостовик вручную с новыми отрегулированными подшипниками, вы должны приложить ощутимое усилие. Он не очень легко крутится.
Этот момент особенно важен при установке новых подшипников. Если до них не дотянуться, в процессе обкатки появится осевой люфт, который достаточно быстро убьет подшипники. Придется переделывать работу. Но затянуть это тоже нельзя.
Если вы все же затянули гайку, выход один — поменять распорную втулку на новую.
Откручивать нельзя — в системе «подшипник 7606 — распорная втулка — подшипник 7608» не будет необходимой жесткости.
Пытался поставить обжатую распорную втулку с шайбами ​​от КПП Газель и снова затянуть гайку.
Рис 21.

Этот номер не работал. После определенного порога распорная втулка начинает сжиматься с усилием намного меньше 18 кгс * м.

Если все получилось, гайку закрыть.
Все! С хвостовиком закончено. Перейдем к дифференциалу.

3. Боковой люфт шестерен редуктора.

Итак, здесь нам также нужно сначала выбрать регулировочное кольцо. По разным инструкциям предлагается произвести некоторые замеры и расчеты для определения толщины регулировочного кольца.
Без специального инструмента это делать не удобно, поэтому я пошел другим путем.
Ставим на место дифференциал со старым регулировочным кольцом, от руки стягиваем вилку, затягиваем регулировочную гайку до тех пор, пока — по мере затягивания, главное выдавить весь бутерброд из старого кольца, дифференциала и его подшипников.Затягиваем кокетку. Обычный. Килограмм 8-10.
Замеряем получившийся боковой зазор.
Рис 22.

Держим хвостовик одной рукой, другой пытаемся повернуть ведомую шестерню вверх-вниз на величину зазора между шестернями. Смотрим на часовой индикатор — сколько он (ведомая шестерня) движется.

ВАЖНО! Измеряйте боковой зазор только при затянутой регулировочной гайке и зажимах.

Сравните полученный боковой зазор с требуемым.Вам понадобится 0,15-0,25 мм.
Теперь — внимание!
При изменении толщины регулировочного кольца на 0,1 мм боковой зазор изменяется примерно на 0,08 мм.
На основании этого мы определяем, насколько нам нужно изменить толщину регулировочного кольца, чтобы получить требуемый боковой зазор.

Например. Вы измерили боковой зазор 0,42 мм. Если увеличить толщину регулировочного кольца на 0,3 мм, мы получим:
3 x 0,08 = 0,24
0,42 — 0,24 = 0,18.
То есть новый боковой зазор будет 0,18 мм. Что нам нужно.

Снимаем дифференциал, меняем регулировочное кольцо и все снова собираем. Чтобы убедиться в правильности наших действий, затягиваем регулировочную гайку, вилку и еще раз проверяем боковой зазор. Более того, необходимо обязательно измерить его в трех-четырех точках по окружности ведомой шестерни. Разброс значений не должен превышать 0,05 мм.
Если результат вас устраивает, приступайте к регулировке.тепловой зазор в подшипниках дифференциала.
Комментарий. Учтите, что после замены пары боковой зазор может быть не только увеличен, но и уменьшен или даже отсутствовать.

4. Предварительный натяг (тепловой зазор) в подшипниках дифференциала.

Раскручиваем кокетки и прикручиваем вручную. По мануалу момент не более 0,5 кгс * м. Это необходимо для обеспечения подвижности наружных колец подшипников под коромыслами.
Затяните регулировочную гайку следующим образом.
Берем отвертку и, опираясь на выступы регулировочной гайки, затягиваем вручную, при этом постоянно вращая дифференциал. Достаточно того, как долго можно затягивать.
Понятно, что сильные стороны у всех разные, но особого фанатизма здесь не нужно.
Управляем поворотным усилием тем же электронным безменом.
Замеры производятся как и раньше — на хвостовике.
При установленном дифференциале и отрегулированных подшипниках хвостовик должен вращаться на 0.021-0,042 кгс * м тяжелее.

Например. При затяжке хвостовика мы рассчитывали, что безмены будут иметь сопротивление вращению 150 грамм на 1-метровой руке. Таким образом, с набором дифференциала мы должны получить максимум 192 грамма сопротивления вращению на одном и том же рычаге длиной 1 метр.
Если на плече отмерить 0,5 метра, то безмен, соответственно, должен показать усилия в пределах 342 — 384 грамма, если при регулировке подшипников хвостовика мы предполагаем 300 граммов на 0,5 метра.

На видео Василия Харчишина вы видели, что он контролирует правильную затяжку подшипников по подвижности роликов.Этот момент как-то не очень удачно сложился для меня.
Если затянуть уже эксплуатируемые подшипники хвостовика с крутящим моментом 0,04-0,08 кгс * м, в этом случае ролики обладают подвижностью. В новых подшипниках, отрегулированных на момент поворота 0,1-0,2 кгс * м, уже очень сложно перемещать ролики.
На регулируемых подшипниках дифференциала, если снять вилку, ролики все равно можно будет как-то сдвинуть. Если вилка на месте, ролики не двигаются.
То, что подшипники в моем случае не были перетянуты, подтверждалось еще и тем, что коробка передач не перегревалась при движении и при следующей разборке не было признаков проворачивания наружных обойм подшипников дифференциала в коромыслах.
После завершения регулировки теплового зазора подшипника будет не очень плохо, если вилку затянуть с конечным моментом 14-16 кгс * м и еще раз проверить боковой зазор.
Но, если уверены в себе, можно по одному вытащить болты вилки, наложить на них фиксатор резьбы и затянуть. Как я уже писал, болты вилки затягиваются с моментом 14-16 кгс * м.

На всякий случай напишу, может кто не в курсе. Если необходимо затянуть болты или гайки с определенным моментом, как правило, сначала все затягивают с половинным моментом, затем дорабатывают.

Закрепляем регулировочную гайку скобой с болтом также на резьбовом фиксаторе.

Ну вот в принципе и все.
Возьмитесь за ведомую шестерню и поверните ее в обоих направлениях. Скручивание достаточно жесткое. Ни на какой скорости нельзя издавать рычание. Вы должны слышать только шум от вращения машины. Звук, похожий на звук движущегося по металлу металла.
Можно проверить на наличие краски.
У меня, например, получилось так:
Рис 23.

На мой взгляд — отличный результат! ???
Ну а для полного удовлетворения и самоуспокоения проверьте биение ведомой шестерни.
Фото нет, но как это сделать думаю понятно.
Исходя из рекомендаций Василия Харчишина биение должно быть не более 0,03 мм. Биение мерил на трех передачах. На двух он был от -0,02 до +0,05, а на одном — от 0 до +0,03. Одна из передач с большим биением теперь в моем заднем редукторе. Вполне возможно, что это объясняет некоторые явления, которые я опишу ниже.

Ставим прокладку, крышку, втыкаем полуоси, заливаем масло.
Go.
Рабочая температура редуктора около 80 градусов. Ну, знаете, летом жарче, зимой холоднее.
Самым горячим местом является область вкладышей подшипников. Летом в этом месте — рука не терпит, но приделать можно и не обжечься. Вода на корпусе не должна шипеть при любой длине и скорости разбега.
Залил полусинтетику Лукойл ТМ-5, 75W90 на обкатку.
Первые впечатления от поездки очень хорошие.
Обнаружен посторонний звук (слабый мелодичный пронзительный гул) при торможении двигателем на скорости 50 км / ч.Причем на скорости 51 км / ч он появлялся, а на 49 км / ч уже пропадал и не появлялся при движении накатом.
А на скорости 105 км / ч наоборот под нагрузкой звук работающей КПП (насколько я мог отличить его от общего звука трансмиссии) был как бы на грани гул.
В пробеге около 500 км. Первый звук перешел на скорость 30 км / ч и стал еще тише, второй звук переместился на скорость 80 км / ч.
На пробеге около 1200 км пропал второй звук.
По-прежнему появляется первый звук. Думаю, что это связано именно с повышенным биением ведомой шестерни.
Недавно пресловутый товарищ перестал подкидывать, как с этим бороться. Для этого нужно добавить еще одну операцию.
После замены ведомой шестерни (пока без фиксации резьбы и затяжки до необходимого момента) нужно поставить дифференциал в картер коробки передач и измерить биение. Если он больше 0,03 мм, нужно снять шестерню с корпуса дифференциала и повернуть ее, скажем, на 90 °.Снова затяните и измерьте биение. По результату уже определено с дальнейшими действиями … Если биение в новом положении вас устраивает, только потом наденьте болты на фиксатор резьбы и затяните с заданным моментом.

О запчастях.
Вы все знаете, что их качество нестабильно.
Первую пару брал в магазине Buckney (указываю для ульяновцев). Магазин неплохой, хотя цены, я бы сказал, выше среднего. Но, например, сальники НАК я нашел пока только там.
Так вот эту пару мне там продали как заводскую. Она была в этой коробке:
Рис 24.

И выглядела она великолепно. Я имею в виду, что зубья были блестящими как на хвостовике, так и на ведомой шестерне.
Впоследствии знающие слесари и в Ульяновске, и в Тольятти мне сказали, что хороший российский заводской цемент — это мат.
То же мне подтвердили в всем известном магазине «3160». Мне сказали, что — да, пары в таких коробках продаются как заводские, но никогда не блестели.Только матовый.
К сожалению, фото матовой пары перед установкой не сделал. У нее был какой-то зеленовато-желтый оттенок.
И один момент.
При установке ведомой шестерни на картер дифференциала ее болты затягивают с моментом 10-14 кгс * м.
Болты 10 шт. На одной из шестерен в момент вытягивания один из болтов «плыл» с силой около 11 кгс * м. Скорее всего, его отверстие в шестерне просверлилось еще немного, и резьба не выдержала такой силы.Так что — никакого фанатизма. Не прилагайте чрезмерных усилий.
Если что — их твердость указана на головках болтов, если в вашем городе есть хороший строительный магазин, можно купить точно такой же болт. Цвет болта значения не имеет, главное, чтобы цифры совпадали.
На стропильных кольцах.
Такое широкое кольцо обязательно ставится в редуктор переднего моста:
Рис 25.

Его внешний диаметр значительно больше внешнего диаметра ведущей шестерни.
Ведомая шестерня переднего моста наносит масло на сальник, и это кольцо полностью выполняет свои функции, благодаря своему названию. Каталожный номер 3160-2302050.
В редукторе заднего моста установлено узкое стопорное кольцо. Его внешний диаметр примерно равен внешнему диаметру ведущей шестерни. Вы можете увидеть его на фото в начале. Каталожный номер 3160-2402050. Еще мне попался номер 3160-2302050-50. Его изображения нет ни в одном руководстве. И дело здесь, скорее всего, в следующем.
В задний редуктор можно поставить любое кольцо. Хоть узкий, хоть и широкий. Ведомая шестерня заднего моста гребет маслом из сальника и какое там стопорное кольцо — без разницы.

Для производства работ.
Очень удобно делать из ямы.
Чтобы сделать заднюю передачу, колеса снимать не нужно, так что здесь нет никаких проблем.
Передняя коробка передач посложнее.
Можно стоять на яме. Тогда надо будет сначала с одной стороны, а потом с другой, после снятия привода поставить обратно цапфу, ступицу и колесо.
Или сделайте это лежа под машиной. Не удобно, но возможно. Поставил машину со стойками передней подвески (продольными тягами) на пни высотой 60 см. Этого хватило, чтобы хватило сил натянуть гайку хвостовика (по крайней мере мне) и измерить силы поворота стойки на плече 0,5 м. .
Также необходимо будет отсоединить одну из рулевых тяг. В противном случае не вынимайте дифференциал.
Не пугайтесь того факта, что вам нужно разбирать больше спереди, чем сзади.Все разобрано как детский конструктор.
От специального инструмента понадобится только съемник рулевых наконечников. Хорошо, если вы решили снять тормозной диск — ударной отверткой.

Как-то так!

.
