Электронный тахометр для авто своими руками


Автомобильный тахометр своими руками

Автомобильный тахометр — это измерительный прибор, который предназначен для измерения количества оборотов коленчатого вала двигателя в минуту (об/мин). Раньше в автомобили устанавливались механические тахометры. В современных автомобилях устанавливаются электрические или электронные тахометры.

Во время работы двигателя автомобиля тахометр позволяет контролировать стабильность его оборотов на холостом ходу и при движении автомобиля. По стабильности оборотов на холостом ходу можно судить о состоянии системы подачи топлива, системы зажигания и самого двигателя.

При установке оборотов холостого хода и регулировки угла опережения зажигания двигателя с помощью стробоскопа без тахометра не обойтись. Необходимо одновременно производить регулировку и наблюдать за оборотами двигателя. После каждого подкручивания винта регулировки смотреть показания тахометра, установленного в салоне автомобиля неудобно.

Может выручить установленное в салоне зеркало, но это тоже не лучшее решение. Гораздо удобнее иметь тахометр, вмонтированный в стробоскоп.

При изготовлении стробоскопа своими руками я вмонтировал, тахометр в его корпус. При проверке и настройке УОЗ двигателя такое техническое решение показало удобство в работе.

Опубликованные в Интернете аналоговые схемы тахометров отличаются большей погрешностью показаний, выполненные на цифровых микросхемах не каждому автолюбителю под силу повторить.

Предлагаемое Вашему вниманию схемное решение тахометра отличается простотой и высокой точностью показаний в независимости от изменения температуры окружающей среды и питающего напряжения. Имеет растянутую шкалу, что позволяет при применении малогабаритного стрелочного индикатора измерять частоту оборотов двигателя с высокой точностью.

Электрическая принципиальная схема

Представленная схема тахометра отличается простотой и доступностью деталей для повторения благодаря применению интегрального таймера — микросхемы КР1006ВИ1 (аналог NE555).

Схема состоит следующих функциональных узлов. Формирователя импульсов, выполненного на VT1-VT2, широтно-импульсного модулятора на микросхеме DA1 типа КР1006ВИ1 и резисторного моста на резисторах R8-R13. Для снятия показаний применен электродинамический стрелочный микроамперметр. К недостаткам схемы тахометра можно отнести необходимость балансировки моста для каждого типа миллиамперметра при повторении схемы. Но это не сложная операция.

Питающее напряжение на схему тахометра подается непосредственно с клемм автомобильного аккумулятора.

При поступлении импульсов от прерывателя или катушки индуктивности, используемой в стробоскопе, конденсатор С1 через диод VD1 и резистор R1-R2 перезаряжается, создавая на базе транзистора VT1 импульсы, открывая его. В результате на коллекторе транзистора, включенного в ключевом режиме, образуются короткие положительные импульсы, длительность которых определяется емкостью конденсатора С1. VT2 служит для инвертирования импульсов, перед подачей на вход DA1.

Форма импульсов приведена на электрической схеме тахометра с правой стороны, верхняя осциллограмма. На фото ниже структурная схема КР1006ВИ1.

Интегральный таймер КР1006ВИ1 включен по типовой схеме формирователя импульсов. По положительному фронту импульсов, поступающих на вход 2, микросхема формирует на выходе 3 положительные импульсы с шириной, линейно изменяющейся в зависимости от частоты поступающих на вход. Частота выше, импульсы шире. Исходная ширина импульсов зависит от постоянной времени R6, R7 и C3.

Выходящие с вывода 3 микросхемы DA1 импульсы поступают на левое плечо моста тахометра, которое образуют резисторы R8-R9 и R11. На правое плече моста тахометра, которое образую резисторы R10 и R12, R13 поступает постоянное опорное напряжение +9В с интегрального стабилизатора напряжения К142ЕН8А. Конденсатор С4 исключает дергание стрелки тахометра при измерении низких оборотов двигателя. Стабилизатор так же обеспечивает питание всех активных элементов тахометра. В диагональ моста включен микроамперметр.

Благодаря такому схемному решению удалось исключить нелинейные элементы, получить линейное показание миллиамперметра при изменении частоты и обеспечить высокую точность измерений частоты вращения двигателя за счет растянутой шкалы. Так как в тахометре, по соображениям габаритных размеров, применен малогабаритный миллиамперметр от индикатора уровня записи магнитофона, у которого длина шкалы мала, то только благодаря растянутой шкале удалось получить высокую точность показаний.

Микросхемы стабилизаторов серии К142ЕН обеспечивают стабильное выходное напряжение в широком диапазоне температуры, чем и обусловлено применение микросхемы К142ЕН8А в тахометре. Конденсаторы С2, С5 и С6 установлены для сглаживания пульсаций питающего напряжения.

Конструкция и детали

Так как схема простая, то печатную плату я не разрабатывал. Монтаж всех деталей, кроме миллиамперметра, выполнил на универсальной макетной плате размером 30 мм×50 мм. На фотографии видно как размещены элементы схемы.

Для подвода питающего напряжения и входного сигнала применен трех контактный разъем. Шкала миллиамперметра напечатана на принтере и приклеена сверху на его штатную шкалу.

Плата с деталями закреплена в крышке корпуса стробоскопа на винтах. Миллиамперметр установлен в вырезанном в крышке корпуса прямоугольном окне и закреплен с помощью силикона.

Такая конструкция размещения тахометра обеспечивает удобство доступа к плате стробоскопа, достаточно снять крышку, отсоединить разъем.

Если не допущены ошибки при монтаже деталей и исправны элементы схемы, то тахометр сразу начнет работать. Необходимо будет только подогнать номиналы резисторов моста. Для этого нужно с импульсного генератора подать на вход тахометра прямоугольные импульсы частотой, взятой из ниже приведенной таблицы и откалибровать шкалу.

Так как в автомобилях обычно за один оборот вала двигателя датчик выдает два импульса, то при калибровке тахометра нужно устанавливать частоту на генераторе в два раза больше. Например, при калибровке точки шкалы 800 нужно будет подать на вход тахометра импульсы частотой не 13 Гц, а 26 Гц. Ряд частот для такого случая приведен в нижней строке таблицы.

Для того, чтобы не испытывать трудностей при калибровке шкал тахометра нужно знать принцип работы мостовой схемы. Перед Вами принципиальная схема моста постоянного тока. При равенстве соотношений величин резисторов R1/R2 и R3/R4 напряжения в точках диагонали моста A и B равны, и ток через mA не протекает, стрелка стоит на нуле.

Если, например, уменьшить величину резистора R1, то напряжение в точке А увеличится, а в точке В останется прежним. Через миллиамперметр, находящийся в диагонали моста потечет ток и стрелка отклонится. То есть при постоянном напряжении в точке В и изменении напряжения в точке А стрелка прибора будет двигаться относительно шкалы.

В схеме тахометра функцию резистора R1 выполняет резистор R9, и так далее. При увеличении оборотов двигателя, частота и ширина импульсов с выхода микросхемы увеличивается и таким образом увеличивается напряжение в левой точке подключения миллиамперметра, протекающий ток увеличивается и стрелка отклоняется. Резисторы в плечах моста подобраны в таком соотношении, чтобы мост был изначально разбалансирован, и равенство напряжений в точках подключения миллиамперметра наступало при 700 оборотов двигателя.

Номиналы резисторов на схеме указаны при сопротивлении рамки миллиамперметра 1,2 кОм. Если использовать прибор, имеющий другое сопротивление рамки, то придется подбирать номинал резисторов R8, R9 и R12, R13, временно заменив их переменными. После калибровки прибора, измеряется сопротивление переменных резисторов, и они заменяется постоянными.

Переключатель S1 можно не устанавливать и настроить прибор для измерения в требуемом диапазоне по одной шкале. В таком случае точность измерений снизится в два раза. При растянутой шкале прибора такой точности тоже будет достаточно.

Тахометр, выполненный по предложенной схеме, является законченным прибором и его можно применять для измерения частоты вращения любых валов, например, двигателя моторной лодки, электродвигателей. В качестве датчиков могут использоваться датчики холла, фото и электромагнитные датчики. Достаточно доработать схему входного формирователя импульсов.

Тахометр своими руками – изготовление и применение на практике

Начнем с определений. Что такое тахометр в автомобиле? Это прибор, фиксирующий частоту вращения коленчатого вала в автомобиле.

Разумеется, его применение не ограничено только автотранспортом. Определение количества оборотов в минуту необходимо при работе с различными механизмами:

  • турбина самолета
  • вал корабельной силовой установки
  • генераторы электростанций
  • фрезерные и токарные станки высокой точности
  • буровые установки
  • приборы учета электроэнергии и воды.

Кроме того, приборы для измерения частоты вращения применяются в научно-исследовательской работе. Любой тахометр состоит из двух частей:

  1. Датчик вращения снимает показания с вала – объекта измерения
  2. Сигнальное устройство либо подает команду на управляющую схему механизма, либо просто выводит данные на стрелочный прибор (цифровое табло).

Принцип работы тахометра достаточно простой

Есть несколько разновидностей конструкции:

Электрическая схема импульсная

На вал, частота которого измеряется, устанавливается метка, излучающая любое поле. Чаще всего это маленький магнит.

Рядом с валом размещается считывающее устройство – датчик. На нем формируются импульсы, соответствующие скорости вращения вала.

Электронная схема принимает сигналы, и выводит их на устройство отображения. Вместо пары магнит-датчик иногда применяется фото и светодиод.

Тогда на вал устанавливается диск с отверстием, и считывание происходит по вспышкам света.

Преимущество схемы – идеальная точность. Фактически, это цифровое устройство, работающее без погрешностей. Кроме того, такая схема не отбирает мощность у двигателя.

Недостаток – требуется электропитание. Это исключает применение прибора в чисто механических агрегатах.

Электрическая схема генераторного типа

Вал механизма соединен с компактным генератором. В зависимости от скорости вращения, меняется величина вырабатываемого напряжения.

Показания снимаются прибором, работающим по принципу вольтметра. Иное название – тахометр постоянного тока. Главное преимущество – нет необходимости в источнике питания.

Индукционный тахометр

Это также генераторная схема, только в данной конструкции применяется машина асинхронного типа. На катушки статора подается питание, и при вращении ротора происходит возбуждение и линейное увеличение напряжения. У таких приборов высокая погрешность, и они не являются энергонезависимыми. Зато снятие показаний (в отличие от тахометра постоянного тока) происходит уже на малых оборотах.

Механический тахометр

Система автономная, для работы не требуется ни питания, ни управляющих схем. На валу (5) жестко закреплен постоянный магнит (4). При вращении магнита возникает вихревое поле, которое увлекает за собой чашу (3) из магнитного материала.

Вращению чаши препятствует спиральная пружина (2). Чем выше скорость вращения, тем сильнее отклоняется вал со стрелкой.

Главное достоинство прибора – простота конструкции и отсутствие необходимости в электропитании. Недостатков два: высокая погрешность и сдвинутый нижний предел измерений. При малых оборотах стрелка не отклоняется.

Мы рассмотрим самое востребованное применение тахометров – автомобиль.

Любой механизм вращения (в нашем случае – коленчатый вал автомобиля) имеет предел нагрузки. То есть, силовая структура и подшипники могут выдержать определенную скорость.

Кроме того, остальные механизмы мотора также рассчитаны на предельно допустимую частоту оборотов.

Поэтому установка прибора контроля обязательна для любого современного ДВС. Исключение составляют лишь маломощные моторы для мотоциклов и мопедов.

Для контроля за оборотами коленвала нужен тахометр. В большинстве автомобилей (особенно с механическими КПП), показания прибора дают водителю возможность правильно выбирать момент перехода на следующую ступень.

Изготовление тахометра своими руками на базе Arduino, подробное видео.

В машинах с автоматической трансмиссией, схема подключения тахометра подает сигнал в модуль управления. Электроника не даст мотору выйти за разрешенные пределы.

Если ваш прибор перестал подавать признаки жизни, необходима диагностика. Как проверить тахометр в домашних условиях?

В автомобилях, оснащенных интерфейсом OBD II, проверка осуществляется с помощью сканера. Также электронный тахометр можно проверить с помощью любого генератора импульсов. В качестве эталона используем осциллограф, частотомер, или заведомо исправный прибор.

Механический тахометр проверяется с помощью дрели или шуруповерта. Хорошо, если есть регулятор оборотов. Хвостовик тросика крепится в патроне, корпус прибора жестко закрепляется.

Ремонт тахометра не такая сложная задача, если это не модуль электросхемы. После локализации неисправности, меняется неисправный компонент.

Проводка, контакты датчика, сам датчик, оторванный магнитик на коленвале. Как правило, причина поломки именно в этих деталях.

С механикой еще проще. Надо просто заменить изношенный узел на новый, либо приобретенный на авторынке.

Автомобили с механическими тахометрами, как правило, относятся к сильно подержанным, так что найти б/у запчасть не сложно. Подключение тахометра после ремонта калибровки не требует.

Как сделать тахометр своими руками?

Если восстановить заводской прибор невозможно или дорого, его можно сделать своими руками. Эта же задача часто решается владельцами авто-мото транспорта, на которых тахометр не предусмотрен конструкцией.

Видео простейшего тахометра собранного своими руками из вольтметра, двигателя от старого принтера и диодного моста.

Устанавливать датчик на коленвал достаточно сложно, да и балансировка может нарушиться. Проще воспользоваться любым шкивом, которые вращаются синхронно с мотором.

Если есть отверстие – устанавливаем фото-пару и подключаем ее к электронному тахометру. Схему можно купить в виде готового KIT набора (на китайских сайтах электроники), либо собрать на доступной элементной базе.

Есть способы, как подключить самодельный тахометр к системе зажигания. Каждый импульс, подаваемый на высоковольтную свечную катушку, соответствует одному обороту коленвала.

Снимаем сигнал, и подаем на схему тахометра. Если на вашем автомобиле вышел из строя штатный прибор, или вы хотите продублировать его на отдельном табло – возможно подключение тахометра к генератору. Это самая распространенная схема подачи импульсов. Сигнал для счетчика оборотов берем от разъема «W» генератора. Подключение штатное, так работают многие модели заводских тахометров.

Если есть сомнения в правильности – посмотрите электрическую схему вашего авто, надо найти проводник от генератора к прибору.

Итог Изготовить самодельный тахометр достаточно просто, если есть элементарные навыки в электротехнике. При наличии паяльника и готовой схемы – это вопрос пары выходных.

Элементная база на любой вкус: от простенького счетчика импульсов до контроллера, собранного на ARDUINO. Главное понимать, как работает штатный прибор вашего авто.

Пример самодельного тахометра из компьютерной мышки. Все подробности в видео материале.

Для чего он нужен? Если сломался штатный тахометр – ответ очевиден. Если с вашей приборной доской все в порядке – можно добавить стильный элемент к интерьеру автомобиля. Цифровое табло легче считывается, а светодиодная индикация добавит наглядности.

Простой тахометр — своими руками | Мастер

Некоторые автолюбители так привыкают к тахометру, что при замене авто, в котором нет тахометра, чувствуют себя очень неуютно. Тахометр помогает правильно отрегулировать двигатель, уменьшить расход бензина, увеличить общий ресурс двигателя и приучится правильно водить автомобиль. Существуют готовые покупные тахометры, но цена обычно довольно высока. Есть сложные и простые схемы автомобильных тахометров, по которым тахометр можно сделать самому. Предлагаю простые схемы тахометров.

 Первый вариант простого тахометра.

 Для измерения числа оборотов используются импульсы прерывателя или напряжение от свечи, так как их частота линейно связана с частотой вращения вала двигателя автомобиля. Можно также обеспечить индуктивную связь с этой цепью, что и сделано в приборе, схема которого представлена на рисунке.

Основой  схемы этого тахометра является одновибратор (DA1), запуск которого производят импульсы от работающей системы зажигания автомобиля, наведенные в катушке L1. Входная клемма Х1 может использоваться для настройки тахометра или же для подачи сигнала с прерывателя, как это показано пунктиром. Для четырехцилиндрового 4-тактного двигателя, имеющего 3000 об/мин, частота прерывания составит 100 Гц, а для 1500 об/мин — 50 Гц, что позволяет просто калибровать прибор по частоте сети.

Импульсы с выхода 3 микросхемы DA1 поступают на стрелочный индикатор — миллиамперметр РА1, который их интегрирует и показывает действующее напряжение в цепи. Атак как длительность у всех импульсов на выходе одновибратора одинаковая, напряжение, которое покажет прибор, будет пропорционально частоте образования искр. Шкалу РА1 можно проградуировать в частоте вращения вала (обороты в минуту). В качестве датчика (катушки L1) можно использовать магнитную головку от магнитофона, расположенную вблизи от высоковольтной катушки, или же потребуется сделать намотку на проводе, идущем от катушки зажигания к распределителю (укрепляется изоляционной лентой). Для защиты входа микросхемы от высоковольтных выбросов напряжения в качестве VD2 лучше использовать TVS-диод на напряжение ограничения 12 В. В качестве индикатора также можно использовать магнитофонный индикатор уровня сигнала или любой аналогичный прибор.

Следующая схема простого автомобильного тахометра. Для изготовления тахометра понадобится опять таки  крупный индикатор уровня записи от магнитофона (м476З). Заметьте, данная схема очень простая, это вроде выпрямителя-интегратора импульсов, которые поступают от прерывателя системы зажигания автомобиля. Обратите внимание, что высшая отметка шкалы составляет 6000 оборотов в минуту.

Импульсное напряжение, поступающее на конденсатор С1 через развязывающий резистор R1, устраняет выбросы напряжения на спаде и фронте. После чего идёт параметрический стабилизатор на R2 VD1, он ограничивает амплитуду данных импульсов. В дифференцирующую цепь входит конденсатор C2. Данная цепь является преобразователем переменного напряжения, имеющего прямоугольную форму в короткие импульсы. В итоге параметры данных импульсов не влияют на амплитуду и длительность входных импульсов, поэтому при изменении частоты вращения меняется только их частота. Конденсатор C2 заряжается с помощью выпрямительного моста, а разряжается с помощью резисторов R1 и R2. Некоторая часть разрядного и зарядного токов конденсатора C2 протекает сквозь измерительный прибор, в результате чего происходит отклонение стрелки. Благодаря инерционности механизма работа выполняется непрерывно.

Этот тахометр можно разместить в любом удобном месте приборной панели автомобиля. Советуем вам воспользоваться индикатором с подсветкой, либо же установите в его корпус небольшую лампочку, что очень положительно скажется на восприятие показаний в темное время суток.

Чтобы наладить прибор  понадобится другой автомобильный тахометр. С его помощью Вы сможете отградуировать изготовленный самодельный автомобильный тахометр. Если у Вас нет в наличии другого тахометра, можете воспользоваться генератором прямоугольных импульсов с  изменяемой частотой была в пределах 25 — 200 Гц, и амплитудой 15 — 20 В.

Еще одна простая схема автомобильного тахометра. Прибор предназначен для измерения частоты вращения коленчатого вала карбюраторных двигателей с системой электрооборудования, у которой минус аккумуляторной батареи соединен с корпусом.

Основой схемы является формирователь одиночных импульсов, собранный на микросхеме CD4007 (отечественный аналог — К176ЛП1). Формирователь запускается положительными импульсами, возникающими в момент размыкания контактов прерывателя. Индикатор РА1, подключенный к выходу формирователя через ограничивающий резистор R5, измеряет напряжение на измерительном конденсаторе С1, которое пропорционально частоте входных импульсов с точностью не хуже 1…2% — Частота следования импульсов в 30 раз меньше частоты вращения коленчатого вала четырехтактного двигателя.

И в завершении, еще одна простая схема  тахометра для  мотоцикла или мопеда. Тахометр предназначен для работы с одноцилиндровым двухтактным двигателем внутреннего сгорания с контактной или бесконтактной системой зажигания и позволяет измерять частоту вращения коленчатого вала до 10000 об/мин. Схема тахометра

Принцип действия прибора. В исходном состоянии транзистор VT1 закрыт, а VT2 открыт. В это время левая (по схеме) обкладка конденсатора С 5 соединена через небольшое сопротивление открытого транзистора VT2 с шиной +5 В. Ток в это время через микроамперметр РА1 не идет. При первом отрицательном полупериоде переменного напряжения, поданного на вход тахометра, транзистор VT1 открывается, а VT2 закрывается. В это время С5 быстро заряжается через микроамперметр РА1, VD3 и R5.При положительном полупериоде входного напряжения VT1 закрывается, а VT2 открывается. Теперь С5 разряжается через малое сопротивление открытого VT2 и VD4. При следующем отрицательном полупериоде процесс повторяется аналогично.

Подстроечным резистором R6 устанавливается верхняя граница частоты измеряемого сигнала. Номинал конденсатора С5 подбирается в зависимости от типа двигателя. Чем выше частота оборотов двигателя, тем меньше должна быть емкость конденсатора С5. Правильно собранная схема тахометра наладки не требует. Надо только подстроечным резистором R6 установить максимальные показания тахометра, открыв дроссельную заслонку двигателя до конца.

Схема подключения тахометра к электрооборудованию мотоцикла или мопеда.

Если используется контактное зажигание, вход самодельного тахометра подключается к точке А. Для бесконтактного зажигания — подключаем к точке Б.

Электронный тахометр-индикатор для любого авто — схема

 Автомобильный рынок сегодня предоставляет выбор, как бюджетных иномарок хорошего качества, так и более дорогих автомобилей «премиум» класса. Имеющиеся на рынке электронные тахометры рассчитаны на автомобили отечественного производства, на четырехцилиндровые, рядные двигатели. К любой модели автомобилю ВАЗ легко можно подсоединить электронный тахометр. Концепция четырехцилиндрового двигателя сейчас на рынке наиболее распространенная, но помимо них существуют и 3-цилиндровые или 6-8-12-цилиндровые двигатели. В таком случае невозможно качественно подключить электронный тахометр к автомобилю, показатели прибора не будут точно отображать действительные параметры.

На рисунке 2 изображена электрическая схема квазианалогового электронного тахометра. Принцип работы этого устройства следующий. Частота вращения коленвала двигателя, соответствует линейной шкале светодиодов, которые размещены на панели тахометра. Конечно цифровые тахометры, которые были произведены на заводе, более точны в своих показаниях, но они стоят денег. Мы же предлагаем создать подобный прибор своими руками, и с небольшим набором компонентой базы.

Шкала электронного тахометра состоит из 9-ти светодиодов. Каждый светящийся светодиод должен соответствовать 600 об/мин двигателя. На холостом ходу двигателя должен работать лишь один светодиод. Регулировка тахометра производится путем подбора номинала резистора R6. В зависимости от сопротивления резистора, можно настроить индикаторы на необходимое количество цилиндров. Можно также изменить цену деления.

Источником импульсов для полноценной работы электрического тахометра в зависимости от комплектации автомобиля, может выступать датчик Холла, который включен в электронную систему зажигания, датчик положения вала и другие варианты исполнения. Работа этих приборов посылает на нашу электрическую схему импульсы, которые изменяют сопротивления R1.

Индикатор-тахометр работает как упрощенный частотомер. Импульсы, которые постоянно поступают от датчика автомобильного двигателя, попадают на счетный вход десятичного счетчика. Импульсы от работы тактового генератора поступают на вход «обнуления». Состояние счетчика зависит от входной частоты импульса. Чем больше частота, тем на большее число изменится состояние счетчика.

Светодиоды будут, светится в зависимости от входной частоты индикатора. Десятичный дешифратор подсоединен на выходе счетчика.  В процессе подсчета входных импульсов, ни один светодиод не включается. Инерционность человеческого зрения создает как бы впечатление одновременного свечения светодиодов.

Питание для работы схемы устройства можно подключать из любого источника, в обход зажигания. В качестве точки подсоединения может служить прикуриватель, разъем подключения автомобильной магнитолы.

В некоторых случая питание на схему можно подавать от замка зажигания. Разницы большой нет, когда мотор не работает, электрическая цепь рассоединена, соответственно не поступает ток на светодиоды, они перестают светить по завершению работы двигателя.

Диод VD1 предназначен для защиты электрической схемы от некорректной полярности питания, которое подается на вход схемы. Так как стабилизатор напряжения отсутствует, микросхема К561 работает при стандартном напряжении до 15 В. Всем автоэлектрикам и автомобильным владельцам известно, что автомобильная электросеть не должна подавать больше чем 14 вольт напряжения, так как это плохо влияет на работу бортовых электрических приборов.

Датчик оборотов коленвала посылает импульсы в реальном времени на базу транзистора VT1. Транзистор КТ3102 можно заменить аналогом КТ315. На входе используется транзистор для защиты входа КМОП-микросхемы от различных перепадов напряжения, которые возникают в электросети автомобиля. Также транзистор VT1 работает как преобразователь.

Номинал резистора R1 выбираем в зависимости от источника импульсов. На схеме указано сопротивление, соответствующее размаху импульсов с выхода датчика положения коленвала в инжекторном двигателе или же датчика Холла в бесконтактной схеме зажигания карбюраторного двигателя.

Импульсы, которые уже согласованны между собой по уровню, снимаются с коллектора VT1 и поступают на триггер Шмитта, который построен на элементах D1.1-D1.2. Триггер отвечает за преобразование импульсов в необходимую для работы счетчика форму. Конденсатор С2 подавляет помехи, которые могут вызывать сбои в работе счетчика. В паре с резистором R4, конденсатор С2 образует в некотором роде фильтр, который не пропускает импульсы относительно высокой частоты.

Выход D1.2 подает на счетный вход D2 импульсы. Мультивибратор собран на двух других элементах микросхемы D1. Мультивибратор генерирует тактовые импульсы определенной частоты. Тактовая частота в свою очередь зависит от выбранного сопротивления R6. Эти импульсы поступают на часть электрической цепи C3-R7, что способствует формированию импульса для обнуления счетчика D2.

Светодиоды индикации HL1-HL9 подключены к выходам счетчика D2. Микросхема К561ИЕ8 имеют относительно слабый ток на своих выходах, поэтому рекомендуется использовать в качестве индикаторов сверхяркие светодиоды (при низком поступающем токе – они светятся как обычные индикаторные). Микросхему К561ЛЕ5 заменяем в случае необходимости аналогом К561ЛА7 или CD4001, CD4011. Микросхему К561ИЕ8 можно заменить на CD4017. В схеме присутствует регулятор яркости R9, с помощью которого мы можем регулировать поступающий ток, а соответственно и яркость индикации. Это позволяет ночью уменьшить яркость светодиодов, чтобы они не слепили глаза водителю.

На рисунке 2     изображена простая печатная плата, на которой и собран индикатор. Для того чтобы не усложнять разводку дороже платы, было принято решение подключать светодиоды HL1- HL4 к выходам счетчика через перемычки из монтажного провода. Светодиоды присоединены к печатной плате в одну линию.

В том случае если конструкция приборной панели автомобиля не позволяет компактно поместить весь модуль со схемой и диодами, то светодиоды можно вынести за пределы платы, установив их на отдельный участок приборной панели.

Существует еще один вариант выхода установки тахометра на приборную панель. Это собрать индикатор в самостоятельный пластиковый корпус. При помощи двухстороннего скотча приклеить его в удобном месте.

Светодиоды лучше купить сверяркие. Желательно прямоугольной формы.

После установки прибора в сборе на его место, нужно подстроить правильную работу устройства. Наладку следует начинать с расчета сопротивления R1 исходя из того, что указанное на схеме сопротивление соответствует размаху входящих импульсов. Затем нужно заменить резистор R6 последовательно включенными переменными резисторами на 1 Ом и постоянным на 10 кОм. Далее подстраиваем переменный резистор на максимальное сопротивление. Нужно его подстроить так, чтобы на холостом ходу двигателя светились только два светодиода. Отметьте это положение резистора. Затем еще нужно уменьшить сопротивление, чтобы светился лишь один светодиод. Теперь, когда вилка сопротивлений установлена, нужно отрегулировать резистор в среднее положение. Далее измеряем полученное сопротивление и узнаем необходимо сопротивление R8.

Использую специальным прибором на станции техобслуживания можно измерить частоту работы коленвала автомобиля. Таким образом, имея необходимые данные о количестве оборотов коленвала можно более точно подстроить индикаторы, с показаниями образцового прибора. Этот прибор – только индикатор, не нужно к нему относится как к измерительном прибору.

Тахометр автомобильный схема

Page 2


Тахометр автомобильный – это измерительный прибор, предназначенный для измерения количества оборотов двигателя автомобиля и всех его вращающихся частей. Измерение осуществляется в единицу времени, или соответственно линейной скорости движения.

Основная задача тахометра в автомобиле – это помощь выбора правильной передачи, что положительно влияет на срок работы двигателя. В большинстве автомобилей уже имеется аналоговый тахометр и когда его стрелка приближается к красной отметке, необходимо переключиться на повышенную передачу.

Кроме того автовладельцы применяют для регулировочных работ, как на холостом ходу, так и для контроля частоты вращения вала двигателя во время движения.

Физический принцип работы тахометра заложен в подсчете числа импульсов, которые регистрируются датчиками, порядка их поступления, а также пауз между этими импульсами.

При этом подсчет количества импульсов можно выполнить различными методами: в прямом, в обратном и в обоих направлениях. Полученные результаты, обычно, трансформируются в нужные нам величины. Такой величиной можно считать часы, минуты, секунды, метры и тому подобное.

Конструкция всех тахометров позволяет обнулять полученные значения. Точность данных результатов измерений достаточно условна, около 500 об/мин, самые точные электронные тахометры измеряют с погрешностью до 100 об/мин.

Автомобильные тахометры бывают двух видов цифровые и аналоговые. Цифровой автомобильный тахометр состоит из следующих блоков:

Центральный процессор АЦП 8 разрядов или более Датчик температуры жидкости; Электронный дисплей Оптрон для диагностики клапана холостого хода

Блок сброса процессора.

На дисплей цифрового автомобильного тахометра, выводятся результаты измерений оборотов вала и двигателя. Цифровой тахометр очень полезен при регулировочных операциях с электронными блоками зажигания двигателя автомобиля, при точной установке порогов экономайзера и др.

Аналоговые автомобильные тахометры более распространены и понятны большему числу автолюбителей. Он показывает результаты измерений с помощью перемещающейся стрелки.

Обычно аналоговый тахометр состоит из:

микросхема магнитная катушка провода считывания информации с коленчатого вала градуированная шкала

стрелка

Работает такой тахометр следующим образом. Сигнал от коленчатого вала поступает по проводам на микросхему, которая определяет положение стрелки по градуированному циферблату.

В автомобиле лучше всего иметь и тот и другой вид тахометра. Так цифровой отлично справляется с регулировкой холостого хода, проверки работы блока управления ЭПХХ (экономайзер принудительного холостого хода) и проверки штатного тахометра (т.к цифровой тахометр обладает гораздо более высокой точностью). Во время управления автомобилем гораздо удобнее использовать штатный аналоговый тахометром, т.к глаз и мозг человека лучше и быстрее анализирует аналоговую информацию, чем ее цифровое значение, а лучшая точность во время управления транспортным средством совсем не требуется.

Кроме того тахометры классифицируются также по способу установки. Существуют штатный и выносной автомобильный тахометр. Первый монтируется непосредственно в приборную панель автомобиля. «Он» более прост и используется в большинстве автомобилей. Выносной тахометр предназначен для установки его на торпедной панели. Они используются для придания автомобилю более тюнингового внешнего вида. В конструкция выносного тахометра имеется ножка для закрепления его на торпедной панели.

Ниже представлена схема квазианалогового электронного тахометра. Принцип ее работы следующий. Частота вращения коленвала двигателя отображается на упрощенной линейной шкале из светодиодов. Шкала цифрового тахометра состоит из девяти светодиодов. Каждый из них примерно соответствует 600 оборотам в минуту двигателя. На холостом ходу светится только первый светодиод. Регулировка тахометра осуществляется путем подбора сопротивления R6. В зависимости от него, можно настроить индикаторы на требуемое количество цилиндров. Можно поменять и цену деления.

В качестве источника импульсов для правильной работы цифрового тахометра может быть датчик Холла, который присутствует в электронной системе зажигания, датчик положения вала и другие. Главное чтоб датчик посылал на нашу схему импульсы, которые меняют сопротивление резистора R1.

Данная схема работает как простой частотомер. Импульсы, которые постоянно идут от датчика двигателя, поступают на счетный вход десятичного счетчика К561ИЕ8, и далее на светодиоды. Запитать схему можно от прикуривателя или разъема подключения автомагнитолы.

Диод VD1 КД522 защищает схему от неправильного подключения полярности питания. Датчик оборотов коленчатого вала шлет импульсы на базу транзистора VT1. Сопротивление R1 выбираем в зависимости от датчика (на схеме сопротивление подобрано для датчика Холла в бесконтактной системе зажигания карбюраторного двигателя). С выхода VT1 импульсы попадают на триггер Шмитта, выполненный на элементах D1.1-D1.2. Он преобразует импульсы в требуемую прямоугольную форму. Конденсатор С2 фильтрует помехи, в паре с резистором R4 он составляет фильтр, срезающий импульсы высокой частоты. С Выхода D1.2 импульсы поступают на счетчик.

Мультивибратор собранный на элементах микросхемы D1.3 и D1.4 генерирует тактовые импульсы частотой зависящей от R6. Эти импульсы идут на цепочку C3-R7, что формирует импульс для обнуления счетчика D2. Сверхяркие светодиоды HL1-HL9 подключены непосредственно к выходам счетчика К561ИЕ8. С помощью R9 можно регулировать яркость индикации.

Светодиоды 1-4 на печатной плате подключаются монтажным проводом.

Наладку конструкции начинается с расчета значения резистора R1 в соответствии от размаха входящих импульсов. Затем заменяем R6 последовательно включенными переменными резисторами на 1 Ом и постоянным на 10 кОм. Далее подкручиваем переменный резистор на максимальное сопротивление. Затем крутим его так, чтобы на холостом ходу двигателя загорелись только два светодиода. Отмечаем это положение подстроечного резистора. Затем уменьшаем сопротивление, чтобы горел только один светодиод. Затем регулируем резистор в среднем положение. Далее измеряем мультиметром полученное сопротивление R8.

Тахометр автомобильный схема на програмируемом модуле Arduino

Итак, приступаем к изготовлению важного элемента — датчик. Нам потребуется излучающий ИК-светодиод и фотодиод.

Сначала необходимо зашкурить светодиод и фотодиод, чтобы сделать их максимально плоскими. Затем складываем полоску, как показано на фотографии и делаем две структуры так, чтобы светодиод и фотодиод плотно сели в них. Соединяем их вместе клеем и красим в черный цвет. Вставляем в них светодиод и фотодиод. Склеиваем их с помощью суперклея и припаеваем провода.

Номиналы сопротивлений могут отличаться в зависимости от типа фотодиода. Потенциометр снижает или увеличивает чувствительность датчика. Припаяйте провода датчика в соответствии с фото ниже.

Конструкция тахометра использует 8-разрядный сдвиговый регистр 74HC595 с ЖК дисплеем 16х2. В корпусе тахометра необходимо сделать небольшое отверстие для фиксации LED индикатора.

Припаеваем 270-омное сопротивление к светодиоду и вставляем в 12-й пин Arduino. Датчик желательно поместить в кубическую трубку.

Проводка в современном автомобиле играет важную ролей в поддержании работоспособности множества систем. Автомобиль без электрооборудования сегодня принципиально невозможен. Схема проводки различных моделей Ваз 2110 достаточно понятны, и разобраться в них вполне возможно рядовому пользователю, только на это потребуется много времени и усилий. Поэтому, знание схемы электрооборудования ВАЗ позволяет быстро найти и устранить неисправность в вашем транспортном средстве.

Условные обозначения различных датчиков контроля и органов управления имеются в архиве с документацией на ВАЗ 2101

Электрооборудование ВАЗ 2102 полностью идентично модели 2101

Схемы на автомобиль ВАЗ-2103

Подборка документации для диагностики и ремонта электрооборудования ВАЗ-2103

Подборка схем на ВАЗ-2104 (21043, 21047)

Схема ВАЗ-2104, для автомобилей раннего выпуска. От стандартной схемы ее отличают 10-ти контактный включатель аварийной сигнализации, генератор Г-222, 5-ти контактное реле указателей поворотов и аварийной сигнализации, колодка диагностики, датчик верхней мертвой точки 1-го цилиндра, лампа-индикатор обогрева заднего стекла непосредственно в выключателе, двухпозиционный выключатель внешнего освещения, отсутствие контрольной лампы воздушной заслонки карбюратора и трехпозиционный подрулевой переключатель света.

Электрооборудование автомобилей ВАЗ-21045

Как подключить автомобильный тахометр своими руками? — Рамблер/новости

Главная функция тахометра в машине – это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр. Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу. Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.

Виды тахометров Как подключить тахометр через ЭБУСхема подключения тахометра на бензиновый двигательКак подключить тахометр к дизелюКак проверить тахометр на работоспособность

Знаете ли вы? Термин «тахометр» произошёл от греческого τάχος — скорость и μέτρον– мера.

Виды тахометров

Есть два вида тахометров: цифровой и аналоговый.

Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения.

Второй проще и выглядит, как табло со стрелками и значениями.

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели. Выносные цифровые тахометры хороши для контроля оборотов холостого хода. Их показания имеют меньше погрешностей, поэтому с помощью такого прибора можно проверять работу штатного тахометра. Кроме того их стильный вид придаёт машине элегантности.

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

Важно! Измерительные приборы выпускаются соответственно марке автомобиля. Показания не родного механизма будут не верными.

Как подключить тахометр через ЭБУ

Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем. Схема подключения тахометра проста: отведите массу на кузов (землю), плюс от прибора подведите к плюсу зажигания. Тахометр имеет два входа: первый идёт на блок управления, второй — на датчик положения коленвала. Прибор, подключённый к ЭБУ, будет считывать импульсы непосредственно с контролёра блока управления.

Схема подключения тахометра на бензиновый двигатель

Перед установкой тахометра на карбюраторный двигатель, изучите инструкцию, прилагаемую к прибору. Если её нет, осуществляйте установку согласно следующим действиям:

Закрепите механизм на его месте (место расположения определяется видом устройства).Чёрный провод подсоедините к массе (кузову) автомобиля.Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.Третий провод может быть любого цвета. Поскольку система зажигания есть контактная и бесконтактная, рассмотрим, куда подключать тахометр в обеих. При контактной системе – прибор подключается к прерывателю трамблёра. Во второй системе – к коммутатору напряжения.

Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.

Как подключить тахометр к дизелю

Прежде чем подключать, разберёмся, от чего работает тахометр на дизеле. Принцип работы электронного прибора — это считывание показаний импульсов, посылаемых клеммой, которая располагается в генераторе.

Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме. Первый пункт работы – демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.

Внимание! Обязательно нужно замкнуть контакт, отходящий от маслонасоса. Если этого не сделать тахометр может «врать».

Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке.

Установка измерительного прибора большой сложности не представляет, но без каких либо знаний, как устроен дизель, как работает тахометр на дизеле, без малейших понятий о ремонте автомобиля, лучше обратиться к профессионалам.

Как проверить тахометр на работоспособность

Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства.

Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея. Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик – нужна замена. В случае, когда самостоятельная диагностика не выявила причин, стоит обратиться в автомастерскую.

Интересно! Сконструировал тахометр американец Кёртис Виддер в 1903 году.

установка и подключение. Подключение устройства своими руками

Автомобильный тахометр — это измерительный прибор, который предназначен для измерения количества оборотов коленчатого вала двигателя в минуту (об/мин). Раньше в автомобили устанавливались механические тахометры. В современных автомобилях устанавливаются электрические или электронные тахометры.

Во время работы двигателя автомобиля тахометр позволяет контролировать стабильность его оборотов на холостом ходу и при движении автомобиля. По стабильности оборотов на холостом ходу можно судить о состоянии системы подачи топлива, системы зажигания и самого двигателя.

При установке оборотов холостого хода и регулировки угла опережения зажигания двигателя с помощью стробоскопа без тахометра не обойтись. Необходимо одновременно производить регулировку и наблюдать за оборотами двигателя. После каждого подкручивания винта регулировки смотреть показания тахометра, установленного в салоне автомобиля неудобно. Может выручить установленное в салоне зеркало, но это тоже не лучшее решение. Гораздо удобнее иметь тахометр, вмонтированный в стробоскоп.

При изготовлении стробоскопа своими руками я вмонтировал, тахометр в его корпус. При проверке и настройке УОЗ двигателя такое техническое решение показало удобство в работе.

Предлагаемое Вашему вниманию схемное решение тахометра отличается простотой и высокой точностью показаний в независимости от изменения температуры окружающей среды и питающего напряжения. Имеет растянутую шкалу, что позволяет при применении малогабаритного стрелочного индикатора измерять частоту оборотов двигателя с высокой точностью.

Электрическая принципиальная схема

Представленная схема тахометра отличается простотой и доступностью деталей для повторения благодаря применению интегрального таймера — микросхемы КР1006ВИ1 (аналог NE555).


Схема состоит следующих функциональных узлов. Формирователя импульсов, выполненного на VT1-VT2, широтно-импульсного модулятора на микросхеме DA1 типа КР1006ВИ1 и резисторного моста на резисторах R8-R13. Для снятия показаний применен электродинамический стрелочный микроамперметр. К недостаткам схемы тахометра можно отнести необходимость балансировки моста для каждого типа миллиамперметра при повторении схемы. Но это не сложная операция.

Питающее напряжение на схему тахометра подается непосредственно с клемм автомобильного аккумулятора .

Принцип работы

При поступлении импульсов от прерывателя или катушки индуктивности, используемой в стробоскопе, конденсатор С1 через диод VD1 и резистор R1-R2 перезаряжается, создавая на базе транзистора VT1 импульсы, открывая его. В результате на коллекторе транзистора, включенного в ключевом режиме, образуются короткие положительные импульсы, длительность которых определяется емкостью конденсатора С1. VT2 служит для инвертирования импульсов, перед подачей на вход DA1. Форма импульсов приведена на электрической схеме тахометра с правой стороны, верхняя осциллограмма. На фото ниже структурная схема КР1006ВИ1.

Интегральный таймер КР1006ВИ1 включен по типовой схеме формирователя импульсов. По положительному фронту импульсов, поступающих на вход 2, микросхема формирует на выходе 3 положительные импульсы с шириной, линейно изменяющейся в зависимости от частоты поступающих на вход. Частота выше, импульсы шире. Исходная ширина импульсов зависит от постоянной времени R6, R7 и C3.

Выходящие с вывода 3 микросхемы DA1 импульсы поступают на левое плечо моста тахометра, которое образуют резисторы R8-R9 и R11. На правое плече моста тахометра, которое образуют резисторы R10 и R12, R13 поступает постоянное опорное напряжение +9В с интегрального стабилизатора напряжения К142ЕН8А. Конденсатор С4 исключает дергание стрелки тахометра при измерении низких оборотов двигателя. Стабилизатор также обеспечивает питание всех активных элементов тахометра. В диагональ моста включен микроамперметр.

Благодаря такому схемному решению удалось исключить нелинейные элементы, получить линейное показание миллиамперметра при изменении частоты и обеспечить высокую точность измерений частоты вращения двигателя за счет растянутой шкалы. Так как в тахометре, по соображениям габаритных размеров, применен малогабаритный миллиамперметр от индикатора уровня записи магнитофона, у которого длина шкалы мала, то только благодаря растянутой шкале удалось получить высокую точность показаний.

Микросхемы стабилизаторов серии К142ЕН обеспечивают стабильное выходное напряжение в широком диапазоне температуры, чем и обусловлено применение микросхемы К142ЕН8А в тахометре. Конденсаторы С2, С5 и С6 установлены для сглаживания пульсаций питающего напряжения.

Конструкция и детали

Так как схема простая, то печатную плату я не разрабатывал. Монтаж всех деталей, кроме миллиамперметра, выполнил на универсальной макетной плате размером 30 мм×50 мм. На фотографии видно как размещены элементы схемы.


Для подвода питающего напряжения и входного сигнала применен трехконтактный разъем. Шкала миллиамперметра напечатана на принтере и приклеена сверху на его штатную шкалу.

Плата с деталями закреплена в крышке корпуса стробоскопа на винтах. Миллиамперметр установлен в вырезанном в крышке корпуса прямоугольном окне и закреплен с помощью силикона.

Такая конструкция размещения тахометра обеспечивает удобство доступа к плате стробоскопа, достаточно снять крышку, отсоединить разъем.

Настройка тахометра

Если не допущены ошибки при монтаже деталей и исправны элементы схемы, то тахометр сразу начнет работать. Необходимо будет только подогнать номиналы резисторов моста. Для этого нужно с импульсного генератора подать на вход тахометра прямоугольные импульсы частотой, взятой из нижеприведенной таблицы и откалибровать шкалу.

Таблица перевода оборотов вращения двигателя в частоту
Обороты двигателя, оборотов в минуту 700 800 900 1000 1100 1200 1500 2000 2500 3000 3500 4000 4500 5000 6000
Частота генератора, Гц 12 13 15 17 18 20 25 33 42 50 58 67 75 83 100
Частота генератора, 2×Гц 24 26 30 34 36 40 50 66 84 100 116 134 150 166 200

Так как в автомобилях обычно за один оборот вала двигателя датчик выдает два импульса, то при калибровке тахометра нужно устанавливать частоту на генераторе в два раза больше. Например, при калибровке точки шкалы 800 нужно будет подать на вход тахометра импульсы частотой не 13 Гц, а 26 Гц. Ряд частот для такого случая приведен в нижней строке таблицы.

Для того, чтобы не испытывать трудностей при калибровке шкал тахометра нужно знать принцип работы мостовой схемы. Перед Вами принципиальная схема моста постоянного тока. При равенстве соотношений величин резисторов R1/R2 и R3/R4 напряжения в точках диагонали моста A и B равны, и ток через mA не протекает, стрелка стоит на нуле.

Если, например, уменьшить величину резистора R1, то напряжение в точке А увеличится, а в точке В останется прежним. Через миллиамперметр, находящийся в диагонали моста потечет ток и стрелка отклонится. То есть при постоянном напряжении в точке В и изменении напряжения в точке А стрелка прибора будет двигаться относительно шкалы.

В схеме тахометра функцию резистора R1 выполняет резистор R9, и так далее. При увеличении оборотов двигателя, частота и ширина импульсов с выхода микросхемы увеличивается и таким образом увеличивается напряжение в левой точке подключения миллиамперметра, протекающий ток увеличивается и стрелка отклоняется. Резисторы в плечах моста подобраны в таком соотношении, чтобы мост был изначально разбалансирован, и равенство напряжений в точках подключения миллиамперметра наступало при 700 оборотов двигателя.

Номиналы резисторов на схеме указаны при сопротивлении рамки миллиамперметра 1,2 кОм. Если использовать прибор, имеющий другое сопротивление рамки, то придется подбирать номинал резисторов R8, R9 и R12, R13, временно заменив их переменными. После калибровки прибора, измеряется сопротивление переменных резисторов, и они заменяется постоянными.

Переключатель S1 можно не устанавливать и настроить прибор для измерения в требуемом диапазоне по одной шкале. В таком случае точность измерений снизится в два раза. При растянутой шкале прибора такой точности тоже будет достаточно.

Тахометр, выполненный по предложенной схеме, является законченным прибором и его можно применять для измерения частоты вращения любых валов, например, двигателя моторной лодки, электродвигателей. В качестве датчиков могут использоваться датчики холла, фото и электромагнитные датчики. Достаточно доработать схему входного формирователя импульсов.

Автомобильный рынок сегодня предоставляет выбор, как бюджетных иномарок хорошего качества, так и более дорогих автомобилей «премиум» класса. Имеющиеся на рынке электронные тахометры рассчитаны на автомобили отечественного производства, на четырехцилиндровые, рядные двигатели. К любой модели автомобилю ВАЗ легко можно подсоединить электронный тахометр. Концепция четырехцилиндрового двигателя сейчас на рынке наиболее распространенная, но помимо них существуют и 3-цилиндровые или 6-8-12-цилиндровые двигатели. В таком случае невозможно качественно подключить электронный тахометр к автомобилю, показатели прибора не будут точно отображать действительные параметры.

На рисунке 2 изображена электрическая схема квазианалогового электронного тахометра. Принцип работы этого устройства следующий. Частота вращения коленвала двигателя, соответствует линейной шкале светодиодов, которые размещены на панели тахометра. Конечно цифровые тахометры, которые были произведены на заводе, более точны в своих показаниях, но они стоят денег. Мы же предлагаем создать подобный прибор своими руками, и с небольшим набором компонентой базы.

Шкала электронного тахометра состоит из 9-ти светодиодов. Каждый светящийся светодиод должен соответствовать 600 об/мин двигателя. На холостом ходу двигателя должен работать лишь один светодиод. Регулировка тахометра производится путем подбора номинала резистора R6. В зависимости от сопротивления резистора, можно настроить индикаторы на необходимое количество цилиндров. Можно также изменить цену деления.

Источником импульсов для полноценной работы электрического тахометра в зависимости от комплектации автомобиля, может выступать датчик Холла, который включен в электронную систему зажигания, датчик положения вала и другие варианты исполнения. Работа этих приборов посылает на нашу электрическую схему импульсы, которые изменяют сопротивления R1.

Индикатор-тахометр работает как упрощенный частотомер. Импульсы, которые постоянно поступают от датчика автомобильного двигателя, попадают на счетный вход десятичного счетчика. Импульсы от работы тактового генератора поступают на вход «обнуления». Состояние счетчика зависит от входной частоты импульса. Чем больше частота, тем на большее число изменится состояние счетчика.

Светодиоды будут, светится в зависимости от входной частоты индикатора. Десятичный дешифратор подсоединен на выходе счетчика. В процессе подсчета входных импульсов, ни один светодиод не включается. Инерционность человеческого зрения создает как бы впечатление одновременного свечения светодиодов.

Питание для работы схемы устройства можно подключать из любого источника, в обход зажигания. В качестве точки подсоединения может служить прикуриватель, разъем подключения автомобильной магнитолы.

В некоторых случая питание на схему можно подавать от замка зажигания. Разницы большой нет, когда мотор не работает, электрическая цепь рассоединена, соответственно не поступает ток на светодиоды, они перестают светить по завершению работы двигателя.

Диод VD1 предназначен для защиты электрической схемы от некорректной полярности питания, которое подается на вход схемы. Так как стабилизатор напряжения отсутствует, микросхема К561 работает при стандартном напряжении до 15 В. Всем автоэлектрикам и автомобильным владельцам известно, что автомобильная электросеть не должна подавать больше чем 14 вольт напряжения, так как это плохо влияет на работу бортовых электрических приборов.

Датчик оборотов коленвала посылает импульсы в реальном времени на базу транзистора VT1. Транзистор КТ3102 можно заменить аналогом КТ315. На входе используется транзистор для защиты входа КМОП-микросхемы от различных перепадов напряжения, которые возникают в электросети автомобиля. Также транзистор VT1 работает как преобразователь.

Номинал резистора R1 выбираем в зависимости от источника импульсов. На схеме указано сопротивление, соответствующее размаху импульсов с выхода датчика положения коленвала в инжекторном двигателе или же датчика Холла в бесконтактной схеме зажигания карбюраторного двигателя.

Импульсы, которые уже согласованны между собой по уровню, снимаются с коллектора VT1 и поступают на триггер Шмитта, который построен на элементах D1.1-D1.2. Триггер отвечает за преобразование импульсов в необходимую для работы счетчика форму. Конденсатор С2 подавляет помехи, которые могут вызывать сбои в работе счетчика. В паре с резистором R4, конденсатор С2 образует в некотором роде фильтр, который не пропускает импульсы относительно высокой частоты.

Выход D1.2 подает на счетный вход D2 импульсы. Мультивибратор собран на двух других элементах микросхемы D1. Мультивибратор генерирует тактовые импульсы определенной частоты. Тактовая частота в свою очередь зависит от выбранного сопротивления R6. Эти импульсы поступают на часть электрической цепи C3-R7, что способствует формированию импульса для обнуления счетчика D2.

Светодиоды индикации HL1-HL9 подключены к выходам счетчика D2. Микросхема К561ИЕ8 имеют относительно слабый ток на своих выходах, поэтому рекомендуется использовать в качестве индикаторов сверхяркие светодиоды (при низком поступающем токе – они светятся как обычные индикаторные). Микросхему К561ЛЕ5 заменяем в случае необходимости аналогом К561ЛА7 или CD4001, CD4011. Микросхему К561ИЕ8 можно заменить на CD4017. В схеме присутствует регулятор яркости R9, с помощью которого мы можем регулировать поступающий ток, а соответственно и яркость индикации. Это позволяет ночью уменьшить яркость светодиодов, чтобы они не слепили глаза водителю.

На рисунке 2 изображена простая печатная плата, на которой и собран индикатор. Для того чтобы не усложнять разводку дороже платы, было принято решение подключать светодиоды HL1- HL4 к выходам счетчика через перемычки из монтажного провода. Светодиоды присоединены к печатной плате в одну линию.

В том случае если конструкция приборной панели автомобиля не позволяет компактно поместить весь модуль со схемой и диодами, то светодиоды можно вынести за пределы платы, установив их на отдельный участок приборной панели.

Существует еще один вариант выхода установки тахометра на приборную панель. Это собрать индикатор в самостоятельный пластиковый корпус. При помощи двухстороннего скотча приклеить его в удобном месте.

Светодиоды лучше купить сверяркие. Желательно прямоугольной формы.

После установки прибора в сборе на его место, нужно подстроить правильную работу устройства. Наладку следует начинать с расчета сопротивления R1 исходя из того, что указанное на схеме сопротивление соответствует размаху входящих импульсов. Затем нужно заменить резистор R6 последовательно включенными переменными резисторами на 1 Ом и постоянным на 10 кОм. Далее подстраиваем переменный резистор на максимальное сопротивление. Нужно его подстроить так, чтобы на холостом ходу двигателя светились только два светодиода. Отметьте это положение резистора. Затем еще нужно уменьшить сопротивление, чтобы светился лишь один светодиод. Теперь, когда вилка сопротивлений установлена, нужно отрегулировать резистор в среднее положение. Далее измеряем полученное сопротивление и узнаем необходимо сопротивление R8.

Использую специальным прибором на станции техобслуживания можно измерить частоту работы коленвала автомобиля. Таким образом, имея необходимые данные о количестве оборотов коленвала можно более точно подстроить индикаторы, с показаниями образцового прибора. Этот прибор – только индикатор, не нужно к нему относится как к измерительном прибору.

Автомобильный тахометр — это измерительный прибор, который предназначен для измерения количества оборотов коленчатого вала двигателя в минуту (об/мин). Раньше в автомобили устанавливались механические тахометры. В современных автомобилях устанавливаются электрические или электронные тахометры.

Во время работы двигателя автомобиля тахометр позволяет контролировать стабильность его оборотов на холостом ходу и при движении автомобиля. По стабильности оборотов на холостом ходу можно судить о состоянии системы подачи топлива, системы зажигания и самого двигателя.

При установке оборотов холостого хода и регулировки угла опережения зажигания двигателя с помощью стробоскопа без тахометра не обойтись. Необходимо одновременно производить регулировку и наблюдать за оборотами двигателя. После каждого подкручивания винта регулировки смотреть показания тахометра, установленного в салоне автомобиля неудобно. Может выручить установленное в салоне зеркало, но это тоже не лучшее решение. Гораздо удобнее иметь тахометр, вмонтированный в стробоскоп.

При изготовлении стробоскопа своими руками я вмонтировал, тахометр в его корпус. При проверке и настройке УОЗ двигателя такое техническое решение показало удобство в работе.

Предлагаемое Вашему вниманию схемное решение тахометра отличается простотой и высокой точностью показаний в независимости от изменения температуры окружающей среды и питающего напряжения. Имеет растянутую шкалу, что позволяет при применении малогабаритного стрелочного индикатора измерять частоту оборотов двигателя с высокой точностью.

Электрическая принципиальная схема

Представленная схема тахометра отличается простотой и доступностью деталей для повторения благодаря применению интегрального таймера — микросхемы КР1006ВИ1 (аналог NE555).


Схема состоит следующих функциональных узлов. Формирователя импульсов, выполненного на VT1-VT2, широтно-импульсного модулятора на микросхеме DA1 типа КР1006ВИ1 и резисторного моста на резисторах R8-R13. Для снятия показаний применен электродинамический стрелочный микроамперметр. К недостаткам схемы тахометра можно отнести необходимость балансировки моста для каждого типа миллиамперметра при повторении схемы. Но это не сложная операция.

Питающее напряжение на схему тахометра подается непосредственно с клемм автомобильного аккумулятора .

Принцип работы

При поступлении импульсов от прерывателя или катушки индуктивности, используемой в стробоскопе, конденсатор С1 через диод VD1 и резистор R1-R2 перезаряжается, создавая на базе транзистора VT1 импульсы, открывая его. В результате на коллекторе транзистора, включенного в ключевом режиме, образуются короткие положительные импульсы, длительность которых определяется емкостью конденсатора С1. VT2 служит для инвертирования импульсов, перед подачей на вход DA1. Форма импульсов приведена на электрической схеме тахометра с правой стороны, верхняя осциллограмма. На фото ниже структурная схема КР1006ВИ1.

Интегральный таймер КР1006ВИ1 включен по типовой схеме формирователя импульсов. По положительному фронту импульсов, поступающих на вход 2, микросхема формирует на выходе 3 положительные импульсы с шириной, линейно изменяющейся в зависимости от частоты поступающих на вход. Частота выше, импульсы шире. Исходная ширина импульсов зависит от постоянной времени R6, R7 и C3.

Выходящие с вывода 3 микросхемы DA1 импульсы поступают на левое плечо моста тахометра, которое образуют резисторы R8-R9 и R11. На правое плече моста тахометра, которое образуют резисторы R10 и R12, R13 поступает постоянное опорное напряжение +9В с интегрального стабилизатора напряжения К142ЕН8А. Конденсатор С4 исключает дергание стрелки тахометра при измерении низких оборотов двигателя. Стабилизатор также обеспечивает питание всех активных элементов тахометра. В диагональ моста включен микроамперметр.

Благодаря такому схемному решению удалось исключить нелинейные элементы, получить линейное показание миллиамперметра при изменении частоты и обеспечить высокую точность измерений частоты вращения двигателя за счет растянутой шкалы. Так как в тахометре, по соображениям габаритных размеров, применен малогабаритный миллиамперметр от индикатора уровня записи магнитофона, у которого длина шкалы мала, то только благодаря растянутой шкале удалось получить высокую точность показаний.

Микросхемы стабилизаторов серии К142ЕН обеспечивают стабильное выходное напряжение в широком диапазоне температуры, чем и обусловлено применение микросхемы К142ЕН8А в тахометре. Конденсаторы С2, С5 и С6 установлены для сглаживания пульсаций питающего напряжения.

Конструкция и детали

Так как схема простая, то печатную плату я не разрабатывал. Монтаж всех деталей, кроме миллиамперметра, выполнил на универсальной макетной плате размером 30 мм×50 мм. На фотографии видно как размещены элементы схемы.


Для подвода питающего напряжения и входного сигнала применен трехконтактный разъем. Шкала миллиамперметра напечатана на принтере и приклеена сверху на его штатную шкалу.

Плата с деталями закреплена в крышке корпуса стробоскопа на винтах. Миллиамперметр установлен в вырезанном в крышке корпуса прямоугольном окне и закреплен с помощью силикона.

Такая конструкция размещения тахометра обеспечивает удобство доступа к плате стробоскопа, достаточно снять крышку, отсоединить разъем.

Настройка тахометра

Если не допущены ошибки при монтаже деталей и исправны элементы схемы, то тахометр сразу начнет работать. Необходимо будет только подогнать номиналы резисторов моста. Для этого нужно с импульсного генератора подать на вход тахометра прямоугольные импульсы частотой, взятой из нижеприведенной таблицы и откалибровать шкалу.

Таблица перевода оборотов вращения двигателя в частоту
Обороты двигателя, оборотов в минуту 700 800 900 1000 1100 1200 1500 2000 2500 3000 3500 4000 4500 5000 6000
Частота генератора, Гц 12 13 15 17 18 20 25 33 42 50 58 67 75 83 100
Частота генератора, 2×Гц 24 26 30 34 36 40 50 66 84 100 116 134 150 166 200

Так как в автомобилях обычно за один оборот вала двигателя датчик выдает два импульса, то при калибровке тахометра нужно устанавливать частоту на генераторе в два раза больше. Например, при калибровке точки шкалы 800 нужно будет подать на вход тахометра импульсы частотой не 13 Гц, а 26 Гц. Ряд частот для такого случая приведен в нижней строке таблицы.

Для того, чтобы не испытывать трудностей при калибровке шкал тахометра нужно знать принцип работы мостовой схемы. Перед Вами принципиальная схема моста постоянного тока. При равенстве соотношений величин резисторов R1/R2 и R3/R4 напряжения в точках диагонали моста A и B равны, и ток через mA не протекает, стрелка стоит на нуле.

Если, например, уменьшить величину резистора R1, то напряжение в точке А увеличится, а в точке В останется прежним. Через миллиамперметр, находящийся в диагонали моста потечет ток и стрелка отклонится. То есть при постоянном напряжении в точке В и изменении напряжения в точке А стрелка прибора будет двигаться относительно шкалы.

В схеме тахометра функцию резистора R1 выполняет резистор R9, и так далее. При увеличении оборотов двигателя, частота и ширина импульсов с выхода микросхемы увеличивается и таким образом увеличивается напряжение в левой точке подключения миллиамперметра, протекающий ток увеличивается и стрелка отклоняется. Резисторы в плечах моста подобраны в таком соотношении, чтобы мост был изначально разбалансирован, и равенство напряжений в точках подключения миллиамперметра наступало при 700 оборотов двигателя.

Номиналы резисторов на схеме указаны при сопротивлении рамки миллиамперметра 1,2 кОм. Если использовать прибор, имеющий другое сопротивление рамки, то придется подбирать номинал резисторов R8, R9 и R12, R13, временно заменив их переменными. После калибровки прибора, измеряется сопротивление переменных резисторов, и они заменяется постоянными.

Переключатель S1 можно не устанавливать и настроить прибор для измерения в требуемом диапазоне по одной шкале. В таком случае точность измерений снизится в два раза. При растянутой шкале прибора такой точности тоже будет достаточно.

Тахометр, выполненный по предложенной схеме, является законченным прибором и его можно применять для измерения частоты вращения любых валов, например, двигателя моторной лодки, электродвигателей. В качестве датчиков могут использоваться датчики холла, фото и электромагнитные датчики. Достаточно доработать схему входного формирователя импульсов.

Что такое вообще тахометр ? Тахометр — это устройство, используемое для измерения об/мин (обороты в минуту) любого вращающегося тела. Тахометры делают на основе контактных или безконтактных. Бесконтактные оптические тахометры обычно используют лазерный или инфракрасный луч для контроля вращения любого тела. Это делается путем вычисления времени, затраченного на одно вращение. В этом материале, взятом на одном английском сайте, мы покажем вам, как сделать портативный цифровой оптический тахометр с помощью Arduino Uno . Рассмотрим расширенную версию прибора с ЖК-дисплеем и модифицированным кодом.

Схема тахометра на микроконтроллере

Список деталей для схемы

  • Микросхема — Arduino
  • Резисторы — 33k, 270 Ом, 10k потенциометр
  • LED элемент — синий
  • ИК-светодиод и фотодиод
  • 16 x 2 LCD экран
  • 74HC595 регистр сдвига

Тут вместо щелевого датчика задействован оптический — отражение луча. Так им образом не придется беспокоиться о толщине ротора, количество лопастей не изменит показания, и он может считывать обороты барабана — а щелевой датчик не может.

Итак, прежде всего для датчика вам потребуется излучающий ИК-светодиод и фотодиод. Как его собрать — показано в пошаговой инструкции. Нажимаем на фото для увеличения размера.

  • 1. Для начала нужно зашкурить светодиод и фотодиод, чтобы сделать их плоскими.
  • 2. Затем сложите полоску бумаги лист, как показано на рисунке. Сделайте две такие структуры так, чтобы светодиод и фотодиод плотно сесть в него. Соедините их вместе клеем и покрасьте в черный цвет.
  • 3. Вставить светодиод и фотодиод.
  • 4. Склеить их с помощью суперклея и припаять провода.

Номиналы резисторов могут различаться в зависимости от того, какой фотодиод вы используете. Потенциометр помогает уменьшить или увеличить чувствительность датчика. Припаяйте провода датчика как показано на рисунке.

Схема тахометра использует 8-разрядный регистр сдвига 74HC595 с LCD дисплеем 16х2. Сделайте в корпусе небольшое отверстие, чтобы зафиксировать LED индикатор.

Припаяйте 270-омный резистор на светодиод и вставьте в контакт 12 Arduino. Датчик введён в кубическую трубку, чтобы дать дополнительную механическую прочность.

Всё, устройство готово для калибровки и программирования. Скачать программу вы можете по этой ссылке .

Видео работы самодельного тахометра

Интересная простая конструкция светодиодного куба на 3х3х3 на светодиодах и микросхемах.

Основная задача тахометра в автомобиле – это помощь выбора правильной передачи, что положительно влияет на срок работы двигателя. В большинстве автомобилей уже имеется аналоговый тахометр и когда его стрелка приближается к красной отметке, необходимо переключиться на повышенную передачу.

Кроме того автовладельцы применяют для регулировочных работ, как на холостом ходу, так и для контроля частоты вращения вала двигателя во время движения.

Физический принцип работы тахометра заложен в подсчете числа импульсов, которые регистрируются датчиками, порядка их поступления, а также пауз между этими импульсами.

При этом подсчет количества импульсов можно выполнить различными методами: в прямом, в обратном и в обоих направлениях. Полученные результаты, обычно, трансформируются в нужные нам величины. Такой величиной можно считать часы, минуты, секунды, метры и тому подобное.

Конструкция всех тахометров позволяет обнулять полученные значения. Точность данных результатов измерений достаточно условна, около 500 об/мин, самые точные электронные тахометры измеряют с погрешностью до 100 об/мин.

Автомобильные тахометры бывают двух видов цифровые и аналоговые. Цифровой автомобильный тахометр состоит из следующих блоков:

Центральный процессор
АЦП 8 разрядов или более
Датчик температуры жидкости;
Электронный дисплей
Оптрон для диагностики клапана холостого хода
Блок сброса процессора.

На дисплей цифрового автомобильного тахометра, выводятся результаты измерений оборотов вала и двигателя. Цифровой тахометр очень полезен при регулировочных операциях с электронными блоками зажигания двигателя автомобиля, при точной установке порогов экономайзера и др.

Аналоговые автомобильные тахометры более распространены и понятны большему числу автолюбителей. Он показывает результаты измерений с помощью перемещающейся стрелки.

Обычно аналоговый тахометр состоит из :

микросхема
магнитная катушка
провода считывания информации с коленчатого вала
градуированная шкала
стрелка

Работает такой тахометр следующим образом. Сигнал от коленчатого вала поступает по проводам на микросхему, которая определяет положение стрелки по градуированному циферблату.

В автомобиле лучше всего иметь и тот и другой вид тахометра. Так цифровой отлично справляется с регулировкой холостого хода, проверки работы блока управления ЭПХХ (экономайзер принудительного холостого хода) и проверки штатного тахометра (т.к цифровой тахометр обладает гораздо более высокой точностью). Во время управления автомобилем гораздо удобнее использовать штатный аналоговый тахометром, т.к глаз и мозг человека лучше и быстрее анализирует аналоговую информацию, чем ее цифровое значение, а лучшая точность во время управления транспортным средством совсем не требуется.

Кроме того тахометры классифицируются также по способу установки. Существуют штатный и выносной автомобильный тахометр. Первый монтируется непосредственно в приборную панель автомобиля. «Он» более прост и используется в большинстве автомобилей. Выносной тахометр предназначен для установки его на торпедной панели. Они используются для придания автомобилю более тюнингового внешнего вида. В конструкция выносного тахометра имеется ножка для закрепления его на торпедной панели.

Ниже представлена схема квазианалогового электронного тахометра. Принцип ее работы следующий. Частота вращения коленвала двигателя отображается на упрощенной линейной шкале из светодиодов. Шкала цифрового тахометра состоит из девяти светодиодов. Каждый из них примерно соответствует 600 оборотам в минуту двигателя. На холостом ходу светится только первый светодиод. Регулировка тахометра осуществляется путем подбора сопротивления R6. В зависимости от него, можно настроить индикаторы на требуемое количество цилиндров. Можно поменять и цену деления.

В качестве источника импульсов для правильной работы цифрового тахометра может быть датчик Холла, который присутствует в электронной системе зажигания, датчик положения вала и другие. Главное чтоб датчик посылал на нашу схему импульсы, которые меняют сопротивление резистора R1.

Данная схема работает как простой частотомер. Импульсы, которые постоянно идут от датчика двигателя, поступают на счетный вход десятичного счетчика К561ИЕ8, и далее на светодиоды. Запитать схему можно от прикуривателя или .

Диод VD1 КД522 защищает схему от неправильного подключения полярности питания. Датчик оборотов коленчатого вала шлет импульсы на базу транзистора VT1. Сопротивление R1 выбираем в зависимости от датчика (на схеме сопротивление подобрано для датчика Холла в бесконтактной системе зажигания карбюраторного двигателя). С выхода VT1 импульсы попадают на триггер Шмитта, выполненный на элементах D1.1-D1.2. Он преобразует импульсы в требуемую прямоугольную форму. Конденсатор С2 фильтрует помехи, в паре с резистором R4 он составляет фильтр, срезающий импульсы высокой частоты. С Выхода D1.2 импульсы поступают на счетчик.

Мультивибратор собранный на элементах микросхемы D1.3 и D1.4 генерирует тактовые импульсы частотой зависящей от R6. Эти импульсы идут на цепочку C3-R7, что формирует импульс для обнуления счетчика D2. Сверхяркие светодиоды HL1-HL9 подключены непосредственно к выходам счетчика К561ИЕ8. С помощью R9 можно регулировать яркость индикации.

Светодиоды 1-4 на печатной плате подключаются монтажным проводом.

Наладку конструкции начинается с расчета значения резистора R1 в соответствии от размаха входящих импульсов. Затем заменяем R6 последовательно включенными переменными резисторами на 1 Ом и постоянным на 10 кОм. Далее подкручиваем переменный резистор на максимальное сопротивление. Затем крутим его так, чтобы на холостом ходу двигателя загорелись только два светодиода. Отмечаем это положение подстроечного резистора. Затем уменьшаем сопротивление, чтобы горел только один светодиод. Затем регулируем резистор в среднем положение. Далее измеряем мультиметром полученное сопротивление R8.

Facebook

Twitter

Вконтакте

Google+

Дополнительно

Назначение автомобильного тахометра — Иксора

На приборной панели любого автомобиля находится стрелочный прибор, а именно тахометр, на циферблате которого имеются деления от 1 до 8, после которых идет красная зона. Несмотря на то, что тахометр устанавливается на все современные автомобили, не все водители знают, что же такое автомобильный тахометр, а также в каких случаях он применяется. В этой статье мы рассмотрим устройство и принцип работы прибора.

Что такое атвомобильный тахометр?

Изначально тахометры не использовались в автомобилях, так как автопроизводители считали необходимым ведение контроля и измерение только скорости машины, поэтому транспортные средства комплектовались только спидометром. Со временем применение автомобильного тахометра стало необходимым.

Автомобильный тахометр устанавливается на автомобили для измерения частоты вращения коленвала. В зоне делений от 1 до 8 отображается частота вращения двигателя, а стрелка в красной зоне указывает, что режим является опасным для двигателя. Тахометр применяется для того, чтобы обороты двигателя не превышали максимально допустимые значения, что облегчает выбор передачи и максимально продлевает ресурс мотора. При приближении стрелки тахометра к красной отметке, рекомендуется переключиться на повышенную передачу.

Чтобы расшифровать данные на цифровом табло тахометра, необходимо обратить внимание на надпись посередине. В большинстве случаев там стоит значение «х1000» (для того, чтобы не отображать нули на циферблате), таким образом мы можем получить данные о количестве оборотов в минуту, который совершает коленчатый вал.

Для чего нужен тахометр в автомобиле?

Регулировка холостого хода является важным элементом в настройке системы питания автомобиля и подразумевает выставление оборотов в 700-900 единиц при минимальном потребления топлива. Таким обозом, тахометр позволяет правильно выполнить настройку карбюратора.

При прогреве мотора автомобиля зимой, также используется тахометр. В инжекторных автомобилях используется система завышения оборотов, которая позволяет ускоренно прогревать мотор, — как только частота вращений коленвала становится минимальной, автомобиль может начинать движение. Однако, на слух этот процесс контролировать достаточно сложно и небезопасно для самого автомобиля, и поэтому на помощь приходят тахометры.

Тахометр также позволяет проводить диагностику неисправностей. С помощью показании этого прибора можно определить, как появление плавающих оборотов, так и их завышение. Таким образом, можно узнать, исправен двигатель или же нуждается в ремонте.

Тахометр регулирует правильный разгон и замедление автомобиля. Многие инструкторы автошкол рекомендуют переключать передачи согласно показателям прибора:

  • чтобы сэкономить топливо, переключайте передачу на 2000-2500 об/мин.
  • для получения хорошей динамики автомобиля — придерживайте уровня оборотов в 3000-3500 ед/мин.;
  • как только обороты начинают падать, необходимо включить пониженную скорость;
  • движение по трассе требует контроля скорости и оборотов — скорость должна быть высокой при сохранении низких оборотов, что важно для экономии топлива;
  • при обгоне число оборотов должно находиться на отметке в 3000 единиц.

С опытом водители сами начинают чувствовать, при каких условиях необходимо переключать передачу.

Тахометры бывают цифровыми и аналоговыми.

Цифровые тахометры выполняются в виде электронного табло, на котором отображается вся необходимая информация (подсчеты оборотов вала и двигателя).

Аналоговый тахометр является одним из первых и применяется на большинстве автомобилей, а значения показываются с помощью стрелки. Работа аналогового тахометра осуществляется по электронному принципу – сигнал от вала передается на микросхему, которая задает движение стрелки по шкале.

Метод установки автомобильного тахометра бывает штатный или выносной. Выносные тахометры как правило применяются в спортивных автомобилях, где необходима точная корректировка оборотов двигателя.

Опасные режимы

Многие водители знают, насколько негативно сказываются большие обороты на деталях двигателя. Для их ограничения используется красная зона тахометра, которая начинается с отметки в 7000 оборотов. Предельно допустимое число можно поддерживать на протяжении 1-2 минут, однако лучше не доводить работу двигателя до такого уровня.

Купить все необходимые запчасти можно в магазинах IXORA. Консультацию в выборе товара всегда дадут наши менеджеры.


 * Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Полезная информация:

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).

Тахометр своими руками — Авто портал. Познавай, учись и мечтай…

Большая часть современных машин укомплектовано тахометрами, облегчающими верный выбор передачи, что продлевает ресурс двигателя. В случае если на вашем автомобиле для того чтобы устройства нет, то его возможно изготовить по предлагаемому описанию.

Схема тахометра приведена на рис. 1. Его главной изюминкой есть применение микросхемы К1003ПП1, предназначенной для управления линейной шкалой из 12 светодиодов. В стандартном варианте выполнения, обрисованном в [1], микросхема снабжает формирование столбика из светящихся светодиодов, протяженность которого пропорциональна входному напряжению.

Сигнал, частота которого пропорциональна частоте вращения коленчатого вала двигателя, снимается с контактов прерывателя либо с усилителя-формирователя датчика Холла и через делитель напряжения R1R2 подается на вход триггера Шмитта DD1.1. Назначение конденсатора и триггера СЗ — подавить импульсы дребезга на выходе прерывателя, высоковольтные выбросы на обмотке катушки зажигания и привести сигнал к стандартным уровням КМОП логики с обычной крутизной фронтов.

Рис. 1 Схема тахометра

Выходной сигнал триггера Шмитта запускает ожидающий мультивибратор на микросхеме DD2. По большей части положении тумблера SA1 «6000? продолжительность импульсов, формируемых ожидающим мультивибратором, образовывает 2,5 мс. При скорости вращения 6000 об/мин частота импульсов для четырехцилиндрового двигателя образовывает 200 Гц, период следования — 5 мс, скважность — 2. Интегрирующая цепочка R12C6 усредняет эти импульсы, и среднее напряжение на конденсаторе С6 образовывает около 3 В. Это напряжение и подается на выв. 17 (UBX) микросхемы DD2. При напряжении 3 В, поданном на выв.

3 (UB) данной микросхемы и определяющем масштаб индикации, включены все 12 светодиодов HL1…HL12, формируя светящийся столбик.

При меньших оборотах двигателя скважность импульсов на выходе DD1 возрастает, среднее напряжение на конденсаторе С6 значительно уменьшается пропорционально оборотам, и высота столбика делается меньше. При остановленном двигателе ни один светодиод не светится. «Цена деления» светодиодной шкалы — 500 об/мин.

Светодиоды целесообразно установить различного цвета свечения. К примеру, в случае если оптимальной работе двигателя соответствуют 2000.. .4000 об/мин, светодиоды HL1…HL3 возможно применять желтые либо оранжевые («перейти на более низкую передачу»), HL4…HL8 — зеленые («норма»), HL9…HL12 — красные («перейти на более высокую передачу»).

Для регулировки оборотов холостого хода тумблер направляться установить в положение «1200?. В этом случае продолжительность формируемых импульсов увеличится в 5 раз и составит 12,5 мс, а «цена деления» шкалы — 100 об/мин.

Микросхемы DD1 и DD2 тахометра питаются через интегральный стабилизатор напряжения DA1. Конденсаторы С1 и С2 снабжают устойчивость стабилизатора.

Ток через светодиоды, подключенные к микросхеме DA2 определяется напряжением на ее выв. 2. В дневное время, в то время, когда лампы подсветки панели устройств отключены, на входах элемента DD1.2 присутствует лог. 0, на выходе — напряжение 6 В, на выв. 2 DA2 — около 0,85 В, что задает ток в 25 мА через любой светодиод. Вечером, при включении подсветки напряжение на выв.

2 значительно уменьшается до 0,4 В, что сокращает ток через светодиоды до 8 мА и их яркость свечения.

Чертеж печатной платы тахометра приведен на рис. 2. В конструкции использованы постоянные резисторы МЛТ, подстроечные СПЗ-19а. Конденсатор С5 типа К73-17 на напряжение 250 В, С6 — К50-16, остальные — КМ-5 и КМ-6. Микросхема DA1 — любой стабилизатор напряжения на 6 В, к примеру, КР1157ЕН6 с любым буквенным индексом, КР142ЕН5Б(Г), КР1180ЕН6, 78L06, 7806 [2].

Микросхему К561ТЛ1 возможно заменить на КР1561ТЛ1, CD4093, CD4093B, а К1003ПП1 — на UAA180 либо А277.

Светодиоды оранжевого свечения — АЛ307ММ (желтые в большинстве случаев светятся не сильный вторых), зеленые с повышенной яркостью — АЛ307НМ6, красные — АЛ307БМ. Выводы светодиодов согнуты под углом 90°, а их оси направлены параллельно печатной плате. Размер светодиодов уменьшен до 5 мм при помощи напильника.

Тумблер SA1 — любой малогабаритный тумблер, его направляться установить в близи к печатной плате.

Неиспользуемые входы микросхем DD1 и DD2 подключены либо к неспециализированному проводу либо к цепи +6 В.

Наладка тахометра достаточно несложна. Сначала тумблер SA1 устанавливают в положение «6000?, на вход тахометра для имитации подключения к прерывателю подают импульсы хорошей полярности амплитудой 12 В с частотой 200 Гц и скважностью, близкой к 2. Подстроечным резистором R9 получают свечения всего светодиодного столбика. При необходимости подбирают сопротивление резистора R8.

После этого ту же операцию проделывают для положения SA1 «1200? при частоте входных импульсов 40 Гц.

Потом контролируют, значительно уменьшается ли при подаче напряжения 12 В на левый вывод резистора R3 яркость свечения светодиодов. При жажде ее возможно установить подбором резисторов R5-R7.

Светодиоды возможно расположить по дуге окружности. Наряду с этим может оказаться эффектнее свечение одного све-тодиода из цепочки. Для обеспечения для того чтобы режима включения светодиодов их аноды направляться отключить от выходов микросхемы DA2 и подключить к выводу питания (выв.

18).

В обязательном порядке к прочтению:

Тахометр собственными руками на Arduino


Статьи как раз той тематики,которой Вы интересуетесь:
  • Простейшее Зарядное устройство собственными руками

    Устали тратить большие деньги на зарядные устройства для вашего автомобильного аккумулятора? не желаете с собой таскать в машине большую и тяжеленную зарядку? тогда эта статья как раз для вас,…

  • Автомобильный адаптер для ноутбука собственными руками

    Обрисовываемый ниже адаптер, представляет собой однотактный импульсный повышающий преобразователь, собранный по типовой схеме на микросхеме UC3843. Он снабжает на выходе напряжение 16.5 В при…

  • Простое зарядное устройство для АКБ собственными руками

    Довольно много народа сейчас обращаются прося написать статью либо заснять видео обзор про самое простое зарядное устройство для автомобильного аккумулятора. Решил написать статью и…

  • Автосигнализация собственными руками

    Автосигнализация сделана для отечественного автомобиля . Она реагирует на контактные датчики, в качестве которых употребляются имеющиеся в автомобиле дверные выключатели внутрисалонного…

  • В чем польза автомобильного тахометра?

    В помощь автолюбителю Дабы шофер на протяжении передвижения на автомобиле имел возможность осуществлять контроль скорость перемещения, и рабочие параметры автомобиля, в салоне на передней панели установлена…

Простой тахометр — своими руками — Узнаю свое Авто!

Самодельный тахометр для автомобиля Некоторые автолюбители так привыкают к тахометру, что при замене авто, в котором нет тахометра, чувствуют себя очень неуютно. Тахометр помогает правильно отрегулировать двигатель, уменьшить расход бензина, увеличить общий ресурс двигателя и приучится правильно водить автомобиль. Существуют готовые покупные тахометры, но цена обычно довольно высока. Есть сложные и простые схемы автомобильных тахометров, по которым тахометр можно сделать самому.

Предлагаю простые схемы тахометров. Первый вариант простого тахометра. Для измерения числа оборотов используются импульсы прерывателя или напряжение от свечи, так как их частота линейно связана с частотой вращения вала двигателя автомобиля. Можно также обеспечить индуктивную связь с этой цепью, что и сделано в приборе, схема которого представлена на рисунке.

Основой схемы этого тахометра является одновибратор (DA1), запуск которого производят импульсы от работающей системы зажигания автомобиля, наведенные в катушке L1. Входная клемма Х1 может использоваться для настройки тахометра или же для подачи сигнала с прерывателя, как это показано пунктиром. Для четырехцилиндрового 4-тактного двигателя, имеющего 3000 об/мин, частота прерывания составит 100 Гц, а для 1500 об/мин — 50 Гц, что позволяет просто калибровать прибор по частоте сети. Импульсы с выхода 3 микросхемы DA1 поступают на стрелочный индикатор — миллиамперметр РА1, который их интегрирует и показывает действующее напряжение в цепи. Атак как длительность у всех импульсов на выходе одновибратора одинаковая, напряжение, которое покажет прибор, будет пропорционально частоте образования искр.

Шкалу РА1 можно проградуировать в частоте вращения вала (обороты в минуту). В качестве датчика (катушки L1) можно использовать магнитную головку от магнитофона, расположенную вблизи от высоковольтной катушки, или же потребуется сделать намотку на проводе, идущем от катушки зажигания к распределителю (укрепляется изоляционной лентой). Для защиты входа микросхемы от высоковольтных выбросов напряжения в качестве VD2 лучше использовать TVS-диод на напряжение ограничения 12 В. В качестве индикатора также можно использовать магнитофонный индикатор уровня сигнала или любой аналогичный прибор. Следующая схема простого автомобильного тахометра. Для изготовления тахометра понадобится опять таки крупный индикатор уровня записи от магнитофона (м476З).

Заметьте, данная схема очень простая, это вроде выпрямителя-интегратора импульсов, которые поступают от прерывателя системы зажигания автомобиля. Обратите внимание, что высшая отметка шкалы составляет 6000 оборотов в минуту.

Импульсное напряжение, поступающее на конденсатор С1 через развязывающий резистор R1, устраняет выбросы напряжения на спаде и фронте. После чего идёт параметрический стабилизатор на R2 VD1, он ограничивает амплитуду данных импульсов.

В дифференцирующую цепь входит конденсатор C2. Данная цепь является преобразователем переменного напряжения, имеющего прямоугольную форму в короткие импульсы. В итоге параметры данных импульсов не влияют на амплитуду и длительность входных импульсов, поэтому при изменении частоты вращения меняется только их частота.

Конденсатор C2 заряжается с помощью выпрямительного моста, а разряжается с помощью резисторов R1 и R2. Некоторая часть разрядного и зарядного токов конденсатора C2 протекает сквозь измерительный прибор, в результате чего происходит отклонение стрелки. Благодаря инерционности механизма работа выполняется непрерывно.

Этот тахометр можно разместить в любом удобном месте приборной панели автомобиля. Советуем вам воспользоваться индикатором с подсветкой, либо же установите в его корпус небольшую лампочку, что очень положительно скажется на восприятие показаний в темное время суток. Чтобы наладить прибор понадобится другой автомобильный тахометр. С его помощью Вы сможете отградуировать изготовленный самодельный автомобильный тахометр. Если у Вас нет в наличии другого тахометра, можете воспользоваться генератором прямоугольных импульсов с изменяемой частотой была в пределах 25 — 200 Гц, и амплитудой 15 — 20 В. Еще одна простая схема автомобильного тахометра.

Прибор предназначен для измерения частоты вращения коленчатого вала карбюраторных двигателей с системой электрооборудования, у которой минус аккумуляторной батареи соединен с корпусом.

Основой схемы является формирователь одиночных импульсов, собранный на микросхеме CD4007 (отечественный аналог — К176ЛП1). Формирователь запускается положительными импульсами, возникающими в момент размыкания контактов прерывателя. Индикатор РА1, подключенный к выходу формирователя через ограничивающий резистор R5, измеряет напряжение на измерительном конденсаторе С1, которое пропорционально частоте входных импульсов с точностью не хуже 1…2% — Частота следования импульсов в 30 раз меньше частоты вращения коленчатого вала четырехтактного двигателя. И в завершении, еще одна простая схема тахометра для мотоцикла или мопеда.

Тахометр предназначен для работы с одноцилиндровым двухтактным двигателем внутреннего сгорания с контактной или бесконтактной системой зажигания и позволяет измерять частоту вращения коленчатого вала до 10000 об/мин. Схема тахометра

Принцип действия прибора. В исходном состоянии транзистор VT1 закрыт, а VT2 открыт.

В это время левая (по схеме) обкладка конденсатора С 5 соединена через небольшое сопротивление открытого транзистора VT2 с шиной +5 В. Ток в это время через микроамперметр РА1 не идет. При первом отрицательном полупериоде переменного напряжения, поданного на вход тахометра, транзистор VT1 открывается, а VT2 закрывается. В это время С5 быстро заряжается через микроамперметр РА1, VD3 и R5.

При положительном полупериоде входного напряжения VT1 закрывается, а VT2 открывается. Теперь С5 разряжается через малое сопротивление открытого VT2 и VD4. При следующем отрицательном полупериоде процесс повторяется аналогично. Подстроечным резистором R6 устанавливается верхняя граница частоты измеряемого сигнала. Номинал конденсатора С5 подбирается в зависимости от типа двигателя.

Чем выше частота оборотов двигателя, тем меньше должна быть емкость конденсатора С5. Правильно собранная схема тахометра наладки не требует. Надо только подстроечным резистором R6 установить максимальные показания тахометра, открыв дроссельную заслонку двигателя до конца.

Схема подключения тахометра к электрооборудованию мотоцикла или мопеда.

Если используется контактное зажигание, вход самодельного тахометра подключается к точке А. Для бесконтактного зажигания — подключаем к точке Б.

Тахометр своими руками

Как самостоятельно изготовить тахометр

Тахометр своими руками сегодня можно сделать цифровой, не прибегая при этом к мощным дорогостоящим компонентам. В данной статье мы рассмотрим подобный вариант цифрового тахометра. В нашем случае переключение режимов тахометра будет производиться трехпозиционным переключателем. У тахометра будет два режима работы, отличаться они будут пределами измерений частоты вращения коленвала.

Таким образом, мы сможем контролировать малые обороты с более высокой точностью. Информация будет выводиться на дисплей в приборной панели, состоящий из линейки 12 светодиодов. Измерительный блок представляет собой микросхему сдвоенного триггера DD1. С катушки зажигания импульсы поступают на его ячейки.

После этого с выводов 1 и 13 триггера сигнал уходит в цепь формирователя соответствующих выходных сигналов блока «Ang Out» и «Tah Out». Первый блок несет информацию о времени замыкания контактов, а второй – информацию о частоте вращения коленчатого вала двигателя.

Технические характеристики

Напряжение питания [В]……………………………………………………………9—18

Tок потребления не более [мА]………………………………………………………..8

Диапазон выходных напряжений [В]…………………………………………….0—3

Диапазон измеряемых оборотов [об/мин]

при разомкнутых контактах К1 и К2………………………………………….0—2000

при замкнутых контактах К1 и К2…………………………………………….0—6 000

Диапазон измеряемого времени замкнутого состояния контактов

[%]………………………………………….. …………….0—100

Схема подключения тахометра к бортовой сети автомобиля:

Электрическая схема измерительного блока автомобильного:

Плата измерительного блока:

На следующих рисунках изображены электрическая схема и плата печатная блока индикации. В данном случае светодиоды будут загораться в виде бегающей точки

На следующих рисунках изображены электрическая схема и плата печатная блока индикации. В данном случае светодиоды будут загораться в виде светящегося столба.

Схема тахометра с 10 светодиодами — Самодельные проекты схем

В сообщении объясняется, как можно построить точную схему тахометра с 10 светодиодами, используя обычные детали, такие как IC 555 и IC LM3915. Идея была предложена г-ном Мунсифом.

Что такое тахометр

Тахометр — это устройство, которое используется для измерения оборотов двигателя автомобиля. Таким образом, он в основном используется для проверки производительности двигателя и помогает автомеханику понять состояние двигателя, чтобы его можно было исправить или оптимизировать в соответствии с желаемыми характеристиками.

Как правило, тахометр может считаться дорогостоящим оборудованием, поскольку он очень точен и предназначен для получения правильных значений частоты вращения двигателя при испытании.

Поэтому традиционные блоки очень сложны и дают очень точные результаты во время тестирования.

Однако это не означает, что более простую версию нельзя построить дома. Сегодня, когда электроника находится в лучшем виде, сделать схему тахометра дома совсем не сложно. Более того, результаты, полученные с помощью таких схем, довольно точны и предоставляют необходимые данные для оценки общего рабочего состояния системы.

Конструкция

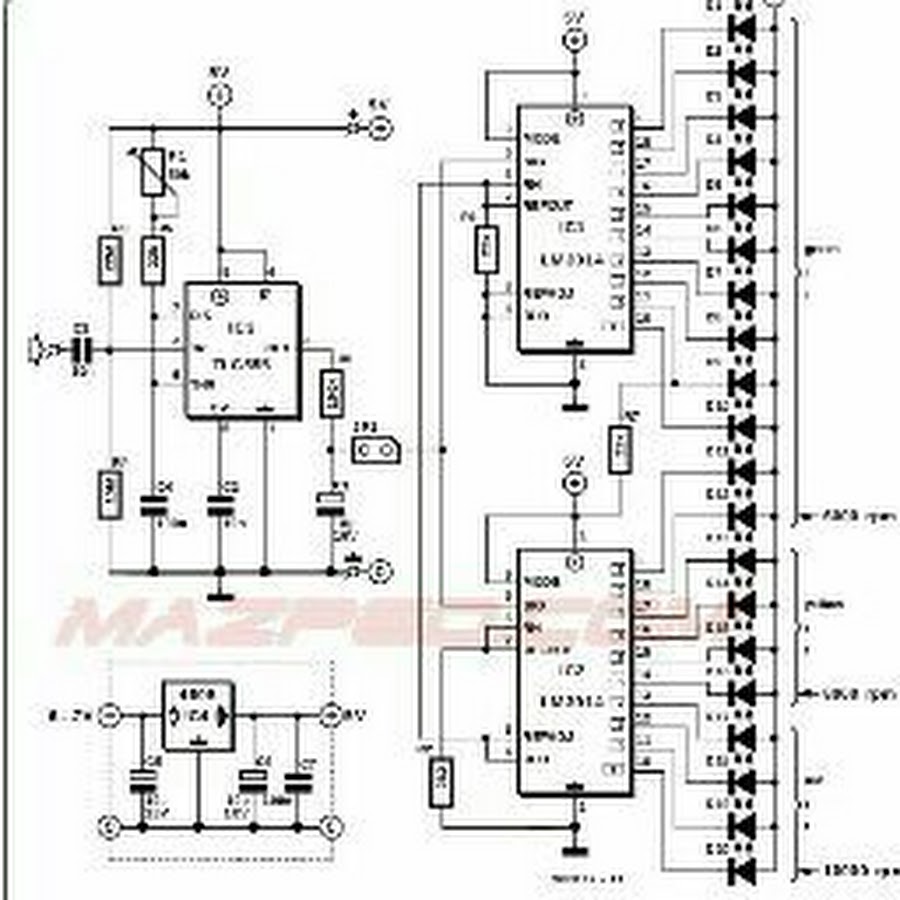

Простая схема тахометра с 10 светодиодами показана на приведенной выше схеме.

Схема в основном состоит из двух сетевых каскадов. Моностабильный тахометр с использованием IC 555 и каскад драйвера светодиода с использованием IC LM3915.

Ссылаясь на рисунок ниже, левый каскад состоит из моностабильного каскада IC 555, который запускается по входным частотам от заданного источника, такого как автомобильный двигатель, и заставляет его выход оставаться включенным в течение заранее определенного периода, установленного Компоненты ПДУ на его контакте 6/2.

Принципиальная схема

Эта ситуация позволяет пользователю установить шаблон ответа выхода.

Запуск выхода IC 555 дополнительно сглаживается каскадом интегратора с использованием R7 / R8 и C4 / C5.

Интегрированный или сглаженный выход подается на 10-ступенчатую схему драйвера светодиода LM3915 с точкой / полосой.

Обработанное преобразование частоты в напряжение от схемы тахометра IC 555 соответствующим образом отображается на 10 светодиодах, связанных с LM3915 IC.

Поскольку контакт № 9 ИС соединен с положительной шиной, светодиод отображает полосу режима уровня частоты или уровня оборотов подключенного двигателя.

Гистограмма с 10 светодиодами поднимается или опускается в зависимости от уровня частоты автомобильного двигателя и позволяет использовать схему как эффективный тахометр с 10 светодиодами.

Список деталей для секции IC 555

Список деталей

  • R1 = 4K7
  • R3 = МОЖЕТ БЫТЬ ПЕРЕМЕННЫМ 100K POT
  • R4 = 3K3,
  • R5 = 10K,
  • R6 = 470K,
  • R7 = 1K,
  • R8 = 10K,
  • C1 = 1 мкФ,
  • C2 = 100n,
  • C3 = 100n,
  • C4 = 22 мкФ / 25V,
  • C5 = 2.2 мкФ / 25 В
  • T1 = BC547
  • IC1 = 555,
  • D1, D2, D3 = 1N4148

Использование только LM3915

При более внимательном рассмотрении вышеуказанной схемы выясняется, что каскад IC 555 на самом деле не требуется и кажется как излишек для этой цели.

Основная идея заключается в преобразовании частот в средний постоянный ток, уровень которого будет пропорционален уровню входной частоты. Это означает, что для выполнения этого действия будет достаточно простой цепи диода, резистора или конденсатора.

Также называемая интегратором, эта небольшая сеть схем может быть интегрирована с LM3915 для обеспечения пропорционального изменения уровня напряжения, хранящегося в конденсаторе, в зависимости от уровней частоты.

Более высокие частоты позволят конденсатору пропорционально лучше заряжать и удерживать постоянный ток, что приводит к более высокому среднему выходному постоянному току и наоборот. Это, в свою очередь, обеспечит эквивалентный уровень светодиодной подсветки на светодиодах, подключенных к выходу LM3915.

Вот упрощенная версия тахометра с 10 светодиодами, использующая всего одну микросхему M3915.

Видео-демонстрация для вышеуказанной схемы может быть засвидетельствована ниже:

Мое заключение неверно

Это действительно очень глупо с моей стороны, так как я полностью упустил тот момент, что приведенная выше схема только интерпретировала напряжение, генерируемое двигателем, поэтому оно не представляет частоту или число оборотов в минуту, а представляет только уровни генерируемого напряжения.

Хотя это также может быть пропорционально оборотам, технически это НЕ цепь тахометра.

Поэтому я признаю, что первая схема, показанная с использованием схемы IC 555, представляет собой реальную и истинную конструкцию тахометра.

Простая схема тахометра

До сих пор мы изучали версию тахометра с 10 светодиодами, однако идею можно было бы значительно упростить, используя измеритель с подвижной катушкой, как описано ниже. Здесь мы узнаем, как построить простую схему тахометра на основе IC 555, которую можно использовать для прямого измерения любой частоты с помощью аналогового вольтметра.

Работа схемы

На принципиальной схеме показана простая конфигурация с использованием IC 555.Микросхема в основном сконфигурирована как чудовищный мультивибратор.

Импульс исходит от свечи зажигания и подается на конец R6.

Транзистор реагирует на импульсы и проводит в соответствии с триггерами.

Транзистор активирует моностабильный режим с каждым нарастающим импульсом на входе.

Моностабильный терминал остается включенным в течение определенного момента каждый раз при срабатывании и генерирует среднее время включения на выходе, которое прямо пропорционально средней частоте срабатывания.

Конденсатор и резистор на выходе микросхемы интегрируют результат, так что он может быть непосредственно считан с помощью вольтметра 10V FSD.

Поток R3 должен быть отрегулирован таким образом, чтобы выходной сигнал генерировал точную интерпретацию подаваемых скоростей вращения.

Вышеуказанная настройка должна выполняться с помощью обычного хорошего тахометра.

Список деталей

R1 = 4K7
R2 = 47E
R3 = МОЖЕТ БЫТЬ ПЕРЕМЕННЫМ 100K POT
R4 = 3K3,
R5 = 10K,
R6 = 470K,
R7 = 1K,
R8 = 10K,
R9 = 100K ,
C1 = 1 мкФ / 25 В,
C2 = 100 нФ,
C3 = 100 н,
C4 = 33 мкФ / 25 В,
T1 = BC547
IC1 = 555,
M1 = 10 В измеритель FSD,
D1, D2 = 1N4148

9002 900 Видеодемонстрация демонстрирует тестирование вышеуказанной схемы

Схема простого тахометра с подвижной катушкой

На рисунке ниже показано, как можно построить простой аналоговый тахометр или счетчик оборотов в минуту (об / мин) для автомобилей.Схема приводится в действие регулируемым напряжением 8,2 В, поступающим от автомобильной аккумуляторной батареи на 12 В и переключателя зажигания. Питание стабилизируется с помощью резистора R1, стабилитрона D1, конденсатора С1.

555 активируется сигналом от приемной катушки транспортного средства, обрабатываемым каскадом схемы, состоящим из резистора R2, конденсатора C2 и стабилитрона D2.

Измеритель M1 с подвижной катушкой 50 мкА, который здесь установлен как индикатор оборотов, запускается через контакт 3 555 через диод D3.Измеритель получает ток возбуждения с помощью последовательно соединенного резистора R5 и потенциометра R6 через источник питания в момент, когда на выходе 555 высокий уровень.

Однако ток уменьшается почти до нуля с помощью диода D1, как только выход 555 становится низким. Измеритель на самом деле представляет собой систему индикации тока, хотя он подключается как измеритель напряжения с соответствующими умножающими резисторами.

FET Tachometer

На следующей диаграмме ниже показан другой аналоговый тахометр, в котором нет ни резистора умножителя, ни стабилизированного источника питания.В этой конструкции выходной контакт 3 микросхемы IC 555 подключен к измерителю через полевой транзистор Q1.

Полевой транзистор подключен как генератор постоянного тока с помощью потенциометра R3, он подает на измеритель импульс фиксированной амплитуды независимо от колебаний источника питания.

Как сделать тахометр своими руками?

Перед тем, как сделать тахометр своими руками, необходимо разобраться в особенностях этого прибора. Прибор служит для измерения количества оборотов силового агрегата при движении.Эта информация отображается на панели управления или на специальном экране. Рассмотрим принцип работы тахометра и способы его изготовления самостоятельно.



Используем микроконтроллер

Для изготовления тахометра на базе микроконтроллера своими руками потребуются следующие реквизиты:

  • Непосредственно микроплата, подойдет схема Arduino.
  • Комплект резистора.
  • Для светодиодной версии требуется светодиодный элемент.
  • Диоды (инфракрасные и фотоаналоговые).
  • Монитор. Например, ЖК-дисплей.
  • Тип регистра сдвига 74HC595.

В методе, описанном ниже, используется оптический регулятор, а не щелевой. Это позволит избежать проблем с толщиной ротора, количество лопастей не повлияет на показания, а также можно будет считывать информацию о скорости вращения барабана.

Этапы работ

Ниже представлена ​​пошаговая инструкция, как сделать тахометр своими руками на базе микроконтроллера:

  1. Для начала мелкозернистая наждачная бумага обрабатывает свет и фотодиод до тех пор, пока они не примут плоская форма.
  2. Аналогичный элемент делается в виде полосы, затем обе части соединяются клеем и окрашиваются в черный цвет.
  3. На следующем этапе монтируются диоды, к ним припаиваются провода.
  4. Критические значения резисторов могут различаться в зависимости от используемого фотодиода. Чувствительность контроллера позволит настроить потенциометр.
  5. Изучив схему автомобильного светодиодного тахометра, можно понять, что в нем предусмотрен восьмиразрядный регистр сдвига.Кроме того, в схеме есть жидкокристаллический дисплей. В корпусе проделывается небольшое отверстие для крепления лампочки.
  6. На завершающем этапе нужно будет припаять резистор (270 Ом) к диоду, затем установить его в розетку. Контроллер вставлен в кубическую трубку, что придает креплению дополнительную прочность.




Тахометр простой своими руками

При изготовлении данного прибора за основу взят микрокалькулятор.Такой вариант подходит тем, у кого проблемы с элементной базой. Стоит отметить, что такой прибор не обеспечивает стопроцентной точности, а тахометр не будет транслировать на дисплей количество оборотов в минуту. Тем не менее, калькулятор — хорошая альтернатива другим устройствам для подсчета сигналов.

Индуктивные или аналогичные контроллеры используются для создания контроллера сигналов. Когда диск вращается, на дисплее отображается один сигнал после каждого оборота. Контакты в этот момент должны быть открыты.Они закрываются, когда узел проходит мимо зуба диска. Рассматриваемый тахометр (своими руками, как видим, сделав его достаточно простым) такого типа отлично подойдет для тех случаев, когда измерения проводятся редко. Тем, кто хочет установить штатный регулятор скорости, лучше остановить свой выбор на более надежных устройствах.

Эксплуатация

Простейший тахометр, сделанный на базе калькулятора, работает после припайки контактов к кнопке добавления компьютера.

Измерение скорости вращения оборотов производится следующим образом:

  1. Вычислитель включен.
  2. Клавиши «+» и «1» активируются одновременно.
  3. Гаджет запускается и замеряется. Чтобы обеспечить точность показаний, одновременно с калькулятором следует включать секундомер.
  4. Подождите 30 секунд, а затем посмотрите на экран. На нем должно появиться соответствующее значение.
  5. Этот показатель — количество оборотов за 30 секунд. Умножив цифру на два, получаем количество оборотов в минуту.




Аналоговая опция

Электронный тахометр, сделанный вручную для дизельного или бензинового двигателя, предназначен для преобразования электронного импульса и передачи его на индикатор.В отличие от этого устройства, цифровые модели преобразуют аналоговый импульс в определенную последовательность нулей и единиц, которая считывается и декодируется контроллером.

В комплект аналоговых тахометров входят следующие элементы:

  • Микропланшет, предназначенный для преобразования аналоговых импульсов.
  • Электромонтаж, соединяющий все элементы устройства.
  • Шкала, используемая для демонстрации рабочих характеристик.
  • Стрелка с действующим значением.
  • Специальная катушка с осью, обеспечивающая правильную работу стрелки.
  • Индуктивный контроллер считывающего типа.

Как сделать цифровой тахометр своими руками

Устройства этого типа имеют идентичное назначение, но отличаются конструктивными элементами. Для самостоятельной сборки устройства потребуются следующие детали:

  • Преобразователь восьмиразрядный.
  • Процессор, позволяющий преобразовывать импульсы в цепочку нулей и единиц.
  • Дисплей для демонстрации.
  • Устройство прерывательного типа (регулятор вращения) с усилителем.Для этого могут использоваться специальные шунты, в зависимости от конкретной ситуации.
  • Плата за обнуление информации.
  • Дополнительно к процессору можно подключить регулятор температуры антифриза, воздуха в салоне, давления моторной жидкости и тому подобное.
  • Для настройки нормальной работы устройства вам потребуется установить специальную программу.


Механическая модификация

Самодельный автомобильный механический тахометр не требует цепей питания и управления.На валу жестко закреплен постоянный магнит. При его вращении создается вихревое поле, которое уносит специальный контейнер из магнитного материала. Спиральная пружина создает сопротивление вращению зарослей. Чем выше скорость вращения, тем сильнее отклоняется вал, снабженный стрелкой.

Основное преимущество механического устройства — простота конструкции и отсутствие потребности в электроэнергии. Из минусов можно отметить высокую погрешность и смещенный нижний предел измерений.Стоит отметить, что на малых скоростях стрелка не отклоняется.

Диагностика

Самодельный тахометр тоже может выйти из строя. Чтобы выявить причину проблемы, вам потребуется провести диагностику. В автомобилях, оснащенных интерфейсом OBD II, сканирование выполняется с помощью сканера. Кроме того, электронным устройством можно управлять с помощью любого генератора импульсов. Лучшим вариантом будет известный рабочий прибор, осциллограф или частотомер.


Механический аналог диагностируется дрелью или шуруповертом.С регулятором скорости проверка становится проще. Хвостик кабеля закреплен в картридже, а корпус устройства жестко закреплен.

Ремонт

Отремонтировать рассматриваемый прибор не очень сложно. Самым сложным в ремонте экземпляром является модуль электрической схемы. После локализации неисправности потребуется замена неисправного элемента. Как правило, чаще всего выходит из строя проводка, контакты индикатора, датчик, магнит на коленчатом валу.

С механической версией все намного проще.Достаточно заменить вышедшую из строя деталь на новую запчасть. С такими тахометрами автомобили имеют большой пробег и являются широко используемыми транспортными средствами. Поэтому найти элемент на авторынке или в разборке не составит труда. После ремонта подключение устройства не требует калибровки.



Кастомизация

Самодельный тахометр на автомобиле может потребовать настройки. Так как в машинах индикатор обычно выдает пару импульсов на один оборот вала двигателя, то при калибровке прибора следует установить частоту генератора вдвое выше.

Чтобы настройка тахометра не вызывала затруднений, необходимо изучить принцип работы мостовой схемы. Например, если соотношения резисторов равны, напряжения в точках равны, что означает, что ток не течет и стрелка находится в нуле. Если уменьшить номинал первого резистора, напряжение в одной точке увеличится, а вторая останется неизменной. Ток пройдет через миллиамперметр, и стрелка начнет двигаться.Это означает, что при постоянном напряжении во второй точке и изменении этого показателя в первой точке стрелка тахометра будет перемещаться относительно шкалы.



Наконец-то

Сделать автомобильный тахометр своими руками вполне реально при элементарных знаниях в электротехнике и желании. Все, что потребуется — это готовая схема, паяльник и основные детали. Работы займут не более двух дней вместе с демонтажем и установкой.Вы можете выбрать продукт под свои нужды: от простого прибора на калькуляторе до более продвинутого тахометра на основе схемы ARDUINO. Перед тем как приступить к работе, изучите принцип работы штатного устройства на своей машине.

Как установить тахометр

Как установить тахометр ~ Image / Rod Authority

через onallcylinders.com ~ За некоторыми исключениями, а именно более старыми дизелями и корветами, большинство тахометров используют электрические импульсы от системы зажигания для определения оборотов двигателя .

Хотя этот метод обеспечивает точные показания, установка нового тахометра может сбивать с толку из-за различных систем зажигания, используемых производителями оригинального оборудования и вторичным рынком.

Установка тахометра может быть столь же простой, как подключение провода передачи тахометра к отрицательной стороне катушки зажигания, в то время как другие системы зажигания имеют специальную цепь передачи тахометра.

В любом случае неправильная установка тахометра может привести к значительному повреждению как тахометра, так и системы зажигания.

Мы не хотим, чтобы это случилось с вами, поэтому мы обратились к специалистам по приборам из Auto Meter , которые создали памятку по установке тахометра.

Он включает схемы для общих систем зажигания, в том числе используемых General Motors, Ford и Chrysler, а также многими производителями послепродажного обслуживания. Тахометры на схеме используют определенный цветовой код проводки автоматического измерителя, поэтому, если у вас есть тахометр другой марки, вы должны ссылаться на его собственную схему.

Как установить тахометр ~ Схема подключения Chrysler, FordКак установить тахометр ~ Схема подключения с тахометромКак установить тахометр ~ Схема подключения системы зажигания GM HEI

Конечно, эта шпаргалка охватывает только движение стрелки тахометра.У вашего тахометра, вероятно, будет лампа подсветки, чтобы вы могли читать ее ночью, которая подключается к освещению вашей приборной панели. Обычно это включает врезку в осветительный провод другого датчика, но будьте осторожны, чтобы не превысить номинальный ток схемы. В большинстве случаев дополнительный ток (в амперах) от одной лампочки незначителен, но все равно важно проверить, чтобы избежать перегрузки.

Магазин тахометров AutoMeter на Amazon.

Auto Meter дал нам и другие советы по установке тахометра:

  • Убедитесь, что ваш тахометр настроен на количество цилиндров вашего двигателя.Часто можно встретить внутренний переключатель для 4-, 6- или 8-цилиндрового двигателя.
  • Чтобы не порезать или обнажить провод, используйте резиновую втулку при пропускании их через брандмауэр или листовой металл.
  • Вентиляторы, коллекторы и другие источники опасности для двигателя могут порезать или оплавить ваши провода — помните об этом, прокладывая их.
  • Не соединяйте вместе провода питания тахометра и зажигания. Отдельные выводы батареи предотвратят чрезмерное падение напряжения.
  • Мы рекомендуем паять провода для этого приложения, чтобы обеспечить надежное электрическое соединение.
  • Если ваш тахометр не работает или дает неточные / ошибочные показания, убедитесь, что вы используете катушку зажигания, рекомендованную производителем вашей системы зажигания.
  • Если тахометр все еще не работает, пора проверить заземление.

Электронные схемы тахометров / об / мин

Комбинированный тахометр, термометр и счетчик — эта схема на основе микроконтроллера 68HC908KX8, вдохновленная необходимостью измерения скорости двигателя постоянного тока и обнаружения перегрева, отображает различную статистику на шестизначных, восьмисегментных цифровых светодиодах.Посмотрите видеоролики о термисторе в действии, а также о подсчете фотосенсора на основе отражения или прерывания. __ Свяжитесь с Дэвидом Куком.

Дизельный тахометр — использует сигнал тахометра от генератора. (16f628) __ Разработано Джоном Фиком

Цифровой велосипедный тахометр

— в этом цифровом велосипедном тахометре DiY используются два язычковых переключателя для получения информации о скорости велосипеда. Герконы установлены возле обода колеса, где проходят постоянные магниты. Постоянные магниты прикреплены к осям колес и активируют герконы каждый раз, когда они проходят мимо них.Скорость__

Плата цифрового двигателя / гоночного компьютера — цель этого проекта — разработать высокоскоростной цифровой тахометр двигателя. Это требует проектирования и разработки аппаратного и программного решения для мониторинга состояния двигателя в режиме реального времени. Кроме того, может отображаться информация, относящаяся к общему состоянию и системам автомобиля. __ Разработано Стивеном Мэнли-смэнли @ nyx.net

Цифровой спидометр — этот прибор отображает скорость автомобиля в км / ч.Непрозрачный диск установлен на шпиндель, прикрепленный к переднему колесу автомобиля. На диске десять равноотстоящих друг от друга .__ Electronics Projects for You

Цифровой тахометр

избегает аналоговых недостатков — 11/10/94 Идеи конструкции EDN: Цифровой тахометр на рис. 1a является компонентом сервоконтура цифрового поиска на рис. 1b. Контур выдает сигнал ошибки, который заставляет двигатель следовать сложному профилю скорости (рис. 2). Хотя вы можете использовать аналоговый t Дизайн Тана Ван Нгуена, IBM SSD Division, Сан-Хосе, Калифорния

Цифровой тахометр

для вашего автомобиля — компактный дизайн с 4-значным светодиодным дисплеем и гистограммой.он также может обеспечивать индикацию переключения передач и управлять ограничителем оборотов .__ SiliconChip

Плата двигателя / гоночного компьютера — цель этого проекта — разработать высокоскоростной цифровой тахометр двигателя. Это требует проектирования и разработки аппаратного и программного решения для мониторинга состояния двигателя в режиме реального времени. Кроме того, может отображаться информация, относящаяся к общему состоянию и системам автомобиля. __ Разработано Стивеном Мэнли-смэнли @ nyx.net

Светодиодный стробоскоп и бесконтактный тахометр — этот универсальный светодиодный стробоскоп и тахометр можно использовать для наблюдения и измерения частоты вращения вращающегося оборудования.он предлагает три различных метода измерения, а считывание данных осуществляется через двухстрочный ЖК-модуль .__ SiliconChip

Led Strobe & Tacho Pt.2 — В прошлом месяце мы опубликовали схему нашего нового светодиодного стробоскопа и тахометра и показали, как построить основной блок и стробоскоп. В этом месяце мы опишем сборку дополнительных плат фото-прерывателя и усилителя ИК-отражателя. Мы также описываем, как используется это устройство .__ SiliconChip

Светодиодный тахометр с двумя дисплеями, Pt.1 — Чувствительный и точный тахометр важен для автолюбителей. Это новое устройство оснащено ярким 4-значным дисплеем и круглой гистограммой с 32 светодиодами. Светодиодная гистограмма быстро реагирует на изменения числа оборотов в минуту, в то время как цифровой дисплей показывает точные показания числа оборотов при стабильном дросселе .__ SiliconChip

Тахометр уровня жидкости

— Схема __ Разработано Джоном Фиком

Измеряет количество оборотов дизельного топлива в минуту — 04.03.99 Идеи конструкции EDN: (Прокрутите, чтобы найти эту) В схеме на Рисунке 1 используется однопроводной цифровой термометр Dallas Semiconductor DS1820 в многоточечной системе измерения температуры.Датчик DS1820 обеспечивает распределенное измерение температуры и использует только один провод как для передачи данных, так и для источника питания. Вы можете легко подключить однопроводной интерфейс к C (в этом примере PIC 16C63). Приложение поддерживает до 16 датчиков DS1820 в 100-метровой сети, названной Далласом MicroLAN. К сожалению, с такими длинными проводами рядом с силовыми кабелями с сильным током индуктивно связанные пики высокого напряжения могут вызвать фиксацию C, поскольку ограничитель переходных напряжений D1 не может ограничивать линейное напряжение ниже 9.8В. Схема интерфейса на Рисунке 1 предотвращает такие сбои. Дизайн Дэвида Маглиокко, CDPI, Scientrier, Франция

Тахометр на основе микроконтроллера — Тахометр — это не что иное, как простой электронный цифровой преобразователь. Обычно он используется для измерения скорости вращающегося вала. Ценно количество оборотов в минуту (об / мин) …__ Electronics Projects for You

Оптический тахометр обеспечивает двунаправленную информацию — 21.05.98 Идеи дизайна — (Перечислено несколько схем, прокрутите, чтобы найти эту) Оптические тахометры имеют много преимуществ в приложениях с прецизионными сервоприводами.По сравнению с генераторами постоянного тока оптические тахометры относительно недороги, а из-за отсутствия изнашиваемых щеток коммутатора они долговечны. Цепи преобразования частоты в напряжение предоставляют удобные средства для интеграции выходных сигналов оптических тахометров в аналоговые однонаправленные контуры управления движением. Однако для двунаправленных сервоприводов, где вам нужно биполярное считывание угловой скорости, вам нужно более нетрадиционное решение, такое как схема на рисунке 1. Дизайн Стивена Вудворда, Университет Северной Каролины, Чапел-Хилл

Простая схема измерения оборотов дизеля в минуту — 04.03.99 Идеи конструкции EDN: вы можете найти полезным измерить количество оборотов дизельного двигателя в минуту, чтобы точно отрегулировать холостой ход или сравнить скорость двигателя в горячих и холодных условиях, например .Не все легковые и грузовые автомобили оснащены тахометром. Схема на рисунках 1 и 2 позволяет Дизайн Дэвида Маглиокко, CDPI, Scientrier, Франция

.

Speed ​​Limit Alarm — Беспроводное переносное устройство; Совместимость с большинством автомобилей с двигателями внутреннего сгорания __ Свяжитесь с Флавио Деллепиане, fladello @ tin.it

Адаптер ротора тахометра — комплект TRA поставляется с специальной печатной платой с необходимыми компонентами и корпусом. __ Свяжитесь с Jameco Electronics

Tacho & Dwell Meter — Эта схема впервые опубликована в журнале Wireless World в сентябре 1975 года, а затем в MECRM.он построен вокруг четырехъядерного логического элемента ИЛИ-ИЛИ, хотя CMOS можно было использовать (с небольшими изменениями схемы). __ Дизайн Ричарда Торренса

Тахометр — Тахометр — это прибор, который измеряет скорость вращения вала или диска двигателя или другого механизма. Здесь мы представляем базовую версию тахометра, который показывает количество оборотов в секунду (RPS) на цифровом дисплее. __ Дизайн Наджиб Гхатте

Тахометр — простая схема тахометра с использованием одного транзистора NPN.__ Дизайн Хосе Пино

Тахометр — Вот простая схема, которую можно использовать как тахометр. Схема представляет собой преобразователь частоты в ток, который преобразует входящий сигнал в пропорциональный ток для управления измерителем. Отклонение амперметра будет __ Design by Jose Pino

Демодулятор тахометра

имеет быстрое время отклика — 12.07.95 Идеи конструкции EDN: Когда тахометр является важной частью схемы отключения при превышении скорости, время отклика обычных демодуляторов может быть слишком большим.Схема на блок-схеме на рисунке 1 предоставляет обновленные данные о скорости. Схема обеспечивает поправки на вариации амплитуды и частоты возбуждения. Дизайн Эд Гюнтер, Tektronix Redmond, OR

.

Тахометр для велосипедов — Вот несколько инструкций по подключению тахометра версии iI к одному цилиндру. __ Дизайн Хосе Пино

Тахометр (цифровой) избегает аналоговых пороков — 11/10/94 Идеи конструкции EDN: Цифровой тахометр на рис. 1a является компонентом сервоконтура цифрового поиска на рис. 1b.Контур выдает сигнал ошибки, который заставляет двигатель следовать сложному профилю скорости (рис. 2). Хотя вы можете использовать аналоговый t Дизайн Тана Ван Нгуена, IBM SSD Division, Сан-Хосе, Калифорния

Тахометр / об / мин — Простота сборки с использованием всего нескольких компонентов. С некоторыми доработками его можно использовать в автосалоне. В этом тахометре используется PIC 16F628. __ Дизайн Хосе Пино

Tachometer / RPM II — это улучшенная версия тахометра, созданная специально для измерения скорости до 9 999 об / мин.Использует PIC 16F628. __ Дизайн Хосе Пино

Беспроводной автоматический тахометр

— любой, кто выполняет настройку автомобиля самостоятельно, знает, насколько важно знать скорость вашего двигателя. С помощью этого тахометра вы можете измерять скорость двигателя без каких-либо подключений или раздражающих индикаторов времени. __ Дизайн Аарон Торт

Наклейки на заднее лобовое стекло автомобиля Автомобильный тахометр Светоотражающие наклейки Авто Наклейка на кузов DIY Белый 22,8 «x 11,8»: автомобильный


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
Марка DDmoby
Цвет Белый
Материал Винил
Количество штук 1 Счетчик

  • Убедитесь, что он подходит, введя номер своей модели.
  • Наклейки изготовлены из винила высшего качества.
  • Размер: 22,8 «x 11,8» (58 см * 30 см)
  • Устойчив к любым погодным условиям, водо- и солнечному воздействию
  • Профессиональный дизайн может сделать ваш автомобиль более привлекательным , очень свежий и красивый
  • Простота установки и снятия. Перед нанесением наклейки на автомобиль убедитесь, что поверхность автомобиля чистая и сухая.
›См. Дополнительные сведения о продукте Создание цифрового тахометра / счетчика оборотов

— Введение | PyroElectro

Информация о проекте
Автор: Крис
Сложность: Средняя
Затраченное время: 2 часа

Предпосылки:


Взгляните на вышеупомянутый
руководства перед продолжением
прочитать этот учебник.
Тахометр — это инструмент, который механики или инженеры в целом используют очень часто. Нормальный тахометр будет быть в состоянии сказать вам, с какой скоростью что-то движется при полном вращении. Хороший пример — автомобили: вы увидите тахометр, подсчитывающий обороты вашего двигателя.
С новыми микроконтроллерами меньшего размера и некоторой простой схемой на самом деле очень легко создать свой собственный цифровой тахометр.В этом руководстве будет использоваться инфракрасный диод и детектор для создания цифрового тахометра / счетчика оборотов. Ниже несколько фотографий финала настраивать. Настройка цифрового тахометра / счетчика оборотов

Крупный план ИК-излучателя / детектора

Цель и обзор этого руководства
В этом руководстве будет создан рабочий цифровой тахометр, который отслеживает обороты (обороты в минуту) компьютерный вентилятор.Так что это действительно сложный модуль счетчика оборотов. Диод ИК-излучателя всегда будет посылать на ИК-детектор контрольный сигнал. Если лопасть вентилятора прерывается по сигналу микроконтроллер увидит изменение и будет отслеживать каждое изменение.
Общая стоимость деталей для этого руководства составляет около 10 долларов при условии, что у вас уже есть программист PIC. RPM счетчик будет ограничен 1200 -> 3200 об / мин, потому что это спецификация компьютерного вентилятора для минимальной и максимальной скорости.

Как построить дешевый тахометр Arduino для измерения оборотов вращающихся вентиляторов (и многое другое) «Хаки, модификации и схемы :: Гаджет-хаки

Тахометр или счетчик оборотов — это устройство, которое измеряет скорость чего-то вращающегося. В автомобиле с механической коробкой передач тахометр может помочь определить, когда отпустить сцепление и сколько газа подавать при взлете. Этот DIY-тахометр Arduino от Криса на PyroElectro использует пару инфракрасного передатчика и приемника для измерения скорости вращения вентилятора компьютера.

Изображение с pyroelectro.com

Когда лопасть вентилятора проходит между передатчиком и приемником, инфракрасный луч учитывает прерывание. У вентилятора семь лопастей, поэтому семь прерываний равны одному обороту.

Изображение с pyroelectro.com

Вы можете использовать систему торможения и для других целей, например, для определения того, когда дверь открывается или закрывается. Если вы хотите создать свой собственный тахометр, вы можете найти пошаговые инструкции и схемы в сообщении Криса. Посмотрите видео, чтобы увидеть, как это работает.

Добавить комментарий

Ваш адрес email не будет опубликован.
