4 такта работы ДВС. Основные решения поломок ДВС

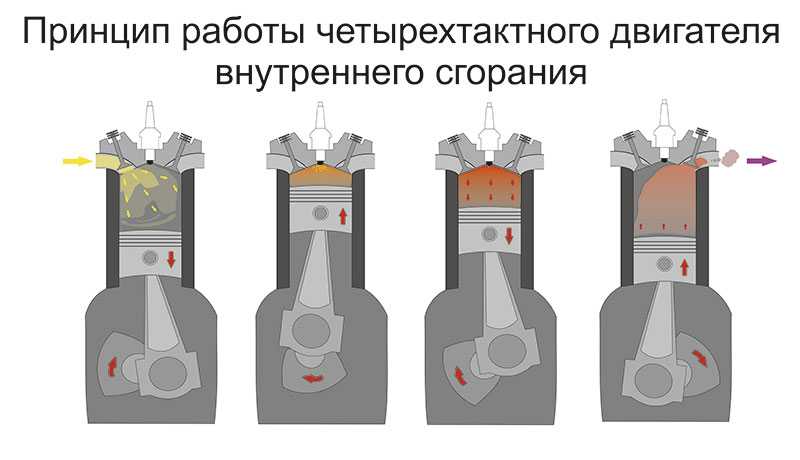

Рассмотрим 4 такта работы ДВС:
- Впуск
- Сжатие
- Сгорание
- Выпуск
- При первом такте открывается клапан и в блок цилиндра добавляется топливная смесь. Топливная смесь состоит из воздуха и топлива в пропорции 14.7 к 1. При этом различают обогащенную топливную смесь, где пропорция бензина к воздуху примерно 40 к 1 и обедненную топливную смесь, где соотношение воздуха по отношению к бензину преобладает.
- При втором такте происходит сжатие топливной смеси в камере сгорания в блоке цилиндра.
- При третьем такте топливная смесь зажигается при помощи свечи зажигания.
- На четвертом такте происходит выпуск отработанных газов через выпускные клапаны ГБЦ.
ГБЦ оборудован маслосъемными и компрессионными кольцами.
Маслосъемные кольца позволяют оптимально использовать топливо, смазывая весь цилиндр и равномерно распределяя масло по его поверхности.
Компрессионные кольца играют роль уплотнителей, которые блокируют выход отработанных газов в тепловой зазор.
!!! Закоксовка колец — проблема, с которой сталкиваются автовладельцы. Ее суть в том, что компрессионные кольца становятся слишком плотными и больше не могут обеспечивать герметичность внутри цилиндра.
Распредвал синхронизирует работ впускных/выпускных клапанов с работой коленчатого вала.
Верхняя мертвая точка — это верхняя граница хода поршня, нижняя мертвая точка — это нижняя граница хода поршня.
Впускные и выпускные клапаны цилиндра имеют клапанную пружину, клапанную тарелку и фиксирующий сухарь.
Впускные и выпускные клапана открываются и закрываются благодаря приводу ГРМ. Привод ГРМ приводит в движение распределительный вал, масляный и водяной насос. Различают верхневальные и нижневальные двигатели.
Главное отличие нижневальных и верхневальных двигателей в том, что в верхневальных двигателях больший крутящий момент на высоких оборотах, а в нижневальных — на низких.
| Самые частые поломки ДВС | и их основные решения: |
| — износ деталей цилиндро-поршневой группы | — замена деталей цилиндро-поршневой группы |
| — разрыв или растяжение привода на распредвал | — замена, правильная установка и регулировка элементов привода ГРМ !!! При заказе деталей учитывайте обстоятельства малой выработки шестерней и направляющих, чтобы ремонт не обошелся еще дороже. !!! Соблюдайте метки при замене цепи, ремня, шестерни или эвольвенты привода ГРМ. Так вы точно правильно выставите положение коленчатого и кулачкового (распределительного) валов двигателя. |
| — неисправность системы зажигания | — чаще всего замена катушки зажигания или конденсатора распределителя зажигания решают проблему |
| — поломка топливного насоса | — чаще всего проблему решает замена топливного фильтра или промывка сетки приемника — замена топливного насоса |
| — нарушение зазоров между элементами | — необходимо отрегулировать зазоры |
| — заклинивание шатунов, поршней | — ремонт ДВС посредством гильзовки цилиндра/цилиндров, замена цилиндра/цилиндров, замена маслосъемных колец !!! Желательно загильзовывать все цилиндры, в противном случаеесть вероятность изменения геометрии цилиндров полублока |
| — отсутствие компрессии | — замена компрессионных колец\ поршня или клапанов |
| — прогар поршня | — замена поршня !!! Соблюдайте правила, прописанные в рукаводстве эксплуатации. |
Опубликовано: 18.05.2016
4ех тактный бензиновый двигатель внутреннего сгорания
4ех тактный бензиновый двигатель стал основной рабочей «лошадкой» во многих сферах жизни человека, особенно в транспортной.
История 4ех тактного ДВС началась с французского инженер Этьена Ленуара. Он создал первый надёжно работавший двигатель в 1860 году. Двигатель Ленуара работал на газовом топливе. Спустя 16 лет немецкий конструктор Николас Отто создал более совершенный 4-тактный газовый двигатель. Двигатель Отто и стал основой поршневого двигателестроения. А закрепил его на рынке автомобилестроения Генри Форд и его знаменитая массовая модель Форд Т, выпускавшийся с 1908 года.
Столь успешным двигатель стал благодаря своей простой и в тоже время работоспособной конструкцией. Физика работы двигателя основана на термобарических процессах газов.
Соединение горючего и воздуха приводит к образованию смеси.
Процесс работы двигателя.
Такт 1– Впуск.
Вначале впуска поршень находится в верхнем положении, так называемая верхняя мертвая точка (ВМТ) и должен опуститься в крайнее нижнее положение – нижняя мертвая точка (НМТ). При этом впускной клапан открыт свежая порция топливной смеси засасывается внутрь цилиндра. Впускной клапан открывается деталями распределительного вала — кулачками.
Такт 2 – Сжатие.
Поршень двигается в обратном направлении. Рабочая смесь постепенно сжимается. Она становится намного горячее. Степенью сжатия можно называть отношение объемов цилиндра в НМТ и камеры сгорания в ВМТ. Если используется инжекторная система смесеобразования, то на данном этапе в цилиндр еще подается порция топлива, которое распыляется через форсунку.
Такт 3 – Рабочий такт.
Рабочий ход поршня обеспечивает сгорание топлива с дальнейшим расширением. После полного сжатия горючего свеча дает искру, которая в свою очередь, воспламеняет смесь. Воздушно-топливная смесь сгорая расширяется, создавая повышенное давление на поршень. Происходит выталкивание поршня с ускорением.
Такт 4 – Выпуск.
Когда поршень попадает в крайнее нижнее положение, выпускной клапан открыт. Поршень движется вверх и выталкивает из цилиндра уже отработанные газы. При дохождения поршня до ВМТ, выпускной клапан закрывается. С этого момента рабочий цикл из 4 тактов повторяется.
Запуск не обязательно начинается после выпуска. Открытие обеих клапанов одновременно называется перекрытием. Оно важно для того, чтобы цилиндры лучше наполнялись горючей смесью и лучше были очищены от отработанных газов.
Основные параметры ДВС
Мощность и крутящий момент двигателя
Изменяется в лошадиных силах или в Ваттах. Мощность — основной параметр двигателя.
Мощность двигателя показывает то количество энергии который можно «снять» с вала двигателя при оптимальном режиме работы двигателя. Показывает, какую работу двигатель может выполнить за промежуток времени, а более точнее, сколько энергии успеет передать сгорающее топливо кривошип — шатунной системе через поршень за временной промежуток рабочего такта. Мощность находится в прямой зависимости от крутящего момента.
Крутящий момент — сила, с которой проворачивается вал двигателя. Зависит от плеча воздействия шатуна на кривошип вала двигателя. Или какое тормозное усилие нужно приложить к валу двигателя, чтобы его остановить.
Диаграмма зависимость мощности и крутящего момента от числа оборотов коленчатого вала двигателя Audi 4,2 л V8 FSI.
Объем двигателя
Объем цилиндра — это закрытый объем, в котором рабочее тело (сгорающая топливно-воздушная смесь) действует на часть замкнутого пространства — поршень Объем двигателя складывается из всех объемов всех цилиндров.
Сложив объем углубления в головке над поршнем и объем полости цилиндра, получают объем камеры сгорания.
Рабочим объемом именуют пространство, которое высвобождается передвигающимся поршнем в цилиндре.
Полный объем равен сумме рабочего объема и объема камеры сгорания.
Литраж определяют сложением всех рабочих объемов цилиндров.
Количество цилиндров
В современных моторах количество цилиндров варьируется в широких диапазонах. Теоретически их может быть от 1 до не ограниченного количества. Но на практике в основном применяют в 4ех тактных двигателях компоновку от 4 до 12 цилиндров. Количество цилиндров зависит от мощности, степени сжатия и скорости оборота коленчатого вала. Огромную мощность, высокие обороты и высокую степень сжатия очень сложно организовать в цилиндре большого диаметра.
Мощность. Она зависит от количества и энергии рабочего тела (сгорающей газовой смеси), рабочее тело сильно нагревает поршень и цилиндр, чем больше поршень по диаметру, тем больше вероятность его нагрева и прогорания в центре.
Именно с центра поршня тяжело снять излишки тепла.
Обороты коленчатого вала. Чем больше обороты, тем выше линейные и осевые скорости в кривошип-шатунном механизме и тем больше инертные силы, тем выше нагрузки действующие на поршень, шатун, вал, цилиндр. Поэтому тихоходные живут дольше своих «оборотистых собратья».
Степень сжатия. Чем больше нужно сжимать газ, тем большие нагрузки испытывает поршень и кривошип-шатунный механизм.
Степень сжатия
Степень сжатия очень сильно влияет на то, какое топливо следует применять для бензинового двигателя.
Степень сжатия определяют следующим способом, если разделить полный объем цилиндра на объем камеры сгорания. Она показывает уменьшение объема во время движения поршня. Степень сжатия сильно влияет на экономичность, экологичность и КПД двигателя.
Также топливная смесь может подаваться в цилиндры под давлением, что увеличивает количество свежего заряда.
Свежий заряд подаеться в цилиндры двигатели двумя способами:
• Без наддува: воздух или смесь всасывается в цилиндре под дествием разряжения и наполняет цилиндр с атмосферным давление.
• С наддувом: процесс протекает под давлением, в цилиндры подается газовая смесь с давлением в несколько раз выше атмосферного.
Дополнительные параметры ДВС
На выбор двигателя для механических средств также влияют дополнительные параметры, которые в одних системах могут прижиться, а в других создадут ряд проблем.
Способы смесеобразования
• Внешний: горючая смесь образуется за пределами цилиндров.
К таким относятся карбюраторные и газовые двигатели.
• Внутренний: горючее впрыскивается непосредственно внутри цилиндров. Инжекторный тип смесеобразования.
Способы охлаждения
1. Жидкостный.
2. Воздушный.
Способ смазки
• Смешанный (масло смешивают со смесью горючих материалов).
• Раздельный (масло уже сразу заливают в картер).
Частота вращения
• Двигатели на тихом ходу.
• Двигатели, имеющие повышенную частоту вращения.
• Быстроходные двигатели.
Материал двигателя
Изготовление современных двигателей возможно из 3-х типов материалов:
• чугуна или других ферросплавов. Они наиболее прочные, но при этом имеют немалый вес.
• алюминия и его сплавов. Вес небольшой, прочность средняя.
• магниевых сплавов. По весу они самые маленькие, а вот прочностью они наделены высокой. Но цена таких двигателей огромна.
Компоновка ДВС
1. Рядный.
Все цилиндры располагаются в ряд. Такая конструкция двигателей самая простая, детали к ним имеют несложную технологию производства.
2. V- образный двигатель.
Цилиндры в таком двигателе расставлены в форме буквы V, в двух плоскостях, двумя рядами под углом 600 или 900. Образовавшийся между ними угол – это угол развала. Плюсом такого двигателя является мощность. Его габариты могут быть уменьшены за счет смещения в развал других важных компонентов. Его длина меньше, а ширина больше. Но из-за сложности таких конструкций бывает непросто определить центр их тяжести.
3. Оппозитные двигатели (маркировка В).
Они относительно уравновешены, для уменьшения вибрации все элементы располагают симметрично. Их конструктивная особенность – центральное крепление вала на жестком блоке. Это так же влияет на степень вибрации. Угол развала составляет 1800.
4. Рядно-смещенные агрегаты (маркировки VR).
Данную компоновку отличает малый угол развала (150) V-образного двигателя в содружестве с рядным аналогом. Это позволяет уменьшить размеры продольного и поперечного агрегатов. Маркировка VR расшифровывается как V – образный, R — рядный.
5. W (или дубль V) — образный.
Самый сложный двигатель. Известен двумя видами компоновки.
1) Три ряда, угол развала большой.
2) Две компоновки VR. Они компактны, несмотря на большое количество цилиндров.
6. Радиальный (звездообразный) поршневой двигатель.
Имеет небольшой размер длины с плотным размещение нескольких штук цилиндров. Они располагаются вокруг коленчатого вала радиальными лучами с равными углами. Ее отличает от других наличие кривошипно-шатунного механизма. В данной конструкции один цилиндр выступает главным, остальные – прицепные – крепятся к первому по периферии. Недостаток: в состоянии покоя нижние цилиндры могут пострадать от протекания масла. Рекомендуют до начала запуска двигателя проверить, что в нижних цилиндрах масло отсутствует. В противном случае возможны гидроудар и поломка. Чтобы увеличить размер и мощность двигателя, достаточно удлинить коленчатый вал образованием нескольких рядов – звезд.
Запуск двигателя — Стартер
Для устойчивой работы ДВС требуются минимальные обороты 800 обр/мин. Запуск двигателя и вывод оборотов коленчатого вала, механизмов и агрегатов на нужные параметры для устойчивой и самоподдерживающей работы осуществляется стартером. Это электродвигатель для проворачивания коленчатого вала. Реже запуск двигателя осуществляется посредством подачи в цилиндры сжатого воздуха под давлением.
Топливная система
Топливная система для двигателя внутреннего сгорания состоит из следующих элементов:
— топливный бак (хранения запаса топлива, баллон, для хранения сжатого газа). Топливом для бензиновых ДВС является бензин или газ.
— топливный насос (подача и прокачка топлива по топливной системе).
— топливопровод (магистраль из стальных трубок для соединения топливного бака с системой смесеобразования).
— фильтры грубой и тонкой очистки топлива (очистка топлива от инородных частиц, которые могут засорить конструктивные элементы топливной системы).
— системя для образования газо-воздушной системы. Для образования рабочей газовой смеси из топлива и воздуха используются 2 вида систем.
Карбюраторная система
Карбюратор – один из узлов, входящих в систему питания двигателя. В нем как раз и готовится такая смесь из воздуха и горючего. Карбюратор также регулирует, сколько ее поступит в камеры сгорания. Известно несколько его видов: барботажные, мембранно-игольчатые и поплавковые.
Принцип действия основан на гидродинамических силах, создаваемых в карбюраторе конструктивно. Бензин, подаваясь в карбюратор и под действие движущегося атмосферного воздуха, принудительно испаряясь, смешивается с воздухом, образуя паровоздушную смесь. Далее смесь поступает во впускной коллектор двигателя, откуда далее в цилиндры. Пассивный принцип смесеобразования.
Инжекторная система
Инжекторные системы — это уже активная система смесеобразования. Инжекторная система состоит из управляющего электронного блока и форсунок.
Форсунке подают заряд топлива (распыляя его) в засасываемый атмосферный воздух, подчиняясь командам электронного блока управления. Топливная смесь образуется либо во впускном коллекторе, либо же непосредственно в цилиндре, перед тактом сжатия смеси. Система осуществляют непосредственную дозировку нужного количества топлива.
Система смазки
Данный вид системы предназначен для смазки трущихся поверхностей двигателя во время работы. Смазка снижает коэффициент трения, что уменьшает потери энергии, снижает быстрый износ деталей двигателя, а также происходит удаление продуктов нагара и охлаждение поверхности деталей. Система смазки двигателя включает в себя следующие элементы:
— поддон картера двигателя с маслозаборником (предназначен для хранения масла).
— масляный насос (предназначен для перекачки масла и создания давления в системе).
— масляный фильтр (очистка масла от посторонних механических примесей).
— масляный радиатор (для охлаждения забираемого из картера масла перед подачей его в смазываемые детали).
— соединительные магистрали и каналы элементов системы смазки.
Система охлаждения
Система охлаждения нужна для отвода тепла от «горячих» элементов двигателя. При работе двигателя выделяется тепловая энергия от сгорающей рабочей смеси, только 40% данной энергии расходуется на полезную работу хода поршня, вся остальная энергия или в виде лучистой энергии оседает на стенках камеры сгорания или в виде горячих газов выходит через выхлопную систему в атмосферу.
Если не снимать эти «излишки» энергии, то в конечном итоге это приведет к выводу двигателя из строя, прогорание поршней, головы блока цилиндров, клапанов, заклинивание поршня в цилиндре. Для отвода энергии от двигателя используют теплоноситель — специальную охлаждающую жидкость, которая принудительно прокачивается через рубашку охлаждения блока цилиндров и головки цилиндров, снимая «излишки тепла», а далее по патрубкам поступает в радиатор, где часть ненужной энергии отдает окружающей атмосфере. После охлаждения жидкость вновь прокачивается через «рубашку охлаждения» двигателя.
Охлаждающая система состоит:
— «рубашка охлаждения» (служит для обеспечения контакта охлаждающей жидкости с горячими элементами двигателя для снятия «излишков тепла»).
— центробежный насос (помпа) (служит для создания давления в системе и прокачки через систему жидкости).
— термостат (служит для разделения системы охлаждения на 2 контура, контур с радиатор и контур без радиатора).
— радиаторы охлаждающей жидкости и отопителя (предназначены для теплообмена между охлаждающей жидкости и окружающей средой).
— расширительный бачок (предназначен для хранения дополнительного количества охлаждающей жидкости).
— соединительные патрубки элементов системы охлаждения.
Система электропитания
Система электропитания имеет два основных источника электричества — это генератор и аккумулятор. Система электропитания предназначена для бесперебойного обеспечения электроэнергией потребителей. В первую очередь электрическая система питает элементы двигателя — это система зажигания, генератор при старте, электронную систему управления двигателя, электробензонасос, инжекторную систему.
Так же в электрической энергии нуждается ряд автомобильных систем, это система освещения, габаритов, систем удобств пассажиров, электронные системы.
Аккумулятор
Аккумулятор — это первичный источник энергии в автомобили. Именно благодаря той энергии, которая запасена в нем и начинается работа всего автомобиля и двигателя в частности. Чтобы завести двигатель, стартер берет энергию именно от аккумулятора. Аккумуляторы бывают разной емкости, но напряжение, которое они выдают стандартное — 6, 12 Вольт, для мототехники и транспортных средств соответственно. Основная характеристика аккумулятора — это емкость и пусковой ток. Емкость у аккумуляторов бывает от 18 до 200 А/ч. Значение емкости показывает, сколько ампер и за какое время способен выдать аккумулятор. Пусковой ток измеряется в амперах и показывает пиковое значение по току, которое может выдать аккумулятор за короткое время, порядка 30 секунд. Важная характеристика для запуска двигателя стартером.
Генератор
Генератор — это электротехническое устройство, преобразующее механическую энергию в электрическую.
При работающем двигателе генератор генератор является основным источником электрического тока, а аккумулятор вспомогательным. Генератор питает всю электрическую систему как двигателя, так и машины в целом, также от работающего генератора вырабатываемый ток заряжает аккумулятор. Генератор вырабатывает переменный ток, который в с вою очередь через диодный мост преобразуется в постоянный. Именно постоянный ток нужен в электрической системе автомобиля. Основные характеристики генератора — это напряжение и сила тока вырабатываемая им. Генераторы бывают 12 и 24 вольтные. Сила тока, вырабатываемая генератором колеблется в широких диапазонах, т.к. зависит от частоты вращения ротора.
Система зажигания
Предназначена для воспламенения горючей смеси топлива и воздуха в цилиндре от электрической искры. В зависимости от способа управления процессом зажигания различают следующие типы систем зажигания: контактная, бесконтактная (транзисторная) и электронная (микропроцессорная). Контактный способ — перераспределение электрической энергии происходит механическим путем, через прерыватель — распределитель.
В бесконтактной системе прерыватель транзисторный, распределитель — механический. В электронной системе и прерыватель и распределитель — это микропроцессорный блок в котором и осуществляются процессы прерывания и распределения с помощью полупроводниковых устройств. Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания.
Система контроля и управления работы двигателя
Контроль и управление двигателем бывает 2 видов — механический и электронный. В первом случае человек управляет работой двигателя полностью и полностью ведет контроль за его работой, подбирая нужные условия работы, непосредственно воздействуя на элементы двигателя через рычаги и тросики. Во втором случае за всем следит электроника, она подбирает оптимальные условия для работы двигателя и следит за работой двигателя.
Управление работой двигателя полностью ведется электроникой. человек лишь вносит управляющий сигнал в электронную система, а та в свою очередь обрабатывая сигнал, подбирает нужные условия работы двигателя. Электронная система управления контролирует работу двигателя с помощью множества датчиков, которые измеряя физические величины выдают, преобразуют их значения в электрический сигнал. Например: давления топлива, частоты вращения коленчатого вала, положения педали акселератора, расходомер воздуха (при наличии), детонации, температуры охлаждающей жидкости, температуры масла, температуры воздуха на впуске, положения дроссельной заслонки, давления во впускном коллекторе, кислородные датчики и др. Информация, получаемая от датчиков, является основой управления двигателем.
Описание четырехтактного двигателя внутреннего сгорания
Артикул
- 27 августа 2015 г.
Краткая история двигателя внутреннего сгорания (ДВС)
В 1860 году Жан Жозеф Этьен Ленуар создал первый газовый двигатель внутреннего сгорания.
Это был первый серийно выпускаемый тип ДВС. В 1861 году был изготовлен и запатентован первый тип 4-тактного двигателя, но только в 1876 году двигатель стал конструкцией с компрессией в цилиндре. К 1884 году британский инженер Эдвард Батлер создал первый бензиновый (бензиновый) 4-тактный двигатель внутреннего сгорания. Эдвард Батлер также является автором изобретения свечей зажигания, катушек зажигания, магнето и карбюраторных систем с форсунками.
Процесс четырехтактного двигателя
Четырехтактный двигатель внутреннего сгорания имеет четыре отдельных этапа, как следует из названия. Это такты впуска, сжатия, мощности и выпуска. Эти такты повторяются каждые 2 оборота двигателя.
Шаг 1
Такт впуска Это начало процесса сгорания, также известного как такт всасывания, воздух и испарившееся топливо втягиваются в цилиндр посредством вакуумного давления. Поршень начинается в верхней части развала цилиндров, известной как верхняя мертвая точка (ВМТ).
В это время впускное отверстие открывается, и поршень движется вниз к нижней мертвой точке (НМТ), втягивая испарившуюся воздушно-топливную смесь. Впускной клапан закрывается в конце этого хода.Шаг 2
Такт сжатия Как только поршень достигает НМТ, впускной и выпускной клапаны закрываются, и он снова начинает двигаться к ВМТ. При этом движении топливовоздушная смесь сжимается, а давление, температура и плотность топливной смеси увеличиваются.Этап 3
Рабочий ход Как правило, за несколько градусов до того, как поршень достигнет ВМТ (также известной как «Перед верхней мертвой точкой» или «ВМТ»), система зажигания зажигает свечу зажигания. Это создает волну горения через сжатую воздушно-топливную смесь. Расширение этой смеси толкает поршень вниз, тем самым создавая физическую силу полезной мощности, которая передается на коленчатый вал.Шаг 4
Такт выпуска Когда поршень достигает нижней мертвой точки рабочего такта, выпускной клапан открывается.
Движение поршня вверх выталкивает отработавшие газы сгорания из камеры, позволяя свежеиспаренной воздушно-топливной смеси поступать на такте впуска.Теги:
Двигатель и топливная система
- 27 октября 2022 г.
- 5 минут чтения
Road To SEMA Day One: Hungry Mother
Юго-Западная Вирджиния – один из самых популярных парков штата.
ПОДРОБНЕЕ
- 27 октября 2022 г.
- 6 минут чтения
Электрификация будет доминировать на выставке SEMA 2022
Ожидается, что в этом году на выставке будут представлены все виды автомобилей без внутреннего сгорания, от гибридов до полностью электромобилей и диких концепций.
ПОДРОБНЕЕ
- 26 октября 2022 г.
- 5 минут чтения
Мои ожидания от выставки SEMA 2022
Штатный писатель Torque Терри Притчард посещает свое первое мероприятие SEMA.
ПОДРОБНЕЕ
- 24 октября 2022 г.
Чехлы дифференциалов ARB для соревнований Jeep Wrangler JL и Gladiator JT
- 24 октября 2022 г.
- 14 минут чтения
Лучшие осенние товары для вашего джипа
Поскольку погода меняется и опадают листья, обязательно найдите несколько минут и оцените сезонные потребности вашего автомобиля.
ПОДРОБНЕЕ
- 21 октября 2022 г.
- 8 минут чтения
Jeep Wrangler Hardtop Vs. Мягкие верха
Когда дело доходит до выбора жесткого или мягкого верха, у каждого из них есть свои плюсы и минусы.
ПОДРОБНЕЕ
- 20 октября 2022 г.
Как выбрать лучшие амортизаторы для Jeep
Не все амортизаторы одинаковы. И выбор неправильных амортизаторов для ваших нужд может стоить вам как денег, так и качества езды. Вот почему.
ПОДРОБНЕЕ
- 19 октября 2022 г.
Классический короткий передний бампер ARB для Jeep Wrangler JL и Gladiator JT
- 18 октября 2022 г.
- 4 мин чтения
Октябрь 2022 г. — Джипы и Java
Популярное мероприятие собирает более 500 джипов, так как посетители получают все виды изданий, еду, лотереи и множество сделок с царапинами и вмятинами.
Принципы работы четырехтактного бензинового двигателя
Четырехтактный двигатель A (также известный как четырехтактный ) представляет собой двигатель внутреннего сгорания, в котором поршень совершает четыре отдельных хода, составляющих единый термодинамический цикл. Под ходом понимается полный ход поршня по цилиндру в любом направлении. Четыре отдельных хода называются:
- ВПУСК : этот ход поршня начинается в верхней мертвой точке. Поршень опускается от верхней части цилиндра к нижней части цилиндра, увеличивая объем цилиндра. Смесь топлива и воздуха нагнетается атмосферным (или более высоким) давлением в цилиндр через впускное отверстие.
- СЖАТИЕ : при закрытых впускном и выпускном клапанах поршень возвращается в верхнюю часть цилиндра, сжимая воздух или топливно-воздушную смесь в головке цилиндра.
- МОЩНОСТЬ : это начало второго оборота цикла. Пока поршень находится близко к верхней мертвой точке (ВМТ), смесь сжатого воздуха и топлива в бензиновом двигателе воспламеняется от свечи зажигания в бензиновых двигателях или воспламеняется за счет тепла, выделяемого при сжатии в дизельном двигателе. Возникающее в результате сгорания сжатой топливно-воздушной смеси давление заставляет поршень вернуться к нижней мертвой точке (НМТ).
- ВЫПУСК : во время такта выпуска поршень снова возвращается в верхнюю мертвую точку, в то время как выпускной клапан открыт. Это действие вытесняет отработанную топливно-воздушную смесь через выпускной клапан (клапаны).
Пока поршень находится близко к верхней мертвой точке (ВМТ), смесь сжатого воздуха и топлива в бензиновом двигателе воспламеняется от свечи зажигания в бензиновых двигателях или воспламеняется за счет тепла, выделяемого при сжатии в дизельном двигателе. Возникающее в результате сгорания сжатой топливно-воздушной смеси давление заставляет поршень вернуться к нижней мертвой точке (НМТ).Конструкция и принципы разработки
Ограничения выходной мощности
Четырехтактный цикл
A: Впуск
B: Сжатие8
D: Выхлоп
1=ВМТ
2=НМТ
Максимальная мощность, вырабатываемая двигателем, определяется максимальным количеством всасываемого воздуха. Количество энергии, вырабатываемой поршневым двигателем, связано с его размером (объемом цилиндра), будь то двухтактная или четырехтактная конструкция, объемным КПД, потерями, соотношением воздух-топливо, теплотворной способностью топлива. , содержание кислорода в воздухе и скорость (об/мин). Скорость в конечном итоге ограничивается прочностью материала и смазкой. Клапаны, поршни и шатуны испытывают большие силы ускорения. На высоких оборотах двигателя может произойти физическая поломка и вибрация поршневых колец, что приведет к потере мощности или даже разрушению двигателя. Флаттер поршневых колец возникает, когда кольца колеблются вертикально внутри поршневых канавок, в которых они находятся. Флаттер колец нарушает герметичность между кольцом и стенкой цилиндра, что вызывает потерю давления и мощности в цилиндре. Если двигатель вращается слишком быстро, пружины клапанов не могут сработать достаточно быстро, чтобы закрыть клапаны. Это обычно называют «поплавком клапана», и это может привести к контакту поршня с клапаном, что серьезно повредит двигатель.
При высоких скоростях смазка поверхности контакта поршень-цилиндр имеет тенденцию к нарушению. Это ограничивает скорость поршня промышленных двигателей примерно до 10 м/с.
Выходная мощность двигателя зависит от способности впускного (воздушно-топливной смеси) и выхлопных газов быстро проходить через отверстия клапанов, обычно расположенные в головке цилиндров. Для увеличения выходной мощности двигателя можно устранить неровности во впускных и выпускных трактах, такие как дефекты литья, а также с помощью стенда воздушного потока можно изменить радиусы поворотов портов клапанов и конфигурацию седла клапана, чтобы уменьшить сопротивление. Этот процесс называется портированием, и его можно выполнить вручную или на станке с ЧПУ.
Наддув Одним из способов увеличения мощности двигателя является нагнетание большего количества воздуха в цилиндр, чтобы можно было производить больше мощности при каждом рабочем такте.
Это можно сделать с помощью устройства сжатия воздуха, известного как нагнетатель, который может приводиться в действие коленчатым валом двигателя.
Наддув увеличивает пределы выходной мощности двигателя внутреннего сгорания относительно его рабочего объема. Чаще всего нагнетатель работает всегда, но существуют конструкции, которые позволяют отключать его или запускать на различных скоростях (относительно частоты вращения двигателя). У наддува с механическим приводом есть недостаток, заключающийся в том, что часть выходной мощности используется для привода нагнетателя, в то время как мощность тратится впустую на выхлоп высокого давления, поскольку воздух сжимается дважды, а затем получает больший потенциальный объем при сгорании, но только расширяется. в один этап.
Турбокомпрессор Турбокомпрессор — это нагнетатель, приводимый в действие выхлопными газами двигателя посредством турбины. Он состоит из двух частей высокоскоростного узла турбины, одна сторона которого сжимает всасываемый воздух, а другая сторона приводится в действие отходящим потоком выхлопных газов.
На холостом ходу и на низких и средних оборотах турбина вырабатывает небольшую мощность из-за небольшого объема выхлопных газов, турбонагнетатель малоэффективен, и двигатель работает почти как без наддува. Когда требуется гораздо большая выходная мощность, скорость двигателя и открытие дроссельной заслонки увеличиваются до тех пор, пока выхлопных газов не станет достаточно, чтобы «раскрутить» турбину турбонагнетателя, чтобы начать сжимать во впускном коллекторе гораздо больше воздуха, чем обычно.
Турбонаддув обеспечивает более эффективную работу двигателя, поскольку он приводится в действие давлением выхлопных газов, которое в противном случае (в основном) было бы потрачено впустую, но существует конструктивное ограничение, известное как турбозадержка. Повышенная мощность двигателя доступна не сразу из-за необходимости резко увеличить обороты двигателя, создать давление и раскрутить турбо, прежде чем турбо начнет выполнять какое-либо полезное сжатие воздуха. Увеличенный объем впуска вызывает увеличение выхлопа и ускорение вращения турбонагнетателя и т.
д., пока не будет достигнута устойчивая работа с высокой мощностью. Другая трудность заключается в том, что более высокое давление выхлопных газов заставляет выхлопные газы отдавать больше своего тепла механическим частям двигателя.
Отношение штока и поршня к ходу
Отношение штока к ходу — это отношение длины шатуна к длине хода поршня. Более длинный шток снижает боковое давление поршня на стенку цилиндра и силы напряжения, увеличивая срок службы двигателя. Это также увеличивает стоимость и высоту двигателя и вес.
«Квадратный двигатель» представляет собой двигатель с диаметром цилиндра, равным его длине хода. Двигатель, у которого диаметр цилиндра больше, чем длина его хода, является двигателем с квадратным сечением, и наоборот, двигатель с диаметром отверстия, который меньше длины его хода, является двигателем с квадратным сечением.
Клапанный механизм
Клапаны обычно приводятся в действие распределительным валом, вращающимся со скоростью, равной половине скорости коленчатого вала.
Он имеет ряд кулачков по всей длине, каждый из которых предназначен для открытия клапана во время соответствующей части такта впуска или выпуска. Толкатель между клапаном и кулачком представляет собой контактную поверхность, по которой кулачок скользит, открывая клапан. Во многих двигателях используется один или несколько распределительных валов «над» рядом (или каждым рядом) цилиндров, как на иллюстрации, на которой каждый кулачок непосредственно приводит в действие клапан через плоский толкатель. В других конструкциях двигателей распределительный вал находится в картере, и в этом случае каждый кулачок контактирует с толкателем, который контактирует с коромыслом, открывающим клапан. Конструкция верхнего кулачка обычно допускает более высокие обороты двигателя, поскольку обеспечивает наиболее прямой путь между кулачком и клапаном.
Клапанный зазор
Клапанный зазор представляет собой небольшой зазор между толкателем клапана и штоком клапана, обеспечивающий полное закрытие клапана.
На двигателях с механической регулировкой клапанов чрезмерный зазор вызывает шум в клапанном механизме. Слишком маленький зазор клапана может привести к тому, что клапаны не будут закрываться должным образом, что приведет к снижению производительности и возможному перегреву выпускных клапанов. Как правило, зазор необходимо регулировать каждые 20 000 миль (32 000 км) с помощью щупа.
В большинстве современных серийных двигателей используются гидравлические подъемники для автоматической компенсации износа компонентов клапанного механизма. Грязное моторное масло может привести к поломке подъемника.
Энергетический баланс
Двигатели Отто имеют КПД около 30%; другими словами, 30% энергии, вырабатываемой при сгорании, преобразуется в полезную энергию вращения на выходном валу двигателя, а остальная часть представляет собой потери из-за отходящего тепла, трения и агрегатов двигателя. Существует несколько способов восстановить часть энергии, потерянной в результате сброса тепла.
Использование турбокомпрессора в дизельных двигателях очень эффективно за счет повышения давления входящего воздуха и, по сути, обеспечивает такое же увеличение производительности, как и увеличение рабочего объема. Компания Mack Truck несколько десятилетий назад разработала турбинную систему, которая преобразовывала отработанное тепло в кинетическую энергию, которая возвращалась в трансмиссию двигателя. В 2005 году BMW объявила о разработке турбопарогенератора, двухступенчатой системы рекуперации тепла, аналогичной системе Mack, которая рекуперирует 80% энергии выхлопных газов и повышает эффективность двигателя Отто на 15%. Напротив, шеститактный двигатель может снизить расход топлива на целых 40%.
Современные двигатели часто специально разрабатываются так, чтобы они были немного менее эффективными, чем могли бы быть в противном случае. Это необходимо для контроля выбросов, таких как рециркуляция отработавших газов и каталитические нейтрализаторы, которые уменьшают смог и другие атмосферные загрязнители.
