Содержание

Ремонт стояночного тормоза автомобиля

Ручник – важнейший элемент тормозной системы. Он удерживает машину на стоянках и уклонах, позволяет тронуться после остановки на подъеме, обеспечивает нормальное вхождение в управляемый занос при отказе педального узла. Ездить со сломанным ручником нельзя, и устранение его неполадок является немаловажным этапом ремонта тормозной системы.

Когда требуется ремонт ручника?

Если водитель редко использует стояночный тормоз, он может долго не знать, что надо отремонтировать ручник. Поэтому каждые 25-30 тыс. км рекомендуется проверять его работоспособность. Для этого надо максимально затянуть ручник, включить начальную скорость и медленно отпустить сцепление. Если ручник полностью исправен, мотор должен заглохнуть. Если же машина начинает двигаться, значит, нужно делать ремонт ручного тормоза.

Как можно отремонтировать ручной тормоз?

Ручник ломается достаточно часто, но поломки, как правило, несложные, и полная замена ручного тормоза требуется редко.
Чтобы отремонтировать механизм, его надо снять и разобрать:
  • Опустить рычаг привода устройства (установить в крайнее нижнее положение).
  • Освободить концы тросов, крепящиеся к рычагам привода тормозных колодок.
  • Ослабить регулировочную гайку и контргайку, снять оттяжную пружину, полностью отвернуть и снять гайку и контргайку.
  • Чтобы снять задний трос, надо извлечь его передние наконечники (закреплены в кронштейнах пола кузова) и оболочку (закреплена в кронштейнах балки заднего моста).
  • Демонтировать рычаг привода (сначала в сборе) и передний трос.
  • Извлечь шплинт, снять упорную шайбу, отсоединить от рычага привода ручника передний трос.
После этого надо проверить детали узла и, если они изношены или повреждены, произвести ремонт стояночного тормоза автомобиля:
  • Проверить состояние троса и, если некоторые проволоки перетерты, оболочка повреждена, трос плохо перемещается в ней, а крепления наконечников ослаблены, его следует поменять.
    Чтобы выполнить замену троса ручного тормоза, очень важно приобрести фирменную деталь высокого качества.
  • Проверить исправность пружины, которая возвращает рычаг ручника в нерабочее положение. Если пружина потеряла упругость или деформирована, ее нужно поменять.
  • Проверить состояние зубьев сектора и защелок рукоятки. Если детали изношены, сломаны или повреждены, их надо поменять.
Наконец, можно установить механизм на штатное место:
  • Перед установкой ручного тормоза нужно смазать наконечник переднего троса, ось рычага ручника и направляющую заднего троса специальной консистентной смазкой (можно использовать ЛСЦ-15 или Литол-24).
  • Дальнейшая установка ручника выполняется по такому же принципу, как и снятие узла, только в обратном порядке.
После ремонта обязательно надо выполнить регулировку ручного тормоза, для этого:
  • Приподнять машину и полностью освободить ручник.
  • Повернуть регулировочную гайку (когда проворачивается заднее колесо, колодки должны притормаживать барабан).
  • Медленно поворачивая гайку, отвести немного колодки от барабана.
  • Ручник должен затормаживать колеса, когда его рычаг перемещается на второй зуб храповика.

Как отремонтировать и отрегулировать ручной тормоз своими руками

Наверное, каждый водитель хотя бы один раз забывал снять автомобиль с стояночного тормоза после того, как начал движение. В этом момент, скорее всего, возникает мысль о том, для чего нужен этот ручной тормоз, если во время остановки удобнее зафиксировать автомобиль на пониженную передачу.

Хотя мы все прекрасно знаем, что бывают такие случаи, когда мы запускаем двигатель, при этом забыв, что автомобиль зафиксирован передачей. Это еще хорошо, если автомобиль просто дернется и заглохнет, а вот если сзади или впереди другой автомобиль? А что если другой автомобиль въедет? Придется ремонтировать не только бампер, но и коробку передач.

Зачем нужен ручной тормоз

Но и на самом деле, зачем нужен ручной тормоз. Если стояночный тормоз внесен в конструкцию автомобиля, то он выполняет определенные функции.

  • Стояночный (ручной) тормоз удерживает автомобиль в неподвижном состоянии на уклонах и стоянках.
  • Помимо этого предназначения, ручной тормоз используют для того, чтобы тронуться с места и остановиться на подъеме, также для вхождения в управляемые занос, но для этого нужны определенные навыки и опыт.
  • Торможение ручником в таком случае будет производиться сильным и резким рывком рычага тормоза.

Устройство ручного тормоза легкового автомобиля

Устройство ручного тормоза, как и принцип его действия, простой. Ручной тормоз имеет трос ручного тормоза – это механический привод. В некоторых автомобилях трос ручного тормоза воздействует на задние колодки, в некоторых моделях стояночный тормоз воздействует на карданный вал (трансмиссию). Его называют центральным тормозом.

Когда водитель натягивает ручку стояночного тормоза, при этом трос ручника натягивается. Тросы равномерно натягиваются на тормозных колодках колес.

Датчик ручного тормоза сигнализирует о том, что автомобиль стоит на ручнике. Находится этот датчик на панели приборов. Перед началом движения нужно не забыть о том, что лампочка стояночного тормоза не должна гореть.

Регулировку ручного тормоза

Регулировку ручного тормоза начинают с того, что проверяют его работоспособность. Каждые 30 тысяч километров нужно проводить регулировку и проверку ручного тормоза. Даже если ручник работает без перебоев, его нужно проверять.

Проверить работоспособность достаточно просто. Ручник нужно до отказа затянуть, включить первую передачу, а потом педаль сцепления плавно опускают. Двигатель автомобиля заглохнет, если нет проблем со стояночным тормозом. Если авто будет хотя бы медленно двигаться, то значит ручной тормоз нужно ремонтировать или регулировать.

Обычно ремонт ручного тормоза – это замена троса. Во многих случаях достаточно только подтянуть ручной тормоз. Это сможет сделать каждый водитель.

Регулировать ручной тормоз нужно только на подъемнике, эстакаде или смотровой яме. Если таких условий нет, то заднюю часть кузова нужно поднять и поставить на опоры.

Некоторые марки автомобилей позволяют регулировать привод стояночного тормоза прямо в салоне. Перед тем, как начать обслуживание стояночного тормоза, нужно уточнить в мануале, какая именно система ручника в автомобиле.

  • Рычаг ручного тормоза нужно поднять на 1-3 щелчка;
  • уравнительную контрагайку нужно ослабить;
  • регулировочную гайку нужно завернуть. Если не произошло натяжение, то нужно заменить трос ручного тормоза;
  • дальше проверяется натяжение троса, рукоятку затягивают на количество щелчков, которое необходимо для автомобиля;
  • если трос натянут и все в порядке, то нужны будут немалые усилия, чтобы самостоятельно провернуть заднее колесо. Контрагайку уравнителя нужно затянуть;
  • рычаг ручника опускают, а потом проверяют задние колеса. Они должны равномерно, без рывков вращаться;
  • заднюю часть автомобиля опускают на землю, на первой передаче ручника нужно проверить его эффективность.



Замена и ремонт ручного тормоза в Твери, замена ручника в автосервисе «Агрегат69»

  1. Главная
  2. Ремонт автомобилей
  3. Ремонт ходовой части в Твери
  4. Ремонт тормозной системы в Твери

Наш автосервис предлагает услугу по ремонту ручного тормоза в Твери.

Для чего нужен ручной тормоз

Ручной тормоз предназначен для удержания транспортного средства, припаркованного на поверхности с уклоном. Устойчивость машины достигается за счет фиксации колес (блокировки их движения). Незначительное перемещение во время остановки на подъеме легче всего сделать именно при помощи стояночного тормоза.

От исправности этого механизма зависит возможность торможения в аварийной ситуации, тормоз обеспечивает устойчивость транспортного средства во время остановки.

Ручник служит страховкой на случай отказа основного тормозного контура, поэтому любые неполадки в этом механизме необходимо вовремя устранять.

Как определить исправность ручного тормоза

Определить, исправен ли ручной тормоз совсем несложно.

Устойчивое положение транспортного средства на склоне с уклоном, рычаг тормоза находится в поднятом положении, свидетельствует о том, что ручник исправен.

Если рычаг ручного тормоза поднят, а машина продолжает движение или тормозит очень слабо, значит, необходима регулировка этого механизма или его ремонт.

Причины, вызывающие неисправность стояночного тормоза

Ручной тормоз может быть неисправен из-за растянутости тросов. Если тросы в автомобиле растянулись или оборвались, их необходимо заменить.

Еще одна распространённая причина поломки стояночного тормоза – это изношенные тормозные колодки, которые стираются в процессе эксплуатации.

Чтобы определить неисправность ручного тормоза, проводится диагностика.

После того, как будет произведена замена троса и тормозных колодок, ручник нужно подтянуть.

Ремонт стояночного тормоза требует определённого профессионализма. Замену ручника можно сделать и своими силами, но лучше доверить эту работу профессионалам.

Специалисты нашего автосервиса обладают большим опытом

ремонта ручного тормоза. Ремонт стояночного тормоза выполняется профессионально, у нас есть все необходимые для устранения неисправности инструменты. Наши мастера справятся с поломкой любой сложности. Замена ручного тормоза не займет много времени.

Замена ручника необходима для безопасной эксплуатации транспортного средства.

В нашем автосервисе можно выполнить ремонт ручного тормоза на автомобилях различных марок.

Стоимость ремонта стояночного тормоза невысокая.

Ремонт стояночного (ручного) тормоза. Ремонт троса ручного тормоза.

Границы применения ручного автомобильного тормоза.

 Назначение и устройство стояночного тормоза

Ручным тормозом автомобиль удерживается на месте при его остановках и во время стоянки. Им также можно воспользоваться вместо неисправного основного тормоза (но это крайний случай). Но если такая замена будет слишком длительной и энергичной, то без ремонта ручного тормоза не обойтись.

На «ручник» машину многие ставят перед стартом в гору. Тот, кто обучался в автошколе, не раз совершал это упражнение и знает, как непросто освоить его в совершенстве.

Стояночным тормозом стоит острожное пользоваться зимой. Барабаны (диски) при езде нагреваются, и если машину сразу после остановки зафиксировать ручным тормозом, колодки по мере остывания барабанов могут примерзнуть к ним. Тронуться после этого с места будет сложно, а дальнейшие попытки могут привести к поломке «ручника» и тогда ремонт стояночного тормоза будет неизбежным.

Для того чтобы качественно отремонтировать ручной тормоз, обратитесь к профессионалам. Ведь поломки могут быть разными, и качественно устранить некоторые из них под силу только специалисту.

Основные признаки ненадежной работы стояночного тормоза

Если ход рычага механического ручного тормоза сопровождается пятью и более щелчками или автомобиль при полном включении стояночного тормоза не держится на уклоне в 25 градусов, то можно смело утверждать о том, что требуется ремонт стояночного тормоза. Правда, иногда недостаточную эффективность и надежность «ручника» можно восстановить простой регулировкой. Но если она не помогает, то ремонта стояночного тормоза не избежать.

Как отремонтировать трос ручного тормоза

Чтобы отремонтировать трос ручного тормоза или полностью его заменить, необходимо разобрать стояночный тормоз согласно инструкции по ремонту данного автомобиля. Однако нельзя забывать, что это довольно сложное и ответственное дело.

Будет лучше поручить ремонт троса ручного тормоза или его замену на новый специализированному СТО или автоцентру. Тем более что серьезные организации дают на такую работу гарантию и бесплатно устраняют все дефекты и производят регулировки в оговоренный срок.

Именно такой организацией и является наша компания. Обратитесь к нам, и вы выполним ремонт стояночного тормоза любого типа: механического или электронного, на любом автомобиле.

Проверка, регулировка и ремонт ручного тормоза ВАЗ 2107 (Видео)

Эксплуатация автомобиля с неисправной тормозной системой запрещена. Сюда относятся и случаи, когда ручной тормоз плохо удерживает автомобиль или совсем не работает. Поэтому ремонт ручника ВАЗ 2107 – работа, которую следует выполнять безотлагательно. Если для фиксации автомобиля на месте недостаточно поднять рычаг на 5-6 щелчков, ручник требует внимания.

Причины неисправности ручного тормоза ВАЗ 2107

Основных причин, по которым ручной тормоз ВАЗ 2107 не способен удержать автомобиль на месте, всего три:

  1. Трос ручного тормоза растянут.
  2. Трос или оплетка ручного тормоза повреждены.
  3. Неисправен тормозной механизм в барабане заднего колеса.

Третий тип неисправности случается крайне редко, поэтому ремонт ручника ВАЗ 2107 обычно состоит в регулировке или замене троса стояночного (ручного) тормоза.

Регулировка ручника ВАЗ 2107

Восстановление работоспособности ручного тормоза следует начать с проверки натяжения троса. Чтобы натянуть трос ручника ВАЗ 2107, понадобится:

  • пассатижи;
  • пара ключей на 13;
  • металлическая щетка;
  • WD-40;
  • домкрат.

Регулировку следует производить на смотровой яме или подъемнике. В последнем случае домкрат не понадобится.

Порядок действий таков:

  • Вывесить задние колеса при помощи домкрата или подъемника так, чтобы их можно было вращать рукой.
  • Затянуть ручник на 2-3 щелчка (до положения блокировки).
  • Очистит металлической щеткой резьбу на регулировочном болту, если она загрязнена. При сильной коррозии для откручивания гайки с регулировочного болта следует использовать WD-40.
  • Парой ключей на 13 отпустить контргайку;
  • Ключом на 13 и пассатижами отрегулировать положение гайки так, чтоб колеса заблокировались.

Примечание: если даже в крайнем положении гайки ручник ВАЗ 2107 не затягивается в достаточной мере, необходимо заменить трос.

  • Убедиться, что трос не перетянут и при опускании рычага колеса разблокируются.
  • Затянуть контргайку.
  • Смазать резьбу регулировочного болта литолом, чтобы предотвратить коррозию.

Как видите, натянуть ручной тормоз ВАЗ 2107 достаточно просто.

Во время регулировки ручника стоит проверить подшипники задних колес. Вращаться они должно легко и плавно, без шума. Наличие люфтов говорит о необходимости подтянуть подшипники.

Замена троса ручного тормоза ВАЗ 2107

Операция по замене троса производится на подъемнике или смотровой яме.

Для замены троса ручного тормоза необходимо демонтировать тормозные барабаны задних колес. При их снятии есть возможность проверить состояние тормозных колодок и деталей тормозного механизма, особенно рабочих цилиндров. Последние не должны иметь следов утечки тормозной жидкости, а резиновые пыльники не должны иметь трещин и повреждений.

Снятие тормозных барабанов достаточно сложная процедура. Работа затрудняется износом тормозного барабана который в результате выработки может иметь «бортик», цепляющийся при снятии за колодки. Другая проблема – коррозия, бороться с которой лучше всего при помощи WD-40.

При снятии тормозного барабана можно использовать кувалду или молоток, но удары надо наносить через деревянный брусок. Без использования бруска молоток может расколоть алюминиевые края барабана.

Когда барабан снят, следует осмотреть тормозной механизм и очистить от загрязнений. Ступицу колеса следует смазать графитовой смазкой. Если тормозные колодки на грани полного износа, следует заменить их.

Чтобы заменить трос ручника ВАЗ 2107, необходимо открутить два болта крепления, освободить трос и снять его.

После снятия старого троса остается установить новый и поставить на место тормозные барабаны и колеса. После чего необходимо отрегулировать ручник ВАЗ 2107 так, как описано в предыдущем параграфе.

Теперь вы знаете как выполнить ремонт ручника ВАЗ 2107.

Ремонт стояночного тормоза автомобиля.

Основным назначением автомобильного стояночного тормоза является предотвращение самопроизвольного движения транспортного средства на стоянке или же удерживание его на наклонной поверхности. Из-за того, что тормоз устанавливается вручную (при помощи рычага), его называют ещё «ручным».

Ремонт стояночного тормоза

Проблемы с тормозом могут возникнуть, если его трос заржавел или оборвался. Устраняется поломка заменой этой детали. Причём, желательно менять не один тросик, а сразу оба (даже, если второй в порядке) – так вы избежите неравномерности в их износе и предупредите повреждение подобной проблемы в ближайшем будущем.

Для замены троса следует снять сначала колёса, затем тормозные барабаны, держатели коллектора и глушителя, а потом уравнитель. От уравнителя отсоединяются наконечники обоих тросов, сдвигается вперёд распорный рычаг на задних колёсах, вынимается серьга троса, снимается наконечник троса и дополнительные держатели, и, наконец, извлекается трос тормозного механизма. После установки новых тросов сборка проводится в обратной последовательности.

Регулировка стояночного тормоза

Иногда трос необязательно менять – время от времени он требует простого подтягивания. Иначе ослабленный тормоз будет плохо выполнять свою функцию.

Итак, чтобы осуществить регулировку стояночного тормоза, необходимо сначала подобраться к регулировочной гайке, которая находится снизу под его рукоятью. Иногда можно достать до гайки, чуть приподняв рукоять и отодвинув защитные уплотнения, после чего тросик регулируется при помощи торцевой трубки на 10. Если же это не получается, понадобится снятие всего кожуха, закрывающего КПП, тормоз и подлокотник. При этом никакого специального ключа для кручения гайки не понадобится – подойдёт и обыкновенный накидной или рожковый.

Как правило, именно эти проблемы являются основными, возникающими со стояночным тормозом. Ремонт стояночного тормоза некоторые пробуют осуществить своими руками. Однако даже у опытного автолюбителя на это может уйти до 2–3 часов, а вероятность сделать какую-то ошибку не так уж и мала. В то же время, на стенде автомобильного сервиса работы будут выполнены быстро, качественно и за вполне разумную оплату.

Наверное, каждый водитель хотя бы один раз забывал снять автомобиль с стояночного тормоза после того, как начал движение. В этом момент, скорее всего, возникает мысль о том, для чего нужен этот ручной тормоз, если во время остановки удобнее зафиксировать автомобиль на пониженную передачу.

Хотя мы все прекрасно знаем, что бывают такие случаи, когда мы запускаем двигатель, при этом забыв, что автомобиль зафиксирован передачей. Это еще хорошо, если автомобиль просто дернется и заглохнет, а вот если сзади или впереди другой автомобиль? А что если другой автомобиль въедет? Придется ремонтировать не только бампер, но и коробку передач.

Зачем нужен ручной тормоз

Но и на самом деле, зачем нужен ручной тормоз. Если стояночный тормоз внесен в конструкцию автомобиля, то он выполняет определенные функции.

  • Стояночный (ручной) тормоз удерживает автомобиль в неподвижном состоянии на уклонах и стоянках.
  • Помимо этого предназначения, ручной тормоз используют для того, чтобы тронуться с места и остановиться на подъеме, также для вхождения в управляемые занос, но для этого нужны определенные навыки и опыт.
  • Торможение ручником в таком случае будет производиться сильным и резким рывком рычага тормоза.

Устройство ручного тормоза легкового автомобиля

Устройство ручного тормоза, как и принцип его действия, простой. Ручной тормоз имеет трос ручного тормоза – это механический привод. В некоторых автомобилях трос ручного тормоза воздействует на задние колодки, в некоторых моделях стояночный тормоз воздействует на карданный вал (трансмиссию). Его называют центральным тормозом.

Когда водитель натягивает ручку стояночного тормоза, при этом трос ручника натягивается. Тросы равномерно натягиваются на тормозных колодках колес.

Датчик ручного тормоза сигнализирует о том, что автомобиль стоит на ручнике. Находится этот датчик на панели приборов. Перед началом движения нужно не забыть о том, что лампочка стояночного тормоза не должна гореть.

Регулировку ручного тормоза

Регулировку ручного тормоза начинают с того, что проверяют его работоспособность. Каждые 30 тысяч километров нужно проводить регулировку и проверку ручного тормоза. Даже если ручник работает без перебоев, его нужно проверять.

Проверить работоспособность достаточно просто. Ручник нужно до отказа затянуть, включить первую передачу, а потом педаль сцепления плавно опускают. Двигатель автомобиля заглохнет, если нет проблем со стояночным тормозом. Если авто будет хотя бы медленно двигаться, то значит ручной тормоз нужно ремонтировать или регулировать.

Обычно ремонт ручного тормоза – это замена троса. Во многих случаях достаточно только подтянуть ручной тормоз. Это сможет сделать каждый водитель.

Регулировать ручной тормоз нужно только на подъемнике, эстакаде или смотровой яме. Если таких условий нет, то заднюю часть кузова нужно поднять и поставить на опоры.

Некоторые марки автомобилей позволяют регулировать привод стояночного тормоза прямо в салоне. Перед тем, как начать обслуживание стояночного тормоза, нужно уточнить в мануале, какая именно система ручника в автомобиле.

  • Рычаг ручного тормоза нужно поднять на 1-3 щелчка;
  • уравнительную контрагайку нужно ослабить;
  • регулировочную гайку нужно завернуть. Если не произошло натяжение, то нужно заменить трос ручного тормоза;
  • дальше проверяется натяжение троса, рукоятку затягивают на количество щелчков, которое необходимо для автомобиля;
  • если трос натянут и все в порядке, то нужны будут немалые усилия, чтобы самостоятельно провернуть заднее колесо. Контрагайку уравнителя нужно затянуть;
  • рычаг ручника опускают, а потом проверяют задние колеса. Они должны равномерно, без рывков вращаться;
  • заднюю часть автомобиля опускают на землю, на первой передаче ручника нужно проверить его эффективность.

Всем привет! Думаю, вы все прекрасно знаете, насколько большую роль играет хорошо работающая тормозная система. Помимо торможения и остановки во время движения, в состав узла входит еще и стояночный тормоз. Он же ручник. Потому темой для нашего разговора станет регулировка ручного тормоза, которую вполне можно выполнить своими руками.

Далеко не все автомобилисты могут почувствовать, что ручник ослабил хватку и начал плохо держать машину на неровных участках, склонах и холмах. Есть и те, кто вовсе не пользуется стояночным тормозом, отдавая предпочтение включенной передаче. Но это уже отдельная тема для разговора.

В любой момент ручник может пригодиться. И если он окажется в неисправном состоянии, быть беде. В лучшем случае машина покатится, и вы успеете в нее сесть и остановить движение. В худшем неисправность узла приведет к ДТП, повреждению транспортного средства и многим другим неприятным последствиям.

В действительности настройка стояночного тормоза, который именуется обычно просто ручник, не сложнее, чем настройка зеркал или же регулировка веерных форсунок стеклоомывателя.

Почему ручник должен быть исправен

Ручным тормозом называют элемент, входящий в состав тормозной системы автотранспортного средства. Его основной задачей является блокировка колес. Тем самым машина становится неподвижной, и сохраняет такое состояние даже на поверхности, имеющей уклон.

Всего можно выделить несколько функций и задач, которые выполняет этот узел:

  • Обеспечивается устойчивость транспортного средства на дороге при стоянках и остановках на склонах;
  • Способствует выполнению маневров, связанных с необходимостью экстренно затормозить;
  • При наличии определенных навыков помогает во входе в контролируемые заносы;
  • Если ломается основной тормоз, временно выступает в качестве его замены.

Ни в коем случае не используйте ручки как замену ножной педали тормоза на постоянной основе. Есть главная задача, от которой отходить не рекомендуется.

Также не стоит резко дергать рычаг при движении, поскольку быстрое поднятие ручника приведет к тому, что машину занесет. Только опытные водители и гонщики владеют навыками управляемого заноса.

Конструктивные особенности

Инструкция по регулировке теряет всякий смысл, если вы не знакомы с устройством стояночного тормоза.

Зачастую при самостоятельной регулировке речь идет именно об узлах, в основе которых лежит трос и механический привод. С электронным ручником лучше обратиться за помощью в автосервис.

Классический ручник встречается на множестве автомобилей, включая:

  • Лада Гранта;
  • Газель;
  • Опель Зафира;
  • Лада Калина;
  • Рено Логан;
  • Лада Веста;
  • Шевроле Лачетти;
  • Рено Дастер;
  • ВАЗ 2110;
  • ВАЗ 2107;
  • Опель Вектра и пр.

Каждый автопроизводитель использует свои комплектующие составляющие для создания узла, отвечающего за ручной тормоз.

При этом конструктивные элементы везде примерно одинаковые. Это позволяет подвески определенную черту под основной массой автотранспортных средств в вопросе регулировки ручника.

Что же касается этих самых элементов конструкции стояночного тормоза, то тут хочется выделить 3 главных компонента.

  • Рычаг. Служит для включения и отключения ручника. Располагается в салоне транспортного средства, обычно в непосредственной близости от водителя, под правой рукой;
  • Регулировочный узел. В него входят тяги, уравнитель, фиксирующая и регулировочная гайка, а также резиновый чехол;

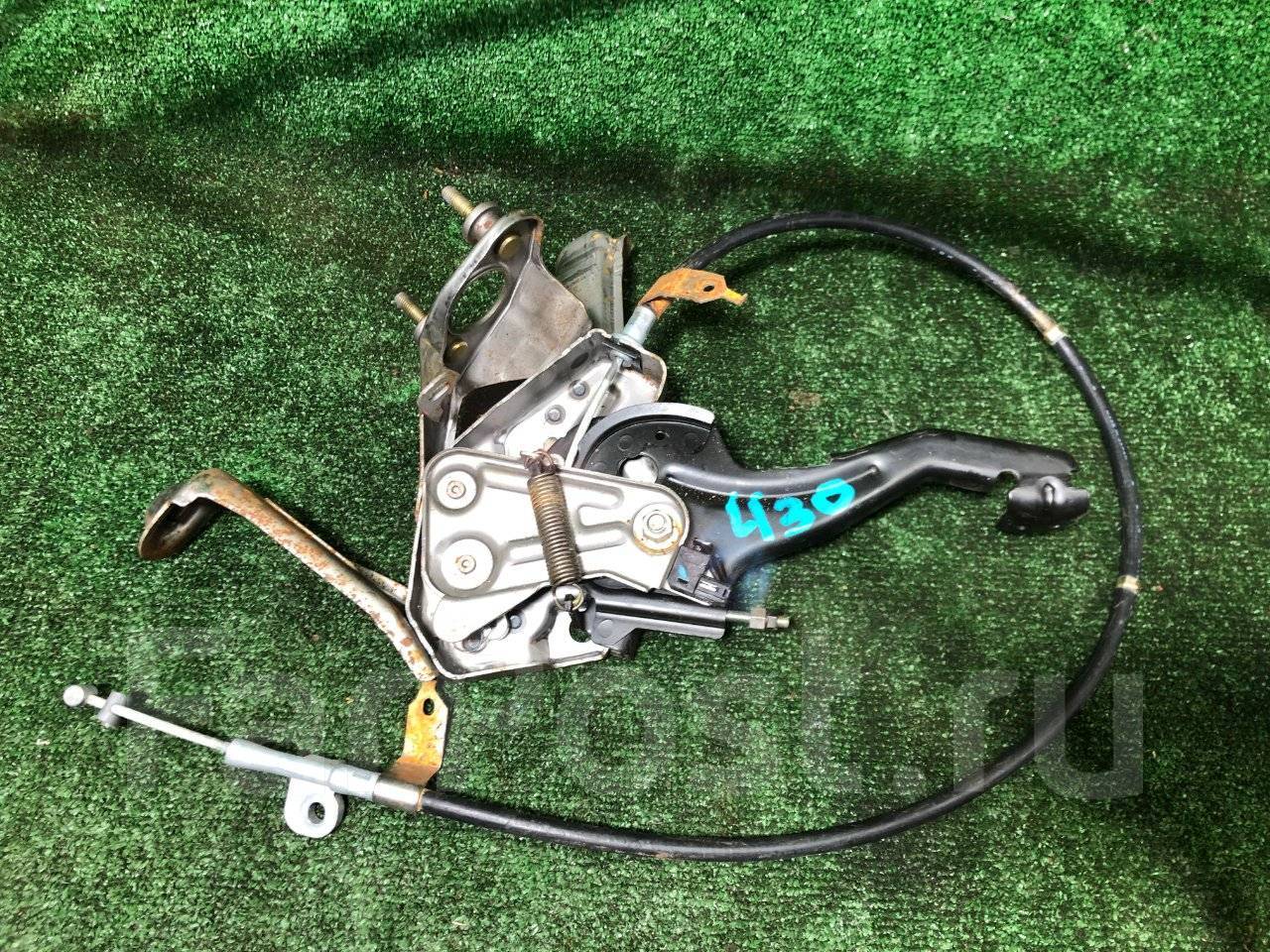

  • Трос привода. Это стальной тросик, расположенный внутри гибкой витой обмотки. Соединяет регулировочный узел и задние тормоза на авто.

В задних колесах также предусмотрены некоторые тормозные элементы, обеспечивающие работоспособность стояночного ручного тормоза.

Когда требуется регулировка

Бывалые автомобилисты советуют проводить диагностику текущего состояния ручника раз в месяц, либо после каждых 30 тысяч пройденных километров.

Если же есть подозрения на неисправность, откладывать проверку ни в коем случае нельзя. Тем более, провести диагностику довольно легко. Ехать в сервис не нужно.

Предлагаемая инструкция предусматривает 2 способа диагностики ручника, которая проводится своими руками.

  • Первый метод. Заедьте на машине на достаточно крутой склон и выжмите ручник не до упора. Если машина стоит и не скатывается, система работает нормально. Если авто начинает движение, затяните трос до конца и наблюдайте за поведение. Если все равно машина едет, ручник нужно регулировать или даже менять;
  • Второй метод. Натяните полностью ручник, включите 1 передачу, аккуратно и медленно отпустите педаль сцепления. Тут будет логично вспомнить о принципе работы сцепления на авто. Если с ручником все хорошо, мотор должен заглохнуть. Если же с ручником проблема, авто будет двигаться. Тут нужно ремонтировать или регулировать узел.

Чаще всего стояночный тормоз перестает нормально выполнять свои задачи из-за ослабшего натяжения, износа тормозных колодок или по причине увеличения зазора между колодкой и барабаном.

Необходимость регулировки ручника

Хочется акцентировать внимание на нескольких ситуациях, когда настоятельно рекомендуется самому или даже с помощью специалистов отрегулировать стояночный тормоз.

Также делается в таких случаях:

  • менялись тормозные колодки;
  • менялись тормозные диски или барабаны;
  • регулировались тормозные колодки;
  • ремонтировался тросик;
  • менялся трос ручника;
  • устанавливался регулировочный узел;
  • увеличился ход рычага;
  • диагностика показала неисправность.

Справиться с регулировкой механического стояночного тормоза может каждый. Это куда легче, нежели самостоятельное выполнение развал-схождения , а также заметно проще на фоне регулировки ближнего света фар на автомобиле.

Как отрегулировать узел

Ремонт обычно предусматривает смену тросика. Но зачастую водители сталкиваются с тем, что натяжение ослабло, и трос следует немного подтянуть.

При правильной настройке во время затяжки ручника должно быть не более 5-6 щелчков. Если их больше или меньше, настройка нужна обязательно. Суть регулировки заключается в том, чтобы поменять зазор между колодками и барабанами (или дисками). Меняется расстояние за счет изменения длины тросика.

Как на видео, так и в предлагаемой мной инструкции работа выполняется в такой последовательности:

  • автомобиль поднимается и устанавливается на опоры, если нет эстакады, ямы или подъемника;
  • рычаг тормоза выжимается на 1-3 щелчка;
  • отыскать контргайку регулировочного узла и ослабить ее;
  • прокрутить гайку регулировки и следить за натяжением;
  • после этого рычаг полностью вытягивается;
  • заднее колесо следует попробовать прокрутить;
  • если колесо вращается с большим усилием, натяжка выполнена;
  • затягивается контргайка, опускается рычаг;
  • проводится повторный тест.

Помимо тестов в момент нахождения автомобиля в подвешенном состоянии, машину обязательно проверяют в реальных условиях. Как это сделать, вы уже знаете.

Сами наглядно видите, что ничего сложного в такой работе нет. Она выполняется буквально за 1 час.

Если у вас есть какие-то замечания, рекомендации или интересные истории, связанные с ручным тормозом, обязательно оставляйте отзывы.

Спасибо всем! Подписывайтесь, пишите комментарии, задавайте вопросы и рассказывайте о нас своим друзьям!

(4 оценок, среднее: 5,00 из 5)

На этой странице рассмотрим такую тему, как правильная регулировка ручника. А также в конце будет видео на эту тему.

Бороздя просторы интернета я был удивлён тем, как люди регулируют ручник и учат этому других. Ещё больше я удивился, когда решил посмотреть, что поэтому поводу пишут в мурзилках. Как оказалось, там тоже описан довольно странный алгоритм регулировки ручника.

Ладно на Ютубе все друг у друга передирают и вливают в массы одно и тоже, только с разных фотоаппаратов и видеокамер, но мурзилки же вроде должны быть умными книжками, за которые люди платят деньги

Я всегда говорю, что информацию в интернете слушать не нужно, а необходимо только прислушиваться и окончательное решение оставить своим мозгам, а не чужим.

Ну ладно, хватит рассусоливать, поехали…

Как отрегулировать ручник

И вот решил, значит, показать, как я регулирую ручник со своей точки зрения.

Как известно, ручник регулируется в двух местах:

  • посредством натяжения троса из салона
  • раздвижением колодок в самом механизме

И вот здесь начинается самое интересное. Абсолютное большинство занимается натяжкой троса из салона. Закрутили гайку, трос натянули, добились необходимого количества щелчков и готово.

Но как по мне — это в корне не верно.

Если Вы когда-нибудь снимали тормозной диск и обращали внимание, как устроен и как работает сам механизм ручника, то Вы поймёте суть ошибки данных мануалов.

Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах. А оно нам надо такое? Конечно нет.

Тем более постоянно перетянутый трос — это тоже как-то не по Фэншую.

В общем, как по мне правильная регулировка ручника состоит из следующих шагов:

  • послабляем трос ручника в салоне, чтобы он и не провисал, но и не был перетянут
  • разводим колодки в самом механизме до момента, когда они начнут задевать за барабан и немного их сводим, чтобы барабан начал крутиться свободно
  • регулируем трос в салоне до необходимых 6-8 щелчков

Важно понять, что трос необходимо не натягивать, а регулировать!

Теперь более детально рассмотрим этот процесс.

Для начала добираемся до гайки регулировки троса в салоне. Для этого дергаем вверх подстаканник

Поддеваем ее с правого торца и снимаем

Видим гайку под ключ на 12 мм. Это и есть гайка регулировки троса ручника

Лезем под машину и оцениваем состояние троса. Если он сильно перетянут, то послабляем его. Если имеются порванные нити троса, то трос необходимо заменить

Если пыльники порваны, тогда трос также нуждается в замене

В этом месте всё очищаем и также оцениваем целостность троса

Снимаем тормозной суппорт. Сделать это достаточно просто, открутив ключом на 14 два болта его крепления. Один внизу…

Снимаем суппорт и подвешиваем его за проволоку

Теперь у нас два пути:

  • регулируем ручник
  • снимаем тормозной диск, оцениваем ситуацию и состояние механизма, очищаем всё и обрабатываем, например, преобразователем ржавчины

Предпочтительнее пойти по второму пути, так как там всё очень любит ржаветь, да и состояние колодок желательно оценить.

В общем, если лень или нет времени возиться, тогда вынимаем резиновую заглушку (красная стрелка) и приступаем к регулировке, а если есть желание сделать всё основательно, тогда откручиваем болт крестовой отвёрткой (желтая стрелка)

Если пошли по лёгкому пути, то после извлечения заглушки необходимо выставить диск так, чтобы отверстие было внизу. При помощи фонарика в отверстии мы увидим зубчатое колесо регулировочного механизма

Берём отвёртку с плоским лезвием, просовываем в отверстие и вращаем это зубчатое колесо. Когда крутим его вверх — колодки разводятся, а когда крутим вниз — отгадайте, что они делают

Разводим колодки до упора, а затем немного назад, чтобы диск не затирал о колодки.

Внимание! Так как диск крепится только одним болтиком, то чтобы избежать перекоса и обеспечить точность регулировки — имеет смысл дополнительно зафиксировать диск колёсной гайкой

Теперь идём в салон и регулируем трос. Закручивая гайку, добиваемся необходимых 6-8 щелчков.

В принципе, можно оставить и большее количество щелчков — до 10.

Проверяем вращение колёс и работу ручника. На этом процесс регулировки ручника окончен.

Если Вы всё же решили снять диск и оценить состояние механизма, то я делаю это так.

Откручиваем болтик крестовой отвёрткой и снимаем диск.

Очищаем все доступные места

и сам диск тоже

Затем я всё обрабатываю преобразователем ржавчины

Ждём пока всё высохнет и почернеет

Затем все трущиеся места и крепления пружин и колодок смазываем медной смазкой. Не рабочую часть колодок.

Ей же смазываем резьбу регулировочного механизма и болт крепления диска, чтобы в следующий раз он открутился без особых проблем

Осталось только отрегулировать ручник по вышеизложенному алгоритму.

Будут вопросы или поправки с дополнениями — милости прошу в комментарии ниже.

Если в процессе работы выяснится, что суппорт Вашего авто заклинил, тогда посетите страницу Ремонт тормозного суппорта

Вот обещанное видео о регулировке ручника
