Технология ремонта расходомера: «Оживляем» расходомер воздуха

В подержанных иномарках система впрыска топлива иногда отказывает из-за поломки расходомера воздуха. Его неисправность приводит к затрудненному пуску мотора, неустойчивой работе на холостых оборотах, потере мощности, росту токсичности отработавших газов, увеличению расхода топлива и т. п.

Повреждения токопроводящей дорожки – причина неисправности расходомера. При выходе микросхемы из строя расходомер неремонтопригоден.

При выходе микросхемы из строя расходомер неремонтопригоден.

В подержанных иномарках система впрыска топлива иногда отказывает из-за поломки расходомера воздуха. Его неисправность приводит к затрудненному пуску мотора, неустойчивой работе на холостых оборотах, потере мощности, росту токсичности отработавших газов, увеличению расхода топлива и т. п.

При выходе микросхемы из строя расходомер неремонтопригоден.

При выходе микросхемы из строя расходомер неремонтопригоден. Расходомер разбирается лишь частично, поэтому в профессиональном автосервисе данный узел считается неремонтопригодным. При поломке он подлежит замене. Однако практика показывает, что в некоторых случаях его можно отремонтировать.

Механическая часть расходомера представляет собой воздушную заслонку, которая отклоняется под напором потока всасываемого двигателем воздуха. Заслонка соединена с осью электрического потенциометра (датчика), сигнал с которого поступает в ЭБУ двигателя и используется для определения количества подаваемого топлива.

Если заслонка подклинивает или туго ходит вследствие загрязнений, этот дефект устраняют, промыв воздушную камеру расходомера уайт-спиритом.

Сбои в работе электронной части расходомера чаще всего возникнают из-за износа токопроводящей дорожки потенциометра. Причина отказа узла – плохой электрический контакт.

Устранить такое повреждение можно, укоротив на 0,8 – 1,5 мм подвижную пружину потенциометра. При этом траектория движения контактов смещается на неповрежденный участок дорожки и работа датчика восстанавливается.

Чтобы не повредить пластмассовую крышку потенциометра (она зафиксирована очень прочным герметиком), разборку узла следует производить осторожно. Подвижную пружину укорачивают, подгибая ее лепестки пинцетом. При этом нельзя допустить повреждения токопроводящей дорожки, а также микросхемы, расположенных рядом.

Особенно тщательно следует отрегулировать прижимное усилие лепестков подвижной пружины. При его малой величине электрический контакт в схеме датчика будет плохим, при чрезмерно большом – графитовый слой быстро протрется и потенциометр выйдет из строя.

После ремонта с помощью тестера желательно проверить параметры датчика. Сопротивления его электроцепей должны соответствовать значениям, приведенным в техописании автомобиля.

Отремонтированный таким образом расходомер воздуха уже три года нормально работает на автомобиле Ford Sierra 1988 г. в.

 Технология ремонта расходомера
При выходе микросхемы из строя расходомер неремонтопригоден.

Владимир Корницкий
Фото Юрия Нестерова

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

www.autocentre.ua

как проверить мультиметром и ремонт своими руками

Основные признаки неисправности ДМРВ — потеря мощности двигателя, затрудненный пуск, “плавающие” обороты мотора. Чтобы узнать точную причину поломки расходомера, надо визуально осмотреть устройство и потом протестировать его сканером (через Опендиаг), вольтметром или мотортестером.

Новый датчик расхода воздухаНовый датчик расхода воздуха

Содержание

[ Раскрыть]

[ Скрыть]

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

  • на панели приборов появляется надпись Check Engine;Надпись лампочкиНадпись лампочки
  • высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
  • двигатель плохо заводится “на холодную”, очень медленно разгоняется, глохнет, падает его мощность;
  • высокий уровень расхода топлива;
  • мотор нестабильно работает на холостом ходу;
  • двигатель глохнет при переключении скоростей;
  • обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

  1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
  2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
  3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Способ №1 – отключение расходомера воздуха

Способ состоит в отключении датчика от топливной системы машины и проверки работоспособности системы без него. Для этого нужно отключить прибор от разъема и завести мотор. Без ДМРВ контроллер получает сигнал переходить в аварийный режим работы. Он готовит воздушно-топливную смесь лишь исходя из положения дроссельной заслонки. Если машина движется «резвее», не глохнет, значит, прибор неисправен и требуется его ремонт или замена.

Способ №2 – перепрошивка электронного блока управления

Если штатную прошивку изменили, то неизвестно, какая реакция контроллера в ней прошита на случай аварийной ситуации. В этом случае под упор дроссельной заслонки нужно попытаться засунуть пластину толщиной 1мм. Обороты должны увеличиться. Теперь нужно выдернуть фишку с расходомера воздуха. Если силовой агрегат будет продолжать работать, то причина неисправности — прошивка.

Способ №3 – установка исправного датчика

Установить заведомо исправную деталь и завести двигатель. Если после замены он стал работать лучше, мотор не глохнет, то требуется замена или ремонт устройства.

Способ №4 – визуальный осмотр

Для этого нужно крестовой отверткой открутить хомут, удерживающей гофру воздухосборника. Затем нужно отсоединить гофру и осмотреть внутренние поверхности гофры воздухосборника и датчика.

Осмотр гофры воздуховодаОсмотр гофры воздуховодаОсмотр гофры воздуховода

На них не должно быть следов масла и конденсата, поверхности должны быть в сухом и чистом состоянии. Если не следить за воздушным фильтром и редко его менять, то грязь может попасть на чувствительный элемент датчика и стать причиной его поломки. Это чаще всего встречающаяся неисправность. Следы масла могут появиться в расходомере при повышенном уровне масла в картере, а также если забит маслоотбойник вентиляционной системы картера. При необходимости нужно почистить поверхности с помощью специальных чистящих средств.

Способ №5 – проверка ДМРВ мультиметром

Для этого нужно включить тестер в режим, при котором проверяется постоянное напряжение. Предельное значение для измерений следует выставить 2В.

Принцип работы ДМРВПринцип работы ДМРВСхема работы ДМРВ

Распиновка датчика:

  1. Провод желтого цвета расположен ближе к лобовому стеклу. Он служит входом для сигнала с расходомера.
  2. Бело-серый провод – выход напряжения датчиков.
  3. Черно-розовый провод ведет к главному реле.
  4. Провод зеленого цвета служит для заземления датчиков, то есть идет на массу.

Провода могут иметь разные цвета, но их расположение неизменно. Для проверки нужно включить зажигание, но не заводить машину. Щуп красного цвета от мультиметра нужно подключить к желтому проводу, а черный нужно присоединить на массу, то есть к зеленому проводу. Измеряем напряжение между этими двумя выходами. Щупы мультиметра дают возможность присоединиться, не нарушая изоляции проводов.

На новом устройстве напряжение на выходе находится в пределах от 0,996 до 1,01 В.

Во время эксплуатации это напряжение постепенно увеличивается и по его значению можно судить об износе расходомера:

  • при хорошем состоянии датчика – напряжение от 1,01 до 1.02 В;
  • при удовлетворительном состоянии — от 1,02 до 1,03 В;
  • ресурс датчика заканчивается, если напряжение находится в пределах от 1,03 до 1,04 В;
  • о предсмертном состоянии говорит значение в пределах от 1.04 до 1,05, если противопоказаний нет, то можно продолжать пользоваться датчиком;
  • если напряжение превышает 1,05 В, ДМРВ требует замены.

Показания расходомераПоказания расходомераПоказания АЦП расходомера

Диагностика ДМРВ «Цешкой» не представляет ничего сложного и может быть выполнена своими руками.

Если на снятом датчике есть загрязнения, его можно почистить самому. Для его промывки можно воспользоваться WD-40. Чтобы почистить ДМРВ, нужно сначала снять с него патрубок, а потом демонтировать сам прибор. Внутри прибора находится сеточка и несколько проволок – датчиков.

На них нужно распылить чистящее средство и промыть. Затем дать высохнуть жидкости. Если грязь осталась, то процедуру следует повторить. Этим же средством нужно почистить патрубок. Он должен быть очищен от грязи и масляных пятен. Заменив воздушный фильтр, все детали нужно вернуть на место. После процедуры чистки в 80% можно восстановить работоспособность прибора, исчезает ошибка о пониженном уровне сигнала датчика (автор видео – “24 часа”).

Промывка датчика поможет избежать дорогостоящего ремонта.

Способ №6 – проверка с помощью сканера

Методика проверки:

  1. Установить на телефон (смартфон), планшет или переносной компьютер программу для диагностики (например, Torque Pro, Opendiag, BMWhat, OBD Авто Доктор).
  2. Подключить с помощью специального кабеля, Bluetooth-канала мобильного устройства либо ноутбук к диагностическому разъёму, расположенному на электронном блоке управления автомобиля.
  3. Запустить на телефоне (смартфоне) или компьютере утилиту для диагностики.
  4. Дождаться окончания сканирования программой всех узлов транспортного средства. В результате утилита проверит исправность каждого агрегата автомобиля.
  5. Расшифровать коды ошибок, которые покажет программа после завершения диагностики.

Для выполнения этого метода используются тестеры:

  • K-Line 409/1;
  • Сканматик;
  • ELM (ЕЛМ) 327;
  • OP-COM.

Способ №7 – проверка Васей Диагностом

Чтобы выявить неисправность ДМРВ, не снимая его с машины, нужно:

  1. Установить на портативный компьютер (ноутбук) программу под названием «ВАСЯ диагност» и запустить её.
  2. Подключить адаптер к диагностическому порту автомобиля.
  3. Выбрать из закладок «Блока управления» пункт «Электроника 1» или «01 – Электроника двигателя» для подключения к БУ автомобиля.
  4. Зайти в «Настраиваемые группы».
  5. Выбрать 211, 212 (значение по паспорту) и 213 (актуальное значение).
  6. Сравнить актуальные показатели с паспортными данными. Если отклонения высокие, значит, необходимо заменить ДМРВ.

Способ №8 – с помощью мотортестера

Данный способ используется для проверки расходомеров частотного типа.

Для проверки ДМРВ мотортестером (осциллографом), необходимо подключить его к датчику (зависит от марки автомобиля) и запустить двигатель.

Параметры проверки ДМРВ:

  • время переходного процесса при включенном зажигании;
  • показания расхода воздуха на холостом ходу и резком повышении оборотов двигателя;
  • напряжение в сети датчика.

Выходные данные индивидуальны для разных типов двигателей. Перед диагностикой следует уточнить актуальные показания у официального представителя.

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

  1. Сначала нужно выключить зажигание, открыть капот.
  2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
  3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
  4. Далее снимаем гофру с патрубка.
  5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.

    Отключение разъема датчикаОтключение разъема датчикаОтсоединение разъема датчика

  6. Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.
  7. Теперь можно снять ДМРВ.
  8. Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Важно регулярно проходить техосмотр авто и выполнять вовремя техническое обслуживание, тогда детали и узлы будут служить дольше.

Видео «Проверка ДМРВ с помощью мультиметра»

В этом видео от канала «Простое Мнение» демонстрируется, как проверить ДМРВ мультиметром.

Загрузка ...Загрузка ... Загрузка …

avtozam.com

Восстанавливаем датчик расхода воздуха | Пособие автомобилиста

датчик расхода воздухадатчик расхода воздухаЗа датчик массового расхода воздуха просят немалую цену, и по законам рынка это должно иметь под собой основания. Все просто, однако! В значительной мере это плата за нашу неосведомленность – мы не представляем себе, как ДМРВ работает… и отчего перестает работать. А также – за навязанное нам рыночными дельцами мнение: захандрил ДМРВ – покупай новый!

Роль ДМРВ трудно переоценить. Чтобы контроллер безошибочно дирижировал работой форсунок и зажигания, он должен, насколько это возможно, точно знать фактический расход воздуха двигателем. Если ДМРВ начинает врать, мотор теряет в мощности, растут расход топлива и токсичность выхлопа, ухудшается динамика разгона.

Одна из распространенных причин нарушения работы ДМРВ на «десятках» кроется в особенностях системы вентиляции картера двигателя. В ней два контура – большой, работающий при открытом дросселе, и малый – для режима холостого хода, когда дроссель закрыт. В последнем случае картерные газы отсасываются в задроссельное пространство по каналу с диаметром отверстия 1,5 мм. Часть их проходит по магистрали холостого хода, через его регулятор, заодно соприкасаясь и с нежным пленочным резистором ДМРВ. К тому же последний расположен в зоне действия обратных колебаний газов во впускном тракте. Отложения смол меняют характеристики резистора – и датчик фальшивит. К этому времени и регулятор холостого хода начинает капризничать на свой манер – заедает, подклинивает, особенно при пуске двигателя.

Обычно ДМРВ проверяют диагностическим прибором (например, ДСТ-6), мы же обойдемся цифровым мультиметром со шкалой до 2 В. Введем булавку между резиновым уплотнителем и желтым проводом до упора в контакт (фото 1). Теперь включим зажигание и измерим напряжение на этом контакте. В идеале должно получиться 0,99 В. С учетом погрешностей замера – не больше 1,03 В. Если оно выше, кое-кто датчик тут же заменяет новым. Мы же не станем торопиться. Отвернув пассатижами хитрые саморезы крепления измерительного элемента датчика, взамен подберем простые (4,9 х 20) для крестообразной отвертки. В будущем это облегчит обслуживание машины. А со снятым элементом поработаем. Приготовим моечное приспособление – аэрозольный очиститель карбюратора, трубочку которого, нагрев в пламени спички, согнем под углом 90°. Затем отрежем так, чтобы струя выбивалась в сторону, а сама трубочка осталась прямой (фото 2). Введя ее на глубину 10 мм в верхний канал измерительного элемента ДМРВ, промоем резистор. Через несколько секунд – еще раз. Как правило, больше и не требуется. Учтите, что никакого силового воздействия резистор не допускает – о ватных тампонах, кисточках, сжатом воздухе забудьте.

Дав высохнуть следам очистителя, вставляем датчик в корпус и повторим измерения напряжения. Не изменилось? Видимо, ресурс ДМРВ и вправду исчерпан. Обычно «десятке» нужно для этого пройти тысяч 80–90, а то и больше. Если же напряжение снизилось до нормы – будем ездить. Конечно, после такой промывки датчика некоторые характеристики двигателя могут измениться. Потребуется заново проверить токсичность выхлопа, в некоторых случаях (если система позволяет) отрегулировать ее – и так далее. Ну а можно ли облегчить условия работы ДМРВ и продлить срок его службы? Об этом поговорим в другой раз.

Восстанавливаем датчик расхода воздуха

3.5 (70%) 4 голос[а]

sanekua.ru

Проверяем расходомер воздуха самостоятельно

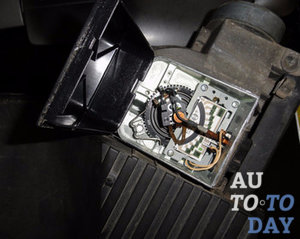

Расходомер воздуха
Правильная работа автомобильного двигателя и автомобиля в целом зависит от большого количества различных факторов. Но самый главный из них – это соотношение бензина и топлива в горючей смеси, благодаря которой и осуществляется работа двигателя. При этом каждый режим работы требует особенной смеси, добиться оптимального соотношения которой возможно только благодаря такому устройству как расходомер воздуха. Как и любое другое устройство, по тем или иным причинам он может выходить из строя. Поэтому очень важно постоянно контролировать его работу, а в случае проявления признаков выхода прибора из строя осуществлять проверку.

1. Основные признаки неисправности расходомера воздуха.

Датчик массового расхода воздуха, или, проще говоря, расходомер позволяет контролировать подачу воздуха в камеру сгорания двигателя. Найти данное устройство вы можете непосредственно возле воздушного фильтра. Его главная задача – определение и корректировка объема воздушной смеси, поступающей на цилиндры.

При этом датчик не способен замерять, какой именно объем воздуха проходит через автомобильный мотор. С его помощью осуществляется оценка того, какая масса сжатого воздуха поступила в двигатель за определенную единицу времени, а результат такого контроля представляется в килограммах за секунду. Применяются расходомеры как на дизельных двигателях, так и на более распространенных бензиновых. Применяются эти устройства не только на автомобилях, но и в промышленности.

Расходомер воздуха

Но встретить данное устройство на автомобилях современного производства практически невозможно. Примерно с начала двухтысячных практически все зарубежные концерны отказались от использования расходомеров, успешно заменив их устройствами, способными определять давление воздуха, а не его объем. Подтолкнуло конструкторов к такому решению то, что расходомер является достаточно нежным прибором, из-за чего довольно часто выходит из строя. Причиной этому может послужить как перегрузка, так и просто неосторожное прикосновение мокрой тряпкой к поверхности датчика. К несчастью, отремонтировать расходомер практически невозможно, поэтому приходится покупать и устанавливать новый.

Расходомер работает по знакомому всем еще со школы закону Ома. То есть при помощи нагретого провода рассчитывается воздушная масса, поступающая в камеру сгорания двигателя. По сути, этот датчик является аналогом анемометра, при помощи которого осуществляют измерение скорости движения воздушных масс. Контакт датчика нагревается воздухом, что является причиной изменения сопротивления металла, из которого он изготовлен. Чем больше температура проволоки, тем выше будет показатель датчика, или же чем больше масса потока воздуха, тем выше сопротивление.

Полученные датчиком данные передаются на электронный блок управления автомобиля, который может корректировать подачу воздуха в соответствии с режимом работы машины и показателями, которые поступают с других датчиков.

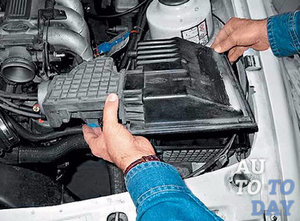

Расходомер воздуха
Но рано или поздно датчик может «забарахлить». Как результат, возникнут неполадки и осложнения в работе всех остальных систем автомобиля и, в первую очередь, в работе двигателя. Признаков, по которым можно определить наличие неполадок в расходомере воздуха, существует достаточно много. Назовем наиболее типичные из них:

1. Двигатель вообще перестал заводиться.

2. Отмечается нестабильная работа двигателя на холостом ходу.

3. Отмечаются очень большие или очень маленькие обороты во время работы двигателя на холостом ходу.

4. Во время разгона наблюдаются «провалы» в работе двигателя, автомобиль в целом проявляет плохую динамику работы.

5. Значительно возрос расход топлива.

Расходомер воздуха
Стоит сразу отметить, что подобные признаки могут совсем не относиться к расходомеру. Подобная реакция автомобиля может проявляться через неправильное функционирование подсоса воздуха. То есть датчик расхода воздуха остается в исправном состоянии, но при этом гофрированный шланг, при помощи которого датчик соединяется с дроссельной заслонкой, может полностью покрыться трещинами.

Благодаря электронному блоку управления узнать о наличии неисправности в двигателе, а возможно, и в расходомере можно благодаря специальному сигналу на панели приборов в салоне автомобиля – лампочке «чек» или «check engine». Если эта лампочка засветилась, то правильнее всего будет осуществить полную диагностику двигателя. Ведь, кроме расходомера, из строя могут выйти и другие устройства.

2. Как проверить расходомер воздуха собственными силами и что нужно для проверки?

К счастью, осуществить диагностику расходомера воздуха можно не только на станции технического обслуживания автомобилей, но и в домашних условиях. Сделать это можно очень просто, не используя при этом совершенно никаких подручных средств.

Просто попробуйте отключить расходомер и завести автомобиль без его участия. В этом случае контроллер активирует внештатный режим работы, и смешивание топливной смеси для сгорания будет осуществляться в соответствии с положением дроссельной заслонки. Показатель тахометра в таком режиме функционирования автомобиля должен подняться выше, чем 1500 оборотов в минуту.

Но на этом проверка не заканчивается. Запустив двигатель без расходомера, попробуйте проехать на автомобиле на небольшое расстояние. Если при этом автомобиль будет работать полноценно и без всяких сбоев или «провалов» – ваш расходомер исправен.

Проверка расходомера
Однако это не единственный способ, при помощи которого можно оценить работоспособность расходомера воздуха. Сделать это можно даже путем обычного визуального осмотра. При этом основное внимание необходимо сконцентрировать на внутренних поверхностях датчика расхода воздуха и гофрированного шланга, который к нему подключен.

В идеале все внутренние поверхности должны находиться в чистом и сухом состоянии, без грязевого налета и пятен от моторного масла. Так как расходомер состоит из очень чувствительных элементов, даже самая незначительная капля масла может вывести их из строя. Как же масло может попасть на поверхность датчика? Происходит это в том случае, если уровень масла превышает допустимую норму, или же произошел засор системы вентиляции.

После этого необходимо попробовать извлечь датчик. Под ним находится уплотнительное кольцо, основная функция которого – это противодействие внешним массам воздуха. Если вы обнаружите, что данного кольца на приборе нет, или же оно застряло в корпусе воздушного фильтра, – значит, корпус расходомера безнадежно засорился пылью. Как результат – срок службы такого датчика сократится в разы, и восстановить его не представляется возможным.

Рекомендации по осуществлению диагностики и последующего ремонта расходомера воздуха

Если все вышеописанные варианты проверки датчика расхода воздуха не дали никаких результатов, и вы так и не смогли убедиться на все 100% в том, что неисправен действительно датчик расхода воздуха, остается еще один вариант проверки. Вам понадобится обычный мультиметр или электронное устройство, преобразовывающее напряжение в двоичный цифровой шифр (АЦП). Для осуществления проверки следуйте приведенной ниже инструкции:

1. Переводим мультиметр в режим работы вольтметра, что позволит нам измерять напряжение. Выставляем напряжение 2В, которое позволит диагностировать функционирующий расходомер.

2. Откройте капот автомобиля и отыщите расходомер, который находится непосредственно возле двигателя. К данному устройству подключено сразу четыре провода:

— первый передает сигнал на выходе;

— второй – это напряжение прибора на выходе;

— третий – это заземление расходомера воздуха;

— благодаря четвертому прибор подключен к реле.

3. Не выключая зажигания и при работающем на холостом ходу двигателе подсоедините к датчику воздуха мультиметр.

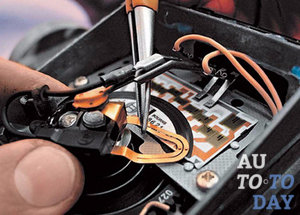

Ремонт расходомера
4. Процесс осуществления диагностики будет заключаться в следующем: берем красный провод от мультиметра и подсоединяем его к проводу датчика, который окрашен в желтый цвет; черный провод мультиметра необходимо соединить с зеленым проводом прибора. Для того чтобы сигнал, поступающий от датчика, был стабильным, соединения нужно закрепить при помощи специальных зажимов.

5. Внимательно следите за стрелкой на циферблате мультиметра. Если показатель превышает допустимое значение в 2В – прибор неисправен.

Если вы обнаружили, что датчик действительно требует ремонта или замены, после завершения диагностики необходимо выполнить следующие действия:

1. Выключаем зажигание автомобиля.

2. При помощи ключа на 10 снимаем с расходомера шланг, по которому к нему поступает воздух.

3. Снимаем прибор, ремонтируем его или же заменяем на новый.

Что же касается обратной установки прибора, то она выполняется в обратном порядке. Вместе с этим нужно соблюдать несколько правил: не забудьте перед установкой надеть на расходомер уплотнительное кольцо и проверить уплотнительную юбку. После этого расходомер можно смело устанавливать на двигатель автомобиля, а точнее, на корпус воздушного фильтра.

Виды неисправностей расходомера воздуха

Чистка расходомера
Существует несколько видов конструкции расходомера воздуха, которые применяются на автомобилях. Вместе с этим существуют и разные виды неисправностей, которые могут на них проявляться. Датчики лопаточного типа очень часто выходят из строя по причине износа токоведущих поверхностей потенциометров, а также из-за появления на рабочей поверхности масляных следов. Из-за износа потенциометра электрический сигнал с данными может пропадать, и электронный блок управления будет получать искаженные данные с датчика.

Что же касается поломок термоанемометрических датчиков массового расхода воздуха, то они в основном заключаются в разрыве питания. То есть к расходомеру попросту может не поступать напряжение от бортовой сети автомобиля. К сожалению, данный вид устройства не подлежит ни обслуживанию, ни ремонту. Единственным возможным вариантом восстановить работу такого датчика является восстановление соединений электрических контактов, если таковые были нарушены. Если же расходомер был загрязнен – можете попробовать продуть его при помощи сжатого воздуха.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

auto.today

▷Датчик расхода воздуха: устройство, принцип работы, проверка

Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеры сгорания цилиндров. На основании этих данных электронным блоком управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода воздуха, учитывается его давление и температура. Поскольку ДМРВ являются наиболее значимыми, рассмотрим их виды, конструктивные особенности, возможности диагностики и замены.

Назначение и расшифровка аббревиатуры

Расходомеры, они же волюметры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизеле или бензиновых ДВС. Место расположения данного датчика найти несложно, поскольку он контролирует подачу воздуха, то и искать его следует в соответствующей системе, а именно, после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).

Место установки ДМРВ на Газель 405Место установки ДМРВ на Газель 405

Подключение устройства осуществляется к блоку управления ДВС. В тех случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, грубый расчет может быть произведен исходя из положения ДЗ. Но при таком способе измерения нельзя обеспечить высокую точность, что незамедлительно приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходометра при расчете подаваемой через форсунки топливной массы.

Помимо информации с ДМРВ, блок управления также обрабатывает данные, поступающие со следующих устройств: ДРВ (датчик распределительного вала), ДД (измеритель детонации), ДЗ, датчик температуры системы охлаждения, измеритель кислотности (лямбда зонд) и т.д.

Виды ДМРВ их конструктивные особенности и принцип работы

Наибольшее распространение получили три вида волюметров:

  • Проволочные или нитевые.
  • Пленочные.
  • Объемные.

В первых двух принцип работы построен на получении сведений о массе воздушного потока путем измерения его температуры. В последних может быть задействовано два варианта учета:

  1. Путем изменения положения ползунка, приводимого в действие специальной лопастью, на которую воздействует воздушный поток, проходящий через прибор. Учитывая наличие трущихся механизмов, уровень надежности таких конструкций довольно низкий. Это стало основной причиной для отказа производителей авто от датчиков данного типа. Для ознакомления приведем упрощенный пример конструкции объемного расходомера.
    Из чего состоит ДМРВ объемного типаУстройство ДМРВ объемного типа
  2. Подсчетом вихрей Кармана. Они образуются в том случае, если ламинарный воздушный поток будет омывать препятствие, кромки которого достаточно острые. Частота срывающихся с них вихрей напрямую связана со скоростью потока воздуха, проходящего через устройство.

Конструкция вихревого датчикаКонструкция вихревого датчика (широко используется производителем Mitsubishi Motors)

Обозначения:

  • А – датчик измерения давления, для фиксации прохождения вихря. То есть, частота давления и образования вихрей буде одна и та же, что дает возможность измерить расход воздушной смеси. На выходе при помощи АЦП аналоговый сигнал преобразовывается в цифровой, и передается в ЭБУ.
  • В – специальные трубки, формирующие воздушный поток, близкий по свойствам к ламинарному.
  • С – обводные воздуховоды.
  • D – колона с острыми кромками, на которых формируются вихри Кармана.
  • Е – отверстия, служащее для замера давления.
  • F – направление воздушного потока.

Проволочные датчики

Нитевой ДМРВ до недавнего времени был наиболее распространенным типом датчика, устанавливаемый на отечественных автомобилях модельного ряда ГАЗ и ВАЗ. Пример конструкции проволочного расходомера показан ниже.

Конструкция волюметра ИВКШ 407282.000Конструкция волюметра ИВКШ 407282.000

Обозначения:

  • А – Электронная плата.
  • В – Разъем для подключения ДМРВ к ЭБУ.
  • С – Регулировка CO.
  • D – Кожух расходомера.
  • Е – Кольцо.
  • F – Проволока из платины.
  • G – Резистор для термокомпенсации.
  • Н – Держатель для кольца.
  • I – Кожух электронной платы.

Принцип работы и пример функциональной схемы нитевого волюметра.

Разобравшись с конструкцией устройства, перейдем к принципу его работы, она основана на термоанемометрическом методе, при котором терморезистор (RT), нагреваемый проходящим через него током, помещают в воздушный поток. Под его воздействием изменяется теплоотдача, а соответственно, и сопротивление RT, что позволяет вычислить объемный расход воздушной смеси? используя уравнение Кинга:

I2*R=(K1+K2*Q)*(T1-T2) ,

где I – ток, проходящий через RT и нагревающий его до температуры Т1. При этом Т2 — температура окружающей среды, а К1 и К2 – неизменные коэффициенты.

Исходя из приведенной выше формулы, можно вывести величину объемного расхода воздушного потока:

Q = (1/К2)*(I2*RT/(T— T2) — K1)

Пример функциональной схемы с мостовым включением термоэлементов приведен ниже.

Типовая функциональная схема проволочного ДМРВТиповая функциональная схема проволочного ДМРВ

Обозначения:

  • Q- измеряемый воздушный поток.
  • У – усилитель сигнала.
  • RT – проволочное термосопротивление, как правило изготавливается из платиновой или вольфрамовой нити, толщина которой находится в пределах 5,0-20,0 мкм.
  • RR – термокомпенсатор.
  • R1-R3 – обычные сопротивления.

Когда скорость потока близка к нулю, RT нагревается до определенной температуры проходящим через него током, что позволяет мосту удерживаться в равновесии. Как только поток воздушной смеси усиливается, терморезистор начинает охлаждаться, что приводит к изменению его внутреннего сопротивления, и, как следствие, нарушению равновесия в мостовой схеме. В результате этого процесса на выходе усилительного блока образуется ток, который частично проходит через термокомпенсатор, что приводит к выделению тепла и позволяет компенсировать его потерю от потока воздушной смеси и восстанавливает равновесие моста.

Описанный процесс позволяет рассчитать расход воздушной смеси, оперируя величиной тока, проходящего через мост. Чтобы сигнал воспринимался ЭБУ, он преобразовывается в цифровой или аналоговый формат. Первый позволяет определить расход по частоте выходного напряжения, второй – по его уровню.

У данной реализации есть существенный недостаток – высокая температурная погрешность, поэтому многие производители добавляют в конструкцию терморезистор аналогичный основному, но не подвергают его воздействую воздушного потока.

В процессе работы на проволочном терморезисторе могут накапливаться пылевые или грязевые наслоения, чтобы не допустить этого, данный элемент подвергается краткосрочному высокотемпературному нагреву. Он производится после отключения ДВС.

Пленочные воздухомеры

Пленочный ДМРВ работает по тому же принципу, что и нитевой. Основные отличия заключаются в конструктивном исполнении. В частности, вместо проволочного сопротивления из платиновой нити используется кремневый кристалл. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

  • Температурного датчика.
  • Термосопротивления (как правило, их два).
  • Нагревательного (компенсационного) резистора.

Данный кристалл устанавливается в защитный кожух и помещается в специальный канал, через который проходит воздушная смесь. Геометрия канала выполнена таким образом, чтобы температурные измерения снимались не только с входного потока, а и отраженного. Благодаря созданным условиям достигается высокая скорость движения воздушной смеси, что не способствует отложению пыли или грязи на защитном корпусе кристалла.

Конструктивные особенности пленочного ДМРВКонструктивные особенности пленочного ДМРВ

Обозначения:

  • А – Корпус расходомера, в который вставляется измерительное приспособление (Е).
  • В – Контакты разъема, который подключается к ЭБУ.
  • С – Чувствительный элемент (кремневый кристалл с несколькими слоями напыления, помещенный в защитный кожух).
  • D – Электронный контролер, при помощи которого производится предварительная обработка сигналов.
  • Е – Корпус измерительного приспособления.
  • F – Канал, сконфигурированный таким образом, чтобы снимать тепловые показатели с отраженного и входного потока.
  • G – Измеряемый поток воздушной смеси.

Как уже упоминалось выше, принцип работы нитевых и пленочных датчиков аналогичны. То есть, первоначально производится нагрев чувствительного элемента до температуры. Поток воздушной смеси охлаждает термоэлемент, что делает возможным произвести расчет массы воздушной смеси, проходящей через датчик.

Как и в нитевых устройствах, исходящий сигнал может быть аналоговым или преобразовываться при помощи АЦП в цифровой формат.

Следует заметить, что погрешность нитевых волюметров порядка 1%, у пленочных аналогов данный параметр около 4%. Тем не менее, большинство производителей перешли на пленочные датчики. Это объясняется как более низкой стоимостью последних, так и расширенным функционалом ЭБУ, обрабатывающих информацию с данных устройств. Эти факторы отодвинули на второй план точность приборов и их быстродействие.

Следует отметить, что благодаря развитию технологии изготовления флэш-микроконтроллеров, а также внедрению новых решений удалось существенно понизить погрешность увеличить быстродействие пленочных конструкций.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

Взаимозаменяемые нитевые ДМРВА –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В — АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

  • Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
  • Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
  • Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ СименсПленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Таблица совместимости ДМРВ для модельного ряда ВАЗТаблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30).

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

  • Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
  • ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
  • Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
  • Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine»Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптераПоиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

  1. Тестирование в процессе движения.
  2. Диагностика с применением мультиметра или тестера.
  3. Внешний осмотр сенсора.
  4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

  • Необходимо открыть капот, отключить расходомер, закрыть капот.
  • Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
  • Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

  • Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
  • 1,01-1,02 В — прибор БУ, но состояние его хорошее.
  • 1,02-1,03 В – указывает, что устройство все еще работоспособное.
  • 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
  • 1,04-1,05 – ресурсы прибора практически исчерпались.
  • Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, — снять сенсор и оценить его состояние.

Осмотр датчика на предмет поврежденийОсмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Кратко о ремонте

Как правило, пришедшие в негодность сенсоры МАФ не подлежат ремонту, за исключением тех случаев, когда требует их промывка и чистка.

В некоторых случаях можно произвести ремонт платы объемного ДМРВ, но этот процесс ненадолго продлит жизнь прибору. Что касается плат в пленочных сенсорах, то без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта, пытаться их восстановить бессмысленно.

www.asutpp.ru

Как отремонтировать датчик расхода воздуха

Купить новый датчик расхода воздуха дело не из дешевых, за эту деталь просят немало денежек. Но, при желании есть возможность самому отремонтировать датчик расхода воздуха и это не так уж и сложно. Сейчас объясним — как отремонтировать датчик расхода воздуха своими силами.

Как отремонтировать датчик расхода воздухаЭта деталь автомобиля выполняет ряд очень важных функций. Например, при даче ложных данных, то контролер не пропорционально будет смешивать воздух с топливом, соответственно эта некачественная смесь может негативно сказаться на состоянии двигателя, и можно понять, почему увеличивается расход топлива, и почему машина теряет резвость.

А эта проблема находится в системе вентилирования картера мотора, в которой есть 2 контура, необходимых для функционирования, при закрытом и открытом дроссельном тросе.

Если трос закрыт газы выходят во вне системы, некоторое количество этих газов, проходя по системе холостого хода, прикасается к пленочному резистору датчика.

Похоже, этот резистор ведет себя и при работе по входу газов во впускном тракте. На резисторе накапливаются вредные вещества, которые заставляют его работать не совсем точно. Регулятор холостого движения также заклинивает и заедает.

Как отремонтировать датчик расхода воздуха

Если нет измерительного прибора для ДМРВ, то можно использовать вольтомметром. В промежутке между уплотнителем и проводами желтого цвета загоняем булавку в контакт, до конца. После этого включается зажигание, и измеряем напряжение контактов. В идеальном варианте оно должно быть 0,99 В.

Не большие отклонения возможны, но не больше 0,03 вольта. При ненормированных показателях не спешите менять датчик. А с начала датчик расхода воздуха отвинчиваем, заблаговременно приготовив аэрозольный карбюраторный очиститель, трубочка его разогревается и гнется под прямым углом.

Всовываем ее на 10 мм в верхнюю часть датчика и промываем резистор, эту процедуру мы проделываем пару раз. Не следует делать очистку резистора механически палочками и сжатой струей воздуха. После высыхания измерительный датчик вставляется снова в корпус, и измеряем напряжение.

Если оно не изменилось в лучшую сторону, то судя по всему вам все — таки придется купить новый датчик расхода воздуха.

Как отремонтировать датчик расхода воздуха мы посоветовали, попробуйте!

Понравилась статья? Поделись с друзьями в соц.сетях!

sochi-avto-remont.ru

Как проверить датчик массового расхода воздуха — ДМРВ

Главная » Советы по ремонту » Как проверить датчик массового расхода воздуха (ДМРВ) — признаки неисправности и ремонт

просмотров 32 566

Дорогие друзья в этой статье хочу поговорить о том как проверить датчик массового расхода воздуха и о признаках неисправностей

ДМРВ - Датчик массового расхода воздухаДМРВ - Датчик массового расхода воздуха





Для того чтобы обеспечить бесперебойную работу любого двигателя необходима подача определённого состава воздуха и бензина. Именно в этом случае и используют датчик ДМРВ — датчик массового расхода воздуха. По-другому его ещё называют «расходомер». Он стоит около воздушного фильтра и определяет и корректирует объём воздушной смеси, которая поступает на цилиндры двигателя. Тут можно заметить, что с начала 2000-х годов на автомобили зарубежного производства перестали ставить такие датчики – вместо этого монтируют определитель давления. Произошло это из-за того, что ДМРВ очень нежный прибор и его легко можно вывести из строя: от чрезмерных усилий или просто вследствие протирания тряпкой поверхности датчика. А ремонт датчика очень проблематичен, поэтому в большинстве случаев приходится его полностью заменять.

датчик расхода воздухадатчик расхода воздуха

Для чего предназначен датчик ДМРВ

Как было написано выше, данный прибор необходим для измерения количества (расхода) воздуха, которое поступает в мотор. При этом датчик не занимается измерением объёма воздушных масс, которые проходят сквозь двигатель. Он оценивает массу сжатого воздуха, который поступает за единицу времени. И выдаёт результат в килограммах за секунду. ДМРВ применяют как на двигателях с дизельным топливом, так и на бензиновых моторах.

Существует два типа таких измерителей:

  1. Для установки на автомобили;
  2. Для промышленного использования.

Принцип работы датчика ДМРВ





Работа датчика массового расхода воздуха, установленного на автомобили, основана на, всем известном, законе Ома.

Нагретый провод рассчитывает воздушную массу, которая поступила в воздушную систему мотора. Если вкратце, то данный прибор является аналогом анемометра (он измеряет скорость воздушных масс). Контакт будет нагреваться от воздуха, в результате чего будет изменяться его сопротивление. Данный показатель будет увеличиваться по мере возрастания температуры проволоки, измеряющей электрический ток, протекающий по контакту. Если воздух на входе минует прохождение проволоки, то температура её будет падать и, как следствие, напряжение уменьшится. Из чего можно сделать вывод – сопротивление уменьшается, когда уменьшается масса воздуха, которое в настоящий момент поступило внутрь двигателя. Но надо заметить, что у двигателя существует возможность по контролю над всем процессом измерения. После того, как весь процесс закончится, электронная интегрированная система посылает сигнал на датчик приборной панели и в центр управления системой.

В том случае, если плотность воздуха увеличиться (это может произойти из-за  повышения плотности воздушных масс или перепада температурных режимов), то объем измеряемого воздуха не будет изменяться. И это, в свою очередь, будет главным показателем, что присутствуют большие воздушные массы, которые превышают стандартный показатель. Данный прибор по своим характеристикам отлично подойдёт для того, чтобы контролировать сгорание бензина. Так как этот процесс будет напрямую зависеть от конкретного воздушного потока, а не от всего количества воздуха в системе двигателя.

Причины определения неисправности датчика ДМРВ

Если в работе расходомера обнаружена неисправность, то это в первую очередь, буквально сразу, будет заметно по работе двигателя вашего автомобиля. Основные признаки того, что расходомер вышел из строя будет неустойчивая работа двигателя на холостом ходу (могут снижаться обороты или двигатель может просто заглохнуть). Кроме этого, заметно увеличится расхода топлива, разгон автомобиля заметно станет хуже, двигатель будет трудно «завести» (даже после того как он был недавно «заглушен»), перебойные (заметно высокие или очень низкие) обороты двигателя на холостых оборотах. Ну а главные и наиболее распространенные признаки того, что датчик массового расхода воздуха вышел из строя будет то, что вы вообще не сможете завести двигатель.



Иногда случается и так, что непосредственно сам датчик расхода будет в исправном состоянии, а шланг из гофры, соединяющий датчик с дросселем, будет покрыт трещинами. Если на вашем автомобиле появились проблемы с расходометром, то об этом вам подскажет контролёр, который выдаст на панели приборов ошибку Check Engine. Но в этом случае необходима полная диагностика двигателя, чтобы установить причину неисправности. А это можно сделать только на станции технического обслуживания.

Как проверить работоспособность ДМРВ самостоятельно

Есть варианты, когда работоспособность этого прибора можно проверить собственными силами, а не прибегать для этого к помощи автомеханика. Во-первых, можно просто выключить расходометр и попробовать завести двигатель автомобиля без него. При этом варианте контроллер перейдёт во внештатный режим работы, и топливная смесь будет подготавливаться в соответствии с дроссельной заслонкой. В этом случае тахометр должен показывать больше 1500 об/мин. Попробуйте поехать на автомобиле небольшое расстояние. Если вы почувствуете, что работа двигателя более уравновешенная, то можно сказать, что датчик массового расхода воздуха находится в исправном состоянии.

Кроме этого можно провести осмотр датчика визуально. Осмотрите внутренние поверхности, как самого датчика, так и присоединенного к нему шланга. Необходимо, чтобы поверхности были сухими, без грязи, влаги и масляных пятен. Так как попадание масла на свехчуствительные элементы прибора могут привести к его неисправности, а оно может попасть на поверхность прибора, если уровень масла стал слишком большим или засорилась система вентиляции

Когда вы начинаете извлекать датчик массового расхода, то не забудьте, что там расположено уплотнительное резиновое кольцо, которое не допускает подсоса воздушных масс извне. Если этого кольца нет или оно застряло в корпусе воздушного фильтра, то сетка расходометра будет покрыта пылью. Это тоже может привести к тому, что срок службы датчика ДМРВ значительно сократиться.

Как проводить диагностику и последующий ремонт датчика ДМРВ

Как проверить датчик массового расхода воздуха? Для этого нет необходимости в специальном оборудовании. Опытный водитель легко определит неисправность в этом датчике на слух.

Какие существуют характерные признаки поломки датчика ДМРВ?

  1. Двигатель на холостом ходу работает неустойчиво.
  2. Резко упала динамика разгона автомобиля.
  3. Если произошла серьезная неисправность, то двигатель заводится с большим трудом или его вообще невозможно завести.

Основная проблема заключается в том, что точно такие же признаки поломки существуют и у прибора по контролю над температурой воздуха, поэтому имеет смысл проверять работу двигателя автомобиля при помощи специальных приборов. Если система функционирует в нормальном режиме, то в том случае стандартная масса воздуха увеличилась или вдруг резко подскочила, то на это сразу отреагирует сигнальный датчик на панели приборов.

Но если вы видите, что приборы не сигнализируют вам о неисправности, а характерная работа двигателя изменилась (и не в лучшую сторону), то необходимо диагностировать двигатель самостоятельно. Ниже приведена пошаговая инструкция, как проверить датчик ДМРВ при помощи мультиметра или АЦП:

неисправности ДМРВ

неисправности ДМРВ

  1. Надо взять мультиметр и перевести его в режим вольтметра. Выставьте показание на 2 Вольта (диагностика рабочего датчика расхода).
  2. Откройте капот и найдите сам датчик. В большинстве случаев к нему будет вести четыре провода. Первый, это сигнал на входе, второй – напряжение на выходе, третий отвечает за заземление прибора, четвертый – подключает датчик к реле.
  3. Затем, включите зажигание, но двигатель заводить не надо. Подсоедините мультиметр;
  4. Диагностику необходимо проводить так: красный провод от мультиметра присоедините к жёлтому проводу датчика, черный провод подсоедините к зелёному проводу. Желательно при подсоединение проводов применять специальные зажимы – это может повлиять на стабильность сигнала.
  5. Следите за показанием мультиметра.

Если требуется ремонт датчика ДМРВ или надо его полностью заменить, то следуйте следующему порядку:

  1. Необходимо выключить зажигание автомобиля.
  2. Возьмите ключ подходящего размера (чаще всего это ключ на 10) и снимите шланг поступающего воздуха;
  3. Выньте прибор, почистите его или замените на новый.

Установка нового датчика происходит в обратном порядке, но надо соблюсти некоторые правила: вначале наденьте на прибор уплотнительное кольцо, затем необходимо проверить уплотнительную юбку и установить датчик ДМРВ в корпус воздушного фильтра.

Удачи на дорогах!!!

Проголосуйте, понравилась ли вам статья?неисправности ДМРВ Загрузка…

remontpeugeot.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
