Задний рабочий тормозной цилиндр: 21050350204000 Цилиндр тормозной задний ВАЗ-2105-2108 АвтоВАЗ — 21050-3502040-00 21050350204000 2105-3502040 — Официальная продажа грузовиков MAN и Mercedes, а также полуприцепов Wielton и Shmitz по России

Содержание

Задний тормозной цилиндр Ваз. Таблица маркировки автопроизводителями заднего тормозного цилиндра на ВАЗ.

Задний тормозной цилиндр ВАЗ 2105-2112, чаще всего заменяется следующими терминами: цилиндр колесный заднего тормоза, цилиндр заднего тормоза, цилиндр задний тормозной. Поэтому, если Вы услышите эти термины, то знайте, что речь идёт об одном и том же.

Гидравлический тормозной цилиндр предназначен для обеспечения передачи усилия от педали, через шток главного тормозного цилиндра, к тормозным колодкам колес, через трубки высокого давления, для воздействия на тормозные диски, либо барабаны (в зависимости от конструкции автомобиля).

Тормозной механизм заднего колеса на автомобилях ВАЗ 2108-2112 барабанный, с автоматической регулировкой зазора между тормозными колодками и тормозным барабаном. Устройство автоматической регулировки зазора расположено в колесном тормозном цилиндре.

Устройство заднего тормозного цилиндра ВАЗ

1 — упор тормозной колодки; 2 — защитный колпачок; 3 — корпус тормозного цилиндра; 4 — поршень; 5 — уплотнитель; 6 — опорная тарелка; 7 — пружина; 8 — сухари; 9 — упорная манжета; 10 — упорный винт; 11 — штуцер; А — прорезь на упорной манжете.

Принцип работы заднего тормозного цилиндра:

Основным элементом тормозного цилиндра заднего колеса является разрезная упорная манжета 9, установленная на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25—1,65 мм. Когда из-за износа тормозных накладок зазор 1,25-1,65 мм полностью выбирается, буртик на упорном винте 10 прижимается к буртику манжеты 9, вследствие чего упорная манжета сдвигается вслед за поршнем на величину износа тормозных накладок. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорной манжеты. Таким образом, автоматически поддерживается оптимальный зазор между тормозными колодками и тормозным барабаном.

В процессе эксплуатации автомобиля, следует обращать внимание на следующие несвойственные нормальной работе характеристики автомобиля:

Неравномерное срабатывание колес при торможении, следствием чего может стать занос автомобиля. Это признак заедания поршня, который может вызвать применение некачественной жидкости или попадание в систему воздуха;
Срабатывание индикаторной лампочки при критическом понижении жидкости в бачке, или обнаружение этого при визуальном осмотре, что говорит о возможной утечке гидравлической жидкости из износившихся манжет или прохудившихся патрубков;
Нажатие педали дается с большим усилием, это может происходить по всем вышеописанным причинам.

Замену элементов тормозной системы необходимо производить с требованием технических условий завода изготовителя.

Технические характеристики заднего тормозного цилиндра ВАЗ 2105-2112:

Рабочее давление: МРа – 20;

Диаметр цилиндра: мм — 20,64;

Регулируемый зазор: мм — 1,25-1,65.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Таблица кодов (артикулов) других производителей заднего тормозного цилиндра ВАЗ — 2105-3502040:

№	Артикул	Производитель
1	2105-3502040	OEM LADA
2	2000	ABS
3	AWC1701	Allied Nippon
4	24. 3220-1103.3	ATE
5	24.3220-1103.3	ATE
6	BZR07101	AV Autotechnik
7	212139B	BENDIX
8	0 986 475 017	BOSCH
9	0 986 475 795	BOSCH
10	0 986 475 795	BOSCH
11	F 026 009 795	BOSCH
12	WC788	BOSCH
13	WC1733BE	BRAKE ENGINEERING
14	WC4959	BRAKE ENGINEERING
15	A12107	BREMBO
16	04194	BSF
17	C163	CASE IH
18	F389	CATI
19	LW70064	DELPHI
20	LW70144	DELPHI
21	LW70144	DELPHI
22	2724	EBK
23	10941	FEG
24	K2056C3	FENOX
25	KPK2056	FENOX
26	KPK2056C3	FENOX
27	FHW077	FERODO
28	2959	FGWOLF
29	FBW1163	FIRST LINE
30	FBW1163	FISSORE
31	R20044A1	FTE
32	355532551	HELLA
33	WC295	IMAP
34	W4959	KAWE
35	КТ 028400	KRAFT
36	K000208	Kroner
37	LGR-6308	LGR
38	4959	LPR
39	4959	LPR
40	C07350	LPR
41	2049	MAPCO
42	24-3220-1102-3-PCS-MS	MASTER SPORT
43	C1159	MGA
44	802306	NK
45	802325	NK
46	NP61011	NPA
47	NT3151	NUOVA TECNODELTA
48	PBC4959	PATRON
49	HY-P 3886 T	PILENGA
50	HY-P3886	PILENGA
51	0320-010	QAP
52	BWC3296	QHAZELL
53	QZ21052040	QuartZ
54	BWC3296	QUINTON HAZELL
55	85235000	RAICAM
56	207350	RODEO DRIVE
57	C07350	SAMKO
58	1340802306	SBS
59	BS305	SCT
60	7172	SEIM
61	52383	STOP IBERICA
62	CF 705	TRIALLI
63	813070002	TRISCAN
64	CL581	TRUEPART
65	BWF150	TRW
66	BWF150	TRW
67	2. 05.17	TSN
68	6235187	VILLAR
69	C1520.06	WOKING
70	BM.4160	БелМаг
71	БМ05-3502040	БелМаг
72	2105-3502040	БРиК-Базальт
73	560334	БРиК-Базальт
74	МБ05-3502040	БРиК-Базальт
75	2105-3502040	ВАЗинтерСервис
76	21050-3502040-00	ВАЗинтерСервис
77	380457	За рулем
78	RAIN13026	Италия
79	K2056 CM9	Кедр
80	К2056	Кедр

Задний тормозной цилиндр Лада Ларгус (с АБС), Рено Логан, Дастер, 7701070956 (441263507R)

Задний тормозной цилиндр Лада Ларгус (с АБС), Рено Логан, Дастер, оригинал

Производитель: Renault/АвтоВаз

Артикул: 7701070956

Совместимость:

Lada Largus с АБС (двигатели К7М, К4М 8 и 16 клапанов)
Lada Largus фургон с АБС (двигатели К7М, К4М 8 и 16 клапанов)
Renault Logan II
Renault Kangoo
Renault Duster (с 2012)

Renault Sandero II

Материал: алюминий

Диаметр отверстия: 22 мм

Размер резьбы: 10х1 мм

Двухпоршневой задний рабочий тормозной цилиндр является частью устройства заднего тормозного барабанного механизма на автомобилях, оснащенных системой аварийного торможения (ABS).

Номер детали по каталогу 7701070956. Номер замены — 441263507R.

Поршни цилиндра разжимают колодки при нажатии на педаль тормоза, которые в свою очередь прижимаются к барабану, от чего и происходит торможение.

Чтобы проверить общее состояние тормозного цилиндра, а также его манжеты, потребуется снять задние тормозные барабаны.

Для проверки манжет цилиндра нужно с каждой его стороны по очереди сдвинуть край чехла с выступа корпуса цилиндра. Если под чехлом присутствует тормозная жидкость — то это говорит о потере герметичности уплотнительных манжет, в этом случае цилиндр потребуется заменить.

Другая неисправность, которая может быть на рабочем цилиндре — это закисание поршней. Об этом может свидетельствовать жесткая педаль тормоза.

Кроме того, так как цилиндр изготавливается из металла — то поверхность цилиндра или его поршни могут начать коррозировать — в этом случае задние тормоза будет «подклинивать».

Задние рабочие цилиндры — идентичны как справа так и слева.

Стоимость указана за 1 шт!

О том, как заменить цилиндры самостоятельно, делится в своем БЖ Balchanin45.

Проверить исправность тормозной системы или провести ремонт тормозов на автомобилях Лада Ларгус или Рено можно в нашем специализированном автосервисе в СПБ:

ул. Передовиков, д.8 А, тел. для записи 8-921-773-33-04

Замена заднего тормозного цилиндра на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Тормозной цилиндр – их всего как правило 5 штук в автомобиле, два стоят на задних колёсах, ещё два на передних (Передние и задние тормозные цилиндры значительно отличаются между собой) и ещё один располагается в подкапотном пространстве автомобиля, как правило тот который под капотом находиться называется главным тормозным цилиндром, а те которые по колёсам разбросаны, называются рабочими, все цилиндры работаю совместно и одновременно при торможении и если какой то один выйдет из строя (Переднего правого колеса к примеру) то колесо перестанет тормозить, но это ещё пол беды, так как машина всё же будет останавливаться, просто это не четыре колеса будут делать, а всего лишь три, а вот если в негодность придёт главный тормозной цилиндр при езде, то это уже очёнь опасно и в самом хорошем случае либо колёса все заблокируются (Педаль тормоза ещё в пол уйдёт и вы её никак от туда не вытащите, пока цилиндр не поменяете) и автомобиль резко остановиться, либо же тормозов вообще не будет и двигателем придётся останавливать автомобиль.

Примечание!
Для того чтобы осуществить замену заднего тормозного цилиндра, вам понадобиться самый минимальный набор инструментов из: Гаечного ключа «на 10» и пассатижей, ну а чтобы провести прокачку тормозов после замены цилиндра (Её обязательно нужно проводить, а иначе тормозов в прямом смысле не будет) нужны будут ещё кой какие инструменты, какие именно вы узнаете по мере прочтения статьи и кстати не преступайте за работу, пока не прочтёте подробно статью потому что есть кой какие нюансы которые вы должны будете заранее знать, а не искать потом в тексте как устранить ту или иную причину!

Краткое содержание:

Где находится задний тормозной цилиндр?
Весь тормозной механизм у задних колёса закрывает тормозной барабан и если его не снять, то такие вещи как тормозные колодки, рабочие тормозные цилиндры вы уже не увидите, поэтому в начале снимаем тормозной барабан (Как его снять, мы описали в пункте первым, листайте статью ниже) и перед вами будет стоять вот такая картина (см. фото ниже), на ней для наглядности стрелкой мы уже указали месторасположение рабочего цилиндра тормозов, поэтому вы его точно найдёте.

Когда нужно менять задний тормозной цилиндр?
Постепенно он изнашивается и начинает течь, проверить это очень легко, просто по чаще под автомобиль заглядывать нужно, если вы всё же заметили что под автомобилем начали появляться капли и асфальт стал становиться мокрым, то в таком случае ищите то место от куда идёт течь, если на заднем колесе (На внутренней его части) видны частички тормозной жидкости (см. маленькое фото ниже) то это говорит как раз таки об неисправности рабочего тормозного цилиндра (Он течёт), в этом случае ещё кожух барабана может быть весь в жидкости (см. большое фото, но это уже через тормозную трубку жидкость скорее всего просачивается) и сама тормозная жидкость тратиться будет быстрее, но он может даже и не течь, а просто цилиндр либо заклинить может (Колесо застопориться в этом случае и крутиться не будет), либо вообще работать перестанет (Все колёса будут тормозить, кроме одного заднего), при выявлении таких симптомов стоит первое своё внимание на тормозной шланг обратить который идёт к колесу (Он тоже может течь и колесо тормозить так же не будет), ну а потом до самого цилиндра добраться и по необходимости менять его на новый.

Как заменить задний тормозной цилиндр на ВАЗ 2113-ВАЗ 2115?

Примечание!
Если вы решите немного денег сэкономить и отремонтировать тормозной цилиндр, то мы вам делать этого не рекомендуем, во-первых инструменты нужны будут специальные для этого, а во-вторых новый не таких больших денег стоит и ещё не факт что отремонтированный тормозной цилиндр, у вас через некоторое время не заклинит, поэтому лучше всего новый приобретите и замените его старым!

Снятие:
1) Сперва тормозной барабан снять с автомобиля нужно будет и ещё колесо при этом, потом колодки подлежат снятию и можно преступать к замене самого цилиндра, если же вы не умеете этого делать или же умеете но просто не помните принцип снятия и установки, то в таком случае изучите статью под названием: «Замена задних тормозных колодок на автомобиле» в которой мы всё подробно описали.

2) Теперь той же самой щёткой которой вы барабан должны были очистить от грязи, очистите с обратной стороны щиток тормозного барабана, а именно в том месте очистите где болты крепления тормозного цилиндра расположены и где тормозная трубка располагается, если у вас есть жидкость типа WD-40 то и её на обратную сторону щитка нанесите.

3) Затем отверните ключом гайку которая тормозную трубку крепит, после отворачивания отсоедините трубку и будьте готовы к тому, что из неё тормозная жидкость польётся, чтобы жидкости много не вытекло, обязательно чем ни будь закройте трубку (К примеру снятым колпачком со штуцера прокачки можно, как это на маленьком фото показано, месторасположение данного колпачка тоже показано чтобы вы знали, синей стрелкой).

4) В завершение придерживая рукой тормозной цилиндр, выкрутите два болта которые его крепят и после этого снимите полностью с автомобиля и произведите замену его на новый рабочий тормозной цилиндр.

Установка:
Установка производиться в обратном порядке снятию, но только тормоза прокачать после установки нужно будет, о том как это сделать читайте в статье под названием: «Прокачка тормозной системы на автомобиле».

Дополнительный видео-ролик:
Ниже мы закрепили ролик, в котором человек подробно объясняет каким образом можно снять рабочий цилиндр с автомобиля и в каких местах нужно наносить WD-40 чтобы его легче снять можно было.

Рабочий тормозной цилиндр – осуществим ремонт и замену сами + видео » АвтоНоватор

Рабочий тормозной цилиндр является одним из основных механизмов всей тормозной системы. Его главная задача заключается в преобразовании давления жидкости в силу, которая и воздействует на тормозные колодки. Что может насторожить нас в его работе?

Рабочий тормозной цилиндр – роль в тормозной системе

Во время торможения водитель воздействует на педаль тормоза, это усилие, в свою очередь, передается посредством специального штока на поршень главного цилиндра. Данный поршень действует на тормозную жидкость, а она уже передает это усилие на рабочие цилиндры. При этом из них выдвигаются специальные поршни, прижимающие тормозные колодки к барабанам или дискам, в зависимости от вида тормозной системы.

Любые неполадки тормозной системы в значительной степени снижают эффективность процесса торможения, а, следовательно, могут привести к очень даже печальным последствиям абсолютно для всех участников движения. Безусловно, причинами неисправности как всей системы в целом, так и отдельных ее элементов, вроде рабочего цилиндра, может послужить, прежде всего, некачественная тормозная жидкость.

Кроме того, не самым лучшим образом на работе системы отразятся и низкокачественные детали, которые довольно быстро изнашиваются.

О том, что необходим ремонт рабочего тормозного цилиндра или же его замена, свидетельствуют следующие признаки:

при торможении движение автомобиля будет не прямолинейным;
понижение в бачке уровня тормозной жидкости, узнать же об этом поможет специальный индикатор, расположенный на панели приборов;
необходимость прикладывания большего усилия на педаль при попытках остановиться.

Ремонт рабочего тормозного цилиндра – решаем проблемы

Рассмотрим возможные поломки рабочего тормозного цилиндра, их признаки, а также методы устранения. В случае, если речь идет о заедании поршня, то узнать о такого рода неисправности можно по непрямолинейному движению авто во время торможения, а при резком торможении даже возможен занос. Чтобы выявить причину необходимо осмотреть все трубопроводы системы, промыть замаслившиеся и, конечно же, при необходимости заменить изношенные детали на новые. Не скупитесь на оригинальные запчасти, это гарантирует вам, что залезать под капот придется реже.

Если же заедание поршня происходит из-за некачественной жидкости, тогда следует немедленно промыть систему гидропривода и заменить ее поврежденные элементы и саму жидкость на более качественную. Делая это, не забудьте удалить попавший воздух. Об утечке тормозной жидкости из рабочего цилиндра свидетельствует, естественно, ее пониженный уровень в бачке, а также более затрудненный ход педали тормоза. В этом случае также необходимо определить место течи и заменить все непригодные детали.

Замена рабочего тормозного цилиндра – действуем решительно

Однако, чаще всего, необходима замена рабочего тормозного цилиндра целиком, а не отдельных его комплектующих, особенно, если причиной выхода из строя служит образовавшаяся коррозия. Осуществить замену можно следующим образом. В первую очередь следует демонтировать суппорт. Установив его в тиски, нужно открутить гайки, посредством которых крепится соединительная трубка, и снять ее.

Найдя специальный фиксатор, зажмите его отверткой и с помощью резинового молотка сдвиньте цилиндр вдоль по направляющим пазам, и снимите его. Точно таким же образом следует демонтировать и второй цилиндр. Чтобы установить новую деталь также необходимо зажать отверткой фиксатор, а затем установить элемент в направляющие пазы. Хоть это и теоретически прочное железо, действуйте деликатно, можно нарушить упругость и геометрию пазов.

Иногда установка нового цилиндра может быть немного затруднительной, в этом случае необходимо подпилить напильником заходные фаски. Аналогичным способом устанавливается и вторая деталь, а затем оба рабочих цилиндра следует забить до упора легкими ударами резинового молотка. В завершении следует установить на прежнее место и соединительную трубку.

Оцените статью: Поделитесь с друзьями!

Устройство заднего тормозного цилиндра ваз 2107

Устройство заднего тормозного цилиндра ВАЗ

Принцип работы заднего тормозного цилиндра:

Неравномерное срабатывание колес при торможении, следствием чего может стать занос автомобиля. Это признак заедания поршня, который может вызвать применение некачественной жидкости или попадание в систему воздуха;
Срабатывание индикаторной лампочки при критическом понижении жидкости в бачке, или обнаружение этого при визуальном осмотре, что говорит о возможной утечке гидравлической жидкости из износившихся манжет или прохудившихся патрубков;
Нажатие педали дается с большим усилием, это может происходить по всем вышеописанным причинам.

Технические характеристики заднего тормозного цилиндра ВАЗ 2105-2112:

Рабочее давление: МРа – 20;

Диаметр цилиндра: мм — 20,64;

Регулируемый зазор: мм — 1,25-1,65.

Таблица кодов (артикулов) других производителей заднего тормозного цилиндра ВАЗ — 2105-3502040:

↑ Снятие и разборка

Поднимите заднюю часть автомобиля и снимите колесо.
Примите меры, не допускающие утечку жидкости из бачка.

↑ Тормозной барабан заднего колеса

1 — болты крепления барабана к полуоси; 2 — резьбовые отверстия для установки болтов 1 при снятии барабана

Снимите тормозной барабан, отвернув крепежные болты 1.
Вставьте эти болты в технологические отверстия 2 и завертывайте до отделения барабана.
Отсоедините от рычага 18 ручного привода колодок наконечник 15 троса, снимите шплинт, нажмите на палец 21 и снимите рычаг.
Отсоедините плоскогубцами верхнюю 2 и нижнюю 7 стяжные пружины.
Повернув чашки опорных стоек 17, снимите их вместе со стойками, пружинами и нижними чашками; снимите колодки 8 и 16 и распорную планку 20.
Отсоедините от колесного цилиндра трубку подвода тормозной жидкости и заглушите входные отверстия цилиндра и трубки.
Снимите колесный цилиндр.
При замене тормозного щита снимите полуось, как указано в главе «Задний мост», и отсоедините трос привода стояночного тормоза, вывернув два болта крепления к тормозному щиту.

↑ Устройство тормозного механизма заднего колеса

1 — колесный цилиндр; 2 — верхняя стяжная пружина колодок; 3 — накладка колодки; 4 — щит тормоза; 5 — внутренняя пластина; 6 — оболочка заднего троса; 7 — нижняя стяжная пружина колодок; 8 — передняя тормозная колодка; 9 — опорная пластина колодок; 10 — заклепки; 11 — маслоотражатель; 12 — направляющая пластина колодок; 13 — задний трос стояночного тормоза; 14 — пружина заднего троса; 15 — наконечник заднего троса; 16 — задняя тормозная колодка; 17 — опорная стойка колодки; 18 — рычаг ручного привода колодок; 19 — резиновые подушки; 20 — распорная планка колодок; 21 — палец рычага ручного привода колодок.

↑ Сборка и установка заднего тормоза ВАЗ-2107

Установите и закрепите колесный цилиндр на тормозном щите, присоедините к нему трубку подвода тормозной жидкости и затяните до отказа гайку штуцера.

Присоедините к колодке рычаг 18 ручного привода колодок и установите тормозные колодки с распорной планкой 20, затем поставьте стойки 17 с пружинами и нижними чашками, поставьте верхние чашки и зафиксируйте их на стойках поворотом в ту или другую сторону.
Убедитесь, что концы колодок правильно расположились в гнездах упоров на поршнях колесного цилиндра и на щите тормоза.
Установите стяжные пружины колодок.
Присоедините к рычагу 18 наконечник 15 заднего троса.
Установите тормозной барабан, предварительно смазав посадочный поясок полуоси графитной смазкой или смазкой ЛСЦ-15 и затяните до отказа болты крепления барабана.

Если при разборке снимался колесный цилиндр, удалите воздух из контура привода задних тормозов.

Одной из основных систем, обеспечивающих безопасность при передвижении на автомобиле, является тормозная система. Наибольшее распространение получили тормозные механизмы, использующие силу трения разных материалов. Такие механизмы устанавливаются на все авто, и на ВАЗ тоже, относящиеся к семейству «Классика».

В качестве примера классического ВАЗ выступит модель 2107. Тормозная система ВАЗ-2107 включает рабочую и стояночную системы. В задачу рабочей составляющей входит уменьшение скорости передвижения авто вплоть до полного обездвиживания.

Состоит она из двух составляющих: первой — тормозных механизмов, производящих воздействие на колеса, из-за чего и происходит снижение их вращения. Вторая составляющая — привод, посредством его водитель задействует механизмы.

Стояночная составляющая обеспечивает блокировку колес одной из осей авто, в случае с ВАЗ-2107 – задних, во время того, как автомобиль обездвижен. Использование этого тормоза исключает самопроизвольное движение авто. Эта система использует отдельный привод, которым выполняется воздействие на механизмы задней оси.

Более подробно, о том, как выглядит тормозная система ВАЗ-2107 показано на схеме:

Теперь рассмотрим более подробно устройство тормозной системы ВАЗ-2107. Сначала пройдемся по рабочей составляющей. Привод у нее является гидравлическим и включает:

Педаль управления;
Усилитель вакуумный;
Цилиндр главный;
Бак для рабочей жидкости;
Трубопроводы высокого давления;
Регулятор давления мех-змов задней оси;

Использование жидкости в качестве рабочего элемента привода обусловлено рядом положительных качеств: не требуется сложной системы рычагов для привода, облегчена проводка трубопроводов к механизмам, передача усилия от ноги водителя усиливается в несколько раз из-за вакуумного усилителя.

Рабочие механизмы на ВАЗ-2107 используются двух типов – спереди установлены дисковые тормоза, с использованием суппортов, На задней оси применены механизмы барабанного типа, включающие также стояночный механизм.

Теперь более подробно об элементах данной системы. Итак, педаль, на которую жмет водитель, расположена на одной оси с педалью управления сцеплением. Чтобы обеспечить возможность возвращения ее в исходное положение – она подпружинена.

Вакуумный усилитель тормозов

К педали подсоединен шток, связанный с усилителем. Устройство вакуумного усилителя тормозов ВАЗ-2107 довольно интересно, представлено оно на рисунке:

Представляет усилитель собой герметичную емкость, внутри поделенную на 2 камеры посредством мембраны. Камера, находящаяся ближе к педали называется атмосферной, а отделенная мембраной от нее – вакуумной. Сама мембрана соединена со штоком поршня главного цилиндра.

Вакуумная камера патрубком подсоединена к впускному коллектору мотора, откуда и берется разрежение. В конструкцию включен также следящий клапан, управляемый штоком педали, им то и выполняется вся работа.

При отпущенной педали этот клапан посредством канала соединяет полости камер, обеспечивая идентичное давление. При воздействии на педаль, клапан закрывает канал, связывающий камеры и открывает канал, связывающий атмосферную камеру с атмосферой. Поскольку во второй камере сохраняется разрежение, то атмосферное давление начинает давить на мембрану. Поскольку она связана со штоком поршня главного цилиндра, за счет перемещения поршня производится вытеснение жидкости с цилиндра в трубопроводы.

Главный цилиндр тормозов

Главный цилиндр присоединен к усилителю. Представляет этот элемент собой корпус, к которому подводиться трубопроводы подачи и обратки от бачка с жидкостью, и выходят 3 трубопровода, ведущих к тормозным механизмам. На передние тормозные механизмы выходят по одному трубопроводу, а назад – только один, ведущий к регулятору.

Внутри этого корпуса установлены поршни, которыми жидкость выталкивается в трубопроводы. Один из них связан со штоком мембраны усилителя. Это основные элементы привода. Подробное устройство главного тормозного цилиндра показано выше.

Устройство суппорта

Идем далее. Механизмы передней оси – дисковые, состоящие из суппортов с основными тормозными элементами – колодками, и тормозных дисков.

Суппорт – это корпус, с проделанными в нем цилиндрами под поршни. Их у этой модели – два, по одному на каждую колодку. Устройство суппорта показано на рисунке.

Поршни суппорта имеют вид стакана, который помещены в свои цилиндры, но по нем они могут перемещаться. Чтобы исключить просачивание жидкости, на поршни одеты уплотнительные кольца.

Колодки представляют собой небольшие металлические пластины, на которые наклеены накладки из фрикционного материала.

Тормозной диск – выполнен из металла, для лучшего сцепления с поверхностью колодок, его боковые поверхности хорошо обработаны, чтобы не было на них никаких выступов и раковин.

Работа тормозов ВАЗ 2107 выполняется так: жидкость движется в цилиндры суппорта, где и начинает выталкивать поршни. Те выходят из цилиндров, поджимая колодки к диску.

Устройство тормозного механизма задней оси

Тормозная система ВАЗ-2107 задней оси имеет иное устройство. Все элементы ее спрятаны внутри тормозного барабана:

Рабочий тормозной цилиндр ВАЗ 2107 имеет такое устройство: есть корпус, он же цилиндр, с размещенными в нем двумя поршнями. При воздействии давления жидкости они выходят из цилиндра.

Колодки – металлические, сделанные в форме полумесяцев, на верхнюю кромку их приклеены фрикционы. Установленные на ступицу колодки образуют кольцо.

В нижней части колодки устанавливаются в проделанные под них посадочные места, а в верхней — в пазы, сделанные в поршнях. Чтобы самопроизвольно колодки не разводились, они стянуты пружинами. Там же и размещается механизм стояночного тормоза.

Поверх этого всего одет на вал ступицы барабан. При притормаживании жидкость выталкивает поршни, а поскольку в их пазы входят колодки, то это передвижение поршней сопровождается расхождением колодок. При этом они поджимаются к барабану и происходит замедление вращения.

Стояночный система

Она хоть задействует механизм колес задней оси, но никак не связана с рабочим механизмом. В качестве привода у него используется трос, подсоединенные к ручнику, находящемуся в салоне авто.

Под авто этот трос делиться на две части, идущие в механизмы задней оси. Внутри концы троса соединены с рычагом привода, а тот в свою очередь – с распорной планкой. Рычаг привода соединен с одной из колодок.

При задействовании ручника, трос тянет за рычаг, а поскольку тот упирается в планку – происходит разжатие колодок. Зубчатый сектор ручника при этом фиксирует положение рычага, при котором колодки разведены.

Регулятор давления

Он установлен в приводе задних колес и не только распределяет жидкость на механизмы, он еще и предотвращает возможный занос из-за разных усилий на механизмах. Производится это путем ограничения подачи давления в механизмы, в зависимости от положения кузова авто относительно моста.

Привод регулятора выполняется от тяги, один конец которой закреплен на заднем мосту, при этом сам же он закреплен на кузове. При увеличении нагруженности на заднюю ось, кузов меняет положение относительно моста, в результате тяга давит на поршень регулятора, из-за чего производится регулировка давления, подаваемого на механизмы.

Принцип работы тормозной системы ВАЗ-2107

При надобности снижения скорости, водитель давит на педаль. Его усилие передается на клапан усилителя, который открывает нужный канал для подачи атмосферного давления на мембрану. Мембрана связана со штоком, соединенным с поршнем главного цил-ра. Этот шток вытесняет жидкость в трубопроводы, ведущие к рабочим механизмам. Поскольку жидкость не сжимается, то все усилие полностью передается на механизмы.

Жидкость нажимает на поршни рабочих цилиндров, и те выдвигаясь, разжимают (на барабанных мех-змах) или прижимают колодки (на дисковых мех-змах) к диску или барабану, связанными со ступицами колес. Из-за трения колодок о диски (барабаны) и осуществляется замедление вращения.

Виды обслуживающих работ

Несмотря на то, что конструктивно система не такая уж и сложная, однако она требует периодического обслуживания, включающего:

Проверку уровня жидкости в системе;
Проверку степени износа фрикционов колодок, дисков, барабанов;
Прокачку системы для удаления воздуха;
Проверку состояния тросов ручника;
Регулировку натяжения тросов;
Регулировку регулятора задних тормозов;

Перед каждым выездом нужно обязательно проверять, сколько тормозной жидкости в системе ВАЗ-2107. Ее недостаточное количество может привести к тому, что эффективность работы системы может значительно снизиться из-за попадания воздуха внутрь трубопроводов. К тому же, снижение уровня может сигнализировать о повреждении трубопроводов и утечке жидкости.

Проверять элементы механизмом следует раз в несколько месяцев, особенно это касается колодок, поскольку изнашиваются они достаточно интенсивно. При надобности производится замена изношенных элементов.

В случае попадания воздуха внутрь привода рабочей системы, выполняется прокачка, в результате которой воздух выгоняется из системы.

Послабление натяжения тросов стояночного тормоза может привести к его отказу, поэтому периодически нужно следить за ним, и при надобности восстанавливать натяжение.

Особенность тормозной системы

Одной из особенностей схемы тормозов ВАЗ-2107 является наличие двухконтурной системы. Суть двухконтурной системы сводится к тому, что рабочий привод разделен на две части, каждая из которых подает жидкость только на два механизма, при этом контуры между собой не взаимодействуют.

Наличие двух контуров обеспечивает работоспособность тормозов хотя бы двух колес в случае разгерметизации одного из контуров. То есть, даже при пробое трубопроводов одного контура, второй останется полностью работоспособным, что обеспечит функционирование тормозов.

У ВАЗ-2107 контуры поделены таким образом, что привод механизмов передней оси отделены от привода задних механизмов. Это позволяет не только сохранять работоспособность системы при выходе одного из контуров, но и производить прокачку отдельно каждого контура. То есть, если завоздушен один из контуров, то его нужно прокачивать, обслуживать второй при этом не обязательно.

Это только общая информация о том, как устроена тормозная система ВАЗ-2107, не включающая всех подробностей по обслуживанию и ремонту ее. В целом же тормоза этого авто работают вполне исправно, хотя некоторое элементы ее у автовладельцев вызывают нарекания.

Видео — нужен или нет регулятор давления?

Устройство заднего тормозного цилиндра ваз 2109 – АвтоТоп

Содержание

Тормозная система

Схема гидропривода тормозов

1 – главный цилиндр гидропривода тормозов;
2 – трубопровод контура «правый передний – левый задний тормоз»;
3 – гибкий шланг переднего тормоза;
4 – бачок главного цилиндра;
5 – вакуумный усилитель;
6 – трубопровод контура «левый передний – правый задний тормоз»;
7 – тормозной механизм заднего колеса;
8 – упругий рычаг привода регулятора давления;
9 – гибкий шланг заднего тормоза;
10 – регулятор давления;
11 – рычаг привода регулятора давления;
12 – педаль тормоза;
13 – тормозной механизм переднего колеса.

Описание конструкции

Рабочая тормозная система — гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления 10, вакуумным усилителем 5 и индикатором недостаточного уровня тормозной жидкости в бачке. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Тормозные механизмы передних колес 13 — дисковые, с однопоршневой плавающей скобой. В настоящее время выпускаются тормозные колодки с механическим (акустическим) или электрическим индикатором износа. На заводе автомобили комплектуются колодками без индикатора износа или с электрическим индикатором (если на автомобиле установлен блок контроля).

Тормозные механизмы задних колес 7 — барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре.

Главный тормозной цилиндр 1 крепится к корпусу вакуумного усилителя 5 на двух шпильках. В отверстия в верхней части цилиндра на резиновых уплотнениях вставлен полупрозрачный полиэтиленовый тормозной бачок 4 с датчиком недостаточного уровня жидкости. На бачке нанесены метки максимального и минимального уровней жидкости. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины и уплотненная медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие левый передний и правый задний тормозные механизмы, а тот, что ближе к заглушке, — правый передний и левый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр 20,64 мм). Уплотнительное кольцо низкого давления — с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.

Вакуумный усилитель 5 расположен между педальным узлом и главным тормозным цилиндром 1 и крепится к кронштейну, который, в свою очередь, закреплен на переднем щите кузова на четырех вварных шпильках. Усилитель — неразборной конструкции, при выходе из строя его заменяют. Простейшая проверка исправности усилителя: на автомобиле с заглушенным двигателем несколько раз нажимаем педаль тормоза и, удерживая ее нажатой, запускаем двигатель. При исправном усилителе после пуска двигателя педаль должна уйти вперед. Отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны негерметичностью шланга подвода разрежения от впускного коллектора.

Педаль тормоза — подвесного типа, закреплена на одной оси с педалью сцепления, вращается в двух пластмассовых втулках, снабжена возвратной пружиной. Над педалью расположен выключатель стоп-сигнала; его контакты замыкаются при нажатии педали. Свободный ход педали тормоза при неработающем двигателе должен составлять 3–5 мм, он регулируется перемещением выключателя стоп-сигнала при ослабленных контргайках.

Регулятор давления установлен под полом и крепится двумя болтами к кронштейну в левой задней части кузова. Передний болт также крепит вильчатый кронштейн рычага привода регулятора давления. За счет овальности отверстий для его крепления кронштейн вместе с рычагом можно перемещать относительно регулятора давления, изменяя усилие, с которым рычаг действует на поршень регулятора (см. Проверка и регулировка привода регулятора давления задних тормозов). С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень. При нажатии педали тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны рычага. Когда система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним. При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах и, наоборот, с уменьшением нагрузки давление падает. В корпусе регулятора имеется отверстие, закрытое заглушкой. Подтекание тормозной жидкости из этого отверстия говорит о негерметичности уплотнительных колец регулятора.

Плавающая скоба переднего тормоза состоит из суппорта и колесного цилиндра, которые стянуты между собой двумя винтами. Цилиндр крепится двумя болтами к пальцам, установленным в отверстиях направляющей колодок. В эти отверстия закладывается смазка. Между пальцами и направляющей колодок установлены резиновые защитные чехлы. К пазам направляющей поджаты пружинами тормозные колодки. В цилиндре установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.

Тормозные диски — чугунные. Минимальная толщина диска при износе 10,8 мм, максимально допустимое биение (на наибольшем радиусе) — 0,15 мм.

Задние колесные тормозные цилиндры снабжены устройством для автоматического поддержания зазора между колодками и барабаном. Его основной элемент — стальное пружинное разрезное кольцо, установленное на поршне с осевым зазором 1,25–1,65 мм. Упорные кольца (по 2 на цилиндр) вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок. При износе тормозных накладок поршни сдвигают упорные кольца на величину износа. В случае повреждения зеркала цилиндра из-за механических примесей в тормозной жидкости или коррозии (наличие воды в тормозной жидкости) кольца могут «закиснуть» в цилиндре, и один поршень (или даже оба) потеряют подвижность. В этом случае цилиндры необходимо одновременно заменить (желательно при этом заменить и тормозную жидкость).

При износе задних тормозных барабанов (овальность, биение, задиры) допускается их расточка. При этом внутренний диаметр после расточки не должен превышать 201,5 мм.

Привод стояночной тормозной системы — механический, тросовый, на задние колеса. Он состоит из рычага, регулировочной тяги, уравнителя, двух тросов, рычага привода колодок и распорной планки. Ход рычага после регулировки должен составлять 4–5 зубцов сектора, в эксплуатации — не более 8.

Тормозная система ваз 2109 такая же, как и у всех автомобилей, выпущенных в далекие 90-ые. До сегодняшнего дня она так и не претерпела значительных изменений.

Систему можно считать уже классической, по той простой причине, что в ней используется гидравлический привод и двухконтурная конструкция.

Главным недостатком такой системы можно считать большое давление, которое требует использование надежно армированных шлангов и металлических трубок. В случае пренебрежения этими элементами, может произойти утечка жидкости.

Преимуществом является то, что если оборвется один шланг, то это не повлияет на торможение и оно будет проводиться так же в два колеса. Это позволяет избежать аварийных ситуаций, а в крайнем случае появляется возможность использовать стояночный тормоз.

Схема

Схема тормозной системы ваз 2109 достаточно проста и не имеет каких-то сложных деталей. Это упрощает ее ремонт и делает идеальной машиной для начинающих автовладельцев.

Если говорить обобщенно, то она состоит из:

Основного тормозного цилиндра;
Рабочего механизма тормоза;
Усилителя тормозов пневмовакуумного типа;
Контактных трубопроводов с высоким давлением;
Расширительной емкости, в которую заливают тормозную жидкость;
Тормозных дисков колес, расположенных на оси спереди;
Барабаны тормоза колес, расположенных на оси сзади.

Ниже представлен чертеж тормозной системы ваз.

Главные элементы тормозной системы

Тормозная система автомобиля ваз 2109 включает в себя множество вспомогающих деталей, но главными элементами конструкции являются:

ГТЦ. Главный тормозной цилиндр. Самая важная часть системы, которая создает давление в трубах. Этот элемент сделан из поршня, двигающегося по идеальной, плоской поверхности. Резиновые кольца используются для того, чтобы уплотнить соединения между составными частями.

На заметку, эти кольца необходимо менять во время ремонта независимо от того, целые они или нет.

Тормозная жидкость, которая заливается в ГТЦ достаточно агрессивна. В ее состав входит множество присадок. Но именно они гарантируют качественную работу двигателя. Минус такой системы в том, что составные части этой жидкости быстро улетучиваются. Поэтому лучше менять тормозную жидкость хотя бы раз в год;
Усилитель вакуума. Он расположен между салоном и отсеком, где расположен мотор. Представляет собой большую емкость, формы цилиндра. Усилитель соединен с главным тормозным цилиндром и усилителя протянут шланг к системе впрыска горючего (карбюратор).
Функция этого элемента – сделать проще управление транспортным средством. А заключается это упрощение в снижении усилия, требующего для нажатия на педаль тормоза.

На заметку. Если вы считаете, что этот элемент тормозной системы не особо важный, то проедьтесь на «Жигули» старого образца, в которых отсутствует усилитель вакуума. Разница просто огромная, как в удобстве управления, так и в эффективности торможения;

Тормозные суппорты. Функция этих суппортов – прижимания тормозной колодки к верхней части диска. При ремонте автомобиля модели ваз 2109 суппорты заменяют очень в редких случаях по той причине, что ресурс их использования очень большой. Конструкция состоит из корпуса, сделанного из алюминия, в котором есть два отверстия. В одно из отверстий подключается трубка при помощи шланга. В другое – вставляется штуцер. Внутри самого устройства есть поршень, сделанный из стали, который активирует колодки;
Регулятор давления. Элемент, предназначение которого является повышение эффективности тормозной системы. Весь процесс торможение на 70-80 процентов делается колесами передней оси. Остальной процент торможения выполняет задняя тормозная система ваз 2109. Конечно, этот параметр условный и зависит от множества факторов вроде нагрузки на автомобиль и т.д. Поэтому разработчики сделали так, чтобы тормозная система модели ваз 2109 смогла, независимо не от кого, регулировать усилия на суппортах колес передней и задней оси.

Эта простая технология позволяет снизить давление в трубе, подающей жидкость к задним колесам.

Все о тюнинге автомобилей читайте здесь, актуальные новости в мире седанов тут.

Возможные неисправности тормозной системы

Неисправности тормозной системы ваз 2109 могут носить разный характер и их достаточно много. В этом пункте мы разберем самые основные:

Неисправность педали тормоза. В этом случае она может не только не работать, но и работать не так, как нужно. Имеется в виду, что при нажатии на педаль повышается нагрузка. То есть водитель слабо нажимает, но торможение происходит слишком резко. При такой поломке автомобиль может тормозить скачками;
Длительный путь торможения. В этом случае, при нажатии на тормоз, само торможение не происходит или в несколько раз увеличивается тормозной путь автомобиля;
Колеса тормозят не одновременно. Этот случай достаточно редкий, но если он происходит, то тормозной путь транспортного средства возрастает в несколько раз и автомобиль начинает при торможении вилять.
Что касается стоимости ремонта этих неисправностей, то тут все неоднозначно. Ведь цена тормозной системы ваз 2109 может зависеть как от региона проживания автовладельца, так и от сервиса, которым вы пользуетесь.

За капитальный ремонт в среднем уходит около 10-15 тысяч, с учетом замены/ремонта всех деталей.

Несмотря на свою простоту и относительно устаревшую конструкцию, тормозная система ваз 2109 имеет больше преимуществ, чем недостатков. Следует отметить дешевизну ремонта тормозной системы, что позволяет обслуживать машину людям даже с небольшим уровнем достатка. На нашем сайте вы также можете посмотреть видео о тормозной системе ваз 2109 .

Задние тормоза автомобилей ВАЗ 2108, 2109, 21099 барабанные с автоматической регулировкой зазора между колодками и барабаном. Торможение задних колес происходит за счет прижатия тормозных колодок к барабанам.

Детали тормозного механизма установлены на опорном щите. Щит крепится к фланцу рычага задней подвески вместе с осью заднего рычага.

В верхней части щита расположен тормозной цилиндр. Он привинчен на двух болтах.

В нижней части набор пластин (две направляющие и одна опорная) для крепления и направления тормозных колодок.

Тормозные колодки расположены по бокам щита накладками наружу. Своими краями они вверху входят в пазы поршней тормозного цилиндра, внизу между опорной и направляющими пластинами.

Колодки стянуты верхней (толстой) и нижней (тонкой) стяжными пружинами. Помимо этого каждая из них крепится к щиту короткими направляющими пружинами.

К задней тормозной колодке прикреплен распорный рычаг стояночной тормозной системы. На него крепится наконечник троса ручника.

Примечания и дополнения

— Периодичность обслуживания задних тормозных механизмов на автомобилях ВАЗ 2108, 2109, 21099 — 30 тысяч км пробега.

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

Колесные цилиндры: полное руководство (проблемы, решения, часто задаваемые вопросы)

Колесный цилиндр играет важную роль в барабанной тормозной системе вашего автомобиля.

Его задача — установить тормозные колодки на тормозные барабаны, которые, в свою очередь, замедляют вашу машину.

А что такое колесный цилиндр ?

Что может пойти не так? и, самое главное, , что вы можете с этим сделать?

В этой статье мы углубимся во все тонкости колесного цилиндра, рассмотрим некоторые общие проблемы с ним (с легким решением) и ответим на некоторые часто задаваемые вопросы о колесных цилиндрах.

В этой статье содержится код

Начнем.

Что такое колесный цилиндр?

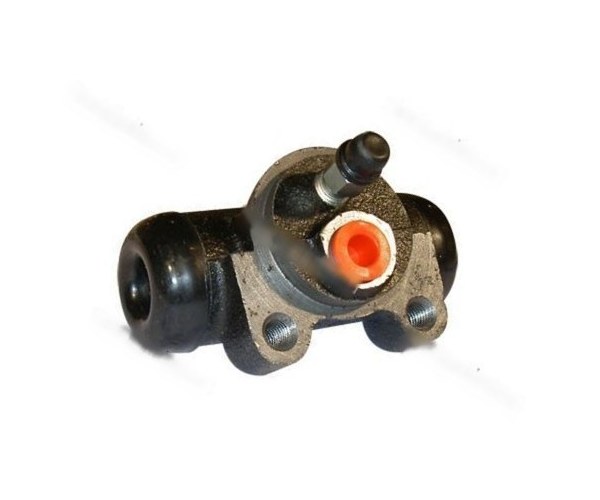

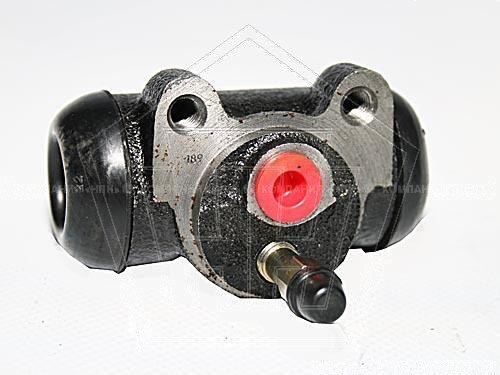

Цилиндр тормозного колеса — ключевой компонент барабанной тормозной системы вашего автомобиля.

Он расположен в верхней части колеса внутри барабанного тормоза и крепится к опорной пластине барабанного тормоза с помощью болта.

Для чего это используется?

Он используется для выталкивания пары тормозных колодок наружу, чтобы они могли контактировать с тормозным барабаном, чтобы замедлить автомобиль за счет трения.

Чем он отличается от дискового тормоза?

В отличие от цилиндра барабанного тормозного колеса, который передает усилие , давящее на тормозную колодку , суппорт дискового тормоза прижимает тормозную колодку к каждой стороне вращающегося ротора, чтобы замедлить автомобиль.

Насколько распространены барабанные тормоза?

В то время как в большинстве современных автомобилей используются дисковые тормоза, в старых автомобилях или небольших грузовиках все еще часто используются барабанные тормоза на задних колесах.

Теперь, когда мы рассмотрели основы, давайте подробнее рассмотрим структуру колесных цилиндров. Так вам будет легче понять, как что-то может пойти не так позже.

Анатомия цилиндра барабанного тормозного колеса

Конструкция колесного цилиндра относительно проста.

Его основной корпус представляет собой цилиндр с отверстием, как правило, из чугуна или алюминия.

Диаметр цилиндра:

A Поршень на каждом конце, который соединяется с тормозной колодкой через вал
Каждый поршень имеет внутреннее поршневое уплотнение (или чашку поршня) для поддержания гидравлического давления и предотвращения утечки тормозной жидкости через поршень
A Пружина между поршнями, которая удерживает каждое уплотнение поршня в положении
Внешние пыльники (также называемые пылезащитными колпачками ) закрывают каждый конец колесного цилиндра, чтобы защитить отверстие цилиндра от влаги, тормозной пыли и грязи

Помимо них, есть еще два важных компонента:

Впускной канал, который соединяет колесный цилиндр с тормозной магистралью, по которой проходит тормозная жидкость
Спускной винт, который используется для стравливания тормозной жидкости и удаления воздуха из тормозного цилиндра

Теперь, когда мы понимаем структуру цилиндра тормозного колеса , давайте перейдем к тому, как колесный цилиндр работает с остальной тормозной системой.

Как работает колесный цилиндр?

Когда вы нажимаете педаль тормоза, сила, создаваемая вашей ногой, передается на главный тормозной цилиндр.

Главный цилиндр затем преобразует эту силу в гидравлическое давление, которое передается тормозной жидкостью по тормозной магистрали к каждому колесному цилиндру.

Эта тормозная жидкость под давлением в колесном цилиндре затем выталкивает поршни цилиндра наружу, прижимая каждую тормозную колодку к вращающемуся тормозному барабану, останавливая колесо.

Когда педаль тормоза отпущена, возвратные пружины оттягивают тормозные колодки от тормозного барабана, толкая поршни колесных цилиндров обратно в их отверстия.

Для справки: Эта конструкция с двумя поршнями — не единственный тип колесного цилиндра. В некоторых конфигурациях барабанных тормозов используются два однопоршневых колесных цилиндра — один вверху барабана и один внизу, каждый из которых соединен с тормозной колодкой.

Каковы симптомы неисправного колесного цилиндра?

Неисправный колесный цилиндр часто бывает трудно обнаружить, потому что он расположен внутри барабанного тормоза.

Однако вот некоторые признаки того, что с этим что-то не так:

У вашего автомобиля плохой отклик при торможении, , и вы обнаружите, что торможение занимает больше времени
Педаль тормоза на ощупь мягкая , мягкая или педаль опускается на пол автомобиля
Утечка тормозной жидкости в вашем задний тормозной барабан, который скапливается возле заднего колеса
Задние барабанные тормоза затягивают или блокируют

Если вы столкнетесь с какой-либо из этих проблем, не садитесь за руль.

Вождение с неисправными тормозами может быть опасным, поэтому попросите механика прийти к вам.

С учетом сказанного, что вызывает неисправный тормозной цилиндр?

Почему выходит из строя колесный цилиндр?

Поскольку колесный цилиндр содержит так много движущихся частей, существует множество причин, по которым этот трудолюбивый компонент может выйти из строя.

Вот пять самых распространенных:

1. Отказ резинового уплотнения

Поршневые уплотнения и пыльники колесных цилиндров изготовлены из резины.

Эти уплотнения со временем становятся хрупкими и могут выйти из строя из-за воздействия высоких температур или естественного износа.

Когда они выходят из строя, из вашего автомобиля вытечет тормозная жидкость, давление гидравлической жидкости в тормозной системе упадет, и ваши тормозные характеристики будут снижены.

2. Изношенные поршни

Поршни должны иметь определенный диаметр по отношению к размеру отверстия вашего цилиндра.

Однако со временем поршни могут изнашиваться и больше не будут плотно входить в отверстие цилиндра.В этом случае существует риск протечки уплотнения поршня или его раскачивания, что может увеличить износ.

3. Заедание поршней

Внутреннее отверстие цилиндра должно иметь гладкую поверхность.

Однако коррозия и точечная коррозия могут развиться в отверстии цилиндра из-за воздействия влаги в тормозной жидкости, что может привести к застреванию поршня.

Застрявшие поршни приводят к тому, что барабанный тормоз не отпускается, что создает серьезные проблемы с торможением в вашей барабанной тормозной системе.

4. Выскальзывающие из отверстия поршни

Чрезмерный износ тормозного барабана может создать достаточно места для полного выскальзывания поршней из отверстия цилиндра. На этом этапе ваши барабанные тормоза вообще не работают.

5. Трещина в корпусе цилиндра

Старые колесные цилиндры могут расколоться и потрескаться под давлением, что приведет к утечке тормозной жидкости и нарушит их работу.

Примечание: Хотя это кажется относительно простым компонентом, замена или ремонт неисправного колесного цилиндра — непростая задача из-за его местоположения и того, как он работает с остальной частью вашей барабанной тормозной системы.

Итак, как лучше всего это исправить?

Простое решение проблем с колесным цилиндром

Обычно заменяют колесные цилиндры попарно, потому что, если один из них вышел из строя, другой не слишком сильно отстает по износу.

Замена часто выполняется одновременно и обычно выполняется вместе с заменой тормозной колодки.

Чтобы вашим барабанным тормозам уделялось должное внимание, найдите надежного автомеханика , который решит проблемы с вашим тормозным цилиндром.

Убедитесь, что это:

Сертификат ASE
Используйте только высококачественные запасные части и инструменты
Предлагайте гарантийное обслуживание

На самом деле вам совсем не нужно далеко ходить, поскольку RepairSmith соответствует всем этим критериям!

RepairSmith — удобное решение для ремонта и обслуживания мобильных автомобилей.

Вот почему они должны быть в верхней части вашего списка техников:

Замены и исправления могут быть выполнены прямо на подъездной дорожке
Онлайн-бронирование — это удобно и просто
Профессиональные, сертифицированные специалисты ASE проводят техосмотр и обслуживание автомобиля
Конкурентоспособная и предварительная цена
Ремонт проводится с использованием высококачественного оборудования , инструменты и запасные части
RepairSmith предоставляет 12-месячную | 12 000-мильную гарантию на весь ремонт

Чтобы получить точную оценку замены и ремонта колесного цилиндра, заполните эту онлайн-форму.

Теперь, когда вы понимаете, как работают колесные цилиндры, что с ними может пойти не так и как их исправить, давайте рассмотрим несколько часто задаваемых вопросов.

7-колесный цилиндр Часто задаваемые вопросы

Вот несколько ответов на ваши вопросы о колесных цилиндрах.

1. Сколько колесных цилиндров у автомобиля?

Это зависит от количества барабанных тормозов в вашем автомобиле и используемой конфигурации тормозного цилиндра.

Обычно автомобиль с барабанными тормозами имеет 2 цилиндра со сдвоенными поршнями.

Это потому, что автомобили с барабанными тормозами обычно используют их только как задние тормоза.

2. Как долго прослужит колесный цилиндр?

Срок службы колесных цилиндров составляет около 3-5 лет или примерно до 100 000 км. Это будет зависеть от марки и модели вашего автомобиля, а также от типа вождения.

Вождение в тяжелых условиях (например, буксировка или езда по горной местности) определенно приведет к более быстрому износу колесного цилиндра.

3.Будут ли мои тормоза работать, если колесный цилиндр выйдет из строя?

Да, ваши тормоза будут работать, но вы будете испытывать плохую реакцию тормозов.

Большинство автомобилей имеют двухконтурную тормозную систему — это означает, что если одна цепь выходит из строя (как в случае разрыва цилиндра заднего колеса в колесе), тормозная способность остается в другом контуре.

Однако имейте в виду, что ваши тормоза не будут такими мощными, тормозной путь будет больше, а если у вас дисковые тормоза спереди, задняя часть вашего автомобиля может подпрыгнуть, если вы сильно затормозите.

4. Если мой колесный цилиндр протекает, нужно ли мне также заменять тормозные колодки?

Замена тормозных колодок необходима только в том случае, если они слишком тонкие или пропитаны тормозной жидкостью из-за утечки.

Если на тормозной колодке не слишком много жидкости, ее все равно можно очистить быстро и надежно.

5. Рентабельнее ли заменить колесный цилиндр тормозными колодками?

По большей части да .

Если вы заменяете колесный цилиндр во время работы с тормозной колодкой, новый колесный цилиндр и затраты на рабочую силу обычно включаются в стоимость пакета.

Рабочее время, затраченное на замену тормозных колодок и перекрытие колесных цилиндров, поэтому замена колесных цилиндров — это относительно небольшие дополнительные трудозатраты.

6. Сколько стоит ремонт колесного цилиндра?

Стоимость замены пары колесных цилиндров на большинстве автомобилей составляет около 200 долларов.

Вот несколько конкретных примеров средних дилерских цен:

Модель автомобиля

Средняя стоимость дилера

2015 Ford Focus

$ 204

2008 Dodge Charger

$ 192

9033 Lexus 7.Что такое комплект для восстановления колесного цилиндра?

Колесный цилиндр также может быть восстановлен вместо замены.

Он может стоить немного дешевле, чем замена, и иногда требуется для нестандартных или классических автомобилей.

«Ремонтный комплект колесного цилиндра» — это просто ремонтный комплект, в котором есть все детали (поршни, уплотнения и т. Д.), Необходимые для восстановления колесного цилиндра вашего конкретного года выпуска, марки и модели автомобиля.

Однако большинство профессиональных техников порекомендовали бы замену, так как многие послепродажные колесные цилиндры в наши дни соответствуют спецификациям OEM, поэтому ремонт не требуется.

Кроме того, имейте в виду, что восстановление требует огромного внимания и времени, а также специальных знаний в области механики и не всегда выполнимо, если ваш колесный цилиндр слишком поврежден.

Заключительные мысли

Хотя цилиндр тормозного колеса редко вызывает проблемы, он может выйти из строя из-за регулярного износа. Чтобы ваши барабанные тормоза оставались исправными, попросите своего механика осматривать тормозные колодки каждый раз.

А если вам нужна легкодоступная справочная система , просто обратитесь в RepairSmith.Как только вы это сделаете, сертифицированные специалисты ASE будут стучаться к вам в дверь, готовые решить любые ваши проблемы!

Советы по замене колесного цилиндра

»NAPA Know How Blog

В отличие от передних тормозов вашего автомобиля, задние тормоза выполняют только 20-30 процентов тормозного действия. Проблема возникает, когда задние тормоза не работают на максимальной мощности из-за изношенных колодок или неисправного колесного цилиндра. Поскольку они не справляются с большей частью торможения, может пройти много времени, прежде чем вы заметите, что они не работают, пока не станет слишком поздно.У большинства новых автомобилей сзади есть дисковые тормоза, но на дорогах много машин, у которых все еще есть задние барабаны. Дисковые тормоза визжат, когда колодки опущены, поэтому они предупреждают вас, а барабаны — нет. Тормозные колодки являются наиболее частым элементом износа барабанов, но не только они выходят из строя. Колесный цилиндр — это механический привод барабанных тормозов, по сути суппорт барабанов.

Как работает колесный цилиндр

Когда вы нажимаете педаль тормоза, тормозная жидкость проталкивается через трубопроводы в колесный цилиндр.Жидкость выталкивается на два поршня, которые выталкивают верхнюю половину тормозных колодок. Башмаки выталкиваются на вращающийся барабан, чтобы замедлить транспортное средство. При правильной настройке барабанные тормоза работают хорошо. Когда они в аварийном состоянии, они вообще не работают.

Колесный цилиндр — очень простое устройство, и в отличие от суппорта дискового тормоза, который полностью герметичен, колесный цилиндр не полностью герметичен. У них дурная привычка протекать, вот почему они терпят неудачу. Цилиндр состоит из пяти компонентов: корпуса, пружины, двух поршней, поршней и уплотнений.Есть два плунжера, каждый из которых находится внутри уплотнения на конце корпуса. Уплотнение представляет собой производное резины, которое содержит поршни и пружину внутри корпуса. Тормозная жидкость гигроскопична, то есть впитывает воду из воздуха. Со временем уровень влажности в воздухе приводит к намоканию тормозной жидкости. Вы можете сказать, что в вашей тормозной жидкости слишком много воды, когда она станет грязно-коричневой. Этот коричневый цвет от ржавчины, которую жидкость вызывает в линиях и компонентах. Со временем ржавчина разъедает внутреннюю часть колесного цилиндра, позволяя жидкости вытекать через уплотнения, и у вас больше не работают задние тормоза.

У вас неисправный колесный цилиндр?

Главный признак неисправности колесного цилиндра — протечка шин. На внутренней стороне задних шин можно увидеть два типа жидкости: тормозная жидкость и трансмиссионное масло. Тормозная жидкость очень жидкая и скользкая, а трансмиссионное масло густое и более липкое. Оба имеют специфический запах, но трансмиссионное масло вызывает прямо тошноту.

Ой, предупреждение о неисправном колесном цилиндре!

Если у вас течь трансмиссионного масла, это означает, что ваши ступичные подшипники и уплотнения в плохом состоянии, это другое животное, с которым нужно немедленно бороться, поскольку они могут заблокироваться во время вождения, а это очень плохо.Что касается колесного цилиндра, то поломка очень распространена на транспортных средствах, которые простаивают в течение длительного периода времени, а затем снова начинают движение. Мы недавно испытали это с грузовиком Chevrolet C10 1981 года, который простаивал без движения в течение нескольких лет. После запуска и движения цилиндр заднего колеса со стороны водителя начал протекать. После того, как мы заменили его, через пару недель отпустил цилиндр со стороны пассажира, что довольно часто бывает у них обоих, когда они начинают протекать одновременно. Есть два способа исправить неисправный колесный цилиндр: заменить или отремонтировать.В большинстве случаев новый (модернизированный) колесный цилиндр стоит всего на несколько долларов больше, чем ремонтный комплект, но есть некоторые труднодоступные колесные цилиндры, которые являются исключением. Выбор покупки полностью нового колесного цилиндра, восстановленного колесного цилиндра или просто восстановления того, который у вас есть, зависит от личных предпочтений. Для C10 мы купили полностью восстановленный колесный цилиндр в нашем местном магазине NAPA и заменили его. Базовая процедура обмена проста, но у нас есть несколько советов и рекомендаций, которые помогут упростить ее.

Советы по замене неисправного колесного цилиндра

В большинстве случаев тормозной барабан легко снимается, но если этого не происходит, необходимо закрыть расширитель в нижней части барабана. Делается это через заднюю часть барабана, внизу есть овальное отверстие. Используйте регулировочный инструмент барабанного тормоза (или плоскую отвертку в крайнем случае) для работы регулировочного колеса. Вы должны делать это на ощупь.

Сначала необходимо снять колесо и тормозной барабан. Убедитесь, что ваш автомобиль поддерживается домкратом, а не только домкратом.Удаление колесного цилиндра — это операция с двумя болтами, наряду с жесткой линией, но вы должны сначала добраться до нее. Как и в любом подобном проекте, вы должны безопасно поддерживать автомобиль с помощью домкрата, а не только домкрата. Жесткая леска на задней части цилиндра может заржаветь, они действительно жесткие. Лучше всего их удалить с помощью линейного гаечного ключа, но перед началом работы вы всегда должны пропитывать их проникающим маслом. Подождите не менее 5-10 минут. Распылите его перед началом работы на внутренние компоненты.Если гайка раскололась, потребуется заменить жесткий кабель. Иногда можно обойтись только новой развальцовкой и гайкой для лески, но если на жесткой леске нет изгибов, вы можете выпрямить ее, чтобы получить дополнительную длину, потребуется замена.

Используйте линейный гаечный ключ для снятия жесткой тяги (или гибкой линии для передних тормозов). Это сэкономит фитинг на линии. Вы можете сначала нанести на него проникающую смазку.

Когда барабан выключен, сделайте несколько снимков механизма. Некоторые из них необходимо разобрать, чтобы вынуть цилиндр, и если вы никогда не делали этого раньше, вам может понадобиться фотография.Кроме того, важно, чтобы вы выполняли только одну сторону за раз, чтобы вы всегда могли посмотреть на другую сторону, если заблудились.

Сделайте снимок пружин и держателей, чтобы вы могли вернуться к нему, не разбирая другую сторону, если забудете.

Будьте осторожны при снятии пружин, они не только могут оторваться и полететь по комнате, но они действительно хороши для защемления пальцев или ударов по лицу.

Зажмите пружины плоскогубцами. Иногда вам также понадобится крюк, чтобы безопасно снять пружины.

Для снятия болтов колесного цилиндра следует использовать головку и трещотку.

Эти детали действительно грязные.

После того, как цилиндр вынут, обработайте опорную пластину и тормоза очистителем тормозов.

В новом колесном цилиндре будут повторно использоваться поршни, вставив их в резиновые сапоги на каждом конце.

Если ваша жесткая линия сохранилась, вы можете использовать ее повторно. Если она перекручена или покороблена, вам нужно будет купить или изготовить новую леску.

После замены цилиндра установка производится в обратном порядке.Просто убедитесь, что вы вернули все пружины и рычаги на место.

Вся работа выглядит красиво, и все ваши детали снова в рабочем состоянии. Если ваши тормозные колодки тонкие, пришло время заменить и их.

Прокачка нового цилиндра занимает всего несколько минут, но вам нужен партнер. Когда главный цилиндр заполнен, попросите помощника медленно нажать на тормоза, удерживая педаль, а затем ослабьте винт для прокачки, выпустите воздух и затем затяните винт. Сообщите своему помощнику, когда нужно качать, когда держать, а когда складывать, эээ, чтобы отпустить.Удаляйте воздух из системы, пока не закончится воздух. Рекомендуется удалить из системы как можно больше старой жидкости, поскольку она, вероятно, полна воды и ржавчины. Работать с барабанными тормозами несложно, вам просто нужно обратить внимание и следовать нашим советам и уловкам, и вы вернетесь в путь, катаясь в такт собственному барабану.

Ознакомьтесь со всей продукцией тормозной системы, доступной на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Чтобы получить дополнительные советы по замене колесного цилиндра, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Как работают задние дисковые тормоза?

Ответ: Задние дисковые тормоза — это в основном то же самое, что и дисковые тормоза передних колес. Давайте обсудим, что такое дисковый тормоз, прежде чем мы разберемся, почему задние дисковые тормоза отличаются от передних дисковых тормозов. Дисковые тормоза несут ответственность за остановку вашего автомобиля. Они состоят из трех основных частей: тормозных колодок, суппорта и ротора. Тормозные колодки расположены с каждой стороны ротора и фактически прижимаются к ротору, чтобы остановить колесо и тем самым остановить ваш автомобиль.Колодки создают необходимое трение, чтобы остановить автомобиль. Суппорт — это устройство, расположенное над ротором и содержащее обе тормозные колодки. Есть два типа суппортов: плавающие и фиксированные. Плавающий суппорт может сжиматься и содержит только один поршень. Когда тормоза задействованы, тормозная жидкость заставляет поршень войти в тормозную колодку, которая будет давить на ротор. Затем другая сторона суппорта прижимает другую тормозную колодку к ротору, чтобы остановить колесо и транспортное средство.Фиксированный штангенциркуль не двигается; Итак, он содержит два поршня, расположенные с каждой стороны ротора. Когда тормоза задействованы, тормозная жидкость вдавливает оба поршня в каждую тормозную колодку, которые прижимаются к каждой стороне ротора, останавливая колесо и автомобиль. Ротор представляет собой железный диск, соединенный со ступицей шины. Роторы работают рука об руку с тормозными колодками, останавливая ваш автомобиль. Опять же, когда вы нажимаете педаль тормоза, тормозные колодки вашего автомобиля прижимаются к ротору, создавая трение. Это трение позволяет вашему автомобилю останавливаться, а также выделяет огромное количество тепла.Роторы состоят из двух железных дисков, соединенных ребрами жесткости. Когда тормоза нажаты, тормозные колодки прижимаются к обоим железным дискам. Существует множество различных конструкций ребер роторов, но все они выполняют одно и то же. Они помогают рассеивать большое количество тепла, создаваемого трением между ротором и тормозными колодками. Эти ребра позволяют горячему воздуху выходить из ротора, а также направлять воздух для охлаждения ротора. Очень важно, чтобы роторы могли рассеивать большое количество тепла, чтобы они могли работать должным образом.Теперь, когда мы рассмотрели, как работают дисковые тормоза, давайте обсудим разницу между задними и передними дисковыми тормозами. Единственное отличие состоит в том, что задние дисковые тормоза должны включать стояночный / аварийный тормоз. Стояночные тормоза должны быть полностью отделены от обычных гидравлических тормозов вашего автомобиля на случай, если ваши обычные тормоза когда-либо полностью выйдут из строя. Есть два способа соединения стояночного тормоза с задним дисковым тормозом. Во-первых, задние дисковые тормоза содержат штопор, который при включении стояночного тормоза толкает поршень в тормозную колодку, чтобы остановить автомобиль.Задние дисковые тормоза также могут включать в себя отдельную барабанную тормозную систему, так что при включении стояночного тормоза тросы стояночного тормоза будут тянуть рычаг в барабанном тормозе, который сжимает тормозные колодки, чтобы остановить транспортное средство.

Следует ли мне устанавливать новые тормозные цилиндры в мой задний тормозной освежитель? — Форум Toyota 4Runner

10.04.2018, 01:51

# 1

Старший член

Дата регистрации: ноя 2013

Расположение: PNW

Сообщений: 1,035

Старший член

Дата регистрации: ноя 2013

Расположение: PNW

Сообщений: 1,035

Следует ли мне устанавливать новые тормозные цилиндры в мой задний тормозной освежитель?

Я заменяю сальники заднего моста, а затем заменяю большинство деталей в задних тормозах.У меня никогда не было работающего стояночного тормоза или рабочих задних тормозов с тех пор, как я владел этим транспортным средством. Все в тормозном барабане годами покрыто густым маслом и грязью. Я заказал детали для замены всего, кроме тормозного цилиндра. Это неизвестно. Стоит ли тратить деньги на замену цилиндров с каждой стороны? Они примерно по 15 долларов от O’Reilly’s.

__________________
У меня 9-дюймовый боди-лифт.
Сборка стрелка

Ответьте Цитатой

10.04.2018, 07:38	# 2

Старший член Регистрация: Feb 2015 Расположение: Сан-Хосе, Калифорния Возраст: 56 Сообщений: 4,530 Настоящее имя: Тим	Обычно люди просто меняют обувь и убирают все остальное.Некоторые заменяют барабаны на поверхность, другие заменяют барабаны, а третьи ничего не делают с барабанами. По моему опыту, можно обойтись без барабанов повторно и ничего не делать с ними, пока они все еще гладкие. Пружины, регулировочные колеса, регулировочные пластины, рычаги стояночного тормоза и тросы стояночного тормоза, как правило, можно использовать повторно, если только они не серьезно повреждены ржавчиной. Кроме того, тормозные цилиндры можно использовать повторно, если они не протекают. Но, поскольку вы заменяете все остальное, почему бы не потратить лишние 30 долларов и не обновить все. __________________ «Мой старик — мастер по ремонту телевизоров, у него есть отличный набор инструментов. Я могу это починить!»
	Ответьте Цитатой

10.04.2018, 08:39

# 3

Член

Регистрация: Jun 2011

Расположение: Lewis Center, OH

Сообщений: 418

Член

Регистрация: Jun 2011

Расположение: Lewis Center, OH

Сообщений: 418

Если бы это был я, я бы не заменял тормозные цилиндры, если они не протекают…но, может быть, трудно сказать со всей этой грязью? Я не считаю тормозные цилиндры / суппорты предметом общего обслуживания, подлежащим замене по любому графику. То же самое с механизмом регулировочного колеса, хотя его необходимо разобрать и смазать. Вы, вероятно, уже знаете это, но механизмы регулировочного колеса не одинаковы. Убедитесь, что вы не меняете их местами. Я действительно думаю, что замена коленчатого механизма (учитывая, что он, вероятно, заклинило) и использование нового оборудования (пружин и т. Д.) — хорошая идея.Было бы хорошо, если бы вы могли проверить внутренний диаметр барабана, чтобы определить, не соответствует ли он спецификации и нуждается в замене — если все еще в спецификации и поверхность гладкая, я бы просто переустановил их.

Buckaroo

__________________
2002 и 2017 XLE Camry
Honda Accord
2004 года 2005 T4R Limited V6
Mazda MX-5 Touring
2010 года 2017 Tundra Limited DC 5.7L TRD 4WD

Последний раз редактировалось Buckaroo; 10.04.2018 в 08:45.

Ответьте Цитатой

10.04.2018, 10:10

# 4

Член

Регистрация: ноя 2017

Расположение: Chumstick WA

Сообщений: 353

Член

Регистрация: ноя 2017

Расположение: Chumstick WA

Сообщений: 353

Вы должны задаться вопросом, откуда взялся весь этот осадок? Что-то протекает и все склеивает.Хорошая очистка поможет определить источник. При необходимости лучше иметь под рукой пару колесных цилиндров, чем снова отправиться в магазин запчастей в середине проекта. Вы всегда можете их вернуть.

Ответьте Цитатой

10.04.2018, 11:11

# 5

Старший член

Регистрация: Aug 2012

Местоположение: Восточный Онтарио, Канада

Сообщений: 1,120

Старший член

Регистрация: Aug 2012

Местоположение: Восточный Онтарио, Канада

Сообщений: 1,120

Цитата:

Сообщение от Hopeless Diamond

Вы должны задаться вопросом, откуда взялся весь этот ил? Что-то протекает и все склеивает.Хорошая очистка поможет определить источник. При необходимости лучше иметь под рукой пару колесных цилиндров, чем снова отправиться в магазин запчастей в середине проекта. Вы всегда можете их вернуть.

Кажется разумным ожидать, что отстой образовался из-за протекающего сальника оси, который он заменяет.

__________________
1997 год 4Runner SR5 4X4 5MT elocker.
2005 Эхо Хэтчбек 5МТ.
Седан Volvo 740 Turbo 1990 года выпуска.
Универсал Volvo 740 1991 года выпуска.
Mercedes E55 седан 2000 года выпуска.

Ответьте Цитатой

10.04.2018, 11:12

# 6

Старший член

Регистрация: Aug 2012

Местоположение: Восточный Онтарио, Канада

Сообщений: 1,120

Старший член

Регистрация: Aug 2012

Местоположение: Восточный Онтарио, Канада

Сообщений: 1,120

Цитата:

Сообщение от ShooterMcGavin

Я заменяю сальники заднего моста, а затем заменяю большую часть задних тормозов.У меня никогда не было работающего стояночного тормоза или рабочих задних тормозов с тех пор, как я владел этим транспортным средством. Все в тормозном барабане годами покрыто густым маслом и грязью. Я заказал детали для замены всего, кроме тормозного цилиндра. Это неизвестно. Стоит ли тратить деньги на замену цилиндров с каждой стороны? Они примерно по 15 долларов от O’Reilly’s.

Разобрать и почистить их займет всего несколько минут, а затем позвонить, если вы считаете, что их нужно заменить.Мои выглядели довольно дрянно, но хорошо убраны, и я придерживаюсь их.

Ответьте Цитатой

10.04.2018, 13:03

# 9

Старший член

Дата регистрации: ноя 2013

Расположение: PNW

Сообщений: 1,035

Старший член

Дата регистрации: ноя 2013

Расположение: PNW

Сообщений: 1,035

Отличный совет.Спасибо всем. Я также считаю, что старые цилиндры Toyota, вероятно, переживут новые детали O’Reillys. Мне все еще нужно все очистить, но я делаю шаг за шагом.

Другой вопрос: следует ли мне заменить колодки, пружины, регуляторы и коленчатый рычаг, когда ось и тормозной узел сняты с грузовика, или сначала отремонтировать уплотнение оси и вернуть все это обратно на грузовик?

__________________
У меня 9-дюймовый боди-лифт.
Сборка стрелка

Ответьте Цитатой

10.04.2018, 14:01

# 10

Старший член

Регистрация: Aug 2012

Местоположение: Восточный Онтарио, Канада

Сообщений: 1,120

Старший член

Регистрация: Aug 2012

Местоположение: Восточный Онтарио, Канада

Сообщений: 1,120

Цитата:

Сообщение от ShooterMcGavin Отличный совет.Спасибо всем. Я также считаю, что старые цилиндры Toyota, вероятно, переживут новые детали O’Reillys. Мне все еще нужно все очистить, но я делаю шаг за шагом.

Я подумал, но мне кажется, что проще собрать тормоза с осью, установленной на грузовике.

FWIW, вы можете купить комплект для восстановления колесного цилиндра у Toyota, но, вероятно, он будет стоить дороже, чем послепродажная сборка.

Ответьте Цитатой

10.04.2018, 14:05

# 11

Старший член

Регистрация: Aug 2012

Местоположение: Восточный Онтарио, Канада

Сообщений: 1,120

Старший член

Регистрация: Aug 2012

Местоположение: Восточный Онтарио, Канада

Сообщений: 1,120

И удачи в поиске «гликольной смазки на основе литиевого мыла», которую в руководстве по обслуживанию требует отремонтировать колесные цилиндры.ИМО подходит любая смазка, которая не растворяется в тормозной жидкости. Я использовал тормозную смазку на силиконовой основе, которая специально говорит, что подходит для поршней.

Ответьте Цитатой

10.04.2018, 14:07

# 12

Старший член

Дата регистрации: ноя 2013

Расположение: PNW

Сообщений: 1,035

Старший член

Дата регистрации: ноя 2013

Расположение: PNW

Сообщений: 1,035

Прохладный.Сначала я все соберу. В любом случае я предпочитаю работать над одним проектом за раз.

__________________
У меня 9-дюймовый боди-лифт.
Shooter’s Build

Ответьте Цитатой

10.04.2018, 18:35

# 13

Старший член

Дата регистрации: May 2015

Расположение: северо-восток Фэрбенкс, Аляска

Сообщений: 2,654

Настоящее имя: 3 Bears

Старший член

Дата регистрации: May 2015

Расположение: северо-восток Фэрбенкс, Аляска

Сообщений: 2,654

Настоящее имя: 3 Bears

Думаю, если вы заменили все остальное, то почему бы не цилиндры
на одну вещь меньше думать о милях по дороге
и я уверен, что другие скажут, что вторичный рынок того не стоит,
но вторичный рынок против 180к на складе…. хммм … который продлится следующие несколько лет
Тойота делает ремонтный комплект из материалов, которых хватит еще на 180 тыс.
Я иду по этому пути, если только цилиндры не забиты перед новым вторичным рынком. Дерьмо, мы говорили только о нескольких резиновых стаканчиках и 10 минутах на цилиндр, чтобы восстановить его, если это

__________________
2000 SR-5 Highlander. 4:30, заводской шкафчик зеленый
2001 СР-5…продано июнь 2021
2000 SR-5 V6 Auto. поднял, электронный шкафчик, прочие крутые штуки, всего 10/20

Ответьте Цитатой

10.04.2018, 18:40

# 14

Элитный участник

Дата регистрации: Oct 2014

Расположение: Citrus Heights, Калифорния

Сообщений: 6,431

Настоящее имя: Иерод

Цитата:

Мне было проще сначала сделать пружины на грузовике. Есть пара пружин, которые ОЧЕНЬ сложно поставить в новом состоянии, потому что они такие жесткие.Это было почти невозможно с отключенной осью и желанием кататься по гаражу.

Сначала я починил уплотнители, потом задние тормоза, и это упростило задачу.

Ответьте Цитатой

04-10-2018, 22:24

# 15

Старший член

Дата регистрации: ноя 2013

Расположение: PNW

Сообщений: 1,035

Старший член

Дата регистрации: ноя 2013

Расположение: PNW

Сообщений: 1,035

Спасибо за идеи.Я определенно собираюсь закончить сальники осей и все переустановить, прежде чем браться за тормоза. Я просто волнуюсь, сколько еще деталей мне нужно будет купить, чтобы эти тормоза работали в отличном состоянии, включая стояночный тормоз с обеих сторон.

__________________
У меня 9-дюймовый боди-лифт.
Shooter’s Build

Ответьте Цитатой

Правила публикации

Вы, , не можете создавать новые темы

Вы, , не можете публиковать ответы

Вы, , не можете публиковать вложения

Вы, , не можете редактировать свои сообщения

HTML код: на

7 признаков неисправности главного тормозного цилиндра (и стоимость замены в 2021 году)

(Обновлено 15 июня 2020 г.)

Когда вы нажимаете педаль тормоза в автомобиле, чтобы замедлить его, его тормозная система использует тормоз главный цилиндр для преобразования давления, оказываемого на педаль, в гидравлическое давление.

Преобразование давления происходит потому, что главный тормозной цилиндр передает тормозную жидкость в тормозной контур, когда вы нажимаете на педаль тормоза.

Главный тормозной цилиндр будет делать это независимо от того, использует ли ваш автомобиль дисковые тормоза или барабанные тормоза. Никакая тормозная система не могла бы существовать без главного тормозного цилиндра.

Признаки неисправности главного тормозного цилиндра

Когда главный тормозной цилиндр начинает выходить из строя, могут возникнуть определенные заметные симптомы.Если вы подозреваете, что проблема связана с главным тормозным цилиндром, немедленно устраните ее. Очень опасно ездить без исправных тормозов. Ниже приведены основные симптомы неисправного главного тормозного цилиндра, которые вы обязательно заметите.

1) Сигнальная лампа

Первый симптом, который легче всего заметить, — это когда на приборной панели загорается сигнальная лампа тормоза. Это указывает на то, что есть какая-то проблема с тормозной системой, но не обязательно означает, что неисправен главный тормозной цилиндр.

Но если датчики тормозной системы обнаруживают падение давления тормозной жидкости, скорее всего, это связано с неисправным главным тормозным цилиндром. В результате загорится сигнальная лампа.

Если загорается индикатор ABS, основной причиной может быть главный тормозной цилиндр, особенно если в главном цилиндре течет жидкость.

2) Утечка тормозной жидкости

Главный тормозной цилиндр требует определенного уровня тормозной жидкости для создания гидравлического давления, необходимого для замедления автомобиля.

Если в главном тормозном цилиндре течет тормозная жидкость или если на цилиндре есть незакрепленные резервуары, в которых находится жидкость, то уровень тормозной жидкости почти гарантирован.

Это снизит вашу способность замедлять автомобиль. В этой ситуации вам необходимо заменить главный тормозной цилиндр.

3) Губчатая педаль тормоза

Когда педаль тормоза начинает казаться губчатой, когда вы нажимаете на нее ногой, это автоматически является признаком того, что у вашего главного тормозного цилиндра могут возникнуть проблемы.

Цилиндр снабжен резиновыми уплотнениями, удерживающими тормозную жидкость внутри него. Если эти резиновые уплотнения изнашиваются или повреждаются, это может означать внутреннюю утечку тормозной жидкости. В результате педаль тормоза будет мягко ощущаться.

4) Загрязненная тормозная жидкость

Другая проблема, которая может возникнуть в результате изношенных резиновых уплотнений, — это загрязнение тормозной жидкости. Уплотнения не только предотвращают вытекание тормозной жидкости, но и предотвращают смешивание грязи и мусора с тормозной жидкостью.

Если бы это произошло, давление в тормозной системе не было бы таким сильным, как если бы вы нажимали педаль тормоза. Скорее всего, вам придется сильнее нажимать на педаль, чтобы автомобиль замедлился, как обычно.

5) Проседание педали тормоза

После всех этих других симптомов вы начнете замечать, что педаль тормоза не возвращается наверх после того, как вы сняли с нее ногу. Вместо этого он медленно опустится на пол.

Это может стать реальной опасностью при вождении, поэтому вам нужно сразу же починить главный тормозной цилиндр.

Читайте также: 5 симптомов неисправного ШРУС и стоимость замены

6) Плохое смещение тормозов

Главные тормозные цилиндры часто содержат два отдельных контура, которые попарно отделяют тормозную жидкость от колес. Это сделано для предотвращения полной потери торможения в случае утечки с одной стороны системы.

Часто эти цепи управляют одним передним колесом и противоположным задним колесом. Например, переднее левое и заднее правое колеса могут иметь общую цепь, в то время как переднее правое и заднее левое колеса имеют отдельную цепь.

Если одна цепь вышла из строя, вы можете заметить, что автомобиль тянется в сторону при торможении. Это будет наиболее очевидно, когда вы тормозите очень сильно, так как передние тормоза останавливают автомобиль больше, чем задние.

7) Неравномерный износ тормозных колодок

Вызванный неисправной цепью, если только два из четырех колес могут задействовать тормоза, вы заметите неравномерный износ колодок. Например, передняя правая сторона и задняя левая сторона будут изношены больше, чем передняя левая и задняя правая.

Отказ одного из поршневых уплотнений в главном цилиндре или утечка в тормозной магистрали могут привести к отказу одной цепи. Если вы заметили неравномерное торможение, неравномерный износ колодок или автомобиль тянет в сторону при торможении, возможно, неисправен главный тормозной цилиндр.

Стоимость замены главного тормозного цилиндра

Если главный тормозной цилиндр выходит из строя, средняя стоимость замены цилиндра составляет от 320 до 500 долларов. Стоимость самой детали составит всего от 100 до 210 долларов.Но самые большие расходы на замену рабочего места будут связаны с затратами на рабочую силу, которые составляют от 230 до 300 долларов.

Если бы вы разбирались в транспортных средствах и тормозных системах, вы бы смогли сэкономить целое состояние на трудозатратах, сделав это самостоятельно. Однако это работа, которая требует от вас большого опыта в ремонте автомобилей, иначе вы можете усугубить ситуацию.

Многие главные цилиндры можно заменить, отвинтив главный цилиндр от брандмауэра, отсоединив тормозные магистрали и переустановив новый блок.После этой процедуры необходимо удалить воздух из тормозной системы. Обратитесь к руководству по ремонту для правильной процедуры удаления воздуха.

Обратите внимание, что прокачка систем ABS может быть сложной задачей. Если вам неудобно выполнять этот ремонт самостоятельно, отнесите автомобиль к проверенному механику.

3 признака неисправности главного цилиндра

Каждый раз, когда вы нажимаете педаль тормоза, суппорты смыкаются вокруг роторов ваших колес, создавая трение, которое безопасно останавливает ваш автомобиль. Практически во всех тормозных системах легковых автомобилей используется гидравлическая жидкость для передачи усилия, необходимого для остановки.Жизненно важный компонент, известный как главный цилиндр, преобразует движение педали тормоза в гидравлическую силу.

Со временем главный цилиндр подвергается значительному износу, связанному с давлением, что в конечном итоге приводит к поломке. К сожалению, многим автовладельцам сложно определить признаки неисправности главного цилиндра. В этой статье более подробно рассматриваются три симптома плохого торможения, которые могут быть вызваны отказом или неисправностью главного цилиндра.

1. Губчатая или неработающая педаль тормоза

Немногие проблемы с тормозом вызывают такое же напряжение, как педаль тормоза, которая не обеспечивает желаемое тормозное усилие.Губчатая или неработающая педаль снижает эффективность ваших тормозов. В крайних случаях ваша педаль тормоза может даже полностью погрузиться в пол, не оказывая заметного эффекта.

Эта нервная проблема обычно возникает из-за утечки в системе тормозной жидкости. Утечки могут возникать в самых разных местах, включая сам главный цилиндр. Внутри главного цилиндра находится поршень. Когда вы нажимаете педаль тормоза, шатун нажимает на поршень, увеличивая давление, действующее на гидравлическую жидкость.Это повышение давления приводит к закрытию ваших калиперов.

Главный цилиндр с внутренней утечкой пытается достичь необходимого гидравлического давления. Вместо того, чтобы давить на суппорты, тормозная жидкость течет назад вокруг резиновых уплотнений, защищающих поршень. В основе этой проблемы часто лежат поврежденные уплотнения.

По мере износа уплотнений внутри главного цилиндра резина крошится и разрушается, что часто приводит к визуальному загрязнению тормозной жидкости.Например, вы можете заметить наличие небольших черных пятен внутри резервуара с жидкостью. Если такое загрязнение происходит из-за разрушения уплотнений главного цилиндра, вы, вероятно, также столкнетесь с губчатой педалью тормоза.

Уплотнения со временем выходят из строя. Тем не менее, вы можете продлить срок службы уплотнений вашего главного цилиндра, всегда используя рекомендованную производителем тормозную жидкость. Аналогичным образом заменяйте тормозную жидкость каждые 20 000 миль. Свежая тормозная жидкость лучше сопротивляется перегреву, чем старая жидкость, тем самым сводя к минимуму нагрузку на уплотнения и другие компоненты.

Тормозное сопротивление возникает, когда тормозные колодки не отпускают ротор, когда вы поднимаете ногу с педали тормоза. Торможение может происходить из-за механических или гидравлических проблем. К механическим проблемам относятся смещенные или корродированные тормозные суппорты, неправильно установленные ступичные подшипники или неправильный размер толкателя.

С точки зрения гидравлики, тормозное сопротивление может быть вызвано чрезмерным нагревом, неисправными гибкими шлангами или проблемами с поршнем главного цилиндра. В нормальных условиях, когда вы отпускаете педаль тормоза, поршень возвращается в исходное положение.Это движение снижает давление, действующее на жидкость, позволяя суппортам открываться назад.

Тем не менее, если поршень поврежден или деформирован, он не может плавно перемещаться внутри цилиндра. В результате ваши тормозные суппорты могут не отпускаться синхронно с педалью тормоза. В этом случае единственное решение — замена главного цилиндра.

Тормозное сопротивление может также возникать из-за главного цилиндра, содержащего чрезмерное количество тормозной жидкости. В главном цилиндре есть специальный резервуар, в котором собирается жидкость, которая втекает обратно, когда вы отпускаете педаль тормоза.Тем не менее, если в цилиндре слишком много жидкости, в этом резервуаре не будет места для притока. В результате суппорты остаются под давлением и не могут полностью освободиться.

Главный цилиндр играет ключевую роль в регулировании работы ваших тормозов. Для получения дополнительной информации о том, как поддерживать главный цилиндр в хорошем рабочем состоянии, пожалуйста, свяжитесь с нашими специалистами по ремонту автомобилей в отделе импорта и продаж Walnut Creek.

Математика главного цилиндра

— JOES Racing Products

Как мы используем давление для определения смещения тормозов?

Карл Буш: Хотя идеальной целью являются гонки с идеально отцентрованным балансиром, в реальности это случается редко.Кроме того, одним из преимуществ использования регулируемого балансира является возможность регулировки этого рычага для оптимизации управляемости и комфорта водителя на трассе. Пытаться измерить разделение кредитного плеча на балансе после гонки сложно и нереально. Однако использование манометров для измерения перепада давления s при любой настройке балансира относительно просто. Тормозные манометры покажут фактическое разделение давления в автомобиле на основе настроек балансира, сделанных водителем.Затем эти значения давления можно умножить на эффективные площади расточки поршня суппорта для расчета последних настроек статического смещения на трассе.

Возвращаясь к нашему примеру (обычная установка), если мы приложим 50 фунтов силы ног к педали 6: 1, мы создадим 300 фунтов силы против балансира. Если балансир идеально отцентрирован, он равномерно распределяет эту силу на каждый главный цилиндр. Поскольку каждый главный цилиндр получает равное усилие в 150 фунтов, главный цилиндр 7/8 дюйма должен выдавать 250 фунтов на квадратный дюйм (по формуле Джеффа: 250 фунтов на квадратный дюйм получается из 150, разделенного на.6, что является математическим результатом главного цилиндра 7/8 дюйма), в то время как задний 1-дюймовый главный цилиндр выдает 192 фунта на квадратный дюйм (по подсчетам Джеффа: 192 фунта на квадратный дюйм получается из 150, разделенных на 0,785, что является математическим результатом 1 дюйм главного цилиндра). При практическом использовании манометров для сравнений можно использовать любой уровень усилия и давления. Конечный результат будет таким же.

Если переднее давление в 250 фунтов на квадратный дюйм от главного цилиндра 7/8 дюйма умножить на 4,8 дюйма площади расточки суппорта переднего суппорта поршня 1,75 дюйма, мы получим переднее зажимное усилие 1200.Сзади у нас будет площадь суппорта 192 PSI x 2,97 дюйма или 570 фунтов прижимного усилия заднего суппорта. Сравнивая общее усилие зажима между передней и задней частью таким же образом, как если бы вы сравнивали вес колес для баланса, мы бы увидели, что этот автомобиль имеет в общей сложности 1770 фунтов силы зажима суппорта при этих линейных давлениях с 1200 фунтами или 67,8% на фронт. Это тот же коэффициент статической смещения, который был измерен с использованием общих коэффициентов левериджа драйверов.

Теперь, если бы у всех автомобилей и водителей были одинаковые требования к торможению и ощущениям от педали, нам бы никогда не потребовалось что-либо регулировать.Но каждая машина и каждый водитель уникальны, и в них будут внесены изменения.

Примеры передаточных чисел, которые использовались здесь, очень распространены во многих шорт-трековых асфальтовых автомобилях. Но ваша машина по разным причинам может иметь совершенно разные требования. Как гонщик или руководитель экипажа, вы можете использовать эти формулы для сопоставления существующей настройки тормозов на вашем собственном гоночном автомобиле, а затем принимать расчетные решения, когда желаемое управление или ощущения водителя не достигаются. Неспособность достичь желаемого уклона или ощущения водителя от педали — это признак того, что вам нужно будет оценить свой выбор компонентов и рассмотреть возможные альтернативы.Используя формулы в этих примерах, вы можете точно рассчитать, что повлияет на изменение компонента, которое повлияет на ваш существующий базовый план, и записать эти окончательные соотношения в свои записи, чтобы использовать их для будущих корректировок и настроить для любого заданного типа или условий дорожки.

Задний рабочий тормозной цилиндр: 21050350204000 Цилиндр тормозной задний ВАЗ-2105-2108 АвтоВАЗ — 21050-3502040-00 21050350204000 2105-3502040

Задний тормозной цилиндр Ваз. Таблица маркировки автопроизводителями заднего тормозного цилиндра на ВАЗ.

Задний тормозной цилиндр Лада Ларгус (с АБС), Рено Логан, Дастер, 7701070956 (441263507R)

Замена заднего тормозного цилиндра на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Как заменить задний тормозной цилиндр на ВАЗ 2113-ВАЗ 2115?

Рабочий тормозной цилиндр – осуществим ремонт и замену сами + видео » АвтоНоватор

Рабочий тормозной цилиндр – роль в тормозной системе

Ремонт рабочего тормозного цилиндра – решаем проблемы

Замена рабочего тормозного цилиндра – действуем решительно

Устройство заднего тормозного цилиндра ваз 2107

↑ Снятие и разборка

↑ Тормозной барабан заднего колеса

↑ Устройство тормозного механизма заднего колеса

↑ Сборка и установка заднего тормоза ВАЗ-2107

Вакуумный усилитель тормозов

Устройство суппорта

Устройство тормозного механизма задней оси

Стояночный система

Регулятор давления

Принцип работы тормозной системы ВАЗ-2107

Виды обслуживающих работ

Особенность тормозной системы

Видео — нужен или нет регулятор давления?

Устройство заднего тормозного цилиндра ваз 2109 – АвтоТоп

Содержание

Тормозная система

Описание конструкции

Схема

Главные элементы тормозной системы

Возможные неисправности тормозной системы

Колесные цилиндры: полное руководство (проблемы, решения, часто задаваемые вопросы)

1. Отказ резинового уплотнения

2. Изношенные поршни

3. Заедание поршней

4. Выскальзывающие из отверстия поршни

5. Трещина в корпусе цилиндра

1. Сколько колесных цилиндров у автомобиля?

2. Как долго прослужит колесный цилиндр?

3.Будут ли мои тормоза работать, если колесный цилиндр выйдет из строя?

4. Если мой колесный цилиндр протекает, нужно ли мне также заменять тормозные колодки?

5. Рентабельнее ли заменить колесный цилиндр тормозными колодками?

6. Сколько стоит ремонт колесного цилиндра?

»NAPA Know How Blog

Как работает колесный цилиндр

У вас неисправный колесный цилиндр?

Советы по замене неисправного колесного цилиндра

Как работают задние дисковые тормоза?

Следует ли мне устанавливать новые тормозные цилиндры в мой задний тормозной освежитель? — Форум Toyota 4Runner

7 признаков неисправности главного тормозного цилиндра (и стоимость замены в 2021 году)

Признаки неисправности главного тормозного цилиндра

1) Сигнальная лампа

2) Утечка тормозной жидкости

3) Губчатая педаль тормоза

4) Загрязненная тормозная жидкость

5) Проседание педали тормоза

6) Плохое смещение тормозов

7) Неравномерный износ тормозных колодок

Стоимость замены главного тормозного цилиндра

3 признака неисправности главного цилиндра

— JOES Racing Products

Как мы используем давление для определения смещения тормозов?

Добавить комментарий Отменить ответ
