Как работает втягивающее реле стартера-неисправности
Необходимо знать, как работает втягивающее реле стартера. Для того чтобы правильно диагностировать неисправности возникающие при работе стартера.
Содержание статьи:
- 1 Для чего нужно втягивающее реле
- 1.1 Функции втягивающего реле стартера
- 1.1.1 Схема включения катушки реле.
- 1.2 Как работает втягивающее реле стартера
- 1.1 Функции втягивающего реле стартера
- 2 Неисправности втягивающего реле стартера
- 2.1 Неисправность обмоток
- 2.2 Образование нагара
- 3 Как проверить втягивающее реле стартера в домашних условиях
- 3.1 При помощи мультиметра
- 3.2 Проверка втягивающего реле аккумулятором
Для чего нужно втягивающее реле
Функции втягивающего реле стартера
- Втягивающее реле выполняет две основные функции. Подводит шестерню бендикса к шестеренчатому венцу маховика. Реле представляет собой электромагнитную катушку.
Внутри катушки расположен якорь-поршень цилиндрической формы. . Который под воздействием силы магнитного потока перемещается поступательно. Якорь зацеплен за вилку, Которая соединена с бендиксом.
Когда электрический ток подаётся от замка зажигания на обмотку реле. Якорь втягивается внутрь реле. Тянет за собой вилку. Бендикс выталкивается. И шестерня бендикса и венец маховика соединяются.
Схема включения катушки реле.
Как работает втягивающее реле стартера
Катушка втягивающего реле состоит из двух обмоток. Обмотки соединены между собой. И в месте соединения на них приходит плюс от замка зажигания или реле стартера которая управляется замком зажигания. Минусы катушки имеют разное подключение. Одна соединена на массу. Её называют удерживающей.
Вторая обмотка соединена с клеммой к которой подключен провод идущий из стартера. Этот провод идет на обмотки статора с них на щетки коллектора якоря. Фактически пока стартер не начал работать Вторая обмотка имеет минус через якорь от минусовой щетки коллектора.
Эта обмотка называется втягивающая. Пока стартер не включен обе обмотки втягивающего реле имеют общий плюс и минусы от разных точек подключения. Общее плюсовое соединение подключено к клемме управления втягивающим реле.
Включается замок зажигания. Проворачивается ключ стартера. Плюс приходит на клемму управления. В обеих катушках создаётся электромагнитное поле. Силы, которого хватает, чтобы втянуть якорь.
- Второе предназначение реле. Соединить клемму, на которую приходит плюс от аккумулятора. С клеммой, через которую подаётся плюс на обмотки статора и якоря. Чтобы стартер начал вращаться. Якорь втягивающего реле помимо того что тянет за собой вилку бендикса с одной стороны . с другой прижимает пятак и который соединяет две клеммы между собой. Стартер начинает вращаться. Втягивающая обмотка, которая имела минус на клемме отключится.
Это произойдет потому что. С одной стороны она имеет общий плюс с удерживающей обмоткой от клеммы управления. С другой стороны минус стал плюсом. На контактах втягивающей обмотки перестанет возникать разность потенциалов. Электромагнитное поле пропадет. Якорь реле будет удерживаться только одной обмоткой. Которая имеет минус на корпусе стартера. Силы магнитного поля будет достаточно чтобы удерживать якорь реле в этом положении. Пока крутится стартер.
Как только двигатель заведется и ключ стартера будет отпущен. Плюс перестанет приходить на удерживающую обмотку. Сила магнитного потока пропадет. Пружина отбросит якорь реле. Пятак отойдет от клемм, и стартер перестанет вращаться. неисправности втягивающего реле стартера
Неисправности втягивающего реле стартера
Именно по этому причиной неисправности втягивающего реле стартера. Может быть вышедшая из строя втягивающая обмотка. Реле щелкает а стартер не крутит. Потому что срабатывает удерживающая обмотка. Но её силы тока не хватает, чтобы сдавить усилие пружины и втянуть якорь реле и прижать пятак к клеммам.
Неисправность обмоток
Это частая неисправность. Потому что основная нагрузка ложится на втягивающую обмотку. Потому что требуется максимальное усилие чтобы втянуть якорь. Эта обмотка имеет большее сечение провода. Соответственно в ней создаётся больший ток чем в удерживающей обмотке.
Образование нагара
Еще одна неисправность втягивающего реле это образование нагара на пятаке и клеммах. В результате воздействия сильного электрического тока на пятаке и клеммах в результате их взаимодействия образуется нагар и выгорание поверхности. При соединении пятака и клемм нагар не даёт контакта, и электрический ток не поступает на обмотки стартера. На втягивающих реле где снимается крышка с клеммами. Эта проблема решается легко. Пятак переворачивается другой стороной. Клеммы зачищаются.
Как проверить втягивающее реле стартера в домашних условиях
При помощи мультиметра
Проверить втягивающее реле стартера на обрыв обмотки можно мультиметром. Для этого необходимо выставить мультиметр на проверку сопротивления.
Один щуп соединить с клеммой управления реле. Второй на массу. Мультиметр должен показать сопротивление. Значит удерживающая обмотка исправна.
Если переместить щуп с массы на клемму и отсоединить провод идущий на обмотки стартера. Мультиметр также должен показать сопротивление. В случае обрыва обмотки мультиметр покажет отсутствие контакта.
Но скорее всего может произойти либо межвитковое замыкание либо замыкание на корпус реле. Замыкание не происходит как провод с проводом или с корпусом. Замыкание может происходить в месте нарушения изоляции через воздушное пространство. Под нагрузкой проскакивает искра в месте где нарушена изоляция. В результате происходит короткое замыкание через воздух. Сила магнитного потока не создаётся. Стартер не крутится. Обмотку можно прозвонить с помощью Мегомметра, но это так же может не привести к результату.
Проверка втягивающего реле аккумулятором
Поэтому лучше всего снять втягивающее реле со стартера. Собрать схему для проверки на рабочем столе.
Минус от аккумулятора соединить с клеммой на которую должен крепиться провод идущий со стартера и корпусом втягивающего реле. Плюс необходимо подать на клему управления
Вк 1 — выключатель имитирует замок зажигания
При включении ВК-1 якорь втягивается Должны работать обе обмотки
При выключении массы выключателем ВК-2 имитируется смена полюсов в момент соединения пятака между клеммами. после того как якорь втянулся.
При этом отключается втягивающая обмотка и в работе остаётся удерживающая. Якорь находится во втянутом состоянии.
При отключении питания от клеммы управления якорь возвращается в исходное положение. выходит из реле
То есть если все работает как описано то реле исправно. Если якорь не втягивается или втягивается наполовину. Обрыв или замыкание обмоток.
От того как работает втягивающее реле зависит правильная работа стартера.
Втягивающее реле стартера — как оно работает
Доброго времени суток, уважаемые читатели! В жизни каждого водителя бывали моменты, когда автомобиль отказывался работать и сдвинуть его с места можно было только с применением физической силы.
Причин этого явления насчитывают множество, но что бы точно узнать в чем дело нужно провести диагностику транспортного средства. Если Ваш автомобиль не реагирует на запуск, в первую очередь следует проверить исправность электропроводки, аккумулятора и если с ними все хорошо, то вполне реально найти поломку в работе стартера.
Наиболее уязвимое место этой детали — втягивающее реле, о принципе работы которого знают немногие. Этот довольно маленький узел оказывает огромное влияние на начало работы мотора и в случае выхода из строя отдельных его составляющих, машина окажется полностью «парализована». Поэтому, в данной статье мы расскажем об особенностях работы втягивающего реле, возможных поломках и способах их устранения.
- 1. Функции втягивающего (тягового) реле стартера
- 2. Конструкция и система работы втягивающего реле
- 3. Диагностика и ремонт устройства
1. Функции втягивающего (тягового) реле стартера
Прежде чем начать обсуждение темы, стоит понимать о чем конкретно пойдет речь.
Дело в том, что в конструкцию стартера входят два реле, отвечающих за его работу. Первое обеспечивает его включение и находится в моторном отсеке (в зависимости от модели автомобиля может либо монтироваться в общий блок реле, либо находиться в отдельном корпусе), а второе (тяговое реле) устанавливается на стартере и выполняет следующие функции:
— при запуске двигателя, синхронизирует работу узлов (цепей) стартера;
— способствует перераспределению электроэнергии между мотором стартера и электромагнитом реле;
— подводит шестерни бендикса к зубцам венца маховика, а после старта — возвращает ее на прежнее место. Эту функцию, многие автолюбители, считают основной в работе данного устройства.
Практически во всей автомобильной литературе, описанное устройство называется «тяговым реле стартера», однако, в народе его называют еще «втягивающим», имея ввиду туже самую деталь.
Первым человеком, изобревшим втягивающий механизм, в далеком 1912 году, стал Чарльз Кеттеринг, один из основателей, популярной и в наши дни, фирмы Delco.
Именно благодаря ему, в то же время, с конвейера сошел первый автомобиль оборудованный таким устройством и, соответственно, электрической системой зажигания. Подобное нововведение, при запуске транспортного средства, позволило отказаться от использования специальной ручки (кривого стартера), которая помещался в шкив коленчатого вала и требовала немалых усилий для запуска двигателя.
Для того, что бы мотор начал работать (запустился), нужно обеспечить вращение коленвала ровно до того момента, пока в камерах сгорания не начнет воспламенятся горючая смесь. Если двигатель исправен, то на это действие затрачивается всего несколько секунд времени. Соответственно, в случае неисправной работы любой из частей стартера, отвечающего за вращение коленчатого вала, последний не будет двигаться, а в камерах сгорания не начнет гореть топливо и автомобиль никуда не поедет.
Более конкретно, о принципе работы тягового реле стартера, а также возможных поломках этого устройства мы Вам дальше и расскажем.
2. Конструкция и система работы втягивающего реле
Данное устройство имеет относительно несложную конструкцию и включает в себя следующие детали: корпус, контакты реле, контактный диск, магнит с втягивающей и удерживающей обмоткой, сердечник (якорь), имеющий шток реле стартера и шток привода его вилки, возвратные пружины.
Основная часть этого реле — втягивающая катушка цилиндрической формы (образует электромагнит), внутри которой размещается подвижный якорь (сердечник), а сверху наматываются витки удерживающей катушки. С одной стороны сердечника размещен выходящий за габариты корпуса шток, который толкает вилку стартера и имеет на конце отверстие или перекладину (в зависимости от модели автомобиля). С другой стороны — находится шток, на конце которого находится контактный диск реле стартера. Корпус втягивающего реле представляет собой чашку с изоляционного материала, в которую вдавлены два контакта с нарезанной резьбой (к ней, гайками крепятся клеммы).
Тяговое реле стартера прочно соединяется со стартером и располагается над ним. В случае необходимости, его довольно просто можно снять, но перед этим придется демонтировать сам стартер. В основном, все производители такой детали предлагают ее в двух вариантах: разборном (подлежит диагностике и ремонту) и не разборном, которое при поломке придется полностью заменить.
Весь процесс работы втягивающего реле стартера проходит следующим образом. Замыкание контактов в замке зажигания, приводит к срабатыванию реле стартера (обычное, размещено в монтажном блоке), которое, в свою очередь, от аккумулятора посылает напряжение на втягивающую обмотку. Таким образом, создается магнитное поле, под действием которого якорь попадает во внутрь обмотки, выполняя при этом сразу несколько действий: с одной стороны, с помощью штока заставляет вилку стартера начать движение и сдвинуть обгонную муфту (бендикс), способствуя зацеплению шестерни стартера с венцом маховика, а с другой, помогает закрепленному на штоке диску, замкнуть контакты втягивающего реле стартера.
Таким образом, в процессе движения якоря, стартер соединяется с маховиком и сразу же подключается к аккумулятору. После этого, по мотору стартера проходит ток и он начинает двигаться, а через несколько секунд запускается двигатель автомобиля.
Когда стартер включается, втягивающая катушка отключается и ток переходит на удерживающую катушку, одна из функций которой состоит в удержании крайнего положения якоря. Использование такой катушки способствует снижению мощности, потребляемой втягивающем реле, так как на сдерживание якоря затрачивается намного меньше энергии, чем нужно было бы для его втягивания. В результате, общие затраты заряда аккумуляторной батареи, при пуске двигателя, значительно снижаются.
После того, как двигатель машины запустился (для этого используется ключ зажигания), цепь стартера разрывается, обмотка тягового реле обесточивается и благодаря действию пружины якорь возвращается в начальное положение, а следом за ним бендикс и контактный диск отводятся от контактов реле стартера.
Последний одновременно отсоединяется от маховика мотора и отключается от аккумулятора. Все последующее время эксплуатации транспортного средства, втягивающее реле стартера, да и он сам, никак не участвуют в работе силового агрегата автомобиля.
3. Диагностика и ремонт устройства
Втягивающее реле стартера имеет довольно простую конструкцию и, обычно, отличается долговечностью. Но не смотря на это, из-за частых больших нагрузок на данный узел и учитывая работу реле стартера с высоким напряжением (может достигать несколько сотен ампер) в работе втягивающего реле периодически возникают проблемы, обусловленные появлением характерных неисправностей. Чаще всего, они выражаются в следующем:
— силовые контакты реле стартера, со стороны контактного диска могут подгорать;
— втягивающая или удерживающая обмотка, время от времени, способна обрываться;
— деформирование возвратной пружины;
— короткое замыкание в обмотках;
— прочие механические повреждения в отдельных деталях втягивающего реле.
Однако, прежде чем сделать окончательный вывод о существовании поломки и планировать ремонт, следует провести полную диагностику реле. Тут важно помнить, что действует данная деталь как электромагнит: после того как на обмотки стартера подается напряжение, реле начинает притягивать к себе вилку стартера, которая подвигает бендикс, тем самым способствуя его сцеплению с маховиком. При выполнении таких действий происходит замыкание всех контактов, подающих напряжение на обмотки. В случае сбоя, хотя бы в одной части этого процесса, автомобиль не заведется. Что бы определить место неисправности, в первую очередь, следует руководствоваться внешними ее проявлениями.
Если стартер не крутит , то тут возможны два варианты: либо втягивающее реле срабатывает, но стартер не вращается, либо втягивающее реле и стартер вовсе не работают. Срабатывание реле определяют по характерному щелчку, который появляется в момент втягивания якоря вовнутрь. Если повернув ключ, Вы его услышали, то реле исправное, а если нет — значит оно не работает или же на него не поступает ток.
В случае, когда втягивающее реле работает, но стартер не крутит, причина может крыться в подгорании силовых контактов реле. Так это или нет, Вы можете проверить с помощью любого металлического предмета (например, отвертки), замкнув им выступающие части контактов. Если после этого, стартер начинает вращаться — значит проблема действительно подгоревших контактах, а если нет, то скорее всего причина в самом стартере.
Бывает, что одновременно и стартер, и реле не работают. Причины, в этом случае, могут быть как внешними, так и внутренними (например, обрыв цепи включения, неисправность замка зажигания, обрыв обмотки втягивающего реле, когда катушка теряет контакт с «массой» и т.д.).
Если втягивающее реле работает, но при этом слышен стук или дребезг, значит причина проблемы в плохом контакте обмотки(ок) с «массой». Проверить их не сложно, для этого всего лишь нужно измерить сопротивление с помощью омметра. Как правило, сопротивление втягивающей обмотки составляет примерно 0,55 Ом, в то время как удерживающей — 0,75 Ом.
Сопротивление, меньше этих показателей, говорит о наличии короткого замыкания внутри обмотки, а слишком большое — о ее плохом контакте с массой или клеммами.
Если Вы заподозрили, в какой-то из обмоток обрыв, проверить эту догадку можно воспользовавшись пробником из батарейки или лампочки: если подключив лампочку к обмотке она горит — все нормально, а если нет, значит имеется обрыв. Недостатком этого способа является отсутствие возможности определения короткого замыкания, так как незначительная разница в сопротивлении, практически никак не влияет на яркость свечения лампочки.
Обнаружив поломку, втягивающее реле можно либо отремонтировать, либо заменить. Однако, здесь ключевую роль играет вид его конструкции: если в транспортном средстве установлено не разборное реле, то помочь Вам сможет лишь покупка и установка новой детали, а если его можно разобрать, то вполне реально устранить проблему самостоятельно. Для этого, прежде всего, нужно демонтировать реле со стартера и разобрать, в отдельных случаях придется отпаять выводы обмоток.
Далее стоит проверить все его контакты, в случае обгорания — зачистить до блеска с помощью наждачной бумаги. Если Вы увидели отпавшие от корпуса выводы обмоток, стоит припаять их обратно. Кроме этого, можно заменить отдельные изношенные части втягивающего реле.
После проведения такого нехитрого ремонта, деталь сможет исправно прослужить еще несколько лет, правда, намного проще купить новое реле и не играться со старым, тем более, что стоит оно не так уж и дорого.
🧑🔧 Как проверить соленоид стартера
Проверка втягивающего реле иногда позволяет точно узнать, почему стартер не работает или плохо крутит. В большинстве случаев этот блок не подлежит ремонту. Но и спешить с его сменой без полной диагностики тоже не стоит. Возможно, втягивающее реле работает исправно, а стартер барахлит не по своей вине. Цель данной статьи рассказать простыми словами о функциях, устройстве, принципе работы и основных неисправностях узла, а также их признаках и способах проверки.
Функции втягивающего устройства стартера
Несмотря на кажущуюся простоту, электромагнитное реле стартера выполняет гораздо больше одной функции.
Соответственно, при выходе из строя хотя бы частично детали, выходит из строя вся система запуска двигателя. Функционал втягивающего реле частично понятен из самого названия. Выдвижной означает, что куда-то что-то тянет. Реле — средство коммутации (подключения) цепи питания электрооборудования автомобиля.

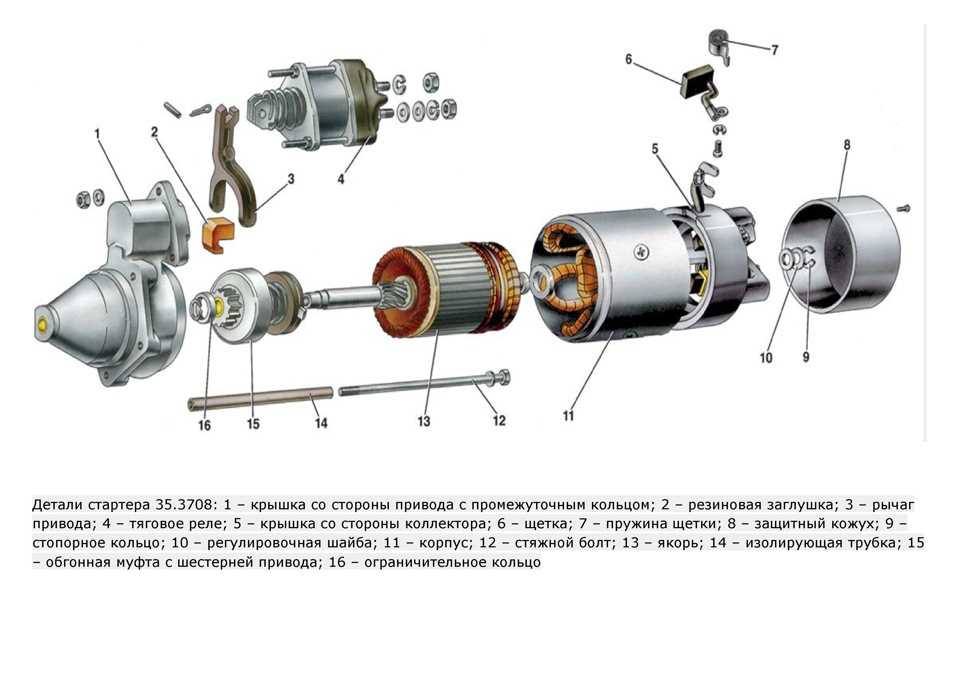

Если посмотреть на общее устройство стартера, то можно увидеть, что подтягивает втягивающее реле. Его подвижный шток соединен через рычаг с муфтой свободного хода на валу стартера. Обгонная муфта выполнена в одном блоке с ведущей шестерней. При втягивании втягивающим штока обгонная муфта с шестерней перемещается вперед, за счет чего входит в зацепление с маховиком двигателя. В таком положении узел остается до тех пор, пока водитель не отпустит ключ зажигания после успешного (или нет) запуска двигателя.
Следующей функцией втягивающего реле является отсоединение ведущей шестерни от маховика, когда двигатель уже работает.
Это делается силой пружины. Как ретрактор втягивается, обсуждается ниже. Обгонная муфта необходима для того, чтобы отсоединить его от вала стартера еще до того, как ведущая шестерня будет отключена.
Между втягиванием и втягиванием реле втягивания выполняет промежуточную функцию. Он заключается в надежной фиксации ведущей шестерни в зацеплении с маховиком. Если этого не сделать, то шестерня вернется в исходное положение раньше, чем положено, и двигатель не успеет запуститься. За эту функцию отвечает удерживающая обмотка электромагнитного реле, о которой пойдет речь ниже.
Ну и две последние важные функции втягивающего реле — это переключение «плюса» аккумулятора со стартером и обратное размыкание контакта. Коммутация происходит одновременно с зацеплением ведущей шестерни с маховиком двигателя. В результате якорь стартера начинает своевременно вращаться, крутящий момент передается на коленчатый вал, и двигатель запускается. При отпускании ключа зажигания питание «плюс» аккумулятора отключается от стартера тем же втягивающим реле.
Итого получается, что такое простое устройство как втягивающее реле имеет 5 функций:
- Втягивание . Шестерня привода стартера находится в зацеплении с маховиком двигателя.
- Удержание . Шестерня надежно зафиксирована в зацеплении с маховиком.
- Обратный ход . Передача отключается после запуска двигателя.
- Переключение . На стартер подается пусковой ток от аккумуляторной батареи.
- Выключение . Питание стартера отключено.
Втягивающее реле выполняет все эти функции благодаря простому, но в то же время гениальному устройству.
Устройство и принцип работы втягивающего реле
Втягивающее устройство
Перед проверкой втягивающего реле просто необходимо хотя бы в общих чертах ознакомиться с его внутренним устройством. Разбирать его, конечно же, не придется, так как узел считается неразборным. Однако проверка без понимания устройства и принципа работы может привести к печальным последствиям.
В том числе, неумелыми действиями можно запросто спалить изначально работающее втягивающее реле.
Условно его внутреннюю начинку можно разделить на три части:
- Механический привод . Состоит из двух акций. Один из них съемный (1). Второй находится внутри (10) и приводится в движение обмотками. Пружина 11 нужна для того, чтобы вернуть шестерню привода стартера в исходное положение после запуска двигателя.
- Обмотки . Их всего два. Втягивание (2) и удерживание (3). При прохождении электрического тока по обмотке в районе стержня создается мощное магнитное поле. При работе втягивающей обмотки стержень 1 перемещается, а втягивающее втягивается. При зацеплении шестерни с маховиком она фиксируется за счет работы удерживающей обмотки 3.
- Коммутационный узел . При втягивании втягивающего шток 1 через пружину толкает шток 10, благодаря чему контактные пластины 9 соединяют контакты 6 между собой. Один из этих контактов подключается к «плюсу» аккумуляторной батареи, а второй подключается к стартеру. Так запитывается стартер («минус» идёт с земли). При отпускании ключа зажигания удерживающая обмотка обесточивается, стержень 10 возвращается под действием пружины 7, и переключение прекращается.
Так запитывается стартер («минус» идёт с земли). При отпускании ключа зажигания удерживающая обмотка обесточивается, стержень 10 возвращается под действием пружины 7, и переключение прекращается.Дополнительно стоит рассмотреть, как работает блок коммутации втягивающего реле и его обмотки. На приведенной ниже диаграмме показано, как и где течет ток. Когда водитель поворачивает ключ зажигания, и втягивающая, и удерживающая обмотки успевают сработать одновременно. Однако после переключения «плюса» аккумулятора стартером втягивающая обмотка перестает работать, так как силовой «плюс» через контакт реле подключается к управляющему «плюсу». Удерживающая обмотка продолжает работать до тех пор, пока водитель не отпустит ключ зажигания.
Схема подключения электромагнитного реле На реальном втягивающем устройстве точка соединения между втягивающим и удерживающим обмотками видна снаружи устройства. Это металлическая перемычка, соединяющая один из силовых контактов с управляющим.
Именно к этому силовому контакту подключается «плюс» с аккумулятора. Отсюда следует, что свободный от перемычки силовой контакт идет непосредственно на пускатель. Иногда знание этой особенности позволяет не перепутать провода при установке и подключении стартера после проверки.
Вот и все. Именно так работает ретрактор. Теперь давайте посмотрим, как он отказывается работать, и какие признаки указывают на то, какой узел неисправен.
Признаки неисправности втягивающего реле
Втягивающее реле стартера — общий вид
Для наглядности и простоты восприятия все распространенные (и не очень) неисправности втягивающего реле с признаками и причинами собраны в таблице ниже. Непосредственно способ проверки втягивающего реле стартера описан чуть ниже.
Взлом | Знак |
Открытая обмотка | Не происходит втягивания штока и соединения ведущей шестерни с маховиком, не работает коммутационный узел — стартер молчит |
Удерживающий обрыв обмотки | Слышны щелкающие звуки — эта шестерня входит в зацепление с маховиком, но не фиксируется, а возвращается обратно под действием пружины |
Межвитковая цепь втягивающей обмотки | Проявляется в том, что втягивающему не хватает мощности для подключения стартера к двигателю, но очень скоро из-за перегрева обмотка уходит в обычный разрыв |
Межвитковая цепь удерживающей обмотки | Стартер щелкает, но не крутит, жутко греется втягивающее реле, позже обмотка уходит в разрыв из-за перегрева |
Плавление или окисление коммутационного узла | Из-за оплавления контактных пластин увеличивается сопротивление силовой цепи, стартер туго крутится, или вообще не работает |
Коммутационный узел застрял | Стартер продолжает работать после отпускания ключа зажигания |
Засорение или износ рабочего штока | Из-за пыли, грязи, засохшей смазки — силы намотки не хватает для перемещения штока, соответственно стартер не крутит двигатель |
Ретрактор замораживающий | При повороте ключа зажигания резко падает напряжение бортовой сети, но ничего не происходит — шток втягивающего заклинило льдом (в т. |
Плохие контакты | Проявляется по-разному — стартер может работать, но туго, или вообще не работает |
ч. вода могла попасть и замерзнуть в приводном механизме)
Наконец переходим к тому, как проверить электромагнитное реле стартера.
Проверка втягивающего реле
Проверка втягивающего реле стартера мультиметром
Пойдем от простого к сложному. Это нужно делать всегда, чтобы избежать, по возможности, лишних манипуляций. Тем более, что проверка втягивающего реле процедура далеко не безобидная, и по неопытности или халатности можно запросто сделать хуже, чем было. Не исключены даже травмы. Поэтому неисправности, описанные в таблице выше, будем рассматривать с конца.
Проверка контактов втягивающего реле

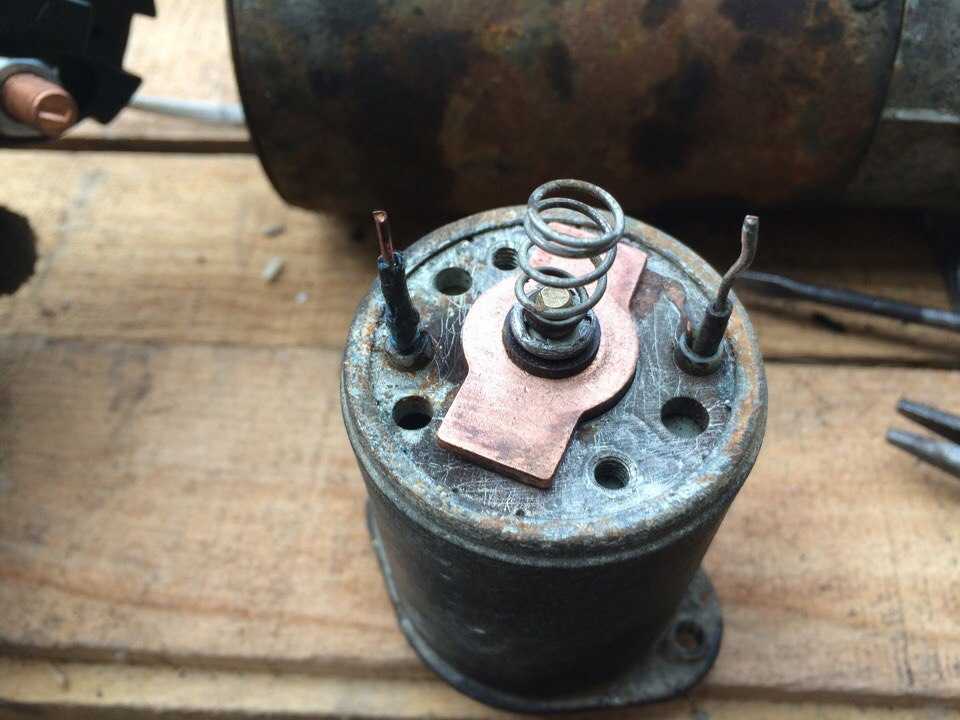

Электрические контакты втягивающего реле стартера
Проверка втягивающего реле на наличие плохих контактов осуществляется даже без снятия узла с машины.
Для этого нужно всего лишь открутить три гайки с обратной стороны втягивающего, снять провода управления и питания, осмотреть их, очистить от окислов, грязи, ржавчины и так далее. Если с самим втягивающим все в порядке, а контакты были плохие, то этого уже может быть достаточно, чтобы оживить или взбодрить стартер. По возможности перед обратной сборкой желательно обработать очищенные контакты специальным составом для защиты от коррозии.
Проверка втягивающего реле на зависание
Здесь тоже все очень просто, и разбирать ничего не нужно. Проблема по понятным причинам проявляется исключительно зимой. Понять, что втягиватель (или сам стартер) отказывается работать из-за замерзания, можно по характеру и времени неисправности. Как правило, если в узел попадает влага, то все продолжает нормально работать. Втягивающее реле зависает и заедает обычно утром, то есть после длительного простоя автомобиля.
Здесь нечего исправлять. Нужно просто прогреть ретрактор, направив на него струю горячего воздуха в течение 5-10 минут.
Делается это с помощью строительного или бытового фена. Также согреть агрегат помогает обычный комнатный обогреватель с вентилятором. Несмотря на простоту этой проблемы, в дальнейшем следует подумать о том, как попала влага в стартер или втягивающее. Возможно, испортилась прокладка, ослаб какой-то болт или механически поврежден корпус. На некоторых автомобилях стартер вообще расположен внизу двигателя, и вода может попасть в него после каждой поездки по мокрой дороге.
Проверка втягивающего реле на предмет засорения и механического износа
Здесь без демонтажа стартера не обойтись. При этом сам стартер не всегда нужно разбирать. Часто в таких случаях достаточно снять только втягивающее реле. Далее из него вынимается стержень с пружиной. Детали проверяются на загрязнение, коррозию или механический износ. Грязь и коррозию можно легко удалить, но в случае явного износа или поломки втягивающее реле придется полностью заменить.
Проверка втягивающей обмотки
Обмотки внутри соленоида стартера
Для этой проверки соленоида требуется только мультиметр.
В сборе придется снимать со стартера.
Диагностика выполняется в следующей последовательности:
- Включить мультиметр в прозвоночном режиме.
- Один щуп прибора присоединить к управляющему контакту втягивающего реле (обычно он плоский, в сборе к нему подходит тонкий провод).
- Подключите второй щуп к силовому контакту с помощью перемычки.
- Если прибор запищал или показал какое-то мизерное сопротивление — не разомкнута втягивающая обмотка .
- Если мультиметр молчит или ничего не показывает, втягивающая обмотка разомкнута .
Напомним, что при такой неисправности ведущая шестерня не может войти в зацепление с маховиком, а блок коммутации не включается. Соответственно стартер не подает признаков жизни. В таких случаях ничего не исправить. Втягивающее реле с оборванной обмоткой подлежит только замене.
Проверка удерживающей обмотки
Целью данной проверки электромагнитного реле является определение обрыва удерживающей обмотки, либо исключение такой неисправности.
Для диагностики опять же потребуется только мультиметр.
Алгоритм проверки следующий:
- Включить мультиметр в режим прозвонки.
- Подсоедините один щуп к управляющему контакту электромагнитного реле (плоский тонкий контакт).
- Подсоедините второй щуп к корпусу электромагнитного реле. Установите хороший контакт в этой области.
- Если мультиметр запищал или показал некоторое сопротивление, удерживающая обмотка цела .
- Если прибор молчит и ничего не показывает на дисплее, обрыв удерживающей обмотки .
Что касается проверки этой обмотки, то это еще не все.
Проверка на прочность втягивающей и удерживающей обмоток
Силовая проверка втягивающего реле стартера
Как вы помните из вышеизложенного, удерживающая обмотка называется так потому, что она должна удерживать ведущую шестерню стартера в зацеплении с маховиком. Кроме того, при этом в коммутационном узле обеспечивается надежный контакт.
Если обмотка сгорела, то создаваемое ею магнитное поле будет очень слабым . Соответственно, втягивающему не хватит силы удерживать механизм в рабочем положении требуемый период времени.
Втягивающая обмотка должна быть отработана таким образом, чтобы напряженность магнитного поля была достаточной для уверенного перемещения рабочего штока и введения шестерни привода стартера в зацепление с маховиком двигателя. Если в обмотке есть межвитковое замыкание, то сработает. Но недостаточно эффективно. Выяснение этой самой силы втягивания и будет второй целью данного этапа проверки втягивающего реле стартера.
Для выполнения описанной ниже процедуры вам потребуются:
- Заряженный автомобильный аккумулятор (можно временно снять с автомобиля).
- Три толстых провода.
- Саморез.
- Кусок медной проволоки.
- Деревянная поверхность.
Внимание! Следующие шаги должны быть выполнены без промедления.
Перед проверкой многократно перечитайте алгоритм и прокрутите в голове все шаги. Внимательно проверьте, все ли правильно вы подключили, и еще раз прокрутите в уме последовательность действий. Если ошибиться на этом этапе, зевнуть, замешкаться, то можно пораниться, испортить работающее втягивающее реле или устроить эпический фейерверк с искрами. Алгоритм:
- Вкрутите саморез в деревянную основу.
- Закрепите якорь (стержень) электромагнитного реле к саморезу с помощью проволоки.
- Подсоедините «плюс» аккумулятора толстым проводом к силовому контакту реле без перемычки.
- Вторым проводом отдельно подключить «плюс» аккумуляторной батареи к управляющему контакту.
- Втягивающее реле упереть в саморез так, чтобы якорь не преодолевал сопротивление пружины, а немного входил внутрь.
- Подключить «минус» аккумулятора к силовому контакту с помощью перемычки.
- Если якорь втягивается внутрь с небольшим усилием — Межвитковое замыкание в втягивающей обмотке .
- Когда реле сработает, попробуйте оттянуть втягивающее назад умеренным усилием руки.
- Если не удалось вытянуть втягивающее, удерживающая обмотка работает .
- Если арматура легко вышла из своего посадочного места и осталась висеть на саморезе, неисправна удерживающая обмотка (даже если обрыва нет, в ней может быть межвитковое замыкание).
- На всю проверку отведите не более 3 секунд, затем обесточьте собранную цепь, отсоединив минусовую клемму.
- Если с первого раза ничего не удалось понять, не спешите снова подавать питание на схему. Подождите 10 минут, пока катушки соленоида не остынут после нагрузки.
Как упоминалось ранее, втягивающее реле не подлежит ремонту. Поэтому, если на одном из этапов вы обнаружите обрыв или межвитковое замыкание, деталь подлежит замене.
Проверка узла коммутации
Блок коммутации втягивающего стартера
Последним этапом является проверка втягивающего реле на наличие неисправностей блока коммутации питания.
Напомним, что может быть как плохой контакт, так и его отсутствие в нужный момент, а то и вовсе залипание. Задача теста определить, поступает ли пусковой ток на стартер в момент срабатывания электромагнитного реле.
Алгоритм такой:
- Включить мультиметр в режим прозвонки.
- Подключить один щуп к любому силовому контакту электромагнитного реле.
- Подключите второй датчик ко второму из двух контактов питания.
- Закрепите щупы, чтобы освободить обе руки для дальнейших манипуляций (свяжите их проволокой или зажмите крокодилами).
- Если мультиметр уже пищал в этом положении, узел переключения залип .
- Установите якорь (или шток) втягивающего реле на законное место и с силой утопите его до упора.
- Писк мультиметра в этот момент свидетельствует о том, что узел коммутации исправен .
- Если устройство молчит, сломался коммутационный узел (нет контакта, подгорели пластины).
- Если мультиметр не запищал, а показал на дисплее большое сопротивление, плохой контакт в узле коммутации (нагар, окись, накипь).
По сути чинить в случае чего нечего. Электромагнитное реле является неразборной деталью. Тем не менее, некоторые модели все-таки с помощью молотка, отвертки и ласковых слов можно частично разобрать. Если есть ровные руки, то можно и контакты почистить, и аккуратно все собрать обратно в исходное состояние.
ВИДЕО: проверка стартера и соленоида
Краткое описание
Для полной проверки электромагнитного реле стартера его необходимо полностью снять. Кроме того, вам понадобится простой мультиметр, заряженный аккумулятор, провода, саморез и четкое понимание происходящего. Без уверенности в том, что вы делаете, крайне не рекомендуется рисковать при проверке мощности электромагнитного реле.
Ограничьтесь прозвонкой мультиметром и простой чисткой узла. Если есть уверенность, можно проверить втягивающее реле на 100%, а также выявить абсолютно любую его возможную поломку.
⚠️ Стартер щелкает, но не крутит: 10 неисправностей и ремонтов
На практике существует всего 10 причин, почему стартер щелкает, но не крутит. Чтобы найти и устранить неисправность, необязательно посещать СТО. Достаточно изучить этот материал, вооружиться парой ключей и мультиметром. Некоторые моменты описаны только в общих чертах, так как по ним есть ссылки на более подробные материалы. Сейчас вы узнаете, что щелкает в стартере, почему он не крутит, где и как искать неисправность, и как отремонтировать своими руками.
Click Source
Автомобильный стартер представляет собой мощный электродвигатель, который подключается к маховику двигателя внутреннего сгорания с помощью электромагнитного реле. Это то, что вы слышите в 80% случаев, когда стартер щелкает, но не крутит.
Втягивающее реле расположено непосредственно на стартере и имеет следующее устройство.
Основные элементы:
- Якорь втягивающего устройства.
- Выдвижная обмотка.
- Удерживающая обмотка.
- Ядро.
- Пружина сжатия.
- Контактный узел.
- Контактная пружина.
- Выводы силовых контактов.
- Контактная пластина.
- Склад.
- Возвратная пружина.
Вместе со стартером выглядит так.
Общее пусковое устройствоПринцип работы . При повороте ключа зажигания в положение «старт» втягивающая обмотка (2) срабатывает. Под действием электромагнитной силы якорь (1) втягивается внутрь. Все пружины сжаты, а пластина (9) замыкает силовые контакты (6). За счет движения якоря в стартере обгонная муфта перемещается к маховику двигателя. Стартер подключается к двигателю и готов к работе.
Через силовой контакт (8) ротор стартера получает пусковой ток от аккумуляторной батареи.
Одновременно срабатывает удерживающая обмотка (3) для обеспечения надежного соединения стартера с маховиком двигателя. Втягивающая обмотка обесточивается. После запуска двигателя водитель отпускает ключ зажигания. Удерживающая обмотка (3) обесточивается. Все пружины втягивающего реле разжаты. Питание на стартер отключается, и он отсоединяется от маховика.
Всего втягивающее реле (исправное) выполняет 5 функций:
- Соединяет стартер с маховиком ДВС.
- Надежно удерживает это соединение, пока водитель держит ключ зажигания в положении «старт».
- Автоматически подает пусковой ток от аккумулятора на стартер.
- Автоматически останавливает пусковой ток в нужный момент.
- Отключает стартер от работающего двигателя внутреннего сгорания.
При щелчке стартера это не что иное, как сработавшая втягивающая обмотка, за счет которой через простой механизм обгонная муфта перемещается на маховик.
Причиной щелчков может быть не только втягивающее реле. Но чаще всего виноват именно этот узел.
10 проблем из-за которых стартер щелкает но не крутит
Всего 10 причин почему стартер щелкает но не крутит:
- Аккумулятор разряжен.
- Клеммы на аккумуляторе окислились.
- Плохая масса.
- Ненадежный контакт на силовых выводах стартера.
- Не работает удерживающая обмотка втягивающего реле.
- Нет контакта в коммутационном блоке втягивающего реле.
- Износ щеток стартера.
- Неисправность обмотки ротора.
- Стартер заедает из-за механических проблем.
- Неисправна обгонная муфта.
Рассмотрим эти неисправности более подробно: симптомы, диагностика, ремонт.
1. Аккумулятор разряжен
Аккумулятор Sad
Для работы втягивающей обмотки требуется много энергии. Разряженный аккумулятор вполне способен это обеспечить.
Но когда происходит втягивание, для работы стартера требуется большой пусковой ток. Если батарея не может его выдать, стартер издает щелкающий звук, но не крутит.
При полной разрядке аккумулятора энергии может хватить только на однократное срабатывание втягивающей обмотки. После этого батарея садится полностью. Мы слышим один щелчок, и больше ничего не происходит. Напряжение бортовой сети резко падает. Двигатель не может быть запущен.
Если проблема выглядит так, как описано, проверьте аккумулятор. Это можно сделать с помощью мультиметра или нагрузочной вилки.
На сайте есть несколько подробных материалов по зарядке аккумулятора:
- Подзарядка кальциевого аккумулятора – мастер-класс
- Как зарядить необслуживаемый аккумулятор
- Как зарядить аккумулятор AGM
- Как заряжать гелевую батарею
- Как зарядить кальциевую батарею
Если аккумулятор заряжен, продолжайте искать другие причины.
2. Клеммы аккумулятора окислились
Жесткое окисление клемм аккумуляторной батареи
При окислении клемм аккумуляторной батареи даже хорошо заряженная аккумуляторная батарея не может обеспечить нормальный пусковой ток для работы стартера. Как выглядит эта проблема, и как с ней бороться, подробно описано в материале «Окислились клеммы аккумулятора».
3. Плохая «масса»
Масса
«Минус» от аккумулятора к стартеру идет через «массу». Обычно это толстый провод, идущий от «минуса» аккумулятора к кузову или двигателю. Таким образом, на корпусе стартера и электромагнитном реле постоянно присутствует отрицательный потенциал. Внимательно осмотрите заземляющий провод. Может он поврежден. Хотя чаще всего из-за грязи и окислов нет хорошего контакта этого провода с двигателем. Контакты нужно очистить. При необходимости замените весь провод.
4. Ненадежный контакт на силовых выводах стартера
Грязные силовые контакты втягивающего реле
«Плюс» питания стартера идет от аккумулятора на одну из клемм втягивающего реле.
Затем она проходит через пластину блока коммутации, и через второй силовой вывод поступает на обмотки стартера. Если он конструктивно расположен внизу моторного отсека, то на этих контактах гарантированно есть грязь и окислы. Прежде чем разбирать стартер и искать проблему глубже, убедитесь, что у вас есть контакт.
5. Не работает удерживающая обмотка втягивающего реле
Проверка втягивающего реле стартера
В удерживающей обмотке две неисправности. Он может либо вообще не работать, либо держаться с недостаточной силой. При обрыве обмотки вообще не работает. Межвитковое замыкание заставляет обмотку генерировать электромагнитное поле, слишком слабое для обеспечения надежной связи между стартером и маховиком двигателя.
Как это проверить самостоятельно читайте в статье «Проверка втягивающего реле стартера».
6. Нет контакта в коммутационном блоке втягивающего реле
Разобранный узел выключателя стартера
Если стартер издает только один щелчок при повороте ключа зажигания в положение «старт», и больше ничего не происходит, это может свидетельствовать об отсутствии контакта в коммутационном блоке.
Он обеспечивает питание стартера. Соответственно, если нет контакта, вращения не происходит.
Диагностика и ремонт данной неисправности так же описаны в материале по проверке втягивающего реле по ссылке выше.
7. Износ щеток стартера
Щетки автомобильного стартера
Следующей точкой на линии питания стартера являются токоведущие щетки. Если они изношены, разрушены или заклинены в направляющих, то электродвигатель работать не будет. Втягивающее реле при этом может исправно выполнять свои функции и щелкать при повороте ключа зажигания.
Для проверки щеток их необходимо снять со стартера. Щеточный узел является заменяемой деталью, поэтому ремонт не представляет большой сложности.
8. Неисправность обмотки ротора
Принцип проверки ротора стартера
«Концом» пускового тока являются обмотки ротора. Здесь тоже может быть две ошибки. Обрыв или межвитковая цепь. Чтобы проверить ротор стартера, все, что вам нужно, это мультиметр.
Каждая обмотка двумя контактами выводится на соседние ламели коллектора. Чтобы найти обрыв, нужно прозвонить мультиметром. Чтобы найти межвитковое замыкание, необходимо измерить сопротивление каждой обмотки и сравнить показания прибора между собой. При наличии межвиткового замыкания в какой-либо из обмоток ее сопротивление будет значительно меньше, чем у остальных.
Для устранения подобных неисправностей придется либо заменить ротор на новый, либо отдать его специалистам для перемотки и балансировки.
9. Стартер заедает из-за механических проблем
Механические проблемы стартера
Для того, чтобы электродвигатель начал вращаться, нужен не только пусковой ток. Вращению вала ротора ничего не должно мешать. Основные источники проблем: влага, коррозия, грязь, пыль, изношенные втулки. Эти проблемы подробно описаны в материале «Почему плохо крутит стартер». Все они легко устраняются чисткой или заменой деталей.
10. Неисправная обгонная муфта
Стартер с муфтой свободного хода
Стартер с муфтой свободного хода выполняет две функции:
- Передает крутящий момент с вала стартера на маховик двигателя.
