Как проверить пробку расширительного бачка?

Как проверить крышку радиатора? Этим вопросом задаются автолюбители в разное время года. Ведь работа крышки радиатора обеспечивает повышенное давление в системе охлаждения двигателя, что, в свою очередь дает возможность нормально работать двигателю и функционировать печке салона в холодное время года. Поэтому за ее состоянием необходимо регулярно следить, и при необходимо менять клапан, уплотнительное кольцо, или же крышку целиком, поскольку чаще всего она представляет собой не разборную конструкцию. Поэтому чтобы проверить как работает крышка одного визуального осмотра недостаточно, нужен еще тест и давлением.

Как работает крышка радиатора

Для того, чтобы лучше понять суть проверки крышки радиатора, для начала необходимо обсудить ее устройство и схему. В первую очередь необходимо отметить, что антифриз в системе охлаждения находится под повышенным давлением. Это обстоятельство сделано специально для того, чтобы повысить температуру кипения охлаждающей жидкости, поскольку рабочая температура двигателя немного превышает традиционные +100 градусов по шкале Цельсия.

Обычно температура кипения антифриза находится в районе +120°С. Однако она зависит, во-первых, от давления внутри системы, а во-вторых, состояния охлаждающей жидкости (по мере старения антифриза снижается и температура его кипения).

Через крышку радиатора не только заливают антифриз непосредственно в корпус радиатора (хотя обычно доливают антифриз в расширительный бачок соответствующей системы), но и через нее выходит в расширительный бачок охлаждающая жидкость, превращенная в пар. Устройство крышки радиатора автомобиля достаточно простое. Ее конструкция подразумевает использование двух прокладок и двух клапанов — перепускного (другое название — паровой) и атмосферного (другое название — впускной).

Перепускной клапан размещен на подпружиненном плунжере. Его задача состоит в том, чтобы плавно контролировать давление внутри системы охлаждения. Обычно оно составляет около 88 кПа (отличается у разных автомобилей, а также зависит от условий работы двигателя у конкретного двигателя).

Задача же атмосферного клапана противоположная. Так, он предназначен для обеспечения постепенного выравнивания атмосферного давления и повышенного давления внутри системы охлаждения в ситуации, когда двигатель выключен и остывает. Использование атмосферного клапана обеспечивает два аспекта:

  • Исключается резкий скачек температуры охлаждающей жидкости в момент остановки помпы. То есть, исключается тепловой удар.
  • Исключается перепад давления в системе в то время, когда температура охлаждающей жидкости постепенно снижается.

Таким образом, перечисленные факторы являются ответом на вопрос, на что влияет крышка радиатора. На самом деле частичный выход ее из строя обычно приводит к тому, что температура кипения антифриза снижается, а это может привести к его закипанию в процессе работы мотора, то есть, перегреву двигателя, что само по себе очень опасно!

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

  1. Ограничение вытекания ОЖ из системы, а точнее из радиатора.
  2. Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

Важно знать! Исправной пробка считается тогда, когда пружина сжимается с усилием. Если при сжатии пружины прилагать усилия не требуется, то пробку следует немедленно заменить.

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга.

Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Важно знать! Со временем нарушается функционирование пробки радиатора. Данное изделие не подлежит ремонту, поэтому его следует заменить на новую.

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

  1. Оценивается внешний вид пробки, а также исправность пружинки.
  2. Проверяется исправность при работающей крышке.
    Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности. Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.

Симптомы неисправности крышки радиатора

Автовладельцу рекомендуется периодически проверять состояние крышки радиатора, особенно, если машина не новая, состояние системы охлаждения среднее или ниже этого, и/или если в качестве охлаждающей жидкости использовалась вода или разбавленный ею антифриз.

Также состояние крышки имеет смысл проверить в случае, когда антифриз очень долго используется в системе охлаждения без его замены. В этом случае он может начать разъедать резиновое уплотнение на внутренней поверхности крышки. Аналогичная ситуация может возникнуть, например, когда при пробивании прокладки головки блока цилиндров в охлаждающую жидкость может попасть масло. Эта технологическая жидкость вредна для уплотнения крышки, а кроме того, она ухудшает эксплуатационные свойства антифриза.

Основной симптом поломки в данном случае — течь из под крышки радиатора. И чем она сильнее — тем хуже ситуация, хотя даже при малейшем пропускании жидкости необходимо выполнить дополнительную диагностику, ремонт или замену крышки.

Существует еще несколько косвенных признаков того, что крышка радиатора не держит давление в системе охлаждения. К ним относится:

  • плунжер перепускного клапана заедает (обычно с перекосом) при возвратном движении на сжатие;
  • ослабление пружины крышки;
  • при вытягивании атмосферного клапана из его посадочного места (седла) он заедает и/или не полностью возвращается на него;
  • диаметр прокладки клапана по размеру больше, чем диаметр ее седла;
  • растрескивание (эрозия) резиновых прокладок на внутренней поверхности крышки радиатора.

Перечисленные неисправности могут стать причиной того, что крышка радиатора пропускает наружу охлаждающую жидкость (тосол или антифриз). Существует еще пара косвенных признаков выхода крышки из строя. Однако они могут указывать и на другие, более серьезные, поломки в системе охлаждения. Так, к ним относится:

  • при заедании перепускного клапана верхний патрубок радиатора вздувается;
  • при заедании атмосферного клапана верхний патрубок радиатора втягивается.

Еще если один или другой клапан не будут нормально работать, что уровень охлаждающей жидкости в расширительном бачке будет одинаковым. В нормальных условиях он должен меняться (пусть и незначительно) в зависимости от температуры двигателя.

Ремонт крышки расширительного бачка

Не уделяя должного внимания такому незначительному, казалось бы, элементу, как крышка, водитель может столкнуться с серьёзными поломками двигателя. Мало кто знает, но крышка расширительного бачка контролирует давление в системе охлаждения. Специальные клапаны, вставленные в полость крышки, стравливают лишнее давление или же выпускают воздух, чтобы повысить необходимый для циркуляции в системе объём антифриза.


Крышка надёжно герметизирует систему охлаждения, а также служит для стабилизации внутреннего давления антифриза (тосола)

Ремонт крышки бачка включает в себя три этапа:

  1. Разборка.
  2. Чистка.
  3. Замена элементов.

При этом все этапы вполне под силу выполнить даже водителю-новичку.

Как разобрать крышку

Самостоятельный ремонт крышечки расширительного бачка — это простейшая процедура, поскольку крышка имеет простую конструкцию и для её реставрации не нужны специальные инструменты. Всё, что понадобится — это ваши руки и отвёртка с тонким плоским лезвием. Нужно действовать по следующему алгоритму:

  1. Выкрутить крышку из бака.
  2. Вытащить изделие и очистить его сухой тряпкой от капель охлаждающей жидкости.
  3. В полость крышки вставлен резиновый уплотнитель — нужно поддеть его лезвием отвёртки и вытащить.
  4. После чего снять пружинку, которая кроется под резиной.
  5. Сразу же под пружинкой можно увидеть маленькое устройство клапана — его также поддеть отвёрткой и вытащить. По соседству с первым располагается и второй клапан — его также нужно снять.

На этом разборка крышки расширительного бачка завершена. Все составляющие демонтированы — можно приступать к их очистке.

Фотогалерея: порядок работ по разборке крышки

Снятие крышки с горловины расширительного бачка обычно не вызывает трудностей — достаточно несколько раз провернуть крышку Разбирая крышку, необходимо аккуратно снять резиновый уплотнитель — от его состояния будет зависеть герметичность системы охлаждения Из полости крышечки вытаскиваются все элементы — необходимо убедиться, что каждая из составляющих находится в рабочем состоянии

Как почистить крышку расширительного бачка

После того как детали крышки были сняты, нужно тщательно промыть саму полость изделия. На практике для промывки используется мыльный раствор и ватные палочки. Цель этой процедуры — вычистить отложения пыли, грязи, потёки охлаждающей жидкости из полости крышки.


Легче всего прочищать и промывать полость крышки ватными палочками, так как они позволяют эффективно удалить все отложения грязи из крышки

После того как ватной палочкой и мыльным раствором будут прочищены все труднодоступные места в полости крышки, можно устанавливать детали в обратном порядке. При этом рекомендуется заменить пружинку или резиновый уплотнитель, если на них есть видимые повреждения или деформация.

Как проверить работу крышку радиатора

Проверить исправность крышки радиатора можно несколькими методами. Для этого нужно следовать представленному ниже алгоритму.

  • Визуальный осмотр. В первую очередь необходимо визуально проверить состояние крышки. В идеале она не должна иметь механических повреждений, сколов, вмятин, царапин и так далее. Если имеют место перечисленные повреждения, то рано или поздно на их месте возникнет очаг коррозии, который будет постоянно расширяться.
    Такую крышку можно или зачистить и покрасить заново, или поменять на новую. Второй вариант предпочтительнее.
  • Проверка пружины. Конструкция каждой крышки радиатора подразумевает наличие пружины, которая служит частью предохранительного клапана. Для проверки нужно сдавить ее пальцами. Если она сдавливается очень легко — значит, она негодная, и ее нужно заменить (в случае, если крышка разборная). Однако чаще всего крышки являются неразборными, поэтому она полностью подлежит замене.
  • Проверка атмосферного клапана. Для проверки его нужно потянуть и открыть. Далее отпустить и проверить, чтобы он полностью закрывался. Также в процессе проверки нужно обязательно проверить седло клапана на предмет наличия в нем грязи или отложений, которые могут появиться в процессе испарения старого антифриза. Если грязь или отложения имеются, то вариантов два. Первый — попробовать почистить седло. Второй — заменить крышку на новую. Однако все зависит от степени загрязнения внутренней поверхности вакуумного клапана.
  • Проверка срабатывания клапана. Для этого необходимо воспользоваться специальным прибором. О нем чуть далее.

Ремонт крышки радиатора

Отремонтировать крышку радиатора чаще всего невозможно. Точнее, результат будет, скорее всего, негативным. Так, можно самостоятельно можно попробовать заменить резиновые прокладки на крышке, очистить ржавчину на ее корпусе, заново покрасить. Однако, если в конструкции ослабилась пружина или вышел из строя один из клапанов (или два сразу) — то их ремонт вряд ли возможен, поскольку сам корпус является в большинстве случаев неразборным. Соответственно, лучшим решением в данном случае будет покупка новой крышки радиатора.

Какую крышку радиатора поставить

Многих автолюбителей, затеявших проверку и замену упомянутой крышки, интересует вопрос о том, какие лучшие крышки для радиатора? Перед тем, как ответить на этот вопрос, необходимо сразу обратить внимание на то, что новая крышка должна обладать теми же эксплуатационными характеристиками, что и заменяемая. В частности, иметь аналогичный диаметр, шаг резьбы, размер внутреннего клапана, а самое главное — должна быть рассчитана на аналогичное давление.

Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара. Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками.

Обратите внимание, что также в продаже можно встретить так называемые тюнингованные крышки радиатора, рассчитанные на работу при повышенном давлении, в частности, до 1,3 Бара. Это сделано для того, чтобы еще больше повысить температуру кипения тосола и тем самым поднять КПД двигателя автомобиля. Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме.

Для обычных автомобилей, используемых в городском цикле, такие крышки категорически не подходят. При их установке возникает ряд негативных факторов. Среди них:

  • Работа элементов системы охлаждения «на износ». Это приводит к снижению их общего ресурса и риску преждевременного выхода из строя. И если от чрезмерного давления лопнет патрубок или хомут — это половина беды, но гораздо хуже такая ситуация может закончиться, например, в случае, если лопнет радиатор или расширительный бачок. Это уже грозит дорогостоящими ремонтами.
  • Снижение ресурса антифриза. У любой охлаждающей жидкости есть определенный рабочий диапазон температур. Выход за его пределы снижает эксплуатационные характеристики антифриза и значительно сокращает время его использования. Поэтому при использовании тюнингованных крышек придется чаще менять антифриз.

Таким образом, лучше не экспериментировать, и следовать рекомендациям завода-изготовителя вашего автомобиля. Что касается конкретных торговых марок крышек радиаторов, то их существует достаточно много, и для разных машин они разные (для европейских, американских, азиатских автомобилей). Лучше всего покупать оригинальные запасные части. Их артикулы можно найти в документации или на специальных ресурсах в интернете.

Заключение

Помните, что исправная крышка радиатора — залог нормальной работы двигателя любого автомобиля с замкнутой системой охлаждения. Поэтому проверять ее состояние имеет смысл не только, когда она вышла из строя (или начались проблемы в работе системы охлаждения), но и периодически. Особенно это касается старых машин, и/или машин, у которых в системе охлаждения используется вода или разведенный антифриз. Эти составы со временем повреждают материал крышки, и она выходит из строя. А поломка ее отдельных частей грозит снижением температуры кипения охлаждающей жидкости и перегреву двигателя.

Выбирать новую крышку необходимо по заранее известным параметрам. Это касается как ее геометрических размеров (диаметра крышки, диаметра прокладок, усилия пружины), так и давления, на которое она рассчитана. Эту информацию можно узнать из мануала или попросту купить крышку радиатора, аналогичную установленной прежде.

Доброго дня, дорогие друзья.

Сегодня мы продолжим серию передач ремонт для нищебродов «сделай сам» Все как всегда с приходом зимы — после очереди на шиномонтаж на СТО выстраивается очередь менять антифризы, термостаты, а также отдельная категория «апосмотритепечку»

Сегодняшняя тема «мелочь, а неприятно», а именно возможные неисправности пробки радиатора и как ее вообще проверить своими… гм… руками.

Итак, по порядку.

Система охлаждения с расширительным бачком без давления очень часто используется в большинстве автомобилей, особенно японских. Чертеж пробки я взял от москвича, а он, как всем известно, еще Соичиро Хондой испытывался.

Шучу, конечно. Принцип просто один и тот же. Гм. Опять много слов? Значит к делу.

Внимание: не открывайте пробку на горячем двигателе, даже «через тряпочку»!

Резкое снижение давления может вызвать вскипание антифриза, даже если машина не кипит сейчас. А еще патрубки сдуются, и машина в вас плюнет. Вспомните, как ведет себя газировка при резком и медленном открывании крышки. Работайте только с остывшим двигателем или близко к этому.

Нормальная работа пробки: При нагреве антифриза его объем увеличивается, а также образуется насыщенный пар. Который при определенном давлении (обычно около 1 бара, ну или на пробке у себя почитайте) приподнимает основной (ака паровой) клапан и выходит через отводную трубку в расширительный бачок.

Задача клапана: держать давление из радиатора, открыться только при давлении, которое написано на пробке плюс-минус 10%. Как проверить: отсоедините любой небольшой патрубок на двигателе, например подогрев заслонки или коллектора и попытайтесь «надуть» систему с помощью обычного насоса или пистолета подкачки с манометром. По шипению или бульканью в расширительном бачке можно четко отследить давление срабатывания клапана. Напоминаю, оно написано на пробке. И не сбрасывайте давление резко, ибо получите плевок антифризом из «надутой» системы.

При остывании двигателя жидкость уменьшается в объеме, всасывая в себя антифриз из бачка, но уже через обратный клапан.

Его задача: удерживать давление со стороны радиатора, но свободно открываться, если там вакуум. Проверка последовательно: 1. Визуально: попробуйте приподнять пятачок клапана ногтем. он должен ходить с минимумом усилий. 2. При отсутствии давления в радиаторе поставьте пробку на место, отсоедините трубочку с расширительного бачка и попробуйте через нее ртом «надуть» радиатор. Так как пружинка на этом клапане слабая, некоторое количество воздуха вдуть в радиатор у вас получится, что подтвердится потом «пшиком» при откручивании пробки. Ртом, потому что давление открытия минимальное.

Устройство и принцип работы

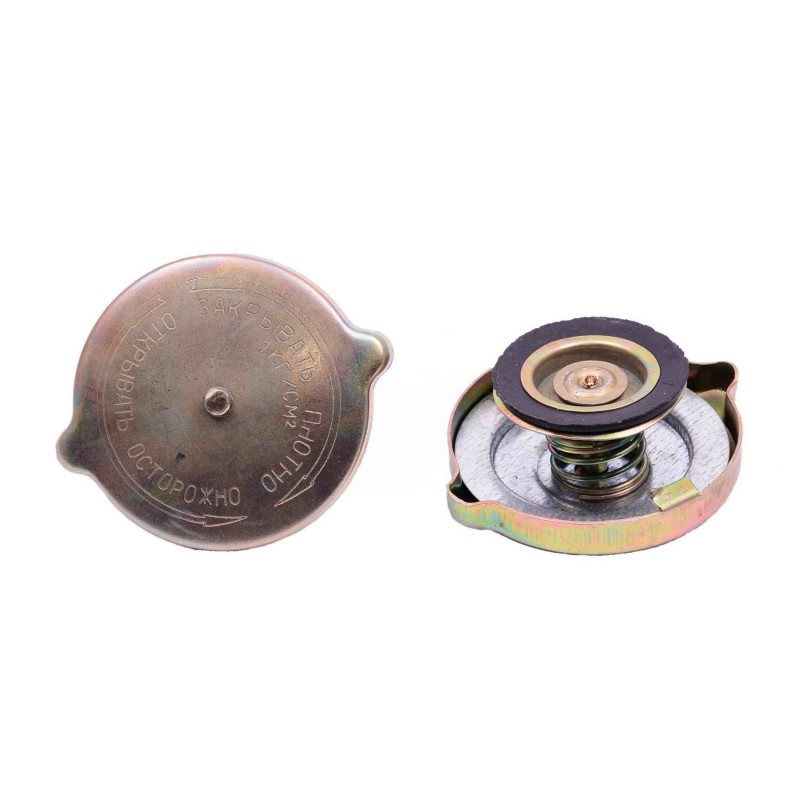

Как правило, крышка радиатора располагается либо на самом радиаторе, либо на расширительном бачке охлаждающей жидкости. Отсюда следует правильно ее называть — как крышка системы охлаждения, а если в название еще вложить и функциональный смысл – то правильно по технической терминологии будет звучать – как перепускной клапан системы охлаждения двигателя внутреннего сгорания автомобиля.

В зависимости от завода изготовителя и марки автомобиля устройство крышки радиатора может отличаться как внешним видом, так и сложностью технического механизма, но в любом случае оно будет состоять из следующих основных деталей:

  • жестяной крышки с элементами поворотного зажима на горловине радиатора или расширительного бочка;
  • уплотнительной резинки под крышку;
  • механизма впускного клапана;
  • механизма выпускного клапана;
  • двух клапанных мембран в виде прорезиненых тарелок;
  • корпуса крышки, где располагаются клапанные механизмы.

Функциональное назначение крышки радиатора заключается в регулировании давления охлаждающей жидкости в системе охлаждения ДВС. Поэтому система перепускных клапанов предназначается для эксплуатации в диапазоне температур от нижней точки в -40⁰ C до верхней в +125⁰ C. Нижняя точка обусловлена минимальной зимней температурой окружающего воздуха, а верхняя – пределом кипения охлаждающей жидкости при избыточном давлении в 100 кПа. То есть: -40⁰ C – это температура замерзания тосола и антифриза, а +125⁰ C – их точка кипения при небольшом избыточном давлении. Для воды эти приделы температур будут лежать соответственно от 0⁰ C до +105⁰ C.

Работа перепускных клапанов крышки системы охлаждения происходит примерно по следующей схеме из трех положений:

  1. При +20⁰ C (условно) давление окружающего воздуха и жидкости в системе охлаждения равны, при этом оба клапана закрыты.
  2. Двигатель автомобиля заведен и нагревается, из-за этого охлаждающая жидкость расширяется. При достижении определенного предела выпускной клапан открывается и выпускает излишки давления, при этом не позволяя жидкости закипать.
  3. После отключения двигателя он начинает охлаждаться вместе с жидкостью системы охлаждения, которая, в свою очередь, уменьшается в объеме и создает разряжение. Вот тут и открывается впускной клапан для поддержания нормального давления.

Итог

Провести модернизацию крышки рассматриваемого узла можно самостоятельно, быстро, при минимальных затратах. Проблема возникает не только на рассматриваемой модели авто, но и на других аналогичных по характеристикам транспортных средствах.

Доработка крышки расширительного бачка на Калине значительно увеличивает рабочий ресурс системы охлаждения и сопряженных элементов. Кроме того, модификация способствует нормальной работе клапана в обоих режимах и предохраняет обмерзание узла, даже в сильные морозы.

Возможные причины неисправности и способы их устранения

Существуют три основные неисправности крышки радиатора – это:

  • деформация и износ уплотнительной резинки под крышкой, что исключает нормальную работу выпускного клапана по поддержанию избыточного давления в системе, из-за этого жидкость может как просто закипеть, так и постепенно выкипать;
  • поломка механизма выпускного клапана, что может приводить к утечке охлаждающей жидкости;
  • заклинивание мембраны впускного клапана, которое может стать причиной образования воздушных пробок в системе охлаждения.

Проверку клапанного механизма крышки радиатора при открытой конструкции можно произвести самостоятельно путем визуального осмотра и попеременного надавливания на впускную и выпускную мембрану. При полностью исправном механизме резиновые уплотнители мембран не должны иметь на своей поверхности никаких отложений и плотно прилегать к седлам.

Если все-таки из-под уплотнительной резинки по горловине имеется течь тосола, то необходимо купить новую крышку радиатора, при этом не стоит экспериментировать и пробовать своими руками, подремонтировать клапанный механизм.

И стоит помнить, что открывать и снимать крышку радиатора можно только на полностью остывшем двигателе.

Что такое крышка расширительного бачка

Любой водитель, даже самый неопытный, хорошо знает, для чего нужен расширительный бачок в автомобиле. В него заливается охлаждающая жидкость, а оставшийся свободным объём призван компенсировать повышение или понижение количества расширившейся жидкости.

Соответственно, бачок закрывается крышкой. Крышка устанавливается на горловину бака в верхней его части

Многие водители не придают большого значения крышке — ведь важно просто поддерживать герметичность бачка, а чем именно его закрывать, не имеет значения

Да, крышка бачка расширения — это запирающий элемент. Однако вопреки расхожему мнению, крышка имеет сложное строение и выполняет особые функции.


Полость крышки включает в себя резиновый уплотнитель и двойной клапанный механизм

Из чего состоит элемент

В своём составе крышка имеет целых два клапана. Они призваны оберегать систему охлаждения от возможных повреждений из-за перегрева, к тому же эти клапаны стабилизируют работу всей системы.


Два клапана представляют собой пробки двух закрывающих пружинок

Крышка обязательно плотно (без зазоров) прилегает к граням бачка. Для надёжности соединения в состав крышки входит уплотнительная резинка. Внутри же встроены два клапана:

  • первый стравливает лишнее давление в бачке;
  • второй нагнетает необходимое давление в бачок, если помпа по каким-либо причинам не справляется со своей работой.

Эти клапаны получили свои названия за счёт использования высокого или низкого давления: на ВАЗах первый клапан называется предохранительным, а второй — вакуумным. Однако оба находятся в состоянии покоя, пока давление в бачке в заданном диапазоне показаний.


Клапанные механизмы крышки на ВАЗах представляют собой пружинки

Симптомы неисправности крышки расширительного бачка

Владельцы автомобилей российского производства знают, как важно следить за состоянием всех систем в конструкции машины. Даже такой маленький элемент, как крышечка расширительного бачка, может наделать много бед — например, если выйдут из строя клапанные механизмы, может нарушиться работа всей системы охлаждения

Как следствие — перегрев мотора и заклинивание цилиндров. Водителя в этом случае ждёт дорогостоящий ремонт.

Поэтому, чтобы предупредить неприятные последствия, нужно внимательно следить во время езды за некоторыми особенностями в поведении авто:

  • появляются клубы дыма из-под капота — следовательно, охлаждающая жидкость попала на раскалённую поверхность коллектора, работающего на впуск. Попасть на коллектор тосол мог только по одной причине — предохранительный клапан на крышке вышел из строя;
  • из печки идёт прохладный воздух, а двигатель сильно греется: это признак выхода из строя вакуумного клапана крышки. Из-за неполадок в его работе возникают пробки воздуха в системе охлаждения, что и ведёт к перегреву мотора;
  • срывы хомутов, разрывы шлангов тоже свидетельствуют о том, что давление в системе нестабильное. А так как за давление отвечает именно крышка расширительного бачка, то эти симптомы говорят о том, что её пора заменить или отремонтировать.


Если из-под капота вырываются клубы дыма, это может свидетельствовать о неисправности крышки бачка расширения

Крышка радиатора ВАЗ 2107 назначение и проверка

Содержание статьи:

Зачем нужна крышка радиатора

Крышка радиатора выполняет не только роль барьера, предотвращающего выплескивание антифриза из расширительного бачка, как думают многие автомобилисты. На самом деле это достаточно сложное устройство, состоящее из двух клапанов.

Клапан впуска допускает попадание антифриза в бачок при изменении температуры двигателя автомобиля. Если температура поднимается или происходит закипание, то впускной клапан не имеет возможности подать достаточное количество жидкости в расширитель. Он полностью закрывается, тем самым изолируя расширительный бачок и систему охлаждения.

При дальнейшем росте давления срабатывает уже клапан выпуска, некоторая часть объема охлаждающей жидкости поступает в расширительный бачок, тем самым давление сбрасывается. Если давление не сбросить вовремя, то систему охлаждения просто разорвет в одном из самых слабых ее мест. Как правило, это места соединения патрубков. Кроме того, перегрев двигателя, вызванный неисправностью крышки радиатора, может привести к серьезной деформации составляющих его элементов, таких как головка блока цилиндров, и последующему выходу из строя всего агрегата.

Общие рекомендации

Опытные мастера и профессионалы рекомендуют принять во внимание следующие моменты:

  • При использовании пробки чугунной радиаторной на отопительных приборах следует проявлять осторожность. Дело в том, что чугун легко поддается сжатию, но считается довольно хрупким материалом. Поэтому даже слабое механическое воздействие или удар о твердую поверхность может стать причиной образования микротрещин. Что касается стальных изделий, то они в этом плане более надежны.

  • При изучении материалов по сборке и установке отопительных приборов встречаются рекомендации по использованию обычной краски для более герметичных соединений. В какой-то степени эти утверждения верны, однако следует учесть, что такие соединения имеют не очень привлекательный внешний вид, а при их разборке можно столкнуться с определенными трудностями. Важно понимать, современные отопительные приборы и их дополнительные приспособления не требуют окрашивания.

Выбрать и установить радиаторные пробки не сложно, но необходимо подойти к этому процессу достаточно ответственно

Очень важно подобрать сочетающиеся материалы, правильно определить тип резьбы и размеры пробки, а также ее назначение. Соблюдая рекомендации профессиональных мастеров, можно избежать множества проблем в процессе эксплуатации отопительной системы, включая батареи и радиаторы.

Устройство и принцип работы

Как правило, крышка радиатора располагается либо на самом радиаторе, либо на расширительном бачке охлаждающей жидкости. Отсюда следует правильно ее называть — как крышка системы охлаждения, а если в название еще вложить и функциональный смысл – то правильно по технической терминологии будет звучать – как перепускной клапан системы охлаждения двигателя внутреннего сгорания автомобиля.

В зависимости от завода изготовителя и марки автомобиля устройство крышки радиатора может отличаться как внешним видом, так и сложностью технического механизма, но в любом случае оно будет состоять из следующих основных деталей:

  • жестяной крышки с элементами поворотного зажима на горловине радиатора или расширительного бочка;
  • уплотнительной резинки под крышку;
  • механизма впускного клапана;
  • механизма выпускного клапана;
  • двух клапанных мембран в виде прорезиненых тарелок;
  • корпуса крышки, где располагаются клапанные механизмы.

Функциональное назначение крышки радиатора заключается в регулировании давления охлаждающей жидкости в системе охлаждения ДВС. Поэтому система перепускных клапанов предназначается для эксплуатации в диапазоне температур от нижней точки в -40⁰ C до верхней в +125⁰ C. Нижняя точка обусловлена минимальной зимней температурой окружающего воздуха, а верхняя – пределом кипения охлаждающей жидкости при избыточном давлении в 100 кПа. То есть: -40⁰ C – это температура замерзания тосола и антифриза, а +125⁰ C – их точка кипения при небольшом избыточном давлении. Для воды эти приделы температур будут лежать соответственно от 0⁰ C до +105⁰ C.

Работа перепускных клапанов крышки системы охлаждения происходит примерно по следующей схеме из трех положений:

  1. При +20⁰ C (условно) давление окружающего воздуха и жидкости в системе охлаждения равны, при этом оба клапана закрыты.
  2. Двигатель автомобиля заведен и нагревается, из-за этого охлаждающая жидкость расширяется. При достижении определенного предела выпускной клапан открывается и выпускает излишки давления, при этом не позволяя жидкости закипать.
  3. После отключения двигателя он начинает охлаждаться вместе с жидкостью системы охлаждения, которая, в свою очередь, уменьшается в объеме и создает разряжение. Вот тут и открывается впускной клапан для поддержания нормального давления.

Как проверить крышку радиатора

Если из под крышки уже течет, то проверять ее смысла нет. Однако лучше предотвратить такую ситуацию, не допустив нарушения герметичности, и заменить крышку вовремя. Это можно сделать, если периодически проводить осмотр.

Для того чтобы проверить исправность крышки радиатора, ее необходимо для начала снять и внимательно осмотреть. Основные визуальные признаки того, что крышку пора менять:

  • глубокие царапины;
  • наличие ржавчины;
  • деформация;
  • трещины, нарушающие герметичность.

Кроме этого, нужно обязательно проверить ход пружины крышки. Если сжать ее можно без особых усилий, то крышка подлежит замене.

Проверку работы системы клапанов  лучше доверить специалистам автосервиса. Если момент срабатывания клапана на открытие не соответствует нормам, то крышку радиатора нужно менять.

Процесс установки пробки

Прежде чем установить пробку для алюминиевого радиатора, следует надежно зафиксировать отопительный прибор на стене.

В целом можно придерживаться следующей инструкции:

  • Вначале выполняют сборку отдельных секций в единый прибор отопления, количество секций подбирается индивидуально для каждого случая. При соединении элементов пользуются ФУМ лентой, позволяющей достичь максимальной герметичности.
  • Далее выбирают место, где будет располагаться радиатор, чаще всего их устанавливают под окном. При этом очень важно придерживаться рекомендованных расстояний от стены, пола и подоконника.
  • Затем в стене делают отверстия с помощью специальных инструментов, забивают в них пластиковые анкеры и вкручивают металлические кронштейны. На них навешивают радиатор.

  • Теперь можно устанавливать пробки для биметаллических радиаторов, тем более что сложности в этом процессе нет. Их корпус выполнен в форме шестигранника, это позволяет использовать для закручивания любой ключ. Не следует сильно затягивать пробку, чтобы не повредить резьбу или корпус. В процессе закручивания может образоваться невидимая микротрещина, в которую может протекать вода под давлением. Кроме этого ремонт батарей в зимнее время никому не доставляет удовольствия.
  • После того как пробки будут установлены, можно подключать входящий и выходящий трубопровод. Параллельно устанавливают кран Маевского в верхнее отверстие радиатора, а заглушкой закрывают нижнее отверстие. Стоит отметить, что приспособление для спуска воздуха стоит недорого, а эффективность отопления повышается в значительной степени. Чтобы воздух легче выходил из системы, приборы отопления устанавливают с небольшим уклоном, в несколько градусов.
  • Проводят тестирование отопительных приборов и мест соединений. Для этой цели в систему наливают жидкость и осматривают проблемные места.

Как заменить крышку радиатора

Для того чтобы заменить крышку радиатора, ее сначала нужно приобрести. Так как этот элемент системы охлаждения двигателя достаточно важен, не стоит экономить, покупая некачественную дешевую продукцию неизвестных производителей. В первую очередь можно отметить такие фирмы как TAMA и MASUMA. Крышки этих производителей отличаются хорошими эксплуатационными характеристиками, надежностью и при этом невысокой ценой. Менять их приходится сравнительно редко, не чаще каждых 50 тыс. км пробега. Чтобы не забыть, можно совмещать этот процесс с заменой тормозных колодок, при этом периодичность будет примерно одинакова.

Перед походом в магазин следует знать, какая крышка радиатора установлена именно на вашем автомобиле. Могут быть различия по способу крепления и размерам у разных марок автомобилей. Можно захватить старую крышку с собой в магазин в качестве образца.

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).
ПроизводительАртикулНаименование
MASUMAMOX200Крышка радиатора  1. 1 KG/CM2
MASUMAMOX201Крышка радиатора  0.9 KG/CM
MASUMAMOX202Крышка радиатора   1.1 KG/CM2
MASUMAMOX203Крышка радиатора  0.9 KG/CM
MASUMAMOX204Крышка радиатора  0.9 KG/CM2
MASUMAMOX205Крышка радиатора
MASUMAMOX208Крышка радиатора 1.05 KG/CM2 — FUT-R142
MASUMAMOX210

Заменить крышку достаточно просто самостоятельно. Она легко откручивается руками, а на ее место ставится новая. Главное, делать это при холодном двигателе, иначе можно обжечься. Закручивать крышку следует основательно, не допуская возможного самопроизвольного откручивания из-за вибрации.

Если Вам необходимо приобрести новую качественную крышку радиатора, это можно сделать в любом из магазинов IXORA, а также в нашем интернет-магазине. В продаже имеются как уже упомянутые крышки TAMA и MASUMA, так и товары других производителей, но при этом также наивысшего качества. Консультанты помогут Вам с выбором товара, идеально подходящего конкретно Вашему автомобилю.

Правила выбора и монтажа пробок

Самым простым элементом, используемым при установке и сборке радиаторов, можно назвать алюминиевую пробку для радиаторов отопления. Но даже простейшее приспособление требует особого внимания, в противном случае при эксплуатации могут возникнуть большие проблемы.

Процесс установки радиаторной пробки нельзя назвать сложным, так как практически все они производятся одного типа, различными могут быть размеры или тип резьбы. Работают такие приспособления также по одному принципу.

Выбирая пробку для радиатора, важно учесть следующие моменты:

  • Материалы радиатора и пробки должны обязательно сочетаться.
  • Резьба пробки должна иметь определенный тип. Например, для установки с левой стороны батареи рекомендуется использовать левостороннюю резьбу, а с правой стороны устанавливается пробка радиатора отопления с правой резьбой.
  • Отверстие в радиаторе может перекрываться глухой или проходной пробкой.
  • Приспособление должно иметь эстетичный вид и соответствовать по цвету с отопительным прибором.
  • Большое значение имеет диаметр резьбы в чугунной батарее на входе и выходе, пробки могут использоваться в качестве переходных элементов.

Чаще всего батарея укомплектовывается следующими приспособлениями:

  • Пробки проходные для радиаторов в количестве 4 штук.
  • Кронштейны для установки отопительного прибора и пластиковые анкеры для установки самих крепежных элементов. Для радиатора стандартных размеров требуется по 2 кронштейна и анкера.
  • Заглушка и кран Маевского. Иногда второй элемент заменяют еще одной заглушкой.

По принципу действия пробки делятся на два вида. В первом случае они просто перекрывают путь теплоносителю, другими словами выполняют функцию заглушки. Второй вид является переходником с одного диаметра на другой. В этом случае пробка с одной стороны имеет внешнюю резьбу, с другой стороны – внутреннюю.

Сборка алюминиевых радиаторов отопления

Автор: eeni2008

для сборки алюминиевых радиаторов отопления нам понадобятся: универсальный ключ для американки и накидной гаечный ключ.

Примечание: при использовании металлических ключей — накидных и особенно рожковых, велика вероятность, повредить финишное покрытие на поверхности перечисленных изделий, как получилось в моем случае, так что обратите на это снимание и не повторите моей ошибки. Рекомендую использовать ключ пластиковый для радиаторных пробок, футорок и воздухоотводчиков, пример которого показан на фото.

Комплект для алюминиевых радиаторов отопления

При покупке радиаторов отопления купил сразу же и стандартные комплекты из расчета один комплект на один радиатор отопления, итого – 5 комплектов. В стандартный комплект входят: заглушка, воздухоотводчик (крана «маевского»), четыре футорки и уплотнительные кольца. Переходники должны иметь размер соответствующий диаметру труб подключаемых к радиаторам отопления.

В доме сделана система отопления с использованием полипропиленовых труб 25х3,5 мм, поэтому покупал комплекты с футорками для перехода с резьбы в отверстии секции радиатора, диаметр которой равен 1” на ¾”, это диаметр резьбы для установки фитингов и комплектующих, которые необходимы для подключения радиаторов к системе отопления.

Наглядно рассмотрим стандартный комплект для алюминиевых радиаторов отопления:

  • А – футорки переходные с внутренней резьбой ¾”.
  • Б – заглушка с наружной резьбой ¾”.
  • В – воздухоотводчик (кран «маевского») с наружной резьбой ¾”.
  • Г – ключ от воздухоотводчика.
  • Д – уплотнительные кольца (четыре уплотнителя под футорки и два под кран «маевского» и заглушку).

Также необходимо приобрести кронштейны для крепления радиаторов отопления к стене дома. Покупал угловые кронштейны из расчета — три кронштейна на один радиатор, два установил вверху, один внизу по центру радиатора отопления.

Как уже ранее говорил, у меня сделана однотрубная система отопления с диагональным подсоединением радиаторов отопления. Соответственно, исходя из этого, установку комплекта на радиаторы отопления осуществлял в следующем порядке:

Сначала установил в резьбовые отверстия радиатора футорки с левой и правой резьбой. Тут главное, не перепутать, какие футорки куда ставить. Если футорка имеет левую резьбу, а вы ошибочно вкручиваете ее в отверстие радиатора с правой резьбой (с правой стороны радиатора), то, конечно же, футорку закрутить не получится.

В этом случае не надо прикладывать усилий и пытаться завернуть футорку, используя трубный ключ – просто возьмите другую, с нужной (правой) резьбой. Установку футорок осуществлял через силиконовые прокладки, которые были в комплекте.

Установка американки и шарового крана

На входе теплоносителя в алюминиевый радиатор отопления установил шаровый кран с американкой 25х3/4”, такой же кран установил и на выходе теплоносителя из радиатора отопления (внизу). Сначала скрутил американку (А) с крана и установил ее на радиатор отопления (резьба Б вкручивается в резьбовое отверстие футорки). Такой способ позволяет удобно и надежно зафиксировать резьбовое соединение футорки и американки, чтобы в дальнейшем полностью исключить протечку теплоносителя.

Как видно на фото 5 на внутреннем диаметре американка имеет два шлица (Г), эти шлицы предназначены для затяжки американки с помощью специального ключа (В), которым я и осуществлял затяжку американок полипропиленового крана. Когда американка была зафиксирована к радиатору отопления, соединил ее с краном.

С левой стороны (внизу радиатора) установил заглушку, а в верхней части радиатора с правой стороны установил кран «маевского», для исключения завоздушивания как радиатора отопления, так и все системы в целом.

Важно! При установке комплекта на алюминиевый радиатор отопления, не забывайте устанавливать имеющиеся прокладки, чтобы не пришлось после подачи теплоносителя в систему отопления разбирать резьбовые соединения для исключения течи в местах их соединения. . Когда на все пять радиаторов отопления были установлены комплекты, приступил к выполнению следующего этапа работы – установка радиаторов отопления

Когда на все пять радиаторов отопления были установлены комплекты, приступил к выполнению следующего этапа работы – установка радиаторов отопления.

www.builderclub.com

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

  1. Ограничение вытекания ОЖ из системы, а точнее из радиатора.
  2. Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

Важно знать! Исправной пробка считается тогда, когда пружина сжимается с усилием. Если при сжатии пружины прилагать усилия не требуется, то пробку следует немедленно заменить

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Важно знать! Со временем нарушается функционирование пробки радиатора. Данное изделие не подлежит ремонту, поэтому его следует заменить на новую.

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

  1. Оценивается внешний вид пробки, а также исправность пружинки.
  2. Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.

Крышка Радиатора, Как Проверить Неисправности Если Течет Тосол Или Антифриз из Под Крышки Горловины, Как Открутить и Снять - Sarterminal.ru

Крышка радиатора: устройство и возможные неисправности

Автомобиль состоит из множества узлов и деталей, одни из которых требуют постоянного внимания, а другим достаточно и периодического осмотра. Даже небольшие, на первый взгляд, не очень важные детали могут доставить автолюбителю массу хлопот. Вот к таким незаметным устройствам и относится крышка радиатора, неисправность которой может стать причиной ряда проблем. Поэтому и постараемся разобраться: как проверить крышку радиатора и зачем она нужна в автомобиле.

Устройство и принцип работы

Как правило, крышка радиатора располагается либо на самом радиаторе, либо на расширительном бачке охлаждающей жидкости. Отсюда следует правильно ее называть — как крышка системы охлаждения, а если в название еще вложить и функциональный смысл – то правильно по технической терминологии будет звучать – как перепускной клапан системы охлаждения двигателя внутреннего сгорания автомобиля.

В зависимости от завода изготовителя и марки автомобиля устройство крышки радиатора может отличаться как внешним видом, так и сложностью технического механизма, но в любом случае оно будет состоять из следующих основных деталей:

  • жестяной крышки с элементами поворотного зажима на горловине радиатора или расширительного бочка;
  • уплотнительной резинки под крышку;
  • механизма впускного клапана;
  • механизма выпускного клапана;
  • двух клапанных мембран в виде прорезиненых тарелок;
  • корпуса крышки, где располагаются клапанные механизмы.

Функциональное назначение крышки радиатора заключается в регулировании давления охлаждающей жидкости в системе охлаждения ДВС. Поэтому система перепускных клапанов предназначается для эксплуатации в диапазоне температур от нижней точки в -40⁰ C до верхней в +125⁰ C. Нижняя точка обусловлена минимальной зимней температурой окружающего воздуха, а верхняя – пределом кипения охлаждающей жидкости при избыточном давлении в 100 кПа. То есть: -40⁰ C – это температура замерзания тосола и антифриза, а +125⁰ C – их точка кипения при небольшом избыточном давлении. Для воды эти приделы температур будут лежать соответственно от 0⁰ C до +105⁰ C.

Работа перепускных клапанов крышки системы охлаждения происходит примерно по следующей схеме из трех положений:

  1. При +20⁰ C (условно) давление окружающего воздуха и жидкости в системе охлаждения равны, при этом оба клапана закрыты.
  2. Двигатель автомобиля заведен и нагревается, из-за этого охлаждающая жидкость расширяется. При достижении определенного предела выпускной клапан открывается и выпускает излишки давления, при этом не позволяя жидкости закипать.
  3. После отключения двигателя он начинает охлаждаться вместе с жидкостью системы охлаждения, которая, в свою очередь, уменьшается в объеме и создает разряжение. Вот тут и открывается впускной клапан для поддержания нормального давления.

Возможные причины неисправности и способы их устранения

Существуют три основные неисправности крышки радиатора – это:

  • деформация и износ уплотнительной резинки под крышкой, что исключает нормальную работу выпускного клапана по поддержанию избыточного давления в системе, из-за этого жидкость может как просто закипеть, так и постепенно выкипать;
  • поломка механизма выпускного клапана, что может приводить к утечке охлаждающей жидкости;
  • заклинивание мембраны впускного клапана, которое может стать причиной образования воздушных пробок в системе охлаждения.

Проверку клапанного механизма крышки радиатора при открытой конструкции можно произвести самостоятельно путем визуального осмотра и попеременного надавливания на впускную и выпускную мембрану. При полностью исправном механизме резиновые уплотнители мембран не должны иметь на своей поверхности никаких отложений и плотно прилегать к седлам.

Если все-таки из-под уплотнительной резинки по горловине имеется течь тосола, то необходимо купить новую крышку радиатора, при этом не стоит экспериментировать и пробовать своими руками, подремонтировать клапанный механизм.

И стоит помнить, что открывать и снимать крышку радиатора можно только на полностью остывшем двигателе.

Источник:
http://swapmotor.ru/ustrojstvo-dvigatelya/kryshka-radiatora.html

Как проверить крышку радиатора

Зачем менять крышку радиатора и чем грозит несвоевременная замена

Автомобиль нуждается в постоянном внимании. Даже самая мелкая поломка, такая как течь крышки радиатора или неисправность находящихся в ней клапанов, способна вывести из строя крупные узлы и агрегаты, поэтому очень важно вовремя произвести замену. О том какую функцию выполняет крышка радиатора автомобиля и чем грозит ее неисправность можно узнать из этой статьи.

Зачем нужна крышка радиатора

Крышка радиатора выполняет не только роль барьера, предотвращающего выплескивание антифриза из расширительного бачка, как думают многие автомобилисты. На самом деле это достаточно сложное устройство, состоящее из двух клапанов.

Клапан впуска допускает попадание антифриза в бачок при изменении температуры двигателя автомобиля. Если температура поднимается или происходит закипание, то впускной клапан не имеет возможности подать достаточное количество жидкости в расширитель. Он полностью закрывается, тем самым изолируя расширительный бачок и систему охлаждения.

При дальнейшем росте давления срабатывает уже клапан выпуска, некоторая часть объема охлаждающей жидкости поступает в расширительный бачок, тем самым давление сбрасывается. Если давление не сбросить вовремя, то систему охлаждения просто разорвет в одном из самых слабых ее мест. Как правило, это места соединения патрубков. Кроме того, перегрев двигателя, вызванный неисправностью крышки радиатора, может привести к серьезной деформации составляющих его элементов, таких как головка блока цилиндров, и последующему выходу из строя всего агрегата.

Как проверить крышку радиатора

Если из под крышки уже течет, то проверять ее смысла нет. Однако лучше предотвратить такую ситуацию, не допустив нарушения герметичности, и заменить крышку вовремя. Это можно сделать, если периодически проводить осмотр.

Для того чтобы проверить исправность крышки радиатора, ее необходимо для начала снять и внимательно осмотреть. Основные визуальные признаки того, что крышку пора менять:

  • глубокие царапины;
  • наличие ржавчины;
  • деформация;
  • трещины, нарушающие герметичность.

Кроме этого, нужно обязательно проверить ход пружины крышки. Если сжать ее можно без особых усилий, то крышка подлежит замене.

Проверку работы системы клапанов лучше доверить специалистам автосервиса. Если момент срабатывания клапана на открытие не соответствует нормам, то крышку радиатора нужно менять.

Как заменить крышку радиатора

Для того чтобы заменить крышку радиатора, ее сначала нужно приобрести. Так как этот элемент системы охлаждения двигателя достаточно важен, не стоит экономить, покупая некачественную дешевую продукцию неизвестных производителей. В первую очередь можно отметить такие фирмы как TAMA и MASUMA. Крышки этих производителей отличаются хорошими эксплуатационными характеристиками, надежностью и при этом невысокой ценой. Менять их приходится сравнительно редко, не чаще каждых 50 тыс. км пробега. Чтобы не забыть, можно совмещать этот процесс с заменой тормозных колодок, при этом периодичность будет примерно одинакова.

Перед походом в магазин следует знать, какая крышка радиатора установлена именно на вашем автомобиле. Могут быть различия по способу крепления и размерам у разных марок автомобилей. Можно захватить старую крышку с собой в магазин в качестве образца.

Источник:
http://ixora-auto.ru/Info/zachem_menyat_kryshku_radiatora_i_chem_grozit_nesvoevremennaya_zamena.html

Крышка радиатора: устройство и возможные неисправности

Автомобиль состоит из множества узлов и деталей, одни из которых требуют постоянного внимания, а другим достаточно и периодического осмотра. Даже небольшие, на первый взгляд, не очень важные детали могут доставить автолюбителю массу хлопот. Вот к таким незаметным устройствам и относится крышка радиатора, неисправность которой может стать причиной ряда проблем. Поэтому и постараемся разобраться: как проверить крышку радиатора и зачем она нужна в автомобиле.

Устройство и принцип работы

Как правило, крышка радиатора располагается либо на самом радиаторе, либо на расширительном бачке охлаждающей жидкости. Отсюда следует правильно ее называть — как крышка системы охлаждения, а если в название еще вложить и функциональный смысл – то правильно по технической терминологии будет звучать – как перепускной клапан системы охлаждения двигателя внутреннего сгорания автомобиля.

В зависимости от завода изготовителя и марки автомобиля устройство крышки радиатора может отличаться как внешним видом, так и сложностью технического механизма, но в любом случае оно будет состоять из следующих основных деталей:

  • жестяной крышки с элементами поворотного зажима на горловине радиатора или расширительного бочка;
  • уплотнительной резинки под крышку;
  • механизма впускного клапана;
  • механизма выпускного клапана;
  • двух клапанных мембран в виде прорезиненых тарелок;
  • корпуса крышки, где располагаются клапанные механизмы.

Функциональное назначение крышки радиатора заключается в регулировании давления охлаждающей жидкости в системе охлаждения ДВС. Поэтому система перепускных клапанов предназначается для эксплуатации в диапазоне температур от нижней точки в -40⁰ C до верхней в +125⁰ C. Нижняя точка обусловлена минимальной зимней температурой окружающего воздуха, а верхняя – пределом кипения охлаждающей жидкости при избыточном давлении в 100 кПа. То есть: -40⁰ C – это температура замерзания тосола и антифриза, а +125⁰ C – их точка кипения при небольшом избыточном давлении. Для воды эти приделы температур будут лежать соответственно от 0⁰ C до +105⁰ C.

Работа перепускных клапанов крышки системы охлаждения происходит примерно по следующей схеме из трех положений:

  1. При +20⁰ C (условно) давление окружающего воздуха и жидкости в системе охлаждения равны, при этом оба клапана закрыты.
  2. Двигатель автомобиля заведен и нагревается, из-за этого охлаждающая жидкость расширяется. При достижении определенного предела выпускной клапан открывается и выпускает излишки давления, при этом не позволяя жидкости закипать.
  3. После отключения двигателя он начинает охлаждаться вместе с жидкостью системы охлаждения, которая, в свою очередь, уменьшается в объеме и создает разряжение. Вот тут и открывается впускной клапан для поддержания нормального давления.

Возможные причины неисправности и способы их устранения

Существуют три основные неисправности крышки радиатора – это:

  • деформация и износ уплотнительной резинки под крышкой, что исключает нормальную работу выпускного клапана по поддержанию избыточного давления в системе, из-за этого жидкость может как просто закипеть, так и постепенно выкипать;
  • поломка механизма выпускного клапана, что может приводить к утечке охлаждающей жидкости;
  • заклинивание мембраны впускного клапана, которое может стать причиной образования воздушных пробок в системе охлаждения.

Проверку клапанного механизма крышки радиатора при открытой конструкции можно произвести самостоятельно путем визуального осмотра и попеременного надавливания на впускную и выпускную мембрану. При полностью исправном механизме резиновые уплотнители мембран не должны иметь на своей поверхности никаких отложений и плотно прилегать к седлам.

Если все-таки из-под уплотнительной резинки по горловине имеется течь тосола, то необходимо купить новую крышку радиатора, при этом не стоит экспериментировать и пробовать своими руками, подремонтировать клапанный механизм.

И стоит помнить, что открывать и снимать крышку радиатора можно только на полностью остывшем двигателе.

Источник:
http://swapmotor.ru/ustrojstvo-dvigatelya/kryshka-radiatora.html

Автомобильный портал. Ответы на вопросы

Признаки неисправной пробки радиатора. Крышка радиатора: устройство и возможные неисправности

Ваша машина нуждается в постоянном внимании? Неудивительно, ведь автомобиль, от которого вы ждёте долгой работы и службы верой и правдой, следует систематически проверятьна любые, даже малейшие неполадки, устраняя их вовремя и решая проблемы. Когда мы упоминаем о надёжности, безотказной работе и мощности автомобиля, нельзя не сказать о его сердце – силовом агрегате.

Автомобильный двигатель постоянно подвержен различным нагрузкам. Без внимания не остаются также и изменения температурного режима. Продолжительное воздействие различных климатических условий обычно становится причиной протечки радиаторного бачка и выхода из строя двигателя вашего автомобиля.

Чтобы частая замена двигателя не нависла над вами тяжёлым бременем, следует постоянно следить за температурным режимом антифриза и, как следствие, самого мотора. За это и отвечает охлаждающая система автомобиля. Современные транспортные средства оснащаются интеллектуальной системой охлаждения, позволяющей не только регулировать температуру силового агрегата, но и защищать металл радиатора от коррозии за счёт смазывающих материалов. Также она обеспечивает постоянный круговой прогон антифриза, благодаря его свойствам незамерзания.

Очень важным шагом является подбор подходящего качественного охлаждающего элемента для своего «любимца», ибо это прямо отразится на эксплуатационном сроке некоторых основных элементов, которые входят в . Если из строя выходит хотя бы одна из деталей, это влечёт за собой серийные «убийства» других элементов. Первыми, вероятнее всего, этому подвергнутся радиатор двигателя, термостат, расширительный бачок, помпа, вентилятор и крышка радиатора.

В первую очередь обратимся к радиатору охлаждения силового агрегата. Думаем, будет излишним долго повествовать о важности данной детали. Его работа осуществляется за счёт специального вентилятора и встречного воздушного потока. Данная система достаточно сложна, но зачастую причина неисправности всего радиатора кроется лишь в том, что крышка радиатора имеет какие-либо дефекты и неисправности.

На первый взгляд, вроде бы, элемент пустяковый, но по сути очень важный! Крышка удерживает антифриз, находящийся под высоким давлением, внутри радиатора, охлаждающего двигатель. Специалисты настоятельно рекомендуют не экономить и в случае замены радиатора обязательно приобрести новую пробку. К тому же, её стоимость сравнительно невысокая. Это укрепит вашу уверенность в состоянии системы охлаждения. В противном случаев, после радиатора охлаждения силового агрегата вам придётся провести замену ещё одного элемента.

В том случае, если поломка радиатора произошла не из-за физического воздействия либо деформации, а проявление её выражается, например, в течи расширительного бачка, не исключено, что именно крышка радиатора стала причиной отказа работы.

Ясное дело, что, заменив радиатор и установив старую пробку, вы получите идентичный результат. Поэтому приобретение новой крышки – абсолютно дельный совет для автомобильных владельцев.

Как влияет на охлаждение крышка радиатора?

Задача крышки радиатора заключается в поддержании избыточного давления в системе. С её помощью стравливается лишний антифриз, расширяющийся от нагрева. На ней расположены два клапана. Первый предназначается для поддержания давления и открывается в случае его превышения. Второй начинает действовать в том случае, когда давление падает ниже атмосферного. Прекращение работы первого клапана заключается в его постоянно открытом положении или открытии при давлении, превышающем норму. Также крышка может неплотно прилегать к горловине, что в данном случае пропускает воздух внутрь, приводя к вероятному закипанию антифриза.

Как проверить крышку радиатора?

Охладительная система автомобиля – очень важная часть всего автомобиля. Во избежание поломки двигателя внутреннего сгорания от перегрева, следует своевременно выявить и решить проблемы с радиатором. И самое первое, чем вы должны быть озадачены, так это тем, как проверить крышку радиатора.

1. Первым делом внимательно осмотрите крышку, не имеются ли на ней какие-либо механические повреждения. Если на ней присутствуют трещины, ржавчина, коррозия, царапины и другие признаки, свидетельствующие об износе, тогда следует заменить её новой.

2. Крышка радиатора выполняет роль своеобразного барьера, удерживающего . Конструкция пробки спроектирована таким образом, что для сдерживания сильного давления в неё вмонтирована специальная пружина. Итак, следующий этап предполагает проверку данной пружины. Проверьте, с каким усилием она сжимается. Если достаточно лёгкого нажатия, тогда использование такой крышки категорически запрещается.

3. Далее проверьте вакуумный клапан, потяните и откройте его. После отпустите и проследите, чтобы он закрывался полностью. Проверьте ещё и седло вакуумного клапана на наличие грязевых отложений, которые могут препятствовать его правильному выполнению своей функции. Если наблюдаются отклонения от нормы, тогда крышку радиатора необходимо заменить.

4. После, используя специальный прибор, проверьте давление сброса радиаторной крышки. Возьмите насос и присоедините его к крышке, руководствуясь инструкцией.

Дождитесь открытия клапана, приводя в действие насос во время открытия клапана. Увеличивайте давление до тех пор, пока приборная стрелка не остановится. Сверьте свои результаты с приведёнными далее. Давление, при котором открывается впускной клапан, должно равняться 107,8±14,8 кПа, а открывается при 83,4 кПа. Если у вас не совпадают данные значения, тогда время менять радиаторную крышку.

При осмотре радиатора нужно быть максимально серьёзными и сосредоточенными. Если замена и потребовалась, подойдите к выбору даже такой, казалось бы, мелочи, как крышка радиатора, серьёзно, ориентируясь на маркировку изношенного элемента.

Радиаторную крышку следует приобретать в тех случаях, если при визуальном осмотре вы заметили следующее:

— на крышке появились царапины, трещины, образовалась ржавчина и другие признаки износа пробки радиатора;

Если пружина легко сжимается;

Неплотно закрывающийся вакуумный клапан;

Загрязнено седло вакуумного клапана;

Наблюдается утечка антифриза в некоторых местах.

Замена крышки радиатора не должна сопровождаться сомнениями, а также излишней экономией. Сравните стоимость крышки и радиатора или даже всего двигателя. Правда, несоизмеримое соотношение? Сразу становится ясно, что своевременная покупка радиаторной пробки оградит вас от дальнейшей траты гораздо больших средств.

Обратите внимание и на то, что выбор крышки радиатора должен происходить таким образом, чтобы она подошла вашему автомобилю. В выборе поможет маркировка штатной крышки.

Очень приемлемая стоимость крышки радиатора не повлечёт за собой крупных финансовых издержек. Зато вы будете уверены, что охлаждающая автомобильная система надёжна и работает корректно. Если игнорировать все вышеописанные советы и руководства, тогда не избежать в ближайшем будущем, как минимум, замены радиатора, а по максимуму – всего силового агрегата!

Подписывайтесь на наши ленты в

Автомобиль нуждается в постоянном внимании. Даже самая мелкая поломка, такая как течь крышки радиатора или неисправность находящихся в ней клапанов, способна вывести из строя крупные узлы и агрегаты, поэтому очень важно вовремя произвести замену. О том какую функцию выполняет крышка радиатора автомобиля и чем грозит ее неисправность можно узнать из этой статьи.

Зачем нужна крышка радиатора

Крышка радиатора выполняет не только роль барьера, предотвращающего выплескивание антифриза из расширительного бачка, как думают многие автомобилисты. На самом деле это достаточно сложное устройство, состоящее из двух клапанов.

Клапан впуска допускает попадание антифриза в бачок при изменении температуры двигателя автомобиля. Если температура поднимается или происходит закипание, то впускной клапан не имеет возможности подать достаточное количество жидкости в расширитель. Он полностью закрывается, тем самым изолируя расширительный бачок и систему охлаждения.

При дальнейшем росте давления срабатывает уже клапан выпуска, некоторая часть объема охлаждающей жидкости поступает в расширительный бачок, тем самым давление сбрасывается. Если давление не сбросить вовремя, то систему охлаждения просто разорвет в одном из самых слабых ее мест. Как правило, это места соединения патрубков. Кроме того, перегрев двигателя, вызванный неисправностью крышки радиатора, может привести к серьезной деформации составляющих его элементов, таких как головка блока цилиндров, и последующему выходу из строя всего агрегата.

Как проверить крышку радиатора

Если из под крышки уже течет, то проверять ее смысла нет. Однако лучше предотвратить такую ситуацию, не допустив нарушения герметичности, и заменить крышку вовремя. Это можно сделать, если периодически проводить осмотр.

Для того чтобы проверить исправность крышки радиатора, ее необходимо для начала снять и внимательно осмотреть. Основные визуальные признаки того, что крышку пора менять:

  • глубокие царапины;
  • наличие ржавчины;
  • деформация;
  • трещины, нарушающие герметичность.

Кроме этого, нужно обязательно проверить ход пружины крышки. Если сжать ее можно без особых усилий, то крышка подлежит замене.

Проверку работы системы клапанов лучше доверить специалистам автосервиса. Если момент срабатывания клапана на открытие не соответствует нормам, то крышку радиатора нужно менять.

Как заменить крышку радиатора

Для того чтобы заменить крышку радиатора, ее сначала нужно приобрести. Так как этот элемент системы охлаждения двигателя достаточно важен, не стоит экономить, покупая некачественную дешевую продукцию неизвестных производителей. В первую очередь можно отметить такие фирмы как TAMA и MASUMA. Крышки этих производителей отличаются хорошими эксплуатационными характеристиками, надежностью и при этом невысокой ценой. Менять их приходится сравнительно редко, не чаще каждых 50 тыс. км пробега. Чтобы не забыть, можно совмещать этот процесс с заменой тормозных колодок, при этом периодичность будет примерно одинакова.

Перед походом в магазин следует знать, какая крышка радиатора установлена именно на вашем автомобиле. Могут быть различия по способу крепления и размерам у разных марок автомобилей. Можно захватить старую крышку с собой в магазин в качестве образца.

Источник:
http://telzakaz.ru/suspension/priznaki-neispravnoi-probki-radiatora-kryshka-radiatora.html

Как проверить крышку радиатора.

Просмотров: 435 757
VANсhesteR Time

проверять на холодную, горячую ?

dodge demon

Роман а что если убрат клапан сделать прямую заколхозит так скажем ,посоветуй пож!!

Человек у моря

Сколько раз за ролик автор говорит «я считаю так». Уважаемый, вы считать можете в уме или на калькуляторе, тут не можете ничего считать, все придумано до вас. Читайте литературу и приводите примеры опираясь на документацию. А то на слушаются таких «мыслей» и давай крутить жигули ибо так сказали на ютубе.

Денис Шахов

Четвёртую крышку беру и все равно дует патрубки. Че делать та? Они че все бракованные

Вячеслав О

Не знаю, у меня система свободна. На крышке даже резинка немного подрезана в 3 местах. На расширителе тоже свободный клапан. Охлаждение работает нормально. Летом охлаждается, зимой греет.. Давления практически не создаётся..

Разве не должно быть наоборот ? При нажатии жидкость не должна просачиваться.

чотко и понятно 5+

Третья Собака

Не морочьте людям головы. Это был не хрюк а кряк. (предвестник ранней осени. )

Donald Trump

Здравствуйте. Подскажите пожалуйста кто знает причину на мазде 626 переходка 91гв, крышка расширителя пропускает антифриз. Крышку радиатора три раза поменял

Emil Ablaev

Купил крышку, не хрюкает! Купил не хрюкает, сколько их надо поменять.

Денис Зиновьев

Здравствуйте. А может быть дело не в крышке.? Я купил две крышки и они не хрюкают. В магазине сказали, что менять не будут.

KLADIZ 161

Ребята,подскажите чем отличаются патрубки на печку ваз 2107 и 2107 инжектор?

Жека Камнев

Дядька,сколько ты мне хорошего подсказал уже. я новичок

Подскажи, 2106 перегревал раза 3 по неопытности, теперь когда я немного начал понимать что к чему и поставил нормальный термостат, залил новый тосол литров 7 вроде, радиатор у меня алюминиевый машина стала ездить с нормальной температуратурой. По городу езжу +90 всегда, но часто включается вентилятор, а пару дней назад поехал из города за 100 км, жара на улице и двигло нагрелось до 100, но больше не повышалось, по трассе 80-100 км/час ехал, как приехал, сразу упала до +90.
Вечером домой ехал, все равно включается вентилятор, на улице уже было не +35 а +27 наверное.
Все это я к тому, есть ли всё-таки проблемы, а то как то меня напрягло то что новый тосол, новый термостат (нормального качества) помпа рабочая, как все ок, но нагрелась почему то.
И вечером всегда включается вентилятор.

Виталий Сулиманов

Я клапан крышки выбросил и вся проблема решена.

Здравствуйте!Трещина появилась в левом пенале радиатора, где заливная горловина! По причине старения!? Можно запаять пластмассу или купить радиатор новый!? И зачем открывать печку при замене радиатора, если она перекрыта!?

Алексей Алексеев

А почему жидкость прет в расширительный до полна

япона хакомада

Убрал маленький клапан из крышки и ни каких проблем. Теперь ни греется, ни чего не раздувает, вообщем все ОК. ВАЗ 04.

Таня Давиденко

Спасибо все понятно

Детишки слушайте папу, открутите от крышки пружину и клапан, оставьте только крышку и резинку Уплотнитель. А то будет вам рвать все и всегда. Не благодарите.

Источник:
http://mixrolik.ru/video/Hh_iHp0H0uM/kak-proverity-krishku-radiatora/

Как проверить крышку радиатора

Как проверить крышку радиатора

Система охлаждения — немаловажная составляющая исправности авто. Для того чтобы избежать поломки двигателя от перегрева, следует вовремя выявлять и решать проблемы с радиатором. И первое, на что стоит обратить внимание — это проверка крышки радиатора.

Для начала нужно внимательно осмотреть внешний вид крышки на предмет выявления механических повреждений. Царапины, ржавчина, трещины, коррозия и другие признаки износа говорят о необходимости замены крышки на новую.

Крышка радиатора служит барьером, который удерживает охлаждающую жидкость. Для удержания сильного давления конструкция крышки предполагает пружину. Следующим этапом и будет проверка пружины. Нужно попробовать, с каким усилием она сжимается. Если пружина сжимается легко, использовать такую крышку не рекомендуется.

Далее следует проверка вакуумного клапана. Его нужно потянуть и открыть. Потом отпустить и посмотреть, чтобы он полностью закрывался. Также нужно проверить седло вакуумного клапана на наличие грязи, которая может ему помешать правильно выполнять свою функцию. Если есть отклонения от стандарта, то необходимо сменить крышку радиатора.

Затем с помощью специального прибора проверяется давление сброса радиаторной крышки. Взять насос и привинтить его к крышке, соблюдая инструкцию. Приводя насос в действие, дождаться, когда клапан откроется. Давление следует увеличивать до того момента, пока стрелка прибора не остановится. Сверить результаты с приведенными: давление для открытия впускного клапана должно быть равно 107,8±14,8 кПа, а для закрытия — 83,4 кПа. При несовпадении средних значений с этими, крышку нужно поменять.

К осмотру крышки радиатора рекомендуется подойти серьезно. И если уже понадобилась замена, то выбирать покупку следует тоже щепетильно. Ориентироваться лучше всего на маркировку старой крышки.

Какие бывают крышки радиатора?

Ваша машина нуждается в постоянном внимании? Неудивительно, ведь автомобиль, от которого вы ждёте долгой работы и службы верой и правдой, следует систематически проверятьна любые, даже малейшие неполадки, устраняя их вовремя и решая проблемы. Когда мы упоминаем о надёжности, безотказной работе и мощности автомобиля, нельзя не сказать о его сердце – силовом агрегате.

Автомобильный двигатель постоянно подвержен различным нагрузкам. Без внимания не остаются также и изменения температурного режима. Продолжительное воздействие различных климатических условий обычно становится причиной протечки радиаторного бачка и выхода из строя двигателя вашего автомобиля.

Чтобы частая замена радиатора двигателя не нависла над вами тяжёлым бременем, следует постоянно следить за температурным режимом антифриза и, как следствие, самого мотора. За это и отвечает охлаждающая система автомобиля. Современные транспортные средства оснащаются интеллектуальной системой охлаждения, позволяющей не только регулировать температуру силового агрегата, но и защищать металл радиатора от коррозии за счёт смазывающих материалов. Также она обеспечивает постоянный круговой прогон антифриза, благодаря его свойствам незамерзания.

Очень важным шагом является подбор подходящего качественного охлаждающего элемента для своего «любимца», ибо это прямо отразится на эксплуатационном сроке некоторых основных элементов, которые входят в систему охлаждения. Если из строя выходит хотя бы одна из деталей, это влечёт за собой серийные «убийства» других элементов. Первыми, вероятнее всего, этому подвергнутся радиатор двигателя, термостат, расширительный бачок, помпа, вентилятор и крышка радиатора.

В первую очередь обратимся к радиатору охлаждения силового агрегата. Думаем, будет излишним долго повествовать о важности данной детали. Его работа осуществляется за счёт специального вентилятора и встречного воздушного потока. Данная система достаточно сложна, но зачастую причина неисправности всего радиатора кроется лишь в том, что крышка радиатора имеет какие-либо дефекты и неисправности.

На первый взгляд, вроде бы, элемент пустяковый, но по сути очень важный! Крышка удерживает антифриз, находящийся под высоким давлением, внутри радиатора, охлаждающего двигатель. Специалисты настоятельно рекомендуют не экономить и в случае замены радиатора обязательно приобрести новую пробку. К тому же, её стоимость сравнительно невысокая. Это укрепит вашу уверенность в состоянии системы охлаждения. В противном случаев, после радиатора охлаждения силового агрегата вам придётся провести замену ещё одного элемента.

В том случае, если поломка радиатора произошла не из-за физического воздействия либо деформации, а проявление её выражается, например, в течи расширительного бачка, не исключено, что именно крышка радиатора стала причиной отказа работы.

Ясное дело, что, заменив радиатор и установив старую пробку, вы получите идентичный результат. Поэтому приобретение новой крышки – абсолютно дельный совет для автомобильных владельцев.

Как влияет на охлаждение крышка радиатора?

Задача крышки радиатора заключается в поддержании избыточного давления в системе. С её помощью стравливается лишний антифриз, расширяющийся от нагрева. На ней расположены два клапана. Первый предназначается для поддержания давления и открывается в случае его превышения. Второй начинает действовать в том случае, когда давление падает ниже атмосферного. Прекращение работы первого клапана заключается в его постоянно открытом положении или открытии при давлении, превышающем норму. Также крышка может неплотно прилегать к горловине, что в данном случае пропускает воздух внутрь, приводя к вероятному закипанию антифриза.

Как проверить крышку радиатора?

Охладительная система автомобиля – очень важная часть всего автомобиля. Во избежание поломки двигателя внутреннего сгорания от перегрева, следует своевременно выявить и решить проблемы с радиатором. И самое первое, чем вы должны быть озадачены, так это тем, как проверить крышку радиатора.

1. Первым делом внимательно осмотрите крышку, не имеются ли на ней какие-либо механические повреждения. Если на ней присутствуют трещины, ржавчина, коррозия, царапины и другие признаки, свидетельствующие об износе, тогда следует заменить её новой.

2. Крышка радиатора выполняет роль своеобразного барьера, удерживающего антифриз. Конструкция пробки спроектирована таким образом, что для сдерживания сильного давления в неё вмонтирована специальная пружина. Итак, следующий этап предполагает проверку данной пружины. Проверьте, с каким усилием она сжимается. Если достаточно лёгкого нажатия, тогда использование такой крышки категорически запрещается.

3. Далее проверьте вакуумный клапан, потяните и откройте его. После отпустите и проследите, чтобы он закрывался полностью. Проверьте ещё и седло вакуумного клапана на наличие грязевых отложений, которые могут препятствовать его правильному выполнению своей функции. Если наблюдаются отклонения от нормы, тогда крышку радиатора необходимо заменить.

4. После, используя специальный прибор, проверьте давление сброса радиаторной крышки. Возьмите насос и присоедините его к крышке, руководствуясь инструкцией.

Дождитесь открытия клапана, приводя в действие насос во время открытия клапана. Увеличивайте давление до тех пор, пока приборная стрелка не остановится. Сверьте свои результаты с приведёнными далее. Давление, при котором открывается впускной клапан, должно равняться 107,8±14,8 кПа, а открывается при 83,4 кПа. Если у вас не совпадают данные значения, тогда время менять радиаторную крышку.

При осмотре радиатора нужно быть максимально серьёзными и сосредоточенными. Если замена и потребовалась, подойдите к выбору даже такой, казалось бы, мелочи, как крышка радиатора, серьёзно, ориентируясь на маркировку изношенного элемента.

Замена крышки радиатора

Радиаторную крышку следует приобретать в тех случаях, если при визуальном осмотре вы заметили следующее:

— на крышке появились царапины, трещины, образовалась ржавчина и другие признаки износа пробки радиатора;

— если пружина легко сжимается;

— неплотно закрывающийся вакуумный клапан;

— загрязнено седло вакуумного клапана;

— наблюдается утечка антифриза в некоторых местах.

Замена крышки радиатора не должна сопровождаться сомнениями, а также излишней экономией. Сравните стоимость крышки и радиатора или даже всего двигателя. Правда, несоизмеримое соотношение? Сразу становится ясно, что своевременная покупка радиаторной пробки оградит вас от дальнейшей траты гораздо больших средств.

Обратите внимание и на то, что выбор крышки радиатора должен происходить таким образом, чтобы она подошла вашему автомобилю. В выборе поможет маркировка штатной крышки.

Очень приемлемая стоимость крышки радиатора не повлечёт за собой крупных финансовых издержек. Зато вы будете уверены, что охлаждающая автомобильная система надёжна и работает корректно. Если игнорировать все вышеописанные советы и руководства, тогда не избежать в ближайшем будущем, как минимум, замены радиатора, а по максимуму – всего силового агрегата!

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

Как проверить крышку радиатора

Первым делом проверьте крышку радиатора на наличие механических повреждений, царапин, трещин, износа и ржавчины. Так как любая крышка состоит из трех частей: резиновое крепление, пружинное кольцо и металлическая верхушка, то необходимо проверить пружину. Для этого ее необходимо сжать. Если это вам удалось легко, значит, ее пора менять, поскольку пружина принимает на себя давление, и ее просто элементарно может сорвать, если она будет пропускать это давление. Потяните за вакуумный клапан, откройте его и убедитесь в том, что он полностью закрывается при отпускании. Проверьте седло вакуумного клапана крышки радиатора на наличие грязи. Удостоверьтесь в том, что при закрывании и открывании вакуумного клапана не наблюдается никаких отклонений от стандарта.

Проверьте давление сброса крышки радиатора. Для этого подсоедините к ней специальный прибор и навинтите насос на крышку, соблюдая при этом инструкцию, и приведите его в действие, пока не откроется клапан. Не забывайте увеличивать давление до тех пор, пока стрелка прибора не перестанет перемещаться. Помните, что давление открытия выпускного клапана составляет (107,8±14,8) кПа, а давление закрытия выпускного клапана примерно 83,4 кПа. Если давление не соответствует требуемому значению, то замените крышку радиатора.

Этим же прибором можно проверить и саму систему охлаждения на места утечки, установив его на горловину радиатора. Создайте давление в 1,0 атм и проверьте, чтобы манометр показывал это значение в течение 2 минут. В противном же случае в системе охлаждения имеются места утечки, которые легко обнаружить по вытеканию охлаждающей жидкости. Очень внимательно отнеситесь к покупке новой крышке, поскольку не все они могут подойти. Ориентируйтесь на маркировку старой крышки.

Меняйте крышка хотя бы раз в 2 года при чистке радиатора.

  • Двигатель — Снятие и установка радиатора

Как проверить крышку радиатора

Крышка радиатора выполняют важную функцию в системе охлаждения автомобиля. Она должна плотно закрываться, для того чтоб охлаждающая жидкость, которая находится в радиаторе под давлением, не вылилась наружу. Как проверить исправна ли крышка радиатора?

Для начала нужно осмотреть ее на предмет наличия механических повреждений. Обратите внимание нет ли на крышке вмятин или царапин, а также сильной коррозии. Если крышка сильно заржавела, ее необходимо заменить на новую. Крышка радиатора на любой машине состоит из нескольких частей: резиновый уплотнитель, пружина и плоская верхняя часть. Чтоб проверить пружину нужно сжать ее.

Если она сжимается очень легко, значит ее пора заменить, потому что именно пружина держит давление. Если она будет слишком слабой и пропускать давление, крышку может просто сорвать. Также нужно обязательно проверить работу клапана на крышке. Для этого нужно потянуть за клапан и отпустить. Он должен вернутся на свое место, если этого не произошло и клапан не закрылся, значит он неисправен. Это может произойти из-за того, что клапан сильно загрязнен. Проверьте седло клапана на наличие грязи.

После этого необходимо проверить давление сброса радиаторной крышки. Для этого вам понадобится специальный прибор. Строго следуя инструкции навинтите насос на крышку радиатора и создавайте давление, пока не откроется клапан. Давление нужно нагнетать, пока стрелка на приборе не остановится. Рабочее давление, при котором происходит открытие выпускного клапана составляет примерно 107,8 кПа, в то время как при закрытии клапана должно быть давление в пределах 83,4 кПа.

В том случае, если давление не соответствует норме, крышка радиатора подлежит замене. С помощью этого прибора можно также проверить и всю систему охлаждения на наличие в ней мест утечек. Установить прибор нужно на горловину радиатора и создайте давление около одной атмосферы.

Нужно чтоб стрелка манометра удерживалась в этих пределах в течении двух минут. Если давление не держится, значит в системе охлаждения есть отверстия и она не герметична.

В таком случае через эти отверстия будет постоянно просачиваться охлаждающая жидкость и вы сможете без труда определить из какого именно места подтекает антифриз. Если жидкость просачивается из патрубка, то вам придется его заменить. Если же утечка происходит из самого радиатора, то можно воспользоваться специальным герметиком, который продается в магазинах автохимии.

Источник:
http://autofluids.ru/zapchasti-i-aksessuary/kak-proverit-kryshku-radiatora.html

признаки неисправности, принцип работы, функции

Водители знают, что в расширительном бачке автомобиля хранится охлаждающая жидкость, без которой двигатель долго не проработает. Сверху на расширительном бачке находится горлышко, через которое антифриз заливается. Чтобы он не выливался при движении автомобиля, горлышко закрывается крышкой. Может показаться, что ее устройство и задачи довольно простые, но это не совсем так. Крышка расширительного бачка крайне важный элемент мотора, за которым нужно следить, чтобы не вышли из строя дорогостоящие компоненты двигателя.


Оглавление:
1. Задачи крышки расширительного бачка
2. Как устроена и работает крышка расширительного бачка
3. Признаки неисправности крышки расширительного бачка
4. Как проверить крышку расширительного бачка

Задачи крышки расширительного бачка

Работа двигателя сопровождается нагреванием, что вполне естественно, учитывая какие процессы в нем происходят. С нагревом агрегатов мотора нагревается и охлаждающая жидкость, которая забирает часть тепла. Увеличение температуры жидкости сопровождается ее расширением и повышением давления. Соответственно, чем сильнее разогревается мотор, тем большее давление возникает в системе охлаждения, где находится антифриз или тосол. Чтобы при повышении давления не случился разрыв патрубков, радиатора, трубок и других элементов системы охлаждения, необходима крышка расширительного бачка, которая выполняет не только запирающие функции, но и выступает в качестве клапана.

Прогретый двигатель работает при различных температурах. Для некоторых автомобилей нормальным показателем является 95-100 градусов по Цельсию, для других значение доходит до 125-130 градусов, и эти показатели тоже не являются предельными. При таких температурах охлаждающая жидкость расширяется примерно на 20-30%, соответственно, возникает серьезное избыточное давление. Принято считать, что нормальное давление в охлаждающей системе автомобиля находится на уровне в 1,1-1,5 атмосфер, и при его превышении могут начаться проблемы. Также возникают неприятные ситуации и при пониженном давлении автомобиля, которые проявляются  созданием вакуума внутри системы и сжатием патрубков, шлангов и других элементов.

Грамотно работающая крышка расширительного бачка исключает вероятность создания высокого и низкого давления в системе, за счет чего оно остается на необходимом уровне.

Как устроена и работает крышка расширительного бачка

Поскольку главными задачами крышки является создание необходимого давления в системе и удержание в ней охлаждающей жидкости, она должна плотно прилегать к граням бачка, на которые накручивается.

Внутри непосредственной крышки встроен клапан, регулирующий давление. Он погружается в расширительный бачок и выполняет задачу по стравливанию или нагнетанию давления, в зависимости от необходимости.

Обратите внимание: В современных иномарках за функции стравливания и нагнетания давления отвечает один физический клапан, тогда как на старых российских автомобилях стоят два клапана, каждый из которых справляется со своей задачей.

До тех пор пока давление в системе охлаждения находится в пределах нормы, клапана на крышке расширительного бачка не работают. Как только давление выходит за предельные значения, они выполняют ту или иную функцию.

Признаки неисправности крышки расширительного бачка

Выявить неисправность крышки расширительного бачка довольно трудно, при этом из-за проблем в работе клапана могут случиться серьезные неисправности с агрегатами двигателя. Можно выделить следующие основные симптомы неисправности:

  • Дым из-под капота. Чаще всего он появляется, когда охлаждающая жидкость попадает на горячий впускной коллектор. В такой ситуации температура мотора будет находиться на нормальном уровне. Проблема проявляется при неисправности клапана, который должен опускать давлении при его превышении. Он начинает сбрасывать давление раньше пиковых значений, что приводит к выплеску антифриза;
  • Перегрев двигателя при холодном воздухе из печки. Если имеется такой симптом,  он указывает о выходе из строя клапана низкого давления. Из-за проблем с ним возникнут воздушные пробки в охлаждающей системе, что приведет к перегреву двигателя.

Также симптомами неисправности крышки расширительного бачка можно считать срыв хомутов, разрыв трубок, радиатора и других элементов охлаждающей системы, в том числе непосредственно бачка. Если на соединительных элементах начинаются появляться следы охлаждающей жидкости, это говорит о превышении давления в системе и необходимости замены крышки расширительного бачка.

Как проверить крышку расширительного бачка

Проверка крышки расширительного бачка – достаточно сложная процедура, учитывая, что ее работа напрямую зависит от давления, которое создать не так просто. В сервисных центрах имеются насосы давления, способные нагнетать необходимое количество атмосфер, после чего проверять срабатывает клапан или нет.

Что касается самостоятельной проверки крышки расширительного бачка, она менее точная в плане результатов, но позволяет обнаружить неисправность в большинстве случаев. Проводится проверка крышки следующим образом:

  1. Первым делом на незаведенном моторе ее нужно снять и внимательно осмотреть на наличие сколов, трещин, разрывы уплотнительных накладок, сильные затертости и другие механические повреждения;
  2. Если повреждения на найдены, закрутите крышку на бачок с охлаждающей жидкостью и запустите двигатель. Дождитесь пока двигатель прогреется и потихоньку начните откручивать крышку. Если услышите звук выхода воздуха (как при открытии банки с газированным напитком), это говорит о том, что крышка сдерживает образуемое в системе давление;
  3. Также при работе двигателя осмотрите толстые шланги охлаждающей системы. Если они вдавлены внутрь, значит, крышка не справляется с регулировкой давления, и оно слишком низкое в системе.

Еще один способ проверки крышки расширительного бачка, который можно применить не всегда вследствие различных конструкций двигателей и мест пролегания шлангов охлаждающей системы. Он заключается в том, чтобы открутить крышку и сжать один из толстых шлангов. После этого крышка закручивается на место. Место сжатия шланга отпускается, и если оно принимает исходные формы, значит, с клапаном в крышке нет проблем.

Стоит отметить, что на некоторых автомобилях при откручивании крышки внутри может остаться клапан. Это говорит о его выходе из строя и необходимости замены крышки расширительного бачка.

Загрузка...

Зачем менять крышку радиатора и чем грозит несвоевременная замена - Иксора - Автозапчасти для иномарок - Sarterminal.ru

Как работает крышка радиатора

Зачем менять крышку радиатора и чем грозит несвоевременная замена

Автомобиль нуждается в постоянном внимании. Даже самая мелкая поломка, такая как течь крышки радиатора или неисправность находящихся в ней клапанов, способна вывести из строя крупные узлы и агрегаты, поэтому очень важно вовремя произвести замену. О том какую функцию выполняет крышка радиатора автомобиля и чем грозит ее неисправность можно узнать из этой статьи.

Зачем нужна крышка радиатора

Крышка радиатора выполняет не только роль барьера, предотвращающего выплескивание антифриза из расширительного бачка, как думают многие автомобилисты. На самом деле это достаточно сложное устройство, состоящее из двух клапанов.

Клапан впуска допускает попадание антифриза в бачок при изменении температуры двигателя автомобиля. Если температура поднимается или происходит закипание, то впускной клапан не имеет возможности подать достаточное количество жидкости в расширитель. Он полностью закрывается, тем самым изолируя расширительный бачок и систему охлаждения.

При дальнейшем росте давления срабатывает уже клапан выпуска, некоторая часть объема охлаждающей жидкости поступает в расширительный бачок, тем самым давление сбрасывается. Если давление не сбросить вовремя, то систему охлаждения просто разорвет в одном из самых слабых ее мест. Как правило, это места соединения патрубков. Кроме того, перегрев двигателя, вызванный неисправностью крышки радиатора, может привести к серьезной деформации составляющих его элементов, таких как головка блока цилиндров, и последующему выходу из строя всего агрегата.

Как проверить крышку радиатора

Если из под крышки уже течет, то проверять ее смысла нет. Однако лучше предотвратить такую ситуацию, не допустив нарушения герметичности, и заменить крышку вовремя. Это можно сделать, если периодически проводить осмотр.

Для того чтобы проверить исправность крышки радиатора, ее необходимо для начала снять и внимательно осмотреть. Основные визуальные признаки того, что крышку пора менять:

  • глубокие царапины;
  • наличие ржавчины;
  • деформация;
  • трещины, нарушающие герметичность.

Кроме этого, нужно обязательно проверить ход пружины крышки. Если сжать ее можно без особых усилий, то крышка подлежит замене.

Проверку работы системы клапанов лучше доверить специалистам автосервиса. Если момент срабатывания клапана на открытие не соответствует нормам, то крышку радиатора нужно менять.

Как заменить крышку радиатора

Для того чтобы заменить крышку радиатора, ее сначала нужно приобрести. Так как этот элемент системы охлаждения двигателя достаточно важен, не стоит экономить, покупая некачественную дешевую продукцию неизвестных производителей. В первую очередь можно отметить такие фирмы как TAMA и MASUMA. Крышки этих производителей отличаются хорошими эксплуатационными характеристиками, надежностью и при этом невысокой ценой. Менять их приходится сравнительно редко, не чаще каждых 50 тыс. км пробега. Чтобы не забыть, можно совмещать этот процесс с заменой тормозных колодок, при этом периодичность будет примерно одинакова.

Перед походом в магазин следует знать, какая крышка радиатора установлена именно на вашем автомобиле. Могут быть различия по способу крепления и размерам у разных марок автомобилей. Можно захватить старую крышку с собой в магазин в качестве образца.

Источник:
http://ixora-auto.ru/Info/zachem_menyat_kryshku_radiatora_i_chem_grozit_nesvoevremennaya_zamena.html

Крышка радиатора: устройство и возможные неисправности

Автомобиль состоит из множества узлов и деталей, одни из которых требуют постоянного внимания, а другим достаточно и периодического осмотра. Даже небольшие, на первый взгляд, не очень важные детали могут доставить автолюбителю массу хлопот. Вот к таким незаметным устройствам и относится крышка радиатора, неисправность которой может стать причиной ряда проблем. Поэтому и постараемся разобраться: как проверить крышку радиатора и зачем она нужна в автомобиле.

Устройство и принцип работы

Как правило, крышка радиатора располагается либо на самом радиаторе, либо на расширительном бачке охлаждающей жидкости. Отсюда следует правильно ее называть — как крышка системы охлаждения, а если в название еще вложить и функциональный смысл – то правильно по технической терминологии будет звучать – как перепускной клапан системы охлаждения двигателя внутреннего сгорания автомобиля.

В зависимости от завода изготовителя и марки автомобиля устройство крышки радиатора может отличаться как внешним видом, так и сложностью технического механизма, но в любом случае оно будет состоять из следующих основных деталей:

  • жестяной крышки с элементами поворотного зажима на горловине радиатора или расширительного бочка;
  • уплотнительной резинки под крышку;
  • механизма впускного клапана;
  • механизма выпускного клапана;
  • двух клапанных мембран в виде прорезиненых тарелок;
  • корпуса крышки, где располагаются клапанные механизмы.

Функциональное назначение крышки радиатора заключается в регулировании давления охлаждающей жидкости в системе охлаждения ДВС. Поэтому система перепускных клапанов предназначается для эксплуатации в диапазоне температур от нижней точки в -40⁰ C до верхней в +125⁰ C. Нижняя точка обусловлена минимальной зимней температурой окружающего воздуха, а верхняя – пределом кипения охлаждающей жидкости при избыточном давлении в 100 кПа. То есть: -40⁰ C – это температура замерзания тосола и антифриза, а +125⁰ C – их точка кипения при небольшом избыточном давлении. Для воды эти приделы температур будут лежать соответственно от 0⁰ C до +105⁰ C.

Работа перепускных клапанов крышки системы охлаждения происходит примерно по следующей схеме из трех положений:

  1. При +20⁰ C (условно) давление окружающего воздуха и жидкости в системе охлаждения равны, при этом оба клапана закрыты.
  2. Двигатель автомобиля заведен и нагревается, из-за этого охлаждающая жидкость расширяется. При достижении определенного предела выпускной клапан открывается и выпускает излишки давления, при этом не позволяя жидкости закипать.
  3. После отключения двигателя он начинает охлаждаться вместе с жидкостью системы охлаждения, которая, в свою очередь, уменьшается в объеме и создает разряжение. Вот тут и открывается впускной клапан для поддержания нормального давления.

Возможные причины неисправности и способы их устранения

Существуют три основные неисправности крышки радиатора – это:

  • деформация и износ уплотнительной резинки под крышкой, что исключает нормальную работу выпускного клапана по поддержанию избыточного давления в системе, из-за этого жидкость может как просто закипеть, так и постепенно выкипать;
  • поломка механизма выпускного клапана, что может приводить к утечке охлаждающей жидкости;
  • заклинивание мембраны впускного клапана, которое может стать причиной образования воздушных пробок в системе охлаждения.

Проверку клапанного механизма крышки радиатора при открытой конструкции можно произвести самостоятельно путем визуального осмотра и попеременного надавливания на впускную и выпускную мембрану. При полностью исправном механизме резиновые уплотнители мембран не должны иметь на своей поверхности никаких отложений и плотно прилегать к седлам.

Если все-таки из-под уплотнительной резинки по горловине имеется течь тосола, то необходимо купить новую крышку радиатора, при этом не стоит экспериментировать и пробовать своими руками, подремонтировать клапанный механизм.

И стоит помнить, что открывать и снимать крышку радиатора можно только на полностью остывшем двигателе.

Источник:
http://swapmotor.ru/ustrojstvo-dvigatelya/kryshka-radiatora.html

Крышка радиатора ВАЗ 2107: почему рвет патрубки и печку

Первоначально следует отметить, что система охлаждения представляет собой немаловажную систему, от функционирования которой зависит нормальная работа мотора. Различные проблемы в системе охлаждения приводят к серьезным поломкам, поэтому их следует своевременно выявлять и устранять, чтобы избежать серьезных и дорогостоящих поломок.

Одним из важных элементов системы охлаждения автомобиля ВАЗ-2107 является крышка радиатора. Многие привыкли, что крышка – это обычная пробка, способствующая ограничению вытекания жидкости из емкости. Кроме этой основной функции, на крышку радиатора ВАЗ 2107 возложена еще одна важная функция, о чем узнаем подробно в материале.

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

  1. Ограничение вытекания ОЖ из системы, а точнее из радиатора.
  2. Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

Важно знать! Исправной пробка считается тогда, когда пружина сжимается с усилием. Если при сжатии пружины прилагать усилия не требуется, то пробку следует немедленно заменить.

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Важно знать! Со временем нарушается функционирование пробки радиатора. Данное изделие не подлежит ремонту, поэтому его следует заменить на новую.

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

  1. Оценивается внешний вид пробки, а также исправность пружинки.
  2. Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности. Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.

Источник:
http://provaz07.ru/dvigatel/kryshka-radiatora-vaz-2107.html

Какие радиаторные пробки лучше использовать при монтаже радиаторов отопления

Зачем нужна крышка радиатора

Крышка радиатора выполняет не только роль барьера, предотвращающего выплескивание антифриза из расширительного бачка, как думают многие автомобилисты. На самом деле это достаточно сложное устройство, состоящее из двух клапанов.

Клапан впуска допускает попадание антифриза в бачок при изменении температуры двигателя автомобиля. Если температура поднимается или происходит закипание, то впускной клапан не имеет возможности подать достаточное количество жидкости в расширитель. Он полностью закрывается, тем самым изолируя расширительный бачок и систему охлаждения.

При дальнейшем росте давления срабатывает уже клапан выпуска, некоторая часть объема охлаждающей жидкости поступает в расширительный бачок, тем самым давление сбрасывается. Если давление не сбросить вовремя, то систему охлаждения просто разорвет в одном из самых слабых ее мест. Как правило, это места соединения патрубков. Кроме того, перегрев двигателя, вызванный неисправностью крышки радиатора, может привести к серьезной деформации составляющих его элементов, таких как головка блока цилиндров, и последующему выходу из строя всего агрегата.

Общие рекомендации

Опытные мастера и профессионалы рекомендуют принять во внимание следующие моменты:

  • При использовании пробки чугунной радиаторной на отопительных приборах следует проявлять осторожность. Дело в том, что чугун легко поддается сжатию, но считается довольно хрупким материалом. Поэтому даже слабое механическое воздействие или удар о твердую поверхность может стать причиной образования микротрещин. Что касается стальных изделий, то они в этом плане более надежны.

  • При изучении материалов по сборке и установке отопительных приборов встречаются рекомендации по использованию обычной краски для более герметичных соединений. В какой-то степени эти утверждения верны, однако следует учесть, что такие соединения имеют не очень привлекательный внешний вид, а при их разборке можно столкнуться с определенными трудностями. Важно понимать, современные отопительные приборы и их дополнительные приспособления не требуют окрашивания.

Выбрать и установить радиаторные пробки не сложно, но необходимо подойти к этому процессу достаточно ответственно

Очень важно подобрать сочетающиеся материалы, правильно определить тип резьбы и размеры пробки, а также ее назначение. Соблюдая рекомендации профессиональных мастеров, можно избежать множества проблем в процессе эксплуатации отопительной системы, включая батареи и радиаторы.

Устройство и принцип работы

Как правило, крышка радиатора располагается либо на самом радиаторе, либо на расширительном бачке охлаждающей жидкости. Отсюда следует правильно ее называть — как крышка системы охлаждения, а если в название еще вложить и функциональный смысл – то правильно по технической терминологии будет звучать – как перепускной клапан системы охлаждения двигателя внутреннего сгорания автомобиля.

В зависимости от завода изготовителя и марки автомобиля устройство крышки радиатора может отличаться как внешним видом, так и сложностью технического механизма, но в любом случае оно будет состоять из следующих основных деталей:

  • жестяной крышки с элементами поворотного зажима на горловине радиатора или расширительного бочка;
  • уплотнительной резинки под крышку;
  • механизма впускного клапана;
  • механизма выпускного клапана;
  • двух клапанных мембран в виде прорезиненых тарелок;
  • корпуса крышки, где располагаются клапанные механизмы.

Функциональное назначение крышки радиатора заключается в регулировании давления охлаждающей жидкости в системе охлаждения ДВС. Поэтому система перепускных клапанов предназначается для эксплуатации в диапазоне температур от нижней точки в -40⁰ C до верхней в +125⁰ C. Нижняя точка обусловлена минимальной зимней температурой окружающего воздуха, а верхняя – пределом кипения охлаждающей жидкости при избыточном давлении в 100 кПа. То есть: -40⁰ C – это температура замерзания тосола и антифриза, а +125⁰ C – их точка кипения при небольшом избыточном давлении. Для воды эти приделы температур будут лежать соответственно от 0⁰ C до +105⁰ C.

Работа перепускных клапанов крышки системы охлаждения происходит примерно по следующей схеме из трех положений:

  1. При +20⁰ C (условно) давление окружающего воздуха и жидкости в системе охлаждения равны, при этом оба клапана закрыты.
  2. Двигатель автомобиля заведен и нагревается, из-за этого охлаждающая жидкость расширяется. При достижении определенного предела выпускной клапан открывается и выпускает излишки давления, при этом не позволяя жидкости закипать.
  3. После отключения двигателя он начинает охлаждаться вместе с жидкостью системы охлаждения, которая, в свою очередь, уменьшается в объеме и создает разряжение. Вот тут и открывается впускной клапан для поддержания нормального давления.

Как проверить крышку радиатора

Если из под крышки уже течет, то проверять ее смысла нет. Однако лучше предотвратить такую ситуацию, не допустив нарушения герметичности, и заменить крышку вовремя. Это можно сделать, если периодически проводить осмотр.

Для того чтобы проверить исправность крышки радиатора, ее необходимо для начала снять и внимательно осмотреть. Основные визуальные признаки того, что крышку пора менять:

  • глубокие царапины;
  • наличие ржавчины;
  • деформация;
  • трещины, нарушающие герметичность.

Кроме этого, нужно обязательно проверить ход пружины крышки. Если сжать ее можно без особых усилий, то крышка подлежит замене.

Проверку работы системы клапанов лучше доверить специалистам автосервиса. Если момент срабатывания клапана на открытие не соответствует нормам, то крышку радиатора нужно менять.

Процесс установки пробки

Прежде чем установить пробку для алюминиевого радиатора, следует надежно зафиксировать отопительный прибор на стене.

В целом можно придерживаться следующей инструкции:

  • Вначале выполняют сборку отдельных секций в единый прибор отопления, количество секций подбирается индивидуально для каждого случая. При соединении элементов пользуются ФУМ лентой, позволяющей достичь максимальной герметичности.
  • Далее выбирают место, где будет располагаться радиатор, чаще всего их устанавливают под окном. При этом очень важно придерживаться рекомендованных расстояний от стены, пола и подоконника.
  • Затем в стене делают отверстия с помощью специальных инструментов, забивают в них пластиковые анкеры и вкручивают металлические кронштейны. На них навешивают радиатор.

  • Теперь можно устанавливать пробки для биметаллических радиаторов, тем более что сложности в этом процессе нет. Их корпус выполнен в форме шестигранника, это позволяет использовать для закручивания любой ключ. Не следует сильно затягивать пробку, чтобы не повредить резьбу или корпус. В процессе закручивания может образоваться невидимая микротрещина, в которую может протекать вода под давлением. Кроме этого ремонт батарей в зимнее время никому не доставляет удовольствия.
  • После того как пробки будут установлены, можно подключать входящий и выходящий трубопровод. Параллельно устанавливают кран Маевского в верхнее отверстие радиатора, а заглушкой закрывают нижнее отверстие. Стоит отметить, что приспособление для спуска воздуха стоит недорого, а эффективность отопления повышается в значительной степени. Чтобы воздух легче выходил из системы, приборы отопления устанавливают с небольшим уклоном, в несколько градусов.
  • Проводят тестирование отопительных приборов и мест соединений. Для этой цели в систему наливают жидкость и осматривают проблемные места.

Как заменить крышку радиатора

Для того чтобы заменить крышку радиатора, ее сначала нужно приобрести. Так как этот элемент системы охлаждения двигателя достаточно важен, не стоит экономить, покупая некачественную дешевую продукцию неизвестных производителей. В первую очередь можно отметить такие фирмы как TAMA и MASUMA. Крышки этих производителей отличаются хорошими эксплуатационными характеристиками, надежностью и при этом невысокой ценой. Менять их приходится сравнительно редко, не чаще каждых 50 тыс. км пробега. Чтобы не забыть, можно совмещать этот процесс с заменой тормозных колодок, при этом периодичность будет примерно одинакова.

Перед походом в магазин следует знать, какая крышка радиатора установлена именно на вашем автомобиле. Могут быть различия по способу крепления и размерам у разных марок автомобилей. Можно захватить старую крышку с собой в магазин в качестве образца.

Источник:
http://www. tproekt.com/kakie-radiatornye-probki-lucse-ispolzovat-pri-montaze-radiatorov-otoplenia/

Для чего многие водители ездят с открученной крышкой расширительного бачка?

Заводская конструкция системы охлаждения двигателя на отдельных автомобилях далека от идеала. Часто отмечаются различного рода неисправности, в том числе с расширительным бачком, крышка которого не может стравливать воздух, что приводит к серьезным повреждениям радиатора и многочисленных патрубков. В качестве профилактики таких неисправностей автовладельцы вовсе используют автомобили без крышки расширительного бачка. Поговорим поподробнее о том, допускается ли подобная эксплуатация и не нанесет ли это вред автомобилю.

Открученная крышка расширительного бачка

Конструкция системы охлаждения двигателя

Система охлаждения двигателя обеспечивает правильную работу мотора, не позволяя ему перегреваться, исключая термические деформации силового агрегата. Циркулирующая в патрубках жидкость направляется через радиатор, где она быстро охлаждается, предупреждая закипание антифриза. Рабочая температура антифриза может достигать 90 градусов и более, в подобном случае в системе повышается давление, для сброса которого предназначен специальный клапан в крышке бачка.

Расширительный бачок с клапаном

Через такой клапан стравливается лишний воздух, что исключает повреждение трубок и радиатора распирающим антифризом.

При появлении протечек в системе существенно уменьшается объем циркулирующего по трубам антифриза, мотор начинает плохо охлаждаться, в конечном счёте, появляются трещины головки блока цилиндров, возникающие по причине её термической деформации. В последующем такой ремонт обойдется автовладельцу в круглую сумму, часто двигатель при подобных поломках уже не подлежит восстановлению. Поэтому требуется в обязательном порядке следить за состоянием всех элементов системы охлаждения, проверяя бачок и патрубки на предмет появления протечек, выполняя соответствующую диагностику и ремонт имеющихся неисправностей.

Расширительный бачок на отечественной классике

Некачественные крышки расширительного бачка

Если на дорогих иномарках подобные проблемы возникают крайне редко, то на машинах бюджетного уровня и продукции АвтоВАЗа часто отмечается такая ситуация, когда клапан в крышке перестает правильно сбрасывать давление, что приводит к появлению серьезных поломок автомобиля. Часто заводская конструкция такого клапана и крышки бачка непродуманна или автовладелец в целях экономии использует неоригинальные запчасти, которые не отличаются надежностью.

Многие автовладельцы не заморачиваются вопросами надежности клапана, они просто ездят без крышки бака, что позволяет избежать проблем с разрывом всей системы по причине повышенного давления. Статистика показывает, что если передвигаться на автомобиле в спокойном и размеренном ритме, избегая частых пробуксовок, то антифриз не закипает, соответственно его не выбрасывает из бачка, поэтому использовать крышку в подобном случае не требуется.

Расширительный бачок

Конечно, специалисты не рекомендуют постоянно ездить без крышки в бачке системы охлаждения, однако какие-либо серьезные поломки в подобном случае большая редкость. В то же время необходимо учитывать, что закрученная крышка обеспечивает герметичность системы, защищая антифриз от попадания в него грязи и пыли. Соответственно, если автовладелец всё время эксплуатирует машину с открытым расширительным бачком, это приводит к тому, что менять антифриз требуется едва ли не ежегодно. Подобное существенно увеличивает расходы на эксплуатацию автомобиля, при этом таких затрат можно было бы избежать, своевременно приобретая качественную и оригинальную крышку, имеющую полностью рабочий клапан.

Подведём итоги

Допускается эксплуатация автомобиля без крышки расширительного бачка системы охлаждения. В подобном случае при размеренном стиле управления практически отсутствует опасность появления каких-либо серьезных неисправностей двигателя. Нужно лишь помнить, что в подобных случаях в антифриз попадает грязь и пыль, ухудшаются его первоначальные свойства, что приводит к необходимости частой замены охлаждающей жидкости, увеличивая расходы автовладельца.

Если ездить без крышки в расширительном бачке системы охлаждения, можно решить проблемы с повреждением радиатора и патрубков из-за увеличенного давления распирающего антифриза.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник:
http://4kolesa. mirtesen.ru/blog/43647276708/Dlya-chego-mnogie-voditeli-ezdyat-s-otkruchennoy-kryishkoy-rassh

Автомобильный портал. Ответы на вопросы

Признаки неисправной пробки радиатора. Крышка радиатора: устройство и возможные неисправности

Ваша машина нуждается в постоянном внимании? Неудивительно, ведь автомобиль, от которого вы ждёте долгой работы и службы верой и правдой, следует систематически проверятьна любые, даже малейшие неполадки, устраняя их вовремя и решая проблемы. Когда мы упоминаем о надёжности, безотказной работе и мощности автомобиля, нельзя не сказать о его сердце – силовом агрегате.

Автомобильный двигатель постоянно подвержен различным нагрузкам. Без внимания не остаются также и изменения температурного режима. Продолжительное воздействие различных климатических условий обычно становится причиной протечки радиаторного бачка и выхода из строя двигателя вашего автомобиля.

Чтобы частая замена двигателя не нависла над вами тяжёлым бременем, следует постоянно следить за температурным режимом антифриза и, как следствие, самого мотора. За это и отвечает охлаждающая система автомобиля. Современные транспортные средства оснащаются интеллектуальной системой охлаждения, позволяющей не только регулировать температуру силового агрегата, но и защищать металл радиатора от коррозии за счёт смазывающих материалов. Также она обеспечивает постоянный круговой прогон антифриза, благодаря его свойствам незамерзания.

Очень важным шагом является подбор подходящего качественного охлаждающего элемента для своего «любимца», ибо это прямо отразится на эксплуатационном сроке некоторых основных элементов, которые входят в . Если из строя выходит хотя бы одна из деталей, это влечёт за собой серийные «убийства» других элементов. Первыми, вероятнее всего, этому подвергнутся радиатор двигателя, термостат, расширительный бачок, помпа, вентилятор и крышка радиатора.

В первую очередь обратимся к радиатору охлаждения силового агрегата. Думаем, будет излишним долго повествовать о важности данной детали. Его работа осуществляется за счёт специального вентилятора и встречного воздушного потока. Данная система достаточно сложна, но зачастую причина неисправности всего радиатора кроется лишь в том, что крышка радиатора имеет какие-либо дефекты и неисправности.

На первый взгляд, вроде бы, элемент пустяковый, но по сути очень важный! Крышка удерживает антифриз, находящийся под высоким давлением, внутри радиатора, охлаждающего двигатель. Специалисты настоятельно рекомендуют не экономить и в случае замены радиатора обязательно приобрести новую пробку. К тому же, её стоимость сравнительно невысокая. Это укрепит вашу уверенность в состоянии системы охлаждения. В противном случаев, после радиатора охлаждения силового агрегата вам придётся провести замену ещё одного элемента.

В том случае, если поломка радиатора произошла не из-за физического воздействия либо деформации, а проявление её выражается, например, в течи расширительного бачка, не исключено, что именно крышка радиатора стала причиной отказа работы.

Ясное дело, что, заменив радиатор и установив старую пробку, вы получите идентичный результат. Поэтому приобретение новой крышки – абсолютно дельный совет для автомобильных владельцев.

Как влияет на охлаждение крышка радиатора?

Задача крышки радиатора заключается в поддержании избыточного давления в системе. С её помощью стравливается лишний антифриз, расширяющийся от нагрева. На ней расположены два клапана. Первый предназначается для поддержания давления и открывается в случае его превышения. Второй начинает действовать в том случае, когда давление падает ниже атмосферного. Прекращение работы первого клапана заключается в его постоянно открытом положении или открытии при давлении, превышающем норму. Также крышка может неплотно прилегать к горловине, что в данном случае пропускает воздух внутрь, приводя к вероятному закипанию антифриза.

Как проверить крышку радиатора?

Охладительная система автомобиля – очень важная часть всего автомобиля. Во избежание поломки двигателя внутреннего сгорания от перегрева, следует своевременно выявить и решить проблемы с радиатором. И самое первое, чем вы должны быть озадачены, так это тем, как проверить крышку радиатора.

1. Первым делом внимательно осмотрите крышку, не имеются ли на ней какие-либо механические повреждения. Если на ней присутствуют трещины, ржавчина, коррозия, царапины и другие признаки, свидетельствующие об износе, тогда следует заменить её новой.

2. Крышка радиатора выполняет роль своеобразного барьера, удерживающего . Конструкция пробки спроектирована таким образом, что для сдерживания сильного давления в неё вмонтирована специальная пружина. Итак, следующий этап предполагает проверку данной пружины. Проверьте, с каким усилием она сжимается. Если достаточно лёгкого нажатия, тогда использование такой крышки категорически запрещается.

3. Далее проверьте вакуумный клапан, потяните и откройте его. После отпустите и проследите, чтобы он закрывался полностью. Проверьте ещё и седло вакуумного клапана на наличие грязевых отложений, которые могут препятствовать его правильному выполнению своей функции. Если наблюдаются отклонения от нормы, тогда крышку радиатора необходимо заменить.

4. После, используя специальный прибор, проверьте давление сброса радиаторной крышки. Возьмите насос и присоедините его к крышке, руководствуясь инструкцией.

Дождитесь открытия клапана, приводя в действие насос во время открытия клапана. Увеличивайте давление до тех пор, пока приборная стрелка не остановится. Сверьте свои результаты с приведёнными далее. Давление, при котором открывается впускной клапан, должно равняться 107,8±14,8 кПа, а открывается при 83,4 кПа. Если у вас не совпадают данные значения, тогда время менять радиаторную крышку.

При осмотре радиатора нужно быть максимально серьёзными и сосредоточенными. Если замена и потребовалась, подойдите к выбору даже такой, казалось бы, мелочи, как крышка радиатора, серьёзно, ориентируясь на маркировку изношенного элемента.

Радиаторную крышку следует приобретать в тех случаях, если при визуальном осмотре вы заметили следующее:

— на крышке появились царапины, трещины, образовалась ржавчина и другие признаки износа пробки радиатора;

Если пружина легко сжимается;

Неплотно закрывающийся вакуумный клапан;

Загрязнено седло вакуумного клапана;

Наблюдается утечка антифриза в некоторых местах.

Замена крышки радиатора не должна сопровождаться сомнениями, а также излишней экономией. Сравните стоимость крышки и радиатора или даже всего двигателя. Правда, несоизмеримое соотношение? Сразу становится ясно, что своевременная покупка радиаторной пробки оградит вас от дальнейшей траты гораздо больших средств.

Обратите внимание и на то, что выбор крышки радиатора должен происходить таким образом, чтобы она подошла вашему автомобилю. В выборе поможет маркировка штатной крышки.

Очень приемлемая стоимость крышки радиатора не повлечёт за собой крупных финансовых издержек. Зато вы будете уверены, что охлаждающая автомобильная система надёжна и работает корректно. Если игнорировать все вышеописанные советы и руководства, тогда не избежать в ближайшем будущем, как минимум, замены радиатора, а по максимуму – всего силового агрегата!

Подписывайтесь на наши ленты в

Автомобиль нуждается в постоянном внимании. Даже самая мелкая поломка, такая как течь крышки радиатора или неисправность находящихся в ней клапанов, способна вывести из строя крупные узлы и агрегаты, поэтому очень важно вовремя произвести замену. О том какую функцию выполняет крышка радиатора автомобиля и чем грозит ее неисправность можно узнать из этой статьи.

Зачем нужна крышка радиатора

Крышка радиатора выполняет не только роль барьера, предотвращающего выплескивание антифриза из расширительного бачка, как думают многие автомобилисты. На самом деле это достаточно сложное устройство, состоящее из двух клапанов.

Клапан впуска допускает попадание антифриза в бачок при изменении температуры двигателя автомобиля. Если температура поднимается или происходит закипание, то впускной клапан не имеет возможности подать достаточное количество жидкости в расширитель. Он полностью закрывается, тем самым изолируя расширительный бачок и систему охлаждения.

При дальнейшем росте давления срабатывает уже клапан выпуска, некоторая часть объема охлаждающей жидкости поступает в расширительный бачок, тем самым давление сбрасывается. Если давление не сбросить вовремя, то систему охлаждения просто разорвет в одном из самых слабых ее мест. Как правило, это места соединения патрубков. Кроме того, перегрев двигателя, вызванный неисправностью крышки радиатора, может привести к серьезной деформации составляющих его элементов, таких как головка блока цилиндров, и последующему выходу из строя всего агрегата.

Как проверить крышку радиатора

Если из под крышки уже течет, то проверять ее смысла нет. Однако лучше предотвратить такую ситуацию, не допустив нарушения герметичности, и заменить крышку вовремя. Это можно сделать, если периодически проводить осмотр.

Для того чтобы проверить исправность крышки радиатора, ее необходимо для начала снять и внимательно осмотреть. Основные визуальные признаки того, что крышку пора менять:

  • глубокие царапины;
  • наличие ржавчины;
  • деформация;
  • трещины, нарушающие герметичность.

Кроме этого, нужно обязательно проверить ход пружины крышки. Если сжать ее можно без особых усилий, то крышка подлежит замене.

Проверку работы системы клапанов лучше доверить специалистам автосервиса. Если момент срабатывания клапана на открытие не соответствует нормам, то крышку радиатора нужно менять.

Как заменить крышку радиатора

Для того чтобы заменить крышку радиатора, ее сначала нужно приобрести. Так как этот элемент системы охлаждения двигателя достаточно важен, не стоит экономить, покупая некачественную дешевую продукцию неизвестных производителей. В первую очередь можно отметить такие фирмы как TAMA и MASUMA. Крышки этих производителей отличаются хорошими эксплуатационными характеристиками, надежностью и при этом невысокой ценой. Менять их приходится сравнительно редко, не чаще каждых 50 тыс. км пробега. Чтобы не забыть, можно совмещать этот процесс с заменой тормозных колодок, при этом периодичность будет примерно одинакова.

Перед походом в магазин следует знать, какая крышка радиатора установлена именно на вашем автомобиле. Могут быть различия по способу крепления и размерам у разных марок автомобилей. Можно захватить старую крышку с собой в магазин в качестве образца.

Источник:
http://telzakaz.ru/suspension/priznaki-neispravnoi-probki-radiatora-kryshka-radiatora.html

Крышка (пробка) радиатора (М-412) на ВАЗ Классика, Нива

Уважаемые покупатели, во избежание ошибок при отправке крышки радиатора, в строке "Комментарий" указывайте модель и год выпуска вашего автомобиля.

Крышка (пробка) радиатора ВАЗ – 2101-2107 является предохранительным клапанов в системе охлаждения двигателя автомобиля. Пробка радиатора имеет выпускной (паровой) клапан, поджимаемый пружиной к посадочному пояску заливной горловины, и впускной клапан, через который радиатор соединен шлангом с расширительным бачком. Впускной клапан не прижат к прокладке и имеет зазор 0,5-1,1 мм, вследствие чего допускает впуск и выпуск охлаждающей жидкости в расширительный бачок при нагревании и охлаждении. Крышка расширительного бачка имеет аналогичную конструкцию. В закрытой системе охлаждения поддерживается избыточное давление (до 100 кПа), вследствие чего температура кипения охлаждающей жидкости повышается до 120°С.

При повышении давления в системе открывается выпускной клапан крышки, и пары выходят в расширительный бачок, в результате чего исключается кавитация в зоне всасывания водяного насоса.

1 – выпускной клапан; 2 – крышка радиатора; 3 – пружина;4 – пружина впускного (вакуумного) клапана;5 – впускной (вакуумный) клапан

а – положение клапанов крышки радиатора при давлении 81,4–108 кПа в системе охлаждения;

b – положение клапанов крышки радиатора при разрежении 6,86 кПа в системе охлаждения;

При охлаждении давление в системе понижается, и через впускной (вакуумный) клапан в систему охлаждения подсасывается охлаждающую жидкость из расширительного бачка.

Перед проверкой убедитесь в том, что крышка чистая, так как ржавчина или другой инородный материал на прокладке крышки могут стать причиной неверных показаний прибора.

Другие артикулы товара и его аналогов в каталогах: 2101-1304010-00, 21073-1304010-00.

ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 21074, ВАЗ 2121, ВАЗ 21213-21214i, ВАЗ 2131, ВАЗ 2120.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить крышку (пробку) радиатора на автомобиле классического семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Неисправна пробка радиатора симптомы. Зачем менять крышку радиатора и чем грозит несвоевременная замена

Автомобиль нуждается в постоянном внимании. Даже самая мелкая поломка, такая как течь крышки радиатора или неисправность находящихся в ней клапанов, способна вывести из строя крупные узлы и агрегаты, поэтому очень важно вовремя произвести замену. О том какую функцию выполняет крышка радиатора автомобиля и чем грозит ее неисправность можно узнать из этой статьи.

Зачем нужна крышка радиатора

Крышка радиатора выполняет не только роль барьера, предотвращающего выплескивание антифриза из расширительного бачка, как думают многие автомобилисты. На самом деле это достаточно сложное устройство, состоящее из двух клапанов.

Клапан впуска допускает попадание антифриза в бачок при изменении температуры двигателя автомобиля. Если температура поднимается или происходит закипание, то впускной клапан не имеет возможности подать достаточное количество жидкости в расширитель. Он полностью закрывается, тем самым изолируя расширительный бачок и систему охлаждения.

При дальнейшем росте давления срабатывает уже клапан выпуска, некоторая часть объема охлаждающей жидкости поступает в расширительный бачок, тем самым давление сбрасывается. Если давление не сбросить вовремя, то систему охлаждения просто разорвет в одном из самых слабых ее мест. Как правило, это места соединения патрубков. Кроме того, перегрев двигателя, вызванный неисправностью крышки радиатора, может привести к серьезной деформации составляющих его элементов, таких как головка блока цилиндров, и последующему выходу из строя всего агрегата.

Как проверить крышку радиатора

Если из под крышки уже течет, то проверять ее смысла нет. Однако лучше предотвратить такую ситуацию, не допустив нарушения герметичности, и заменить крышку вовремя. Это можно сделать, если периодически проводить осмотр.

Для того чтобы проверить исправность крышки радиатора, ее необходимо для начала снять и внимательно осмотреть. Основные визуальные признаки того, что крышку пора менять:

  • глубокие царапины;
  • наличие ржавчины;
  • деформация;
  • трещины, нарушающие герметичность.

Кроме этого, нужно обязательно проверить ход пружины крышки. Если сжать ее можно без особых усилий, то крышка подлежит замене.

Проверку работы системы клапанов лучше доверить специалистам автосервиса. Если момент срабатывания клапана на открытие не соответствует нормам, то крышку радиатора нужно менять.

Как заменить крышку радиатора

Для того чтобы заменить крышку радиатора, ее сначала нужно приобрести. Так как этот элемент системы охлаждения двигателя достаточно важен, не стоит экономить, покупая некачественную дешевую продукцию неизвестных производителей. В первую очередь можно отметить такие фирмы как TAMA и MASUMA. Крышки этих производителей отличаются хорошими эксплуатационными характеристиками, надежностью и при этом невысокой ценой. Менять их приходится сравнительно редко, не чаще каждых 50 тыс. км пробега. Чтобы не забыть, можно совмещать этот процесс с заменой тормозных колодок, при этом периодичность будет примерно одинакова.

Перед походом в магазин следует знать, какая крышка радиатора установлена именно на вашем автомобиле. Могут быть различия по способу крепления и размерам у разных марок автомобилей. Можно захватить старую крышку с собой в магазин в качестве образца.

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).
Производитель Артикул Наименование
MASUMA MOX200 Крышка радиатора 1.1 KG/CM2
MASUMA MOX201 Крышка радиатора 0. 9 KG/CM
MASUMA MOX202 Крышка радиатора 1.1 KG/CM2
MASUMA MOX203 Крышка радиатора 0.9 KG/CM
MASUMA MOX204 Крышка радиатора 0.9 KG/CM2
MASUMA MOX205 Крышка радиатора
MASUMA MOX208 Крышка радиатора 1.05 KG/CM2 - FUT-R142
MASUMA MOX210 Крышка радиатора (R183) 1.0 KG/CM2

Заменить крышку достаточно просто самостоятельно. Она легко откручивается руками, а на ее место ставится новая. Главное, делать это при холодном двигателе, иначе можно обжечься. Закручивать крышку следует основательно, не допуская возможного самопроизвольного откручивания из-за вибрации.

Если Вам необходимо приобрести новую качественную крышку радиатора, это можно сделать в любом из магазинов IXORA, а также в нашем интернет-магазине. В продаже имеются как уже упомянутые крышки TAMA и MASUMA, так и товары других производителей, но при этом также наивысшего качества. Консультанты помогут Вам с выбором товара, идеально подходящего конкретно Вашему автомобилю.

String(10) "error stat"

Автомобиль состоит из множества узлов и деталей, одни из которых требуют постоянного внимания, а другим достаточно и периодического осмотра. Даже небольшие, на первый взгляд, не очень важные детали могут доставить автолюбителю массу хлопот. Вот к таким незаметным устройствам и относится крышка радиатора, неисправность которой может стать причиной ряда проблем. Поэтому и постараемся разобраться: как проверить крышку радиатора и зачем она нужна в автомобиле.

Устройство и принцип работы

Как правило, крышка радиатора располагается либо на самом радиаторе, либо на расширительном бачке охлаждающей жидкости. Отсюда следует правильно ее называть — как крышка системы охлаждения, а если в название еще вложить и функциональный смысл – то правильно по технической терминологии будет звучать – как перепускной клапан системы охлаждения двигателя внутреннего сгорания автомобиля.

В зависимости от завода изготовителя и марки автомобиля устройство крышки радиатора может отличаться как внешним видом, так и сложностью технического механизма, но в любом случае оно будет состоять из следующих основных деталей:

  • жестяной крышки с элементами поворотного зажима на горловине радиатора или расширительного бочка;
  • уплотнительной резинки под крышку;
  • механизма впускного клапана;
  • механизма выпускного клапана;
  • двух клапанных мембран в виде прорезиненых тарелок;
  • корпуса крышки, где располагаются клапанные механизмы.

Функциональное назначение крышки радиатора заключается в регулировании давления охлаждающей жидкости в системе охлаждения ДВС. Поэтому система перепускных клапанов предназначается для эксплуатации в диапазоне температур от нижней точки в -40⁰ C до верхней в +125⁰ C. Нижняя точка обусловлена минимальной зимней температурой окружающего воздуха, а верхняя – пределом кипения охлаждающей жидкости при избыточном давлении в 100 кПа. То есть: -40⁰ C – это температура замерзания тосола и антифриза, а +125⁰ C – их точка кипения при небольшом избыточном давлении. Для воды эти приделы температур будут лежать соответственно от 0⁰ C до +105⁰ C.

Работа перепускных клапанов крышки системы охлаждения происходит примерно по следующей схеме из трех положений:

  1. При +20⁰ C (условно) давление окружающего воздуха и жидкости в системе охлаждения равны, при этом оба клапана закрыты.
  2. Двигатель автомобиля заведен и нагревается, из-за этого охлаждающая жидкость расширяется. При достижении определенного предела выпускной клапан открывается и выпускает излишки давления, при этом не позволяя жидкости закипать.
  3. После отключения двигателя он начинает охлаждаться вместе с жидкостью системы охлаждения, которая, в свою очередь, уменьшается в объеме и создает разряжение. Вот тут и открывается впускной клапан для поддержания нормального давления.

Возможные причины неисправности и способы их устранения

Существуют три основные неисправности крышки радиатора – это:

  • деформация и износ уплотнительной резинки под крышкой, что исключает нормальную работу выпускного клапана по поддержанию избыточного давления в системе, из-за этого жидкость может как просто закипеть , так и постепенно выкипать;
  • поломка механизма выпускного клапана, что может приводить к утечке охлаждающей жидкости;
  • заклинивание мембраны впускного клапана, которое может стать причиной образования воздушных пробок в системе охлаждения.

Проверку клапанного механизма крышки радиатора при открытой конструкции можно произвести самостоятельно путем визуального осмотра и попеременного надавливания на впускную и выпускную мембрану. При полностью исправном механизме резиновые уплотнители мембран не должны иметь на своей поверхности никаких отложений и плотно прилегать к седлам.

Ваша машина нуждается в постоянном внимании? Неудивительно, ведь автомобиль, от которого вы ждёте долгой работы и службы верой и правдой, следует систематически проверятьна любые, даже малейшие неполадки, устраняя их вовремя и решая проблемы. Когда мы упоминаем о надёжности, безотказной работе и мощности автомобиля, нельзя не сказать о его сердце – силовом агрегате.

Автомобильный двигатель постоянно подвержен различным нагрузкам. Без внимания не остаются также и изменения температурного режима. Продолжительное воздействие различных климатических условий обычно становится причиной протечки радиаторного бачка и выхода из строя двигателя вашего автомобиля.

Чтобы частая замена двигателя не нависла над вами тяжёлым бременем, следует постоянно следить за температурным режимом антифриза и, как следствие, самого мотора. За это и отвечает охлаждающая система автомобиля. Современные транспортные средства оснащаются интеллектуальной системой охлаждения, позволяющей не только регулировать температуру силового агрегата, но и защищать металл радиатора от коррозии за счёт смазывающих материалов. Также она обеспечивает постоянный круговой прогон антифриза, благодаря его свойствам незамерзания.

Очень важным шагом является подбор подходящего качественного охлаждающего элемента для своего «любимца», ибо это прямо отразится на эксплуатационном сроке некоторых основных элементов, которые входят в . Если из строя выходит хотя бы одна из деталей, это влечёт за собой серийные «убийства» других элементов. Первыми, вероятнее всего, этому подвергнутся радиатор двигателя, термостат, расширительный бачок, помпа, вентилятор и крышка радиатора.

В первую очередь обратимся к радиатору охлаждения силового агрегата. Думаем, будет излишним долго повествовать о важности данной детали. Его работа осуществляется за счёт специального вентилятора и встречного воздушного потока. Данная система достаточно сложна, но зачастую причина неисправности всего радиатора кроется лишь в том, что крышка радиатора имеет какие-либо дефекты и неисправности.

На первый взгляд, вроде бы, элемент пустяковый, но по сути очень важный! Крышка удерживает антифриз, находящийся под высоким давлением, внутри радиатора, охлаждающего двигатель. Специалисты настоятельно рекомендуют не экономить и в случае замены радиатора обязательно приобрести новую пробку. К тому же, её стоимость сравнительно невысокая. Это укрепит вашу уверенность в состоянии системы охлаждения. В противном случаев, после радиатора охлаждения силового агрегата вам придётся провести замену ещё одного элемента.

В том случае, если поломка радиатора произошла не из-за физического воздействия либо деформации, а проявление её выражается, например, в течи расширительного бачка, не исключено, что именно крышка радиатора стала причиной отказа работы.

Ясное дело, что, заменив радиатор и установив старую пробку, вы получите идентичный результат. Поэтому приобретение новой крышки – абсолютно дельный совет для автомобильных владельцев.

Как влияет на охлаждение крышка радиатора?

Задача крышки радиатора заключается в поддержании избыточного давления в системе. С её помощью стравливается лишний антифриз, расширяющийся от нагрева. На ней расположены два клапана. Первый предназначается для поддержания давления и открывается в случае его превышения. Второй начинает действовать в том случае, когда давление падает ниже атмосферного. Прекращение работы первого клапана заключается в его постоянно открытом положении или открытии при давлении, превышающем норму. Также крышка может неплотно прилегать к горловине, что в данном случае пропускает воздух внутрь, приводя к вероятному закипанию антифриза.

Как проверить крышку радиатора?

Охладительная система автомобиля – очень важная часть всего автомобиля. Во избежание поломки двигателя внутреннего сгорания от перегрева, следует своевременно выявить и решить проблемы с радиатором. И самое первое, чем вы должны быть озадачены, так это тем, как проверить крышку радиатора.

1. Первым делом внимательно осмотрите крышку, не имеются ли на ней какие-либо механические повреждения. Если на ней присутствуют трещины, ржавчина, коррозия, царапины и другие признаки, свидетельствующие об износе, тогда следует заменить её новой.

2. Крышка радиатора выполняет роль своеобразного барьера, удерживающего . Конструкция пробки спроектирована таким образом, что для сдерживания сильного давления в неё вмонтирована специальная пружина. Итак, следующий этап предполагает проверку данной пружины. Проверьте, с каким усилием она сжимается. Если достаточно лёгкого нажатия, тогда использование такой крышки категорически запрещается.

3. Далее проверьте вакуумный клапан, потяните и откройте его. После отпустите и проследите, чтобы он закрывался полностью. Проверьте ещё и седло вакуумного клапана на наличие грязевых отложений, которые могут препятствовать его правильному выполнению своей функции. Если наблюдаются отклонения от нормы, тогда крышку радиатора необходимо заменить.

4. После, используя специальный прибор, проверьте давление сброса радиаторной крышки. Возьмите насос и присоедините его к крышке, руководствуясь инструкцией.

Дождитесь открытия клапана, приводя в действие насос во время открытия клапана. Увеличивайте давление до тех пор, пока приборная стрелка не остановится. Сверьте свои результаты с приведёнными далее. Давление, при котором открывается впускной клапан, должно равняться 107,8±14,8 кПа, а открывается при 83,4 кПа. Если у вас не совпадают данные значения, тогда время менять радиаторную крышку.

При осмотре радиатора нужно быть максимально серьёзными и сосредоточенными. Если замена и потребовалась, подойдите к выбору даже такой, казалось бы, мелочи, как крышка радиатора, серьёзно, ориентируясь на маркировку изношенного элемента.

Радиаторную крышку следует приобретать в тех случаях, если при визуальном осмотре вы заметили следующее:

- на крышке появились царапины, трещины, образовалась ржавчина и другие признаки износа пробки радиатора;

Если пружина легко сжимается;

Неплотно закрывающийся вакуумный клапан;

Загрязнено седло вакуумного клапана;

Наблюдается утечка антифриза в некоторых местах.

Замена крышки радиатора не должна сопровождаться сомнениями, а также излишней экономией. Сравните стоимость крышки и радиатора или даже всего двигателя. Правда, несоизмеримое соотношение? Сразу становится ясно, что своевременная покупка радиаторной пробки оградит вас от дальнейшей траты гораздо больших средств.

Обратите внимание и на то, что выбор крышки радиатора должен происходить таким образом, чтобы она подошла вашему автомобилю. В выборе поможет маркировка штатной крышки.

Очень приемлемая стоимость крышки радиатора не повлечёт за собой крупных финансовых издержек. Зато вы будете уверены, что охлаждающая автомобильная система надёжна и работает корректно. Если игнорировать все вышеописанные советы и руководства, тогда не избежать в ближайшем будущем, как минимум, замены радиатора, а по максимуму – всего силового агрегата!

Подписывайтесь на наши ленты в

Система охлаждения – немаловажная составляющая исправности авто. Для того чтобы избежать поломки двигателя от перегрева, следует вовремя выявлять и решать проблемы с радиатором. И первое, на что стоит обратить внимание – это проверка крышки радиатора.

Для начала нужно внимательно осмотреть внешний вид крышки на предмет выявления механических повреждений. Царапины, ржавчина, трещины, коррозия и другие признаки износа говорят о необходимости замены крышки на новую. Крышка радиатора служит барьером, который удерживает охлаждающую жидкость. Для удержания сильного давления конструкция крышки предполагает пружину. Следующим этапом и будет проверка пружины. Нужно попробовать, с каким усилием она сжимается. Если пружина сжимается легко, использовать такую крышку не рекомендуется.


Далее следует проверка вакуумного клапана. Его нужно потянуть и открыть. Потом отпустить и посмотреть, чтобы он полностью закрывался. Также нужно проверить седло вакуумного клапана на наличие грязи, которая может ему помешать правильно выполнять свою функцию. Если есть отклонения от стандарта, то необходимо сменить крышку радиатора.


Затем с помощью специального прибора проверяется давление сброса радиаторной крышки. Взять насос и привинтить его к крышке, соблюдая инструкцию. Приводя насос в действие, дождаться, когда клапан откроется. Давление следует увеличивать до того момента, пока стрелка прибора не остановится. Сверить результаты с приведенными: давление для открытия впускного клапана должно быть равно 107,8±14,8 кПа, а для закрытия – 83,4 кПа. При несовпадении средних значений с этими, крышку нужно поменять.


Крышка радиатора: определение, функции, составные части, рабочая

Крышка радиатора, несмотря на свои небольшие размеры, ее конструкция настолько функциональна, что улучшает работу системы охлаждения двигателя. Вы, читая эту статью, должны знать, как работает автомобильная система охлаждения. Если вы этого не сделаете, мы расскажем вам о новом посте, который вам стоит проверить.

Большинство водителей упускают из виду функцию крышки радиатора в их автомобиле, но механик может сказать о преимуществах.Что ж, помимо крышки, которая предотвращает выливание радиатора, вы узнаете, в чем еще может заключаться его функция.

Б / у крышка радиатора. Снимок сделан на белом фоне.

Сегодня мы рассмотрим определение, функции, компоненты, схему, принцип работы, плохие симптомы, а также преимущества и недостатки герметичной крышки радиатора.

Подробнее: Общие сведения о системе охлаждения двигателей внутреннего сгорания

Что такое герметичная крышка радиатора?

Герметичная крышка радиатора - это небольшое механическое устройство, которое помогает контролировать давление горячей охлаждающей жидкости в радиаторе.Радиатор представляет собой резервуар, в который переносится горячая охлаждающая жидкость для охлаждения перед возвращением в двигатель для охлаждения.

Крышки на контейнерах служат крышками, которые удерживают жидкость, но не только это. При повышении температуры охлаждающей жидкости она со временем закипит, а затем превратится в пар. Температура кипения охлаждающей жидкости составляет около 212 градусов по Фаренгейту, которая повышается, когда она находится под давлением. Крышка радиатора фактически увеличивает температуру кипения охлаждающей жидкости примерно на 45 F.

Функции колпачков радиатора

Функции крышек радиаторов в автомобильных двигателях:

  • Герметичная крышка радиатора поддерживает давление в системе на уровне 16 фунтов на квадратный дюйм, что предотвращает выкипание охлаждающей жидкости даже при значительном нагреве.
  • Поскольку жидкость расширяется по мере того, как становится более горячей, герметичная крышка позволяет охлаждающей жидкости выходить в резервуар резервуара, когда он расширяется. Это необходимо для сохранения достаточного количества охлаждающей жидкости в радиаторе при его расширении.
  • Герметичная крышка радиатора предотвращает попадание воздуха в систему охлаждения.Воздух в системе ухудшит охлаждение и вызовет коррозию компонентов системы охлаждения.
  • Охлаждающая жидкость во внешнем резервуаре отводится назад, не оставляя места для воздуха.
  • Герметичный колпачок - важный компонент правильной работы двигателя. его следует периодически проверять и рассматривать возможность замены в случае выхода из строя. Убедитесь, что используется вода 5o / 5o и антифриз.

Компоненты герметичной крышки радиатора состоят из профилированного листового металла в верхней части.Его функциональные части включают пружину, клапан, тонкий стержень и плоскую резину. Все это будет объяснено в принципе работы.

Подробнее: Общие сведения о системе смазки двигателя

Полная схема напора колпачок :

Принцип работы

Работу герметичных крышек радиаторов довольно легко понять, поскольку они повышают температуру кипения охлаждающей жидкости. Это делается так же, как в скороварке повышается температура кипения воды.Устройство представляет собой клапан сброса давления, который на автомобиле установлен на 15 фунтов на квадратный дюйм. Температура кипения воды увеличивается, когда вода испытывает давление.

Жидкость в системе охлаждения расширяется при нагревании, вызывая повышение давления. Во всей системе охлаждения крышка - единственное место, откуда это давление может выйти. Пружина на крышке определяет максимальное давление в системе охлаждения. Давление толкает клапан, когда давление достигает 15 фунтов на квадратный дюйм. Это позволяет горячей охлаждающей жидкости стекать в переливной бак через тонкий шланг.

При таком отводе охлаждающей жидкости воздух в устройство не попадает. Как только радиатор охлаждается, в системе создается разрежение, которое втягивает другой подпружиненный клапан, всасывая воду обратно через дно переливного бачка, чтобы заменить воду, которая была ранее сохранена.

Причина, по которой эта статья опубликована, - чтобы пользователи и профессионалы увидели суть этого устройства. Они обычно не обращают внимания на крышку радиатора при поиске неисправностей в системе охлаждения автомобиля на предмет перегрева.

Подробнее: Общие сведения о системе отвода влажного и сухого масла

Посмотрите видео, чтобы узнать больше о том, как работает герметичная крышка радиатора:

Как проверить крышку радиатора

Проверить крышку радиатора можно всего за два простых шага, в том числе:

Снятие герметичной крышки, когда система остыла и когда двигатель не работает. Уплотнения следует проверять на предмет повреждений, поскольку циклическое нагревание может привести к затвердению резины уплотнением.Поврежденные уплотнения являются частым источником утечек, поэтому их следует заменить. Сломанный клапан рекуперации - еще одно распространенное повреждение, которое необходимо исследовать при проверке крышки радиатора и заменить заржавевшую пружину.

На втором этапе устройство следует установить в адаптер крышки радиатора, входящий в комплект тестера. Адаптер с обоих концов похож на наливную горловину радиатора. Колпачок должен находиться на одном конце, а другой конец адаптера должен быть прикреплен к манометру.

Так радиаторы выпускаются разных типоразмеров в зависимости от двигателя как и колпаки. Следует использовать адаптер подходящего размера и формы в качестве заливной горловины радиатора.

Затем следует нагнетать манометр до давления, указанного на крышке радиатора. Колпачок неисправен, если вы заметили, что давление сбрасывает давление до достижения нужного значения. Это означает, что крышка не выдерживает давления. Процесс должен пытаться подтвердить, что крышка неисправна.

Признаки неисправной или неисправной крышки радиатора

Ниже приведены общие признаки или симптомы неисправности герметичной крышки радиатора:

Утечка охлаждающей жидкости:

Когда крышка радиатора застревает, давление создается внутри радиатора.Это приведет к утечке или взрыву компонентов системы охлаждения. эта проблема может быть очевидной, домашний мастер сможет заменить герметичную крышку и даже некоторые протекающие детали, когда это произойдет. Колпачок следует регулярно проверять, чтобы избежать такой проблемы.

Белые полосы на радиаторе:

Утечка охлаждающей жидкости из заливной горловины радиатора часто оставляет белые полосы при высыхании. Это еще один способ узнать, что герметичная крышка радиатора неисправна, просто проверьте эти белые полосы. Проблема известна тем, что крышка протекает под давлением или периодически.

Переливной резервуар:

При возникновении давления охлаждающая жидкость расширяется, и герметичная крышка позволяет некоторой части стекать во внешний резервуар. Плохая крышка задержит или быстро выпустит охлаждающую жидкость, что приведет к переполнению. Всегда следите за тем, чтобы переливной бак был в хорошем рабочем состоянии.

Шланг радиатора разрушается:

Крышка радиатора может выйти из строя, если шланг радиатора сломается. это потому, что вакуум не будет должным образом выпущен крышкой, а также может привести к поломке шланга радиатора во время периода охлаждения.

В заключение, клапан давления радиатора является одним из жизненно важных компонентов в системе охлаждения двигателя. Мы видели его функции, которые связаны с давлением охлаждающей жидкости. Мы увидели, как это работает и как это можно проверить в два этапа. Наконец, мы также изучили некоторые симптомы плохой крышки радиатора.

Я надеюсь, что читателям понравилось чтение, если да, любезно прокомментируйте, поделитесь и порекомендуйте этот сайт другим техническим студентам. Спасибо!

Новые крышки радиатора снимают давление Владельцы автомобилей

Поддержание незамерзающей охлаждающей жидкости - важный аспект здоровой системы охлаждения.Это касается одного из самых основных компонентов автомобиля - герметичной крышки радиатора. Колпачок поддерживает давление в системе охлаждения на уровне рекомендованного для автомобиля. Каждый фунт давления, оказываемого на систему охлаждения, повышает точку кипения охлаждающей жидкости на 3 градуса на уровне моря. Это позволяет системе охлаждения работать при более высокой температуре перед выкипанием, повышая эффективность системы и сокращая выбросы.

Более высокое давление требует одной меры предосторожности: осторожно снимать крышку.Снятие горячей крышки радиатора под давлением может вызвать опасную струю горячего пара. Компания Stant Manufacturing, пионер в проектировании компонентов системы охлаждения, предлагает вариант сделать процедуру более безопасной и простой.

Эта крышка, известная как Lev-R-Vent, имеет функцию двойной безопасности. «Это безотказная система, - пояснил Джон Бломмел, директор по маркетингу Stant. «Рычаг наверху крышки включает стержень, который сцепляется с заливной горловиной и предотвращает снятие крышки до тех пор, пока рычаг не будет поднят.При подъеме рычага весь нагнетательный клапан поднимается из нижнего уплотнительного седла, выпуская пар через переливную трубку, прежде чем можно будет снять крышку с наливной горловины ».

Вентиляционный колпачок Lev-R (слева) и поворотный колпачок давления (справа) делают проверку системы охлаждения более безопасной.

Линия крышки радиатора Stant также включает в себя герметичную поворотную крышку. Эта крышка предназначена для легкой установки и снятия как в открытых, так и в закрытых системах охлаждения. «Наши колпачки Swiv-el удобны в использовании, потому что их легче брать и поворачивать, чем обычные колпачки», - сказал Бломмель.«Любое устройство, которое способствует безопасности при обслуживании автомобилей, - хорошее вложение».

Более одного из четырех автомобилей, проверенных в течение Национального месяца ухода за автомобилями, не прошли техосмотр из-за низкого уровня антифриза и охлаждающей жидкости; это может привести к отказу системы охлаждения. Конструкции герметичных крышек Stant играют важную роль в обслуживании этой системы, помогая поддерживать заданное давление.

Для получения дополнительной информации посетите Stant Manufacturing в Интернете по адресу www.stant.com.

Крышка радиатора Патенты и заявки на патенты (класс 220 / DIG32)

Номер патента: 5570804

Реферат: Крышка радиатора имеет внутреннюю, среднюю и внешнюю крышки. Внутренняя крышка имеет круглую пластину с резьбовой стойкой, зубчатый диск с зубьями на верхней поверхности, две прокладки, змеевик, болт и круговую шайбу.Средняя крышка имеет нижний внутренний фланец, два вставленных отверстия на верхней поверхности, квадратную стойку, пружину, проходящую через квадратную стойку, и зубчатую пластину с квадратным отверстием, вставленную в квадратную стойку. Зубчатая пластина имеет насечки на нижней поверхности зубчатой ​​пластины, цилиндр наверху зубчатой ​​пластины и квадратное отверстие в центре цилиндра. Цилиндр вставляется в пружину. Зубцы входят в зацепление с зубьями. Наружная крышка имеет круглую стенку и два штифта, отходящие вниз от верхней части внешней крышки.Штифты плотно вставляются в соответствующие вставленные отверстия соответственно.

Тип: Грант

Зарегистрирован: 31 октября 1995 г.

Дата патента: 5 ноября 1996 г.

Изобретателей: Чан-Яо Чанг, Чин-Чан Линь

6 Признаки неисправной крышки радиатора (и когда заменять)

Последнее обновление 19 февраля 2020 г.

Двигатели внутреннего сгорания выделяют много тепла только при нормальной работе. Без отвода тепла от двигателя автомобиль столкнется с множеством проблем, которые в конечном итоге приведут к отказу двигателя. Отказ системы охлаждения может оставить вас в затруднительном положении, а в крайних случаях может даже вызвать полный отказ двигателя.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

К счастью, распространенной и легко устранимой причиной проблем с системой охлаждения является плохая крышка радиатора. Узнать, когда заменить крышку радиатора, довольно просто, зная знаки.

Как работает крышка радиатора?

Крышка радиатора является привратником системы охлаждения. В системе охлаждения используется охлаждающая жидкость под давлением (также известная как антифриз) для отвода накопленного тепла от двигателя. Наличие исправной крышки радиатора имеет решающее значение для этого процесса, поскольку она поддерживает надлежащее давление.

Каждая крышка радиатора рассчитана на определенное давление, которое она может выдерживать (например, 0,9 бар, 13 фунтов на квадратный дюйм и т. Д.). Разные системы охлаждения требуют разного давления.Важно купить крышку радиатора, соответствующую заводской спецификации.

Повышение давления в системе охлаждения необходимо для повышения температуры кипения охлаждающей жидкости. Это позволяет жидкости удерживать больше тепла перед испарением.

Большинство двигателей имеют нормальную рабочую температуру, близкую к точке кипения воды (212 ° F). Если охлаждающая жидкость в двигателе закипит, она не будет эффективно охлаждать двигатель, поскольку газ не будет отводить тепло от системы почти так же хорошо, как жидкость.

Система охлаждения с оптимальным давлением позволяет двигателю работать более эффективно и защищает его от повреждений.

Охлаждающая жидкость обычно состоит из воды и антифриза в соотношении один к одному. Вода поглощает тепло двигателя, а антифриз еще больше повышает точку кипения охлаждающей жидкости.

Испарение охлаждающей жидкости нежелательно, поскольку газообразная охлаждающая жидкость либо полностью покинет систему из-за утечки, либо займет больше места, чем следовало бы, что приведет к избыточному давлению.

Чтобы избежать избыточного давления, которое может повредить компоненты системы, подпружиненный клапан на крышке радиатора отводит излишек охлаждающей жидкости в расширительный бачок (также известный как резервуар). При более низком давлении крышка втягивает охлаждающую жидкость обратно в систему охлаждения.

Обратите внимание: , поскольку система охлаждения горячая и находится под давлением во время работы автомобиля, очень важно никогда не открывать крышку радиатора, пока автомобиль полностью не остынет.

Если вы попытаетесь снять крышку радиатора при прогретом двигателе, охлаждающая жидкость (вероятно, горячая, как кипящая вода) вылетит наружу и может серьезно поранить вас; ожоги третьей степени вполне реальны.

Если вы не уверены, осторожно потрогайте шланги. Если они горячие, подождите дольше (или на ночь, чтобы быть в безопасности), прежде чем открывать, чтобы избежать обжигающего гейзера охлаждающей жидкости в лицо.

Распространенные симптомы неисправной крышки радиатора

Многие симптомы неисправной крышки радиатора также могут быть признаками другой проблемы, например, ужасного отказа прокладки головки блока цилиндров.

Если вы подозреваете, что у вас проблема с прокладкой (прокладками) головки блока цилиндров, неплохо сначала заменить крышку радиатора, поскольку это так быстро, дешево и легко, прежде чем тратить больше времени и денег на решение потенциально дорогостоящей проблемы.

# 1 - Утечка охлаждающей жидкости

Если вы попытаетесь использовать крышку радиатора, которая выдерживает большее давление, чем рассчитана в системе, вы можете вызвать утечку, особенно если это приведет к выходу из строя старого шланга охлаждающей жидкости. Это также может произойти, если крышка радиатора не может позволить избыточному давлению стечь в резервуар охлаждающей жидкости, когда система достигает целевого давления.

Поскольку вещества, естественно, имеют путь наименьшего сопротивления, в самом слабом месте будет утечка охлаждающей жидкости, если система находится под избыточным давлением. Утечка может происходить из самой крышки, прокладок, шлангов, водяного насоса или самого радиатора.

Вы можете определить место утечки, прогрея автомобиль, чтобы создать давление в системе, а затем внимательно поискать утечки под капотом. Поскольку в разных автомобилях используются разные типы охлаждающей жидкости, она может быть ярко-зеленой, оранжевой, красной, желтой или синей.

Иногда эти утечки проявляются только при рабочей температуре или после некоторого времени вождения. Поскольку система находится под давлением, вы можете заметить утечку из шланга охлаждающей жидкости в моторный отсек или даже прямо в воздух!

Чтобы определить источник утечки, подождите, пока двигатель не остынет, затем пережмите шланги в районе предполагаемой утечки. Если вы заметили утечку охлаждающей жидкости при защемлении шланга, то его необходимо заменить.

Шланги охлаждающей жидкости дешевы, и их легко заменить самостоятельно.Только не забудьте пролить кровь из системы охлаждения, когда закончите; Воздух в системе может вызвать перегрев автомобиля.

# 2 - Перегрев двигателя

Если вам интересно, может ли плохая крышка радиатора вызвать перегрев, ответ однозначно положительный.

Воздушные карманы в системе охлаждения из-за неэффективного уплотнения (например, в плохой крышке радиатора) или недостаточного давления могут вызвать перегрев двигателя. Последний снижает температуру кипения охлаждающей жидкости, что не позволяет ей поглощать достаточно тепла от двигателя.

Если вы видите, что датчик температуры на приборной панели повышается, разумно прекратить движение, как только это станет безопасным, и подождать, пока двигатель остынет, прежде чем продолжить (или вызовите эвакуатор).

Допуск двигателя к перегреву в конечном итоге приведет к его отказу, поскольку детали начинают повреждаться или деформироваться из-за чрезмерного нагрева.

# 3 - Пар от двигателя

Когда охлаждающая жидкость закипает, она испаряется, превращаясь в газ, похожий на пар. Если ваш двигатель начинает выпускать пар, охлаждающая жидкость кипит и выходит через плохое уплотнение, которое может быть в крышке радиатора.

Двигатель также со временем перегреется, так что не ждите, пока о вашем автомобиле позаботятся.

# 4 - Сломанный или порванный шланг радиатора

Колебания внутреннего давления могут вызвать коробление и / или разрыв шлангов. Когда давление становится слишком низким, возникает вакуумный эффект, который разрушает один или несколько шлангов. Повышенное давление также может вызвать трещины в линии.

При осмотре системы охлаждения убедитесь, что шланги не жесткие и не рыхлые. Губчатые шланги слабые и могут разрушиться, в то время как жесткие шланги хрупкие и не выдержат больших нагрузок, прежде чем треснут под давлением.

# 5 - Низкий уровень охлаждающей жидкости

Если охлаждающая жидкость перегревается и испаряется в виде видимого пара, она покидает систему и больше не возвращается. Утечка, конечно, работает точно так же. Если вы видите, что уровень охлаждающей жидкости падает, значит, у вас проблема.

Никогда не позволяйте охлаждающей жидкости работать ниже рекомендуемого уровня. Обычно на это указывает низкая отметка на бачке с охлаждающей жидкостью. В крайнем случае, вы можете использовать дистиллированную воду, чтобы довести уровень охлаждающей жидкости до тех пор, пока вы не сможете долить охлаждающую жидкость.Примечание: использование воды, содержащей минералы, может вызвать коррозию системы охлаждения.

# 6 - Переполненный резервуар

Когда возникает проблема с крышкой радиатора, охлаждающая жидкость может попасть в резервуар без нормального срабатывания триггера избыточного давления. Это может вызвать переполнение бачка охлаждающей жидкости или его преждевременное высвобождение.

Как определить, неисправна ли крышка радиатора

Если вы подозреваете, что крышка радиатора протекает, вы можете сначала снять ее и осмотреть.Конечно, никогда не делайте этого, когда автомобиль еще горячий, чтобы избежать сильных ожогов! Таким же образом не открывайте капот двигателя, если выходит пар, так как это также может вызвать ожог.

На крышке радиатора может скопиться мусор, вызвавший неисправность. Вы можете попробовать очистить его водой и зубочисткой, хотя обычно лучше просто заменить, так как он относительно дешев, а отказ двигателя - дорогая потенциальная альтернатива.

Вы также можете приобрести прибор для проверки давления в радиаторе для проверки утечек давления в системе.Всегда заменяйте крышку радиатора на крышку с таким же номинальным давлением.

Если вы замените колпачок на колпачок, который выдерживает более высокое давление до открытия клапана, в автомобиле может возникнуть избыточное давление, что вызовет другие проблемы, такие как перегрев или разрыв шланга.

Также рекомендуется проверить другие части, такие как резервуар и шланги, на предмет трещин и других проблем, пока вы там.

Поскольку симптомы неисправной крышки радиатора отражают симптомы других проблем системы охлаждения, возможно, одновременно могут быть два слабых места.Затем, как только вы замените крышку радиатора, вероятно, сломается другое слабое место.

См. Также: Советы по промывке радиатора (и стоимость)

Стоимость замены крышки радиатора

Замена крышек радиатора является относительно недорогой. Вы легко можете сделать это самостоятельно, поэтому нет затрат на рабочую силу. Сами колпачки обычно стоят менее 25 долларов в магазине автозапчастей, хотя вы можете рассчитывать заплатить больше, если хотите, чтобы модель со встроенным термометром показывала температуру охлаждающей жидкости.

Информация о оригинальных крышках радиатора Subaru STI | Рабочие детали

Водители, которые ценят производительность, будут рады найти оригинальную крышку радиатора Subaru STI, которую можно заказать в Carr Subaru. Эта крышка радиатора высокого давления увеличивает номинальное давление системы охлаждения с 0,9 бар (13,0 фунта) до 1,3 бара (18,9 фунта), обеспечивая более эффективное охлаждение в сложных условиях. Свяжитесь с нашими специалистами по запчастям, чтобы узнать больше!

Зачем нужна оригинальная крышка радиатора Subaru STI?

Ваш двигатель Subaru BOXER® рассчитан на высокие эксплуатационные характеристики; однако, когда вы задействуете его на полную мощность, вы можете обнаружить, что охлаждающая жидкость закипает в переливной бак - или даже на землю, вызывая потенциально опасную ситуацию.Замена стандартной крышки радиатора на крышку радиатора STI на 1,3 бар может повысить общее давление в системе охлаждения, а это означает, что точка кипения также повысится. Это значительно снижает вероятность утечки охлаждающей жидкости, поскольку охлаждение происходит легче.

Подойдет ли оригинальная крышка радиатора Subaru STI к вашему Subaru?

Крышка радиатора STI была разработана для установки на самые разные автомобили Subaru: WRX (2002-2015), WRX STI (2004-2015) и 2.5i (2006-2007), а также Forester XT, XT Premium, XT Ltd .И спорт (2004-2008). Один из наших специалистов по запчастям может помочь вам определить, подходит ли эта запчасть для вашего автомобиля.

Закажите оригинальную крышку радиатора Subaru STI в Carr Subaru в Бивертоне

Когда вы будете готовы заказать эту впечатляющую деталь, не стесняйтесь - позвоните нам, свяжитесь с нами через нашу онлайн-форму или просто зайдите Карр Субару. Вы можете найти нас по адресу 11635 SW Canyon Rd, Beaverton, OR 97005. Мы надеемся увидеть вас в ближайшее время!

Почему выбирают Carr Subaru для деталей Subaru Performance?

Автомобили Subaru известны своей превосходной производительностью и точной инженерией, поэтому имеет смысл использовать только оригинальные заводские детали, жидкости и фильтры, а также одобренные заводом аксессуары - в конце концов, эти детали были разработаны с учетом Ваш Subaru на высоте и прошел тщательные испытания.В отделе запчастей Carr Subaru, обслуживающем Портленд и Тигард, можно приобрести оригинальные запчасти, химикаты и аксессуары Subaru. В отделе работают опытные технические специалисты, которые разбираются в вашем Subaru - и они будут рады обсудить любые вопросы, которые могут у вас возникнуть относительно рабочих характеристик Subaru. Вы также можете найти здесь обычные запчасти или заглянуть в наш магазин шин. Узнайте больше об оригинальных запчастях Subaru STI и SPT, просматривая эти страницы, затем позвоните нам или просто отправляйтесь в Carr Subaru, чтобы найти запчасть, которая подходит именно вашему автомобилю.

Крышка радиатора, которую стоит посмотреть - Новости - The Florida Times-Union

Дорогие Том и Рэй! Моя жена пошла в пункт быстрой замены масла, и они сказали ей, что ее крышку радиатора нужно заменить, потому что она больше не выдерживает давления. Она позвонила мне и спросила, разрешить ли ей заменить его. Я спросил, сколько стоит, и они назвали 15 долларов. Я сказал нет, и что я позабочусь об этом. Я пошел в магазин автозапчастей и заменил его за 4 доллара. В следующий раз, когда ей понадобилась замена масла, ей сказали то же самое, и она согласилась и потратила 15 долларов.Излишне говорить, что я был раздражен; ее крышке радиатора было всего три месяца. Затем я поехал в то же место со своей машиной и наблюдал, как меняют масло. Они взяли мою крышку радиатора и воткнули то, что выглядело как шаровой кран, в мини-бочонок. Они прокачали эту штуку несколько раз и сказали мне, что моя крышка радиатора не выдерживает давления и что мне нужна новая. Я сказал, что позабочусь об этом, но я убежден, что эта проверка давления была мошенничеством. Было ли это настоящим испытанием или просто способом добавить 15 долларов к счету клиента? - Патрик

РЭЙ: Крайне маловероятно, что все три крышки радиатора были плохими и нуждались в замене, Патрик.Протекающая крышка - это не то, что мы очень часто видим в гараже, и увидеть ее три раза в одной семье за ​​трехмесячный период довольно подозрительно.

ТОМ: Эти ребята купили новую игрушку - новое диагностическое оборудование. Поэтому они используют его на каждой машине, которая подъезжает к двери, в надежде, что их вложения в инструмент окупятся. И испытание настоящее. Но они либо неправильно используют оборудование, либо, как вы предполагаете, мошенники.

RAY: Они купили ручной нагнетательный насос, предназначенный для опрессовки системы охлаждения.

TOM: Ручной насос находится на одном конце вместе с манометром, а другой конец прикручивается к бачку утилизации системы охлаждения. Затем вы накачиваете его и ищите утечки. Или, если утечка неуловима, вы оставите ее под давлением на ночь и вернетесь на следующее утро.

RAY: Вы можете купить адаптеры для этого насоса, которые также позволят вам проверить крышки радиатора. Существует множество различных адаптеров, потому что используется очень много разных крышек радиаторов.

ТОМ: Итак, одна из возможностей - они используют неподходящие адаптеры для ваших автомобилей.Другая возможность заключается в том, что они просто не помещают вашу кепку туда правильно, поэтому во время проверки выходит воздух.

РЭЙ: И третья возможность заключается в том, что, когда они купили это оборудование, они также купили 4000 крышек радиаторов, от которых им теперь нужно избавиться.

машина крышки радиатора, машина крышки радиатора Поставщики и производители на Alibaba.com

Получите самое новаторское. крышка радиатора машины на Alibaba.com и станьте свидетелями беспрецедентных скидок в этой категории.Высокотехнологичное исполнение этих. Машина для пробки радиатора не имеет себе равных, и их мощность просто захватывает дух. Изготовленные с использованием первоклассных материалов и передового инновационного дизайна,. Машина для пробки крышки радиатора не только долговечна, но и очень эффективна в том, что они делают. Это гарантирует, что их функциональность превзойдет ваши ожидания.

The. Машина для крышки радиатора доступна в широком ассортименте, который включает в себя различные размеры, чтобы соответствовать требованиям различных пользователей.В них установлены вентиляторы охлаждения. Аппарат для крышки радиатора невероятно сконструирован для увеличения количества воздуха, проходящего перед радиатором, сохраняя эффективность охлаждения на оптимальном уровне. Благодаря превосходным водяным насосам эти. Установка крышки радиатора гарантирует пользователю, что охлаждающая жидкость циркулирует в водяных рубашках и во всем двигателе для максимального охлаждающего эффекта по мере необходимости.

На Alibaba.com вы найдете. Машина для пробок радиатора отличается отличным управлением потоком воды и воздуха, что гарантирует, что двигатели достигают и поддерживают оптимальные рабочие температуры.Резервуар перелива этих. Крышка радиатора машина редко работает всухую, что предотвращает случаи закипания и перегрева. Легко поддерживать. крышка радиатора машины в рекомендуемых рабочих уровнях, потому что некоторые действия могут быть предприняты владельцем транспортного средства, такие как оценка уровней охлаждающей жидкости радиатора.

Воспользуйтесь этими преимуществами, делая покупки на Alibaba.com. Вы сэкономите время и деньги, воспользовавшись приглашением. Крышка радиатора автомат в наличии на сайте.Их долговечность и производительность продемонстрируют, почему они стоят каждого цента. Изучите разные предложения из разных. установка крышки радиатора оптовиков и поставщиков, и вы получите максимальную отдачу от своих инвестиций.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
