Вентиляция картерных газов - что такое клапан вентиляции картера (ВКГ)

Состояние масла, а значит и ресурс мотора, зависят от работы системы вентиляции картерных газов. Двигатели отечественных автомобилей и иномарок, в которых не работает вся система или один из элементов, функционируют  в очень тяжелом режиме и нередко выходят из строя. Прочитав статью, вы узнаете, как работает эта система, почему она настолько важна, каким образом проверять и ремонтировать ее.

Что такое картерные газы

При работе двигателя часть газов из камеры сгорания проходит сквозь компрессионные кольца и попадает в картерное пространство. Эти газы состоят из продуктов сгорания топливовоздушной смеси и недогоревшего горючего. Прорываясь в картерное пространство, они увеличивают давление в системе смазки. Это может привести к выдавливанию сальников и сильному падению уровня масла.



Прорвавшиеся в картер газы еще сильней нагревают масло, ведь их температура нередко достигает тысячи градусов. Помимо этого они вступают с маслом в различные химические реакции, ухудшая его характеристики. Во время таких реакций образуются смолистые вещества, различные соли и другие элементы, которые негативно влияют на состояние трущихся деталей двигателя. Поэтому вентиляция картерных газов крайне необходима, ведь она позволяет многократно увеличить ресурс двигателя.

Устройство и принцип работы системы вентиляции картера

Данная система состоит из множества узлов, основными из которых являются: специальный клапан с редукционным приводом, система различных шлангов и трубок, клапан для создания принудительной вентиляции и устройство, предназначенное для маслоотделения.

Самым основным элементом можно назвать устройство для маслоотделения. Оно располагается в самой верхней части картера и представляет собой полый короб, в котором одна стенка выполнена в виде решетки, которая согнута на 30 градусов. В нижней части картера устанавливается маслоотражатель. Последний нужен для того, чтобы отсеивать масло от газов, которое тоже будет стремиться попасть в систему вентиляции. Вверху маслоотделителя устанавливается штуцер, идущий в трубопровод системы вентиляции.

Далее идет самый основной компонент системы – это клапан принудительной вентиляции. Сам клапан имеет в своем составе два цилиндра и пружину с поршнем внутри. Так как принудительная вентиляция может происходить только при создании определенного разрежения внутри системы, то и положение поршня должно быть разным. Поэтому в клапане предусмотрено три положения, которые определяют основные режимы работы клапана.



  • Положение А. Источник, создающий разряжение имеет очень низкое давление. Соответственно, такое давление недопустимо для работы клапана и он под действием появившейся силы, преодолевая действие пружины, закрывается.
  • Положение Б. В этом случае разряжение довольно высокое, соответственно и давление газов тоже становится большим. Такой режим работы становится не нормальным, а соответственно и клапан под действием пружины также запирается. Такое бывает при повышении оборотов двигателя или применении турбокомпрессоров для ускоренной закачки больших объемов воздуха в цилиндры.
  • Положение А и Б. Для создания такого режима, источник разряжение должен создать оптимальное давление для жесткости пружины клапана. В этом случае, она смещает поршень в промежуточное положение и, таким образом, открывает клапан.

Основой для работы клапана вентиляции картера является обыкновенная разность между давлением за дроссельной заслонкой и после нее. Соответственно, перепад давлений может замеряться и возле турбокомпрессора. Однако, если с обычным мотором все понятно, то с турбированным возникают определенные трудности. Дело в том, что разность давлений в этом слишком высока, что потребует дополнительной регулировки. Для этой цели конструкторы разработали специальный редукционный клапан.

Редукционный клапан в своем составе имеет: диафрагму из специальной маслостойкой резины, колодец из металла, в котором имеются два отверстия, и пружину. Если давление, которое создается у источника разряжения, находится на нормальном уровне, то пружина распрямляется и поднимает диафрагму, открывая, при этом, клапан основного отверстия, давая проход для картерных газов.

В том случае, если же давление будет слишком низким, то диафрагма будет смещаться вниз и заставит пружину сжаться. Клапан основного клапана закроется, но при этом, откроется клапан второго отверстия с меньшим сечением. Картерные газы будут проходить именно через него.

Для обеспечения наиболее плавного хода диафрагмы применяется третий клапан, который установлен сверху корпуса клапана. Таким образом, достигается регулировка давления, воспринимаемого пружинами системы вентиляции.

Редукционный клапан помогает производить вентиляцию не только картера, но и блока цилиндров в целом. Это связано с его возможностью использоваться при повышенных нагрузках двигателя, когда давление увеличивается прямопропорционально.

Неисправности вентиляции

Несмотря на простоту системы, она может подвергнуться и банальным неисправностям, которые рано или поздно дадут о себе знать.

Прежде всего – это изменение положение поршня, относительно его посадочного места. Может проявиться в виде неустойчивого холостого хода и периодическими пропусками зажигания.

Другая проблема – это замерзание редукционного клапана в холодную погоду. Данная проблема касается не всех двигателей, но тоже имеет место быть. Может проявиться в виде повышенного расхода смазочного компонента. При увеличении нагрузки на мотор эта величина увеличивается.

 Клапан вентиляции картерных газов (КВГ)

Все неисправности системы связаны с загрязнением трубок или ослаблением пружины клапана. Для проверки системы сделайте следующее.



Прогрейте двигатель до рабочей температуры, снимите крышку с заливной горловины клапанной крышки. Положите ладонь на заливную горловину и несколько раз нажмите на педаль газа или ручку дроссельной заслонки/регулятора подачи топлива ТНВД, чтобы поднять обороты двигателя до 2-2,5 тысяч в минуту. Если рука ощущает увеличение давления во время набора оборотов, система вентиляции картера неисправна. Если давление не возрастает, но есть подозрение на неправильную работу системы, заглушите двигатель и дайте ему остыть.



После этого снимите клапан вентиляции картера. Подуйте в него сначала с одной, затем с другой стороны. Исправный ВКГ пропускает воздух только в одну сторону. Если клапан пропускает воздух в обе стороны или не пропускает ни в одну, его необходимо заменить. Одновременно с этим желательно снять все трубки системы, промыть их керосином, затем просушить сжатым воздухом.  После этого желательно прочистить все металлические патрубки системы. Во время этой работы старайтесь не ронять грязь внутрь двигателя. После прочистки системы желательно заменить масло.

ВКГ (вентиляция картерных газов) — Словарь автомеханика

Вентиляция картерных газов сокращенно этот термин звучит как ВКГ. Во время процесса работы автомобильного двигателя, часть газов при обработке попадает в картер, что приводит к увеличению давления и провоцирует поломки и нарушение правильной работы. За очистку злополучных газов и отвечает система вентиляции картерных газов

Преимущества ВКГ:

  • регулирование давления картерных газов, которые поступают в коллектор;
  • повышение работоспособности;
  • понижение уровня износа запчастей.

Для того, чтобы картер работал правильно, нужно учесть два основных аспекта:

  1. подвод "нового" воздуха;
  2. отделение ненужных газов.

Системы ВКГ можно условно разделить на два вида: системы закрытого типа и системы открытого типа. Принцип работы открытых систем ВКГ состоит в том, что они используют свежий воздух из вне. Другой же тип вентиляционных систем КГ впитывает его с помощью элементов питания. Также следует отметить, что есть несколько методов отвода картерных газов: эжекционный и принудительный.


Принцип работы системы вентиляции картерных газов:

  1. используется разряжение, которое возникает в коллекторе двигателя;
  2. при помощи разряжения газы выводятся механизма;
  3. газы очищаются от масла в маслоотделителе;
  4. очищенные газы отправляются в картер, где смешиваются с воздухом;
  5. воздух с газами направляется в камеры сжигания, где и сжигаются.

Типовая схема вентиляции картерных газов на горизонтальном впускном коллекторе

Проблема нагара – одна из многих, что провоцируют ухудшение работы двигателя. Откуда он появляется? Даже после переработки, картерные газы все равно имеют в себе масло. В результате брожения газов туда-обратно, клапан начинает загрязнятся и, накопив уже солидное количество этого осадка, начинает набирать грязь. В результате этого циркуляция нарушается и могут возникнуть другие плохие последствия.


Как решить проблему нагара?

Не нужно быть гением, чтобы додуматься до того, что периодически клапан и камеру сапуна нужно чистить.

Самостоятельную чистку вентиляции картерных газов можно реализовать вопреки утверждениям, что это очень тяжело. На самом деле все проще, чем вам кажется.

Следует прочитать о самом процессе. Это вы можете сделать даже на различных форумах в сети интернет.

Ниже предоставлена стандартная базовая инструкция очищения вентиляции картерных газов:

    Дабы избежать пагубного влияния картерных газов - требуется периодическая чистка системы

  1. Для начала нужно открутить бачок ОЖ и отсоединить провод от датчика и трубку блока.
  2. После того, как вы заткнули трубку, идущую к блоку, нужно закрепить бачок в вертикальном положении.
  3. Дальше нужно отсоединить ДЗ, трубку от блока и вытащить его наружу.
  4. Следующим делом будет раскручивание хомуты у тройника.
  5. После этого нужно отсоединить клапаны от необходимых вам мест.
  6. Прочищаем все детали, находящиеся за клапаном.
  7. Соберите все в обратном порядке.

Но этого не всегда бывает достаточно. В противном случае, вам необходимо обзавестись таким устройством, как маслоуловитель. Принцип его работы заключается в том, что картерные газы с парами масла попадают в так званую «ловушку».

Клапан рециркуляции картерных газов : понятие, принцип работы и признаки неисправности

Содержание:
  1. Где находится и для чего нужен
  2. Принцип работы клапана рециркуляции картерных газов
  3. Признаки неисправности клапана рециркуляции

Где находится и для чего нужен

Клапан рециркуляции (PCV-клапан) входит в систему вентиляции картера двигателя автомобиля.

Составные части СВКД (системы вентиляции картера двигателя):
  • — клапан картерных газов;
  • — маслоотделитель;
  • — патрубки отвода воздуха.

Двигателю внутреннего сгорания необходим воздух, поступающий на постоянный основе, чтобы не возникало перегрева и он мог работать корректно, — для этого и нужен клапан рециркуляции картерных газов. И этот же клапан отвечает за снижение вредных веществ, попадающих в атмосферу, и не дает образовываться лишнему нагару на деталях. Газы сгорают в цилиндрах, а также примеси и масла.

Если в результате неисправности клапана вся систем начинает давать сбой, то обязательно возникнуть неполадки с автомобилем. Масло будет подтекать из прокладок (как следствие возросшего давления в двигателе, а это неизбежно при неверно функционирующем клапане).

Принцип работы клапана рециркуляции картерных газов

Конструкция клапана рециркуляции:

  • пластиковый корпус;
  • входной штуцер;
  • выходной штуцер;
  • полости;
  • мембрана;
  • пружина.

Клапан рециркуляции картерных газов находится в двигателе. Мотор соединен с впускным коллектором, в который засасываются газы, после чего попадают в камеру сгорания. За счет наличия клапан рециркуляции газы двигаются только в одну сторону, от мотора, и не могут попасть обратно. Этот механизм направляет газы во вне с помощью большого и маленького отверстий, создавая три потока.

Принцип работы клапана картерных газов основан на эффекте разряжения, происходящем во впускном коллекторе, и на разнице давлений перед клапаном и за ним. При помощи вакуумного преобразователя приходит в движение вал этого клапана, и запускается система рециркуляции.

Виды систем рециркуляции на современных авто:

  • механические;
  • электронные:
  • дискретные;
  • линейные.

Признаки неисправности клапана рециркуляции

О неисправности может говорить появившийся посторонний неприятный запах и копоть на выходе двигателя, а также излишнее расходование моторного масла. Все это может привести к проблемам с зажиганием и с впрыском в том числе. Поэтому важно следить за состоянием системы рециркуляции газов, чистить и заменять детали по мере необходимости.
При неисправности иногда бывает достаточно заменить мембрану клапана, а иногда весь клапан целиком.

Вы можете самостоятельно проверить, исправен ли клапан рециркуляции газов.

  1. Заглушите мотор.
  2. Снимите шланг, соединяющий картер и клапан рециркуляции.
  3. Запустите двигатель.
  4. Пальцем закройте штуцер клапана
.Если вы чувствуете, что создается вакуум, значит, клапан исправен. Когда вы отнимите палец, то услышите щелчок. Если этого не происходит, значит, клапан нуждается в замене.

Исходя из всего вышесказанного хочется сказать, что клапан рециркуляции и вся СВКД — важные части автомобиля, которые требуют внимательного отношения и своевременной замены. Старайтесь покупать детали для замены только в надежных местах и проверенных компаний-производителей для сохранности вашего автомобиля.


Вентиляция картера двигателя – принцип работы системы + Видео » АвтоНоватор

Уменьшение выброса из картера ДВС разнообразных вредных соединений в атмосферу осуществляется посредством специальной системы вентиляции картера.

Особенности системы вентиляции картера ДВС

Отработавшие газы могут попадать в картер из камер сгорания при работе автомобильного двигателя. Кроме того, в картере нередко отмечается присутствие паров воды, топлива и масла. Все эти вещества принято именовать картерными газами.

Их чрезмерное накапливание чревато разрушением тех частей ДВС, которые изготавливаются из металла. Это обусловлено снижением качества состава и эксплуатационных характеристик моторного масла.

Интересующая нас система вентиляции предназначается для того, чтобы предотвратить описанные негативные явления. На современных транспортных средствах она выполняется принудительной. Принцип ее работы достаточно прост. Он базируется на применении разрежения, формирующегося во впускном коллекторе. Когда появляется указанное разрежение, в системе наблюдаются следующие явления:

  • вывод из картера газов;
  • очистка от масла этих газов;
  • движение по воздушным патрубкам соединений, прошедших очистку, в коллектор;
  • последующее сжигание газов в камере сгорания при их смешивании с воздухом.

Конструкция вентиляционной системы картера

На разных моторах, которые производятся различными производителями, описываемая система характеризуется собственной конструкцией. При этом в каждой из таких систем в любом случае имеется несколько общих компонентов. К ним относят:

  • клапан вентиляции;
  • маслоотделитель;
  • воздушные патрубки.

Клапан необходим для корректирования давления газов, которые заходят во впускной коллектор. Если их разрежение является существенным, клапан переходит в закрытый режим, если несущественным – в открытый.

Маслоотделитель, которым располагает система, снижает явление формирования сажи в камере сгорания за счет того, что не позволяет масляным парам проникать в нее. От газов масло может отделяться по двум схемам:

  • циклической;
  • лабиринтной.

В первом случае говорят о маслоотделителе центробежного вида. Такая система предполагает, что газы вращаются в ней, и это приводит к оседанию масла на стенках устройства, а затем и его стеканию в картер. А вот лабиринтный механизм действует иначе. В нем картерные газы замедляют свое движение, благодаря чему и происходит осаждение масла.

Двигатели внутреннего сгорания наших дней, как правило, оснащаются комбинированными системами отделения масла. В них лабиринтное устройство монтируется после циклического. Это обеспечивает отсутствие турбулентности газов. Подобная система на данный момент без преувеличений идеальна.

Штуцер вентиляции картера

На карбюраторах «Солекс», кроме того, всегда имеется штуцер вентиляции (без него система вентиляции не работает). Штуцер очень важен для стабильного функционирования вентиляции картера двигателя, и вот по какой причине. Иногда качественного удаления газов не происходит из-за того, что в воздушном фильтре разрежение имеет малую величину. И тогда с целью увеличения работоспособности системы в нее вводят добавочную ветвь (обычно ее называют малой).

Она как раз и соединяет задроссельную зону со штуцером, по которому осуществляется отвод от ДВС картерных газов. Подобная дополнительная ветвь имеет совсем небольшой диаметр – не более нескольких миллиметров. Сам же штуцер находится в нижней зоне карбюратора, а именно – под насосом ускорения в области дроссельной заслонки. На штуцер натягивают специальный шланг, который выполняет вытяжную функцию.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

На современных двигателях вентиляция картера довольно сложная система. Нарушение работы вентиляции приводит к сбоям в работе мотора, а также к снижению его ресурса. Обычно проблемы с этой системой характеризуются следующими симптомами:
• падение мощности;
• повышенный расход топлива;
• быстрое и сильное загрязнения дроссельной заслонки и регулятора холостого хода;
• масло в воздушном фильтре.
Большинство этих признаков можно отнести и к другим неисправностям, например, к сбоям в работе системы зажигания. Поэтому при диагностике рекомендуется проверять и систему вентиляции картера. По мере износа силовой установки в картер попадает всё больше сажи, нагара и других загрязнений. Со временем они откладываются на стенках каналов и патрубков.
Неисправная система вентиляции картера может доставить немало проблем в зимний период. В карьерных газах всегда присутствуют частички воды, попадая в систему вентиляции, они могут конденсироваться в пар и скопиться в любом месте. Когда двигатель остывает вода, естественно, застывает и превращается в лёд, перекрывая каналы. В запущенных случаях каналы и патрубки закупориваются настолько, что в картере повышается давление и выдавливает измерительный щуп, весь моторный отсек при этом забрызгивает маслом. Случится это может на моторе с любым пробегом, исключением являются двигатели м дополнительным подогревом картера.

Оцените статью: Поделитесь с друзьями!

как работает, для чего нужна, неисправности

Система вентиляции картера играет одну из основных ролей в процессе газообмена внутри двигателя. Ее неисправности могут привести к поломке турбины, потерям масла через сальники. Для своевременной диагностики и обнаружения признаков неисправности крайне важно понимать принцип работы системы вентилирования картерных газов. Особое внимание уделим устройству клапана PCV (Positive Crankcase Ventilation) и методам его проверки.

Что такое картерные газы?

Картерные газы — это  соединение несгоревшей топливовоздушной смеси (далее ТПВС), выхлопных газов и масляной взвеси. Даже в исправном двигателе на такте сжатия через поршневые кольца просачивается часть смеси топлива и воздуха. Уже на такте рабочего хода в картерное пространство поступают выхлопные газы, смешивающиеся с парами моторного масла.

Предназначение системы вентиляции картерных газов (ВКГ)

Вентиляция картера двигателя необходима для постоянного отвода токсичной смеси из несгоревших углеводородов, выхлопных газов и масляного тумана. До ужесточения экологических норм с этой задачей прекрасно справлялся сапун – отрезок шланга, соединяющий блок двигателя и атмосферу.

В современных реалиях вентиляция картера двигателя представляет собой систему закрытого типа. Выхлопные газы подаются во впускной коллектор, где они смешиваются со свежим зарядом и благополучно сгорают в двигателе.

Принцип работы и устройство вентиляции картера двигателя

Именно так выглядит схема вентиляции картера двигателя атмосферного бензинового двигателя. Газы из ГБЦ поступают во впускной тракт по двум патрубкам, один из которых врезается в систему перед дросселем, а второй после заслонки. Такое разделение потоков необходимо по двум причинам:

  1. В режиме холостых оборотов и низких нагрузок дроссельная заслонка открыта на небольшой угол. Количество воздуха, проходящее через фильтр и попадающее в задроссельное пространство минимально, а разряжение больше именно за дросселем. Поэтому избыток картерных газов всасывается во впускной коллектор в задроссельное пространство. Количество газов, проходящее через канал, регулируется односторонним клапаном ВКГ.
  2. В режимы средних и высоких нагрузок дроссельная заслонка открыта на большой угол и не создает препятствия для прохождения воздуха. При этом из-за повышения оборотов возрастает не только потребление двигателем кислорода, но и количество газов, прорывающихся в картер. Поскольку за дросселем и перед ним разряжение будет небольшим, для эффективного отвода картерных газов используются оба канала.

На схеме изображены элементы системы вентиляции картера турбированного двигателя, а также способ попадания газов через поршневые кольца в поддон (№5). Составляющие компоненты:

  1. Маслоотделитель. Препятствует попаданию во впускной коллектор паров масла.
  2. Клапан PCV, дозирующий количество газов.
  3. Интеркулер. Подмешивание горячих выхлопных газов снижает плотность свежего заряда, из-за чего падает мощность двигателя. Охладитель этот негативный фактор нивелирует.
  4. Турбокомпрессор.

Клапан PCV

Высокое разряжение в картерном пространстве не менее опасно для сальников, чем повышенное давление. Чтобы при малом угле открытия ДЗ, а также при резком закрытии дросселя на высоких оборотах в поддоне не создавалось избыточное разряжение, в систему включен клапан ВКГ. Состоит клапан вентиляции картера из подпружиненного плунжера, перемещающегося в гильзе определенного сечения.

В нормальном состоянии, когда двигатель заглушен, возвратные пружины отжимают плунжер, сообщая отрезки канала от коллектора к клапанной крышке. В режиме холостого хода высокое разряжение во впускном коллекторе притягивает плунжер, преодолевая сопротивление пружин. Канал для доступа картерных газов перекрывается. По мере открытия дроссельной заслонки снижается воздействие вакуума на плунжер. Усилием возвратных пружин клапан открывается, сообщая впускной тракт и картерное пространство.

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

Лабиринтный маслоуловитель

При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.

Циклический маслоуловитель

Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.

Маслоотделитель с фильтрующим элементом

Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.

Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.

Признаки неправильной работы

  1. Обильные масляные запотевания в местах резиновых уплотнений. Менять прокладку ГБЦ, поддона либо сальники, без устранения причины повышенного давления картерных газов, бессмысленно. Причина может быть как в недостаточной производительности вентиляции картера, так и в критическом износе цилиндропоршневой группы (далее ЦПГ). В последнем случае в поддон просачивается больше картерных газов, нежели может пропустить через себя система вентиляции картера. На автомобилях с синтетическим фильтрующим элементом в первую очередь рекомендуем проверить состояние фильтра.
  2. Чрезмерный расход масла. Повышенное давление в картерном пространстве препятствует эффективной работе маслосъемных колец, из-за чего масло сгорает в цилиндрах.
  3. Плавающие обороты холостого хода. Причина в негерметичности системы. Трещины на шлангах, корпусе клапана PCV, неплотно затянутые хомуты – все эти факторы приводят к подсосу неучтенного воздуха.
  4. Стойкий запах выхлопных газов при движении на небольшой скорости и во время стоянки с заведенным двигателем. Закрытая система вентиляции картера негерметична на отрезке до клапана ВКГ, из-за чего газы прорываются в подкапотное пространство, откуда затягиваются внутрь авто салонным вентилятором.
  5. Большое количество масла во впускном коллекторе, патрубках и даже на воздушном фильтре. Причина в неисправном маслоуловителе.

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

  1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
  2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
  3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.
Видео:Система вентиляции картера

Методы диагностики

Своими руками проще всего проверить клапан PCV. Для этого достаточно подуть в клапан со стороны клапанной крышки. Если напор воздуха с обратной стороны слабый либо он и вовсе не выходит, клапан работает неправильно. Очистка системы вентиляции картера двигателя очистителем карбюратора должна исправить ситуацию. Если же клапан продувается в обе стороны, скорее всего, он заклинил в полуоткрытом состоянии, либо порвалась резиновая мембрана.

Степень загрязнения и общая эффективность работы вентиляции картера измеряется двумя основными путями:

  1. Замеряется давление картерных газов на разных режимах работы двигателя.
  2. Измеряется объем газов, который система может пропустить через себя.

Чтобы не столкнуться с последствиями неисправностей системы ВКГ, стоит периодически менять клапан PCV, фильтрующий элемент, чистить центробежный/лабиринтный маслоуловитель.

Вентиляция картера двигателя.


Вентиляция картера двигателя




Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

  • открытая – с отводом картерных газов в окружающую среду;
  • закрытая – с отсасыванием газов во впускную систему двигателя.

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

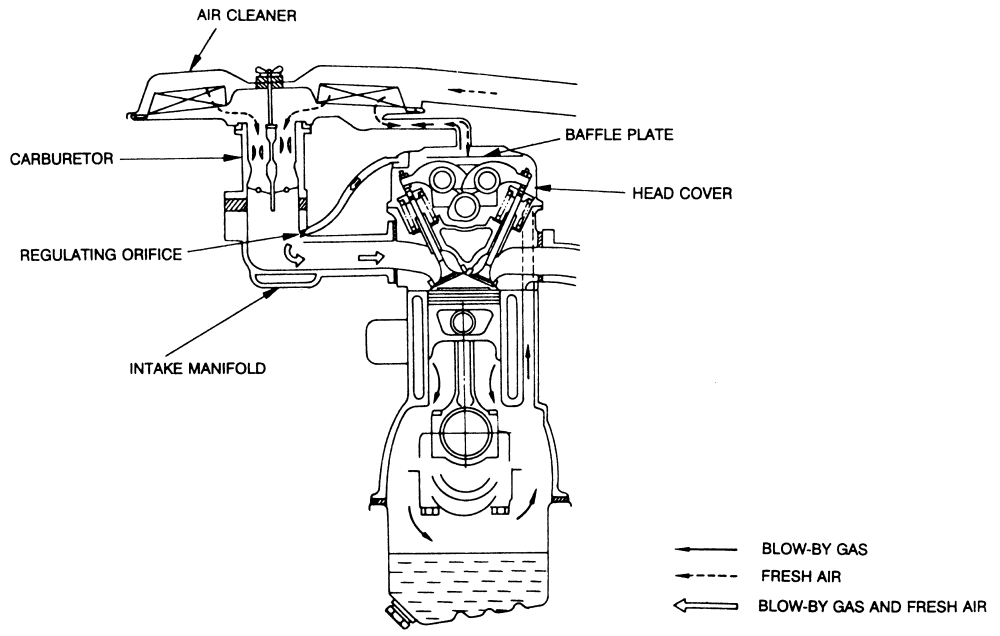

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке.
Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.




Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1.
Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ».
Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон.
Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

***

Классификация и маркировка моторных масел


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Система вентиляции картера

⏰Время чтения: 7 мин.

Как устроена система вентиляции картера? Зачем она нужна и как работает? Что делает клапан PCV? Ответим на эти и некоторые другие вопросы, связанные с системой вентиляции картерных газов.

Эта простая и порой незаметная система устанавливается на все автомобили — старые и новые, карбюраторные и инжекторные, бензиновые и дизельные…

Со временем данная система становится умнее и сложнее, а пользу от её труда невозможно переоценить.

Система вентиляции картера выполняет самую грязную, но очень полезную работу как для экологии, так и для самого двигателя.

Но мало кто уделяет ей должное внимание и даже больше — мало кто задумывается, зачем, вообще, данная система нужна и какую роль она играет в работе двигателя внутреннего сгорания.

Зачем нужна система вентиляции картера

Дело в том, что при работе двигателя внутреннего сгорания неизбежно проникновение некоторого количества газов из камеры сгорания в картер двигателя. Эти газы просачиваются через неплотности между поршнем и стенками цилиндра. Плюс ко всему, от перепадов температур постоянно меняется давление в картере.

Прорвавшиеся газы пагубно влияют на свойства масла и окружающую среду, а также повышают давление в картере, что неизбежно приведёт к течи в местах уплотнений двигателя и перерасходу масла.

Вот для отвода этих газов и для снижения давления в картере двигателя и нужна данная система.

Как работает система вентиляции картера

Существует два типа данных систем:

  • Открытого типа — более старая. В данной системе полость картера соединялась непосредственно с атмосферой. У данной системы было два существенных недостатка. Первый — это сильное загрязнение окружающей среды, а второй — при остывании двигателя в картер засасывалась влага, пыль и т.п. Можно и сейчас наблюдать, как под капотом стареньких Жигулей телепается шланг, а из него валит огромное количество дыма. Это пример системы открытого типа. На самом деле этот шланг должен был идти к корпусу воздушного фильтра, подводя картерные газы к карбюратору для дальнейшего сжигания их в двигателе. Но чтобы не загрязнять впускной тракт маслянистыми отложениями от работы изношенного двигателя, наши люди, как всегда нашли простое решение.
  • Закрытого типа (или принудительная вентиляция) — система вентиляции картера нашего времени. В данной системе полость картера не имеет непосредственного контакта с атмосферой. Её мы и будем рассматривать более подробно на примере автомобиля Шевроле Лачетти. Но принцип работы ни чем существенным не отличается от других автомобилей.

Система вентиляции картера закрытого типа, как уже говорилось, не сообщается непосредственно с атмосферой, поэтому одновременно с отсосом газов и паров бензина в картере образуется разрежение при всех режимах работы двигателя, что повышает надежность различных уплотнений двигателя и уменьшает выброс токсичных веществ в атмосферу. Это касается исправных двигателей. Если двигатель сильно изношен и сапунит, то производительности системы вентиляции для создания разрежения в коллекторе может не хватить.

В систему вентиляции картерных газов обычно входят три составляющие — соединительные шланги, маслоотделитель (сепаратор) и клапан PCV.

Вся суть системы основана на отсосе газов из картера благодаря разрежению во впускном коллекторе. Простыми словами, двигатель сам высасывает газы из своего же картера и их сжигает.

Из картера газы по шлангу поступают к штуцеру клапанной крышки

В полости клапанной крышки находится маслоотделитель, который отделяет частички масла от газов. Эти частички собираются в капли и под действием силы тяжести стекают обратно в картер.

Мойка клапанной крышки

Пройдя маслоотделитель, газы подходят ко второму штуцеру клапанной крышки, расположенному на противоположном конце. В штуцер вкручен клапан вентиляции картера PCV. А также подключаются две трубки — перед клапаном и после клапана

Первая трубка отводит газы в полость перед дроссельной заслонкой, а вторая, через клапан в задроссельное пространство.

Именно клапан является самой важной составляющей правильной работы системы вентиляции картера любого автомобиля с закрытым типом вентиляции.

Не смотря на свой примитивный вид, он не такой простой, как кажется. Многие ошибочно считают, что это обычный обратный клапан. Да, это обратный клапан, но не обычный

Были случаи, когда некоторые умельцы пытались его заменить каким-либо похожим обратным клапаном. Этого делать категорически нельзя!

Вот я показал устройство клапана PCV на видео

Клапан PCV выполняет несколько функций:

  • не пускает воздух в обратном направлении (из дросселя в картер)
  • снижает пропускную способность при большом разрежении в коллекторе
  • открывается полностью при низком разрежении в коллекторе

При полностью открытой дроссельной заслонке, когда разрежение во впускном коллекторе невелико, клапан полностью открыт под действием встроенной в него пружины и картерные газы свободно проходят из картера в коллектор. При закрытой дроссельной заслонке (режим холостого хода) разрежение во впускном коллекторе увеличивается, а проходное сечение клапана уменьшается. Благодаря этому поступление картерных газов в коллектор ограничивается и обеспечивается устойчивая работа двигателя в режиме холостого хода.

Вот пример работы клапана вентиляции картера (PCV)

Более подробно про этот клапан можно почитать и посмотреть не странице Клапан PCV

Засорение клапана вентиляции картерных газов может привести к его заклиниванию, что обязательно отразится на работе двигателя.

При заклинивании в открытом положении:

  • возрастут обороты холостого хода (РХХ их понизит, конечно, но проблема от этого не исчезнет)
  • может увеличиться расход топлива
  • работа на хх может стать неустойчивой

При заклинивании в закрытом положении:

  • возрастёт давление в картере
  • течь масла через всевозможные уплотнения и сальники
  • возможно нарушение работы системы смазки

Думаю, этих доводов достаточно, чтобы проверить работу клапана PCV и всю систему вентиляции картера в целом. А также начать проводить обслуживание системы через определённый промежуток времени или через определённый пробег.

Для этого достаточно вывернуть клапан PCV

Осмотреть его на наличие загрязнений и повреждений

Промыть клапан PCV и трубки очистителем инжектора

Как проверить клапан PCV

После промывки, можно проверить общее состояние клапана. При малейшем подозрении на неисправность, клапан лучше заменить.

Проверка клапана системы вентиляции картера:

  • потрясти клапан — должно ощущаться и слышаться болтание элементов клапана — значит система клапана находится в свободном положении и не заклинила
  • подуть в обратную часть клапана (там где резьба) — воздух должен свободно проходить
  • подуть сильно в штуцер — воздух не должен проходить
  • всосать воздух со стороны штуцера, создавая разрежение до 30 кПа  Если Вы на это способны, то клапан должен почти закрыться. Но если Вы не супермен, а обычный человек, тогда подключите к клапану его трубку, но клапан не вкручивайте.  Заведите двигатель и дайте поработать на холостом ходу — клапан должен прикрыться. Можете заодно «погазовать» и посмотреть за работой клапана. При повышении оборотов, шток должен возвращаться в исходное положение, а при работе на холостом ходу — углубляться внутрь. Также при работе на холостом ходу необходимо пальцем легонько закрыть отверстие. Шток должен при этом вернуться в исходное положение. Также должно прослушиваться характерное клацанье. Вот снял этот процесс на видео, чтобы было понятней

Я данную процедуру провожу при каждой чистке дроссельного узла.

Плюсы и минусы закрытой системы вентиляции картерных газов

В конце хотелось бы сравнить достоинства и недостатки системы вентиляции картера для тех, кто мечтает избавиться от неё.

Минусы системы вентиляции картера:

  • замасливание впускного тракта двигателя — необходима регулярная чистка
  • при плачевном состоянии двигателя объём картерных газов на столько велик, что о нормальной работе системы и двигателя можно забыть — требуется ремонт двигателя

Плюсы системы вентиляции картера:

  • чище наш с Вами воздух, так как картерные газы на много токсичней отработанных
  • меньше шансов наблюдать течь через уплотнения и сальники
  • увеличивается ресурс моторного масла
  • уменьшаются окислительные процессы внутри двигателя
  • картерные газы повышают детонационную стойкость
  • картер не сообщается с атмосферой, в следствие чего в него не засасывается пыль и влага

Хотя ладно, ещё кое-что напишу

Что будет если заглушить систему вентиляции картера

Это реальная история.

Жил-был хороший парень и был у него Ваз 2106. Как и большинство водителей он отключил шланг вентиляции картерных газов от фильтра на карбюраторе и оставил его телепаться под капотом. Всё было как у всех — ездил, дымил потихоньку, никого не трогал.

Затем ему в голову пришла на первый взгляд нормальная идея — всё это дело окультурить, чтобы не дымило под капотом и не тянуло этой гадостью в салон. Он взял более длинный шланг и протянул его под днищем в район подвесного подшипника кардана. Всё хорошо подвязал и снова ездил дымил потихоньку.

Пришла зима. Вечером, после работы, каждый по своим машинам и собираемся разъезжаться по домам. Он завёл двигатель и стал ждать пока я отъеду, чтобы освободить проезд.

Я в своих мыслях тыкаю ключ в замок, включаю зажигание и тут раздаётся жуткий взрыв! Я с перепугу даже не понял, что происходит. Выскочил из машины, смотрю, у напарника глаза по пять копеек, весь трусится, а из под капота дымок идёт.

Открываем капот, а там… Хай Бог милует… Всё в масле, щупа нету на месте, шланг его вентиляции сорвало. Проводка, двигатель, капот — всё истекает маслом! Жуть, в общем…

Заглянули под машину, а из его шланга вентиляции висит большая-прибольшая сосулька. Тут всё стало понятно. Шланг этот был длинный и подвязан в нескольких местах. Мало того, что шёл «волнами», так ещё и немного вверх. Там постоянно собирался конденсат и никуда не стекал, а с приходом морозов, начал обмерзать, пока не заглушил вентиляцию картера полностью.

Вот такие дела.

Теперь, в принципе, и всё, о чём хотелось написать про систему вентиляции картера.

Ну, и видео про систему вентиляции картера

Всем Мира и ровных дорог!!!

Ещё в сообществе Мой Лачетти:

Вентиляция картера

Система вентиляции картера важнее, чем люди думают. Когда есть проблема, это может вызвать накопление масляного шлама, утечки масла и расход масла.

Большинство двигателей имеют следующие проблемы:

  • Взбивание масла создает давление.
  • Поршневые кольца слегка протекают и создают давление.
  • Направляющие клапана слегка протекают и создают давление.

Это давление должно куда-то уходить. Без системы вентиляции даже небольшое давление может привести к повреждению прокладок.

Как это работает?

Раньше давление просто сбрасывалось в воздух. На протяжении многих лет были опробованы различные решения. Однако все они способствовали возникновению смога и загрязнения окружающей среды.

В большинстве современных двигателей используется система принудительной вентиляции картера (PCV). Система довольно проста:

  1. Источник фильтрованного воздуха служит входом.
    1. Это может быть сапун крышки клапана или
    2. Шланг, подсоединенный к воздухозаборному патрубку.
  2. Чистый воздух проходит через двигатель, унося пары и пары.
  3. «Грязный» воздух всасывается через клапан PCV.
    1. Клапан PCV соединен шлангом с впускным коллектором.
    2. Подает вакуум двигателя в картер, втягивая воздух через систему.
  4. Дым и пар втягиваются в камеру сгорания и сжигаются.

Система PCV сохраняет внутреннюю часть двигателя в чистоте. Он также сбрасывает давление, не вызывая утечки. Дымы и пары сжигаются, что снижает выбросы.

Как это влияет на производительность?

Большинство уличных автомобилей имеют систему PCV. Это требуется по закону для целей выбросов. Следуйте графику технического обслуживания и следите за тем, чтобы шланги PCV оставались чистыми и прозрачными. Это продлит срок службы вашего масла и самого двигателя.

Система PCV также помогает двигателю сделать немного больше мощности. Небольшой вакуум в картере улучшает уплотнение поршневых колец и штоков клапанов. Это сохраняет сжатие в камере там, где мы этого хотим.Система PCV также снижает ветер и аэрацию масла. Это вызывает сопротивление вращающегося узла и лишает вас некоторой мощности.

Есть другой способ?

Для гоночных машин возможны другие варианты:

  1. Система откачки картера отводит пары в систему выпуска отработавших газов.
    1. Это системы НЕ для автомобилей с глушителями.
    2. Масло может скопиться в глушителе и вызвать пожар.
  2. Вакуумные насосы
  3. Racing имеют ременной привод.
    1. Они создают высокий вакуум в картере для специализированных гоночных автомобилей с большими кулачками и низким вакуумом двигателя.

ID ответа 5232 | Опубликовано 18.10.2019 10:16 | Обновлено 25.08.2020 15:28

Система принудительной вентиляции картера (PCV)

Система принудительной вентиляции картера (PCV) - для чего она нужна

Прежде всего, система (PCV) - это сокращенная форма или общее название системы принудительной вентиляции картера (PCV).

Система принудительной вентиляции картера (PCV) в основном представляет собой односторонний канал для контролируемого отвода картерных газов.
Итак, система (PCV) удаляет вредные пары из двигателя и предотвращает их выброс в атмосферу.

Система принудительной вентиляции картера (PCV) использует вакуум в коллекторе для втягивания паров из картера во впускной коллектор.

Затем пар уносится с топливно-воздушной смесью в камеры сгорания, где он сгорает.Поток или циркуляция в системе регулируются клапаном принудительной вентиляции картера (PCV). Клапан (PCV) эффективен как в качестве системы вентиляции картера, так и в качестве устройства контроля загрязнения. (PCV) системы входят в стандартную комплектацию всех новых автомобилей с начала шестидесятых годов.

Несмотря на то, что существует множество различных (PCV) систем , все они работают, по сути, одинаково.

Итак, система принудительной вентиляции картера (PCV) может быть как открытой, так и закрытой

Эти две системы очень похожи. Однако закрытая система, используемая с 1968 года, более эффективна в борьбе с загрязнением воздуха. В систему поступает свежий воздух. Из системы выходит избыточный пар. Большая разница в обеих системах заключается в том, как они это делают.

Открытые (PCV) системы Открытая система принудительной вентиляции картера (PCV)

Открытая система всасывает свежий воздух через вентилируемую крышку маслозаливной горловины. Это не представляет проблемы, пока объем пара минимален. Однако, когда количество паров картера становится чрезмерным, они вытесняются обратно через вентилируемую масляную крышку в атмосферу.В результате открытая система (PCV) не является полностью эффективной в качестве устройства контроля загрязнения.

Закрытые (PCV) системы Закрытая система принудительной вентиляции картера (PCV)

Закрытая система принудительной вентиляции картера (PCV) забирает свежий воздух из корпуса воздушного фильтра. В крышке маслозаливной горловины нет вентиляции. Следовательно, избыточный пар будет уноситься обратно в корпус воздушного фильтра, а оттуда во впускной коллектор. Закрытая система предотвращает попадание пара, нормального или избыточного, в открытую атмосферу.Закрытая система очень эффективна в качестве устройства контроля загрязнения воздуха.

Клапан принудительной вентиляции картера (PCV)

Обычно называемая системой (PCV) клапан регулирования расхода является наиболее важной частью. Клапан (PCV) предназначен для измерения потока пара из картера во впускной коллектор. Это необходимо для обеспечения надлежащей вентиляции картера, не нарушая при этом топливно-воздушную смесь для сгорания.

Как работает клапан Работа клапана принудительной вентиляции картера (PCV)

Картерные газы и пары должны удаляться примерно с той же скоростью, с которой они попадают в картер.Прорыв минимален на холостом ходу и увеличивается при работе на высоких оборотах. Следовательно, клапан принудительной вентиляции картера (PCV) должен соответствующим образом регулировать поток пара. Клапан (PCV) компенсирует потребность двигателя в вентиляции. Как следствие, меняется при разных оборотах двигателя. Вакуум в коллекторе управляет клапаном (PCV). Кроме того, разрежение увеличивается или уменьшается при изменении частоты вращения двигателя.

Например, при низких оборотах двигателя или на холостом ходу вакуум в коллекторе высокий. Это вытягивает плунжер в крайнее переднее положение или конец коллектора клапана.В результате уменьшается поток пара. Низкая скорость потока достаточна для вентиляции и не нарушает соотношение топлива и воздуха.

Более высокие обороты двигателя уменьшают вакуум. Плунжер притягивается только к точке примерно на полпути в корпусе. Это обеспечивает максимальный поток пара. Поскольку двигателю требуется больше топливно-воздушной смеси на высоких оборотах, введение большего количества пара не влияет на производительность.

Защита двигателя от возгорания Engine Backfire

В случае обратной вспышки давление во впускном коллекторе переводит плунжер в закрытое или выключенное положение.Это предотвращает попадание пламени обратного пламени в картер и взрыв горючего пара.

Отказ из-за пренебрежения

Заброшенная система (PCV) скоро перестанет работать, и результат может быть дорогостоящим, а также неприятным. Итак, картер должен хорошо вентилироваться. В противном случае моторное масло быстро загрязняется. В результате начнут формироваться скопления тяжелого ила. Внутренние части, не защищенные моторным маслом, начнут ржаветь и / или разъедать.

Поврежденный шланг клапана (PCV)

Это произойдет из-за попадания воды и кислот в картер. Если система (PCV) не работает должным образом, поток паров картера не будет должным образом измерен. Это, в свою очередь, нарушит воспламенение топливно-воздушной смеси и вызовет резкую работу на холостом ходу или даже остановку двигателя. Кроме того, впускные и выпускные клапаны, помимо свечей зажигания, вполне могут быть повреждены и прийти в негодность.

Лучше заменить, чем почистить Клапаны (PCV), показанные на листе иллюстраций

Итак, очистка клапана (PCV) может быть лишь краткосрочным решением.Очистка клапана (PCV) приведет к чистому (PCV) клапану; не новый (PCV) клапан. В клапане PCV останутся загрязнения, которые невозможно вымыть. Кроме того, клапан (PCV) имеет внутренние детали, которые изнашиваются и разрываются, и простая очистка не устранит их. Рекомендуемые интервалы замены - максимум 12 месяцев или 16 000 км (10 000 миль). Поскольку автомобили и условия эксплуатации меняются, клапан (PCV), возможно, придется обслуживать чаще.

Заключение

Что проверять:

  • Если клапан (PCV) заедает или есть признаки отстоя, клапан следует заменить.
  • Очистите все шланги и фитинги.
  • Замените все треснувшие или сломанные шланги.
  • Убедитесь, что система имеет герметичное уплотнение.
Сломанная (PCV) прокладка клапана

Наконец, надлежащее обслуживание системы принудительной вентиляции картера (PCV) поможет снизить общие выбросы автомобиля. Итак, эта деталь может быть небольшой и не дорогой, но играет огромную роль в исправном работающем двигателе.

Пожалуйста, поделитесь новостями портала Danny’s Engine

Открытая вентиляция картера | Cummins Filtration

Системы вентиляции картера Cummins Filtration представляют собой инновационные продукты, использующие запатентованные технологии для контроля капель масла и выбросов из картера дизельных двигателей.Системы открытой вентиляции картера (OCV) обеспечивают превосходную аэрозольную фильтрацию выхлопных газов картера, широко известную как прорыв. Прорыв - это результат выхода газов и масел под высоким давлением вокруг поршневых колец в атмосферу. Этот маслянистый туман притягивает пыль и взвешенные в воздухе частицы, что приводит к накоплению загрязняющих веществ как на двигателе, так и на поверхности под ним. Это условие увеличивает объем необходимой очистки моторного отсека, а также приводит к появлению неприглядных капель масла на автомагистралях, водоемах, парковках, посевах, полах гаражей и проездах.

Cummins Filtration предлагает полную линейку OCV для дизельных двигателей мощностью от 60 до 640 л.с. Преимущества систем:
Практически исключает подтекание масла
Снижает расход масла
Превосходная фильтрация и сбор аэрозолей
Сокращает время обслуживания и простоя двигателя
Обслуживание не требуется
Срок службы системы = Срок службы двигателя
Гарантия - 3 года
Cummins Filtration Закрытая вентиляция картера ( CCV) Retrofit Kit защищает двигатель и обеспечивает лучшее решение для удаления выхлопных газов, помогая снизить расход масла за счет устранения тумана, паров аэрозоля и капель масла в моторном отсеке.
Одобрено / одобрено производителем оборудования
Фильтрует до 99% капель масла в результате продувки
Отфильтровывает до 95% паров аэрозоля в результате продувки
Удаляет 100% паров в моторном отсеке
Применяется для большинства дизельных двигателей объемом до 10 л рабочий объем двигателя (или до 12 футов3 / мин (340 л / мин) продувки картера)
Для некоторых двигателей OEM комплект для модернизации может применяться в двигателях с рабочим объемом до 15 л
Компактная конструкция легко устанавливается в моторном отсеке
Up в 3 раза более длительные интервалы обслуживания, чем у конкурентов
Для федерального / государственного финансирования модернизации используйте номер детали ** Комплект CV51118 Подтверждено Агентством по охране окружающей среды (EPA)
Подтверждение применяется при использовании с дизельным катализатором окисления Cummins Emission Solutions
Высокоэффективный коалесцирующий фильтр в сборе
Картер Регулятор депрессии (CDR) Клапан, который регулирует давление между картером двигателя и впускным отверстием турбокомпрессора
Кронштейн клапана CDR
Слив масла обратно в e масляный поддон двигателя
** Дополнительное оборудование (шланги, хомуты, маслосливные обратные штуцеры и т. д.) требуется для завершения установки. Комплект
CCV в сочетании с дизельным катализатором окисления (DOC)
Эта комбинация продуктов Cummins Emission Solution проверена Агентством по охране окружающей среды (EPA) не только для снижения выбросов, но и для обеспечения более чистой и безопасной рабочей среды для дизельных двигателей модели 1991 года. -2003, независимо от производителя двигателя. Кликните сюда, чтобы узнать больше.

Ecovent Вентиляция картера
Система вентиляции картера Ecovent поставляется на рынок судовых и стационарных двигателей более двадцати лет.Сегодня он используется почти во всех основных моделях промышленных дизельных двигателей и двигателей, работающих на природном газе. Они использовались и указывались:
ВМС США
Береговая охрана
Больницы
Иностранные правительственные агентства
Владельцы яхт и судостроители
Строители двигателей и упаковщики для морского и промышленного применения
ПРИМЕЧАНИЕ: Если природный газ или топливо, содержащее серу или используются галогеновые химикаты, не возвращайте масло в двигатель.

Клапаны

PCV - Система вентиляции картера

Загрязнение масла картера увеличивается каждый раз, когда зажигается свеча зажигания.Побочные продукты взрыва бензина и воздуха - это в первую очередь оксид углерода, оксиды азота (NOx) и несгоревшие побочные продукты углеводородов. Некоторые из этих продуктов сжимаются вокруг поршневых колец и опускаются в картер; они называются продуктами сгорания. Эти газы смешиваются с парами масла в картере и сразу же начинают выделять неприятные вещества, которые могут и будут навредить вашему двигателю.

Мы должны удалить картерные продукты из картера. Но мы не можем просто выпустить их в атмосферу.Так что же нам делать?

До 1965 года у большинства легковых и небольших грузовиков было вентиляционное отверстие, часто называемое дорожной тяговой трубой, через которое выпускался воздух из картера двигателя. После 1965 года законодательство выдвинуло санкционированное правительством устройство, которое будет устанавливаться на всех транспортных средствах.

Что такое клапан PCV?

Клапан принудительной вентиляции картера (PCV) представляет собой простую систему, которая вводит фильтрованный свежий воздух в картер. Клапан PCV использует вакуум двигателя, чтобы втягивать воздух через картер и повторно вводить его обратно во впускной коллектор.Это дает несгоревшим углеводородам и оксидам азота, которые выдуваются кольцами, еще один шанс для полного сгорания, а в более поздних транспортных средствах - управление системой контроля выбросов двигателя.

Эта система отлично работает и практически не требует обслуживания. Однако недостаток знаний в сочетании с тем фактом, что средний водитель не открывает капот двигателя при каждой заправке, может привести к большим проблемам. А незнание того, как и почему масло дышит, может привести к дорогостоящим счетам за ремонт вашего автомобиля.

Примерно в то время, когда мы перестали раздавать отработанное масло для борьбы с пылью, я узнал, что вино, как и масло, должно дышать. Однажды летом, когда я был молодым, мы с другом поняли, что можем делать вино из апельсинов, выращенных здесь же.

Между прочим, в двух милях от моего дома была большая коммерческая апельсиновая винодельня. Как трудно это может быть? Мы были слишком молоды, чтобы легально покупать вино, поэтому «одолжили» апельсины для образовательных целей в роще рядом с моим домом.

Чтобы начать процесс изготовления вина, мы выделили сок из апельсинов, отфильтровали мякоть, а затем поместили сок и дрожжи в три большие пятигаллонные стеклянные бутылки.Это были бутылки, в которых когда-то доставляли родниковую воду. Мы плотно закупорили пробку и даже изготовили элементарную клетку для пробки, вроде тех, что мы видели на бутылках с шампанским.

Жаль, что мы не знали о предохранительных или запорных клапанах.

Мы хранили бутылки на чердаке моего друга, вне поля зрения его родителей. В один прекрасный день дрожжи и сахар из сока сработали так, как и следовало ожидать, и сорвали пробки с бутылок, разбрызгивая прогорклое апельсиновое вино на чердаке моего друга.

Запах был ужасный. Наши матери были в ярости, и нам потребовалось два дня, чтобы вычистить все, чтобы избавиться от этого гнилого запаха. Это была простая ошибка, но последствия нашего невежества были серьезными.

Последствия незнания систем PCV также могут быть дорогостоящими. Система проста. Как профессиональный механик, я почти каждую неделю вижу, как неисправная система PCV буквально измельчает двигатель. Резиновые шланги и втулки, входящие в состав системы, могут разбухнуть и ослабить их соединение с другими частями двигателя.Результаты зависят от того, где нарушается целостность соединения.

Если соединение неплотно и воздух засасывается в линию между корпусом воздушного фильтра и крышками клапанов или другой точкой всасывания, неочищенный нефильтрованный воздух попадает в картер. Это может привести к истиранию подшипников, перегрузке емкости масляного фильтра и, в целом, к образованию груды мусора в двигателе. Многие из ранее изношенных двигателей, которые я видел, могут связывать свои отказы с долговременной неисправностью системы PCV.

Если соединение на другой стороне между PCV и впускным коллектором выходит из строя, сырые продукты выброса газов выбрасываются в атмосферу. Результатом является ужасно грязный, масляный и пыльный моторный отсек, который многие из нас видели, и выброс в атмосферу многих агрессивных загрязнителей.

Незнание и невнимание к деталям сделали мой первый опыт вина моим последним. Не позволяйте, чтобы недостаток знаний и пренебрежение простым PCV на вашем автомобиле стоили вам многих миль обслуживания вашего современного двигателя внутреннего сгорания.Вы или ваш механик можете осмотреть всю систему всего за несколько минут. Замена шланга, втулки или PCV часто стоит менее 20 долларов. Сделайте одолжение себе и окружающей среде - проверьте и / или отремонтируйте эту жизненно важную систему на этой неделе.

Попробуйте сами: найдите под капотом белую пластиковую наклейку размером примерно 6 на 3 дюйма. В нем указаны объем двигателя, используемые системы выбросов, зазор свечи зажигания, информация о времени и другая полезная информация. Часть стикера выглядит как дорожная карта с цветными линиями.

Ищите PCV, игнорируя странные сокращения, такие как EGR, MAP или VSERV. Если вы можете найти клапан PCV на двигателе, следуйте карте и проверьте все шланги и соединения на вздутие или трещины. Замените все части, которые были расшатаны, треснуты, набухли или покрыты моторным маслом. В общем, если нет признаков утечки масла, проблем быть не должно. Неисправные клапаны PCV могут быть источником утечки и могут вызвать утечки в других прокладках вашего двигателя. Если сомневаетесь, обратитесь к профессионалу.

Жизнь в вакууме: испытание системы вентиляции картера

В этой статье я буду говорить о предмете, который не пользуется большим уважением или вниманием у большинства автомобильных техников, а именно о системах вентиляции картера двигателя. Многие техники считают эти системы довольно простыми и безотказными, но их часто упускают из виду из-за их важности, а также из-за их способности вызывать довольно запутанные проблемы на современных платформах трансмиссии. Моя цель - показать вам важность учета системы вентиляции картера в вашей диагностической программе и того, как проверить давление в картере, чтобы определить, правильно ли работает система.

Что такое вентиляция картера

Вентиляция картера такая же старая, как двигатели внутреннего сгорания, и ее необходимо решать в любой современной трансмиссии с регулируемыми выбросами. До введения федеральных стандартов по контролю за выбросами из картера двигателя выводился воздух через компонент, называемый тяговой трубой.Трубка была подсоединена к боковой стороне блока цилиндров или клапанной крышки и проложена вниз, немного ниже нижней части двигателя в воздушном потоке транспортного средства. Когда автомобиль двигался, воздух, проходящий мимо трубы, создавал зону низкого давления, и свежий воздух попадал в двигатель через сапун, который обычно был крышкой маслозаливной горловины. Это позволит отводить картерные газы двигателя из картера и отводить их наружу.

Пока все просто, но были проблемы. Когда автомобиль не движется, вентиляция картера отсутствует, а при движении на высоких скоростях система работает слишком эффективно, и масло вытягивается из двигателя вместе с картерными газами, образуя черную маслянистую полосу в центре шоссе. .Но основная проблема этого типа систем - выброс несгоревших углеводородов в атмосферу.

Выбросы из картера двигателя считались одной из основных причин смога в бассейне Лос-Анджелеса в 1950-х и 60-х годах. В 1961 году системы принудительной вентиляции картера стали обязательными в Калифорнии, а в 1964 году все новые автомобили были оснащены этой системой. Системы PCV позволяют перенаправлять картерные газы во впускной коллектор двигателя для сжигания вместе с поступающей воздушно-топливной смесью.Эти системы, в основном, управляются вакуумом, поэтому при низких нагрузках на двигатель поток будет меньше, а поток в условиях дорожной нагрузки будет больше, а поток газа увеличивается.

Многие современные силовые установки отказались от обычного клапана PCV и теперь используют системы с фиксированными диафрагмами или интегрированный клапан управления потоком и маслоотделитель. Итак, что касается теории и урока истории, давайте посмотрим, что не так с этими системами и как их проверить.

Проверка работы системы вентиляции картера

Первым признаком того, что что-то не так с вентиляцией картера, является чрезмерное количество конденсата в картере, и это обычно наблюдается во время замены масла по молочным отложениям, обнаруживаемым на крышке маслозаливной горловины или внутри маслозаливного отверстия.

Рисунок 1 - Чрезмерные отложения конденсата из-за плохой вентиляции картера.

Проблемы, которые меня больше беспокоят, - это когда проблемы с вентиляцией картера вызывают световой сигнал «Check Engine», который чаще всего проявляется в виде кодов корректировки топлива. На ум приходит один конкретный автомобиль, который мне прислали из другого магазина. У Chevy S-10 Blazer 2001 года с двигателем 4. 3 VIN W были коды регулировки обедненного топлива, установленные для обоих банков.Был обнаружен отсоединенный вакуумный шланг, но даже после его закупорки значения топливной коррекции на холостом ходу были очень высокими - каждый ряд был положительным 24 процента.

Рисунок 2 - Коды неисправностей, хранящиеся на Chevy S-10 Blazer.

Новый датчик массового расхода воздуха на замену уже был опробован без изменения значений коррекции топлива. Зная, что ложный воздух или неизмеренный воздух могут исказить топливную коррекцию, было решено отсоединить впускной шланг для воздуха в картер, чтобы проверить, изменились ли значения дифферента на холостом ходу.Они не.

Подача воздуха в картер осуществляется после датчика массового расхода воздуха, так что этот воздух измеряется. Если воздух втягивается в картер из-за утечки, то этот воздух невозможно измерить, и система будет обедненной.

Рисунок 3 - Впускной шланг свежего воздуха PCV, подключенный к трубке корпуса дроссельной заслонки после датчика массового расхода воздуха. Отсоединение этого шланга от крышки клапана не привело к изменению значений топливной коррекции.

Была произведена последняя проверка. К трубке маслоизмерительного щупа был подсоединен вакуумметр, и вход свежего воздуха PCV на клапанной крышке был заблокирован при работе двигателя на холостом ходу. Показания вакуума показаны на рисунке 4. Вакуума почти не было, что указывает на утечку воздуха в картер. Когда в картер попали дым от дымовой машины, проблема стала очевидной. Неправильно установлена ​​прокладка клапанной крышки со стороны пассажира двигателя. Замена прокладки скорректировала высокие значения корректировки топливоподачи.

Рисунок 4 - Показания вакуума в картере при негерметичной прокладке клапанной крышки.
Рисунок 5 - Негерметичная прокладка крышки клапана на правом берегу двигателя, вызывающая утечку воздуха в картер.

Эта проблема повторялась много раз на разных автомобилях и вызвала замену большого количества ненужных деталей, потому что многие технические специалисты не рассматривают утечки в картере как возможную причину кодов корректировки топлива и не измеряют давление в картере

Рисунок 6 - Это значение вакуума после замены прокладки клапанной крышки, большая разница!

Давление, вакуум или и то, и другое?

Хотя я уже упоминал об измерении давления в картере, обычно наблюдается отрицательное давление или частичный вакуум.Это связано с тем, что в картер двигателя создается регулируемое разрежение для отвода картерных газов. При измерении вакуума в картере помните, что необходимо перекрыть забор свежего воздуха и что потребуется несколько секунд, чтобы вакуум образовался в картере.

Не позволяйте двигателю работать более короткого времени после того, как вакуумметр установит стабильные показания, поскольку избыточное пониженное или избыточное давление может повредить некоторые уплотнения или прокладки!

Это заставляет вспомнить еще немного теории о давлении в картере.Я помню, как давно купил у поставщика оснастки инструмент под названием «Тестер на продувку MT-383». Этот инструмент измерял количество потока картерного газа, выходящего из картера. Клапан PCV был снят с крышки клапана и на его место установлен расходомер. Забор свежего воздуха был закрыт, и двигатель работал как на холостом ходу, так и на высоких оборотах. Четкий градуированный расходомер измеряет расход в стандартных литрах в минуту.

Теоретически, когда двигатель изнашивается, особенно из-за износа поршневых колец и цилиндров, будет повышаться давление в картере из-за большего прорыва, и это можно измерить, чтобы определить износ. Это приводит к тому, что может быть как состояние избыточного давления в картере, так и состояние пониженного давления. Если износ двигателя вызывает слишком высокое давление в картере, это приведет к перегрузке системы PCV и приведет к чрезмерным утечкам масла. Избыточное давление в картере также может возникать, если подача вакуума в систему PCV становится ограниченной. Чрезмерное пониженное давление в картере (разрежение) может возникнуть, если поступление свежего воздуха становится ограниченным или используется неправильный клапан PCV.

Рисунок 7 - Счетчик ударов с защелкой, подключенный к двигателю Chevy V8.

Турбины и вентиляция картера

Когда к двигателю добавляется турбонагнетатель, система вентиляции картера несколько усложняется из-за того, что направление картерных газов должно измениться, когда двигатель находится под давлением наддува из-за отсутствия разрежения на впуске. Я буду использовать пример из BWM с турбонаддувом, чтобы проиллюстрировать эту проблему.

Говоря о BMW, эти автомобили четко демонстрируют необходимость измерения давления в картере при возникновении проблем с управляемостью.В отличие от многих автомобилей, последние модели BMW с системой управления подъемом впускного клапана Valvetronic имеют регулируемый вакуум во впускном коллекторе. Целевой уровень вакуума на любом двигателе BMW Valvetronic составляет всего 50 миллибар или около 1,5 дюймов ртутного столба. Благодаря этому небольшому количеству вакуума давление в картере тщательно регулируется и может существенно повлиять на работу этих двигателей на холостом ходу.

Я использую цифровой ручной манометр Dwyer серии 475 для измерения давления в картере большинства европейских автомобилей и любых автомобилей BMW.Инструмент измеряет давление в дюймах водяного столба, но его легко преобразовать в миллибар, что является спецификацией, предоставленной BMW. Адаптер, показанный на рисунке, можно приобрести у компании AGA tools, или вы можете сделать тестовый адаптер из старой масляной крышки. Существует сервисный бюллетень № 11 05 98, в котором подробно описывается проверка давления в картере автомобилей BMW. Я настоятельно рекомендую распечатать его и держать под рукой, если вы работаете с этими транспортными средствами.

Рисунок 8 - Измерение давления в картере двигателя BMW X-3, N52

Вы можете не только измерять давление в картере с помощью вакуумметра или манометра, но также можете использовать точный датчик давления, такой как Pico WPS500, для измерения давления в картере с помощью осциллографа.Осциллограф и датчик давления также могут показывать импульсы давления внутри картера, которые могут быть вызваны чрезмерной утечкой от стенки цилиндра до сжатия поршня, которая выходит в картер.

На рисунках 9 и 10 показаны испытания под давлением в картере, проведенные на BMW X-5 2016 года с шестицилиндровым двигателем N55 с турбонаддувом. Нижняя осциллограмма - это давление в картере, а верхняя осциллограмма - срабатывание катушки зажигания цилиндра №1, поэтому вы можете видеть, когда двигатель был запущен и выключен. База времени довольно медленная, 10 секунд на деление.Когда двигатель заглушен, требуется удивительные 75 секунд, чтобы давление в картере вернулось к атмосферному. Это плотно закрытый картер!

Рисунок 9. Использование пикооскопа и датчика давления для измерения давления в картере BMW X-5 2016 года выпуска с двигателем N55.
Рисунок 10 - Объемный захват давления в картере в вакууме после запуска двигателя.При выключении происходит медленное повышение давления до атмосферного.

Я должен также упомянуть здесь, что, хотя BMW TSB в основном озабочен слишком большим давлением или недостатком вакуума в картере, который указывает на утечку, существует также проблема слишком большого вакуума! Многие неисправности двигателя BMW Valvetronic могут привести к тому, что двигатель перейдет в режим управления дроссельной заслонкой, и разрежение во впускном коллекторе будет очень высоким, как в обычном двигателе. Система вентиляции картера не предназначена для высокого вакуума в коллекторе, поэтому отрицательное давление в картере также будет очень высоким.Если вы столкнулись с крышкой маслозаливной горловины, которую практически невозможно снять при работающем двигателе, или с пронзительным свистом при работающем двигателе, проверьте наличие неисправностей, препятствующих нормальной работе Valvetronic.

Несколько примеров из практики BMW

В магазин привезли интересный проблемный автомобиль, наглядно демонстрирующий необходимость проверки давления в картере. Это был BMW X-3 2007 года выпуска с шестицилиндровым двигателем N52, оборудованный Valvetronic. Жалоба заключалась в резком скачке холостого хода, который также приводил к случайной остановке двигателя на холостом ходу.

Двигатель работал нормально при движении на крейсерских скоростях. При первой проверке было 14 кодов, связанных с управлением двигателем. Все четыре нагревателя датчика кислорода устанавливали коды, был код вялого движения серводвигателя Valvetronic, все шесть цилиндров устанавливали коды пропусков зажигания, а также был код системы воздушных масс и код правдоподобия холостого хода при холодном запуске. При таком большом количестве кодов трудно определить, с чего начать. Коды были сброшены, и была выполнена процедура определения пределов Valvetronic, после чего двигателю дали поработать на холостом ходу в течение нескольких минут.На холостом ходу двигателя не было изменений, и коды сбрасывались быстро, что можно увидеть на Рисунке 11.

Рисунок 11 - Скриншот кодов, которые сбрасываются на X-3 после нескольких минут работы.

Посмотрев на данные эксцентрикового вала Valvetronic, было замечено, что положение эксцентрикового вала колеблется взад и вперед, и это наверняка приведет к скачку оборотов двигателя. Вопрос в том, почему DME не может должным образом управлять холостым ходом?

Рисунок 12 - Это измерение давления в картере двигателя BMW X-3.

Утечка воздуха, безусловно, может повлиять на регулирование холостого хода, но перед тем, как вынуть дымовую машину для проверки герметичности системы впуска, сначала выполняется измерение давления в картере. Результат - неудачный тест - давление в картере колеблется от -2,5 до 4 дюймов водяного столба. Это диапазон от -7 до 10 миллибар, что значительно ниже спецификации для этого двигателя, которая составляет -30 миллибар, плюс-минус 5 миллибар. Если в картере меньше разрежения, это будет состоянием повышенного давления, что означает утечку воздуха в картер.

Этот ложный воздух не измеряется датчиком массового расхода воздуха. К тому же контрольному фитингу, который использовался для измерения давления в картере, был подключен дымовой автомат, и дым начал выходить из-за шкива коленчатого вала двигателя. При снятии шкива было видно повреждение переднего сальника коленчатого вала. Уплотнение было повреждено из-за серпантинного отказа приводного ремня, который является распространенной проблемой на этих платформах, но никто не потрудился сообщить нам, что ремень недавно вышел из строя. После замены сальника коленвала двигатель работал нормально, хотя проблема с нагревателем датчика кислорода не была устранена! Заказчику просто было достаточно, и ему сказали, что двигатель может выйти из строя, если в двигателе останется больше материала приводного ремня.Конечно, они заявили, что продают автомобиль.

Рисунок 13 - Старый материал приводного ремня вытягивается из-за поврежденного уплотнения коленчатого вала.

Очень интересная проблема была замечена на другом автомобиле BMW, который был диагностирован для другого магазина, который заявил, что BMW 335xi 2011 года был доставлен в их магазин из-за неудавшегося теста на выбросы OBD. Магазин искал общий код P112F или код BMW 28A0.Код BMW предназначен для абсолютного давления во впускном трубопроводе, правдоподобия, слишком высокого давления, общее описание кода - это проблема корреляции угла дроссельной заслонки и давления в коллекторе.

Эти описания кодов не позволяют быстро понять, что не так с этим автомобилем. После замены корпуса дроссельной заслонки и датчика давления на впуске коды остались. Техническая горячая линия сказала цеху провести повторное обучение, запустив двигатель на холостом ходу в течение 15 минут с отсоединенным клапаном продувки адсорбера.Это не решило проблему. В этот момент меня попросили взглянуть на машину.

Заводское описание диагностического прибора ISTA для кода 28A0 содержит интересную информацию, которая до сих пор была упущена из виду и показана на рисунке 14.

Рисунок 14 - Информация об описании кода BMW 28A0, найденная на заводском сканирующем приборе

В подчеркнутом заявлении упоминается, что неисправность распознается, когда контролируемый массовый расход превышает предельное значение.Это означает, что измеряется слишком большой воздушный поток для заданного положения дроссельной заслонки. Это заявление эффективно исключает любые ложные утечки воздуха во впускную систему, такие как утечка во впускном коллекторе или любой водопроводной системе турбонагнетателя. Если воздушный поток слишком большой, датчик массового расхода воздуха должен иметь возможность его измерить, поэтому я ищу, как это возможно. Как вы уже догадываетесь, я решил провести проверку давления в картере.

Давление составляет -7 IWC или -17 миллибар.Это давление слишком велико и указывает на утечку в картер. Стрелка на рисунке 15 указывает на шланг вентиляции картера, который подсоединяется к впускной трубе турбокомпрессора. Он расположен ниже по потоку от датчика массового расхода воздуха, и расход воздуха через эту трубу может быть измерен датчиком массового расхода воздуха. В плане проверки диагностического прибора для этого кода упоминается, что сначала необходимо проверить утечку воздуха, а затем проверить систему вентиляции картера, см. Рисунок 16.

Рисунок 15 - Проверка давления в картере двигателя BMW 335xi 2011 года с кодом 28A0. Показание равно 17 мбар, слишком высокое давление в картере означает наличие утечки.
Рисунок 16. Скриншот плана тестирования средства сканирования, в котором перечислены элементы для проверки кода 28A0. Номер 2 - проверка вентиляции картера.

После осторожного снятия шланга сапуна с крышки клапана и закрытия отверстия большим пальцем давление в картере значительно падает. Давление показано на рисунке 17.

Это шланговое соединение используется для отвода паров картера во входящий воздушный поток, когда двигатель работает в режиме наддува.На холостом ходу через эту трубку не должно быть потока воздуха. Взглянув на схему вентиляции картера, найденную в учебном пособии BMW, можно увидеть, как система работает в условиях нормальной нагрузки и наддува, когда во впускном коллекторе присутствует давление, а не вакуум. Пункт номер 12 на схеме - это обратный клапан, который открывается во время режима турбонаддува. Это нормально закрытый клапан, но на этом BMW он застрял в открытом положении.

Рисунок 17 - Отсоединение шланга сапуна картера, используемого, когда автомобиль находится в режиме наддува.
Рисунок 18 - Схема системы вентиляции картера двигателя BMW N55. Предоставлено BMW.

Ремонт на этом BMW заключался в замене клапанной крышки на новую деталь, клапанная крышка содержит большинство компонентов системы вентиляции картера. Последний пункт, который следует упомянуть об этой проблеме, можно увидеть из информации плана тестирования для этого кода, показанной на рисунке 19.

Рисунок 19 - Снимок экрана BMW, на котором перечислены пункты «Действия в обслуживании» и тот факт, что неисправность «отсутствует». Обратите внимание, что «Информация для водителя» - это включение сигнальной лампы выбросов.

В двух нижних элементах упоминается замена деталей, это то, что привлечет внимание большинства технических специалистов. В верхнем пункте говорится о проверке утечек воздуха во впускной системе и картере. Если у вас нет средств для проверки герметичности картера, этот шаг наверняка будет упущен из виду или полностью пропущен. Я надеюсь, что это обсуждение измерения давления в картере поможет вам диагностировать некоторые неприятные проблемы с приводом и добавит еще один тест в ваш набор диагностических инструментов.

Система принудительной вентиляции картера (PCV)

Система принудительной вентиляции картера (PCV) снижает выброс картерных газов из двигателя. Около 20% общих выбросов углеводородов (УВ), производимых транспортным средством, составляют выбросы газов, которые проходят мимо поршневых колец и попадают в картер. Чем выше пробег двигателя и чем больше износ поршневых колец и цилиндров, тем больше прорыв в картер.

До того, как был изобретен PCV, продувочные пары просто выбрасывались в атмосферу через «дорожную тяговую трубу», которая выходила из вентиляционного отверстия в клапанной крышке или крышке долины вниз по направлению к земле.

В 1961 году первые системы PCV появились на автомобилях Калифорнии. Система PCV использовала всасывающий вакуум, чтобы отводить продувочные пары обратно во впускной коллектор. Это позволило повторно сжечь углеводороды и устранить выбросы паров как источника загрязнения.

Система оказалась настолько эффективной, что «открытые» системы PCV были добавлены к большинству автомобилей по всей стране в 1963 году. Открытая система PCV всасывает воздух через сетчатый фильтр внутри крышки маслозаливной горловины или сапун на крышке клапана.Поток свежего воздуха через картер помог удалить влагу из масла, продлить срок его службы и уменьшить образование отложений. Единственным недостатком этих ранних открытых систем PCV было то, что продувочные пары все еще могли подпитываться при высоких оборотах двигателя и нагрузках и уходить в атмосферу через крышку маслозаливной горловины или сапун крышки клапана.

В 1968 году "закрытые" системы PCV были добавлены к большинству автомобилей. Впускное отверстие сапуна было перемещено внутри корпуса воздухоочистителя, поэтому при повышении давления оно переливается в воздухоочиститель и всасывается в карбюратор.Пары не уходят в атмосферу.


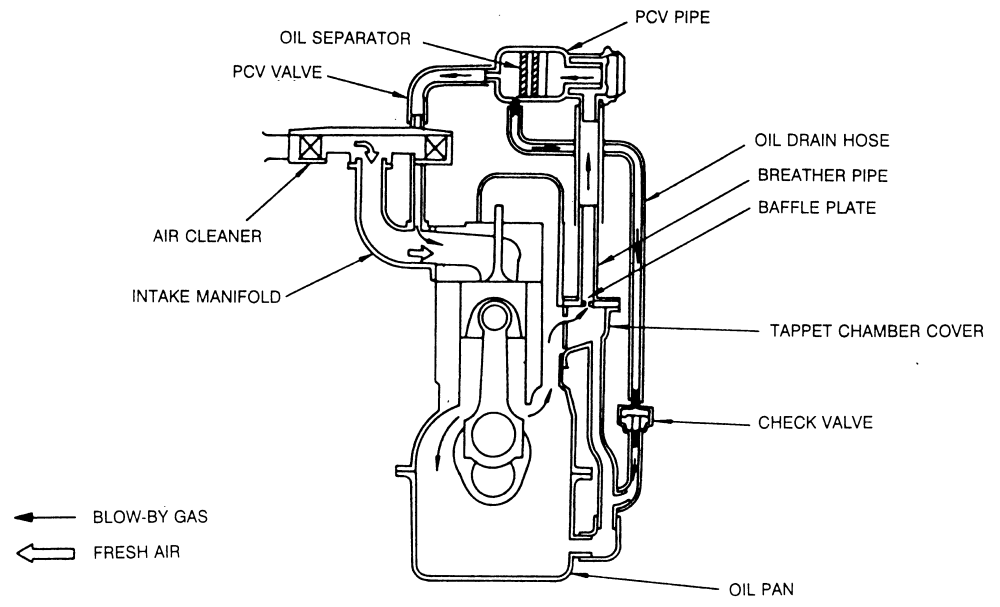

Типовая система PCV .

КАК РАБОТАЕТ PCV

Основным компонентом системы PCV является клапан PCV, простой подпружиненный клапан со скользящей цапфой внутри. Штифт сужается, как пуля, поэтому он будет увеличивать или уменьшать поток воздуха в зависимости от своего положения внутри корпуса клапана. Движение иглы вверх и вниз изменяет отверстие отверстия для регулирования объема воздуха, проходящего через клапан PCV.

Клапан PCV обычно расположен в крышке клапана или впускной канавке и обычно вставляется в резиновую втулку. Расположение клапана позволяет ему вытягивать пары изнутри двигателя, не всасывая масло из картера (перегородки внутри крышки клапана или крышки впадины отклоняются и помогают отделить капли масла от выходящих паров).

Шланг соединяет верхнюю часть клапана PCV с вакуумным отверстием на корпусе дроссельной заслонки, карбюраторе или впускном коллекторе. Это позволяет перекачивать пары непосредственно в двигатель, не забивая корпус дроссельной заслонки или карбюратор.

Поскольку система PCV втягивает воздух и продувочные газы во впускной коллектор, она оказывает такое же влияние на топливно-воздушную смесь, как и утечка вакуума. Это компенсируется калибровкой карбюратора или системы впрыска топлива. Следовательно, система PCV не оказывает чистого влияния на экономию топлива, выбросы или работу двигателя - при условии, что все работает правильно.

ПРЕДУПРЕЖДЕНИЕ: Удаление или отключение системы PCV в попытке улучшить работу двигателя ничего не дает и является незаконным.Правила EPA запрещают вмешательство в любое устройство контроля выбросов. Отключение или отключение системы PCV также может привести к накоплению влаги в картере, что сократит срок службы масла и будет способствовать образованию шлама, повреждающего двигатель.

КАК ИЗМЕНЯЕТСЯ ПОТОК PCV В ЗАВИСИМОСТИ ОТ СКОРОСТИ И НАГРУЗКИ ДВИГАТЕЛЯ

Расход клапана PCV откалиброван для конкретного двигателя. Следовательно, для нормальной работы системы клапан PCV должен регулировать расход при изменении рабочих условий.

Когда двигатель выключен, пружина внутри клапана закрывает штифт, чтобы герметизировать картер и предотвратить выход любых остаточных паров в атмосферу.

Когда двигатель запускается, разрежение во впускном коллекторе притягивает стержень и всасывает клапан PCV. Штифт подтягивается к пружине и перемещается в самое верхнее положение. Но заостренная форма иглы не позволяет добиться максимальной текучести в этом положении. Вместо этого он ограничивает поток, чтобы двигатель работал на холостом ходу плавно.

То же самое происходит во время замедления, когда всасываемый вакуум высокий. Штифт вытягивается полностью вверх, чтобы уменьшить поток и свести к минимуму влияние прорыва на выбросы при торможении.

Когда двигатель движется при небольшой нагрузке и при частичном открытии дроссельной заслонки, уменьшается всасываемый вакуум и меньшее усилие на шкворне. Это позволяет стержню скользить вниз до среднего положения и пропускать больший воздушный поток.

В условиях высокой нагрузки или резкого ускорения разрежение на всасывании падает еще больше, позволяя пружине внутри клапана PCV толкать игольчатый клапан еще ниже до положения максимального потока.Если продувочное давление нарастает быстрее, чем может справиться система PCV, избыточное давление возвращается через шланг сапуна в воздухоочиститель, всасывается обратно в двигатель и сгорает.

В случае обратного зажигания двигателя резкое повышение давления во впускном коллекторе дует обратно через шланг PCV и захлопывает штифт. Это предотвращает прохождение пламени обратно через клапан PCV и возможное воспламенение паров топлива внутри картера.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ PCV

Поскольку система PCV относительно проста и требует минимального обслуживания, ее часто упускают из виду. Обычный интервал замены для многих клапанов PCV составляет 50 000 миль, однако многие двигатели никогда не заменяли клапан PCV. В руководствах владельцев многих поздних моделей даже не указан рекомендуемый интервал замены клапана PCV. В руководстве может содержаться только предложение «осматривать» систему периодически.

На многих автомобилях 2002 г. и новее с OBD II система OBD II контролирует систему PCV и проверяет расход один раз во время каждого цикла движения. Но в старых системах OBD ​​II и OBD I система PCV НЕ контролируется.Таким образом, проблема с системой PCV на автомобиле до 2002 года, вероятно, не приведет к включению MIL (индикаторной лампы неисправности) или установке диагностического кода неисправности (DTC).

Клапаны

PCV могут служить долго, но со временем они могут изнашиваться или забиваться, особенно если владелец транспортного средства пренебрегает регулярной заменой масла и в картере скапливается осадок. Тот же осадок и масляный лак, которые склеивают двигатель, также могут засорить клапан PCV.

ПРОБЛЕМЫ PCV

Самая распространенная проблема, с которой сталкиваются системы PCV, - это закупорка клапана PCV.Скопление отложений горючего и масляного лака и / или шлама внутри клапана может ограничить или даже заблокировать поток паров через клапан. Закрытый или забитый клапан PCV не может вытягивать влагу и продувочные пары из картера. Это может привести к образованию осадка, повреждающего двигатель, и к резервному давлению, которое может вынудить масло вытечь через прокладки и уплотнения. Потеря воздушного потока через клапан также может привести к тому, что топливно-воздушная смесь станет богаче, чем обычно, что приведет к увеличению расхода топлива и выбросов.То же самое может произойти, если стержень внутри клапана PCV закроется.

Если стержень внутри клапана PCV заедает или пружина ломается, клапан PCV может пропускать слишком много воздуха и выводить смесь холостого хода. Это может вызвать резкий холостой ход, жесткий запуск и / или обеднение зажигания (что увеличивает выбросы и расход топлива). То же самое может случиться, если шланг, соединяющий клапан с корпусом дроссельной заслонки, карбюратором или впускным коллектором, ослабнет, потрескается или протекает. Ослабленный или негерметичный шланг позволяет «неизмеримому» воздуху попадать в двигатель и нарушать топливную смесь, особенно на холостом ходу, когда смесь холостого хода наиболее чувствительна к утечкам вакуума.

На автомобилях последних моделей с компьютерным управлением двигателем система управления двигателем обнаруживает любые изменения в топливно-воздушной смеси и компенсирует их увеличением или уменьшением краткосрочной и долгосрочной корректировки топлива (STFT и LTFT). Небольшие корректировки не вызывают проблем, но большие корректировки (более 10–15 отрицательных или положительных значений) обычно устанавливают DTC для обедненной или богатой смеси и включают контрольную лампу неисправности.

Проблемы также могут возникнуть, если кто-то установит неправильный клапан PCV для приложения.Как мы уже говорили ранее, расход клапана PCV откалиброван для конкретного двигателя. Два клапана, которые выглядят одинаковыми снаружи (одинаковый диаметр и одинаковые штуцеры для шлангов), могут иметь внутри разные стержневые клапаны и пружины, что дает им очень разные скорости потока. Клапан PCV, который пропускает слишком много воздуха, обедняет топливно-воздушную смесь, в то время как клапан, который течет слишком мало, обогащает смесь и увеличивает риск скопления осадка в картере.

Остерегайтесь дешевой замены клапанов PCV.Они могут отличаться от клапана OEM PCV. Качественные сменные клапаны PCV под торговой маркой калибруются точно так же, как и оригинальные клапаны, и предназначены для обеспечения длительной безотказной работы.


Клапан PCV обычно располагается на клапанной крышке или головке блока цилиндров.
Вытяните клапан (оставьте шланг подсоединенным) и нащупайте вакуум
пока двигатель работает на холостом ходу. Отсутствие вакуума указывает на засорение клапана PCV.

ПРОВЕРКА КЛАПАНА PCV

Есть несколько способов проверить клапан PCV:

1. Снимите клапан и встряхните его. Если он дребезжит, это означает, что стержень внутри не застрял и через клапан должен поступать воздух. Но нет никакого способа узнать, ослаблена ли пружина или сломана, или же скопление лака и отложений внутри клапана ограничивает поток.

2. Проверьте вакуум, удерживая пальцем конец клапана, когда двигатель работает на холостом ходу. Этот тест сообщает вам, достигает ли клапан вакуума, но не показывает, работает ли клапан должным образом. Если вы не чувствуете вакуума, это означает, что клапан или шланг забиты и их необходимо заменить.

3. Используйте расходомер, чтобы проверить работу клапана. Этот метод является лучшим, поскольку он проверяет как вакуум, так и поток воздуха.

Объем воздуха, который вытягивается из картера системой PCV, важен, потому что требуется определенный поток воздуха для удаления выхлопных паров и влаги. Это предотвращает попадание влаги в масло и образование отложений в картере. Однако слишком большой поток воздуха может нарушить воздушно-топливную смесь в двигателе. Это также может увеличить расход масла.

Чтобы проверить поток воздуха через клапан PCV , вы можете выполнить любое из следующих действий:

Пережать или заблокировать вакуумный шланг к клапану PCV при работающем двигателе на холостом ходу. Обороты холостого хода двигателя обычно должны упасть примерно на 50-80 об / мин, прежде чем частота вращения холостого хода исправится сама собой (или вы можете отключить двигатель управления частотой вращения холостого хода, чтобы он не влиял на скорость холостого хода во время этого теста). Если обороты холостого хода не меняются, проверьте клапан PCV, шланг и сапун на предмет препятствий или закупорки.Более сильное изменение будет указывать на слишком большой поток воздуха через клапан PCV. Проверьте номер детали на клапане PCV, чтобы убедиться, что он правильный для двигателя. Неправильный клапан может пропускать слишком много воздуха. Если номер детали отсутствует, замените клапан новым (который соответствует спецификациям OEM) и повторите попытку.

Измерьте вакуум в картере. При нормальной рабочей температуре двигателя заблокируйте сапун PCV или вентиляционное отверстие двигателя (обычно шланг, идущий от корпуса воздушного фильтра к крышке клапана на двигателе).Вытяните масляный щуп и подсоедините вакуумметр к трубке маслоизмерительного щупа. Типичная система PCV на холостом ходу создает вакуум в картере от 1 до 3 дюймов. Если вы видите значительно более высокое значение вакуума, вероятно, прокладка впускного коллектора протекает и создает вакуум в картере (замените протекающую прокладку впускного коллектора). Если вы не видите вакуума или обнаруживаете нарастание давления в картере, система PCV засорена или неисправна. недостаточное количество воздуха через картер, чтобы избавиться от выхлопных паров.

ПРИМЕЧАНИЕ: Если двигатель имеет негерметичный масляный поддон, крышку клапана или прокладку впускного коллектора, или негерметичные уплотнения коленчатого вала, он не сможет создать большой вакуум в картере, потому что он втягивает наружный воздух (что также нефильтрованный и может еще больше загрязнить масло).

Чтобы найти утечку воздуха в картер, вы можете слегка нагнетать (не более 1–3 фунтов на кв. Дюйм) в картер заводским воздухом через трубку масляного щупа, крышку маслозаливной горловины или сапун после закрытия всех остальных вентиляционных отверстий.Не используйте большее давление воздуха, чем это, иначе вы можете создать утечки там, где их не было раньше. Затем используйте распылитель, чтобы разбрызгать мыльную воду вокруг швов прокладок и уплотнений. Если вы видите пузыри, значит, вы обнаружили утечку воздуха (при необходимости замените прокладку или уплотнение).

Дымовая машина также отлично подходит для поиска утечек картера и вакуума. Дымовая машина генерирует дымообразный пар, нагревая минеральное масло. Затем туман может подаваться во впускной коллектор для проверки утечек вакуума во впускном коллекторе или в картер для проверки на предмет внутренних утечек воздуха в двигателе.Любая утечка позволит дыму выйти, и вы увидите дым снаружи двигателя.

СОВЕТЫ ПО ЗАМЕНЕ

PCV

При замене клапана PCV убедитесь, что новый клапан такой же, как и оригинал. Внешний вид может вводить в заблуждение, потому что клапаны, которые выглядят одинаково снаружи, могут быть откалиброваны по-разному внутри. Если новый клапан не обладает такими же характеристиками потока, как исходный, это может нарушить выбросы и вызвать проблемы с управляемостью.

Шланг PCV, который соединяет клапан PCV с двигателем, также следует заменять при замене клапана. Используйте только шланг, одобренный для использования с PCV.


Клапаны PCV направленные. Установить клапан паров картера так
поток из клапанной крышки или ГБЦ в шланг, идущий к
впускной коллектор, карбюратор или дроссельная заслонка.

ПРИМЕЧАНИЕ. Не можете найти свой клапан PCV? Некоторые двигатели не имеют клапана PCV, но используют систему вентиляции картера с фиксированным отверстием масло / пароотделителя.Сепаратор работает аналогично клапану PCV, но внутри нет подвижного стержня или пружины. Сепаратор представляет собой просто небольшую коробку с несколькими перегородками внутри и калиброванным отверстием, которое позволяет всасывающему вакууму втягивать продувочные пары обратно во впускной коллектор. Подобно клапану PCV, сепаратор может забиваться лаком и шламом, вызывая проблемы с управляемостью и выбросами.






Другие статьи о выбросах:

Рециркуляция выхлопных газов (EGR)

Система контроля за испарительными выбросами EVAP

Понимание проблем с управляемостью и выбросами через OBD II

Устранение сбоев в выбросах

Все о бортовой диагностике II (OBD II)

Обзор основных систем контроля выбросов

Выхлоп

Поиск и устранение неисправностей каталитического нейтрализатора P0420

Каталитические преобразователи

Диагностика управляемости: пропуски зажигания

Искровое детонация (детонация)

Обнаружение и устранение утечек вакуума

Понимание датчиков кислорода (O2)

Датчики топлива

Широкое передаточное отношение Обнаружение проблем с выбросами (датчики O2)

Обновление испытаний на выбросы

Щелкните здесь, чтобы узнать больше автомобильных технических статей

Honda Crankcase Ventilation System - Honda Tuning Magazine

Каждый двигатель имеет систему вентиляции картера. В процессе внутреннего сгорания создается давление, часть которого проходит мимо поршневых колец вместе с парами топлива и попадает в остальную часть блока. Без надлежащей вентиляции уплотнения могут лопнуть, и масло может протечь, и это если блок сначала не взорвется сам. Масло также может загрязняться из-за попадания чрезмерного количества паров топлива. Типичная система вентиляции картера Honda использует вакуум двигателя, чтобы вытягивать загрязнения из картера и повторно вводить их во впускной коллектор для повторного использования.Это известно как система принудительной вентиляции картера (PCV), но это не самая эффективная вещь в мире.

Фото 2/24 | Система вентиляции картера двигателя Honda

Система PCV учитывает производительность и выбросы, но с большим упором на выбросы. Предполагается, что давление снизится. В идеальном мире мы хотели бы видеть в картере 0 psi, но это не относится к стандартным двигателям Honda. Все двигатели Honda демонстрируют какое-то давление в картере, и приложения с принудительной индукцией работают намного хуже, создавая значительное давление, снижающее мощность, ниже из-за прорыва. Создание вакуума в картере снижает эти потери на ветер, что может привести к повышению производительности - вентиляция равна мощности. Это тот же принцип, что и в системах с сухим картером, но в гораздо более простом масштабе.

Чтобы соответствовать стандартам выбросов, современные системы PCV работают в замкнутом цикле.Это означает, что пары масла, удаляемые из картера, снова возвращаются в процесс сгорания. Это хорошо для снижения выбросов, но введение таких газов обратно во впускной тракт не только снижает производительность, но и увеличивает вероятность детонации. Чтобы понять негативные последствия, которые может иметь система PCV, все, что вам нужно сделать, это посмотреть на весь мусор, накопившийся внутри корпуса дроссельной заслонки и на ваших клапанах. Небольшое количество топлива просачивается через поршневые кольца во время каждого такта сжатия - это просто природа двигателя внутреннего сгорания, но это может привести к образованию жидкого и загрязненного масла. Задача системы PCV - удалить эту несгоревшую смесь и предотвратить дальнейшее загрязнение масла. Вместо этого он повторно вводится во впускной поток на достаточно долгое время, чтобы загрязнить вещи и выплюнуть выхлоп. Специально разработанный односторонний клапан PCV позволяет производить откачку из картера, хотя насколько хорошо он работает при полностью открытой дроссельной заслонке, возможно, минимален. Это одно решение, но не самое лучшее.

Фото 3/24 | В двигателях внутреннего сгорания в картере возникает давление, которое необходимо сбросить, чтобы избежать утечки масла и потери мощности.Простой сапун, подсоединенный к крышке клапана, - легкий старт.

Есть несколько способов улучшить систему откачки картера Honda в зависимости от типа двигателя, который вы используете, и от того, безнаддувный он или с турбонаддувом / наддувом. Однако имейте в виду, что большинство других методов, кроме тех, которые разработали производители оригинального оборудования, вероятно, не будут соответствовать стандартам выбросов, хотя это не означает, что они точно грязные. Назначение бака сапуна аналогична настройке PCV, за исключением того, что бак сапуна просто хранит нежелательные газы и продувку, а не повторно вводит их обратно во впускной поток.Полное устранение системы PCV и запуск установки с открытым сапуном лучше всего подходит для автомобилей, которые проводят много времени с полностью открытой дроссельной заслонкой, и это тот, который мы обсудим. Такие двигатели не нуждаются в помощи вакуума, обеспечиваемой PCV, поскольку двигатель в любом случае производит мало или совсем не создает вакуума при полностью открытой дроссельной заслонке. Подобная установка с открытым сапуном подходит для любого высокопроизводительного двигателя с чрезмерной продувкой по сравнению, скажем, с обычным Accord. Цель состоит в том, чтобы позволить газам выходить по пути наименьшего сопротивления, а не проходить мимо поршневых колец в картер. Как и следовало ожидать, существуют другие методы и несколько способов установки каждого из них. Существуют системы, которые полагаются на вакуум во впускном коллекторе, который не решает всей проблемы загрязнения впускного коллектора, поскольку газы, которые мы только что откачивали, снова вводятся в цилиндры. Существуют также системы, которые создают эффекты вакуума путем врезания во впускной или выпускной потоки в противоположных направлениях потока, а также системы, в которых используются механические или электрические вакуумные насосы. Все это немного выходит за рамки механики выходного дня и просто излишни для большинства водителей, работающих ежедневно.Установка с открытым сапуном - это, безусловно, самое простое и экономичное решение.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
