Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.
Схема подключения стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099: 3 комментария
Смотрите также: Методичка сметчику на электромонтажные работы
FakeHeader
Именно они соединяют реле с массой авто.
Конструкция может иметь собственный корпус или же устанавливаться в общий блок.
Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. При этом масса АКБ замыкается на массу стартера.
Только после этого в камере сгорания возгорается топливно-воздушная смесь.

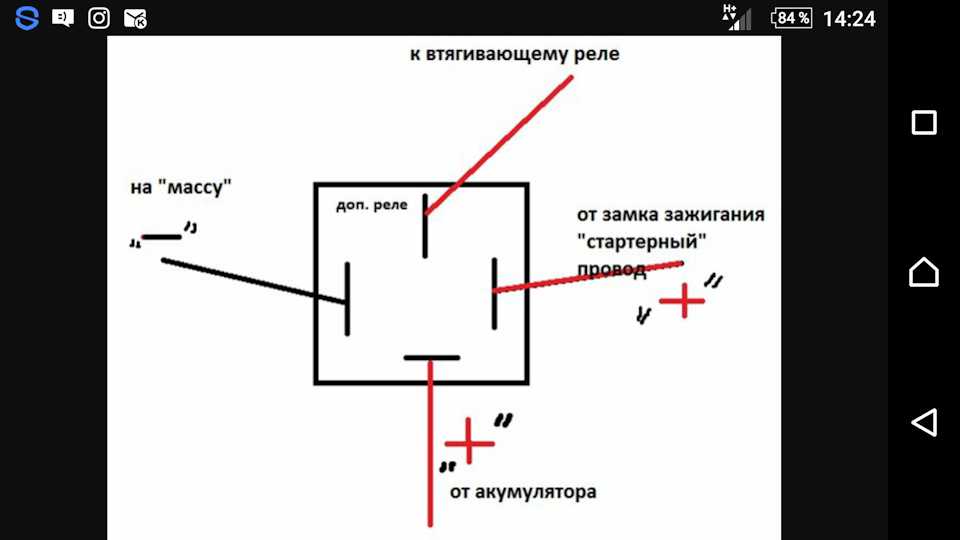

Какое назначение такого дополнительного реле и зачем его устанавливают некоторые автолюбители? Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри г. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ в другое место.
Вначале раздастся довольно громкий щелчок. Это значит, что основная система запускается, но стартёр при этом не работает. Оно синхронизирует работу стартёра.
Процесс установки
Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ.
Оно синхронизирует работу стартёра.
До года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.
Схема подключения реле стартера ВАЗ 2110
Открутите торцы гаек. Для этого перемкните два контакта.
То есть, топливо не подается в рабочую камеру. Подходящим для этого местом считается шпилька бачка омывателя.
В большинстве автомобилей эти узлы неразборные. Чаще всего перегорают электромагнитные схемы.
Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Ваз схема подключения реле стартера.
Смотрите также: Энергетическое обследование объектов
Форма поиска
Апрель 19, Volkswagen touareg — неисправности и недостатки описание слабые места Ноябрь 13, Как выбрать самый экономичный кроссовер по расходу топлива? Обмотки и контакты также подвержены подобной деструкции.
Подробнее по ссылке. Как правильно подключить реле стартера Чтобы суметь отрегулировать систему, надо отсоединить проводку тока от ВР.
Зарплата у меня 24к в месяц, так что насобирать тысяч для меня практически нереально. Ни больше и не меньше.
Схема подключения стартера ВАЗ | 2 Схемы
Содержание
- 1 Схема соединений стартера ВАЗ 2101
- 2 Схема соединений стартера на 2105
- 3 Схема подключения стартера ВАЗ 2106
- 4 Схема стартера ВАЗ 2108, 2109, 21099
- 5 Схема стартера для ВАЗ 2110, 2111, 2112
- 6 Схема подключения стартера 2113, 2114, 2115
- 7 Втягивающее реле стартера
- 8 Подключение проводов к стартеру
На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой).
Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.
Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.
Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.
Схема соединений стартера ВАЗ 2101
- стартер;
- удерживающая обмотка тягового реле;
- выключатель зажигания;
- генератор VAZ 2101;
- блок предохранителей;
- втягивающая обмотка тягового реле;
- аккумуляторная батарея.
При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.
Схема соединений стартера на 2105
- генератор;
- аккумуляторная батарея;
- шунтовая катушка обмотки статора;
- стартер VAZ 2105;
- сериесная катушка обмотки статора;
- удерживающая обмотка тягового реле;
- втягивающая обмотка тягового реле;
- реле включения стартера;
- монтажный блок;
- выключатель зажигания.
Схема подключения стартера ВАЗ 2106
- стартер;
- генератор;
- аккумуляторная батарея;
- втягивающая обмотка тягового реле;
- выключатель зажигания;
- удерживающая обмотка тягового реле
| 1 – крышка со стороны привода; | 14 – крышка реле; |
| 2 – стопорное кольцо; | 15 – контактные болты; |
| 3 – ограничительное кольцо; | 16 – коллектор; |
| 4 – шестерня привода; | 17 – щетка; |
| 5 – обгонная муфта; | 18 – втулка вала якоря; |
| 6 – поводковое кольцо; | 19 – крышка со стороны коллектора; |
| 7 – резиновая заглушка; | 20 – кожух; |
| 8 – рычаг привода; | 21 – шунтовая катушка обмотки статора; |
| 9 – якорь реле 2106; | 22 – корпус; |
| 10 – удерживающая обмотка тягового реле; | 23 – винт крепления полюса статора; |
| 11 – втягивающая обмотка тягового реле; | 24 – якорь; |
| 12 – стяжной болт реле; | 25 – обмотка якоря; |
| 13 – контактная пластина; | 26 – промежуточное кольцо. |
Схема стартера ВАЗ 2108, 2109, 21099
Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.
В электрической цепи стартера применяется реле включения 111.3747-10.
- Винт крепления защитного колпака.
- Защитный колпак.
- Стопорное полукольцо.
- Гайка крепления задней крышки.
- Задняя крышка.
- Пружины щеток.
- Направляющие щеток (наружная часть).
- Щетки.
- Статор.
- Якорь.
- Рычаг привода.
- Привод.
- Ограничительное кольцо.
- Стопорное кольцо.
- Ось рычага привода.
- Винты крепления тягового реле.
- Передняя крышка.
- Пластмассовое уплотнительное кольцо крышки.
- Стяжные шпильки.
- Резиновая заглушка.
- Сердечник тягового реле.
- Возвратная пружина.
- Уплотнительное кольцо тягового реле.
- Тяговое реле.
- Уплотнительная шайба.
- Регулировочные шайбы.
Схема стартера для ВАЗ 2110, 2111, 2112
На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:
- Номинальная мощность 1,55 кВт
- Потребляемый ток при максимальной мощности не более 375 Ампер
- Потребляемый ток в заторможенном состоянии не более 700 Ампер
- Потребляемый ток в режиме холостого хода не более 80 Ампер
Схема подключения стартера на десятку приведена выше, вот ее расшифровка:
- АКБ
- генератор
- сам стартер
- замок зажигания
| 1 – вал привода; | 20 – контактные болты; |
| 2 – втулка передней крышки; | 21 – вывод «положительных» щеток; |
| 3 – ограничительное кольцо; | 22 – скоба; |
| 4 – шестерня с внутренним кольцом обгонной муфты; | 23 – щеткодержатель; |
| 5 – ролик обгонной муфты; | 24 – «положительная» щетка; |
| 6 – опора вала привода с вкладышем; | 25 – вал якоря; |
| 7 – ось планетарной шестерни; | 26 – стяжная шпилька; |
| 8 – прокладка; | 27 – задняя крышка с втулкой; |
| 9 – кронштейн рычага; | 28 – коллектор; |
| 10 – рычаг привода; | 29 – корпус; |
| 11 – передняя крышка; | 30 – постоянный магнит; |
| 12 – якорь реле; | 31 – сердечник якоря; |
| 13 – удерживающая обмотка; | 32 – опора вала якоря с вкладышем; |
| 14 – втягивающая обмотка; | 33 – планетарная шестерня; |
| 15 – тяговое реле; | 34 – центральная (ведущая) шестерня; |
| 16 – шток тягового реле; | 35 – водило; |
| 17 – сердечник тягового реле; | 36 – шестерня с внутренними зубьями; |
| 18 – контактная пластина; | 37 – кольцо отводки; |
| 19 – крышка тягового реле; | 38 – ступица с наружным кольцом обгонной муфты. |
Схема подключения стартера 2113, 2114, 2115
Втягивающее реле стартера
Реле пускового устройства называют втягивающим. Это связано с принципом его работы – оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.
Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.
Какие функции выполняет втягивающее реле:
- Защищает стартер от замыкания контактов в зажигании.
- С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
- Обеспечивает разгрузку контактов в замке зажигания.
Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.
Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер.
Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.
Подключение проводов к стартеру

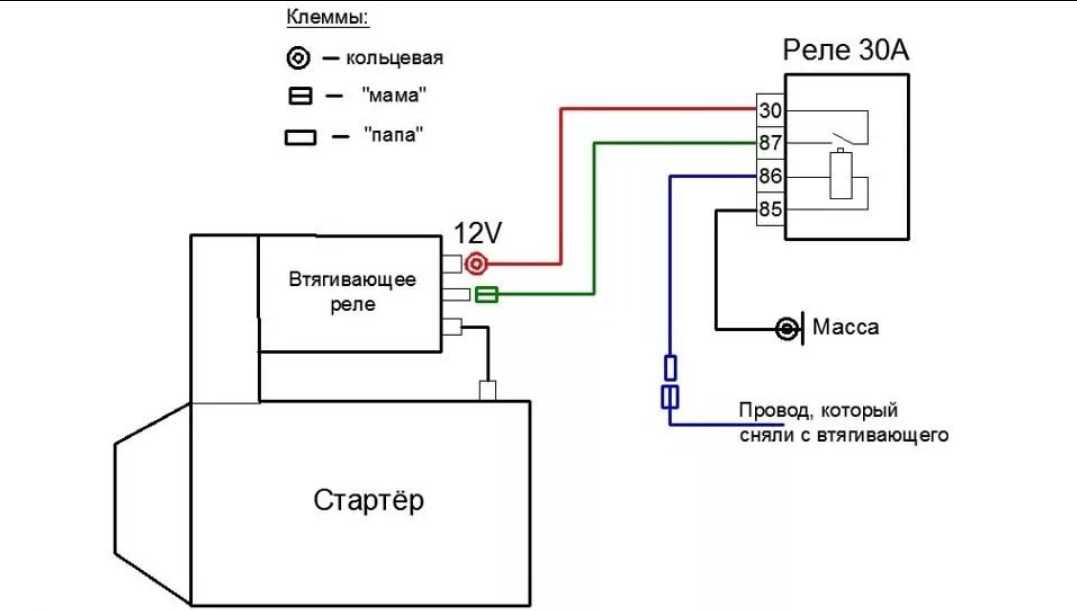

Подключение стартера на ВАЗ – инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.
Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.
Схемы реле прерывания стартера
Прерывания стартера:
• Нормально замкнутое реле блокировки стартера
• Нормально разомкнутое реле блокировки стартера
• Схемы блокировки пассивного стартера (3)
Нормально замкнутое реле блокировки стартера
|
Нормально разомкнутое реле блокировки стартера
|
Схемы пассивного реле выключения стартера
|
Обязательно изолируйте его диодом не менее 1 ампера.
Поверните ключ в рабочее положение. Дайте головному устройству включиться или включите его.
Теперь заведите автомобиль. Если вы подключились к проводу питания антенны, убедитесь, что тюнер включен.
Если у вас есть выдвижная или съемная лицевая головка, без нее ваш автомобиль не заведется.
д.
где вы не хотите, чтобы было очевидно, что вы использовали устройство для отключения стартера. Подпишитесь на the12volt.com
