Автор Petroviches На чтение 8 мин.

Содержание

  1. Как работает тормозная система КамАЗ
  2. Почему тормоза плохие
  3. Неисправности тормозной системы и способы их устранения
  4. Избыток масла внутри пневмосистемы
  5. В ресиверы не поступает воздух
  6. Ресиверы в пневмосистеме заполняются недостаточно быстро
  7. Неправильное давление в ресиверах
  8. КамАЗ не тормозит, когда нажимается педаль тормоза
  9. Автомобиль плохо тормозит или не тормозит совсем
  10. При торможении автомобиль петляет
  11. Как улучшить тормоза
  12. Как снять тормозной барабан
  13. Как отрегулировать

Тормозная система КамАЗа состоит из 4 частей: рабочей, запасной, стояночной и вспомогательной. В интернете достаточно просто найти цветные схемы устройства КАМАЗа изнутри. Ниже представлена одна из них. Обычно они содержат все названия деталей.

Как работает тормозная система КамАЗ

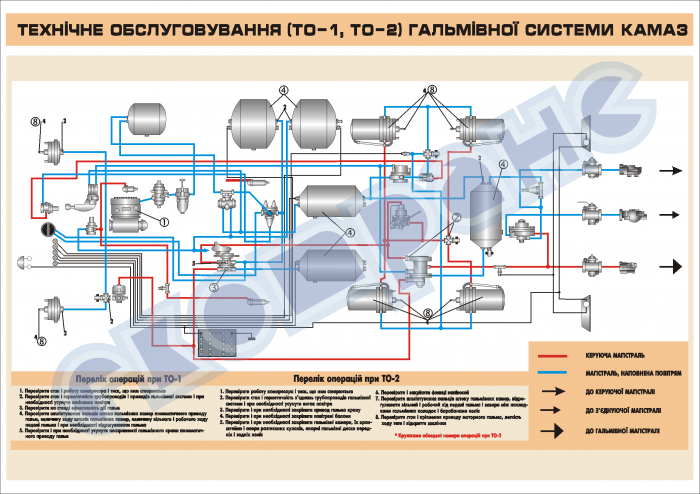

Схема и устройство тормозной системы автомобиля КамАЗ включают в себя такие элементы, как:

  • колодка тормозного типа заднего барабанного устройства;
  • тормозной цилиндрический механизм задних колес;
  • педаль;
  • шток с поршневой частью;
  • бак для рабочей жидкости;
  • главный цилиндрический механизм и энергоаккумуляторы;
  • тормозная колодка переднего барабанного механизма;
  • цилиндр колесного типа;
  • контрольная лампа и пневматический привод;
  • трубопровод переднего хода;
  • трубопровод заднего хода.

Принцип работы тормозной системы прицепа, полуприцепа:

  1. Когда пользователь нажимает на тормозную педаль, возникает импульс, который передается в направлении вакуумного усилительного механизма.
  2. Через усилительный элемент импульс передается в основной цилиндрический механизм.
  3. Поршневая часть системы передвигает топливо к колесным цилиндрическим деталям, из-за чего повышаются показатели давления в приводе тормозного типа.
  4. Поршневой механизм начинает переводить колодки к дисковому сцеплению.
  5. Замедляется движение. Давление топлива может достигать 11-16 МПа. Чем выше этот показатель, тем лучше работает тормозное устройство.
  6. Когда пользователь опускает педаль, она приходит в начальное положение под воздействием пружинных деталей.

Почему тормоза плохие

Неисправности тормозной системы КамАЗ могут привести к сбоям в работе транспортного средства.

Поломки и способы их устранения:

  1. Воздух в стояночной тормозной системе. Из-за этого педаль тормоза не растормаживается. Воздушный поток может попасть в систему во время разгерметизации, падения уровня топлива или из-за поврежденных труб и шлангов. Чтобы устранить поломку, рекомендуется прокачать тормозной механизм.
  2. Поврежденный вакуум. Данный механизм напрямую влияет на работу тормозов. Чтобы проверить его исправность, нужно 5-7 раз подряд нажать на педаль при отключенном моторе. Это поможет убрать разрежение в усилительном устройстве. После этого необходимо завести агрегат, удерживая педаль. Если после запуска она немного опустится, значит, вакуум исправен, если нет — то нужно выполнить замену поврежденного элемента.
  3. Посторонний шум во время движения может быть связан с поврежденными колодками тормозного типа. В этом случае рекомендуется установить КамАЗ на платформу и поднять его при помощи специального оборудования, снять передние колеса и провести осмотр дисковых элементов. По толщине диск должен быть не меньше 10,8 мм. Также нужно проверить ход колодок. При помощи отвертки их отводят от дискового элемента, если не удается этого сделать, то проблема кроется в заклинивании поршневого механизма.

Неисправности тормозной системы и способы их устранения

Можно выделить четыре основных поломки, которые связаны с неисправностью тормозных систем КамАЗа:

  • помехи в работе защитного клапана;
  • засорение в системе ресиверов или образование пробоин в шлангах;
  • пробоина и потеря воздуха в сжатом виде;
  • вышли из строя поршневые кольца, неправильно функционируют датчики.

Для того, что вовремя определить и исправить неполадки с тормозами у КамаАз, нужна регулярная диагностика работы его систем, в том числе и электроники. Выполнять ее рекомендуется один раз в течение двух лет.

В интернете можно найти подробное видео с разбором всех ошибок. Ниже мы разберет их вкратце, а также рассмотрим способы их ликвидации.

Избыток масла внутри пневмосистемы

Причиной образования избытка мог стать износ поршневых колец. Нужно в срочном порядке заменить это деталь и просигнализировать всю остальную работу связанную с ними. В таки моделях как КамАЗ 5320 и 6520 эта проблема может привести к серьезным проблемам в течение короткого времени после возникновения.

В ресиверы не поступает воздух

Причиной поломки чаще всего является то, что трубы через которые проходит воздух засорены. Для устранения неполадки достаточно просто прочистить трубы. На модели КамАЗ 5511 часто такая проблема возникает из-за сломанного защитного клапана. В этом случае его требуется заменить.

Ресиверы в пневмосистеме заполняются недостаточно быстро

Причин этой поломки может быть несколько:

  • недостаточно хорошо закреплены соединительные элементы;
  • ресивер закреплен не плотно;
  • шланги, через которые проходит воздух, повреждены;
  • компрессор работает не на полную мощность.

Способы починки:

  • плотнее натянуть соединительные детали друг с другом, при необходимости их следует заменить;
  • осуществить замену ресивера;
  • починить или поменять шланги;
  • диагностировать компрессор, если нужно заменить его.

Неправильное давление в ресиверах

Такая неисправность характерна для КамАЗ 65115 и 43118. Нужно провести стабилизацию регулятора, если поломка случилась второй раз, то его следует заменить.

КамАЗ не тормозит, когда нажимается педаль тормоза

Причиной такой проблемы может быть утечка сжатого воздуха, ее нужно найти и устранить.

Автомобиль плохо тормозит или не тормозит совсем

Причин может быть несколько:

  • шланг контура 3 забит
  • аккумуляторы, работающие на энергетических пружинных механизмах вышли из строя;
  • ускорительный клапан сломан;
  • тормозная камера вышла из строя.

Способы устранения поломок:

  • прочистить шланг, используя продув сжатым воздухом, или заменить его;
  • произвести замену тормозной камеры и аккумулятора энергии;
  • заменить все неисправные детали;
  • внутри тормозной камеры отремонтировать ход штоков.

При торможении автомобиль петляет

Причины может быть две: на накладках тормозных колодок скопилось слишком много масла или тормозной механизм требует лучшей регулировки.

Решением эти проблем могут стать следующие действия:

  • поменять или прочистить накладки;
  • дополнительно отрегулировать тормозной механизм.

Как улучшить тормоза

Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:

  1. Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
  2. Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.

Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:

  1. Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
  2. Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
  3. Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.

В интернете есть много видео, как улучшить тормоза на КамАЗе. Обычно в качестве примера используют модель 5511. Улучшение тормозов лучше всего доверить профессионалам, так как при самостоятельной регулировке есть шанс совсем испортить систему.

Если в автомобили тормоз работает плохо, то стоит для начала проверить все ли вспомогательные системы работают должным образом, и только после этого после этого разбираться в тормозном механизме.

КамАЗ — это достаточно большая машина, а значит тормоза у нее должны работать на все 100%. Советуем вам не пытаться самостоятельно улучшить машину.

Как снять тормозной барабан

Перед проведением этой процедуры следует надеть защиту, например маску или очки.

Для того чтобы снять тормозной барабан, нужно сделать следующее:

  1. Установить транспортное средство на специальную платформу.
  2. Заглушить двигатель и поднять ручной тормоз.
  3. Ослабить натяжение болтов.
  4. Взявшись за баллонный ключ, прокрутить каждую гайку на 1 оборот против часовой стрелки.
  5. Поднять КамАЗ при помощи специального устройства.
  6. Открутить болты и снять колесо.
  7. Используя баллонный ключ, снять все ослабленные колесные гайки.
  8. Снять колпак и убрать в него все открученные крепежные элементы.
  9. Снять колесо с направляющих.
  10. Ослабить колодки, отвернув винт регулятора, который расположен на внешней стороне барабанной части.
  11. Повернуть барабан так, чтобы отверстие совпало с винтом регулятора.
  12. Винт регулятора повернуть до упора по часовой стрелке.
  13. Снять барабан.
  14. Используя отвертку, снять винты, которые удерживают данный механизм на колесе.
  15. Подтянуть барабан на себя при помощи специального съемника.
  16. Завести отвертку под фланец барабанного механизма.
  17. Слегка ударить по рычагу, отвертке или по самому барабану.

Как отрегулировать

Для регулировки тормозов на КамАЗе нужно:

  1. Проверить перемещение тормозного рычага. Он должен свободно перемещаться и возвращаться в исходное положение.
  2. Совместить отверстия корпуса рукоятки и вилки штока механизма при помощи вращения червяка.
  3. Надавить на управляющий блок до упора в направлении его вращения.
  4. При помощи болтов и гаек соединить кронштейн фиксирующего типа с управляющим блоком рукоятки. Положение блока должно оставаться прежним.
  5. Вращая червяк, развести тормоза до соприкосновения колодок с барабанным механизмом.
  6. Повернуть червяк в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать, а момент поворота червяка должен быть не менее 42 Нм.
  7. Проверить работоспособность рукоятки. Для этого нужно растормозить транспортное средство на месте, нажимая на педаль до упора.
  8. Проверить исправность штока. Он должен перемещаться без заедания.
  9. Отрегулировать ход штока в соответствии с требуемым зазором, вращая червяк.
  10. Проверить равномерность вращения барабанного механизма.

Через 2-6 км пробега осмотреть механизм на нагрев барабанного устройства. Температура не должна превышать +60…+80°С.

Читайте также:

Оцените автора

Схема тормозная КамАЗ | новости СпецМаш

   Мы уже не раз говорили, и будем повторять впредь, что хотя важность двигателя и рулевого управления переоценить трудно, есть еще одна составляющая транспортного средства, без которой его эксплуатация проблематична и опасна. Речь идет о тормозах, чье предназначение замедлять ход и по необходимости вплоть до остановки. Понадобиться такое замедление может даже в чистом поле, а уж на загруженной автотранспортом дороге это часто единственный способ избежать возможной аварии и даже катастрофы. И потому исправность тормоз-системы одно из главных условий, а чтобы ее обеспечить, следует знать ее максимально подробно…

Общие сведения

  Если брать в целом, то стандартизированная схема тормозная КамАЗ для большинства моделей должна включать в себя сразу несколько систем. Это и рабочая тормоз-система, и запасная, и стояночная с вспомогательной. Помимо них «членами команды» являются узел, отвечающий за аварийное растормаживание стояночной (временное отключение энергоаккумуляторов), устройства контроля и приборы сигнализации, сообщающие о реальных и возможных неисправностях.

 Также, большинство камских авто сразу предусматривают возможность подключения тормозов прицепа, то есть. На них изначально устанавливается отдельный привод, хотя есть и исключения, например 55111-я модель, для которой работа с прицепом априори невозможна. В зависимости от модели принципиальная схема также может иметь некоторые особенности, так схема тормозной системы КамАЗ-5320 предусматривает разделение пневматического привода на пять отдельных контуров.

  Подобное разделение выполняется при помощи разделительных клапанов, и главная особенность такой схемы в том, что каждый из них работает практически автономно. В результате поломки в одной пневмосистеме не оказывают никакого влияния на дееспособность других, за счет чего снижается вероятность остаться в дороге совсем без тормозов.




   Вполне естественно, что даже при одинаковом конструктивном решении тормоза автомобиля могут отличаться размером и конфигурацией деталей, если того требуют особенности самого авто и его эксплуатации. Самый простой пример, это КамАЗ-6520. схема тормозной системы которого практически повторяет стандартизированный вариант, но имеет другие размеры рабочих элементов. Те же фрикцион-колодки по общей площади, на 900см2 больше, чем у «ближайших родственников» — 5320-го, 55111-го и 4310-го.

КАК РАБОТАЕТ

  Как можно было понять из вышесказанного, большинство камских большегрузов комплектуются системой управления, пневматическим приводом и механизмом торможения. Исключение составляет вспомогательная, где исполнительным органом выступает сам мотор автомобиля – при включении тормоза-замедлителя происходит уменьшение подачи топлива, так называемое торможение мотором. Остальные работают по практически одинаковому принципу.

   Общий компрессор занимается нагнетанием воздуха в пневмоконтуры. Если быть точным, то накачка выполняется в специальные баллоны с созданием там определенного повышенного давления. При команде водителя – нажатии на педаль или оттягивании рычага ручника открывается соответствующий клапан, воздух из баллонов заполняет нужный контур, заставляя отреагировать тормозную камеру – смещается мембрана, а с ней и механический шток-толкатель. Он, в свою очередь, воздействует на рычаг особой формы, а дальше начинается работа механизма.

  Кстати, забыли упомянуть, что безусловная «монополия» барабанных тормозов в прошлом, и сегодня все чаще на КамАЗах встречаются и дисковые вариации. Впрочем, сути это не меняет, регулировочный рычаг заставит провернуться разжимной кулак, он противоположным концом прижмет тормоз-колодки к контактной поверхности барабана или диска. А так как этот элемент жестко установлен на ступицу колеса, то возникшее трение заставить движитель замедлиться. Чтобы понять, как все происходит более точно, предлагаем ознакомиться с устройством-схемой классического тормоз-механизма КамАЗ-4310:

  1. • Барабан закреплен на колесе при помощи шпилек и в собранном виде прикрывает снаружи все остальные детали

  2. • Опорный диск, иначе суппорт, закрепленный на фланце балки моста (на управляемых осях на поворотном кулаке) служит в качестве основы для фрикцион-колодок – к нему приклепывается кронштейн последних и привинчивается кронштейн разжимного

  3. • Колодки серповидной формы с Т-образным профилем устанавливаются одним концом-осью на кронштейн, а второй остается свободным

  4. • Оси имеют эксцентриковую форму, благодаря чему фрикцион можно регулировать по взаиморасположению деталей

 Кроме перечисленного стоит вспомнить о стяжных пружинах и защитном щитке. Первые нужны для того, чтобы быстро возвращать колодки в исходное положение, как только необходимость в замедлении отпадает. Само выключение элементарно – при отпускании педали-рычага открывается сообщение с атмосферой, газ уходит, давление падает, и все возвращается на первоначальные места. Если при этом будет наблюдаться падение давления до нижнего допустимого предела, то снова включится компрессор-нагнетатель, который автоматически отключается при достижении положенных для машины и ее пневмопривода атмосфер. По щитку все и так понятно – нужен, чтобы прикрывать тормоз-механизм от попадания грязи.

 В процессе службы накладки колодок изнашиваются, и существуют определенные допуски по износу, после чего их стоит заменить:

  •  — во-первых, чтобы не снизилась эффективность;

  •  — во-вторых, чтобы не допустить повреждений барабана.

 Возможна и внеочередная замена фрикцион-накладок, например при уже случившемся выламывании или при появлении серьезных трещин. Серьезными их можно считать, если они «соединяют» заклепочные отверстия между собой или с краем.

Как приобрести

  Вряд ли кому-то нужно лишний раз напоминать не только о важности тормозной системы, но и о необходимости ее комплектации только качественными элементами и запчастями. Все настолько очевидно, что никто даже не задумывается над выбором «качество или стоимость». Но есть одна загвоздка – даже очень высокое качество не всегда гарантирует долговечность, а для тормозной схемы КамАЗ вопрос износа один из самых главных.


Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич

  Наша компания «СпецМаш» предлагает вам не просто качественные комплектующие для тормозных систем КамАЗов, но комплектующие с повышенным ресурсом работы. 100 тысяч пробега без замены — это кое-что да и значит! А то, что это не просто красивые обещания могут подтвердить эксперты, проводившие проверку наших изделий со всей скрупулезностью, присущей процедуре сертификации МАДИ.

Кстати, сами сертификаты можно увидеть на нашем сайте.

 Там же, через специальную форму можно оформить заявку на приобретение присмотренных комплектующих. Также заказы принимаем по телефону и через электронную почту. При необходимости организовываем пересылку в любой регион, примерно в сотню городов доставка выполняется нашим транспортом, что означает ее бесплатность для покупателя. Рассчитываться можно по безналу или наличными, предоставление отсрочки на оплату обсуждается отдельно. Оптовым и постоянным покупателям гарантированы скидки.

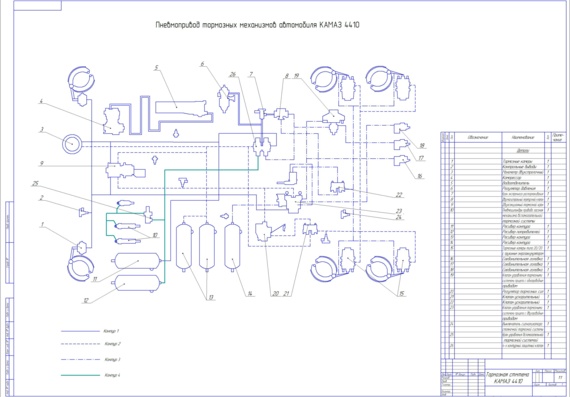

Принципиальная тормозная схема КАМАЗ


1     6522-3500011-96     Установка осушителя
2     6522-3500013-99     Установка воздушных ресиверов
3     6520-3500014     Установка двухсекционного тормозного крана

4     6520-3500015     Установка четырехконтурного защитного клапана
5     65226-3500018     Установка ускорительного клапана
6     5410-3500022-10     Установка клапанов управления тормозами прицепа
7     6520-3500033     Установка регулятора тормозных сил
8     6522-3500062-99     Установка двухмагистрального клапана
9     65226-3506180     Охладитель
10     6520-3506060     Шланг гибкий соединительный
11     5320-3506060-10     Шланг гибкий
11     5320-3506060-10     Шланг гибкий
12     54112-3506060     Шланг гибкий
13     65226-3506500-99     Установка пневмовыводов к полуприцепу
14     6460-3500042-23     Установка модуляторов АБС тягач
14     6460-3500042-42     Установка модуляторов АБС тягач
14     6460-3500042-46     Установка модуляторов АБС тягач
14     6460-3500042-46     Установка модуляторов АБС тягач
15     65226-3506190     Трубка
16     53215-3506300     Трубка
16     53215-3506300     Трубка
17     6522-3506190-02     Трубка
18     6522-3506190-03     Трубка
19     53205-3506046     Трубка
22     53215-3506330     Трубка
22     53215-3506330     Трубка
25     53205-3506430     Втулка трубки
25     53205-3506430     Втулка трубки
27     53215-3506067     Трубка
27     53215-3506067     Трубка
28     53215-3506110     Трубка
28     53215-3506110     Трубка
30     53215-3506125     Трубка
30     53215-3506125     Трубка
31     53215-3506620     Трубка
31     53215-3506620     Трубка
31     53215-3506620     Трубка
32     53215-3506080     Трубка
33     53215-3506040     Трубка
33     53215-3506040     Трубка
35     53215-3506214     Трубка
35     53215-3506214     Трубка
36     53215-3506170     Трубка
37     53215-3506076     Трубка
38     53205-3506240     Трубка
38     53205-3506240     Трубка
40     53215-3506067     Трубка
40     53215-3506067     Трубка
41     53215-3506024     Трубка
42     53215-3506030     Трубка
43     53215-3506386     Трубка
44     53215-3506186     Трубка
44     53215-3506186     Трубка
45     53205-3506327     Держатель пучка проводов
45     53205-3506327     Держатель пучка проводов
45     53205-3506327     Держатель пучка проводов
46     53215-3506195     Трубка
47     53215-3506110     Трубка
48     53215-3506040     Трубка
49     53215-3506156     Трубка
50     53215-3506030     Трубка
51     53215-3506235     Трубка
52     53215-3506080     Трубка
53     53215-3506060     Трубка
55     53215-3506150     Трубка
57     53215-3506040     Трубка
58     53215-3506045     Трубка
60     53215-3506186     Трубка
60     53215-3506186     Трубка
61     53215-3506168     Трубка
61     53215-3506168     Трубка
62     53215-3506090     Трубка в сборе
63     53215-3506156     Трубка
64     53215-3506110     Трубка
65     53215-3506060     Трубка
70     53205-3506497     Трубка
71     53205-3506085     Трубка
72     53205-3506085     Трубка
73     53205-3506698     Трубка
74     53205-3506085     Трубка
75     53205-3506275     Трубка подвода воздуха
75     53205-3506275     Трубка подвода воздуха
75     53205-3506275     Трубка подвода воздуха
85     53205-3506105     Трубка подвода воздуха
85     53205-3506105     Трубка подвода воздуха
87     53205-3506234     Трубка
90     6520-3506390     Трубка
90     6520-3506390     Трубка
91     53205-3506214     Трубка
92     53205-3506050     Трубка
93     53205-3570162     Трубка
93     53205-3570162     Трубка
94     6522-3570194     Трубка
95     6522-3570196     Трубка
96     53205-3506055     Трубка
96     53205-3506055     Трубка
96     53205-3506055     Трубка
97     53205-3570078     Трубка подвода воздуха в сборе
97     53205-3570078     Трубка подвода воздуха в сборе
98     53205-3506055     Трубка
99     65226-3570078     Трубка
100     864000-10     Клапан предохранительный крышки в сборе
125     53205-3506430     Втулка трубки
125     53205-3506430     Втулка трубки
125     53205-3506430     Втулка трубки
125     53205-3506430     Втулка трубки
125     53205-3506430     Втулка трубки
126     5320-3506432     Скоба
126     5320-3506432     Скоба
126     5320-3506432     Скоба
127     6522-3506019     Кронштейн крепления шлангов
128     53205-8120032     Кронштейн
129     6522-3506025     Гайка накидная
130     53205-3506431     Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93
130     53205-3506431     Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93
131     53205-3506433     Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
131     53205-3506433     Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
131     53205-3506433     Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
131     53205-3506433     Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
131     53205-3506433     Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
131     53205-3506433     Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
132     6520-3506019     Кронштейн крепления шлангов
133     6520-3506088     Кронштейн
134     6520-3506016     Тройник фланцевый проходной
135     100-3537139     Гайка М26х1,5-6Н
136     6522-3506088     Кронштейн крепления шлангов
137     65226-3506420     Переходник
139     5320-3724048     Держатель заднего правого пучка проводов
140     5320-3703301     Втулка проходная
140     5320-3703301     Втулка проходная
140     5320-3703301     Втулка проходная
141     5320-3724049     Держатель заднего левого пучка проводов
142     6522-3506470     Тройник проходной
143     6522-3506450     Штуцер проходной
144     1/10304/21     Болт М6-6gх75
145     1/60434/21     Болт М8-6gх20
146     1/60438/21     Болт М8-6gх30
147     1/60439/21     Болт М8-6gх35
147     1/60439/21     Болт М8-6gх35
147     1/60439/21     Болт М8-6gх35
148     1/60440/21     Болт М8-6gх40
150     1/60444/21     Болт М8-6gх60
155     1/33013/01     Винт М6-6gх16
156     1/58962/11     Гайка ЕМ6-6Н
157     1/61008/11     Гайка М8х1,25-6Н
157     1/61008/11     Гайка М8х1,25-6Н
157     1/61008/11     Гайка М8х1,25-6Н
157     1/61008/11     Гайка М8х1,25-6Н
157     1/61008/11     Гайка М8х1,25-6Н
160     1/07912/11     Гайка низкая М12х1,5-6Н
160     1/07912/11     Гайка низкая М12х1,5-6Н
161     1/07913/11     Гайка низкая М14х1,5-6Н
162     1/07914/11     Гайка низкая М16х1,5-6Н
163     1/07266/11     Гайка низкая М18х1,5-6Н
164     1/07267/11     Гайка низкая М20х1,5-6Н
164     1/07267/11     Гайка низкая М20х1,5-6Н
171     1/05164/77     Шайба 6 пружинная
172     1/05166/77     Шайба 8 пружинная
172     1/05166/77     Шайба 8 пружинная
172     1/05166/77     Шайба 8 пружинная
172     1/05166/77     Шайба 8 пружинная
172     1/05166/77     Шайба 8 пружинная
173     1/05196/01     Шайба плоская 8х17
173     1/05196/01     Шайба плоская 8х17
173     1/05196/01     Шайба плоская 8х17
173     1/05196/01     Шайба плоская 8х17
174     1/26437/01     Шайба плоская 6,15х18х1,5
177     1/05208/01     Шайба плоская 30х54
179     853931     Скоба
180     853938     Скоба
181     864894     Штуцер ввертный
182     864896     Штуцер ввертный
183     853962     Переходник ввертный
184     861035     Тройник
185     853975     Штуцер 8 проходной
186     861022     Шайба 10
186     861022     Шайба 10
186     861022     Шайба 10
187     861023     Шайба
187     861023     Шайба
188     853979     Штуцер ввертный 8
189     861328     Угольник
190     861004     Угольник
191     864204     Кольцо уплотнительное
192     864236     Кольцо уплотнительное
192     864236     Кольцо уплотнительное
193     864273     Кольцо уплотнительное
193     864273     Кольцо уплотнительное
193     864273     Кольцо уплотнительное
194     864411-01     Хомут
195     864825     Угольник фланцевый проходной
195     864825     Угольник фланцевый проходной
196     864826     Тройник фланцевый проходной
197     864920     Тройник 6 проходной
198     864921     Тройник 12 проходной
198     864921     Тройник 12 проходной
199     864880     Штуцер фланцевый проходной
200     864892     Тройник ввертный симметричный
201     864221     Кольцо уплотнительное толкателя
202     864269     Кольцо уплотнительное
203     864919     Тройник проходной
203     864919     Тройник проходной
203     864919     Тройник проходной
204     864870     Штуцер ввертный
205     853978     Штуцер ввертный
206     861001     Угольник ввертный
207     1/02800/60     Прокладка уплотнительная 14х20х1,5
208     863425     Прокладка 22х28х1,5
210     16-3515310     Клапан контрольного вывода в сборе
211     8002-3537110     Кран пневматический
213     45 104353710090     Кран тормозной обратного действия с ручным управлением 961. 723.100.0
214     2108-3401228     Хомут
214     2108-3401228     Хомут
214     2108-3401228     Хомут
214     2108-3401228     Хомут
215     16-3515510     Кран экстренного растормаживания в сборе
220     45 104354200100     Клапан электромагнитный 7Д 3.254.022-10
221     45 104354208990     Клапан электромагнитный 0501001470
222     45 104354208890     Клапан электромагнитный 0501310031
225     45 104357000190     Тормоз вспомогательный 0418-8283
226     45 104357000290     Уплотнение 0418-2759
Ссылка на эту страницу: http://www.kspecmash.ru/catalog.php?typeauto=2&m

ГРУЗОВИК КАМАЗ КАМАЗ, ДВИГАТЕЛЬ: MERCEDES-BENZ Диагностика

УЗНАТЬ ВСЕ НАШИ ПОКРЫТИЯ

Все покрытия

ГРУЗОВИК ТРЕЙЛЕР АВТОБУС ЛЕГКИЙ КОММЕРЧЕСКИЙ АВТОМОБИЛЬ ПРОИЗВОДИТЕЛЬ

ТРАКТОР УБОРОЧНОЕ ОБОРУДОВАНИЕ САМОХОДНОЕ И ПРИЦЕПНОЕ ОРУДИЕ ИЗОБУС

OHW — ТЯЖЕЛОЕ ОБОРУДОВАНИЕ OHW — КОМПАКТНОЕ ОБОРУДОВАНИЕ СТАЦИОНАРНЫЙ ДВИГАТЕЛЬ МНОГОФУНКЦИОНАЛЬНЫЙ АВТОМОБИЛЬ

MHE – ПОДЪЕМНО-ГРУЗОЧНОЕ ОБОРУДОВАНИЕ

БОРТОВОЙ ДВИГАТЕЛЬ ПОДВЕСНОЙ ДВИГАТЕЛЬ СТАЦИОНАРНЫЙ ДВИГАТЕЛЬ ВОДНЫЙ ЛЫЖ

/ РЕЗЮМЕ / ГРУЗОВАЯ МАШИНА / КАМАЗ / КАМАЗ, ДВИГАТЕЛЬ: MERCEDES-BENZ

система АДАС

Ручной процесс

Диагностика

Измерить значения

Компоненты

Данные ЭБУ

Параметры

Калибровка

Перезагрузить

Технические данные системы

Схема подключения

Технические данные автомобиля

Техническое обслуживание автомобиля

Функция диагностики с доступной помощью

    Ручной процесс: ручной процесс диагностики системы с помощью отображаемых кодов, мигающих кодов…

    Диагностика: позволяет считывать память ошибок ЭБУ, предоставляя пользователю информацию об обнаруженных в ней кодах ошибок. Эта функция позволяет пользователю выполнять очистку памяти ошибок; Логически, если ошибка присутствует, она снова будет обнаружена ЭБУ и будет отображаться в следующей диагностике.

    Значения измерения: Отображает на экране значения различных датчиков, подключенных к ЭБУ. Это зависит от каждой системы.

    Активация компонентов

    : Это прямые тесты, которые можно выполнить с компонентами системы. Например, активировать модулятор ABS, активировать электромагнитные клапаны подвески, чтобы поднять или опустить шасси автомобиля,… Это активная диагностика, которая, например, для двигателя, позволяет проводить тесты, калибрующие его состояние, такие как балансировка цилиндров, обрез цилиндров или компрессия. Зависит от каждой системы.

    Данные ЭБУ: Это технические данные ЭБУ, серийный номер, версия программного обеспечения, ссылка производителя и т. д. Это зависит от каждой системы.

    Параметры: Некоторые ЭБУ могут работать с различными конфигурациями. С помощью этой опции вы можете копировать конфигурации и параметры в блок управления, чтобы блоки управления можно было запрограммировать при первой установке. Для некоторых систем допускается даже изменение некоторых параметров, не влияющих на безопасность автомобиля.

    Калибровка: Некоторые системы требуют калибровки некоторых компонентов для правильной работы. Лучшим примером являются электронные подвески, в которых должны храниться эталонные значения, чтобы ЭБУ мог работать правильно.

    Сброс: Этот пункт относится к сбросу счетчиков технического обслуживания блоков управления. Если операции технического обслуживания завершены, но аварийный сигнал технического обслуживания не отменен, предупреждающее сообщение, относящееся к техническому обслуживанию, будет продолжать отображаться. Это не имеет никакого отношения к очистке памяти от кодов ошибок, что является частью диагностики.

    Технические данные системы: Техническая информация о системе с указанием контрольных значений, описаний, графиков, диаграмм…

    Схема подключения: Подробная схема системы, содержащая дополнительную информацию о конфигурации, компонентах, расположении и примечания, облегчающие задачи диагностики.

    Технические данные автомобиля: Техническая информация о транспортных средствах, включая все технические данные о моторизации, моменты затяжки, грузоподъемность, графики и другие контрольные значения…

    Техническое обслуживание автомобиля: Раздел, в котором отображаются интервалы технического обслуживания с указанием операций, которые необходимо выполнить транспортного средства, и с помощью которых можно получить отчеты, которые облегчают управление клиентами для мастерской.

    КАМАЗ, ДВИГАТЕЛЬ: MERCEDES-BENZ

    Система
    Защита от загрязнения SCR Bluetec, Система очистки выхлопных газов
    Тормоза ABS D/E, антиблокировочная система тормозов
    Тормоза ABS E, антиблокировочная тормозная система
    Тормоза EBS 3, Электронная тормозная система
    Центральный компьютер ADM 3, Интерфейс регулирования двигателя
    Двигатель MR, Насосная установка
    Коробка передач AS Tronic, Коробка передач с электронным управлением
    Коробка передач AS Tronic, Настройка параметров коробки передач
    Подвеска ECAS CAN 2, пневматическая подвеска с электронным управлением

    4310 — характеристики, модификации, обзор, фото, видео

    КАМАЗ-4310 — известный грузовик повышенной проходимости с системой постоянного полного привода на все 3 независимых оси. В данной статье будет представлен каталог технических характеристик и каталог модификаций известной модели грузовика. Вы узнаете о расходе топлива на 100 км, как машина едет по дороге, ее грузоподъемности и увидите видео ее работы. Весь модельный ряд КАМАЗ.

    Content: [Show]

    • KAMAZ 4310 car design
    • Cabin saloon
    • Specifications
    • Mower unit
    • Transmission
    • Suspension
    • Brake system
    • Rudder control
    • Electrical equipment
    • Winch
    • Modifications
    • Устойчивость
    • Плюсы и минусы
    • Подводим итоги
    • КАМАЗ-4310 фото
    • Видеообзор

    КАМАЗ 4310 дизайн автомобиля

    Если брать техническое состояние, то для 80-х годов этот Камаз повышенной проходимости был самым отличным грузовиком повышенной проходимости, который мог преодолевать большие препятствия, и не боялся крутых подъемов и спусков, мог почти «плавать» вброд , глубина которого достигала 1,5 метра. Серийное производство этой модели началось в январе 1981 года, накануне 26-го съезда КПСС.

    Само название говорит о том, что грузовик произведен на мощностях КАМАЗ (Набережные Челны). Но мало кто знает, что на самом деле КАМАЗ-4310 имеет московские корни и разработан конструкторским коллективом объединения «ЗИЛ». Заказ на разработку внедорожника инженерный состав принял еще в 1960.

    Год спустя технические составляющие были перетряхнуты, и производство заняло 10 лет. За все время работы над заказом на предприятиях ЗИЛа было собрано около 12 прототипов возможного автомобиля КАМАЗ. Интересно, что при разработке было обнаружено немалое количество оригинальных технических реализаций, на которые инженерно-техническому составу ЗИЛа было предоставлено более 50 авторских свидетельств.

    Стандартная комплектация грузовика получила совершенно новый принцип работы ведущих мостов. Модель оснащалась приводом постоянного типа с 4 карданными валами. Стандартная комплектация была вместе с кузовом, который состоял из металлической основы, где также находились тент и каркас. Грузовик использовался для перевозки пассажиров и различных грузов увеличенного тоннажа.

    Модель КАМАЗ-4310 может работать в разных климатических широтах. Он выдерживает температуру от -45 до +50, поэтому довольно популярен во многих странах мира.

    Салон-кабина

    Кабина выполнена из 3-х посадочных мест и имеет теплоизоляцию, что вместе с шумоизоляцией позволяет чувствовать себя более комфортно. Не забыли внедрить автономный калориферный нагреватель. Кабина может быть наклонена вперед с помощью гидравлического подъемника.

    Базовая комплектация не имеет спального места, но может быть установлена ​​как отдельная опция. Сиденье водителя подрессорено и может регулироваться по длине, весу и наклону спинки. Кроме того, производитель предоставляет тропические сиденья.

    Понятно, что до европейских аналогов салона КАМАЗ-4310 еще очень далеко, но на момент производства кабина была достаточно уютной и позволяла не так уставать при длительной работе. Сами сиденья довольно простого типа. Приборная панель выглядит по-спартански, но все необходимое размещено на приборной панели.

    Не следует забывать, что многие из устройств используются армией, где комфорт не так важен, а предпочтение отдается проходимости, надежности и функциональности. Есть возможность опустить козырек в яркие солнечные дни, как для водителя, так и для пассажира.

    Технические характеристики

    Косилочный агрегат

    Автомобиль КАМАЗ-4310 оснащался силовой установкой КАМАЗ-740.10, мощность которой составляла 210 л.с. Также предусматривался более совершенный модифицированный КАМАЗ-740.20, имевший уже мощность 220 лошадиных сил. Позже на грузовики стали устанавливать 430-сильные 8-цилиндровые двигатели.

    Трансмиссия

    Была представлена ​​5-ступенчатой ​​механической коробкой передач с синхронизаторами на 2-й, 3-й, 4-й и 5-й скоростях. Раздаточная колонка оснащена двухступенчатой ​​коробкой передач и цилиндрическим блокируемым планетарным дифференциалом, который распределяет крутящий момент между неразъемно подключенной осью, установленной на передней и задней осях, в соотношении 1:2.

    Дозатор управляется дистанционно с помощью электропневматического переключателя передач. Блокировка дифференциала управляется пневматически с дистанционным управлением.

    Подвеска

    Независимая, где впереди стоит на полуэллиптических рессорах с амортизаторами и задними скользящими концами рессор. Задняя подвеска сбалансирована и также стоит на полуэллиптических рессорах с реактивными тягами, где концы рессор скользящие.

    Тормозная система

    Имеет барабаны и двухконтурный пневмопривод. Есть стояночный тормоз, запасной и вспомогательный. Барабаны имеют диаметр 400 мм, а ширина накладок 140 мм, разжим – кулачковый.

    Рулевое управление

    Представлен механизмом с винтом, шариковой гайкой и поршневой рейкой, входящей в зацепление с зубчатым сектором вала сошки. Гидравлический усилитель руля помогает управлять такой крупной машиной. С этими усилениями машина хорошо едет даже по бездорожью.

    Электрооборудование

    Напряжение 24В. Сами аккумуляторы 2 штуки. Есть генератор и регулятор напряжения. Схема КАМАЗ 4310 представлена ​​ниже.

    Лебедка

    Конструкторами предусмотрено даже использование барабанной лебедки с червячной передачей и ленточным тормозом. Кабель можно растянуть до 83 метров. Грузоподъемность составляет от 5000 до 6000 кг. Снаряженная масса составляет 8 410 кг. Полная масса грузовика 15 000 кг. Максимально допустимая скорость составляет 80 км/ч. Расход топлива на 100 километров при скорости до 40 километров в час составит 31 литр.

    Этот расход может изменяться в зависимости от технического состояния машины и условий эксплуатации. Максимальная дальность подъема составляет 31 градус. Машина сможет преодолевать брод глубиной 1,5 метра. Наименьший радиус поворота составляет 10,8 м. Высота дорожного просвета составляет 365 мм, что очень неплохо.

    9078 9

    Базовая ТТХ серийного КАМАЗ-4310
    Грузоподъемность, кг 6000
    Trailer weight, kg 10000 on the highway
    7000 on the ground
    Gross weight, kg 15000
    Concentrated mass, kg 8410
    Dimensional dimensions (DххххВ), mm 7650 x 2500 x 2900
    Platform dimensions (DxSxHV), mm 4800 x 2320 x 500
    Loading height, mm 1530
    Ground clearance, mm 365
    Wheelbase, mm 3340 + 1320
    Rear wheel wheels, mm 2010/ 2010
    Outside rotation radius, m 11. 2
    Maximum speed, km/ h 85
    Топливный поток, L/100 км 30
    Объем бака, L 125 x 2
    Travel Arange, KM
    .0434 ДВИГАТЕЛЬ: KAMAZ-740.10
    Дизельный четырехтактный 8-цилиндровый V-образный вариант 90 °
    Воздушные клапаны
    Diage Diameter, 120.078 Diage Diameter, MM 120.078 . 120,0
    Рабочий объем, л 10,85
    Степень сжатия 17
    Мощность двигателя, л.с. (кВт)
    (с ограничителем скорости)
    210 (154)
    при 2600 об / мин
    , КГК*M (NM) 65,0 (637)
    при 1500-1800 об / мин
    Dransmiss механическая 5-ступенчатая
    (синхронизаторы 2, 3, 4, 5)
    Блок задач 2-ступенчатая (1,692:1 и 0,917:1)
    с блокируемым осевым дифференциалом (1:2) 70109
    Главная передача двойная, коническая и цилиндрическая пара шестерен (7,22:1)
    Drive front axle permanent non-detachable
    Rear axle drive consecutive loop-through
    Tire size/model 1220×400-533/ IP-184
    Подвижность
    Брод обработанный, м 1,5
    Преодолеваемый набор высоты, град. 31

    Модификации

    Здесь будет представлен каталог модификаций КамАЗ-4310. Самая первая модификация оказалась настолько удачной, что ее стали выпускать с небольшими изменениями с 1981 до 1990-х годов. Вне зависимости от модификации кабина оснащалась гидравлической системой наклона вперед, а отдельной опцией предусматривалась установка спального места.

    Уже через 8 лет, в 1989 году, завод начал выпускать дополнительную технику, например, в помощь сельскому хозяйству был отправлен КАМАЗ-43101, оборудованный скамейками, которые были убраны, в результате чего появилась возможность перевозки до 30 человек . Помимо того, что есть возможность перевозки пассажиров, это оборудование позволяет использовать прицеп 2ПН-4М. Стандартная комплектация оснащена лебедкой и имеет дополнительное спальное место.

    В этом же году КАМАЗ выпустил 43106, который отличался от предыдущей версии уменьшенной собственной массой, но мог брать на 1 тонну больше (7 тонн). Его можно было прицепить к прицепу, что часто применялось в открытой планировке «ГКБ-8350» или его вариации со складывающимся брезентом. Модель КАМАЗ 4310 могла работать в труднодоступных местах и ​​подразумевала наличие прицепа. Грузовик отлично справляется со своими задачами, несмотря на частые перегрузки.

    Начало 90-х показало всем полудомашний бронированный вариант «Тайфуна-1». Эта модификация имеет ящик для перевозки солдат и мощные лобовые бронелисты, способные защитить кабину. Хорошие технические характеристики позволили взять за основу такой модификации 4310.

    Некоторые могут ошибочно полагать, что данная модель является первой версией нового антитеррористического бронетранспортера «Тайфун», который был изготовлен по заказу Минобороны РФ. Однако это не так. Дебютные «Тайфуны» были показаны только в 2011 году. Это результат общей разработки инженерного состава автомобильной компании Урал и КамАЗ. Их не строили на базе 4310.

    Тайфун-1Также, что тоже очень интересно, компания выпустила спортивную версию автомобиля, которая получила название С4310. Целью производства было участие в ралли-рейдах. При постройке своего дебютного спорткара специалисты позаимствовали серийную версию КАМАЗ 4310. Поэтому новой машине присвоили индекс КАМАЗ С4310.

    Если говорить о технической начинке, то базовый силовой агрегат (210 лошадей) был форсирован до 290 лошадиных сил за счет внедрения турбокомпрессоров и увеличения запаса топлива. Кроме того, гоночный двигатель имел поршни изменяемого профиля, торсионные демпферы, улучшенную смазку, а также систему охлаждения с вязкостной муфтой и вентилятором с повышенным КПД. Шасси имело жесткие рессоры и специальные амортизаторы.

    В соответствии со стандартами FIA грузовик оборудован дугами безопасности. Также внешний вид марки С4310 отличался от базового тем, что использовался новый тент, который был окрашен в желтый цвет, в то время как обычные автомобили шли с зеленым тентом. Сентябрь 1988 года стал первым месяцем участия грузовика в раллийных гонках.

    Экипажи команды «Камаз-Мастер» приняли участие в Европейском ралли «Елч», которое проходило в городе Вроцлав в Польше. Машина смогла занять 2-е и 4-е место в личном зачете и 1-е – в командном зачете. Через несколько лет, в 1991 году, спортивный грузовик занял 2-е место на знаменитом ралли-марафоне «Париж-Дакар».

    После этого производитель провел следующие модернизации, так в 1991 году на Камазе появился новый восьмицилиндровый двигатель (КамАЗ 7482), который выдавал 430 лошадиных сил. Позже именно этот двигатель стал штатным для серийных КамАЗов.

    Основные модификации
    КАМАЗ-4310 Базовая версия. Он имел укороченную платформу с тентом, откидным задним бортом и откидными сиденьями (на 30 человек) по бортам. Год выпуска 1983-1990.
    КАМАЗ-43101(опытный) Транспортный вариант. От КАМАЗ-5320 отличался тремя складными бортами.
    КАМАЗ-43101 Модернизированная версия КАМАЗ-4310. Отличался двигателем КАМАЗ-740.10-20 мощностью 220 л.с. Грузоподъемность увеличена до 6 тонн. Произведено в 1989-2000.
    КАМАЗ-431010 Спортивный вариант. Сделано для ралли Париж-Дакар. В 1992 году принял участие в марафоне Париж-Москва-Пекин.
    КАМАЗ-43102(опытный) Вариант КАМАЗ-43101 со спальным местом.
    КАМАЗ-43103(опытный) Другая версия КАМАЗ-4310 со спальным местом.
    КАМАЗ-43105 Гражданский транспорт. Отличался отсутствием лебедки и системы контроля давления в шинах.
    КАМАЗ-43106 Гражданский транспорт. Отличался двигателем КАМАЗ-740.10-20. Год выпуска 1989-2000.
    КАМАЗ-43114 Модернизированный армейский вариант. Отличается турбированным дизельным двигателем КАМАЗ-7403.10 мощностью 260 л.с. Выпускается с 1996 года.
    КАМАЗ-43115 Модернизированный, гражданский, транспортный. Отличается двигателем КАМАЗ-7403.10. Выпускается с 1998.
    КАМАЗ-43118 Транспорт с увеличенной грузовой платформой. Отличается двигателем КАМАЗ-7403.10. Выпускается с 1996 года.
    КАМАЗ-4410 Тягач на базе 4310. Предназначен для буксировки специальных полуприцепов полной массой до 15 т.

    Стабильность

    Стоимость модели 4310 зависит от версии машины, года выпуска и общего состояния. Цены начинаются от 1 800 000 рублей и заканчиваются 2 500 000 рублей С рук легендарный КамАЗ можно купить по цене от 400 000 до 700 000 рублей (1992-1997 годов выпуска).

    Плюсы и минусы

    Плюсы автомобиля

    • Отсутствие капота, улучшающего обзорность;
    • Выдающаяся проходимость;
    • Грузоподъемность;
    • Высокий дорожный просвет;
    • Некоторые модели имеют возможность дистанционного контроля давления в шинах;
    • Система привода колес;
    • Машина не тяжелая в эксплуатации и ремонте
    • Проблем с приобретением запчастей и запчастей нет;
    • Малый радиус поворота;
    • Способен работать при низких и высоких температурах и преодолевать глубокие броды;
    • Создан для бездорожья;
    • Относительно невысокая стоимость автомобиля;
    • Есть много разных модификаций;
    • Мощные силовые агрегаты.

    Минусы автомобиля

    • Большой расход топлива;
    • Кабина старого образца;
    • Низкий комфорт в салоне;
    • Обычные сиденья;
    • Низкие динамические характеристики.

    Подводим итоги

    Несмотря на то, что с момента выхода дебютной модели КАМАЗ-4310 прошло уже много лет, его все еще можно найти. Тем более в Советском Союзе лучшего типа грузовика не было. Модель до сих пор используется в различных отраслях, в том числе и в военных целях. Понятно, что комфорт в салоне пока на достаточно низком уровне, но машина создавалась не для езды по городу, а для преодоления бездорожья, глубоких бродов. Поэтому ожидается, что он будет надежным, функциональным и мощным – и все это может дать КАМАЗ.

    Некоторые модели комплектуются дистанционным контролем давления в шинах, со спальным местом, что значительно упрощает работу водителя. Большой дорожный просвет в сочетании с системой полного привода и мощной трансмиссией позволяет уверенно двигаться там, где другие грузовики просто не могут проехать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
