Светопропускаемость стекла: Как правильно выбирать стеклопакет для окон – советы специалистов

Как правильно выбирать стеклопакет для окон – советы специалистов

На первый взгляд стекла почти не отличаются внешне, однако современные стеклопакеты многое умеют и существенно отличаются по своим свойствам.

Вот основные задачи, которые решают стеклопакеты:

1. Сохранение тепла в помещении
Такие стеклопакеты называют также теплосберегающими или энергосберегающими. Добиться высоких показателей теплоизоляции можно за счет дополнительных стекол и специального напыления оксидов серебра. Напыление прозрачно, расположено внутри стеклопакета на внутреннем стекле но отражает тепло внутрь помещения, препятствуя его выходу наружу.
Свойство сохранения тепла измеряется коэффициентом сопротивления теплопередаче. Здесь приведено значение для различных стеклопакетов:

Стеклопакет	Формула стеклопакета	Сопротивление теплопередаче Ro, м2*0С/Вт
Однокамерный (2 стекла) без напыления	4*16*4	0,36
Однокамерный (2 стекла) с энергосберегающим напылением	4*16*4И	0,59
Двухкамерный (3 стекла) без напыления	4*10*4*10*4	0,53
Двухкамерный (3 стекла) с напылением	4*10*4*10*4И	0,64

2. Защита от жары летом

Для защиты от жары летом на внешнем стекле наносится специальное напыление. Оно бывает только солнцезащитным либо совмещает в себе 2 свойства: защита от выхода тепла из помещения и проникновения солнечного тепла внутрь. Стеклопакеты, обладающие двумя свойствами, называют мультифункциональными.

Солнцезащитные стекла обладают зеркальным эффектом снаружи и могут также иметь различные оттенки для индивидуального дизайна фасада Вашего дома. Также, солнцезащитные стекла отличаются по степени защиты от жары и степени затенения помещения.

Характеристики солнцезащитных стекол:

— Коэффициент светопропускания LT. Чем он выше, тем больше света будет в помещении.

— Коэффициент пропускания солнечного тепла, SF. Чем он выше, тем меньше солнцезащита. Низкий показатель характеризует наиболее сильную солнцезащиту.

Сравнение стеклопакетов по показателям энергосбережения, солнцезащиты и светопропускания:



Стеклопакет	Формула стеклопакета	Оттенок стекла на фасаде здания	Сопротивление теплопередаче Ro, м2*0С/Вт	Светопропускание LT,%	Пропускание солнечного тепла SF,%
Однокамерный (2 стекла) с энергосберегающим напылением	4*16*4И	Нейтральный	0,59	78	61
Мультифункциональный со стеклом ClimaGuard Solar	4CGS*16*4	Нейтральный	0,59	66	42
Мультифункциональный со стеклом ClimaGuard Solar Bronze	4CGS Bronze*16*4	Бронза	0,57	41	30
Мультифункциональный со стеклом ClimaGuard Solar Silver	4CGS Silver*16*4	Серебро	0,57	35	27
Мультифункциональный со стеклом ClimaGuard Solar Green	4CGS Green*16*4	Зеленый	0,57	40	30
Мультифункциональный со стеклом ClimaGuard Solar Blue	4CGS Blue*16*4	Синий	0,53	39	32

4. Шумоизоляция

Пластиковые окна защищают от шума лучше старых деревянных за счет герметичности створок. Если Вы живете неподалеку от автомагистралей или других источников шума, Вам стоит заказать стеклопакет с дополнительной шумоизоляцией. Наиболее надежно защищает от шума стеклопакет со стеклом триплекс. Оно состоит из двух стекол, склеенных между собой специальной пленкой: пленка гасит звуковые волны, обеспечивая отличную шумоизоляцию.

5. Взломобезопасность

Обычное стекло легко разбить, в этом плане оно небезопасно как с точки зрения проникновения извне, так и для хозяев: стеклом можно поранится при случайном разбивании. Но есть стекло с антивандальными свойствами. Это все тот же триплекс — разбить его гораздо труднее, кроме того, при разбивании оно лишь трескается, оставаясь скрепленным пленкой. Поэтому оно безопасно для владельцев и защищает дом от непрошенных гостей.

Мы производим стеклопакеты с мультифункциональным триплексом. Такой стеклопакет сочетает в себе все вышеперечисленные свойства: энергосбережение, защиту от жары, шумоизоляцию и ударопрочность.

Тонировка и закон

Не будем сейчас приводить доводы «за» и «против» тонировки. Поговорим о её законности. Вот что сказано в правовых актах о тонировке:

ПДД о тонировке:

В пункте 7.3. «Перечня неисправностей и условий, при которых запрещается эксплуатация ТС» (Приложение к Правилам дорожного движения) сказано, что эксплуатация ТС запрещается если:

Установлены дополнительные предметы или нанесены покрытия, ограничивающие обзорность с места водителя.

Примечание. На верхней части ветрового стекла автомобилей и автобусов могут прикрепляться прозрачные цветные пленки. Разрешается применять тонированные стекла (кроме зеркальных), светопропускание которых соответствует ГОСТу 5727-88. Допускается применять шторки на окнах туристских автобусов, а также жалюзи и шторки на задних стеклах легковых автомобилей при наличии с обеих сторон наружных зеркал заднего вида.



ГОСТ 5727-88 о тонировке:

(данный ГОСТ утратил силу с 01.01.2015 г.)

Пункт 2.2.4. Светопропускание стекол, обеспечивающих видимость для водителя, должно быть не менее:

75% — для ветровых стекол;

70% — для стекол, не являющихся ветровыми, входящих в нормативное поле обзора П, определяющее переднюю обзорность



Смотрите рисунок



Вместо ГОСТ 5727-88 с 01.01.2015 г. действует ГОСТ 32565-2013. В нем говорится следующее (п. 5.1.2.5):

Светопропускание стекол, обеспечивающих видимость для водителя спереди, должно быть не менее 70% для ветровых стекол и для стекол, не являющихся ветровыми, но обеспечивающих обзор водителя спереди и сзади.

При условии установки на ТС двух внешних зеркал заднего вида светопропускание стекол, обеспечивающих обзор водителя сзади, не нормируется.



Техрегламент о безопасности колесных транспортных средств о тонировке:

Приложение № 5 к Техрегламенту:

«3. 5.2. Светопропускание ветрового стекла, передних боковых стекол и стекол передних дверей (при наличии) должно составлять не менее 70 процентов.

3.5.3. В верхней части ветрового стекла транспортных средств категорий М1, М2 и N1 допускается крепление полосы прозрачной цветной пленки шириной не более 140 мм, а на транспортных средствах категорий М3, N2 и N3 — шириной, не превышающей минимального расстояния между верхним краем ветрового стекла и верхней границей зоны его очистки стеклоочистителем. При этом требования к светопропусканию, установленные в пункте 3.5.2, должны выполняться».

Примечание:
Категория M — транспортные средства, имеющие не менее четырех колес и используемые для перевозки пассажиров
Автомобили легковые, в том числе:
Категория М1 – транспортные средства, используемые для перевозки пассажиров и имеющие, помимо места водителя, не более восьми мест для сидения.
Автобусы, троллейбусы, специализированные пассажирские транспортные средства и их шасси, в том числе:
Категория М2 – транспортные средства, используемые для перевозки пассажиров, имеющие, помимо места водителя, более восьми мест для сидения, технически допустимая максимальная масса которых не превышает 5 тонн.
Категория М3 – транспортные средства, используемые для перевозки пассажиров, имеющие, помимо места водителя, более восьми мест для сидения, технически допустимая максимальная масса которых превышает 5 тонн.

Категория N – транспортные средства, используемые для перевозки грузов — автомобили грузовые и их шасси, в том числе:
Категория N1 – транспортные средства, предназначенные для перевозки грузов, имеющие технически допустимую максимальную массу не более 3,5 тонн.
Категория N2 – транспортные средства, предназначенные для перевозки грузов, имеющие технически допустимую максимальную массу свыше 3,5 тонн, но не более 12 тонн.
Категория N3 – транспортные средства, предназначенные для перевозки грузов, имеющие технически допустимую максимальную массу более 12 тонн.



Вывод:

Переднее ветровое стекло (лобовое), передние боковые стекла и стекла передних дверей (при наличии) должны иметь светопропускаемость не менее 70%.

Светопропускаемость заднего и задних боковых стекол не нормируется (НО! При наличии с обеих сторон наружных зеркал заднего вида).

Тонировка с зеркальным эффектом запрещена.





Какая тонировка лучше, что надо знать при выборе светопропускаемости пленки

Комфортное пребывание в автомобиле, в зависимости от различных погодных условий складывается из ряда факторов. Одним из них является правильный выбор тонировочного покрытия стекол. Грамотно выполненные работы по тонировке автомобиля позволяют создать оптимальные условия в салоне машины в любую погоду и поддерживают благоприятный психологический климат, ограждая водителя и пассажиров от назойливых взглядов других участников движения.

Содержание статьи:

На сегодняшний день тонировочная пленка представлена в самом широком разнообразии. Покупатель, исходя из своих предпочтений, может остановить свой выбор на том или ном бренде, цвете, толщине и показателе светопропускаемости пленки.

При таком изобилии, трудно отдать предпочтение наиболее приемлемому в конкретном случае виду, полагаясь лишь на заверения продавца и свою интуицию. Какая же тонировка в большей степени отвечает всем заявленным стандартам и требованиям? Попробуем в этом разобраться.

Какая из тонировок самая лучшая: параметры и классификация

Несмотря на то, что повальная мода на тонировки начинает спадать, они по-прежнему не утратили своей популярности ввиду легкости нанесения и дешевизны. Кроме этого, для их нанесения по большей части не требуется дорогостоящего оборудования, и все операции можно провести в гаражных условиях, освоив лишь несколько ключевых навыков и приёмов.

Прежде чем приступить к реализации своих планов по тонировке авто, необходимо в первую очередь определиться с выбором покрытия, исходя из конкретных запросов и требований. Существует ряд ключевых параметров, присущих для подобного рода изделий.

Читайте также: Как покрасить машину в камуфляж или оклейка виниловой пленкой

Среди них:

• светопропускная способность
• оттенок
• способ нанесения

Широкое распространение подобного рода покрытий послужило толчком к созданию всё новых и новых видов тонировки. Год за годом менялся качественный состав изделий, совершенствовалась технология их изготовления. Сейчас, покупателю предлагается огромное число различных видов тонировочного покрытия. В зависимости от всевозможных критериев, все они подразделяются на определенные виды.

Наиболее распространенные сред них:

• крашенные. Такое покрытие занимает самую низшую строчку в ценовой нише. О высоком качестве в данном случае говорить не приходится. Хорошо, если такая пленка прослужит 1 -1,5 года;
• металлизированные пленки более долговечны. Они эффективно отражают солнечные лучи и не теряют своих свойств после длительной эксплуатации. Отличительной особенностью представленных пленок служит алюминиевый напыл, располагающийся между двумя основными слоями.
• спаттерные пленки также входят в состав металлизированных видов тонировки. В отличие от предыдущего типа, защитный слой накладывается на полимерную основу. Они зарекомендовали себя самым наилучшим образом, во многом благодаря долговечности и доступности.
• карбон. Этот вид пленок в большинстве своём применяют исключительно для автомобилей экстра класса. На это, прежде всего, указывает стоимость данного вида тонировки, которая в разы превышает все ранее рассмотренные. Тонировка отличается наличием вспомогательного графитового слоя, который значительно лучше всех остальных справляется с излучением, не теряя при этом своих внешних качеств на протяжении длительного времени.

Виды тонировочного покрытия

В зависимости от своего назначения, все тонировочные покрытия принято классифицировать на 3 основных вида. В некоторых случаях, отдельные виды тонировок совмещают в себе в определенной степени функции всех видов.

По указанному критерию автомобильные тонировки могут быть:

• декоративными;
• ударопрочными;
• солнцезащитными.

Каждый их вышеобозначенных видов тонировки наделён специфическими свойствами, заложенными при их изготовлении. Кроме этого, представленное покрытие принято подразделять на различные типы, в зависимости от технологии его нанесения на рабочую поверхность.

Статья по теме: Как узнать машина в угоне или нет по Вин, Гос номеру и ПТС

В данном случае выделяют:

• съемный тип;
• тонировка с электронным покрытием;
• тонировка методом напыления.

Первый вид получил наибольшее распространение среди владельцев авто. Такая популярность продиктована во многом благодаря доступности и простоте монтажа. Данная пленка представлена в самых различных вариациях во многих торговых точках.

Следующий вид потребует от владельца авто больших затрат времени и денег. Траты на подобную тонировку будут существенно выше всех остальных. Наличие такого покрытия обеспечит надежную защиту от внешних воздействий и придаст Вашему авто неповторимый стиль.

Метод напыления, некогда довольно распространенный, постепенно утрачивает актуальность. Дело в том, что данный процесс предполагает использование сложной и дорогостоящей технологии, которая не всегда оправдывает все, вложенные в неё, расходы.

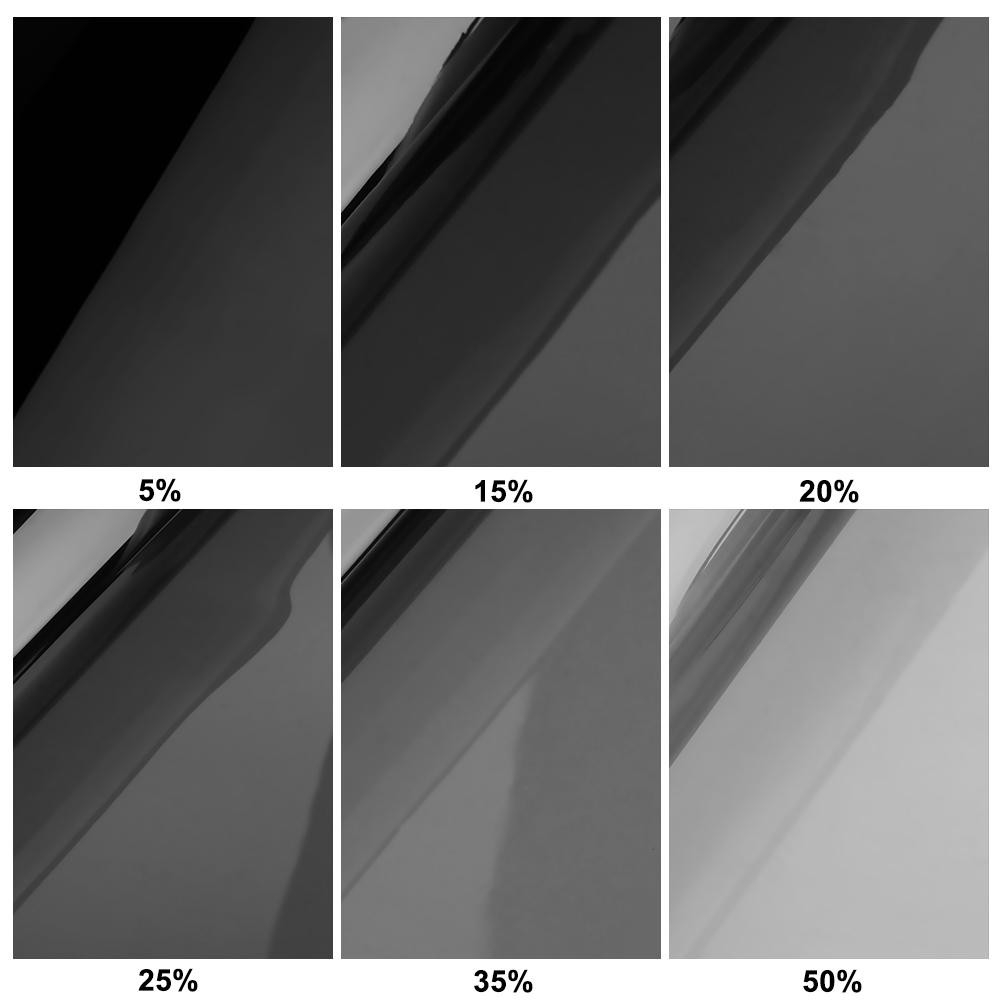

Что такое процент светопропускаемости пленки (70, 50, 25, 20, 15 и др.)

Основополагающим критерием выбора любого тонировочного покрытия является степень его светопропускной способности. При этом необходимо учитывать и установленные ГОСТами требования и нормативы, игнорирование которых может повлечь за собой серьезные проблемы в виде штрафов и ограничений. Каждая тонировочная пленка обладает индексом светопропускаемости, который выражается в процентном соотношении. Чем меньше представленное значение, тем выше эта характеристика.

Для того, чтобы владелец авто имел более чёткое представление о разновидностях тонировочной пленки в зависимости от степени светопропускаемости, необходимо ознакомиться с некоторыми внешними проявлениями, свойственными тому или иному типу покрытия.

Это интересно: Маркировка автомобильных шин и расшифровка обозначений

А именно:

• 70-75% — высокий уровень заданного параметра. Оптимальный вариант для лобового стекла;
• 50% — несмотря на некоторое затемнение, салон авто просматривается без особых усилий;
• 35% — люди и элементы салона хорошо просматриваются;
• 20% — трудно разглядеть отдельные мелкие детали салона;
• 15% — видны лишь очертания и контуры;
• 10% — трудно различить людей и предметы салона;
• 5% — разглядеть что-либо не представляется возможным.

Норма для лобового стекла составляет 75%. Для всех остальных стекол данный параметр может варьироваться в допустимых пределах от 75% до 10%. Заднее стекло, при наличии зеркал заднего вида, может оклеиваться пленкой с нулевой светопропускной способностью.

Какой из производителей самый лучший

При выборе тонировки нужно в первую очередь обратить внимание на её принадлежность к тому ли иному бренду. Засилье китайских подделок вынуждает производителей принимать кардинальные меры по защите своей продукции. Примером этому может послужить популярная в России фирма LLumar. К комплекту с пленкой в данном случае прилагается соответствующий сертификат качества, подтверждающий подлинность представленного изделия.

Представленный вид тонировочного покрытия отличатся долговечностью и стойкостью к различным механическим воздействиям. Тонировка наносится с применением метода электрохимического напыления. С его помощью можно производить высококачественную тонировку стекол авто, меняя при этом насыщенность и оттенок пленки. Такое покрытие гарантированно прослужит 3-4 года. Кроме этого, вся представленная данной компанией продукция соответствует ГОСТам и нормативным стандартом, что исключает всевозможные конфликтные ситуации со стороны правоохранительных органов.

К сведению: Индекс скорости и нагрузки шин: что это значит, расшифровка таблицы

Следующий бренд – SunControl. Тонировочные покрытия указанного бренда не вызывают сомнений. Подтверждением этому служит его международная популярность и разветвлённая сеть филиалов более чем в 10 стран мира, включая Россию. Материалы, используемые для изготовления всех видов пленки SunControl, отличаются повышенной прочностью и эластичностью.

В качестве альтернативы указанным видам покрытия в полной степени оправдывает себя использование тонировочных пленок американской компании ASWT, более известной как American Standard. Хотя стоимость такой пленки на порядок выше всех остальных, её качество не вызывает никаких сомнений.

Материалы, используемые при изготовлении всех видов пленок, позволяют эффективно поглощать ультрафиолетовое излучение, что самым благоприятным образом сказывается на здоровье водителя и износостойкости элементов салона.

Какой выбрать цвет тонировки автомобиля

Если раньше владелец авто мог себе позволить всего-навсего два цвета тонировок, то теперь в его распоряжении целая гамма цветов и оттенков. В данном случае возникает вполне резонный вопрос: как же подобрать цвет тонировки, чтобы он полностью гармонировал с автомобилем?

Выбор цвета тонировки должен в первую очередь как можно лучше сочетаться с ЛКП кузова авто. Такое стилистическое решение будет как нельзя кстати. Чтобы убедиться в этом, достаточно просмотреть фото машин, где был реализован подобный подход.

В качестве альтернативного варианта, волне оправдывает себя подбор цвета в тон стекол фар и подфарников.

Так или иначе, для того чтобы воочию убедиться в правильности принятого решения и не допустить нелепых ошибок, всегда можно воспользоваться специализированными Интернет-сервисами, графическими редакторами и 3-D программами-визуализаторами.

Тонировка авто используется повсеместно как атрибут внешнего тюнинга автомобиля. Разнообразие видов тонировочных покрытий и методов нанесения открывает перед владельцем авто неисчерпаемый простор для полета фантазии.

Грамотный подход в данном случае, помимо сугубо практических целей, позволит придать автомобилю неповторимые черты индивидуального стиля.

Оптические свойства стекла: как свет и стекло взаимодействуют | Копп Гласс

Это вторая статья из серии из трех статей, в которой рассматриваются термические, оптические и механические свойства стекла. Мы определим общие свойства стекла и объясним их применение и важность при проектировании компонентов.

Мы часто слышим от инженеров, которые оценивают влияние изменения конструкции с одного материала линзы на другой. Например, они могут перейти с существующей конструкции линз из поликарбоната на стекло из-за опасений по поводу долговечности в суровых условиях.Они спрашивают: «Могу ли я использовать линзы моей существующей конструкции с новым материалом стекла? Будет ли результирующий световой поток такой же цветности, распределения и интенсивности? » Ответы на эти вопросы основаны на понимании оптических свойств материалов.

Оптические свойства материала определяют, как он будет взаимодействовать со светом. Сегодня большинство инженеров используют передовые программные инструменты для моделирования свойств материала и их влияния на оптические характеристики. Тем не менее, знакомство с некоторыми фундаментальными оптическими свойствами поможет инженерам выбрать подходящий материал для своего применения.В этой статье мы рассмотрим зависимость показателя преломления, пропускания, поглощения и длины волны и обсудим, как эти свойства влияют на дизайн продукта.

Показатель преломления

Вы, наверное, знакомы с концепцией «путешествия со скоростью света», но знали ли вы, что скорость света может изменяться? Скорость света уменьшается, когда он проходит через среду из-за взаимодействия фотонов с электронами. Обычно более высокая плотность электронов в материале приводит к более низким скоростям.Вот почему свет распространяется быстро в стекле, быстрее в воде и быстрее всего в вакууме. Показатель преломления ( n ) материала определяется как отношение скорости света в вакууме к скорости света в материале.

Свет, падающий на стеклянную поверхность, будет отражаться под углом, равным углу падения, и передаваться в соответствии с законом Снеллиуса. При нормальном падении отражается примерно 4% света; эта величина определяется показателем преломления стекла.

Когда луч света попадает на стеклянную поверхность, часть луча отражается, а часть проходит. Показатель преломления стекла определяет не только то, насколько отражается и проходит свет , но и угол его преломления в стекле. Угол передачи можно рассчитать по закону Снеллиуса:

Более высокие показатели преломления в стекле приводят к большей разнице между углом падения и пропускания света. Отражение света от поверхности происходит из-за мгновенного изменения показателя преломления между стеклом и окружающей его средой.Для нормального падения (Θ _i = 0 °) количество отраженного света определяется с помощью

Для большинства стекол с показателем преломления 1,5 потери на отражение от поверхности приводят к снижению интенсивности света примерно на 4%.

Приложение:

При разработке линзы, пропускающей свет, необходимо учитывать показатель преломления материала. Даже небольшое изменение показателя преломления может повлиять на распределение кандел проходящего света. Это можно увидеть в примере ниже, где свет проходит через две плоско-выпуклые линзы одинаковой формы с разными показателями преломления.

Распределение силы света, проходящего через линзу, зависит не только от формы линзы, но и от показателя преломления.

Распределение силы света справа от стеклянной линзы с типичным показателем преломления 1,5. Слева отображается линза с показателем преломления 1,6. Она может быть изготовлена ​​из стекла с более высоким показателем преломления или пластмассы, например как поликарбонат. Для приложения, которое требует светового освещения на большей площади поверхности, может быть лучше выбрать стекло с меньшим показателем преломления.Или, например, вы хотите получить большую интенсивность ближе к центру распределения канделы; вы бы выбрали материал с более высоким показателем преломления. Понимание этого оптического свойства предоставит вам еще один инструмент, который поможет вам выбрать правильный материал и достичь желаемых результатов.

Поглощение

Когда свет проходит через стекло, интенсивность света обычно уменьшается. Это поглощение происходит, когда энергия фотона света совпадает с энергией, необходимой для возбуждения электрона внутри стекла до его более высокого энергетического состояния, и фотон поглощается стеклом.

Спектр поглощения стекла зависит от состава. Очки со стандартными пиками поглощения в спектрах, такие как фильтр Kopp Glass 3131, изображенный здесь, можно использовать для калибровки спектрофотометров. Большие пики поглощения соответствуют уменьшению спектров пропускания.

Поглощение стекла, показанное на рисунке выше как функция длины волны, часто используется для описания уменьшения интенсивности света при его прохождении через стекло. Он определяется как

Это значение зависит от состава и толщины стекла, а также от длины волны падающего света.

Приложение:

Фильтры из редкоземельного стекла часто используются для калибровки поглощения и пропускания спектрофотометров. Эти очки поглощают свет на очень определенных длинах волн, что позволяет калибровать хорошо охарактеризованные пики поглощения в ультрафиолетовом, видимом и инфракрасном спектрах.

В некоторых приложениях полезно уменьшать световой поток равными частями по всем длинам волн. Например, фильтры нейтральной плотности поглощают все длины волн почти одинаково и часто используются в фотографии для уменьшения интенсивности света, не влияя на цвет.Они также используются для ослабления лазеров и других источников света, мощность которых нельзя регулировать или уменьшать.

Трансмиссия / пропускание

Любой свет, который не поглощается стеклом или не отражается от его поверхности, будет проходить через стекло. Часто очень важно точно знать, сколько света пройдет через стекло на определенных длинах волн. Часто очки обсуждаются с точки зрения их пропускания или пропускания. Та же самая информация предоставляется обоими этими терминами, но передача сообщается с диапазонами от 0% до 100% и коэффициентом пропускания от 0 до 1.

Внешнее пропускание рассчитывается на основе интенсивности падающего света I ₀ и интенсивности света, покидающего стекло I. Он учитывает отражение от поверхности. С другой стороны, внутреннее пропускание не включает потерь на отражение. Он определяется по интенсивности света сразу после входа в стекло, I ₁ , и непосредственно перед выходом из стекла, I ₂ .

Коэффициент пропускания также часто указывается как внутренняя передача и определяется как:

Внешний коэффициент пропускания включает как потери на поглощение материала, так и потери света из-за отражения от двух стеклянных поверхностей, в то время как внутреннее пропускание включает только потери на поглощение материала.

Приложение:

Представление значений коэффициента пропускания материала может варьироваться в зависимости от области применения или общей отраслевой номенклатуры. В то время как большинство промышленных очков сообщают об оптических свойствах как внешнее пропускание, значения для фильтровальных стекол обычно указываются как внутреннее пропускание. Это связано с тем, что фильтровальные стекла могут быть обработаны антибликовым покрытием для предотвращения потерь интенсивности на поверхности стекла. Например, стеклянный фильтр с внешним пропусканием 92% при 589.2 нм может иметь гораздо более высокий внутренний коэффициент пропускания 0,98, как в случае с нашим фильтром 3131.

При просмотре описания свойств стекла и разработке детали важно знать, соответствуют ли отраслевые спецификации, которым вы пытаетесь соответствовать, для внешнего или внутреннего пропускания. Например, многие спецификации Федерального авиационного управления (FAA) для аэропортовых и аэрокосмических приложений содержат требования, которые предусмотрены для внешней передачи. Стандарт SAE Aerospace AS 25050 требует определенных внешних передаточных чисел для изделий разного цвета. В зависимости от степени трансмиссии изделиям присваиваются различные степени (A-D).

Зависимость значений от длины волны

Важно отметить, что все описанные выше оптические свойства зависят от длины волны. Например, показатель преломления стекла увеличивается с уменьшением длины волны падающего света. Дисперсию показателя преломления часто показывают на примере расщепления белого света при прохождении через призму. Согласно закону Снеллиуса, поскольку n _синий > n _{красный} , свет с синими длинами волн преломляется или меняет направление больше, в то время как красные волны преломляются меньше, когда они входят, проходят и покидают поверхности другой материи.

Показатель преломления стеклянного материала изменяется в видимом спектре длин волн. Использование оптической призмы показывает влияние этого показателя изменения в видимом спектре, поскольку белый свет разделяется на отдельные длины волн и цвета.

Зависимость показателя преломления от длины волны часто описывается с помощью эмпирического уравнения Коши,

здесь A, B и C — константы, специфичные для состава стекла. Это соотношение хорошо работает для видимых длин волн, но часто неточно описывает поведение в ультрафиолете или инфракрасном диапазоне.

Отражение, поглощение и пропускание стекла также зависят от длины волны. Цвет стекла определяется длиной волны, которую стекло поглощает и пропускает. Например, стекло, которое поглощает волны зеленого, желтого и красного цветов и пропускает волны синего цвета, будет казаться глазу синим. Цветность — это то, о чем мы много знаем и обсудим более подробно в следующей статье блога.

Приложение:

По мере того, как использование светодиодов растет и заменяет обычные источники света, важно учитывать, как их светоотдача отличается.На изображении ниже показано, как изменяется спектральная мощность синего, зеленого и красного светодиода по сравнению с источником накаливания (CIE Illuminant A). Цветные светодиоды имеют узкие диапазоны длин волн излучаемого света, что необходимо учитывать при проектировании для конкретных применений.

Например, если вы разрабатываете оптические призмы или другие элементы линзы, очень важно выбрать правильный показатель преломления. Как упоминалось ранее, показатель преломления изменяется с длиной волны, поэтому может потребоваться учитывать любые изменения показателя и проектировать оптические особенности, которые работают во всем спектре, с помощью светодиодов, которые варьируются от синего до зеленого и красного.

Спектральный выход света сильно различается в зависимости от источника. Линзы, предназначенные для ламп накаливания, не будут иметь такой же световой поток, если в качестве источника используется белый или цветной светодиод.

До сих пор в этой серии мы обсуждали тепловые и оптические свойства стекла и их влияние на дизайн продукта. Это всего лишь два элемента успешного дизайна. Наша последняя статья из этой серии посвящена изучению механических свойств стекла, которые особенно важны, когда продукты используются в суровых условиях или подвержены воздействию агрессивных химикатов.

---

Узнать больше о Glass

Чтобы помочь вам разработать более эффективные линзы для очков, мы создали обширную электронную книгу, которая включает более 40 страниц информации о тепловых, оптических и механических свойствах стекла.

Если вы хотите узнать, как разрабатывать стеклянные линзы и компоненты, оптимизированные как для ваших требований к производительности, так и для операционной среды, загрузите нашу бесплатную электронную книгу.

Прорыв в управлении светопропусканием

Схема реализованного изолятора, образованного двумя связанными нелинейными резонаторами, соединенными линией задержки.Предоставлено: Андреа Алу.

Работа современных технологий требует все более широкого использования широкополосных частотных сигналов. Это, в свою очередь, привело к росту спроса на надежные и эффективные методы передачи сигналов, которые предотвращают помехи и более эффективно используют труднодоступный частотный спектр. Однако эти требования ограничиваются взаимностью — законом физики, который заставляет передачу света быть идентичной в противоположных направлениях.

В прошлые десятилетия ученые и инженеры решили эти проблемы, создав изоляторы: устройства, которые используют внешнее магнитное поле, чтобы заставить световые волны двигаться в одном направлении.Но такая форма волновой изоляции является дорогостоящей и требует использования больших и тяжелых магнитов, которые требуют много места в устройстве. Дополнительным недостатком является то, что они не могут быть интегрированы в схемы и системы на основе кремния.

В статье, опубликованной в сегодняшнем выпуске Nature Electronics , исследователи из Центра перспективных научных исследований (ASRC) при Высшем учебном заведении Городского университета Нью-Йорка (CUNY) и Техасского университета в Остине подробно описывают разработку. нового метода изоляции световых волн, который может решить эти проблемы.Новаторский подход не требует магнитов или какой-либо другой формы «внешнего смещения» для надежной передачи волн, но обеспечивает высокоэффективную изоляцию в широкой полосе пропускания.

«Мы работали над преодолением взаимности без использования магнитов в течение нескольких лет», — сказала Андреа Алу, директор инициативы ASRC по фотонике и профессор физики Эйнштейна в Центре аспирантуры. «В прошлом мы исследовали использование устройств с движущимися или изменяющими время элементами, но эти подходы создают другие технологические проблемы.В этой статье мы показываем, что немагнитное устройство без внешнего источника питания — благодаря соответствующим образом настроенным нелинейностям — может значительно нарушить симметрию передачи и реализовать эффективную широкополосную изоляцию ».

В своей статье исследователи объясняют, почему предыдущие попытки использовать нелинейности для индукции изоляции натолкнулись на низкую производительность. Алё и его команда показывают, что любая система, основанная на одном нелинейном резонаторе для изоляции волн, по своей сути ограничена качественным компромиссом между уровнем изоляции, полосой пропускания и вносимыми потерями, что делает любое такое устройство плохо работающим и непрактичным.В своих последних экспериментах команда смогла преодолеть и решить эту проблему, используя два разумно спроектированных нелинейных резонатора, подключенных через линию задержки, показав, что это минимальная конфигурация для обеспечения односторонней передачи с низкими потерями в широкой полосе пропускания. Комбинированные компоненты, которые были напечатаны на печатной плате, образовали высокоэффективный полностью пассивный изолятор, обеспечивающий отличную целостность сигнала.

«Нашим прорывом было осознание того, что плохая производительность всех прошлых попыток создания нелинейных изоляторов обусловлена ​​ограничением, проистекающим из симметрии обращения времени, и что нам нужно найти способ обойти эту проблему», — сказал Димитриос Сунас, ведущий автор книги ученый-исследователь Техасского университета.«Удивительно, но когда два нелинейных резонатора тщательно спроектированы и соединены вместе, можно достичь лучшего из обоих миров: полной передачи и бесконечной изоляции».

Команда ожидает, что результаты могут найти применение в различных технологиях, включая бытовую электронику, хирургические лазеры, автомобильные радары и лидарные системы, а также нанофотонные схемы и системы. На следующем этапе исследований будут изучены различные подходы к тонкой настройке функциональности изолятора, включая возможное добавление дополнительных типов нелинейных резонаторов для реализации циркуляторов и других многопортовых устройств.

---

Достижение почти идеальной оптической изоляции за счет оптико-механической прозрачности

---

Дополнительная информация: Димитриос Л. Сунас и др., Широкополосные пассивные изоляторы на основе связанных нелинейных резонансов, Nature Electronics (2018).DOI: 10.1038 / s41928-018-0025-0 Предоставлено Центр перспективных научных исследований CUNY

Ссылка : Прорыв в управлении светопропусканием (8 февраля 2018 г.) получено 12 декабря 2020 с https: // физ.org / news / 2018-02-breakthrough-Transmission.html

Этот документ защищен авторским правом. За исключением честных сделок с целью частного изучения или исследования, никакие часть может быть воспроизведена без письменного разрешения. Контент предоставляется только в информационных целях.

Солнцезащитные очки

Объяснение оттенков линз Oakley

* Photo Polar — фотохромные и поляризованные.

Очки Glacier (специальные солнцезащитные очки, разработанные специально для защиты глаз от яркого света на большой высоте) имеют VLT / LTF около 4-10%. У большинства очков Glacier также есть щитки, защищающие глаза от света, падающего с боков линз. Очки Glacier не следует использовать при вождении или других повседневных делах.

---

Как почистить солнцезащитные очки?

• Используйте мягкую ткань без линий (например, из микрофибры) для очистки линз.
• Избегайте материалов на основе древесины, таких как салфетки для лица, которые слишком абразивные для безопасной очистки.
• Также следует использовать спрей для чистки линз или просто воду, так как сухие линзы более подвержены царапинам при трении.

---

Термины:
AAO: Американская академия офтальмологии

AR: Антибликовое (покрытие)

EPF: Фактор защиты глаз — В 2004 году EPF было предложено сделать солнцезащитные очки без рецепта тем же, чем солнцезащитный фактор (SPF) — солнцезащитным кремом. Это индекс от 1 до 100, предложенный доктором.Гэри Холл, доктор медицины Феникс, штат Аризона. Рейтинг EPF основан на покрытии оправы , , ультрафиолетовой ( UV ) защите, синем свете, защите и инфракрасной защите или способности защищать глаза от тепла. Окончательный рейтинг EPF является результатом усреднения оценок этих четырех факторов, известных под аббревиатурой FUBI . По состоянию на 2011 год он не получил широкого распространения.

Австралийское агентство радиационной защиты и ядерной безопасности (ARPANSA) имеет шкалу EPF от 1 до 10, где 9 и 10 блокируют наибольшее УФР.

HEV — Видимый свет высокой энергии (длина волны = 500–380 нм) — Недавние исследования показывают, что сине-фиолетовый (HEV) свет может способствовать дегенерации желтого пятна или потере деталей зрения.
См. HEV на Facebook и в Википедии

Коэффициент пропускания света — LTF: Процент пропускаемого света. Солнцезащитные очки общего назначения пропускают от 8 до 40%.
Линзы с LTF 85% используются для модных оттенков. То же, что и VLT. См. Таблицу Смита ниже.

Люмен:
Яркость или интенсивность света измеряется в люменах.Например, когда вы находитесь в помещении, уровень искусственного освещения составляет от 400 до 600 люмен. Если вы выйдете на улицу в солнечный день, яркость будет варьироваться от 1000 люмен в тени до более 6000 люмен на большом участке бетона, таком как шоссе. Большое снежное поле в ясный день может отражать свет яркостью более 12 000 люмен. Наши глаза чувствуют себя комфортно, пока мы не доберемся до 3500 люмен. Свет более 10 000 люмен может привести к временной или даже постоянной слепоте.
Свет яркостью более 4000 люмен выглядит как блики (белый свет).
См. «Общие сведения о свете» на сайте HowStuffWorks.com

Фотохромные линзы (Transitions ™ была одной из первых компаний, предложивших их в 1991 году) светлеет или темнеет в зависимости от интенсивности солнечного света.

Есть Они не работают при вождении автомобиля (лучи UVB не проникают через лобовое стекло). Линза Transitions ™, предназначенная для работы за лобовым стеклом автомобиля, имеет уровни пропускания 35% — в неактивном состоянии, 22% — в автомобиле, 12% — при прямом солнечном свете.
Старые переходные линзы недостаточно темнели, и их замена требовала времени.
Новые технологии позволяют им становиться темнее. Несколько примеров:

* LTF при 40 ° F. Они не становятся такими темными при более высоких температурах.
1. Transitions имеет 50% LTF за лобовым стеклом автомобиля.
2. Фотохромные линзы на веб-сайте Oakley отличаются от моделей в их магазине.
Они используют технологию Transitions®.

При более низких температурах скорость реакции ниже, но линзы темнеют еще больше. И наоборот, при более высоких температурах время реакции быстрее, но линзы не становятся такими темными.
Согласно спецификациям Transitions® XTRActive, линза с ярким солнцем LTF 5% при 50 ° F составляет только 20% при 95 ° F
Согласно Perret Optician, линза с LTF 18% при 40 ° F составляет 40% при 95 ° F.
Многие веб-сайты говорят, что «затемнение занимает около 30 секунд, согласно AAO»; осветление, около 5 минут.
Технические характеристики Transitions® противоположны; Мне нужно 1,5 мин., Чтобы потемнеть, и 10-15 мин. исчезнуть.
В статье на EyeGlassLenses.com утверждается, что Transitions ™ устраняет некоторые из этих проблем.
Оптики Perret утверждают, что потемнение может занять более 5 минут. Kaenon называет свою фотокромную систему Light Transmission Control (LTC) технологией.
См. Фотохромные линзы Perret Optsers
и фотохромные солнцезащитные очки с линзами регулировки света на сайте OpticsPlanet.net

Поляризация: Блокирует блики от отражающих поверхностей. Эти линзы идеально подходят для водных видов спорта, езды на велосипеде и вождения.
Доступно для некоторых цветов.
В некоторых местах не рекомендуют использовать поляризованные линзы для катания на лыжах, потому что вы не видите льда.Похоже, по этому поводу ведутся открытые дебаты.
Другая проблема связана с ЖК-экранами. Я пробовал свои поляризованные очки Smith с моим КПК Palm, Magellan GPS и Motorola Mobil Phone, и хотя это действительно имело какой-то эффект, он не был значительным. Экран моей цифровой зеркальной камеры Canon EOS затемнялся при повороте в сторону (90 °), но работал нормально в обычном (альбомном) режиме.
Чтобы проверить поляризацию, поднесите одну пару очков к другой и поверните одну на 90 °; Если они поляризованы, весь свет должен быть заблокирован.

ЖК-дисплей компьютера Dell, iPhone, iPod nano и сенсорный экран, а также ЖК-дисплей бензоколонки затемнены солнцезащитными очками под углом 45 ° (фактически 39 ° согласно одной статье) , но в остальном он был лишь немного уменьшен.
Также могут быть проблемы с ЖК-экранами на приборных панелях автомобилей, в электронных играх; Я их еще не тестировал. См .: Поляризованные эффекты столовой с ЖК-дисплеем — видео на MetaCafe.com

Окли говорит:

«Обычные методы включения поляризационных пленок в линзы путем ламинирования (использование клея для размещения пленки между слоями линз) и формирования капель (прослоение, затем нагревание и прижимание к контурным формам) могут вызвать помутнение и оптические искажения.Oakley использует процесс литья под давлением, чтобы пропитать материал линзы вокруг фильтра. Этот жидкий сплав создает связь на молекулярном уровне ».

Kaenon использует материал линз SR-91 для поляризованных линз. Он сочетает в себе четкую оптическую резкость лучших стеклянных линз со сверхлегким ударопрочным объективом. Поляризованные линзы Kaenon SR-91 имеют оценку оптической остроты и четкости «40» — наивысший возможный результат в строгом режиме тестирования ANSI Z.87.1. У них также есть технология поляризации Glare 86.См. DpShop.ch

Птеригиум — Патологическая масса ткани, возникающая из конъюнктивы внутреннего угла глаза, которая препятствует зрению, разрастаясь над роговицей; он возникает из-за раздражения пингвекулы (слегка приподнятого эластичного тканевого отложения в конъюнктиве (прозрачной смазывающей слизистой оболочки, покрывающей глазное яблоко), которое может распространяться на роговицу, но не покрывать ее).

Видимый свет (красный, оранжевый, желтый, зеленый, синий, фиолетовый) 500 ТГц — 900 ТГц / От 400 нм до 700 нм.

VLT — Передача видимого света: см. LTF.

VTO — Видимая передача: оптика — см. Фотохромные

Глоссарий терминов по уходу за глазами на AllAboutVision.com

---

В статье журнала Science Buzz Музея науки Миннесоты говорится:
Вы не сможете так быстро загореть в солнечных очках.
Гипофиз связан с зрительным нервом и чувствителен к солнечному свету. Когда свет попадает в ваши глаза, он заставляет ваш гипофиз вырабатывать меланоцит-стимулирующий гормон (MSH), который активирует ваши меланоциты для производства меланина.Меланин — это материал, отвечающий за пигментацию кожи, цвет волос и глаз, поэтому меньшее количество меланина означает меньше загара и естественной защиты от солнца.

---

См .: Очки для материалов линз

Розничные продавцы:
Sunglass Hut
HeavyGlare
REI
Campmor
Costco предлагает несколько моделей фотохромных солнцезащитных очков Serengeti по цене 70-75 долларов, но в магазине они довольно темные. Большинство из них я не могу найти на их веб-сайте.

Lenscrafters и Pearl Vision предлагают скидку 30% на AAA

Производители:
Должна быть высокая маржа прибыли, потому что все больше и больше компаний продают солнцезащитные очки.Некоторые из наиболее популярных из них перечислены ниже.

Что нового? * Bollé
Wiley X
Carrera
UVEX
В 1999 году компания Bausch & Lomb продала свою линию солнцезащитных очков Ray Ban (созданную для производства солнцезащитных очков для ВВС США в 1937 году) итальянской Luxottica Group, но некоторые линзы все еще могут производиться B&L.
Wiley X и 7eye (PanOptx) делают очки похожими на солнцезащитные очки с наглазником из вспененного материала, который закрывает глаза.
Flying Fisherman
Другие бренды, перечисленные в Руководстве для потребителей по солнцезащитным очкам на сайте eyeTopics.com

* Можно получить линзы по рецепту

Я не нашел ни одного отзыва. Есть так много моделей, и они так сильно меняются, что будет сложно. Мауи Джим и Кэнон были отмечены как высококачественные на нескольких форумах.

Ссылки:
Sunglass & Reader Division of Vision Council
Глоссарий терминов по уходу за глазами на AllAboutVision.com
Солнцезащитные очки и воздействие солнечного УФ-излучения на здоровье в Австралийском агентстве радиационной защиты и ядерной безопасности (ARPANSA).
Солнцезащитные очки в BackpackGearTest
Eyevilla.com — Солнцезащитные очки
Солнцезащитные очки в центре внимания и слуха Assn.
Советы по солнцезащитным очкам Smith — на eyesave.com
О солнцезащитных очках Maui Jim на LoveToKnow.com
HowStuffWorks «Зеркальное покрытие и устойчивое к царапинам покрытие»
Солнцезащитные очки для спорта — Выбор оптимального цвета линз на EyeTopics.com
Как выбрать солнцезащитные очки в REI
AnySunglasses.com
Солнцезащитные очки 101 на HeavyGlare.com
Выбор лыжных очков и очков на SimplyPiste.com
Анализ цвета линз на SportsVisions.com
Солнцезащитные очки для рыбалки на Technical-gear.com
Фильтры солнечного света: защита глаз и улучшение зрения на INTERCAST EUROPE SpA
Солнцезащитные очки на сайте HowStuffWorks.com
Как обработка линз улучшает солнцезащитные линзы на сайте totaloptical.
