ГАЗ 2705 | Снятие и установка рычага переключения передач

Снятие и установка рычага переключения передач

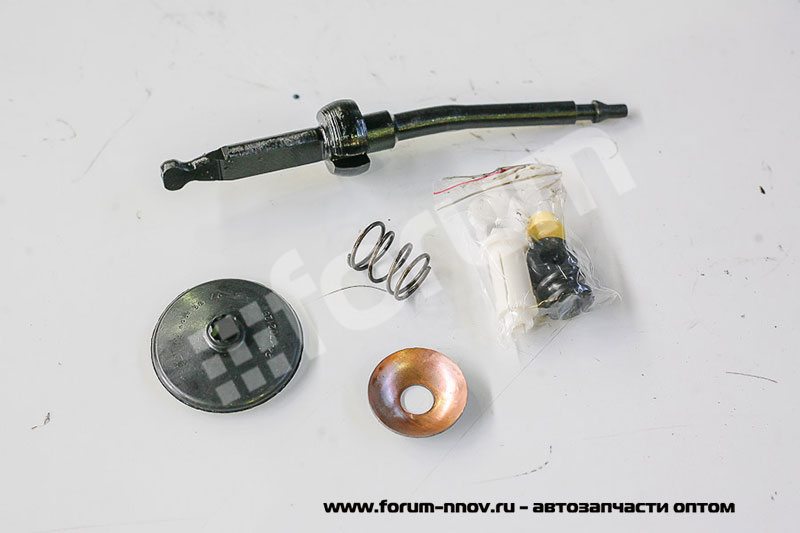

Привод переключения передач

1 — рычаг переключения
2 — опорная втулка
3 — опорный палец
4 — опора
5 — рычаг переключения передач
7 — опора
8 — чехол

9 — тяга переключения
10 — дистанционное кольцо
11 — стопорная шайба
12 — шарнир тяги переключения
13 — стопорное кольцо
14 — шайба
15 — штифт


1 Потяните сильно рукоятку вверх, не вращая ее при этом. Снимите чехол рычага у центральной консоли и снимите его с рычага переключения. Указанные работы описаны в Разделе Снятие и установка центральной консоли, обратитесь к Разделу Снятие и установка центрального подлокотника.

Операция подъема и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка

2 Поднимите и установите автомобиль на подставки. Снимите систему выпуска и термозащитный экран под рычагом переключения передач, обратитесь к Разделу Снятие и установка системы выпуска.

3 Снимите с нижней стороны автомобиля стопорную скобу -1-. Снимите шайбу -2-. Выньте сбоку тягу переключения -3-.

4 Поставьте снизу на рычаг переключения цапфовый гаечный ключ, например, BMW 251110 и поверните его на угол 90° против часовой стрелки.

После этого отожмите вверх из рычага сферический вкладыш.

5 Отсоедините у кузова чехол рычага переключения и выньте его вверх с рычагом.


6 Смажьте сферические вкладыши рычага смазкой “KLUBER POLZLUBE GLY”.

7 Установите рычаг переключения со сферическим вкладышем так, чтобы стрелки на вкладыше показывали в направлении продольной оси автомобиля (стрелка на сопроводительной иллюстрации). Лапки сферического вкладыша располагаются поперек автомобиля.

8 Вдавите сверху вкладыш отверткой в держатель так, чтобы лапки отчетливо зафиксировались.

9 Закрепите чехол. Стрелка на чехле должна указывать вперед, в направлении движения. Вставьте внутренний борт чехла через рычаг, а наружный в вырез кузова.

10 Вставьте палец тяги переключения в рычаг, положив шайбы. Установите стопорную скобу.
11 При необходимости установите термозащитный экран и систему выпуска, обратитесь к Разделу Снятие и установка системы выпуска.
12 Закрепите чехол рычага переключения на центральной консоли. Наденьте на рычаг рукоятку и сильно надавите на нее, обратитесь к Разделу Снятие и установка центрального подлокотника.

Ремонт КПП Газель (5 ступенчатая), как разобрать и снять?

Исторически сложилось так, что Газель является главной «рабочей лошадкой» всея бывшего СНГ. Сравнительная дешевизна авто и его последующего обслуживания КПП, легкость в поиске запчастей и вместительность — все это признаки отличного рабочего инструмента.

Но что делать, если у этого самого инструмента — Газели, начались проблемы с КПП? Нужно разобраться.

Содержание статьи

Возможные неполадки КПП Газели

Разборка и ремонт КПП (5 ступенчатой), вне зависимости от марки и модели автомобиля Газель, это всегда ответственный момент, предвкушающий серьезную работу. Владельцы коммерческих машин сталкиваются с этой бедой наиболее часто, поэтому они меняли уже не один раз. Но стоит ли, увидев в интернете объявление – ремонт КПП Газель – бежать туда, звеня кошельком? Не обязательно. Вполне можно обойтись помощником, схемами устройства КПП и инструкцией по необходимой работе. Этого хватит, чтобы самому отремонтировать или заменить изношенные детали.

Наличие огромной опытной базы по неполадкам коробки Газели позволяет почти безошибочно составить схему «неполадка – причина».

Чаще всего, лист проблем выглядит так:

  • Если в процессе эксплуатации вы слышите со стороны коробки глуховатый гул – это верный симптом ослабления фиксирующих креплений. Также, такой звук может сигнализировать о летальном исходе наиболее изношенных деталей;
  • Характерный «хрустящий» звук чаще всего издают пришедшие в негодность подшипники. Вообще, во избежание подобной проблемы, подшипники рекомендуется заменять через 90 – 100 тысяч км пробега. Самому, или планово на сервисе – тут уже кому как удобно
  • Если переключение передачи сопровождается неприятным треском, то имеет смысл задуматься о замене колец синхронизатора;
  • Много причин может быть у затрудненного переключения передач. Возможно, клинит или заедает сам привод коробки. Но может быть и износ определенной группы деталей (шестерни, заусеница и т.п.). Точную причину скажет только переборка.
  • Утечка масла. По статистике, это наиболее часто встречаемая проблема, с которой обращаются в мастерские. Как и в случае с маслопотерей в двигателе, основным виновником здесь являются задубевшие, или наоборот стертые прокладки и сальники. Но может оказаться, что виноваты куда более серьезные трещины в картерах.

Может оказаться, что косвенной причиной вышеописанных проблем является неправильная регулировка сцепления. Или же попросту неправильная работа с ним. Например, постоянная смена водителей маршрутки и разная их квалификация может повредить коробку до самой «пятой передачи».

Демонтаж коробки

Коробка передач относится к тем органам автомобиля, ремонт которых начинается с полного снятия. Новичкам автомобильного дела задача может показаться титанически сложной, но это не совсем так. Достаточно досконально изучить схему самой коробки (в данном случае, КПП газели, состоящая из 5 ступеней) и ее коммутаций с остальными органами ТС, чтобы понять как снять ее. Итак, начнем.

Этапы снятия КПП у Газели:

  1. В первую очередь, нужно слить масло с картера.
  2. Далее следует демонтаж карданного вала. Тут есть один нюанс: перед началом съема ОБЯЗАТЕЛЬНО пометьте напильником, или другим инструментом места и направления расположений шарнира и удлинителя коробки. Да и вообще всех коммутаций (задний мост и фланцы). Затем, приступаем к съему крепежа промежуточной опоры. Необходимый для этого комплект инструментов вы можете приобрести самостоятельно, или они могут входить в стандартный ремкомплект кпп. Далее нужно отделить вал от фланца главной передачи. Осталось немного. Нужно вынуть хвостовик коробки. Для этого нужно слегка потянуть его назад и аккуратно вытащить. Получившееся в результате отверстие нужно заткнуть какими-нибудь тряпками или ненужной старой одеждой.
  3. Вынимаем рычаг переключения передач. Тут все просто – снимаем из кабины чехол и верхушку рычага, отпираем втулку и снимаем резиновую подушку вместе со второй втулкой. Осталось убрать уплотнитель с чехлом и, вывернув колпак, снять сам рычаг
  4. Осталось отключить от КПП оставшиеся элементы – спидометр и выключатель света (заднего хода). Теперь можно снять саму коробку. Для этого нужно вывернуть приемные трубы и кронштейн к коробке, с помощью соответствующих крепежей. Затем разделяем нашу кпп от картера сцепления, сняв нужный крепеж. А вот теперь нам пригодится средний брусок из дерева, или небольшое бревно – это нужно для защиты головки блока. Теперь, удалив поперечное крепление, снимаем саму коробку. Учитывая солидный вес, желательно подготовится заранее.

Переборка КПП

Чтобы произвести ремонт и замену деталей, нужно знать как разобрать саму коробку Газели. Да, разбирать придется в любом случае.

Здесь есть своя цепочка действий:

  • крышка подшипника – ось заднего входа (втулка) – сапун – разъединение картеров – крепление вилки переключения скоростей (предварительно поставив машину в режим заднего хода) – корпус рычага и прокладка – фурнитура фиксаторов – штоки переключателя (порядок – 1, 2, 5, задний, 3, 4) – ось заднего хода и съем кольца фиксатора подшипника заднего вала – съем самих валов.

Схема может показаться сложной, но при личном взгляде на коробку все станет понятно. Вот так выглядит самостоятельное снятие, или замена КПП Газель.

Установка всей системы производится в обратном порядке. Главное, не забыть аккуратно разложить снятые детали, чтобы при обратном процессе не запутаться.

Видео инструкция по ремонту КПП

Шум в КПП на 1, 2, 3 и 5-й передаче :: АвтоМотоГараж

Шум в коробке передач обычно бывает следствием износа подшипников, выкрашиванием рабочей поверхности зубьев шестерен и даже их поломкой. Требуется разборка коробки передач и замена поврежденных деталей.

Еще одна причина, из-за которой может шуметь даже новая коробка – это пониженный уровень масла в картере. Эта неисправность – следствие течи масла из коробки передач.

Возможно также нарушение соосности коленчатого вала и картера сцепления. С помощью индикатора, установленного на стойке, прикрепленной к заднему концу коленчатого вала двигателя (коробка передач и сцепление сняты), вращая вал, проверить биение посадочного отверстия под коробку передач в картере сцепления (д. б. 0,3 max) и неперпендикулярность заднего торца картера сцепления (д. б. 0,15 max).

Как снять коробку переключения передач можно прочитать во многих печатных и электронных изданиях, таких как руководство по ремонту и техническому обслуживанию, поэтому эта операция в данной статье описываться не будет.

И так, КПП снята и тщательно отмыта …



КПП разобрана ...,




Следующим этапом необходимо тщательно отмыть и промыть все детали КПП, в том числе и картер самой КПП. Далее провести внимательный осмотр всех деталей КПП на наличие повреждений и чрезмерного износа.

При осмотре было обнаружено:

  • выкрашивание рабочей поверхности внутреннего кольца подшипника первичного вала (для наглядности подшипник разрезан)



  • небольшой износ роликового подшипника вторичного вала,
  • люфт подшипника вторичного вала,
  • люфт подшипника носка первичного вала коробки передач (запрессовывается в коленвал),
  • отсутствие одного из контактов датчика заднего хода (отломился при демонтаже КПП)

  .

Список деталей и элементов требующих замену:





  • подшипник первичного вала В6-50307АКШ1,
  • роликовый подшипник вторичного вала 20-1701182,
  • подшипник вторичного вала В6-50706УШ1,
  • подшипника носка первичного 402.1701031,
  • датчика заднего хода ЬШ.609.016,
  • сальник хвостовика КПП (2шт.) 24-1701210-07,
  • комплект паронитовых прокладок.



Сборка КПП …

Саму сборку также описывать не буду, но укажу её тонкости.

Фиксация задней части картера КПП.

Для удобства сборки заднюю часть картера КПП лучше прикрутить саморезами к бруску (см. ниже на фотографии). В таком состоянии проще вставлять валы, картер никуда не падает и не заваливается.



Запрессовка подшипника на вторичный вал КПП.

Для этого берётся аналогичный брусок как для задней части картера и сверлится отверстие перьевым сверлом 18 мм, затем вставляется вторичный вал в просверленное отверстие (см. фото). Теперь работы по запрессовки намного упростятся, и не попортят сам вал при упоре.



Набор (установка) роликов передней опоры вторичного вала в первичный вал.

В этом же бруске рядом с ранее просверленным отверстием сверлится новое отверстие перьевым сверлом 16 мм. Затем первичный вал вставляется в просверленное отверстие (см. фото), и устанавливаются 14 роликов. Не вынимая вал из бруска, соединяем первичный и вторичные валы. Теперь данный узел подготовлен для дальнейшей сборке.



Получившееся приспособление в ходе работ.



Выскочившие плунжера.

Устанавливаем первичный, вторичный и промежуточный валы в картер КПП. Если при разборе КПП выскочили плунжера, то могут возникнуть вопросы как же они все-таки стояли? Схематично это выглядит так:

Если все детали, располагаемые внутри картера установлены, то можно соединять две половины картера КПП и завинчивать 10 болтов.





КПП собрана.

Осталось установить рычаг переключения передач и проверить включение каждой из передач, прокручивая первичный вал, контролируя скорость и направление вращения вторичного вала. Откручиваем брусок, прикрученный ранее к задней половинке картера КПП. Датчик заднего хода вкрутить после установки КПП на автомобиль.



Замена подшипника на коленчатом валу, центровка сцепления, установка КПП на автомобиль.



Смазать пастой (входит в комплект с диском сцепления ЗМЗ): посадочное место на первичном валу для подшипника коленчатого вала, шлицы первичного вала и поверхность скольжения выжимного подшипника передней крышки КПП.





КПП установлена на автомобиль.

... установка датчика заднего хода в КПП ...

Заливка масла в КПП.

... залить масло 1,2 литра ...

Масло все-таки стоит заливать через отверстие для рычага переключения передач, т.к. в этом случае оно частично смажет элементы КПП, а через заливное отверстие вести дополнительный контроль.

Завершить оставшиеся сборочные работы.

Тест работоспособности КПП на месте.

Вывесить задние колёса автомобиля (поддомкратить и поставить задний мост а/м на упоры), завести двигатель и не спеша поочерёдно включать передачи (создать имитацию движения а/м). Тест работоспособности каждой передачи около одной минуты. ЧТО ЭТО ДАСТ!? Во-первых т.к. детали КПП были тщательно вымыты, то первоначальная работа КПП будет на сухую, не смотря что масло уже залито (масло во все зазоры сразу не попадёт, если обратить внимание, только промежуточный вал находится в масляной ванне, и он является распределителем масла в КПП, в итоге работа первичного и вторичного валов идёт на сухую, хотя где было доступно шестерни и подшипники в процессе сборки были смазаны), а при работе а/м без нагрузки позволит безболезненно распределить масло внутри системы КПП, во-вторых в случае непредвиденных обстоятельств (внезапного выхода из строя какого либо элемента, поломка и т.д) работа узлов и агрегатов будет без нагрузки, что позволит избежать более серьёзных поломок.
