Самоделки вездеходы /05-янв,2017,16;26 / 9650
Чего не сделаешь ради детей, лишь бы им было хорошо. Вот мой брат сделал для сына своими руками багги. Теперь вместо того что бы днями напролет в «танчики» на компьютере стрелять, ребенок постоянно на улице не нарадуется новым приобретением.

Давно хотелось сделать, что то на подобии, но как то все время не было, вдохновения. Помог случай. Проходил на рынке мимо автомобильных запчастей и увидел недорогой двигатель 125 см3 от китайского скутера. Именно он и стал основой и «сердцем» багги.

Рама багги


Раму сварил с помощью электросварки используя профиля и трубы различного сечения ( использовал металлические водопроводные трубы).

Колеса для багги


Колеса я использовал 10 дюймовые. Подвеска с переду независимая маятниковая, с одним рычагом и амортизаторами по обе стороны.

Изготовление рулевого управления и подвески багги


В сравнении с картингом рулевое управление сделано без рейки и колонки, а напрямую, поэтому управлять им чуточку тяжелее. Рулевые тяги позаимствовал у ВАЗа 2101 подошел идеально.
Тип задней подвески маятниковый удерживается сайленблоком. Со всех сторон маятника установил по одному скутеровському амортизатору.

Дифференциал


Для того чтобы в багги был дифференциал и задняя передача, был использован мост-редуктор от мотороллера Муравей, в котором есть и дифференциал и реверс.

От моста через корпусные подшипники проходят полуоси. На конце которых крепятся гранаты. Диски сажаются без всяких шпонок на гладком соединении.

 Что бы избежать нагрузку на заднюю подвеску и избежать лишнюю вибрацию двигателя. Двигатель неподвижно крепим к раме, а привод осуществляется через промежуточный вал, который расположен соосно центру крепления маятника для того чтобы можно было регулировать натяжку цепи.

Реализация тормозов на мини багги


Тормоза делаем лишь на те колеса что сзади. Тормозной барабан расположен на каждой полуоси. Тормозные колодки легко останавливают баги, нажимая на педаль, через тросики взяты от ручных тормозов жигулей, приводят в действия тормозные колодки на каждом барабане. Соответственно педаль газа через тросик регулирует дросельную заслонку карбюратора.

Тормозные колодки легко останавливают багги, нажимая на педаль через тросики, взяты от ручных тормозов жигулей, приводят в действия тормозные колодки на каждом барабане. Соответственно педаль газа через тросик регулирует дросельную заслонку карбюратора.

Топливный бак также взяли от скутера.

От Запорожца взяли сиденье, оно регулируется под любой рост. Максимальная скорость самодельного багги свыше 50 км/ч.




Детский электро багги своими руками

Самодельный детский электро багги




Детский электро багги своими руками!

Начитавшись – насмотревшись, тоже решил себя попробовать в постройке багги – электро багги для сына (4 года), но с прицелом на будущий взрослый вариант, поэтому наверно заложил побольше прочности в подвеску. Раму решил не наворачивать, сделать максимально простой.
Компоновка двухместная, рядом, но может и друг за другом, решу по ходу.
Привод на оба задних колеса от электродвигателя через редуктор.
Редуктора самодельные, двухступенчатые, U=13.
Два электродвигателя от волги по 0,23 кВт, 2300 об/мин, управление ШИМ самодельное.

Максимальная скорость 11 км/ч.
Тормоза дисковые от велосипеда. Привод троссиком.
Колеса от садовой тачки – ф320 мм.

Эскиз:

Немного фоток готовых узлов:

Подсобрал подвеску:

Пока без ШИМа, просто кнопкой через ключи.

Втулка для заднего колеса точеная, со шпоночным пазом, вставляется в колесо и обваривается по контуру с двух сторон. В первом посте есть фото задних колес. Из редуктора выходит вал, на него насаживается колесо и крепится самодельным болтом.
Передние колеса без изменений, на родных китайских подшипниках, посажены на пруток ф16 мм., только внутри между подшипниками добавлена распорная втулка из 15-ой трубы, чтобы можно было затянуть колеса.


Переделал переднюю подвеску. Удлинил рычаги, перенес точку крепления. Теперь подруливание при работе подвески практически отсутствует, правда подвеска стала жестче.

Сварил железный педальный узел взамен пластмассового от компа, теперь есть тормоза.

Так же опробовал ШИМ. Довольно прикольно. Может даже ползать как черепаха. Всё еще думаю как организовать задний ход, уж больно большой ток. Подцепил тут амперметр на 50А – зашкаливает

Два переключателя, по четыре блока в каждом, собрал из них один

Самодельный багги, как изготовить

Большинство из нас слышали и видели такой необычный автомобиль, как багги. Эти машины используются как в спортивных соревнованиях, так и для туристических прогулок. В свободной продаже встретить их практически невозможно. Именно поэтому, желая заполучить себе подобную «игрушку», стоит задуматься о ее самостоятельной постройке.

Созданию багги довольно серьезное и затратное дело. Нужно осознавать, что автомобиль развивает достаточно большую мощность и скорость. Исходя из этого, он должен быть абсолютно безопасен для управляющего им человека. Собственно рама багги и представляет собой пространственную конструкцию, сваренную в форме клетки безопасности. В случае аварии или опрокидывания авто, она должна защитить пилота.

Помимо этого, автору проекта следует запомнить, что багги не предназначен для повседневной езды. Передвигаться по дорогам общего пользования, без соответствующей сертификации и постановки на регистрационный учет, ему запрещено действующим законодательством. При желании, все необходимые документы можно оформить. Но для этого, при сборке конструкции требуется соблюсти все технические требования. Также, нужно быть готовым к оплате госпошлин в размерах, сопоставимых со стоимость самого багги.

Изготовление самодельного автомобиля невозможно без чертежей. В свободном доступе их найти не получится. Однако, некоторые разработки можно приобрести у своих коллег самодельщиков. Ну, а если мастер обладает достаточной инженерной квалификацией, то ему не составит труда рассчитать конструкцию самостоятельно. В помощь ему будет множество специальных компьютерных программ, которые помогут определить необходимые прочностные и габаритные характеристики каждого узла будущей багги.

Определившись с чертежами, переходят к приобретению необходимых агрегатов и комплектующих. Делать это лучше на автомобильных разборках. Опытные умельцы советуют использовать в качестве доноров отечественные машины. Новые и бывшие в употреблении запчасти на них дешевы и доступны. С иномарками сложнее, в случае поломки, нужную деталь придется долго искать или специально заказывать.

Итак, непосредственная работа по сборке багги заключается в сварке несущего каркаса. Для этой цели используют трубы круглого сечения, с толщиной стенок не менее 3-4 мм. Чтобы не ослаблять прочность каркаса, все углы выполняют цельными, без вставок. Готовый каркас окрашивают, а затем монтируют на него все узлы и агрегаты. В завершении работы устанавливают сиденье, руль и колеса с внедорожным протектором.

В погоне за адреналином, или Как рогачёвец на эксклюзивном багги покоряет внедорожье — Свободное слово

Не перестаю удивляться талантам рогачёвской земли. Ещё одним подтверждением стала встреча с Сергеем Закревским, который сотворил в своём гараже интересный автомобиль, напоминающий американский багги. Девиз Сергея звучит по-мужски: если человек хочет – он делает. Главное, чтобы были желание и, так сказать, руки из правильного места.


Как же возникла идея создания багги? Насколько безопасна такая погоня за адреналином? И дорого ли обходится подобное увлечение? Спросим у нашего талантливого земляка.

? Сергей, почему Вы решили смастерить багги?
– Наверное, потому что это открытая машина – когда тебя ничего не защищает, получаешь максимум адреналина. Идея родилась 5 лет назад после поездки в Крым. У товарища был заводской багги, катались – понравились ощущения. Вообще я хотел сделать снаряд, который даёт адреналин, – это могло быть что угодно.

? Сколько понадобилось времени, сил и средств?
– На чертёж ушёл год, а на исполнение – 6 месяцев, причём занимался им час–два в день. Думаю, к концу года багги будет готов. Поспорил, что смогу вложиться в 1000 долларов, но уже понадобилось немного больше.
Ещё появятся пол, другие колёса. Покрашу, немного зашью внизу. Мне больше нравится открытая машина. Закрыть её – и она потеряет агрессию. Спереди установлю ходовые фары, а сзади обязательно стоп-сигнал: в планах ездить в компании, на нескольких машинах.
После каждого выезда ждут переделки. При агрессивной езде что-то да ломается. Отечественные узлы, детали таких нагрузок не выдерживают.

? Как я поняла, Вы всё же в основном используете отечественные детали.
– Да. Инжекторный мотор ВАЗ-21093 мы сделали высокофорсированным. Передняя подвеска самодельная. Правда, отечественного сцепления хватает лишь на 1 выезд, потом приходится менять. Сцепление более дорогих марок работает дольше.

Каркас – это просто труба, которая продаётся на рынке. Трубогибом она гнётся под определёнными углами, потом сваривается точками и обваривается целиком. Всё делаю сам, кроме токарных работ. К слову, хочу сказать спасибо Петру Козлову (Санычу) и Владимиру Закревскому за помощь с токарными работами.

? Вы говорили, на чертёж ушёл год. Пользовались интернетом или сами придумали агрегат?
– Всё самодельное. Сперва был эскиз, потом чертёж. Я делал всё на бумаге – дочка не давала работать в AutoCAD (улыбается).
Затем покупается машина-донор, желательно, чтобы заводилась. Для багги донором стал ВАЗ-21099 – «Жигули» свежего года выпуска, но пострадавшие в аварии. С машины счерчиваются основные размеры: положение сидения от педали, положение руля относительно сидения и педали… Чертится основной каркас, туда вставляется мотор, и если всё подошло, то работа с карандашом продолжается.

? Какую максимальную скорость может набирать машина?
– Разгоняется где-то до 170 км/ч. Динамика разгона до 100 км/ч примерно за 3 секунды. На это влияют мощность мотора и вес авто. Багги лёгкий, в районе 300 кг, плюс мощность в 100 лошадиных сил. А ещё есть блокировка заднего дифференциала, то есть два задних колеса постоянно толкают машину.
Багги создавался с уклоном в дрифт. Машина разгоняется до определённой скорости, например до 100 км/ч, но потом нужно попытаться, чтобы задние колёса ушли в управляемый занос. Это достигается переключением на низшую передачу. Газ в пол, и если мощности мотора хватает, колёса срываются в занос, и при повороте руля машина едет боком до тех пор, пока хватает инерции от разгона. За полчаса стираются два колеса. Пар идёт, на мокрой траве даже загораются.

? Судя по всему, удовольствие не из дешёвых. А какой расход?


– А это смотря с чем сравнивать. Но это незабываемые ощущения! В основном в лесу катаемся – там поострее, поэкстремальнее. Причём не только летом, но и зимой. На багги не ездим по дорогам общего пользования, приходится перевозить на лафете.
Вообще нужно кататься там, где нет людей, потому что многим не нравятся выхлопы и пыль. Если сравнить со спортивной техникой, то багги не очень шумный. Здесь стоит прямоточный глушитель из нержавейки. На его изучение и изготовление потрачено 3 недели чистого времени.
Расход бензина зависит от стиля езды. При максимальной нагрузке выходит где-то 20 литров в час. Это ещё немного.

? А насколько это безопасно? Вы на ней когда-нибудь переворачивались?
– Это безопаснее, чем езда на мотоцикле. Есть ремни безопасности, но они скорее для того, чтобы из каркаса не выпасть. Багги двухместный, хотя лучше ездить одному. Если честно, рядом кататься страшно: могут попасться ветка, камень, пень… На этом не переворачивались, а на заводском попадали в аварию. Мой багги безопаснее. Его не удалось перевернуть даже самым отважным ребятам, очень устойчивый. И манёвры легко совершать, хорошо управляется – работает как гражданская машина.

? До багги делали что-нибудь?
– Самодельный катер, квадроцикл на базе тяжёлого мотоцикла. Мопеды, мотоциклы – я вообще молчу…
Машины интересно переделываю. Последней была Opel Monza. Делал кузов, красил. Уклон на легковые авто.

? Что сложнее делать – багги или квадроцикл?
– Думаю, багги, потому что более высокие скорости. Все эти углы и изгибы сделаны не просто так. Высота кабины, изгиб над головой пилота – всё вычисляется. Это огромный труд, поэтому повторяться не хочется. Должно быть хоть немного эксклюзива. Хотелось сделать хорошо не только техническую часть, но и внешний вид.

? Когда завершите работу, за что возьмётесь?
– Однозначно ещё за 1 багги, но немного другой. Их 2 вида: прогулочный, как у меня, и кроссовый, для гонок. Он будет одноместным, класса Д3-спринт.
Или попробую собрать полноприводный багги (сейчас я сделал заднеприводную машину). Он похож на трактор, предназначен для преодоления грязи. Это займёт меньше времени, потому что уже есть опыт.

? Хотите потом поучаствовать в кроссовых гонках?
– Ну да. В Бобруйске проходят соревнования, где багги пользуются большим спросом.

? И там участвуют самодельные багги?
– Заводских не существует. Машины проверяются, регламент даже определяет состояние колёс: зимние, летние, кроссовые. На кроссовых колёсах хорошие управляемость и сцепляемость с грунтом, но трасса сильно повреждается. Минус ещё в том, что машина на обычном покрытии едет просто как трактор.

? Что ещё в багги есть такого, чего нет в обычном автомобиле?
– Что такое багги? Со списанных американских автомобилей снимали всё, что можно снять, и ездили по пляжу. Затем на них стали соревноваться. Каждый пытался усовершенствовать машину: как правило, мощности моторов хватает в стоковом исполнении, но заводская подвеска не выдерживает, она короткоходная. Здесь уклон сделан на длинноходные подвески, способные удерживать машину на высоких скоростях и случайных препятствиях. Для этого необходима двухрычажная подвеска, которая редко применяется в гражданских автомобилях. Что она собой представляет? С каждой стороны по 2 рычага разной длины соединяются с рамой амортизаторной стойки. Ход подвески на переднем колесе должен достигать как минимум 40 см. Вместе с тем подвеску нужно сделать жёсткой, крепкой, но чтобы при ударе колеса о неподвижное препятствие ломалась подвеска, а не кузов машины. Вот это как бы основное отличие багги от гражданского автомобиля.

? Планируете продать «первенца» или оставите?
– Если будет спрос, то продам. Хотелось бы двигаться дальше.

Нам остаётся только пожелать Сергею удачи в реализации его новых творческих планов!



Нюансами автомобильного мира интересовалась
Елена УДАРЦЕВА.
Фото автора.

Перепечатка текста и фотографий slova.by запрещена без разрешения редакции.



sv-­Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

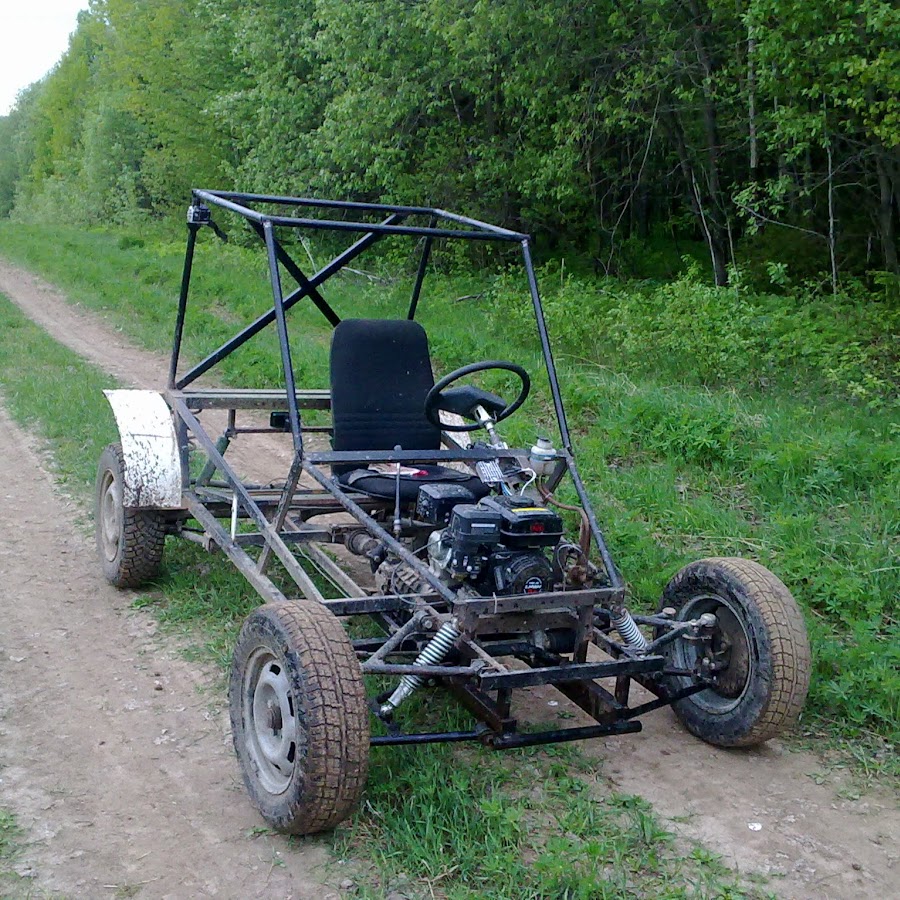

Самодельное Багги или вторая жизнь Go-Kart


Всем привет! На просторах интернета есть огромное количество вариантов багги, и я решил поделиться своей конструкцией с вами. Смотрите что у меня получилось в итоге. Если моя идея понравилась и заинтересовала вас, тогда я с радостью расскажу как я это всё делал поэтапно. Начну пожалуй с предыстории создания такого проекта. Ранее я сделал Go-Kart и немного покатавшись на нём понял, что меня не очень устраивает жёсткая подвеска. Кататься я люблю по пересечённой местности и по лесу, поэтому решил использовать запчасти от Go-Kart и сделать багги. Чтобы не возникало вопросов откуда взялись те или иные запчасти, советую посмотреть предыдущую статью Самодельный Go-Kart, или детская мечта!, там я описал как всё делал.

Материалы и комплектующие

1. Двигатель от мотоблока, аналог Honda GX2002. Задняя ось 30 мм толщина, 900 мм длина3. Коробка передач от мотоцикла М-724. Колёса от садовой тачки- передние 4 дюйма (300 мм по наружи), задние 6 дюймов (350 мм по наружи)5. Профильная труба 40Х20х2 мм для рамы6. Корпусные подшипники UCP206 2 шт. для задней оси7. Водопроводная круглая труба 26,8х2,5 мм8. Амортизаторы от горного велосипеда 2 шт, для передней подвески9. Сайлентблоки маятника Дельта 35x23x10 мм 4 шт, для передней подвески10. Задние амортизаторы от мотоцикла Днепр 2 шт. для задней подвески.11. Автомобильное кресло (водительское)

Инструмент и расходники

1. Болгарка2. Отрезные и зачистные круги3. Сварочный аппарат и электроды4. Дрель5. Набор свёрл6. Круглый и плоский напильник7. Заклёпочный пистолет с заклёпками

Шаг первый: стыковка КПП с двигателем мотоблока.

Как я уже говорил ранее, я буду использовать запчасти от предыдущего проекта Go-Kart.У багги сзади будет маятниковая подвеска. Чтобы не усложнять себе жизнь я решил отрезать заднюю часть рамы Go-Kart из которой и сделаю маятник. Двигатель я решил поменять и поставить от мотоблока. Купил б/у двигатель- комплектный, но в нерабочем состоянии за небольшие деньги. Разобрав его увидел, что шатун разлетелся, а на шейке коленвала много задиров.


Поршневая была подсевшая и нужно было-бы заменить, но я решил для начала поменять только коленвал с шатуном. Запчасти заказывал в интернет- магазине.


Поставил новые запчасти на двигатель и всё собрал в кучу. Первый запуск подтвердил мои опасения и я увидел что двигатель сильно дымит. После этого я уже отбросил в сторону такую экономию, и докупил остальные запчасти для полноценного ремонта. Теперь я заказал поршень с кольцами и пальцем, набор прокладок и клапана.
Клапана уже были все в раковинах и имели небольшой зазор в направляющих. Я притёр клапана и удалил нагар с головки. Блок отдал на расточку.

После сборки двигателя, я впервые его запустил, и теперь двигатель работал словно новый, я теперь был в нём абсолютно уверен. Теперь займёмся самой стыковкой КПП с двигателем. Сцепление я решил оставить от бензопилы, все нужные размеры померил и отдал запчасти токарю. После токарки я получил такие детали.



К втулке приварил сцепление. Втулка имеет паз под шпонку и садится на вал двигателя.

Для того, чтобы сцепление было на нужном расстоянии от края, из алюминиевой пластины вырезал промежуточную шайбу, которую установил между двигателем и картером. Чтобы картер выставить ровно в центр картера ставлю сальник и надеваю на вал двигателя.


Теперь после центровки затягиваю двумя болтами картер. Двигатель готов к соединению, и я его устанавливаю на раму.
Стягиваю двигатель и коробку хомутом и варю крепление под двигатель по-факту.Видео-инструкцияКонечно холостые обороты двигателя от бензопилы и мотоблока разные и для того, чтобы сцепление срабатывало при нужных оборотах, мне пришлось настраивать сцепление по-новому. Видео-инструкция

Шаг второй: делаю раму

Все размеры и углы в раме относительны и не нужно их в точности повторять за мной. Я делаю раму по такой схеме- беру кресло которое буду использовать, ставлю его на ровную поверхность (в моём случаи- стол), удобно выставляю спинку, сажусь в него и на столе ставлю метку где заканчиваются ноги. Добавляю сантиметров 10-15 и получаю линию переднего края рамы. Задняя часть рамы заканчивается сразу за сидушкой, а стойки за спинкой будут идти параллельно ей. Низ рамы и задние стойки я сварил из профильной трубы 40х20х2 мм. Верхняя часть рамы и перёд сделаны из водопроводной круглой трубы 26,8х2,5 мм.
Сзади поперёк рамы приварены две трубы к которым приварено крепление задних амортизаторов подвески.
Сзади в нижней части рамы приварено крепление под маятник подвески.
Для стыковки маятника с рамой я использовал отрезанные крепления амортизаторов, которые потом были приварены к окончаниям маятника.


На самом маятнике ещё приварил крепление под амортизаторы.
Теперь ставлю на своё место амортизаторы и соединяю всё болтами. Амортизаторы китайские, на вид красивые, но для Днепра они слишком мягкие, а мне в самый раз.

Видео-инструкция

Шаг третий: делаю переднюю подвеску

Конструкцию передней подвески не стал сильно усложнять и сделал её однорычажной. Амортизаторы взял от горного велосипеда. Они очень жёсткие но если подобрать правильное расположение для установки, то подвеска будет работать мягко. Подвеска сварена в виде рогатки из круглой трубы к которой приварена часть профильной трубы отрезанная от рулевой балки Go-Kart с крепление под колесо. Для крепления подвески спереди рамы доварены распорки из профильной трубы.



Также к раме приварены крепления для амортизаторов вырезанные из листового металла 3 мм.







Маятники подвески крепятся к раме через сайлентблоки, что делает подвеску очень мягкой. Сайлентблоки я взял от маятника подвески мопеда Дельта 35x23x10 мм. Они вставляются в куски трубы которая была разрезана и подогнана под размер сайлентблока, потом те куски трубы я приварил к подвеске.


Видео-инструкция

Шаг четвёртый: рулевое управление

Тяги для рулевого я тоже использовал от Go-Kart, правда мне их пришлось разрезать удлинить и изогнуть как того требовала конструкция подвески.

В раму вварена трубка через которую проходит рулевой вал.

На конце рулевого вала приварен болт на который накручивается рулевая сошка, и фиксируется гайкой.


Рулевой вал крепится на профильной трубе приваренной к раме. Вал проходит через разборную трубу внутри которой я поставил кусок водопроводной ПВХ трубы. Благодаря этому рулевой вал легко вращается и надёжно закреплён на раме.
Руль взял б/у от автомобиля, такие ставят на ВАЗы. Качество так себе, но меня такой вариант устраивает- лёгкий и маленький.

Видео-инструкция

Шаг пятый: тормоз, газ, кресло и переключение передач

Педали для тормоза и газа сделаны из из куска полосы и круглой трубы, и крепятся к раме одеваясь на болты приваренные к раме. К ним присоединённые тросик газа и тормоза.
Кресло я взял переднее автомобильное от какой-то иномарки. Крепится оно на четырёх болтах к уголкам приваренным к раме. Переключение передач я сделал с помощью тросиков. Это был единственный вариант поскольку подвеска всегда в движении.


Заключение

Пока багги имеет не совсем законченный вид, и ещё много чего нужно доделать. Конечно ещё мне предстоит всё разобрать, почистить все детали от ржавчины и покрасить. Также будут доварены некоторые элементы к раме и сделан пол. Всё это я думаю уже доделывать весной.




Всем советую сделать что-то подобное. От катание на таком аппарате вы получите массу удовольствия и положительных эмоций которые не сравнимы с вождением автомобиля. Поверьте, такой аттракцион будет самым лучшим развлечением для ваших друзей в походах на природу. Катание на багги не оставит никого равнодушным!

Источник: usamodelkina.ru

Самодельный багги Пиранья | Советы по ремонту

Багги Пиранья сделанный своими руками умельцем Яковом Красновым: 35 фото пошаговой сборки самоделки с описанием, в дополнение видео, где показаны возможности багги с двигателем ВАЗ-2108.

В этой статье мы рассмотрим самодельное транспортное средство повышенной проходимости, которое сделал народный умелец. Конструкция багги довольно интересная, предлагаю посмотреть фото его  пошагового изготовления.

Рычаги подвески.

Здесь использован двигатель ВАЗ-2108 после капиталки.

Рама сварена из профильной трубы.

Большую часть запчастей элементов подвески, автор использовал от автомобиля ВАЗ.

Установлены шины от квадроцикла.

Самодельный топливный бак.

Приборы панели взяты от жигулей.

Грунтовка и покраска рамы.

Облицовка из листовой стали толщиной 1, 5 мм.

Радиатор системы охлаждения установлен над двигателем.

На фото показано как работает подвеска багги.

Автор на своей машине.

И напоследок видео от автора: покатушки на самодельном багги «Пиранья».

Автор самоделки: Яков Краснов.
