Как поменять ремень вариатора самостоятельно?

Вариаторы в автомобилях применяются все чаще. Хоть изобрели подобные устройства много лет назад, но истинно их оценили и стали использовать только в нынешние времена. При этом они тоже могут ломаться и требовать ремонта. Рассмотрим, как проводится замена ремня вариатора. Ремень является одной из немаловажных составляющих в устройстве вариаторной коробки передач. Поэтому его замена должна производиться своевременно и с помощью особых инструментов. Изношенный или растянувшийся ремень хуже передает вращающий момент между шкивами CVT, что приводит к потере мощностей машины.

Ремень в вариаторах отличается от своих аналогов в других частях автомобиля. Он состоит из нескольких стальных полос, покрытых специальными клиньями в форме бабочек. Именно поэтому такой вид связи между шкивами вариатора называют еще клиноременным. Замена ремня на вариаторе требует не только наличия соответствующих запчастей, но и участия опытных мастеров.

Когда требуется замена ремня вариатора?

Покупая подержанный автомобиль с вариатором, будьте готовы к его возможному ремонту (в случае реального пробега> 100 000 км для Jatco, GM и> 150 000 км для VAG (Luk)).

Ресурс, заложенный автопроизводителями, составляет ~ 200 тыс. км пробега, и у каждой новой модели становится всё больше. Если водитель соблюдал правила эксплуатации, разрушение пластинчатого ремня возможно лишь при пробеге сверх ресурса — из-за накопившейся усталости стальных лент (цепи), поддерживающих пластины. Но «убить» вариатор можно и гораздо раньше, если, например, буксуя в грязи, нервно перебрасывать селектор из D в R и обратно.

Первыми не выдерживают издевательства ленты — вытягиваются, зазоры между пластинами ремня увеличиваются. А усилие сжатия конусов очень большое, так что неправильно расположенную пластину они выдавят легко. В итоге ремень разрушается и надирает конусы, попутно забивая продуктами выработки гидроблок.

В этом случае буксировать машину не рекомендуют: рассыпавшийся ремень способен повредить контактные поверхности шкивов и зубья шестерен. Экономия на эвакуаторе обернется покупкой не только дорогостоящего комплекта шкивов и ремня (цепи), но зачастую и более дефицитных деталей, которые придется заказывать. Если на кромках пластин сохранились наклонные насечки, ремень не проскальзывал – давление в полостях управления шкивами в норме. Если же видны крупные задиры с заусенцами, то давление в системе снижено. Возможных причин тому много, начиная с неисправности масляного насоса и заканчивая износом уплотнительных колец шкивов.

Ремень можно повредить и даже порвать, если при быстром движении машины выйдет из строя датчик скорости. Потеряв его сигнал, ЭБУ быстро сдвинет шкивы в среднее положение — переведет вариатор в аварийный режим, чтобы предотвратить его полное разрушение. При такой перегрузке стальные ленты деформируются. Сам же датчик скорости на основе эффекта Холла и поныне не особо надёжен. Если он откажет на средней скорости, риск перегрузки ремня минимален. Такие отказы нередки, поэтому после покупки подержанного автомобиля датчик скорости лучше сразу заменить новым, благо, разбирать вариатор не придется — датчик закреплен на корпусе снаружи.

«Убить» ремень случается и на малой скорости. Например, если при парковке задним ходом неосторожно удариться колесами в высокий бордюр, ремень получит слишком сильный импульс в обратном направлении — и будет поврежден.

Инструменты для замены

Что вам понадобится:

- ключи на 10-11-14;

- ударная отвертка;

- молоток;

- 6 хомутов;

- просторный и чистый рабочий стол;

- любая фотокамера.

Важный момент! Понадобятся пластиковые чаши для хранения в них снятых деталей. Каждую чашу по мере наполнения следует размещать в порядке хронологической последовательности демонтажа, надписать, важные моменты сфотографировать. Это поможет безошибочно последовательно произвести обратную сборку вариатора.

Процесс замены ремня вариатора

1. Начинаем с откручивания 6 болтов крышки раздатки. Отвёрткой аккуратно поддеваем крышку раздатки и снимаем ее. Правда, становится интересно? И ничего страшного: обычный конический роликовый подшипник. Вынимаем «штуку», оказалось — двухопорная косозубая шестерня. Это всё помещаем в первую чашу вместе с 6-ю болтами и подписываем.

2. Переворачиваем коробку, вынимаем вал вместе с частью корпуса коробки. Откручиваем болты по периметру.

3. С помощью молотка аккуратно обстукиваем по периметру крышку, снимая её с направляющих осей.

4. Снимаем две шестеренки. Не забываем всё складывать в отдельные чаши по принципу принадлежности к одной сборочной единице и надписывать.

5. Откручиваем винты крепления корпуса насоса. Снимаем шестерню с цепью насоса. Теперь крышка масляного насоса легко снимается.

6. Берёмся за хвостовик вала насоса, тянем вверх и извлекаем. Ничего сложного! Также легко будет и собирать в обратном порядке, если не забывать фотографировать и располагать чаши с извлекаемыми деталями в хронологическом порядке.

7. За ним вынимаем вал. Всё, с этой стороной коробки вариатора мы справились. Переворачиваем коробку еще раз и откручиваем элементы крепления крышки. Крышка плотно сидит на направляющих осях, аккуратно по периметру отжимаем её с помощью отвертки. И снимаем крышку. Перед нами основной узел вариатора – 2 вала и ремень. Собственно, это и есть автоматический вариатор, устройство бесступенчатого изменения передаточного отношения между двумя валами.

8. С помощью обычных пластиковых хомутиков в нескольких местах стягиваем ремень, чтобы он не рассыпался при последующем демонтаже.

9. Аккуратно извлекаем из корпуса шкивы с ремнем. Надо ли говорить, что при демонтаже в эти посадочные отверстия ничего постороннего не должно попасть? Ставим шкивы на ровную поверхность и силой оттягиваем шкив и освобождаем шкивы от ремня. Надеваем новый ремень и собираем всё в обратном порядке.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Ремни для вариаторов cvt

Новые оригинальные ремни для Вариатора CVT разных типов CVT2, HONDA, CVT7,F1C1 (CVT), 16Z (CVT),HONDA, M4VA (CVT),MLYA (CVT), SLYA,(CVT), SZCA (CVT),RE0F21A (CVT), F1C1,HONDA, PWR (CVT),HONDA, RE5 (CVT),JF011E, CVT2M,RE0F06A (CVT),VT20E, VT25E (CVT),RE0F09A (CVT)и другие в наличии. Для точного определения желательно номер с ремня.Работаем с регионами.

Внимание! Цены могут не соответствовать с указыванными на сайте ! Из-за плавающего доллара и ЕВРО ! Звоните уточняйте!

АКПП Номер Наименование    (Eng) Производитель Цена
CVT2M, JF011E (CVT) 901066OEM: 901066 Приводной ремень вариатора cvt
OEM 19 600
CVT7, JF015E 901068OEM: 901068 Приводной ремень вариатора cvt
OEM 20 945
16Z (CVT), F1C1 (CVT) 50820OEM: F08-B40-200 Приводной ремень вариатора cvt
OEM 19 420
F1C1 (CVT), HONDA,M4VA (CVT), MLYA (CVT), RE0F21A (CVT),SLYA (CVT), SZCA (CVT) 88820S Приводной ремень вариатора cvt
OEM 19 053
I-CVT 901057 Приводной ремень вариатора cvt
OEM 18 305
722. 8, RE0F09A (CVT) 125820OEM: F09-B40-400 Приводной ремень вариатора cvt
OEM 25 680
VT20E, VT25E (CVT) 150820 Приводной ремень
OEM 19 500
RE0F06A (CVT) 103820OEM: 31240 8E001 Ремень приводной RE0F06A (CVT) OEM 18 518
01J (CVT) 130820 Цепь приводная вариатора cvt
18 947

Оставить отзыв

  • Обязательные для заполнения поля помечены знаком *
Отзывы наших клиентов


JF011E, RE0F06A CVT\ вариатор Описание Цены Болезни.

Вариатор (CVT) RE0F10A (JF011E) - бестселлер 2005 года Jatco для переднеприводных машин от 1.6 до 2.5 л. Признанный лидер популярности в эксплуатации и ремонте среди всех вариаторов мира.

У него имеется "младший брат" родственной конструкции - RE0F021A, разработан для малышей Ниссан и Фиат.

Предшественник - RE0F06A устанавливался с 1999 года, вызвал восторженные отзывы и следующая модификация JF011E сразу получила заказы для популярных кроссоверов Додж-Caliber, Джип-Compass, Ситроен-C-Crosser и практически захватила рынок переднеприводных авто среднего класса: От Рено (Сценик, Меган, Колеос) и Пежо 4007 до Мицубиши и Самсунг, как удачная альтернатива АКПП. Не считая родных Ниссановских хитов: Qashqai, X-Trail, Tiida и Teana.

JF011E - настоящий лидер среди бесступенчатых трансмиссий с рекордными многомиллионными тиражами. Он пользуется большой популярностью из-за относительной надежности, комфортности в сочетании с невысокой ценой. Ремонт этого вариатора изучен в любой точке Земли, своевременная переборка с заменой расходников дает автомату еще 3-4 года жизни до следующего капремонта.

 В этом вариаторе - 2 фильтра: один внутренний фильтр гидроблока - в поддоне закрытый металлический фильтр грубой очистки с сеткой (321010) с заборной трубкой (14мм, 21мм или 30мм - в зависимости от глубины поддона). Меняют этот фильтр нечасто, вместе со сменой горелых фрикционов и масла. Фильтры гидроблока различаются только по длине заборника масла для разной глубины поддонов. Невзаимозаменяемы.

Дополнительный внешний картридж тонкой доочистки (321013) находится снаружи коробки под теплообменником (см. каталог слева). Дополнительный фильтр - очень важен, так как позволяет особенно часто (для автоматов) менять фильтр, поддерживая чистоту масла, что в вариаторах критично для долгой жизни коробки.

Металлический фильтр при капремонте промывают, но в случае горелого масла, его мелкая сетка забивается тугоплавкими смолами от клеевого слоя фрикционных накладок. В таких случаях меняют оба фильтра.

Этот вариатор не так требователен к уровню масла, как к чистоте масла в отличии от ступенчатых автоматов. Причем работа на выработанном масле малозаметна при вождении, но по цепной реакции ускоряет старение ремня, конусов, а также уплотнительных колец и клапанов гидроблока (ниже). Мастера рекомендуют для возрастных авто менять фильтр-картридж - 321013CA с каждой сменой масла вариатора.

Масло (специальное для вариаторов CVT) проверяется с помощью щупа, по которому можно оценить степень загрязнения масла. При смене масла снимается поддон для осмотра магнитов, чтобы оценить оставшийся ресурс до капремонта.

Детали для переборки и капремонта.

Подобрать ремкомплекты - нажми клавишу слева.

При капремонте JF011 обязательно меняют фрикцион блокировки гидротрансформатора, фильтр грубой и тонкой очистки, все прокладки и сальники, фрикционы. Ремонт гидротрансформатора - 321001. Если ремонт связан с гулом-воем при езде, то меняют подшипники валов, ремень и клапан насоса. Диагностика может потребовать замену степ-мотора или\и соленоидов.

Ремкомплект прокладок и сальников "ОверолКит" для вариаторов Джатко чаще заказывают сборки Транстэк (321002-ТК), укомплектован для всех родственных авто, имеет чуть лучше соотношение качество\цена и «большие» тефлоновые кольца, которые некоторые мастера не очень любят менять. Большие кольца конусов встречаются толщиной 2.5 мм и 3.0 мм.

Для бюджетной переборки вариатора заказывают Ремкомплект - 321002CA-AT.

Ремкомплект фрикционов  # 321003 заказывают, когда износ фрикционов достиг критического или горелое масло пропитало накладку фрикционов. Комплект состоит из фрикционов пакетов Форвард и Реверс.

При смене сгоревших фрикционов часто заказывают и комплект поршней — 321008.

Типичные болезни вариатора RE0F10A (JF011E):

Вообще сам вариатор выпуска после 2007 года при правильной эксплуатации отличается достаточной надежностью (для вариаторов) и часто ходит 100 ткм с минимальным процентом обращений в сервис.

Степ-мотор ("шаговый" электродвигатель регулировки передаточного числа) - №321440. Электропривод, регулирующий расстояние между конусами и передаточное число вариатора. Раннюю смерть связывают с перегревом и выработкой ресурса. Проблема унаследована от предшественника RE0F06A и в полной мере характерна для JF011.

Проблема выражается в том, что вариатор застывает на "одной скорости", шкивы не могут изменять передаточное число. узнать цену - нажмите желтый номер детали: № 321440.

Шаговые моторы иногда "убивают" мастера, когда пытаются проверить его, как проверяют соленоиды,  подавая напряжение на контакты. Устроен как вращающийся вал с резьбой на подшипниках и несколько катушек, управляющихся переменной силой тока от компьютера.

На рынке есть новые Степ-моторы, которые чаще заказывают для полного капремонта с переборкой и заменой расходников и фрикционов.

Появились шаговые моторы Ребилд (восстановленные)  -№321440B-RB, которые заказывают для "быстрого" ремонта без снятия коробки с машины. Ребилд-моторы тестированы, имеют ресурс до 3\4 от новых (с соответственным снижением и в цене) . Считается неразумным ставить новый степмотор на вариатор без переборки, у которого не менялись кольца и уплотнения и не установлен дополнительный радиатор. После перегревов следующим летом новый степ-мотор с большой вероятностью может сгореть опять.

Находится в поддоне, исправность степ-мотора проверяется омметром и заменяется достаточно просто без демонтажа коробки. В последующих поколениях вариаторов Джатко (JF015...16...) и ZF электрические шаговые моторы для управления конусами не используются.

Расходники первой очереди:

 - сальники насоса 321070A, полуоси правый  321076 и левый - 321077, раздаточной коробки — 321080.

- Прокладка поддона (различаются по количеству отверстий 21 или 20 - для Ниссан-Мицубиши и Крайслер 321300.

Часто вариатор появляется в ремонте из-за проблем потери давления масла, связанного с нештатной работой изношенного клапана насоса высокого давления 321500 (справа). Проявляется пониженным давлением масла и проскальзываниях ремня и фрикционов Форвард и Реверс.

В JF011 (как и в JF015 - новом поколении этого вариатора), проявляется характерная болезнь клапана насоса.

Для восстановления работы сильно изношенного насоса используют ремонтный клапан #321504 (увеличенного диаметра 17,63 мм) и для развертки корпуса насоса —  комплект соннаксовского инструмента. Если такого инструмента или его замены нет, то мастера меняют насос на восстановленный - 321500-RB.

В легких случаях износа корпуса меняют старый клапан на стандартный (17 мм) — 321504A, это дает насосу еще несколько лет осторожной жизни (При условии работы в чистом масле). Наибольшим спросом пользуются покрытые тефлоном клапана от американского гуру АКПП - Соннакс.

Часто приходится менять держатель ремня (Retainer) - 321777.

Новые не поставляются, неоригинал не производится, поэтому продается только БУ держатель с высоким остаточным ресурсом.

Подшипники валов. Часто приходится менять четыре подшипника ведущего и ведомого валов (321228-...321236). Причиной повреждения называют перегрузки и критический износ ремня, который срывается в скольжение все раньше.

Компьютер улавливающий проскальзывание, заставляет гидроблок подавать максимальное давление масла на конуса, чтобы не давать изношенному ремню проскальзывать по конусам. Подшипники шариковые и роликовые.

Первыми выходят из строя подшипники - #321229 и 321235.

Старение\износ подшипников ведет к заметным вибрациям и проявляется воем вариатора. Своевременная замена их предотвращает фатальные повреждения конусов. C подшипниками меняют и ремень (ниже)

 Фрикционы и тефлоновые кольца

Другой причиной раннего сгорания фрикционов является износ уплотнительных тефлоновых колец - 321199. Они входят в Ремкомплекты прокладок и сальников (321002). Тефлоновые кольца встречаются толщиной 2.3 мм и второго поколения — 3.0 мм.

Износ колец приводит к потерям давления и проскальзыванию фрикционов (первыми — Форвард 320104, справа)

Когда мастера рискуют не заменить большие тефлоновые кольца конусов, машина через короткое время может опять придти в ремонт на замену ремня или самих конусов. С тефлоновыми кольцами и подшипниками всегда заменяют направляющие шарики на новые или на ролики (321709). Один ролик заменяет 2-4 шарика и служит обычно до конца ресурса конусов.

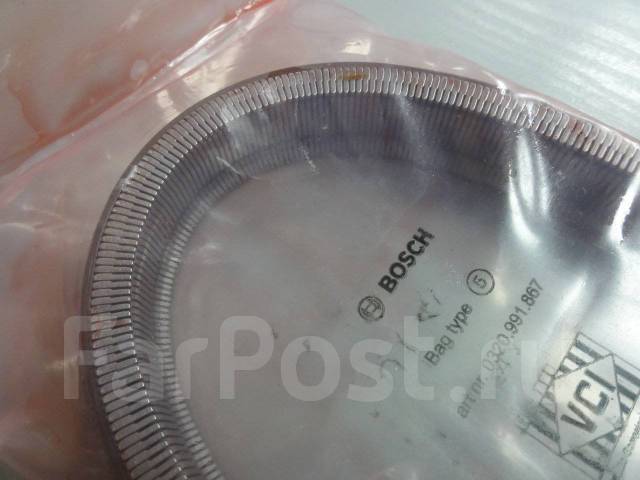

Один из самых популярных расходников JF011: Ремень толкающий (Bosch)- №321700B. Вовремя замененный ремень сохраняет поверхности конусов от ускоренного старения.

Стоимость нового ремня очень высока из-за сложностей производства и монополии его производителя Bosch, поэтому для машин «выходного дня» часто заказывают БУ ремень с остаточным ресурсом (до ½ начального) — 321700.

Рациональным решением большого капремонта считается установка БУ валов № 321701 с минимальным износом и замененными тефлоновыми кольцами и шариками (проверка износа конусов осуществляется экспертами). Различаются по типу шестерни на валу (с рисками или без...), но шестерня служит вечно и переставляется со старого конуса.

За последние годы долговечность ремней значительно увеличилась, но производитель вариаторов рекомендует менять ремень после 150 ткм, если машина постоянно (и агрессивно) эксплуатируется зимой. Маркером критического износа ремня являются насечки на рабочей поверхности, когда они съедены на 60-90%.

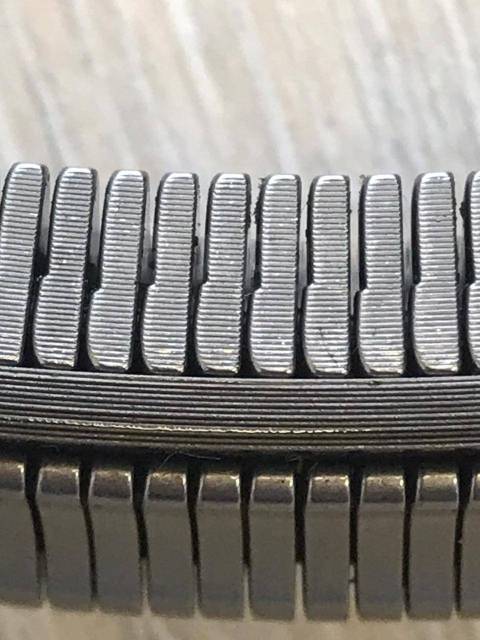

Рекомендация эта связана с тем, что при износе рабочей поверхности "протектора" сегментов или при растяжении стягивающих лент (см. внизу) как только датчиками отмечается проскальзывание ремня по конусам, компьютер через соленоиды увеличивает давление на конуса. И так - до максимума, что кратно увеличивает разрывающую нагрузку на ленты ремня. При максимальном давлении ленты не только растягиваются, что приводит к зазорам между сегментами и их наклоне к нормали конусов, но и возникает усталость металла ленты. Максимальное давление еще более опасно для подшипников.


Для предотвращения перегрева возрастных машин с забитыми каналами теплообменника устанавливают дополнительный радиатор - 100104A. Для подключения внешних радиаторов используется теплообменник-адаптер с 4-мя выходами - 321769.

С дополнительным радиатором рекомендовано в линию охлаждения врезать предохранительный термостат, так как для вариатора езда на холодном (ниже +50º) масле так же опасен, как и перегрев.

Встречается в замене солнечная шестерня с хабом для фрикционов 321614. Разбивает стальными дисками.

Проверяют при капремонте подшипники вала и дифференциала: 321281 и 321289.

- Иногда проблемы находят в датчиках - Sensor Revolution [OEM#G4T07481A и G4T07581A], датчики скорости вращения — №321436.

Вырабатывают свой ресурс особенно быстро после нескольких перегревов в жаркое лето. Перегрев (и ускоренное старение) наступает чаще всего при разгонах до 150 км\час и выше.

Часто меняются выработавшие свой ресурс соленоиды. Соленоиды проверяются на стенде и стареют одновременно от работы в грязном масле. Нештатная работа одного соленоида быстро старит остальные. Изнашиваются одновременно и заменяются всем комплектом

Комплект из 4-х штук — №321420:

1. Solenoid, TCC (2 Blade Connector)(1 Bolt Plastic Bracket) 2. Solenoid, Lock-up Select (1 Bolt Metal Bracket) 3. Solenoid, Line Pressure B (Cast # 06Z05-2)  4. Solenoid, Line Pressure B (secondary PC)

Слева - таблицы для проверки соленоидов Джатко. Функциональные характеристики соленоидов имеют различное описание. В последнее время мастера после тестирования на стенде предпочитают менять не один соленоид ТСС, а весь комплект.

Встречаются в замене датчики давления (2 штуки на плите, схема слева) - 321417.

Последними в списке заменяемых деталей стоят:

 - большие фрикционы пакета Reverse - 321110, плюс стальные диски Реверс - 321130.

Типичная болезнь вариатора RE0F10A (RE0F06A), похожая на проблему родственника JF010 с клапаном сброса давления подробнее на странице RE0F09A, что приводит к масляному голоданию узлов. В насосе меняют клапан на новый увеличенного размера - 321504.

Срок жизни вариаторов и самого автомобиля измеряется износом конусов (ниже смотрите предложение по восстановлению конусов). Именно их поверхности (а не лента) являются главным ресурсом вариатора. Стоимость новых конусов с работой по замене иногда превышает стоимость возрастного автомобиля.

Рекомендации по эксплуатации этого неубиваемого вариатора те же, что и для его собратьев:

- Меняйте фильтр-картридж ежегодно (не больше 30 ткм пробега для возрастного авто). Пыль от фрикционов, взвешенная в масле съедает и забивает каналы, как свиной жир забивает сосуды сердца и мозга.

- Прогревайте вариатор зимой, не ускоряйтесь агрессивно, пока масло ATF не разогрелось до рабочей температуры (+65ºC).

"Склеивающие" способности масла проявляются после нагрева свыше 60-70 градусов. Нахолодную - ремень проскальзывает при ускорениях и протектор ремня (насечки) истирает хонингованные поверхности конусов так же, как шипы зимних покрышек съедают теплый асфальт летом.

- Следите за температурой и качеством масла, меняйте его как только появились подозрения на взвесь и непрозрачность.

- Установите дополнительный радиатор охлаждения, если вы подолгу ездите в пробках, часто нарушаете скоростной режим. Перегретое масло влияет на работу вариатора также как, на человека температура тела в 38-39 градусов.

С дополнительным радиатором мастера советуют устанавливать термостат, так как зимой масло недогревается, что особенно опасно для вариаторов, ухудшает сцепление ремня и конусов. Недогретое густое масло также опасно для конусов как гололед для ботинок на кожаной подошве.

- Не разгоняйтесь без нужды выше 150 км\ч. Предельные обороты значительно снижают ресурс конусов, ремня и подшипников.

На каких авто устанавливалось это семейство АКПП:
