Регулировка вискомуфты камаз. Какой принцип работы вискомуфты и её ремонт

Привод вентилятора гидравлический, он состоит из гидромуфты и выключателя режима ее работы. Гидромуфта привода вентилятора обеспечивает передачу крутя­щего момента от коленчатого вала двига­теля к вентилятору и снижение динамиче­ских нагрузок, возникающих при резком изменении частоты вращения коленчатого вала. Выключатель обеспечивает автома­тическое включение или выключение вен­тилятора.

Гидромуфта устанавливается в пе­редней части двигателя соосно с коленча­тым валом в полости, образованной перед­ней крышкой 1 блока и корпу­сом 2 подшипника. Ведущий вал в сборе с кожухом 3, ведущее колесо 10, вал 12 шкива и шкив 11 генератора, соединенные болтами и вращающиеся в шарикоподшип­никах 8, 19, составляют ведущую часть гид­ромуфты. Она приводится во вращение от коленчатого вала двигателя посредством шлицевого вала 6. Ведомое колесо 9 в сбо­ре с валом 16 и закрепленной на нем сту­пицей 15 вентилятора, вращающиеся в ша­рикоподшипниках 4, 13, составляют ведо­мую часть гидромуфты. Гидромуфта уплот­нена резиновыми манжетами 17, 20.На внутренних тороидальных поверх­ностях ведущего и ведомого колес имеются радиальные лопатки, отлитые вместе с ко­лесами. На ведущем колесе их 33, на ведо­мом - 32. Межлопаточное пространство колес образует рабочую полость гидро­муфты.

Передача крутящего момента с ведуще­го колеса 10 гидромуфты на ведомое коле­со 9 происходит при заполнении рабочей полости маслом. При работающем двигате­ле масло, поступающее из нагнетающей секции масляного насоса через канал вы­ключателя, попадает на лопатки вращаю­щегося ведущего колеса, увлекается им, приобретая при этом кинетическую энер­гию. В полости колес устанавливается внутренняя циркуляция масла (показано стрелками). Частицы масла, ударяясь о ло­патки ведомого колеса, отдают ему энер­гию, обеспечивая вращение ведомых дета­лей и вентилятора. Частота вращения ве­домого колеса зависит от количества мас­ла, поступающего в полость гидромуфты. Резкое изменение частоты вращения ко­ленчатого вала двигателя сопровождается проскальзыванием ведущего колеса гидромуфты относительно ведомого, что снижа­ет динамические нагрузки в приводе.

Выключатель (рис.2.), который управляет работой гидромуфты привода вентилятора, установлен в передней части двигателя на патрубке так, что его термо­силовой датчик 7 находится в потоке жид­кости, подаваемой от насоса к правому ря­ду цилиндров. Выключатель имеет три фиксированных положения, определяющих режим работы вентилятора.

Автоматический режим А . В случае повышения температуры охлаждающей жидкости, омывающей термосиловой дат­чик, активная масса, нахо­дящаяся в его баллоне, начинает плавить­ся и, увеличиваясь в объеме, перемещает шток датчика и шарик 9. При температуре жидкости 85...90°С шарик 9 открывает масляный канал в корпусе 5. Масло из главной магистрали двигателя по каналам в корпусе выключателя, блоке и его перед­ней крышке, трубке 5 (см. рис.3) и кана­лам в ведущем валу поступает в рабочую полость гидромуфты; при этом крутящий момент от коленчатого вала передается крыльчатке вентилятора.

При температуре охлаждающей жид­кости ниже 85°С шарик под действием воз­вратной пружины перекрывает масляный канал в корпусе и подача масла в гидро­муфту прекращается. При этом находя­щееся в гидромуфте масло через отверстие в кожухе 3 сливается в картер двигателя и вентилятор отключается.

Вентилятор отключен - рычаг уста­новлен в положение О (рис.3), Масло в гидромуфту не подается. Крыльчатка может вращаться с небольшой частотой под действием сил трения, возникающих при вращении в подшипниках и манжетах гидромуфты.

Вентилятор включен постоянно - рычаг установлен в положение П . В гидро­муфту постоянно подается масло независи­мо от температуры охлаждающей жидкос­ти, вентилятор вращается постоянно с час­тотой, приблизительно равной частоте вра­щения коленчатого вала.

Основной режим работы гидромуфты - автоматический. При отказе выключателя гидромуфты в автоматическом режиме (характеризуется перегревом двигателя) ее следует включить на постоянный режим (установить рычаг выключателя в поло­жение А) и при первой возможности устра­нить неисправность выключателя.

Как устроена муфта вентилятора Toyota и каков ее принцип действия? Поскольку эта тема все еще вызывает порой вопросы, попробуем разобраться...

Принцип

Вентилятор с ременным приводом, обычно совмещенный с насосом охлаждающей жидкости, традиционно устанавливались на большинство моделей с продольным расположением силового агрегата. Если бы крыльчатка вентилятора жестко соединялась с приводным шкивом, то частота его вращения была прямо пропорциональна оборотам коленчатого вала - такое охлаждение было бы чрезмерно эффективно, особенно на больших оборотах и при низкой температуре за бортом. Поэтому, для регулировки интенсивности потока воздуха, проходящего через радиатор, между шкивом и крыльчаткой устанавливается вязкостная муфта.


При низкой температуре скорость вращения вентилятора минимальна, что позволяет двигателю быстрее прогреваться и заодно снижает шум от крыльчатки. По мере роста температуры обороты вентилятора также будут нарастать.

Конструкция

Ротор муфты жестко крепится на шкиве насоса охлаждающей жидкости. По окружности диска ротора нарезаны косые зубья, которые выполняют роль насоса для перекачки масла. Корпус муфты в сборе (корпус подшипника и передняя крышка) вращается вокруг ротора на подшипнике.

С обеих сторон ротора установлены пластины, отделяющие рабочие камеры от резервуаров. Передняя (с впускными каналами A и B и возвратным каналом) закреплена на крышке ротора, задняя (с возвратным каналом) - на корпусе подшипника.

Рабочие камеры представляют собой "лабиринты", образованные ребрами на роторе и на делительных пластинах. Момент передается от ротора к корпусу за счет "внутреннего трения" в силиконовом масле.

1. Холодный воздух.
При вращении ротора его зубья через возвратные каналы "откачивают" в передний резервуар масло из обоих камер и заднего резервуара. В результате его количество в камерах падает, передача усилия через жидкость уменьшается и частота вращения вентилятора становится значительно ниже частоты вращения ведущего ротора.

3. Горячий воздух.
Открываются оба впускных канала, после чего масло поступает в обе рабочих камеры. Объем жидкости в них и "трение" максимальны, так что максимальна и передача вращения через муфту.

Примечание. Поскольку управление оборотами происходит за счет изменения объема силиконового масла в полостях муфты, то его утечка неизбежно ведет к снижению скорости вращения вентилятора и возможному перегреву двигателя.

Часть муфт ранней конструкции не имела заднего резервуара. Поскольку после остановки двигателя масло стекает в нижнюю часть муфты, то здесь его уровень в камерах значительно увеличивался и сразу после запуска двигателя, когда "трение" между ротором и пластинами достаточно велико, частота вращения вентилятора нарастала слишком сильно. При наличии заднего резервуара уровень жидкости в камерах на заглушенном двигателе оказывается ниже, а после запуска падает быстрее - в результате снижается уровень шума от вентилятора.

При работе двигателя внутреннего сгорания выделяется большое количество тепла, двигатель нагревается, возникает необходимость охлаждения во избежание вывода его из строя. В большинстве случаев охлаждающим веществом (помимо обтекающего двигатель воздуха) является специальная охлаждающая жидкость. Жидкость, циркулируя по каналам двигателя, отбирает тепло и переносит к радиатору, в котором охлаждается, частично – набегающим потоком воздуха, а в основном – вентилятором.

На автомобилях применяется в основном два вида охлаждения: воздушный и комбинированный (жидкостно-воздушный). В обоих случаях для охлаждения применяется вентилятор. Для снятия больших динамических нагрузок с вентилятора, вибраций и шумового эффекта, а также для поддержания необходимой частоты вращения, в зависимости от температуры охлаждающей жидкости, служит муфта.

Принцип работы муфты вентилятора.

Муфты вентилятора делятся на: упругие, фрикционные, электромагнитные, гидравлические, вискомуфты. Упругая муфта через резиновые части двух соприкасающихся дисков передаёт крутящий момент от ведущего диска на ведомый, к которому крепится вентилятор. При резком переходе двигателя от одного режима на другой, ударные нагрузки гасятся за счёт упругости резины, которая соединяет ведомый и ведущий диски. Вентилятор постоянно вращается за счёт клиноременной передачи от шестерни привода вентилятора на его шкив.

Данное конструктивное решение считается устаревшим, и на современных автомобилях практически не применяется. Фрикционная муфта аналогична конструкции муфты сцепления. Включается и отключается муфта приводом согласно температуре охлаждающей жидкости от датчика.

При понижении температуры до 75-80°С – отключается, и при повышении до 90-95°С – включается.

Гидромуфта обеспечивает более плавное включение-отключение вентилятора, происходит это автоматически и зависит от роста температуры охлаждающей жидкости. Вещество, находящееся в баллоне включателя, нагревается до температуры плавления, объём его увеличивается, золотник перемещается, открывая канал доступа масла в гидромуфту. Чем больше масла поступает в муфту, тем больше обороты вентилятора. При закрытии канала доступа масла к муфте, вентилятор отключается.

Электромагнитная муфта. При достижении температуры охлаждающей жидкости 90-95°С, датчик подаёт электропитание на электромагнит, который срабатывает, и металлическое кольцо, примагничиваясь к шкиву, включает вентилятор. При понижении температуры охлаждающей жидкости до 75-78°С, вентилятор отключается.

Вискомуфта является разновидностью гидромуфты. Её работа основана на использовании вязкостных свойств масла. При холодном двигателе охлаждающая жидкость циркулирует по малому кругу, канал доступа масла к ротору муфты закрыт. Масло под действием центробежных сил перекачивается в резервные полости, обороты вентилятора падают. При росте температуры охлаждающая жидкость циркулирует по большому кругу и попадает в ; проходящий через него воздух нагревается и, в свою очередь, нагревает биметаллическую пластину; пластина, выгибаясь, открывает один клапан доступа масла в рабочую полость.

Масло, попадая на шлицы ведущего и ведомого колёс, увеличивает обороты вентилятора, рост температуры замедляется. При дальнейшем росте температуры биметаллическая пружина открывает второй клапан доступа масла в рабочую полость. За счёт вязкости масла, вентилятор набирает обороты, достаточные для поддержания заданной температуры охлаждающей жидкости, а соответственно, не допускает перегрева двигателя. Масло в большинстве случаев применяется силиконовое, имеющее высокую вязкость и свойства увеличивать вязкость при росте температуры.

В настоящее время всё чаще стали применяться электрические вентиляторы с электронным управлением. Сигналы от датчиков температуры передаются на блок управления, анализируются, и подаётся команда на включение – отключение вентилятора или коррекции его оборотов.

Устройство муфты вентилятора.

Упругая муфта вентилятора изготовлена из двух стальных дисков (ведущего и ведомого), соединяющихся между собой резиной. Ведущий диск имеет посадочные зубья по внутреннему диаметру, которыми садится на вал. Ведомый диск имеет припаянные к нему втулки с резьбой для крепления вентилятора.

Фрикционная муфта вентилятора конструктивно выполнена практически так же, как муфта сцепления, то есть имеется фрикционный (ведомый) диск, ведущий диск, нажимной диск, диафрагменная пружина и т.д. Отличием является привод. Включение-отключение вентилятора с фрикционной муфтой выполняется за счёт давления воздуха. Гидромуфта вентилятора включает в себя детали ведущей и ведомой частей. К деталям ведущей части относятся: шлицевой ведущий вал, ведущее колесо, кожух, вал шкива, шкив. Все детали собраны на шлицевом ведущем валу и вращаются на двух шарикоподшипниках от коленчатого вала двигателя.

К деталям ведомой части относятся: ведомый вал, ведомое колесо, ступица крепления вентилятора. Детали ведомой части собраны на ведомом валу и вращаются на двух шарикоподшипниках. На внутренних, повёрнутых друг к другу поверхностях ведущего и ведомого колёс отлиты радиальные лопатки, служащие для передачи крутящего момента с ведущего на ведомое колесо. Частота вращения ведомого колеса зависит от количества масла, поступающего от системы смазки в рабочую полость гидромуфты. Для включения подачи масла из маслосистемы в гидромуфту служит выключатель, состоящий из: корпуса, золотника с возвратной пружиной, крана, термосилового датчика, шайбы для регулировки температуры срабатывания.

Выключатель устанавливается в патрубке охлаждающей жидкости. Термосиловой датчик, реагируя на отклонение температуры охлаждающей жидкости, включает или выключает подачу масла в гидромуфту.

Разновидностью гидромуфты является вискомуфта, работающая по тому же принципу, но имеющая более новые конструктивные решения. Вискомуфта состоит из корпуса и ротора. Вал ротора устанавливается на два подшипника, имеет фланец крепления к шкиву водяного насоса. Две камеры роторного пространства делятся передней и задней делительными пластинами на два отсека, итого образуется четыре полости. На роторе и шайбах в рабочих камерах выполнены кольцевые рёбра, которые улучшают работу муфты.

В передней шайбе имеется биметаллическая пластина, крепящаяся на штифт и закрывающая впускные каналы. Пластина штифтом соединена с биметаллической пружиной. При повороте пружины пластина поворачивается вместе с ней, открывая впускные каналы.

Торец ротора имеет зубья для перекачки масла. К передней части муфты через шпильки крепятся лопасти вентилятора. Электромагнитная муфта состоит из электромагнита, крепящегося к ступице, якоря, закреплённого пластинчатой пружиной к ступице и свободно вращающегося с ним, теплового реле, размещённого в верхнем бочке радиатора.

Электровентиляторы комплектуются: одним или двумя односкоростными или двухскоростными вентиляторами, электронным блоком управления, реле включения вентилятора на большой скорости, реле включения вентилятора на малой скорости, реле высокого давления охлаждающей жидкости, датчиком температуры охлаждающей жидкости. Также задействуются расходомер воздуха и датчик частоты вращения коленвала. Данные этих датчиков также передаются в электронный блок управления, анализируются, и выбираются оптимальные обороты электовентилятора.

В автомобилях более ранних выпусков отсутствует, а роль включения или выключения вентилятора выполняет термовыключатель. Недостаток данной схемы в том, что терморегулятор не подбирает оптимальные обороты на переходных режимах, а только отключает вентилятор от работы при понижении температуры охлаждающей жидкости ниже минимально настроенной и подключает вентилятор к работе при повышении температуры до максимально настроенной.

В зависимости от марки авто, могут быть изменения в конструктивных решениях, но принцип один и тот же.

Замена муфты вентилятора.

Упругая муфта меняется при наличии разрывов или отсоединения резины от металла, при износе шлицов, центрирующих крыльчатку. Для демонтажа муфты необходимо открутить и снять защитный кожух радиатора рожковым ключом на 32, открутить гайку крепления к валу (гайка имеет левостороннюю резьбу и откручивается по часовой стрелке), предварительно отогнув усик, контрящий шайбы. Снять муфту с лопастями с вала, открутить четыре болта крепления лопастей к муфте. Монтаж муфты производится в обратном порядке.

Демонтаж гидравлической муфты вентилятора рассмотрим на примере автомобиля КАМАЗ 740 . Для снятия муфты необходимо слить масло из маслосистемы двигателя, снять , картер, ремни привода насоса охлаждающей жидкости, крыльчатку вентилятора. Открутить болты крепления передней крышки к блоку цилиндров и вместе с ней снять гидромуфту. Открутить гайку крепления ступицы вентилятора, предварительно разогнув усик, контрящий шайбы, снять шкив, снять корпус подшипника вместе с ним, сняв стопорное кольцо и открутив винты крепления. Снять гидромуфту с передней крышки блока. Снять ведущий вал с кожухом, открутив его болты крепления к ведущему колесу. Снять ведомое колесо вместе с ведомым валом. Сборку производить в обратном порядке, обращая внимание на точность сборки.

Вискомуфта снимается довольно просто. При необходимости, для улучшения доступа, снять кожух масла радиатора. Открутить рожковым ключом на 32 гайку крепления вентилятора к насосу охлаждающей жидкости. Зафиксировать специальным ключом шкив от проворачивания, если ключа нет, зафиксировать можно приводными ремнями, нажав на них рукой. Гайка имеет левостороннюю резьбу, поэтому будет отворачиваться по часовой стрелке. Открутить четыре болта крепления вискомуфты и отделить её от вентилятора. Сборка выполняется в обратной последовательности.

Электромагнитная муфта снимается в следующем порядке. Перед снятием сливается охлаждающая жидкость из системы, снимается радиатор, приводной ремень вентилятора, откручивается гайка крепления вентилятора рожковым ключом на 32. Демонтировать электромагнитную муфту. Для снятия оси с подшипниками необходимо снять крышку газораспределения и снять стопорное кольцо. Собирается электромагнитная муфта в обратном порядке.

Все вышеперечисленные механизмы на автомобилях различных марок и различных годов выпуска имеют конструктивные различия, поэтому, прежде чем выполнять демонтажно-монтажные работы, необходимо тщательно изучить инструкцию по эксплуатации и ремонту данного типа машины. При возникновении затруднений обратитесь на станцию технического обслуживания.

Подписывайтесь на наши ленты в

Гидромуфта привода вентилятора (см. рис.) передает крутящий момент от коленчатого вала к вентилятору и гасит инерционные нагрузки, возникающие при резком изменении частоты вращения коленчатого вала. Гидромуфта расположена соосно с коленчатым валом.

Гидромуфта привода вентилятора: 1 - передняя крышка; 2 - корпус подшипника; 3 - кожух: 4, 8, 13, 19 - шариковые подшипники; 5 - трубка корпуса подшипника; 6 - ведущий вал; 7 - вал привода гидромуфты; 9 - ведомое колесо; 10 - ведущее колесо; 11 - шкив привода генератора и жидкостного насоса; 12 - вал шкива; 14 - упорная втулка; 15 - ступица вентилятора; 16 - ведомый вал; 17, 20 - манжеты; 18 - прокладка; 21 - маслоотражатель.

Передняя крышка 1 блока и корпус 2 подшипника соединены винтами и образуют полость, в которой установлена гидромуфта.

Ведущий вал 6 в сборе с кожухом 3, ведущее колесо 10, вал 12 и шкив 11, соединенные болтами, составляют ведущую часть гидромуфты, которая вращается в шариковых подшипниках 8 и 19. Ведущая часть гидромуфты приводится во вращение от коленчатого вала через шлицевой вал 7. Ведомое колесо 9 в сборе с валом 16, на котором закреплена ступица 16 вентилятора, составляют ведомую часть гидромуфты, вращающуюся в шариковых подшипниках 4 и 13. Гидромуфта уплотнена резиновыми манжетами 17 и 20.

На внутренних тороидальных поверхностях ведущего и ведомого колес отлиты радиальные лопатки. На ведущем колесе их 33, на ведомом 32. Межлопаточное пространство колес образует рабочую полость гидромуфты.

Крутящий момент с ведущего колеса 10 гидромуфты на ведомое 9 передается при заполнении рабочей полости маслом. Частота вращения ведомой части зависит от количеств масла, поступающего в гидромуфту.

Вентилятор служит для создания потока воздуха через радиатор. Вентилятор осевого типа, пятилопастный, крепится на ступице ведомого вала гидромуфты, размещен в кожухе, который уменьшает поток воздуха через сердцевину радиатора. Привод вентилятора гидравлический и состоит из гидромуфты и выключателя.


Рис. 20.Гидромуфта привода вентилятора двигателя автомобиля

КамАЗ-4310 : 1 - ступица вентилятора; 2 - вал шкива; 3, 17 - манжеты; 4 - шкив; 5 - корпус подшипника; 6 - корпус-кронштейн; 7 -кожух ведущего колеса; 8, 15, 16 - подшипники шариковые; 9 - подшипник упорный; 10 -уплотнитель ведущего вала; 11- крышка корпуса-кронштейна; 12 - колесо ведомое; 13 - патрубок сливной; 14 - колесо ведущее; 18 - вал ведомого колеса

Гидромуфта (рис.20) предназначена для передачи крутящего момента от коленчатого вала к вентилятору, автоматического регулирования часто­ты вращения вентилятора, гашения инерционных нагрузок, возникающих при резком изменении частоты вращения коленчатого вала. Гидромуфта расположена в передней части двигателя соосно с коленчатым валом(в двигателе автомобиля КамАЗ-4310) в полости между крышкой блока и корпусом подшипника. Гидромуфта состоит из ведущих и ведомых деталей, К ведущим деталям относятся шлицевый вал, корпус, ведущее колесо генератора. Все ведущие детали соединены между собой и вращаются на двух шариковых подшипниках и от коленчатого вала через шлицевый вал. К ведомым деталям относятся: ведомое колесо, вал, ступица вентилятора. Ведомые детали соединены между собой и вращаются на двух шариковых подшипниках.

Уплотнение гидромуфты обеспечивается резиновыми манжетами. На внутренних поверхностях ведущего и ведомого колес имеются радиальные лопатки, отлитые заодно с колесами. Передача крутящего момента через гидромуфту возможна только при заполнении рабочей полости и между лопатками колес маслом. При работе двигателя масло из смазочной системы может поступать в эту полость, где оно разгоняется лопатками ведущего колеса и, ударяясь о лопатки ведомого колеса, заставляет его вращаться. Частота вращения ведомого колеса, а вместе с ним и вентилятора, зависит от количества масла, поступающего в рабочую полость. В случае резкого изменения частоты вращения коленчатого вала при работающей гидромуфте происходит проскальзывание ведущего колеса относительно ведомого, что снижает динамические нагрузки в приводе вентилятора.

Рис. 21. Выключатель гидромуфты : 1 - крышка корпуса; 2 -тяга; 3 - корпус; 4 - шайба возврат­ной пружины; 5 - пружина возвратная; 6 - золотник; 7,8 - кольда уплотнительные; 9 - пробка; 10 - рычаг; 11 - пружина фик­сатора; 12 - фиксатор; 13 - крышка пробки; 14- шайба регу­лировочные; 15 - гайка крепления термосилового датчика; 16 - датчик термосиловой

Выключатель гидромуфты служит для автоматической подачи масла в полость гидромуфты из смазочной системы в зависимости от температуры жидкости в системе охлаждения, а также позволяет принудительно вклю­чать или выключать гидромуфту. Выключатель золотникового типа, установлен на патрубке, подводящим, жидкость к правому ряду цилиндров. Основные детали выключателя; корпус (рис.21) с крышкой, золотник с возвратной пружиной; термосиловой датчик; кран, включающий в се­бя трубку, рычаг и фиксатор. Термосиловой датчик размещается внутри патрубка и постоянно омывается жидкостью, циркулирующей от жидкостного насоса в рубашку правого ряда цилиндров. Прокладками можно регулировать температуру срабатывания датчика.

Выключатель обеспечивает работу гидромуфты и, следовательно, вентилятора в трех режимах: автоматического управления, принудительного включения, принудительного отключения.

Для работы вентилятора в автоматическом режиме рычаг и кран устанавливается в положение «В». По мере нагрева охлаждающей жидкости масса, заполняющая баллон датчика (церезин или нефтяной воск), плавится и увеличивается в объеме, при этом перемещается шток датчика и золотник. Это приводит к открытию канала в корпусе, по которому масло из нагнетательной магистрали смазочного насоса проходит в полость гидромуфты. При температуре жидкости 85°, 90°С золотник полностью открывает канал, что ведет к максимальной подаче масла и наибольшей производительности насоса.

При снижении температуры жидкости ниже 85 °С объем наполнителя датчика уменьшается, под действием пружины золотник перекрывает пода­чу масла в гидромуфту. Масло, находившееся в гидромуфте, сливается в поддон двигателя; вентилятор отключается или будет медленно вращаться от встречного потока воздуха или за счет сил трения в подшипниках гидромуфты.

Автоматический режим управления работой вентилятора является основным. Он обеспечивает оптимальную температуру Охлаждающей жидкости, снижает затраты мощности на привод вентилятора.

При неисправности термосилового датчика двигатель может перегре­ваться. Тогда кран выключателя устанавливают в положение "П"; что соответствует работе вентилятора в принудительном режиме. В таком слу­чае масло проходит через выключатель независимо от температуры жид­кости и вентилятор вращается постоянно. Длительная работа в таком ре­жиме нежелательна и следует выявить и устранить причину неисправности термосилового датчика. При преодолении бродов вентилятор отключается постановкой рычага крана 6 в положение «О», при котором отключается подача масла в гидромуфту.

Гидродинамические муфты (турбомуфты или гидромуфты) были созданы в начале 20-го столетия и до настоящего времени широко применяются в приводах машин и оборудования различных отраслей промышленности. Этому в значительной степени способствовали особенности принципа действия таких гидропередач и их благоприятные характеристики. Встраивание гидромуфт между приводным двигателем и механической трансмиссией значительно улучшают предохранительные и пусковые свойства характеристики машины в целом.

Наибольшее распространение получили простые гидромуфты (турбомуфты) постоянного заполнения рабочей жидкостью, в качестве которой применяются маловязкие минеральные масла, синтетические масла с особыми свойствами, водные эмульсии и чистая вода.

Трудно назвать какую-либо отрасль промышленности, в которой не использовались бы гидромуфты. В первую очередь это горнорудные, угледобывающие, обогатительные и металлургические предприятия, на которых гидромуфтами оснащаются конвейеры различных типов, дробильно-размольное оборудование, роторные экскаваторы, мешалки, грохоты, центрифуги, скреперные лебедки, вагоноопрокидыватели и др.

Одновременно с турбомуфтами постоянного заполнения расширяется область и объемы применения гидромуфт переменного заполнения для приводов машин, требующих регулирования плавности пусковых процессов, регулирования частоты вращения рабочего органа и остановки машины без выключения двигателя.

Особенно эффективно в целях энергосбережения применение этих гидромуфт для регулирования скорости центробежных насосов в нефтяной, нефтеперерабатывающей, газовой и химической отрслях промышленности, а также в энергетике (ТЭЦ), водоснабжении и коммунальном хозяйстве. Гидромуфты с регулируемым заполнением широко используются в приводах центробежных и осевых вентиляторов, дымососов и др. лопастных машин, а также для плавного запуска ленточных конвейеров большой протяженности, мощных шаровых мельниц и скоростных роторных дробилок со значительным моментом инерции.

Муфта вентилятора служит для охлаждения двигателя легкового автомобиля. При изменении температуры потока воздуха за радиатором, изменяется частота вращения вентилятора. Муфта вентилятора стоит на валу насоса охлаждающей жидкости автомобильного двигателя и автоматически поддерживает его тепловой режим.

Из преимуществ такой муфты можно отметить:

  • Более низкий эксплуатационный расход топлива и малые потери мощности двигателя, необходимые для обслуживания вспомогательных агрегатов,
  • Уменьшение уровня шума и увеличение срока службы ремня привода.

Задача охлаждения современных двигателей решается при помощи вентилятора. При системе жидкостного охлаждения вентилятор прогоняет воздух через радиатор, а при воздушном охлаждении - подает воздух, как охлаждающее тело, к нагретым частям двигателя. С момента появления вентиляторов конструкторы постоянно совершенствуют работу привода.

При резкой смене режимов работы двигателя, привод испытывает большие нагрузки, для устранения которых устанавливают гидравлические, фрикционные или упругие резиновые муфты.

На широко известных автобусах "Икарус" устанавливают фрикционную муфту вентилятора с пневматическим приводом - своего рода сцепление. Регулирование включения и отключения здесь осуществляется сжатым воздухом, в зависимости от температуры охлаждающей жидкости.

Созданы сложные системы, которые могут совершать плавную регулировку скорости вентилятора. На легковых автомобилях (БМВ, Мерседес), на некоторых грузовиках (ЗИЛ-4331), в приводе вентилятора стоит вискомуфта - вязкостная муфта вентилятора.


Это устройство работает так: Пока двигатель не прогрет, рабочая полость муфты не заполнена. По мере прогревания мотора, тепловой датчик начинает открывать клапан, и силиконовая жидкость, находящаяся в резервной полости, начинает поступать в рабочую полость. Она проскальзывает между дисками, ее вязкость растет, и муфта начинает передавать вращающий момент. По мере повышения температуры, рабочая полость заполняется больше, и от этого, обороты вентилятора увеличиваются. Так осуществляется плавная регулировка работы вентилятора. Конструктивно, вискомуфта устроена таким образом, что при малых оборотах она немного проскальзывает, а при высоких оборотах - вентилятор заметно отстает. Это, позволяет на высокой скорости, когда обдув радиатора достаточен существенно экономить энергию (топливо).

В двигателе КамАЗ 740.30-260 стоит вентилятор, для привода которого применяется автоматически включаемая вязкостная муфта вентилятора камаз, которая крепится к ступице вентилятора.

В работе такой муфты используется вязкостный принцип трения жидкости между ведомой и ведущей частями муфты. Здесь применяется силиконовая жидкость с высокой вязкостью.

Эта муфта вентилятора неразборная, и поэтому не нуждается в техническом обслуживании во время эксплуатации.

Муфта включается при достижении температуры воздуха выходящего из радиатора до 61 - 67 °С. Датчиком управления работы муфты служит биметаллическая термоспираль, которая и включает муфту.

Обороты вентиляторов, стоящих на тяжелых дизельных двигателях изменяются в зависимости от заполнения полости между ведущим и ведомым колесами гидравлической муфты. Бесступенчатое регулирование оборотов привода вентилятора производится автоматически. По мере изменения температуры охлаждающей жидкости, меняется количество масла, которое поступает из системы смазки двигателя. И в зависимости от величины заполнения полости между ведущим и ведомым колесами муфты, изменяются обороты вентилятора.

Гидромуфта используется и на таких двигателях с воздушным охлаждением, как дизели марки "Дойц", которые стоят на грузиках "Магирус". Здесь терморегулятор, на основании величины температуры воздуха на выходе из системы охлаждения, и температуры выхлопных газов, управляет подачей масла в муфту. Работа этой системы зависит также и от величины температуры масла - при ее росте - вязкость масла снижается, а значит, горячего (в жидком виде) масла в рабочую полость поступает больше. Кстати, в таких условиях, эта муфта включения вентилятора работает еще как центрифуга для очистки масла.

Электромагнитная муфта вентилятора

Электромагнитная муфта привода вентилятора автоматически поддерживает оптимальный диапазон температур охлаждающей жидкости, путем передачи необходимого вращения вентилятору системы охлаждения. Такая муфта применяется в автомобилях марки ЗМЗ-4063.10 и ЗМЗ-40522.10, для работы в системе охлаждения двигателей.

Электромагнитную муфту привода вентилятора также ставят в систему охлаждения двигателя автомобиля КамАЗ. Она служит для поддержания теплового режима в диапазоне 85-90° С.

Эта муфта осуществляет автоматическое регулирование работой вентилятора в зависимости от температуры охлаждающей жидкости в двигателе. Такая муфта вентилятора устанавливается на двигателях автомобилей КамАЗ-6520, КамАЗ-54115 и их модификаций, предназначенных для работы в условиях умеренного и тропического климата.

Поскольку применение электромагнитной муфты уменьшает потери мощности на приводе вентилятора, то соответственно снижается и расход топлива автомобиля. А в зимнее время отключение вентилятора позволяет улучшить температурный режим двигателя.

Электромагнитная муфта проще и фрикционной муфты с элементами управления, и гидромуфты, а по сравнению с вязкостной муфтой она может полностью включать и выключать вентилятор, что и обеспечивает надежную работу.

Муфта состоит из электромагнита, который установлен на ступице вентилятора. Ступица соединена пластинчатой пружиной с якорем, который свободно вращается вместе с ней на подшипнике. Тепловое реле срабатывает при достижении температуры охлаждающей жидкости в верхнем бачке радиатора, значения 85-90° С. Контакты реле замыкаются, в катушку поступает электрический ток, под действием которого она притягивает к себе якорь, и ступица вместе с вентилятором начинает вращаться. Если температура охлаждающей жидкости понижается до 80-85° С, то контакты теплового реле размыкаются и вентилятор отключается.

При всех технических новациях в приводах вентиляторов, можно отметить, что они все же не избавляют двигатели внутреннего сгорания от такого серьезного недостатка как потеря (до 30%) энергии топлива, расходуемой на систему охлаждения.

Регулировка электропривода вентилятора КАМАЗ 43118

Заклинил подшипник на электромуфте Камаз. Ремонт.

Анимация гидромуфты КАМАЗ

электромуфта вентилятора

Проверка термомуфты.

Регулировка клапанов КАМАЗ - Новый Метод

Как поменять сальник привода ТНВД

электромагнитная муфта

Ремонт Камаза

Привод КАМАЗ, Почему рвет привод?

Фиксация шкива вискомуфты (вязкостной муфты).

Также смотрите:

  • Иномарок нет КАМАЗ
  • КАМАЗ все модели по годам
  • Набить номер рамы КАМАЗ
  • Форточка КАМАЗ 6520
  • Бампер для КАМАЗа 6520
  • Моталка на КАМАЗ 5350
  • Неисправности двс КАМАЗ 740
  • Watch Full Movie Online And Download Interstellar (2014)
  • Снимаем колесо с КАМАЗа
  • КАМАЗ вакуум видео
  • Отзывы о лесовозах КАМАЗ и маз
  • Зачем нужен теплообменник на КАМАЗе
  • Миксер для перевозки бетона КАМАЗ
  • КАМАЗ камминз гильзовка блока
  • КАМАЗ 65 115 габариты
Главная » Выбор » Регулировка электропривода вентилятора КАМАЗ 43118
как обеспечить бесперебойную работу вентилятора охлаждения?

Система охлаждения автомобилей КамАЗ устроена по классическому принципу. Но имеются и особенности. Одна из них – наличие гидромуфты вентилятора. Благодаря исправной работе этого узла система охлаждения грузового автомобиля под нагрузкой работает максимально эффективно.

Назначение гидромуфты

Важнейший узел для обеспечения эффективного охлаждения двигателя - гидромуфта. КамАЗ без неё имел бы непрерывно работающий вентилятор охлаждения. Смысл ее - в нужное время включать вентилятор, а затем выключать. Ведь в моменты прогрева двигателя, а также в холодное время эксплуатации автомобиля обдув совсем не нужен.

работа гидромуфты камаз

Прямое назначение гидромуфты – в нужное время передать крутящий момент коленчатого вала двигателя вентилятору охлаждения. Также она значительно гасит резкие изменения в работе коленвала и служит хорошим демпфером для привода вентилятора.

Как работает этот уникальный узел системы охлаждения, будет понятно из его строения.

Устройство гидромуфты КамАЗа

Только при наличии внутри рабочего пространства масла будет работать гидромуфта. КамАЗ имеет для этого лучшие конструкции. В основе работы муфты – два колеса: ведущее (9) и ведомое (10). Ведущее колесо имеет 33 лопатки и через шлицевую часть вала (7) связано с коленчатым валом двигателя. Ведомое колесо имеет 32 лопатки и неразрывно связано с ведомым валом (16), который, в свою очередь, приводит в движение вентилятор охлаждения. Ведущий вал (7) крутится в подшипниках 8 и 19, а ведомый, в свою очередь, в подшипниках 4 и 13.

Крыльчатки муфты не соприкасаются друг с другом без масла. То есть в выключенном состоянии вращается только ведущее колесо. Ведомое же может крутиться пассивно, благодаря вращению вентилятора при открытых жалюзях радиатора охлаждения. Надёжным разборным корпусом, состоящим из крышки (1) и кожуха (2), обладает гидромуфта вентилятора. КамАЗ имеет продуманную систему защиты от протечек. Для предотвращения утечки масла гидромуфта имеет два сальника (17, 20) и прокладку (18).

гидромуфта камаз

Чтобы масло поступило в гидромуфту в нужный момент, есть выключатель гидромуфты с «флажком» на три положения. Разберем эту простую, но в то же время неотъемлемую составляющую подробнее.

Выключатель гидромуфты

Металлический корпус с термодатчиком, напрямую связанным с охлаждающей жидкостью, - это и есть выключатель гидромуфты. КамАЗ обладает следующим температурным режимом: при повышении температуры тосола или антифриза до 83-86 оС (горячий или холодный выключатель) рабочая масса в датчике начинает плавиться и расширяться, толкая при этом шток. Канал для поступления масла в гидромуфту при этом открывается. При обратном понижении температуры охлаждающей жидкости пружинка возвращает шток открытия выключателя на место.

Что же делают три положения выключателя гидромуфты? «Флажок» выключателя даёт возможность выбрать три основных режима работы:

  • автоматический;
  • постоянно открытый вариант;
  • постоянно закрытый.
выключатель гидромуфты камаз

Понятно, что автоматический режим является основным рабочим и при исправной гидромуфте вентилятора не переключается в другие положения. В случае возникновения неисправности в выключателе (что вполне возможно), его устанавливают в режим "постоянно открыт". А при первой же возможности выключатель заменяется.

Третий режим выключателя гидромуфты – "постоянно закрыт", используют в случае преодоления автомобилем глубоких бродов. В этих случаях работа вентилятора не просто не нужна, а будет только вредить.

Принцип работы гидромуфты вентилятора

Теперь, после того как стала понятно внутреннее устройство гидромуфты, уяснить, как же это всё работает, совсем просто. В автоматическом режиме гидромуфта приходит в движение, а конкретно, включает вентилятор, при повышении температуры охлаждающей жидкости до 83 оС или 86 оС. Вентилятор, включаясь, обдувает радиатор, тем самым охлаждая антифриз и поддерживая оптимальный температурный режим двигателя.

При понижении температуры тосола выключатель гидромуфты срабатывает, и она выключает вращение вентилятора. После этого он может вращаться только пассивно, от потока входящего воздуха из-за движения автомобиля (при открытых жалюзи радиатора).

Также теперь становиться понятно, как обеспечить бесперебойную работу вентилятора охлаждения. Самый простой способ – установить «флажок» выключателя гидромуфты в положение "постоянно открыт". Вентилятор будет постоянно крутиться, так как масло будет всё время в гидромуфте, и она станет работать в непрерывном режиме, до тех пор пока крутится коленчатый вал двигателя.

Особенности и слабые места гидромуфты

Гидромуфта представляет собой достаточно сложный узел, и может показаться, что это не слишком надёжная конструкция. Но на практике сама гидромуфта практически не ломается. Её надёжность исключительно высока. Слабое место в системе передачи крутящего момента от коленвала - это включение гидромуфты. КамАЗ имеет достаточно слабый выключатель гидромуфты. Он является тем элементом, который может подвести всю охлаждающую систему автомобиля.

гидромуфта камаз 740

В самой гидромуфте теоретически могут износиться сальники и подшипники. Но эти составляющие подобраны исходя из типовых нагрузок, плюс некоторый запас прочности. Для их выхода из строя должно быть незапланированное воздействие. В случаях же равномерной работы автомобиля и при регулярном техническом обслуживании гидромуфта может работать без ремонта и замены.

Преимущества гидромуфты

Если рассматривать другие разновидности муфт в приводе вентилятора, а именно электрическую и вискомуфты, у гидромуфты на лицо явные преимущества.

  • Отсутствует целая электрическая цепь для управления и контроля над работой узла.
  • Более высокая надёжность конструкции, что увеличивает время безотказной работы во время эксплуатации двигателя.
  • Включение и выключение вентилятора у гидромуфты самое быстрое.

Все явные преимущества гидромуфты заметно ухудшает не самый надёжный элемент системы – её выключатель. На практике используют разные способы для поднятия общей надёжности. Один из таких – применение выключателя от "Урал-4320".

Как выявить неисправность?

Есть несколько факторов для того, чтобы обеспечивалась длительная и безотказная работа гидромуфты. КамАЗ очень надёжен, но есть нюансы. В первую очередь это, конечно, рабочий выключатель гидромуфты. На практике большинство проблем возникает именно по причине его некорректной работы. Это превращает данную деталь в расходный элемент, наравне с фильтрами двигателя.

Следующим фактором будет качество моторного масла. Есть хорошее всесезонное моторное масло - будет нормальная эффективная работа гидромуфты. КамАЗ не во всём столь требователен, но не в этом случае. Это обязательно нужно учитывать в зимнее время эксплуатации автомобиля.

гидромуфта вентилятора камаз

Ещё необходимо отметить регулярный осмотр системы охлаждения двигателя на предмет протечек. Любые следы охлаждающей жидкости или масла необходимо своевременно устранять. Самая незначительная течь без вмешательства способна вывести из строя весь двигатель.

Ухудшение работы гидромуфты можно легко определить по снижению оборотов вентилятора охлаждения. Если же он совсем не крутится на горячем двигателе – поломка очевидна. Хорошо, если просто износился или ослаб ремень привода вентилятора. Если же это сальник гидромуфты, КамАЗ потребует большей трудоёмкости работ.

Как заменить гидромуфту?

Долго работает без какого-либо вмешательства гидромуфта. КамАЗ-740 может это себе позволить. Но рано или поздно всё изнашивается. Если это произошло и дальнейшая эффективность работы системы охлаждения под вопросом, необходимо произвести демонтаж элемента.

Место установки привода вентилятора и гидромуфты значительно осложняет работу по замене. В первую очередь необходимо получить доступ к двигателю. В случае автомобиля КамАЗ это делается путём подъёма кабины. Последовательность работ по замене гидромуфты может выглядеть следующим образом:

  • слить моторное мало;
  • снять ремень навесного оборудования;
  • открутить вентилятор охлаждения;
  • снять масляный поддон;
  • снять радиатор охлаждения;
  • снять масляный радиатор;
  • демонтировать масляный фильтр;
  • обеспечить доступ к передней крышке блока, путём приподнимания двигателя;
  • снять переднюю крышку вместе с гидромуфтой.
привод гидромуфты камаз

После того как гидромуфта снята, выявляется степень износа и виды дефектов. При возможности производится замена некоторых элементов. Но учитывая трудоёмкость операции по замене муфты, рекомендуется заменить весь узел целиком. Ещё лучше и проще сделать замену гидромуфты в сборе с передней крышкой блока.

После того как произведена обратная процедура по сборке, необходимо проверить герметичность системы и затем только работоспособность гидромуфты. При замене узла необходимо выбирать оригинальную деталь и не искать приключений при подборе каких-либо аналогов.

Профилактика и техническое обслуживание

Достаточно долгое время обеспечивает правильную и бесперебойную работу привод гидромуфты. КамАЗ в целом обладает хорошим запасом надёжности. И для того чтобы это продолжалось как можно дольше, нет нужды в специальном обслуживании. Профилактика неисправностей заключается в общем регулярном осмотре, плановом техническом обслуживании с качественной заменой масел и других технических жидкостей.

сальник гидромуфты камаз

Также при эксплуатации и обслуживании гидромуфты всегда следует уделять внимание её слабым местам – выключателю. Своевременная замена неисправного выключателя сможет сильно облегчить эксплуатацию узла в целом.

Вместо заключения

Надёжный узел в системе охлаждения - гидромуфта. КамАЗ при своевременном техническом обслуживании позволяет ей безотказно проработать весь цикл эксплуатации двигателя. В случае же замены муфты рекомендуется произвести полную замену оригинального узла в сборе с передней крышкой блока цилиндров.

Система охлаждения двигателя / Камаз-6560. Руководство по устройству, эксплуатации, техническому обслуживанию и ремонту / Техсправочник / Кама-Автодеталь
СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

СИСТЕМА ОХЛАЖДЕНИЯ предназначена для обеспечения оптимального теплового режима работы двигателя. Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. К основным агрегатам и узлам системы охлаждения относятся: радиатор, вентилятор с вязкостной или электромагнитной муфтой привода или без нее, кожух вентилятора, расширительный бачок, корпус водяных каналов, водяной насос, термостаты, каналы и соединительные трубопроводы для прохода охлаждающей жидкости.

Тепловой режим двигателя регулируется автоматически:

- двумя термостатами, которые управляют направлением потока охлаждающей жидкости в зависимости от ее температуры на выходе из двигателя, которая должна находиться в пределах 75...95 °С;

- вязкостной муфтой привода вентилятора в зависимости от температуры воздуха перед вентилятором или электромагнитной муфтой привода вентилятора в зависимости от температуры охлаждающей жидкости на выходе из двигателя.

Схема системы охлаждения с соосным коленчатому валу вентилятором и с вязкостной муфтой привода вентилятора приведена на рисунке 26. Во время работы двигателя циркуляция охлаждающей жидкости в системе создается водяным насосом 8. Охлаждающая жидкость из насоса 8 нагнетается в полость охлаждения левого ряда цилиндров через канал 9 и через канал 14 - через водомасляный теплообменник в полость охлаждения правого ряда цилиндров. Омывая наружные поверхности гильз цилиндров, охлаждающая жидкость через отверстия в верхних привалочных плоскостях блока цилиндров поступает в полости охлаждения головок цилиндров. Из головок цилиндров нагретая жидкость по каналам 4, 5 и 6 поступает в водяную коробку корпуса водяных каналов 16, из которой, в зависимости от температуры, направляется в радиатор или на вход насоса. Часть жидкости отводится по каналу 14 в масляный теплообменник 15, где происходит передача тепла от масла в охлаждающую жидкость. Из теплообменника охлаждающая жидкость направляется в водяную рубашку блока цилиндров в зоне расположения четвертого цилиндра.

По требованию потребителей вентилятор может располагаться выше оси коленчатого вала (для капотных машин) или устанавливаться отдельно от двигателя (автобусные комплектации двигателей). Расширительный бачок при этом может устанавливаться не на двигателе, а силами разработчика изделия в другом месте. Принцип работы системы при этом аналогичен описанной.

Рисунок 26 - Схема системы охлаждения:

1- расширительный бачок; 2- пароотводящая трубка; 3- трубка отвода воздуха из компрессора; 4- канал выхода жидкости из правого ряда цилиндров; 5- соединительный канал; 6- канал выхода жидкости из левого ряда цилиндров; 7- входная полость водяного насоса; 8- водяной насос; 9- канал входа жидкости в левый ряд блока; 10- канал подвода жидкости в насос из радиатора; 11- выходная полость насоса; 12- соединительный канал; 13-перепускной канал из водяной коробки на вход насоса; 14- канал отвода жидкости в теплообменник масляный; 15- теплообменник масляный; 16- водяная коробка; 17- трубка подвода жидкости в компрессор; 18- перепускная труба.

КОРПУС ВОДЯНЫХ КАНАЛОВ (рисунок 26) отлит из чугуна и закреплен болтами на переднем торце блока цилиндров.

В корпусе водяных каналов отлиты входная 7 и выходная 11 полости водяного насоса, соединительные каналы 5 и 12, каналы 9 и 14, подводящие охлаждающую жидкость в блок цилиндров и водомасляный теплообменник, каналы 4 и 6, отводящие охлаждающую жидкость из головок цилиндров, перепускной канал 13, канал 14 отвода охлаждающей жидкости в масляный теплообменник, полости водяной коробки 16 для установки термостатов, канал 10 подвода охлаждающей жидкости в водяной насос из радиатора.

НАСОС ВОДЯНОЙ (рисунок 27) центробежного типа, установлен на корпусе водяных каналов. В корпус 1 запрессован радиальный двухрядный шарико-роликовый подшипник 6 с валиком. С обеих сторон торцы подшипника защищены резиновыми уплотнениями.

Смазка в подшипник заложена предприятием-изготовителем. Пополнение смазки в эксплуатации не требуется. Упорное кольцо 3 препятствует перемещению наружной обоймы подшипника в осевом направлении. На концы валика подшипника напрессованы крыльчатка 4 и шкив 5. Сальник 2 запрессован в корпус насоса.

В корпусе насоса между подшипником и сальником выполнено два отверстия: нижнее и верхнее. Верхнее отверстие 7 служит для вентиляции полости между подшипником и сальником, а нижнее 8 - для контроля исправности торцового уплотнения.

Подтекание жидкости из нижнего отверстия свидетельствует о неисправности уплотнения. В эксплуатации оба отверстия должны быть чистыми, так как их закупорка приведет к выходу из строя подшипника.

Рисунок 27 - Насос водяной:

1 - корпус; 2 - сальник; 3 - кольцо упорное; 4 - крыльчатка; 5 - шкив; 6 - подшипник радиальный шарико-роликовый с валиком, 7, 8 - отверстия.

Рисунок 28 - Сальник водяного насоса:

1 - обойма; 2 - пружина; 3 - уплотнительное кольцо; 4 - уплотнительное кольцо; 5 - корпус; 6 - крыльчатка.

САЛЬНИК ВОДЯНОГО НАСОСА (рисунок 28) состоит из стальной обоймы 1 и корпуса 4, в которые вставлены кольцо скольжения 3 и уплотнительное кольцо 4. Внутри мембраны размещена пружина 2. Пружина поджимает кольцо скольжения 3. Сальник водяного насоса по конструкции неразборный.

Двигатели могут комплектоваться вязкостной или электромагнитной муфтой привода вентилятора.

МУФТА ВЯЗКОСТНАЯ ПРИВОДА ВЕНТИЛЯТОРА И КОЛЬЦЕВОЙ ВЕНТИЛЯТОР приведены на рисунке 29.

Кольцевой вентилятор 1, изготовлен из стеклонаполненного полиамида, ступица 4 вентилятора - металлическая.

Для привода вентилятора применяется автоматически включаемая муфта 2 вязкостного типа, которая крепится к ступице вентилятора 4.

Принцип работы муфты основан на вязкостном трении жидкости в небольших зазорах между ведомой и ведущей частями муфты. В качестве рабочей жидкости используется силиконовая жидкость с высокой вязкостью.

Муфта неразборная и не требует технического обслуживания в эксплуатации.

Включение муфты происходит при повышении температуры воздуха на выходе из радиатора до 61.. .67 °С. Управляет работой муфты термобиметаллическая спираль 3.

МУФТА ЭЛЕКТРОМАГНИТНАЯ ПРИВОДА ВЕНТИЛЯТОРА (рисунок 30) состоит из неподвижной электромагнитной катушки 10, закрепленной тремя болтами 11 на передней крышке блока цилиндров 13, шкива 9 коленчатого вала, соединенного с валом отбора мощности 12 шестью болтами 4 через прокладку 5. На выступающей оси шкива 9 в подшипнике 2 свободно вращается ступица 3 с вентилятором 8. Между ступицей 3 и шкивом 9 установлен фрикционный диск 7, который крепится к ступице 3 болтами 6 через три пружинные пластины 15. Между торцами шкива 9 и фрикционного диска 7 тремя подпружиненными регулировочными болтами 1 устанавливается воздушный зазор 0,5...0,7 мм.

В потоке охлаждающей жидкости на входе в двигатель установлен термобиметаллический датчик 14 включения вентилятора.

Шкив 9 вращается постоянно с частотой вращения коленчатого вала. При повышении температуры охлаждающей жидкости до 90 °С происходит замыкание контактов термобиметаллического датчика 14, подается напряжение на электромагнитную катушку 10 и под действием электромагнитных сил фрикционный диск 7 прижимается к шкиву 9, в результате чего, за счет сил трения происходит передача крутящего момента от шкива 9 к ступице 3 вентилятора.

Рисунок 29 - Кольцевой вентилятор с вязкостной муфтой привода:

1 - кольцевой вентилятор; 2 - вязкостная муфта; 3 — термобиметаллическая спираль; 4 - ступица вентилятора.

При понижении температуры охлаждающей жидкости до 84 °С происходит размыкание контактов термобиметаллического датчика 14, электромагнитная катушка 10 отключается от источника питания и фрикционный диск 7 под действием упругих сил пружинных пластин 15 возвращается в исходное положение, восстанавливая воздушный зазор между фрикционным диском 7 и шкивом 9.

В случае отказа в работе датчика 14 электромагнитная муфта может быть включена в постоянный режим работы клавишей на панели приборов изделия, а в случае неисправности электромагнитной катушки 10 фрикционный диск 7 может быть соединен со шкивом 9 механически - тремя болтами М8, для чего нужно совместить три выреза А, расположенные на наружном диаметре фрикционного диска 7, с резьбовыми отверстиями Б в шкиве 9 и ввернуть болты с пружинными и плоскими шайбами.

При преодолении глубокого брода вентилятор может быть отключен клавишей на панели приборов.

Работа вентилятора с постоянно включенной или соединенной болтами электромагнитной муфтой не должна быть длительной, так как это приведет к повышению расхода топлива и переохлаждению двигателя в зимнее время, поэтому при первой же возможности нужно заменить неисправные детали.

Рисунок 30 - Электромагнитная муфта вентилятора:

1- болт регулировочный; 2- подшипник; 3- ступица вентилятора; 4- болт крепления шкива; 5- прокладка; 6 - болт крепления фрикционного диска; 7 - диск фрикционный; 8 - вентилятор; 9 - шкив привода генератора и водяного насоса; 10 - катушка электромагнитная; 11 - болт крепления электромагнитной катушки; 12 - вал отбора мощности; 13 - крышка передняя блока цилиндров; 14 - датчик включения вентилятора; 15-пластина пружинная; А - вырез в фрикционном диске; Б - резьбовое отверстие шкива.

РАДИАТОР (автомобилей КАМАЗ) медно-латунный, паяный твердым припоем, для повышения теплоотдачи охлаждающие ленты выполнены с жалюзийными просечками, крепится боковыми кронштейнами через резиновые подушки к лонжеронам рамы, а верхней тягой к соединительному патрубку.

ТЕРМОСТАТЫ (рисунок 31) позволяют ускорить прогрев холодного двигателя и поддерживать температуру охлаждающей жидкости не ниже 75 °С путем изменения ее расхода через радиатор. В водяной коробке 5 корпуса водяных каналов установлено параллельно два термостата с температурой начала открытия (80±2) °С.

При температуре охлаждающей жидкости ниже 80 °С, основной клапан 12 прижимается к седлу корпуса 14 пружиной 11 и перекрывает проход охлаждающей жидкости в радиатор. Перепускной клапан 6 открыт и соединяет водяную коробку корпуса водяных каналов по перепускному каналу 4 с входом водяного насоса.

При температуре охлаждающей жидкости выше 80 °С, наполнитель 9, находящийся в баллоне 10, начинает плавиться, увеличиваясь в объеме. Наполнитель состоит из смеси 60 % церезина (нефтяного воска) и 40 % алюминиевой пудры. Давление от расширяющегося наполнителя через резиновую вставку 8 передается на поршень 13, который, выдавливаясь наружу, перемещает баллон 10 с основным клапаном 12, сжимая пружину 11. Между корпусом 14 и клапаном 12 открывается кольцевой проход для охлаждающей жидкости в радиатор. При температуре охлаждающей жидкости 93 °С происходит полное открытие термостата, клапан поднимается на высоту не менее 8,5 мм.

Одновременно с открытием основного клапана вместе с баллоном перемещается перепускной клапан 6, который перекрывает отверстие в водяной коробке корпуса водяных каналов, соединяющее ее с входом водяного насоса.

При понижении температуры охлаждающей жидкости до 80 °С и ниже, под действием пружин 7 и 11 происходит возврат клапанов 12 и 6 в исходное положение.

Для контроля температуры охлаждающей жидкости, на водяной коробке корпуса водяных каналов установлено два датчика температуры 1 и 2. Датчик 1 выдает показания текущего значения температуры охлаждающей жидкости на щиток приборов, датчик 2 служит сигнализатором перегрева охлаждающей жидкости. При повышении температуры до 98... 104 °С на щитке приборов загорается контрольная лампа аварийного перегрева охлаждающей жидкости.

Рисунок 31 - Термостаты:

1 - датчик указателя температуры; 2- датчик сигнализатора аварийного перегрева; 3 - канал выхода жидкости из двигателя; 4 - канал перепуска жидкости на вход насоса; 5 - корпус водяных каналов; 6 - перепускной клапан; 7 - пружина перепускного клапана; 8 - резиновая вставка; 9 - наполнитель; 10 - баллон; 11 - пружина основного клапана; 12 - основной клапан; 13 - поршень; 14 - корпус; 15 - патрубок водяной коробки; 16 - прокладка.

РАСШИРИТЕЛЬНЫЙ БАЧОК 1 (рисунок 26) устанавливается на двигателях автомобилей КАМАЗ с правой стороны по ходу автомобиля. Расширительный бачок соединен перепускной трубой 18 с входной полостью водяного насоса 7, пароотводящей трубкой 2 с верхним бачком радиатора и с трубкой отвода жидкости из компрессора 3.

Расширительный бачок служит для компенсации изменения объема охлаждающей жидкости при ее расширении от нагрева, а также позволяет контролировать степень заполнения системы охлаждения и способствует удалению из нее воздуха и пара. Расширительный бачок изготовлен из полупрозрачного сополимера пропилена. На горловину бачка навинчивается пробка расширительного бачка (рисунок 32) с клапанами впускным 6 (воздушным) и выпускным (паровым). Выпускной и впускной клапаны объединены в блок клапанов 8. Блок клапанов неразборный. Выпускной клапан, нагруженный пружиной 3, поддерживает в системе охлаждения избыточное давление 65 кПа (0,65 кгс/см ), впускной клапан 6, нагруженный более слабой пружиной 5, препятствует падению давления ниже атмосферного при остывании двигателя.

Рисунок 32 - Пробка расширительного бачка:

1 - корпус пробки; 2 - тарелка пружины выпускного клапана; 3 - пружина выпускного клапана; 4 - седло выпускного клапана; 5 - пружина клапана впускного; 6 - клапан впускной в сборе; 7 - прокладка выпускного клапана; 8 - блок клапанов.

Впускной клапан открывается и сообщает систему охлаждения с окружающей средой при разряжении в системе охлаждения 1... 13 кПа (0,01...0,13 кгс/см2).

Заправка двигателя охлаждающей жидкостью производится через заливную горловину расширительного бачка. Перед заполнением системы охлаждения надо предварительно открыть кран системы отопления.

Для слива охлаждающей жидкости следует открыть сливные краны теплообменника и насосного агрегата предпускового подогревателя, отвернуть пробки на нижнем бачке радиатора и расширительного бачка.

ВНИМАНИЕ!

Не допускается открывать пробку расширительного бачка на горячем двигателе - это приведет к выбросу горячей охлаждающей жидкости и пара из горловины расширительного бачка.

Эксплуатация двигателя без пробки расширительного бачка не допускается.

ОБСЛУЖИВАНИЕ СИСТЕМЫ ОХЛАЖДЕНИЯ

Регулировка натяжения ремня привода водяного насоса и генератора 2 (рисунок 33) привода генератора, водяного насоса для двигателей с расположением вентилятора соосно с коленчатым валом выполняется следующим образом:

- ослабить болты и гайки крепления генератора;

- вращением болта натяжного 6 обеспечить необходимое натяжение ремня;

- затянуть болты и гайки крепления генератора.

Рисунок 33 - Схема проверки натяжения ремня привода генератора и водяного насоса:

1 - шкив водяного насоса; 2 - ремень поликлиновой; 3 - шкив коленчатого вала; 4 - ролик направляющий; 5, 10-болты; 6 - болт натяжной; 7, 9 —гайки; 8 - шкив генератора

После регулировки проверить натяжение ремня:

- правильно натянутый ремень 2 при нажатии на середину наибольшей ветви усилием F = (44,1 ±5) Н ((4,5±0,5) кгс) должен иметь прогиб - 6... 10 мм.

Проверка уровня охлаждающей жидкости в системе производится на холодном двигателе. Уровень должен находиться между отметками “MIN” и “МАХ” на боковой поверхности расширительного бачка.

В ходе эксплуатации необходимо следить за плотностью охлаждающей жидкости, которая при ее температуре 20 °С должна быть:

- ОЖ-40 «Лена» - (1,075... 1,085) г/см3;

- «Тосол-А40М» - (1,078. ..1,085) г/см3;

- ОЖ-65 «Лена» и «Тосол-А65М» - (1,085.. .1,100) г/см3.

Воздушный зазор между фрикционным диском и шкивом электромагнитной муфты привода вентилятора проверять и регулировать на неработающем двигателе тремя регулировочными болтами 1 (рисунок 30). Зазор по окружности фрикционного диска должен быть равномерным и составлять 0,6±0,1 мм.

не включается, как снять, принцип работы, ремонт

Автор Petroviches На чтение 5 мин.

Гидромуфта КамАЗ — это устройство, необходимое для стабильной работы системы охлаждения двигателя.

Гидравлическая муфта КамАЗ

Как устроен

Устройство гидравлической муфты включает в себя такие элементы, как:

  1. Колесо ведущего типа. Оно оснащено 33 лопатками. Колесо связано с коленчатым валом через шлицевую часть вала отбора мощности
  2. Колесо ведомого типа. У него есть 32 лопатки. Такой колесный механизм неразрывно связан с валом ведомого типа, который приводит в движение вентилятор охлаждения системы силового агрегата.
  3. Насосное колесо.
  4. Ведущий и ведомый вал. Ведущий — проворачивается в подшипниках под номером 8 и 19, а ведомый — под номером 4 и 13.
  5. Крыльчатки. Без наличия в механизме масляной жидкости они не соприкасаются между собой. В этом случае будет работать только ведущее колесо.
  6. Крышка и кожух.
  7. 2 сальника, кольцо уплотнительное и прокладка. Эти детали помогают защитить гидравлическую муфту от утечки масла.
  8. Выключатель и включатель гидромуфты. Эти системы используются для подачи рабочей жидкости. Отключающее устройство может работать в трех режимах: автоматическом, постоянно открытом или постоянно закрытом.
  9. Термостат. Когда тосол или антифриз достигают температуры +83…+86°С, шток начинает выдвигаться, при понижении температуры он возвращается на место при помощи пружинного механизма.

Устройство турбомуфты

Как работает

Принцип работы гидравлической муфты:

  1. Заведенный двигатель приводит в действие колесо насосного типа.
  2. Рабочая жидкость, которая находится в пространстве между лопастями, начинает раскручиваться, а затем отбрасывается от вращательной оси к периферии колесного механизма.
  3. У жидкости появляется кинетическая энергия и скорость. Она движется в том же направлении, что и насосное колесо.
  4. После этого рабочая жидкость смещается с насосного колеса на турбинный колесный механизм.
  5. В пространстве между лопатками частицы жидкости начинают оказывать воздействие на турбины, заставляя их вращаться с угловой скоростью. В ходе этого вращения частицы жидкости отдают свою кинетическую энергию турбинному колесу.
  6. Жидкость перемещается к периферии турбинного механизма, после чего она возвращается на насосное колесо.
  7. Весь процесс повторяется заново, циркулируя в пространстве между лопастями.
  8. Гидромуфта активизирует работу вентилятора, который начинает обдувать радиатор, охлаждая рабочую жидкость.
  9. Когда температура масла снижается, срабатывает выключатель муфты, и прекращается работа вентилятора.

Схема работы гидромуфты

Если вентилятор не включается, необходимо осмотреть механизм муфты на наличие повреждений.

Основные неисправности

Если гидравлическая муфта не работает, то причина может быть в следующем:

  1. Повышенная температура тосола или антифриза в системе охлаждения силового агрегата. Это может быть вызвано: недостаточным количеством рабочей жидкости в системе; недостаточным натяжением ремней привода насоса водяного типа или их обрывом; неисправностью термостата, загрязнением поверхности радиаторной части; замедленным вращением или остановкой вентилятора. В этом случае необходимо заменить все износившиеся элементы, промыть систему чистой водой, отрегулировать натяжение ремней, долить тосол и зафиксировать жалюзи.
  2. Пониженная температура жидкости. Это может быть связано: со смещенным положением рычага регулятора работы гидромуфты; с неисправностью термостата; со сбоями в работе жалюзи. Рекомендуется установить рычаг в рабочее положение, заменить износившийся термостат, устранить повреждения в приводе гидравлической муфты.
  3. Утечка тосола или антифриза. В этом случае следует заменить поврежденные детали механизма уплотнения, поменять прокладку пробки, отремонтировать или заменить поврежденные детали трубопроводов и радиатора.

Гидравлическая муфта на ремонте

Как заменить

Процедура разборки и замены гидромуфты выполняется следующим образом:

  1. Наклоните кабину водителя во второе фиксированное положение.
  2. Ослабьте крепежную гайку генератора.
  3. Снимите ремень привода жидкостного насоса.
  4. Демонтируйте масляный картер мотора, а также масляный радиатор.
  5. Отверните крепежные болты и снимите фильтр, отвечающий за центробежную очистку масла.
  6. Открутите винты передних кронштейнов и ослабьте гайки крепления башмаков.
  7. Приподнимите переднюю часть мотора и подложите под двигатель бруски из дерева.
  8. Открутите болты с шайбами на месте крепления передней крышки к блоку цилиндров.
  9. Снимите гидромуфту вместе с крышкой и кожухом.
  10. Установите новый механизм и произведите сборку, выполняя все действия в обратном порядке.

Разборка системы охлаждения

Для того чтобы поменять сальник гидромуфты КамАЗ, необходимо:

  1. Открутить все крепежные болты с насосного колеса и демонтировать его.
  2. Разобрать насос.
  3. Вытащить износившийся сальник.
  4. Демонтировать поддон и прочистить все фильтрующие элементы чистой водой.
  5. Вскрыть корпус насосного механизма и прочистить сетку масляной жидкостью или бензином.
  6. Произвести сборку в обратном порядке.

Ремонтные работы

Ремонт гидравлической муфты вентилятора выполняется в следующей последовательности:

  1. Установить гидромуфту на специальное приспособление. Для этого можно использовать кран-балку, подвеску и т.д.
  2. Разогнуть усы стопорного механизма.
  3. Демонтировать крепление ступицы вентилятора.
  4. Спрессовать ступицу с гидравлической муфты.
  5. Отвернуть крепежные болты шкива и демонтировать его.
  6. Удалить манжету и прокладку.
  7. Снять втулку манжеты.
  8. Убрать с пружинного механизма кольцо.
  9. Убрать угол опережения системы впрыска топливной жидкости.
  10. Демонтировать и спрессовать ведомое колесо.
  11. Вывернуть шпильки из резьбовых соединений.
  12. Промыть тосолом или бензином всем загрязнившиеся детали.

После чистки всех элементов необходимо заменить износившиеся детали на новые. Когда причина неисправности неизвестна, нужно отсоединить гидромуфту от вентилятора, аккуратно разобрать внутреннюю конструкцию механизма, продуть все каналы подачи рабочей жидкости и проверить стабильность кручения всех колес. В случае выявления неисправностей, устранить их, следуя рекомендациям, прописанным в инструкции по эксплуатации транспортного средства.

Читайте также:

Как снять вискомуфту на камазе

Вискомуфта автомобиля КАМАЗ требует сервисного обслуживания после долгого простоя транспортного средства. Износ запчастей и длительное пренебрежение заменой масла может спровоцировать поломки. Неисправность вискомуфты диагностировать сложно, поэтому любые работы, связанные с ней, рекомендуется проводить в стенах станции технического обслуживания. Шумы и подтеки жидкости говорят о необходимости в сервисном обслуживании.

Оборудование не всегда требует замены. В некоторых случаях его можно починить. Обычно причиной поломок становится утечка силикона. Для устранения неисправности достаточно снять и разобрать муфту, нанести на нее силикон, подождать, пока он проникнет в вискомуфту и установить запчасть на место. Проблемы в работе вискомуфты часто провоцируют подшипники. В таком случае появляются посторонние шумы в зоне локации радиатора системы охлаждения.

Для ремонта устройства его необходимо демонтировать, устранить масло и другие расходные жидкости и сменить подшипник на новый. Некорректное поведение муфты не всегда является сигналом к тому, чтобы приобрести новый узел. Мастера поясняют, что подшипник вискомуфты КАМАЗ редко встречается в магазинах, поэтому лучше доверять все работы профессиональным техническим станциям, где найдется все необходимое для ремонта и замены деталей.

Специфика работ по сервисному обслуживанию вискомуфты заключается в необходимости организовать отверстие, куда будет залита расходная жидкость. Дилетанты в этом случае могут испортить запчасть, в то время как профессионалы быстро организуют нужное отверстие и проводят необходимые процедуры для восстановления корректной работы механизма и всей системы.

Стоит учитывать, что вискомфута изготавливается из элементов, не устойчивых к применению грубой силы. Элементы из алюминия часто гнутся в руках новичков, решивших провести сервисное обслуживание самостоятельно, и деталь оказывается непригодной к последующему применению. Поэтому ремонтные работы, осуществляемые специалистами, станут наиболее актуальным решением.

Сервис технического обслуживания «Альфа-Авто» предоставляет любые услуги по диагностированию, ремонту и замене износившихся деталей для любой модели транспортных средств марки КАМАЗ. Мы предоставляем гарантию на все проводимые работы, и проводим их точно в обговоренный срок.

  • Меняем муфту вентилятора своими руками
  • Принцип работы муфты вентилятора.
  • Устройство муфты вентилятора.
  • Замена муфты вентилятора.

Как снять вискомуфту на камазеКак снять вискомуфту на камазе Как снять вискомуфту на камазеКак снять вискомуфту на камазе Как снять вискомуфту на камазеКак снять вискомуфту на камазе Как снять вискомуфту на камазеКак снять вискомуфту на камазе Как снять вискомуфту на камазеКак снять вискомуфту на камазе Как снять вискомуфту на камазеКак снять вискомуфту на камазе Как снять вискомуфту на камазеКак снять вискомуфту на камазе Как снять вискомуфту на камазеКак снять вискомуфту на камазе Как снять вискомуфту на камазеКак снять вискомуфту на камазе

Как снять вискомуфту на камазеКак снять вискомуфту на камазеПри работе двигателя внутреннего сгорания выделяется большое количество тепла, двигатель нагревается, возникает необходимость охлаждения во избежание вывода его из строя. В большинстве случаев охлаждающим веществом (помимо обтекающего двигатель воздуха) является специальная охлаждающая жидкость. Жидкость, циркулируя по каналам двигателя, отбирает тепло и переносит к радиатору, в котором охлаждается, частично – набегающим потоком воздуха, а в основном – вентилятором.

На автомобилях применяется в основном два вида охлаждения: воздушный и комбинированный (жидкостно-воздушный). В обоих случаях для охлаждения применяется вентилятор. Для снятия больших динамических нагрузок с вентилятора, вибраций и шумового эффекта, а также для поддержания необходимой частоты вращения, в зависимости от температуры охлаждающей жидкости, служит муфта.

Принцип работы муфты вентилятора.

Муфты вентилятора делятся на: упругие, фрикционные, электромагнитные, гидравлические, вискомуфты. Упругая муфта через резиновые части двух соприкасающихся дисков передаёт крутящий момент от ведущего диска на ведомый, к которому крепится вентилятор. При резком переходе двигателя от одного режима на другой, ударные нагрузки гасятся за счёт упругости резины, которая соединяет ведомый и ведущий диски. Вентилятор постоянно вращается за счёт клиноременной передачи от шестерни привода вентилятора на его шкив.

Как снять вискомуфту на камазеКак снять вискомуфту на камазе

Гидромуфта обеспечивает более плавное включение-отключение вентилятора, происходит это автоматически и зависит от роста температуры охлаждающей жидкости. Вещество, находящееся в баллоне включателя, нагревается до температуры плавления, объём его увеличивается, золотник перемещается, открывая канал доступа масла в гидромуфту. Чем больше масла поступает в муфту, тем больше обороты вентилятора. При закрытии канала доступа масла к муфте, вентилятор отключается.

Электромагнитная муфта. При достижении температуры охлаждающей жидкости 90-95°С, датчик подаёт электропитание на электромагнит, который срабатывает, и металлическое кольцо, примагничиваясь к шкиву, включает вентилятор. При понижении температуры охлаждающей жидкости до 75-78°С, вентилятор отключается.

Вискомуфта является разновидностью гидромуфты. Её работа основана на использовании вязкостных свойств масла. При холодном двигателе охлаждающая жидкость циркулирует по малому кругу, канал доступа масла к ротору муфты закрыт. Масло под действием центробежных сил перекачивается в резервные полости, обороты вентилятора падают. При росте температуры охлаждающая жидкость циркулирует по большому кругу и попадает в радиатор; проходящий через него воздух нагревается и, в свою очередь, нагревает биметаллическую пластину; пластина, выгибаясь, открывает один клапан доступа масла в рабочую полость.

Как снять вискомуфту на камазеКак снять вискомуфту на камазеМасло, попадая на шлицы ведущего и ведомого колёс, увеличивает обороты вентилятора, рост температуры замедляется. При дальнейшем росте температуры биметаллическая пружина открывает второй клапан доступа масла в рабочую полость. За счёт вязкости масла, вентилятор набирает обороты, достаточные для поддержания заданной температуры охлаждающей жидкости, а соответственно, не допускает перегрева двигателя. Масло в большинстве случаев применяется силиконовое, имеющее высокую вязкость и свойства увеличивать вязкость при росте температуры.

В настоящее время всё чаще стали применяться электрические вентиляторы с электронным управлением. Сигналы от датчиков температуры передаются на блок управления, анализируются, и подаётся команда на включение – отключение вентилятора или коррекции его оборотов.

Устройство муфты вентилятора.

Упругая муфта вентилятора изготовлена из двух стальных дисков (ведущего и ведомого), соединяющихся между собой резиной. Ведущий диск имеет посадочные зубья по внутреннему диаметру, которыми садится на вал. Ведомый диск имеет припаянные к нему втулки с резьбой для крепления вентилятора.

Фрикционная муфта вентилятора конструктивно выполнена практически так же, как муфта сцепления, то есть имеется фрикционный (ведомый) диск, ведущий диск, нажимной диск, диафрагменная пружина и т.д. Отличием является привод. Включение-отключение вентилятора с фрикционной муфтой выполняется за счёт давления воздуха. Гидромуфта вентилятора включает в себя детали ведущей и ведомой частей. К деталям ведущей части относятся: шлицевой ведущий вал, ведущее колесо, кожух, вал шкива, шкив. Все детали собраны на шлицевом ведущем валу и вращаются на двух шарикоподшипниках от коленчатого вала двигателя.

К деталям ведомой части относятся: ведомый вал, ведомое колесо, ступица крепления вентилятора. Детали ведомой части собраны на ведомом валу и вращаются на двух шарикоподшипниках. На внутренних, повёрнутых друг к другу поверхностях ведущего и ведомого колёс отлиты радиальные лопатки, служащие для передачи крутящего момента с ведущего на ведомое колесо. Частота вращения ведомого колеса зависит от количества масла, поступающего от системы смазки в рабочую полость гидромуфты. Для включения подачи масла из маслосистемы в гидромуфту служит выключатель, состоящий из: корпуса, золотника с возвратной пружиной, крана, термосилового датчика, шайбы для регулировки температуры срабатывания.

Выключатель устанавливается в патрубке охлаждающей жидкости. Термосиловой датчик, реагируя на отклонение температуры охлаждающей жидкости, включает или выключает подачу масла в гидромуфту.

Как снять вискомуфту на камазеКак снять вискомуфту на камазеРазновидностью гидромуфты является вискомуфта, работающая по тому же принципу, но имеющая более новые конструктивные решения. Вискомуфта состоит из корпуса и ротора. Вал ротора устанавливается на два подшипника, имеет фланец крепления к шкиву водяного насоса. Две камеры роторного пространства делятся передней и задней делительными пластинами на два отсека, итого образуется четыре полости. На роторе и шайбах в рабочих камерах выполнены кольцевые рёбра, которые улучшают работу муфты.

В передней шайбе имеется биметаллическая пластина, крепящаяся на штифт и закрывающая впускные каналы. Пластина штифтом соединена с биметаллической пружиной. При повороте пружины пластина поворачивается вместе с ней, открывая впускные каналы.

Торец ротора имеет зубья для перекачки масла. К передней части муфты через шпильки крепятся лопасти вентилятора. Электромагнитная муфта состоит из электромагнита, крепящегося к ступице, якоря, закреплённого пластинчатой пружиной к ступице и свободно вращающегося с ним, теплового реле, размещённого в верхнем бочке радиатора.

Электровентиляторы комплектуются: одним или двумя односкоростными или двухскоростными вентиляторами, электронным блоком управления, реле включения вентилятора на большой скорости, реле включения вентилятора на малой скорости, реле высокого давления охлаждающей жидкости, датчиком температуры охлаждающей жидкости. Также задействуются расходомер воздуха и датчик частоты вращения коленвала. Данные этих датчиков также передаются в электронный блок управления, анализируются, и выбираются оптимальные обороты электовентилятора.

В автомобилях более ранних выпусков электронный блок управления отсутствует, а роль включения или выключения вентилятора выполняет термовыключатель. Недостаток данной схемы в том, что терморегулятор не подбирает оптимальные обороты на переходных режимах, а только отключает вентилятор от работы при понижении температуры охлаждающей жидкости ниже минимально настроенной и подключает вентилятор к работе при повышении температуры до максимально настроенной.

В зависимости от марки авто, могут быть изменения в конструктивных решениях, но принцип один и тот же.

Замена муфты вентилятора.

Как снять вискомуфту на камазеКак снять вискомуфту на камазеУпругая муфта меняется при наличии разрывов или отсоединения резины от металла, при износе шлицов, центрирующих крыльчатку. Для демонтажа муфты необходимо открутить и снять защитный кожух радиатора рожковым ключом на 32, открутить гайку крепления к валу (гайка имеет левостороннюю резьбу и откручивается по часовой стрелке), предварительно отогнув усик, контрящий шайбы. Снять муфту с лопастями с вала, открутить четыре болта крепления лопастей к муфте. Монтаж муфты производится в обратном порядке.

Демонтаж гидравлической муфты вентилятора рассмотрим на примере автомобиля КАМАЗ 740. Для снятия муфты необходимо слить масло из маслосистемы двигателя, снять масляный фильтр, картер, ремни привода насоса охлаждающей жидкости, крыльчатку вентилятора. Открутить болты крепления передней крышки к блоку цилиндров и вместе с ней снять гидромуфту. Открутить гайку крепления ступицы вентилятора, предварительно разогнув усик, контрящий шайбы, снять шкив, снять корпус подшипника вместе с ним, сняв стопорное кольцо и открутив винты крепления. Снять гидромуфту с передней крышки блока. Снять ведущий вал с кожухом, открутив его болты крепления к ведущему колесу. Снять ведомое колесо вместе с ведомым валом. Сборку производить в обратном порядке, обращая внимание на точность сборки.

Вискомуфта снимается довольно просто. При необходимости, для улучшения доступа, снять кожух масла радиатора. Открутить рожковым ключом на 32 гайку крепления вентилятора к насосу охлаждающей жидкости. Зафиксировать специальным ключом шкив от проворачивания, если ключа нет, зафиксировать можно приводными ремнями, нажав на них рукой. Гайка имеет левостороннюю резьбу, поэтому будет отворачиваться по часовой стрелке. Открутить четыре болта крепления вискомуфты и отделить её от вентилятора. Сборка выполняется в обратной последовательности.

Как снять вискомуфту на камазеКак снять вискомуфту на камазеЭлектромагнитная муфта снимается в следующем порядке. Перед снятием сливается охлаждающая жидкость из системы, снимается радиатор, приводной ремень вентилятора, откручивается гайка крепления вентилятора рожковым ключом на 32. Демонтировать электромагнитную муфту. Для снятия оси с подшипниками необходимо снять крышку газораспределения и снять стопорное кольцо. Собирается электромагнитная муфта в обратном порядке.

Все вышеперечисленные механизмы на автомобилях различных марок и различных годов выпуска имеют конструктивные различия, поэтому, прежде чем выполнять демонтажно-монтажные работы, необходимо тщательно изучить инструкцию по эксплуатации и ремонту данного типа машины. При возникновении затруднений обратитесь на станцию технического обслуживания.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

камаз гидромуфта часть 2

Заклинил подшипник на электромуфте Камаз. Ремонт.

Замена или ремонт вискомуфты Газель Cummins 2.8

Вязкостная муфта (вискомуфта) д=660мм, КАМАЗ Евро-2 Евро-3, аналог Borg Warner 18223-3

И снова тема остановки вентилятора на Камазе

Замена снятие Вискомуфты .Газель Next (cummins engine)

Перезаправка вискомуфты вентилятора 5,2

Фиксация шкива вискомуфты (вязкостной муфты).

камаз гидромуфта часть 1

Как снять вискомуфту на BMW

Вязкостная муфта | устройство и принцип действия вязкостной муфты

Вязкостная муфта (вискомуфта) была изобретена в далеком, 1917 году Мелвином Северном, но в то время, его изобретение не было по достоинству оценено. О вязкостной муфте вспомнили только в середине 60-х годов, во время создания автомобиля с хорошей проходимостью, управляемостью и устойчивостью.

По своей сути, вязкостная муфта — это многодисковый фрикцион, характерной чертой которого являются диски, не контактирующие между собой поверхностями. Известно, что фрикцион — это самое обычное сцепление автомобиля. В нем, силы трения между дисками (пластины из стали, 0,25 — 1,0 мм толщины), передают крутящий момент. Одна половина дисков, установленных с минимальным зазором в пределах 0,15 — 0,2 мм, связана с цилиндрическим корпусом, а вторая половина — с валом привода любого из мостов, или с одной полуосью. Герметичный цилиндрический корпус примерно на 75 — 90% заполнен силиконовой жидкостью, которая в данном случае, выполняет роль связывающего звена между дисками. Силиконовая жидкость, обладает высокой кинематической вязкостью. Если обычные жидкости при нагревании уменьшают свою вязкость, то эта, наоборот, становилась более густой, вплоть до состояния твердого тела.

При движении автомобиля по поверхности дороги с одинаковым коэффициентом сцепления всех колес, последние вращаются с одинаковой угловой скоростью. При этом, диски муфты вращаются одинаково, не влияя друг на друга.

Но если одно из колес, или колеса одного моста попадают на поверхность дороги с меньшим коэффициентом сцепления (грязь, гололед) и они, а это значит что и диски муфты начинают вращаться с различной угловой скоростью. Включается в работу вискомуфта, она блокирует вращение этих дисков.

Процесс происходит следующим образом: во время работы муфты нагревается силиконовая жидкость. И чем больше разность вращения дисков, тем больше заполняется этой жидкостью объем муфты, что в свою очередь увеличивает трение между дисками устройства. Благодаря чему пропорционально меняется передача крутящего момента в зависимости от разницы вращения колес, то есть достигается необходимая степень блокировки.

Принцип действия вязкостной муфты

Принцип действия вязкостной муфты заключается в изменении количества оборотов вентилятора, в зависимости от величины температуры потока воздуха после прохождения им радиатора.  Вязкостная муфта вентилятора существенно повышает эффективность системы охлаждения, за счет более эффективного использования производительности крыльчатки вентилятора. Муфта задает вентилятору оптимальное число оборотов, что позволяет эффективно работать всей системе регулирования воздуха. Это помогает прогревать холодный двигатель, и поддерживает нужный тепловой режим двигателя в эксплуатационных пределах. Режим работы вентилятора изменяется плавно, что повышает износоустойчивость не только ремней привода вентилятора, но и других деталей узла. Во время работы муфты между деталями не происходит трения, что существенно увеличивает срок службы вязкостной муфты.

Применение вязкостной муфты вентилятора означает, что:

  1. Ресурс двигателя увеличивается, а потери мощности двигателя уменьшаются
  2. Уменьшение расхода топлива
  3. Практически бесшумная работа вязкостной муфты
  4. Существенно снижена трудоёмкость замены ремней привода генератора и пневмокомпрессора
  5. За счёт плавного хода увеличен ресурс ремней привода вентилятора
  6. Низкая стоимость всего комплекта переоборудования при высоком качестве продукции

Такое устройство работает в автономном режиме, используя принцип изменения вязкости рабочей жидкости муфты.

Вязкостная муфта работает в зависимости от температуры воздуха после радиатора системы охлаждения двигателя. Она регулируется биметаллической термопластиной, то есть включается при 61°C — 67°C, когда  температуре тосола достигает 84°C — 92°C.

Большинство моделей с продольным расположением силового агрегата, обычно оснащается вентилятором на ременном приводе, совмещенным с насосом охлаждающей жидкости. Если бы при этом крыльчатка вентилятора была жестко соединена с приводным шкивом, и частота его вращения была бы прямо пропорциональна оборотам коленчатого вала, то такое охлаждение не было бы эффективным, особенно при больших оборотах и низкой температуре воздуха. Поэтому, между шкивом и крыльчаткой, устанавливается вязкостная муфта, которая регулирует интенсивность потока проходящего воздуха, проходящего через радиатор.

На двигателе КамАЗ устанавливают девятилопастной вентилятор, диаметром 710 мм. Материал, из которого он изготовлен -стеклонаполненный полиамид, ступица вентилятора, изготовлена из металла.

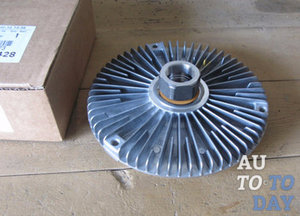

Для привода такого вентилятора применяется вязкостная муфта вентилятора камаз, которая крепится к ступице вентилятора.

Принцип работы вязкостной муфты камаз основан на изменении вязкости жидкости при трении в небольших зазорах между дисками муфты. В качестве рабочей жидкости применяется силиконовая жидкость с высокой вязкостью.

Такая муфта, по своей конструкции – неразборная, и поэтому не нуждается в техническом обслуживании во время эксплуатации.

Вязкостная муфта вентилятора камаз включается биметаллической спиралью, при достижении температуры воздуха после радиатора до 61° С — 67° С.

Вентилятор установлен в неподвижной кольцевой обечайке, которая жестко прикреплена к двигателю. Обечайка вентилятора и его кожух, способствуют увеличению расхода потока воздуха, который нагнетается вентилятором через радиатор.

КАМАЗ-43118 6X6 GWW 21600 КГ | Камаз | Купить Грузовые, Грузовые Фургоны, Вагоны, Тракторные Грузовики и Газовые Шасси

Технические характеристики

КАМАЗ-43118 6X6 GVW 21600 кг

ВЕС И ГРУЗОВЫЕ ВОЗМОЖНОСТИ

Масса в снаряженном состоянии, кг

10200

Масса в снаряженном состоянии, нагрузка на переднюю ось, масса автомобиля

450002000000 45000 нагрузка на заднюю тележку, кг

5700

Полная масса транспортного средства, кг

21600

Полная масса транспортного средства, нагрузка на переднюю ось, кг

5200

полная масса транспортного средства, нагрузка задней тележки, кг

15800

ENGINE

Марка / Модель

КАМАЗ-740.30-260 (Евро-2) / КАМАЗ-740,55-300 (Евро-2) *

Номинальная мощность, брутто, кВт (л.с.)

191 (260) / 206 (300) *

Максимальный крутящий момент, нетто, Нм (кгсм) / при вращении коленчатого вала, об / мин

1060 (108) / 2000/1158 (93) / 1400 *

Расположение и количество цилиндров

V-образная, 8

Рабочий объем, л

10 857/11 760

Диаметр цилиндра и ход поршня, мм

120/130

ТОПЛИВНАЯ СИСТЕМА

Емкость топливного бака, л

210 + 350

СИСТЕМА ОХЛАЖДЕНИЯ

ТИП

Система подачи жидкости, закрытая, с принудительной температурой

Температурная система, закрытая, форсированная температура

p

-50С + 50С

Материал радиатора

Cooper-brass

Поверхность радиатора

0,44 м2, поверхность охлаждения 33,6 см2

МЕХАНИЗМ

Марка / модель

КАМАЗ-152 / ZF 9S 1310 * *

Control

Механический, дистанционный

Main Gear

5,94; 6,53; 7,22

TRANSFER CASE

Низкие передачи / высокие передачи

1 692 / 0,917

ПОДВЕСКА

передняя

Пружинный отпуск, 12 листов

Амортизаторы

2 гидравлических амортизатора

,

тыловых 13 листов, сбалансированный

КОЛЕСА И ШИНЫ

Тип колеса

Диск, пневматический, с трубкой, радиальный

ГРУЗОВОЙ ГРУЗОВИК ПЛАТФОРМА

Габариты платформы, мм

6112 x 2470 x 730

Батареи

VECTOR

VECTR / Ah

2x12 / 190

СЦЕПЛЕНИЕ

Марка / Тип

ZF Sach / диафрагма, одноплоскостная

Привод

Гидравлический с пневматическим усилителем

FINAL DRIVE

Тип

Двойной с планетарным и центральным расположением

колесные шестерни

CAB

Тип

Над двигателем, с высоким верхом

Исполнение

С одним спальным местом 90 003

ТОРМОЗА

Ширина тормозных накладок, мм

180

Общая площадь тормозных накладок, кв.см

7200

ОБЩИЕ СВЕДЕНИЯ

Максимальная скорость, не менее, км / ч

90

Максимальный уклон, не менее,%

31

Наружный радиус поворота, м

11,3

Средний расход топлива расход - на дороге со скоростью 60 км / ч

26 л / 100 км

Средний расход топлива - на дороге со скоростью 80 км / ч

Макс. Топливная дистанция

1100 км

в топливных баках вместимостью

350 литров

Бортовой автомобиль КамАЗ-43118 представляет собой трехосную модель 6x6, которая была разработана на базе КамАЗ-4310 по заказу Министерства обороны. страны.Завод должен был создать многоцелевой станок с минимальной потребностью в запасных частях и увеличенной пропускной способностью.

Полный привод КамАЗ 43118 предназначен для перевозки грузов и людей в условиях бездорожья. КАМАЗ 43118 изготавливается в соответствии с колесной формулой 6 × 6 и способен перевозить грузы весом до 10 тонн на собственной платформе с размерами 6,1 × 2,3 м или буксировать автопоезд общим весом 32 700 кг. Автомобиль КАМАЗ 43118 оснащен дизельным двигателем мощностью 260 л.с., потребляющим 33 л / 100 км, и топливным баком объемом 350 литров.В дополнение к бортовому автомобилю КАМАЗ 43118 мы рекомендуем КАМАЗ 65117 за 14 тонн. Расход топлива Официальные данные согласуются с реальными данными о расходе топлива, которые владельцы КамАЗ-43118 указывают в своих обзорах. В любом случае, экономичность автомобиля зависит от условий его использования. Чем сложнее условия, тем выше потребление. И все же разработчикам удалось достичь компромисса.

Таким образом, КамАЗ-43118 в базовой комплектации имеет средний расход 33 литра.Более того, такая скорость потока достигается на скоростях до 50 км / ч. Это не значит, что это хороший показатель. Дело в том, что грузовик получил целых два топливных бака. Их вместимость составляет 210 и 350 литров. Благодаря повышенной проходимости самой платформы ее модификации, оснащенные системами крана-манипулятора, являются уникальными механизмами, способными выполнять любые виды погрузочно-разгрузочных работ в экстремальных условиях, в том числе в полной комплектации. дорожные условия. Во многом выдающиеся грузопассажирские возможности КАМАЗа 43118 с КМУ обусловлены тем, что базовое шасси было специально разработано по заказу Министерства обороны и МЧС России при непосредственном участии своих специалистов.В своем классе эта машина превосходит большинство аналогов.

,
КАМАЗ-43118 6X6 GWW 21600 КГ | Камаз | Купить Грузовые, Грузовые Фургоны, Вагоны, Тракторные Грузовики и Газовые Шасси

Технические характеристики

КАМАЗ-43118 6X6 GVW 21600 кг

ВЕС И ГРУЗОВЫЕ ВОЗМОЖНОСТИ

Масса в снаряженном состоянии, кг

10200

Масса в снаряженном состоянии, нагрузка на переднюю ось, масса автомобиля

450002000000 45000 нагрузка на заднюю тележку, кг

5700

Полная масса транспортного средства, кг

21600

Полная масса транспортного средства, нагрузка на переднюю ось, кг

5200

полная масса транспортного средства, нагрузка задней тележки, кг

15800

ENGINE

Марка / Модель

КАМАЗ-740.55-300

Номинальная мощность, брутто, кВт (л.с.)

206 (300)

Максимальный крутящий момент, нетто, Нм (кгсм) / при вращении коленчатого вала, об / мин

1158 (93) / 1400

Расположение и номер цилиндров

V-образной формы, 8

Диаметр цилиндра и ход поршня, мм

120/130

СИСТЕМА ТОПЛИВА

Объем топливного бака, л

210 + 350

СИСТЕМА ОХЛАЖДЕНИЯ

ТИП

, закрытый, принудительный

Температурный диапазон

-50С + 50С

Материал радиатора

Купер-латунь

Поверхность радиатора

0,44 м2, поверхность охлаждения 33,6 см2

GEARBOX

Механизм управления

Управление

Управление дистанционное

Main Gear

5,94; 6,53; 7,22

TRANSFER CASE

Низкие передачи / высокие передачи

1 692 / 0,917

ПОДВЕСКА

передняя

Пружинный отпуск, 12 листов

Амортизаторы

2 гидравлических амортизатора

,

тыловых 13 листов, сбалансированный

КОЛЕСА И ШИНЫ

Тип колеса

Диск, пневматический, с трубкой, радиальный

ЭЛЕКТРОНИКА

Аккумуляторы, В / Ач

2x12 / 190

СЦЕПЛЕНИЕ

Марка / Тип

Марка / Тип

Марка / Тип

Марка Sach / диафрагма, однодисковая

Привод

Гидравлический с пневматическим усилителем

FINAL DRIVE

Тип

Двойной с центральным коническим редуктором и планетарными колесными передачами

CAB

Тип

Над двигателем, с высокой крышкой

Исполнение

С одним спальным местом

ТОРМОЗА

Ширина тормозных накладок, мм

180

Сумма тормозных накладок Аль площадь, кв.см

7200

ОБЩИЕ СВЕДЕНИЯ

Максимальная скорость, не менее, км / ч

90

Максимальный уклон, не менее,%

31

Наружный радиус поворота, м

11,3

Средний расход топлива расход - на дороге со скоростью 60 км / ч

26 л / 100 км

Средний расход топлива - на дороге со скоростью 80 км / ч

Макс. Топливная дистанция

1100 км

в топливных баках вместимостью

350 литров

Бортовой автомобиль КамАЗ-43118 представляет собой трехосную модель 6x6, которая была разработана на базе КамАЗ-4310 по заказу Министерства обороны. страны.Завод должен был создать многоцелевой станок с минимальной потребностью в запасных частях и увеличенной пропускной способностью.

Полный привод КамАЗ 43118 предназначен для перевозки грузов и людей в условиях бездорожья. КАМАЗ 43118 изготавливается в соответствии с колесной формулой 6 × 6 и способен перевозить грузы весом до 10 тонн на собственной платформе с размерами 6,1 × 2,3 м или буксировать автопоезд общим весом 32 700 кг. Автомобиль КАМАЗ 43118 оснащен дизельным двигателем мощностью 260 л.с., потребляющим 33 л / 100 км, и топливным баком объемом 350 литров.В дополнение к бортовому автомобилю КАМАЗ 43118 мы рекомендуем КАМАЗ 65117 за 14 тонн.

Расход топлива
Официальные данные согласуются с реальными данными о расходе топлива, которые владельцы КамАЗ-43118 указывают в своих обзорах. В любом случае, экономичность автомобиля зависит от условий его использования. Чем сложнее условия, тем выше потребление. И все же разработчикам удалось достичь компромисса. Таким образом, КамАЗ-43118 в базовой комплектации имеет средний расход 33 литра.Более того, такая скорость потока достигается на скоростях до 50 км / ч. Это не значит, что это хороший показатель. Дело в том, что грузовик получил целых два топливных бака. Их вместимость составляет 210 и 350 литров

Благодаря повышенной проходимости самой платформы ее модификации, оснащенные кран-манипуляторными системами, являются уникальными механизмами, способными выполнять любые виды погрузочно-разгрузочных работ в экстремальных условиях, в том числе в условиях бездорожья.Во многом выдающиеся грузопассажирские возможности КАМАЗа 43118 с КМУ обусловлены тем, что базовое шасси было специально разработано по заказу Министерства обороны и МЧС России при непосредственном участии своих специалистов. В своем классе эта машина превосходит большинство аналогов.

,

Шасси

Допустимая полная масса автомобиля Колесная база Длина
Модель Евро Стандарт Колесная формула , кг Тип кабины Двигатель Кол-во передач , мм , мм
Шасси КамАЗ - 43118-46 Евро 4 6х6 21600 Спальное место 740.662-300 9 5720 9145
Шасси КАМАЗ - 65225-43 Евро 4 6х6 33500 спальное место 740.632-400 8 5640 9130
Шасси КАМАЗ - 65224-43 Евро 4 6х6 30500 Спальное место 740.632-400 8 5555 9045
Шасси КАМАЗ - 65222-43 Евро 4 6х6 34000 , кабина 740.632-400 8 5555 7950
Шасси КамАЗ - 65221-43 Евро 4 6х6 34000 Спальное место 740.632-400 8 4955 7360
Шасси КАМАЗ-65201-73 Евро 4 8х4 41000 кабина 740.73-400 8 6400 8820
Шасси КАМАЗ - 65117-А4 Евро 4 6х4 24000 спальное место Cummins ISB6.7e4 300 9 6290 10060
Шасси КАМАЗ - 65115-А4 Евро 4 6х4 25200 Спальное место Cummins ISB6.7e4 300 9 5790 10310
Шасси КАМАЗ - 65111-42 Евро 4 6х6 25200 Дневная кабина 740.622-280 9 5420 9095
Шасси КАМАЗ - 63501-40 Евро 4 8х8 27200 спальное место 740.602-360 8 6960 11000
Шасси КАМАЗ - 53605-А4 Евро 4 4x2 20500 , кабина дневная Cummins ISB6.7e4 300 9 4200 7130
Шасси КАМАЗ - 43502-45 Евро 4 4х4 12700 Спальное место 740.652-260 9 4180 7490
Шасси КАМАЗ - 43255-R4 Евро 4 4x2 15500 , кабина дневная Cummins ISB6.7e4 245 6 3500 5975
Шасси КАМАЗ - 43253-С4 Евро 4 4x2 15500 Дневная кабина Cummins ISB4.5e4 185 6 4200 7425
Шасси КАМАЗ - 6560-43 Евро 4 8х8 38000 Спальное место 740.632-400 8 7500 11365
Шасси КАМАЗ - 6540-А4 Евро 4 8х4 31000 кабина дневная Cummins ISB6.7e4 300 9 5960 8090
Шасси КАМАЗ - 6522-43 Евро 4 6х6 33100 Суточная кабина 740.632-400 8 5040 7610
Шасси КАМАЗ - 6520-73 Евро 4 6х4 33100 , кабина 740.73-400 8 6040 10354
Шасси КАМАЗ-6360-73 Евро 4 6х4 27500 Кабина 2-х спальная 740.73-400 8 6740 10330
Шасси КАМАЗ - 5350-42 Евро 4 6х6 17000 спальное место 740.622-280 9 5420 8710
Шасси КАМАЗ - 5308-А4 Евро 4 4х2 15000 спальное место Cummins ISB6.7e4 300 9 5900 10140
Шасси КАМАЗ - 4308-R4 Евро 4 4x2 11900 спальное место Cummins ISB6.7e4 245 6 3500-4700 6100-8200
.

Отправить ответ

avatar
  Подписаться
Уведомление о
