Редукционный клапан давления масла: как работает, для чего нужен и как проверить — Статьи

Важнейшим механизмом в автомобиле является клапан давления масла, и часть водителей ничего не знают об этой системе. Крайне необходимо поддержание достаточного давления масла в устройстве машины, поскольку это влияет на то, как сохранятся многие дорогостоящие запчасти. Помимо этого, ознакомиться с масляным клапаном надо из-за того, что такое устройство функционирует во всем авто и регулирует не только давление масла, но и газ с водой.

Узнайте стоимость замены клапана онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Редукционный двигатель масляного насоса: устройство, ремонт и замена

Таким образом, важно понять, в чем главная необходимость клапана давления масла и может ли машина без него ездить. Система элементов движения автомобиля подвергается обильному износу, из-за чего их постоянно нужно снабжать смазочным материалом.

Однако одной только масляной заправки мало, ведь если уровень давления низкий, то и эффект смазывания не окажет сильного действия. Как итог — износ и постоянные поломки.

Редукционный клапан давления масла

Когда насос масла нагоняет давление высокого уровня, детали двигателя не справляются с нагрузкой и выходят из строя. Мы знаем, что починка комплектации движка любого плана является дорогостоящей. Эта проблема решается довольно просто, когда в авто есть редукционный клапан давления. «Редукция» подразумевает уменьшение или ослабление. Учитывая это, любой догадается, что роль редукционного клапана в системе двигателя играет весомую роль. Клапан закрыт до того момента, пока не набирается ключевой показатель. Когда достигнуто рабочее давление, клапан переходит в открытое состояние и в системе поддерживается нужный уровень рабочего давления. Клапан уравнивает давление масла, позволяя сохранять двигатель в изначальном состоянии. Грамотная подборка формулы устройства редуктора даст механизму возможность держать нужное давление на постоянной основе и без перебоев.

Правильное функционирование клапана целиком зависит от того, в каком состоянии он находится. Чтобы сохранять корректную работу, важно время от времени делать плановый ремонт или менять запчасти.

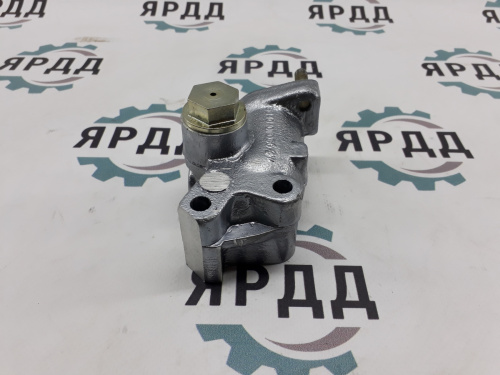

Клапан регулировки давления масла

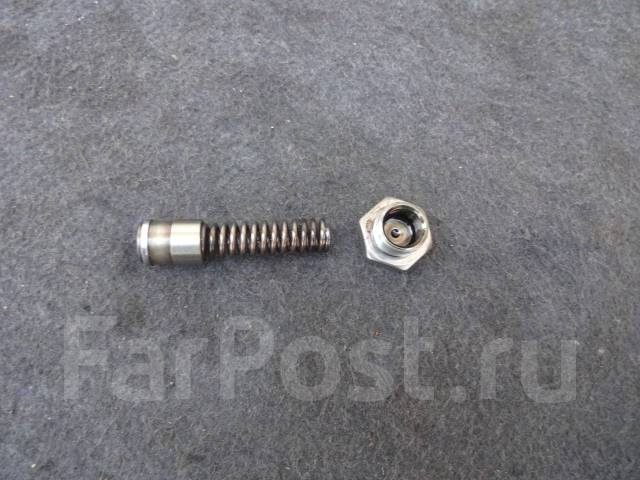

Схема того, как устроен клапан достаточно проста, и освоить ее может каждый, кто уже занимался разборкой авто. Клапан включает в себя 4 части:

  • пружинку;

  • корпус;

  • винт для упора пружинки;

  • клапан, закрывающий подачу жидкости.

Принцип того, как происходит закрытие подачи жидкости несложно понять, поскольку детали сами по себе просты и даже малоопытный водитель представляет себе их функции. Винт упора создаст в конструкции точку опоры для зажатых витков проволоки. В свою очередь пружина обеспечивает поддержку клапана, изготовленного из шарика или поршня. Шарик или поршень, находясь под давлением жидкости, сжимает пружину, и происходит открытие особого отверстия, через которое вытекает масло. Например, в двигателях марки “Лада” установлен шарик. При достигнутом нужном давлении клапан вновь закрывается и нагнетает масло.

Редуктор располагается меж масляного насоса и камеры сгорания. В тот момент, когда насос пустит оптимальное давление внутрь камеры и сместит клапан, давление начинает выравниваться. Как только показатели уравняются, все вернется на свое место. Чтобы регулировать давление, используется винт для упора пружины. Если затянуть или отпустить болт, можно увеличить или уменьшить показания в давлении системы двигателя.

Разновидности клапанов:

  1. Устройство с независимым механизмом клапана в форме отдельного корпуса.

  2. Встроенный в насос клапан, регулирующий внутри корпуса давление.

Например, уровень давления жидкости “ВАЗ”, некоторые модели имеют независимый клапан. Обязательно учитываются данные конструкционных особенностей, в частности — в случае разборки или починки клапана, а также примыкающих деталей. Клапан редукционного типа, в сравнении с целостной системой двигателя, может показаться достаточно маленьким. Все же он невероятно важен и поломка грозит серьезными неувязками и основательной тратой денег. Хотя механизм небольшой и достаточно прост сам по себе, ему всегда нужно уделять внимание и проводить плановый ремонт. Таким образом, надо понимать поведение машины, в которой клапан функционирует неправильно или вышел из строя.

Клапан сброса давления масла



Давление внутри ограничено редукционным клапаном масла. Как и все составные двигателя, сам клапан тоже подвержен износу. Хотя устройство достаточно простое, неисправности могут быть совершенно разного плана. Причинами поломки могут быть:

  1. Чрезмерное давление.

  2. Недостаток давления.

  3. Некачественные составные части и человеческий фактор.

Избыток давления и его образование — показатель того, что открытия клапана не происходит или отверстие, которое образуется, недостаточно широко.

Как правило, проблема кроется в том, что пружину заклинило или ее разъем засорился. В итоге получается тяжелая ситуация для элементов системы масла. Большой уровень давления может потребовать замены сальников или прокладки, а также — ремонта масляного насоса.

Еще одной причиной является недостаток давления масляной жидкости внутри системы. Это происходит из-за того, что пружина ослабла или вышла из строя. В конечном счете, даже в условиях низкого давления масла, клапан слегка открывается. Из-за этого масло не попадает в определенные мелкие узлы движка. Получается, что механизм приходится заменить полностью или частично. Важно учитывать, что бывают и простые человеческие ошибки. При проведении капитального ремонта производят замену пружинки клапана. Она недорогая, но можно ошибиться, подобрав слишком тугую или, наоборот, слабую пружинку. Из-за этого уровень масла достигнет критического значения или станет слишком низким. Так поломки внутри двигателя не избежать.

Клапан регулирования давления масла

Быть осторожным важно, в разумных пределах. Перед проведением разборки насоса убедитесь в том, что клапан неисправен. Признаком неисправности может быть чрезмерно высокий или слишком низкий уровень масла. На панели приборов есть индикатор, который оповещает водителя о том, что система неисправна. В случае, если датчик горит — необходимо срочно отремонтировать машину.

Стоит обращать внимание на то, какой уровень масла, и, если он в порядке, приступить к разбору насоса, чтобы визуально оценить состояние клапана. Если заклинило — производим полный разбор и чистим запчасти.

Корпус и составные части можно чистить с помощью бензина.

Промыв клапан, его необходимо смазать и собрать обратно.

Когда сломана пружина в редукционном клапане давления масла, то шарики могут быть туго схвачены, или, в случае если пружина не тянет как надо, ее надо менять. Подобрать нужно аналогичную по характеристикам пружинку, которая подойдет к устройству клапана.

Найти йти сервис, где работу проведут честно и качественно, можно с помощью сайта Uremont.com. Вам только нужно оставить свою заявку после заполнения специальной формы. Затем выбираете подходящий для вас сервис. Мы поможем с выбором ремонтного центра с хорошим качеством обслуги и низкими ценами. Чините свою машину выгодно с Uremont.com!

Функции и неисправности редукционного клапана масляного насоса


Принцип работы и основные функции редукционного клапана

Непрерывно циркулирующее в двигателе моторное масло оказывает определённое давление на все его элементы. Постоянный контроль этого показателя в установленных производителем пределах является обязательным условием нормальной работы силового агрегата.

Назначение и функции

Любое отклонение давления масла может стать причиной выхода из строя отдельных узлов или мотора в целом. В этом случае может потребоваться капитальный ремонт двигателя, связанный с большими финансовыми расходами. Для предотвращения таких ситуаций был изобретён редукционный клапан, отвечающий за давление масла. Несмотря на важность выполняемых функций, он отличается простой конструкцией, легко ремонтируется и заменяется.


Редукционный клапан является важнейшим элементом масляного насоса

Масляный насос, элементом конструкции которого является редукционный клапан, обеспечивает циркуляцию смазки по всему двигателю. Корректировка давления масла происходит именно с помощью клапана, который открывает или закрывает входное отверстие. Излишки масла уходят в запасной канал, что, в свою очередь, позволяет стабилизировать давление в системе.

Расположение

В современных автомобилях редукционный клапан расположен вместе с масляным насосом. Сам же насос, как правило, устанавливается за генератором. В зависимости от модели автомобиля и вида клапана, последний находится либо на масляном фильтре, либо на крышке насоса.


Расположение редукционного клапана в масляном насосе

Редукционные клапаны бывают двух видов: разборные и встроенные. В первом случае устройство можно разобрать и заменить отдельные детали, вышедшие из строя. Встроенные же модели в случае поломки меняются целиком, а иногда и вместе с масляным насосом или его крышкой.

Принцип работы

Давление моторного масла в системе двигателя зависит от скорости вращения коленчатого вала. Нажатием на педаль акселератора приводятся в действие шестерни насоса. При этом чем сильнее нажатие, тем быстрее вращаются шестерни. С ростом скорости вращения увеличивается объём масла, закачиваемого из картера, и, как следствие, повышается давление. Исправный редукционный клапан при достижении определённой величины давления открывается и возвращает масло обратно в картер.

Рядом с входным отверстием устройства располагается поршень или металлический шарик на пружине, прикреплённой к упорному винту. Под давлением, создаваемым маслом, клапан утапливается в корпус и приводит пружину в действие. Излишки масла через открывающееся отверстие и запасной канал насоса уходят обратно в картер двигателя.


Около входного отверстия клапана располагается поршень или металлический шарик на пружине

При снижении давления масла его величины уже не хватает для поддержания клапана в открытом состоянии и он закрывается. Пружина переводит поршень или шарик в исходное положение, перекрывая отверстие.

Как определить неисправность масляного насоса

Существует два типа проверки насоса — без его демонтажа и с демонтажом. Не снимая насос в его неисправности можно убедиться лишь в случае, когда он уже в «предсмертном» состоянии, поэтому лучше все же извлечь его для выполнения детальной диагностики.

Как проверить масляный насос, не снимая

Перед тем как непосредственно проверить насос, имеет смысл с помощью манометра проверить давление масла в системе. Так вы сможете убедиться в том что лампочка давления масла работает корректно и загорелась не зря. Для этого манометр вкручивается вместо датчика давления аварийной лампы.

Обратите внимание, что значение давления зачастую падает именно «на горячую», то есть, на прогретом двигателе. Поэтому тест нужно проводить на прогретом движке и холостых оборотах. Минимальное и максимальные значения давления у разных машин будет отличаться. Например, у ВАЗ «классики» (ВАЗ 2101-2107) значение минимального аварийного давления составляет 0,35…0,45 кгс/см². Именно в таких условиях и срабатывает аварийная лампа на панели приборов. Нормальное значение давления составляет 3,5…4,5 кгс/см² при скорости вращения 5600 оборотов в минуту.

На той же «классике» можно проверить масляный насос, не снимая его с посадочного места. Для этого нужно демонтировать трамблер, и извлечь приводную шестерню насоса. Далее оценить ее состояние. Если на ее поверхности имеют место многочисленные задиры на лопастях или на оси шестерни, то нужно выполнить демонтаж насоса. Также стоит обратить внимание на шлицы шестерни. Если они сбиты — значит, насос подклинивал. Обычно это происходит из-за наличия мусора и/или шлака в масле.

Другая проверка без демонтажа насоса — проверка люфта его штока. Делается это аналогично, при снятом трамблере и демонтированной шестерне. Необходимо взять длинную отвертку и попросту пошевелить ею шток. Если имеется люфт — значит, насос вышел из строя. На нормальном рабочем насосе зазор между поверхностями штока и корпуса должен составлять 0,1 мм, соответственно, и люфта практически нет.

Сетка маслоприемника

Для дальнейшей проверки необходимо демонтировать и разобрать насос. Делается это еще и для того, чтобы в дальнейшем промыть их скопившегося мусора. Вначале нужно открутить маслоприемник. При этом необходимо проверить состояние имеющегося в месте стыка уплотнительного кольца. Если оно значительно затвердело — желательно его поменять. Особое внимание уделите сеточке маслоприемника, поскольку чаще всего именно она становится причиной того, что насос плохо прокачивает масло. Соответственно, если она забита — ее нужно прочистить, а то и поменять полностью маслоприемник в комплекте с сеточкой.

Проверка редукционного клапана

Следующий элемент для проверки — редукционный клапан. Задача этого элемента — сброс излишнего давления в системе. Основные составляющие — поршень и пружина. При достижении крайнего значения давления пружина срабатывает и масло через поршень выливается обратно в систему, тем самым выравнивая давление. Чаще всего неисправность редукционного клапана масляного насоса заключается в негодности пружины. Она либо теряет жесткость, либо лопается.

В зависимости от конструкции насоса клапан можно демонтировать (развальцевать). Далее нужно оценить износ поршня. Желательно почистить его с помощью очень мелкой наждачной бумаги, побрызгать аэрозолем очистителя для дальнейшей нормальной работы.

Зашкуривать поверхность поршня нужно аккуратно, чтобы не снять слишком много металла. В противном случае масло будет возвращаться в основную магистраль при более низком давлении, чем настроенное значение (например, на холостых оборотах работы двигателя).

Обязательно нужно осмотреть место прилегания клапана к месту его прилегания на корпусе. Там не должно быть ни рисок, ни задиров. Эти дефекты могут привести к снижению давления в системе (понижению работы эффективности насоса). Что касается пружины клапана для той же ВАЗ «классики», то ее размер в спокойном состоянии должен составлять 38 мм.

Корпус и шестерни насоса

Нужно осмотреть состояние внутренних поверхностей крышки, корпуса насоса, а также состояние лопастей. При их значительном повреждении снижается эффективность работы насоса. Существует несколько типовых тестов.

Проверка зазора между шестерней и корпусом масляного насоса

Первый — проверка зазора между соприкасающимися лопастями двух шестерен. Замер производится при помощи набора специальных щупов (инструменты для замера зазоров с различной толщиной). Другой вариант — штангенциркуль. В зависимости от модели конкретного насоса, допустимый максимальный зазор будет отличаться, поэтому соответствующую информацию необходимо уточнять дополнительно.

Например, у нового оригинального масляного насоса автомобиля Volkswagen B3 зазор составляет 0,05 мм, а максимально допустимый — 0,2 мм. При превышении этого зазора насос подлежит замене. Аналогичное максимальное значение у ВАЗ «классики» — 0,25 мм.

Выработка на шестерне маслонасоса

Второй тест заключается в измерении зазора между торцевой поверхностью шестеренки и корпусом крышки насоса. Для выполнения измерения сверху на корпус насоса нужно поставить металлическую линейку (или подобное приспособление) и с помощью тех же щупов замерить расстояние между торцевой стороной шестерен и установленной линейкой. Тут аналогично, максимально допустимое расстояние нужно уточнять дополнительно. У того же насоса Пассат Б3 максимально допустимый зазор составляет 0,15 мм. Если он больше — нужен новый насос. У ВАЗ «классики» это значение должно находиться в пределах 0,066…0,161 мм. А предельный аварийный зазор — 0,2 мм.

В маслонасосе ВАЗ также нужно обратить внимание на состояние бронзовой втулки шестерни привода. Извлекается из блока двигателя. Если на ней имеются в значительном количестве задиры, то ее лучше заменить. Аналогично стоит проверить состояние ее посадочного места. Перед установкой новой втулки желательно почистить.

Если выявлены повреждения «зеркала» и самих лопастей — можно попробовать на специальном оборудовании в автосервисе попробовать проточить их. Однако зачастую это либо невозможно, либо нецелесообразно, поэтому приходится покупать новый насос.

При покупке насоса его необходимо полностью разобрать и проверить состояние. В частности, наличие на его деталях задиров, а также размеры люфтов. Особенно это актуально для недорогих насосов.

Дополнительные советы

Отдельно стоит заметить, что для избежание проблем с масляной системой, в том числе с насосом, необходимо периодически контролировать уровень масла в картере, проверять его качество (не сильно ли оно почернело/загустело), менять моторное масло и масляный фильтр в соответствии с регламентом. А также пользоваться моторным маслом с характеристиками, предписанными производителем двигателя автомобиля.

При необходимости покупки нового масляного насоса в идеале нужно покупать, конечно же, оригинальный агрегат. Особенно это касается машин среднего и высшего ценового диапазона. Китайские аналоги мало того что отличаются малым сроком эксплуатации, так еще и могут вызвать проблему с давлением масла в системе.

После выполнения проверки и при сборке нового насоса его внутренние детали (лопасти, редукционный клапан, корпус, вал) обязательно нужно смазать маслом, чтобы он не стартовал «на сухую».

Заключение

Неисправность, пусть даже незначительная, масляного насоса может привести к серьезным поломкам других элементов двигателя. Поэтому при возникновении признаков его неисправности необходимо как можно быстрее выполнить соответствующую проверку, а при необходимости ремонт или замену.

Самостоятельно выполнить проверку имеет смысл лишь в случае, если у автовладельца имеется соответствующий опыт выполнения подобных работ, а также понимание выполнения всех этапов работы. В противном случае лучше обратиться за помощью в автосервис.

Диагностика неисправностей

Редукционный клапан чаще всего выходит из строя по двум основным причинам. Первая — его неспособность поддерживать в системе нормальное давление. Это обычно связано с механическими повреждениями составляющих его элементов. Чаще всего выходит из строя пружина. За время эксплуатации она растягивается и не может удержать клапан, который открывается даже при незначительном изменении давления. Это, в свою очередь, приводит к недостатку масла в двигателе и выходу из строя других его узлов и деталей.

Такая ситуация встречается в случаях, если:

  • продолжительность работы клапана без замены превышает срок, регламентированный производителем;
  • в клапан установлена пружина от другой конструкции;
  • пружина или сам клапан установлены неправильно.

Вторая причина выхода из строя клапана — превышение давлением масла максимально допустимого значения. Низкое качество масла и его нерегулярная замена приводит к накоплению на корпусе редукционного клапана и масляного насоса грязи и последующему заклиниванию входного отверстия в корпусе механизма. Таким образом, несвоевременная замена масла может привести к капитальному ремонту двигателя.

Работоспособность редукционного клапана проверяется по уровню давления масла. При избыточном уровне на корпусе двигателя появляются следы вытекающего масла. Недостаточное давление определяется с помощью жидкостного манометра. Оптимальные значения давления можно найти в технической документации на автомобиль, причём эти значения индивидуальны для каждой марки и модели авто. Так, на «Таврии», клапан масляного насоса срабатывает при давлении 0,55 МПа. Аналогичные показатели у многих автомобилей семейства ВАЗ.

Видео: измерение давления масла

Устройство масляного фильтра двигателя

Все двигатели внутреннего сгорания оснащаются масляными фильтрами. За последние несколько десятилетий этот элемент системы смазки стал максимально унифицированным — общая конструкция современного масляного фильтра одинакова для всех авто.

Основные элементы масляного фильтра:

  1. Корпус. Сейчас подавляющее большинство автомобильных масляных фильтров изготавливаются в собственном металлическом корпусе. Устройство корпуса масляного фильтра довольно простое: он состоит из металлической чаши с гранями под ключ на тыльной стороне и передней крышки с монтажной резьбой и отверстиями. На крышке крепится уплотнительная резинка.
  2. У некоторых моделей масляных фильтров корпус несъемный, и при ТО меняется только картридж.

  3. Фильтрующий элемент изготавливается в основном из картона, армированного синтетическими волокнами, и укладывается в корпус «гармошкой». Подобный способ позволяет при небольшом объеме самого фильтра максимально увеличить его фильтрующую поверхность.
  4. Перепускной клапан служит для аварийного сброса избыточного давления, которое может образоваться в фильтре. Клапан перенаправляет поток масла в обход фильтрующего элемента при достижении определенного давления внутри корпуса.
  5. Противодренажный клапан удерживает масляный столб в заборной магистрали после остановки двигателя. Это предотвращает стекание смазочного материала в поддон при прекращении работы насоса и позволяет системе смазки полноценно функционировать с первых секунд после пуска.

Перечисленные детали масляного фильтра универсальны. В том или ином исполнении они есть во всех конструкциях современных автомобильных фильтров.

Ремонт, замена и регулировка

Работоспособность редукционного клапана можно определить только после его снятия и разборки (в случае разборной конструкции). Масляный нагар и грязь на его корпусе удаляются керосином, бензином или специальной жидкостью для чистки карбюраторов. Особое внимание уделяется пружине — её меняют даже при малейших признаках сжатия, растяжения или деформации.

Для проверки работоспособности клапана «кустарным» способом достаточно надавить на поршень или шарик. Если для приведения их в действие нужно приложить определённые усилия, устройство можно считать исправным.

Клапан неисправен, если в процессе надавливания он заклинивает или недостаточно зажимает отверстие. В первом случае его вытаскивают, а затем тщательно промывают в бензине. Во втором случае необходимо подобрать новую пружинку, обеспечивающую плотное закрытие отверстия, и заменить ею износившийся механизм.

Видео: замена редукционного клапана

После ремонта или замены редукционного клапана его следует установить на место и отрегулировать. Регулировка осуществляется упорным винтом, вращение которого сжимает или растягивает пружину. Величина давления при этом определяется с помощью жидкостного манометра.

Отметим, что сам клапан можно регулировать можно только на неработающем двигателе, а давление масла измеряется на работающем.

Редукционный клапан масляного насоса — небольшая, но крайне важная деталь двигателя любого автомобиля. От его исправности зависит работоспособность всего силового агрегата. Своевременная диагностика неисправностей клапана и их немедленное устранение позволят вам избежать серьёзных неприятностей на дороге.

Регулировка редукционного клапана

Производится на установленной детали. В процессе регулировки пружина должна сжиматься и разжиматься посредством закручивания-откручивания упорного винта. Также в процессе регулировки необходимо замерять давление в насосе жидкостным манометром. Регулировка редукционного клапана делается при выключенном двигателе, тогда как в процессе замера давления двигатель должен работать.

Советы, которые обеспечат длительную работу редукционного клапана:

  • Используйте только высококачественное моторное масло, которое подходит вашему автомобилю по типу и классу вязкости. Рекомендации к выбору смазки, как правило, дает производитель машины.
  • Ни в коем случае нельзя смешивать несколько марок масел.
  • Замену масла и фильтра в системе должны осуществляться по регламенту, который можно найти в руководстве пользователя.
  • В систему смазки не допускается попадание воды, сора, грязи, различных технологических жидкостей.
  • Следует контролировать давление масла и рабочую температуру двигателя. Перегрев может повлечь попадание в систему смазки охлаждающей жидкости.
  • Для регулировки и замены редукционного клапана масляного насоса следует обращаться к специалисту.

Система смазки есть на любом современном автомобиле. Сбой в ее работе приведет к серьезным последствиям, поэтому необходимо следить за состоянием масляного насоса и редукционного клапана. Редукционный клапан масляного насоса обеспечит необходимый уровень давления в системе и стабильную работу двигателя.

Замена масляного насоса на ВАЗ-2112 16 клапанов фото, видео

Если у вас на панели приборов загорелся красный индикатор, сигнализирующий о недостатке масляного давления в системе, то не спешите бежать в магазин и покупать новый масляный насос.

На видео рассмотрены самые основные причины, почему в двигателе ВАЗ может пропасть давление масла:

Замена масляного насоса

Ничего сложного в замене масляного насоса нет. Загоняем машину на яму, готовим инструмент и за дело.

  1. Отключаем аккумулятор.
    Демонтаж клеммы АКБ для ремонта
  2. Сливаем масло в приготовленную тару (пробка на поддоне).
    Пробка откручивается ключом
  3. Домкратим машину, выставляем на хорошую подставку (пенек подойдет в самый раз) и снимаем правое колесо.
  4. Снимаем ремень ГРМ.
    Ремень ГРМ без кожуха.
  5. Снимаем шкив и шпонку коленчатого вала (вам нужен будет помощник зажать отверткой маховик).
  6. Снимаем крышку картера.
    Снимаем поддон
  7. Снимаем сам маслозаборник.
  8. Очищаем сетку маслоприёемника (растворителем либо керосином).
  9. И снимаем непосредственно сам масляный насос (6 болтов на блоке цилиндров).
    Расположение 6 болтов, которые крепят масляный насос, отмечено стрелочками

Сборку масляного насоса проводить в обратном порядке.

Прокладки поддона и масляного насоса обязательно подвергаются замене на новые. Так же новый масляный насос стоит промыть от консервирующей смазки и заполнить его маслом (чтобы исключить при первом запуске после ремонта его сухую работу).

Зачем нужен масляный насос?

Внешний вид насоса

Масляный насос в двигателе предназначен для нагнетания давления в масляной системе, для необходимого смазывающего эффекта всех трущихся деталей ДВС. При недостаточном давлении в системе смазывающий эффект будет малоэффективен, что в свою очередь приведет к непригодности к работе двигателя. В данном случае на панели приборов должна загореться контрольная лампа низкого давления масла. Поэтому не стоит затягивать с ремонтом масляного насоса.

У вас остается два варианта. Поставить машину на станцию технического обслуживания и потерять много времени и денег, либо поменять масляный насос самостоятельно.

Диагностика насоса

Снятый для диагностики масляный насос. Симптомы — течь масла.

Для начала нужно убедиться в исправности самого датчика давления масла — проверить сухой или масляный сам датчик.

Во-вторых, нужно проверить правильно ли подается питание на него или где-то перебит провод. И только после этих процедур, если лампочка не тухнет, вам придется менять масляный насос.

Почему он может сломаться раньше срока?

Течь масла с масляного насоса чревата дорогим ремонтом двигателя

К замене масляного насоса может привести так же и не качественное масло, которое приведет к быстрому засорению сетки маслоприемника и в последующем нехватке масляного давления в системе. Не редко масляный насос мокреет и из под него течет масло. В этих случаях можно обойтись заменой прокладкой и чисткой сетки маслоприемника.

В целом масляный насос не приносит много хлопот владельцам ВАЗ-2112. Он рассчитан на 120 тысяч километров пробега. При покупке нового насоса и запчастей для его ремонта выбирайте оригинальные запчасти. Официальным производителем масляных насосов для ВАЗ-2112 – Тольяттинский завод (ТЗА).

редукционный клапан

Редукционный клапан является мелкой, но очень важной деталью во многих агрегатах, в которых жидкость циркулирует под нужным давлением. В этой небольшой статье мы подробно разберём устройство, принцип работы и назначение редукционного клапана, причём не только клапана, установленного в системе смазки двигателя, но и в других системах.

О важности редукционного клапана и обратного клапана, а так же какие бывают неприятности, если он перестанет нормально работать, я уже подробно писал и желающие могут почитать об этом вот в этой статье. А в этой статье начнём с самых азов.

Говоря простыми словами — редукционный клапан предназначен для стравливания излишков жидкости (которая качается к примеру масляным насосом (или топливным насосом) и циркулирует по системе) обратно в картер, если давление превышает допустимые нормы.

И если бы не было этого клапана, то повышенное больше нормы давление жидкости (масла, топлива и др.) повредило бы прокладки, сальники или пористый материал масляного, или любого другого фильтра (которые тоже рассчитаны на определённое давление) и это привело бы к неприятным последствиям.

Редукционный клапан — устройство и принцип работы.

Сам клапан, несмотря на его важность, устроен довольно просто (см. рисунок чуть ниже и фото выше). Он представляет из себя подпружиненный шарик (или цилиндрик) который постоянно поджат своей пружиной и запирает своим телом своё посадочное место, в обратном канале, предназначенном для слива избыточной жидкости (масла). Упругость пружины клапана рассчитана на определённое давление жидкости.

Редукционный клапан.
1 — шестерни насоса, 2 — шарик клапана, 3 — пружина, подпирающая шарик.

И при превышении этого давления сверх нормы, повышенное давление жидкости давит на клапан, пружина при этом сжимается и шарик открывает канал, через который стравливаются излишки жидкости. Всё работает довольно просто и на автомате, и проблем как правило не возникает, если конечно вовремя менять фильтр и рабочую жидкость (масло), чтобы не допустить попадание грязи под клапан.

Где применяется редукционный клапан.

Редукционный клапан может быть установлен в масляном насосе автомобиля, который качает масло под нужным давлением по системе смазки, а также может устанавливаться в топливной системе как бензинового, так и дизельного двигателя, и даже устанавливается в современных сантехнических системах подачи воды.

В системе смазки двигателей автомобилей, мотоциклов и другой техники, редукционный клапан не допускает превышения давления масла выше нормы (подробнее о давлении масла и его проверке читаем тут), чтобы масло не выдавливалось через сальники и прокладки, а также чтобы не порвать пористый материал масляного фильтра. Подробно о редукционном клапане системы смазки и как проверить этот клапан можно почитать в статье про масляный насос — его диагностику и ремонт.

В топливной системе современных впрысковых бензиновых двигателей, установлен клапан в топливной рампе и он не допускает превышения давления топлива в ней. Если быть точным, то этот клапан называется не редукционным клапаном, а регулятором давления топлива (подробно о нём читаем здесь), но принцип работы его такой же, то есть в регуляторе давления топлива установлен тот же подпружиненный шарик, который при превышения нормы давления топлива, стравливает его излишки в канал обратки.

Примерно так же работает и редукционный клапан в топливной системе дизельного двигателя. Когда насос низкого давления, подающий топливо в топливный насос высокого давления (ТНВД), накачает топливо больше положенного, открывается редукционный клапан, установленный в топливной системе и излишки дизельного топлива сливаются в канал обратки и далее по шлангу обратки обратно в топливный бак.

В системе гидроусилителя руля современного автомобиля (подробнее о гидроусилителе читаем тут) и других системах гидравлики (даже в токарных станках высокой точности) так же установлен редукционный клапан, позволяющий предотвратить превышения давления гидравлической жидкости (масла) выше требуемой нормы.

Ведь любой гидроусилитель и его уплотнения, рассчитаны на работу с гидравлической жидкостью, прокачиваемой насосом гидроусилителя под определённым давлением и максимальное значение этого рабочего давления не должно превышать требуемой величины. Повышение давления как правило происходит при повороте руля машины до упора.

И в крайнем положении руля, значительно повышается давление жидкости, а чтобы не повредить уплотнения и другие детали ГУРа, именно для этого и служит редукционный клапан, который стравливает излишки жидкости, тем самым понижая давление до необходимой нормы, и предотвращая порчу уплотнений в системе и другие неприятности.

Несомненно редукционный клапан является мелкой, но очень важной деталью любой гидравлической системы.

Редукционный клапан давления масла


Редукционный клапан давления масла — устройство и ремонт

Ни для кого не секрет, то двигатель автомобиля не может работать без соответствующей смазки. Если мотор будет работать без масла, то его выход из строя наступит очень и очень быстро. Однако, простое заливание масла в двигатель – недостаточно. Необходимо, чтобы оно проникало во всех щели, чтобы обеспечивать функционирование абсолютно всех узлов. Для этого в картере двигателя нужно создать необходимое давление, которое сможет заставить масло циркулировать по всем узлам мотора.

Что такое редукционный клапан давления?



Для обеспечения требуемого давления масла применяется масляный насос, который распространяет смазывающее вещество по всем узлам двигателя. Масляный насос приводится в движение с помощью одного из валов: распределительного или коленчатого, и работает вместе с двигателем. Дальнейшая передача вращающего момента на шестерни насоса осуществляется с помощью специального приводного вала.

Однако, одного только создания давления недостаточно, ведь необходимо контролировать этот важный параметр. Слишком большое давление может привести к износу сальников и прокладок, после чего они начинают пропускать масло наружу. Кроме того, в ряде случаев, избыточное давление становилось причиной многих более ответственных узлов.

Негативный эффект имеет и слишком малое давление. Если его недостаточно, масло не в состоянии проникнуть в труднодоступные места. Работа этих деталей в сухую очень быстро приведет к их износу.



Чтобы избежать этих неприятностей, на масляном насосе устанавливается специальный редукционный клапан масляного давления. При повышении давления в системе, он открывается и пропускает определенное количество масла в картер. После того, как давление на входе уменьшится, он закрывается, это вплотную связяно с системой вентиляции картера двигателя. Таким образом, принцип работы редукционного клапана основан на разности создаваемых давлений на входе и выходе устройства. Исходя из этих данных, он открывается или закрывается.

Если рассматривать этот процесс более подробно, то получается, что масло воздействует на специальный болт, который, преодолевая сопротивление пружины, за счет давления масла, открывает клапан. После того, как давление нормализуется, пружина возвращается в исходное положение. Этот процесс является цикличным и продолжается на протяжении всего времени работы двигателя.

Устройство клапана давления масла

Клапан состоит из специального кожуха. На всем его протяжении расположена система каналов, по которым осуществляется циркуляция смазывающего вещества. На конце циркуляционного канала расположен болт или шарик. Данный элемент открывает или закрывает канал, чтобы обеспечить подачу масла или ограничить ее.

Главное отличие этой системы регуляции давления состоит в том, что она предельно проста. Ее конструкция более высокую надежность и ремонтопригодность, по сравнению с электрическими или любыми другими типами клапанов.

Клапан может быть как частью всего насоса, так и его отдельным элементом. Второй вариант предусматривает модульную систему, неисправной узел которой можно легко заменить.

Видео — Редукционный клапан для увеличения ресурса топливного фильтра

Неисправности редукционных клапанов

При всех своих достоинствах, такой клапан тоже поддается износу, который рано или поздно проявляется в следующих неисправностях:

  • Создание недостаточного давления. Эта неисправность может быть вызвана механическими поломками и часто всего происходит из-за пружины. Со временем этот упругий элемент начинает растягиваться и приоткрывать клапан, даже если давление не слишком большое. Таким образом, оно снижается, и масло не попадает во всех остальные мелкие узлы двигателя.
  • Немало важен и человеческий фактор. Если при капитальном ремонте была подобрана пружина не той упругости, то она очень быстро выходит из строя и ставит под угрозу весь механизм.
  • Существует и обратный момент первой неисправности – это избыточное давление. Как вы уже поняли, клапан перестает открываться, или открывается недостаточно широко. Это связано с постепенным засорением канала клапана, которое не дает ему нормально открываться. В последствие, масло под давлением выводит из строя сальники и прокладки, а также многие другие важные части механизма.

Чтобы не допустить этого, старайтесь своевременно производить замену масла. При этом, большое внимание обращайте на качество смазывающего вещества.

Ремонт редукционного клапана масляного насоса

Прежде чем бить тревогу и лезть под капот, необходимо убедиться в наличии неисправности. На приборной панели имеется специальная лампа, которая сигнализирует о недостатке или избытке давления масла. В автомобилях конца прошлого века, помимо лампы, применялся специальное измерительное устройство, которое показывало давление масла. Если лампа загорелась или стрелка отклонилась от нормы, то можно судить о неисправности клапана или недостатке масла в двигателе.

В первую очередь, определите уровень масла. Если он в норме, то приступайте к разборке масляного насоса. Для этого демонтируйте его с двигателя. После разборки насоса клапан можно будет оценить визуально.

При его заклинивании его вытаскивают и промывают в бензине. После этого, непосредственно перед установкой, его смазывают и монтируют обратно.

Не менее внимательно отнеситесь и к специальным каналам клапана. При необходимости проведите их очистку.

Если пружина не обеспечивает нормального закрытия клапана, то ее следует заменить. Постарайтесь подобрать именно такую же пружину.

Если вы производите капитальный ремонт двигателя, то чистке и смазыванию данный узел не подлежит. В этом случае, устанавливается новый масляный насос.

Самостоятельный ремонт и замена редукционного клапана масляного насоса

Бесперебойное функционирование смазочной системы двигателя внутреннего сгорания предполагает исправность всех её элементов. Силовой агрегат машины может выйти из строя по различным причинам, в том числе и из-за редукционного клапана, регулирующего давление масла в системе. В работоспособном состоянии этот клапан позволяет автовладельцу избежать серьёзных неприятностей.

Принцип работы и основные функции редукционного клапана

Непрерывно циркулирующее в двигателе моторное масло оказывает определённое давление на все его элементы. Постоянный контроль этого показателя в установленных производителем пределах является обязательным условием нормальной работы силового агрегата.

Назначение и функции

Любое отклонение давления масла может стать причиной выхода из строя отдельных узлов или мотора в целом. В этом случае может потребоваться капитальный ремонт двигателя, связанный с большими финансовыми расходами. Для предотвращения таких ситуаций был изобретён редукционный клапан, отвечающий за давление масла. Несмотря на важность выполняемых функций, он отличается простой конструкцией, легко ремонтируется и заменяется.

Редукционный клапан является важнейшим элементом масляного насоса

Масляный насос, элементом конструкции которого является редукционный клапан, обеспечивает циркуляцию смазки по всему двигателю. Корректировка давления масла происходит именно с помощью клапана, который открывает или закрывает входное отверстие. Излишки масла уходят в запасной канал, что, в свою очередь, позволяет стабилизировать давление в системе.

Расположение

В современных автомобилях редукционный клапан расположен вместе с масляным насосом. Сам же насос, как правило, устанавливается за генератором. В зависимости от модели автомобиля и вида клапана, последний находится либо на масляном фильтре, либо на крышке насоса.

Расположение редукционного клапана в масляном насосе

Редукционные клапаны бывают двух видов: разборные и встроенные. В первом случае устройство можно разобрать и заменить отдельные детали, вышедшие из строя. Встроенные же модели в случае поломки меняются целиком, а иногда и вместе с масляным насосом или его крышкой.

Принцип работы

Давление моторного масла в системе двигателя зависит от скорости вращения коленчатого вала. Нажатием на педаль акселератора приводятся в действие шестерни насоса. При этом чем сильнее нажатие, тем быстрее вращаются шестерни. С ростом скорости вращения увеличивается объём масла, закачиваемого из картера, и, как следствие, повышается давление. Исправный редукционный клапан при достижении определённой величины давления открывается и возвращает масло обратно в картер.

Рядом с входным отверстием устройства располагается поршень или металлический шарик на пружине, прикреплённой к упорному винту. Под давлением, создаваемым маслом, клапан утапливается в корпус и приводит пружину в действие. Излишки масла через открывающееся отверстие и запасной канал насоса уходят обратно в картер двигателя.

Около входного отверстия клапана располагается поршень или металлический шарик на пружине

При снижении давления масла его величины уже не хватает для поддержания клапана в открытом состоянии и он закрывается. Пружина переводит поршень или шарик в исходное положение, перекрывая отверстие.

Диагностика неисправностей

Редукционный клапан чаще всего выходит из строя по двум основным причинам. Первая — его неспособность поддерживать в системе нормальное давление. Это обычно связано с механическими повреждениями составляющих его элементов. Чаще всего выходит из строя пружина. За время эксплуатации она растягивается и не может удержать клапан, который открывается даже при незначительном изменении давления. Это, в свою очередь, приводит к недостатку масла в двигателе и выходу из строя других его узлов и деталей.

Такая ситуация встречается в случаях, если:

  • продолжительность работы клапана без замены превышает срок, регламентированный производителем;
  • в клапан установлена пружина от другой конструкции;
  • пружина или сам клапан установлены неправильно.

Вторая причина выхода из строя клапана — превышение давлением масла максимально допустимого значения. Низкое качество масла и его нерегулярная замена приводит к накоплению на корпусе редукционного клапана и масляного насоса грязи и последующему заклиниванию входного отверстия в корпусе механизма. Таким образом, несвоевременная замена масла может привести к капитальному ремонту двигателя.

Работоспособность редукционного клапана проверяется по уровню давления масла. При избыточном уровне на корпусе двигателя появляются следы вытекающего масла. Недостаточное давление определяется с помощью жидкостного манометра. Оптимальные значения давления можно найти в технической документации на автомобиль, причём эти значения индивидуальны для каждой марки и модели авто. Так, на «Таврии», клапан масляного насоса срабатывает при давлении 0,55 МПа. Аналогичные показатели у многих автомобилей семейства ВАЗ.

Видео: измерение давления масла

Ремонт, замена и регулировка

Работоспособность редукционного клапана можно определить только после его снятия и разборки (в случае разборной конструкции). Масляный нагар и грязь на его корпусе удаляются керосином, бензином или специальной жидкостью для чистки карбюраторов. Особое внимание уделяется пружине — её меняют даже при малейших признаках сжатия, растяжения или деформации.

Для проверки работоспособности клапана «кустарным» способом достаточно надавить на поршень или шарик. Если для приведения их в действие нужно приложить определённые усилия, устройство можно считать исправным.

Клапан неисправен, если в процессе надавливания он заклинивает или недостаточно зажимает отверстие. В первом случае его вытаскивают, а затем тщательно промывают в бензине. Во втором случае необходимо подобрать новую пружинку, обеспечивающую плотное закрытие отверстия, и заменить ею износившийся механизм.

Видео: замена редукционного клапана

После ремонта или замены редукционного клапана его следует установить на место и отрегулировать. Регулировка осуществляется упорным винтом, вращение которого сжимает или растягивает пружину. Величина давления при этом определяется с помощью жидкостного манометра.

Отметим, что сам клапан можно регулировать можно только на неработающем двигателе, а давление масла измеряется на работающем.

Редукционный клапан масляного насоса — небольшая, но крайне важная деталь двигателя любого автомобиля. От его исправности зависит работоспособность всего силового агрегата. Своевременная диагностика неисправностей клапана и их немедленное устранение позволят вам избежать серьёзных неприятностей на дороге.

Редукционный клапан давления масла: фото, принцип работы, поломки

В автомобиле масляный насос служит для создания давления внутри масляной магистрали. Смазка под давлением жизненно необходима для правильной работы некоторых деталей двигателя. В таких моторах, где используется сухой картер насос также используется для перекачки масла из картера в масляный бак. Есть во всей этой системе и одна важная деталь, без которой насос не сможет нормально функционировать – редукционный клапан давления масла.

Он необходим для того, чтобы выходящее из насоса давление поддерживалось на одном уровне на всем периоде работы двигателя. Привод масляного насоса может осуществляться от шкива распределительного или коленчатого вала – это зависит от конкретной конструкции машины.

Устройство масляного насоса:
1- заборные шестерни;
2- клапан;
3-запорная пружина.

Классификация оборудования

Насос масла и клапан для поддержания давления имеют определенную классификацию по своему устройству. Насосы бывают такие:

  • Регулируемые;
  • Нерегулируемые.

В регулируемом варианте постоянное давление поддерживается за счет изменения положения одной из частей насоса. А вот в устройстве нерегулируемого варианта не обошлось без использования редукционного клапана. Уже каждый из рассмотренных выше вариантов подразделяется по устройству механизма на шестеренчатый и роторный.

В свою очередь, регуляторы давления масла бывают гидравлического и пневматического типа, вне зависимости от типа, оба они предназначены для поддержания давления на заданном уровне. По источнику питания клапаны бывают таких типов:

  • Редукционные, управляемые пневматическим приводом;
  • Управляемые электрическим приводом;
  • Автономные, не нуждающиеся в источнике питания.

Теперь пришло время рассмотреть назначение и принцип работы редукционного клапана.

Задачи, выполняемые клапаном

Как уже было сказано, клапан масла необходим для поддержания давления на определенном уровне. После того как мотор запустился, задача редукционного клапана – стабилизация давления и поддержание уровня на всем периоде работы мотора.

Если же давление опуститься ниже номинального уровня, то это будет означать, что некоторые детали мотора лишатся нормальной смазки, и в скором времени образуется поломка.

Во время работы регулятор управляет скоростью движения масла: увеличивает или уменьшает ее в зависимости от того, что требуется в данный конкретный момент. Осуществляется это за счет полного открытия клапана и понижения, с помощью чего давление уменьшается или частичного открытия, где оно начинает расти. Каждое из этих действий совершается в тот момент, когда это нужно, благодаря своему устройству регулятор определяет это самостоятельно.

Особенности работы клапана

В целом, вникнув в принцип работы этого механизма можно обнаружить, что он достаточно прост. Итак, главный элемент, который реагирует на происходящее в масляной магистрали – это специальный упорный болт. Этот болт, под воздействием внешней среды, давит на пружинку, которая уже прижимает или отпускает клапан по отношению к сечению прохода. Если же давление масла в системе начнет возрастать и, при этом, превысит допустимый максимальный уровень давления, то масло преодолеет сопротивление регулятора (попросту пружины) и выдавит его в посадочное место. Таким образом показатель давления стабилизируется, пружина вернется в нормальное положение, а двигатель автомобиля сможет нормально функционировать дальше. Технически устройство клапана имеет следующий вид:

  1. Относительно маленький корпус, внутри которого проточена особая система каналов. По ним движется масло.
  2. Пружинка, шток и тело регулятора – понижают и повышают давление масла.

Обязательно следует сказать о том, насколько устройство этого клапана просто – все функции выполняются элементарными действиями. За счет элементарности составных деталей обеспечивается высокий уровень надежности.

Также нужно отметить, что регулятор давления может технически выполняться в двух вариантах. Первый предполагает расположение корпуса внутри насоса, не разделяя эти два устройства. Второй вариант – клапан имеет свой отдельный корпус и располагается где-то по ходу масляной магистрали. Учитывая то, в каких условиях приходиться функционировать клапану, неудивительно, что поломки его также периодически встречаются. Этому моменту так же следует уделить внимание.

Распространенные поломки клапана

Уплотнительную шайбу необходимо менять на новую после каждой разборки механизма.

Итак, существует ряд наиболее часто встречаемых поломок клапана давления масла. Проявляются они так же по-разному, поэтому уделим этому моменту немного времени. Первая распространенная проблема – неспособность регулятора поддерживать необходимые двигателю параметры. Такое случается из-за выхода из строя механических частей устройства. Как правило, это случается из-за поломки слабого элемента устройства – прижимающей пружинки. Если пружина не заменялась в течение многих тысяч пройденных километров, то со временем она оказывается растянутой и перестает держать клапан. Вследствие этого может происходить открытие прохода в корпусе тогда, когда это не нужно. Это приведет к отсутствию смазки в тех местах, где это срочно необходимо.

Задиры на поверхности плунжера – одна из возможных причин неправильной работы.

Вторая распространенная проблема – неправильный монтаж регулятора давления или отсутствие его обслуживания. Здесь проблема выражается отсутствием открытия клапана в тот момент, когда давление превышает допустимый уровень. Это случается из-за засорения проходного сечения или подклинивания отдельных его элементов. Как результат – отсутствие нормальной смазки, что приведет к выходу из строя отдельных узлов и агрегатов двигателя.

Как правило, забивается клапан из-за того, что масло в двигателе заменятся несвоевременно. Решить такую проблему достаточно сложно, чаще речь идет о полной замене клапана, так как найти отдельные мелкие составные части достаточно сложно. Предотвратить проблему несложно – промывайте двигатель перед каждой заменой масла и заменяйте последнее согласно регламенту завода изготовителя.

Volkswagen Caravelle › Бортжурнал › Профилактика масляного насоса с притиркой редукционного клапана

При первом пуске поменянного двигателя не потухла моргающая лампочка давления масла. На T3 она получает сигнал с двух датчиков: на ГБЦ (если давление масла менее 0,3 бар, лампа мигает) и на корпусе масляного фильтра (если при оборотах выше 2000 давление ниже 1,8, то лампа горит, и срабатывает зуммер). В очередной раз первая мысль: «Ну все приехали!». Открутил датчик на корпусе фильтра. Крутанул стартером — масло не идет. Успокоился немного. Двигатель не виноват — насос не качает масло.

Насос у бусика родной из-за наклона двигателя, снятый с предыдущего.

Полный размер

Уже в темноте сбросил поддон, открутил и разобрал насос. На вид ничего криминального не обнаружил. Зазоры не мерил. Редукционный клапан не снимал (по задумкам инженеров сделан неразборным). Уже тогда подумал, что надо бы, потому что в следствии повреждения деталей предыдущего двигателя в корпус могла попасть стружка (в поддоне ее было предостаточно). Ночью на «Драйве» прочитал про хитрость: после замены насоса, нужно шприцом закачать в него масло через подающее к фильтру отверстие. Утром поставил все обратно, на всякий случай дунул компрессором в каналы (переживал, что там могут скопиться отложения), зашприцевал немного масла, правда через корпус маслоохладителя (уж не знаю, что из этого получилось).

Завел двигатель. Лампа погасла. Ура! Через пару дней опять та же история. Снял фильтр, дунул, шприцанул, завел — лампа погасла. Понял, что существует какая-то проблема, но потом за другими заботами забыл. Через какое-то время, после очередной поездки по шоссе, во время которой, кстати узнал, что дизель греется именно при таком режиме (в то время, когда бензиновый двигатель охлаждается), выгрузил пассажиров и вещи, заглушив двигатель. Затем завел, переставил бусик и принялся на всякий случай подключать напрямую вентилятор радиатора (погода была уже жаркой). Завожу, чтобы снова ехать — лампа давления моргает. Выворачиваю датчик — масло не идет. Повторяю прошлые операции — пусто. Замечаю, что откручен маслоохладитель. Затягиваю гайку. Кручу стартером — масла нет.

Решаю, что пришло время полной ревизии насоса. Сейчас у меня есть подозрения, что может быть уровень был на грани, и, когда машина встала чуть криво, насос не смог захватить масло. Дело в том, что поначалу я считал, что нужно заливать 4 л, опираясь на данные из книги издательства ПетерГранда (она же — сайт forse. ru). Уже потом из обсуждения на «Фанклубе» ( fanclub-vw-bus.ru/forum/viewtopic.php?f=46&t=5465 ) узнал, что нужно 4,5. Конечно, пол литра в данном случае не могли сыграть определяющей роли, но и слилось масла не так много (даже со снятием поддона). Хотя, уровень, вроде, держался. Еще одно наблюдение: показания щупа очень разнятся в зависимости от положения бусика, а когда производишь измерения, лично у меня (на родном кривом щупе) влияет: нажал на щуп пальцем или нет. В общем, замер уровня надо проводить аккуратно, предварительно отметив точки max и min (не доверяться заводским) после полной замены масла.

В любом случае, снял поддон, открутил насос и приступил к профилактике. Померил зазоры. Боковой между зубьями укладывался в максимально допустимые 0,2 мм, а осевой люфт в 0,15. Между стенками корпуса и шестернями зазор тоже мизерный. Точные данные не записал. Щупы удобнее использовать узкие. У меня есть еще два фольксвагеновских насоса: с предыдущего 1Y от Пассата и от купленного сеатовского. Первый я использовал в качестве испытуемого для разборки редукционного клапана и его дальнейшей фиксации. Так у него зазор между зубьями был больше миллиметра. Оказывается насосы могут так изнашиваться!

Приступил к разборке клапана. Следы на корпусе указывали на то, что операцию уже производили: из заводских «зарубок» (не знаю, как точно они называются) — загиба металла для фиксации упорного стакана пружины — осталась одна. Видимо, использовали другой способ, просверлив корпус с торца в четырех местах, из-за чего мягкий материал немного разошелся. Срезав ножом и зачистив металл, мешающий выходу стакана, извлек последний с помощью самореза, вставленного в отверстие, и воротка. При этом, не повредить корпус изнутри не удалось, но это никак не влияет на работу. Вынул пружину, и, осторожно надавливая на торец поршня клапана Г-образным шестигранником, извлек цилиндр из корпуса.

В Интернете не раз встречал утверждения, что при наличии на внешней стороне поршня или внутренней корпуса царапин или потертостей, однозначно нужно менять масляный насос. По моему мнению, эта позиция основана на неправильном понимании принципа работы клапана. Рабочей поверхностью его, предотвращающей проход масла в закрытом положении, является «фаска» в торце, которая опирается на седло в корпусе, подобно клапану газораспределительного механизма.

Полный размер

Видно повреждение на рабочей поверхности

Посадка в корпус с минимальным зазором служит для того, чтобы поршень не перекашивался, плотно прижимаясь к седлу. Если на стенке поршня или на внутренней поверхности корпуса будет царапинка, то главное, чтобы она не препятствовала свободному перемещению клапана. Конечно, если эти потертости, приведут к тому, что поршень разболтается в корпусе, то нужно будет менять.

На одном видео, человек, перебирающий клапан, и даже прошедшийся по поршню наждачкой, демонстрировал, как на сухую цилиндр свободно перескакивает туда-сюда при переворачивании корпуса. В комментариях кто-то высказал сомнение о возможности в дальнейшем использовать деталь. У меня тоже, поршень после протирки (наждачкой я не пользовался) вел себя так же. Считаю это положительным показателем того, что он нигде не задевает. При этом, он не болтался в корпусе, а после обработки маслом, уже не имел такого свободного перемещения, что еще раз говорит о минимальном зазоре и о неизношенности корпуса.

Как видно на фото, седло оказалось смещенным относительно центра отверстия. Что самое удивительное, на испытуемом насосе от Пассата та же самая история. На поверхности седла видны грязь и отложения.

Полный размер

Все вытер. Нужно быть осторожным, чтобы не повредить седло. Воспользовался подсмотренным на ютубе способом притирки клапана с использованием алмазной притирочной пасты для клапанов.

Полный размер

Нанес состав на «фаску» поршня, Аккуратно, чтобы не попало куда ни надо, вставил в корпус, и вращательными движениями с помощью тряпки, намотанную на отвертку, начал притирку.

Полный размер

Несколько раз добавлял пасту, однажды все же посадив на внутреннюю поверхность корпуса, от чего появилась потертость, но в районе пружины.

принцип действия. Регулировка редукционного клапана масляного насоса

Работа системы смазки двигателя внутреннего сгорания возможна лишь при условии исправности и слаженных действий всех ее конструктивных элементов. Выход из строя хотя бы одной ее детали неизбежно приведет к неполадкам в силовом агрегате.

В статье мы поговорим о том, что представляет собой редукционный клапан масляного насоса и каковы его функции. Также мы рассмотрим принцип действия этого узла системы смазки, расскажем, как правильно произвести его ремонт и регулировку.

Как известно, масло подается к движущимся деталям двигателя под определенным давлением, создаваемым работающим насосом. Без этого смазка попросту стекла бы в картер, подвергнув элементы кривошипно-шатунного и газораспределительного механизмов влиянию повышенного трения и перегреву. Но и слишком высокое давление опасно для двигателя. Прокладки, сальники, уплотнители не в состоянии выдерживать превышение его нормальных показателей. Из-за этого масло начинает сочиться из-под них, а также может попадать в систему питания и охлаждения силового агрегата.

Именно для снижения давления смазки в системе и предназначен редукционный клапан масляного насоса. Само слово «редукция» часто употребляется в машиностроении, обозначая снижение, уменьшение, ослабление чего-либо. В нашем случае это относится к давлению масла.

Где он находится?

Редукционный клапан масляного насоса чаще всего размещен на крышке данного устройства, которая расположена в нижней передней части блока цилиндров двигателя за шкивом привода генератора. Иногда он может устанавливаться и на корпусе масляного фильтра.

Существует два типа клапанов: встроенные и разборные. В первом случае масляный насос и редукционный клапан – это единая конструкция, не подлежащая разборке. Во втором механизм регулирования давления при помощи инструмента извлекается из насоса и может ремонтироваться отдельно.

Конструкция редукционного клапана

Как же устроен редукционный клапан масляного насоса? Его конструкция достаточно проста. Она состоит из следующих элементов:

  • корпус с внутренним центральным каналом;
  • клапан в виде небольшого поршня или шарика;
  • пружина;
  • упорный винт (болт).

Принцип работы редукционного клапана

Давление масла в системе может зависеть от нескольких факторов, но главным из них является количество оборотов коленчатого вала. Иными словами, чем сильнее мы жмем на педаль газа, тем быстрее вращаются шестерни маслонасоса. А чем быстрее вращаются шестерни, тем больший объем масла насос захватывает из картера, и тем выше его напор получается на выходе.

При достижении давлением определенной величины исправный клапан приоткрывается, пропуская масло в запасной канал, по которому смазка попадает назад в картер.

Работа редукционного клапана масляного насоса выглядит следующим образом. Поршень или металлический шарик прижат к входному отверстию корпуса пружиной, которая, в свою очередь, подпирается упорным винтом. Масло под влиянием повышающегося давления начинает давить на поверхность клапана, утапливая его внутрь корпуса и сжимая пружину. Таким образом, открывается отверстие, по которому смазка и уходит в запасной канал.

При снижении давления его величины уже не хватает для того, чтобы удерживать клапан в открытом положении, и шарик или поршень под воздействием пружины опять перекрывает входное отверстие. Как видите, схема довольно проста и надежна, однако и она иногда дает сбой.

Неисправности редукционного клапана

Редукционный клапан, масляный насос и масляный фильтр – основные элементы системы смазки, но если последний в силу особенностей своей конструкции практически никогда не ломается, а лишь засоряется, то первые две детали могут выходить из строя довольно часто. Причиной этому обычно является использование некачественного масла, смазки, не соответствующей типу двигателя и условиям его эксплуатации, а также несвоевременная его замена. В этом случае частички грязи, металлическая стружка или продукты сгорания, находящиеся в смазке, оседают на рабочих поверхностях клапана, что, собственно, и приводит к его засорению и заклиниванию.

Также причиной неисправности может служить пружина, если она со временем растянулась или, наоборот, сжалась, искривилась, лопнула.

Сразу необходимо обозначить, что ремонт редукционного клапана масляного насоса возможен лишь в том случае, если он имеет разборную конструкцию. Для неразборных моделей потребуется замена всей крышки насоса.

Неисправным клапан считается, если он не способен поддерживать необходимое давление в системе, и когда его механизм не срабатывает при достижении давлением максимального значения. В первом случае определить поломку будет несложно – об этом вас оповестит контрольная лампа на панели приборов автомобиля. А вот о повышении давления вы сможете узнать только по подтекам масла на двигателе.

При каком давлении должен срабатывать редукционный клапан

Но как же понять, что давление повысилось или, наоборот, понизилось? Да и каким оно вообще должно быть? Оптимальное давление масла в системе можно узнать, заглянув в руководство пользователя. Для разных марок и моделей автомобилей оно будет разным. К примеру, редукционный клапан масляного насоса «Таврия» срабатывает при 0,55 МПа. Примерно такие же показатели актуальны и для большинства автомобилей «Лада».

Измерить давление масла можно, подключив к системе специальный жидкостный манометр в посадочное гнездо датчика давления. Перед этим двигатель необходимо прогреть до рабочей температуры. Все замеры производятся при заведенном моторе.

Ремонт и регулировка редукционного клапана масляного насоса

Понять, пригоден ли редукционный клапан к дальнейшей эксплуатации, можно, лишь демонтировав его и разобрав. Так удастся провести диагностику всех его элементов. Если на корпусе клапана имеются отложения, их необходимо отмыть при помощи бензина, керосина или жидкости для чистки карбюраторов. Также стоит внимательно осмотреть пружину. Если она имеет следы растяжения, сжатия или деформации, ее нужно заменить.

Когда вы полностью переберете клапан, проверьте его работу простым надавливанием на шарик (поршень). Если он вдавливается с усилием и возвращается назад, запирая канал корпуса, скорее всего, механизм рабочий.

Регулировка редукционного клапана масляного насоса осуществляется после того как редукционный клапан будет установлен в корпус устройства. Осуществляется процесс сжатием или отпусканием пружины путем откручивания (закручивания) упорного винта. Параллельно производятся замеры давления масла в системе при помощи жидкостного манометра. Регулировка, естественно, осуществляется при неработающем двигателе, а измерение давления – при работающем.

Полезные советы

Напоследок приведем несколько полезных советов, которые, возможно, позволят избежать проблем с редукционным клапаном масляного насоса или же дадут возможность вовремя выявить его неисправность:

  1. Заливайте в двигатель только качественное моторное масло подходящего типа и класса вязкости. Требования к смазке можно найти в рекомендациях завода-производителя автомобиля.
  2. Никогда не смешивайте разные марки масел, даже если они одного класса.
  3. Вовремя производите замену масла и масляного фильтра. Регламент этой процедуры также указан в руководстве пользователя авто.
  4. Не допускайте попадания в систему смазки грязи, влаги, технологических жидкостей.
  5. Следите за давлением масла. При включении на приборе соответствующей сигнальной лампы, не откладывая, отправляйтесь на диагностику.
  6. Обращайте внимание на рабочую температуру двигателя. Его перегрев может стать причиной попадания охлаждающей жидкости в систему смазки.
  7. Решив заменить или отрегулировать редукционный клапан масляного насоса, не имея необходимых навыков и инструментов, лучше воспользуйтесь услугами специалистов.

Редукционный клапан. Решено. — ИЖ Москвич 412, 1.5 л., 1989 года на DRIVE2

Приветствую всех, друзья! Записи стали реже, т.к. Москвич бегает будь здоров!) А еще потому что ноутбук приказал долго жить, и комп есть только на работе. Такие дела, да…

Но речь не об этом. Сегодня у меня возник такой вопрос.
На холостых всегда испытывал проблемы с давлением масла. Если обороты чуть-чуть падают ниже холостых (включаем фары, печку, трогаемся), загорается лампочка аварийного давления. Решил залезть в редукционный клапан, подрегулировать его. Он был недовернут до упора на 2 оборота. Решил подкрутить на полтора оборота, оставив запас полоборота. Я что вы думаете, теперь на холостых лампочка горит всегда, т.е. стало еще хуже. Вчера по городу пришлось ездить на подсосе, чтобы давление не падало. При этом на оборотах (90км/ч, 4-я передача) давление 3. На холодную давление 4 на оборотах, 2-2,5 на холостых. На горячую, как уже написал, на оборотах 3, на холостых стремится к 0, если чуть-чуть поддать (~1000 об/мин), поднимается до 1-1,5.

Система смазки УЗАМ

Вопросы:
— Почему после регулировки редукционного клапана стало хуже?
— Может ли быть засорен редукционник (залипать, износ шарика, закусывает пружина)?
— Может ли из-за неисправного редукционника быть такая проблема?
— Можно ли его выкрутить полностью для чистки, не сливая масла, или масло всё вытечет? Попробовал отвернуть его — потекло масло, закрутил наместо.

Заранее всем огромное спасибо за участие, за ответы, не ленитесь поделиться записью, может ваши друзья/знакомые знают ответы.

Чуть позже запись будет дополнена, отпишусь об устранении проблемы, как только станет ясно в чем же проблема.

Дополнено 30.11.18

Итак, редукционный клапан был откручен и осмотрен. Осмотр показал приличный износ поршенька, не о каком плотном запирании речи идти не могло. Попытка выкрутить корпус клапана без головки на 27 не привела к успеху, поэтому притирать пришлось лежа под машиной.
Взял притирочную пасту для клапанов, плоскую биту (под нее в поршне есть проточка, наверное как раз для притирки и предназначенная), гибкий вал и дрель, и в 3 подхода притер до идеального прилегания поршень к седлу. Далее растянул пружину, она была в спокойном состоянии 25мм, растянул до 30мм, закрутил, отрегулировал по мех.манометру давление около 5атм на холодном моторе на полностью вытащенном подсосе ( на оборотах, приближенных к холостым — 3атм), заменил маслянный фильтр, долил масло до уровня (кстати при снятии клапана вытекло около 50гр масла всего лишь). Больше в тот день ничего не делал, т.к. в гараже было ужасно холодно. Фото не делал по той же причине, хотя следовало бы для наглядности. Впрочем, кто когда-либо притирал клапана ГБЦ, знает как выглядит клапан до притирки и после, тут примерно та же картина.
Сегодня поехал на работу, на холодную на оборотах давление не поднималось выше 5, по мере прогрева упало до 4, на холостых 1,5-2, лампочка даже и не думает загораться при включенных фарах и печке! Вот собственно этого я и добивался) Давление теперь стало нормальным, поднимается гораздо быстрее при подгазовке, это видно даже по родному показометру. Кстати он показывает очень близко к правде, если сравнивать с показаниями мех.манометра. В качестве манометра использовал компрессометр с переходником. Оказывается, всему виной был перепускающий редукционный клапан из-за неплотно прилегающего поршня.
Спасибо всем огромное за участие, подсказки и советы, вся информация была очень полезна! До новых встреч!

Давление масла.

Редукционный клапан. Как не надо. — Opel Calibra, 2.0 л., 1993 года на DRIVE2

В этой записи 1% полезной информации, остальное так… для общего развития. Речь тут скорее не о решении проблемы, а о том как не надо делать, если вы не мазохист. Но если у вас Opel Calibra, в принципе вы априори мазохист и извращенец.

И так, проблема, которая стала беспокоить — это давление масла. Проблема эта возникла после 5 лет стояния авто и замены масла с 10в-60 кастрол на 5в-40 ликви молли. Залил специально пожиже, как бы для обкатки, чтоб машина просралась если что, т.к. предыдущее масло поездило 2 года + 5 лет простояло. Не знаю правда, был ли толк?

И вот впервые нагрев масло до 100 градусов, удивился показанию прибора… 0,3 бара на ХХ, 2,5 на 3000-4000 оборотах. До этого, перед постановкой авто на прикол, самое низкое показание было 1,2 бара при температуре масла 120 градусов. На холодную сейчас — 3,5 бара на ХХ, может подскочить до 3,7 при нажатии на газ, но сразу сбрасывает обратно на 3,5 (значит клапан в маслонасосе работает). Родной датчик давления масла давно умер, а лампочка на приборке была выкинута, т.к. вечно горела.

Прибор к слову, из-за показаний которого и возник вопрос — AutoGauge, которому 12 лет! Сначала был уверен что датчик умер, т.к. во-первых это автогейдж, его датчик давления — бочок, который боится тряски и всего остального, и обычно эти датчики больше пары лет не живут, во-вторых — это автогейдж, он может и прогноз погоды показывать. Но на холодную померил механическим манометром — оказалось, что автогейдж все таки показывает почти правду — разница будильника скакала +-0,2 бара по сравнению с манометром.

Какие версии
1) фиговое (левое) масло
2) фиговый фильтр
3) уставший маслонасос
4) редукционный клапан
далее более худшие варианты
5) т.к. масло долго не менялось — закоксовалось и забило каналы
6) вкладыши.

Пункт 5-6 пока отбрасываю, т.к. знаю, слышал как звучат провернувшиеся вкладыши при забитом маслоканале. А мотор работает, не сказать что тихо, но стуков нет. Есть правда нюанс — на горячую начинают громко цокать… форсунки? Точно не гидрики, т.к. на кастрюле 10в-60 на холодную они знатно стучали, звук другой. Даже сравнивал со своим Мурано — в ней тоже на горячую громче цокают, и звук именно от форсунок… Это вообще баг или фича? Раньше что-то не обращал внимание…

Решил начать с малого — с п.4, редукционного клапана. План был снять, посмотреть на пружинку, на поршень. Если визуально не будет видно каких либо косяков, подставить пару шайб. Если это он, то на том же масле и фильтре будет увеличение давления.

Почитав БЖ коллег по несчастью, столкнулся с одной маленькой проблемой: есть два типа людей. У одних, бесспорно золотые руки, и похожую проблему они решают просто «вынимаем движок, разбираем до винтика, находим проблему, пилим, вытачиваем, собираем – зае*ись! ». Легко как два пальца… У других – есть проблема, поехал в сервис, что-то покрутили-поменяли, поставили – зае*ись, всё работает. А золотой середины нет – для людей, не механиков от бога, но у которых руки чешутся – короче для рукожопов)) Так что далее инфа для рукожопов и — ТАК ДЕЛАТЬ НЕ НАДО!

В общем не найдя инфы «можно ли так», решил снять этот клапан не снимая маслонасос.
Т.к. чтобы снять маслонасос, надо снимать ГРМ, откручивать шкив, вынимать насос, менять сальник КВ. А учитывая что у меня руки не из того места (12 лет назад я притронулся один раз к маслонасосу, итог — корпус насоса треснул пополам, верёвка, сервис, новый бу насос)) ), то по-любому сломаю насос, шкив, порву ГРМ итд). И так, менять ред.клапан не снимая ничего — можно, но будет уничтожено много нервных клеток.

Болт клапана находится спереди над поддоном.

Полный размер

Гаечным ключом можно с трудом подлезть и крутить по чуть-чуть. Накинуть головку или ключ не получится, т.к. головка не пролезет — опора двигателя мешается. Накидной ключ — не получится, т.к. болт почти в упор стоит к ребру блока, не пролезть (это выяснилось позже). Рожковому ключу мешает тоже блок, опора и маслянный канал к турбине, но по 3-5мм можно крутить, предварительно подточить сам ключ на 24.
И так, после того как открутили болт, пружина отстреливает. Вынимаем болт, потом пружину чуть загибая её в сторону от опоры, потом пинцетом достаем поршень (я доставал гибкой хваталкой, т. к. опора мешает под прямым углом лезть в отверстие.

На вид поршень и пружина — оказались в хорошем состоянии. Поршень ровный, никаких видимых и ощущаемых выработок не замечено. Поршень вроде свободно двигается в своем цилиндре (скажем так). Это с одной стороны хорошо, с другой плохо, т.к повышает вероятность других неприятностей.

Полный размер

Всё же было решено подложить шайбы под пружину, вдруг пружина ослабла? Тем более я без понятия, какая напруга должна быть. Решил чтоб наверняка, положить не шайбу, а гайку.

Полный размер

Далее сборка. Не тут-то было! Поршень и пружинку впихнуть обратно — не проблема. А вот болт насадить на резьбу, когда у тебя максимум два пальца пролазиют и надо одновременно приложить усилие на болт и прокрутить попав в резьбу — это задача оказалась не посильной. Что делать? Скручивать опору движка! Скидываем приводной ремень, снимаем опору с подушкой. Доступа становится больше. НО! Двигатель у нас опускается ближе к подрамнику и опять нет прямой линии к болту. Отверстие находится на одной линии с подрамником. А движок поддомкратить особо не за что с правой стороны. Единственная часть, за что можно зацепить — это опора, но мы её открутили… Всё же доступ хоть какой-то есть. Пытаюсь прижать головкой болт и одновременно крутить, но как выше писал – насадить её не получается, т.к. головке мешает блок. Болт по касательной почти в упор к блоку. А ведь на это была моя надежда))) Где-то 3 часа я пытался разными способами попасть в резьбу, но никак не получалось перехватить болт руками или приспособами, и вся конструкция выстреливала на далекие расстояния.

Полный размер

На следующий день решил что хрен с с этой гайкой-упором под пружину, попытаюсь хотя бы одну шайбу подложить. Помучавшись около часа — чудо! Насадил всё таки этот болт: для этого пришлось кисть провернуть почти на 360 градусов, чтобы не перехватывать болт и не ослабить усилие на него, при этом зацепится за резьбу)) Дальше всё в обратном порядке собираем.

Полный размер

Немного экстрима при поднятии движка и прикручивании опоры

Редукционный клапан — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 19 марта 2015; проверки требуют 4 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 19 марта 2015; проверки требуют 4 правки. Рис. 1. Конструктивная схема простейшего редукционного клапана Рис. 2. Условное графическое обозначение редукционного клапана У этого термина существуют и другие значения, см. Клапан.

Редукционный клапан — это автоматически действующий пневматический или гидравлический дроссель, предназначенный для поддержания на постоянном уровне давления на выходе. Сопротивление редукционного клапана в каждый момент пропорционально разности между переменным давлением на входе и постоянным (редуцированным) давлением на выходе.

Виды редукционных клапанов:

  • Редукционный клапан прямого действия (не требует внешнего источника питания).
  • Клапаны, управляемые пневмо- или электроприводом.

Эти клапаны применяются в гидроприводе в том случае, когда от одного источника гидравлической энергии (насоса) необходимо запитать несколько потребителей гидравлической энергии (гидродвигателей), работающих одновременно и имеющих разный характер нагрузки. Необходимость применения редукционного клапана обусловлена тем, что включение в работу одного из гидродвигателей приводит (при отсутствии данного редукционного клапана) к изменению давления на входе в остальные гидродвигатели, а следовательно, и к падению усилий на выходных звеньях гидродвигателей. Если гидродвигатели включаются в работу не одновременно или имеют одинаковые нагрузочные характеристики, то использование редукционных клапанов, как правило, не является обязательным. Например, отвал бульдозера приводится в движение обычно двумя гидроцилиндрами. Но поскольку оба гидроцилиндра приводят в движение один и тот же рабочий орган (то есть, отвал), то их характер нагрузки является одинаковым, и в гидросистемах бульдозеров редукционные клапаны, как правило, не применяются.

В пневмоприводах применение редукционных клапанов является обязательным, поскольку, вследствие сжимаемости воздуха, пневмосистемы склонны к значительным колебаниям давления.

На рис. 1 показана конструктивная схема простейшего редукционного клапана. При увеличении входного давления Рн возрастает давление в полости Б, а также давление в полости В (редуцированное давление Рред). Под действием возросшего редуцированного давления плунжер смещается влево, тем самым уменьшая размер дроссельной щели у. При этом возрастает сопротивление потоку жидкости при прохождении её через дроссельную щель, а значит, возрастают и потери давления. Как следствие уменьшается значение редуцированного (выходного) давления Рред. Таким образом обеспечивается устойчивость значения выходного давления при изменении входного давления. Следует отметить, что в описанном процессе возросшее давление в полости Б не мешает перемещению плунжеров влево, так как это возросшее давление действует не только на дросселирующую конусную головку, но и на уравновешивающий поршень, и эти силовые воздействия уравновешивают друг друга.

  • Башта Т.М. Гидропривод и гидропневмоавтоматика. — Москва: Машиностроение, 1972. — С. 320.
  • Схиртладзе А. Г., Иванов В. И., Кареев В. Н. Гидравлические и пневматические системы. — Издание 2-е, дополненное. М.: ИЦ МГТУ «Станкин», «Янус-К», 2003 г. — 544 с.

Ремонт редукционного клапана масляного насоса — Volkswagen Golf, 1.6 л., 1996 года на DRIVE2

С лета меня конкретно доставала одна проблема — машина неохотно заводилась на холодную. Летом еще ничего, но с приходом холодов заводилась все хуже и хуже. Дошло до того, что приходилось заводить с утра по 10-15 минут. Причем на горячую проблем не было, заводилась с полпинка. А на холодную — схватывала сразу, но после пары-тройки оборотов резко глохла. Приходилось крутить по 5-10-15 минут с перерывами, чтобы начала схватывать, потом троить, и в конце концов работать более-менее ровно.
Диагностика ничего не показывала, единственное — спорадическая ошибка по датчику Холла на незаведенном моторе, но это, насколько я знаю, стандартная ошибка фольцов тех лет. Мозг не мог понять, что нет сигнала от датчика Холла не потому, что он сдох, а просто двигатель не заведен, соответственно трамблер не крутится )
С горя был поменян ДТОЖ. Стоял оригинальный ELTH с желтым кольцом, производства еще 96 г/выпуска. Сначала поменял на Vemo (V10-72-0910-1)

Потом на Hans Pries (103 568 435), к сожалению фоток не сделал — сразу поставил. Но что удивительно, внутри приехал самый что ни на есть оригинальный ELTH! Made in Luxemburg, 357 919 501 A. Правда и цена соответствующая, около 800 р. Причем 2013 года выпуска и с желтым кольцом! Думал, что с желтым кольцом уже не выпускают, полностью перешли на заменители с синим кольцом, ан нет, оказывается выпускают. Однако не помогло.
Поменял катушку зажигания, Bremi (11893).

Стояла до этого точно такая же относительно свежая катушка. Увы, мимо.
Поменял крышку трамблера (Beru, 0 330 920 307 (VK 407 S)) и бегунок (Beru, EVL 134)

Крышку с бегунком конечно надо уже было менять, контакты обгорели, но утешение слабое. Замена основной проблемы не решила.
Конечно, теперь в возимом запасе есть катушка и ДТОЖ, но такими темпами был шанс поменять все навесное )

Свечи и провода свежие, искра есть. Насос исправно бензин качает, ошибок по ваг-кому нет. Что за фигня?

Загнал еще раз на диагностику, только теперь уже к профильным специалистам с хорошей рекомендацией, которые собаку съели, в том числе по фольксвагенам. Еще раз прочистили ДЗ, померяли давление топлива (норма), давление масла — оп-па, 2 оборота по 10 кг, дальше мерять не стали, то есть больше 20 кг! Получается дело в редукционном клапане, хотя он должен сбрасывать давление где-то на 5кг. Посмеялись — «Хороший у тебя фильтр, обычно разрывает по завальцовке уже где-то на 8 очках». Фильтр кстати Knecht/Mahle OC47.
Хотя было дело, как-то раз у меня масло при заводке на холодную выдавило через прокладку фильтра, вся подкапотка оказалась в масле. Но ничего, фильтр был откручен, прокладка поправлена и закручен на место, обошлось без последствий.

На том с диагностами распрощался и поехал в другой сервис, фиксить редукционный клапан.
Что получается? При первоначальной заводке давление масло еще не было запредельным и двигатель заводился. Но так как производительность насоса большая, то очень быстро давление нарастало, редукционный клапан клинило, давление нарастало еще больше, гидрокомпенсаторы распирало настолько, что клапаны уже толком не закрывались, компрессия падала и двигатель глох. После нескольких десятков попыток клапан все же потихоньку отпускал и двигатель заводился. Ладно аккумулятор еще свежий и вынес издевательство, не подвел ни разу. Звоночки кстати были — выдавило масло и иногда при заводке стартер легко крутил коленвал, как будто не было компрессии, что собственно и происходило. Летом масло было пожиже и клапан почти не клинило, с холодами густело и при заводке его тут же клинило. На сервисе сняли поддон

Затем маслоуспокоитель и насос

Все чистенькое, что порадовало

Сам насос в порядке

Чего не скажешь о редукционном клапане

Разобрали клапан, в нем оказалась стружка. Откуда — непонятно, в поддоне ничего нет, масло тоже чистое. Собрали все обратно, на следующее утро завелся завелся с полоборота. Ура! Еще одной проблемой меньше.

для чего нужен, принцип работы

В двигателе автомобиля для создания необходимого давления в смазочной системе используется масляный насос. Посредством давления осуществляется смазка всех деталей и узлов силового агрегата, которые находятся в движении. В самой системе, где имеется сухой картер, насос также выполняет работу. Он осуществляет функцию транспортировки масла в емкость из картера мотора. Насос приводится в действие при помощи коленчатого либо приводного вала. По типу управления масляные насосы можно разделить на регулируемые и нерегулируемые. В чем их отличия? Масляный насос с возможностью регулирования может поддерживать постоянный уровень давления за счет изменения производительности. В случае если используется нерегулированный механизм, тогда постоянную силу давления поддерживает редукционный клапан давления масла. Давайте рассмотрим, для чего предназначены эти элементы, как они устроены и как они работают.

Кстати, несмотря на незначительные размеры, это устройство играет в двигателе и системе смазки очень важную роль. В случае если этот клапан будет забит, существует риск проворачивания вкладышей в моторе. Это грозит выходом двигателя из строя.

Данный элемент представляет собой не что иное, как гидравлический либо пневматический дроссель. Он функционирует в автоматическом режиме. Предназначен элемент для поддержания давления определенной силы на выходе. Различают несколько видов механизмов.

Это редукционный клапан давления масла с управлением через пневматический или электрический привод либо элемент с прямым действием. Последнему не нужны внешние источники питания и приводы.

Функции редукционных клапанов

Первая и основная задача, которую решает редукционный клапан давления масла, – создание и поддержание определенного уровня давления. Оно должно постоянно контролироваться. Любые, даже самые минимальные превышения этого значения приводят к печальным последствиям. Могут выйти из строя важные узлы двигателя. Но и нельзя, чтобы давление было слишком низким. Недостаточный уровень приведет к перегреву узлов и деталей двигателя. Будет масляное голодание.

Чтобы избежать всех этих проблем, инженеры разработали и создали редукционный клапан давления. На первый взгляд может показаться, что это простой механизм, который фактически и не нужен. Но это совсем не так. Если такого клапана в двигателе не будет, то нормальная работа силового агрегата становится попросту невозможной. Главное предназначение этого механизма заключается в постоянном контроле силы давления масла в системе, а также ослаблении или увеличении параметров при необходимости. Регулировка давления и принцип действия клапана заключаются в открытии и закрытии прохода масла. Когда механизм открыт, то уровень не понизится. Если элемент закрыт, тогда в случае понижения давления работа системы смазки будет восстановлена.

Принцип работы

Рассматривая устройство данного механизма, невозможно не упомянуть и принцип действия, по которому работает клапан. Алгоритм работы достаточно простой. Основной орган, за счет которого осуществляется процесс регулировки силы давления, – это специальный упорный болт. Именно этот элемент давит на пружину и тем самым прижимает к отверстию непосредственно редукционный клапан давления масла.

После роста давления в системе (а допустимый уровень при этом будет ниже) масло преодолеет силу пружины. Таким образом, клапан выдавится обратно. За счет этого масло перейдет в специальную емкость или отделение. После стабилизации уровня давления и прихода уровня в норму посредством пружины клапан возвратится в свое изначальное состояние. Двигатель сможет продолжить работу в штатном режиме. По этому же принципу функционирует и топливный редукционный клапан. Он выполняет те же задачи. Однако устанавливается вместе с ТНВД на дизельных двигателях.

О конструкции

Устроен этот механизм достаточно просто. Он представляет собой небольших размеров кожух, в котором имеются специальные каналы для движения масла. Также конструкция включает в себя пружину, шток и регулятор. Последний представляет собой небольшой шарик или же поршень. Работа редукционного клапана сводится к своевременному прекращению и недопущению роста давления в системе смазки автомобиля. Главная особенность данной системы заключается в том, что устройство при максимально простой конструкции может эффективно выполнять свою работу. Выходит из строя элемент очень редко.

Виды клапанов по устройству

Современная промышленность предлагает устройство в двух вариантах. В первом случае этот механизм может располагаться в корпусе маслонасоса. Во втором элемент представляет собой отдельную деталь. Здесь доступен демонтаж механизма, ремонт, а также регулировка редукционного клапана. Система достаточно хорошо продумана. Но даже такие простые и надежные механизмы иногда дают сбои. Проблемы в работе элемента могут дорого обойтись владельцу автомобиля.

Где расположен?

Начинающие автовладельцы, да иногда и опытные, не знают, где находится редукционный клапан.

Найти эту деталь можно в нижней передней части блока двигателя. Чаще всего клапан находится за шкивом привода генератора. Иногда данный элемент устанавливают непосредственно на корпусе масляного фильтра.

Давление срабатывания

Итак, стало более понятно, что представляет собой этот механизм. Но как определить, что давление в масляной системе меняется? И каким должно быть оптимальное значение? Показатели нормального давления указаны в руководстве пользователя. Для каждого автомобиля прописывается свой параметр.

Например, на “Таврии” клапан срабатывает при 0,55 МПа. Примерно при таком же уровне сработает и редукционный клапан давления масла ВАЗ-2110. Как измерить уровень давления? Для этого необходимо воспользоваться специальным манометром жидкостного типа. Он подключается в посадочное гнездо для датчика давления. Перед измерениями мотор должен быть хорошо прогрет. Замеры делаются на работающем моторе. Для примера возьмем редукционный клапан давления масла, 406 двигатель. Здесь оптимальный параметр составляет 4,6 кгс/см2.

Типичные неисправности

Можно выделить несколько основных и частых проблем, которые могут возникнуть с редукционными клапанами. Проявляются они в двух аспектах. Первый случай – клапан не может удерживать нормализированный уровень давления масла. Чаще всего такие неисправности случаются вследствие механических поломок. Наиболее уязвимый и проблемный элемент в этой системе – это пружина. В процессе эксплуатации, а в особенности длительной эксплуатации, пружина растягивается. За счет этого клапан будет открываться несанкционированно при минимальных уровнях роста давления смазки. Масло просто не сможет попадать к большей части узлов и механизмов силового агрегата. Это снижает их ресурс.

Среди основных причин неисправностей, которые возникают с пружиной, можно выделить эксплуатационный износ, неправильный монтаж элемента после капитального ремонта, ошибки при установке клапана.

Во втором варианте клапан не открывается при достижении высокого или максимального давления. Такое случается по причине засорения маслоканала. Причина – длительный период эксплуатации. В итоге клапан будет клинить при достижении высоких давлений. В результате элемент не будет открываться. Итог – невозможность смазывания движущихся и трущихся механизмов и узлов в двигателе и их разрушение. Причина этой неисправности заключается в несвоевременно выполненной замене масла. Объяснить это можно очень просто, а вот устранение проблемы – трудный процесс. Мельчайшие частицы грязи будут накапливаться на поверхности клапана, за счет чего увеличатся размеры наростов. Из-за некачественных промывок в каналах клапана будет накапливаться стружка и другой мусор.

Ремонт и регулировка

Чтобы понять, исправен клапан и можно ли его в дальнейшем эксплуатировать, необходимо демонтировать устройство и разобрать его. Таким образом можно выполнить диагностику всех деталей механизма. Если на корпусе клапана образовались отложения, их очищают при помощи смеси бензина и керосина. Можно применить жидкость для промывки карбюраторов. Также внимательно следует продиагностировать пружину. Если она растянута или на ней есть следы деформации, деталь подлежит замене.

Когда клапан будет полностью обследован и перебран, то необходимо проверить, работает ли он. Это делается при помощи простого надавливания на поршень или шарик. Если для вдавливания необходимо приложить усилие, а после поршень вернется назад, тогда механизма исправен. Процесс регулировки осуществляется после установки механизма в корпус насоса. Регулируют устройство сжатием или же отпусканием пружины при помощи регулировочного или упорного винта. Параллельно с вращением винта замеряют показатели давления масла жидкостным манометром. Регулировать нужно на незапущенном силовом агрегате. А вот производить замеры, наоборот, на работающем моторе.

запал редукционный клапан маслонасоса. — УАЗ Patriot, 2.7 л., 2012 года на DRIVE2

28 февраля 2017г.
Приезжает за мной на работу жена, время часов 8 вечера, я при параде, костюм, галстук, все дела…открываю дверь, музыка, подружки, ребенок, весело…и слышу зуммер, глядь на панель, масленка горит…ору ей: «давно»?
-только что…
-глуши на…
Под машину гдядь, ниче криминального, прыгаю на бампер, щуп сухой…Пошел переодеваться… думаю, неужто масло жрать вздумал… возвращаюсь, лезу в багажник, беру канистру с остатками, от предыдущей замены, литра полтора там было. доливаю, вроде появилось масло, ладно, думаю до АРМроса доеду, долью родного масла. Запуск, лампа гаснет, все ок, можно ехать. Метров 200 отъехал, лампа вспыхивает…глушусь… девок на такси до дому, звонок брату, он на Шниве как раз ехал, буксируем до парковки на работе, потом разбираться буду. Предстояли два дня конференции, не до машины было.
Предварительный диагноз: порвался шланг, который на масляный радиатор идет. На горячую ведь произошло, машина до этого инцидента пробежала 30км. И в районе фильтра все в масле, вот думаю и выгнало его…

Полный размер

Все в масле…

И уже 3го марта вооружившись двумя канистрами масла, шлангами, подошел к УАЗику. Шланг выкрутил…а он целый…

Вот такой шланг, кстати)

Ладно, лью масло, запуск, лампа гаснет, глядь под капот, а из-под фильтра масло сочится… хорошо, что фильтр запасной под сиденьем был)))
Снимаю фильтр и вижу:

Полный размер

Полный размер

Через несколько дней резинка приняла свою первоначальную форму.
По сему вердикт таков: Фильтр не виноват!
Запал редукционный клапан маслонасоса, т.к. случилось это на горячем двигателе, след от масла тянулся от перекрестка. Получается, как раз начала разгоняться, обороты возросли, клапан не сработал, и давануло резинку на фильтре.
Если бы нечто подобное случилось при прогреве в сильный мороз, я бы грешил на масло, или на мороз, а еще точнее на его вязкость при морозе)))
А так, объяснение вижу только одно!
Вот так славно мы отметили с женой годовщину свадьбы)))
P.S. Сиё происшествие натолкнуло на размышления, о том как работают сигналки с автозапуском, если вдруг при автоподзаводе, на заведенном двигателе пропадет давление масла…
P.P.S. Всплывали в памяти слова из мануала к сигналке, типа «контроль работы двигателя по лампе аварийного давления масла», изучение вопроса показало, что никто кроме водителя, двиг оказывается не заглушит, если пропадет давление или оборвется приводной ремень навесного оборудования…
Кто-то из драйвовчан, эту недоработку сигналки решил, просто проводком с диодом, от датчика аварийного давления масла до концевика капота!
Почему интересно, производители сигналок до этого сами не догадались…

Редукционный клапан — Мой Солярис

В любых грамотно спроектированных изделиях, всегда применяются определенные защитные меры, от их разрушения при каких-то неблагоприятных обстоятельствах, возникающих во время работы. Не является исключением и автомобиль. Его конструкция предусматривает применение систем, использующих в работе повышенное давление.

Примером могут служить такие из них, как:

  • топливная;
  • смазки;
  • ГУР и другие.

Для защиты от его превышения они имеют специальные устройства, например, в дизеле такую роль выполняет редукционный клапан ТНВД.

Редукционный клапан, принцип работы


Если вспомнить определение, то назначение редукционного клапана заключается в поддержании на постоянном уровне давления, создаваемого во время работы конкретного устройства. Его превышение чревато либо повреждением самой системы, либо разрушением каких-то ее элементов. Понять принцип работы редукционного клапана поможет приведенный рисунок:

Основными элементами подобного устройства являются шарик 1, пружина 2 и шайба 3. При работе насоса, подающего жидкость или любые масла в пределах системы, происходит увеличение внутри нее давления. Когда оно превышает определенную величину, под действием возникающей силы шарик 1 отжимает пружину 2 и смещается, открывая дополнительный канал, по которому избыток жидкости или масла удаляется из системы.

Такой принцип — сброс масла или другой жидкости обратно в исходный резервуар при превышении давления — используется довольно-таки часто. Подобный принцип может быть реализован по-разному, но неизменным остается суть, описанная выше. Для примера можно рассмотреть несколько конкретных его воплощений.

Редукционный клапан масляного насоса


Система смазки присутствует на любом автомобиле, будь то ВАЗ 2114 или Мерседес. И в любой системе обязательно наличие масляного редукционного клапана независимо от его изготовителя — Bosch, Тойота или Фольксваген. Если в системе смазки нет подобного масляного клапана, то при работе масляного насоса неизбежной становится ситуация, когда давление масла превысит установленные нормы. Из-за этого начнут протекать сальники или возможен разрыв масляного фильтра.

Как работает такая защита, поможет понять приведенный рисунок:

Здесь реализован тот же подход, что и описан выше. Когда давление превышает установленный безопасный предел, шарик 2 клапана открывает дополнительный канал для масляного потока и излишки масла сбрасываются в поддон картера двигателя. Где находится редукционный клапан? На ВАЗ 2114 он располагается в канале между камерой сжатия и всасывания, как показано на фото

Редукционный клапан топливной системы


Другим, не менее важным, применением является использование подобной защиты для топливной системы. В первую очередь это относится к дизельным двигателям, ТНВД можно назвать основой всей системы питания. Его назначение — дозированная подача солярки к форсункам.

Дело в том, что работа обычного насоса низкого давления обеспечивает подачу топлива в большем объеме, чем требуется. Поэтому редукционный клапан ТНВД его излишки, через дренажный штуцер, возвращает в топливный бак. Существует несколько различных типов ТНВД, созданных на основе разных конструктивных решений. Хотя это не имеет отношения к настоящей теме, но надо отметить, что одним из основных производителей ТНВД является Bosch, в изделиях этой фирмы реализован свой подход, ее продукция пользуется заслуженным качеством и отличается продолжительным сроком службы.

Однако, как и сам дизель, ТНВД критичен к качеству топлива, и даже использование изделий такой знаменитой фирмы, как Bosch, не позволяет применять низкокачественную солярку.

Редукционный клапан насоса ГУР


ГУР можно считать обязательным элементом оснащения современного автомобиля, в том числе семейства ВАЗ, например таких, как 2114, 2170, Приора. Его конструкция отрабатывалась достаточно долго и доказала свою эффективность. Функциональное устройство ГУР приведено на рисунке

Такое устройство при работе насоса создает повышенное давление, которое через гидроцилиндр и систему рычагов поворачивает колеса в зависимости от изменения положения руля. Это реализует любой ГУР, и установленный на ВАЗ 2114 тоже. Однако существует некоторое ограничение, которое необходимо учитывать. ГУР рассчитан на работу при определенном давлении, и его максимальное значение не должно превышать установленной величины. Для каждого автомобиля она своя, для ВАЗ 2114 это будет шестьдесят-сто атмосфер.

Вот для исключения превышения заданной величины и используется редукционный клапан. Особенно это актуально, когда руль встает на упор, и если не принять защитных мер, ГУР может быть разрушен. Поэтому изготовителями автомобилей с ГУР не рекомендуется держать руль в крайних положениях. В тех случаях, когда необходимо найти, где находится редукционный клапан, искать его надо в насосе, именно там обеспечивается необходимая величина давления на выходе.

Что может случиться с масляным фильтром при выходе из строя клапана сброса давления? —

Масляный насос поддерживает давление масла для смазки внутренних компонентов. Большинство масляных насосов представляют собой поршневые насосы прямого вытеснения, которые подают больше масла, чем требуется двигателю. Чтобы решить эту проблему, на выходе масляного насоса расположен предохранительный клапан. Его предназначение — открываться, когда давление моторного масла достигает определенного значения. Проблема с предохранительным клапаном может привести к повреждению масляного фильтра двигателя и самого двигателя.

Как работает масляный насос

Современные масляные насосы приводятся в движение либо распредвалом, коленчатым валом, либо ремнем / цепью ГРМ. Это позволяет масляному насосу вращаться быстрее и распределять больше масла при увеличении оборотов двигателя. Насос вращается и всасывает масло из поддона через всасывающую трубку. Затем он проталкивает масло под давлением через масляный фильтр в двигатель.

Существует два распространенных типа насосов:

• Шестерня: шестеренчатый насос использует две прямозубые шестерни в корпусе. Масло втягивается в корпус и через зубья шестерни, где оно находится под давлением.Затем масло выходит из выпускного отверстия насоса и направляется в двигатель.

• Ротор: в роторном насосе используется зубчатая передача и ротор внутри корпуса. Масло попадает в корпус и втягивается в пространство между лепестками. Лепестки сцепляются, нагнетая масло, которое направляется по всему двигателю.

Принцип работы предохранительного клапана масляного насоса

В условиях нормального давления предохранительный клапан давления масла прижимается пружиной. В результате масло напрямую через насос попадает в двигатель.Когда давление масла, создаваемое в системе, увеличивается, поршень клапана прижимается к пружине, заставляя его открыться. Это позволяет маслу течь обратно в картер, предотвращая чрезмерное давление масла. Натяжение пружины предохранительного клапана определяет максимальное давление масла.

Повреждение из-за неисправного клапана сброса давления

Клапаны сброса давления масляного насоса могут выйти из строя как в открытом, так и в закрытом положении. Это может вызвать повреждение масляного фильтра двигателя и самого двигателя.

• Застрявший в открытом положении предохранительный клапан может позволить стечь слишком большому количеству масла. Это приводит к недостаточному давлению масла и катастрофическому повреждению двигателя.

• Заклинивание клапана в закрытом состоянии приведет к чрезмерному давлению масла. Это может привести к повреждению пробок масляной кухни в блоке цилиндров. Когда это происходит, двигатель теряет большое количество масла и падает давление. Внутренние компоненты испытывают недостаток масла, что приводит к их быстрому перегреву и заеданию.

• Часто, когда предохранительный клапан заклинивает, это приводит к серьезным повреждениям масляного фильтра.Из-за чрезмерного давления прокладка, которая герметично закрывает масляный фильтр на блоке двигателя, выходит из строя, что приводит к серьезной утечке масла и потере смазки в двигателе.

Повреждение, вызванное отказом клапана сброса давления, обычно приводит к необходимости ремонта или замены двигателя. Очевидно, что это дорогой ремонт.

Как предотвратить отказ предохранительного клапана

Не существует надежного способа предотвратить отказ предохранительного клапана. В некоторых случаях клапан просто изнашивается со временем.Однако регулярная замена масла помогает предотвратить образование отложений и нагара, которые могут вызвать заедание клапана. Замена моторного масла вашего автомобиля в соответствии с графиком технического обслуживания — лучший способ предотвратить проблемы с предохранительным клапаном.

Клапан сброса давления масла, или когда его не трогать!

В мире автомобильной техники существует твердое убеждение, что ненадежность закрадывается, когда вмешиваются люди. Возьмем, к примеру, обслуживание масляной системы двигателя.

Состоит из насоса, фильтра, некоторых подшипников и одного или двух других компонентов — не забывая, конечно, и о масле — при сборке в самых чистых условиях и регулярном обслуживании в соответствии с теми же стандартами мы можем ожидать, что двигатель прослужит полный расчетный срок службы (обычно не менее 150 000 миль или 240 000 км) и, возможно, даже намного дольше. Масляный насос будет забирать масло из поддона и подавать необходимый объем, а излишки возвращаются в поддон через предохранительный клапан давления масла (PRV).По мере того, как двигатель нагревается или увеличивается скорость, требуемый объем масла увеличивается, и для поддержания общего давления в системе меньше масла будет сливаться обратно в поддон.

Проблема возникает, когда — или я должен сказать, если — потребность в масле превышает потребность в масле, подаваемую насосом, и когда PRV остается закрытым. В это время давление в системе упадет. Правильно спроектированный и компенсирующий небольшой износ, который неизбежно произойдет, это обычно происходит только при очень низких оборотах двигателя, когда высокое давление масла требуется редко.

Но если, скажем, владелец или гараж заливает немного более густое масло, чем рекомендовано — например, 10W / 60 вместо 10W / 40 или 0W / 40 — то при заданной температуре и настройке давления предохранительного клапана увеличение противодавление, вызванное более густым маслом, приведет к возврату большего количества масла через PRV обратно в поддон. В большинстве случаев, пока смазка достигает всех критических частей и легко стекает обратно в поддон, реальный вред может быть незначительным, но если, скажем, предохранительный клапан не справится с дополнительным объемом возвращенного масла или если, после прохождения клапана поток эффективно «перекрывается» в обратном трубопроводе, тогда давление в масляной системе двигателя может продолжать расти.Не стоит беспокоиться, если это увеличение будет незначительным, но потенциально катастрофическим, если оно приведет к повреждению уплотнительного кольца или уплотнения масляного фильтра где-нибудь в системе.

Однако использование масел с более высокой вязкостью может вызвать и другие проблемы. В одном двигателе, который я помню, одобренном только для использования с маслами 10W / 40, заправка 10W / 60 приводила к тому, что предохранительный клапан — который редко видел такое отверстие с маслом правильного сорта — широко открывался на высокой скорости. Естественно, когда двигатель вернулся к холостому ходу и поскольку PRT был все еще широко открыт, давление масла в галерее просто исчезло.Эта конкретная проблема была в конечном итоге решена на этапе проектирования, когда длина отливки, поддерживающая шток предохранительного клапана, была увеличена, так что после этого заклинивание в его установочном отверстии стало невозможным. Это напоминание о том, что иногда дизайнеры могут ошибаться, но иногда нужно действовать неосведомленным, чтобы подчеркнуть это.

К счастью, большинство двигателей OE больше не предоставляют доступ к PRV, поскольку он остается спрятанным где-то глубоко внутри насоса. Но когда эти клапаны полностью доступны, особенно в тех системах, где используется внешний сухой картер, могут возникнуть серьезные проблемы.В одном случае заказчик уважаемого поставщика насосов установил свой насос в соответствии с инструкциями производителя и отрегулировал давление предохранительного клапана до 80 или 90 фунтов на квадратный дюйм, когда двигатель был горячим и работал на холостом ходу. Заглушив двигатель и уединившись на вечер, он вернулся на следующее утро, когда двигатель остыл и температура окружающей среды упала до однозначных значений. После повторного запуска двигателя давление масла в галерее просто упало за пределы манометра, и масло продолжило разбрызгиваться через уплотнения и все через моторный отсек.

Ошибаться, говорят они, свойственно человеку, но для того, чтобы по-настоящему устроить беспорядок, требуется около галлона моторного масла.

Рис.1 — Рабочие части клапана сброса давления масла

По сценарию Джона Коксона

Диагностика масляного насоса с большим пробегом

Большинство производителей двигателей понимают, насколько важно хорошее давление масла для надлежащей смазки двигателя и его долговечности.Они также знают, что низкое давление масла может вызвать шум двигателя, выход из строя подшипников и жалобы клиентов, которые приводят к дорогостоящим претензиям по гарантии. Учитывая, насколько важно давление масла по всем этим причинам, зачем кому-то рисковать повторно использовать масляный насос с большим пробегом при восстановлении двигателя?

Старые масляные насосы обычно изношены с неаккуратными внутренними зазорами и пониженной производительностью. Износ между шестернями, шестернями и корпусом, а также шестернями и крышкой насоса создает пути утечки, которые могут препятствовать способности насоса создавать нормальный поток и давление.Снятие крышки с насоса и шлифовка или шлифовка до плоского состояния может помочь уменьшить торцевой зазор между шестернями и крышкой, но это не поможет восстановить зазоры между шестернями или шестернями и корпусом.

Пружина сброса давления в бывшем в употреблении насосе может иметь уже примененные миллионы циклов сжатия, и при повторном использовании возникает высокий риск выхода из строя. Сломанная пружина позволяет предохранительному клапану оставаться открытым, что значительно снижает производительность насоса.

Передние насосы с приводом от коленчатого вала имеют механически обработанные элементы, называемые «жертвенными узлами» или кольцами.Эти элементы используются для центрирования насоса относительно коленчатого вала на заводе по сборке двигателя. Из-за конструкции они будут частично деформироваться коленчатым валом (отсюда и термин «жертвенный») во время нормальной работы двигателя. Таким образом, в бывшем в употреблении масляном насосе эти центрирующие элементы будут деформированы, что сделает центрирование насосов относительно коленчатого вала очень трудным, если не невозможным.

Совершенно новый масляный насос так же важен, как и новые подшипники, кольца, прокладки и приводные цепи или ремни. Большинство фирменных насосов имеют необходимые зазоры прямо из коробки.Даже в этом случае всегда рекомендуется разобрать насос и проверить внутренние зазоры с помощью щупа перед установкой насоса, чтобы убедиться, что зазоры правильные. Если у насоса слишком большой зазор, верните его и купите другой или попробуйте другую марку. Обязательно установите шестерни и роторы на место так же, как они были сняты с насоса. Некоторые внутренние компоненты насоса не симметричны, и в случае неправильной установки они заблокируются, когда винты крышки будут затянуты в соответствии со спецификацией.

Еще о новых насосах следует помнить о том, что разборка насоса приводит к аннулированию заводской гарантии!

Масляные насосы с большим пробегом обычно сильно изнашиваются внутри. Это не удивительно. Однако некоторые новые насосы также могут иметь чрезмерные зазоры. Перед установкой насоса всегда проверяйте зазоры, чтобы убедиться, что они находятся в пределах допусков.

Модернизация масляного насоса

Для сборки высокопроизводительного двигателя обычно хорошей идеей является переход на какой-либо тип высокопроизводительного насоса.Сюда может входить насос большого объема и / или насос для заготовок для дополнительной прочности и долговечности.

Многим двигателям не нужен насос большого объема, потому что стандартный насос обычно генерирует достаточный поток и давление, но есть исключения. Двигатели, построенные с меньшими зазорами в подшипниках, поршневыми масленками и / или дополнительными маслопроводами для верхних роликовых коромысел клапанного механизма или коромысел вала, потребуют более мощного насоса. То же самое касается серийных двигателей поздних моделей, которые имеют отключение цилиндров и / или изменение фаз газораспределения.Им также требуются масляные насосы с более высокой производительностью.

Не путайте большой объем с высоким давлением. Высокое давление просто означает, что предохранительный клапан насоса имеет более жесткую пружину, для работы которой требуется более высокое давление в системе. Как только давление будет достигнуто, часть выходящего потока масла будет перенаправлена ​​обратно на вход масляного насоса.

Большинству двигателей требуется всего около 10 фунтов на квадратный дюйм (или меньше) давления масла на каждые 1000 об / мин, и многие двигатели могут обойтись всего лишь с 5-7 фунтами на квадратный дюйм на 1000 об / мин.

Масляные насосы могут потреблять довольно мало мощности — целых 2.От 5 до 5 процентов мощности двигателя — особенно при более высоких оборотах двигателя. Это довольно большая утечка мощности, поэтому некоторые двигатели последних моделей теперь оснащены энергосберегающими масляными насосами переменной производительности. Обычный масляный насос с фиксированным рабочим объемом производит одинаковый объем масла независимо от того, сколько на самом деле нужно двигателю. Его мощность прямо пропорциональна оборотам двигателя и увеличивается с увеличением скорости.

Для сравнения, насос с регулируемым рабочим объемом имеет лопаточный ротор, установленный на эксцентрике с приводом от коленчатого вала.Он работает так же, как компрессор кондиционера с переменным рабочим объемом. Лопатки вращаются и перемещают масло со стороны входа на сторону выхода. Изменяя относительное положение эксцентрика внутри ротора или вращая внешний корпус, можно изменить относительный объем на входной и выходной сторонах ротора для изменения производительности насоса. Насос может быть подпружиненным для изменения давления или может управляться компьютером двигателя через внешний соленоид. Последний использует сигнал с широтно-импульсной модуляцией для точной настройки производительности насоса.

Алюминиевые или штампованные стальные кожухи некоторых передних масляных насосов OEM немного прогибаются под давлением. Это может вызвать колебания или даже падение давления масла при более высоких оборотах двигателя. Сменные насосы на вторичном рынке для многих из этих применений имеют более жесткие чугунные крышки для улучшения герметичности и заливки.

Если давление масла низкое

Если клиент жалуется на то, что двигатель, который вы построили для него, не развивает хорошее давление масла, любой из следующих факторов может быть фактором, способствующим этому:

  • Вы срезали углы и повторно использовали изношенный насос с большим пробегом — большая ошибка! Теперь вам придется заменить помпу за свой счет!
  • Вы установили новый насос, но не проверили его внутренние зазоры, чтобы убедиться, что он находится в допустимых пределах.Частично это ваша вина, а частично вина поставщика насоса. В следующий раз тебе будет лучше!
  • Установлены не все детали. Показательный пример: двигатели GM LS имеют две масляные пробки камбуза — одна под передней крышкой привода ГРМ, а другая — под задней. Если вы забудете об одном или установите штангу задом наперед (кольцевое уплотнение выходит наружу), давление масла снизится.
  • Масляный насос имеет негерметичный или закрытый клапан сброса давления. Основной причиной может быть слабая или сломанная пружина клапана сброса давления или, что более вероятно, засорение клапана сброса давления, препятствующее его закрытию.
    Один поставщик масляных насосов рассказал нам о проблеме, которую он видел с различными навинчиваемыми масляными фильтрами, вызывающими потерю давления масла в новых масляных насосах.

Когда фильтр установлен, любой незакрепленный мусор, который находится на выходной стороне фильтра, будет выталкиваться в двигатель и, в конечном итоге, попадет обратно в масляный поддон, где он будет всасываться в масляный насос. Помните, масляные насосы работают на нефильтрованном масле. Сетчатый экран на всасывающей трубке насоса недостаточно мелкий, чтобы задерживать мусор, размер которого меньше, чем отверстия между проводами в сетке.

Когда мусор попадает в насос, часть его может вытолкнуться через предохранительный клапан. Достаточно небольшого количества мусора, чтобы заблокировать предохранительный клапан или предотвратить его полное закрытие, что приведет к потере давления масла в двигателе.

Если у вас новый масляный насос, который не развивает нормальное давление масла в двигателе, снимите и разберите насос, чтобы проверить предохранительный клапан. Если в клапане есть мусор, значит, у вас либо неисправный масляный фильтр, из-за которого мусор попадает в систему подачи масла, либо в масле есть загрязнения из другого источника.

Чтобы предотвратить загрязнение, связанное с фильтром, всегда проверяйте внутреннюю часть нового масляного фильтра ПЕРЕД его установкой. Переверните фильтр вверх дном и постучите им по рабочему столу, чтобы удалить любой свободный мусор, который может быть внутри, или продуйте его сжатым воздухом. Унция профилактики может предотвратить множество головных болей в будущем. Если вы установили новый масляный насос, а давление все еще низкое, это могут быть возможные проблемы:

  • Утечки масла в любой части масляной системы под давлением (масляный фильтр, масляный насос для крепления блока, масляные камбузы и т. Д.)). Большинство заводских масляных насосов, устанавливаемых на картер, не имеют прокладки между насосом и блоком. Из этого соединения может протекать масло, если сопрягаемые поверхности не идеально ровные.
  • Неисправность узла подачи масла или манометра. Многие так называемые «плохие» масляные насосы заменяются без надобности, потому что настоящая проблема заключается в плохом передающем узле или манометре. Проверьте давление масла непосредственно в порту передающего устройства на блоке с помощью точного манометра, чтобы подтвердить давление масла. Если показания хорошие, проблема в плохом передающем блоке или манометре, а не в плохом насосе.
  • Масляный насос не может всасывать достаточное количество масла через всасывающую решетку и впускную трубку. Этот тип проблемы усугубляется, когда двигатель холодный, и это может быть связано с маслом, слишком густым для применения, или сеткой приемного устройства, которая имеет слишком мелкую сетку, которая создает ограничение.
  • Если давление масла падает на более высоких оборотах двигателя в гоночных условиях, диаметр всасывающей трубки может быть слишком мал для того объема масла, который насос пытается вытащить из поддона.Может потребоваться переключение на насос с всасывающей трубкой большего размера.
  • Иногда проблема низкого давления масла связана не с масляным насосом или внутренней утечкой, а с комбинацией ослабленных зазоров подшипников и неподходящего масла.
Предохранительные клапаны масляного насоса подпружинены и выпускают масло обратно в картер, когда внутреннее давление превышает натяжение пружины. Мусор в масле может заблокировать открытие предохранительного клапана или предотвратить его полное закрытие, что приведет к потере давления масла.

Замена и заливка насоса

Масляные насосы, установленные на картере, обычно являются самовсасывающими, поскольку они погружены в масло внутри поддона, но насосы с передним креплением устанавливаются высоко и всухую, и для самовсасывания обычно требуется больше времени.Насосы обоих типов перед установкой следует предварительно смочить в масле. Не менее важна подкачка давления в масляной системе двигателя перед его первым запуском.

Насосы с передним креплением также требуют тщательной центровки насоса на коленчатом валу перед затягиванием болтов крепления насоса к блоку. Если насос даже немного смещен относительно центра, он может заедать и выйти из строя при запуске или запуске двигателя.

Один из способов центрировать передний масляный насос — это установить насос на блок, затянув крепежные болты вручную, а затем провернуть двигатель несколько раз, чтобы насос мог центрироваться на кривошипе.Затем крепежные болты насоса можно затянуть до окончательных характеристик.

Еще один метод центрирования насоса по коленчатому валу — поставить блок двигателя вверх торцом. Это отцентрирует кривошип в его основных отверстиях. Затем перед затяжкой болтов можно установить и отцентрировать насос, установленный спереди, с помощью щупа.

Наконец, многие эксперты предостерегают от повторного использования маслосборных трубок и сеток с большим пробегом. Почему? Потому что их трудно чистить изнутри, и внутри может оставаться мусор.Кроме того, накопление лака на проволочной сетке уменьшает эффективную открытую площадь приемного устройства, что влияет на количество масла, протекающего через проволочную сетку. Покрытие лака толщиной 0,005˝ может уменьшить открытую площадь на 25%.

Контроль давления масла: это вопрос регулирования | 2017-07-31

При осмотре масляных фильтров, деформированных из-за чрезмерного давления, взорванных прокладок фильтров или раскручивания замковых швов канистр, для этих условий есть причина. Хотя в этих условиях обычно винят масляный фильтр, на самом деле причиной является избыточное давление из-за неисправности масляного насоса.Читайте дальше, чтобы узнать о проблемах с наддувом, связанных с GM, Kia и Hyundai.

В большинстве автомобилей клапан регулирования давления встроен в масляный насос, в то время как в некоторых случаях клапан может располагаться в блоке двигателя. Оба устройства служат одной и той же цели, а именно для поддержания давления масла в пределах заданного диапазона PSI, определенного производителем транспортного средства для данного двигателя. Клапан состоит из плунжера / шара и калиброванной пружины. Как только давление масла достигнет определенного значения, плунжер переместится из своего гнезда против натяжения пружины, отводя часть масла обратно в масляный поддон или на сторону всасывания масляного насоса, тем самым поддерживая желаемое давление масла в зависимости от изменений. в оборотах двигателя.Основные проблемы с повышением давления возникают, когда плунжер застревает в отверстии, в котором он движется. Если плунжер заедает в закрытом положении, возникает состояние избыточного давления, и признаки обычно появляются на масляном фильтре с симптомами, включающими взорванную прокладку или деформированный корпус фильтра. Производители и поставщики фильтров часто получают дорогостоящие претензии к двигателям в связи с неподконтрольными им условиями и повреждениями. Если поршень застрянет в открытом положении, произойдет потеря давления масла, что может привести к повреждению двигателя.Плунжер может периодически заедать, а затем возобновлять нормальный ход. Это объясняет, почему некоторые технические специалисты утверждают, что замена масляного фильтра на марку конкурента решила проблему давления масла. Масляный фильтр не контролирует давление моторного масла. Давление масла регулируется допусками подшипников в двигателе и узлом клапана регулирования давления в масляном насосе.

Условия, способствующие заеданию клапанов регулирования давления

  • Износ плунжера или отверстия.
  • Несовершенство отверстия клапана.
  • Отложения шлама из-за плохого графика технического обслуживания.
  • Мусор, ограничивающий ход поршня.
  • Металлические фрагменты от механической обработки или износа подшипников.
  • При снятии прокладок с помощью абразивного диска образуется мелкая зернистость, которую масляный фильтр не может удалить из масла, что приводит к повреждению двигателя или заеданию клапана регулирования давления.
  • Поврежденный или неправильно герметизированный воздушный фильтр может привести к попаданию пыли и мусора в камеры сгорания и, в конечном итоге, в картер, вызывая повреждение подшипников и отказ регулирующего клапана масляного насоса.
Присутствие любого мельчайшего вещества или чешуек металла может привести к заеданию клапана регулировки давления, что приведет к высокому давлению масла или его отсутствию.

При наличии отстоя проверьте интервалы технического обслуживания двигателя. При проведении технического обслуживания автомобиля обязательно использовать правильную смазку, чтобы предотвратить ускоренный износ двигателя и компонентов, а также образование отложений.

Отсутствие масляного фильтра с увеличенным сроком службы на тех машинах, где используются увеличенные интервалы обслуживания, может способствовать преждевременному выходу из строя двигателя / компонентов.Обычные фильтры не обеспечивают достаточную фильтрацию для этих увеличенных интервалов обслуживания, что может привести к обходу фильтра. Байпас позволяет перекачивать нефильтрованное / загрязненное масло по всему двигателю.

Знай своего поставщика фильтров

Торговая площадка заполнена некоторыми низкими фильтрами, которые вы бы не хотели использовать в своем движке. Убедитесь, что вы выбрали качественный фильтр от надежного поставщика. Мы видели, как некоторые из дешевых фильтров со сливными обратными клапанами полностью разрушились, а остатки силикона в виде остатков ограничивали масляные каналы, вызывая ускоренный износ двигателя и заедание клапанов регулирования давления, что способствовало возникновению условий высокого давления масла или его отсутствия.

Скорость потока масляного фильтра для новых двигателей приводит к более высокому перепаду давления на фильтрующем материале, что требует более высокой настройки перепускного клапана. Фильтры, которые не соответствуют этим спецификациям, приведут к протеканию нефильтрованного масла через двигатель, что приведет к ускоренному износу компонентов двигателя и отказу масляного насоса.

Масляный насос с приводом от коленчатого вала GM

В 2014 году GM выпустила сервисный бюллетень № 13314, касающийся грузовиков Chevrolet Silverado и GMC Sierra 1500 2014 года выпуска, оснащенных 5 двигателями.Двигатели 3 л V8 и 4,3 л V6. Транспортные средства были идентифицированы по номеру VIN в их Глобальной системе управления гарантией. Бюллетень должен был уведомить дилеров о том, что описанные автомобили могут иметь масляный насос, который был поврежден во время сборки и испытаний. Повреждение может привести к включению контрольной лампы неисправности и / или установке диагностических кодов для состояния низкого давления масла.

Хотя GM использует масляный насос этого типа на некоторых двигателях с 1999 года, наши представители в GM сообщают, что большинство заменяемых в настоящее время насосов предназначены для эксплуатации в период с 2007 по 2013 год.Симптомы обычно связаны с отсутствием давления масла или колебаниями давления масла.

Еще одно соображение — уплотнительное кольцо, которое крепит всасывающую трубку к масляному насосу. Если уплотнительное кольцо, которое закрывает всасывающую трубку масляного насоса, не обеспечивает надлежащего уплотнения, может возникнуть состояние низкого, нулевого или колеблющегося давления масла. Дефектное уплотнение обычно очевидно при снятии всасывающей трубки с масляного насоса, так как трубка свободно падает с насоса после удаления болта крепления трубки во время снятия масляного насоса.

На рисунке показан типичный масляный насос GM с приводом от коленчатого вала. Заедание клапана регулировки давления — обычное явление, чаще всего приводящее к потере давления масла.

Сетка фильтра АСМ

Кроме того, при рассмотрении состояния низкого давления масла помните о неисправном датчике давления масла и ограничении в сетке фильтра активного управления подачей топлива (AFM), которая расположена под датчиком давления масла. Сетчатый фильтр часто сужается из-за отложений / шлама в двигателе, ограничивающих попадание масла в гидравлическую систему AFM и датчик давления масла.Для получения дополнительной информации вы можете получить копию Mighty Tech Tip № 185 «Сообщение о низком давлении масла… Как найти загадочный фильтр».

Kia, отзыв двигателя Hyundai

По данным Национальной администрации безопасности дорожного движения, Kia и Hyundai отзывают почти 1,5 миллиона автомобилей и внедорожников в США, Канаде и Южной Корее из-за возможных отказов двигателя, которые могут привести к заклиниванию двигателя и риску аварии.
  • Kia применяет некоторые автомобили Optima 2011–2014 годов, Sorento 2012–2014 годов и Sportage 2011–2013 годов.
  • заявки Hyundai связаны с некоторыми автомобилями Sonata и Santa Fe Sport 2013-2014 гг.
Неисправность двигателя происходит из-за ошибок обработки во время производственного процесса, в результате чего в двигателе остаются металлические фрагменты / мусор, что способствует износу / выходу подшипников из строя. Затронутые двигатели — это бензиновые двигатели объемом 2,0 л и 2,4 л. Владельцы автомобилей могут связаться со службой поддержки Hyundai по телефонам 800.633.5151, Kia 800.333.4542, по горячей линии по безопасности транспортных средств NHTSA по телефону 888.327.4236 или по адресу: www.safecar.gov

Это еще не все

В этой истории есть нечто большее, чем то, что было описано в уведомлении об отзыве, касающемся отказов двигателя.Отрасль страдает от симптомов, связанных с давлением масла, в упомянутых приложениях Kia и Hyundai. В какой-то момент Kia выпустила бюллетень, который в основном подразумевал, что только масляные фильтры OE совместимы с их двигателями, и гарантия не будет распространяться на отказы двигателя, если был установлен вторичный фильтр. Это вызвало большую реакцию со стороны поставщиков фильтров послепродажного обслуживания, и производители фильтров решительно отреагировали на это, поскольку это не соответствовало Закону о гарантии Магнусона Мосса.

Хотя в уведомлении об отзыве двигателя от производителей транспортных средств и NHTSA не было упоминания о пониженном / повышенном давлении в системе смазки, имейте в виду, что те же металлические фрагменты, показанные при отказах двигателя, могут ограничивать движение клапана регулирования давления, который контролирует масло. давление. Осколок металла длиной в одну минуту может привести к катастрофическому отказу двигателя или пониженному или повышенному давлению масла.

LS Комплект заглушки предохранительного клапана масляного поддона

Комплект заглушки предохранительного клапана масляного поддона LS

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшей работы с нашим сайтом обязательно включите Javascript в своем браузере.

$ 7,59

Есть в наличии
Отправка до 18 октября

  • Используйте эту заглушку для удаления вторичного предохранительного клапана, присутствующего в некоторых масляных поддонах LS
  • Вторичный предохранительный клапан иногда может заклинивать, вызывая проблемы с давлением масла
  • Обычно вторичный предохранительный клапан может быть удален, если:
    • Активное управление подачей топлива (AFM) и изменение фаз газораспределения (VVT) были удалены.
    • Масляный насос заменен на масляный насос стандартного объема

Деталь № PO-M14-KIT

Некоторые автомобили на базе LS, такие как Pontiac GTO 4-го поколения, Pontiac G8 и Camaro 5-го поколения, имеют M14x1.5 предохранительный клапан внутри масляного поддона. Этот клапан используется для обхода избыточного масла, перекачиваемого масляным насосом большого объема, когда активная система управления подачей топлива и регулируемая синхронизация клапана не активны.

Для тех, кто удалил AFM / DOD и установил масляный насос стандартного объема, клапан сброса давления, как правило, можно снять и закрыть. Деталь нет. 814-M14-KIT поставляется с заглушкой M14x1,5 и нажимной шайбой для обеспечения надлежащего уплотнения.

Примечание: Не рекомендуется снимать этот клапан для двигателей с насосом большого объема.Насос большого объема необходимо заменить на насос Melling M295, 10295, 10296 или аналогичный, чтобы безопасно устранить клапан сброса давления в масляном поддоне.

Включает

  • Заглушка из алюминиевого сплава M14x1,5
  • Шайба отбойная

Приложения

  • 2005-2006 Понтиак ГТО
  • 2008-2009 Понтиак G8
  • 2010-2015 Камаро СС
  • Масляный поддон OEM GM # 12599397
  • Масляный поддон OEM GM # 12640748

902 902 902

Черный

Технические характеристики
Прямая поставка Изделие

Нет

Изделие специального заказа

Нет

Поверхность
Производитель

Improved Racing

Copyright © 2021 Improved Racing Products, LLC.Все права защищены. Improved Racing® является зарегистрированным товарным знаком компании Improved Racing Products, LLC.

Признаки неисправности или неисправности предохранительного клапана высокого давления

Все двигатели внутреннего сгорания используют ту или иную форму смазки двигателя, чтобы предотвратить перегрев металлических компонентов двигателя и их повреждение из-за контакта металла с металлом. Масляный насос двигателя отвечает за создание давления и перекачку моторного масла в различные места двигателя, где требуется смазка.Задача предохранительного клапана высокого давления — регулировать давление масла и следить за тем, чтобы оно всегда было на безопасном уровне, никогда не было слишком высоким или слишком низким и всегда при правильном давлении.

Предохранительный клапан высокого давления обычно расположен рядом с масляным насосом и обычно не считается плановым ремонтом или обслуживанием, однако иногда он может выйти из строя и вызвать механические проблемы с двигателем. Обычно неисправный или неисправный предохранительный клапан высокого давления вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Загорается индикатор давления масла

Один из наиболее распространенных симптомов неисправности предохранительного клапана высокого давления — это горящая масляная лампа. Если предохранительный клапан высокого давления выходит из строя или возникает проблема, давление моторного масла может быть нарушено. Изменение давления масла, особенно если оно небезопасно, будет обнаружено реле давления масла, которое включит световой индикатор давления масла.

2. Повышенный шум двигателя

Еще одним признаком неисправности предохранительного клапана высокого давления автомобиля является повышенный шум двигателя.Если предохранительный клапан высокого давления выходит из строя и давление масла снижается, в некоторых местах двигатель может испытывать нехватку масла. Помимо возможности серьезного повреждения двигателя из-за масляного голодания, это приведет к тому, что двигатель будет издавать громкие механические шумы, такие как жужжание, скрежет или царапание. Если вы внезапно заметили, что ваш двигатель издает громкие механические звуки, которые меняются в зависимости от оборотов двигателя, остановите двигатель и осмотрите автомобиль, чтобы предотвратить серьезное повреждение двигателя.

3. Резкие перепады давления масла

Еще одним признаком неисправности предохранительного клапана высокого давления, используемого в автомобилях, оборудованных манометрами, являются резкие перепады давления масла. Предохранительный клапан высокого давления предназначен для регулирования давления масла, обеспечивая его безопасный уровень во всем двигателе как на высоких, так и на низких оборотах двигателя. Если предохранительный клапан выходит из строя, давление и поток масла могут быть нарушены, что может привести к резким изменениям давления масла. Указатель давления масла может внезапно измениться с центрального положения на высокое или низкое или может колебаться беспорядочно.

Отказ предохранительного клапана высокого давления обычно не считается распространенной проблемой, однако при определенных обстоятельствах могут возникать проблемы. Если вы подозреваете, что с предохранительным клапаном высокого давления вашего двигателя может быть проблема, обратитесь к профессиональному специалисту, например, из YourMechanic, на осмотр автомобиля, чтобы определить, следует ли заменить клапан.

Сброс давления масла

Начиная с 1970 года в двигателе установлены два клапана давления масла.Клапаны давления масла представляют собой подпружиненные поршни, которые перемещаются в отверстиях, выточенных в отливках левого картера. (См. Следующий схематический вид системы смазки.)

Схематическое изображение системы смазки ~~~

Клапан сброса давления масла расположен на стороне шкива двигателя, рядом с масляным насосом (справа на схеме выше). Когда масло холодное и густое, возникающее в результате повышенное давление масла заставляет клапан опускаться вниз против натяжения пружины.Это позволяет маслу из масляного насоса попадать непосредственно в подшипники двигателя. При обходе маслоохладителя разогрев ускоряется, и маслоохладитель защищается от чрезмерного давления, которое может привести к его взрыву.

Клапан регулирования давления масла расположен со стороны маховика двигателя, на крайнем конце основного масляного канала (слева на схеме выше). Когда давление масла поднимается выше точки, необходимой для подачи смазки на подшипники, поршень клапана прижимается вниз против натяжения пружины.Это позволяет возвращать масло непосредственно в поддон картера.

Примечание: Пружина предохранительного клапана длиннее, чем пружина клапана регулирования давления. Убедитесь, что вы их не перепутали!

Клапан регулировки давления масла обеспечивает постоянное давление масла в подшипниках независимо от частоты вращения двигателя. Таким образом, при высоких оборотах двигателя, когда мощность насоса максимальна, излишки масла могут вытечь. Если избыточное масло попадет в рабочие части двигателя, оно может в чрезмерных количествах брызнуть на стенки цилиндра и вызвать повышенный расход масла.Предотвращение избыточного давления масла также снижает мощность, потерянную двигателем при работе масляного насоса.

Треснувший или негерметичный масляный радиатор требует снятия и проверки обоих клапанов давления масла. Если какой-либо из клапанов заклинивает или периодически заедает в закрытом положении, это может вызвать чрезмерное давление масла. Обычно клапаны давления масла заедают только в запущенных двигателях. Если масло не менять регулярно (то есть каждые 3000 миль), посторонние вещества или коррозионные агенты могут атаковать клапаны и помешать их свободному перемещению.

Примечание: Если вы планируете установить датчик температуры масла на приборной панели, датчик должен заменить заглушку в клапане сброса давления масла в задней части двигателя (со стороны шкива), а НЕ в клапане управления давлением масла на переднюю часть двигателя (со стороны маховика).

При снятии клапанов обратите внимание на заглушки с прорезями. Они плотно прилегают к картеру, и вам не следует пытаться удалить их отверткой меньшего размера. Используйте инструмент, который полностью заполнит щель.В противном случае пробка из сплава может быть повреждена или деформирована.

Для снятия клапана давления масла —

  1. С помощью правильно установленной отвертки удалите заглушку с прорезью.
  2. Снимите пружину и плунжер. Если поршень застрял, удалите его, ввинтив в него метчик 10 мм.

Для установки —

  1. Проверить плунжер и отверстие на предмет заедания. Тщательно удалите неровности и отложения, при необходимости установите новый поршень.
  2. Осмотрите пружину. Он не должен деформироваться или повреждаться истиранием или коррозией.
  3. Осторожно: Еще раз, если оба клапана сняты, будьте осторожны, чтобы не перепутать пружины. Пружины клапана сброса давления (задняя часть двигателя) и клапана регулирования давления (передняя часть двигателя) не являются взаимозаменяемыми.

  4. Соберите клапан, вставив сначала плунжер, затем пружину и, наконец, прокладку и заглушку.

Добавить комментарий

Ваш адрес email не будет опубликован.
